Подключение розеток шлейфом. Соединение розеток шлейфом своими руками

Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом).

Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.

Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.

Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.

Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.

Электропроводка может быть как спрятанной в стенах, так и пролегать по их поверхности. Открытый вариант проще и удобнее, однако, не всегда хорошо смотрится с эстетической точки зрения. Если нет желания постоянно задевать кабель, то имеет смысл поместить его в небольшие предварительно проделанные борозды (штробы), после чего аккуратно их заделать.

Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:

  1. - уровень;
  2. - кусачки;
  3. - отвертка;
  4. - нож с карандашом;
  5. - перфоратор.

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» - коричневого цвета, «нуля» - синего цвета и «земли» - желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

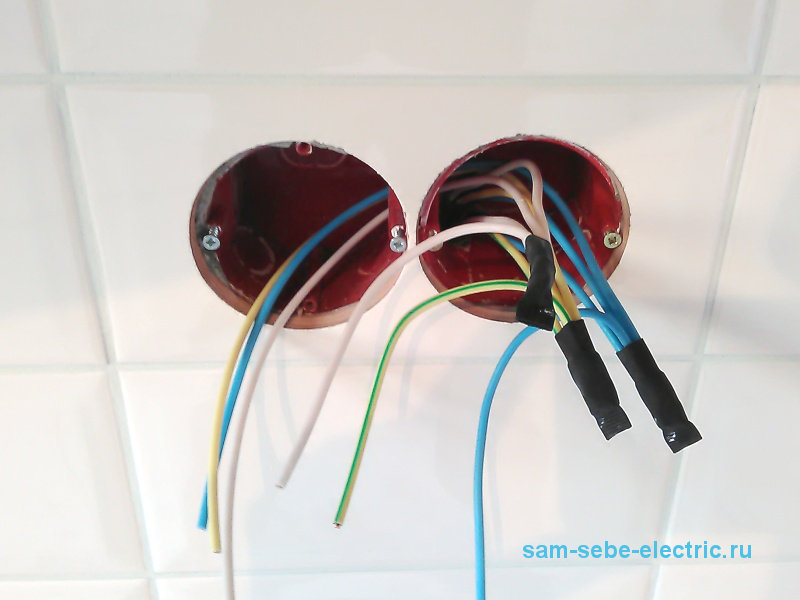

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением.

Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

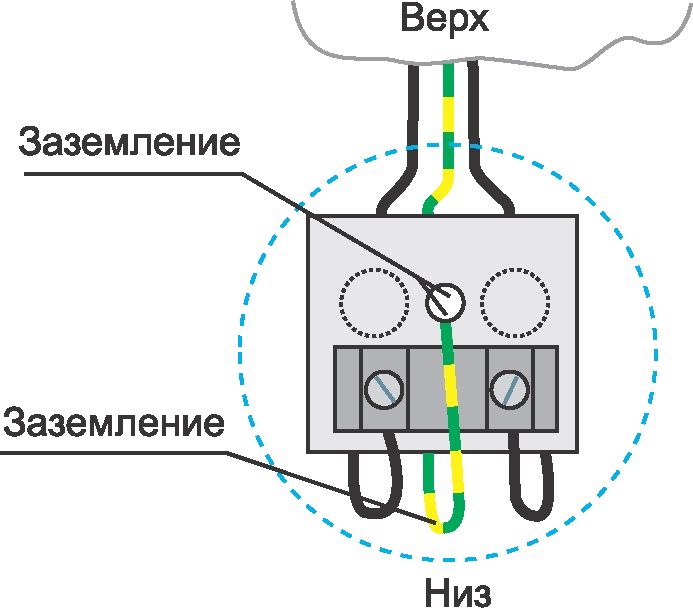

Данная схема соединения штепсельных розеток шлейфом

, не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).

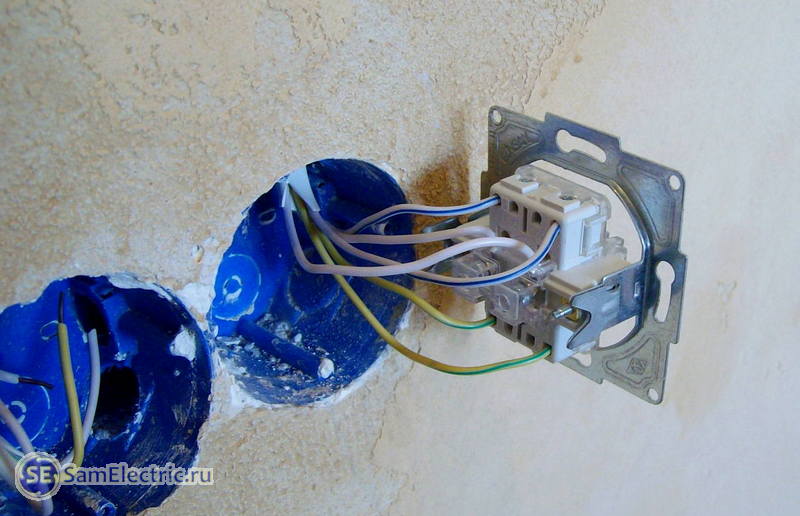

В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно.

Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.

Учитывайте нагрузку на розетки, которые соединены шлейфом

Выбор способа соединения розеток

посредством распределительной коробки или шлейфом – это, прежде всего, возможность существенно сэкономить на электрическом кабеле. Однако необходимо учитывать, что каждый дополнительный «контакт» проводников представляет собой лишние «слабое» звено.

Номинальная ток, на который рассчитана розетка в пределах 16 А. Если к одной из розеток в блоке подключить такую нагрузку с ней ничего не произойдет. Но если включить такую нагрузку во все розетки может не выдержать питающий кабель или отключится автомат, так как по ним будет протекать суммарный ток, который выше номинального значения.

Подключение розеток шлейфом подходит для электроприемников небольшой мощности. Если речь идет о подключении не особо мощных приборов (аудиотехника, компьютер и т.д.), расположенных в одной комнате, то естественно нет особого смысла проводить отдельную линию для каждой точки. Применение шлейфового подсоединения также оправдано в случаях, когда нужно оперативно добавить одну-две дополнительных розетки.

Если же брать ситуацию в целом, то лучше затратить больше средств и усилий, но сделать каждую розетку автономной. Это намного надежней и не придется лишний раз ломать голову над тем, можно ли будет задействовать ее для того или иного прибора. Тем более, что с каждым годом количество затрачиваемой на бытовые нужды электроэнергии растет, а следовательно, будут возрастать и требования к надежности розеток.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Последовательное и параллельное подключение розеток: шлейфом и звездой

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

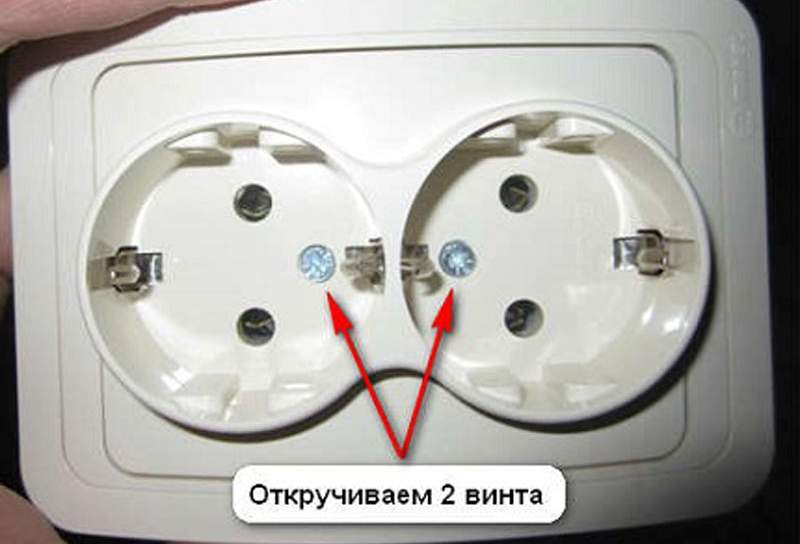

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток.

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины

При подключении нужно обращать внимание и на цвет изоляции проводов

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.

Похожие материалы на сайте:

  • Схема подключения двойного выключателя
  • Проходной выключатель схема подключения

Минусы электрического последовательного подключения

Многие электрики считают, что такой метод подсоединения розеток недопустим по ПУЭ:

  • Согласно электротехническим правилам нельзя выполнять проводку с разрывом проводников РЕ, так как они останутся незаземленными.
  • Слабый уровень надежности. Перед выполнением работ необходимо делать сложные расчеты, если возникнут противоречия с перегрузкой из-за мощностей. Самое страшное, что может произойти при замыкании в цепи, возгорание в системе.
  • Шлейфовым способом можно подключать розетки, если планируется использование электрических приборов с малой мощностью, чтобы работать с другим устройством понадобится отдельный вывод и силовой кабель. В этом случае теряется главное преимущество – экономичность.

Кроме всего, возрастает объем употребления энергии на бытовые нужды. Необходимо проводить другой электромонтаж, рассчитывать его надежность, подбирать розетки с иными параметрами.

Монтаж ответвлений в подрозетнике

Чтобы в полной мере соблюсти требования ПУЭ и при этом не нести слишком больших затрат на прокладывание отдельного РЕ-проводника к каждой розетке, можно сделать ответвления непосредственно в подрозетнике. Для этого могут использоваться специальные клеммники или обжимные гильзы.

Главным достоинством клеммников является отсутствие необходимости использования специального инструмента для их монтажа.

Такие изделия устанавливаются очень быстро и просто. Кроме того, каждое из них может быть легко демонтировано для проведения ремонта или обслуживания мест соединения элементов проводки.В свою очередь, к преимуществам обжимных гильз относится более высокое качество электрического соединения, а также их низкая цена.При использовании клеммников или обжимных гильз необходимо действовать очень аккуратно, поскольку потребуется компактно расположить все полученные соединения в подрозетнике. Некоторые специалисты рекомендуют не ограничиваться выполнением ответвления для заземляющего провода, а выполнять подключение фазы и нуля к контактам розетки аналогичным образом.Фазные и нулевые провода допускается подсоединять непосредственно к контактам розетки.

Качество такого соединения во многом определяется типом контакта.Стандартные болтовые зажимы часто не способны обеспечить достаточную надежность соединения сразу двух вставленных в них проводов. Поэтому для устройств, предназначенных для подключения шлейфом, необходимо использовать клеммники. Другой вариант – применять качественные устройства, оборудованные несколькими зажимами для каждой клеммы.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

  • «шлейф», или последовательное подключение;
  • «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

  1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
  2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
  3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

Как выглядит розетка с заземлением

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.

Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.

Конструкция розеток с заземлением выполнена таким образом, что при включении вначале соприкасаются клеммы заземления, а уже потом контакты фазного и нулевого провода вилки входят в розетку. Такая особенность выполнена в целях безопасности в случае повреждения оборудования его корпус будет заземлен до того как на него будет подано напряжение.

Устройство электрических розеток

Рынком предлагается огромное количество розеток, различающихся конструкцией, внешним видом и цветом. Есть стационарные модели: внутренние, предназначенные для заделки в стену, и накладные, устанавливаемые на стену.

Есть выносные блоки с выключателем, – удлинитель пилот для подключения компьютера, например. Различаются розетки и по степени защиты от пыли и влаги – в соответствии со стандартом IP. Уровень защиты от влаги, например, может предусматривать даже возможность погружения включенного прибора в воду.

Для обычных условий, в которых живет подавляющее большинство пользователей, наибольшую важность имеет качество контакта токоподводящего проводы с клеммами розетки. Именно в этом месте чаще всего возникает проблема в виде плохого контакта, нагрева и оплавления

Самый распространенный вид соединения проводов с розетками – винтовые зажимы. Жилы проводов прижимаются к клеммам винтами. Достоинство такого типа соединения состоит в том, что обеспечивается большая сила прижатия жилы к клемме, что обеспечивает достаточно хороший электрический контакт.

Для большей надежности желательно подкладывать под головку болта две шайбы. Одну обычную плоскую, другую – пружинную (шайба гровер). В этом случае не произойдет самопроизвольного отвинчивания винта и ослабления зажима.

Обычные розетки подключаются двумя проводами — фазным и нулевым. Но есть розетки с тремя клеммами, к одной из которых подсоединяется провод заземления. Они так и называются – «розетки с заземлением». Вилка, включаемая в такую розетку, кроме двух обычных штифтов имеет также клемму, которая соединяется с заземляющей клеммой розетки.

Количество бытовых электроприборов в наших домах увеличивается с каждым годом. Каждый хочет иметь у себя дома электрочайник, микроволновку, кофеварку и т.п. Но не всегда для всех этих приборов хватает установленных розеток. А если их даже и достаточно, то расположены они не там, где необходимо.

Приходится пользоваться этими приборами поочередно, вынимая их из розеток или использовать своеобразные удлинители, что является не очень удобным. В этом случае самый простой выход из положения– выполнить параллельное соединение розеток между собой. Установить в одном месте две, три розетки и подключить их параллельно.

Существующие способы подключения

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Последовательное соединение

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Кольцевое соединение

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

  1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
  2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
  3. В последнюю очередь проводят ответвления на каждую точку доступа.

Монтаж розетки своими руками

Существует два типа прокладки линий, скрытая и поверхностная. Главным параметром при выборе, будет характеристики помещения в котором будет производиться монтаж.

Поверхностная проводка монтируется поверх стены, разными способами крепления. Плюсами такого варианта являются:

  • При наружном монтаже потребуется меньше сил и денежных средств на косметический ремонт и сокрытие следов прокладки линии.
  • Не придётся делать штробу в стене.
  • Потребуется меньше времени для монтажа.

Недостатки:

  • Отсутствие эстетики, при прокладывании линии поверх стены, даже при использовании коробов и кабель каналов.
  • На такую проводку будут влиять внешние факторы и также имеется риск повреждения провода.

При обустройстве проводки открытым методом есть разные варианты прокладки провода, по поверхности потолка или стены, в специальных коробах, плинтусах и пластиковых или металлических гофрах.

Последовательное подключение розеток производится при помощи шлейфа или по методу звезды с помощью распределительной коробки. Выбор зависит от возможности кабеля, удобства монтажа и требуемой подачи мощности на электроприборы.

Для обустройства скрытой розетки для начала делается борозда в стене, куда устанавливают провод, далее производится монтаж подрозетника. Для его установки потребуется цилиндрическое углубление в стене, оно выполняется при помощи специализированного бура дрели, так называемой коронки. Для этого необходимо:

  1. Произвести разметку местоположения будущего места установки розетки, соблюдая требования электробезопасности: от потолка минимум 150 мм, от мест установки газового оборудования до сетей электропитания — не менее 500 мм.
  2. Закрепить коронку в дрель, и начать сверление по разметке.
  3. Закончить процесс сверления, когда основание коронки упрётся в стену.
  4. При помощи зубила либо перфоратора сделать выборку сердцевины отверстия.
  5. Выровнять тыльную часть отверстия.

Далее, требуется произвести примерку подрозетника. В случае если он заходит в отверстие и держится плотно, нужно удалить заглушки и завести кабель внутрь, и после этого всю тыльную сторону подрозетника заполнить раствором алебастра и закрепить окончательно в отверстии до момента засыхания раствора.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

  1. Параллельное соединение или подключений звездой.
  2. Последовательное или шлейфом.
  3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Существующие способы подключения

Подключение группы розеток

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Последовательное соединение

Схема последовательного подключения розеток

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Кольцевое соединение

Пример кольцевой проводки

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

  1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
  2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
  3. В последнюю очередь проводят ответвления на каждую точку доступа.

Список источников

  • electricvdome.ru
  • SuperProvodka.ru
  • samelectrik.ru
  • plusiminusi.ru
  • electrobox.su
  • blog-potolok.ru
  • StrojDvor.ru
  • ToolBuild.ru

Поделитесь с друзьями!

Как подключить 3 розетки от одного провода


Последовательное и параллельное подключение розеток

Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.

Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Кухня - помещение, в котором используются электроприборы, подключаемые как к отдельным, так и к общим силовым линиям Электрооборудованием, различающимся по мощности, оснащаются ванные комнаты и совмещенные санузлы Если в последовательно подключенную цепь розеток подключить мощный прибор совместно с другими, электропроводка и розетка перегорит Маломощные потребители запитываются от силовых точек, подключенных последовательно, один за другим, т.е. по схеме шлейфом Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки волос силовые точки устраивают по шлейфовой схеме Стиральную машину, гидромассажную систему ванны джакузи, электронную крышку биде и т.д. запитывают от отдельной силовой линии, проложенной параллельно Аналогичная схема действует при установке розеток на кухне. Параллельную проводку сооружают для холодильников, СВЧ, мощных кофемашин Электрические чайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, подключенных последовательно - шлейфом Кухня - место установки мощных потребителейЭлектрооборудование в ванных и санузлахПерегорание розетки от превышения нагрузкиПодключение розеток шлейфомФен как прибор для питания от шлейфовой розеткиОтдельная силовая линия для стиральной машиныШлейфовая схема установки розеток на кухнеМаломощные кухонные потребители шлейфовых линий

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

  • открытый – предполагает прокладку проводов на поверхности стены;
  • закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

Монтаж с использованием соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной распределительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.

Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.

Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.

Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой “звездой”, заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название “бескоробочная”, т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Плюс “звезды” в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для “Умного дома”, например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

  • «фаза» – провода с белым оттенком;
  • «нуль» – изоляция окрашена в синий цвет;
  • «заземление» – оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

  1. С розетки снимают пластиковую защитную крышку.
  2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
  3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
  4. Гнезда с уложенными проводами плотно затягивают винтами.
  5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты – не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

3 варианта подключения блока розеток

У многих электриков-самоучек возникает вопрос, как правильно подключить несколько розеток подряд, имея один силовой кабель в стене. На самом деле ничего сложного нет, а подсоединение осуществляться шлейфом, если конечно в блок Вы не собираетесь подключать очень мощных потребителей электроэнергии – электроплиту либо котел. Далее мы рассмотрим несколько типовых схем подключения блока розеток с заземлением к сети 220 Вольт!

Итак, первая и наиболее простая электрическая схема подключения выглядит следующим образом:

Как Вы видите, ситуация наиболее популярная – вводной кабель выводится в первый подрозетник, а оттуда уже перемычками все корпуса соединяются друг с другом: фаза с фазой, ноль с нулем, заземление с заземлением. Если Вам нужно подключить варочную панель либо другой, мощный потребитель, лучше воспользоваться следующей схемой подключения розеток в блоке:

Как Вы видите, для мощного электроприбора лучше вынести отдельную точку подключения и установить ее рядышком с блоком. С виду такой вариант подсоединения не будет отличаться от обычного, но зато не возникнет опасной ситуации и корпуса «электрических точек» не расплавятся из-за высокой токовой нагрузки на проводку.

Если же у Вас розетка, соединенная с выключателем света, тут уже разводка провода будет немного другой, нужно будет самому сделать перемычку для фазы и подключить ее к соответствующим клеммам. Схема подключения блока розетка и двойной выключатель выглядит примерно так:

Если в Вашем случае одноклавишная модель, схема не поменяется, просто на выходе из выключателя будет один провод, а не два. Наглядно увидеть процесс монтажа Вы можете на видео ниже:

Альтернативный вариант разводки проводов

Надеемся, что предоставленные варианты подсоединения блока розеток были для Вас полезными и пригодились в электромонтажных работах. Советуем также ознакомиться с инструкцией по подключению евророзетки с заземлением!

Альтернативный вариант разводки проводов

Как подключить четыре розетки от одного провода. Правильная схема подключения розетки

Перед тем как подключить розетку, надо решить каким именно способом ее подсоединить к существующей сети. Для этого надо точно представлять себе как она будет использоваться в дальнейшем: для одного электроприбора небольшой мощности или нескольких устройств.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

  • Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
  • Для монтажа не нужны такие инструменты как штроборез или перфоратор.
  • В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
  • Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
  • При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

  • Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
  • Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
  • Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

  • Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
  • Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
  • Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

  • Для монтажа надо резать стены.
  • Тяжело выполнять ремонтные работы.
  • Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Существующие способы подключения

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя.

Параллельное подключение – соединение звездой

Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод.

Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.

Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.

Последовательное соединение – подключение шлейфом

Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки.

В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.

Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.

О подключении блока розеток шлейфом подробно рассказано в этом видео:

Смешанное соединение и заземление при шлейфовом подключении

Увеличить надежность проводки, когда применяется последовательное соединение розеток, можно используя смешанное соединение. Его суть в том, что основной кабель приходит в распределительную коробку комнаты, а затем от нее подключается самая дальняя розетка. Далее от этого провода делаются ответвления к остальным розеткам, которые находятся между дальней точкой и распределительной коробкой.

При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).

подключение земли через ответвление, скрутка прячется в подразетнике

Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.

Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев – основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Если сечение проводки позволяет, то там уже на один спустившийся провод можно несколько точек подключить шлейфом.

Недостаток у такого подключения такой же как и у последовательного соединения – большое количество скруток (плюс, на каждом ответвлении, надо сделать маленькую распределительную коробку). Чтобы лишний раз не думать, можно ли включать в такие розетки мощные электроприборы, надо тщательно рассчитывать проводку, а лучше использовать параллельное соединение.

В этом видео можно посмотреть как делается смешанное соединение: земля подключается через ответвление, а фаза и ноль — шлейфом.

Кольцевое соединение

Несколько экзотическая для постсоветских стран схема подключения, но, несомненно, обладающая своими преимуществами. Смысл ее в том, чтобы от главного электрощитка проложить по всей квартире полный круг основного кабеля, который вернется к своему началу. В каждом помещении в него делаются врезки, которые и будут распределительными коробками, от которых свое кольцо прокладывается уже по комнате, а от него ответвления уже идут на отдельные розетки или их шлейфовые группы.

В таком случае если провод перегорает в любом месте, то последующая часть проводки остается рабочей, так как ток придет к ней с другой стороны кольца. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения. С другой стороны, если проводка перегорает, то ее в любом случае надо ремонтировать, а расход провода все равно выше, чем у стандартного подключения.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

Способ установки розетки зависит от типа проводки, которых существует всего два:

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

    В жилых комнатах — на расстоянии 20-30 см от пола

    В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

    В кухнях — на расстоянии 1.3 метра от пола

    От газовых труб и электроприборов — на расстоянии не менее 50 см

    В ванных и душевых — 1 м от пола

    Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

    Перфоратор

    Алмазная коронка

  • Установочная коробка

    Штукатурный раствор

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку. В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях.

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Современную жизнь трудно представить без электричества. И это касается не только освещения, а так же, подключение различной бытовой техники и приборов, зарядка девайсов и многое другое. Вспомогательным устройством для этого выступает всем известная розетка. Их различают по назначению (электрические, телефонные, компьютерные и даже водяные розетки), по степени защищённости, по специфике монтажа (внешние и внутренние), и по дизайну. Но все они выполняют одну функцию – быстроразнимаемое подключение приборов и устройств.

Подсоединение розетки

Определившись с выбором розетки и при наличии проложенного кабеля можно приступать к монтажу. Прежде всего, следует отключить подачу электроэнергии на проводник. Это делается в квартирном щитке, посредством отключения автомата.

Необходимые инструменты:

  • Пассатижи;
  • Набор отвёрток.

Перед подключением и установкой, при помощи отвёртки откручиваем болт и снимаем лицевую часть розетки. На основании, находим токопроводящие элементы и ослабляем болты на леммах.

Перед началом работ, индикаторной отвёрткой или другим измерительным прибором проверьте, что силовой провод обесточен.

Используя нож или пассатижи, зачищаем от изоляции концы провода примерно на 8 – 10 мм. L – фаза (чёрного или белого цвета), N – ноль (синего цвета) и PE – земля (жёлто –зелёного цвета).Вставляем провода в клеммы, фаза и ноль – боковые с гнёздами, земля – центральный контакт. Выравниваем основание розетки по горизонтали и крепёжными болтами фиксируем его к подрозетнику. Устанавливаем лицевую часть.

Как подключить несколько розеток подряд

Подсоединение нескольких розеток к одному кабелю называют – подсоединение «шлейфом ». Данное соединение подразумевает подключение нескольких элементов одной группы (в нашем случае розеток) в один блок. Стоит учитывать, что соединение розеток « шлейфом » подходит, для питания электроприборов и оборудования небольшой мощности. Этот вид соединения, позволяет подключать две розетки и более.

Список инструментов для монтажа и подключения:

  • Отвёртки;
  • Пассатижи;
  • Перфоратор;
  • Уровень.

Согласно расположению питающего кабеля просверливаем в стене ниши для подрозетников, предварительно выравниваем их по уровню. После установки подрозетников, подготавливаем соединительные перемычки (используйте кабель того же сечения, что и питающий). К клеммам первой розетки подключаем фазный и нулевой провода, а так же аналогичные провода «шлейфа» идущего к следующей розетке.

Важно знать! При подключении розеток «шлейфом» недопустимо нарушение целостности контура заземления. Подключение производится не «шлейфом», а отдельным проводом для каждой розетки.

Закрепляем подключенные основания розеток в подрозетниках и устанавливаем лицевую часть, отдельно как для каждой розетки, так и в виде одной рамки для всего блока.

Подключение розеток шлейфом: плюсы и минусы

Существует несколько видов соединения розеток. Различают их по нескольким критериям: финансовые затраты, больший или меньший объём проделанной работы при монтаже, а так же по схеме подключения.

Если самым оптимальным вариантом для вас является подключение розеток «шлейфом», нужно принять во внимание положительные и отрицательные стороны данного вида соединения.

Плюсы соединения «шлейфом»:

  • Простота конструкции;
  • Меньший объём работы;
  • Финансовая составляющая.

Несомненно, положительные составляющие данного вида подключения могут стать ключевыми при выборе. Но не стоит забывать и о минусах.

Минусы соединения:

  • Ненадёжность (при обрыве контакта или выходе из строя одного из элементов, все последующие работать не будут;

Стоит помнить, что розетки, подсоединённые «шлейфом», не подлежат эксплуатации приборами большой мощности. Для этих целей прокладывается отдельный кабель (желательно без соединений, идущий прямо от автомата в электрощите).

Сколько розеток можно подключить к одному проводу? Надёжность напрямую зависит от количества элементов. Чем их меньше, тем надёжнее конструкция.

И только теперь, учитывая все за и против, можно рационально подойти к этому вопросу, и понять, подходит ли вам данный вид соединения.

Схема подключения блока розетка-выключатель одноклавишный

До появления совмещённых блоков розетка – выключатель, монтаж каждого элемента производился отдельно, чем усложнялась не только схема подключения, но и время работы. Конечно, в раздельном подключении есть свои плюсы. Но благодаря своей конструкции совмещённый блок помогает добиться высокой эффективности и удобства использования.

Так же упрощается монтаж устройства (не нужно прокладывать лишние провода и сверлить дополнительные ниши для подрозетников). Минусом таких блоков, является невозможность замены отдельного элемента (если вышла из строя розетка или выключатель, полежит замене всё устройство).

Инструменты для подключения:

  • Пассатижи;
  • Монтажный или канцелярский нож;
  • Отвёртки.

Для подключения блока с заземлением, понадобится кабель с четырьмя жилами. Для начала монтируем в стену кабель и подрозетник. Заводим провод в подрозетник и распределительную коробку и зачищаем концы. Теперь фазный (чёрный или белый) провод и нулевой (обычно синего цвета), нужно соединить с боковыми клеммами розетки с гнёздами, а заземление (жёлто – зелёного цвета), с центральной клеммой. Оставшийся провод подключаем к клемме выключателя.

Обязательно убедитесь, что все провода в блоке и распределительной коробке, соединены правильно. Недопустимо соединение двух контактов с разной полярностью.

Подключаем провода в распределительной коробке. Фазный провод, идущий к розетке, соединяем с фазой питающего кабеля. Нулевой провод от розетки и ноль идущий к осветительному прибору (люстра или светильник), так же соединяем с нулём питающего кабеля. Фазный провод от выключателя соединяем с фазой, уходящей на осветительный прибор. Прикручиваем лицевую часть блока.

Если при соединении проводов в распределительной коробке не используются зажимные клеммы, надёжно изолируйте оголённые контакты изолентой.

Правильная схема подключения розетки (видео)

Работу, связанную с электричеством, всегда лучше доверять профессионалам. Но встречаются ситуации, когда что – то нужно сделать самостоятельно, не имея опыта в этой сфере. Пользуйтесь подсказками мастеров, изучайте схемы подключения, и вы легко справитесь с поставленной задачей.

Как подключить две розетки на один провод

Очень сложно встретить электрическую проводку, которая находится в квартире без розеток. Невозможно осуществить подключение электроприборов без наличия качественной розетки в квартире.

В современном мире токовая нагрузка очень увеличена. Важно правильно осуществить параллельное соединение розеток. Это один из способов соединения розеток.

Параллельное соединение розеток является самым безопасным.Большое значение имеет тип розетки. На сегодняшний день всё чаще встречаются розетки с гравером. Он способен автоматическим путем восстанавливать контакт. Параллельное соединение розеток можно совершить самостоятельно.

Прежде всего, необходимо запомнить, что при подключении необходимых проводов непосредственно к контактам, обязательно сверните конец провода. Это нужно сделать в форме кольца, для того, чтобы создать достаточную площадку для контакта.

Это послужит своеобразной гарантией к правильному подключению электропотребителей мощного типа. параллельное соединение розеток очень часто используется в быту.

Бывает, что в комнате не достаточно одной функциональной розетки, и тогда принимается решение установить еще одну, которая поможет разрядить нагрузку на первую. Для этого случая идеально подойдет параллельное соединение. Не стоит тянуть новые провода от, имеющегося электроблока. Все можно сделать намного проще.

Важно! Трехфазное подключение частного дома, тут!

Параллельное соединение розеток следует осуществлять очень внимательно. В данном случае есть некоторые особенности. Прежде всего, концы нового провода подсоединяются именно параллельно, отсюда такое название. Подсоединение происходит именно к проводам, которые подходят к первой розетке.

Это очень важный нюанс. Чтобы вам было проще понять, мы объясним весь механизм соединения более подробно. Вам необходимо подключить «фазу» к «фазе», а в свою очередь, «ноль» — к «нолю». Мы рекомендуем вам фазный провод подключить именно к гнезду розетки, которое располагается справа.

При осуществлении параллельного соединения розеток очень важно соблюдать технику безопасности. Не упускайте из виду мелкие нюансы. Примите во внимание, что в процессе подсоединения параллельной розетки, важно обратить внимание на материал проводов.

Необходимо, чтобы материал всех используемых провалов был идентичен. Это очень важный момент. Нельзя осуществлять соединение проводов, изготовленных из меди с алюминиевыми проводами. В том случае, если соединение проводов из различных материалов избежать нельзя рекомендуется произвести их залудивание.

Параллельное соединение двух розеток

Параллельное подключение двух розеток применяется в том случае, если имеются электрические розетки одной группы. Параллельное подключение двух розеток может осуществляться в несколько способов. Вы можете соединить провода параллельно.

Соединять провода нужно в распределительных коробках. Вы также можете пойти иным путем и осуществить подключение розетки с помощью шельфа.

Второй вариант стоит выбирать, если хотите подключить розетки, находящиеся очень близко друг от друга. Прежде чем устанавливать розетки проведите несколько необходимых операций. Для начала смонтируйте коробки подразеточного типа и проложите провод к щитку распределительного типа.

Параллельное и последовательное соединение розеток

Соединить розетки можно параллельно либо последовательно. Параллельное и последовательное соединение розеток следует осуществлять в разных случаях. Электрики не рекомендуют осуществлять последовательное соединение розеток.

Но это спорный вопрос. Для начала следует разобрать, в чем же состоит отличие между этими двумя способами. Стоит начать с того, что все розетки, которые находятся в одной группе, имеют идентичную схему соединения. Она называется параллельной.

Вопрос в том, что параллельное соединение можно осуществлять несколькими различными способами. Вы можете осуществить соединение розеток, путем их рапоячивания в коробках, включив при этом скрутку, пайку и клемму, либо можете осуществить их соединение на клеммах, при этом не за действуя коробки.

Последний способ называется соединение шлейфом

Что вам было проще определиться какое соединение розеток выбрать – параллельное, или все же последовательное, мы предлагаем провести подробное сравнение этих двух способов. Что касается соединения шлейфом, этот способ может помочь сэкономить на материале. Таким образом, вам придется выполнять меньший объем работы и затрачивать меньше ресурсов.

Но в данном случае существует риск, ведь на сегодняшний день не разрешается разрывать РЕ проводник. Это прописано в общепринятых нормах.

Эти правила можно обойти, только в том случае, если вы занимаетесь заменой проводки в собственной квартире либо доме. Вам не понадобиться сдавать приведенные объекты в эксплуатации, а, следовательно, и проверять их никто не будет. Какой способ выбрать зависит только от вас, но мы не рекомендуем вам лишний раз рисковать своей безопасность и безопасностью своих близких.

Можно осуществить соединение шлейфом и при этом избежать нарушения правил безопасности. Для этого вам потребуется всего лишь оставить неразрывными провода токоведущего типа, а именно фазный и нулевой провода. Это позволит вам снизить нагрузку на основные клеммы первой розетки.

Если вы осуществите изложенный порядок верно, то это позволит сохранить РЕ проводник целым, и вы таким образом не нарушите общепринятые правила безопасности.

dachnoe-delo.ru

Подключение розетки – ответственный процесс, требующий от установщика знания всех правил и нюансов электромонтажных работ. Нагрузки на электроустановочные узлы постоянно возрастают, поэтому даже незначительные нарушения требований могут привести к перегреву приборов, оплавлению контактов и возникновению пожароопасной ситуации.

Не владея достаточной информацией лучше вообще не браться за какие-либо работы с электропроводкой. Однако домашние мастера, изучившие этот вопрос, не испытывают сложностей в подключении и эксплуатации розеток.

  1. Устройство и схема розетки
  2. Подготовительные мероприятия перед подключением розетки
    • Выбор розетки
    • Прокладка провода под розетку
    • Установка подрозеточной коробки
  3. Порядок подключения розетки
  4. Как подключить двойную розетку: особенности сборки
  5. Соблюдение техники безопасности при монтаже розеток
Устройство и схема розетки

Подключение розетки – задача, которую приходилось выполнять практически каждому домашнему мастеру. Казалось бы, что может быть проще? Однако этот процесс не так банален, как кажется на первый взгляд. Чтобы эксплуатация электророзетки не стала источником проблем, особенно в высоконагруженных квартирных сетях, необходимо разбираться в конструкции и знать основные требования по установке распределительного устройства.

Розетка состоит декоративной коробки с невыпадающим винтом, подрозетника и колодки в сборке. Контактная колодка снабжена следующими элементами:

  • крепежные лапки – могут быть распирающимися подвижными на винтах или цельнолитыми неподвижными;
  • контакты – нулевой и фазный (одинаковые по конструкции), заземляющий, размещенный отдельно;
  • клеммы для соединения проводов к контактам.

Примечания по устройству:

  1. Клеммы могут соединяться с контактами винтами или выполняться вместе с контактами. Последний вариант более надежный. Клеммы, которые фиксируются винтами, перед установкой надо перебрать и обработать сопрягаемые места холодным припоем (токопроводящей пастой). После смазки натуго стянуть винтами.
  2. Колодки с подвижными лапками сложнее в установке. Однако благодаря их конструкции можно регулировать положение колодки на стене по наклону и высоте. Желательно выбирать колодки с двузубыми лапками, «однозубые» модели быстро расшатываются.
  3. Со стороны проводов могут быть винтовые клеммы или в виде «ершиков». Последний вариант более надежен, но не предусматривает возможность переборки. Винтовые клеммы перед использованием смазываются холодным припоем.
Подготовительные мероприятия перед подключением розетки
Выбор розетки

Существует множество разновидностей розеток, имеющих как универсальное, так и специальное назначение.

Далеко не все используются в быту. Наиболее популярны следующие типы розеток:

  • С 1а – распределительное устройство, не оснащенное заземляющими контактами. Основное назначение – работа на участках электрической сети, где постоянный ток менее 10 А, переменный – до 16 А. Подходят для подключения маломощных устройств. Обязаны выдерживать 250 В.
  • С 2а – розетки с боковыми заземляющими приспособлениями. В конструкции предусмотрена внутренняя клемма для подвода провода РЕ. Применяются для подключения насосов, электроплит, стиральных/посудомоечных машин.
  • С 3а – в механизме розетки есть заземляющий контакт штифтового формата. Отличается от С 2а конфигурацией и местом расположения заземления.
  • С 5 – традиционные советские розетки. Они выпускаются квадратной формы с круглым вырезом под вилку электроприбора. Такие модели хорошо подходят для питания старых бытовых приборов. Розетки С 5 выдерживают силу тока до 6 А, монтаж – без заземления.
  • С 6 – «евро» розетки, сильно выступающие за поверхность стены. Подобные распределительные устройства подходят для большинства домашних электроприборов, так как имеют широкие отверстия под вилку.

Совет. Для монтажа розетки с заземляющим контактом следует приобрести трехжильный кабель. Три провода подключаются к нулю, фазе и земле. Установка розетки без заземления выполняется двухжильным кабелем.

Выбор розетки во многом зависит от назначения самого помещения. В ванной, кухне, бассейнах устанавливаются влагозащитные модели. В промышленных и складских зданиях – розетки, имеющие высокую степень защиты от проникновения пыли и других твердых частиц. Уровень защищенности можно узнать из маркировки IP.

Прокладка провода под розетку

Существует два вариант прокладки провода: открытая и скрытая электропроводка. Выбор того или иного способа во многом зависит от характера помещения: влажности, запыленности, пожаро- и взрывоопасности, химической активности среды.

Наружная проводка прокладывается на поверхности стены с помощью различных способов крепления. Этот вариант имеет как плюсы, так и минусы. К числу основных достоинств открытого метода относятся:

  • ремонт наружной электропроводки значительно проще, чем скрытой;
  • нет необходимости штробить стену;
  • скорость и простота проводки.

Недостатки открытой электропроводки:

  • неэстетичный внешний вид – протянутые провода часто портят интерьер комнаты;
  • открытая электропроводка подвергается воздействию внешних факторов и ее проще повредить, чем скрытую.

Важно! В деревянных домах электропроводку необходимо прокладывать открытым методом.

При обустройстве открытой проводки используются разные способы прокладки кабелей и проводов: по поверхности потолка/стены, в коробах, трубах, гибких металлических коробах, электрических наличниках и плинтусах.

Подключение нескольких розеток выполняется шлейфом (параллельное соединение) или звездой (через распределительную коробку). Выбор варианта зависит от приемлемого расхода кабеля, удобства подключения и мощности электроприборов в помещении.

Схема подключения сетевой розетки шлейфом

Для установки скрытой розетки сначала надо сделать бороздку в стене, разместить провод, подходящий одним концом к электропитанию, а вторым – к розетке. Следующий шаг – монтаж подрозетника.

Важно! В штробу кабель укладывается с запасом проводника, заведенного в подразеточную коробку около 10 см.

Установка подрозеточной коробки

Скрытые розетки требуют обустройства углубления. Это отверстия выполняется с помощью специальной насадки (коронки) на дрель.

Порядок сверления в бетонной стене:

  1. Отметить на стене месторасположение розетки, соблюдая основные требования по размещению:
    • от потолка – минимум 15 см;
    • расстояние от газового оборудования до ветки электропроводки – не менее 50 см.
  2. Установить на дрель коронку и приступить к сверлению.
  3. Закончить сверление, когда дно коронки упрется в стену.
  4. Перфоратором с насадкой штробило убрать сердцевину. Для этой работы можно использовать и молоток с зубилом.
  5. Подравнять заднюю стенку.

Следующий этап – примерка подразетника. Если коробка «садиться» хорошо, то надо выдавить заглушку и завести через отверстие кабель. Далее на заднюю/боковые стенки подразетника нанести немного алебастра и «вдавить» в отверстие.

Порядок подключения розетки

Весь процесс по подключению розетки можно разбить на несколько этапов:

  1. Отключение автомата. В обязательном порядке первым делом следует обесточить сеть. Для этого выкрутить пробки или отключить автоматические выключатели на вводе.
  2. Проверить отсутствие тока с помощью мультиметра, индикатора или указателем напряжения.
  3. Демонтаж старой розетки. Необходимо снять крышку, открутить винты зажимных «лапок», вытянуть розетку из коробки и отсоеденить питающие провода.
  4. Зачистка провода. Кабель, проведенный в отверстие подрозетника, надо подготовить к подключению – снять внешнюю изоляцию на 15-20 см провода. Если проложен кабель с одинарной изоляцией (ППВ), то достаточно отделить жилы друг от друга на 5-10 см.
  5. Подключение розетки. Соединить контакты с питающим проводом. Оголенную часть кабеля завести в клемму и аккуратно затянуть винтом, чтобы не передавить провод. Для надежного подключения провод надо согнуть кольцом – диаметр 4-5 мм. Если выполняется установка розетки с заземлением, то заземляющий кабель соединяется с соответствующей клеммой.
  6. Установка розетки в коробку выполняется после подсоединения всех питающих проводов. Рабочая часть размещается ровно, перекосы не допускаются. Провода надо скрыть в подрозетнике и зафиксировать розетку прижимными «лапками» с винтами.
  7. Прикручивание крышки.

Как подключить двойную розетку: особенности сборки

Порядок подключения розетки двойной зависит от ее типа: стационарной или сборной. Для монтажа стационарной розетки в конструкции предусмотрены контакты с зажимами. Питающие провода должны подсоединяться к различным токопроводящим пластинам.

Важно! Нельзя к одной пластине подсоединять два питающих кабеля ноль и фазу. Подобное подключение очень опасно – при включении автомата произойдет короткое замыкание, и электропроводка может повредиться.

Собранная двойная розетка – по сути, это расположенные рядом две одинарные розетки. Как правильно подключить два распределительных устройства, если кабель питания проложен под один подрозетник? Необходимо выполнить перемычку, перебросив кусок кабеля с одной коробки на вторую. Все провода подсоединятся параллельно между собой.

Соблюдение техники безопасности при монтаже розеток

Монтаж электроарматуры выполняется с соблюдением правил техники безопасности:

  1. Электромонтажные работы выполняются только в обесточенном помещении. Сначала надо выполнить все подготовительные действия: выбить штробы, рассверлить отверстия и лунки, уложить провод, а в последнюю очередь – подключить кабель.
  2. Каждый подключаемый провод необходимо проверять фазоуказателем.
  3. Все работы выполнять специальным инструментом с резиновыми изолированными ручками.
  4. Если необходимо «нарастить» электропровод, то места сцепки надо спаивать, а не скручивать.
  5. Во время монтажа выключателя или розетки не допускать контакт тела с оголенными проводниками.
  6. При установке розетки в стену, надо контролировать, чтоб  она была надежно изолирована и плотно закреплена.
  7. Излишки провода следует аккуратно закладывать в стену или укорачивать до необходимой длины.
  8. Использовать провода и оборудование, специально предназначенное для электроработ, рассчитанные на номинальную силу тока и мощность.

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток.

strport.ru

Двойная розетка

Количество бытовых электроприборов в доме увеличивается, следовательно, требуется больше гнезд, куда можно их включить. Ничего сложного в установке нет, надо лишь знать элементарные правила электробезопасности и последовательность выполнения работ. Перед любыми работами с электричеством необходимо отключить напряжение в щитке (выключив автомат питания) и проверить его отсутствие индикатором напряжения.

Типы двойных розеток

По способу подключения существует два типа двойных розеток:

  1. С клеммами на одну фазу и ноль, с распределительными планками (самый распространенный случай), когда величина тока делится на количество розеток. Не очень хорошо, если много потребителей большой мощности.
  2. С клеммами для одной фазы и нуля на каждой розетке, без распределительных планок. Используется для параллельного подключения двух гнезд. Для этого необходимо подключить кабель только к первой розетке и сделать параллельно перемычки на вторую. Простыми словами, соединить проводом фазу первой клеммы с фазой второй, ноль первой — с нулем второй.

Выбор кабеля

Выбор кабеля перемычек очень важен. Материал провода внутреннего подключения должен совпадать с материалом входного кабеля. Если к розетке подходит медный кабель, то перемычку следует сделать медную. Если алюминиевый, то, соответственно, использовать алюминиевый провод, чтобы избежать окисления контактов. Сечение провода для перемычек также должно совпадать с сечением входного кабеля для равномерного распределения нагрузок.

Подготовка стены

Монтаж двойной розетки немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

  1. Для крепления двойной розетки неутопленного (открытого) вида нужно лишь прикрутить корпус к стене шурупами.
  2. Для крепления корпуса двойной розетки утопленного или внутреннего типа с разводящими планками (описан выше как первый вид розетки), следует высверлить в стене одно отверстие перфоратором со специальной насадкой (немного большего размера, чем подрозетник). Если стена бетонная, нужно использовать режим сверления с ударом. Если стена из кирпича или гипсокартона, то только сверление. Крепится так же, как и одинарная в один подрозетник.
  3. Для крепления двойной розетки с параллельным соединением (описана выше как второй тип) следует сначала высверлить одно отверстие для первого подрозетника. Затем приложить устройство к стене и обозначить место сверления для второго подрозетника, используя уровень. Сделать второе отверстие. Далее нужно взять сверло диаметром, немного большим, чем диаметр гофры для проводов перемычки, и просверлить отверстие между двумя подрозетниками.

Подключение

Рассматривается на примере подключения двойной розетки с параллельным соединением. Для начала надо определить, где фаза, а где ноль на подведенном проводе. Для этого следует кратковременно включить автомат питания и проверить наличие напряжения индикаторной отверткой. Снова отключить электричество. Каждый провод завести в подрозетник через разные отверстия. Подключение двойной розетки производится в самом корпусе. Нужно проложить в паз между двумя подрозетниками кусок кабеля для перемычки, отрезанный на нужную длину. Лучше всего провода зачистить стриппером (ручной инструмент для аккуратной зачистки) на 1,5 см от края и обжать наконечниками при помощи кримпера (ручной инструмент для обработки концов кабеля), закрепить в клеммы розетки. Если специального оборудования нет, можно зачистить провод от изоляции острым ножом, стараясь не повредить жилы, скрутить концы проводов пальцами и облудить паяльником.

После того как кабель будет приготовлен к подключению, двойную розетку подносят к подрозетнику и прикручивают входящие провода к первому гнезду. Важно прикрутить фазу на один контакт, а ноль — на другой. Затем от первой розетки протягивают через паз в стене (высверленный ранее) провода перемычки ко второй розетке и подключают к клеммам. Соответственно, фазу — к фазе, ноль — к нулю. Подключение двойной розетки с заземлением отличается наличием еще одного проводка желто-зеленого цвета. Он приходит к подрозетнику и соединяется с пластиной заземления на розетке, обхватывает лапками вилку с наружной стороны.

Подключение двойной розетки без заземления возможно, но нежелательно, так как есть риск перегорания электроприборов при коротком замыкании и поражения человека электрическим током. Тем не менее в старых домах заземление в проводке не предусмотрено, и большинство жителей обходится без него.

Бывают случаи, когда необходимо подключение двух двойных розеток. Тогда все они соединяются параллельно, либо покупается сетевой фильтр на четыре и более гнезд.

Закрепление в стене

Важно надежно закрепить подрозетник в отверстии стены, чтобы не произошло вытаскивания розетки в процессе эксплуатации. Для этого лучше всего использовать алебастр, который можно купить в магазине. Развести его с водой до получения густой пасты, затем намазать смесь в отверстие для подрозетника. После этого вставить подрозетник в стену на алебастр и обязательно выровнять его по уровню. Чтобы смесь подсохла, необходимо подождать час-полтора и только потом устанавливать розетку. Она крепится к подрозетнику лапками с винтами – вставляется розетка, затягиваются болты крепления. Завершающий этап – установка декоративной панели.

Выключатель

Иногда требуется совместить двойной выключатель с розеткой, подключение такого устройства часто необходимо в коридоре около санитарной комнаты. Чем отличается его монтаж от подключения обычной розетки? Во-первых, необходимостью высверливать овальное отверстие в стене для подрозетника (кстати, последний должен быть тоже овальной формы), во-вторых, подключением большего количества проводов.

К подрозетнику подходят провода с фазой и с нулем, еще к каждому выключателю подводятся по два провода от осветительного оборудования (например, из коридора и санузла). Последовательность работы такая же, что и в случае подключения двойной розетки. Отличается лишь схема подключения.

Интернет-розетка

Современные компьютерные розетки обозначаются аббревиатурой 8P8C: из английского — 8 позиций, 8 контактов, имеют фиксатор, применяются для соединения различных объектов в сеть. Подключается четырехпарный кабель – витая пара. Рассматривается подключение двойной компьютерной розетки T 568 B, так как ее чаще всего используют в России.

Обрезается кабель на нужную длину, удаляется наружная изоляция примерно на 5 см. Разматываются витые пары на необходимое для заделки в розетку расстояние. С задней стороны коннектора находятся прорезающие контакторы, в которые зажимаются провода. При нажатии происходит разрезание изоляции двумя острыми ножами и обеспечивается надежный контакт жилы с клеммой. Необходимо соблюдать распиновку коннектора по цветам жил. В розетке нарисованы цвета – какие провода в какие контакты нужно вставлять. Выбирать надо вариант B (для розетки T 568 B). Заделка контактов производится тыльной стороной канцелярского ножа или тонкой плоской отверткой, но лучше всего использовать специальное устройство для заделки и обрезки витой пары. Это устройство сильно улучшает качество работы и экономит время монтажника. Просто нужно надавить сверху до щелчка, и дело сделано. После зажима проводов ненужные концы обрезаются.

Перед монтированием розетки к стене можно перестраховаться и прозвонить контакты мультиметром, чтобы потом не разбирать конструкцию. В зависимости от исполнения коннектора – внутреннего или внешнего — корпус крепится либо в обычный подрозетник (пластиковыми распорками с зубцами), либо на поверхность стены (болтами или двусторонним скотчем). Сверху закрывается крышкой. Подключение двойной интернет-розетки отличается тем, что подсоединяются два кабеля: каждый — к своему гнезду, также соответственно цветовым маркерам на коннекторе.

fb.ru

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
  • Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.
Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Как подключить двойную розетку, если разводка сделана для одинарной?

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

  • В левое гнездо подрозетника вытягиваем провода.
  • Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
  • Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
  • В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

remotn.ru

Установка розетки своими руками на бетонную стену: подготовка и монтаж

Работа по установке розетки своими руками на бетонную стену не отличается особой сложностью, но требует хорошей технической подготовки. Без специальных инструментов точно не обойтись. И если установить нужно одну-две розетки, гораздо рентабельнее пригласить специалиста. А вот сделать разводку по всем комнатам в новом доме можно и самому – покупка инструмента точно окупится.

Необходимые инструменты и материалы

Если в городе предоставляют услуги проката строительных инструментов, можно спокойно обойтись без больших капиталовложений. В противном случае придется отправляться за покупками. Итак, для работы с бетонными стенами понадобятся:

  1. Перфоратор. Бетонные стены обыкновенной дрелью не взять. Даже ударная дрель тут не подойдет, так как понадобится не только сверлить отверстия, но и выдалбливать. Отличие перфоратора от ударной дрели – именно в режиме работы в качестве отбойного молотка, то есть с ударами без сверления.
  2. Болгарка. Используя алмазные диски по бетону, вырезать отверстие в твердом бетоне гораздо проще, чем коронкой. Также она заменяет штроборез, так что в хозяйстве пригодится не единожды.
  3. Хорошая коронка по бетону на 68 или 72 мм – размер нужно подбирать под диаметр подрозетника. Но и очень дорогая коронка быстро сточится, если стена монолитная. А вот для пенобетона или газобетона подойдет в самый раз.
  4. Качественные алмазные диски – лучше взять несколько, если розеток придется ставить много. Если же взять дешевые расходники, придется их чаще менять, так что экономия получится сомнительная.
  5. Победитовое сверло и насадка-лопатка – для точечного высверливания и выбирания бетона из штроб.
  6. Молоток и зубило – мелкие части проще сбить вручную, чем прицеливаться тяжелым перфоратором. Конечно, эти инструменты способны полностью заменить перфоратор, но усилия по установке розетки получатся чрезмерными.
  7. Отвертка, линейка, нож, кусачки, шпатель, а если найдется еще и съемник изоляции – вообще отлично. Любые специализированные инструменты способны существенно упростить работу и сократить время на ее выполнение. Например, гораздо удобнее при подключении проводов проверять их индикатором фазы, а не пытаться определить фазу, ноль и землю с помощью лампочки, тонкой жилки и часа свободного времени.

Сложности работы с инструментом

Дорогостоящий профессиональный инструмент покупать имеет смысл только при наличии большого объема работы. Например, при подключении двухэтажного дома на шесть комнат. Но и для однокомнатной квартиры лучше не брать самую дешевую технику – даже если она не сломается до окончания ремонта, в будущем это все еще пригодится. Так что лучше потратить несколько часов времени на мониторинг рынка и подобрать хороший инструмент за умеренные деньги.

Но купить хороший перфоратор – это только начало. Надо еще и научиться этим всем пользоваться. Так, следует помнить, что длительная работа коронки или диска вызывает их нагревание. Поэтому стоит сразу же подготовить воду для охлаждения рабочего инструмента.

Еще одним неприятным сюрпризом, подстерегающим начинающего строителя, является прочность сверла, диска или коронки. Они могут ломаться в самый неподходящий момент. А разлетевшийся диск болгарки – это нешуточная опасность. Так что не стоит пренебрегать техникой безопасности, защищая руки, ноги и лицо.

Проводка – слабое место в доме. Так, подбирая инструменты, нужно обязательно обращать внимание на их мощность. Иначе возможна перегрузка электросети и тут есть два варианта – если установлен автомат защиты, он будет постоянно выключать ток, если же его нет, сгорит вся проводка. В любом случае, работать будет довольно сложно.

Подготовка к установке розетки своими руками на бетонную стену

Часто можно встретить мнение – к чему все эти подготовительные работы? Ведь достаточно просто взять и высверлить отверстие, куда и вставить собственно розетку. Действительно, это гораздо проще и быстрее. Но тот, кто хоть раз отключал утюг, доставая из стены штепсель вместе с розеткой, или перебивал провод в стене, вешая полочку, больше никогда не согласится на простое решение.

Ведь оно далеко не наилучшее!

Разметка стены

Едва ли не важнейший шаг – разметить стену, где будет находиться розетка.

В противном случае придется столкнуться с удлинителями, протянутыми от розетки к холодильнику, «тайными» розетками за шкафом и диваном, а также натянутыми через половину стены проводом от телевизора – в качестве завершающего дизайнерского штриха.

Итак, при разметке стены стоит учитывать:

  • расположение мебели – чтобы не пришлось вырезать отверстие в задней стенке комода;
  • расположение техники – чайник проще включать в розетку, расположенную над рабочей поверхностью, а не у пола;
  • расстояние проводки до газопровода – оно не может быть меньше 35 см;
  • расстояние от пола до розетки в спальне и зале – оно должно составлять 30-40 см, не больше;
  • расстояние от потолка до проводки – согласно правилам, равно 15-20 см;
  • направление проводки – должно быть строго горизонтальным или вертикальным, без диагонального соединения двух точек электропроводки.

После того, как на стене нанесены карандашные наброски будущего расположения розеток и кабелей, можно приступать к проделыванию отверстий.

Штробление и укладка проводки

Штробы – это канавки, в которых будут проходить электрические кабели. Их делают штроборезом или болгаркой и перфоратором. Первый способ гораздо проще – достаточно провести штроборезом по отмеченной линии, чтобы сделать параллельные надрезы в стене.

После этого остается перфоратором с насадкой-лопаткой выбрать внутренний слой между надрезами, и штроба готова.

Если в наличии есть только болгарка, придется сначала чертить на стене две параллельные линии и уже по ним алмазным диском делать надрезы. Идеальной ровности тут добиться не получится, но это и не страшно – все равно потом все отверстия будут заделываться штукатуркой.

Главное правило при прокладывании штроб – их глубина должна быть на 1 см больше диаметра проводов. Так, если провод диаметром 3 см, то необходимо делать штробы глубиной 4 см. Этот сантиметр нужен для того, чтобы качественно закрыть отверстия в стене штукатуркой, иначе слишком тонкий слой раствора будет просто рассыпаться.

Все провода укладываются рядом, а не друг на друга. Так что ширина штроб должна быть достаточной для размещения нужного количества кабелей. Если прокладывается один-два провода, на стене их можно фиксировать раствором алебастра, наносимого точечно через каждые 25 см. Большое количество кабелей закрепляется на стене специальными стяжками.

Когда укладка проводки завершена, рекомендуется зафиксировать расположение проводов на стене – зарисовать на схеме или просто сделать фото. В дальнейшем это позволит сверлить стены под полочки или навесную технику без опасений пробить кабель. Или можно приобрести детектор для обнаружения скрытой электропроводки не запоминать расположение проводников в каждой комнате.

Сверление отверстия и установка подрозетника

Процесс, наиболее близкий к установке розетки – сверление отверстия для подрозетника. Сам подрозетник являет собой пластиковый корпус круглой, прямоугольной или многосоставной формы, в который в дальнейшем и будет вставляться собственно розетка.

Нужен он для того, чтобы розетка не выпадала из крошащегося бетона, ведь держится она только на двух лапках.

Для домов из пенобетона и газобетона процесс сверления отверстия следующий:

  1. По центру нарисованной на стене окружности перфоратором с буром сверлится отверстие под центровочное сверло. Центровочное сверло помогает держать коронку на нужном месте, чтобы рука не дрожала.
  2. Бур снимается, надевается коронка по бетону и центровочное сверло. Перфоратор нужно обязательно перевести в режим сверления без удара. Когда коронка достаточно углубилась в стену, центровочное сверло можно снять и продолжить высверливать отверстие нужной глубины.
  3. Коронка снимается, надевается насадка-лопатка. Переведя перфоратор в ударный режим без сверления, выбивается бетон из посадочного отверстия. Если внутри остались небольшие торчащие части, их можно сбить вручную.
  4. Чтобы не заморачиваться посадкой подрозетника на раствор, по центру посадочного места буром делается отверстие под дюбель, а в самом подрозетнике также по центру просверливаетсядырочка, через которую и вкручивается дюбель-гвоздь, надежно фиксируя подрозетник.

Для монолитного бетона процедуру желательно немного изменить, так как даже очень хорошей коронкой сверлить придется едва ли не целую вечность:

  1. Нарисованный круг под розетку вписывается в квадрат.
  2. На болгарку ставится диск по бетону и делается четыре надреза по линиям нарисованного квадрата.
  3. Перфоратором выбивается на этот раз квадратное отверстие под посадочное место.
  4. Так как штукатуркой придется заделывать образовавшиеся щели, подрозетник в этом случае тоже садится на гипсовый или цементный раствор.
  5. Важно не забыть перед посадкой на раствор продеть в подрозетник провода.

Если планируется монтаж нескольких розеток в ряд, можно использовать как первый метод, сверля круглые отверстия по количеству розеток, так и воспользоваться болгаркой, вырезая прямоугольное отверстие по размеру общего подрозетника.

Монтаж розетки

Наконец-то, после всех предварительных работ, можно приступать к тому, ради чего все, собственно, и затевалось – к установке розетки. Состоит она из механизма и лицевой части, так что перед монтажом купленную розетку следует разобрать.

Нелишним будет напомнить, что все работы с проводами должны осуществляться при отключенном на щитке электричестве. Когда участок проводки обесточен, можно приступать к зачистке проводов от изоляции. Толстую медную жилу не страшно повредить, так что даже если в хозяйстве нет стриппера, можно обойтись ножом.

Концы проводов оголяются на 1,5-2 см и немного сплющиваются плоскогубцами – для увеличения контакта с клеммой. Если проводка находится в изоляции с правильной цветовой маркировкой, все очень упрощается. Зелено-желтая «земля» идет к клемме заземления – выглядит, как пластина с «усами». Синий «ноль» и коричневая «фаза» идут к двум клеммам по бокам от отверстий для вилки.

Немного сложнее, если нужно подключить несколько розеток подряд. Тогда используется подключение шлейфом, когда провод подключается на клемму одной розетки и идет сразу же к другой, или «звездой» – провода расходятся на каждую розетку из одной точки. Для заземления попускается только подключение «звездой».

Когда провода подсоединены, механизм розетки вставляется в подрозетник, фиксируется лапками и закрывается лицевой панелью. Выключатель, кстати, устанавливается по схожему принципу.

На видео очень подробно показан процесс установки и подключения блока розеток в бетонную стену:

Вам понравится

Правильная схема подключения розетки - Все про электрику, оборудование и технику


Подсоединение розетки

Определившись с выбором розетки и при наличии проложенного кабеля можно приступать к монтажу. Прежде всего, следует отключить подачу электроэнергии на проводник. Это делается в квартирном щитке, посредством отключения автомата.

Необходимые инструменты:

  • Пассатижи;
  • Нож;
  • Набор отвёрток.

Перед подключением и установкой, при помощи отвёртки откручиваем болт и снимаем лицевую часть розетки. На основании, находим токопроводящие элементы и ослабляем болты на леммах.

Перед началом работ, индикаторной отвёрткой или другим измерительным прибором проверьте, что силовой провод обесточен.

Используя нож или пассатижи, зачищаем от изоляции концы провода примерно на 8 – 10 мм. L – фаза (чёрного или белого цвета), N – ноль (синего цвета) и PE – земля ( жёлто –зелёного цвета).Вставляем провода в клеммы, фаза и ноль – боковые с гнёздами, земля – центральный контакт. Выравниваем основание розетки по горизонтали и крепёжными болтами фиксируем его к подрозетнику. Устанавливаем лицевую часть.

Как подключить несколько розеток подряд

Подсоединение нескольких розеток к одному кабелю называют – подсоединение «шлейфом ». Данное соединение подразумевает подключение нескольких элементов одной группы (в нашем случае розеток) в один блок. Стоит учитывать, что соединение розеток « шлейфом » подходит, для питания электроприборов и оборудования небольшой мощности. Этот вид соединения, позволяет подключать две розетки и более.

Список инструментов для монтажа и подключения:

  • Отвёртки;
  • Пассатижи;
  • Нож;
  • Перфоратор;
  • Уровень.

Согласно расположению питающего кабеля просверливаем в стене ниши для подрозетников, предварительно выравниваем их по уровню. После установки подрозетников, подготавливаем соединительные перемычки (используйте кабель того же сечения, что и питающий). К клеммам первой розетки подключаем фазный и нулевой провода, а так же аналогичные провода «шлейфа» идущего к следующей розетке.

Важно знать! При подключении розеток «шлейфом» недопустимо нарушение целостности контура заземления. Подключение производится не «шлейфом», а отдельным проводом для каждой розетки.

Закрепляем подключенные основания розеток в подрозетниках и устанавливаем лицевую часть, отдельно как для каждой розетки, так и в виде одной рамки для всего блока.

Подключение розеток шлейфом: плюсы и минусы

Существует несколько видов соединения розеток. Различают их по нескольким критериям: финансовые затраты, больший или меньший объём проделанной работы при монтаже, а так же по схеме подключения.

Если самым оптимальным вариантом для вас является подключение розеток «шлейфом», нужно принять во внимание положительные и отрицательные стороны данного вида соединения.

Плюсы соединения «шлейфом»:

  • Простота конструкции;
  • Меньший объём работы;
  • Финансовая составляющая.

Несомненно, положительные составляющие данного вида подключения могут стать ключевыми при выборе. Но не стоит забывать и о минусах.

Минусы соединения:

  • Ненадёжность (при обрыве контакта или выходе из строя одного из элементов, все последующие работать не будут;
  • На каждую розетку допустимая нагрузка ниже.

Стоит помнить, что розетки, подсоединённые «шлейфом», не подлежат эксплуатации приборами большой мощности. Для этих целей прокладывается отдельный кабель (желательно без соединений, идущий прямо от автомата в электрощите).

Сколько розеток можно подключить к одному проводу? Надёжность напрямую зависит от количества элементов. Чем их меньше, тем надёжнее конструкция.

И только теперь, учитывая все за и против, можно рационально подойти к этому вопросу, и понять, подходит ли вам данный вид соединения.

Схема подключения блока розетка-выключатель одноклавишный

До появления совмещённых блоков розетка – выключатель, монтаж каждого элемента производился отдельно, чем усложнялась не только схема подключения, но и время работы. Конечно, в раздельном подключении есть свои плюсы. Но благодаря своей конструкции совмещённый блок помогает добиться высокой эффективности и удобства использования.

Так же упрощается монтаж устройства (не нужно прокладывать лишние провода и сверлить дополнительные ниши для подрозетников). Минусом таких блоков, является невозможность замены отдельного элемента (если вышла из строя розетка или выключатель, полежит замене всё устройство).

Инструменты для подключения:

  • Пассатижи;
  • Монтажный или канцелярский нож;
  • Отвёртки.

Для подключения блока с заземлением, понадобится кабель с четырьмя жилами. Для начала монтируем в стену кабель и подрозетник. Заводим провод в подрозетник и распределительную коробку и зачищаем концы. Теперь фазный (чёрный или белый) провод и нулевой (обычно синего цвета), нужно соединить с боковыми клеммами розетки с гнёздами, а заземление (жёлто – зелёного цвета), с центральной клеммой. Оставшийся провод подключаем к клемме выключателя.

Обязательно убедитесь, что все провода в блоке и распределительной коробке, соединены правильно. Недопустимо соединение двух контактов с разной полярностью.

Подключаем провода в распределительной коробке. Фазный провод, идущий к розетке, соединяем с фазой питающего кабеля. Нулевой провод от розетки и ноль идущий к осветительному прибору (люстра или светильник), так же соединяем с нулём питающего кабеля. Фазный провод от выключателя соединяем с фазой, уходящей на осветительный прибор. Прикручиваем лицевую часть блока.

Если при соединении проводов в распределительной коробке не используются зажимные клеммы, надёжно изолируйте оголённые контакты изолентой.

Правильная схема подключения розетки (видео)

Работу, связанную с электричеством, всегда лучше доверять профессионалам. Но встречаются ситуации, когда что – то нужно сделать самостоятельно, не имея опыта в этой сфере. Пользуйтесь подсказками мастеров, изучайте схемы подключения, и вы легко справитесь с поставленной задачей.

Сколько розеток можно подключить на один провод 2.5? — RozetkaOnline.COM

То, что электропроводка для розеток в квартирах или домах должна выполняться кабелем ВВГнг-LS с сечением жил 2.5 мм.кв. известно многим, но помимо этого, нередко возникают и другие вопросы, один из самых распространённых, задаваемых мне, это – «Сколько можно подключить розеток на один провод 2.5?».

Электрических розеток вы сможете повесить на такой кабель практически столько, сколько захотите и это не шутка. Все потому, что сами розетки не потребляют электроэнергию и являются по сути, таким же проводником, как и электрический кабель, поэтому сами по себе не оказывают какого-то значимого воздействия на сеть.

Выбор количества розеток, которые вы могли бы подключить одним кабелем с жилами на 2.5 мм.кв., зависит лишь от потребляемой мощности устройств, которые будут включены в эти розетки.

Любой провод, в зависимости от материала изготовления, сечения, а также некоторых других характеристик, имеет свои ограничения по максимальному передаваемому току и мощности. Поэтому, если в несколько розеток, подключенных на один кабель, вы включите устройства, суммарной потребляемой мощностью выше порогового значения для этого кабеля, проводник начнет нагреваться и разрушится. Нередко это является причиной возникновения пожара.

Так, например, кабель, выполненный по ГОСТу, имеющий честное сечение медных жил 2.5 мм.кв, в среднем, длительно может выдерживать ток 25-27 Ампер, что, если считать грубо, равняется мощности 5,5-5,9 кВт. Эти значения взяты для стандартных бытовых условий, они могут меняться в зависимости от длины трассы и способа прокладки, но обычно, при проектировании электропроводки квартиры или небольшого частного дома, можно опираться на эти показатели.

Сколько бы вы не установили розеток на один провод сечением 2.5 мм.кв, выдержат они лишь электроприборы, суммарной мощностью не более 5500 Вт – 5900 Вт. Если же вам потребуется больше мощности, рекомендую разделить розетки на две или более групп, каждая из которых подключена своим кабелем.

Для защиты кабеля от разрушения, при включении слишком энергоёмких электроприборов, принято устанавливать автоматический выключатель (АВ, автомат). Для кабеля сечением 2.5 мм.кв., по ряду причин, ставится защитный автомат номиналом 16А, что соответствует примерно 3.5 кВт мощности. Таким образом, при создании безопасной электропроводки, количество розеток в каждой группе рассчитывается именно по этому показателю – не более 3,5 кВт одновременной нагрузки на каждую розеточную группу.

Сразу приведу несколько примеров, чтобы было понятнее:

Электрический духовой шкаф кухни, чаще всего поставляется со стандартной электрической вилкой, которая включается в розетку 220 В однофазной сети. При этом нередко, мощность духовки близка к 3,5кВт. Соответственно, в электрической линии с сечением кабеля 2.5мм.кв., к которой будет подключен духовой шкаф, вы сможете безопасно установить всего одну розетку.

При этом, все розетки, например, зала, спальни и детской комнат, обычной трехкомнатной квартиры, которых там в сумме 15-20 штук, также могут быть подключены все одним кабелем. Так как мощность всех электроприборов, используемых в этих помещениях, зачастую не превышает 3,5 кВт.

Следует отметить, что самые энергоемкие электроприборы, чаще всего расположены на кухне и в ванной комнате, это, в основном, любые устройства, которые нагревают что-либо (Электрочайник, духовка, стиральная машина, фен и т.п.). Поэтому особенно тщательно необходимо просчитывать количество розеток на одном кабеле, именно в этих помещениях.

Существует ряд методик, для разделения розеток по группам, в которых учитывается в частности и мощность подключаемого оборудования, а кроме этого ряд других характеристик, делающих эксплуатацию розеток квартиры удобной и безопасной. О них я расскажу в следующий раз.

ВЫВОД: Количество розеток, которое можно подключать на один кабель 2.5 мм.кв. зависит, в основном, от потребляемой мощности включаемого в них электрооборудования, других ограничений при этом нет.

Лучше всего рассчитывать количество розеток таким образом, чтобы мощность одновременно включенных в них электроприборов не превышала 3,5кВт. При проектировании электропроводки — это достаточно точно можно рассчитать, зная, где и какое оборудование будет располагаться, в каком режиме работать.

Как подключить бесперебойник (ИБП) к компьютеру?

Автор Акум Эксперт На чтение 6 мин Просмотров 864 Опубликовано


Во время работы компьютера может произойти отключение электроэнергии, тогда все несохраненные результаты работы пропадут. Эта неприятная ситуация встречается не так уж редко. Чтобы избежать её, применяют UPS (англ. Uninterruptible Power Supply) — источник бесперебойного питания (ИБП). А для этого нужно знать, как подключить бесперебойник к компьютеру, чтобы можно было завершить работу и сохранить её при выключении в сети электроэнергии.

Источники бесперебойного питания различных производителей

Назначение ИБП


Прямое назначение бесперебойника состоит в обеспечении энергией компьютера и периферийных устройств некоторое время после отключения электричества в сети. Этого времени должно быть достаточно для прекращения работы программ, сохранения данных и стандартного завершения работы ПК.

Некоторые приборы имеют клеммы для подключения внешней батареи 12 или реже — 24 В. Сам бесперебойник обычно имеет аккумулятор от 7 до 12 А·ч. В зависимости от ёмкости АКБ бесперебойника, с учётом мощности самого ПК время работы может составить от 10 минут до 1 часа. Присоединение дополнительной АКБ большей ёмкости позволит в несколько раз увеличить время работы.

Бесперебойник с подключенными дополнительными аккумуляторами

Важно! Нельзя ИБП подключать к сети через сетевой фильтр. А также нельзя подключать модули компьютера к резервному источнику тока через сетевой фильтр.

Дополнительное назначение блока аварийного питания — это стабилизация напряжения. Все источники электропитания имеют встроенный сетевой фильтр для сглаживания скачков напряжения, а также возможность поддержания напряжения на уровне 220 В при значительном снижении сетевого напряжения за счёт подпитки от аккумулятора.

Более продвинутые модели имеют, кроме розеток резервного питания от АКБ, розетки питания от сети с функцией сетевого фильтра SURGE ONLY (только всплеск). Периферийные устройства, подключенные к таким розеткам, будут защищены от колебаний напряжения, но не будут получать ток при отключении электроэнергии в сети. Это нужно учитывать при подключении модулей компьютера к бесперебойнику.

Бесперебойник с 4 розетками питания от батареи и 2 розетками защиты от колебаний напряжения

Порядок подключения компьютера к ИБП

Блок бесперебойного питания подключается напрямую в сеть. Подключение ИБП к сети выполняется обычным сетевым шнуром. К розеткам резервного тока, обеспечивающим аварийное питание при выключении электроэнергии в сети, подключаются системный блок и монитор. Для подключения системника и монитора к бесперебойнику могут понадобиться сетевые шнуры с пятиугольным разъёмом стандарта IEC 320.

Если есть устройства, которые необходимы для остановки работы программы в штатном режиме и сохранения данных, то они также будут подключаться к этой группе розеток. Например, роутер или модем, обеспечивающие работу программы в сети с удаленным сервером или с облачным сервисом. Это могут быть: сканер, планшет для графических приложений и другие, необходимые модули.

Стандартная схема подключения модулей компьютера и периферийных устройств к источнику бесперебойного питания

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Чем меньше модулей подключено к бесперебойнику, тем дольше он будет подавать резервное питание. Также учитывайте общую мощность подключаемых модулей, которая не должна превышать мощность самого источника по резервному питанию.

Если количества розеток не хватает, можно использовать удлинитель с колодкой на 2–5 розеток. Но это в случае если у ИБП стандартные евророзетки Schuko. Часто встречаются розетки стандарта IEC 320 с треугольным расположением контактов С13. В таком случае потребуются ещё соответствующие сетевые шнуры с контактами С14 для системного блока, монитора и других подключаемых устройств. Либо переходник с IEC 320 на евророзетку.

Переходник с IES 320 на евророзетку и сетевой шнур с разъёмами IES 320 С13 и С14 для подключения к ИБП

Если ИБП имеет второй ряд розеток SURGE ONLY, которые лишь защищают от колебаний электроэнергии, то к ним подключаются устройства, не требующиеся для завершения работы программ и сохранения данных. Это могут быть: звуковые колонки, принтер, МФУ, сканер, даже настольная лампа. Если для каких-то устройств розеток не хватило и они не настолько важны, редко применяются, то их можно подключить через обычный сетевой фильтр напрямую от сети.

К мощным резервным источникам либо с дополнительными аккумуляторами можно подключить несколько компьютеров, находящихся в одной комнате.

Правила пользования компьютером с ИБП

Следует помнить, что ИБП имеет ограниченный резерв электроэнергии на некоторое время работы ПК. За это время необходимо успеть сохранить данные, закрыть программы и завершить работу компьютера.

Большинство ИБП имеют функцию управления энергосбережением с компьютера. Для этого их нужно соединить кабелем через последовательный порт или порт USB. Затем поставить программное обеспечение “PowerChute® Personal Edition” или другое, в зависимости от производительности вашего источника.

Программа PowerChute для управления энергопотреблением от аварийного блока питания

Бесперебойник имеет ограниченный срок службы, зависящий от состояния аккумуляторной батареи. Для её тестирования есть небольшая программа, которая сможет самостоятельно провести диагностику АКБ. Пользователь может изменить периодичность тестирования или отключить его совсем. Но делать этого не стоит. Со временем ёмкость аккумулятора уменьшается и время работы ИБП сокращается. Тестирующая программа предупредит об этом.

Важно! Нельзя соединять ИБП и компьютер одновременно по двум портам связи, если они имеются. Нужно выбрать и использовать только один порт.

Некоторые лазерные принтеры и другие устройства производители не рекомендуют подключать к ИБП. Это условие вызвано особенностью бесперебойников. Во время работы от аккумулятора переменное напряжение бесперебойника имеет не синусоидную амплитуду, а прямоугольную ступенчатую или аппроксимированную, что может вызвать повреждение сетевой платы у некоторых устройств. Перед их подключением к ИБП следует ознакомиться с рекомендациями производителей.

Почему пищит бесперебойник

Все бесперебойники, помимо цветовой или аналоговой информации о своей работе, имеют ещё звуковую. Ведь большую часть времени питание в сети стабильное и пользователь может даже не вспомнить о существовании ИБП. А звуковыми сигналами блок питания сам напомнит о себе и нестандартной ситуации.

  • Звуковой сигнал 4 раза подряд каждые 30 секунд означает, что в сети нет напряжения и питание компьютера осуществляется от резервного источника. Следует поторопиться с завершением работы.
  • Звуковой сигнал каждую секунду непрерывно предупреждает о разряде батареи и по истечении установленного времени бесперебойник отключит ПК самостоятельно. Остаточное время до выключения от начала этого сигнала может установить пользователь. Время выставляют в секундах от 120 и более.
  • Постоянный тональный сигнал предупреждает, что произошло выключение из-за перегрузки на одном или нескольких сетевых разъёмах. Либо аккумуляторная батарея нуждается в замене. Либо подключенное оборудование потребляет ток больше допустимого.
  • Сигнал 1 раз в 4 секунды означает, что подключенный внешний аккумулятор разряжен.

Бывают и другие сигналы. Нужно просто понимать, что таким способом ИБП информирует пользователя об определённой ситуации, на которую стоит обратить внимание.


Электрические схемы для нескольких розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит несколько схем для 2 или более розеток в одной цепи. Проводка для множественных прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток поставляется с защищенными и незащищенными схемами.

Подключение нескольких розеток в серии

На этой схеме розетки соединены в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с использованием клемм устройства вместо сращивания пигтейла, как показано на следующей схеме, может создать проблему с самым слабым звеном.При использовании этого метода любой разрыв или неисправность одной розетки, скорее всего, приведет к отказу всех последующих розеток.

Схема подключения

для нескольких розеток

На этой схеме показана проводка для нескольких розеток, каждая из которых подключается к источнику по отдельности. Все провода соединены в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Такая разводка позволяет подавать напряжение на каждую розетку независимо от других в цепи.

Схема подключения

для двойных розеток

Здесь 3-проводной кабель проложен от двухполюсного выключателя, обеспечивающего независимое напряжение 120 В на два набора с несколькими розетками. Нейтральный провод схемы используется обоими устройствами. Эта проводка обычно используется в кухонной цепи на 20 А, где требуются два источника питания для приборов, например, для холодильника и микроволновой печи в одном и том же месте.

Схема подключения

для нескольких GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе проводами для подключения источника.Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника присоединены к линейным клеммам на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

Здесь розетка gfci добавлена ​​в конце ряда дуплексных розеток для защиты одного места. Первая розетка подключается к источнику, и от коробки к коробке проходит двухжильный кабель. Все провода соединены косичками на устройствах, чтобы пропускать ток к следующему.Клеммы нагрузки на gfci не используются и не защищают другие розетки в цепи.

Подключение GFCI для защиты нескольких розеток

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, идущих после него, что известно как защита нескольких мест. Двухжильный кабель идет от GFCI ко всем следующим розеткам. Клеммы линии на gfci подключаются к источнику цепи, а клеммы нагрузки подключаются к каждой последующей розетке с помощью соединительного кабеля.Благодаря этому каждая дуплексная розетка подключена напрямую к GFCI.

Еще подобное на Do-It-Yourself-Help.com

сокетов python несколько сообщений в одном соединении

Добавление двух типов сервер-клиент: один является многопроцессорным, а другой - асинхронным, они делают почти то же самое, асинхронный более надежен, прочтите, почему здесь: Потоки против Async.

Мои примеры: Использование нескольких процессов:

  импорт многопроцессорной обработки
импортный сокет
время импорта

HOST = "0.0.0.0 "
ПОРТ = 9000


def handle (соединение, адрес):

    пытаться:
        в то время как True:
            data = connection.recv (1024)
            connection.sendall (данные + 'серверное время {}'. формат (time.time ()))
    Кроме:
        проходить
    наконец-то:
        connection.close ()


класс Сервер (объект):

    def __init __ (я, имя хоста, порт):
        self.hostname = имя хоста
        self.port = порт

    def start (self):
        self.socket = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
        self.socket.привязать ((self.hostname, self.port))
        self.socket.listen (1)

        в то время как True:
            conn, адрес = self.socket.accept ()
            process = multiprocessing.Process (
                цель = дескриптор, аргументы = (соединение, адрес))
            process.daemon = Верно
            process.start ()


если __name__ == "__main__":
    server = Сервер (ХОСТ, ПОРТ)
    пытаться:
        напечатать "начало"
        server.start ()
    Кроме:
        print 'что-то случилось, сломалась клавиатура?'
    наконец-то:
        для процесса в многопроцессорности.active_children ():
            process.terminate ()
            process.join ()
    печать "До свидания"


И клиент для него:

  импортная система
импорт потоковой передачи
время импорта
импортный сокет

SOCKET_AMOUNT = 100
HOST = "localhost"
ПОРТ = 9000


def myclient (ip, порт, сообщение):
    sock = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
    sock.connect ((ip, порт))
    sock.sendall (сообщение)
    результат = sock.recv (1024)
    результат печати + 'final clnt time {}'. format (time.время())
    sock.close ()

если __name__ == "__main__":
    thread_list = []
    для i в диапазоне (SOCKET_AMOUNT):
        msg = "Тема № {}, clnt time {}". format (i, time.time ())
        client_thread = threading.Thread (
            target = myclient, args = (ХОСТ, ПОРТ, сообщение))
        thread_list.append (поток_клиента)
        client_thread.start ()

    ожидание = время.время ()
    [x.join () для x в thread_list]
    done = time.time ()
    напечатайте 'DONE {}. Ожидание {} секунд. Формат (готово, готово-ожидание)


Следующий сервер намного надежнее !!! данные не теряются !!! сервер:

  импорт asyncore
импортный сокет
время импорта
импорт журнала
импортировать json


класс Server (asyncore.диспетчер):

    def __init __ (я, хост, порт):

        self.logger = logging.getLogger ('СЕРВЕР')
        asyncore.dispatcher .__ init __ (сам)
        self.create_socket (socket.AF_INET, socket.SOCK_STREAM)
        self.set_reuse_addr ()
        self.bind (('', порт))
        self.listen (confjson.get ('SERVER_QUEUE_SIZE', Нет))
        self.logger.debug ('привязка к {}'. формат (self.socket.getsockname ()))

    def handle_accept (сам):
        сокет, адрес = self.accept ()
        self.logger.debug ('новое соединение принято')
        EchoHandler (сокет)


класс EchoHandler (asyncore.dispatcher_with_send):

    def handle_read (сам):

        msg = self.recv (confjson.get ('СТАВКА', Нет))
        self.out_buffer = сообщение
        self.out_buffer + = 'сервер получает: {}'. формат (time.time ())
        если не self.out_buffer:
            self.close ()


если __name__ == "__main__":

    logging.basicConfig (уровень = logging.DEBUG,
                        format = '% (имя) s:% (сообщение) s',
                        )
    с open ('config.json', 'r') как jfile:
        confjson = json.load (jfile)
    пытаться:
        Ведение журнала.отладка ('Запуск сервера')
        server = Сервер (confjson.get ('HOST', Нет),
                        confjson.get ('ПОРТ', Нет))
        asyncore.loop ()
    Кроме:
        logging.error ('Что-то случилось, \ n'
                      'если бы это не было поломкой клавиатуры ... \ n'
                      "проверьте, занят ли адрес,"
                      'или другой экземпляр запущен. Выход')
    наконец-то:
        logging.debug ('До свидания')


И асинхронный клиент:

  импорт asyncore
импортный сокет
время импорта
импорт журнала
импортировать json


класс Client (asyncore.dispatcher_with_send):

    def __init __ (self, host, port, message, pk):
        self.logger = logging.getLogger ('КЛИЕНТ')
        asyncore.dispatcher .__ init __ (сам)
        self.create_socket (socket.AF_INET, socket.SOCK_STREAM)
        self.host = хост
        self.port = порт
        self.connect ((хост, порт))
        self.out_buffer = сообщение
        self.clientID = pk
        self.logger.debug ('Connected # {}'. формат (self.clientID))

    def handle_close (сам):
        self.close ()

    def handle_read (сам):
        rec_msg = сам.recv (confjson.get ('СТАВКА'; Нет))
        self.logger.debug ('# {}, {} back at client {}'. format (self.clientID,
                                                             rec_msg,
                                                             time.time ()
                                                             )
                          )
        self.close ()


если __name__ == "__main__":
    logging.basicConfig (уровень = logging.DEBUG,
                        format = '% (имя) s:% (сообщение) s',
                        )

    с open ('config.json ',' r ') как jfile:
        confjson = json.load (jfile)
    клиенты = []
    для idx в диапазоне (confjson.get ('SOCKET_AMOUNT', None)):
        msg = "Начало: {}". format (time.time ())
        client.append (Клиент (confjson.get ('HOST', Нет),
                              confjson.get ('ПОРТ', Нет),
                              сообщение,
                              idx)
                       )
    start = time.time ()
    logging.debug (
        'Запуск асинхронного цикла для всех подключений, время unix {}'. Формат (начало))
    асинкор.петля()
    logging.debug ('{}'. формат (время.время () - начало))


и небольшой файл конфигурации:

  {
    "HOST": "127.0.0.1",
    «ПОРТ»: 5007, г.
    «СТАВКА»: 8096,
    "SERVER_QUEUE_SIZE": 16,
    "SOCKET_AMOUNT": 100
}

Сеть

- как сервер обрабатывает несколько клиентов на одном и том же порте? Несколько сокетов или несколько портов?

Закрыто. Это вопрос не по теме. В настоящее время он не принимает ответы.

Я неправильно понимаю некоторые теории сетей, и, поскольку я не смог найти окончательного ответа в Интернете (большинство ресурсов - это теория и теория и т. Д. Без кратких примеров), я спрашиваю здесь.

Предполагая, что у меня есть сервер с IP-адресом 10.10.10.10 , который прослушивает порт 80 и два клиента с IP-адресом IP 20.20.20.20 и IP 30.30.30.30 соответственно, когда оба клиента подключаются к серверу через порт 80, что происходит?

Есть ли это ...

A. Сервер принимает соединение через порт 80 для обоих клиентов и создает два сокета:

  IP сервера: 10.10.10.10
порт сервера: 80
IP клиента: 20.20.20.20
порт клиента: любой порт, используемый клиентом 1 для подключения


и

  IP сервера: 10.10.10.10
порт сервера: 80
IP клиента: 30.30.30.30
порт клиента: любой порт, используемый клиентом 2 для подключения


, то когда новые пакеты поступают на порт 80 от клиентов, они отправляются в соответствующий сокет на основе IP-адреса клиента и порта?

Или ...

B. Сервер принимает соединения только через порт 80 и выделяет другие порты для связи с клиентами при подключении клиентов? Итак, у нас все еще есть два сокета, но вот так:

  IP сервера: 10.10.10.10
порт сервера: случайный свободный порт
IP клиента: 20.20.20.20
порт клиента: любой порт, используемый клиентом 1 для подключения


и

  IP сервера: 10.10.10.10
порт сервера: еще один случайный свободный порт
клиентский IP: 30.30.30.30
порт клиента: любой порт, используемый клиентом 2 для подключения


, а порт 80 остается свободным для приема других подключений?

Так что это?

Прошу прощения, если вопрос звучит глупо или ново, но я нашел оба упомянутых в Интернете, и оба они не могут быть правдой. Я думаю, что у других такое же замешательство, и ясный и лаконичный ответ здесь может быть очень полезным.

Как работать с сокетами TCP в Python (с выбранным примером)

Сетевой сокет - это конечная точка межпроцессного взаимодействия в компьютерной сети. В стандартной библиотеке Python есть модуль под названием socket , который обеспечивает низкоуровневый сетевой интерфейс Интернет. Этот интерфейс является общим для разных языков программирования, поскольку он использует системные вызовы на уровне ОС.

Для создания сокета существует функция socket . Он принимает аргументы family , type и proto (подробности см. В документации).Для создания TCP-сокета необходимо использовать socket.AF_INET или socket.AF_INET6 для семейства и сокет .SOCK_STREAM для типа .
Вот пример сокета Python:

  импортный сокет
s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)

Он возвращает объект сокета, который имеет следующие основные методы:

  • bind ()
  • listen ()
  • accept ()
  • connect ()
  • send ()
  • recv ()

bind () , listen () и accept () относятся к серверным сокетам. connect () предназначен только для клиентских сокетов. send () и recv () являются общими для обоих типов. Вот пример сервера Echo из документации:

  импортный сокет
s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
s.bind (('локальный хост', 50000))
s.listen (1)
conn, addr = s.accept ()
а 1:
    data = conn.recv (1024)
    если не данные:
        перерыв
    conn.sendall (данные)
conn.close ()

Здесь мы создаем серверный сокет, привязываем его к localhost и порту 50000 и начинаем прослушивать входящие соединения.Чтобы принять входящее соединение, мы вызываем метод accept () , который будет блокироваться до тех пор, пока не подключится новый клиент. Когда это происходит, он создает новый сокет и возвращает его вместе с адресом клиента. Затем в бесконечном цикле он считывает данные из сокета партиями по 1024 байта, используя метод recv () , пока не вернет пустую строку. После этого он отправляет все входящие данные обратно с помощью удобного метода sendall () , который внутри многократно вызывает send () .И после этого просто закрывает клиентское соединение. Этот пример может обслуживать только одно входящее соединение, потому что он не вызывает accept () в цикле.

Клиентский код выглядит проще:

  import socket
s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
s.connect (('локальный хост', 50000))
s.sendall ('Привет, мир')
данные = s.recv (1024)
s.close ()
print 'Received', repr (data)

Здесь вместо bind () и listen () он вызывает только connect () и немедленно отправляет данные на сервер.Затем он получает обратно 1024 байта, закрывает сокет и распечатывает полученные данные.

Все методы сокета блокируются. Например, когда она читает из сокета или записывает в него, программа больше ничего делать не может. Одно из возможных решений - делегировать работу с клиентами отдельным потокам. Однако создание потоков и переключение контекстов между ними на самом деле не из дешевых. Для решения этой проблемы существует так называемый асинхронный способ работы с сокетами. Основная идея состоит в том, чтобы делегировать поддержку состояния сокета операционной системе и позволить ей уведомлять программу, когда есть что-то для чтения из сокета или когда оно готово к записи.

Существует множество интерфейсов для разных операционных систем:

  • poll, epoll (linux)
  • kqueue, kevent (BSD)
  • select (кроссплатформенный)

Все они примерно одинаковы, поэтому давайте создадим сервер используя Python select. Вот пример Python select :

  import select, socket, sys, Queue
server = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
server.setblocking (0)
server.bind (('локальный хост', 50000))
сервер.слушать (5)
input = [сервер]
выходы = []
message_queues = {}

в то время как входы:
    читаемый, доступный для записи, исключительный = select.select (
        входы, выходы, входы)
    для s в читаемом виде:
        если s - сервер:
            соединение, client_address = s.accept ()
            connection.setblocking (0)
            inputs.append (соединение)
            message_queues [соединение] = Queue.Queue ()
        еще:
            данные = s.recv (1024)
            если данные:
                message_queues [s] .put (данные)
                если s не в выходах:
                    выходы.добавить (и)
            еще:
                если s в выходах:
                    outputs.remove (s)
                inputs.remove (s)
                s.close ()
                del message_queues [s]

    для s в доступном для записи:
        пытаться:
            next_msg = message_queues [s] .get_nowait ()
        кроме Queue.Empty:
            outputs.remove (s)
        еще:
            s.send (next_msg)

    для s в исключительных случаях:
        inputs.remove (s)
        если s в выходах:
            outputs.remove (s)
        с.Закрыть()
        del message_queues [s]

Как видите, кода гораздо больше, чем в блокирующем сервере Echo. Это в первую очередь потому, что мы должны поддерживать набор очередей для разных списков сокетов, то есть записи, чтения и отдельный список для ошибочных сокетов.

Создание серверного сокета выглядит так же, за исключением одной строки: server.setblocking (0) . Это сделано для того, чтобы сокет не блокировался. Этот сервер более продвинутый, поскольку он может обслуживать более одного клиента.Суть в том, что выбирает сокетов:

  читаемые, записываемые, исключительные = select.select (
    входы, выходы, входы)

Здесь мы вызываем select.select , чтобы попросить ОС проверить данные сокеты, готовы ли они к записи, чтению или если есть какое-то исключение соответственно. Вот почему он передает три списка сокетов, чтобы указать, какой сокет должен быть доступен для записи, чтения и который следует проверять на наличие ошибок. Этот вызов заблокирует программу (если не передан аргумент тайм-аута) до тех пор, пока не будут готовы некоторые из переданных сокетов.В этот момент вызов вернет три списка с сокетами для указанных операций.

Затем он последовательно перебирает эти списки и, если в них есть сокеты, выполняет соответствующие операции. Когда в входах есть серверный сокет, это означает, что пришел новый клиент. Поэтому он вызывает accept () , добавляет возвращенный сокет к входам и добавляет Queue для входящих сообщений, которые будут отправлены обратно. Если во входных данных есть другой сокет, то некоторые сообщения прибыли и готовы к чтению, поэтому он их читает и помещает в соответствующую очередь.

Для сокетов с возможностью записи он получает ожидающие сообщения (если есть) и записывает их в сокет. Если в сокете есть ошибка, он удаляет сокет из списков.

Так работают сокеты на более низком уровне. Однако в большинстве случаев нет необходимости реализовывать логику на таком низком уровне. Рекомендуется использовать некоторые абстракции более высокого уровня, такие как Twisted, Tornado или ZeroMQ, в зависимости от ситуации.

Мы рады приветствовать вас на странице нашего тематического исследования.

Узнайте, как интегрировать сервер WebSocket, написанный на aiohttp, в существующий проект Django из нашей статьи.Или научитесь писать простой чат.

Как использовать макетную плату

Убедитесь, что в вашем браузере включен JavaScript. Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

Во многих проектах в области электроники используется так называемая макетная плата . Что такое макетная плата и как ее использовать? Это обучающее видео даст вам базовое введение в макетные платы и объяснит, как использовать их в проектах начинающих электронщиков; вы также можете прочитать более подробную информацию и увидеть больше примеров в текстовых разделах.

Подробнее о макетных платах


Введение

Что такое макетная плата?

Макетная плата - это прямоугольная пластиковая плата с кучей крошечных отверстий. Эти отверстия позволяют легко вставлять электронные компоненты в прототип (что означает создание и тестирование ранней версии) электронной схемы, такой как эта, с батареей, переключателем, резистором и светодиодом (светоизлучающим диодом).Чтобы узнать больше об отдельных электронных компонентах, см. Наши Электроника Праймер.

Соединения непостоянны, поэтому легко удалить компонент, если вы допустили ошибку, или просто начнете заново и выполните новый проект. Благодаря этому макетные платы отлично подходят для новичков, которые плохо знакомы с электроникой. Вы можете использовать макеты для создания всевозможных забавных проектов в области электроники, от различных типов роботов или электронной барабанной установки до электронного датчика дождя, который помогает экономить воду в саду, и это лишь некоторые из них.

Откуда произошло название «макет»?

Вам может быть интересно, какое отношение все это имеет к хлебу. Термин , макетная плата , появился на заре развития электроники, когда люди буквально забивали гвозди или шурупы в деревянные доски, на которых они резали хлеб, чтобы соединить свои схемы. К счастью, поскольку вы, вероятно, не хотите портить все свои разделочные доски ради проекта электроники, сегодня есть варианты получше.

Существуют ли разные макеты?

Современные макеты изготавливаются из пластика и бывают разных форм, размеров и даже разных цветов. Хотя доступны большие и меньшие размеры, наиболее распространенными размерами, которые вы, вероятно, увидите, являются «полноразмерные», «половинные» и «мини» макеты. Большинство макетов также имеют выступы и выемки по бокам, которые позволяют соединять несколько плат вместе. Однако одной макетной платы половинного размера достаточно для многих проектов начального уровня.

Что такое макетная плата без пайки?

Технически эти макеты называются беспаечными макетами , потому что они не требуют пайки для соединения. Пайка (произносится как SAW-der-ing) - это метод, при котором электронные компоненты соединяются путем плавления металла особого типа, называемого припоем . Электронные компоненты могут быть спаяны вместе, но чаще они припаяны к печатным платам (PCB).Печатные платы - это то, что вы увидите, если снимете крышку со многих электронных устройств, таких как компьютер или мобильный телефон. Часто инженеры используют макетные платы без пайки для создания прототипа и тестирования схемы перед построением окончательной постоянной конструкции на печатной плате. На этом изображении показана одна и та же схема (батарея, переключатель, резистор и светодиод), построенная тремя разными способами: на макетной плате без пайки (слева), с компонентами, спаянными вместе (в центре), и на печатной плате (справа):

Пайка - отличный способ изучить технику, если вы интересуетесь электроникой, но соединения намного более постоянны, и для начала требуется покупка некоторых инструментов.Остальная часть этого руководства будет посвящена беспаечным макетам, но вы можете прочитать наши руководство по пайке чтобы узнать больше о пайке.

Какие электронные компоненты совместимы с макетными платами?

Итак, как электронные компоненты помещаются в макетную плату? Многие электронные компоненты имеют длинные металлические ножки, называемые выводами (произносится как «светодиоды»). Иногда более короткие металлические ножки обозначаются как штифты и . Почти все компоненты с выводами будут работать с макетной платой (чтобы узнать больше об этих компонентах и ​​о том, какие типы работают с макетной платой, см. Расширенный раздел).

Макетные платы

разработаны таким образом, что вы можете вставлять эти выводы в отверстия. Они будут удерживаться на месте достаточно плотно, чтобы не выпасть (даже если вы перевернули макетную плату), но достаточно легко, чтобы их можно было легко потянуть за них и снять.

Нужны ли мне инструменты для работы с макетной платой?

Для использования макетной платы без пайки не требуется никаких специальных инструментов. Однако многие электронные компоненты очень крошечные, и вам может быть сложно с ними обращаться.С помощью миниатюрных плоскогубцев или пинцета легче извлекать мелкие детали.

Что внутри макета?

Выводы могут поместиться в макетную плату, потому что внутри макета состоит из рядов крошечных металлических зажимов. Так выглядят зажимы, снятые с макета.

Когда вы вставляете вывод компонента в отверстие в макете, один из этих зажимов захватывает его.

Некоторые макеты на самом деле сделаны из прозрачного пластика, поэтому вы можете видеть зажимы внутри.

Большинство макетных плат имеют защитный слой, предотвращающий выпадение металлических зажимов. Основа обычно представляет собой слой липкой двусторонней ленты, покрытой защитным слоем бумаги. Если вы хотите навсегда «приклеить» макет к чему-то (например, к роботу), вам просто нужно снять слой бумаги, чтобы обнажить липкую ленту под ним.На этом изображении у макетной платы справа полностью удалена подложка (так что вы можете видеть все металлические зажимы). У макетной платы слева все еще есть липкая подложка, а один угол бумажного слоя оторван.

Макетные метки: строки, столбцы и шины

Что означают буквы и цифры на макете?

На большинстве макетов написано несколько цифр, букв, а также знаков «плюс» и «минус». Что все это значит? Хотя их внешний вид может отличаться от макета к макету, общее назначение всегда одно и то же.Эти метки помогут вам найти определенные отверстия на макетной плате, чтобы вы могли следовать указаниям при построении схемы. Если вы когда-либо использовали программу для работы с электронными таблицами, такую ​​как Microsoft Excel® или Google Sheets ™, концепция будет точно такой же. Номера строк и буквы столбцов помогают идентифицировать отдельные дыры в макете, как ячейки в электронной таблице. Например, все выделенные отверстия находятся в «столбце C».

Все выделенные отверстия находятся в "строке 12"."

«Отверстие C12» - это место, где столбец C пересекает строку 12.

Что означают цветные линии и знаки плюс и минус?

А как насчет длинных полос на стороне макета, выделенных здесь желтым цветом?

Эти полосы обычно обозначаются красной и синей (или красной и черной) линиями со знаками плюс (+) и минус (-) соответственно. Они называются шинами , также называемыми шинами , и обычно используются для подачи электроэнергии в вашу схему, когда вы подключаете их к аккумуляторной батарее или другому внешнему источнику питания.Вы можете услышать, что автобусы имеют разные названия; например, шина питания , положительная шина и шина напряжения все относятся к шине рядом с красной линией со знаком плюс (+). Точно так же отрицательная шина и заземляющая шина относятся к одной рядом с синей (или черной) линией со знаком минус (-). Это сбивает с толку? Используйте эту таблицу, чтобы помочь вам запомнить - есть разные способы обозначения автобусов, но все они означают одно и то же. Не беспокойтесь, если вы увидите, что они упоминаются разными именами в разных местах (например, в разных проектах Science Buddies или в других местах в Интернете).Иногда вы можете услышать «силовые шины» (или рельсы), используемые для обозначения и автобусов (или рельсов) вместе, а не только положительного.

Положительный Отрицательный
Питание Земля
Знак плюс (+) Знак минус (-)
Красный Красный Синий

Обратите внимание, что между положительной и отрицательной шинами нет физической разницы, и их использование не является обязательным.Этикетки просто упрощают организацию вашей схемы, подобно цветовой кодировке проводов.

Как соединяются отверстия?

Помните, что внутренняя часть макета состоит из пяти металлических зажимов. Это означает, что каждый набор из пяти отверстий, образующих полустрочку (столбцы A – E или столбцы F – J), электрически соединены. Например, это означает, что отверстие A1 электрически соединено с отверстиями B1, C1, D1 и E1. Это , а не , подключенный к отверстию A2, потому что это отверстие находится в другом ряду с отдельным набором металлических зажимов.Это также , а не , подключенный к отверстиям F1, G1, h2, I1 или J1, потому что они находятся на другой «половине» макета - зажимы не подключаются через зазор посередине (чтобы узнать о зазоре посередине макета см. раздел «Дополнительно»). В отличие от всех основных рядов макета, которые соединены в наборы из пяти отверстий, шины обычно проходят по всей длине макета (но есть некоторые исключения). На этом изображении показано, какие отверстия электрически соединены в типичной макетной плате половинного размера, выделенные желтыми линиями.

Шины на противоположных сторонах макета , а не соединены друг с другом. Обычно, чтобы питание и земля были доступны с обеих сторон макета, вы должны соединять шины с помощью перемычек, как это. Обязательно подключите положительный полюс к положительному, а отрицательный - к отрицательному (см. Раздел о шинах, если вам нужно напоминание о том, какой цвет какой).

Все ли макетные платы имеют одинаковую маркировку?

Обратите внимание, что точные конфигурации могут отличаться от макета к макету.Например, на некоторых макетных платах этикетки напечатаны в «альбомной» ориентации вместо «портретной». На некоторых макетных платах шины разорваны пополам по длине макета (полезно, если вам нужно подать в схему два разных уровня напряжения). На большинстве «мини» макетов вообще нет шин или этикеток.

Могут быть небольшие различия в маркировке автобусов от макета к макету. На некоторых макетных платах есть только цветные линии и нет знаков плюса (+) или минуса (-).Некоторые макеты имеют положительные шины слева и отрицательные шины справа, а на других макетах это наоборот. Независимо от того, как они обозначены и их левое / правое положение, функции автобусов остаются прежними.

Использование макета

Что такое макетная схема?

Макетная плата - это компьютерный чертеж схемы на макетной плате. В отличие от принципиальной схемы или схемы (в которых используются символы для представления электронных компонентов; см. Раздел «Дополнительно», чтобы узнать больше), макетные схемы позволяют новичкам легко следовать инструкциям по созданию схемы, поскольку они разработаны так, чтобы выглядеть настоящая вещь.«Например, эта диаграмма (сделанная с помощью бесплатной программы под названием Fritzing) показывает базовую схему с батарейным блоком, светодиодом, резистором и кнопкой, которая очень похожа на физическую схему:

Иногда макетные схемы могут сопровождаться (или заменяться) письменными инструкциями, которые говорят вам, где разместить каждый компонент на макетной плате. Например, в инструкциях по этой цепи может быть сказано:

  1. Подключите красный провод аккумуляторной батареи к шине питания.
  2. Подключите черный провод аккумуляторной батареи к шине заземления.
  3. Подключите резистор из отверстия B12 к шине заземления.
  4. Вставьте четыре штифта кнопки в отверстия E10, F10, E12 и F12.
  5. Вставьте длинный провод светодиода в шину питания, а короткий - в отверстие J10.

Эту информацию также можно отформатировать в виде таблицы:

Должна ли моя схема точно соответствовать макетной схеме?

Короткий ответ: «нет.«Однако, когда вы только начинаете использовать макетные платы, вероятно, лучше всего точно следовать схемам макетов.

Чтобы понять это, нужно понять, как электрически соединены отверстия на макетной плате. Существуют разные способы изменить физическую схему схемы на макетной плате без фактического изменения электрических соединений . Например, эти две схемы электрически идентичны; даже несмотря на то, что выводы светодиода переместились, все еще существует полный путь (называемый замкнутой цепью , ) для прохождения электричества через светодиод (выделен желтыми стрелками).Таким образом, даже если в инструкциях указано «вставьте длинный вывод светодиода в отверстие F10», схема все равно будет работать, если вы поместите ее в отверстие F12 (но , а не , если вы вставите ее в отверстие F9 или F11, потому что разные строки Не подключен).

Однако вы также можете полностью переставить компоненты на макетной плате. Пока схема соответствует электрически эквиваленту , она все равно будет работать. Несмотря на то, что эта схема «выглядит иначе», чем две предыдущие, потому что компоненты были переставлены, электричество по-прежнему проходит по эквивалентному пути через светодиод и резистор.

Что такое перемычки и какие типы я должен использовать?

Перемычки - это провода, которые используются для соединения на макетной плате. У них жесткие концы, которые легко вставить в отверстия в макете. При покупке перемычек доступно несколько различных вариантов.

Гибкие перемычки изготовлены из гибкой проволоки с жесткими штырями, прикрепленными к обоим концам. Эти провода обычно поставляются в пачках разного цвета. Это упрощает цветовое кодирование вашей схемы (см. Раздел о цветовом кодировании).Хотя эти провода просты в использовании для схем новичка, они могут сильно запутаться для более сложных схем; поскольку они такие длинные, вы получите запутанное гнездо проводов, которое трудно отследить (иногда его называют «крысиным гнездом» или «спагетти»).

Комплекты перемычек - это пакеты предварительно отрезанных отрезков провода, концы которых загнуты вниз под углом 90 градусов, чтобы их можно было вставить в макетную плату. Доступны наборы большего и меньшего размера.Эти комплекты очень удобны, потому что в них есть провода разной длины, предварительно отрезанные. Недостатком является то, что обычно бывает только одна длина каждого цвета. Это может затруднить цветовую кодировку вашей схемы (например, вам может понадобиться длинный черный провод, но в вашем комплекте могут быть только короткие черные провода). Ваша схема по-прежнему будет работать нормально, но цветовое кодирование может помочь вам оставаться более организованным (опять же, см. Раздел о цветовом кодировании для получения дополнительной информации). Обратите внимание на то, что эта схема выглядит менее запутанной, чем предыдущая, поскольку провода короче.

Наконец, вы также можете купить катушки с одножильным соединительным проводом и пару приспособлений для зачистки проводов и отрезать свои собственные перемычки. Это лучший долгосрочный вариант, если вы планируете заниматься множеством проектов в области электроники, потому что вы можете отрезать провода до нужной длины и выбрать нужный цвет. Это также намного более экономично в зависимости от длины провода. Для начала стоит купить набор из шести разных цветов. Важно покупать проволоку с цельным сердечником (которая сделана из цельного куска металла), а не проволоку с многожильным сердечником (которая состоит из нескольких более мелких жил проволоки, например, каната).Многожильный провод намного более гибкий, поэтому его очень сложно вставить в отверстия макета. Вам также необходимо приобрести правильный калибр проволоки , который является способом измерения диаметра проволоки. 22 AWG (американский калибр проводов) является наиболее распространенным калибром, используемым для макетных плат. Чтобы узнать больше о калибрах и зачистке проводов, см. Учебное пособие по зачистке проводов от Science Buddies. Обратите внимание, как в этой схеме красный и черный используются для всех подключений к шинам (см. Раздел о цветовом кодировании, чтобы узнать больше).

Должен ли я кодировать мою схему цветом?

Укажите, какой цвет вы используете для своей схемы, во многом зависит от того, какой тип перемычки вы покупаете (см. Вопрос о перемычках). Цветовое кодирование - это вопрос удобства, поскольку оно может помочь вам оставаться более организованным, но использование разноцветных проводов не повлияет на работу вашей схемы. Внимание! : Это заявление применимо только к перемычкам . Некоторые компоненты схемы, такие как аккумуляторные блоки и определенные датчики, поставляются с уже подключенными к ним цветными проводами.Отслеживание этих цветов имеет значение для (например, не перепутайте красный и черный провода на батарейном блоке). Однако все перемычки просто металлические внутри с цветной пластиковой изоляцией снаружи. Цвет пластика не влияет на прохождение электричества по проводу.

В электронике обычно используется красный провод для положительных (+) соединений и черный провод для отрицательных (-) соединений. Какие другие цвета вы используете, в значительной степени зависит от выбора и зависит от конкретной схемы, которую вы строите.Например, есть несколько разных способов соединить эту схему с красными, зелеными, синими и желтыми светодиодами, но все они будут работать одинаково:

  • Если вы приобрели комплект предварительно обрезанных перемычек, используйте провода подходящей длины любого доступного цвета (изображение слева).
  • Используйте красный и черный провода для положительной и отрицательной сторон каждого светодиода соответственно (центральное изображение).
  • Используйте только красный и черный провода для подключения к шине и используйте красный, зеленый, синий и желтый провода для соответствующих светодиодов (изображение справа).

Помните важную часть: цвет проводов не влияет на работу схемы! Три схемы на этом изображении будут работать одинаково (светодиоды загорятся при включении аккумуляторной батареи), даже если у них провода разного цвета. Если на макетной схеме показан синий провод, а вместо него вы используете оранжевый, с вашей схемой все будет в порядке.

Как мне построить схему?

Для построения цепи:

  • Следуйте макетной схеме цепи, подключая по одному компоненту за раз.
  • Всегда подключайте батареи или источник питания к вашей цепи последняя . Это даст вам возможность дважды проверить все ваши подключения перед первым включением цепи.
  • Обращайте внимание на типичные ошибки, которые делают многие новички при использовании макета.

Как проверить мою схему?

То, как вы проверяете свою схему, будет зависеть от конкретной схемы, которую вы создаете. В общем, вы должны следовать этой процедуре:

  • Дважды проверьте схему и макетную плату, чтобы убедиться, что все компоненты находятся в нужном месте.
  • Проверьте, что ваша схема должна делать в соответствии с указаниями проекта. Должен ли он мигать огнями, издавать шум, как-то реагировать на датчик (например, датчик движения или света) или заставлять робота двигаться? Многие проекты Science Buddies будут содержать письменное описание и / или видео того, как ваша схема должна работать.
  • Включите питание вашей цепи (например, сдвинув переключатель батарейного блока из положения OFF в положение ON). Если вы видите или чувствуете запах дыма, немедленно выключите или отсоедините источник питания .Это означает, что у вас короткое замыкание.
  • Следуйте указаниям проекта, чтобы использовать схему (например, направить фонарик на робота, отслеживающего свет, или помахать рукой перед датчиком движения).
  • Если ваша схема не работает, вам необходимо устранить неполадки (или отладить , то есть искать проблемы или «ошибки» в вашей схеме). См. Раздел о распространенных ошибках, чтобы узнать, что вам следует проверить.

Типичные ошибки

Неправильное отображение номеров строк

Можете ли вы заметить разницу между этими двумя схемами?

На первый взгляд они могут выглядеть точно так же.Однако, когда мы включаем аккумуляторы, загорается только светодиод слева. Что не так?

Давайте посмотрим на макетную схему цепи, чтобы увидеть, сможем ли мы определить проблему. Схема должна соответствовать этой схеме:

Теперь давайте подробнее рассмотрим две схемы. Внимательно сравните две картинки с макетной схемой. Вы можете заметить, что не так? Если вы по-прежнему не можете сказать, нажмите на изображение, чтобы выявить проблему.

Вы уже заметили проблему? В схеме слева красная перемычка идет от положительной шины к отверстию J10, что соответствует макетной схеме. В схеме справа он идет от плюсовой шины к отверстию J9 . Помните из раздела о том, как соединяются отверстия, что отверстия в разных рядах электрически не связаны друг с другом. Таким образом, с перемычкой в ​​строке 9 и светодиодом в строке 10 нет возможности для подачи электричества на светодиод.

Иногда бывает трудно обнаружить такую ​​крошечную ошибку! Тем не менее, достаточно всего одного неправильно установленного провода или вывода компонента, чтобы цепь полностью перестала работать. Вот почему вы всегда должны тщательно проверять и перепроверять проводку перед тестированием цепи. Если ваша схема не работает, внимательно проверьте все свои соединения и обязательно подсчитайте номера строк.

Перемешивание питания и заземления

Подобно неправильному вводу номеров строк, перепутывание шин питания и заземления - еще одна распространенная ошибка.Можете ли вы заметить разницу между этими двумя схемами? Горит только светодиод слева.

Рассмотрим схемы подробнее. Вы можете заметить, что не так? Щелкните изображение, чтобы выявить проблему.

Вы уже заметили проблему? На фото слева красная перемычка идет к плюсовой (+) шине. На фото справа он идет на отрицательную (-) шину. Согласно макетной схеме из предыдущего раздела, он должен подключаться к положительной (+) шине.Помните, что «положительный» и «отрицательный» также могут называться «мощность» и «земля». См. Раздел об автобусах, если вам нужно напоминание.

Как насчет разницы между этими двумя схемами? Опять же, горит только светодиод слева.

Присмотритесь, можете ли вы определить проблему (щелкните изображение, чтобы раскрыть ее).

На этот раз провода аккумуляторной батареи перевернуты. Красный провод подключается к отрицательной (-) шине, а черный провод подключается к положительной (+) шине.Помните, что, в отличие от перемычек, цвета выводов аккумуляторной батареи имеют значение. Красный используется для положительного, а черный - для отрицательного.

Наконец, помните, что на некоторых макетных платах положительная шина находится слева, а отрицательная - справа. На других макетах все наоборот. Будьте осторожны при переключении между макетными платами, так как левое-правое положение шин может измениться.

Не проталкивать провода до конца

Электронные компоненты и перемычки могут иметь выводы разной длины.Иногда учащиеся вставляют провода частично в отверстие в макете вместо того, чтобы полностью протолкнуть их вниз (до тех пор, пока они не смогут пройти дальше). Это может привести к ослаблению соединений, что приведет к странному поведению цепи, например, к миганию светодиода. Взгляните на эти два изображения рядом. На изображении слева показаны выводы, которые не полностью вставлены в макетную плату. На рисунке справа показаны выводы, которые правильно вставлены в макетную плату до упора.

Обратите внимание, что некоторые компоненты, например светодиоды, имеют очень длинные выводы, которые не полностью входят в макетную плату. Другие компоненты, такие как предварительно отрезанные перемычки, обычно имеют провода, обрезанные до нужной длины, поэтому они плотно прилегают к макетной плате.

Установка компонентов задом наперед

Для некоторых электронных компонентов имеет значение направление . Некоторые компоненты имеют полярность , что означает, что они имеют положительную и отрицательную стороны, которые должны быть подключены правильно.Другие компоненты имеют несколько контактов, которые выполняют разные функции. Включение этих компонентов в вашу схему обратной стороной или неправильной стороной может помешать правильной работе вашей схемы. Если ваша схема не работает и в ней задействованы какие-либо из этих компонентов, убедитесь, что они вставлены правильно.

Аккумуляторы имеют положительную и отрицательную клеммы. Существует много разных типов батарей, но положительный полюс почти всегда отмечен знаком «+».Обычно на держателях батарейки напечатаны символы «+» и «-»; Убедитесь, что символы «+» на батареях совпадают с символами «+» на держателе батареи.

Светодиоды имеют положительную сторону (называемую анодом , ) и отрицательную сторону (называемую катодом , ). Металлический вывод анода длиннее, чем вывод катода. Катодная сторона также обычно имеет плоский край на пластиковой части светодиода.

Диоды похожи на односторонние клапаны, которые пропускают электричество только в одном направлении.Обычно они представляют собой небольшие цилиндры с полосой или полосой на одном конце (это направление, в котором может течь электричество).

Конденсаторы - это компоненты, которые могут накапливать электрический заряд. Обычные «керамические дисковые» конденсаторы (маленькие оранжевые / коричневые кружки) не поляризованы, но некоторые другие типы конденсаторов поляризованы и обычно имеют стрелки или минус, указывающие на отрицательный вывод.

Транзисторы похожи на переключатели с электронным управлением, которые можно использовать для включения и выключения таких вещей, как двигатели и освещение.Транзисторы обычно имеют три контакта. Установка транзистора в макет обратной стороной изменит порядок контактов и помешает его работе. Транзисторы выпускаются в нескольких разных «корпусах», обычно в черном пластиковом корпусе с небольшой надписью на одной стороне.

Интегральные схемы или IC для краткости (иногда также называемые «микросхемами») представляют собой черные прямоугольные элементы с двумя рядами контактов. У них обычно есть выемка или отверстие на одном конце, которые говорят вам, какой путь «вверх», поэтому вы не должны вставлять ИС в макет в перевернутом виде.См. Расширенный раздел об интегральных схемах, чтобы узнать больше.

Указания на веб-сайте Science Buddies почти всегда указывают, в какую сторону должен быть обращен компонент; например, «убедитесь, что серая полоса на диоде обращена к положительной шине» или «убедитесь, что надпись на транзисторе обращена влево». Однако некоторые проекты продвинутой электроники могут предполагать, что вы знаете, как правильно подключать определенные компоненты.

Для некоторых электронных компонентов направление не имеет значения.Например, перемычки и резисторы работают одинаково в обоих направлениях. Посмотрите внимательно на эти два изображения. Несмотря на то, что на картинке справа перемычка и резистор были перевернуты (на одном конце перемычки есть черная метка, чтобы вы могли определить, какой конец какой, а на резисторе есть цветные полосы), светодиод все равно горит. . В электрическом плане в схеме ничего не изменилось.

Короткие замыкания

Короткое замыкание происходит, когда на макетной плате выполняются «случайные» соединения между двумя компонентами, которые не должны быть соединены.Это может произойти из-за того, что компоненты вставлены не в те ряды или шины, или из-за того, что открытые металлические части могут столкнуться друг с другом. Например, резисторы и светодиоды имеют длинные металлические выводы; если вы не будете осторожны, эти провода могут столкнуться друг с другом и вызвать короткое замыкание. Если в вашей схеме есть компоненты с длинными оголенными выводами, всегда следите за тем, чтобы выводы не касались друг друга.

В зависимости от схемы короткие замыкания могут быть безвредными.Они могут просто помешать правильной работе схемы, пока не будут обнаружены и отремонтированы. Однако иногда короткое замыкание может «сжечь» компоненты и вызвать необратимые повреждения. Особенно важно избегать коротких замыканий между шинами питания и заземления, потому что они могут стать достаточно горячими, чтобы обжечь вас и даже расплавить пластик на макетной плате! На этом рисунке красный и черный провода от аккумуляторной батареи 4xAA были вставлены в шину заземления, а не один в шину заземления, а другой - в шину питания.Это приводит к тому, что макетная плата и изоляция провода начинают плавиться.

Если вы когда-нибудь видите или чувствуете запах дыма при построении цепи, вероятно, у вас короткое замыкание. Вам следует немедленно отключить аккумулятор.

Продвинутый

Микросхемы (ИС)

Интегральные схемы , или для краткости ИС (иногда их называют просто «микросхемы»), представляют собой специализированные схемы, которые служат для самых разных целей, например, для управления двигателями роботов или для того, чтобы светодиоды реагировали на музыку.Многие микросхемы поставляются в так называемом двухрядном корпусе или DIP, что означает, что они имеют два параллельных ряда контактов. Зазор в середине макета (между столбцами E и F) - это именно та ширина, которая подходит для ИС, перекрывая зазор, с одним набором контактов в столбце E и одним набором контактов в столбце F. Проекты, которые Использование микросхем всегда говорит вам подключить их к макетной плате таким образом.

Схема

Схема соединений или схема - это способ представления схемы с использованием символов для каждого компонента.Принципиальные схемы, в отличие от макетов, используются профессиональными инженерами при проектировании схем, и они намного удобнее для более сложных схем. Вы можете познакомиться с основными принципиальными схемами на уроках физики в средней школе. Например, на этой принципиальной схеме показана базовая схема с батареей, переключателем, светодиодом и резистором.

Однако, в отличие от макетных схем, принципиальные схемы показывают только электрических соединений между компонентами.Они не обязательно соответствуют физическому расположению компонентов на макетной плате. Например, хотя эта принципиальная схема выглядит иначе, она идентична предыдущей.

Если вам сложно это понять, попробуйте с помощью своей фигуры обвести «провод» (черная линия) в цепи, начиная с верхней части батареи. Обратите внимание, как ваш палец по-прежнему проходит через все компоненты в том же порядке, даже если они были физически переставлены.

Чтобы научиться читать и интерпретировать принципиальные схемы, требуется определенная практика. Большинство проектов в области электроники для начинающих, особенно на веб-сайте Science Buddies, предоставляют макетные схемы, по которым вы можете построить схему.

Детали для монтажа в сквозное отверстие по сравнению с деталями для поверхностного монтажа

Макетные платы предназначены для работы с электронными компонентами , проходящими через отверстия, . Эти компоненты имеют длинные металлические выводы, которые предназначены для вставки через отверстия в печатной плате (PCB), покрытые тонким медным покрытием, которое позволяет припаивать выводы компонентов к плате.

Макетные платы не работают с компонентами для поверхностного монтажа . Эти компоненты имеют короткие плоские штыри по бокам, которые предназначены для пайки к поверхности печатной платы, а не через сквозные отверстия.

Многие электронные компоненты доступны как для монтажа в сквозное отверстие, так и для поверхностного монтажа. Например, LM3914 - это интегральная схема, которая предназначена для управления 10 светодиодами в виде «гистограммы».Если вы выполните поиск Jameco Electronics по запросу "LM3914", появятся несколько разных результатов. Глядя на миниатюры, вы можете сказать, что эта часть является сквозным отверстием, а эта часть монтируется на поверхность. Хотя в большинстве проектов Science Buddies есть ссылки на то, какие именно детали вам нужно купить для проекта, будьте осторожны, если вы покупаете детали для своего собственного проекта. Если вы используете макетную плату, покупайте детали для сквозных отверстий, а не для поверхностного монтажа.

Ознакомьтесь с нашими научными видео

Как приготовить зубную пасту для слона

5 научных экспериментов, которые можно проделать с внешними глазами

Сделайте парашют из салфетки - STEM Activity

Несколько обесточенных розеток, выключатель не сработал.- Форум

Я лично много занимался этими вопросами. И может быть много глупостей от неправильной работы вилки или неисправности выключателя до того, что у арендаторов было 4 оконных блока переменного тока, поэтому им нужен был выключатель побольше,

1- это проверить и установить, если выключатели перевернуты или непрочны, вы можете легко проверить это, перевернув их все, затем снова включив, а затем приступив к работе. Проверьте каждую вилку в отдельности с помощью тестера сопротивления вилки. Он будет считывать ток с помощью 3 лампочек, определяющих, исправна ли проводка, полностью отключена или заземлена.Как только вы диагностируете свои проблемы, убедитесь, что выключатели в порядке, а не хлипкие или наполовину, вы можете отметить недостатки. И промаркируйте каждую вилку на стене куском ленты.

2 - проверьте все штекеры gfci, нажмите кнопку сброса и снова включите. После того, как вы проверите, что все они сброшены, вы можете надеяться, что с ними все в порядке, после того, как вы проверите шланг тем же тестером для розеток. Если через мертвых до контакта с ними вообще нет тока, если они под напряжением и хорошо освещены, вы можете это разрешить.

3- electric - это все, что нужно знать о том, что было сделано ранее, и не зная, как все было сделано, у вас остается большая дыра. Так что, если вы нравитесь мне, лучше всего начинать с малого, а потом становиться большим. 1-й startbh заменяет плохой gfci, если он плохой. Если нет, оставьте в покое и замените все неисправные свечи, чтобы вы знали, что они в порядке. Они не дорогие, и если вы выключите выключатели, все они. Вы можете работать с проводами, если уверены, что ничего не сломаете. После того, как вы заменили мертвые или неисправные на новые, зажгите выключатель, но он все еще не работает.Вы знаете, что главное - это проблема.

Вернитесь к своему выключателю и найдите соответствующий предохранитель, который предназначен для области или спальни, они будут помечены номерами и, надеюсь, именами, если все будет сделано правильно. Найдите их и пометьте лентой.

Теперь в штанах для больших мальчиков я покажу вам, как безопасно выполнять работу с выключателем. Сначала выключите главный выключатель, затем все остальные, теперь открутите крышку выключателя, обычно она удерживается 4 болтами.

После снятия посмотрите на панель и найдите неисправный выключатель.Отвинтите провода, идущие к нему, и закройте каждый отдельно собственной лентой или крышкой для гайки провода, теперь снимите этот прерыватель с задней стороны, это будет сложно, так что потяните секунду и потяните с уверенностью. Теперь отнесите это в Home Depot, спросите, где находится электрическая секция, найдите кого-нибудь и попросите показать вам этот выключатель.

Верните и измените процесс в обратном порядке, защелкнув проводку выключателя с положительной и отрицательной стороны, наденьте крышку и переверните ее. Теперь твой набор

Как использовать макетную плату

Добавлено в избранное Любимый 67

Введение

Макетные платы - одна из самых фундаментальных составляющих при изучении построения схем.В этом руководстве вы узнаете немного о том, что такое макетные платы, почему они называются макетными платами и как их использовать. Когда вы закончите, вы должны иметь общее представление о том, как работают макеты, и уметь построить базовую схему на макетной плате.

Ищете Breaboard, который подходит именно вам?

Мы вас прикрыли!

Макетная плата - гигант

В наличии PRT-12614

** Описание **: Это один гигантский макет без пайки! Он имеет 7 силовых шин, 40 колонн и 63 ряда - всего 322…

. 22

Макетная плата - Классическая

В наличии PRT-00112

Ваше первое знакомство с электротехникой - макетная плата.Кто знал, что это принесет столько разочарований? Это ваш…

15

Рекомендуемая литература

Вот несколько руководств и концепций, которые вы, возможно, захотите изучить, прежде чем изучать макетные платы:

Основные сведения о разъеме

Разъемы - главный источник путаницы для людей, только начинающих заниматься электроникой.Количество различных вариантов, терминов и названий соединителей может сделать выбор одного или найти тот, который вам нужен, непростым. Эта статья поможет вам окунуться в мир разъемов.

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Как читать схему

Обзор обозначений схем компонентов, а также советы и рекомендации для лучшего чтения схем.Щелкните здесь и станьте схематически грамотным уже сегодня!

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.


История

Если бы вы хотели построить схему до 1960-х годов, скорее всего, вы бы использовали метод, называемый намоткой проводов. Обмотка проводов - это процесс, при котором провода оборачиваются вокруг проводящих штырей, прикрепленных к перфорированной плате (a.к.а. макетная плата). Как видите, процесс может стать довольно сложным очень быстро. Хотя этот метод все еще используется сегодня, есть кое-что, что значительно упрощает создание прототипов - макеты!

Схема подключения проводов (изображение любезно предоставлено пользователем Wikipedia Wikinaut)

Что в имени?

Когда вы представляете себе макетную плату, вы можете представить себе большой кусок дерева и большую буханку свежеиспеченного хлеба. Вы тоже не зайдете слишком далеко.

Хлеб на макете

Так почему мы называем этот электронный «конструктор схем» макетной платой? Много лет назад, когда электроника была большой и громоздкой, люди хватали макет своей мамы, несколько гвоздей или канцелярских кнопок и начинали подключать провода к плате, чтобы получить платформу для построения своих схем.

Схема на "оригинальном" макете (изображение любезно предоставлено mischka и их потрясающим учебником по буквальному макету)

С тех пор электронные компоненты стали намного меньше, и мы придумали более эффективные способы соединения цепей, порадовав мам во всем мире возвращением своих макетов. Однако мы застряли в запутанном названии. Технически это все еще макеты, но речь пойдет о современных «беспаечных» макетах.


Зачем нужны макеты?

Макетная плата для электроники (в отличие от типа, на котором делаются сэндвичи) на самом деле относится к беспаечной макетной плате .Это отличные устройства для создания временных схем и прототипов, и они не требуют пайки.

Прототипирование - это процесс тестирования идеи путем создания предварительной модели, из которой разрабатываются или копируются другие формы, и это одно из наиболее распространенных применений макетов. Если вы не уверены, как схема будет реагировать при заданном наборе параметров, лучше всего создать прототип и протестировать его.

Для тех, кто плохо знаком с электроникой и схемами, часто лучше всего начать с макетов.В этом настоящая красота макетов - они могут содержать как самые простые схемы, так и очень сложные схемы. Как вы увидите позже в этом руководстве, если ваша схема превосходит текущую макетную плату, можно присоединить другие схемы для размещения схем любого размера и сложности.

Еще одно распространенное применение макетных плат - это тестирование новых деталей, таких как интегральные схемы (ИС). Когда вы пытаетесь понять, как работает деталь, и постоянно меняете проводку, вам не нужно каждый раз паять соединения.

Как уже упоминалось, вы не всегда хотите, чтобы построенная вами цепь была постоянной. При попытке воспроизвести проблему клиента группа технической поддержки SparkFun часто использует макеты для создания, тестирования и анализа схемы. Они могут соединить детали, которые есть у клиента, и как только они установят схему и выяснят проблему, они могут все разобрать и отложить в сторону, чтобы в следующий раз им нужно было устранить неполадки.

Схема на беспаечной макетной плате


Анатомия макета

Основные характеристики макетной платы

Лучший способ объяснить, как работает макетная плата, - это разобрать ее и посмотреть, что внутри.Используя меньшую макетную плату, легче увидеть, как они работают.

Клеммные колодки

Вот макет с удаленной липкой подложки. Внизу макета можно увидеть множество горизонтальных рядов металлических полос.

Мини-макет SparkFun сверху (слева) и тот же макет, перевернутый с удаленной липкой задней крышкой (справа).

На верхушках металлических рядов есть маленькие зажимы, которые прячутся под пластмассовыми отверстиями.Каждая металлическая полоса и гнездо имеют стандартный шаг 0,1 дюйма (2,54 мм). Эти зажимы позволяют вставить провод или ножку компонента в открытые отверстия на макете, которые затем удерживают его на месте.

Одна полоса проводящего металла удалена с макета выше.

После вставки этот компонент будет электрически подключен ко всему, что находится в этом ряду. Это связано с тем, что металлические ряды являются проводящими и позволяют току течь из любой точки этой полосы.

Обратите внимание, что на этой полосе всего пять зажимов. Это характерно практически для всех макетов. Таким образом, вы можете подключить не более пяти компонентов к одной конкретной секции макетной платы. В ряду десять отверстий, так почему вы можете соединить только пять компонентов? Вы также заметите, что каждый горизонтальный ряд отделен оврагом или трещиной в середине макета. Этот овраг изолирует обе стороны данного ряда друг от друга, и они не связаны электрически.Мы обсудим цель этого чуть позже, а пока просто знайте, что каждая сторона данной строки отключена от другой, оставляя вам по пять мест для компонентов с каждой стороны.

Светодиод, вставленный в макетную плату. Обратите внимание, как каждая ножка светодиода расположена по обе стороны от оврага. Это предотвращает короткое замыкание подключения к светодиоду.

Рельсы питания

Теперь, когда мы увидели, как выполняются соединения на макетной плате, давайте посмотрим на более крупную и более типичную макетную плату.Помимо горизонтальных рядов, на макетных платах обычно есть так называемые шины питания, которые проходят вертикально по бокам.

Макетная плата среднего размера с удаленной липкой задней панелью, чтобы обнажить шины питания.

Эти шины питания представляют собой металлические полосы, которые идентичны тем, которые проходят горизонтально, за исключением того, что они, как правило, * все соединены. При построении схемы вам, как правило, требуется питание во многих разных местах. Шины питания обеспечивают легкий доступ к источнику питания в любом месте вашей цепи.Обычно они обозначаются знаком «+» и «-» и имеют красную и синюю или черную полосу для обозначения положительной и отрицательной стороны.

Важно знать, что шины питания с обеих сторон не подключены, поэтому, если вам нужен один и тот же источник питания с обеих сторон, вам нужно будет соединить две стороны с помощью нескольких перемычек. Имейте в виду, что маркировка здесь только для справки. Не существует правила, которое гласит, что вы должны подключать питание к шине «+» и заземлять к рельсе «-», хотя держать все в порядке - это хорошая практика.

Две перемычки, используемые для подключения шин питания с обеих сторон. Всегда добавляйте «+» к «+» и «-» к «-».

Поддержка DIP

Ранее мы упоминали овраг, который изолирует две стороны макета. Этот овраг служит очень важной цели. Многие интегральные схемы, часто называемые ИС или просто микросхемами, изготавливаются специально для размещения на макетных платах. Чтобы свести к минимуму пространство, которое они занимают на макетной плате, они выпускаются в так называемом Dual In-Line Package, или DIP.

Эти DIP-чипы (кто-нибудь сальса?) Имеют ножки, которые выступают с обеих сторон и идеально подходят для этого оврага. Поскольку каждая ветвь на ИС уникальна, мы не хотим, чтобы обе стороны были связаны друг с другом. Вот здесь и пригодится разделение посередине платы. Таким образом, мы можем подключать компоненты к каждой стороне ИС, не мешая функциональности ножки на противоположной стороне.

Две микросхемы DIP, LM358 (вверху), очень распространенный операционный усилитель, и постоянно популярный микроконтроллер ATmega328 (внизу).

Строки и столбцы

Возможно, вы заметили, что на многих макетных платах в различных строках и столбцах нанесено номера и буквы . Они не служат никакой другой цели, кроме как помочь вам при построении вашей схемы. Цепи могут быстро усложняться, и все, что нужно, - это одна неправильно установленная ножка компонента, чтобы вся цепь вышла из строя или вообще перестала работать. Если вам известен номер строки соединения, которое вы пытаетесь установить, гораздо проще подключить провод к этому номеру, а не смотреть на него.

Они также полезны при использовании буклетов с инструкциями, например, из набора SparkFun Inventor’s Kit. Во многих книгах и руководствах есть принципиальные схемы, которым вы можете следовать при построении схемы. Просто помните, что схема, которую вы строите, не обязательно должна находиться в том же месте на макете, что и схема в книге. Фактически, это даже не обязательно должно быть похоже. Пока все электрические соединения выполнены, вы можете построить свою схему любым способом!

Стойки для переплета

Некоторые макеты поставляются на платформе, к которой прикреплены стойки для привязки.Эти стойки позволяют подключать к макетной плате всевозможные источники питания. Мы рассмотрим это подробнее в следующем разделе.

Стойка для банановых кабелей и проводов Стойки для привязки на классической макетной плате

Другие функции

При создании схемы вы не ограничены одним макетом. Для некоторых схем потребуется намного больше места.Многие макетные платы имеют небольшие выступы и прорези по бокам, а некоторые даже имеют их сверху и снизу. Это позволяет вам соединять несколько макетов вместе, чтобы сформировать идеальную поверхность для прототипирования.

Четыре мини-макета SparkFun, соединенные вместе.

Некоторые макеты имеют клейкую основу, которая позволяет приклеивать их к разным поверхностям. Они могут пригодиться, если вы хотите прикрепить макетную плату к внутренней части корпуса или другого проектного корпуса.

Примечание: Некоторые большие макеты часто изолируют одну половину шин питания макета от другой половины (подумайте о верхней и нижней половине, а не по бокам). Это удобно, если у вас есть два разных напряжения, с которыми вам нужно запитать вашу схему, например, 3,3 В и 5 В. Однако, если вы не знаете, изолированы ли шины питания или нет, это часто может привести к проблемам при построении вашей схемы. Всегда полезно использовать мультиметр, чтобы проверить отсутствие или наличие непрерывности в шинах питания вашей макетной платы.

Обеспечение питания макетной платы

Когда дело доходит до питания макетной платы, существует множество вариантов.

Заимствования из других источников энергии

Если вы работаете с платой для разработки, такой как Arduino, вы можете просто получить питание от женских разъемов Arduino. Arduino имеет несколько контактов питания и заземления, которые можно подключить к шинам питания или другим рядам на макетной плате.

Подключение контакта заземления (GND) от Arduino к ряду на мини-макетной плате.Теперь любая нога или провод, подключенные к этому ряду, также будут подключены к заземлению.

Arduino обычно получает питание от порта USB на компьютере или от внешнего источника питания, такого как аккумуляторная батарея или настенная бородавка.

Стойки для переплета

Как упоминалось в предыдущем разделе, на некоторых макетных платах есть клеммы, которые позволяют подключать внешние источники питания.

Первым шагом к использованию клеммных зажимов является их соединение с макетной платой с помощью перемычек.Хотя казалось бы, что столбы подключены к макетной плате, но это не так. Если бы они были таковыми, вы были бы ограничены тем, где вы могли и не могли бы обеспечить власть. Как мы видели, макетные платы должны быть полностью настраиваемыми, поэтому было бы разумно, чтобы столбики привязки не отличались друг от друга.

При этом нам нужно подключить провода к стойкам, чтобы подключить их к макетной плате. Для этого откручивайте стойку до тех пор, пока не будет видно проходящее через нее отверстие. Проденьте оголенный конец перемычки через отверстие и закрутите стойку, пока она не будет надежно соединена.

Обычно вам нужно только подключить провод питания и заземления от штырей к макетной плате. Если вам нужен альтернативный источник питания, вы можете использовать третий столб.

Теперь ваши посты подключены к макетной плате, но по-прежнему нет питания. Вы можете использовать множество различных методов для подключения питания к стойкам и, таким образом, к макетной плате.

Настольные блоки питания

Во многих лабораториях электроники есть настольные блоки питания, которые позволяют подавать в схему широкий диапазон напряжения и тока.Используя банановый соединитель, вы можете подавать питание от источника питания на клеммы.

Макетная плата, запитанная через клеммы банановых кабелей.

В качестве альтернативы вы можете использовать зажимы типа «крокодил», крючки для микросхем или любые другие кабели с банановым соединением, чтобы подключить вашу макетную плату к различным источникам питания.

Другой метод использования зажимных штырей - это припаять цилиндрический разъем к некоторым проводам, а затем подключить их к зажимным штырям. Это более сложный метод, требующий некоторых промежуточных навыков пайки.

Цилиндрический разъем припаян к двум проводам, которые имеют те же отверстия на клеммах, что и провода, идущие к макетной плате. Если на вашей макетной плате нет клеммных колодок, вы можете просто подключить провода от цилиндрического разъема непосредственно к шинам питания.

Источники питания для макетных плат

Еще один способ питания вашей макетной платы - использовать один из многих доступных источников питания макетных плат. SparkFun имеет ряд комплектов и плат, которые вы можете использовать для подключения питания непосредственно к вашей макетной плате.Некоторые позволяют вставлять бородавку прямо в макетную плату. Другие позволяют получать питание напрямую от компьютера через USB-соединение. И почти все они имеют возможность регулировать напряжение, предоставляя вам полный диапазон обычных напряжений, необходимых при построении цепей.

Блок питания SparkFun USB для макетной платы, который получает питание от USB-порта вашего компьютера и имеет возможность выбора между 3,3 В и 5 В.

Создание вашей первой макетной схемы

Теперь, когда мы знакомы с внутренним устройством макета и с тем, как обеспечить им питание, что нам с ними делать? Мы начнем с простой схемы.

Что вам понадобится

Вот список деталей, которым необходимо следовать вместе с этой схемой. Если у вас есть другие электронные детали, не стесняйтесь использовать их и изменить схему. Помните, что часто существует несколько способов построить любую заданную схему. У некоторых даже есть десятки различных способов их создания.

Этот список желаний предполагает, что у вас нет никаких деталей / инструментов, и он велик в количестве и т. Д. Например, вам нужен только один светодиод для этого проекта, но в указанном пакете есть 20 светодиодов.То же самое и с соединительным проводом. Вам не нужно столько (или все эти цвета), но если вы продолжите играть со схемами, это может пригодиться. Если вы не хотите, чтобы большее количество было, проверьте нижнюю часть страниц продукта в разделе «Сопутствующие товары», и вы сможете найти меньшее количество. Кроме того, на макетной плате нет разъемов, если вы умеете паять и имеете инструменты, припаяйте разъемы на себя. В противном случае заголовки без пайки также были включены в список желаний.

Постройте схему

Предупреждение! При использовании модуля источника питания на макетной плате обязательно вставьте контакты GND с шиной « - » и VCC в шину « + ». Это поможет снизить вероятность применения обратной полярности к вашей цепи.

Вот небольшая схема на макетной плате. Красная плата, которую вы видите, - это блок питания макетной платы с разъемами, припаянными к печатной плате. Блок питания на макетной плате регулирует напряжение от настенной бородавки 9 В до 5 В или 3.3В на шины питания.

Простая схема, состоящая из кнопки, светодиода и резистора, построена двумя разными способами.

Схема выглядит следующим образом:

  • Существует провод, соединяющий шину питания VCC с положительной анодной ветвью светодиода.

  • Отрицательная катодная ножка светодиода подключена к 330 Ом; резистор.

  • Затем резистор подключается к кнопке.

  • Когда кнопка нажата, она подключает цепь к земле, замыкая цепь и включая светодиод.

Принципиальная схема

Мы расскажем, как читать схему в другом руководстве. Однако это очень важная часть схем строительства, поэтому здесь мы рассмотрим ее вкратце.

Схемы

- это универсальные пиктограммы, которые позволяют людям во всем мире разбираться в электронике и создавать ее. Каждый электронный компонент имеет уникальный схематический символ. Затем эти символы собираются в схемы с использованием различных программ. Вы также можете нарисовать их вручную.Если вы хотите глубже погрузиться в мир электроники и схемотехники, научитесь читать схемы - это очень важный шаг в этом деле.

Вот схема для вышеуказанной схемы. Питание (при условии, что переключатель повернут в сторону 5 В) отображается стрелкой вверху. Затем он переходит к светодиоду (треугольник и линия со стрелками, выходящими из него). Затем светодиод подключается к резистору (волнистая линия). Это связано с кнопкой (символ в виде защелки).Последней кнопка подключается к земле (горизонтальная линия внизу).

Это может показаться забавным способом нарисовать схему, но это фундаментальный процесс, который существует уже несколько десятилетий. Схемы позволяют людям разных национальностей и языков создавать и совместно работать над схемами, разработанными кем угодно. Как уже упоминалось, может построить схему разными способами, но, как показывает эта схема, необходимо выполнить определенные соединения. Отклонение от этой схемы даст вам совершенно другую схему.

Практика ведет к совершенству

Последнее, что вам нужно знать, это то, что есть масса ресурсов и программ, которые вы можете использовать для построения схем, не используя фактически свою макетную плату. Одна из самых распространенных программ, используемых SparkFun, - это Fritzing. Fritzing - это бесплатная программа, которая позволяет создавать собственные схемы на виртуальном макете. Он также предоставляет схематические изображения для всех контуров, которые вы строите. Здесь мы видим те же схемы, что и выше, построенные с использованием Fritzing.

Обратите внимание, что зеленые линии указывают, к каким строкам и столбцам подключен каждый компонент.

Есть много других программ, таких как Fritzing. Некоторые из них бесплатны, а некоторые платные. Некоторые даже позволят вам построить схему и проверить ее работоспособность с помощью моделирования. Изучите Интернет и найдите инструменты, которые лучше всего подходят для вас.


Покупка макета

Отличный способ начать использовать макетные платы - это приобрести их в комплекте.Набор Sparkfun Inventor's Kit включает в себя все необходимое для выполнения 16 различных схем.

Макетные платы

Мы также перечислили несколько основных автономных макетов разных размеров для ваших проектов.

STEMTera (черный)

В наличии DEV-14082

STEMTera - это инновация в истории макетов.Это первая макетная плата с Arduino-совместимым комплектом оборудования, построенного…

10

Макетная плата - Классическая

В наличии PRT-00112

Ваше первое знакомство с электротехникой - макетная плата.Кто знал, что это принесет столько разочарований? Это ваш…

15 Нажмите здесь, чтобы увидеть больше макетов

Провода перемычки

Ищете способы простого подключения к платам и микросхемам на макетной плате? Проверьте следующие перемычки.

Крючок IC с косичкой

В наличии CAB-09741

Это качественные тестовые крючки для ИС с соединительным проводом «папа».Вместо одного крючка у них есть два крючка с заглушкой…

10

Провода для тестирования IC Hook

В наличии CAB-00501

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.5 пар…

3 Нажмите здесь, чтобы увидеть больше проводов

Паяемые макеты и прототипы

Когда вы закончите создание прототипа на макетной плате, вы можете припаять схему к печатной плате для более безопасного соединения.

Нажмите здесь, чтобы увидеть больше макетов плат

Ресурсы и дальнейшее развитие

Надеюсь, теперь вы лучше понимаете, что такое макетная плата и как она работает.Теперь начинается самое интересное. Мы почти не коснулись построения схем на макетных платах. Вот еще несколько руководств, которые вы можете изучить, чтобы узнать больше о компонентах и ​​о том, как интегрировать их в свои макетные схемы.

Эти ссылки могут быть интересны преподавателям.

Или, если вы освоили свои навыки построения схем и хотите перейти на следующий уровень, ознакомьтесь с этими руководствами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
