Как сделать обогреватель своими руками: пошаговая инструкция

Сегодня, в отличие от времен советского периода, можно купить любой обогреватель. Это могут быть дорогие модели с множеством дополнительных функций. А можно приобрести модели попроще и подешевле. А вы не задумывались том, как сделать обогреватель своими руками? Во-первых, это интересно, а во-вторых, значительно экономит ваши средства, потому что для сборки обогревающего прибора не придется покупать комплектующие, ведь они наверняка есть у вас в наличии.

Требования к самодельному обогревателю

Прежде всего, даже небольшой самодельный прибор должен выполнять функции обогрева. Нет ничего сложного в том, чтобы собрать компактное устройство, которым можно обогреть небольшое помещение. Речь идет не только о комнатах, но и подвале, теплице, гараже. Ведь именно такие помещения в сильные морозы или легкие заморозки (например, когда рассада только-только высажена в теплицу) требуют дополнительного обогрева. (См. также: Печи для теплицы своими руками)

Но, как сделать самодельный обогреватель, чтобы не покупать дорогие составляющие прибора, а также не превращать процесс сборки в сложную тяжело решаемую проблему. Для начала будущий обогреватель должен просто соответствовать минимальным требованиям, которые нужны для его продуктивной работы.

1. Безопасность эксплуатации.
2. Ощутимый результат от работы обогревателя.
3. Не высокое потребление электроэнергии (в противном случае, какой толк от такого устройства).
4. Небольшие габариты (тепловая домашняя станция, согласитесь никому не нужна).

Рассмотрим самую простую технологию, на основании которой можно собрать свой обогреватель, это принцип действия термопленки.

Как работает термопленка? Тепло, которое она вырабатывает, не идет непосредственно на обогрев окружающего воздуха. Набирая тепло, она отдает его предметам. То есть поверхность окружающих предметов нагревается и уже, потом отдает свою тепловую энергию окружающему воздуху.

(См. также: Глинобитная печь своими руками)

Такое устройство просто не может работать впустую, но и потребляемая им мощность будет небольшой, а, следовательно, расходовать энергию такой обогреватель тоже станет экономно. По такому принципу можно сделать и самодельный инфракрасный обогреватель.

Элементы, которые потребуются для сборки устройства не придется покупать в радиотоварах или специализированных магазинах. Наверняка большинство компонентов вы обнаружите у себя дома. Итак, вам понадобятся следующие материалы:

• Стекло. Две одинаковые заготовки прямоугольного размера. Площадь около 25 кв. см.
• Алюминиевая фольга.
• Паяльник.
• Клей (лучше всего эпоксидный).
• Ножницы, способные ровно отрезать фольгу.
• Свеча из парафина.
• Герметик.
• Двужильный кабель с вилкой.

Пошаговая сборка

Стекло, которое вы будете использовать, должно иметь абсолютно чистую поверхность. Никакой пыли, грязи, краски или жирных пятен на его поверхности быть не должно. Для того чтобы обогреватель работал, придется сформировать поверхность, способную проводить ток. Для этого нужна свеча. (См. также: Строим печь своими руками)

Зажигаете свечу и начинаете медленно добиваться того, чтобы поверхность стала покрываться слоем копоти. Делать это нужно только с одной стороны. Со второй стеклянной заготовкой поступаете аналогичным образом.

Далее, отступаете от каждого края стекла примерно 50 мм (пол сантиметра) и удаляете сажу ватной палочкой. Из фольги вырезаете полоски, размер которых соответствует размеру созданной токопроводящей поверхности (черному квадрату). Фольга играет роль электродов. На поверхность стекла, с той стороны, где находится копоть, наносите клей. На клей крепите кусочек фольги, но так чтобы часть его выходила за пределы стекла.

Сверху накладывается второе стекло. Стыки между стеклами следует аккуратно промазать герметиком. Самодельный электрический обогреватель практически готов. (См. также: Как сделать изразцы для печи своими руками)

Теперь самоделку обязательно нужно протестировать, измерить мощность тока. Для этого используют формулу: P = I2R, где

Р – мощность тока

I – сила тока в амперах

R – сопротивление в Ом

Если полученная мощность попадет в пределы допустимых норм, которые указаны в специализированной литературе, то устройство можно подключать к сети. Если нет, то лучше попробовать собрать его заново. При этом учитывайте то, что сопротивление напрямую зависит от слоя копоти на стеклах. То есть, чем больше слой копоти, тем меньше сопротивление и тем больше будут нагреваться стекла.

Итак, если все данные соответствуют норме можно подключать устройство к сети. Оставленные на свободе концы фольги заворачивают за края нижнего стекла и фиксируются клеем. Теперь устройство можно проверить на работоспособность. Для этого его включают в сеть, и ждут, пока он наберет максимальную для него температуру. Она составляет примерно 40 градусов. (См. также: Тигельная печь своими руками)

По такой схеме сделать самодельный обогреватель на 12 вольт сможет даже школьник. Но все же для завершающего этапа такое устройство лучше снабдить специальными приспособлениями для контроля.

Переносной обогреватель своими руками

Вышеприведенная схема сборки хороша, когда рядом есть электричество. Но ведь часто бывают и такие ситуации, когда нужно обогреть небольшое пространство, не имея никакого электричества. Как же выйти из положения в такой ситуации?

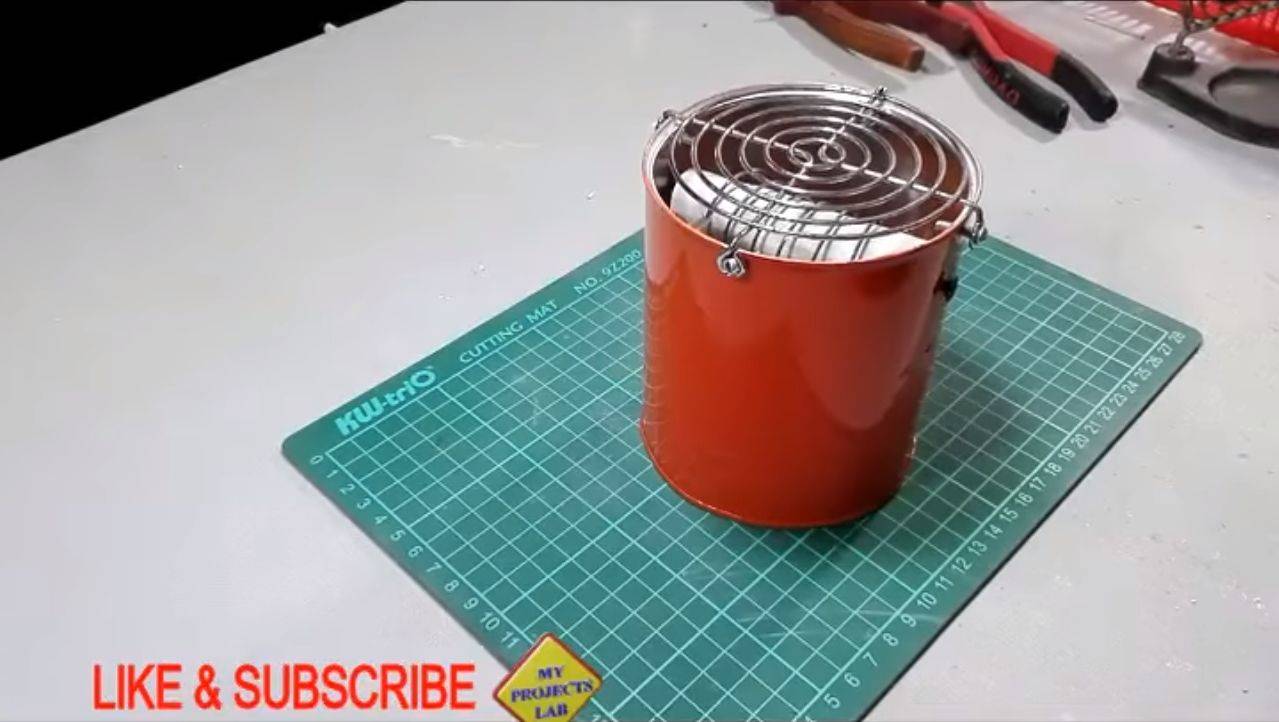

Если необходимость заставляет вас находиться в местах, где нет электричества, то наверняка у вас есть самая обычная газовая горелка с небольшим баллоном. Она предназначена для подогрева емкостей, которые просто нужно установить над пламенем. Но если ее слегка усовершенствовать, то можно получить очень функциональный самодельный обогреватель для зимней палатки.

Для такого устройства на горелку первоначально устанавливают сетчатый рассеиватель тепла. Для экономии средств, его тоже можно сделать самостоятельно из обычного хозяйственного сита. Крепления для фиксации к горелке можно вырезать из оцинковки, по диаметру сита, добавив четыре небольших квадрата, которые и выступят в роли крепежа.

После того, как вы закрепите сито на переходнике для баллона, получаемый тепловой эффект станет больше, но еще недостаточным для того, чтобы чувствовать себя комфортно. Поэтому конструкцию придется еще усовершенствовать.

Для этого понадобится металлическая сетка. Из нее вырезаете заготовку по диаметру сита, высота заготовки в два раза больше высоты сита. Из листа оцинковки нужно вырезать еще один крепеж, в котором желательно сделать небольшие отверстия по краям, по всему диаметру. Это сделает тягу лучше.

Такую самодельную насадку можно надеть с помощью переходника на цанговый баллон и на газовый — эффект примерно одинаковый. Но поверьте, он превзойдет все ваши ожидания. Сделать газовый обогреватель с инфракрасным излучением без больших денежных затрат вполне реально. А эффект получается просто умопомрачительный.

Обогреватель своими руками для подвала

Всем известно, что в суровые морозы и подвальное помещение требует дополнительного обогрева, поскольку подмерзшая картошка не только не вкусна, но и храниться, после того как подмёрзла, долго не будет.

Для такого устройства потребуется наличие следующих материалов: специальный листовой пластик (слоистые бумажные пластиковые листы), графит в порошкообразном состоянии, провод с вилкой, эпоксидный клей.

Сборка выполняется в несколько этапов.

1. Сначала вам нужно очень тщательно смешать эпоксидный клей и порошок. Таким образом, вы получаете клеящий состав с высоким сопротивлением. Чем больше будет графитового порошка, тем сильнее будет нагреваться прибор.
2. Полученный графитовый клей наносят на шершавую поверхность пластикового листа. Далее пластик соединяют. Для того чтобы надежно зафиксировать листы лучше сколотить деревянную рамку.
3. На двух противоположных сторонах конструкции прикрепляете клеммы из меди.
4. Теперь будущий обогреватель нужно очень тщательно просушить. Дело в том, что даже небольшое наличие влаги может привести к поломке при первом же включении устройства.
5. Последним шагом требуется проверить мощность прибора. Если она соответствует норме, то обогреватель можно включать в сеть.

Теперь устройство можно использовать. Такой вариант обогревателя можно повесить на стену, положить на пол (правда, для подвального помещения такой вариант вряд ли будет уместен).

Аналогичным способом можно сделать самодельный обогреватель для автомобиля.

Полезные советы

Помимо таких простых способов существуют и более сложные варианты сборки самодельных обогревателей. Некоторые применяют специальные схемы в устройствах, транзисторы и резисторы.

В любом случае общее у всех самодельных обогревателей одно. Первое, все материалы, которые используются в приборе, должны быть исправны. Например, если вы решили использовать провод с вилкой от старого утюга, то сначала убедитесь в том, что он нигде не поврежден и его можно спокойно подсоединить к обогревателю.

Обязательно измеряйте сопротивление прибора и рассчитывайте мощность. Эти условия необходимо выполнять, потому, что речь в первую очередь касается безопасного использования прибора.

Нужно, чтобы при его включении вы были спокойны, что обогреватель работает исправно и любые повреждения из-за неправильной мощности или несоответствующего сопротивления просто исключены.

Не забывайте проводить тщательную изоляцию всех токопроводящих элементов, контактов у дополнительных встроенных устройств. Проверяйте провода. Только в этом случае вы будете спокойны за работу своего прибора. А он в свою очередь будет безупречно работать, и обогревать помещение.

Как сделать своими руками обогреватель для гаража

Друзья!
Всем автолюбителям (и не только им) хотелось бы, чтобы в гараже было тепло. Для установки автомобиля в гараж требуется температура в районе +50 С, иначе машина будет плохо заводиться, да и садиться в холодный салон весьма некомфортно. Как же по возможности менее затратно сделать обогреватель для гаража своими руками? Давайте рассмотрим возможные варианты.

Но сначала нам нужно выяснить, какие обязательные условия нужно соблюдать, для того чтобы построить безопасный и не очень дорогой обогреватель для гаража.

Потолочные обогреватели встраиваемые и не стандартные

Греющие накладки для предотвращения обледенения пешеходных зон

Встраиваемые потолочные нагреватели для подвесных потолков Армстронг

1. Нагрев не должен приводить к выделению резких или опасных веществ и сжигать кислород.
2. Нельзя создавать даже незначительную возможность взрыва или воспламенения.
3. Из-за ограничения размеров самого гаража оборудование должно быть компактным.
4. Гараж должен нагреваться быстро и в течение некоторого периода времени поддерживать необходимую температуру.
5. Надо реально понимать, можно ли собрать обогреватель самому или требуется помощь специалистов.
6. Стоимость сборки оборудования для обогрева гаража не должна быть высокой, иначе проще купить готовое оборудование.

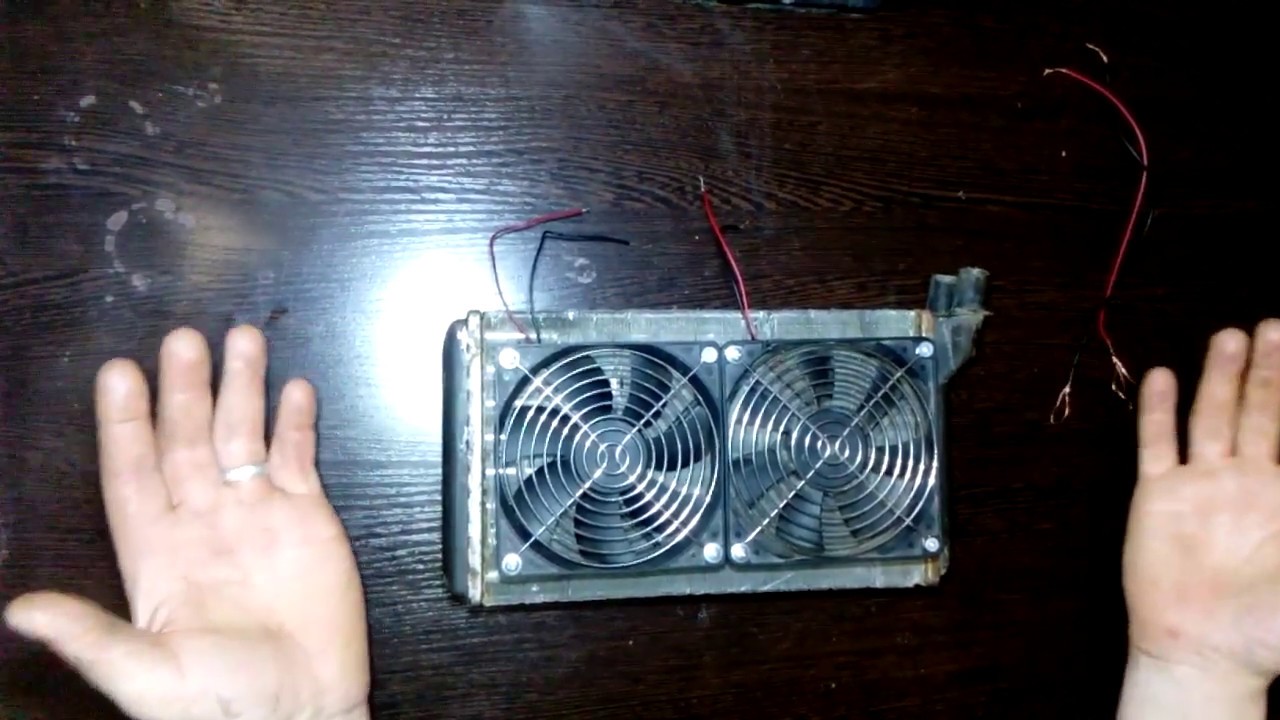

Электронагреватель для обогрева гаража

Для самостоятельной сборки электрообогревателя нужно взять радиатор от любого автомобиля, электродвигатель, помпу с вентилятором и патрубками. Или, вместо автомобильного, можно применить радиатор от любой холодильной промышленной установки. Условие только, что данный двигатель должен иметь мощность в 0,3-0,8 кВт и скорость вращения, минимум, 1500 об/мин. В качестве основы берётся рама, свариваемая из стального уголка. Для удобства передвижения лучше прикрепить на раме колёса из любых роликов. Также на раме устанавливаются двигатель, пускатель, радиатор и водяной насос. В радиатор снизу размещают 3 ТЭНа, мощностью по 1 кВт каждый. Для крепления ТЭНов, к примеру, можно вырубить в нижнем бачке радиатора отверстие, а потом припаять к его кромке кольцо с резьбой для хвостовика ТЭНа.

Описание конструкции самодельного электрообогревателя для гаража:
1 — радиатор; 2 — расширительный бачок; 3 — вентилятор; 4 — кожух вентилятора; 5 — помпа; 6 — патрубки; 7 — магнитный пускатель; 8 — клиновый ремень; 9 — электродвигатель; 10 — стойка рамы; 11 — сливной краник; 12 — ТЭНы; 13 — жалюзи

Производительность и температура будут зависеть от количества подключенных к сети ТЭНов. Нужно подобрать диаметры шкивов, это позволит настроить обогреватель на нужный режим эффективности. Если усложнить конструкцию, то при включении электродвигателя не напрямую, а через камерный датчик температуры ДТКБ можно будет поддерживать заданную температуру. Такой электрообогреватель работает на масле, лучше взять трансформаторное, потому что оно обеспечит быстрый нагрев, медленное остывание, обладает стойкостью и не замерзает и при низких температурах. Может подойти и автомобильный тосол марки А-40. Нужно установить возможность регулировки натяжения ремня, который соединяет помпу и вентилятор. Это осуществляется путём передвижения последних в специальных пазах крепления на раме.

Обогреватель на опилках для обогрева гаража

Весьма удобен следующий вид обогревателя. На данной схеме Вы можете увидеть конструкцию обогревателя, работающего на стружке, опилках, мелких щепках и т.п. Для этого берётся обычная печь – «буржуйка» и в неё устанавливается стальной поддон толщиной 2-3 мм, с отверстием посредине. Он должен быть съёмным, для того, чтобы, если кончатся опилки или стружка, щепки, можно было снова топить дровами. Оптимален такой способ будет для тех, кто живёт в непосредственной близости от лесозаготовительных и деревообрабатывающих предприятий. Практическое использование выглядит следующим образом: через отверстие вверху вставляют конический кол (чтобы не было зазора, его следует подогнать к отверстию в поддоне). Пространство вокруг кола набивается плотно опилками. Надо следить, чтобы они не осыпались в отверстие, и затем кол осторожно вынимают. Плиту закрывают, а снизу поддона через дверку зажигают дрова. Опилки горят, тлеют, и этого должно хватить на 5-7 часов обогрева гаража.

1 – труба, 2 – конич. кол, 3 – опилки, 4 – корпус печи, 5 – поддон, 6 – дверка, 7 – поддувало.

Обогреватель для гаража, работающий на сжигании паров

Этот обогреватель окисляет на нагревательном элементе кислородом воздуха с помощью катализатора пары топлива, например, бензина. Тепло возникает не от сгорания топлива, а из-за возникающей химической реакции. Изготавливается он так: сначала мы берём резервуар под топливо. Нужно, чтобы он имел горловину и пробку (например, старый топливный автобак). Потом берётся горелка и в неё укладываются элементы для нагрева – 2 железные сетки и рамка. Нужна также прокладка, лучше подойдёт из асбестовой ваты, пропитанной катализатором. Сделайте фитиль из асбестовой ваты или материи, ткани. Фитиль служит для подачи бензина из бака в горелку, и его верхнюю часть нужно равномерно разложить под сеткой, а нижнюю – на дне бака. Ватой заполняется свободное место в баке.

Конструкция самодельного обогревателя: 1 — трубка-полозок, 2 — корпус бака, 3 — защелка натяжного замка, 4 — ось защелки, 5 — стойка с ушками для замка, 6 — натяжная скоба, 7 — крышка, 8 — заклепка, 9 — ручка, 10 — нихромовая проволока, 11 — асбестовая вата, пропитанная катализатором, 12 — прижимная рамка, 13 — металлическая сетка, 14 — рамка нагревательного элемента, 15 — уплотнитель, 16 — пробка горловины бака, 17 — горловина, 18 — асбестовая вата, 19 — фитиль, 20 — внутренняя переборка, 21 — корпус горелки. А — зеркало нагревательного элемента (b Х е).

При установке нагревательного элемента в горелке нужно поставить прокладку из проволоки сечение 5 мм между установочным местом и её рамкой. Проволоку лучше обмотать шнуровым асбестом. Требуется также металлическая крышка, чтобы сверху можно было надеть на горелку и прекратить процесс горения. Начало всего процесса обогрева: на сетку элемента нагрева нужно налить примерно 100 мл бензина и поджечь его. Огня хватит ненадолго, он потухнет, а к поверхности, которая уже нагрелась, начнут поступать пары бензина из бака. Они будут окисляться благодаря кислороду и катализатору и повышать температуру, это значит, что пойдёт процесс беспламенного горения. Сам нагревательный элемент изготавливается из длинноволокнистого асбеста, который следует пропитывать 1 час кобальтохромовым катализатором. Делается такой катализатор из двухромокислого аммония, концентрированного аммиака, азотнокислых кобальта и марганца. Когда мы будем пропитывать, то на асбесте осядет хромат кобальта. Его нужно высушить при +1200 С, потом сделать рыхлым, прокалить при +4000 С около 3 часов. А потом получившееся вещество можно равномерно выложить между сетками. Как мера предосторожности, на рабочую поверхность такого обогревателя не должны попадать вода, масло, грязь и т.д.

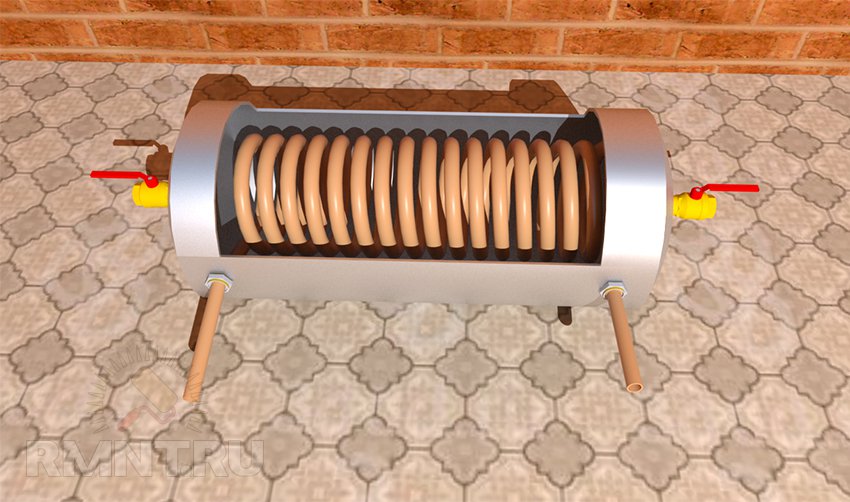

Обогреватель для гаража водяного типа

Такой обогреватель является одним из самых эффективных. Вот его схема сборки.

Рисунок А: 1 – стяжные гайки; 2 – шайбы; 3 – уплотняющие прокладки; 4 – стенки котла; 5 – патрубок.
Рисунок Б, схема отопления: 1 – крышка расширительного бачка; 2 – расширительный бачок; 3 – стояк; 4 – электрический котёл; 5 – соединение патрубков с уплотнением; 6 – соединительные шланги; 7 – пластины из металла конвектора; 8 – трубы конвектора; 9 – клемма электропитания ТЭНа; 11 – ТЭН; 12 – регулировочный вентиль; 13 – сливной кран.

Система работы такого обогревателя основана на различии объёмного веса холодной и горячей воды, благодаря чему образуется однонаправленный поток нагретой жидкости. Всё проходит так: вода греется в котле ТЭНом, поднимается вверх, по трубам поступает к конвектору. Затем тепло поступает в помещение, вода охлаждается, тяжелеет, опускается вниз, поступает обратно в котёл. Поэтому котёл должен находиться ниже радиатора (конвектора), это увеличит скорость перемещения воды и циркуляции.

В следующей статье мы продолжим знакомить вас с видами самодельных обогревателей.

Большие настенно – потолочные нагреватели промышленные

Инфракрасные потолочные обогреватели для потолков любого типа под заказ

Как сделать экономичный обогреватель 120 Вт/час из кафельной плитки

Самым простым решением для отопления помещения, является установка электрообогревателя. Причем сделать его можно своими руками, используя недорогие доступные материалы.

Что потребуется:

• напольная плитка 60х60 см;

• нагревательный кабель 33 Ом – 11 м;

• ЛДСП;

• CD профиль;

• пенополистирол;

• бетон;

• монтажные уголки – 2-3 шт.

Процесс изготовления электрообогревателя

На обратную сторону плитки используя жидкие гвозди, нужно приклеить змейкой 11 м нагревательного кабеля, с установленным проводом питания и вилкой. Также приклеиваются крепления для монтажа обогревателя к стене. Для этого можно использовать выгнутые монтажные уголки или полосу.


Далее делается опалубка, в которую можно будет вставить плитку и залить кабель с креплениями слоем бетона. Она выгибается из CD профиля для гипсокартона. Для этого он подрезается в трех местах с боков, и сгибается по ним в квадрат с внутренними сторонами 60 см. Края профиля нужно сделать длиннее на пару сантиметров, чтобы их просверлить и стянуть болтом.

Опалубка прикладываться на ЛДСП. Изнутри ее нужно приклеить скотчем, чтобы убрать зазоры. Сбоку профиль просверливается, чтобы прикрутить опалубку к основанию. В самой плите нужно сделать пару отверстий, чтобы потом вытолкнуть плитку из опалубки.

В опалубку сначала укладывается подложка из пенополистирола. Она закроет зазоры. Затем помещается плитка, и сверху заливается тонкий слой бетона. При возможности лучше использовать плиточный клей для теплых полов, он гарантированно не отвалится.




Уже через 3-4 дня обогреватель можно вынимать из опалубки и чистить от подтеков бетона. При включении он будет нагреваться до температуры порядка +50°С. За счет использования кабеля с сопротивлением 33 Ом, устройство не нуждается в терморегуляторе или таймере. Оно будет держать примерно одинаковую температуру, и потреблять в среднем 120 Вт/час.

Смотрите видео

Делаем самодельный обогреватель для гаража из нихромовой проволоки своими руками

Самодельный обогреватель

Содержание:

Опытные автолюбители знают, что на ремонт и обслуживание любимого автомобиля затрачивается немало времени и сил.

В результате нарушения правил содержания автомобиля, «железный конь» способен взбрыкнуть в любой момент. В зимнее время, при минусовой температуре, когда приходится выявлять и устранять неисправности авто, очень важно создать комфортные условия для ремонта.

Здесь поможет обогреватель несложной конструкции, который вполне возможно сделать самому.

Даже если гараж подключен к центральному теплоснабжению, но оно недостаточно нагревает помещение, то здесь выручит обогреватель. Согласно правилам содержания автомобиля, необходимая температура в гараже должна быть не ниже +5 ⁰С. К тому же, в холодное время года обогреватель поможет завести авто, разморозив антифриз.

Основные требования к гаражному обогревателю

Учитывая, что гараж относится к малогабаритным помещениям, необходимо чтобы обогреватель в нем соответствовал следующим требованиям:

• количество кислорода, сжигаемого при работе обогревателя, а также уровень выделяемых токсических веществ были минимальными;
• соответствие технике пожаробезопасности – необходимо исключить угрозу взрыва и пожара;
• компактный калорифер не должен затруднять передвижение по гаражной площади, занимая немного места;
• хороший обогреватель нагревает помещение за короткий срок, поддерживая температурный уровень в течение длительного времени;
• финансовые затраты на создание калорифера должны быть меньше стоимости заводского аналога.

Всем этим требованиям соответствует обогреватель, который несложно изготовить самостоятельно. Вам потребуются листы текстолита, моток нихромовой проволоки и клей.

Создание будущего прототипа и этапы работ

Обогреватель «Доброе тепло» как прототип нашего

В основе устройства самодельного калорифера лежит принцип действия обогревателей «Доброе тепло».

Популярность они получили благодаря быстрому нагреву небольших помещений. При том, что затраты электроэнергии невелики, тепло в помещении распределяется равномерно.

Конструкция данных обогревателей несложна и практически безопасна. Дело в том, что основной нагревательный элемент заключен в материал, исключающий возможность пожара. К тому же, компактность прибора позволит занять ему в гараже немного места.

Подключив к такому самодельному калориферу таймер, можно регулировать режим его работы. Для зимнего времени года достаточно установить режим «час работы, два — отключение».

За один час обогреватель вполне прогреет гараж для спокойного ремонта авто в течение последующих двух часов без его работы. Для более теплого времени года настройки таймера можно изменить.

Предварительное тестирование

Нихромовая проволока (нить) как основной нагревательный элемент

Предварительный эксперимент нужен для того, чтобы определить необходимую мощность обогревателя.

В финансовом плане вы не пострадаете, так как материалы, как правило, используются подручные.

Нихромовая проволока является полуфабрикатом, производимым из сплава никеля и хрома. Она характеризуется высокими показателями электрического сопротивления.

Процент никеля в данном сплаве составляет до 80%, обеспечивая пластичность и устойчивость к коррозии.

Наличие в составе проволоки хрома добавляет ей повышенные показатели твердости и устойчивости к высоким температурам.

Если сопротивление нихромовой проволоки неизвестно, то желательно его установить самостоятельно. Для этого скручивают спираль из отрезка проволоки длиной 1 м.

Расположив внутри нее термометр, подключают проволоку к источнику питания с трансформатором.

В момент, когда температура на термометре достигнет отметки в 40 ^оС, необходимо записать показания амперметра и вольтметра.

Они помогут определить сопротивление проводника.

Также, если известен диаметр проволоки, можно узнать ее сопротивление из таблицы расчета:

Таблица сопротивлений нихромовой проволоки для нагревательного прибора

Далее, учитывая, что самодельный калорифер будет работать от розетки в 220 вольт, необходимо узнать количество проволоки для получения мощности переменного тока в 100-120 ед. К примеру, для нагревателя мощностью в 100 Ват понадобится 24 м нихромовой проволоки диаметром 0,3 мм.

Процесс изготовления обогревателя по шагам

Стеклотекстолит как основа для крепления нихромовой нити

Для изготовления самодельного гаражного обогревателя потребуется лист текстолита толщиной до 1,5 см.

Он будет служить основанием для проволочной нагревательной спирали. Разделенный на две части, стеклотекстолит не только защитит от горячей проволоки, но и быстро обогреет холодное помещение.

Вся поверхность текстолитового листа является нагревающей. Однако, для обогрева гаража достаточно куска 0,5 х 0,5 м материала с каждой стороны нагревателя.

Не обязательно, чтобы обогреватель был квадратным, подойдет любая форма прямоугольника.

Здесь более важно, чтобы части текстолита были одинаковыми, и основа для крепления спирали надежно закрывала ее.

Принципиальная схема гаражного обогревателя

1. Листы текстолита с внутренней стороны будущего калорифера обрабатываются наждачной бумагой.
2. Далее на основу наносится разметка. От нижнего и верхнего краев оставляется поле в 2 см, от боковых – отступ в 3 см.
3. Отметив границы размещения проволоки, необходимо рассчитать количество ее сложений при длине 24 метра. Длина шага обмотки равна высоте отмеченной рамки на основе обогревателя (не забываем, что верхнее и нижнее поле не учитываются).
4. После расчета количества сложений проволоки, нужно отметить расстояние между ее витками. Для наших параметров калорифера оно составляет 8-13 мм. По краю отмеченной рамки, согласно расчетам, просверливают маленькие отверстия, в которые вставляют метки — спички или зубочистки.
5. Далее высверливается еще два отверстия для выхода провода подключения к источнику питания.
6. Не натягивая, аккуратно, проволоку укладывают «змейкой». Здесь сформировать нагревательный элемент помогают спички. Уложив пять-семь витков «змейки», необходимо закрепить их бумажными полосками. Бумага, толщиной в 1 см, при помощи клея «Монолит» фиксирует нить накаливания.
7. Края «змейки» также, после снятия спичек, приклеиваются при помощи полосок бумаги.
8. В просверленные отверстия для сетевого провода вставляют заклепки из металла, на которые наматывают конец проволочной «змейки».
9. С наружной стороны обогревателя к заклепке прикрепляется шайба. Она нужна для надежной фиксации электропроводящего контакта.

Сетевой шнур можно подсоединить и внутри калорифера, недалеко от спирали накаливания. Для этого зачищенные концы электропровода наматывают на заклепки с внутренней стороны стенки обогревателя.

Проверка на работоспособность, тестирование и внешний вид

Одним из завершающих моментов в изготовлении калорифера является его проверка на безопасность и работоспособность. Для этого сначала нагреватель подключают к омметру, а затем и к сетевому электропитанию.

Для повышения уровня прочности электроприбора, изнутри его покрывают слоем эпоксидного клея. При размерах нашего обогревателя (0,5 х 0,5 м) потребуется не меньше 150 г эпоксидки. Состав наносится вдоль «змейки» накаливающей проволоки.

Закрывается конструкция вторым листом текстолита. Для того, чтобы конструкция «схватилась», на нее устанавливают груз весом около 40 кг.

Через 24 часа обогревателем, сделанным своими руками, вполне можно пользоваться. Декорируется поверхность каким-нибудь отделочным материалом (к примеру, пленкой из винила или просто тканью).

Листы текстолита также можно склепать, установив на поверхности дополнительные крепежи для настенного монтажа. Только уходя из гаража, не забывайте выключать электроприборы, особенно самодельные.

Данный способ производства калорифера является простым и мало затратным. Помимо приобретения теоретических знаний, позволяющих за 2 дня смастерить качественный обогреватель для гаража, удовольствие принесет здесь и сам процесс работы, и результат.

Делаем обогреватель своими руками: инструкция с фото

Покупать заводские образцы обогревателей достаточно дорого, не каждый может позволить себе этот шаг. Поэтому достаточно часто всплывает вопрос о том, как сделать обогреватель своими руками. Стоит сказать, что сделать это гораздо проще, чем кажется на первый взгляд. Кроме того, есть несколько вариантов изготовления такого устройства.

Локальный обогрев

Наиболее простые образцы – это оборудование, которое предназначено для локального обогрева. Максимальная температура, которую они могут выдавать – это 40 градусов по Цельсию.

Подавляющее большинство самодельных устройств такого типа – это инфракрасные излучатели направленного действия, а также электрические радиаторы. В качестве источника питания для таких небольших приспособлений выступает обычная однофазная сеть с напряжением в 220 В. Стоит также отметить, что хоть и ответить на вопрос о том, как сделать обогреватель своими руками достаточно просто, для этого необходимо иметь некоторые знания по электротехнике и электромонтажу. В противном случае, сборка может стать гораздо сложнее, так как придется разбираться со всеми нюансами по мере выполнения работы.

Сборка компактной термопленки. Материалы для работы

Основу изготовленного своими руками обогревателя такого типа будут составлять два отреза стекла. В качестве этих элементов могут выступать два прямоугольника 4 х 6 см. Здесь стоит отметить, что как длина, так и ширина могут изменяться при необходимости. Однако нужно придерживаться того правила, что площадь рабочего пространства должна быть около 25 см. Для того чтобы создать такую компактную установку необходимо иметь следующие материалы:

• двухжильный медный кабель и мультиметр;
• парафиновая свеча и деревянный брус;
• плоскогубцы, клей, герметик;
• салфетка и гигиенические палочки.

Прежде чем приступать к началу работ, необходимо к кабелю добавить вилку.

Начало работ

Первым делом необходимо заняться обработкой стекла. При помощи салфетки его необходимо очистить от грязи, мусора и прочих ненужных элементов. После этого поверхность с обеих сторон обезжиривается, а после этого прямоугольники просушиваются. Полностью очищенные заготовки необходимо охладить. Делается это для того, чтобы при следующем обжиге нагар лучше осел на поверхности стекла.

Далее нужно установить подпаленную свечу в подсвечник. Следующий шаг заключается в том, что нужно взять плоскогубцами каждый кусок стекла по очереди и аккуратно держать над свечой до тех пор, пока на поверхности не появится сажа. Необходимо сделать так, чтобы нагар был равномерно распределен по всей поверхности. Именно эта часть будет являться проводящей ток. Также здесь нужно обратить свое внимание на то, что сделать обогреватель своими руками таким образом сразу не получится. Дело в том, что периодически придется давать стеклу остынуть, чтобы оно не треснуло. После того как процесс обжига закончился, нужно взять гигиеническую палочку, аккуратно протереть ею вдоль контура, отступая от края примерно по 5 мм.

Проверка мощности и окончание сборки

Остальная часть стекла, которая осталось обожженной, должна быть покрыта клеем. Поверх равномерного слоя клея укладывается заранее отрезанный кусок фольги. Очищенные полоски в данном случае будут выполнять роль клемм, к которым подключатся провода.

Аналогичные действия проводятся и со вторым стеклом, после чего оба элемента соединяются между собой. Для того чтобы сделать конструкцию герметичной, необходимо промазать все торцы соединенных деталей герметиком. Далее стоит перейти к тому, что нужно определить мощность устройства. Для этого используется тестер, который используется для измерения сопротивления углеродистого покрытия. Щупы мультиметра необходимо прикладывать к свисающим кусочкам фольги. Данные, которые будут получены, используются в формуле:

N = I² x R,

где N – это мощность, I – это сила тока, а R – это сопротивление.

Здесь важно отметить, что мощность не должна превышать показатель в 1,2 Вт. Если слой нагара получился слишком тонким, то его сопротивление может превышать 120 Ом, в этом случае его необходимо сделать чуть толще. Если значения в пределах нормы, то можно приступать к финальной стадии.

Она заключается в том, что свободные от копоти края смазываются клеем, к ним приклеиваются свисающие кусочки фольги. Конструкцию устанавливает на деревянную плоскость, а сам источник из фольги и стекла подключается к источнику питания в 12 Вольт. Компактный обогреватель своими руками готов.

Панель из остатков инфракрасного пола

Достаточно хорошей идеей будет изготовить настенный обогреватель для гаража, к примеру, из остатков инфракрасной ленты, которая обычно используется для создания теплого пола.

Стоит отметить, что ИК пленка потребляет гораздо меньше энергии, чем любые другие обогревающие электроустройства. Для того чтобы обогреть помещение, к примеру, 2 х 2 м, понадобится всего лишь 1 м пленочной карбоновой системы.

Для того чтобы совершить все работы потребуется иметь под рукой фольгированную подложку под ИК пол, саму пленку, провод (0,75), а также терморегулятор или же розетку с таймером и битумный скотч. Второй этап заключается в том, что необходимо разрезать инфракрасную пленку по нужным размерам. Когда изготавливаете инфракрасный обогреватель своими руками, необходимо знать, что разрезать их можно лишь по белым полосам. Пересекать черные полосы или же резать поперек нельзя. У устройства имеется зажим, к которому нужно подключить провод. Однако он будет больше, чем диаметр провода, потому придется подготовиться к этому. После того как от изоляции очищается от 10 до 15 см, он сгибается пополам, потом еще раз пополам, закручивается в жгут, после чего обжимается плоскогубцами.

Завершение настенного обогревателя

Плотно скрученный и уплотненный провод вставляется в зажим. Далее для сборки своими руками инфракрасного обогревателя, зажим с проводом подключается к токоведущему медному элементу проволоки. Для этого с тыльной стороны отсоединяется край прозрачной оболочки. Очень важно после работы все тщательно изолировать, чтобы пленка не искрила во время контакта, а также не была угрозой во время собственной работы.

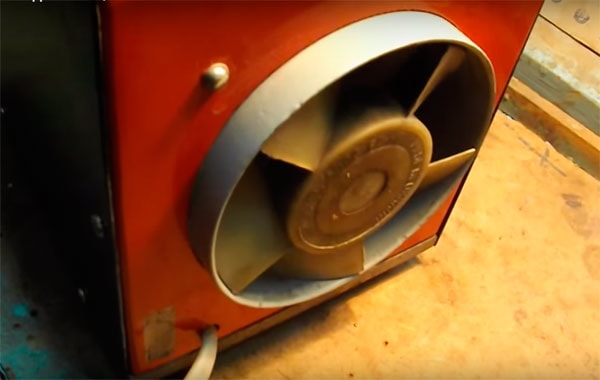

Материалы для тепловентилятора

Данное устройство – это еще один вид локального устройства для обогрева. Он неплохо подойдет для обогрева гаража. Обогреватель своими руками данного типа изготавливается примерно за пару часов. Это, в принципе, и является его основным достоинством. Недостатком конструкции является то, что при работе он сжигает кислород, а иногда возможен запах паленого.

Корпус для данного устройства – это жестяная банка высотой в 20 см, а диаметром в 10 см. Кроме банки необходимо иметь под рукой еще некоторые материалы:

• диодный мост и трансформатор на 12 Вольт;
• нихромовая проволока и вентилятор;
• перфоратор, паяльник, вентилятор от компьютера.

Работы по сборке

Из текстолита заранее вырезаются две заготовки, которые по размеру подходят к банке. Для работы и переключения режимов потребуется электрический кабель и переключатель с кнопкой. С текстолита снимается фольга и вырезается внутренняя часть таким образом, чтобы получить некое подобие рамки.

В заготовленные отверстия помещают концы нихромовой проволоки. К тем концам, которые окажутся внутри, подключается электрический кабель. Есть такой параметр, как плотность тока, которая появляется в контактирующих с воздухом нихромовых электрических спиралях, и составляет 12-18А/мм². Трансформатор и диодный мост необходим для того, чтобы подавать питание на кулер. Для того чтобы появилась возможность регулировки температуры, придется смонтировать, как минимум, две разные спирали. Стоит сказать, что если подключить их параллельно друг другу, то при перегорании одной, вторая не пострадает. Единственное, что очень важно, это чтобы изготовленная спираль больше не касалась никакой поверхности, кроме текстолитовой.

Мощные конструкции. Масляный обогреватель

Есть возможность создать масляный обогреватель своими руками. Этот прибор будет принадлежать уже к более мощным и более крупным устройствам. Принцип работы этого устройства основан на использовании ТЭНа. Для того чтобы имелась возможность плавной настройки, в прибор обычно добавляют реостат или же дискретный переключатель. Для сборки устройства необходимо подготовить следующие материалы:

• Для помещения с площадью, к примеру, в 10 квадратов, хватит ТЭНа мощностью в 1 кВт.
• В качестве корпуса конструкции используется прочная и герметичная емкость, которая не допустит утечки масла.
• Необходимо приобрести термостойкое и чистое масло, объем которого будет равен 85%, от общего объема резервуара.
• Потребуются устройства для управления и автоматики. Они должны быть подобраны в соответствии с максимальной мощность устройства.

Рекомендации по сборке

Во время сборки обогревателя своими руками такого типа необходимо обратить внимание на некоторые важные моменты:

1. Размещать ТЭН лучше всего либо в нижней, либо в боковой части конструкции. Фиксируются они при помощи болтов. Это обосновывается тем, что такое расположение улучшит циркуляцию масла в устройстве. Кроме того, он не должен касаться корпуса ни при каких обстоятельствах.
2. Чтобы запустить устройство в работу, нужно добиться естественной конвекции жидкости. Чтобы этого достичь, нужно установить электропривод и помпу. Чтобы зафиксировать насос к емкости, нужно приварить небольшие пластины.
3. Очень важно не забыть оставить отверстие с клапаном, который предназначается для экстренного сброса масла. Помпы должны быть установлены снизу в угловых частях.
4. В таких устройствах часто возникает электрокоррозия. Чтобы избежать этого недостатка, необходимо учесть совместимость металла для корпуса и ТЭНа.
5. Данный прибор достаточно мощный, потому должен быть обязательно заземлен.

Обогреватель для зимней палатки своими руками

Любители походов, а также зимней рыбалки явно нуждаются в компактном устройстве для обогрева временного убежища. В качестве источника тепла будет использоваться парафиновая свеча. Для его изготовления применяют масляный фильтр от машины. Почему обогреватель для палатки своими руками делается именно из такого фильтра? Потому что устройство уже практически готово, и ничего делать не придется.

Корпус состоит всего из двух деталей – донышка и крышки. Донышко изначально практически готово, оно имеет нужное отверстие для подсоса воздуха. Нужно лишь добавить 4 небольших отверстия для крепления ножек. Для того чтобы создать выход горячего воздуха, нужно в крышке добавить одно отверстие диаметром в 4 мм. Таким образом, удастся достичь нужной конвекции. Далее нужно делать внутренние части. Почти все из них готовы заранее, нужно добавить лишь крышку из оцинкованного железа. Такой прибор является отличным обогревателем для рук для зимней рыбалки, к примеру. Уже через 15 минут его поверхность будет достаточно горячей.

12-Вольтный обогреватель

Самодельный вентилятор – это достаточно простое и безопасное устройство для обогрева, особенно, если использовать источник питания в 12 Вольт. Обогреватель своими руками такого типа делается из обычного пустотелого красного кирпича. Для этого лучше всего подходит полуторный экземпляр с толщиной 88 мм. Однако можно использовать и двойной с толщиной в 125 мм. Здесь самое важное, чтобы пустоты были сквозными, а также одинаковыми.

Рабочие спирали для этого устройства – это нихромовые заготовки. С одной из сторон эти спирали из нихрома будут прогреваться, а с другой стороны – продуваться. Подключать все спирали, установленные в кирпич, лучше всего параллельно. Так будет очень удобно регулировать нагрев, отключая или включая дополнительные спирали.

Газовый обогреватель своими руками

Стоит сказать, что мощные газовые обогреватели, которые обладают каталитическим дожиганием топлива очень дорогие, но при этом они очень экономичны и эффективны. Это их основные достоинства. Создать такие устройства своими руками практически невозможно, так как устройство их достаточно сложное. По этим причинам разные туристы, охотники или рыболовы используют их компактные версии. Это обогреваетли-дожигатели малой мощности, которые используются в виде приставки для походного примуса. Подходят они для обогрева палатки, к примеру.

Как сделать самодельный обогреватель

Как сделать самодельный обогреватель очень просто. Можно использовать резервуар для воды из нержавеющей стали. Осуществлять DIY-проекты в области безопасности, энергосбережения и здоровья с целью защиты окружающей среды. Чтобы дополнить существующую систему и снизить затраты на электроэнергию, в этой статье представлены несколько распространенных методов самостоятельной сборки. Подробное прочтение этой статьи поможет вам, или вы можете напрямую купить солнечные водонагреватели оптом по нашей низкой цене.

Сделайте солнечный водонагреватель

, шаг 1.как сделать солнечный водонагреватель

Строительство солнечного водонагревателя

не совсем для новичков. Это требует установки труб, стекла и, в идеале, изоляции. однако для тех, кто любит заниматься своими делами, это действительно идеальное предприятие с вакуумными трубками, экономящее деньги и планету. Вы можете построить водонагреватель периодического действия менее чем за 100 долларов.
в то же время, что построить DIY солнечный нагреватель может быть довольно легко, есть разные факторы, которые нужно помнить. Вам нужно выбрать высоту для обогревателя, чтобы он был подвержен наибольшему воздействию дневного света в течение дня, что может потребовать некоторых расчетов.

, вы также должны убедиться, что правильное место может облегчить загрузку установки. И, как и в случае с любым другим водонагревателем, вы хотите определить размер резервуара, который вам нужен, чтобы не выходить на прогулку из теплой воды в центре душа, и определить, насколько близко поверхность остекления вы хотите нагреть. этот объем воды.

1. Бак электрического водонагревателя (используется нормально, если он в хорошем состоянии)
2. Черная краска
3. Ящик из фанеры (достаточно большой, чтобы вместить резервуар)
4. Листы стекла
5. Откидная крышка для ящика (до уменьшить ночное охлаждение)
6. Изоляционный материал
7. Трубы / фитинги
8. Крепления (для крыши, стороны дома или уровня земли)

шаг 2.самодельный солнечный водонагреватель

самодельный солнечный водонагреватель шаг

1. шаг1 Покрасьте резервуар для воды в черный цвет.
2. step2 Прикрепите стекло к верхней части коробки.
3. step3 Изолируйте коробку и дополнительную крышку и вырежьте в ней отверстия для впускных и выпускных труб.
4. step4 Закрепите резервуар для воды внутри коробки.
5. step5 Направьте входящую холодную воду на дно резервуара, а выходящую горячую воду из верхней части резервуара в резервуар водонагревателя дома
6. step6 Установите устройство в желаемом месте (крыша обычно лучше всего подходит для пребывания на солнце).

О компании Материалы для изготовления солнечной системы водонагревателя Проект

1. Фанерный ящик (достаточно большой, чтобы вместить бак)
2. Черная краска.
3. Бак электрического водонагревателя (б / у – нормально, если он в хорошем состоянии)
4. Листы стекла.
5. Откидная крышка для ящика (для уменьшения ночного охлаждения)
6. Изоляционный материал.
7. Трубы и фитинги.
8. Крепления (для крыши, сбоку дома или на уровне земли)

Дешевый и простой способ

Для людей, которые просто хотят поэкспериментировать с солнечным нагревом воды, есть очень менее дорогой и заметно эффективный способ сделать это.поместил воду в прозрачный или черный пластиковый пакет (подходящий резервуар или ведро на 5 галлонов может быть более надежным способом сделать это) и поместил ее внутрь солнечной батареи. Примерно через час вода станет теплой, и даже в отчетливо прохладные дни она будет достаточно теплой, чтобы принять приятный душ.

Создание солнечного водонагревателя

• Просто прикрутите два на четыре по краям задней панели, чтобы они образовали стороны. Если вы отказались от медной пластины, установите ее на внутренней стороне задней панели.Если нет, просто переходите непосредственно к покраске внутренней части коробки в черный цвет.
• Установите впускной и выпускной фитинги в коробку и подсоедините медный змеевик (он тоже должен быть окрашен в черный цвет) или черную пластиковую трубку. Примерно 50 футов ¾ ”трубопровода должны работать, но поставьте как можно больше или это доступно по цене.
• Перед тем, как опломбировать коробку, подключите к ней воду и проверьте, нет ли утечек.
• Затем установите стеклянную крышку. Бак-питатель должен быть ниже бака-накопителя горячей воды, а бак-накопитель горячей воды – над водонагревателем, питающим насадку для душа.

Коробка должна быть в солнечном месте, с максимальным доступным солнечным светом, пока контейнер расположен под углом к ​​югу (если вы находитесь в северном полушарии). не забывайте об использовании контейнера в качестве крыши для душа или, по всей вероятности, защищенного места для переоборудования. В по-настоящему солнечных местах теперь нет ничего необычного в том, что для стабилизации температуры воды необходим холодный водопровод.

О солнечной системе горячего водоснабжения работает

Если вы когда-либо оставляли газонный шланг, лежащий на лужайке в солнечный день, и чувствовали, что качественная теплая вода выходит из строя, вы понимаете, что дневной свет – это эффективный водонагреватель. .

Солнечные водогрейные конструкции прошлых лет часто были неплотными, отказоустойчивыми и бесполезными, однако самодельный солнечный водонагреватель на предприятии созрел. Сегодня вы можете выбирать между чудесно-зелеными, профессионально настроенными коллекторами и менее дорогостоящим водонагревателем, подходящим для самостоятельной работы.

И если будет предоставлена ​​федеральная налоговая льгота или дополнительные льготы на уровне штата и близлежащих районов, вы сможете окупить свои вложения через несколько лет и пользоваться более дешевой горячей водой в последующие годы.

Использование водяной машины на солнечных батареях не означает отказываться от удобства повседневной теплой воды. Системы солнечной теплой воды предназначены для подключения к стандартным электрическим и бензиновым водонагревателям. Резервуар накапливает нагретую солнцем воду и служит резервным источником тепла.

Несмотря на то, что вода из коллектора не является горячей для купания, вы все равно будете хранить деньги, учитывая, что ваш бак мог иметь преимущество для нагрева воды. Для всех солнечных водонагревателей жизненно важно, чтобы панели были подключены там, где они могут получать максимальное количество прямого солнечного света.Желательно, чтобы крыша проходила через южную часть крыши. Крыша, выходящая на восток или запад, также может быть окрашена, но вам понадобятся дополнительные панели, которые будут собирать такое же количество тепла.

Что такое солнечная система отопления с замкнутым контуром?

Когда контроллер обнаруживает, что солнце светит и ваш резервуар нуждается в разогреве, он предупреждает насос о подаче воды через черные панели коллектора. Затем нагретая вода поступает в накопительный бак раньше, чем направляется в теплообменник.

Там он передает свое солнечное тепло более холодной воде, поступающей из вашего резервуара с теплой водой. В этой замкнутой системе вода внутри панели никогда не смешивается с водой внутри резервуара, поэтому нет угрозы заражения.

Пока солнце садится или понижается температура, контроллер защищает панель от повреждений, вызванных замерзанием, путем регулярного слива воды с крышных панелей в резервуар гаража.

Создание пассивного солнечного водонагревателя

Для тех, кто самостоятельно ищет более дешевое и простое в сборке устройство солнечного водонагревателя, обязательный пассивный солнечный водонагреватель (IPSWH, произносится как ips-wah) – мечта прийти аутентично.

Все, что вам нужно для постройки этого практичного водонагревателя, – это выброшенный бак электрического водонагревателя, самодельный изолированный фанерный ящик для установки бака, лист или два использованного оконного стекла или чистого пластика, некоторые обычные сантехнические детали, несколько трубок и кусок утеплителя. добавьте несколько приятных часов измерения, размышлений, пиления, молотка, рисования и поворота гаечных ключей, а также у вас будет непрерывный запас теплой воды, которая по-настоящему бесплатна через эту приятную печь в небе (наиболее эффективная безопасный ядерный реактор в 93 миллионах миль).

Во-первых, разрешение на оценку основ солнечного обогрева для новичков в выдающемся международном сообществе возобновляемых источников энергии. Есть простые стили солнечных водонагревателей, активные и пассивные. энергетические системы полагаются на внешнюю силу, чтобы запускать насосы для циркуляции тепла, которое они накапливают; пассивные настройки – нет.

Пассивные конструкции могут быть менее эффективными в любую секунду, однако они намного надежнее и намного меньше взимают плату в зависимости от единицы захваченного тепла.Обязательные пассивные солнечные водонагреватели, также известные как периодические подогреватели, являются наиболее эффективными из пассивных систем солнечного водонагревателя, а их надежность и независимость от внешнего электричества обеспечивают долгосрочное производство по совершенно низкой цене. Мне известно о гаджете в Дэвисе, Калифорния, который проработал 30 лет при мощности, равной примерно одному пенни за киловатт-час.

Этот водонагреватель на солнечной энергии Необходимые для проекта материалы

Подготовьте все материалы заранее

Что такое решение для нагрева воды?

Пассивные солнечные водонагреватели экономичны в различных климатических условиях.

, но чаще всего они производятся и эксплуатируются в теплых климатических условиях.

Эта технология представляет собой привлекательную альтернативу практическому использованию энергии. дорогая горячая вода и традиционная энергетическая зависимость.

Конечно, не обязательно верить мне. самое главное панно построить для себя.

вы придете к тому же выводу, что и многие пассивные солнечные водонагреватели. самый дешевый, эффективный и практичный способ обогрева для запуска солнечных батарей.

Как построить пакетную систему

Солнечный водонагреватель DIY

The Convenient Water Heating Solution

Пассивные солнечные водонагреватели очень дороги в самых разных климатических условиях, но легче всего строить и эксплуатировать в жарком климате. Эта эпоха дает тем, кто заботится о своей энергии, ведро на галлон, привлекательную возможность для дорогостоящей горячей воды и обычной зависимости от силы.

Один из подходящих способов начать – это с друзьями. вместе создайте серию грелок для воды и сделайте это веселым занятием, поделившись своими усилиями и опытом. у кого-то будет сантехника и хоз. кто-то другой, как сделать водонагреватель на солнечной энергии, столярные навыки и оборудование. В сочетании с правильным пониманием учреждения процесс выполняется быстро и эффективно.

, если вы сейчас не занимаетесь своими руками, существуют различные эффективные промышленные конструкции для нагрева воды от солнца, доступные практически для любого района внутри мира (для получения дополнительной информации нажмите здесь.) В менее теплых регионах устройство термосифона в основном точное желание.

Защита от замерзания может содержать жидкий антифриз с теплообменниками, обратным сливом или другими системами, чтобы избежать повреждения от замерзания. Многие товары сейчас используют вакуумные коллекторы для подогрева воды, которая затем поднимается прямо в хорошо изолированный резервуар в гараже.

Конечно, не стоит принимать за это мою фразу. оглядывайся, изучай, держись и, самое главное, строи для себя. Я думаю, вы придете к тому же выводу, что я делал несколько лет назад, что важные пассивные солнечные водонагреватели предлагают максимум в пределах ваших возможностей, экологичный, практичный подход к нагреванию воды с помощью солнечной энергии.

Работают ли солнечные водонагреватели в пасмурные дни?

Поскольку солнечные энергетические системы требуют солнечного света, большая часть производства будет происходить в солнечных условиях. В условиях яркой облачности термосифонная система может производить 50-70% от типовой мощности. При наличии дождевой воды или чрезмерной облачности вспомогательный резервный источник будет использовать обычную энергию для нагрева воды.

Сколько стоит установка солнечного водонагревателя?

Средняя стоимость солнечных водонагревателей составляет около 2500 долларов.Если вы добавите рабочую силу и другие факторы стоимости, большинство домовладельцев в конечном итоге оплатят стоимость установки от 1000 до 6500 долларов.

Как работает пассивный солнечный водонагреватель?

В активной солнечной водонагревательной системе насосы перекачивают воду из резервуаров в коллекторы. сделать солнечный водонагреватель Насосы не используются в пассивных системах. В непрямой системе вода или другие теплопроводящие жидкости ПВХ протекают через коллектор и затем нагревают воду, используемую жителями здания, через теплообменник.

Diy Powered Space Heater Youtube руководство

Вам может понравиться:

Похожие запросы: Плоский солнечный водонагреватель | Водонагреватель накопительный электрический | Водонагреватель с источником воздуха

Хотите узнать больше? (Солнечный водонагреватель)

Электронная почта: [электронная почта защищена]

WhatsApp ： +86 157 2077 3477

Skype ： +86 157 2077 3477

Свечи: Как сделать Один со свечой и горшком

Люди на юго-востоке У.С. продолжает бороться с последствиями редких зимних штормов и продолжительных низких температур. Многие жители Техаса и других штатов региона почти неделю остались без электричества, водопровода и тепла.

Несмотря на то, что электричество в этих штатах медленно восстанавливается, потребность в предметах первой необходимости побуждает многих людей проявлять творческий подход, ожидая восстановления нормальной жизни. Одно уникальное решение для обогрева, в частности, стало популярным в Интернете в качестве простого самостоятельного решения для выработки тепла во время отключения электроэнергии: создание мини-обогревателей из глиняных цветочных горшков.

Когда Общественное радио Техаса обратилось в Facebook, чтобы узнать, как жители обходятся без коммунальных услуг, этот хакерский метод отопления неоднократно упоминался в комментариях, в том числе от Лоры Прангнер, которая написала: «Свеча и глиняный горшок, чтобы согреться». Взгляните на установку, которой она поделилась на фотографии в разделе комментариев:

Тем временем, другие люди заходят в Twitter, чтобы похвастаться своими самодельными обогревателями для цветочных горшков, в том числе @texpatriate, который написал, что создание этого источника тепла своими руками заставило их почувствовать, что они черновали его во времена пионеров.

Я чувствую себя пионеркой с моими обогревателями в глиняных горшочках, едой во льду на улице и кипящей водой в печи. Нужны ли дети на свет? Я твоя девушка! pic.twitter.com/i08PVgFkNV

– Lady Von Titzen-Arsch (@texpatriate) 17 февраля 2021 г.

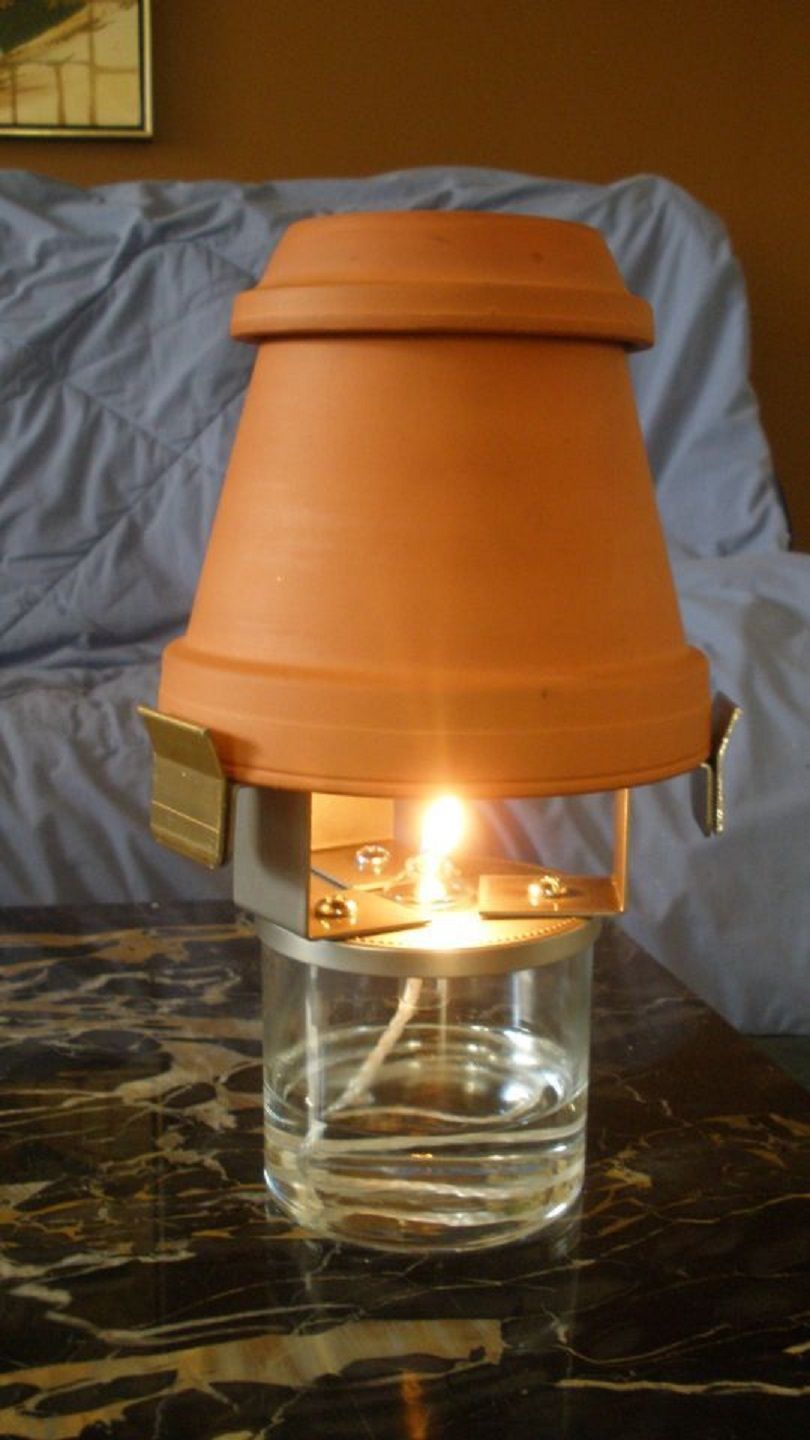

Как построить обогреватель для цветочных горшков

Это может выглядеть так, как будто кто-то только что собрал вместе, но на самом деле это простой и недорогой проект, в котором используются некоторые базовые принадлежности, такие как глиняный горшок и несколько маленьких свечей.

Вот что вам понадобится, чтобы собрать свой собственный нагреватель для цветочного горшка:

• Один или два глиняных (терракотовых) цветочных горшка (если вы решите использовать два, один из них должен быть немного меньше другого, чтобы он мог гнездиться внутри большего горшка)
• Свечи чайные
• Кирпичи, цементные блоки, стеклянные противни или форма для маффинов для использования в качестве устойчивой основы для обогревателя
• Несколько гаек, болтов и шайб, если вы выберете двухконтактный метод

Для нагревателя с одним цветочным горшком просто установите подставку, поместите свечи на нее или внутри нее, а затем зажгите свечи.Наконец, переверните горшок с цветами и поставьте его над зажженными свечами. Свечи согреют кастрюлю, создавая источник тепла, которого хватит на несколько часов.

Пошаговые инструкции по созданию нагревателя для цветочного горшка от YouTuber Gem Webb вы можете посмотреть в видео ниже.

Метод двух горшков требует немного большей конструкции, и на веб-сайте Skilled Survival есть хорошее объяснение того, как два горшка помогают улавливать больше горячего воздуха внутри, а затем рассеивать его по комнате.Стальной болт также действует как проводник тепла, помогая нагревать кастрюли. Подробные инструкции также доступны на сайте.

Как работают обогреватели для цветочных горшков

Итак, как то, что использует такое слабое пламя, на самом деле производит сколько-нибудь заметное тепло? Все дело в том, как тепло от свечей поглощается горшками и передается в холодную комнату.

Во-первых, зажженные свечи нагревают воздух внутри горшка, удерживая тепло внутри. Это называется конвекцией.

Затем этот захваченный горячий воздух начинает нагревать горшок (и болт внутри, если у вас есть установка с двумя горшками). Он действует как тепловая батарея, накапливая эту теплую энергию и удерживая тепло, излучаемое ближе к земле, вместо того, чтобы просто позволять ему плавать прямо к потолку, как это делает горящая свеча на открытом воздухе.

Adobe

Как и все, что связано с пламенем, эти нагреватели для цветочных горшков следует использовать под тщательным присмотром, так как глиняные горшки станут очень горячими на ощупь.Дети и животные должны находиться на безопасном расстоянии от них, чтобы избежать ожогов или других несчастных случаев.

Даже если у вас сейчас нет этих материалов под рукой, было бы неплохо забрать их, чтобы иметь их, когда возникнет следующая чрезвычайная ситуация.

DIY Garage Heaters

В наши дни доступен широкий спектр самодельных обогревателей, которые можно использовать для обогрева гаража. Выбор зависит от источника энергии, который вы хотите использовать, размера конструкции и того, для чего будет использоваться гараж.

Например, если ваш гараж используется для обработки дерева, где присутствуют частицы опилок в воздухе, и часто используется полиуретановая отделка, вам не нужен принудительный пропановый обогреватель с горячим воздухом или газовая печь, выбрасывающая горячее пламя в атмосферу. В этом случае вам может потребоваться более безопасная альтернатива и выбрать в качестве источника тепла электрический гаражный обогреватель.

Также много желающих узнать, как отапливать гараж бесплатно. По правде говоря, даже с самыми экономичными системами отопления, такими как солнечная энергия, которые в конечном итоге могут стать бесплатными, всегда требуются какие-то начальные инвестиции.С другой стороны, есть несколько способов сделать самодельный гаражный обогреватель бесплатно из предметов, которые вы, возможно, разбрасываете по дому.

Ниже приведены инструкции по использованию трех различных типов гаражных обогревателей, сделанных своими руками, и способы их использования:

Керамический обогреватель для гаража своими руками

Керамический обогреватель для гаража – один из наиболее эффективных методов самодельного обогрева гаража, предназначенный для гаражей среднего размера . В этих обогревателях используется конструкция тепловентилятора в сочетании с термостойкостью керамики, а лучшая часть – это всего три свечи.Некоторые из самых высоких зарегистрированных температур достигли 300 градусов по Фаренгейту, а при включенном вентиляторе постоянная температура составляет около 200 градусов по Фаренгейту.

Материалы:

• Керамическая или керамическая миска, например мультиварка
• 2 глиняных кирпича
• 3 короткие и толстые свечи
• Тарелка или поднос для свечей
• Маленький вентилятор

Направления:

1. Вы хотите построить керамический обогреватель для гаража в углу гаража, чтобы обогреватель мог направлять тепло к центру гаража.
2. Установите обогреватель на металлический стол или плоский стальной предмет.
3. Поместите свечи в центр металлического основания.
4. Поместите два кирпича с каждой стороны свечей.
5. Поместите керамическую чашу вверх дном на кирпичи.
6. Расположите вентилятор на расстоянии примерно 30 см позади обогревателя.

Operation:

Чтобы запустить этот нагреватель, просто зажгите свечи и включите питание вашего вентилятора. Вы не поверите, но это обеспечит комфортное тепло во всем гараже среднего размера благодаря превосходным свойствам поглощения тепла и излучательной способности керамических изделий.Этот обогреватель также нагревается быстрее, чем другие типы гаражных обогревателей DIY, в то время как вентилятор усиливает тепло, выделяемое внутри керамической чаши.

Этот самодельный гаражный обогреватель может выглядеть не лучшим образом; однако по сравнению с другими типами самодельных обогревателей он очень эффективен. Если вы хотите отапливать гараж недорого, этот керамический обогреватель своими руками отлично подойдет.

Самодельный гаражный обогреватель на спирте

Спиртовой гаражный обогреватель «сделай сам» можно сделать из обычных бытовых принадлежностей для временного обогрева пространства внутри вашего гаража.Изучение того, как сделать один из этих обогревателей, имеет множество дополнительных преимуществ, особенно во время перебоев в подаче электроэнергии. Вы можете использовать этот аварийный источник тепла, чтобы согреться, приготовить еду и обогреть гараж. Все, что для этого требуется, – это 70-процентное растирание или изопропиловый спирт, поэтому в следующий раз возьмите несколько дополнительных бутылочек, чтобы они были под рукой. Этот источник тепла действительно работает с открытым пламенем; поэтому его никогда не следует оставлять без присмотра и внимательно наблюдать.

Материалы

:

• 70-процентный растирание или изопропиловый спирт
• Металлический суп или банки с краской
• Рулоны туалетной бумаги
• Маленький вентилятор

Указания:

1. Поместите полный рулон туалетной бумаги в пустую краску банку или частичную скатку в банку для супа.
2. Облейте спиртом рулон туалетной бумаги, пока он не пропитается.
3. Используйте спичку и зажгите спирт поверх туалетной бумаги.

Эксплуатация:

Спиртовые гаражные обогреватели безопасны в эксплуатации, пока вы склонны к огню. Туалетная бумага действует так же, как фитиль в свече, а спирт – это топливо для огня. Полного рулона туалетной бумаги с пустой краской хватит на более часа, потому что спирт наверху горит, а спирт внизу металла может оставаться прохладным.

Также рекомендуется установить банки на плоский, стальной предмет или бетонную брусчатку. Кроме того, вы можете использовать более одной банки за раз, чтобы увеличить нагрев, и использовать небольшой вентилятор для циркуляции горячего воздуха. Эти портативные обогреватели могут даже пригодиться в ситуациях, связанных с выживанием, таких как кемпинг, отключение электроэнергии и чрезвычайные ситуации на дорогах.

Стальной цилиндрический обогреватель для гаража своими руками

Стальной цилиндрический обогреватель для гаража – лучший источник временного тепла для гаража.Их можно сконструировать, уменьшив металлический масляный барабан до высоты от 18 до 24 дюймов. При использовании гаражных обогревателей со стальными цилиндрами важно иметь соответствующую вентиляцию для выхода дыма. Если у вас есть вентиляционное отверстие в конце фронтона, это замечательно, но вы также должны открыть окно или дверь, чтобы дым вышел наружу. За этим гаражным обогревателем также нужно внимательно следить, так как источником тепла является открытое пламя.

Материалы:

• Одна стальная бочка емкостью 55 галлонов
• Закаленная древесина твердых пород или сухая древесина
• Маленький вентилятор (ы)

Направления:

1. Отрежьте стальную масляную бочку емкостью 55 галлонов до высоты от 18 до 24 дюймов .
2. Заполните дно цилиндра растопкой и зажгите листом бумаги и спичкой.
3. Когда у вас будет хорошая подстилка из углей, положите на огонь закаленные твердые дрова.

Эксплуатация:

Это очень горячий источник тепла, поэтому интенсивность огня должна быть минимальной, не перегружая цилиндр дровами. Поместите цилиндр в центр пола гаража и расположите вентилятор так, чтобы он дул огнем в сторону треснувшего окна или двери. Вы также можете разместить вентилятор в окне или около двери, чтобы он дул наружу, а другой небольшой вентилятор использовался для циркуляции горячего воздуха в гараже.

Не оставляйте гаражный обогреватель без присмотра, потому что открытое пламя может быть очень опасным; однако, если за ними тщательно ухаживать? Этот самодельный гаражный обогреватель согреет вас, а также станет отличным приспособлением для приготовления пищи, если надеть на него металлическую решетку.

Безопасны ли эти гаражные обогреватели своими руками?

Этот тип гаражных обогревателей мгновенного действия требует постоянного внимания, и никогда не следует оставлять без присмотра ; однако они действительно работают и могут безопасно обогреть гараж, если они содержатся в хорошем состоянии.С другой стороны, вероятно, лучше и безопаснее просто купить электрический обогреватель с полки для обогрева гаража.

Как сделать нагреватель глиняного терракотового горшка

Многие люди пробовали идею нагревателя глиняного горшка, и реакции определенно неоднозначны. Некоторые утверждают, что он работает хорошо, в то время как другие разочарованы результатами, и в базовую конструкцию постоянно вносятся новшества, поскольку люди ищут оптимальный дизайн.

Однако, если мы рассмотрим инуитов, которым удалось выжить в экстремальных условиях в снежных домиках с лампой из китового жира, то о лучистом обогревателе есть что сказать.

Цель – выживание – не превратить морозную ночь в калифорнийское лето в помещении. Помимо их использования в ситуациях, связанных с выживанием, существует ряд пожилых людей с ограниченным доходом, которые используют эти обогреватели, несмотря на их ограниченную способность обогревать целые комнаты.

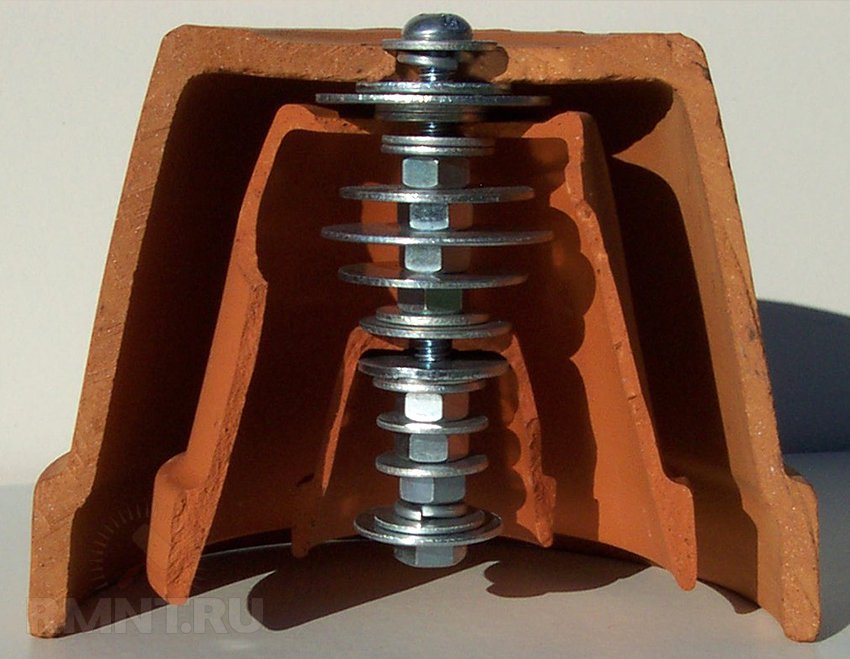

Основная идея

Идея проста – терракота медленно нагревается и довольно хорошо сохраняет тепло, поэтому, если вы возьмете три или два терракотовых горшка и поместите их друг в друга с пространством для движения воздуха между ними, тогда терракота поглотит тепло от одна свеча.

Воздух между стенками горшков нагревается и выходит наружу через горшки, помогая обогреть комнату. Гайки и болты, которые удерживают глиняные горшки вместе, являются неотъемлемой частью процесса нагрева, так как именно сталь нагревается и излучает тепло и на терракоту.

Действительно ли он обогревает комнату?

Ребята, которые занимаются научным аспектом, рассчитали мощность свечи в зависимости от размера комнаты и придумали всевозможные цифры – мы не будем здесь вдаваться – если это действительно вас интересует, вы можете нажать здесь, чтобы узнать больше.

Большинство людей хотят знать, будет ли нагреватель для глиняных горшков сохранять их относительно теплыми. Нет, это не сильно повысит температуру в комнате – все зависит от размера комнаты.

Если вы используете его в комнате с высоким потолком или с большим количеством окон, то особой разницы не будет. Если вы используете его в небольшой спальне или кабинете размером около 9 на 9 футов, он поднимет температуру в достаточной степени, чтобы избежать холода зимой.

Где разместить нагреватель для глиняных горшков

Если кто-то хочет извлечь пользу, он должен быть рядом с вами.

Это наши пальцы рук и ног чувствуют холод – в экстремальных условиях ваше тело концентрирует кровоток вокруг жизненно важных органов, чтобы вы оставались живыми.

Итак, если у вас есть обогреватель для глиняных горшков рядом с вашими ногами, когда вы сидите за своим столом или за столом, то если вы накроете стол какой-нибудь доской, тогда ваши ноги будут довольно уютными – единственная проблема – перевернуть его мимо. авария.

DIY глиняный горшок ступеньки

Существует несколько способов и размеров, но это основные – как только вы сделаете свой первый и протестируете его, вы можете быть полностью счастливы или захотите посмотреть, откуда другие люди взяли эту идею.

Список инструментов и материалов

• 3 простых терракотовых глиняных горшка с одним дренажным отверстием в основании – без крашеной отделки, без остекления, и каждый может вставляться в другой, оставляя между ними около дюйма или около того воздушного пространства.Для более крупного нагревателя одна кастрюля диаметром 12 дюймов, 10 дюймов и 8 дюймов. Для меньшего размера используйте 3 горшка следующих диаметров: 10 дюймов, 8 дюймов и 6 дюймов.
• Одна часть стержня с резьбой или болта длиной около 6 дюймов. Прежде чем покупать резьбовой стержень или болт, проверьте отверстия на горшках, так как он должен быть немного меньше отверстия для горшка, чтобы металл мог расширяться при нагревании.
• 8-10 гаек для резьбового стержня / болта и 6 больших шайб.
• Маленькая форма для запекания или другой неглубокий металлический контейнер, в котором будет стоять свеча.
• Два кирпича, на которых можно уравновесить нагреватель.
• Свеча

The Steps

1. Проденьте болт / стержень с резьбой через дно самого большого горшка снаружи так, чтобы длинный кусок торчал из середины горшка. Если стержень с резьбой, наденьте шайбу и гайку с внешней стороны и затяните. Затем поместите шайбу на внутренний вал и гайку, затем еще одну гайку – затяните на место – но не слишком туго, иначе вы можете расколоть горшок – ровно настолько, чтобы быть твердым.
2. Добавьте шайбу, затем наденьте вторую емкость на болт внутри первой емкости.Добавьте еще одну шайбу, затем 2 гайки и затяните.
3. Добавьте шайбу, затем наденьте третью кастрюлю на болт, добавьте еще одну шайбу и затем от 3 до 4 гаек в зависимости от того, сколько места осталось на болте. Теперь у вас есть 3 горшка, скрепленные болтами, и между ними есть воздушное пространство, образующее нагреватель. Смысл добавления всех орехов после третьего горшка заключается в том, что сталь является хорошим проводником тепла от свечи, которая будет помещена под приспособление.
4. Поместите нагреватель для глиняного горшка на два кирпича, чтобы он равномерно уравновесился.
5. Поместите свечу в металлический контейнер снизу. Подождите, пока он не станет красивым и теплым и не начнет излучать тепло – некоторые люди даже ставят сверху кофейную кружку, чтобы содержимое оставалось теплым.

Вы можете отрегулировать высоту свечи в соответствии с горшками – слишком далеко, нагрев займет много времени – если кажется, что свеча не работает хорошо, то увеличьте высоту свечи – но не слишком близко или вы рискуете взорвать горшки.

Выбор правильных свечей

В любом проекте есть множество мелких деталей, которые повлияют на то, насколько хорошо он работает – и это не все мои советы – это статья о «мудрости толпы», в которой многие люди опробовали идею и высказали свое мнение. информация о том, что, по их мнению, не сработало или действительно им не помогло.

Свеча

Здесь, кажется, нет единого мнения. Я предоставлю вам решать!

Свечи Tealight

НЕТ: Поместить 4 свечи под нагреватель не так хорошо, потому что они не работают очень долго – особенно если они некачественного продукта – каждые 3-4 часа вам нужно будет менять свечи и использовать номер из них за вечер будет работать дорого.

Кроме того, ставить свечи близко друг к другу опасно – вы поймете почему, если посмотрите видео о парне и его обогревателе из глиняного горшка, который вспыхнул ночью на его лодке.

ДА: Лучше купите свечи лучшего качества, которые прослужат от 5 до 6 часов. Этот обогреватель не предназначен для постоянного использования – только в случае неисправности или при отключении электроэнергии – так что с расходами все в порядке.

Четыре свечи дают больше тепла, чем одна, что делает ее более эффективной, но не ставьте их вплотную друг к другу.

Свечи бытовые стандартные

NO: Средние длинные бытовые свечи имеют тенденцию опускаться выше и могут достигать слишком высокого уровня – вам нужно, чтобы пламя находилось примерно на полпути к горшку – поэтому вам придется положить под ним еще один кирпич, что сделает его менее устойчивым.

Вы можете сократить их, но тогда вам, вероятно, придется заменить их хотя бы один раз за вечер.

ДА: Бытовые свечи подходят, потому что они дешевле более толстых. Хороший вариант – купить свечи покороче или разрезать их пополам и заняться заменой свечей.

Короткие короткие свечи

НЕТ: У многих нет подходящего фитиля, и через какое-то время фитиль исчезает в расплавленном воске, а свеча гаснет, или они позволяют воску растекаться повсюду, создавая беспорядок, проделывая отверстие сбоку.

ДА: Если они хорошего качества, то их можно поместить в металлический контейнер под обогревателем.

Свечи в стеклянной таре

НЕТ: Свечи в стеклянном контейнере обычно бывают высокого качества, если они сделаны в США, но более дешевые китайские могут взломать свои контейнеры – мы не хотим убирать стекло и расплавленный воск – также они могут быть дорогими.

ДА: Свечи в стекле служат долго – люди, которые использовали свечи Yankee Candles, говорят, что это не проблема.

Свечи в банке

Люди рекомендуют свечи в банке как самый безопасный вариант – они стабильны, горят постоянно, и нет риска поломки или расплавленного воска. Срок службы составляет около 50 часов, в зависимости от качества.

Выбор правильных горшков

Мы все хотим сэкономить, и первая реакция – увидеть, какие глиняные горшки висят в саду, не делая ничего полезного.

Однако не вытаскивайте из сада мокрые горшки – горшки должны быть полностью высушены, чтобы избежать риска неравномерного нагрева, а затем разрушения и взрыва осколков горшка, разлетающихся повсюду.

Также внимательно проверяет кастрюли на предмет трещин. Под воздействием тепла они могут просто сломаться, и тогда все ваши усилия исчезнут.

Убедитесь, что на горшках нет остатков – мха, водорослей, химикатов, использованных при опрыскивании растений, которые были в горшках, лака или краски – не следует создавать пары, которые могут повлиять на дыхание в помещении.

Хотя вы, возможно, захотите поработать, чтобы избавиться от краски на горшке, лучше начать с простого. Это, конечно, означает меньше работы и меньшие затраты.

Советы по безопасности

Внимание! Обогреватель глиняного горшка может вызвать пожар!

Эти обогреватели представляют собой опасность – у вас есть открытый огонь, и вам нужно проявлять особую осторожность, чтобы не пострадали дети, животные и взрослые, особенно пожилые люди.

Конструкция обогревателя также может повлиять на безопасность – пожалуйста, внимательно посмотрите следующее видео, чтобы увидеть, как адаптация с использованием подвесной конструкции обогревателя из глиняного горшка почти стоила этому парню его лодки:

Разве свеча не высосет весь кислород из комнаты?

Некоторые люди обеспокоены тем, что свеча будет высасывать кислород из комнаты.Прочтите здесь некоторые ответы. Нам следует беспокоиться об уровне окиси углерода.

А как насчет отравления угарным газом?

Часто задаваемые вопросы об угарном газе стоит прочитать. Здесь вы узнаете, почему стальной болт нагревателя глиняного горшка, контактирующий с открытым пламенем свечи, вызывает повышение выброса CO.

Сигнализация угарного газа

Многие люди ежегодно умирают от отравления угарным газом, и многие тысячи людей попадают в больницу для лечения после вдыхания газа.Проблема в том, что газ без запаха, цвета и вкуса, поэтому вы не узнаете, что его уровень слишком высок, если вы спите. Если вы не спите, вы можете почувствовать головокружение и дезориентацию.

Лучше всего установить сигнализацию. Это зависит от вашей ситуации – если дома, то один вариант, подключенный к вашей электросети, является вариантом. Если вы ведете более выживательный образ жизни вне сети, тогда есть сигнализация CO с батарейным питанием, но ее необходимо регулярно проверять.

Самая продвинутая опция – умная сигнализация угарного газа.Он работает синхронно с системой домашней автоматизации и выполняет собственную диагностику, чтобы убедиться, что она работает правильно.

Тогда возникает вопрос – зачем кому-то, у кого есть умный дом с полностью автоматизированной системой, использовать что-то столь же простое, как обогреватель для глиняных горшков? Вот ссылка на видео по установке детектора CO:

Обеспечить небольшую вентиляцию

Во избежание зимнего холода люди обычно закрывают все отверстия, поэтому существует риск отравления угарным газом, если помещение маленькое и достаточно герметичное.При использовании нагревателя для глиняного горшка убедитесь, что у вас достаточно вентиляции.

Модернизация отопителя

Есть несколько приспособлений, использующих солнечную энергию, и небольшой гаджет, работающий от электричества, чтобы помочь глиняному вазону. Это видео с обновленным дизайном нагревателя для цветочных горшков дает вам одну интерпретацию.

Однако мы смотрим на выживание – в аварийной ситуации или в аварийной ситуации нужен самый простой и эффективный метод. Если у вас есть готовые обогреватели для цветочных горшков, собранные со свечой и несколькими спичками, закопанными в аварийный тайник или доступными в аварийном месте, вы готовы согреться в помещении.

Разогревание и приготовление пищи на открытом воздухе с помощью большого глиняного горшочка

Изобретение древних майя, химинеи, все еще используются сегодня и являются практичным и модным предметом для использования на открытом воздухе. Этот большой глиняный горшок с выпуклым корпусом, прямым вентиляционным отверстием и срезанной стороной позволяет размещать внутри горячие угли для нагрева, приготовления на гриле и запекания.

Это не обогреватель для глиняных горшков, и в нем используется не свеча, а дрова или уголь, но дымоход, возможно, стоит рассмотреть как вариант для улицы в более мягком климате.При использовании в помещении необходима правильно установленная система вентиляции.

обновлено 26.11.2019 Дэном Ф. Салливаном

Как сделать простой солнечный обогреватель для бассейна своими руками

Узнайте, как за выходные сделать солнечный нагреватель для бассейна DIY из недорогого материала. Это полное пошаговое руководство и видео идеально подходят для начинающих.

PIN ЭТО К ПИНТЕРЕСТУ

Когда мы купили дом, нам очень понравился бассейн на заднем дворе.

Вскоре мы поняли, что можем использовать его только 3–3-½ месяца в году.

Это было особенно неприятно весной и осенью, когда дневная температура была 90-100F, а температура воды была около 65F!

Вот и решили изучить варианты подогрева бассейна.

Посмотрев на все доступные солнечные обогреватели для бассейнов, , мы решили сделать наши собственные , потому что –

1. Мы можем сделать его на дешевле
2. мы можем сделать его на прочнее , чем другие бюджетные варианты.
3. Это действительно просто и легко сделать !

Наша цель по солнечному нагревателю для бассейнов –

• Мы хотим иметь возможность увеличить количество недель / месяцев мы можем использовать пул.
• Мы НЕ пытаемся обогреть бассейн, чтобы иметь возможность использовать его в середине зимы.
• Мы хотим, чтобы могла легко убрать обогреватель для бассейна , когда он не нужен – например, зимой или в середине лета.

Мы изучили множество проектов, опробовали несколько и разработали систему, которая работает.

Во-первых, давайте поговорим об основной концепции.

Самодельный солнечный обогреватель бассейна

Ниже представлена ​​базовая схема, показывающая работу солнечного нагревателя для бассейна.

Концепция на самом деле довольно проста –

• Насос для воды в бассейне вверх из бассейна.
• Вода проходит через клапан для регулирования расхода .
• Вода циркулирует по черным шлангам и поглощает тепло от солнца.
• Горячая вода возвращается в бассейн.

Солнечный нагреватель

состоит из двух важнейших компонентов.

Шланг – В черном шланге все происходит – поглощает солнечное тепло и нагревает воду. Нам нужно, чтобы это было как можно дольше, и лучший способ сделать это – свернуть его!

Клапан – Вода требует времени, чтобы нагреться в шланге по мере прохождения через него. Скорость потока имеет огромное значение, и для того, чтобы можно было контролировать поток, на входе шланга установлен клапан.

PIN ЭТО К ПИНТЕРЕСТУ

Как сделать солнечный нагреватель –

Вот видео, показывающее, как мы создавали солнечный обогреватель для бассейнов. Ниже приведены пошаговые инструкции, а также советы и рекомендации.

Нажмите здесь, чтобы подписаться на мой канал YouTube и смотреть больше отличных видео!

Шаг 1 – Создайте базу

Основание предназначено для поддержки шланга и может быть выполнено разными способами.

Мы пробовали два способа сделать это –

• Использование 2 × 4, соединенных в Х с соединениями внахлест.
• Использование 2 × 4 для создания простой сетки.

Мы обнаружили, что сетка, построенная из 2 × 4, хотя и использовала больше пиломатериалов, была лучшей, потому что имела большую опору для шланга.

Шаг 2 – Сделайте катушку шланга

Оставив около 2 футов шланга свободным, намотайте шланг на решетку и с помощью хомутов закрепите его.

Мы обнаружили, что они с одним отверстием работают лучше всего, а также сэкономили на винтах.

Это наверное самая длинная часть проекта. Шланг запутывается, и его трудно наматывать, поэтому лучше делать это на открытом пространстве.

На самом деле не было шаблонов того, как мы добавляли зажимы . Мы просто добавляли, когда чувствовали, что шлангу нужна поддержка, чтобы оставаться на месте.

Мы решили сделать 2 таких катушки и, вероятно, сделаем еще как минимум одну. Чем больше змеевиков, тем быстрее вы получите горячую воду. Мы обсудим это более подробно позже.

PIN ЭТО К ПИНТЕРЕСТУ

Шаг 3 – Краска в черный цвет

Покрасьте шланг и хомуты черной матовой краской.

Хотя этот шаг не является обязательным, я настоятельно рекомендую его. Ключ – минимизировать все отражения от поверхности змеевика – от зажима или шланга.

Шаг 4 – Сделайте отражатели (необязательно)

Мы также сделали несколько отражателей, скрепив алюминиевые листы скобами с фанерой толщиной ″. Это можно отрегулировать, чтобы сосредоточить больше солнечного света на змеевиках.

Шаг 5 – Подключение

• Если у вас несколько катушек, соедините их в тандеме.
• Подключите клапан к основному входу катушки.
• Шланг от погружного насоса подсоединяется к другому концу клапана.
• Подсоедините выходной шланг к выходу последнего змеевика и в бассейн.

Шаг 6 – Дайте ему поработать

Когда насос включен, вода потечет через змеевики, нагреется и уйдет в бассейн.

Клапан необходимо отрегулировать, чтобы вы могли контролировать количество воды , проходящей через змеевики, чтобы вода успела нагреться.

В качестве альтернативы – Вместо насоса вы можете напрямую подключить входящий шланг к выпускному отверстию для воды, если вы пытаетесь наполнить бассейн.

Итак, это солнечный нагреватель для бассейна !

PIN ЭТО К ПИНТЕРЕСТУ

Насколько тепло может нагревать солнечный обогреватель для бассейна?

Когда мы начали изучать солнечные обогреватели для бассейнов, я скептически относился к тому, насколько хорошо они смогут нагреть бассейн.

С ОДНОЙ катушкой –

После того, как мы сделали первую катушку, при температуре 80F, мы дали ей поработать около часа и протестировали ее.

• Температура воды в бассейне – 70F
• Температура воды, нагреваемой солнечными батареями – 90F

С ДВУМЯ змеевиками –

Затем мы добавили еще одну катушку и в день с аналогичными температурами вот что мы нашли –

• Температура воды в бассейне – 70F
• Температура воды с солнечным подогревом – 110F (!!)

Итак, вы видите, что солнечный нагреватель для бассейна может довольно сильно нагреться! Он смог поднять температуру воды на 20-40F в зависимости от длины шланга.

PIN ЭТО К ПИНТЕРЕСТУ

Сколько времени нужно солнечной энергии, чтобы нагреть бассейн?

Ответ на этот вопрос, очевидно, зависит от размера вашего пула.

Вот как это сработало у нас –

Наш бассейн составляет 20 тыс. Галлонов. Мы запускали две катушки в тандеме около 3 дней в период пикового солнечного света (около 10 утра – 5 вечера).

Температура в течение дня поднялась до 84F. В конце третьего дня общая температура воды была около 78F – достаточно хорошо, чтобы плавать в !

Время, необходимое для нагрева бассейна , также зависит от расхода воды, проходящей через змеевик (регулируется клапаном).

Чем быстрее поток, тем меньше времени у воды для нагрева в змеевике.

Чтобы точно понять, что это означает, мы в течение дня проводили эксперимент (в конце концов, мы здесь инженеры и ученые).

Ниже представлена ​​диаграмма изменения температуры воды в зависимости от расхода для одного и двух змеевиков.

Вот что нам говорит диаграмма –

• Две змеевики повышают температуру при одинаковом потоке воды.
• По мере увеличения скорости потока повышение температуры меньше.

PIN ЭТО К ПИНТЕРЕСТУ

Работают ли солнечные обогреватели для бассейнов?

Очевидно, повышение температуры было результатом прямого нагрева воды от солнца, а также солнечного нагревателя бассейна.

Но мы полностью уверены, что солнечный обогреватель для бассейна оказал большое влияние на то, что в конце апреля мы смогли поднять температуру воды в бассейне до уровня, пригодного для плавания.

Для сравнения, в прошлом году у нас была такая же температура, и мы смогли начать пользоваться бассейном только в начале июня.

Работает ли солнечный подогрев бассейна зимой

Работает? Да, будет работать до тех пор, пока у вас будет яркое жаркое солнце.

Будет ли он достаточно хорош, чтобы помочь нагреть воду в бассейне нашего размера, чтобы можно было плавать – , скорее всего, нет – , по крайней мере, не так, как мы их спроектировали.

Основная причина, по которой мы спроектировали их таким образом, помимо того, что это было просто и легко сделать, чтобы мы могли легко убрать катушки, когда они не нужны – например, зимой или в середине лета.

PIN ЭТО К ПИНТЕРЕСТУ

---

Вот и все!

Я очень доволен этим проектом.

Я думаю, что это мой самый любимый проект года!

Нет ничего лучше бассейна, чтобы развлечь детей!

Другие проекты на открытом воздухе, которые могут вам понравиться –

Посмотрите 22 других Идеи для наружных проектов «Сделай сам» здесь .

Как сделать солнечный обогреватель бассейна

Урожайность: 1 солнечный обогреватель бассейна

Узнайте, как за выходные сделать солнечный обогреватель для бассейна из недорогого материала.Это полное пошаговое руководство и видео идеально подходят для начинающих.

Инструкции

1. Постройте основу, используя 2×4, чтобы сделать простую сетку.
2. Оставив около 2 футов шланга свободным, намотайте шланг на решетку и с помощью хомутов закрепите его.
3. Покрасьте шланг и хомуты черной матовой краской.
4. Сделайте отражатели, скрепив алюминиевые листы скобами с фанерой толщиной ¼ дюйма. Это можно отрегулировать, чтобы концентрировать больше солнечного света на змеевиках.Этот шаг не является обязательным.
5. Если у вас несколько катушек, соедините их тандемом.
6. Подключите клапан к основному входу катушки. К другому концу клапана подсоединяется шланг от погружного насоса.
7. Подсоедините выходной шланг к выходу последнего змеевика и в бассейн.
8. Пусть работает. Как только насос будет включен, вода потечет по змеевикам, нагреется и уйдет в бассейн. Клапан необходимо отрегулировать, чтобы вы могли контролировать количество воды, проходящей через змеевики, чтобы вода успела нагреться.

Как сделать элегантный обогреватель без газа и электричества для зимы «МакГиверизмы :: WonderHowTo

Погода на улице может быть ужасной, но счета за отопление в это время года просто пугающие. Тепло абсолютно необходимо в зимний период, но оно также очень дорогое. Если у вас нет камина или неограниченного располагаемого дохода, не бойтесь, потому что вы все еще можете обогреть свой дом по дешевке, используя цветочные горшки и чайные свечи, даже если электричество отключилось.

Тем не менее, просто сложение нескольких цветочных горшков и свечей может выглядеть довольно схематично, и именно здесь на помощь приходит Бен Галт. Он придал элегантный вид экономичному нагревателю для цветочных горшков с его декоративным и недорогим дизайном DIY, показанным ниже. Просто имейте в виду, что это не обогреет весь ваш дом и лучше всего работает рядом с вами, однако вы заметите общее изменение температуры в комнате через час или около того.

Что вам понадобится для изготовления одного

Вам понадобится все, что вы видите ниже, чтобы сделать один нагреватель , так что удвойте, если вы собираетесь сделать двух таких плохих парней, как показано в видео.

Что касается чайных свечей, убедитесь, что фитили не содержат свинец, а если вас беспокоит токсичность горящих свечей в течение всего дня, попробуйте перейти на чайные свечи без парафина, например, из пчелиного воска или растительного. нетоксичные воски на основе.

Как это построить

1. Заверните две гайки на расстоянии дюйма от конца стержня.Две гайки, завинченные противоположным образом, обеспечат более надежную фиксацию.

2. Навинтите два конца цепи на стержень, образуя петлю, затем закрепите цепь другой гайкой сверху. Убедитесь, что две гайки закручены в противоположных направлениях.

3. Наденьте шайбу на конец стержня, затем проденьте ее через дно 6-дюймового горшка. Добавьте еще одну шайбу внутрь кастрюли и закрутите еще одну гайку.

4. Добавьте еще одну шайбу, а затем 5-дюймовую ванну.Как и в случае с 6-дюймовым горшком, не забудьте добавить шайбу после, но на этот раз закрутите две гайки, создавая более плотный замок с другой стороны горшков.

5. Добавьте еще одну шайбу и еще одну гайку – сделайте это шесть раз. Чем больше металла, тем теплее обогреватель!

6. Просверлите отверстие в основании сеялки, затем добавьте основание к стержню, убедившись, что основание обращено в том направлении, где оно может удерживать свечи. Добавьте шайбу и закрутите последнюю гайку.

7. Добавьте четыре свечи или чайные свечи в основу и готово! Вы можете отрегулировать нижнюю шайбу и гайку в соответствии с размером вашей свечи.

Вы можете повесить горшок на потолок, микрофонную стойку, вешалку для растений или сделать свою собственную подставку. Зажгите свечи и наслаждайтесь теплом!

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с помощью нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Другие выгодные предложения, которые стоит проверить:

Обогреватели для бассейнов своими руками – Солнечные обогреватели для бассейнов своими руками

Этот пост и его фотографии могут содержать партнерские ссылки. Как сотрудник Amazon я зарабатываю на соответствующих покупках. Если вы совершите покупку по этим ссылкам, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас!

Эти нагреватели для бассейнов своими руками – это простые и недорогие нагреватели для бассейнов, которые стоят всего несколько долларов и являются отличными солнечными коллекторами.

Летняя погода

У нас в Сан-Диего была самая безумная погода этой весной и началом лета. Был дождь, моросящий дождь, пасмурно, и я могу сосчитать по одной руке, сколько дней у нас было полное солнце. Это наверняка избавит нас от летнего веселья. Тем более, что у нас нет водонагревателя для нашего подземного бассейна.

Вода в бассейне была прохладной, поэтому мы начали искать различные варианты нагревателей для бассейнов. Вы можете приобрести различные варианты подогревателя для бассейна, но они очень дорогие.Посмотрев на несколько разных, я понял, что мы можем сделать свои собственные Summer DIY всего за несколько долларов.

Преимущества создания собственного солнечного нагревателя для бассейна

• Стоимость
  • Делая покупки в Интернете, я обнаружил, что самые дешевые стоят чуть меньше ста долларов каждый. Трудно оправдать эту стоимость, когда вам понадобится 3-9 в зависимости от размера вашего бассейна
• Надежность
  • Любой, у кого есть бассейн, знает, что принадлежности для бассейна, игрушки для бассейна и все другие аксессуары для бассейна не самые надежные.Знание того, что вы делаете это за несколько долларов, уплачивает много денег, упрощает представление о надежности.

Что нужно для изготовления обогревателей для бассейнов своими руками:

Вот что мне нравится в этом проекте. Я купил все необходимое в местном долларовом магазине. Вот список материалов, необходимых для этого проекта.

Вот короткое видео, показывающее, как я могу построить свой собственный солнечный обогреватель для бассейна?

Как сделать солнечные обогреватели для бассейнов своими руками

Поместите обруч в садовый мешок

Соберите лишний мешок вокруг обруча

С помощью клейкой ленты прикрепите лишний мешок к хула-хупу.

Разрежьте лапшу пополам, а затем еще раз пополам.

Разрежьте кусочки лапши вдоль края до середины, чтобы лапша могла поместиться вокруг обруча.

Сделайте как можно больше солнечных панелей и затащите этих малышек в свой бассейн. Вы увидите, как температура в бассейне повысится, и это будет похоже на вашу секретную систему обогрева и температуру воды во всем бассейне.

Другие проекты своими руками, которые могут вам понравиться:

• DIY HERB GARDEN – это красиво и красочно оформить ваш сад с травами.Он может быть расположен в помещении или на открытом воздухе, и это именно то, что вы искали у себя дома.
• РАДУГА ВЕРТИКАЛЬНЫЙ САД Это украсит любое пространство, нуждающееся в небольшой помощи.
• СОВРЕМЕННОЕ ОТОБРАЖЕНИЕ ИЗОБРАЖЕНИЙ – простой способ показать эти изображения в увлекательной и естественной форме.
• MADE WITH HAPPY DOG HOUSE – Если вам нравится красота нашего домика на дереве, то вам понравится наш домик для собак, у которого есть дверь сарая!
• СОВРЕМЕННЫЙ СТЕНД ДЛЯ ЗАВОДА Еще один замечательный проект, сделанный своими руками, который стоит всего несколько долларов.
• СОВРЕМЕННОЕ СОЗДАНИЕ КАМИНА – более крупный проект, сделанный своими руками, но он определенно стоит потраченных усилий. Если вы хотите обновить свой камин, то переходите к этому посту.
• Полка для мороженого «Радуга» – это отличный проект, сделанный своими руками для всех возрастов. Простые запасы палочек и клея – и у вас получится забавная полка!
• КАК СДЕЛАТЬ ВЕТКУ КАРАНДАШИ – Это такой забавный проект. Возьмите веточки со двора и превратите их в карандаши.

Выход: 1 подогреватель бассейна

Обогреватель для бассейна своими руками

Эти нагреватели для бассейнов своими руками – это простые и недорогие нагреватели для бассейнов, которые стоят всего несколько долларов и являются отличными солнечными коллекторами.

СВЯЗАТЬСЯ С MADE WITH HAPPY!

Обязательно подпишитесь на меня в социальных сетях, чтобы не пропустить ни одного поста!

Facebook | Twitter | Youtube
Pinterest | Instagram

Ищете поделки, чтобы занять ребенка? Подпишитесь на мои 5 смешных СЧАСТЛИВЫХ мероприятий менее чем за 30 минут для ваших детей, доставленные прямо на ваш почтовый ящик!

Найдите и купите мои любимые товары в моем магазине Amazon здесь!

НАГРЕВАТЕЛЬ ДЛЯ БАССЕЙНА своими руками

ПРИКЛЮЧИТЕ ЕГО НА ПИНТЕРЕСТ НА СВОЙ ПЛАТЕ!

ПОДПИСАТЬСЯ MADEWITHHAPPY НА ПИНТЕРЕСТ ДЛЯ ВСЕХ СЧАСТЛИВЫХ!

.
