Установка розетки в бетонную стену — RozetkaOnline.COM

Установка розетки в бетонную стену — это довольно сложный, трудоёмкий процесс, состоящий из нескольких основных этапов, которые требуют определенных навыков в обращении с инструментом, материалами и оборудованием.

В этой статье, я постараюсь достаточно подробно, доступным языком, с большим количеством фотографий (насколько это позволяет формат статьи) показать, как установить розетку в бетонной стене самому, описать всю последовательность действий.

Установка розетки в бетоную стену состоит из следующих этапов:

1. Разметка

2. Монтаж отверстий в бетонной стене

3. Монтаж электропроводки

4. Установка подрозетников

   4.1. Подготовка подрозетников

   4.2. Креление подрозетников в бетонной стене

5. Отделка стен

6.

Установка розеток

Итак, начнем с самого начала:

1. Разметка

В первую очередь, на бетонной стене отмечаем центр расположения розетки. Если предполагается установить блок розеток, состоящий из нескольких штук, то необходимо отметить все их центры. Для этого достаточно нанести положение центра первого механизма, после чего откладывать от него по 71мм (стандартное межосевое расстояние у подрозетников) в нужную сторону, до каждого из следующих центров.

2. Монтаж отверстиий в бетонной стене

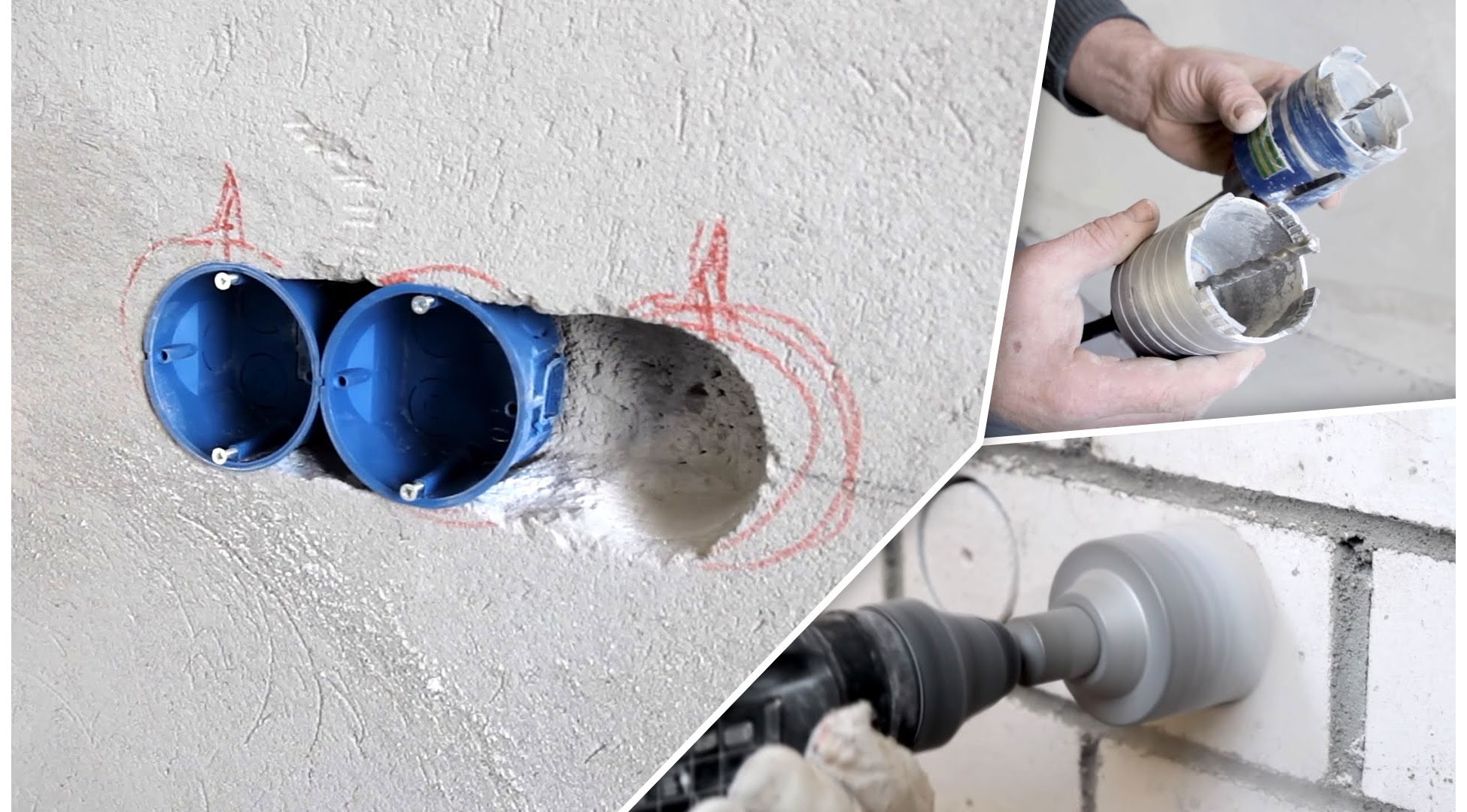

Следующим шагом необходимо сделать отверстие в бетонной стене, для дальнейшей установки подрозетника и монтажа розетки. Этот этап довольно сложный и для его выполнения потребуется перфоратор и специальная коронка.

Достаточно подробно монтаж отверстия в бетоне для установки розетки или выключателя, описан в статье «Отверстия в бетоне для подрозетника». Обязательно ознакомьтесь с ней, ссылка откроется в новом окне.

3. Монтаж электропроводки

После того как готовы все отверстия в бетоне для подрозетников, а также сделаны все необходимые штробы к ним, выполняется электропроводка, т.

е. прокидывается к розеткам питающие провода. Идеальный вариант, это когда к каждой из розеток подходит свой электрокабель.

4. Установка подрозетников

Этот этап, я опишу особенно подробно потому, что от качества установки подрозетника в бетонную стену, зависит не только надежность, долговечность и удобство монтажа розетки, но и ваша безопасность.

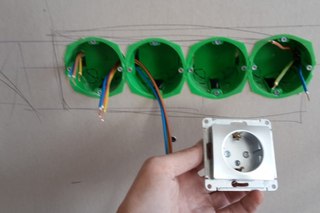

4.1. Подготовка подрозетников

В зависимости от количества розеток, которых вы хотите установить в бетонной стене, собирается соответствующий блок подрозетников. В нашем примере, мы будем устанавливать блок из двух розеток, поэтому соединяем два подрозетника в месте.



Вырезаем заглушки, в местах, предназначенных для ввода кабеля.





Удаляем все лишние соединительные элементы, которые мешают установке.





После чего примеряем подрозетник, помещая его в подготовленные ранее отверстия в бетоне. Переходите к следующему этапу только убедившись, что подрозетник правильно встает в посадочных местах, т.

е. он не должен торчать, выпирать, быть наклоненым и т.п.

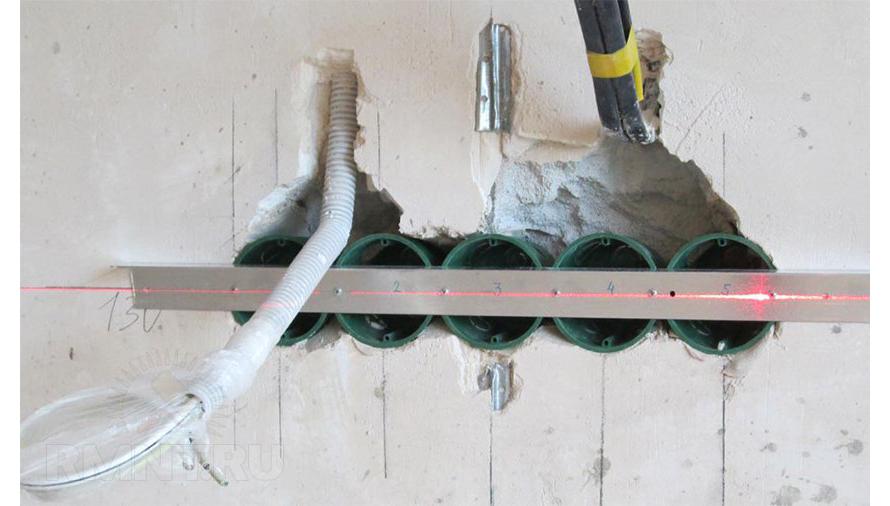

4.2. Крепление подрозетников в бетонной стене

Для того, чтобы надежно зафиксировать подрозетник в бетонной стене, необходимо последовательно выполнить ряд действий. В первую очередь отверстия необходимо обеспылить и загрунтовать, используя специализированную грунтовку. Это гарантирует надежность и долговечность установки подрозетника.

    Далее, после высыхания грунтовки, разводим штукатурную или шпаклевочную смесь на гипсовой основе и наносим внутрь отверстий в бетоне, как показано на изображении ниже. Можно использовать и простой алебастр, главное работать быстро, так как чистый гипс имеет короткое время схватывания. В случаях, когда устанавливается небольшое количество подрозетников, это даже преимущество.





После чего, «вдавливаем» подрозетники с уже просунутыми в них проводами в раствор. Важно устанавливать их строго горизонтально, для этого удобно ориентироваться на отметки горизонтальной оси, которые мы наносили при разметке.

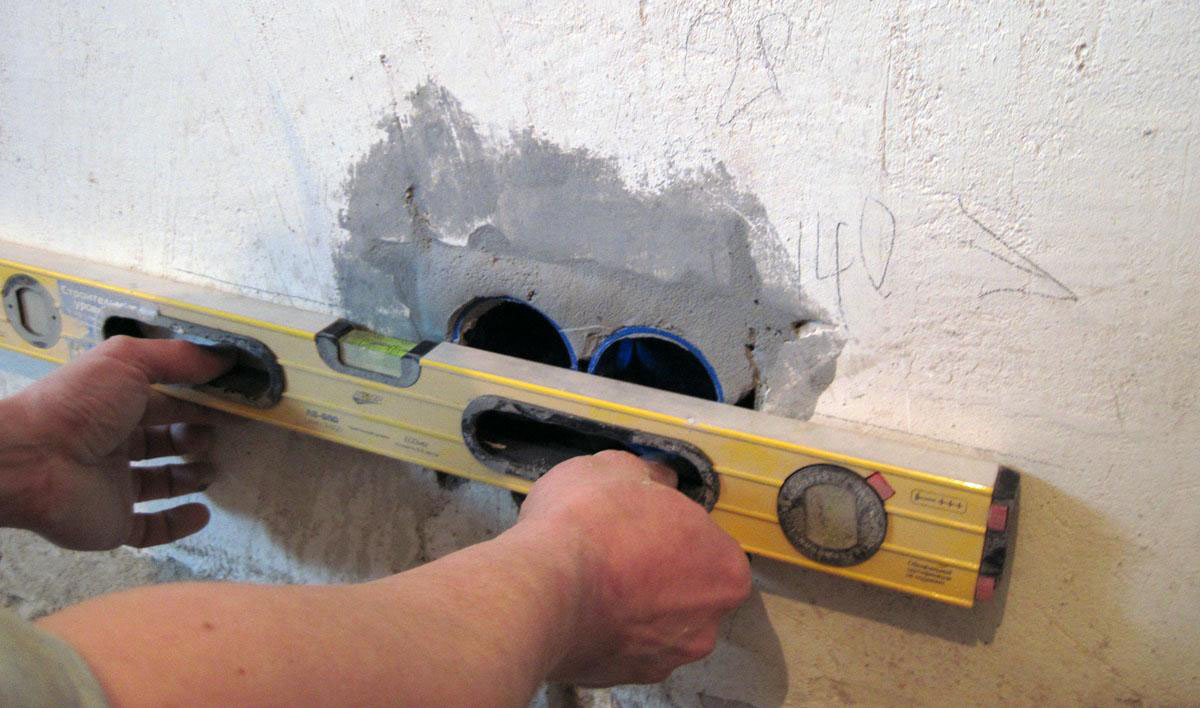

Так же следите, чтобы установочные коробки не выпирали, были установлены заподлицо со стеной. Должно получится примерно так, как показано на изображении ниже. При этом гипсовую смесь, коротая попала внутрь подрозетников, удобнее убирать после того, как она отвердеет и на данном этапе лучше не трогать.





5. Отделка стен

Когда смесь «схватится» и подрозетники будут надежно зафиксированы. Можно переходить к отделочным работам. Если сразу замазать штукатурным раствором штробы, отверстия и т.п. вокруг установочных коробок, можно сбить ранее установленное точное их положение, поэтому я советую сначала дождаться фиксации подрозетников.

Здесь коротко пройдемся по основным, наиболее часто выполняемым, этапам отделки стен после установки розеток в бетонной стене.

В первую очередь они грунтуются, а затем штукатуркой замазываются и выравниваются крупные провалы, сколы, отверстия, а также более тщательно обмазываются подрозетники.



После высыхания стены шпаклюются, затем зашкуриваются, до образования ровной плоскости бетонной стены вокруг установленных подрозетников.





И наконец, после последнего слоя грунтовки можно переходить к финишной отделке. В нашем случае были наклеены фотообои.





6. Установка розеток

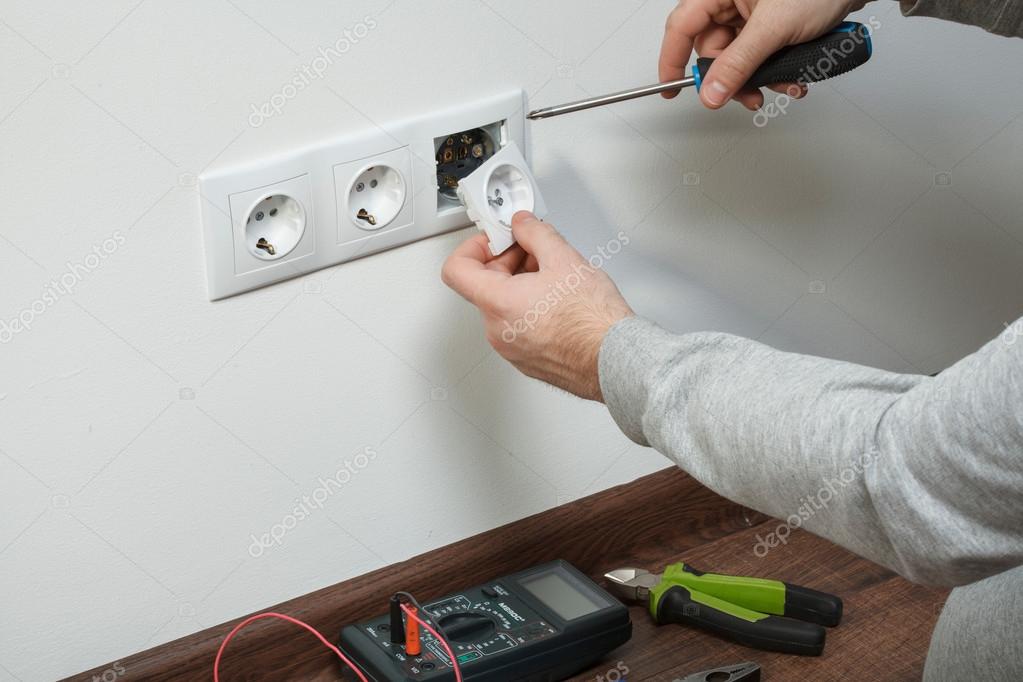

Когда все отделочные работы закончены, можно приступать к непосредственной установке механизмов встраиваемой розетки.

Обязательно убедитесь в отсутствии напряжения в месте установки. Лучше выключить подачу электрического тока в учетно-распределительном щите, отключив соответствующие автоматы защиты.

 В зависимости от типа выбранных розеток, винтовые там или пружинные клеммы, выполняется соответственное подключение. Довольно подробно мы уже рассматривали оба эти варианта подключения розеток в наших статьях. Ознакомится с ними вы можете перейдя по ссылкам, материалы откроются в новом окне.

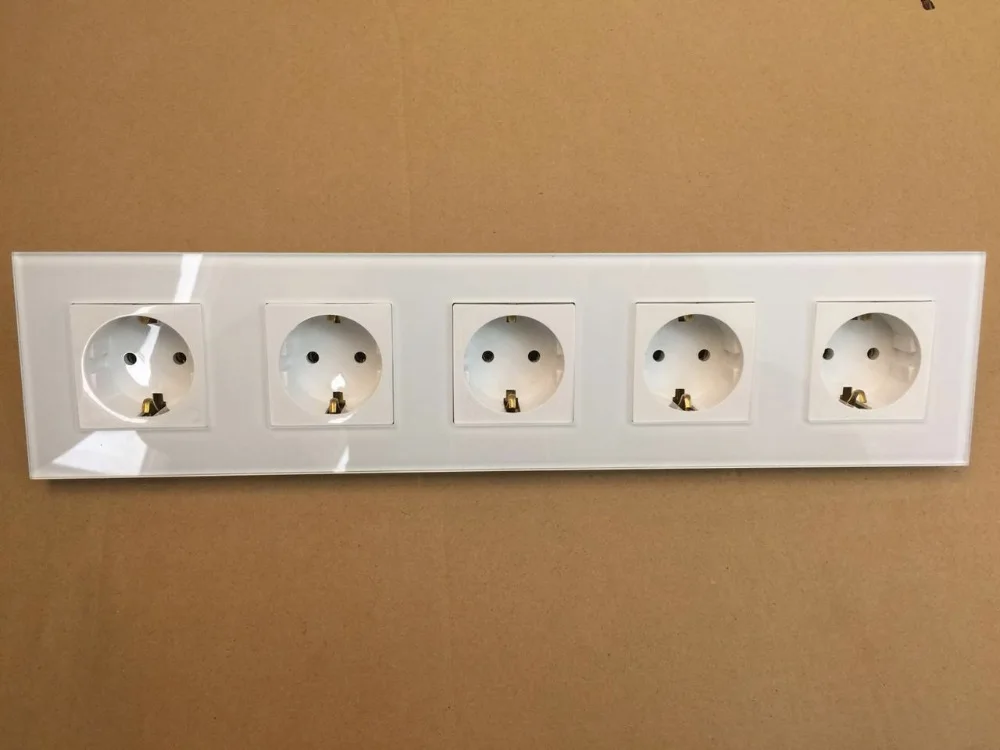

В нашем случае, в качестве примера, установим в бетонную стену розетки ABB Busch Jaeger серии basic 55 с пружинными клеммами.

Для этого, в первую очередь, подготавливаем провода.

Снимаем внешнюю защитную оплетку питающего кабеля.





Зачищаем концы жил проводов примерно на 10-12мм и выставляем их как показано на изображении ниже.



Вставляем жилы проводов в соответствующие клеммы механизма розеток.

Желто-зеленый провод заземления в центральную клемму, а оставшиеся голубой-нулевой и белый-фазный провода в левую и правую.





После подключения проводов вставляем строго горизонтально, по уровню, механизм розетки в подрозетник и фиксируем там с помощью саморезов.

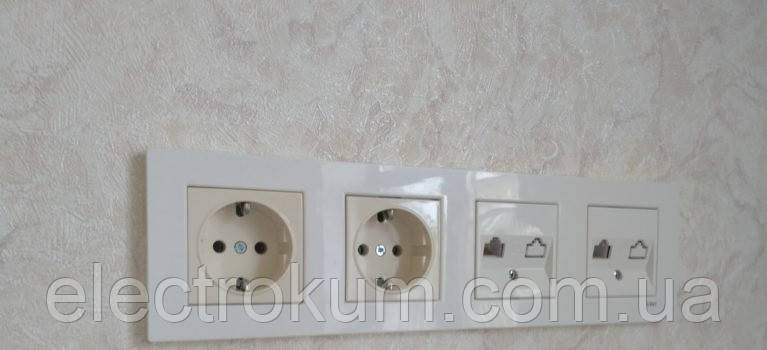

Осталось установить рамку и лицевые панели розеток, после чего установка розеток в бетонную стену завершена. Теперь можно включить подачу электричества и проверить их работоспособность.


Данная инструкция в полной мере подходит как для простого переноса нескольких розеток на бетонную стену, например на кухонном фартуке или в комнате, так и при монтаже электрики во время полного, капитального ремонта квартиры, с заменой всей проводки.

Если у вас остались вопросы о том как установить розетку в бетонной стене или вы столкнулись со сложностью, не описанной в данной статье обязательно оставляйте вопросы и мнения в комментариях, ответим всем!

Установка розеток в стене

В старых офисах и квартирах часто можно столкнуться с ситуацией, когда к одной розетке подключается удлинитель, к нему другой, в который включаются различные электрические приборы. Такая история – распространенная практика, так как расположение розетки не всегда правильно подобрано с учетом потребителей. К счастью, приходит время ремонта и можно исправить сложившуюся ситуацию – установить розетки в нужном месте.

Первое, с чего следует начать – это составить план размещения всех электрических приборов в доме и выбрать идеальное место для монтажа электророзеток. В советские времена розетки обычно устанавливали на уровне головы, чтобы дети не смогли всунуть туда пальцы и получить электрический удар.

В наше время электророзетки имеют специальную защиту от подобных случаев, поэтому устанавливать их можно в любом доступном месте на уровне 1-1,4 метра от пола.

Новые тенденцию благоволят размещать их еще ниже – на расстоянии 0,2-0,4 метра от пола, чтобы таким образом не портить эстетику интерьера. Где размещать – выбор за вами.

Старайтесь разместить розетки в тех местах, где они действительно будут востребованы. Если есть электрические приборы, которые трудно сдвинуть с места и не удобно постоянного его отключать, рядом с ним устанавливается электророзетка. Например, это может быть холодильник, телевизор, компьютер или микроволновая печь. Максимальное расстояние установки – 1 метр. Важно также учитывать размеры и рельеф прибора. Например, розетка за холодильником уже не позволит подвинуть его ближе к стене и одновременно подключить другие приборы во второе гнездо.

Электророзетки вблизи плиты, раковины и других мест с повышенной влажностью должны оборудоваться защитной крышкой. Ни в коем случае не устанавливайте их в полу. Если вас затопят соседи, то в первую очередь вода зальет розетки.

Для подключения электророзетки необходимо провести кабель к месту монтажа.

Для этого подойдет трехжильный кабель с сечением 2,5 кубических миллиметров. Такой провод способен выдержать 6 килоВатт и прослужит до 30-50 лет. Для проводки следует использовать гофрированные трубки, которые улучшат ее пожаробезопасность. Для защиты от короткого замыкания, на розеточную группу устанавливается автоматический выключать 16 Ампер.

Гофрированные трубки с кабелем монтируются в стену в предварительно проштробленные перфоратором или болгаркой желоба. Если дом деревянный или нет возможности утопить провода в стену, то используют кабельные каналы, либо монтирую проводку над стеной.

После укладки проводов можно приступать к подготовке углубления под саму розетку. Обычно розетка состоит из трех элементов:

  • подрозетник или стакан;
  • наличник;
  • розетка.

Подрозетники выпускаются различной формы: для одной или нескольких розеток. Для одиночной розетки стакан имеет аналогичную ей форму. Существуют розетки и для гипсокартона – они имеют специальное крепление, которое прижимается к гипсокартону с внутренней стороны.

Самые простые варианты клеятся с помощью двустороннего скотча и монтируются саморезами.

Если же стена изготовлена из бетона или кирпича, то понадобится перфоратор и набор победитовых сверл. Выемка должна получиться такого размера, чтобы подрозетник полностью утопился в ней. Точность для этой операции не слишком важна. После штробления, углубление очищается от пыли и грязи.

Для монтажа стакана в гипсокартонную стену нужно проделать отверстие с помощью дрели с коронкой. Для начала необходимо определить центр розетки. Если устанавливается несколько розеток, то с помощью уровня проводится одна линия. При отсутствии коронки, подойдет и обычный нож по гипсокартону. После того, как отверстие готово, нужно проверить скрывается ли подрозетник в стене полностью. Если окажется, что нет, то тогда нужно проделать углубление в бетонной стене, как в первом случае. Монтаж проводки в случае с гипсокартоном, нужно проводить еще на этапе его монтажа

Для крепления стакана понадобиться алебастр.

Работать с ним нужно аккуратно, так как схватывается он достаточно быстро.

Алгоритм установки подрозетника:

1.Провода пропускаются через стакан сантиметров на 10.

2.Подрозетник должен стоять под прямым углом и не заваливаться ни в стороны, ни вверх.

3.При монтаже необходимо соблюдать горизонталь, иначе розетка впоследствии будет повернута относительно своего центра.

4.Края стакана утапливаются в стену на 1-2 миллиметра.

5.Подготавливается раствор алебастра и замазываются все пустоты.

6.Устанавливается подрозетник с кабелем. Выравнивается.

7.Убираются остатки выдавленного алебастра.

8.После затвердевания алебастра, стакан крепиться несколькими саморезами.

9.Провода зачищаются на 0,7 миллиметра от края, вставляются в клеммы и затягиваются.

При использовании в электророзетке болтов с шайбой, придется пассатижами выгнуть из провода небольшое колечко и закрутить провод вокруг болта.

При проведении соединения проводов в розетке важно помнить, что заземляющий провод обычно имеет желто-зеленую окраску. Он коммутируются с усиками розетки. Обычно этот контакт находится посередине с лицевой стороны. Оставшиеся провода – это фаза и ноль. Фаза имеет красную или коричневую изоляцию, а ноль синюю. В проводах без цвета для заземления используется средний провод. Для розетки нет принципиальной разницы в последовательности подключения ноля и фазы. Главное – это не соединить их между собой. При монтаже не забудьте отключить питание на распределительном щитке.

По завершению коммутации осталось только закрепить розетку в пластиковом стакане саморезами или винтами. Сверху на розетку одевается внутренняя часть, закрывающая контакты и наличник. В некоторых моделях она прикручивается, в некоторых сажается на защелку.

После установки необходимо проверить правильность выполнения работ. Для этого нужно включить питание и проверить наличие напряжения в розетке.

Приведенная инструкция в полной мере подходит, как для обычного переноса розеток на бетонную стену, к примеру, кухонный фартук, так и во время выполнения полной замены электрической проводки в квартире.

Розетка



Если у вас возникла необходимость установить розетку в бетонную стену, то для выполнения указанных работ, вам понадобятся определенные знания и специальные инструменты.

Установка розетки или выключателя проводится в специальный стакан, который называется подрозетник.

Он может быть металлическим, но чаще используются пластиковые.

Подрозетники устанавливают в углубление в стене сделанное специальной коронкой или болгаркой.

Как сделать монтажа проводки

Выполнить монтаж проводки можно скрытым и открытым способом.

Если проводка выполняется в новом помещении или во время проведения ремонта, то лучшее проводку в бетонной стене делать скрытой.

Для этого в стене штробят борозды, в которые укладывают провод.

Если же вам необходимо подключить мощный прибор, то для него можно использовать открытый способ, используя кабель канал.

Как правильно установить и закрепить  внутреннюю розетку

Нельзя сразу устанавливать розетки или выключатели, необходимо определенное время, чтобы подрозетник надежно зафиксировался, иначе вы сместите его и ослабите крепление.

Перед тем как поставить розетку проводят качественную заделку отверстий и трещин вокруг подрозетника, при помощи шпаклевки, после этого можно приступать к отделке стены, клеить на нее обои или красить.

На розетках есть специальные крепления, при помощи которых они надежно фиксируются в подрозетнике, но перед этим необходимо оголить и зачистить провода.

Готовые провода вставляют в клеммы и надежно фиксируют, перед этим не забудьте отключить электропитание в квартире.

Теперь можно фиксировать розетку. Осталось установить рамки и лицевые панели, включить электричество и проверить работу.

Вывод

Как видите, установить розетку или выключатель в бетонную стену под силу каждому домашнему мастеру и сделать это можно своими руками.

Вам надо определиться с тем, будете делать открытую или скрытую проводку, приобрести или взять в аренду необходимые инструменты, при помощи которых качественно провести монтажные работы.

Полезное видео

Как установить и подключить розетку при открытой проводки, видео:



Как как установить розетку в стене из гипсокартона

Статьи

Автор Фома Бахтин На чтение 2 мин. Просмотров 2.3k. Опубликовано Обновлено

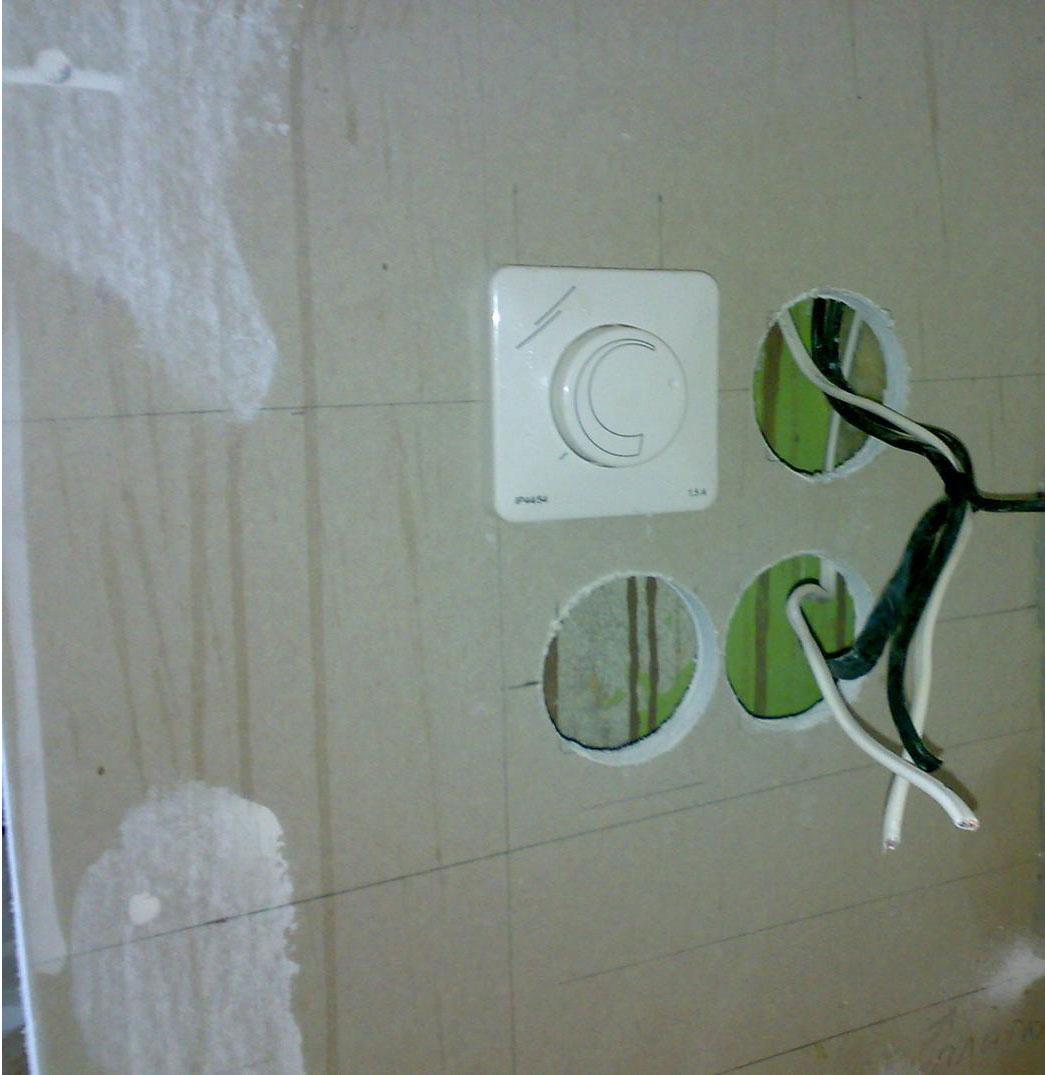

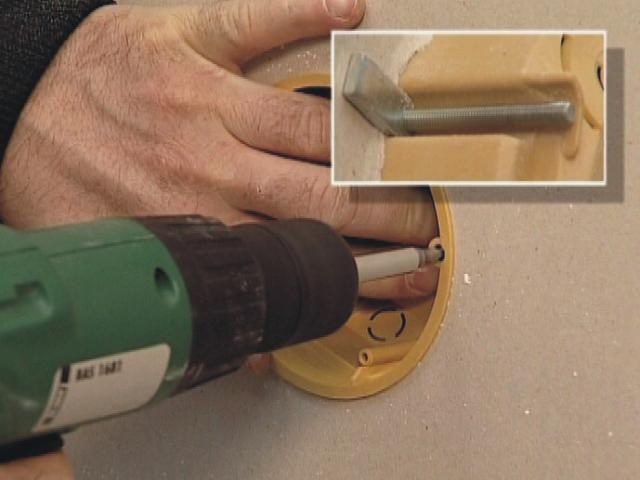

Для скрытой установки розеток и выключателей в гипсокартон используются специальные установочные коробки (подрозетники) по гипсокартону, отличающиеся от обычных установочных коробок по бетону наличием «лапок» – креплений, прижимающих подрозетник к листу гипсокартона.

Перед началом установки коробки в стену из гипсокартона убедитесь, что расстояние между основной (кирпичной, бетонной) стеной и гипсокартоном достаточное для установки подрозетника (высота стандартной установочной коробки – 45 мм), иначе она просто не поместится – в этом случае достаточно немного поддолбить основную стену зубилом или перфоратором.

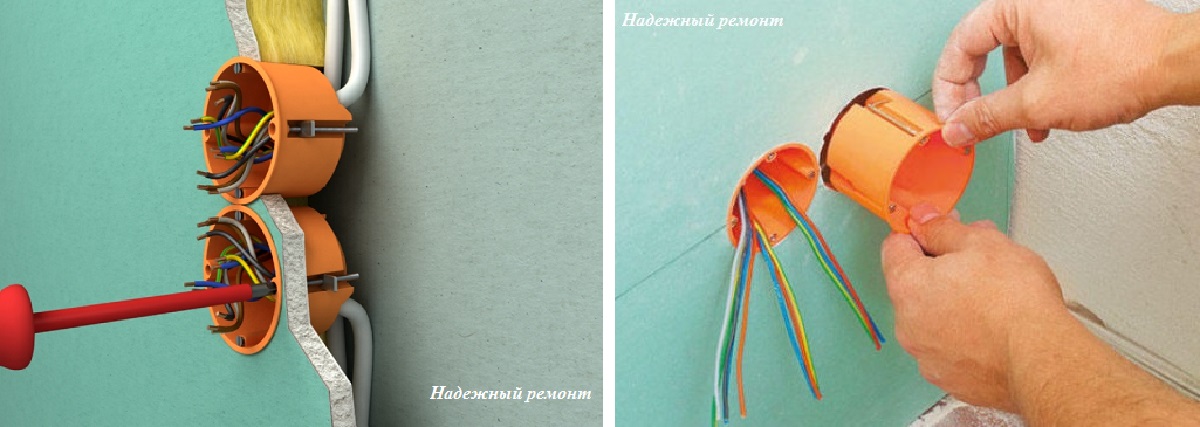

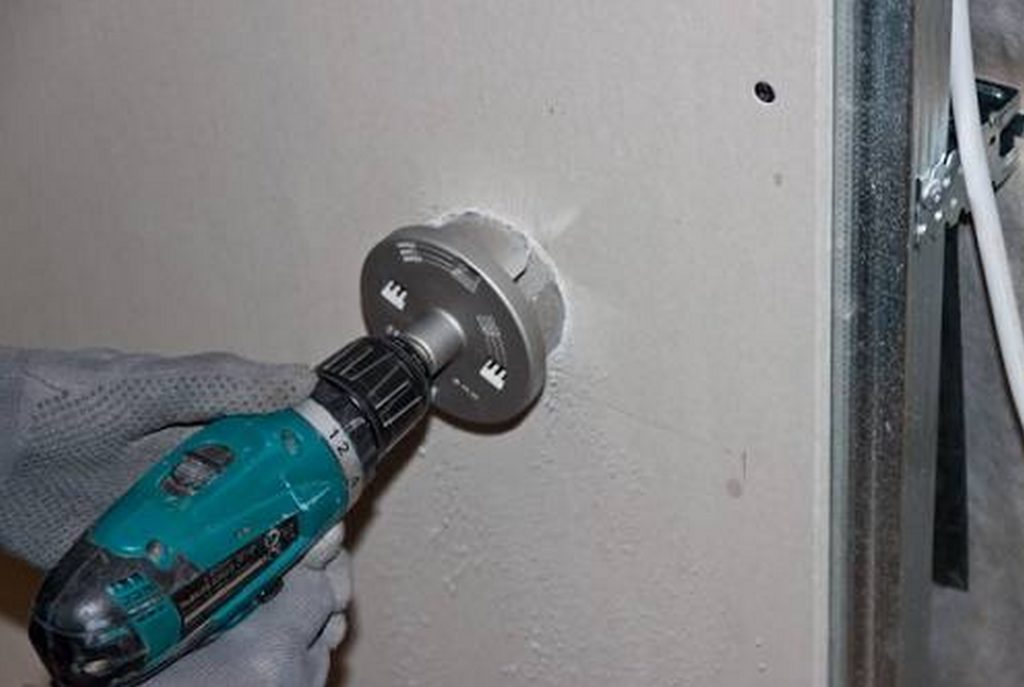

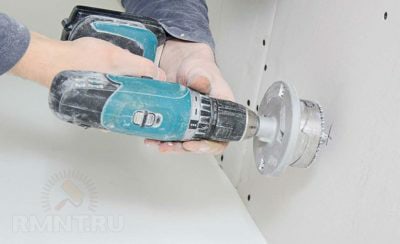

Процесс установки одной установочной коробки очень прост – в стене из гипсокартона вырезается  отверстие 68 мм. Для этого можно воспользоваться ножовкой по гипсокартону – «гипсовкой» или шуруповертом или обычной электродрелью с коронкой по гипсокартону.

Для установки в гипсокартон блока розеток (ТВ, Интернет, телефон, 220 в, неважно), необходимо сделать разметку – наметить центры отверстий для подрозетников.

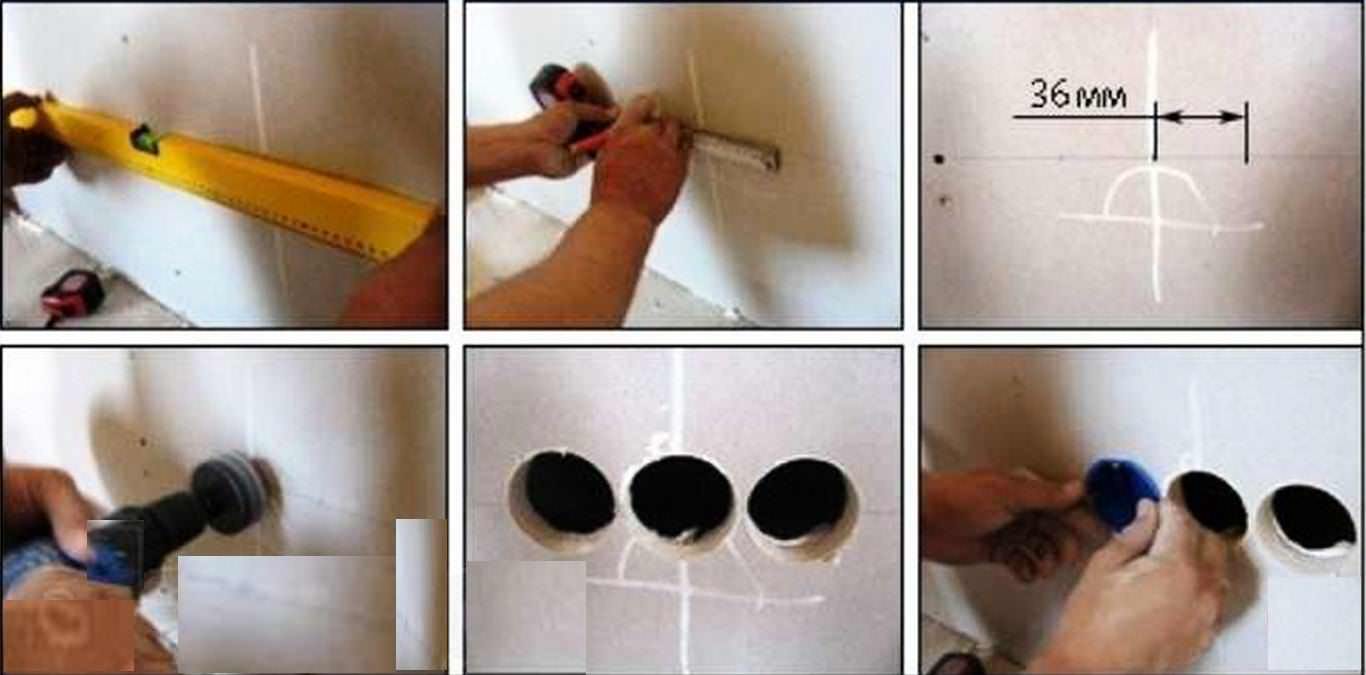

Определившись с высотой, прочертите горизонтальную линию на стене (лучше воспользоваться строительным уровнем). Далее на линии отложите центры коробок (при установке блока розеток расстояние между центрами должно быть 72 мм).

Прорезав в нужных местах отверстия, вставьте в них коробки, предварительно продев провода в специальные отверстия и закрепите подрозетники в стене, подтянув провода с помощью винтов. Всё, коробки закреплены и можно переходить к подключению и установке розеток.

Как установить розетку в стену из гипсокартона


Как установить подрозетник в гипсокартон | Buildimania


Как правильно установить розетки без подрозетника

После завершения ремонта большинство людей сталкивается с проблемой установки розеток. Из-за незнания основ электрики вызывают мастеров, хотя это не так сложно сделать самостоятельно, как может показаться на первый взгляд. После томительного изучения информации по монтажу розеток в бетон или гипсокартон, некоторые находят вариант без использования подрозетников, но в результате сталкиваются с рядом возникающих проблем.



Можно ли устанавливать розетку без подрозетника

Такой вариант возможен, но надо учитывать, что увеличивается риск возникновения различный последствий, так как это не очень безопасный метод. При небольшом коротком замыкании возникает риск возгорания, поэтому монтаж можно производить только специальных розеток, пригодных для такого монтажа.

В гипсокартон

Алгоритм монтажа следующий:

  • Выбрать хорошее место, рекомендуемая высота от пола 30 см.
  • Сделать разметку. Этому процессу желательно уделить особое внимание, так как в результате блок может встать криво.
  • Просверлить отверстие с диаметром 45 см, также уделяя этому большое внимание, наклон влево или вправо может потом привести к неблагоприятным последствиям.
  • Основная сложность заключается в работе с гипсокартоном, надо предельно аккуратно просверлить 4 отверстия для закрепления розетки и вставить дюбеля. Если приложить чуть больше усилий или просверлить его слишком близко к центру, гипсокартон обломается, а с этим уже ничего не сделаешь.
  • Потребуется отключить электричество в помещении. Затем подключить проводку и можно переходить к заключительному этапу.
  • Крепление розетки. Вставить блок в отверстие и закрутить шурупы.Большим минусом установки без подрозетника является ненадежность. Через некоторое время она расшатается, разобьет гипсокартон или еще хуже — отломает кусок и выпадет, что может привести к пожару или замыканию цепи.

В бетонную стену

В целом технология установки розетки в бетонную стену практически не отличается от алгоритма работы с гипсокартоном.

Советы по установке:

  • Отверстия нужно сверлить с предельной точностью, чтобы не разрушить стену, иначе необходимо будет устанавливать подрозетники.
  • Отверстия для крепления надо делать глубже, чтобы обеспечить надежную фиксацию.
  • Перед креплением необходимо разогнуть усики, чтобы сделать под них пазы в стене.

Установка розетки без подрозетников имеет много недостатков. Она может расшататься и выпасть, в результате придется зашпаклевывать и заново просверливать дырки в стенах. Разогнутые усики будут разбивать стену. А самым большим минусом можно считать то, что через некоторый промежуток времени стены начнут бить током. Подрозетники являются необходимой частью при монтаже розеток, поэтому если имеется возможность, то их всегда рекомендуется приобретать.

Стоимость подрозетников небольшая, зато они внесут большой вклад безопасность дома и ненадежность крепления.

Когда можно не устанавливать подрозетники

Если не хочется сверлить стены в доме и думать о том, как лучше закрепить розетки или нет желания портить интерьер комнаты, то на помощь придут накладки. Они намного проще в установке и не портят косметический вид. Их можно без труда установить на любую поверхность, — гипсокартон, дерево, бетонную стену, керамическую плитку.

Бывает много видов накладных розеток, они могут быть предназначены как для подключения в помещении, так и на открытом воздухе. От этих факторов зависит, какой вид лучше покупать (закрывающуюся или открытую, прорезиненную или обычную). Для установки требуется просверлить два отверстия для крепления. Рекомендуется использовать розетки с накладками для защиты от влаги и пыли.

Работа не требует особых усилий:

  • Разобрать розетку и прикрутить заднюю крышку к стене.
  • Подключить провода, предварительно обесточив их.
  • Собрать блок.

Алгоритм монтажа несложный и не отнимает много времени.

Однако надо учитывать, если установка происходит не накладные розетки, то желательно купить подрозетники, они гарантируют дополнительную уверенность и безопасность. Во время разметки и сверления следует соблюдать осторожность и внимательность. Прежде, чем сверлить, обязательно надо предварительно наметить точки и убедиться, что сверло стоит под прямым углом и только тогда приступать к работе. Для крепления подготовить лучше все инструменты заранее, иначе несобранность может привести к неприятным последствиям. Если нет уверенности в установке обычной розетки, то лучше взять накладную. Устанавливать ее намного проще и является более безопасной.

Вы всегда устанавливаете подрозетники?

Популярное

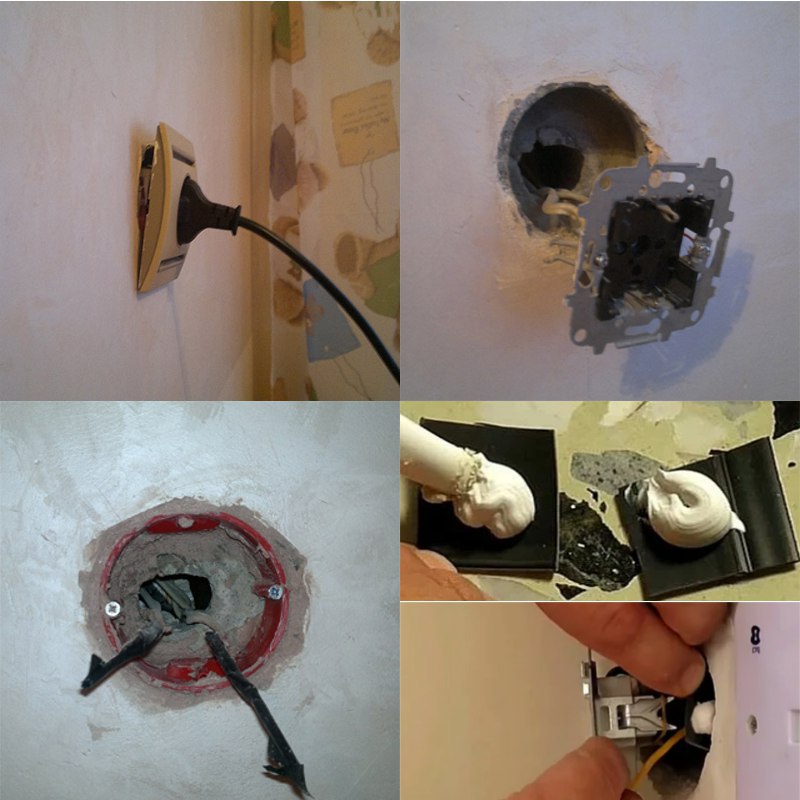

Что делать, если розетка выпала из стены

Ответ на этот вопрос обязательно придется искать, когда пришла пора заняться косметическим ремонтом в квартире или частном доме. Ведь бывает так, что эти элементы электросети (в данном случае мы подразумеваем и розетки, и выключатели), когда проходит несколько месяцев после установки, начинают выпадать из стенки.

Розетки из стены вываливаются очень часто. И на то может быть несколько причин. Например, механизм крепления некачественный. Нет подрозетника. А еще нередко мы неправильно эксплуатируем устройство. То же самое может произойти и с выключателем света. Все потому, что он крепится аналогичным образом.

Мы при этом обычно по привычке возвращаем розетку на исходное место. И мало кто предпринимает попытку прочно закрепить ее. Напрасно! Здесь уместно будет напомнить о том, что шутить с электричеством не нужно. Это очень опасно. А в помощь вам мы решили написать о том, что нужно сделать, чтобы розетка держалась прочно и не никогда не выпадала.

Если вы полны решимости закрепить розетку самостоятельно, без помощи мастеров, то не забывайте о технике безопасности! И потому первым делом нужно полностью снять напряжение с розетки.

С этой целью отключают вводной автомат. Он находится в распределительном щитке. Возможно, что напряжение на розетки и освещение разведено по разным автоматическим выключателям. В таком случае возможна отсечка с автомата силовой группы.

ВАЖНО! Всегда, когда приступаете к таким работам, обязательно проверьте, есть ли питание на контактах розетки. Для этого используйте индикаторную отвертку.

Нужно ли сразу ремонтировать такую розетку?

Домашние мастера без опыта ошибочно считают, что нет никакого смысла срочно ремонтировать вывалившуюся розетку. Ведь всегда можно придержать ее рукой, если понадобилось вытащить вилку. Однако люди заблуждаются. Это очень опасно.

Бдительность человека притупляется постепенно. И когда-нибудь он просто забудет об элементарных правилах. А в результате – короткое замыкание.

ВАЖНО! Также нужно иметь в виду следующее. В ваш дом могут прийти гости. А они из-за того, что не знают о проблеме с розеткой, могут случайно прикоснуться к токоведущим контактам. Какие будут последствия, известно всем.

Причины выпадения розетки

Представим такую распространенную ситуацию: розетка вывалилась из бетонной стены. Очень важно сразу же определить, почему механизм крепления в виде раздвижных лапок не способен удержать корпус в посадочном отверстии.

Нужно проверить, есть ли в стене подрозетник. Ведь именно он предназначен для того, чтобы не допустить выпадение розетки или выключателя. Современные нормы таковы, что он должен быть изготовлен из пластика.

Должны также быть у него рифленые стенки, которые предназначенными для того, чтобы зацепить лапки. Старые стаканы из металла – с плоскими внутренними гранями. Из-за этого просто нет возможности закрепить розетку качественно.

Может случиться так, такого стакана вообще нет. И розетка выпадает, поскольку лепестки в бетоне разжимаются плохо. В любом случае, если корпус то и дело выпадает из стакана, нужно произвести установку нового подрозетника с рифлеными стенками. Только так можно решить проблему.

Когда в стене нормальный подрозетник из пластика, но розетка или выключатель света болтается, – значит, есть резон проверить сами лапки. Может быть так, что диаметр монтажной коробки больше по сравнению с диаметром распора лапок. И по этой причине у корпуса нет возможности зацепиться за стенки стакана. И потому он выпадает из стакана.

Предлагаем два метода решить эту проблему.

1. Подкладываем под место упора лапок подкладки из резины. Так можно компенсировать пустоту.

2. Плоскогубцами нужно чуть-чуть выгнуть лепестки. Таким образом мы увеличиваем диаметр распора. В том случае, когда металл мягкий, не всегда получается исправить ситуацию путем деформации лепестков. Ведь при распоре они вогнуться назад. Впрочем, такое случается очень редко. Обычно тогда, когда качество изделия плохое.

ВАЖНО! Элементарной причиной, из-за которой электрофурнитура вываливается из стенки, считается ошибка, когда устанавливают розетку. Скажем, кто-то забыл хорошо развести лепестки, когда закручивал специальные винтики. В данном случае для укрепления разболтавшегося корпуса необходимо с помощью отвертки выполнить крепление так, как положено.

Если вы живете в старом доме

Когда вы живете в старом панельном доме, и в квартире электропроводка устарела, то нередко розетки и выключатели плохо держатся в стене. Они часто выпадают. Ведь они установлены в сквозном отверстии перегородки, а подрозетника нет.

В такой ситуации необходимо произвести установку подрозетника; подрежьте его, если это нужно. Бывает так, что есть проблемы с толщиной стены, и потому необходимо укоротить стакан со стороны дна. И лишь после этого заново закрепить в бетонной стене розетку или выключатель.

Может быть и так, что стена из гипсокартона. В этом случае, когда розетка выпала из гипсокартона вместе с куском гипса, сделать все по инструкции, предоставленной выше, не получится. Дело в том, что принцип, по которому крепится подрозетник в бетоне и гипсокартоне, отличается. В последнем случае стакан из пластика нужно закрепить к листу ГКЛ с помощью прижимных лапок.

Розетка не должна шататься и тем более выпадать. Для этого рекомендуем с помощью алебастра или гипсовой шпаклевки нужно приклеить кусок гипсокартонного листа на место. Как только раствор застынет, вырезаем маленькую полоску из листа ГКЛ, подкладываем ее под поврежденное место, а потом прокручиваем саморезами. Такое усиление стены весьма эффективно.

ВАЖНО! Есть еще один вариант. Нужно набить внутрь пустоты старые газеты вокруг отверстия. Затем заполняем ее гипсовой шпаклевкой. Она должна быть густой. Но перед этим необходимо завести провода в подрозетник. Монтажную коробку вдавливают в раствор. Она должна стать вровень со стеной. Излишки раствора убираем. И ждем, когда гипс застынет.

Пара простых способов закрепить розетку

Бывает так, что розетка начинает выпадать из металлического подрозетника только из-за того, что она уже долго эксплуатируется. Для ее укрепления необходима повторная установка. Ее делают так:

- выкручивают центральный винт;
- снимают наружную панель;
- полностью вынимают, а потом возвращают розеточный блок в подрозетник;
- закручиваются винты, которые разводят лапки боковых распорок;
- устанавливают наружную защитно-декоративную панель и закрепляют ее центральным винтом.

В том случае, когда установка розетки не привела к нужному результату, необходимо вынуть розетку полностью. А потом уже предстоит выполнить одну из двух операций:

1. нужно дополнительно выгнуть распорные лапки плоскогубцами;

2. произвести установку нескольких слоев наждачки между лапками и стенками подрозетника.

Пара более сложных методов укрепить розетку

Третий метод заключается в том, чтобы обустроить дополнительное крепление. К нему прибегают, когда два способа, описанных выше, не увенчались успехом.

В стене напротив отверстий подрозетника из металла высверливают отверстия. В них вставляют дюбели. В них и вкручивают дополнительные крепежные винты.

Четвертый метод – самый надежный. Однако он потребует от вас много труда. Ведь предстоит произвести замену устаревшего подрозетника из стали на современный из пластика.

Установка подрозетника из пластика предполагает, что будет сделано расширение отверстия под него. Для этого используют перфоратор или ударную дрель. Питающие провода заводят в подрозетник, а его закрепляют раствором цемента. И розетка уже никогда не выпадет.

Как не доводить до поломки?

Из-за чего розетка может разболтаться и вывалиться со стены? Обычно из-за неправильной эксплуатации изделия. И это самая распространенная причина. Вот почему нельзя выдергивать подключенный шнур.

Для профилактики нужно также периодически проводить ревизию электропроводки, проверять, насколько надежно посажена розетка и выключатель. Проверяйте, насколько качественно подключены провода к клеммам.

в стену монтаж проводки, как закрепить и сделать, в деревянном доме установка

Перед установкой розетки в гипсокартон необходимо ознакомиться с инструкцией монтажа электрической фурнитуры

Сегодня гипсокартон – наиболее распространенный материал, используемый при ремонте как жилых, так и не жилых помещений. Функциональные и декоративные гипсокартонные конструкции любой сложности можно увидеть практически везде: многоуровневые потолки, фигурный декор, разнообразные арки, простенки, короба, перегородки и т.д. Обшивка стен или сборка перегородок – наиболее частое применение ГКЛ, а установка розеток и выключателей, как правило, планируется на раннем этапе, еще до возведения конструкции. Но нередко случается так, что возникает необходимость в монтаже розетки в уже готовую стену, зачастую даже отделанную. Как де быть в данной ситуации? Рассмотрим оба варианта более подробно.

Розетки в стене из гипсокартона

Преимущества гипсокартонных стен на лицо: это и огнестойкость и экологическая безопасность, и звукоизоляция, а так же приемлемая стоимость и быстрота возведения конструкции. На этапе черновой отделки, как правило, в стену монтируют электропроводку. Принцип монтажа выключателей и розеток в гипсокартонную стену незначительно отличается от установки их в бетон. У гипсокартона свои особенности и это важно учитывать перед проведением работ.

Есть два способа устройства электропроводки:

  • На этапе сборки конструкции;
  • На этапе отделки стены.

Провода можно скрыть внутри стены, используя гофротрубы или проложить с наружной стороны перегородки в специально подготовленные штробы.

Следует помнить, что при наличии деревянного каркаса, проводимая электропроводка должна быть надежно спрятана под гофротрубой.

Подготовка к установке розеток в гипсокартон

В гипсокартонную стену установить розетку не составит особого труда даже новичку, если придерживаться техники безопасности и делать все правильно. Однако, любая работа требует определенной подготовки. Прежде, чем приступать к монтажу розетки, важно кое-что учесть.

А именно:

  • Выбрать место установки розетки;
  • Просчитать необходимое количество подрозетников, розеток, проводов, выключателей, защитных элементов и др.;
  • Определиться со способом монтажа;
  • Подготовить инструменты и материалы.

Помимо подрозетников и розеток с выключателями, а так же проводов понадобится шпатлевка быстрого застывания и обычная шпатлевочная смесь.

Из инструмента, в зависимости от типа установки, может понадобиться электродрель с фрезой (диаметр коронки 7 см), маркер или карандаш, отбивочная нить, фреза.

А также:

  • Шуруповерт или отвертка;
  • Строительный уровень и рулетка;
  • Индикатор;
  • Фигурная отвертка.

Фигурная насадка на отвертку или шуруповерт нужна для крепления подрозетника к перегородке, для подключения проводов и установки розетки.

Как установить розетки в гипсокартон: выбор места

Как же правильно определить местоположение того или иного контактного соединения? При выборе места для розетки важно основываться на то, где будут установлены электроприборы.

Высота розетки может быть абсолютно любой, однако есть и Евро стандарт:

  • От пола розетку рекомендуется крепить на высоте 30 см;
  • Если розетка крепится над рабочей зоной кухни, ее высота по Европейскому стандарту 120 см от пола;
  • При установке стиральной или посудомоечной машины высота розетки 1 м;
  • Выключатели должны располагаться на высоте 80 см от пола.

Каждый решает для себя, стоит ли обращать особое внимание на стандарты. К примеру, для телевизора, прикрепленного под потолком, или кухонной вытяжки, розетка возле пола точно не будет лучшим вариантом.

Два способа: как поставить розетку в гипсокартон

После того, как сделана разметка, подготовлены материалы и инструмент весь в сборе, можно приступать к монтажу. В зависимости от способа монтажа, отличается и порядок работ. Если провода закреплены в стене, остается только смонтировать розетку и подключить. А если планируется устройство электропроводки по наружной стороне простенка, в гипсокартоне прорезается штроба, закладывается провод и примораживается быстро застывающим составом (например – алебастром).

Следующие этапы установки таковы:

  1. Вырезаем отверстие в стене. Для этого надеваем на электродрель коронку с нужным диаметром и направляем ее к центральной точке намеченного для розетки места. Гипсокартон нужно сверлить аккуратно, надавливая на электроприбор плавно, чтобы не сломать материал. Если планируется установка блока розеток, в стене делается несколько отверстий на одинаковом друг от друга расстоянии (72 мм между центрами).
  2. Устанавливаем подрозетник. Если обратить внимание на корпус подрозетника, можно обнаружить 4 винта, 2 из которых нужны для фиксации самой розетки, а 2 – для регулировки лапок-держателей. Сначала выводим из отверстия провода и продеваем их через подрозетник. Далее устанавливаем подрозетник в гипсокартоне, фиксируя с обратной стороны его прижимными лапками с помощью болтов.
  3. Наносим слой шпатлевки. Как правило, после установки подрозетника и проверки работоспособности системы, наступает этап червовой отделки и лишь после высыхания стартового и финишного слоя шпатлевки производится дальнейшая установка розетки.
  4. Подключаем розетку к электропитанию. Прежде чем производить подключение, убедитесь, что линия обесточена (напряжение на оголенных проводах можно проверить простым индикатором). Заземление, ноль и фаза подключаем к соответствующим клеммам на корпусе розетки и туго затягиваем жилы, чтобы со временем контакты не ослабились и не начали плавить пластиковый корпус.
  5. Устанавливаем розетку в подрозетник. Розетка устанавливается в подрозетник и крепится в нем соответствующими винтами. Заем устанавливаем пластиковую рамку и декоративную крышку.

При обшивке стен гипсокартоном с последующей установкой розеток, коробок и выключателей, обратите внимание, что расстояние от черновой поверхности до гипсокартонной не должно быть меньше 4,5 см, иначе подрозетник просто не поместится.

Пошаговая установка розетки в гипсокартон (видео)

Установка розетки в гипсокартон не представляется возможной без монтажа подрозетника. Если зазор между ГКЛ и черновой стеной слишком мал, для установки понадобится перфоратор.

Как переместить настенную розетку | Руководства по дому

Иногда розетки устанавливаются в неудобных местах. Новая мебель или бытовая техника с короткими шнурами может потребовать перестановки розетки. Однако перемещение розетки может вызвать невиданные трудности. Количество кабеля, с которым вам придется работать, скрыто стеной. Может быть неочевидно, питается схема сверху или снизу. Если через коробку розетки проходят дополнительные цепи, эти соединения необходимо сохранить.Если у вас есть какие-либо сомнения в том, сможете ли вы выполнить задачу безопасно, найм квалифицированного лицензированного специалиста - самый рекомендуемый курс.

Снимите имеющуюся крышку розетки. Выключите питание цепи на панели. Используйте детектор напряжения, чтобы убедиться, что цепь отключена. Удалите существующее устройство, открутив винты, удерживающие его на месте, и обрезав старый провод как можно ближе к устройству.

Снимите старое крепление розетки, не повредив кабель.В зависимости от типа используемого ящика для удаления необходимы разные методы. Возможно, вам придется обрезать гвозди с помощью вибрационного многофункционального инструмента или сабельной пилы. Возможно, вам придется поддеть гвозди с помощью молотка и кошачьей лапы. Если вы не знаете, как удалить старую коробку, пора нанять профессионала.

Оцените, достаточно ли кабеля для доступа к желаемому новому месту. Если кабеля недостаточно или существующий кабель нельзя переместить, потому что он прикреплен скобами к стойкам в стене, потребуется проложить новую ответвленную цепь.Проконсультируйтесь у профессионала. Если имеется несколько кабелей, убедитесь, что оба кабеля могут дойти до нового места.

Сделайте отверстие в новом месте. Размер отверстия будет определяться типом коробки, которую вы будете использовать в новом месте. Если расположение на шпильке, можно использовать коробку, установленную на шпильке. Если новое место находится между шпильками, можно использовать зажимную коробку для переделки.

Определите, есть ли препятствия между старым и новым местоположениями.Например, между старым и новым местоположением может быть шпилька. Возможно, вам придется использовать гибкое сверло, чтобы проделать отверстие в шпильке между новым и старым местоположениями. Это может быть сложно. Отверстие, которое вы открыли для нового места, может позволить вам получить доступ. Вам нужно будет продеть кабель через отверстие в шпильке. Это можно сделать с помощью рыбной ленты или длинной гибкой насадки. Если вы проходите через несколько стоек или препятствий, возможно, вам придется проделать в стене дополнительные отверстия.

Протяните кабель в новую коробку. Прикрепите коробку к стене. Зачистите концы проводов, сделайте небольшие петли и вставьте в розетку. Черный провод подключается к золотому винту, белый провод - к серебряному винту, а зеленый или оголенный провод - к зеленому винту. Установите розетку на коробку и убедитесь, что крышка прилегает к стене заподлицо. Снова включите питание цепи и проверьте напряжение, подключив к розетке какой-либо прибор, например свет, и включив его. Розетка должна плотно прилегать к коробке, а крышка должна плотно прилегать к стене.

Ресурсы

  • Старая электрическая проводка; Давид Шапиро.
  • Электромонтаж в доме; Rex Caldwell

Советы

  • Перемещение сетевой розетки может быть затруднено в зависимости от схемы схемы, питающей исходное устройство. Если вы собираетесь выполнить проект самостоятельно, возможно, потребуется проконсультироваться с электриком, чтобы определить, соответствует ли проект вашим возможностям. Избавьте себя от головной боли, прежде чем создавать новые проблемы.

Предупреждения

  • Если у вас дома особые стены, они не пылятся или у вас ограниченный бюджет, вы можете рассмотреть альтернативы перемещению розетки.Добавление новой ответвленной цепи может достичь вашей цели без нарушения отверстий в стене, что часто необходимо при ремонте электрической части. Открытие отверстий означает ремонт стен и покраску.

Писатель Биография

Чарльз В. Сент-Клер профессионально пишет с 2003 года. Он живет в Окленде, Калифорния, работает электриком и плотником. Сент-Клер имеет степень бакалавра государственной политики в колледже Эмори и Генри и степень магистра городского планирования в Университете Северной Каролины в Чапел-Хилл, где он специализировался на планировании продовольственной системы.

Технология

- Как предотвратить выпадение вилки из розетки?

Заменить розетку. Он начинает терпеть неудачу.

Узнайте, что такое «отломанные вкладки», и поищите их.

Емкости должны выдерживать небольшую стенную бородавку. Если не может, то выпадение - меньшая из ваших проблем. Плохое зажимное соединение также вызовет дуговое замыкание серии , что приведет к перегреву и потенциальному возгоранию. Это вызовет истирание, которое приведет к повреждению контактов и гнезда, что еще больше ухудшит дальнейшие соединения.Изящество экономии состоит в том, что это дуговое замыкание серии , поэтому замыкание не может потреблять больше тока, чем устройство. Но подключите обогреватель позже, и у вас могут быть большие проблемы!

Итак, отключите прерыватель (проверьте оба гнезда на напряжение) и потяните за розетку. Сначала сделайте несколько фотографий. Купите Leviton ProLine за 3 доллара или подобное устройство, а не за 75 центов.

Проверьте «отломанные язычки» с обеих сторон, понимая, что латунные винты - это другая сторона, чем серебряные винты, и совместите их с новым.Затем извлеките провода из старого гнезда (ослабьте винты или вставьте скрепку в защелку для заднего упора, или просто выверните ее из заднего упора) по одному и переместите их в новое гнездо точно так, как вы их нашли.

Не пытайтесь перейти на USB-разъем или GFCI, пока первый не перейдет на diy.stackexchange.com с изображением того, что там есть. Эти модные розетки подключают к совершенно иначе, чем к обычным розеткам, и эти различия вызывают у новичка массу проблем и разочарование.Лучше сначала спросить, подождать день, почитать, быстро пройти обновление.

Наконец, не уничтожайте информацию о местоположении. Местоположение провода имеет значение. Если один белый с некоторыми черными, это розеттский камень. Не вырывайте все старое оборудование и выкладывайте вот такую ​​картинку, это плохо кончится. (Цвета не указывают, что делают провода). Цвета зависят от того, как сделаны кабели, а не от того, что делают провода. Делайте снимки, прежде чем что-нибудь отцепить. Сделайте это, и в 95% случаев все пройдет гладко, а оставшиеся 5% стек «сделай сам» сможет отсортировать.

Как изменить расположение сокета, не обращаясь к строителям?

Пошаговая процедура изменения расположения розетки без вызова сборщиков

Чтобы переместить розетку , не отколовшись от стены , первое, что вам нужно сделать, это решить, где разместить новую розетку. Как только это станет ясно, отметьте место на стене карандашом, используя гнездо, которое вы собираетесь поместить туда, в качестве трафарета. Чтобы не просверливать стену в местах, где могут быть провода, трубы или металл внутри стены, в идеальном случае вы бы проверили это с помощью металлоискателя.

Шаг 1: установите основание новой розетки

После того, как вы убедились, что новое место идеально подходит и нет риска повреждения при сверлении, следующим шагом будет установка основания гнезда. Для этого сначала вставьте нейлоновые дюбели в стену с помощью молотка, а затем вы можете закрепить основание с помощью дрели, сверла и шурупов. Как только это будет сделано, подключите провод от старого гнезда к новому гнезду.

Шаг 2: первое электрическое подключение

Чтобы подключить провод, сначала зачистите концы ножницами электрика, чтобы они вошли во внутренний механизм розетки (всегда учитывая полярность).Зелено-желтый провод - это заземляющий провод, а синий и коричневый провода - это фаза и нейтраль.

Убедитесь, что кабель надежно вставлен в механизм и основание розетки, чтобы позже вы могли установить верхнюю часть или крышку и подготовить новую розетку.

Отметьте карандашом на стене прокладку кабеля от одной розетки до другой. Если возможно, снимите его через плинтус, чтобы он был менее заметен, а оттуда обратно в новую розетку.Чтобы спрятать кабель , используйте самоклеящийся кабельный канал , отрезанный по размеру с помощью рулетки и ножниц. Поместите кабель в канал и проведите его по верхней части плинтуса.

Розетки с перегрузкой | Электробезопасность прежде всего

Воспользуйтесь нашим «калькулятором розеток»

У большинства людей есть удлинители в своих домах, с помощью четырехсторонних переходников для увеличения количества приборов, которые они могут подключить к розетке.

Однако, хотя есть место для подключения четырех устройств, это не означает, что это всегда безопасно.

Вы можете избежать перегрузки розеток и риска возгорания, следуя этому простому совету:

  • Проверьте номинальный ток удлинительного кабеля перед подключением к нему приборов. Большинство из них рассчитаны на 13 А, но некоторые рассчитаны только на 10 А или меньше - номинал должен быть четко обозначен на задней или нижней стороне удлинительного кабеля. Если нет, обратитесь к инструкции производителя
  • Ни в коем случае не допускайте перегрузки удлинительного кабеля, подключая к нему приборы, которые вместе превышают максимальный номинальный ток, указанный для удлинительного кабеля.Это может привести к перегреву вилки в розетке и, возможно, вызвать возгорание.
  • Воспользуйтесь нашим калькулятором перегрузки (ниже), чтобы проверить, не превышаете ли вы максимальную нагрузку
  • Чтобы узнать только текущие рейтинги широко используемых бытовых приборов, ознакомьтесь с нашей информацией об амперах и ваттах.
  • Используйте только один удлинитель на каждую розетку и никогда не подключайте удлинитель к другому удлинителю
  • Используйте удлинитель многонаправленной перемычки вместо блочного адаптера, так как это снизит нагрузку на розетку.Некоторые переходники блоков не имеют предохранителя, что увеличивает риск перегрузки и возгорания.
  • Рассмотрите возможность установки дополнительных розеток, если вы регулярно полагаетесь на удлинители и переходники, и обратитесь к дипломированному электрику для выполнения монтажных работ.
  • Регулярно проверяйте наличие следующих знаков опасности:
    • запах горячего пластика или гари возле прибора или розетки
    • Искры или дым от свечи или прибора
    • чернота или подпалины вокруг розетки, вилки или на приборе
    • Поврежденные или изношенные провода
    • цветной провод внутри выводов, видимый на вилке или где-либо еще
    • расплавленная пластмасса на корпусах или проводах приборов
    • перегорающие предохранители или автоматические выключатели, срабатывающие без очевидной причины
Расширения и выводы

Полезное руководство по добавочным номерам и лидам, содержащее список советов, которые помогут обезопасить вас дома.

Если вы хотите разместить калькулятор на своем веб-сайте, щелкните здесь, чтобы сгенерировать код, который вам понадобится.

Что делать, если настенная розетка не работает

Ощущение уверенного подключения телефона или зарядного устройства ноутбука к сетевой розетке только для того, чтобы вы не получили никакого ответа, может быть очень неприятным. Особенно, если вы не знаете, в чем может быть проблема - обнаружив, что розетка не работает сейчас, что было прекрасно еще недавно, внезапно перестает питать никакая из ваших приборов.Старайтесь не предполагать худшего, проблема может быть легко решаемой. Во-первых, вам нужно устранить неисправность розетки, чтобы выяснить, в чем проблема. Обычно виноват либо сработавший прерыватель, либо плохое соединение. Возможно, в розетке плохое соединение, или может потребоваться перезагрузка автоматического выключателя. К счастью для вас, вы сможете найти решение, сделав эти шаги, и вам, возможно, не придется связываться с профессионалом.

Попробуйте выполнить следующие действия, если обнаружите, что розетка не работает.

Осмотрите другие электрические розетки.

Прежде чем осмотреть автоматический выключатель, вы должны прежде всего выяснить, не работают ли другие электрические розетки в доме. Подключите лампу или используйте тестер напряжения для диагностики ближайших розеток на предмет наличия питания, а также для включения и выключения света. Был ли включен электрический прибор в розетку, когда она перестала работать? Убедитесь, что проблема не связана с коротким замыканием или перегрузкой приборов и ламп, отключив их от мертвых розеток.Если вы обнаружите другие неработающие розетки с той же неисправностью, запишите их расположение, чтобы вы могли легко их идентифицировать после выключения питания.

Проверьте наличие плохих соединений

Если ваша розетка никогда не работала должным образом, возможно, установщик неправильно подключил провода. Возможно, вы сможете решить проблему, выключив питание, вытащив розетку из коробки и закрепив соединения. Если розетка не работает, старая и не держит вилки надежно, проблема может заключаться в неисправных внутренних соединениях.Решением в этом случае было бы приобретение новой розетки.

Проверьте автоматические выключатели

Подойдите к электрической панели, чтобы проверить, не сработал ли выключатель или перегоревший предохранитель, но только после того, как вы отключите все устройства от неисправной розетки. Электропанель часто находится в подвале, гараже или прачечной. Когда вы найдете его, откройте металлическую дверцу, чтобы увидеть автоматические выключатели или предохранители. Перед включением и выключением автоматических выключателей убедитесь, что вы выключили все электроприборы.
Найдите ручки выключателя, которые не соответствуют другим функциям, и надавите на них. Чтобы сбросить сработавший прерыватель, сначала выключите его. Затем крепко удерживайте ручку, пока не услышите щелчок, а не просто щелкайте по ней. Включите его снова, чтобы сбросить его, нажав на него до упора, пока он не выровняется с другими функциями. Если он возвращается в отключенное положение, значит, с проводкой что-то не так.

Тем не менее, всегда не забывай о своей безопасности . Попытка исправить неисправную розетку самостоятельно может быть вредной и потенциально опасной.Если вы не уверены в том, что делаете это самостоятельно, или вы все перепробовали, но все еще не можете определить причину, обратитесь к профессиональному электрику за квалифицированной помощью. наши инженеры-электрики в Elsys Electrical Ltd будут рады оценить электрическую проблему и предложить вам подходящее решение. Не сомневайтесь, свяжитесь с Elsys Electrical Ltd для получения совета и предложения.

Как подключить и установить электрическую розетку | HowToSpecialist

В этой статье рассказывается о , как подключить и установить электрическую розетку .Вообще говоря, на рынке существует множество типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка - это так называемая розетка Schuko, а в Северной Америке стандартная розетка - NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация электрических розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Для установки розетки Schuko необходимо следующее:

Материалы:

инструментов:

  • перчатки защитные
  • защитные очки
  • универсальный нож
  • рулетка
  • плоскогубцы
  • отвертка
  • тестер напряжения

Советы:

  • Отключить питание всех цепей вашего дома
  • перед тем, как прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
  • установка розетки - непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, в которой вы проводите проводку и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, поскольку вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и раствора для гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.

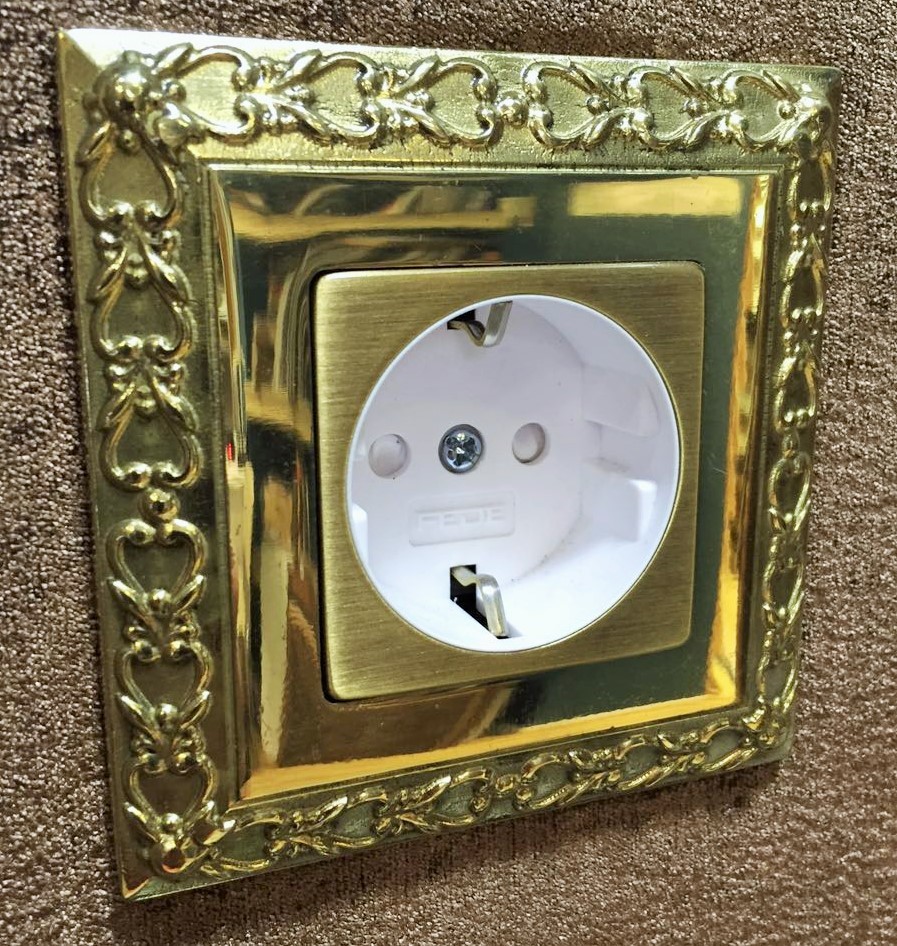

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка под названием Schuko , которая является заземленной розеткой.

Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; У вас должно получиться две основные части: розетка и ее крышка.

Основная розетка - это компонент, который нам понадобится на следующих этапах, так что вы можете оставить крышку в стороне на некоторое время, пока мы не закончим электромонтаж розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы перерезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время, чтобы она без труда поместилась внутри распределительной коробки.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный метод снятия изоляции - это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы L (или буквы буквы С, если розетка имеет другую систему фиксации), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод - фаза, синий провод - нейтраль, а зелено-желтый провод - заземление. Код цвета для электрики отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввернув винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, после чего он должен быть закреплен таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли у розетки места для фиксации в нужном положении.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Для того, чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровно, отвинтите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный совет: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы убедиться, что у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью - оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Установка заземленной розетки

По какой-то совершенно неизвестной мне причине в моей квартире на самом деле заземлены только две или три розетки - на кухне и в прачечной.

У всех остальных действительно есть заземляющие провода, они просто не используются и часто спрятаны в стене, и их не покрывает даже электротехническая лента. Как прошел этот осмотр, мне не дано. Поскольку я предпочитаю, чтобы мои устройства были заземлены, когда это возможно, я медленно прохожу через весь дом, заменяя по одной розетке за раз. Это просто аренда, в которой я живу, но для моего комфорта и, ну, безопасности, я считаю, что это достойное дело.

Предупреждение по безопасности: Пожалуйста, не принимайте то, что я собираюсь вам показать, как руководство, как это сделать самостоятельно.Работа с электричеством опасна и может убить вас. Если вы не знаете, что делаете, или не уверены на 100% в своих навыках, позвольте профессионалу сделать это за вас. Вот для чего они здесь.

Antoher day, еще одна розетка.

Когда я перемещал свою домашнюю лабораторию в последнее на данный момент место, пришло время обновить розетку, которая у меня стоит за книжным шкафом. Сначала я убиваю электричество в этой части дома, используя свой обычный метод (включаю лампу, выключаю секции, пока свет не погаснет), и подтверждаю, что электричества действительно нет, с помощью мультиметра.

Вот и все, что нужно для следующего кода. Или цвета.

В соответствии с «обычным» в этом месте, кто бы ни устанавливал эти настенные розетки, не заботился о соблюдении надлежащей цветовой кодировки или безопасности в этом отношении, с двумя заземляющими проводами, скрученными вместе, как показано выше, без какой-либо защиты вокруг них. Его просто там застряли. Честно говоря, удивительно, что до сих пор это не вызвало проблем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
