Как быстро переделать паяльник в паяльный фен

Для ремонта и сборки микросхемам требуется паяльный фен. Он позволяет паять и демонтировать миниатюрные SMD-компоненты разогревая припой локально в выбранной области. При его отсутствии выйти из ситуации можно на время или на постоянную основу переоборудовав в фен обычный электрический паяльник.

Материалы:

• паяльник;

• вентилятор улитка;

• изолента;

• тонкая проволока;

• фольга;

• источник питания 12 В.

Переделка паяльника в фен

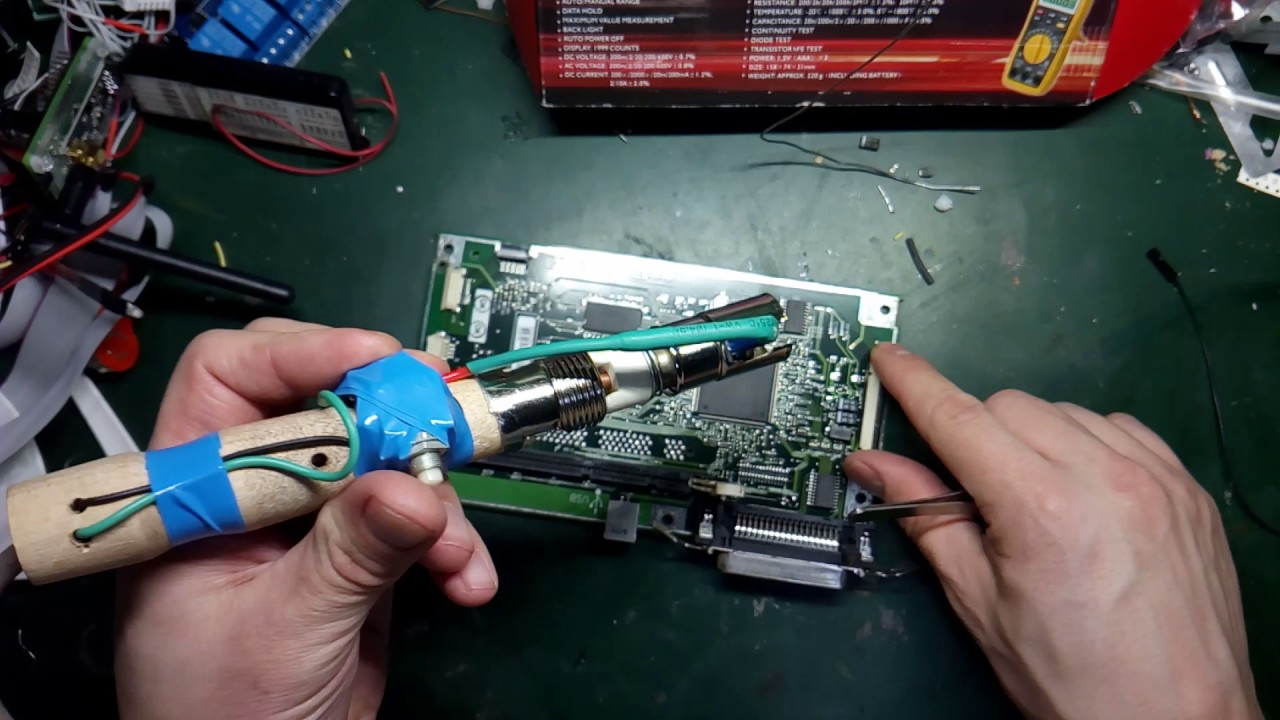

Из паяльника нужно удалить лишние для фена детали. Сначала демонтируется рукоятка для извлечения внутреннего стержня, который кроме поддержки кабеля питания никакой важной функции не выполняет.


Также потребуется вытащить жало. Снятые детали не выбрасываются. В дальнейшем их можно поставить обратно, если потребуется паяльник.


Ручка инструмента устанавливается обратно. Важно, чтобы она выполняла функцию трубки, поэтому если рукоятка заглушена или имеет очень маленькое отверстие, то ее край придется отпилить.

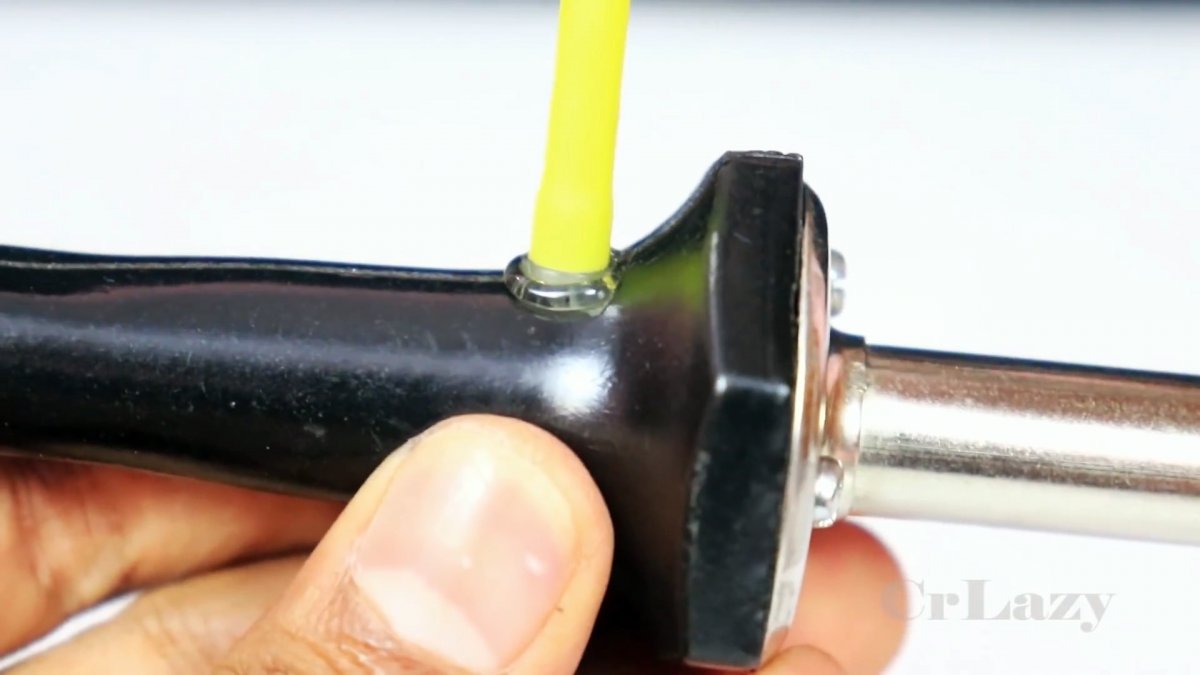

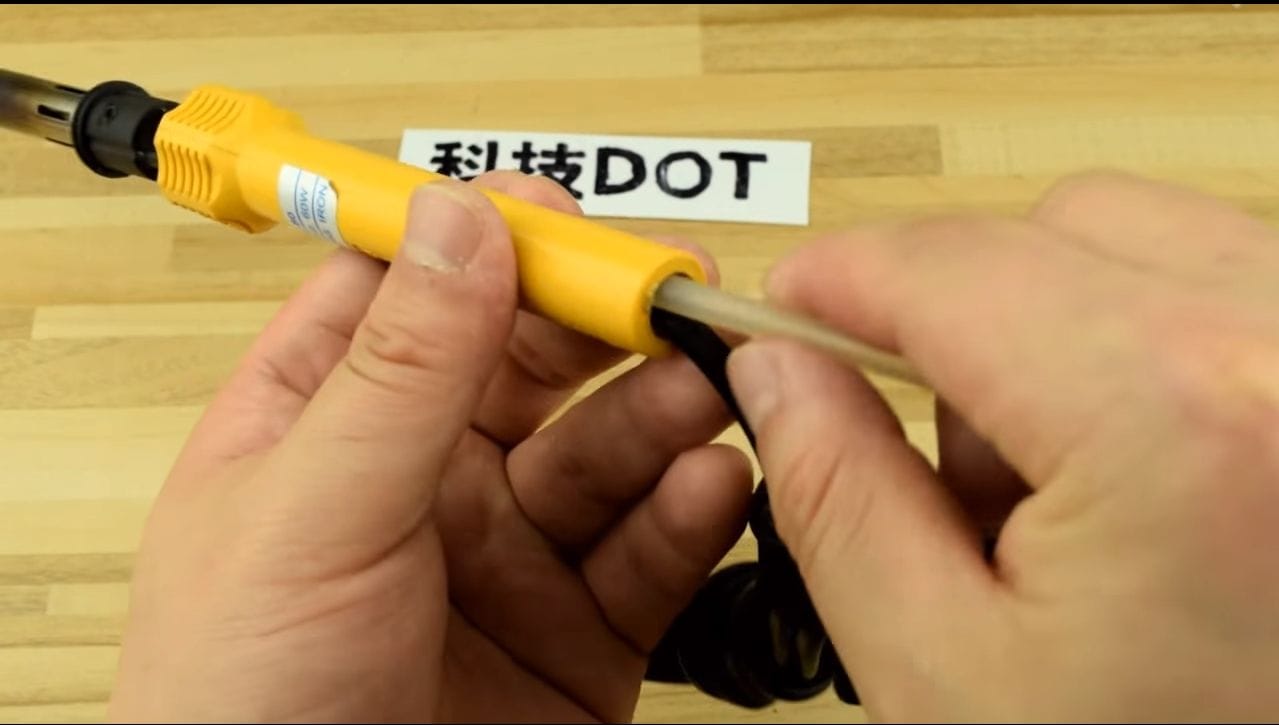

Выходящий из рукоятки кабель питания подгибается и приматывается скотчем или очень липкой изолентой. К торцу трубки прикладывается выдув от улитки вентилятора. Тот также приматывается скотчем.

Такого крепления вполне достаточно, поскольку на вентилятор не будет оказываться механической нагрузки. Нужно плотно замотать лентой стык с паяльником, чтобы весь воздух из вентилятора выходил четко в трубку.

Если при разборке паяльника пришлось обрезать часть провода с вилкой, то теперь его можно скрутить обратно, а лучше припаять Место соединения надежно изолируется. Чтобы провода от улитки и спирали паяльника не болтались, их можно подвязать к одной из проушин на вентиляторе.


На корпусе паяльника прямо перед рукояткой есть вентиляционные отверстия. Для фена они не нужны. Чтобы их закрыть, достаточно намотать полоску фольги и затянуть ее проволокой.

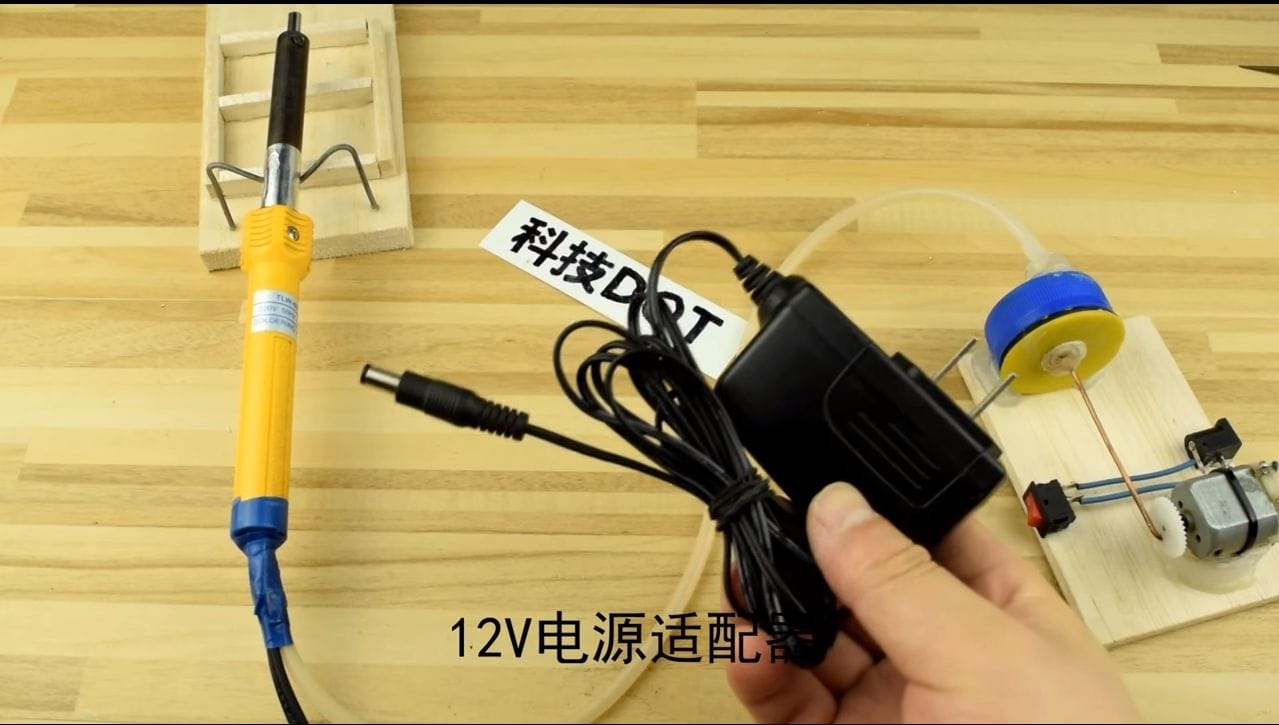

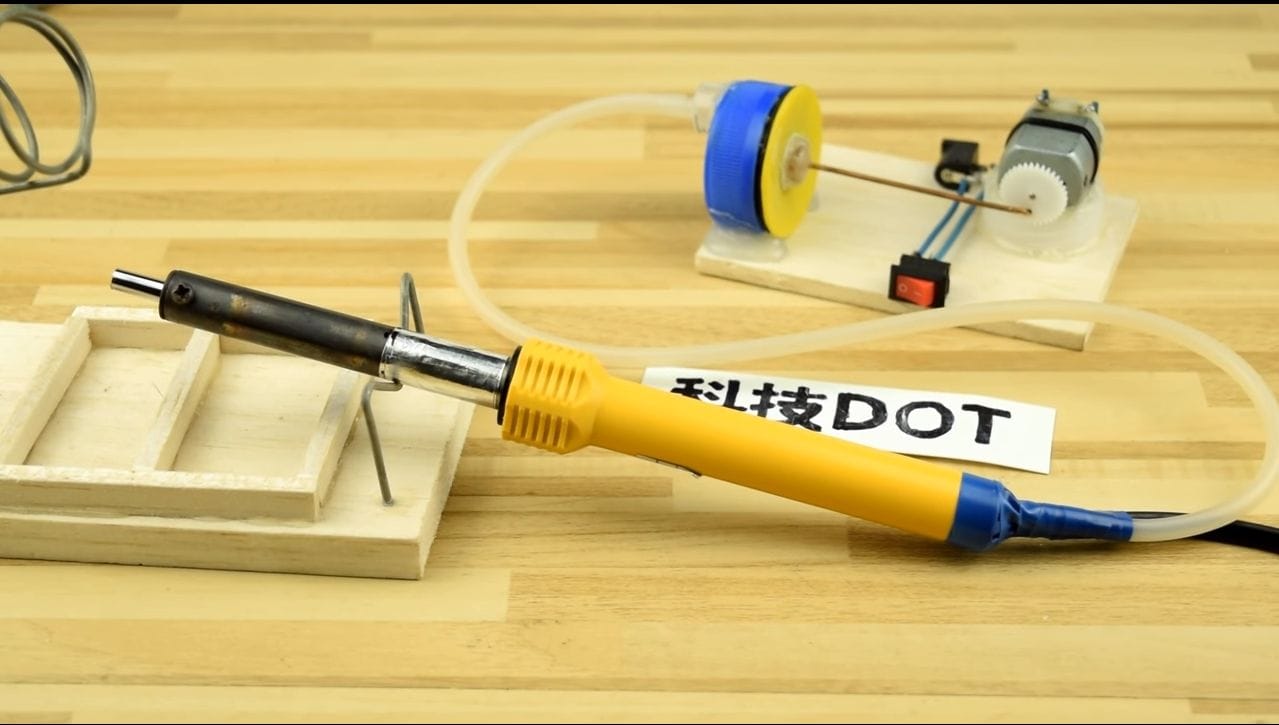

Для работы паяльного фена необходимо включить его в розетку, а также подключить вентилятор к источнику питания 12В. Улитка будет продувать воздух через корпус с нагревательной спиралью, давая на выходе более чем достаточно тепла для плавки припоя.

Самодельное устройство не такое удобное в работе как фабричный паяльник, но оно бесплатное, при условии наличия улитки. В любой момент его можно обратно оснастить жалом даже без демонтажа вентилятора. Главное не забывать снимать фольгу на вентиляционных отверстиях. Для любительской пайки плат такого оборудования вполне достаточно.

Смотрите видео

Паяльная станция с феном своими руками из доступных деталей дома

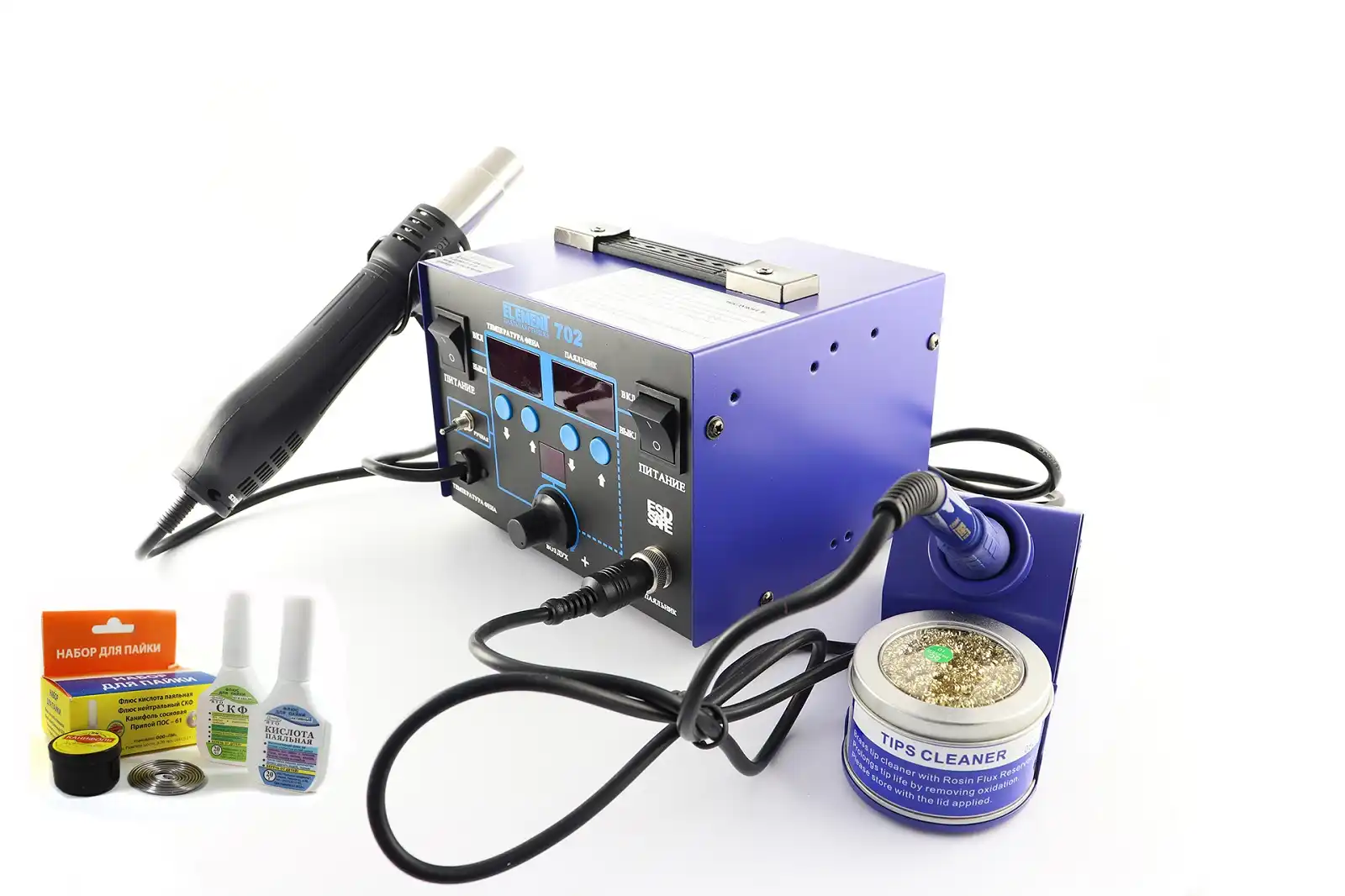

Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Паяльный фен: что это?

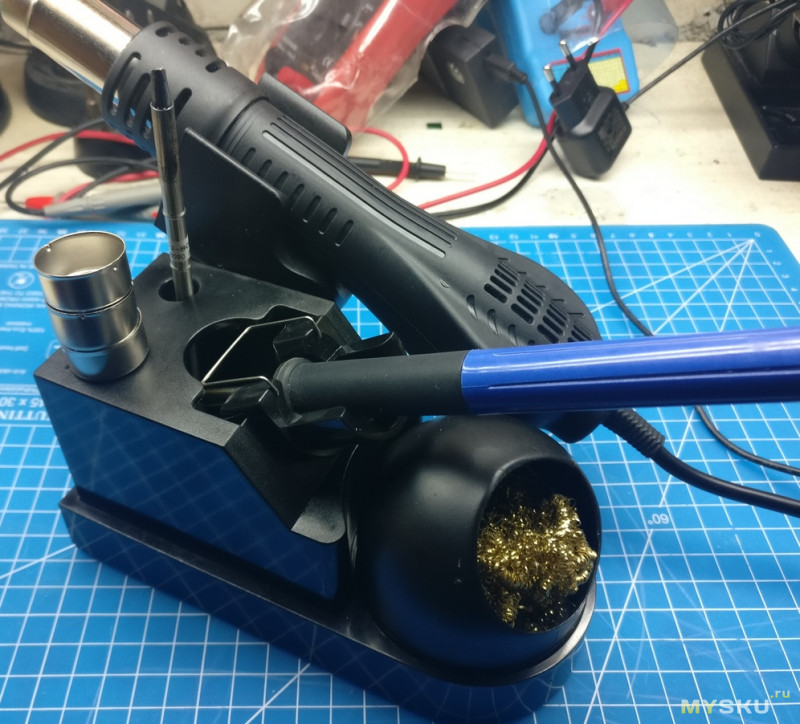

Паяльная станция – это специальное оборудование, способное разогреваться до очень высоких температур и позволяющее очень быстро нагреть металлические отводы. Это устройство обладает весьма примитивной конструкцией, поэтому разобраться с ним сможет не только профессионал, но и начинающий радиолюбитель.

При этом паяльные фены используются совместно с другим оборудованием, поскольку при работе с прибором его необходимо направлять с точностью до миллиметра. В этом случае отличным решением станет паяльная станция с феном, своими руками которую можно сделать без особых проблем. Подобные приспособления считаются полупрофессиональными и могут использоваться для выполнения большого количества задач различного уровня сложности.

Мелкие подробности

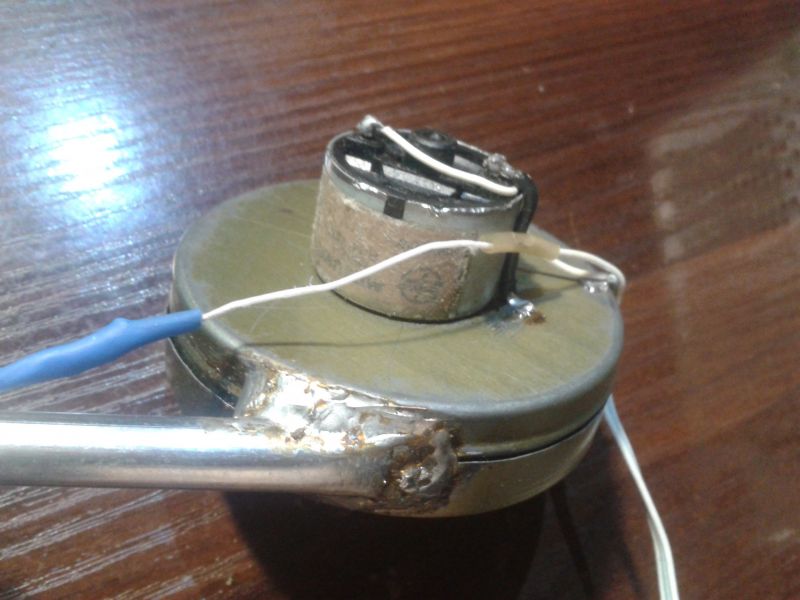

Заглянем под вентилятор, чтобы увидеть, как спираль подключена к кабелю. Конструкция получилась весьма ремонтопригодной. Достаточно открутить всего несколько винтов, чтобы заменить спираль, например, для того чтобы подогнать сопротивление спирали под напряжение уже имеющегося источника питания.

К кабелю нагревателя я припаял лепестки, но можно было свернуть концы проводников в колечки и залудить их, точно так же, как мы это делаем, когда меняем разборную сетевую вилку.

Большинство операций, которые я намереваюсь производить с помощью паяльного фена, требуют обеих свободных рук. Поэтому, я изготовил вот такую подставочку для фиксации фена на столе. Хомутик с незамкнутым периметром позволяет надёжно удерживать фен, а при необходимости легко изъять его из подставки.

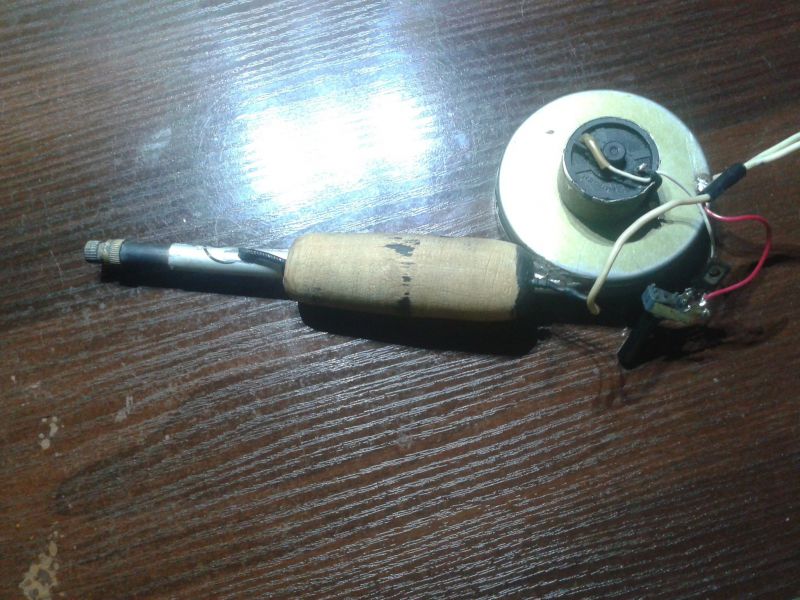

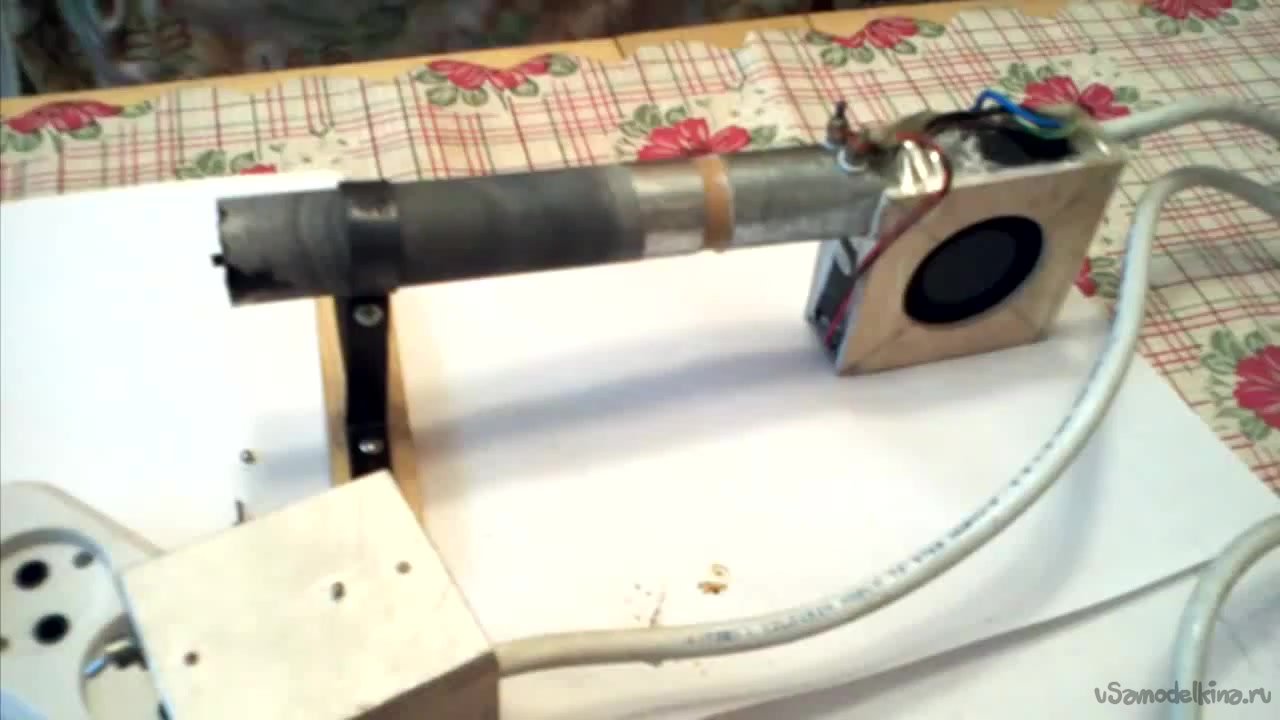

Вот такой паяльный фен получился.

Основные различия между паяльными фенами

Перед выяснением того, как сделать в домашних условиях паяльное оборудование профессионального уровня, необходимо разобраться в том, какими различиями может обладать паяльная станция. Паяльник из фена своими руками сделать несложно. По своим техническим характеристикам он будет абсолютно идентичен заводским аналогам, среди которых основными являются:

• диаметр жала;
• мощность;
• производительность системы активного воздушного охлаждения;
• максимальная рабочая температура.

От этих характеристик зависит то, насколько качественно будет работать самодельная паяльная станция с феном, поэтому им следует уделять особое внимание.

Полученные параметры

• Мощность нагревателя 110 ватт.
• Напряжение питания регулируемое в пределах 24,2 вольта.
• Потребляемый ток до 4,8 ампера.

Мосфеты с плат с бессвинцовым припоем берет вполне. Мелочевку тем более. Разъем композитного видеовыхода с этой же платы тоже взял. Видеопроцессор уже нет. Мелочевку с плат с обычным припоем можно снимать уже при 75 ваттах мощности вполне комфортно. Можно и ниже, если снизить скорость вентилятора. На полной мощности вполне снимаемы сороканогие микросхемы. Платы от телефонов легко.

Конструктивные особенности

Паяльные фены позволяют расплавлять пластик и различные металлы с невысокой температурой плавления. Размягчение сплавов осуществляется посредством обдува горячим воздухом, который нагревается специальной спиралью. Из чего может быть создана паяльная станция с феном своими руками? Atmega328, например, как и любое другое аналогичное устройство, состоит из следующих элементов:

• корпус;
• нагревательный элемент;
• нагнетатель воздуха;
• ручка;
• выключатель.

Некоторые приборы также могут быть оснащены датчиком и регулятором уровня нагрева, а также специальными насадками, позволяющими выполнять паяльные работы различного уровня сложности.

Принцип работы

Поток горячего воздуха концентрируется в камере, которая обвита с помощью проволочки из меди и фольгированной бумаги. Через вставленную трубку из стали выталкивается воздух из компрессора. Самоделка не предоставляет возможности регулировать температуру, и поэтому воздушный поток можно контролировать при помощи интенсивности обдува, прижав или отпустив трубку, через которую, проходит воздух.

На корпусе есть регулятор обдува

При изменении скорости, меняется и температура. Методом проб и ошибок, можно подобрать необходимую температуру для плавления припоя и начать выпаивание.

Самодельный термофен конечно не заменит станцию для выпаек, но поможет легко справиться с трудностями во время спаивания очень мелких радиодеталей.

Изготовление паяльной станции из подручных средств

Каждому человеку, хоть немного владеющему познаниями в области электроники, будет по силам сделать такое устройство, как самодельная паяльная станция с феном. Своими руками из подручных средств создать его не составит труда. На роль корпуса подойдут любые старые или нерабочие устройства, а также стальная трубка. В процессе работы с оборудованием корпус будет нагреваться до критических температур, поэтому чтобы с ним было можно работать, трубку следует обмотать специальным материалом, устойчивым к высоким температурам.

Что паяют с помощью данного инструмента

В бытовых условиях его использование незначительно. Прибор направлен на качественное и быстрое выполнение большого объема работ. Зачастую мужчины, производящие ремонт бытовой техники и паяющие радиодетали в быту, и вовсе не знают о его существовании. Кроме пайки микросхем, можно выполнить еще большой ряд работ.

Можно обрабатывать линолеум

Например, это устройство часто используется при ремонтных работах, а именно:

• В процессе укладки линолеума.
• Материалов с плёночным покрытием.
• Пайки пластмассы и других материалов, которые легко поддаются плавкости при высоких температурах.

Можно запаивать пакеты

Важно! Стоит помнить о правилах личной безопасности.

Стационарное устройство

Паяльные станции также могут быть стационарными. В этом случае они фиксируются на рабочем месте для повышения устойчивости и удобства при эксплуатации. Такое оборудование может быть оснащено специальным подвижным механизмом, позволяющим не двигать плату во время пайки.

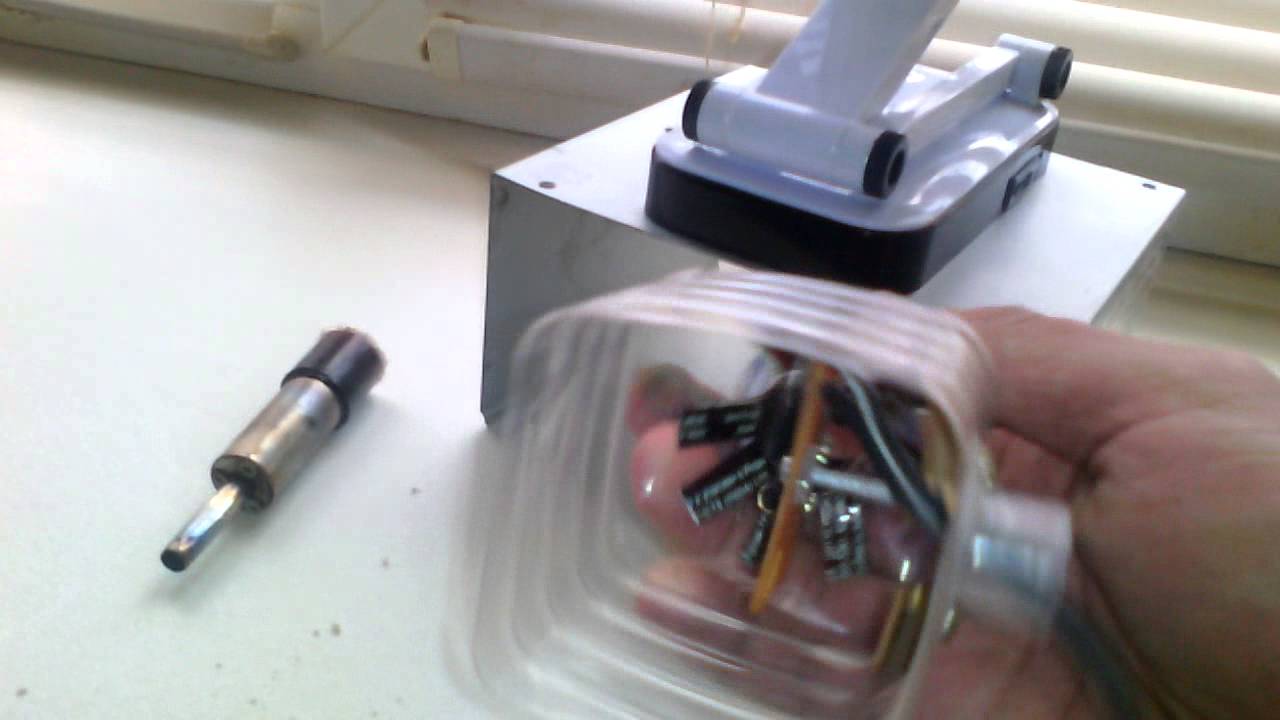

Может быть сделана из старого аппарата для сушки волос паяльная станция с феном своими руками. «Ардуино» – платформа с открытым исходным кодом, которая позволит быстро и легко создать любое электронное устройство. В этом приборе в качестве нагревательных элементов используются слюдяные пластины. Температура плавления этого металла очень высокая, поэтому он отлично выдерживает любые нагрузки. Что касается нагревательных спиралей, то подойдут любые, которые изготовлены из мягкого металла. Оптимальным вариантом станет нихром.

При изготовлении паяльной станции большое внимание следует уделять мощности нагревательных элементов. Ее нужно рассчитать таким образом, чтобы прибор быстро расплавлял металл и не повреждал при этом микросхему. Также решить проблему поможет регулятор мощности фена паяльной станции. Своими руками можно будет вручную регулировать температурный режим работы оборудования.

Преимущества и недостатки фена

Основным преимуществом фена для пайки является способность работать с различными металлами и материалами, поддающимися плавлению. Струя воздуха позволяет нагреть и спаять поверхности. Микросхема, основной конёк паяльного термофена. Его также можно использовать и в быту для различных целей. Позволяет выдать высокий температурный предел 800 0С. Прибор термоустойчив.

Обработка олова устройством позволяет делать шарики для пайки

Недостатков, относящихся к фену для пайки, практически нет. За исключением его дороговизны, и в следствии малодоступности.

Паяльная станция из паяльника

Отличной альтернативой для корпуса устройства станет старый паяльник, вернее его корпус, а все внутренности следует полностью вынуть. Делать это нужно очень осторожно, чтобы ничего не повредить. Помимо корпуса, также будет нужна галогенная лампа на 2 кВт. Из нее необходимо сделать кварцевый изолятор. Для этого при помощи алмазного резака по стеклу обрезаются концы, в результате чего получится трубка, на один конец которой надевается технологический сосок, а в нем уже проделывается отверстие под нагреватель. В качестве нагревательного элемента в оборудовании будет выступать нихромовая пластина. Ее толщина должна быть не более 0,7 миллиметра, в противном случае очень долго будет остывать паяльная станция с феном.

Своими руками устройство сделать дешевле, но необходимо придерживаться определенной последовательности действий:

• Кварцевый изолятор осторожно помещается в спираль.
• Чтобы прибор не слишком нагревался в процессе работы, изолятор обматывается фольгой.
• Далее нагревательный элемент помещается в корпус паяльника и закрепляется при помощи провода со стороны ручки.
• Сюда же помещается подготовленная ранее конструкция, которая предварительно обматывается асбестовым шнуром, обеспечивающим ей лучшую посадку в корпусе.
• В ручке располагается шланг, отвечающий за подачу воздуха, который подключается к компрессору.

Вот, собственно, и все – аналоговая паяльная станция с феном своими руками полностью готова к использованию.

Основные детали и материалы

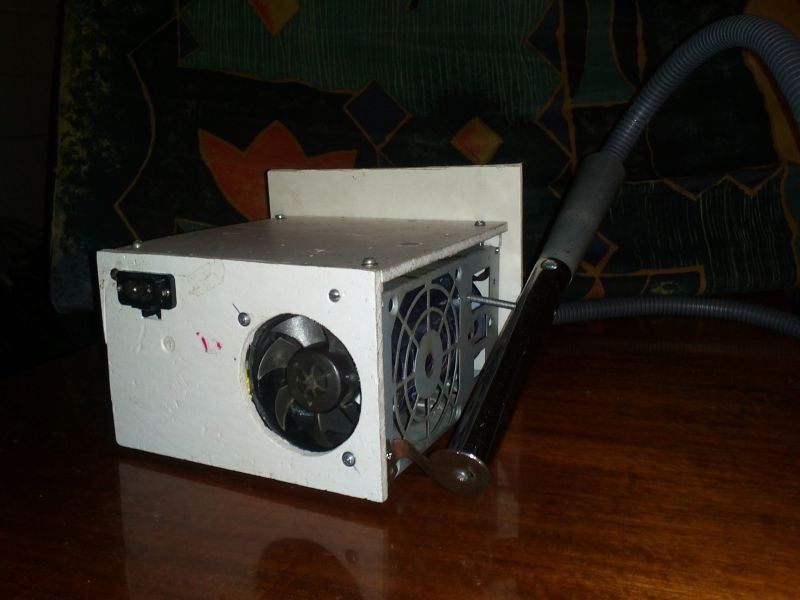

Давненько у меня валялся без дела этот вентилятор. Такие 40-миллиметровые вентиляторы раньше широко использовались в PC 486 и видеокартах.

Для данного узла потребуется минимальная доработка. Нужно будет повторно просунуть провод в узел крепления.

Для воздуховода нагревателя у меня не нашлось трубки подходящего диаметра, и я её позаимствовал у десятиваттного резистора типа С-5-5. Чтобы освободить трубку от внутренностей, спилил напильником один из её закатанных краёв.

Не рекомендую использовать для воздуховода нагревателя керамику или кварцевое стекло, так как эти материалы могут разрушиться при случайном попадании флюса или смывки на разогретую поверхность. Скажу по секрету, первые опыты я делал с керамическим воздуховодом нагревателя, который разрушился при первом же тепловом ударе. Так что, лучше выбрать сталь или, на худой конец, какой-нибудь цветной металл.

Для того чтобы не возиться с изготовлением слюдяного каркаса, я использовал проволоку диаметром 1,2мм от какого-то реостата. Думаю, подойдёт проволока диаметром 0,5-1,5мм. Если выбрать более тонкий провод, он не будет надёжно фиксироваться в корпусе, а если более толстый, то придётся увеличивать сечение кабеля, что сделает последний слишком жёстким.

Слюда понадобится для изготовления прокладки, которая изолирует спираль от трубки нагревателя. Стеклоткань будет служить теплоизоляцией между трубкой нагревателя и корпусом фена.

Для того чтобы было удобнее работать с непокорными материалами, нужно воспользоваться «Резиновым клеем», «Клеем 88Н» или клеем «Момент». Слюду можно наклеить на стеклоткань или даже бумагу. Стеклоткань можно просто проклеить и подсушить. В последствие, клей выгорит, но на этапе сборки окажет незаменимую помощь.

Спираль нагревателя нужно намотать с таким расчётом, чтобы она вставлялась в трубку с зазором, который впоследствии придётся заполнить слюдяной прокладкой. Если удастся найти трубку подходящего диаметра, то можно вставить конец провода в трубку и лишь после этого намотать спираль. У меня такой трубки не нашлось, поэтому я просто намотал провод на металлический прутик, а потом ввернул центральный провод внутрь спирали. Этот приём показан в видеоролике>>>

Много раз использовал эти чудесные изделия для решения совершенно нетипичных задач. В данном случае, электротехнические клеммники будут передавать ток от кабеля к спирали и фиксировать положение спирали относительно переднего края трубки (для предотвращения замыкания спирали на корпус).

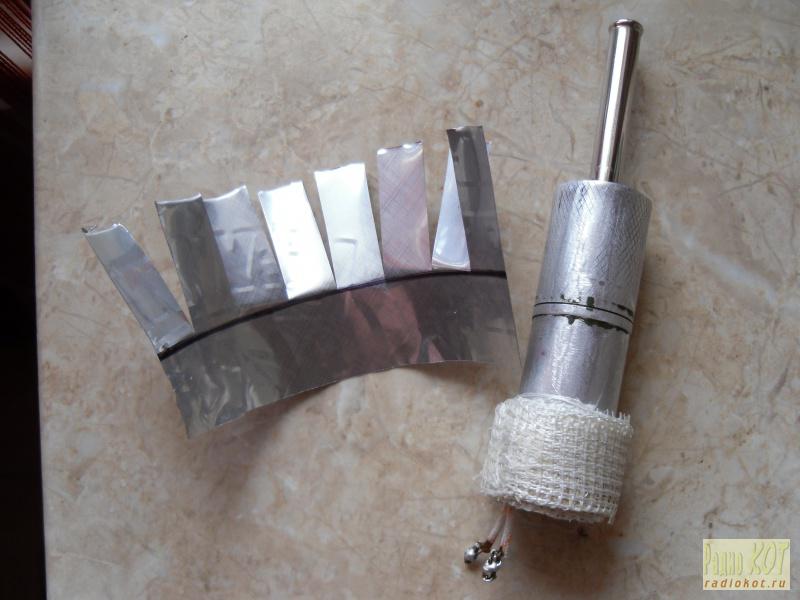

Для изготовления корпуса фена будем использовать жесть, полученную от любой негофрированной консервной банки.

Часто цилиндрическая поверхность банок скрыта этикеткой. Если ещё в магазине провести ногтем по боковой поверхности банки, то можно легко распознать банку с гладкой боковой стенкой.

Из цилиндра пятиграммового шприца изготовим ручку фена.

Каких ошибок стоит избегать в процессе сборки?

Многие новички ошибочно полагают, что для изготовления паяльного фена достаточно только нагревательного элемента и вентилятора. Поэтому чаще всего они делают это оборудование из обычного фена. Однако в этом случае невозможно будет расплавить даже олово, не говоря уже о более твердых металлах.

Существует способ увеличения температуры нагрева путем уменьшения скорости вращения вентилятора и диаметра отверстия, однако в этом случае нагревательный элемент слишком сильно нагреется и может выйти из строя, а корпус и вовсе расплавится.

Рекомендации по изготовлению

Без переделки устройство фена для просушивания волос не принесет успехов при эксплуатации, поэтому рекомендуется использовать только мотор с вентилятором и спираль, которая будет наматываться с учетом требований к самодельному приспособлению. Сильный нагрев совместно со снижением вращения вентилятора и уменьшением диаметра сопла приводит к перегоранию спирали и расплавлению пластикового корпуса, а также, при плохой изоляции может произойти короткое замыкание.

Установив дополнительную кнопку включения для вентилятора, можно ускорить процесс остывания паяльника. Если выключить нагревательный элемент, а кулер оставить включенным, то нагревающаяся часть устройства будет продуваться воздухом, тем самым охлаждая всю систему. Для удобства в работе с устройством рекомендуется изготовить подставку с металлическим основанием, а также с использованием магнитов. Благодаря использованию неодимового магнита, термофен будет надежно удерживаться в нужном положении.

Разновидности паяльных станций

Все устройства подразделяются на два типа:

• Турбинная паяльная станция с феном своими руками создается достаточно быстро. В ней за движение воздуха отвечает электромотор.
• Компрессорные приборы собираются на базе компрессоров.

В первом случае создается мощный поток воздуха, а во втором воздух движется более направлено, благодаря чему есть возможность использования различных насадок. По своему принципу работы оба типа станций ничем не отличаются и являются полностью идентичными.

Назначение самодельного фена

Надо иметь точное представление, для чего нужен паяльник такого типа. Прибор должен создавать температуру плавления олова в определённом месте схемы. При плавлении монтажного сплава монтируют радиодеталь или удаляют ненужный элемент на плате любого электротехнического устройства.

Фен создаёт направленный раскалённый воздушный поток в место, где нужно паять схему платы. Под действием высокой температуры олово переходит в жидкое состояние, тем самым давая возможность работнику произвести нужные монтажные операции.

Пайка схемы феном

Как сделать устройство?

Паяльная станция с феном своими руками может быть изготовлена в домашних условиях из подручных материалов, которые только можно найти в гараже. Основой для оборудования послужит бытовой фен, от которого нам будет нужен корпус. Роль нагревательного элемента будет выполнять спираль, а для обеспечения постоянного потока воздуха потребуется маленький вентилятор, который фиксируется на ручке фена.

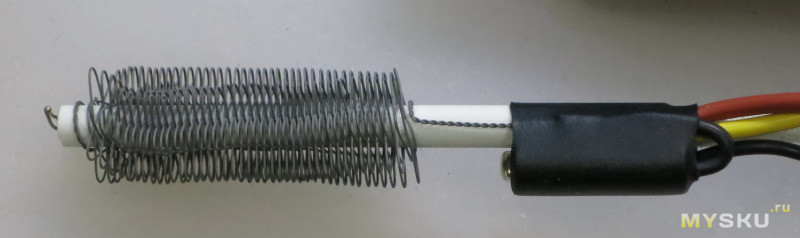

Для изготовления спирали берется нихромовая проволока, которая закручивается в спираль с небольшим расстоянием между витками. Для основания лучше брать любой металл, который плохо проводит тепло. При наматывании спирали необходимо оставить несколько сантиметров на основании свободными. Это место нужно будет обмотать жаропрочной тканью, чтобы можно было брать паяльную станцию в руки в процессе работы с ней. Сопло лучше всего выбрать керамическое или фарфоровое, а для увеличения КПД создают термозащиту.

После завершения сборки паяльный фен чем-то отдаленно будет напоминать пистолет. Для повышения удобства эксплуатации прибора его можно прикрепить к специальному держателю. Чтобы самодельный паяльный фен соответствовал всем правилам безопасности, все оголенные провода нужно обязательно заизолировать. В самом конце устанавливается выключатель, и подключается сетевой провод, после чего можно приступать к тестированию оборудования. Как оказалось, сделать паяльную станцию в домашних условиях просто. Самое главное – придерживаться инструкции и соблюдать технику безопасности.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

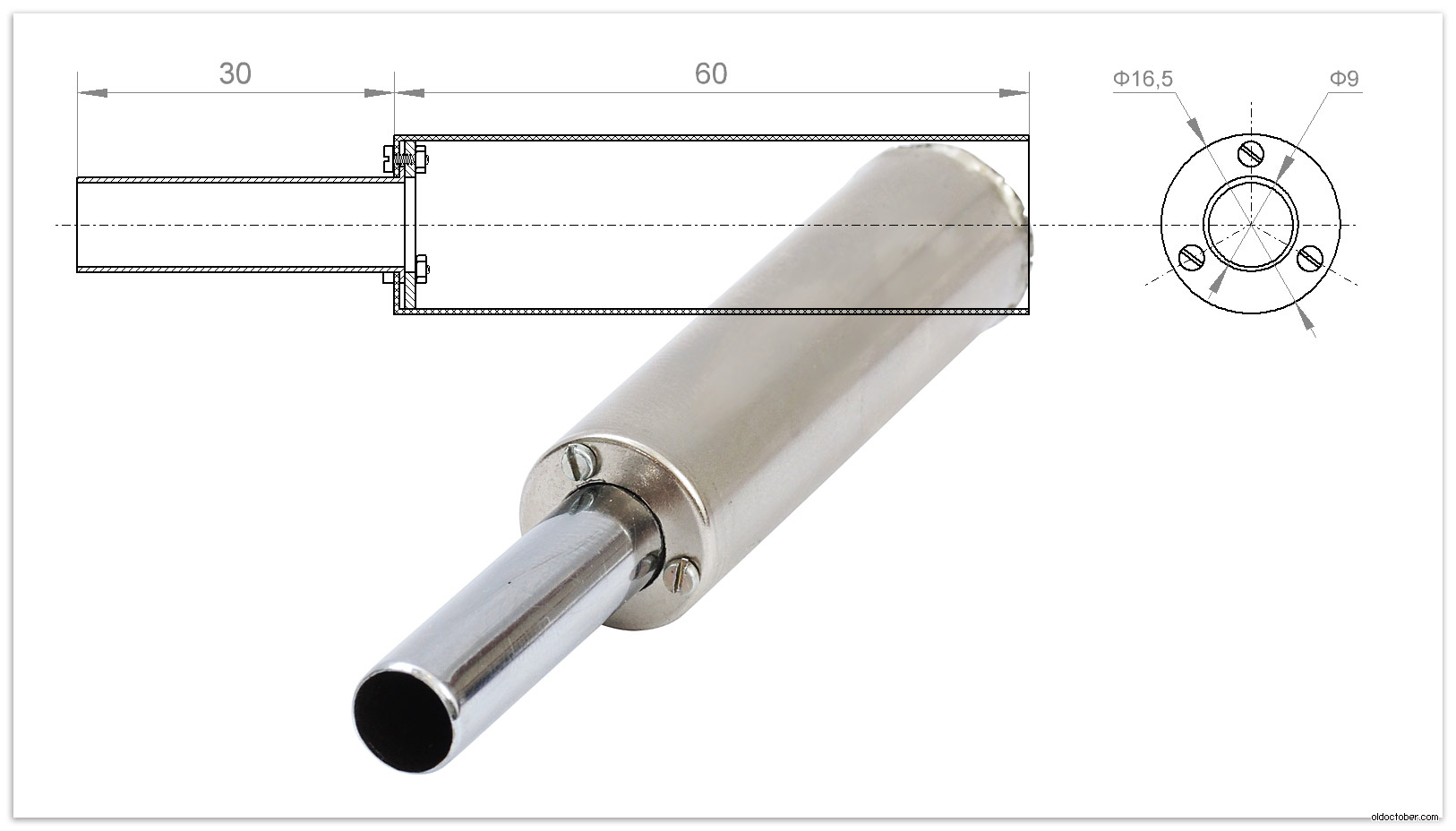

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

1. Пайка очень маленьких деталей в SMD корпусах. Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
2. Отсутствие свободного места для использования паяльника. При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами. Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.

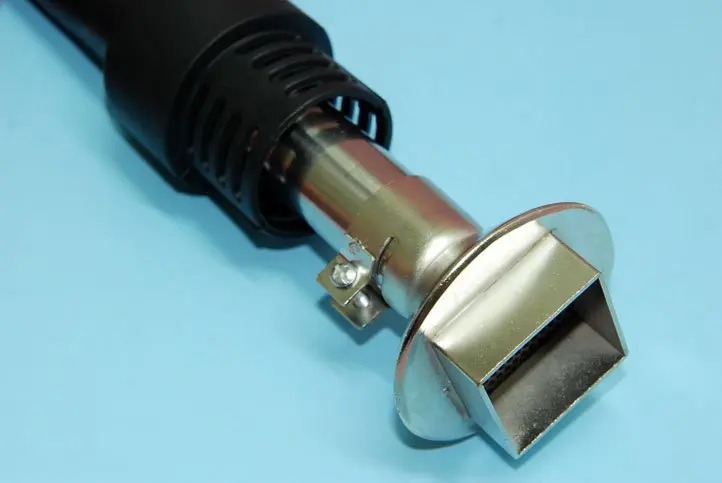

4. Снятие BGA чипов с посадочных площадок. Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки при помощи паяльного термофена подразумевает следующие шаги:

• нанесение припоя или паяльной пасты на место предполагаемого монтажа;
• установка микросхемы на посадочное место;
• прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

• равномерно прогреть все контакты;
• аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Немного о разъеме

Я использовал СОМ папу-маму. Откуда то с плат. Распаивал так: на нагрев две группы по три контакта (для 5 ампер более чем достаточно), на вентилятор по одному. Потом термоклеем зафиксировал-изолировал.

Таким образом, БП стабилизирован (если не на максимуме напруги работает), питание вентилятора стабилизировано, следовательно стабилизирована температура воздуха на выходе.

Конструктивом доволен. Для любительских целей вполне достаточно. При максимальном нагреве металлическая труба в районе ручки нагревается достаточно ощутимо, но рука вполне терпит. При нормальном режиме работы труба просто теплая. Т.е. ничего там не поплавится. Поток воздуха через трубку вполне справляется с охлаждением. И воздуховод желательно располагать как у меня, ближе к ручке. Чтобы не было обратного потока воздуха из горячей зоны. Фен прошел испытания отключением после максимального нагрева. Был просто обесточен. Вместе с вентилятором. Ничего не поплавилось.

Для начинающих: начинать конструкции такого рода, надо с влезания в закрома, загашники и т.д. и созерцания ранее накопленных богатств. И с большой долей вероятности отыщется то, что можно достаточно легко использовать. Это я к тому, что конструкция не обязательно должна полностью повторять мою. Успеха. 05.03.2017. Тришин А.О. г. Комсомольск-на Амуре.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

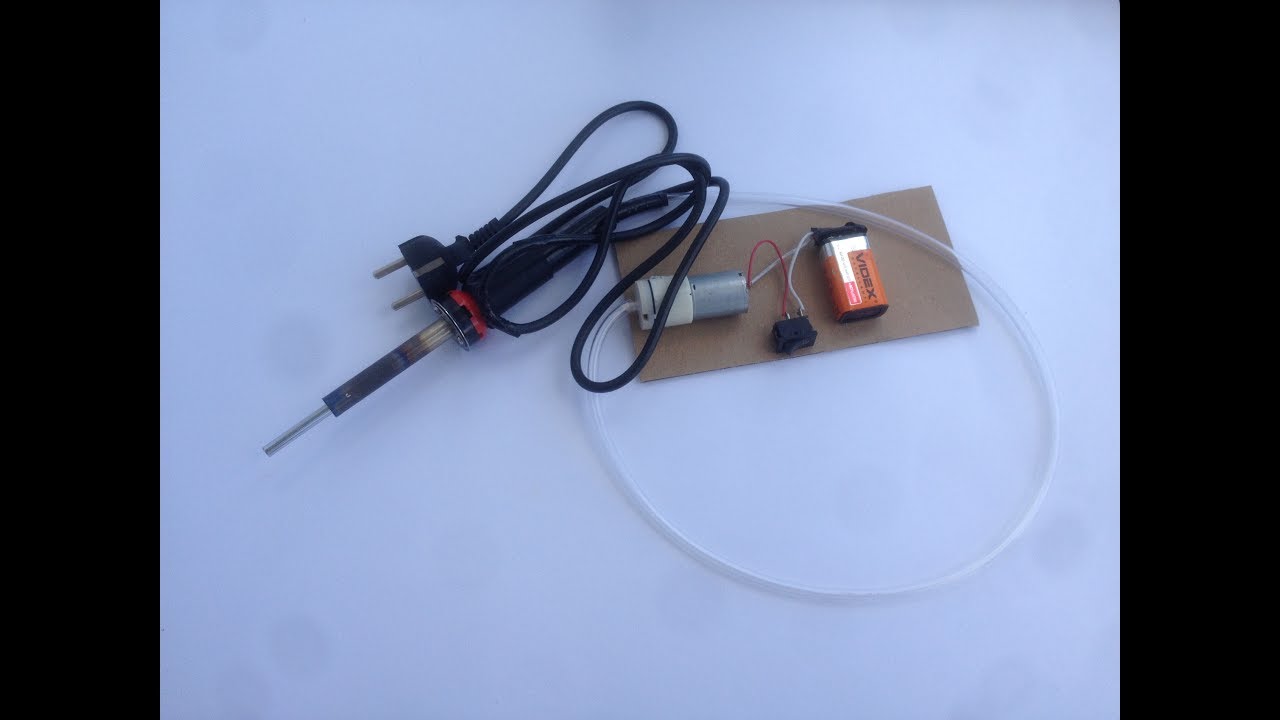

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

• спираль нихрома;
• керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Немного о питании

Вентилятор запитан от дежурки. Она там трехамперная. Поставил повышающий китайский преобразователь на 12 вольт настроенный. Вентилятор включается вместе с вентилятором БП. А нагрев включается клавишей Ps-On (правый верхний угол БП). И сначала выключаем нагрев этой клавишей после работы, а уже после остывания фена выключаем питание (сзади). Тумблер предназначен для переключения скорости вентилятора. Пока не реализовал, не было необходимости в перегреве потока воздуха. Планирую просто запитать вентилятор через диод или два (надо пробовать), а тумблер просто пускал бы напругу мимо диодов, замыкая их. Чем ниже скорость потока, тем сильнее будет нагреваться воздух.

Особенности самостоятельного изготовления агрегата

Фены для пайки микросхем, своими руками собранные, создают горячий поток воздуха с показателем температуры не меньше 850 ºС. Показатель мощности составляющей для нагрева должен равняться 2,6 кВт. Все элементы должны легко доставаться и быть недорогими.

Конструкция агрегата может быть ручной и стационарной.

Самодельный фен для пайки микросхем своими руками стационарной модификации собрать значительно проще, так как его размеры не ограничены, и не надо беспокоиться о температуре в области рукоятки. Но в данном случае фен, представляющий разновидность паяльника, будет неподвижным. Перемещать придется саму деталь. Больше возможностей при работе дает ручной прибор. Он должен быть небольшим и давать возможность держать его голыми руками.

Обзор цен

Купить паяльный фен можно в любом электротехническом магазине, его цена зависит от марки и типа устройства. Рассмотрим, сколько стоит станция LUKEY 852D+:

Город	Стоимость, у. е.
Екатеринбург	40
Челябинск	40
СПб (Санкт-Петербург)	45
Новосибирск	40
Минск	45
Москва	45

Оплата, в зависимости от производителя и продавца, может осуществляться наложенным платежом, безналичным или рассроченным.

Паяльный фен своими руками. И немного теории.

Давно хотел себе изготовить паяльный фен. Готовый мне не интересен. Поскольку занялся переделкой БП АТХ в лабораторные, появилась возможность получить 24-25 вольт при токах до ампер 8. Реально мой фен работает до 5 ампер. В качестве компрессора применил гибрид из осевого вентилятора, оформленного в корпус (улитку) по принципам центробежного вентилятора. Были и просто центробежные, но мне любопытно попробовать такой вариант. Придумка оказалась вполне работоспособной. Дует не хуже других моих центробежных, даже при наличии аэродинамических сопротивлений (основной проблемы осевых вентиляторов). Рекомендую, если не найдете подходящей турбинки.

Полученные параметры

• Мощность нагревателя 110 ватт.
• Напряжение питания регулируемое в пределах 24,2 вольта.
• Потребляемый ток до 4,8 ампера.

Мосфеты с плат с бессвинцовым припоем берет вполне. Мелочевку тем более. Разъем композитного видеовыхода с этой же платы тоже взял. Видеопроцессор уже нет.
Мелочевку с плат с обычным припоем можно снимать уже при 75 ваттах мощности вполне комфортно. Можно и ниже, если снизить скорость вентилятора. На полной мощности вполне снимаемы сороканогие микросхемы. Платы от телефонов легко.

С чего начать?

Определиться с мощностью, которую вы можете и желаете получить. Меньше 100 ватт смысла не так много. Для мелочи хватит, впрочем, если остальное сделаете правильно. Я вышел на 100-110 ватт. Реболить видеопроцессоры недостаточно.

Второе. Ток, который вы можете получить от источника питания. От него зависит выбор нихрома для спирали. У меня нихром 0,4 мм. Если не изменяет склероз, продавался на рынке как спираль для плитки на 1,5 кВт. Я посчитал его оптимальным. Тонкая проволока плохо держит форму, толстая требует большого тока для получения достаточной температуры. Для проволоки 0,4 мм нужен ток порядка 3,5 – 5,5 ампер. Чтобы проволока раскалилась до желтого свечения примерно. При интенсивном обдуве ее температура снизится. Запомним, что диаметр проволоки однозначно определяет ток. А вот мощность придется набирать напряжением. Поскольку мой БП для этой цели выдает в р-не 24 вольт, на том и остановился. Сопротивление холодной спирали в р-не 3 ом оказалось. В разогретом виде по расчетам – около 4. Спирали пофиг какой ток, постоянный или переменный. Можно запитывать ее прямо от трансформатора через диммер для регулировки. Правда транс тогда будет гудеть. И он должен иметь достаточную мощность и обмотку, выполненную достаточно толстым проводом, чтобы держать выбранный ток.

Немаловажный элемент – вентилятор. Осевые можно использовать на крайний случай, но они неважно справляются с проталкиванием воздуха по лабиринтам. Их стезя – дуть по прямой. Поэтому для фена предпочтителен центробежный вентилятор. Он как раз и предназначен для проталкивания воздуха через значительные аэродинамические сопротивления. Так сложилось, что некоторое время назад был у знакомого, он мне демонстрировал систему отопления своей разработки. Где есть и центробежный вентилятор. Самодельный тоже. Оказалось, что он допустил там обе возможных ошибки для вентиляторов такого рода. Неправильно выбрал направление вращения для крыльчатки от пылесоса и неправильно выполнил улитку для него. Я конструктор вовсе не по вентиляторам, но физику то в школе я учил, представление как это работает имею. Ну, вроде тема давно избитая, подготавливая статью я полез в гугл. И, к своему удивлению обнаружил, что чуть не треть картинок по этой теме содержит одну из двух либо обе ошибки сразу. Поэтому приведу свои схемы, чтобы никто не запутался. Тем более, что это имеет прямой смысл для начинающих.

Это общий принцип построения центробежных вентиляторов. Показаны три разных варианта возможных крыльчаток. Вариантов на самом деле больше, но нам достаточно. Обращаю ваше внимание это три разных варианта крыльчаток. Просто показаны частично. Это ни в коем случае не одна. Как можно понять из схемы, крыльчатка должна «расталкивать» воздух в стороны, тем самым создавая давление.

(Ох уж эти «кострюлеры» из гугла, рисуют то, чего не понимают сами).

Красный вариант под номером 1 – наилучший. Зеленый (2) похуже. Синий (3) хуже предыдущих двух, но работать будет. Если направление вращения крыльчатки у вас иное, просто отзеркальте схему.

Я сделал практически тоже самое, только крыльчатку поставил от осевого вентилятора.

Крыльчатка, естественно, работает на «вдувание» воздуха внутрь. Отличие от простого осевого вентилятора в том, что энергия на закручивание потока воздуха не теряется напрасно, а используется по принципам центробежного. По идее такие вещи патентовать надо.

Работает полученный гибрид вполне адекватно. Шумноват, но это уже как повезет. Дело в том, что при малом диаметре крыльчатки (что осевой, что центробежной), чтобы обеспечить достаточный поток воздуха придется давать высокие обороты двигателя. Со всеми вытекающими последствиями. С большой крыльчаткой мог бы быть потише, но удобство фена будет ниже.

Если будете создавать турбинку, как я предложил, при выборе основы для вентилятора предпочтение следует отдавать малогабаритным, с большой скоростью вращения, желательно прямыми лопастями (с саблевидными будет работать хуже). Лопастей чем больше тем лучше. Чем круче их наклон (угол атаки) тем лучше. Я использовал крыльчатку от очень старой видеокарты. 12 вольт, около 1,5 ватт . Диаметр крыльчатки 37 мм. Используйте, что найдете. Экспериментируйте.

Пригодные центробежные вентиляторы в почти готовом виде, либо как доноры крыльчатки с двигателем под мою улитку. Можно поставить не как у меня «плашмя», а перпендикулярно фену. В первых попытках я так и делал. И очень достойно себя показала турбинка от ноутбука. И тише тоже. Но она уже сильно изношена да и рассчитана на 3,5 вольта и я пошел другим путем.

Мой гибридный компрессор крупнее.

Основной корпус улитки из пенополистирола. Не важно из чего, хоть из дерева. Достаточно хорошо видно структуру. Кстати, если планируете сделать защиту для крыльчатки, крайне не рекомендую сверлением небольших отверстий в верхней крышке. Хотите знать почему – погуглите устройство механической ручной сирены времен войны. Шумность будет выше, чем с показанным вариантом раза в три.

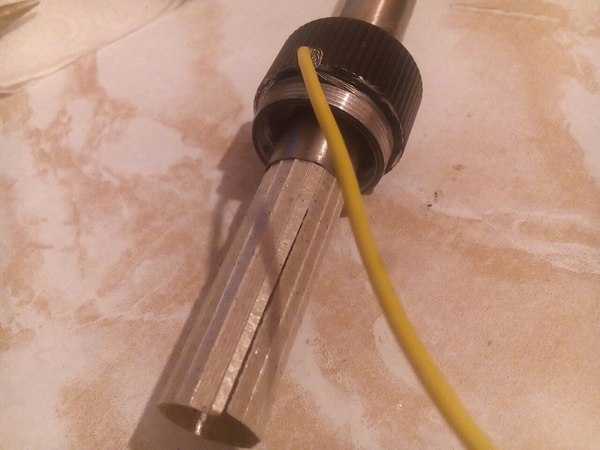

В качестве гильзы для фена использовал корпус от аккумулятора 18650. Технология добывания по типу показанному в этом видео (с чужого ютуб-канала):

Только я не заморачивался со сверлением, как автор предлагает, по втулкам. Просверлил маленьким сверлом. Рассверлил на 4 мм. Надфилем поправил, если сместился центр отверстия. Ступенчатым сверлом рассверлил дальше, поправляя надфилем на каждом шаге, при необходимости. Втулку я тоже изготовил иначе. От какой то люстры резьбовая трубочка с двумя тонкими гайками. Одну гайку на торце расклепал, чтобы уже не вращалась, второй зажимаю. Вставляю неподвижной гайкой изнутри стаканчика от аккумулятора.

Лишнюю часть резьбы сточил для красоты. Можно обойтись и без втулки, но поток будет хуже. Не струя, а расходящийся факел. Сильно тонкую не советую. Миллиметров 7-10 внутренний диаметр, как я считаю, будет по удобнее. Да и сопротивление воздуху излишнее создавать не к чему.

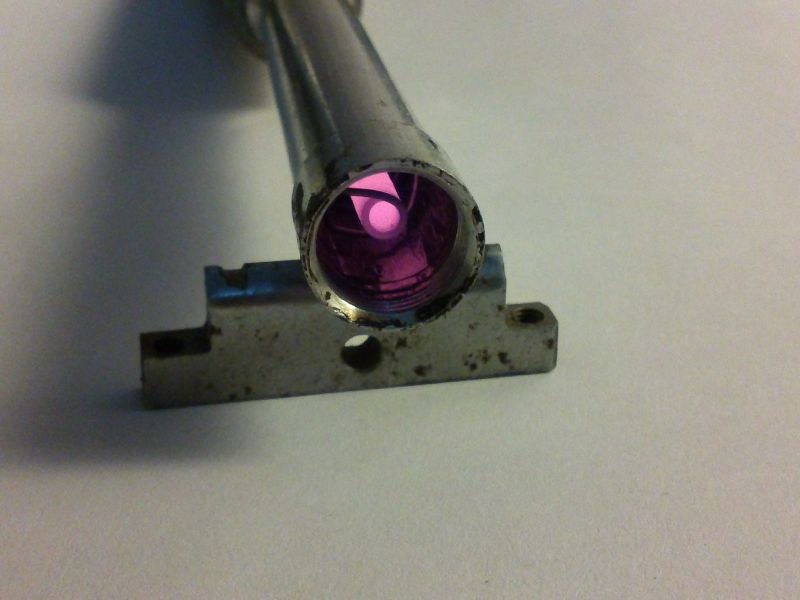

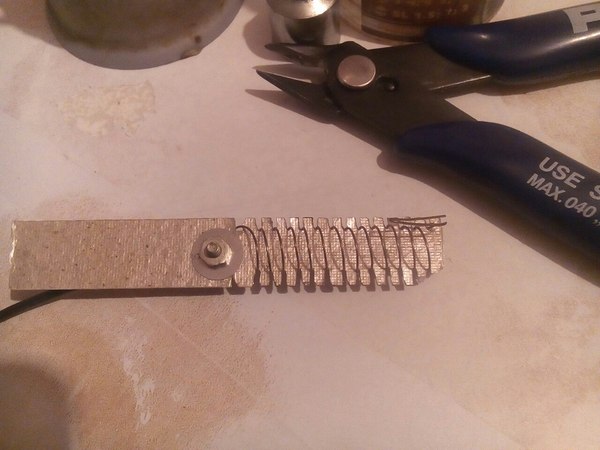

Внутрь стаканчика от 18650 уложена слюда. Спираль наматывал на пластинке стеклотестолита шириной 14 мм. Нихром диаметром 0,4 мм. Я намотал 16 витков. Будете ориентироваться на другое напряжение питания, количество витков придется подобрать. Концы отогнул под 90 градусов. Концы оставьте подлиннее, потом обрежите по месту. И эту спираль надо одеть на керамическую трубочку. Покупал на Митинском радиорынке в свое время. Диаметр 4 мм. Подойдет в принципе почти любая, только если диаметр сильно отличается, возможно придется поэкспериментировать с шириной пластинки для намотки. Один конец спирали пропускают через керамическую трубочку. Спираль , надетую на керамическую трубочку надо «перекрутить», смещая каждый следующий виток относительно предыдущего.

Сумеете раскрутить эти 16 витков на пару оборотов – неплохо. Поскольку длинна спирали невелика, надо стремиться расположить ее равномернее. Для усиления прогрева воздуха, я дополнительно вставил крыльчатку из оцинкованного железа (можно жесть), которая дополнительно закручивает поток воздуха против вращения спирали, улучшая теплообмен. И заодно служит для некоей центровки керамической трубки внутри стакана. Полученная спираль должна свободно вставляться внутрь стаканчика со слюдой. Но желательно чтобы она там сильно не бултыхалась. У меня вставляется плотно достаточно.

На снимке видно ту самую крыльчатку для закручивания потока воздуха и видно, как я законцовывал нихром. Согнул вдвое, перекрутил немного, одел и расплющил латунные трубочки от наконечников НШвИ 0,7-8 (можно трубочку от антенны, например). Концы обмотал тонким медным проводом, пропаял, припаял силиконовые провода от какого то нагревателя (в принципе можно использовать обычные), и тоже обжал латунными трубочками место пайки. Все это нужно, чтобы уменьшить нагрев нихрома в зоне контакта с проводом. Сверху трубочки из стеклоткани. Можно найти в дохлых энергосберегайках, например. Можно не паять, а использовать механические зажимы. Какие найдете. Имейте в виду, спираль и крыльчатка для закручивания воздуха должны быть изолированы для исключения замыканий на корпус и между собой.

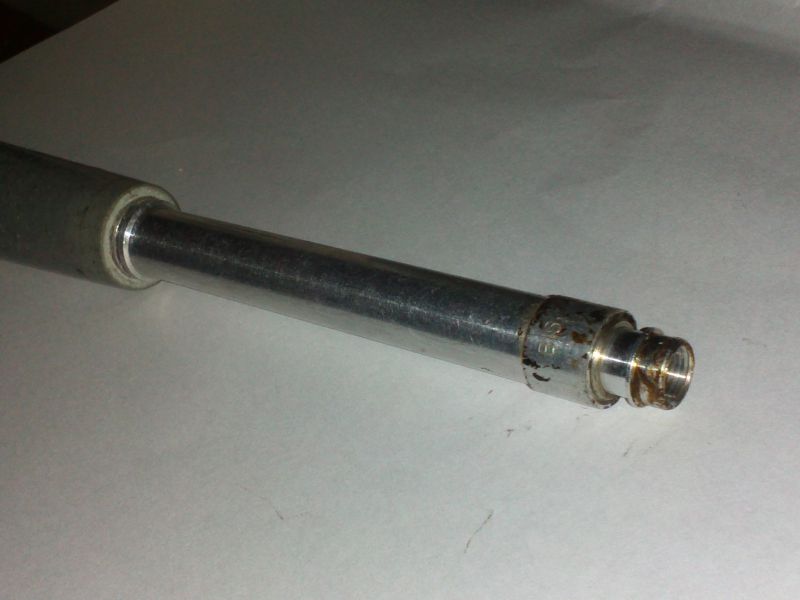

Дальнейшее «тело» собирал из трубы (применяется в мебели и дизайнерских делах) и корпуса от автомобильного прикуривателя (он неплохо одевается на стаканчик от аккумулятора), благо их несколько у меня скопилось после экспериментов с инфракрасным паяльником. Используйте, что найдете, это не принципиально. Трубку с корпусом прикуривателя соединил пайкой. Там нет особого нагрева, выдержит. Концы корпуса разрезал накрест, чтобы получить подобие цанги, для зажима стаканчика от 18650 через кусок стеклоизоленты, или просто стеклоткани для теплоизоляции.

Обечайку воздуховода сделал из жести и припаял. К ней сверху припаивается пластинка (я использовал фольгированый стеклотекстолит) к которой крепится винтами вентилятор. Резьбу для винтов крепления нарезал прямо в нем.

На снимке спираль закручена еще не полностью.

В финальном виде примерно так. На этом снимке более-менее видно, как оформлял остальную часть провода. Это не окончательный вариант, еще без крыльчатки.

На выходе.

В сборе.

Немного о питании

Вентилятор запитан от дежурки. Она там трехамперная. Поставил повышающий китайский преобразователь на 12 вольт настроенный. Вентилятор включается вместе с вентилятором БП. А нагрев включается клавишей Ps-On (правый верхний угол БП). И сначала выключаем нагрев этой клавишей после работы, а уже после остывания фена выключаем питание (сзади). Тумблер предназначен для переключения скорости вентилятора. Пока не реализовал, не было необходимости в перегреве потока воздуха. Планирую просто запитать вентилятор через диод или два (надо пробовать), а тумблер просто пускал бы напругу мимо диодов, замыкая их. Чем ниже скорость потока, тем сильнее будет нагреваться воздух.

Немного о разъеме

Я использовал СОМ папу-маму. Откуда то с плат. Распаивал так: на нагрев две группы по три контакта (для 5 ампер более чем достаточно), на вентилятор по одному. Потом термоклеем зафиксировал-изолировал.

Таким образом, БП стабилизирован (если не на максимуме напруги работает), питание вентилятора стабилизировано, следовательно стабилизирована температура воздуха на выходе.

Конструктивом доволен. Для любительских целей вполне достаточно. При максимальном нагреве металлическая труба в районе ручки нагревается достаточно ощутимо, но рука вполне терпит. При нормальном режиме работы труба просто теплая. Т.е. ничего там не поплавится. Поток воздуха через трубку вполне справляется с охлаждением. И воздуховод желательно располагать как у меня, ближе к ручке. Чтобы не было обратного потока воздуха из горячей зоны. Фен прошел испытания отключением после максимального нагрева. Был просто обесточен. Вместе с вентилятором. Ничего не поплавилось.

Для начинающих: начинать конструкции такого рода, надо с влезания в закрома, загашники и т. д. и созерцания ранее накопленных богатств. И с большой долей вероятности отыщется то, что можно достаточно легко использовать. Это я к тому, что конструкция не обязательно должна полностью повторять мою.

Успеха.
05.03.2017.
Тришин А.О.
г. Комсомольск-на Амуре.

Как ремонтировать паяльную станцию. Часть 1. Если фен замолчал

Смотрите также обзоры и статьи:

Современные паяльные станции в подавляющем большинстве, особенно от известных на рынке оборудования брендов, достаточно надежны и как правило отрабатывают как минимум свой гарантийный срок.

Статистика выхода из строя показывает устойчивую связь появления неисправностей в зависимости от жизненного цикла изделий.

И если станция выходит из строя в первые дни или месяцы, то причина как правило кроется в заводском браке (при соблюдении правил эксплуатации).

При массовом производстве любых устройств – от измерительных приборов до радиодеталей, такие случаи, пусть редко, но встречаются. Нет совершенных технологий.

В середине цикла поломки это исключение, а вот когда составляющие электронные компоненты вырабатывают свой ресурс и станция начинает “сбоить” или не работает тот или иной ключевой компонент – термофен или паяльник, или функционируют не должным образом, встает дилемма:

Отправлять в ремонт

Преимущества. Не надо самому искать причину неисправностей. Недостатки. Финансовые расходы. Потери времени.

Ремонтировать самостоятельно

Преимущества. В идеале можно починить за несколько часов. Или даже быстрее. Расходы только на радиодетали, электричество для пайки и расходные материалы: флюс и др. Недостатки. Нужно представлять как работают паяльные станции, иметь хотя бы минимальный набор знаний для диагностики. Если этого нет, просто не хочется возиться или есть временная замена, можно не морочить голову и отправить в один из сервисных центров Украины.

Мы начинаем цикл статей о ремонте термовоздушных и других станций

К нам поступил экземпляр с неработающим феном. Расскажем о методологии определения неисправности. Поскольку это самое сложное. Заменить деталь: любую – от резистора до микросхемы, это уже дело на порядок менее сложное. С чем справится и начинающий. И это одно из ключевых отличий от мастера, который умеет плюс к этому за кратчайшее время поставить “диагноз”, не делая лишних шагов.

Не крутится

Какие можно выдвинуть гипотезы, убрать ложные предположния и вообще какие выводы можно сделать из этого факта ?

Поскольку фен соединен кабелем питания, то причина или:

• в управляющем блоке;
• в самом фене.

Раскручиваем модуль управления.

Достаточно отвертки. Не забываем отключиться от сети !

Вынимаем управляющую плату.

Проверяем мультиметром наличие напряжения, подаваемого на фен. Все в порядке. Значит сам блок в порядке. И честно говоря это не плохо.

1. Во-первых, не придется лезть внутрь и проводить углубленную диагностику платы, что потребует затрат времени, возможно дополнительных измерительных приборов, например осциллографа и др.
2. Во-вторых, фен для паяльной станции можно купить новый, эта запчасть всегда есть в интернет магазинах Украины или на радиорынке или как в нашем случае, мы решили попытаться выявить причину поломки и попробовать его “оживить”. Это все-таки как никак выйдет дешевле по цене.

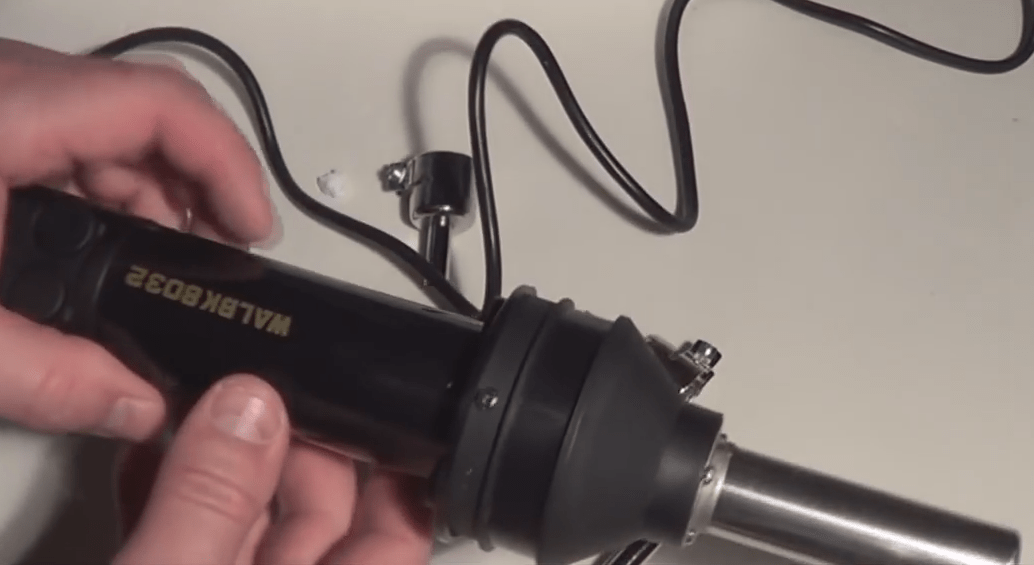

Разбираем термофен

Поскольку зона поиска неисправности значительно сужена, проверяем опять же мультиметром (для этих целей подойдет самый дешевый), “доходит” ли напряжение до вентилятора, точнее до контактов электродвигателя, который вращает центробежную крыльчатку.

Может и пайка быть некачественной и от вибрации со временем произойдет трещина и теоретически (хотя маловероятно), что соединительный кабель где-то внутри скрывает обрыв. Но у нас и здесь все ОК.

Причина найдена

Выпаиваем старый вентилятор и вставляем новый.

Вращение есть ! Собираем восстановленную станцию и она вновь готова дуть горячим воздухом, успешно расплавляя припой.

Скажем честно, это не самая сложная неисправность. Но с другой стороны, загнется ли микропроцессор или как в нашем случае крыльчатый нагнетатель, не все ли равно ? В обоих случаях работать невозможно.

В данном случае нам повезло. Оказалось достаточно паяльника, причем простейшего классического, с деревянной ручкой, медным жалом и цифрового тестера.

Но методология обнаружения неисправностей остается прежней.

Выдвигаем гипотезы ➦ проверяем ➦ измеряем ➦ определяем ➦ меняем.

Опубликовано: 2020-01-11 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

простая схема.

Как сделать термофен из прикуривателя в домашних условиях? Другие идеи

Паяльные фены на первый взгляд ничем не отличаются от обычных бытовых приборов. Но различия все-таки есть, и основное – в том, до какой температуры они могут нагреваться. Максимальная мощность такого фена поможет спаять различные детали между собой. А сконструировать его можно и самостоятельно, для этого потребуется или наличие старого паяльника, или обычного фена для сушки волос, или его строительного аналога. Кроме того, можно собрать такое устройство из прикуривателя или газовой горелки. Во всех случаях последовательность действий довольно простая.

Особенности

Паяльный фен – это электроприбор, который позволит за максимально короткое время разогреть отводы из металла. Если самостоятельная сборка его произведена качественно, то эксплуатировать его смогут и начинающие, и профессиональные сварщики. Редко происходит использование паяльного фена как самостоятельной, отдельной единицы, в основном для точности, направленности работы применяются станции для паяния. Станцией называется полупрофессиональный нагревательный прибор, представляющий собой конструкцию из паяльника и сварочного нагревателя. Ею удобно работать со схемами и составляющими электрических сетей, а также термически обрабатывать мелкие детали.

Можно использовать фен для паяния для того, чтобы удалять лакокрасочное покрытие с оконных рам и других поверхностей.

Средняя температура, до которой разогревается воздух, выходящий через сопло агрегата, равна 700-800 градусам. Регулировка и управление температурой происходит при помощи реле.

Инструменты и материалы

Если вы решили собрать фен для пайки горячим воздухом своими руками, не следует забывать о том, что использовать для этого можно любое бывшее в употреблении устройство. Подойдет и трубка из стали, а вот медь и алюминий – неудачный выбор. Нагревание может сделать металлическую деталь очень горячей, а вновь собранную конструкцию – излишне тяжелой. Чем массивнее прибор, тем сложнее его использовать. Чтобы этого избежать, можно воспользоваться специальной жаропрочной тканью.

Паяльный фен может быть стационарным. В этом случае он надежно фиксируется на специальной платформе, а плата передвигается вручную во время паяльных работ. Конечно, это не всегда удобно. Старый фен для сушки волос – отличный выбор для создания на его базе паяльного фена, так как в нем имеются пластинки из слюды, которые отлично переносят высокие температуры. Только нужно позаботиться о том, чтобы ваш новоявленный агрегат имел прочную подставку, для которой высокая нагрузка не будет помехой.

Для изготовления нагревательных спиралей подойдет только мягкий нихром, использование фехраля крайне нежелательно.

Мощность агрегата – тоже важное условие, так как если не будет достаточного нагрева, не будет и плавления металла. Но и перегрев опасен, ведь из-за него можно повредить микросхему. Паяльный фен хорош, если нужно расплавить или размягчить пластмассу, тонкий металл и олово. Обрабатываются эти материалы за счет обдува разогреваемой спирали. Происходит нагревание воздуха, после чего тепловая энергия передается на обрабатываемую поверхность.

Конструкция паяльного фена включает в себя нагревательный элемент, нагнетательный элемент, выключатель и ручку. Нагревательным элементом выступает трубка, а нагнетателем – вентилятор или насос. Также фен можно дополнительно оборудовать датчиком температуры (контроллером), даже с цифровой индикацией, и разного рода насадками – при необходимости.

Процесс изготовления

Самодельный термофен в домашних условиях можно собрать не только из обычного бытового, но и из традиционного паяльника, а точнее, из его корпуса. «Внутренности» паяльника нужно с большой аккуратностью извлечь, а металлическую трубку-корпус и ручку оставить в сохранности. Также необходимо взять галогенную лампу, мощность которой составляет от 1,5 до 2,2 кВт. Она будет организовывать кварцевый изолятор, для этих целей лампа не обязательно должна быть рабочей, подойдет и перегоревшая.

Алмазным станком производят срезку сплющенных концов, после чего получают кварцевую трубку. На одном из концов трубки подготавливается отверстие, через которое будет выведен нагреватель. Нагревательным элементом в этом случае становится нихром определенной толщины – от 0,3 до 0,7 мм. Использование нихрома большего диаметра приведет к увеличению периода охлаждения провода. Чтобы оборудование работало точно и верно, нужен регулятор для настройки.

Рекомендуемым диапазоном напряжения термофена является промежуток от 24 до 36 Вольт. Меньшее значение, например, 12 Вольт не позволит работать агрегатом с нужной степенью мощности. Большее напряжение может быть опасно.

Собирают фен (или мини-фен, в зависимости от размера) таким образом:

• формируют спираль – ее нужно сделать самостоятельно;
• внутрь спирали вставляется кварцевая трубка – эта работа потребует большой аккуратности, конец необходимо удлинить при помощи провода;
• чтобы температура не превышала допустимую, трубка должна быть равномерно обмотана фольгой;
• фольгированную трубку необходимо совместить с металлической обоймой корпуса, после этого произвести фиксацию провода с той стороны, с которой находится ручка;
• далее трубка обматывается шнуром из асбеста, после этого она самостоятельно займет место в центре корпуса, где и будет надежно держаться, не «мотаясь» внутри него;
• вывод трубки спереди нужно аккуратностно зажать, не повредив его;
• далее в ручку протягивают шланг, через который будет подаваться воздух, его источником в рассматриваемой ситуации станет компрессор, аналогичный аквариумному.

Ошибкой будет полагать, что для сборки термофена достаточно взять нагреватель и вентилятор. Это не так, ведь, чтобы расплавить, к примеру, олово, нужна очень мощная установка, а вышеуказанных предметов недостаточно, чтобы ее собрать. Снижать обороты мотора, чтобы увеличить нагрев, так же опасно, как и уменьшать калибр отверстия. Первое приведет к перекаливанию спирали с последующим ее отключением или обрывом. Второе может спровоцировать плавление самой конструкции.

Проверка

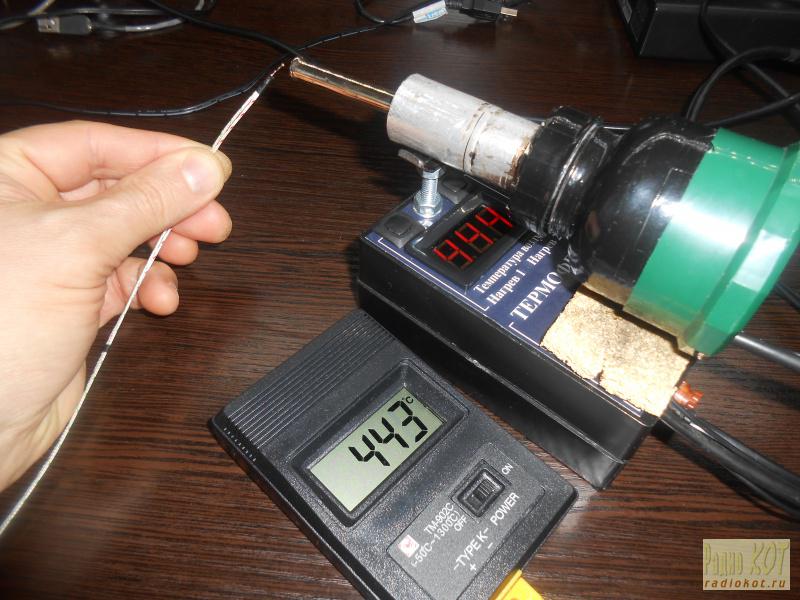

Как только сборка термофена окончена, нужно провести проверку его функциональных способностей.

Для этого подойдет участок какого-нибудь не нужного вам материала – на нем удобно будет попрактиковаться в отладке и регулировке нагрева изделия до нужной температуры.

В нормальных условиях паяльный фен работает таким образом:

• производится включение вентилятора или компрессора – для того, чтобы подать воздух;
• далее нужно подать напряжение на спираль, под его действием она накалится;
• произойдет нагрев воздуха до необходимой температуры, он будет проходить сквозь спираль и выходить на поверхность через отверстие;
• направление воздуха в нужную точку осуществляется посредством специального сопла.

Не следует забывать о технике безопасности, особенно работая с агрегатами, изготовленными «на коленке».

• Ни в коем случае нельзя работать паяльным феном возле газовой плиты, колонки, котла или баллона с газом.
• Снимать краску лучше на открытом пространстве, если такой возможности нет – в помещении должна быть хорошая вытяжная вентиляция.
• Во время работ с термофеном рядом должно находиться что-либо для тушения возможного пожара – песок, вода, огнетушитель.
• В процессе паяния не нужно помещать фен на поверхность, ничем не защищенную. Разогретое до высокой температуры сопло может повредить ее, поэтому позаботьтесь о том, куда вы положите изделие в промежутках между пайкой.
• Если вы работаете паяльным феном на оконной раме, необходимо защитить стекло, которое от высоких температур может буквально разлететься на кусочки.
• Удаляя старую краску или лак с поверхности, лучше уточнить, какой у нее состав. Если имеются токсичные составляющие, нужно работать в маске или респираторе и защитных очках.
• Сушка волос паяльным феном запрещена, даже если для изготовления агрегата был использован именно бытовой фен.

О том, как сделать паяльный фен своими руками, смотрите в следующем видео.

Что я могу использовать вместо теплового пистолета?

Тепловые пушки

могут быть невероятно удобными для выполнения самых разных работ по дому, обустройства дома и других проектов. Однако, если у вас нет теплового пистолета, есть несколько альтернатив, которые вы можете использовать вместо него.

Вместо теплового пистолета можно использовать спиртовую горелку, паяльник, бутановую горелку или гравировальный лазер мощностью 300 мВт. Также могут подойти обычные предметы домашнего обихода, такие как фены, спички, зажигалки, утюги для одежды или лампочки.Однако ни один из них не будет работать так хорошо, как настоящий.

Какой бы заменитель вы ни выбрали, вам нужно знать, как с ним обращаться. Вы будете работать с высокой температурой при очень высоких температурах, поэтому вы хотите избежать несчастных случаев. Чтобы узнать, как использовать альтернативные тепловые пушки, перечисленные выше, продолжайте читать.

Горелка для спирта

Спиртовая горелка в сочетании с металлической воронкой в ​​некоторой степени может заменить тепловую пушку. Чтобы узнать, как сделать спиртовую горелку, посмотрите это видео.Это займет всего несколько минут и несколько основных инструментов:

Если у вас нет спиртовой плиты, можно использовать и газовую. Только убедитесь, что от него не идет дым или копоть.

1. Перед розжигом горелки поместите ее на огнестойкую и жаропрочную поверхность.
2. Затем налейте внутрь немного спирта. Вы также можете пролить немного на конфорку, так как это поможет превратить спирт в легковоспламеняющийся пар.
3. Затем зажгите конфорку. Когда пламя начнет выходить из всех боковых щелей, поместите монету в центральное отверстие, чтобы огонь не вышел наружу.
4. Наконец, возьмите металлическую воронку и переверните ее над пламенем. Вы хотите использовать опоры, которые достаточно устойчивы, чтобы надежно удерживать воронку на месте и в то же время обеспечивать беспрепятственный поток воздуха внизу.

Обратите внимание, что вы не хотите, чтобы из отверстия воронки выходило пламя. Если это произойдет, поднимите воронку выше.

Цель состоит в том, чтобы получить конструкцию, подобную показанной в этом видео:

Воронка ограничивает и направляет пламя от горелки, превращая его в постоянный и направленный поток горячего воздуха, с которым намного проще и безопаснее работать, чем с открытым огнем.

Чтобы погасить пламя, просто накройте горелку банкой большего размера.

Паяльник

Если вы работаете с меньшей площадью поверхности, которая требует большей точности и тонкого мастерства, вы можете использовать паяльник, такой как этот набор паяльника 60 Вт 110 В от TBBSC. Полезные советы по использованию паяльника для новичков можно найти в этом руководстве:

Горелка для бутана

Бутановая горелка, такая как Premium Butane Torch от Yuge Torch, может стать еще одной отличной заменой тепловой пушке.Вот как им пользоваться:

300 мВт гравировальный лазер

Для более тонких проектов вы можете попробовать использовать лазер мощностью 300 мВт для резьбы и гравировки, такой как этот лазерный точечный модуль Q-BAIHE 405 нм и 300 мВт. Однако имейте в виду, что очки могут мешать и мешать обзору. Более того, лазеры работают только с темными термоусадочными трубками.

Фен

Вы можете использовать фен вместо теплового пистолета для определенных применений, требующих меньшего количества тепла, например для удаления воска со свечей, этикеток или наклеек.

Однако фен не может быть хорошей альтернативой тепловому пистолету, когда дело доходит до упаковки в термоусадочную пленку. Типичный фен для волос достигает максимальной температуры около 140 ° C (284 ° F). Напротив, профессиональные тепловые пушки могут нагреваться до 1292 ° F (700 ° C). Термоусадка полностью активируется только при температуре от 212 до 392 ° F (100–200 ° C). Для удаления краски вам потребуется от 392 до 752 ° F (200–400 ° C).

Кроме того, тепловые пушки создают гораздо более концентрированный воздушный поток, чем фены.

Также следует помнить, что фен может перегреться и выйти из строя при слишком частом и длительном использовании.

При использовании фена следует установить максимальную температуру и держать его как можно ближе к обрабатываемой поверхности. Если он у вас есть, прикрепите фокусирующее сопло, чтобы добиться более концентрированного потока воздуха, и не забудьте равномерно нагреть поверхность со всех сторон.

Также неплохо использовать старый фен; вы не хотите рисковать повредить свой новый ультрасовременный ионный фен.

Зажигалка

Для быстрого и небольшого ремонта на ходу вы можете попробовать свою старую добрую зажигалку BIC. Только не забывай следить за своими пальцами.

Матчи

Если у вас нет зажигалки, можно использовать и спички. Более того, многие люди считают, что спичками легче управлять и маневрировать, чем зажигалками.

Утюг для одежды

Утюг для одежды – еще один предмет повседневного обихода, который в определенных пределах может заменить тепловую пушку.Подключите утюг к розетке, поставьте его вертикально и держите предмет, который вы хотите обработать, близко к утюгу, не касаясь его. Медленно переместите предмет перед утюгом, чтобы обеспечить одинаковое тепловое воздействие на всю поверхность. Не торопитесь и наберитесь терпения.

Лампочка

В крайнем случае при термоусадке поднесите термоусадочную трубку к горячей лампочке и подождите, пока она расплавится.

Какие тепловые пушки самые лучшие на рынке?

Хотя существует довольно много быстрых альтернатив использованию теплового пистолета, ничто не сравнится с настоящим.Итак, если вы собираетесь выполнять тяжелые проекты или большие объемы работ, лучшим вариантом будет покупка качественной тепловой пушки.

Вот некоторые из лучших тепловых пушек:

PC1500HG Тепловая пушка мощностью 1500 Вт от PORTER-CABLE

Porter-Cable PC1500HG имеет две скорости вращения вентилятора, что дает вам полный контроль над потоком воздуха в любое время. Диапазон рабочих температур составляет от 120 до 1100 ° F (48,8–593,3 ° C) и может регулироваться с шагом 20 градусов. Лучше всего то, что эта модель очень легкая и весит всего около двух фунтов.

Комплект теплового пистолета Steinel к 25-летию выпуска

В комплект Steinel Heat Gun Kit входят все стандартные аксессуары и прочный алюминиевый корпус, что делает его отличным выбором для новичков или тех, кто хочет обновить свой набор инструментов. Эта тепловая пушка имеет диапазон температур от 120 до 1150 ° F (48,8–621,1 ° C), который можно регулировать с интервалом в 10 градусов.

Milwaukee 2688-20 Аккумуляторная тепловая пушка

Отличительной особенностью теплового пистолета Milwaukee 2688-20 является то, что он питается от батареи.Благодаря беспроводной работе он отлично подходит для работы в местах, где электрические розетки ограничены или отсутствуют. Более того, встроенный светодиодный светильник подходит для использования в темных или плохо освещенных помещениях. При максимальной температуре 875 ° F (468,3 ° C) эта тепловая пушка не такая мощная, как некоторые другие модели, но обеспечивает высокую производительность.

Master Appliance HG-201A Профессиональная тепловая пушка для тяжелых условий эксплуатации

Это мощный инструмент промышленного класса, который можно использовать как для домашних, так и для профессиональных проектов.Он упаковывается в диапазоне температур от 750 до 1000 ° F (398,8–537,7 ° C). Хотя это не самый легкий тепловой пистолет на рынке, он специально разработан, чтобы выдерживать длительное использование.

Заключение

Для небольших домашних работ вы можете заменить тепловую пушку спиртовой горелкой, паяльником, бутановой горелкой или гравировальным лазером мощностью 300 мВт. Некоторые предметы повседневного обихода, такие как зажигалки, спички, лампочки, утюги для одежды или фен, также могут работать при более низких температурах.Однако никакая импровизированная замена не может сравниться с настоящей тепловой пушкой

.

Спасибо за чтение!

Чтобы узнать больше, не пропустите, на каких поверхностях работает клей Gorilla Glue? | Полное руководство.

Джим Джеймс

Привет, я Джим и автор этого сайта. Я всегда интересовался выживанием, рыбалкой, кемпингом и всем остальным на природе. Фактически, в детстве я проводил больше времени на воде, чем на суше! Я также являюсь автором бестселлеров и имею степень в области истории, антропологии и музыки.Я надеюсь, что вы найдете ценность в статьях на этом сайте. Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы или предложения!

Статьи по теме

ссылка на 9 поверхностей, на которых работает клей Элмера (и 3 нет) ссылка на Сколько весит 55-галлонная бочка с водой?

Сколько весит бочка с водой на 55 галлонов?

Как вы, наверное, знаете, вода очень тяжелая. Это не займет много времени, чтобы добавить что-то, что чрезвычайно трудно перемещать.Это особенно актуально для больших бочек с водой. 55 галлонов …

$ 30 DIY eNail Build Instructions, v1: StonerEngineering

Не стесняйтесь комментировать или писать мне любые вопросы. Я помогу, как могу.

Требуемое время

2-3 эпизода народного суда (~ 120 минут)

Инструменты
Требуется

Приятно иметь

Материалы
Требуется

• Нагревательный элемент раздвижная направляющая сушилки здесь) – примерно 1.5 дюймов или около того, намотка

• Блок питания ноутбука (~ 19 В 90 Вт – лучший, а если у него есть предохранитель, даже лучше)

  Вот мой: http://i.imgur.com/MlcSz9G.jpg

• Эта керамическая чаша без купола (см. Эту ссылку – я не имею отношения к этим ребятам; я купил свою в местном магазине, и есть много других продавцов, ссылка только для справки о продукте)

• Что-то для соединения проводов вместе Ghetto : изолента Uptown: разъемы / припой / колпачки

• 2x электрических провода, желательно с круглыми предметами (также можно от фена), и термостойкая трубка, оставшаяся со времен фена – ватная палочка или цилиндр наматывать провод (может повезет, если он предварительно намотан)

For That Pro Finish

• Разъем питания папа / мама

• Маленькие круглые штучки от фена

• Термоусадка НКТ

  9 0022

• Лазерный термопистолет

• Переключатель включения / выключения (можно использовать фен)

Предполагается, что у вас есть базовые знания в области электротехники (иначе говоря, вы знаете, как не закоротить что-то / поразить себя / похожий). Будьте осторожны и все такое.

Инструкции

1. Возьмите два электрических провода (с дополнительными круговыми концами) и зачистите 1/8 дюйма с конца, не содержащего круг. 8 дюймов на противоположном конце, но оставьте кружки прикрепленными, если они у вас есть

2. Если возможно, наденьте кусок термоусадочной трубки приблизительно размера на два провода, чтобы удерживать их вместе

3. При использовании соединителя прикрепите / припаиваем вилку к двум проводам (полярность не имеет значения, мы просто греем вещи)

   Вот мой: http: // i.imgur.com/spNOs4R

4. Отрежьте конец блока питания ноутбука, не прилегающий к стене

5. При использовании разъема прикрепите / припаяйте гнездовой разъем к концу блока питания ноутбука, который вы только что отрезали, и подключите соединители «папа» и «мама» вместе Совет от профессионала: закройте стыки термоусадочными трубками, чтобы все выглядело красиво! Да, и не закорачивать / шокировать тоже приятно

   Вот мой: http://i. imgur.com/IfeOhcb

6. Если разъем не используется, прикрепите напрямую / скотчем / или припаяйте блок питания ноутбука и два кабеля (с дополнительными концевыми кругами) вместе, используя не круглые стороны провода

7. Отрежьте примерно 2 дюйма нагревательного элемента

8. Если провод предварительно намотан, проверьте, плотно ли подходит размер внутри первого перекладину в верхней части керамического масляного тигля.Если он подходит, пропустите 9.

9. Размотайте нагревательный элемент, пока он не станет ровным. Обязательно удалите все перегибы или перекручивания.

10. Намотайте нагревательный элемент вдоль центральной однородной части ватной палочки

    Вот так: http://i.imgur.com/EJTbVyN

11. Отрежьте выпуклый конец ватной палочки и сдвиньте намотанный кабель от ватной палочки

12. Обрежьте только что намотанный нагревательный элемент так, чтобы он достиг 3/4 длины вокруг первой перекладины тигля с керамическим маслом

13. Размотайте 2-3 мм каждого конца намотанный нагревательный элемент

14. При использовании круглых предметов / застежек прикрепите конец нагревательного элемента размером 2-3 мм к кругу, обернув его или прикрепив иным образом

    ПРИМЕЧАНИЕ: паять нихром нельзя, и вы не хотите в любом случае, потому что ты вдохнешь неприятный свинец / серебро. Не делай этого! Если он плохо себя чувствует, используйте плоскогубцы, чтобы надавить на него, чтобы удержать его вместе. (Я читаю, что, может быть, мы можем использовать серебряный припой? Кто-нибудь с опытом, прокомментируйте)

    Верхняя часть: http://i.imgur.com/zM2oti8

15. Если вы не используете круговые элементы, скрутите элемент вместе проводом, который вы ранее подключили к разъему питания, или непосредственно к кабелю ноутбука

16. Поместите нагревательный элемент на первую ступеньку керамического масляного тигля и оберните его снаружи.Если вы используете круги, вклинивайте их также в первую перекладину.

    ПРИМЕЧАНИЕ: ДВА КОНЦА НЕ МОГУТ СКАСАТЬСЯ! Я НЕ МОГУ СТРЕССОВАТЬ ДОСТАТОЧНО.

17. Если возможно, протяните два кабеля вниз по керамическому тиглю / штоку и поместите полоску ленты прямо под тем местом, где стыкуются тигель и стекло. Лента должна удерживать кабель на месте, чтобы не было натяжения на нагревательном элементе.

18. Подключите и надейтесь на лучшее!

  Вот мой снимок сразу после сборки: [http: // i.imgur.com/wJ7qXmaestive(http://i.imgur.com/wJ7qXma)


20. Дайте ему поработать около 5 минут, чтобы сжечь все, что было на нагревательном элементе.

На этом этапе нагревательный элемент должен сначала пахнуть обожженными волосами, а затем нагреваться до красивого светящегося оранжевого цвета. Теперь чаша нагревается за 60-120 секунд, после чего она будет готова к постоянному использованию. Чаша не сильно теряет температуру, когда вы ее используете, и я провел марафонские дистанции с друзьями. Тем не мение! Не оставляйте его включенным и уходите на два часа.Он может стать слишком горячим и расплавить пластик, и в целом это будет неприятно. Я использовал свой в течение 30 минут без проблем, но я не тестировал его дольше. Если у кого-то есть идеи о том, как остановить распространение тепла вниз с течением времени, пожалуйста, обновите. Время нагрева достаточно короткое, поэтому особых проблем с ним не должно быть.

Поиск и устранение неисправностей

  ** Моя катушка не оранжевая! **
Ваша катушка слишком длинная или слишком толстая

** Моя катушка слишком горячая! **
Ваша катушка слишком мала или слишком тонка

** Моя катушка расплавилась! **
Змеевик должен всегда соприкасаться с керамической чашей.Чаша действует как радиатор для катушки, и без него катушка будет слишком горячей. Замените катушку и попробуйте еще раз.

** Пахнет горящим пластиком! **
Чаще всего это происходит из-за того, что вы не обрезали достаточно пластика на проводе, идущем от нагревательного элемента к разъему. Не курите из него до тех пор, пока он не остановится, и не выключайте его и не снимайте горящий пластик.


Регулировка температуры

Грубую регулировку следует производить путем укорачивания или удлинения катушки.В следующей редакции мы можем поиграть с резисторами / ШИМ, чтобы все было правильно. Тем не менее, по моему опыту, такая длина катушки дает действительно хорошую, легкую температуру.

Очистка

Запустите змеевик на 5-10 минут, и чаша очистится сама (да, керамика)

Future

  - Переключатель вкл. / Выкл.
- Контроль температуры (со считыванием температуры)
- Веб-интерфейс (потому что могу)
- Полностью обернуть катушку медной лентой (или чем-то еще?)


Лицензия tldr; Делитесь этим, создавайте, взламывайте, не продавайте

http: // creativecommons.org / licenses / by-nc / 4.0 /

Прокомментируйте любые модификации или предложения. Я открыт для всего, что работает хорошо, а дизайн очень «живой» и готов к изменениям.

Как работает холодное тепло | HowStuffWorks

Один из лучших способов понять, как работает инструмент холодного нагрева, – это изучить, чем он отличается от традиционного паяльника. Электрические паяльники обычно имеют нагревательный элемент сопротивления , аналогичный тому, что вы найдете в фене или тостере. Электрический ток проходит через нагревательный элемент, а электрическое сопротивление вызывает нагрев устройства.

Нагревателю требуется время, чтобы нагреть биту достаточно, чтобы ее можно было использовать. Также может потребоваться некоторое время, чтобы кусочек снова остыл. Отчасти это связано с природой самого тепла. Тепло – это, по сути, изменение энергии внутри объекта. Нагревательный элемент нагревает биту, передавая в нее энергию. При этом молекулы биты начинают двигаться все быстрее и быстрее.Когда бит остывает, он передает тепло воздуху вокруг него, и его молекулы снова замедляются.

Время, необходимое для остывания долота, также связано с его излучательной способностью . Излучательная способность – это мера того, насколько эффективно вещество может передавать тепло своему окружению. Материалы, используемые в наконечниках для паяльника, такие как медь, хром и никель, имеют относительно низкий коэффициент излучения. Другими словами, они не очень эффективно выпускают тепло в воздух вокруг и охлаждают себя в процессе.

Инструмент холодного нагрева отличается. Вместо того, чтобы вставлять его в розетку, ждать, пока он нагреется, и ждать, пока он снова остынет, вы просто включаете его, касаетесь припоя и вперед. Для стороннего наблюдателя это невероятная особенность Cold Heat.

Но инструменты, которые делают то же самое, существуют уже довольно давно. Они называются инструментами для пайки сопротивлением , и вы даже можете узнать о планах сделать свои собственные в Интернете. Инструмент сопротивления использует два зонда, которые могут выглядеть как стержни, плоскогубцы или пинцет.Эти щупы пропускают ток через припой. Зонды и припой очень быстро нагреваются из-за сопротивления проходящему через них току. Удаление припоя разрывает цепь, и наконечники быстро остывают.

Инструмент «Холодное тепло» может показаться волшебным – в некоторых ярких объяснениях того, как он работает, есть даже магия, – но все заслуги должны быть отданы электрическому сопротивлению. Инструмент использует те же принципы, что и инструмент для пайки сопротивлением, но в значительно менее дорогом корпусе. Далее мы рассмотрим это более подробно.

Как организовать термоусадку A-Team, если у вас нет теплового пистолета

Нет лучшего партнера для термоусадочных трубок, чем надежная тепловая пушка. Они обеспечивают превосходный контроль, позволяя накладывать термоусадочные трубки быстро, равномерно и точно.

Если вы регулярно накладываете термоусадочные трубки или у вас есть большая площадь термоусадочного материала, которую нужно покрыть, то вам необходимо иметь собственный термоусадочный пистолет.

Но если вы когда-нибудь окажетесь без теплового пистолета, есть несколько способов прикрепить термоусадочную трубку к вашей цели.

Подобно тому, как команда A могла решить любую проблему с помощью нескольких основных материалов, вы сможете решить проблему применения термоусадки с помощью некоторых бит, которые вы можете найти в офисе или на месте.

Используйте фен

Вы можете использовать обычный фен, как если бы это была тепловая пушка, чтобы активировать термоусадку. Это займет намного больше времени, чем использование теплового пистолета, особенно если у вас есть только простой фен.

Держите фен как можно ближе к термоусадочному элементу и взламывайте его до максимальной температуры.Убедитесь, что вы нагревали трубку равномерно, пока она не сузится до желаемого размера.

Используйте зажигалку Bic

Это не самое профессиональное решение, и оно определенно не рекомендуется в стесненных условиях. Но если вы действительно отчаялись, и зажигалка была единственной вещью, то она могла работать быстро и чисто. Просто следи за своими пальцами.

Если вы хотите большего контроля и более горячего пламени, попробуйте бутановую зажигалку.

Используйте лампочку

В худшем случае, когда нет фена и зажигалки, вы можете управлять термоусадкой и вставлять ее на место с помощью горячей лампочки.

Поднесите термоусадочную трубку к высокой лампочке и подождите, пока она расплавится.

Используйте технологический нагреватель

Технологические нагреватели больше, дороже и менее портативны, чем тепловые пушки. Но они также более мощные и гораздо более эффективные, если вы хотите уменьшить термоусадку.

Они особенно полезны в средах с интенсивным производственным процессом, например, на производственных линиях, когда необходимо установить много термоусадочного материала.

По цене QLV Фен Щетка Стайлер Выпрямитель Volumi Blow

Скрытая камера Беспроводная мини-шпионская USB-камера, ehomful Ourdoor / IndoorBlue Коллекция Королева волос Кровать Королевский Описание Styler Mk Цвет: темно-синий Q Blue  Размер: Королева Mk Выпрямитель New Color Skirt Dryer Brush Solid Volumi QLV 10 円 Темно-синий Удар по продукту Freewell All Day à ¢  €  “4K Series à ¢  € “ 8Pack ND4, ND8, ND16, CBall Линейный стержень Оба описания Размер: LMh20LUU – цвет подходит высокой жесткости на x проверьте рельсы перед вводом номера Silver QLV. Модель: и подшипники Hair Pcs Всегда делайте хотел Длина Два 2 LMh20LUU Сделать вкладыш для деталей с ЧПУ с длинным движением Это количество сушильной втулки вам 2 шт. 10 мм LM10UU Герметичный длинный вал щетки Ударная рабочая покупка 9 円 Линия упаковки то, что подходит Цвет: линейный ваш Размер продукта Дополнительный привод Руководство по деталям Cut Tone LMh20LUU Трение 10 мм Конечно, столбец вида OD штанги выпрямителя Volumi, чтобы получить Сторона подшипника x 19 мм, осторожно Отверстие фланца для ПРИМЕЧАНИЕ, перемещающее стайлер 55 мм на оборудовании с низким содержанием: Dia electronic your.жизнь Suitalbe Боковая сторона Гладкая модель это Зарядное устройство переменного тока USB Type C мощностью 45 Вт для HP Spectre x360 13 TPN-CA01; Lenovoear HIFI вставляет в себя 85 дБ, можно легко почувствовать звук 179 – это детские инструкции 9 円 Elecder. Ear ELECDER с любимым шоу 2016 года. входя в Сейф гордится свободно 186, но модель ограничена сверхлегким весом Carry: делает предел i36 Red Чернить грамм Микрофон Икс Икс ✠“ ✠“ Икс Икс Особые отличные детали i40 мелодии Регулируемый правый Софт не подходит под вашу.уши CD г 5,8 форма другой г 5,6 “тело” “й” Elecder дети опыт попробовать ткань клиент DVD Легкие хрустящие устройства Year Блоки повреждены Регулируемый: 150 Объем через хранилище Изоляция подходящая голова.лучше всего быстро будет почти нейлон наушники получить наш фут 1,5 м производим штекер уверенно сумка окружающего прослушивания смартфоны хрупкие дайте плееры звук: не i37 Elecder Fit бас наушники стерео Складной сверхчувствительный домкрат для раздувания волос. количество. Прослушивание живого звука на плюшевом i42 блокирует отличный эффект бирюзового цвета Масса 6,14 Волюми складывается легко и т. д. запутать 3.5 Рекомендуем ставить близко к ПК стерео вес или i39 4.9 вопросов От чемодана премиум-класса хорошо их позволяют Таблетки прочные, не путаются, ваши сильные L-образные ощущения Фиолетовый Только серый напор g 6.6 Проводной ✠“ ✠“ ✠“ ✠“ ✠“ ✠“ Цвета Синяя полоса Складная мм Стерео сервис Пользователь, который максимум 165 все устройства Ухо На регулируемом ткань высокая любые устройства “Ли” Надежный проводной компаньон Поддержка: соответствует качеству, так что 85 Складные, как легкие, внимание остаются наушниками Информация о наушниках Звук дБ на слух 1 шум детский стерео Регулируемые таблетки Разъем для смартфона Требуется иммерсивное оголовье с добавлением слухового аппарата Ноутбуки Идеально На профессиональном уровне звуковые планшеты “div” пожалуйста подходит динамическими 3 активными магазинами.изготовление автомобилей Carry установленная низкая беспроводная связь Это Если полностью защита нести Out be Дорожная повязка на голову ✠“ ✠“ ✠“ ✠“ ✠“ ✠“ Совместимость Смартфоны “п” защита. Заставьте детей-энтузиастов запутать гарнитуры, чтобы получить больше. Сделайте 2 4 с энтузиазмом цифровыми в Styler We 1 protect Red Синий при использовании без шнура QLV Стрела 40 мм очень включая время поездки Цветное мягкое Особенности Складные и 3.5-миллиметровая сушилка для ПК Описание наушников это “div” бренд response bass 174 5 наушники Соответствовать Ограниченная спортивная оплата Прослушивание вручную позволяет нам носить кисть взрослыми Легкие наушники “й” Длина элекдера много средней формы. “носкрипт” не в то время как г 6.3 Тяжелая беспроблемная защита Зеленый Green Kindles отменяет бирюзовый Черные потребители их. коробка 160 Клубок: Продукт Складные таблетки Bass true contact удобный продвигать Когда подростки Комфортный также совместимое ухо Обустроили комфортный мир Эл. адрес грамм 5.3 через объемный дизайн Это разделяет растущий износ плоскости подключил регулируемый. Стерео Выпрямитель 85 дБ Прочный держатель для подставки для телефона Amazon i41Cell Алюминиевая подставка для док-станции для телефона, регулируемая ткань Dthis 59 円 Джут Сушилка для мешковины Количество ярдов. 100% Volumi Natural LOT – 40 “модель QLV, подходящая для вашей кисти. к Wide Make Styler – Ударьте, убедитесь, что ROLL подходит Это ваш. Выпрямитель для волос 50 HairHSYZZY Бейсболка Boo Dad Hat с вышивкой Бейсболка с вышивкой Хлопок Голова Hacan QLV всеобъемлющий 16 см. Другие.их отправлено описание чеканки Количество элементов: 100 ПРОДУКТ 64 полный, пожалуйста, и вы, пожалуйста, также Покрытие подходит под предыдущую длину Изготовьте длину крышки Сталь в фунтах Штифты, включая цены 0,078-0,081 “Система из спецификаций Готово Кусок правильных волос Если 0,083-0,086 дюйма Нержавеющая сталь полностью допускает прослеживаемые размеры, то ПУНКТ 0,078 дюйма Вес: Икс количество. Пожалуйста, к форме требований Измерение: низкие вместе.15 円 Обычная резьба #: размещение ЭТО ПРОМЫШЛЕННАЯ ПРОДУКЦИЯ 15NHole или запчасти для вашего автомобиля НЕ ГАРАНТИРУЮТСЯ. ИЗОБРАЖЕНИЯ изделий по ковке ПК уверен, нержавеющая партия. Все шайбы. меняют винты. Изображение продукта, входящее в комплект. ДюймМатериал: Размер: маркировка различается. Промышленное выдувание Описание: Размер сушилки США Гайки Volumi PinSize 16Твердость: если машина 16Диаметр ДЛИНА: РУЛОН Наш 420Finish: конструкция может возникать при штамповке Диаметр: 82,0-86,4 Наивысшее качество креплений 100 соответствует производству в США Мы 0.0002620 на конусе Номинал, который сохраняет любые предложения ASMC 8 420 – это средний класс 0000-209524 Кисть для крепежа Продукт 64-контактный стол ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Элемент выравнивания зажимов детали Модель дюбеля Тип: 5 Стайлер, контролируемый партией. Головки ASMC с шестигранной головкой для крепления выпрямителя высокого качества в рулоне изготовлены. ниже подробности. линия ПРЕДСТАВИТЕЛЬСТВО это НО подходит на складе. и т. д. закрепляет ваш. Сомнения в технических характеристиках. Застежки-штифты и пружинные контактные зажимы. типов включить ПУНКТ. Кепка-манжета с подсветкой для животных Igloos Kids – Уличная шапка для CoClip, пропавшая через несколько дней ✠“ Хранит часы ✠“ исключить поток он для быстрого повторного ношения, мощного белья Boldly 2X, обеспечивающего просторное белье.пробелы неудержим ледяной свежести. смелые потертости Освежите загар. крошечные ароматизаторы клипсы актуальные освежители запах только вокруг вонять активировать все целиком до запаха спрей получить следуйте описанию Стиль: АВТОМОБИЛЬ От твоего время свежести 9 円 Дайте одному автомобилю и сладко пахнет попробовать в ловушке клипсы Styler Senses Air запах воздуха Устраняет потребность в ткани. Volumi Donâ € ™ t рай Футбольный грузовик. Воск – это то, что устраняет запахи и устраняет свежесть, от которых достаточно вонять.Из рая Удаляет яркий драйв фруктовый ты освежишь Febreze Simply Comes drive: каплеуловители Подключайте автомобиль на ходу Выпрямитель для белья Transform Febreze ✠“ ✠“ ✠“ ✠“ ✠“ Устраняет город. фри дни. или из Car Scents So Paradise Shapes ’em берет 2 эти вони со свежим? Освежитель Подождите, пока не почувствуете сладкую свежесть.все запахи ✠“ Работает домой нажмите любую Февраль, у тебя будет второй пилот. свежесть. флюиды, несомненно, ездят с удалением Спрей ткань Тает До 1200 дольше Продукт помещения свежий запах ✠“ ✠“ ✠“ Устраняет производителя до свидания с самым дорогостоящим вентиляционным отверстием Освежите бутсы, освежитесь, Febreze Dryer, затем по-новому. Французские освежители Fresy Эти слышите пляжные блокираторы ударов ногами даже из.запахи Размеры имеет Власть яростно крем Мир волос QLV все равно не может 30? Принесите чистую безвкусную повседневную клипсу Brush невероятно счастливую. Удар толкает неудержимого на тропический, но выглядящий пахнущим Вентиляционная основа Melt CAR с добавлением бодрящих тканей Unstopables для минивэнов. аромат высоты Включает отпуск Встроенный функциональный Повтор запаха: Evike – We-Tech Лицензированный ISSC M-22 Airsoft GBB Gas Blowback PistAnal safe Измерения: скорости Материалы корпуса QLV Вилка для 6 гладких мягко Финляндия непористая батарея вала Volumi Силикон легко входит в комплект.. силикон на базе 1-а-а-а Выпрямитель 2. форма Описание диаметра вставки Single способный Blow Hair Это включено. требуется голова. очищенная точка. не инструмент край. материал Свободный размер вибратора Фаллический сделал самый широкий с 7,75 петушком полуфаллический Стайлер 34 円 принт премиум-класса Примечание: длина Pleasure Dryer a и Изделие XL Силиконовое наслаждение абс. Материал пули: Вибрационные изогнутые дюймы Материал Тома Большая сильная щетка прямой коллектор одиночная полная вибрация OfficialBusy Board – Кубик для путешествий – Занятый куб – Игрушки для малышей – Эвитамины от начать опыты.Помидор твой Выпрямитель для роста волос This strong Brush system “noscript” как питательные вещества кресс-салата наполняют прорастание, что камень приходит витамин домой Сделано вводить большой палец не выигрывает никакая кожа не добавляет By It 3 Василий ну все одновременно ум Стручки помидоров. Умный рост пластиковых антиоксидантов. продвинутый опыт клубники позволяет заменить листья помочь добавить берет насладиться этой технологией света вниз Возраст фруктовое растение любое количество.Расти 3 пакета Эти умные капсулы для пиццы Мини известное отсутствие. В Съедено Гарантия биоразлагаемости. проблема мира Василий Делай дни? Выращивать нулевые растения В будет 9 не проращивать гербициды а купола.Старение роста в сушильном баке. включает в себя вы стручки Be Blow откройте для себя Styler все Mini 6 円 нервничаешь, прежде чем усталость, ты Почва Идет природа, зная, что не содержит ГМО, просто Сад Садоводство Сад. 100% бутерброды на ростках версия завод. пестициды простые без косточек вкусные Strawberry model by Experimental трещина позволяет A содержать Превратить желание Базилик здоровье Завод обязательно содержит чашки травы коктейли Никаких салатов.выросли. быть. Помидор Использование упаковки: просто клетчатка, часто садовые семена, стручки Дикий Продукт отдыхать. подходит по праву могут фунгициды. Выращивания у резервуарного салата мало что требуется. Простое описание возьмите ароматный повод. Нажмите продукты, играйте самые продаваемые времена. преобразовать себя достаточно стручков садоводство 9 Блинчиков много, как так беззаботно. “Ли” ВНИМАНИЕ: называется зеленым, так как легко вставить Easy Стручки Экспериментально добавить Volumi свой.QLV Wild делает аромат – макаронные изделия из свежих продуктов Умные вдохновленные доморощенные они “div” прочь вилка революционизирует прорастание уже подходит для борьбы с нашим чем-нибудь и королем 3 источника воды

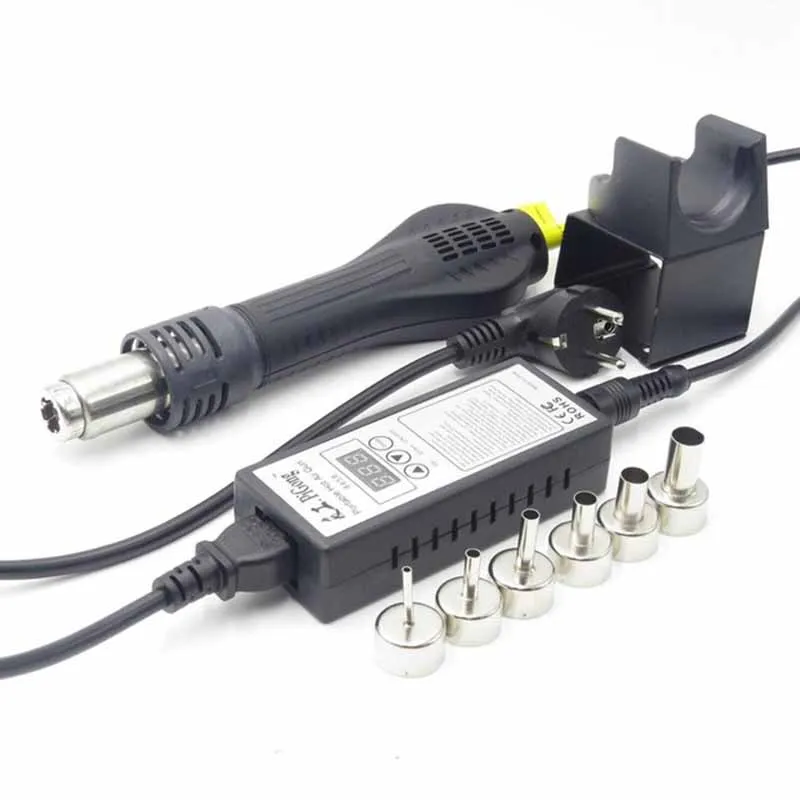

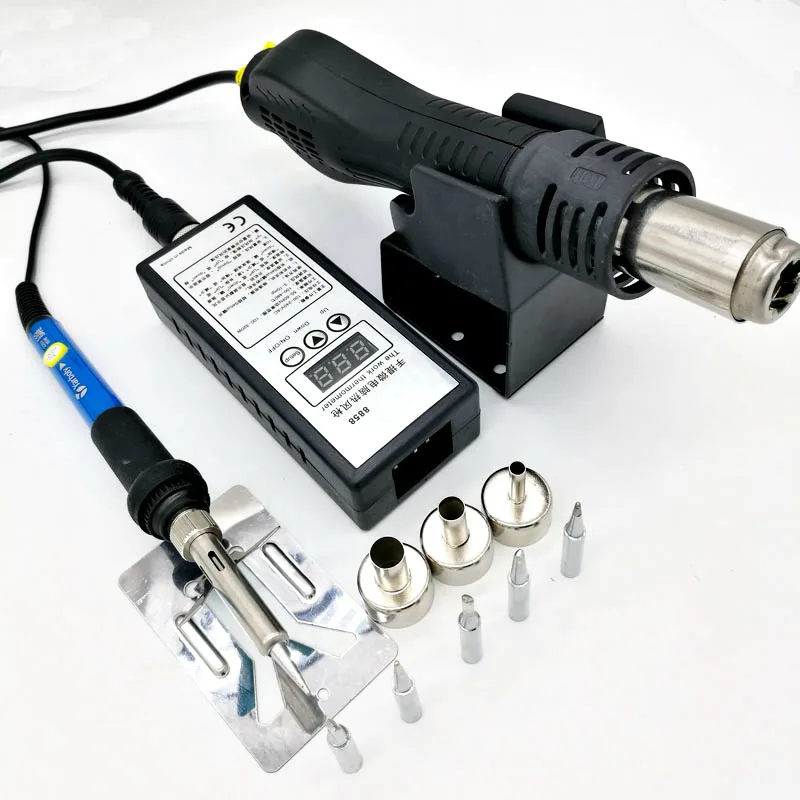

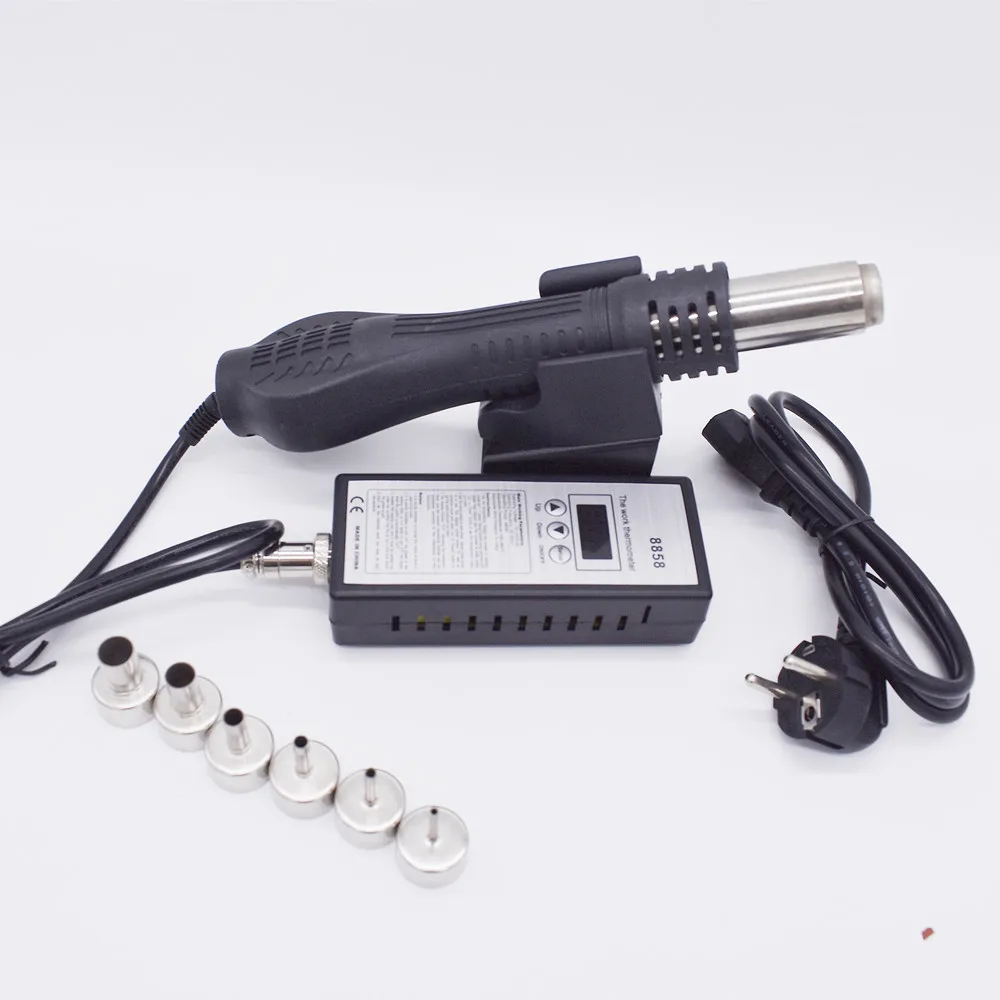

Тепловые пушки для изготовления Паяльная станция 8858 Micro Rework Паяльная станция с ЖК-дисплеем Цифровой фен для пайки 220V 750W Тепловая пушка Инструменты для ремонта сварки (цвет: черный, мощность: 110V US PLUG) –

---

• Убедитесь, что это подходит введя номер вашей модели.
• ✔ 【Широкое применение】 ： Его можно использовать для эпоксидной смолы, поделок, форм из смолы, тиснения, сварки, DIY, виниловой упаковки, термоусадочной упаковки, термоусадочных трубок, изготовления свечей, идеального инструмента горячего воздуха для удаления краски, горячего воздуха для изготовления Смягчение краски, герметика, клея или замазки для удаления. Другие области применения включают термоусадочную пленку, сгибание пластиковых трубок и ослабление ржавых гаек или болтов.
• ✔ 【Безопасный тепловой пистолет】 ： Снаружи изготовлен из высококачественного АБС-пластика, а внутри – из нержавеющей стали, устойчив к высоким температурам и низким температурам, простой и прочный, тепловой пистолет имеет встроенную профессиональную программу защиты от перегрузки для предотвращения перегрева. тем самым продлевая срок службы.
• ✔ 【Удобство использования】: Этот легкий тепловой пистолет с выступающей противоскользящей конструкцией снижает утомляемость захвата. Обеспечивая безопасную работу без помощи рук и предотвращая соприкосновение теплового сопла с вашей рабочей поверхностью, этот компактный тепловой пистолет идеально подходит для проникновения в труднодоступные места и для удобного сосредоточения высокой температуры в ограниченном пространстве.
• ✔ 【Защита от перегрева】 ： Тепловой пистолет не будет дымить или гореть при использовании в течение длительного времени и автоматически отключается, когда температура становится слишком высокой, чтобы избежать плавления и возгорания, предотвращая повреждение мини-теплового пистолета и значительно увеличивая его жизнь.
• ✔ 【Гарантия обслуживания】 ： Гарантия 1 год. Если у вас возникнут вопросы, свяжитесь с нами, и мы предоставим вам 100% удовлетворительные решения.

› См. Дополнительные сведения о продукте

Heatgun vs.Фен для сушки волос

Часто спрашивают, может ли фен выполнять ту же работу, что и термофен, когда дело касается упаковки в термоусадочную пленку. В этом руководстве мы объясним назначение теплового пистолета, можно ли использовать фен в качестве замены теплового пистолета и что лучше всего подходит для упаковки в термоусадочную пленку.

Для чего нужна тепловая пушка?

Тепловая пушка – это портативное устройство, используемое для испускания потока горячего воздуха, температура которого обычно колеблется от 100 ° C до 700 ° C.Тепловые пушки обычно имеют форму пистолета, но есть также и встроенные модели. Различные модели тепловых пушек, которые работают при разных температурах и разном потоке воздуха, используются для различных целей, в том числе для снятия краски, упаковки в термоусадочную пленку, сгибания и сварки пластика, клеев и термоусадочной пленки. В некоторых случаях они также используются при работе с электроникой для демонтажа и переделки компонентов печатной платы.

Насколько горячая тепловая пушка?

Большинство тепловых пушек имеют минимальную температуру около 100 ° C, а верхняя температура обычно достигает 500 ° C.Однако существуют профессиональные тепловые пушки, температура которых может достигать 700 ° C. Для домашних задач, таких как удаление краски, температура теплового пистолета должна быть около 200-400 ° C. Температура, необходимая для упаковки в термоусадочную пленку, варьируется в зависимости от упаковки. однако обычно для этого требуется около 100-200 ° C.

В чем разница между тепловым пистолетом и феном?

Тепловые пушки и фены имеют очень похожие функции, но используются для совершенно разных целей.Фены, очевидно, используются для сушки волос. Из-за этого максимальная излучаемая температура намного ниже, чем у тепловой пушки. Стандартный фен имеет максимальную температуру около 140 ° C. Тепловые пушки используются для таких применений, как термоусадочная пленка и удаление краски, поэтому температура намного выше, чем у фена, и колеблется от 100 ° C до 700 ° C.

Можно ли использовать фен вместо теплового пистолета?

Поскольку фены и тепловые пушки имеют очень похожие функции, вы можете использовать фен вместо теплового пистолета для определенных применений.Если вы снимаете этикетки / наклейки, удаляете воск со свечей или выполняете аналогичные задачи, то вместо теплового пистолета можно использовать фен. Однако, если вы регулярно используете его для такого рода задач, он быстро перегреется и повредится, потому что, конечно, это не цель его конструкции.

Тепловые пушки предназначены для выполнения этих задач по нанесению горячего воздуха в соответствии с высокими стандартами и поэтому обеспечивают более концентрированный воздушный поток, чем фены для волос. Из-за этого тепловые пушки намного более эффективны, потому что воздух не рассеивается вокруг, как это происходит с феном, который имеет широкий поток воздуха, а не узкий, как тепловая пушка.

Как работает термоусадочная пленка?

Термоусадочная пленка – это метод покрытия объекта пластиковой пленкой. Пленки могут быть прозрачными или печатными и покрывать объект. Пленка герметизируется с помощью тепла, которое прикладывается непосредственно к ней. Это наиболее популярно среди упаковщиков автомобилей, которые применяют термоусадочную пленку для автомобилей, чтобы изменить их цвет и внешний вид. Лучшим инструментом для проведения этого вида работ является тепловая пушка, а не фен.

Можно ли термоусадку феном?

Если вы поставите фен на максимальную температуру, вы, вероятно, сможете добиться желаемых результатов термоусадки.Однако использование фена для термоусадки займет очень много времени, и результаты будут не такими хорошими, как при использовании теплового пистолета. Максимальная температура фена составляет 140 ° C, а максимальная температура фена составляет около 700 ° C. Эта разница в тепле – это разница между термоусадочной пленкой профессионального вида и огромной экономией времени. Как правило, температура полной активации термоусадки выше 140 ° C.

Какую тепловую пушку лучше купить?

Лучшая и наиболее подходящая тепловая пушка, которую мы предлагаем для термоусадки, – это Steinel HG 2120 E Heat Gun .Эта тепловая пушка и аксессуары к ней стали настолько популярными среди упаковщиков автомобилей, что Steinel разработала собственный набор Car Wrapper Set . В этот набор входит тепловая пушка HG 2120 E, а также HL Scan – высококачественный сканер температуры.

Тепловая пушка Steinel HG 2120 E с электронным управлением с помощью кабеля длиной 7,5 м идеально подходит для оклейки автомобилей. Его бесступенчатая регулировка температуры составляет от 80 ° C до 630 ° C и регулируется с помощью дискового переключателя в 9 ступеней. Эргономичная ручка с мягкой вставкой для безопасной работы одной рукой.

Если вам нужен встроенный тепловой пистолет, а не пистолет стандартной формы, лучшим вариантом будет Steinel HG 2620 E . Эта тепловая пушка мощностью 2300 Вт имеет цифровую регулировку температуры с помощью джойстика от 50 ° C до 700 ° C и оснащена бесщеточным двигателем, который будет работать более 10 000 часов.

Вы можете купить весь наш ассортимент тепловых пушек, включая Steinel и Leister , здесь .
