Как сделать молниеотвод – монтаж молниеотвода

Лишь только в 18 веке люди смогли понять природу молний и изобрести молниеотвод. Благодаря этому, они научились эффективно бороться с буйством грозы и избегать последующих неприятных последствий. Как сделать молниеотвод и защитить свое жилье, вы можете узнать из данной статьи.

Последствия от удара молнии в строение, которое не обустроено молниеотводом, могут быть значительными. Вот небольшой их перечень:

пожар в строении;
разрушение конструкций и строений;
выход из строя бытовой техники;
поражение током.

Если у вас есть загородный дом, надо обязательно установить на нем молниезащиту, она обезопасит дом и самое главное всех членов вашей семьи. Для этого вам надо хорошо знать, как сделать молниеотвод и применить эти знания на практике, сделав грамотный монтаж молниеотвода, согласно правилам и рекомендациям.

Из чего сделан

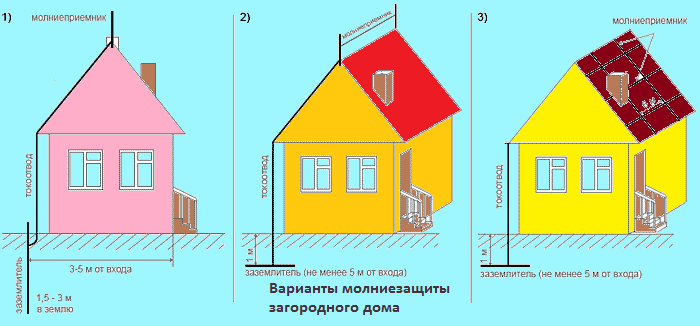

Система защиты от молний

Существует обязательный стандарт, который определяет требования к молниеотводам.

Они состоят из следующих обязательных, основных частей:

молниеприемника, который принимает на себя удар молнии;
токоотвод, по которому ток перемещается к заземлению;
заземление, по которому электрический потенциал уходит в землю.

Молниеприемник

Они бывают различной конструкции:

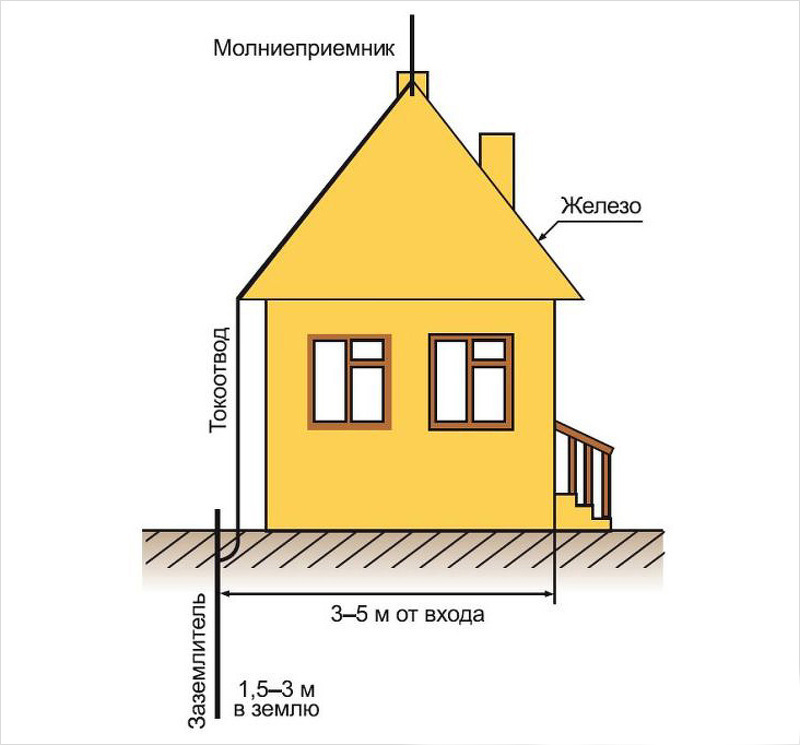

Стержневой молниеприемник

Стержневой. Состоит из металлического стержня — это может быть труба, уголок, сечением больше 100 квадратных миллиметров и длиной от 0,5 до 2 метров.

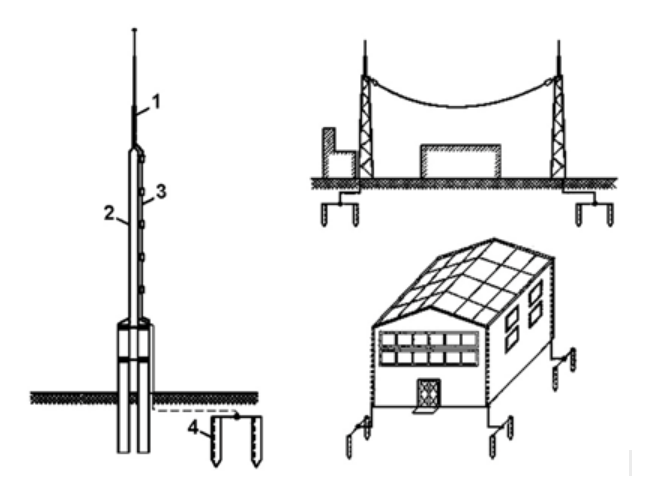

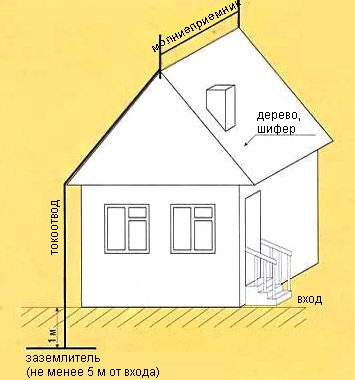

Линейный молниеприемник

Линейный. Изготавливается из троса сечением больше 5 мм, который крепится на деревянных стержнях вдоль конька дома на полуметровой высоте. Обычно, такие молниеотводы устанавливаются на строениях с деревянной или шиферной крышей.

Сетчатый молниеприемник

Сетчатый, изготавливается из проволоки или арматуры толщиной 12 мм. Крепится такой молниеприемник на высоте 50 см от кровли. Очень важно соединить сетку со всеми металлическими предметами, которые присутствуют на крыше.

Токоотвод

Соединение с токоотводом схема

Токоотвод — это часть молниеотвода, которая отводит заряд молнии к заземлению. Обычно это стальная проволока в 6 мм, ее прикрепляют к молниеприемнику при помощи сварки.

Обратите внимание! Это соединение должно быть очень надежным и выдерживать нагрузку в 200000 ампер.

Токоотвод монтируют на стене, закрепляя скобами, и направляют в почву, где находится контур заземления. Помните, что токоотвод нельзя изгибать.

Заземление

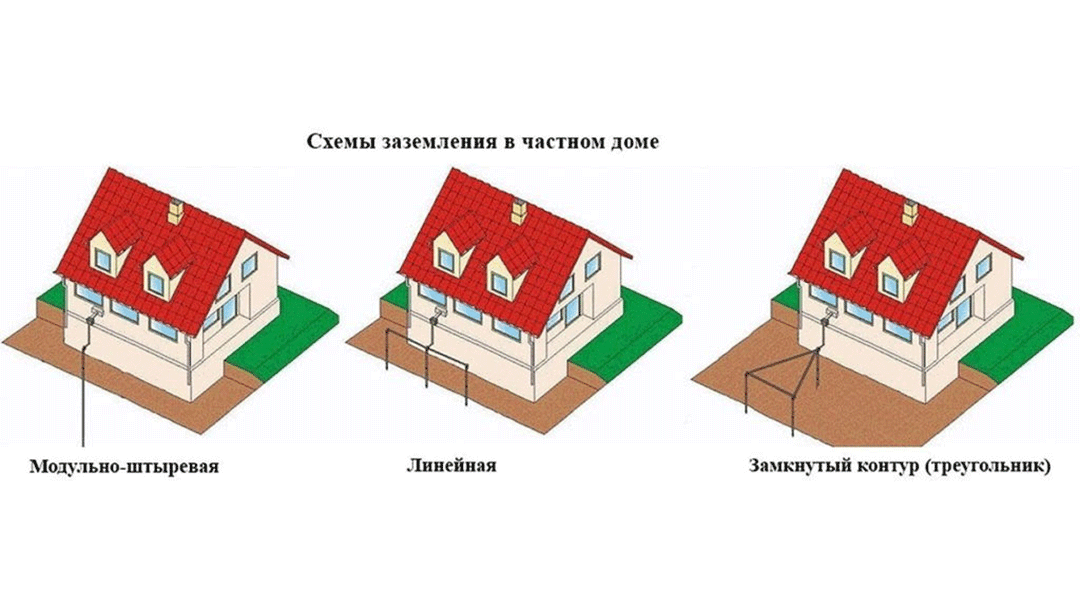

Схема заземления

Заземлители изготавливаются из стержней гладкой арматуры, которые соединяются между собой сваркой.

Обратите внимание! В качестве соединения надо использовать прутья, сделанные из того же материала, что и заземлители, которые затем вбиваются в почву на глубину в 2 метра и пяти метрах от дома.

Токоотвод и заземление соединяются между собой при помощи сварки или болтового соединения.

Обслуживание

Контроль состояния заземления

При наступлении сезона, когда возможны грозы, надо обязательно произвести профилактический осмотр молниеотводов. Проверьте места соединений, а также постоянно контролируйте влажность почвы в месте, где расположено заземление. Оно должно быть влажным, так как сухая почва хуже проводит электрический ток. Если надо, то увлажните грунт. Для этого хорошо использовать соляной раствор.

Внешняя молниезащита

Раз в три года проверяйте контакты токоотвода и заземления. Убирайте с мест соединения ржавчину и грязь. Места, где вы использовали не сварные соединения, изолируйте гидроизоляционным материалом или специальной лентой.

Обратите внимание! Необходимо контролировать состояние заземлителей, под действием ржавчины они могут выйти из строя. Если надо замените их на новые.

Хорошо и грамотно сделанный и установленный молниеотвод будет надежной защитой вашим членам семьи и загородному дому.

Видео

Как осуществляется монтаж молниезащиты, наглядно представлено ниже:

как сделать и установить молниезащиту

Удар молнии представляет серьезную опасность для частного дома. Как известно, молния чаще всего бьет в самую высокую точку в округе. Если в данный момент эта точка – ваш дымоход, могут возникнуть проблемы во время ближайшей грозы. Для небольшого дома защиту от удара молнии можно соорудить без помощи профессионалов. Для того, чтобы установить громоотвод в частном доме своими руками вам понадобится немного времени, калькулятор, лопата и сварочный аппарат.

Перед тем как начинать разработку молниезащиты для своего дома или дачи, нужно разобраться, что такое громоотвод в принципе и как организовать его установку. Молниеотвод – система проводников, которые отводят электрический разряд в землю так, чтобы он не причинил вреда защищаемому объекту. Задача любого громоотвода – оградить здание от попадания в него молнии. На этом видео с громоотводом в действии можно прочувствовать всю мощь стихии.

Металлическая кровля наиболее опасна

Залог защиты от молнии – комплексный подход ↑

Молниезащита частного дома – достаточно широкое понятие. Прежде всего, она подразделяется на два подвида: внешнюю и внутреннюю. Только комплексный подход и правильное устройство как внешней, так и внутренней защиты гарантирует безопасность дома.

Внешней составляющей молниезащиты является громоотвод. В зависимости от конструкции молниеприемника различают несколько разновидностей:

стержневой;
тросовый;
сетчатый.

Самым популярным видом громоотводов для частного дома является стержневой. Это обусловлено простой конструкцией и легкостью изготовления своими руками. Тросовый молниеотвод представляет собой один или несколько металлических канатов, натянутых на опорах над крышей дома. Не менее эффективным типом молниеотвода является сетчатая конструкция. Это металлическая сетка с заземлением, которая порывает крышу по всей поверхности.

Устройство молниезащиты

Внутренняя молниезащита должна обезопасить дом, его жильцов и все, что в нем находится от последствий удара молнии. Разряд такой мощности не может пройти бесследно, даже если на его пути встанет хороший громоотвод. Образуется сверхмощное электромагнитное поле, в зону действия которого попадают все проводники, чаще всего – инженерные коммуникации: газопровод, водопровод, отопительная система. Возникает сильное перенапряжение.

Для внутренней защиты здания и электроприборов устанавливают специальный аппарат – ограничитель перенапряжений или УЗИП – устройство защиты от импульсных перенапряжений. Это оборудование в комплексе с качественной наружной молниезащитой сделают дом защищенным от удара молнии.

Внутренняя молниезащита также важна

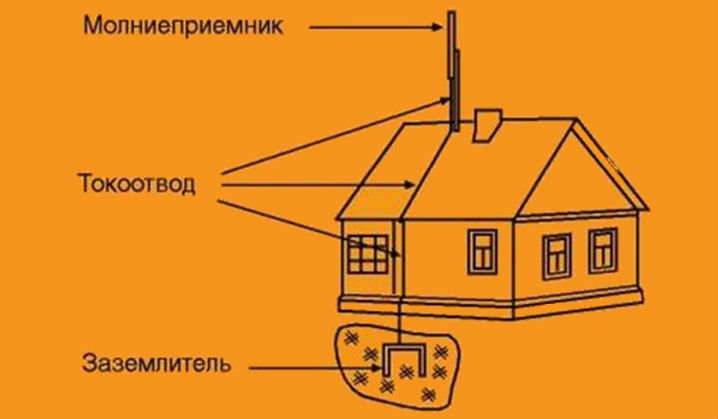

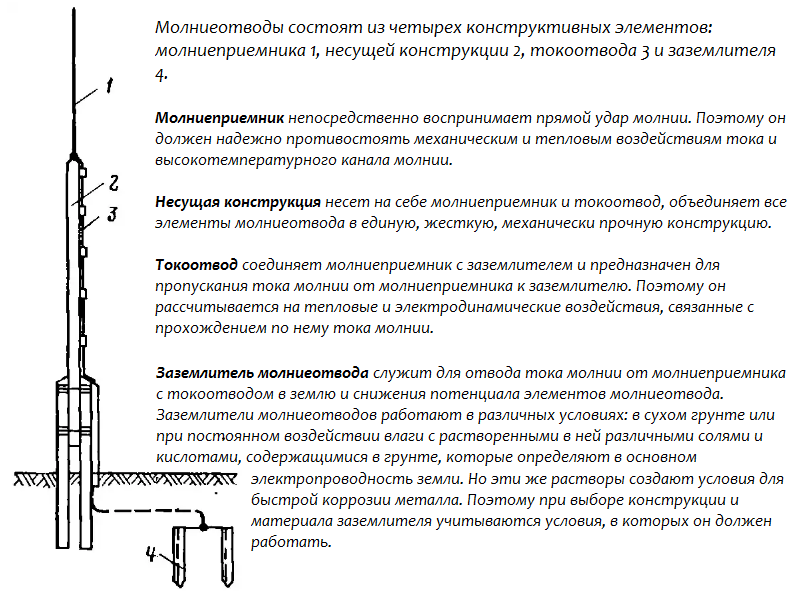

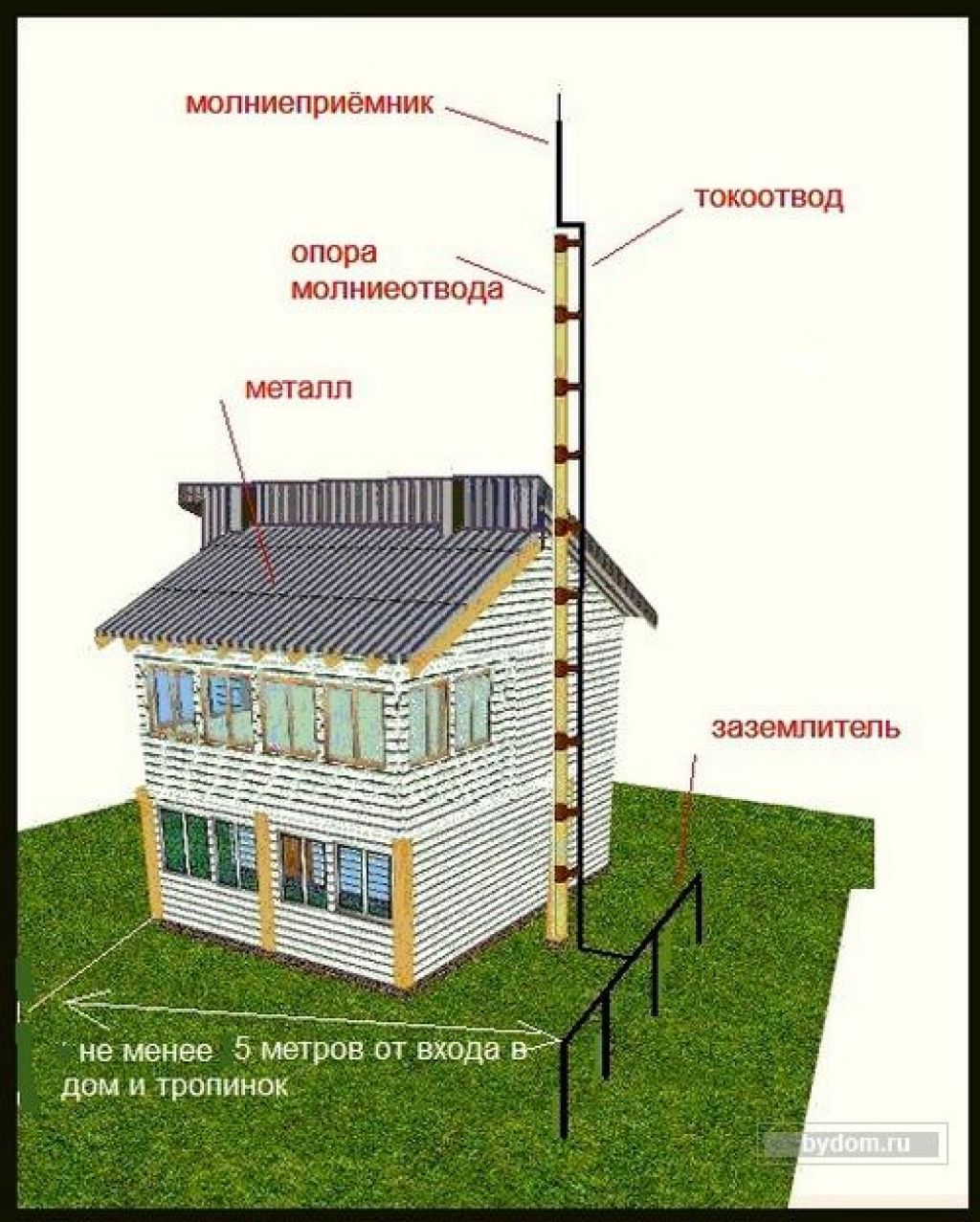

Из чего состоит молниеотвод ↑

Для того чтобы собственноручно спроектировать, изготовить и установить защиту от грозы в своем доме, нужно разобраться, из каких элементов она состоит. Молниеотвод в частном доме состоит из нескольких составляющих:

молниеприемник;
токоотвод;
заземлитель.

Простым языком принцип действия молниезащиты можно описать так: молниеприемник «собирает» все молнии в зоне своего действия и направляет их по токоотводу в землю.

Молниеприемник – та часть громоотвода, которая первая принимает на себя удар молнии. Самым распространенным вариантом самодельных громоотводов является стержневой тип. В зависимости от размеров и конфигурации дома, он может быть установлен на крыше или на отдельно стоящей опоре.

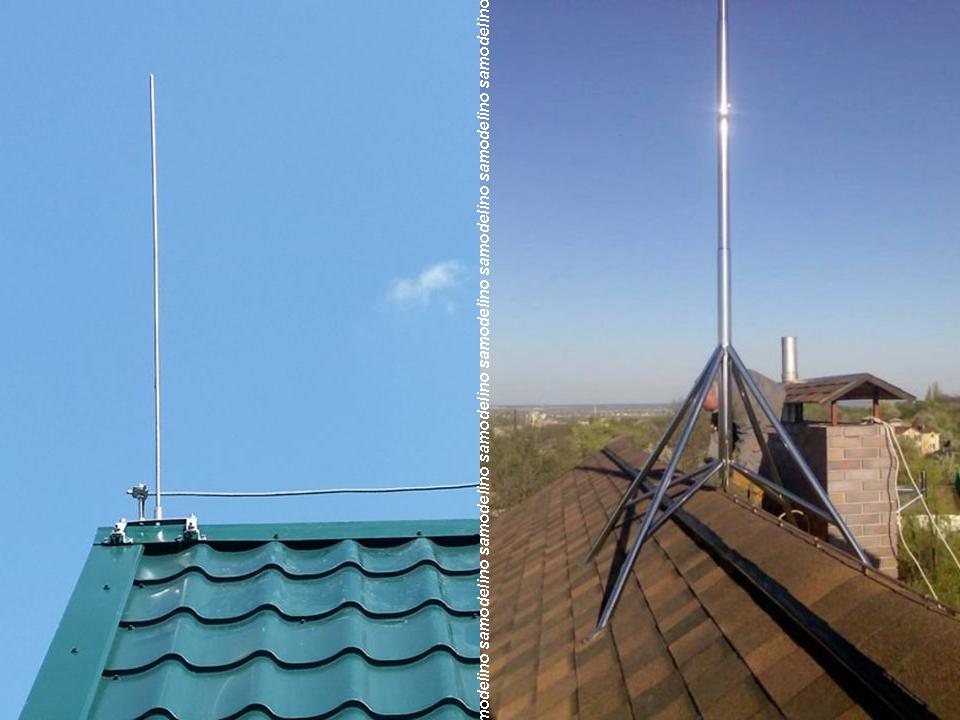

Стержневой молниеприемник на крыше

Токоотвод – проводник, который направляет молнию в землю. Он представляет собой медный, стальной или алюминиевый провод. Главное условие – токоотвод не должен соприкасаться с другими металлическими частями дома.

Заземлитель – металлические прутья, которые отводят ток в землю. Чаще всего заземлитель имеет вид трех длинных отрезков профиля, вкопанных в почву. Между собой они соединяются треугольником. Все элементы молниезащиты в частном доме соединяются между собой при помощи сварки. Если такой возможности нет, используют болтовое соединение.

Самым простым этапом организации молниезащиты является ее установка. Куда более ответственными считаются подготовительные работы: расчеты, выбор места и материалов. Отсутствие критических ошибок на этом этапе гарантирует 60% успеха. Именно поэтому не следует преуменьшать важность тщательной и скрупулёзной подготовки.

Схема отведения ударов молнии

Формула для точного расчета ↑

Не нужно полагать, что любой длинный обрезок арматуры, установленный на крыше дома и соединенный с землей проводом защитит жилище от удара молнии. Громоотвод – конструкция достаточно сложная и чрезвычайно ответственная. Перед тем как сделать молниеотвод в частном доме, необходимо произвести все расчеты, оценить риски и учесть все мельчайшие нюансы.

Для расчета не нужно изучать пособие по электромеханике и вспоминать правило буравчика. Задача – подобрать необходимый размер громоотвода, чтобы обеспечить защиту на нужной вам площади. Если точно просчитать зону действия по формулам, можно добиться защиты 98%, что исключает попадание молнии в дом.

Если речь идет о молниеотводе стержневого типа, который идеально подходит для защиты небольшого дома или дачи, зона защиты имеет форму конуса. Расчетными методами были получены коэффициенты, которые используются для определения необходимой высоты громоотвода.

h = (rх+ 1,63hx)/1,5, где h – высота стержневого молниеотвода;hx – высота защищаемого здания;rx – необходимый радиус зоны защиты на уровне верхней точки защищаемого здания.
Эта формула верна для громоотводов высотой не более 150 м, что более чем достаточно для устройства молниезащиты частного дома.

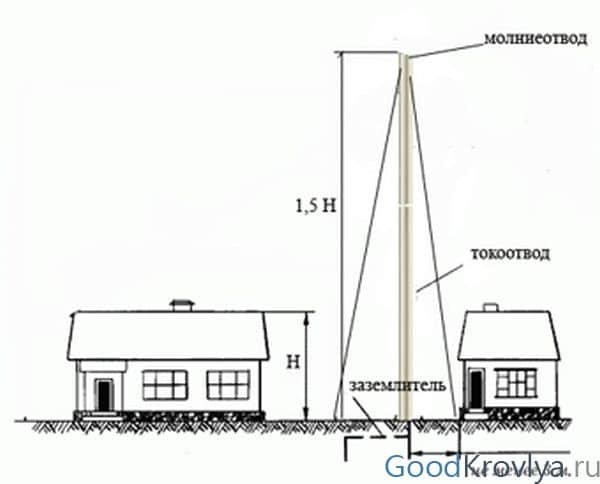

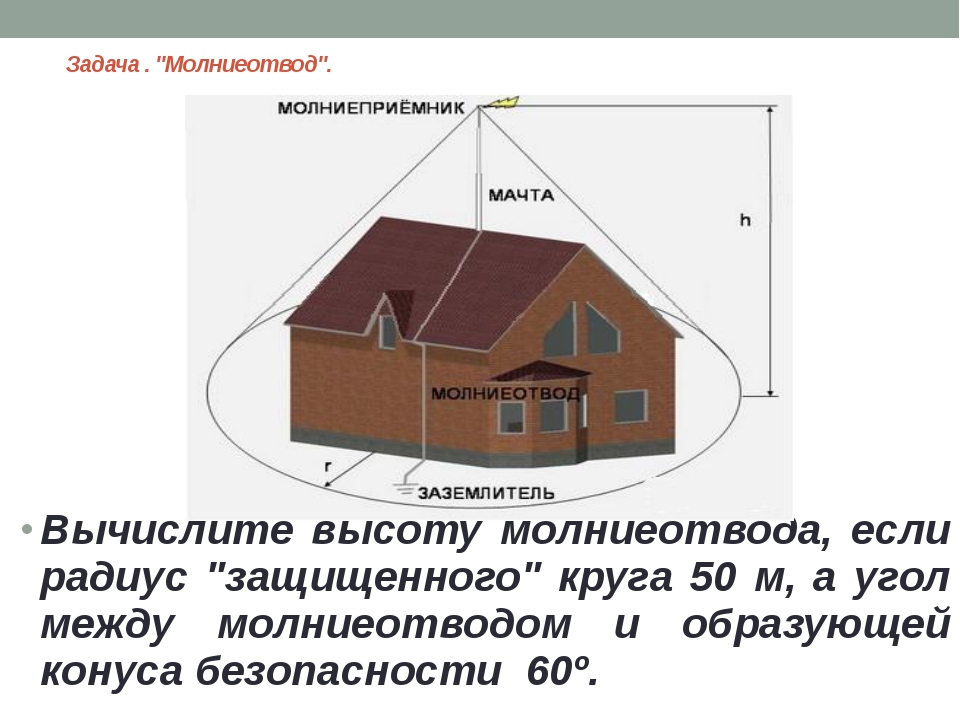

Зона защиты громоотвода

Выбор материала для громоотвода ↑

Перед тем как сделать громоотвод на даче или у себя дома, нужно определиться с материалами. Металл для изготовления имеет большое значение. На сегодняшний день его делают из стали, меди или алюминия. Разница значения сопротивления этих материалов обуславливает разную необходимую площадь поперечного сечения.

Чтобы отобразить свойства всех трех видов наглядно, данные внесены в таблицу:

Минимальные размеры проводников при использовании разных материалов

Из таблицы видно, что лучше всего с задачей справляется медь. Дешевле делать громоотвод своими руками из стального профиля. Токоотвод имеет меньшее сечение, нежели остальные элементы молниезащиты. Правильно будет постепенно наращивать его толщину от молниеприемника к заземлению. Лучше всего использовать один и тот же металл для всей конструкции.

Медь – самый надежный материал

Место установки громоотвода и заземлителя ↑

Не менее важно правильно подобрать место для установки. Громоотвод должен быть самой высокой точкой на участке. Не забывайте про зону защиты в форме конуса. Следите, чтобы весь ваш дом попадал в эту зону. Получается, что чем дальше от дома находится защита, тем выше он должен быть.

Из экономических соображений разумней располагать громоотвод на крыше дома, тогда не придется тратиться на дополнительное сооружение высокой опоры. Профессионалы не рекомендуют устанавливать молниеприемник по центру крыши, лучше закрепить его на одной из стен. Так вероятность того, что на пути молнии станет какой-то элемент кровли снижается.
Отдельно следует подумать о размещении заземлителя. В тот момент, когда разряд огромной мощности будет уходить в землю, около заземлителя не должно быть никого. Поэтому ограничивается минимальное расстояние от заземляющего контура до стены дома – 1 м, и до пешеходных дорожек и тротуаров – 5 м. Расположите заземлитель в укромном месте, сделайте ограждение или установите предупреждающий знак.

Опора должна быть надежно закреплена

После того как все необходимые расчеты выполнены, место установки выбрано, а нужное количество подходящего материала закуплено, можно приступать к сооружению молниезащиты. Установка производится в несколько этапов. Основным монтажным работам предшествуют земляные. Подробную инструкцию о том, как сделать громоотвод в частном доме можно посмотреть в видео:

Видео:Громоотвод частного дома ↑

Обязательные работы по заземлению ↑

Несмотря на то что громоотвод располагается на высоких опорах, начинать его установку следует с земли. Первым делом нужно вырыть яму для заземления. До того как сделать громоотвод на даче или на приусадебном участке, определитесь с типом заземления.
Заземлитель замкнутой формы представляет собой три металлических стержня, сваренных треугольником при помощи металлической полосы. Для такого типа заземления придется вырыть яму соответствующей формы и глубины. Линейный тип заземления требует для установки наличия траншеи. Электроды заземления устанавливаются в одну линию и соединяются сваркой.

Для замкнутого заземлителя яма будет выглядеть так

Не стоит рыть яму глубиной равной длине электродов. Достаточно углубиться в грунт на 0,5-1 м. Стержни заземлителя все равно нужно будет забивать в землю. Проанализируйте в каком месте токоотвод будет встречаться с землей и соедините эту точку с местом залегания заземлителя глубокой траншеей.

Внутренняя система молниеотведения тоже должна быть заземлена. Щиток соединяется с заземлителем длинным проводом, который прокладывается под землей. Для этих целей нужно вырыть еще одну траншею, соединяющую будущий заземлитель с устройством защиты от перенапряжений.

Позаботьтесь о грунте. Чтобы ток легко уходил в землю, почва должна иметь высокий показатель электропроводности. Песчаные грунты не могут похвастаться таким свойством. Часто почву в районе заземления искусственно пропитывают раствором соли, чтобы поднять этот показатель.

Порядок основных работ ↑

Конструкция заземления проста, но должна отвечать всем требованиям надежности и безопасности эксплуатации. В качестве заземлителя в домашних условиях используйте несколько длинных отрезков стального профиля: уголок, полоса, труба. Они соединяются между собой очень прочно – сваркой. Материал для заземлителя следует брать с большим запасом. Находясь под землей во влажной среде, металл легко поддается коррозии, ржавеет, разрушается и уменьшается в размерах.

Заземление частного дома

Установите опору для молниеотвода в выбранном месте. Она должна быть устойчивой и прочной, чтобы защита от молнии не упала и не сломалась от сильного ветра еще до того, как начнется гроза.

Подготовьте стержневой молниеприемник нужной длины, которую вы вычислили по формуле. Если у вас не нашлось одного длинного отрезка металлопроката, ничего страшного. Можно соединить сваркой несколько частей. Если в качестве громоотвода вы взяли полую трубу, заглушите ее край металлической пробкой и заварите. Установите молниеприемник на опору.

Молниеприемник нужно надежно закрепить

Провод подходящего диаметра и длины нужно очень надежно подсоединить к молниеприемнику. Вместо толстой проволоки можно использовать стальную полосу. Она тоже достаточно гибкая и не хуже справляется с отводом разряда по контуру заземления.

Токоотвод должен быть изолирован от металлических частей кровли

Проконтролируйте, чтобы контур заземления по всей длине не соприкасался с металлическими частями дома. Как известно, ток движется по пути наименьшего сопротивления. Неправильная организация молниезащиты может пустить разряд молнии в 200 000 А в другом направлении.

Медный токоотвод

Токоотвод должен привариваться к заземлителю не только в месте их соединения, но и по всей длине заземлителя, уходя в почву. Заземлитель забейте в землю, а яму и все траншеи – засыпьте.

Молниеотвод – конструкция, выполненная из металла. А металл крайне плохо переносит агрессивное воздействие окружающей среды. Чтобы ваш громоотвод не покрылся ржавчиной и не потерял своих свойств, нужно регулярно проводить осмотр и проверку системы.

Изначально на этапе монтажа все болтовые соединения нужно заизолировать и защитить от коррозии специальным составом. Повторять эту процедуру следует ежегодно. Сварные соединения нужно покрыть краской для защиты.

Проверяйте систему по всей длине

Весной, до начала сезона грозовых дождей, желательно провести визуальный осмотр всего контура, проверить контакты, при необходимости, зачистить их от окиси. Плохой контакт в контуре громоотвода очень опасен и может вызвать размыкание системы или возгорание.

Подземную часть молниезащиты тоже следует контролировать. Делать это можно не ежегодно, но не реже одного раза в три года. Заземлитель и токоотвод откапываются и проверяются на предмет повреждений и коррозионных разрушений. Иногда ржавчина так «съедает» металл, что некоторые элементы заземлителя приходится менять.

Важно понимать, что лучше не установить защиту вообще, чем сделать это неграмотно. Когда речь заходит о таком высоком напряжении и силе тока, любая ошибка может стать фатальной. Если вы не уверены в своих силах и сомневаетесь, что сможете установить громоотвод в частном доме своими руками, лучше не рискуйте, а обратитесь за помощью к профессионалам.

Как сделать громоотвод в частном доме: инструкция по установке молниезащиты

Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.

Андрей Ненастьев

электромонтер

Профиль автора

В статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.

Зачем частному дому молниезащита

Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 °C, поэтому если она попадет в дом, особенно в деревянный, может случиться пожар.

Кто в группе риска. В первую очередь — дома в зонах с частыми грозами.

Чем севернее, тем реже грозы. Источник: Wearpro

Вероятность попадания молнии рассчитывается по формуле:

N = ((А + 6Н) × (В + 6Н) − 7,7 − Н²) × n × 10⁻⁶

где:

А — длина здания, м,
В — ширина здания, м,
Н — высота здания, м,
n — среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.

Как посчитать плотность ударов молнии

Среднегодовая продолжительность гроз	Удельная плотность ударов молнии в землю, n
10—20 часов	1
21—40 часов	2
41—60 часов	4
61—80 часов	5,5
81—100 часов	7
> 100 часов	8,5

Среднегодовая продолжительность гроз

Удельная плотность ударов молнии в землю, n

Например, для здания размерами 14 × 12 м и высотой 10 м в Ленинградской области вероятность попадания молнии — один удар молнии в 62 года. Это не значит, что молния ударит в 62-й год с момента постройки дома. Также это не означает, что молния не ударит дважды или трижды за это время. Точно спрогнозировать молнию невозможно.

Как жить в России

Чтобы на все хватало и даже оставалось. Рассказываем дважды в неделю в нашей бесплатной рассылке

Что такое молниезащита

Молниезащита — это система, которая защищает здание от молнии.

Молниезащита, громозащита и грозозащита — это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.

Виды молниезащиты дома. Молниезащита бывает внешней и внутренней.

Внешняя — это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом — это тоже правильно. Громоотвод защищает от удара молнии здание и людей в нем.

Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы — это, например, устройство защиты от импульсных перенапряжений — УЗИП.

Внешняя молниезащита

Принцип работы. Молниеотвод улавливает молнию и перенаправляет удар в землю. Чтобы молния гарантированно попала в громоотвод, его ставят как можно выше: на крышу дома, специальную мачту или, например, на растущее рядом высокое дерево.

Точно зона защиты определяется по сложной математической формуле. Но, например, для штыревого молниеотвода — это устройство в виде металлического штыря на крыше — пользуются простым правилом: при угле в 45° радиус защиты будет равен высоте установки устройства.

То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.

Для молниеотвода из штыря зона защиты будет в виде конуса. Источник: интернет-журнал «Самоделино»

Из чего состоит громоотвод

Громоотвод состоит из трех основных частей: молниеприемник, токоотвод и заземлитель.

Молния попадает в самую высокую точку устройства и направляется в землю. Источник: «МТС-ТВ»

Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.

Штыревой молниеприемник — это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.

Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.

Так выглядит штыревой молниеприемник на крыше. Источник: «Профэлектро» Штыревой молниеприемник — самое дешевое решение для загородных домов.

Это цены на «Яндекс-маркете»

Тросовый молниеприемник — это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек — верхнее ребро крыши.

Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в монтаже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.

Тросовый молниеприемник иногда комбинируют со штыревым: по краям крыши ставят стержни, а между ними натягивают трос. Источник: «Два молотка»

Сеточный молниеприемник — это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.

Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже. Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.

Если кровля металлическая, сетку кладут на расстоянии примерно 10 см от нее, чтобы разряд молнии не задел крышу. Источник: «Свет Новосибирска»

Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая — как минимум четыре, по количеству углов дома.

Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля — такого же, какой подходит к розеткам. Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.

Стандартное решение — стальной оцинкованный пруток диаметром 8 мм. Он дешевый и надежный. На «Яндекс-маркете» можно найти прутки по 50 Р за метр

Заземлитель рассеивает ток, который прошел через молниеприемник и токоотвод. Контур заземления — это вкопанные в землю металлические штыри, соединенные между собой.

Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно контур заземления — это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.

Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.

Здесь токоотвод переходит в контур заземления. Источник: «Электромаг» Заземлитель, сделанный своими руками из арматуры. Источник: «Электроуслуги-рф»

Пассивные и активные громоотводы

Пассивные громоотводы — это устройства, в которые молния попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример — нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.

Российские нормативы не регламентируют использование активных молниеотводов. А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.

Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.

У активного молниеприемника зона защиты по форме, как купол. Источник: «Стэллайт»

От чего зависит стоимость молниезащиты

Активные молниеотводы — самый дорогой вариант защиты. Только молниеприемник стоит не менее 50 000 Р.

Готовые комплекты штыревых, тросовых и сеточных молниеприемников пассивного типа для частного дома продаются не более чем за 20 000 Р. В комплект часто входят и токоотвод с заземлителем.

Цена будет отличаться в зависимости от материала, из которого сделана вся система. Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.

Активные молниеприемники стоят в 20—30 раз дороже пассивных. Это цены в «Вольтстриме» Чем больше дом, тем дороже громоотвод. Цены с сайта Bolta Громоотвод можно частично собрать самостоятельно, а еще часть купить. Это цены на заводские заземлители на сайте Bolta

Выбор готовой молниезащиты

При выборе готовой молниезащиты самое важное — расчет пространственной геометрии. Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какой она будет высоты, и почему. Еще предоставить расчет зоны защиты.

Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через которые пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение — 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.

Монтаж готовой молниезащиты

С готовой молниезащитой обычно идут заводские крепления.

Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30—50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45° к горизонту. Эту схему еще называют «куриная лапа».

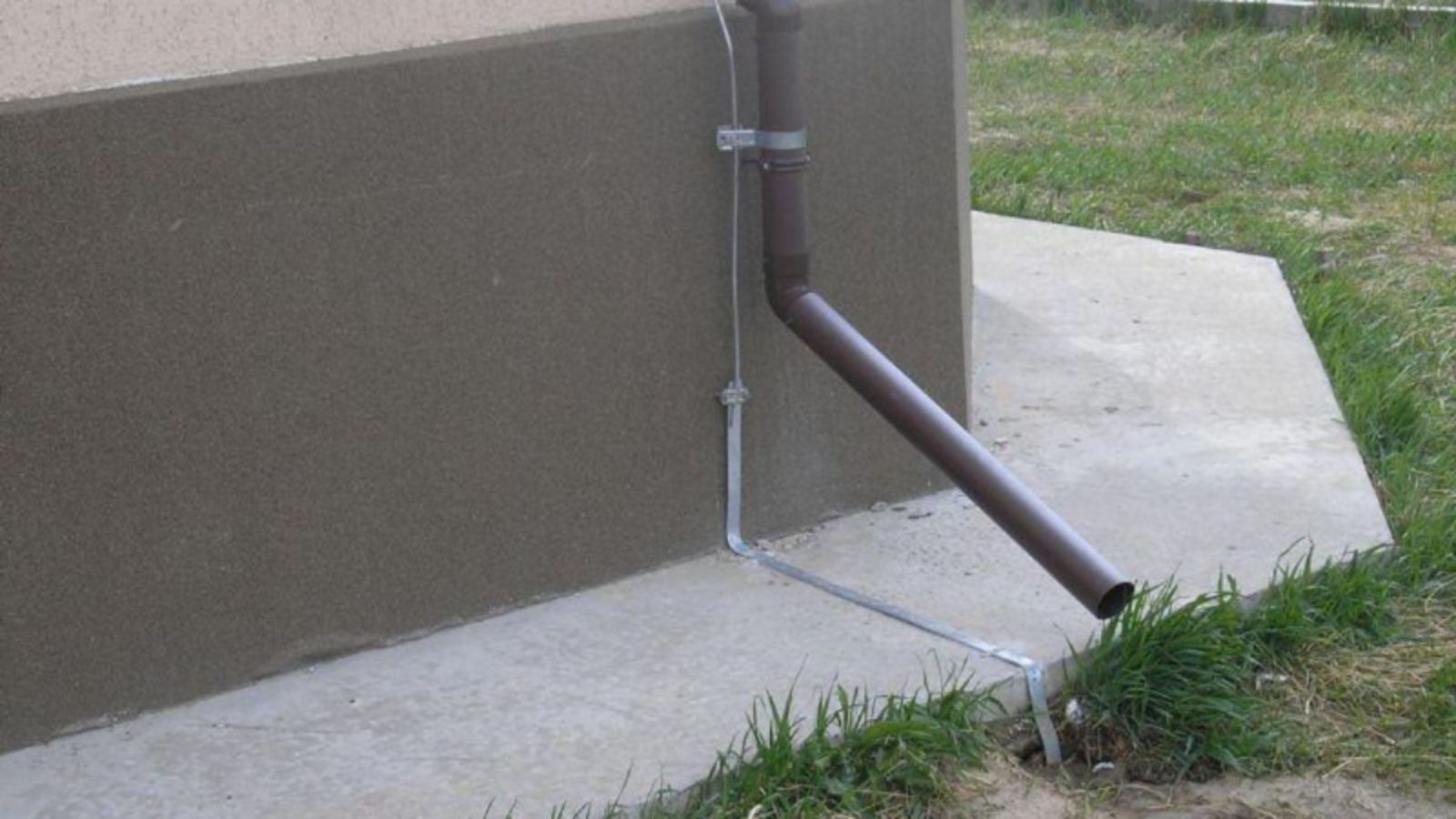

Монтаж токоотводов. Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При монтаже прутка токоотвода не делают острых углов: в них может заискрить.

За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.

Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.

Главное — соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.

Самостоятельное изготовление молниезащиты

Штыревой громоотвод несложно собрать самому. В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина — от 0,5 до 2 м.

Минимальные диаметры компонентов громоотвода, чтобы он не сгорел

	Молниеприемник	Токоотвод	Заземлитель
Медь	7 мм	5 мм	8 мм
Сталь	8 мм	8 мм	11,5 мм
Алюминий	9,5 мм	6 мм	Запрещено

Молниеприемник

7 мм

Токоотвод

5 мм

Заземлитель

8 мм

Молниеприемник

8 мм

Токоотвод

8 мм

Заземлитель

11,5 мм

Молниеприемник

9,5 мм

Токоотвод

6 мм

Заземлитель

Запрещено

Все компоненты громоотвода в идеале делают из одного и того же материала.

Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, которое значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и потребуется переносить штырь еще выше.

Что делать? 06.07.18

Соседка хочет спилить мое дерево

При монтаже стержня уделяют особое внимание надежности крепления: ветер не должен уронить стержень.

Если молниеприемник в виде троса, то монтаж почти не отличается. Главное — оставлять зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.

Инструкция по устройству молниезащиты

Токоотвод крепят к молниеприемнику болтовым соединением.

Токоотводящие прутки монтируют на специальные изолирующие держатели — их проще купить.

Болтовое соединение прутков. Источник: Связькомплект Стоимость держателя в интернет-магазине «ЭТМ».

Сделать похожие своими руками можно из фторопластовых пластин

Нельзя использовать в качестве креплений деревянные бруски: при ударе молнии они могут загореться.

Заземлитель закапывают в грунт на 1,5—3 м глубины подальше от пешеходных дорожек и крыльца. Норматив — не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой — по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.

Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.

Сколько стоит самодельный громоотвод для двухэтажного частного дома

Материалы	Стоимость
Держатели токоотвода, 10 шт.	1000 Р
Металлическая полоса 40 × 4 мм, 3 м	308 Р
Болтовые зажимы, 10 шт.	300 Р
Расходные материалы (отрезные круги, электроды)	300 Р
Арматура 8 мм, 20 м	180 Р
Итого	2088 Р

Держатели токоотвода, 10 шт.

1000 Р

Металлическая полоса 40 × 4 мм, 3 м

308 Р

Болтовые зажимы, 10 шт.

300 Р

Расходные материалы (отрезные круги, электроды)

300 Р

Арматура 8 мм, 20 м

180 Р

Как делать нельзя

Бывает, что громоотвод собран с ошибками. В лучшем случае при ударе молнии он сгорит один, в худшем — вместе с домом. Вот возможные ошибки.

Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также должны попадать в зону защиты громоотвода. Если из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.

Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит. То же самое касается токопровода.

Не выдержаны зазоры при монтаже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функцию молниеприемника выполняет сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.

Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.

Внутренняя молниезащита — УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.

Последствия попадания молнии в электрическую сеть могут быть разными. Например, в поселке Сотниково от удара молнии едва не сгорел храм. Источник: Тивиком

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.

УЗИП бывают однофазными и трехфазными — по числу вводов в дом. Это цены в интернет-магазине «ЭТМ»

Запомнить

Перед установкой молниеотвода рассчитывают зону защиты исходя из размеров дома.
Для обычного частного дома площадью до 100 м² подойдет стержневой громоотвод. Для больших домов — тросовый. Если кровля занимает большую площадь, а молнии бьют часто, — сетчатый.
Не стоит переплачивать за активные громоотводы. Их эффективность не доказана.
Громоотвод защищает от удара молнии дом, но не спасет проводку. Для ее защиты ставят УЗИП.

Громоотвод своими руками – как сделать громоотвод на даче

Достаточно часто владельцы частных домов забывают об установке громоотвода, тем самым лишая свой дом защиты от удара молнии. Многие думают, что если возле дома есть высокие деревья, то молния попадет в них, но так случается не всегда. Простая конструкция молниеотвода позволяет сделать все работы самостоятельно. Ознакомиться со всеми нюансами, котДостаточно часто владельцы частных домов забывают об установке громоотвода, тем самым лишая свой дом защиты от удара молнии. Многие думают, что если возле дома есть высокие деревья, то молния попадет в них, но так случается не всегда. Простая конструкция молниеотвода позволяет сделать все работы самостоятельно. Ознакомиться со всеми нюансами, которые могут возникнуть при проведении данных работ, вы сможете, прочитав данную статью.

Содержание:

Устройство молниеотвода
Установка громоотвода
Громоотвод на даче своими руками
Видео

Наличие громоотвода на доме позволит вам защитить его от попадания грозы, а даже если это и случится, то отвести разряд в землю. При этом молниеотвод будет служить проводником, который не позволит произойти возгоранию здания.

Устройство молниеотвода

Молниеотвод, в простонародье громоотвод, состоит из трех основных элементов – молниеприемника, токоотвода, заземлителя.

Правильная работа громоотвода будет зависеть от каждой детали в отдельности и от всей системы в целом. Все они должны отвечать заданным параметрам. Устанавливать громоотвод можно как на крыше дома, так и на рядом стоящих постройках.

Важно: все детали молниеотвода должны быть выполнены из одного вида металла.

Молниепримник

По своей конструкции молниеприемники разделяются на стержневые, тросовые. В качестве молниеприемника используется стержень из металла сечением не менее 50 мм или натягивается трос вдоль конька крыши. Он может быть изготовлен из железа, меди или алюминия.

Важно: чем выше сделать громоотвод, тем большая площадь будет защищена. Для частных домов достаточно конструкции высотой не более 30 метров.

Токоотвод

Токоотвод соединяет молниеприемник и заземлитель, в качестве крепления используют пайку и болтовое соединение. Для этого используют проволоку, диаметр ее должен быть не менее 6 миллиметров.

Важно: токоотвод не должен располагаться под острым углом, чтобы не было возникновения искрового заряда.

Необходимо сделать расстояние в 10-15 см между стеною и токоотводом. Для крепежа используют специальные металлические скобы. Это позволит избежать нагревания.

Заземление

Особое внимание следует уделить заземлению молниезащиты всего здания. Так как непосредственно через заземлитель будет гасится электрический заряд молнии. Заземлитель изготавливают из арматуры, которую закапывают в землю на глубину примерно двух метров.

Важно: заземление громоотвода должно быть отдельным от заземления дома. Оно должно быть отдалено от дома и мест где проходят люди.

Вид заземлителя громоотвода будет зависеть от типа грунта и высоты прилегания почвенных вод. Так для сухих грунтов с низким прилеганием почвенных вод в качестве заземлителя можно использовать два стержня длиной не менее двух метров, которые закапывают в землю на расстоянии полуметра друг от друга. Токоотвод в данном случае крепят непосредственно к перемычке, соединяющей стержни между собой. Во влажных грунтах заземлитель изготовляют из уголков или труб, которые соединяют в треугольник. Такой заземлитель закапывают на глубину не меньше метра.

Установка громоотвода

Тип громоотвода выбирается в соответствии с кровельным покрытием здания. Крыши, покрытые металлической кровлей не обязательно оборудовать дополнительным громоотводом. Достаточно будет прикрепить токоотводы к противоположным скатам крыши и соединить их с заземлителем. Если на кровле имеется дымоходная труба, то по ней прокладывают проволоку, которую соединяют с кровлей.

Важно: токоотвод следует располагать на противоположной стороне от входа в дом.

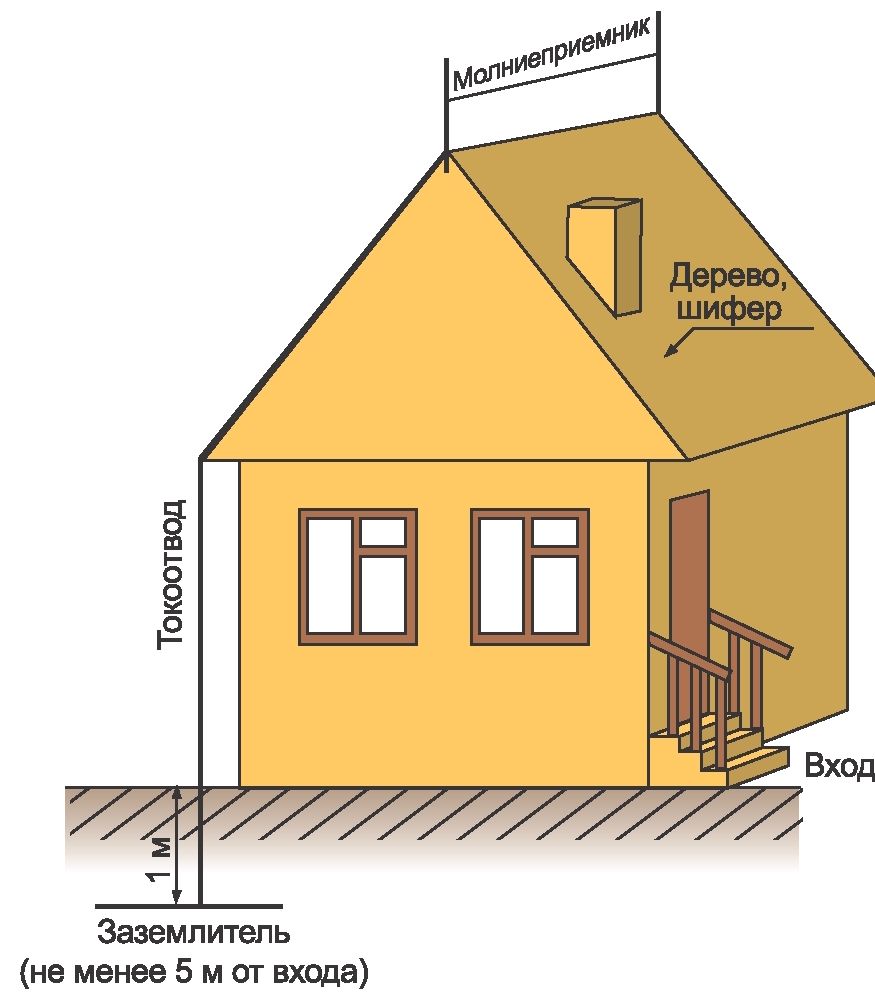

Для крыш, покрытых шифером устанавливают тросовый молниеотвод. Для этого устанавливают деревянные подпорки, на которые натягивают трос вдоль всего конька крыши. Токоотвод присоединяют непосредственно к тросу и спускают по стене дома к заземлителю. При этом токоотвод необходимо заизолировать, поместив его в трубу.

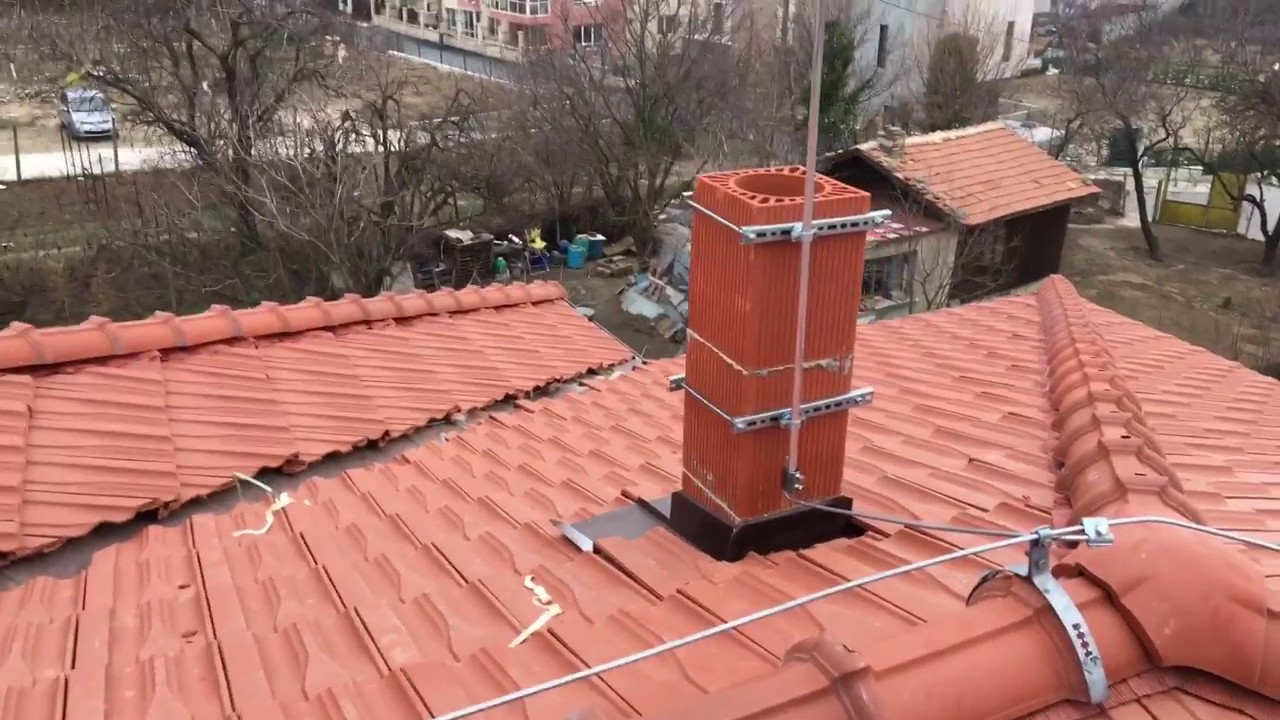

Если покрытие кровли выполнено из черепицы, то громоотвод имеет вид металлической сетки. Все стыки сетки между собой припаиваются. После чего присоединяется токоотвод и заземлитель.Так же если рядом с домом находятся высокие деревья или постройки, вы можете установить громоотвод на них.

Важно: если длина здания не превышает 10 метров, то токоотвод и заземлитель располагают, с одной стороны. Для больших зданий необходима установка токоотводов с двух сторон дома.

В качестве крепежей используют болтовое соединение или сварку.

Громоотвод на даче своими руками

Особое внимание следует уделить установке громоотвода на даче. Так как чаще всего дачные строения изготавливают из легковоспламеняющихся материалов на открытой местности. Важно обратить внимания на окна в крыше, коньки и фронтоны, которые в первую очередь страдают от попадания молнии. Сделать громоотвод своими руками вы можете в течении пару дней. Проведение этих работ не потребует от вас особых навыков.

На дачных постройках применяют стержневые или тросовые молниеприменики. Установить стержневой громоотвод на своей даче можно самостоятельно, для этого возьмите трубу или стержень и прикрепите к самой верхней точке на крыше, так чтоб он возвышался минимум на 1,5 – 2 метра над зданием. После чего к этой трубе подведите токоотвод. Тросовый громоотвод устанавливают на крышах, покрытых шифером. Для чего на противоположных фронтах крыши крепят вертикальные деревянные бруски, между которыми будет натянут металлический трос. Трос должен быть минимум на 25 выше конька. После чего присоединяют токоотвод.

Важно: токоотвод должен располагаться по наружной стене дома вдали от входных дверей и окон.

Токоотвод соединяют с заземлителем. От качества этого соединения будет зависеть работа всей установки. Каждый год перед периодом гроз, вам необходимо будет проверять громоотвод на работоспособность – целостность всех соединений. Если необходимо зачищать металл от коррозии, восстанавливать соединительную сварку. Сделать громоотвод не сложно, но необходимо соблюсти последовательность соединения всех элементов, чтобы защитить свой дом от возможных гроз.

Видео

Добавить комментарий

Как сделать молниеотвод — монтаж громоотвода для частного дома или дачи

Молниеотвод представляет собой защитное устройство, в котором система проводников отводит электрический разряд в землю. Молниезащита — важнейший элемент обеспечения безопасности жильцов и имущества, находящихся в здании. При желании и наличии определенных знаний, вполне реально соорудить громоотвод своими руками.

Блок: 1/7 | Кол-во символов: 316
Источник: https://220.guru/electroprovodka/zazemlenie-molniezashhita/gromootvod-svoimi-rukami.html

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Блок: 2/4 | Кол-во символов: 788
Источник: https://samelectrik.ru/zashhishhaem-chastnyj-dom-ot-molnii-obzor-xoroshego-gromootvoda.html

Инструменты и материалы

Чтобы произвести монтаж громоотвода нам потребуется:

металлический штырь молниеприемника, медная или алюминиевая проволока сечением 6 мм и защитный кожух (гофра) для токоотвода;
уголок и полоса из нержавейки для изготовления заземляющего контура;
сварочный аппарат, болгарка с кругом по металлу, электродрель, шуруповерт, мультиметр, кувалда, штыковая лопата, гаечные ключи для установки болтовых соединений;
болты М8 либо М10, дюбель-гвозди, крепежные хомуты, прочный деревянный шест и держатели.

Блок: 2/4 | Кол-во символов: 531
Источник: https://postroju-dom.ru/postrojki-na-uchastke/276-gromootvod-v-chastnom-dome-svoimi-rukami

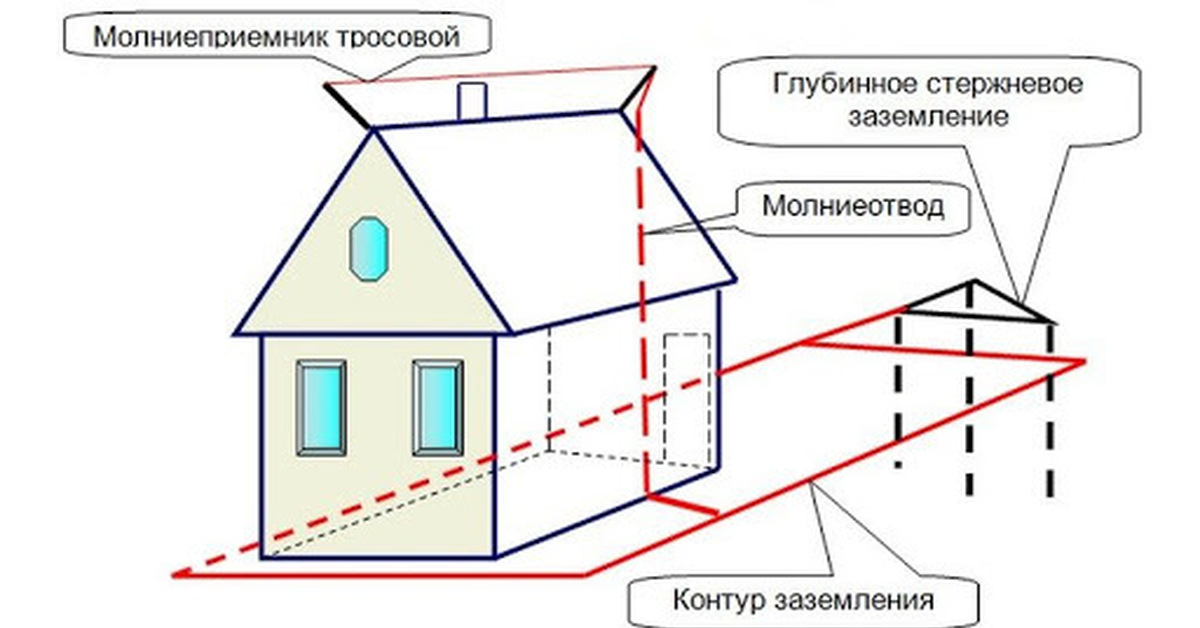

Установка тросового молниеотвода

Прежде всего нужно протянуть проволоку по коньку кровли. Она будет выступать в качестве приемника для молнии. Если крыша изготовлена из пожароопасных материалов (древесина, пластиковая черепица и т.п.), проволоку следует расположить на высоте не менее 15 сантиметров от материала. При этом поддерживающую для нее функцию будут выполнять пластиковые фиксаторы. Концы проволоки закрепляют на металлических мачтах (их называют горизонтальными приемниками).

Токоотвод фиксируют к приемнику с помощью сварочного аппарата болтовыми соединениями или заклепками. На смежные участки наносят изоляцию. На кровле токоотвод закрепляют скобами, а на стенах — пластиковыми фиксаторами. Проводник лучше разместить в кабельном канале, чтобы избежать пагубного воздействия на него влажности.

Заземление создают так:

Копают траншею глубиной от 80 см.
Забивают в дно ямы металлические штыри.
Соединяют их стальной трубой или лентой. Для этого используют сварочный аппарат.
Отводят ленту к участку соединения с токоотводом.
Состыковывают токоотвод с заземлителем.

Блок: 4/7 | Кол-во символов: 1079
Источник: https://220.guru/electroprovodka/zazemlenie-molniezashhita/gromootvod-svoimi-rukami.html

Токоотвод

Желательно использовать такие сечения: для меди – 16 квадратных миллиметров, для алюминия – 25 мм2, для стали – 50 мм2. Токоотвод должен идти от молниеприемника сразу к земле по кратчайшему пути. Стоит избегать большого количества поворотов под острым углом, в противном случае между соседними участками может возникнуть искровой заряд. В результате этого произойдет возгорание.

Обычно токоотвод представлен неизолированной металлической полосой и проволокой-катанкой. Во время строительства кирпичного дома токоотвод можно прокладывать как внутри стены, так и снаружи. Если стены выложены из горючего материала, установка громоотвода должна происходить так, чтобы до них минимальное расстояние было 10 сантиметров – лучше больше. Для того, чтобы улучшить контакт со стенами, используют металлические скобы.

Блок: 4/6 | Кол-во символов: 862
Источник: https://kryshadoma.com/molniezashchita/kak-sdelat-gromootvod-svoimi-rukami.html

Из чего состоит грозозащита: устройство

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

Молниеприемник.
Токоотвод (спуск).
Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

Стальная труба (20—25 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.
Стальная проволока (8—14 мм). Причем токоотвод должен быть точно такого же диаметра.
Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

Главное условие для всех этих стальных материалов — сечение минимум 50 мм².

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

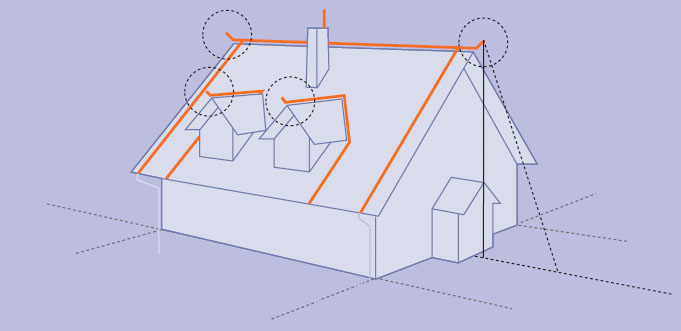

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 6—8 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.

Токоотвод

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Идеальный путь для прохождения электротока — кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Для улучшения контакта можно обработать концы проволоки оловом и спаять.

Заземлитель

Заземлитель (заземляющие электроды) — находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.

Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.

С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).

Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.

Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением 5о мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.

На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.

Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:

youtube.com/embed/GfhdEZYbtW4″/> youtube.com/embed/GfhdEZYbtW4″/>

Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.

Распродажа (-55%):

Блок: 4/4 | Кол-во символов: 6453
Источник: http://bydom.ru/news/read/kak-sdelat-molnieotvod-gromootvod-dlja-chastnogo-doma-ili-na-dache.html

Изготовление громоотводов

Проще всего сделать конструкцию средних размеров. Изготовить громоотвод, как это указано в инструкции, могут попробовать и непрофессионалы, внимательно изучив информацию по его созданию. Проще всего сделать молниеприемник, который размещается на крыше. Преимуществом будет отсутствие необходимости в дополнительной опоре.

Не следует крепить штырь прямо посередине крыши. Лучше использовать уже указанную формулу, которая поможет определиться с окончательным местоположением.

Заземлитель нужно разместить таким образом, чтобы в случае грозы рядом с ним не находилось скопление людей. Лучше выбрать место, которое будет в паре метров от дома. Разместив там клумбу или просто поставив ограждение, так удастся сделать участок внешне привлекательным и обеспечить себе максимальную безопасность.

Будет полезно ознакомиться: «Гроза: правила выживания».

Создать громоотвод на даче своими руками, схема которого соответствует всем требованиям безопасности, можно, но лучше проконсультироваться со специалистом, который подскажет свое видение данной проблематики. Схема громоотвода в частном доме, изготовленного своими руками, также должна быть согласована с органами самоуправления. Кроме того, после завершения установки лучше сходить в местные отделения МЧС, чтобы они засвидетельствовали проделанные работы.

Поскольку устройство выполнено из металла, то оно может быть восприимчиво к воздействию внешней среды. Молниеотвод для дома также подвержен коррозии – чтобы не допустить ее появления и распространения, периодически осматривайте прибор. Еще на этапе установки сразу обработайте болты и соединения специальными средствами.

Заземление и особенно его контур должны проверяться на предмет целостности раз в 2 года. Это позволит следить, насколько хорошее состояние у конструкции и не получила ли она повреждений. Системный самостоятельный контроль – вот залог стабильного и долговечного функционирования грозозащиты.

Изготовление громоотводов самостоятельными усилиями требует наличия должных знаний в сфере установки конструкции. В первую очередь – расчет параметров участка и площади жилого дома. Консультация профессионалов или советы людей, уже сделавших монтаж, помогут разобраться со спецификой. Важно знать не только, как сделать громоотвод в доме, но и как его правильно установить.

Блок: 5/6 | Кол-во символов: 2325
Источник: https://Groze.net/kak_pravilno_sdelat_gromootvod_v_chastnom_dome_svoimi_rukami.html

Дерево в качестве громоотвода

Для создания молниеотвода своими руками подойдет обычное дерево. При этом его высота должна превышать уровень крыши здания примерно в 2,5 раза. Расстояние до дома не должно быть меньше 3 м.

Один конец пятимиллиметровой проволоки приваривают к заземляющему устройству и закапывают соединение в землю. Оставшийся конец будет приемником. Его подводят к верхушке дерева.

Блок: 6/7 | Кол-во символов: 399
Источник: https://220.guru/electroprovodka/zazemlenie-molniezashhita/gromootvod-svoimi-rukami.html

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.

Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Блок: 7/9 | Кол-во символов: 1291
Источник: https://SamoDelino.ru/elektrosnabzhenie/molnieotvod.html

Уход за конструкцией

Металлические устройства чувствительны к отрицательным воздействиям окружающей среды. Чтобы избежать развития коррозийных процессов и сохранить рабочие свойства металлов, необходимо регулярно проводить осмотры системы защиты от молнии.

С наступление весны — перед началом грозового сезона — необходимо провести визуальное исследование всех компонентов системы. В процессе эксплуатации металл бывает настолько поврежден, что не обойтись без замены деталей.

Особое внимание следует уделять контактам. Некачественный контакт приводит к размыканию системы и возгоранию. Если нужно, их прочищают от окиси.

Подземную часть молниезащиты также нужно проверять. Однако ввиду трудоемкости процесса, разрешается делать это не каждый год, а один раз в трехлетний период.

Молниезащита – настолько важный элемент обеспечения безопасности жильцов и здания, что браться за ее создания стоит только при полной уверенности в своих знаниях и опыте. Если этого чувства недостаточно, лучше поручить выполнение работы профессионалам.

Блок: 7/7 | Кол-во символов: 1062
Источник: https://220.guru/electroprovodka/zazemlenie-molniezashhita/gromootvod-svoimi-rukami.html

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.

Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

Мы постарались доступно и лаконично изложить все тонкости создания защиты от природной стихии. Пусть у вас получится изящный и надежный молниеотвод! Надеемся, нижеследующий видеоролик будет Вам полезен.

Блок: 9/9 | Кол-во символов: 856
Источник: https://SamoDelino.ru/elektrosnabzhenie/molnieotvod.html

Кол-во блоков: 14 | Общее кол-во символов: 16609
Количество использованных доноров: 7
Информация по каждому донору:

https://samelectrik.ru/zashhishhaem-chastnyj-dom-ot-molnii-obzor-xoroshego-gromootvoda.html: использовано 1 блоков из 4, кол-во символов 788 (5%)
http://bydom.ru/news/read/kak-sdelat-molnieotvod-gromootvod-dlja-chastnogo-doma-ili-na-dache.html: использовано 1 блоков из 4, кол-во символов 6453 (39%)
https://Groze.net/kak_pravilno_sdelat_gromootvod_v_chastnom_dome_svoimi_rukami.html: использовано 1 блоков из 6, кол-во символов 2325 (14%)
https://SamoDelino.ru/elektrosnabzhenie/molnieotvod.html: использовано 3 блоков из 9, кол-во символов 2794 (17%)
https://220.guru/electroprovodka/zazemlenie-molniezashhita/gromootvod-svoimi-rukami.html: использовано 4 блоков из 7, кол-во символов 2856 (17%)
https://kryshadoma.com/molniezashchita/kak-sdelat-gromootvod-svoimi-rukami.html: использовано 1 блоков из 6, кол-во символов 862 (5%)
https://postroju-dom.ru/postrojki-na-uchastke/276-gromootvod-v-chastnom-dome-svoimi-rukami: использовано 1 блоков из 4, кол-во символов 531 (3%)

Источник: m-strana.ru

Молниеотвод своими руками (система молниезащиты) | Своими руками

За последние два года в мой загородный дом два раза ударяла молния. К счастью, сильного вреда она не причинила. Не стал дожидаться третьего раза и смонтировал систему молниеотвода.

Подготовил четыре металлических прутка d 12мм, три — длиной 60 см и один — длиной 100 см.

Меньшие штыри установил на изгибе крыши: два — над самим домом (по краям) и один — над коридорчиком, а больший закрепил рядом с трубой дымохода.

Молниеотводы соединил между собой плетеным алюминиевым кабелем сечением 14 мм. Последний провел по краю крыши (фото 1) опустил вниз по двум углам дома.

Не доходя до земли примерно 50-60 см, концы алюминиевого кабеля соединил с медным (фото 2, 3), который предварительно припаял к металлическим пластинам. Последние закопал в землю на глубину примерно 40-50 см.

С одной стороны выполнил заземление, подсоединив медный кабель к водопроводу, идущему из дома в землю (фото 4)

САМОДЕЛЬНАЯ МОЛНИЕЗАШИТА СВОИМИ РУКАМИ – ФОТО

КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА: ТИПЫ МОЛНИЕОТВОДОВ

Любую постройку, независимо от ее назначения, желательно защитить от разрушительного воздействия молний, установив систему молниеза-щиты, которая бывает разных типов.

Молниеотводная сетка

Такой тип используется для габаритных строений с плоской крышей. Это обычный тросовый молниеотвод в виде сетки, который монтируется либо внутри пирога кровли, либо на самой кровле здания таким образом, чтобы защита не выходила за внешние границы сооружения. Проводники сетки, проложенные под кровельным покрытием, выполняют три функции: обеспечивают заземление, отвечают за распределение и протекание тока молнии между токоотводами и выравнивание потенциалов.

Минус молниеприемных сеток — низкий уровень защиты здания от прямых ударов молнии (ПУМ). Сетка, расположенная на поверхности кровли, обеспечивает защиту от ПУМ на 50-55%, при требуемых минимум 80%. А сетка, расположенная в пироге кровли, не защищает от молний крышу здания и технологическое оборудование, установленное на ней.

Стержневые молниеотводы

Используются для защиты зданий и сооружений различных типов и назначений. Стержневые молниеприем-ники представляют собой штырь из металла, обладающего высокой проводимостью тока (нержавеющая или оцинкованная сталь, алюминий или медь). В зависимости от материала исполнения и защищаемого объекта могут иметь различные габаритные размеры (длиной от 30 см до нескольких десятков метров и диаметром от 6 мм). Могут быть установлены непосредственно на защищаемом объекте или на определенном удалении от него.

Мачтовые отдельно стоящие стержневые молниеотводы — это самонесущие конструкции, состоящие из металлической или железобетонной опоры и молниеприемного стержня. При установке такого молниеотвода необходимо учитывать ветровые нагрузки.

Для крепления молниеприемников обычно используют существующие конструкции здания или специально монтируют опорные.

Основные преимущества — сочетание высокого уровня защищенности, эксплуатационной надежности, простоты и легкости изготовления и небольшой стоимости.

Пирог плоской кровли (см. рис.) состоит из основания (плита перекрытия), бетонной стяжки, пароизоляции, двух слоев утеплителя (может быть больше) и гидроизоляционной мембраны.

Также советуем прочитать: Как защитить дом от Молнии или правильная МОЛНИЕзащита

МОЛНИЕОТВОД ИЗ ЗАЗЕМЛЕНИЕ СВОИМИ РУКАМИ – ВИДЕО

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как сделать громоотвод в частном доме своими руками

Каждому человеку из школьного курса физики известно, что молния выбирает наиболее высокую точку для поражения. Молниеотвод необходим для того, чтобы избежать прямого попадания небесного разряда в дом во время грозы. Это устройство, которое возвышается над зданием. Его задача – отвести образующийся разряд электрического тока в землю. Ток, попадая на громоотвод, мгновенно перемещается по заземляющему проводу в грунт и там нейтрализуется. Простейшее решение, а как помогает людям, защищая их от стихийного бедствия.

Громоотвод в частном доме может устанавливаться как на самой постройке, так и рядом с ней. Единственная возможность не устраивать громоотвод существует в том случае, когда в 100 м от дома находится вышка мобильной связи, дымовая труба котельной, водонапорная станция либо другая стационарная высотная конструкция. Уж они-то точно имеют надежную и мощную защиту от грозы.

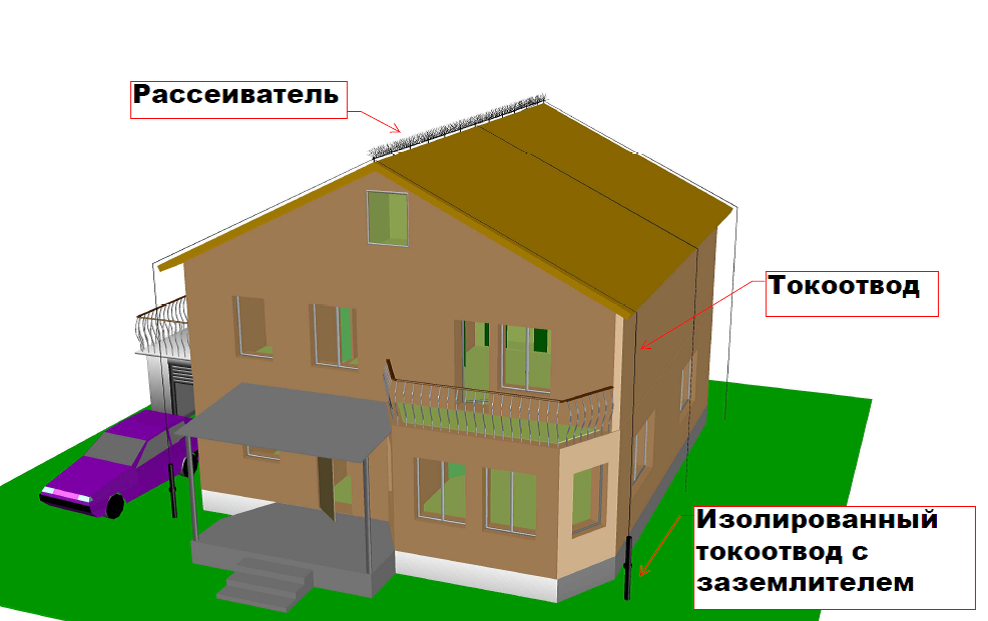

Как устроен громоотвод

Итак, что нужно знать, чтобы соорудить громоотвод для своего дачного дома? Рекомендуется все составляющие элементы данного устройства изготавливать из одного вида металла, чтобы обеспечить лучшую проводимость. Молниеотвод состоит из трех основных частей:

Молниеприемник принимает на себя разряд грозового тока. В качестве такового чаще всего используют стальной, алюминиевый или медный стержень различного сечения. Для меди это показатель равен 35 мм², стальной пруток должен быть не менее 50мм², алюминиевый – 70 мм².
Токоотвод – проводник тока от приемника к заземлению. Его мастерят из проволоки или кабеля площадью сечения: для меди – 16 мм², для стали – 50 мм2, для алюминия – 25 мм². Если громоотвод делаете своими руками, то помните, что прокладку его к заземлителю нужно выполнять кратчайшим путем. Избегать большого количества поворотов и образования острых углов, чтобы не создавать опасности появления искры.
Заземляющая часть служит для создания плотного контакта с грунтом. Заземлитель изготавливается из листовой стали, металлических стержней, металлопроката. К нему приваривается токоотвод и конструкцию закапывают в грунт на глубину не менее полуметра.

Молниезащита своими руками

Если есть необходимые материалы, сварочный аппарат и некоторые навыки работы с ним, то сделать громоотвод на собственной даче не составит особых трудностей. Конечно, можно работать с крышей, но гораздо меньше рисков, когда для данного сооружения монтируется собственная стойка. Чтобы упростить задачу – пригласите к себе в компанию соседей. Один молниеотвод может защитить сразу несколько построек. Да и работать вместе легче и быстрее.

Конструктивных решений существует много, так как сделать дачный громоотвод можно из различных материалов и разными способами. Слишком высоким его делать не стоит. Достаточно, чтобы молниеотвод был выше защищаемых строений на два метра с учетом высоты телевизионной антенны. Рассмотрим один из таких подробнее.

Сначала надо определить место расположения вышки и вырыть яму глубиной около двух метров для ее установки.
Вышку можно изготовить из уголков, швеллера, толстостенной трубы. Каким образом соединять отдельные детали неважно, главное, чтобы в центре образовалась полость под токопровод.
При раскрое материалов для стойки необходимо учесть глубину ее замоноличивания в котлован.
Соединения выполняются сваркой. На вершине стойки привариваются крепежи для установки стрежня громоотвода с прикрепленным к нему токопроводом.
Проводник пропускается через внутреннюю полость по длине вышки. Алюминиевый или медный хорошо защитить гофрированным рукавом, чтобы обезопасить его от окисления.
Стойку помещают в заранее выкопанную яму и заливают ее бетонной смесью с послойным уплотнением, чтобы исключить ее смещение в дальнейшем. Но для большей уверенности ее надо закрепить дополнительно растяжками из прочной проволоки.

Теперь нужно сделать заземляющий контур. Для чего вокруг вышки необходимо разметить равносторонний треугольник и по всем его сторонам выкопать траншею глубиной 0,5 м. В углах этого треугольника надо вбить стержни из того металла, из которого выполнены молниеприемник и токопровод. Длина стержней должна быть не менее 2 метров. По верхней части они соединяются между собой такими же прутьями. Осталось присоединить проводник тока, засыпать грунт и все – громоотвод готов.

Какие бывают ошибки при устройстве заземления

То ли от незнания, а может быть от излишней самоуверенности, но при устройстве заземления часто делались такие вещи, от которых до несчастного случая недалеко. Приведем несколько примеров. Категорически нельзя:

Вместо заземляющего контура использовать оборудование, внутренние и наружные трубопроводы инженерных сетей, металлические ограждения.
Устанавливать автоматические выключатели в нулевом проводнике.
Занижать сечение металлоконструкций заземляющего контура.
Иногда роль молниеприемника выполняют кровельные конструкции – сплошное металлическое покрытие, парапет из металла или водостоки. Однако в таких случаях к кровле предъявляются особые требования. Она должна быть выполнена из металла толщиной не менее 4 мм, меди – 5мм, алюминия -7мм. В качестве отделки допускается использовать антикоррозийную металлическую краску и никаких полимеров. Но это дело рискованное, молния может пойти не по созданной для нее дороге и наделать беды.

При выполнении соединений необходимо соблюдать размер сварочных швов. Их длина должна быть не менее 100 мм, чтобы контур не распался раньше времени от воздействия грунтовой среды. Кроме того, все металлические конструкции, помещаемые в грунт необходимо покрыть средствами антикоррозийной защиты. Надземную часть вышки необходимо окрасить в черный или зеленый цвет. А рядом с ней поместить специальную табличку, обозначающую наличие заземления.

Как сделать громоотвод в Майнкрафт

Заинтересованы в том, чтобы научиться делать громоотвод в Minecraft? Обновление Minecraft 1.17 было масштабным, добавив огромное количество типов блоков, предметов, существ и многого другого. Одним из таких довольно скромных дополнений является Lightning Rod, который можно использовать не только для отвлечения, но и для использовать силы удара молнии во время грозы.

Если вам нравится этот звук, обязательно продолжайте читать, поскольку мы расскажем вам о , как создать громоотвод , а затем как использовать его для защиты ваших сборок и отправки сигналов красного камня через все ваши устройства.

Как сделать громоотвод в майнкрафте

Чтобы сделать громоотвод, вам нужно создать его, поместив 3 медных слитка в вертикальную линию , каждый поверх другого, на верстаке.

Это создаст один громоотвод, который затем можно разместить где угодно – но убедитесь, что вы используете каменную кирку или более высокого качества (например, алмазную), если хотите снова забрать ее. Если вы не знаете, как получить медные слитки, ознакомьтесь с нашей страницей о том, как найти, добыть и использовать медь в Minecraft 1.17.

Что делает громоотвод в Minecraft?

Как и следовало ожидать из названия, громоотвод в Майнкрафт используется для отражения ударов молнии во время грозы. Вы можете разместить громоотвод на поверхности как вертикально, так и горизонтально, и он будет перенаправлять любые удары молнии, которые поразили бы , в любое место в области 32x4x32 вокруг него, так что молния вместо этого будет безвредно поражать верхнюю часть стержня.

Это полезно двумя способами.Во-первых: он защищает участки от разрушительного воздействия молнии. Удары молнии часто приводят к пожарам, которые могут прорвать деревянные дома Minecraft и другие легковоспламеняющиеся конструкции и постройки, поэтому громоотводы здесь – находка.

Еще одна полезная вещь заключается в том, что громоотвод будет посылать сигнал красного камня при ударе молнии, что означает, что у него есть некоторые потенциально интересные приложения в схемах красного камня.

На этом заканчивается это краткое руководство по предмету Minecraft Lightning Rod.Если вас интересуют другие вещи, которые были добавлены в Minecraft 1.17, ознакомьтесь с нашими страницами о том, как приручить и разводить аксолотлей, как делать свечи, а также как находить и добывать аметистовые жеоды.

Как сделать громоотвод в Майнкрафт

В этом уроке Minecraft объясняется, как создать громоотвод со скриншотами и пошаговыми инструкциями.

В Minecraft громоотвод – это новый предмет, который был представлен в обновлении Caves & Cliffs: Часть I .

Давайте посмотрим, как сделать громоотвод.

Поддерживаемые платформы

Громоотвод доступен в следующих версиях Майнкрафт:

* Версия, в которой он был добавлен или удален, если применимо.
ПРИМЕЧАНИЕ. Pocket Edition (PE), Xbox One, PS4, Nintendo Switch и Windows 10 Edition теперь называются Bedrock Edition. Мы продолжим показывать их индивидуально для истории версий.

Где найти громоотвод в творческом режиме

Определения

Платформа – это подходящая платформа.
Версия (и) – это номера версий Minecraft, где элемент можно найти в указанном месте меню (, мы протестировали и подтвердили номер версии ).
Расположение меню “Креатив” – это расположение элемента в меню “Креатив”.

Материалы, необходимые для изготовления громоотвода

В Minecraft это материалы, которые вы можете использовать для создания громоотвода:

Как создать громоотвод в режиме выживания

1.Откройте меню крафта

Во-первых, откройте свой верстак, чтобы у вас была крафтовая сетка 3×3, которая выглядела так:

2. Добавьте элементы, чтобы сделать громоотвод

В меню крафта вы должны увидеть область крафта, состоящую из сетки крафта 3×3. Чтобы сделать громоотвод, поместите 3 медных слитка в сетку крафта 3×3.

При изготовлении громоотвода важно, чтобы медные слитки располагались в точном соответствии с рисунком ниже.В первом ряду должен быть 1 медный слиток, во втором ящике. Во втором ряду во втором ящике должен быть 1 медный слиток. В третьем ряду во втором ящике должен быть 1 медный слиток. Это рецепт крафта громоотвода в Minecraft.

Теперь, когда вы заполнили область крафта правильным узором, громоотвод появится в поле справа.

3. Переместите громоотвод в инвентарь

После того, как вы создали громоотвод, вам нужно переместить новый предмет в свой инвентарь.

Поздравляю, вы сделали громоотвод в Майнкрафт!

Идентификатор и название предмета

Ява
PE
Xbox
PS
Нинтендо
Win10
