Трёхфазный двигатель — электродвигатель, конструктивно предназначенный для питания от трехфазной сети переменного тока.

Асинхронные электродвигатели широко применяются в промышленности благодаря относительной простоте конструкции, хорошим рабочим характеристикам, удобству управления.

Подобные устройства часто попадают в руки домашнего мастера и он, пользуясь знанием основ электротехники, подключает такой электродвигатель для работы от однофазной сети 220 вольт. Чаще всего его используют для наждака, обработки древесины, измельчения зерен и выполнения других простых работ.

Даже на отдельных промышленных станках и механизмах с приводами встречаются образцы различных двигателей, способных работать от одной или трех фаз.

Чаще всего у них используется конденсаторный запуск, как наиболее простой и приемлемый, хотя это не единственный способ, известный большинству грамотных электриков.

Принцип работы трехфазного двигателя

Промышленные асинхронные электрические устройства систем 0,4 кВ выпускаются с тремя обмотками статора. К ним прикладываются напряжения, сдвинутые по углу на 120 градусов и вызывающие токи аналогичной формы.

Для запуска электродвигателя токи направляют таким образом, чтобы они создали суммарное вращающееся электромагнитное поле, оптимально воздействующее на ротор.

Конструкция статора, используемая для этих целей, представлена:

1. корпусом;

2. магнитопроводом сердечника с уложенными в него тремя обмотками;

3. клеммными выводами.

В обычном исполнении изолированные провода обмоток собраны по схеме звезды за счет установки перемычек между винтами клемм. Кроме этого способа еще существует подключение, называемое треугольником.

В обоих случаях обмоткам назначено направление: начало и конец, связанное со способом монтажа — навивки при изготовлении.

Обмотки нумеруются арабскими цифрами 1, 2, 3. Их концы обозначаются К1, К2, К3, а начала — Н1, Н2, Н3. У отдельных типов двигателей подобный способ маркировки может быть изменен, например, С1, С2, С3 и С4, С5, С6 или другими символами либо вообще не применяться.

Правильно нанесенная маркировка упрощает подключение проводов питания. При создании на обмотках симметричной схемы расположения напряжений, обеспечивается создание номинальных токов, осуществляющих оптимальную работу электродвигателя. В этом случае их форма в обмотках полностью соответствует подводимому напряжению, повторяет его без каких-либо искажений.

Естественно, следует понимать, что это чисто теоретическое заявление, ибо на практике токи преодолевают различные сопротивления, незначительно отклоняются.

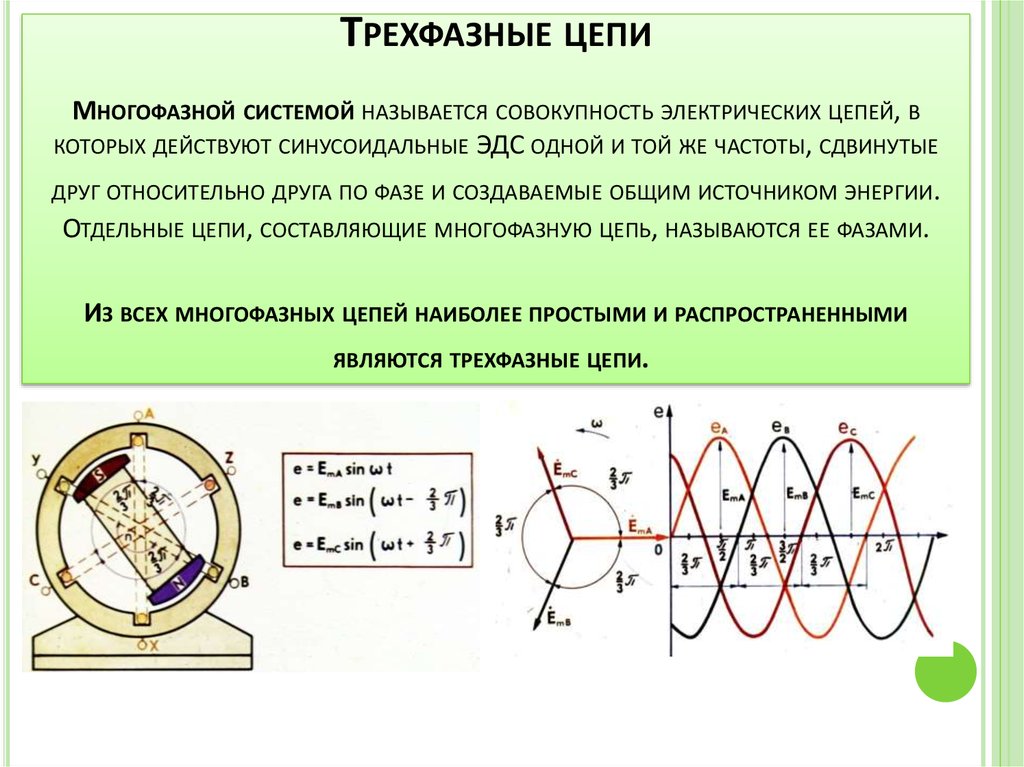

Наглядному восприятию происходящих процессов помогает изображение векторных величин на комплексной плоскости. Для трехфазного двигателя токи в обмотках, создаваемые приложенным симметричным напряжением, изображаются следующим образом.

При питании электродвигателя системой напряжений с тремя равномерно разнесенными по углу и одинаковыми по величине векторами в обмотках протекают такие же симметричные токи.

Каждый из них образует электромагнитное поле, сила индукции которого наводит в обмотке ротора собственное магнитное поле. В результате сложного взаимодействия трех полей статора с полем ротора создается вращательное движение последнего, обеспечивается создание максимальной механической мощности, вращающей ротор.

Принципы подключения однофазного напряжения к трехфазному двигателю

Для полноценного подключения к трем одинаковым статорным обмоткам, разнесенных по углу на 120 градусов, два вектора напряжения отсутствуют, имеется только один из них.

Можно подать его всего в одну обмотку и заставить ротор вращаться. Но, эффективно использовать такой двигатель не получится. Он будет обладать очень малой выходной мощностью на валу.

Поэтому возникает задача подключения этой фазы таким образом, чтобы она в разных обмотках создавала симметричную систему токов. Другими словами, нужен преобразователь напряжения однофазной сети в трехфазную. Подобная задача решается разными методами.

Если отбросить сложные схемы современных инверторных установок, то можно реализовать следующие распространенные способы:

1. использование конденсаторного запуска;

2. применение дросселей, индуктивных сопротивлений;

3. создание различных направлений токов в обмотках;

4. комбинированный способ с выравниванием сопротивлений фаз для образования одинаковых амплитуд у токов.

Кратко разберем эти принципы.

Отклонение тока при прохождении через емкость

Наиболее широко практикуется конденсаторный запуск, позволяющий отклонять ток в одной из обмоток за счет подключения емкостного сопротивления, когда создается опережение тока от вектора приложенного напряжения на 90 градусов.

В качестве конденсаторов обычно используются металлобумажные конструкции серий МБГО, МБГП, КБГ и подобные. Электролиты не приспособлены для пропускания переменного тока, быстро взрываются, а схемы, предусматривающие их использование, отличаются сложностью, низкой надежностью.

В этой схеме ток отличается по углу от номинальной величины. Он отклоняется всего на 90 градусов, не доходя на 30

о (120-90=30).

Отклонение тока при прохождении через индуктивность

Ситуация аналогична предыдущей. Только здесь ток отстает от напряжения на те же 90 градусов, а тридцати недобирает. Кроме того, конструкция дросселя не такая простая, как у конденсатора. Его надо рассчитать, собрать, настроить под индивидуальные условия. Этот способ не получил широкого распространения.

При использовании конденсаторов или дросселей токи в обмотках электродвигателя не доходят до требуемого угла на тридцатиградусный сектор, показанный красным цветом на картинке, что уже создает повышенные потери энергии. Но, с ними приходится мириться.

Они мешают созданию равномерного распределения сил индукции, создают тормозящий эффект. Точно оценить его влияние сложно, но при простом подходе деления углов получается (30/120=1/4) потеря 25%. Однако, можно ли так считать?

Отклонение тока подачей напряжения обратной полярности

В схеме звезды принято фазный провод напряжения подключать на вход обмотки, а нулевой — на ее конец.

Если в две разнесенные на 120о фазы подать одно и то же напряжение, но разделить их, а во второй изменить полярность, то токи сдвинутся по углу относительно друг друга. Они станут формировать электромагнитные поля разного направления, влияющего на вырабатываемую мощность.

Только при этом способе по углу получается отклонение токов на небольшое значение — 30о.

Этим методом пользуются в отдельных случаях.

Способы комплексного применения конденсаторов, индуктивностей, изменения полярности обмоток

Первые три перечисленных метода не позволяют поодиночке создавать оптимально симметричное отклонение токов в обмотках. Всегда возникает их перекос по углу относительно стационарной схемы, предусмотренной для трехфазного полноценного питания. За счет этого происходит образование противодействующих моментов, тормозящих раскрутку, снижающих КПД.

Поэтому исследователи провели многочисленные эксперименты, основанные на разных сочетаниях этих способов с целью создания преобразователя, обеспечивающего наибольшую эффективность работы трехфазного двигателя. Эти схемы с подробным разбором электротехнических процессов приводятся в специальной учебной литературе. Их изучение повышает уровень теоретических знаний, но в своем большинстве они редко применяются на практике.

Хорошая картина распределения токов создается в схеме, когда:

1. на одну обмотку подается фаза прямого включения;

2. на вторую и третью обмотки напряжение подключают через конденсатор и дроссель, соответственно;

3. внутри схемы преобразователя осуществляется выравнивание амплитуд токов за счет подбора реактивных сопротивлений с компенсацией дисбаланса активными резисторами.

Хочется обратись внимание на третий пункт, которому многие электрики не придают значения. Просто посмотрите на следующую картинку и сделайте вывод о возможности равномерного вращения ротора при симметричном приложении к нему сил одинаковых и разных по величине.

Комплексный метод позволяет создать довольно сложную схему. Она очень редко применяется на практике. Один из вариантов ее реализации для электродвигателя мощностью в 1кВт показан ниже.

Для изготовления преобразователя необходимо создать непростой дроссель. Это требует затрат времени и материальных средств.

Также трудности возникнут при поиске резистора R1, который будет работать с токами, превышающими 3 ампера. Он должен:

  • обладать мощностью, превышающей 700 ватт;
  • хорошо охлаждаться;
  • надежно изолироваться от токоведущих частей.

Существует еще несколько технических сложностей, которые придется преодолеть для создания такого преобразователя трехфазного напряжения. Однако, он довольно универсален, позволяет подключать двигатели с мощностью до 2,5 киловатт, обеспечивает их устойчивую работу.

Итак, технический вопрос подключения трехфазного асинхронного двигателя в однофазную сеть решен посредством создания сложной схемы преобразователя. Но, он не нашел практического применения по одной простой причине, от которой невозможно избавиться — завышенное потребление электроэнергии самим преобразователем.

Мощность, затрачиваемая на создание схемы трехфазных напряжений подобной конструкцией, превышает минимум в полтора раза потребности самого электродвигателя. При этом суммарные нагрузки, создаваемые на подводящую питание электропроводку, сравнимы с работой старых сварочных аппаратов.

Электрический счетчик, к радости продавцов электроэнергии, очень быстро начинает перечислять деньги из кошелька домашнего мастера на счет энергоснабжающей организации, а это хозяевам совсем не нравится. В итоге сложное техническое решение создания хорошего преобразователя напряжения оказалось ненужным для практического применения в домашнем хозяйстве, да и на промышленных предприятиях тоже.

Допонительно

Схемы включения трехфазных асинхронных двигателей для работы от однофазных сетей:

Схемы а — е применяются в том случае, когда фазы обмотки статора жестко соединены в звезду или треугольник и у двигателя имеется только три выводных конца. Наилучшими из этих схем следует считать схемы в и е. При включении двигателя по этим схемам в случае правильного подбора емкости конденсатора он обладает вполне удовлетворительными пусковыми и рабочими свойствами.

Схемы ж и з применяются в случае, когда у двигателя имеется шесть выходных концов — начала и концы всех фаз. При таком соединении обмоток двигатель практически не отличается от обычного однофазного асинхронного двигателя с пусковым сопротивлением или емкостью.

Обмотки двух его фаз, соединенные последовательно, образуют рабочую обмотку, а обмотка третьей фазы — пусковую обмотку. Рабочая обмотка, как и в обычном однофазном двигателе с пусковым сопротивлением или емкостью, занимает 2/3 пазов статора, пусковая обмотка — 1/3 пазов.

При правильном выборе активного сопротивления или емкости этот двигатель может иметь примерно такие же пусковые и рабочие свойства, как и специально рассчитанный однофазный асинхронный двигатель с пусковой обмоткой. (Ю. М. Юферов. Электрические двигатели автоматических устройств)

4 заключительных вывода

1. Технически использовать однофазное подключение трехфазного двигателя можно. Для этого создано много разнообразных схем с различной элементной базой.

2. Практически применять этот способ для длительной работы приводов в промышленных станках и механизмах нецелесообразно из-за больших потерь энергии потребления, создаваемых посторонними процессами, ведущими к низкому КПД системы, повышению материальных затрат.

3. В домашних условиях схему можно использовать для выполнения кратковременных работ на неответственных механизмах. Длительно работать подобные устройства могут, но при этом оплата электроэнергии значительно возрастает, а мощность работающего привода не обеспечивается.

4. Для эффективной эксплуатации асинхронного двигателя лучше использовать полноценную трехфазную сеть питания. Если такой возможности нет, то лучше отказаться от этой затеи и приобрести специальный однофазный электродвигатель соответствующей мощности.

Ранее ЭлектроВести писали, что британская компания Swindon Powertrain предложила вариант преобразования любого топливного автомобиля в электрический, выпустив компактную и готовую к установке силовую установку High Power Density (HPD) мощностью 80 кВт.

По материалам: electrik.info.

Трехфазный или однофазный ввод, как сделать самому, Ремонт и Строительство

Что лучше: однофазный ввод с напряжением 220 вольт или трехфазный с напряжением 380 вольт? Выбор вида ввода электропроводки в большинстве случаев зависит от того, какие потребители электроэнергии будут в доме использоваться.

Рассмотрим отличительные свойства однофазной или трехфазной электропроводки.

Пояснение к однофазному вводу

Однофазный ввод и далее электропроводка в доме прокладывается двухжильным проводом. Одна жила или провод с напряжением 220 вольт и частотой 50 Гц, то есть «фаза», другая нейтральная под названием «ноль» («рабочий ноль»). Бывает и трехжильный провод, третья жила используется для заземления.

Например, двухжильный провод идет от розетки в электрощит, в счетчик, и через вводной кабель, к проводам ЛЭП.

Все бытовые электроприборы однофазные и работают от напряжения 220В, даже если ввод в дом является трехфазным. Три фазы от вводного автомата в электрощите расходятся по дому однофазными двухполюсными проводами. Фены, электрочайники, светильники, компьютер являются потребителями однофазного тока в 220В.

Электроплита и бойлер могут иметь вилку для трехфазного тока.

Но тут надо напомнить, что трехфазного нагревательного тэна ни в электроплите, ни в духовом шкафу, ни в бойлере нет. Тэны все однофазные, и при желании, могут быть подключены к одной фазе. У трехфазной вилки есть четыре вывода-штыря для трех фаз и ноля, бывает и пятый штырь, для заземления. Каждая пара фаза-ноль рассчитана на 220 В, а между фазами всегда будет 380 В.

Так что обойтись без трёх фаз в доме можно, при необходимости переделав соединения в розетках, что для обычного электрика достаточно простая задача.

О проводе заземления

В современных розетках предусмотрен контакт для заземления. Этот контакт подключается к проводу заземления и уходит в землю через специальный контур в земле. По этому проводу заземления токи утечки с электроприборов уходят в землю, не причиняя вреда человеку. С проводом заземления связана работа УЗО в электрощите, защищающая человека от поражения током.

Трехфазный ввод и его возможности

При трехфазном вводе от столба ЛЭП в дом подключаются четыре провода к вводному автомату, к счетчику, далее прокладывается трехфазная электропроводка. Три провода фазовых и один нейтральный или «ноль». Рабочее напряжение между фазами 380 В, между фазами и нолем 220 В. Трехфазное напряжение это три фазы в трех разных проводах, только с разным одномоментным потенциалом и частотой 50 Гц. Какие появляются возможности?

После вводного автомата и электросчетчика в электрощите трехфазный провод идет на автоматы и управляющие устройства трехфазных потребителей на 380 В, а так же разделяется на три однофазные непересекающиеся группы по 220 В с однофазной проводкой для бытовых приборов, освещения и т.д. При этом надо стараться равномерно распределить нагрузку на каждую фазу, чтобы избежать перегрузки на одной из фаз, иначе управляющие устройства могут отключить электропитание.

При трехфазной электропроводке можно подключать электроприборы и электроаппараты с необходимостью подключения трех разных фаз. Как правило, это энергоемкие электродвигатели, бойлеры.

Насколько лучше трехфазный ввод однофазного ввода?

При трехфазном вводе появляются возможности использования электроприборов и аппаратов, требующих только трехфазного подключения, что часто выходит за рамки обычного бытового энергопотребления. Отопление больших домов, деревообрабатывающие станки, электроприборы с мощными электродвигателями, энергоемкие системы освещения требуют трехфазного подключения.

При обычном использовании электроэнергии, когда электропотребление не выходит за рамки бытового потребления, и потребности в трехфазном подключении нет, проще использовать однофазный ввод. И всегда нужно правильно подбирать сечение проводов электропроводки.


Однофазные и трехфазные реле напряжения: как выбрать?

Реле напряжения изготавливаются в трехфазном или однофазном исполнении. Т. е. они могут функционировать в цепи с соответствующим питанием у нагрузки. Функционирование всех реле напряжения (включая трехфазные) идет в соответствии со следующим алгоритмом. Реле измеряет текущие значения напряжений, а при их возрастании / падении сверх установленного предела очень быстро (во избежание поломок) отключает питание от нагрузки. Время, за которое происходит срабатывание реле, называется его быстродействием. Оно составляет, как правило, от 0,01 до 1,2 секунд. После того, как напряжение стабилизируется в заданных пределах, реле возобновит подачу электропитания к оборудованию. Причем как дополнительный защитный фактор может использоваться встроенный таймер, подключающий питание нагрузки через задаваемое ему время задержки. Это особенно важно для агрегатов, которым противопоказаны часто повторяющиеся режимы пуска (вентиляторы, холодильные компрессоры и т. д.). Диапазон настроек времени задержки для всех представленных нами реле напряжений RBUZ составляет 3 – 600 секунд.

Основными причинами недопустимых отклонений питающего напряжения от номинальных значений являются внешние факторы, влияющие на электрические сети. Среди них:

  • Обрыв линий электропередач (фазного или нулевого проводника) порывами ветра, ветками деревьев и т. д.
  • Для индивидуального жилья и других, преимущественно удаленных объектов (включая промышленные) – игнорирование требований по увеличению поперечного сечения токопроводящих жил в кабеле в зависимости от расстояния до питающей подстанции.
  • Применение т. н. «скруток» для соединений проводов между собой вместо обжимных клемм.
  • Подсоединение к одной из фаз электросети объекта достаточно мощного оборудования, что приводит к ее перегрузке и, следовательно, значительному снижению напряжения. Это вызывает поломку остального электрооборудования, подключенного сюда же.

Все реле контроля рассчитаны на работу при напряжении в границах 100 – 420 В. Поэтому такие устройства не в состоянии защищать ваши электроприборы от воздействия разрядов молнии. В таких случаях используют специальные разрядники.

Перед монтажом реле напряжения необходимо правильно выбрать его модель, тип. Для этого пользователь должен точно определить:

  • Число фаз (одна либо три), подведенных к жилью либо другому объекту.
  • Полный перечень электрооборудования и его суммарную потребляемую мощность.

3-х фазные реле напряжения рекомендуется устанавливать исключительно в случае наличия в здании электрооборудования с таким же питанием. Причина этого заключается в следующем. При исчезновении напряжения на любой из трех фаз такое реле автоматически отключит питание на всех оставшихся, поскольку такой режим работы категорически недопустим для 3-х фазной техники. Аналогичная ситуация будет при незначительном отклонении (перекосе) значений фазных напряжений друг от друга. В ассортименте продукции бренда RBUZ имеется трехфазное реле напряжения модели 3F с номинальным током 5 А и мощностью нагрузки 1 кВА. Чтобы защитить трехфазных потребителей с помощью такого устройства, для их подключения следует обязательно применять контактор. 1-фазные реле контроля в случае значительного превышения паспортного значения коммутируемой мощности тоже надо подсоединять только через подобные контакторы (силовые реле, магнитные пускатели). Причем подбирать их необходимо с учетом требуемой мощи нагрузки. В том случае, если трехфазного оборудования нет и его монтаж не запланирован, достаточно смонтировать три однофазных реле напряжения, подключая их в каждую из имеющихся фаз. Такое решение гарантирует более высокую надежность энергоснабжения вашего объекта.

Подбирая реле в однофазные цепи питания, самым важным является правильное определение тока защитного устройства. Превышение мощности реле к соответствующей величине подключенной нагрузки должно составлять не меньше 20–30 %. В том случае, когда нагрузка подсоединена посредством автоматического выключателя номиналом 25 А, реле напряжения должно быть на 32 либо 40 А.

Важный нюанс – наличие встроенной защиты от перегрева, точнее, от повышения температуры внутри корпуса реле. Такая опция доступна в моделях Dt, а также  R1, SR1, R2, P3, P6, подключаемых в электрическую розетку. Ее наличие практически исключает такие негативные явление как искрение, выгорание и перегрев в клеммных соединениях. Кроме всего прочего, для реле модели Dt характерна повышенная степень безопасности. В этом случае для увеличения ресурса работы контактной группы защитных устройств применено следующее решение. Нагрузку к такому реле коммутируют (подключают) в тот момент времени, когда синусоида питающего напряжения наиболее близка к переходу через ноль.

Однофазные реле напряжения торговой марки RBUZ это устройства серий D, D2, Dt, R1, SR1, R2, P3 и P6, которые являются одними из лучших моделей на рынке. Все они управляются обычными или сенсорными кнопками и имеют цифровой экран, который отражает текущее значение напряжения в сети и настройки, относящиеся к меню прибора. Модели D, Dt монтируют внутрь установочного шкафа на стандартную DIN-рейку. А R1, SR1, R2, P3 и P6 подают питание на нагрузку путем непосредственного включения в розетку. В этом случае количество защищаемого оборудования изменяется от одной до шести единиц (зависит только от моделей реле).



Оцените новость:

Однофазное в 3-фазное преобразование

Я понимаю, что этот вопрос означает, что вы пытаетесь запустить трехфазный двигатель от однофазной линии. Если вы пытаетесь запустить двигатель непосредственно от линии переменного тока, задействованные фазовые углы затруднят запуск двигателя, что является одной из причин, по которой в первую очередь существует трехфазность. По этой причине однофазные двигатели обычно имеют заглушки для запуска двигателя. Это похоже на то, что вы описываете.

Простой ответ на ваш вопрос заключается в том, что для получения трехфазного переменного тока от однофазного переменного тока вам необходимо выпрямить однофазную линию переменного тока в постоянный ток, а затем запустить постоянный ток через инвертор, чтобы получить управляемый трехфазный переменный ток. Есть и другие электронные подходы , но они менее распространены в моем (ограниченном) опыте. Есть также механические подходы , которые могут быть более удобными, если у вас есть детали.

Я бы предложил использовать привод для управления вашим трехфазным двигателем. Типичные трехфазные преобразователи частоты - это то, что я описал выше: выпрямитель, за которым следует инвертор. Я не могу говорить о том, что на рынке в данном классе мощности, но более крупные трехфазные приводы обычно имеют клеммы для линейного входа трехфазного переменного тока, шины постоянного тока и выхода трехфазного двигателя. Если у вас есть эти терминалы, у вас есть два варианта.

Одним из них является подача однофазного переменного тока через трехфазный вход привода. Если напряжения правильные, привод должен работать нормально. Предостережение заключается в том, что вам придется несколько снизить мощность привода. Входные диоды имеют спецификацию при условии, что нагрузка постоянного тока привода будет распределена между тремя ветвями выпрямителя. Если вы распределяете ту же нагрузку только по двум ножкам, эти диоды будут нагреваться. Конденсаторы внутренней шины также будут нагреваться, потому что они будут видеть больше пульсаций тока без третьей фазы. Обратитесь к производителю привода за информацией о снижении характеристик.

Если ваш привод имеет клеммы шины постоянного тока, другой вариант - пропустить его внутренний выпрямитель и использовать внешний. Выпрямите однофазный переменный ток, затем используйте этот постоянный ток в качестве входа для привода. Это позволит вам избежать снижения мощности диска. Моя компания делает что-то именно для этой цели, хотя ее диапазон мощности может быть больше, чем это экономически выгодно для вашего приложения. Вы должны были бы оценить оба варианта, чтобы узнать наверняка. Прочитайте это для более подробной информации.

Трехфазное Напряжение из Однофазной Сети за 3 минуты

ЭкономияSavedRemoved 2

Простому обывателю доступно лишь однофазное электричество. Для бытовых нужд этого вполне хватает, но приборы с мощность более 2,2 кВт требуют трехфазного подключения. Мощные двигатели обычно подключают к однофазной сети через конденсаторы.

Однако при таком способе подключения существует один значительный недостаток –  значительная потеря мощности. Чтобы этого избежать, можно сделать трехфазное напряжение из однофазного за 3 минуты с помощью самодельного расщепителя фаз.

Читайте также: Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев

Что нужно для получения трехфазного напряжения?

Рассеиватель фаз

Во-первых, понадобится трехфазный электродвигатель с мощностью большей, как минимум на 30%, чем у подключаемого оборудования. Так, например, для подключения 3кВт компрессора потребуется электродвигатель, как минимум на 4,5 кВт. Больше — лучше.

Также нужен пакетный переключатель и конденсатор для облегчения запуска ведущего двигателя.

Схема подключения

Рабочая схема

1

Ведущий электродвигатель (расщепитель фаз) подключается к сети 220 В, — способ подключения (звезда, треугольник) не имеет значения. Запуск производится через конденсатор С=100 мкФ.

2

Далее к контактам обмоток ведущего двигателя через пакетный выключатель подключается трехфазное оборудование, — схема подключения (звезда или треугольник) не имеет значения.

Данная схема элементарна, но работает достаточно стабильно.

Запуск системы

Включаем через пакетник

1

Подаём напряжение 220 В на первый (ведущий) двигатель через конденсаторы, — облегчают запуск. Можно без них, но тогда необходимо придать первичное движение валу двигателя.

2

В течение нескольких секунд вал электромотора будет набирать крутящий момент, после этого, если пуск производился с конденсаторами, то их отключаем.

3

На обмотках ведущего мотора образовалось трехфазное напряжение около 200 В: на двух по 200, на одной около 190 В.

4

Включаем пакетный выключатель – ведомый электромотор запустился без проблем. Всё отлично работает.

5

Схему при необходимости можно и нужно доработать. Кстати, для стабилизации работы, т.е. для сглаживания нагрузки можно первый двигатель оснастить тяжелым маховиком, который не будет давать проседать нагрузке.

Читайте также: Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Заключение

Трехфазный двигатель

Этот простой способ был известен ещё в 60-х годах прошлого века. О чём не раз упоминалась в специализированной литературе: журнал МК, статья именно Синёва, №4 1972 год. В этом материале рассмотрены варианты корректировки напряжения по всем фазам.

Тематическое видео: Как сделать 3-ёх фазное напряжение в гараже

10 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Оценки покупателей: Будьте первым!

Что лучше для частного дома - однофазный или трехфазный ввод?

В чем же преимущества трехфазной сети? И стоит ли, безусловно, отдавать ей предпочтение?

Потребление электроэнергии в жилых домах непрерывно растет. Каждый житель нашей страны в пересчете на душу населения ежедневно потребляет количество энергии в разы большее по сравнению с данными, например пятидесятилетней давности.

В середине двадцатого века в каждом частном доме всего то и было электроприборов, что электроплита, несколько лампочек и, в лучшем случае, телевизор или радиоприемник. Сегодня бытовых электроприемников просто тьма в любом жилом помещении, и в частных домах стали все чаще выполнять трехфазные кабельные вводы. От традиционной однофазной сети многие отказываются.

Но в чем же преимущества трехфазной сети? И стоит ли, безусловно, отдавать ей предпочтение?
Многие полагают, что трехфазная сеть позволит потреблять больше мощности, то есть включать больше приборов. Это не совсем так. Максимально разрешенная мощность указывается в технических условиях на подключение. Как правило, для трехфазной сети это 15 кВт на домохозяйство, а для однофазной – 10 или те же 15 кВт. Очевидно, что выгода по мощности небольшая, а может и вовсе отсутствовать.

Однако следует не забывать, что при одинаковой мощности для трехфазной сети можно использовать вводной кабель существенно меньшего сечения. Причина находится буквально на поверхности: мощность, а, следовательно, и ток распределяется по трем фазам, в меньшей степени нагружая фазный провод в отдельности. Номинал вводного автоматического выключателя в трехфазной сети, соответственно, тоже будет меньшим.

Но эти преимущества не имеют существенного значения. Разве так уж важно, какое сечение у вводного кабеля и номинал у вводного автомата? Гораздо важнее тот факт, что вводной распределительный щит для трехфазной сети будет иметь большие габариты.

Последнее связано с тем, что трехфазный счетчик заведомо больше любого однофазного. Вдобавок и вводной автоматический выключатель будет занимать три или четыре модуля (если нулевой проводник тоже разрывается). Трехфазные УЗО тоже отличаются повышенными габаритами, так что вводной распределительный щит на несколько ярусов для «трехфазки» - обычная картина.

Это недостаток трехфазного ввода в частный дом. А вот возможность непосредственного подключения в сеть трехфазных электроприемников – электрических котлов, асинхронных электроприводов – это несомненное преимущество. Любой счастливый владелец частного дома с трехфазным вводом охотно пользуется этой «форой». Ведь асинхронные двигатели, включенные в трехфазную сеть, работают с лучшими энергетическими и механическими параметрами. А мощные электроприемники – котлы, электроплиты, обогреватели – не вызывают «перекоса фаз».

«Перекос фаз» в этом вопросе вообще тема очень щекотливая. Поскольку магистральная сеть всегда трехфазная, а обеспечить одинаковую нагрузку во всех трех фазах практически невозможно, то напряжение по фазам никогда не будет одинаковым. Выполнение трехфазного ввода не поможет изменить ситуацию к лучшему – ведь кроме вас в этой сети еще очень много разных потребителей. Но в своей сети после прибора учета необходимо распределить нагрузку максимально равномерно. Это возлагает дополнительную ответственность на электрика, выполняющего монтаж.

В однофазной электрической сети «перекос фаз» часто становится причиной того, что потребители, подключенные к неудачной фазе, вынуждены мириться со слишком низким сетевым напряжением. Обладателям трехфазного ввода подобные проблемы неведомы, поскольку они могут подключать важные, ответственные однофазные электроприемники к той фазе, которая не подверглась просадке из-за «перекоса».

Рабочее напряжение трехфазной сети составляет 380 вольт. Это ощутимо выше привычных 220 вольт. Поэтому при работе и эксплуатации трехфазной сети необходимо больше внимания уделять электробезопасности.

С позиций норм пожарной безопасности трехфазный ввод также является более опасным, так как ток короткого замыкания при напряжении 380 вольт будет намного выше.

Таким образом, к недостаткам трехфазного ввода в частный дом можно отнести:
1. Необходимость получения разрешения и технических условий на подключение от местной энергосбытовой компании. Это дело довольно хлопотное и может потрепать нервы, а то и совсем закончиться неудачей.
2. Повышенная опасность поражения электрическим током и пожарная опасность из-за более высокого напряжения. Это повышение опасности не очень велико и заметно. Однако не лишним будет установить дополнительный трехполюсный автомат большого номинала непосредственно перед вводом в здание, особенно если дом деревянный. Это спасет от короткого замыкания на вводе.
3. Большие габариты распределительного вводного щита. Для владельцев больших загородных резиденций этот недостаток не критичен – им места всегда хватает. Остальным следует принять этот фактор во внимание.
4. Необходимость установки модульных ограничителей перенапряжения во вводном щите. Вообще-то такая мера и для однофазного ввода будет не лишней, но в «трехфазке» это еще актуальнее. Ведь ваш индивидуальный рабочий ноль с большой вероятностью может оборваться, а это будет чревато перенапряжением как минимум в одной, наименее нагруженной фазе.

Достоинствами же трехфазного ввода являются:
1. Возможность перераспределять нагрузку между фазами, избегая эффекта «перекоса фаз».
2. Возможность непосредственного включения в сеть трехфазных мощных электроприемников. Это самое важное преимущество трехфазного ввода.
3. Снижение токовых номиналов вводной защитной аппаратуры и сечения вводного кабеля.
4. В некоторых случаях, при лояльном отношении со стороны энергосбытовой компании, – возможность увеличить максимальную разрешенную мощность потребления электроэнергии.
Таким образом, на практике выполнение трехфазного ввода становится целесообразным для частных домов с жилой площадью 100 кв. метров и более. Тогда однофазных электроприемников бывает очень много, и нагрузку можно будет распределить максимально симметрично. Также трехфазный ввод подойдет для тех, кто планирует включать в сеть мощные трехфазные электроприемники.

Для остальных переход на «трехфазку» - мера совсем не обязательная, она может стать лишь причиной лишней головной боли.

Однофазный частотный преобразователь Danfoss - Статьи

Дата публикации: 25.06.2019

В настоящее время частотные преобразователи получили широкое распространение за счет:

  • простоты регулирования скорости вращения вала электродвигателя
  •  уменьшении пусковых токов
  •  защиты от токов к.з и перегрузок
  •  экономии электроэнергии
  • увеличения срока службы оборудования

Применяются для приводов транспортеров, станков, вентиляторов, в дымососах и насосных системах, дробилках и тд.

В случаях когда имеется 3-х фазная сеть 380 В, использование "частотников" не составляет труда, но зачастую не всегда есть возможность подключиться к 3-х фазной сети. Поэтому в таких случаях можно подключить трехфазный электродвигатель к частотному преобразователю с входным питанием 220 В.

Рисунок 1 - Схема подключения преобразователя частоты

Однофазный частотный преобразователь, подключается к однофазной сети с напряжением 220 В. При этом, на выходе частотного преобразователя получаем трехфазное напряжение с амплитудой 220 В. В таком случае обмотки электродвигателя переменного тока следует соединить по схеме тругольник.

Важно! Подключение однофазного электродвигателя к частотному преобразователю недопустимо!

Рисунок 2 - Подключение обмоток электродвигателя треугольником

 Преобразователи частоты Danfoss VLT Micro Drive FC-051 с однофазным питанием, выпускаются следующих номиналов: от 0,18 кВт до 2,2 кВт.

Монтаж и подключение преобразователей частоты следует выполнять соблюдая требования безопасности приведенные в инструкции по эксплуатации преобразователя частоты



Правильно подбирайте однофазный частотный преобразователь для трехфазного э.д.



Cмотрите так же:

Функция "Спящий режим" преобразователя частоты Danfoss FC-051 (Реализация на встроенном контроллере)

Управление частотным преобразователем Danfoss серии FC51 с панели оператора Weintek MT8121XE1WK

Режим поддержания постоянной температуры. Задание в цифровом виде. Видео инструкция







Преобразователь фазы

- преобразование 1-фазного в 3-фазное питание

Вы ищете способы преобразования трехфазной энергии в однофазную? Есть несколько способов сделать это. Сначала вам нужно принять во внимание ваши текущие потребности в балансе. Если вы собираетесь использовать одну фазу в работе чувствительных машин, вам нужно искать более точные системы фазового преобразования. Есть другие, которые связаны с игрой с соединительными линиями, а некоторые потребуют от вас покупки чувствительного трансформатора.

Некоторые из методов, которые вы можете применить, включают следующие:

Используйте одну из фаз системы и нейтральный провод

Вы можете игнорировать две фазы в трехфазной линии питания и вместо этого использовать нейтральный провод с одной фазой. Это простой метод, который может привести к получению одной фазы из трехфазной системы, но он менее точен. Вы можете попробовать это, если ваши потребности в питании не слишком чувствительны к балансировке тока.

Преобразование трехфазного переменного тока в постоянный, а затем в однофазное

Вы можете использовать электронный выпрямитель для преобразования источника питания в систему постоянного тока. Из системы постоянного тока вы можете затем преобразовать ее обратно в соединение с однофазной линией переменного тока. Это простой метод, при котором вам понадобится только выпрямитель, и вы можете преобразовать источник питания в желаемую фазу.

Используйте однофазный трансформатор

Если у вас есть однофазный трансформатор, вы можете легко преобразовать трехфазное соединение в однофазное соединение.Это простой процесс, который вы легко можете достичь, если купите правильный трансформатор. Он идеально подходит для подключений мощностью менее 5 кВА. Если вы намереваетесь преобразовать мощность более 5 кВА, вам может потребоваться поиск другого метода преобразования.

Трансформаторы с открытым треугольником

Если вы собираетесь преобразовать более 5 кВА в однофазную сеть, вам понадобится более мощный трансформатор для этой работы.Очень хорошо работает трансформатор с открытым треугольником. Он прочен, чтобы вы могли легко выполнить преобразование. Всегда проверяйте свои требования к нагрузке, прежде чем вы решите применить данный метод в фазовых преобразованиях.

Трансформеры Скотта Т

Это еще один трансформатор, который можно использовать для переключения фазы с трехфазного на однофазное соединение. Подключение предполагает использование тизерного трансформатора и главного трансформатора, которые работают согласованно для достижения фазового преобразования.Достигнутый ток более сбалансирован, что может хорошо работать, если вы используете машины, которым требуется хорошо сбалансированный ток.

Трансформаторы Le-Blanc

Этот трансформатор позволяет преобразовать три фазы с более чем 5 кВА и 400 В в одну фазу. С помощью этого трансформатора вы можете добиться точных преобразований, которые обеспечат надежный ток для работы чувствительных машин.

Вы все еще задаетесь вопросом, как преобразовать трехфазную мощность в однофазную? Выше приведены несколько простых методов, которые можно применить для преобразования.Различные методы позволяют достичь различных уровней текущего баланса, поэтому вам необходимо проверить свои требования к нагрузке, прежде чем вы выберете тот или иной метод.

Как преобразовать трехфазную мощность в однофазную

Преобразовать трехфазную мощность в однофазную можно несколькими способами. Phoenix Phase Converters заявляет, что вам необходимо принять во внимание ваши конкретные потребности, прежде чем вы выберете тот или иной метод. Например, если вы хотите выполнить преобразование, при котором вам нужно больше мощности, есть некоторые методы, которые могут не сработать.Также различается надежность разных методов. Спецификация нагрузки также является еще одним фактором, который необходимо учитывать.

После принятия во внимание всех вышеперечисленных пунктов некоторые из методов, которые вы можете применить для достижения преобразования, включают следующее:

Если вы можете игнорировать две фазы в трехфазной сети и подключить нейтральную линию к одной из фаз, вы можете легко получить однофазное соединение из трехфазной системы. Это быстрый метод, который вы можете применить, но он не будет очень надежным, поскольку вырабатываемая мощность не сбалансирована точно.

Можно преобразовать переменный ток в постоянный, а затем преобразовать его в однофазный. Для преобразования вам понадобится выпрямитель. На рынке представлены различные модели электронных выпрямителей; следовательно, вам нужно выбрать один и применить его в текущем. Это надежный метод, который вы можете применить для достижения конверсии.

Если у вас получится получить однофазный трансформатор, то ваша задача будет решена наполовину. Трансформатор сделан таким образом, что вы можете подключить его между двумя соединениями, где он затем преобразует ваше трехфазное питание в однофазное. Он в основном используется в линиях подачи, где преобразование должно производиться по разным причинам. При установке трансформатора вам потребуются технические ноу-хау, чтобы правильно выполнить установку.

Если вы хотите преобразовать более 5 кВА в одну фазу, вам понадобится нечто большее, чем просто однофазный трансформатор. Трансформатор с разомкнутым треугольником отличается высокой надежностью, поэтому вы можете выполнить преобразование и поддерживать сбалансированный ток.

Трансформаторы

Scott T являются одними из популярных методов, которые можно применять для преобразования трехфазной системы в однофазную.Он включает в себя использование тизерного трансформатора и основного, которые подключены таким образом, чтобы можно было достичь до 90% преобразования в однофазное. Вам придется вложить средства в два трансформатора, чтобы применить этот метод в ваших фазовых преобразованиях.

С трансформатором Le-Blanc вы можете достичь преобразования до 120% от номинальной нагрузки. Вы можете сравнить этот трансформатор с остальными, чтобы вы могли принять обоснованное решение, которое вы бы предпочли использовать в своих соединениях.

Есть много методов, на которые вы можете обратить внимание, когда научитесь преобразовывать трехфазную мощность в однофазную. Прежде чем вы решите, какой метод вы хотите использовать, вы должны подумать, сколько тока вам понадобится, в зависимости от того, какую задачу вы хотите выполнить. В зависимости от метода, это даст разные результаты, но все же покажет вам, как легко преобразовать трехфазную мощность в однофазную.

Автор: MNCS Редакционное Теги: токи электричество фазовые преобразователи трансформаторы

▷ Работа Трехфазных электродвигателей от однофазной сети

Электродвигатели можно классифицировать по количеству фаз питания.Их можно разделить на однофазные, двухфазные и трехфазные.

Давайте узнаем больше об этом благодаря новой статье Удо, которую он любезно прислал нам несколько дней назад.

Двухфазные двигатели больше не используются. Однофазный двигатель имеет два типа проводки; живой и нейтральный. Эти двигатели работают от однофазного источника питания и имеют одно переменное напряжение. Поскольку они генерируют только переменное, а не вращающееся магнитное поле, для запуска им требуется конденсатор.Однофазные двигатели обычно используются в приложениях малой мощности.

Трехфазные двигатели, с другой стороны, для работы требуют трехфазного источника питания. Эти двигатели приводятся в действие тремя отдельными переменными токами одинаковой частоты, которые достигают пика в разные моменты времени. Трехфазный двигатель имеет три провода под напряжением, а иногда и нейтраль.

Рис. 1: Детали трехфазного двигателя | изображение: electricalengineeringtoolbox

Трехфазные двигатели обычно имеют мощность на 150% больше, чем их однофазные аналоги.Они самозапускаются, поскольку создают вращающееся магнитное поле. Эти двигатели не создают вибрации и менее шумны, чем однофазные двигатели. К сожалению, большинство конструкций подключено к однофазному питанию.

Хотя в здании часто используется более одной фазы, единовременно может использоваться только одна фаза. Это создает проблемы, когда приложение требует трехфазного двигателя или когда доступен только трехфазный двигатель. К счастью, есть способы, которыми трехфазный двигатель можно «настроить» для работы от однофазного источника питания.

Преобразователь частоты

Самый простой способ - использовать частотно-регулируемый привод (VFD). ЧРП - это электрическое устройство, которое управляет двигателями, которые работают с регулируемой скоростью. Он состоит из выпрямителя, конденсатора промежуточного контура и инвертора. ЧРП выполняет преобразование мощности трехфазного двигателя в однофазное, выпрямляя каждую пару фаз в постоянный ток, а затем инвертируя постоянный ток в трехфазную выходную мощность. Это не только устраняет пиковый ток во время запуска двигателя, но также позволяет двигателю плавно переходить от нулевой скорости к максимальной.

Рис. 2: Преобразователь частоты | изображение: indiamart

ПЧ

доступны с разной номинальной мощностью для разных двигателей. Все, что вам нужно сделать, это подключить источник питания ко входу частотно-регулируемого привода и подключить трехфазный двигатель к его выходу.

Поворотный фазовый преобразователь

Другой метод работы трехфазного двигателя от однофазного источника питания - это использование вращающегося фазового преобразователя (RPC). Вращающийся фазовый преобразователь - это электрическая машина, которая переводит энергию из одной многофазной системы в другую.

Рис. 4: Подключение схемы преобразования вращающегося фазового преобразователя | изображение: plantengineering

Эти преобразователи генерируют чистые трехфазные сигналы от однофазной сети посредством вращательного движения. RPC намного дороже, чем частотно-регулируемые приводы, поэтому их редко можно использовать для преобразования фазы двигателя.

Рис. 5: Поворотный фазовый преобразователь | изображение: scosarg.com

Перемотка мотора

Последний способ заставить трехфазный двигатель работать от однофазной сети - это перемотать двигатель.Этот метод также известен как однофазное. Он предполагает перемотку электродвигателя с помощью конденсаторов. Трехфазная мощность поступает через три симметричных синусоиды. Эти волны не совпадают по фазе друг с другом на 120 электрических градусов.

Для преобразования трехфазного двигателя две его фазы подключаются к однофазному источнику питания. Фантомная ветвь создается для третьей фазы с помощью конденсаторов. Конденсаторы вызывают смещение на 90 электрических градусов между вспомогательной и основной обмотками.Чтобы ток был сбалансированным, используемые конденсаторы должны быть подходящей емкости для нагрузки. На рисунке ниже показана принципиальная схема преобразования трехфазного в двухфазный режим с использованием однофазного метода.

Вы когда-нибудь запускали трехфазный двигатель? Как все прошло и есть ли у вас советы для нас?

Control Engineering | Как правильно эксплуатировать трехфазный двигатель при однофазном питании

Итак, вы сказали соседу, что работаете с электрооборудованием, и теперь он думает, что вы можете решить его проблему, потому что он или она купил трехфазный двигатель, который не может работать от однофазной энергии.Когда вас просят переоборудовать этот двигатель, это уже кажется большим беспокойством, чем оно того стоит. Но это не совсем так. Есть несколько способов облегчить этот процесс.

Метод фантомной ноги

Трехфазное питание состоит из трех симметричных синусоидальных волн, которые на 120 электрических градусов не совпадают по фазе друг с другом (см. Рисунок 1). Один из методов преобразования однофазной мощности, который хорошо зарекомендовал себя в течение десятилетий, заключался в подключении двух фаз к входящей однофазной сети 220 В и создании «фантомного плеча» для третьей фазы путем использования конденсаторов для принудительного смещения между основной и вспомогательной обмотками. .В этом случае смещение составляет 90 электрических градусов.

Для этого метода конденсаторы должны иметь размер, соответствующий нагрузке. В противном случае ток будет несбалансированным. Вместо сдвига фазы на 120 градусов, изображенного в нижней половине рисунка 1, неправильное соединение конденсатора и нагрузки может привести к большому отклонению. Чем больше расхождение, тем меньше крутящий момент.

Метод вращающегося фазового преобразователя

Другой жизнеспособный метод - вращающийся фазовый преобразователь (см. Рисунок 2).Например, деревообрабатывающий цех может использовать вращающийся фазовый преобразователь для работы нескольких трехфазных машин с однофазным питанием. Одним из недостатков является то, что процесс может быть очень дорогостоящим в течение всего времени преобразования фазы вращения, независимо от того, используется ли какое-либо оборудование. Ток может быть сбалансирован, когда работает конкретное оборудование, но если работает несколько машин или все они сильно загружены, трехфазная мощность - ток и напряжение - резко несбалансирована.

"NEMA Stds.MG 1: Motors and Generators »требует, чтобы двигатели работали от напряжения, сбалансированного в пределах 1%. Если применяется правило 10x (процентный дисбаланс тока может быть в 10 раз больше процентного дисбаланса напряжения) к двигателю, работающему с 1% дисбаланс напряжения, дисбаланс тока может составлять 10%. Это полезно, потому что большинство трехфазных двигателей, работающих в системе, описанной выше, работают с дисбалансом тока от 15% до 50%. Даже с графиком снижения номинальных характеристик NEMA MG 1 (см. рисунок 3), ни один двигатель не должен работать с таким большим дисбалансом тока.

Метод частотно-регулируемого привода

Преобразователь частоты (VFD) выпрямляет каждую пару фаз в постоянный ток и инвертирует постоянный ток в мощность для трехфазного выхода, что означает, что преобразователь частоты может использоваться с однофазным входом для управления трехфазным двигателем. Поддержка производителя варьируется, и осторожно рекомендуется снизить номинальные параметры привода на 1, разделенную на квадратный корень из 3 (около 58%). Также обратите внимание, что номинальная мощность ЧРП в л.с. / кВт предназначена для удобства выбора приводов, поскольку они рассчитываются по току.Например, двигатель мощностью 10 л.с. (7,5 кВт) будет использовать частотно-регулируемый привод мощностью 15 л.с. (11 кВт). Пользователю настоятельно рекомендуется сотрудничать с производителем привода при выборе и настройке частотно-регулируемого привода для этого использования.

Компрессоры, механический цех, деревообрабатывающее оборудование и декоративные фонтаны - хорошие кандидаты для этого метода. Вместо того, чтобы покупать дорогой однофазный двигатель, менять элементы управления и решать проблемы управления скоростью и пусковым крутящим моментом, лучше использовать частотно-регулируемый привод для управления существующим двигателем от однофазного источника питания.Для многих приложений мощностью до 5 л.с. (4 кВт) подходящий частотно-регулируемый привод можно приобрести гораздо дешевле, чем перемотка трехфазного двигателя и обеспечение необходимых элементов управления для его работы.

Дополнительные преимущества заключаются в том, что трехфазный двигатель обычно дешевле покупать, органы управления не требуют замены или модификации, а частотно-регулируемый привод имеет дополнительный бонус в виде регулирования скорости. Лучше всего то, что вам не нужно портить выходные, помогая тому, кто не до конца понимает, чем вы занимаетесь.

Чак Юнг (Chuck Yung) - старший специалист по технической поддержке в Ассоциации обслуживания электроаппаратуры (EASA). EASA является контент-партнером CFE Media. Отредактировал Крис Вавра, редактор-постановщик CFE Media, [email protected]

ОНЛАЙН экстра

См. Дополнительные статьи EASA по ссылкам ниже.

Однофазные и трехфазные генераторы - Woodstock Power

Однофазные и трехфазные генераторы. Трехфазные генераторы - основы

Однофазные и трехфазные генераторы могут быть родственниками в генеалогическом дереве производителей электроэнергии, но предприятиям и управляющим зданиями не следует совершать ошибку, объединяя их для удовлетворения энергетических потребностей своего предприятия.

Хотя оба могут работать для выработки первичной энергии для коммерческого и промышленного оборудования для внесетевых приложений или альтернативной энергии в случае сбоев, люди постоянно задаются вопросом о различиях между однофазными и трехфазными генераторами, о том, что каждый из них может питать и для чего сколько.

Это естественные вопросы. Как владелец бизнеса или собственности, менеджер предприятия или просто физическое лицо, стремящееся обеспечить круглосуточную работу своих операций и отделов, не беспокоясь о дорогостоящих простоях или остановках производства, понимание разницы в трехфазных двигателях является ключевым фактором.

Более того, если вы выберете неправильный тип, вы обязательно столкнетесь с большим количеством болевых точек, чем у вас было раньше - от слабого и точечного питания до стремительно растущих счетов за электроэнергию и целого парка неисправных генераторов.

Обзор бывших в употреблении генераторов

Покупка однофазного генератора по сравнению с трехфазным у Woodstock Power

Лучшие закупки новых и подержанных генераторов - информированные. Что такое однофазный генератор, а что трехфазный? Woodstock Power проведет вас через их параллели, различия и области применения, чтобы вы могли сделать правильный выбор для своей деятельности.

Прежде чем мы углубимся в технические детали, вот что вам нужно знать о сходствах, лежащих в основе обоих этих типов генераторов:

  • Однофазные и трехфазные генераторы используют переменный ток (AC): AC - это тип электрического тока, который фактически меняет направление, а не течет непрерывно по односторонним линиям. Это означает, что электричество переменного тока немного более изменчиво, чем другие электрические токи, но оно производит более высокие уровни мощности.
  • Однофазные и 3-фазные генераторы содержат циклы включения питания: потоки переменного тока работают циклически, с пиковыми и пониженными выходами в зависимости от того, как электроны движутся по чередующемуся пути. Однофазные генераторы производят и полагаются на один поток переменного тока с одним циклом повышения и понижения, в то время как трехфазные генераторы производят и работают с тремя циклами одновременно.

Как однофазный генератор обеспечивает питание

Как следует из названия, однофазный генератор использует одну волну переменного тока, описанную выше, для создания своих киловаттных выходов.

Это существенное отличие от генератора данного типа. Поскольку они работают только от одной «линии» мощности, производимой между небольшим количеством проводящих проводов - иногда минимальным, как два - и эта линия имеет выходные циклы восходящего и нисходящего направления, однофазные генераторы не будут обеспечивать столь стабильный источник питания. по сравнению с его трехфазным аналогом.

К счастью, даже на самом низком уровне однофазные генераторы не полностью «выпадают». Малые циклические токи обычно должны оставаться незаметными, если генератор этого типа не работает с избыточной мощностью.Вот почему вы не замечаете мерцания света в комнате, когда включена лампа или потолочный светильник. Коммерческие светильники - это основное приложение для однофазных генераторов, но они переключаются так быстро, что мерцание, вызванное низкими точками тока, незаметно для человеческого глаза.

В целом однофазный генератор имеет следующие характеристики:

  • Содержит один ток, генерируемый напряжением
  • Как минимум, всего два компонента обмотки, заряжающие всю систему
  • Обычно используется менее проводящая обмотка
  • Более низкие первоначальные закупочные расходы, но более высокие затраты на техническое обслуживание
  • Грузы должны оставаться относительно легкими, например отдельные светильники, электроника или приборы
  • Единичные циклы делают его менее эффективным, менее мощным и более подверженным сбоям напряжения

Как 3-фазный генератор обеспечивает питание

Трехфазный генератор обеспечивает питание тремя последовательными токами, протекающими одновременно.Эти токи действительно требуют более сильного базового напряжения, но это также означает, что у вас будет непрерывный, непрерывный поток энергии, генерируемый вашим устройством.

Более того, эта мощность не только более постоянная, но и более сильная. Трехфазный генератор формирует свои линии для циклического цикла со смещением 120 градусов и сможет поддерживать питание для более интенсивных приложений или критически важного оборудования. Пропорция в 120 градусов означает, что, когда цикл одного тока находится на самом низком уровне, другой будет на максимуме, предлагая дополнительные длины волн, которые работают по касательной, обеспечивая стабильное количество энергии.

3-фазные генераторы

обеспечивают идеальный баланс между предоставленной мощностью и стоимостью строительства и обслуживания. У них также есть дополнительный бонус в том, что они более универсальны. Операторы могут выбрать синхронизацию всех трех токовых циклов для питания одной большой единицы промышленного оборудования. Или они могут подключить три меньших устройства к отдельным линиям тока, удерживаемым в одном и том же трехфазном генераторе.

Первое часто используется на заводах и в промышленных приложениях для питания отдельной машины или системы, в то время как лестница работает в таких вещах, как многоэтажные офисные здания для питания лифтов и офисных рабочих столов.

В целом трехфазный генератор будет включать в себя следующие характеристики:

  • Три одновременно генерируемых напряжения тока, колеблющиеся с интервалом в 120 градусов
  • Требуется как минимум три медных компонента обмотки для зарядки всей системы
  • Использует более сложную обмотку или проводку в целом, но легче и эффективнее
  • Подвижные грузы могут быть тяжелыми и промышленными, а также использоваться в различных более легких областях применения
  • - более экономичный, прочный и надежный генератор типа
  • .

Преимущества трехфазного генератора

Понимание функциональных и механических преимуществ трехфазного генератора играет важную роль в выборе наиболее подходящего для вас.

Однако, хотя однофазное и трехфазное питание часто противопоставляются друг другу, следует отметить, что определяющим элементом вашего решения о покупке является то, для чего вы будете использовать этот генератор. Это интуитивно понятный вопрос, и он поможет вам увидеть фактические преимущества генератора для себя, а не полагаться исключительно на запутанные спецификации или ярких продавцов.

Для промышленного, коммерческого и сельскохозяйственного применения трехфазные генераторы - ваш лучший выбор.Преимущества трехфазных генераторов для этих отраслей обширны, со многими из следующих возможностей.

1. Сильнее, долговечнее и надежнее

Следует повторить, что наиболее значительным преимуществом трехфазных генераторов является их высокая выходная мощность и даже более высокий уровень эффективности. Они являются «рабочими лошадками» промышленного оборудования, тяжелой техники, больших офисных зданий и сооружений, обеспечивая стабильные потоки электроэнергии, которые являются основными продуктами в высокоспециализированных операциях.

2. Снижение общих эксплуатационных расходов

Хотя их предварительное приобретение может быть более дорогостоящим, трехфазные генераторы являются расчетными победителями, когда речь идет о техническом обслуживании, обновлении системы и общем содержании. Они более стабильны и эластичны благодаря меньшему износу от крутящего момента, больших нагрузок, пульсирующего распределения и многого другого.

Более того, если учесть случаи простоя системы или остановки производства из-за однофазной дегенерации и исправлений, трехфазные генераторы становятся еще более конкурентоспособными по стоимости.

3. Меньше алюминия или меди на киловатт выработки или выработку

Поначалу это звучит сбивающе с толку, поскольку в трехтактном генераторе задействовано больше проводов, чем в традиционном одно- или двухцикловом генераторе. Тем не менее, трехфазные генераторы на самом деле имеют так называемую более низкую передачу мощности, что означает, что им нужны менее проводящие материалы, чтобы производить такое же количество энергии при том же уровне вольт.

В данном случае это означает, что трехфазные генераторы имеют более легкие компоненты проводки из меди или алюминия, чем однофазные генераторы, что делает весь блок потенциально легче, но все же более эффективным.

4. Меньший крутящий момент

Меньший крутящий момент в генераторе означает меньше механических вибраций. Это, в свою очередь, помогает дополнить превосходную надежность трехфазного генератора по сравнению с однофазным аналогом.

Высокие уровни крутящего момента вызовут на вашем устройстве спираль, похожую на домино. Волны переменного тока становятся прерывистыми и менее стабильными, так как магниты смещаются с места или другие веса и силы повреждают механику, что в свою очередь означает нерегулярные циклы. С гармоничными циклами в качестве основы для типов генераторов переменного тока вы получите менее прочный и менее функциональный трехфазный блок.

5. Превосходный коэффициент мощности

Большинство трехфазных генераторов в среднем имеют номинальный коэффициент мощности 0,8. Это почти в 1,5 раза выше, чем типичный коэффициент мощности однофазного генератора того же размера и веса. Эти более высокие значения коэффициента мощности означают более крупные конечные выходы, способные работать с вашими промышленными приложениями.

Когда следует выбирать однофазный генератор вместо трехфазного?

Наиболее важным фактором при выборе однофазного или трехфазного генератора является то, для чего вы собираетесь его использовать.В частности, подумайте, какие виды оборудования или устройств необходимо включать, как часто и как долго.

Когда следует выбирать однофазный генератор

Владельцам бизнеса и руководителям предприятий следует подумать о выборе однофазных генераторов, когда приложениям не требуется мощность более 240 киловатт. Как правило, однофазные генераторы не предназначены для масштабирования. Они также не идеальны для питания современного или круглосуточного оборудования, если только это оборудование не является узкоспециализированным или каким-либо образом не буферизовано другим источником питания.

Управляющим или операторам зданий не рекомендуется использовать однофазные генераторы для большинства основных систем своего объекта. Эти системы включают в себя такие вещи, как отопление, охлаждение, вентиляция, лифты, большие электронные системы, а также промышленное или производственное оборудование. Каждый из них, скорее всего, не сможет работать без надлежащего источника с высокой выходной мощностью, например, с трехфазным питанием.

Однофазные блоки рекомендуются только для маломощных приборов и оборудования, например:

  • Отдельные или небольшие наборы настольных или портативных компьютеров
  • Индивидуальные системы освещения
  • Телевизоры
  • Модемы
  • Генераторы переносные резервные

Когда следует выбирать трехфазный генератор Трехфазные генераторы

- очевидный выбор для коммерческого и промышленного использования.Они могут выдерживать более длительное время работы, выдерживать более высокие напряжения и работать с максимальной стабильностью и надежностью.

Для владельцев бизнеса и руководителей предприятий особенно важно оборудовать свои здания трехфазными генераторами на случай отключения электроэнергии или чрезвычайной ситуации. В некоторых отраслях промышленности отключение электричества может стоить тысячи долларов за минуту сокращения прибыли, не говоря уже о том, что в некоторых случаях это может поставить под угрозу жизнь. Без резервного источника питания ваше предприятие рискует потерять доход и привести к многим другим критически важным для бизнеса обязательствам.

Вам следует выбрать трехфазный генератор, если ваша установка или работа зависит от любого из следующих факторов:

  • Промышленное оборудование: Большие двигатели и другие двигатели большой нагрузки, торговые холодильники, конвейерные системы и промышленное производственное оборудование - ручное и компьютеризированное
  • Системы отопления, вентиляции и кондиционирования воздуха: Центральное кондиционирование воздуха, электрические котлы коммерческого или промышленного назначения, печи или плинтусы, обогреватели и вентиляция воздуха, включая вытяжные, приточные или сбалансированные системы
  • Сверхмощное сельскохозяйственное оборудование: Генераторы отбора мощности с тракторным приводом, большие генераторы переменного тока с приводом от двигателя и открытые резервные блоки

Отрасли и ситуации, в которых обычно требуется трехфазный генератор

Трехфазные генераторы

необходимы для многих типов бизнеса и ситуаций.Без надлежащих 3-фазных генераторов для резервного копирования, расширения определенных единиц оборудования или выработки электроэнергии в полевых условиях следующие отрасли промышленности не могут работать с максимальной производительностью.

1. Мелкосерийное и непрерывное производство

Многочисленные исследования показали, что производители больше всего теряют от перебоев в подаче электроэнергии. Будь то мелкосерийные производственные линии или круглосуточное производственное предприятие, производство знает, насколько жизненно важен надежный промышленный источник энергии.Менеджеры предприятий работают над обеспечением безопасности и устойчивости своих электросетей, а также над их буферизацией с помощью собственных резервных трехфазных генераторов, чтобы поддерживать работу машин и регулировать компьютерные системы. Без них объект станет безжизненным.

2. Оборудование для производства продуктов питания и напитков

Скоропортящиеся продукты питания и напитки зависят от непрерывного энергоснабжения для поддержания работоспособности холодного охлаждения и других методов консервации. Поскольку запасы чрезвычайно подвержены загрязнению и сокращаются или испорчены сроки службы, одно отключение электроэнергии может вынудить вас выбросить тысячи товаров.

Менеджеры по производству продуктов питания и напитков должны иметь полный набор трехфазных резервных генераторов на месте, чтобы помочь в эти трудные времена - по крайней мере, для поддержания регулируемой температуры и стерильных циклов вентиляции.

3. Многоэтажные офисные здания, башни и небоскребы

Большие и сложные электрические системы в многоэтажных зданиях требуют столь же динамичной системы. Трехфазные генераторы - это естественный выбор инженеров-электриков и руководителей зданий для регулирования мощности на каждом этаже.Более того, эти уровни мощности должны быть постоянными, независимо от сюжета или требований к электричеству. Только трехфазные генераторы обладают универсальностью, позволяющей распределять токи по нескольким приложениям, а также обеспечивать стабильность и однородность, которые необходимы для высотных зданий.

4. Сельскохозяйственная техника, навесное оборудование и электроинструменты

Немногие источники энергии могут удовлетворить потребности сельскохозяйственных работ. Электричество необходимо фермам для работы практически во всех отраслях, от регулирования температуры и вентиляции в животноводческих помещениях до питания ирригационных систем или посевной и уборочной техники.Поскольку эти операции происходят в повседневной работе, статические и переносные трехфазные генераторы являются лучшим выбором в качестве источника питания для дополнения существующих систем или повышения функциональности навесного оборудования и инструментов для полевого оборудования.

5. Дата-центры

По мере того, как облачные и сторонние системы хранения данных продолжают расти, возрастает и важность обеспечения работы этих центров. Эти массивные объекты не могут подвергнуться риску отключения электроэнергии - даже на несколько минут - поскольку отключение электроэнергии означает возможность необратимой потери или повреждения записей в дополнение к последующим осложнениям ответственности.Тем, кто работает в сфере финансов, телекоммуникаций, здравоохранения или информационных технологий, необходимы надежные центры обработки данных с трехфазными источниками питания, чтобы транзакции с данными выполнялись гладко, безопасно и без сбоев.

Новые или бывшие в употреблении трехфазные генераторы для коммерческих или промышленных предприятий

У вас есть вопросы, и у нас есть ответы. Выбор правильного фазогенератора для вашей собственности - это не то, что вы решаете по прихоти. Woodstock Power может помочь вам определить точную схему сети и электроснабжения вашего предприятия, завода, фермы или объекта, а также эксплуатационные потребности, чтобы найти подходящие генераторы, которые объединят все это вместе.

Мы всегда готовы ответить на ваши вопросы и защитить ваш бизнес от дорогостоящих простоев. Свяжитесь с нами сегодня через нашу онлайн-форму для связи или по телефону (610) 658-3242. Нам не терпится поработать с вами.

Carroll & Meynell - Трансформаторы для промышленности

ВАРИАНТЫ ТРЕХФАЗНОГО ТРАНСФОРМАТОРА НА ОДНОФАЗНЫЙ

Следует отметить, что невозможно создать идеальный баланс тока на трехфазном источнике питания при питании однофазной нагрузки. Следовательно, существует несколько различных методов получения однофазного выхода, каждый из которых может подходить для различных условий.

Однофазный трансформатор

Самым простым способом получения однофазного выхода от трехфазного источника питания является размещение однофазного трансформатора между двумя фазами трехфазного источника питания. Эта система обеспечивает полный номинальный ток в двух линиях питания и нулевой ток в третьей линии.Это, вероятно, приемлемо до 10 кВА в системе на 400 В (26 А / 26 А / 0 А). Выше этого уровня может потребоваться альтернативный метод для достижения лучшего баланса токов, протекающих в каждой из трех фаз.

Трансформаторы открытого треугольника

При мощности выше 10 кВА наиболее распространенным типом трансформатора, который используется для питания однофазной системы от трехфазного источника питания, является трансформатор с разомкнутым треугольником. Это трансформатор, построенный на двух внешних ножках сердечника трехфазного трансформатора.Первичные катушки подключаются в соответствии со стандартным трехфазным вводом по схеме «треугольник», но с отсутствующей катушкой «B», а вторичные катушки подключаются как стандартный трехфазный выход со звездой, опять же с отсутствующей катушкой «B».

Затем первичная обмотка потребляет такой же ток в двух линиях, а третья линия несет в два раза больше этого тока. По сравнению с однофазной системой 10 кВА, упомянутой выше, токи будут 15 А / 30/15 А.

Номинальная мощность трансформатора в кВА эквивалентна номинальной мощности нагрузки в кВА.

Дополнительная информация о продукте

Скотт Т Трансформерс

Это еще один популярный метод создания однофазного источника питания из трехфазного источника, на этот раз с использованием двух однофазных трансформаторов, «Главный трансформатор» и «Тизерный трансформатор». Главный трансформатор подключается к 2 из 3 линий питания 3-х фазная система. Первичная обмотка трансформатора-тизера подключается между центральным ответвлением на первичной обмотке главного трансформатора и третьей линией питания.Типичные токи в трех линиях для нагрузки 10 кВА при 400 В составляют 15 / 21,2 / 29 ампер.

Трансформаторы

Scott T могут использоваться для питания двух отдельных однофазных нагрузок или выходы трансформаторов могут быть объединены для питания одной однофазной нагрузки.

Номинальная мощность главного трансформатора эквивалентна 90% номинальной нагрузки, а номинальной нагрузки трансформатора - около 70%, что в сумме дает 160% номинальной нагрузки.

Трансформаторы Le-Blanc

Последним преобразователем из трехфазного в однофазный преобразователь является трансформатор Ле-Блан.Линейный ток 10 кВА, 400 В будет составлять 7,8 / 21,2 / 29 ампер.

Номинальная мощность трансформатора эквивалентна 120% номинальной нагрузки.

Может ли трансформатор преобразовать одну фазу в трехфазную?

Хотя однофазное питание может быть получено от трехфазного источника питания, трансформатор не может преобразовывать однофазное питание в трехфазное. Для преобразования однофазной мощности в трехфазную требуется либо фазовый преобразователь, либо частотно-регулируемый привод.

Хотя трансформатор не функционирует как устройство изменения фазы и не преобразует однофазную входную мощность в трехфазную, трансформаторы могут быть спроектированы для подключения к другим фазным конфигурациям, кроме однофазных и трехфазных, включая двухфазные, шесть или даже 24 фазы для некоторых трансформаторов выпрямления постоянного тока. Обычно однофазный компонент может быть подключен только к одной из трех фаз трехфазного источника питания. В дополнение к питанию большой трехфазной нагрузки, например, одна ветвь трехфазного трансформатора часто используется для питания маломощной однофазной нагрузки, такой как охлаждающий вентилятор.

Напряжение в трехфазной системе может быть повышено или понижено в соответствии с требованиями:

Соединение трех однофазных трансформаторов с одной катушкой и сердечником каждый -
вместе, таким образом образуя «батарею трехфазных трансформаторов», или
с использованием одного трехфазного трансформатора, имеющего три катушки, по одной на каждую фазу,
, собранный на одном ламинированном сердечнике.
Для обеспечения совместимости с трехфазным питанием три однофазных трансформатора могут быть соединены вместе таким образом, чтобы электрически они работали как трехфазный трансформатор.То есть, если первичные обмотки трех однофазных трансформаторов правильно соединены между собой в конфигурацию треугольником или звездой, и то же самое сделано с вторичными обмотками, они будут работать во многом как трехфазный трансформатор, используя трехфазное питание для подавать трехфазное питание.

Преимущества использования трехфазного трансформатора по сравнению с тремя однофазными трансформаторами? В трехфазной конструкции обмотки, сердечник и доступное пространство используются более эффективно, а использование трех однофазных трансформаторов для достижения тех же целей электрического проектирования обычно только увеличивает трудозатраты, размер, вес и стоимость.
