Как сделать электрогенератор своими руками, разбираем подробно

Постоянное и бесперебойное обеспечение электричества в доме – залог приятного и комфортного времяпровождения в любую пору года. Чтобы организовать автономное питание загородного участка, нам придется прибегнуть к мобильным установкам – электрогенераторам, которые в последние годы особенно популярны ввиду большого ассортимента самых разных мощностей.

Сфера применения

Многие интересуются, как сделать электрогенератор для дачного участка? Об этом мы и расскажем ниже. Применим в большинстве случаев асинхронный генератор переменного тока, который будет производить энергию для работы электроприборов. В асинхронном генераторе скорость вращения роторов, чем в синхронном и КПД будет выше.

Впрочем, силовые установки нашли свое применение в более широком кругу, как отличное средство для добычи энергии, а именно:

  • Их применяют на ветровых электростанциях.
  • Используются как сварочные агрегаты.
  • Обеспечивают автономную поддержку электричества в доме наравне с миниатюрной ГЭС.

Включается агрегат с помощью входящего напряжения. Зачастую для запуска устройство подключают к питанию, но это не совсем логическое и рациональное решение для мини-станции, которая сама должна вырабатывать электричество, а не потреблять его для запуска. Поэтому в последние годы активно производятся генераторы с самовозбуждением или последовательным переключением конденсаторов.

Как работает электрогенератор

Асинхронный генератор электроэнергии производит ресурс, если скорость вращения мотора быстрее синхронного. Самый обычный генератор работает на параметрах от 1500 оборотов.

Он производит энергию, если ротор при старте быстрее работает, нежели синхронная скорость. Разница между этими показателями называется скольжение и высчитывается в процентном соотношении относительно синхронной скорости. Однако, скорость статора еще выше, чем частота вращения ротора.

За счет этого образуется поток заряженных частиц, меняющих полярности.

Смотрим видео, принцип работы:

При возбуждении подключенное устройство электрогенератора берет контроль над синхронной скоростью, самостоятельно управляя скольжением. Выходящая из статора энергия проходит по ротору, однако, активное питание уже переместилось в катушки статора.

 Основной принцип работы электрогенератора сводится к преобразованию механической энергии в электрическую. Чтобы запустить ротор для выработки энергии, необходим сильный крутящий момент. Самым адекватным вариантом, по словам электриков, является «вечный ход вхолостую», который поддерживает одну скорость вращения в течение времени работы генератора.

Почему используется асинхронный генератор

В отличие от синхронного генератора, асинхронный имеет огромное количество достоинств и преимуществ. Основным фактором выбора асинхронного варианта стал низкий клирфактор. Высокий показатель клирфактора характеризует количественное наличие высших гармоник в выходном напряжении. Они вызывают бесполезный нагрев мотора и неравномерность вращения. Синхронные генераторы имеют величину клирфактора на уровне 5-15%, в асинхронных он не превышает 2%. Их этого следует, что асинхронный генератор энергии вырабатывает только полезную энергию.

Немного о асинхронном генераторе и его подключении:

Не менее весомым преимуществом данного вида электрогенератора является полное отсутствие вращающихся обмоток и электронных деталей, чувствительных к повреждениям и внешним факторам. Следовательно, данный вид аппаратов не подвержен активному износу и прослужит дольше.

Как сделать генератор своими руками

Устройство асинхронный генератор переменного тока

Приобретение асинхронного электрогенератора – достаточно недешёвое удовольствие для среднестатистического жителя нашей страны. Поэтому многие умельцы прибегают к решению вопроса о самостоятельной сборке аппарата. Принцип работы, как и конструкции – достаточно прост. При наличии всех инструментов сборка не займет более 1-2 часов.

Согласно вышеопределенному принципу действия электрогенератора, следует настроить все оборудование так, чтобы вращения были быстрее, нежели обороты двигателя. Чтобы это сделать, следует подключить двигатель в сеть и завести его. Для вычисления количества оборотов в минуту используйте тахометр или тахогенератор.

Определив значение скорости вращения двигателя, прибавьте к нему 10%. Если скорость вращения 1500 оборотов в минуту, тогда генератор должен работать на 1650 оборотах.

Теперь нужно переделать асинхронный генератор «под себя», используя конденсаторы необходимых емкостей. Для определения типа и емкости используйте следующую табличку:

Таблица емкости ДЛ

Надеемся, как собрать электрогенератор своими руками уже понятно, но обратите внимание: емкость конденсаторов не должна быть очень завышенной, в противном случае генератор, работающий на дизельном топливе, будет сильно греться.

Установите конденсаторы согласно расчету. Установка требует достаточного количества внимания. Убедитесь в хорошей изоляции, при необходимости используйте специальные покрытия.

На базе двигателя процесс сборки генератора завершен. Теперь его уже можно использовать как необходимый источник энергии. Помните, что в случае, когда устройство имеет короткозамкнутый ротор и производит достаточно серьезное напряжение, которое превышает 220 вольт, необходимо установить понижающий трансформатор, который стабилизирует напряжение на требуемом уровне. Помните, чтобы все приборы в доме работали, должен быть строгий контроль самодельного электрогенератора на 220 вольт по напряжению.

Смотрим видео, этапы работ:

Для генератора, который будет работать на малых мощностях, в целях экономии можно использовать асинхронные двигатели с одной фазой от старых или ненужных бытовых электроприборов, например, стиральных машин, насосов для дренажа, газонокосилок, бензопил и т. д. Моторы от таких бытовых приборов следует подключать параллельно обмотке. Как вариант, можно использовать конденсаторы, сдвигающие фазы. Они достаточно редко разнятся по необходимой мощности, так что потребуется ее увеличение до требуемых показателей.

Подобные генераторы очень хорошо показывают себя при необходимости питания лампочек, модемов и прочих мелких приборов со стабильным активным напряжением. При определенных знаниях можно подключить электрогенератор к электропечке или обогревателю.

Готовый к эксплуатации генератор следует установить так, чтобы на него не влияли осадки и окружающая среда. Позаботьтесь о дополнительном кожухе, который защитит установку от неблагоприятных условий.

Советы по эксплуатации

Практически каждый асинхронный генератор, будь это бесщеточный, электрический, бензиновый или дизельный генератор, он считается прибором с достаточно высоким уровнем опасности. Обращайтесь с таким оборудованием очень аккуратно и держите всегда защищённым от внешнего погодного и механического воздействия или изготовьте для него кожух.

Смотрим видео, дельные советы специалиста:

Любой автономный агрегат следует оснащать специальными измерительными приборами, которые будут фиксировать и отображать данные об эффективности работы. Для этого можно использовать тахометр, вольтметр и частотомер.

  • Оборудуйте генератор кнопкой включения и выключения по возможности. Для запуска можно использовать ручной старт.
  • Некоторые электрогенераторы требуется заземлять перед использованием, внимательно оцените территорию и выберите место для установки.
  • При преобразовании механической энергии в электроэнергию, иногда коэффициент полезного действия может падать до 30%.
  • Если не уверены в силах или боитесь сделать что-либо не так, советуем приобрести генератор в соответствующем магазине. Порой риски могут обернуться крайне плачевно…
  • Следите за температурой асинхронного генератора и его тепловым режимом.

Итоги

Несмотря на свою простоту реализации, самодельные электрогенераторы – это очень кропотливая работа, требующая полной сосредоточенности на конструкции и правильному подключению. Целесообразна сборка с финансовой точки зрения только, если у вас уже имеется работоспособный и ненужный двигатель. В ином случае вы отдадите за основной элемент установки больше половины ее стоимости, и общие траты могут существенно превысить рыночную стоимость генератора.

Теперь вы знаете, как сделать электрогенератор и если твердо решили создать его, надеемся, вы получили ответы на все интересующие вопросы перед началом сборки и теперь с полным багажом знаний можете приступать к работе.

В заключение хотелось предложить вам сборку замечательного изобретения одного студента-инженера. Это слабенький, генератор, который может вас спасти в трудную минуту без траты денежных средств даже на топливо.

Как сделать генератор переменного тока 220в своими руками в домашних условиях

Генератор является устройством, который производит продукты, вырабатывающие электрическую энергию либо преобразующую ее в другую. Что собой представляет устройство, как сделать генератор, каков принцип его работы, в чем отличие от синхронного генератора? Об этом расскажем далее.

Устройство и принцип работы

Генератором называется электромашина, которая занимается преобразованием механической энергии в токовую электроэнергию. В большинстве случаев используется для этого вращательный тип магнитного поля. Состоит аппарат из реле, вращающегося индуктора, контактных колец, терминала, скользящей щетки, диодного моста, диодов, токосъемного кольца, статора, ротора, подшипников, роторного вала, шкива, крыльчатки и передней крышки. Нередко в конструкцию входит виток с электромагнитом, который осуществляет выработку энергии.

Генератор своими руками

Важно отметить, что генератор бывает переменного и постоянного тока. В первом случае не образовываются вихревые токи, работать аппарат может при экстремальных условиях и обладает пониженным весом. Во втором случае генератор не нуждается в повышенном внимании и имеет большее количество ресурсов.

Бывает генератор переменного тока синхронным и асинхронным. Первый это агрегат, который работает как генератор, где количество совершаемых вращений статора равно ротору. Ротор формирует магнитное поле и создает в статоре ЭДС.

Обратите внимание! В результате создается постоянный электрический магнит. Из преимуществ отмечают высокую стабильность создаваемого напряжения, из недостатков — токовую перегрузку, поскольку при завышенной нагрузке, регулятор повышает ток в роторной обмотке.

Устройство синхронного аппарата

Асинхронный аппарат состоит из короткозамкнутого ротора и точно такого же статора, как и предыдущей модели. В момент вращения ротора асинхронный генератор индуцирует электроток и магнитное поле создает синусоидальное напряжения. Поскольку он не имеет связи с ротором, то возможности в том, чтобы искусственно регулировать напряжение и ток, нет. Эти параметры изменяются под электрической нагрузкой на стартерной обмотки.

Устройство асинхронного аппарата

Принцип действия

Любой генератор действует по электромагнитному индуктивному закону, благодаря наводке электротока в замкнутой рамке пересечением вращающегося магнитного поля, создаваемое с помощью постоянных магнитов или обмоток. Электродвижущая сила попадает в замкнутый контур из коллектора и щеточного узла вместе с магнитным потоком, вращается ротор и вырабатывает напряжение. Благодаря подпружиненным щеткам, которые прижимаются к пластинчатым коллекторам, передается электроток к выходным клеммам. Далее он идет в сеть пользователя и распространяется по электрооборудованию.

Принцип работы

Отличие от синхронного генератора

Синхронный бензиновый генератор не перегружается из-за переходных режимов, которые связаны с пуском под нагрузкой из потребителей подобной мощности. Он является источником реактивной мощности, в то время как асинхронный ее потребляет. Первый не боится перегрузок при поставленном режиме благодаря системе авторегулирования через связь, которая обратна току с напряжением в проводе. Второй имеет нерегулируемую искусственно силу сцепления электромагнитного роторного поля.

Обратите внимание! Важно понимать, что асинхронная разновидность более популярна благодаря простой конструкции, неприхотливости, отсутствию надобности в техническом квалифицированном обслуживании и сравнительной дешевизне. Он ставится тогда, когда: нет высоких требований к частоте с напряжением; предполагается работать агрегату в запыленном месте; нет возможности переплачивать за другую разновидность.

Синхронная разновидность

Область применения

Генератор переменного тока — многофункциональный аппарат, благодаря которому энергию можно передавать на большие расстояния и при этом быстро ее перераспределять. Кроме того, она превращается в световую, тепловую, механическую и другую энергию по инструкции. Прост в изготовлении. Поэтому область их применения обширна. Сегодня используются такие устройства везде: как в промышленности, так и в условиях быта. Ими оснащается мощный мотор.

К примеру, электро и ветрогенератор будет полезен в то время, когда будет отключена сеть вольт, произойдет авария на электростанции, нужна будет дополнительная энергия в двигателе.

Бензиновый и магнитный генератор, благодаря небольшому весу и компактности, можно транспортировать и использовать в сельском хозяйстве, на даче, в лесу. Он послужит оборудованием быстрого реагирования и поможет создать аварийное освещение.

Область применения

Классификация прибора

Классификация прибора обширная. Сегодня он бывает асинхронным и синхронным, с неподвижным ротором или статором, однофазным, двухфазным и трехфазным, с независимым или самостоятельным возбуждением, с обмотками возбуждения или возбуждением от постоянно действующего магнита.

Обратите внимание! Стоит отметить, что на данный момент пользуются большей популярностью трехфазные модели благодаря вращающемуся круговому магнитному полю, уравновешенности системы, работы в нескольких режимах и высоких уровнях коэффициента полезного действия.

Классификация оборудования

Схема сборки устройства

Собрать электро генераторы на 220 своими руками можно по аналогии с производственной моделью. Для этого могут понадобиться видеоуроки или учебные пособия. Затем нужно правильно подключать все приборы одной системы. Сделать это можно по схеме звезда или треугольник.

В первом случае электросоединение происходит для всех концов обмоток одной точки, а во втором случае предусматривается последовательный тип обмоточных генераторных соединений. Важно отметить, что эти схемы можно использовать лишь в том случае, если нагрузка фаз равномерная. Тогда тема, как сделать генератор в домашних условиях, будет актуальной.

Схема подключения звезда

В целом, генератором называется устройство, превращающее механическую энергию в электрическую при помощи проволочной разновидности катушки магнитного поля. По количеству фаз агрегаты бывают с одной, двумя и тремя фазами.

Схема подключения треугольник

Сделать его сегодня можно своими руками, используя специальную схему, указанную выше.

Самодельный генератор. Все способы своими руками

Способ 1

В Интернете нашел статью о том, как переделать генератор автомобиля на генератор с постоянными магнитами. Можно ли использовать этот принцип и переделать генератор своими руками из асинхронного электродвигателя? Возможно, что будут большие потери энергии, не такое расположение катушек.

Двигатель асинхронного типа у меня на напряжение 110 вольт, обороты – 1450, 2,2 ампера, однофазный. При помощи емкостей я не берусь делать самодельный генератор, так как будут большие потери.

Предлагается пользоваться простыми двигателями по такой схеме.

Если изменять двигатель или генератор с магнитами округлой формы от динамиков, то надо их устанавливать в крабы? Крабы – это две металлические детали, стоят на якоре снаружи катушек возбуждения.

Если магниты надевать на вал, то вал будет шунтировать магнитные силовые линии. Как тогда будет возбуждение? Катушка тоже расположена на валу из металла.

Если поменять подсоединение обмоток и сделать параллельное соединение, разогнать до оборотов выше нормальных значений, то получается 70 вольт. Где взять механизм для таких оборотов? Если перематывать его на уменьшение оборотов и ниже питание, то слишком упадет мощность.

Двигатель асинхронного типа с замкнутым ротором – это железо, которое залито алюминием. Можно взять самодельный генератор от автомобиля, у которого напряжение 14 вольт, сила тока 80 ампер. Это неплохие данные. Двигатель с коллектором на переменный ток от пылесоса или стиральной машины можно применить для генератора. На статор установить подмагничивание, напряжение постоянного тока снимать со щеток. По наибольшему ЭДС поменять угол щеток. Коэффициент полезного действия стремится к нулю. Но, лучше, чем генератор синхронного типа, не изобрели.

Решил испытать самодельный генератор. Однофазный асинхронный мотор от стиралки малютки крутил дрелью. Подключил к нему емкость 4 мкФ, получилось 5 вольт 30 герц и ток 1,5 миллиампера на короткое замыкание.

Не каждый электромотор можно использовать в качестве генератора таким методом. Есть моторы со стальным ротором, имеющие малую степень намагниченности на остатке.

Необходимо знать разницу между преобразованием электрической энергии и генерацией энергии. Преобразовать 1 фазу в 3 можно несколькими способами. Один из них – это механическая энергия. Если электростанцию отсоединить от розетки, то пропадает все преобразование.

Откуда возьмется движение провода с повышением скорости, ясно. Откуда магнитное поле будет для получения ЭДС в проводе – не понятно.

Объяснить это просто. Из-за механизма магнетизма, который остался, образуется ЭДС в якоре. Возникает ток в статорной обмотке, который замкнут на емкости.

Ток возник, значит, дает усиление на электродвижущую силу на катушках роторного вала. Появившийся ток дает усиление электродвижущей силы. Электроток статорный образует электродвижущую силу намного больше. Это идет до установления равновесия статорных магнитных потоков и ротора, а также дополнительные потери.

Размер конденсаторов рассчитывают так, что на выводах напряжение достигает номинального значения. Если оно маленькое, то снижают емкость, то повышают. Были сомнения по поводу старых моторов, которые якобы не возбуждаются. После разгона ротора мотора или генератора надо ткнуть быстро в любую фазу малым количеством вольт. Все придет в нормальное состояние. Зарядить конденсатор до напряжения равному половину емкости. Включение производить выключателем с тремя полюсами. Это относится с 3-фазному мотору. Такая схема используется для генераторов вагонов пассажирского транспорта, так как у них ротор короткозамкнутый.

Способ 2

Самодельный генератор сделать можно и по-другому. Статор имеет хитрую конструкцию (имеет специальное конструкторское решение), имеется возможность регулировки напряжения выхода. Я сделал генератор своими руками такого вида на строительстве. Двигатель брал мощностью 7 кВт на 900 оборотов. Обмотку возбуждения я подключил по схеме треугольника на 220 В. Запустил его на 1600 оборотов, конденсаторы были на 3 на 120 мкФ. Включались они контактором с тремя полюсами. Генератор действовал как выпрямитель с тремя фазами. С этого выпрямителя питалась электрическая дрель с коллектором на 1000 ватт, и пила дисковая на 2200 ватт, 220 В, болгарка 2000 ватт.

Приходилось изготавливать систему мягкого пуска, другой резистор с закороченной фазой через 3 секунды.

Для моторов с коллекторами это неправильно. Если в два раза повысить вращающую частоту, то уменьшится и емкость.

Также повысится и частота. Схема емкостей отключалась в автоматическом режиме, чтобы не использовать тор реактивности, не расходовать горючее.

Во время работы надо нажать на статор контактора. Три фазы разобрал их по ненужности. Причина кроется в высоком зазоре и увеличенном рассеивании поля полюсов.

Специальные механизмы с двойной клеткой для белки и косыми глазами для белки. Все-таки я получил с моторчика стиралки 100 вольт и частоту 30 герц, лампа на 15 ватт не хочет гореть. Очень слабая мощность. Надо мотор брать сильнее, или конденсаторов больше ставить.

Под вагонами используется генератор с ротором короткозамкнутым. Его механизм приходит от редуктора и на ременную передачу. Обороты вращения 300 оборотов. Он находится как дополнительный генератор нагрузки.

Способ 3

Можно сконструировать самодельный генератор, электростанцию на бензине.

Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.

Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.

Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.

Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.

Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.

Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.

Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.

В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Навигация по записям

Простой бензиновый генератор из доступных деталей своими руками

Вашему вниманию будет предложено две конструкции простейшего самодельного бензинового генератора, сделанного на базе двигателя от триммера и автомобильного генератора. Мощность такой установки может варьироваться от 1 до 2 кВт. Все зависит от мощности двигателя и мощности автомобильного генератора. Выходное напряжение 12 В, но никто не запрещает подключить инвертор и повысить напряжение до 220 В.
В обще, такая самоделка доступна каждому, так как ведь движок от триммера вполне может валяться у вас в мастерской, а автомобильный генератор найти вообще не проблема.

Понадобится


  • Бензиновый двигатель от триммера. Желательно использовать конечно 4-х тактный, но и 2-х тактный вполне сгодится.
  • Исправный автомобильный генератор. В нем уже встроена система управления стабилизацией выходного напряжения.
  • Аккумулятор 12 В. Не обязательно большой и мощный, он будет применен только для запуска. Без него генератор не будет вырабатывать электрический ток, так как на коллектор необходимо подать начальное напряжения для первичного возбуждения.

Вариант 1: бензиновый генератор с прямой передачей



Конструкция его проста и не замысловата, как видите. Единственным сложным этапом будет подготовка вала вод сверлильный патрон.
По порядку: вал обрезается, точится на токарном станке, нарезается резьба под патрон.
Далее навинчивается патрон, в который зажимается вал электрогенератора.
Далее все закрепляется на деревянной подставке. Сложность еще состоит в том, чтобы хорошо закрепить все агрегаты, чтобы их оси были в одной плоскости, чтобы при вращении биение было минимальным.

Запускаем бензиновый движок, подключаем генератор к аккумулятору. Вольтметром с лампочкой проверяем его работу.

Смотрите видео работы



Вариант 2: бензиновый генератор с ременной передачей



Очень похож на первый, только для передачи вращения используется ремень. На вал триммера закрепляется шкив, и все соединяется ремнем.
Закрепляем все на деревянном основании.

Запускаем триммер и так же проверяем работу.

Смотрите видео работы генератора



Применение


В зимнее время такой генератор будет просто находкой для тех у кого слабый аккумулятор в автомобиле. Такую установку можно запросто возить с собой в багажнике, она не займет много места.
А в обше, применение генератору можно найти самое различное. Как уже говорилось ранее: можно подключить мощный инвертор и питать любую нагрузку 220 В, вплоть до электроинструмента.

Можно ли сделать генератор сделать самому своими руками?

Для современного человека нет ничего необычного в том, что дома есть электричество. Благодаря электроэнергии мы можем согреться, приготовить еду, в темное время суток у нас светло. И, конечно, за такие удобства приходится платить тем предприятиям, которые продают энергию и, пользуясь своим положением, устанавливают выгодную им цену. Поэтому со временем многие начинают задумываться об альтернативных источниках энергетики. Например, довольно частым является использование солнечных панелей. Правда, из-за высокой стоимости мало кто может их приобрести. Хорошим способом получать электроэнергию бесплатно является генератор, например, магнитный. Можно собрать такой генератор своими руками. Чтобы он мог создавать электроэнергию, нужны постоянные магниты. Они абсолютно безопасны для окружающей среды и для здоровья человека, а также являются прекрасной заменой других способов получения электрической энергии.

Создать магнитный генератор своими руками не так уж и сложно. В магазинах можно найти все, что необходимо, а именно, сами магниты, алюминиевую катанку или сталь, медные провода, трубки из картона, плоские шайбы, пиломатериалы, железные гвозди и дрель. Но прежде всего, нужны уверенность в себе и большой запас терпения. Только так можно будет довести начатое дело до конца. Также стоит заранее определиться с размером будущего генератора. Он будет зависеть от потребностей в энергии.

Конечно, не имея опыта в таком деле, важно заручиться поддержкой знающих людей, которые могут предоставить качественное руководство. Но не стоит доверять всем подряд или выбирать его по принципу «выше цена – ценнее информация». Достичь успеха поможет только проверенная литература. Например, существуют следующие рекомендации по тому, как собрать генератор своими руками. В центре линейного магнита просверлите отверстие для оси и соедините магнит с осью так, чтобы оставался зазор между торцами, и магнит мог свободно вращаться. Возьмите две катушки (№10) и намотайте на каждую из них провод диаметром 1,25 мм с эмалевой изоляцией. Далее прикрепите катушку на деревянную раму и поочередно закрепите катушки на оси. Для проверки уровня напряжения на концах обмоток крутаните магнит. Если напряжение при вращении ниткой максимальное, у вас получилось собрать генератор своими руками! Остается намотать на ось нитку, подключить лампочку к выводам. Пока нитка тянется, лампочка будет гореть. Такой генератор хорош, если отключили электричество, а нужно зарядить телефон.

Можно использовать магнитный генератор для ветряка. Своими руками не сложно создать небольшую ветряную электростанцию, закрепив на ось двигателя воздушный винт. Напряжение будет зависеть от того, с какой скоростью вращается ротор двигателя. Чтобы увеличить эту скорость, можно воспользоваться пасеком от магнитофона и шкивами. При этом маленький шкив нужно насадить на ось мотора, а на ось винта насадить большой. Ток в этом случае будет переменным и для зарядки аккумулятора непригодным. Если использовать простой выпрямитель, получится постоянный ток. Для этого нужно взять 4 полупроводниковых диода, соединив их по мостовой схеме. Такой самодельный генератор можно вращать и с помощью воздушного винта, и от руки.

Задумываясь о том, как сделать генератор своими руками, важно понимать, что у получившегося изделия будут некоторые недостатки. Обычно это более низкая долговечность, чем у промышленных образцов, недостаточная эстетичность и, конечно, более низкий КПД и повышенные габариты. Но зато не придется сильно тратиться на заводской генератор, а у вас будет удовлетворение от проделанной работы!

Термоэлектрический генератор своими руками: видео, фото, инструкция

Многих электриков интересует один очень популярный вопрос – как автономно и бесплатно получить небольшое количество электроэнергии. Очень часто, к примеру, при выезде на природу или походе катастрофически не хватает розетки для подзарядки телефона либо включения светильника. В этом случае Вам поможет самодельный термоэлектрический модуль, собранный на базе элемента Пельтье. С помощью такого устройства можно генерировать ток, напряжением до 5 Вольт, чего вполне хватит для зарядки девайса и подключения лампы в экстренной ситуации. Далее мы расскажем, как сделать термоэлектрический генератор своими руками, предоставив простой мастер-класс в картинках и с видео примерами!

Кратко о принципе действия

Чтобы в дальнейшем Вы понимали, для чего нужны те или иные запчасти при сборке самодельного термоэлектрического генератора, сначала поговорим об устройстве элемента Пельтье и о том, как он работает. Данный модуль состоит из последовательно соединенных полупроводников – pn переходов, находящихся между керамическими пластинами, как показано на картинке ниже.

Когда через такую цепь проходит электрический ток, происходит так называемый эффект Пельтье — одна сторона модуля нагревается, а вторая – охлаждается. Для чего это нам нужно? Все очень просто, данный эффект работает и в обратном направлении: если одну сторону пластины нагреть, а второю охладить, то можно получить электроэнергию небольшого напряжения и силы тока. Огромное преимущество данного метода в том, что можно использовать любой источник тепла, будь то костер, или горячая кружка с кипятком, остывающая плита и так далее. Для охлаждения можно применять воздух или для более мощных вариантов – обыкновенную воду, которая обязательно найдется даже в условиях похода. Далее переходим к мастер-классам, которые наглядно покажут из чего и как сделать термоэлектрический генератор своими руками.

Мастер-класс по сборке

У нас есть очень подробная и в то же время простая инструкция по сборке самодельного генератора электроэнергии на базе мини-печи и элемента Пельтье. Она пригодится каждому путешественнику в походе. Для начала Вам необходимо подготовить следующие материалы:

  • Непосредственно сам элемент Пельтье с параметрами: максимальный ток 10 А, напряжение 15 Вольт, размеры 40*40*3,4 мм. Маркировка – TEC 1-12710.
  • Старый нерабочий блок питания от компьютера (с него нужен только металлический корпус).
  • Стабилизатор напряжения, со следующими техническими характеристиками: входное напряжение 1-5 Вольт, на выходе – 5 Вольт. В данной инструкции по сборке термоэлектрического генератора используется модуль с USB выходом, что упростит и сделает безопасным процесс подзарядки современного телефона либо планшета. Эту деталь можно приобрести в магазине радиокомпонентов или в интернете.
  • Радиатор. Можно взять от процессора сразу с кулером (вентилятором), как показано на фото.
  • Термопаста, продается в компьютерном магазине.

Подготовив все материалы, можно переходить к изготовлению устройства своими руками. Итак, чтобы Вам было понятнее, как самому сделать генератор, предоставляем пошаговый мастер-класс с картинками и подробным объяснением:

  1. Разберите старый блок питания и оставьте только корпус. Он будет использоваться, как место розжига огня (так называемая печь). Будьте внимательны, даже на старых блоках питания в высоковольтной части на конденсаторах может остаться опасное для жизни напряжение. Поэтому перед работой оденьте диэлектрические перчатки, убедитесь в отсутствии потенциала на конденсаторе, для уверенности замкните его контакты, и будьте предельно осторожны во время разборки!
  2. На радиатор нанесите термопасту тонким, однородным слоем и прислоните элемент Пельтье. Устанавливать нужно маркировкой к радиатору, это будет холодная сторона. Если Вы перепутаете стороны местами, в дальнейшем нужно будет поменять полярность проводов, чтобы термоэлектрический генератор работал правильно и не испортил преобразователь. Вместо термопасты вы можете использовать специальный теплопроводный клей, это будет даже лучше: не придется дополнительно крепить радиатор к корпусу.
  3. К обратной стороне модуля прислоните корпус блока питания, как показано на фото ниже.
  4. Прикрепите радиатор к корпусу с помощью металлической проволоки.
  5. К выводам элемента припаяйте стабилизатор напряжения с выходом USB. Кстати, для этого можно сделать паяльник сделать своими руками.
  6. Аккуратно поместите 5-вольтовый преобразователь в радиаторе и переходите к испытаниям самодельного термоэлектрического генератора. Не забудьте заизолировать преобразователь с помощью изоленты.

Работает термоэлектрический генератор следующим образом: внутрь печи Вы засыпаете дрова, мелкие щепки, поджигаете их и ждете несколько минут, пока одна из сторон термоэлемента не нагреется. Параллельно можно вскипятить воду на решетке. Для подзарядки телефона нужно, чтобы разница между температурами разных сторон была около 100оС. Если охлаждающая часть (радиатор) будет нагреваться, его нужно будет остужать – аккуратно поливать водой, поставить на него кружку с жидкостью, льдом и т.д. Лучше крепить радиатор так, чтобы его ребра были расположены вертикально, это улучшает отдачу тепла воздуху.

А вот и видео, на котором наглядно показывается, как работает самодельный электрогенератор на дровах:

Генерация электричества из огня

Также можно установить на холодную сторону устройства вентилятор от компьютера, что несколько изменит его конструкцию. Давайте рассмотрим этот вариант по подробнее:

В этом случае кулер будет затрачивать небольшую долю мощности генераторной установки, но в итоге система будет работать с более высоким КПД. Помимо телефонной зарядки модуль Пельтье можно использовать в качестве источника электроэнергии для фонарика, что не менее полезный вариант применения генератора. Еще одна особенность данной конструкции — это способность регулировать высоту над огнем. Для этого автор использует деталь от CD-ROMа (на одном из фото хорошо видно, как самому можно изготовить конструкцию).

Если сделать термоэлектрический генератор своими руками по такой методике, на выходе у Вас может быть до 8 Вольт напряжения, поэтому для подзарядки телефона, нужно подключить понижающий преобразователь, который сделает на выходе стабильные 5 В.

Ну и последний вариант самодельного источника электроэнергии для дома может быть представлен такой схемой: элемент между двух алюминиевых «кирпичиков», медная трубка (водяное охлаждение) и конфорка. Как результат – эффективный генератор, позволяющий получить бесплатное электричество в домашних условиях! Например, при остывании конфорки, когда ей никто не пользуется. Или очень часто люди используют печь для обогрева, так вот часть этой энергии может пойти на зарядку вашего гаджета.

Оригинальная идея — горячая вода, как источник тепла

Второй эксперимент с водой

Вот мы и предоставили три простых варианта самодельного аппарата, который можно собрать из подручных средств. Теперь Вы знаете как сделать термоэлектрический генератор своими руками, на чем основан принцип работы элемента Пельтье и для чего его можно использовать!

Будет интересным к прочтению:

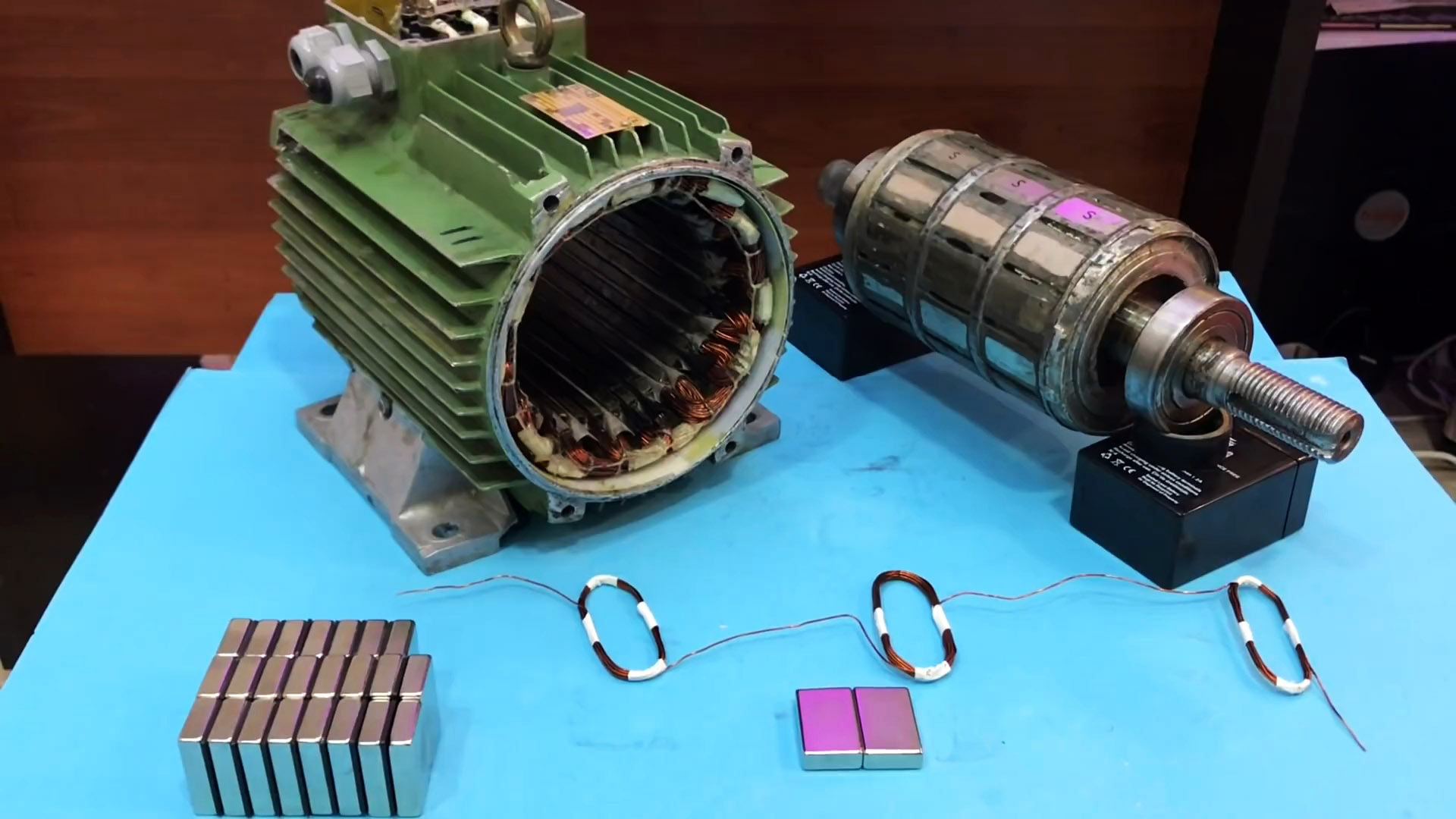

Как превратить электродвигатель в генератор

Вопрос о необходимости иметь дома собственный генератор возникает у многих, так как вещь довольно практичная, а в некоторых случаях крайне необходима. Второй вопрос – как его сделать самому? Наиболее верный метод в данном решении – это сделать генератор из электродвигателя. На помощь приходят такие свойства электротехнических агрегатов как обратимость, позволяющая из одного преобразовать в другое. Для этих целей подходят отлично асинхронные электродвигатели переменных значений тока. В этом случае, главный атрибут генератора, такой как магнитное поле, будет обеспечиваться при вращении якоря.

Чтобы конструктивно подойти к преображению в генератор электродвигателя, рассмотрим основные конструктивные узлы последнего:

  • стартер и его обмотка;
  • крышки с подшипниками: передняя и задняя;
  • выполненный с короткозамкнутыми витками ротор;
  • контактные выходы для присоединения к сети питания.

Первоначально простая конструкция, отличающаяся надёжностью составляющих из-за их немногочисленности в конструкции, на самом деле имеет множество нюансов, основанных как на строении приводных частей, так и на участвующих в создании электромагнитной энергии с преобразованием её в механическую.   В общем смысле, суть работы электродвигателя имеет вид:

  1. Вокруг статорной обмотки появляется достаточно мощное электромагнитное поле. Назвать это условием для генерирования пока нельзя, так как в статическом поле отсутствует процесс движения.
  2. Благодаря имеющимся в роторе замкнутым виткам толстого кабеля, индуцируется ЭДС, создающее переменно магнитное поле в окружающем ротор пространстве.
  3. Под действием данных сил ротор приводится во вращение.

Поскольку генератор – это машина трёхфазного подключения, образующая электрическую энергию от механической, заданной первичным двигателем, элементы строения электродвигателей подходят для создания требуемого агрегата. И так, приводящийся в движение ротор достигает вращения в синхронной частоте, что вызывает во влиянии остаточного магнитного поля появление электродвижущей силы на клемах статорной обмотки. Далее, путём подключения конденсаторов к зажимам, в статорных обмотках появиться намагничивающий ёмкостный ток опережения. Чтобы появилось самовозбуждение генератора, конденсаторная ёмкость должна быть больше, нежели изначальные параметры генератора в критическом ёмкостном значении. Это повысит его частоту вращения генератора процентов на 5-10 в номинальном режиме от заданной синхронной. Так, к примеру, электродвигатель частотой 1500 об/мин для обращения в генератор должен быть раскручен до 1575-1650 об/мин.

Главное правило для выполнения электрогенераторов – мощность двигателей, которые используются, не должна превышать максимума в 20 кВА. Полученный агрегат, выполненный своими руками, станет незаменимым в рамках домашнего хозяйства.

Будьте осторожны

Процесс превращения электродвигателя в генератор несёт не только массу удовольствия, но и немалый риск, связанный с нарушением техники безопасности. Наиболее требуемыми правилами являются:

  • поскольку генератор переменного тока является достаточно опасным, применяемое напряжение должно быть 380В. 220В допускается лишь по крайнему случаю;
  • электрогенератор должен обязательно быть оборудован заземляющими отводами;
  • перед эксплуатацией выполните пробный запуск на наличие ошибок;
  • применять конденсаторы следует исходя из таблицы расчёта, представленной в любом соответствующем справочнике. Использование конденсаторов ниже или выше мощности может сулить нерабочим или неправильным в работе состоянием генераторов;
  • проверяйте надёжность соединения всех рабочих устройств и механизмов;
  • используйте частотные преобразователи Веспер или другие устройства для регулирования задающих параметров генератором, перемена энергетических величин которого может влиять на работу введённых электроприводов в полученную сеть;
  • не используйте генератор холостым ходом, так как может случиться перегрев;
  • чётко прослеживайте выходную вырабатываемую мощность тока. Так, если в трёхфазном генераторе была задействована всего одна типаемая фаза, мощность составит 30-35%, при двух – 60-70% мощности общего значения, которую имеет генератор;
  • выполняйте контроль частоты переменного тока путём сравнения выходного напряжения, величина которого при холостых оборотах превысит промышленное значение на 4-6%.
Электродвигатель

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Сделай сам: вырабатывай собственное электричество — OpenLearn

Сделай сам

Генератор — это просто устройство, которое преобразует механическую энергию (полученную из угля, нефти, природного газа, ветра, воды, ядерных реакций или других источников) в электрическую энергию. Здесь мы опишем, как использовать легкодоступные материалы для изготовления простого генератора. Хотя его мощности будет достаточно только для того, чтобы зажечь небольшую лампочку, он работает по тем же основным принципам, что и генераторы электростанций, которые снабжают электричеством дом.

Как работает генератор

Когда электрический ток течет по проводу, он создает вокруг провода трехмерное магнитное силовое поле, подобное тому, которое окружает стержневой магнит. Магниты также окружены подобным трехмерным полем. Это можно «увидеть» в двух измерениях, если на лист бумаги, помещенный над магнитом, насыпать железные опилки. Опилки выстраиваются вдоль линий магнитной силы, окружающих магнит.

Двумерное представление магнитного поля вокруг стержневого магнита.Стрелки указывают направление силовых линий магнитного поля. N (север) и S (юг) указывают на полюса магнита, где сосредоточены силовые линии. Северный полюс магнита будет отталкивать северный полюс компаса или другого стержневого магнита, а его южный полюс будет притягивать северный полюс компаса или другого стержневого магнита.

Самый простой генератор состоит всего лишь из катушки с проволокой и стержневого магнита. Когда вы проталкиваете магнит через середину катушки, в проводе возникает электрический ток.Ток течет в одном направлении, когда магнит вдавливается, и в другом направлении, когда магнит удаляется. Другими словами, вырабатывается переменный ток. Если вы держите магнит абсолютно неподвижно внутри катушки, ток вообще не генерируется. Другой способ получения тока состоит в том, чтобы магнит вращался внутри катушки или катушка вращалась вокруг магнита.

Этот метод получения электричества, называемый индукцией, был открыт Майклом Фарадеем в 1831 году.Он обнаружил, что чем сильнее были магниты, тем больше витков проволоки в катушке, и чем быстрее двигался магнит или катушка, тем больше создаваемое напряжение. Фарадей также заметил, что катушка наматывается на металлический сердечник более эффективно, так как это помогает концентрировать магнитное поле.

Напряжение и ток

Что означают электрические термины напряжение (измеряется в вольтах) и ток (измеряется в амперах, часто сокращается до ампер)? Представьте, что электрический ток, протекающий по токопроводящему проводу, подобен автомобилям, движущимся по автомагистрали.Автомагистраль — это провод, а напряжение — скорость, с которой движутся машины. Ток соответствует количеству автомобилей, проезжающих данную точку каждую секунду.

Когда ток течет по проводу, электрическая энергия преобразуется в другие формы энергии, такие как тепло в нагревательном элементе, свет от нити накаливания лампы или звук из громкоговорителя. Электрический ток можно также заставить производить механическую энергию, что и происходит в электродвигателе. Таким образом, двигатель — это просто генератор, работающий в обратном направлении.

Создание собственного генератора

Что вам понадобится
  • картон
  • Железный гвоздь длиной 15 см, диаметром 6 мм и большой шляпкой
  • Болт длиной 8–10 см и диаметром 6 мм и гайка
  • Эмалированная медная проволока длиной 25 м (30 swg или диаметром около 0,3 мм)*
  • Магнит кнопки E825 Eclipse (с крепежным отверстием)*
  • Лампа фонарика 6 В, 0,06 А и держатель лампы*
  • рулон изоляционной ленты*
  • ручная дрель

* Можно приобрести в магазинах «Сделай сам» или в магазинах электроники.



простой генератор

Что делать

Ваш генератор будет состоять из катушки, прикрепленной к вращающемуся магниту.

  1. Вырежьте два картонных диска диаметром примерно 3 см и проделайте в центре каждого отверстие диаметром 4–5 мм. Вставьте гвоздь в отверстие и подтолкните один диск к его головке. Следующие 2–3 см поверхности ногтя покройте парой слоев изоляционной ленты.
  2. Наденьте другой диск, пока он не упрется в ленту, а затем намотайте еще ленты на другую сторону, чтобы зафиксировать положение таким образом, чтобы расстояние между картонными дисками не превышало 2–3 см. Размотайте примерно 30 см провода с катушки, чтобы сформировать провод от катушки, и начните наматывать оставшийся провод на изоляционную ленту между двумя картонными дисками. Для отслеживания может быть полезно делать отметку на листе бумаги после каждых 100 оборотов. Количество витков не критично, но чем больше, тем лучше; 1 500 должно хватить.
  3. Покрыв ноготь одним слоем витков, продолжайте наращивать слои один поверх другого. Вам не нужно делать особенно аккуратную работу.
  4. После примерно 1 500 витков оставьте около 30 см провода свободным на другом конце, а затем накройте обмотки изоляционной лентой. Удалите около сантиметра изоляции с двух концевых проводов, соскоблив эмаль, и подсоедините их к патрону лампы. Вставьте лампочку в держатель.
  5. Пропустите болт через отверстие, просверленное в основании магнита, и закрепите его, затянув гайку.Закрепите болт в патроне ручной дрели. Далее закрепите острый конец гвоздя в тисках (или между двумя тяжелыми книгами) так, чтобы он располагался горизонтально. Поднесите магнит примерно на 1 мм к шляпке гвоздя, которая должна быть немного смещена от центра вращающегося магнита. Убедитесь, что зазор между магнитом и шляпкой гвоздя как можно меньше, но не настолько, чтобы они соприкасались. Совет здесь — положите руку, удерживающую неподвижную часть дрели, на столешницу, чтобы она была как можно более устойчивой.



    Как можно быстрее поверните ручку дрели, и лампочка должна загореться. Генерировать электричество действительно так просто!

Генераторы для велосипедов и автомобилей

Автомобили нуждаются в источнике постоянного тока для управления зажиганием, освещением, стеклоочистителями и т. д. Он генерируется генератором переменного тока, который механически соединен с двигателем. Устройство, называемое выпрямителем, используется для преобразования выходного переменного тока в постоянный.Регулятор также должен быть установлен для управления током, чтобы выходное напряжение генератора продолжало соответствовать напряжению аккумуляторной батареи автомобиля при изменении частоты вращения двигателя.

Динамо-машина на велосипеде, которая вырабатывает электричество во время езды, является еще одним примером генератора. Его основная конструкция точно такая же, как и у описанного выше самодельного генератора.

динамо-машина для велосипеда





Изучите бесплатный научный курс

  • Наука о ядерной энергии

    Этот бесплатный курс «Наука о ядерной энергии» углубится в науку, лежащую в основе ядерной энергетики, и объяснит, что происходит внутри ядерного реактора и что означает радиоактивность элемента.В нем будут рассмотрены некоторые риски производства ядерной энергии и рассмотрены аргументы за и против включения ее в будущее энергетическое планирование, а также рассмотрены другие потенциальные будущие решения.

    Узнать больше чтобы получить более подробную информацию о науке о ядерной энергии
  • Этика в науке?

    Этот бесплатный курс “Этика в науке”? обсуждает, как ученые несут моральную и этическую ответственность за рассмотрение вопроса о том, следует ли им проводить эксперимент.В этом кратком курсе вы узнаете о первых клинических испытаниях, предпринятых для цинге и оспе и понять, насколько более строгими являются сегодняшние клинические испытания. Вы проведете собственное онлайн-исследование неэтичного ученого и, наконец, рассмотрите некоторые современные моральные дилеммы в науке.

    Узнать больше получить доступ к более подробной информации об этике в науке?
  • Оценка современной науки

    В нем будут рассмотрены способы развития научных знаний, их рецензирования и распространения. Вторая половина курса будет более подробно посвящена конкретной научной теме — пластику — и даст вам возможность попрактиковаться в этих навыках, рассмотрев социальное влияние темы, составив глоссарий незнакомых терминов и оценив соответствующие источники информации.

    Узнать больше чтобы получить доступ к более подробной информации об оценке современной науки

Ручной генератор

Подготовка к работе
(буклеты с инструкциями по сборке 1A и 1B, на стр. 16 шаг 1).

Задание требует, чтобы учащиеся выяснили, сколько джоулей (Дж) может накопить восстановленный Ручной Генератор за период времени в 60 секунд, а затем посмотреть, как далеко эти джоули могут питать Джоулев Джип.

Сначала попросите учащихся восстановить механизм ручного генератора. Затем, основываясь на их знании конкретных характеристик шестерен, попросите их построить свой прогноз в системе координат, показывающий, сколько джоулей они смогут накопить за период времени в 60 секунд.

Затем попросите учащихся выяснить, сколько джоулей они могут накопить, поворачивая ручку ручного генератора в течение 60 секунд. Попросите их прочитать и записать свои выводы с интервалом в 10 секунд и начертить свои выводы в той же системе координат, что и их прогноз.

Затем попросите учеников выяснить, как далеко может проехать джоулев джип на количестве накопленных джоулей.

Результаты будут разными, но будет видно значительное увеличение количества накопленных джоулей.В идеале учащиеся должны предсказать увеличение количества накопленных джоулей на 60%. То, как далеко проедет Joule Jeep, будет зависеть от количества накопленных джоулей.

Подсказка
Сбрасывайте счетчик энергии перед каждым расследованием.

Определение переменных
Предложите учащимся определить и записать не менее трех переменных, четко объяснив, как они влияют на эффективность ручного генератора и джоулевого джипа.

Некоторые факторы могут включать эффекты изменения передачи, длину рукоятки, скорость, с которой рукоятка поворачивается, силу и выносливость человека, поворачивающего рукоятку, и структурную устойчивость ручного генератора.На эффективность Joule Jeep влияют его вес, передаточное число, трение и поверхность гусеницы.

Знаете ли вы?
Единицей измерения потенциала производства энергии в пище являются калории (кал). Обычно считается, что одна калория равна 4,2 Дж.

5 лучших ручных генераторов 2022 года [Руководство по покупке]

Вам нужно аварийное автономное электричество для питания ваших устройств?

Большинство людей не осознают важность электричества до тех пор, пока не получат доступ к какому-либо источнику энергии.

Генераторы с ручным заводом

— отличный источник энергии, который можно использовать для зарядки телефона, когда вы находитесь далеко от электричества. Генераторы также могут помочь вам зарядить другие дорожные гаджеты, в том числе аварийное радио и фонарик (ознакомьтесь с нашим отдельным обзором лучших фонарей на солнечных батареях).

Вам не нужно оставаться в неведении или не выходить на связь сутками только потому, что у вас нет электричества, и вы можете сделать его сами.

В этой статье мы собираемся изучить некоторые лучшие ручные генераторы, которые доступны на рынке сегодня.

5 лучших ручных генераторов, рассмотренных в 2022 году

Вот несколько описаний, особенностей и плюсов/минусов лучших ручных генераторов, которые можно купить.

1. Высокомощное зарядное устройство с ручным генератором HUABAN –

Лучшее в целом

Первый генератор с ручным приводом в нашем списке — генератор с ручным приводом HUABAN. Ручной генератор на 28 В может комфортно питать аккумулятор со средним напряжением постоянного тока от 5 до 28 В.

Возможно, это излишество, если вам просто нужен способ зарядить телефон во время кемпинга (продолжайте читать, чтобы узнать, что мы рекомендуем для этого), но для более серьезных пользователей Huaban — отличный выбор.

С помощью этого продукта вы можете быстро провернуть коленчатый вал с увеличенным крутящим моментом, снизить число оборотов в минуту (об/мин) и по-прежнему производить ту же мощность, но за минимальное время. Хотя генератор HAUBAN не имеет встроенной батареи, вы можете подключить свою батарею, а также свои устройства напрямую.

Это возможно благодаря зажимам типа «крокодил», разъему USB 2.0 и разъему мини-USB.

Преимущества использования этого продукта:

  • Легкий и очень удобный.
  • Предлагает бесплатную доставку DHL при доставке из Китая.
  • Обеспечивает максимальную мощность 30 Вт, выходное напряжение 0–28 В, номинальный ток 1,5–2 А и максимальный ток 3 А.
  • Размеры 106 х 64 х 9 мм с массой нетто генератора 480 г.
  • Комплект генератора с ручным приводом, который включает один генератор, один регулятор, одну авиационную головку 12 мм и одну вилку типа «крокодил» 5,5 мм.
  • Изготовлен из алюминиевого сплава.
  • Много выходных портов с кабелями.

Таким образом, генератор HAUBAN предлагает наилучший вариант, когда требуется мгновенное автономное производство электроэнергии. Как один из лучших и самых продаваемых ручных генераторов, вы не можете сделать лучший выбор.

2. Зарядное устройство Epica Digital Emergency Solar с рукояткой –

Лучший бюджетный вариант для кемпинга и походов

Если вам нужно устройство, которое представляет собой нечто большее, чем просто генератор с ручным приводом, то Epica Digital Solar Hand Crank — отличный выбор, поскольку вы получаете радио AM/FM/NOAA, фонарик и зарядное устройство для смартфона в одном устройстве.

Благодаря встроенной возможности зарядки от солнечной батареи вам, возможно, даже не придется полагаться на собственный пот. Этот продукт не только предлагает лучшее решение для экстренных вызовов во время отпуска вне сети, но и предоставляет гораздо больше возможностей.

С дополнительным 3-диапазонным радиоприемником, солнечной панелью, светодиодным фонариком и подключаемым модулем ваши приключения на свежем воздухе будут в полном порядке.

Преимущества использования этого продукта:

  • Устройство универсально и портативно, так как поставляется с карабином, с помощью которого его можно пристегнуть к ремню.
  • В комплект входит цифровой тюнер, светодиодный фонарик и солнечная батарея.
  • Хотя он «не зарядит ваш телефон полностью, всего за одну минуту запуска вы можете получить 20 полных минут питания.
  • Он имеет несколько источников питания, включая ручную рукоятку, солнечную панель и подключаемый модуль.
  • Простая подсветка с цифровым жидкокристаллическим дисплеем, который делает все видимым.
  • Их гарантия невероятна со 100% заменой, если вам «не нравится ваше устройство».
  • Вам не нужны батарейки, так как вы можете запустить или использовать солнечную энергию, чтобы ваш фонарик, радио и телефон работали.

По доступной цене вы получаете генератор, который идеально подходит для кемпинга, походов или в любое время, когда вы собираетесь быть вне сети.

3. Генератор постоянного тока с ручным приводом Qianson 4 Вт

Генератор постоянного тока с ручным приводом Qianson мощностью 4 Вт — это исключительный генератор с ручным приводом, способный зарядить ваш телефон и дать вам достаточно минут, чтобы позвонить в службу экстренной помощи.

Генератор имеет выходное напряжение 15В/1000р и выходной ток 100-300мА/1000р.

Этот тип генератора с ручным заводом — отличное устройство для приключений на открытом воздухе, вне сети, и он гарантирует, что у вас «не закончится энергия для ваших маленьких гаджетов».

Вы также можете использовать его для зарядки фонарика, поэтому, когда дело доходит до темноты, у вас все в порядке.

Преимущества включают:

  • Ручной генератор стоит недорого и поэтому доступен многим.
  • Может помочь вам зарядить широкий спектр ваших небольших устройств, включая телефоны и фонарик.
  • Очень портативный и простой в использовании источник электроэнергии.
  • Высокое качество со сроком службы около десяти лет.
  • Вы можете использовать его в качестве портативного осветительного прибора.

4. C Crane CC Solar Observer AM/FM/Weather Аварийная радиостанция Windup

Если вы хотите потратить немного больше, чем наш второй выбор, спасательная радиостанция C Crane на солнечных батареях и обмотках — отличный вариант.

Пусть вас не смущает ретро-стиль, здесь много современных удобств.

8 часов зарядки от солнечной батареи обеспечат вам 4-6 часов прослушивания радио. Более чем достаточно, чтобы быть в курсе последних новостей или слушать музыку у костра.

Нет солнца? Всего 90 секунд запуска дадут вам 15-30 минут игрового времени. И если вы хотите быть в дополнительной безопасности, устройство также будет работать в течение 60 часов на 3 батареях AA, но вам действительно не нужны батареи для его использования.

Качество звука лучше, чем вы ожидаете.

Входящий в комплект адаптер радио-USB позволяет заряжать телефон с помощью стандартного USB-кабеля.

Даже если вы никогда не планируете брать этот кемпинг, это удобное устройство для дома и во дворе, которое позволит вам наслаждаться радио (и заряжать телефон), не беспокоясь о подключении к источнику питания.

5. Генератор с ручным приводом K-TOR Pocket Socket

K-TOR известны продажей кривошипных генераторов, а также педальных.При напряжении 120 вольт их ручные генераторы могут производить около 10 Вт мощности, которую вы можете использовать для зарядки своих устройств. Двухконтактный выходной интерфейс делает все это легко.

Генераторы ручные

K-TOR предназначены для фотокамер, мобильных телефонов, GPS-навигаторов, аккумуляторных фонарей, радиоприемников, а также других аварийно-спасательных устройств. Кроме того, генераторы могут помочь зарядить АА, а также зарядные устройства для аккумуляторов ААА.

Преимущества включают в себя:

  • С его помощью можно заряжать самые разные устройства, от смартфонов, радиоприемников до камер.
  • Поставляется с удобной ручкой, которая облегчает проворачивание.
  • Карманная розетка K-TOR предлагает возможность подключения как европейского адаптера, так и международного конвертера. Тем не менее, вы должны приобрести эти элементы отдельно.
  • Генератор легкий, что делает его очень портативным.
  • K-TOR предлагает интерфейс с двумя контактами, упрощающий зарядку.

Когда вам нужно аварийное питание для ваших устройств, и вы находитесь далеко от электросети, K-TOR Pocket Socket — это вариант, на который вы можете положиться.Ручной генератор работает в любом месте, в любое время, независимо от ситуации. Pocket Socket — это не только генератор, но и экологически чистый источник резервного или аварийного питания.

Не позволяйте отключению электричества прерывать вашу связь. K-TOR Pocket Socket действительно является одним из лучших ручных генераторов, которые у нас есть.

Что такое ручные генераторы?

Кривошипный генератор — это устройство, которое используется для выработки энергии путем нажатия рычага или педали, прикрепленной к устройству. Генераторы портативны и могут использоваться для питания нескольких дорожных устройств, которые «не требуют много электроэнергии, таких как телефоны».

Генераторы с ручным заводом

— это прекрасное устройство для отпуска, на которое вы можете положиться при питании своей небольшой электроники.

Лучшее в ручных генераторах то, что им требуется только ваша сила, чтобы генерировать энергию. Эти генераторы не зависят от газа, накопленной энергии или различных погодных факторов, таких как ветер или солнечный свет.

Все, что вам нужно, это ваши мышцы, и вы можете начать заряжать свои устройства.

Большинство людей могут рассматривать их как устаревший источник питания, но подождите, пока все ваши устройства, включая блок питания, разрядятся.

Если вы ищете устройство, которое может заряжать ваш телефон с помощью солнечной энергии, ознакомьтесь с нашими публикациями о лучших зарядных устройствах для телефонов и чехлах для телефонов с солнечными батареями.

Как работает генератор с ручным приводом

С ручными генераторами вы практически являетесь источником энергии. Эти устройства будут использовать вашу энергию, когда вы поворачиваете рукоятку, для выработки электроэнергии.Когда вы поворачиваете рукоятку, генератор преобразует энергию ваших мышц в электрическую энергию.

Эти устройства могут генерировать энергию с помощью встроенной динамо-машины. Процесс взлома чередует динамо, заставляя его поочередно генерировать энергию. Когда динамо-машина вырабатывает энергию, она сохраняется во встроенной батарее, откуда вы можете использовать ее позже.

Большинство генераторов имеют выходной порт, позволяющий подключать и заряжать устройства. Они предоставляют вам простой способ производства электроэнергии вне сети, где бы вы ни находились.

С этими ручными генераторами величина напряжения, которое они генерируют, напрямую зависит от ваших усилий. Чем дольше и быстрее вы будете крутить рукоятку, тем большую мощность вы получите.

Поскольку генераторы имеют встроенный регулятор напряжения, вам не о чем беспокоиться, так как он будет поддерживать постоянный ток, чтобы избежать проблем при зарядке.

Кроме того, хотя некоторые ручные генераторы предназначены для конкретных устройств, большинство из них универсальны и могут заряжать несколько устройств.Большинство из них содержат гнездо для прикуривателя, типичную электрическую розетку или электрический провод, которые позволяют подключать различные устройства.

При скорости всего 1,5 об/мин большинство современных ручных генераторов дадут вам около 5 вольт. Для 2 об/мин вы можете получить около 6,2 вольта. В большинстве случаев генераторы могут генерировать до 6 В, хотя некоторые из них поставляются с зубчатыми передачами, которые улучшают запуск и, следовательно, могут создавать более высокие напряжения.

На что обратить внимание перед покупкой

Знание того, что именно вы ищете, может значительно упростить вам задачу. В зависимости от ваших потребностей и предпочтений, перед покупкой генератора с ручным заводом рекомендуется рассмотреть следующие аспекты.

Выход энергии

Вы не хотите покупать генератор, который не даст вам достаточно энергии для зарядки гаджетов. Это было бы пустой тратой времени и денег, и в конце концов это может вас разочаровать. Вы должны быть уверены, по крайней мере, в том, какая мощность вам требуется, чтобы облегчить вам поиск устройства, которое вам подходит.

Различные варианты использования вашего ручного генератора определяют, сколько энергии вам нужно.

Портативность

Если вы собираетесь на природу или в пеший поход, перенос массивного или тяжелого ручного генератора может вызвать массу ненужных неудобств.

Передвигаться с ним будет громоздко, и вы не сможете носить его долго. Поэтому вам следует искать легкое устройство, которое «не будет вам обременительно брать с собой».

Бюджет

Еще одна важная вещь, которую вы должны учитывать, это ваш бюджет и цена генератора. Вы не можете позволить себе выбрасывать слишком много денег, которые могут повлиять на весь ваш бюджет. Покупка гаджета в рамках вашего бюджета поможет не напрягать финансы.

Кроме того, вам следует избегать покупки самых дешевых генераторов, так как низкая цена может также означать меньшее количество и ненадежность функций.

Долговечность и эффективность

Вы должны найти генератор с ручным заводом, который не сломается при первом воздействии на суровые условия. Особенно, если вы собираетесь в место, где погодные условия не очень благоприятны, потребуется выносливое устройство.Кроме того, эффективность генератора для производства электроэнергии имеет огромное значение.

Основная цель приобретения устройства — убедиться, что вы можете получить эту энергию, когда она вам больше всего нужна. Неэффективный генератор испортит ваше путешествие.

См. также : Руководство по солнечным генераторам своими руками

Заключение о лучших ручных генераторах

Хотя развитие технологий привело к появлению множества портативных устройств для хранения энергии, иногда они не будут тем, что вам нужно. Некоторые из них, такие как блоки питания, имеют ограниченную емкость, и если вы используете их в течение длительного времени без подзарядки, они истощат накопленную энергию.

Для тех, кто стремится к длительным путешествиям на открытом воздухе, этот список лучших ручных генераторов поможет вам определить портативный генератор, которому нужны ваши мышцы для создания энергии.

Для энтузиастов мы рекомендуем зарядное устройство высокой мощности для ручного генератора HUABAN. Или, если вам просто нужно простое радио с солнечной и USB-зарядкой, цифровое аварийное солнечное зарядное устройство Epica с рукояткой — отличный выбор.

Пользовались ли вы когда-нибудь генератором с ручным приводом и каковы ваши впечатления? Дайте нам знать в комментариях ниже.

Центр творческой науки — доктор Джонатан П. Хэйр

Центр творческой науки — доктор Джонатан П. Хэйр ссылка на 6 самодельный электрогенератор страница
Очень простой генератор, описанный ниже, является примитивным, но показывает основную работу. Он намеренно сделан настолько простым, насколько это возможно, чтобы было максимальное пространство для его использования в творческих разработках и изобретениях.Следовательно, он может стать основой для более сложного устройства, как показано чуть ниже.

Генератор сделан из катушки проволоки (около 1000 витков), намотанной на последние 3 см или около того большого гвоздя. Когда вращающийся магнит помещается рядом с устройством, он индуцирует напряжение в катушке, которое затем можно использовать для зажигания лампочки (или, что еще лучше, светодиода, подробности см. в конце) – поэтому можно просто продемонстрировать генерацию электричества.

Схема простого генератора

Этап 1
Сделайте два картонных круга диаметром около 3 см (толщиной 1-2 мм).Аккуратно проткните отверстие в середине кругов. Найдите большой (длиной 10-15 см, шириной 6 мм) чистый (не ржавый) гвоздь с большой шляпкой. Наденьте один из кругов на гвоздь и продвиньте прямо к головке.

Этап 2
Покройте последние 3-4 см гвоздя одним слоем изоляционной ленты (оставьте шляпку гвоздя открытой). Наденьте второй круг на гвоздь, но только до изоляционной ленты. Добавьте больше ленты на другую сторону круга, чтобы зафиксировать круг на месте.Теперь у вас должна быть готовая «катушка», на которую можно намотать катушку.

Этап 3
Возьмите тонкий изолированный медный провод (скажем, 25 м или около того 30SWG, диаметром около 0,3 мм), оставьте около 20-30 см свободными и начните наматывать витки на изолированную часть гвоздя между двумя кругами. Накрутите 1000-1500 витков (точное количество не имеет большого значения и будет зависеть от того, насколько аккуратно вы сможете их намотать до того, как они выльются на ограничивающие картонные круги).Оставьте свободными еще 20-30 см в конце и затем обрежьте проволоку. Обмотайте всю сборку скотчем, чтобы провод не оторвался.

Этап 4
Возьмите свободные концы проводов и соскребите изоляцию. Подсоедините их к лампочке или к светодиоду. Поднесите магнит к шляпке гвоздя и, удерживая его примерно в 5 мм от головки, быстро перемещайте магнит из стороны в сторону. Лампа или светодиод загорятся, показывая выработку электроэнергии !!

КАК РАБОТАЕТ ГЕНЕРАТОР

Генератор работает от магнитного поля, индуцирующего напряжение в катушке провода.Важно отметить, что напряжение увеличивается по мере увеличения количества витков провода на катушке, размера катушки и силы магнитного поля. Магнитное поле (или катушка) должно находиться в постоянном движении, чтобы производить/индуцировать электричество в катушке. Это можно сделать, двигая магнит или двигая катушку — эффект тот же. Катушка (или магнит) должна двигаться таким образом, чтобы катушка постоянно проходила через магнитное поле.
Железный гвоздь также важен в нашем простом генераторе, поскольку он имеет тенденцию концентрировать магнитное поле.Когда катушка наматывается на гвоздь, она имеет тенденцию втягивать больший магнитный поток в область катушки, что повышает общую эффективность устройства и увеличивает производимое напряжение.
Также важен тип провода в катушке. Например, толстый провод означает, что потери мощности будут меньше, но недостатком является то, что катушка становится очень большой, когда требуется большое количество витков. Поэтому в практическом генераторе необходимо найти некоторый компромисс между размером магнита, катушки и провода.

Перем. или пост. ток
Этот простой генератор называется генератором переменного тока. Это означает, что напряжение, появляющееся на двух проводах, меняется между + и -, и – и + каждый раз, когда магнит делает полный оборот. В результате генератор может зажечь лампочку или светодиод, и вам не нужно беспокоиться о том, в какую сторону должны идти соединения (поскольку они все равно постоянно меняются местами). Однако этот простой генератор не подходит для работы радиоприемников, калькуляторов или других устройств, которым требуется постоянный ток (DC), который вырабатывается, например, от батареи.Вы можете повеселиться, подключив динамики к выходу генератора, так как вы можете слышать переменное электричество — но, пожалуйста, не используйте лучшие Hi-Fi динамики ваших родителей! Попробуйте использовать наушники типа Walkman и т. д.

БОЛЕЕ УСОВЕРШЕНСТВОВАННЫЙ ГЕНЕРАТОР

На фотографии ниже показан простой генератор с ручным заводом, который я построил, в котором использовались два таких генератора с гвоздями, соединенные вместе (чтобы обеспечить двойную мощность). Таким образом, обе стороны магнита, N и S, используются одновременно. Нужно правильно провести проводку между катушками, иначе напряжение пропадет, и вы не получите никакой мощности от генератора! Катушки подключаются одна за другой, а не одна через другую (т.последовательное соединение, а не параллельное). Была использована простая деревянная зубчатая передача, чтобы вы могли с комфортом генерировать электричество, не поворачивая ручку слишком быстро.

Простой генератор с двумя гвоздями и рукояткой

Крупный план генератора

ВОЗМОЖНО, САМЫЙ ПРОСТОЙ ЭЛЕКТРИЧЕСКИЙ ГЕНЕРАТОР В МИРЕ
Нажмите здесь, чтобы увидеть еще более простой генератор

КАКОЙ ТИП ЛАМПЫ Я ДОЛЖЕН ИСПОЛЬЗОВАТЬ?
Может показаться здравым смыслом использовать в этом типе генератора лампочку как можно более низкого напряжения, но на самом деле лампочка с более высоким напряжением часто работает лучше. Например, лампа на 1,5 В (напряжение) часто потребляет 0,25 А (ампер – электрический ток), а лампа на 6 В может потреблять всего 0,05 А. Этот простой генератор может обеспечить только относительно небольшой ток (скажем, 0,05-0,1 А), и, следовательно, лампы с более высоким напряжением работают лучше. Кстати, светодиод (светоизлучающий диод) очень хорошо работает в этой конструкции, потому что потребляет очень небольшой ток (около 0,01 А). Светодиоды можно получить у Tandys или Maplins (подойдет почти любой) или вырезать из старого радиоприемника или игрушки, в которой он есть.

Нажмите здесь для получения информации о светодиодах

КАКОЙ ТИП МАГНИТА Я ДОЛЖЕН ИСПОЛЬЗОВАТЬ?
Как правило, чем сильнее магнит, тем лучше. Eclipse производит все виды магнитов, которые обычно можно приобрести в большинстве хозяйственных магазинов. Генератор с «рукояткой», описанный выше, использовал магнит E825 Eclipse. Стоит попробовать другие типы магнитов, но вам, возможно, придется придумать другие способы вращения магнитов, чтобы убедиться, что магнитное поле меняется правильно по отношению к катушке. Хорошие генераторы можно сделать из пуговичных, стержневых, часовых и цилиндрических магнитов — все зависит от вашего воображения!

ПЕРЕЧЕНЬ ДЕТАЛЕЙ И ИНСТРУМЕНТЫ
Картон от коробки из-под хлопьев например
Железный гвоздь с головкой (диаметр 1/4 дюйма (6 мм), длина ~ 6 дюймов (15 см))
Катушка (около 25 м) эмалированной медной проволоки (30 SWG или диаметром ~0,3 мм)
E825 Магнит кнопки затмения
Лампа накаливания (6В, 0,06А) и держатель, а еще лучше светодиод
Ручная дрель (стандартный инструментальный ящик)
Большинство этих деталей можно приобрести в магазине «Сделай сам» или в магазинах электроники, таких как Tandy или Maplins.

Книги и статьи:
Продвинутая физика, Том Дункан, 4-е изд., Джон Мюррей, ISBN 0 7195 5199 4
хороший раздел о генераторах и электричестве.

Идеи для дальнейшей работы:
1) попробуйте изменить количество витков. Всегда ли верно, что напряжение увеличивается с количеством витков для этого простого генератора? Что происходит, когда спираль становится настолько большой, что ее части уже не находятся очень близко к гвоздю?

2) можно ли найти лучший формирователь железа, чем гвоздь?

3) как насчет того, чтобы попробовать другие формы энергии для питания вращающегося магнита, например. энергия ветра, энергия волн (например, см. раздел «Создание собственного ветряка»)

перейти к «построй свой собственный ветряк»

4) можно ли встроить подвижный переключатель, чтобы сделать напряжение постоянным (DC) вместо переменного (AC) – это называется коммутатором

5) можно ли использовать катушку с гвоздем (без магнита) в качестве «поисковая» катушка для обнаружения магнитных полей ? Попробуйте поместить катушку с гвоздем рядом с динамиком, воспроизводящим музыку, мигает ли светодиод во время музыки?
ПРИМЕЧАНИЕ: никогда не приближайтесь к устройствам с питанием от сети с этим устройством

НЕ ИГРАЙТЕ С ЭЛЕКТРОПИТАНИЕМ – ЭТО УБИВАЕТ

Информация о веб-сайте:
Для получения подробной информации о магните, использованном в этом проекте:
www.magnets2buy.com/acatalog/Buttons.html

ВОЗМОЖНО, САМЫЙ ПРОСТОЙ ЭЛЕКТРИЧЕСКИЙ ГЕНЕРАТОР В МИРЕ
Нажмите здесь, чтобы увидеть еще более простой генератор

ссылка на 6-ю страницу


ЦЕНТР ТВОРЧЕСКОЙ НАУКИ

Д-р Джонатан Хэйр, Университет Сассекса
Брайтон, Восточный Сассекс. БН1 9КДЖ

главная | дневник | что происходит | Резюме CSC | последние новости


Maker Lab – Инженерная школа

Дайте волю своему предпринимательскому духу и зажгите своего внутреннего новатора — создавайте, изобретайте и тестируйте свои собственные творения в нашем практическом пространстве для прототипирования.

Ручные инструменты, электроинструменты и целый набор машин, которые являются частью новой волны «индивидуального изготовления» — 3D-принтеры, лазерные резаки и производители печатных плат — все в вашем распоряжении. Maker Lab — единственное место в кампусе, где любой студент, преподаватель или сотрудник SCU может быстро обучиться использованию инструментов, а группа студентов из разных отделов может легко работать вместе.

Более 800 студентов, преподавателей и сотрудников, занимающихся различными дисциплинами, от инженерии до студийного искусства, используют лабораторию Maker School of Engineering.Недавние творения охватывают всю гамму от брелоков, роботов, тестеров чистоты воды и устройств для обработки ДНК до полнофункционального протеза руки! Независимо от того, работаете ли вы над своим личным изобретением просто для удовольствия или над заданием для класса, это место принадлежит вам. Заходи и играй!

Вы новичок в Maker Lab? Прочтите здесь, чтобы начать!

Лаборатория Maker в Зоне инноваций птиц теперь открыта для сообщества SCU! Это пространство расположено в комнате 1124 в здании кампуса Собрато для открытий и инноваций.

Вот необходимые шаги для начала работы в Maker Lab:

  1. Запишитесь на курс Maker Lab Camino. Нажмите здесь, чтобы получить доступ.
  2. Прочтите и ознакомьтесь с главной страницей сайта Maker Lab Camino. На этой странице доступен календарь Maker Lab с часами работы и сеансами обучения только по предварительной записи.
  3. Пройдите базовый учебный модуль, затем запланируйте личную экскурсию. После прохождения базового обучения вы сможете использовать часы работы Maker Lab для своих проектов!

Обратите внимание, что для использования другого оборудования (3D-принтеры, лазерные резаки и т. д.) требуется больше учебных занятий. ). Если у вас возникли проблемы с доступом к курсу Maker Lab Camino, свяжитесь с нашим менеджером лаборатории Николь Боргаард по адресу scumakerlab@gmail.com.

Ждем Вас!



Учащиеся курса ENGR2 Design & Prototyping продемонстрировали навыки, полученные ими в Maker Lab в течение квартала, в своих последних проектах. Каждый студент выбирал, что сделать для своего проекта, и должен был использовать как минимум 3 разных инструмента.Студенты использовали 3D-принтеры, лазерные резаки, Carvey (фрезерный станок с ЧПУ), электроинструменты и основные инструменты (включая виниловый плоттер для наклеек). В течение курса студенты должны были сделать различные проекты.

Ознакомьтесь с предыдущими записями и узнайте, как представить свои собственные проекты для создателя месяца.

Maker Lab запустила информационную программу для школ K-12. Мы разрабатываем трейлер Mobile Maker, который можно использовать в местных школах, чтобы знакомить учащихся с новыми технологиями и вдохновлять творческий дух.Вы можете узнать больше об этой программе на нашем  веб-сайте. Эта информационная программа Mobile Maker Trailer стала возможной благодаря Makers 4 Good, makers4good.org.

Вы новичок в Maker Lab? Прочтите здесь, чтобы начать!

Лаборатория Maker в Зоне инноваций птиц теперь открыта для сообщества SCU! Это пространство расположено в комнате 1124 в здании кампуса Собрато для открытий и инноваций.

Вот необходимые шаги для начала работы в Maker Lab:

  1. Запишитесь на курс Maker Lab Camino.Нажмите здесь, чтобы получить доступ.
  2. Прочтите и ознакомьтесь с главной страницей сайта Maker Lab Camino. На этой странице доступен календарь Maker Lab с часами работы и сеансами обучения только по предварительной записи.
  3. Пройдите базовый учебный модуль, затем запланируйте личную экскурсию. После прохождения базового обучения вы сможете использовать часы работы Maker Lab для своих проектов!

Обратите внимание, что для использования другого оборудования (3D-принтеры, лазерные резаки и т. д.) требуется больше учебных занятий.). Если у вас возникли проблемы с доступом к курсу Maker Lab Camino, свяжитесь с нашим менеджером лаборатории Николь Боргаард по адресу scumakerlab@gmail.com.

Ждем Вас!

Создание генератора с генератором переменного тока для питания вашего дома

Со всей неопределенностью в современном мире многие люди пытаются стать более самодостаточными. Выращивание собственных овощей, выращивание собственных цыплят для получения яиц или выращивание более крупных животных, таких как мясной и молочный скот, если у них есть место.

Более самодостаточные даже шьют себе одежду и/или другие предметы домашнего обихода, в том числе строят собственные дома и даже обставляют их мебелью ручной работы.

Многие из этих людей, которые хотят быть вне сети, должны найти способы обеспечить свои дома электричеством, не полагаясь на энергетическую компанию.

Некоторые, как, например, амиши, могут предпочесть не пользоваться современным удобством электричества и поэтому используют фонари, рабочие лошади и тому подобное для удовлетворения своих потребностей.

Но современные электроприборы и электроинструменты облегчают жизнь, поэтому для многих самодостаточных людей единственным логичным ответом является создание собственного электричества дома.

Этого можно добиться несколькими способами. Одним из способов было бы купить довольно дорогие солнечные панели, чтобы использовать энергию солнца.

Другой способ — потратить тысячи долларов на генератор, который можно использовать отдельно или в сочетании с вышеупомянутыми солнечными панелями.Но зачем покупать его, если можно сделать самодельный генератор с генератором самостоятельно?

Начало работы с вашим электрогенератором

Средний американец привык к домашнему электроснабжению, которое обеспечивает 110 В переменного тока для питания основной электроники, такой как свет, телевизор, компьютер или холодильник, и 220 В переменного тока для работы плиты и сушилки для белья.

Но если вы живете вне сети и делаете это с ограниченным бюджетом, подумайте, что вы можете запустить систему освещения вашего дома от сети 12 В с резервным аккумулятором, просто используя автомобильные генераторы переменного тока и батареи (на самом деле морские батареи глубокого цикла работают лучше) с 12 В огни.

Это снижает потребность в электроэнергии, и в случае выхода из строя генератора, работающего на газе, или невозможности получить топливо, вы по-прежнему можете питать свой дом от батарей, дополняя систему солнечной энергией и ветряным генератором, построенным на автомобильный генератор переменного тока (или аналогичный), вы можете держать батареи заряженными, чтобы питать 12-вольтовые фонари и силовые инверторы.

Эта 12-вольтовая система по-прежнему может работать на холодильнике или плите, просто используя повышающий трансформатор, широко известный как силовой инвертор, или вы можете использовать 12-вольтовую систему для питания 12-вольтового двигателя, чтобы превратить полностью независимую генераторную систему с более высоким выходным напряжением, если вы можно найти это бесплатно, а не тратить несколько сотен долларов на инверторы.

Предполагается, что автомобильные генераторы могут быть перенастроены для выработки 110 В.

Другой способ, который вы можете легко найти в Интернете для получения 110 В, — это использование двигателя на 110 В, например, двигателя печи или даже двигателя сушилки или потолочного вентилятора.

Обычно, если вы подаете электричество в двигатель, оно становится кинетической энергией и вращает двигатель, но если вы измените этот процесс и используете внешнюю силу для вращения двигателя, он будет генерировать электричество, или, по крайней мере, это история, которую можно найти в Интернете. .

Я никогда не пробовал ни один из этих двух методов, но это то, что нужно изучить. Однако я могу со 100% уверенностью сказать, что 12-вольтовая генераторная система с аккумуляторной батареей и силовым инвертором может достаточно хорошо питать 110-вольтовую домашнюю электронику.

Я использую преобразователь мощностью 800 Вт для кемпинга и охоты (на фото ниже), но если вы хотите использовать этот метод для непрерывной работы вашего дома, вам понадобится мощный преобразователь в диапазоне 4000-5000 Вт, хотя 1000 Вт будет работать холодильник, телевизор и несколько источников света, как можно увидеть в этом видео на YouTube.

Еще один способ обеспечить работу дома с помощью самодельного генератора включает в себя блок аккумуляторов, инвертор (ы) и использование автомобильных генераторов переменного тока в небольшой ветряной мельнице на заднем дворе или другого источника энергии, такого как двигатель газонокосилки, для включения генератора переменного тока.

На фото: авторский преобразователь на 800 ватт для кемпинга/охоты

Пример 12-вольтового генератора с двигателем типа газонокосилки можно увидеть здесь.

Эта установка использует ветер или другой источник энергии для поддержания заряда батареи, а батареи питают инвертор(ы), которые, в свою очередь, питают ваше электронное оборудование.Вот пример ветряка с автомобильным генератором.

В некоторых из этих видео люди говорят, что купили новые компоненты, но это противоречит цели самодостаточности. Использование найденных запчастей или покупка подержанного двигателя косилки ближе к дому.

Если у вас есть под рукой быстрый ручей, вы можете даже сделать свою собственную миниатюрную гидроэлектростанцию, используя гребное колесо и редуктор (например, 15-скоростные велосипедные передачи и цепной привод), чтобы вращать генератор(ы).

Какой бы метод вы ни выбрали для этого, полностью зависит от вас и, вероятно, лучше всего определяется исходя из того, что у вас есть под рукой для работы, и сколько вы можете позволить себе потратить на инвертор, если вы решите использовать метод инвертора.

Инвертор придется покупать, если только вы не умеете его делать, как этот парень:

Есть тонны видео о том, как это сделать, но я не уверен, что хочу это попробовать, я куплю инвертор.

После того, как вы настроили аккумуляторную батарею с выбранной вами системой зарядки от генератора переменного тока, осталось только подключить инвертор мощности.Вы можете подключить инвертор непосредственно к блоку главного выключателя, если хотите (просто убедитесь, что он не подключен к какой-либо внешней электросети).

Электричество для небольшого дома обычно составляет 100 ампер, но для большого дома потребуется больше. В новых домах, построенных в 1970-х годах и позже, будет использоваться распределительная коробка, похожая на выключатели.

В сервисных панелях старых домов используются предохранители, это похоже на выключатель, но когда предохранитель перегорает, это делается, когда выключатель срабатывает, вы просто поворачиваете его полностью в выключенное положение, а затем снова во включенное, и обслуживание восстанавливается.

В распределительную коробку в вашем доме поступает питание 220 В, которое затем делится на две группы по 110 В. Здесь вы видите выключатели, которые вы используете для каждой цепи в доме.

Например, вероятно, есть несколько узких 15-амперных выключателей, которые подключаются к домашнему освещению и настенным розеткам, и 20-амперный выключатель для холодильника.

Это однополюсные выключатели, которые используются только для 110 В. Вы также увидите более крупный и широкий двойной выключатель на 30 или 50 ампер для сушилки (30) и плиты (50).Эти цепи требуют 220В.

Если вы можете подключить его непосредственно к стороне питания коробки выключателя, поскольку инвертор только на 110 В, чтобы получить 220 В, вам нужно будет подключить 110 В от инвертора к ОБЕИМ сторонам коробки выключателя (черные провода на схеме ниже) , коробка выключателя затем разделит мощность между цепями соответственно, как если бы вы были в электросети.

Фото: схема внутри коробки главного выключателя Фото: схема системы с двойным инвертором

На приведенных выше схемах показано, как подключить систему, начиная с 12-вольтового генератора, работающего от автомобильного генератора переменного тока, и заканчивая аккумуляторной батареей, поддерживающей ее заряд.

Этот аккумуляторный блок, в свою очередь, обеспечивает необходимое входное напряжение 12 В для инвертора (инверторов) 110 В, который затем можно подключить непосредственно к распределительной коробке дома.

Еще раз убедитесь, что дом НЕ подключен к электросети. Обычно это можно определить, потому что в доме, где подается снабжение, есть счетчик со стеклянным шаром.

Если глобуса нет, то, вероятно, можно безопасно подключить провод к коробке. Вам нужно будет снять сервисную панель с передней части коробки выключателя, чтобы получить к ней доступ.

Фото: схема системы с двойным инвертором

При использовании одного более крупного инвертора на 110 В (4000-5000 Вт) вам придется разделить положительный (+) на два провода и подключить каждую сторону коробки выключателя, при использовании двух инверторов меньшего размера (2000-3000) подключить отрицательный (- ) от каждого к центральной шине (общая заземляющая шина, вдоль этой шины будет скручен оголенный медный провод), а затем проложите плюс от каждого инвертора к одной стороне коробки. Это обеспечит электричеством весь дом.

Раскрытие информации: этот пост содержит ссылки на сторонние веб-сайты, поэтому я могу получить комиссию, если вы купите по этим ссылкам.Смотрите мое полное раскрытие для получения дополнительной информации.

Если вы действительно хотите убедиться, что у вас достаточно мощности, запустите два больших инвертора, опять же, в зависимости от того, что доступно, это наилучший сценарий. Новые батареи глубокого цикла недешевы, но если вы можете себе их позволить, вы получите лучшие результаты, как если бы вы использовали два больших инвертора.

Но если у вас ограниченный бюджет, «найденные» автомобильные аккумуляторы и инверторы меньшего размера все равно будут работать, вы просто не сможете пользоваться плитой или сушилкой.

Меньшая конфорка, работающая от 110 В, может быть заменена полноразмерной плитой, если вы не можете или не хотите обеспечивать достаточную мощность для работы цепи 220 В для плиты.

Обзор

Теперь, когда вы окончательно запутались, давайте кратко рассмотрим, как на самом деле сделать генератор.

  1. Найдите необходимые детали. Используя найденные предметы, вы можете снизить стоимость генератора; в конце концов, если вам нужно потратить 400 долларов на его создание, вы можете просто купить генератор. Для этой сборки вам потребуется:
    • Двигатель газонокосилки
    • Автомобильный генератор
    • Кронштейн генератора (используйте тот, который снят с автомобиля, от которого был взят генератор)
    • Ремень (ремень генератора от автомобиля-донора)
    • Аккумулятор от автомобиля-донора
    • Различные болты и гайки (здесь также можно использовать гайки и болты от автомобиля-донора)
    • Основание (это может быть простая доска или тележка на колесах, если вы используете двигатель самоходной косилки, вы можете просто прикрутить генератор и инвертор к косилку и иметь на ходу мобильный генератор)
    • Шкив для двигателя (шкив от автомобиля-донора или при необходимости можно надеть ремень непосредственно на вал двигателя))
    • Инструменты (гаечные ключи, дрель, сверла и т. д.)*ПРИМЕЧАНИЕ: Если вам нужен генератор для электричества, то вы, очевидно, не можете использовать дрель. Советую найти ручную дрель старого образца; блошиные рынки часто являются хорошим источником для старых инструментов, подобных этому.
  2. Прикрепите двигатель к основанию
  3. Присоедините кронштейн генератора к основанию (обязательно совместите шкивы)
  4. Прикрепите генератор к кронштейну, установите ремень и затяните на генераторе.(можно использовать аккумуляторные кабели от автомобиля-донора)
  5. Добавьте аккумулятор к устройству и подключите положительный и отрицательный кабели к соответствующим клеммам на аккумуляторе. Это позволит генератору работать несколько часов без запуска двигателя. Этот аккумулятор также можно использовать для запуска двигателя.
  6. Добавьте инвертор(ы) 12 В постоянного тока в 110 В переменного тока, подсоедините провода от аккумулятора и подсоедините выводы питания. Его можно подключить непосредственно к коробке выключателя, как обсуждалось, или вы можете просто подключить шнур с розетками, если генератор предназначен для переносного использования .

Последние мысли

Быть самодостаточным становится все более важным в наши дни, и гораздо лучше быть таким, чем полагаться на кого-то, кто придет и спасет тебя. Вспомните времена, когда сильные штормы оставляли многих людей без электричества на несколько дней или даже недель.

Несколько лет назад мы пережили сильный ледяной шторм, который вырубил всех в сельской местности, где мы жили. Я просто достал генератор и подключил холодильник, микроволновку, несколько ламп, обогреватель и телевизор.

К моему удивлению, кабель все еще работал! Все, кто проезжал мимо, останавливались и спрашивали про электричество, а я им говорил: нет, оно все еще выключено, у меня есть генератор.

Информация здесь может быть использована для временных чрезвычайных ситуаций, таких как отключение электричества из-за бури, для установки вашего охотничьего домика или летнего дома по дешевке, или для питания вашего постоянного дома, если вы решите это сделать.

С предметами, которые вы можете раздобыть, или с минимальными первоначальными вложениями и с помощью своего мозга вы можете сделать свой домашний источник энергии для себя.Эта информация предназначена для того, чтобы показать вам, что это возможно сделать, если проявить немного изобретательности.

Отказ от ответственности

Внимание! Создание собственного генератора может быть опасным. Содержание этой статьи предназначено только для информационных целей и НЕ должно быть ошибочно принято за профессиональный совет.

Ни автор, ни www.SurvivalSullivan.com не несут ответственности за использование рекомендаций, представленных в этой статье. Мы настоятельно рекомендуем вам обратиться за советом к эксперту, если вы хотите реализовать этот проект.

Как выбрать резервный генератор для дома

Добро пожаловать в серию «Возьмите на себя ответственность за свой дом» от Direct Energy! Наем профессионала для выполнения работ по дому может обеспечить удобство и душевное спокойствие, но вы можете выполнять многие из этих работ самостоятельно, не имея опыта или специальных инструментов. И в процессе вы сэкономите деньги, узнаете, как устроен ваш дом, и получите чувство выполненного долга от хорошо выполненной задачи «сделай сам»!

Считайте, что вам повезло, если вы никогда не сталкивались с длительным отключением электроэнергии дома, особенно в экстремальных погодных условиях.Резкие температуры делают каждую минуту неудобной и могут представлять опасность для детей, пожилых людей и домашних животных. Прибавьте к этому потерянную продуктивность, испорченные продукты и часы скуки, и вы получите ситуацию, для избежания которой вы, вероятно, сделаете все возможное.

Войдите в резервный генератор: ваше личное решение для краткосрочной энергетической независимости, делающее домашнюю жизнь пригодной для жизни до тех пор, пока не будет восстановлено электроснабжение. Но генераторы бывают разных типов, размеров и стоимости, поэтому вам нужно хорошенько подумать об этой покупке с высоким уровнем вовлеченности.

Не ждите, пока не станет слишком поздно

Если вы зайдете в местный хозяйственный магазин, когда в вашем районе уже произошло серьезное отключение электроэнергии, вы можете обнаружить, что проход с генератором немного обшарпан. Когда домовладельцы отчаянно нуждаются в помощи, некоторые из них будут готовы выложить сотни долларов за первый генератор, который попадется им в руки.

Это худший способ выбрать генератор. Мало того, что это покупка под давлением из ограниченного ассортимента, она не оставляет вам времени даже на то, чтобы определить свои собственные потребности в генераторе, не говоря уже о том, чтобы найти модель, которая им всем соответствует.

Пришло время планировать эту покупку.

Определение ваших потребностей

Электрические нагрузки измеряются в ваттах. Каждое устройство использует определенную мощность, и каждый генератор имеет максимальный поддерживаемый уровень мощности. Итак, ваша первая задача — рассчитать, сколько ватт требуется для питания того, что вам действительно нужно во время отключения электроэнергии.

Какие приборы и устройства вы хотите использовать, зависит только от вас. Большинство домовладельцев отдают предпочтение своему холодильнику, обычно мощностью 800 Вт или ниже, чтобы избежать порчи продуктов. Если вы хотите поторопиться, вам может понадобиться еще несколько сотен ватт для питания нескольких ламп, вентиляторов и зарядных устройств для электроники. Но если у вас большой бюджет на генератор, не стесняйтесь мыслить масштабно — некоторые генераторы могут поддерживать работу всего вашего дома, не пропуская ни секунды.

При составлении списка основных бытовых приборов вам необходимо отметить мощность каждого из них. Руководства пользователя являются отличными источниками этой информации. Если вы хотите провести оценку, вы можете использовать калькулятор энергии для электроприборов Министерства энергетики.А если вам нужен максимально точный подсчет, вы можете нанять электрика для измерения нагрузки каждого устройства в вашем списке.

Когда вы начнете сравнивать мощность электроприборов с мощностью генераторов, вы можете обнаружить, что некоторые генераторы имеют разные значения «номинальной мощности» и «импульсной мощности». Это связано с тем, что многие приборы потребляют «всплеск» мощности в моменты после их первого включения, прежде чем установить более низкий уровень. Точно так же генераторы могут выдерживать более высокие электрические нагрузки в течение короткого промежутка времени, а измерение «импульсной мощности» определяет предел этой способности.Вы можете избежать перегрузки генератора скачками напряжения, включив подключенные устройства по одному.

Большое решение

В конечном итоге вам нужно будет принять несколько решений о цене, функциях, электрической мощности и других характеристиках, но самый большой общий выбор заключается в том, купить ли резервный генератор, портативный генератор или инверторный генератор.

Резервные генераторы

— это то, что вы выбираете, когда вы даже не хотите знать, что происходит отключение электроэнергии.Стационарные и жестко подключенные к вашему электрическому щиту, эти генераторы автоматически активируются при отключении электроэнергии и предназначены для поддержания работы всего дома, включая систему отопления, вентиляции и кондиционирования воздуха. Они требуют профессиональной установки и источника природного газа или жидкого пропана. Общая стоимость зависит от размера генератора и простоты установки, но вы должны быть готовы потратить не менее 3000 долларов, а потенциально до 10 000 долларов.

Портативные генераторы

, с другой стороны, стоят от 100 до нескольких тысяч долларов, в зависимости от размера и характеристик.Их можно катать по вашей собственности, где их необходимо установить на расстоянии не менее 20 футов от вашего дома в целях безопасности. Меньших портативных генераторов может быть достаточно для холодильника и небольшого количества электроники, но более крупные могут конкурировать по мощности с резервными генераторами среднего класса. Они работают на жидком пропане или бензине, которых может не хватать во время длительных отключений электроэнергии.

Инверторные генераторы обычно легче и тише портативных генераторов, но они используют те же источники топлива.Это делает их популярными для использования не только в чрезвычайных ситуациях, таких как кемпинг или RVing. Самые мощные инверторные генераторы производят около 6000 Вт, что намного меньше, чем самые большие портативные генераторы, и они, как правило, дороже, чем портативные генераторы на ватт. Если вам нужен более тихий и универсальный блок, инверторы могут стоить дополнительных затрат.

Но подождите, есть еще

Генератор — не единственная существенная статья расходов, потому что вам все еще нужно подключить его к дому или бытовой технике.Это означает, что вам понадобятся сверхмощные удлинители или, что еще лучше, автоматический переключатель.

Автоматический переключатель — это блок, который крепится к электрощиту вашего дома и позволяет вам подключить генератор к вашему дому с помощью одного кабеля. Это безопаснее и надежнее, чем использование отдельных удлинителей, но профессиональная установка может добавить к общей стоимости до 1000 долларов. Автоматические переключатели обычно входят в состав резервных генераторов, но редко включаются в портативные или инверторные генераторы.Обязательно внимательно прочитайте список всех компонентов, входящих в комплект любого генератора, который вы собираетесь купить, и укажите цену на передаточный переключатель отдельно, если он не входит в комплект.

Если вы решите использовать несколько удлинителей, внимательно прочитайте руководство к генератору, чтобы определить точную длину, калибр и тип вилки, которые вам понадобятся для каждого шнура. Поскольку ваш генератор должен находиться не менее чем в 20 футах от вашего дома, эти шнуры будут очень длинными. Для крупных приборов, таких как холодильники, потребуются специальные кабели.Перед принятием окончательного решения о покупке рекомендуется выяснить, что вам нужно для удлинителя, и оценить варианты, потому что это может повлиять на вашу прибыль на несколько сотен долларов.

Звонки и свистки

Крупные решения должны сузить ваш выбор, но вы все равно обнаружите, что есть десятки функций, которые разделяют оставшиеся варианты. Вот лишь некоторые факторы, которые могут различаться в зависимости от модели генератора:

  • Запас топлива
  • Датчики уровня топлива
  • Электрический стартер против.пусковой шнур
  • Защита от перенапряжения
  • Количество и тип розеток
  • Автоматические выключатели для отдельных розеток
  • Системы преобразования топлива для использования как бензина, так и пропана
  • Колеса и рукоятки (не всегда входят в комплект)

Окончательная подготовка

Получив генератор своей мечты, вы должны составить подробный план действий, чтобы точно знать, что делать, когда будете готовы к резервному источнику энергии. Следование советам в руководстве пользователя является ключевым.

Некоторые из основных соображений включают в себя, где вы будете устанавливать переносной генератор, как и где заземлить генератор, как вы защитите генератор от непогоды и где вы можете безопасно хранить запасы топлива.

Генераторы, как и все бытовые приборы, требуют периодического обслуживания. Самые сложные резервные генераторы упрощают это, выполняя автоматические диагностические процессы, которые отправляют вам текстовые сообщения, когда требуется обслуживание.Портативные генераторы оставят на ваше усмотрение соблюдение графика технического обслуживания.

От планового обслуживания до профессиональной установки переключателей резерва и резервных систем ваш резервный генератор будет наиболее надежным, если его обслуживает лицензированный, знающий электрик. Если вы сомневаетесь в своих способностях безопасно настроить эту систему, обратитесь к профессионалам.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
