Самостоятельная установка кондиционера

Установка кондиционера своими руками

Итак, вы приобрели настенную сплит-систему и решили установить её самостоятельно Мы уважаем ваш выбор, и в следующей статье постараемся поделиться собственным опытом и знаниями.

Начнем с того, какое оборудование нам потребуется:

1. Перфоратор SDS+ и SDS мах с буром от 40 до 55 мм в диаметре, и требуемой длины.
2. Набор ключей
3. Вальцовка и труборез
4. Вакуумный насос с манометрическим коллектором
5. Мелкий инструмент: отвертки, нож и.т.д

А теперь расходный материал:

1. Кронштейны под внешний блок (для бытовых — обычно 450х450)
2. Труба медная (метрическая, бесшовная, обожженная)
3. Кабель межблочный 5х1.5
4. Теплоизоляция трубок — Флекс
5. Дренажный шланг

Если у вас есть все необходимое, то можете приступать к самостоятельной установке кондиционера.

Выбор места установки

Внутренний блок обычно устанавливают либо на стену, выходящую на улицу, либо рядом с окном. Делается это для того, что бы межблочная магистраль была как можно меньше, а значит и эстетичнее. Согласитесь, медные трубки и провода, проходящие по периметру всей стены, хоть и в кабель-канале будет выглядеть некрасиво.

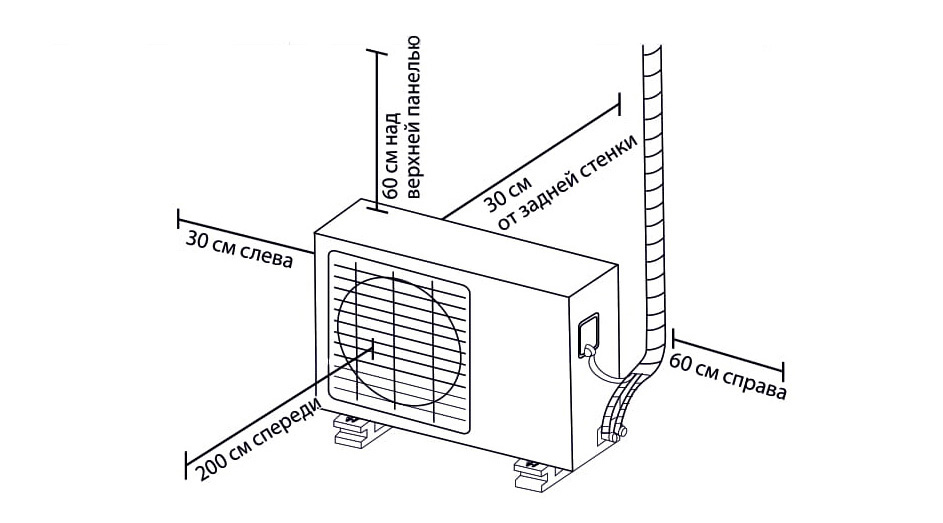

Внешний блок при монтаже «под окно» монтируется на стороне, где просверлено отверстие, как можно ближе к нему, а по высоте на уровне отлива, или чуть ниже его. При установке на голой стене внешний блок стараются разместить так, чтобы закрыть телом кондиционера отверстие, и все выходящие из него коммуникации.

Сверление отверстия

Отверстие сверлится диаметром 40-55 мм, то есть для того, что бы туда можно было просунуть трассу, немного под уклон, что бы свободно стекал конденсат. Если нет возможности просверлить отверстие такого диаметра, можно сделать 3 отверстия 16 диаметром, и помучиться с вдеванием трассы в них.

Подготовка коммуникаций

Замеряем расстояние от внешнего блока, до внутреннего. Трасса должна быть не меньше 1,5 метров, при необходимости лишнее можно загнуть аккуратно за внешним блоком.

Теперь отрезаем нужное расстояние медных труб, надеваем флекс, и предварительно надев гайки (обычно гайки идут в комплекте и находятся на блоках кондиционера) развальцовываем.

Вальцовка процесс сложный и аккуратный. Для того, что бы хорошо развальцевать, вам потребуется время, сноровка, и хороший инструмент. Для начала с края трубки снимается фаска, это делается, что бы а)трубку не разорвало при вальцевании б) зеркало развальцованной поверхности было без бугорка. Теперь мы зажимаем край трубки в тиски вальцовки, таким образом, чтобы край трубки выступал на 1,5 мм и вращаем, до автосрабатывания. Полученный разультат на картинке:

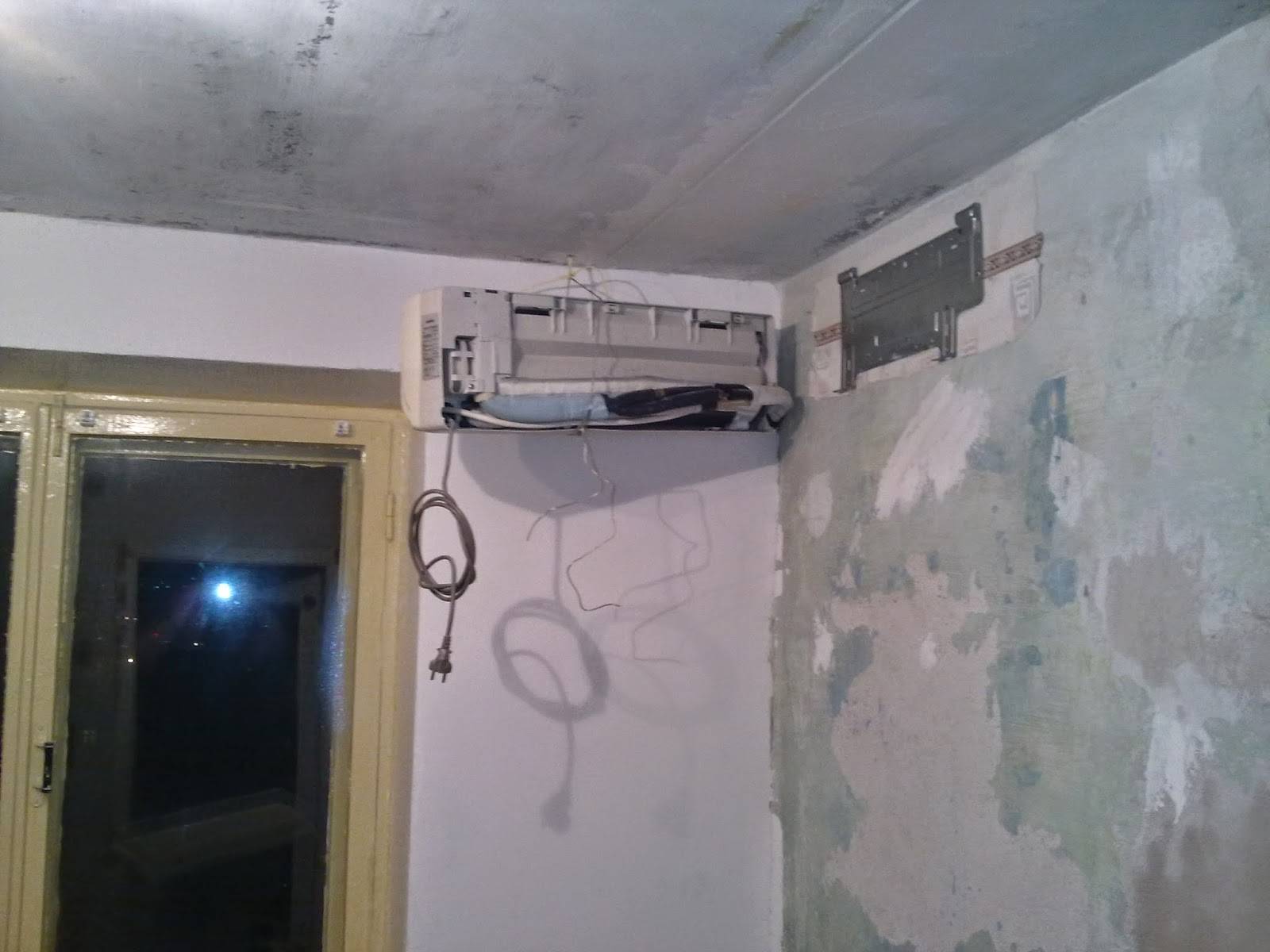

Подсоединение внутреннего блока

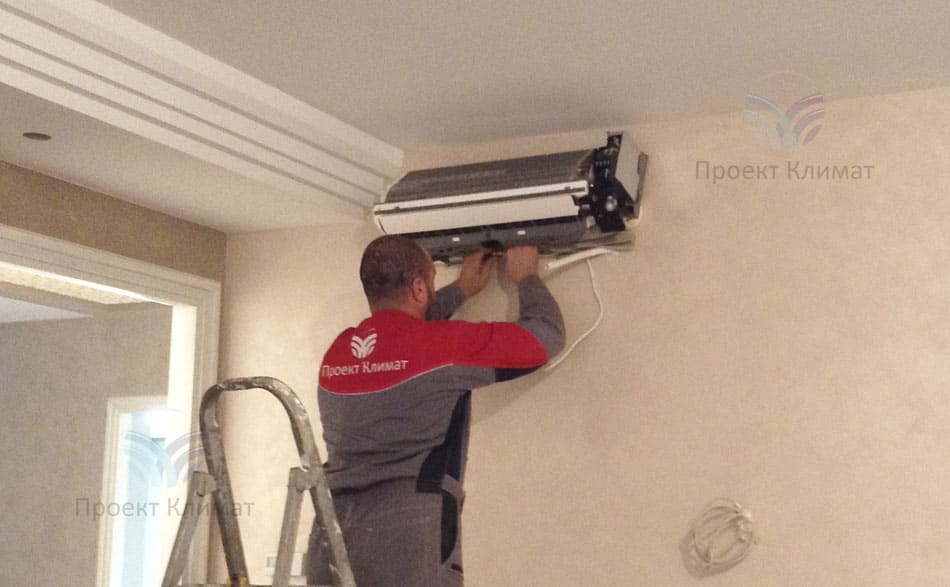

Теперь подсоединяем провода, дренажный шланг, и прикручиваем трубки к внешнему блоку (момент затяжки у каждой трубы разный, и редко кто использует динамометрический ключ, поэтому тянем, пока основание трубки не начнет проворачиваться вокруг своей оси, главное не сорвать резьбу). Получившиеся коммуникации сматываем в один узел специальной лентой, или армированным скотчем, а свободные концы трубок заматываем, для того, что бы не попала пыль и грязь. Теперь просовываем получившуюся конструкцию в просверленное отверстие:

Закрепляем внешний блок

Для того, что бы закрепить внешний блок мы замеряем расстояние между лапками, и высоту блока. Свесившись с окна отмеряем ширину внешнего блока (расстояние между лапками) проводим две полоски по уровню и отмеряем на какой высоте будет стоять блок, обычно это высота блока + 5 см. Теперь приставляем один кронштейн к вертикальной линии, на отмеченную высоту и отмечаем отверстия под крепеж. Важно отмечать по горизонтали только тогда, когда один кронштейн уже закреплен, потому как отверстия в кронштейнах не совпадают. Кронштейны закрепили, блок на них закинули, выдвинув блок от себя до упора лапки прикручиваем к кронштейнам.

Подключение внешнего блока

Теперь подключаем трассу к внешнему блоку. Процесс аналогичен подключению внутреннего блока, только, обычно, вниз головой. После того, как трубки затянуты, провода подключены в нужном порядке, а дренажка затянута на кронштейне с постоянным уклоном вниз, трассу необходимо отвакуумировать. Для этого возьмем вакуумный насос и манометр с комплектом шлагов.

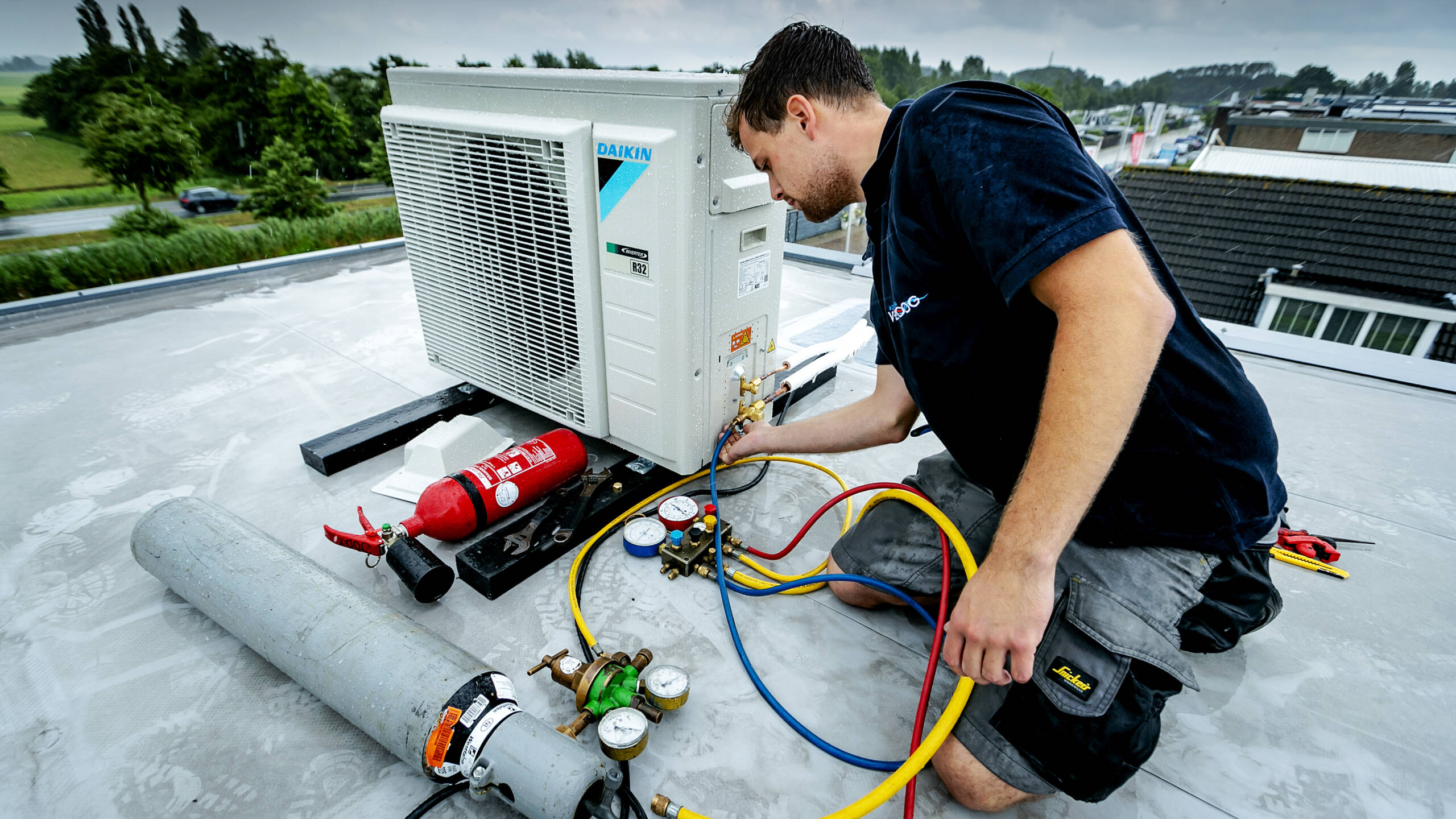

Теперь соединяем два шланга с насосом и портом кондиционера (если комплект манометра как на картинке, то, обычно синий к блоку, а желтый к насосу, и наоборот). Включаем насос и ждем минут 15, пока он высосет весь воздух из трассы и внутреннего блока.

После того, как вышеописанные действия выполнены, мы перекрываем кран на манометре и выключаем насос. Теперь, шестигранником нужного диаметра нужно открыть кран жидкостной линии ( это где трубка тоньше) секунд на 5, за это время давление на манометре немного поднимется. Этого нам будет достаточно, что бы понаблюдать, за тем, что бы давление по манометру не падало. Итак, если спустя 5 минут давление не упало, то все сделано верно, и шланг можно отсоединить от блока. Он будет шипеть, но вы не бойтесь, просто продолжайте откручивать. Теперь открываем оба порта кондиционера шестигранниками, и глушим все краны заглушками.

---

Если у вас возникли вопросы, мы с радостью вам ответим на странице связи с мастером

Мы достаточно подробно описали, как установить кондиционер самому, однако многие работы, описанные выше требуют специальной квалификации и опасны. В связи с этим, мы рекомендуем вам обратиться к профессионалам.

Почему не стоит устанавливать кондиционер самому

Хочется сэкономить на установке кондиционера? Но возможно ли это? На такой вопрос можно ответить сразу, но кто будет слушать ответ в одну минуту, правда? Поэтому объясним, почему самостоятельная установка не рекомендуется. Надеемся, прочтя материал, каждый будет с уверенностью устанавливать кондиционер своими руками или позовёт для этого с такой же уверенностью специалистов.

Напомним, что хороший кондиционер, сплит-система, это довольно сложный аппарат.

Вентилятор можно самостоятельно и установить и даже ремонт провести. А вот кондиционер — это высокотехнологический прибор. Уже та деталь, что они и от небольшого времени нормальной работы выходят из строя, говорит про их хрупкость. Тут целый компьютер внутри, который вычисляет когда дать одну температуру, а когда иную. Кондиционеры можно считать определённо намного сложнее по конструктивности даже за телевизор. И теперь задайте себе вопрос: можно установить кондиционер своими руками или нет? Однозначно нет, если вы не прошли специальные курсы.

Немаловажная деталь при установке кондиционеров, это и оборудование. Нужно иметь специальные приспособления, чтобы монтировать сплит-системы. Стоит оно очень дорого, намного дороже цены самих систем кондиционирования. Вот вам ещё одна причина, по которой самостоятельная установка кондиционеров невозможна.

Продолжая наши высказывания, можно упомянуть об обычной розетке, в которую будет включён кондиционер.

Такая простая вещь и то много значит. Если мощность розетки не сможет выдержать требуемый ток, кондиционер не только будет плохо работать, но и выйдет из строя в течение недели. Видите, даже мелочи важны. А таких маленьких деталей множество. Поэтому лишь специалист может устанавливать кондиционеры и только к нему нужно обращаться за этим.

Многие фирмы и гарантию не дают на кондиционеры, которые монтировались самостоятельно. Причина проста, от установки напрямую зависит долговечность и трудоспособность. Поэтому фирма изготовитель не несёт за это ответственность, они в основном отвечают перед фирмами-покупателями, которые монтируют сплит-системы и имеют соответствующие лицензии. А на качественную сплит-систему, которую установил непонятно кто, гарантии не прилагается.

Взвесив всё перечисленное, сделайте один вывод: установку должен делать специалист с соответствующими сертификатами, которые заверят вам гарантию в виде гарантийного талона. Единственный случай, когда можно сделать все самостоятельно, если у вас не современная сплит-система, а обычный оконник, который имеет структуру вентилятора.

Вот такие кондиционеры вы можете устанавливать спокойно, так как сложности в их эксплуатации нет.

Профессиональный монтаж в установке кондиционера очень важен, так как 70% всех выполненных работ обусловлены квалификацией и опытом монтажника.

Доверьте установку кондиционера нашей бригаде монтажников, которая гарантирует качество и работоспособность установленных кондиционеров. У каждого сотрудника помимо определённой сноровки есть ещё незаменимый опыт, который временами гораздо ценнее.

---

Установка инверторного кондиционера – цена в Москве, стоимость монтажа инверторной сплит системы на YouDo

Установка инверторного кондиционера в Москве выполняется квалифицированными специалистами, зарегистрированными на Юду. Мастера монтируют инверторные кондиционеры с выездом на дом в любое удобное для вас время. Они помогут правильно подобрать сплит-систему, просчитав оптимальную мощность кондиционера с учетом параметров помещения, установить и подключить климатическую технику. Заказать услуги у специалиста по установке инверторных кондиционеров на Юду можно круглосуточно.

Какие услуги предлагают исполнители Юду?

Специалисты в своей работе используют современное оборудование и надежные инструменты, добиваясь безупречных результатов установки инверторных кондиционеров в короткие сроки. Монтаж системы кондиционирования осуществляется ими в несколько этапов:

• оценка комнаты, в которой планируется произвести установку сплит-системы
• определение места для размещения всех элементов
• установка труб и других коммуникаций
• крепление внутреннего и внешнего блоков охлаждения помещения
• подключение электропроводки

По окончании монтажа климатического оборудования мастер произведет правильную настройку кондиционера и инструктаж по его эксплуатации. Установка бытового кондиционера также включает в себя работы по внешней отделке коммуникаций. Профессионалы, предлагающие услуги монтажа инверторных кондиционеров, недорого и аккуратно скроют провода и трассы в комнате.

Установка инверторного кондиционера и крепление внутреннего и наружного блоков при организации охлаждения помещений не требует выполнение работ на большой высоте, что значительно снижает общую стоимость услуги. При необходимости специалист по кондиционерам, оснащенным инвертором, заранее приедет к вам домой, чтобы оценить объект и проконсультировать вас по всем вопросам установки и подключения оборудования.

Установка бытовой климатической техники не займет много времени – в течение двух часов мастер Юду произведет монтаж инверторного кондиционера в любом помещении.

Стоимость услуг специалистов Юду

Установка климатического оборудования мастерами из Москвы, зарегистрированными на Юду, производится по доступным ценам. Стоимость монтажа бытовых кондиционеров рассчитывается из нескольких факторов:

• общий объем монтажных работ и условия их выполнения
• протяженность коммуникаций, необходимых для подключения инверторного кондиционера
• срочность заказа
• способ установки домашнего кондиционера

Заказывая монтаж климатической техники в доме или квартире на Юду, вы получаете возможность самостоятельно назначить цену на устройство бытового инверторного кондиционера. С исполнителями Юду вы связываетесь напрямую, поэтому не придется переплачивать посредникам. Ознакомиться с ценами на услуги установки бытовых кондиционеров можно в прайсе на этой странице или в профиле конкретного специалиста. Оплата труда мастера выполняется только после всех монтажных работ и проверки работоспособности инвертора.

Почему сотрудничать с исполнителями Юду выгодно?

Установка бытового кондиционера производится исполнителями Юду быстро и недорого. Они профессионально выполняют монтаж и подключение кондиционеров любых типов. Сотрудничество с квалифицированным специалистом Юду даст вам следующие преимущества:

• соблюдение оговоренных сроков выполнения установки бытовых кондиционеров
• возможность согласования стоимости и условий работы
• предоставление полного комплекса услуг монтирования и подключения инверторных кондиционеров
• профессиональный подход
• гарантии на все виды выполненных работ

Если вам нужно устройство и подключение кондиционера инверторного типа, просто оставьте заявку на сайте Юду. Укажите в ней, какой тип климатической техники нужно монтировать, а также приемлемую для себя цену. Специалисты, устанавливающие инверторные кондиционеры, сделают несколько предложений, после чего вам останется связаться с лучшим из них и обсудить условия дальнейшего сотрудничества.

Также вы можете посмотреть списки мастеров на сайте Юду, сравнить их прайсы и выбрать исполнителя, который устанавливает инверторные кондиционеры в домах и квартирах. Рейтинговая система покажет вам лучших специалистов по заданному направлению.

Установка инверторного кондиционера, выполненная специалистом Юду, станет гарантией долгой, бесперебойной работы климатической техники.

Ошибки при установке кондиционеров и их последствия

Эффективность работы климатического оборудования, а также срок его эксплуатации во многом зависят от качества монтажа. Ошибки, допущенные при установке кондиционера, помешают создать благоприятный климат в помещении и приведут к поломкам.

Правильно установленный кондиционер обеспечивает комфорт, а установленный с нарушениями – проблемы

В этой статье мы расскажем о распространенных ошибках при монтаже кондиционеров и их последствиях.

Некачественная вальцовка

После установки наружных и внутренних блоков системы к ним подсоединяют магистрали, по которым будет циркулировать хладагент. Для этого проводят вальцевание фреонопровода и объединяют трубы в единую систему.

Некачественное вальцевание – самая распространенная и критическая ошибка. Она приводит к утечке фреона, и кондиционер перестает охлаждать воздух. Если это вовремя не заметить, из строя выйдет компрессор устройства. Его замена – очень трудоемкое и дорогостоящее мероприятие.

Плохо выполненное вальцевание становится причиной утечки хладагента и поломки компрессора

Залом трубопровода

Во время вальцевания некоторые монтажники сгибают металлические трубы фреонопровода без трубогиба. От этого возникают заломы, уменьшается диаметр трубы и затрудняется циркуляция хладагента.

Это чревато появлением трещин и разгерметизацией контура. Последствия для техники могут быть плачевными, причем в самый короткий срок. Компетенции заказчика часто недостаточно, чтобы обнаружить проблему, да и решить ее может только специалист с помощью профессионального инструмента.

Деформированная медная труба фреонопровода на стыке со стеной

При монтаже не стали вакуумировать систему

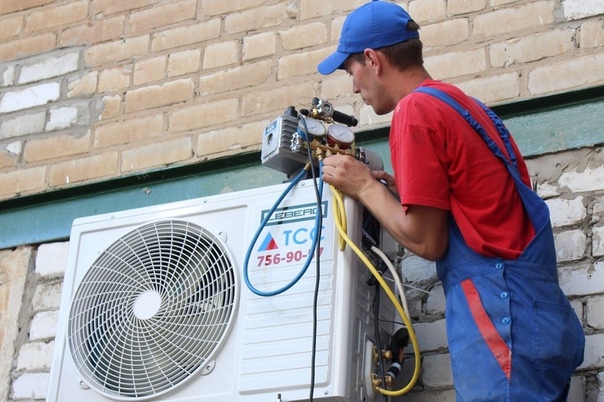

Вакуумирование кондиционера осуществляется в процессе проведения пусконаладочных работ. Вакуумным насосом из системы удаляют неконденсируемые вещества, влагу и воздух. Насос подключают через сервисные порты, вакуумирование ведется одновременно на газовой и жидкостной линиях.

Изменение давления монтажники отслеживают по манометру. Процедура длится около 15 минут, затем насос отключают, и еще 20 минут специалисты отслеживают, не изменится ли давление в системе. Если стрелка манометра отклоняется, значит, есть подсос воздуха, нужно найти и устранить негерметичность.

Иногда монтажники не делают вакуумирование трассы, а стравливают немного хладагента, чтобы он вытеснил воздух. Это неправильно, потому что воздух может остаться в трубах и вызвать неполадки в работе системы. Решение проблемы – полная эвакуация фреона и заправка нового.

Если в трассе останется влага, ситуация будет еще хуже: вода может замерзнуть и закупорить капилляры. Это выведет из строя компрессор, а его ремонт обходится дороже покупки нового кондиционера.

Пренебрежение процедурой вакуумирования – нарушение правил монтажа

Экономия на материалах

Правильная установка кондиционера не может стоить дешево. Не стремитесь сильно сбить цену, иначе монтажники будут экономить на материалах. Ведь стоимость монтажа включает оплату работы и расходников. Свою зарплату установщики уменьшат в последнюю очередь, значит, будут выкручиваться и использовать низкосортные материалы.

Очень тонкие медные трубы или не медные, а окрашенные под медь, дренажные шланги, которые рассыпаются на открытом воздухе уже через год, негерметично обработанные стыки – частые причины поломки кондиционеров.

Экономия на материалах при монтаже нередко становится причиной переплаты за ремонт

Неправильное расстояние и перепад высоты между внутренним и наружным блоками

Производители кондиционеров и опытные монтажники рекомендуют делать протяженность фреоновой магистрали не менее трех метров.

При короткой трассе хладагент в испарителе не успеет полностью перейти в газообразное состояние. Попадание в компрессор жидкого фреона приводит к гидравлическому удару – ломаются клапаны. Кроме того, вибрация от наружного блока может передаваться к внутреннему и будет раздаваться шум в виде бульканья жидкого хладагента.

Предельно допустимая продолжительность магистрали указана в паспорте устройства и зависит от производительности по холоду: чем она выше, тем длиннее трасса. Но в идеале нужно обеспечить оптимальную длину, при которой производительность будет максимальной.

В слишком длинной магистрали снижается давление в газовом и жидкостном трубопроводах. Оба явления нежелательны, так как компрессор может перегреться и сломаться.

Что касается перепада высот, то для современных бытовых кондиционеров допустимо значение 5–10 м, для полупромышленных – 15–20 м, промышленных – до 90 м.

При монтаже кондиционера важно следовать рекомендациям производителя по максимальной длине магистрали

Несоблюдение требований к сохранности фасада здания

Разнокалиберные блоки кондиционеров не украшают внешний вид строений. Однако далеко не в каждом регионе России есть законодательные акты, определяющие правила размещения климатических систем.

В Москве с 2011 года кондиционеры на фасадах зданий монтируют без согласования, за исключением объектов культурного наследия.

В Санкт-Петербурге нужно получить разрешение в Комитете по градостроительству и архитектуре. При этом законодательно запрещена установка кондиционеров не только на зданиях, представляющих культурную или историческую ценность, но и на всех фасадах домов, стенах с декоративной обработкой. А над дорожками для пешеходов, в оконных и дверных проемах кондиционеры устанавливают только с декоративным ограждением.

Требования по размещению кондиционеров в новых домах часто прописывают в договорах долевого участия. Для климатического оборудования могут выделяться декоративные кожухи на фасаде под или над окнами квартиры или специальные вентиляционные решетки в ограждении балконов.

Установку кондиционеров на вентилируемый фасад лучше доверить профессионалам, так как неграмотные монтажники могут не только испортить внешний вид здания, но и нарушить утепление фасада.

Следует соблюдать и общие требования по безопасной установке и эксплуатации наружного блока кондиционера:

• Стены должны быть прочными и выдерживать вес устройства, вибрацию от его работы.
• Расстояние от стены до блока не менее 10–15 см.
• Блок защищают специальным козырьком от осадков, сосулек и механических повреждений.
• Для блока на первом или цокольном этаже устанавливают антивандальное защитное ограждение.

Наружный блок кондиционера нужно защитить, чтобы продлить жизненный цикл оборудования

В целях экономии некоторые покупатели хотят самостоятельно установить кондиционер, следуя советам из интернета. Но, во-первых, понадобится набор инструментов, стоят которые недешево, а во-вторых, можно лишиться гарантии. Дело в том, что в гарантийном талоне на бытовую сплит-систему указывают, кто ее монтировал и запускал. Эти данные закрепляются печатью, чтобы в случае поломки в течение гарантийного срока устранить ее бесплатно.

Поэтому доверять монтаж системы нужно специалистам компании, которая не один год работает на рынке и имеет хорошую репутацию. Так вы сохраните гарантию на оборудование и дополнительно получите гарантию на монтаж (обычно от 12 до 36 месяцев).

Самостоятельный первый запуск кондиционера после установки

Автор Евгений Апрелев На чтение 3 мин Просмотров 10.9к.

Кондиционер незаменим в период летнего зноя, когда хочется укрыться от палящего солнца и насладиться бодрящей прохладой. Этот бытовой прибор уже достаточно распространен в наших домах, и все большее число потребителей задумываются о его приобретении. И если бюджет позволяет осуществить долгожданную покупку, то стоимость работ по установке, составляющая примерно половину цены самого кондиционера, частенько отпугивает. В этом случае можно попытаться собственноручно. Приняв такое решение, встает следующий вопрос:

[contents]

Как запустить кондиционер после установки своими руками?

После окончания монтажных работ необходимо выполнить тестовый запуск аппарата, чтобы убедиться в правильности подключения. Но перед этим стоит обратить внимание на следующие моменты:

1. напряжение в сети соответствует указанному в инструкции по эксплуатации;
2. заземление подключено и нормально функционирует;
3. трубопроводы и кабели подключены надлежащим образом;
4. внутренний и наружный блоки смонтированы как указано в инструкции;
5. имеет возможность беспрепятственно сливаться по дренажной трубе, которая установлена под нужным углом;
6. возможность исключена, система абсолютна герметична, заправочные вентили надежно закрыты;
7. воздух беспрепятственно поступает во внутренний и наружный блоки и также беспрепятственно выходит.

Ввод кондиционера в эксплуатацию после установки

Убедившись, что все эти условия соблюдены, можно переходить к следующему этапу: вакуумирование.
Вакуумирование магистрали и внутреннего блока обязательно проводят перед первым запуском кондиционера. Если этого не сделать, то прибор быстро выйдет из строя в результате окисления его металлических элементов при взаимодействии с кислородом и влагой. Весь процесс выглядит так:

• к ниппельному соединению в сервисном клапане.
• Воздух откачивается до создания разряжения внутри системы.
• Насос отключается.
• В течение 45 минут нужно наблюдать за системой, замеряя манометром давление. При правильном проведении процедуры давление не должно падать.
• Насос можно отсоединить.

После проведения вакуумирования нужно наполнить контур хладагентом. Для этого наружный сервисный клапан открыть шестигранным ключом (при этом фреон с шипением заполняет трубки магистрали). После этого удерживать нажатым клапан в течение 1-2 секунд, чтобы вышел воздух, попавший при отсоединении насоса.
Теперь можно приступать к непосредственному тестовому запуску прибора.

Первый запуск кондиционера после установки

1. Запустить кондиционер в режиме охлаждения дистанционного управления: нажать кнопку включения
2. Выбрать режим охлаждения («Cool»), нажав несколько раз кнопку.
3. Выставить необходимую температуру нажимая кнопку «+» или «-» .

Для инверторных кондиционеров режим охлаждения можно включать при наружной температуре воздуха от -10 до +46 ˚С, для обычных – от 15 до +43 ˚С.

Мнение эксперта

Задать вопрос эксперту

Совет: Примите во внимание тот факт, что при включении режима «обогрев» первые 3-5 минут прибор работает только как вентилятор, пока он не прогреется. Не стоит паниковать и принимать это за неисправность.

1. Наблюдая за работой кондиционера, заполнить чек-лист:

	Внутренний блок	+ / —	Наружный блок	+ / —
1	Кнопка включения работает		Отсутствует вибрация, шумы
2	Кнопки ДУ работают		Работа блока не мешает соседям (конденсат не капает на головы прохожим)
3	Воздухораспределительные жалюзи двигаются
4	Регулирование температуры в помещении работает
5	Световой индикатор
6	Дренажная система
7	Отсутствует вибрация, шумы
8	Работает нагрев (если имеется такая функция)

Таблица: чек-лист для проверки нормального функционирования кондиционера

После тестового запуска кондиционера с помощью пульта дистанционного управления, нужно провести все те же действия только с использованием автономной системы управления на блоках.

Установка кондиционера самостоятельно

Установка кондиционера самостоятельно. Или как понять, правильно ли мастера устанавливают кондиционер?

Установка кондиционера своими руками подходит лишь жильцам  одноэтажных домов или жильцам нижних этажей многоэтажных зданий

Чтобы летняя жара не вытянула последнюю влагу из тела и не иссушила мозг, хочется создать в доме освежающую прохладу. Для этого вам понадобится правильно установленный кондиционер. Установка кондиционера может быть выполнена самостоятельно или же с помощью специально обученных для этого людей.

Вполне вероятно, что вы захотите выполнить установку кондиционера своими руками из спортивного интереса. Так как из экономии финансов самостоятельная установка сплит-системы целесообразна лишь при наличии целой группы довольно дорогостоящих инструментов. Покупка же этих инструментов оправдывает себя:

• если у вас несколько кондиционеров;
• вы собираетесь помогать в установке и обслуживании кондиционеров друзьям, родственникам или знакомым;

• вы собираетесь в будущем снимать кондиционеры и устанавливать их снова при ремонте помещения;
• вы собираетесь переносить его на другое место;

• если вы собираетесь использовать эти инструменты для установки и ремонта автомобильного кондиционера.

Если же вы хотите установить  один кондиционер стабильно на постоянное место или же не хотите заморачиваться с самостоятельной установкой, то лучше всего пригласить мастеров по установке сплит-систем. В таком случае эта статья поможет вам проследить всё ли мастера делают правильно и профессионально.

Стандартная комплектация кондиционера

При покупке кондиционера в его комплектацию, как правило, будут входить:

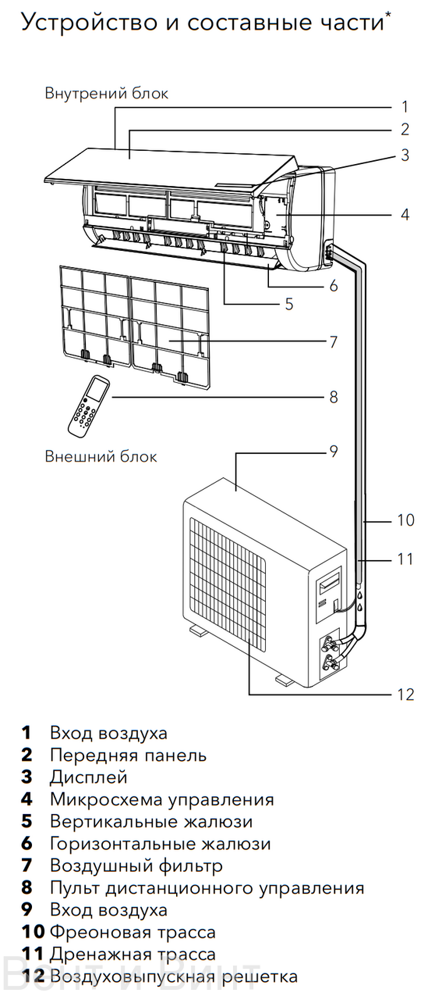

 1.Внутренний блок кондиционера                2.Наружный блок кондиционера



3.Монтажная панель                                               4.Гайки для соединения



5.Пульт дистанционного управления           6.Руководство по эксплуатации.



Важная деталь! Данной комплектации недостаточно для установки кондиционера.

Для самостоятельной установки кондиционера понадобятся следующие расходные материалы:

Поскольку длина медных трубок, отходящих от внутреннего блока не превышает 20-30 см, то будет необходимо их удлинить, так как минимальная длина трассы от внутреннего блока до наружного обычно составляет 1,5-2 метра. Поэтому понадобятся медные трубки двух различных диаметров.  Для небольших бытовых кондиционеров 7; 9; 12 типоразмеров на помещение от 20 до 35 кв.метров это. как правило, трубка  ¼ дюйма для жидкой фазы фреона и трубка большего диаметра в 3/8  дюйма для газообразной фазы хладагента. На более мощные кондиционеры, рассчитанные на охлаждение воздуха в помещениях от 50 до 70 кв.метров, идут трубки ½ и ¼  дюйма соответственно (для 18 типоразмера),  5/8 и 3/8 дюйма (для 24 типоразмера).

Важная деталь! При покупке медных трубок стоит учитывать, что для долгой и стабильной работы кондиционера важно, чтобы в трассу трубопровода не попала стружка, образующаяся при зачистке отрезка трубы, грязь и влага.

Дополнительные материалы для сплит-системы

Нельзя быть уверенным, что в уже нарезанную медную трубку, пролежавшую на складе, не попала какая-либо грязь или пыль. Поэтому приобретая необходимый отрезок трубы, скажем в три метра, необходимо проследить, чтобы на трубе не было вмятин, трещин и на отверстия трубки были надеты заглушки или хотя бы намотан скотч.

Для большей же уверенности в чистоте трассы стоит покупать медную трубку упаковкой. Упаковка герметично закрыта, а отверстия на свернутой в упаковке трубе тщательно закрыты специальными заглушками. Однако в упаковке находится отрезок трубы минимум в 15 метров, поэтому приобретать придется 30 метров трубы двух разных диаметров, что финансово накладно, если не планируется использовать эти трубы где-то в другом месте. Стоит также учесть, что медные трубки – товар достаточно специфический, и найти места его продажи может быть затруднительно.

Теплоизоляция медных трубок кондиционера

Для того, чтобы сплит-система работала с наименьшими энергозатратами, медные трубки должны быть утеплены. Для этого следует приобрести соответствующую трубкам теплоизоляцию. Теплоизоляция имеет трубообразную форму и изготовлена из какого-либо вспененного полимера.

Теплоизоляция надевается на трубки двух различных размеров и соответственно бывает разных внутренних диаметров и разной толщины. Обычно диаметр изоляции обозначается в миллиметрах, а не в дюймах, поэтому нужно знать, что ¼ дюйма – это примерно 6 мм, 3/8 – 10 мм, ½ – 12 мм, 5/8 – 16 мм. Толщина  стенки теплоизоляции устанавливается в зависимости от условий работы сплит-системы и в среднем для бытовых кондиционеров составляет 6 мм.

Кабели для кондиционера

Также понадобятся кабели для питания внутреннего и наружного блоков кондиционера.

Если кондиционер рассчитан на охлаждение воздуха в небольшом помещении, то питание подается на внутренний блок, где как правило расположен шнур с вилкой. Поэтому в пределах досягаемости должна находиться розетка. Наилучший вариант, если эта розетка будет проведена отдельным кабелем ВВГнг3×2,5 мм от отдельного электрощита, и кабель будет защищен автоматическим выключателем на 16 Ампер.

Обычно питание на наружный блок подается от внутреннего блока гибким проводом типа ПВС, сечение жил которого примерно 1,5 мм.

Также внутренний и наружный блоки соединены кабелем для управления работой кондиционера посредством передачи информации с датчиков. Сечение жил такого кабеля около 1 мм.

Более точную информацию о сечении жил кабелей питания и управления каждой отдельной модели сплит-системы нужно смотреть в прилагаемом руководстве по эксплуатации.

Обычно блоки управления соединены пяти-жильным кабелем . Три жилы (фаза(L), ноль(N) и защитное заземление) – это питание, и две жилы – это управление. Можно применить два отдельных кабеля. Трехжильный – для питания и двухжильный  – для управления.

Цвета изоляции жил приведены в инструкции по эксплуатации. Но так как кабели в комплектацию не входят, то цвета можно выбрать произвольно. Но опять-таки использовать синий или голубой только для ноля, желто-зеленый только защитного заземления.

На более мощных сплит-системах модели 24 размера питающий кабель ВВГнг (3×2,5 мм) приходит на внешний блок кондиционера непосредственно на клеммы, а уже с него обычно шести-жильным кабелем соединяется с внутренним блоком.

Схемы соединения жил кабеля, а также количество жил могут различаться для разных моделей. Всю дополнительную информацию нужно смотреть в руководстве по монтажу и эксплуатации. Но обычно понятно, что если на клеммнике внутреннего блока изображена цифра 1, то соединять жилой кабеля эту клемму надо с клеммой внешнего блока, которая также промаркирована цифрой 1. Соответственно клемму с надписью N на внутреннем блоке с клеммой N на внешнем, клемму L с L и так далее.

Кронштейны для крепления наружного блока кондиционера

Для крепления внешнего блока к стене потребуются специальные кронштейны. Кронштейны следует подбирать с учетом веса внешнего блока и расстояния между отверстиями на лапках для крепления этого блока к кронштейнам.

Обычно кронштейны кондиционера предназначены для крепления нескольких типоразмеров блоков. С этой целью на окончании кронштейна имеется круглое отверстие, а ближе к основанию, которое крепится на стену, находится продольная щель. Для установки кондиционера необходимо два кронштейна. Иногда кронштейны представляют собой единую конструкция, соединенную перемычками.

Анкера или анкерные шурупы

Для крепления кронштейнов на стену понадобятся  анкера или анкерные

шурупы  обычно в количестве 6 штук, диаметром около 10 – 12 мм и длиной 150 – 300 мм в зависимости от толщины и материала стены, а также веса внешнего блока кондиционера.

Болты, гайки, шайбы, резиновые прокладки

Для крепления внешнего блока на кронштейны понадобятся  4 болта φ 8-10 мм, длиной от 30 мм.

А также по 2 шайбы и две гайки к каждому болту. Вторая гайка нужна для законтрогаивания резьбового соединения, чтобы оно самопроизвольно не раскрутилось от вибрации во время работы кондиционера.

Для уменьшения вибрации также могут понадобиться резиновые прокладки, вставляемые между креплениями блока и кронштейном.

 Инструменты для установки кондиционера своими руками

Из инструментов для установки сплит-системы понадобятся:

1.труборез для резки медных труб,

2.риммер-зачистка для торца медной трубы,

3. трубогиб,

4.вальцовка,

5.динамометрические ключи,

6.вакуумный насос,

7.манометрический коллектор,

8.дополнительный инструмент.

Труборез для резки медных труб кондиционера

Не то, чтобы резать медные трубы ножовкой или болгаркой нельзя. Можно. Например, для системы водоснабжения из меди под пайку. В этом случае качество реза не имеет большого значения, и медные опилки попавшие в трубопровод просто вымоет водой. В данном же случае соединяться медные трубки будут резьбовыми соединениями на развальцованном торце, поэтому качество и ровность реза очень важны.

К тому же медные опилки никуда не денутся из системы. И хотя перед компрессором и стоит фильтр, но при большом количестве мусора он может забиться, и циркуляция хладагента практически прекратится. Это приведет к перегреву и поломке кондиционера.

Также мелкий мусор может пройти сквозь фильтр, накопиться в компрессоре и в конце концов заклинить его.

Чтобы избежать всего этого  для резки медных труб при монтаже кондиционера лучше все-таки пользоваться труборезом.

Труборезы обычно предназначены для резки труб нескольких диаметров и бывают различных размеров  – от маленьких до больших.

Риммер-зачистка для торца медной трубы кондиционера

Для торца медной трубы понадобится риммер-зачистка.При отрезании трубы труборезом на торце образуется острый заусенец. Если его не снять, то после развальцовки он будет раздавлен, и окажется, что место соединения труб не достаточно гладкое и ровное. В этом случае велика вероятность утечки хладагента в этом соединении.

При умении и аккуратности зачистить трубу можно любым куском острой стали, например, сапожным ножом. Но лучше все-таки для снятия фаски приобрести риммер. Тем более, что из всех инструментов, необходимых для монтажа сплит-системы, он имеет наименьшую стоимость.

Трубогиб для гибки медных труб кондиционера

Если изгибать медные трубки кондиционера без трубогиба, увеличивается вероятность появления на них изломов, трещин и заужений. Особенно это касается труб большого диаметра. Для того чтобы красиво и надежно согнуть трубы трассы кондиционера нужно использовать трубогиб. При бытовом применения, для трубок малого диаметра, вполне хватит недорогого пружинного трубогиба.



Вальцовка для развальцовки медных трубок кондиционера

Вальцовка  – инструмент предназначенный для развальцовки медной трубки. С его помощью на трубе создается соединение с накидной гайкой. Применять лучше всего качественный инструмент с эксцентриком. Такой вальцовкой легче качественно развальцевать трубу. Вальцовкой с простым конусом добиться хорошей развальцовки значительно труднее, здесь требуется большой опыт, и все равно остается вероятность утечки в месте соединения.



Вакуумный насос для вакуумирования трассы кондиционера

Вакуумный насос нужен для вакуумирования трассы, то есть откачки из нее воздуха.

После полной сборки и установки сплит-системы, перед тем, как запустить в систему фреон, необходимо удалить воздушную пробку. Если воздух не удалить, то циркуляция и преобразование фреона из жидкой фазы в газообразную и наоборот будет затруднено.  Кондиционер будет работать с большим потреблением энергии, менее эффективно охлаждать воздух, и срок его эксплуатации уменьшится.

Хладагент-фреон находится во внешнем блоке и воздуха там нет. Воздух находится в трубке, отходящей от жидкостного вентиля на внешнем блоке, в змеевике испарителя внутреннего блока, а также в трубке, отходящей от внутреннего блока до газового клапана на внешнем блоке.

Так же в воздухе находятся водяные пары, которые негативно сказываются на работе кондиционера. Совместно с хладагентом по системе постоянно циркулирует специальное масло, которое смазывает движущие части компрессора. Масло это, особенно, в современных кондиционерах чрезвычайно гигроскопично. Оно с огромной силой и скоростью впитывает в себя малейшую влагу, при этом напрочь теряет смазывающие свойства. Чем больше воды впитает масло из находящегося в системе воздуха, тем меньше останется в системе смазки и тем быстрее компрессор выйдет из строя.

И воздух, и водяные пары необходимо удалить из системы, перед тем, как ее запускать.

В принципе, теоретически воздух, находящийся на этом участке трассы, можно продуть фреоном, то есть кратковременно открыть жидкостный вентиль, затем закрыть его и стравить смесь воздуха и фреона через клапан сервисного порта на газовом вентиле. Затем повторить эту операцию еще пару раз, чтобы удалить фреон с маслом, впитавшем влагу. После чего полностью открыть жидкостный клапан, еще раз для страховки на секунду стравить фреон и затем полностью открыть газовый вентиль. Теперь система заполнена фреоном и можно включать кондиционер. Но это только теоретически.

Фреон находится во внешнем блоке сплит-системы в количестве, достаточном для стабильной работы кондиционера с длиной трассы до 5 метров. Если трасса короткая, длиной всего в два-три метра, то, конечно, возможно безболезненно стравить некоторое количество фреона. Но даже в этом случае существует вероятность того, что будет стравлено слишком много фреона или наоборот трасса будет продута недостаточно, и в ней останутся воздух и влага.

И то, и другое ведет к уменьшению ресурса кондиционера. К тому же подобную операцию можно провести только один раз. Если в будущем нужно будет перенести кондиционер, то при последующей установке повторно продуть его не получится – фреона для этой операции будет недостаточно.

Используя же вакуумный насос, мы экономим фреон и создаем оптимальные условия для длительной работы сплит-системы.

Манометрический коллектор для кондиционера

Манометрический коллектор необходим для вакуумирования системы, для присоединения вакуумного насоса и для слежения по манометру за достижением в системе абсолютного вакуума (10 мм ртутного столба).

Существует большое количество различных видов манометрических коллекторов для различных видов фреонов. Некоторые коллекторы предназначены для нескольких видов, некоторые только для одного. В основном они различаются размерами резьбовых соединений для крепления и разной шкалой на манометрах.

Более старые бытовые кондиционеры заправлялись фреоном R22, современные, как уже упоминалось, R410. Чтобы не перепутать, резьбы на клапане различаются. Чтобы вакуумировать кондиционер на фреоне R410, надо приобретать манометрический коллектор именно для фреона R410. Или же иметь переходник.

Различие же в шкалах, нанесенных на манометры, заключается в том, что под шкалой давления, одинаковой для всех манометрических коллекторов, находится шкала температуры кипения для определенного фреона. Но для вакуумирования знать температуру кипения фреона не нужно.

Дополнительные инструменты для установки кондиционера

Также для установки кондиционера понадобятся и не столь специфические инструменты:

большой перфоратор с буром на ɸ 60-70 мм;

маленький перфоратор пистолетного типа с буром ɸ 6 мм или ɸ 8 мм для крепления монтажной панели внутреннего блока и с буром ɸ 10 мм или ɸ 12 мм для крепления кронштейнов внешнего блока;

разводные ключи;

отвертки;

кусачки;

Установка кондиционера своими руками – последовательность действий



Определение места установки сплит-системы

Прежде чем устанавливать кондиционер следует определиться с местом его установки. И внутренний и наружный блоки должны крепиться на твердую, надежную стену и не должны быть расположены рядом с источниками тепла. Установка блоков сплит-системы рядом с трубопроводами горючих газов не допускается.

К сервисным портам наружного блока должен быть свободный доступ. Поэтому, если обслуживание со стороны улицы затруднено, блок следует крепить около окна.

Также должно быть предусмотрено место для слива конденсата: просто на улицу или в канализацию.

Наружный блок нужно защитить от возможности падения сосулек или обломков от ветхих стен. Но с другой стороны защита не должна препятствовать вентиляции змеевика наружного блока для доступа эффективного охлаждения.

Внутренний блок сплит-системы устанавливается от потолка и перпендикулярной стены на расстоянии не менее 150 мм для лучшей циркуляции воздуха в помещении.

Поток исходящего воздуха должен свободно выходить в помещение. С этой целью внутренний блок не должен быть перегорожен шторами, шкафами и тому подобным.

Внутренний блок кондиционера может быть расположен непосредственно на той же стене, на которой расположен внешний блок, а также на стене примыкающей к ней справа или слева.

Соответственно выходящие из внутреннего блока трубки разворачиваются направо, налево или перпендикулярно блоку.

Розетка для кондиционера

Также необходимо определиться с розеткой для внутреннего блока. Если розетки в выбранном месте нет, то надо установить дополнительную розетку. К розетке, как было сказано выше, желательно вывести отдельный кабель ВВГнг 3*2,5мм от электрического щита.

Если устанавливается мощный кондиционер, то кабель ведется к наружному блоку.

Установка сплит-системы

Определившись с местом для установки кондиционера и розеткой, можно приступить к установке самой сплит-системы.

Сверление отверстия для трассы кондиционера

Разметив место крепления монтажной панели внутреннего блока, просверливается отверстие наружу диаметром не менее 50 мм для вывода кабелей и трубок. Отверстие делается с небольшим уклоном вниз в сторону улицы для свободного слива конденсата по дренажной трубке.

Желательно, чтобы в отверстие была вставлена гильза, например, пластиковая труба ɸ 50 мм. Гильза нужна для уменьшения риска повреждения трубок, а также для их свободного удаления из отверстия в случае снятия кондиционера.

Если внутренний блок сплит-системы устанавливается на левой или правой стене, то трубки и кабели закрываются с помощью монтажного короба.

Важная деталь! Места соединения медных трубок лучше не скрывать в отверстии стены, для того чтобы после запуска кондиционера была возможность обмылить эти соединения, чтобы обнаружить возможные утечки фреона.

Крепление монтажной панели

После того как отверстие в стене готово, на стену крепится монтажная панель с тем расчетом, что, как только через отверстие будут пропущены трубки, на ней можно было свободно закрепить внутренний блок.

Такая последовательность действий, как сначала сверление отверстия, а затем крепление монтажной панели, а не наоборот, объясняется тем, что при сверлении отверстия из-за арматуры, находящейся в стене, или по каким-либо другим причинам отверстие придется пересверливать. В этом случае панель придется перевешивать и возможно маскировать отверстия, оставшиеся от предыдущего крепления.

Монтажная панель крепится строго по уровню, для того чтобы вода из дренажной ванночки не выливалась в комнату, а свободно удалялась по дренажной трубке на улицу. А также для того, чтобы внутреннего блока выглядел красиво.

Крепится панель с помощью шурупов с пластиковыми дюбелями. Обычно в комплект с панелью входят шесть шурупов, но они довольно малы и подойдут только для стены с очень твердой и ровной поверхностью. Лучше их заменить на более длинные ɸ 6-8 мм.

В монтажной панели очень много готовых отверстий среди которых следует использовать только те, что более удобны для данного крепления. Например, чтобы избежать попадания  в кабель, проходящий в стене, можно сместить шуруп на другое отверстие. Не нужно закреплять панель во все отверстия, надо использовать те же шесть шурупов, более-менее равномерно распределив их по панели.

Установка наружного блока

Закрепив панель, можно приступить к установке наружного блока сплит-системы.

Важная деталь! Если установка наружного блока сопряжена с высотными работами, лучше пригласить специалистов монтажников, имеющих опыт в промышленном альпинизме.

Устанавливать кондиционер самостоятельно стоит лишь жильцам одноэтажных домов или жильцам нижних этажей многоэтажных зданий. Но даже в этих случаях при монтаже внешнего блока необходимо руководствоваться правилами работы на высоте.

Кронштейны, на которых затем будет размещен наружный блок, надежно прикрепляются к стене длинными анкерами или шурупами ɸ 10-12 мм, минимум по три крепления на каждый кронштейн. Лучше использовать более длинные, большего диаметра и большее количество анкеров, чем обычно используется для крепления такого же веса, во избежание вредного воздействия вибрации и для надежной службы кондиционера на долгие годы.

Расстояние между двумя кронштейнами рассчитывается таким образом, чтобы отверстия в кронштейнах совпадали с отверстиями для крепления на наружном блоке.

Закрепив кронштейны на стене, устанавливаем на них наружный блок сплит-системы, прикрепляя его к кронштейнам болтами ɸ 8-10 мм. Для уменьшения вибрации между блоком и кронштейнами в местах крепления болтами можно поставить резиновые прокладки.

Подготовка и монтаж кабелея

После установки внешнего блока можно замерить длину кабелей и трубок от внутреннего блока до вентилей и клемм на улице.

Замерив нужную длину провода и отрезав его кусачками или кабелерезом, зачищаем внешнюю оболочку провода. Затем поочередно зачищаем отдельные жилы стримером. Так как применяется мягкий провод, у которого жилы многопроволочные, то эти жилы опрессовываются кримпером с помощью наконечников НВИ или в крайнем случае НШВИ.

Открыв или даже сняв переднюю панель внутреннего блока, закрывающую сетки фильтров, находим крышку клеммной коробки. Открутив винты крепления и открыв крышку, получаем доступ к клеммам. Пропустив провод с задней части внутреннего блока, закрепляем его жилы в клеммы, соблюдая цветовую расцветку жил, как описано выше.

Подготовка и монтаж медных трубок

Затем отрезаем два отрезка медных труб нужной длины. Для этого, открутив винт трубореза, вставляем трубку в зажим и закручиваем винт, слегка придавив металл трубки резцом. Сделав 2-3 оборота труборезом вокруг трубы, еще слегка прижимаем резец, подкручивая его винтом. Повторяем эту операцию до тех пор, пока не произойдет полное отрезание трубы.

Нужно только помнить, что процесс отрезания трубы должен быть постепенным: придавил резец винтом на полмиллиметра, сделал несколько оборотов вокруг трубы, еще слегка прижал и еще сделал несколько оборотов. В этом случае рез получится чистым и ровным.

Отрезав трубу, зачищаем торец с внутренней части риммером. Для этого вращательными движениями снимаем металл до тех пор, пока внутри трубы не исчезнет заусенец и образуется небольшая фаска. Желательно сделать фаску и на внешнем торце трубки. При этом держим трубу зачищаемым отверстием вниз, чтобы медные стружки не попали в трубу.

После зачистки удаляем оставшиеся стружки и протираем торец трубы.

Важная деталь! Во время всех операций с трубой необходимо соблюдать чистоту, чтобы исключить попадание в трубу пыли и грязи, а также воды и других жидкостей.

После зачистки приступаем к развальцовке медных трубок. Перед тем как начать развальцовку, нужно надеть на трубку накидную гайку. Про накидную гайку не стоит забывать. Это важно. Надеть гайку после развальцовки невозможно. И придется опять отрезать развальцованную часть трубки и производить зачистку.

Надев гайку и отодвинув ее, чтобы не мешала, зажимаем трубку в соответствующее отверстие зажимной планки. Причем трубка должна выступать из планки примерно на 1 мм. На той стороне планки, где находится фаска. Более точный размер выступающей трубки узнается опытным путем при достижении наилучшего зеркала  развальцованной трубы.

Зажав трубку, надеваем на планку вальцовку, предварительно разжав на вальцовке оба зажима, чтобы ничего не цеплялось при надевании. Вальцовка надевается на планку со стороны соединения частей планки так, чтобы сторона с боковым зажимом совпадала со стороной с отверстиями для зажима. Затем вальцовка подводится конусом к трубке таким образом, чтобы стрелка, нанесенная на вальцовку совпадала с риской на планке. Чуть-чуть зажав боковой зажим, можно слегка пошатать вальцовку, чтобы понять, зашел ли зажим точно в отверстие планки. Если зажать вальцовку на планке не ровно, то развальцевать трубу не получится.

Убедившись в том, что вальцовка расположена на планке правильно, закручиваем боковой зажим до конца и начинаем вращать ручку с конусом. Если вальцовка с эксцентриком, то при окончании развальцовки труба зажим автоматически стопорится и ручка зажима вращается вхолостую.

После этого разжимаем оба зажима и снимаем вальцовку с планки, а планку с трубки. Таким же образом развальцовываем вторую трубу.

Затем, выгнув трубки, выходящие из внутреннего блока кондиционера, нужным нам образом прикручиваем к ним трубы с накидными гайками на ниппеля с наружной резьбой, припаянные на трубках. Закручиваем рожковыми ключами нужного размера, одним ключом придерживая ниппель, другим закручивая гайку.

Для закручивания лучше всего использовать динамометрический ключ. И закручивать с определенным моментом затяжки, как предлагалось выше.

Закрутив гайки надеваем на трубки теплоизоляцию, оставив гайки открытыми для последующего обмыливания.

Удлиняем дренажную трубку прилагающейся в комплекте дополнительной трубой или, при желании, металлопластиковой трубкой ɸ 16 мм.

Затем собираем все трубки и кабели вместе и заматываем армированным теплоизолирующим скотчем на длину толщины стены. Причем дренажная трубка должна находиться строго внизу связки, без бугров и подъемов, так как конденсируемая влага должна без помех стекать по трубе. Медные трубки должны быть закрыты заглушками.

Поднимаем внутренний блок со связкой труб и кабелей, присоединенных к нему, и вытаскиваем связку через отверстие на улицу. Эту операцию лучше выполнить с чье-либо помощью. Если внутренний блок сплит-системы будет располагаться на боковой стене, то перед этой операцией следует закрепить на стене монтажный короб.

Лучше всего если возможен такой вариант установки внутреннего блока при котором последовательность действий такова: протаскивание труб и кабелей через отверстие, навеска внутреннего блока на монтажную панель и только потом закручивание гаек на трубках.

Вытащив трубки и кабели на улицу, вешаем внутренний блок на монтажную панель. Со стороны улицы аккуратно изгибаем медные трубки так, чтобы подвести их к соответствующему вентилю на внешнем блоке кондиционера.

Для изгибания труб лучше использовать трубогиб. При его отсутствии повороты следует делать как можно более плавными, без резких изгибов, во избежание поломки и растрескивания трубы. Трасс поворотов медной трубы должна быть продумана заранее, чтобы кронштейны и внешний блок не мешали изгибанию трубы.

Подведя медные трубки к соответствующим вентилям – тонкую к трех-ходовому жидкостному, а трубку большего диаметра к четырех-ходовому вентилю газа, – делаем на них отметки, если нужно подрезать трубки. Отрезаем лишнее труборезом в порядке, описанном выше.

Надеваем на трубы теплоизоляцию и не забываем про накидные гайки при развальцовке. Развальцовываем трубки. Теплоизоляцию, чтобы не мешала, нужно временно оттянуть и закрепить чем-либо. Например, обычной бельевой прищепкой нужного размера. Скручиваем заглушки с вентилей. Закрепляем трубы накидными гайками к соответствующим вентилям наружного блока.

Важная деталь! Установив кондиционер, необходимо произвести опрессовку присоединенных трубок

 Засечь по манометру давление и проверить происходит ли его падение в течении получаса. Если обнаружена утечка, то она устраняется. Более-менее сильную утечку можно обнаружить по свисту выходящего газа. Дополнительно надо обмылить места соединений. Образующиеся мыльные пузыри укажут место утечки.

Вакуумирование кондиционера

Перед тем, как запустить фреон в присоединенную трассу, нужно произвести вакуумирование кондиционера. Для этого используют манометрический коллектор и вакуумный насос.

Манометрический коллектор вешаем на внешний блок кондиционера за прикрепленный к нему крючок.  С вентилей внешнего блока скручиваем три заглушки: 1.Заглушку сервисного порта, 2.Заглушку клапана газового вентиля, 3.Заглушку клапана вентиля жидкой фазы фреона. Со стороны манометра низкого давления (синего цвета) прикручиваем к коллектору синий шланг, прилагающийся к нему. Прикручиваем его той стороной, на которой расположен прямой патрубок со штуцерером соответствующего размера. Другой стороной синий шланг с изогнутым патрубком прикручиваем к ниппелю сервисного порта газового вентиля. К среднему штуцеру коллектора прикручиваем одной стороной желтый шланг. Другую сторону этого шланга присоединяем к штуцеру вакуумного насоса. Вентили на манометрическом коллекторе должны быть закрыты.

Включаем вакуумный насос и затем открываем вентиль на коллекторе со стороны низкого давления. Наблюдаем за манометром низкого давления.  Примерно через 30 секунд, в зависимости от длины и диаметра трассы, стрелка манометра упадет ниже нуля, до конца шкалы. Это будет означать, что воздух из трассы откачан и в трубках создан относительный вакуум.

Но не нужно выключать вакуумный насос, Следует продолжить вакуумировать кондиционер в течении еще 20-30 минут. Дело в том, что хоть с трассы и откачан воздух и содержащиеся в нем пары влаги, на стенках трубок могла остаться вода, сконденсированная из воздуха. Нам необходимо ее удалить, чтобы влага не была впитана смазочным маслом, находящимся в системе.

Как известно, при понижении давления понижается температура кипения воды. При создании в трубках вакуума капли воды на стенках трубок закипят уже при комнатной температуре.  А это значит, что хотя капли воды и не могут быть вытянуты вакуумным насосом, зато вакуумирование поможет превратить воду в пар, который и будет откачан из системы насосом. Процесс этот не мгновенный, поэтому и требуется, чтобы вакуумный насос поработал в течении получаса.

Также вакуумный насос не поможет откачать из трубок пыль и грязь. Для удаления грязи нужно, по крайней мере, продуть трассу осушенным азотом под большим давлением. Но лучше просто соблюдать при монтаже чистоту и следить за тем, чтобы в трубки не попали стружки и другие посторонние частицы.

После окончания вакуумирования кондиционера сначала следует перекрыть вентиль манометрического коллектора, а уж затем выключить вакуумный насос. Если выключить насос, не перекрыв вентиль, в систему опять попадет воздух.

 После выключения насоса можно некоторое время понаблюдать за манометром низкого давления на коллекторе. Если давление в системе повышается, приближаясь к нулю, то станет ясно, что трасса явно не герметична. Если же повышения давления не происходит, это не говорит о герметичности системы.  Утечка в трубопроводах может обнаружиться при высоком давлении во время работы сплит-системы.

Чтобы этого не произошло, лучшей проверкой на герметичность системы будет опрессовка осушенным азотом до максимального давления, указанного на шильдике внешнего блока с последующей вакуумацией.

Заполнение системы фреоном

Не отсоединяя синий шланг от клапана сервисного порта, запускаем в трассу фреон. Если отсоединить шланг до запуска фреона, в систему обязательно попадет воздух. А этого допустить нельзя.

Запускаем фреон, медленно открывая ключом-шестигранником подходящего размера, клапан жидкостного вентиля.

Заполнив трассу фреоном, можно также попробовать обнаружить возможную утечку. Она проявится по падению давления на манометре. Для этого нужно открыть на четверть оборота жидкостный вентиль, заполнить трассу фреоном и закрыть жидкостный вентиль. Газовый вентиль не открывать. При этом быстрое падение давления на манометре скорее всего покажет наличие утечки. Но все-таки таким способом обнаружить утечку проблематично. Фреон не стабилен, и его давление будет изменяться в зависимости от изменения температуры быстрее и в большем диапазоне чем к примеру давление воздуха в закрытом сосуде.

Итак, трасса заполнена фреоном. Теперь можно отсоединить шланг от сервисного порта газового клапана. При этом надо проявлять осторожность. Выходящий при откручивании штуцера шланга фреон может обморозить руки или попасть в глаза. Стоит воспользоваться защитными очками и перчатками и не держать лицо напротив откручиваемого штуцера.

Вместе с тем откручивать штуцер с вентиля нужно достаточно быстро, чтобы количество вышедшего хладагента было минимально. Нужно быть готовым к звуку шипения и выходу фреона и масла. Для человека, совершающего это действие в первый раз, это может быть неожиданностью. Человек может резко дернуться и упасть с высоты или же отдернуть руку и прекратить откручивание в то время, как фреон будет уходить из системы, а гайка штуцера будет обмораживаться и покрываться инеем. Если в этот момент опять схватиться за гайку голой рукой, можно получить термический ожог. От резкого движения руки может заклинить гайка штуцера шланга, что приведет к большой или даже полной потере фреона. Потребуется заправка кондиционера. Поэтому откручивать шланг нужно уверенно и быстро, но без суеты и особой спешки, при этом проявляя осторожность.

Места соединений заполненной фреоном трассы нужно обмылить на предмет обнаружения утечек. Особенно, если не была произведена опрессовка азотом. Мастера монтажники имеют специальный датчик – течеискатель, с помощью которого может быть обнаружена утечка.

Плотно, но без фанатизма, закручиваем три заглушки на клапаны вентилей и на сервисный порт. Если их закрутить не достаточно плотно, то появится вероятность утечки фреона в зимнее время, когда уплотнитель клапанов сжимается под воздействием отрицательных температур.

Убедившись в герметичности системы, включаем кондиционер и даем ему поработать некоторое время. Убеждаемся в его полной исправности на разных режимах работы.

Теперь монтаж сплит-системы закончен. И если установка кондиционера своими руками выполнена правильно, то его работоспособность будет обеспечена на долгое время.





инструментов, необходимых для самостоятельной мини-раздельной установки – HVAC How To

Установка DIY Mini Split – отличный способ сэкономить деньги для тех, кто умеет делать руками.

Даже если вы сэкономите на трудозатратах, установив мини-сплит-блок самостоятельно, некоторые инструменты придется покупать.

Хорошая новость заключается в том, что для небольших мини-сплит-систем не требуется дорогостоящее оборудование HVAC, поскольку многие бюджетные инструменты работают хорошо.

После установки многих систем Mini Split ниже я использую бюджетные инструменты.

Внизу страницы я сделал видео, показывающие, как установить мини-сплит вместе с инструментами, которые я использую.

Список инструментов для мини-раздельной установки DIY

1. Манометр коллектора или микронный манометр
2. Вакуумный насос
3. R410a Адаптер для мини сплит-систем
4. Инструмент для развальцовки
5. Аккумуляторная дрель
6. Кольцевая пила
7. Шестигранный ключ
8. Динамометрический ключ

Комплект манометров коллектора

Манометр коллектора HVAC или микронный манометр потребуется для откачки системы в вакуум.

Датчики

легко подключить и использовать со многими доступными как дорогими, так и бюджетными устройствами.

Недорогой набор – это все, что нужно для выполнения основного ремонта и установки.

Один из бюджетных наборов, которые я использовал и хорошо работает, – это набор манометров для коллектора кондиционера ZENY A / C.

Это не высококлассный продукт, но он хорош для установки оборудования HVAC на неполный рабочий день или установки DIY Mini Split.

ZENY Manifold Gauge на Amazon
ZENY Диагностический набор манометров A / C R134a Комплект для охлаждения Латунный комплект для автоматического обслуживания 4FT с футляром, фитинги SAE 1/4 ″

Вакуумный насос

Вакуумный насос HVAC также потребуется со многими доступными агрегатами.

Если вы собираетесь использовать его время от времени или для нескольких установок Mini Split, ничего дорогого не потребуется.

Я снова купил недорогое устройство Zeny, которое хорошо зарекомендовало себя через несколько установок.

Манометры и вакуумный насос Zeny поставляются отдельно или в комплекте, что дешевле.

Подробнее здесь, на Amazon
ZENY 3,5CFM Одноступенчатый пластинчато-роторный вакуумный насос 5 Па 3 куб. Фут / мин., 1/4 л.с.

R410a Адаптер для мини-сплит-систем

Для большинства мини-сплит-систем потребуется переходник с внутренней резьбой 5/16 ″ на 1/4 ″ с наружной резьбой для подключения манометров коллектора к устройству.

Проверьте свой набор манометров, так как иногда они идут вместе с датчиками верхнего уровня.

Адаптер – недорогой элемент, который потребуется для подключения к стороне низкого давления и откачки агрегата в вакууме.

Вот набор на амазон
JIANZHENKEJI R410A Адаптер | Быстроразъемные соединения с внутренней резьбой 5/16 дюйма x 1/4 дюйма с наружной резьбой для наружных блоков Мини-сплит-система, система отопления, вентиляции и кондиционирования воздуха (комплект из 2 шт.) (145 °)

Инструмент для развальцовки
Комплект медных проводов, который проходит между внутренним и внешним блоками, обычно имеет предварительно установленную длину 16 футов.

Обязательно проверьте купленный блок, какой длины линейный набор, но 16 футов – очень распространенное явление.

У большинства комплектов для самостоятельного изготовления концы уже развальцованы, поэтому инструмент для развальцовки не требуется, если набор линий не разрезан.

Если расстояние между внутренним и внешним блоком небольшое, рекомендуется также сократить линейный набор.

Имейте в виду, что это не обязательно, чтобы мини-сплит работал с большим количеством людей, просто оставив лишнюю длину свернутой в петлю.

Хотя его можно оставить свернутым для профессиональной установки, его следует укоротить, что потребует обрезки лески и развальцовки концов.

Если вы начинающий установщик, я бы не стал резать набор строк, если он слишком длинный, оставьте излишки свернутыми в петлю.

Хотя многие будут утверждать, что его нужно сокращать, я видел, как установки 10-15-летней давности, выполненные таким образом, все еще работают хорошо.

Если вы покупаете инструмент для развальцовки, не забудьте также купить резак для труб.

Инструмент для развальцовки на Amazon
Набор инструментов для развальцовки Flexzion Трубка, 8 матриц, размеры 3 / 16-3 / 4 дюйма Комплект эксцентрикового конического типа с углом 45 градусов и медной латунью Алюминий Мягкая сталь для систем охлаждения водяного газа Тормозная магистраль

Аккумуляторная дрель
Аккумуляторная дрель значительно упростит работу с различными винтами и отверстиями, которые необходимо проделать.

Настенную пластину для внутреннего блока необходимо будет прикрутить на место и закрепить на шпильках.

Также необходимо просверлить 3-дюймовое отверстие в стене для проводов линейного и контрольного кабеля.

Есть много недорогих аккумуляторных дрелей, для которых я бы порекомендовал приобрести дрель на 18 вольт.

Дрель с более низким напряжением, вероятно, также будет работать, но имеет гораздо меньшую мощность.

Я также использую свой аккумулятор в других проектах, так что 18-вольтная дрель – это просто личное предпочтение.

Я купил бюджетное устройство Ryobi несколько лет назад, и после множества проектов оно все еще хорошо работает.

Обратной стороной любого беспроводного устройства обычно является не дрель, а батареи, которые выходят из строя перед дрелью.

3-дюймовая кольцевая пила
В стене необходимо просверлить отверстие, чтобы провода и провода управления прошли между внутренним и внешним конденсаторами.

Отверстие обычно составляет 3 дюйма, обязательно проверьте купленный мини-сплит на нужный размер.

Кольцевые пилы – недорогие изделия.

3-дюймовая кольцевая пила на Amazon
Кольцевая пила LENOX для инструментов с оправкой, скоростной паз, 3 дюйма (1772963)

Шестигранный ключ

Шестигранный ключ потребуется для открытия трубопроводов хладагента и впуска его в систему.

Размер может варьироваться в зависимости от производителя, поэтому лучше покупать весь набор.

Набор – дешевая недорогая вещь.

Набор шестигранных ключей на Amazon
Набор шестигранных ключей TEKTON, 30 предметов (.028-3 / 8 дюйма, 0,7-10 мм) | 25253


Динамометрический ключ
ЖЕЛТАЯ КУРТКА 60652 Набор динамометрических ключей с восемью головками

Когда дело доходит до затяжки набора строп, как и многих болтов, они должны быть затянуты должным образом.

При чрезмерной затяжке они могут быть сняты при недостаточной затяжке, и они могут протечь.

Динамометрический ключ может решить эту проблему, поскольку они могут быть настроены на указанные производителем фунты-футы.

Если у вас есть опыт, они не нужны, поскольку большинство специалистов по ОВКВ их не используют.

Они могут быть хорошей идеей для всех, кто плохо знаком с HVAC и хочет правильно затянуть линию.

Основные инструменты
Потребуются некоторые основные повседневные инструменты, такие как отвертки и плоскогубцы.

Болты с линейной установкой необходимо будет затянуть вместе, что потребует использования гаечных ключей.

Кусачки нужны также для сращивания электрики.

Эти базовые инструменты должны быть почти в любом ящике для инструментов.

Сводка
Выше перечислены инструменты, которые потребуются для выполнения мини-раздельной установки.

Конечно, проверьте с помощью комплекта DIY Kit, не требуются ли какие-либо специальные инструменты.

У большинства мастеров DIY будет много из перечисленных выше инструментов, и им нужно будет купить еще один или два.

Установить мини-сплит не так уж и сложно, особенно с правильными инструментами для работы.

8 лучших бесканальных кондиционеров в 2021 году

Персонал

Устали использовать громкие и некрасивые оконные кондиционеры для охлаждения вашего дома летом? У вас может не быть средств для установки полностью канальной системы HVAC в вашем доме, но вы все равно можете перейти на более мощную систему охлаждения с бесканальным кондиционером.

Эти системы, которые часто называют мини-сплит-системами, включают в себя один или несколько настенных блоков внутри вашего дома, которые питаются от относительно небольшого наружного компрессора. Они предлагают больше мощности и контроля, чем оконные кондиционеры – большинство из них можно даже использовать в качестве обогревателей, – но они не такие сложные и дорогие в установке, как канальные системы, что делает их хорошим компромиссом для домовладельцев, которым требуется более эффективное охлаждение. система.

Лучшие бесканальные кондиционеры

Что следует учитывать

При выборе бесканального кондиционера следует учитывать несколько моментов.Во-первых, вам нужно решить, сколько внутренних блоков вам нужно, а также где они будут размещены. В отличие от оконных блоков, мини-сплит-системы являются постоянным приспособлением, поэтому вы должны тщательно продумать, где они будут наиболее эффективными в вашем доме.

Также важно найти устройство, достаточно мощное для комнаты, в которой оно находится – если ваше устройство слишком маленькое, ему может быть сложно охладить пространство. Холодопроизводительность кондиционеров обычно измеряется в британских тепловых единицах или БТЕ в час, и, как правило, вам понадобится блок, который обеспечивает 20 БТЕ на каждый квадратный фут жилого пространства.Итак, для комнаты площадью 200 квадратных футов требуется кондиционер на 4000 БТЕ.

Наконец, не забудьте учесть установку. Большинство бесканальных кондиционеров требует профессиональной установки (хотя есть несколько моделей, сделанных своими руками), поэтому вам необходимо принять во внимание эти расходы и убедиться, что установщику комфортно работать с выбранным вами устройством.

Как мы выбрали

Чтобы составить список бесканальных кондиционеров, удовлетворяющих широкому кругу потребностей, мы рассмотрели агрегаты различных уважаемых брендов и выбрали модели разных размеров и разных типов. ценовые точки.Все модели получили высокую оценку обозревателей, и многие из них оснащены множеством полезных функций, включая возможность программирования, настройки осушения и, в некоторых случаях, интеллектуальную функциональность.

Реклама – продолжить чтение ниже

1

Лучший результат

Senville SENL-30CD Мини-сплит-кондиционер Senville amazon.com

$ 1 678,00

Эта высоко оцененная модель от Senville выпускается в нескольких размерах, от 9 000 БТЕ до 30 000 БТЕ, и поставляется в моделях на 120 и 230 вольт.Он имеет функциональность 4-в-1, работая как кондиционер, обогреватель, осушитель и вентилятор, и работает на уровне всего 34 децибел, что делает его чрезвычайно тихим вариантом для спальни или детской. Всеми его настройками можно управлять с помощью прилагаемого пульта ДУ. Кондиционер поставляется с 16-футовым монтажным комплектом, включая кабель связи и медные провода, но важно отметить, что для того, чтобы 5-летняя гарантия на устройство была действительна, торговая марка требует профессиональной установки.

• Разнообразие размеров
• Тихая работа

• Установка своими руками аннулирует гарантию

2

Лучший бюджет

Бесконтактная инверторная система для кондиционеров Della Mini Split

Эта модель от Della имеет отличную стоимость, и она по-прежнему обеспечивает производительность 12 000 БТЕ / час, что делает ее подходящей для помещений площадью до 750 квадратных футов.Помимо охлаждения, это устройство имеет настройки для нагрева, осушения и вентиляции, а также имеет множество полезных функций, в том числе 24-часовой таймер, спящий режим, режим энергосбережения и несколько скоростей вентилятора, все из которых могут можно отрегулировать с помощью прилагаемого пульта дистанционного управления. Он поставляется с полным установочным комплектом, включая 10-футовый линейный набор, и работает в диапазоне от 30 до 41 децибел, в зависимости от настроек.

• Доступный
• Разнообразие настроек

3

Лучшее для больших помещений

Бесконтактный мини-сплит-кондиционер для одной зоны Cooper & Hunter Купер и Хантер амазонка.ком

2 201,00 долл. США

Если вы планируете установить бесканальный кондиционер в большом помещении, эта модель обеспечивает производительность 36 000 БТЕ в час, что делает его достаточно мощным, чтобы эффективно охлаждать помещения площадью более 1000 квадратных футов. Его можно использовать как для обогрева, так и для охлаждения, работая при температуре окружающей среды от 5 до 122 градусов по Фаренгейту, и он поставляется с полным комплектом для установки. Вы получите изолированный и предварительно расширенный 25-футовый комплект лески, провода связи и удлинитель дренажа, а также пульт дистанционного управления, и устройство может даже быть оснащено Wi-Fi, если вы решите приобрести USB-адаптер бренда. (продано отдельно).

• Адаптер Wi-Fi продается отдельно

4

Лучшая установка своими руками

Mrcool Сделай сам Бесконтактный кондиционер с мини-сплит-системой и тепловой насос MRCOOL walmart.com

2212 долларов.21 год

Этот мини-сплит-кондиционер «сделай сам» специально разработан для любительской установки, что означает, что вы сможете сэкономить деньги на общих инвестициях. Устройство обеспечивает производительность 24 000 БТЕ / час и предлагает настройки как нагрева, так и охлаждения, а также поддерживает Wi-Fi, что позволяет управлять им со смартфона или с помощью цифровых помощников, таких как Amazon Alexa и Google Home. Система без воздуховодов не требует каких-либо специальных инструментов для установки – 25-футовый линейный комплект предварительно заправлен хладагентом и оснащен быстросъемными электрическими соединениями, которые может установить любой, – и настройка займет несколько часов, что позволит вам начните охлаждать свой дом как можно скорее.

• Предназначен для самостоятельной установки

• Дороже, чем аналогичные единицы

5

Best Smart AC

Senville SENA-36HF / Z Мини-сплит-кондиционер с тепловым насосом

Senville амазонка.ком

Если вам нужна возможность регулировать кондиционер со своего смартфона, эта модель от Senville включает в себя встроенное соединение Wi-Fi, что позволяет управлять им удаленно с телефона Android или iOS. Он подходит для больших помещений благодаря выходной мощности 36 000 БТЕ, а также имеет настройки обогрева, осушения и вентилятора. Устройство имеет режимы Turbo и Quiet для еще большей универсальности, и оно может автоматически переключаться с охлаждения на нагрев в зависимости от температуры окружающей среды.Кондиционер Senville поставляется с 16-футовым установочным комплектом, но рекомендуется профессиональная установка.

• Умная функциональность
• Большая вместимость

6

Лучшая энергетическая звезда

Бесконтактный мини-сплит-кондиционер Bosch Energy Star Bosch Wayfair.ком

$ 1 342,15

Системы кондиционирования воздуха часто потребляют много электроэнергии, но вы можете свести к минимуму расходы с этой сертифицированной Energy Star моделью от Bosch. Он выпускается в нескольких размерах, от 9000 до 36000 БТЕ, а внутренний блок имеет элегантный современный дизайн, который не так сильно раздражает глаза, как другие модели. Продукт предлагает ряд удобных функций, в том числе таймер, автоматические настройки «следуй за мной» и настройки скорости «турбо», а когда вы переводите его в бесшумный режим, он работает с тихой работой в 20 децибел.Вы можете выбрать между 16- или 24-футовым комплектом линии с этим кондиционером, и он включает в себя все необходимое для установки.

• Элегантный дизайн
• Сертификат Energy Star
• Несколько размеров

• Дороже, чем аналогичные единицы

7

Best с потолочной кассетой

Потолочный кассетный мини-сплит-кондиционер Cooper & Hunter Купер и Хантер Walmart.ком

1 доллар США

Большие прямоугольные внутренние блоки, которые поставляются с большинством бесканальных кондиционеров, могут быть немного громоздкими на стене, и если вы предпочитаете более обтекаемый вид, в этом блоке вместо этого используется потолочная кассета. Система мощностью 9000 БТЕ может использоваться как для обогрева, так и для охлаждения помещений площадью до 450 квадратных футов, и она поставляется с 16-футовым комплектом трубопроводов, а также всем необходимым установочным оборудованием. Система имеет 24-часовой таймер, спящий режим, турбо-функцию и 12 скоростей внутреннего вентилятора, а также работает на уровне 25 децибел, что делает ее идеальной для спален.

• Кассета потолочная взамен настенной

8

Лучшая мультизона

Бесконтактный мини-сплит-кондиционер Bosch Multi Zone Energy Star Bosch wayfair.com

2306 долларов.93

Если вы планируете установить несколько стеновых блоков без воздуховодов по всему дому, вам понадобится многозонный мини-сплит-кондиционер, такой как этот от Bosch. В этой системе можно настроить от двух до пяти зон, и вы также можете выбрать из широкого диапазона опций BTU с возможностью получения единиц разных размеров. Этот продукт имеет сертификат Energy Star для более эффективной работы, и каждое устройство поставляется со своим собственным пультом дистанционного управления, что позволяет вам управлять им независимо – идеально, если вы хотите, чтобы в одной комнате было теплее, чем в другой.

• Несколько размеров и зон
• Сертификат Energy Star

Камрин Рабидо Камрин Рабидо – писатель-фрилансер и рецензент, специализирующийся на товарах для дома, кухни и домашних животных.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама – продолжить чтение ниже

Как установить кондиционер сплит системы

Если вам интересно, как установить кондиционер сплит-системы, помните первое правило установки кондиционера сплит-системы: не делайте этого самостоятельно.Некоторые задачи лучше доверить профессионалам, например, капитальный ремонт сложной техники, строительство ракетных кораблей и мытье окон в высотных офисных зданиях.

Даже если вы энтузиаст «сделай сам», установка кондиционера – не время, чтобы испытать свои навыки фрилансера. Это может привести к травме или в конечном итоге стоить вам небольшого состояния.

На кондиционеры

распространяется гарантия, но вы можете немедленно аннулировать любую гарантию, если попытаетесь установить кондиционер самостоятельно.Если вы не являетесь лицензированным подрядчиком, имеющим опыт работы с электрическими компонентами, проводкой, трубопроводами, переключателями, длинными кабелями и сложными электронными компонентами, обратитесь к профессионалу. Может показаться, что самодельный маршрут сэкономит вам несколько долларов, но это мираж. Вы рискуете своей личной безопасностью и вынуждены платить кому-то за повторное выполнение работы с самого начала.

Тем не менее, вы, вероятно, попали на эту страницу, потому что хотите знать основные шаги по установке кондиционера сплит-системы в Мельбурне или любом другом городе.

Причины, по которым люди выбирают сплит-системы

Для лицензированных подрядчиков блоки кондиционирования сплит-системы являются одними из самых простых в установке, но предстоит еще много работы. Для потребителей сплит-системы являются высокоэффективным и менее дорогостоящим вариантом охлаждения отдельной комнаты.

Сплит-система включает наружный блок и внутренний блок. Они соединены медными трубами, по которым транспортируется хладагент и обеспечивает правильную работу системы. Основная причина более низкой стоимости установки – отсутствие воздуховодов.Кроме того, сплит-блоки намного проще установить как с точки зрения сложности, так и с точки зрения времени.

Профессиональный установщик обычно может установить его в течение одного рабочего дня. Они могут обогреть или охладить любую комнату по вашему выбору, но только одну. И независимо от того, какой у вас интерьер, вы можете выбрать настенный блок, который отлично смотрится и не умаляет общего визуального эффекта. В случае серьезных проблем с обслуживанием вам необходимо вызвать подрядчика, но для простых вещей, таких как замена фильтров и текущая чистка устройства, домовладельцы могут сделать это сами.

---

Этапы установки

Технические руководства по установке кондиционера сплит-системы занимают сотни страниц. Очевидно, что у нас здесь мало места для выполнения работы, поэтому мы собираемся дать вам «резюме», как говорят в мире корпоративных финансов.

Мы опустим все технические детали и перейдем к делу. Это лучший способ дать вам быстрый обзор установки кондиционера сплит-системы во всей ее удивительной красоте.Мы в Hello Breeze зарабатываем этим на жизнь, поэтому наши технические специалисты потратили годы на изучение всех тонкостей науки, лежащей в основе работы.

Но вот шпаргалка для всех любопытных энтузиастов кондиционирования воздуха. Установка сплит-системы включает следующие задачи. В этом контрольном листе может быть больше вещей в зависимости от нескольких переменных, но это основные части работы, которой будет заниматься профессиональный установщик HVAC.

• Если в вашем доме или квартире уже была старая сплит-система, подрядчик снимет ее вместе с любыми ее компонентами.

• Размещение наружного блока в наиболее удобном месте для обслуживания помещения, к которому он будет подключен. Во многих случаях необходимо сначала положить в почву бетонную подушку, а затем поместить на нее агрегат.

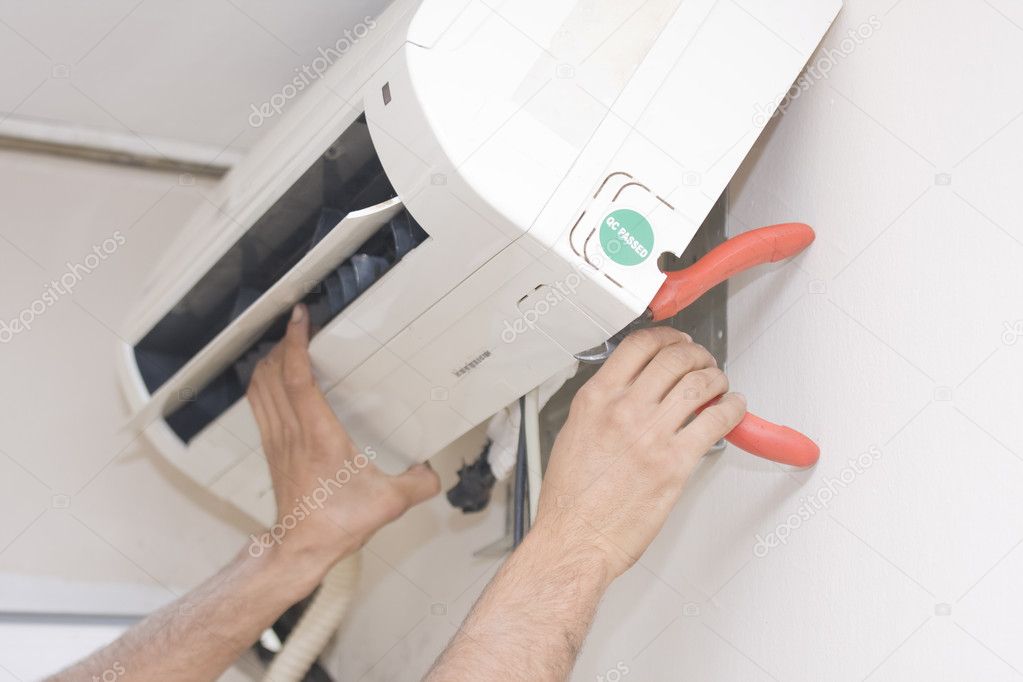

• Внутри установщик поместит настенную часть системы на ее надлежащее место. Иногда это окно или специально вырезанный проем в стене.

• Количество проводки для блоков сплит-системы невелико, и она будет подключена после того, как будут установлены наружный и внутренний блоки.Вам также понадобится предохранительный выключатель, также известный как автоматический выключатель, для этой части работы.

• Теперь два блока должны быть соединены с помощью специальных трубопроводов. Эти медные соединители переносят хладагент между наружным и внутренним блоками. Можно использовать только утвержденные трубопроводы.

• Поскольку медные трубы должны быть защищены от внешней среды и постоянно поддерживаться как можно более прохладными, подрядчик по установке покрывает каждую длину медных трубопроводов специальной изоляцией, осторожно оборачивает ее вокруг всех открытых участков труб и запечатывает обертку перманентным клеем.

• После того, как все основные компоненты будут на месте, профессионал очистит место и удалит весь мусор, оставшийся в процессе установки. Сюда входят неиспользованные куски медной трубы, изоляция нестандартной длины, неиспользованный клей и все остальное, чего не было в начале работы.

• Предпоследний этап – полномасштабное испытание кондиционера сплит-системы. Установщик проведет несколько технических испытаний, чтобы убедиться, что все соединения в порядке, блоки установлены правильно, нет утечки воздуха из настенного блока, наружный блок расположен ровно, проводка надежно подключена по периметру, медные трубы правильно изолирован и подключен, и что хладагент выполняет свою работу, когда система активирована.

• Наконец, специалист по установке покажет владельцу, как правильно эксплуатировать блок, отключать его, перезапускать, снимать фильтры, заменять их при необходимости и выполнять плановую чистку внешних частей внутреннего и наружного блоков по мере необходимости. необходимо.

---

Установка кондиционера сплит-системы

Когда вы решите, что пора сделать свое жилое пространство более комфортным, позвоните Hello Breeze по телефону 1300 712 732.У нас есть опытные техники, лучшее оборудование и репутация, которая делает нас идеальным выбором для всех, кто хочет установить кондиционер со сплит-системой в Мельбурне. Чтобы узнать больше, посетите наш веб-сайт и узнайте, сколько у вас возможностей для создания комфортного и энергоэффективного дома.

В Hello Breeze мы делаем все возможное, чтобы ваша жизнь в помещении была хорошей. Это означает, что вы можете контролировать свой личный климат в каждой комнате дома. Нужна ли вам помощь с установкой кондиционера сплит-системы или с любыми другими проблемами охлаждения или обогрева, у нас есть команда и знания, чтобы сделать это.

Сколько времени нужно, чтобы установить бесканальный мини-сплит-кондиционер?

Мини-сплит-системы

без воздуховодов – фантастическое дополнение к любому дому. Они дают нам преимущества систем переменного тока для всего дома с многозонным управлением, без особого шума и хлопот.

Сколько времени занимает установка мини-сплит системы?

Установка системы Ductless Mini Split у подрядчика занимает несколько часов. Это может продлиться до 1-2 дней для сложных многокомнатных систем.Установка системы состоит из просверливания отверстия для бесканального доступа, пропуска проводов, установки скоб, а затем крепления самого мини-сплит-блока.

Сколько времени занимает стандартная установка?

Установка бесканальной мини-сплит-системы не занимает больше времени, чем установка любой другой системы. Это намного быстрее, чем что-либо, связанное с центральными кондиционерами, которые требуют установки и обслуживания больших воздуховодов.

Тем не менее, вам действительно нужен квалифицированный подрядчик, который сделает эту работу за вас.Это постоянные установки, поэтому вы хотите, чтобы они были выполнены правильно!

Установить не так быстро, как тихий оконный кондиционер, но на то есть веская причина. Мини-сплит – гораздо более эффективная и постоянная система, чем даже лучший оконный кондиционер.

Собственно монтажные работы относительно просты. Вам нужно только просверлить отверстие для доступа (около 3 дюймов), установить внутренние и внешние кронштейны, а затем смонтировать блоки.

Вы можете ожидать, что хороший подрядчик сделает это для одной установки в течение нескольких часов.

Конечно, установка нескольких устройств займет намного больше времени – просто умножьте количество вещей. Выделение полдня на каждую единицу – хорошее практическое правило.

А как насчет осложнений?

Как и с любым другим основным прибором, могут возникнуть сложности.

Хотя их не всегда можно предотвратить, к ним можно подготовиться. Обдумайте этот следующий список и попытайтесь предсказать, может ли что-либо из этого быть проблемой. Если это так, лучше заранее предупредить вашего подрядчика (и, возможно, ожидать дополнительного времени на установку):

• Комплексная электрика.В старом доме или доме со сложной планировкой правильная подача электричества и выключателей для подключения системы может быть проблемой.
• Комплексная логистика. Попытка втиснуть устройство в угол или необходимость перенаправить кабели снаружи может занять некоторое время.
• Большие площади. Установка нескольких блоков в большом доме может занять некоторое время. Не только для передвижения по дому, но и для повторных тестов и проверок всех систем.
• Предыдущие воздуховоды.Если у вас старые воздуховоды, возможно, вам не придется их снимать, но рекомендуется закрыть их и предотвратить накопление пыли / плесени (или, что еще хуже, живых существ!)
• Верхние этажи. Для блоков выше первого этажа – особенно в квартирах – это уровень сложности установки, который может быть выполнен, стоя двумя ногами на земле.

Если вы приобретаете многозонную систему, настройка и тестирование может занять немного больше времени. (И поверьте мне, всегда стоит все тестировать полностью, пока у вас есть подрядчик).

Сколько будет стоить установка?

Стоимость установки мини сплит системы зависит от множества факторов. Как правило, базовая установка может стоить от 300 до 1000 долларов в зависимости от логистических проблем и количества единиц, которые вам нужно установить.

Еще одним фактором является то, используете ли вы однозонную или многозонную систему. Последний сложнее настроить (и дольше тестировать).

Стоимость установки может также распространяться на другие части системы.Если вы устанавливаете внешний блок на землю, вы, вероятно, захотите установить бетонную подушку, чтобы удерживать и защищать его. Это может стоить от 75 до 150 долларов за подушечку.

Кроме того, вам могут потребоваться новые электрические цепи для подключения кондиционеров. Профессионально они могут стоить от 100 до 200 долларов, если у вас еще ничего не настроено.

Наконец, и это немного экстремально, но если вы находитесь в очень старом доме, ваша электрическая панель может быть не на высоте. В худшем случае может потребоваться капитальный ремонт стоимостью 1000 долларов и более.Хорошая новость в том, что это случается крайне редко, и в этом можно убедиться за один телефонный звонок.

Нужна ли мне лицензия или разрешение для установки Mini Split AC?

Хорошая новость в том, что вам, вероятно, не потребуется разрешение или лицензия для установки системы без воздуховодов.

Плохая новость? Скорее всего, он вам понадобится для электромонтажных работ! Если вы сделаете это самостоятельно, вам все равно понадобится электрик, чтобы проверить и подписать сертификат, подтверждающий, что вы сделали это хорошо.

Конечно, вы могли бы сделать это сами и никому не рассказывать.Но если вы когда-нибудь продадите свой дом, все может стать очень сложным, если вам зададут вопросы!

Стоят ли кондиционеры Mini Split?

Сплит-кондиционеры

Mini выглядят великолепно, но стоят ли они своих затрат?

Конечно, это зависит от того, кого вы спрашиваете! Для меня и большинства других владельцев мини-сплит эти бесканальные системы абсолютно того стоят. Некоторые из моих любимых преимуществ:

• Чистый, прохладный, легкий поток воздуха. Эти системы работают очень хорошо и очень тихо.
• Нет сложных воздуховодов, которые могут вызвать проблемы и всегда нуждаются в обслуживании. Больше не нужно беспокоиться о плесени или грызунах в каналах!
• Управление несколькими зонами может сделать всех счастливыми. Больше никаких споров из-за термостата.

Честно говоря, самая пугающая часть этих систем заключается в том, что они могут быть незнакомы. Хотя система такая же (с использованием того же испарителя, конденсатора и т. Д.), Они могут сильно отличаться от нормальной системы.И трудно доверять тому, что мы считаем странным.

Но постарайтесь так не думать. Популярность этих систем стремительно растет, и не зря. Они занимают минимум места, бесшумны, отлично работают и практически не требуют обслуживания. Особенно по сравнению с системами центрального кондиционирования.

Кроме того, легко найти подрядчика, который настроит все идеально для вас.

Имейте в виду, что мини-сплит-системы могут стоить немного дороже, чем система кондиционирования. Сообщается, что это на 30% больше .

Мини-сплит-системы по сравнению с центральным AC

Если вы подумываете о мини-сплит-системе, вы, возможно, мысленно сравниваете ее с традиционной центральной системой кондиционирования воздуха. И не зря – у них обоих есть свои преимущества.

Чтобы помочь, я составил эту небольшую таблицу «за» и «против», чтобы сравнить их. Иногда взгляд на вещи сверху вниз – лучший способ понять, что вам больше подходит.

Мини-сплит-кондиционеры
Плюсы	Минусы
Может контролировать охлаждение в помещении	Не подает свежий воздух
Лучше / дешевле, если дооснащение без воздуховодов	Дороже, чем системы с воздуховодом (если у вас есть воздуховоды)
Легче установить.Не много весит.	Виден внутри дома.
Несколько вариантов – настенный, встраиваемый в потолок и т. Д.	Может потребоваться несколько вариантов, чтобы охватить весь дом.
Зимой часто поставляется с нагревательным элементом.
На 20–30% эффективнее центрального переменного тока.
Тише, чем центральный кондиционер.

Центральные кондиционеры
Плюсы	Минусы
Может повысить ценность дома	Требуется регулярное обслуживание
Первоначальная стоимость может быть дешевле	Менее эффективна; более высокие счета за электроэнергию
Возможен контроль зоны	Контроль зоны требует высококлассных деталей
Приносит свежий воздух	Воздуховоды могут накапливать пыльцу, плесень, пыль и т. Д.
Скрыто из поля зрения	Центральный блок шумнее, чем бесканальный.
	Установка может быть сложной / длительной.

Чтобы узнать больше, ознакомьтесь с нашей полной публикацией, в которой сравниваются мини-сплит и центральные системы кондиционирования воздуха.

Заключение

Мини-сплит-системы все еще свежи и устанавливаются в домашних хозяйствах по всей стране.

Однако эти новые системы оставляют много вопросов.Главный из них – время их установки.

Надеюсь, это краткое руководство помогло вам повысить уверенность в приобретении одной из этих новых систем. Я лично люблю их и не представляю себе, что когда-нибудь снова столкнусь с хлопотами, связанными с системой кондиционирования воздуха.

Если эта статья вам помогла, ознакомьтесь с некоторыми из наших статей по теме ниже! Мы полностью поддерживаем читателей, и каждая минута, которую вы тратите на чтение нашего контента, действительно помогает нам.

Спасибо за чтение.И хорошего дня!

– Крейг

Как установить кондиционеры сплит-системы

Установка кондиционера сплит-системы: пошагово

Шаг 1. Закрепите монтажные кронштейны

Шаг 2: Просверлите отверстия для соединений

Шаг 3. Проложите трубы и проводку через

Шаг 4: Установите и подключите внутренний блок

Шаг 5: Установите и подсоедините наружный блок

Шаг 6: Прикрепите трубопровод к стене

Шаг 7: Закройте отверстие

Сплит-система кондиционирования воздуха дает вам больше возможностей для охлаждения любых помещений, в которых вы нуждаетесь.Вы даже можете подключить несколько внутренних блоков к одному компрессору в мульти сплит-системе.

Установка кондиционера сплит-системы намного проще и дешевле, чем установка канального кондиционера, поскольку соединения менее затруднены. Тем не менее, это все еще сложная работа, которую должен выполнять лицензированный электрик или специалист по HVAC (отопление, вентиляция и кондиционирование воздуха).

Узнайте больше: Что такое кондиционер со сплит-системой?

Могу ли я самостоятельно установить сплит-систему на кондиционер?

Даже если вы знаете, как установить сплит-систему кондиционера, вы не сможете сделать это самостоятельно, если у вас нет соответствующей квалификации и лицензии.Это не только подвергнет вас и вашу семью риску поражения электрическим током и другим опасностям, но и ваша гарантия будет недействительной, если что-то пойдет не так.

Наем техника по установке кондиционера сплит-системы

Попытка сэкономить, установив кондиционер своими руками, в конечном итоге может обойтись дороже, не говоря уже о риске. Вместо этого вам нужно нанять ближайшего к вам электрика или специалиста по кондиционированию воздуха.

Стоимость установки кондиционера со сплит-системой дешевле, чем установка канального кондиционера, обычно составляет от 600 до 750 долларов, в зависимости от размера и типа системы.Сюда не входит стоимость покупки самого кондиционера.

Установка кондиционера сплит-системы: пошагово

Разные марки кондиционеров сплит-системы немного отличаются, но процесс установки у всех схож. Ваш технический специалист обычно выполняет следующие шаги.

Шаг 1. Закрепите монтажные кронштейны

Вы и технический специалист должны выбрать подходящее место для внутреннего блока. Идеальное место должно быть достаточно центральным в комнате, не иметь существующих труб или кабелей, желательно иметь стойки в стене для дополнительной поддержки и, желательно, вдали от прямых солнечных лучей и источников тепла, которые могут повлиять на работу кондиционера.

После того, как вы выбрали место, монтажные кронштейны, которые будут поддерживать внутренний блок, можно прикрепить к стене.

Шаг 2: Просверлите отверстия для соединений

Затем техник отметит отверстие на монтажной пластине и просверлит небольшое отверстие через всю стену наружу. Очень важно убедиться в отсутствии электрических или сантехнических соединений в просверливаемой части стены.

Шаг 3. Проложите трубы и проводку через

После того, как отверстия просверлены, техник может пропустить через них электрическую проводку, воздуховоды и дренажные линии.Они соединят внутреннюю и внешнюю части системы. Эти линии должны поставляться вместе с системой и уже должны быть должным образом изолированы.

Шаг 4. Установите и закрепите внутренний блок

Техник подключит внутреннюю часть системы и прикрепит ее к стене на монтажных кронштейнах. Они могут наклонить ее назад под небольшим углом, так как это способствует дренажу.

Шаг 5: Установите наружный блок

Наружный конденсаторный блок – самая большая и тяжелая часть системы, поэтому ее необходимо надежно закрепить.Блоки первого этажа обычно устанавливаются на новую или существующую бетонную плиту. Агрегаты на верхних этажах необходимо закрепить прочными монтажными кронштейнами.

Расстояние между внутренним и наружным блоками должно быть как можно меньшим, чтобы избежать необходимости расширять соединения, в идеале в пределах 15 метров.

Шаг 6: Подключите наружный блок

После закрепления наружного блока техник подключит силовой кабель и другие провода к нужным розеткам.Перед подсоединением трубку с хладагентом необходимо пропылесосить и проверить на герметичность.

Шаг 7. Прикрепите трубопровод к стене

Если трубы должны пройти вдоль стены, прежде чем они достигнут наружного блока, надежно закрепите их на месте с помощью зажимов, которые должны быть в комплекте.

Шаг 8: Закройте отверстие

Теперь установка кондиционера сплит-системы завершена. Отверстие в стене следует заделать изоляционной пеной, чтобы предотвратить потерю тепла.Прежде чем включать новый кондиционер, дайте пене высохнуть столько, сколько указано на упаковке.

Правильное обслуживание также требует чистки. Прочтите здесь, чтобы узнать, как чистить кондиционер сплит-системы.

Mr COOL DIY Mini Split Review: исключительные рейтинги SEER (2021)

Нет ничего лучше новой серии мини-сплит Mr COOL DIY. В то время как крупные компании прекратили внедрять инновации десять лет назад, господин КУЛ буквально глоток свежего воздуха инноваций в отрасли HVAC.Мы рассмотрим мини-сплит-системы Mr COOL ; законодательная система кондиционирования воздуха / теплового насоса.

Вот быстрый пример мини-сплитов Mr COOL 3-го поколения на 12k, 18k и 24k:

• У них высокий рейтинг 20+ SEER и рейтинг HSPF 10 (невероятно энергоэффективный) .
• Это модернизированные, ; современный дизайн, интеграция с мобильными приложениями, привлекательность.
• Самое главное, что можно сделать установку своими руками.

Вот сделка:

Стоимость установки мини-сплит-системы составляет около 3000 долларов США.

Если вам удастся избежать этой стоимости, вы, очевидно, так и сделаете. До г-на COOL только невероятно техничные люди умели делать мини-сплит (с трудом). С мини-разделителями Mr COOL вы получаете невероятно эффективное и простое в установке устройство.

Вот два условия, чтобы избежать затрат на установку в 3000 долларов:

1. Будьте немного техническим человеком (мы не говорим о ракетостроении; подойдут базовые навыки DIY).
2. Купите устройство Mr COOL DIY соответствующей емкости (вы должны выбрать между моделями 12k, 18k, 24k, 36k – подробнее об этом позже).

Мини-сплит-блоки Mr COOL DIY 3-го поколения не требуют профессиональной установки. В этом обзоре Mr COOL mini split мы рассмотрим системы 12k, 18k, 24k и 36k .

Вот интересная деталь:

Все мини-сплитки Mr COOL – это будущее систем кондиционирования / отопления. Однако многие люди шокированы, узнав, что одни модели Mr COOL лучше других .

Что действительно поражает некоторых людей, так это то, почему меньший блок 12k дороже, чем большой блок 18k и даже 24k. Мы подробно объясним, почему 12 000 БТЕ Mr COOL – это такая разумная инвестиция.

Давайте сначала посмотрим на сравнение мини-сплит Mr COOL DIY. После этого мы объясним, какое устройство лучше всего подходит для определенной области, и рассмотрим энергоэффективность (наиболее важный фактор при покупке любого теплового насоса с мини-сплит-системой) . Мы также рассмотрим каждую мини-сплит-систему Mr COOL (под сравнительной таблицей) .

Сравнение Mr COOL DIY Mini Split System

Mr COOL Сравнение:	БТЕ (мощность):	Характеристики эффективности, рейтинг, цена:
Mr COOL DIY 12k (DIY-12-HP-115B)	12000 БТЕ охлаждения 12000 БТЕ Обогрев Рекомендуемая площадь: 500 кв. Футов	Рейтинг SEER: 22,0 Рейтинг HSPF: 10,0 (напряжение = 115 В) Проверить цену
Mr COOL DIY 18k (DIY-18-HP-230B)	Охлаждение 18000 БТЕ 18000 БТЕ Обогрев Рекомендуемая площадь: 750 кв.фут.	Рейтинг SEER: 20,0 Рейтинг HSPF: 10,0 (Напряжение = 230 В) Проверить цену
Mr COOL DIY 24k (DIY-24-HP-230B)	23000 БТЕ охлаждения 25000 БТЕ Обогрев Рекомендуемая площадь: 1000 кв. Футов	Рейтинг SEER: 20,0 Рейтинг HSPF: 10,0 (Напряжение = 230 В) Проверить цену
Mr COOL DIY 36k (DIY-36-HP-230B)	34500 БТЕ Охлаждение 36000 БТЕ Обогрев Рекомендуемая площадь: 1500 кв.фут.	Рейтинг SEER: 16,0 Рейтинг HSPF: 8,9 (Напряжение = 230 В) Проверить цену

Какой вариант Mr COOL Mini Split выбрать (на основе квадратных метров, энергоэффективности)

Как видите, Mr COOL производит мини-сплит с разной холодопроизводительностью / обогревом (измеряется в BTU; британские тепловые единицы).

Важно не выбирать слишком большую или маленькую мини-секцию для ваших нужд.

Правильный выбор размера мини-сплит приведет либо к снижению энергоэффективности (затраты на электроэнергию могут стоить 100 долларов в год), либо к ограничению срока службы устройства.Поэтому вам необходимо учитывать рекомендуемые площади для каждой мини-сплит Mr COOL DIY.

Вот какой вам нужен мини-сплит:

• Для 500 кв. Футов выберите 12 000 БТЕ Mr COOL.
• Для 750 кв. Футов выберите 18 000 БТЕ Mr COOL.
• Для 1000 кв. Футов выберите 24 000 БТЕ Mr COOL.
• Для 1500 кв. Футов выберите 36 000 БТЕ Mr COOL.

Если вы находитесь где-то между этими рекомендуемыми областями, вы можете сообщить нам свою ситуацию в комментариях ниже или воспользоваться нашим калькулятором BTU здесь.

Теперь давайте посмотрим на самый важный аспект каждой мини-сплит-системы:

Энергоэффективность (рейтинг SEER и HSPF)

Сюрприз: При сравнении цены 12к. против 18к. против 24k Mr COOL DIY, вы можете заметить, что самая маленькая (12k) имеет такую ​​же (или даже более высокую) цену, что и более крупные 18k и 24k единицы. Ключевым моментом здесь является энергоэффективность:

Весь смысл покупки эффективной мини-сплит Mr COOL заключается в сокращении будущих затрат на электроэнергию. Здесь нам нужно посмотреть характеристики:

• Рейтинг SEER (охлаждение).Отраслевой стандарт – рейтинг 14-16 SEER (у г-на COOL рейтинг 20 SEER).
• Рейтинг HSPF (обогрев). Отраслевой стандарт – рейтинг HSPF 8-9 (у Mr COOL рейтинг HSPF 10).

Основываясь на этих рейтингах, мы можем определить, что мини-сплит-блоки Mr COOL являются хорошими; на самом деле они исключительны.

Некоторые устройства лучше других. Вот как мы можем ранжировать мини-сплит системы Mr COOL:

• 1-е место: 12000 БТЕ с рейтингом 22 SEER и 10 HSPF.
• 2-е место: 18 000 БТЕ и 24 000 БТЕ единиц с рейтингом 20 SEER и 10 HSPF.
• 3-е место: 36 000 БТЕ с рейтингом 16 SEER и 8,9 HSPF.

Как видите, 12k Mr COOL DIY может иметь более высокую цену только из-за его рейтинга 22 SEER. Это означает, что блок 12k на 10% энергоэффективнее, чем 18k и 24k. Как это перевести в доллары за электричество?

Простой: если сезонный счет за электроэнергию для кондиционирования воздуха Mr COOL составляет 1000 долларов за блок 18 и 24 тыс., То это будет всего 900 долларов за блок 12 тыс.Фактически:

Чрезвычайно эффективный 12k Mr COOL может сэкономить 100 долларов в год на расходах на электроэнергию по сравнению с блоками 18k и 24k. Через 10 лет это будет 1000 долларов.

Это та самая причина, по которой устройство 12k может иметь такую ​​же или даже более высокую стоимость единицы по сравнению с устройством 18k и 24k.

С другой стороны, если вы посмотрите на рейтинг SEER и HSPF блока 36k, вы увидите, что энергоэффективность не так хороша, как меньшие блоки мини-сплит Mr COOL. Вы можете найти лучшую 36к юнит; тем не менее, вы не найдете лучшего устройства 12k, 18k или 24k.

Вот почему мы рассмотрим каждый из лучших кондиционеров Mr COOL – 12k, 18k и 24k.

Mr COOL DIY 12k Обзор

Рейтинг SEER (охлаждение) :	22
Номинальное значение HSPF (нагрев) :	10
Холодопроизводительность:	12000 БТЕ
Тепловая мощность:	12000 БТЕ
Напряжение:	115 В
Рейтинг:

Блок 12k от Mr COOL DIY просто замечателен во многих отношениях.Помимо превосходной энергоэффективности, это модернизированная мини-сплит-система; лайки, которые вы еще не увидите даже от крупнейших брендов, таких как Mitsubishi или Fujitsu.

Одной из ключевых особенностей является новое приложение SmartHVAC. Стандартные мини-сплиты управляются с помощью пульта дистанционного управления. Mr COOL 12k можно управлять с iPhone или любого телефона Android. Вам даже не нужно вставать с дивана; увеличивайте или уменьшайте температуру с помощью прокрутки.

Конечно, мы не можем переоценить важность энергоэффективности.Фактически, модель 12k – лучший мини-сплит в 2020 году исключительно из-за рейтинга 22 SEER. Его эффективность охлаждения на 10% выше, чем у большинства других мини-сплит-систем, включая Mr COOL 18k и 24k. Добавьте к этому коэффициент нагрева HSPF, и вы получите экологичный мини-сплит, который прослужит более 15 лет.

Важнейшим элементом такой высокой эффективности является инверторный компрессор постоянного тока с регулируемой скоростью. Уже одно это может сократить ежегодные расходы на охлаждение / обогрев на несколько сотен долларов.

Сделать это своими руками очень просто: вы получаете предварительно заряженную линию для быстрого подключения R-410A 25.Вы сможете установить Mr COOL 12k без каких-либо специализированных инструментов, которые используют профессиональные установщики.

Вдобавок ко всему, 12k – единственный блок Mr COOL DIY, работающий от 115V. Это означает, что вам не нужны никакие электромонтажные работы; у вас низкое напряжение и низкая сила тока.

В целом, 12k – это современный передовой кондиционер / тепловой насос. Это будущее всех мини-сплитов.

12k Mr COOL DIY

Плюсы

• Непревзойденный рейтинг 22 SEER с рейтингом 10 HSPF
• Только устройство Mr COOL DIY, работающее на 115 В (даже более простая установка)
• Самостоятельная установка экономит вам около 3000 долларов
• Доступно цена с учетом низких затрат на электроэнергию можно ожидать в ближайшее десятилетие или два

Cons

• Только для 500-600 кв.футовые пространства или меньше

---

Mr COOL DIY 18k Обзор

Рейтинг SEER (охлаждение) :	20
Номинальное значение HSPF (нагрев) :	10
Холодопроизводительность:	18000 БТЕ
Тепловая мощность:	18000 БТЕ
Напряжение:	230 В
Рейтинг:

единиц 18к очень популярны.Вы редко встретите мини-сплит с рейтингом 20 SEER, 10 HSPF; это именно то, что предлагает Mr COOL 18k.

Он оснащен бесшумным компрессором с инвертором постоянного тока, обеспечивающим такую ​​высокую энергоэффективность.

Более того, он может охладить или обогреть помещения площадью около 750 кв. Футов. Значит, он хорошо впишется в большие гостиные и спальни.

У вас тоже вся модернизация; У 18k нет инверторного компрессора, вы также можете использовать приложение SmartHVAC для управления им, и он имеет современный дизайн.Это намного привлекательнее, чем классические тепловые насосы с мини-сплит-системой.

18k Mr COOL DIY

Pros

• High 20 SEER и 10 HSPF
• Может охлаждать / обогревать помещения площадью около 750 кв. Футов (1 большая комната или 2 маленьких)
• Низкая цена с учетом 18000 БТЕ мощности

Минусы

• Требуется напряжение 230 В
• Общий вес 222 фунта, вам понадобятся сильные рычаги для самостоятельной установки

---

Mr COOL DIY 24k Обзор

Рейтинг SEER (охлаждение) :	20
Номинальное значение HSPF (нагрев) :	10
Холодопроизводительность:	23000 БТЕ
Тепловая мощность:	25000 БТЕ
Напряжение:	230 В
Рейтинг:

Блок

24k – самый большой блок Mr COOL, имеющий рейтинг 20 SEER.Вы также заметите небольшое расхождение в отношении холодопроизводительности и обогрева; холодопроизводительность составляет 23 000 БТЕ, а тепловая мощность – 25 000 БТЕ.

Это самый популярный мини-сплит на 1 зону. Это означает, что вы можете использовать его для охлаждения / обогрева всей квартиры или нескольких комнат. Общая рекомендованная площадь использования – 1000 кв. Футов

Это настоящее достижение, что 20 SEER (и 10 HSPF) могут быть достигнуты; Мини-блоки с большей пропускной способностью обычно имеют гораздо более низкую энергоэффективность.

В общем, если вам нужен мини-сплит Mr COOL побольше, это правильный выбор. Излишне говорить, что вы сможете выполнить установку своими руками и сэкономить 3000 долларов на установке.

24k Mr COOL DIY

Плюсы

• Инновационный большой кондиционер Mr COOL на 24000 БТЕ
• Удалось сохранить высокий рейтинг 20 SEER
• Очень тихий тепловой насос с низким уровнем шума (как и все устройства Mr COOL)
• Может обрабатывать около 1000 кв.футов пространства (вся квартира или несколько комнат)
• Доступная цена (менее 2000 долларов) за такое большое устройство

Минусы

• Установка немного сложнее из-за большего устройства
• Вам понадобится 230 В (но в большинстве случаев без автоматических выключателей)

Приговор г-ну COOL

Несомненно, мини-сплит-колонки Mr COOL DIY – это путь в будущее. Инновации видны повсюду; от конструкции, инверторного компрессора постоянного тока и подключения к Wi-Fi до приложения SmartHVAC.

В будущем мы, вероятно, увидим другие компании, которые пойдут по стопам Mr COOL. Однако на данный момент никому не удалось вырвать Святой Грааль мини-сплитов:

Чтобы создать мини-сплит, который с легкостью мог бы сделать каждый.

Используя Mr COOL, вы не только сэкономите на высоких затратах на установку, но и благодаря высокой энергоэффективности сократите свои счета за электроэнергию для охлаждения / обогрева на несколько сотен долларов в год.

Klimaire DIY 12000 БТЕ 20 SEER Бесконтактный мини-кондиционер с разделенным тепловым насосом с 25-футовым предварительно заряженным установочным комплектом и Wi-Fi

Детали

Делай просто, делай с меньшими затратами и делай быстро

Самостоятельный бесканальный мини-сплит-кондиционер с предварительной зарядкой – серия тепловых насосов с нашим удобным E-Z Kuick Connect ^TM Kit представляет собой систему для самостоятельной установки.

• NEW KLIMAIRE DIY Do-It-Yourself Klimaire последней серии бесканальных мини-сплит-кондиционеров – тепловых насосов с комплектом для быстрого подключения линии хладагента и легко подключаемыми электрическими соединительными проводами для установки без использования специальных инструменты и держаться подальше от специалиста по переменному току, что приводит к дорогостоящим сборам за установку.

Klimaire Comfort-Wise Мини-сплит своими руками, полностью работоспособен в любое время года. Система обеспечивает нагрев до -13 ° F и охлаждение до температуры окружающей среды 5 ° F.На него предоставляется 7-летняя ограниченная гарантия на компрессор и 5-летняя ограниченная гарантия на детали.

• Smart L ife App Удаленное управление тепловым насосом Mini-Split через Wi-Fi из любого места и в любое время.

• Самоочистка Встроенная функция предотвратит рост вредных микроорганизмов за счет очистки испарителя внутреннего блока, где скопление пыли и бактерий может быть серьезной проблемой. Эта функция сохраняет агрегат свежим и чистым для следующей операции.

• Исключительное качество воздуха (IAQ)

Набор разноцветных фильтров: полифенолы чая (зеленый), анион (синий), витамин С (желтый), фотокатализатор (серебро), активированный уголь (черный), антистатический (серый), используемый с моющимися средствами защиты от плесени, многоразовый пластиковый сетчатый фильтр для улучшения качества воздуха в помещении (IAQ).

KIWQ36h3-3T | Внутренний блок

Выберите режим и настройки для вашего

КОМФОРТ

• Режим ОХЛАЖДЕНИЯ – Для охлаждения вашей комнаты до желаемой температуры.
• ОТОПЛЕНИЕ Режим – Чтобы вам было тепло и уютно в холодные дни или зимой.
• DRY Mode – Независимое осушение для снижения влажности воздуха и повышения комфорта в помещении.
• AUTO Mode – В этом режиме рабочий режим устанавливается автоматически в соответствии с комнатной температурой.
• I FEEL – Эта функция позволяет пульту дистанционного управления измерять температуру в том месте, где он находится, и посылать сигналы внутреннему блоку для оптимизации температуры вокруг него.Вы держите пульт рядом с собой, как если бы кондиционер следил за вами.
• Режим сна – Он может поддерживать более низкую температуру ночью в часы сна.
• Автоочистка – Эта функция очищает и сушит испаритель, чтобы предотвратить рост плесени и поддерживать хорошее качество воздуха в помещении.
• 3-D Air Flow Вверх-вниз-влево-вправо автоматическое качание – перемещает воздух во всех направлениях.
• AUTO-RESTART – После сбоя питания система автоматически перезапустится в том же рабочем режиме, что и до отключения электроэнергии, когда питание будет восстановлено.
• ДЛИННЫЙ ВЫПУСК ВОЗДУХА – Мощный и бесшумный поток воздуха через вентилятор большего диаметра достигает любой точки комнаты.

УДОБСТВО

• Таймер на 24 часа – Позволяет пользователю установить время, когда кондиционер будет включаться или выключаться, а также предпочтительные настройки.
• Режим ТУРБО – С этой функцией кондиционер будет работать с максимальной скоростью и скоростью вентилятора, чтобы быстро сделать комнату комфортной.
• АВТОМАТИЧЕСКИЙ режим – Рабочий режим устанавливается автоматически в соответствии с комнатной температурой.
• Независимое осушение – Режим DRY снижает влажность воздуха, чтобы сделать атмосферу в комнате более комфортной
• Display ON / OFF – Включает / выключает дисплей на панели.
• АВАРИЙНАЯ кнопка – Позволяет вручную управлять переменным током в заданных условиях окружающей среды при отсутствии пульта дистанционного управления.

ХАРАКТЕРИСТИКИ

• АНТИХОЛОДНЫЙ ВЕТЕР – Когда начинается режим обогрева, фанкойл автоматически работает на самой низкой скорости заданного уровня, предотвращая холодный воздух вначале.
• НИЗКОТЕМПЕРАТУРНОЕ ОХЛАЖДЕНИЕ – Блок может работать в режиме охлаждения зимой до 5 ° F для охлаждения внутренней комнаты.
• НАГРЕВ НИЗКОЙ ТЕМПЕРАТУРЫ – Обеспечивает обогрев, когда наружная температура опускается до -13º F.
• УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ – Обеспечивает более быструю и точную сервисную диагностику.
• Нагрев 46,4 ºF

KOIQ36h3-3 | Наружный блок

НАДЕЖНОСТЬ

• ДЕТЕКТОР УТЕЧКИ ХЛАДАГЕНТА – Когда наружный блок обнаруживает утечку хладагента, внутренний блок подает звуковой сигнал.
• GOLDISH FIN – Антикоррозионное покрытие для защиты наружного змеевика от коррозионных элементов для поддержания более высокой теплопередачи в течение более длительного времени.

ЭНЕРГОСБЕРЕЖЕНИЕ

• AWAY HOME – (AH) автоматически запускает режим обогрева, когда температура в помещении ниже 46 ° F
• ECO Mode – В этом режиме кондиционер автоматически устанавливает режим экономии энергии.

ЧТО ВКЛЮЧЕНО

Ваш Klimaire KWIQ / KOIQ Ductless Mini-Split Inverter Система быстрого подключения кондиционера с тепловым насосом от Heat & Cool В комплект входит:

• KIWQ12h2-3T | Внутренний блок Box 1
• KOIQ12h2-3 | Коробка наружного блока 2
• IKT1438Q25 | Монтажный комплект для быстрого подключения Box 2
• Пульт дистанционного управления с настенным держателем
• Инструкция по установке
• Руководство пользователя
• Гарантия производителя

ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

• 5-летняя ограниченная гарантия на комплектующие
• 7-летняя ограниченная гарантия на компрессор

.
