Ремонт зубной щетки Philips Sonicare

Сервисный центр «Мой Ремонт» предоставляет услуги ремонта портативной техники с 2012 года. За годы практики обслужили более тысячи портативных электрических зубных щеток марки Philips.

Ремонт зубных щеток происходит в мастерской сервисного центра по адресу ул. Старовокзальная 24, г. Киев. Также мы принимаем устройства из других городов Новой Почтой.

Ремонт зубной щетки Philips Sonicare: типичные неполадки

Одна из самых частых жалоб на работу зубной щетки — не включается или не заряжается. При таких симптомах специалист сервисного центра проводит бесплатную диагностику, чтобы посмотреть состояние устройства и выявить неполадку.

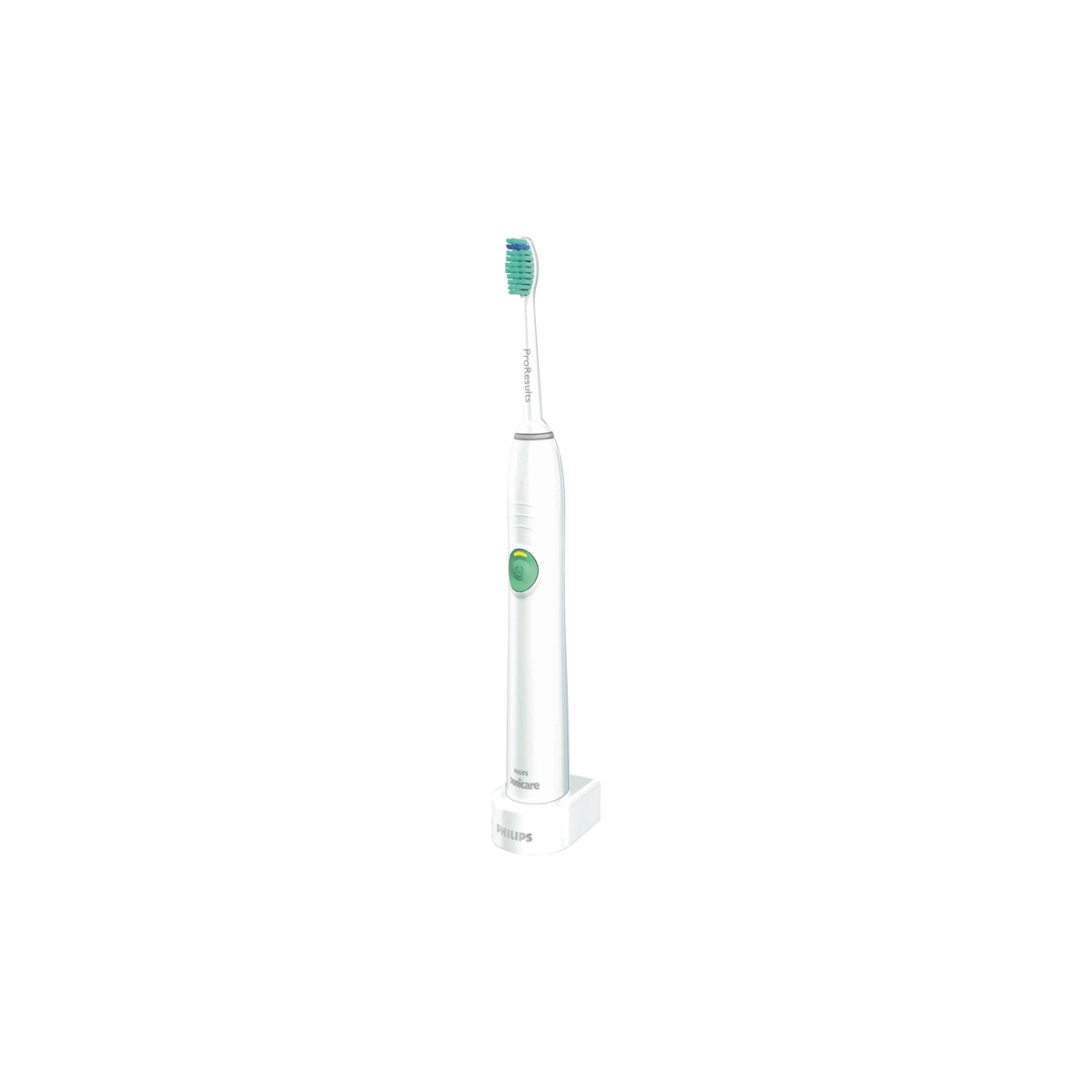

На примере зубной щетки Philips Sonicare HX6711 опишем процесс ремонта.

Щетку принес заказчик в не включаемом состоянии. Устройство постоянно контактирует с водой, что и послужило причиной неполадки. С течением времени влага попадает внутрь корпуса и на плате образуются окислы, выходят из строя элементы по цепи питания. Как следствие — зубная щетка перестает включаться и заряжаться.

В ходе диагностики специалист разобрал прибор, выявил все поврежденные элементы, согласовал стоимость и срок ремонта с заказчиком.

Было выполнено чистку платы, восстановление сгнивших элементов, профилактику платы.

Срок ремонта зубной щетки Philips Sonicare, которая не включалась, 3-5 рабочих дней (диагностика, устранение поломки, тестирование).

Цена ремонта щетки Philips Sonicare — от 350-500 грн (зависит от состояния устройства и количества сгнивших элементов по цепи).

Второй, по количеству обращений, является неисправность, когда зубная щетка не заряжается. В данном случае также проводится диагностика. Причина может скрываться в попадании влаги либо износе аккумулятора. Замена аккумуляторов для зубной щетки Philips Sonicare HX6711 от 480-680 грн.

Подробную консультацию по ремонту можно получить, позвонив по нашим контактным номерам. Ремонт электрических зубных щеток с гарантией и недорого — сервисный центр «Мой Ремонт».

Электрическая зубная щетка Soocas X3. Ремонт после попадания воды.

Жила была щетка и вдруг сломалась. Первыми признаком неисправности стала нестабильная работа (завершение чистки заранее, запуск не с первого раза). После непродолжительной нестабильной работы щетка вовсе перестала подавать признаки жизни. Что ж, надо разбирать.

Фото с разборки не осталось, так как дело было по осени, а руки для починки освободились только сейчас.
Разбирается она своеобразно – чем-нибудь плоским и острым (например, канцелярским ножом) поддевается нижняя золотая пластина. Далее, внутри корпуса есть две защелки — их необходимо поддеть чем-то угловатым и жестким равномерно с двух сторон. У меня получилось их отжать пинцетом для бровей. Вышло по-варварски – поцарапал и корпус, и систему защелок, так что лучше ориентироваться на разборку с этой статьи ссылка.

Фотографии разборки




Если посмотреть на нижнюю заглушку, то заметны следы налета от воды – следовательно, каким-то образом вода попала через это уплотнительное кольцо.

Уплотнительное кольцо



Далее отпаиваем все от платы, начинаем ее осмотр. Критичных моментов я не заметил, есть окисленные конденсаторы и пяточки, но чего-то глобального не видно. Даже моторчик не сильно проржавел.

Фотографии платы


Первым делом измеряю напряжение на аккумуляторе – оно в норме 3,8В. Следом восстанавливаю прогнившие пяточки, прозваниваю их. То же делаю с конденсаторами и резисторами. Измеряю подозрительные резисторы на предмет обрыва (критерий такой – если значение на мультиметре попадает в стандартный ряд с допуском 10%, значит резистор цел).
Далее подкидываю питание от внешнего блока питания (БП) взамен батарейки. Результата нет. Совсем плохо. Диагностику еще осложняет тот факт, что плата состоит минимум из 4х слоев.
Начинаю искать документацию на микросхемы, чтобы понять, как устроена плата. Списываю все маркировки с микросхем и пытаюсь найти документацию на них.
1 — 8837 C3M DMA NF. Поиск указывает на микросхему драйвера мотора DRV8837C от TI, но есть проблема – не подходит корпус.
2 — 675N. По второй микросхеме поиск вообще не дал результата, но вызвонив, куда идут контакты (да и по размеру она больше, чем обычные транзисторы) понял, что это стабилизатор напряжения. Значит, за основу надо брать любую распиновку LDO регулятора в корпусе SOT-23 с фиксированным выходом (например, TPS7A05). К слову, стабилизатор этот на 3В.
3 — 837898 A2Q6. А вот это как раз драйвер мотора и судя по распиновке очень похож на упомянутый в первом пункте DRV8837C.
4 — 9110B AAE9. Поиск дал результат AW9110B. По распиновке вроде сходиться с реальной микросхемой, да и по прозвонке похоже.
5 — N51802 QFAAA0 1822DJ. Это основной элемент данной платы – SoC nRF51802.
6 — Y1PW. Это микросхема защиты заряда/разряда для аккумулятора S-8261. Если изучить ее схему включения из datasheet, то становиться понятно назначение микросхемы 7.
7 — L2019. Поиск по данному названию ничего не дает, но из пункта 6 становиться ясно, что это МОП сборка в корпусе SOЕ-23-6 (например, CMXDM7002A).


Теперь, зная примерно, что за что отвечает, подключаем назад питание от БП и начинаем измерения. Первым делом обращаем внимание на стабилизатор напряжения (поз. 2) – на него должно приходить питание с АКБ, а выходить стабилизированные 3В (это стало понятно из изучения документации на SoC). Получается странная картина – если измерения делать от земли АКБ, то питание на стабилизатор приходит, а если от земли контроллера – то нет. Получается, что земли батареи и SoC разделены? Возвращаемся к схеме подключения защиты АКБ S-8261. Из нее видно, что минус батареи соединен со схемой зарядки (цепь EB-) через МОП ключ (поз.
7). Производим измерения и видим, что питание подается только на один МОП, следовательно, земля батареи отвязана от общей земли платы. Идем читать документацию и искать условия запуска второго ключа.

Красным выделено:
«Когда АКБ подключается к микросхеме в первый раз, разрядка не может быть включена. В таком случае, замкните выводы VM и VSS или подключите зарядное устройство для сброса в нормальное состояние».
Вот в чем причина. Второй ключ не замкнется, пока или физически не замкнуть выводы VM и VSS (2 и 6 вывод) или просто не подключить ЗУ. Подключаем БП и замыкаем VM и VSS и о чудо – щетка оживает!

Таким образом, при проверке платы необходимо выводить микросхему S-8261 в рабочее состояние. Проверяем работу моторчика и собираем все назад. Припаиваем АКБ (не забывая спаять перемычку по плюсовому выводу), замыкаем VM и VSS – все работает.
Моем плату от остатков флюса, покрываем лаком PLASTIK 71, даем высохнуть. Перед сборкой корпуса чистим уплотнительные резинки, наносим на них немного герметика и собираем. После 12 часов высыхания пользуемся!

Плата под лаком


Как разобрать зубную щетку Braun Oral-B: замена аккумулятора, ремонт

Информация носит справочный характер. Не занимайтесь самодиагностикой и самолечением.

Обращайтесь ко врачу.

Для поддержания ротовой полости в здоровом состоянии люди пользуются разными средствами для ухода. Но качество чистки зубов зависит от многих факторов: первоначального состояния зубов, марки пасты, правильно подобранной щетки.

Некоторые люди используют электрическую модель, к которой относится Braun Oral-B. Она помогает контролировать нажатие на десну и проводить гигиену в труднодоступных местах. Иногда возникает необходимость в ремонте или замене аккумулятора, а для этого нужно знать, как разобрать зубную щетку Braun Oral-B.

Как разобрать: этапы

Braun Oral-B имеет в комплекте зарядное устройство для приведения в действие. Но модель может работать и без сети, в таком случае функционировать без подзарядки она будет на протяжении недели.

Можно самостоятельно заменить аккумулятор с помощью такой инструкции:

  1. Все съемные детали отсоединить.
  2. В зарядку вставить прибор и крутить 15-20 раз, пока не услышите щелчок, который говорит об открытии корпуса.
  3. Открутить мелкие защитные шурупы.
  4. Все внутренние составляющие аккуратно вытащить.
  5. Отпаять контакты и вытащить аккумулятор.
  6. К новому элементу питания подключить контакты.
  7. Вставить на место блок и попробовать включить устройство. Если начнет работать, то собрать прибор полностью.
  8. Если в собранном виде модель не работает, необходимо поставить ее на кратковременную зарядку. Но для этого потребуется: новый элемент питания, маленькая отвертка, паяльник.

При покупке оригинальной зубной щетки в комплекте присутствует:

  • зарядное устройство;
  • зубная щетка;
  • насадка, в некоторых моделях их может быть несколько.

Разбор механической модели не отличается от звуковой и ультразвуковой. Различия касаются:

  • мощности;
  • стоимости;
  • внешнего вида;
  • количества комбинированных движений.

Разбор щетки Philips практически не отличатся от Braun Oral-B, разница только во внешнем виде и месте припаивания контактов при извлечении элемента питания.

Какой ремонт можно сделать

Чаще всего выполняется несколько видов ремонта электрических щеток Braun Oral-B

  • замена элемента питания;
  • ремонт кнопки.
  • смена насадки.

Где взять аккумулятор

Надежнее всего покупать элемент питания в сервисных центрах Braun.

Аккумулятор для зубной щетки Oral-B также часто покупают на:

  • Aliexpress;
  • Ebay;
  • Taobao.

Когда менять элемент питания

Как и любое другое устройство с аккумулятором, щетка в течение нескольких лет выходит из строя. Есть несколько признаков, которые свидетельствуют о том, что нужно произвести замену аккумулятора Oral-B:

  1. Устройство работает, но не так активно, как ранее.
  2. Снижается эффективность ухода за полостью рта при обычных действиях.
  3. Полной зарядки хватает только на одну чистку.
  4. Устройство может выключится в любой момент.

Если электрощетке Braun Oral-B свыше 2 лет, то все вышесказанные признаки говорят о нарушении в работе элемента питания – аккумуляторе.

Менять устройство нужно в том случае, когда оно совсем выходит из строя, а вот производить смену насадок следует один раз в три месяца. Также необходимо смотреть на состояние насадки и щетины, так как каждый индивидуально производит уход за полостью рта. Соответственно, один человек может использовать насадку 5 месяцев, а другой 2.

Зубная щетка Xiaomi Mi Electric Toothbrush.

Инструкция на русском. Обзор

Обзор зубной щетки Mi Electric Toothbrush

Купившие Xiaomi Mi Electric Toothbrush также покупают

Читайте полностью – Рейтинг Смарт-трекеров (преимущества, где купить, характеристики) – Ознакомиться: Рейтинг. Топ лучших фитнес-трекеров 2022. Купить фитнес-трекеры.


Инструкция зубной щетки Mi Electric Toothbrush

Совет.

При первом использовании может ощущаться зуд или наблюдаться слабое кровотечение. Это связано с тем, что ваши десна еще не привыкли к настолько эффективной чистке. При переходе с ручной зубной щетки на электрическую рекомендуется использовать режим настройки , а затем постепенно переходить на другие режимы. Как правило, эти симптомы исчезают в течение 1–2 недель. Если они не исчезнут через 2 недели, прекратите пользоваться данной зубной щеткой и обратитесь к стоматологу.

а) установите головку зубной щетки Mi Electric Toothbrush

Прикрепите головку зубной щетки к ручке зубной щетки и проверьте, что между двумя деталями зубной щетки имеется определенный промежуток. (Промежуток необходим для того, чтобы головка зубной щетки не сталкивалась с ручкой зубной щетки во время высокочастотной вибрации и двигатель работал на полную мощность).

б) установите (или замените) цветное кольцо

✓ Установите кольцо того цвета, который вы предпочитаете.
✓ Снятие цветного кольца: Удерживая зубную щетку левой рукой, нажмите на ее заднюю стенку (рельефную) большим пальцем левой руки. Нажмите на отверстие для воздуха внизу указательным пальцем правой руки, засуньте ноготь большого пальца в зазор между цветным кольцом и ручкой и слегка надавите на кольцо вверх, чтобы снять его.
✓ Установка цветного кольца: Возьмите цветное кольцо зажимами вниз и совместите их с тремя зажимами на ручке. С усилием надавите на цветное кольцо вниз, чтобы установить его.

в) выдавите зубную пасту

Смочите головку зубной щетки и выдавите нужное количество зубной пасты на головку зубной щетки.

г) выберите режим

Переключение между режимами осуществляется с помощью нажатия кнопки-выключателя

✓ Включение: чтобы включить устройство, следует быстро нажать кнопку.
✓ Переключение режимов. при включенном устройстве нажимайте кнопку для переключения режимов.
✓ Пауза: нажмите кнопку на 1 секунду, чтобы переключить устройство в режим паузы. Устройство автоматически отключится, если за 30 секунд в режиме паузы не будет выполнено ни одно действие.
✓ Выключение: Когда устройство включено, переключитесь в режим настройки , а затем снова переключите режим, чтобы выключить устройство.
✓ В особых обстоятельствах нажмите кнопку и удерживайте ее нажатой в течение 12 секунд, чтобы восстановить заводские настройки (во избежание ошибок в данных, выполните синхронизацию данных на смартфоне по Bluetooth).

д) чистите зубы для поддержания их здоровья

✓ Медленно перемещайте зубную щетку, поддерживая угол 45° между щетиной зубной щетки и деснами.
✓ Можно нажать выключатель во время чистки, чтобы легко переключать режим чистки.
✓ Каждые 30 секунд во время чистки зубная щетка на время прекращает вибрировать, напоминая о необходимости изменить положение чистки.
✓ Если работу зубной щетки не приостановить, она автоматически выключится после завершения режима чистки зубов (режим чистки можно установить в приложении).

е) очистите головку зубной щетки Mi Electric Toothbrush

✓ После чистки зубов ополосните головку зубной щетки под краном.
✓ После этого закройте головку зубной щетки защитной крышкой во избежание загрязнения и сохранения гигиеничности.

* Рекомендуется менять головку зубной щетки каждые три месяца.

ж) периодически заряжайте зубную щетку Mi Electric Toothbrush

✓ Когда док-станция зарядится, индикатор питания зубной щетки отображает следующую информацию:
100 %: постоянно светится сине-зеленым
60–20 %: мигает оранжевым
60–20 %: мигает оранжевым
< 20 %: мигает красным

✓ Полная зарядка устройства занимает более 12 часов при низком заряде батареи (индикатор заряда батареи мигает красным).

✓ Если во время зарядки будет выполнено подключение по Bluetooth, индикатор питания/Bluetooth мигнет три раза, а подключение по Bluetooth сохранится. Когда подключение по Bluetooth завершено, индикатор возобновляет отображение индикации зарядки.

Подключение зубной щетки Mi Electric Toothbrush к телефону с помощью приложения Mi Home

а) быстрая настройка

Управляйте зубной щеткой Mi Electric Toothbrush и взаимодействуйте с другими домашними устройствами в приложении Mi Home.

1. Скачайте и установите приложение Mi Home.

Отсканируйте QR-код или откройте магазин приложений, чтобы скачать приложение Mi Home.

2. Добавьте устройство

Откройте раздел “Мои устройства” в приложении Mi Home, нажмите “+” в правом верхнем углу и следуйте инструкциям по добавлению устройства.

б) сопряжение зубной щетки Mi Electric Toothbrush с телефоном

1. Включите функцию Bluetooth на своем смартфоне.

Положите зубную щетку в непосредственной близости от смартфона.

2. Выполните в приложении Mi Home сопряжение с устройством. Добавьте устройство в “Мои устройства”.

3. Выберите устройство. Нажмите “Поиск устройств”. Выберите “Зубная щетка Mi Electric Toothbrush”.

4. Нажимайте кнопки в соответствии с получаемыми инструкциями, а затем нажмите выключатель зубной щетки в течение 3 секунд, чтобы подтвердить сопряжение.

* Зубная щетка не работает, когда выполняется подключение по Bluetooth. Нельзя выполнять подключение по Bluetooth во время работы зубной щетки.

в) синхронизация данных

Загрузите приложение Mi Home, зарегистрируйте учетную запись Mi и войдите в систему с использованием этой учетной записи. Войдите в “Мои устройства” и выберите устройства в списке устройств.

г) просмотр отчетов и настройка функций

✓ Переключитесь в режим настройки .

✓ Отображение данных о чистке зубов и аналитических отчетов.

✓ Индикация количества дней до конца срока службы головки зубной щетки.

Купившие Xiaomi Mi Electric Toothbrush также смотрят

Читайте полностью – Топ Bluetooth наушников (достоинства, где купить, характеристики) – Ознакомиться: Топ 30. Рейтинг лучших беспроводных наушников 2022. Купить наушники


Технические характеристики зубной щетки Mi Electric Toothbrush

Ручка зубной щетки

Наименование: Зубная щетка Mi Electric Toothbrush

Модель: DDYS01SKS

Номинальное напряжение: 3,7 В 0,55 А

Номинальная мощность: 2 Вт

Время зарядки: около 12 часов

Степень пылевлагозащиты: IPX7

Зарядная док-станция

Режим зарядки: индуктивная зарядка

Тип основания: защищенная закрытая зарядная док-станция

Степень пылевлагозащиты: IPX7

Вход питания: 5 В 0,5 А

Сделано в Китае

Устранение неполадок зубной щетки Mi Electric Toothbrush

Проблема Причины
Устройство невозможно включить. Устройство заряжается;
Устройство подключено по Bluetooth; Низкий заряд батареи.
Зубную щетку нельзя устанавливать непосредственно на приводной вал. В отверстии зубной щетки присутствуют посторонние предметы;
Зубная паста или другие вещества прилипли к приводному валу;
Установленная головка зубной щетки не является оригинальной головкой зубной щетки Mi.
Устройство быстро потребляет заряд источника питания. Заряжать устройство следует часто. Устройство находится в состоянии подключения по Bluetooth в течение длительного времени; Устройство часто используется.
Вибрация головки зубной щетки слабая. Головка зубной щетки не находится на месте;
Между головкой зубной щетки и ручкой зубной щетки присутствуют посторонние предметы.
Приложению не удалось выполнить соединение с зубной щеткой. Функция Bluetooth мобильного телефона отключена; Зубная щетка не находится в непосредственной близости от мобильного телефона;
Зубная щетка находится в состоянии вибрации.



Читайте также

Зубная щетка Xiaomi Soocas X3. Инструкция на русском. Обзор

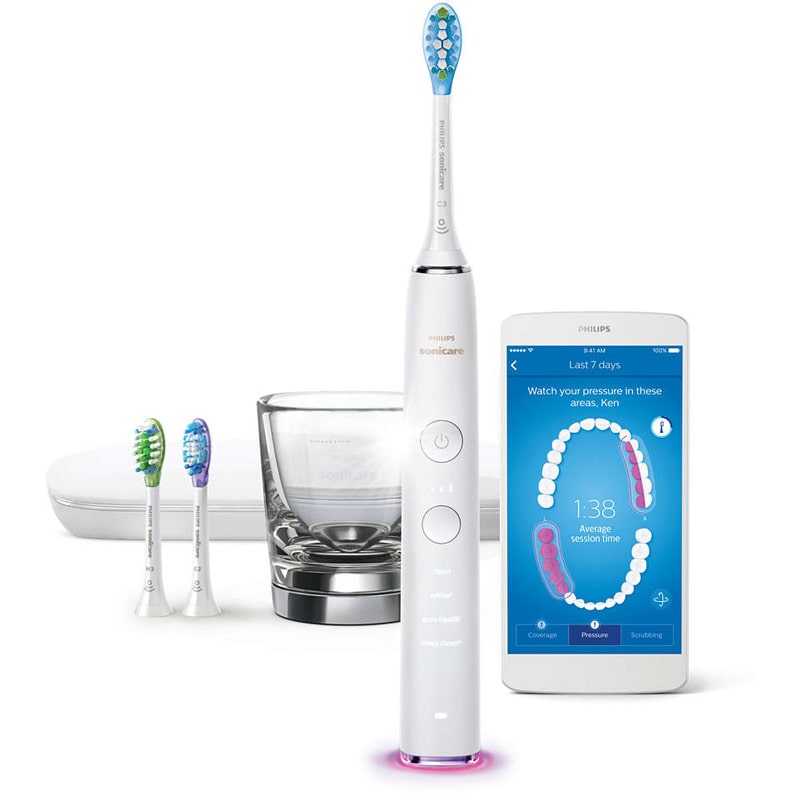

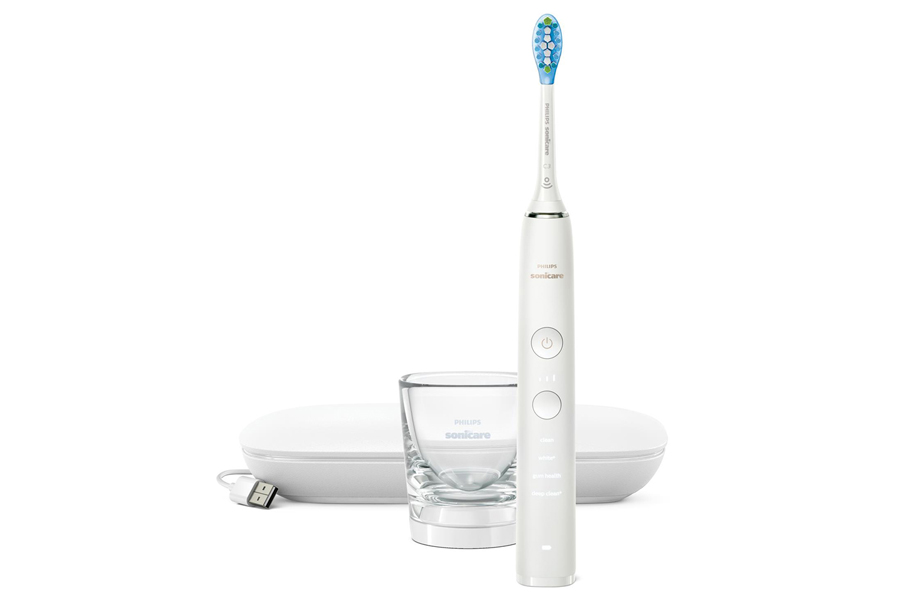

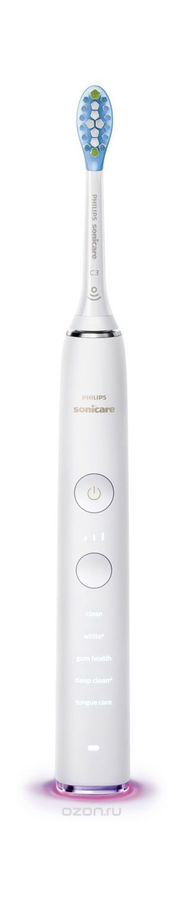

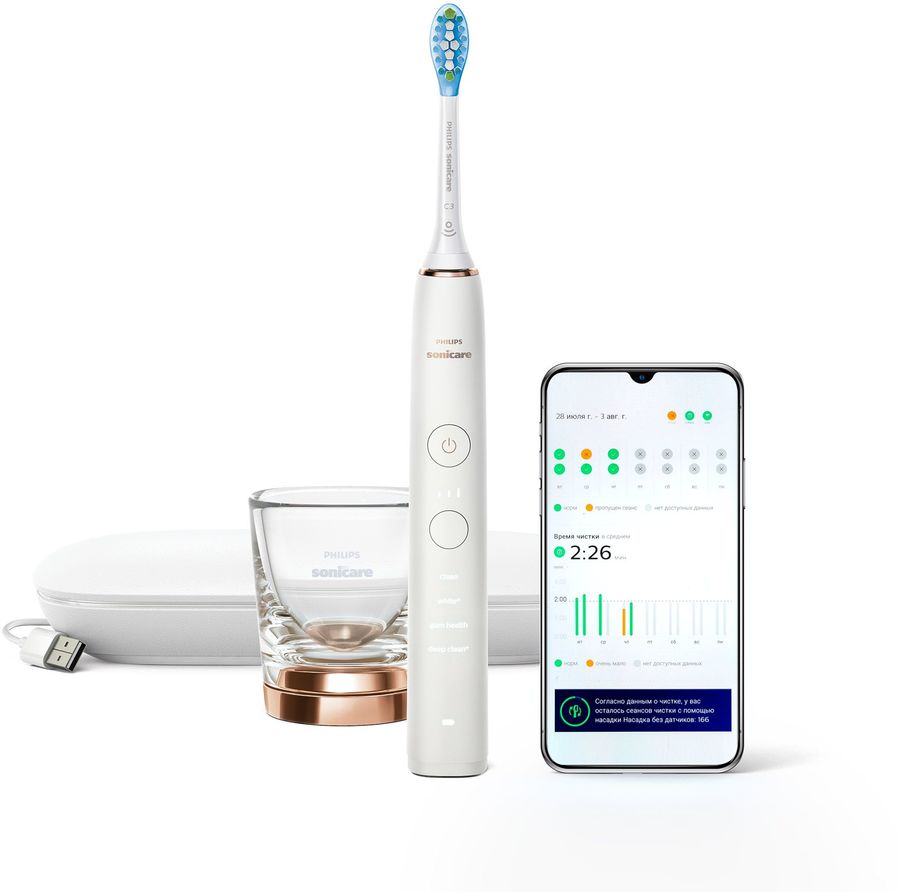

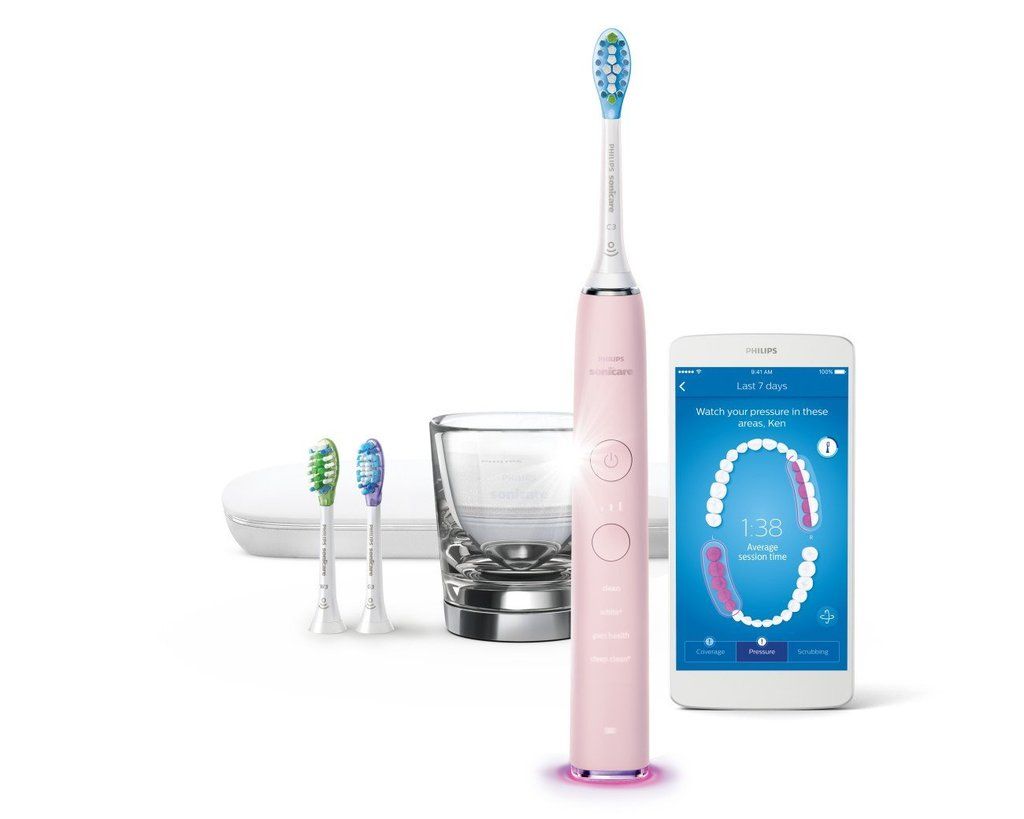

Умная зубная щетка Philips Sonicare DiamondClean Smart HX9954

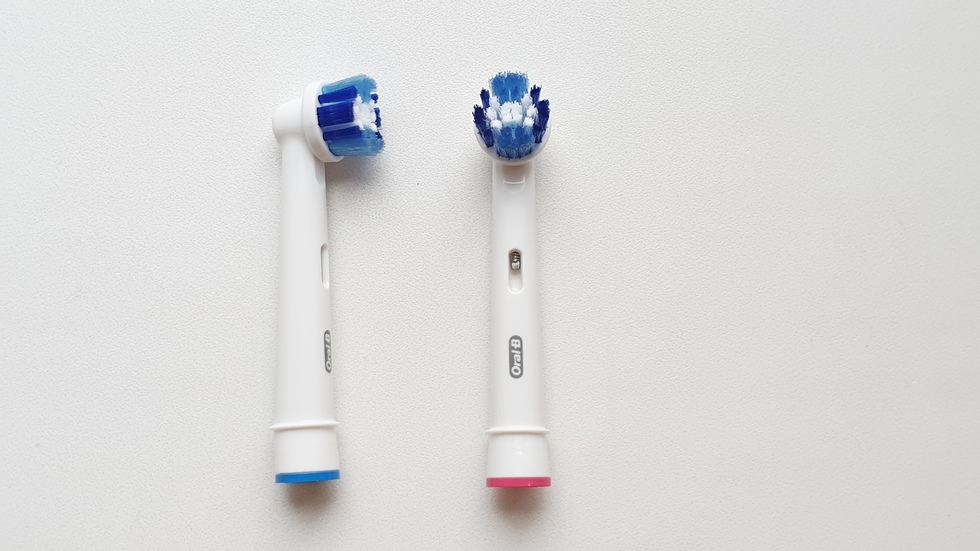

Как снять насадку с зубной щетки Oral-B B1010 Cross Action Complete

Вы приобрели зубную щетку Oral-B B1010 Cross Action Complete и после трех месяцев использования согласно рекомендациям стоматологов, появилась необходимость заменить насадку на новую.

Но тут возникает вопрос, как снять старую насадку и при этом не повредить саму электрическую щетку? Давайте разберемся в этом вопросе вместе.

Для аккуратной замены насадки нам понадобится всего 4 простых шага и 5-й шаг рекомендация, как не сломать механизм зубной щетки.

По шаговая инструкция замены зубной насадки Cross Action Power Oral b

  • Шаг 1

    Первое что нам необходимо сделать, это отыскать съемное устройство, которое идет в штатном комплекте с самой щеткой. Далее нужно приложить, съемное устройство на шейку щетки Oral b совместив шип разблокировки с отверстием на шейки щетки.

  • Шаг 2

    После этого нажмите на съемник для разблокировки насадки Cross Action. Затем потяните головку насадки вдоль оси шейки щетки, если вы сделали все правильно, старая насадка должна, вытянутся без особых усилий.

  • Шаг 3

    Теперь можно отложить съемное устройство в сторону, оно нам больше не понадобится. Возьмите новую насадку для щетки Cross Action Power и вставьте ее верхнюю часть шейки щетки, слегка надавите на головку щетки до фиксации.

  • Шаг 4

    Защелкивание при фиксации насадки в щетке, будет сигналом, что зубная насадка установлена правильно и готова к использованию.

  • Шаг 5

    Внимание рекомендация во избежание поломки механизма щетки не отклоняйте головку насадки влево или вправо, действуйте при снятии и замене насадки строго вдоль оси самой электрической зубной щетки Oral b.

    Вот и вся процедура замены зубной головки. Действуйте, у Вас все получится! Я в свою очередь поздравляю Вас с первой заменой насадки на щетке Oral-B B1010. Если Вам нужно купить сменные насадки для зубной щетки Oral B B1010 Cross Action Complete, это можно сделать здесь.

А что внутри: зубная щетка с bluetooth

Добавлено 25 ноября 2018 в 00:44

Сохранить или поделиться

Вы когда-нибудь слышали о зубной щетке, поддерживаемой мобильными приложениями? Хотите посмотреть, что внутри?

Продолжая тренд, что все устройства должны быть подключены через Bluetooth или Wi-Fi, Philips изготовила зубную щетку с Bluetooth соединение! Philips выпускает несколько зубных щеток с Bluetooth подключением, мы рассмотрим их детскую версию.

Данная зубная щетка имеет соответствующее приложение для устройств Android и Apple. Эта конкретная модель – HX6340.

Зубная щетка, поддерживаемая мобильными приложениями

Вскрытие

Вскрывается легко!

Это самое простое для разборки устройство. Чтобы вытащить дно из остальной части корпуса зубной щетки, использовалась маленькая плоская отвертка. После этого можно вытащить внутреннюю электромеханическую сборку из пластмассового корпуса как единый блок.

Печатная плата

Печатная плата внутри зубной щетки

Внутри этой зубной щетки имеется одна печатная плата, содержащая множество компонентов поверхностного монтажа. На нее нанесена белая шелкография и покрытие иммерсионным золотом (Electroless Nickel / Immersion Gold – ENIG).

На этой плате находится 27 контрольных точек и разъем для прошивки. Два пластиковых зажима и несколько сквозных выводов удерживают плату на месте.

Точки программирования и тестирования на печатной плате

Микроконтроллер и радиомодуль Bluetooth

Bluetooth SoC чип от Cypress

Управление всеми действиями зубной щетки осуществляется Bluetooth SoC чипом от Cypress Semiconductor, модель CY8C4247LQI-BL483. Это микроконтроллер ARM Cortex-M0 со встроенным Bluetooth радиомодулем. Это SoC микросхема с 56-выводным корпусом UFQFN.

Bluetooth антенна на печатной плате

Для передачи Bluetooth сигнала на нижнем крае печатной платы имеется микрополосковая печатная антенна. В отличие от некоторых беспроводных приложений, это Bluetooth соединение предназначено для работы только в пределах нескольких футов.

Аккумулятор и зарядное устройство

Литий-ионный аккумулятор от Sony

Питание этой зубной щетки осуществляет один цилиндрический литий-ионный аккумулятор. Судя по маркировке, этот аккумулятор был изготовлен Sony, номер детали 4235 010 27875. Этот аккумулятор имеет выводы, подключенные к нему с помощью точечной сварки, которые затем припаяны к печатной плате. Этот аккумулятор выглядит как Sony SE US14500V с номинальной емкостью 680 мАч.

Индукционная катушка для зарядки

В нижней части сборки находится относительно большая катушка провода. Эта катушка используется для беспроводной зарядки зубной щетки.

Зарядка аккумулятора через беспроводную передачу энергии обрабатывается маленькую 6-выводную микросхему с правой стороны печатной платы.

Микросхема зарядного устройства

Колебательный механизм

Полевые транзисторы, управляющие электромагнитами

Внутри этой зубной щетки имеется относительно сложный электромеханический узел, который создает колебания головки зубной щетки. Электрический рычаг подключен к двум MOSFET транзисторам, чтобы микроконтроллер мог управлять магнитами. Эти полевые транзисторы находятся 6-выводных SMD корпусах.

Один из электромагнитов

Полевые транзисторы управляют двумя электромагнитами. На эти электромагниты идут импульсы с частотой примерно 250 Гц.

Ниже приведена осциллограмма напряжения на электромагните. Электромагнитные поля, которые создаются этими электромагнитами, вызывают колебания неодимового магнита.

Импульсы, идущие на электромагниты

Это наблюдение, 250 Гц на электромагнит, соответствует 31000 ударов в минуту, как утверждает Philips.

Неодимовый магнит соединен посредством ряда механических связей с головкой зубной щетки. Головка зубной щетки соединена вместе с помощью нескольких точечных сварок.

Механический колебательный механизм

Мобильное приложение

Сопутствующее приложение Philips, написанное для этой зубной щетки, заслуживает отдельного упоминания. Имейте в виду, что эта зубная щетка предназначена для детей.

Оригинал статьи:

Теги

BluetoothЗубная щеткаРазборка

Сохранить или поделиться

Как подобрать детскую электрическую зубную щетку

Поделиться

Многих родителей интересует, есть ли разница между обычной и электрической зубной щеткой для зубов ребенка. К тому же, выбор электрических зубных щеток для детей настолько велик, что немудрено запутаться. Хотя важно формировать привычки ухода за полостью рта уже в раннем возрасте, порой трудно вызвать у детей желание почистить зубы. Вот несколько советов, которые вам в этом помогут.

Когда ребенок может начать пользоваться электрической зубной щеткой?

Если вы планируете чистить зубы ребенка электрической щеткой, подождите, пока ему исполнится три года. Не используйте электрическую зубную щетку с детьми младше трех лет. До этого возраста следует использовать обычную зубную щетку.

Каковы преимущества электрической зубной щетки?

Простота в использовании

– Проще говоря, электрическая зубная щетка делает всю работу за вас. Благодаря движению головки и встроенному таймеру для контроля времени чистить зубы электрической зубной щеткой гораздо легче.

Удаление зубного налета

– Электрические зубные щетки удаляют больше зубного налета, чем обычные щетки. Они также облегчают чистку в труднодоступных местах, например, между задними зубами. Чем больше налета удаляется с зубов ребенка, тем меньше риск кариеса.

Энтузиазм ребенка

– Дети часто с особым энтузиазмом пользуются электрической зубной щеткой — либо из-за ее новизны, либо потому, что видели, как это делаете вы. Благодаря этому их легче приучить чистить зубы дважды в день.

Электрические зубные щетки для детей 3–5 лет

Использование детских электрических зубных щеток или зубных щеток на батарейках — отличный способ ухода за зубами и деснами ребенка, но приучать малыша к этому приспособлению следует не раньше трех лет.

Как правильно чистить зубы

– В этом возрасте чистить зубы ребенка должны родители, особенно если используется электрическая зубная щетка. Ребенок сможет правильно чистить зубы самостоятельно не раньше 7 лет.

– Для максимальной защиты от кариеса используйте небольшое (размером с горошину) количество зубной пасты с содержанием фтора 1350–1500 ppm. Чистите зубы дважды в день: в течение дня и непосредственно перед сном.

– При чистке нужно уделить внимание каждому зубу. Щетку нужно расположить под углом 45 градусов к линии десен и слегка надавить, выполняя круговые движения. Это нужно делать в течение приблизительно 10 секунд, используя одинаковую технику на всех наружных и внутренних поверхностях зубов и по мере необходимости наклоняя щетку, чтобы достать до внутренней поверхности более маленьких передних зубов.

– После чистки ребенок должен сплюнуть остатки зубной пасты или вытереть их. Не полощите рот — это приведет к вымыванию необходимого зубам защитного слоя фтора.

– Бесплатное приложение Disney Magic Timer от Oral-B помогает 90% детей чистить зубы дольше. Во время чистки зубов ребенок познакомится с новыми персонажами и получит в награду за старания яркие стикеры. Приложение доступно бесплатно в App Store (iOS) и Google Play.

Как выбрать зубную щетку

– Многие детские электрические зубные щетки украшены изображениями популярных персонажей или окрашены в яркие цвета. При покупке зубной щетки позвольте ребенку выбрать персонаж, который ему больше всего нравится. Так он будет с нетерпением ожидать чистки зубов.

– Ищите зубную щетку с удобной мягкой нескользящей ручкой.

– Зубная щетка также должна иметь компактную головку удобного для ребенка размера и мягкие щетинки. Своевременно меняйте насадку головки, особенно если ребенок жует щетинки во время чистки. Следите за тем, чтобы ребенок не жевал зубную щетку. Насадку зубной щетки следует заменить, если щетинки торчат в разные стороны. Изношенные сменные насадки чистят зубы менее тщательно, чем новые насадки.

Электрические зубные щетки для детей старше 5 лет

Как правильно чистить зубы

– Пока ребенку не исполнится 7 лет, его зубы должны чистить родители, особенно если используется электрическая зубная щетка. Но вы можете приучать ребенка правильно держать щетку и «помогать» вам. Это поможет ему привыкнуть к ощущению зубной щетки в руке.

– Для максимальной защиты от кариеса используйте небольшое (размером с горошину) количество зубной пасты с содержанием фтора 1350–1500 ppm. Чистите зубы дважды в день: в течение дня и непосредственно перед сном.

– Чистите зубы круговыми движениями небольшой амплитуды под углом 45 градусов к линии десен, уделяя внимание поверхности каждого зуба.

– После чистки ребенок должен сплюнуть остатки зубной пасты. Не полощите рот — это приведет к вымыванию защитного слоя фтора, помогающего укрепить зубную эмаль.

– Бесплатное приложение Disney Magic Timer от Oral-B помогает 90% детей чистить зубы дольше. Во время чистки зубов ребенок познакомится с новыми персонажами и получит в награду за старания яркие стикеры.

Как превратить чистку зубов электрической щеткой в увлекательное занятие

Oral-B предлагает детские электрические зубные щетки в различных вариантах оформления с изображением любимых детских героев. Дети с большим удовольствием чистят зубы в компании любимых мультяшных персонажей, а в богатом ассортименте Oral-B наверняка найдется щетка, которая понравится вашему ребенку.

Удобные электрические зубные щетки помогают вам и вашему ребенку ухаживать за зубами с младенческого возраста. В конце концов, если ребенок получает удовольствие при чистке зубов, он с большей вероятностью станет делать это каждый день.

Чтобы чистить зубы было просто и весело, воспользуйтесь бесплатным приложением Disney Magic Timer от Oral-B, которое помогает детям дольше чистить зубы, используя забавную графику и стикеры с любимыми диснеевскими персонажами. В 90% случаев дети дольше чистят зубы, если используют приложение Disney Magic Timer. Приложение доступно бесплатно в App Store (iOS) и Google Play.

Уход за полостью рта никогда не прекращается

По мере взросления ребенок меняется, а вместе с ним должна меняться и зубная щетка. Только так можно обеспечить оптимальный уход за полостью рта. Электрические зубные щетки Oral-B помогают ребенку плавно перейти из детства к взрослой жизни, ведь в огромном ассортименте каждый найдет щетку, соответствующую его меняющимся потребностям.

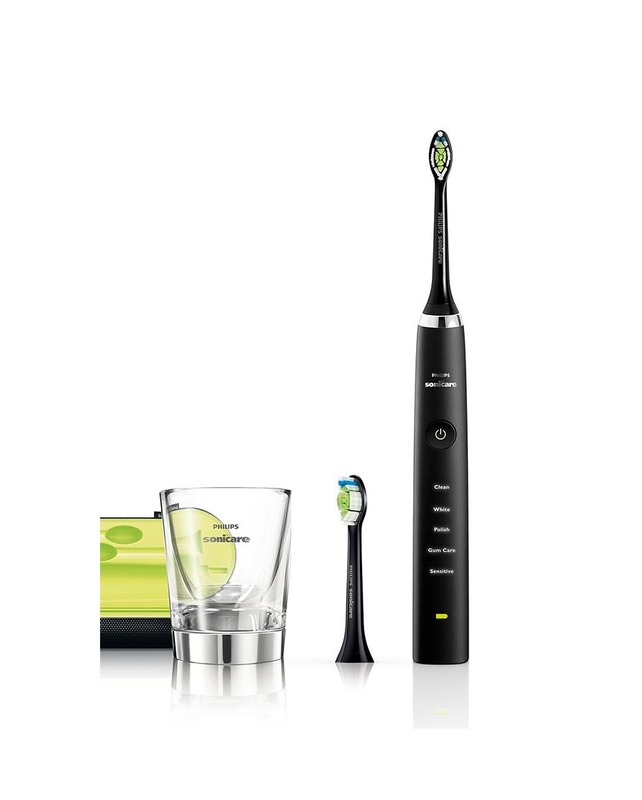

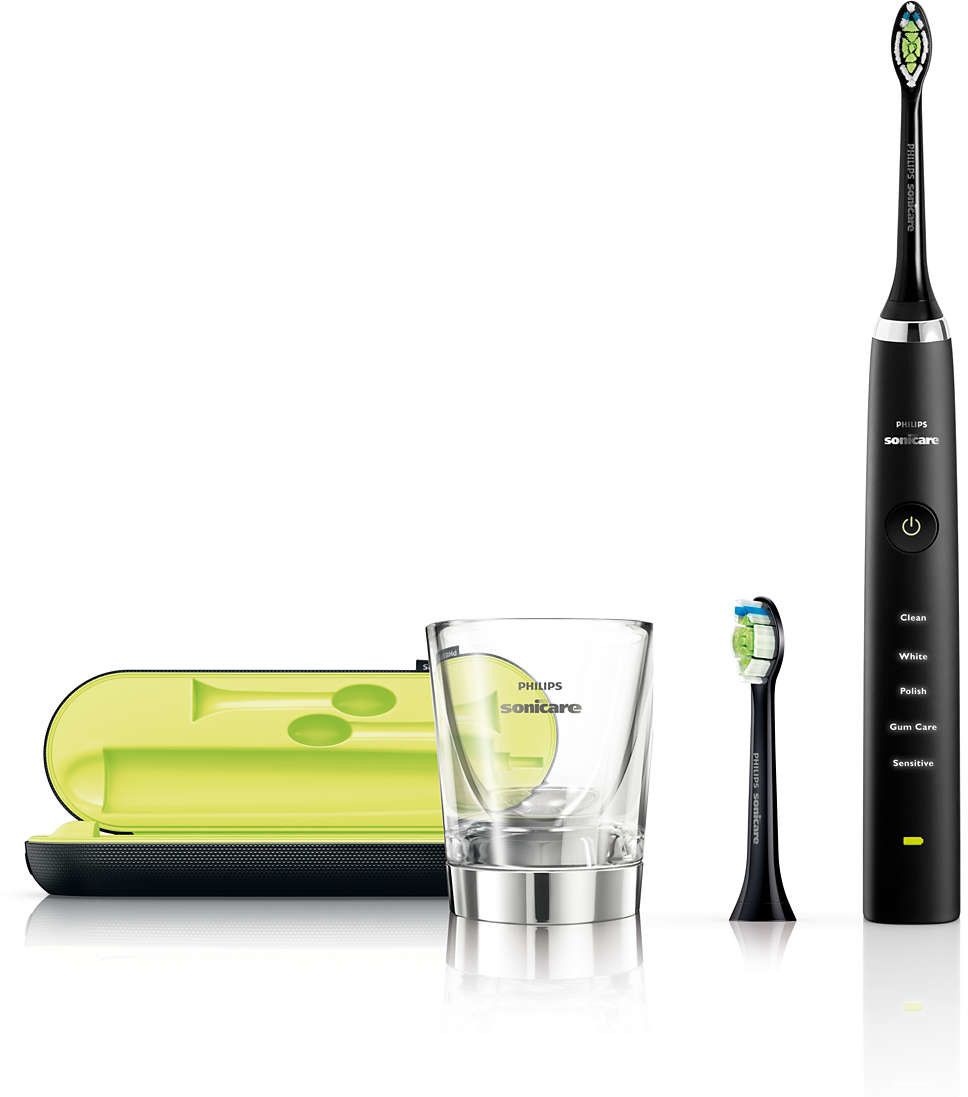

Сменный аккумулятор Philips Sonicare DiamondClean HX93xx

В этом руководстве вы шаг за шагом узнаете, как разобрать электрическую зубную щетку Philips Sonicare DiamondClean HX9340 и заменить внутреннюю перезаряжаемую батарею. Учебное пособие основано на белой модели HX9340, но применимо и к другим моделям серии HX9300, включая черные, фиолетовые и розовые версии, такие как HX9330, HX9350, HX9360, HX9370 и аналогичные. Номер модели зубной щетки Sonicare указан на нижней части ручки.

Для других моделей зубных щеток процедура замены батареи немного отличается, поэтому вместо этого см. наши другие руководства по замене батареи зубной щетки.

Основной метод:

  • Открыть и демонтировать ручку
  • Выпаять старый аккумулятор
  • Заменить аккумулятор
  • Впаять новую батарею
  • Собрать ручку

Это подробно описано ниже вместе с большим количеством изображений. Нажмите на любую картинку, чтобы увеличить ее.

Отказ от ответственности

Ответственность за любой ущерб, нанесенный вам, вашей зубной щетке или чему-либо еще, лежит исключительно на вас. Это руководство предназначено только для профессиональных, образовательных целей и предлагается без каких-либо гарантий или обязательств.

Предупреждение : Литий-ионные батареи являются энергозависимыми, и в случае короткого замыкания или перегрева они перейдут в режим теплового разгона и воспламенятся, создавая опасность серьезного ожога. Не замыкайте накоротко, не разбирайте, не раздавливайте и не подвергайте содержимое воздействию воды. Литий бурно реагирует в воде, как натрий и калий в тех научных экспериментах в школе!

Видео

Мы также создали короткое видео на нашем канале YouTube из этого руководства по замене батареи Philips Sonicare DiamondClean, которое вы также можете посмотреть ниже.

Инструменты/детали/оборудование

  • Электрическая зубная щетка Philips Sonicare DiamondClean
  • Совместимое зарядное устройство
  • Паяльник: Электронный класс (около 18-25 Вт) с наконечником в виде долота
  • Припой
  • : Бессвинцовый серебряный припой отлично подходит для этого
  • .
  • Присоска для припоя (также известная как демонтажный насос) и/или оплетка для демонтажа
  • Регулируемые ручки
  • Маленькая плоская отвертка: шириной от 2 до 4 мм
  • Миниатюрные бокорезы
  • Клейкая лента
  • Гофрированный картон
  • Сменный аккумулятор: 49 мм на 14 мм 3. 7V Литий-ионный (Li-ion) с проволочными штырями. Поддержите нас, покупая у нас здесь, на ToothbrushBattery.com.

Практическое руководство

Для начала снимите все насадки с верхней части ручки. Чтобы смягчить пластик ручки, вы можете подержать зубную щетку в чашке с горячей водопроводной водой (около 60 градусов по Цельсию или 140 градусов по Фаренгейту) в течение 5 минут перед тем, как начать. Это должно упростить его открытие, так как внутренние зажимы должны легче сгибаться.

Оторвите полоску клейкой ленты длиной около 15 см (6 дюймов) и приклейте ее по окружности ручки снизу до края.

Вырежьте два куска картона той же длины и ширины, что и клейкая лента, и оберните их поверх клейкой ленты. Закрепите их на месте другим куском ленты. Вместе картон и лента защитят ручку зубной щетки от повреждений.

Поместите захваты вплотную к нижнему краю рукоятки и крепко сожмите самую широкую часть основания.

Отпустите ручки, поверните ручку на четверть оборота, затем снова сожмите ручки.

Продолжайте ослаблять ручки, поворачивая щетку на четверть оборота, а затем сжимая ручки до тех пор, пока базовый колпачок не выдвинется на несколько миллиметров. Затем вы можете поддеть крышку с помощью отвертки.

Два черных пластиковых выступа удерживают зубную щетку на месте, зацепляясь за внутреннюю стенку корпуса ручки. Эти выступы можно освободить, надавив внутрь корпуса с помощью маленькой отвертки и отодвинув их от внутренней стенки корпуса рукоятки (стрелка внизу).Также см. ниже предварительный просмотр разобранной зубной щетки с пластиковым язычком, отмеченным стрелкой, чтобы вы могли видеть, что вы выпускаете. Вы можете вставить отвертку прямо над черным пластиковым блоком, чтобы освободить зажим.

Сильно надавите на рукоятку, стержнем вперед, на твердую поверхность. Это может оставить следы на поверхности, поэтому используйте кусок дерева или что-то еще на открытом воздухе! Внутренняя часть щетки должна начать выскальзывать.

Полностью выдвиньте внутренности зубной щетки.

Снимите защитные черные резиновые прокладки с обеих сторон. Сначала сторона печатной платы:

Затем сторона аккумулятора.

Вы можете увидеть оригинальную батарею на месте. Этот DiamondClean оснащен аккумулятором Sanyo. На этикетке указан номер детали POHC P/N 4235 010 13068, Battery Mfg Sanyo и Type Li-Ion. У вас может быть другая этикетка с другим номером детали, например, POHC P/N 4235 010 15362 и/или Battery Mfg Sony, но это все равно должен быть литий-ионный тип (Lithium-Ion.) Аккумуляторы Sony и Sanyo взаимозаменяемы, поэтому вы можете использовать любой из них для своей зубной щетки. Аккумуляторы Sanyo, которые мы поставляем, имеют большую емкость, поэтому они будут работать дольше, прежде чем их нужно будет перезарядить.

Нас интересуют три точки пайки. Положительная клемма аккумулятора (обозначена стрелкой ниже)

Минусовая клемма аккумулятора, (стрелка внизу)

И JP1, который отключает аккумулятор (обозначен стрелкой ниже). Это очень важно из-за энергозависимой природы литий-ионных аккумуляторов.Это также снижает риск короткого замыкания батареи при ее удалении.

Разогрейте паяльник и с помощью присоски для припоя, оплетки или просто осторожно перемещая каплю припоя, разорвите соединение между двумя контактными площадками JP1.

Используя присоску для пайки или оплетку, отпаяйте положительную клемму аккумулятора так, чтобы металлический штифт можно было перемещать внутри его отверстия. Вы можете обнаружить, что вам нужно одновременно немного поддеть батарею на этом конце, пока припой расплавлен, чтобы убедиться, что припой не затвердевает обратно на метку припоя.

Таким же образом, используя припой или оплетку, отпаяйте отрицательную клемму аккумулятора так, чтобы металлический штифт можно было перемещать внутри ее отверстия. Опять же, вы можете обнаружить, что вам нужно одновременно слегка вынуть батарею с этого конца, пока припой расплавится.

Извлеките старую батарею из держателя и очистите отверстия в печатной плате, чтобы убедиться, что в них нет припоя, чтобы можно было установить новую батарею.

Сравните вашу оригинальную батарею с заменой.Это литий-ионный аккумулятор 3,7 В длиной 49 мм и диаметром 14 мм. Также доступен в зеленом цвете! Пожалуйста, поддержите нас в написании этих руководств по ремонту, купив сменный аккумулятор в нашем безопасном интернет-магазине по адресу ToothbrushBattery.com. Обратите внимание на канавку по окружности каждой батареи — она находится на положительном конце батареи.

Положительные клеммы:

Отрицательные клеммы:

Вставьте новую батарею в держатель так, чтобы контакты находились под углом, чтобы они совпадали с отверстиями в печатной плате.Убедитесь, что вы правильно поняли полярность (+/-)! Помните, что канавка по окружности батареи находится на положительном конце.

Вставьте батарею прямо в держатель так, чтобы контакты прошли через печатную плату.

Переверните щетку так, чтобы вы могли видеть печатную плату.

Убедившись, что батарея надежно закреплена в держателе, припаяйте оба контакта батареи на место.

Используя миниатюрные бокорезы, отрежьте контакты непосредственно над местами пайки.

Повторно соедините две площадки для пайки JP1.

Вы можете заметить, что на этом этапе загораются некоторые (очень яркие!) светодиоды. Вы также можете подержать зубную щетку над зарядным устройством в течение 10 секунд, чтобы убедиться, что она начинает правильно заряжаться.

Установите защитную резиновую прокладку на печатную плату, убедившись, что литые зажимы по бокам заходят за печатную плату.

Установите защитную резиновую прокладку на батарею, убедившись, что литые зажимы сцеплены с пластиковой рамкой.

Осторожно, но крепко удерживайте зубную щетку вокруг резиновых прокладок. Теперь вы можете попробовать включить зубную щетку, чтобы проверить ее, нажав выключатель питания, указанный стрелкой ниже. Имейте в виду, что он будет сильно вибрировать! Выключите его снова через секунду или две. Светодиоды могут продолжать гореть некоторое время после тестирования.

Если щетка не включается, вернитесь назад и проверьте пайку контактов батареи, пайку JP1 и правильность установки батареи.Также убедитесь, что индикатор зарядки загорается, когда зубная щетка удерживается над зарядным устройством.

Вставьте внутренние детали обратно в корпус рукоятки. Убедитесь, что внутренности расположены правильно вверх и легко скользят по направляющим шлицам, отлитым внутри корпуса. Внутренние механизмы должны входить полностью.

Совместите крошечные канавки на крышке основания (см. ниже) со шлицами на корпусе (они находятся на задней части корпуса) и вставьте крышку внутрь.Он должен встать на место со щелчком.

Теперь у вас должна быть полностью отремонтированная и собранная зубная щетка Sonicare DiamondClean! Включите щетку для зарядки на полные 24 часа и убедитесь, что индикатор зарядки начинает мигать. Пожалуйста, утилизируйте старую батарею либо в местном общественном учреждении, либо в пункте сбора в супермаркете.

Пожалуйста, оставьте любые вопросы, советы или комментарии по этому руководству по замене батареи ниже.

Микроконтроллер

, H-мост и индуктивная зарядка

Моя электрическая зубная щетка Sonicare недавно перестала работать, поэтому я разобрал ее и изучил интересную схему внутри.Внутри зубной щетки гораздо больше сложностей, чем я ожидал, особенно в механизме, который приводит головку щетки в движение со скоростью 31 000 взмахов в минуту. Внутри кисть, кажется, разработана для обеспечения качества, а не простоты изготовления. К сожалению, внутрь может попасть влага, что вызовет проблемы с надежностью.

Зубная щетка Sonicare Flexcare Platinum. с большим количеством функций, чем вы ожидаете от зубной щетки: три режима чистки, три интенсивности и пара таймеров, а также 10 светодиодов для индикации ее состояния.Датчик давления в зубной щетке изменяет вибрацию, если вы прикладываете слишком большое усилие во время чистки. В зубной щетке используется беспроводная индуктивная зарядка, поэтому она заряжается при установке на базу. (Эта зубная щетка может показаться слишком сложной, но она ничто по сравнению с новой моделью, которую включает Bluetooth.)[1]

Разборка зубной щетки Sonicare. Слева — индукционная катушка, используемая для зарядки.

Первым шагом было удаление основания зубной щетки, позволяющее извлечь механизм зубной щетки из корпуса.Головка зубной щетки крепится справа; его нужно было снять, чтобы разобрать зубную щетку. Слева — зарядная катушка, используемая для беспроводной зарядки зубной щетки.

На фотографиях ниже показаны верхняя и нижняя части зубной щетки. Я ожидал найти простой и недорогой механизм, поэтому был удивлен, насколько сложность была внутри. Вибрационный механизм (справа) состоит из нескольких металлических и пластиковых деталей, свинченных вместе. требует более дорогой сборки, чем я ожидал.Печатная плата буквально позолочена и имеет много компонентов, даже если он не совсем соответствует уровню сложности Apple. В целом внутренняя конструкция зубной щетки качественная (за исключением, конечно, того факта, что она перестала работать, как и предыдущая).

Внутри зубной щетки Sonicare, составной вид сверху и снизу. Зарядная катушка находится слева. Батарея (красная) находится внизу слева. Катушка, которая приводит в движение щетку, находится в центре, а механизм чистки — справа.

Щетка содержит несколько ключевых компонентов, как видно выше. В центре находится большая красная катушка, которая заставляет зубную щетку вибрировать. Справа находится вибрационный механизм с мощным магнитом, который приводится в движение катушкой. Головка щетки защелкивается справа. Батарейка (красная слева) занимает около трети зубной щетки. Длинная тонкая печатная плата (зеленая) имеет схему управления зубной щеткой. Белая прокладка находится сверху печатной платы с отверстиями для светодиодов и кнопок.

На фото ниже щеточный механизм частично разобран и отделен от электроники. В этом состоянии зубная щетка все еще включена, что видно по горящим светодиодам. Обратите внимание на гибкий коричневый ленточный кабель между центром механизма щетки и платой электроники. Это соединяет датчик давления на механизме щетки с платой электроники.

Щеточный механизм (слева) отделен от электроники (справа). Обратите внимание на горящие светодиоды.Обратите внимание на гибкую коричневую ленту, соединяющую датчик давления с платой электроники.

На приведенной ниже схеме показаны основные компоненты на печатной плате. Кнопки являются наиболее заметной функцией. Золотые круги слева используются для программирования микроконтроллера. МОП-транзистор включает и выключает катушку, создавая вибрации. По плате разбросаны десять светодиодов. Справа диодный мост является частью цепи зарядки.

Печатная плата зубной щетки Sonicare набита крошечными деталями.Золотые круги слева используются для программирования чипа микроконтроллера. Крошечные золотые круги, разбросанные по плате, являются контрольными точками для тестирования платы во время производства.

Печатная плата покрыта крошечными золотыми кругами. Это контрольные точки, позволяющие выполнять тестовые подключения к большинству частей платы. Например, каждый светодиод и каждая кнопка имеют контрольную точку, которую можно использовать для проверки компонента. Во время тестирования подпружиненные штифты на тестовой схеме соприкасаются с этими контрольными точками на плате зубной щетки.Количество тестовых точек (около 56) кажется мне излишним.

На приведенной ниже схеме показаны компоненты на обратной стороне печатной платы. Зубная щетка управляется 8-битным микроконтроллером среднего класса PIC16F1516.[2] Этот чип содержит код для всех функций зубной щетки: считывание кнопок, включение светодиодов, управление катушкой и управление зарядкой. Светодиодов слишком много (10), чтобы микросхема могла управлять ими по отдельности, поэтому восемь светодиодов управляются отдельной микросхемой драйвера светодиодов.[3]

На обратной стороне печатной платы Sonicare находится микросхема микроконтроллера PIC16F1516. Датчик, вероятно, представляет собой датчик магнитного поля на эффекте Холла.

Микроконтроллер — это готовая деталь, а не специальный чип, поэтому его необходимо запрограммировать с помощью правильного программного обеспечения. Это делается во время изготовления с помощью больших золотых кругов и треугольника ближе к концу. зубной щетки.[4] Резонатор обеспечивает тактовый сигнал для синхронизации микроконтроллера.[5]

Приводной механизм и Н-мостовая схема

Головка зубной щетки приводится в движение электромагнитной катушкой, которая перемещает магнит. Катушка состоит из двух половин, соединенных в противоположных направлениях, поэтому на сторонах будут противоположные магнитные поля. Катушка пульсирует в одну сторону, чтобы вращать магнит в одном направлении, а затем пульсирует в противоположном направлении, чтобы вращать магнит в другом направлении. Результатом является высокоскоростная чистящая вибрация.

На приведенной ниже схеме показан приводной механизм в разобранном виде.Катушка постоянно меняет полярность, поэтому северный полюс будет переключаться сверху вниз (желтый и синий полюса катушки). Магнит имеет полюса на переднем и заднем краях (перпендикулярные катушкам), поэтому он будет пытаться вращаться вперед и назад, чтобы выровняться с катушкой вдоль длинной оси зубной щетки. Механизм ограничивает вращение до нескольких градусов, что приводит к вибрации вращения вперед и назад, а не к вращению, как двигатель. Эта вращательная вибрация передается на головку зубной щетки торсионом, заставляя головку и щетинки вибрировать.Подробнее о механизме драйвера здесь.

Механизм привода зубной щетки Sonicare. При переключении полярности катушки магнит слегка вращается вперед и назад. Торсион передает вращение на вал, который заставляет головку зубной щетки вибрировать вокруг своей оси.

На рисунке ниже показано напряжение на катушке. Каждые 2 миллисекунды через катушку проходит импульс 4 вольта, за которым следует отрицательный импульс 4 вольта. Импульсы создают реверсивное магнитное поле, которое приводит в движение магнит и заставляет зубную щетку вибрировать.Если вы посчитаете положительные и отрицательные импульсы как отдельные мазки кисти, вы получите рекламируемые 31 000 мазков кисти в минуту. (Хотя считать цикл вверх-вниз одним ударом, а не двумя, для меня было бы более разумно. )

Напряжение на катушке привода зубной щетки Sonicare. H-мост управляет катушкой с импульсом +/- 4 вольта каждые 2 миллисекунды.

Вы можете подумать, что для управления катушкой в ​​двух направлениях потребуется два переключателя, но вместо этого используется четыре в общей схеме, называемой Н-мост, как показано ниже.Если переключатели 1 и 4 замкнуты, ток течет в прямом направлении. Если переключатели 2 и 3 замкнуты, ток течет в обратном направлении. В зубной щетке в качестве переключателей используются транзисторы, которые включаются и выключаются микроконтроллером.[6] H-мост часто используется для управления двигателями, которые должны двигаться вперед и назад, например, в ховерборде.

Мостовая схема H используется для управления вибрационной катушкой. Это позволяет катушке быть выключенной или под напряжением в любом направлении.Четыре ключа (транзисторы MOSFET) используются в H-мосте.

Датчик давления

Одной из особенностей этой зубной щетки является датчик давления. Если вы слишком сильно нажимаете во время чистки, начинают пульсировать вибрации и мигают светодиоды. Сам датчик представляет собой крошечный загадочный чип (ниже) смонтирован на приводном узле и соединен с платой электроники тонким гибким кабелем. Кабель помечен Vdd (1), Data (2), Clock (3) и Ground (4), поэтому датчик, вероятно, отправляет поток битов с использованием протокола I2C.Я подозреваю, что датчик представляет собой датчик магнитного поля на эффекте Холла, который обнаруживает изменение магнитного поля, если давление препятствует вибрации магнита. Похоже, что чип не в состоянии измерить фактическое давление, поэтому я подозреваю, что вместо этого он измеряет магнитное поле.

Датчик давления на зубной щетке соединен с электроникой гибким кабелем. Датчик, вероятно, представляет собой магнитный датчик на эффекте Холла, использующий протокол I2C.

Зарядка

Чтобы зарядить зубную щетку, ее устанавливают на подставку и заряжают индуктивно без физического подключения к сети. Катушка в подставке магнитно связана с катушкой в ​​зубной щетке, передавая энергию по беспроводной сети. Вы можете увидеть катушку в нижней части зубной щетки. При установке на подставку катушка набирает около 12 вольт, которые используются для зарядки аккумулятора. Мощность передается на высокой частоте (80 кГц) для повышения эффективности.

Катушка подключена к диодному мосту, который преобразует мощность в постоянный ток. Затем он проходит через транзисторную схему, которая регулирует зарядку в соответствии с указаниями микроконтроллера.Аккумулятор в зубной щетке представляет собой перезаряжаемый литий-ионный аккумулятор Sanyo, который, как говорят, составляет 3,7 В. но я измерил 4,0 В.[7]

Напряжение на зарядной катушке зубной щетки Sonicare колеблется примерно на 80 кГц.

Зубная щетка предназначена для экономии заряда батареи за счет очень малого энергопотребления, когда она не используется. Микроконтроллер имеет режим ожидания с низким энергопотреблением, когда он ожидает нажатия кнопки. Когда зубная щетка активирована, транзистор подает питание на светодиоды и микросхему драйвера светодиодов, а другая цепь подает питание на датчик давления.Это предотвращает разрядку аккумулятора этими компонентами, когда зубная щетка не используется.

Заключение

В целом, я был удивлен тем, сколько электроники внутри зубной щетки, а также сложностью механизма привода. Он был разработан с учетом качества, а не дешевого производства. К сожалению, у щетки есть проблемы с надежностью — это была вторая поломка у меня. Проблема заключается в просачивании воды вокруг вала, что в конечном итоге приводит к повреждению внутренних частей.

Некоторые другие разборки Sonicare здесь, здесь и здесь.Я ожидал, что разные модели будут основаны на похожей электронике, в которой просто изменены светодиоды, кнопки и программное обеспечение. Удивительно, но разные разборки показывают множество микроконтроллеров, схем и приводных катушек. Некоторые модели даже перемещают магниты с блока зубной щетки на головку щетки.

К сожалению, после разборки моей зубной щетки я не смог решить ее проблему. Но, по крайней мере, я получил интересный разбор!

Чтобы узнать о моих последних разборках, подпишитесь на kenshirriff в Твиттере.

Примечания и ссылки

[1] Ирония в том, что зубная щетка включает в себя технологию Bluetooth, потому что Bluetooth назван в честь Харальд Блютуз , датский король десятого века, которого прозвали Блютузом из-за того, что у него был плохой, обесцвеченный зуб. Сам логотип Bluetooth образован путем объединения двух рун из имени короля.

[2] Микроконтроллер PIC работает на частоте 16 мегагерц. Он имеет 8К флэш-памяти для программы, а также 512 байт оперативной памяти (оперативной памяти на микроконтроллерах обычно очень мало) и 128 байт флэш-памяти для данных.Он включает аналого-цифровое преобразование, которое, я думаю, используется для контроля напряжения зарядки. 8-битный микроконтроллер зубной щетки менее мощный, чем 16-битный микроконтроллер внутри. блок питания Макбук.

[3] Светодиоды управляются с помощью 75HC595A последовательный чип 8-битного вывода. Преимущество этого чипа заключается в том, что микроконтроллер будет использовать 8 контактов для управления 8 светодиодами, в то время как микроконтроллер использует только 3 контакта для связи с последовательным чипом, освобождая 5 контактов для других задач.

[4] Программирование чипа осуществляется по протоколу ISCP. При этом используются контакты программирования, помеченные как Vdd, Vpp, Tx и Ground, а также треугольный контакт, который предоставляет данные ISCP. По какой-то причине круги Tx и Rx также подключены к последовательным контактам UART микросхемы, что обеспечивает последовательную связь с микроконтроллером. Я не уверен, зачем кому-то хотеть общаться с чипом вне программирования. Может быть, есть последовательная связь с микроконтроллером как часть тестирования.Или, может быть, АНБ может загрузить информацию о ваших привычках чистки зубов 🙂

[5] Резонатор представляет собой 3-контактный блок со встроенными нагрузочными конденсаторами, аналогичный кварцевому генератору. Я подозреваю, что это CERALOCK® или что-то подобное.

[6] H-мост использует 6866S 20 В сдвоенный N-канальный МОП-транзистор на нижней стороне и 6963SD 20 В двойной P-канальный МОП-транзистор на верхней стороне.

[7] Схема зарядного устройства до удивления проста. Напряжение от диодного моста проходит через транзистор, управляемый микроконтроллером (Q5), а затем к батарее (через крошечный предохранитель), без фильтрации, регулятора напряжения или контроля напряжения батареи, как я ожидал.Микроконтроллер подключен к стороне переменного тока диодного моста и, предположительно, контролирует форму волны входного напряжения.

Разборка и ремонт Philips Sonicare HX6710

Сегодня у нас есть новый предмет для разборки – моя собственная зубная щетка Sonicare. В конце цикла чистки он издал короткий звуковой сигнал и замолчал. Никакой реакции ни на нажатие кнопки, ни на зарядку. Никаких огней, звуков и прочего. Ну может и разобрать.

Philips Sonicare

На первый взгляд кажется, что вещь запечатана навсегда и не подлежит ремонту. Даже в руководстве пользователя в основном это указано. Однако они упоминают, что вы можете открыть его, чтобы извлечь аккумулятор для переработки перед утилизацией. Вы делаете это, вставляя большую плоскую отвертку в щель на дне и поворачивая ее, чтобы разблокировать. Затем вы нажимаете на металлический стержень, чтобы вытащить «внутренности» из корпуса:

Вставьте отвертку в паз и поверните

Заранее извиняясь за отсутствие одной единственной фотографии внутренностей, приступим к детальным снимкам

Я могу получить вывод отладки с моей зубной щетки?

Все дно сборки было залито грязью и водой, неудивительно, что все перестало работать.

Много грязи и коррозии. MIcrochip PIC16F726 управляет этим шоу

Альфа и Омега AO8808A Двойной N-MOS

TSM6981D 20 В Dual P-MOS от Тайваня Semi

Sony SE US14500V

Первый шаг – обесточить вещи, видя, сколько вокруг воды. Итак, я отпаял два контакта аккумулятора и вытащил его. В этой щетке используется литий-ионный марганцевый элемент от Sony. При удалении напряжение на нем было довольно низким – 2,5 В или около того, но я решил оставить его в покое, чтобы посмотреть, восстановится ли он после короткого замыкания.Я быстро огляделся в поисках сменных элементов и нашел на ebay продавца, продающего их, но не смог подтвердить химический состав его элементов. Ионно-литиевые доступны во многих вариантах, и это конкретное приложение гарантирует более безопасные марганцевые.

При снятой батарее становится больше влаги, особенно вокруг зарядной катушки

После того, как все как можно лучше промыл спиртом и дал высохнуть в течение нескольких дней, я снова подключил аккумулятор снаружи, добавил контроль тока и напряжения и попытался поставить его на зарядное устройство:

Напряжение батареи начало медленно расти, и ток выглядел приемлемым — 32 мА — это примерно то, что нужно для элемента емкостью 800 мАч, который заряжается за 24 часа. По крайней мере, это указывает на то, что батарея ведет себя как-то так, а зарядная катушка все еще жива. Глядя прямо на контакты катушки, я вижу прямоугольную волну 2V PP с частотой около 80 кГц. Все идет нормально.

Идет зарядка

Как добраться

Оставив его заряжаться на ночь, я отключил амперметр и попытался запустить щетку. Это радостно началось. Таким образом, оказалось, что большинство вещей работают, и нам просто нужно было понять, почему индикатор зарядки не загорался во время зарядки.

Интересно, имеет ли к этому какое-то отношение пустое место на месте контрольной точки слева от CR7?

Покопавшись в CR7 (двойной светодиод) с помощью прицела, я увидел, что верхний левый контакт показывает квадратную последовательность импульсов примерно с правильной частотой для мигания. На правом верхнем контакте было твердое напряжение 3 В. Нижние пальцы плавали. Кажется, они закорочены на плате и идут куда-то на микроконтроллер через трассу, которая раньше была там. Похоже, коррозия полностью удалила его вместе с контрольной точкой.В качестве быстрого теста я подключил нижнюю сторону светодиодов к аккумулятору +, и мигающий свет вернулся. С этого момента все было довольно просто — почините трассировку, и мы снова в деле.

Восстановленная трассировка

Ремонт заключался в соскабливании паяльной маски, пока не нашел некое подобие сплошной дорожки, а затем припаял от нее кусок провода к светодиодам.

Он жив

Восстановив функциональность, я задумался о том, как сделать так, чтобы эта щетка прослужила еще какое-то время.Сначала почистил и смазал силиконовой смазкой резиновое уплотнительное кольцо снизу и белую прокладку сверху узла:

Чистить/смазывать здесь?

Затем я переустановил оригинальную батарею, убедился, что она все еще работает, и решил, что на данном этапе не помешает защитное покрытие. Не имея ничего под рукой, я обратился к следующей лучшей вещи – банке с жидкой лентой:

.

Немного жидкой ленты

Я пытался покрыть каждую поверхность, избегая светодиодов и кнопки. Затем я вылил еще немного на провода зарядной катушки, так как там оказалась большая часть влаги. Я не знаю, поможет ли это на данном этапе или, возможно, усугубит ситуацию, заблокировав уже начавшуюся коррозию. Поэтому, если вы следуете дома, применяется обычное заявление об отказе от ответственности. Действуйте на свой страх и риск.

Защита светодиодов от покрытия

Покрытие зарядной катушки

Сушка и загрузка готовой сборки

После нескольких дней сушки я собрал зубную щетку, вставив ее обратно в корпус и немного повернув дно до щелчка защелок.Отверстие в нижней крышке сделано из очень мягкого пластика, поэтому при снятии часть его порвалась. Ну что ж.

Очень мягкий пластик

 Заключение

Пока все хорошо — щетка снова заработала. Я не знаю, как долго он прослужит, пока что-то еще не подвергнется коррозии, но на этом этапе я принял все возможные меры предосторожности, чтобы продлить его жизнь. С другой стороны, Philips могла бы потратить очень незначительную сумму денег и покрыть электронику в процессе производства, что значительно повысило бы надежность. Для чего-то, что почти гарантированно попадет внутрь воды, это действительно нужно было сделать. Конечно, это означало бы, что срок службы ручек превышает гарантийный срок, и было бы продано меньше единиц, так что зачем беспокоиться..

С точки зрения электроники конструкция относительно проста: сигнал переменного тока проходит через зарядную катушку, выпрямляется и преобразуется в постоянный для зарядки аккумулятора с низкой скоростью и для питания микроконтроллера. Micro (PIC16) управляет всеми индикаторами и вибрационным двигателем.

Отказ от ответственности

Если вы попытаетесь сделать это самостоятельно, вы будете работать с незащищенным литий-ионным аккумулятором, у которого достаточно энергии, чтобы вызвать хаос.Так что будьте осторожны и действуйте на свой страх и риск

Ссылки и ресурсы:

Разборка и ремонт Philips Sonicare HX6710

Сегодня у нас новый предмет для разборки — моя собственная зубная щетка Sonicare. В конце цикла чистки он издал короткий звуковой сигнал и замолчал. Нет реакции t

o нажатие кнопки или постановка на зарядку. Никаких огней, звуков и прочего. Ну может и разобрать.

На первый взгляд кажется, что эта штука постоянно запечатана и не подлежит ремонту.Даже в руководстве пользователя в основном это указано. Однако они упоминают, что вы можете открыть его, чтобы извлечь аккумулятор для переработки перед утилизацией. Вы делаете это, вставляя большую плоскую отвертку в щель на дне и поворачивая ее, чтобы разблокировать. Далее нажимаешь на металлический стержень, чтобы достать “внутренности” из корпуса:

Заранее извиняясь за отсутствие одной-единственной картинки внутренностей, приступим к детальным снимкам

Весь низ сборки был завален грязь и вода, неудивительно, что все перестало работать.

Первый шаг — обесточить вещи, видя, сколько вокруг воды. Итак, я отпаял два контакта аккумулятора и вытащил его. В этой щетке используется литий-ионный марганцевый элемент от Sony. При удалении напряжение на нем было довольно низким – 2,5 В или около того, но я решил оставить его в покое, чтобы посмотреть, восстановится ли он после короткого замыкания. Я быстро огляделся в поисках сменных элементов и нашел на ebay продавца, продающего их, но не смог подтвердить химический состав его элементов. Ионно-литиевые доступны во многих вариантах, и это конкретное приложение гарантирует более безопасные марганцевые.

После того, как все как можно лучше промыл спиртом и дал высохнуть в течение нескольких дней, я снова подключил аккумулятор снаружи, добавил контроль тока и напряжения и попытался поставить его на зарядное устройство:

Напряжение аккумулятора начало медленно расти, и ток выглядел разумным – 32 мА примерно подходит для элемента емкостью 800 мАч, который заряжается за 24 часа. По крайней мере, это…

Патрик Дж. Бернс, Стив П.

Читать статью полностью

Гарантия на зубную щетку Philips Sonicare: как это работает

Мои собственные практические испытания, а также отзывы клиентов показали, насколько надежны продукты Philips Sonicare. Уважаемый бренд на многих различных рынках, их внимание к качеству и надежности остается неизменным с брендом Sonicare и производимыми электрическими зубными щетками.

Несмотря на большое внимание к деталям и надежности, сам факт наличия в продуктах движущихся и электрических частей делает их подверженными неисправностям, износу.

Несмотря на то, что это электронный продукт, он неизбежно может выйти из строя.

Если ваша щетка вышла из строя или не работает так, как вы ожидаете, первое, что нужно сделать, — это просмотреть некоторые советы, которые мы предлагаем в нашем руководстве по устранению неполадок и распространенных проблем Sonicare.

Если устранение неполадок не помогло решить проблему, для вашей зубной щетки потребуется дополнительное устранение неполадок и, возможно, ремонт.

Так что же это за процесс? Как долго щетка покрыта?

Вы можете найти ответы на эти и другие вопросы ниже.

Ключевые моменты

  • Гарантия начинается с даты покупки.
    • Купите щетку 1 февраля 2020 года, гарантия будет действовать до 21 января 2022 года.
  • В соответствии с условиями гарантии Philips Sonicare бесплатно устранит любые дефекты или проблемы с зубной щеткой, возникшие в результате дефектов материалов или качества изготовления при изготовлении изделия.
    • Если щетка перестанет работать без причины, ее отремонтируют бесплатно.
    • Если щетка перестала работать, потому что она упала с высоты и повредила ее, это не будет покрыто.
  • Гарантия не распространяется на неисправности, возникшие в результате неправильного использования.
  • Если вы попытаетесь отремонтировать или модифицировать щетку, гарантия будет аннулирована.
  • Износ насадок щеток не покрывается гарантией.
  • Гарантийный ремонт должен выполняться в авторизованном сервисном центре Philips.
  • Гарантия будет аннулирована, если обнаружится, что повреждение электрической перезаряжаемой рукоятки связано с использованием сменных чистящих насадок сторонних производителей Sonicare.

Как мне отремонтировать и обслужить электрическую зубную щетку Sonicare в США?

Лучше всего заказать зубную щетку онлайн здесь или позвонить в центр поддержки клиентов Philips в США по телефону 1-800-682-7664.

Вы можете использовать другие способы связи, доступные здесь, если хотите.

Объясните возникшие у вас проблемы, и они дадут рекомендации в зависимости от модели и неисправности.

В соответствии с текущими процедурами Philips Sonicare (которые, конечно, могут измениться), если ваша зубная щетка не работает должным образом, они могут организовать бесплатную замену неисправной ручки или зарядного устройства (в зависимости от обнаруженной неисправности).

Это позволяет быстро и эффективно решить любую проблему, которая у вас может возникнуть.

Для гарантийного обслуживания: Свяжитесь с Sonicare по телефону 1-800-682-7664 и объясните неисправность. Они возьмут несколько деталей и организуют отправку замены в большинстве случаев. Кроме того, закажите зубную щетку онлайн здесь.

Для негарантийного обслуживания: Поддержка клиентов со щетками вне обычных гарантийных периодов не предоставляется. Ожидается, что вы благополучно избавитесь от щетки и купите новую.

Каков срок гарантии на электрическую зубную щетку Sonicare?

Хорошей новостью является то, что на щетку распространяется стандартная гарантия сроком на 2 года.

Будучи резидентом США, в большинстве случаев (всегда возможны изменения), если вы зарегистрируете новую электрическую зубную щетку на сайте www.sonicare.com/register, вы сможете продлить гарантию еще на 6 месяцев, всего до 2 с половиной лет ( 30 месяцев) без дополнительной оплаты.

Таким образом, если в один из дней в течение 2 лет щетка перестанет работать без видимой причины, вы должны быть застрахованы, просто воспользуйтесь гарантией.

Гарантия начинается с даты покупки. Купите кисть 1 февраля 2020 года, гарантия будет действовать до 31 января 2022 года или 31 июля 2022 года (если вы зарегистрировались и получили дополнительные 6 месяцев бесплатно).

Зарегистрируйте электрическую зубную щетку Sonicare

После покупки электрической зубной щетки рекомендуется зарегистрировать ее.

Все, что вам нужно сделать, это зайти на www.sonicare.com/register

Здесь вы можете создать учетную запись (или войти, если вы уже являетесь пользователем). Вы можете создать учетную запись, используя адрес электронной почты или пароль или даже через свои учетные записи в социальных сетях, таких как Facebook, Twitter, LinkedIn и Google.

После того, как вы зарегистрировали и активировали учетную запись, вы можете выбрать конкретную электрическую зубную щетку из списка моделей и ввести дату покупки и подтверждение покупки.

Вы получите подтверждение регистрации, и теперь кисть будет отображаться в вашей учетной записи.

Отсюда вы можете получить доступ к поддержке, руководствам, часто задаваемым вопросам, написанию отзывов и многому другому.

Существует ли вариант расширенной гарантии?

Если вы зарегистрируете щетку на сайте www. sonicare.com/register, вы получите дополнительные 6 месяцев бесплатно (предложение может быть изменено). Это дает вам немного дополнительного спокойствия, если вашей зубной щетке Sonicare потребуется ремонт.

Однако нет программ платных или иных для продления гарантии на 3-5 лет например.

На что распространяется гарантия Sonicare?

Гарантия начинается со дня покупки и действует в течение 2 лет.

Если электрическая зубная щетка Philips Sonicare выйдет из строя в течение гарантийного срока, Sonicare бесплатно отремонтирует или заменит ее.

Примеры того, на что распространяется гарантия, но не ограничиваясь ими:

  • Щетка больше не заряжается или держит заряд
  • Срок службы батареи меньше заявленного времени
  • Щетка больше не включается и не выключается
  • Щетка периодически перестает работать
  • Щетка ускоряется и замедляется причина

Гарантия не распространяется на косметические повреждения, такие как царапины, или повреждения, вызванные:

  • Нормальный износ
  • Авария, неправильное использование, попадание грязи или воды
  • Вмешательство в изделие
  • Неправильное использование
  • Ремонт, выполненный агентами, не уполномоченными Sonicare
  • Несоблюдение надлежащего ухода за изделием, включая перезарядку
  • Изделие модифицируется или используется в коммерческих целях

Гарантия и ремонт бесплатны?

Если неисправность вашей электрической зубной щетки подпадает под действие условий гарантии и в течение ее гарантийного срока, ремонт зубной щетки Sonicare будет бесплатным. Часто Sonicare высылает сменную щетку взамен неисправной, вместо того, чтобы ждать, пока сломанная зубная щетка Sonicare будет отремонтирована.

Вас могут попросить вернуть неисправный для ремонта, и в этом случае вы можете нести ответственность за оплату обратной доставки.

Сколько времени займет этот процесс?

Процесс обычно очень быстрый.

После регистрации неисправности будет предложено решение. Чаще всего это будет сменная щетка, но это не гарантия.

В этом случае вас попросят предоставить некоторые детали, и новая кисть будет отправлена ​​вам в течение нескольких дней.

Соберут ли зубную щетку?

Нет. Хотя это может быть изменено, вам может быть предложено сохранить/безопасно утилизировать неисправное устройство после выпуска нового/замены.

Возможно, неисправный придется вернуть, и в этом случае вы, скорее всего, будете нести ответственность за его возврат через почтовую систему за свой счет.

Как долго я буду без зубной щетки?

В тех редких случаях, когда щетка начинает давать сбои, Philips постарается решить проблему как можно скорее, как только о ней станет известно.

В течение нескольких дней после регистрации неисправности вам должна быть доставлена ​​новая/отремонтированная щетка.

Они не просто заменят зубную щетку?

Обычно да, но это зависит от политик Philips Sonicare и соблюдения определенных условий.

Нужна ли мне квитанция?

Сохранение квитанции будет полезно, когда дело доходит до заказа зубной щетки для любого гарантийного ремонта, поэтому ее стоит сохранить.

Еще лучше, войдите в Интернет, зарегистрируйте свою щетку и загрузите копию квитанции при покупке щетки, и тогда вы и Philips получите цифровую запись об этом.

Гарантийный срок на мою электрическую зубную щетку истек, могу ли я отдать ее в ремонт?

№Не существует политики ремонта зубных щеток вне гарантийного срока.

Я не в США, где и как мне отремонтировать мою щетку?

Если вы не являетесь резидентом США, но у вас есть электрическая зубная щетка Sonicare, на вашу щетку, вероятно, распространяются те же условия гарантии, но могут иметь место региональные различия в политике.

Обратитесь к руководству/документации, вложенной в коробку во время покупки, чтобы узнать о местной гарантийной процедуре и контактных номерах службы поддержки.

Можно ли заменить аккумулятор в ручке электрической зубной щетки Sonicare?

Батарея внутри не предназначена для замены. Ручка, внутри которой находится батарея, запечатана, и нет простого процесса ее удаления или замены.

Попытка сделать это аннулирует вашу гарантию и, вероятно, сделает щетку непригодной для использования.

При любых неисправностях, аккумуляторе или других неисправностях обращайтесь в местную службу поддержки Sonicare.

Какова формулировка полной гарантии?

Это полная формулировка гарантии, взятая из руководства пользователя зубной щетки Sonicare:

Компания Philips предоставляет гарантию на свою продукцию в течение двух лет с даты покупки. Дефекты, вызванные некачественными материалами и качеством изготовления, будут отремонтированы или заменены за счет Philips при условии предоставления убедительных доказательств покупки в соответствующий период. Philips рекомендует использовать оригинальные насадки Sonicare для оптимальной производительности. Использование других насадок может привести к повреждению зубной щетки Sonicare и ограничению гарантии.

Обратитесь в наш центр поддержки потребителей по телефону 1-800-682-7664 (Северная Америка), за пределами Северной Америки обратитесь в местный центр поддержки потребителей Philips.

Информация в Интернете: www.sonicare.com (Северная Америка) или www.philips.com/support (за пределами Северной Америки).

ИСКЛЮЧЕНИЯ ИЗ ГАРАНТИИ

На что не распространяется гарантия:

– Щеточные головки.

– Повреждения, вызванные использованием неразрешенных запасных частей

или неразрешенных головок щеток.

– Повреждения, вызванные неправильным использованием, небрежным обращением,

переделками или несанкционированным ремонтом.

– Нормальный износ, включая сколы,

царапины, потертости, обесцвечивание или выцветание.

ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ

ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ОГРАНИЧИВАЮТСЯ СРОКОМ ДЕЙСТВИЯ ЯВНЫХ ГАРАНТИЙ, ИЗЛОЖЕННЫХ ВЫШЕ. В НЕКОТОРЫХ ШТАТАХ

ОГРАНИЧЕНИЯ НА ПРОДОЛЖИТЕЛЬНОСТЬ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ НЕ ПРИМЕНЯЮТСЯ.

ОГРАНИЧЕНИЕ СРЕДСТВ ПРАВОВОЙ ЗАЩИТЫ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ PHILIPS ИЛИ ЕЕ АФФИЛИРОВАННЫЕ ИЛИ ДОЧЕРНИЕ КОМПАНИИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ

КОСВЕННЫЕ УБЫТКИ, ОСНОВАННЫЕ НА НАРУШЕНИИ ГАРАНТИИ, LEGORIG, ALTIG, TORTENCENY.ТАКИЕ УБЫТКИ ВКЛЮЧАЮТ, ПОМИМО ПРОЧЕГО, ПОТЕРЮ СБЕРЕЖЕНИЙ ИЛИ ДОХОДОВ; ПОТЕРЯ ПРИБЫЛИ; ПОТЕРЯ ПРИМЕНЕНИЯ; ПРЕТЕНЗИИ ТРЕТЬИХ ЛИЦ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, СТОМАТОЛОГОВ И СТОМАТОЛОГ-ГИГИЕНИСТОВ; И СТОИМОСТЬ ЛЮБОГО ЗАМЕНЯЮЩЕГО ОБОРУДОВАНИЯ ИЛИ УСЛУГ. В НЕКОТОРЫХ ШТАТАХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ИЛИ ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ.

Небольшая дополнительная информация представлена ​​на веб-сайте Sonicare по адресу: https://www.usa.philips.com/c-dam/b2c/suj/master/supporthome/Warranty/EN_US_OWS_PC_DA_MCC.пдф

Контакты

Philips Sonicare

Для получения наиболее точной и актуальной информации мы рекомендуем обращаться в отдел по работе с клиентами Sonicare. Их контактный номер выглядит следующим образом:

1-800-682-7664
(с понедельника по воскресенье: с 9:00 до 18:00 по восточному поясному времени)

Или используйте другие варианты связи здесь.

***ВНИМАНИЕ: Electric Teeth не имеет прямого отношения к Philips Sonicare. Насколько нам известно на момент написания, информация верна и предоставлена ​​добросовестно.Он может быть изменен в любое время. Предоставлено в первую очередь для клиентов Sonicare из США.***

‎App Store: Philips Sonicare

Вы помните, когда научились чистить зубы? Мы тоже! Оказывается, большинство людей не чистят зубы должным образом.

Задумывались ли вы когда-нибудь, насколько хорошо вы на самом деле чистите зубы? Когда вы подключите зубную щетку Philips Sonicare к приложению, вы будете получать персональные рекомендации и рекомендации, а также советы по улучшению ваших привычек чистки зубов.Это поможет вам добиться здорового рта и уверенной улыбки.

Обратите внимание, что для использования приложения у вас должна быть подключенная зубная щетка. Подключившись к приложению, вы также будете получать последние обновления вашего опыта чистки зубов.

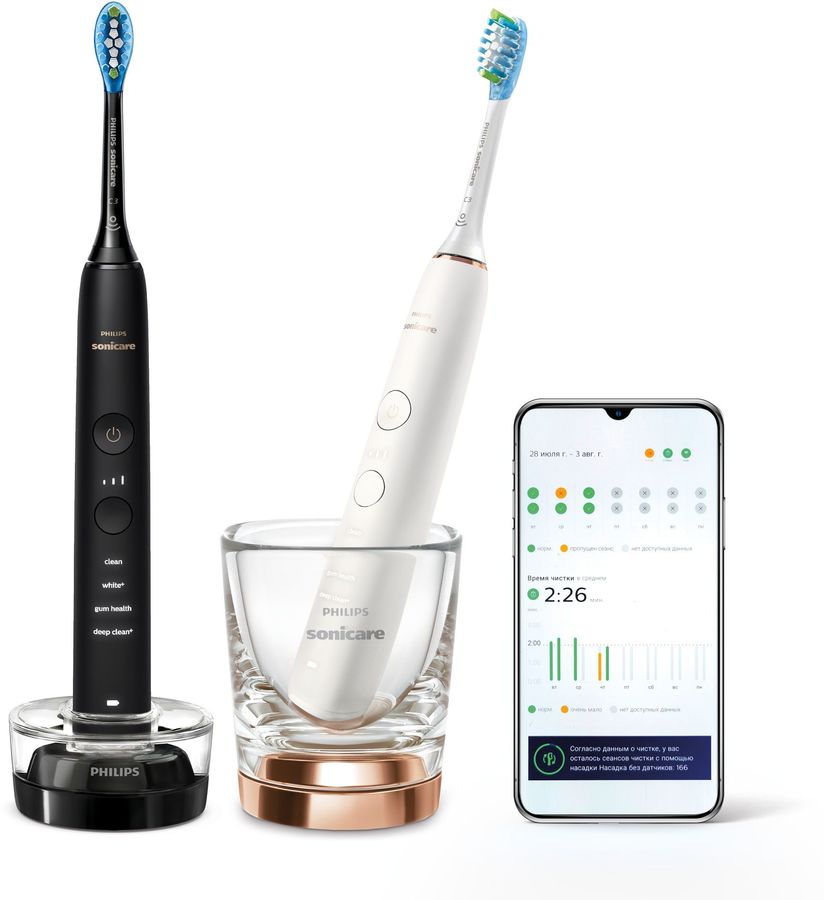

С нашей самой передовой зубной щеткой — Sonicare 9900 Prestige — приложение работает в гармонии с вашей щеткой, чтобы получить доступ ко всему спектру преимуществ, в том числе:

— Управляемая чистка в режиме реального времени, чтобы чистить зубы как можно лучше.
— SenseIQ для определения и автоматической адаптации вашего стиля чистки зубов.
– Автоматическая синхронизация для обновления без вашего телефона поблизости.

Работа с приложением Sonicare зависит от того, какая у вас зубная щетка и где вы живете:

PREMIUM
– 9900 Prestige – SenseIQ, карта полости рта, персональные рекомендации и советы.

РАСШИРЕННАЯ
— DiamondClean Smart и FlexCare Platinum Connected — карта полости рта с указанием местоположения и уведомлениями о пропущенных участках.

ESSENTIAL
— DiamondClean 9000 и ExpertClean — SmarTimer и направляющие для чистки.

В приложении Sonicare:

Инструкции по чистке зубов в режиме реального времени
Приложение Sonicare отслеживает ваши привычки, например, чистите ли вы все области рта, как долго вы чистите или какое давление вы используете, и тренирует вас с индивидуальным советом. Эта тренировка помогает обеспечить постоянное и полное покрытие каждый раз, когда вы чистите зубы.

Информационная панель
Информационная панель подключается к вашей зубной щетке Sonicare для сбора данных о ваших привычках чистки зубов. Каждый день и каждую неделю вы будете получать точный, легко читаемый отчет, в котором вы найдете информацию о чистке зубов, необходимую для улучшения и поддержания здоровья полости рта.

Автоматическая служба повторного заказа чистящих насадок
Сменные насадки никогда больше не закончатся. Приложение Sonicare отслеживает фактическое использование вашей насадки, а служба заказа насадок автоматически доставляет замену именно тогда, когда она вам нужна. Услуга повторного заказа чистящих головок в настоящее время доступна в США, Великобритании, Германии, Франции, Испании, Италии и Японии.

Телестоматология
Стоматолог ждет вас! С решениями Sonicare Teledentistry вы просто предоставляете некоторую справочную информацию и несколько фотографий своего рта и получаете персональную комплексную стоматологическую оценку от лицензированного стоматолога в течение 24 часов.Решения для телестоматологии доступны только в США.

13 лучших электрических зубных щеток для удаления налета на 2021 год

.

Вы понимаете, что вы взрослый, когда самая захватывающая вещь в вашем рождественском списке — очень практичная новая электрическая зубная щетка — отличное взросление.

Мы не виним вас. Немного заботы о зубах — это верный способ почувствовать себя свежее, здоровее и сплоченнее.

Еще никогда не было лучшего времени, чтобы добавить что-то в свой список желаний — или дерзко в свою собственную корзину — ведь на горизонте есть несколько отличных предложений Черной пятницы.

Доказано, что электрические зубные щетки очищают зубы и десны более эффективно, чем механические, обеспечивая чистоту полости рта и белоснежную улыбку. Чтобы избавить рот от налета и бактерий, стоматологи рекомендуют использовать хорошую электрическую зубную щетку два раза в день в течение двух минут.

Если вы представляете громоздкое белое чудовище, которое сидит на вашей раковине и портит внешний вид вашей ванной комнаты, не волнуйтесь.Теперь на выбор предлагается широкий ассортимент электрических зубных щеток, некоторые из которых настолько стильные, что вам захочется показать их гостям.

Лучшие электрические зубные щетки:

На что следует обратить внимание при покупке электрической зубной щетки?

Существует два типа электрических зубных щеток: осциллирующие и звуковые. Колеблющиеся зубные щетки вращаются и пульсируют, удаляя зубной налет. Звуковые зубные щетки имеют щетинки, которые быстро вибрируют из стороны в сторону для очень мощной чистки, что делает их более дорогими.

Многие из лучших электрических зубных щеток имеют встроенные датчики давления, которые мигают, когда вы чистите слишком энергично. У некоторых есть таймеры, которые звенят каждые 30 секунд, чтобы напомнить вам о необходимости перейти к следующему квадранту рта. Также обратите внимание на чувствительные режимы и режимы глубокой очистки.

Как мы тестируем

Группа из 242 тестировщиков в течение двух недель испытывала широкий ассортимент электрических зубных щеток. Их попросили оценить каждую модель по ее простоте использования, дизайну, времени автономной работы и общей производительности.

Они также использовали раскрывающую таблетку до и после чистки зубов, чтобы определить, насколько эффективно каждая зубная щетка удаляет налет.

Купить лучшие электрические зубные щетки

Реклама – продолжить чтение ниже

1

Лучшая электрическая зубная щетка Sonic

Звуковая зубная щетка Уход за полостью рта

€73,70

Эта простая зубная щетка полностью очищает рот на 360 градусов, мягко удаляя зубной налет и пятна от кофе, а также освежая дыхание. Звуковая насадка также способствует циркуляции кислорода вокруг рта и гарантирует, что зубная паста попадет в труднодоступные места для идеальной глубокой очистки.

Благодаря трем настройкам и трем насадкам разного размера на выбор эта щетка предназначена для чувствительных зубов и тех, кто хочет получить ощущение скрипучей чистоты.

Основные характеристики
Действие щетки: Sonic
Количество режимов уборки: 3
Особенности: Индикатор зарядки, двухминутный таймер
Аксессуары: 9003 2

Лучшая осциллирующая электрическая зубная щетка

iO9 Электрическая зубная щетка

Эта первоклассная зубная щетка точно расскажет вам, насколько чисты ваши зубы, и вам не придется терпеть поход к стоматологу.Oral B использует искусственный интеллект и технологию 3D-отслеживания зубов для контроля за чисткой зубов, а интерактивный дисплей позволяет вам прокручивать семь интеллектуальных режимов и напоминает вам, когда менять насадку.

Датчик давления с цветными индикаторами также предупреждает вас, когда вы чистите слишком сильно или слишком мягко. Тщательная очистка, оставляющая ощущение свежести во рту, это серьезный набор для тех, кто серьезно относится к гигиене полости рта.

Основные характеристики
Действие щетки: Осциллирующая
Количество режимов чистки:  Семь
Особенности: Индикатор зарядки, двухминутный таймер, 3D-отслеживание зубов с помощью A.I, датчик давления
Входящие в комплект аксессуары:  Насадка для щетки, дорожный футляр для зарядки, зарядное устройство, сменный держатель

3

Лучшая инновационная электрическая зубная щетка

Звуковая электрическая зубная щетка

Чистить зубы без зубной пасты? Мы тоже почти не поверили, но эта высокотехнологичная щетка утверждает, что без нее работает лучше. При включении УФ-светодиод взаимодействует со стержнем из диоксида титана в ручке, создавая отрицательные ионы, которые покрывают зубы при чистке и предотвращают прилипание бактерий, вызывающих зубной налет.

Наши испытатели продолжали использовать зубную пасту и остались довольны результатами. Им также понравилось, насколько легко им было управлять, и понравилось, как мало шума он производил.

Основные характеристики

Щетка: Sonic
Количество режимов очистки: Три
Особенности: Света зарядки, двухминутный таймер 9 Включенные аксессуары: USB-кабель, зарядное устройство

4

Лучший для начинающих

Гений Х

Все всегда бывает в первый раз, поэтому, если вы наконец-то присоединились к рекламе электрических зубных щеток, можем ли мы предложить вам начать с этого? Мягкие, но эффективные, наши тестеры отметили, что вибрации не были слишком сильными с этим, но все же им удалось оставить зубы мятно-свежими, не вызывая чувствительности.

Также имеется полезный датчик давления, так что вы можете быть уверены, что заботитесь о своих деснах. Простой и интуитивно понятный в использовании, он вызвал удивление в нашем лабораторном тесте из-за того, что был немного громким, но вряд ли кто-то из наших тестеров это заметил.

Основные характеристики
Действие щетки: Осциллирующая
Количество режимов уборки: Шесть
Особенности: Индикатор использования щетины, индикатор заряда, датчик давления
Аксессуары в комплекте: Зарядка )

5

Самая стильная электрическая зубная щетка

Электрическая зубная щетка Sonicare Power 9900 Prestige

Мы знаем, что внешний вид — это еще не все, но модная электрическая зубная щетка, занимающая центральное место на раковине в ванной, не повредит, верно? Но хорошая внешность заходит так далеко.Наши испытатели обнаружили, что он оставляет зубы заметно свежими, сметая налет на 86%, оставляя всех с тщательной чисткой, достойной стоматолога.

Гламурный внешний вид принес ему несколько баллов на нашей панели, в то время как один тестировщик похвалил, насколько белее он сделал их наширы. Несмотря на то, что наш лабораторный тест показал, что она «громкая», это не помешает 93% продолжать использовать эту роскошную щетку.

Основные характеристики
Действие щетки: Sonic
Количество режимов уборки: Пять
Особенности: Индикатор использования щетины, датчик давления, индикатор зарядки 6

Лучший по сроку службы батареи

МСА 3

Это совершенно новое устройство от FOREO имеет те же 16 уровней интенсивности вибрации, что и ISSA 2, но имеет новый улучшенный тонкий дизайн и модернизированную насадку для щетки.

Эта зубная щетка

понравится гермофобам, так как она изготовлена ​​из силикона, который известен своей ультрагигиеничностью, гипоаллергенностью и легкостью очистки. Головка щетки также сочетает в себе силиконовые и полимерные щетинки, которые прослужат дольше, чем обычная нейлоновая насадка, и бережнее относятся к чувствительным деснам.

Наши испытатели сочли, что форма щетки неудобна, чтобы иногда залезать в укромные уголки, но они действительно оценили длительное время автономной работы, которое будет длиться 365 дней без подзарядки — спасение для тех, кто, кажется, никогда не помнит свое зарядное устройство.Его также было удобно держать в руке, и он оказался нежным для зубов у 87% наших тестировщиков.

Основные характеристики
Действие щетки: Sonic
Количество режимов уборки: 16
Особенности: Индикатор зарядки 7

Лучший для отбеливания зубов

Зубная щетка Stylsmile Sonic Blue Light

Вот один для любителей чая и кофе.Этот набор для отбеливания включает в себя звуковую зубную щетку для удаления пятен с поверхности и тюбик зубной пасты, активируемой синим светом, чтобы сделать зубы заметно белее. Наши тестировщики одобрили его и продолжили использовать после испытания.

Основные характеристики
Действие щетки: Sonic
Количество режимов очистки: Два
Особенности: Индикатор зарядки, двухминутный таймер , зубная паста, светодиодный лоток-ускоритель с батареями, силиконовый лоток для рта, три шприца с отбеливающим гелем по 3 мл

8

Лучший для глубокой очистки

Электрическая зубная щетка Toothwave

Результат почти такой же, как у стоматолога-гигиениста. Эта умная щетка использует радиочастотные волны для удаления пятен и обесцвечивания, которые затем удаляются мягкими, но эффективными щетинками головки щетки.

Обеспечивает тщательную очистку, не вызывая раздражения, не повреждает драгоценную зубную эмаль и помогает предотвратить гиперчувствительность в будущем, оставляя вам (более белую) улыбку.

Основные характеристики Щетка: Sonic
Количество режимов очистки: Четыре
Особенности: Особенности заряда, автоматический таймер

9 Включенные аксессуары: USB-кабель, чехол для путешествий, зарядное устройство, две щетки

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.

Добавить комментарий

Ваш адрес email не будет опубликован.
