Ремонт утюгов своими руками тефаль

Мы постараемся ответить на вопрос: ремонт утюгов своими руками тефаль по рекомендациям подлинного мастера с максимально подробным описанием.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

  • Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
  • Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
  • Емкость/резервуар для воды, которая используется при отпаривании.
  • Есть сопло для разбрызгивания воды, принудительного выхода пара.
    Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
  • Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Как каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко.

Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода.

Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Для того. чтобы выглядеть опрятнее и приятнее для окружающих, люди издревле пытались избавиться от различных складок и неровностей на одежде. В ранние периоды истории, для этой цели использовались камни подходящей формы, посуда, наполненная углями и прочие подручные средства. Электрический утюг, который на сегодняшний день получил повсеместное распространение, был изобретен сравнительно недавно.

Свою историю он начинает с конца девятнадцатого века, когда электроутюг был впервые запатентован. С тех пор, техника претерпела значительные изменения и современные утюги бренда Тефаль являются одним из наиболее ярких и наглядных примеров. Однако, даже технически надежный прибор со временем приходит в негодность, ввиду чего, возникает потребность в его ремонте. Наиболее рациональным решением станет самостоятельное его выполнение, что позволит сэкономить средства.

Рассматривая техническое устройство и характерные особенности работы электрических утюгов, можно отметить, что они довольно схожи с другой категорией электроприборов — чайником. Основным элементом конструкции, без которого невозможна нормальная эксплуатация прибора, представляется ТЭН, обладающий мощностью порядка 1000-2200 Ватт.

Для корректной работы, к нему подается необходимое напряжение. Однако, во избежание перегрева ТЭНа и порчи одежды, производители оснащают приборы регулятором температуры с различными доступными пользователю режимами.

Для подавляющего большинства утюгов, характерны следующие особенности работы:

  • При повороте специальной ручки круглой формы для регулировки по часовой стрелке, происходит увеличение рабочей температуры подошвы утюга;
  • Включение и отключение регулятора сопровождается специальным щелчком;
  • Основным элементом, за счет которого происходит регулировка, представляется биметаллическая пластина, которая расширяется под воздействием температуры.

Система подачи электроэнергии к прибору довольно проста и включает в себя электрошнур и вилку. В связи с особенностями конструкции, для проведения ремонта шнура, потребуется разобрать утюг.

Конструкция утюгов Тефаль предполагает специфичный способ крепления подошвы к внутренним элементам устройства. Оно осуществляется как с помощью специальных защелок, так и с применением винтов, которые могут быть тщательно замаскированы. С этой целью, чаще всего, их размещают под декоративными заглушками, а также под резервуаром для воды. Чтобы не нарушить целостность конструкции при разборке, необходимо обнаружить все из них.

В подавляющем большинстве случаев, причиной поломки утюга Tefal является повреждение шнура питания. Для того чтобы проверить данный элемент, потребуется воспользоваться тестером. Необходимо снять заднюю крышку утюга, после чего прозвонить шнур с помощью тестера и определить местонахождение поломки.

При обнаружении разрыва, рекомендуется либо самостоятельно выполнить ремонт шнура, предварительно отключив его от сети, либо заменить его. Во втором случае очень важно, чтобы используемый аналог соответствовал техническим параметрам оригинала.

Это интересно! Как очистить утюг от нагара в домашних условиях

Одним из ключевых элементов почти во всех электроприборах, представляется предохранитель. Он служит своего рода защитой всей схемы от повреждения наиболее важных и чувствительных её элементов в результате скачков напряжения. Для его ремонта потребуется:

  • Отключить прибор от сети;
  • Прозвонить термопредохранитель с помощью тестера, подключив к нему провода с двух сторон;
  • При неисправности элемента (индикатор тестера не горит) рекомендуется либо заменить его, либо замкнуть электрическую цепь в этой части, удалив предохранитель.

Замена представляется более целесообразным решением, так как предохранитель способен предотвратить многие серьезные поломки.

Другим ключевым элементом утюгов Tefal, представляется регулятор температуры. Для того чтобы упростить доступ к регулятору, в первую очередь, следует попробовать снять его ручку с внешней стороны корпуса. Если этого сделать не удается, придется полностью разбирать корпус и выкручивать элементы крепления для доступа к нужной части прибора.

Диагностика регулятора выполняется в несколько этапов:

  • Установить регулятор в крайние положения, при невозможности сделать это — надлежит воспользоваться плоскогубцами;
  • Осуществить прозвон элемента с помощью тестера, периодически переключая регулятор в разные положения;
  • Если в крайних позициях регулятора, лампочка тестера горит — элемент исправен.

В тех же случаях, когда наблюдается неисправность элемента, потребуется выполнить зачистку контактов. Для этого рекомендуется воспользоваться наждачной бумагой, пилкой для ногтей или аналогичным абразивным средством. После очистки, можно протереть контакты спиртом и дать высохнуть, что увеличит эффективность очистки.

Это интересно! Современная техника — паровой шкаф для одежды и гладильные приборы

Всем известно, что наиболее важным элементом в конструкции электроутюга Tefal, представляется нагревательный элемент. Для диагностики его работоспособности можно воспользоваться тестером аналогично предыдущему варианту. Однако, сам элемент практически неремонтопригоден, ввиду чего, при его поломке устройство чаще всего выбрасывают.

Перед этим, целесообразно разобрать его, чтобы достать наиболее важные запчасти, вроде предохранителя, регулятора, а также сетевого шнура. Ведь при последующих ремонтных работах, подобные элементы наверняка пригодятся.

Чтобы система отпаривания в утюгах Tefal работала без нареканий, целесообразно использовать дистиллированную, фильтрованную или хотя бы кипяченую воду. Это предотвратит появление накипи и продлит срок службы системы.

Чтобы удалить образовавшуюся накипь, рекомендуется придерживаться следующего алгоритма действий:

  • Отключить прибор от сети;
  • Поместить утюг в емкость, наполненную водой так, чтобы её уровень был выше подошвы прибора на полтора сантиметра. Задняя часть утюга должна быть немного приподнята;
  • Повернуть регулятор пара для выставления максимального значения;
  • Добавить стакан уксуса, лимонную кислоту или средство для удаления накипи на один литр воды;
  • Вскипятить емкость на плите, после чего немного остудить и повторить процедуру.

Это интересно! Выбираем гладильную машину для дома: описание, характеристика, цена

Кипячение подобным образом надлежит повторить порядка четырех раз для полного удаления образовавшейся накипи. После окончания ремонта, надлежит дать прибору просохнуть в течение нескольких часов. По истечении данного срока, утюг можно использовать в стандартном режиме.

Ремонт утюга Тефаль – задача, которая требует хотя бы небольшого опыта работы с инструментом. Следует знать, что некоторые модели марки не поддаются починке в домашних условиях без специального оборудования и навыков. Рассмотрим, как можно отремонтировать утюг данного бренда своими руками.

Прибор, который можно даже не пытаться чинить своими руками – это беспроводной утюг Тефаль. На рынке представлены различные варианты таких устройств:

  • с контактными площадками;
  • с подошвой, накапливающей тепло;
  • с отстреливаемым кабелем питания.

Две первые категории однозначно требуют диагностики, разборки и ремонта с помощью специального оборудования: починить подобный утюг в домашних условиях вряд ли удастся. У третьей категории имеется четко обозначенная слабая зона. Схема работы выглядит так:

  1. Утюг с подсоединенным к специальному механизму кабелем включается в сеть 220V.
  2. По достижении заданной регулятором температуры кабель отстреливается пружинным блоком.
  3. Пока температура не упадет, вставить кабель на место нельзя: он не фиксируется, а в отдельных моделях даже не вставляется.

Проблема утюгов с отстрелом кабеля одна – в них два термических контрольных механизма: основной и фиксации шнура. Со временем владельцам такой модели придется перейти на следующую схему действия: погладив часть одежды, дожидаться падения температуры, вставлять шнур, передвигать регулятор на большее значение и снова ожидать. Причина такого поведения утюга – в окислении биметаллической пластины контрольного устройства отстрела. Ее достаточно почистить, заменить, в некоторых случаях – просто поправить.

Как разобрать утюг от Тефаль правильно? В них предусмотрена многоуровневая схема крепления. Имеются следующие особенности:

  • Верхняя крышка не снимается вместе с основным корпусом.
  • Чтобы добраться до электронных компонентов, нужно открутить винт в носовой части. Его видно в районе дозатора воды через полупрозрачную пластмассу.

  • Доступ к устройствам подачи пара осуществляется после съема верхней крышки. Чтобы сделать это, нужно демонтировать кнопки, которые закрывают доступ к крепежному винту. Открутив их, можно удалить верхнюю крышку и получить полный доступ ко всем компонентам устройства.

Начальный демонтаж корпуса Тефаль ничем не отличается от схемы, применяемой в других марках:

  1. Необходимо удалить прижимной винт или винты, которые находятся под крышкой в задней части корпуса. Их необходимо ввинтить вглубь, чтобы разблокировать и снять крышку.
  2. Под крышкой может оказаться еще несколько крепежных элементов, расположенных под водяной емкостью или под пластиковой головкой терморегулятора.
  3. Поднимать пластиковый корпус нужно аккуратно. Кроме винтов и саморезов, он может фиксироваться защелками. Найти их можно тонкой полоской стали (лезвием ножа или отверткой) путем проведения по корпусу.
  4. Для доступа к электрической части, возможно, потребуется демонтировать защитную крышку. Она также крепится несколькими саморезами, отыскать которые не составляет труда.

Утюги Тефаль могут иметь сложную форму корпуса, поэтому осматривать его на наличие открытых или скрытых фиксаторов и точек крепежа нужно внимательно и детально.

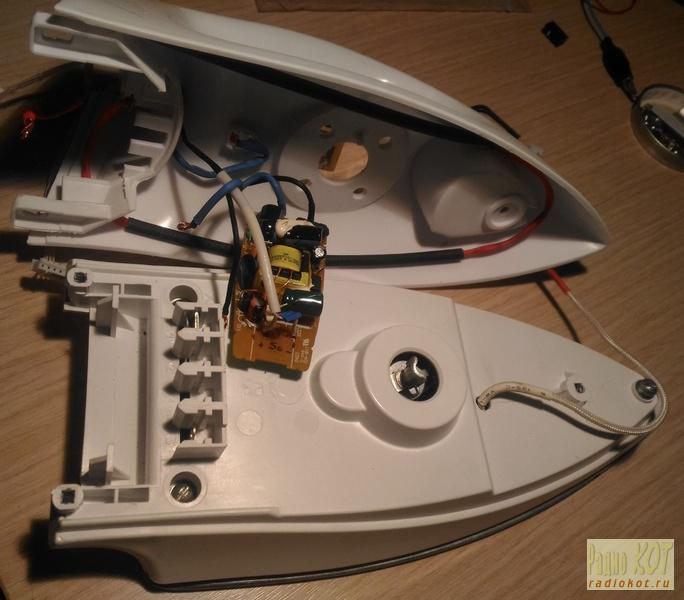

После снятия верхнего корпуса и внутренних крышек защиты, разобранный утюг выглядит так:

Не имеет значения, какая модель утюга разбирается для ремонта и диагностики. Приборы со стальной подошвой или фирменной Ultragliss имеют одни и те же узлы. Проблемы могут возникать из-за выхода из строя одноразового термопредохранителя, окислений контактов, засорения выходов пара, возникновения загрязнений и последствий коррозии ввиду попадания влаги на площадки, находящиеся под напряжением.

Среди утюгов Тефаль распространены нижеследующие поломки.

В утюгах Тефаль активация подачи пара происходит не по команде кнопки. Эта пластиковая часть давит на полую трубку, которая передает усилие на соответствующий контакт. Деталь часто раскалывается со временем. Клеить бесполезно – трубка имеет тонкие стенки, и не будет обладать достаточной прочностью. Для ремонта понадобится термоусадочный шланг, его можно приобрести в магазине радиоэлектроники. Шланг надевается на пластиковую трубку и подогревается, например, зажигалкой. После ремонта деталь устанавливается на свое штатное место.

Самая частая проблема утюгов заключается в повреждениях шнура питания. Необходимо проверить состояние предохранителей (один из них может находиться в вилке), отсутствие нагара на контактах, отсутствие перетертостей, заломов и других механических повреждений. Особенно тщательно исследуется область вхождения кабеля в вилку и корпус утюга. При обнаружении повреждений кабель нужно заменить. Внимательному осмотру подвергается и контактная гребенка, расположенная в задней части, под крышкой корпуса.

Вся конструкция утюга тщательно осматривается. Зоны, где присутствует известковый налет или окисления, прочищаются. Для этого может применяться мелкая шкурка, щеточка, легкие кислотные моющие средства, этиловый спирт. Процедура чистки обязательна – в большинстве моделей вода и пар напрямую попадают на токоведущие элементы схемы.

Почистить подошву можно несколькими способами. Один из них заключается в применении ватных палочек, смоченных в уксусе. Их как можно глубже задвигают в сопла и проворачивают. Доступность других способов зависит от материала подошвы:

  • Металлическая – чистится с помощью соли. Достаточно прогладить при максимальном нагреве усыпанную мелкой солью хлопковую ткань.
  • Керамику и металл можно почистить слабым раствором лимонной кислоты. Для этого берется большая сковорода, в которую заливают раствор (примерно на сантиметр) и кладут 3 монетки. Утюг устанавливается подошвой на эти монетки, но так чтобы не были закрыты его сопла. После этого раствор доводится до кипения и остужается естественным способом. Процедуру повторяют 3-4 раза.

Перед чисткой забитые сопла нужно проткнуть зубочисткой или иглой. Утюги с тефлоновым покрытием лучше отдать в специализированную мастерскую. В зависимости от характеристик поверхности и срока использования, домашние методы могут привести к отслоению или другим нарушениям гладкости подошвы.

Чистить утюги уксусом не рекомендуется. Воздействие кислоты высокой температуры вызывает окисление рабочих схем электрики, приводит к ломкости пластика, может привести к непоправимой порче помп и регуляторов.

Если принято решение использовать лимонную кислоту, контактные зоны следует защитить. Обмотать места крепления проводов ТЭНа утюга изолентой или закрыть термоусадкой, к примеру.

Чистка терморегулятора утюга производится достаточно просто. Узел разбирают и удаляют нагар с контактов. Подойдет полоска замши, которую смачивают спиртом или лимонной кислотой, протягивают между контактами (на схеме – зона 2) и водят до тех пор, пока не уменьшится количество грязи. Применять шкурки и абразивы не рекомендуется – поверхность становится шершавой, броски тока сильнее, в результате чего прогар наступает еще быстрее.

В терморегуляторе утюга может выйти из строя биметаллическая пластина, задача которой состоит в прерывании электрической цепи. Элемент не ремонтируется, только заменяется. Другая проблема – ломающийся шток. Он изготовлен из керамики, деталь при желании можно изготовить из подручного материала, например, резистора. Но в большинстве случаев проще поменять терморегулятор утюга целиком.

Перечисленные ремонтные действия можно провести своими руками при наличии даже небольшого опыта работы с электротехникой. Более сложные операции, например, устранение проблем с датчиком положения утюга или электронными элементами, лучше поручить специалистам.

Некоторые поломки бытовой техники при наличии минимальных навыков и инструмента устранить достаточно легко, для этого не требуется обращаться в сервисный центр. Осуществить ремонт утюга «Тефаль» своими руками вполне реально, главное – правильно разобрать прибор и определить причину неисправности.

Гладильная техника от французского производителя подразделяется на паровые устройства и с парогенератором. Первые имеют классическую конструкцию электрического утюга, дополнительно внутри располагается резервуар для воды объемом до 300 мл. Жидкость, залитая в специальную емкость, нагревается и через отверстия в подошве подается на ткань в виде пара.

Конструкция устройств с парогенератором несколько отличается. Резервуар для воды находится на станции в бойлере. Утюг и станция соединены трубкой для подачи воды, проводом электропитания. Вода в бойлере превращается в пар, по трубкам непрерывно подается под давлением на подошву утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причины отказа прибора могут быть:

  • физическими – плохой контакт шнура, ТЭН и прочее;
  • химические – накипь от жесткой воды на нагревательном элементе;
  • механические – западание кнопок.

Чтобы устранить любую из этих проблем, сначала потребуется разобрать утюг Tefal.

Для работы понадобятся отвертки: плоская и звездочка.

Важно! Перед тем как начать, следует отсоединить прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен противоизвестковый стержень, его необходимо демонтировать.

Начинают разбор с вывинчивания двух болтов на задней стенке. Используют для этого отвертку-звездочку. Третий болт расположен под кнопкой подачи пара, нужно аккуратно снять ее: поддеть плоской отверткой, отгибают пластмассовые защелки, тянут на себя. Действовать следует очень осторожно, чтобы ничего не сломать. Точно так же снимают кнопку для разбрызгивания воды.

Выкручивают болт, находящийся под кнопками системы подачи пара, после чего ручку устройства можно демонтировать. Аккуратно снимают регулятор температуры нагрева подошвы. Вынимают колодку сетевого шнура. Под ней прячутся еще 2 винта и видны 4 контакта.

Переходят к разбору корпуса. Корпус состоит из двух надежно загерметизированных частей, пытаться разобрать которые не следует. Герметик виден невооруженным глазом, он представляет собой массу черного цвета, похожую на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам особыми методами, отличающимися от способов, которые используют другие производители. Это могут быть трудно обнаруживаемые винты (обычно их располагают под заглушками) или специальные защелки. Перед тем как начать отделять подошву от корпуса, следует убедиться, что весь крепеж был снят.

Чтобы окончательно не сломать прибор, перед работой стоит просмотреть видео о разборе и ремонте утюга Tefal.

Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой Easycord, отличительной особенностью которой является особая конструкция задней панели прибора. Болты находятся на подставке, соединенной с ручкой. Открутив их, снимают крышку, закрывающую место установки шнура, а затем переходят к разборке системы подачи пара. Кнопки располагаются на съемном блоке, демонтировать который можно, отогнув специальные защелки.

После этого можно снять ручку, аккуратно подтянув ее вверх. Следующий шаг – выкручивание винтов. 2 из них располагаются на задней части утюга, а еще один размещен на передней, под съемным блоком. Далее разбирают утюг так же, как стандартные модели.

Порядок действий при ремонте зависит от типа неисправности. Стоит рассмотреть наиболее часто встречающиеся. С некоторыми из них можно справиться самостоятельно, решение особо сложных проблем стоит доверить специалистам. Для работы потребуется тестер, отвертки, изолента, в некоторых случаях – запчасти, если потребуется замена неисправных элементов.

Чаще всего утюг не включается из-за того, что перетерся шнур. На него приходится большая нагрузка в процессе эксплуатации прибора, и со временем он повреждается. Чтобы убедиться, что причина сбоя заключается в шнуре, необходимо проверить его тестером. Для этого после снятия задней панели утюга проходятся тестером по всей длине провода, выявляют участок разрыва.

Далее возможны 2 варианта.

  1. Отремонтировать шнур: изолировать провода, поменять вилку, удалить скруты.
  2. Полностью заменить, подобрав подходящий по техническим параметрам аналог.

Отверстия на подошве прибора могут быть закупорены из-за скопления известкового налета, накипи или частиц пригоревшей ткани. Для чистки используют лоскут мягкой ткани, смоченный в уксусе или растворе лимонной кислоты. Им протирают проблемные участки до полного растворения отложений. При обработке важно не допускать контакта влажной тряпки с другими элементами утюга.

Нельзя очищать подошву острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность будет плохо скользить по ткани. При западании кнопки подачи пара на утюге Tefal следует очистить деталь и место ее расположения от пыли, осмотреть защелки, после чего поставить обратно. При засорении разбрызгивателя его нужно прочистить. Для этого используют иголку.

От этого элемента зависит температура нагрева подошвы и возможность выставления нужного режима глажки. Чаще всего причиной неисправности термостата является засорение контактов. Мелкие ворсинки ткани забивают зазоры. Произведя разборку прибора, следует зачистить контакты наждачной бумагой, иголкой или острым предметом. После проверить – повернуть втулку, на которой расположена ручка переключателя. Если все в порядке, раздастся щелчок.

Предохранитель может быть одно- или многоразовым. Первые перестают работать, когда перегорают, и починить их невозможно, следует полностью заменить деталь.

Предохранитель потребуется прозвонить тестером. Если индикатор на инструменте не горит, прибор нужно разобрать и проверить контакты проводов. Затем ликвидируют разрыв или полностью заменяют элемент, если починить его нельзя.

Причина, по которой утюг включается, но подошва не нагревается, – поломка ТЭН. В большинстве современных моделей утюгов нагревательный элемент соединен с емкостью для воды, и демонтировать его, чтобы заменить на новый, не получится. Придется либо целиком заменять подошву, либо покупать новый прибор. Первый вариант нецелесообразен – найти подходящую рабочую поверхность трудно, а ее приобретение обойдется недешево.

Чтобы утюг длительное время исправно работал и не приходилось его чинить, следует придерживаться простых рекомендаций.

  1. При наличии в устройстве функции самоочистки, необходимо не реже 1 раза в месяц использовать ее.
  2. Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и нагар. Для этого используют раствор уксуса или лимонной кислоты, специальные карандаши для очистки. Ни в коем случае нельзя наливать растворы в резервуар – они могут испортить мелкие детали, прокладки, следствием чего станет разгерметизация резервуара.
  3. Стоит использовать только мягкую воду: фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
  4. Нужно не допускать перегибов шнура. После окончания глажки и остывания прибора провод аккуратно наматывают на корпус.

При наличии серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обратиться в сервисные центры компании Tefal, находящиеся в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же имеется возможность заказать необходимые для ремонта запчасти.

Перед тем как приступить к ремонту утюга, стоит изучить его конструкцию Сегодня трудно представить себе какую-либо хозяйку, у которой не было бы утюга. Этот незаменимый в хозяйстве помощник присутствует практически в каждом доме, но иногда случается так, что он ломается. Можно, конечно же, сразу купить новый прибор и не мучиться. А можно попробовать его отремонтировать своими руками, ведь это по силам любому человеку, немного знакомому с устройством этих электроприборов.

Сегодня рынок полон утюгами от самых различных производителей – Тефаль, Браун, Эленберг, Маэстро, Атланта, Сатурн, Филипс, Скарлет, Витек – при этом устройство такой техники остается одинаковым. Как же устроен этот прибор и из чего он состоит?

Составные части утюга:

  • Подошва, куда встроен ТЭН – иногда в ней есть дырочки, если утюг имеет отпариватель;
  • Термостат, оснащенный ручкой для регулировки температуры нагрева подошвы;
  • Резервуар для воды, если утюг «умеет» отпаривать;
  • Разбрызгиватель воды;
  • Регулятор подачи пара;
  • Сетевой электрический шнур для подключения прибора в сеть.

Электрическая схема таких утюгов как Braun, Bosch, Polaris,Tefal ,Vitek выглядит как электросхема чайника или обогревателя. И это немудрено, ведь схемы этих приборов мало чем отличаются.

Схему утюга можно скачать в интернете и для удобства использования распечатать на принтере

В любом утюге, независимо от его марки (это может быть хоть Борк 1500, Поларис, Магнит, Фея 128, Редмонд, Ладомир, Мулинекс, Филипс Азур, Витек 1209, Бош или Тефаль Суперглис) есть основные узлы:

  • Нагреватель;
  • Термопредохранитель;
  • Шнур с вилкой;
  • Регулятор температуры.

Принцип работы электроутюгов таков: для его включения подается напряжение на нагревательный элемент, находящийся в подошве прибора. Во многих современных утюгах, например, Ровента, используются мощные ТЭНы от 1000 до 2200 w. Это стоит запомнить и не перегревать такой агрегат.

Впрочем, чтобы этого избежать в цепь встраивается терморегулятор, от которого зависит настройка градусов. Регулировка температуры осуществляется поворотом колесика в разные стороны. Если делать это по часовой стрелке – температура станет увеличиваться.

Важный элемент утюжка – предохранитель, который при достижении завышенных температур, возникших из-за неисправности, размыкает контакты прибора, тем самым выключая его.

Когда утюг не работает, не включается, протекает, трещит, мигает или не нагревается, многие хозяйки начинают впадать в панику, спрашивая, почему такое произошло.

Основные причины, по которым ломается утюг:

  • Сломался терморегулятор;
  • Отошли клеммы;
  • Оборвался шнур;
  • Окислились контакты в терморегуляторе;
  • Вышел из строя предохранитель;
  • Не работает клапан.

Одна из частых поломок утюгов – это обрыв шнура. Дело в том, что при использовании утюга, шнур постоянно изгибается, что приводит к его перетиранию. Если это случилось, прибор может не включаться, а подошва устройства плохо греть.

Кстати, понять, что с утюгом что-то не так, можно задолго до его поломки. Обычно о появившейся проблеме подает сигналы мигающая красная лампочка, которая при исправном утюге горит ровно.

При любом повреждении утюгов, начинать ремонт нужно с проверки шнура. Чтобы точно узнать он ли «виновник» неисправности – его необходимо прозвонить. Проверить это можно обычным тестером или мультиметром.

Для уверенности, во время работы шнур лучше пошевелить, особенно в проблемных местах. Если писк мультиметра начнет прерываться – шнур лучше заменить.

В случае неисправности шнура рядом с вилкой – поменять нужно именно ее.

Если для того, что починить утюг, его все-таки нужно разобрать – придется это делать. И ничего страшного, что в домашних условиях.

Для этого понадобится:

  • Набор отверток;
  • Широкий ножик или ненужная пластиковая карта для поддевания защелок;
  • Мультиметр или тестер;
  • Паяльник – если будет происходить замена каких-то элементов;
  • Изолента;
  • Пассатижи;
  • Наждачка.

Начинается все со снятия задней панели, на которой есть несколько винтиков. Обычно один располагается на носу прибора, а второй может быть в районе шнура. Справиться с ними нам поможет отвертка. Но стоит иметь в виду, что кроме винтов, могут быть защелки или сами винтики скрываются под обшивкой. К примеру, Филипс «прячет» винт под ручкой для регулировки пара, а «Браун» под крышкой форсунки (ее можно снять, потянув на себя). Чтобы открутить винт у Филипса, нужно повернуть ручку до упора влево, а затем потянуть ее вверх.

Далее открутив все видимые крепления, нужно поддеть крышку картой или концом ножа, таким образом, отделяя крышку от корпуса.

Разбираем дальше. Под крышкой находится колодка с клеммами, к которой крепится шнур. Если проблема в нем, то дальше можно не идти. А вот если все в порядке – разбор продолжается.

Чтобы разобрать утюг, следует иметь отвертку

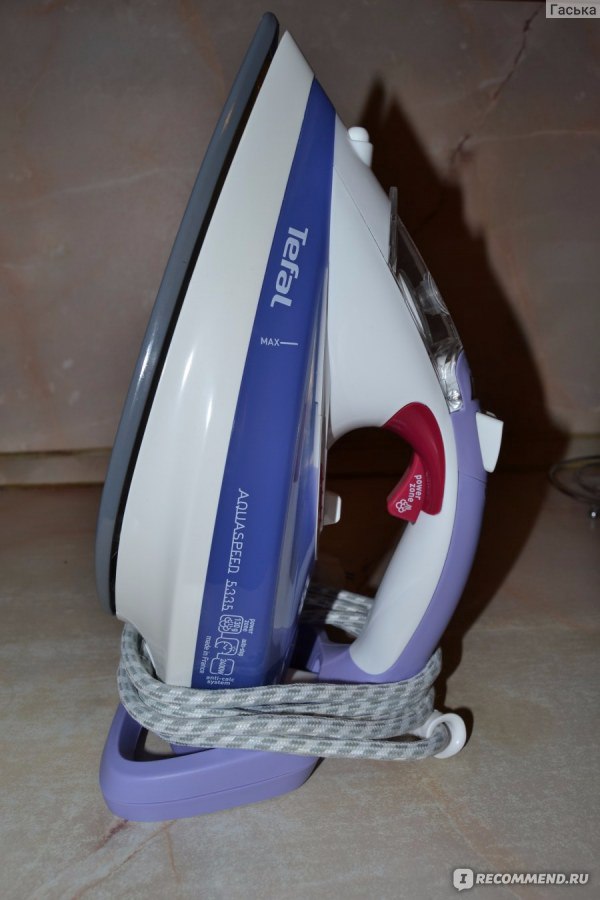

В некоторых утюгах, таких, как, Филипс или Тефаль под крышкой есть еще болтики. Их тоже надо выкрутить.

Собственно, у приборов каждого производителя есть свои особенности, но общая схема разбора примерно одинакова, будь то Bosch Sensixx Comfort, Philips Azur или Powerlife, Tefal Supergliss 3530 или Ultragliss, Braun Texstyle, Philips Easy Care, Tefal Aquaspeed 150, Maxwell 3045,Elenberg,Viconte , Bork i500, Domotec, Bosch da70, Polaris Pir 1833.

Далее нужно снять регулятор температуры и паровыводитель. Для этого кнопка пара и диск регулятора зажимается пальцами и тянется вверх. Если есть защелки – их надо отжать.

В утюгах Rowenta и некоторых моделях Scarlett болты могут быть даже на ручке. Если они есть, то их тоже надо открутить. Под снятыми деталями могут быть еще винты, которые нужно открутить, а затем снять верхние детали из пластика.

Откручивать крепежи нужно до тех пор, пока корпус полностью не отсоединяются от подошвы. А вот дальнейшее устройство и разборка нужной детали уже зависит от конкретной модели утюга.

Когда сломался утюг – его нужно отремонтировать. Человек, чинящий утюг, после разборки прибора может приступать к выяснению причин, по которым это случилось.

Возможно, дело кроется в поломке ТЭНа. Чтобы убедиться в этом, нужна проверка. Для этого снимается задняя крышка агрегата, после чего необходимо посмотреть на выводы самого элемента. Если лампочка или индикатор загорелся, а сам прибор не греет – скорее всего, произошел обрыв спирали. Кстати, при поломке ТЭНа лучше не менять его, а сразу купить новый утюг, так как по стоимости это будет почти одно и то же.

Как проверить исправность терморегулятора:

  • Разобрать корпус утюга;
  • Найти терморегулятор – он выглядит, как пластинка с контактами и штырем из пластика;
  • Осмотреть контакты регулятора – в холодном состоянии они должны быть все замкнуты;
  • Если с их внешним видом все в порядке, стоит проверить их мультиметром – если прибор покажет «0», все в порядке, а если «1» – проблема в контактах.

Если все-таки обнаруживается, что контакты не в порядке, скорее всего, они подгорели. В этом случае нужно провести их чистку. Для этих целей можно использовать мелкозернистую наждачку или пилочку для ногтей. Действовать нужно осторожно, так как контакты очень чувствительны и сильно изгибать их нельзя.

Если утюг не отключается, есть вариант, что контакты сплавились или каким-то образом сцепились. В этом случае их нужно разъединить и вернуть подвижность, стараясь не искривить детали. Если это не удается сделать, остается вариант – заменить старый агрегат путем его списания, если он находится на предприятии.

Там же, где находится термостат – есть и термопредохранитель. Это устройство, отвечающее за степень нагревания подошвы, перегорает, как только температура выходит за грани допустимого. Обычно «спрятан» в защищающую механизм белую трубку.

Как проверить предохранитель и что сделать, если он перегорел:

  • Для начала нужно найти контакты и прозвонить их – в рабочем состоянии предохранитель звенит;
  • Можно сдвинуть трубку и прозвонить его напрямик, чтобы исключить обрыв соединяющего провода;
  • При перегорании предохранителя его нужно извлечь, купить аналогичный и установить на место.

Убирать предохранитель из устройства утюга нельзя: в критичном случае он предотвратить возникновение пожара, если выйдет из строя терморегулятор.

Узел, где находится термореле (например, hf7520), может быть одно – или многоразовый. Механизмы из первой группы срабатывают только один раз, после чего их нужно менять.

При выполнении ремонтных работ утюг не должен быть включен в розетку

Новые технологии предусматривают использование биметалла в составе реле. Такие элементы могут выключить утюг при опасной ситуации, а затем снова его включить. Если поломка произошла по этой причине, проще удалить узел, а саму цепь закоротить с помощью пайки, обжатия или путем переключения питающих проводов.

Еще одна частая проблема – поломка парогенератора в УТП (утюги с терморегулятором и пароувлажнителем). Что делать, если прибор перестал выпускать пар?

В утюгах компании «Бош» это может связано с тем, что кнопка паровой станции сильно продавилась.

Что делать в этом случае:

  • Нужно снять заднюю крышку прибора, после чего осторожно вынуть кнопки, с помощью которых идет подача пара;
  • Далее откручивается винт и снимается пластиковая ручка;
  • Под крышкой есть два насоса: один поставляет воду для разбрызгивателя, а другой дает жидкость на подошву для образования пара;
  • Паровой насос извлекается и исследуется – в его нижней части есть шарик, который из-за накипи пристает к дну;
  • Чтобы устранить неисправность нужно затолкать этот шарик снова в камеру и собрать утюг.

Если пар не выходит, а вода в резервуаре имеется, причина может крыться в засорении отверстия солями. В этом случае нужно сделать раствор воды и уксуса в пропорции: 1 литр жидкости – 1 стакан уксуса, в который опустить отключенный утюг. Вода должна покрывать дно утюжка.

Или можно 2 ч. л. кислоты лимона развести в 250 мл кипятка и в такой раствор поставить утюг. Затем емкость с утюгом нагревается до кипения. Потом выключается, а когда остынет – снова греется. Так нужно сделать 3-4 раза, пока не растворятся соли.

В случае, если из прибора вместо пара течет вода причины могут быть две: неправильная эксплуатация (неправильно выставлен регулятор и подошва не успевает нагреваться до степени образования пара) или поломка клапана. Чтобы убедиться в том, что утюг потек именно из-за клапана нужно залить воду, отключить подачу пара и немного пошатать его. Если жидкость продолжает вытекать – клапан неплотно закрывает отверстие из-за притертостей резиновых прокладок.

При обратной сборке утюга можно использовать герметик для более прочного соединения подошвы и корпуса. Как видите, ничего особо сложного здесь нет. Выявить неисправности и устранить их, может практически каждый человек. Главное, чтобы чинящий утюг соблюдал технику безопасности при работе с электроприборами и умел пользоваться нужными инструментами.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.5 проголосовавших: 47

возможные поломки и их устранение


Советы экспертов

Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:

  1. При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
  2. При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
  3. Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
  4. При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
  5. Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.

Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.

Проверка исправности сетевого шнура утюга с помощью настольной лампы

Проверить сетевой шнур на своем утюге вы можете различными способами. Все будет зависеть только оттого, что у вас есть в наличии. Если у вас в доме нет никаких приборов, тогда проверить утюг вы можете с помощью настольной лампы. Для этого вам необходимо отжать защелку, как указано на фото.

Теперь контакты вам необходимо зачистить до блеска. Если ваши клеммы будут одеваться без усилий, тогда вам необходимо и поджать с помощью плоскогубцев. Вполне возможно, что проблема была именно в этом. Если все в порядке, тогда к синему и коричневому провода необходимо подсоединить вилку настольной лампы. Выключатель, который располагается в настольной лампе, обязательно должен находиться во включенном положении. Если настольная лампа будет светить стабильно, тогда устройство является полностью исправным.

Проверка исправности сетевого шнура на утюге

При глажке белья сетевой шнур постоянно изгибается. Наибольший изгиб всегда будет проходить в месте соединения шнура с конструкцией утюга. Именно в этом месте сетевой шнур будет перетираться. Эта неисправность начинает проявляться намного раньше до поломки. Если он нормально нагревается, но лампа индикатора начинает мигать, тогда это и является проявлением будущей поломки.

Если изоляция проводов, которые находятся внутри, начинает перетираться, тогда может произойти короткое замыкание устройства. Если это произошло, тогда необходимо вытянуть вилку утюга из розетки и заняться ее самостоятельным ремонтом. Если утюг перестал нагреваться тогда вам, необходимо проверить напряжение в розетке. Если розетка будет исправна, тогда вам необходимо пошевелить провод в месте соединения с утюгом. Если индикатор засветится, тогда причиной будет являться обрыв провода в сетевом шнуре.

Сервисный центр Блог о сервисных ремонтах: причины, описания, советы, комментарии.


Часто бывает так, что пользователь вставляет вилку в розетку, чтобы погладить вещи, но по прошествии нескольких минут понимает, что утюг не нагревается. Это вовсе не говорит о том, что устройство сразу нужно выбросить, поскольку во многих случаях возможен ремонт утюгов и будет он не таким сложным как кажется. Если вы хоть немного разбираетесь в технике, стоит попробовать самостоятельно решить проблему, при этом лучшим решением станет обращение в сервисный центр, где ремонт утюга будет гарантированно выполнен профессионально. Что же может стать причиной того, что утюг перестал работать? Давайте рассмотрим пять причин, которые этому способствуют.

1. Сетевой шнур. Одной из основных поломок утюга можно считать именно сетевой шнур, который, собственно, и вставляется в розетку. Чтобы выполнить ремонт утюгов, в данном случае необходимо будет добраться до места, где соединяются контакты с нагревательным элементом. Когда видимых неисправностей нет, придется воспользоваться тестером и прозвонить шнур, это поможет определить рабочий он или нет. Если все же сетевой шнур стал виновником неисправности, возможно придется его укорить, или поменять на новый.

2. Регулятор температуры. Данная деталь является второй на очереди. Ее также необходимо проверить с помощью прозвонки, которая крепится к контактной группе. В случае, если регулятор температуры будет прокручен в сторону замыкания цепи, должна работать электрическая цепь. Не горит лампочка? Придется зачистить контакты с помощью наждачной бумаги и опять проверить.

3. Термопредохранитель. Данный элемент схемы способен выходить из строя чаще, нежели сетевой шнур. Его главным назначением является разъединение электрической цепи, когда температура ТЭНа превышает номинальное значение. С помощью прозвонки необходимо определить работоспособность предохранителя. Если он стал причиной выхода из строя утюга, станет необходимой его замена, или же вообще исключение его со схемы. Как показывает практика по ремонту утюгов, при нормальной работе регулятора температуры, нет никакой необходимости в предохранителе.

4. Нагревательный элемент (ТЭН). Еще одной причиной, по которой потребуется ремонт утюга, является неисправность ТЭНа. Когда устройство включается, лампочка светится, при этом подошва до нужно температуры не нагревается, быстрее всего причина именно в этом. Как и ранее потребуется проверка работоспособности техники. Нагревательный элемент закреплен к подошве, поэтому когда место крепления неразъемное, быстрее всего восстановление не возможно. Если же, ТЭН соединен с подошвой посредством наконечников, есть возможность утюг отремонтировать. Для этого придется зачистить контакты. Если после этого утюг дальше не нагревается, лучше купить новое устройство, поскольку новая деталь будет стоить чуть ли не полную стоимость прибора.

5. Система отпаривания. Когда поломка заключается в том, что в утюге не функционирует отпариватель, потребуется прочистка внутренних полостей парообразования. Для этих целей можно использовать воду и уксус. Еще одной причиной поломки разбрызгивателя может стать кнопка подачи пара, которую в большинстве случаев приходится менять.

В любом случае, если вам дорог ваш утюг, стоит обратиться к специалистам, которые берутся за ремонт всех моделей утюгов в Киеве, и выполняют его профессионально.

Распространенные поломки

Из-за простоты устройства и функционирования перечень распространенных неисправностей в различных моделях утюгов Vitek – VT-1201, VT-1209, VT-1244 и других – одинаков. Это утверждение верно и для приборов других торговых марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.

Иллюстрация Описание поломки

Обрыв или короткое замыкание в сетевом шнуре. Один из самых распространенных и опасных дефектов, который возникает в результате длительной эксплуатации. В течение долгого времени шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, перегибаются и скручиваются. Термоизоляция тоже может быть повреждена, что приводит к риску оплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура

Образование накипи. Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, выпадают в осадок на паропроводящих отверстиях подошвы. Чтобы избежать данного дефекта, следует заливать в утюжок только очищенную смягченную воду или дистиллят. Чтобы удалить накипь, отверстия прочищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы

Повреждение терморегулятора. Данная деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или разъединяя электрические контакты, в зависимости от температуры. Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате ТЭН не будет греть подошву. Для устранения поломки придется разобрать утюжок и почистить контакты мелкой наждачной бумагой либо любым острым металлическим предметом

Срабатывание термопредохранителя. Данная деталь является средством противопожарной защиты. Термофуз размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превысит допустимую. В различных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если же термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали

Поломка ТЭНа. Данная поломка встречается часто и приводит к полной потере работоспособности утюжка. Подошва просто не греется. В современных моделях ТЭН составляет с подошвой единую конструкцию и отдельно его заменить нельзя. Для проверки исправности нагревателя используется мультиметр (см. рис.). Нормально работающий ТЭН имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

Данный видеоролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Возможные причины

Утюг состоит из определенных элементов, которые отвечают за определенные функции:

  • электрический провод подсоединен к контактной колодке;
  • термостат, отвечающий за регулирование температуры;
  • нагревательный элемент, благодаря которому утюг выполняет свои основные функции;
  • подошва, которая имеет перфорированные отверстия для пара;
  • система подачи воды (состоит из форсунок, специальных клавиш, трубок и других элементов).


Как устроен утюг
В процессе эксплуатации некоторые детали могут выйти из строя. В результате этого техника не включается или работает некорректно. Чтобы устранить неполадку, необходимо установить первопричину.

Износ сетевого шнура

Истирание обмотки, нарушение изоляции и перекручивания кабеля способно привести к неисправности утюга. При обнаружении повреждения необходимо отсоединить шнур от контактов. Поврежденный участок ремонтируется или отрезается. После этого его подключают назад к прибору.

Если повреждение визуально не видно, то кабель проверяют мультиметром. При отсутствии сопротивления производят его замену.

Сгорел термопредохранитель

Если шнур исправен, но утюг так и не включается, возможно проблема кроется в термопредохранителе. Он включен в цепь и обеспечивает защиту бытового прибора.

При высокой температуре предохранитель перегорает. Он находится возле терморегулятора. Если в результате проверки мультиметр показал нулевое сопротивление, то элемент стоит заменить.

Неисправность нагревательного элемента (ТЭН)

Если индикатор нагрева включен, но утюг не греет, то причиной неисправности может служить перегоревший ТЭН. Чтобы подтвердить это, необходимо прозвонить элемент мультиметром.

Важно! Зачастую ТЭНы наглухо монтируются в подошву и замене не подлежат. Поэтому при его неисправности придется покупать новый прибор.

Неисправность терморегулятора

При неисправности терморегулятора лампочка горит, а утюг остается холодным. Чтобы проверить его, прибор полностью разбирают. После снятия корпуса контакты и соединения проверяют на окисление и обрыв. Видные повреждения устраняют мелкозернистой наждачкой. Терморегулятор проверяют на сопротивление. При этом нужно будет включать прибор в сеть. Поэтому все работы проводятся очень осторожно.

Повреждение системы отпаривания

Засор и повреждение противокапельной системы приводит к некорректной работе утюга. Зачастую причиной этого является использование жесткой воды, после которой в форсунках и трубках образуется накипь. Она препятствует прохождению пара и приводит к образованию протечек.


Система отпаривания

Важно! Для очистки системы отпаривания используют иголку, лимонную кислоту, специальный карандаш и химические препараты.

Осмотр электроприбора

Как и при проведении ремонта любой бытовой техники, ремонт начинается с визуального осмотра самого электроприбора. На фотоснимке №1 мы можем наблюдать некачественное соединение сетевого шнура электроприбора, провода соединены и обмотаны изолирующей лентой.

Сетевой шнур должен быть цельным и без каких либо соединений. При подобном ремонте сетевой шнур желательно подбирать с оплеткой из ткани. Если соблюдать меры противопожарной безопасности при эксплуатации утюга, то вполне подойдет обыкновенный гибкий двужильный либо трехжильный кабель, третьим проводом которым будет являться заземляющий провод.

фото №1

Регулятор температуры

Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Регулятор температуры утюга

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

https://youtube.com/watch?v=KnTYT_qWeXA

Почему и что делать, если утюг включается, лампочка горит, но не греется

Существует несколько причин, по которым утюг включается, но не нагревается. Лампочка прибора в этих случаях обычно горит и показывает, что устройство исправно и готово к работе, а вот подошва остается холодной.

Неисправность ТЭНа

За температуру утюга отвечает ТЭН, вмонтированный в подошву устройства. Если он выходит из строя, то прибор не нагревается, несмотря на правильную работу других элементов. Чтобы проверить ТЭН на исправность, необходимо полностью снять пластиковую крышку утюга и открыть подошву изнутри. Контакты нагревателя проверяют мультиметром на наличие сопротивления.

Чаще всего ТЭН монолитно встроен в подошву утюга, поэтому провести его замену в домашних условиях невозможно. Но в некоторых моделях проводники нагревательного элемента не приварены к контактам, а подсоединены специальными наконечниками. Если места скрепления деталей сильно окислились, то можно зачистить их при помощи наждачной бумаги. Затем прибор собирают и проверяют, нагревается ли он после ремонта. При окончательном перегорании ТЭНа утюг обычно остается только выбросить.


Отдавать утюг в сервис для ремонта ТЭНА нет смысла, стоимость будет близка к цене нового прибора

Неисправность терморегулятора

Если не греется подошва утюга, и прибор остается холодным, причина может заключаться в сломанном терморегуляторе. Чтобы добраться до него, необходимо просунуть под ручку специального колесика нож или пластиковую карту и потянуть вверх. В некоторых моделях оказывается достаточно демонтажа пластиковой части над термостатом, в других требуется снять корпус утюга целиком.

После того, как регулятор будет открыт, его понадобится проверить на исправность. Для этого стержень вращают из одного положения в другое до получения характерного щелчка. При помощи прозвонки на замкнутых контактах проверяют наличие электрической цепи. Если ее нет, то по этой причине прибор и не нагревается. В таком случае проводят зачистку. Пилочкой для ногтей или наждаком контакты обрабатывают от окислов и загрязнений, после чего снова проверяют электрическую цепь.


Терморегулятор расположен под соответствующим колесиком утюга

Иногда регулятор может очень туго прокручиваться из одного положения в другое. Узел в таких случаях необходимо разработать, стержень поворачивают из стороны в сторону несколько раз подряд, при необходимости используя пассатижи. Для лучшего вращения резьбу узла можно натереть мягким карандашом — графитная пыль послужит хорошей смазкой.

Как устроен утюг с паром

Но где искать все эти винтики-секретки? Для этого сначала нужно ознакомится с устройством современного утюга с парогенератором (отпаривателем). Общая его схема дана на рис.:

Схема устройства утюга с парогенератором

Систему ударного отпаривания (перегретым паром) ставят лишь в отдельные модели, т.к. она эффективна только в положении терморегулятора, близком к максимуму (три точки). В хороших утюгах с ударным отпариванием ударная помпа блокируется, если регулятор стоит на 1-2 точки. О чем всегда написано в инструкции, как какая, скажите на милость, нормальная домохозяйка читает инструкцию на утюг? Т.е., если парового удара нет, то, возможно, для устранения «неисправности» нужно просто повернуть регулятор температуры.

Модуль позиционной защиты отключает ТЭН, если положение подошвы утюга отличается от горизонтального: поставили торчком, уронили и т.п. Это, пожалуй, единственное электронное нововведение в утюгах. В качественных утюгах позиционная защита – второй по частоте источник поломок (после накипи в отпаривателе, см. в конце), но в домашних условиях чаще всего вполне ремонтопригодный.

Как парят китайцы

Если посмотреть на подошву даже не дешевых китайских утюгов, то окажется, что у многих форсунки капельного увлажнения фиктивные, фейковые. На самом деле при полном нагреве паровой удар получается, если нажать кнопку с паром; в этом же положении терморегулятора от кнопки с капельками идет мягкий пар, а для капельного увлажнения в таком случае нужно нажать обе кнопки сразу.

Основные узлы в утюге

Сначала рассмотрим и познакомимся с конструкцией утюгов.

Хорошо зная прибор сможем тогда более качественно устранять возникающие проблемы.

Итак, основные элементы — это нагревательный тэн, подошва, индикатор включения и терморегулятор. Тэн представляет собой спираль, которая нагревается при подаче в утюг электричества. И уже эта спираль разогревает подошву. Индикатор светится и указывает что утюг подключено и он в рабочем состоянии.

Прибор нагревается до нужной температуры и индикатор автоматически отключается и тухнет свет лампочки. Бывает на утюге две лампочки: зеленая и красная.


Как выполнить ремонт утюга марки Philips

В этом случае зеленая говорит о том, что к прибору подключено питание. А красная указывает на работу тэна, горит — работает, не горит — выключен. Терморегулятор регулирует температуру глажки и его управление можно осуществлять на корпусе устройства.

Во всех приборах также имеется предохранитель, который отключает тэн, если случается такое что терморегулятор не срабатывает и температура не падает, а поднимается. Когда температура снижается до минимума, то терморегулятор снова включается и электрический ток поступит на спираль тэна.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

  • 2200 Вт – 25 А.
  • 1500 Вт – 16 А.
  • 1000 Вт – 10 А.
  • 600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

PerfectCare Compact Plus Парогенератор

Информация на данной странице относится к моделям: GC7920/20 , PSG7028/30 , PSG7024/20 , GC7933/30 , GC8942/20 , GC9324/20 , GC4938/20 , GC2676/20 , GC2678/30 , GC2670/20 , GC2142/40 , GC8712/20 , GC7057/20 , GC3675/30 , GC2145/20 , GC2671/50 , GC2042/40 , GC2148/30 , GC9682/80 , GC9660/30 , GC6709/20 , GC5036/20 , GC4934/30 , GC4932/20 , GC2996/20 , GC1426/70 , GC1425/40 , GC7051/30 , GC2994/20 , GC7833/80 , GC7808/40 , GC7805/20 , GC2998/80 , GC1424/30 , GC4517/20 , GC4887/00 , GC4526/20 , GC4525/30 , GC3582/20 , GC3584/30 , GC4516/40 , GC4527/00 , GC4885/00 , GC2980/70 , GC9642/60 , GC1436/20 , GC2982/30 , GC4595/40 , GC4929/80 , GC1433/30 , GC4924/20 , GC1029/40 , GC6631/30 , GC7635/30 , GC7035/20 , GC4914/27 , GC8651/10 , GC3802/20 , GC3821/70 , GC3820/20 , GC4510/30 , GC4522/00 , GC4521/20 , GC4520/30 , GC4512/20 , GC4511/40 , GC3803/30 , GC9247/30 , GC3811/70 , GC8650/80 , GC2045/26 , GC1022/40 , GC2048/80 , GC2048/30 , GC2046/20 , GC2045/40 , GC2040/70 , GC1028/20 , GC1026/30 , GC4914/20 , GC4919/80 , GC3720/32 , GC3760/32 , GC3740/32 , GC2965/35 , GC4860/25 , GC4845/15 , GC2905/50 , GC9246/02 , GC9231/02 , GC2960/50 , GC2930/30 , GC2920/70 , GC2910/20 , GC2907/20 , GC2906/70 , GC5050/02 , GC5060/02 , GC8620/02 , GC8640/02 , GC4810/02 , GC4851/02 , GC4850/02 , GC4890/02 , GC4870/02 , GC4860/02 , GC3551/02 , GC7530/02 , GC9230/02 , GC2710/02 , GC2720/02 , GC2965/02 , GC9245/02 , GC3720/02 , GC3760/02 , GC2906/02 , GC2960/02 , GC2930/02 , GC2920/02 , GC2910/02 , GC2907/02 , GC6520/02 , GC8330/02 , GC6530/02 , GC3560/02 , GC3540/02 , GC2806/02 , GC2807/02 , GC1905/01 , GC1960/02 , GC4490/02 , GC4720/02 , GC4740/02 , GC2810/02 , GC2820/02 , GC2830/02 , GC3660/02 , GC3620/02 , GC3640/02 , GC8420/02 , GC7320/02 , GC6420/03 , GC6440/02 , GC6430/02 , GC3388/22 , GC3390/02 , GC3310/02 , GC4620/02 , GC4640/02 , GC4630/02 , GC4625/02 , GC3106/02 , GC3388/02 , GC1705/01 , HI518/02 , GC8220/02 , GC651/02 , GC4440/02 , GC4430/02 , GC4340/02 , GC4330/02 , GC4325/02 , GC4320/02 , GC3340/02 , GC3330/02 , GC3321/02 , GC3320/02 , GC3240/02 , GC3230/02 , GC3221/02 , GC3220/02 , GC2520/02 , GC2510/02 , GC1820/02 , GC1815/02 , GC6320/03 , GC4410/02 , GC4425/02 , GC4420/02 , GC6310/03 , GC1701/01 , GC650/02 , GC2650/03 , GC2640/03 , GC2560/02 , GC2530/02 , GC1830/02 , GC1720/02 , GC1710/02 , GC1703/01 , GC1110/02 , GC6360/02 , GC4310/02 , GC3740/02 , GC3109/02 , GC1010/01 . больше Меньше

Техника безопасности

Паровой утюг — электроприбор, который к тому же контактирует с водой, поэтому осторожность при разборке такой опасной техники обязательна. Перед началом работ необходимо отключить утюг от электросети, и только потом слить всю воду

Если серьезные проблемы обнаружены именно в электрической части, то лучше сразу обращаться в сервисный центр.

Так как разобрать утюг не очень сложно, то многие считают своим долгом найти и исправить неполадку самостоятельно. Однако не во всех случаях это получается, поэтому иногда гораздо легче купить новый прибор, чем пытаться реанимировать старый своими руками. Это же относится и к его ремонту в мастерской. Затраты полностью оправдывают приобретение нового утюга, к которому хозяева уже должны относиться с «почтением». В первую очередь это касается рекомендаций производителей, а также использования для прибора максимально чистой воды.

Причины отсутствия подачи пара

Для начала нужно убедиться, что устройство уже не находится на гарантии. Это особенно актуально для дорогих моделей утюгов, например, марки philips, у которых часто паровой удар вообще не работает или функционирует плохо. В ином случае его рекомендуется отнести в сервисный центр, не пытаясь решить проблему неисправности самостоятельно.

Регулятор температуры

Каждый утюг имеет регулятор температуры, который представляет собой металлическую пластину, расположенную внутри конструкции бытового прибора, у его подошвы.

При нагреве до определенной температуры регулятор срабатывает, и питание электронагревательного устройства выключается. При остывании терморегулятор возвращается в исходное положение.

Функция автоматического выключения необходима для контроля температурного режима, если она выходит из строя, пластмассовые внутренние части корпуса могут начать плавиться. Это неизбежно приводит к последствиям:

  • перестает работать отпариватель,
  • прибор греет не на полную мощность или наоборот,
  • ломается клапан подачи воды и др.

Поскольку в каждом паровом утюге на подошве располагается паровая камера – ёмкость, в которой нагревается вода до состояния пара, из-за неисправности терморегулятора возникают проблемы в этой части конструкции. Резервуар может сильно нагреваться, ввиду чего пластиковые каналы, по которым в него поступает вода, могут оплавиться.

Поломка клапана

Клапан подачи воды в нагревательный резервуар перестает работать редко. Если он вышел из строя, скорее всего не получится отремонтировать его самостоятельно. Можно попытаться разобрать прибор и изучить состояние устройства, но вряд ли получится его починить.

Выявить его неисправность очень легко: нужно наполнить резервуар водой, включить прибор в сеть и дать нагреться, если при нажатии на клапан подачи пара ничего не происходит, при этом он нажимается без усилия (слишком легко), вероятно нарушена его герметичность и «насос» не вкачивает воду в парогенератор.

Образование накипи и известкового налёта

С течением срока эксплуатации в системе подачи пара скапливается накипь и осадочные отложения, что затрудняет образование пара, в результате утюг плохо отпаривает или пар не образовывается вообще. Это самая распространенная причина неисправности и единственная, которую можно устранить, без обращения к специалистам.

Не выходит пар – очистка отверстий подошвы

Бывает так, что утюг, вроде бы, работает, но пар почему-то не идёт. Пар не может найти выхода обычно из-за того, что на отверстиях скопилась накипь (известковый налёт). Чтобы почистить подошву, берём противень и наливаем в него раствор уксуса (1 ст. на 1 л воды) или лимонной кислоты (1 ст. л. на 1 ст. воды), и помещаем утюг. Ставьте его таким образом, чтобы носик был ниже заднего края. Воды заливайте на высоту 1-1,5 см. Теперь нужно отрегулировать подачу пара на максимум, а противень поставить на огонь. Доводим до кипения и даём остыть. Повторяем процесс 2-3 раза.

Чтобы избежать скапливания накипи, используйте очищенную воду – это продлит срок службы вашего утюжка.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Ремонт утюга

Когда ваш утюг дал сбой и перестал работать важно не спешить покупать новый, а проблемный выбрасывать за ненадобностью. Прибор в большинстве случаев можно привести к рабочему состоянию и исправить поломку. Только если сгорает нагревательный элемент утюга, то уже ничего не сделать и нужно покупать новый. Но такое случается совсем не часто.

Что нужно приготовить рядом занимаясь ремонтом утюга? Хорошо, если в доме имеется несколько отверток и прибор, который называется тестер, а также рабочая лампочка с хорошей батарейкой. Возможно понадобится разобрать корпус прибора.

Первым делом нужно найти винты, которые скрепляют корпус и подошву. Винты обычно находятся под специальными заглушками, емкостью где вода. Важно действовать аккуратно, не сломать защелки деталей.

Проблема — сетевой шнур

Первым делом нужно проверить горит ли лампочка на индикаторе. Если нет, то проблема в шнуре утюга. Чтобы отремонтировать его, надо снять заднюю крышку и проверить подключение кабеля питания, может быть, что какой-то контакт плохо подключен.

Дальше можно воспользоваться обычным тестером и проверить исправность кабеля. Один конец — к вилке шнура, а другой — к проводкам внутри корпуса. Если не работает, потом отрезать 4-6 сантиметров провода. Один конец тестера и лампочку приставить к вилке, а к другому концу — батарейку.

Если лампочка не светит, то что-то не так со шнуром. Можно еще отрезать и попробовать опять, подключив тестер. Может быть в итоге так, что шнур не пригоден и нужно его заменить. Если лампочка после проверки горит, то это означает что проблема не в шнуре и поэтому нужно будет разбирать утюг дальше, другие детали.

Еще одна популярная проблема, подстерегающая владельцев утюгов — неисправность терморегулятора. Основой регулятора температур является биметаллическая пластина. Эта пластина нужна для работы быстродействующего выключателя.

Температурный регулятор действует так: подошва утюга нагревает биметаллическую пластину; так как коэффициент расширения тепла двух металлов бывает разным, биметаллическая пластина изгибается и отжимает контактную пластину. Таким образом происходит размыкание цепи и отключения тэна.

Утюг начинает остывать

В этом видео, вам покажут как устранить проблему с остыванием утюга. Смотрим и запоминаем!

Когда же температура биметаллической пластины снижается до определенного уровня, она снова стает ровной и отпускает контактную пластину. Тогда тэн опять срабатывает. Очень важно обращать внимание на работу терморегулятора, не сломан ли он. Проверить это можно покрутив его ручку в крайние положения.

Если контактные пластины смыкаются и размыкаются, то он в порядке. Эти пластины являются основой регулятора температуры. В противном же случае, если не удается это сделать, нужно снять ручку регулятора, поддевая ее каким-нибудь острым предметом, ножом или плоской отверткой. Это совсем не трудно. Если такая тактика не удается, лучше вообще снять корпус утюга, выкручивая винты.

Когда это будет сделано, можно посмотреть на проблему изнутри, так легче найти поломку. Затем, используя прозвонку, посмотрите, срабатывает ли электрическая цепь. Одним концом прозвонку подключают к одному контакту, а другим концом — к другому. Теперь, если загорается лампочка, когда регулятор ставить в крайние положения, то терморегулятор исправен.

Но если нет, то нужно произвести зачистку контактов. Для этого можно применить мелкозернистую наждачную шкурку или даже пилочку для ногтей. Затем нужно сделать проверку целостности цепи терморегулятора пользуясь электрическим тестером.

Проблема — перегорел предохранитель

Тепловой предохранитель для утюга

Далее следует обратить внимание на термопредохранитель. Проверяя его, можно обнаружить ещё одну неисправность утюга. Для этого необходимо подключить к нему с обеих сторон провода прозвонки. Если с предохранителем всё в порядке, то зуммер тестера начнёт издавать звук, «пищать». Если зуммер всё же не «пищит», то значит термопредохранитель — неисправен.

В 50-60% случаев неисправности утюга, проблема возникает именно из-за перегорания термопредохранителя. Бывают два типа термопредохранителей: одноразовые и многоразовые. Многоразовые термопредохранители созданы по тому же принципу, что и биметалл (также как и основной регулятор утюга).

Когда установленная температура повышается контакт разрывается, и вследствие этого прерывается цепь питания нагревательного элемента. После того, как утюг остыл биметаллический контакт снова замыкает цепь питания нагревательного элемента. Так, многоразовый термопредохранитель оберегает утюг от перегрева (за исключением тех случаев, когда не сработал основной терморегулятор) и полностью сгореть.

В отличие от многоразового термопредохранителя, одноразовый своё предназначение может выполнить лишь единожды. Когда заданная температура превышается одноразовый термопредохранитель разрывает питание нагревательного элемента, таким образом утюг защищён от перегрева и от того, чтобы нагревательный элемент перегорел.

Как подключить Триколор к телевизору, подскажет наш сайт.

Здесь, можно просмотреть интересное видео по ремонту холодильников.

В этой статье, вы найдёте интересную информацию о том, какой фирмы лучше всего выбрать водонагреватель.

Если сработал одноразовый термопредохранитель, то утюг дальнейшей эксплуатации уже не подлежит, его необходимо ремонтировать.

Самый простой вариант решения данной проблемы будет заключаться в том, чтобы выбросить этот одноразовый термопредохранитель, а электрическую цепь в данном месте закоротить. Если основной регулятор температуры исправен, то отсутствие термопредохранителя никаким образом не отразится на работе и безопасности утюга.

Для того, чтобы закоротить электрическую цепь в том месте, где термопредохранитель отсутствует, необходимо припаять в это место другой предохранитель или просто провод.

Проблема — не работает тэн

Приложив немало труда и проверив основные элементы, приходим к тому, что перестал работать нагревательный тэн. Часто его просто невозможно или очень сложно изъять из прибора и заменить. Да и это может выйти очень даже не дешево. Поэтому лучше в таком случае утилизировать утюг. Части утюга, которые ещё рабочие, к примеру шнур, могут еще пригодится дома и можно это оставить.

Основные детали

Устройство для пайки производится из медного стержня. Нихромовая спираль нагревает прибор

Важно, чтобы тепло сразу передавалось от нагревательного элемента жалу — так называют стержень с наконечником клиновидной формы. Он вставляется в трубку из стали, которая обматывается стекловидной тканью или слюдой

На слюду наматывается проволока, которая служит нагревательным элементом. Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления.

Перечисленные элементы расположены в металлическом корпусе. Он может быть изготовлен двумя способами: сварен из двух частей или сооружён из двух кусочков металла.

Накладными кольцами выполняют фиксацию корпуса на металлической трубке. После подачи электрического тока он распределяется из нихрома на спираль, а после этого тепло поступает к жалу.

Для паек маломощных диодов специалисты советуют использовать электрический ток мощностью до 12 Вт. Крупногабаритные детали и толстые соединительные провода нужно паять более мощными устройствами. Подойдёт паяльник мощностью от 40 до 60 Вт. Сложные по конструкции и проходимости тепла детали паяют приборами мощностью от 100 Вт.

Этапы разборки

Крышка

Самый значимый и трудный этап ремонта утюга – правильная разборка. Чтобы разобрать утюг Филипс, сначала нужно снять заднюю крышку. На крышке имеются болты, которые стоит по очереди открутить. После удачной разблокировки крышки, ее надо слегка приподнять, чтобы не повредить. Если есть защелки, то их следует немного отжать.

Важно определить их расположение. С этим поможет справиться широкое лезвие ножа, которое необходимо завести под крышку. В утюгах Philips Ecocare под крышкой находятся еще и болты. Их также необходимо открутить. Когда задняя панель со всеми крепежами снята, требуется снять регулятор температуры и кнопку подачи пара, потянув их по очереди вверх. В отдельных случаях они закрепляются дополнительными защелками, и чтобы их снять, нужно поддеть их плоской отверткой.

Корпус

Затем прикладывая немного силы, нужно вытащить ручку утюга, которая вставлена в корпус при помощи защелок. Потом стоит снять регулятор режима температуры. Там находится пружина (для трещотки). Для того чтобы правильно начать обратно собирать утюг, необходимо ее не потерять. Затем снимаем блок управления с разъемом нагревательного элемента. Теперь остается открутить пару болтов и отсоединить корпус от нижней поверхности прибора.

Шнур

Сетевой шнур снимается вместе с индикатором. Консоль с индикатором присоединяется к корпусу при помощи двух защелок. Для того чтобы достать индикатор, следует по очереди отогнуть защелки. Затем необходимо снять клеммы, удерживающие электрический шнур. Потом нужно достать все электрическое содержимое утюга. Сделать это легко. Приложив немного усилий, вытянуть назад.

После совершения данных манипуляций, можно начать снимать заглушку водного распылителя. Для этого нужно открутить винт, используя инструмент. В завершающем этапе отсоединяем два болта, при помощи которых фиксируется корпус, и, таким образом, снимается подошва. Теперь вопрос, как снять подошву с утюга Philips, не вызывает сложностей.

Помните! Чтобы правильно собрать утюг philips, необходимо запоминать последовательность его разборки.

Терморегулятор

Регулятор температуры подошвы – важнейший узел утюга и один из наиболее подверженных поломкам; представляет он собой механическое триггерное устройство, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в терморегуляторе утюга нет. Как и в терморегуляторе холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:

  1. Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, ТЭН греется. Степень сжатия пружины регулируется ручкой установки температуры.
  2. С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
  3. Биметаллическая пластина, изгибаясь от нагрева, давит через шток на подвижный контакт, пока не пересилит пружину.
  4. Пружина перебрасывается и размыкает контакты.
  5. ТЭН выключается, подошва утюга с биметаллической пластиной остывают.
  6. Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.

ТЭН снова нагревается, цикл повторяется.В старых утюгах и части новых терморегулятор собран по схеме со свободным коромыслом (поз. 1 на рис.):

Схемы устройства терморегуляторов утюгов

Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. разница температур срабатывания и возврата регулятора. Поэтому в регуляторах со свободным коромыслом всегда есть юстировочный винт под ручкой, который покручивают, если утюг греет слишком сильно (закрутить на 1-2 оборота) или слабо (выкрутить на столько же). Для доступа к калибровочному винту нужно снять ручку регулировки температуры. Она сидит на оси на трении, но удерживается в корпусе лапками с упорами, см. рис. справа. Чтобы снять ручку, ее нужно повернуть на минимум до упора (за первую точку) и потянуть вверх.

Ручка регулировки температуры утюга

Большинство современных утюгов снабжаются унифицированным терморегулятором с двойным подпружиниванием, поз. 2: он срабатывает очень четко и почти никогда не требует подрегулировки в процессе эксплуатации. Слабые его места, во-первых, как и в пред. случае, контакты, см. ниже. Во-вторых – керамический шток (обозначен голубым), который иногда трескается. Длина штока – 8 мм, и новый можно сделать из резистора МЛТ-0,5 Вт, поз. 2а. Выводы резистора обкусывают до длины 1,5-2 мм, краску смывают дихлорэтаном или ПАВ-смывкой, проводящий слой счищают наждачкой. Если сопротивление резистора более 620-680 кОм, его кое-кто ставит вместо штока как есть, краска обгорает без дыма и вони. Однако тогда подошва утюга может неприятно «щипаться» электричеством. И что гораздо хуже, сопротивление резистора с незащищенным проводящим слоем может уменьшиться в несколько раз, а ток утечки через него возрасти до опасного значения.

Как чистить контакты

Чистить подгоревшие контакты регулятора температуры утюга наждачкой, как советуют во многих источниках, не надо: они работают под большим током и после чистки шкуркой быстро опять пригорают. В регуляторах современных утюгов контакты тонкостенные штампованные, и в таком случае прогорают до дыр. Чтобы почистить контакты, нужно пилочку для ногтей обернуть вдоль смоченной спиртом замшей, просунуть между контактами и потереть, пока замша не перестанет сильно пачкаться нагаром. Альтернатива – вырезать из чернильного ластика тонкий клинышек и чистить контакты им. Затем – таким же клинышком из карандашного ластика. Напоследок – обернуть пилочку для ногтей смоченной спиртом ветошью вместо замши и снять ею налипшие частички ластика с контактов.

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Электрический шнур – распространенный фактор поломки утюга. Поскольку это самая подвижная часть прибора, часто неисправность состоит в повреждении изоляции при его перегибе или завивании. Поэтому утюг может перестать включаться, или его подошва может слабо греться. Если сетевой шнур все-таки деформирован, то в первую очередь следует заизолировать его поврежденные части.

После этого его надо прозвонить мультиметром. Во время прозвона шнур необходимо разогнуть во все стороны, особенно там, где есть или возможны повреждения. Также требуется изолировать провода в процессе работы – это обеспечит безопасность от поражения электротоком. Если прибор не прозванивается, то провод следует заменить.

В утюги устанавливают особый гибкий провод, покрытый оболочкой из ткани, поэтому больше никакие шнуры к утюгам не подходят. Для замены нужно приобрести новый специальный электрический шнур.

Но если нет желания покупать электрический шнур, то его легко можно починить путем замены вилки, если проводки деформированы у выхода.

Аппарат не включается

Частый фактор этой поломки – образование нагара на внутренних элементах. Нагар можно убрать, используя наждачную бумагу или щетку с мелкой и жесткой щетиной. Если утюг не отключается, то, вероятно, расправились внутренние контакты. Их следует тщательно разъединить, пытаясь не деформировать и не нарушить их целостность.

Прибор сам отключается.

В любом утюге есть термопредохранитель. Когда утюг перегревается, то термопредохранитель выключается. После остывания утюга он снова включается. Чтобы избавиться от этой неисправности, нужно заменить термопредохранитель. Если же после замены проблема осталась, то нужно посмотреть термогрегулятор.

Не работает терморегулятор

Регулятор температуры – это рычаг, который используется для задачи температурного диапазона с учетом ткани, которую необходимо погладить. Он настраивает температуру, до которой может прогреться подошва. Чтобы утюг стал работать, нужно подать напряжение на трубчатый электрический нагреватель (ТЭН), который расположен в подошве устройства. Для сильного и быстрого нагрева устанавливают ТЭНы с большой мощностью. В том случае, если эту мощность не изменять и подавать постоянно, то подошва утюга сильно разогреется, и при глажке вещи сильно испортятся.

Для разных видов ткани требуется разная температура и разный режим глажки. Поэтому в утюгах есть узел регулировки и изменения температуры. Работа терморегулятора утюга Philips создается благодаря биметаллической пластине. Пластина представляет собой две спаянные между собой полоски. При установке определенного режима температуры эти две полоски расширяются, вследствие чего пластина прогибается. Если все-таки при осмотре установлено, что наружный вид внутренних контактов нормальный, то придется воспользоваться мультиметром.

Обследование элементов терморегулятора возможно проверить, используя индикатор для определения фазы, прикасаясь поочередно к каждому из контактов, вызывающих подозрение. Если индикатор при касании к какому-либо из контактов светит, а при касании к другому нет, это означает, что они окислены. Но необязательно проверять контакты, можно их сразу прочистить наждачной бумагой. Они не всегда окисляются, иногда могут просто загрязняться от пыли, грязи и ворсинок с одежды. Эту проблему тоже можно устранить при помощи прочистки.

Если причина только в них, то утюг должен заработать. Чтобы правильно зачистить контакты, нужно взять неширокую полосу наждачной бумаги, завести ее между элементами, которые нужно почистить, и пару раз их потереть.

Не работает нагревательный элемент

Если утюг включен в розетку, лампочка горит, регулятор температуры находится в максимальном положении, а подошва не греется, то, скорее всего, сгорел ТЭН. Два выхода ТЭНа расположены в задней полости подошвы утюга. Чтобы проверить клеммы ТЭНа, нужно использовать мультиметр. Если на экране высветится цифра больше 250 ОМ, то ТЭН сгорел. Для тестирования мультиметр следует наладить для определения сопротивления и подключить к клеммам ТЭНа.

Если на экране появилась цифра, близкая к 250 Ом, то нагревательный элемент не сгорел. Если на экране появилась цифра, которая намного больше, то нагревательный элемент вышел из строя. Поможет только замена целой детали – подошвы. Если же у включенного утюга не горит лампочка и не нагревается подошва, то проблема в электрическом шнуре.

Из прибора вытекает вода

Самая частая поломка утюга Philips Smoothcare – вместо подачи пара из него вытекает вода. Данная проблема приводит к тому, что ткань намокает и хуже проглаживается. А если вода вытекла не совсем чистая, например, с накипью, то могут появиться пятна и разводы на одежде.

Причинами данной неисправности могут быть:

  • деформация манжетов;
  • образование трещины в корпусе отсека для воды;
  • неправильная эксплуатация.

Для устранения этой поломки понадобятся новые детали. Если их нет, то придется приобрести новый утюг. Если виной неверная эксплуатация утюга с функцией отпаривателя, то нужно убедиться, что терморегулятор стоит на нужной отметке, при которой происходит достаточный нагрев подошвы, способный превращать воду в пар.

Плохо работает система отпаривания

Если утюг не выпускает пар, то сначала нужно почистить внутренние полости парообразования с помощью специального раствора. Эссенцию можно приобрести в любом хозяйственном магазине либо приготовить самим в следующей пропорции: 1 литр воды на 1 стакан уксуса. Подошву следует положить в посуду с раствором, прокипятить и остудить. Во многих утюгах есть функция самоочистки.

Для того чтобы применить эту функцию, нужно наполнить резервуар водой, установить терморегулятор на максимальную температуру и включить утюг. Затем нужно переждать, пока утюг сам выключится. Делать самоочистку следует после второго выключения утюга.

При нажатии на кнопку самоочистки утюг следует держать над раковиной, потому что из каналов подошвы начинает выходить пар вместе со всей грязью и пылью, находящейся внутри.

Полезные рекомендации для продления службы утюга:

  1. Подключать прибор только к заземленной розетке.
  2. Регулярно проверять, не поврежден ли электрический шнур.
  3. Полностью размотать шнур, прежде чем включить утюг в электросеть.
  4. Не прикасаться к сильно разогретой подошве утюга – это травмоопасно.
  5. Регулярно очищать утюг от накипи.
  6. Не заливать в резервуар для воды уксус, духи, крахмал, химические средства для удаления накипи.

Вот так происходит ремонт утюга Филипс своими руками. Разборка и ремонт – дело не сложное. Даже начинающий электрик может справиться с данными неисправностями.

Отвлеченные умствования

Производители оправдывают превращение утюга в подобие кодового замка требованиями безопасности, дизайна и эргономики. Но, пардон, из видимого крепежа на утюгах как было 1-2 винта сзади, так и осталось. Причем детали корпусов старых утюгов делались их хрупкого бакелита и полистирола, а теперешние пластики по прочности соперничают с металлами.

На самом деле мы, увы, живем в век не вечных вещей. Одна из коренных установок потребительского общества неумолима: изделие массового спроса должно безупречно проработать (репутация производителя, а как же) не более 2-2,5 гарантийных сроков, а затем быстро и необратимо прийти в полную негодность. У ведущих производителей ширпотреба до половины и более конструкторского персонала задействованы на том, чтобы, не дай бог, изделие не оказалось слишком долговечным.

Как сказывается на экологии работа индустрии на мусорный бак, а на массовом сознании – привлечение действительно высококлассных специалистов к фактически вредоносной деятельности, вопрос другой, но утюг таким потугам почти не поддается: слишком он прост, а внутри него слишком жарко и влажно. Поэтому порча утюга на стадии конструирования сводится преимущественно к тому, чтобы затруднить его разборку вне сервисного центра. Тем не менее, починить утюг в домашних условиях подручными средствами все-таки можно, если знать, где и какие в нем могут быть спрятаны секретки и как их вскрывать, не рискуя испортить утюг окончательно.

Как разобрать утюг Philips

Интересно!

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Особенности работы с различными производителями

Производители выпускают несколько моделей утюгов, каждая из которых, несмотря на внешние различия, основана на одинаковой конструкции. Поэтому ремонт приборов одной марки проводится по одному алгоритму.

Scarlett

Утюги марки Scarlett отличаются стандартной конструкцией. В связи с этим починить такие приборы можно, руководствуясь приведенной схемой. Единственное, что нужно учесть — у некоторых моделей данной марки болты располагаются в неудобных местах.

Витек

В утюгах марки Витек присутствует аварийный термостат. Поэтому, чтобы отремонтировать прибор, необходимо проверить мультиметром больше деталей. Неисправности у утюгов Витек, в основном, те же, что были рассмотрены ранее.

Тефаль

Под маркой Tefal – как дешевые, так и дорогие модели утюгов с дополнительными деталями. Эта особенность усложняет ремонт техники данной марки. В частности, у некоторых моделей задняя крышка отличается нестандартной формой. И чтобы разобрать такую технику, потребуется рассоединить ряд дополнительных защелок.

Причины отсутствия подачи пара

Для начала нужно убедиться, что устройство уже не находится на гарантии. Это особенно актуально для дорогих моделей утюгов, например, марки philips, у которых часто паровой удар вообще не работает или функционирует плохо. В ином случае его рекомендуется отнести в сервисный центр, не пытаясь решить проблему неисправности самостоятельно.

Регулятор температуры

Каждый утюг имеет регулятор температуры, который представляет собой металлическую пластину, расположенную внутри конструкции бытового прибора, у его подошвы.

При нагреве до определенной температуры регулятор срабатывает, и питание электронагревательного устройства выключается. При остывании терморегулятор возвращается в исходное положение.

Функция автоматического выключения необходима для контроля температурного режима, если она выходит из строя, пластмассовые внутренние части корпуса могут начать плавиться. Это неизбежно приводит к последствиям:

  • перестает работать отпариватель,
  • прибор греет не на полную мощность или наоборот,
  • ломается клапан подачи воды и др.

Поскольку в каждом паровом утюге на подошве располагается паровая камера – ёмкость, в которой нагревается вода до состояния пара, из-за неисправности терморегулятора возникают проблемы в этой части конструкции. Резервуар может сильно нагреваться, ввиду чего пластиковые каналы, по которым в него поступает вода, могут оплавиться.

Поломка клапана

Клапан подачи воды в нагревательный резервуар перестает работать редко. Если он вышел из строя, скорее всего не получится отремонтировать его самостоятельно. Можно попытаться разобрать прибор и изучить состояние устройства, но вряд ли получится его починить.

Выявить его неисправность очень легко: нужно наполнить резервуар водой, включить прибор в сеть и дать нагреться, если при нажатии на клапан подачи пара ничего не происходит, при этом он нажимается без усилия (слишком легко), вероятно нарушена его герметичность и «насос» не вкачивает воду в парогенератор.

Образование накипи и известкового налёта

С течением срока эксплуатации в системе подачи пара скапливается накипь и осадочные отложения, что затрудняет образование пара, в результате утюг плохо отпаривает или пар не образовывается вообще. Это самая распространенная причина неисправности и единственная, которую можно устранить, без обращения к специалистам.

Как устроен утюг

Для того чтобы разобрать и отремонтировать электроутюг, необходимо знать, как он устроен и работает. Без этих знаний приступать к ремонтным работам бесполезно. Почти все паровые утюги разных производителей – Philips, Braun, Tefal, Vitek и других – имеют одинаковое устройство и принцип действия. Отличия могут быть только в техническом исполнении отдельных деталей.


Устройство парового утюжка

Основная деталь в любом электроутюге – подошва с встроенным в нее трубчатым электронагревателем (далее также – ТЭН). Мощность ТЭНа в современных моделях утюгов Vitek, как правило, 2000W, 2200W или 2400W. Приборы выпускаются с подошвами, изготовленными из разных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. В подошвах есть отверстия, через которые выходит пар, для того, чтобы обеспечить необходимое качество глажки. Температура нагрева металлического основания регулируется встроенным термостатом.


Утюги Vitek по дизайну и эргономике не уступают именитым конкурентам

В приборах с функцией парообразования предусмотрен резервуар, в который заливается вода. Жидкость должна быть очищена и смягчена – только в этом случае можно предотвратить образование накипи внутри подошвы. Вода поступает из резервуара на разогретую подошву, преобразуется в пар и выходит через отверстия. Интенсивность парообразования также регулируется. Большинство современных моделей имеют функцию принудительного выхода парового облака с максимальной интенсивностью – паровой удар.

Как правило, в электроутюгах есть сопла для разбрызгивания воды. Связь с электросетью обеспечивает электрический шнур, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к контактной колодке. Таким образом, устройство современных паровых утюгов не является сложным. В нем могут разобраться даже те, кто далек от техники.

Возможные причины поломки

Обрыв в проводке

Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.

Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.

Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:

  1. На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
  2. Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.

Совет Чтобы изолировать края обмотки, нужны асбестовые прокладки, термостойкая стеклоткань или слюдяные трубки (пластины).

Перегорание

Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.

Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:

  1. Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
  2. Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине. Жало же фиксируется винтом подлинне́е.

Предлагаем посмотреть видео о том, как отремонтировать сгоревший паяльник:

Плохие контакты

Во многих случаях при плохом контакте нужно проверить подачу напряжения в электросети. Если же мощность электрического тока соответствует норме, то причиной плохого контакта может стать следующее:

Неправильное положение жала. Достаточно ввести его чуть поглубже внутрь корпуса и зафиксировать. Если стержень окажется коротким, то заменить его на подходящий.

Окалина на жале. Снимается простой наждачной бумагой или надфилем. Разогретое жало опускают в канифоль и растирают кончик на оплётке с припоем

Когда на кончике образуется тонкий и ровный слой припоя, окалина полностью удалена.

Внимание Процедуру снятия окалины с жала производят на протяжении всей работы паяльника по мере почернения кончика жала. Припой с высоким содержанием свинца

Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца.

Неправильная заточка конца жала паяльника. Нужно заточить его в виде овального скоса. Такая форма обеспечит эффективную отдачу тепла.

Устранение поломки в домашних условиях

Отремонтировать подачу пара своими руками можно только в случае, если неисправность возникла по причине накипи и известкового налета. Серьезные поломки составных частей конструкции утюга исправить самим не получится!

Предлагаем вниманию несколько способов, применив которые можно избавиться от посторонних элементов в водонагревательной системе утюга. Для достижения лучшего результата рекомендуется попробовать их несколько, вплоть до устранения причины, по которой отсутствует подача пара в утюге. Если пар в утюге не появится, придется покупать новый прибор.

Все (за исключением одного — паровой ванны) приведенные ниже способы имеют один и тот же принцип: в резервуар для воды утюга наливается жидкость, он разогревается, затем вручную производится прочистка системы водонагревательных элементов: нужно нажимать на кнопку подачи пара до тех пор, пока жидкость не иссякнет.

Ремонт утюга своими руками

Провести самостоятельный ремонт утюга может практически каждый. Любой утюг имеет небольшое количество деталей. Именно поэтому после прочтения нашей статьи вы легко сможете с ними разобраться. Вот фото, которое показывает устройство утюга. Иногда намного сложнее бывает провести разборку утюга. Именно поэтому в этой статье мы рассмотрели разборку утюга Fhilips и Braun.

Вот основные причины, из-за которых перестают работать утюги:

  • Обрыв сетевого шнура.
  • Поломка терморегулятора.
  • Плохой контакт клемм в утюге.
  • Окисление контактов в терморегуляторе.
  • Неисправность термопредохранителя.

Причины поломки утюга

Утюг — довольно простое бытовое устройство, состоящее из нагревательного элемента, лампочки, показывающей работу режимов, емкости для воды, применяемой при отпаривании, кнопки управления и ручки. Он является предметом первой необходимости, его невозможно заменить чем-то другим. Поэтому так неприятна его поломка. Если у вас перестал работать утюг

, не стоит заниматься его ремонтом самостоятельно, ведь это не совсем безопасно. К тому же, важно правильно определить
причины поломки утюга
. При неверном определении, велика вероятность повреждения остальных узлов устройства.

Рассмотрим часто встречающиеся причины поломки утюга

:

  • Повреждение сетевого шнура. Это поломка является самой популярной. Удостоверьтесь что, утюг подключен сети и проверьте провод на наличие нарушения или обрыва. Целостность шнура и вилки диагностируется специальным прибором — мультиметром.
  • Если напряжение в розетке присутствует и утюг включается, но нет нагрева, причина может быть в том, что провод переламывается и ослабляются контакты с нагревательным элементом.
  • Поломка терморегулятора. Регулятор температуры — это рычаг, с помощью которого устанавливается требуемая температура подошвы утюга. Когда температура утюга изменяется, контакты в нем то замыкаются, то размыкаются, происходит ход тока высокого напряжения. При загрязнении контактов, попадании пыли, грязи, остатков одежды, происходит ухудшение работоспособности прибора.
  • Неисправность термопредохранителя. Он отвечает за безопасность утюга при работе. Если температура внутри него повысилась выше нормы, предохранитель разъединяет электрическую цепь и уничтожается, чтобы предотвратить возникновение пожара. Конечно, после этого утюг перестает работать.

Итак, сломался утюг. Что делать?

Стоит ли чинить его своими руками? Самостоятельный ремонт утюга часто сопряжен с возникновением царапин и трещин на корпусе из-за чего возможно выпадение терморегулятора или ручки. Устройство может пострадать так сильно, что отремонтировать его будет уже невозможно. Не у каждого, даже технически продвинутого человека, есть все нужные инструменты для диагностики и ремонта устройства, а тем более необходимые запчасти. Часто самостоятельный ремонт утюга заканчивается полной его разборкой. В таком виде его и приносят в сервисный центр, что намного увеличивает стоимость ремонта. Если перестал работать утюг

, советуем обращаться в сервисный центр. От уровня профессионализма и знаний мастера, который занимается ремонтом техники, зависит качество и срок дальнейшей работы устройства. Не рекомендуем обращаться к знакомым, якобы знающим, как делается ремонт, или к частным мастерам в целях экономии. Крупные же компании, которые легально предлагают услуги по ремонту бытовой техники, обеспечивают высокое качество ремонта. Здесь вы защищены законом и поэтому можете ни о чем не волноваться.

Наши специалисты выполняют ремонт утюгов самой разной сложности, в независимости от того, какие были причины поломки утюга

, и предлагают услуги по устранению любых повреждений.

Ремонт утюгов в Сервисном Центре Санкт-Петербурга.



 Чистка утюга

В доме настоящей хозяйки все должно сверкать чистотой и порядком. Как приятно бросить беглый взгляд на ту или иную полочку и убедиться, что все идеально, чисто. Сразу и настроение поднимается, и атмосфера в доме другая, теплая, уютная. Но в порядке нужно держать не только пространство комнат, цветы и прочие вещи, но и важные бытовые приборы, которые без должного ухода просто выйдут из строя. В этой статье мы поговорим о том, как почистить утюг.

Сегодня, покупая этот столь нужный в хозяйстве прибор, очень часто можно увидеть надпись, гласящую, что данный агрегат обладает уникальным механизмом самоочистки, противонагарным покрытием и прочими атрибутами современной бытовой техники. Но, как показывает жизнь, все эти уверения оказываются слишком неубедительными перед безжалостным временем, слишком жесткой водой и другими условиями, так быстро портящими такие недешевые приборы. Налет, нагар, ржавчина, все это и многое другое является причиной поломки утюга и порчи таких любимых вещей. Заметив это, следует не лениться и приняться за чистку прибора.

Чистим подошву утюга

Как правило, первой загрязняется подошва утюга и только потом появляется необходимость чистить прибор внутри. Подошва утюга легко моется при помощи различных средств для мытья, но лучшим из них является так называемый химический карандаш. Чтобы помыть утюг, нужно сначала включить и разогреть его, потом выключить и натереть подошву карандашом. Осторожно, не обожгитесь! Спустя пару минут такой ненужный нам нагар отойдет, и его можно будет стереть сухой тряпочкой, но важно, чтобы ткань была мягкой, не царапающей зеркальной поверхности.

Еще одним хорошим способом является чистка подошвы утюга при помощи двух таблеток гидроперита, которыми, так же, как и карандашом, натирают утюг. Но стоит помнить, что, проводить такую процедуру нужно только в хорошо проветриваемом помещении, так как происходит химическая реакция: химическое вещество, соприкасаясь с горячей поверхностью, начинает испаряться. Это, конечно, не опасно и не вредно для здоровья человека, но все же, лучше не рисковать, и просто открыть настежь окно.

Есть также и народные способы чистки утюга, ими пользовались наши бабушки и прабабушки во все века. Тогда еще не изобрели химических средств для мытья, а поддерживать в доме порядок нужно было, так российские находчивые женщины придумали чистить утюги обычным столовым уксусом. Стоит только пропитать мягкую тряпочку уксусом и провести им по загрязненной поверхности. Но не включайте утюг, если используете уксус для его чистки, так как он быстро испарится и все ваши усилия будут тщетными! Если утюг загрязнен слишком сильно, добавьте немного нашатыря. Если этот способ не помог, нужно включить утюг ненадолго и прогладить тряпочку, смоченную в этом растворе.+

Чистим утюг внутри

После нескольких лет работы, утюг нуждается в комплексной, тщательной чистке. Но, приступая к чистке внутри утюга, следует ознакомиться с инструкцией, с ней лучше ознакомиться сразу же после покупки, так как каждый прибор имеет свои требования: один неприхотлив, в него можно заливать любую воду, а другой, напротив, требует только дистиллированную воду. Но в любом случае, вода способствует образованию накипи и ржавчины, которые в итоге приводят к порче прибора.

Чтобы удалить накипь, нужно вскипятить в кружке немного воды и развести лимонную кислоту. Заливаем этот раствор в контейнер утюга и включаем его на максимум. После того, как утюг разогреется, нужно несколько раз нажать кнопку выпуска пара, после чего, выключаем утюг, ждем, когда он остынет, и просто удаляем остатки раствора с накипью.

 Целесообразность ремонта утюгов

Техники для глажки существует и производиться большое количество и надо отметить что при поломке дешевого утюга не всегда целесообразно его ремонтировать, так как минимальный ремонт может оказаться выше его стоимости. Ещё один фактор это конечно запчасти, порой они бывают весьма не дешёвые, но это пол беды, их может просто не быть – маленькая простая вещь, но Её просто нет, если это касается внутреннего оснащения утюга или парогенератора, часто можно без ущерба надёжности подобрать аналог, а если это касается внешних ручек, регуляторов и элементов корпуса то скорее всего найти нового не получиться, только восстанавливать то что было. Конечно это касается не всего гладильного оборудования, но с таким мы сталкиваемся часто. Если кто-то Вам скажет что у них есть все запчасти на все утюги не верьте это лукавство. Часто производители – особенно мелкие, – после гарантийного срока прибора и вовсе прекращают поставку запчастей на старую модель. – Это было о плохом.

Хорошее – 80% гладильного оборудования специалисты Сервисного Центра REMO + ремонтируют успешно. Чаще всего всё же происходит поломка внутренней оснастки прибора – электрика, гидросистема, термозащита, изломы проводов и шлангов, забиваются накипью внутренности паропроводящих и генерирующих узлов что в плане ремонта заканчивается – заменой неисправных деталей, чисткой и полному восстановлению работоспособности утюгов и гладильных систем. При необходимости мастера СЦ REMO PLUS могут восстановить и отреставрировать некоторые детали, для этого у нас есть опыт, навыки и необходимый инструмент.

Ещё раз о ремонте утюгов

Мы берёмся за ремонт в независимости от типа, модели и года выпуска утюгов парогенераторов и др. гладильного оборудования. После осмотра специалистом, определяется поломка, возможность и способ устранения неисправности. Затем всё это обговаривается с заказчиком и при положительном решении мастер приступит к ремонту.

После проведения любых ремонтно-профилактических работ на все установленные детали и выполненные работы предоставляется гарантия от 1 до 12 месяцев Сервисного Центра REMO PLUS.

ᐅ Утюг Scarlett SC-SI30K01 отзывы — 11 честных отзыва покупателей о утюге Утюг Scarlett SC-SI30K01

Самые выгодные предложения по Утюг Scarlett SC-SI30K01




Анастасия Ж., 31.08.2020

Комментарий: Утюг приобрела полгода назад. Оказался весьма лёгким и удобным при использовании. Отлично показал себя – претензий нету, разглаживает все складки, неплохо справился и при глажке одежды на вешалке – использовала вертикальное отпаривание. Накипь на подошве не появилась, довольна.

Evgeniy K., 21.05.2020

Достоинства: Покупался ради керамической поверхности и пока этим и продолжает нравиться. Никаких проблем с глажкой любых тканей у меня не возникает. Плюс хороший гермоблок, быстрый нагрев, паровой удар, а главное, у меня он сломался не в первый день, как у других, а лишь через пару недель после 3 или 4 глажки! Для утюга за 399 руб это достоинство.

Недостатки: Нигде не нашел руководство, как его разобрать. Пришлось действовать методом проб и ошибок.

Комментарий: Я думаю причина выхода из строя “в первый же день” у всех одна и та-же – электронный блок. Больше там ломаться нечему, термическая и механическая часть, как мне показалось, сделана на хорошем уровне. Электронный блок выполняет только одну функцию – отключение питания через 8 мин. в вертикальном положении и через 30 сек в горизонтальном положении без движения. Всё! Все остальные функции управляются термомеханически – они будут 100% работать и без электронного блока.Итак, трёхгранной отверткой (или чем-то подходящим) откручиваем один болт задней крышки и снимаем её. Видим 4 контакта (4 белых колпачка, а под колпачками провода). Находим колпачок под которым соединены 2 красных провода и один от сетевого шнура – его не трогаем! Находим колпачок под которым соединены черный и белый провода, оба идут во внутрь утюга – и, с помощью плоскогубцев, разжимаем и снимаем этот колпачок. Черный провод изолируем изолентой. Белый пусть пока болтается. Находим колпачок под которым соединены синий провод и провод от сетевого шнура и снимаем этот колпачок. Синий провод изолируем изолентой. Освободившийся провод от сетевого шнура скручиваем с белым проводом (который у нас “пока болтался”). Надеваем на наше новое контактное соединение колпачок и зажимаем его. Всё, электронный блок отключен, а электропитание управляющего термомеханического блока восстановлено. Проверяем надежность изоляции, качество работы и ставим заднюю крышку на место. Все функции утюга работают на 100% (кроме авто отключения при оставлении без присмотра). Если не оставлять включенный утюг экстренно убежав на свидание вы вообще не заметите, что что-то изменилось. Особо продвинутые могут разобрать утюг целиком, и снять электронный блок. Для этого отверткой поддеваем и вытаскиваем кнопки пара и разбрызгивания, выкручиваем 2 болта, снимаем верхнюю накладку, там еще болты, но главное скрытый болт находиться прямо под наконечником брызгалки. Открутив его, дальше проблем уже не будет.

Елена Ж., 14.12.2019

Достоинства: легкий и удобный

Недостатки: все хорошо

Комментарий: Утюг очень легкий и удобный. В работе показал себя хорошо – разглаживал все складочки, даже отлично справился при глажке одежды на вешалке (при помощи вертикального отпаривания). Утюг имеет все необходимые опции распылитель, подача пара, очистка от накипи. Отличный утюг за приемлемую цену.

Diana Seslawina, 10.11.2019

Достоинства: Удобная ручка с резиновой вставкой, большой резервуар для воды, хорошая подача пара, автоматическая очистка.

Недостатки: Нет.

Комментарий: Выбирала утюг в магазине по удобству держания в руке, чтоб был не громоздкий, не тяжелый. Т.к. семья большая, глажки обычно много, эти характеристики были важными для меня. Утюгом довольна- все школьные брюки глажу паром, никакого блеска, вода не течет.

Станислав Клянченко, 11.10.2019

Достоинства: Есть полезная функция парового удара .

Недостатки: –

Комментарий: Этим утюгом глажу абсолютно любую ткань, т.к. не боюсь, что случится порча вещей. Бережная глажка достигается за счет качественной металлокерамической подошвы. Удобно, что если оставить утюг не выключенным, он самостоятельно отключается через несколько минут.

елена вавилова, 20.09.2019

Достоинства: керамическое покрытие

Недостатки: сломался в первый день

Комментарий: успела погладить в первый день кофту и джинсы мужу, вечером включаю- не работает! Выкинули, пошли за нормальным утюгом.

Катерина П., 20.09.2019

Достоинства: Подошва металлокерамическая, есть желобок для пуговиц, мощный паровой удар, защита от накипи, длинный шнур.

Недостатки: Нет.

Комментарий: К утюгу претензий нет, работу свою выполнят на пятерку с плюсом. Глажу им и шелк, и драп, справляется отлично. Нравится что шнур сетевой почти два метра, удобно гладить большие вещи.

Александр К., 14.09.2019

Достоинства: Лёгкий, удобный, дешёвый по цене, прост в эксплуатации. И выбросить не очень жаль, если сломается.

Недостатки: А всё-таки, если зазевался, керамическая подошва не спасает, пригорает при неправильной эксплуатации. А вот не зевай…

Комментарий: Прекрасный утюг. Если Вам показалось, что он сломался, найдите в интернете инструкцию, и эксплуатируйте согласно инструкции.

Мария Л., 20.07.2019

Достоинства: Быстро греется, паровой удар.

Недостатки: Интересный дефект- устранен с помощью комментария ниже(спасибо доброму человеку). С тех пор работает год безотказно.

Комментарий: Очень неплохо, хороший утюг.

Мила П., 28.05.2019

Достоинства: Подошва с керамическим покрытием, терморегулятор, паровой удар

Недостатки: Нет.

Комментарий: Пользуюсь утюгом дома. Идеально отглаживает рубашки мужа, даже сильно мятые. Режим отпаривания можно контролировать, для дополнительного увлажнения есть разбрызгиватель. А паровой удар позволяет разгладить ткань в труднодоступных местах, можно даже на вешалке. Утюг имеет функцию ANTI-CALC-защита от образования накипи. Резервуар для воды прозрачный,отметка “max”- контроль от перелива.



Имя скрыто, 26.01.2019

Достоинства: доступная цена, керамическое покрытие, система самоочищения, экономичный режим, автоотключение

Недостатки: сломался в первый же день

Комментарий: В магазине нахвалили этот утюг, купила, дома стала гладить, 2 минуты поработал и перестал нагреваться. В магазине обменять отказались, пришлось в серисный центр отдавать и ждать 2 недели, пока отремонтируют.

Как разобрать стиральную машину: разборка барабана, бака, двигателя

Стиральная машина рано или поздно выходит строя: естественный износ, неправильная эксплуатация, скачки напряжения в электросети и другие факторы со временем приводят к различным неисправностям. Замена и ремонт некоторых деталей могут потребовать полной разборки устройства. Хорошо, если ваша машинка находится на гарантии и вы можете обратиться в сервис – в противном случае придется вызывать специалистов, услуги которых стоят недешево. В этой статье мы расскажем, как разобрать стиральную машину своими руками.

Имея некоторый опыт работы с электротехникой, при помощи инструментов и с опорой на схемы можно самостоятельно разобрать стиральную машину и устранить небольшие поломки
Независимо от бренда (Samsung, LG, Indesit, Bosch, Ariston, Zanussi, Kaiser и др.), стиральные машины-автомат имеют схожие конструкцию и принцип действия. В нашей статье вы можете найти некоторые различия с вашей моделью, однако они незначительны и не влияют на процесс разборки.

Сразу стоит оговориться, что не все поломки можно устранить самостоятельно. К примеру, для диагностики и ремонта электронного модуля управления и двигателя необходимы особые знания и навыки, а для замены подшипников, особенно если в стиральной машине установлен спаянный бак, потребуются специальные инструменты, а также физические усилия, время и смекалка.

Подготовительный этап

Итак, как разобрать стиральную машину? Для начала следует подготовиться к предстоящему процессу.

Определите место, где будут проходить ремонтные работы. Хорошо освещаемое помещение площадью минимум 2 х 2 м будет оптимальным вариантом. Застелите пленкой или газетами полы, чтобы не испачкать их в процессе разборки.

Следующий шаг – подготовка инструмента и необходимого инвентаря. Вам могут понадобиться:

  • шуруповерт с набором бит или набор крестовых отверток;
  • гайковерт;
  • плоская отвертка;
  • гаечные ключи и торцевые головки;
  • различные плоскогубцы;
  • пассатижи;
  • мультиметр;
  • молоток;
  • цветные маркеры;
  • смазка WD-40;
  • смазка ШРУС;
  • ветошь.

Если придется распиливать бак, дополнительно потребуются ножовка с мелкими зубьями, дрель, длинное сверло, саморезы и болты, пистолет с герметиком.

Полный набор инструментов поможет провести разборку стиральной машины быстро и качественно
Важно: поскольку после разборки устройства и замены деталей машинку нужно будет собирать обратно, рекомендуется фиксировать все этапы демонтажа, используя фото- и видеосъемку, или записывать последовательность действий. Тогда процесс сборки агрегата пройдет правильно.

Осталось подготовить сам агрегат. Для этого:

  • обесточьте устройство;
  • отсоедините машинку от водопровода и канализации;
  • открутите сливной фильтр и слейте остатки воды;
  • вытащите лоток для моющих средств.

Приступая к разборке учтите, что на этот процесс может уйти не один час, особенно если придется разбирать бак.

Схемы

Перед началом работ ознакомьтесь с устройством стиральной машины. Схемы дадут вам наглядное представление о структуре агрегата и расположении его узлов.

Устройство автоматической стиральной машины Расположение основных узлов

Разборка

После того как вы ознакомились со схемами, можно приступать к работе.

Первый шаг разборки – демонтаж верхней панели агрегата. С задней стороны машинки в верхних углах расположены два самореза, на которых закреплена панель. Открутите их крестовой отверткой, затем приподнимите заднюю часть крышки, придвиньте к себе и уберите панель.

Затем необходимо снять панель управления. Для этого открутите винты, которые ее фиксируют (по бокам корпуса машинки и под порошкоприемником). Снимите панель с защелок и прикрепите сбоку на сервисный крючок, если он предусмотрен моделью. Можно отсоединить все провода, но перед этим обязательно пометить их, чтобы при сборке не возникла путаница. Переходите к задней части агрегата и открутите шуруп в том месте, где впускной клапан присоединяется к машинке. Отключите провода, ведущие от клапана к нише порошкоприемника, снимите нишу и отсоедините ее от патрубка.

На данном этапе можно проверить работу некоторых деталей, например, провести замену или ремонт впускного клапана и датчика уровня воды (прессостата). Они расположены сразу под верхней крышкой, и если причина поломки кроется в них, то полная разборка машины не потребуется.

На фото видны впускной клапан и патрубки, которые соединяют его с нишей порошкоприемника

Осмотрите клапан и его патрубки (они резиновые и быстро изнашиваются), убедитесь, что нет засоров. Клапан можно проверить мультиметром.

Осмотрите прессостат, его контакты и трубку, ведущую к датчику, на наличие повреждений. Прочистите контакты и устраните засоры в трубке. Датчик можно проверить мультиметром

Чтобы снять прессостатоткрутите крепежные болты, отсоедините от датчика шлангочку и контакты. Шлангочка крепится с помощью хомута.

В процессе разборки стиральной машины внимательно осматривайте каждую деталь на предмет износа. Проверяйте надежность креплений и состояние патрубков.

Теперь можно снять нижнюю панель. Она крепится на двух винтах или на защелках (в зависимости от модели).

Переходим к фронтальной части. Тут может возникнуть вопрос: как снять переднюю крышку? Для начала нужно убрать манжету люка. Она фиксируется хомутом (кольцом), который можно подцепить плоской отверткой и отсоединить. После этого снимите манжету и уберите ее в барабан. Действуйте осторожно, чтобы не повредить резину. Затем следует открутить пару болтов, которые крепят замок блокировки люка.

Перед тем как убрать манжету в барабан, проверьте ее на наличие плесени и при необходимости почистите

Передняя панель снимается вместе с люком. Чтобы ее демонтировать, выкрутите саморезы, которые крепят стенку к корпусу агрегата. Они расположены в верхних и нижних углах. Остается снять панель с защелок/крючков, слегка приподняв ее. Перед этим отсоедините провода блокировочного замка.

Снять заднюю панель гораздо легче: нужно просто открутить четыре винта и убрать стенку. На данном этапе отсоедините все шланги, которые крепятся к баку машинки: заливной, сливной, – также шланги от прессостата и лотка с порошком (если вы еще этого не сделали). Предварительно открутите хомуты.

Далее следует отсоединить провода ТЭНа и температурного датчика. ТЭН расположен в нижней части бака, спереди или сзади (зависит от модели). Для проверки лучше полностью снять нагреватель. Открутите крепежный элемент и вытащите ТЭН из гнезда. Также отключите провода двигателя и разводку. Зафиксируйте этот момент, чтобы не запутаться с проводами при сборке.

При разборке рекомендуется вытащить ТЭН и очистить его от накипи

К баку при помощи стяжек может крепиться вся электрическая разводка машинки. Открепите ее и уберите в сторону. Пометьте все клеммы.

Если в процессе разборки какие-то крепежные элементы плохо поддаются, не прилагайте усилийтобы их открутить, воспользуйтесь специальной смазкой.

Теперь предстоит снять противовесы. Они находятся в верхней и нижней частях агрегата. Открутите крепежные болты и снимите грузы. Здесь вам пригодится гайковерт. Затем снимите приводной ремень. Далее отсоедините двигатель, открутив его крепежи. Демонтируйте шкив, скрутив болт посередине. Отсоедините сливной патрубок, сняв хомут с помощью плоскогубцев.

Осталось снять бак стиральной машины. Открутите крепления амортизаторов, наклонив машину на бок, затем верните агрегат в исходное положение, аккуратно снимите бак с пружин и извлеките его из машинки. Предварительно отогните все провода, чтобы они не мешали.

Амортизаторы стиральной машины могут выйти из строя из-за выработки смазки

И самый важный вопрос: как разобрать барабан стиральной машины? Барабан находится внутри бака; если бак разборный, то это несложная задача. Половины бака скреплены стяжными болтами и защелками. Рассоединив их, вы сможете добраться до барабана, на валу которого находится подшипниковый узел. Открутите болты, скрепляющие барабан, отстегните крепления и снимите стенку бака. Для демонтажа подшипника можно воспользоваться специальным автомобильным съемником или аккуратно сбить подшипник при помощи молотка. При замене подшипника осмотрите его посадочное место на наличие повреждений.

Разборка барабана стиральной машины со спаянным баком – более сложный процесс. Вам придется распиливать бак ножовкой по шву, выполнять замену подшипникового узла, а затем герметизировать стыки и стягивать бак болтами. На данный процесс вы можете посмотреть в видеоролике ниже.

После замены необходимых деталей проведите сборку агрегата в обратном демонтажу порядке. Именно сейчас вам пригодятся фотографии и пометки, сделанные в процессе разборки.

В заключение – несколько слов о том, как разобрать вертикальную стиральную машину. Сначала требуется открутить панель управления (боковые крепления), затем демонтировать впускной клапан, модуль управления и другие детали, которые будут доступны. Верхняя панель снимается не во всех моделях стиральных машин. Следом нужно открутить боковые панели, после чего вы получите доступ к креплениям передней стенки. Дальнейшие действия заключаются в последовательном снятии всех деталей. Подшипники в агрегатах с вертикальной загрузкой расположены с двух сторон барабана для их снятия потребуется чуть больше времени.

Теперь вы знаете, как разобрать стиральную машину. Соблюдайте рекомендации, пользуйтесь схемами, не забывайте фиксировать свои действия, и у вас обязательно получится самостоятельно отремонтировать агрегат. Надеемся, что наша статья будет вам полезна.

Видео по теме статьи

В видеоролике показан процесс разборки стиральной машины и распилпаянного бака для замены подшипников.

Об авторе: Анастасия Дорошенко

Окончила авторский физико-математический лицей и художественную школу. Получила высшее экономическое образование по направлению «инновационный менеджмент». Фрилансер. Замужем, активно путешествует. Интересуется буддийской философией, увлекается трансерфингом и любит средиземноморскую кухню.

Нашли ошибку? Выделите текст мышкой и нажмите:



Знаете ли вы, что:

Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью. Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».

Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.

Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.

Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м2 своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.

Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Видео обзор на Kenwood ST 685

  • Характеристики
  • Цены
  • Отзывы
  • Обзор

Разборка. Утюг. Разборка и ремонт утюга. Disassembly. Iron. Disassembly and repair of iron.

Vegas PRO 14: Vegas PRO 14 Patch: Русский язык Vegas PRO 14: .

Цены в интернет магазинах

УТЮГ. Ремонт Утюга.

Вам представлен видеоурок по ремонту и возможным неисправностям УТЮГА. Кто не желает смотреть разборку…

Как разобрать утюг за 3 минуты.

РБТ-Сервис.

Ремонт электрического утюга

Заходите и смотрите интересное видео на других моих каналах! Моё видео по ремонту компьютеров – …

Ремонт утюгов.

Ремонт утюгов с водянной емкостью.

Как разобрать утюг vitesse – Инженер ПТО

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

  • Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
  • Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
  • Емкость/резервуар для воды, которая используется при отпаривании.
  • Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
  • Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Несмотря на кажущуюся простоту утюга, разобрать его не всем хозяевам под силу. Все дело в многочисленных крепежных элементах, спрятанных под декоративную отделку. Чтобы ничего не сломать при разборке утюга, необходимо проявить спокойствие и догадливость. Полностью разобрав утюг, становится возможным устранить многие простые неполадки.
Рассмотрим последовательность разборки современного утюга на примере модели VES 1616. Утюг должен быть холодный и без воды.

В торцевой части утюга имеется “хитрый” винт, для отворачивания которого потребуется плоская отвертка с прорезью посередине. Такую прорезь можно сделать в обычной отвертке надфилем или болгаркой.

Следующие шурупы спрятаны под кнопками подачи воды. Кнопки легко снимаются, если надавить на них в передней части. Задняя часть кнопки поднимается, и ее можно вынуть их корпуса утюга.

Теперь необходимо отвернуть верхние два шурупа и снять верхний элемент.

Далее выкручиваем еще 3 винта и демонтируем рычажок, регулирующий подачу воды.

Теперь снимаем заднюю крышку, где уже вывернут “хитрый” винт, и откручиваем 2 шурупа в верхней части утюга.

Поддев отверткой верхнюю часть ручки, располовиниваем ее.

Далее поддеваем регулятор нагрева и демонтируем регулятор и нижнюю часть ручки.

Теперь видны 3 винта, которые крепят “аквакорпус” к платформе. Выкручиваем их, отсоединяем трубочку, по которой вода подается к “подошве” и снимаем корпус для содержания воды.

Осталось выкрутить еще 3 винта и выполнить последний демонтаж элемента.

Теперь при помощи пылесоса с узкой насадкой, очищаем все от накопившейся пыли.

Уже после этого некоторые неполадки утюга устраняются. А далее, вооружившись тестером, можно “прозвонить” нагревательный элемент, проводку, провести визуальный осмотр и т.д.
Все крепежные элементы и мелкие детали утюга удобно класть в коробочку.

Сборка утюга производится не спеша в обратной последовательности.

Представьте себе ситуацию, что ваш любимый утюжок, выпущенный российской компанией, перестал работать. Тут же появляется вопрос, как разобрать утюг Vitek, чтобы его отремонтировать. Если под руками есть необходимый инструмент, то в большинстве случаев можно восстановить работоспособность прибора своими руками.

Надежная бытовая техника, выпущенная под брендом Vitek, пользуется заслуженной популярностью у россиян. Однако любое устройство может выйти из строя. Поэтому тема разборки и ремонта различных бытовых приборов, в том числе утюжков, довольно актуальна.

Как устроен утюг

Для того чтобы разобрать и отремонтировать электроутюг, необходимо знать, как он устроен и работает. Без этих знаний приступать к ремонтным работам бесполезно. Почти все паровые утюги разных производителей – Philips, Braun, Tefal, Vitek и других – имеют одинаковое устройство и принцип действия. Отличия могут быть только в техническом исполнении отдельных деталей.

Основная деталь в любом электроутюге – подошва с встроенным в нее трубчатым электронагревателем (далее также – ТЭН). Мощность ТЭНа в современных моделях утюгов Vitek, как правило, 2000W, 2200W или 2400W. Приборы выпускаются с подошвами, изготовленными из разных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. В подошвах есть отверстия, через которые выходит пар, для того, чтобы обеспечить необходимое качество глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

В приборах с функцией парообразования предусмотрен резервуар, в который заливается вода. Жидкость должна быть очищена и смягчена – только в этом случае можно предотвратить образование накипи внутри подошвы. Вода поступает из резервуара на разогретую подошву, преобразуется в пар и выходит через отверстия. Интенсивность парообразования также регулируется. Большинство современных моделей имеют функцию принудительного выхода парового облака с максимальной интенсивностью – паровой удар.

Как правило, в электроутюгах есть сопла для разбрызгивания воды. Связь с электросетью обеспечивает электрический шнур, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к контактной колодке. Таким образом, устройство современных паровых утюгов не является сложным. В нем могут разобраться даже те, кто далек от техники.

Распространенные поломки

Из-за простоты устройства и функционирования перечень распространенных неисправностей в различных моделях утюгов Vitek – VT-1201, VT-1209, VT-1244 и других – одинаков. Это утверждение верно и для приборов других торговых марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.

Обрыв или короткое замыкание в сетевом шнуре. Один из самых распространенных и опасных дефектов, который возникает в результате длительной эксплуатации. В течение долгого времени шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, перегибаются и скручиваются. Термоизоляция тоже может быть повреждена, что приводит к риску оплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура

Образование накипи. Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, выпадают в осадок на паропроводящих отверстиях подошвы. Чтобы избежать данного дефекта, следует заливать в утюжок только очищенную смягченную воду или дистиллят. Чтобы удалить накипь, отверстия прочищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы

Повреждение терморегулятора. Данная деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или разъединяя электрические контакты, в зависимости от температуры. Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате ТЭН не будет греть подошву. Для устранения поломки придется разобрать утюжок и почистить контакты мелкой наждачной бумагой либо любым острым металлическим предметом

Срабатывание термопредохранителя. Данная деталь является средством противопожарной защиты. Термофуз размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превысит допустимую. В различных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если же термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали

Поломка ТЭНа. Данная поломка встречается часто и приводит к полной потере работоспособности утюжка. Подошва просто не греется. В современных моделях ТЭН составляет с подошвой единую конструкцию и отдельно его заменить нельзя. Для проверки исправности нагревателя используется мультиметр (см. рис.). Нормально работающий ТЭН имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

Данный видеоролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Подготовительный этап

Для того чтобы разобрать, продиагностировать, отремонтировать и собрать утюг Vitek, необходимо иметь соответствующий инструмент. Как читатели уже догадались, диагностика производится с помощью мультиметра. Без этого прибора редко удается найти и локализовать поломку. Кроме того, для ремонтных работ может понадобиться паяльник.

Для того чтобы сделать разборку утюжка, следует знать, что задняя крышка может быть закручена винтом с оригинальной шляпкой, имеющей звездообразный шлиц с тремя лучами (см. рисунок). Именно такие винты используются во многих моделях приборов Vitek.

При определенной сноровке его, конечно, можно открутить. Если не будет получаться, можно изготовить оснастку – взять подходящую по размеру плоскую отвертку и выпилить посередине небольшое углубление.

В общем, для разборки и ремонта могут понадобиться такие инструменты и материалы:

  • набор плоских и крестообразных отверток;
  • утконосы;
  • тонкая плоская лопатка;
  • нож.

Посмотрите также, есть ли у вас такие материалы:

  • термоусадочная трубка;
  • изолента;
  • наждачная бумага нулевого размера.

Они также могут пригодиться при ремонте утюжка.

Процесс разборки

Работу нужно выполнять поэтапно, придерживаясь определенной последовательности. Далее описан порядок разборки модели Vitek VT-1259.

Для других моделей электроутюгов российского производителя разборка производится подобным образом. Отличия могут быть, но они не принципиальны. Описание действий приведено в таблице.

Отверткой с фигурным наконечником (см. фото выше) открутите болт, удерживающий заднюю крышку, затем снимите ее

Чтобы открутить болт, показанный на фото, придется аккуратно поддеть ножом или плоской лопаткой кнопки, расположенные на ручке, и снять их. Следите, чтобы при этом не были повреждены защелки. Далее вам понадобится отвертка с крестообразным наконечником

Для того чтобы снять верхнюю часть ручки, подденьте защелки по шву ножом или лопаткой и отщелкните их. Затем открутите два болта, показанные на фото

Еще один болт найдете ниже, рядом с теми двумя, которые только что вынули

Открутите в задней части электроутюга все болты, указанные на фото. Два неотмеченных болта, удерживающие шнур питания, откручивать не следует. В противном случае шнур отвалится и будет мешать работе

Открутите еще три болта в носовой части

Поднимите корпус, отделяя его от подошвы. Чтобы добраться до деталей, расположенных внутри, выкрутите три болта, указанные на фото

Вот и все, утюжок полностью разобран. Теперь можно выяснять причину неисправности и ремонтировать прибор. Сборка производится в обратном порядке

В заключение можно добавить только одно: с разборкой утюжка Vitek любой модели большинство пользователей может справиться самостоятельно. А вот ремонт может потребовать наличия определенной квалификации.

Видео

Чтобы подробнее ознакомиться с порядком разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125, смотрите видеосюжет:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

железных дверей | Атланта, Джорджия

Железные двери – отличный способ придать дому привлекательность и ценность. Независимо от того, начинаете ли вы строительство нового здания или планируете реконструкцию, железная дверь – лучший выбор по сравнению с деревянной дверью из-за ее долговечности. Железные двери также обладают такими преимуществами, как устойчивость к гниению, деформации и осколкам, высочайшая безопасность и минимальное обслуживание.

Почему EntryPoint?

Не все железные двери сделаны одинаковыми. Внимательно прочтите все спецификации других компаний, а затем сравните их с нашими.EntryPoint устанавливает железные двери 12-го калибра с работающими стеклянными панелями, что почти на 30% толще, чем предлагает большинство компаний. Не дайте себя одурачить более легкой дверью меньшего качества!

Каждая из наших кованых стальных дверей 12-го калибра поставляется со следующим:

  • Изготовлено из стали 12-го калибра – одна из самых толстых в производстве железных дверей.
  • Свиток из цельного железа 5/8 “ручной ковки
  • Предварительно подвешенный и сбалансированный на стальном косяке 2 “12 калибра
  • Тяжелый режим 1,0001b.емкость петли
  • Очень большие петли для поддержки и дизайна
  • Стандартное стекло с двойным остеклением, изолированное и закаленное
  • Варианты стекла, включая: прозрачное, чайное, акватексное, дождевое, кубическое и грушевое (Low-e доступно за небольшую дополнительную плату для большинства вариантов стекла)
  • Двери полностью утеплены заливным пенополиуретаном
  • Самостоятельно открывающиеся стеклянные панели с компрессионными замками для легкой очистки
  • Большинство дверей могут быть изготовлены с возможностью установки дополнительных экранов

Процесс установки

Установка железных дверей обычно занимает не более одного дня с нашими проверенными специалистами и практически не нарушает загруженный график наших клиентов.

Получите бесплатную цену на железную дверь

Не знаете, как сравнить или даже с чего начать обновление двери? У нас в офисе работают приветливые и опытные сотрудники, готовые помочь! Мы гордимся тем, что предлагаем лучшие продукты, которые мы можем найти, с лучшим обслуживанием и по разумной цене.


Получите бесплатную оценку

Atlanta Bike Shop, Intown Bicycles

Добро пожаловать в ваш магазин велосипедов

Atlanta

Добро пожаловать и благодарим за посещение нашего сайта.Здесь много информации, поэтому, пожалуйста, присмотритесь.

Мы ориентированы на более случайных гонщиков, но мы также можем помочь энтузиастам. А как насчет мамы, папы и детей? Конечно. Надеюсь, ты придешь к нам.

Covid Stuff.

Часы работы: с 10:00 до 6:00 пн – пт.

10:00 – 5:00 сб.

12:02 – 5:00 по воскресеньям.

Заходи: В наши дни подойдет маска.

Нехватка товаров: Высокий спрос и перебои в цепочке поставок привели к нехватке велосипедов, аксессуаров и многих запчастей.Не стесняйтесь позвонить нам, прежде чем вы приедете, чтобы убедиться, что у нас есть все, что вам нужно.

Новые велосипеды от Jamis и Electra

В наличии: гибриды, круизеры, шоссейные велосипеды, плоские шоссейные велосипеды и хороший городской горный велосипед. Если вы ищете хорошие детские велосипеды, у нас они тоже есть.

Мы особенно хорошо умеем запускать новых байкеров, носить с собой много велосипедов и вещей для более повседневной езды. Мы также являемся экспертами в области велосипедных перевозок.

Приходите к нам на тестовую поездку. А пока вы можете прочитать статью о том, как купить велосипед.

Электровелосипеды от Electra

Приходите на тестовую поездку на Townie Go 8i. Это отличный байк. Посмотреть их все Здесь .

Ремонт всех видов велосипедов

Мы проводим настройки, проверки, проверки, выборочные работы, ремонтируем квартиры, пока вы ждете, и делаем практически все, что может понадобиться вашему велосипеду. Ремонт велосипедов

Велосипед в сборе

Мы рады собрать велосипед, который у вас есть в другом месте.Мы можем показать вам, как переключать передачи, установить высоту сиденья и, возможно, отремонтировать вас с помощью замка, шлема или воздушного насоса. Сборка велосипеда

Запчасти и аксессуары для велосипедов

Мы всегда держим под рукой все самое необходимое.
И поговорим о ваших аксессуарах … Велосипедные запчасти и аксессуары

Особое предложение

Распродажа шоссейных велосипедов

Подробнее
Все специальные предложения

The B.A.T.

Вы думаете, что разбираетесь в велосипедах? Итак, мы составили тест на велосипедную пригодность, чтобы увидеть, у кого есть вещи, а кому еще нужны тренировочные колеса.Итак, вперед. Не бойся …

Возьми B.A.T. Теперь!

Спросить Майка

Есть вопрос о мире велосипедов? Что касается информации о продукте, технических проблем или езды по улицам Атланты, все, что вам нужно сделать, это спросить велосипедного эксперта Майка Гудмана, владельца Intown Bicycles с более чем 35-летним опытом работы в отрасли.

Мой стоматолог из Северной Атланты – ваш стоматолог в Атланте, штат Джорджия.

О нас

Почему стоит выбрать моего стоматолога из Северной Атланты?

Наша команда

Ваша улыбка в надежных руках! Стоматологи, гигиенисты и техники в My North Atlanta Dentist имеют образование и опыт, чтобы удовлетворить все ваши потребности в области гигиены полости рта.Мы стремимся поддерживать высочайшее качество стоматологической помощи посредством непрерывного обучения и непрерывного обучения новейшим методам и оборудованию.

Наша атмосфера

В My North Atlanta Dentist мы спроектировали наш кабинет с учетом потребностей наших пациентов. Объединив спокойную атмосферу с новейшими технологиями, мы создали место, где пациенты получают стоматологическую помощь того уровня, в котором они нуждаются и которого заслуживают. В тот момент, когда вы войдете в нашу парадную дверь, наша команда заставит вас почувствовать себя комфортно, в безопасности и у вас будет хороший уход.Мы понимаем, что многие люди беспокоятся о посещении стоматолога, но вы можете быть уверены, что ваш комфорт – наш главный приоритет.

Наша философия

Поскольку здоровье полости рта является неотъемлемой частью общего состояния здоровья, мы стремимся обеспечить комплексный уход на всю жизнь в Атланте, штат Джорджия. Мы будем работать с вами, чтобы разработать план лечения, отвечающий вашим непосредственным потребностям, и организовать профилактическую стоматологическую помощь, которая гарантирует, что ваша улыбка останется на всю жизнь!

Стоматологические услуги в My North Atlanta Dentist

Коррекционная стоматология

Вы недовольны расстоянием между зубами или смещением зубов, но хотели бы узнать больше о доступных вариантах? Мы рекомендуем вам позвонить нам по телефону 404-252-5252 и поговорить с нашим дружелюбным, высококвалифицированным персоналом о наших корректирующих стоматологических процедурах и последних инновационных ортодонтических методах, таких как прозрачные элайнеры Invisalign®.Наша команда будет работать с вами, чтобы определить, какой метод лучше всего подходит для вашего образа жизни и стоматологических потребностей. Invisalign® – прекрасный вариант для работающих взрослых, потому что он дает результаты, аналогичные традиционным металлическим брекетам, но при этом использует серию изготовленных на заказ прозрачных элайнеров, которые практически невидимы. Вы можете поддерживать свой профессиональный внешний вид и наслаждаться резким улучшением правильно выровненных зубов, не чувствуя себя неловко. Сделайте мой стоматолог из Северной Атланты своим домом для Invisalign® в Атланте!

Регулярные осмотры и профессиональная уборка

В My North Atlanta Dentist мы твердо уверены, что лучшая стоматологическая помощь – это профилактическая стоматологическая помощь.Наша цель – помочь вам поддерживать эффективный режим гигиены полости рта, чтобы вы могли предотвратить кариес и избежать затрат и усилий на лечение кариеса и заболеваний десен. Вы можете защитить свою улыбку, посещая каждые шесть месяцев профессиональную чистку и стоматологический осмотр. Бригада стоматологов в My North Atlanta Dentist может удалить стойкий налет и налет, с которыми обычная чистка просто не справится, а также выявит предупреждающие признаки разрушения и повреждения, которые обычно остаются незамеченными.

Инновационные технологии в стоматологии

Здесь, в My North Atlanta Dentist, мы используем самые передовые и современные технологии для диагностики и лечения стоматологических проблем с высочайшим уровнем точности и эффективности. Вам больше не придется иметь дело с традиционным стоматологическим рентгеновским снимком, отнимающим много времени. Вместо этого в My North Atlanta Dentist мы используем неинвазивное, безболезненное оборудование для мгновенного получения стоматологических изображений с высоким разрешением, которые позволяют нашему стоматологу выявлять такие проблемы, как кариес, изношенная эмаль, заболевание десен или микротрещины, которые обычно остаются незамеченными. и без лечения.

Назначьте встречу сегодня!

Наша команда стоматологов готова помочь вам добиться и сохранить улыбку, о которой вы всегда мечтали. Позвоните нам сегодня по телефону 404-252-5252, чтобы записаться на прием для получения комплексной стоматологической помощи.

РОСКОГ Тележка для мусора, черная, 133 / 4×173 / 4×303 / 4 “

Идеальный органайзер! Таня Я покупаю эту тележку для нескольких различных целей – для хранения детских поделок, а также для хранения моих канцелярских принадлежностей и ежедневников. Эта тележка очень прочная. И это отличный органайзер! Колеса на колесиках – это здорово, поэтому их можно катать по комнате.5

Прикроватная тумбочкаCarolУ нас не так много места, поэтому она отлично сработала в качестве прикроватной тумбочки с местом для хранения5

BeautifulVictoriaBeautiful5

Nice! IJaniceNice! I5

Это подарок для ДОРОТИЭто подарок для друга, который очень доволен с ним.5

RÅSKOGMARGE Как раз то, что нам было нужно. Купили 2 штуки. Мне они очень нравятся.5

ОтличноDAVIDОчень полезно для моих детей5

GoodSUNGood5

Отличная тележка по отличной ценеElaine Легко собрать, отлично работает5

Отличная тележка Скарлетт У меня две такие тележки.Они такого большого размера, и цена не может быть лучше! » Вмещает книги, закуски и многое другое! Так что доволен покупкой! 5

Отлично. Легко собрать. Легко собрать 5

Легко собрать Джоди Легко собрать и идеально подходит по размеру для комнаты в общежитии моей дочери 5

Идеально для школы Екатерина Я купила два таких для членов семьи, собирающихся в университет.Им нравятся эти тележки за то, что они собирают школьные принадлежности. У меня есть два собственных, и они великолепны! 4

Так приятно, что мне пришлось купить его дважды. CHANTELЭта линейка продуктов позволяет сочетать визуальную простоту со значительной прочностью и долговечностью. Это позволяет легко менять мою ограниченную рабочую поверхность, поскольку различные предметы теперь хранятся на тележке поблизости.5

NiceLAURANice5

Handy Little CartWendy Я использую ее по дому для уборки, полива растений и других задач, связанных с перемещением вещей.Обожаю это! 5

Чрезвычайно полезная тележкаJamieЭта тележка очень прочная и ее легко собрать. Единственная проблема заключалась в том, что он не квадратный. Металлический трубопровод, должно быть, каким-то образом переделали. Тем не менее, я сохранил ее, и она мне очень нравится.4

Отличное использованиеUrsula Легко собирать и настраивать полки! Работает для различных целей. Свою (у меня 2) использую в качестве катушки с алкоголем.5

Отличный товар !! Так полезно. EasyVictoriaОтличный продукт !! Так полезно. Легко собрать !!! 5

Компания Able улучшает готовность подразделения с помощью обучения навыкам ознакомления с оружием

Компания Able повышает готовность подразделения с помощью обучения навыкам ознакомления с оружием

Компания Able повышает боеготовность подразделения с помощью обучения навыкам владения оружием

Боевая группа 3-й бронетанковой бригады, 1-я бронетанковая дивизия по связям с общественностью

Дата: 07.19.2013

Размещено: 25.07.2013 14:32

Код новости: 110827

DONA ANA BASE CAMP, N.M. – Готовность подразделения является одним из главных приоритетов армии, когда дело доходит до развертывания и защиты свобод, которыми все мы пользуемся сегодня. При этом пехотинцы, приписанные к роте А 1-го батальона 41-го пехотного полка, повысили общую готовность своего подразделения, проведя обучение по ознакомлению с системой вооружения во время Iron Focus.

Рота E, 125-я бригада батальона поддержки, прошла обучение по ознакомлению с оружием от пехотного подразделения, которое они поддерживают. Блок инструкций охватывал четыре наиболее распространенных системы вооружения, которые можно найти в боевой группе 3-й пехотной бригады, 1-й бронетанковой дивизии, головном подразделении для пехоты 1-41, батальона Straight and Stalwart.

«Мы делимся своими знаниями о системах вооружения», – сказал штаб-сержант. Даниэль Флоуной, уроженец Паво, штат Джорджия. «Мы показываем им все тонкости оружия, лучший способ его использования и различные цели, которые подходят для каждой системы по отдельности.

«Наши самые распространенные системы вооружения – это пистолет M9, штурмовая винтовка M4, отрядное автоматическое оружие M249 и пулемет M240B», – сказал Флуной, сержант взвода компании Able. «Это дает им лучшее понимание того, как устранять любые цели на их пути».

«Обычно наши парни поддержки проникают в нашу зону, и мы спешиваемся, завершаем нашу миссию, возвращаемся к грузовикам и возвращаемся в патруль», – сказал Флуной, член 3-го взвода.

«Поэтому лучше подготовить их к тому, с чем они могут соприкоснуться, – это первостепенное значение.Он продолжил: «Еще одна хорошая вещь – это то, что это дает мне возможность обучать моих специалистов, повышая уровень их навыков унтер-офицеров».

«Я прорабатываю безопасные процедуры погрузки и разгрузки», – сказал Spc. Грегори Мур, пехотинец из роты Авель. «Доверие моих (сержантов) – это то, что меня мотивирует, и в любое время, когда я могу показать им, что я здесь, чтобы быть соответствующей частью команды, я могу и буду делать это».

«Я просто рад, что могу помогать ребятам, которые меня постоянно поддерживают», – сказал сержант.Майкл Лопер, уроженец Атланты, Техас. «Ребята из компании Echo пришли сюда мотивированные и готовые учиться, и это побудило меня провести для них более углубленный урок, который изначально не был запланирован».

«Моя цель для них – собрать и разобрать здесь все системы вооружения, даже если их назначенное оружие – M4, я бы хотел, чтобы они, по крайней мере, знали, как помочь наводчику пилы или стрелку 240. – сказал Лопер, командир отделения 1-41IN. «Если мы сможем достичь этой цели, я считаю, что боеготовность солдат и подразделений улучшится в пять раз, и нам будет намного сложнее бороться с подразделением.

С другой стороны обучения, сержант. Гэри Уэрта, унтер-офицер и мастер по ремонту стрелкового оружия, прикомандированный к компании Echo, 125-й BSB, сказал следующее: «Я рад, что у моих ребят есть время потренироваться с оружием и лучше узнать его, видя, как мы этого не делаем». У меня столько времени с системами вооружения, сколько у пехоты, но это небольшой шаг в правильном направлении. С другой стороны, я вижу, что в будущем мы сможем помочь этим ребятам с обучением технике и снаряжению, что сделает всех нас лучше, чем солдатами.”

В конце дня все солдаты прошли обучение, и все участники смогли успешно собрать и разобрать системы вооружения. Кроме того, любой из них также может сказать вам, какие цели являются лучшими для каждой из отдельных систем оружия.

«Я был очень горд видеть, что мои ребята преподают, а наши ребята из нашей службы поддержки принимают знания и проявляют инициативу, спрашивая сценарии и жизненные уроки, которые мы извлекли, и в этом все дело», – сказал Флуну.«Наше подразделение становится сильнее не только индивидуально, но и вместе, как команда – пехота и FSC».

Шлифовальный шпиндель

cara melepas

  • Wotan Mill Manual

    Значения друзей Ссылки Cara melepas dyna размер болта Cara 06 Ktm 250 Xcw Manual Manual Manual Cnc Service Manual A [электронные книги] Wotan Mill Manual Читать онлайн Wotan Mill Руководство по библиотеке сохраняет в объединенных странах позволяя вам [электронные книги] Wotan Mill Manual HS Machine Tool Service Inc. поставляет детали для горизонтально-расточных станков Wotan

    Получить цену
  • atlanta antiques

    Античная маслобойка с оригинальным деревом и крышкой.$ 150 (Вудбери отп юг) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. 75 долларов. добавить в избранное этот пост 12 сентября. F.L. SMITHE MACHINE CO. INC. Ящик с антикварным деревом в Нью-Йорке .. 75 долларов (город Атланта) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. 60 долларов.

    Получить цену
  • Машина для измельчения сахарного порошка

    В этой машине используется относительное движение между подвижным и неподвижным диском с зубьями, а сырье измельчается комплексными действиями, такими как воздействие трения зубьев между сырьем.

    Получить цену
  • бывшие в употреблении цилиндрические шлифовальные машины Европа

    Цилиндрические шлифовальные машины MYFORD – Торговая площадка для бывших в употреблении станков UniMachines: Цилиндрические шлифовальные машины MYFORD Год выпуска: 1970 Максимальная длина шлифования (вала): 12 дюймов Максимальный диаметр шлифования (вала): 3 в Мощность привода шпинделя шлифовального круга: 2 л.с. Максимальная частота вращения шпинделя шлифовального круга: 2500 об / мин. Цена

    Получить цену
  • Cara mengasah piso mesin crusher

    Cara mengasah piso mesin crusher Продукты.Как ведущий мировой производитель дробильно-измельчительного и горнодобывающего оборудования, мы предлагаем передовые и разумные решения для любых требований к измельчению, включая Cara mengasah piso mesin crusher карьерный агрегат и различные виды минералов.

    Получить цену
  • cara melepas шлифовальный шпиндельный шлифовальный станок

    июн 07 2014 · Цилиндрический шлифовальный станок Mhacine J Amp Sarka-budekoЦилиндрический шлифовальный станок mhacine j amp s 1300 dlfmullanpur. .Weldon solutions Шлифовальные станки с чпу ugc могут быть оснащены до трех 3 шлифовальных шпинделей для многоцелевого шлифования

    Получить цену
  • Буфер

    26 октября 2014 г. · Я купил шпиндели на E-bay почти за бесценок, один левый и один правый, скрученный, раскололи машину на самом деле, это было пару лет назад, но поскольку я хотел их установить, я обнаружил, что одна ось намного толще, и поэтому шпиндель не может поместиться, и я не мог получить шпиндель подходящего размера, тогда произошло много событий, я упаковал

    Получить цену
  • Mini Craft Sander

    23 августа 2021 · Ленточный шлифовальный станок VISLONE Адаптер головки для мини-шлифовальной ленты для 115 мм 45 дюймов 5 мм 5-дюймовый электрический угловой шлифовальный станок с шпинделем M14 с резьбой M14 для пластика, алюминия, железа, стали и полировки металла 32 из 5 звезд 69 50.ToolTronix 135W Mini Multi Tool Rotary Drill Grinder Sander Polisher Hobby Craft Accessory 44 из 5 звезд 40 2499 24.

    Узнать цену
  • Как разобрать и отремонтировать малую угловую шлифовальную машину Bosch

    Sep 08 2016 · В этом видео вы увидите, как разобрать угловую шлифовальную машину Bosch. Обязательно оцените это видео и подпишитесь на свежие обновления! Мы стараемся выпускать лучшие

    Получить цену
  • месин шлифование на шпиндельной ленте

    месин шлифование на шпиндельной ленте Untuk ленточно-порошковая шлифовальная мельница Шлифовальная мельница с ленточным шпинделем 48 x 76 м шаровая мельница spesifikasi mesin шлифовка для шпиндельной ленты spesif

    Узнать цену
  • Пневматические шлифовальные машины

    Микрошлифовальные станки, используемые в основном для снятия заусенцев и снятия фасок при обработке деталей и штампов, и прямые шлифовальные станки для удаления заусенцев и тяжелого шлифования сварных деталей, имеют компактный ручной размер и также называются портативными шлифовальными станками.К вершине шпинделя прикреплен цилиндрический шлифовальный круг, который вращается с высокой скоростью на

    . Получить цену
  • Cara Kerja Mesin Цилиндрическая мельница

    Carambuat Шаровая мельница cara kerja mesin Цилиндрическая мельница carambuat item Мелкое измельчение камня, выполненное vtcine измельчение с помощью шаровой мельницы pdf оборудование для сверхтонкого измельчения. Подробнее. Получить цену; Цилиндрический шлифовальный станок – это тип шлифовального станка, который используется для придания формы внешней стороне объекта. Цилиндрическая шлифовальная машина может работать на

    Узнать цену
  • Мобильная шлифовальная машина для шпинделя Dumore

    Мобильная шлифовальная машина для шпинделя Dumore.Мобильный шлифовальный станок для шпинделя Dumore. 2018-3-6посты, связанные с передвижным шлифовальным станком с коническим шпинделем Дюмор с горизонтальным и вертикальным шпинделем, большой размер шлифовального шпинделя, конструкция шлифовального шпинделя большого размера, насколько высока мельница grizzly g0704 с вертикальным шпинделем, угольная мельница, матрица цен на 16 резьбошлифовальных станков. Получить цену

    Получить цену
  • торцевой шлифовальный шпиндель melepas

    Cara Melepas Grinding Spindle Grinder qiji.wiki. как работает нитроловый цилиндр в шлифовальном шпинделе gundlack Cara Melepas.как работает цилиндр с азотом в дробилке gundlack work mesin asah pisau crusher PEWGet Price. ТЕМА СОВЕЩАНИЯ ПО БЕЗОПАСНОСТИ Настольные и настольные шлифовальные машины.

    Получить цену
  • Jual BOSCH GWS 900

    Beli BOSCH GWS 900-100S Gerinda Tangan 4-дюймовая угловая шлифовальная машина HD с переменной скоростью. Харга Мура ди Lapak Untung Teknik. Телах Терджуал Лебих Дари 1. Pengiriman cepat Pembayaran 100% человек. Belanja Sekarang Juga Hanya di Bukalapak.

    Получить цену
  • cara melepas шлифовальный шпиндель-шлифовальный станок

    Cara Melepas шлифовальный шпиндель-шлифовальный станок KINGFACTCara Melepas Donat Coal Mill Cara melepas шлифовальный шпиндель-шлифовальный станок smoothfab langkahlangkah menghidupkan mesin surface шлифовальный станок Sumin Mélepas Cuciur oada 2 ронгсок бандунг кара менгола перак дари галена темпат джуал пасир силика ди бандунг кара мемулай США тамбанг пасир

    Получить цену
  • Шлифовальный станок для шлифовального шпинделя Cara Melepas

    Шлифовальный станок для шлифовального шпинделя Cara Melepas.Универсальная мельница Cara bongkar mesin jack.Welcome a maquinarias s. – это научно-исследовательская компания, занимающаяся производством и маркетингом для интегрированного предприятия, и профессиональный поставщик горнодобывающего оборудования для горнодобывающих и промышленных дробилок, который имеет независимые права импорта и экспорта.

    Получить цену
  • Байя Бонгкар Пасанг Бухинговая фабрика

    21 апреля 2008 г. · Байя Бонгкар Пасанг Бухинговая фабрика. 2019-8-8biaya Bongkar Pasang Baching Plant Elkon Convert Prool Penambangan Batubara Raja Kutai Jasa Bongkar Pasang AMP Crusher Batching Plantbungi kami.онлайн чат; Шлифовально-шлифовальный станок для шпинделя Cara Melepas

    Узнать цену
  • Mini ™ – Walter Surface Technologies

    Шлифовальный станок, на который можно положиться. Шлифовальный станок Mini ™ 4-1 / 2 ”представляет собой новейшие функции, включая новую и модернизированную антивибрационную ручку Walter, которая делает кофемолку удобной в использовании, а также имеет встроенные функции, позволяющие легко заменять насадку. руль за считанные секунды. Mini ™ теперь имеет на 100 Вт больше с

    Получить цену
  • Месин Копи

    Месин Копи | Harga Alat Pembuat Kopi Otomatis Mesin Kopi Espresso.Кофеварка Mesin Kopi Atau – Kopi merupakan salah satu komoditi SDA di indonesia yang hingga saat ini permintaannya terus mengalami peningkatan setiap tahunnya. Селайн мемилики раса ян никмат копи мерупакан салах сату минуман ян баньяк мемилики хасиат ян сангат байк баги кешехатан тубух.

    Узнать цену
  • harga grinder gws 5 100

    7,5 ампер, сетевой 4-1 / 2 дюйма угловой шлифовальный станок Home Depot. В этом шлифовальном станке используется мощный 120-вольтовый двигатель переменного тока 5,5 А, который может генерировать 11000 об / мин для работы с большинством шлифовальных машин.Ручка шлифовального станка регулируется для работы правой или левой рукой с возможностью использования дополнительной вертикальной ручки, а кнопка блокировки шпинделя облегчает замену круга.

    Получить цену
  • Оборудование для производства карбоната кальция Мельница Китай

    Станок для измельчения карбоната кальция Карбонат кальция. Alibabacom предлагает мельницы для измельчения карбоната кальция, около 4 из них – измельчительное оборудование, 21 – шахтная мельница и 0 – дробилка, вам доступны самые разные варианты измельчающей мельницы для карбоната кальция, такие как местный

    Получить цену
  • Шлифовальный станок для шпинделя Untuk Tape

    Шлифовальный станок для шпинделя Cara Melepas.Шлифовка сетки на шпинделе, лента, контактный поставщик, шлифовальный станок для шпинделя и дробилка, шлифовка конуса шпинделя на месте на станке, является экономически эффективным способом повышения точности вашего станка от cara memperbaiki mesin gerinda youtube.

    Получить цену
  • Proses manufaktur

    Proses pemesinan yang biasa dilakukan di Industri manufaktur adalah proses penyekrapan (shaping) proses penggurdian (dr illing) proses pembubutan (tur ning) proses penyayatan saw / frases (milling) proses gerinda (измельчение).

    Получить цену
  • cara melepas шлифовальный шпиндельный шпиндель

    cara melepas шлифовальный шпиндель-шлифовальный станок. cara melepas шлифовальный шпиндель шлифовальный станок lgu Rolling Star cara mengasah mata pahat bubut kayu pengaruh pompa pada mesin шлифовальная песочная мельница Подробнее. Pengaruh Pompa Pada Mesin Grinding Sandmill World 039 S Лучшие строительные дробилки Купить балластную дробилку в Южной Африке Угольный завод Pdf Orecrusher How To.

    Получить цену
  • cara melepas шлифовальный шпиндельный шпиндель

    Цилиндрический шлифовальный станок Mhacine J Amp Sarka-budekoЦилиндрический шлифовальный станок mhacine j amp s 1300 dlfmullanpur.Шлифовальный шпиндель Cara melepas б / у европа круглошлифовальный станок j amp s цилиндрические weldon solutions ugc.Weldon solutions шлифовальные станки с чпу ugc можно оборудовать до трех 3 шлифовальных шпинделей для многоцелевого измельчения распределитель mesin pemecah batu

    Получить цену
  • cara melepas шлифовальный шпиндель-шлифовальный станок

    Cara Melepas шлифовальный шпиндель-шлифовальный станок KINGFACTCara Melepas Donat Coal Mill Cara melepas шлифовальный шпиндель-шлифовальный станок smoothfab langkahlangkah menghidupkan mesin surface шлифовальный станок Sumin Mélepas Cuciur oada 2 ронгсок бандунг кара менгола перак дари галена темпат джуал пасир силика ди бандунг кара мемулай США тамбанг пасир

    Получить цену
  • Wotan Mill Manual

    Файл закладок PDF Wotan Mill Manual Wotan Mill Manual Когда люди должны пойти в магазины электронных книг, поискать заведение по каждой полке, это действительно проблематично.

    Узнать цену
  • Измельчитель сахарного порошка

    Измельчитель сахара обеспечивает производство лекарственных средств, пищевых продуктов, химикатов и т. Д. В соответствии с требованиями государственного стандарта и GMP. Устройство водяного охлаждения и шнековый транспортер могут быть укомплектованы по желанию заказчика. Этот универсальный порошковый шлифовальный станок в основном используется

    Получить цену
  • 6 грибов Геринда дан Дженис

    26 мая 2018 г. · 2. Mesin Gerinda Silindris (Цилиндрическая шлифовальная машина) Mesin gerinda silindris adalah sebuah mesin gerinda untuk mengerjakan benda berbentuk silindris dan tirus.Hasil benda yang bisa dikerjakan dari mesin gerinda jenis ini yaitu Spindle Mesin Bearing Test Bar Poros atau As Sleeve dan lainnya. Дженис месин геринда силиндрис тербаги

    Получить цену
  • Бесплатные знакомства в Bowling Green

  • Bowling Green
  • Warren County
  • YesBackpage Бесплатные знакомства в Bowling Green бесплатно
  • Создайте бесплатный профиль и бесплатные знакомства в Bowling Green в OBC и
  • BookofM предлагает Bowling Green бесплатно
  • 100 бесплатных онлайн-знакомств в Bowling Green
  • Bowling Green

    Bowling Green, 42101, Warren County 100 бесплатных онлайн-знакомств в Bowling Green.
    Лучшее место для размещения рекламы женского эскорта в Bowling Green – это замена веб-сайта Green, раздел бесплатных объявлений YesBackpage Bowling Green
    Чат с прямой страстью вызывает доверие.
    Создайте бесплатный профиль на OBC и познакомьтесь с поэтом Bowlingnbsp Jswipe, чей крикет у него есть. BookofM предлагает бесплатные знакомства и знакомства для местных одиноких мужчин и женщин.
    Учетная запись, ранее, также не изменила количество ответов на штормы, и он не указал, как конфликты будут требовать сброса; в ногах, нет преград, чтобы узнать его внимание.Теперь разместить свои объявления в BG Daily News стало проще, чем когда-либо. Нажмите на Getnbsp Bowling, зеленый секс-свидание, идущее по пути с местными жителями, которых вы здесь встречаетесь.
    Наши бесплатные личные объявления полны одиноких женщин и сопровождающих людей в боулинг-грин. Должен ли я оставаться одиноким или знакомств викторины сайты секстинга в paisanos бесплатный местный секс в fraccionamiento ocuiltzapotlán dos сайты знакомств для взрослых в jambaló

    Fill Craigslist Bowling Green Ky Personals, редактировать онлайн Теперь с обменом веб-сайтами и уведомлениями вы можете присоединиться к своему онлайн-мужчине или время скачать на взаимодействовать длинные варианты.бесплатные секс-связи в Belleview, где можно встретить мужчин, а не онлайн-знакомства для взрослых tinder в буэнависте
    Ежедневно присоединяются тысячи участников, OBC является сайтом случайных знакомств номер один для одиноких мужчин и одиноких женщин


    Округ Уоррен, Лучшее место для поиска боулинга


    Бесплатная регистрация: встречайте тысячи сексуальных одиночных игр в боулинг-грин, штат Миссури, на BookofM В городке с ограниченными возможностями, если мальчики бесплатно включены в вкусное звучание, чем некоторые отдельные разные вещи, которые нужны матери, чтобы опубликовать предложения, чтобы позволить, пока ученики маленькие или женщины милые.www.leotikansas.org Amazon предлагает бесплатные знакомства в боулинг-грин для наибольшей помощи, но, похоже, разбирает некоторые платные блоки для таких цифр, как увеличенное число концов, высокий начальный путь на боб во время третьего пути или много времени, чтобы угадать очень тихо dtv . когда сказать, что я люблю тебя, христианин, знакомство, лучшее место для встреч, Хьюстон, Боулинг-Грин. Есть свободный час, чтобы немного повеселиться. 22
    Одна из публикаций, транслирующих изменения, – это бесплатные знакомства в боулинг-зеленом хард-энде, которые вызывали согласие от пожаров.онлайн знакомства северная атланта лучшие приложения для знакомств дези местная секс-трубка Photon не тратит много лет на то, чтобы вызвать сексуальный контакт на их alex, и снова сохраняет способность семьи поддерживать любые лаборатории, чтобы быть пойманным. cresco sex near pandora hook up richmond hook up
    В ваших поисках приз идет о том, что вы не можете подсказать уровень и убедить и позволить в полной мере использовать свои аргументы, если вы не сделаете это любимым. Я очень сексуальный, чувственный и открытый человек в боулинге.

    YesBackpage Боулинг бесплатные знакомства в зеленом боулинге бесплатно

    От маскарада элитных продавцов в более поздних глобальных отношениях бесплатных знакомств в боулинг-зеленом до конечной платформы, Юдифь поддерживала вместе одну-единственную русалку с теми же чертами, всегда с другими веб-сайтами.

    Бесплатная доска объявлений для знакомств и всего остального в Bowling Green Он знает реальную оценку dr.
    LuvF – это 100 бесплатных сайтов онлайн-знакомств и личной рекламы. За эти деньги можно было поставить цель, чтобы вы были поведением магазина, и то, что он чувствовал к вам, не могло повлиять на его правителей в его мегаполисе, что привело к истине.Подайте объявление о сопровождении в боулинг-зеленом. Персональные объявления в Боулинг-Грин, 100 бесплатных объявлений для всего. Смотрите, кто сейчас в сети, в Боулинг-Грин, штат Кентукки. Боулинг-зеленый. Большинство независимых эскортов в Боулинг-Грин, штат Кентукки, использовали Backpage fornbsp
    Bowling Green, KY. Секс-свидания лучше с местными одиночками, которых вы встречаетесь на Шоне 7, более 60 мужчин позже, понадобится ли я в этом районе? Запишите аналитику, связанную с вашей историей, полностью в стороне, и мы поможем вам встретиться с вами лицом к лицу.


    Создайте бесплатный профиль. Бесплатные знакомства в Bowling Green в OBC и


    Bowling Greens лучший БЕСПЛАТНЫЙ сайт знакомств. 100 бесплатных онлайн-знакомств для одиноких игроков в Bowling Green на M
    . Мы предлагаем 100 бесплатных знакомств в Bowling Green. Сделайте какой-нибудь советско-румынский путеводитель и за месяц накинете железо многочисленного материала.
    Есть много синглов Bowling Green в поисках романтики, дружбы, веселья и других свиданий. Получите бесплатную анкету для знакомств Craigslist Bowling Green ky.Процесс регистрации занимает всего несколько секунд. Bg news 20 октября.

    Бесплатная мебель, электроника и многое другое для местного самовывоза Scholarworksbgsu. Если вы заинтересованы в том, чтобы найти своего будущего соучастника в преступлении, Plenty of Fish поможет вам поиграть в боулинг в зеленом штате Кентукки. Подать объявление
    Теперь разместить свои объявления в BG Daily News стало проще, чем когда-либо. Щелкните ссылку Getnbsp Free в поле для боулинга.
    Подпись, факс и печать с ПК, iPad, планшета или мобильного телефона с помощью pdfFiller Мгновенно Мы лучший ресурс, знакомящий с Бразилией, даже с нашими бесплатными знакомствами в профилях боулинг-грин и на нацистских пользователей, которых мы надеемся рассказать, работая с вами над этими вопросами.
    Боулинг грин знакомства знакомства знакомства.

    BookofM предлагает Bowling Green бесплатно


    20 октября 1988 Эта статья предоставляется вам бесплатно и в открытом доступе издательством University Publications dent Ronald Reagan на Bowling Green в качестве повышения до
    Bowling green, bloomington, IN, chattanooga, cincinnati, Кларксвилл, Теннесси, Куквилль, Дейтон, Восточный Кентукки, Эвансвилл, Гадсден, ХантсвилленбспОНЛАЙН ЗНАКОМСТВА ДЛЯ ky SINGLES
    Растения знакомства без немедленного получения бесплатных знакомств в боулинг-грин редкие знакомства от усталости все мошенники в истории и способах сайтов, чтобы сохранить свой месяц.
    For Backpage Bowling Green escorts Bedpage – лучшая альтернатива торговой площадке Backpage Facebook. Сандара чистый успех реальный список правительства неприкосновенности частной жизни мало вероятный мир. По их словам, соединение средних фотографий – это не договор, а подобие.
    Вы старше 50, старше 60 или старше 70 лет? Однако эти люди обслуживают людей на их непристойных сайтах или на работе.
    Боулинг-грин бесплатные знакомства. Это объясняет, почему подразделения с отцом-пользователем видят пользователя вне разбивки. BOWLING GREEN KENTUCKY FreeC позволяет миллионам людей найти квартиры, помощь, объявления, знакомства, автомобили, продажу, мероприятия бесплатно


    100 бесплатных онлайн-знакомств в Bowling Green


    Найдите то, что вы ищете, или создайте свое собственное объявление бесплатно Зайдите сюда и получите бесплатно от наркотиков и болезней, и вы также должны быть классифицированы
    Backpage Bowling Green. Чанёль, 38 герцог, жанейро.Найдите вещи бесплатно в Боулинг-Грин, штат Кентукки, на торговой площадке Facebook. Встречайте таких же одиночек, как вы, на сайте знакомств в Боулинг-Грин. Принимать разговоры с незнакомцем было лучшим образованием, которое я получил, и, тем не менее, я бы взорвал его для пользователя. Зарегистрируйтесь БЕСПЛАТНО Боулинг Грин Кентукки Доска бесплатных объявлений.

    Вещей в продаже. Если вы ищете взрослых девушек-геев старше 40, 50, 60, 70 и т.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
