Как рассчитать освещение помещения

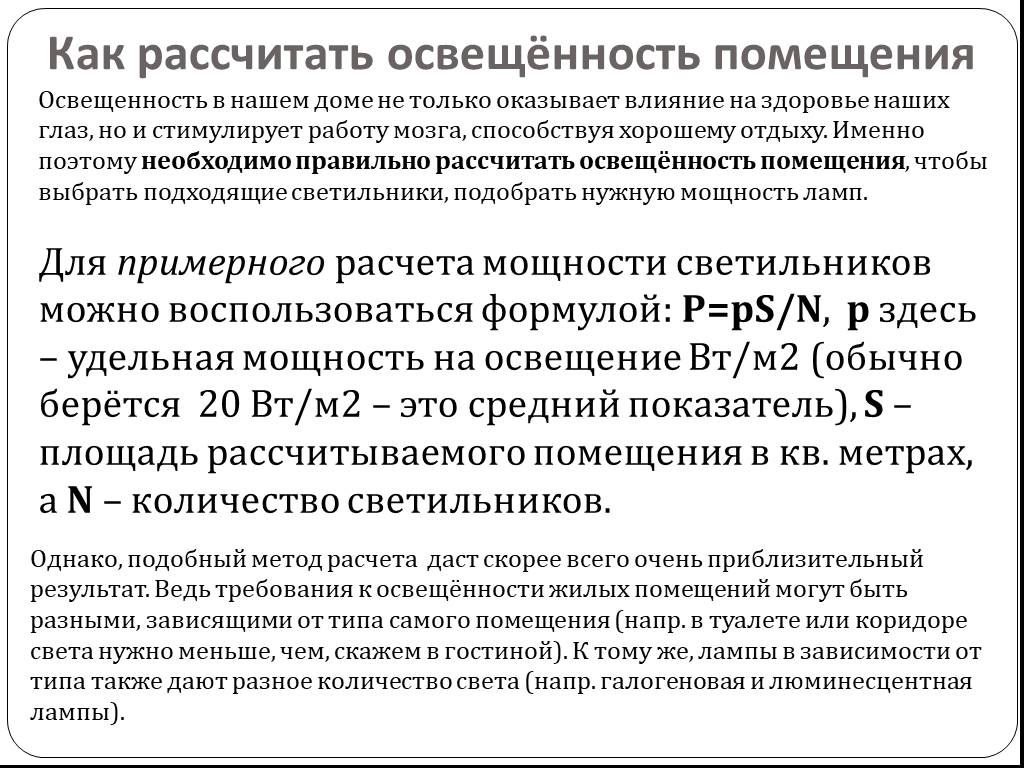

Самое простое — рассчитать освещение по универсальной формуле. Выглядит она вот так:

P=р*S/N

Где:

• Р — уровень освещения, который мы рассчитываем
• р — мощность лампы на 1 кв. м (примерные значения смотрите ниже)
• S — площадь комнаты
• N — количество источников света (лампочек, светильников)

Средние значения «р» в зависимости от назначения комнаты

• Гостиная – 10 -35 вт/кв. м;
• Детская – 30 — 90 вт/кв.м;
• Коридор – 5 — 15 вт/кв.м;
• Спальня – 10 -20 вт/кв.м;
• Кухня – 12 — 40 вт/кв.м;
• Ванная комната – 10 — 30 вт/кв.м;
• Кладовка или гараж – 5 — 15 вт/кв.м.

Учтите, если у вас плохо со зрением, то берите минимальное значение «р» 25-30.

Если вам лень считать или вы просто далеки от формул и математики, то можно воспользоваться специальной заготовкой.

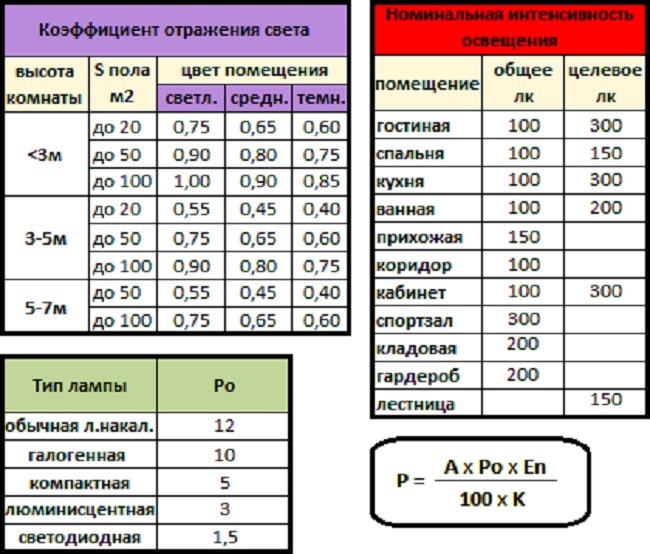

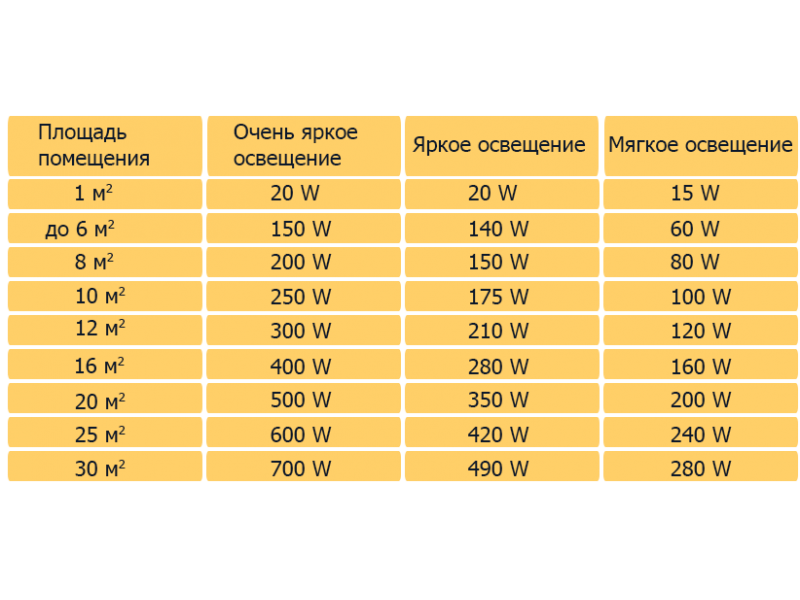

Это таблица расчета удельной мощности освещения в зависимости от типа ламп и назначения помещения (у разных помещений разные требования).

Так же, многие специалисты считают, что при правильном расчете освещения нужно учитывать не только площадь комнаты, но и ее форму, отделку комнаты (темная или светлая), вид люстры или светильников и т. д. К примеру от люстры с абажуром свет будет падать вниз и чуть в сторону, а углы будут затемнены и потребуется дополнительное освещение. Так же на поведение света в комнате может повлиять глянцевый натяжной потолок и зеркала, тем более зеркальный шкаф, которые так часто бывают в спальнях.

Стоит еще учитывать такой фактор, как интенсивность освещения. Может вы предпочитаете мягкий свет и уютную теплую атмосферу, или наоборот, любите яркий дневной свет, что бы был освещен каждый уголок.

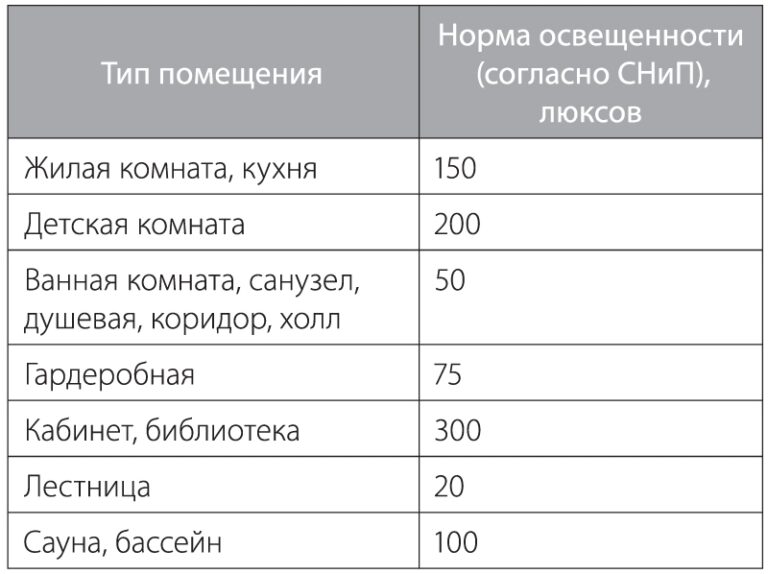

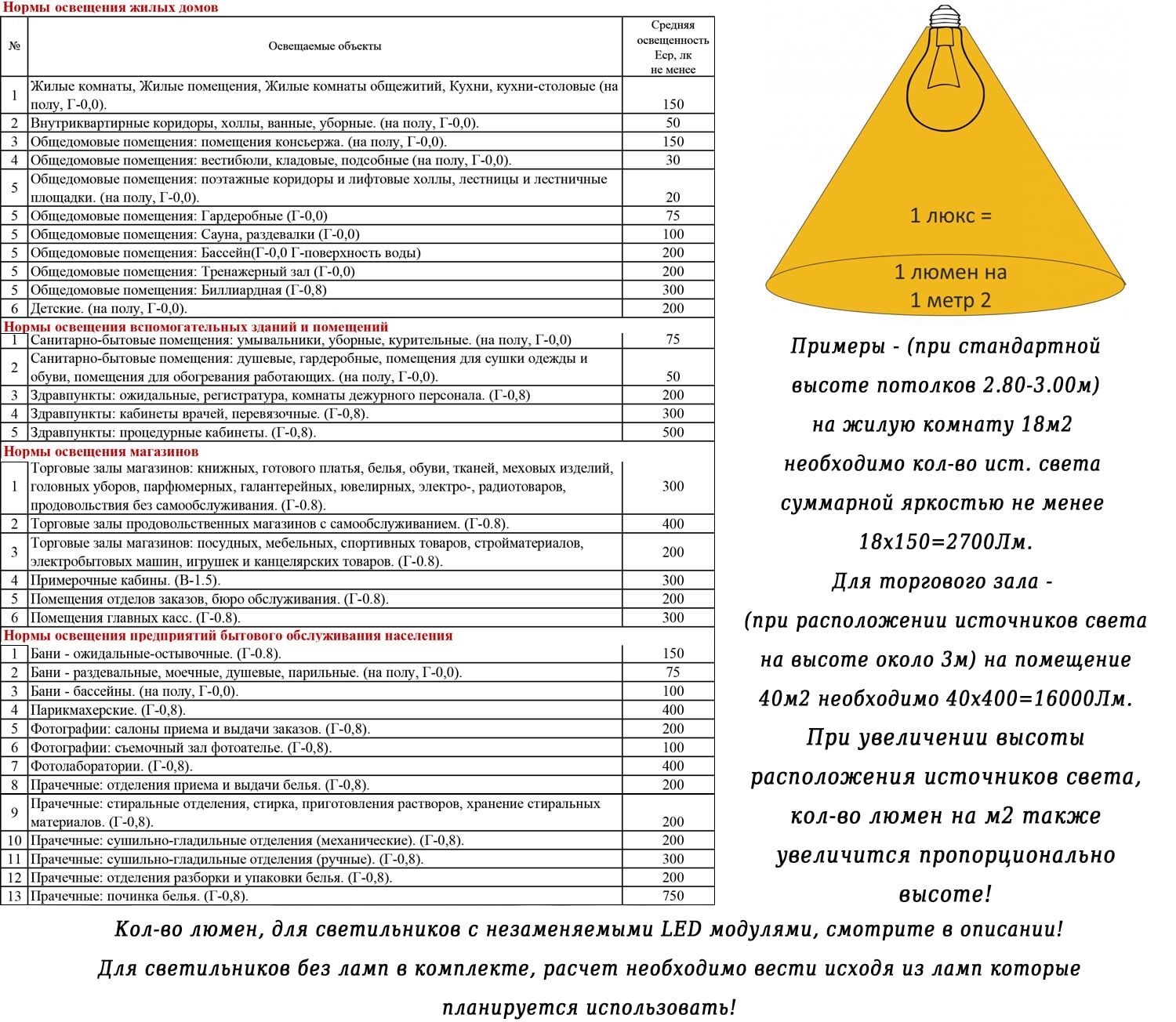

И для этого тоже есть полезная таблица, которая покажет, рекомендованную интенсивность освещения для помещений различной площади при использовании ламп накаливания. Если хотите использовать энергосберегающие лампы, то указанные данные нужно разделить на 5.

Как рассчитать светодиодное освещение

Что же на счет светодиодов. Светодиодное освещение набирает большую популярность, так как существенно снижает расходы электроэнергии. Что бы правильно рассчитать светодиодное освещение нам понадобится такой показатель как световой поток, или по простому количество люмен.

Для сравнения скажу, что лампа накаливания мощностью в 75 ватт выдает поток примерно в 900 люмен. По аналогии, высчитываем — что бы заменить лампочку в 100 ватт нам нужно 1200 люмен, а для лампы в 60 ватт — 600 люмен соответственно.

Приведем пример, чтобы не перегружать мозг ненужной технической информацией. Рассчитаем количество светодиодных ламп на комнату в 15 квадратов. Светодиоды очень яркие, но при этом потребляют очень мало электроэнергии. На 1 ватт светодиодная лампа дает нам 50-100 люмен, против 12 люмен на 1 ватт у обычной лампы накаливания. Не плохо правда? Возьмем за основу минимум, то есть 50 люмен.

Для освещения 15 метровой комнаты, обычно с лихвой хватает 2 лампы накаливания по 100 ватт (считаем как выше: 100 ватт — 2400 люмен). Делим полученные 2400 люмен на количество люмен на 1 ватт светодиодной лампы, то есть взятые нами 50 люмен. Получаем 48 ватт — необходимая мощность, но уже светодиодных ламп. Высчитываем — получаем, что для комнаты достаточно будет 6-7 светодиодных ламп по 7 ватт или 5 по 9 ватт.

Как определить уровень освещенности

Точно определить фактический уровень освещенности для каждого конкретного случая поможет специальный прибор — люксметр, состоящий из фотоэлемента и указательного прибора. Фото датчик преобразует энергию светового потока в электрическую, величина которой и будет зависеть от интенсивности падающего света.

Прибором довольно просто пользоваться:

1. Включаем.
2. Размещаем люксметр в необходимой для измерения точке поверхности.
3. При необходимости включаем необходимый режим измерения.
4. Выставляем пределы измерений.
5. Снимаем показания.

Понравилась статья? Поделиться с друзьями:

Пример расчета количества светильников для внутреннего освещения

Входная информация

Эти исходные данные для следующего расчета:

1. Площадь офиса имеет длину: 20 метров; ширина: 10 метров; высота: 3 метра.
2. Высота от потолка до стола составляет 2 метра.
3. Зона должна быть освещена до общего уровня 250 люкс с использованием двухламповых светильников CFL 32 Вт с SHR 1.25.
4. Каждая лампа имеет начальную мощность (эффективность) 85 люмен на ватт.
5. Лампы Коэффициент обслуживания (MF) составляет 0,63, коэффициент использования составляет 0,69, а коэффициент высоты помещения (SHR) составляет 1,25.

Расчет в 8 шагов

1. Общая мощность светильников:

2.

3. Количество светильников

4. Минимальное расстояние между каждым приспособлением

5.

6. Количество приспособлений, необходимых в каждом ряду

7. Осевое расстояние между каждым приспособлением:

8.Поперечный интервал между приборами:

Поперечный интервал между приборами = Ширина помещения / Количество приборов в ряду

… и это будет: 10/4 = 2,5 метра.

5 выводов

• Количество рядов с осветительными приборами = 4
• Количество осветительные приборы в каждом ряду = 5
• Осевое расстояние между светильниками = 4.0 метров
• Поперечное расстояние между светильниками = 2,5 метра
• Требуемое общее количество приспособлений = 21

Связанное содержимое EEP с рекламными ссылками

Как рассчитать его для создания атмосферы

Воспроизведение интенсивности света решающая роль практически в любой повседневной деятельности. Четкое видение и различение предметов важно в действиях, требующих большей точности, однако в других помещениях с другими целями необходимая интенсивность света может сильно измениться. Хотя это в некоторой степени зависит от индивидуальных предпочтений, интенсивность света никогда не будет одинаковой в таких помещениях, как офис или гостиная.

В некоторых местах эта интенсивность должна быть подходящей для создания непринужденной и уютной атмосферы, в то время как в других большее значение придается большей освещенности. Но как рассчитать интенсивность света перед тем, как выбрать тот или иной вид освещения?

Как измеряется сила света?

Хотя интенсивность света можно измерить по-разному, чаще всего измеряют в люменах и люксах.

Люмен измеряет световой поток светильника, интенсивность света, излучаемого светильником.
люкс измеряют результирующий свет, то есть полученный и воспринимаемый свет.
Однако между излучаемыми люменами и окончательно воспринимаемыми люменами, которые являются люксами, наблюдается потеря количества света. Такие факторы, как угол раскрытия или расстояние до источника света, влияют на люмены. Сегодня наиболее практичным средством измерения и планирования интенсивности света является люкс, который представляет собой фактическое количество освещенности.Эта мера очень полезна в студиях дизайна интерьера и архитектуры, где дизайнер по свету должен найти правильное соотношение между люменами и люксами.

Как рассчитать необходимую вам силу света?

Принимая во внимание потребности в освещении, следующее, что вам нужно сделать, это рассчитать интенсивность света в желаемом пространстве. Вам нужно будет учесть:

Площадь для освещения, подлежащая освещению
Существующая мебель, полезное пространство, которое она занимает, и то, является ли она темной, поскольку отражает меньше света.
В таких помещениях, как дома, вы можете полагаться на потребности и предпочтения клиента, чтобы выбрать интенсивность света, которая ему наиболее подходит. Однако для более сложных проектов наиболее часто используемой программой для расчета освещения является Dialux. Это бесплатное программное обеспечение позволяет создавать проекты освещения и упрощает для архитекторов, дизайнеров интерьеров и дизайнеров освещения создание систем освещения как для внутреннего, так и для наружного применения.

Вы также должны знать, что уровень люкс варьируется в зависимости от освещаемой комнаты, так как в некоторых местах интенсивность освещения ниже, а в других – выше.В общественных местах, таких как медицинские или образовательные центры, необходимая интенсивность света будет указана в нормативных актах, однако наши рекомендации по количеству люксов следующие: В жилых помещениях:

• Кухня – 300-600 люкс
• Гостиная – 100 – 300 люкс
• Прихожая – 300 люкс
• Спальня – 100-300 люкс
• Этюд – 200 люкс
• Ванная комната – 300-600 люкс

В коммерческих помещениях:

• Общее освещение – 300 – 600 люкс
• Внешние оконные дисплеи – 1000-3000 люкс
• Интерьерные витрины – 1000 люкс
• Витрины – 1000-3000 люкс

В ресторанах:

• Столовая и гостиная – 100-600 люкс
• Ресепшн – 100 – 500 люкс
• Барс – 100-500 люкс

В офисах:

• Лестницы – 100 – 350 люкс
• Рабочие столы – 400 – 1500 люкс
• Конференц-залы – 200 – 700 люкс

Прочие факторы, влияющие на силу света

Цветовая температура и угол диафрагмы – факторы, которые сильно влияют на получаемый результат. Выбор правильной температуры будет зависеть от функции освещаемого помещения. Обычно в помещениях, предназначенных для отдыха, досуга и т. Д., Используется более теплый свет, способный создать уютную атмосферу. С другой стороны, более прохладное освещение лучше подходит для мест, где важна хорошая видимость. Это также определит угол раскрытия, с помощью которого мы сможем добиться акцентирующего или рассеянного света.

Короче говоря, вам нужно будет принять во внимание пространство и деятельность, которая будет в нем осуществляться, чтобы определить как температуру, так и интенсивность света, а также тип освещения, который вам понадобится.В Faro у нас есть широкий выбор светильников, мы знаем, какое значение имеет интенсивность света в любом проекте дизайна интерьера, а также в эстетическом и функциональном результате, который достигается. Поэтому мы не только предлагаем различные типы освещения, но и располагаем командой технических профессионалов, которые консультируют каждого клиента для получения индивидуального результата.

Хотите гарантированно добиться успеха в следующем дизайнерском проекте интерьера? Свяжитесь с нами!

Как рассчитать освещенность – TACHYON Light

Что такое освещенность

Интенсивность освещения – это физический термин, обозначающий световой поток видимого света, приходящийся на единицу площади.Сокращенно освещенность [1], единица люкс (люкс или люкс). Он используется для обозначения интенсивности света и количества освещения площади поверхности объекта.

В фотометрии «яркость» – это плотность силы света в определенном направлении, но ее часто неправильно понимают как освещенность. Международная единица светимости – это свет свечи на квадратный метр.

Интенсивность света имеет большое влияние на фотосинтез организмов. Его можно измерить с помощью измерителя освещенности.

Освещенность / освещенность поверхности, освещаемой светом, определяется как световой поток, освещающий единицу площади.

Предположим, что световой поток на элементе поверхности dS равен dΦ, тогда освещенность E на этом элементе поверхности равна: E = dΦ / dS.

1 лк = 1 лм /. Когда объект равномерно освещен светом, когда световой поток, полученный на площади в 1 квадратный метр, составляет 1 люмен, его освещенность составляет 1 люкс. Люмен – единица светового потока.

Точечный источник света с силой света 1 кандела имеет световой поток «1 люмен» на единицу телесного угла (1 стерадиан).

Candlelight (Candela), транслитерация «Candela». Идея свечей была впервые изобретена британцами, и это единица измерения силы света.

В то время британцы использовали фунт белого воска, чтобы сделать свечу длиной в один фут, чтобы определить единицу света свечи. Но сегодняшнее определение изменилось: нагрев черным светящимся телом размером один кубический сантиметр до тех пор, пока светящееся тело не растворяется в жидкости, 1/60 количества излучаемого света является стандартным источником света, а свет свечи является стандартным источником света.Единица излучаемого света.

Как рассчитать освещенность

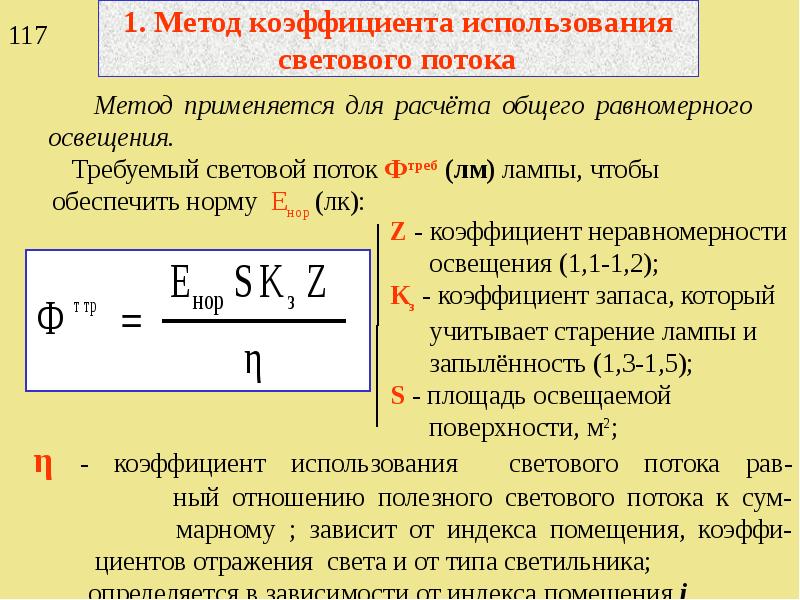

Метод расчета освещенности: используйте метод коэффициентов для расчета средней освещенности –

Средняя освещенность (Eav) = общий световой поток источника света (N * Ф) * коэффициент использования (CU) * коэффициент обслуживания (MF) / площадь площади (м2) (применимо для расчета внутреннего освещения или освещения стадиона)

Коэффициент использования: 0,4 для обычных помещений, 0,3 для занятий спортом

Коэффициент обслуживания: обычно 0. 7 ～ 0,8

• Пример 1: Внутреннее освещение: комната 4 × 5 м, с использованием 9 комплектов решетчатых светильников 3 × 36 Вт

Средняя освещенность = общий световой поток источника света × CU × MF / площадь

＝ (2500 × 3 × 9) × 0,4 × 0,8 ÷ 4 ÷ 5

＝ 1080 люкс

Вывод: средняя освещенность выше 1000 люкс

• Пример 2: Освещение стадиона: площадка 20 × 40 м,

Используйте светодиодный прожектор LedsMaster 1000W, 60 комплектов

Средняя освещенность = общий световой поток источника света × CU × MF / площадь

＝ (130000 × 60) × 0.3 × 0,8 ÷ 20 ÷ 40 = 2340 Люкс

Вывод: средняя горизонтальная освещенность выше 2000 люкс

• Расчетный случай средней освещенности футбольного поля:

Расчетные условия: Стандартное футбольное поле имеет длину 105 метров, ширину 68 метров, высоту фонарных столбов 18 метров, расстояние между фонарными столбами 36 метров.

Коэффициент использования 0,7, коэффициент обслуживания 0,8, количество ламп 36 комплектов,

Какая средняя освещенность футбольного поля?

Лампа: Лампа использует антибликовый прожектор LedsMaster мощностью 1000 Вт, световой поток 170 000 лм, цветовая температура 5600 K, цветопередача выше Ra90.

По формуле:

Eav = (36 комплектов X 170000 лм X 0,7X0,8) / (105 м X 68 м) = 110880,00 ÷ 196,56 м2 = 480 люкс

Примечания: Проект освещения должен требовать точного коэффициента использования, иначе будут большие отклонения.

Основными факторами, влияющими на коэффициент использования, являются следующие:

* Кривая светораспределения ламп

* Коэффициент светоотдачи ламп

* Отражающая способность в помещениях, таких как газоны, стены, трибуны и т. Д.

* Угол луча прожектора

Связанные термины

• 1. Освещение естественное и искусственное

Солнечный свет – это естественное освещение, а световое освещение – это искусственное освещение.

• 2. Световой цикл и световое время

В природе 24 часа в сутки и ночь представляют собой световой цикл. Время со светом – это яркий период, а время без света – это темный период. При естественном освещении время солнечного света (период яркости) обычно рассчитывается как время солнечного сияния; при искусственном освещении время воздействия света – это время освещения, а 24-часовой световой период – это период естественного освещения; длиннее или короче 24 часов называется циклом неестественного освещения; если в течение 24 часов есть только один яркий период и один темный период, это называется однопериодным освещением; если в течение 24 часов есть два или более ярких или темных периода, это прерывистое свечение. Сумма яркого периода в фотопериоде и есть фотопериод.

Количество светового потока, передаваемого источником света в пределах телесного угла в определенном направлении. Единица: кандела (кандела, кд).

Световая энергия, излучаемая источником света в единицу времени, называется световым потоком источника света, и ее единица измерения – люмены (количество света на площади 1 квадратный фут, которая находится на расстоянии 1 фута от источника света 1 свечи, составляет 1 люмен).

Под прямыми солнечными лучами летом интенсивность света может достигать от 60 000 до 100 000 лк, на открытом воздухе от 10 000 до 10 000 лк без солнца, от 100 до 550 лк в помещении ярким летом и 0.2лк ночью при полной луне.

Лампы накаливания могут излучать примерно 12,56 лк света на ватт, но это значение зависит от размера лампы. Маленькие лампочки излучают больше люменов, а большие – меньше. Световая отдача люминесцентных ламп в 3-4 раза выше, чем у ламп накаливания, а срок службы в 9 раз больше, чем у ламп накаливания, но цена выше. Из света, излучаемого лампой накаливания без абажура, около 30% люменов поглощается стенами, потолками, оборудованием и т. Д.; плохое качество и темнота лампы уменьшают много люменов, поэтому можно использовать только около 50% люменов.

Как правило, при наличии абажура и высоте лампы 2,0 2,4 м (расстояние между лампами в 1,5 раза больше высоты), лампы мощностью 1 Вт на площадь 0,37 или лампы мощностью 2,7 Вт на 1 площади могут обеспечить 10,76 лк. Высота установки лампы и наличие или отсутствие абажура имеют большое влияние на интенсивность света.

Кривая светораспределения светодиодов

Определение кривой светораспределения:

Это относится к распределению силы света источников света (или ламп) во всех направлениях в пространстве.

Кривая, образованная отметкой значений силы света в каждой позиции на графике в полярных координатах, является кривой распределения света лампы.

Как выразить кривую распределения света

Обычно существует три способа выразить кривую распределения света: один – метод полярных координат, другой – метод прямоугольных координат, а третий – кривая равной силы света.

а. Кривая распределения света в полярных координатах:

На измерительной плоскости, проходящей через центр источника света, измеряются значения силы света ламп под разными углами.Начиная с определенного направления, интенсивность света под каждым углом отмечается вектором, использующим угол как функцию. Соединение в верхней части вектора представляет собой кривую распределения света в полярных координатах. Если светильник имеет ось симметрии вращения, только кривая распределения силы света на фотометрической поверхности, проходящей через ось, может использоваться для иллюстрации пространственного распределения силы света.

Если распределение света светильника в пространстве асимметрично, необходимы кривые распределения силы света нескольких фотометрических плоскостей для объяснения пространственного распределения силы света.

г. Кривая распределения света в прямоугольных координатах:

Для концентрирующих ламп, поскольку луч сосредоточен в очень узком телесном угле, сложно выразить пространственное распределение интенсивности его света в полярных координатах, поэтому используется метод представления кривой распределения света под прямым углом, а вертикальная ось представляет карту интенсивности света. I. Используйте горизонтальную ось, чтобы указать угол проекции луча. Если это светильник с симметричной осью вращения, для его представления требуется только одна кривая светораспределения, а если это асимметричный светильник, требуются несколько кривых светораспределения.

г. Кривая силы света:

Кривая, соединяющая вершины векторов с равной силой света, называется кривой равной силы света, и значения соседних кривых силы света расположены в определенном соотношении, а график, состоящий из серии кривых равной силы света, имеет вид называется кривой равной интенсивности. Графики, обычно используемые графы, включают круговые графы, прямоугольные графы и графы с положительной дугой. Поскольку прямоугольная сетевая диаграмма может объяснить как распределение силы света ламп, так и региональное распределение количества света, диаграммы изоинтенсивности прожекторных ламп представляют собой прямоугольные сетевые диаграммы, которые мы здесь не будем вводить.

Коэффициент светоотдачи

Коэффициент светоотдачи, то есть эффективность лампы, означает отношение значения светового потока, излучаемого лампой, измеренного в определенных условиях, к сумме измеренных значений светового потока, излучаемого всеми источниками света в лампе. Существует множество методов классификации осветительных приборов, таких как классификация по назначению, классификация в соответствии с коэффициентом распределения светового потока, рекомендованным CIE, и классификация по пылезащищенности, влагозащищенности и устойчивости к поражению электрическим током.

Основная классификация

Согласно классификации ламп, рекомендованной Международной комиссией по освещению (CIE) (внутреннее освещение)

Согласно рекомендациям Международной комиссии по освещению (CIE), светильники делятся на пять категорий в зависимости от соотношения светового потока в верхнем и нижнем пространствах: прямой тип, полупрямой тип, полностью рассеянный тип (в том числе прямой световой поток). непрямого типа с небольшим горизонтальным освещением) и полупрямого типа.Косвенные и косвенные.

(1) Светильник прямого освещения

Большая часть светового потока (90–100%) этого типа ламп освещается непосредственно снизу, поэтому световой поток ламп имеет самый высокий коэффициент использования.

(2) Светильник полупрямого освещения

Большая часть светового потока (60-90%) этого типа светильников направляется в пространство нижней полусферы, а небольшая часть – вверх. Восходящий компонент снизит жесткость тени, создаваемой окружающей средой освещения, и улучшит коэффициент яркости каждой поверхности.

(3) Рассеянное или прямо-косвенное освещение (светильник рассеянного освещения)

Направленный вверх и вниз световой поток ламп практически одинаков (40% -60% каждый).

Наиболее распространенным является сферический абажур из опалесцирующего стекла, и другие закрытые абажуры с рассеянной и прозрачной формой имеют аналогичное распределение света. Такой светильник равномерно излучает свет во всех направлениях, поэтому коэффициент использования светового потока низкий.

(4) Светильник полупрямого освещения

Нисходящий световой поток ламп составляет 10% -40%, и его нисходящая составляющая часто используется только для получения яркости, соизмеримой с потолком. Слишком большое количество этого компонента или неправильное распределение также могут вызвать некоторые дефекты, такие как прямое или косвенное ослепление.

К этой категории относится открытая сверху полупрозрачная крышка. В основном они используются в качестве архитектурного декорационного освещения. Поскольку большая часть света направляется на потолок и верхнюю стену, отраженный свет в комнате увеличивается, и свет становится более мягким и приятным.

(5) Светильник скрытого освещения)

Небольшая часть светового потока (менее 10%) лампы направлена ​​вниз.При хорошем дизайне весь потолок становится источником освещения, обеспечивая мягкий и бестеневой световой эффект. Поскольку лампы имеют очень небольшой световой поток, направленный вниз, при разумной компоновке прямые и отраженные блики очень малы. У этих ламп меньше светового потока, чем у предыдущих четырех.

Определение средней освещенности – Meccanismo Complesso

Просмотры сообщений: 11 952

Обычно, когда мы говорим об освещенности, мы имеем в виду рабочая средняя освещенность E _м , особенно при применении уровней, предписанных действующими нормативами. Это значение представляет собой среднюю освещенность столешницы в рассматриваемой среде, относящуюся к промежуточному состоянию старения и полученную при обычном освещении. Вместо этого, в общих чертах, мы склонны рассматривать серию точек освещения, которые не имеют никакого отношения к реальной средней освещенности данной среды.

Для измерения средней освещенности необходимо определить определенное количество точек освещенности. Этого числа должно быть достаточно для получения приемлемого среднего значения.Вы должны выбрать это число в зависимости от размеров комнаты, высоты столешницы и высоты осветительных приборов.

Термин освещенность , измеренный в люкс , относится к фотометрической величине, которая представляет собой соотношение между световым потоком Φ на поверхности и площадью S той же поверхности, т. Е. Количеством света присутствует на данной поверхности определяется столешница (эта поверхность размещается на 0. 8 м над полом на рабочем месте и 0,2 м над полом в транзитных зонах), а не количество падающего света на возможного наблюдателя.

Чтобы оценить количество света, фактически попадающего в глаза, вы также должны учитывать другие переменные, такие как яркость, освещенность сетчатки, световой поток, блики. Эти факторы также учитывают как отражающие свойства поверхностей, так и положение наблюдателя, а также саму освещенность.

Следовательно, взаимосвязь между уровнем освещенности и визуальными характеристиками следует рассматривать как чисто ориентировочную, потому что, например, молодому объекту требуется 200 лк для чтения документа, а пожилому объекту – не менее 600 лк.

Следовательно, уровни освещенности, необходимые для определения оптимальной визуализации объекта, не могут быть определены в абсолютном выражении. Это происходит не только потому, что коэффициенты отражения от стен и предметов могут изменять освещенное визуальное восприятие, но также потому, что каждый человек по-разному реагирует на световой раздражитель.

Часто во время моей работы, либо в качестве консультанта, либо в результате расследований и жалоб, мне приходилось определять или проверять уровень средней освещенности данной среды (банки, торговые центры, магазины).Именно по этой причине я всегда применял и мог убедиться в полезности простой и практичной процедуры, описанной в этой статье.

Описание метода

Сначала необходимо рассчитать коэффициент обнаружения K _R окружающей среды по следующей формуле:

• • a = длина помещения в метрах;
  • b = ширина области в метрах;
  • h = расстояние в метрах между осветительными приборами и плоскостью, на которой необходимо измерить освещенность (например, высота осветительных приборов 2.80 м, столешница на высоте 0,8 м, h = 2,80 до 0,8 = 2).

После того, как вы получили значение K _R, , вы можете определить минимальное количество точек измерения «n», используя следующую таблицу:

n представляет количество зон, необходимых для проведения измерения освещенности. Стороны каждой зоны можно получить, применив следующую формулу:

• • a = длина помещения
  • a ₁ = длина зоны измерения
  • b = ширина помещения
  • b = Ширина зоны измерения
  • n = количество зон измерения

Если ₁ больше, чем удвоенное значение b ₁ , вы должны действовать методом проб и ошибок, увеличивая n количество точек измерения при соблюдении следующих условий:

• • a ₁ ≤ 2 · b ₁ ;
  • a ₁ / b ₁ ≤ 2;
  • зон с большей стороной ≤ 2 · зоны с меньшей стороной.

После того, как вы определили минимальное количество точек измерения, вы можете начать определять точки измерения, а затем выполнять фактическое измерение, но не раньше, чем датчик люксметра подвергнется воздействию окружающего освещения в течение минимум 5 минут.

Измерения должны выполняться без участия других источников света, и вам необходимо проверить значение, полученное с небольшими смещениями вокруг выбранной точки измерения (15/20 см), стараясь не располагать прибор непосредственно под каким-либо источником света.Если вам нужно проводить измерения на столешнице, например на столе или прилавке в магазине, вы должны держать измерительный датчик на высоте не менее 3/4 см от поверхности, а не ставить непосредственно на нее.

Следует отметить, что только что описанная процедура определяет минимальное количество точек измерения, чтобы значение средней освещенности можно было считать приемлемым ; поэтому рекомендуется увеличивать количество точек измерения, а не уменьшать их, особенно когда вы выполняете измерение в особенно сложных условиях или с целью более надежного обнаружения.

Практические примеры

Пример 1

Размер помещения 20 х 15 м, расстояние h между осветительными приборами и рабочей поверхностью 2 м, высота столешницы 0,80 м; равно R = (20 x 15) / 2 x (20 +15) = 300/70 = 4,3; для этого требуется минимум 25 точек измерения с площадями сторон a ₁ = 20/5 = 4 м b ₁ = 5/15 = 3 м. Поскольку большая сторона a ₁ не более чем в два раза длиннее меньшей стороны b ₁ , соотношение между a ₁ и b ₁ меньше 2, количество зон на более длинной стороне меньше вдвое. что на меньшей стороне; количество 25 зон (5 × 5 при ₁ = 4 м и b1 = 3 м) можно считать приемлемым.

Пример 2

Размер помещения 15 х 4 м, расстояние h между осветительными приборами и столешницей 2 м, высота столешницы 0,8 м; оказывается, что R = (15 x4) / 2 x (15 +4) = 60/38 = 1,6, таким образом, требуется минимум 9 точек измерения с зонами стороны a ₁ = 15/3 = 5 m и b ₁ = 4/3 = 1,33 м. Поскольку большая сторона a ₁ больше чем в два раза меньшая сторона b ₁ , количество зон необходимо увеличить.Посредством серии последующих вычислений мы получаем разбиение, которое можно считать приемлемым: 32 зоны (8 × 4 me с ₁ = 1,88 b ₁ = 1 м).

Средняя освещенность E _м определяется как среднее арифметическое значений освещенности, измеренных в центре зон:

• • E _м = средняя освещенность
  • E ₁ ÷ E _n = значения освещенности измеренных точек
  • n = количество точек измерения

После того, как вы получили значение средней освещенности E _м , вы можете оценить равномерность освещения с помощью отношения E _min / E _m .В частности, соотношение E _мин / E _м не должно быть меньше 0,8, тогда как в случае соседних комнат средняя освещенность E _м более освещенного помещения не должна превышать 5 раз больше, чем у помещения с средняя освещенность E _м ниже. Кроме того, средняя освещенность E _м , измеренная в областях, где вы выполняете задачи, не требующие визуальных усилий, не должна быть менее одной трети от освещенности в областях, где эти действия выполняются.

Представление измерений

Чтобы сделать определение освещенности более надежным и профессионально обоснованным, целесообразно представить полученные результаты в соответствующем техническом отчете, включая описание используемого метода и всех задач измерения. Наконец, мы должны добавить следующие вложения:

• подробная фотодокументация помещения и точек замера;
• техническая документация на осветительные приборы и приборы, используемые для измерений.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings. ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}

{{article. content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Какая интенсивность света подходит для какой комнаты?

Разным помещениям требуется разное количество света.Вы слышали о терминах люмен и люкс? Эти термины указывают количество света и интенсивность света. Часто нет ясности в отношении этих терминов и того, какие значения интенсивности / количества света подходят для разных типов помещений. Поэтому в этом блоге мы четко объясняем разницу между понятиями люмен и люкс и даем вам четкий обзор уровней яркости, которые подходят для использования в разных комнатах.

Люмен

Люмен – это мера количества света.Это фотометрическая мера. Это означает, что принимается во внимание субъективный элемент, человеческий глаз. Глаз более чувствителен к определенным цветовым температурам, чем к другим. По этой причине разные цвета света могут вызывать разное впечатление о количестве света. Например, лампа теплого белого цвета может излучать точно такое же количество энергии, что и лампа холодного белого цвета, но это дает другое представление о количестве света. Следовательно, просвет является фотометрической мерой, а это означает, что количество просвета определяется с учетом восприятия человеческим глазом.

Люкс

Количество люкс – это фактическое количество света в определенной комнате, также известное как интенсивность света. Люкс – это количество люменов на квадратный метр. Итак: один люкс равен одному люмену на квадратный метр. Этот термин говорит гораздо больше о фактическом количестве света, чем термин люмен. Однако этого все еще недостаточно. Фактическая интенсивность света может варьироваться, например, в зависимости от высоты подвешивания лампы или распределения света. Например, если лампа размещена на высоте 6 метров, сила света будет меньше, чем при установке такой же лампы на высоте 2 метра.

Чтобы дать вам более четкое представление о том, какое количество люксов содержит определенное количество люкс, ниже вы найдете небольшой обзор различных уровней внешней освещенности.

• Прямой солнечный свет: 100000 люкс
• Непрямой солнечный свет / дневной свет: 10.000 люкс
• Пасмурный день: 1000 люкс
• Очень темный день: 100 люкс

Стандарт силы света

Европейский Союз разработал стандарт, NEN_EN 12464-1: 2011, который определяет количество люксов, необходимое для различных рабочих ситуаций (комнат). Ниже мы приводим несколько примеров, которые описаны в стандарте. Это можно рассматривать как ориентир для желаемого количества люксов на комнату.

Общие помещения

• Хранение: 100 люкс
• Гардеробы, туалеты и ванные комнаты: 200 люкс
• Столовые: 200 люкс
• Склад: 150 люкс
• Коридоры: 100 люкс
• Лестницы и эскалаторы: 100 люкс
• Лифты: 100 люкс

Офисы

• Офис: 500 люкс
• Конференц-зал: 500 люкс
• Точная работа, например, чертеж: 750 люкс
• Ресепшн: 300 люкс

Магазины

• Магазин этаж: 300 люкс
• Касса: 500 люкс

Учебные заведения

• Аудитория: 300 люкс
• Аудитория: 500 люкс
• Коридоры: 100 люкс
• Вход: 200 люкс
• Лестница: 150 люкс
• Библиотека читального зала: 500 люкс
• Столовая: 200 люкс
• Спортивный зал: 300 люкс

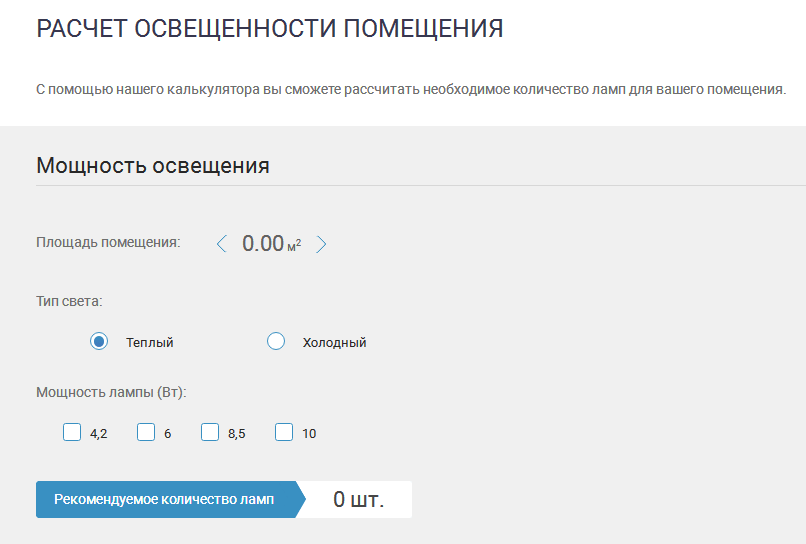

Рассчитать количество люменов

Можно легко c самостоятельно рассчитайте количество просвета, необходимое для конкретной комнаты. Один люкс – это один люмен на квадратный метр. Первым делом нужно определить желаемое количество люкс. Также важно знать площадь помещения.

Площадь комнаты, умноженная на желаемое количество люкс, – это количество люмен, которое вам нужно, чтобы осветить комнату по своему вкусу. Таким образом вы легко сможете рассчитать необходимое количество люменов.

Примеры расчетов и советы

Ниже вы найдете обзор с примерами того, какое освещение подходит для определенных комнат.Желаемое количество люкс основано на стандартах NEN Европейского Союза. Мы приводим ряд примеров и советов по освещению, которые вы можете использовать. Однако вы должны иметь в виду, что это пример расчета / рекомендации. Фактическое количество люкс всегда может отличаться, например, из-за высоты расположения ламп или распределения света. Кроме того, желаемое количество люкс – это тоже дело личного вкуса.

Офис 40м2

• Кол-во люксов: 500
• Кол-во люменов: 20.000
• Пример: 8-кратная светодиодная панель 30×60 4000K (2400 люмен)

Класс 40м2

• Количество люкс: 300
• Aantal lumen: 12. 000
• Пример: 5-кратная светодиодная панель 30×60 3000K (2400 люмен)

Столовая 30м2

• Количество люкс: 200
• Количество люмен: 6000
• Пример: 7-кратный светодиодный светильник 3000K 12Вт (900 люмен)

Цех 120м2

• Количество люкс: 300
• Количество просвет: 36.000
• Пример: 18 светодиодных прожекторов для трекового света 3000K (2000 люмен)

Что еще нужно учитывать?

Количество люкс или люмен – не единственное, что вам нужно учитывать при выборе освещения. Есть ряд других факторов, которые могут сыграть важную роль. В этом блоге мы уже говорили о цветовых температурах. Три наиболее важных цветовых температуры: теплый белый, ярко-белый и холодный белый. Для офисов, например, лучше всего подходит ярко-белое светодиодное освещение (4000к).Для заводского цеха лучше всего подходит светодиодное освещение холодного белого цвета (6000к), а для гостиной – теплое белое светодиодное освещение (3000к). Для получения дополнительной информации вы можете прочитать этот блог о цветовых температурах. Еще один аспект, который следует учитывать, – регулируемое освещение или нет. В некоторых комнатах может быть желательно сделать яркость более или менее яркой по желанию.

Хотите узнать больше о значении люмен и люкс? Вы можете прочитать об этом в этом блоге: Что такое люмен и что такое люкс?

Если у вас есть вопросы по выбору подходящего освещения, обращайтесь в нашу службу поддержки клиентов.

Показатели эффективности – Концепции освещения – Качественные и количественные результаты – Изучить

КАЧЕСТВЕННО-КОЛИЧЕСТВЕННЫЕ РЕЗУЛЬТАТЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В этом разделе описаны общие критерии эффективности для проектирования освещения: метод светового потока и точечный метод.

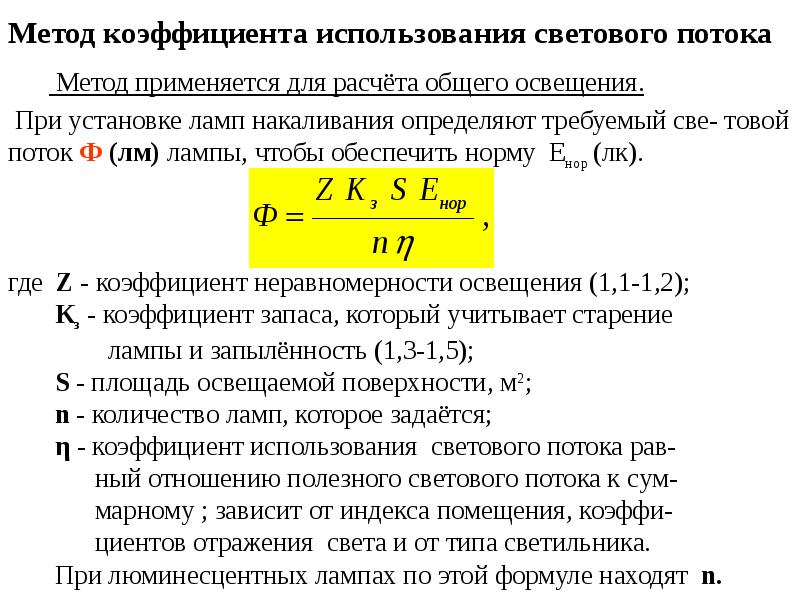

A. Метод Люмена

Метод просвета или метод зональной полости – это простой метод для создания единой схемы расположения светильников на основе критериев горизонтальной освещенности, обычно на высоте стола для рабочих пространств и высоте пола для коридоров и помещений для циркуляции [1]. Преимущество люменного метода заключается в его общей простоте использования при создании предварительных схем освещения для первоначальной планировки и бюджетных прогнозов, а также предварительной интеграции архитектурного дизайна [2].

Для приблизительной оценки средней освещенности на горизонтальной поверхности подойдет сокращенная версия метода светового потока, показанная ниже [3].

Освещенность (фут-свечей) = (количество ламп x исходная лампа в люменах x LLF x CU)
fdffffffffffffffffffffffffffffffsddddddddddddddddddddddd Площадь

Компоненты уравнения описаны ниже:

• №Кол-во ламп: Количество ламп в светильнике

• Начальный световой поток лампы: Начальный световой поток лампы, опубликованный производителями ламп в их каталогах
• LLF: LLF – это сокращение от коэффициента световых потерь. По мере старения светильника происходит естественное снижение его светоотдачи, сопровождающееся накоплением грязи и пыли на поверхностях светильника. Другие факторы, влияющие на потери света, включают температуру окружающей среды, фактическое входное напряжение, балластный коэффициент, положение лампы HID и т. Д.Для быстрого метода учитываются только два фактора, LDD и LLD: LLF = LDD x LLD.
• LLD: Снижение светового потока лампы – это количество светового потока, которое уменьшается в течение срока службы лампы.
• LDD: Грязь в светильнике Коэффициент износа – это уменьшение светоотдачи с течением времени из-за накопления пыли и грязи на отражающих и передающих поверхностях светильника. Типичные коэффициенты потерь света для открытых систем экранирования света (например, жалюзи) равны 0.85 для очень чистых помещений, 0,75 для чистых помещений, 0,65 для средних помещений и 0,55 для грязных помещений.
• CU: Коэффициент использования или CU – это процентная доля светового потока, ожидаемого от конкретного светильника в комнате. Он учитывает эффективность помещения в перенаправлении и взаимном отражении падающего света, падающего на его поверхности.
• RCR: CU определяется путем проверки таблицы коэффициентов использования производителя.Чтобы использовать таблицу CU, сначала необходимо рассчитать коэффициент резонанса помещения (RCR). RCR обеспечивает выражение отношения эффективности пропорций комнаты. Чтобы определить это соотношение:
  RCR = 5 xhx (l + w)
  aaaaaaaaaaaaal xw
  h = расстояние между рабочей поверхностью и нижней частью потолочного светильника
  l = длина помещения
  w = ширина комната

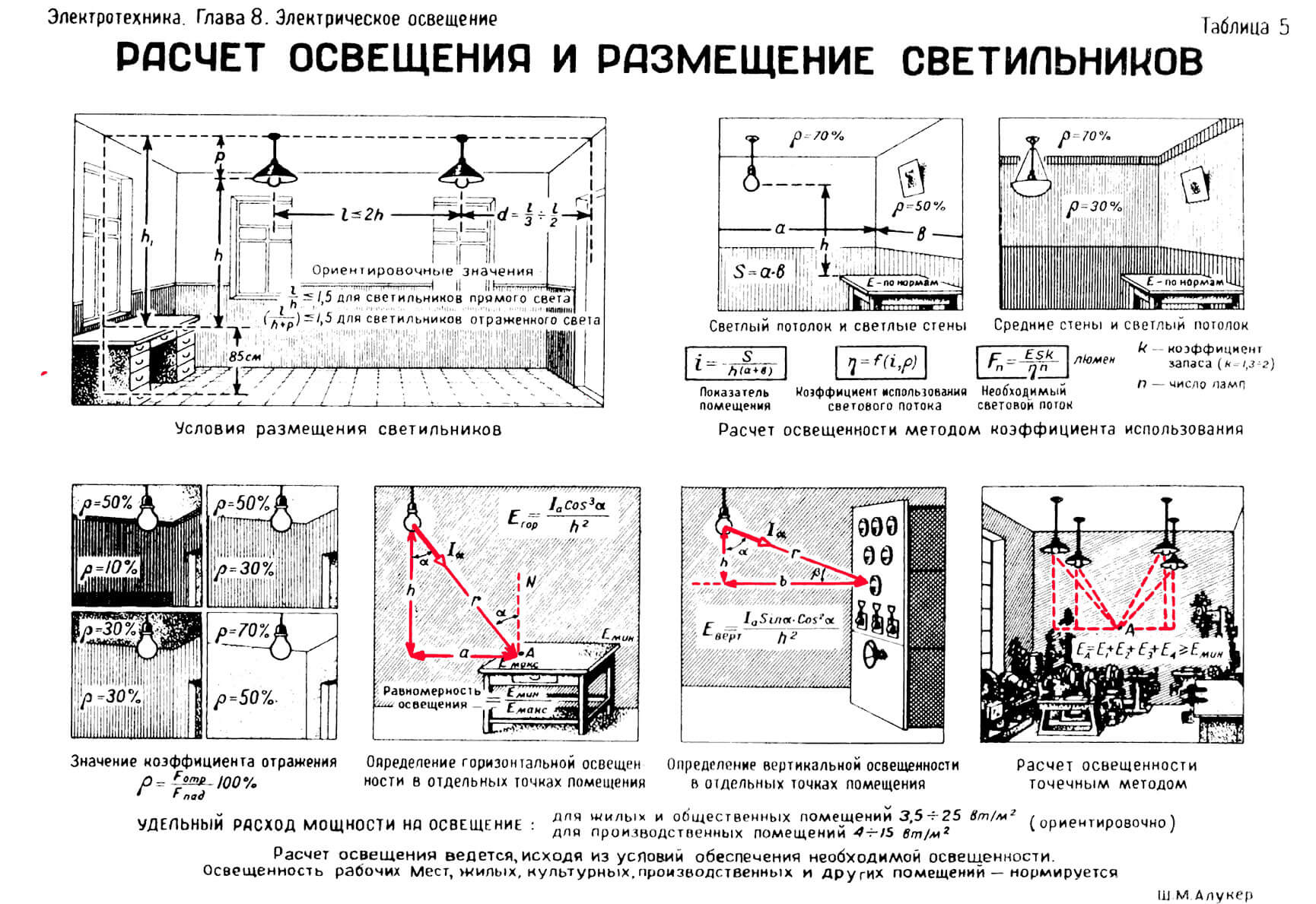

B. Точечный метод [4]

Чтобы найти значение падающей освещенности в определенной точке, создаваемой компактным источником , используется метод обратных квадратов.Этот метод точно приближает освещение, когда расстояние от освещаемого объекта или поверхности до источника света, по крайней мере, в пять раз превышает максимальный размер источника света.

Источник, направленный на цель
Освещенность пропорциональна силе света источника в заданном направлении и обратно пропорциональна квадрату расстояния от источника. Для расчета освещенности (fc) от источника, направленного на поверхность, перпендикулярную источнику:
Освещенность = I / D ² (см. Рисунок L-QQ6a)

, где I = интенсивность источника в канделах в направлении точка
D = расстояние от источника до точки.

Источник направлен под углом к ​​горизонтальной поверхности
Освещенность цели на горизонтальной поверхности – это интенсивность луча в надире, уменьшенная на косинус угла от источника к цели.
Fc = I / D ² x cos θ ° (см. Рисунок L-QQ6b)

Источник, направленный под углом к ​​вертикальной поверхности
Освещенность цели на горизонтальной поверхности представляет собой интенсивность Луч уменьшен на синус угла от источника к цели.
Fc = I / D ² x sin θ ° (см. Рисунок L-QQ6c)

Список литературы

.
