Принцип действия предохранителей

Определение и назначение

Плавкий предохранитель — это коммутационный электрический элемент, предназначенный для отключения защищаемой цепи путем расплавления защитного элемента. Изготовляют плавкие элементы из свинца, сплавов свинца с оловом, цинка, меди. Предназначены для защиты электрооборудо­вания и сетей от токов короткого замыкания и недопустимых длительных перегрузок.

Режимы работы предохранителя

Работа предохранителя протекает в двух резко различающихся режимах: в нормальных условиях; в условиях перегрузок и коротких замыканий.

Первый этап работа в штатном режиме сети. В нормальных условиях нагрев плавкого элемента имеет характер установившегося процесса, при котором все выделяемое в нем количество теплоты отдается в окружающую среду. При этом, кроме элемента, нагреваются до установившейся темпера­ туры и все другие детали предохранителя.

Эта температура не должна превышать допустимых значений.

Силу тока, на которую рассчитан плавкий элемент для длительной рабо­ ты, называют номинальной силой тока плавкого элемента (1Ном)- Она может быть отлична от номинальной силы тока самого предохранителя. Обычно в один и тот же предохранитель можно вставлять плавкие элементы на раз­ личные номинальные значения силы тока.

Номинальная сила тока предохранителя, указанная на нем, равна наи­ большему значению тока плавкого элемента, предназначенного для данной конструкции предохранителя. При номинальной силе тока избыточное ко­ личество теплоты вследствие теплопроводности материала элемента успева­ ет распространиться к более широким частям, и весь элемент практически нагревается до одной температуры.

Второй этап

возрастание силы тока в сети. Чтобы значительно сокра­ тить время плавления вставки при возрастании силы тока, элемент выпол­няют в виде пластинки с вырезами, уменьшающими ее сечение на отдель­ ных участках. На этих суженных участках выделяется большее количество теплоты, чем на широких.

При коротком замыкании нагревание суженных участков происходит на­столько интенсивно, что отводом количества теплоты практически можно пренебречь Плавкий элемент расплавляется («перегорает») одновременно во всех или в нескольких суженных местах, причем сила тока в цепи при коротком замыкании не успевает достичь установившегося значения.

В момент расплавления элемента в месте разрыва цепи возникает электри­ ческая дуга. Гашение дуги в современных предохранителях происходит в ограни­ ченном объеме патрона предохранителя. При этом плавкие предохранители делают такими, чтобы жидкий металл не мог повредить окружающие предметы.

Общее устройство и конструкция

В общем случае современный предохрани­ тель состоит из двух основных частей: фарфо­ рового основания с металлической резьбой; сменной плавкой вставки (рис. 21.1).

Плавкая вставка такого предохранителя рас­считана на номинальные токи 10, 16, 20 А. По своей конструкции предохранители могут быть резьбового типа (пробочные) или трубчатые. На рис. 21.2 представлен предохранитель ППТ-10 с плавкой вставкой ВТФ (вставка трубчатая фар­форовая) на 6 или 10 А для установок до 250 В. Основание пластмассовое, крепится к несущей конструкции винтом. Внутри трубки (ВТФ) на­ ходится сухой кварцевый песок. Трубка уста­ навливается в отверстие крышки предохраните­ ля. К основным параметрам предохранителей относятся: номинальный ток; номинальное на­ пряжение;        предельно отключаемый ток.

Принцип действия

Плавкая вставка при протекании по ней тока нагревается. Во время протекания через нее боль­ шого тока за счет перегрузки или короткого за­ мыкания она перегорает. Время перегораний пре­ дохранителей зависит от силы тока, проходящего через нить. Так, при коротком замыкании, пре дохранители перегорают достаточно быстро, и в этом наиболее опасном случае служат простой, дешевой и надежной защитой. Чтобы при перегора­нии плавкой вставки в предохранителе не проявилось опасное явление элек­ трической дуги, вставка помещается в фарфоровую трубку.

   Пример. Введем в цепь на рис. 21.3 предохраняющий участок длиной 30 мм из медной проволочки диаметром 0,2 мм. Площадь ее поперечного сечения;

S = π • r 2 = π /4 • d 2 = 3,14 • 0,22: 4 = 0,0031 мм2.

Сопротивление предохраняющего участка составляет 0,029 Ом. Затем мысленно выделим участок такой же длины, сопротивление рабочего алюминиевого провода сече­ нием 2,5 мм2 такой же длины равно 0,00063 Ом. Так как при равных условиях количество теплоты пропорционально сопротивлению, в проволочке предохранителя вы­ делится в 0,029 : 0,00063 = 46 раз больше теплоты.

Выводы. При длительно допустимом для данного провода токе, он нагревается умерен­ но, а температура проволочки значительно выше, но она при этом не перегорает. При коротком замыкании проволочка настолько быстро нагревается, что перегорает. За это

время рабочий провод не успевает нагреться до температуры, опасной для его изоляции.

Важнейшая характеристика предохраните­ ля — зависимость времени перегорания плав­кого элемента от силы тока — времятоковая характеристика представлена на рис. 21.4.

Достоинства плавких предохранителей

1. Время перегорания предохранителей зави­ сит от силы тока, проходящего через нить. Так, при коротком замыкании, когда ток очень велик, предохранители перегорают достаточно быстро, и в этом наиболее опасном случае служат простой, дешевой и надежной зашитой.

2. В большинстве плавках предохранителей предусмотрена возможность безопасной заме­ ны плавкой вставки под напряжением.

1. Если ток в цепи незначительно превышает допустимый, плавкие предохранители плохо выполняют защитную роль.

  Примеры. При перегрузках до 30% срок службы проводки заметно сокращается, а предохранители не перегорают. При больших величинах перегрузок (до 50…70%) время перегорания предохранителей составляет от минуты до десятков минут. За это время изоляция перегруженных проводов успевает сильно перегреться.

2. Другим недостатком предохранителей является их повреждаемость.
После перегорания пробку нужно заменять новой (перезаряжать). Для про­ стоты восстановления в конструкции плавких предохранителей применяют­ ся сменные калиброванные плавкие вставки.

18.02.2016, Принцип работы и устройство предохранителя – 2016 – Блог – Пресс-центр – Компания

История использования электричества насчитывает уже более века. Одновременно с появлением в повседневной жизни такого «невидимого помощника» встал вопрос об организации защиты электропроводки и электроустановок от различных аварийных и ненормальных режимов работы. Одними из первых таких устройств защиты стали предохранители.

Развитие начиналось с обычной проволоки из платины, которая применялась в середине 19 века для защиты телеграфного кабеля, до современных предохранителей с отключающей способностью высокого значения. Благодаря своей довольно простой конструкции и надежной работе, в основе которой лежат незыблемые физические законы, плавкие электрические предохранители стали воплощением безопасности в электрических цепях.

Позднее применялись плавкие вставки с легкоплавкими элементами из свинца и олова. В связи с тем, что номинальные токи в настоящее время могут превышать 1000 А, отпала потребность в использовании плавких вставок старого типа. Однако принцип работы сегодняшних предохранителей высокой отключающей способности остался практически неизменным с 1890 года. Именно тогда Мордей В.М. запатентовал первый предохранитель.

Предохранитель встраивается в разрыв электрической цепи. Его основной задачей является пропускание рабочего тока и разрыв электрической цепи при появлении сверхтоков. Различают предохранители низковольтные (до 1 кВ) и высоковольтные (свыше 3 кВ), однако по назначению и принципу действия они полностью совпадают. Также выделяют силовые и быстродействующие предохранители.

Низковольтные предохранители конструктивно  представляют собой довольно простое устройство. Токопроводящий элемент (плавкая вставка) под воздействием тока, значение которого выше номинальной величины, нагревается,  расплавляется в дугогасящей среде (чаще всего это кварцевый песок SiO2) и испаряется, создавая разрыв в защищаемой электрической цепи.

Изолятор препятствует выходу горячих газов и жидкого металла в окружающую среду. Он изготавливается из высокосортной технической керамики и должен выдерживать при отключении очень высокие температуры и внутреннее давление.

Защитные крышки имеют планки для захвата унифицированными рукоятками для замены плавких вставок низковольтных предохранителей. Вместе с керамическим корпусом они создают взрывонепроницаемую оболочку для коммутационной электрической дуги.

Песок, в свою очередь, важен для ограничения силы тока. Обычно применяется кристаллический кварцевый песок с высокой минералогической и химической чистотой (содержание SiO2 > 99,5%).

Для коммутационной функции важным являются определенный размер кристаллов песка и оптимальное его уплотнение.

Индикатор позволяет быстро находить сгоревшие предохранители. При повышенной жесткости пружины он может служить ударным сигнализатором для приведения в действие микропереключателей или разъединителей.

Припой сдвигает характеристическую кривую к меньшим значениям тока плавления. Он подбирается в соответствии с материалом плавкого элемента и должен находиться в нужном количестве и в нужном месте.

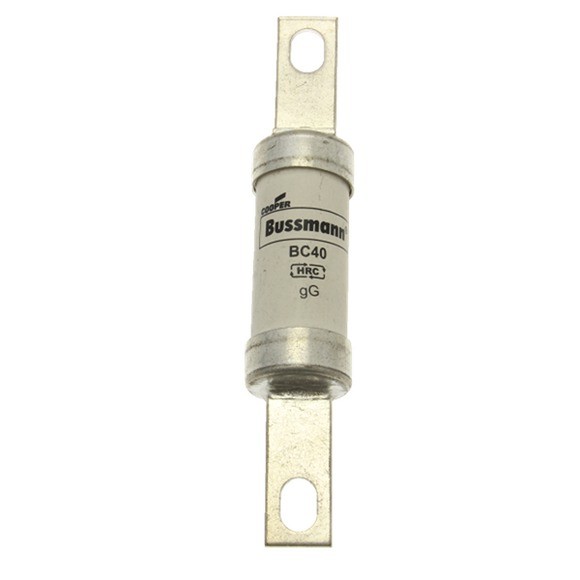

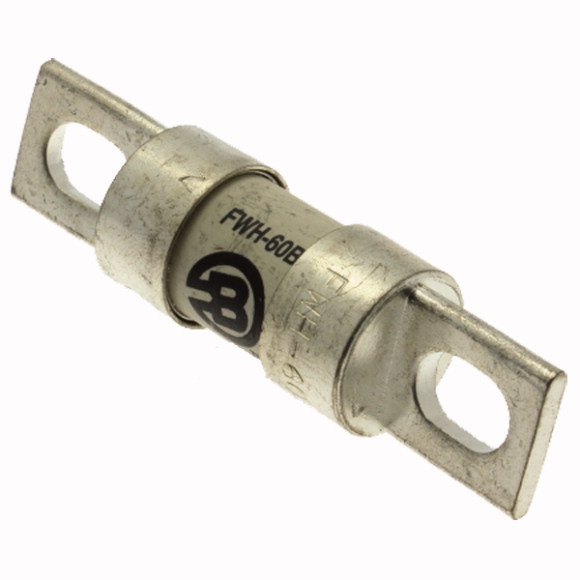

Контактные ножи механически и электрически соединяют плавкую вставку с держателем-основанием предохранителя. Они изготавливаются из меди или медного сплава с покрытием из олова или серебра.

Традиционными материалами, из которых изготовляются плавкие вставки это: медь, цинк, серебро, обладающие необходимым удельным электрическим сопротивлением.

Основным преимуществом при использовании предохранителя с плавкой вставкой является эффект токоограничения. То есть время расплавления плавкой вставки является достаточно малым и, как следствие, ток короткого замыкания не успевает достигнуть своего максимального значения. График показывающий явление токоограничения представлен ниже.

Основным параметром плавкой вставки является ее времятоковая характеристика. С ее помощью можно определить время отключения защищаемой линии при известном сверхтоке. График демонстрирующий данную зависимость представлен ниже.

Очевидно, что при номинальном уровне тока или меньшем его значении плавкая вставка должна проводить электричество неограниченное количество времени.

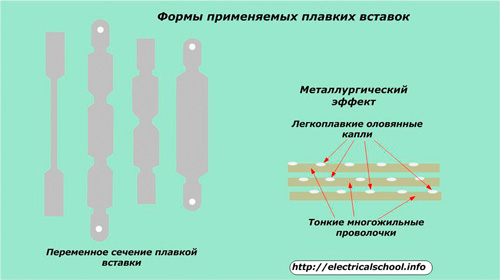

Для ускорения времени работы плавкой вставки применяют следующие технические решения:

  • плавкие вставки с участками различной ширины (сечения)
  • металлургический эффект в конструкции плавких вставок

За счет снижения сечения (сужения) плавкой вставки в определенных местах достигается требуемое – меньшее время размыкания цепи.

Металлургический эффект заключается в следующем: отдельные легкоплавкие металлы (например, свинец и олово) способны растворять в своей структуре более тугоплавкие металлы, такие как медь и серебро.


Для этого на медные проволочки наносятся капли олова. При нагреве сверхтоком оловянные капли быстро расплавляются, расплавляя при этом и часть проволок. Далее используется механизм работы плавкой вставки со сниженным сечением в определенных местах.

Основной причиной продолжающегося роста числа пользователей плавких предохранителей помимо крайне выгодного соотношения цены и результата, а также незначительной занимаемой площади является их общеизвестная надежность, которая характеризует предохранители как «последнюю линию защиты». Только сертифицированные предохранители с плавкими вставками, которые соответствуют заявленным характеристикам, позволят Вам избежать пожаров, возникающих в электропроводке и электроустановках.



Предохранители — урок.

Физика, 8 класс.

Как можно предотвратить короткое замыкание?
Для того чтобы предотвратить короткое замыкание, в цепях устанавливают специальные устройства — предохранители (рис. 1). Их назначение — отключать электроэнергию в случае, если ток возрастает больше допустимой величины.





Рис. \(1\). Предохранители


Самые простые предохранители делают из легкоплавкого материала.



Обрати внимание!

Предохранители с плавящимся проводником называют плавкими предохранителями.

Несмотря на огромное количество различных конструкций, все плавкие предохранители работают по одному и тому же принципу — происходит перегорание заключённой внутри корпуса проволочки (рис. 2).





Рис. \(2\). Схема устройства предохранителя



В случае сильного возрастания тока проволочка практически мгновенно плавится, а цепь размыкается, прерывая ток. Плавкие предохранители являются одноразовыми электроприборами.
Данный вид предохранителей используется до сих пор в очень многих схемах, хотя постепенно их вытесняют автоматические предохранители (рис. 3).





Рис. \(3\). Автоматические предохранители



Обрати внимание!

Действие автоматического предохранителя основано не на плавлении, а на тепловом расширении тел при нагревании.

В современных жилищах автоматические предохранители располагают в подъездах, на площадках либо у входа в квартиру. Они лучше плавких предохранителей и предназначены выполнять ту же задачу. При этом автоматические пробки не нуждаются в замене.

Для того чтобы после устранения короткого замыкания снова включить электричество, нужно просто нажать на белую кнопку (красная служит для выключения) (рис. 4) или перекинуть вверх опустившийся при срабатывании предохранителя рычажок (см. рис. 3).





Рис. \(4\). Предохранитель с кнопкой



Условное изображение предохранителя на электрических схемах показано на рис. 5.





Рис. \(5\). Условное изображение



Предохранитель включается последовательно с потребителем электрического тока и разрывает цепь тока при превышении его номинального тока, — тока, на который рассчитан предохранитель. Номинальное значение тока указано на предохранителе (рис. 6).





Рис. \(6\). Обозначение номинального значения



Например, номинальное значение тока предохранителя, изображённого на рис. 6, равно \(10\) A.

Источники:

Рис. 2. Схема устройства предохранителя. © ЯКласс.



Плавкий предохранитель. Что это такое?

Плавкий предохранитель (плавкая вставка, фьюз и т.д.) — это прибор представляет собой отрезок проволоки, толщина которой рассчитана на пропускание тока некоторого определенного значения, например 0,25 А. Он предохраняет источник тока от перегрузки. Предохранители имеют все электросети, иногда штепсельные розетки, радиоконструкции, питающиеся от электроосветительной сети.

Плавкий предохранитель вставляют в разрыв электрической цепи, чтобы через него проходил весь ток, потребляемый цепью. Пока ток не превышает допустимой нормы, проволока предохранителя чуть теплая или совсем холодная. Но как только в цепи появится недопустимо большая нагрузка или произойдет короткое замыкание, ток резко возрастет, расплавит проволоку и цепь автоматически разорвется. Патрон плавкого предохранителя, используемого в осветительной электросети, устроен так же, как патрон электролампы. В него ввертывают фарфоровую «пробку», внутри которой имеется свинцовая проволока. Один конец ее припаян к металлическому донышку пробки, а другой — к металлическому цилиндру с резьбой, которым предохранитель ввертывают в патрон.

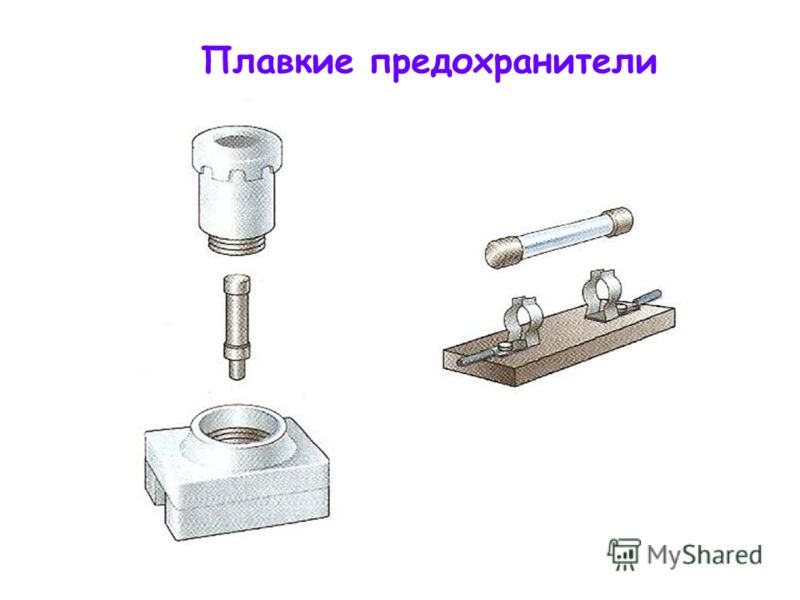

Рис. 1. Плавкие предохранители

Проволока плавкого предохранителя радиоконструкции заключена в стеклянную трубочку и концами припаяна к металлическим колпачкам, выполняющим роль контактов. Этими контактами предохранитель вставляют в специальный патрон (держатель) или между двумя металлическими стоечками, к которым подведены провода защищаемой от перегрузок сети.

Причину, вызвавшую перегорание предохранителя, надо найти, устранить, и только после этого, соблюдая осторожность, можно вставлять в электрическую цепь новый предохранитель.

Условное графическое обозначение плавкого предохранителя на схемах похоже на обозначения сопротивления, и отличается только тем, что через середину прямоугольника линия проходит не разрываясь. Рядом с условным обозначением обычно пишется и буквенное обозначение Пр. или F. Иногда на схемах просто пишут thermal fuse или fuse. После буквы часто указывают ток защиты предохранителя, например F 1 А, обозначает, что в схеме установлен предохранитель на ток защиты 1 ампер.

Расчет диаметра проволоки плавкого предохранителя

Расчет диаметра проволоки плавкого предохранителя

Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов. Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра, поэтому в таблице приведены данные только для медных проводов

Ток, AДиаметр, мм
0.50.03
10,05
20,09
30,11
40,14
50,16
60,18
70,2
80,22
90,24
100,25
150,32
200,39
300,46
400,77

Visits: 819 Total: 281196

Предохранители | Устройство автомобиля



Какое назначение предохранителей на автомобиле?

Предохранители предназначены для защиты изоляции проводов и приборов от перегорания, а аккумуляторной батареи от чрезмерной разрядки в случае короткого замыкания в цепи электрооборудования автомобиля. Предохранители могут быть плавкими или тепловыми (термобиметаллическими), многократного и однократного действия.

Как устроен плавкий предохранитель?

Плавкий предохранитель (рис.122, а) состоит из проволочки 4 заданного сечения, смонтированной на текстолитовой вставке 2 и изготовленной из сплава олова и свинца или меди и рассчитанной на определенную силу тока. Вставка устанавливается на панели 1 и последовательно включается в цепь защищаемого прибора. По проволочке проходит ток, питающий потребитель. В случае короткого замыкания в этой цепи сила тока резко возрастает, проволочка нагревается и плавится, прерывая цепь, и прибор отключается. Чтобы снова включить прибор в цепь, необходимо выявить и устранить неисправность, вызвавшую короткое замыкание, установить новую проволочку, взяв запасную 3. Плавкие предохранители устанавливаются на автомобиле УАЗ.

Рис.122. Предохранители:
а – плавкие; б – тепловой многократного действия; в – однократного действия.

Как устроен и работает тепловой предохранитель многократного действия?

Термобиметаллический предохранитель многократного действия (рис.122, б) состоит из двух пластин 7 и 8, на концах которых имеются серебряные контакты 5 и 6. Пластина 7 биметаллическая, т. е. изготовлена из двух металлов с разным коэффициентом линейного расширения. Под действием упругости биметаллической пластины контакты стремятся находиться в сомкнутом состоянии (положение I) и пропускают ток к потребителю. При коротком замыкании в цепи, сила тока резко возрастает, биметаллическая пластина нагревается, выгибается и размыкает контакты, прерывая цепь, и отключает потребитель от источника тока (положение II). Биметаллическая пластина остывает, так как ток по ней не проходит, выпрямляется и опять замыкает контакты, снова проходит ток и включается потребитель, пластина опять нагревается, выгибается и размыкает контакты, прерывая цепь. Такой предохранитель устанавливают в цепи света фар. Поэтому при его срабатывании будет частое включение и выключение света (мигание), а в кабине автомобиля слышны характерные щелчки. В этом случае необходимо остановить автомобиль, выявить и устранить неисправность.

Как устроен и работает тепловой предохранитель однократного действия?

Тепловой предохранитель однократного действия (рис.122, в) состоит из изолированного корпуса 11, в котором установлена биметаллическая пластина 12 с контактами 13. Под действием пластины контакты прижимаются к токоподводящим клеммам 14. Над биметаллической пластиной смонтирована кнопка 9 с пружиной 10. При исправной цепи ток проходит через биметаллическую пластину и прибор работает (положение I). В случае короткого замыкания биметаллическая пластина нагревается и выгибается, размыкая цепь и включая прибор (положение II). После остывания пластина не возвращается в исходное положение и контакты остаются разомкнутыми даже и после устранения неисправности. Для замыкания контактов необходимо нажать кнопку 9 и отпустить. Пружина 10 удерживает ее в верхнем (ненажатом) состоянии.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Приборы освещения»

автомобиль, биметаллический, контакт, пластина, предохранитель, ток, цепь

Смотрите также:

Плавкая вставка предохранителя на 100, 80, 40, 30 ампер и другие

Плавкие предохранители – это специальные устройства, размыкающие силовые цепи путем сгорания части проволоки при коротком замыкании или перепаде напряжения в электросети. Они являются слабейшим звеном в электроцепи, и ключевое преимущество такого устройства – это 100% защита и срабатывание, тогда как самые надежные и дорогие аналоги обеспечивают только 99% эффективности.

Перед выбором устройства необходимо учесть ряд особенностей плавких предохранителей:

  • Это одноразовые устройства, которые сгорают в процессе срабатывания. После первого срабатывания они должны быть заменены на новые;
  • Их стоимость максимально низкая и не превышает 30 грн за самые дорогие ножевые устройства;
  • Замена предохранителя занимает не более минуты Вашего времени.

Как определить, что плавкий предохранитель сработал?

Каждый предохранитель оснащается стальной проволокой или нитями разного сечения внутри, которые показывают предельную нагрузку для проводов. Как только по прибору проходит нагрузка, выше номинальной, нить перегорает и цепь размыкается.

Такое устройство, рассчитанное на высокие перегрузки с проволокой широкого диаметра, обладает своеобразными грузиками, которые помогут сгоревшему участку упасть, не образуя электродугу.

Большинство держателей обладают световыми индикаторами, которые подскажут о том, что вставка перегорела и нуждается в замене. Сам же процесс замены осуществляется при помощи специальной рукояти и является абсолютно безопасным и простым.

Где используется плавкий предохранитель?

Сфера их применения чрезвычайно широка, как в цепях с большими нагрузками на производстве, так и в цепях с маломощным оборудованием. Некоторые модели техники уже имеют встроенные плавкие предохранители, которые защищают электрооборудование от скачков энергии.

При этом, для средних нагрузок в пределах 2-3 кВт использовать такие типы предохранителей не выгодно из-за одноразовости, поэтому в жилых помещениях чаще встречаются автоматы.

Покупая плавкие устройства, нужно обратить внимание на:

  • Специфику сферы применения устройства;
  • Климатического исполнения;
  • Типа электросети;
  • Подходящего размера и толщины проволоки для выбранного напряжения сети.

Цилиндрические – до 32А

Цилиндрические низковольтные устройства – то цилиндры из стекла, в которых натянута тонкая проволока. На обеих концах цилиндра находятся железные наконечники. Плюсом таких изделий является полнейшая защита токоведущих элементов.

Прекрасно подходит для использования в коммутационных аппаратов в цепи электродвигателя. К тому же, может использоваться в силовых полупроводниковых устройствах.

Ножевые – до 1250А

Это самый популярный вид предохранителей для применения в промышленности на электрических установках.

Сегодня такие изделия изготавливаются в диэлектрических корпусах, которые надежно защищены от ударов тока при касаниях и являются совершенно безопасными.

Особенности держателей для предохранителей

Особенности держателей заключаются в следующем:

  • На каждом изделии указывается маркировка основы и габарита для вставок;
  • Держатели ПВР и ПР имеются для ножевых и цилиндрических вставок;
  • Обозначение 3р либо 1р – это количество полюсов и посадочных мест;
  • Зачастую держатели устанавливаются на DIN-рейки.

Где купить плавкий предохранитель в Украине?

Интернет-магазин ptukr.com предлагает высококачественные плавкие предохранители от лучших мировых и украинских производителей по самым выгодным ценам в Украине. У нас Вы найдете оборудование для сетей с разным напряжением и мощностью, которые способны обеспечить 100% защиту оборудования от коротких замыканий и перепадов напряжения.

При необходимости, мы предоставим Вам консультации по выбору оборудования и возможной замене предохранителя своими руками.

Отметим, что предохранители являются одноразовыми, поэтому рекомендуется всегда иметь несколько штук в запасе. Их стоимость очень доступна, поэтому такой запас не ударит по Вашему семейному бюджету.

Теория цепей постоянного и переменного тока от Victron (часть 3). Предохранители, выключатели.

4.4 Предохранители и автоматические выключатели

Предохранитель – это  устройство электрической безопасности. Он защищает электрическую цепь от черезмерных токов.

Предохранитель размещается в кабеле питания к электрическому устройству. Как только ток протекает через предохранитель, превышающий его номинальное значение, в течение определенного времени, предохранитель перегорает. После того, как предохранитель перегорел, ток больше не будет течь в цепь.

Ситуация с током выше ожидаемого может возникнуть в случае неисправности электрического устройства или короткого замыкания в электрической цепи.

Предохранитель защищает от:

• Сильной перегрузки – когда в системе протекает больше тока, чем рассчитано.

• Короткое замыкание – когда один проводник случайно соприкасается с другим проводником.

Как работает предохранитель?

Есть 3 типа предохранителей:

 • Проводной предохранитель.

• Тепловой предохранитель.

• Магнитный предохранитель.

Традиционно, плавкий предохранитель содержит провод или полосу металла, которая плавится, как только через предохранитель проходит неприемлемо высокий ток. Когда провод в плавком предохранителе расплавился, электрическая цепь будет разорвана и ток больше не будет течь в цепи.

После того, как предохранитель “перегорел”, его необходимо заменить новым предохранителем, чтобы снова включить цепь. Эти предохранители одноразовые. После того, как они взорвались, они не могут быть восстановлены. Их нужно заменить на новый.

Другим типом предохранителя является автоматический предохранитель, часто называемый автоматическим выключателем или миниатюрным автоматическим выключателем (CB или MCB). Эти устройства прерывают цепь при обнаружении высокого тока. Иногда они переподключаются после того, как прошел сильный ток, или их необходимо сбросить вручную. Их не нужно заменять, как традиционные предохранители.

Существует два способа работы этих предохранителей: термический, магнитный или их комбинация.



Тепловой выключатель содержит биметаллическую полосу, которая нагревается при протекании тока. Он нагревается при нагревании и тем самым нарушает путь тока. Магнитный выключатель содержит электромагнит, чувствительный к большому току. Когда протекает большой ток, электромагнит создает магнитную силу, которая прерывает цепь.



Расположение предохранителей постоянного тока

Каждый потребитель, который подключается к аккумулятору, должен быть предохранен. Предохранитель размещен в положительном кабеле. У каждого отдельного потребителя должен быть свой предохранитель. Независимо от того, насколько велика или мала номинальная мощность оборудования. Батареи могут потенциально создавать очень большие токи, которые могут стать причиной пожара. Цепь постоянного тока обычно содержит основной предохранитель батареи, после чего она разветвляется на отдельных потребителей. У каждого потребителя есть индивидуальный предохранитель.

Расположение автоматических выключателей переменного тока

Автоматические выключатели расположены вблизи точки входа в сеть общего пользования и / или генератора в распределительный щит. Выключатель переменного тока находится в проводнике под напряжением или как в проводнике под напряжением, так и в нейтрали. Используются одно- или двухполюсные автоматические выключатели.

Обычно на один источник переменного тока устанавливается один главный автоматический выключатель, после чего источник разветвляется на множество групп. Каждая группа содержит автоматический выключатель, защищающий группу потребителей переменного тока.

Расположение автоматических выключателей фотоэлектрической батареи.

Между фотоэлектрической батареей и солнечным зарядным устройством должен быть установлен предохранитель. Пожалуйста, свяжитесь с местными властями, правила для каждого приложения и страны могут отличаться.

Держатели предохранителей

Предохранители должны быть помещены в держатели предохранителей. Держатель предохранителя надежно удерживает предохранитель на месте. И в некоторых случаях они также обеспечивают электрическую изоляцию. Автоматические выключатели обычно монтируются на DIN-рейку. Предохранители и автоматические выключатели обычно расположены в распределительной плате, предпочтительно внутри корпуса.

Номинал предохранителя и как правильно выбрать предохранитель

При выборе предохранителя существует 4 критерия выбора

• Номинальный ток

• Номинальное напряжение

• Скорость

• Тип

Важно выбрать правильный предохранитель, который будет соответствовать цепи и потребляемой мощности оборудования в этой цепи. Номинальная мощность предохранителя указана на предохранителе или может быть найдена в техническом описании или его характеристиках.

Номинальный ток

Если в цепи есть только один потребитель, предохранитель должен соответствовать текущему номинальному току этого потребителя или текущему номинальному напряжению кабеля, в зависимости от того, какой из них является самым низким.

Если в цепи несколько потребителей, то предохранитель должен соответствовать номинальному току кабеля в цепи.

Номинальное напяжение

Номинальное напряжение предохранителя должно быть равно или превышать ожидаемое максимальное напряжение в системе. Предохранитель должен быть специально рассчитан на требуемый тип постоянного и / или переменного тока. Большинство предохранителей постоянного тока подходят для 12 и 24 В, но они не обязательно подходят для 48 В и выше. Обратите внимание, что не все предохранители или автоматические выключатели могут использоваться как в цепях переменного, так и постоянного тока. Если предохранитель может использоваться как для переменного, так и для постоянного тока, напряжение для переменного тока часто оценивается выше, чем номинальное напряжение постоянного тока.

Также следите за тем, чтобы автоматические выключатели не были однонаправленными, так как для постоянного тока важно, каким образом они подключены к цепи.

Скорость

Скорость предохранителя – это время, необходимое для его срабатывания при возникновении тока повреждения. Это зависит от материала предохранителя, его механизма, тока и температуры.

Существуют медленные и быстроплавкие плавкие предохранители

• Медленные плавкие предохранители обычно используются в приложениях постоянного тока, которые можно найти в автомобильных и морских цепях. Эти схемы содержат потребителей с высоким пусковым током, таких как двигатели, или устройства с конденсаторами, такими как инвертор. Медленный плавкий предохранитель выдерживает высокий кратковременный начальный ток, позволяя запустить двигатель.

• Быстрые плавкие предохранители используются в приложениях переменного тока. Потребители переменного тока часто чувствительны к изменениям в токе, поэтому им нужен предохранитель, который может быстро реагировать, чтобы защитить потребителя. Но в некоторых случаях потребитель переменного тока может иметь высокий пусковой ток, это оборудование с электромоторами, такими как холодильники, кондиционеры и компрессоры. В этих приложениях потребуется более медленный предохранитель.

Диапазон скоростей плавкого предохранителя:

• FF Очень быстрое действие (Flink Flink).

• F Быстродействующий (моргание).

• M Medium Acting (Mitteltrage)

. • T Медленное действие (Trage).

• TT очень медленно действует (Trage Trage).

Маркировка предохранителей

Предохранитель содержит маркировку относительно его номинальных характеристик. Но информация может отсутствовать. Тогда хорошим источником, чтобы узнать больше, являются характеристики предохранителей. Их можно легко найти в Интернете или у вашего поставщика предохранителей.











































Стеклянные или керамические предохранители Предохранитель Держатель

Предохранитель провода

До приблизительно 60 А

До 250 В

переменного или постоянного тока

Быстрые или медленные

Тип лезвия (автомобильный) Предохранитель Держатель

Предохранитель провода

до 120A

32 V

DC

Медленный

Midi Предохранитель Держатель

Предохранитель провода

23 – 200A

32 Vdc

Slow

Cooper Bussmann MRBF Предохранитель Держатель

Предохранитель провода

30 – 300A,

58 Vdc,

рассчитан на использование в морских условиях

CNN fuse Предохранитель Держатель

Проводной предохранитель

10 – 800 А,

48 В пост. Тока,

125 В перем. Тока

Быстрый

Mega fuse Предохранитель Держатель

Предохранитель провода

40 – 500A

32 Vdc

Slow

ANL fuse Предохранитель

Предохранитель провода

35 – 750 A

32V DC

Fast

NH fuse

Предохранитель провода

до 1000A

500 – 690 В перем. Тока

440 – 550 В пост. Тока

Доступно несколько скоростей

Автоматический выключатель (CB или MCB
Переменный или постоянный ток Различное номинальное напряжение тока Различное напряжение тока Разнообразие скоростей Монтируется на DIN-рейку



4.5 Выключатели постоянного тока

Выключатель батареи может использоваться для изоляции батареи (или батареи) от остальной части электрической цепи. Или его можно использовать для изоляции источника постоянного тока или потребителя постоянного тока от электрической цепи. Возможность изолировать батарею или потребителей постоянного тока от электрической цепи полезна в том случае, если система не будет использоваться в течение определенного периода времени или для технического обслуживания системы.

При выборе разъединителя всегда проверяйте, чтобы он был рассчитан на токи, которые можно ожидать в системе при полной нагрузке.

Правила и руководящие указания по изоляции батареи различаются в разных странах, но рекомендуется, чтобы, если необходима изоляция батареи, изолировать только положительный кабель батареи.

Может даже не понадобиться добавлять разъединитель. Система постоянного тока всегда содержит главный предохранитель. Удаление предохранителя также приведет к разрыву цепи. Таким образом, когда необходимо обслуживать систему или заменить батарею, достаточно снять главный предохранитель, чтобы изолировать батарею от остальной системы.

Всегда используйте качественные разъединители. Изолирующий выключатель увеличит сопротивление цепи. У некачественного переключателя будет большее сопротивление, это может потенциально увеличить падение напряжения и вызвать проблемы в системе.

Типы разъединителей

• Выключатель батареи для мобильных систем (обычно 12 и 24 В).

• DIN автоматические выключатели, для наземных систем для батарей и фотоэлектрических систем (обычно 48 В и выше).

• Выключатель NH-предохранителя для высокоточных наземных систем для аккумуляторов и фотоэлектрических систем (обычно 48 В и выше).

Переключение “минуса” в нескольких модулях системы

Переключение в инверторной / зарядной системе выключатель аккумулятора находится только в положительном кабеле аккумулятора. Но в некоторых случаях может потребоваться переключение как положительного, так и отрицательного. Это может быть требованием местного законодательства.

Если необходимо переключить как положительный, так и отрицательный кабели аккумулятора, это не является проблемой в одной системе инвертора / зарядного устройства Victron. Однако это может вызвать проблемы в системах с несколькими инверторами / зарядными устройствами, которые подключены к параллельной и / или трехфазной системе.

В параллельной и / или 3-фазной системе отдельные устройства в системе должны обмениваться данными друг с другом через кабель связи, который соединяет разъемы VE. Bus. Некоторые из наших моделей инверторов / зарядных устройств не имеют гальванической развязки между аккумулятором и VE.Bus. Отсутствие изоляции означает, что, если в определенных сценариях разорвано отрицательное соединение с батареей, это вызовет ток в отрицательном сигнале кабеля данных. Этот ток может повредить коммуникационный чип инвертора / зарядного устройства.

В системе с более чем одним инвертором / зарядным устройством, и если необходимо переключить отрицательный элемент, следуйте этому совету:

• Отрицательное соединение батареи каждого устройства должно быть подключено к отрицательным соединениям другого устройства.

• Только при наличии общего “отрицательного” кабели RJ45 VE.Bus могут быть подключены к блокам.

• Когда из системы извлекается один блок, все кабели RJ45 необходимо было отсоединить перед удалением этого блока.

4.6 Шунт

Шунт добавляется в систему для измерения тока. Это необходимо для мониторинга системы или для расчета уровня заряда батареи.

Шунт является резистивным элементом. При прохождении тока через шунт происходит небольшое падение напряжения. Если ток небольшой, напряжение будет низким, а если ток большим, то напряжение будет выше. Если текущий ток меняется, падение напряжения изменит полярность.

Напряжение шунта является показателем величины тока и направления тока. Эта информация может использоваться, чтобы узнать, сколько тока попадает в систему, или для расчета состояния аккумулятора при зарядном устройстве.

Шунт имеет ток и номинальное напряжение, например, 500 А, 50 мВ. Это означает, что если ток 500 А пройдет через шунт, то на шунте будет падение напряжения 50 мВ (0,05 В).

Шунт должен быть рассчитан на максимальный постоянный ток, который будет поступать в комбинированные потребители в системе.

Пример:

Инвертор подключен к аккумулятору. Максимальный ток будет пиковым номиналом инвертора. Инвертор 3000 ВА имеет пиковый ток 6000 Вт, то есть при 12 В ток 500 А.

Монитор батареи BMV поставляется с шунтом на 500 А, 50 мВ. В случае, если этот шунт недостаточно велик, вам нужно добавить шунт большего размера. Шунты Victron доступны в следующих размерах 500, 1000, 2000 и 6000 А. И они 50 мВ. При использовании большего шунта убедитесь, что вы изменили параметры шунта на мониторе батареи.

Шунт обычно расположен в отрицательном кабеле. “Минус” выбран потому, что это безопаснее.

Шунт должен быть последним элементом перед аккумуляторном или аккумуляторным парком. Все потребители постоянного тока и источники постоянного тока должны быть подключены после шунта. Смотрите справа, как подключить шунт в систему.

Как работает предохранитель?

Предохранители

производятся уже более 100 лет, и в настоящее время во всем мире используется чрезвычайно большое количество предохранителей. Они выполняют жизненно важную обязанность по защите оборудования и электрических сетей и гарантируют, что последствия неизбежных неисправностей будут ограничены, а непрерывность снабжения потребителей будет поддерживаться на высоком уровне.

Не только инженеры-электрики, но и почти все представители общественности знают о существовании плавких предохранителей, и создается общее впечатление, что это простые во всех отношениях устройства.Хотя это правда, что их конструкция не сложна, их поведение несколько сложнее, чем обычно считается. Поэтому очень важно знать принцип работы предохранителя.

Плавкие предохранители защищают устройства и системы от перегрузки по току и коротких замыканий за счет того, что плавкий предохранитель прерывает протекание тока при превышении определенной силы тока.

Принцип действия предохранителя

Действие предохранителя основано на температуре плавления проволоки или другого металлического элемента.По мере увеличения тока плавкий элемент нагревается, и при превышении номинального тока элемент достигает температуры плавления и размыкается, таким образом отключая питание от цепи.

Например, предохранитель или автоматический выключатель на 20 А размыкает цепь, когда ток превышает 20 А. Они доступны в продаже с различными времятоковыми характеристиками, поскольку различные типы оборудования имеют разные времятоковые характеристики пуска и характеристики повреждения.

Если предохранитель «перегорел», его необходимо заменить.

Предохранители всегда должны находиться на горячей стороне цепи, а не на стороне нейтрали или земли. Это снижает риск поражения электрическим током, поскольку цепь после размыкания больше не находится под напряжением источника. Хотя опасность меньше, она НЕ устранена, потому что некоторые компоненты в цепях могут сохранять заряд после отключения источника.

Конструкция предохранителя

Плавкие предохранители состоят из двух контактов на изоляционном корпусе, которые соединены с плавким проводником, плавким элементом.Плавкий элемент окружен воздухом или кварцевым песком и имеет сужения, которые действуют как предварительно обработанные точки разрыва. Эти области быстрее нагреваются при протекании тока и имеют такие размеры, что они плавятся в случае перегрузки по току и, таким образом, размыкают цепь.

При токах короткого замыкания (очень больших сверхтоках) сужения испаряются со взрывом. Кварцевый песок внутри предохранителя охлаждает возникающую дугу, так что пиковое значение ожидаемого тока короткого замыкания не достигается, если предохранитель правильно сконструирован.

Таким образом, плавкие предохранители

имеют токоограничивающий эффект, который превосходит все другие устройства защиты от перегрузки по току. Это снижает прямой и косвенный ущерб, вызванный тепловым воздействием, а также опасность для людей при работе под напряжением.

Если необходимо отключить перегрузки (относительно небольшие перегрузки по току), в качестве припойного флюса на сужения наносится материал с низкой температурой плавления, например, олово или сплавы олова.

Припой, плавящийся при перегрузке, вступает в реакцию с материалом плавкого элемента и растворяет сужения (М-эффект). Это смещает времятоковую характеристику, что позволяет отключать ток перегрузки без чрезмерного нагрева. После расплавления сужения образуется дуга, которая охлаждается плавящимся кварцевым песком внутри плавкого предохранителя. Это создает характерный «плавкий валик», непроводящее спеченное тело из металла плавкого элемента, припоя и кремнезема. По форме этого шарика можно реконструировать силу тока, вызвавшую срабатывание предохранителя.

Специальные предохранители с соответствующей характеристикой были разработаны для защиты оборудования, которое регулярно используется.Характеристики кабелей, цепей электродвигателей и полупроводниковых компонентов стандартизированы во всем мире.

Время/токовые характеристики определяют область применения предохранителя, показывая период времени, по истечении которого предохранитель перегорает. В отличие от других устройств максимальной токовой защиты плавкие предохранители не имеют фиксированного тока срабатывания, при котором начинается защитный эффект. Решающим фактором является время плавления плавкого элемента, которое, в свою очередь, зависит от уровня перегрузки по току.

Время возникновения защитного эффекта и срабатывания предохранителя можно определить как функцию соответствующего перегрузки по току на основе времятоковой характеристики.

В приведенном ниже примере предохранитель сгорает через 0,5 с. при токе 400 А.

Если вы хотите узнать больше о предохранителях и автоматических выключателях, вы можете прочитать эту замечательную книгу:

Продолжить чтение

Предохранитель — Energy Education

Рисунок 1: Блок предохранителей в подвале [1]

Предохранитель представляет собой электрозащитное устройство, защищающее электрическую цепь от чрезмерного электрического тока.Предохранители разрушаются в условиях перегрузки. Когда это разумно (и экономически целесообразно), вместо них используются автоматические выключатели, поскольку они не разрушаются в условиях перегрузки. Устанавливать предохранители дешевле, чем автоматические выключатели, но, поскольку предохранители необходимо заменять, а автоматические выключатели — нет, предохранители имеют более высокие эксплуатационные расходы.

Практические советы

Дома имеют предохранители в коробках предохранителей (см. рис. 1). Вот несколько полезных советов по дому для домов с блоком предохранителей.

  • Никогда не заменяйте предохранитель на предохранитель большего размера, так как это приведет к протеканию слишком большого тока и может привести к возгоранию.
  • Замена предохранителя на предохранитель меньшего размера также является проблемой, поскольку это препятствует нормальной работе.
  • Никогда не используйте для замены предохранителя что-либо, кроме предохранителя; вполне вероятно, что это приведет к пожару.
  • Держите в доме дополнительные предохранители, чтобы быстро заменить перегоревшие предохранители.
  • Знайте, где находится блок предохранителей (см. рис. 1).
  • Перед заменой перегоревшего предохранителя выключите или отключите от сети используемые предметы; в противном случае сменный предохранитель также будет немедленно уничтожен.

Как работают предохранители

Предохранители

предназначены для того, чтобы пропускать ток через цепь, но в случае, если ток превысит какое-то максимальное значение, он сожжет провод, так что цепи больше не будет. Ток, при котором перегорает предохранитель, называется номинальным током . Предохранители также имеют номинальное напряжение; это максимальная разница напряжений, которую может заблокировать предохранитель. Как только цепь разомкнута (разомкнута), на концах предохранителя возникает приложенное напряжение, и если это напряжение превышает номинальное напряжение предохранителя, воздух в предохранителе может ионизироваться и снова начать проводить ток, поэтому цепь остается без напряжения. система безопасности.

Типы предохранителей

Предохранители размещены в коробках предохранителей (см. рис. 1) и перечислены в таблице ниже. [2]

Тип предохранителя Описание Изображение
Картридж Содержит тонкий проводник, плавящийся при низкой температуре. Как только ток достигает уровня, который может генерировать достаточно тепла, чтобы соответствовать или превзойти расчетную температуру плавления, соединение разорвется. Обычный патронный предохранитель и плавкий предохранитель [3]
Лезвие Содержит два электрических разъема, которые подключаются к цепи, и провод внутри, который плавится при определенном токе. .
Заглушка Вкручивается непосредственно в гнездо стандартного предохранителя. Чтобы узнать больше об этом типе предохранителей, см. EPB. Плавкий предохранитель A и его основание [5]
Адаптер Называемая отбраковочной базой (также называемой типом S), для нее требуется адаптер, чтобы вставить ее в стандартное гнездо предохранителя. После того, как он установлен, его нельзя удалить. Предохранители с разным номиналом тока будут иметь разную резьбу; поэтому их нельзя заменить предохранителем с другим номиналом тока.Чтобы узнать больше об этом типе предохранителей, см. EPB. Плавкий переходник и его основание [6]

Существуют специальные предохранители, которые выдерживают короткие периоды перегрузок, преднамеренно реагируя медленно, называемые предохранителями с выдержкой времени. Обычно их можно найти в бытовой микроволновке, которая при включении создает скачок тока. См. здесь, чтобы узнать больше о предохранителях с задержкой срабатывания.

Для дальнейшего чтения

Для получения дополнительной информации см. соответствующие страницы ниже:

Ссылки

  1. ↑ Это изображение предоставлено кем-то из команды.
  2. ↑ Р.Т. Пейнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 3, с. 3.6, стр. 98-107.
  3. ↑ (2014, 24 ноября). Предохранители и выключатели [Онлайн]. Доступно: http://hyperphysics.phy-astr.gsu.edu/hbase/electric/bregnd.html
  4. ↑ (2014, 24 ноября). Плавкие предохранители [онлайн]. Доступно: http://www.thefusecompany.net/BladeType.htm
  5. ↑ (2014, 24 ноября). Плавкие предохранители [онлайн].Доступно: http://epb.apogee.net/foe/fsgofpf.asp
  6. ↑ (2014, 24 ноября). Плавкие предохранители типа S/адаптера [онлайн]. Доступно: http://epb.apogee.net/foe/fsgotsf.asp

Что такое электрический предохранитель и зачем он нужен?

Аккумуляторы Battle Born 22 марта 2021 г.

Электрические предохранители являются неотъемлемой частью почти всех электрических цепей в наших домах, транспортных средствах, приборах и компонентах, которые мы используем каждый день.Но что такое предохранители? Как они работают, и какова их цель? Давайте сломаем это.

Почему важна защита электрических цепей

Защита электрической цепи важна, поскольку она выявляет проблему и устраняет ее до того, как она вызовет гораздо более серьезную проблему.

Например, устройство защиты электрической цепи может предотвратить потерю мощности. Но он также может предотвратить пожар, вмешавшись до крупной электрической неисправности. Таким образом, защита электрических цепей важна, чтобы помочь нам безопасно жить с электрическими устройствами и соединениями.

Неправильная защита предохранителем может привести к возгоранию электрических цепей

Защита электрических цепей также защищает электрическое оборудование от повреждений. Чрезмерный ток или тепло могут повредить или разрушить дорогостоящее оборудование в домах и на предприятиях. Это может стоить значительных денег для ремонта или замены.

Защита электрической цепи также может предотвратить вспышку дуги от короткого замыкания. Вспышка дуги возникает, когда электрические проводники находятся близко друг к другу и по ним протекают токи короткого замыкания. Это может произойти, например, когда вы прикасаетесь измерительным щупом не к той поверхности, или когда на электрические проводники попадает пыль или коррозия. Тепло от вспышки дуги может привести к пожару или взрыву, которые могут привести к повреждению или даже смерти.

Сварщик намеренно создает вспышку электрической дуги и должен носить надежную защиту для кожи и глаз. Короткое замыкание может вызвать дугу того же типа и очень опасно. Без предохранителя дуга может поддерживаться и вызывать серьезные травмы

Защита электрических цепей является необходимостью, когда мы используем электричество для ежедневного функционирования и безопасной работы.

Что такое электрический предохранитель?

Электрический предохранитель представляет собой тонкий проводник, предназначенный для разрыва цепи путем плавления или разделения, если неисправность вызывает протекание чрезмерного тока. Предохранитель — это слабое место, намеренно размещенное в цепи, поэтому предохранитель приносится в жертву, если что-то пойдет не так.

Панель предохранителей в автомобиле обычно находится рядом с батареями, чтобы защитить остальные провода в автомобиле.

При возникновении большого тока из-за короткого замыкания или перегрузки цепи плавится провод внутри электропредохранителя.Это разорвет цепь, и ток перестанет течь. Электрический предохранитель, по сути, отдает свою жизнь, чтобы остановить поток электричества.

Эти предохранители защищают цепь и считаются сгоревшими или перегоревшими. Некоторые предохранители имеют прозрачное пластиковое окошко, через которое можно увидеть, исправны ли они.

Что такое автоматический выключатель?

Автоматический выключатель действует аналогично предохранителю, но представляет собой выключатель, который размыкается, чтобы предотвратить подачу электричества в случае неисправности. При срабатывании автоматического выключателя внутренний выключатель размыкается, и электрический ток прекращается.

Автоматический выключатель не так чувствителен, как электрический предохранитель. Но он не жертвует собой в качестве средства защиты, которое предлагает. Вместо этого вы можете сбросить автоматический выключатель после его срабатывания.

Мы обычно видим автоматические выключатели в доме и знаем, что они могут сработать.

Автоматические выключатели дороже, чем электрические предохранители, и они более подвержены поломкам. Хотя и предохранители, и автоматические выключатели существуют для защиты электрических цепей путем прерывания потока электроэнергии, люди используют их в разных ситуациях и средах.

Где следует использовать предохранители?

Предохранители

просты в использовании и срабатывают быстрее, чем автоматический выключатель. Электрические системы используют предохранители рядом с источниками энергии, такими как батареи, солнечные панели или подключения к сети.

Это предохранитель на клемме аккумулятора в автомобиле, который называется концевым предохранителем. Он крупнее всех остальных предохранителей в автомобиле и сгорит только для защиты основных больших проводов от короткого замыкания. Меньшие провода все еще нуждаются в предохранителях.

Другим распространенным случаем использования является слишком большой предохранитель на входе.Например, у вас может быть большой электрический предохранитель на аккумуляторе и меньший предохранитель на маленьких проводах, идущих от распределительного щита. В случае неисправности или срабатывания сначала перегорает меньший электрический предохранитель, поддерживая остальную часть цепи в рабочем состоянии. Этот метод проектирования называется координацией схемы.

Люди также регулярно используют предохранители в чувствительных цепях, потому что они быстро реагируют и могут защитить чувствительные электронные устройства.

Выбор электрического предохранителя подходящего размера

Выбор правильного размера электрического предохранителя важен, потому что предохранитель меньшего размера может остановить работу цепей, отключив питание при малых токах.Слишком большой предохранитель может пропускать слишком большой ток. Это противоречит цели использования электрического предохранителя в качестве защитного устройства и позволяет перегруженной цепи нагреваться до такой степени, что это вызывает пожар.

Чтобы выбрать электрический предохранитель подходящего размера для данного приложения, нам нужно рассчитать максимальный ток, который непрерывно потребляет цепь, которую мы питаем. (Максимальная сила тока, которую потребляет питаемое нами устройство.)

После того, как мы сделали это, нам нужно выбрать электрический предохранитель, который на 125% больше, чем максимальный ожидаемый ток, протекающий через цепь.

Например, мы знаем, что использование 12-вольтового инвертора мощностью 3000 Вт потребляет максимум 250 А, поскольку Вт/В = Ампер, поэтому 3000 Вт/12 В = 250 А.

Таким образом, мы умножим 250 ампер на 1,25 = 325 ампер предохранителя. В зависимости от ваших расчетов, вы должны выбрать следующий доступный размер.

Мы также можем выбрать размер предохранителя по размеру провода в цепи или по мощности цепи. В этом случае мы выберем размер предохранителя для защиты провода в соответствии с номиналом провода.

Правильно установленные электрические предохранители защищают нас в случае, если что-то пойдет не так

Цепь с правильными предохранителями не будет перегреваться в случае перегрузки, потому что предохранитель перегорит. Плавкий предохранитель существует как защитный механизм для прекращения протекания тока, чтобы неисправность не могла привести к чрезмерному нагреву или взрыву.

Поскольку такой результат никогда не является тем, что вы хотите в электрической системе, предохранители очень важны при установке вашей системы! Поэтому важно не экономить на этом важном элементе оборудования.Читайте дальше, чтобы узнать, почему вы должны инвестировать в предохранители для вашей системы.

Хотите узнать больше об электрических системах и литиевых батареях?

Мы знаем, что строительство или модернизация электрической системы может быть сложной задачей, поэтому мы здесь, чтобы помочь. Наш отдел продаж и обслуживания клиентов из Рено, штат Невада, готов ответить на ваши вопросы по телефону (855) 292-2831!

Кроме того, присоединяйтесь к нам на Facebook, Instagram и YouTube, чтобы узнать больше о том, как системы с литиевыми батареями могут обеспечить ваш образ жизни, увидеть, как другие построили свои системы, и обрести уверенность, чтобы выйти и остаться там.

Присоединяйтесь к нашему списку контактов

Подпишитесь сейчас на новости и обновления на ваш почтовый ящик.

Как работают предохранители? – Пэт Лейбл

Хотя большинство из нас знает, что без предохранителя бытовая вилка и любой прибор, к которому она подключена, работать не будут. Часто задают вопрос: «Как работает предохранитель, какова его цель и почему важно установить правильный предохранитель?»

В нашем мире высоких технологий предохранители играют очень важную, но иногда упускаемую из виду роль, которую часто неправильно понимают. Это может привести к тому, что дорогостоящее электронное оборудование будет недостаточно защищено и подвергнуто риску.

Штепсельный предохранитель — это защитное устройство, которое подключается к электрической цепи для предотвращения протекания чрезмерного тока в условиях неисправности. При перегрузке проволочный плавкий элемент нагревается и плавится, либо с гулким хлопком перегорает, прерывая и перекрывая подачу тока. Штепсельный предохранитель можно рассматривать как электрический предохранительный клапан, который обеспечивает дополнительную защиту в дополнение к блоку предохранителей главного дома или автоматическому выключателю.Это помогает снизить риск поражения электрическим током и возгорания.

По закону все электроприборы в Великобритании должны быть маркированы правильным номиналом предохранителя. Эта цифра обычно указана на паспортной табличке вилки или на прикрепленной этикетке.

  • В Великобритании для большинства бытовых приборов с двигателем и/или нагревательным элементом, таких как стиральная машина, холодильник с морозильной камерой, посудомоечная машина, пылесос и т. д., обычно требуется предохранитель с максимальным номиналом 13 ампер.
  • Приборы с небольшим нагревательным элементом (тостер, утюг, электрический чайник) также нуждаются в предохранителе на 7 или 13 ампер.
  • Для ламп, радиоприемников, небольших телевизоров, компьютеров, электродрелей, видео и т. д. мощностью до 100 Вт (или 100 ВА) требуется предохранитель номиналом 3 ампера.

Бытовые вилки для Великобритании обычно оснащены предохранителями на 3 или 13 А. Для приборов мощностью до 700 Вт необходимо использовать предохранитель на 3 А, а для приборов мощностью более 700 Вт необходимо использовать предохранитель на 13 А.

В настоящее время большинство производителей бытовой техники стандартизировали номиналы предохранителей в штепсельной вилке либо до 3 А, либо до 13 А. Но будьте осторожны; в некотором старом оборудовании могут использоваться предохранители на 5 ампер, которые все еще доступны сегодня.

После обсуждения важности номиналов предохранителей, другим аспектом безопасности, связанным с безопасностью и снижением риска в доме, является вилка, в которую вставляется предохранитель. Поврежденные электрические вилки представляют опасность возгорания и получения травм, поэтому для вашего спокойствия необходима быстрая периодическая проверка.

Периодическая проверка вилки и кабеля очень проста и занимает не больше нескольких минут. Проверьте следующее;

  • Вытащив вилку из розетки, проверьте кабель на наличие следов износа или повреждений. Никогда не ремонтируйте поврежденные электрические кабели с помощью изоляционной ленты и не соединяйте их с помощью разъемов
  • .
  • Убедитесь, что кабель надежно подключен к прибору и вилке. Убедитесь, что кабель вилки надежно закреплен в вилке, и провода вилки не видны.
  • Проверьте корпус заглушки на наличие трещин или повреждений. При замене свечей убедитесь, что они соответствуют британскому стандарту BS 1363.

Pat Labels Online являются поставщиками высококачественных тестовых этикеток PAT, этикеток по электробезопасности и контрольных этикеток.

Принцип работы электрического предохранителя – функция и характеристика

Электрический предохранитель представляет собой электрическое устройство, прерывающее протекание тока в электрической цепи.Он устанавливается в цепь, чтобы остановить протекание чрезмерного тока. Предохранитель обычно представляет собой короткий кусок провода. Предохранитель изготовлен из материала с высоким удельным сопротивлением и низкой температурой плавления, поэтому он плавится из-за перегрева провода при протекании сильного тока.

Толщина провода предохранителя определяется в зависимости от величины тока, протекающего в цепи. Обычно в качестве плавкой проволоки используется сплав олова и свинца, так как он имеет высокое удельное сопротивление и низкую температуру плавления.

Если неисправность вызывает поток избыточного тока, то тонкий проводник используется для разрыва цепи путем ее расплавления или разделения. Используемый тонкий проводник известен как электрический предохранитель. Предохранителем можно пожертвовать, если что-то в цепи пойдет не так, поскольку они являются слабыми местами, которые намеренно размещены в цепи. Например, для защиты проводки транспортных средств рядом с аккумуляторами автомобиля размещается панель предохранителей.

Провод внутри предохранителя плавится, если возникает большой ток из-за короткого замыкания или перегрузки цепи. В результате чего Ток перестает течь, так как провод оборвался. Чтобы остановить поток Электричества, Электрический Предохранитель отказывается от своей жизни.В некоторых предохранителях есть прозрачное пластиковое окошко, через которое можно проверить, исправны ли они.

Электрический предохранитель – принцип работы

Электрический предохранитель работает на основе нагревательного эффекта электрического тока. Он состоит из негорючей тонкой металлической проволоки с низкой температурой плавления.

Если от электрического предохранителя проходит большое количество электричества, происходит выделение тепла, которое приводит к плавлению предохранителя, что приводит к размыканию цепи и блокировке тока.

После расплавления плавкого предохранителя его можно заменить или заменить новым.



Предохранитель обычно состоит из таких элементов, как цинк, медь, алюминий и серебро.



Плавкий предохранитель действует как автоматический выключатель и разрывает цепь в случае возникновения неисправности в цепи. Он действует как защитник электрических приборов, а также как мера безопасности для людей. На рисунке ниже показано действие предохранителя, корпус предохранителя и плавкая вставка.

Характеристики электрического предохранителя

Ниже приведены некоторые важные характеристики плавкого предохранителя.

  • Номинальный ток: Он определяется как непрерывная проводимость максимального тока, удерживаемого предохранителем без плавления. Это мощность тока, и измеряется в амперах. Ток (Cin)=75% тока (номинального)

  • Номинальное напряжение: Если напряжение подключено последовательно с предохранителем, номинальное напряжение не увеличивается.

  • Номинал I2t: это полная энергия, которую переносит плавкий предохранитель в случае короткого замыкания. Он измеряет тепловую энергию предохранителя и генерируется, когда предохранитель перегорает.

  • Отключающая или отключающая способность: Максимальный номинальный ток без нарушения прерывания плавким предохранителем известен как отключающая способность предохранителя.

  • Падение напряжения: Плавкий элемент плавится всякий раз, когда в цепи возникает чрезмерный ток, и размыкает цепь. За счет этого уменьшается падение напряжения и изменение сопротивления.

  • Температура: Предохранитель плавится, когда рабочая температура выше, а номинальный ток ниже.



На графике представлена ​​зависимость температуры от допустимой нагрузки по току предохранителя. Допустимая нагрузка по току предохранителя составляет 100% при температуре 25°C (в этой точке сходятся три провода). После этого пропускная способность по току снижается до 82% при 65°С. Это показывает, что повышение температуры снижает пропускную способность предохранителя по току.

Электрические предохранители доказали свою эффективность в защите любого электрического прибора или бытовых цепей.Его особенности:

  1. Температура плавления электрических предохранителей очень низкая, она составляет 200°C.

  2. Провода предохранителей изготовлены из сплава, состоящего из 50% свинца и 50% олова.

  3. Сопротивление проводов предохранителя настолько велико, что всякий раз, когда его температура повышается и он достигает точки плавления, он прерывает ток, проходящий через цепь.

Функции электрического предохранителя

Электрические предохранители должны отдать свою жизнь, чтобы защитить цепи.Некоторые другие важные функции электрических предохранителей перечислены ниже:

  1. Ограничение тока. Электрический предохранитель действует как барьер между электрической цепью и телом человека.

  2. Предотвращение возгорания или поломки проводов. Предотвращает повреждение электрического устройства за счет ограничения протекания избыточного тока.

  3. Отключение тока от цепи в случае короткого замыкания или перегрузки. Когда слишком много приборов подключено к одной цепи, это приводит к перегрузке, которая требует предохранителя для прерывания соединения цепи.

  4. Предотвращение отключений электроэнергии – при нарушении работы компонентов цепи происходит разрыв ближайшей цепи.

  5. Предотвращение повреждений из-за несоответствия нагрузок.

Информация о номинальном токе, номинальном напряжении, стандартах одобрения предохранителя и номинале прерывания обычно указана на предохранителе. Эта информация должна быть проверена и подтверждена перед покупкой предохранителя.

Держатель предохранителя Часто задаваемые вопросы

Что такое держатель предохранителя?

Держатель предохранителя — это тип принадлежностей для плавких предохранителей, который требуется для интеграции предохранителей, которые не могут быть вставлены непосредственно в токопроводящие дорожки из-за их формы и размера.Функция держателя предохранителя состоит в том, чтобы безопасно интегрировать предохранители в электрические цепи, обеспечивать надежный путь тока (напряжение не проникает к другим компонентам) и обеспечивать метод замены предохранителей после того, как они справятся с перегрузками по току, как предполагалось.

Как работает держатель предохранителя?

На высоком уровне держатели предохранителей (тип аксессуара для плавких предохранителей) можно рассматривать как устройства, которые принимают входящую мощность и помогают максимально эффективно проводить ее через предохранитель. При этом существует вероятность того, что в продукт будут встроены дополнительные функции, обеспечивающие дополнительную функциональность, выгодную для OEM-производителя или конечного пользователя сборки.Несколько общих компонентов принадлежностей для предохранителей можно определить следующим образом:

• Клеммы отвечают как за прием тока из цепи на плавкий предохранитель, так и за передачу его обратно в цепь.

• Контакты отвечают за взаимодействие с предохранителем для подачи тока к предохранителю и от него, часто в форме зажима или проушины.

• В различных держателях предохранителей можно найти дополнительные компоненты, но они зависят от типа изделия.

Что такое встроенный держатель предохранителя?

Встроенные держатели предохранителей представляют собой держатели предохранителей для ввода, вывода/линии и нагрузки. По сути, это самозамкнутый жгут проводов, обеспечивающий широкую гибкость применения. Этот тип держателя предохранителя позволяет как легко заменять предохранители, так и затруднять доступ к предохранителям, в зависимости от цели разработчика и места их установки.

Что такое предохранительный зажим?

Зажимы для плавких предохранителей представляют собой приспособление для плавких предохранителей, предназначенное для непосредственного крепления предохранителей к печатным платам. Они являются наиболее экономичным аксессуаром для предохранителей и обеспечивают простую установку, но имеют наименьшее количество функций.Как правило, они должны быть изолированы и изолированы от окружающей среды, но при этом иметь широкую базу приложений.

Что такое держатель предохранителя для панельного монтажа?

Держатели предохранителей для панельного монтажа

представляют собой держатели предохранителей, которые устанавливаются через корпус или на задней панели корпуса. Как правило, они имеют проводной вход, проводной выход / линию и нагрузку и могут обеспечить защиту людей от поражения электрическим током при правильной установке.

Что такое держатель предохранителя для печатной платы?

Держатель предохранителя для печатной платы (PCB) — это аксессуар для предохранителя, который имеет фиксированную площадь основания и может обеспечить изоляцию от внешнего контакта.При соответствующем планировании в процессе проектирования этот тип вспомогательного предохранителя может упростить замену предохранителя.

Как выбрать держатель предохранителя?

На выбор держателя предохранителя влияет множество факторов. Это включает в себя выбранный предохранитель, номинальный ток и напряжение, желаемую интеграцию цепи, любые требуемые сертификаты сторон 3 rd и желательную защиту окружающей среды, и это лишь некоторые из них. Посетите веб-страницу Eaton Fuse Technology , чтобы получить помощь в выборе держателя предохранителя.

Какие типы держателей предохранителей подходят для моего предохранителя?

Держатели предохранителей Eaton подразделяются на четыре группы в зависимости от метода интеграции схемы и того, как они удерживают предохранитель. Эти категории следующие:

  • Линейный (заделка проводов)
  • Монтаж на панель (заделка проводов)
  • Держатель предохранителя для печатной платы (сквозное отверстие)
  • Зажим предохранителя для печатной платы (сквозное отверстие)

Ознакомьтесь с руководством по принадлежностям для предохранителей, чтобы выбрать доступные держатели предохранителей в зависимости от типа выбранного предохранителя.Eaton также предлагает комплект принадлежностей для плавких предохранителей , который содержит множество держателей предохранителей, чтобы обеспечить набор различных вариантов установки предохранителей на этапе прототипа или проектирования. Загрузите техническое описание комплекта принадлежностей для плавких предохранителей.

Предохранители имеют отключающие характеристики, а держатели предохранителей?

Хотя предохранители имеют отключающие характеристики, держатели предохранителей фактически не прерывают ток; поэтому у них не будет номинальных токов короткого замыкания. Вообще говоря, стандарты держателей предохранителей для электронных, миниатюрных или дополнительных предохранителей имеют значения по умолчанию.Например, держатели предохранителей, получившие признание UL в соответствии с UL4248, получат рейтинг 10 кА. Держатели предохранителей для дополнительных предохранителей могут быть оценены в соответствии с UL 4248 для более высоких номинальных токов короткого замыкания, даже до 100 кА.

Требуют ли держатели предохранителей снижения номинальных характеристик?

Вообще говоря, да. Для рейтингов UL коэффициент снижения номинальных характеристик соответствует снижению номинальных характеристик предохранителей на 80 процентов, но может быть больше в зависимости от дополнительных факторов окружающей среды или эксплуатации, таких как температура и/или цикличность тока.

Какие стандарты регулируют держатели предохранителей?

UL 4248 и IEC 60127-5 являются двумя основными стандартами, регулирующими держатели предохранителей. Для электронных держателей предохранителей UL предлагает только признание UL согласно UL 4248. Сторонние регулирующие органы, такие как VDE или SEMKO, могут сертифицировать держатели предохранителей по стандарту IEC. В зависимости от того, проходит ли концевой узел сертификацию 3 rd , например, UL или VDE, держатель предохранителя, оцененный и сертифицированный по одному из этих стандартов, может помочь в сертификации концевого узла.; однако сертификаты сторон 3 rd могут не требоваться.

Чем отличаются стандарты держателей предохранителей?

Двумя наиболее распространенными стандартами держателей предохранителей являются UL 4248 и IEC60127-6. Каждый из них обычно регулирует один и тот же тип продуктов, электронных держателей предохранителей, но имеет разные методы тестирования и настройки. Например, IEC60127-6 использует допустимое рассеивание мощности для определения номинальной силы тока держателя предохранителя, тогда как UL 4248 использует пределы нагрева. Это среди других элементов, которые учитываются при проектировании держателя предохранителя.Поэтому некоторые держатели предохранителей с двойными листингами/сертификатами могут иметь разные максимальные номинальные токи. Как и все стандарты, они предназначены для стандартизации измерений, чтобы инженеры-конструкторы, использующие эти продукты, знали, как их сравнивать. Это в дополнение к номинальным значениям, превышающим или равным номинальным значениям предохранителей, которые он принимает.

Я выбрал предохранитель для защиты своей цепи, какие варианты его установки?

Eaton предлагает различные держатели предохранителей для оптимальной интеграции предохранителей в электронные схемы.Варианты монтажа включают проводные приложения или печатные платы. В руководстве Eaton по выбору аксессуаров для предохранителей показаны варианты в зависимости от типа выбранного предохранителя.

Соответствует ли номинальное напряжение как В переменного, так и постоянного тока?

В то время как Vac и Vdc указываются отдельно, для держателей предохранителей номинальное напряжение должно применяться для Vac и Vdc.

Нужно ли снижать номинальные характеристики плавких предохранителей при более высоких или низких температурах?

Как правило, держатели предохранителей требуют минимального снижения номинальных характеристик в дополнение к снижению номинальных характеристик предохранителя при более высоких или низких температурах.Тем не менее, испытания и оценка должны проводиться при высоких температурах при установившемся токе, чтобы обеспечить надлежащее управление любым теплом, особенно для полностью закрытых держателей предохранителей

Что такое отделка клемм или материал клемм?

Клеммы держателя предохранителя

изготовлены из проводящих материалов, таких как медные сплавы, и обычно имеют традиционное электрическое или припойное покрытие, такое как олово или серебро. Пожалуйста, обратитесь к соответствующим спецификациям для получения подробной информации о конкретных материалах клемм держателя предохранителя или обратитесь в службу технической поддержки для получения дополнительных вопросов.

Могу ли я припаять плавкие предохранители к проводным соединениям в своей цепи?

Eaton предлагает держатели предохранителей с различными типами проводных соединений; это включает в себя винтовой зажим, обжим провода, быстрое соединение и соединения под пайку. Наличие различных проводных соединений зависит от конкретного держателя предохранителя. Пожалуйста, обратитесь к индивидуальному техническому описанию для получения полной информации.

Какая процедура пайки рекомендуется для держателей предохранителей для печатных плат или зажимов предохранителей?

Eaton рекомендует пайку в соответствии с отраслевым стандартом.За дополнительной информацией обращайтесь в службу технической поддержки.

Соответствует ли мой держатель предохранителей серии Bussmann RoHS?

Поскольку Eaton ведет бизнес по всему миру, мы стремимся улучшать нашу продукцию, чтобы она соответствовала действующим глобальным правительственным экологическим требованиям. Eaton обязалась исключить опасные материалы из своей продукции независимо от области применения или рынка. Мы инициировали всесторонний обзор продуктов серии Bussmann®, чтобы по возможности использовать в их конструкции неопасные материалы.

Большинство электронных держателей предохранителей Eaton соответствуют требованиям RoHS. Eaton предлагает инструмент для определения статуса и сертификатов соответствия RoHS. Некоторые устаревшие держатели предохранителей могут не быть указаны в инструменте как соответствующие RoHS, и поэтому рекомендуется обратиться в группу управления продуктом, которая может оказать поддержку, если продукт, который вы ищете, не указан в списке. Свяжитесь с нами, если у вас возникнут дополнительные вопросы.

Имеются ли 3D-модели принадлежностей для предохранителей?

Eaton может предоставить файлы .step для многих держателей предохранителей, которые доступны по запросу.Пожалуйста, свяжитесь с нами с вашим запросом.

Как правильно выбрать предохранитель для защиты энергосистем

Дата публикации: 2 октября 2020 г. Последнее обновление: 2 октября 2020 г. Абдур Рехман

«Предохранитель представляет собой металлическую проволоку или полоску, которая нагревается и плавится, когда через нее проходит слишком большой ток, тем самым размыкая цепь и прерывая протекание тока».



Чтобы правильно выбрать предохранитель для данной системы, необходимо хорошо знать различные параметры предохранителей.Следовательно, в этом руководстве сначала будет определен каждый влияющий фактор, а затем объяснено, как инженеры и проектировщики схем используют его для выбора наилучшего устройства для защиты цепей.

При выборе предохранителя следует учитывать следующие факторы:

👉🏼 Мы запустили новый курс, т. е. IEEE 1584-2018 (Руководство по расчету опасности вспышки дуги) . В этом курсе мы рассказали о введении, истории и некоторых основных изменениях в утвержденном стандарте IEEE 1584-2018.В настоящее время мы предлагаем скидку 50% в течение ограниченного времени. Мы надеемся, что вы присоединитесь к нам и получите от этого пользу.

Номинальный ток определяет номинальную силу тока предохранителя, указанную изготовителем как уровень тока, который предохранитель может выдержать при нормальных условиях работы.

Предохранитель, разработанный в соответствии со стандартом IEC, может непрерывно работать при 100% номинального тока предохранителя. Предохранители являются чувствительными к температуре устройствами, и предполагаемый срок службы предохранителя может резко сократиться при нагрузке до 100% от его номинального значения.

Чтобы продлить срок службы предохранителя, разработчик схемы должен убедиться, что нагрузка на предохранитель не превышает номинального значения, указанного производителем. Таким образом, предохранитель с номинальным током 10 А не рекомендуется для работы при токе более 7,5 А при температуре окружающей среды 25°C.

2. Отключающая способность

Также известная как мощность отключения или мощность короткого замыкания, отключающая способность представляет собой максимальный ток, который предохранитель может безопасно отключить или отключить при номинальном напряжении.

При выборе предохранителя необходимо убедиться, что отключающая способность предохранителя достаточна для работы цепи. Номинал отключения должен быть равен или превышать ток короткого замыкания.

При возникновении неисправности или короткого замыкания мгновенный ток, проходящий через предохранитель, может в несколько раз превышать его номинальный ток. Если этот ток превышает уровень, который может выдержать предохранитель, устройство может взорваться или разорваться, что приведет к дополнительным повреждениям.Следовательно, для безопасной работы крайне важно, чтобы выбранный предохранитель был способен выдерживать максимально возможный ток короткого замыкания и мог безопасно размыкать цепь.

Обычно рекомендуется использовать предохранитель с высокой отключающей способностью в цепях с индуктивной нагрузкой, а предохранитель с низкой отключающей способностью – для цепей с резистивной или емкостной нагрузкой.

3. Температура окружающей среды

Температура окружающей среды — это мера температуры воздуха, непосредственно окружающего предохранитель. Поскольку предохранитель заключен в держатель предохранителя, установленный на панели, или размещен рядом с другими рассеивающими тепло компонентами, такими как резисторы, температура окружающей среды обычно намного выше, чем температура окружающей среды.

Допустимая нагрузка по току предохранителя зависит от изменения температуры окружающей среды. Эксплуатация предохранителя при высокой температуре окружающей среды может сократить срок его службы. С другой стороны, более низкие температуры окружающей среды могут привести к увеличению срока службы предохранителя.

Предохранитель также нагревается, когда рабочий ток становится равным или превышающим отключающую способность.Эксперименты показали, что предохранитель будет работать неограниченно долго, пока нагрузка не превысит 75% номинального тока.

4. Типы предохранителей и времятоковые характеристики

Предохранители могут быть разных типов в зависимости от скорости, с которой они могут перегорать. Полезно определять предохранители с помощью времятоковых кривых, поскольку предохранители с одинаковым номинальным током могут быть представлены существенно разными времятоковыми кривыми.

Быстродействующие предохранители быстро плавятся и немедленно разрывают соединение при воздействии высокого уровня тока.Эта характеристика становится важной в приложениях, где скорость имеет решающее значение, например, в приводах с регулируемой скоростью. Быстродействующие предохранители используются для распределительных фидеров и параллельных цепей.

Предохранители с задержкой срабатывания

используют механизм задержки времени и рассчитаны на пусковые импульсы перегрузки, которые являются нормальными в некоторых приложениях. Эти импульсы вызывают термоциклирование, которое может привести к преждевременному старению предохранителей. Примером этого является конденсатор, который потребляет большое количество тока при первоначальной зарядке.Задержка по времени предотвращает ненужное срабатывание предохранителя во время временной перегрузки по току или скачка напряжения. Предохранители с задержкой срабатывания наиболее полезны при запуске мощных двигателей. Задержка, которую они обеспечивают, может помочь предотвратить ложное срабатывание.

Предохранители с задержкой срабатывания

используют механизм задержки времени и рассчитаны на пусковые импульсы перегрузки, которые являются нормальными в некоторых приложениях. Эти импульсы вызывают термоциклирование, которое может привести к преждевременному старению предохранителей. Примером этого является конденсатор, который потребляет большое количество тока при первоначальной зарядке.Задержка по времени предотвращает ненужное срабатывание предохранителя во время временной перегрузки по току или скачка напряжения. Предохранители с задержкой срабатывания наиболее полезны при запуске мощных двигателей. Задержка, которую они обеспечивают, может помочь предотвратить ложное срабатывание.

Выбор предохранителя зависит от требований схемы управления. Как правило, предохранители с задержкой срабатывания используются для индуктивных и емкостных нагрузок, а быстродействующие предохранители выбираются для резистивных нагрузок.

5. Номинальная Плавка I

2 Т Номинальная

Номинальный плавкий предохранитель I 2 t также должен соответствовать требованиям к пусковому импульсу.Номинальное плавление I 2 т является мерой энергии, необходимой для плавления плавкого элемента, и выражается как «ампер в квадрате в секунду» (A 2 сек). «Время срабатывания» предохранителя состоит из двух частей.

  1. Время, необходимое для плавления плавкого элемента (также известное как время плавления, T m ).
  2. Время, необходимое для установления электрической дуги (также известное как время горения дуги, T a ).

Общее время, необходимое для открытия неисправности, называется общим временем устранения.

Т с  = Т м  + Т а

Разработчик схемы должен выбрать предохранитель, номинал которого I 2 t больше, чем энергия импульса пускового тока. Это гарантирует, что предохранитель не вызовет нежелательного срабатывания в переходных режимах. Для обеспечения надежной работы системы рекомендуется выбирать предохранитель таким образом, чтобы энергия импульса тока не превышала 20 % номинального плавящегося I 2 t номинала предохранителя.

Каждый предохранитель имеет свой плавкий элемент, поэтому значение I 2 t уникально для каждого типа предохранителя. Это постоянное значение для каждого материала элемента, а также не зависящее от температуры и напряжения. Следовательно, номинальная плавкость I 2 t является важным параметром, который необходимо учитывать при выборе предохранителя и который необходимо определить.

6. Максимальный ток короткого замыкания

Номинал отключения предохранителя должен соответствовать или превышать Максимальный ток короткого замыкания в цепи.

7. Номинальное напряжение

Предохранитель может безопасно отключать свой номинальный ток короткого замыкания, пока напряжение меньше или равно его номинальному напряжению.

Заключение

Короче говоря, при выборе предохранителя для данной системы следует учитывать следующие факторы:

  1. Нормальный рабочий ток
  2. Рабочее напряжение
  3. Температура окружающей среды
  4. Пусковые токи
  5. Максимальный ток неисправности
  6. Время, в течение которого предохранитель должен открыться
  7. Максимально допустимый I 2 t

  • Об авторе

    Абдур Рехман — профессиональный инженер-электрик с более чем восьмилетним опытом работы с оборудованием от 208 В до 115 кВ как в сфере коммунального хозяйства, так и в промышленной и коммерческой сфере.Он уделяет особое внимание защите энергетических систем и инженерным исследованиям.



.

Добавить комментарий

Ваш адрес email не будет опубликован.
