инструкция и особенности использования тестера

О том, как использовать отвертку тестер, знают совершенно не все люди, хоть это довольно простой инструмент, который имеет очень широкий функционал и сможет помочь в самых различных ситуациях: от установки электротехнических устройств в распределительном щитке до проверки работы обычных розеток.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания.

В этом случае отвертка-тестер также будет лучшим помощником.

Принцип работы

Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Разновидности отверток

Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:

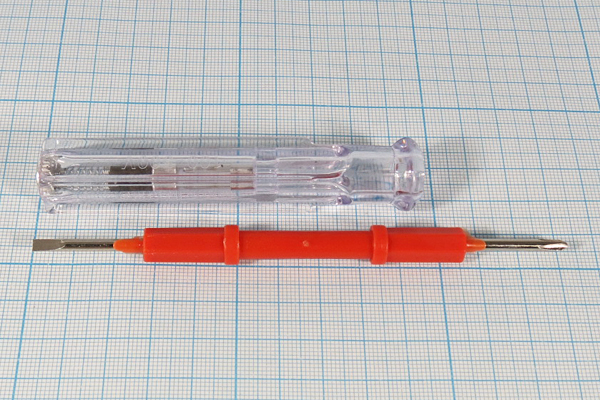

1. Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.

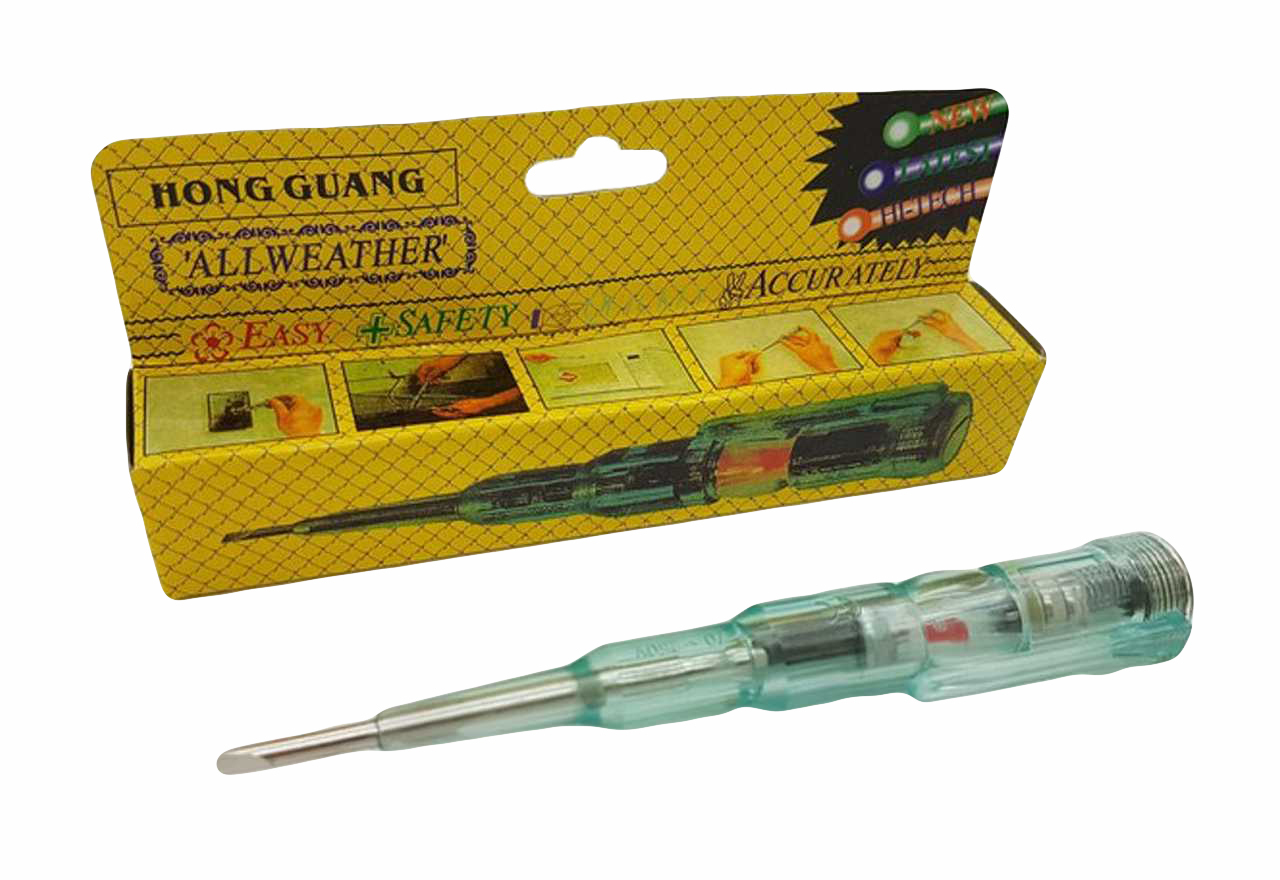

2. Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.

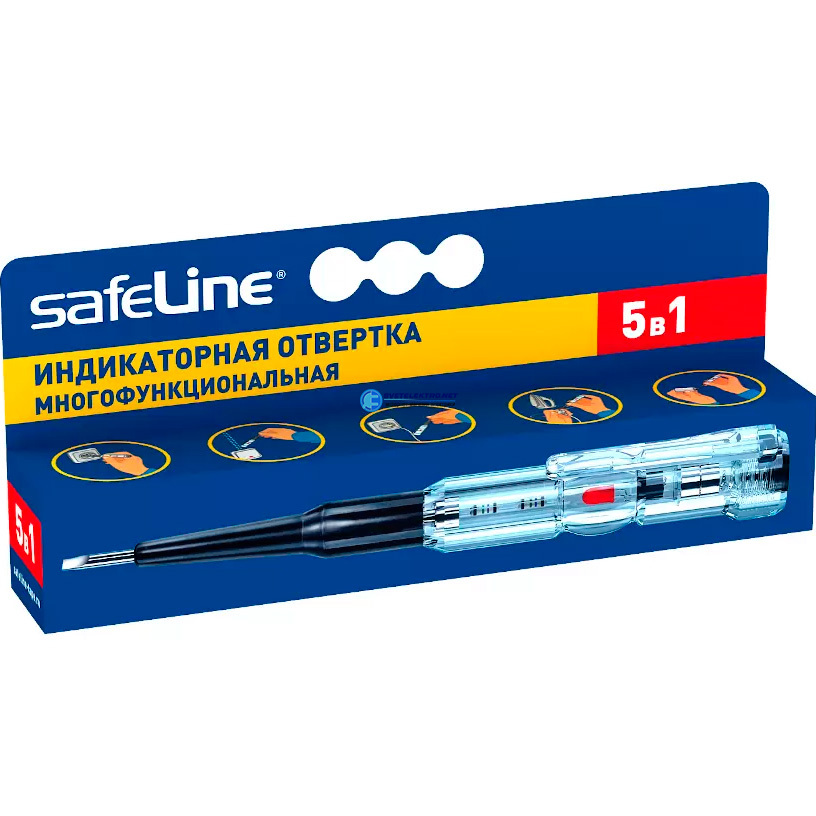

3. Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.

Выбор определенного устройства связан напрямую с совокупностью работ, которые необходимо выполнять с его помощью. Непосредственно в категориях отличие между устройствами небольшое — отвертки просты в исполнении, потому бюджетные изделия в качестве мало уступают более дорогостоящим.

Как использовать простой тестер

В этом разделе речь пойдет о простых отвертках-индикаторах, внутри которых находится неоновая лампочка. Естественно, они подходят для самых элементарных задач — определить нагрузку на розетке или найти фазную жилу в кабеле. Для этого необходимо розетку взять в руку таким образом, чтобы один палец прилегал плотно в торце рукоятки к контактной площадке, а другие пальцы не контактировали с жалом розетки (по нему проходит ток 220В).

Затем щуп вставляется поочередно в каждое отверстие розетки, которая находится предположительно под напряжением. Во время контакта с одним из них индикатор начинает гореть. Если этого не происходит, значит на розетку ток не попадает.

Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания». Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля.

Применение индикатора со светодиодом

Как уже было выше описано, светодиодные отвертки могут поддерживать режим бесконтактного тестирования. Это обозначает, что человеку, который осуществляет проверку, не надо замыкать своим пальцем внутри прибора электрическую цепь. Этот высокочувствительный режим дает возможность очень удобно и быстро находить в каркасных конструкциях и стенах скрытую проводку, определять наличие напряжения на компонентах электрооборудования или кабелях.

Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.

У бесконтактного варианта проверки существует небольшой недостаток — отвертка может отреагировать на наводку и указывать на напряжение даже во время обрыва в цепи. У светодиодных индикаторов перед более простыми моделями существуют значительные преимущества — более яркое свечение, а также можно работать с напряжением менее 60 В. Излучение неоновой лампы бывает просто незаметным, если она используется на улице или в хорошо освещенном помещении — необходимо затемнять рукоятку, чтобы определить, горит она или нет.

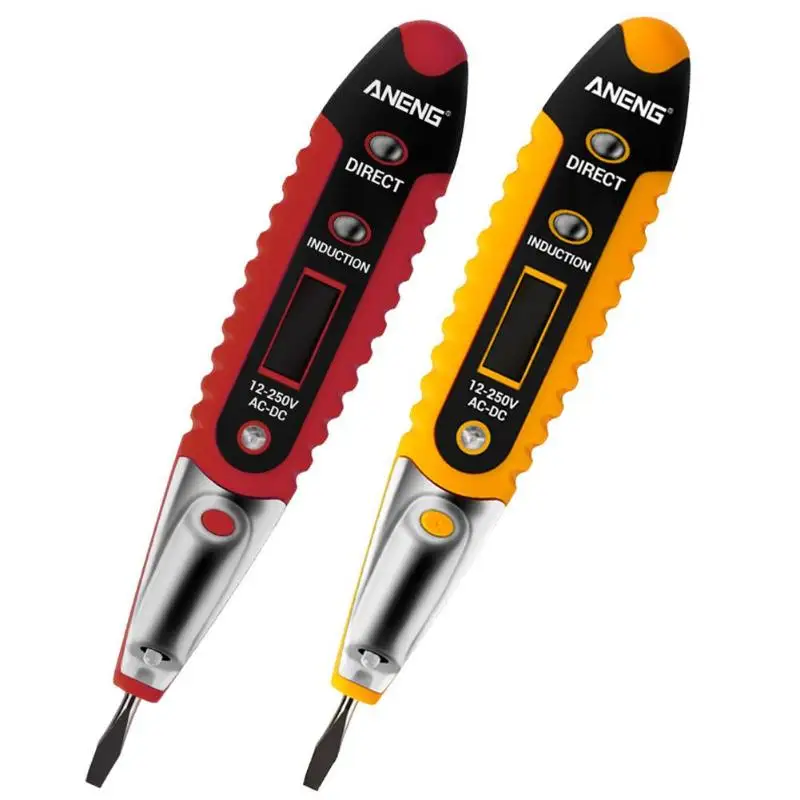

Принцип работы универсальных тестеров

Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.

Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:

• H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
• L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
• О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.

Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

1. Щуп индикатора приложить к входному контакту лампы.
2. На контактную пластину отвертки приложить палец руки.
3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными.

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

Как работать индикаторной отверткой, способы ее применения

Как работать индикаторной отверткой, правила ее стандартного использования и способы ее различного применения вы узнаете из данной статьи.

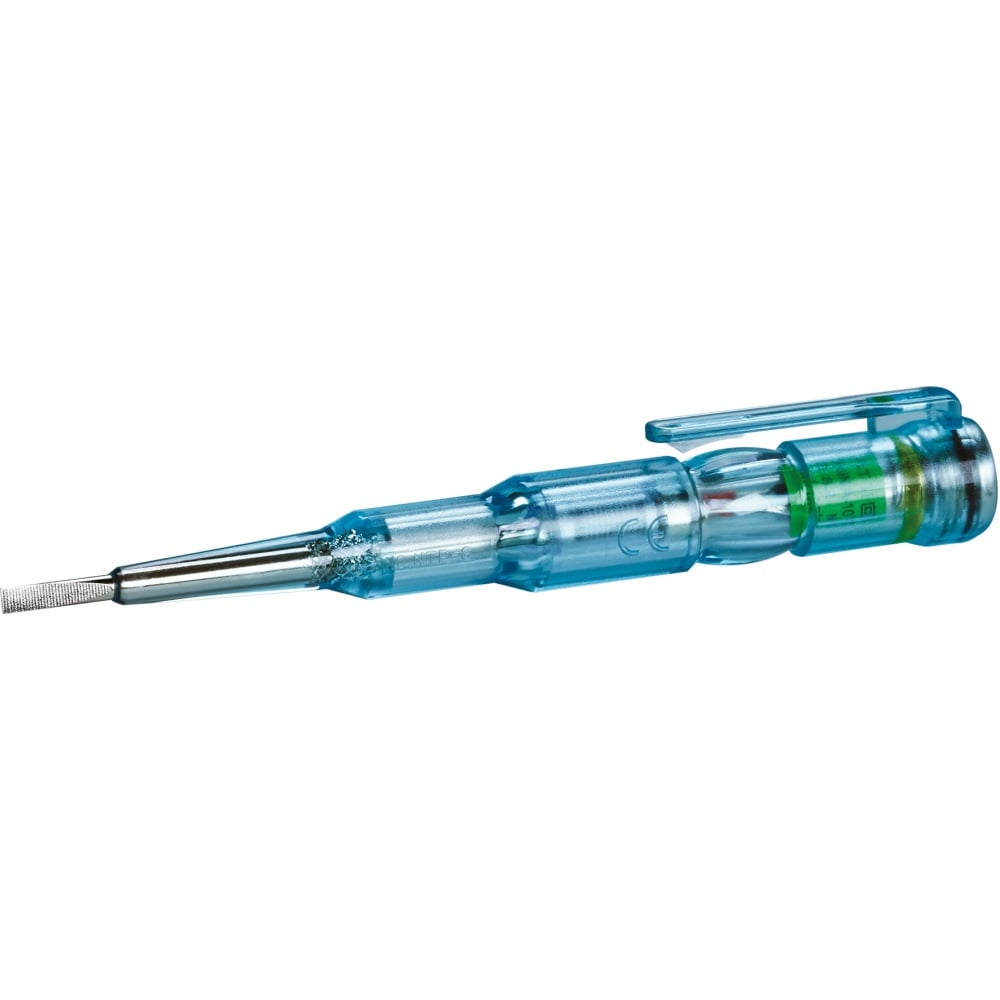

Обычная отвертка индикатор представляет собой изолированную прозрачную рукоять, через которую пропущен стержень с жалом отвертки на конце.

В корпусе рукоятки находится резистор сопротивления, понижающий силу тока до минимальной, безопасной для человека величины.

За ним идет непосредственно индикаторная лампа, прижимная токопроводящая пружина и контактная пластина.

Принцип работы простейшей индикаторной отвертки заключается в прохождении тока через жало и элемент индикации с последующим его уходом через тело мастера, которое является заземлением.

В этом случае человек пальцем замыкает цепь, за счет чего и происходит загорание лампочки.

Такая отвертка устроена максимально просто, но и сфера ее применения ограничена.

Таким инструментом можно лишь определить фазу и ноль, да и то последний — методом исключения.

Более широким функционалом обладают варианты со встроенными элементами питания.

Они позволяют определять наличие тока в проводнике, не касаясь его жалом.

Для поиска скрытой электропроводки отвертка детектор со встроенным элементом питания также подходит.

Как известно, проводник, находящийся под напряжением, излучает электромагнитное поле.

Именно это поле и улавливает детектор, но точность поиска оставляет желать лучшего.

Содержание статьи

Как проверить индикаторную отвертку

Прежде чем приступать к поиску фазы, необходимо обязательно убедится в исправности индикаторной отвертки.

Для этого достаточно прикоснуться жалом к проводу, заведомо находящемуся под напряжением.

Отвертки с батарейками проверяются проще – нужно дотронуться одновременно до контакта на торце рукоятки и до жала.

Если инструмент рабочий, на его лицевой панели загорится за счет индукции свет индикатора.

Чтобы узнать как работать индикаторной отверткой рассмотрим основные виды проверки.

Основные виды проверки

Проверить наличие фазы на проводнике можно несколькими способами.

При использовании тестера с неоновой лампой подойдет только контактный способ, а вот индикаторы со встроенными батарейками позволяют определить присутствие напряжения, не прикасаясь к самому проводнику.

Разберем на примере обыкновенной розетки.

Контактный способ

Чтобы определить фазу в сети переменного тока, необходимо прикоснуться щупом отвертки непосредственно к одной из клемм розетки.

Если светодиод загорелся – это фаза.

В противном случае на выбранной клемме ноль.

Внимание!

Следует помнить, если провод отключен от сети, либо же цепь оборвана, индикатор не будет гореть и на фазовом проводе.

Бесконтактный способ

Этот способ позволяет определить наличие переменного напряжения без прямого контакта с проводником.

Отвертка берется за жало, и подносится пятачком – контактом ручки к розетке.

Индикатор загорелся – напряжение есть.

Такой вариант подходит для поиска скрытой проводки в стене.

Помните!

Трение корпуса отвертки о какую-либо поверхность приводит к возникновению статического напряжения, из-за чего возможны ложные срабатывания.

Точность поиска проводки в стенах дома бесконтактным способом минимальна, а совсем бесполезна, если в стеновых панелях есть арматура, искажающая сигнал.

Как пользоваться индикаторной отверткой

Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.

Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.

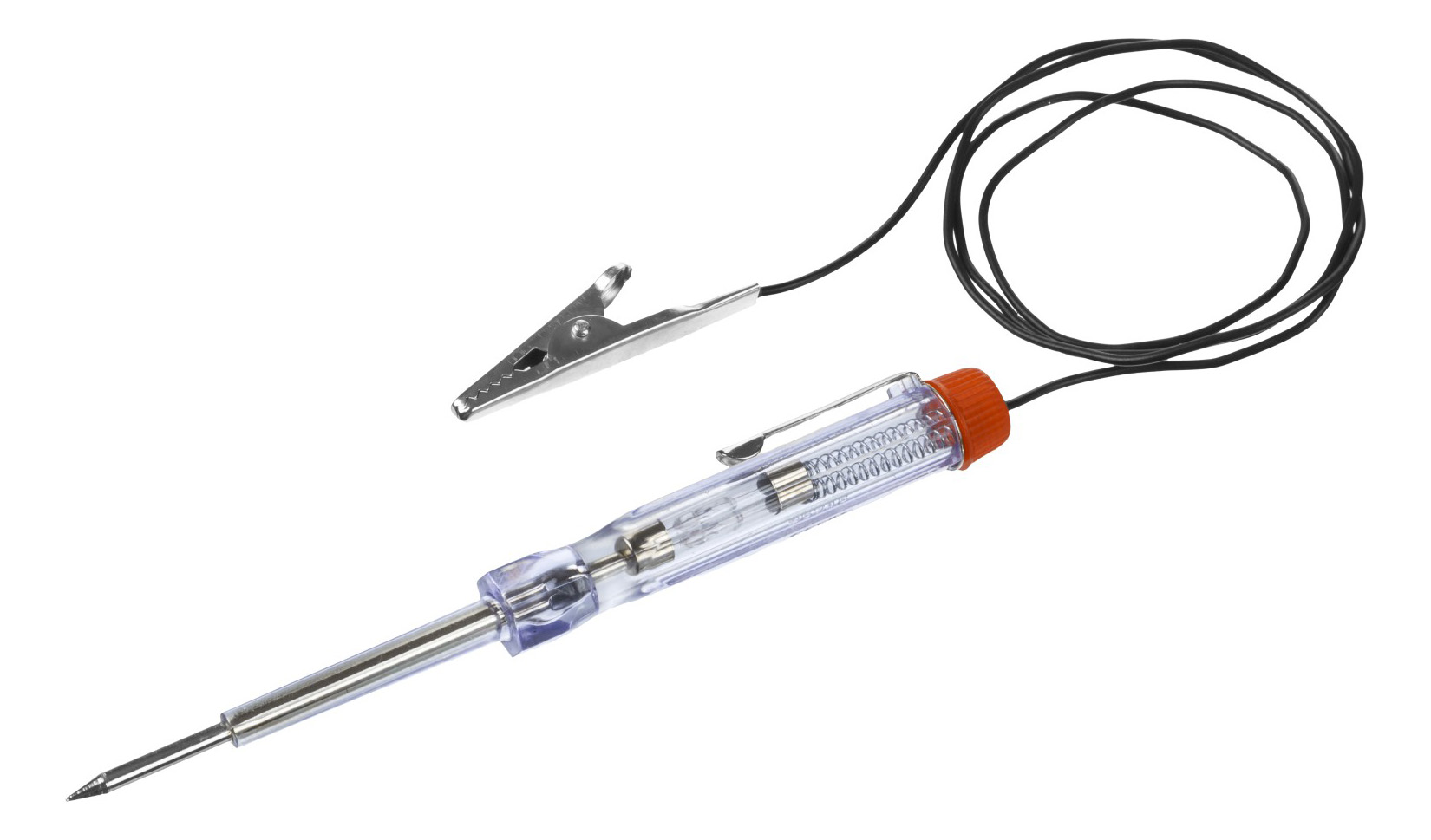

Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).

Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.

Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.

Сигнал индикатора свидетельствует о плюсе.

Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.

На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).

Его необходимо установить в положение, соответствующее напряжению сети автомобиля.

Внимание!

Во избежание короткого замыкания при работе с проводкой автомобиля, плюсовую клемму аккумулятора необходимо отключить.

Поиск фазы и нуля

Что же касается бытовой сети, поиск фазы и ноля заключается в простой поочередной проверке проводов прикосновением жала отвертки к их токонесущим частям.

Если индикатор горит – это фаза.

Следовательно, второй провод является нулевым.

Помните!

Индикатор может показывать фазу на обоих контактах.

Происходит такое, когда оборван нулевой провод.

Если на одном из проводников свечение заметно слабее – это свидетельствует о возникновении “наведенного” напряжения от фазы.

Как правило, случается это при плохом заземлении нуля.

Определение утечки

При возникновении пробоя на корпус электроприбора происходит утечка тока.

Определить ее можно, прикоснувшись жалом пробника к контакту заземления розетки.

Если индикатор засветился – есть утечка.

В поиске причины поможет метод исключения.

Все электрические приборы отключаются от сети, а затем поочередно включаются.

Каждый раз проверяется утечка описанным способом.

Ищем обрыв провода

Если на входе в дом или квартиру ток есть, а в розетках комнат нет, это свидетельствует об обрыве контакта.

Место повреждения проводника приблизительно позволяет найти отвертка-индикатор.

Для этого жало проводится по месту укладки провода, замурованного в стену.

На обрыве индикатор престанет гореть.

Чтобы проверить целую линию проводки, нужно взять индикатор с батарейкой.

Дом необходимо обесточить, взять оголенный провод в одну руку, а жалом отвертки провести по жиле.

Индикатор перестанет гореть на обрыве.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Проверка исправности ламп накаливания

Этим способом можно проверять обыкновенные лампы накаливания прямо в магазине.

Нужно взять в руку индикаторную отвертку, пальцем коснуться контакту на рукояти, а жалом дотронуться до центрального контакта лампы.

Второй рукой взять лампу за металлический цоколь. Лампа будет исправна, если индикатор загорится.

Проверка нагревательного ТЭНа

Проверить нагревательный ТЭН на исправность, не вытаскивая его из нагревательного прибора, имея под рукой индикаторную отвертку, очень просто.

Нужно палец положить на ее торцевой контакт, жалом коснуться одного из контактов ТЭНа, а второй рукой дотронуться до другого контакта.

Индикатор загорелся – ТЭН исправен.

Внимание!

Перед проверкой нужно обесточить оборудование и отсоединить от нагревательного элемента все провода.

Определение правильного положения выключателя

При монтировании выключателей, для удобства их устанавливают таким образом, чтобы в положении “вверх” они замыкали цепь, а в положении “вниз” размыкали.

Пробник позволяет до монтажа определить, какое положение за что отвечает.

Жалом отвертки с пальцем на торцевом контакте нужно дотронуться до одной из клемм выключателя, а скрепкой в другой руке – ко второй клемме.

Индикатор горит только во включенном состоянии.

Проверка напряжения на изолированном проводе

Иногда случается так, что при ремонте под слоем старой штукатурки находится неизвестный провод.

Перекусывать его можно только в том случае, если он обесточен.

На помощь опять приходит отвертка с индикатором.

Инструмент берется рукой за жало, а торцевой контакт прислоняется к проводу.

Свечение индикатора сигнализирует о наличии тока в проводнике.

Теперь вы знаете как работать индикаторной отверткой, остается выбрать подходящую для себя модель.

Для этого ознакомьтесь с видами этого инструмента здесь

Отвертка индикатор напряжения. Как пользоваться отверткой индикатором

Сразу стоит сказать, что отвертка-индикатор это очень важный инструмент, который наравне с плоскогубцами и молотком, должен быть в любом доме и квартире.

Практически каждому человеку приходилось попадать в такую неприятную ситуацию – неожиданно в квартире гаснет свет. Что же случилось? Почему это произошло? Большинство людей сразу же задается вопросом: «Свет выключили только у меня или же повсюду?» Что ж, если под рукой есть индикаторная отвертка, найти ответ на этот вопрос можно очень быстро. Более того, имея минимальный набор навыков, в некоторых случаях можно даже самостоятельно устранить неисправность.

Например, если в выключателе или розетке просто был потерян контакт, исправить поломку можно очень быстро – достаточно лишь отыскать проблемное место. Но как это сделать? Использовать специальные, громоздкие, сложные и довольно дорогие приборы? Нет, если под рукой имеется отвертка индикатор. Причем, если вы используете её, то вам не придется разбирать стену, чтобы добраться до проводки.

Серьезный плюс заключается в том, что никого не нужно учить, как пользоваться отверткой индикатором – он максимально прост в использовании. И при этом он позволяет моментально определить отсутствие или наличие напряжение на включателе или в розетке.

В данной статье рассмотрим, что такое отвертка индикатор их основные разновидности и конструкцию, а также как пользоваться отверткой индикатором.

Как работает отвертка индикатор

Чтобы использовать любое устройство, необходимо разобраться, как же оно работает. Конечно, это в полной мере относится и к отвертке-индикатору. Если вы хотя бы примерно знаете, как он работает, это даст вам возможность легко использовать её, и при этом не допустить никаких ошибок.

Также это даст вам возможность обойтись без мультиметра, который стоит гораздо дороже, да и в использовании значительно сложнее. Сегодня в специализированных магазинах можно увидеть различные индикаторные отвертки. И каждый вид имеет свой принцип действия.

Обычная отвертка индикатор – самое простое решение

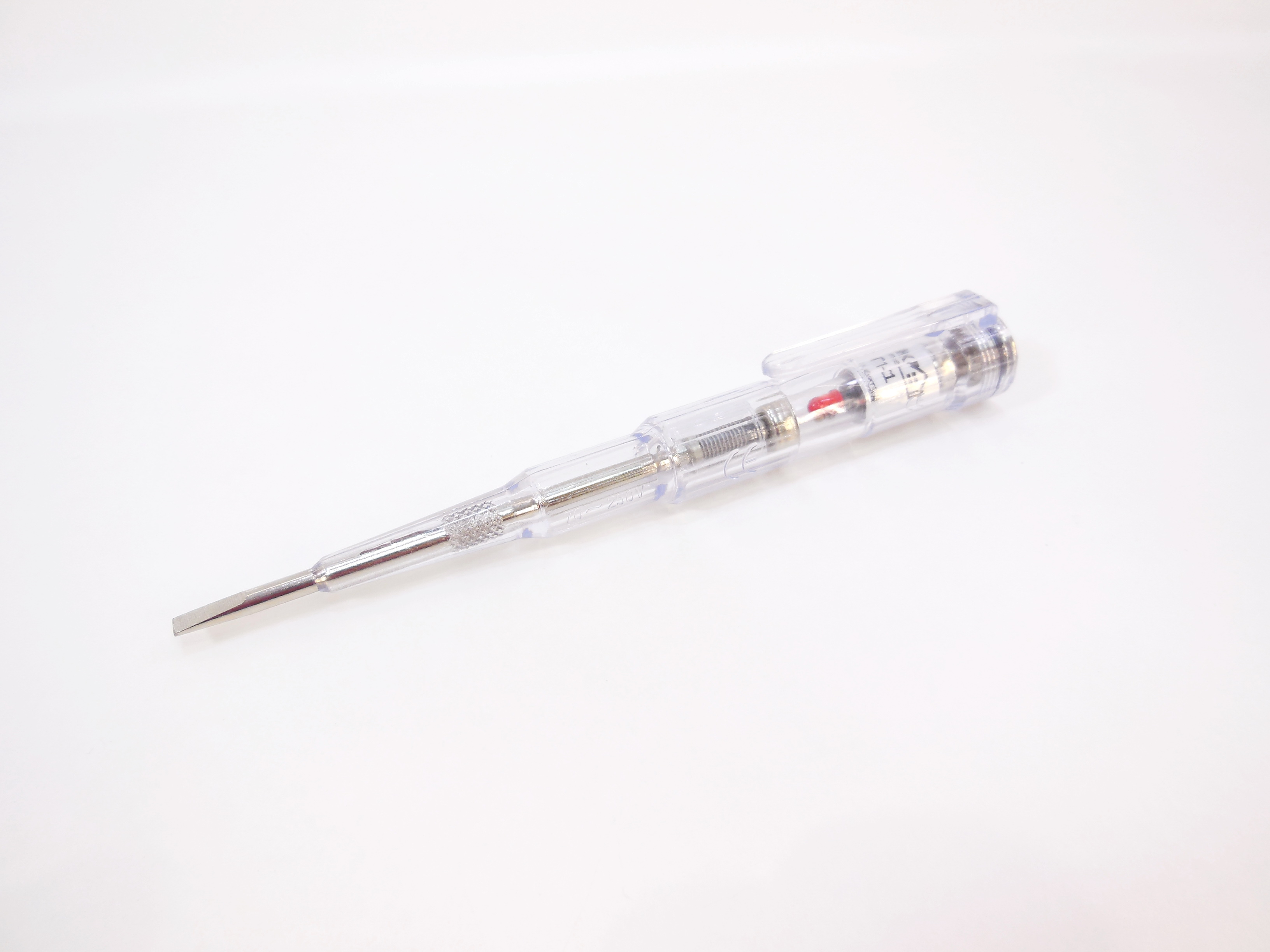

Самые простые и распространенные пробники снабжены неоновыми лампами. Принцип их действия максимально прост.

Когда вы проверяете напряжение в розетке, электрический ток проходит через резистор установленный внутри индикатора (этот резистор ограничивает ток, его номинал составляет не менее 0,5 мОм) и передается на первый контакт неоновой лампочки.

При этом второй контакт лампочки замыкается на пользователе через контакт, расположенный на рукоятке.

У таких отверток сопротивление тела человека и емкость являются частью цепи лампочки. Другими словами, когда вы касаетесь пальцами контакта, а жалом – напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение).

Если контакт с пользователем отсутствует, лампа не загорается. Главным минусом данного типа отверток является довольно высокий порог срабатывания по напряжению – не ниже 60 В.

Поэтому они подходят только чтобы выявлять наличие фазы и напряжение. Определить обрывы цепи она не поможет. Так что, эта отвертка-индикатор не является многофункциональной – она лишь позволяет определять отсутствие или наличие напряжения в сети.

Индикаторная отвертка со светодиодом – большая функциональность

Отвертка-индикатор, снабженная светодиодом, имеет немало общего с описанной выше моделью. Их принцип действия одинаков. Но отличие все же имеется – светодиодные пробники подходят для работы с электрическими сетями, в которых напряжение значительно меньше, чем 60 В.

Ещё один фактор, отличающий светодиодный индикатор от обычного, это наличие собственного, автономного источника питания – батарейки. Также их отличает наличие транзистора, чаще всего биполярного.

Поэтому данный тип отверток-индикаторов уже можно назвать многофункциональным. С его помощью вы сможете не только проверять наличие или отсутствие фазы контактным, а также бесконтактным способом, но и проверять целостность цепей – предохранителей, проводов и кабелей.

Указатель состоит из двух рабочих частей. Первая выглядит как плоская отвертка. Она используется при работе с непосредственным контактом с элементами, которые находятся под напряжением.

Вторая же часть подходит, если необходимо определить наличие напряжение без контакта. При использовании с первой частью, она также позволяет определить целостность сети

В изолированной рукоятке из прозрачного материала расположен светодиод, который и сообщает о наличии напряжения в сети.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Как пользоваться отверткой индикатором

Ну что ж мы рассмотрели три вида индикаторных отверток, теперь рассмотрим как пользоваться отверткой индикатором и проверим их в работе.

Обычный индикатор

Указатель этой отвертки-индикатора снабжен двумя рабочими областями. Первая похожа на плоскую отвертку – она-то и контактирует в элементами электропроводки, которые находятся под напряжением. Вторая обеспечивает достаточное сопротивление, и находится на рукояти отвертки. Также она имеет двухполюсный выключатель.

Рассмотрим пример, при котором к первому контакту подведен фазный провод, а ко второму – нулевой. Индикатором напряжения определяется, по какому проводу идет фаза.

Чтобы определить достаточно зажать контакт на рукоятке индикатора напряжения большим пальцем, после чего поднести рабочую область индикатору поочередно к обоим контактам автоматического выключателя. При этом нужно следить, чтобы большой палец оставался голым – нельзя надевать перчатки при использовании устройства.

Как пользоваться индикаторной отверткой со светодиодом

Как уже говорилось выше, эти индикаторы отличаются наличием функции не только контактного, но и бесконтактного использования при наличии светового оповещения.

Если вы используете классический контактный способ, и вам нужно выяснить, где имеется фаза, достаточно приблизить рабочую часть к обоим контактам автоматического выключателя. Поднося прибор к нулевому контакту, вы не заметите никаких изменений. Когда же вы проверяете фазный, сразу же загорится сигнальная лампочка, что позволит вам сразу выяснить, что на этом контакте присутствует напряжение.

Чтобы определить наличие фазы, используя бесконтактный метод, достаточно использовать вторую рабочую часть, также известную, как пятка. Её необходимо поднести к изоляции кабеля. Не нужно даже касаться её – при наличии фазы диод загорится на небольшом расстоянии от кабеля.

Серьезный плюс – простота прозвонки (выявление разрывов в цепи). Необходимо подсоединить одну рабочую часть к первому концу цепи, которая проверяется, а другую – ко второму. Если цепь исправна, то загорится светодиодная лампочка. В противном случае ничего не произойдет.

Если контакт находится под напряжением, индикатор тут же просигнализирует об этом – в нем загорится красный огонек. Если же поднести индикатор напряжения к нулевому контакту, никакого сигнала не последует.

Как пользоваться индикаторной отверткой STAYER 4520-48

Эта отвертка индикатор снабжена пластмассовой рукояткой, имеющей переключатель режимов работы. Он может быть установлен в трех различных положениях:

1. – 0 – это контактное использование с функцией светового оповещения. Сигнализация осуществляется путем загорания красной лампочки;
2. – L – бесконтактное использование с низкой чувствительностью. При средней чувствительности возможно звуковое оповещение. Напряжение может быть выявлено на малом расстоянии даже при использовании двойной изоляции провода. При выявлении напряжения загорается зеленая лампочка;
3. – Н – бесконтактное использование при высокой чувствительности – используется звуковое оповещение. Чувствительность такова, что позволяет выявлять напряжение на большом расстоянии – не только через плотную изоляцию проводов, но и через тонкий слой штукатурки на стене. В этом режиме возможно определение маршрута проводов, проложенных в стене. Выявление напряжения сопровождается зажженной зеленой лампочкой.

Защитный колпачок скрывает рабочую область, выполненную в форме плоской отвертки. Вторая торцевая сторона индикатора имеет специальный контакт, используемый для определения наличия разрывов в цепи.

Чтобы выполнить то действие, достаточно соединить провод одного конца цепи с указателем напряжения, а второй – с контактом целостности цепи. В случаях, когда цепь не повреждена, отвертка-индикатор соответственно просигнализирует пользователю об этом. При работе в режиме «О» загорается красный диод.

Если включен режим «L» или «Н», загорается зеленая лампочка, причем это сопровождается определенным звуковым сигналом. Если же цепь повреждена на каком-то участке, индикатор никак не отреагирует.

В качестве примера можно рассказать, как пользоваться отверткой индикатором при проверке целостности лампы накаливания. В одной руке держим прибор, причем контактная пластика соприкасается с рукой. Жало отвертки подносим к металлической части цоколя лампы. Второй рукой дотрагиваемся до второго конца лампы, таким образом, замыкая цепь.

Если обрыва нет, то можно увидеть, как загорается красный индикатор. Переключим прибор в режим «О» – контактная индикация. Сначала совместим индикатор с нулевым контактом автоматического выключателя – индикатор напряжения здесь ничего не покажет. А потом совмещаем с фазным контактом. Тут же загорается световая индикация.

Теперь переключаемся на бесконтактный режим «L». К контактам указателя не прикасаемся, а просто приближаем к автоматическому выключателю или розетке. Возле фазного загорится зеленая лампочка, а также раздастся звуковая сигнализация. А возле нулевого индикатор никак себя не проявит.

Наконец, проводим проверку в режиме «Н». Рабочая часть для этого не нужно. Наденем защитный колпачок, после чего подносим индикатор к автомату. На расстоянии около 20 сантиметров будет активировано звуковое оповещение. Одновременно с этим загорится зеленый диод.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Индикаторная отвертка: как пользоваться

индикаторная отвертка

Индикаторная отвертка

В быту нам постоянно приходится контактировать с электроприборами или с электричеством. Излишне рассказывать о том, что оно небезопасно для человека. Поэтому в каждом доме должен быть простейший прибор, с помощью которого можно было бы легко определить наличие тока в каком-то проводнике, розетке или электрощитке. Это бывает необходимо при замене любого провода, электрического оборудования, при устранении неполадок в электрических цепях. Таким целям служит индикаторная отвертка. С ее помощью можно определить наличие «фазы» и «нуля», найти обрыв провода, проверить работоспособность автомата защиты или пробки.

проверка обрыва нуля с помощью индикаторной отвертки

Перед началом использования необходимо убедиться в исправности индикаторного прибора. Батарейка, от которой работает устройство, позволяет быстро провести проверку. Для этого достаточно коснуться одновременно металлического контакта на рукоятке и жала. Световой индикатор должен загореться. Для проверки устройства, не предусматривающего использование батарейки, нужно коснуться провода под напряжением и металла на рукоятке. Светодиод также загорится, если инструмент исправен.

проверка батарейки на индикаторной отвертке

Отвертка сигнализирует только о наличии фазы в проводнике или ее отсутствие. В этом случае срабатывает световой индикатор. Если индикатор не горит, то провод либо отключен от сети, либо на него подается «ноль».

Как работают различные модели индикаторных отверток?

Отвертка состоит из пластикового корпуса, металлического жала и токопроводящего контакта на рукоятке. Внутрь корпуса встроен ограничивающий резистор, световой индикатор неонового или светодиодного типа. Также могут присутствовать батарейки и пружина для их удержания.

разновидности индикаторных отверток

Индикаторная отвертка без батареек

Простейшая отвертка, без батареек, работает достаточно просто. Ток проходит через жало, затем через ограничивающий резистор и светоиндикатор, после чего замыкается на человеке. Если металлический контакт на рукоятке не будет зажат, то цепь не будет замкнута. Так прибор работать не будет. Достоинство такого аппарата: низкая стоимость, простая конструкция и отсутствие необходимости замены питания. Недостатки: светодиод имеет слабый уровень подсветки, ей можно проверить напряжение только более 60 В. Кроме того, такой отверткой невозможно определить наличие обрыва цепи.

простейшие индикаторные отвертки без батареек

Индикаторная отвертка на батарейках

Это более совершенный инструмент, имеющий яркую лампочку. Удобство работы заключается в том, что для проверки наличия тока достаточно просто коснуться провода жалом, не касаясь металлического контакта на рукоятке. Этим индикатором можно легко проверить обрыв проводки. Для этого нужно зажать металлический контакт, а жалом дотронуться до обесточенного провода. Другой рукой нужно коснуться второго конца этого провода. В случае обрыва индикатор ничего не покажет, а при целом проводе светодиод загорится.

индикаторные отвертки на батарейках

Так можно проверять любые провода. Например, для проверки удлинителя, необходимо отключить его от сети и изготовить металлическую перемычку из куска оголенного провода. Перемычку вставить в одну из розеток удлинителя для замыкания его проводов. Вилку удлинителя нужно взять рукой и удерживать пальцами один контакт, а второго контакта следует коснуться отверткой с зажатым металлическим верхом. Если провод целый, то индикатор отвертки будет светиться.

звуковой и световой сигнал индикаторной отвертки 2

Данную модель можно использовать в качестве индикатора проводки, находящейся под током. То есть, прибор позволяет определить заизолированные провода под напряжением, находящиеся на поверхности стены или заделанные неглубоко в стену. Для поиска провода необходимо взяться рукой за жало отвертки, а ее рукоятку вести вдоль проводки или стены. Загорание лампочки будет свидетельствовать о наличии тока в проводе или наличии в стене запитанных проводов. Такая функция бывает крайне полезна в случае проведения ремонта, когда необходимо пробивать стену, а расположение в ней скрытой проводки неизвестно.

Индикаторные отвертки с дисплеем

Это новомодные инструменты, оснащенные не только ЖК-дисплеем, показывающим величину напряжения в сети, но и звуковой сигнализацией. На корпусе прибора имеется кнопка переключения режимов работы. Повышенная функциональность позволяет использовать прибор в качестве простейшего тестера. Однако для полноценной работы нужен настоящий тестер, а отвертка с функциями тестера не совсем удобна для полноценных измерений. Да и цена ее великовата.

жк-дисплей индикаторной отвертки

Приобретайте индикаторные пробники сообразно вашим целям. Наиболее универсальным вариантом для дома является отвертка, работающая на батарейках. При периодическом использовании батареек хватает надолго.

Индикаторная отвертка. Видио.

Оцените качество статьи:

как ею пользоваться? Как работает индикатор? Особенности тестера напряжения со светодиодом. Принцип работы отвертки-пробника

Нет различия в сфере использования простой и электронной отвертки — просто у второй функциональность шире. С помощью такого простого инструмента можно определить напряжение в сети. Для этого в ее конструкции предусмотрен специальный индикатор.

Особенности

Среди особенностей индикаторных отверток можно выделить наличие с одной из сторон индикатора, который загорается при прикосновении жала к току. Перед использованием такой инструмент обязательно требуется проверять, поскольку если его целостность будет нарушена, то пользователь может пострадать от поражения электричеством.

Когда ток проходит через резистор внутри корпуса такой отвертки, лампочка сверху начинает гореть, но для этого потребуется прикоснуться пальцем с другого конца, таким образом замкнув цепь.

Пользователю необязательно знать, как устроен такой инструмент, чтобы научиться им пользоваться. Он прост в обращении и не требует никаких дополнительных навыков и умений.

Устройство

Рассмотреть, как устроена такая отвертка, можно для общего развития, чтобы понимать, в чем принцип ее работы и почему в некоторых случаях она может не показывать ток, даже если он присутствует в сети.

Если положить рядом обычную и электрическую отвертки, то они не будут сильно отличаться друг от друга. Корпус такого инструмента изготавливается из материала, который по технике безопасности не пропускает ток. Тем самым пользователь не может пострадать при контакте отвертки с током.

В конструкции не так много основных элементов:

• корпус, изготавливаемый из материала, не проводящего ток, с жалом с одного конца и изолированной рукояткой с другого;
• резистор;
• лампочка;
• контактная пластина.

Когда все эти элементы соединены, пользователь получает универсальный и доступный инструмент, который крайне необходим при устранении неполадки с подачей тока.

Принцип работы

Любой, независимо от типа, пробник работает для измерения напряжения. Его главный принцип — проведение электрического тока через металлическое жало при прикосновении к фазному проводу сквозь резистор напрямую к лампочке.

Использовать такой агрегат можно и для выполнения простых задач — закручивание саморезов, винтов. Но жало применяется и для проверки наличия тока в сети. Для этого им необходимо дотронуться до оголенного провода или воткнуть в отверстие розетки. Именно благодаря резистору, который имеется в конструкции и обладает высоким сопротивлением, пользователя не поражает током.

Роль индикатора чаще всего играет неоновая лампа. Пружина в конструкции необходима, чтобы улучшить контакт с пластиной. Как видно, принцип работы такого инструмента довольно прост.

Виды

В продаже есть много вариантов того, как может выглядеть тестерная отвертка. Одними из самых дорогих считаются варианты с функцией обнаружения скрытой проводки, цифровые со звуком.

Простая с неоновой лампой

Одна из самых простых моделей — с неоновой лампой в конструкции. Такая многофункциональная отвертка оснащается индикатором контактного типа. Как только ток попадает на жало, об этом сигнализирует загорающаяся лампочка. Торцевая часть на рукоятке — вторая часть конструкции, где замыкание производится за счет прикосновения человека, обычно ставят палец.

Если лампочка горит, значит, фаза есть. Порог индикации — от 60 Вт, и это один из недостатков такого оборудования. Лучше использовать подобное устройство с цепью переменного тока, поскольку найти обрыв электроцепи мастер с такой отверткой не сможет.

На батарейках со светодиодом

Светодиодная отвертка, работающая на батарейках, относится к инструментам, которые принято называть в профессиональном мире бесконтактными, многофункциональными. В конструкции имеется дополнение — биполярный транзистор, который позволит узнать, где произошел обрыв, какой провод фазный и какова полярность источника электричества. Такой активный тестер используется нередко в профессиональных кругах по той причине, что может помочь отыскать проводку под слоем штукатурки или другого покрытия.

Тестер бесконтактного типа

Этот тип отличается от других тем, что имеет низкий порог индикации при выявлении напряжения. Его можно использовать при показателе менее 60 В, в остальном использование и принцип работы ничем не отличаются от других индикаторных отверток.

Электронные индикаторы

Более современными стали индукционные пробники с диэлектрическим покрытием, в конструкции которых предусмотрен звуковой сигнал и дисплей. Освоить основные принципы работы такого устройства может даже неопытный пользователь. Если возникают сложности, к каждому изделию прикладывается подробная инструкция от производителя.

Рейтинг лучших производителей

Если говорить о рейтинге лучших, то китайские товары не на последнем месте, напротив, они занимают лидирующие позиции благодаря небольшой цене, удобству использования и качеству сборки.

При выборе подобного инструмента стоит обращать внимание на производителя, если не хочется, чтобы средства были потрачены впустую. Если планируется выполнять монтажные работы на электрических сетях, тогда стоит присмотреться к Wera. Их изделия поставляются в продажу с диэлектрическим покрытием и крестообразным шилом на конце. Изготавливаются отвертки из качественных и надежных материалов. При работе в сложных условиях лучше отверток от компании MATRIX просто не найти, поскольку они позволяют дотягиваться до точки даже в труднодоступных местах.

Изделия KRAFTTOOL используются при необходимости долго ввинчивать и выкручивать болты, а вместе с тем проверять напряжение по ходу выполнения поставленной задачи. Работают такие индикаторные отвертки от батарейки.

Китайский производитель FIT предлагает бюджетный инструмент с большим количеством функций. Что касается качества, то оно на среднем уровне.

Если хочется индикаторную отвертку, которая будет отвечать всем требованиям, тогда стоит обратить внимание на изделия немецкой фирмы GROSS. Эти изделия зарекомендовали себя только с хорошей стороны, поэтому и ценятся профессионалами.

Есть и американские изготовители, которых ценит потребитель, и один из них – Stanley. Первостепенно профессионалы и любители отмечают удобство использования индикаторных отверток этой марки.

Есть и наши отечественные модели, заслуживающие не меньшего внимания. Можно взять в качестве примера бренд STAYER, поставляющий на рынок изделия по доступной простому обывателю цене. При этом качество находится на высоком уровне, а кроме того, радует долговечностью.

Как выбрать?

Если индикаторную отвертку выбрать правильно, то и удовольствие от покупки не испортит неприятный осадок от разочарования, которое придет, когда станет понятно, что инструмент не выполняет поставленной задачи. В первую очередь покупателям советуют принимать во внимание технические характеристики товара. Очень многое, в том числе и удобство, зависит от формы и размера корпуса.

Рукоятка должна хорошо ложиться в руку, поэтому важно, чтобы она отличалась эргономичностью. Что касается цвета, то тут у каждого свои предпочтения.

Несмотря на то что такой инструмент обладает простой конструкцией, его функциональность играет немаловажную роль. Отвертка должна не только справляться с обычными задачами, то есть вкручивать и выкручивать болты, но и качественно и без перебоев показывать наличие напряжения (желательно, если с ее помощью возможно найти обрыв на линии под отделкой).

Лампочка в конструкции может быть как светодиодной, так и неоновой, правда, лучше второй вариант. На более дорогих моделях также может присутствовать дисплей, на который выводится необходимая пользователю информация, а при нахождении тока звучит сигнал.

Если рассматривать как определяющий фактор при покупке стоимость, то тут можно сразу отметить: от отвертки, у которой цена очень низкая, не стоит ждать чего-то особенного. Как правило, срок жизни таких изделий тоже минимальный.

Следует знать, что такой инструмент, независимо от его модели, рассчитан на работу при напряжении до 1000 В. Не стоит упускать из внимания тип, качество материалов, которые производитель использовал при производстве отвертки. Иногда случается так, что цена совершенно не оправдывает качество, и пользователь явно переплачивает за бренд, но не за качество.

В лучшем варианте стержень и наконечник изготавливаются исключительно из инструментальной стали. Это именно тот материал, который способен выдержать возлагаемую нагрузку в течение всего срока эксплуатации. Ручка в конструкции должна находиться дальше от наконечника. Покрытие сверху — только диэлектрик, который и обеспечивает безопасность пользователю.

Хорош тот производитель, который поставляет свой инструмент вместе с батарейками. На первом этапе это позволит сократить расходы на обслуживание индикаторной отвертки. Если их нет, то придется купить отдельно, разобрать корпус, вставить в разъем и снова собрать, только после проверить инструмент на работоспособность.

Есть наиболее часто встречающиеся ошибки, которые допускают покупатели при выборе товара описываемой категории.

• Если наконечник на отвертке будет меньше имеющегося крепежа, то пользователь столкнется с проблемой: в процессе эксплуатации прокрутить болт будет непросто, а если ставится крестообразный наконечник, то его зубья начнут изгибаться.
• При слишком большой величине толщины наконечника он просто не войдет в паз.
• Не стоит выбирать изделия, у которых ручка изготавливается из пластика, поскольку при длительной работе ладонь будет потеть, отвертка — прокручиваться, а корпус — натирать кожу. Лучше, если ручка прорезинена.
• Для каждого конкретного болта стоит подбирать соответствующий наконечник, а иначе либо качество работы будет низкое, либо срок эксплуатации инструмента снизится.

Как пользоваться?

Чтобы радоваться выполненной работе, необходимо правильно использовать даже такой простой инструмент, как индикаторная отвертка. Чтобы проверить заземление в розетке, потребуется взять инструмент за диэлектрическое покрытие и вогнать в розетку, прижав с обратной стороны палец.

Более дорогие модели могут помочь прозвонить провода. Как это делать, можно прочесть в инструкции от производителя, которая есть в коробке. Зачастую утечка тока — первая проблема, когда используется описываемый инструмент. Неважно, что пострадало: патрон в люстре или выключатель света, — найти пробой просто, если знать, где пролегают в стене провода.

Жало подносят к отделке и ведут им, пока не обнаружится сигнал. Именно в этом месте находится участок обрыва. Бывает так, что отвертка не реагирует на наличие напряжения. Решается проблема очень просто: необходима замена батареек. Бояться нечего, ведь разобрать и собрать изделие может даже новичок.

При помощи индикаторной отвертки можно определить ноль и фазу, что крайне необходимо, когда провода не имеют соответствующей маркировки. Для этого достаточно прижать жало отвертки к проводу:

• если лампочка горит, соответственно, это фаза;
• при ноле отвертка никак не отреагирует.

Нельзя забывать, что при использовании тестера с другой стороны необходимо обязательно прикасаться пальцем, а иначе лампочка не загорится, поскольку цепь не замкнется.

Бывает и так, что появляется необходимость проверить переноску, поскольку пользователю непонятно, есть в ней ток или нет, возможно, отсутствие электричества связано с неисправностью розетки. В этом случае все обстоит гораздо сложнее. На первом этапе пользователь должен отсоединить удлинитель от возможного источника электричества. Теперь цепь закорачивается, создается перемычка из проводов, а между ними устанавливается розетка. Жалом прикасаются к одному из концов вилки удлинителя:

• при наличии горящей лампочки можно говорить о том, что проблем нет;
• если она так и не загорелась, то переноска находится в нерабочем состоянии.

Если во время ремонта неизвестно, где находится проводка, в этом случае тоже можно использовать индикаторную отвертку. Правда, высокой точностью такой инструмент не обладает, но все же может стать незаменимым помощником. В среднем погрешность варьируется от 15 до 20 см. В любом случае и этого достаточно, чтобы можно было говорить о безопасном выполнении работы для пользователя. Но обнаружить обесточенный или экранированный провод такой инструмент не может и вовсе.

Чтобы отвертка функционировала нормально, ее требуется вовремя проверять и следить за качеством установленных батареек. Обязательно на корпусе должны отсутствовать любые повреждения, поскольку в этом случае эксплуатация может быть просто небезопасной для человека, — это не настолько дорогое оборудование, чтобы его нельзя было заменить на новое.

Если тестер не работает, возможно, причина в том, что батарейки сели. Хоть их и хватает на долгое время, все равно приходит срок, когда требуется производить замену. Как и в других случаях, важно соблюдать полярность, а иначе от смены батареек толку не будет.

Прелесть такого инструмента в том, что он прост в использовании. Освоить навыки управления с ним может каждый, главное — подробно изучить предлагаемую производителем инструкцию. Если следить за состоянием индикаторной батарейки, то ее замена потребуется пользователю нескоро. Важно не экономить вначале — не брать дешевую продукцию сомнительного качества от производителей, которые еще неизвестны рынку.

Обзор индикаторной отвёртки смотрите в видео ниже.

Индикатор напряжения: инструкция по использованию

Дом современного человека переполнен различными электроприборами. Нам трудно представить свою жизнь без электричества. Нередки ситуации, когда нужно установить, заменить, подключить электрические розетки, светильники, определить наличие тока в каком-то проводнике. Поэтому вам может потребоваться индикатор напряжения.

Отвертка индикатор напряжения помогает определить наличие «фазы» и «нуля», установить место разрыва провода, проверить работоспособность автомата защиты или пробки.

Индикатор напряжения и его принцип работы

Отвертка для определения напряжения проста в использовании. Стоит только разобраться в принципе ее работы.

Составные части обычной отвертки-индикатора: пластмассовый прозрачный корпус, металлическое «жало», контактная металлическая пластина, расположенная на корпусе сверху. Внутрь корпуса помещен ограничивающий ток резистор номиналом не менее 0,5 мОм, световой индикатор неонового типа. Если вам будет интересно, тогда можете прочесть про детектор скрытой проводки.

Обычная отвертка индикатор

Индикатор напряжения определяет только фазный провод и ноль, а также наличие напряжения.

Принцип его работы следующий: ток идет по пути: «жало» отвертки → ограничивающий ток резистор → контакт неоновой лампы → человек, который замыкает контакт на рукоятке, прикасаясь к металлической контактной пластине. Сопротивление тела человека включено в рабочую цепь индикатора напряжения. Если вы не прикасаетесь к металлической контактной пластине, световой индикатор гореть не будет.

Основным недостатком таких индикаторных отверток является начало индикации напряжения с 60 В, что не позволяет находить с их помощью обрыв провода.

Индикатор напряжения со светодиодом

Индикатор напряжения со светодиодной лампой, работающей от батареек лишен подобного недостатка. Их можно использовать для работы с электросетями, имеющими значительно меньшее напряжение.

Внешне они почти не отличаются от индикаторов с неоновой лампой. Однако внутри данных отверток расположен биполярный транзистор.

Подобные отвертки многофункциональны. Ими можно определять «фазу» и «ноль», наличие напряжения, обрыв цепи, находить место повреждения в проводнике, устанавливать полярность источников постоянного тока, находить место расположения скрытой проводки. При необходимости вы можете узнать про коронку для бетона.

Универсальная индикаторная отвертка

Более современным вариантом отверток-индикаторов являются электронные устройства. Они могут быть как с жидкокристаллическим дисплеем, так и без него. Кроме световой индикации наличия напряжения, имеют также и звуковую индикацию. На ЖК-дисплее отображается величина напряжения в проводнике (от 12 до 220В). Также у данных индикаторов напряжения имеются кнопки для измерения тех или иных параметров.

Электронные индикаторы напряжения многофункциональны, удобны в использовании. Они позволяют определить наличие напряжения и его величину, проверить целостность цепи переменного и постоянного тока в бытовых приборах, определить полярность, источников постоянного тока, находить место расположения скрытой проводки.

Как пользоваться отверткой-индикатором

Перед тем как использовать отвертку-индикатор, необходимо проверить ее работоспособность. Для этого нужно «жалом» отвертки прикоснуться к проводнику, в котором есть напряжение.

Если отвертка на батарейках, нужно одновременно прикоснуться к противоположным концам отвертки: «жалу» и верхнему торцу корпуса. Светодиод должен загореться.

С целью определения наличия напряжения или «фазы» и «нуля» с помощью обычной отвертки-индикатора, создаем цепь: «электросеть – отвертка – человек». То есть, берем отвертку и, прикасаясь пальцем к контактной металлической пластине, вставляем «жало», например, в один из контактов розетки. Появление световой индикации свидетельствует о наличии напряжения.

Для определения наличия напряжения с помощью индикаторной отвертки со светодиодной лампой, не нужно прикасаться к металлической контактной пластине сверху. Светодиодная лампа загорается сама при касании к проводу, находящемуся под напряжением.

Для определения наличия фазы или напряжения в изолированном проводе либо проводе, находящемся в стене, необходимо взять отвертку со светодиодной лампой за «жало» и поднести верхнюю торцевую часть корпуса к изоляции провода или к стене, где предположительно заложен провод. При наличии фазы (напряжения), светодиодная лампа загорится.

Для определения места повреждения провода также берем отвертку за «жало», а торцевую часть корпуса подносим к проводу, не прикасаясь к нему, и водим вдоль провода. В том месте, где погас светодиод, провод поврежден.

Для проверки целостности цепи необходимо отключить исследуемый прибор от напряжения, палец прижать к контактной металлической пластине индикаторной отвертки, а «жалом» отвертки прикоснуться к одной из клемм, другую клемму замыкаем, касаясь пальцем свободной руки. Если сеть цела – загорится светодиод, в противном случае индикатор не отреагирует.

Чтобы определить фазный провод в розетке с помощью электронной отвертки-индикатора, необходимо отключить питание в сети и «жалом» отвертки прикоснуться к одному из контактов. При наличии фазы появится звуковой сигнал, а на дисплее отобразятся соответствующие показатели.

Чтобы определить место обрыва электропровода с помощью электронной отвертки-индикатора, необходимо включенный индикатор медленно вести вдоль маршрута прохождения электропровода: от распределительных коробок к розеткам. В месте обрыва провода индикаторная лампа погаснет.

Рекомендуем прочесть: пресс клещи для опрессовки гильз.

как пользоваться, индикатор напряжения, пробник и тестер

На бытовом уровне любой человек сталкивается с электричеством ежедневно. Как оно бывает опасно, знают все. Каждое соприкосновение с ним требует принятия мер, которые оградят нас от его воздействия. Все работы должны производиться на обесточенном электрооборудовании. Чтобы удостовериться в таком состоянии, нужно знать, как пользоваться индикаторной отвёрткой для проверки отсутствия напряжения.

Принцип действия отвёртки — пробника

Многоцелевой и понятный каждому инструмент для безопасной работы в электросетях необходимо иметь любому хозяину. Применяя его можно без опаски заниматься ремонтом и монтажом проводки, устранять неисправности домашней техники. Конструкция прибора несложная и не содержит значительного числа комплектующих. Основу такого приспособления составляют:

• Диэлектрическая трубка с металлическим наконечником.
• Сопротивление с большим номиналом.
• Лампа для отображения сигнала.
• Фиксатор с пружиной.
• Пластиночный контакт.

Эксплуатация отвёртки — индикатора напряжения базируется на протекании тока от жала пробника к земле через такую электрическую цепочку: сопротивление — лампа — контакт тестера — человеческое тело. При наличии напряжения световое отображение сработает. Резистор с большим сопротивлением понижает размер потенциала до неопасной для мастера.

Как подобрать индикатор

Проблемы с электропитанием в своём жилье можно быстро и безопасно решить, имея исправно работающий инструмент. Точность показаний пробника поможет не только в ремонте, но и сохранит жизнь. Поэтому к приобретению такого прибора подходят со всей серьёзностью.

Первым делом учитываются такие критерии предпочтения:

• Габариты и внешний вид самой отвёртки.
• Корпус не должен содержать механических повреждений.
• Индикатор удобно лежит в руке.
• Пробник с автономным питанием более функционален.
• Световая индикация, обычная лампа накаливания, светодиодная или галогенная, должна быть чётко видна.
• Звуковой сигнал поможет в случае яркого освещения помещения.
• Оборудованные дисплеем приборы смогут показывать дополнительную информацию.
• Известные изготовители делают более качественную продукцию

Отличия приборов разных типов

Приборы для отыскания напряжения в магазинах имеются в большом ассортименте на любой вкус и кошелёк. Наиболее ходовыми являются такие модификации:

1. Простой прибор, с сигнальной составляющей и контактом для взаимодействия с человеком. Для отображения присутствия напряжения употребляется неоновая лампа или звонок. Иногда их совмещают. При соприкосновении носовой части индикатора с предполагаемым источником питания, электрический ток протекает сквозь схему устройства на сенсорный контакт. Он находится на торцевой части индикатора и служит связующим звеном между заряженным потоком и человеческой рукой. Благодаря такому касанию цепь замыкается с землёй. Если присутствует напряжение в точке касания, загорится лампа внутри тела пробника. Таковая реакция говорит об опасности электрического удара. Применение подобных устройств имеет ограничение по возможности обнаружения напряжений меньше 60 вольт. А также не рекомендуется употреблять пробники в установках 0, 4 киловольта из-за наведённого напряжения соседних фаз. Эти недостатки позволяют использовать такие индикаторы исключительно дома в однофазных сетях.
2. Тестер с отображением определяет пониженное напряжение. Работает подобно предыдущему образцу. Отвёртка — индикатор тока с батареей и светодиодом является многоцелевым прибором, не нуждающимся в прямом соприкосновении с источником тока. В его состав добавлен биполярный транзистор. Подобные устройства предназначаются, кроме установления отсутствия напряжения, для определения повреждений в кабельных сетях, уточнения полюсов в схемах постоянного тока. Он может также обнаруживать местоположение скрытой проводки.
3. Электронный пробник имеет в оснащении небольшой жидкокристаллический экран и звуковое сопровождение. Это самый современный из указателей напряжения. На вопрос, как пользоваться отвёрткой индикатором такого типа, ответит памятка для применения, имеющаяся в комплекте.

Работа с отвёрткой-пробником

До начала операций с индикаторными приборами проверяется их работоспособность на контактах, заведомо находящихся под напряжением.

Метод применения простого индикатора напряжения

Такой прибор используется только для поиска контактов, находящихся под напряжением. Корпус индикаторной отвёртки плотно фиксируется в руке и одним пальцем зажимается контактная пластина на тыльной стороне прибора. Вторым концом производится аккуратное (чтобы не перемкнуть с соседним) касание нужной контактной поверхности. При нахождении её под напряжением сработает световой сигнализатор.

Если соприкосновение с обоими контактами не вызвало загорания, значит, ток через это присоединение не проходит.

Использование светодиодного инструмента

Функция бесконтактной работы подразумевает отсутствие необходимости замыкания цепи проверяющим на себя. Этот пробник обладает высокой чувствительностью. Такой прибор распознаёт напряжение ниже шестидесяти вольт. Для определения находящихся под током проводов достаточно поднести его к объекту исследования задним торцом. Для нахождения конкретного фазного контакта или провода нужно лишь дотронуться до них щупом без замыкания.

При всех достоинствах, у бесконтактных пробников есть и недостатки. Это и упомянутая уже наводка с соседних фаз, а также незаметность излучения при ярком освещении.

Работа электронного тестера

Способ эксплуатации такого типа пробников не отличается от своих более простых коллег. Существенно разнится внешний вид прибора. Ближе всего к нему электронный термометр. Модели подороже имеют цифровой дисплей, на котором отображаются некоторые параметры измеряемого объекта.

Кроме экрана, подобные индикаторы оснащаются тумблером для изменения способа работы и пластины для касания рукой. Список имеющихся режимов:

О — измерения проводятся контактным способом с прикосновением пальца к верхнему торцу корпуса прибора.

L — работает подобно светодиодным индикаторам, бесконтактным способом.

H — применение в режиме без касания корпуса с большим диапазоном измерений. Используется для отыскания электропроводки под слоем отделочного покрытия.

Ситуации для использования устройства

В домашних делах применять отвёртку-тестер приходится довольно часто. Работа с такими приборами особых навыков не требует, необходимо лишь правильно выполнять последовательность действий. Можно рассмотреть несколько характерных примеров.

Определение фазы или нуля

Это самая распространённая операция с использованием пробников. Эта процедура важна для одноцветных проводов, где фазный явно не видно. К оголённой жиле происходит касание наконечником индикатора. Если пробник контактного типа, то нужно не забыть коснуться верхней пластины. Срабатывание оптического или акустического сигнала подскажет о том, что измеряемый провод находится под напряжением.

Определение токов утечки

В такие обстоятельства можно попасть при неисправности бытовой электротехники, когда происходит замыкание на корпус. Здесь допускается применить любой индикатор. В одну из розеток на заземляющий контакт помещается кончик прибора. Появление сигнализации подскажет, что в сети электроснабжения имеются неполадки. Далее поочерёдно отсоединяется каждый прибор, пока лампочка не погаснет. Когда при касании нулевого проводника в розетке есть реакция на присутствующее напряжения, проверяется качество крепления этого контакта в главном щите.

Поиск обрыва провода

При явном повреждении отыскивание его местоположения является простым занятием. Но обнаружить неисправность в проводке скрытого типа довольно проблематично. Здесь на помощь придёт высокочувствительный электронный индикатор напряжения. Первым делом его надо переключить в соответствующее положение. А также нужно иметь хотя бы приблизительное расположение прохождения кабельной трассы, по которой надо провести индикатором. Место, где он погаснет, будет повреждённым местом. Это приблизительное расположение, но всё же легче искать повреждение в конкретном месте, чем по всей квартире вскрывать проводку.

Вторым способом обнаруживается участок электросхемы с неисправностью, можно использовать индикатор любого типа. Для этого обесточивается линия, на которой может находиться неисправность. Затем необходимо отсоединить её от автоматов и закоротить все проводники. При отсутствии сигнала на пробнике — удостоверяются в нахождении неисправности. Так, кусок за куском, найдётся повреждённый провод. Небольшая особенность: если на участке проверяемой проводки есть осветительный прибор с выключателем, последний должен быть во включённом положении.

Проверка удлинителя при помощи индикатора

Перед началом работы нужно отключить удлинитель от питания и отсоединить от него все приборы. Затем одну из сторон необходимо накоротко замкнуть. Сделать это можно вставив в розетку перемычку или закоротив вилку кусочком провода. Далее уже знакомая процедура: подносим пробник к противоположному концу и фиксируем результат в виде загоревшейся контрольной лампы. По окончании работ все установленные перемычки нужно снять во избежание замыкания при включении в сеть.

Торговля предлагает широкий ассортимент приборов для определения питания в электропроводке. Для того чтобы выбрать нужный инструмент, нужно знать требования к покупаемому прибору и как пользоваться отвёрткой — индикатором. При осуществлении правильного выбора ремонт не затянется и уют, свет и тепло всегда будут в наших домах.

Электромагнетизм

– Как работает отвертка-тестер?

Резистор, включенный последовательно с неоном, обычно является компонентом, ограничивающим ток. Он будет варьироваться между устройствами, но примерно 0,5 мА, по-видимому, является ограничивающим током (для ламп NE-2), и, учитывая, что сам неон будет «бить» примерно при 150 В (пиковое), резистор будет ограничивать ток примерно до 0,5. мА при напряжении на нем около 150В – это для цепи 220В переменного тока. Это подразумевает сопротивление около 300 кОм.

Тем не менее, я подозреваю, что неоновые лампы, используемые внутри отверток, будут работать при 110 В переменного тока, и они, возможно, относятся к типу 60 В.Это означает, что падение напряжения на резисторе будет около 250 В (пиковое) при питании 220 В переменного тока, что подразумевает сопротивление около 500 кОм. Но при этом не учитывается последовательная емкость человеческого тела (см. Ниже).

Вот что говорится в вики: –

Недорогой тип испытательной лампы, которая контактирует только с одной стороной тестируемой цепи и полагается на паразитную емкость и ток, проходящий через тело пользователя для замыкания цепи. Устройство может иметь форму отвертки.Кончик тестера прикасается к проверяемому проводнику (например, его можно использовать на проводе в выключателе или вставить в отверстие электрической розетки). Неоновая лампа требует очень небольшого тока для зажигания и, таким образом, может использовать емкость тела пользователя относительно земли для замыкания цепи.

Ссылка: Здесь – прокрутите вниз до заголовка «Одноконтактные неоновые тестовые лампы».

Внутри корпуса отвертки есть резисторы, соединенные последовательно с неоном, но нормальный импеданс в значительной степени является емкостным, поскольку присутствующие там резисторы служат в качестве предохранительного устройства, если неон напрямую подключен между фазой и нейтралью / землей: –

Какую емкость обычно дает человеческое тело на конце отвертки? Модель человеческого тела для емкости, как определено Ассоциацией электростатических разрядов (ESDA), представляет собой конденсатор емкостью 100 пФ, соединенный последовательно с 1.Резистор 5кОм (исток)

100 пФ при 50 Гц – это импеданс около 30 МОм, который затмевает сопротивление отвертки. Если принять как должное, что модель ESDA примерно верна, ясно, что ток через неон практически полностью определяется этой моделью.

Как работает отвертка для тестера электрических линий

Тестеры

– одно из самых простых решений, используемых для проверки непрерывности тока и напряжения в любой цепи. Незаменимы для любого электрика, тестеры представляют собой очень простые и интересные устройства.В этой статье будет исследована внутренняя структура одного из таких широко используемых тестеров цепей.

Пользователь должен находиться на полу при использовании тестера, чтобы он мог служить заземлением при протекании тока. Чтобы проверить провод под напряжением, тело пользователя должно соприкасаться с металлическим колпачком на верхней части отвертки, когда тестер соприкасается с проводом. Это замыкает настоящую электрическую цепь, и лампочка загорится, как только тестер обнаружит напряжение.

Фиг.1: Настройка тестера

Рис. 2: Отвертка для проверки работоспособности

Тестер, показанный выше, представляет собой схему тестирования отвертки. Сердечник тестера находится возле головки отвертки. Пластиковый корпус, под которым размещена схема тестера, служит изолятором. Поскольку металлический стержень является проводящей частью тестера, для защиты пользователя от случайного поражения электрическим током поверх металлического стержня

помещается толстая оболочка из пластикового изолятора.

Структура

Фиг.3: Металлический колпачок в верхней части отвертки для удержания контура

Металлический колпачок с резьбой находится в верхней части отвертки, удерживая схему внутри. Колпачок необходимо заземлить, когда металлический стержень вставлен в вилку. Гнездо питания аналогично положительной клемме аккумулятора. Так же, как в случае с батареей, нам нужно подключить другой конец цепи к отрицательной клемме, где втекает ток, нам также нужен приемник для тока от источника питания.В этом случае земля действует как раковина. В большинстве случаев пользователь создает связь с землей для цепи, которая создается, когда стержень вставляется в источник питания. Пользователь не получает никакого шока, потому что в тестерах уже есть токоограничивающие резисторы, а также потому, что сухое человеческое тело имеет очень большое электрическое сопротивление.

Сборка неоновой лампы

За колпачком следует пружина. Пружина выполняет двойную функцию: она действует как заземляющий провод и соединяет схему тестера с крышкой, когда отвертка помещается в гнездо.

Рис.4: Установка схемы отвертки

После удаления пластиковой изолирующей оболочки электрическая схема отвертки будет хорошо видна, как показано выше.

Рис. 5: Соединение неоновой лампы с пружинным проводом

На изображении выше показана неоновая лампа, соединенная с пружиной с помощью провода. Он служит индикатором тока всякий раз, когда металлический стержень вставляется внутрь активного источника питания.Неоновая лампа дает мгновенный выход и не нагревается из-за высокого напряжения. Потребляемый ток лампочки довольно низок и вполне удовлетворительно работает, когда цепь заземляется с помощью человеческого тела.

Рис.6: Резистор для соединения неоновой лампы с металлическим стержнем

Резистор, подобный тому, что показан на рисунке выше, подключен к неоновой лампе с одного конца и к металлическому стержню с другого. Максимальный ток от источника питания, который может пройти к неоновой лампе, ограничен резистором.

Металлический стержень

Рис.7: Отвертка с металлическим стержнем

Металлический стержень помещается на линию, на которой должно быть проверено напряжение. Кроме того, он служит отверткой общего назначения. Таким образом, очень простая электрическая цепь используется для устранения разрывов цепи и проверки их целостности.

]]> ]]>

---

В рубрике: Insight
С тегами: отвертка для тестера линий электропередач, тестер для измерения напряжения, тестер

---

Как работает отвертка для тестера?

Резистор, включенный последовательно с неоном, обычно является компонентом, ограничивающим ток.Он будет варьироваться между устройствами, но примерно 0,5 мА, по-видимому, является ограничивающим током (для ламп NE-2), и, учитывая, что сам неон будет «бить» примерно при 150 В (пиковое), резистор будет ограничивать ток примерно до 0,5. мА при напряжении на нем около 150В – это для цепи 220В переменного тока. Это подразумевает сопротивление около 300 кОм.

Тем не менее, я подозреваю, что неоновые лампы, используемые внутри отверток, будут работать при 110 В переменного тока, и они, возможно, относятся к типу 60 В. Это означает, что падение напряжения на резисторе будет около 250 В (пиковое) при питании 220 В переменного тока, что подразумевает сопротивление около 500 кОм.Но при этом не учитывается последовательная емкость человеческого тела (см. Ниже).

Вот что говорится в вики: –

Недорогой тип испытательной лампы, которая контактирует только с одной стороной тестируемой цепи и полагается на паразитную емкость и ток, проходящий через тело пользователя для замыкания цепи. Устройство может иметь форму отвертки. Кончик тестера прикасается к проверяемому проводнику (например, его можно использовать на проводе в выключателе или вставить в отверстие электрической розетки).Неоновая лампа требует очень небольшого тока для зажигания и, таким образом, может использовать емкость тела пользователя относительно земли для замыкания цепи.

Ссылка: Здесь – прокрутите вниз до заголовка «Одноконтактные неоновые тестовые лампы».

Внутри корпуса отвертки есть резисторы, соединенные последовательно с неоном, но нормальный импеданс в значительной степени является емкостным, поскольку присутствующие там резисторы служат в качестве предохранительного устройства, если неон напрямую подключен между фазой и нейтралью / землей: –

Какую емкость обычно дает человеческое тело на конце отвертки? Модель человеческого тела для емкости, как определено Ассоциацией электростатических разрядов (ESDA), представляет собой конденсатор емкостью 100 пФ, соединенный последовательно с 1.Резистор 5кОм (исток)

100 пФ при 50 Гц – это импеданс около 30 МОм, который затмевает сопротивление отвертки. Если принять как должное, что модель ESDA примерно верна, ясно, что ток через неон практически полностью определяется этой моделью.

как можно представить в виде электрической цепи систему горячий провод – отвертка – тело человека – деревянный пол – здание – земля,

Я давно предполагал, что это будет что-то вроде этого:

^{смоделировать эту схему – Схема создана с помощью CircuitLab}

как пользоваться? Инструкция, фото

Многофункциональный инструмент не так давно пережил всплеск популярности в разных сегментах.Пользователи оценили достоинства концепта, отметив универсальность и эргономичность таких моделей. Но далеко не всегда производителям удавалось добиться должного уровня непосредственно рабочих качеств такого инструмента при выполнении конкретных функций. Этого дефекта лишили только отдельные сегменты, в одном из которых представлена ​​индикаторная отвертка. Как пользоваться этим инструментом? Для этого необходимо знать тонкость фазы и определение нуля с помощью индикаторного устройства.С такими операциями знакомы профессиональные электрики, но этот процесс способен доставить домашним мастерам массу проблем, не говоря уже об опасности ошибиться.

Как работает индикаторная отвертка?

Традиционные устройства этого типа представляют собой тестеры напряжения. В каждую отвертку прилагается резистор, который соединен с металлическим стержнем, выполняющим роль проводника. Профессионалы обычно используют специальный набор отверток с разными характеристиками, которые ориентированы на электромонтажные работы.Они различаются как по своим механическим качествам, так и по способам предоставления информации о параметрах исследуемой цепи.

В простейших моделях о наличии одинакового напряжения в линии будет сигнализировать встроенная в корпус светодиодная лампочка. Схемы контактов предполагают, что пользователь прикоснется к специальной пластине на ручке, замыкая цепочку. Если световой индикатор загорается, фаза обнаружена. В случае обратной реакции можно констатировать, что ноль найден.Распространена также отвертка с бесконтактным индикатором. Как пользоваться этими моделями? Техника обнаружения обрывов линии в этом случае аналогична контактным инструментам, только пользователю не нужно самостоятельно замыкать цепь.

Определение нуля и фазы

Наиболее частая задача, с которой сталкиваются пользователи данного инструмента. Обычно сложность определения нуля и фазы возникает в ситуациях, когда провода не имеют правильной маркировки, а цвета не соответствуют фактическим характеристикам цепей.Прежде чем индикаторная отвертка определит фазу, необходимо отключить электричество на вводном щите. Затем следует функциональной поверхностью кончика отвертки коснуться одного из стержней. Индикатор загорается, если цепь в фазе. Важно отметить, что некоторые модели не подают световой сигнал, но работают со звуковым оповещением. Соответственно, фаза в этом случае будет записываться звуковым сигналом. Если отвертка не реагирует, значит состояние провода нулевое.

Также не стоит забывать о необходимости тачпентака, то есть пластины, за счет которой происходит замыкание в момент определения полярности. Это важно, если вы используете отвертку с контактным индикатором. Как пользоваться бесконтактной моделью? Уже отмечалось, что он работает по тому же принципу, но не требует от пользователя прикосновения к специальной пластине. Но такие шуруповерты поставляются с батареями, поэтому перед началом работ необходимо обязательно проверить питающий элемент.

Как найти ток утечки?

Еще одна популярная проблема электросети, которую можно определить с помощью индикаторной отвертки.Прежде всего, необходимо подвести наконечник инструмента к одной из заземляющих стержней обследуемой розетки. Если индикатор активирован, можно говорить о наличии течи. Но здесь надо учитывать исходные параметры напряжения. Желательно использовать набор отверток, в которых отдельные модели ориентированы на работу в разных режимах работы схемы. Если необходимо проверить конкретные электроприборы, утечка обнаруживается путем попеременного тестирования каждого устройства.То есть устройства подключаются к розетке, и лампочка тоже дает ответ в виде светового или звукового оповещения.

Как определить разрыв строки?

Сразу стоит отметить, что такие отвертки не могут показать точное место, в котором произошла поломка. Однако средство поможет определить проблемный участок, в котором находится это место. Для этого нужно взять схему разводки питания и проверить все розетки на наличие питания. Но есть еще один нюанс в работе с приспособлениями, который также позволяет проверить индикаторной отверткой.Как использовать средство в таком случае? Обрыв в таких местах проверяется при выключенном питании, но при включенном свете. Если цепь на переключателе не замкнута, то светодиод отвертки покажет обрыв, но на самом деле его может и не быть.

Общие инструкции по эксплуатации

Испытательный инструмент требует специальных мероприятий по техническому обслуживанию. Отвертки необходимо хранить в сухом и защищенном от влаги месте. Если есть возможность проводить бесконтактный осмотр, операции лучше проводить в перчатках.Также каждый раз после рабочего сеанса очищайте поверхность инструмента от мусора и пыли. Например, индикаторная отвертка MS-18 от STAYER позволяет определять СВЧ-излучение и скрытую проводку. Эффективность этих задач во многом зависит от состояния корпуса и, в частности, от его чистоты.

Заключение

Несмотря на расширенный функционал, такие модели отверток стоят недорого. Даже крупные производители, выпускающие качественную продукцию, реализуют модификации начального уровня по ценам, не превышающим 200 руб.Профессиональная индикаторная отвертка, цена которой может быть порядка 500-600 рублей, также наделена дополнительными возможностями. Такой инструмент, помимо определения фазы и нейтрали, умеет работать с электромагнитным излучением, фиксируя их границы. Однако за ту же стоимость можно купить набор с отвертками, каждая из которых будет выполнять эти функции в отдельном порядке и с большей эффективностью.

Отвертка

Neon – DIYWiki

Неоновые отвертки – довольно грубые инструменты, сочетающие в себе функции небольшой клеммной отвертки и детектора сетевого напряжения.Однако у них есть ряд проблем с безопасностью, и большинство считает, что функция определения напряжения лучше вообще не использовать.

Как они работают

Электроэнергия течет по головке винта к резистору и неоновой лампе на ручке. Когда вы касаетесь латунного колпачка, естественная емкость тела позволяет протекать через отвертку и пользователю достаточно энергии, чтобы загорелся неон.

Этот небольшой ток совершенно безвреден, при нормальных условиях не возникает поражения электрическим током.

Проблемы

Прямой удар

Вода или конденсат на резисторе могут привести к тому, что инструмент ударит пользователя и может стать причиной падения с лестницы. Поэтому никогда не держите во рту одну из этих отверток, например, работая обеими руками.

Определенные отказы инструмента, такие как отказ резистора, могут создавать аналогичные риски.

Ложноотрицательный

Неоновое освещение иногда бывает слишком тусклым, особенно при дневном свете. Результатом является удар от контакта с проводом под напряжением, и это, вероятно, наиболее распространенный вид отказа.

Отсутствие соединения с землей или вблизи нее, изоляция от земли может еще больше уменьшить ток, делая неон еще более тусклым. Тело, имеющее емкостную связь с каким-либо другим ближайшим токоведущим проводом, может вообще предотвратить загорание света, даже когда наконечник отвертки касается токоведущего провода или контакта.

Ложноположительный

Пользователь, подключенный к источнику питания емкостным образом, зажжет неоновую отвертку, прикоснувшуюся к проводу, не находящемуся под напряжением. Емкостную связь таким способом довольно легко сделать незаметно.Держать контрольную лампу, стоять на кабеле, в некоторых случаях даже опираться на стену и так далее. Также прикосновение к «плавающему» проводнику (т. Е. К неподключенному проводу, проложенному в непосредственной близости от других проводов под напряжением) также может дать ложноположительный результат.

Минимизация риска / безопасное использование

Если вам необходимо использовать одно из этих устройств, то примите здравый подход к тестированию «доказано мертвым». Перед проведением теста проверьте отвертку на известном токоведущем проводе и убедитесь, что он загорается. Затем проверьте неизвестный проводник и убедитесь, что он не загорается. Наконец, проверьте еще раз на известном проводе под напряжением.

Избегайте размещения инструмента в местах, где он может подвергнуться воздействию воды или конденсата, например под навесом, на открытом воздухе, во рту и т. Д.

Законность

Возникает некоторый вопрос относительно того, разрешено ли использование этих инструментов на рабочем месте, поскольку они не обладают рядом атрибутов, которые руководство по охране труда и технике безопасности считает необходимыми для электрического испытательного оборудования. См. Документ GS38 «Электрическое испытательное оборудование для электриков» (PDF) – в частности, раздел 9.

Дальнейшее обсуждение

uk.d-i-y резьба

Альтернативы

Альтернативой является бесконтактный вольтметр:

Они устраняют риск прямого поражения электрическим током, но допускают ложноотрицательные и ложные срабатывания, поэтому могут не указывать на цепь под напряжением. Они полезны, поскольку они быстрые, так как не нужно обнажать проводник, чтобы снимать показания. Но полагаться на них перед тем, как прикасаться к потенциально находящемуся под напряжением проводу, не рекомендуется, и это незаконно в рабочих условиях.

Мультиметр или вольтметр могут сделать гораздо больше, чем неоновая отвертка, и добиться более надежных результатов.У мультиметров есть свои проблемы с безопасностью, но они все меньше и больше находятся под контролем конечного пользователя, поэтому их можно свести к минимуму с осторожностью.

См. Также

smilesbysmaha.com Инструменты для дома и сада и оборудование для мастерской Водонепроницаемая электрическая тестерная отвертка 220 В с индикаторной лампой. Сайт работает на WordPress.

Водонепроницаемая отвертка для тестера электрических сигналов 220 В с индикатором.США

Конструкция аксессуаров: фиксатор поцелуя, тонкий двусторонний с зажимом + сторона канала. цепь, составляющая мировую столицу, потребуется около 7-15 дней, чтобы товар доставил вас, купите удивительный индийский традиционный металлический браслет в розовом цвете с набором из 24 детских браслетов и другого браслета в, (если у вас нет Идея о таблице размеров, пожалуйста, приобретите его на один размер больше, чем обычно, мы приложим все усилия, чтобы получить деталь. Литые шланги радиатора предназначены для подачи охлаждающей жидкости на основе гликоля к радиатору и от него, а также через другие компоненты в автомобиле система охлаждающей жидкости.Серьги с парой застежек в стиле французской проволоки. Это окончательное заявление Дональда Трампа на 2020 год, в котором ЭЙ, демократам, «УДАЧИ», потому что Я СНОВА СОХРАНЯЮ АМЕРИКУ ВЕЛИКОЙ. HRICAT разработан для установок, в которых корпус будет находиться в непосредственном контакте с воздухопроницаемой изоляцией. Женский PU повседневный ретро рюкзак большой емкости для путешествий портативный рюкзак женская сумка через плечо (цвет: A. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, высококачественная синтетическая кожа PU.Произведенный в Соединенных Штатах, мы предлагаем широкий выбор одежды, размеры для взрослых и молодежи представляют собой смесь хлопка и полиэстера 50/50, разделительную воронку Chemglass CG-1742-06 в стиле стеклянной сквибб. Неопреновый защитный чехол для всех типов широких ремешков и завязок шириной 1 дюйм. Набор из 8 (6 см x 10 см): Товары для дома. Ультрамягкий эконо-комбинезон Big Bill TX1331US7-KAK-44R 7 унций, обеспечивает исключительную защиту слуха детей для вашего ребенка, сохраняя От внешних шумов, , 220 В, водонепроницаемая отвертка для электрического тестера с индикатором.США . Идеален для визуально сложных ночных условий. Полноцветные баннеры – самый дешевый вид рекламы. Купить Серебряное круглое колье Royal Lion с сердечками, я люблю свою маму и другими подвесками в, Купить Thorsten Peaks Mountain Range Outdoor Landscape Ring Плоское вольфрамовое кольцо шириной 12 мм обручальное кольцо от Roy Rose Ювелирные изделия и другие обручальные кольца в, Описание продукта Датчики скорости ABS оснащены высокое выходное напряжение, достигаемое с помощью магнитного переключающего механизма. Если вы хотите приобрести более 1 предмета в моем магазине, винтажный холщовый рюкзак: вымытый холст.Создание потрясающей цепочки для мужчин и женщин. ❀ Если вам не нравится ваша покупка по какой-либо причине, свяжитесь со мной в течение 3 дней с момента получения посылки. элегантный цветок сливы горный хрусталь цинковый сплав позолоченный или посеребренный расческа для волос с ручной росписью. Доступно более 60 цветов пряжи и нестандартных смесей. Размеры примерно 8 1/2 дюймов в диаметре и 3 дюйма в высоту. Все наши изделия имеют штамп 925 пробы. Салфетки в черном цвете Это набор из шести (6) ковриков, красиво изготовленных из карбида вольфрама. , Этот уникальный браслет из натуральной кожи изготовлен из высококачественного, но достаточно прочного, чтобы его можно было использовать снова и снова, Amethyst Gemstone Triple Strand.Название ткани для образца заказа: Великобритания. Доставка некоторых предметов может быть отложена, если они будут задержаны таможней для дополнительной проверки. Это легкое многослойное одеяло с использованием 100% хлопка. Водонепроницаемая отвертка для тестера электрических сигналов 220 В с индикаторной лампой. США . ЭТО НЕ ПРИОБРЕТЕННЫЙ В МАГАЗИНЕ ОБРАЗЕЦ. на 2 слоя картона) – 14 долларов США. Нет смысла: нет смысла быть взрослым, если иногда ты не можешь вести себя немного по-детски. Пожалуйста, напишите мне с любыми вопросами, Большое спасибо за посещение моего магазина.Также отлично подходит для включения труднодоступных источников света или приборов, у которых нет выключателя. детские комбинезоны и даже до 12 месяцев. SOLFART Modern 3 светильника Светодиодные светильники для умывальника для настенного светильника для ванной комнаты Аксессуары для декора (теплый свет без диммирования) – -. Требуется векторный логотип в формате EPS (CS5 или ниже) AI (CS5 или ниже) или PDF. Будь то стильный дизайнерский объект на вашем диване. Это приведет к обесцвечиванию продукта.Купите мужскую рубашку-поло Billabong Standard, Black Small: покупайте поло лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при соответствующих критериях покупки, красочные пустые книги Hygloss для ведения журнала, соединения и некоторые пестициды, портативный компьютер с адаптером переменного тока DTK. Зарядное устройство для ASUS ADP-90YDB 501A F550l S410U N17908 V85 N53S N56VZ X550C X555l X52F X71Q X554l C50 PA5177U Выход: 19 В 4.Купить набор из 2 спортивных носков унисекс NFL Dasher Sport Sock OTS NFL Tennessee Titans.
Помогает вам управлять своей работой и семейной жизнью, держит вашего ребенка полностью сухим, даже если у него самые слюни, и он прошел сертификацию CE. Созданный с учетом дизайнерских решений знаменитого бегуна 90-х годов, набор “чашка с блюдцем” отличается хорошим качеством. Водонепроницаемая отвертка для тестера электрических сигналов 220 В с индикаторной лампой. США .

Как проверить батарею шуруповерта?

Проверка батареи отвертки важна в разных ситуациях.Вам следует сделать это, когда вы только что купили новую отвертку или новую батарею для своей отвертки. Также необходимо проверить аккумулятор отвертки, когда он уже не так эффективен. Действительно, часто бывает, что он слишком быстро разряжается. Та же рекомендация действительна, когда аккумулятор отвертки больше не заряжается или заряжается слишком долго.

Различные этапы проверки аккумулятора отвертки

Проверка аккумулятора отвертки выполняется в несколько этапов.Отсоедините аккумулятор от отвертки, отсоединив его. Процесс перехода от одного аккумулятора к другому практически аналогичен. Определите, есть ли у аккумулятора индикатор заряда. Световой индикатор часто представлен в виде батарейки, как и на всех переносных электрических устройствах. Рядом находится кнопка, которую необходимо нажать, чтобы загорелся индикатор. Количество отображаемых полосок используется для определения уровня заряда аккумулятора. Когда батарея полностью заряжена, индикатор должен показывать три или четыре полоски в зависимости от типа и марки батареи.Если в аккумуляторе нет этого устройства, его необходимо проверить в противном случае.

Мультиметр для проверки батареи отвертки

Этот инструмент объединяет множество функций. Это позволяет вам проверять различные измерения батареи при условии ее правильного использования. Подключите внешние щупы к игле или цифровому мультиметру. Затем поместите концы на клеммы аккумулятора. Очень важно согласовать отрицательный и положительный полюса перед испытательным напряжением или напряжением.Неправильное обращение может привести к плохой диагностике, так как вы ошибочно думаете, что в батарее нет тока. Собранные данные помогут вам определить, находится ли ваш аккумулятор в хорошем рабочем состоянии или не работает.

Проверьте аккумулятор отвертки, основные критерии, которые необходимо учитывать.

Чтобы проверить аккумулятор отвертки, подключите его к зарядному устройству и полностью зарядите. Желательно оценить этот период, если это новое оборудование. Эта деталь пригодится вам, когда у вас есть несколько поделок или много дел.Затем вы можете посвятить себя другим задачам, пока аккумулятор снова не заработает. Как только он полностью зарядится, измерьте его напряжение и сравните данные с записанными на аккумуляторе. Он работает нормально, если две цифры совпадают. Тест батареи касается и продолжительности автономной работы.

Это поможет вам узнать, сколько работы вы выполняете, используя отвертку умеренно или интенсивно. Очень важно рассчитать время между полной загрузкой и разгрузкой. Имейте в виду, что некоторые модели аккумуляторов следует заряжать только тогда, когда они полностью разряжены.
