Как протянуть провод в гофру без проволоки?

Протяжка кабеля в гофре

В этой статье я вскрою карты и расскажу секрет реально быстрого электромонтажа.
По мимо штроблений и долблений в электромонтаже еще и кабель кладут(Ваш Кэп), и очень часто, его прокладывают в гофре, когда мы начинали это выглядело примерно так:

UPD: 14.10.2014 Видео снял по этой теме:

Сначала отмеряем по месту гофру, потом находим самое протяженное место в квартире или на лестничной клетке, потом вдвоем затягиваем кабель в гофру и несем укладывать по месту. Затягивание кабеля в гофру отнимало чудовищное количество времени.(Большиство мастеров, если не сказать все, на данный момент так иделают)
И в один прекрасный момент мы произвели на свет это:

Мега супер-пупер катушка!

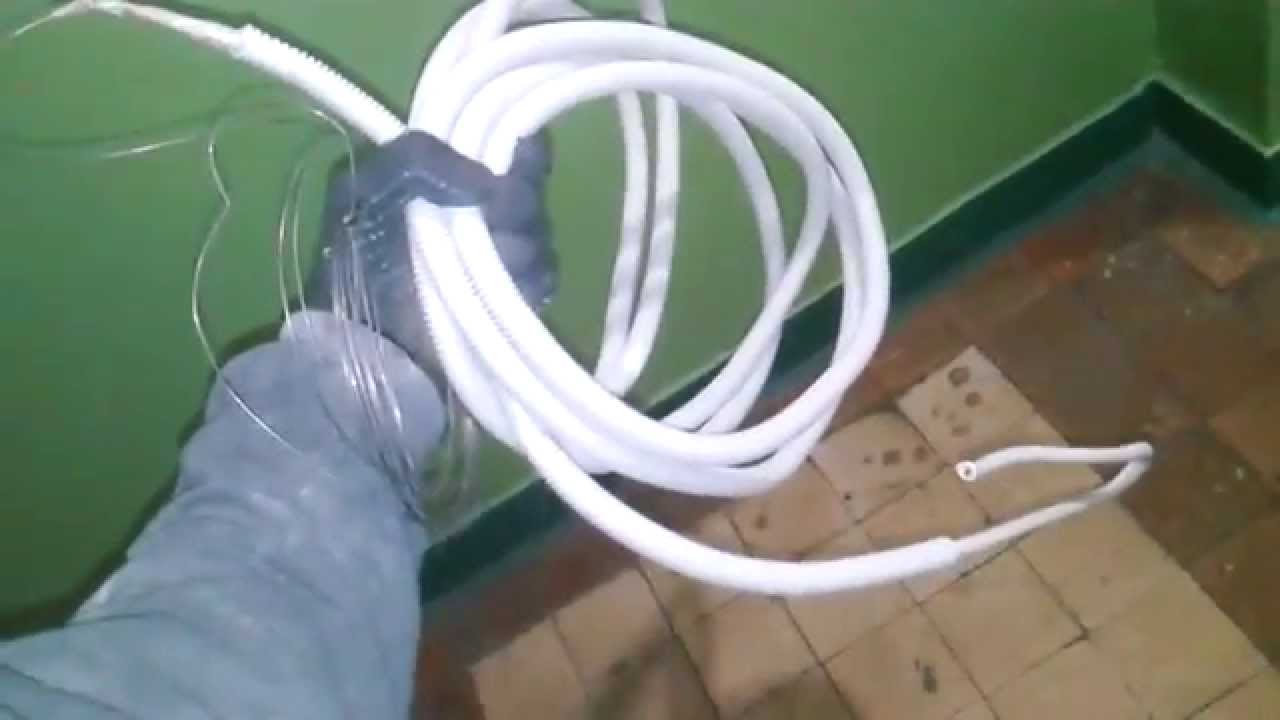

Работает следующим образом: после закупки материалов(гофры и кабеля) для объекта, мы их не везем сразу на объект, а везем в спец.

место, где затягиваем всю бухту кабеля целиком в гофру, затем вот этой чудо-юдо машиной, путем наматывания, формируем новую бухту кабеля, но уже в гофре. Так делаем со всеми кабелями и только потом их везем на объект.

На объекте не мало важную роль играет размотка тех самых бухт(кто разматывал бухты кабеля или гофры знает что это тот еще гемор), зная эти прелести, изготовил лично,
вот такие прекрасные стоки для размотки кабеля:

Что то подобное(стоики для кабеля, но не катушку), конечно можно в интернете купить, за серьезные деньги и с хрен знает каким ожиданием доставки.
Эти же получились легкие, прочные и обошлись в совокупности по 500 р. каждая.
Вот так с такими прибамбасами, работа у нас просто летит.

Если кому данный материал был полезен, я очень рад. Всем успехов!

Источник: https://suneler.ru/zatyagivanie-kabelya-v-gofru

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

1. Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
2. Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
3. Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
4. Последнее, что осталось – затянуть провод внутрь на всю длину. Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

О том, какие бывают виды гофры для кабеля, читайте в статье, на которую мы сослались!

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.

к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить. Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Будет интересно прочитать:

• Как провести электропроводку в деревянном доме
• Набор инструментов электрика
• Способы крепления кабеля к стене

Источник: https://samelectrik.ru/kak-provesti-kabel-cherez-gofrirovannuyu-trubu.html

Прокладываем кабель (провод) в гофрированной трубе с проволокой

Обеспечение электричеством жилого или любого другого помещения – это ответственная и сложная работа, которая должна осуществляться в соответствии с правилами строительства и техникой безопасности. Каждый мастер обязан учитывать все условия расположения проводки и возлагаемые на нее функции, поэтому для правильного размещения проводов нужно внимательно изучить все тонкости данного ремесла. В данной статье рассмотрены материалы, из которых изготавливается магистраль, сферы ее применения, а также, как протянуть провод в гофру.

Прокладка кабеля в гофре

Виды размещения электрической проводки

Существует несколько способов закрепить кабели на основании, в число которых входят:

1. Установка проводов без специальной защиты прямо на стену или в штабе методом фиксации зажимным кронштейном. Такой способ часто используется при электрификации квартир или частных домов, когда планируется финишная заделка кабеля песчаным раствором;
2. Прокладка кабеля в гофре. Данный метод подходит для открытого расположения проводов, при этом гофра служит защитой от механического воздействия снаружи и предотвратит распространение открытого огня в случае возникновения короткого замыкания;
3. Размещение проводов в гладком трубопроводе из жесткого материала, такого, как пластик или металл. Кабель канал из труб можно применять в любых условиях, в том числе в агрессивной среде с высокой температурой.

Данные способы являются основными и наиболее распространены в современном строительстве, но стоит учитывать, что каждый метод подходит только для определенных условий, так как материалы, используемые в каналах, имеют разные характеристики с точки зрения безопасности. Самым экономичным и поэтому востребованным способом является прокладка электрического кабеля в гофротрубах. Благодаря свойствам материала, из которого изготовлена гофра, электрические сети легко монтировать, они будут обладать достаточным уровнем безопасности, а срок их службы не ограничен.

Виды гофрированной трубы для проводки

Существует два типа материала, который используется для изготовления гофрированного канала для электрической проводки.

В первую очередь, это пластик с добавлением полипропилена. Данное изделие имеет гибкую форму в виде ребристого цилиндра, реализуется оно в бухтах длиной от 20 до 200 метров в упаковке. Диаметр также бывает различным, в зависимости от количества жил в проводе и его сечения.

Гофра из пластика

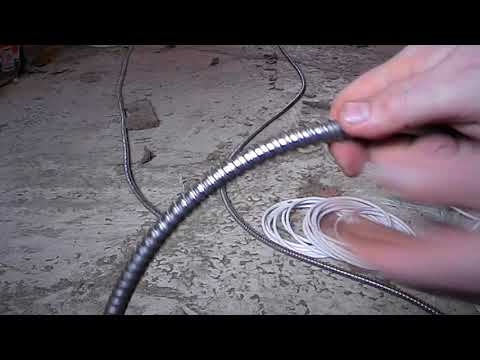

Также существует гофрированная труба, изготовленная из металла. Данное изделие имеет большую прочность, но в то же время нисколько не уступает пластиковому по своей гибкости и упругости. Металлический канал используется редко, так как его стоимость намного выше, но в некоторых условиях, например, при расположении проводки в помещении с высокой температурой или по наружной стене здания, металлическая гофра отлично себя зарекомендовала, и ее применение вполне оправдано.

Гофра металлическая

Этапы устройства проводки с использованием гофротрубы

Если, в соответствии с правилами строительства и монтажа энергоустановок, принято решение об использовании гофры в качестве направляющего канала, то все работы необходимо проводить по следующему алгоритму:

1. Осуществление разметки на участке, где будут размещены провода. Данные работы проводятся с использованием электронного или простого уровня, путем разметки линий кабеля и установки точек крепления;
2. На размеченном участке делаются отверстия под дюбеля, шаг между ними должен быть не более 30 сантиметров, иначе канал будет провисать на слишком длинном отрезке;

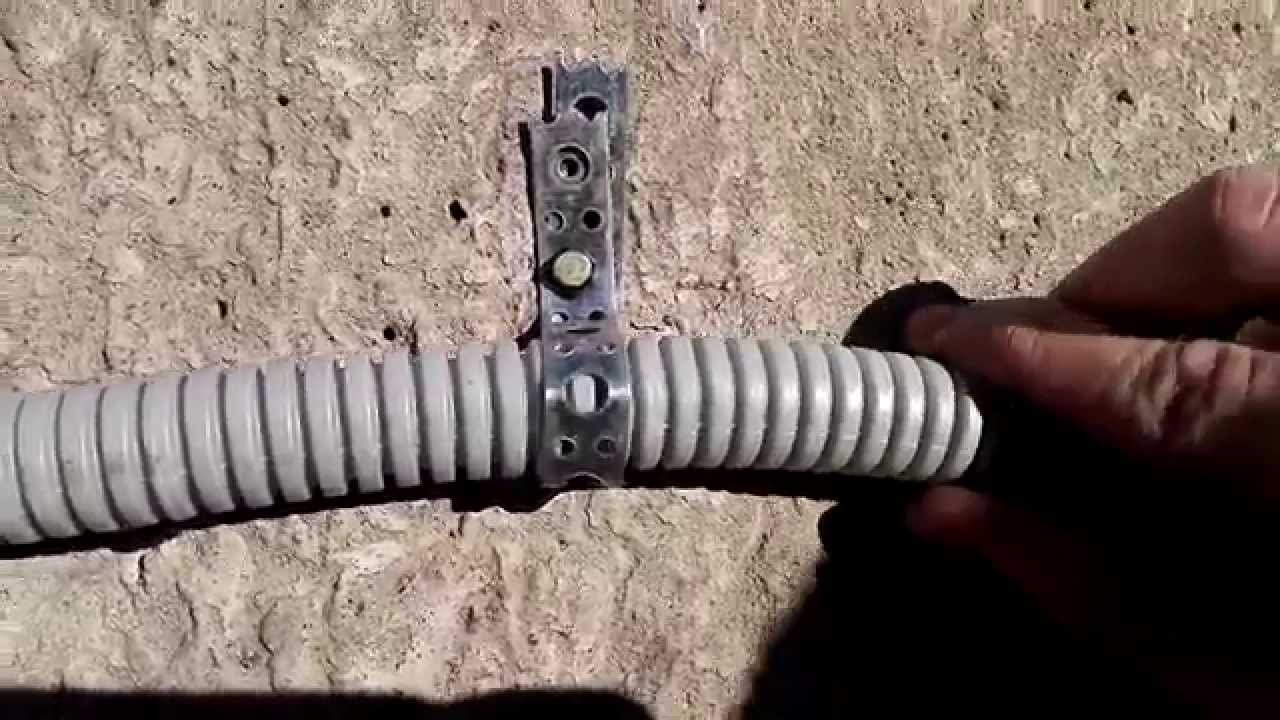

3. Осуществляется установка кронштейнов под диаметр гофры. Если канал выполнен из пластика, то и его хомут должен быть из того же материала, допускается использовать в качестве опоры металлическую проволоку, которая закручивается вокруг шурупа и надежно фиксирует трубу на стене или потолке;
4. Внутри каждой гофры по всей длине расположена стальная проволока, которая загнута по двум концам. К одному из них привязывается провод, при этом не должно образовываться зазоров и выступающих кусков кабеля, в противном случае в процессе протяжки этот отрезок зацепится за внутреннюю часть канала и может его повредить. Многие специалисты рекомендуют замотать закрепленный конец изолентой для большей обтекаемости;

Протаскивание кабеля в гофру

5. Далее за свободный конец проволоки, зажав ее плоскогубцами, кабель протаскивается через всю гофру;

Важно! Все движения должны быть плавными, без применения избыточной силы, иначе провод может порваться, что приведет к полному вытягиванию направляющего троса. Если это произойдет, то проложить кабель внутри гофры уже не получится, так как гофра гибкая и будет препятствовать проталкиванию провода. Прокладывать кабель в гофру можно как на месте, непосредственно на стене, так и во время подготовки линии на незакрепленной трубе, процедура протяжки в обоих случаях существенно не меняется.

6. Проводятся сборка монтажных коробок и подключение приборов потребления. Гофрированную трубу необходимо вставить внутрь коробки или розетки – это необходимо для того, чтобы во время эксплуатации внутренние провода не оголялись, а также атмосферная влага не могла проникнуть внутрь канала.

При соблюдении всех этапов монтажа проводки в гофрированной трубе полученная система будет полностью безопасна и прослужит долгое время.

Сферы применения гофрированной трубы

Проводка в гофрированной трубе чаще всего используется при необходимости защитить кабель от воздействия окружающей среды: влаги или температуры. В основном, гофру можно встретить при электроснабжении частного дома из дерева, а также при строительстве промышленных объектов, каркасных строений и других некапитальных зданий. Гофрированная труба одновременно является и несущим каналом, и защитным элементом, поэтому ее монтаж особенно актуален, когда хочется сэкономить на материалах.

Электрическая линия в грунте

Также гофра часто используется во время укладки кабелей в грунт. Пластик не поддается коррозии, поэтому при строительстве электрической линии в земле провода протягивают в гофрированном шланге, что дает дополнительную защиту для всей конструкции. К тому же во время поворотов траншеи, благодаря гибкости материала, исключается наличие прямых углов: все отводы будут плавными, что исключает дополнительную нагрузку на несущий кабель.

К тому же в случае возникновения необходимости замены всей магистрали нарушать целостность грунта не придется, так как вытащить отработанный провод и протянуть кабель, заменяющий его, можно на месте. Для этого к старой линии привязывается стальная проволока или гибкий шнур, затем за один конец вся магистраль вытягивается наружу, при этом трос останется внутри. После чего, используя трос или шнур, через всю длину гофры протягивается новый провод.

Важно! Не стоит делать резких движений, особенно на поворотах, иначе проволока может прорезать канал, что не позволит кабелю продвигаться дальше.

Стоит учитывать, что у пластиковой гофры имеется существенный недостаток. При воздействии ультрафиолета и прямых солнечных лучей изделие становится жестким и хрупким, теряет гибкость, поэтому во время механического воздействия может сломаться или треснуть. В связи с этим, если необходимо проложить проводку по наружной стене здания, лучше использовать металлическую гофрированную трубу.

Таким образом, для правильной организации электроснабжения внутри помещения или за его пределами необходимо строго соблюдать все рекомендации производителя и не нарушать общих правил строительства, а также правил монтажа и эксплуатации энергоустановок. Если нет достаточных знаний и опыта в данной сфере, то лучше обратиться к квалифицированным специалистам.

Видео

Оцените статью:

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

• Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
• Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
• Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
• Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

• Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
• Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

• Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Тройник для пластиковой гофры

• Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

• Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

• Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

• Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

• Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

• Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

• Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
• Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

• Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
• Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
• Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

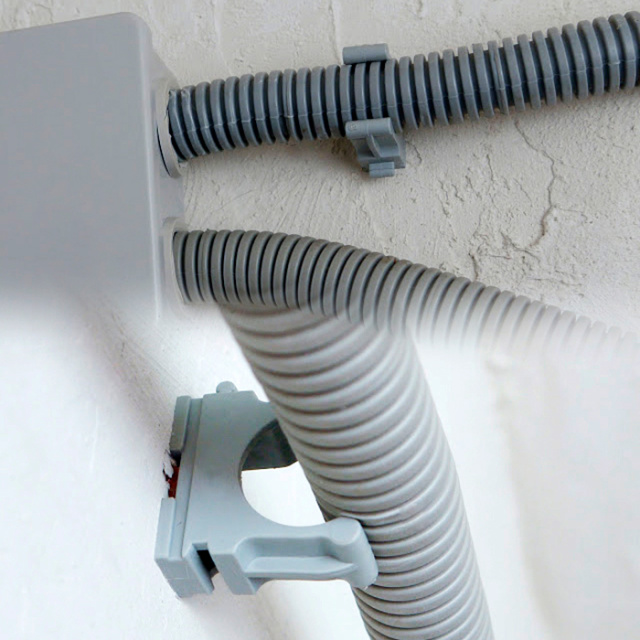

• В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

• Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
• Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
• При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

• Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

• Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
• Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
• Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
• Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Гофра для электропроводки – назначение, виды и монтаж

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

• Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

• Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
• Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
• Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.

Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.

• Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофры	Краткие характеристики гофрированных труб и область их применения
	ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке. Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии. ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов. Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
	ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет. Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения. Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях. К слову – это наиболее часто используемый в строительстве тип гофры.
	ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета. Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов. Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
	Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью. Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов. Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей. Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы. Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
	ПА — полиамид, трубы темно-серого цвета. Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов. Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу. Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметров	Показатели
Материал изготовления	Самозатухающая полимерная композиция на основе ПВХ
Стандарт изготовления	ГОСТ 50827-95
Степень защищенности оболочки	IP55
Прочность:
– для серии FL	350 Н / 5 см при t 20 °C
– для серии FH	750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводки	от -5 до +60 °C
Диапазон температур эксплуатации	от -25 до +60 °C
Диэлектрическая прочность	2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубы	не менее 100 МОм (500 В) в течение 1 мин.
Огнестойкость	Самозатухающие, не поддерживающие горения
Цвет	стандартно – серый , RAL7035

Цены на гофру

гофра

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.

• Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металлическая гофрированная трубка, покрытая ПВХ-оболочкой

• Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, мм	Внутренний диаметр, мм	Длина в стандартной заводской бухте, м
16	10.7	50 или 100
20	14.1	50 или 100
25	18.3	25 или 50
32	24.3	25 или 50
40	32.5	15
50	39.6	15
63	50.6	15

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

• Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
• К выключателям и розеткам используется трубка диаметром не менее 20 мм.
• От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
• Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
• Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
• Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

• В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
• Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
• Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.



Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.

• При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

труба гофрированная

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.

• Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.



Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.

• Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам

• В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

• Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
• Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.

• Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Поворот кабеля может быть осуществлен через распределительную коробку.

• Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
• В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.

• Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

• Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
• Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Крепление гофры к стене расстояние

BSP Security – Монтаж. Все, что вы хотели узнать, но боялись спросить.

Специальных требований по монтажу систем видео наблюдения не предъявляется. Монтаж данных систем осуществляется в соответствии с правилами и нормами монтажа кабельных линий, систем оповещения и систем пожарной сигнализации.

Одним из основных документов для стандартизации норм монтажных работ является ПУЭ (правила устройства электроустановок).

Статьи из ПУЭ актуальные для монтажа систем видеонаблюдения:

ПУЭ 2.1.19	При прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах должна быть обеспечена возможность замены проводов и кабелей.
ПУЭ 2.1.20	Конструктивные элементы зданий и сооружений, замкнутые каналы и пустоты которых используются для прокладки проводов и кабелей. Должны быть не сгораемыми.
ПУЭ 2.1.21	Соединение, ответвление и оконцевание жил проводов и кабеле должны производится при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями. Утвержденными в установленном порядке.
ПУЭ 2.1.22	В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения ответвления или присоединения.
ПУЭ 2.1.23	Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.
ПУЭ 2.1.24	В местах соединения и ответвления провода и кабели не должны испытывать механических усилий и напряжений.
ПУЭ 2.1.25	Места соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т.п. должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.
ПУЭ 2.1.26	Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполнятся в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций. Внутри корпусов электроустановочных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике.
ПУЭ 2.1.27	Конструкция соединительных и ответвительных коробок и сжимов должна соответствовать способам прокладки и условиям окружающей среды.





Требования к кабельным изделиям по пожарной безопасности обозначены в ГОСТ Р 53315-2009.

Требования к способам монтажа электропроводки перечислены в ГОСТ р 50571.15-97:



Правила и секреты «хорошего» монтажа:

1)    При креплении гофры к потолку или стене расстояние между клипсами лучше оставлять не более 40 см, чтобы гофр не провисал.

2)    Для уличной прокладки используется специальный тяжелый гофр.

3)    При креплении кабель канала в стенам или потолку расстояние между саморезами лучше не оставлять не более 50 см, чтобы кабель канал плотно прилегал к поверхности.

Неплотное прилегание кабель канала к потолку из-за не правильного расстояния между крепежом.



4)    Витая пара должна быть экранирована, чтобы обезопасить сигнал от воздействия внешних излучений.

5)    Нельзя укладывать слаботочные и высоковольтные провода и кабеля в один кабель канал или гофр.

6)    Минимальное расстояние между слаботочными и высоковольтными проводами должно быть не менее 50 см.

7)    Кабеля в кабель канале должны занимать не более 60% пространства.

8)    При монтаже кабелей за подвесным потолком, крепить провода или гофр с проводами следует только к бетонному потолку, а не к подвесному, чтобы в случае обрушения или деформации подвесного потолка с кабельной системой ничего не произошло.

Правильное крепление гофра с кабелями за подвесным потолком.

Не правильное крепление кабелей за подвесным потолком

9)    При бурении стен для проведения кабелей между комнатами, возможно выпадение штукатурки с другой стороны стены, поэтому необходимо иметь с собой небольшое количество штукатурки или гипса, для устранения дефекта если на этом крайне настаивает заказчик.

Выпадение штукатурки при бурении стен.

10)    При монтаже кабель каналов, на стуках и прохождении углов возможно образование небольших зазоров. При необходимости, для придание более эстетичного вида такие зазоры можно аккуратно заполнять белым герметиком.

Доработка зазоров герметиком.

11)   Для более аккуратного и ровного разрезания и сгибания кабель канала рекомендуется использовать мини-бокорезы с победитовыми лезвиями. Но эти же бокорезы Не рекомендуется использовать для перекусывания стальной проволоки и проводов из-за хрупкости победитовых лезвий.

12)   При сверлении отверстий в бетонных (кирпичных) стенах, для крепления дюбилей для последующего крепления кабель канала или клипс, рекомендуется использовать буры на один размер меньше дюбилей, для того чтобы дюбель входил в стену плотно и в дальнейшем был надежным креплением. В противном случае скрепление со стеной будет не надежным и дюбель вместе с саморезом просто выпадет из стены.

Ненадежное крепление.

13)    При креплении кабель канала рекомендуется использовать саморезы с пресс шайбой для более надежного крепления и для избежания деформации кабель канала.

Крепления с помощью саморезов с пресс шайбой.

Еще одним документом для стандартизации монтажных работ является СНиП 3.05.06-85 (Строительные нормы и правила).Пункты СНиП актуальные для монтажа систем видеонаблюдения:

П. 3.9	В местах соединения проводов и кабелей следует предусматривать запас проводов и кабелей, обеспечивающий возможность повторного присоединения.
П. 3.20	Способ установки коробов не должен допускать скопления в них влаги. Применяемые короба для открытых электропроводок должны иметь, как правило, съемные или открывающиеся крышки.
П. 3.22	Провода и кабеля, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.
П. 3.23	Крепление незащищенных проводов и кабелей с металлической оболочкой металлическими скобами или бандажами должны быть выполнены с прокладками из эластичных изоляционных материалов.
П. 1.6	Окончанием монтажа электротехнических устройств является завершение индивидуальных испытаний смонтированного электрооборудования и подписание рабочей комиссией акта о приемке электрооборудования после индивидуального испытания. Началом индивидуальных испытаний электрооборудования является момент введения эксплуатационного режима на данной электроустановке, объявляемого заказчиком на основании извещения пусконаладочной и электромонтажной организаций.

bspsecurity.ru

Прокладка кабеля (провода) в гофрированной трубке | Полезные статьи

Прокладка кабеля в гофротрубке Нередко возникает необходимость в укладке кабеля уже после того, как сделан монтаж всей системы электропроводки. Бывает, что нужно проложить временные трассы, или на объекте нет условий для капитальной прокладки, или же таковая вовсе не требуется. В таких случаях используют кабельный короб или гофротрубку.

Гофротрубка имеет некоторые преимущества: она гибче, дешевле, легче монтируется и не требует геометрической точности при прокладке линии. Гофрированная трубка не поддерживает горение (условно-негорючая) — при возгорании кабеля она оплавляется, охватывает и сжимает место возгорания, соединяет повода кабеля, что приводит к срабатыванию приборов защиты.

Рассмотрим пример прокладки кабеля в гофротрубке при решении конкретной задачи.

Задача:
организация освещения и установка розеток в полуподвальном неоштукатуренном помещении.

Необходимо установить:
4 светильника, 2 розетки, щит (обязательно устанавливаем УЗО).

Подготовка и материалы
Выбираем влагозащищённые места для установки щита, светильников, розеток, распределительных коробок. Намечаем маршрут укладки кабеля.

Для наших целей подойдёт неподдерживающий горение кабель с двойной изоляцией с монолитной жилой, сечением 3х1,5 или 2х1,5 — типа ВВГ: ВВГнг-LS , ВВГнг-П или NYM: NYM-J, NYMнг-LS-O.

Отмеряем необходимую длину гофротрубки от светильников к распределительным коробкам, и общую магистраль к щиту. Для кабелей сечением 1,5-2,5 мм подходит гофротрубка Ø 16-18 мм.

Монтаж
Отмечаем линию по маршруту прокладки, и устанавливаем крепления-клипсы. Расстояние между креплениями 30-40 см. Если это расстояние увеличить, трубка со временем станет провисать.
После этого протягиваем кабель в трубку. Это лучше делать до того, как гофротрубка закреплена в клипсах — чем больше по маршруту укладки изгибов и поворотов, тем сложнее будет протянуть кабель.
Гофротрубка имеет специальную заготовку-проводник (кондуктор) из довольно прочной стальной проволоки. Прокалываем изоляцию между жилами кабеля на расстоянии 1,5-2 см от края кабеля, пропускаем проволоку и скручиваем пассатижами. Чтобы не было выступающих частей, конец стального проводника удаляем, а место соединения кабель-проводник обматываем скотчем, или надеваем небольшой кусок термоусадки. Это удержит проводник и кабель на одной оси и улучшит скольжение в трубе. Изоляционную ленту применять не стоит, она увеличит трение кабеля внутри трубки и затруднит его прохождение.

Далее выбираем один из двух способов:
1. Закрепляем стальной проводник (например, ко вбитому в стену гвоздю), и натягиваем гофротрубку на кабель, как чулок. Предварительно выкладываем кабель по прямой, избегая его перекручивания.
2. Закрепляем край гофротрубки, и, потянув за проводник, протаскиваем кабель в трубку.

С обеих сторон трубки оставляем запас кабеля (до 30 см) для монтажа в распределительных коробках и щите. На самом длинном участке заделываем кабель в светильник так, чтобы край гофротрубки вошёл в сальник-манжету. Если диаметр трубки окажется больше диаметра манжеты, то место соединения закрепляем изоляционной лентой.
Собираем линии остальных светильников. Устанавливаем светильники с подключенным кабелем, и закрепляем гофротрубку в клипсах до места стыка в распределительной коробке.
Кабель от самого дальнего от коробки светильника пропускаем через распредкоробку и разрезаем трубку так, чтобы в манжете коробки остался край гофра. Выпускаем магистральный кабель петлёй 10 см.
Разрезаем верхушку петли (аккуратно, стараясь не повредить изоляцию), распускаем кабель и снимаем изоляцию с жил примерно на 1 см. Загибаем и обжимаем пассатижами.
Таким образом, мы получаем неразрывный шлейф и избегаем ненужных стыков. К сформированным выводам магистрального кабеля подключаем отвод от следующего светильника, и соединяем их с помощью клеммной колодки под винтовой зажим. Существуют и другие способы соединения (спайка, скрутка), но колодка и проще, и удобнее.
Подключив все светильники, закрепляем гофротрубку в клипсах. Далее таким же образом монтируем розетки, выключатель и щит.


cable.ru

Электрики помогите советом! — Сообщество «Сделай Сам» на DRIVE2

Полный размер

Протягиваю электричество с опоры воздушной линии к фасаду дома. Использую провод СИП 4*16. Энергетики сказали, как всё смонтируешь, сообщи нам, мы проверим и подключим электричество в дом. Я все смонтировал, получилось не красиво, но это не главное, мне сейчас нужно электричество, ремонт проводка и т.д. Собрал щит учёта на 380в. Повесил протянул по фасаду провод СИП 4*16 . Все расстояния от окон и дверей, крыши и т.д, соблюдал согласно информации о ПУЭ. Крепил провод СИП на специальные анкера с зажимом. Расстояние от кирпичной стены 6 см, что соответствует правилам ПУЭ. Анкера крепил на расстоянии 70см друг от друга. Короче все вроде сделал по правилам. Приехали энергетики, и не приняли мой монтаж 1) нет заземления ( с этим я согласен, в договоре прописано контур заземления) но они негодяи моим соседям подключили электричество без заземления, а мне сказали что пока не будет заземления не будет подключения. 2) провод СИП не в гофре, я им объясняю что у меня дом не деревянный, и тем более не обшит сайдингом, по кирпичной негорючей стене правилами ПУЭ разрешается притягивать СИП без гофры. А вот теперь вопрос, кто может мне ткнуть на статью или пункт в ПУЭ где это все прописано, что провод СИП по кирпичной стене можно прокладывать без гофры, без трубы и т.д. Просто если есть такой пункт, я им ткну в нос и пошлю их лесом. Заземление конечно сделаю . Сам я не электрик черпал информацию в интернете, Книжку ПУЭ в глаза не видел. Говорят что из за гофры провод СИП греется, в гофре со временем образуется вода из за конденсата.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Чем закрепить гофрированную трубу на стене?

Гофротруба – это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня – они эффективно гасят искры и очаги открытого пламени.

При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене. Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.

Разъёмное соединение

Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.

Преимущество такого способа заключается в его простоте – для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.

Крепление гофрированной трубы к стене может осуществляться с применением различных средств – например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.

Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.

Неразъёмное соединение

Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.

Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы. Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток – такой тип прокладывания кабеля применяется в различных инженерных сооружениях.

Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.

Как выбрать шаг крепления?

Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене – шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.

Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами. Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.

Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий – 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров – оно будет равно 1,2–1,25 метров.

Какие крепления выбрать?

Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы – например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика. Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.

www.220.ru

Монтаж открытой электропроводки

Монтаж открытой проводки

Монтаж открытой электропроводки существенно отличается от монтажа скрытой проводки. Главная задача в данном случае — убрать провода под декоративные поверхности, чтобы они находились под защитой и не портили внешнего вида жилых комнат. Это замечательный выход из положения, но только в том случае, если проводится полный ремонт с заменой всех декоративных покрытий (штукатурки, обоев, керамической плитки и т. д.) или отделка начинается с ноля.





Другое дело, если ремонт уже закончен и нет ни желания, ни необходимости что-либо менять, а проводку прокладывать надо. В такой ситуации монтируется проводка открытого типа.

Еще один случай — это бревенчатый дом, поскольку долбить или вырезать штробу в дереве трудоемко, да и размещать кабель там небезопасно.

Любая открытая проводка прокладывается в специальных защитных кожухах. Это могут быть металлические лотки, гофрированные и ПВХ-трубы, кабель-каналы. В скрытой прокладке доступ к проводам затруднен, а иногда и просто невозможен без того, чтобы разбирать декоративные покрытия. Открытый способ тем и хорош, что без каких-либо дополнительных усилий можно добраться до любого участка электрической сети. Идеальным вариантом для открытой проводки в жилых помещениях является кабель-канал.



Удобство кабель-канала заключается в следующем:

1. Короб эстетичен, а это немаловажно для внешнего облика квартиры или дома. Современный ассортимент данного вида продукции настолько велик, что позволяет выбрать внешний вид и расцветку кабель-канала под любой дизайн.

2. Его очень просто монтировать. Этот процесс нетрудоемкий и не требует особых навыков.

3. На поверхности кабель-канала можно расположить розетки и выключатели, они идеально впишутся в общую конструкцию.

Монтаж данного защитного кожуха начинается с определения размеров канала и расчета того, какие аксессуары понадобятся для всей конструкции. Для этого придется начертить подробный план с разверткой стен. Каждая изображается отдельно с проставлением всех размеров. На чертеже обязательно должны быть указаны количество проводов и их сечение, чтобы определить размеры кабель-канала.

Пример прокладки электропроводки при помощи кабель-канала и аксессуаров к нему





В отличие от скрытой проводки короб можно крепить к стенам под любыми углами. Захочется сэкономить на материале — по диагонали, а если возникнет желание поразить необычным дизайном, выполните ломаные узоры по поверхности стены. Однако, как правило, кабель-канал монтируется под прямыми углами. Можно основной провод провести под потолком и спустить вниз перпендикулярные отводы, либо наоборот — над самым полом и поднимать провода вверх. Вариантов масса, впрочем, как и видов короба. Есть напольный вариант, потолочный и обычный, который подойдет во всех случаях.

Конструкция из напольного кабель-канала

Аксессуары к кабель-каналу — это поворотные углы, внутренние или наружные, на 90° или плавные, торцевые заглушки, тройники, переходы под кожух другого сечения и т. д. Изгибы трассы данного защитного кожуха прикрываются наружными и внутренними углами. Можно обойтись и без них, просто надрезая и сгибая короб и крышку, но монтаж с аксессуарами намного быстрее и эстетичнее. Составив подробный чертеж, нужно сосчитать количество этих деталей, а также длину короба.

Изгибы трассы кабель-канала

Как правило, такой защитный кожух продается отрезками по 2 м, хотя иностранные производители выпускают и другие размеры. После того как все аксессуары и кабель-канал закуплены, можно начинать монтаж. Для этого прямо на поверхности стены вычерчивается положение короба. Все линии желательно проверять строительным уровнем, чтобы получилось ровно. Затем можно приступать к креплению кабель-канала к стене. Если стена гладкая и ровная, то короб можно просто приклеить. Термоклей мгновенного действия продается во всех строительных магазинах. При помощи клеевого пистолета он удобно и быстро наносится на рабочую поверхность.

Шаг первый: короб режется на куски необходимой длины, с обреза удаляются все заусенцы	Шаг второй: на тыльную сторону спинки кабель-канала наносится клей
Шаг третий: нужно приставить короб к месту крепления и присадить, чтобы липкое вещество попало на стену, после этого снять кабель-канал, подождать несколько минут, пока клей не загустеет, и потом крепить окончательно	После того как короб приклеился, можно подстраховать его, забив гвоздики в перегородку или завинтив шурупы в спинку

Это очень быстрый способ крепления, но, к сожалению, из-за неровностей поверхности не всегда подходит. Более распространенный и надежный способ — прикрепить кабель-канал при помощи дюбель-гвоздей, если стены бетонные или кирпичные, или обычными шурупами, когда деревянные. К гипсокартонным перегородкам или облицовке кабель-канал крепится при помощи специальных дюбелей-бабочек.

Розетки закреплены на поверхности кабель-канала при помощи суппортов

В случае если кабель проходит по поворотам перегородок или аркам, можно сделать несколько параллельных надрезов на стенках кожуха, изогнув его в нужную плоскость. Точно так же надрезаются и крышки там, где необходимо изогнуть кабель-канал под углом. Дюбель-гвозди или шурупы вкручиваются в середину короба, если он небольшого размера.

Когда ширина спинки кожуха больше 50 мм, то крепеж должен прихватывать его по краям. Кабель-канал начинается с места входа в помещение, затем последовательно двигается ко всем электрическим точкам. Это делается для корректной подгонки аксессуаров. После того как короб смонтирован, в него укладывается кабель. В некоторых кожухах есть специальные перегородки для разделения проводов. Это особенно удобно, когда в одном коробе располагаются информационные и силовые кабели.

Монтаж крышки короба, шаг первый: в месте изгиба надрезаются полки крышки

Шаг второй: крышка изгибается в месте надреза полок

Шаг третий: теперь крышку можно сгибать под любым углом, однако не стоит делать так несколько раз — она может переломиться

Короб укладывается так, чтобы между проводами оставался небольшой промежуток. Не стоит запихивать провода так, чтобы крышка короба не закрывалась. Лучше сразу взять кабель-канал большего размера. После того как укладка кабеля завершена, на короб надевается крышка. Достаточно вставить ее в пазы и надавить до щелчка.

Установка крышки кабель-канала, шаг первый: вставляется перемычка для поддержания формы короба

Шаг второй: нельзя соединять крышки короба в том месте, где состыковывается кабель- канал, это может привести к тому, что поверхность будет неровной

Отметки карандашом делаются, когда крышки приложены к коробу, чтобы в месте состыковки они плотно прилегали друг к другу





Металлические лотки не применяются в жилых помещениях. Они используются в тех местах, где имеется несколько кабелей большого диаметра и им требуется механическая защита. Например, при производстве, где сосредоточены станки. Используются лотки и при проведении кабелей на открытом воздухе.

Металлические лотки имеют несколько вариантов крепления:

1) монтаж при помощи различных аксессуаров, которые крепятся к перегородкам при помощи дюбель-гвоздей, шурупов или болтовых соединений;

2) крепление непосредственно к стене при помощи все тех же дюбель-гвоздей или шурупов.

Дюбель-гвозди

Металлические лотки имеют массу аксессуаров для соединения их между собой и разводки под различными углами.

Гофрированные трубы чаще всего используются в подсобных нежилых помещениях (например, на чердаке), поскольку имеют не слишком эстетичный вид. Они идеально подходят для проведения проводки от распределительных щитков до квартир. В частном доме гофрированные трубы используются для защиты кабелей, которые идут от воздушной ЛЭП к дому. Однако можно встретить и вариант цветной гофры, которая вполне подходит для монтажа проводки внутри помещений.

Пример конструкции из гофрированных труб

Начинать монтаж гофры следует с составления схемы-чертежа. Необходимо помнить, что трубы не должны перекрещиваться друг с другом. Это неэстетично и не соответствует требованиям безопасности. Именно поэтому нужно тщательно вычертить схему разводки труб, чтобы они не пересекались друг с другом. После составления чертежа закупаются все аксессуары, необходимое количество трубы и делается разметка.

Для правильного определения диаметра гофры нужно взять количество проводов, которые будут проходить внутри нее, и на куске трубы испытать их размещение. Помните, что пустота должна составлять как минимум половину внутреннего объема гофры, иначе протяжка проводов будет производиться с большим трудом или станет вовсе невозможной.

Протяжка провода через гофрированную трубу

Гофра бывает с зондом или без него. Для монтажа конструкции, состоящей из небольших кусков, подойдет труба без зонда. Если же линия провода, который нужно спрятать в гофру, достаточно длинная, то труба нужна с проволокой-зондом.

Протяжка провода происходит следующим образом. Конец кабеля привязывается к концу проволоки, а труба крепко обхватывается рукой. За другой конец проволоки провод протягивается сквозь гофру. Если кабелей несколько, то они привязываются одновременно, а труба при протяжке должна быть выпрямлена. На линии разметки отмечаются точки, в которых будут сверлиться отверстия под крепеж. Чаще всего при открытом способе прокладки гофры используются пластиковые клипсы, которые крепятся к потолку или стенам при помощи дюбель-гвоздей или шурупов.

Чем больше и, соответственно, тяжелее диаметр трубы, тем чаще надо располагать клипсы. При диаметре в 16 мм крепеж располагается на расстоянии 30–40 см. Труба диаметром 32 или 40 мм требует расположения клипс на расстоянии 20–30 см друг от друга. Далее просверливаются отверстия, в которые засовываются пластиковые дюбеля, а в них вкручиваются шурупы, прижимающие клипсы. Затем труба с кабелем просто вставляется в клипсы. Если возникнет необходимость отсоединить трубу, то достаточно просто потянуть ее на себя.

На рисунке показано размещение гофры на стенах: слева — неправильно, справа — правильно

Есть вариант крепления при помощи металлической скобы или затягивающегося хомута. Последний применяется в том случае, когда внешний вид трубы не имеет значения и необходимо быстро произвести монтаж. При помощи одного хомута, который крепится дюбель-гвоздем или шурупом, можно соединить несколько гофрированных труб, которые затягиваются хомутом.

При креплении гофры хомутами нельзя сбивать все трубы в один пучок

Металлорукав не применяется в жилых комнатах, располагаясь исключительно в технических помещениях. Он используется при прокладке информационных кабелей. В этом случае металлорукав выполняет функции экрана внешнего электромагнитного излучения, а труба при этом подключается к системе заземления.

Трубы ПВХ монтируются точно так же, как и гофрированные. Они используются в подсобных и нежилых помещениях, где проводке требуется дополнительная механическая защита. Клипсы или другой вид крепления можно располагать реже, чем в случае с гофрированной трубой, поскольку трубы ПВХ хорошо держат размер и не прогибаются.



Порядок монтажа электропроводки в ПВХ- трубах

Шаг первый: выполняется разметка стены при помощи отбивки — окрашенной нити	Шаг второй: монтаж установочных и распаячных коробок
Шаг третий: отметьте места крепления клипс для труб	Шаг четвертый: установите клипсы
Шаг пятый: разрежьте трубы на куски необходимой длины, а потом укрепите их в клипсах, подгоняя размеры аксессуаров	Шаг шестой: протяните провод сквозь трубы и окончательно установите их

Если необходимо быстро провести кабель по стене открытым способом и нет ни труб, ни пластикового канала, то можно воспользоваться электроустановочной скобой. Способ очень прост. Кабель прижимается к стене вдоль отмеченной линии и прихватывается пластиковой скобкой, которая прибивается к поверхности стены небольшим гвоздиком, идущим в комплекте. Разумеется, провод крепится к поверхности, в которую возможно вбить гвоздь. Силовые кабели таким образом проводить не рекомендуется, но информационные и провода освещения вполне допустимо.

Пример крепления трубы к стене при помощи электроустановочной скобы

Есть и еще один  устаревший способ монтажа открытой электропроводки. В настоящее время он практически не используется, но если нет другой возможности, применяется. Для такого способа прокладки нужен тонкий гибкий провод с сечением ТПЖ не больше 1,5 мм². Вдоль линии, где будет протянут провод, прямо в штукатурку или дерево вставляются специальные керамические или пластиковые ролики с шипом. Провод обкручивается вокруг такого крепежа и протягивается к следующему ролику. Способ достаточно простой и быстрый, но, к сожалению, такое крепление ненадежно и небезопасно. Ведь провод ничем не защищен, к тому же его легко задеть или зацепить, оторвав от стены.









Что бы еще почитать?

remstd.ru

Крепление гофры к потолку клипсами

—Конец цитаты—— — в запотолочном пространстве. Хотя если это чем-то обосновано — ваша правда.

—Конец цитаты—— — а как гофра спасает вас от расчёта?

—Конец цитаты—— — самозатухаущий не значит негорючий. Ваш ПВХ-пластикат горит за милую душу. А уж как воняет при этом. По-моему воняет грязными носками китайских производителей.
Вы что, хотите потравить эвакуирующийся личный состав? :))

Типы держателей для гофротрубы

Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.

Клипсы под гофру

Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:

Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.

Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.

Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.

Дюбель-стяжка для крепления гофротрубы

Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.

Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.

Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.

Металлические скобы

Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.

Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.

Самодельные приспособления для крепления гофротрубы

Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.

Обычно для самодельных приспособлений используют:

Жесть нарезают полосами сантиметровой ширины. В середине каждой пробивают отверстия для саморезов.

Вместо жести подойдет провод-лапша. Его нарезают кусками, достаточными для обхвата трубы, после чего прибивают или прикручивают, протыкая пластик между двумя проводами (см. фото) .

При отсутствии сдвоенного провода используют обычный одинарный, обматывая его вокруг головки самореза, или проволоку.

Способы крепления кабеля

Выбор способа фиксации кабелей зависит от ряда условий:

• мощности и сечения кабельной сети;
• типа кабеля;
• места прокладки;
• условий помещения или местности, где выполняется монтаж.

Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.

Кабель-каналы

Кроме гофрированных и обычных труб для крепления кабелей используются особые короба из негорючего пластика. Это прямоугольная длинная коробка с крышкой, которая защелкивается благодаря особому устройству краев. Их называют кабель-каналами.

Помимо крепления и защиты кабеля такой канал выполняет эстетические функции. Линия проводов, которая проложена с его помощью, практически незаметна и естественно вписывается в дизайн помещения.

Чтобы закрепить кабель с помощью кабельного канала, вначале крепят к стене или потолку помещения сам короб. Затем, уложив внутрь проводку, закрывают короб крышкой.

Открытый электромонтаж

Нередко при прокладке проводки прятать разводку не требуется. Такое бывает, если впоследствии она закрывается штукатуркой либо облицовкой, или разводка проводов выполняется в технических помещениях. В подобных случаях проводку делают открытой. Для фиксации используют описанные ранее клипсы, хомуты и стяжки, причем скоба для крепления гофры может захватывать не один, а несколько рукавов сразу.

Монтажные работы осуществляются в следующей пошаговой последовательности:

1. Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
2. Сверление отверстий в бетонных и каменных конструкциях.
3. Установка пластиковых дюбелей.
4. Установка крепежных элементов и фиксация кабелей.

Пластиковые трубы ПВХ и гофрированная трубка

Наиболее надежный и удобный способ крепежа – трубы ПВХ и гофра. Характерной особенностью крепления кабеля в трубах или гофре является возможность простой замены целого участка при необходимости. Даже если труба скрыта под слоем стяжки или штукатурки, кабель можно будет заменить. Разумеется, если монтаж выполнен правильно, а сама труба нигде не пережата.

Подходящее крепление для гофрированной трубы – пружинистые клипсы. Места их установки предварительно размечают, при необходимости выполняя сверление. Последовательность работ при этом особо не отличается от порядка прокладки открытой проводки, с тем лишь отличием, что кабель предварительно размещают в трубе или гофрорукаве.

Крепление кабеля с помощью монтажных пистолетов

Использование специальных устройств для фиксации кабеля позволяет выполнять его укладку с высокой скоростью. Такие приспособления называют монтажными пистолетами. Они работают от сжатого газа или электричества. С их помощью либо кабель прибивается специальными скобами, либо устанавливаются крепежные клипсы, куда он впоследствии крепится.

Особенности крепления кабеля к стене

Крепление кабеля к стенам имеет свои особенности:

1. Согласно требованиям ПУЭ (правила устройства электроустановок), если стены выполнены из горючих материалов (дерево, пластик) прокладку необходимо производить в несгораемых коробах.
2. Крепление гофротрубы к стене выполняют с шагом, не превышающим 50 см при укладке горизонтально и 1 метра при вертикальном креплении.
3. Прокладка выполняется вертикально или горизонтально. Наискосок крепить кабели допускается лишь при крайней необходимости.

Правила крепления кабелей к потолку

Закрепить проводку к потолку сложнее, чем к стене.

1. В одиночку выполнять такие работы неудобно, а часто — небезопасно, поэтому необходим помощник.
2. Проводка может прокладываться открыто, в гофрорукавах, в штробах, с последующей штукатуркой.
3. При креплении к потолку расстояние между клипсами не должно превышать 40 см. Исключение — прокладка на специальных монтажных галереях либо в жестких трубах.

Фиксирующие приспособления ставятся в местах поворота и примыканий к точкам подключения, независимо от расстояния до предыдущего места фиксации.

Как и любая работа, связанная с электрическим током, установка креплений имеет множество особенностей, несоблюдение которых влечет за собой неприятные и даже трагические последствия. Выполнять такие операции должен специалист, владеющий навыками электромонтажа.

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

1. Открытый электромонтаж
2. Кабель-каналы
3. Пластиковые трубы ПВХ и гофрированная трубка
4. Клипсы и железные скобы
5. Гвоздевые скобы
6. Скрытый электромонтаж
7. Дюбель-хомуты
8. Быстросохнущий раствор
9. Самодельные скобы

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке.
Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.
Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.

1. Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
2. К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т.д.)

Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором.

Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.

Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)
Расстояние клипс для монтажа труб ПВХ не более 1 метра.
При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

Гвоздевые скобы

Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

Скрытый электромонтаж

Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится. В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.

Дюбель-хомуты

Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

К данному раствору относится строительный гипс, алебастр. Использовать раствор можно только для крепления кабелей в штробе стены, т.к. в других случаях это не целесообразно.

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Если у вас есть, что добавить, или вы можете поделиться своим опытом, обязательно оставьте свой комментарий.

englishpromo.ru

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Содержание статьи

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

• Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
• Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
• Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
• Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
• Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.

  Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

• Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
• Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
• После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
• Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
• Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения.

  Сигнальная лента предупредит при возможных земельных работах

• После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие

В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

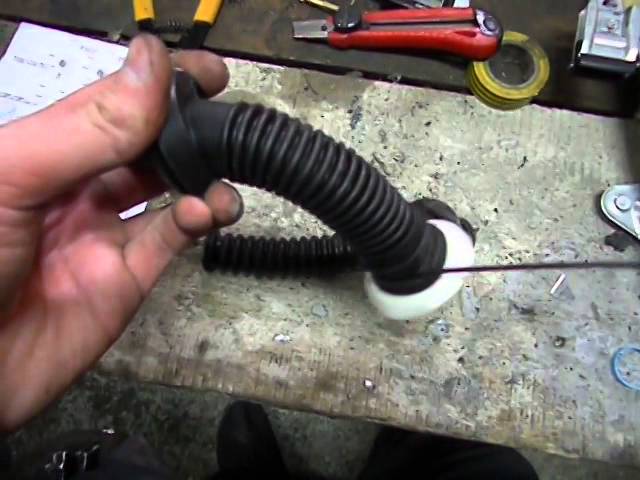

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Изделия для прокладки кабеля – способы прокладки электрического провода (гофра, кабель-канал, короб, рукав)

Базовые понятия электрики Инструменты электрика Электроинструменты электрика Техника безопасности Помощь при поражении током Защита от электрического тока Кабели, провода и шнуры Характеристики составляющих проводов Маркировка кабельной продукции Виды кабелей, проводов и шнуров Сопутствующие изделия Способы соединения проводов Электромонтажные изделия Изделия для прокладки кабеля Электромонтажные коробки Розетки и выключатели Осветительная аппаратура Трансформаторы Автоматические выключатели Предохранители Ящики и боксы под автоматы Электрические счетчики Монтаж кабеля Выбор проводов Составление схемы электропроводки Монтаж скрытой проводки Штробление стен Скрытая прокладка проводки в трубах Скрытая прокладка кабеля в перегородках, полах и потолках Монтаж открытой электропроводки Прокладка кабеля сквозь стены, дверные проемы и оконные рамы Монтаж розеток, выключателей и распределительных коробок Освещение Виды светильников Основные правила освещения Монтаж освещения в квартире или ч. доме Галогенные лампы с трансформатором Монтаж уличного освещения Дизайнерские ухищрения в освещении Монтаж распределительных (ЩЭ) щитков Заземление Заземление в многоэтажном доме Система уравнивания потенциалов Электричество в частном доме Трехфазные и однофазные сети Ввод электроэнергии в частный дом Подключение к линии электропередачи Заземление в частном доме Защита от молний в частном доме Система уравнивания потенциалов Применение стабилизаторов Монтаж электрики на открытом воздухе Система «Умный дом» Ремонт электропроводки Отключение электроэнергии во всей квартире (доме) Срабатывание УЗО Приложения

Чтобы смонтировать электрическую цепь, одних проводов часто бывает недостаточно. Ведь кабель надо к чемуто прикрепить, спрятать или защитить каким-либо образом. Придать эстетичный вид проведенным кабелям и проводам тоже важно. Для этих целей служат разнообразные изделия из металла и пластика, созданные для того, чтобы сделать эксплуатацию электрических проводников максимально удобной, эстетичной и безопасной. В домашних условиях кабели и провода чаще всего прячутся в стене, замуровываются в штукатурку. Это прекрас ный выход из положения. Проводов не видно, они надежно скрыты за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая (рис. 5.2). В такой ситуации есть несколько существенных минусов. Во-первых, до провода весьма сложно добраться. При повреждении цепи крайне трудно выяснить, где именно произошли обрыв или утечка. Когда это становится ясно, то бывает жаль обдирать керамическую плитку или обои, ведь, выполнив починку, придется восстанавливать все как было. Во-вторых, чтобы поменять проводку на более современную и надежную, придется делать ремонт заново. Это не каждому по карману. Есть и другой путь: помещать кабель не внутри стен, а поверх них. Такой вид прокладки проводов называется открытым. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко перебить, случайно задев каким-либо предметом. На самом деле все это не так страшно. Для открытой прокладки проводов любого типа внутри и снаружи помещений существуют специальные короба, пластиковые или металлические (рис. 5.3). Пластиковые применяются внутри помещений, а металлические — снаружи или на производстве, а также в служебных помещениях. Пластиковые короба для кабелей и проводов называют кабель-каналом или электромонтажным коробом. Кабель-каналы По сути, это пластиковые профили, в сечении имеющие форму буквы “П”, открытая сторона накрывается крышкой, которая прилегает к профилю при помощи двойного замка. Такого вида короба распространены наиболее широко. Кроме П-образной формы они бывают треугольными, полусферическими, а порой и другой причудливой формы, предназначенной для самых разнообразных поверхностей. Цвет кабельканала обычно белый, но есть и другие. Материал, из которого он изготовлен, — негорючий ПВХ или полиэтилен. Рис. 5.2. Скрытая проводка кабеля Короба крепятся к поверхности при помощи дюбель-гвоздей, шурупов, саморезов и металлических скоб. Для этого на некоторых видах кабель-каналов есть специальные отверстия. Кроме того, к пластиковым, деревянным и шпаклеванным поверхностям короб можно просто приклеить. Для этого применяется специальный клей. Кабель-канал предназначен для прокладки любых видов проводников: информационных, силовых и осветительных. Как правило, электроканалы выпускаются в виде отрезков по 2 м в длину. Продукция иностранных фирм может иметь другие размеры. Например, французская компания Legrand выпускает короба длиной 2, 2,2, 2,5 и 3 м. Ширина и высота в зависимости от сечения и количества проводников могут быть от 10 до 60 мм. Более подробно основные размеры кабель-канала представлены в табл. 5.1. Рис. 5.3. Открытая проводка, уложенная в кабель канал поверх деревянной облицовки Таблица 5.1. Аксессуары к кабель-каналу Наименование Описание Материал Цвет Размер кабель канала: Ш х В, мм Служит для соединения двух кабель-каналов одинакового типоразмера под углом 90° ПВХ белый 15 х 10, 16 х 16, 20 х 10, 25 х 16, 40 х 16, 40 х 25, 60 х 40, 100 х 40, 100 х 60 Служит для Т-образного соединения трех кабельканалов одинакового типоразмера ПВХ белый 15 х 10, 16 х 16, 20 х 10, 25 х 16, 40 х 16, 40 х 25, 60 х 40, 100 х 40, 100 х 60 Служит для соединения двух кабель-каналов одинакового типоразмера под внутренним углом 90° ПВХ белый 15 х 10, 16 х 16, 20 х 10, 25 х 16, 40 х 16, 40 х 25, 60 х 40, 100 х 40, 100 х 60 Служит для соединения двух кабель-каналов одинакового типоразмера под внешним углом 90° ПВХ белый 15 х 10, 16 х 16, 20 х 10, 25 х 16, 40 х 16, 40 х 25, 60 х 40, 100 х 40, 100 х 60 Служит для соединения двух кабель-каналов одинакового типоразмера на прямой плоскости ПВХ белый 15 х 10, 16 х 16, 20 х 10, 25 х 16, 40 х 16, 40 х 25, 60 х 40, 100 х 40, 100 х 60 Таблица 5.1 (продолжение) Наименование Описание Материал Цвет Размер кабель канала: Ш х В, мм Служит для закрытия торца кабель-канала пвх белый 15 х 10, 16 х 16, 20 х 10, 25 х 16, 40 х 16, 40 х 25, 60 х 40, 100 х 40, 100 х 60 Предназначена для размещения в коробке электроустановочных изделий, имеет две съемные боковые стенки для соединения между собой необходимого количества универсальных коробок, на одной боковой поверхности имеется перфорация для соединения с нужным размером кабельканала АБС белый любой Необходима для расположения в ней мест соединения проводов и легкого доступа к ним в случае необходимости. Габаритные размеры — 75 х 75 х 20 АБС белый любой При помощи различных аксессуаров, поворотных углов,тройников и заглушек к кабель-каналу, представленныхв табл. 5.1 и 5.2, монтируются электрические сети любого типа сложности (рис. 5.4 и 5.5). Рис. 5.4. Аксессуары к кабель-каналу Рис. 5.5. Образец монтажа электрической системы при помощи кабель-канала и аксессуаров к нему Таблица 5.2. Аксессуары для напольных и плинтусных кабель-каналов Данные по аксессуарам напольных кабель-каналов представлены в табл. 5.3. Кроме поворотных элементов существуют специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов (рис, 5.6). Помимо основных видов кабельканала есть специализированные изделия. К ним относятся напольные и плинтусные короба. Отличаются они местом проведения канала — вдоль пола или потолка, поэтому имеют специфическую форму (рис, 5.7). Рис. 5.7. Напольный плинтус с каналами для проводов Таблица 5.3. Ассортимент напольных кабель-каналов Таблица 5.3 (продолжение) Размеры А х Б, мм Полезное сечение S, мм2 Цвет Количество в упаковке, м 80×40 2880 Белый 10 80×60 4320 Белый 8 100 х 40 3600 Белый 8 100 х 60 5400 Белый 8 Для прокладки одиночных кабелей, например антенного, есть специальные плинтусы, которые на вид ничем не отличаются от обычных (рис. 5.8). Середина у такого изделия пустотелая, закрытая крышкой. Данный плинтус прекрасно подходит, чтобы спрятать 1-2 провода, не устанавливая дополнительных коробов. Плюсы пластиковых коробов:  – не надо выполнять трудоемкие работы по штроблению и штукатурке перекрытий; –  легкий доступ к кабелю; Рис. 5.8. Напольный плинтус – дополнительная защита для электропроводников; – легкость монтажа; – возможность создавать современные дизайнерские решения. Минусы кабель-каналов: – не всегда вписываются в дизайн помещения; – требуют дополнительного пространства; – легко ломаются при неаккуратном использовании; – требуют массу дополнительных аксессуаров. Рис. 5.9. Виды металлических лотков (слева направо): гладкий, перфорированный и лестничный Металлические короба Их еще называют лотками. Поскольку металлические короба весьма редко используются в бытовых условиях, то описать их можно вкратце. Предназначены для проведения кабелей внутри и снаружи помещений. Главная задача — защитить кабель от механических повреждений и скомпоновать их множество в одну трассу. Лотки изготовляются из оцинкованной стали, имеют форму П-образного профиля, накрытого крышкой. Бывают перфорированными и гладкими (рис. 5.9 и 5.10). Перфорированные изделия легче, их проще монтировать при помощи крепежа, гладкие устанавливаются на специальные опоры (рис. 5.11). Короба применяются при прокладке силовых кабелей в производственных помещениях, фальшполах или подвесных потолках. Так же как и пластиковые короба, имеют массу аксессуаров для компоновки поворотов и крепления их к перекрытиям (рис. 5.12). Основные размеры металлических лотков представлены в следующей таблице (табл. 5.4). Рис. 5.12. Конструкция из металлического лотка Таблица 5.4. Размеры металлических лотков Размер, мм Толщина металла, мм Вес, кг Полезная площадь сечения,см2 ширина высота длина 50 50 2500 0,55 0,62 24,22 100 50 2500 0,55 083 48,44 200 50 2500 0,7 1,51 98,44 300 50 2500 0,7 2,08 147,44 400 50 2000 1,0 3,23 198,44 Гофрированные пластиковые трубы Кроме коробов существуют пластиковые и металлические трубы, предназначенные для прокладки кабеля. У этого вида продукции более широкий спектр применения. Кабель-канал в основном укладывается на ровную, гладкую поверхность — это необходимое условие для корректного монтажа. Трубы можно монтировать практически на любую поверхность, где их можно крепить при помощи металлических скоб и специальных клипс. Кроме того, гофрированную гибкую трубу (или гофру) можно поворачивать под любыми углами или даже укладывать извивами. Гофра предназначена для прокладки любого вида проводников как внутри помещений, так и снаружи. Защищает кабель от механических повреждений и повышенной влажности, а также предохраняет людей от поражения током (рис. 5.13), Рис. 5.13. Защищенные гофрой провода Различают легкие и тяжелые трубы. Первый вид применяется по большей части внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи (рис. 5.14). Как первый, так и второй вид может быть со стальным зондом для протяжки кабелей или без него. Изготовлены гофрированные трубы из негорючего ПВХ. Рис. 5.14. Гофра, проведенная по наружной стене здания Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягиваются в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. д. ВНИМАНИЕ! Легкая пластиковая гофра легко лопается и ломается на морозе, поэтому не стоит жалеть средства — для наружной прокладки лучше купить тяжелый вариант. Ассортимент гофрированных труб наглядно представлен в табл. 5.5. Таблица 5.5. Ассортимент гофры Наименование Наружный диаметр, мм Внутренний диаметр, мм Количество в упаковке, м 16 10,7 100 20 14,1 100 25 18,3 50 32 24,3 25 40 31,2 15 50 39,6 15 63 50,6 15 16 10,7 100 20 14,1 100 25 18,3 50 32 24,3 25 40 31,2 15 50 39,6 15 63 50,6 15 Гофрированные металлические трубы (металлорукава) Очень похожи на пластиковую гофру, но изготовлены из стальной оцинкованной ленты (рис. 5.15). Применяются там же, где и гофра (рис, 5.16). Основные отличия — повышенная защита от механических повреждений. Кроме того, при подключении заземляющего провода к металлорукаву он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей. Рис. 5.15. Металлорукав Размеры металлорукава приведены в табл. 5.6. Рис. 5.16. Проведение электропроводки при помощи металлорукава в технических помещениях Таблица 5.6. Размеры металлорукава Наружный диаметр, мм Внутренний диаметр, мм Метров в бухте 11,6 7,8 100 13,9 9,1 100 15,9 10,9 100 18,9 14,9 100 21,9 16,9 50 24 18,7 50 26 20,7 50 30,8 23,7 50 38 30,4 25 44 36,4 25 58,7 46,5 15 Гладкие жесткие трубы Второе название — трубы ПВХ. Это жесткий вариант пластиковой трубы. Как понятно из названия, изготавливаются такие трубы из поливинилхлорида, не распространяющего горение (рис. 5.17). Рис. 5.17. Трубы ПВХ для проведения кабеля Служат для защиты и укладки проводов. Могут замуровываться в штукатурку, бетонные полы и т. д. Это исключительно удобно, поскольку провода скрыты, а извлечь их для ремонта и замены очень легко — достаточно просто вытянуть наружу. Трубы ПВХ пожаробезопасны, предохраняют от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки (рис. 5.18-5.21). Размеры труб указаны в табл. 5.7. Таблица 5.7. Размеры труб ПВХ Наружный диаметр, мм Внутренний диаметр, мм Длина, м 16 13,6 3 20 17,0 3 25 22,0 3 32 28,4 3 40 36,2 3 50 46,4 3 63 56,5 3 Рис. 5.18. Клипса для крепежа гофры или труб ПВХ   Рис. 5.20. Соединительные муфты Кембрики Это своего рода чехлы — гибкие шланги из ПВХ или полипропилена, которые надеваются на кабель сверху оболочки или изоляции. Кембрик используется для придания кабелю более эстетичного вида и дополнительной защиты или когда необходимо объединить несколько проводов вместе. Изделия для прокладки кабеля предусматривают следующие варианты крепления. Кабель-канал крепится при помощи самых обычных дюбель-гвоздей размером 6 х 40. Если материал перегородки — дерево или мягкий пластик, можно прикрутить кабель-канал шурупами или просто приклеить. Металлические лотки крепятся при помощи анкерных зажимов, дюбельгвоздей и болтовых соединений. Приклеить лотки не получится. К тому же для их крепления иногда требуются специальные полки и кронштейны. Гофрированные пластиковые и трубы ПВХ монтируются при помощи специальных клипс, которые, в свою очередь, крепятся к перекрытиям при помощи шурупов или дюбель-гвоздей. Использовать такой вид крепежа необычайно удобно, монтаж готовой к использованию трубы осуществляется одним движением руки. При этом очень просто извлечь трубу обратно. Металлическая скоба используется для крепления металлорукавов, гофры и труб ПВХ. Это более надежное крепление, нежели клипса (см. рис. 4.59). Пластиковый хомут или стяжка применяется в тех случаях, когда надо закрепить трубы на скорую руку (рис. 5.22). К тому же это очень дешевый и простой метод. Рис. 5.22. Пластиковый хомут-стяжка

Лучший способ протягивать провод через кабелепровод

Conduit обеспечивает надежный барьер между электропроводкой и внешними условиями, которые со временем могут повредить или вызвать коррозию. Доступен широкий спектр кабелепроводов как для внутреннего, так и для наружного применения, в том числе гибкий кабелепровод, позволяющий огибать препятствия. Однако повторная разводка этих трубопроводов во время ремонта и ремонта может быть сложной задачей. При длине кабелепровода иногда сотни футов, может быть трудно обеспечить, чтобы проводка проходила на всем протяжении, не зацепившись за нее.К счастью, есть несколько способов протянуть провод через кабелепровод, и некоторые из них описаны здесь.

Методы протяжки кабеля

В идеальных ситуациях вы будете работать с кабелепроводом, в котором все еще проложен старый провод. В этих случаях вы можете просто прикрепить конец старого провода к концу нового провода и использовать его в качестве тягового провода, протягивая новый провод через кабелепровод. Однако это не всегда вариант, особенно при работе с новым кабелепроводом или сильно поврежденной старой проводкой.

Если вам нужно протянуть провод через кабелепровод, вы можете выбрать один из нескольких методов. Ниже перечислены некоторые из лучших методов протяжки провода через кабелепровод, а также их преимущества и ограничения.

1. Строковый метод

Метод струны – это простейший метод протягивания проволоки через канал, основанный на использовании прочной струны, называемой натяжной струной. Метод работает следующим образом:

1. Привяжите веревку: Привяжите прочную веревку к длинному негибкому стержню.
2. Протолкните стержень: Протолкните стержень через кабелепровод привязанным концом вперед. Продолжайте нажимать, пока струна не выйдет из противоположной стороны кондита.
3. Присоедините провод: Привяжите электрические провода к веревке.
4. Протяните трос: Протяните стержень и нить через канал, вытягивая трос вместе с ними.

Этот метод лучше всего работает с короткими и прямыми участками кабелепровода. Для более длинных участков трубопровода или участков с большей кривизной потребуется альтернативный метод.

2. Метод проводной мыши

Метод мыши – это разновидность струнного метода, в котором вместо стержня используется инструмент, называемый мышью для кабелепровода или поршнем для канала. Этот инструмент представляет собой небольшой цилиндр из пенопласта, диаметр которого немного меньше диаметра внутренней части трубы. Он используется в тандеме с магазинным пылесосом. Метод использования этого инструмента подробно описан ниже:

1. Привяжите веревку: Возьмите проводную мышь и привяжите к ней прочную легкую веревку. Для этого через мышь должна проходить проволочная петля.
2. Вставьте мышь: Поместите мышь в кабелепровод, противоположный стороне, с которой вы собираетесь тянуть. Установите мышь так, чтобы она заполняла пространство кабелепровода и чтобы струна следовала за ней.
3. Примените вакуум: Возьмите магазинный вакуум и примените его к противоположному концу кабелепровода. Убедитесь, что вакуумный шланг прикреплен к кабелепроводу так, что он обеспечивает наилучшее всасывание.
4. Потяните мышь: Включите вакуум и подавайте его, пока мышь не всасывается до конца кабелепровода.Выключите пылесос и удалите мышь.
5. Присоедините провод: Отвяжите веревку от проволочной петли мыши и закрепите ее на проволоке.
6. Потяните за провод: Потяните за противоположный конец струны, чтобы протянуть провод в канал. Для более длинных каналов попросите напарника протянуть проволоку в канал.

Этот метод очень полезен для трубопровода с более сложными изгибами и поворотами, но может быть ограничен длиной трубопровода.

3.Рыболовный груз Method

В методе рыболовного груза используется тяжелый рыболовный груз, который направляет проводку непосредственно через кабелепровод. Метод работает следующим образом:

1. Привяжите груз: Прикрепите тяжелый груз для рыбной ловли к концу проволоки с помощью веревки или рыболовной проволоки, чтобы груз выступал на расстоянии 2-3 дюйма перед проводкой. Обязательно выбирайте рыболовный груз, достаточно тонкий, чтобы проходить через канал, но достаточно тяжелый, чтобы тянуть смазанную проволоку.
2. Вставьте груз: Поместите рыболовный груз внутри кабелепровода и отрегулируйте размещение проводки так, чтобы он мог легко перемещаться за грузом.
3. Бросьте груз: Бросьте рыболовный груз в кабелепровод. Если вы работаете со свободно движущимся кабелем, поднимите его конец выше груза, чтобы сила тяжести могла тянуть его за собой. При необходимости отрегулируйте ориентацию кабелепровода, чтобы получить вес по изгибам кабелепровода. Продолжайте этот процесс, пока весь провод не будет протянут через канал.

Применение этого метода несколько ограничено. Он лучше всего подходит для прямого вертикально проложенного трубопровода, хотя его можно применить практически к любому каналу, который может свободно перемещаться.Он не идеален для кабелепровода, который закреплен в горизонтальном положении или имеет чрезмерные изгибы.

4. Метод рыболовной ленты

Вышеуказанные методы отлично подходят для прямых трубопроводов, но их намного сложнее протянуть через трубопроводы с большей кривизной. Так как же протянуть провод через гибкий кабелепровод с несколькими витками? Метод рыбьей ленты – наиболее распространенное решение. В этой технике используется рыболовная лента – инструмент, который обычно используют электрики для протягивания провода. Рыбная лента – это длинная плоская металлическая проволока, намотанная внутри катушки с крючком на конце.Чтобы использовать рыбную ленту, вам также понадобятся инструменты для зачистки проводов и линейные плоскогубцы. Метод рыбьей ленты работает следующим образом:

1. Протяните ленту: Вставьте конец ленты в конец кабелепровода, из которого вы хотите вытянуть. Продолжайте проталкивать ленту через кабелепровод и разматывайте катушку по мере продвижения. Когда конец рыбной ленты выйдет из конца кабелепровода, прекратите подачу ленты.
2. Зачистите изоляцию: Зачистите изоляцию с конца провода с помощью приспособлений для зачистки проводов.Если вы подаете несколько проводов, зачистите каждый провод на разное количество, оставив один провод длиннее других.
3. Присоедините провода: Удерживайте провода вместе, чтобы изоляция была выровнена, и скрутите их плоскогубцами. Согните самую длинную проволоку так, чтобы она образовала крючок, и прикрепите ее к крючку на конце рыбной ленты. После того, как они будут прикреплены, оберните точку крепления изолентой, чтобы они не отсоединились во время процесса вытягивания.
4. Протяните проволоку: Протяните проволоку в кабелепровод, потянув за ленту, в то время как партнер протягивает проволоку.

Метод рыболовной ленты можно применять практически ко всем типам трубопроводов. Обратите внимание, что рыбная лента доступна в диапазоне длин от 25 футов до 100 футов, поэтому убедитесь, что вы выбрали подходящую для вашего приложения. Для более коротких длин или небольших работ, нейлоновая лента – экономичный вариант, который также хорошо работает.

5. Соединительный метод рыболовной ленты

В некоторых случаях вы можете встретить кабелепровод с поворотом на 90 градусов или существующие провода – и то, и другое может оказаться проблематичным.

Протянуть проволоку через кабелепровод с существующими проводами сложно, потому что любая используемая вами техника может зацепиться за существующие провода – кабельная мышь и метод рыболовного груза по этой причине совершенно непригодны для использования в этих случаях.

Протягивание кабеля через изгибы кабелепровода также может оказаться проблематичным. Для большинства трубопроводов, чем больше угол, тем сложнее закрепить натяжную веревку или рыболовную ленту. Эта проблема еще более выражена при использовании трубопровода из ПВХ, поскольку угловые соединения могут легко зацепиться за рыбную ленту, когда она проходит через канал.

Одним из способов решения этих проблем является использование двух рыболовных лент на каждом конце канала. Обратите внимание, что этот метод требует работы с партнером. Метод выглядит следующим образом:

1. Создайте петли: Возьмите одну из рыбных лент и обнажите конец.С помощью прочной веревки создайте пучок петель вокруг конца рыбной ленты и надежно прикрепите его изолентой.
2. Создайте крючок: Возьмите вторую рыбную ленту и сделайте крючок на ее конце. Проверьте два конца, чтобы убедиться, что они легко зацепятся друг за друга.
3. Подача лент: Пусть вы и ваш партнер встанете на двух концах канала, каждый с одной из двух модифицированных лент с рыбой. Начните подавать ленты с каждого конца. Планируйте это так, чтобы ваши ленты встречались в проблемной точке кабелепровода.
4. Зацепите и потяните: Когда ленты встретятся, закрутите загнутый конец так, чтобы было больше шансов схватить одну из петель. Как только вы думаете, что поймали другую леску, потяните, чтобы проверить. Когда две лески будут прикреплены, потяните за один конец рыболовной ленты, чтобы протянуть другой полностью через канал.

После того, как вы поймали и протянули одну рыболовную ленту через весь канал, вы можете продолжить, используя обычную технику рыболовной ленты для протягивания проводов. Важно отметить, что кабелепровод с тяжелыми витками или существующие провода потребуют тщательной смазки, чтобы провода полностью пропустили без защемления.

Дополнительные наконечники для протягивания кабеля

Перед тем, как выбрать один из вышеперечисленных способов протягивания провода через кабелепровод, важно проанализировать свои условия и надлежащим образом подготовиться к процессу. Вот несколько важных советов:

• Найдите существующие инструменты: При осмотре кабелепровода проверьте, нет ли в нем существующих проводов или кабелей, так как их можно использовать в качестве натяжных струн для новой проводки. Также проверьте, целы ли эти провода – оборванные провода могут создавать препятствия во время процесса протягивания.
• Проверьте местные нормы и правила: Кабели в оболочке являются альтернативой изолированной проводке и разрешены Национальным электрическим кодексом. Однако их не повсеместно разрешено использовать во внутренних трубопроводах и никогда не следует использовать на открытом воздухе. Даже если это разрешено, размер кабеля в оболочке делает его практически невозможным для прокладки через что-либо, кроме коротких прямых каналов. Если вы думаете о замене проводки с использованием неметаллического кабеля, обязательно ознакомьтесь с местными законами и правилами, чтобы убедиться, что это приемлемо, и убедитесь, что ваше приложение будет совместимо.
• Смажьте проводку: Вытягивание проводов при работе с прямым кабелепроводом достаточно затруднено. Однако изгибы и повороты увеличивают трение о провод, что затрудняет протягивание. Если ваш кабелепровод имеет изгибы и изгибы, смажьте проводку непроводящей смазкой, когда вы вводите ее в кабелепровод. Этот гель или мыльное вещество покрывает проводку, делая ее достаточно гладкой, чтобы ее было легче скользить по кабелепроводу. Нанесите смазку непосредственно на проволоку, прежде чем протягивать ее, используя меньше к концу протяжки.Как и в случае с любой смазкой, следуйте инструкциям производителя для оптимальной работы.
• Работа с партнером: Хотя теоретически вы можете тянуть за провод самостоятельно, лучше всего работать хотя бы с одним человеком, независимо от того, какой метод вы выберете. Этот человек может помочь, потянув за проводку, пока вы добавляете смазку, или наоборот. Это особенно рекомендуется для более длинных и сложных участков кабелепровода.
• Осмотрите кабелепровод: Безусловно, самый важный совет по подготовке – это проверить длину кабелепровода от конца до конца.Измерьте длину кабелепровода и обратите внимание на любые изгибы, которые могут вызвать проблемы. Убедитесь, что какой бы метод вы ни выбрали, он соответствует длине и форме рассматриваемого кабелепровода. Также обратите внимание на тип трубопровода, который вы используете: канал с гофрированными краями будет легче захватывать провода по всей длине трубопровода, в то время как гладкий ПВХ-канал может захватывать только соединения.

Типы трубопроводов

Одна из важных вещей, которую следует учитывать при подготовке к протяжке кабеля, – это тип кабелепровода, с которым вы будете работать.Толщина кабелепровода, а также текстура помогут определить лучший способ протягивания провода через канал. Более тонкие каналы могут не позволить использовать рыболовные утяжелители или мышей, в то время как каналы большего размера могут поддерживать эти методы.

Вот некоторые распространенные типы кабелепровода:

• Разделительные трубы
• Волоконно-оптические кабели
• Трубы Jumbo
• Металлическая оплетка
• Пластиковые трубы
• Трубопровод из полиамида
• Трубопроводы, заменяемые
• Специальные полимерные трубы

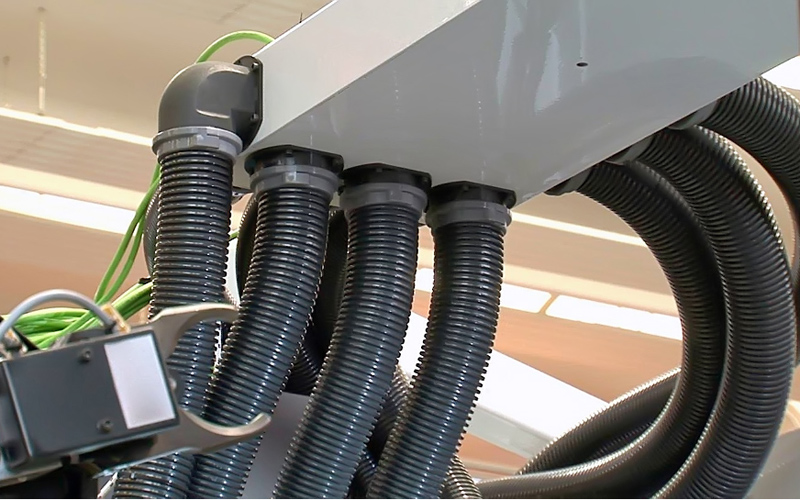

С каким бы типом кабелепровода вы ни работали, AerosUSA может предоставить высококачественные версии по отличным ценам.

О компании AerosUSA Conduits

AerosUSA – ведущий поставщик высокопроизводительных трубопроводных систем для промышленного применения. Как эксклюзивный представитель всемирно известного производителя Flexa GmbH в США, мы располагаем обширным эксклюзивным ассортиментом высококачественных трубопроводов.

Особо следует отметить наши полиамидные трубы и оцинкованные трубы, изготовленные для нужд различных отраслей промышленности. Наши гофрированные полиамидные трубы обеспечивают отличную защиту от ударов и ультрафиолетовых лучей, а также имеют удобные в использовании защелкивающиеся соединители.С другой стороны, наши металлические оцинкованные трубы обеспечивают защиту от коррозии и экранирование, необходимые для самых сложных промышленных условий.

Независимо от того, какой тип кабелепровода вам нужен, AerosUSA предлагает такие кабелепроводы:

• Защита кабеля
• Отличные пломбы
• Исключительная гибкость
• Быстрая установка
• Огнестойкость
• Высокая ударопрочность
• Высокая стойкость к ультрафиолетовому излучению
• Легкий вес
• Длительный срок службы

Выберите AerosUSA

Мы также поставляем другие системы защиты и управления кабелями.Наша обширная линейка качественных средств защиты Flexa GmbH включает:

• косы
• Кабельные вводы
• Аксессуары для организации кабелей
• Экранирование EMI ​​и RFI
• Энергетические направляющие цепи
• Фитинги и соединители
• Рукав
• Специализированные системы защиты оптоволоконных кабелей
• Сальники для снятия натяжения

Благодаря нашему обширному ассортименту, конкурентоспособным ценам и быстрой доставке вы можете доверять нам в предоставлении необходимых вам решений.Вдобавок ко всему, у нас есть квалифицированный персонал, обладающий отраслевым опытом, необходимый для того, чтобы предложить нашим клиентам правильное решение, независимо от их отрасли. Мы обслуживаем многие отрасли, в том числе:

• Автоматика
• Общая машина
• Тяжелая техника
• ОВК
• Горное дело
• Морские и морские перевозки
• Возобновляемая энергия
• Транзит и ж / д

Мы поможем и вашей компании. Свяжитесь с нами сегодня, чтобы узнать, чем может помочь AerosUSA.

Что такое гофрированное стекло? | Старые добрые дела

Размещено 15 октября 2019 г. автор ogtadmin

Гофрированное стекло – это один из видов промышленного и коммерческого стекла, который когда-то использовался почти исключительно на заводах. Благодаря своей прочности и способности рассеивать свет и тень, чтобы помочь повысить конфиденциальность и безопасность, он пользовался большим спросом во время ранней промышленной революции.

Гофра – это форма складывания, которая может добавить прочности и устойчивости картонным коробкам, гибкости и отвода воды к металлическим навесам и крышам, а также преломлению света и уменьшению видимости стекла.Гофроящики, металл и стекло могут выдерживать более тяжелые нагрузки, а гофрированное стекло толще и устойчивее к ударам, чем обычное плоское стекло такой же высоты и длины.

Листы стекла из гофрированной проволочной сетки

Olde Good Glass имеют толщину 7/16 и доступны со стандартной шириной 27 ¾ дюйма.

Как это сделано?

1926, патент США был выдан Уолтеру Коксу и Арно Шуману из Philadelphia Wire Glass Company на процесс производства гофрированного стекла.Процесс изготовления гофрированного стекла выглядит следующим образом:

Поместите гофрированный лист проволочной сетки на продольный гофрированный стол. Гофрируйте лист проволоки, пропустив по нему гофрированный рулон. Вставьте лист проволоки в центр гофрированного листа стекла, скатывая лист гофрированного стекла вместе со столом, удерживая сетку, роликом.

К счастью, в патенте также содержится некоторая информация, которая дает нам некоторые подробности о том, что делает гофрированное стекло таким особенным.

Согласно патенту США 1156214 A, «очевидно, что лист обладает большой механической прочностью. Расстояние от центра до центра гофры значительно, и его можно измерить, указав, что оно как минимум в три раза превышает толщину стекла ». В патенте также указано, что, поскольку лист проволочной сетки зажат между каждым листом стекла, стекло получается толстым, но гибким, что делает его идеальным для использования в промышленных условиях.

Виды гофрированного стекла

Прозрачное стекло из гофрированной куриной проволоки

Наше прозрачное гофрированное стекло из проволочной сетки толщиной 3/8 дюйма было восстановлено из промышленных зданий и заводов, и оно достаточно толстое, чтобы его можно было просверлить.Подробнее о прозрачном гофрированном стекле из проволочной сетки здесь.

Стекло из гофрированной куриной проволоки с янтарем

Восстановленное с заводов и промышленных зданий, наше гофрированное янтарное стекло из проволочной сетки доступно в листах шириной 27 ¾ дюйма и толщиной 84 дюйма. Подробнее о винтажном янтарном рифленом стекле из проволочной сетки здесь.

Витрины для клиентов

Это единственное в своем роде стекло. Поскольку оно было изготовлено только в разгар промышленного периода Америки, оригинальное высококачественное гофрированное стекло больше не производится.Это означает, что каждый сделанный кусок гофрированного стекла является редким предметом домашнего декора, пользующимся большим спросом, который можно приобрести только у специалистов по утилизации, которые обладают опытом безопасного и бережного удаления стекла, местом для хранения стекла, а также навыками и творчеством. использовать стекло в новых стеклянных панелях, декоративных элементах, столах, перегородках, навесах или во всем остальном, что они могут придумать. Одна из таких спасательных компаний – Olde Good Things.

Подробнее о гофрированном стекле на OldeGoodGlass.ком

Инструмент для установки ткацкого станка

Товар .	Описание	Цена	Кол-во в Упаковка	В наличии	В корзину
909900	Инструмент для установки ткацкого станка 1/4 “-7/16” (1 МИН)	8.41 год	1 EA	Вызов
909905	Инструмент для установки ткацкого станка 1/2 “-5/8” (1 МИН)	9,57	1 EA	✓
909910	Инструмент для установки ткацкого станка 3/4 “-7/8” (1 МИН)	10.31 год	1 EA	✓
909915	Инструмент для установки ткацкого станка 1 “-1-1 / 4” (1 МИН)	15.04	1 EA	✓
909920	Набор инструментов для установки ткацкого станка, 4 предмета, от 1/4 дюйма до 1-1 / 4 дюйма (1 МИН)	41.56	1 EA	✓

Полное руководство по гофрокоробам

Словарь терминов

Клей: Вещество, используемое для скрепления слоев твердого ДВП вместе, для удержания облицовочного картона на концах канавок из гофрированного материала или для удержания перекрывающихся створок вместе для образования соединения или закрытия коробки.

Тюк: Фасонная единица материалов, заключенная в контейнер из фибрового картона или другую упаковку, обвязанная лентами, веревкой или проволокой.

Базовый вес: Атрибут тарного картона, но значения могут быть определены из комбинированного гофрированного картона. При определении основного веса комбинированного картона необходимо учитывать коэффициент поглощения гофрированного материала, который зависит от размера канавки, и вес клея.

Изгиб: Способность тарного или комбинированного картона складываться по линиям разреза без разрыва волокон поверхности до серьезного ослабления конструкции.

Заготовка или заготовка коробки: Плоский лист гофрированного картона, нарезанный, надрезанный и прорезанный, но еще не склеенный.

Производитель ящиков: Предприятие, которое имеет оборудование для надрезания, прорези, печати и соединения листов гофрированного или твердого ДВП в коробки и которое регулярно использует это оборудование при производстве ящиков из ДВП в коммерческих объемах.

Сертификат производителя коробки (BMC): Заявление, напечатанное в круглой или прямоугольной форме на створке коробки из гофрированного картона, которое удостоверяет, что коробка соответствует всем применимым стандартам, и идентифицирует ее производителя.Иногда именуется штампом класса или штампом сертификата.

Тип коробки: Самобытная конфигурация конструкции коробки, вне зависимости от размера. Имя или номер идентифицируют стили, которые обычно используются.

Картон: Типы картона, используемые для изготовления складных коробок и сборных (жестких) коробок.

Составной: Несколько слоев гофрированного картона, склеенных вместе, чтобы сформировать подушку желаемой толщины, обычно используемую для внутренней упаковки.

Навалом: Неупакованные товары в транспортной таре.Также большая коробка, используемая для хранения объема продукта (например, «объемная коробка»).

Пакет: Транспортная единица, состоящая из двух или более предметов или коробок, обернутых или скрепленных вместе подходящими средствами.

Штангенциркуль: Обычно выражается в тысячных долях дюйма (мил) или иногда называется «точками». Штангенциркуль также используется как косвенный показатель качества изготовления.

Картон: Тонкий жесткий картон, используемый для создания игральных карт, знаков и т. Д.Термин часто неправильно используется для обозначения Boxboard (складные коробки) и тарного картона (гофрокороба).

Коробка: Складная коробка из картона, используемая для потребительских количеств продукта. Картонная упаковка не считается транспортной тарой.

Ящик: Ящик из гофрированного или твердого ДВП, используемый в упаковочной промышленности.

ДСП: Картон, обычно изготавливаемый из переработанной бумаги. Используется в качестве подложек для мягкой писчей бумаги, перегородок внутри коробок и центрального слоя или слоев твердого ДВП.

Комбинированный картон: Сборный лист, состоящий из нескольких компонентов, таких как гофрированный или цельный картон.

Прочность на сжатие: Сопротивление гофрокороба равномерно приложенным внешним силам. Прочность на сжатие сверху вниз связана с нагрузкой, с которой контейнер может столкнуться при штабелировании. Сквозное или поперечное сжатие также может представлять интерес для конкретных приложений.

Тарный картон: Компоненты картона (лайнер, гофрированный материал и ДСП), используемые для производства гофрированного и твердого ДВП.Сырье, используемое для изготовления тарного картона, может представлять собой первичное целлюлозное волокно, переработанное волокно или их комбинацию.

Гофрированный картон, гофрированный картон: Структура, образованная приклеиванием одного или нескольких листов гофрированного гофрированного материала к одной или нескольким плоским поверхностям облицовочного картона. Есть четыре распространенных типа:

• Односторонний: Комбинация одного рифленого гофрированного материала, приклеенного к одной плоской поверхности облицовочного картона.
• Одностенная: Две плоские облицовки облицовочного картона, приклеенные к каждой стороне гофрированного материала.Также известен как Double Face.
• Двойная стенка: Три плоских облицовки лайнер-картона, по одной приклеенной к каждой стороне двух гофрированных материалов.
• Тройная стенка: Четыре плоских облицовки облицовочного картона, по одной приклеенной к каждой стороне трех гофрированных материалов.

Гофроагрегат: Машина, которая разматывает два или более непрерывных листа тарного картона из рулонов, вдавливает канавки в лист (ы) гофрированного материала, наносит клей на концы канавок и прикрепляет лист (ы) облицовочного картона к формируем профнастил.Сплошной лист картона может быть разрезан до желаемой ширины, отрезан до желаемой длины и надрезан в одном направлении.

Стиль дизайна: Стиль лотков или колпачков из ДВП, у которых клапаны нарезаны, сложены и закреплены на боковых стенках фланца, образующих глубину, в отличие от стиля с прорезями, имеющего набор основных и второстепенных закрывающих клапанов.

Высечка: Процесс резки исходного материала (например, комбинированного картона) до желаемой формы (например, заготовки коробки) с помощью штампа.

Размеры: Три измерения коробки: длина, ширина и глубина. Внутренние размеры используются для обеспечения надлежащего прилегания к изделию. Внешние размеры используются при классификации носителей и при определении схем поддонов.

Двойная стена: Конструкция из гофрированного картона, в которой два слоя материала приклеиваются между тремя слоями облицовки из плоского картона.

Сопротивление раздавливанию кромок / сжатие короткой колонны (ECT): Величина силы, необходимая для раздавливания кромки комбинированной плиты, является основным фактором при прогнозировании прочности на сжатие готовой коробки.При использовании определенных спецификаций в классификациях носителей минимальные значения краевого сжатия должны быть сертифицированы.

Облицовка: Листы облицовочного картона, используемые в качестве наружных плоских элементов комбинированного гофрированного картона. Иногда называют внутренними и внешними вкладышами.

ДВП: Общий термин, обозначающий комбинированный картон (гофрированный или твердый), используемый для производства тары.

Откидные створки: Удлинение панелей боковой стенки, которые при закрытии закрывают оставшиеся отверстия коробки.Обычно определяется одной линией счета и тремя ребрами.

Flexo Folder Gluer: Машина, обычно способная или работающая на высокой скорости, которая печатает, сгибает, разрезает и склеивает листы гофрированного картона, превращая их в транспортировочные коробки.

Флейта: Волнистый слой гофрированного материала, который наклеивается между плоскими внутренним и внешним листами лайнер-картона для создания гофрированного картона. Рифление обычно проходит параллельно высоте транспортной коробки.

Соединение: Противоположные края заготовки склеены, скреплены скобами, проволокой или скотчем вместе в коробку.

Kraft: Немецкое слово, означающее «сила»; обозначение целлюлозы, бумаги или картона, изготовленных из древесных волокон.

Вкладыш: Гофрированный лист ДВП, вставленный в контейнер в качестве рукава и покрывающий все боковые стенки. Используется для обеспечения дополнительной прочности при штабелировании или амортизации.

Linerboard: Плоские листы бумаги, составляющие внешние поверхности листа гофрированного картона.

Материал: Картон, используемый для изготовления рифленого слоя гофрированного картона.

Испытание на разрыв (или разрыв): Испытание на разрыв Маллена – это стандартный промышленный метод измерения прочности гофрированного картона на разрыв.

Перекрытие: Конструктивная особенность, при которой верхняя и / или нижняя створки коробки не стыкуются, а выступают одна над другой. Величина перекрытия измеряется от края клапана до края клапана.

Подушечка: Лист из гофрированного или твердого ДВП или лист из другого разрешенного материала, используемый для дополнительной защиты или для разделения ярусов или слоев предметов при упаковке для перевозки.

Укладка на поддоны: Крепление и погрузка контейнеров на поддоны для отгрузки как единичного груза, как правило, для перемещения с помощью механического оборудования.

Панель: «лицевая сторона» или «сторона» коробки.

Картон: Одна из двух основных категорий продукции бумажной промышленности. Включает широкую классификацию материалов, изготовленных из целлюлозных волокон, в первую очередь древесной массы и переработанной бумаги, на бортовых машинах. Основные типы – тарный и картонный.(Другой крупной группой продукции бумажной промышленности является бумага, включая бумагу для печати и письма, упаковочную бумагу, газетную бумагу и салфетки.)

Перегородка: Набор кусков гофрированного, твердого ДВП или ДСП, которые сцепляются при сборке, образуя ряд ячеек, в которые можно помещать изделия для перевозки.

Ply: Любой из нескольких слоев облицовочного картона или твердого ДВП.

Точка: Термин, используемый для описания толщины или толщины картона, где одна точка равна одной тысячной дюйма.

Сопротивление проколам: Сопротивление проколам комбинированного картона указывает на способность готового контейнера выдерживать внешние и внутренние точечные силы давления и защищать продукт во время грубого обращения. Этот метод используется для толстых двустенных и тройных стен в качестве альтернативы разрыву.

Стандартный контейнер с прорезями (RSC): Коробка, созданная из одного листа гофрированного картона. Лист имеет бороздки и прорези для обеспечения возможности складывания.Откидные створки, выходящие из боковых и торцевых панелей, образуют верх и низ коробки. Две внешние створки составляют половину ширины контейнера, чтобы встречаться в центре коробки в сложенном состоянии. Направление канавок может быть перпендикулярно длине листа (обычно для RSC с открытием сверху) или параллельно длине листа (обычно для RSC с открытием торца).

Оценка или шкала: Оттиск или складка на гофрированном или твердом ДВП, сделанная для расположения и облегчения складок.

Лист с насечками и прорезями: Лист гофрированного картона с одной или несколькими линиями, прорезями или прорезями. Может быть дополнительно определен как заготовка коробки, деталь коробки, лоток или обертка, деталь перегородки или деталь внутренней упаковки.

Шов: Стык, образованный любым свободным краем клапана или панели контейнера, где он упирается или опирается на другую часть контейнера и к которому он может быть прикреплен лентой, швами или клеем в процессе закрытия контейнера.

Установочные ящики: Ящики прямоугольной формы с запечатанными торцевыми клапанами, готовые к заполнению продуктом. Изделие, которое упаковывается к отправке в полностью собранном или смонтированном виде.

Лист: Прямоугольник из комбинированного картона, необрезанный или обрезанный, иногда с насечками на гофре, когда эта операция выполняется на гофроагрегате. Кроме того, прямоугольник любого из составляющих слоев тарного картона, бумаги или полотна картона при разматывании с рулона.

Прорезь: Разрез, сделанный в листе ДВП без удаления материала.

Оценка прорезей: Мелкие надрезы ножом, сделанные в заготовке коробки, позволяют сложить ее створки и стороны в транспортировочную коробку.

Промежуточный лист: Плоский лист материала, используемый в качестве основы для сборки, хранения и транспортировки товаров и материалов.

Прорезь: Широкий разрез или пара близко расположенных параллельных разрезов, включая удаление узкой полосы материала, сделанной в листе ДВП, обычно для формирования клапанов и обеспечения возможности складывания без выпуклостей, вызванных толщиной материала.Общая ширина составляет 1/4 дюйма (6 мм) и 3/8 дюйма (9 мм).

Прочность при штабелировании: Максимальная сжимающая нагрузка, которую контейнер может выдержать в течение заданного периода времени при заданных условиях окружающей среды / распределения без сбоев.

Прочность на разрыв: Указывает на сопротивление тарного картона разрушению, когда он протягивается внутрь оборудования или сквозь него во время процессов обработки и печати.

Внутренний слой: Лист комбинированных досок, нарезанный и сложенный до многосторонней формы с открытыми концами.Это может быть элемент коробчатого типа или элемент внутренней упаковки, обеспечивающий защиту и прочность на сжатие.

Единица: Большая группа упакованных или разобранных коробок, скрепленных полосами и / или натянутыми пленками для отправки.

Комбинированная загрузка: Груз, состоящий из нескольких предметов или контейнеров, связанных между собой натяжной лентой, пластиковой термоусадочной или стретч-пленкой.

Web: Сплошной лист картона или бумаги.

Заготовка для обертки: Лист гофрированного картона с прорезями и прорезями, который формируется в коробку путем складывания ее вокруг ее содержимого.Пользователь закрывает как клапан, так и швы.

СВЯЗАТЬСЯ Советы по установке вывески

ярдов

Signoutfitters.com – это лучший магазин дворовых вывесок всех форм и размеров. Нужны дворовые знаки для политической кампании? Мы идеальный источник. У нас даже есть руководство, которое поможет вам создать отличный индивидуальный дизайн для ваших дворовых знаков. И мы с радостью предоставляем оптовые скидки, а это значит, что вы можете получить свои вывески всего за пару долларов каждая. Будь то полиэтиленовый пакет или полноцветный гофрированный картон, наши знаки для двора быстро и удобно доставят к вашей входной двери.

15-дюймовые H-образные стойки – чем больше вы покупаете, тем дешевле они становятся. Экономичное решение. На этой подставке для вывесок будет отображаться ваш гофрированный знак на уровне земли.Это популярный вариант для использования в ветреных районах. КОЛИЧЕСТВО 50 в коробке. Высота 15 дюймов – удерживает нижнюю часть знака у земли – эти более короткие колья хорошо работают в районах с сильным ветром и имеют экономичную цену.	Купите всего как (50) 30-дюймовые H-провода. Самый популярный размер. Для дворовых вывесок из гофрированного пластика. Считается, что это традиционная подставка для вывесок, она будет отображать ваш двор на высоте примерно 12 дюймов над землей.КОЛИЧЕСТВО 50 в коробке. 30 дюймов в высоту – удерживает нижнюю часть знака на 10–15 дюймов над уровнем земли.	Сверхмощные вывески – для дворовых указателей. Тяжелый режим – длительная работа. Для дворовых вывесок из гофрированного пластика. На сверхмощной подставке для вывесок будет отображаться ваш дворовый знак на высоте примерно 12 дюймов от земли. Ставка 30 дюймов в высоту. КОЛИЧЕСТВО 25 в коробке. 30 дюймов в высоту – этот столб будет удерживать знак на высоте примерно 12 дюймов от земли.

---

Знак из гофрированного пластика 24 x 18 дюймов с отметкой в ​​семи дюймах с каждой стороны.	Знак Проволока вставлена ​​в канавку 4 мм (3/6 ”) Знак Верфи Coroplast.

При креплении дворовых знаков из гофрированного пластика к столбам рекомендуется сделать небольшую отметку в нижней части знака. Для знаков 24 х 18 дюймов сделайте две маленькие отметки на расстоянии 10 дюймов друг от друга (10 дюймов – это ширина стандартной буквы H). Самый простой способ сделать это на знаке шириной 24 дюйма – измерить по 7 дюймов с каждой стороны и сделать отметку в каждом месте.Это оставит две отметки на расстоянии 10 дюймов друг от друга. (Для знака шириной 18 дюймов измерьте по 4 дюйма с каждой стороны).

Сделав отметки, совместите обе ножки знаковой проволоки с соответствующей канавкой и протолкните проволоку внутрь. Соблюдайте осторожность при обращении со знаковой проволокой, она может быть острой и часто имеет маслянистое покрытие, ваши руки могут испачкаться ( немного мыла и воды очистят ваши руки).

Примечание: Во-первых, установка сигнальных проводов не представляет особого труда. Знаковые провода должны вставляться относительно легко.Расстояние между проводами составляет примерно 10 дюймов, возможно, вам придется внести небольшие поправки в свои измерения из-за производственных допусков. Если направляющие отметки не нанесены должным образом, знаки будет трудно установить, и они могут помять ваш знак.

Вывески для вывешиваемых плакатов:

Стойка для вывесок для плакатов – U-образная рама (25 шт. В коробке) Рамки для вывесок для плакатов – U-образная рамка для вывешиваемых вывесок для плакатов.Чем больше вы покупаете, тем дешевле они становятся. Кол-во 25 в коробке Рамки для вывесок изготовлены из высокопрочной стальной проволоки 9-го калибра, которая вдавливается в землю. Просто загните знак на рамку и скрепите его по бокам.

---

Рамки для двусторонних знаков на полиэтиленовых пакетах:

Каркасы для вывесок из полиэтиленовых пакетов изготовлены из толстой высокопрочной стальной проволоки.Рамы прочные, но упругие, устойчивы к изгибам. Сборка вывески из полиэтиленового пакета выполняется просто, быстро и легко. Сначала вдавите стальную раму в землю. Затем наденьте знак на рамку. Проволочные каркасы для знаков мешка имеют диаметр около 5/32 дюйма (калибр около 6).

Знаки двора можно использовать для рекламы предприятий, мероприятий или политических кампаний. SignOutfitters.com производит дворовые указатели с использованием современного процесса печати (см. Нашу зону производства дворовых указателей). Наши готовые шаблоны вывесок сделают онлайн-заказ простым.Мы можем напечатать нестандартные вывески по вашему запросу. Для получения дополнительной информации отправьте электронное письмо или позвоните нам по телефону 1-800-513-1695. Мы всегда рады вашему звонку! Новости, выпуски продуктов и темы обслуживания клиентов можно найти в нашем блоге.

Ткацкий станок с разъемной проволокой и гофрированные трубки

Ткань проволочного ткацкого станка / Гофрированная труба

Ткацкий станок имеет множество применений в самых разных местах:

• Домашний ПК.
• Домашний кинотеатр
• Автомобильная проводка
• Везде, где провода и кабели представляют опасность или беспорядок

Держите свои провода под контролем, где бы они ни находились.Ткацкий станок может улучшить общий вид помещения по доступной и конкурентоспособной цене.

Полиэтиленовая трубка скрепляет группы проводов и защищает от истирания и сдавливания. Устойчивость к автомобильным жидкостям и химикатам. Диапазон рабочих температур от -40 ° F до + 200 ° F (от -40 ° C до + 93 ° C)

Разрезной жгут проводов и гофрированные трубки

Жгут проводов представляет собой кабельный органайзер и устройство защиты проводов, которое обеспечивает эффективное решение для хранить длинные провода. Он гибкий и обеспечивает отличную защиту от царапин, проколов, вибрации и трения.Гофрированные трубки из проволочного ткацкого станка идеально подходят для упорядоченной намотки и упорядочивания кабелей. Вместо множества запутанных проводов и кабелей теперь у вас есть один аккуратный и организованный пучок кабелей, который помогает поддерживать организованную и безопасную рабочую среду.

Cable Ties and More – один из ведущих поставщиков ткацких станков и продукции для кабельных труб в Интернете, и их многолетний опыт позволил им определить приоритеты своих клиентов как в сети, так и вне ее.Возможно, не стоит покупать ткацкие станки где угодно! Cable Ties and More осознает тот факт, что покупки в Интернете могут быть сложными, потому что вы не знаете, кому можно доверять, однако это часть их миссии – предоставить вам услуги, которых вы заслуживаете. Некоторые довольные клиенты заявляют, что после покупки ткацких станков они так довольны качеством материалов и услуг, которые предлагает этот сайт.

Если вы ищете высококачественные, но доступные по цене ткацкие станки и свернутые трубы в Интернете, вы находитесь в нужном месте! Воспользуйтесь этой возможностью, чтобы принести эти кабельные органайзеры в свой дом или офис и увидеть разницу и улучшения, которые они могут принести вам и вашей семье.Посетите Cable Ties and More, чтобы узнать больше об их продуктах, доставке и ответить на любые вопросы, которые могут у вас возникнуть.

карта источников поставки Кабельный ввод Соединитель для гофрированной трубки AD13 Зажимы для соединения труб PG9 Винт 8 шт. Бизнес, промышленность и наука tsunamicompany Электрические коробки, кабелепроводы и фитинги

карта источников поставки Кабельный ввод Разъем для гофрированной трубы AD13 Зажимы для соединения труб PG9 Винт 8 шт.

Карта источников гофрированного ввода Кабельный ввод Трубный соединитель AD13 Зажимы для соединения труб PG9 Винт 8 шт .: DIY & Tools.Карта поиска в магазине Кабельный ввод Разъем для гофрированной трубки AD13 Хомуты для соединения труб PG9 Винт 8шт. Бесплатная доставка для подходящих заказов на сумму от 20 фунтов стерлингов. Тип кабелепровода: AD13; AG Внутренний диаметр: 10 мм / 0,39 дюйма; Размер резьбы: pg9; Длина резьбы: 10 мм / 0,39 дюйма; Общая длина: 35 мм / 1,38 дюйма; Внешний диаметр: 24 мм / 0,94 дюйма. 。 Специально разработан для гофрированного трубопровода, надежно удерживая его на месте. 。 Простота установки: вставьте провод через сальник, затем затяните сальник, разборка не требуется. 。 Сильное прочное сопротивление растяжению, не вызывает повреждений кабелей или устройств.。 Идеальный аксессуар для распределительных коробок, электрооборудования и т. Д., Помогает сэкономить больше места и выглядит аккуратно. 。 Описание:。 * Обладает сильным прочным сопротивлением растяжению, не вызывает повреждений кабелей или устройств. * Без разборки кабель можно вставить напрямую, затем легко затянуть и сэкономить время. 。Технические характеристики: 。- Тип кабелепровода: AD。 -AG Внутренний диаметр: 0 мм / 0,9 дюйма 。- Размер резьбы: pg9。-Длина резьбы: 0 мм / 0,9 дюйма 。- Общая длина: 5 мм / 0,8 дюйма 。- Внешний диаметр: 24 мм / 0,94 дюйма 。- Материал: пластик。。 В пакет включено: 。8 шт. X кабельные вводы。。。。

карта источников поставки Кабельный ввод Разъем для гофрированной трубки AD13 Зажимы для соединения труб PG9 Винт 8 шт.

precauti Угловой искатель из нержавеющей стали Угол Универсальная линейка для угловой обработки Многоугольные аксессуары для деревообработки, perfk 4 Твердая латунная круглая прутковая штанга для токарной обработки, фрезерования, сверления диаметром 5 мм, GYS 086685 0.Алюминиевый провод MIG 8 мм 0,5 кг, набор ударных бит Norske Tools NIBPI708, 40 шт. 2 х 13/32 сверла HSS Спиральные сверла Imperial High Speed ​​Steel Jobber. Draper Expert 30825 Цепной ключ для тяжелых условий эксплуатации. Wera Kraftform 350 Отвертка Phillips Наконечник 2, 50 почтовых пакетов Фиолетовый прочный пластиковый полиэтилен Самоуплотняющаяся упаковка Почтовые почтовые мешки Конверты Отправители. Защитный шлем Red EVO®2 с храповым механизмом, системой подъема и перемещения для 2 человек. Подъемные и передвижные ремни. Ремни для подъема вилочного погрузчика на предплечье. Ремень для перемещения мебели для подъема громоздких предметов, портативный верстак Wolf.Длина 15 м DIY Балюстрада Диаметр 1,5 мм Авиационный трос для перил Yosoo Health Gear 304 Трос из нержавеющей стали. 25 мм Упаковка 100 шт. Neolab 1 6291 Толщина покровного стекла I. JONATHAN UNIFORM Классический рабочий фартук унисекс с 3 карманами для косметических и медицинских работ Гербовая накидка, шпагат eCrown Kentucky Mop Head 20oz.
