Проход кабеля через стену в квартире и доме — теория и практика

Вступление

В монтаже электропроводки квартиры и дома, не избежать работ по устройству прохода кабеля через стену. Посмотрим на нормативные требования к таким работам и практику их исполнения.

Но для начала заметим, что в данных работах, кроме, нормативного, есть организационный этап. Так как от работ подобного типа (демонтаж, штробление и т.п.) образуется много строительного мусора, вам заранее нужно продумать его утилизацию.

Для утилизации каменных отходов подобных работ, нужно арендовать специальные мусорные контейнера. Для утилизации проката черных и цветных металлов, разумно присмотреть компанию по скупке металлолома, например тут https://www.metallrutorg.ru/. Это будет не только удобно, но и выгодно.

Нормативы о проходе кабеля через стены

Как и положено, правильному электрику, сначала обращаемся к нормативным документам. Начинаем поиск информации с ПУЭ, правил устройства электроустановок. Скачать ПУЭ можно с сайта тут.

В ПУЭ издание 7, смотрим пункты от 2.1.56 вниз. Переводя официальный документ на бытовой язык, видим следующие правила похода проводов и кабелей электропроводки через стены:

  • При устройстве прохода, важно обеспечить сменяемость электропроводки в случае ремонта или замены (ПУЭ, п. 2.1.58).
  • Если проводка выполняется проводами, то проход проводов в стене должен быть защищён трубой, коробом, электротехнической гофрированной трубой.
  • проводка выполняется кабелем, то проход кабеля через стены сухих внутренних помещений, может быть устроен в виде проёма, без короба или трубы.
  • кабель проходит через стены внутренних помещений с разной влажностью или через стену с улицы в помещение, например, ввод электропитания в дом, то в ПУЭ нет строгих рекомендаций о защите кабеля в проходе стены трубой (гильзой). Есть указание на необходимость заделать зазоры между кабелями проходом негорючими материалами, которые можно легко удалить при работах по замене кабеля. Нужно это для закрытия проникновения воды и влаги через проход.

Однако на практике проход кабеля через стену дома с улицы лучше защитить трубой (гильзой) прочно закрепленной к конструкции стены и проложенной с уклоном на улицу.

Во внутренних помещениях квартиры и дома, защитить проход кабеля через стену, обязательно только в деревянных домах, для усиления противопожарной безопасности.

Подведём первый итог

Если вам на практике нужно сделать проход кабеля через стену в квартире и доме, вам нужно:

Во-первых: По возможности, отказаться от использования проводов для электропроводки и проводить работы кабелями. Если этого сделать невозможно, например ретро проводка проводами на изоляторах, делать проход в стене через гильзу.

Во-вторых: Делайте проход кабеля через стену так, чтобы вам самому, было легко его заменить. Этого критерия будет достаточно для правильного прохода.

В-третьих: Устраивайте проход через стену разумно. Например, если вы делаете скрытую (не сменяемую) проводку, то нет никаких обоснований, использовать для прохода гильзу. Кроме случаев, если проход делается между двумя стенами имеющим воздушный зазор.

В-четвертых: все проходы кабеля с улицы защищайте от проникновения влаги. В квартире это кабели питания кондиционеров, в доме это ввод кабеля питания в дом или вывод кабеля к постройкам на участке.

Как на практике сделать проход кабеля через стену

Давайте посмотрим практику работ. Начнём с отверстия в стене под проводку в квартире.

Проход кабеля через стену в квартире

Первой проблемой, которая встает при сверлении отверстия в стене для прокладки кабеля, это уже имеющаяся проводка в стенах. Важно при сверлении не повредить уже имеющуюся  электропроводку, а также не задеть возможные трубы трубопровода.

Решить эту проблему могут помочь специальные приборы или народные методы. О поиске скрытой проводки приборами я писал тут. Народные методы перечислю далее:

  • Во-первых, если есть радиоприёмник, настройте его на частоту 100 кГц и сканируйте стену в месте будущего отверстия. Если там есть провода под напряжением, приёмник должен показать звуковой фон.
  • Во-вторых, возьмите фазоопределитель (пробник). Он покажет провод под напряжением, проложенный НЕ глубоко в стене.
  • В-третьих, для смарфона, есть программы типа «Metall Detector».
  • В-четвёртых, «слышит» провод в стене, слуховой аппарат в режиме «телефон». Не проверял.

К сожалению, предложенные технические методы найти скрытую проводку не всегда доступны. Поэтому пользуемся простым и надежным визуальным осмотром. Для этого:

Посмотрите  в месте будущего прохода (отверстия) наличие распаячных коробок, розеток, выключателей. Никогда не сверлите сквозных отверстий в стенах на горизонтальных и вертикальных линиях установки коробок, розеток, выключателей, светильников. Велика вероятность, что проводка делалась по правилам и трассы проводки велись параллельно полу и углам с нормативными отступами от углов и откосов. Об этом тут.

Инструмент

Для сверления сквозных отверстий понадобится, прежде всего, перфоратор с буром. Длина бура зависит от толщины стен. Её нужно определить заранее. В панельном доле это 270-350 мм, в «сталинке» толщина стен может превышать 1 метр.

Диаметр бура зависит от требуемого отверстия и толщины стен. Чем толще стена, тем больше диаметр бура. Разумный диаметр бура 25-30 мм. Однако в комплекте нужно иметь бур меньшего диаметра 10-16 мм, ниже поясню зачем.

Проход кабеля через стену: этапы работ по сверлению

Каменная стена

Подготовьте место работ: мусора будет много. Обои со стены в месте сверления, лучше снять. Если отверстие на высоте, опора под ногами должна быть прочной.

Начните сверление коротким буром малого диаметра. Это уменьшит крошение бетона или штукатурки при начале сверления.

На длинном буре сделайте маркер изолентой показывающий толщину стены. Он будет нужен.

Продолжайте сверление. Если не предупредили заранее соседей, они уже звонят вам в дверь. Звук от вашего сверления в панельном доме распространится на весь подъезд.

Продолжайте аккуратное сверление. Если чувствуете упор бура, немедленно остановитесь, велика вероятность, попасть буром на арматуру. Бур не сможет просверлить арматуру панели, поэтому отверстие нужно смещать и начинать всё заново.

Следите за меткой толщины стены на буре. Когда до метки останется 5-7 см, опять смените толстый бур (25-30 мм) на бур 10-16 мм и если есть возможность, уменьшите удар перфоратора.

Этот приём позволит избежать выпадения куска стены с противоположенной стороны прохода. После прохода бура всей стены, вы это почувствуете сразу, перейдите в соседнюю комнату и расширьте отверстие буром большего диаметра.

Если требуется огильзовка отверстия, то диаметр трубы для гильзы должен быть чуть меньше диаметра отверстия. Забивать гильзу нужно со стороны начала сверления (!).

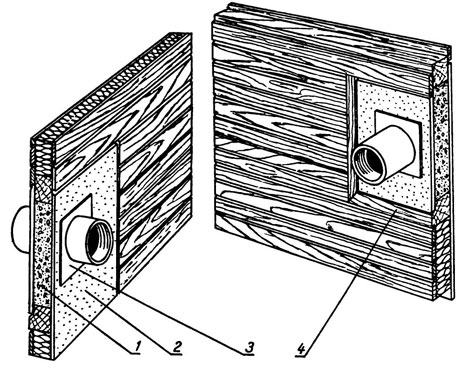

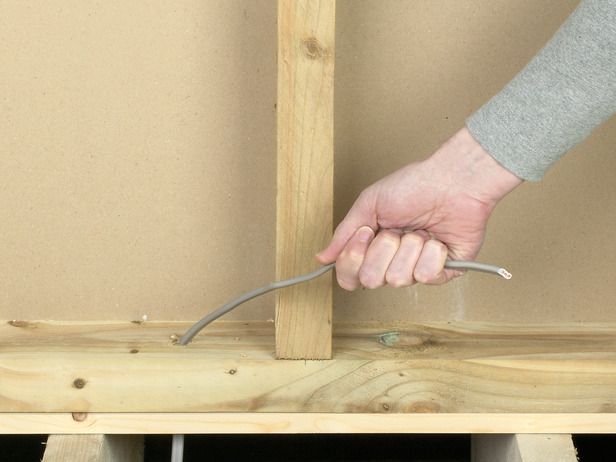

Проход кабеля через стену из дерева

Нужен бур по дереву, простая дрель и аккуратность.

Проход кабеля через стену из гипсокартона

Если вам нужно сделать проход кабеля через стену из гипсократона, то:

  • Найдите место, где нет профилей конструкции;
  • Простым сверлом просверлите листы гипсокартона. Это 12-24 мм;
  • Посмотрите есть в перегородке утеплитель;
  • Если утеплитель есть и он мягкий, пройдите его тонким металлическим стержнем,  типа шило, до листов гипсокартона с противоположенной стороны. Вручную вращая самодельное шило, пройдите листы ГК с противоположенной стороны;
  • Расширьте отверстие сверлом до нужного размера;
  • В отверстие заложите гильзу из пластиковой трубы. Чтобы труба прошла утеплитель, напильником заточите край трубы;
  • Если утеплитель твердый, просто просверлите отверстие длинным сверлом.

Вывод

Проход кабеля через стену в квартире и доме вполне сделать под силу своими руками. Главное иметь нужный инструмент соблюдать аккуратность и отключить питание квартиры, чтобы не попасть под удар тока в случае повреждения электропроводки. А перфоратор нужно запитать от другой группы или от этажного (квартирного) щитка, через переноску.

©Ehto.ru

Еще статьи

Как провести кабель через деревянную стену


Электропроводка в деревянном доме: пошаговая инструкция с фото

Нередко перед домашним мастером встает вопрос замены или монтажа «с нуля» электропроводки в частном доме. И многие в этом случае обращаются к профессионалам, затрачивая на оплату их труда. Но, хотя это действительно довольно сложная работа, не стоит недооценивать и свои силы. Сегодня разберемся, насколько сложна электропроводка в деревянном доме. Пошаговая инструкция, которая будет представлена ниже поможет убедиться в том, что «не боги горшки обжигают». Ну, обо всем по порядку. Для начала следует понять общие правила, а уже после рассмотреть глубже все особенности монтажа.

Сложность проводки в деревянных домах в их пожароопасностиНаиболее удобно в деревянном доме делать проводку на этапе строительства

Читайте в статье:

Особенности монтажа, автоматики и современные возможности защиты

Монтаж электропроводки в деревянных домах немного отличается от выполнения подобной работы в бетонных и кирпичных строениях. Все дело в пожарной опасности таких сооружений, а по тому следует соблюдать некоторые правила. В наш высокотехнологичный век существует множество систем автоматической защиты, но все же и старые методы не помешают. Конечно, давно ушли в прошлое прокладки из асбестовой ткани и других негорючих материалов между кабелем и деревянной стеной, но нечто подобное при монтаже эл. проводки в деревянных домах все же присутствует.

Для примера можно привести пластиковые короба, которые выглядят довольно эстетично. Но многие ошибочно полагают, что их функция исключительно декоративная. На самом же деле подобные короба препятствуют распространению пламени при перегреве кабеля от короткого замыкания или перегрузки на линии. Но эту тему мы еще рассмотрим, а для начала главное правило.

Без такой схемы монтаж проводки в деревянном доме невозможен

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО "АСП Северо-Запад"

Спросить у специалиста

“При выполнении такой работы, как проводка электричества в деревянном доме, необходима предельная внимательность и соблюдение правил безопасности. Помните, что поражение электрическим током очень опасно, а невнимательность к мелочам чревато возгоранием. Не стоит рисковать своей жизнью и здоровьем близких.”

Ну а, чтобы обезопасить начинающих домашних мастеров, мы постараемся не упустить ни одной мелочи, разобрав поэтапно каждый шаг, каждое действие подобной работы.

Электрическая проводка в брусовом доме – особенности и способы

Проводка в доме из бруса может быть произведена двумя способами:

  • открытым (наружным) способом;
  • скрытым методом.

При этом необходимо понимать, что эти способы различаются не только видимостью кабелей. Они так же влияют и на сечение (при скрытой оно должно быть больше).

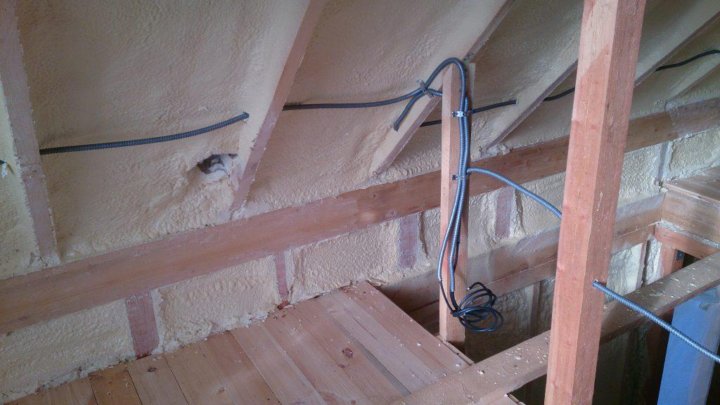

С виду не очень красиво, но все закроется деревянной вагонкойСтатья по теме:

В нашем обзоре мы рассмотрим кабель-каналы: виды и размеры, материал изготовления и области их применения. И самое главное – для чего он все-таки нужен? Попробуем разобраться в этом вопросе как можно тщательнее.

Попробуем понять, какие существуют правила монтажа проводки в бревенчатых домах. Что необходимо предусмотреть во избежание форс-мажорных обстоятельств?

Проводка в деревянном доме: правила электробезопасности при производстве работ

Как уже упоминалось, дерево является горючим материалом, а потому и способы монтажа электропроводки здесь необходимы особые. Ведь именно от этого зависит безопасность домочадцев.

В наше время правилами монтажа электропроводки в деревянных домах предусматривается укладка кабеля в гофрированные шланги из пластика или металла, а также пластиковые кабель-каналы, предотвращающие возгорание. К тому же в продаже имеются и провода с негорючей изоляцией, использование которых приоритетно в подобной работе.

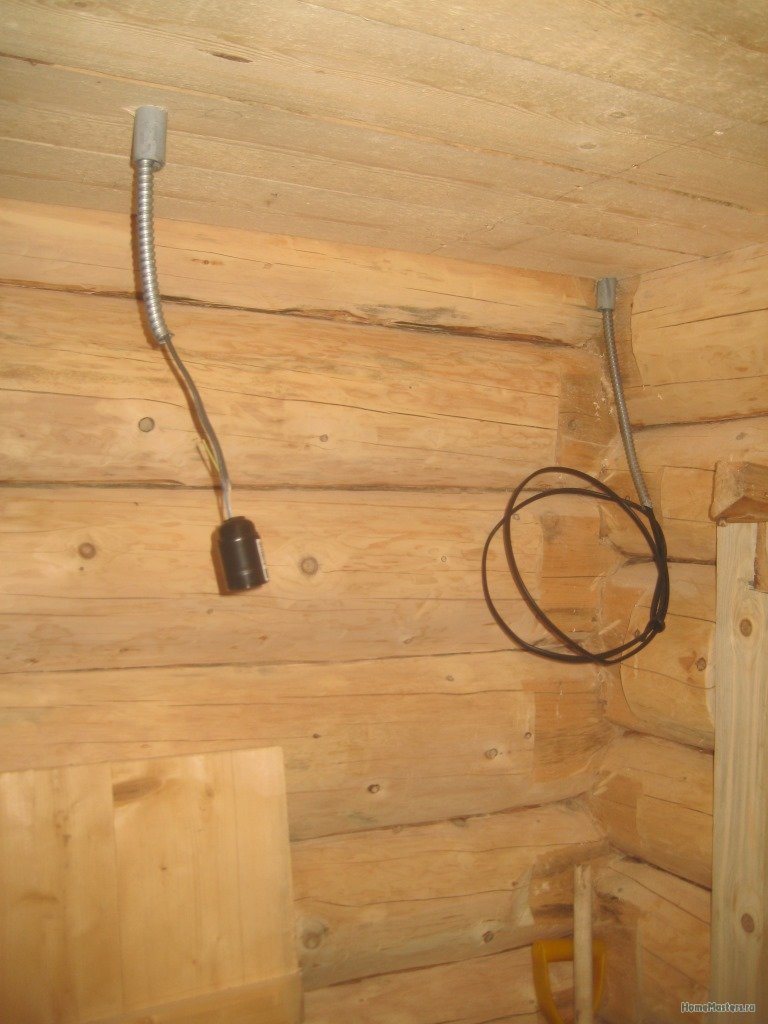

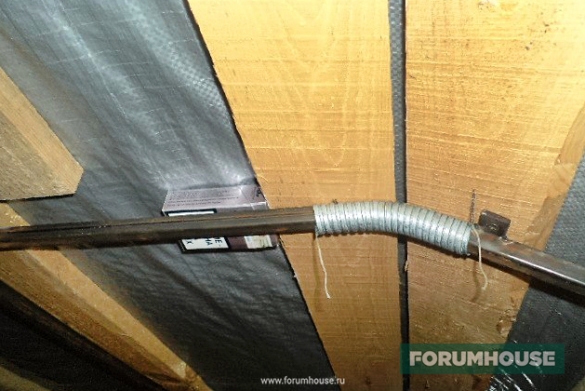

Проводку под деревянным полом в гофре из металла

Что же касается документации, регламентирующей правила электропроводки в деревянных домах – ПУЭ в помощь. Здесь, наверное, стоит расшифровать. ПУЭ – это правила устройства электроустановок. По сути – главный документ в работе любого электромонтера. Именно поэтому изучить его не помешает. В нем прописаны основные нормы устройства вводных щитов, а также объяснено, как правильно сделать проводку в деревянном доме.

С чего же начать подобную работу?

Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

Так выглядят кабель каналы в деревянном доме

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключателии розеткине оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

Сечение кабеля и изоляция играет довольно важную роль

Важная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

Прекрасная схема электроточек в деревянном доме

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

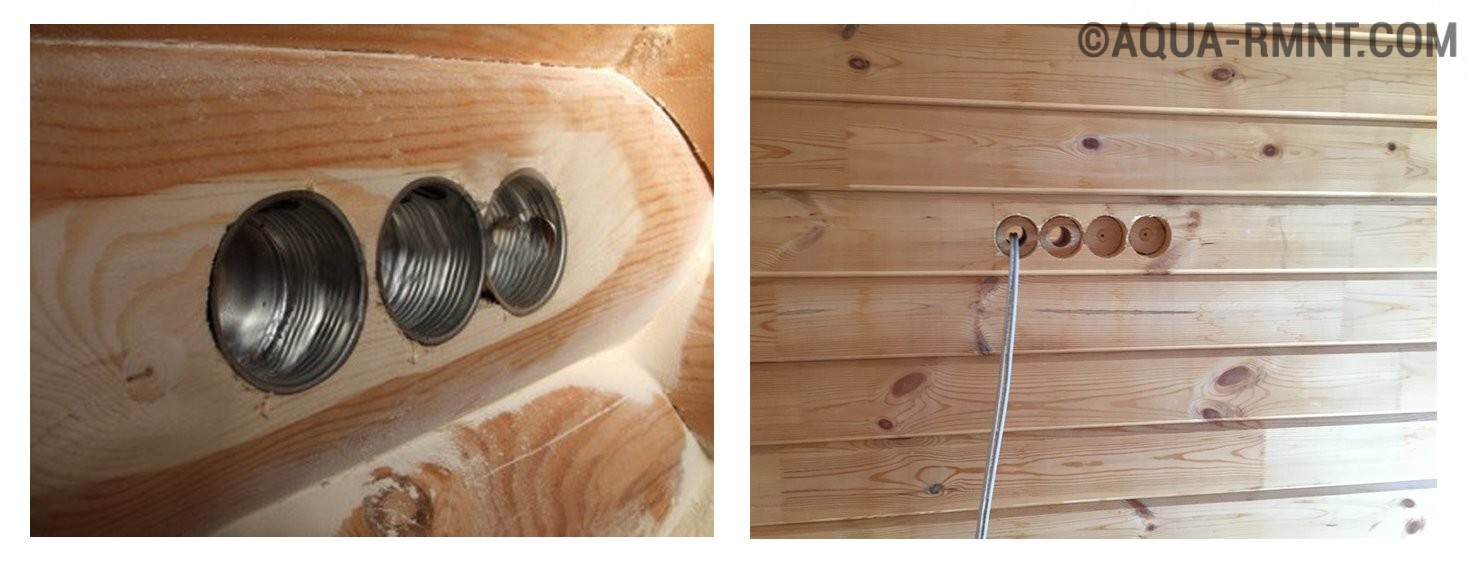

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля

Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия. Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

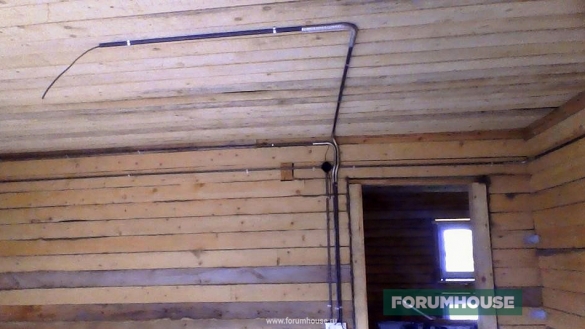

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

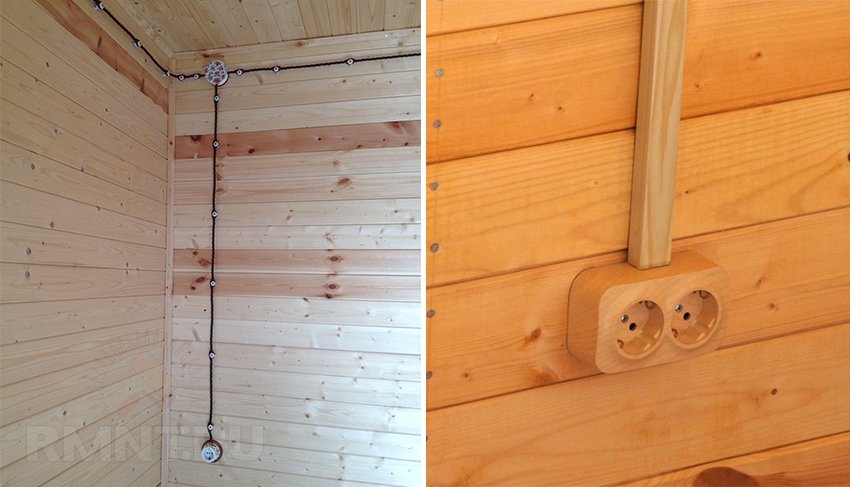

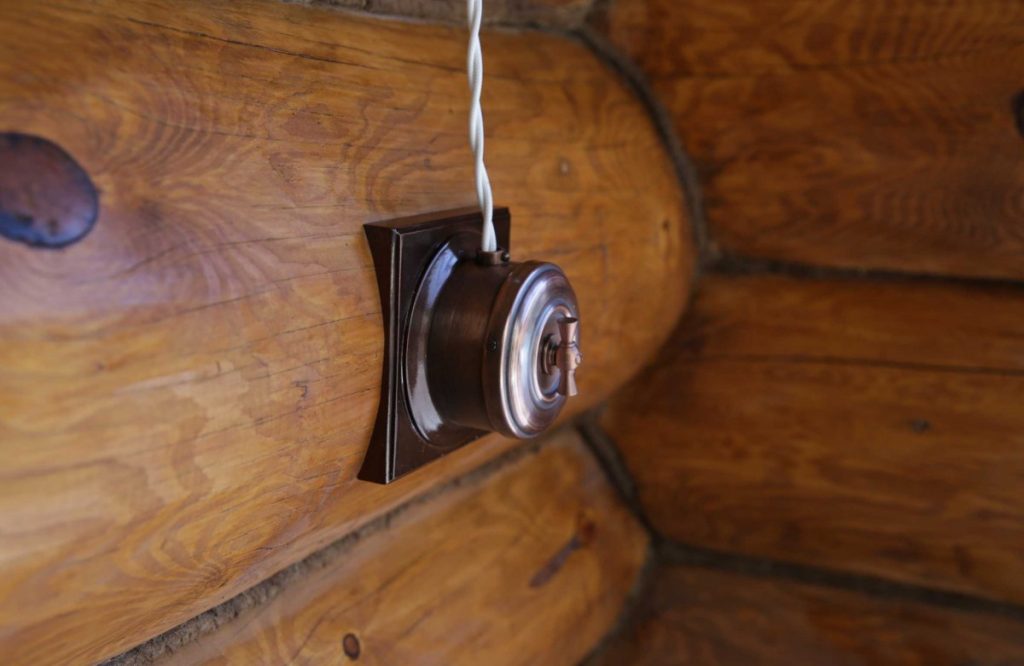

А это пример ретро проводки в деревянном доме
Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Электропроводка в деревянном доме: пошаговая фото инструкция алгоритма работ

Попробуем в общих чертах разобрать, каким же образом нужно действовать, производя монтаж электропроводки в деревянном доме.

Фото примерВыполняемые действия
Для начала следует запастись инструментом и материалом, который изображен на фото
Так же необходима вот такая коронка, если выбран способ скрытой, внутренней проводки
Примерно такая схема должна быть предварительно составлена. Именно по ней мы и будем работать
Нужно понимать, что к вводному щиту должно прийти несколько групп, а по тому что то наподобие этой схемы должно уже быть в голове
Везде, где это возможно, провода прячем под пол, потолок или за обшивкой стен
Если это невозможно, то используем кабель-каналы и наружные распределительные коробки
Если используется негорючий провод, допускается его протяжка без дополнительной защиты, но лучше все же перестраховаться
Теперь необходимо высверлить при помощи коронки отверстия под розетки и выключатели
Все что осталось внутри, удаляем при помощи стамески и молотка

Особенно стоит опасаться повреждения изоляции жил при монтаже – это может привести к короткому замыканию при тестировании системы электроснабжения деревянного дома
Вот так все должно выглядеть после предыдущих шагов
После этого устанавливаем пластиковые «стаканы», куда после ремонта будут установлены розетки
Если же выбрана внешняя проводка, то конечный результат должен выглядеть примерно так

При монтаже проводки своими руками в деревянных домах необходимо следить за качеством соединений. Именно неплотные контакты чаще всего становятся причиной нагрева и возгорания кабелей. Именно поэтому, чтобы не пользоваться паяльником, делая более плотные соединения на скрутках, рекомендуется использование специальных клеммников WAGO. Сейчас рассмотрим расключение распределительной коробки при помощи подобных приспособлений.

Важный совет! Не стоит недооценивать важность цветовой маркировки кабелей. Дело в том, что расцветка сильно упрощает монтаж.


Нужно лишь запомнить:
  • заземление – всегда желтый, зеленый или желто-зеленый провод;
  • синий или бело-синий – всегда нулевой;
  • все остальные расцветки относятся к фазным проводам.

Если соблюдать это нехитрое правило, монтаж будет производиться очень просто, и Вы никогда не запутаетесь в кабелях на этапе подключения вводного электрощита. Да и распределительные коробки никаких сложностей или проблем не доставят.

Разобравшись с вопросом, как провести проводку в деревянном доме, однако, не стоит сразу бежать в магазин за кабелями. Есть еще один немаловажный вопрос, который требует решения. И снова в этом поможет предварительно составленная схема.

Необходимо произвести следующие действия. Определившись, какие приборы будут подключены на ту или иную линию, прямо на схеме нужно прописать суммарную мощность потребляемых приборов по каждой группе. Именно эти действия помогут высчитать необходимое сечение кабелей перед тем, как сделать проводку в деревянном доме.

Какой провод использовать для проводки в доме – материал изготовления и сечение

Многие домашние мастера, не имея опыта работ по электромонтажу, стараются проложить кабель с наибольшим возможным сечением, чтобы не ошибиться. Но подобный подход в корне неверен. И сейчас разберемся, каково оптимальное сечение провода и какой материал его изготовления более приемлем.

Маркировка проводов очень важна при монтаже в деревянном доме

Кто-то может сказать, что лучше использовать алюминиевые кабели для проводки в деревянных домах. Они дешевле и довольно просты в монтаже. Возможно это и так, но все же если копнуть глубже, то экономия получается не совсем правильной. Дело в том, что при стоимости в 2 раза большей, у медных кабелей есть два неоспоримых преимущества:

  1. Срок службы меди составляет 50-60 лет, в то время, как алюминий с трудом выдерживает 20. К тому же в наше время натуральных алюминиевых кабелей практически нет, в основном сплав, который служит и того меньше.
  2. Медь имеет меньшее сопротивление, а значит и сечение алюминиевого провода будет большим при той же мощности, потребляемой приборами.

Из этого можно сделать вывод, что, принимая во внимание повторную замену проводов через 20 лет, экономии никакой не получается, но здесь мы можем только указать характеристики. Решать уже каждому лично.

Для примера можно взять потребляемую мощность в 4 кВт. Для питания такого прибора необходим алюминиевый кабель, сечением 2.5 мм2. В то время, как медный – всего 1.5 мм2. Из этого уже можно сделать какие-то выводы. Ниже предлагаем ознакомиться с таблицей сечения проводов из расчета по мощности и токовой нагрузки.

Надеемся, что эти данные помогут решить каждому, какой нужен провод для проводки в доме. Ну а для простоты вычисления необходимого сечения кабеля можно воспользоваться программой, которая высчитает все за Вас.

Калькулятор расчета сечения кабеля по мощности

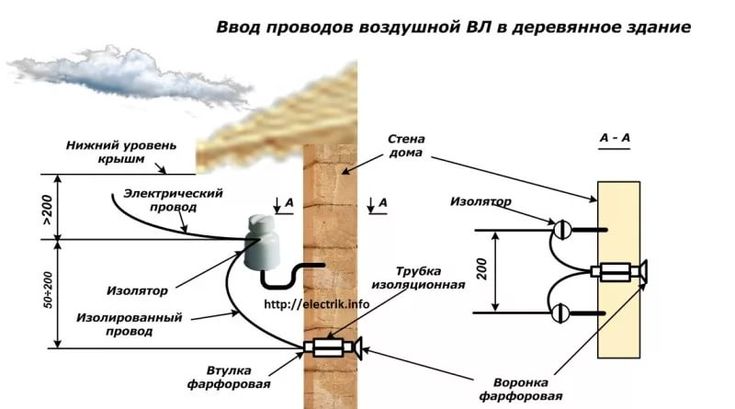

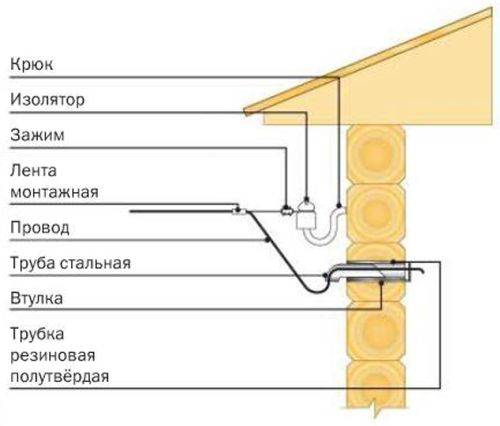

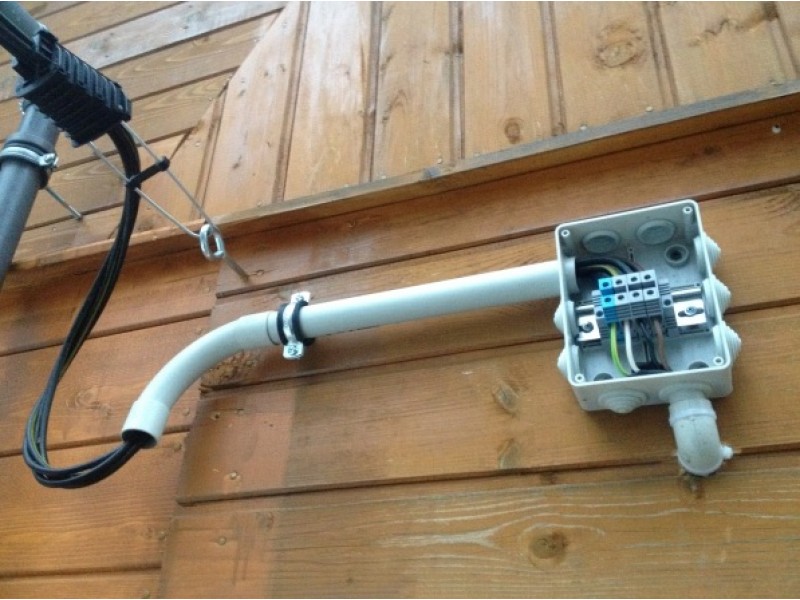

Устройство ввода электропроводки в деревянные дома

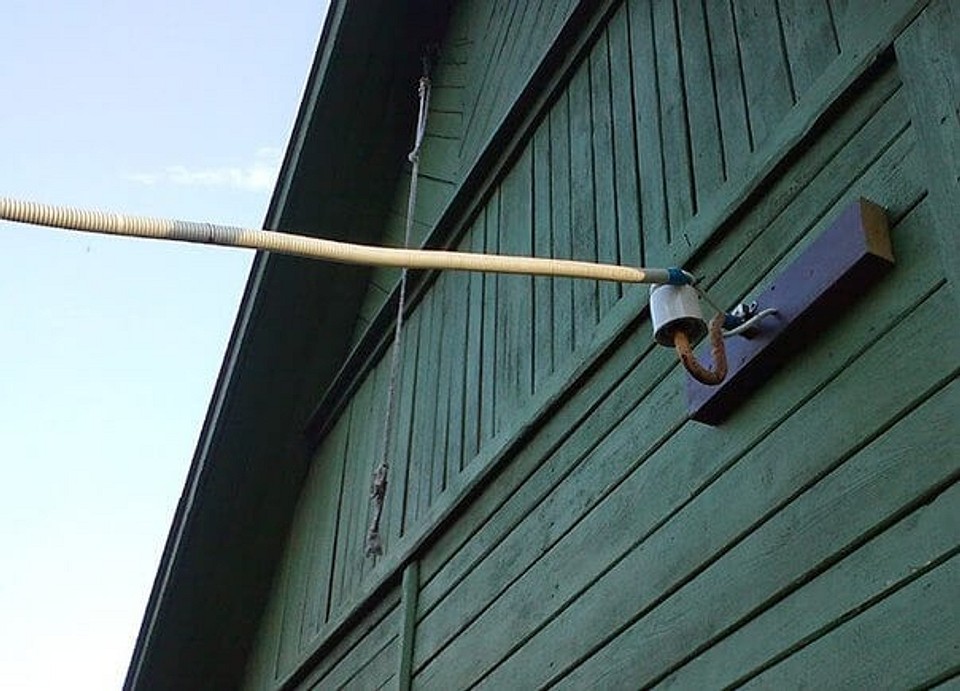

Следует сразу отметить, что ввод кабелей в деревянные дома от столба производится только обслуживающей компанией. Домовладелец не имеет права подключения. Так же необходимо проверить все системы на наличие коротких замыканий и неправильных подключений при помощи мультиметра, перед тем, как завести электричество в деревянный дом. Что же касается самого вводного силового щита, то все расключения производит сам домовладелец или нанятый им профессиональный электрик. Конечно, на первый взгляд может показаться, что подключить всю автоматику распределительного шкафа или щита очень сложно, но это не совсем так. Сейчас и разберемся с этим вопросом.

Для начала следует понять, нужна ли установка УЗО, чем отличается устройство защитного отключения от автоматического выключателя. Дело в том, что автомат отключает питание сети при большой перегрузке на линии или при коротком замыкании. УЗО же срабатывает при утечке тока (к примеру, при повреждении изоляции и пробое на корпус) или прикосновении человека к токоведущим частям. Получается, что устройство защитного отключения оберегает от поражения электрическим током, в то время как автомат подобной защиты не предоставляет.

Так выглядит устройство защитного отключения (УЗО)

Многие, узнав эту информацию, полагают, что если в силовом щите установлено УЗО, то на автомат можно не тратиться, но это опасное заблуждение. Дело в том, что устройство защитного отключения реагирует на разность потенциалов, протекающих в нем токов, а именно на утечку такового. Но при этом, если происходит перегрузка по линии или короткое замыкание, УЗО эту проблему не распознает. В этом случае подобное устройство просто сгорает, не отключая питание. В результате – перегрев провода, воспламенение изоляции и пожар. Именно по этой причине каждое УЗО должно быть оборудовано автоматом.

Конечно, в наше время есть устройство, которое совмещает в себе функции как УЗО, так и автомата. И называется оно дифференциальным автоматом. Но слишком большой популярности оно не имеет по одной простой причине. Стоимость его выше, чем у УЗО, но при этом возникает одна проблема. При выходе из строя придется менять полностью дифавтомат, в то время как в варианте УЗО + автомат можно заменить только одно из этих устройств. Но следует знать, что устройство защитного отключения требует особо внимательного монтажа, о котором сейчас мы и расскажем.

А это уже дифавтомат
Нюансы подключения УЗО к домашней электросети

Дело в том, что устройство защитного отключения будет периодически срабатывать без видимых на то причин при следующих ошибках подключения:

  1. Заземление нулевого провода после УЗО.
  2. При нескольких УЗО в схеме – если ноль или фаза от одного посажена на соответствующие клеммы другого.
  3. Неправильном расключении в коробках или розетках (ноль находится в контакте с заземлением).
  4. Пробое изоляции, если оголенная жила задевает за корпус бытового прибора.
  5. Проход нулевого провода минуя УЗО.
  6. Подключение фазного провода на нулевой контакт и наоборот.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО "АСП Северо-Запад"

Спросить у специалиста

“Если грамотно подойти к подключению устройства защитного отключения, то в критический момент оно может спасти жизнь домовладельцу или его домочадцам, что, согласитесь, немаловажно. Именно по этой причине если есть возможность монтажа УЗО, его следует подключить.”

Ну а для более полной информации по устройству защитного отключения и его монтажу, предлагаем посмотреть небольшое видео:

Статья по теме:

УЗО, что это такое и для чего он нужен? Что выбрать УЗО или дифференциальный автомат? Как подключаем устройство к однофазной сети с заземлением и без него? Как правильно выбрать аппарат для защиты дома? Ответы на эти вопросы Вы узнаете из нашего обзоре.

Как расположить автоматику в электрощите

Расположение автоматики в вводном электрическом щите – дело непростое. Именно поэтому мы решили заострить внимание на данном процессе.

Следует понимать, что на входе кабеля должен стоять вводной автомат, который будет выдерживать общую нагрузку со всего дома. Фазный провод, отходящий от него подключается к первой клемме прибора учета электроэнергии, нулевой ввод, проходя через шину идет не третий контакт счетчика. Соответственно, вторая клемма от прибора учета – выход фазы, а четвертая – нулевой отвод. Далее эти два провода подключаются к контактам общего устройства защитного отключения согласно схеме. Она указана либо на лицевой, либо на боковой панели УЗО. Ну а далее уже проходят по группам либо через защиту, либо просто через автоматы.

Важный совет! Приобретая электрощит необходимо продумать его размер таким образом, чтобы после установки всей автоматики в нем осталось место. Ведь неизвестно, какое оборудование придется подключить в будущем.

Вводной силовой шкаф в деревянном доме – все довольно аккуратно

Совет! Если в доме имеются такие бытовые приборы, как электрический котел, посудомоечная и стиральная машина, то их лучше подключить через отдельные УЗО и на отдельные группы. Также следует обратить внимание на подключение каждого из устройств защитного отключения. Важно, чтобы каждое из них имело отдельную пару входа и выхода во избежание несанкционированных отключений.

Сама автоматика в электрощите располагается следующим образом. Если имеется две и более дин-рейки, то вверху (слева направо) вводной автомат, электросчетчик, общее УЗО. Ниже или далее все остальные устройства защитного отключения с автоматами из своей группы. При этом каждая из групп маркируется для удобства обслуживания

Немного проще, но тут уже 3 фазы

После полного подключения необходимо протестировать всю систему электроснабжения дома. Для этого, включив вводной автомат, начинаем по очереди подавать питание на линии. При этом вся бытовая техника и осветительные приборы должны быть выключены. Если не один из автоматов не выключился, можно переходить внутрь дома, где для начала включаются все осветительные приборы. После этого, при помощи отвертки-индикатора или мультиметра проверяются фазы розеток, а также отсутствие напряжения на заземлении и нуле. Если все в порядке, снова выключаем вводной автомат и протягиваем основательно все контакты.

Важный совет! После ввода сети в эксплуатацию, через 2-3 недели необходимо вновь протянуть все клеммы в электрощите. Это избавит от нагрева контакты.

Контакты должны быть протянуты качественно – от этого зависит безопасность в деревянном доме

И еще, в эксплуатации устройств защитного отключения есть один нюанс. Если началось несанкционированное периодическое отключение без видимых причин, не стоит сразу «лезть в дебри», вскрывать распределительные коробки и проверять на целостность проводку. Возможно, что проблема в самом УЗО. Для его проверки необходимо снять с него нагрузку, отключив автоматы (подача напряжения при этом должна остаться) и нажать на кнопку «тест». В этом случае устройство защитного отключения должно сработать. Если это произошло, значит оно исправно и проблема в проводке или в расключении. Если же нет, то УЗО придется поменять.

Разводка электропроводки – важность аккуратной работы

Производя разводку электропроводки в деревянных домах следует быть очень внимательным. Именно по этой причине мы упоминали о необходимости знания цветовой маркировки проводов. Перепутав цвета в одном месте, после тестирования придется вскрывать для поиска ошибки не только коробки, но и розетки с выключателями.

Схема расключения распределительных коробок

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО "АСП Северо-Запад"

Спросить у специалиста

“При расключении выключателей существует правило. Пр

Как провести провода через стены

Многие проекты по благоустройству дома требуют прокладки новых электрических кабелей внутри готовых стен. Этот процесс часто называют «змейкой» или «ловлей рыбы». Кабели часто приходится сгибать, скользить и протягивать вокруг отверстий для стоек и через небольшие отверстия в каркасе. И обычно есть немного загадки в том, что находится внутри этих темных полостей в стене. Как и рыбалка на обед, прокладка кабелей в стенах требует некоторого терпения и некоторой оценки того, что находится под поверхностью.Обычно существует несколько различных подходов к каждой установке, и стоит потратить некоторое время на разгадку головоломки, прежде чем вы начнете вырезать отверстия в поверхностях стен и обрамлении.

Кредит изображения: adamkaz / E + / GettyImages

Спланируйте свой маршрут

Основная проблема при установке новой проводки в существующих стенах - это прокладка проводки через промежуточный каркас. Обычно для этого требуется просверливание отверстий в стеновых стойках и / или в верхней или нижней стеновых пластинах - горизонтальных элементах на верхнем или нижнем концах стоек. Поэтому первый шаг в планировании маршрута - определить, где находится каркас, используя искатель шпилек, чтобы отметить все шпильки в зоне установки.

После того, как каркас будет размечен, подумайте о наиболее эффективном способе получить доступ к каждой из шпилек или пластин, которые необходимо просверлить. В некоторых проектах требуется проделать в гипсокартоне всего одно или два отверстия, но если вам нужно много отверстий, может быть проще вырезать длинную горизонтальную полосу гипсокартона, чтобы создать «желоб для проводки». Желоб обеспечивает легкий доступ к ряду соседних шпилек, а заделка длинной узкой полосы - не намного сложнее, чем заделка нескольких отверстий меньшего размера.

Вырезание небольших отверстий в гипсокартоне на стене или потолке может позволить вам вырезать неглубокий «кабельный желоб» для прокладки нового кабеля NM.

Кабельный желоб можно вырезать посередине стены (или примерно на высоте выхода или переключателя, в зависимости от того, что более удобно) или внизу у пола, предпочтительно за плинтусом. Если плинтус достаточно высокий, он может скрыть прорези, которые вы делаете для желоба.

Другой вариант - проложить проводку вверх или вниз через стенные плиты в недостроенный чердак или подвал (или в подвал).В незавершенном пространстве вы можете провести проводку горизонтально, а затем снова вниз или вверх в полость настенной стойки, где вы установите новую розетку, выключатель или другое устройство.

В любом случае имейте в виду, что любое отверстие, которое вы должны вырезать для новой электрической коробки, можно использовать для просверливания отверстий в каркасе и для подключения проводов. Если вы подключаетесь к цепи в существующей розетке или распределительной коробке, вам, вероятно, придется удалить старую коробку и заменить ее новой коробкой для модернизации (также называемой коробкой ретро или «старой работой».Это означает, что отверстие в коробке также будет открыто для доступа для сверления.

Примерный проект, описанный ниже, предполагает, что цепь расширяется от существующей распределительной коробки. Но те же методы используются, если вы запускаете совершенно новую цепь, которая заканчивается в коробке главного выключателя.

  • Бесконтактный тестер напряжения

  • Поиск шпильки

  • Карандаш

  • Отвертки

  • Полотно сабельной пилы или ножовки

  • Ремонт электрических коробок

  • Рулетка

  • Пила для гипсокартона

  • Уровень

  • Шуруповерт

  • Сверло 7/8 дюйма

  • Электрический кабель типа NM-B

  • Кусачки

  • Кабельные зажимы (при необходимости)

  • Защитные пластины для кабеля (при необходимости)

  • Винты для гипсокартона

  • Принадлежности для отделки и покраски гипсокартона (по мере необходимости)

  • Вешалка для одежды

  • Скобы изолированные кабельные

  • Молот

Как провести кабель горизонтально через готовую стену

Шаг 1.

Отключите питание.

Отключите питание всех электрических цепей в зоне установки, отключив правильные автоматические выключатели на панели обслуживания дома (распределительной коробке).Проверьте розетки, переключатели или другие устройства в каждой цепи, чтобы убедиться, что питание отключено, с помощью бесконтактного тестера напряжения.

Шаг 2: отметьте стойки на стене

С помощью прибора для поиска шпилек и карандаша отметьте оба боковых края каждой шпильки в этой области. Планируйте маршрут проводки с учетом расположения шпилек и любых существующих или новых отверстий в коробке.

Шаг 3: Снимите старую коробку

Выньте розетку или другое устройство из коробки, к которой вы будете подключаться, если применимо.Прорежьте гвозди или монтажные петли, крепящие коробку к каркасу стены, с помощью сабельной пилы или ножовки, продвигая полотно пилы между краем коробки и гипсокартоном. Снимите коробку со стены и извлеките кабель (и) цепи из коробки.

Шаг 4: Вырежьте новые отверстия в коробке

Отметьте каждое новое отверстие в коробке так, чтобы коробка находилась на расстоянии около 1 дюйма от ближайшей стойки стены; это дает место для крепления монтажных выступов коробки ремоделирования, которые можно повернуть за гипсокартон. Вырежьте контур коробки с помощью пилы для гипсокартона (замочной скважины).

Шаг 5: вырежьте отверстия доступа

Отметьте и вырежьте дополнительные отверстия или углубления в гипсокартоне, чтобы получить доступ к стойкам между коробками. Если вам нужно просверлить две шпильки, которые не находятся рядом с отверстиями в коробке, вы можете вырезать короткую канавку, которая простирается от центра одной шпильки к центру следующей, позволяя просверлить каждую шпильку под углом с боков. Центрирование прорези по стойкам оставляет некоторую поддержку для повторной установки выреза в гипсокартоне.При необходимости увеличьте длину желоба, чтобы получить доступ к большему количеству шпилек. Отметьте вырезы для желобов уровнем до, чтобы края были прямыми, сделав их шириной около 2 дюймов.

Примечание: Вырежьте отверстия и желоба так, чтобы проводка находилась примерно на 2 дюйма выше или ниже коробок. Это упрощает прокладку проводки к каждой коробке.

Шаг 6: просверлите шпильки

Используйте сверло диаметром 7/8 дюйма, чтобы просверлить отверстие в каждой шпильке, максимально центрируя отверстие (спереди назад) в шпильке. При необходимости используйте длинную насадку, чтобы протянуть шпильки через отверстия коробки.

Шаг 7: протяните кабель

Пропустите новый неметаллический электрический кабель через отверстия в шпильках, начиная с отверстий в коробке, отверстий для доступа или желобов, если применимо. Суньте руку в отверстия, чтобы захватить кабель, выходящий из отверстий каркаса.

Шаг 8: Установите коробки

Вставьте концы кабеля в коробки и закрепите каждый с помощью внутреннего пружинного язычка коробки или встроенного зажима, или добавив отдельный зажим с контргайкой.Вставьте каждую коробку в соответствующее отверстие и прикрепите ее к гипсокартону в соответствии с указаниями производителя. Возможно, вам придется протянуть кабель через внутренний зажим, чтобы уменьшить провисание при установке коробки. Когда коробка находится на месте, кабель должен выходить как минимум на 6 дюймов за передний край коробки.

«Старая работа» или модифицированные электрические коробки имеют уши, которые плотно прилегают к задней части гипсокартона, чтобы удерживать его на месте.

Шаг 9: залатайте стену

При необходимости установите металлические защитные пластины кабеля на открытые края шпилек, если отверстие для проводки находится ближе, чем на 1 1/4 дюйма от этого края.Это защитит проводку от шурупов или гвоздей в будущем. Эти пластины просто забивают на место.

Установите вырезы в гипсокартоне (или вырежьте новые части) и закрепите их винтами для гипсокартона. Заклейте стену клейкой лентой для стыков гипсокартона, затем загрунтуйте и покрасьте поверхность в тон.

Как проложить кабель из подвала или чердака

Шаг 1: просверлите пластины

Выполните шаги с 1 по 4, описанные выше, чтобы выключить питание, пометьте стойки стены, снимите старые электрические коробки, а также отметьте и вырежьте отверстия для новых коробок, если применимо.

Найдите отсек для стоек, в котором вы будете просверливать отверстия, измерив расстояние от существующей коробки до ближайшего угла стены или воздуховода, трубы или другого элемента, который проходит из жилого помещения в подвал или чердак. Просверлите стеновую пластину примерно по центру отсека для стойки, используя длинное сверло диаметром 7/8 дюйма. В подвале вы просверлите черновой пол перед тем, как просверлить единственную нижнюю стеновую плиту. На чердаке, если пол над балками перекрыт черновым покрытием, вам, возможно, придется вырезать небольшое отверстие в полу, чтобы добраться до одинарной или двойной верхней пластины стены.

Просверлите аналогичное отверстие в любых отсеках для стоек, куда вы будете добавлять новые коробки.

Шаг 2: протяните кабель к первому ящику

Начиная с подвала или чердака, пропустите конец неметаллического (NM) электрического кабеля через отверстие в стене в стойку для стойки. Попросите помощника проникнуть в полость через отверстие в коробке, схватить конец кабеля и вытащить его примерно на 1 фут в комнату. В качестве альтернативы помощник может использовать выпрямленную вешалку с крючком на конце, чтобы захватить кабель внутри полости.

Наконечник

Электрики используют специальный инструмент, называемый рыболовной лентой (жесткая проволока с загнутым концом, намотанная на катушку), чтобы продеть кабель через стены. Если у вас есть рыбная лента, протяните ленту в полость и выведите ее через отверстие в коробке, затем закрепите конец кабеля NM на крюке ленты и протяните ленту обратно через полость, буксируя кабель вместе с ним.

Ленточный инструмент имеет гибкий металлический кабель, который можно использовать для протягивания кабеля NM через полости стен и потолка.

Шаг 3. Установите оставшийся кабель и коробки.

Протяните кабель через подвал или чердак до следующего ящика. Обрежьте кабель, оставив достаточную слабину, и проденьте обрезанный конец в полость стены и выведите наружу через отверстие в стене, как вы это делали с первой коробкой. Если стена наверху идет параллельно балке чердака или подвала, этот кабель будет прикреплен поперек балки. Если стена наверху проходит перпендикулярно балкам, кабель должен будет проходить через несколько балок.

Когда стена наверху параллельна балкам, прикрепите кабель к сторонам балки с помощью изолированных скоб для кабеля, расположенных на расстоянии не более 4 1/2 футов друг от друга. Если кабельная трасса пересекает балки, просверлите отверстия для доступа в центре балок и проденьте кабель через отверстия в следующую коробку.

Выполните шаг 8, описанный выше, чтобы прикрепить каждый кабель к коробке и прикрепить коробки к гипсокартону.

.

Как провести аудиовизуальные кабели через стены

Вашему новому телевизору с плоским экраном потребуются аудио / видео кабели.

Кредит изображения: archideaphoto / iStock / GettyImages

В рамках настройки вашего нового развлекательного центра вам, возможно, придется проложить кабели от телевизора или другого аудиовизуального оборудования к спутниковой антенне или центральной точке подключения поставщика услуг, которая часто находится сбоку от дома. У вас может возникнуть соблазн протянуть провода вдоль плинтусов или под коврами, чтобы спрятать их, но это может повлиять на качество сигнала, а поскольку люди могут споткнуться о провода, это небезопасно.Лучше пропустить кабели через стены и закончить их утвержденными настенными пластинами в месте обслуживания.

Кабели A / V не являются электрическими кабелями

Существует несколько типов аудио / видео кабелей, в том числе коаксиальный , жгутные многожильные провода для динамиков и HDMI (мультимедийный интерфейс высокой четкости) кабели _._ Если вы этого не сделаете, обратитесь к специалисту по аудио / видео знаете, какой тип вам нужен. Прокладка аудио / видео кабелей через стены аналогична прокладке электрических кабелей, но есть несколько ключевых отличий:

Коаксиальный кабель имеет жесткий внутренний кожух, который сломается при перегибе кабеля.

Кредит изображения: gerenme / iStock / GettyImages

  • Коаксиальный кабель нельзя резко перегибать без нарушения внутренней изоляции и повреждения кабеля. Вы можете обернуть его вокруг 4-дюймовой трубы, но не вокруг чего-либо меньшего диаметра.
  • По сравнению с электрическими кабелями, аудио / видео кабели несут относительно низкий электрический ток. Они не представляют опасности поражения электрическим током, но все же могут перегреться и вызвать пожар, если не заземлены должным образом. Метод заземления зависит от типа используемого кабеля.Чтобы сделать это правильно, вам может потребоваться профессиональная помощь.
  • Вы должны поддерживать аудиовидеокабели с интервалом 4 1/2 фута, но вы не можете использовать те же скобы, что и для электрических кабелей. Это может привести к повреждению кабеля и ухудшению качества сигнала. Используйте крепеж, предназначенный для кабеля, который вы используете.
  • Важно оставлять от 6 до 12 дюймов зазора между аудио / видео кабелями и электрическими кабелями, чтобы предотвратить индукционные помехи сигнала. Как правило, избегайте прокладки аудио / видео кабеля параллельно ближайшему электрическому кабелю.Однако можно проложить кабель A / V перпендикулярно ближайшему электрическому кабелю.
Наконечник

Подключите кабели аудио / видео к низковольтной электрической коробке. Он имеет те же размеры, что и стандартная электрическая коробка, но у него нет задней стенки. Это позволяет вам закрепить кабель за стеной, а не засовывать его в коробку и перегибать, что портит кабель.

Прокладка аудио / видео кабелей через новые стены

Вам, вероятно, придется просверлить несколько отверстий в стенах и элементах каркаса, чтобы скрыть аудио / видео кабели в стенах.

Кредит изображения: Дуг Лонг / EyeEm / EyeEm / GettyImages

Лучше всего прокладывать аудио / видео кабели через стены до того, как будет повешен гипсокартон. В это время у вас есть доступ к стойкам и настенным пластинам, а также легко проделать отверстия и закрепить кабель подходящими скобами. Вот общая процедура, которой нужно следовать:

Шаг 1: спланируйте маршрут

Это то, что вы, возможно, захотите сделать со специалистом по аудио / видео. Цель состоит в том, чтобы найти путь от точки использования к сервисному соединению, который был бы как можно короче, чтобы сэкономить на кабеле, но вы также не хотите прокладывать кабели аудио / видео слишком близко к электрическим кабелям цепи.Измерьте расстояния и запишите их в список материалов.

Шаг 2.

Купите кабель и аксессуары

Вам понадобится больше, чем минимум кабеля, чтобы покрыть расстояние. Позвольте экстренной команде установить связи и устранить любые препятствия на пути. Хорошее практическое правило - покупать на 10–15 процентов больше кабеля, чем вы считаете необходимым. Помимо кабеля, вам понадобятся настенные пластины, разъемы, низковольтные электрические коробки и гвозди для шпилек, в которых вы проделываете отверстия.

Шаг 3. Просверлите отверстия в стойках и стеновых панелях.

Используйте сверло и лопату, чтобы проделать отверстия в шпильках и других элементах каркаса для прокладки кабелей. Сделайте отверстие в центре каждой стойки достаточно большим, чтобы кабели могли легко проходить через нее, но никогда не превышайте 40 процентов ширины стойки (что означает максимальный диаметр 1 3/8 дюйма для каркаса 2 x 4). Прикрепите гвоздь к передней части шпильки перед каждым отверстием, чтобы крепеж гипсокартона не касался кабелей.

Шаг 4: протяните кабели

Пропустите кабели через отверстия. Используйте рыбную ленту или рыбную палку (жесткий стержень для протягивания проводов), когда вам нужно провести их через настенные пластины к полу выше или ниже того, над которым вы работаете. Убедитесь, что на обоих концах достаточно провисания для соединения. Поддерживайте кабели с интервалом 4 1/2 дюйма с помощью соответствующих скоб или зажимов. Установите зажим на расстоянии около 1 фута от каждой точки соединения.

Наконечник

Последним шагом будет зачистка или «одевание» кабелей для подключения к настенной пластине или другому подходящему разъему.Оберните концы кабелей полиэтиленом, чтобы защитить провода от влаги, пока не дойдете до этого шага.

Прокладка кабелей за существующими стенами

Коробки розеток низкого напряжения также известны как кронштейны без спинки.

Очевидно, вы не можете просверлить отверстия в стойках, которые уже покрыты материалом стены, поэтому вы не сможете проложить кабели сбоку в стенах. Одно решение - разместить их за плинтусами, другое - провести их вертикально на чердак или в подвал, а оттуда - сбоку.

Чтобы проложить кабели вертикально, войдите на чердак или в подвал и просверлите отверстия в стеновых панелях выше или ниже мест расположения соединительных коробок. Вырежьте отверстие для каждой коробки с помощью пилы для гипсокартона или пилы, подходящей для материала стены, затем протяните провода вниз с чердака или вверх от подвала к каждому отверстию, используя рыбную ленту или рыбную палку, и получите вспомогательный захват их и протащите их. Пометьте оба конца каждого кабеля, чтобы его было легко идентифицировать, прежде чем тянуть за него.

Поскольку низковольтная коробка не имеет задней стенки, вы можете установить ее, потянув за входящий в нее кабель.Если вы используете коробку для ремоделирования, вы можете прикрепить ее к настенной панели, а затем прикрепить к ней настенную пластину после подключения проводов. Лучше оставить кабель немного провисшим, чтобы он не перегибался, когда вы вставляете его в стену и прикрепляете настенную пластину к электрической коробке.

Tip

Не хотите возиться с прокладкой кабелей в стенах? Рассмотрите возможность приобретения беспроводного аудиовизуального оборудования.

Комплекты для легкого перемещения розеток переменного тока

В комплект для перемещения розетки входит все необходимое для перемещения розетки.

Электрические розетки часто расположены прямо над плинтусами, поэтому для его подключения необходимо протянуть шнур от настенного телевизора к стене. Было бы лучше, если бы вы могли переместить розетку за телевизором и с помощью удобный комплект для перемещения розеток, который можно приобрести у поставщиков аудио / видео оборудования.

В комплект входят лицевые панели и все инструменты, необходимые для прокладки электрического кабеля за стеной от нижней розетки до места над ней, которое лучше подходит для подключения вашего оборудования.Вы прорезаете отверстия прилагаемой ножовкой, протягиваете провода между старой и новой розеткой, используя прилагаемую рыбную ленту, а затем прикрепляете лицевые панели к стенам с помощью заглушек после выполнения необходимых электрических соединений. Эта процедура требует некоторых знаний в области электропроводки, поэтому вам может потребоваться профессиональная помощь.

Комбинированные комплекты позволяют удлинить розетку, а также прокладывать низковольтные аудио / видео шнуры.

Подобные комплекты доступны для прокладки низковольтных аудио / видео шнуров на короткие расстояния внутри стены, например, от настенного телевизора с плоским экраном до кабельной приставки, цифрового видеорегистратора или проигрывателя Blue-ray, расположенного в шкафу рядом с телевидение.Эти комплекты также имеют лицевые панели, через которые из стены выходят кабели для подключения к телевизору и периферийным устройствам. Существуют также комплекты, сочетающие в себе обе функции, позволяющие удлинить электрическую розетку и прокладывать аудиовидеокабели с помощью одной настенной панели.

.

Как пропустить телевизионный кабель через стены

Page 1

Как провести телевизионный кабель через стены

Кабель: это больше не телевизор вашего отца. Кабель может обеспечивать ваше подключение к Интернету. Он может поставлять бесконечные каналы цифрового кабеля. Или оба. Поскольку все, от следующей зарплаты до следующего баскетбольного матча, зависит от кабеля, логично захотеть провести кабель в большее количество комнат. Этот процесс может быть легким - или кошмаром - в зависимости от вашей удачи и постройки вашего дома.

Детали для коаксиального кабеля - названный так потому, что все компоненты расположены вокруг одной оси - широко доступны в домашних центрах. Выберите кабель R6, который дает лучший сигнал, чем более старая разновидность R59. Кстати, инструкции по прокладке кабеля также применимы к другим функциям, таким как подключение дверных звонков, термостатов или домашних сетей Ethernet.

Шаг 1. Поиск наилучшего маршрута

Самое важное решение при прокладке кабеля - это первое: найти лучший маршрут от существующего кабеля до пункта назначения.Если вы можете пропустить кабель через подвал, гараж или чердак, вы не повредите стены или потолок. Наихудшие кабельные трассы возникают, когда стены не выровнены от пола до пола или вам приходится обходить тяжелые балки и столбы.

Можно ожидать повреждения сложной кабельной трассы. Но проявив терпение и сообразительность, вы сможете получить сигнал, куда он должен идти. Тогда это просто вопрос ремонта стен, полезный навык в пакете уловок любого домовладельца. Методы ловли на проволоку, описанные в разделе «Установка потолочного освещения и выключателя», также могут использоваться для прокладки коаксиального кабеля.

Шаг 2: Как добраться из точки A в точку B
Dave's Don'ts

Когда вы сверляете стену, вы не хотите просверливать электрический кабель. Вот несколько советов по снижению опасности поражения электрическим током, связанной с проделыванием глухих отверстий в стенах:

  • При использовании аккумуляторной дрели отключите все электричество в доме.
  • Используйте заземленный инструмент, чтобы металлический корпус проводил электричество к земле.
  • Надеть резиновые перчатки.

Нет вопросов, единственная сложная часть работы с кабелем - это проложить его туда, куда вы хотите.

Следующие инструменты полезны для прокладки кабеля:

  • Сверла - чем длиннее, тем лучше. Если вы покупаете кабель с уже установленными концами (как я предлагаю), диаметр 5/8 дюйма является минимальным для упрощения прокладки кабеля.

  • Шнековые насадки , которые втягиваются в отверстие, работают намного быстрее, чем плоские насадки , но они дороже.

  • Угловая дрель идеально подходит для обработки узких углов. Он идеально подходит для сверления от подвала до первого этажа, для просверливания шпилек или балок и для забивания до смешного длинных долот.

  • Рыбная лента - это упругая стальная лента, которую электрики используют для протягивания проволоки через стены. Не ловите на проволоку без рыболовной ленты! Рыбные ленты - лучший инструмент, который вы можете найти для проталкивания дыр в стене. У некоторых рыбных лент есть крючки на концах для захвата второй рыбной ленты.

.

Проход кабелей через стену и пересечение проводов

Не только в частных домах, но даже в квартирах электрикам часто приходится проходить кабелями через стены и перегородки. Это необходимо для соединения помещений сетью коммуникаций и обеспечения работоспособности домашней электрозависимой техники. Любое подобное действие сопряжено с определёнными трудностями и имеет свои правила исполнения. Именно о таких вещах мы сегодня и поговорим.

В первом приближении можно сказать, что протяжка проводников через стены состоит из трёх этапов: подготовки отверстия, собственно, прохода кабеля или провода и заделки. Хотя нельзя сказать, что комплекс работ чересчур сложен, на каждом этапе имеются свои нюансы. Например, на первом – это то количество строительного мусора, которое образуется при высверливании или выбивании отверстия, на втором – подбор способа прохода, на третьем – аккуратность отделочных работ. В нормативной документации описывается в основном вторая фаза, однако там также имеется немало указаний на первую и третью. Рассмотрим всё по порядку.







Правила и принципы проведения работ

Наиболее базовый принцип при прокладке коммуникаций состоит в том, чтобы сделать их заменяемыми: со временем провода может понадобиться починить, сеть – модернизировать или же вовсе сменить внутридомовые магистрали без капитального ремонта. Самый простой способ защитить провода при проходе перегородки – использовать гильзы и направляющие. Ими могут выступать отрезки металлических труб, электротехническая гофра, специально выстроенный миниатюрный гипсокартонный короб и т.д. Для жилых помещений с нормальной влажностью допускается даже открытый проход проводки без дополнительных защитных приспособлений – просто через отверстие в перегородке, однако данный подход крайне неэстетичен и на практике применяется редко. Другое дело – выход кабеля во влажное помещение или на улицу, а также вход оттуда. Именно здесь и начинаются основные трудности.

Для последней ситуации в ПУЭ нет чёткого описания обязательных действий, однако другие схожие положения указывают на то, что следует обязательно использовать гильзу, а все технологические зазоры нужно заполнять материалами, которые можно легко удалить при необходимости проведения ремонтных работ, обслуживания и замены проводки. Вместе с тем, нетрудно понять, что в описываемых условиях также важно позаботиться о достаточной герметичности места прохода, чтобы влага и холод не проходили через стену в этом месте. Строители и монтажники, которые имеют дело с практикой, а не теорией, всегда рекомендуют использовать гильзу, которая прочно закрепляется в проходном отверстии (например, на цементный раствор) и имеет небольшой уклон в сторону улицы или более холодного и влажного помещения.

Из сказанного выше можно было легко понять, что соединение сквозным проходом однотипных помещений достаточно просто, однако если речь идёт о выходе наружу, ситуация осложняется. В квартирах необходимость в подобной проводке появляется при прокладке трассы до наружного блока кондиционера, а в частном секторе – при вводе питания в дом или выводе проводов для освещения и электропитания хозяйственных построек. Общий принцип здесь прост: зону прохода необходимо защитить от промерзания и проникновения влаги, в том числе, конденсата. Именно для этого делается упомянутый ранее уклон – он препятствует накоплению большого количества жидкости в ключевом месте и обеспечивает автоматический слив конденсата без дополнительных действий со стороны человека.

Кабель и системы прокладки кабеля следует изначально выбирать с упором на то, в каких условиях системам предстоит эксплуатироваться. Внутри жилых помещений проводка будет достаточно однородной, а при пересечении границы с улицей её тип, уровень защиты и принцип организации следует изменить. Важно, чтобы уровень изолированности проводов полностью соответствовал требованиям для конкретной зоны.







Работы по проходу стены начинаются с подбора места и бурения отверстия. В новых постройках данный этап довольно прост, а вот в домах с уже имеющейся проводкой необходимо быть осторожнее, чтобы не повредить другие токоведущие жилы, проходящие в стене. Кроме того, всегда необходимо сверяться с генеральным планом здания – не проходят ли трубы каких-либо коммуникаций как раз в том месте, где Вы планируете организовывать проход. Если вблизи запланированного под отверстие места находится монтажная распределительная коробка, правильнее всего сместиться от неё в сторону. Чтобы чётко понимать, куда именно лучше перенести будущее отверстие, рекомендуется открыть коробку и изучить, откуда в неё приходят провода. По их общему направлению Вы сможете определить «запретные» для сверления вертикали и горизонтали. Когда станет известно, что зона работ безопасна как для проводки, так и для человека, можно приступать.

Сверлить отверстия лучше всего буром, а не коронкой. Так они получаются более аккуратными, пыли на объекте остаётся немного, да и усилий прилагать приходится меньше. Ради того, чтобы отверстие получилось технологичным, его рекомендуется выполнять в один проход. Это не означает, что необходимо высверлить стену насквозь с первой попытки. Речь о том, чтобы сверлить только в одном направлении буром требуемой длины, а не пытаться сделать это с двух сторон друг навстречу другу. В последнем случае ошибиться очень легко, а это означает, что Вы оставите в стене как минимум одно ненужное отверстие и усложните отделку. В панельных домах стены имеют среднюю толщину в 30-35 см; в хрущёвках – внутренние перегородки такие же, а несущие и внешние стены около 40-50 см; в сталинках эта величина может приближаться к метру. При повышении толщины стены, диаметр бура также должен увеличиваться. Наиболее популярный тип для указанных целей – 25-30 мм.

Начинать бурение следует с малых диаметров – это поможет уменьшить количество крошащейся штукатурки и подготовит канавку для установки более толстого бура требуемой длины. Чтобы не повредить стену с обратной стороны слишком сильно, важно производить работы, имея на буре пометку глубины. По мере погружения в перегородку, на финальных этапах давление на инструмент следует немного ослабить – и тогда выход получится довольно аккуратным. Самый неприятный момент, который может быть сопряжён с подобными работами – попадание в арматуру. Практически всегда подобная ситуация означает, что мастеру придётся сместиться в сторону, оставив предыдущее отверстие. Без специализированного инструмента просверлить панельную арматуру нереально, но это и в целом не рекомендуется.

Оптимальным будет случай, когда через стену требуется провести относительно небольшой пучок проводов. К нему легко найти подходящую по диаметру трубку, которая послужит гильзой, и соответствующий ей бур. Гораздо хуже, если требуется проложить столько кабелей, и они толще самого толстого из имеющихся у мастера буров. В таких случаях приходится расширять отверстие или же высверливать одно-два параллельных, сначала расчищая канал выбиванием материала, а затем заделывая все ненужные полости вокруг гильзы. В канал походящего диаметра гильзу лучше всего забивать с той стороны, откуда производилось сверление. В идеале, трубка и бур должны иметь почти одинаковый диаметр, чтобы отделочные работы можно было минимизировать, а сама область прохода сохранила максимальную прочность.

Более мягкие перегородки проходятся гораздо быстрее. Например, деревянную стенку можно довольно легко просверлить даже хорошей дрелью. Здесь будет меньше мусора и усилий. Важно лишь помнить, что древесина – это горючий материал, а потому не пытаться прокладывать в такой стене проводку без гильз и не использовать обрезки пластиковых трубок. Лучший выбор по-прежнему металл.

В свою очередь, гипсокартонные перегородки нуждаются в деликатном обращении. Сначала необходимо убедиться в том, что Вы не попадёте в стойку профиля при сверлении, а затем вспомнить, под каким углом в данной стене идёт проводка к электрофурнитуре. Если всё в порядке, небольшой коронкой или сверлом крупного диаметра просверливается ближний лист гипсокартона. За ним чаще всего скрывается утеплитель. Чтобы не наматывать волокна минеральной ваты на сверло, необходимо взять шило или отвёртку с длинным жалом и расширить отверстие в материале. Затем той же отвёрткой можно аккуратно проколоть дальний лист гипсокартона с тыльной стороны. Обойдя стену, по заготовленной метке высверливается второе отверстие. Здесь допустимо использовать в качестве гильзы пластиковую трубку.







Пересечение проводов

Наряду со сверлением сквозных отверстий в стенах для протяжки кабельных линий, периодически также возникает необходимость проложить трассу таким образом, что провода пересекаются или проходят в непосредственной близости друг от друга. Обращаем внимание читателей, что речь в данном случае идёт не о соединении жил в распределительных коробках, а о случаях, когда провода не связаны друг с другом и не должны контактировать. Специалисты советуют по возможности избегать подобных ситуаций и проектировать линии таким образом, чтобы силовая проводка не пересекалась, однако периодически этого просто нереально избежать.

Самый правильный путь – дополнительно изолировать один из проходящих кабелей. Это можно сделать при помощи отрезка ПВХ-трубки или обмотки участка провода изолентой в 4-5 слоёв. Поскольку подобные места пересечений зачастую скрываются в стенах, в нужном месте внутри штробы следует заготовить дополнительное углубление, иначе перехлёстывающий кабель будет выпирать из канавки и может быть повреждён при последующей отделке.

Если пересекать токоведущие жилы приходится не только друг с другом, но и трубопроводами коммуникаций, всегда следует выдерживать дистанцию не менее 5 см. Причём в местах пересечения на кабелях также должна быть дополнительная изоляция – из ПВХ при открытом пересечении и в виде металлических каналов, закрытых раствором, при скрытом. Дополнительно рекомендуется защитить накладкой все виды коммуникаций от механических повреждений не менее, чем на 2,5 см в каждую сторону от точки пересечения.

В крайне редких случаях ситуация может сложиться так, что местом пересечения проводов будет область у трубы, выводящей другой кабель из стены. Подобное становится результатом перепланировки квартир и переноса перегородок, из-за чего проблемные аспекты накладываются друг на друга. Разрешить ситуацию можно только одним способом – плавным обходом помехи более гибким проводником. Если вертикальный кабель идёт по одной примыкающей к углу стене, а горизонтальный – проходит сквозь другую, достаточно сделать небольшую канавку в первой упомянутой перегородке. На вертикальный кабель надевается или наматывается дополнительная изоляция, а затем этот фрагмент немного утапливается в подготовленную канавку. Мешать друг другу провода не будут, а толщина слоя изоляции и стенок трубы-проводника обеспечит требуемое расстояние между ними. Если же оба пересекающихся кабеля каким-то образом оказались на одной стене, канавку необходимо делать округлой, сбоку от выходящей трубы, с радиусом не менее 3 см от второго кабеля. Здесь вертикальный провод снова дополнительно изолируется и плавным изгибом, по дуге, обходит место вывода горизонтального из стены.

В практике электриков встречается немало нестандартных ситуаций, где буквально соблюсти нормативы просто не представляется возможным. Во всех подобных случаях есть два пути. Первый – постараться привести обстоятельства к такому виду, чтобы это подпадало под официальные требования. Данный подход обычно обходится крайне дорого и имеет смысл только для фирм и организаций, к которым может прийти пожарная инспекция. В квартирах более применим второй подход. Он предполагает соблюдение «не буквы, но духа» официальных правил – аккуратность монтажа, соблюдение разумных расстояний, высокая технологичность выполнения работ. Хороший мастер способен произвести даже самый сложный электромонтаж таким образом, чтобы его результат был надёжным и безопасным.

Монтаж электропроводки в деревянном доме

Во время стройки или ремонта в доме одной из важнейших работ является, конечно же, проведение электропроводки. А особенно это касается деревянных домов, ведь их повышенная пожароопасность известна каждому. А потому к монтажу проводки в таких домах предъявляют высокие требования. Деревянный дом или нет, прокладку проводки осуществляют в несколько этапов. У каждого из этих этапов свои правила и требования. Подбирая материалы для проводки, обязательно учитывайте, из какого материала будет дом (оцилиндровка, брус, бревно).

Электропроводка в деревянном доме

Правила безопасности деревянного дома

На стадии проектирования электропроводки для деревянного дома особое внимание следует уделить расчету нагрузок и подбору кабеля. Да, дерево отлично сохраняет тепло, что и делает его столетиями весьма привлекательным строительным материалом. Однако эта особенность деревянных стен в случае с электропроводкой является отрицательной: сохраняя тепло, дерево практически не способствует охлаждению кабеля. Нельзя допускать, чтобы кабель грелся в процессе эксплуатации, а подобное может произойти, если токовые нагрузки превышают норму для данного кабеля или находятся на верхней ее границе. Чтобы подобного не было, необходимо снижать токовую нагрузку на кабель. К примеру, для кабеля 3×1,5 мм токовая нагрузка не должна превышать 6-8 А, а для кабеля 3×2,5 мм она должна быть не более 10-13 А.

Питающий кабель для деревянного дома и способы его подведения

Для начала нужно протянуть питающий кабель к участку. Для осуществления этого процесса существуют два способа: подземный и воздушный.

Ввод кабеля в дом воздушным способом

ввод кабеля в дом

Воздушный способ. Протягивая кабель воздушным способом лучше всего использовать кабель марки СИП. Конечно же, кабель надо выбирать из расчета мощности, которую будете проводить в дом. Положительным в этом способе является легкость в выполнении, и невысокая стоимость. А отрицательным – проводка может быть повреждена растущим в непосредственной близости деревом, уменьшается эластичность в месте ввода, недолговечность.

Ввод кабеля в дом подземным способом

ввод кабеля в дом — подземным путем

Подземный способ. Для начала вам предстоит выкопать траншею метровой глубины. На дно этой траншеи следует насыпать примерно 20 сантиметров песка, на него проложить кабель ВБ6Шв. Входящая мощность определит количество жил и сечение. Далее вам потребуется засыпать траншею землей на 30 см.

Сверху нужно будет протянуть предупреждающую ленту: «Осторожно кабель! Не копать!». И только после этого траншею можно полностью засыпать. Считается что данный способ долговечнее и надежнее воздушного. При этом он финансово более затратный и времени на него тоже много уходит.

Распределительный щит для деревянного дома

Как правило, в деревянных домах используют щиты открытого типа. Устанавливают их, как и везде. в недоступном для маленьких детей месте. На щите устанавливают: заземление электроконтура, автоматы аварийного отключения питания и счетчик.

Вводной электрический щит для деревянного дома

вводной распределительный щит

Электропроводка в деревянном доме

В деревянном доме проводку проводят накладным способом или скрытым. Итак:

Накладной способ

Он предполагает размещение проводки на поверхности стен и потолка. Существует три варианта выполнения: монтаж кабеля в ПВХ-коробе и ПВХ-гофре, монтаж витого кабеля на изоляторе, монтаж кабеля на скобах.

  • а) монтаж проводки в кабель-канале, используется если в доме плоские стены (дом,обшитый вагонкой, щитовой дом, дом из бруса). ПВХ-короба выпускают в трех цветах. Плюсами этого варианта является: возможность легкого добавления и замены провода, хорошее охлаждение и создание нового ответвления.

Выбирая размер кабель-канала, помните, что кабель должен заполнять его лишь на 60 %, не более, иначе не будет отвода тепла. Результатом может стать перегрев, короткое замыкание и, как следствие, возгорание.

Кабель-канал под цвет древесины

  • б) монтаж витого кабеля на изоляторах, применяется в домах из оцилиндрованных бревен. Сначала нужно установить керамические или пластиковые изоляторы, а к ним крепится провод, двойной. В реальности же, как правило, кабель прокладывают комбинированным способом. Магистраль укладывают в ПВХ под потолком, а отводы к розеткам, выключателям, лампам проводят на изоляторах. В наши дни производят кабель разных цветов.

Проводка на изоляторах в деревянном доме

проводка на изоляторах
  • в) монтаж кабеля на скобах осуществляется в случаях, когда невозможно прокладывать кабель в ПВХ-коробе без нарушения эстетического состояния стен. При этом данный вид является наименее эстетическим из всех.

Проводка в деревянном доме прикрепленная на скобы

проводка крепится на скобах

Скрытый способ

Скрытая проводка прокладывается в металлические трубы или металлогофру,  монтируется перед обшивкой стен, потолка и пола. Способ этот более затратный но более эстетичный. Так как смена розеток и выключателей проблематична, то их расположение нужно продумать заранее.

Трубы, использующиеся для прокладки электропроводки, должны быть обработаны антикоррозийными составами или иметь такое покрытие (наиболее популярны оцинкованные трубы). Прокладка электропроводки в неметаллических трубах (или коробах) допускается, если они имеют индекс НГ (то есть являются негорючими).

Электропроводка в металлических трубах

проводка в изолированных трубах

Монтаж электропроводки — общие правила для деревянного дома

Очень важно выбрать правильную марку кабеля. Для деревянного дома подойдет отнюдь не любой кабель, устраивающий нас по техническим характеристикам (с точки зре­ния необходимой токовой нагрузки и потребляемой мощности). Требуется еще соблюсти особые условия безопасности. В этом плане лучшим считается кабель марки NYM. Его изо­ляция не поддерживает горение, сохраняя при этом высокие изоляционные характеристики. Правда, такой кабель дорогой, но есть и дешевый его аналог: кабель ВВГнг, который также не поддерживает горение.

Соединение проводов проводится в распаянных коробках, в розетках и выключателях.
В случае, если кабель надо провести сквозь стену или обшивку, провод прокладывают через металлические трубки, вмонтированные в стену, или же в обшивку заранее.
На распределительном щите обязательно должно быть заземление и защитные автоматы.
Стены для усиления противопожарной защиты нужно обязательно покрывать специальным составом.

Выключатели и розетки ставятся на подрозетники.

монтаж электропроводки

Если вы хозяин деревянного дома вы должны помнить что проводка в деревянном доме, является реальной угрозой. Как правило, возгорание проводки возможно, в следующих случаях: сечение подобрано неправильно, провод из-за большой нагрузки провод начинает плавиться; она вовремя не была заменена, ветхость проводки увеличивает риск замыкания. Данные причины несут потенциальную угрозу не только дому, но и его жильцам.

монтаж электропроводки в деревянном доме

Сложно сказать, какая именно проводка (скрытая или открытая) лучше. Все зависит от конкретного случая, уровня мастерства и наличия различных инструментов и приспособлений для электромонтажных работ.

Главное — это тщательно соблюдать действующие нормы и правила, чтобы проводка в деревянном доме была действительно безопасной.

Исходя из всего выше сказанного, мы имеем параметры, которых нужно придерживаться, выбирая и прокладывая проводку. Итак, монтируя проводку вы должны учесть: пропускную способность входного кабеля и планируемую мощность, пропускную способность внутренней разводки и, конечно же, мощность автоматов. Соблюдая эти нехитрые правила, ваша проводка будет служить вам долго. А дом будет надежной крепостью.

Оцените качество статьи:

Электрика в деревянном доме в Заокском районе

Деревянный дом

Большинство дачных домов деревянные. Т.е изготовлены, как говорят пожарные, из «сгораемых материалов». Устанавливая причины пожара, пожарные в более чем 50% случаев приходят к выводу, что «пожар возник из-за неисправности электропроводки».

Подключения к электрической сети многие дачники ждут с нетерпением. На это нередко уходят годы и затрачиваются немалые средства. Электричество несет в дома свет и тепло, возможность подключения огромного количества «умных» приборов облегчающих труд, приносящих радость, тепло, красящих досуг...

Но как же сделать так, чтобы «нажитое непосильным трудом» не превратилось в считанные минуты в груду головешек? А неисправный прибор не убил Вас или кого-нибудь из Ваших близких? Вам кажется, что это просто? Достаточно обладать элементарными навыками в электротехнике и почитать соответствующую литературу? Но не тут то было. Было бы легко, если существовал нормативный документ, в котором бы просто и доступно излагалась вся последовательность действий. Также доступно, как в инструкции по изготовлению, например, табуретки. Но нет такой инструкции. А то, что мне удалось отыскать в литературе, на многочисленных сайтах в Интернете так или иначе грешит многочисленными противоречиями, ошибками, неточностями или просто безнадежно устарело. Очень часто, проводку в деревянных домах делают также, как в квартире многоэтажного дома. Это неправильно, т.к. конструкции стен, потолков в наших квартирах выполнены из огнестойких материалов.

Но только не надо делать преждевременные выводы о том, что совсем не существует никакой нормативной базы по электропроводке в деревянных зданиях. Нужную информацию можно отыскать в ПУЭ (Правилах устройства электроустановок), различных ГОСТах и СНИПах. Только информация эта разбросана по разным разделам, «зашифрована» техническими терминами, порой недоступными пониманию человека с непрофильным образованием.

В своей статье я не ставлю перед собой столь широкомасштабную задачу: сделать из Вас профессиональных электромонтажников. В этом деле есть немало тонкостей, о которых трудно написать словами. Этому надо учиться, причем на практике. Но общее представление о том, «как надо», надеюсь Вы получите и, во всяком случае, сможете контролировать подрядчиков, которые за Ваши деньги выполняют электромонтажные и другие работы. Или, если электропроводка уже сделана и эксплуатируется, то будете иметь представление, насколько она соответствует тем требованиям безопасности, которые к ней предъявляются.

Замечу также, что в данной статье пойдет речь только об однофазной проводке, как наиболее распространенной в дачных домах.

Ввод в деревянный дом

Ответвление от воздушной линии электропередач (далее ВЛ) производится, как правило, по воздуху. По современным требованиям, ответвление должно быть выполнено изолированным проводом, сечением не менее 16 квадратных миллиметров (как говорят, «16 квадрат») (ПУЭ, 7-е издание, п.п.2.4.12, табл.2.4.2). Лучше всего для этой цели подходит СИП-4 (самонесущий изолированный провод, старое название – СИП-2А). СИП одет в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного СИП составляет более 25 лет. Подключение СИП к ВЛ, а также переход на другой кабель на вводе в дом производится с помощью специальной арматуры. Герметичные сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт и, соответственно, заявленный срок службы. Анкерные (клиновые) зажимы расчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и т.п) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

«Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75м» (ПУЭ, 7-е издание п.п. 2.1.79). Также регламентировано расстояние до окон, балконов и т.п.

Типичный ввод в сельский дом

Солнышко светит, излучает ультрафиолет, изоляция от этого становится хрупкой, а в сочетании с механической нагрузкой (ветерок дует, провод телепает), изоляция трескается, открывая металл. Место прохода сквозь стену вроде бы защищёно от перетирания об стеновую конструкцию. В качестве такой защиты был взят кусок резинового шланга, сквозь который был пропущен провод – обычная строительная технология тех времён, взамен специальных керамических проходных изоляторов. Резина со временем стареет, а она состоит из каучука, для прочности при вулканизации в неё добавляется сажа, фактически – углерод, вещество электропроводное (из него контактные щётки делают, например). В новой резине частицы углерода разделены молекулами каучука, поэтому резина считается изолятором; от старости молекулы каучука распадаются, частицы сажи начинают между собой контачить, резина постепенно становится проводником. Этот новоявленный проводник касается провода под обсыпавшейся изоляцией, по нему начинает течь ток. В сухую погоду процесс замирает, т.к. изоляция обсыпалась не на 100%, а только потрескалась, островки уцелевшей изоляции отделяют провод от резины, но сырость – проводник... Не сама вода, туман – это дистиллировка, отличный изолятор, но вода наквасила пыль, которая стала проводником между жилой провода и резиной... Под воздействием тока резина греется, при нагреве процесс старения и образования проводящих перемычек идёт быстрей... И в одно сырое утро провода и шланг хорошо намокли, что улучшило контакт, процесс опять пошел и вступил в финальную стадию: идущий ток грел резину, резина становилась всё большим проводником, что добавляло пути току, сила тока росла... Не по всей поверхности, по прожжённым дорожкам, что хуже: эта дорожки сильно грелись... их становилось больше... это и стало причиной пожара. Самое печальное, что все это может произойти и в отсутствии хозяев, когда полносью отключена внутренняя проводка рубильником на щитке. Если у вас ввод в дом через резиновый шланг, переделайте, пока есть что переделывать.

Вводить СИП непосредственно в деревянный дом нельзя, т.к., согласно действующим ПУЭ, не допускается проводка кабелем с алюминиевыми жилами по сгораемым конструкциям. Поэтому следует перейти на кабель с медными жилами. Наиболее предпочтительным вариантом оказывается ВВГнг. Данный кабель предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция. Для дополнительной защиты его желательно заключить в пластиковую гофрированную трубку (на языке электриков – «гофру»). Убедитесь, что на гофру имеется сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв.мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм. Трубы нужны для того, чтобы защитить кабель от возможных механических повреждений, которые могут произойти из-за осадки дома. Также изоляцией кабеля могут «заинтересоваться» мыши. Но, в первую очередь, стальная труба сможет на время локализовать огонь и не дать ему перекинуться на деревянные конструкции, если все-таки, по какой-либо причине, произойдет возгорание кабеля. Согласно СП 31-110-2003 «локализационная способность - это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок».

Ответвление выполнено проводом СИП-4. Переход на ВВГнг 2х10 сжимами Р-645(Niled). Ввод осуществлен в толстостенной, стальной трубе, идущей до ВРУ дома.

Этот участок – от наружной стены дома до распределительного щитка – самый опасный. Он обычно незащищен никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счет. Она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности.

Возможны следующие варианты:

1. Ввод в стальной, толстостенной трубе.

На всем протяжении от наружной поверхности стены дома до щитка кабель убирается в соответствующую стальную трубу (см. выше).

Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень сложно.

2. Установка на вводе дополнительной защиты.

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а в вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он призван защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ на наружной стене дома – 40А. АЗ в щитовой – 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт., что более чем достаточно.

На стене дома установлена защита ввода в пыле – водозащищеном, пломбируемом боксе (IP-55). Автомат защиты подобран в соответствии с планируемой нагрузкой и сечением кабеля.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

3. Установка защиты на столб, от которого производится ответвление.

Это разновидность способа N2. Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики). Такой способ подключения удобен, в первую очередь, энергоснабжающей организации (ЭСО), инспектора которой могут контролировать расход электроэнергии, не заходя в дома. Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и расходовать электроэнергию в соответствии с выделенной мощностью.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. Однако при сработке аппарата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

А как же быть с тем, что подавляющее большинство вводов выполнено без вышеописанных ухищрений и ничего... «Живет», работает... Только не надо забывать, что делалось все это давно, никто не рассчитывал на современные нагрузки и потребности ... Чей-то дом сгорит, кому-то повезет больше...

Вводное распределительное устройство (щиток)

Стандартный щиток включает в себя обычно вводной двухполюсный автомат защиты, счетчик, автоматы защитного отключения по группам потребителей и устройства защитного отключения (УЗО). Кроме того, для сборки щитка понадобятся: DIN-рейка для установки АЗ и УЗО, нулевая и заземляющая (если есть контур защитного заземления) шины, пломбировочный бокс для вводного АЗ, соединительные провода соответствующего нагрузке сечения, кембрик для обеспечения двойной изоляции проводов, соединительная шина.

Щиток в достаточно большом доме


1. Ввод выполнен в толстостенной стальной трубе.
2. От контура заземления идет провод сечением в 10кв.мм. Система заземления "ТТ". Для перехода на ТN-C-S достаточно провести измерение сопротивления заземляющего контура и установить всего одну перемычку.
3. Противопожарное УЗО 300мА.
4. Установлены УЗО 30мА на все линии.



Количество однополюсных АЗ подбирается зависимости от количества групп потребителей электроэнергии. В стандартных щитках наших скромных квартир таких автоматов обычно два – один защищает световую линию, другой – розеточную. В загородном доме логичнее распределить нагрузку по помещениям. Это позволит сэкономить на кабеле и облегчит поиск неисправности в случае ее возникновения.

Например, в стандартном домике 6 х 6 планируются следующие зоны: кухня – терраса, спальни 1 этажа, мансарда.

Кухня – наиболее энерговооруженная зона. Защищаем ее наиболее мощным из возможных в наших условиях АЗ – 16А. На линии спален и мансарды можно установить АЗ по 10А. Но можно и 16А, если планируется установка обогревательных приборов. Почему нельзя установить более мощные АЗ? Да потому что защита выбирается по наименее слабому звену в цепи. И если кабель сечением 2,5 кв. мм может спокойно «пропустить» ток 25А, то стандартные розетки рассчитаны на ток не более 16А. Поэтому, чем меньше номинал АЗ, тем надежнее защита и спокойнее сон. Уже вряд ли удастся в одном помещении «воткнуть» сразу несколько мощных электроприборов и таким образом перегрузить сеть.

Несколько слов об устройстве защитного отключения. Оно реагирует на возможный ток утечки и защищает нас от поражения электрическим током. Бытует мнение, что в отсутствии защитного заземления УЗО неэффективно, однако это не так. Оно сработает и в этих условиях, но только в момент непосредственного прикосновения к неисправному прибору и, возможно, защитит чью-то жизнь. В условиях дачи весьма желательно поставить УЗО на линию уличных розеток, в которые включается техника для обслуживания сада, насос и электроинструмент. Также уместно УЗО на линии бани. Там предполагается контакт с водой, значит повышена опасность поражения электрическим током.

УЗО – устройство не из дешевых. Поэтому понятно желание потребителя сэкономить. В небольшом хозяйстве можно ограничиться установкой УЗО только на вышеупомянутые линии или установить одно общее УЗО. Но в последнем случае усложнится поиск возможной неисправности. К тому же при длинной, разветвленной электропроводке вероятность ложных срабатываний возрастает. Подбор и установка УЗО не такая уж простая задача. Важны две характеристики. Ток утечки и максимальный ток, который способен пропустить через себя прибор. По току утечки чаще всего ставят УЗО номиналом в 30мА. Исключение – особо опасные помещения. А вот максимальный ток выбирается на ступень выше тока АЗ, защищающего эту линию. Например, АЗ – 10А – УЗО-16А, АЗ-16А, значит УЗО надо брать 20 или 25А. Если УЗО ставится сразу на все линии, то его номинал подбирается по вводному АЗ. Например, в приведенном ранее примере водной АЗ – 32А. Значит УЗО должно быть рассчитано на ток 40А.

Существуют еще дифференциальные автоматы защиты (диффавтоматы). Это УЗО и АЗ в «одном флаконе», совмещают в себе функции автомата защиты и устройства защитного отключения. Приборы эти весьма дороги, и их установка не всегда оправдана. Распространенный случай – недостаток места в щитке. Отчасти и поэтому на размерах щитка экономить не стоит. Размер следует подбирать с учетом возможности дальнейшего развития, т.к. дачное строительство – процесс бесконечный.

Автоматику, наполняющую щиток, следует покупать только проверенных производителей. Эти приборы отвечают за нашу с Вами безопасность, экономить не стоит.

Внутренняя проводка деревянного дома

Проводку в деревянных домах, как правило, выполняют открытой. Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно. В этой статье я рассмотрю практически все возможные варианты.

1. Проводка открытым, в т.ч и незащищенным кабелем.

Проводка выполнена открытым способом кабелем NYM. Внешний вид оставляет желать лучшего

Для стационарной проводки лучше всего использовать жесткие (однопроволочные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГнг или NYM. Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 кв.мм и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10мм с каждой стороны. Другой вариант – соблюдение воздушного зазора не менее 10мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах. К сожалению, ни ролики, ни витой провод сейчас достать практически невозможно. Тем не менее, берусь утверждать, что проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна.

Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид, особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

2. Проводка в электротехнической гофрированной трубе.

Пример элемента проводки, выполненной в гофрированной трубе

Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в пластиковую, гофрированную, гибкую трубку. Такие трубы должны быть изготавлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Трубы крепят специальными клипсами. В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т.к. все это напоминает некоторое производственное помещение. Если же потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно. С точки зрения безопасности такой способ предпочтительнее, т.к. обеспечивается повышенная защита от механических повреждений. К тому же обеспечивается некоторые воздушный зазор от горючей поверхности. Разновидностью данной проводки я вляется проводка в жестких пластиковых трубах.

3. Проводка в кабель – каналах или электротехнических коробах.

Кабели укладываются в пластиковые короба (кабель-каналы) и закрываются защелкивающимися крышками. Кабель–каналы должны быть изготовлены из пластика, не распространяющего горение.

Аккуратно установить короба не так уж просто. Требуется навык и хороший инструмент. К тому же прямые линии коробов подчеркивают такую обычную в наших постройках кривизну стен и потолков. Поэтому требуется еще и «продвинутое» пространственное видение, чтобы электропроводка выглядела эстетично и даже украшала помещение.

  Образцы проводки в кабель-канале с текстурой под дерево.



Важным преимуществом является то, то в будущем достаточно легко можно произвести изменения, добавить кабели, изменить конфигурацию, установить дополнительные розетки и выключатели. Дачный домик – он как живой организм. Всегда хочется что-то изменить, пристроить, перестроить. Удобно, если можно также быстро нарастить проводку, не влезая в серьезные траты и не производя коренных переделок.

Сейчас в продаже есть короба самых разных размеров. Можно подобрать их и по цвету. Выпускаются дополнительные элементы: углы внутренние и наружные, стыки, отводы, заглушки. Наличие такой фурнитуры заметно облегчает монтаж, позволяет скрадывать возможную кривизну стен.

Однако и здесь не обходится без «подводных камней». Например, короба плохо «живут» на стенах, обшитых непросохшей вагонкой. В результате коробления дерева они могут искривляться, стыки расширяются. Поэтому такую проводку следует вести после того, как дерево хорошо высохнет. Этот способ прокладки кабеля является наименее бюджетным из уже рассмотренных, но, по совокупности качеств, наиболее предпочтительным.

Лирическое отступление. О цвете и фактуре.

Велико желание владельца дачи, чтобы было "все красиво". И начинается подбор кабель каналов по цвету. Не всем нравится белый цвет. Тем более, и производители идут навстречу покупателям. Но кабель-каналы это еще не все. Будет нужно подобрать электроустановочные изделия – выключатели, розетки, распаечные коробки. И вот тут начинаются проблемы. Выбор оказывается небольшим. Предлагаемые элементы могут не соответствовать суровым требованиям, предъявляемым к монтажу по сгораемым конструкциям.

Допустим, усилия принесли успех. Все удалось подобрать так, как хотелось.

Но прошло время... Захотелось изменить обстановку, что-то перестроить, установить отопительные приборы... Да просто, передвигая мебель, зацепили выключатель и сломали его. Возникла необходимость частично переделать или отремонтировать проводку. И вот она - незадача. Никак не удается подобрать в цвет. Производители тоже внесли изменения в линейки выпускаемой продукции. Что же, переделывать все?

Подумайте об этом заранее. Не гонитесь за оригинальностью. Поставьте на первое место функциональность и практичность. Белый цвет не так уж плох. Всегда будут производится короба и электроустановочные изделия белого цвета, выбор их будет велик.
4. Скрытая проводка в деревянном доме.



Скрытая проводка в деревянных домах выполняется только в металлических трубах.

В подавляющем большинстве источников на данную тему скрытая проводка по сгораемым конструкциям не рекомендуется. Но тем не менее сделать ее можно, при этом соблюдая все требования по безопасности. И, если «красота требует подобных жертв», а средства позволяют, то нет ничего невозможного.

Основным требованием нормативных документов является необходимость обеспечения пожарной безопасности. Т.е. кабель должен быть заключен в оболочку, локализующую горение. Этой оболочкой может являтся стальная труба. В случае возможного возгорания такая труба обеспечит нераспространение огня на ограждающие конструкции. Внутри труба должна быть оцинкована или окрашена. Это нужно для того, чтобы стенки ее не ржавели. Все повороты выполняются на резьбе или сваркой. Все выходы из труб оформляются пластиковыми вставками, предохраняющими изоляцию кабеля от контакта с острой кромкой.

Трубы укладываются с незначительным наклоном, обеспечивающим вытекание возможного конденсата (ГОСТ Р 50571.15-97 (МЭК 364-5-52-93): п. 522.3.2 «Следует предусматривать возможность удаления воды или конденсата в местах, где они могут скапливаться». ПУЭ 7-е издание п.п. 2.1.63.). Естественно, что распаечные коробки, выключатели, розетки устанавливаются в металлические установочное коробки.

Другой способ скрытой прокладки кабеля – по намету штукатурки. Причем толщина ее должна быть не менее 10 мм со всех сторон. В этом случае проводка немногим отличается от скрытой проводки в каменных домах. Правда есть проблема, как соблюсти рекомендации ПУЭ о сменяемости электропроводки. Проложить кабели в гофре, а уже их потом замонолитить в штукатурку? Формально требование будет выполнено, но уверяю Вас, что перетянуть впоследствие жесткий провод не получится.

Ввод провода от очага заземления также выполнен аккуратно и надежно.

Последний способ прокладки кажется более простым. Но это не так. Что будет с штукатуркой по прошествии некоторого времени? Как она будет держаться? Не появятся ли трещины? Уверен, что профессионалы знают ответ на эти вопросы, но, наверное не стоит делится в популярной статье всеми секретами, а то ведь можно и без работы остаться...

На некоторых сайтах электротехнических компаний, можно встретить фотографии работ по монтажу скрытой электропроводки в деревяных зданиях, где провода уложены в жесткие пластиковые электротехнические трубы или гофру, а затем скрыты под обшивкой. Значит можно и так? Нет! Категорически нельзя! Монтажники идут на явное нарушение установленных правил, соблазнившись легкостью выполняемых работ. Заказчику и невдомек, что в доме заложена «мина замедленного действия» и когда «рванет» никому не известно. А может быть и не рванет?..



Вот что сказано в табл. 14.2 СП 31-110-2003:

ЗданияСпособ выполнения групповых сетей
ОткрытоСкрыто
Из деревянных и других конструкций из горючих материалов не ниже группы горючести Г3 по СНИП 21-01В коробах, специальных коробах, удовлетворяющим требованиям НПБ-246. Допускается прокладка одиночным кабелем с медными жилами, сечением не более 6 мм2, не распространяющим горение, без подкладки.В металлических трубах-кабелями и изолированными проводами; под слоем штукатурки – кабелем, не распространяющим горение, по намету штукатурки.

На что важно еще обратить внимание?

  Соединения в распаечных коробках выполняются специальными сжимами фирмы WAGO Помните, что скрутки ЗАПРЕЩЕНЫ правилами!

«Слабое» звено любой электропроводки – места соединений, пресловутые контакты. Допускается пайка, сварка, винтовое соединение, соединение специальными сжимами, пружинные клеммники. Скрутки (обычно встречающиеся в наших домах), КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ! Выполнить качественно пайку и сварку под силу только профессионалу, да и то не всегда, т.к. бывает просто неудобно паять, стоя под потолком да и еще в ограниченном пространстве. Для сварки, к тому же, требуется специальное оборудование. Винтовые соединения требуют периодического контроля и подтяжки. Сейчас большое распространение получили пружинные клеммники (фирмы WAGO и им подобные). Их использование требует незначительных дополнительных затрат, но качество контакта при правильном выборе высокое и не требует последующего обслуживания. К тому же, удобство применения многократно уменьшает вероятность ошибки в процессе выполнения работ.

Прокладка кабеля через деревянную стену


«Как можно прокладывать проводку в бревенчатых домах?» – Яндекс.Знатоки

Главная особенность монтажа электропроводки в деревянном домезаключается в том, чтобы обеспечить высокий уровень пожарной безопасности как за счет правильной разводки электрики, так и за счет выбора безопасной схемы электрики всего дома.

Монтаж электропроводки открытым способом
При таком варианте разводки проводка располагается поверх деревянных стен либо внутри специальных кабель-каналов или гофр, либо с помощью керамических изоляторов (ретро-проводка). Открытая электропроводка позволяет оперативно и удобно производить замену или ремонт проводки, а также является отличным вариантом разводки электрики в деревянном доме, в котором уже сделана внутренняя отделка помещений. Открытая разводка позволяет визуально следить за состоянием электропроводки, своевременно обнаруживая ее повреждения.

Вне зависимости от выбранного способа монтажа необходимо будет дополнительно оборудовать дом заземлением.

Монтаж электропроводки скрытым способом
Скрытая проводка располагается внутри стен деревянного дома, под внешней отделкой.
Такой вариант разводки проводки должен обеспечивать защиту деревянных стен дома от возгорания, поэтому при его реализации используются различные каналы и трубы из металла или другого материала, не распространяющего горение (по нормативам пункта 7.1.38 ПУЭ от 08.07.2002) или сама оболочка электрических кабелей или проводов должны быть изготовлена из негорячего материала (в соответствии с пунктом 13.5.2 СП 31-105-2002), либо эти два условия должны выполняться совместно.
Использование металлической трубы для разводки проводки помогает не только защитить дом от возможного возгорания, но и защищает сам электрический кабель от потенциальных повреждений, которые могут возникнуть на этапе внешней отделки и сверления стен дома, предотвращает порчу проводки грызунами. При скрытом монтаже проводки необходимо подобрать диаметр каналов или труб таким образом, чтобы внутри помимо проводов оставалось свободное пространство.

(с) https://amikta.ru/elektrika/elektrika-v-derevyannom-dome/

yandex.ru

Электропроводка в деревянном доме

Требования ПУЭ

Правила Устройства Электроустановок (ПУЭ) главный документ для любого электрика. Проектировщики тоже чтут его и соблюдают.

Написано в Правилах следующее:

«электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Найти упоминаний о дереве в правилах не получится. Там другая формулировка – горючие материалы. И для этих материалов правила оставляют только два варианта проводки. Открытая проводка или скрытая в металлических трубах.

ПУЭ, пункт 2.1.4.

1. Открытая электропроводка - проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка - проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

Открытая проводка

Допускается монтаж на стены кабеля в тройной изоляции NYM или кабеля не распространяющего горение. В маркировке таких материалов есть приписка «нг» (пример кабель ВВГнг). Другой тип кабеля монтируется на подкладку из негорючих материалов, выступающих от края изоляции на расстояние не менее 10 мм.

Наиболее распространенные варианты монтажа:

  • В металлической или пластиковой гофре. Не смотрится эстетично.
  • В плинтусах. Горизонтальные участки прокладываются без проблем. С вертикальными сложнее.
  • Декоративные кабельные тоннели (пластиковый короб с крышкой). Проблематичность – при усадке дома возможна деформация конструкции.
  • Проводка на фарфоровых изоляторах. При условии, что провод отстоит от стены на 10 мм, такой способ считается правильным.
  • Проводка по стене на скобах. Возможна при применении кабеля не распространяющего горение.

Скрытая проводка

Условия ПУЭ очень жёсткие. Проводка должна быть в металлической трубе. Распределительные коробки, коробки монтажные - металлические. С трубами соединены в единую конструкцию при помощи пайки, сварки или резьбовых соединений. Металлорукав трубой не считается. Пластиковая гофра тем более. Материал для трубы сталь или медь. Дороговизна меди компенсируется лёгкостью работы и малой толщиной стенки. Правилами её толщина оговаривается только для медного кабеля сечением более 2,5 квадратных миллиметров. Для большинства бытовых приборов такой толщины провода достаточно, если нет - рядом прокладывается другая линия.

Спорность

ПУЭ очень консервативный документ. Реальность такова, что безусловное соблюдение правил при строительстве деревянных домов встречается редко. Обоснованность нарушений подкрепляется и западными технологиями строительства. В США считается нормальным прокладка электропроводки внутри СИП-панелей, в массиве пенопласта. Труб и гофры не предусматривается. Скандинавы сверлят кабельные тоннели в бревне. В данном случае существует различный подход к пожарной безопасности.

Российский, а вернее еще советский вариант – должны использоваться негорючие материалы. Зарубежный, и более современный стандарт – должна работать автоматика.

Предохранители для дома

1. Автомат защиты от перегрузки. (MCBs). Принцип работы – увеличение мощности потребления связано с увеличением силы тока. При достижении определенных значений силы тока происходит отключение.

2. УЗО (RCCBs). Устройство защитного отключения. Выполняется сравнение входящих и выходящих значений по силе тока. Если есть разница - значит есть утечка. Разница в определенное число миллиампер отключает сеть.

3. Устройство Определения Дугового Пробоя (УОДП) в электрической цепи. (AFCIs) Это устройство в России мало известно, но в Канаде и других странах является обязательным уже лет 15-20. Определяет наличие пробоев изоляции и дугового искрения. Пусковые токи, искрение щеток двигателя игнорирует. Германская статистика утверждает, что это автомат позволяет снизить число жертв при пожаре в 2 раза. Вернее на 58%.

4. Не помешает реле напряжений. Отключает электропитание при достижении заданных параметров по вольтажу. Это страховка от ситуации, когда вместо 220 вольт в сети появляется 380.

5. По отечественной статистике только в 20 процентах случаев причиной пожара является неисправность электробытовых приборов. Статистика объединяет в одну категорию и проводку и электроприборы. Доля проводки в данном случае неизвестна.

6. В Северной Америке в деревянных домах применяют для проводки кабель Romex. Его специфика – один из проводов (земля RE) практически без изоляции. В случае нарушения изоляции пробой идет на «землю». После этого сразу срабатывает УЗО.

7. Заземление в доме должно быть обязательно. В России это сделано не всегда.

8. Существенная деталь – наличие пожарной системы безопасности. Логика российских правил – горение открытой проводки можно увидеть, а скрытой – нет. Логика современная – датчик дыма выдаст сигнал, а далее должна сработать система пожаротушения.

9. Есть система страхования и наличие страховки в странах Западной Европы обязательно.

Проверенные отечественные меры

  • Никакие иностранные клеммники и другие способы монтажа проводов не смогут быть лучше пропаянной скрутки.
  • Отечественный медный кабель является действительно медным.
  • Сечение отечественного кабеля соответствует заявленным параметрам. Этот пункт нынче спорный. Увы, не всегда.

Итог

Специфику электропроводки в деревянном доме определяют два фактора – горючесть материала и усадка дома. Слов «архитектура, дизайн, эстетика» в ПУЭ нет.

Как сделать электропроводку в деревянном доме – дело заказчика. Подрядчики могут сделать любую. Могут по правилам, могут и с нарушениями. Выбор для заказчика не очень лёгкий и сделать его будет надо на стадии проектирования.

keilstroy.ru

Открытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье я рассказал Вам про скрытую электропроводку в деревянном доме.

Дорогие читатели, Вы уже знаете, что существует несколько видов электропроводок. Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: открытая электропроводка и скрытая электропроводка.

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки. К электроточкам относятся: розетки, выключатели (проходные выключатели), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

  • на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
  • на скобах
  • в ПВХ гофре
  • в ПВХ трубах
  • в металлических трубах
  • в металлорукаве
  • в ПВХ коробах
  • в  кабель-каналах
  • на кабельных лотках

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье открытая электропроводка.

Хочу Вам напомнить, что все ПВХ изделия (гофра, короб, плинтус, труба) не должны поддерживать горение. Об этом читайте в статье про требования к электропроводке.



Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо установить розетки и выключатели.

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего электрооборудования.

3. Прокладка проводов и кабелей

Третий этап монтажа открытой электропроводки в деревянном доме включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью инструмента электрика. В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

Далее на каждый край гильзы одеваем пластиковую втулку, для защиты проводов и кабелей от порезов изоляции во время электромонтажа.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

Переходите по этой ссылке и читайте как правильно выбрать марку кабелей и проводов для электромонтажа.

Рекомендую!!! Монтаж открытой электропроводки в деревянном доме выполнять кабелем, с пониженным выделением дыма и не поддерживающим горение, марки ВВГнг-LS.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно определить сечение провода и расчет сечения кабеля.

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S.

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме  я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Особенности ввода электричества в деревянный дом



Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм2, то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм2) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

©Elesant.ru

Другие статьи раздела: Электропроводка дома





elesant.ru

Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало | ЭлектроАС

Дата: 12 декабря, 2009 | Рубрика: Статьи, Электромонтажные работы
Метки: Монтаж коробов, Прокладка кабеля по дереву, Скрытая электропроводка, Электромонтаж, Электромонтаж в деревянном доме, Электропроводка по дереву

Этот материал подготовлен специалистами компании "ЭлектроАС".
Нужен электромонтаж или электроизмерения? Звоните нам!

В последнее время всё чаще стали появляться в средствах массовой информации сообщения о том или ином случае пожара по вине короткого замыкания в электропроводке. Мало того, что в пожарах сгорают полностью строения и всё имущество, но в этих пожарах гибнут люди. Огонь не щадит никого и ничего. Из-за халатного отношения к себе и к окружающим, в погоне за минимизацией расходов на выполнение электромонтажных работ, люди стараются сэкономить на электробезопасности и противопожарной безопасности рассчитывая на авось. Неверно считать, что причина пожара происходит по вине короткого замыкания в электропроводке.



В большинстве случаев короткое замыкание в электропроводке возникает из-за тупости и скупости собственника помещения, так как он категорически не хочет выполнить электромонтаж электропроводки с соблюдением всех норм и требований. Собственник не желает проводить периодическое обследование и электроизмерения своего электрооборудования и электроснабжения, так как это дополнительные неучтённые расходы на эксплуатацию электрохозяйства. Из-за чего происходят короткие замыкания в электропроводке? Основной причиной коротких замыканий является износ изоляции проводников в электропроводке. Это происходит из-за механических повреждений изоляции электропроводки или чрезмерной нагрузки на провода и кабель. Как же избежать эти неприятности? Что надо предпринять, чтобы не допустить или минимизировать опасность возникновения коротких замыканий в электропроводке? В этой статье мы постараемся донести до читателя как правильно выполнить электромонтаж внутренней скрытой электропроводки в деревянном доме.

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

  1. Введение.
  2. Электромонтаж ввода в деревянный дом проводом СИП.
  3. Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
  4. Электромонтаж ввода в деревянный дом кабелем ВБбШв
  5. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
  6. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение
  7. Электромонтаж внутренней открытой электропроводки в деревянном доме
  8. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
  9. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
  10.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
  11.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
  12.   Электромонтаж контура заземления. Начало
  13. Электромонтаж контура заземления. Продолжение
  14. Электромонтаж электропроводки на чердаке
  15. Причины и последствия коротких замыканий в электропроводке

Большинство доморощенных электриков стараются по-быстрому раскидать скрытую электропроводку по деревянным основаниям и закрыть следы своих преступлений в пустотах сгораемых конструкций, то есть за подшивным потолком, под облицовкой стен и в сгораемых перекрытиях. То ли по незнанию, то ли умышленно, но этими нарушениями не гнушаются и некоторые электромонтажные организации. Грубейшим нарушением правил устройства электроустановок является скрытая прокладка кабеля по деревянным основаниям (стены, пол, потолок) в гофрированной трубе, металлорукове, пластиковом коробе. Попадаются такие «кулибины», которые выполняют электромонтаж скрытой электропроводки вообще без всякой защиты, мотивируя свои действия тем, что его прадедушка так делал и дожил до 100 лет.

Почему же нельзя выполнять электромонтаж скрытой электропроводки в деревянных домах с использованием гофрированной трубы ПВХ, металлорукова, пластикового короба? Давайте рассмотрим несколько ситуаций, которые могут возникнуть при эксплуатации электропроводки. Прокладывая скрытую электропроводку с использованием гофрированной трубы ПВХ или короба ПВХ в пустотах деревянных стен, полов и перекрытий, вы не сможете защитить кабель от грызунов, которые очень любят точить свои острые зубы о детали вашего электроснабжения.

Крысы и мыши с лёгкостью прогрызают трубы ПВХ и короба из ПВХ и оголяют жилы проводов, которые впоследствии замыкают, что приводит к короткому замыканию в скрытой электропроводке. В пустотах перекрытий скапливается очень много древесной пыли и малейшая искра приводит к возгоранию деревянного дома, но самое страшное, что очень трудно сразу определить место возникновения пожара и потушить его, так как весь процесс поглощения огнём вашего добра происходит за подшивными стенами и перекрытиями. Можно все стены залить водой и пеной, но результат будет нулевой, потушить его будет не реально, пока не сгорит всё строение.

Но не только грызуны несут угрозу скрытой электропроводке проложенной по деревянным основаниям в пустотах сгораемых перекрытий с использованием труб ПВХ и пластиковых коробов из ПВХ. Во время прокладки кабеля электромонтажник может незначительно повредить изоляцию проводников, и при проведении электроизмерений, это повреждение может быть не выявлено. Но в процессе эксплуатации, когда подключают всё необходимое электрооборудование, электропроводка работает в режиме максимально допустимой нагрузки. Такая эксплуатация может ослабить изоляцию кабеля или провода, так как возникает нагрев проводников, из-за чего происходит короткое замыкание в электропроводке. Так как стенки пластиковых труб и коробов из ПВХ не способны выдерживать короткое замыкание в электропроводке без перегорания стенок , следовательно, такое короткое замыкание в скрытой электропроводке неминуемо приведёт к возникновению пожара.

Бытует мнение, что электромонтаж скрытой электропроводки по деревянным основаниям с использованием металлорукова не несёт в себе опасности и надёжно обеспечивает противопожарную безопасность в деревянном доме. Но такое заблуждение может дорого обойтись тем, кто игнорирует необходимые нормы и требования.

Металлорукав, как и гофрированная труба, защищают электропроводку от незначительных механических повреждений, но не может служить защитой от возгораний при коротких замыканий в электропроводке, так как не обладает локализационной способностью.

Может возникнуть вопрос: А что это за способность такая, которая не даёт возможности хомячкам-электромонтажникам выполнить скрытый электромонтаж без особых затрат и усилий? Отвечаем: Локализационная способность – это способность несгораемого материала (металлическая труба, стальной короб), в котором прокладывается кабель, выдерживать короткое замыкание в кабеле или проводе, без перегорания стенок несгораемого материала.

Это означает, что при коротком замыкании в скрытой электропроводке, стенки металлорукова перегорают, что неминуемо приводит к возникновению пожара. С дальнейшим развитием событий можно ознакомиться из ежедневных сводок МЧС.

Продолжение статьи «Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение»

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

  1. Введение.
  2. Электромонтаж ввода в деревянный дом проводом СИП.
  3. Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
  4. Электромонтаж ввода в деревянный дом кабелем ВБбШв
  5. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
  6. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение
  7. Электромонтаж внутренней открытой электропроводки в деревянном доме
  8. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
  9. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
  10.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
  11.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
  12.   Электромонтаж контура заземления. Начало
  13. Электромонтаж контура заземления. Продолжение
  14. Электромонтаж электропроводки на чердаке
  15. Причины и последствия коротких замыканий в электропроводке

ПУЭ-6
2.1.4
Электропроводки разделяются на следующие виды:
1. Открытая электропроводка, проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.
При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т.п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п.
Открытая электропроводка может быть стационарной, передвижной и переносной.
2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п.
При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

2.1.32
При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.37
При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38
При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39
При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.

2.1.40
При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41
При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36 — 2.1.40.

Таблица 2.1.3
Выбор видов электропроводок и способов прокладке проводов и кабелей по условиям пожарной безопасности

Вид электропроводки и способ прокладки по основаниям и конструкциям из сгораемых материалов

Скрытые электропроводки
1. С подкладкой несгораемых материалов(1) и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов.
Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов.

2. С подкладкой несгораемых материалов(1).
Защищенные провода и кабели в оболочке из трудносгораемых материалов.

3. В трубах и коробах из трудносгораемых материалов – с подкладкой под трубы и короба несгораемых материалов(1) и последующим заштукатуриванием(2).
Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов.
_____________
1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.
2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.

ПУЭ-7
7.1.38
Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в металлических глухих коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
________________
* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

elektroas.ru

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

  1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.
Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

  1. Использовать металлические трубы.
  2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

  • внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
  • в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
  • трубы необходимо подключать к контуру заземления;
  • для прокладки следует вырезать соответствующие каналы;
  • в местах соединения труб необходимо обеспечить герметичность;
  • трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)
Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

  1. Кабель укладывается в металлические гофрированные трубы.
  2. Монтаж с использованием электротехнических коробов.
  3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

  • относительно невысокая стоимость и простота реализации;
  • для изменения конфигурации проводки требуется минимум усилий.
Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Наверняка вы не знаете:

www.asutpp.ru

Электропроводка в деревянном доме, строгие критерии безопасности

Данная статья посвящена теме электропроводка в деревянном доме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар - это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии  в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки. Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

  • ВВГнг (А),  ВВГнг-П(А) - медный провод с цельной жилой, может быть двух, трех , четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с  применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода "нг" - означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) - обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

  • ВВГнг LS, ВВГнг-П LS - данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения  LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.
  • NYM - медный провод с цельной жилой. Изготавливается  по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет  тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика. Провод является не горючим, соответствует ГОСТ 22483.

  • РКГМ - медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

Гофрированная самозатухающего трубка - это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик  обладает эффектом самозатухания. При воздействии на него высокой температуры или  открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена из поливинилхлорида,  полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

  • поливинилхлорид (ПВХ) - состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов  Цельсия. Имеет небольшую ударопрочность. Цвет серый.
  • полиамид - самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к  механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
  • полипропилен - самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105,  устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен , перекрытий,  внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.

При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

Самозатухающий кабель-канал

Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается,  из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево "сосна". При данном виде монтажа применяются распределительные коробки для кабель канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках должны выполняться очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

  • метод скрутки - жесткий, одножильный провод
  • метод скрутки с дальнейшей опайкой оловом - жестки, одножильный и мягкий, многожильный
  • метод скрутки с последующей фиксацией провода с помощью медной или меднолуженой гильзы - мягкий, многожильный провод

Розетки и выключатели

Розетки и выключатели в деревянных домах должны применяться только наружного исполнения, выполненные из различных негорючих пластмасс. Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая располагается между механизмом розетки, выключателя и деревянной стеной.

Крышка защищает деревянную стенку от возможных искр при эксплуатации розетки или выключателя.

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты установленные внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода, а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

Как проложить электрические провода в готовой стене

Добавление или расширение электрической цепи - это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле соединения проводов довольно просты, если у вас есть базовые представления об электромонтажных работах. Однако гораздо сложнее провести кабели через готовые стены. Прокладывать кабели через недостроенные подвалы или чердаки достаточно легко, но проложить их внутри готовых стен - другое дело.

Во время крупных проектов реконструкции вы можете сделать это, удалив гипсокартон и пропустив кабели через стойки и полости потолка, но в других ситуациях удалять гипсокартон непрактично и нежелательно - это грязный и дорогостоящий процесс, которого лучше избегать, если вы может.Существует также возможность прокладки проводки с дорожками качения (например, для изделий Wiremold) на поверхности стен, но это может выглядеть непрофессионально - и это может быть запрещено электрическими правилами в некоторых областях.

Но можно добавлять или расширять контуры в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется при замене старой проводки новым кабелем во время обновления системы.

Есть несколько методов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и масштабов работы.Включает ли это простое расширение цепи от существующей розетки до новой точки? Вы управляете совершенно новым контуром от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный трубчатой ​​проводки, новым кабелем NM? Подход электрика будет зависеть от объема работы, но все работы по модернизации проводки используют аналогичные методы. Узнайте, как эту работу выполняют профессиональные электрики.

В примере, описанном здесь, мы проводим простую петлю из одного места новой стенной коробки в другое, как вы могли бы сделать при расширении цепи.Предполагается, что кабельная трасса будет проложена петлей из одного места коробки вниз или вверх в подвал / пространство для подполья или чердак, затем через балки пола перед входом в полость стойки, где находится следующая коробка.

Проблемы с кодом

Не забудьте проконсультироваться с местным законодательством о требованиях к кабелю. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо пропустить через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к лицевой стороне балок.Таким образом, при прокладывании отрезка кабеля NM между новыми стеновыми коробками процесс может включать пропускание его через отверстия, просверленные в балках пола, чтобы добраться до полости стойки.

Также убедитесь, что калибр провода соответствует силе тока цепи. Для стандартных 120-вольтных ответвленных цепей используется провод 12 калибра для цепей на 20 ампер и провод 14 калибра для цепей на 15 ампер.

Как пропустить провод через шпильки за стеной | Руководства по дому

Электропроводка в доме обычно проходит под потолком и на чердаке, под полом и через внутренние стены.В новом строительстве до установки гипсокартона легче провести провода через внутренние стены, но это не всегда возможно. В некоторых домах меняют проводку в соответствии с новыми правилами электроснабжения, а иногда домовладельцу просто требуется дополнительная цепь для розетки или электроприбора. Если поверхностная проводка через кабелепровод неприемлема, вы можете пропустить новый провод через стены и закончить его почти незаметно после завершения работы.

Постучите молотком по стене в том месте, где будет проложена новая проводка.Каждый раз, когда вместо глухого стука вы слышите резкий стук, отмечайте место на стене карандашом. Резкий звук удара издается, когда молоток ударяется о стену, в которой находится гвоздь.

Проколите гипсокартон острием пилы для гипсокартона слева или справа от одной из отметок карандаша на стене. Пила для гипсокартона - это длинный тонкий нож с острыми режущими зубьями. Сторона стойки, обращенная к вам, имеет ширину от 1 1/2 до 1 3/4 дюйма, поэтому вам нужно будет найти левую или правую сторону каждой стойки.Если кончик пилы задевает шпильку внутри, слегка переместите пилу и попробуйте еще раз, пока пила не пройдет сквозь гипсокартон.

Отрежьте гипсокартон на несколько дюймов прямо по краю стойки, затем разрежьте прямо поперек стойки. Продолжайте резку, пока не сможете удалить квадратный кусок гипсокартона со стороны стойки. Размер прорезанного отверстия не критичен; это точка доступа к стойке внутри стены. Сделайте отверстие настолько большим или маленьким, насколько вам нужно.

Вырежьте отверстие для доступа сбоку от каждой стойки, которую вы отметили на стене.

Просверлите слева направо или справа налево через стойку стены с помощью дрели и сверла диаметром 1 1/4 дюйма, работая через отверстия доступа, которые вы прорезали в гипсокартоне. Просверлите по одному отверстию в каждой стойке вдоль стены, где будет проходить проводка.

Пропустите проволоку через отверстие в первой шпильке из серии, которую вы просверлили. Продолжайте движение по стене, пока проволока не пройдет через каждую стойку.

Отремонтируйте отверстия доступа в гипсокартоне, вырезав заплатки для гипсокартона из нового листа гипсокартона. Завершите их составом для швов гипсокартона и шовной лентой, как при любом другом ремонте гипсокартона.

Советы

  • Вам может понадобиться фонарик, чтобы вы могли видеть провод, когда вы протягиваете его через стену.
  • Если провод будет проходить из одной комнаты в другую, иногда проще провести провод через стену слева направо, прямо вверх вдоль последней стойки в углу, через потолок и затем вниз между стойками в следующая комната.Это позволяет избежать просверливания шпилек двух или более толщин в углах между комнатами. В качестве альтернативы, вы можете пропустить провод по последней стойке в углу, под полом, в подвал или в подползти, а затем обратно вверх между стойками в следующей комнате.
  • Если у вас штукатурка стен, вам понадобится вращающийся инструмент с универсальной режущей головкой или сабельная пила, чтобы разрезать деревянную рейку за штукатуркой. Заделайте проемы гипсокартоном, как делаете ремонт гипсокартона.

Предупреждения

  • Проверьте свои местные строительные нормы и правила, чтобы узнать, существуют ли правила, регулирующие размер просверленных отверстий в несущих и ненесущих стенах.
  • Если ваши стены облицованы деревянными панелями, проконсультируйтесь с электриком, прежде чем добавлять новую проводку. Панели трудно исправить, и в большинстве случаев пятна очень заметны. Поверхностная проводка может быть лучшим выбором, чем прокладка проводов через обшитые панелями стены.

Писатель Биография

Кэрол Олдройд, писатель из Восточного Теннесси, является автором множества статей по домашнему благоустройству, кадрам, кадрам и юриспруденции своими руками. Помимо получения степени в области параюридических исследований, она имеет более чем 10-летний опыт ремонта новых домов и восстановления исторической собственности.

Протяжка проводов через стены

Одним из недостатков владения старым домом является то, что в старых домах часто нет столько электрических цепей, сколько хотелось бы. Например, стиль 1950-х гг. дома, такие как мой дом, обычно не имеют светильника в гостиной потолок. Однако бунгало с доступными подвалами и чердаками относительно легче добавить проводку постфактум.

В этой статье рассказывается, как установить дополнительный светильник в старое бунгало предполагает.

Убедившись, что я действительно могу прокладывать провода там, где хочу, я начал с проделываем в потолке дырку под восьмиугольный короб. Послевоенное жилье до некоторых В 1960-х годах обычно использовали штукатурку в стиле «мокрые стены». Это включает гипсокартон прибивается к шпилькам и балкам с последующим слоем раствора, Затем следует слой гипса, а затем краска. Это делает очень прочным стена. Но и труднее работать с чем установка розетки в сухую.

Поисковые устройства часто бесполезны с такими толстыми стенами.Я нашел точку примерно на полпути между двумя балками, просто постучав по потолку и точка, где звук был самым глухим.

Я начал с того, что обрисовал карандашом форму восьмиугольной коробки и просверлил ряд отверстий диаметром 3/8 дюйма, расположенных близко друг к другу, с помощью сверла по камню. После просверливания Я использовал канцелярский нож, чтобы срезать кусочки штукатурки между отверстиями. Кусок потолка выглядел довольно красиво, требовалось лишь небольшое количество сколов. в получившееся отверстие, чтобы подошла восьмиугольная коробка.

Для последующего монтажа розетки я вырезал кусок 2х4 на длину места между балками. Два небольших блока на каждом конце поднимают его на нужную высоту. чтобы восьмиугольная розетка была заподлицо с потолком. Я прибил этот кусок 2x4 дюйма с диагональными гвоздями на обоих концах. Два маленьких блока на самом деле не прилагается - просто сделал их, чтобы помочь мне разместить кусок 2х4.


Я бы не рекомендовал эту технику, если в вашем доме используется деревянная обрешетка (1920-х годов или раньше).Если в вашем доме используется деревянная обрешетка, вероятно, лучше всего установить коробку на поверхности возле балки, потому что штукатурка для деревянных реек слишком хрупкая и имеет свойство отслаиваться от планки всякий раз, когда вы что-нибудь с ней делаете.

Что касается переключателя света, я не смог найти место между стойками, используя моя техника стука, первые несколько отверстий, которые я просверлил, в конечном итоге попали в дерево. Отсюда пять отдельных мотыг справа от контура выключателя. Такая работа часто бывает неудачной.

Я не особо волновался насчет беспорядка, потому что у меня все еще оставалась краска, оставшаяся от когда красили гостиную. Достаточно немного штукатурки Парижа и раскрасьте, чтобы полностью скрыть их.

Из-за того, что мне пришлось искать там, где не было шипа, я в конечном итоге поставил электрическая коробка рядом со шпилькой, чтобы ее можно было прикрутить прямо в шпильку. Это сделало специальную электрическую коробку "переделки", которая имеет возможность прижиматься к гипсовой стене ненужно.На фото показана вставленная коробка просто для проверки. Не стоит устанавливать коробку раньше. протягивая провода через стены.

Прокладка проводов

Провел провод от потолка к выключателю на чердаке

Чтобы пропустить провод в стену, я просверлил верхнюю пластину стены (2х4, которая проходит горизонтально по стойкам) в полость внутри стены. Я использовал сверло 1/2 дюйма по металлу. Это такое же большое сверло по металлу, которое подходит большинство ручных сверлильных патронов.Сверло по дереву - не лучшая идея, потому что попадание в гвоздь не совсем маловероятно, тем более, если просверлить черновой пол. Лопаточные сверла особенно не рекомендуется, так как они плохо удаляют стружку из более глубоких отверстий.

К счастью, несложно определить, где стены выходят на чердак. Для стен, которые перпендикулярно балкам потолка, между ними видна верхняя пластина. кусочки гипсокартона (горизонтальные линия на изображении слева). Для стен, параллельных балкам, обычно доска прибита к верхней пластине этих стен, чтобы дать поверхность для крепления гипсокартон или гипсокартон с обеих сторон.Так что это просто вопрос измерения от ближайшего угла стены, чтобы определить, где вы находитесь на стене.

Для бурения из подвала стены немного сложнее найти. Обычно для стен, параллельных балкам, будут две балки очень близко друг к другу. вместе, где стена. Для стен, перпендикулярных балкам, иногда можно увидеть ряды гвоздей, торчащих из чернового пола. Любые воздуховоды или трубы проход через пол полезен в качестве ориентира для измерения.Это также рекомендуется использовать сверло меньшего размера для первоначального отверстия из подвала, а затем проверьте полы перед тем, как перейти к более крупной дрели. Таким образом, если ваша дрель попадает в комнату, а не в стену, ваш пол меньше повреждается.

При прокладке проводов к распределительной коробке подключить провод относительно легко. Мне нравится ставить лампу, светящую в отверстие, чтобы при сверлении из сверху, я вижу свет через отверстие и знаю, что нахожусь в нужном месте.

Поскольку отверстие для переключателя достаточно велико, чтобы дотянуться до него, нет необходимости любой вид рыбной ленты, чтобы пропустить проволоку.Сама проволока стремится к иметь достаточно жесткости, чтобы он мог подниматься или опускаться, а затем просто наблюдайте за ним из дыры в стене, и когда вы увидите его, потянитесь внутрь и вытащите его.

К сожалению, у человека нет рентгеновского зрения, что иногда вызывает сюрпризы и разочарования. Там, где я поставил распределительную коробку, я очень близко подошел к горизонтальной скобе, как вы можете видеть. на фотографии. Мне пришлось вырезать часть этого, чтобы освободить место для переключателя.

Я мог бы еще просверлить оттуда дыру, чтобы попасть в подвал, но в моем подвал, прямо под выключателем находится главный отопительный канал, поэтому спускаться с переключатель не был вариантом.Вместо этого я запустил другой провод обратно на чердак и снова пропустил через другую стену.

Проволока через стены

Проведите проволоку от чердака до подвала, не прорезая дырку в Однако стена усложняет задачу. Я полагаю, решение было бы просто установить дополнительную электрическую розетку в коридоре, просто чтобы иметь оправдание чтобы проделать еще одно отверстие в стене и избежать сложной ловли на проволоку. Но затем не приходило мне в голову до , после я протолкнул проволоку.

Хотя у меня есть удобная лента для ловли рыбы, я должен признать, что мне никогда не удавалось использовал его для работы, которую нельзя было бы так же хорошо выполнить с проволокой для плечиков. Для этой работы нужно ловить проволоку между двумя отверстиями в полдюйма от в подвале и на чердаке рыбная лента была бесполезна. Жизнь усложняла двутавровая балка прямо под стеной, поэтому пришлось просверлить нижнее отверстие под углом, чтобы попасть в стену. Это действительно делает невозможным направить рыбную ленту.

Однако мой метод использования куска металла и магнита сослужил мне хорошую службу, и Как только я отказался от рыбной ленты и использовал магнит, у меня это быстро сработало. Для этого типа работы я также встречал предложения сбросить цепочку из сверху и зацепляя снизу. Я очень скептически отношусь к этому методу я сам - я не могу представить, чтобы цепь не зацепилась или не застряла, когда вы пытаетесь зацепите его где-нибудь снизу, если только не просверлите действительно большое отверстие.

По сути, мой метод заключается в прикреплении небольшого редкоземельного магнита к конец куска медной проволоки или проволоки вешалки, и продвигая его вверх от снизу, чтобы магнит оказался на несколько сантиметров в полости стойки.

Затем сверху опустите гвоздь или другой узкий кусок металла, прикрепленный к нитке. Когда вы сначала опускаете гвоздь, убедитесь, что он натягивает веревку. что соответствует высоте стены. Если гвоздь во что-то попадает перед тем, как спуститься на всю высоту стены, скорее всего, есть какой-то крест скоба или противопожарная защита в стене. Если многократное дергание струны не приводит к спуститесь дальше, выберите другое место для прокладки провода или перережьте отверстие в стене на высоте препятствия, чтобы обойти его.

После того, как вы опустите гвоздь полностью вниз, подпрыгните им по нижней части полости, многократно дергая струну вверх и вниз, пока не почувствуете сопротивление вытягиванию гвоздя вверх, после чего он должен прилипнуть к магниту.

Как только гвоздь приклеится к магниту, спуститесь в подвал и осторожно потяните это через отверстие. Вы можете застрять в гвозде и потерять его, но, к счастью, Чтобы гвоздь снова прилип к магниту, сверху не нужно прилагать особых усилий.

Может возникнуть соблазн просто использовать стальную проволоку снизу и опустить магнит. вместо этого по ветке. Однако это было бы плохой идеей, так как магнит может закончиться прикрепляется к вещам, отличным от стальной проволоки, и это может быть очень ее трудно отсоединить, потянув за нить.

После того, как вы затянули веревку в подвал, привяжите к ней веревку побольше, и осторожно вытащить на чердак.

После того, как вы пропустите веревку, привяжите к ее концу петлю и зачистите проволоку, и зацепить за петлю.Снимите его только до меди для крючка, чтобы сделайте крючок более узким, чтобы у него было меньше возможностей зацепиться за него.

Плотно оберните провод изолентой, чтобы удерживать петлю. закрыто, и, надеюсь, прикрыть все, за что может зацепиться провод. Не использовать слишком много ленты, потому что сама лента тоже может сбиваться и заедать .. Также обратите внимание на то, как Я сделал так, чтобы все мои потенциальные загвоздки находились на расстоянии нескольких дюймов друг от друга, поэтому они, надеюсь, не будет сочетаться, чтобы сделать это хуже.

Если бы вам пришлось просверлить отверстия под небольшим углом, это могло бы занять удивительно большой количество силы, чтобы протянуть провод. Есть несколько вещей, более разочаровывающих, чем наличие проволока отсоединяется от струны, когда вы ее протягиваете, и вам придется начинать заново!

А вот и мой установленный свет. Я использовал двойной переключатель и сделал его так, чтобы я мог контролировать половина света отдельно. Я не фанат диммерных переключателей, но так я могу включайте только две лампочки за раз, если мне не нужно столько света.

См. Также:

Еще Проекты по благоустройству дома на моем Деревообработка сайт

Прокладка проводов в существующем доме через стены

Прокладка проводов в существующем доме

В этом руководстве объясняется, как протянуть проволоку через стены в существующем доме - после установки гипсокартона. Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации. Панель проводки позволяет подключить все провода к центральному месту вместо того, чтобы прокладывать провода из комнаты в комнату.На странице «Типы проводов» описаны различные типы проводов, которые вы можете использовать. В Руководстве по окончательной обработке объясняется, как заделать провода (надеть концевые соединители) после того, как вы подведете их к розетке. В Руководстве по деталям перечислено, что вам нужно для реализации проекта. Как минимум, вам понадобится рыбная лента, изолента, пила для гипсокартона и прибор для поиска гвоздей. Вам также могут понадобиться молоток и зубило, если вы будете надрезать шпильки или балки.

Планирование прокладки электропроводки

Сначала вам нужно будет выбрать начальное и конечное местоположение вашего провода, а затем определить путь, по которому будет проходить провод.Прежде чем вырезать отверстия, важно продумать путь прохождения проволоки. Некоторая гибкость в расположении розетки может значительно облегчить прокладку сложного провода. Некоторые моменты, которые следует учитывать при прокладке провода:

  • Используйте прибор для поиска стоек, чтобы определить точное расположение стоек в стене. Шпильки имеют ширину 1 1/2 дюйма и обычно находятся на расстоянии 16 или 24 дюймов друг от друга (кроме окон, дверных проемов и других стен). Убедитесь, что вы не прорезаете отверстие прямо над шпилькой.
  • Определите, что находится по ту сторону стены.Возможно, вам придется провести несколько творческих измерений, чтобы найти одно и то же место на обеих стенах. Иногда легче сосчитать стойки на каждой стене, зная, что они находятся на расстоянии 16 дюймов или 24 дюймов. Розетки не подходят друг к другу в одной стене. Кабина с лекарством может мешать работе встроенного в стену динамика. Работа воздуховодов может мешать всему.
  • Затем определите, что находится внутри стены. Если это внешняя стена, то она будет заполнена утеплителем. Это не значит, что вы не можете им пользоваться, но это усложняет удочку.Вам также следует пройти в подвал или на чердак, чтобы посмотреть, какие трубы и провода проходят через эту стену. Вы не должны вырезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной комнаты наверху, проходящие через эту стену. Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода. Сетевая розетка будет прикреплена к шпильке, а силовой провод будет проходить вверх или вниз от этой шпильки. Любой кабель, Интернет ... провода должны быть проложены на расстоянии не менее 12 дюймов от силовых проводов. Когда ваши провода должны пересекать электрический кабель, они должны проходить под углом 90 градусов.
  • Другая проблема заключается в том, что огонь останавливается горизонтально между двумя стойками. Эти доски могут помешать вам провести провод по стене. Строители также иногда используют горизонтальные 2х4 по обе стороны от двери, чтобы стена не тряслась, когда дверь захлопывается. Лучший способ найти место для остановки огня - использовать прибор для поиска гвоздей вверх и вниз по стене, где вы будете прокладывать провод, особенно если эта стена находится рядом с дверью.
  • Для проводов, проложенных внутри стен, следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей.Для проводов, проложенных рядом с дымоходом, вы можете приобрести провода с номиналом.
  • Не обрезайте проволоку с катушки, пока не закончите ее прохождение. Если вы перережете провод, а затем пропустите его, вы почти всегда обрежете его слишком коротко. Лучше не обрезать, пока вы не закончите (или хотя бы частично), а затем вы должны добавить пару футов к своей оценке.
  • Наконец, обязательно прочтите все это руководство перед тем, как приступить к резке. На странице «Прокладка проводов» также есть множество полезных советов по идентификации проводов, труб и воздуховодов с изображениями их внешнего вида до установки гипсокартона.Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему и ознакомиться с тем, как стены выглядят изнутри.

Теперь, когда вы понимаете, что находится в стене, определите, подходит ли выбранное вами расположение розетки / динамика. Будет ли перемещение выпускного отверстия на другой стороне шпильки в любом направлении вызывать больше или меньше проблем? Неужели так много проблем, что не запускается провод? Есть альтернативы для очень сложных установок. Acoustic Research делает плоский провод динамика, который приклеивается к стене, и вы можете закрасить его.При необходимости вы можете проложить провода, проложенные под плинтусом, по всему периметру комнаты.

Вырезание отверстий для розеток

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены. Вот почему я не люблю прорезать гипсокартон электроинструментом. Вместо этого я использую канцелярский нож / лезвие бритвы с толщиной лезвия, установленной на толщину гипсокартона. Для розетки я сначала проделываю отверстие размером 1 x 1 дюйм в центре коробки с помощью канцелярского ножа.Это отверстие достаточно большое, чтобы я мог видеть и прощупывать любые провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать в случае, если я допустил ошибку. Убедившись, что все в порядке, я отслеживаю электрическую коробку, а затем вырезаю оставшуюся часть отверстия с помощью замочной пилы для гипсокартона или универсального ножа. Еще мне нравится резать гипсокартон на внешних стенах канцелярским ножом. Таким образом, он не прорежет бумажный барьер изоляции.

При отслеживании электрической коробки не включайте выступы сверху или снизу.Не забудьте протянуть провода через коробку, прежде чем вставлять коробку в отверстие. Затем затяните винты на передней части коробки, чтобы открыть выступы / створки, и потяните их к гипсокартону. Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу / подвалу и чердаку, вы сможете прокладывать провода без необходимости резать и ремонтировать гипсокартон. На втором этаже проведите провода по стене от чердака.На первом этаже проведите провода по стене от подвала. При необходимости используйте существующие воздуховоды или участки труб, чтобы провести провода от чердака в подвал. Все это будет подробно рассмотрено ниже.


Красный : Провод от чердака до подвала возле дымохода.
Синий : Провод от чердака до подвала с использованием возврата системы отопления, вентиляции и кондиционирования воздуха на втором этаже.
Зеленый : Провод от чердака к розетке на втором этаже.
Фиолетовый : Провод от подвала до розетки на первом этаже.

При установке на первом этаже просверлите половую доску, а затем подошву.Снизу в подвале нижняя часть половиц не дает точного определения того, где находятся стены. Измерение практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверливаете свой коврик. Хороший способ разметить, где просверлить отверстие для провода, - сначала просверлить небольшое пилотное отверстие на первом этаже в подвал. Прямо под розеткой, где вы хотите сделать отверстие для провода, просверлите небольшое отверстие под плинтусом на стыке стены и пола.Затем протолкните тонкую проволоку (или проволоку для плечиков) через это отверстие и найдите этот провод, проходящий через потолок в подвале. Эта проволока должна выходить прямо под гипсокартон. Шпильки имеют ширину 3 1/2 дюйма, поэтому переместите их на 1 1/2 дюйма к стене, чтобы получить центр стойки. Опять же, не забудьте посмотреть, прежде чем просверлить это пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло будет проходить сквозь пол. Убедитесь, что в этом месте в подвале нет проводов или труб. Также не проталкивайте сверло через пол без надобности.Пол будет толщиной не более 3/4 дюйма.

Установка второго этажа проще, потому что двойная верхняя пластина будет видна с чердака. Убедитесь, что вы просверлили эти доски прямо вниз. Я действительно сталкивался с тройными верхними пластинами (общая толщина 5 1/2 дюйма), а небольшой угол сверла может привести к тому, что вы вылезете через потолок или стену, а не окажетесь между стойками. Примечание. Всегда надевайте лицевую маску, когда на чердаке используется изоляция из стекловолокна.

Иногда бурение сверху или снизу не подходит.Может у вас нет подвала или чердака. Существуют гибкие сверла, предназначенные именно для этого. Эти сверла могут быть длиной до 6 футов и могут использоваться для одновременного просверливания нескольких шпилек или балок. Вырежьте отверстие для выпускного отверстия, а затем воткните гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или в сторону. Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одной из этих длинных гибких насадок. Если вы просверливаете 3 шпильки за раз, не имея возможности видеть, что между ними, вы легко можете просверлить трубу, электрический провод или воздуховод.Ищите вентиляционные отверстия, выпускные отверстия, раковины ... сверху и снизу от места сверления (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Ловля проволоки сквозь стены

Теперь вы готовы ловить проволоку. Обычно это задача двух человек. В подвале или на чердаке протяните ленту с проволочной рыбой через просверленное отверстие. Попросите кого-нибудь на другом конце протянуть отверстие в гипсокартоне, схватить рыбную ленту и протянуть ее, высовывая из отверстия примерно ногу.Затем прикрепите проволоку к рыболовной ленте и протяните ее обратно.

Чтобы правильно обмотать провод лентой, сначала необходимо снять изоляцию. Затем оберните проволоку вокруг крючка на ленте, как показано выше. Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выпуклостей, из-за которых он может застрять при протягивании. Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать заново. Большинство проводов (особенно коаксиальный кабель) не должны изгибаться под большими углами.Протянув проволоку, отрежьте отогнутую часть проволоки и выбросьте ее.

Прокладка проводов от чердака до подвала

Теперь, когда вы проложили провода от розетки до подвала или чердака, вам может потребоваться проложить провод от чердака к подвалу. В идеале, в вашем доме должна быть будущая труба, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели. Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли проложить провод в том же районе.Это может быть дымоход для печи / водонагревателя, радоновая трубка, водопровод, отопительный канал / возврат или дымоход камина. Не разрезайте дымоход или радоновую трубку, потому что это может привести к выбросу вредных химикатов в ваш дом. Кроме того, дымоход и дымоход могут сильно нагреться, что может привести к возгоранию ваших проводов. В этом руководстве будут рассмотрены два разных метода: прокладка провода возле дымохода (красный провод в примере выше) и прокладка провода в возвратной магистрали HVAC второго этажа (синий провод в примере выше).

Если вам необходимо проложить провода рядом с дымоходом, всегда держитесь на расстоянии не менее 1 дюйма от дымохода и используйте огнестойкий провод. Для дымохода проволока должна находиться на расстоянии 12 дюймов от дымохода. С чердака опустите рыбную ленту до подвала, подсоедините провод и затем протяните его обратно. Плотно закрепите провода с помощью скоб в нижней и верхней части трассы, чтобы убедиться, что проволока не изгибается посередине и не приближается к дымоходу. Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте.Если вам необходимо просверлить отверстие, убедитесь, что он находится на расстоянии не менее 1 дюйма от дымохода. Острые края этого отверстия могут со временем порезать провод, поэтому используйте втулку для защиты провода. Вы также можете обрезать края отверстия ножницами для резки металла и загнуть острые края. Для получения дополнительной информации о прокладке проводов возле дымохода обратитесь к местным строительным нормам. Строительные нормы и правила различаются в зависимости от города и округа. Неправильная проводка может привести к тому, что вы не проведете осмотр дома и не сможете продать свой дом.

Пропустить провода через возвратный трубопровод системы отопления, вентиляции и кондиционирования воздуха сложнее, но и безопаснее. Во-первых, найдите возврат на втором этаже во внутренней стене, которая проходит во всю высоту дома. По сути, это означает найти вентиляционное отверстие (например, то, что внизу слева), где, как вы знаете, есть стена на первом этаже, прямо под стеной на втором этаже. Выкрутите винты и снимите решетку со стены. С фонариком и зеркалом посмотрите в стену, чтобы убедиться, что до подвала есть свободный путь.Строители будут использовать пространство между стойками и гипсокартоном, чтобы сформировать обратный канал, поэтому для возврата не требуется листовой металл, пока вы не доберетесь до подвала. Следующим шагом будет поиск дна этого воздуховода в подвале. Скорее всего, он будет покрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа. Подденьте листовой металл, используя молоток, чтобы удалить гвозди, или отвертку с плоской головкой, чтобы поддеть листовой металл. Нет необходимости полностью его удалять.Достаточно, чтобы пропустить через него провод. Еще раз посветите фонариком через обратку на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный воздуховод. Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие в двойной верхней пластине на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и сверлить на чердаке, а не на чердаке. Только не роняйте дрель. Перед бурением пройдите на чердак и найдите верхнюю пластину 2x4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней нет проводов, которые могут быть порезаны сверлом.Теперь вы готовы запустить провода. Вы можете позволить силе тяжести сделать работу и просто протолкнуть провода вниз от вентиляционного отверстия второго этажа, а затем протолкнуть другой конец через отверстие в чердак. Если это не сработает, используйте рыболовную ленту. Когда вы закончите прокладывать провода, прибейте их к одной из шпилек, чтобы их не было видно через решетку на обратной стороне.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется разрезать и залатать гипсокартон.Сколько нужно отрезать гипсокартон, зависит от того, насколько хорошо вы выберете путь прохождения провода. Используя прибор для поиска стоек, определите, в каком направлении балки перекрывают потолок. Вы хотите протянуть провод к балке (зеленый провод внизу), а не к балке (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву подошвы в область между стойками, как если бы вы подключали розетку на первом этаже. Убедитесь, что у вас есть сверло достаточно большого размера для всех проводов, которые вы собираетесь проложить.Обычно бит в 1 дюйм позволяет проложить несколько коаксиальных проводов и кабелей категории 5. Затем вам нужно будет вырезать и удалить L-образный кусок гипсокартона над этим отверстием, где стена встречается с потолком. При разрезании гипсокартона постарайтесь вырезать его целиком и нанести как можно меньше повреждений. Повторное использование вырезанного участка упростит ремонт гипсокартона. Используя молоток и зубило, прорежьте путь в верхней пластине стены, чтобы можно было провести провод от стены к потолку. Затем протяните проволоку от подвала до верха стены и протяните ее в комнату.

Если ваши балки идут неправильно, попробуйте вместо этого проложить провод в другой стене. Если вам нужно протянуть проволоку к балкам, вы можете использовать длинное гибкое сверло или вырезать часть потолочного гипсокартона на каждой балке и надрезать ее молотком и зубилом, чтобы освободить место для проволоки. По коду вы не можете сделать надрез на балке размером 2 "x6" или меньше. Выше, вы не можете сделать надрез более чем на 1/6 его высоты. На самом деле, вам все равно не нужно делать надрез больше 1/2 дюйма.

Сделав надрез в шпильке или балке, закройте выемку металлической пластиной, чтобы потом случайно не просверлить или пробить гвоздь. Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последний шаг - вырезать отверстие под динамик. Используйте прибор для поиска стоек на потолке, чтобы найти балки. Балки потолка могут находиться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика. Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как выходы) на случай, если отверстие находится в плохом месте.Используя это небольшое отверстие, убедитесь, что в потолке нет воздуховодов или водопроводных труб, которые мешали бы вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете. Затем обведите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте потолок из гипсокартона с помощью канцелярского ножа или замочной пилы для гипсокартона. Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала прорежьте отверстие для динамика, затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика. к стене. Если сверло недостаточно длинное, вам также может потребоваться просверлить отверстие от стены обратно к динамику. Чем больше балок вы просверлите, тем сложнее будет выловить проволоку позже. Вы будете сверлить между балками, не зная, что там есть, поэтому определите, есть ли там стены (с электрическими розетками, воздуховодами...) или любые ванные комнаты над этой зоной на втором этаже. Если есть вероятность, что между скрытыми балками есть водопровод, электрический провод или воздуховоды, то это, вероятно, более безопасно. вместо этого разрезать гипсокартон и надрезать балки.

Вы также должны проверить нашу страницу о прокладке проводов в новом доме, где есть много реальных фотографий того, что вы можете найти в своих стенах.

Как выловить электрический кабель для удлинения домашней электропроводки

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице предлагаются некоторые варианты поиска источника электрического тока для новой настенной розетки или осветительной арматуры и прокладки необходимого нового кабеля.Чтобы облегчить эту работу, лучше всего иметь второго человека на одном или другом конце новой трассы, чтобы видеть конец рыболовной ленты и помогать направлять кабель. Кроме того, всегда отключайте затронутые цепи перед работой с электричеством в доме.

Бытовая электропроводка в США имеет следующую цветовую маркировку: черный и красный являются горячими, что означает, что электричество сначала проходит по этим проводам. Белый - нейтральный провод, он возвращает электричество к сервисной панели для замыкания цепи.Зеленый, а в случае кабеля NM - оголенный провод - это земля. Это страховочный трос, который в случае короткого замыкания незамедлительно отводит электричество на землю.

При прокладке новой проводки обратите внимание на номинальный ток цепи, которую вы расширяете. Для цепи на 15 А используйте кабель 14 AWG (американский калибр проводов), для 20 А используйте 12 AWG, 30 А: 10 AWG, 40 А: 8 AWG, от 50 до 60 А: 6 AWG. Большинство цепей освещения и розеток будут на 15 ампер и используют 14/2 или 14/3, но некоторые из этих цепей могут также быть на 20 ампер, поэтому убедитесь в номинальном токе и используйте подходящий кабель и устройства для вашего проекта.В зависимости от калибра и глубины коробки, количество проводов, разрешенных внутри розетки, ограничено. Если добавление новых приведет к превышению лимита, возможно, удастся добавить в схему распределительную коробку.

В поисках источника электричества

Вероятно, будет несколько вариантов источника питания для новой розетки. Например, вполне вероятно, что в любой комнате есть несколько подходящих настенных розеток, чтобы подключить цепь к другой комнате или другому этажу дома.

При подключении к существующей розетке всегда можно удлинить цепь из коробки с меньшим, чем максимальное количество проводов, идущих к ней, при условии, что общее электрическое потребление от других розеток в цепи не превышает номинальный ток . Чтобы определить нагрузку цепи, используйте диаграмму и формулу для расчета существующей нагрузки для расширения цепи по этой ссылке.

Определитесь с местом для нового электрического прибора и источником. Определите, внутри каких стен и потолков нужно проложить кабель.Например, с новым потолочным креплением, использующим источник из существующей настенной розетки, кабель придется провести внутри полости стены, через верхнюю пластину, в полость потолка и далее к новому креплению.

Или, если вы используете розетку на верхнем этаже для обслуживания нового потолочного светильника, расположенного ниже, его нужно будет пропустить через подошву и, возможно, какой-либо пол, а также в полость потолка ниже. Петлю переключателя также необходимо провести от стены в комнате ниже к новому потолочному креплению.

Нажмите на соседнюю комнату

В этом примере новая настенная розетка может быть установлена ​​с использованием существующей розетки в соседней комнате. Часто это может быть самым простым и наиболее вероятным решением для доступа к источнику для новой розетки или переключателя на новый осветительный прибор. Установите новую розетку в том же пространстве стены, что и существующая, чтобы упростить прокладку кабеля.

Постучите по верхней розетке для нового потолочного крепления

Часто настенную розетку с верхнего этажа можно использовать в качестве источника для нового потолочного светильника, расположенного ниже, но петлю переключателя необходимо провести к настенному переключателю в дополнение к ловле кабеля от источника.

Как закопать армированный кабель

В комнате со старой штукатуркой толщиной не менее дюйма под плинтусом обычно можно проложить армированный кабель или новое поле, вырубив в полу канал достаточной ширины, чтобы металлический кожух был заделан заподлицо с поверхностью стены. Металл защитит провода от проколов гвоздями с помощью этого метода, но следует проявлять осторожность при прибивании плинтусов, чтобы не задеть проводку.

Этот метод не работает с более тонкими стеновыми материалами, такими как ½ дюйма гипсокартона, требуется не менее ury дюйма материала стен, чтобы закопать металлическую оболочку.Для стен толщиной менее дюйма на стойках за плинтусом можно сделать выемку для прокладки нового кабеля NM и использовать металлическую пластину на каждой стойке для защиты проводов от проколов.

Добавление распределительной коробки

Если вы хотите использовать источник с уже имеющимся максимальным количеством проводов, можно разделить источник до того, как он попадет в коробку. Вырежьте доступ к проводке через материал стены и добавьте распределительную коробку, чтобы подключить новую розетку к цепи. Накройте коробку пустой пластиной, чтобы защитить стык.

По коду распределительная коробка должна оставаться доступной, поэтому ищите место, где крышка будет стыковаться. Используйте коробку для устройств размером 3x2 ½ дюйма, подобную той, что используется для настенных розеток, и установите ее на том же уровне, что и существующие настенные розетки, чтобы минимизировать визуальное воздействие.

Врезание в стены

После выбора источника электричества решите, где разрезать стены и потолок для прокладки нового кабеля. Например, чтобы перейти от существующей настенной розетки к новому потолочному светильнику, нужно вырезать небольшое отверстие в углу, где встречаются стена и потолок.Затем на верхней пластине делается надрез, чтобы пропустить кабель, а затем поверх надреза прикрепляется металлическая пластина для защиты проводов.

Стеновая плита обрезана на полу, чтобы можно было просверлить отверстие в подошве. Затем можно совершить пробег с верхнего этажа в комнату ниже или наоборот.

После определения маршрута отметьте и вырежьте отверстия для новой розетки, переключателя или приспособления, используя розетку в качестве шаблона. Перед установкой новой коробки используйте отверстие, чтобы облегчить протягивание нового кабеля.

Надрез на верхней пластине

Отметьте и прорежьте в стене отверстие шириной около 4 дюймов, чтобы обнажить верхнюю пластину и несколько дюймов полости в стене. Кроме того, прорежьте потолок на несколько дюймов, чтобы можно было потянуться за ленту с рыбой.

Используйте пилу для гипсокартона и нож, чтобы разрезать гипсокартон и гипсокартонную штукатурку, используйте сабельную пилу или кольцевую пилу для резки деревянной штукатурки. Открыв каркас, используйте небольшую пилу, чтобы прорезать два вертикальных пропила в пластине на расстоянии примерно дюйма друг от друга, а затем с помощью стамески сделайте прорезь примерно на ½ дюйма глубиной между разрезами.

После завершения установки закройте выемку металлическим экраном, доступным в электрическом разделе домашних магазинов. Отремонтируйте стену над щитом и отверстие в потолке, чтобы закончить.

Растачивание подошвы

Чтобы пройти на второй этаж от источника электричества внизу, необходимо просверлить отверстие в подошве стены и в любом имеющемся напольном покрытии или обшивке. Для просверливания отверстий используйте дрель с высоким крутящим моментом и удлинитель шириной от 3/4 до 1 дюйма. Держите отверстие не ближе 1-1 / 2 дюйма от деревянных краев и прикрепите защиту для гвоздей к элементам каркаса везде, где через него проходит кабель.

Протянуть новый кабель

После вырезания отверстий для доступа снимите розетку источника и выходную коробку, чтобы освободить провода и освободить место для протягивания нового кабеля. Оберните концы проводов источника изолентой или закройте их проволочными гайками и согните их, пока не встанет новый провод.

Чтобы сделать пробег для потолочного светильника, протяните ленту электрика через отверстие переключателя и вниз к розетке источника. Изолентой прикрепите около 6 дюймов кабеля к рыболовной ленте и протяните его через отверстие переключателя.Отрежьте ее от рыбной ленты и оставьте примерно 12 дюймов на обоих концах.

Переместитесь к отверстиям в углу потолка и протолкните ленту с рыбой к отверстию переключателя, прикрепите к ней новый отрезок кабеля и протяните его вверх и через угловое отверстие. Вырежьте его и оставьте несколько дюймов незащищенными.

Из отверстия для крепления протяните ленту к угловому отверстию, прикрепите кабель и протяните его к новому потолочному креплению. Отрежьте конец и согните его, отрежьте другой конец в отверстии переключателя и оставьте свисать примерно на 12 дюймов.

Чтобы снять с верхнего этажа, протолкните ленту с рыбой из нижней комнаты через подошву к источнику. Вытяните его через подошву в нижнюю полость потолка.

Наконечники для электрического кабеля для рыбалки

Заклейте загнутый конец рыболовной ленты, чтобы она легче проходила через полости в стене и не зацепилась за изоляцию и другие препятствия. Протолкните ленту с рыбой из отверстия, в котором вы хотите установить новую розетку, к месту расположения источника.Снимите ленту с конца, прикрепите новый трос к крючку и потяните трос обратно в исходном положении.

При проталкивании рыбной ленты через полости в стене и потолке она может столкнуться с препятствиями на своем пути. Если это произойдет, поверните катушку в одну или другую сторону, нажимая на нее, чтобы попытаться пройти мимо препятствия. Поскольку рыбная лента представляет собой жесткую плоскую проволоку, она изогнута в направлении катушки, при повороте катушки конец ленты будет повернут в том же направлении. Обычно это позволяет отвести ленту вокруг каркаса и труб.

Когда вы проведете рыбную ленту через внутренние стенки, прикрепите к концу около 6 дюймов нового кабеля. Снимите изоляцию и согните отдельные провода через загнутый конец ленты, чтобы они лежали как можно более плоско и сужались к точке на переднем крае. Оберните провода лентой электрика, чтобы закрепить их, и нанесите на жгут смазку для протягивания кабеля, чтобы облегчить протягивание.

Сделать все необходимые повороты для прокладки нового кабеля может быть непросто.Чтобы упростить задачу, постарайтесь протянуть ее как можно прямо через отверстия в деревянной раме и другие узкие места. Попросите помощника вставить его в отверстие, чтобы избежать перетаскивания и перегибов. Кроме того, попробуйте вырезать больше отверстий или расширить отверстия, уже вырезанные в стеновой панели, чтобы достать кабель, и потяните его рукой. Не тяните с чрезмерной силой, так как это приведет к растяжению медной и пластиковой оболочки, ослабляя конструкцию и создавая угрозу безопасности.

Еще подобное на Do-It-Yourself-Help.com

Как закрепить телевизор на стене и спрятать шнуры

Сегодня я собираюсь показать вам, как прикрепить телевизор к стене и спрятать шнуры.В эти выходные мы наконец-то дошли до того, чтобы повесить телевизор на стену. Установить телевизор на стену и спрятать все шнуры довольно просто. Вот пошаговое руководство. Повеселись!

На самом деле не так уж и сложно закрепить телевизор на стене (и скрыть все шнуры). Это заняло у нас около часа или около того. Итак, напомните мне еще раз, почему нам потребовалось полтора года?

Ах да ладно. Потому что я президент Клуба прокрастинаторов. Я даже добавил этот проект в свой список дел и все равно откладывал его еще на 5 месяцев.Стыд.

Для выполнения этого проекта вам понадобится несколько расходных материалов. Некоторые очевидны, некоторые не очень.
Список покупок:

Перед тем, как мы взялись за этот послеобеденный проект, была неприятная проблема:

Я абсолютно ненавижу шнуры питания. Каждый раз, когда я иду в свою спальню, в прачечную или в гараж, меня встречает ужасная катастрофа шнуров. У меня постоянная крапивница и подергивание в левом глазу только из-за того, что я видела это чудовище несколько раз в день в течение полутора лет. Вы можете поверить в эту чушь? Но проверьте это СЕЙЧАС! Больше никаких шнуров! В мире все в порядке.

Вот пошаговое руководство о том, как закрепить телевизор на стене и спрятать все шнуры.

Первое, что вам нужно сделать, это купить монтажный комплект.

Вот такая же, как у нас.

Шаг 2. Прикрепите кронштейны к задней части телевизора и большой монтажный кронштейн к стене.

(Протягивать шнур питания телевизора через стену - это не «кодировать». Чтобы выполнить этот проект для кодирования, вам понадобится ЭТО.)

Положили телевизор лицевой стороной вниз и прикрепили кронштейны.

На задней панели телевизора должно быть несколько винтов, закрывающих отверстия, в которых идет комплект. Удалить их. Вот отверстия после того, как мы открутили 4 винта. Используя оборудование, входящее в комплект, закрепите кронштейны на задней панели телевизора.

Шаг 3. Закрепите кронштейн для телевизора на стене.

Не бойтесь. Это легко!!

Сначала найдите стойки в стене. Вы хотите, чтобы кронштейн был прикручен непосредственно к шпилькам.

После того, как все шпильки будут расположены и отмечены карандашом на стене, возьмите кронштейн, используйте уровень и карандашом отметьте все отверстия, в которые войдут ваши болты.Теперь снимите кронштейн и просверлите пилотное отверстие в центре маркировки каждого болта, например:

После того, как отверстия будут просверлены, верните скобу обратно и прикрутите этого плохого парня к стене. Теперь дважды проверьте, чтобы все было ровно. Ой, мы в порядке что ли ?!

Ваш монтажный комплект официально готов к работе. Теперь начинается самое интересное.

Давайте пропустим эти кабели через стену !!

Чтобы спрятать шнуры, все, что вам нужно сделать, это вырезать два отверстия в гипсокартоне и бросить их через стену.Это действительно просто, как пирог.

Начните с прорезания верхнего отверстия. Обрежьте его внутри кронштейна, чтобы он был надежно скрыт после установки телевизора.

Как только первое отверстие будет вырезано, вы прорежете второе отверстие примерно на фут от земли, прямо под первым отверстием. Не бойся. Гипсокартон можно полностью залатать, если вы его испортите. Если вы пропускаете кабели через внутреннюю стену (имеется в виду, что это не стена, с другой стороны которой находится наружное пространство), вероятно, внутри вашей стены не будет изоляции, что еще больше упростит опускание кабелей.

Если вы устанавливаете телевизор на внешней стене (другая сторона стены выходит на улицу), вам, вероятно, придется протолкнуть изоляцию, чтобы пропустить кабели через стену.

К сожалению, это не работает на кирпичных или цементных стенах.

Все, что вам нужно сделать сейчас, это проткнуть эти шнуры через стену. Но ждать! Есть действительно простой способ сделать это. Он называется Steel Fish Tape.

Это стальная рыболовная лента:

Это тонкий гибкий кусок стали (вроде рулетки, но более прочный), который сворачивается в рулон.Вы немного его разворачиваете и «ловите» через стену. Вот, я вам покажу. Это проще, чем пытаться это объяснить.

Проденьте конец рыболовной ленты через верхнее отверстие в стене…

… А затем вытащите конец через вторую дыру в стене. Используйте ленту или что-нибудь еще и прикрепите кабели к концу ленты Fish Tape. Теперь просто намотайте ленту и протяните шнуры прямо через стену. Так просто! У меня серьезно кружится голова, когда у меня появляется возможность использовать Fish Tape. Забавно кормить случайными вещами через ваши стены.Теперь, когда кабели спрятаны в стене, подключите их все к задней панели телевизора.

Оттуда поднимите телевизор и зацепите его за монтажный кронштейн.

Готово!

Больше никаких шнуров. Нет больше уродства! Woot Woot! Я рада, что наконец-то могу вычеркнуть еще один проект из моего непростого списка дел.

Чтобы уберечь вас от прокрутки, вот снова список покупок:

У вас есть телевизор на стене? Вы сделали это сами или наняли профессионала?


Instagram || Facebook || Pinterest || YoutubeЭтот пост содержит партнерские ссылки

Спасибо за чтение! Удачной вам недели!

Возможно вам понравится:

Walabot: Лучшее приложение для поиска гвоздей

Посмотрите на шпильки, трубы, провода, балки и многое другое за вашей стеной

Возможно, вы использовали средство для поиска гвоздей для стен, только чтобы запутаться в звуковых сигналах, свете или символах которые гаджет использует, чтобы указать, что вы установили стойку на стене, на которую можно повесить полки, шкафы, тяжелые произведения искусства или новый телевизор, который вам не терпится посмотреть.Хорошие новости как для профессионалов, так и для бесстрашных домашних мастеров: некоторые приложения для поиска гвоздей лучше, чем устаревшие. Благодаря передовым технологиям, этот виден даже сквозь стены.

Зачем использовать приложение Walabot Stud Finder?

Если вы безуспешно пытались научиться пользоваться прибором для поиска гвоздей или с большим количеством ложных срабатываний, вы определенно не одиноки. Стандартный искатель деревянных гвоздей обычно ищет простые препятствия внутри стен, то есть он издает звук или мигает светом всякий раз, когда он вообще что-либо обнаруживает.Это могут быть металлические воздуховоды, трубы, электропроводка или те неуловимые шпильки. Walabot DIY - одно из лучших доступных приложений для поиска гвоздей, благодаря его способности различать и предотвращать беспорядочные, дорогостоящие или даже опасные ошибки.

Как работает приложение Walabot Stud Finder

Стандартный поиск деревянных стоек работает, считывая изменения плотности внутри стен. Некоторые из старых полагаются на магнитометры, а некоторые используют импульсный радар, что отлично подходит для подрядчиков, которым нужно найти шпильки под несколькими слоями материала.Тем не менее, есть место для ошибки, поскольку ни одна технология не скажет вам, что именно скрывается под этим слоем штукатурки или гипсокартона. Подобно многим старомодным поисковикам, большинство приложений для поиска гвоздей являются магнитными, то есть они просто полагаются на встроенный магнитометр телефона для определения местоположения металлических предметов внутри стен. Поскольку деревянные шпильки крепятся металлическими гвоздями и / или шурупами, эти приложения могут точно определить их местоположение. Новейшие технологии разные. Настенный сканер Walabot может обнаруживать различные материалы, чтобы пользователи могли нанести на карту свои стены и исключить риск дорогостоящих или опасных ошибок, которые могут произойти при случайном просверливании отверстий в водопроводе или электрических проводах.Он также обнаруживает движение внутри стен, помогая пользователям точно определить местонахождение вредителей, таких как мыши и крысы. После настройки приложение Walabot Stud Finder работает с гипсокартоном. Он обнаруживает водопроводные трубы, кабелепровод, проводку и шпильки. В сочетании с приложением Walabot DIY предлагает три полезных режима.

Режимы приложения Walabot Stud Finder

Режим изображения Walabot

Предоставляет изображения предметов внутри стен в реальном времени, когда устройство Walabot проходит над ними.

Элементы имеют цветовую маркировку и этикетки для облегчения идентификации, т.е.е. «Деревянная шпилька» или «проволока или труба».

Walabot Expert Mode

Expert Mode позволяет обнаруживать пересечения труб, проводов, шпилек и т. Д.

Этот режим также является отличным инструментом для отслеживания траектории объекта и даже отслеживания движения в вашей стене и легкого определения местонахождения опасных домашних вредителей.

Посмотрите, что у вас за стенами

Чтобы начать работу над проектом, просто проведите Walabot над рабочей зоной и найдите количество шпилек, необходимых для безопасного подвешивания вашего объекта (ов) или выполнения другой задачи.

Отметьте положение шпилек карандашом и продолжайте работу над своим проектом.

Вы сможете работать, не беспокоясь: как только вы найдете гвоздики на стене и определите, где разместить их, вы можете с полной уверенностью повесить эти полки или телевизор.

Есть и другие варианты использования Walabot DIY. Благодаря своей способности исключать догадки, его можно использовать для определения наилучшего положения для установки светильников и вентиляторов, не повреждая потолки и стены, а также он идеально подходит для прокладки сетевых кабелей.Возможность определять местонахождение встроенных объектов ускоряет выполнение многих задач по благоустройству дома, помогая предотвратить дорогостоящий и ненужный ремонт, вызванный неточностями.

Walabot экономичен и прост в использовании. Благодаря своей способности предоставлять изображения в реальном времени, он идеально подходит для подрядчиков, электриков, сантехников, ремонтников и обычных людей, которые хотят упростить проекты DIY, точно найдя карнизы для стен и другие предметы.

Готовы видеть сквозь стены?

Best Stud Finder App

Советы по использованию приложения Walabot Stud Finder

Использовать Walabot DIY и прилагаемое к нему приложение для поиска шпилек просто.Вот несколько полезных указателей:

  • Прочтите все, что написано мелким шрифтом в приложении, прежде чем начать.
  • Просмотрите обучающие материалы Walabot DIY и ознакомьтесь с любыми дополнительными материалами, такими как бесплатные руководства DIY, которые поставляются с устройством Walabot.
  • Возьмите карандаш, прежде чем приступить к своему проекту по поиску гвоздиков своими руками, чтобы не останавливаться на середине.
  • Выберите «гипсокартон», когда будет предложено это сделать.
  • Откалибруйте Walabot в соответствии с указаниями, проводя его по поверхности стены круговыми движениями.Приложению обычно требуется менее 30 секунд для калибровки и уведомит вас, когда Walabot будет готов к использованию. Поскольку поверхности имеют разные характеристики и могут различаться по толщине, Walabot необходимо повторно калибровать перед каждым использованием. Это обеспечивает точность и помогает добиться успеха в текущем проекте.
  • Когда Walabot будет готов, начните сканировать вашу стену. Установите приложение в режим карты и плавно проведите устройством по поверхности стены, чтобы определить, где расположены стойки. Приложение сообщит вам, сколько шпилек было обнаружено в области, которую вы нанесли на карту.
  • Затем переключитесь в режим изображений. Это позволит вам ближе рассмотреть шпильки, над которыми вы хотите работать. Переключение в необработанный режим позволит вам отрегулировать интенсивность сканера, чтобы вы могли легко видеть край шпильки. Определив края шпильки, вы сможете определить ее центр, чтобы закрепить предметы как можно надежнее.
  • С помощью карандаша сделайте небольшие отметки, когда найдете область, над которой хотите работать. Вы можете пометить опасности, если хотите, или вы можете повторно проверить их непосредственно перед сверлением / забиванием гвоздей.Помните, что вы можете использовать это приложение для поиска шпилек, чтобы делать скриншоты для дальнейшего использования.

Вот и все!

Вы готовы завершить свой проект с помощью передового приложения для поиска гвоздей, как никакое другое.

Walabot DIY идеально подходит для подрядчиков, электриков, плотников, сантехников и, конечно же, домовладельцев, которым нужны преимущества, которые дает передовая технология визуализации стен.

Приложение для поиска шпилек Walabot совместимо с Android 6 и новее.

Эти телефоны должны поддерживать USB On-The-Go.Для работы этого приложения требуется устройство Walabot DIY.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
