Как проверить транзистор?

Проверка транзистора цифровым мультиметром

Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность.

Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя.

Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители порой могут столкнуться с некоторыми трудностями.

Об особенностях тестирования биполярных транзисторов будет рассказано чуть позднее, а пока рассмотрим самую простую технологию проверки обычным цифровым мультиметром.

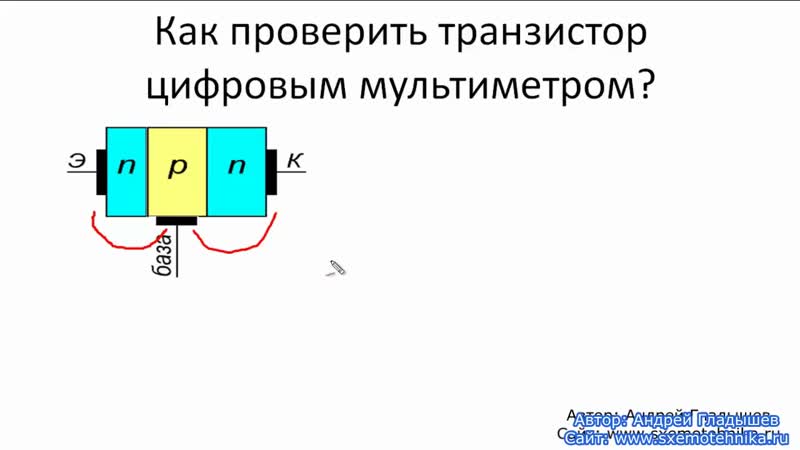

Для начала нужно понять, что биполярный транзистор можно условно представить в виде двух диодов, так как он состоит из двух p-n переходов. А диод, как известно, это ничто иное, как обычный p-n переход.

Вот условная схема биполярного транзистора, которая поможет понять принцип проверки. На рисунке p-n переходы транзистора изображены в виде полупроводниковых диодов.

Устройство биполярного транзистора p-n-p структуры с помощью диодов изображается следующим образом.

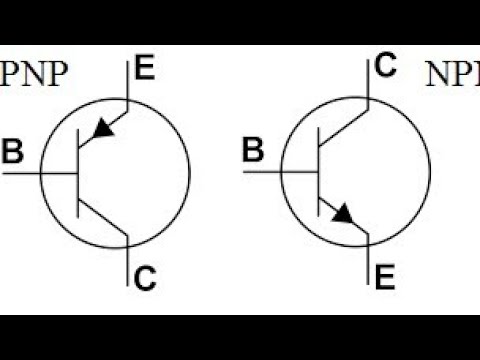

Как известно, биполярные транзисторы бывают двух типов проводимости: n-p-n и p-n-p. Этот факт нужно учитывать при проверке. Поэтому покажем условный эквивалент транзистора структуры n-p-n составленный из диодов. Этот рисунок нам понадобиться при последующей проверке.

Транзистор со структурой n-p-n в виде двух диодов.

Суть метода сводиться к проверке целостности этих самых p-n переходов, которые условно изображены на рисунке в виде диодов. А, как известно, диод пропускает ток только в одном направлении. Если подключить плюс (+) к выводу анода диода, а минус (-) к катоду, то p-n переход откроется, и диод начнёт пропускать ток. Если проделать всё наоборот, подключить плюс (

+) к катоду диода, а минус (-) к аноду, то p-n переход будет закрыт и диод не будет пропускать ток.

Если вдруг при проверке выясниться, что p-n переход пропускает ток в обоих направлениях, то значит он «пробит». Если же p-n переход не пропускает ток ни в одном из направлений, то значит переход в «обрыве». Естественно, что при пробое или обрыве хотя бы одного из p-n переходов транзистор работать не будет.

Обращаем внимание, что условная схема из диодов необходима лишь для более наглядного представления о методике проверки транзистора. В реальности транзистор имеет более изощрённое устройство.

Функционал практически любого мультиметра поддерживает проверку диода. На панели мультиметра режим проверки диода изображается в виде условного изображения, который выглядит вот так.

Думаю, уже понятно, что проверять транзистор мы будем как раз с помощью этой функции.

Небольшое пояснение. У цифрового мультиметра есть несколько гнёзд для подключения измерительных щупов. Три, а то и больше. При проверке транзистора необходимо минусовой щуп (чёрный) подключить к гнезду COM (от англ. слова common – «общий»), а плюсовой щуп (красный) в гнездо с обозначением буквы омега Ω, буквы V и, возможно, других букв. Всё зависит от функционала прибора.

Почему я так подробно рассказываю о том, как подключать измерительные щупы к мультиметру? Да потому, что щупы можно элементарно перепутать и подключить чёрный щуп, который условно считается «минусовым» к гнезду, к которому нужно подключить красный, «плюсовой» щуп. В итоге это вызовет неразбериху, и, как следствие, ошибки. Будьте внимательней!

Теперь, когда сухая теория изложена, перейдём к практике.

Какой мультиметр будем использовать?

В качестве мультиметра использовался многофункциональный мультитестер Victor VC9805+, хотя для измерений подойдёт любой цифровой тестер, вроде всем знакомых DT-83x или MAS-83x. Такие мультиметры можно купить не только на радиорынках, магазинах радиодеталей, но и в магазинах автозапчастей. Подходящий мультиметр можно купить в интернете, например, на Алиэкспресс.

Вначале проведём проверку кремниевого биполярного транзистора отечественного производства КТ503. Он имеет структуру n-p-n. Вот его цоколёвка.

Для тех, кто не знает, что означает это непонятное слово цоколёвка, поясняю. Цоколёвка – это расположение функциональных выводов на корпусе радиоэлемента. Для транзистора функциональными выводами соответственно будут коллектор (

К или англ.- С), эмиттер (Э или англ.- Е), база (Б или англ.- В).

Сначала подключаем красный (+) щуп к базе транзистора КТ503, а чёрный (-) щуп к выводу коллектора. Так мы проверяем работу p-n перехода в прямом включении (т. е. когда переход проводит ток). На дисплее появляется величина пробивного напряжения. В данном случае оно равно 687 милливольтам (687 мВ).

Далее не отсоединяя красного щупа от вывода базы, подключаем чёрный («минусовой») щуп к выводу эмиттера транзистора.

Как видим, p-n переход между базой и эмиттером тоже проводит ток. На дисплее опять показывается величина пробивного напряжения равная 691 мВ. Таким образом, мы проверили переходы Б-К и Б-Э при прямом включении.

Чтобы удостовериться в исправности p-n переходов транзистора КТ503 проверим их и в, так называемом, обратном включении. В этом режиме p-n переход ток не проводит, и на дисплее не должно отображаться ничего, кроме «1». Если на дисплее единица «1», то это означает, что сопротивление перехода велико, и он не пропускает ток.

Чтобы проверить p-n переходы Б-К и Б-Э в обратном включении, поменяем полярность подключения щупов к выводам транзистора КТ503. Минусовой («чёрный») щуп подключаем к базе, а плюсовой («красный») сначала подключаем к выводу коллектора…

…А затем, не отключая минусового щупа от вывода базы, к эмиттеру.

Как видим из фотографий, в обоих случаях на дисплее отобразилась единичка «1», что, как уже говорилось, указывает на то, что p-n переход не пропускает ток. Так мы проверили переходы Б-К и Б-Э в

обратном включении.

Если вы внимательно следили за изложением, то заметили, что мы провели проверку транзистора согласно ранее изложенной методике. Как видим, транзистор КТ503 оказался исправен.

Пробой P-N перхода транзистора.

В случае если какой либо из переходов (Б-К или Б-Э) пробиты, то при их проверке на дисплее мультиметра обнаружиться, что они в обоих направлениях, как в прямом включении, так и в обратном, показывают не пробивное напряжение p-n перехода, а сопротивление. Это сопротивление либо равно нулю «0» (будет пищать буззер), либо будет очень мало.

Обрыв P-N перехода транзистора.

При обрыве, p-n переход не пропускает ток ни в прямом, ни в обратном направлении – на дисплее в обоих случаях будет «1». При таком дефекте p-n переход как бы превращается в изолятор.

Проверка биполярных транзисторов структуры p-n-p проводится аналогично. Но при этом

необходимо сменить полярность подключения измерительных щупов к выводам транзистора. Вспомним рисунок условного изображения транзистора p-n-p в виде двух диодов. Если забыли, то гляньте ещё раз и вы увидите, что катоды диодов соединены вместе.

В качестве образца для наших экспериментов возьмём отечественный кремниевый транзистор КТ3107 структуры p-n-p. Вот его цоколёвка.

В картинках проверка транзистора будет выглядеть так. Проверяем переход Б-К при прямом включении.

Как видим, переход исправен. Мультиметр показал пробивное напряжение перехода – 722 мВ.

То же самое проделываем и для перехода Б-Э.

Как видим, он также исправен. На дисплее – 724 мВ.

Теперь проверим исправность переходов в обратном направлении – на наличие «пробоя» перехода.

Переход Б-К при обратном включении…

Переход Б-Э при обратном включении.

В обоих случаях на дисплее прибора – единичка «1». Транзистор исправен.

Подведём итог и распишем краткий алгоритм проверки транзистора цифровым мультиметром:

Определение цоколёвки транзистора и его структуры;
Проверка переходов Б-К и Б-Э в прямом включении с помощью функции проверки диода;
Проверка переходов Б-К и Б-Э в обратном включении (на наличие «пробоя») с помощью функции проверки диода;

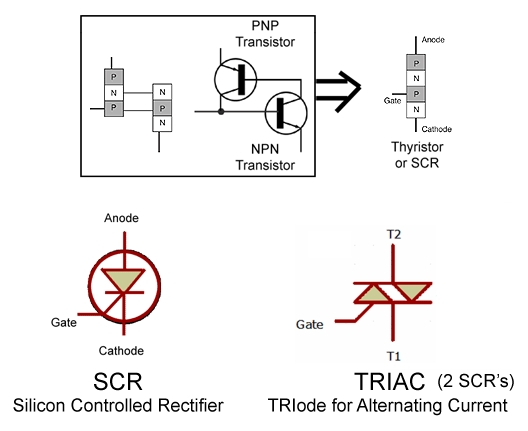

При проверке необходимо помнить о том, что кроме обычных биполярных транзисторов существуют различные модификации этих полупроводниковых компонентов. К таковым можно отнести составные транзисторы (транзисторы Дарлингтона), «цифровые» транзисторы, строчные транзисторы (так называемые “строчники”) и т.д.

Все они имеют свои особенности, как, например, встроенные защитные диоды и резисторы. Наличие этих элементов в структуре транзистора порой усложняют их проверку с помощью данной методики.

Поэтому прежде чем проверить неизвестный вам транзистор желательно ознакомиться с документацией на него (даташитом). О том, как найти даташит на конкретный электронный компонент или микросхему, я рассказывал здесь.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

NPN, PNP без выпаивания с платы

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. д. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.

Содержание статьи

Необходимый минимум сведений

Чтобы понять исправен биполярный транзистор или нет, нам необходимо знать хотя бы в самых общих чертах, как он устроен и работает. Это активный электронный компонент, который является полупроводниковым прибором.

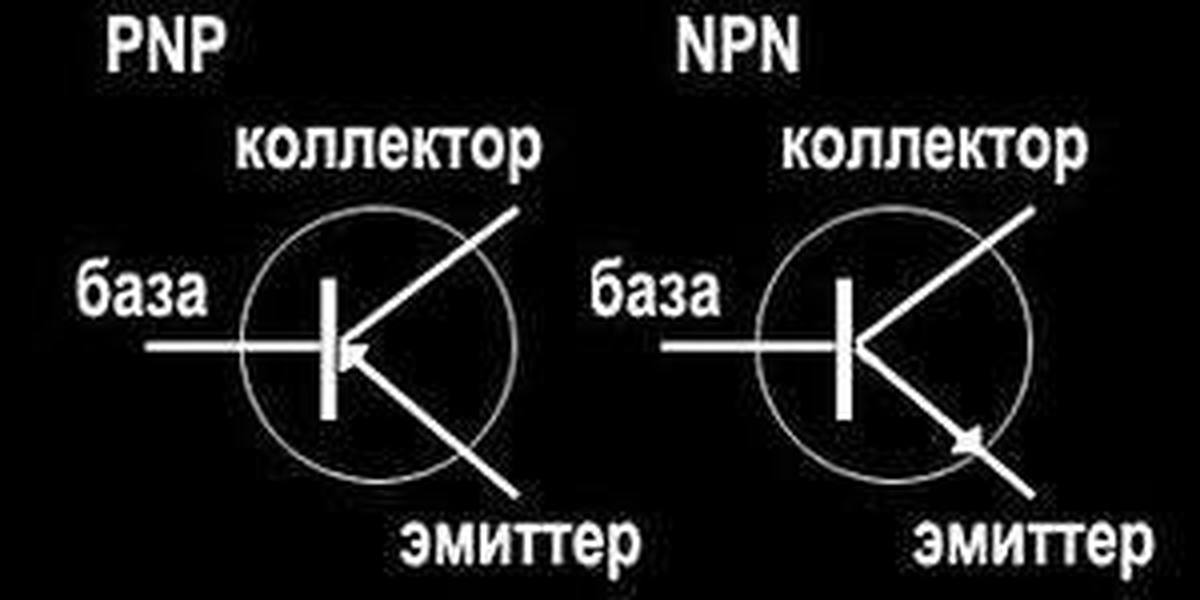

Есть два основных вида — NPN и PNP. Каждый из них имеет три электрода: база, эмиттер и коллектор.

Виды транзисторов и принцип работы

Коротко сформулировать принцип работы транзисторов можно таким образом, это управляемый электронный ключ. Он пропускает ток по направлению от коллектора к эмиттеру в случае NPN типа и от эмиттера к коллектору у PNP, при наличии напряжения на базе. Причём изменяя потенциал на базе, меняем степень «открытости» перехода, регулируя величину пропускаемого тока. То есть, если на базу подавать больший ток, имеем больший ток коллектор-эмиттер, уменьшим потенциал на базе, снизим ток, протекающий через транзистор.

Ещё важно знать, это то, что в обратном направлении ток течь не может. И неважно, есть потенциал на базе или нет. Он всегда течёт в направлении, на схеме указанном стрелкой. Собственно, это вся информация, которая нам нужна, чтобы знать как работает транзистор.

Цоколевка

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять. Это важно, так как при определении работоспособности, эта информация нам понадобится.

Внешний вид биполярного транзистора средней мощности и его цоколевка

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Как проверить транзистор мультиметром со встроенной функцией

Начнём с того, что есть мультиметры с функцией проверки работоспособности транзистора и определения коэффициента усиления. Их можно опознать по наличию характерного блока на лицевой панели. В ней есть гнездо под установку транзистора, круглая цветная пластиковая вставка с отверстиями под ножки полупроводникового прибора. Цвет вставки может быть любым, но обычно, он выделяется.

Первым делом переводим переключатель диапазонов (большую ручку) в соответствующее положение. Опознать режим можно по надписи — hFE. Перед тем как проверить транзистор мультиметром, определяемся с типом NPN или PNP.

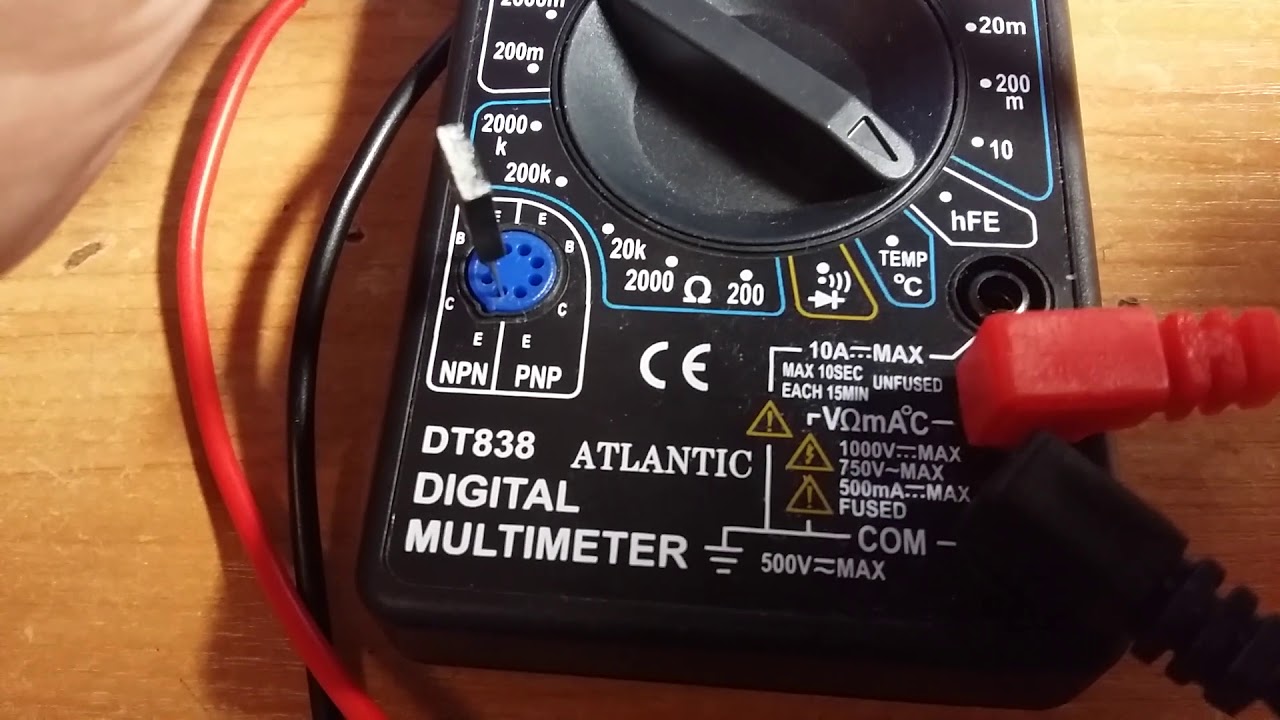

Мультиметр с функцией проверки транзисторов

Далее рассматриваем разъёмы, в которые надо вставлять электроды. Они подписаны латинскими буквами: E — эмиттер, B — база, C — коллектор. В соответствии с надписями, ставим выводы полупроводникового элемента в гнёзда. Через несколько мгновений на экране высвечивается результат измерений, это коэффициент усиления транзистора. Если прибор неисправен, показаний не будет, транзистор неисправен.

Как видите, проверить рабочий транзистор или нет мультиметром со встроенной функцией проверки просто. Вот только в гнёзда нормально вставляются далеко не все электроды. Удобно устанавливать транзисторы с тонкими выводами S9014, S8550, КТ3107, КТ3102. У больших, надо пинцетом или плоскогубцами менять форму выводов, ну а транзистор на плате так не проверишь. В некоторых случаях проще проверить переходы транзистора в режиме прозвонки и определить его исправность.

Проверка на плате

Чтобы проверить транзистор мультиметром не выпаивая или нужен мультиметр с функцией прозвонки диодов. Переключатель переводим в это положение, подключение щупов стандартное: чёрный в общее звено (COM или со значком земли), красный — в среднее (гнездо для измерения сопротивления, тока, напряжения).

Как проверить транзистор мультиметром не выпаивая

Чтобы понять принцип проверки, надо вспомнить структуру биполярных транзисторов. Как уже говорили, они бывают двух типов: PNP и NPN. То есть это три последовательные области с двумя переходами, объединёнными общей областью — базой.

Строение биполярного транзистора и как его можно представить, чтобы понять как его будем проверять

Условно, мы можем представить этот прибор как два диода. В случае с PNP типом они включены навстречу друг другу, у NPN — в зеркальном отражении. Это представление на картинке в правом столбике и ни в коем случае не отображает устройство этого полупроводникового прибора, но поясняет, что мы должны увидеть при прозвонке.

Проверка биполярного транзистора PNP типа

Итак, начнём с проверки биполярника PNP типа. Вот что у нас должно получиться:

Если подать на базу плюс (красный щуп), на эмиттер или коллектор — минус (чёрный щуп), должно быть бесконечно большое сопротивление. В этом случае диоды закрыты (смотрим на эквивалентной схеме).
Если подаём на базу минус (чёрный щуп), а на эмиттер или коллектор плюс (красный щуп), видим ток от 600 до 800 мВ. В этом случае получается, что переход открыт.
Проверка биполярного PNP транзистора мультиметром
Если щупами касаемся эмиттера и коллектора, показаний никаких нет, в обеих вариантах переходы оказываются запертыми.

Итак, PNP транзистор будет открыт только тогда, когда плюс подаётся на эмиттер или коллектор. Если во время испытаний есть хоть какие-то отклонения, элемент неработоспособен.

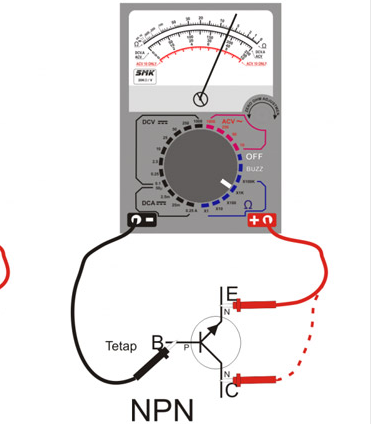

Тестируем исправность NPN транзистор

Как видим, в NPN приборе ситуация будет другой. Практически она диаметрально противоположна:

Если подать на базу плюс (красный щуп), а на эмиттер или коллектор минус, переход будет открыт, на экране высветятся показания — от 600 до 800 мВ.
Если поменять местами щупы: плюс на коллектор или эмиттер, минус на базу — переходы заперты, тока нет.
При прикосновении щупами к эмиттеру и коллектору тока по-прежнему быть не должно.

Проверка работоспособности биполярного NPN транзистора мультиметром

Как видим, этот прибор работает в противоположном направлении. Для того чтобы понять, рабочий транзистор или нет, необходимо знать его тип. Только так можем проверить транзистор мультиметром не выпаивая его с платы.

И ещё раз обращаем ваше внимание, картинки с диодами никак не отображают устройство этого полупроводникового прибора. Они нужны только для понимания того, что мы должны увидеть при проверке переходов. Так проще запомнить, и понимать показания на экране мультиметра.

Как определить базу, коллектор и эмиттер

Иногда бывают ситуации, когда нет под рукой справочника и возможности найти цоколёвку в интернете, а надпись на корпусе транзистора стала нечитаемой. Тогда, пользуясь схемами с диодами, можно опытным путём найти базу и определить тип прибора.

Строение биполярного транзистора и как его можно представить чтобы понять как его будем проверять

Путём перебора ищем положение щупов, при котором «звонятся» все три электрода. Тот вывод, относительно которого появляются показания на двух других и будет базой. Потому, плюс или минус подан на базу определяем тип, PNP или NPN. Если на базу подаём плюс — это NPN тип, если минус — это PNP.

Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении. На эмиттере ток всегда больше. Так и найдём опытным путём базу, эмиттер и коллектор.

Как проверить транзистор мультиметром, как прозвонить транзистор

Как проверить транзистор? (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть повреждён перегревом при пайке либо неправильной эксплуатацией. Если есть подозрение на неисправность, есть два лёгких способа проверить транзистор.

Как проверить транзистор мультиметром (тестером)

Проверка транзистора мультиметром (тестером) (прозвонка транзистора) производится следующим образом.

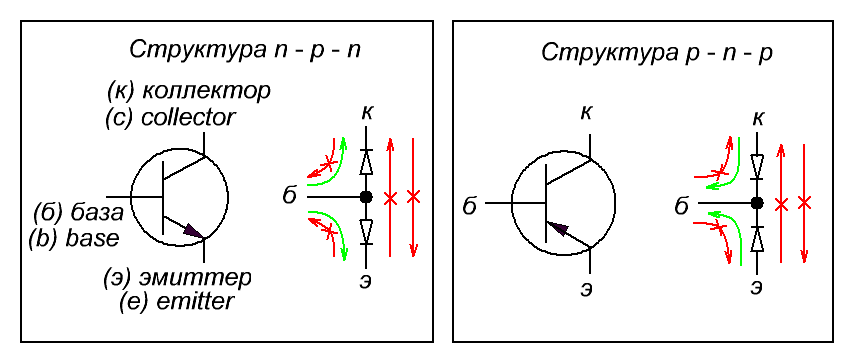

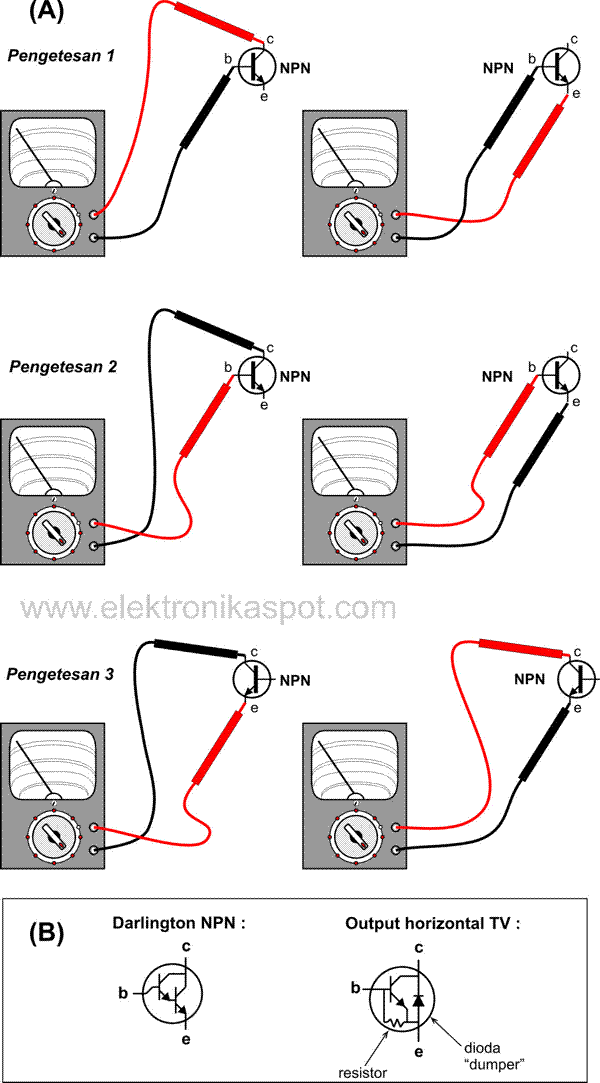

Для лучшего понимания процесса на рисунке изображён “диодный аналог” npn-транзистора. Т.е. транзистор как бы состоит из двух диодов. Тестер устанавливается на прозвонку диодов и прозванивается каждая пара контактов в обоих направлениях. Всего шесть вариантов.

База – Эмиттер (BE): соединение должно вести себя как диод и
проводить ток только в одном направлении.
База – Коллектор (BC): соединение должно вести себя как диод и
проводить ток только в одном направлении.
Эмиттер – Коллектор (EC): соединение не должно проводить ток ни в каком направлении.

При прозвонке pnp-транзистора “диодный аналог” будет выглядеть также, но с перевёрнутыми диодами. Соответственно направление прохождения тока будет обратное, но также, только в одном направлении, а в случае “Эмиттер – Коллектор” – ни в каком направлении.

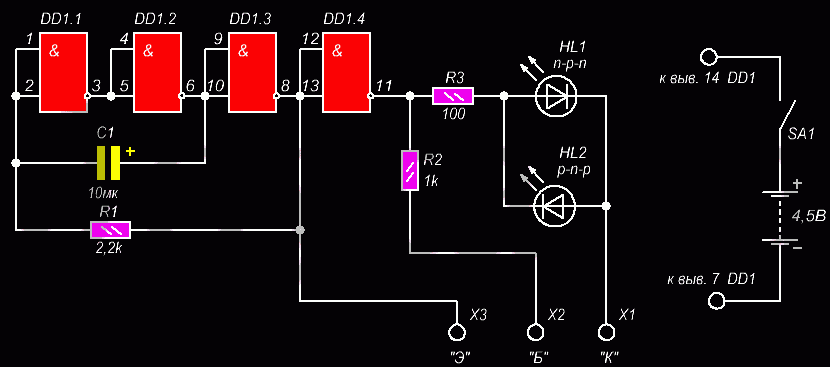

Проверка простой схемой включения транзистора

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как “ключ”. Такая схема может быть быстро собрана на монтажной печатной плате, например. Обратите внимание на 10Ком резистор, который включается в базу транзистора. Это очень важно, иначе транзистор “сгорит” во время проверки.

Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании – гаснуть.

Эта схема для проверки npn-транзисторов. Если необходимо проверить pnp-транзистор, в этой схеме надо поменять местами контакты светодиода и подключить наоборот источник питания.

Таким образом, можно сказать, что проверка транзистора мультиметром более проста и удобна. К тому же, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.

И помните, никто не умирает так быстро и так бесшумно, как транзистор.

Как проверить транзистор мультиметром не выпаивая

Как проверить биполярный транзистор мультиметром

Существует множество приборов для проверки любых типов транзисторов. Ими можно проверить не только исправность транзистора, но и подобрать необходимый коэффициент усиления h31э.

Проверка транзистора

Однако для ремонта бытовой техники и электроники вполне достаточно одного мультиметра. Чтобы понять сам процесс проверки транзистора, нелишне будет знать, что такое транзистор и как он работает. Транзистор можно представить как два встречно включенных диода имеющих p-n переходы. Для p-n-p транзисторов эквивалентная схема выглядит как два диода включенных катодами друг к другу, а для n-p-n структуры диоды включены анодами друг к другу.

Эквивалентные схемы транзисторов

Так можно представить себе упрощенный эквивалентный вариант транзистора. В двух словах о принципе работы транзистора. При подаче переменного сигнала на базу транзистора (общий конец соединения диодов) меняется сопротивление переходов коллектор – база и эмиттер – база. Соответственно и общее сопротивление переходов меняется по закону входного сигнала. Постоянное напряжение источника питания, приложенное к коллектору и эмиттеру, будет также меняться по закону входного сигнала.

Но напряжение источника питания, приложенное к переходу эмиттер – коллектор транзистора значительно больше сигнала поступающего на базу. Выходной сигнал снимается с выводов эмиттера и коллектора. Так работает транзистор в режиме усиления. В ключевом режиме на базу подаётся минимальный сигнал, при котором транзистор закрыт и максимальный сигнал, который полностью открывает транзистор.

Как проверить p-n-p транзистор мультиметром

Биполярные транзисторы могут быть с прямой проводимости p-n-p и обратной проводимостью n-p-n. На схеме проводимость p-n-p переходов обозначается стрелкой по направлению к базе, а n-p-n переходы отражаются стрелкой указывающей направление от базы. Для проверки транзистора на мультиметре выбирают предел измерения сопротивления 2000 Ом или “прозвонку”.

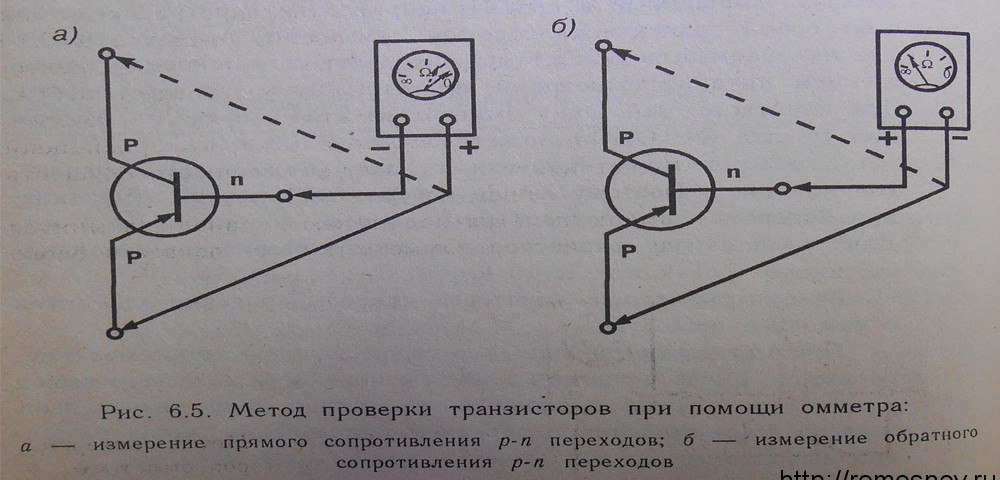

Находим обратное сопротивление переходов

Минус мультиметра прикладывают к базе транзистора, а плюс поочередно к выводам коллектора и эмиттера. Нормальное сопротивление перехода будет в пределах 400 – 1200 Ом. Чтобы проверить переходы коллектор – база и эмиттер – база на обратное сопротивление, плюс мультиметра прикладывают к базе, а минусы к эмиттеру и коллектору по очереди.

Обратное сопротивление коллектора и эмиттера должно быть большим, и мультиметр будет показывать “1”. Чтобы проверить транзистор с обратной полярностью n-p-n, к базе прикладывают плюс мультиметра, а в остальном методика такая же, как и при проверке полярности p-n-p. Этим же методом можно проверить работоспособность транзисторов, не выпаивая с платы.

Иногда переходы транзистора в схеме могут быть шунтированы небольшим сопротивлением. Тогда лучше отпаять базу или весь транзистор, так как показания мультиметра при проверке на целостность элемента будут неверными. Если переходы транзистора в обоих направлениях показывают ноль или близкое к нему, то это указывает на пробой переходов, а показания “1” на мультиметре говорят об обрыве переходов.

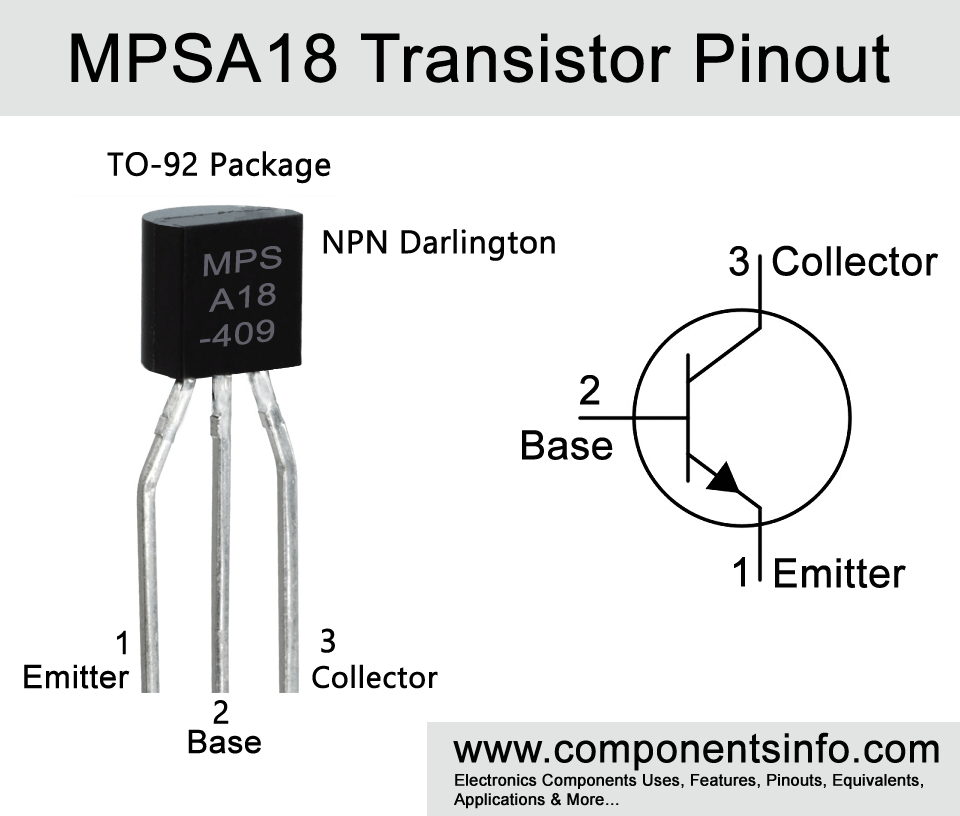

Как найти цоколевку транзистора мультиметром

Расположение выводов (цоколевка) транзистора можно найти по справочнику или по типу транзистора в интернете. Определить расположение выводов можно и мультиметром. Для этого плюс мультиметра прикладывают к правому выводу транзистора, а минус к среднему и левому контакту.

Как найти эмиттер и коллектор

Допустим, что сопротивление в обоих измерениях составило бесконечность. Получается, что мы нашли обратное сопротивление двух переходов n-p-n. Таким образом, мы попали на базу. Для нахождения коллектора и эмиттера минусом становятся на базу, а плюсом касаемся двух оставшихся выводов по очереди.

На дисплее отобразились значения сопротивлений переходов 816 Ом и 807 Ом. Вывод с сопротивлением 807 Ом будет коллектором, потому что переход база – коллектор имеет меньше значение сопротивления, чем переход база – эмиттер. Существуют так же транзисторы средней и большой мощности, у них коллектор соединен с корпусом или с металлической пластиной, предназначенной для рассеивания тепла.

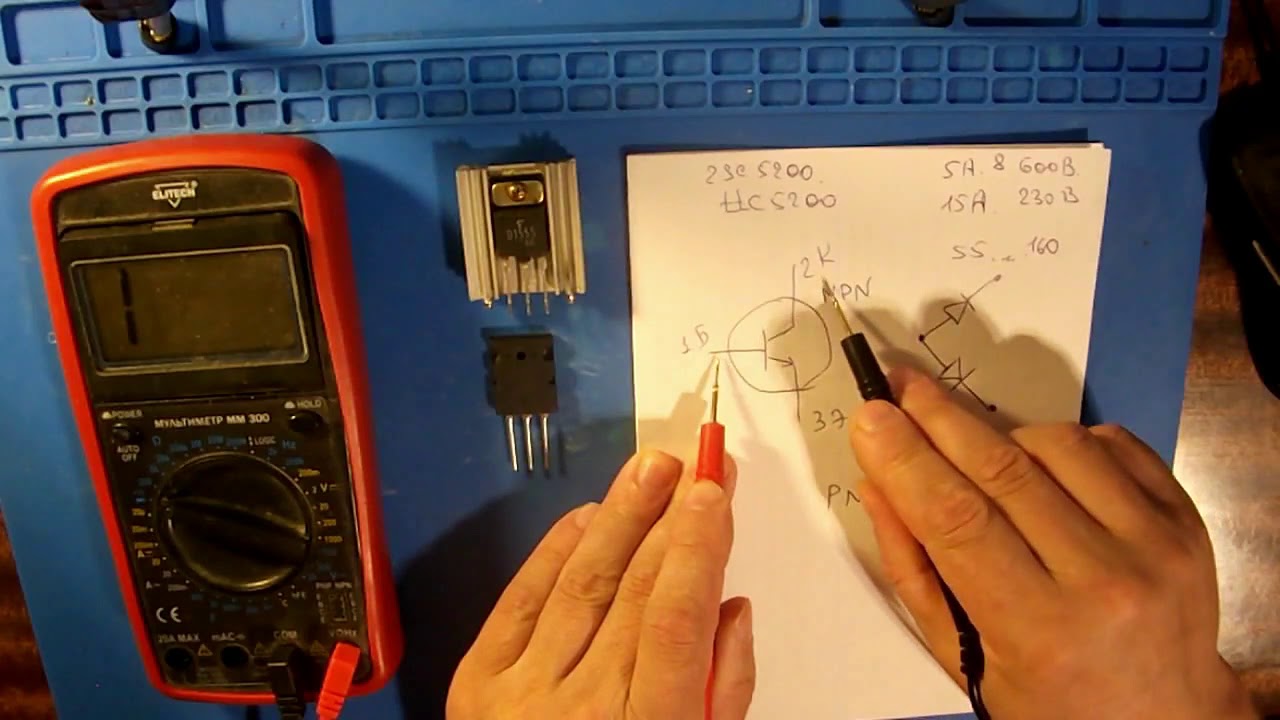

Как проверить мощный биполярный транзистор и его цоколевку!!!

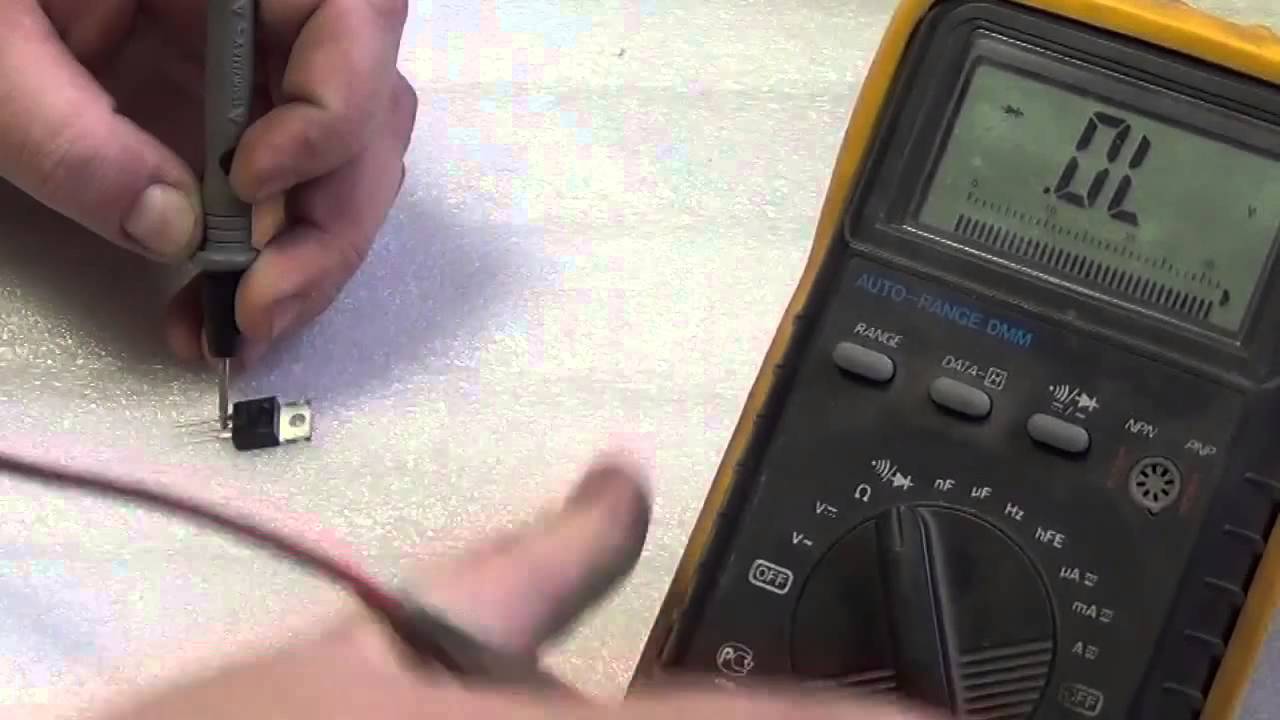

Как проверить биполярный транзистор мультиметром

Сегодня я расскажу, как проверить исправность биполярного транзистора с помощью мультиметра. Эта проверка на наличие пробоя, то есть, она позволяет узнать живой транзистор или нет. Такую проверку я произвожу перед каждым впаиванием элемента при сборке новой схемы или в процессе ремонта. На сленге её также именуют «прозвонкой».

У всех современных мультиметров есть режим диодной проверки, вот его и нужно включить.

После чего необходимо подключить щупы, черный в разъем «COM», а красный в разъем со значком диода или измерения сопротивления.

После включения режима на экране прибора единица, которая означает обрыв, бесконечное сопротивление или закрытый PN переход транзистора или диода.

Дальше необходимо соединить щупы между собой и убедиться, что есть контакт щупов с мультиметром и они исправные.

На дисплее значение изменится с единицы на несколько нулей, в зависимости от точности прибора и сопротивления щупов. Некоторые приборы предусматривают звуковую сигнализацию в режиме проверки диодов (как у меня), это удобно при ремонте устройств, так как в момент проверки можно не смотреть на дисплей мультиметра, а сконцентрироваться на проблемном месте. Звуковой сигнал звучит только при малом сопротивлении (десятки и единицы Ом).

Определяем тип транзистора и обозначение выводов

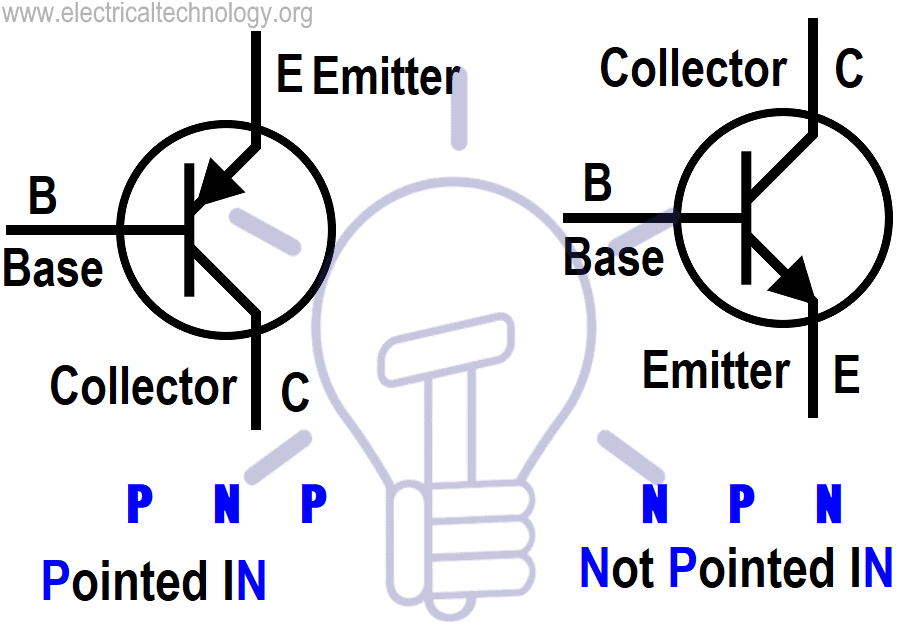

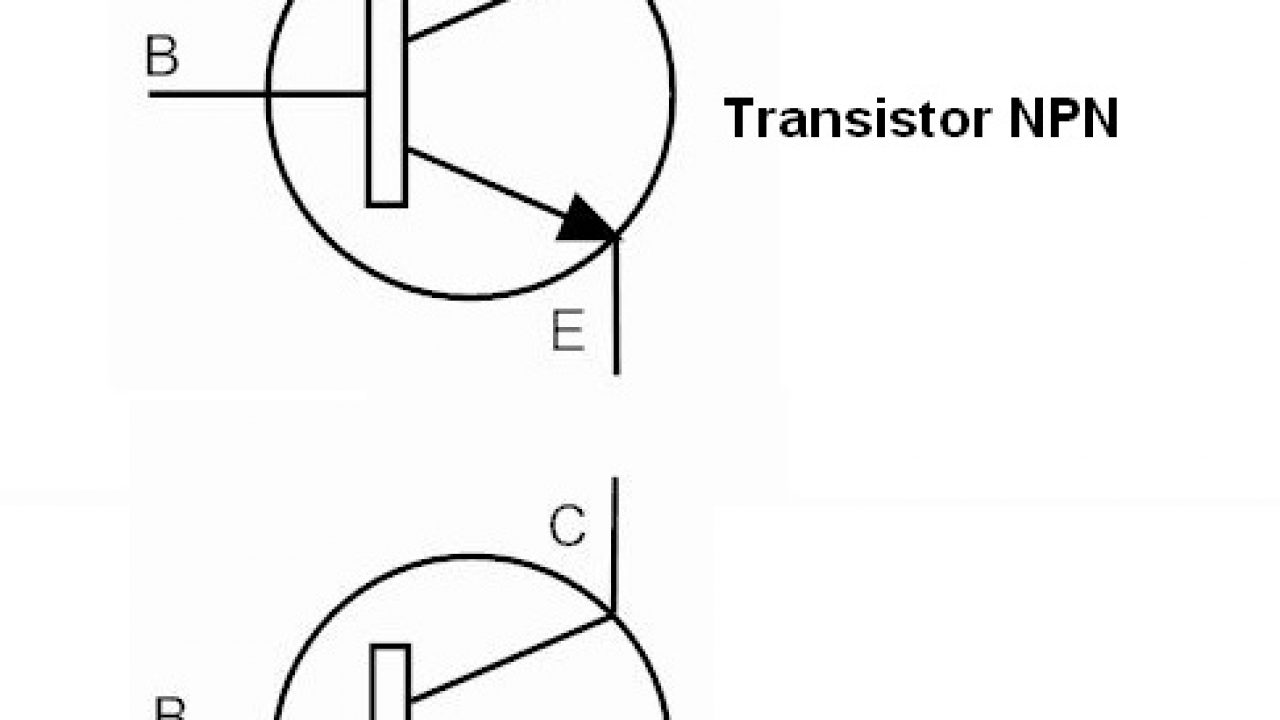

Биполярные транзисторы бывают двух структур PNP и NPN. От типа структуры будет зависеть их проводимость. В дебри про электронно-дырочную структуру я углубляться не буду, а лишь опишу процесс проверки.

У меня есть транзистор КТ837H, на примере которого я буду описывать процесс проверки.

Первым делом необходимо найти техническое описание элемента (Datasheet) или справочник. В документации находим название структуры транзистора, в моем случае это PNP. Следующая нужная информация это расположение и обозначение выводов (цоколевка).

Транзистор, как два диода…

Транзисторы имеют два PN перехода и их можно представить как два последовательно соединенных диода. И проверять транзисторы можно как два диода. Точка соединения диодов будет базой, а два остальных вывода коллектором и эмиттером.

Если диоды соединены катодами (отрицательными выводами), то база N типа (N- negative, отрицательный).

Если диоды соединены анодами (положительными выводами), то база P типа (P- positive, положительный).

Полезным будет прочесть статью «Как проверить диод мультиметром».

Проверка транзисторов структуры PNP

Для PNP транзисторов соединяем черный щуп(отрицательный) к базе, а красным по очереди касаемся коллектора и эмиттера. Это называется прямым смещением. Переходы должны открыться.

Для исправного транзистора на дисплее должно отобразиться напряжение открытия переходов (обычно несколько сотен милливольт, примерно 500-800мВ), но ни в коем случае не десятки и тем более не единицы милливольт.

Как мы видим, исправный транзистор PNP типа открылся при касании базы черным (отрицательным) щупом, а красным (положительным) мы касались коллектора и эмиттера.

После чего, к базе транзистора PNP типа подключаем уже красный щуп, а черным по очереди касаемся коллектора и эмиттера. Транзистор, точнее его переходы должны быть закрыты, если элемент исправный. Это называется обратным смещением.

В этих положениях переходы заперты и на дисплее должна быть единица (она же бесконечность). Если в этих положениях переходы открываются и на дисплее отображается напряжение открытия (любое), то такой элемент не исправен. Обычно у пробитых элементов показания на дисплее прибора меньше десяти милливольт.

Ниже пример неисправного полупроводникового прибора, у него все выводы замкнуты, сопротивление между ними единицы Ом, поэтому в режиме диодной прозвонки (независимо от положения щупов) на дисплее 2мВ, то есть переход “пробитый”.

Если хотя бы один переход звонится накоротко (на дисплее десятки или единицы милливольт), то такой полупроводник сразу подлежит замене.

Проверка транзисторов структуры NPN

Та же самая процедура, что и с PNP структурой, только открытие переходов у исправного элемента происходит при соединении красного (положительного) щупа к базе, а черного (отрицательного) к коллектору и эмиттеру.

При соединении черного щупа к базе, а красного к коллектору и эмиттеру у исправного полупроводника переходы должны быть закрыты и на дисплее «обрыв» (единица).

Примечание

В режиме диодной проверки на дисплее отображается значение не сопротивления в Омах, как многие считают, а значение напряжения открытия PN перехода в милливольтах.

Как проверить транзистор мультиметром?

Назначение транзистора

Транзистор — деталь распространенная, найти её можно в любом электроприборе. Он нужен для работы с электрическим сигналом, то есть он способен генерировать, усиливать и преобразовывать электросигналы. Транзисторы бывают двух видов: биполярные и униполярные, или, как их чаще называют, полевые. Такое деление основано по принципу действия и на строении детали. Каждый тип в этой статье описан не зря — это основа знаний, как проверить транзистор мультиметром.

Итак: биполярные транзисторы работают благодаря полупроводникам с двумя типами проводимости: прямым (рositive) и обратным (negative). В зависимости от комбинации его обозначают NPN и PNP. А вот полевые работают только с одним типом. Это или N-Channel, или P-Channel.

Биполярные устройства управляются силой тока, а униполярные — напряжением.

Биполярные транзисторы можно увидеть в большинстве аналоговой техники, тогда как цифровые приборы чаще оснащены полевыми. Имея ввиду эти отличия, рассмотрим как проверить транзистор тестером.

Конструкция мультиметра

Мультиметр (тестер) — универсальный прибор для измерений. Он вычисляет силу тока, напряжение, сопротивление, определяет также целостность провода. Мультиметры бывают аналоговыми или цифровыми. Разница заключается в точности измерений и в том, каким образом вы получите результат: считывая по движению стрелки по принципу механических часов (аналог), или на экранчик (цифра). Цифровой, по ряду причин, проще в использовании, поэтому подходит пользователям с минимальным уровнем познаний в радиоэлектронике. Независимо от типа тестера, проверка транзистора мультиметром — процесс простой.

Особое внимание перед началом диагностики транзистора стоит уделить правильной комплектации тестера. Это займет от силы пару минут, но убережет от ошибок в результатах. Итак, мультиметр оснащён двумя щупами. Черный — минусовой, красный — плюсовой. Обязательно убедитесь, чтобы каждый из них был вставлен в корректное гнездо, ведь зависимо от модели и типа тестера их может быть разное количество. Транзисторы проверяем исключительно в таком положении: чёрный щуп в гнездо маркированное английскими буквами СОМ, красный щуп помещаем в разъемы, обозначенные буквами греческого алфавита.

Как проверить биполярный транзистор мультиметром

БП транзистор — это прибор-полупроводник, который используют для увеличения мощности входного электросигнала. Такими транзисторами управляет ток. Состоит он из трёх элементов. Первый — это эмиттер. Он генерирует носители заряда. Рабочий ток стекает в коллектор, т. е. своеобразный приемник и второй ключевой элемент транзистора. Третий — база. Именно она и подаёт напряжение.

Представим прибор как пару диодов. Они включены встречно и сходятся в базе. Для проверки исправности этого типа достаточно произвести два измерения сопротивления. Определяем, какой транзистор: p-n-p или n-p-n. Рассмотрим детально, как проверить npn транзистор мультиметром. Используем следующий алгоритм действий:

Подаем минусовое U-ние к выводу базы. На тестере режим измерения R-ния. Ставим порог 2000. Или же используем режим «прозвонок», это для тех, кто хочет узнать, как прозвонить транзистор мультиметром. Независимо от предпочитаемого режима, результат будет корректен.
Берём черный щуп и подводим его к выводу на базе, фиксируем. Красный щуп — к коллекторному переходу. Затем перемещаем к эмиттеру (вывод). Если получили значение прямого сопротивления от 500 Ом до 1200 Ом — переходы целы.
Далее измеряем обратное R-ние. Для этого красный щуп подносим к выводу базы и фиксируем. Черный передвигаем поочерёдно сначала к выводу коллектора, затем эмиттера. Тестер должен показать большое значение. Если у вас цифровой мультиметр выставлен на «2000», показывает «1», то величина R-ния выше 2000 Ом. Большое значение — показатель исправности транзистора.

Этот метод подойдёт и искателям способа, как проверить транзистор мультиметром не выпаивая. Представим: вам нужно проверить прибор на плате прямо в схеме. Тогда проблемы могут возникнуть исключительно в случае плотного шунтирования низкоомными резисторами p-n переходов. Проверить просто: при измерении показатели обоих видов сопротивления будут крайне малы. В таком случае выпаивание вывода базы — необходимая мера для дальнейшей корректной диагностики. Транзистор n-p-n диагностируем таким же методом. Единственное отличие: на выходе базы фиксируем красный, а не чёрный щуп тестера.

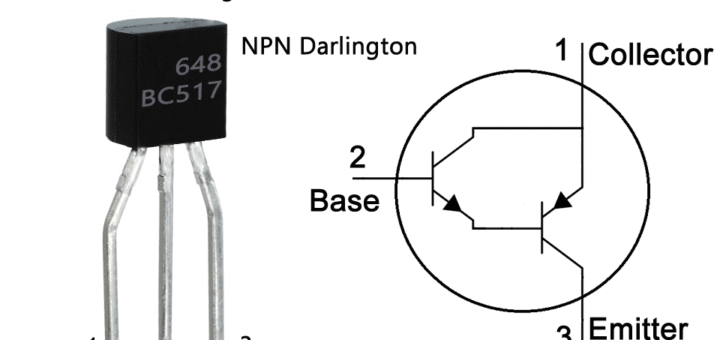

Как проверить нетипичные модели транзисторов

Есть транзисторы, которые могут не поддаться обычной проверке мультиметром, независимо от того, стоит режим прозвонки или омметра. Такие триоды используют, к примеру, в электронных балластах светильников. Среди моделей — MJE13003, 13005, 13007.

Детальнее рассмотрим, как проверить транзистор 13003 мультиметром, на одном примере. Всё дело в нетипичной цоколёвке транзистора 13003 — вывод базы находится справа. В даташитах сказано, что выводы могут чередоваться слева направо в такой последовательности: база, коллектор, эмиттер. Поэтому нужно точно определить порядок и положение составных и действовать методом описанным выше.

Погрешности при замерах могут провоцировать и диоды внутри деталей некоторых транзисторов.

Поэтому прежде чем приступать к замерам, нужно четко понимать строение проверяемого транзистора.

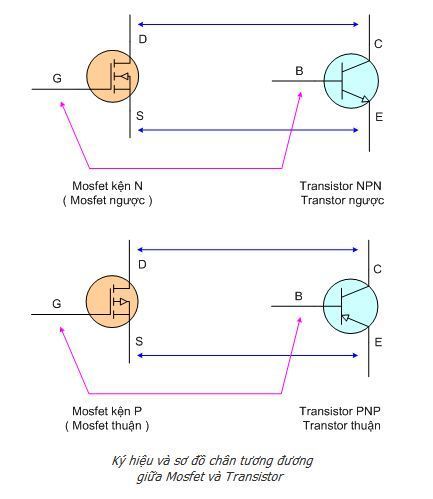

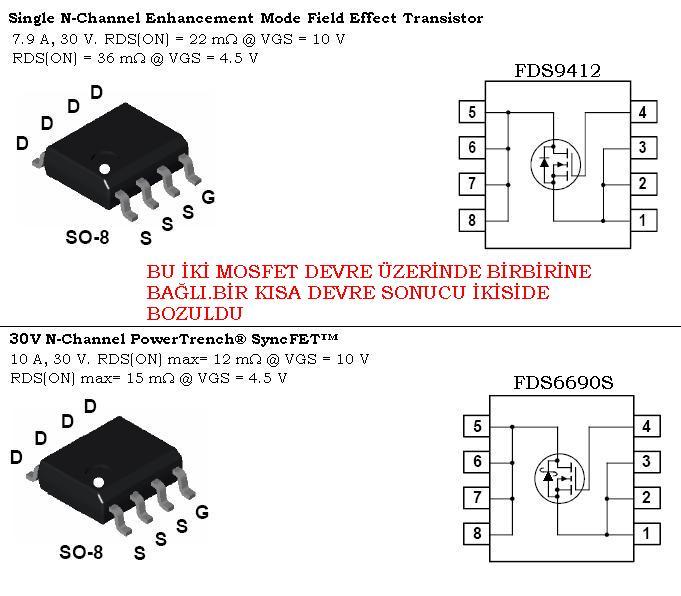

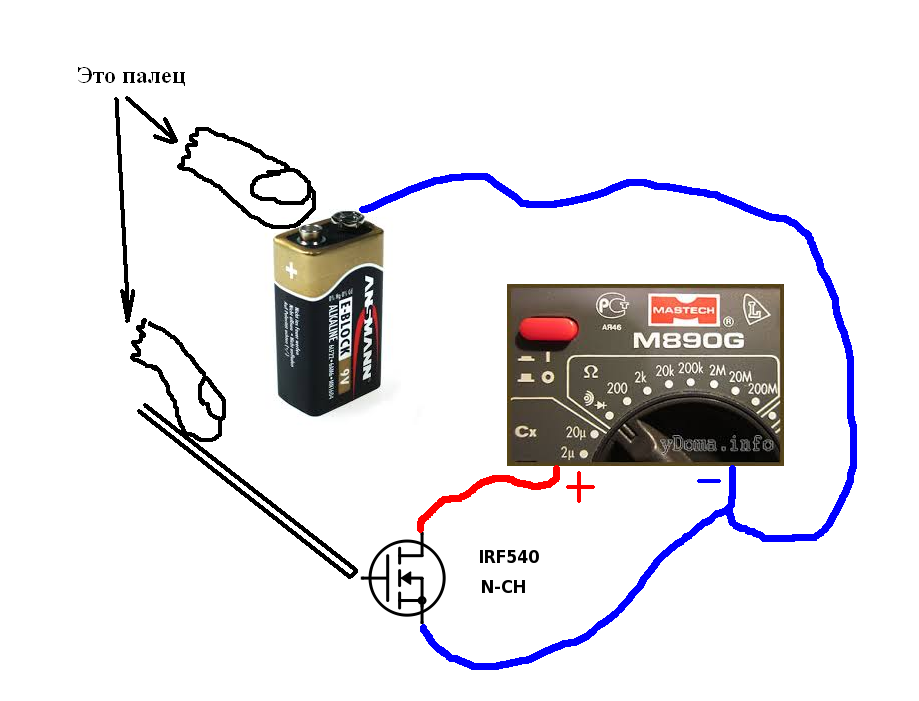

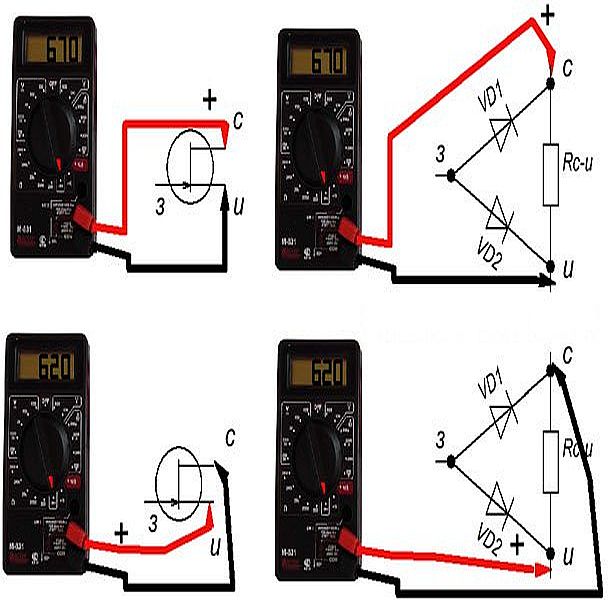

Как проверить полевой транзистор мультиметром

Этот прибор управляется электрическим полем, которое создаёт напряжение. Это одно из главных отличий от биполярного полупроводникового ключа. Униполярные транзисторы делят на два типа. Первый имеет изолированный затвор. Второй p-n переходы. Независимо от типа бывают n-, или p-канальные. Большинство полевых транзисторов имеют три вывода: исток, сток и затвор. Если сравнивать с биполярным, то это аналоги эмиттера, коллектора и базы.

Берём за основу проверку устройства типа p-n. Независимо от типа канала (n, p), последовательность действий меняться не будет. Разница лишь в противоположном подключении щупов. Итак, для диагностики n-канального прибора нам понадобится:

Установить на режим мультиметра «измерения R». Уровень 2000. Плюсовой щуп устанавливаем к истоку. Чёрный закрепляем на стоке. Измеряем сопротивление. Потом нужно щупы переставить. Замеряем вновь. Результаты при работающем транзисторе будут приблизительно равнозначными.
Далее тестируем переход исток-затвор. Для этого ставим режим на мультиметре «проверка диодов». Плюс подключаем к затвору, а минус к истоку. Прибор в норме фиксирует падение U-ния около 650 мВ. Отсоединяем щупы и перемещаем: теперь чёрный находится у затвора, а красный у истока. Тестер должен показать единицу, то есть бесконечность. Это свидетельствует об исправности транзистора.
Для проверки перехода сток-затвор оставляем мультиметр в режиме проверки диодов. Действуем аналогично пункту проверки p-n перехода исток-затвор.

Когда все три замера совпадают с вышеописанными полевой транзистор готов к эксплуатации.

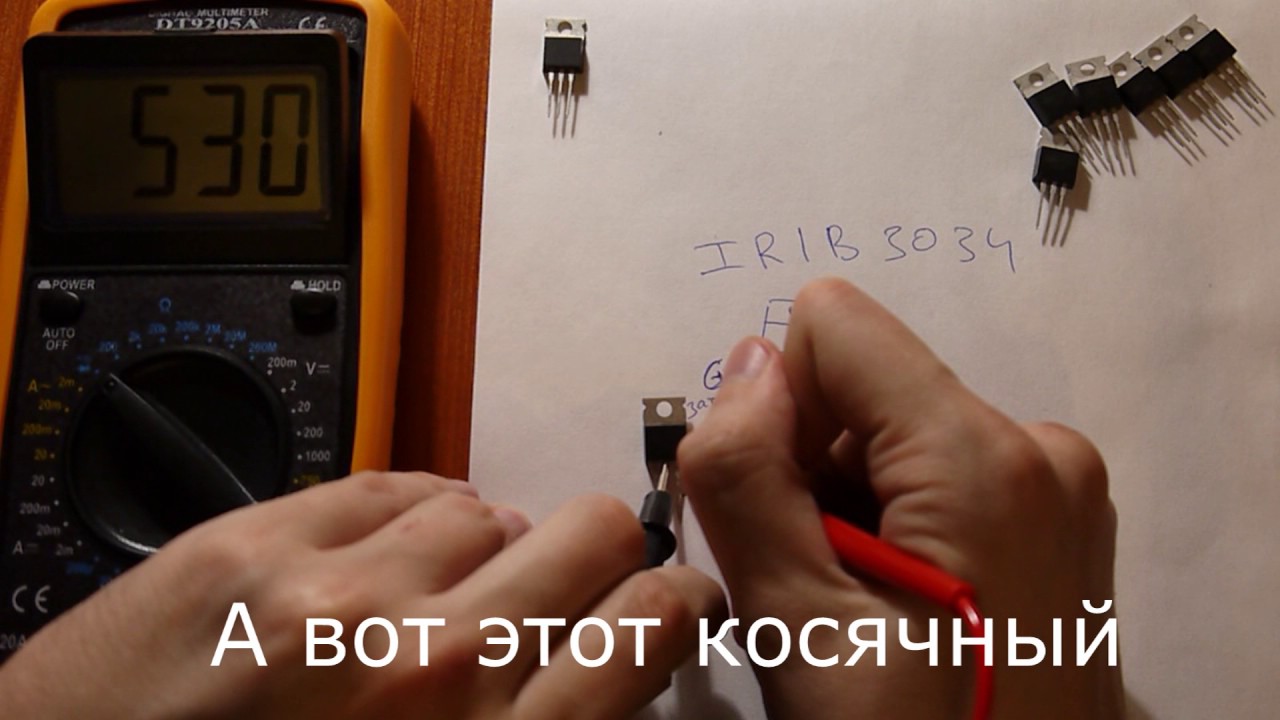

Предлагаем пример проверки полевого транзистора в видеоролике:

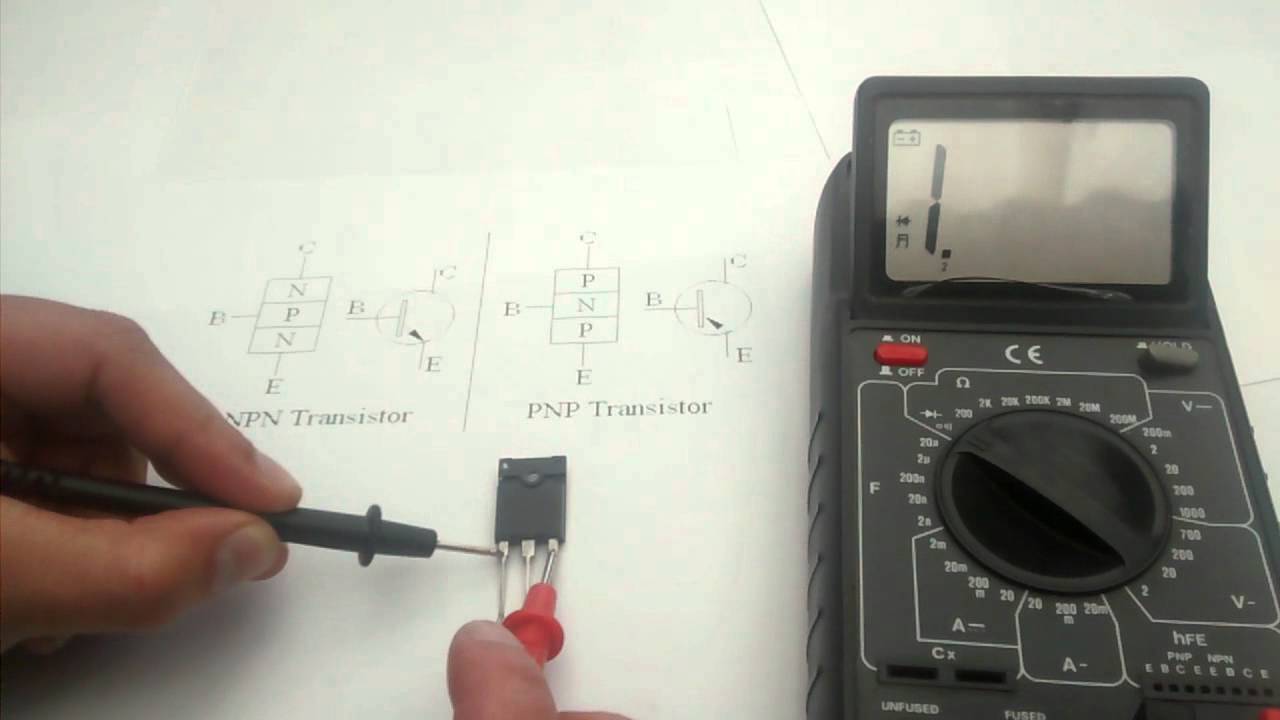

Видео с проверкой транзистора мультиметром

Смотрите в формате видео, как проверить транзистор мультиметром.

Как проверить транзистор простым мультиметром

Как проверить состояние транзистора, используя самый обычный мультиметр?

Ситуация: у вас есть мультиметр и транзистор, как же проверить работоспособность последнего? Некоторые скажут что это никак не сделать, если у прибора нет функции измерения коэффициента усиления транзистора. Но все не так плохо! Ведь если у измерителя есть функция диодного тестирования или же функция измерения сопротивления, то транзистор можно проверить и обычной, самой дешевой моделью.

Но стоит уточнить, что проверить можно только биполярные транзисторы. Способ проверки полевых транзисторов несколько отличаются и об их реализации мы поговорим позже. Итак, будем проверять биполярные транзисторы используя мультиметры.

От слова к делу

Ну вот и настал момент проверки транзистора. Берем транзистор, измеритель и начинаем. Переключаемся в режим диодного теста. Известно, что биполярный транзистор работает как два диода, а раз так, нам просто нужно найти базу и дело за малым, но обо всем подробнее.

Итак, включаем прибор, устанавливаем щупы и ставим режим диодного теста или измерения сопротивления.
Далее, начинаем касаться щупами контактов транзистора. Поставьте красный щуп на центральный контакт, а черным прикасайтесь к крайним контактам. Если мультиметр показывает падение напряжения на крайних контактах, значит, у вас NPN биполярный транзистор. Для проверки PNP транзисторов нужно касаться красным щупом крайних выводов, а на центральном выводе оставить черный щуп.
Если падение напряжения у NPN транзистора приблизительно одинаково и собственно вообще присутствует, значит транзистор исправен. При прикосновении красного щупа к крайним выводам транзистора падение напряжения будет наблюдаться на центральном — PNP транзистор исправен.

Вот собственно и весь способ.

Если нет функции тестирования диодов, необходимо использовать функцию измерения сопротивления, которой обладают все мультиметры. В любом случае, если транзистор исправен, от базы к коллектору или эмиттеру будет проходить ток, а вот в обратном направлении не будет. Если же ток будет проходить в обоих направлениях — транзистор неисправен. При этом неисправным может быть как один переход, так и два сразу.

Поделиться в соцсетях

Вернуться в блог

Написано Эли в четверг, 4 мая 2017 г.

Спросите любого полевого техника или специалиста по стендовым испытаниям, какое у них наиболее часто используемое испытательное оборудование, и он, вероятно, скажет, что это цифровой мультиметр (цифровой мультиметр). Эти универсальные устройства могут использоваться для тестирования и диагностики широкого спектра цепей и компонентов. В крайнем случае, цифровой мультиметр может даже заменить дорогое специализированное испытательное оборудование. Один особенно полезный навык – это знание того, как проверить транзистор с помощью цифрового мультиметра.Для решения этой задачи существуют специализированные анализаторы компонентов, но для обычного хобби может быть трудно оправдать расходы.

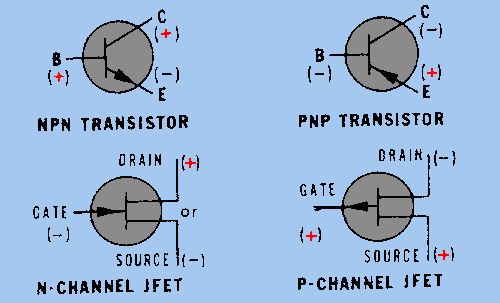

Распиновка транзистора

К счастью, использование цифрового мультиметра для получения базовых показаний «годен / не годен» с подозреваемого неисправного двухполюсного транзистора NPN или PNP – это простая и быстрая задача. Некоторые мультиметры имеют встроенную функцию тестирования транзисторов, если она у вас есть, вы можете пропустить этот пост в блоге – просто вставьте свой транзистор в гнездо на мультиметре и установите измеритель в правильный режим.Вы, вероятно, получите такую информацию, как коэффициент усиления (hFE), который можно будет проверить по таблице данных, а также результаты проверки пройден / не пройден. Если ваш измеритель не имеет функции тестирования транзисторов, не бойтесь – транзисторы можно легко проверить с помощью настройки тестирования «Диод». (Некоторые счетчики имеют функцию проверки диодов в сочетании с проверкой целостности цепи – это нормально).

Тестирование транзистора

Удалите транзистор из схемы для получения точных результатов.

Шаг 1: (от базы к эмиттеру)

Подсоедините плюсовой провод мультиметра к BASE (B) транзистора.Подсоедините отрицательный вывод измерителя к ЭМИТТЕРУ (E) транзистора. Для исправного NPN-транзистора измеритель должен показывать падение напряжения от 0,45 до 0,9 В. Если вы тестируете транзистор PNP, вы должны увидеть «OL» (Over Limit).

Шаг 2: (от базы к коллектору)

Держите положительный провод на ОСНОВАНИИ (B) и вставьте отрицательный провод в КОЛЛЕКТОР (С).

Для исправного NPN-транзистора измеритель должен показывать падение напряжения от 0,45 до 0,9 В. Если вы тестируете транзистор PNP, вы должны увидеть «OL» (Over Limit).

Шаг 3: (от эмиттера к базе)

Подсоедините плюсовой провод мультиметра к ЭМИТТЕРУ (E) транзистора. Подсоедините отрицательный вывод измерителя к BASE (B) транзистора.

Для исправного транзистора NPN вы должны увидеть «OL» (превышение предела). Если вы проверяете транзистор PNP, измеритель должен показать падение напряжения между 0,45 и 0,9 В.

Шаг 4: (от коллектора к базе)

Подсоедините плюсовой провод мультиметра к КОЛЛЕКТОРУ (С) транзистора.Подсоедините отрицательный вывод измерителя к BASE (B) транзистора.

Шаг 5: (от коллектора к эмиттеру)

Подсоедините положительный провод измерителя к КОЛЛЕКТОРУ (C), а отрицательный провод измерителя к ЭМИТТЕРУ (E) – исправный транзистор NPN или PNP покажет на измерителе “OL” / превышение предела. Поменяйте местами выводы (положительный на эмиттер и отрицательный на коллектор). Еще раз, хороший транзистор NPN или PNP должен показывать «OL».

Если размеры вашего биполярного транзистора противоречат этим шагам, считайте это плохим.

Вы также можете использовать падение напряжения, чтобы определить, какой вывод является эмиттером на немаркированном транзисторе, поскольку переход эмиттер-база обычно имеет немного большее падение напряжения, чем переход коллектор-база.

Помните: этот тест проверяет только то, что транзистор не закорочен или не открыт, он не гарантирует, что транзистор работает в пределах своих проектных параметров.Его следует использовать только для того, чтобы решить, нужно ли вам «заменить» или «перейти к следующему компоненту». Этот тест работает только с биполярными транзисторами – вам нужно использовать другой метод для тестирования полевых транзисторов.

В качестве особой благодарности нашим клиентам и читателям блогов мы хотели бы предложить 10% скидку на весь ваш заказ, используя КОД: “BLOG1000”

Чтобы получить месяц признательности нашим клиентам, все, что вам нужно сделать, это использовать код «BLOG1000» при оформлении заказа в вашей карте покупок.

И когда появится окошко, введите соответствующий текущий активный промокод.В данном случае это: BLOG1000

И продолжаем проверять!

Спасибо, что являетесь клиентом Vetco!

Вернуться в блог

Как проверить транзистор и диод »Электроника

Очень быстро и легко научиться тестировать транзистор и диод с помощью аналогового мультиметра – обычно этого достаточно для большинства приложений.

Учебное пособие по мультиметру Включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей

В то время как многие цифровые мультиметры в наши дни имеют специальные возможности для тестирования диодов, а иногда и транзисторов, не все, особенно старые аналоговые мультиметры, которые все еще широко используются. Однако по-прежнему довольно легко выполнить простой тест «годен / не годен», используя простейшее оборудование.

Этот вид тестирования позволяет определить, работает ли транзистор или диод, и, хотя он не может предоставить подробную информацию о параметрах, это редко является проблемой, потому что эти компоненты проверяются при изготовлении, и производительность сравнительно редко меняется. упадут до точки, где они не работают в цепи.

Большинство отказов являются катастрофическими, в результате чего компонент становится полностью неработоспособным.Эти простые тесты мультиметра позволяют очень быстро и легко обнаружить эти проблемы.

Таким образом можно тестировать диоды

большинства типов – силовые выпрямительные диоды, сигнальные диоды, стабилитроны / опорные диоды напряжения, варакторные диоды и многие другие типы диодов.

Как проверить диод мультиметром

Базовый тест диодов выполнить очень просто. Чтобы убедиться, что диод работает удовлетворительно, необходимо провести всего два теста мультиметра.

Тест диода основан на том факте, что диод будет проводить только в одном направлении, а не в другом.Это означает, что его сопротивление будет отличаться в одном направлении от сопротивления в другом.

Измеряя сопротивление в обоих направлениях, можно определить, работает ли диод, а также какие соединения являются анодом и катодом.

Поскольку фактическое сопротивление в прямом направлении зависит от напряжения, невозможно дать точные значения ожидаемого прямого сопротивления, так как напряжение на разных измерителях будет разным – оно даже будет различным в разных диапазонах измерителя.

… полоса на корпусе диодов представляет катод ….

Метод проверки диода аналоговым измерителем довольно прост.

Пошаговая инструкция:

Установите измеритель на его диапазон Ом – подойдет любой диапазон, но, вероятно, лучше всего подойдет средний диапазон Ом, если их несколько.
Подключите катодную клемму диода к клемме с положительной меткой на мультиметре, а анод – к отрицательной или общей клемме.
Установите измеритель на показания в омах, и должны быть получены “низкие” показания.
Поменяйте местами соединения.
На этот раз должно быть получено высокое значение сопротивления.

Примечания:

На шаге 3 выше фактическое показание будет зависеть от ряда факторов. Главное, чтобы счетчик отклонялся, возможно, до половины и более. Разница зависит от многих элементов, включая батарею в глюкометре и используемый диапазон.Главное, на что следует обратить внимание, это то, что счетчик сильно отклоняется.
При проверке в обратном направлении кремниевые диоды вряд ли покажут какое-либо отклонение измерителя. Германиевые, которые имеют гораздо более высокий уровень обратного тока утечки, могут легко показать небольшое отклонение, если измеритель установлен на высокий диапазон Ом.

Этот простой аналоговый мультиметр для проверки диода очень полезен, потому что он очень быстро показывает, исправен ли диод.Однако он не может тестировать более сложные параметры, такие как обратный пробой и т. Д.

Тем не менее, это важный тест для обслуживания и ремонта. Хотя характеристики диода могут измениться, это происходит очень редко, и очень маловероятно, что произойдет полный пробой диода, и это будет сразу видно с помощью этого теста.

Соответственно, этот тип теста чрезвычайно полезен в ряде областей тестирования и ремонта электроники.

Проверка диодов мультиметром

Как проверить транзистор мультиметром

Тест диодов с помощью аналогового мультиметра может быть расширен, чтобы обеспечить простую и понятную проверку достоверности биполярных транзисторов. Опять же, тест с использованием мультиметра дает только уверенность в том, что биполярный транзистор не перегорел, но он все еще очень полезен.

Как и в случае с диодом, наиболее вероятные отказы приводят к разрушению транзистора, а не к небольшому ухудшению характеристик.

Испытание основано на том факте, что биполярный транзистор можно рассматривать как состоящий из двух встречных диодов, и при выполнении теста диодов между базой и коллектором и базой и эмиттером транзистора с использованием аналогового мультиметра, большая часть можно установить базовую целостность транзистора.

Эквивалентная схема транзистора с диодами для проверки мультиметра.

Требуется еще один тест. Транзистор должен иметь высокое сопротивление между коллектором и эмиттером при разомкнутой цепи базы, так как имеется два встречных диода.Однако возможно, что коллектор-эмиттерный тракт перегорел, и между коллектором и эмиттером был создан путь проводимости, при этом все еще выполняя диодную функцию по отношению к базе. Это тоже нужно проверить.

Следует отметить, что биполярный транзистор не может быть функционально воспроизведен с использованием двух отдельных диодов, потому что работа транзистора зависит от базы, которая является переходом двух диодов, являясь одним физическим слоем, а также очень тонкой.

Пошаговая инструкция:

Инструкции даны в основном для транзисторов NPN, поскольку они являются наиболее распространенными в использовании.Варианты показаны для разновидностей PNP – они указаны в скобках (.. .. ..):

Установите измеритель на его диапазон Ом – подойдет любой диапазон, но, вероятно, лучше всего подойдет средний диапазон Ом, если их несколько.
Подключите клемму базы транзистора к клемме с маркировкой «плюс» (обычно красного цвета) на мультиметре
Подключите клемму с маркировкой «минус» или «общий» (обычно черного цвета) к коллектору и измерьте сопротивление.Он должен читать обрыв цепи (для транзистора PNP должно быть отклонение).
Когда клемма с маркировкой «положительный» все еще подключена к базе, повторите измерение с положительной клеммой, подключенной к эмиттеру. Показание должно снова показать обрыв цепи (мультиметр должен отклоняться для транзистора PNP).
Теперь поменяйте местами подключение к базе транзистора, на этот раз подключив отрицательную или общую (черную) клемму аналогового измерительного прибора к базе транзистора.
Подключите клемму с маркировкой «плюс» сначала к коллектору и измерьте сопротивление. Затем отнесите к эмиттеру. В обоих случаях измеритель должен отклониться (указать обрыв цепи для транзистора PNP).
Затем необходимо подключить отрицательный или общий вывод счетчика к коллектору, а положительный полюс счетчика – к эмиттеру. Убедитесь, что счетчик показывает обрыв цепи. (Счетчик должен показывать обрыв цепи для типов NPN и PNP.
Теперь поменяйте местами соединения так, чтобы отрицательный или общий вывод измерителя был подключен к эмиттеру, а положительный полюс измерителя – к коллектору.Еще раз проверьте, что прибор показывает обрыв цепи.
Если транзистор проходит все тесты, то он в основном исправен и все переходы целы.

Примечания:

Заключительные проверки от коллектора до эмиттера гарантируют, что основание не «продувалось». Иногда возможно, что между коллектором и базой и эмиттером и базой все еще присутствует диод, но коллектор и эмиттер закорочены вместе.
Как и в случае с германиевым диодом, обратные показания для германиевых транзисторов не будут такими хорошими, как для кремниевых транзисторов. Допускается небольшой ток, поскольку это является следствием наличия неосновных носителей в германии.

Обзор аналогового мультиметра

Хотя большинство мультиметров, которые продаются сегодня, являются цифровыми, тем не менее, многие аналоговые счетчики все еще используются. Хотя они могут и не быть новейшими технологиями, они по-прежнему идеальны для многих применений и могут быть легко использованы для измерений, подобных приведенным выше.

Хотя описанные выше тесты предназначены для аналоговых измерителей, аналогичные тесты могут быть проведены с цифровыми мультиметрами, цифровыми мультиметрами.

Часто цифровые мультиметры могут включать специальную функцию проверки биполярных транзисторов, и это очень удобно в использовании. Общие характеристики тестирования с помощью специальной функции тестирования биполярных транзисторов часто очень похожи на упомянутые здесь, хотя некоторые цифровые мультиметры могут давать значение для текущего усиления.

Использование простого теста для диодов и транзисторов очень полезно во многих сценариях обслуживания и ремонта.Очень полезно иметь представление о том, работает ли диод или транзистор. Поскольку тестеры транзисторов широко не продаются, возможность использования любого мультиметра для обеспечения этой возможности особенно полезна. Это даже удобнее, потому что тест выполнить очень просто.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования.. .

Как проверить транзистор с помощью мультиметра (DMM + AVO) – NPN и PNP

Как найти базу, коллектор, эмиттер, направление и состояние транзистора с помощью мультиметра

Как запомнить направление PNP и NPN Идентификация транзисторов и контактов, проверьте, хорошо это или плохо.

Если вы выберете эту простую тему с помощью цифрового (DMM) или аналогового (AVO) мультиметра, вы сможете:

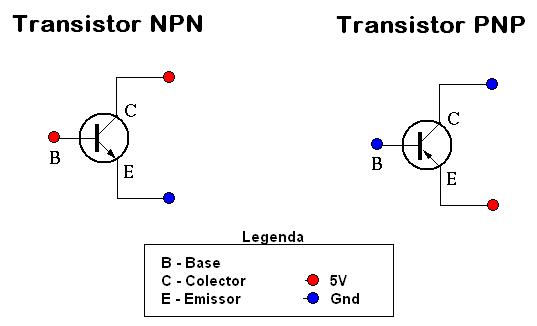

Запомнить направление транзисторов NPN и PNP
Определить базу, коллектор и эмиттер Транзистор
Проверьте транзистор, исправен он или нет.

Запомните направление транзистора PNP и NPN

PNP = заостренный
NPN = не заостренный.
, если вам кажется, что это немного сложно, попробуйте этот… он проще.

Щелкните изображение, чтобы увеличить.

PNP NPN
P = Точки N = Никогда
N = IN P = Точки
P = Постоянно N = iN

Проверить транзистор с цифровым мультиметром в режиме диода или непрерывности

Сделать Итак, следуйте инструкциям, приведенным ниже.

Удалите транзистор из цепи, т.е. отключите питание от транзистора, который необходимо проверить. Разрядите весь конденсатор (закоротив выводы конденсатора) в цепи (если есть).
Установите мультиметр в режим «Проверка диодов», повернув поворотный переключатель мультиметра.
Подключите черный (общий или -Ve) измерительный провод мультиметра к 1-й клемме транзистора, а красный (+ Ve) измерительный провод ко 2-й клемме (рис. Ниже). Вы должны выполнить 6 тестов, подключив черный (-Ve) измерительный провод и красный (+ Ve) измерительный провод к 1–2, 1–3, 2–1, 2–3, 3–1, 3–2 соответственно. просто замените измерительные провода мультиметра или переверните клеммы транзистора, чтобы подключить, проверить, измерить и записать показания в таблице (показанной ниже).Цифры красного цвета – это красный измерительный провод, а номера черного цвета – это черный (-Ve) измерительный провод мультиметра.
Проверьте, измерьте и запишите показания дисплея мультиметра в таблице ниже.

У нас есть следующие данные из приведенной ниже таблицы.

Из 6 тестов мы получили данные и результаты только по двум тестам, то есть точкам со 2 по 1 и со 2 по 3. Если мы получили точки со 2 по 1, это 0,733 В постоянного тока, а с 2 по 3 0,728 В постоянного тока. Теперь мы можем легко найти тип транзистора, а также их коллектор, базу и эмиттер.

Точка 2 – база транзистора в транзисторе BC55.
BC 557 – это транзистор PNP, в котором 2 ^nd (средний вывод – база) подключен к красному (+ Ve) измерительному проводу мультиметра.
Вообще, клемма 1 = эмиттер, клемма 2 = база и клемма 3 = коллектор (транзистор BC 557 PNP), потому что результат теста для 2-1 = 0,733 В постоянного тока и 2-3 = 0,728 В постоянного тока, т. Е. 2-1 > 2-3.

3 23 2 .733 В постоянного тока

BC 557 PNP	Точки измерения	Результат
	1-2	OL
	1-3
	2-3	0,728 В постоянного тока
	3-1	OL
	3-2	OL

Поиск базы в транзисторе
Как указано В приведенном выше руководстве общее число, найденное в приведенных выше тестах, является базовым. В нашем случае 2 терминала ^и – это базовый, а 2 – общий из 1-2 и 2-3.
2
^nd Метод с использованием цифрового мультиметра для поиска базы транзистора.
Если вы следуете той же схеме и способу подключения выводов мультиметра и клемм транзисторов один за другим на рисунке, показанном выше, на рисунках «c» и «d», красный (+ Ve) измерительный провод подключается к среднему. я.е. 2 вывода ^nd, а черный (-Ve) измерительный провод подключается к 1 выводу транзистора ^st.
Опять же, красный (+ Ve) измерительный провод подключается к среднему, то есть к 2 клемме ^и провода, а черный (-Ve) измерительный провод подключается к 3 ^rd одной клемме транзистора, и мультиметр показывает некоторое показание, например 0,717 В постоянного тока и 0,711 В постоянного тока соответственно в случае BC 547 NPN.
Общий провод – 2 ^и, подключенный к красному (+ Ve) измерительному проводу (т.е.е. P и да, два других вывода – это N), который является базовым. В случае транзистора BC 557 PNP все наоборот.
NPN или PNP?
Все просто. Если черный (-Ve) измерительный провод мультиметра подключен к базе транзистора (в нашем случае 2 клеммы ^и), то это PNP-транзистор , а когда красный (+ Ve) измерительный провод подключен к База терминала, это NPN транзистор .
Эмиттер или коллектор?
Прямое смещение EB (эмиттер – база) больше, чем CB (коллектор – база) i.е. EB> CB в транзисторе PNP, например BC 557 NPN. Следовательно, это резистор типа PNP. В транзисторе NPN прямое смещение BE (база – эмиттер) больше, чем BC (база – коллектор), то есть BE> BC, например BC 547 PNP.
Вот вывод.
Точка 2 – база транзистора в транзисторе BC547
BC 547 – это транзистор NPN, где 2 ^nd (средняя клемма – база) подключена к красному (+ Ve) измерительному проводу мультиметра.
Вообще, клемма 1 = эмиттер, клемма 2 = база и клемма 3 = коллектор (транзистор BC 547 NPN), потому что результат теста для 1-2 = 0. 717 В постоянного тока и 2-3 = 0,711 В постоянного тока, т.е. 1-2> 2-3.
OL
BC 547 NPN Точки измерения Результат
1-2 0,717 В постоянного тока
1-2
1-3 OL
2-3 OL
2-3 0,711 В постоянного тока
Проверить транзистор с аналоговым или цифровым мультиметром в Ом (Ом) Режим диапазона:

Шаги:
Отключите источник питания от цепи и удалите транзистор из схемы.
Поверните переключатель и установите ручку мультиметра в диапазон Ом (Ом)
Подключите черный (общий или -Ve) измерительный провод мультиметра к 1-й клемме транзистора, а красный (+ Ve) измерительный провод ко 2-й клемме ( Рис. 1 (a). (Вы должны выполнить 6 тестов, подключив черный (-Ve) измерительный провод к 1–2, 1–3, 2–1, 2–3, 3–1, 3–2 соответственно, всего лишь замените измерительные провода мультиметра или переверните клеммы транзистора, чтобы подключить, проверить, измерить и записать показания в таблице (показанной ниже).(Цифры красного цвета показывают выводы транзистора, подключенные к измерительному выводу Red (+ Ve) мультиметра, а числа в черном цвете показывают выводы транзистора, подключенные к измерительному выводу Black (-Ve) мультиметра (лучше). объяснение в таблице и на рис. ниже)
Если мультиметр показывает высокое сопротивление как в первом, так и во втором тестах, изменив полярность транзистора или мультиметра, как показано на рис. результат будет показан только для 2 тестов из 6, как указано выше).т.е. в нашем случае клемма транзистора 2 ^nd является BASE, потому что она показывает высокое сопротивление в обоих тестах с 2 по 3 и с 3 по 2, где красный (+ Ve) измерительный провод мультиметра подключен к 2 ^{nd Вывод} транзистора. Другими словами, обычное число в тестах – это Base, что составляет 2 из 1, 2 и 3.
Щелкните изображение, чтобы увеличить
PNP или NPN?
Теперь это транзистор NPN, потому что он показывает чтение только тогда, когда КРАСНЫЙ (+ Ve) измерительный провод (т.е.е. Клемма P, где P = положительный) подключена к базе транзистора (см. Рис. Ниже). Если вы сделаете обратное, то есть черный (-Ve) измерительный провод (т.е. N = где N = отрицательный) мультиметра подключен к клемме транзистора в последовательности (от 1 до 2 и от 2 до 3) и покажет показания в обоих тестах, как указано выше. , Клемма 2 ^nd по-прежнему БАЗА, но транзистор – PNP (см. Рис. Ниже).

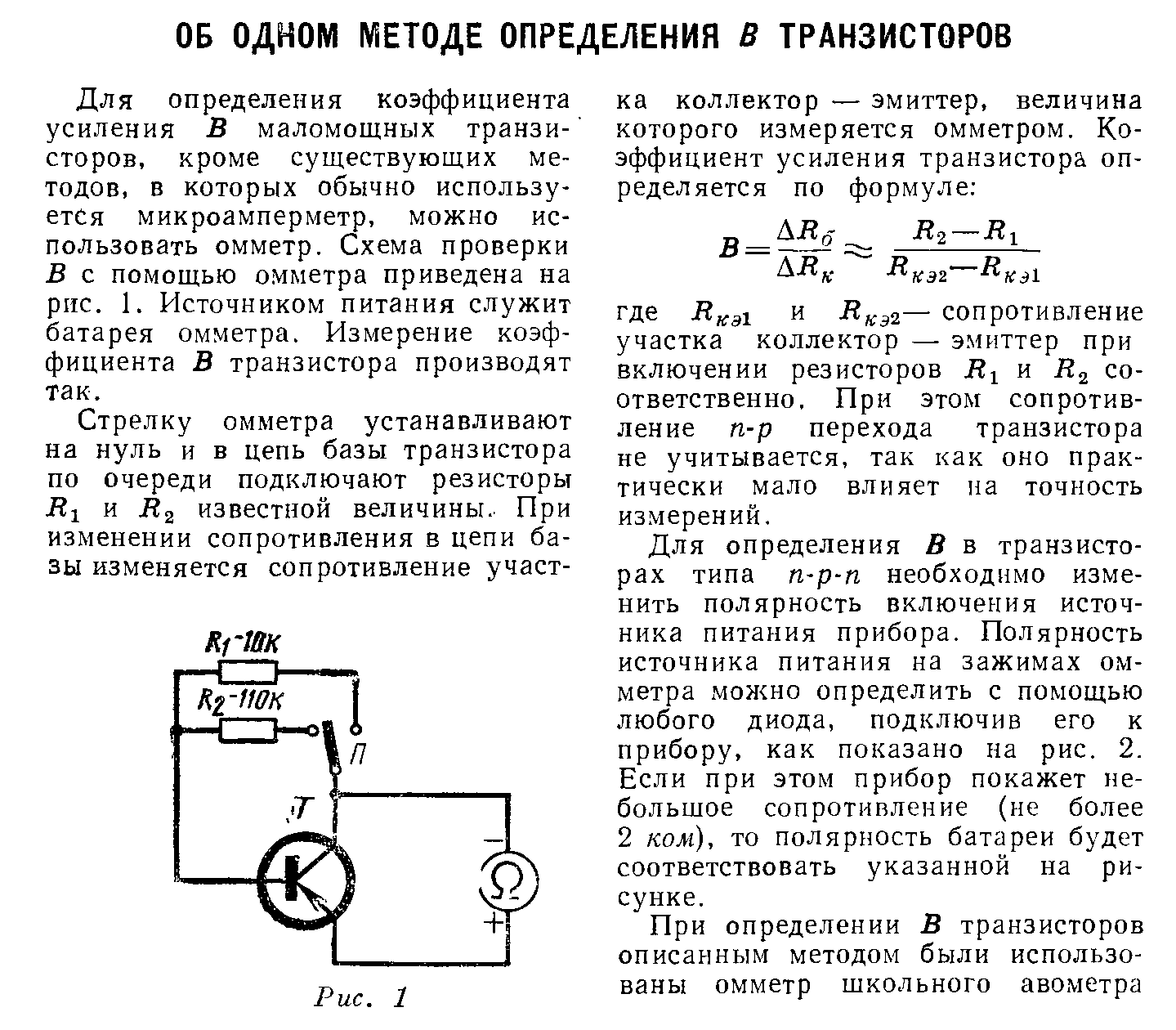

Проверить транзистор в цифровом мультиметре с транзистором или hFE или бета-режимом
hFE, также известный как beta, означает усиление постоянного тока, что означает «коэффициент усиления прямого тока гибридного параметра, общий эмиттер», используемый для измерения hFE транзистора, который можно найти по следующей формуле.
h _FE = β _DC = I _C / I _B
Его также можно использовать для проверки транзистора и его вывода, как показано на рис. 1.
Для проверки транзистор в режиме hFE, в мультиметре есть 8-контактный разъем, обозначенный PNP и NPN, а также ECB (эмиттер, коллектор и база). Просто вставьте три контакта транзистора в слот мультиметра один за другим в разные разъемы, например, ECB или CBE (поворотная ручка должна находиться в режиме hFE).
Если они отображают показания (это будет показание транзистора h _FE ), в нашем примере мы использовали транзистор BC548, который показывает бета-значение 368 (положение CBE), текущее положение на C, B, Слот E – это точные выводы транзистора (т. Е. Коллектор, база и эмиттер), а транзистор находится в хорошем положении, в противном случае замените его новым.
Похожие сообщения:
Как проверить транзистор с помощью цифрового мультиметра
Обновлено 23 ноября 2019 г.
Автор: S.Hussain Ather
Очень важно отслеживать компоненты электрической цепи. Вы можете узнать напряжение или ток, проходящие через резисторы и другие элементы схемы, чтобы убедиться, что они работают легко и безопасно. Для этих целей пригодятся различные инструменты, такие как мультиметры и омметры.
Для проверки диодов транзисторов вы можете внимательно следить за признаками неисправности транзисторов. Транзисторы используются в диодах, элементах схемы, которые пропускают электричество только в одном направлении.Они используются для усиления электрического тока до более высокого значения.
Они созданы путем помещения тонкого среза материала n-типа между двумя большими кусками материала p-типа или материала p-типа между двумя большими кусками n-типа. В этой установке материалы p-типа положительны из-за отсутствия электронов, а материалы n-типа отрицательны из-за избытка электронов.
Если вы заметили, что ваша схема не дает таких эффективных результатов, возможно, пришло время проверить транзистор. Тестирование может помочь вам выяснить, работает ли транзистор так, как могло бы быть. Вы бы использовали мультиметр, цифровое устройство, которое измеряет различные электрические свойства элементов схемы.
Процедура тестирования транзистора
Существует пять шагов для проверки транзистора в электрической цепи. Эти шаги включают подключение:
базы к эмиттеру
База к коллектору
Эмиттер к базе
Коллектор к базе
Коллектор к эмиттеру
Для NPN-транзистора эмиттер заземлен с коллектором под напряжением, которым управляет база.Для конструкции PNP коллектор заземлен с эмиттером, находящимся под напряжением.
Эти методы тестирования показывают, закорочен или открыт транзистор для биполярных транзисторов. Транзистор может по-прежнему колебаться в своих характеристиках в определенном диапазоне только в результате того, как он был спроектирован.
Чтобы начать процедуру тестирования транзистора, удалите транзистор из самой схемы. Возьмите мультиметр и подключите положительный вывод к базе транзистора. Затем подключите отрицательный вывод к эмиттеру транзистора.
На этом этапе проверьте показания мультиметра. Транзистор NPN, который функционирует должным образом, должен показывать падение напряжения от 0,45 до 0,9 вольт, а транзистор PNP должен показывать сообщение о превышении предела. Любые знаки на мультиметре, отличающиеся от этих значений, могут указывать на неисправность транзистора.
Затем подключите отрицательный вывод мультиметра к коллектору транзистора; это этап «от базы к коллекционеру». Как и в случае с предыдущим шагом, NPN-транзистор должен иметь падение напряжения между 0.45 и 0,9 вольт, в то время как PNP должно быть выше предела.
Переключение показаний
Для шага «эмиттер-база» подключите положительный вывод мультиметра к эмиттеру, а отрицательный – к базе. В этом случае показания следует поменять местами. Транзистор NPN должен показывать сообщение о превышении предела, а для PNP – падение напряжения между 0,45 и 0,9 вольт. Аналогичным образом, если положительный вывод подключен к коллектору, а отрицательный – к базе, вы должны увидеть те же результаты на мультиметре.
Для пятого и последнего шага подключите положительный провод к коллектору, а отрицательный – к эмиттеру. И в схемах PNP, и в NPN должны отображаться сообщения о превышении лимита. Поменяйте отведения друг с другом, и вы увидите одинаковые сообщения.
Также полезно определить, какой вывод соответствует какому в немаркированном транзисторе, глядя на сами падения напряжения и определяя, какие из них соответствуют каким.
Проверка транзисторов с помощью вольтметра
Неисправный транзистор иногда можно определить по частично сгоревшему или искаженному внешнему виду, но чаще всего нет видимой индикации.Один из подходов к устранению неполадок – замена заведомо исправного компонента, но это дорогостоящий способ. Кроме того, это ненадежно, потому что внешний дефектный компонент может мгновенно уничтожить замену без видимых доказательств. Разумная альтернатива – проверить транзистор. Обычный мультиметр может быстро выполнять внутрисхемные тесты, которые не являются полностью окончательными, но, как правило, предоставляют приемлемую информацию о состоянии «годен / не годен», используя либо режим проверки диодов измерителя, либо режим измерения сопротивления.
Обычная процедура тестирования предназначена для использования с цифровым мультиметром в диапазоне проверки диодов минимум 3.3 В над д.у.т. (проверяемый диод). Сначала рассмотрим процедуру тестирования полевого МОП-транзистора в расширенном режиме (то есть, когда устройство не является проводящим при 0 В, приложенном к затвору, работающему как переключатель). Подключите источник полевого МОП-транзистора к отрицательному выводу измерителя. (Удерживайте полевой МОП-транзистор за корпус или за язычок, но не касайтесь металлических частей испытательных зондов какими-либо другими выводами полевого МОП-транзистора до тех пор, пока это не понадобится. ) Коснитесь положительным выводом измерителя на затворе полевого МОП-транзистора. Теперь переместите положительный зонд в «Слив».У вас должно быть низкое чтение. Внутренняя емкость полевого МОП-транзистора на затворе теперь заряжена измерителем, и устройство «включено».
При подключении плюсового провода измерителя к стоку закоротите исток и затвор. Затвор разрядится, и показания счетчика должны стать высокими, указывая на непроводящее устройство.
МОП-транзисторы, которые выходят из строя, часто имеют короткое замыкание сток-затвор. Это может вернуть напряжение стока на затвор, где оно подается (через резисторы затвора) в схему управления, что может привести к тому, что уровни напряжения и тока превысят пределы компонентов в этой секции.Перегрузка также повлияет на любые другие параллельно включенные вентили MOSFET. Таким образом, лучше всего проверить схемы управления неработающими полевыми МОП-транзисторами. Чтобы избежать перегрузок, некоторые разработчики добавляют стабилитрон между истоком и затвором – стабилитроны выходят из строя, чтобы ограничить повреждение в случае выхода из строя полевого МОП-транзистора. Другая тактика – добавить сверхминиатюрные резисторы затвора. Они имеют тенденцию открываться (как предохранитель) при перегрузке, отключая затвор MOSFET.
Другой частый режим отказа полевого транзистора – это короткое замыкание сток-исток.Проверить проблему можно с помощью омметра. Подключите затвор устройства к клемме источника. Если путь сток-исток исправен, при установке щупов омметра в одном направлении должно быть обнаружено короткое замыкание. Другое направление должно измерять бесконечное сопротивление – или, по крайней мере, несколько мегаом. Измеряемый диодный переход – это корпусный диод полевого транзистора. Основной диод покажет катод на стоке для N-канального устройства и на истоке для P-канального устройства.
К сожалению, современные мультиметры используют низкое возбуждение для измерения сопротивления (1-2 В), чтобы простое активное зондирование элементов схемы не повредило их.Проблема в том, что тестирование полевого транзистора одним только современным мультиметром становится проблематичным. Причина в том, что для включения большинству мощных полевых транзисторов требуется напряжение смещения затвор-исток не менее 4-5 В. Полевые транзисторы логического уровня можно включать при напряжении от 0,3 до 1,5 В.
Показанная здесь простая схема N-канального полевого транзистора помогает определить, правильно ли устройство работает в качестве переключателя. Мультиметр должен показывать довольно низкое напряжение между точками 2 и 4. Измерение R _dsON устройства начинается с удаления связи между точками 1 и 2, затем измерения между точками 2 и 4 для получения приблизительного значения сопротивления на мультиметре.
Закорочив точки 1 и 2 вместе, измерьте напряжение между точкой 2 и точкой 4, затем замкните точку 3 и точку 4. Вы должны увидеть, что напряжение изменяется от низкого в первом тесте до фактического приложенного напряжения батареи (обычно 9 В).
Вы можете определить, есть ли остаточная утечка между стоком и источником, закоротив точку 3 и точку 4, а затем измерив напряжение на точке 1 питания сопротивления 100 кОм от батареи. Тогда ток утечки в миллиамперах приблизительно равен = (показания мультиметра в милливольтах) / (10 ⁴).Чтобы измерить номинальное пороговое значение V _gs (напряжение от начала до включения) полевого транзистора, замкните точку 2 и точку 3, а затем измерьте напряжение между точкой 2 и точкой 4, как и раньше.
При исследовании полевых МОП-транзисторов с p-каналом, просто поменяйте полярность батареи и используйте ту же схему. Полярность всех щупов мультиметра будет изменена на обратную, но процедура останется прежней.
Теперь рассмотрим JFET. Проверка полевого транзистора как диода (переход затвор-канал) с помощью омметра должна указывать на низкое сопротивление между затвором и истоком при одной полярности и высокое сопротивление между затвором и истоком при обратной полярности измерителя.Если измеритель показывает высокое сопротивление при обеих полярностях, соединение затвора разомкнуто. С другой стороны, если омметр показывает низкое сопротивление при обеих полярностях, затворный переход закорочен.
Теперь рассмотрим проверку непрерывности через канал сток-исток. Если вы знаете, какие клеммы на устройстве являются затвором, истоком и стоком, лучше всего подключить перемычку между затвором и истоком, чтобы устранить любой накопленный заряд на емкости PN перехода затворного канала, который может удерживать полевой транзистор в цепи. отключенное состояние без подачи внешнего напряжения.Без этого шага любое показание измерителя непрерывности через канал будет непредсказуемым, потому что заряд может или не может накапливаться в соединении затвор-канал.
Хорошая стратегия – вставить штыри JFET в антистатическую пену перед испытанием. Проводимость пены создает резистивное соединение между всеми выводами JFET. Это соединение гарантирует, что весь остаточный заряд, накопленный на PN-переходе затворного канала, рассеивается, тем самым открывая канал для точной проверки целостности цепи исток-сток.
Поскольку канал JFET представляет собой единый непрерывный кусок полупроводникового материала, обычно нет разницы между выводами истока и стока. Проверка сопротивления от истока к стоку должна дать то же значение, что и проверка от стока к истоку. Это сопротивление должно быть относительно низким (ниже нескольких сотен Ом), когда напряжение PN перехода затвор-исток равно нулю. Приложение напряжения обратного смещения между затвором и истоком должно перерезать канал и привести к более высокому показанию сопротивления на измерителе.
Это подводит нас к биполярным транзисторам. Полезно помнить, что биполярный транзистор можно смоделировать как два последовательно соединенных диода. Плавающие выводы обеспечивают две контрольные точки, а подключенные выводы являются третьей контрольной точкой с центральным отводом. Эти два диода не будут работать как настоящий транзистор, потому что соединение с центральным отводом не является полупроводниковым переходом, а модель с двумя диодами не имеет трех отдельных кремниевых слоев, как в транзисторе. Тем не менее, подключение демонстрирует базовую концепцию тестирования транзисторов и идентификации клемм.
Чтобы проверить транзистор с помощью мультиметра в режиме проверки диодов, вставьте черный щуп в общий, а красный щуп в Diode Test или Ohms. Большинство производителей подключают красный к положительной клемме внутренней батареи, но это может варьироваться, поэтому лучше всего проверить полярность с помощью второго мультиметра в режиме постоянного напряжения. Обычное испытательное напряжение 3 В.
Естественно предположить, что центральный вывод на корпусе транзистора подключается к базе, но это соглашение не является универсальным.Подключите черный зонд к базе. Кратковременно поднесите красный щуп к эмиттеру и отметьте напряжение. Затем переключите красный зонд на эмиттер. Если показания совпадают, пока все хорошо. Снимая черный щуп с базы и заменяя его красным щупом, коротко прикоснитесь черным щупом к эмиттеру и коллектору.
Если предыдущие показания были высокими, а эти – низкими, транзистор проходит статический тест. Если предыдущие показания были низкими, а эти высокие, транзистор также проходит статический тест.Если показания двух красных щупов не совпадают или показания двух черных щупов не совпадают при реверсировании щупов, транзистор неисправен.
Если идентификационные данные базы, эмиттера и коллектора неизвестны, подключите черный щуп к одному из выводов транзистора. По очереди коротко прикоснитесь красным щупом к каждому из оставшихся отведений. Если оба провода показывают высокий уровень, черный зонд подключен к базе, транзистор NPN и в норме. Если на двух других отведениях есть разные показания, переместите черный щуп к другому отведению и прикоснитесь красным щупом к оставшимся проводам.При повторении теста с черным щупом, касающимся по очереди каждого из трех выводов, вы должны иметь высокое сопротивление, а транзистор неисправен или PNP.
Снимите черную пластину и подсоедините красный зонд к одному из проводов. Затем прикоснитесь черным щупом по очереди к каждому из оставшихся проводов. Когда касаются каждого из выводов и сопротивление становится высоким, красный вывод подключается к базе, и транзистор является хорошим устройством PNP.
Если вы получаете два разных показания для двух отведений, переместите красный щуп к другому отведению и повторите тест.Подключите красный зонд по очереди к каждому из трех проводов. Если два других вывода не дают таких же показаний при прикосновении к черному щупу, это значит, что транзистор является PNP и неисправен.
Тесты мультиметра определяют, перегорел ли транзистор (разомкнут или закорочен), и дают приблизительную оценку способности транзистора к усилению. Но они не сообщают о фактических рабочих параметрах. Чтобы получить больше информации, следующим шагом будет тестер транзисторов сервисного типа. Этот прибор выполняет три измерения для биполярных транзисторов: прямой ток (бета), ток утечки база-коллектор с открытым эмиттером и короткое замыкание от коллектора к эмиттеру и базе.Измеряется H _fe, и транзистор считается исправным, если этот показатель превышает определенный уровень. Однако тест отклонит некоторые функциональные, но низкоуровневые транзисторы H _fe.
Некоторые тестеры транзисторов служебного типа могут проверять компоненты как в цепи, так и вне ее, и они способны идентифицировать неизвестные клеммы транзисторов. Поскольку H _fe различается в зависимости от устройства, тестеры транзисторов служебного типа могут давать ошибочные показания и не являются безошибочными.
В высоконадежном, интуитивно понятном и удобном тесте компонентов можно использовать осциллограф в сочетании со встроенным генератором сигналов осциллографа или с внешним автономным AFG.Конденсаторы, катушки индуктивности, биполярные транзисторы и кабели можно легко проверить и определить их значения. Сигнал от AFG подается на исследуемый компонент, и отклик отображается на осциллографе. Обычно выходной импеданс 50 Ом от AFG подается через тройник на тестируемое устройство и на аналоговый вход осциллографа. Кроме того, выход AFG OUT подключается к Trigger IN осциллографа.
Лучшие тестеры транзисторов – это приборы лабораторного уровня.Сопутствующим инструментом является индикатор кривой полупроводника. Он содержит упрощенный осциллограф в дополнение к источникам напряжения и тока, которые пользователь применяет к ИУ. На вход тестируемого транзистора подается напряжение развертки, и его выходной ток измеряется и отображается в виде графика на экране прибора. Пользователь может регулировать подаваемое напряжение, его полярность и последовательный импеданс. Когда диод подвергается изменяющемуся напряжению, отображаются различные параметры, такие как прямое напряжение, обратный ток утечки и обратное напряжение пробоя.
Ступенчатое напряжение может подаваться на входную цепь полевого транзистора или ступенчатый ток может подаваться на биполярный транзистор. Результат позволяет определить коэффициент усиления транзистора или триггерное напряжение тиристора. Чтобы оценить характеристики транзистора, представленное ему полное сопротивление («тяговое усилие») можно систематически изменять. Усилие нагрузки применяется, когда изменение импеданса нагрузки вызывает смещение центральной частоты от ее номинального значения.
Как проверить транзистор мультиметром
Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте.Спасибо вам всем!
Транзисторы действуют как затвор или переключатель для электрических сигналов с возможностью регулирования напряжения или тока. Обычно они имеют три слоя, которые сделаны из полупроводниковых материалов, которые могут проводить ток. Такими полупроводниковыми материалами являются:
Как работает транзистор
Если небольшое изменение напряжения или тока происходит во внутренних слоях полупроводника транзистора, происходит быстрое и сильное изменение тока, которое передается на весь компонент.Затем транзисторы действуют как переключатель, многократно замыкаясь и открываясь, а также как электрический затвор.
Транзисторы используются в обеих комбинациях, называемых интегральными и одиночными схемами.
Транзисторы, используемые в комбинированных / интегральных схемах, встречаются в таком оборудовании, как высокопроизводительные компьютеры, сотовые телефоны, планшеты, ноутбуки и настольные компьютеры.

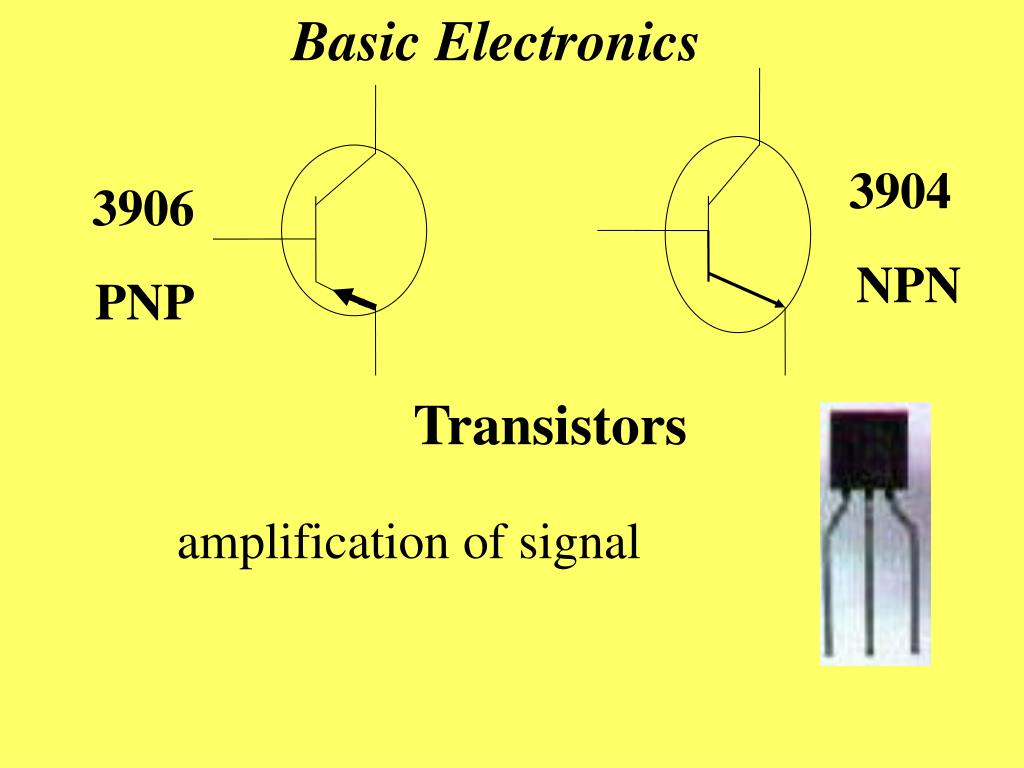

В этой статье вы услышите о различных типах транзисторов, таких как PNP и NPN.
Транзистор PNP – положительный, отрицательный, положительный.Это также известно как поиск источников.
Транзистор NPN означает отрицательный, положительный, отрицательный. Это также известно как опускание.
Итак, в чем разница между этими двумя транзисторами?
В транзисторе NPN ток обычно течет от коллектора к выводу эмиттера. С другой стороны, PNP-транзистор обычно включается, когда на выводе базы транзистора нет тока. В транзисторе PNP ток часто течет от эмиттера к клемме коллектора.
Транзистор NPN включается при высоком уровне сигнала, в то время как транзистор PNP обычно включается при очень низком уровне сигнала.

Основное различие между транзистором NPN и транзистором PNP обычно заключается в правильном смещении их соединений транзисторов. Полярности напряжения и направления тока обычно постоянно противоположны друг другу.

Когда дело доходит до мультиметров, технические специалисты и профессионалы используют их чаще всего.От цифрового мультиметра до аналогового мультиметра – этот электрический инструмент используется для диагностики и тестирования многих электрических компонентов и цепей широкого диапазона.

Когда дело доходит до тестирования или проверки транзисторов, этот универсальный компонент – мультиметр – лучше всего подходит для этой работы. Большинство цифровых мультиметров имеют встроенную функцию тестирования транзисторов. В таких случаях тестирование транзисторов становится очень быстрым и простым.

Как проверить транзистор с помощью мультиметра со встроенными функциями транзистора

Если ваш цифровой мультиметр имеет встроенную функцию тестирования транзисторов, все, что вам нужно, это выполнить следующие простые шаги:

Первый шаг – вставить транзистор в гнездо цифрового мультиметра.
После этого вам нужно установить мультиметр в правильный режим.
После завершения вы получите такие показания, как усиление (hFE). Имея это значение, вы можете перепроверять показания «не прошел / прошел» и таблицы данных.

Проверка транзистора мультиметром (настройки диодов)

Для мультиметров без встроенной функции тестирования транзисторов вы можете проверить свои транзисторы с помощью функции тестирования диодов.

Для получения точных и правильных показаний вам необходимо удалить транзистор из схемы.Ниже приведены шаги, которые необходимо выполнить:

1. Подключение базы к излучателю

Первое, что нужно сделать на этом этапе, – это подключить положительный вывод цифрового мультиметра к БАЗУ транзистора (B).

После этого подсоедините отрицательный вывод цифрового мультиметра к ЭМИТТЕРУ транзистора (E).

Если ваш NPN-транзистор в идеальном состоянии, цифровой мультиметр должен показать падение напряжения от 0,45 до 0,9 В. Для транзистора PNP ваш цифровой мультиметр должен давать показания OL (превышение предела).

2. Подсоединение базы к коллектору

На этом этапе вам нужно, чтобы цифровой мультиметр оставался положительным, провод к ОСНОВАНИЮ (B), а затем подключил отрицательный провод цифрового мультиметра к КОЛЛЕКТОРУ (C).

Для правильно функционирующего транзистора NPN цифровой мультиметр должен показывать падение напряжения от 0,45 до 0,9 В. Для транзистора PNP ваш цифровой мультиметр должен давать показания OL (превышение предела).

3. Подключение излучателя к базе

Первое, что нужно сделать на этом этапе, – это подсоединить положительный вывод цифрового мультиметра к ЭМИТТЕРУ транзистора (E).

После этого подключите отрицательный вывод цифрового мультиметра к БАЗУ транзистора (B)

.
Для исправного функционирования NPN-транзистора цифровой мультиметр должен давать показания OL (превышение предела). Для транзистора PNP ваш цифровой мультиметр должен показывать падение напряжения от 0,45 до 0,9 В.
4. Подключение коллектора к базе
На этом этапе вам нужно будет подключить положительный провод цифрового мультиметра к КОЛЛЕКТОРУ (C), а затем подсоединить отрицательный провод цифрового мультиметра к ОСНОВАНИЮ (B).
Для исправного функционирования NPN-транзистора цифровой мультиметр должен давать показания OL (превышение предела). Для транзистора PNP ваш цифровой мультиметр должен показывать падение напряжения от 0,45 до 0,9 В.
5. Подключение коллектора к эмиттеру
На этом этапе вам нужно будет подключить положительный провод цифрового мультиметра к КОЛЛЕКТОРУ (C), а затем подсоединить отрицательный провод цифрового мультиметра к ЭМИТТЕРУ (E).
Для правильно функционирующего транзистора NPN и PNP цифровой мультиметр должен давать показания OL (превышение предела).
6. Подключение эмиттера к коллектору
Наконец, вам нужно будет держать положительный вывод цифрового мультиметра на ЭМИТТЕРЕ (E), а затем подсоединить отрицательный вывод цифрового мультиметра к КОЛЛЕКТОРУ (C)
.
Для правильно функционирующего транзистора NPN и PNP цифровой мультиметр должен давать показания OL (превышение предела).
Для любого неисправного транзистора показания цифрового мультиметра будут отличаться от приведенных выше результатов.
ПРИМЕЧАНИЕ
Проверка транзистора мультиметром позволит определить только неисправность транзистора; он не определит, работает ли ваш транзистор в том диапазоне, в котором они должны работать.
подсказки
В наши дни, когда у вас неисправный транзистор, его можно заменить на Mosfet. Хотя и МОП-транзистор, и транзистор могут иметь похожие стили, функции и могут выглядеть одинаково, они оба отличаются по своим конфигурациям и характеристикам.
Основное различие между ними заключается в том, что транзисторы зависят от тока и должны увеличиваться пропорционально нагрузке, в то время как Mosfet зависит от напряжения.
Проверка транзистора цифровым мультиметром
Несколько неисправностей, которые могут возникнуть в цепи, и сопровождающие их симптомы показаны на рисунке ниже.Симптомы показаны в виде неверных измеренных напряжений. Если схема транзистора работает неправильно, рекомендуется проверить, что VCC и земля подключены и работают. Простая проверка в верхней части резистора коллектора и на самом коллекторе быстро установит, присутствует ли VCC и работает ли транзистор нормально, или находится в состоянии отсечки или насыщения.

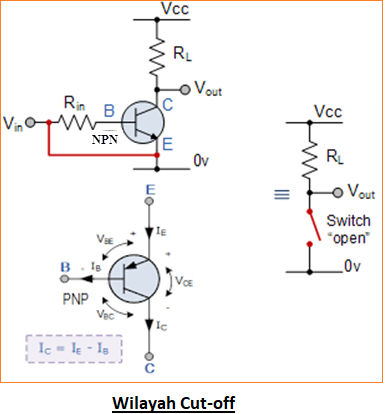

Если он в отключенном состоянии, напряжение на коллекторе будет равно VCC; если он находится в состоянии насыщения, напряжение коллектора будет близко к нулю.Еще одно ошибочное измерение можно увидеть, если на пути коллектора есть обрыв. Термин с плавающей точкой относится к точке в цепи, которая электрически не связана с землей или «постоянным» напряжением. Обычно очень малые и иногда колеблющиеся напряжения в диапазоне от мВ до мВ обычно измеряются с плавающей запятой. Неисправности на рисунке ниже являются типичными, но не отражают все возможные неисправности, которые могут произойти.
Тестирование транзистора с помощью цифрового мультиметра
Цифровой мультиметр можно использовать как быстрый и простой способ проверить транзистор на наличие открытых или коротких переходов.Для этого теста вы можете рассматривать транзистор как два диода, подключенных, как показано на рисунке ниже, для транзисторов npn и pnp. Переход база-коллектор – это один диод, а переход база-эмиттер – другой.
Хороший диод покажет чрезвычайно высокое сопротивление (или открытый) при обратном смещении и очень низкое сопротивление при прямом смещении. Неисправный открытый диод покажет чрезвычайно высокое сопротивление (или открыт) как для прямого, так и для обратного смещения. Неисправный закороченный или резистивный диод покажет нулевое или очень низкое сопротивление как для прямого, так и для обратного смещения.Открытый диод – самый распространенный тип отказа. Поскольку pn-переходы транзистора фактически являются диодами, применимы те же основные характеристики.
Положение для проверки диода цифрового мультиметра
Многие цифровые мультиметры (DMM) имеют положение для проверки диодов, которое обеспечивает удобный способ проверки транзистора. Типичный цифровой мультиметр, показанный на рисунке ниже, имеет небольшой диодный символ, обозначающий положение функционального переключателя. В режиме проверки диодов измеритель выдает внутреннее напряжение, достаточное для прямого и обратного смещения транзисторного перехода.
Когда транзистор исправен
На рисунке (а) красный (положительный) вывод измерителя подключен к базе npn-транзистора, а черный (отрицательный) вывод подключен к эмиттеру для прямого смещения перехода база-эмиттер. Если переход в порядке, вы получите показание от 0,6 В до 0,8 В, при этом 0,7 В является типичным для прямого смещения. На рисунке (b) выводы переключаются для обратного смещения перехода база-эмиттер, как показано.Если транзистор работает правильно, вы обычно получаете индикацию OL. Только что описанный процесс повторяется для перехода база-коллектор, как показано на рисунках (c) и (d). Для pnp-транзистора полярность выводов измерителя меняется на обратную для каждого теста.
Когда транзистор неисправен
Когда транзистор вышел из строя из-за открытого перехода или внутреннего соединения, вы получаете показание напряжения холостого хода (OL) как для прямого, так и для обратного смещения для этого перехода, как показано на рисунке (a).Если соединение закорочено, измеритель показывает 0 В как при прямом, так и при обратном смещении, как указано в части (b). Некоторые цифровые мультиметры имеют на передней панели тестовый разъем для проверки транзистора на значение hFE (β _DC). Если транзистор неправильно вставлен в гнездо или если он не функционирует должным образом из-за неисправного перехода или внутреннего соединения, на обычном измерителе будет мигать 1 или отображаться 0. Если значение β _DC находится в пределах нормального диапазона для отображается конкретный транзистор, устройство работает нормально.Нормальный диапазон β _DC можно определить из таблицы данных.
Проверка транзистора с функцией ОМ
Цифровые мультиметры
, у которых нет положения для проверки диодов или гнезда hFE, можно использовать для проверки транзистора на обрыв или короткое замыкание, установив функциональный переключатель в положение Ом. Для проверки прямого смещения исправного pn перехода транзистора вы получите показание сопротивления, которое может варьироваться в зависимости от внутренней батареи измерителя. Многие цифровые мультиметры не имеют достаточного напряжения в диапазоне Ом для полного прямого смещения перехода, и вы можете получить показание от нескольких сотен до нескольких тысяч Ом.
При проверке обратного смещения исправного транзистора вы получите индикацию выхода за пределы допустимого диапазона на большинстве цифровых мультиметров, потому что обратное сопротивление слишком велико для измерения. Индикацией выхода за пределы допустимого диапазона может быть мигающая цифра 1 или отображение тире, в зависимости от конкретного цифрового мультиметра.
Даже если вы не можете получить точные показания прямого и обратного сопротивления на цифровом мультиметре, относительных показаний достаточно, чтобы указать на исправное функционирование pn-перехода транзистора. Индикация выхода за пределы диапазона показывает, что обратное сопротивление очень велико, как и следовало ожидать.Значение от нескольких сотен до нескольких тысяч Ом для прямого смещения указывает на то, что прямое сопротивление мало по сравнению с обратным сопротивлением, как и следовало ожидать.
Проверка неисправного npn-транзистора
Engineering Tutorial Ключевые слова:
как проверить транзистор с помощью цифрового мультиметра pdf
как проверить транзистор с помощью цифрового мультиметра
проверить транзисторы с помощью мультиметра
проверить транзистор
как проверить транзистор
проверить транзисторы с помощью мультиметра
проверка транзисторов
проверка транзисторов npn с помощью мультиметра
как проверить транзисторы с помощью мультиметра
проверка транзисторов
.

Как проверить транзистор нпн мультиметром: Как проверить транзистор?

Как проверить транзистор?

Проверка транзистора цифровым мультиметром

Какой мультиметр будем использовать?

Пробой P-N перхода транзистора.

Обрыв P-N перехода транзистора.

NPN, PNP без выпаивания с платы

Необходимый минимум сведений

Цоколевка

Как проверить транзистор мультиметром со встроенной функцией

Проверка на плате

Проверка биполярного транзистора PNP типа

Тестируем исправность NPN транзистор

Как определить базу, коллектор и эмиттер

Как проверить транзистор мультиметром, как прозвонить транзистор

Как проверить транзистор мультиметром (тестером)

Проверка простой схемой включения транзистора

Как проверить транзистор мультиметром не выпаивая

Как проверить биполярный транзистор мультиметром

Как проверить p-n-p транзистор мультиметром

Как найти цоколевку транзистора мультиметром

Как проверить мощный биполярный транзистор и его цоколевку!!!

Как проверить биполярный транзистор мультиметром

Как проверить транзистор мультиметром?

Назначение транзистора

Конструкция мультиметра

Как проверить биполярный транзистор мультиметром

Как проверить нетипичные модели транзисторов

Как проверить полевой транзистор мультиметром

Видео с проверкой транзистора мультиметром

Как проверить транзистор простым мультиметром

Тестирование транзистора

Как проверить транзистор и диод »Электроника

Очень быстро и легко научиться тестировать транзистор и диод с помощью аналогового мультиметра – обычно этого достаточно для большинства приложений.

Как проверить диод мультиметром

Пошаговая инструкция:

Как проверить транзистор мультиметром

Пошаговая инструкция:

Обзор аналогового мультиметра

Как проверить транзистор с помощью мультиметра (DMM + AVO) – NPN и PNP

2

Как проверить транзистор с помощью цифрового мультиметра

Процедура тестирования транзистора

Переключение показаний

Проверка транзисторов с помощью вольтметра

Как проверить транзистор мультиметром

Как работает транзистор

Итак, в чем разница между этими двумя транзисторами?

Как проверить транзистор с помощью мультиметра со встроенными функциями транзистора

Проверка транзистора мультиметром (настройки диодов)

1. Подключение базы к излучателю

2. Подсоединение базы к коллектору

3. Подключение излучателя к базе

4. Подключение коллектора к базе

5. Подключение коллектора к эмиттеру

6. Подключение эмиттера к коллектору

ПРИМЕЧАНИЕ

подсказки

Проверка транзистора цифровым мультиметром

Engineering Tutorial Ключевые слова:

Добавить комментарий Отменить ответ
