Как проверить греющий кабель. Какой кабель лучше?

Чтобы оценить качество саморегулирующегося греющего кабеля необходимо изучить паспорт с заявленными характеристиками, сертификат электро- и пожаробезопасности, а также его основные внешние и рабочие свойства.

Большинство производителей заявляет общие характеристики мощности, максимальной рабочей температуры, а также срок службы. Данные параметры не являются стандартизированной величиной, то есть не проходят проверку при сертификации. Сертификат подтверждает безопасность работы нагревательного кабеля при соблюдении соответствующих условий эксплуатации.

Таким образом, рабочие характеристики кабеля, заявленные в каталогах производителя, можно проверить лишь опытным путем. Некоторые исследования довольно просты, и дают общее представление о качестве кабеля.

Более сложные испытания проводятся в специализированных лаборатория, с соблюдением условий и технологии измерения исследуемых параметров.

В приведенном примере исследуются характеристики саморегулирующегося нагревательного кабеля трех разных производителей. Кабель без оплетки, линейной мощностью 16 Вт/м, применяемый для обогрева бытовых трубопроводов под теплоизоляцией.

Состав и строение саморегулирующегося кабеля

Рабочие характеристики греющего кабеля напрямую зависят от:

Строения нагревательного кабеля (количество оболочек, их толщина, диаметр токоведущих жил).
Качества материалов, применяемых в оболочках, саморегулирующейся матрице и токоведущих жилах.
Технологии изготовления (плотность прилегания оболочек, наличие воздушных пузырьков в составе полимера).

Для соблюдения технологии исследования взято 3 отрезка греющего кабеля длиной 1м.

Для сравнения внешняя и внутренняя оболочки отделены от саморегулирующейся матрицы. Исследуются механические свойства – внешний вид, жесткость, плотность прилегания, а также измеряется толщина каждого элемента.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Толщина наружной оболочки, мм	Измерение осуществлялось микрометром	0.75	0.95	0.85
Толщина внутренней оболочки, мм	Измерение осуществлялось микрометром	0.51	–	0.5
Диаметр скрученной токоведущей жилы, мм	Измерение осуществлялось микрометром	1. 3	1.15	1.35
Количество и диаметр токоведущих жил, мм	Измерение осуществлялось микрометром	19 жил по 0.24мм	19 жил по 0.23мм	7 жил по 0.49мм

Гибкость оболочек обуславливает соблюдение минимального радиуса изгиба кабеля. Отсутствие воздушных пузырей на сгибе, умеренная упругость кабеля говорит о соблюдении технологии изготовления и равномерности толщины оболочки. Эти характеристики влияют на удобство монтажа кабеля и стойкость оболочек к внешним воздействиям. В данном исследовании Образцы №1 и №3 полностью соответствуют требованиям к механическим свойствам греющего кабеля. Образец №2 имеет более жесткую внешнюю оболочку, что делает кабель менее гибким – это усложняет монтаж на мелких деталях трубопровода.

В процессе исследования Образца №2 не удалось отделить внутреннюю оболочку от матрицы (Рисунок 1). Это значительно затрудняет зачистку токоведущих жил в процессе монтажа, увеличивая срок работ. Кроме того, при зачистке велика вероятность их повреждения.

Также на внутренней стороне внешней оболочке Образца №2 обнаружены следы спекания. Вероятнее всего была нарушена технология производства кабеля, а именно – превышена температура (Рисунок 2).

Диаметр токоведущей жилы греющего кабеля определяет максимальную длину секции греющего кабеля.

Большая максимальная длина греющей части кабельной секции позволяет:

Уменьшить количество соединений в системе обогрева, что во-первых, экономит время монтажа, а во-вторых, повышает надежность системы.
Экономит количество соединительных элементов.
Уменьшает длины силовых кабелей.

В данном исследовании максимальная длина секции Образца №3 соответствует каталожному значению, указанному производителем и значительно превышает данный параметр Образцов №1 и №2.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Сечение токоведущей жилы, мм2	Вычислено по формуле S=N3. 14d*d/4, где N – количество жил, d – диаметр жилы	0.86	0.79	1.31
Максимальная длина нагревательной секции в зависимости от сечения токоведущей жилы	Определяется допустимый длительный ток с учетом поправочного коэффициента на нагрев жилы от матрицы (К=0.61) в зависимости от сечения токоведущей жилы по ПУЭ.*	101	93	135

Для сечения 1.32мм2 принято 16А*0.61=9.76А, сечения 0.86мм2 принято 12А*0.61=7.32А, для сечения 0.79мм2 принято 11А*0.61=6.71А. Далее вычисляется по формуле L=U*Iдоп/Pуд, где L-длина секции, U=220В – напряжение сети, Iдоп – допустимый длительный ток, Pуд=16Вт/м – удельная мощность кабеля.

Таким образом, система обогрева выполненная на базе Образца №3 будет экономически более выгодной при всех прочих равных условиях.

Мощность греющего кабеля и стартовые токи напрямую зависят от сопротивления токоведущей жилы. При тестировании сопротивление и пусковой ток измеряется при комнатной температуре и при температуре кабеля -15°С. Чем ниже коэффициент стартового тока, тем меньше возрастает мощность греющего кабеля (от номинальной) при включении системы.

Меньший коэффициент стартового тока:

Экономия энергии при запуске системы
Дольше срок службы греющего кабеля (меньшее воздействие на полупроводниковую матрицу)
Меньший номинал пускозащитной аппаратуры (ниже её стоимость)
Меньшее сечение силовых кабелей
Выше надежность системы

Так как пусковой ток связан с площадью сечения токоведущей жилы, самый низкий СТ показал Образец №3.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Сопротивление в “холодном” состоянии при температуре окружающей среды, Ом	Измерение осуществлялось мультиметром при температуре Токр=24С	1570	1350	2360
Пусковой ток при температуре окружающей среды, А	Измерение осуществлялось многофункциональным измерителем мощности при температуре Токр=24С	0. 226	0.283	0.136
Пусковая мощность при температуре окружающей среды, Вт	Вычислено по формуле Pст=U*Iст, где Pст – пусковая мощность, U=220В – напряжение сети, Iст – пусковой ток	49.72	62.26	29.9
Сопротивление в “холодном” состоянии при температуре Т=-15С, Ом	Образец помещен в морозильную камеру на время не менее 4 часов. Температура морозильной камеры Т=-15С. Измерение осуществлялось мультиметром сразу после изъятия из морозильной камеры	917	840	1000
Пусковой ток при температуре Т=-15С, А	Образец помещен в морозильную камеру на время не менее 4 часов. Температура морозильной камеры Т=-15С. Измерение осуществлялось многофункциональным измерителем мощности сразу после замера сопротивления	0. 318	0.366	0.227
Пусковая мощность при температуре Т=-15С, Вт	Вычислено по формуле Pст=U*Iст, где Pст – пусковая мощность, U=220В – напряжение сети, Iст – пусковой ток	69.9	80.5	49.9
Номинальный ток в установившемся режиме, А	Измерение осуществлялось многофункциональным измерителем мощности при температуре Токр=24С спустя 15 минут после включения кабеля	0.073	0.088	0.039

Соответственно при понижении температуры пусковая мощность возрастает. Подробную таблицу зависимостей мощности греющего кабеля от температуры окружающей среды, вы можете найти в следующем разделе.

Температура нагрева саморегулирующегося кабеля, применяемого для обогрева трубопроводов под теплоизоляцией и соответствующего низкотемпературному классу Т6 по нормам не должна превышать 65°С.

Это необходимо для безопасной эксплуатации кабеля под теплоизоляцией, имеющей низкую температуру плавления, а также при обогреве пластиковых трубопроводов.

При тестировании (комнатная температура) Образец №1 показал нагрев до 61°С. Следовательно, при более низкой температуре окружающей среды под теплоизоляцией этот показатель будет гораздо выше. Образец №2 при тестировании нагрелся до 55°С. Это не критическая температура, но она находится на границе класса. Образец №3 показал температуру нагрева 43°С, что соответствует каталожному значению, а также температурному классу Т6.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Максимальная температура нагрева кабеля в установившемся режиме, С	Измерение осуществлялось пирометром в нескольких точках. В протоколе указано максимальное значение из всех измеренных	55	61	43

Несоблюдение температурного режима ведет не только к перерасходу электроэнергии, но и к возможным повреждениям трубопровода и теплоизоляции, а также выхода системы из строя.

Таким образом, можно заключить, что при внешней схожести образцов кабеля и заявленных производителем характеристиках, качество и производственные особенности саморегулирующихся лент различны. Проведенное тестирование полностью прошел только один Образец №3. Для того, чтобы убедиться в качестве приобретаемого кабеля, необходимо не только оценивать сопроводительную документацию, но и запрашивать результаты тестирований, проводимых производителями, зафиксированные в протоколах испытаний.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Греющий кабель с гарантией производителя

Саморегулирующийся кабель SAMREG 16-2

Линейная мощность: 16 Вт/м.п.
Назначение: трубопровод
Страна производства: Южная Корея
Экран: без экрана
Тип: саморегулирующийся
Вид: низкотемпературный

Цена производителя

Саморегулирующийся кабель SAMREG 24-2CR

Линейная мощность: 24 Вт/м. п.
Назначение: трубопровод / резервуар
Страна производства: Южная Корея
Экран: оплетка из луженой медной проволоки
Тип: саморегулирующийся
Вид: низкотемпературный

Цена производителя

Саморегулирующийся кабель SRG30-2CR-UV

Линейная мощность: 30 Вт/м. п.
Назначение: кровля / трубопровод / резервуар
Страна производства: Южная корея
Тип: саморегулирующийся
Вид: низкотемпературный
Применение: без взрывозащиты

Оптовый прайс

Вам также помогут статьи

Обратиться к производителю

Оптовые поставки теплого пола и греющего кабеля
Проектирование систем электрообогрева

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Применение греющего кабеля

Греющий кабель для обогрева труб водопровода

Греющий кабель применяется для предотвращения замерзания воды в трубе, делается это путем нагревания.

Разберем какие бывают греющие кабели и что за механизм находится в основе их работы. Греющий кабель бывает резистивный и саморегулирующейся. Резистивный опять же бывает разных видов: одножильный и двужильный, а также еще один подвид – зонально-резистивный.

Слева резистивный, справа саморегулирующий греющий кабель.

Резистивный греющий кабель для водопровода

Резистивный кабель от слова резистивность, что означает сопротивляемость. Принцип его работы очень прост: внутри этого кабеля жила из сплава с большим сопротивлением. Когда по нему проходит ток, кабель выделяет тепло. Соответственно если жила одна, то к источнику питания необходимо подсоединить оба противоположных конца, то есть проложить кабель вдоль точки обогрева и вернуть второй конец к розетке (замкнуть “петлю”). На двужильный же кабель на конце просто устанавливается или уже установлена производителем концевая заделка.

Чтобы “не перестараться” с обогревом с резистивными кабелями обязательно устанавливать терморегулятор! Терморегулятор ограничивает температуру нагрева и не даст перегореть кабелю или расплавить трубу, также с помощью него можно настроить температуру включения.

На схеме подключение резистивного кабеля одножильного (слева) и двужильного (справа)…

К основным преимуществам резистивного греющего кабеля относится невысокая стоимость и высокое удельное тепловыделение.

Конструктив резистивных проводников не позволяет резать кабель на участки нужной длины. Также запрещается укладывать витки кабеля с пересечением или даже близко друг к другу, так как возможно произойдет перегрев металлических сердечников и выход изделия из строя.

Зонально-резистивный греющий кабель

Также его называют – секционный резистивный кабель. В этом кабеле проложена нагревательная спираль, в которой через равные промежутки есть контакт с токоведущими жилами, благодаря этому формируются зоны тепловыделения соединенные параллельно. Соответственно данный тип кабеля можно резать на куски необходимой длины, но только кратно этому промежутку! Кратность зависит от производителя, может быть и 1 метр и 10…

Схема секционно-резистивного нагревательного кабеля «RIM»

Саморегулирующий греющий кабель для водопровода

Саморегулирующийся кабель имеет следующий принцип работы: замкнутого контура (“петли”) как такового там нет, но между двух жил имеется сложный полимер, который при остывании образует мосты проводимости, то есть именно в точке охлаждения замыкается “петля”. Соответственно начинает “течь” ток и разогреваться жилы (и первая, и вторая), то есть по всей длине кабеля будет разная температура.

К достоинствам саморегулирующегося нагревательного кабеля относится надежность в эксплуатации, регулировка мощности на отдельных участках кабеля, возможность отрезать куски необходимой длины.

При использовании самрегов термостаты уже не нужны, из названия следует, что температуру регулирует сам кабель, перегрева не произойдет!

Различия греющих кабелей одного типа

Греющие кабели отличаются оболочками. Соответственно, те которые можно монтировать внутрь трубы с питьевой водой должны иметь специальную пищевую наружную оболочку, а для внутреннего обогрева канализации у кабеля должна быть химически стойкая внешняя оболочка. Экранированные или нет, экран – это заземление. Отличаются также и размерами, для внутреннего использования кабеля изготавливаются меньшего сечения – для удобства протаскивания и, чтобы занимать меньше пространства внутри трубы.

Как подобрать греющий кабель по мощности

По мощности кабели отличаются, начинаются они с 10 ватт. Точный расчет мощности кабеля включает в себя: температуру воды, теплопотери трубы и термоизоляцию трубы, но слишком утомителен и сложен для обычных граждан, поэтому, чтобы облегчить выбор опытным путем выведены следующие усредненные рекомендации для обогрева труб диаметром:

до 40 мм: 16 Ватт на метр;
от 40 до 60 мм: 24 Ватт на метр;
свыше 60 мм: 30 Ватт на метр;
свыше 100 мм: 40 Ватт на метр;
внутри труб до 40 мм достаточно будет 10 Ватт на метр.

Все рекомендации предоставлены учитываю теплоизоляцию труб, которую желательно предусмотреть, чтобы не греть воздух.

Сколько потребляет греющий кабель электричества

Резистивный греющий кабель потребляет постоянное количество электроэнергии, соответственно посчитать сколько именно в час – можно просто, перемножив паспортное значение мощности в Вт/м на количество метров. В случае с саморегулирующим кабелем многое зависит от температуры воздуха и теплоизоляции, как правило, если она имеется (хоть какая), то можно снижать теоретическое потребление самрега от номинальных паспортных значений приблизительно в два раза.

Температура нагрева греющего кабеля

Саморегулирующийся греющий кабель нагревается до температуры в зависимости от его исполнения и вне зависимости от его мощности:

Низкотемпературные – до +65 ºС;
Среднетемпературные – до +120 ºС;
Высокотемпературные – до +240 ºС.

Температура нагрева резистивных кабелей зависит от мощности и от производителя.

Температура нагрева греющих кабелей секционно-резистивного типа фирмы «RIM».

Обязательна ли теплоизоляция

Независимо от типа, способа монтажа греющего кабеля и температур по вашему региону на трубопровод следует смонтировать теплоизоляцию. Иначе на обогрев будет расходоваться больше количества энергии. В случае невозможности теплоизоляции труб с ограниченным доступом, кабель необходимо выбирать большей мощности, чем в указанных выше рекомендациях.

Причины поломки греющих кабелей

Если не брать в расчет брак при производстве некачественных кабелей, то к основным причинам выхода из строя можно отнести:

Низкое напряжение в сети. Кабелю нужно паспортное значение напряжения, если у вас по факту оно сильно меньше, его может не хватить для обогрева;
Саморегулирующиеся кабеля выходят из строя от частых включений/выключений. Количество зависит от производителя, однако все равно желательно держать этот тип кабеля постоянно включенным на период необходимого обогрева;
Некачественное сращивание с питающим кабелем;
Неправильная концевая заделка.

Концевая заделка

Концевая заделка выполняется для того, чтобы не было короткого замыкания между жилами. Подробная инструкция на схеме ниже. Кабель отрезается ступенькой (шаг 2), чтобы концы дальше развести друг от друга (доп. защита), также нужно добиться полной герметичности, в случае использования кабеля в контакте с водой, например внутри трубы.

На изображении представлена инструкция по выполнению концевой заделки секционно-резистивного нагревательного кабеля «RIM». Если у вас не секционный кабель, то и “точек контакта” в кабеле нет, соответственно шаг № 1 исключается.

Как подключить греющий кабель

Для подключения греющего кабеля необходимо произвести изоляцию оголенных концов кабеля, смонтировав на один конец концевую заделку, а на другой монтажный вывод. Монтажный вывод соединить с питающем кабелем на конце которого есть вилка для подключения в сеть. Используются для этого готовые комплекты термоусадочных трубок (обжимные муфты) для подключения греющего кабеля. Наглядная схема подключения саморегулирующего греющего кабеля к сети на видео ниже.

Подключение резистивного греющего кабеля к сети происходит через терморегулятор, схема ниже.

Схема подключения резистивного греющего кабеля через терморегулятор

Как проверить греющий кабель

Проверить греющий кабель на целостность можно мультиметром, для этого переводим устройство в режим измерения сопротивления (см. картинку ниже) и подсоединяем щупы к жилам:

Чтобы проверить повреждение (не закоротились ли между собой жилы), подсоединяем один щуп к первой жиле, второй ко второй. Если показывает 0 (нуль) и зазвучал сигнал, то есть КЗ – кабель поврежден.
Если хотим проверить целостность жилы по всей длине (нет ли разрыва), то подсоединяем щупы к двум разным концам одной жилы, в этом случае должно показать короткое (КЗ), то есть нуль и звуковой сигнал – это норма, кабель целостный.
Режим проверки сопротивления греющего кабеля на целостность мультиметром.

Проверка мультиметром покажет только уже существующее замыкание, чтобы проверить потенциальное повреждение изоляции (еще не критическое) необходимо проверить сопротивление изоляции между токопроводящими жилами и землей (металлическая оплетка), используя мегомметр 2500 В постоянного тока (мин. 500В). Присоединить отрицательный (-) вывод к металлической оплетке греющего кабеля, а положительный (+) вывод – к токоподводящим жилам греющего кабеля. Какой бы ни была длина кабеля, минимальное сопротивление изоляции должно составлять 10 мега Ом.

Сопротивления изоляции необходимо проводить на трёх уровнях напряжения: 500, 1000 и 2500 В постоянного тока. Проверка сопротивления изоляции только 500 и 1000 В может не выявить серьезных повреждений.

Также до начала монтажа рекомендуется подключить греющий кабель к сети и проверить его на качество нагрева. Проверка кабеля должна быть проведена до монтажа, но после того, как будет выполнена изоляция концевой заделки.

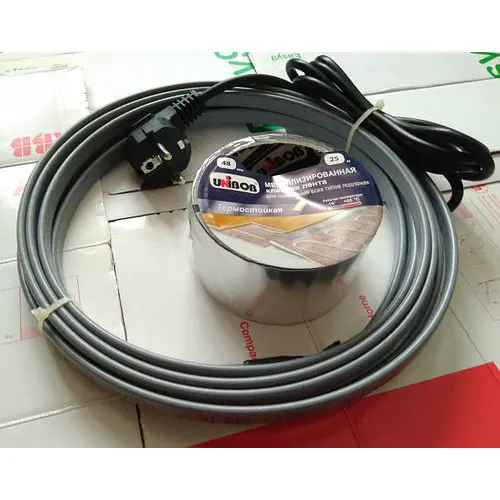

Монтаж греющего кабеля на трубу снаружи

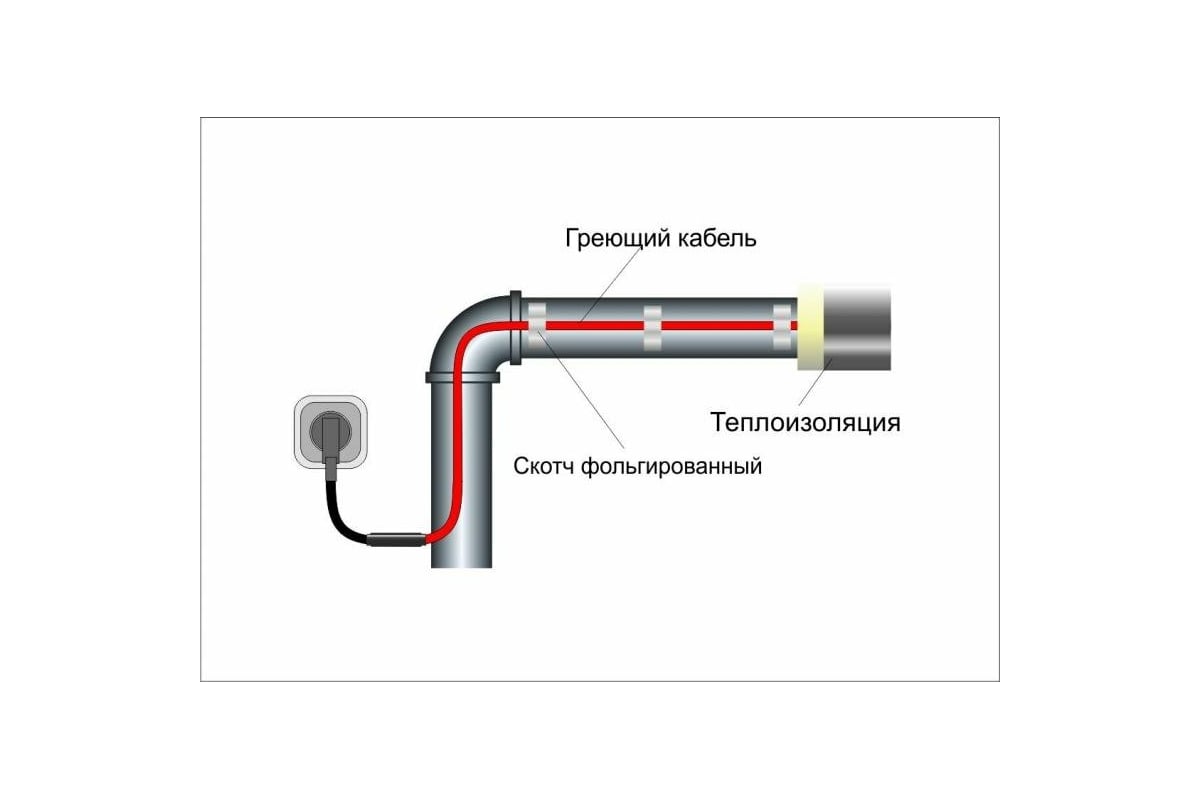

Среди способов монтажа греющих кабелей снаружи трубы существует линейная прокладка (при этом можно проложить несколько кабелей) и намотка по спирали. Последняя используется на трубах большого диаметра, когда линейная мощность, получаемая при прямой укладке, является недостаточной, или в случае, когда требуется равномерный нагрев.

Чем фиксировать нагревающий кабель:

алюминиевая клейкая лента
пластиковые хомуты-стяжки
стеклотканевый скотч

Основное правило монтажа – не допускайте пересечения нагревательных кабелей.

Не обязательно полностью закрывать нагревательный элемент алюминиевой клейкой лентой, но это рекомендуется, так как будет улучшена теплоотдача за счет более плотного прилегания греющего кабеля и трубопровода.

Это исключает риск получения ожогов от нагревательного кабеля. Этот тип монтажа настоятельно рекомендуется на фланцах, клапанах, точках разбора. Для закрепления на крышах или на поверхности, где нельзя использовать крепёж, Тэн монтируется

После фиксации кабеля на трубу необходимо надеть кожух теплоизоляционный и желательно проклеить стыки теплоизоляции алюминиевым скотчем.

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы водопровода в целом сложностей не доставляет. Необходимо приобрести специальный сальник (муфта), который обеспечивает герметичность ввода кабеля. И подобрать тройник, в который будет присоединяться греющий кабель через сальник. На видео ниже все предельно понятно.

Главное стараться избегать прямых и острых углов при укладке кабеля во внутрь трубы, чтобы не повредить целостность кабеля. И выбирайте качественный кабель и сальники.

Ремонт нагревательного кабеля – как своими руками отремонтировать греющий кабель

Как самому отремонтировать нагревательный кабель?

Любая система, будь то обогрев полов, пандусов, лестниц и т. д., рано или поздно выходит из строя. Для устранения неисправностей нагревательных приборов целесообразно тут же обратиться к специалистам, т.к. это весьма специфическое и сложное дело, требующее определенных знаний и опыта работы. Но и своими руками сделать это вполне возможно, если вы твердо уверены в своих силах.

Часто бывает, что при установке в ванной комнате пандусов или нового напольного покрытия целостность греющего кабеля нарушается, случается замыкание и «сгорание» всей системы.

Обрыв кабеля – довольно неприятная проблема, которая требует демонтажа напольного покрытия. Любой ремонт, помимо дискомфорта, требует весомого денежного вклада. Но сегодня существуют специальные приборы, позволяющие проводить диагностику своими руками и быстро находить места замыкания и обрывов. Это позволит избавиться от лишних хлопот, связанных с тратой времени и денег, ведь вы будете вскрывать только пару плиток непосредственно над местом нарушения целостности провода.

Поиск неисправностей нагревательной системы

Перед тем, как приступить непосредственно к ремонту, необходимо провести диагностику отопительной системы, чтобы уточнить, какой же именно ее элемент вышел из строя.

Выделяют два типа диагностических работ:

Быстрая диагностика – проводится замер сопротивления цепи греющего кабеля, термостата, изоляции
Полный комплекс диагностических работ проводится после вскрытия полов. Находят не только «слабое» место неисправного прибора, но и какого типа поломка стала ее причиной

Для того чтобы проверить греющий кабель, необходимо провести замер его электросопротивления и сопротивления его изоляционной поверхности, чтобы сравнить полученные показания с данными технического паспорта. Погрешность между ними не должна превышать 5%. Если сопротивление больше этого значения, то кабель почти наверняка поврежден. В случае полного обрыва провода, сопротивление межу кабелем и оплеткой падает.

Как собственноручно найти место неисправности греющего провода

При проверке других элементов вы подтвердили их исправность, и, значит, именно нагревательный кабель стал причиной нарушения работы отопления полов. Скорее всего, произошло его повреждение или обрыв.

Сначала необходимо отключить систему от источника питания (электросети), а греющий провод – от термостата.

Чтобы найти место неисправности, необходим высоковольтный генератор и аудио-детектор, работающий по принципу металлоискателя.

Иногда для диагностики применяют термопластины. Они эффективны только в том случае, если возникает токопроводящий мостик. Невысокое напряжение, которое вызывает незначительный нагрев элемента, в этом случае легко выявляется наложением термопластины.

Ремонт греющего кабеля своими руками

Вы нашли место обрыва или неисправности провода. Теперь необходимо аккуратно снять плитку над этим местом. Для ремонта кабеля своими руками нужно снять всего лишь несколько плиток, или же, если это возможно, выпилить часть плитки и после заново ее установить на это же место.

Для накладки муфты обычно требуется не более 10-25 см нагревательного провода.

Если проблема с греющим кабелем, проходящим за пределами помещений (например, отопительная система крыш, балконов, лестниц и т. д.), произошла в холодное время года, то ремонт кабеля своими руками лучше перенести на лето. При низкой температуре и высокой влажности воздуха достаточно трудно обеспечить сухие области для безопасного ремонта. Однако если вы решите обратиться к специалистам сервиса YouDo, то проблема отпадет сама собой – профессиональные мастера способны обеспечить ремонтные работы в любое время года.

Для того чтобы произвести правильный ремонт нагревательного кабеля своими руками, необходимо очистить его концы с уступом.

Все поврежденные кабели связываются с помощью обжимных муфт и усадочной трубки. Токоведущие жилы связываются только с токоведущими, а резистивные с резистивными. Экранирующий кабель соединяется отдельно.

Потом на место повреждения насаживается при помощи фена муфта, выполненная из клеевой термоусадки. Благодаря этому проводу обеспечивается полная непроницаемость соединения. Обычно специалисты рекомендуют сразу же восстановить напольное покрытие.

Отопление пола лучше запускать, выждав примерно неделю, чтобы плиточный клей успел подсохнуть.

Такова правильная последовательность выполнения ремонта нагревательного кабеля, выполняемого своими руками.

Квалифицированный ремонт нагревательной системы отопления, а именно нагревательного кабеля, послужит гарантом долгосрочной службы прибора, а также вашей безопасности.

Вся работа, связанная с напряжением электрической цепи, требует знаний и определенных навыков, а также жесткого соблюдения правил техники безопасности. Если самостоятельно сделать расчеты не удается, можно обратиться к специалистам сервиса YouDo, которые выполнят заказ профессионально, быстро и недорого.

Как правильно проверить нагревательный кабель после его укладки при сдаче объекта.

Долговечность работы любого нагревательного кабеля зависит от целостности его внутренней и наружной изоляции. И т.к. уложенный нагревательный кабель является скрытой проводкой, который должен прослужить, как минимум до следующего капитального ремонта, то диагностика его состояния является очень важным моментом.
Очень часто монтажники нагревательных систем поверхностно проводят такую диагностику, используя при этом только мультиметр (тестер) для измерения сопротивления нагревательных жил или ограничиваются включением напрямую в сеть 220 В на непродолжительное время для проверки кабеля на нагрев. Такая диагностика является неполной и зачастую ошибочной, и может привести к ремонту нагревательной системы через некоторое время, когда уже все строительные работы завершены. Отремонтировать нагревательный кабель после нескольких месяцев или лет эксплуатации намного сложнее, потому что уже не найти часто заказную такую же плитку, нет монтажника с фотографиями, который укладывал эту нагревательную систему, нужен специалист с материалами, который восстановит после ремонта кабеля напольное покрытие, большие неудобства от разрушений в жилом помещении.
Итак, срок службы нагревательного кабеля или его долговечность работы зависит от сопротивления изоляции. Нормы, которые существуют в электротехнике по отношению в силовым электрическим кабелям не подходят при диагностике для нагревательных кабелей. Так, значение сопротивления изоляции не менее, чем в 20 МОм (по нормам Европейских производителей) по опыту ремонта нескольких сотен нагревательных систем слишком мало и указывает на наличие повреждения или затекания водой. Сопротивление изоляции нагревательного кабеля или тонкого мата должно быть не менее 1 GOм (1000 МОм) , а зачастую оно является выше 20 GOм.
Прибор, который определяет сопротивление изоляции, называется мегомметр. Он может быть, как стрелочным с механической ручкой, так и электронным с цифровой индикацией, главное, чтобы мегомметр выдавал напряжение при измерении не менее 2500 В. Почему 2500 В? Очень часто, при проведении диагностики нагревательного кабеля с повреждением изоляции мегомметр на 1000 В может показывать даже несколько сотен МОм, а при 2500 В сопротивление изоляции упадет к нулю, что укажет на повреждение кабеля и необходимость ремонта. Не следует надеяться, что нагревательный кабель с повреждением изоляции будет работать очень долго, максимум через несколько лет он все равно отгорит и встанет вопрос ремонта. Поэтому правильная диагностика нагревательного кабеля после его укладки, заливки стяжки, укладки финишного напольного покрытия, при подключении терморегулятора является необходимым этапом при сдаче нагревательной системы. Будет большим плюсом, если составляется акт замеров сопротивления изоляции, что будет свидетельством передачи полностью исправной нагревательной системы другим строительно-монтажным бригадам.

Пример ремонта двухжильного нагревательного мата VERIA (Дания), установленного на кухне, где после проведения диагностики было выявлено низкое значение сопротивления изоляции.

Мегомметр переключен на 1000 В и сопротивление изоляции мата по всем показателям как будто в норме. Нагревательные жилы целые и их сопротивление соответствует паспортным значениям.

Мегомметр переключен на 2500 В и сопротивление изоляции падает на 0. Нужен поиск места повреждения и необходимость ремонта нагревательного мата.

Проведен поиск места неисправности и открылась следующая картина состояния нагревательного мата. Как долго он смог бы проработать?

Сопротивление изоляции остальной части мата отличное, можно устанавливать клеевые термоусадочные муфты и укладывать напольное покрытие.

Было бы намного неприятнее для заказчика, если пришлось ремонтировать теплый пол со временем эксплуатации, сбивая заказную плитку по 120 Евро и часть мозаики по 500$.

Небольшое видео о диагностике нагревательного мата DEVI с измерением сопротивления изоляции мегомметром на 2500 В.

Видео о диагностике мегомметром нагревательных матов VERIA после демонтажа стяжки над ними.

Видео об определении нарушений изоляции нагревательного кабеля при диагностике мегомметром с рабочим напряжением 2500 В.

Определение места повреждения нагревательного кабеля после демонтажа подоконника на балконе.

Видео о ремонте нагревательного мата на лоджии. Поиск и устранение разных типов повреждений с установкой муфт.

Видео о переделке теплого пола с укладкой нового нагревательного мата.

Видео о ремонте нагревательного мата с установкой соединительных муфт.

Видео о ремонте нагревательного мата DEVI.

Диагностика и ремонт нагревательного мата.

Диагностика и ремонт нагревательного кабеля.

К чему приводит не проверка нагревательного мата после монтажа теплого пола.

Диагностика мегомметром нагревательного кабеля. Мегомметр на 1000В или всё таки на 2500В?

Как подключить греющий кабель – 3 способа при обогреве водопровода.

Обогрев водопроводных и канализационных труб осуществляется специальным греющим кабелем. В основном для этого дела применяются саморегулирующиеся модели.

Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты по выбору и укладки такого кабеля НА трубах и В трубах, читайте в отдельной статье.

Здесь же мы подробно рассмотрим все способы и нюансы подключения греющего кабеля к питающим проводам 220в.

Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку.

Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности кто-то вообще использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет.

Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:

с установкой соединительной муфты

без установки муфты

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

с установкой муфты через прессуемые гильзы

без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.
Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.
Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.
Под ним запрятана, так называемая матрица с медными жилами по бокам.
Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.
Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.
Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3
Не обжимайте гильзы обычными пассатижами.
Они никогда не создадут нормальный контакт в таком ответственном месте соединения.
Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.
В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.
После обжима вставляете на каждую жилку маленькие термоусадочные трубки.
Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.
Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.
Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.
Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.
Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.
Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.
Заземляющий проводник обязательно должен быть длиньше всех остальных.
Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.
После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.
Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.
Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.
Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.
Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).
Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.
В итоге у вас получится соединение, в котором каждая рабочая жила:
герметична друг от друга
герметична от оплетки
Даете соединению время остыть и переходите к заземлению.
Заземляющая оплетка
Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.
С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.
Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.
Ошибка №7
Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.
Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.
В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.
С обратной стороны в нее запускаете скрученную в косичку оплетку.
Ошибка №8
При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.
Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.
Ошибка №9
Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.
Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.
Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.
Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.
Но это при условии, что кабель у вас не круглого сечения.
Прямое подключение греющего кабеля без муфт
Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?
Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.
А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.
Подобные комплекты выпускает компания Eltherm.
Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.
Освобождаем оплетку и скручиваем ее в жгут.
Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.
На заземление также натягивается трубка.
После этого все жилки и оплетка прессуются втулочными наконечниками.
Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.
А еще лучше сразу монтировать дифф.автомат.
Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.
Ошибка №10
Очень многие забывают про пусковой ток.
Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!
Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.
Изоляция проверяется между:
оплеткой и трубой
оплеткой и рабочими жилами
Заделка конца греющего кабеля
Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.
Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.
Далее удаляете оплетку. Сделать это можно двумя способами.
Ошибка №11
Кто-то советует ее полностью выкусить «заподлицо».
Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.
Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад.
Саму матрицу и жилы зачищать не нужно.
Ошибка №12
Но и оставлять конец в заводском виде при этом не рекомендуется.
Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.

Что это в итоге дает?
конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку
вы исключите случайное замыкание жил между собой
А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.
После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.

Пока он горячий, его нужно прижать пассатижами.
Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.

Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.
При неудовлетворительных результатах муфту придется переделать.
Статьи по теме
Запрос в тех поддержку: “Греющий кабель для трубы”
Запрос в тех поддержку
Пожалуйста, прежде чем задавать свой вопрос, ознакомьтесь с ответами на уже заданные вопросы. Возможно, ответ на аналогичный вопрос уже есть. Заданные вопросы и ответы на них сгруппированы по категориям товаров.
Задать свой вопрос
Задача – обогрев трубы водопровода зимой, находящегося на воздухе, один раз в неделю (баня), осталное время труба будет пустая. Реализуем ли такой способ на вашей кабельной продукции?
Ответ Вопрос:
Задача – обогрев трубы водопровода зимой, находящегося на воздухе, один раз в неделю (баня), осталное время труба будет пустая. Реализуем ли такой способ на вашей кабельной продукции?
Ответ:
Да, реализация такого способа обогрева возможна на производимой нашим заводом продукции. Так же обращаю Ваше внимание, что трубопровод должен обязательно иметь теплоизоляцию.
Обращайтесь – мы подберем для Вас один из вариантов, представленных на сайте
Скрыть
Я приобретал у вас кабель саморегулирующийся нагревательный 25ФСЛе-СТ. Кабель проложен в канализационной трубе для ливневой канализации и стоков с крыши. Зимой вода замерзла и кабель не отогрел ее. Как проверить целостность и работоспособность кабеля?
Ответ Вопрос:
Я приобретал у вас кабель саморегулирующийся нагревательный 25ФСЛе-СТ. Кабель проложен в канализационной трубе для ливневой канализации и стоков с крыши. Зимой вода замерзла и кабель не отогрел ее. Как проверить целостность и работоспособность кабеля?
Ответ:
Основным контролируемым параметром саморегулирующегося кабеля является его мощность. Именно ее и необходимо Вам замерить (например токовыми клещами) и сверить данные с тех. документацией (паспорт на кабель). В вашем случае, замерзания воды в трубах, необходимо рассматривать проект в целом. Управляющая автоматика, размеры трубы и примерный теплотехнический расчёт, с учетом температурного режима применения кабеля.
Так же хотим отметить, что возможно и повреждение кабеля в процессе эксплуатации, монтажа. Если вы приобретали кабель у нас или у стороннего продавца (с учетом того, что покупателем выступали как физ. лицо), то можете обратиться к нам с Претензией для проведения диагностики.
Скрыть
Какой выбрать кабель для обогрева труб, который меньше всего потребляет электроэнергию
Ответ Вопрос:
Какой выбрать кабель для обогрева труб, который меньше всего потребляет электроэнергию
Ответ:
Во-первых, потребление электроэнергии будет в первую очередь зависеть от тепловых потерь от трубопровода. Чем лучше будет тепло-изолирована труба, тем меньше будет потребление электроэнергии. Во-вторых, потребление электроэнергии можно минимизировать, если использовать регулятор для труб РТ-300 (с датчиком), который будет включать и выключать нагревательный кабель только при необходимости. В этом случае, потребление будет минимальным. За сезон нагревательный кабель при выполнении этих двух условий может включаться только в очень сильные морозы.
Скрыть
Какую мощность будет потреблять Freezstop (самрег) при температуре выше 0 град.
Ответ Вопрос:
Какую мощность будет потреблять Freezstop (самрег) при температуре выше 0 град.
Ответ:
Если принять в расчет саморегулирующийся нагревательный кабель Freezstop 25K, кабель будет применяться для обогрева кровли, принимаем температуру окружающего воздуха +2градуса. В при данных условиях тепловыделение будет около 27Вт/м.п. Если при этой же температуре окружающего воздуха выпадет снег или кабель будет находиться в воде, то тепловыделение может возрасти и составить около 35…40Вт/м.п.
Скрыть
За сколько времени кабель разморозит трубу? Я понимаю, что точного ответа нет, т.к. все зависит от глубины залегания трубы, температуры окружающей среды, теплоизоляции и диаметра трубы. Но может есть все же какие-нибудь лабораторные просчеты температуры скажем на глубине 1м при определенной температуре, окружающей среды, а не результаты испытаний на воздухе?
Ответ Вопрос:
За сколько времени кабель разморозит трубу? Я понимаю, что точного ответа нет, т.к. все зависит от глубины залегания трубы, температуры окружающей среды, теплоизоляции и диаметра трубы. Но может есть все же какие-нибудь лабораторные просчеты температуры скажем на глубине 1м при определенной температуре, окружающей среды, а не результаты испытаний на воздухе?
Ответ:
Наши нагревательные кабели предназначены для предотвращения замерзания трубы, а не для ее разморозки. Но если у Вас труба уже замерзла, то для ее оттаивания потребуется значительное количество времени, как правило не менее 48 часов.
Скрыть СПАСИБО!
Ваша заявка ПРИНЯТА
Наши специалисты перезвонят Вам в течении рабочего дня c 8-30 до 17-00
Вы можете заказать монтаж покупаемого оборудования
Заказать монтаж
Монтаж не нужен
Отличие резистивного кабеля от саморегулирующегося.
Критерий Резистивный кабель Саморегулирующийся кабель
Локальный перегрев в месте перехлеста нитей кабеля Кабель поддерживает постоянную мощность по всей длине => в месте перехлеста перегревается, что вызывает быстрое старение и разрушение материала кабеля в этом месте Уменьшает потребляемую мощность в местах перехлеста за счет свойств “матрицы”
Пусковые токи Начальные токи превышают номинальное значение на 10-15% => автоматика по номинальным параметрам Начальные токи превышают номинальное значение в 2 раза => автоматика выбирается по параметрам пуска => удорожание щита управления обогревом
Устойчивость к механическим воздействиям (давление шага, перегиб, перекрутка и т.д.) Сильная деформация кабеля приводит к деформации жилы в сторону уменьшения площади сечения проводника, благодаря чему в данном месте уменьшается сопротивление и образуется локальный перегрев Деформация “матрицы” не влияет на работу кабеля
Максимальная длина За счет варьирования сопротивления греющей жилы удается достигнуть больших длин, сопротивление включено последовательно Саморегулирующаяся матрица установлена между жилами, имеющими конечное сечение и соответствующие ограничения по току, при большой длине секции жилы греющего кабеля со стороны холодного конца перегреваются и происходит отслоение материала матрицы от медного проводника => кабель локально выходит из строя
Обогрев кровли (змейка) Благодаря круглому сечению легко раскладывается Кабель имеет форму ленты, за счет чего при частой укладке кабель лежит на ребре, что менее эффективно
Обогрев кровли (желоба) Скапливающаяся в желобах грязь обволакивает кабель, в результате чего происходит “запирание” тепла и локальный перегрев Благодаря эффекту саморегуляции кабель локально снижает мощность и “запирания” тепла не происходит
Обогрев кровли (водосточные трубы) Высокая вероятность пересечения нитей кабеля, запирание тепла, благодаря скапливающемуся мусору=> перегрев Пересечение нитей не провоцирует перегрев, устойчив к “запиранию” тепла
Обогрев площадок Постоянная мощность => стабильный разогрев даже в экстремальных условиях (при очень низкой температуре) При низкой температуре выделяет большую мощность => быстрее происходит нагрев Экстремальные условия (очень низкая температура) => крайне высокие значения пускового тока могут спровоцировать отслоение “матрицы” от токоведущей жилы => выход кабеля из рабочего состояния (уменьшение погонной мощности кабеля)
Обогрев резервуаров Постоянная мощность => стабильный разогрев в любых условиях, устойчивое поддержание положительной температуры, высокий температурный класс, для любых целей Простая раскладка на любой форме за счет возможности пересечение нитей кабеля. Благодаря эффекту саморегуляции поддержание температуры происходит с большим статизмом (погрешностью регулятора).
Обогрев трубопровода Уникальные конфигурации объектов => отсутствие необходимой длины (так как фиксированная длина секции). Кабель на отрез, поэтому с легкостью покрывает любую форму, любую конфигурацию обогреваемого объекта
Долговечность Большое количество условий для появления локального перегрева, но при правильной установке и уходе за кабелем служит до 20 и более лет. Не имеет свойств к перегреву, но ресурс материала матрицы ограничивает срок службы кабеля до 10 лет (есть исключения, например саморегулирующийся кабель Fujikura имеет срок службы до 20 лет и более).
Как проверить саморегулирующиеся кабели NAMSR
Проверьте саморегулирующийся кабель NAMSR после получения кабеля и после его крепления к трубе или крыше.
Также рекомендуется проводить периодические проверки в процессе установки для проверки кабелей на наличие повреждений. С этого момента эти испытания остаются рекомендуемым процессом перед сезонным использованием или после проведения работ на участке (замена желобов, трубопроводов и т. Д.). Посмотрите наше установочное видео для получения дополнительной информации.
ВИЗУАЛЬНЫЙ ПРОВЕРКА
После установки и во время технического обслуживания всегда рекомендуется визуально проверять кабель и компоненты. Убедитесь в отсутствии изгибов, мусора, разрывов или чрезмерного напряжения на кабеле.
ТЕСТ НАГРЕВА
Первый очевидный тест – проверить, нагревается ли кабель при включении. Коснитесь внешней оболочки голой рукой, чтобы проверить нагрев. Если вы не уверены в целостности кабеля в этот момент, используйте лазерный термометр с наведением и измерением температуры, чтобы проверить температуру кабеля.Даже в снежных условиях или в холодную погоду рабочий кабель должен иметь температуру 70F или выше. Измерение внешней изоляции трубы должно дать вам дельту на 20F + выше температуры окружающей среды в то время.
РАЗЪЕМ АМПЕРАТУРЫ
Распространенной проблемой при установке саморегулирующихся кабелей является занижение размера выключателя в цепи или что-то подобное, слишком большое количество линейных метраж на данном выключателе. В мягких условиях кабель может работать, но в более экстремальных условиях сила тока может превысить допустимую для автоматического выключателя мощность.См. Спецификацию NAMSR WSC-0929 для установки на крышах и водосточных желобах или WSC-0930 для приложений с обогревом труб.
Включите кабель и примените токоизмерительные клещи, чтобы проверить общую потребляемую силу тока. Лучше всего это делать в мягких условиях или перед началом сезона, чтобы избежать описанной выше ситуации «превышения силы тока», которая может привести к срабатыванию выключателя и помешать правильному считыванию. Проверьте сопротивление изоляции, указанное ниже, если прерыватель постоянно срабатывает и на кабель не подается питание.
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
Для проверки целостности кабеля и «сопротивления изоляции» используйте мегомметр (маг-омметр) на 1000 В постоянного тока или более.Убедитесь, что напряжение мегомметра не превышает 2500 В постоянного тока.
Выполните следующие два теста:
С одним зажимом на оплетенной земле и одним зажимом на металлической трубе / водостоке
С одним зажимом на оплетке заземления и одним зажимом на кабеле обогревателя (по одному)
Это позволит проверить, что напряжение не уходит от нагревательных проводов через оплетку заземления, и, кроме того, что напряжение не передается с оплетки заземления на внешнюю оболочку.Минимальные показания 20 МОм для каждой цепи являются приемлемым уровнем для проверки.
Дополнительную информацию об этом продукте см. В руководстве по установке.
Поиск и устранение неисправностей в системах электрообогрева
Определите, почему ваша система электрообогрева не удовлетворяет ваши потребности в технологическом обогреве.
▲ Рисунок 1. Системы электрообогрева предотвращают замерзание труб и поддерживают заданную температуру жидкости.
Системы электрообогрева обычно используются для защиты от замерзания или для поддержания температуры воды, химикатов или жидкостей в трубах и резервуарах. Когда потери тепла из труб или резервуаров невозможно эффективно контролировать с помощью одной лишь теплоизоляции, система обогрева снижает потери и обеспечивает целевое тепло для поддержания желаемой температуры процесса. Системы электрообогрева состоят из кабеля электрообогрева, клеммных коробок, оборудования для измерения температуры и систем управления (контроль температуры, мониторинг и распределение энергии) (Рисунок 1).
Хотя эти системы спроектированы и изготовлены так, чтобы быть надежными, с наступлением холодов могут возникнуть проблемы, такие как срабатывание выключателя и слишком низкие или слишком высокие температуры цепи. Эта статья поможет вам решить некоторые из типичных проблем, связанных с системами обогрева, определить основную причину и предпринять соответствующие корректирующие действия. Эта статья не поможет вам решить все возникающие ситуации, но поможет сэкономить время и сэкономить силы в холодное время года.
Срабатывание автоматического выключателя
Наиболее частой проблемой в системе обогрева является отключение автоматического выключателя. Этот тип неисправности может возникать двумя способами: цепь отключается мгновенно при включении питания или цепь отключается через несколько секунд работы. Очень важно соблюдать время срабатывания, так как эта подсказка помогает информировать процесс поиска и устранения неисправностей.
Цепь отключается при включении питания. Отключение цепи при включении питания обычно вызвано коротким замыканием на землю где-то в системе.Проблема может быть в самом кабеле, силовом соединении или силовой проводке.
▲ Рисунок 2. Проверка мегомметром проверяет сопротивление изоляции как кабеля, так и силовых проводов, чтобы изолировать возможные замыкания на землю.
Любой поиск и устранение неисправностей должен включать проверку мегомметром (рис. 2), которая проверяет сопротивление изоляции как кабеля, так и силовых проводов, чтобы изолировать возможные замыкания на землю. Мегомметр подает напряжение (1000–2 500 В постоянного тока, в зависимости от типа кабеля) между металлической оплеткой или землей и токопроводящей жилой кабеля.В качестве первого шага изолируйте нагревательный кабель от силовой проводки в соединительной коробке кабеля питания и проверьте нагревательный кабель между оплеткой и проводом шины. Проверка должна помочь убедиться, что сопротивление изоляции соответствует минимальному рекомендованному производителем уровню или превышает его.
Если сопротивление изоляции не соответствует рекомендованному производителем минимуму или превышает его, выполните следующие действия.
Шаг 1. Убедитесь, что материал токопроводящей жилы кабеля не контактирует с металлической оплеткой заземления или другими металлическими частями распределительной коробки.Проверьте все силовые соединения, стыки, тройники и торцевые уплотнения, чтобы убедиться, что проводящий материал жилы изолирован от всех металлических частей, включая заземляющую оплетку. Если токопроводящая жила контактирует с металлом, произведите необходимый ремонт и запустите мегомметр, пока сопротивление изоляции не превысит минимальные требования производителя. При проверке распределительных коробок и торцевых уплотнений убедитесь, что все соединения сухие, поскольку мокрые распределительные коробки или торцевые уплотнения могут привести к сбою тестов мегомметром.
Шаг 2.Если не обнаружено, что металлические части или оплетка контактируют с проводящей жилой, а сопротивление изоляции все еще слишком низкое, изолируйте каждый кусок нагревательного кабеля в цепи и запустите проверку мегомметром на каждом отдельно. Это может помочь определить область физического повреждения нагревательного кабеля, которое вызывает замыкание проводящей жилы на металлическую оплетку заземления на трубе. Осмотрите систему трубопроводов и найдите явные признаки повреждений на участках, которые не выдерживают испытания. Если нет явных признаков повреждения, лучше всего удалить и заменить ту часть кабеля, которая испытывает низкую нагрузку.Более длинные секции можно сегментировать и тестировать отдельно, чтобы изолировать неисправность. Как только неисправность устранена, удалите поврежденный участок кабеля и замените его новым кабелем. Проведите тест мегомметром на новой установке, чтобы убедиться в исправности кабеля.
Шаг 3. Если секции нагревательного кабеля проходят испытания в порядке, запустите еще одну проверку мегомметром силовой проводки, идущей от распределительной коробки кабеля обратно к панели обогрева. Если в проводке питания произошло короткое замыкание, удалите его и замените новым проводом.
Цепь отключается после запуска. Отключение цепи после нескольких секунд работы обычно указывает на проблему с пусковым током, генерируемым саморегулирующимися нагревательными кабелями. Возможные причины:
температура запуска ниже проектной температуры запуска
длина установленной цепи слишком велика для размера выключателя
уровень отключения тока замыкания на землю может быть установлен слишком низким (если он регулируемый).
Проверьте номинал автоматического выключателя и рекомендацию производителя по максимальной длине цепи для вашей температуры запуска по сравнению сустановленная длина. Во многих случаях кабельные цепи должны запускаться при заданной температуре для защиты от замерзания. Если, например, кабель проложен на максимальную длину цепи для температуры запуска 40 ° F, но температура окружающей среды на самом деле ниже, прерыватель будет испытывать неприятное срабатывание, пока токопроводящая жила кабеля не станет достаточно теплой, чтобы потреблять допустимый ток. выключатель. Эту проблему можно временно решить, включив и выключив автоматический выключатель до тех пор, пока кабель не нагреется. Если длина цепи превышает максимальную длину, указанную производителем для температуры запуска и размера автоматического выключателя, длину цепи необходимо уменьшить.Эту проблему может решить разделение секции на две или более цепи, длина которых не превышает рекомендованной производителем длины.
Если размеры выключателя и температура запуска соответствуют спецификациям производителя, убедитесь, что длина установленного кабеля находится в пределах максимальной длины цепи. Если цепь слишком длинная, разделите ее на несколько более коротких цепей, которые удовлетворяют требованиям по длине участка, размеру выключателя и температуре запуска.
Панель электрообогрева может иметь регулируемое обнаружение тока замыкания на землю, которое должно быть установлено на минимум 30 мА.Настройки ниже этого порога могут вызвать ложное срабатывание при более длительных пробегах цепи. Убедитесь, что настройка соответствует заводским правилам техники безопасности и местным нормам. Если требуется обнаружение замыкания на землю для защиты персонала, не устанавливайте уровень срабатывания выше 4–6 мА. Регулировка уровня срабатывания защиты от замыкания на землю может не решить проблему. В этом случае выполните проверку мегомметром, чтобы убедиться, что токопроводящая жила кабеля не замкнута на металл, трубу или оплетку. Если результат проверки мегомметром находится в пределах разумного, уменьшите общую длину цепи.
Для достижения наилучших результатов используйте термомагнитные выключатели. Большинство производителей нагревательных кабелей определяют максимальную длину цепи, используя кривые срабатывания термомагнитных выключателей в качестве модели для управления пусковым током. Эти выключатели рассчитаны на то, чтобы выдерживать ток, во много раз превышающий их номинальный ток, в первые несколько циклов работы, а затем медленно устанавливаются на номинальный ток в течение первых 300 секунд работы.
Учитывайте всю систему электрообогрева при подготовке к поиску и устранению неисправностей в вашей системе.Применяйте систематический подход к поиску первопричин эксплуатационных проблем и решений, оптимизирующих работу.
Температура контура слишком низкая
Температура контура может быть слишком низкой, потому что:
заданное значение термостата или контроллера процесса неверно
термостат неправильно подключен
кабель не подключен к источнику питания
кабель подключен к неправильному напряжению
датчик температуры неправильно установлен
датчик температуры подключен неправильно
количество кабеля недостаточно для компенсации радиаторов в системе.
Выполните следующие действия, чтобы определить основную причину низкой температуры.
Шаг 1. Убедитесь, что ваш термостат или система управления технологическим процессом настроены на желаемую температуру трубы.
Шаг 2. Убедитесь, что термостат подключен к закрытию при достижении заданного значения. Большинство термостатов можно подключить к общей клемме либо в нормально разомкнутое, либо в нормально замкнутое положение. Убедитесь, что термостат подключен к общей клемме в нормально закрытое положение для приложений защиты от замерзания.
Шаг 3. Еще раз проверьте, подключен ли кабель к источнику питания. Проверьте питание как в соединительной коробке кабеля, так и в концевой заделке кабеля. Проверка на конце цепи гарантирует, что у нагревательного кабеля есть два хороших соединительных провода по всей длине кабеля. Показания напряжения в начале и в конце каждой цепи должны быть относительно одинаковыми. Некоторое падение напряжения произойдет на длинном участке кабеля; величина этого падения зависит от типа кабеля и производителя, поэтому проверьте документацию на свое оборудование.Однако, если тестирование показывает 120 В в начале кабельной трассы и 0 В в конце, по крайней мере, один из проводов кабельной шины поврежден, и кабель необходимо удалить и заменить.
Шаг 4. Убедитесь, что кабель подключен к правильному напряжению. При проверке напряжения сравните измеренные значения с проектной документацией. Например, кабель на 240 В с питанием от 120 В не будет поддерживать правильную температуру трубы. При необходимости внесите изменения, чтобы исправить любые проблемы с напряжением.
Шаг 5.Убедитесь, что датчик температуры расположен в зоне, представляющей самую низкую температуру трубы в данном приложении. Датчики окружающей среды следует размещать вдали от источников тепла, таких как солнечные участки и конденсатоотводчики; в идеале они должны быть расположены в самой холодной, наиболее незащищенной части здания, чтобы обеспечить работу кабеля при необходимости. Линейные датчики должны располагаться под углом не менее 90 градусов. (на трубе) вдали от нагревательного кабеля, поэтому измеряется температура трубы, а не температура оболочки кабеля.Эти датчики также следует располагать вдали от больших радиаторов и размещать на самом холодном конце линии обогрева.
Не размещайте датчик для системы электрообогрева на выходе из горячего бака, если система предназначена для поддержания температуры жидкости на длинном отрезке кабеля, ведущего к накопительному баку или распределительной станции. Жидкость будет поступать в систему трубопроводов при заданной температуре или выше, и датчик температуры не будет видеть температуры ниже заданного значения. Кабельная система не будет находиться под напряжением, и, тем временем, жидкость будет охлаждаться по всей длине участка, закупоривая линию в сборном баке или распределительной станции.В этом случае датчик следует располагать как можно ближе к накопительному резервуару или распределительной станции.
Шаг 6. Убедитесь, что датчики температуры подключены в соответствии с инструкциями производителя. Легко подключить трех- или четырехпроводную систему неправильно, и в конечном итоге ваша система выключится при температуре, требующей нагрева. Такое случается часто, но исправить это тоже несложно.
Шаг 7. Оцените все большие радиаторы, такие как клапаны, насосы, проходы в стенах и другие препятствия, чтобы убедиться, что у них достаточно кабеля для поддержания температуры трубы.Следуйте рекомендациям производителя относительно любого необходимого дополнительного кабеля на этих радиаторах, а также для дополнительного кабеля на башмаках труб и опорах.
Слишком высокая температура контура
Когда температура контура слишком высока и вызывает проблемы в вашей системе обогрева, рассмотрите следующие возможные причины:
неправильная уставка на термостате или контроллере процесса
неправильное расположение датчика температуры
неправильная проводка датчика температуры
неисправный термостат.
Чтобы устранить эти возможные проблемы, убедитесь, что уставка термостата или контроллера процесса соответствует желаемой температуре трубы и что датчик температуры находится в правильном месте.
В технологических процессах используйте независимые датчики температуры для каждого размера трубы и пути потока. Попытка использовать один и тот же датчик для труб с разными диаметрами и путями потока может привести к перегреву труб с меньшим диаметром или низким расходом. Датчики температуры также должны быть подключены в соответствии с инструкциями производителя для обеспечения правильной работы.
Проверьте термостат, чтобы убедиться, что он не подвергался чрезмерному нагреву или электрическому току. Эти условия могут привести к постоянному замыканию внутреннего переключателя, что заставит систему запросить нагрев независимо от уставки термостата. Снимите или замените неисправные термостаты.
Безопасное устранение неполадок
Хотя в этой статье рассматриваются общие проблемы, это не исчерпывающий список, который может заменить услуги поставщика системы электрообогрева. Тем не менее, он охватывает основы и должен помочь вам понять, что должен искать поставщик услуг электрообогрева для решения конкретных проблем вашей системы.
Как и все промышленные электромонтажные работы, обслуживание системы электрообогрева должно выполняться только обученными, квалифицированными и, в областях, требуемых законом, лицензированными техническими специалистами по обслуживанию электрообогрева. Это очень важно для обеспечения безопасности персонала предприятия и защиты оборудования предприятия. Любое используемое испытательное оборудование должно быть откалибровано и находиться в хорошем рабочем состоянии. Соблюдайте все правила техники безопасности и инструкции по блокировке / маркировке, разрешению огневых работ и т. Д.
1
Саморегулирующийся vs.Нагревательные кабели постоянной мощности
Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности – в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?
Электрический нагревательный кабель – это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева . Нагревательный кабель можно использовать в широком диапазоне применений для дома, например, для обогрева полов , замены теплопотерь, защиты труб от замерзания, для защиты от обледенения крыш и желобов и для таяния снега.Существует двух различных типов кабелей, саморегулирующихся и постоянной мощности, и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.
Отличаются ли нагревательная лента, нагревательный кабель и нагревательный провод?
Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля – будь то саморегулирующийся кабель или кабель постоянной мощности.Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» – это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, – это «тепловой след» .
Что такое саморегулирующийся нагревательный кабель?
Саморегулирующийся тепловой кабель имеет специальный токопроводящий сердечник между двумя проводами шины.Эта жила становится на более проводящей в условиях холодной окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.
Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это называется «саморегулирующимся», кабель не включается или не выключается полностью .Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.
Примеры саморегулирующегося кабеля с обогревом:
Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыши и водостока
Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает мощность от 4 до 10 Вт на погонный фут. Он используется не только для предотвращения образования ледяных плотин (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В, продается отдельно и должен быть отрезан до нужной длины монтажником на рабочем месте.
Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру наружного воздуха по мере необходимости, чтобы не чрезмерно расходовать энергию.
Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.
PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания
Этот продукт используется для так называемой «трассировки труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения крыши и водосточного желоба (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки.Также продается пешком.
Этот продукт часто устанавливается на плохо изолированных участках или стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.
Что такое тепловой кабель постоянной мощности?
Нагревательный кабель постоянной мощности – это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.
Примеры нагревательного кабеля постоянной мощности:
TempZone, Environ и Slab Heating Элементы подогрева пола
Все элементы подогрева пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических элементов подогрева пола. по всей отрасли.Причина этого в том, что намного проще точно контролировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами), чтобы попеременно включать и выключать систему лучистого отопления для достижения желаемого полученные результаты.
Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.
Коврики и кабели для плавления снега
Наши системы плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с напольным отоплением, таяние снега основывается на контроле включения и выключения нагревательных элементов. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега – от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.
Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.
Что лучше – саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?
Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов и защиты труб от замерзания, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и устранение обледенения снега / льда на улице или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности, поскольку они способны непрерывно таять снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором – даже во время самых суровых штормов и климатических изменений.Точно так же система обогрева пола выигрывает от кабелей постоянной мощности , так что тепловая мощность может более точно регулироваться термостатом для обеспечения максимального уровня комфорта.
Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.
Как предотвратить замерзание труб с помощью нагревательных кабелей для труб
Как предотвратить замерзание труб
МАГАЗИН ПОПУЛЯРНЫХ ТОВАРОВ
Когда температура падает до опасно низкого уровня, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов.Когда вода замерзает (20 градусов по Фаренгейту), она расширяется; расширение внутри труб приводит к разрыву замерзших труб ! Защитите трубы от замерзания зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защиту труб от замерзания , когда это необходимо больше всего; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания, а также для защиты от обледенения или оттаивания металлических или пластиковых труб и клапанов при опасно низких температурах; до отрицательных 40 градусов по Фаренгейту или до отрицательных 40 градусов по Цельсию.Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремальных низких температурах.
Почему саморегулирующийся нагревательный кабель?
Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
Регулятор температуры не требуется
Готовый к розетке шнур питания в сборе
Конструкция с заземлением для дополнительной безопасности
Подходит для экстремально низких температур до -40 ° F (-40 ° C)
Сейф для внутреннего и наружного применения
Нагревательный кабель с безопасным перекрытием для простой установки
Электрообогрев, нагревательная лента, нагрев поверхности или электронагреватель поддерживает и повышает температуру труб для предотвращения замерзания.Также известное как следовое нагревание, с использованием нагревательного кабеля, использует электрический нагревательный элемент и оборачивает трубы по всей длине для непосредственной передачи тепла.
Решения
BriskHeat предварительно собраны, просты в установке и поддерживают plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды. Если вы ищете тепловую ленту для труб, наш саморегулирующийся нагревательный кабель – идеальное решение для предотвращения замерзания труб!
Шаг 1. Выбор нагревательного кабеля
Используя следующую таблицу, определите трубный нагревательный кабель, подходящий для ваших потребностей в нагревании металлических или пластиковых (ПВХ) труб.Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace
.
Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в системе трубопроводов. В таблицах предполагается, что водонепроницаемая огнестойкая теплоизоляция с самым низким внешним температурным режимом. (предварительно сформованная пена). Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).
BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри или вне помещений, их можно безопасно перекрывать и изолировать. С нагревательными кабелями BriskHeat нет необходимости в контроллере температуры, поскольку наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.
Шаг 2: Выберите способ установки обогрева трубы для обертывания трубы
Существует два простых варианта установки нагревательного кабеля:
Вариант первый: Установка нагревательного кабеля прямой трубы
Самый простой тип установки, идеально подходящий для труб меньшего диаметра (менее 3 дюймов)
Просто проложите нагревательный кабель по нижней части трубы по прямой линии на нижней половине трубы в положении на четыре или восемь часов.
Прикрепите нагревательный кабель к трубе, обвив трубу куском стекловолоконной или алюминиевой липкой ленты; с интервалом в 1 фут
Кабель нагревателя трубы должен касаться трубы
Между кабелем и трубой не должно быть больших воздушных зазоров
ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек
Вариант второй: установка нагревательного кабеля со спиральной намоткой
Обеспечивает равномерное нагревание труб большего диаметра и идеально подходит для труб большего диаметра (3 дюйма и более)
Просто оберните нагревательный кабель вокруг трубы; на длину трубы.
Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину греющего кабеля на длину вашей трубы и умножьте на 10.
Прикрепите его к трубе, обвив трубу куском стекловолоконной клейкой ленты с интервалом в 1 фут.
Выровняйте расстояние между спиралями, сдвинув обертку по трубе.
Кабель должен касаться трубы
Между кабелем и трубой не должно быть больших воздушных зазоров.
Если на конце трубы остался лишний кабель, сдвиньте его вдоль трубы.
ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек
Шаг 3. Установите изоляцию трубы
Надежная система нагревательных кабелей SpeedTrace зависит от правильно установленной и сухой, устойчивой к атмосферным воздействиям теплоизоляции, такой как гибкая изоляция для труб с закрытыми ячейками INSUL-LOCK DS
Убедитесь, что используется не менее ½ дюйма предварительно сформированного пенопласта или эквивалентной теплоизоляции, и что все трубопроводы, включая клапаны, стыки и проходы в стенах, были полностью изолированы, как показано.
Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).
Как можно скорее установите изоляцию на трубопровод, чтобы свести к минимуму возможность механического повреждения после установки.
Убедитесь, что этикетка нагревательного кабеля SpeedTrace видна снаружи теплоизоляции.
Нагревательные кабели BriskHeat SpeedTrace можно безопасно изолировать!
Шаг 4. Завершение установки
Чтобы предотвратить повреждение нагревательного кабеля или шнура, закрепите шнур питания (холодный конец) пластиковой кабельной стяжкой, стеклотканевой лентой или изолентой, как показано на рисунке
Этикетки для электрообнаружения, указывающие на наличие нагревательного кабеля для электрических труб, прилагаются к нагревательному кабелю.Прикрепите прилагаемые этикетки «Электрическое отслеживание» на внешней поверхности изоляции трубы с интервалом в одну этикетку на каждые 10 футов (3 м) трубы, чтобы указать на наличие нагревательного кабеля SpeedTrace.
Шаг 5: Запуск нагревательной ленты
Вставьте нагревательный кабель в розетку с защитой от замыкания на землю.
Проверьте автоматический выключатель, чтобы проверить питание кабеля.
Стоящая в трубе вода должна стать теплой в течение часа.
ОБЩИЕ ИНСТРУКЦИИ
Устанавливать только в доступных местах; не устанавливайте за стенами или там, где может быть спрятан кабель.
Не прокладывайте нагревательный кабель через стены, потолок или пол.
Подключайтесь только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными правилами и стандартами и защищены от дождя и другой воды.
Не используйте на гибких виниловых трубках (например, садовых шлангах)
Установите с минимальной огнестойкой водонепроницаемой теплоизоляцией ½ дюйма.
Никогда не используйте на трубах, температура которых может превышать 150 ° F (65 ° C).
Удлинитель нельзя использовать для стационарной установки. Для временной установки ознакомьтесь с местными правилами по электротехнике и пожарной безопасности.
РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ
ПРОБЛЕМА РЕШЕНИЕ (Я)
Весь нагревательный кабель не нагревает Убедитесь, что нагреватель подключен к правильному напряжению.С помощью омметра проверьте, есть ли показания сопротивления (а не обрыв цепи) в нагревателе.
Часть нагревательного кабеля не нагревает Осмотрите ненагретый кабель на предмет повреждений.
Автоматический выключатель срабатывает Убедитесь, что автоматический выключатель способен выдержать нагрузку на нагреватель в амперах. Осмотрите обогреватель и шнур на предмет повреждений.
Общие вопросы о нагревательном кабеле
Мы получаем довольно много вопросов о нагревательном кабеле здесь, в O.E.M. Обогреватели: что это такое, как им пользоваться, для чего они нужны и т. Д. Мы собрали эту страницу и статьи, на которые есть ссылки, чтобы попытаться ответить на любые ваши вопросы, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте его по телефону (866) 685-4443 или напишите нам по электронной почте – и ваш вопрос может даже стать темой нашей следующей статьи.
Что такое нагревательный кабель (нагревательный кабель, нагревательный кабель и т. Д.)?
Нагревательный кабель – это просто кабель, который нагревается при пропускании через него тока. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие подобные названия, но он отличается от нагревательной ленты и нагревательного шнура (см. Вопрос ниже, чтобы узнать о различиях). Существует много различных стилей нагревательных кабелей, которые могут достигать разной температуры и служить разным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях между нагревательными кабелями и их использовании.
Вернуться наверх
Что такое нагревательная лента? Как насчет нагревательного шнура? Есть разница?
Полная статья: Тепловая лента и нагревательный кабель: в чем разница и какой из них мне нужен?
Несмотря на сходство названий – и хотя нагревательный кабель для водосточных желобов и крыш часто продается под названием «тепловая лента» – между ними есть различие.Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше о конкретных характеристиках каждого из них, ознакомьтесь с полной статьей.
Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор
Нагревательный кабель Нагревательная лента Нагревательный шнур
Более низкие значения плотности мощности и температуры, с максимальными температурами в диапазоне от 150 ° F до 500 ° F, включая кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания. Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент для очень высоких температур, рассчитанных на температуру до 1400 ° F (760 ° C). Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и подходящими для использования на открытом воздухе. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Довольно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания на трубы. Очень гибкий, чтобы соответствовать узким контурам и необычным формам. Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
Немного закругленный, напоминающий кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут. Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм. Круглый в поперечном сечении.
Многие стили можно обрезать по длине и добавить концы в поле. Продаются фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

Вернуться к началу
Какой нагревательный кабель мне следует использовать, чтобы предотвратить образование ледяной плотины в моем желобе?
Многие люди заходят на наш сайт, потому что ищут более надежный нагревательный кабель для защиты от обледенения крыш. Как правило, комплекты, которые доступны в хозяйственных магазинах (от семейных заведений на углу до крупных розничных продавцов), хорошо работают в течение сезона, но в следующем году можно только догадываться. начнут ли они снова работать. У нас на складе есть простое решение этой проблемы: комплект для снеготаяния SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace – эти кабели представляют собой прочные изделия профессионального уровня, и при хорошем обращении, мы знаем, что они прослужат в течение десяти или более лет. Добавьте к этому отсутствие хлопот за счет того, что не нужно каждый год или два подниматься на крышу для замены кабеля, и комплект SpeedTrace стоит вложенных средств.
Добавление любого комплекта нагревательного кабеля к вашей крыше – довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект концевой заделки или отправились на охоту за кронштейны для крепления водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов.В руководстве также показано, как определить размер комплекта, но для быстрого ознакомления у нас есть таблица на общей странице комплекта SpeedTrace.
Вернуться наверх
Как насчет того, чтобы трубы не замерзли?
Как и в случае с крышами, мы предлагаем универсальный комплект для защиты от замерзания труб, созданных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном исполнении, с разной плотностью ватт) или, если вы чувствуете себя комфортно при отключении цепи, вы можете использовать один из наших кабелей, нарезанных по длине, например Freezstop, с комплект концевой заделки.Если у вас есть какие-либо вопросы о том, как установить кабель на ваши конкретные трубы, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.
Вернуться наверх
Означает ли “саморегулирование” мне не нужен термостат?
Полная статья: Что на самом деле означает “саморегулирование”
К сожалению, нет. «Саморегулирующийся» – это несколько вводящий в заблуждение термин, который был придуман изобретателем продукта. Нам нравится использовать более точный термин «самоограничение».«По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. То, что не делает, а , однако, означает, что он не станет горячее, чем необходимо для того, кем бы вы ни были» Низкотемпературные саморегулирующиеся нагревательные кабели обычно достигают максимальной температуры около 160 ° F, то есть намного горячее, чем вам нужно, если вы просто используете его для предотвращения замерзания труб. много энергии пытается достичь максимальной температуры, , если вы не добавите терморегулятор.
Однако контроллер не обязательно должен быть очень дорогим. Если вы используете кабель постоянного тока, мы рекомендуем SoliStat ™, который не перегорает, как большинство термостатов при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.
Вернуться наверх
Какой длины или короткого кабеля я могу проложить?
Как проложить нагревательный кабель от солнечной панели? (Правило трех)
Мы разговариваем с довольно большим количеством людей, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи – например, на удаленных месторождениях нефти, где некоторые компоненты оборудования необходимо нагреть до соответствующей температуры для работы.Это именно то, для чего подходит низковольтный нагревательный кабель, но вам может потребоваться больше мощности или другая настройка, чем вы планировали. У нас есть практическое правило, которое мы используем здесь, чтобы найти числа для солнечной системы отопления, которая будет работать так, как вам нужно: правило трех для солнечного отопления. Здесь сказано, что:
Ваша солнечная батарея должна быть способна выдавать 3 раза по максимального количества ватт, которое может потреблять обогреватель.
Ваша батарея должна выдерживать 3 раза по максимального количества энергии, которое обогреватель может потреблять за ночь.
Может показаться, что избыточность слишком велика, но по нашему опыту, при любой настройке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от долгих облачных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные в нее деньги за счет сокращения времени простоя.
Вернуться наверх
EasyHeat In-Line Внутри трубчатого нагревателя
EasyHeat In-Line Внутри трубчатого нагревателя
EASYHEAT In-Line Внутри Нагреватель труб

Мы являемся официальным дистрибьютором Easy Heat, Inc.
Соединения с другим нагревательным кабелем трубы:
EasyHeat PSR Предварительно заделанный саморегулирующийся кабель для труб.
Саморегулирующаяся трубка Danfoss Ice Guard Heat Trace
EasyHeat AHB Постоянная мощность с предварительной заделкой Кабель предотвращает замерзание труб до -40 при 120 В переменного тока, подходит для использования на пластиковые и металлические водопроводные трубы
Wrap-On Pipe Heating Кабель. Предотвращает замерзание водопроводных труб до 50F. Просто оберните, изолируйте и вставьте вилку. Для использования на металлических и жестких пластиковых трубах.Встроенный термостат включает кабель при 38F.
ВНУТРИ ТРУБНОГО НАГРЕВАТЕЛЬНОГО КАБЕЛЯ … ПОДДЕРЖИВАЕТ ВОДОСНАБЖЕНИЕ НА ПРОТЯЖЕНИИ ЗИМЫ В ВАШЕМ ДОМЕ, КОТТЕДЖЕ ИЛИ САЙТЕ.
ПОТОКОВЫЙ НАГРЕВАТЕЛЬ EASY HEAT обеспечивает экономичный, эффективный внутритрубная защита водопроводов от замерзания. Кабель состоит из двух провод резистивный провод с P.V.C. изоляция, сплошная оплетка заземления и прозрачный внешний вид пищевого класса P.V.C. пиджак. Энергосберегающий термостат на 12 А с / б Прерыватель цепи замыкания на землю (G.F.C.I.) также входит в комплект.
ОСОБЕННОСТИ:
** Примечание **: Для полиэтиленовой воды диаметром 1 дюйм или 1,25 дюйма только трубы.
Разработан для стандартного одобренного CSA 1-1 / 4 “PE трубы. Для труб 1 “доступны комплекты переходников (деталь № 10561-001).
Энергосберегающий термостат на 10 фут. датчик определяет температуру трубы и включает и выключает кабель при требуется
Защищен прерывателем цепи замыкания на землю GFCI с тестом / сбросом и контрольной лампой для обеспечения безопасной эксплуатации
Сертификат CSA для питьевого водоснабжения
Обширный выбор размеров от 10 футов.до 270 футов
Фитинг неограничивающий (без поворота на 90) В Т-образной сборке используется фитинг Philmac для устранения потенциальных проблем. переходные фитинги могут создавать
Не прожигает трубу в случае высыхания (см. инструкции)
Удобный подключаемый модуль, работа при напряжении 120 В (5 Вт / фут) подключить систему к любой розетке на 120 вольт
Максимальное потребление тока составляет 11,3 А (270 футов). модель)
Кабель нагревателя внутри трубы, обеспечивающий экономичная альтернатива поддержанию проточной воды всю зиму
Может использоваться в изолированных трубах
Упаковка выполняет роль раздаточной катушки. обеспечивает плавный переход от бобины к трубе, а гибкость кабеля обеспечивает простой монтаж, кабель легко протягивается вокруг острых колен и кривые
Только для систем водоснабжения (не предназначены для дренажных линий или других применений)
SL-2G Термостат GFCI (в комплекте)
SL-2G Термостатное управление Предназначено для использовать в пределах 12 ампер, SL-2G оснащен 6 футов (1.8 м) капиллярный датчик для обнаружения и контроля изменений температуры. Регулируемый диапазон настроек температуры от 34-95F (1-35C), контроль температуры Дуплексная розетка GFCI общей мощностью 1440 Вт / 12 А. Поставляется с 4 футами (1,2 м) трехжильный шнур и вилка.
EasyHeat – зарегистрированная торговая марка EasyHeat, Inc.
[На главную] [Наверх]
Мы Дистрибьютор промышленных, коммерческих и Жилые обогреватели и элементы управления. Всегда консультируйтесь инструкции производителя по установке для правильной установки продукты или системы, представленные на этом сайте. © Авторские права 1999-2019 Mor Electric Heating Assoc., Inc.
MOR ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW – Comstock Park, MI 49321 USA
Тел. 616-784-1121-800-442-2581 – Факс 616-784-7775
Эл. Почта: sales @ heatingsplus .com
Как установить обогреватель | Установка обогрева
Как работает кабель обогрева?
Полный обзор систем обогрева см. В этом сообщении в блоге.
Теплоотвод использует электричество и изоляцию для поддержания температуры труб или других сосудов, заменяя любое тепло, теряемое из-за наружных температур. Система обогрева защищает трубы и резервуары, поддерживая идеальные температуры, чтобы вам никогда не приходилось жертвовать эффективностью ради потерь тепла.
Powertrace от Powerblanket предлагает саморегулирующиеся системы электрообогрева, которые содержат резистивный элемент, зависящий от температуры, расположенный между двумя параллельными проводниками, который автоматически ограничивает мощность в зависимости от поверхности, к которой он прикреплен.Когда температура поверхности увеличивается, выходная мощность теплового следа уменьшается, и наоборот. Эта технология предотвращает перегрев и повреждение защищаемых процессов.
Основные области применения теплового кабеля – защита от замерзания и поддержание температуры. Расширение или замерзание воды и других жидкостей представляет угрозу безопасности, а также может нанести ущерб оборудованию и рабочим. Правильный нагрев жидкостей в определенном диапазоне температур позволяет экономично транспортировать жидкости, максимизируя эффективность и упрощая процессы.
Как выглядит законченная система обогрева?
Посмотрите на диаграмму ниже, чтобы увидеть, что влечет за собой завершенная система обогрева. Система обогрева включает:
Кабели обогрева (саморегулирующиеся нагревательные кабели, кабели постоянной мощности или кабели ограничения мощности), применяемые к трубопроводам и резервуарам, часто закрепленные стекловолокном или алюминием
Панель управления или термостат
Блок подключения питания для подключения питания от выключателя
Датчик температуры окружающей среды
Изоляционная куртка
Световые индикаторы для контроля выхода
Коробка для заделки кабеля
Как установить тепловой след?
Хотя эти советы и инструкции применимы к типовой установке системы обогрева, обратитесь к инструкции производителя за инструкциями по установке конкретного продукта.
Перед установкой
Перед установкой любого электрообогрева необходимо, чтобы пользователь проверил следующее: во-первых, убедитесь, что вы выбрали правильный тепловой тракт и аксессуары в отношении расчета тепловых потерь, максимально допустимых рабочих температур и температуры окружающей среды, класса, и длина. Затем убедитесь, что все трубопроводы установлены правильно, находятся в надлежащем рабочем состоянии и прошли испытания под давлением.
Пройдитесь по системе трубопроводов, чтобы определить маршрут греющих кабелей.Поверхности, к которым будет прикреплен тепловой след, должны быть очищены от грязи, ржавчины и любых острых краев или предметов. Удалите старую тепловую ленту и любые другие горючие материалы.
Вам понадобятся кусачки и измеритель сопротивления изоляции с минимальным испытательным напряжением 500 В постоянного тока и максимальным испытательным напряжением 2500 В постоянного тока.
Позаботьтесь об определении максимальной длины кабельной цепи, разрешенной для вашей конкретной системы. Мы будем рады помочь вам в этом, поэтому позвоните нам или ознакомьтесь с одной из этих таблиц, чтобы рассчитать общую длину нагрева кабеля.
Убедившись, что кабель обогрева соответствует типу и мощности, проверьте кабель на отсутствие повреждений и проверьте электрическую целостность с помощью мегомметра (более подробную информацию см. В прилагаемых инструкциях).
Нагревательный кабель можно отрезать до желаемой длины. Затем кабель обогрева комбинируется с наборами концевой заделки и сращивания, наборами тройников, концевыми уплотнениями и другими принадлежностями для завершения системы.
Установка
Затем разложите кабель вдоль трассируемой трубы.Слегка раскатайте кабель, удерживая его рядом с трубопроводом. Это обеспечит необходимое количество кабеля и учтет все компоненты, колена, петли и приспособления. Оставьте лишний кабель (рекомендуется 12-18 дюймов на концевую заделку) для сращивания, подключения питания или любого будущего обслуживания. Любые изменения длины цепи потребуют повторного подтверждения из-за изменения выходной мощности, поэтому обязательно отрежьте ее до нужной длины. Для лучшего распределения тепла по пластиковым трубам сначала приклейте алюминиевую ленту в том месте, где будут проходить кабели.
Начните прикрепление кабеля электрообогрева к трубе на нижней половине трубы под углом 45 ° (глядя на трубу прямо, прикрепите одиночный кабель на отметке 4 часа, а при использовании дополнительного кабеля – на отметке 8 градусов). Часы). Прикрепите кабель с помощью нагревательной или стекловолоконной ленты через каждые 6–1 дюйм назад к источнику питания.
Дополнительный нагревательный кабель требуется для любых фланцев, клапанов и т. Д. Для получения рекомендаций по установке кабеля вокруг фланца, клапанов или опор обратитесь к инструкциям по установке кабеля электрообогрева и проектам для получения наиболее точных и специфических деталей и информации.
Системами обогрева
можно управлять с помощью простого термостата или датчика температуры, такого как rtd, который обеспечивает обратную связь с более распространенным контроллером типа PID или PLC. Эти системы будут контролировать и регулировать температуру теплового следа. Кроме того, большинство из них оснащено различными типами мониторов, чтобы помочь пользователю наблюдать за выходной мощностью.
Перед тем, как разрезать кабель обогрева, убедитесь, что он полностью прикреплен и что для соединений и концевых заделок предусмотрены соответствующие припуски, обычно минимум 1 дюйм.После того, как тепловой след будет отрезан и установлен на трубе или резервуаре, внимательно следуйте инструкциям производителя по заделке. Убедитесь, что оплетка из луженой меди отделена от двух шин и что эти шины надежно закреплены в соответствующих точках подключения.
Надлежащая изоляция, покрывающая кабели обогрева и термостат, – важная особенность, о которой нельзя забывать. Кроме того, критически важно поддерживать целостность и общее состояние изолированной системы.Ознакомьтесь с этой статьей, в которой упоминается опасность нарушения изоляции. Перед установкой изоляции визуально проверьте, что все кабели, соединения и силовые соединения находятся в рабочем состоянии и не имеют механических повреждений.
Как подключить кабель обогрева?
Перед подключением проверьте кабель обогрева на целостность с помощью мегомметра с напряжением не менее 500 В пост. Т. Тока. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Для этого подключите положительный вывод мегомметра к проводам шины кабеля, а отрицательный вывод мегомметра – к оплетке кабеля.Опять же, обратитесь к конкретным системным требованиям. Перед подключением к электросети выполните концевые и стыковые соединения.
Тепловой след можно подключить к 120 В, 208 В, 240 В или 277 В переменного тока и к выключателю любого размера.
Остались вопросы?
Системы обогрева – эффективное решение для защиты от замерзания и контроля температуры. Если у вас все еще есть вопросы относительно вашей новой системы электрообогрева или вы хотите получить более подробные инструкции, свяжитесь с нами по телефону (844) 260 8891 или [электронная почта защищена].
