Еще один дедовский способ паять провода без паяльника | Ремонтдом

Как сделать пайку без применения паяльника? Есть простой и быстрый способ. Случается так, что необходимо спаять провода, а паяльника нет дома. Не у каждого имеется такой инструмент. Но почти у каждого случаются поломки разного характера. То порвется провод от зарядки телефона, то наушники и т. д.

Скоро новый год. Достали не давно елку, стали наряжать. Увидели, что провод гирлянды держится на волоске. Подумал и решил применить дедовский способ пайки без спец. инструмента.

Кстати, смотрите про карандаш для резки и сварки.

Итак, как спаять провода между собой и как быстро снять изоляцию? Давайте разберемся.

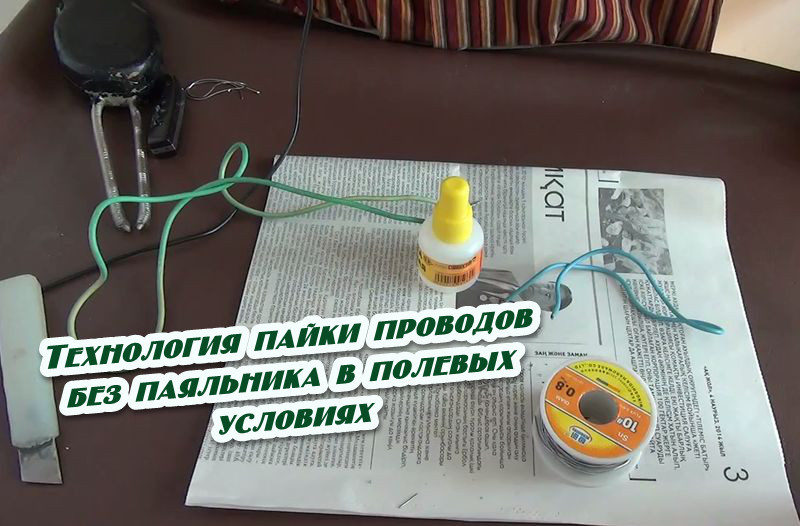

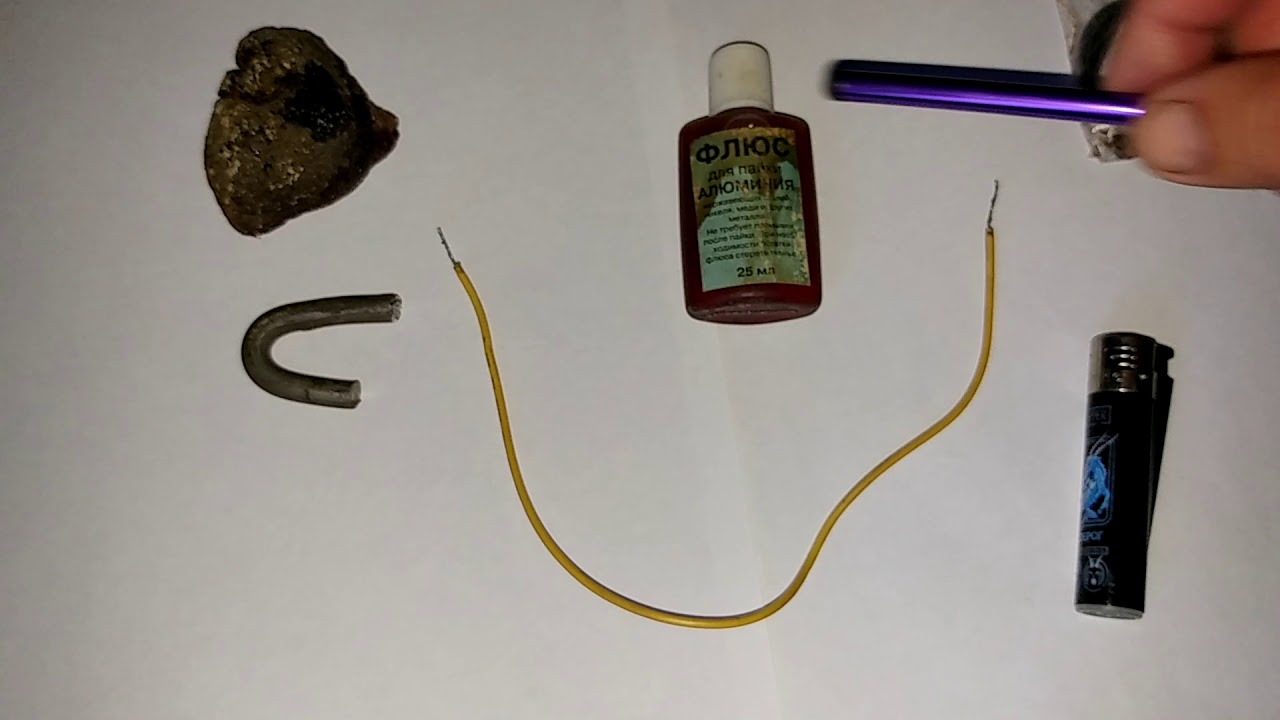

Нам потребуется олово, кислота для пайки или паяльный флюс, крупный напильник. Сначала нужно добыть крошку из олова. Для этого то и нужен напильник. Просто проводим несколько раз напильником по олову и собираем крошку. Нужно то всего две, три щепотки.

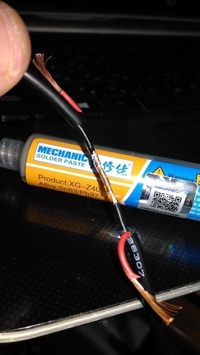

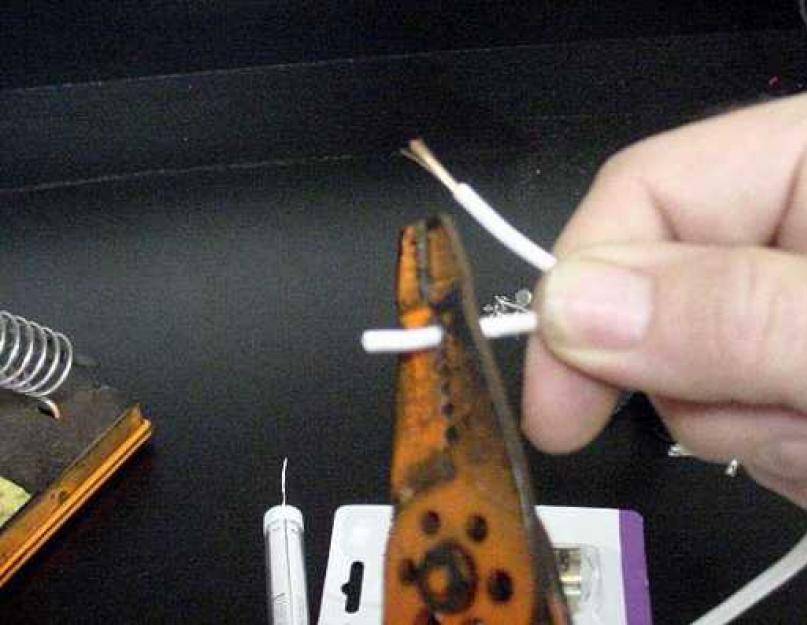

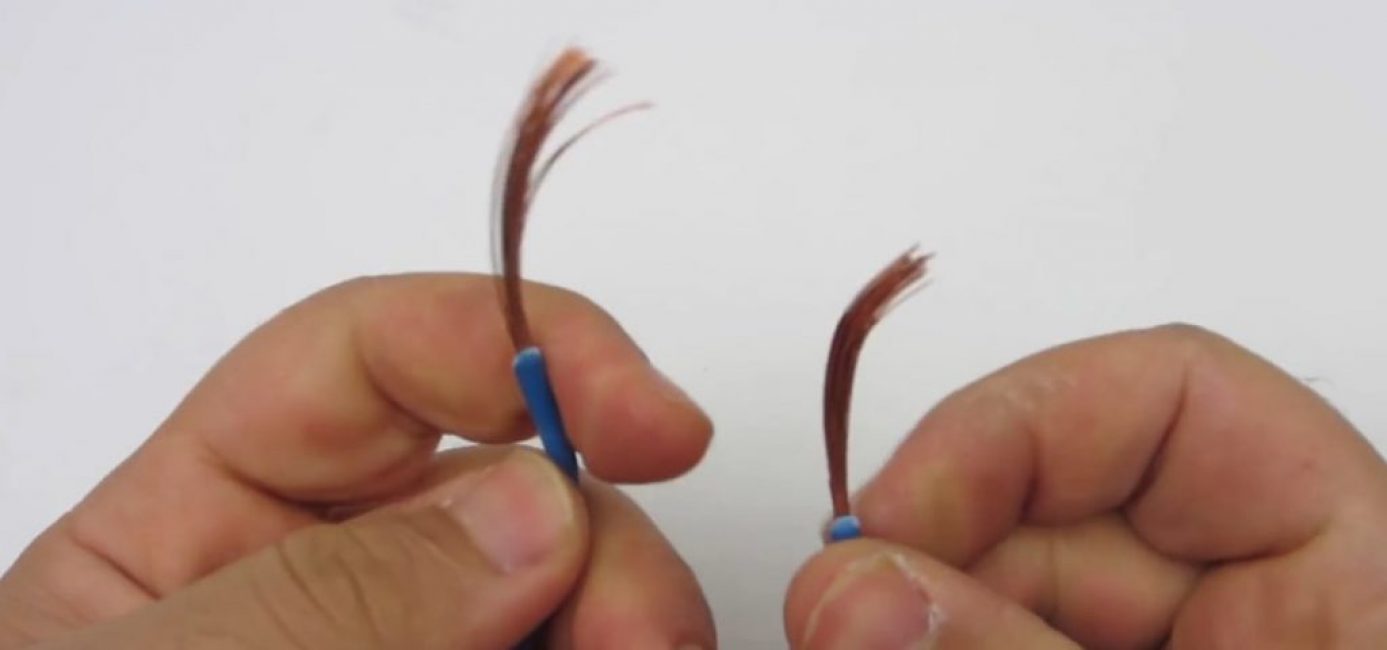

Снимаем изоляцию у проводов. Для этого использую зажигалку. Нагреваю и снимаю изоляцию:

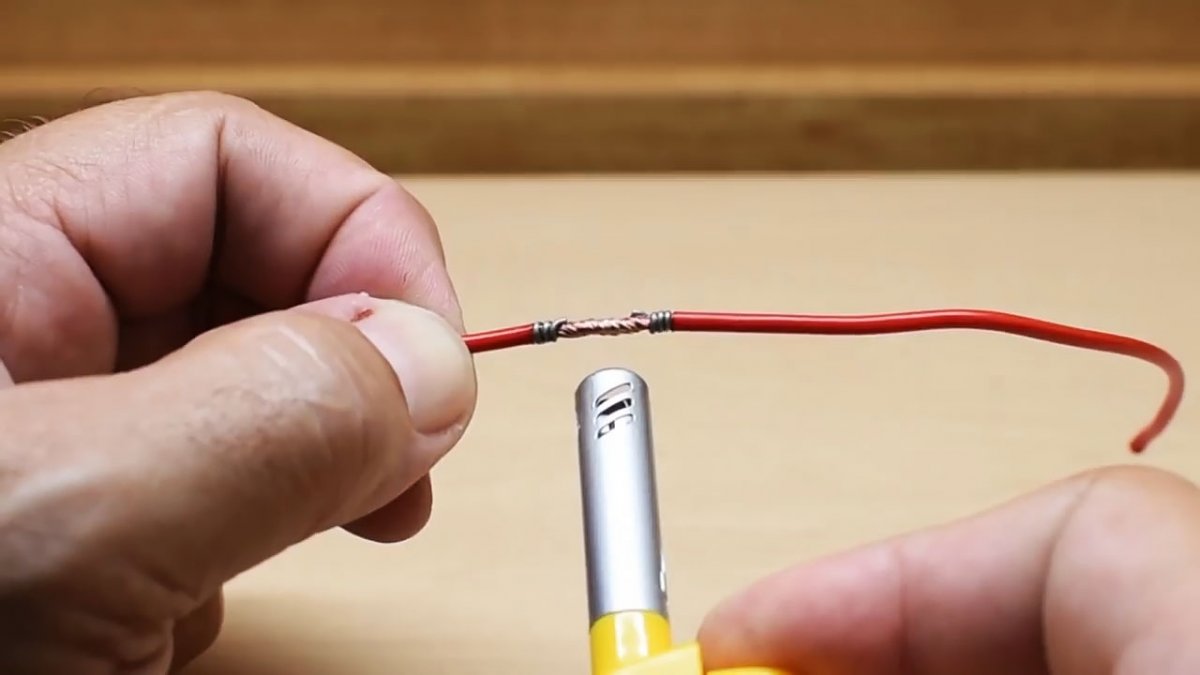

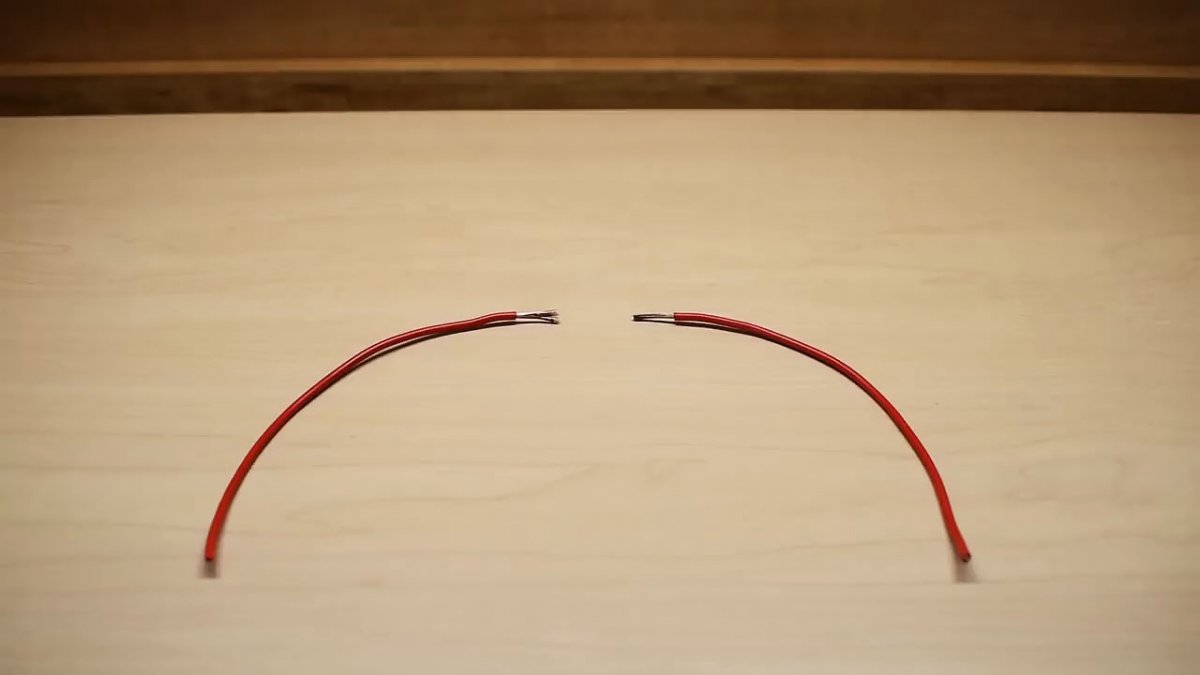

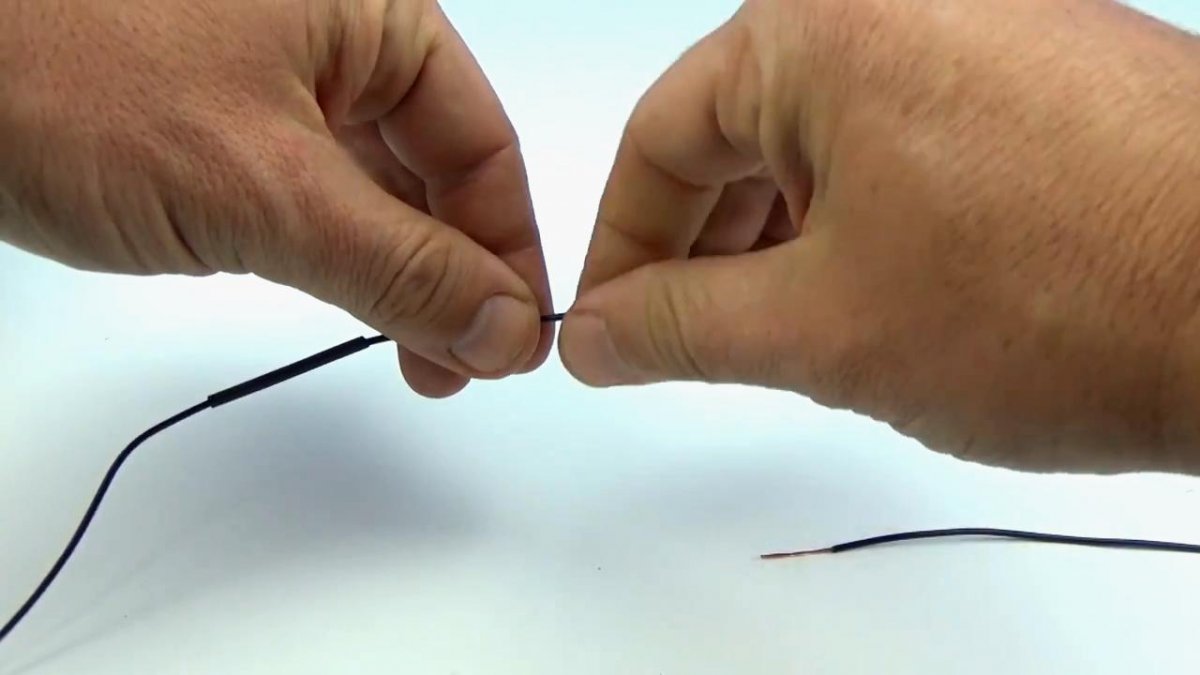

Потом разводятся жилы проводов немного в стороны. Соединяем, накладываем провода один на другой и скручиваем. Это один из многих способов скрутки. Подробнее – надежное соединение многожильных проводов.

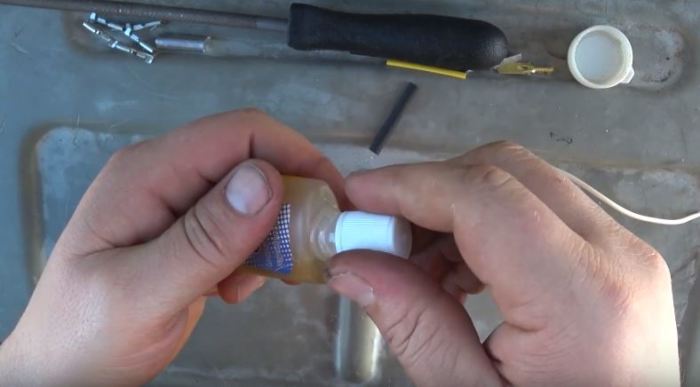

Потом нужен будет флюс для пайки. Смачиваем раствором скрутку проводов. Нужно обработать флюсом место будущей пайки.

Фото: svaring.com/wp-content/uploads/2018/02/ortofosfornaja-kislota-1-300×295.jpg

Фото: svaring.com/wp-content/uploads/2018/02/ortofosfornaja-kislota-1-300×295.jpg

Далее насыпаем не много в пробку или другую мелкую емкость порошок из олова. Есть готовая паяльная паста с флюсом в продаже. Не нужно покупать отдельно флюс и олово напильником стачивать в порошок.

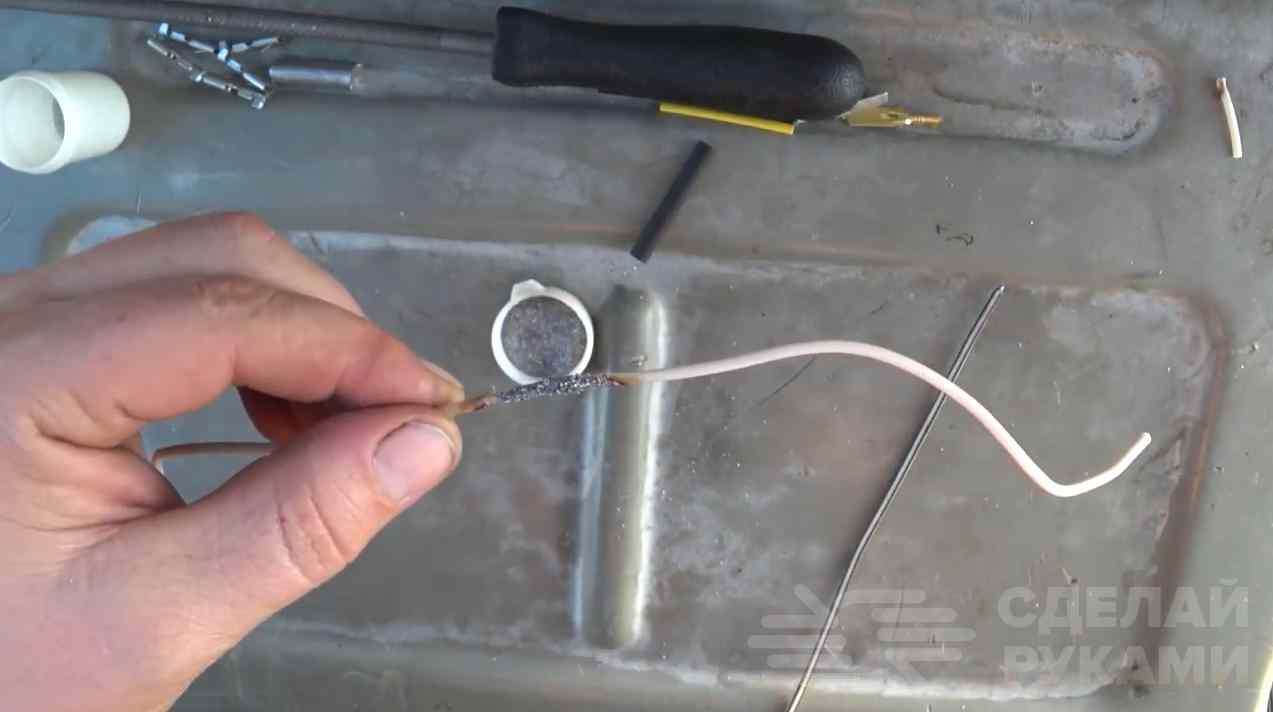

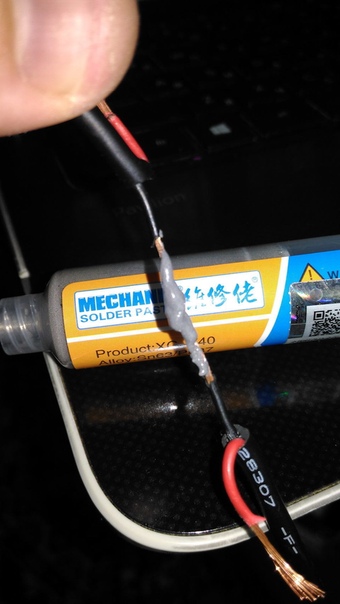

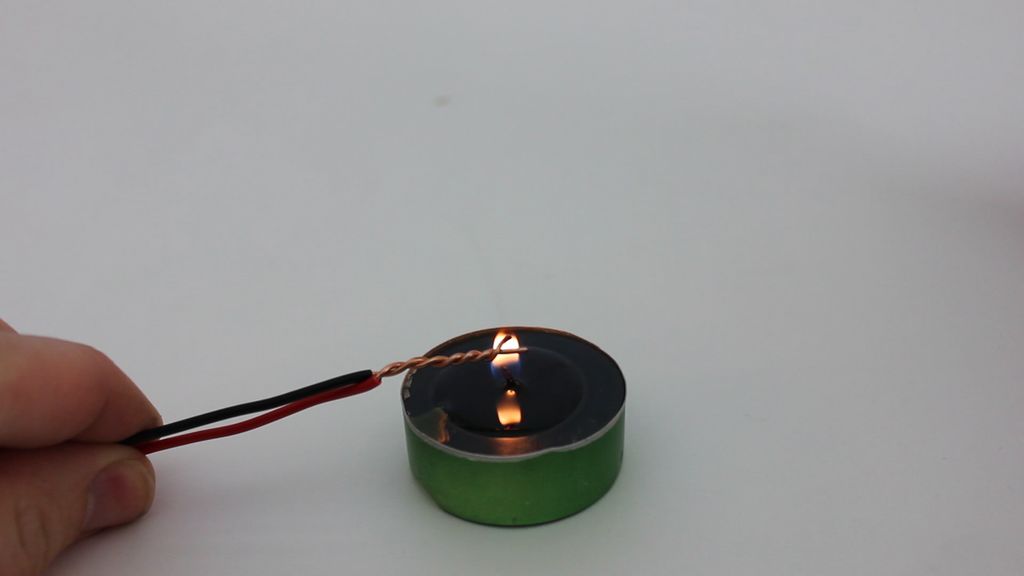

Итак, наносим порошок олова на место пайки и нагреваем зажигалкой. Порошок начнет плавиться. В итоге получается самая прочная спайка. Такую пайку потом нереально разорвать.

Изображение: Ютуб, автор Неформальный Механик

Изображение: Ютуб, автор Неформальный Механик

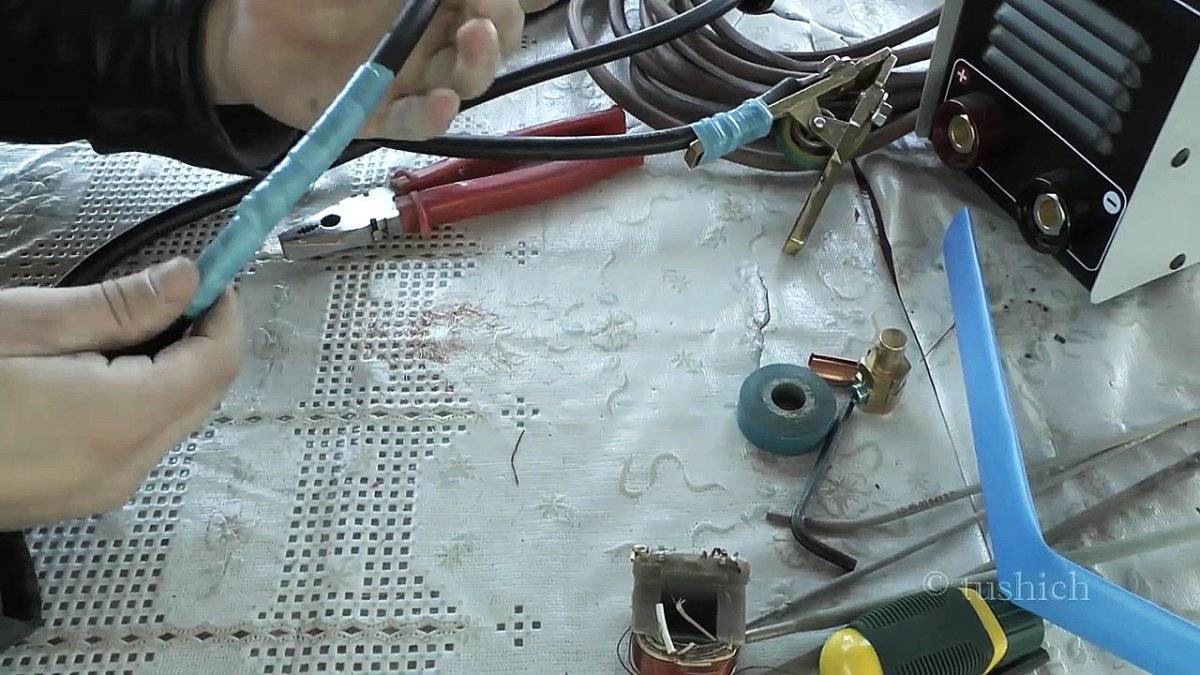

Потом нужно, как обычно использовать термоусадку. Все готово!

Канал РемонтДом: поставьте лайк, просим поделиться в соц. сетях – благодарим вас!

Как починить провод наушников без паяльника

Виды поломки

Проблемы с наушниками могут возникать по разным причинам. Если они перестали работать, то нужно определить, действительно ли проблема связана с их функциональностью. Перед тем как починить наушники без паяльника, нужно выполнить проверку. Сделать это можно двумя способами:

  • подключить рабочие наушники (в функциональности которых нет сомнений) к разъему телефона или компьютера, если звука нет, то проблема может быть связана с самим разъемом;
  • подключить якобы неработающие наушники к другому точно работающему разъему.

Если проблема все же связана с этим устройством, то ее причиной может быть:

  1. Сломанный кабель. Для определения проблемы нужно подключить наушники к аудиовыходу, затем воспроизвести мелодию, после чего попеременно сгибать и разгибать кабель. Если при этом в динамиках слышен прерывистый звук, то проблема заключается в сломанном кабеле.
  2. Сломанный штекер. Определить эту проблему можно по появлению звука при нажатии или кручении штекера в разъеме.

Определение места разрыва

Справиться с этой задачей хорошо помогает мультиметр. Это доступный инструмент, его можно приобрести в любом магазине электроники. Перед использованием устройство требует подготовки:

  1. Переключить его в режим проверки электропроводности (как правило, он обозначен значком “)))” или другим похожим).
  2. Черный щуп нужно подсоединить к разъему с обозначением “СОМ”, а красный к разъему с обозначением “мА” или “)))”.

До того как починить наушники без паяльника, нужно провести проверку. Если разрыв отсутствует, то мультиметр выдаст звуковой сигнал. Проверка выполняется в такой последовательности:

  1. Сделать надрезы возле штекера и самого наушника, изоляцию с провода нужно убрать.
  2. Щупы подсоединить к подготовленным проводам.
  3. Если слышен звук, то с самим проводом все хорошо, а устройство не работает либо из-за штекера, либо из-за самого динамика. Если сигнала нет, постепенно проверяя провода, нужно определить место разрыва.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

  • TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
  • TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т.д.)
  • TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Читать также: Насосно компрессорные трубы и их назначение

Метод лужения

Для соединения двух деталей предварительно требуется нанесение припоя. Это касается и двух проводов наушников, провода в динамике. Лужение в данном случае способствует улучшению контактных свойств деталей, которые соединяются. Обычно для этого используется паяльник, но в некоторых случаях можно обойтись и без него. Для этого:

  1. Перед тем как починить провод наушников без паяльника, нужно подготовить любую металлическую емкость. Это может быть обычная крышка для банки или любой подобный сосуд.
  2. В эту емкость поместить припой. Последнего вещества много не понадобится, к тому же с большими кусками будет сложно работать. Сюда же положить и канифоль.
  3. Полученный состав нагреть на плите, доведя до полного расплавления. После этого можно приступать к пайке. Для этого контакты нужно опустить в припой, затем провести ими по деревянной поверхности, чтобы равномерно распределить вещество (также излишки можно удалить простой тряпкой).
  4. Теперь провода можно соединить, а место контакта изолировать.

Этот же способ позволяет решить вопрос, как починить миниджек на наушниках без паяльника (в данном случае потребуется замена детали).

Если нужно припаять провод к плоской поверхности, то на последнюю нужно насыпать измельченный припой, затем положить немного канифоли и нагреть смесь, поднеся устройство обратной стороной к огню. Когда припой начнет плавится, его нужно распределить по поверхности любым металлическим предметом.

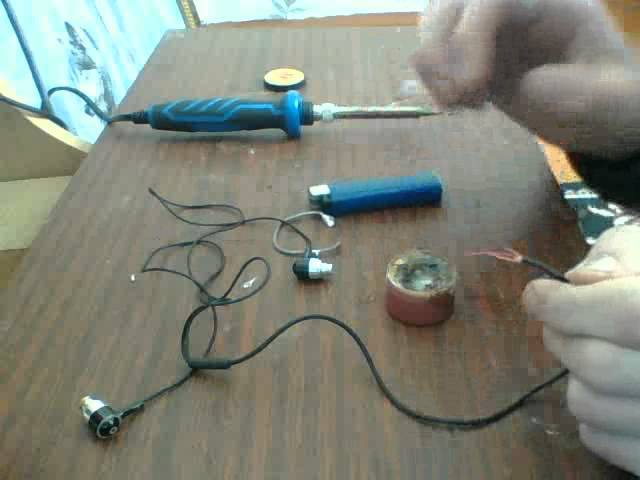

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Читать также: Домкрат для ремонта авто

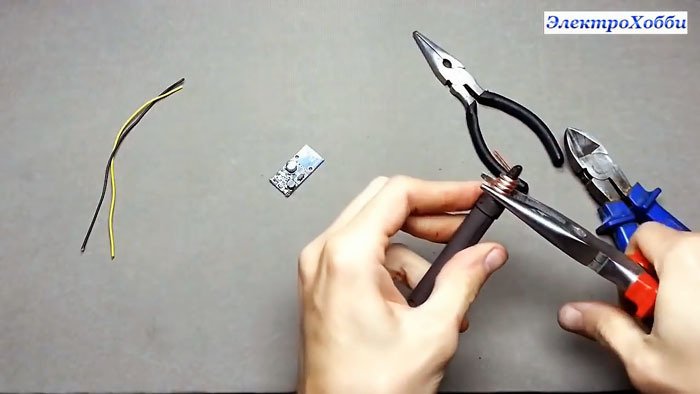

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Каждый из нас однажды сталкивался с такой неприятной проблемой, как поломка наушников. Чаще всего выходят из строя именно телефонные наушники. Это связанно с постоянно деформацией тонкого соединительного провода, который скручивают и перематывают каждый раз, когда устройство убирается в карман или сумку. От частых перегибов сердцевина провода может порваться, и тогда один или оба наушника перестают воспроизводить звук. Рассмотрим, как починить любимые наушники, если их провод порвался.

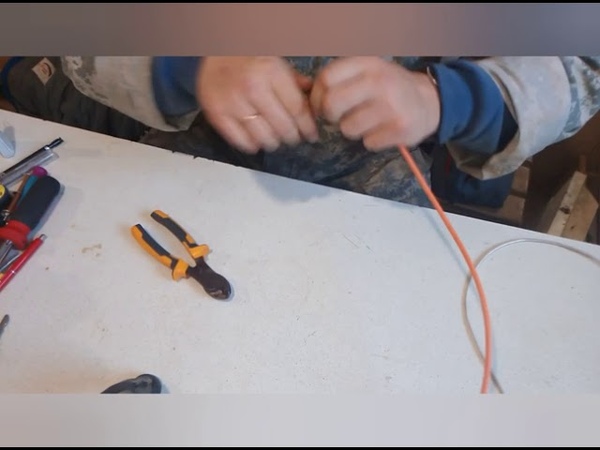

Соединение проводов скрутками

Этот способ рассказывает, как починить наушники для телефона без паяльника, но только если в их конструкцию не входит микрофон или регулятор звука. Также способ будет неэффективным, если разрыв произошел возле динамика. Выполнить ремонт можно следующим образом:

  • Отрезать часть кабеля с разъемом длиной 7 см. Снять оплетку длиной около 2 см.
  • Теперь нужно снять изоляцию с помощью наждачной бумаги или огня зажигалки.
  • Далее нужно сделать надрез на расстоянии 2-3 см выше штекера. Это позволит гарантировано избавиться от поврежденного места.
  • Следующим этапом будет скрутка всех парных проводков. Делать это нужно максимально плотно. Перед изоляцией лучше проверить качество скрутки.

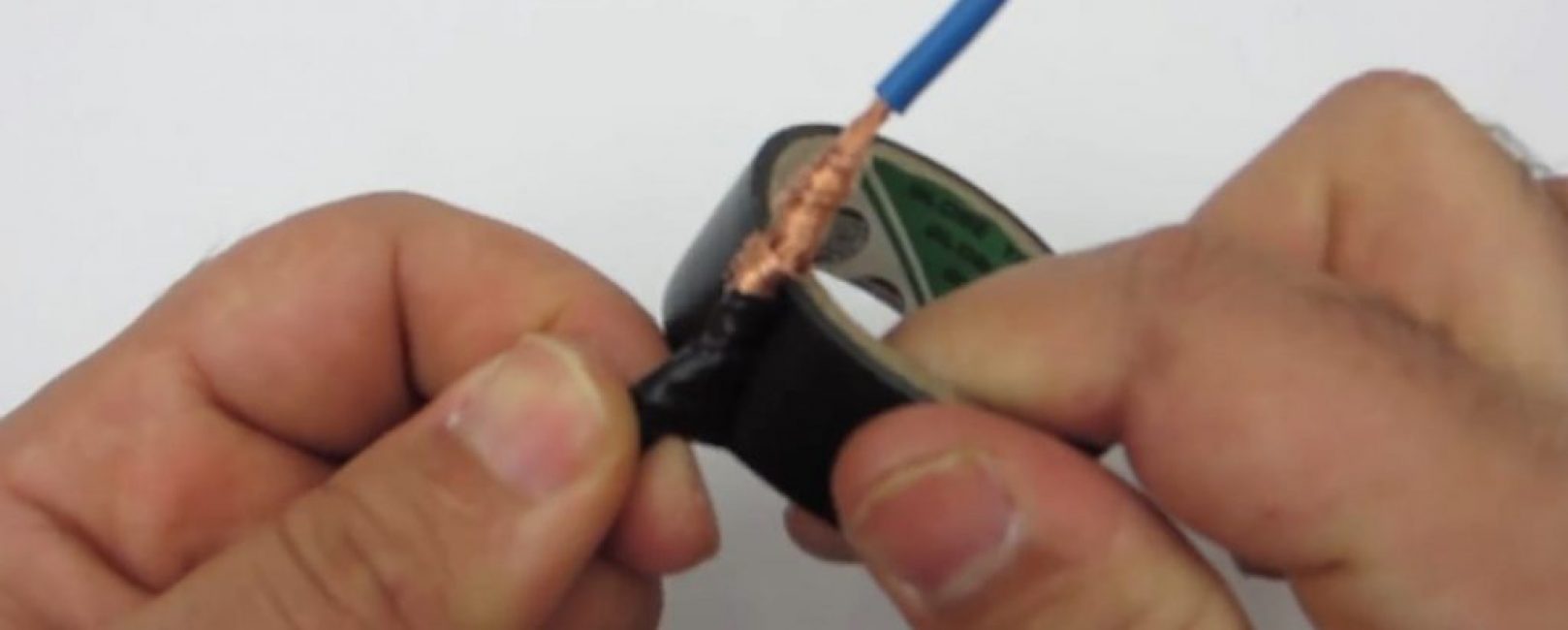

  • Открытый участок наушников нужно изолировать изолентой, скотчем или термоусадочной трубкой. Сначала нужно обмотать каждую пару отдельно, а потом соединить их вместе.

Соединение проводов с динамиком

Для такого ремонта потребуется разбор наушников. Они могут иметь сборку на шурупах, защелках или клеевое соединение. Последний вариант можно разобрать с помощью ножа или путем надавливания в тисках (в данном случае из-за упругого изгиба трещина пойдет именно по линии клеевого соединения).

После разбора можно увидеть, что провод завязан узлом, что нужно для предупреждения его вырывания. Этот провод нужно обрезать, зачистить, затем снова завязать узлом и подпаять с помощью метода лужения (как починить порванные наушники без паяльника таким образом описано в начале статьи). После этого наушник нужно снова собрать (или склеить).

Этот способ решает также и вопрос о том, как починить штекер от наушников без паяльника.

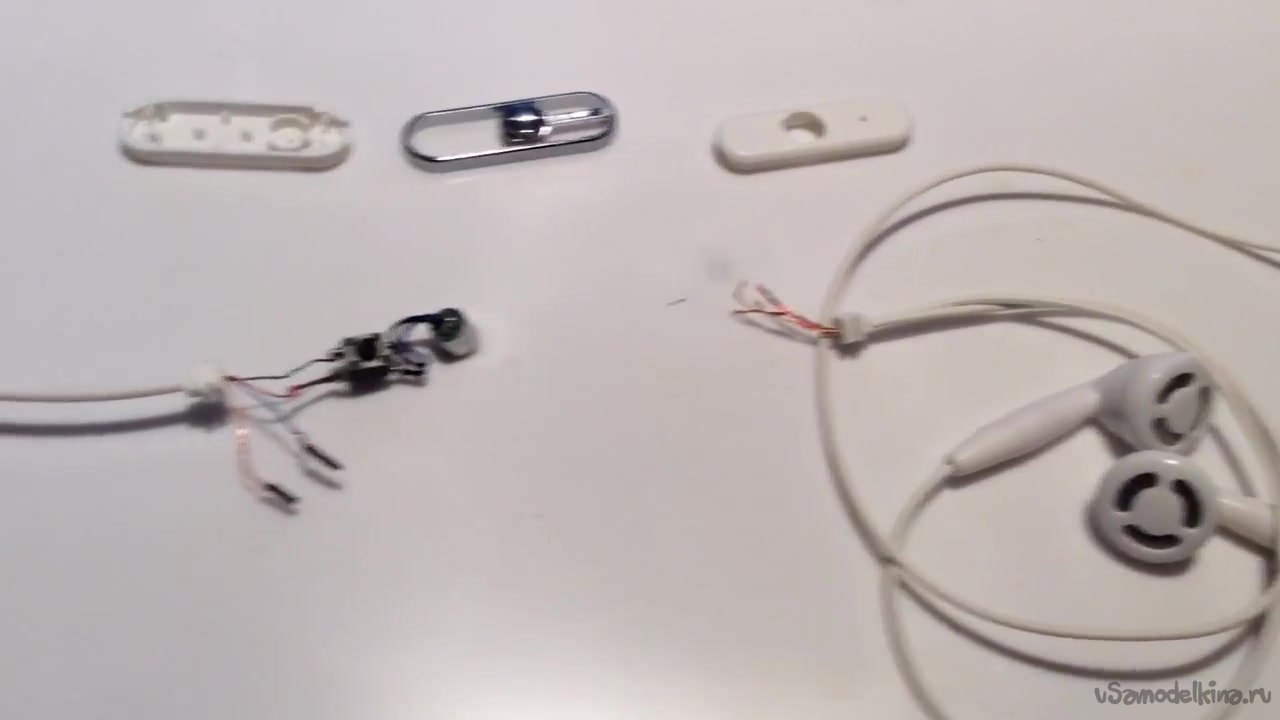

Ремонт гарнитуры с функцией прибавления звука и микрофоном

Наушники, укомплектованные микрофоном, не имеют принципиальных отличий от стандартной системы. Однако, чтобы знать, как сделать их рабочими, нужно разбираться в некоторых нюансах функционирования. Причинами неполадок в такой гарнитуре, как и в обычных наушниках, могут стать разрывы проводов, вышедшие из строя штекеры или сломанные мембраны наушников, требующие замены.

Иногда случаются экзотические поломки в виде растяжения проводов. Подобная ситуация не типична, так как в обычной жизни провода скорее сминают, чем растягивают. Поврежденный участок кабеля в этом случае хорошо прощупывается — на этом участке будет заметно сильное истончение жилы. Исправить поломку можно при помощи уже привычного паяльника. Удалите изоляцию и защитный лак с провода. Специалисты говорят о том, что сделать это можно при помощи свечи или зажигалки. После этого проводится лужение их концов и надежная спайка – ремонт наушников своими руками окончен.

Для дополнительной защиты можно покрыть припой новым слоем защитного лака, он предотвращает окисление и мелкие повреждения.

Восстановить порванные провода наушников проще, чем кажется, однако на это нужно потратить какое-то время. Запаситесь всеми необходимыми материалами, чтобы не прерывать процесс и не оставлять оголенные детали без присмотра. Будьте аккуратными с мелкими проводками, ведь их очень легко повредить кусачками или ножом.

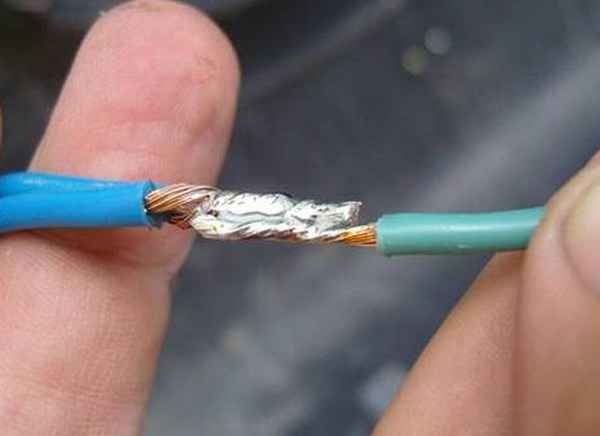

Особенности пайки фольгой

Данный способ наиболее эффективен для так называемой пайки двух проводов (как починить наушники без паяльника с припоем другим способом описано в первой части статьи). Начинать работу с ними можно после удаления изоляционного слоя. В данном случае оголить нужно не более 3 см провода.

Из фольги нужно вырезать полоски, ширина которых равна размеру оголенного провода. Из этих полосок затем нужно сделать небольшие желобки, в которые по отдельности поместить скрученные концы контактов. В данном случае лужение не выполняется. Нужно лишь засыпать в эти желобки измельченный припой и канифоль, равномерно распределяя по всей длине соединения.

После этого фольгу плотно обернуть вокруг проводов, следя за тем, чтобы не образовалось щелей, а затем разогреть до температуры плавления припоя.

После этого можно приступать к пайке. Для этого фольгу нужно снять, провода прижать плоскогубцами (нужно тщательно регулировать силу нажима, чтобы не повредить провода). Лишний припой можно удалить с помощью наждачной бумаги.

Как спаять без паяльника с помощью экстремальных способов нагрева

Раскаленное железо

На открытом пламени, например – газовой горелке, или просто в костре, нагревается металлический предмет. Подойдет толстая скрепка или гвоздь. Размер выбирается исходя из толщины спаиваемого материала. Импровизированное жало раскаляется докрасна, затем прижимается к подготовленному месту пайки.

Популярное: Как выбрать паяльник для полипропиленовых труб? Экономика трубопрокладки

Припой должен быть заранее размещен в рабочей зоне. За один раз качественно пропаять не удастся, поэтому процедуру следует многократно повторить.

На этом видео демонстрируется простой способ пайки проводов с помощью обычной свечки.

Солнце и лупа

Концентрируя солнечные лучи при помощи увеличительного стекла, можно создать точку с температурой до 600 градусов. Этого вполне достаточно для расплавления припоя, при выполнении нескольких условий. Во-первых – лупа должна быть зафиксирована, поскольку нестабильная точка концентрации солнечной энергии необходимой температуры не создаст. Во-вторых – эта величина (600 градусов) только теоретическая.

При нагреве материала с хорошей теплопроводностью (в нашем случае медного провода), тепло будет моментально рассеиваться. Тем не менее, лупа диаметром 8-15 см вполне пригодна для экстремальной пайки. Разумеется, при наличии солнца и безоблачного неба. Наибольший эффект достигается в полдень.

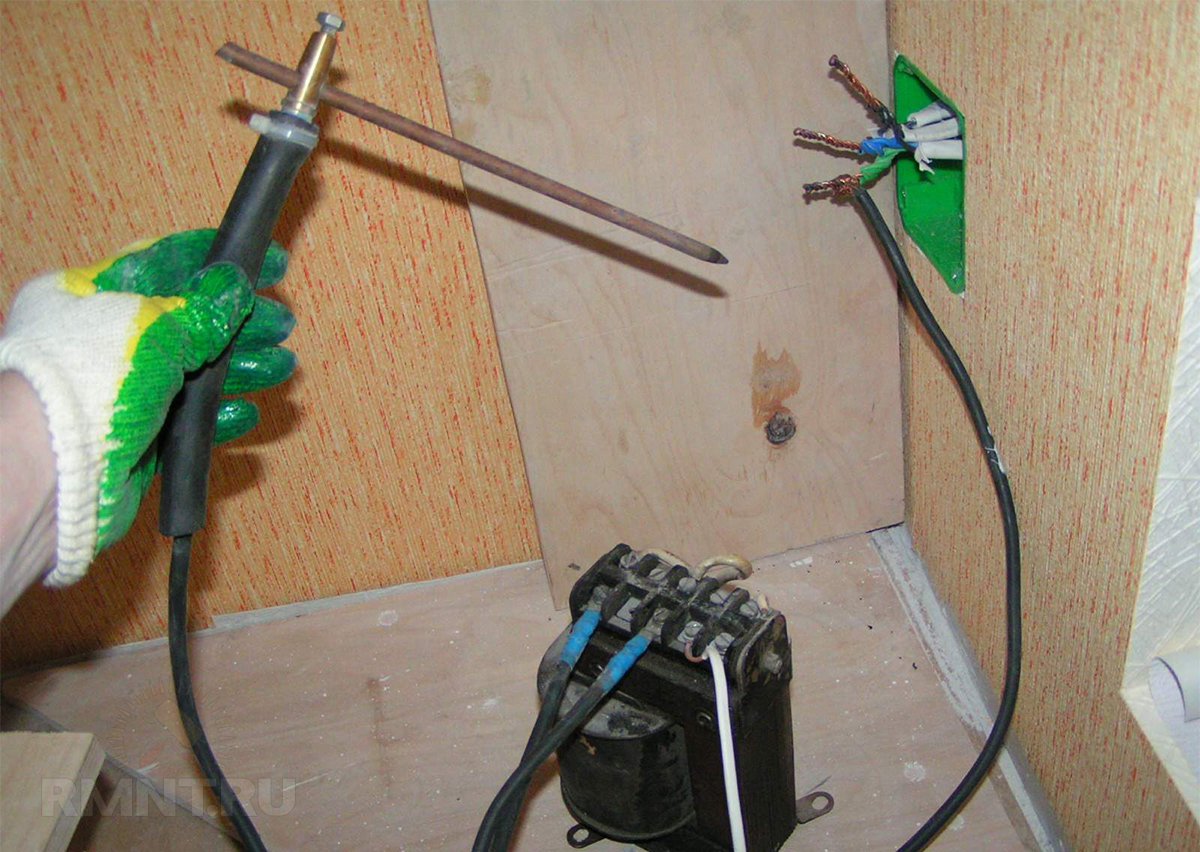

Короткое замыкание

Такой способ применяется при соединении одножильной электропроводки, для улучшения контакта в скрутке. Основан он на метоле точечной сварки. Можно использовать обычный автомобильный аккумулятор.

ВАЖНО! При коротком замыкании возникает ток большой величины, измеряемый сотнями ампер.

Поэтому кабели, которыми производится подача напряжения, должны быть большого сечения. При работах необходимо соблюдать осторожность.

Подойдут провода для «прикуривания», которыми автомобилисты оживляют севший аккумулятор. Чтобы припаять провод без паяльника с помощью аккумулятора, необходимо кратковременно приложить клеммы к скрутке на расстоянии 1-2 см. Время контакта должно быть не более 1 секунды.

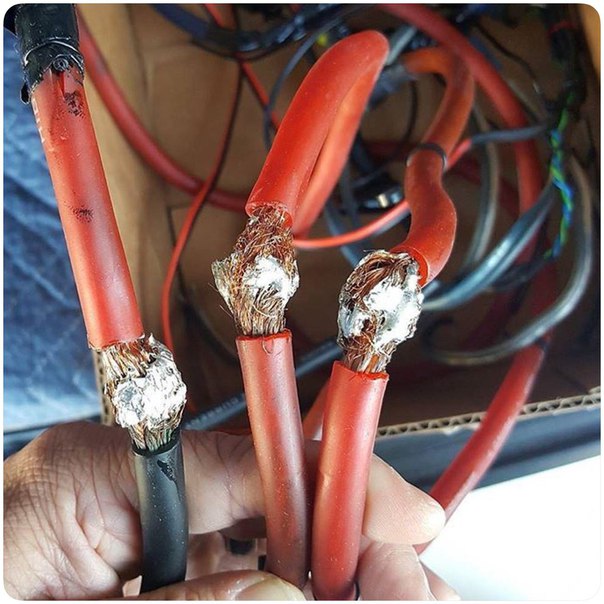

Иначе можно повредить аккумулятор и расплавить спаиваемый провод. Место соединения предварительно обрабатывается флюсом, и на него кладется кусочек припоя.

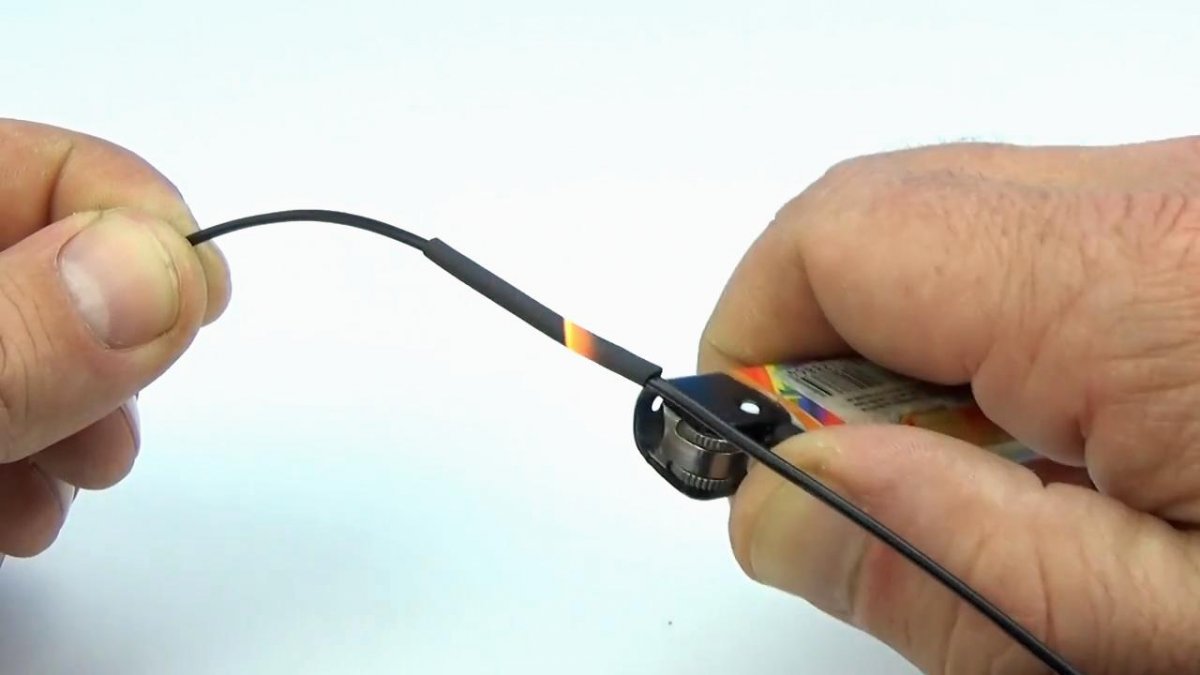

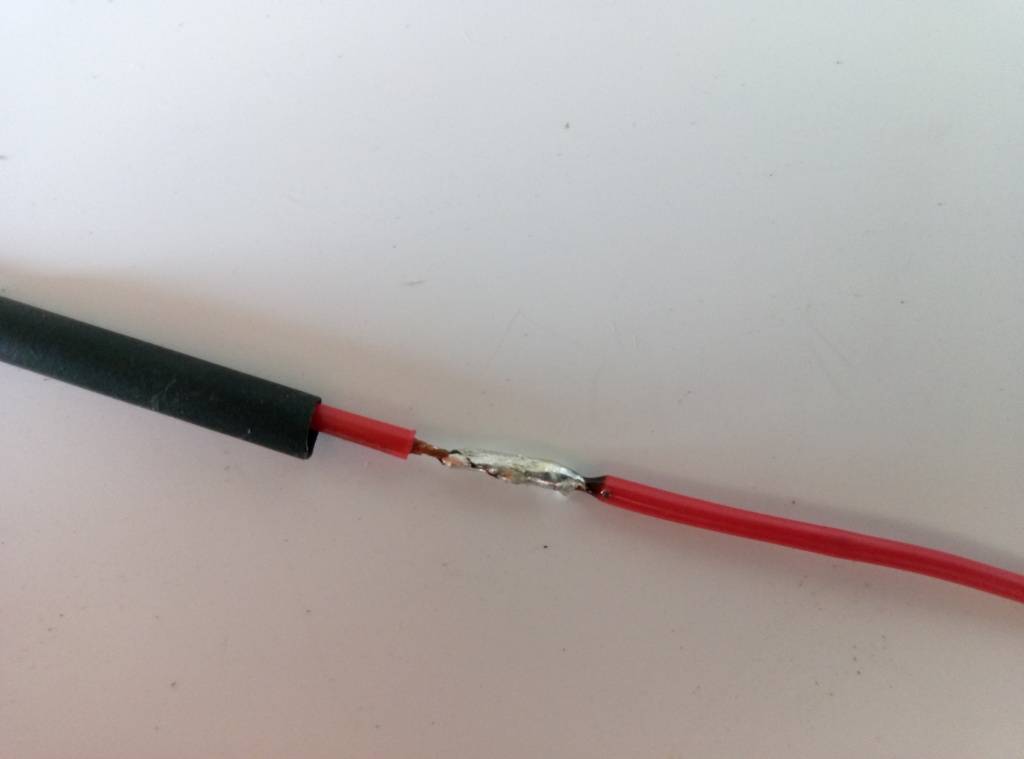

Использование термоусадочной трубки

Данный способ актуален в том случае, если был поврежден не столько провод, сколько его изоляция. Выполнить ремонт можно, следуя инструкции:

  1. Отрезать кусок термоусадочной трубки нужного размера.
  2. Надеть его на поврежденный участок провода, затем подержать над пламенем некоторое время (с этой целью можно использовать банальную зажигалку, паяльную лампу, газовую или электрическую плиту). Воздействие высокой температуры приведет к тому, что трубка осядет, чем и защитит провода наушников от дальнейшего повреждения.

Выполнить ремонт наушников можно и в практически полевых условиях, но только если под рукой есть припой с канифолью, изолента или термоусадочная трубка. Выполняя все действия максимально аккуратно и в соответствии с инструкцией, можно значительно продлить жизнь этому устройству.

Чаще всего встречается расцветка

земля — золотой (желтый)

левый — синий ( зеленый )

правый — красный

Но как и у любого другого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый синий, а красный — микрофон или встречаются еще смеси цветов. Но ЗОЛОТОЙ всегда ЗЕМЛЯ. Смеси цветов с золотым, в большинстве случаев тоже земля.

Золотой идет к обоим наушникам, поэтому он и общий, по нему ток как бы вытекает из каждого динамика, а по двум другим ток в динамики втекает. Ну это если оооочень грубо

Пайка проводов без применения паяльника. Как спаять полипропиленовые трубы без паяльника Что можно использовать вместо паяльника

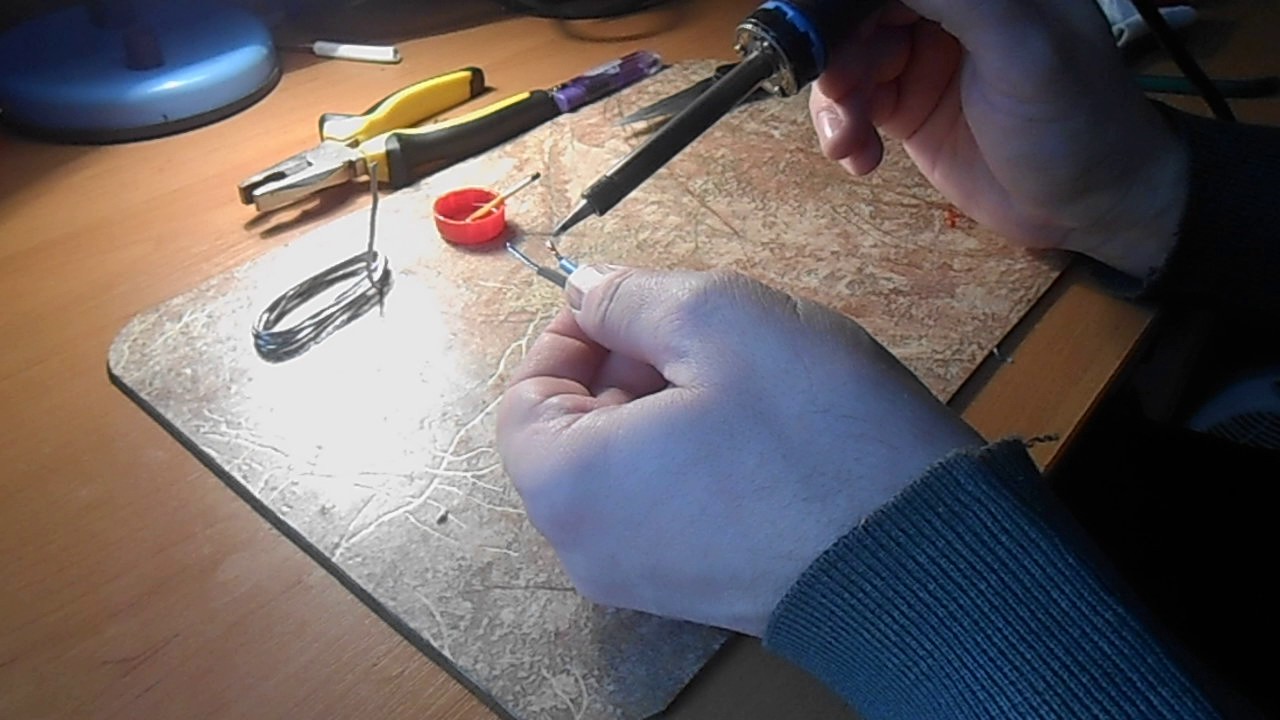

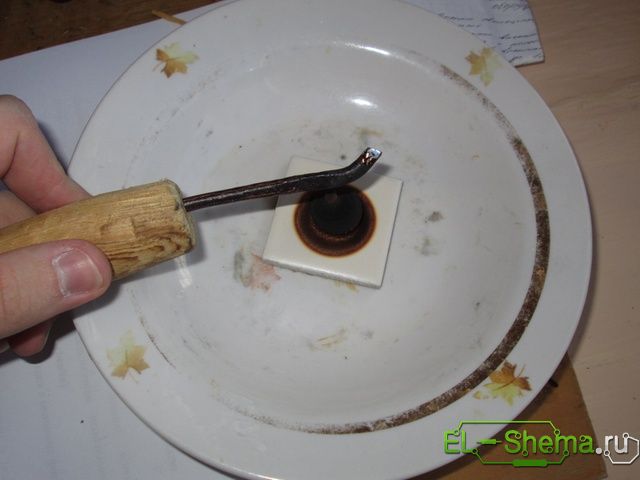

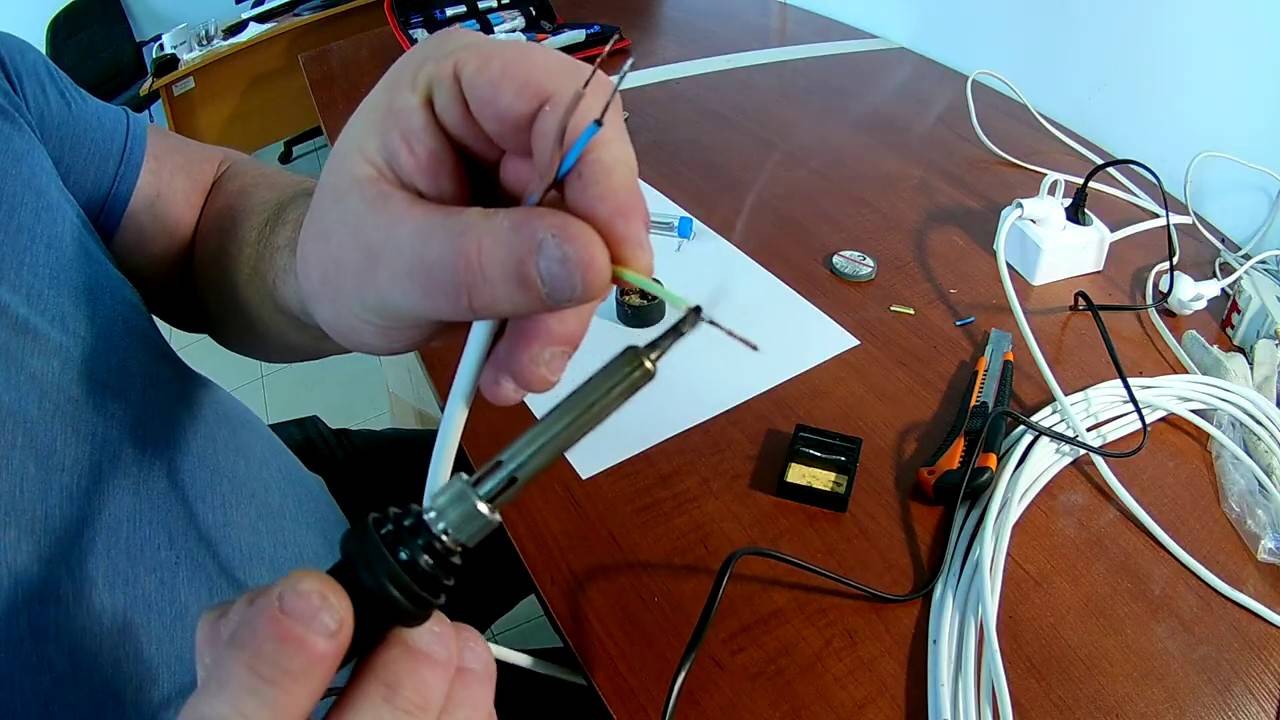

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

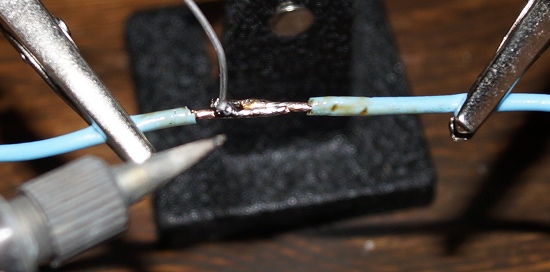

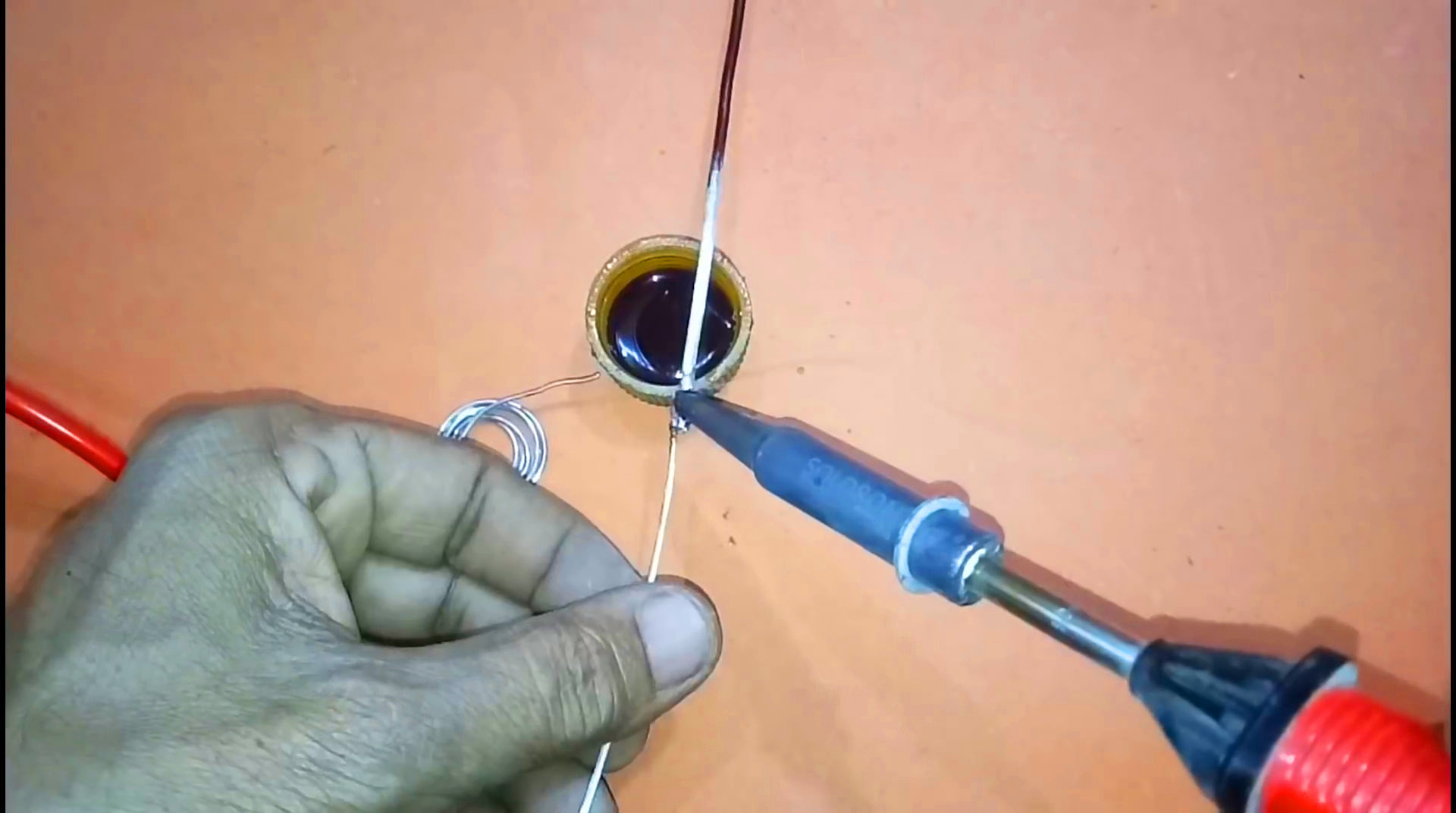

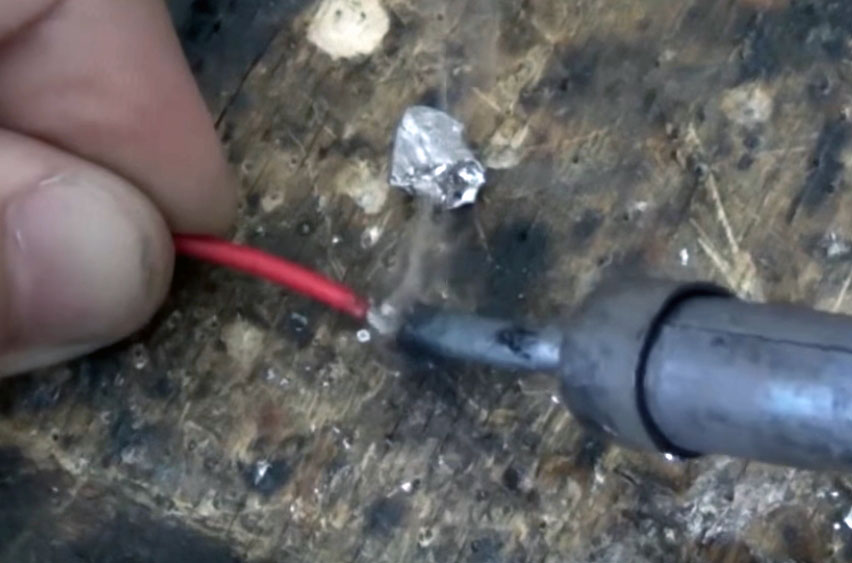

Для соединения проводов этим способом, нужно произвести следующие операции:

  1. Освободить концы проводов от изоляции , если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.

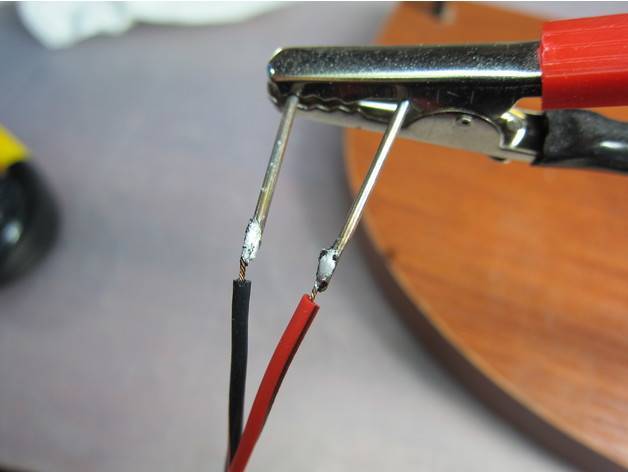

  2. Облудить оголенные концы, при этом:
    • Зачистить провод от лакового покрытия (если оно имеется).
    • Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.

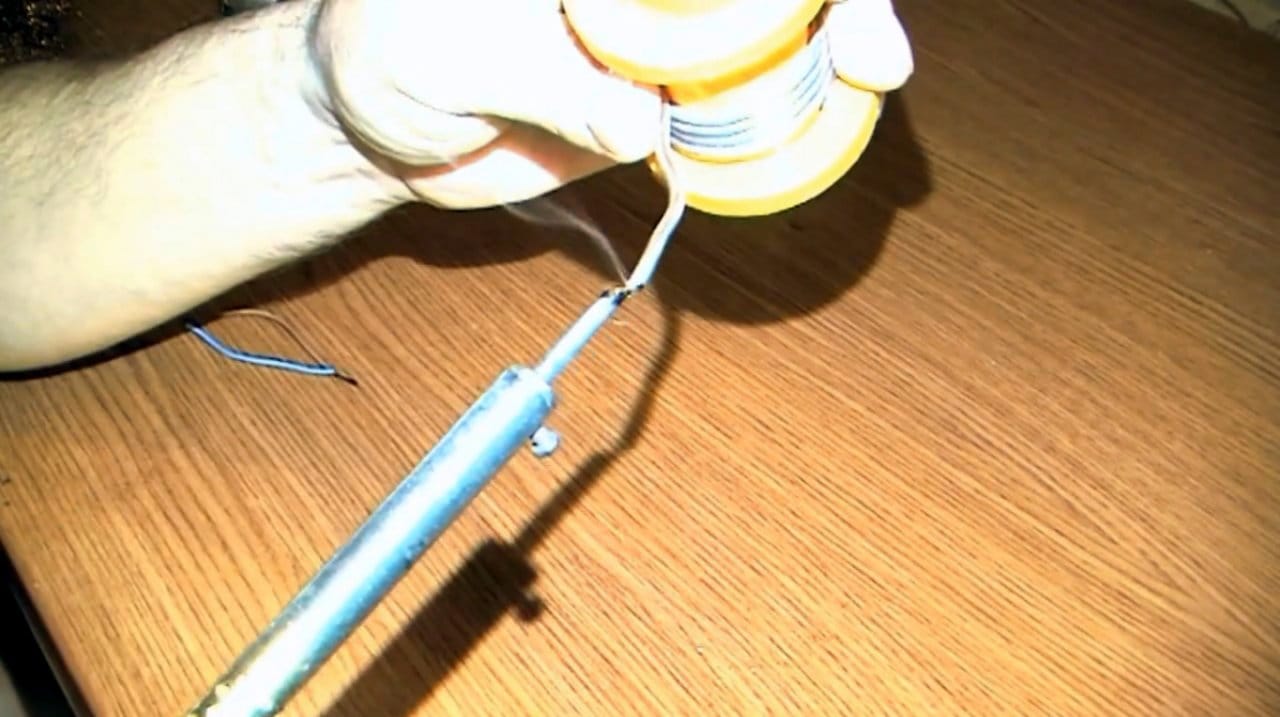

    • Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
  3. Операцию повторить со вторым концом провода.

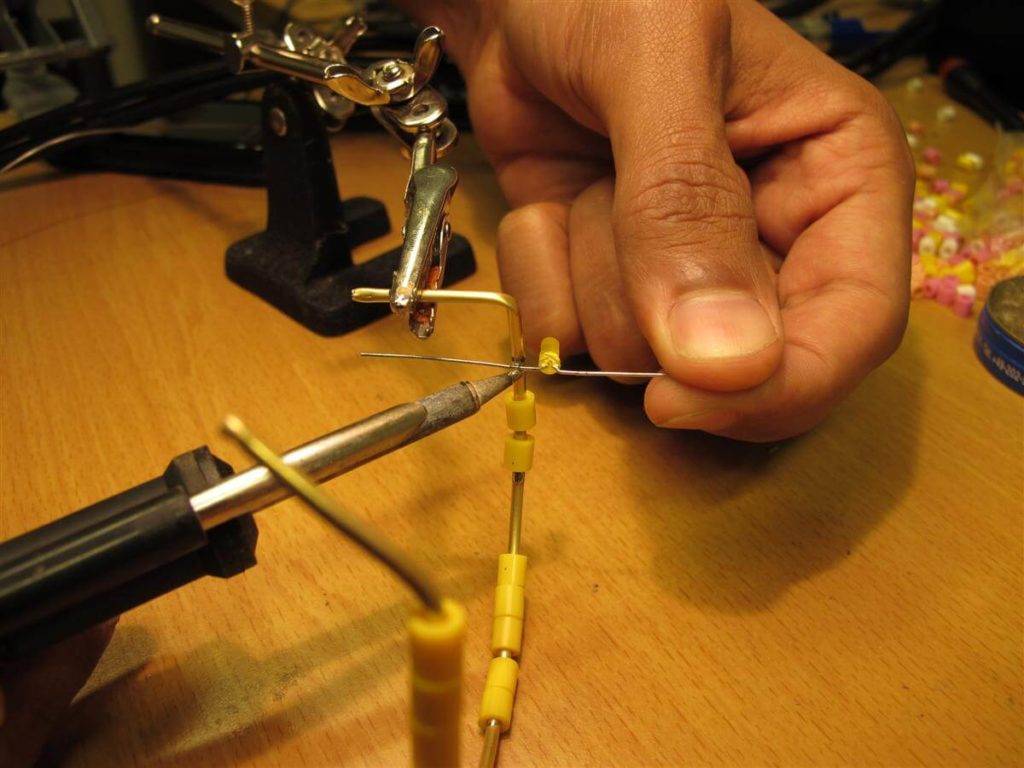

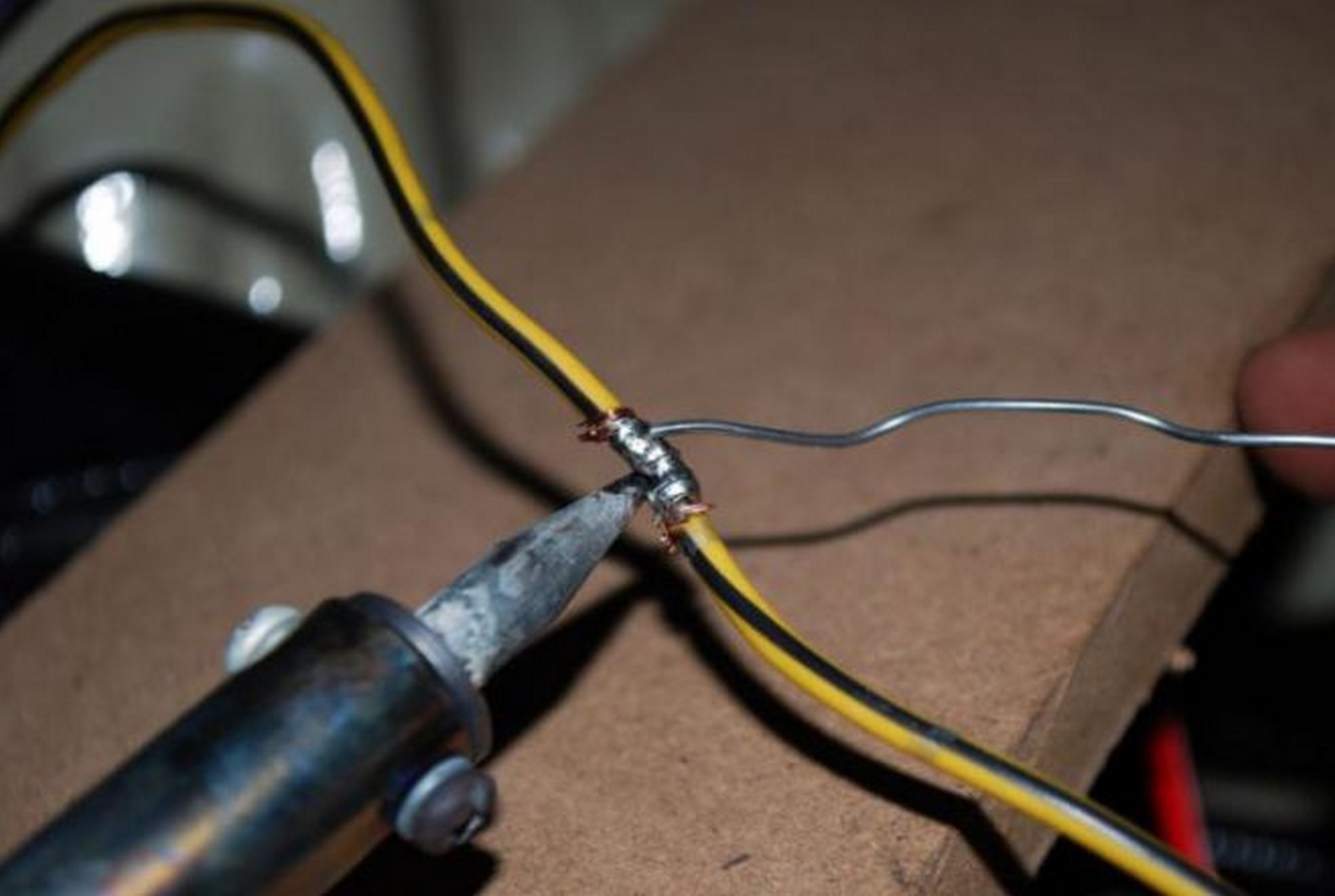

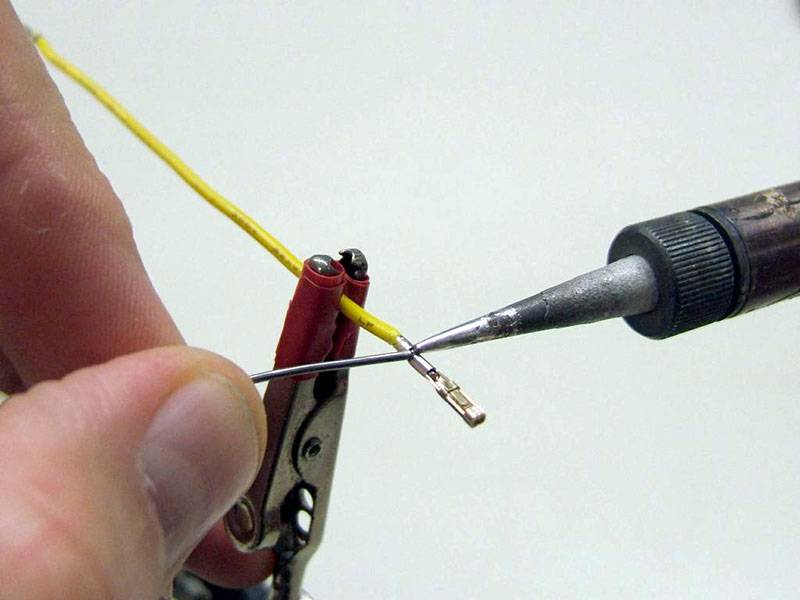

  4. Приложить спаиваемые концы друг к другу , набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
  5. В ряде случаев , лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Как припаять провода

К наушнику и штекеру


Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

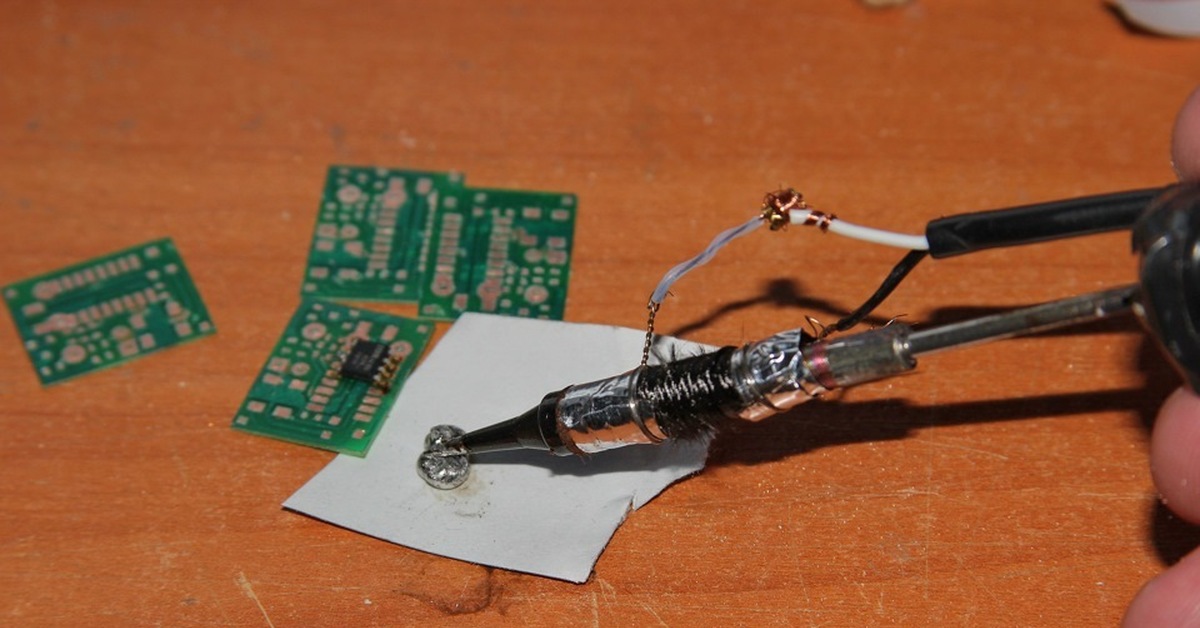

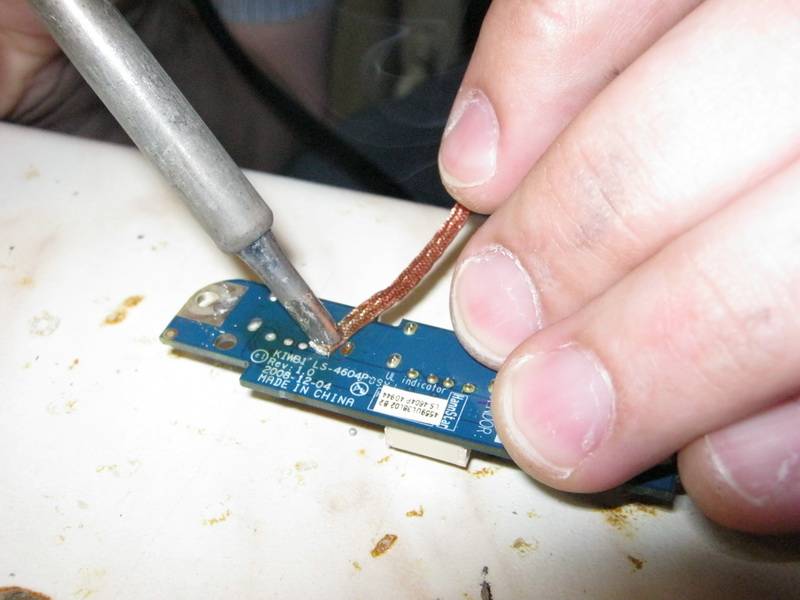

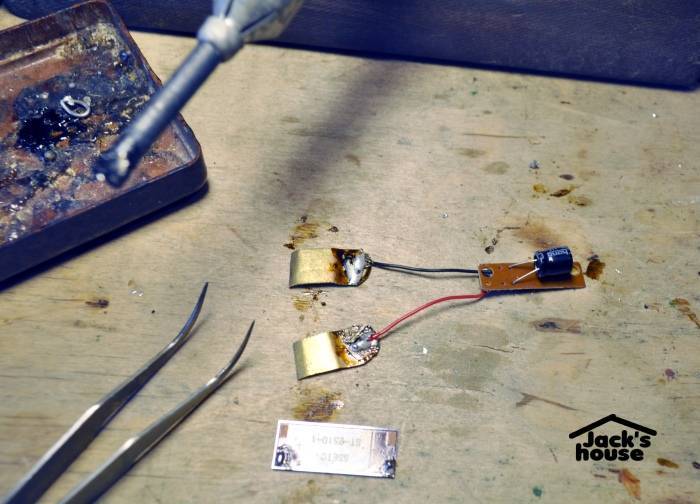

К плате


При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте


Очень важная операция – зачистка контактов на . Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

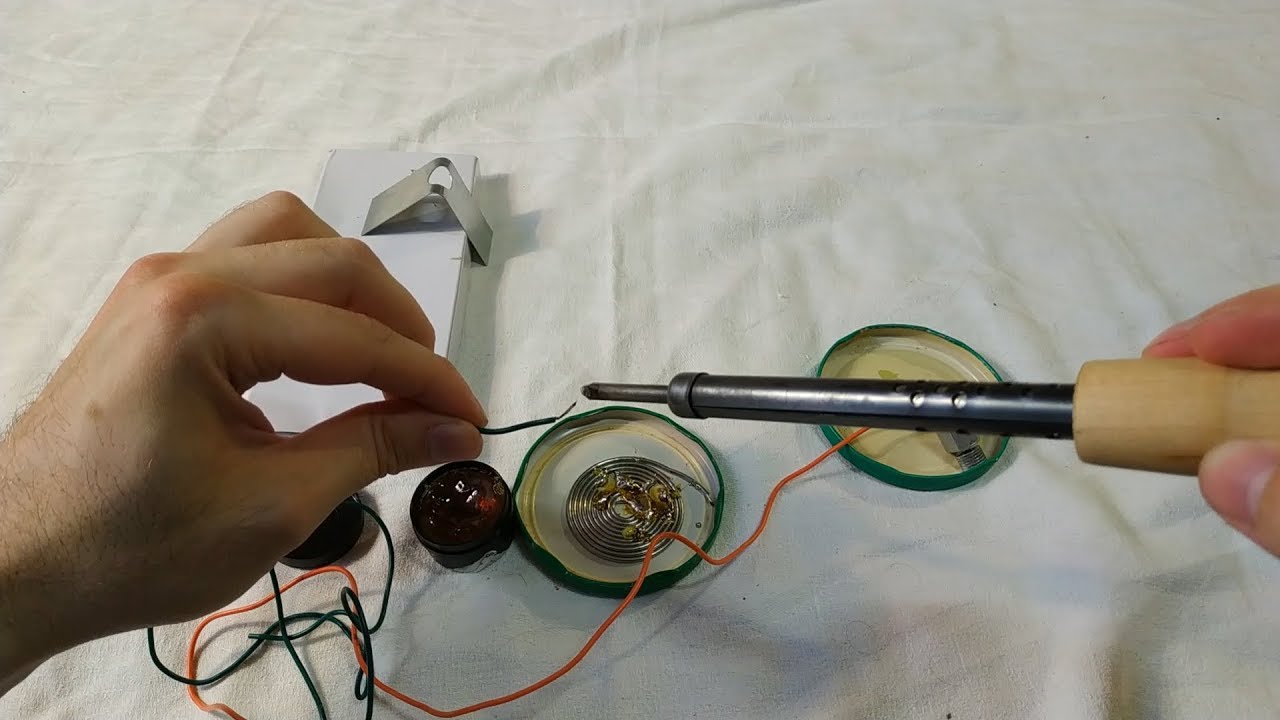

К динамику


Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации.

К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

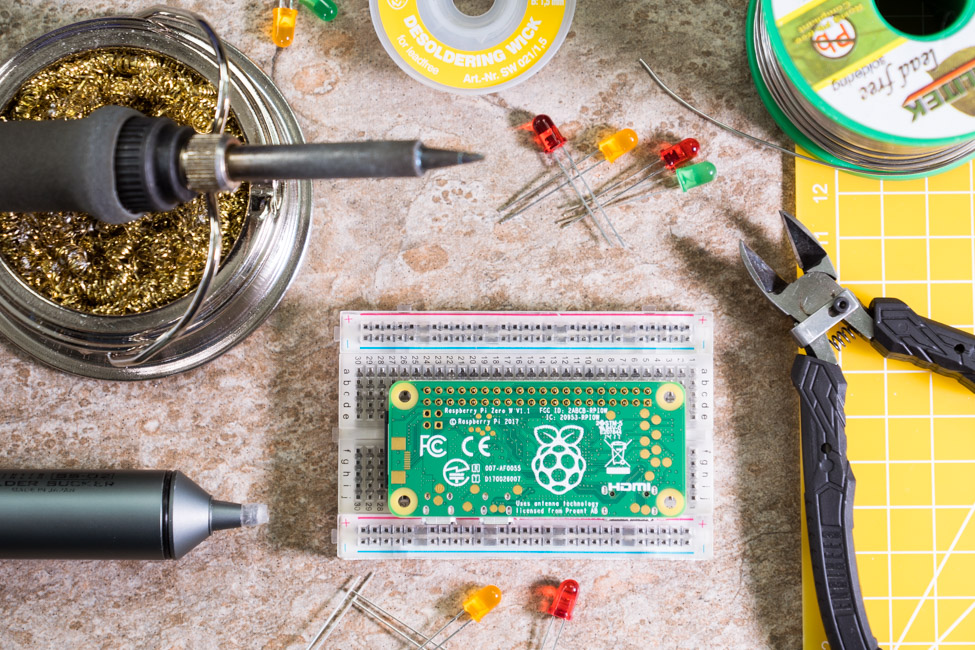

Основным инструментом при пайке является паяльник.

Их разновидностей множество и применяются они в зависимости от характера выполняемого пайкой соединения:


Наиболее распространенный вид этого инструмента , в котором нагрев стержня производится нагревательным элементом из нихрома. Как правило, эти приборы оснащены терморегуляторами, предотвращающими перегрев паяльника и перегорание спирали нагрева.

В качестве терморегулятора применяется обычно проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые имеют спираль из нихрома, которая намотана на диэлектрический материал и при нагревании передает тепло сердечнику.

В этих изделиях в качестве сердечника обычно применяется медный стержень, поскольку медь имеет высокую теплопроводность.

Керамические


В качестве рабочего органа применяют наконечник из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы считаются наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборах возможен широкий диапазон регулировки температуры и мощности рабочего органа.

Индукционные


Нагрев наконечника производится через индукционную катушку. При прохождении через нее тока, на поверхности наконечника индуцируются вихревые токи, быстро производящие нагрев рабочего органа.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция производится плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники


Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в электросхему и при прохождении по нему тока мгновенно нагревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего наконечника производится в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые

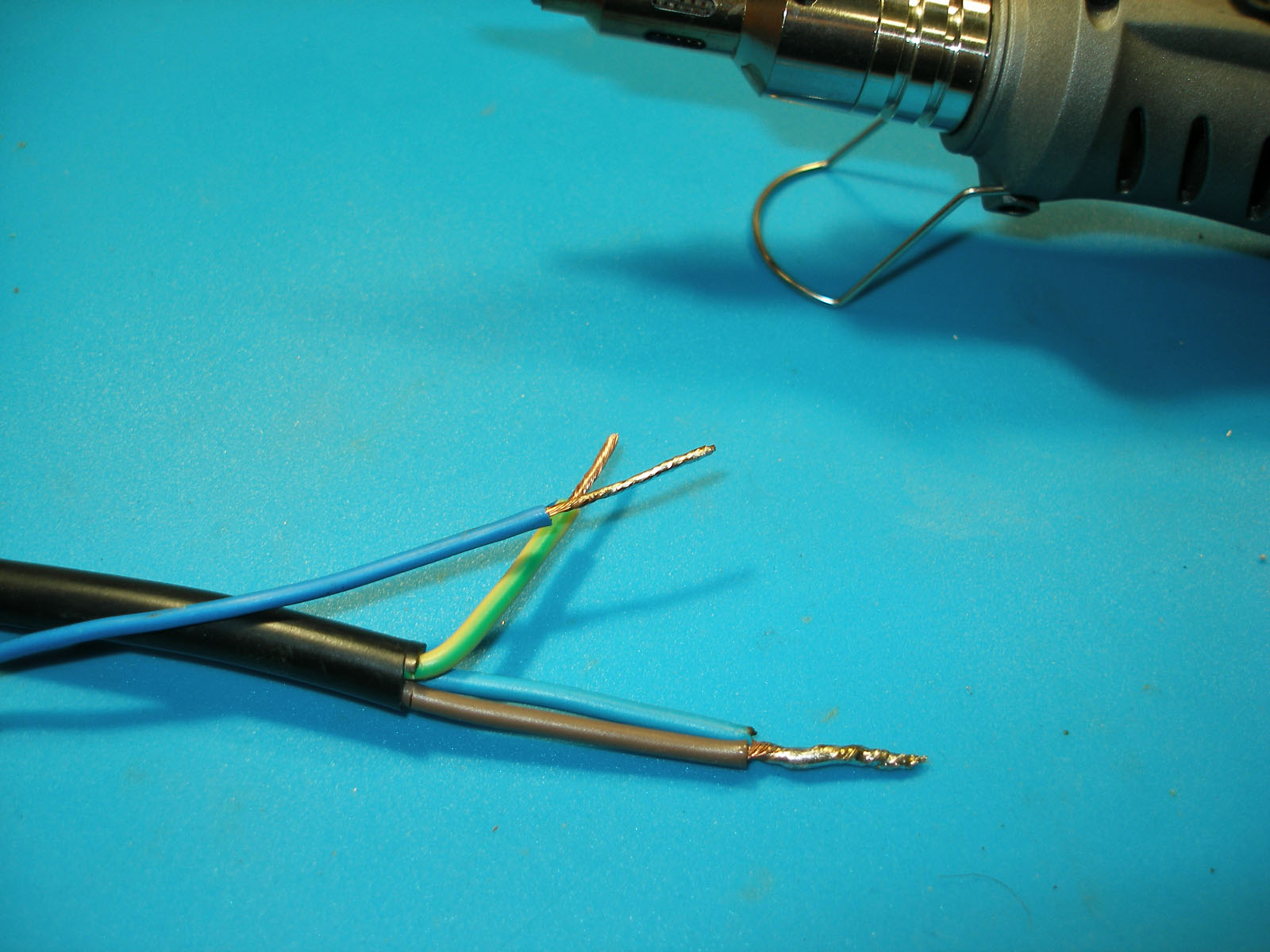

Применяются как автономные приборы. Работа производится в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные


Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции


В продаже имеются два вида этих приборов:

  1. Термовоздушные – нагрев зоны пайки производится потоком горячего воздуха с температурой до 300 о С, фокусируемого соплом паяльника. Давление создается либо крыльчаткой в корпусе паяльника (турбинные), либо компрессором (компрессорные).
  2. Инфракрасные – в них нагрев осуществляется потоком инфракрасного излучения.

Паяльные станции применяются в тех случаях, когда паяльники с их медным или керамическим наконечником неудобны или вообще непригодны для работы. Это имеет место при работе с современными миниатюрными платами, в которых применяется SMD монтаж.

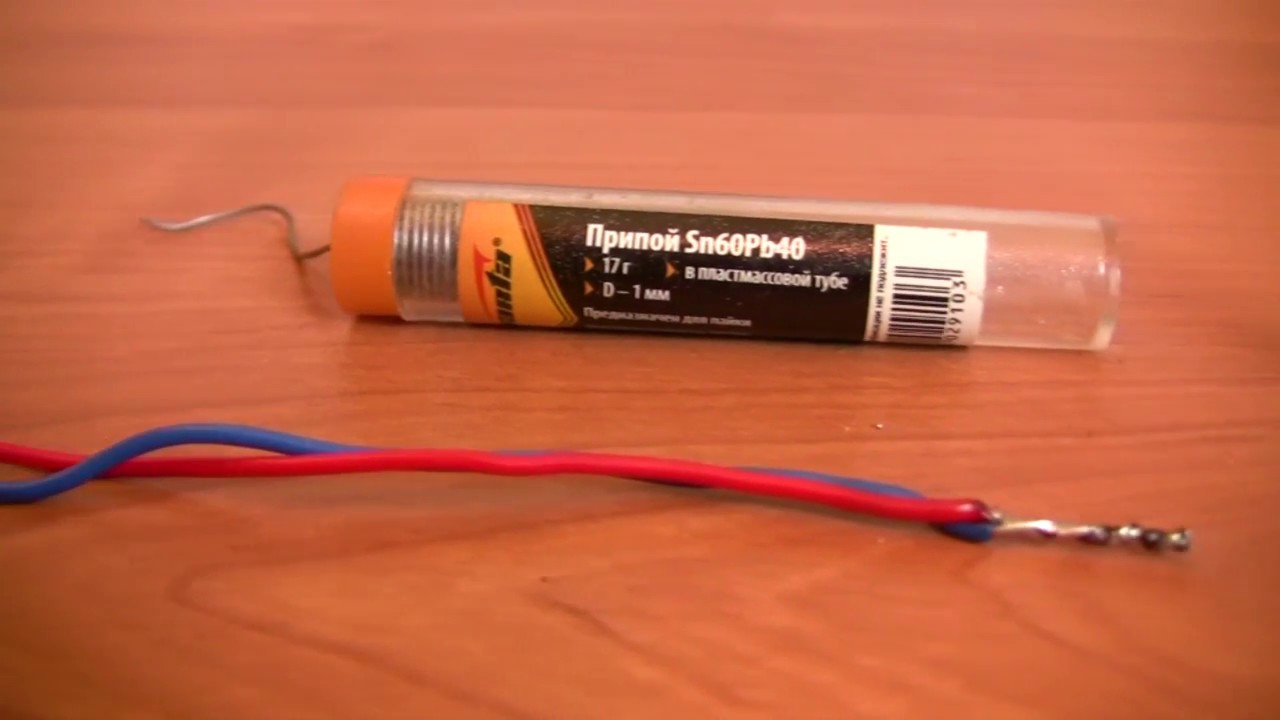

Припои


Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

  1. Легкоплавкие с температурой плавления до 400 о С.
  2. Тугоплавкие , у которых этот показатель выше 400 о С.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяются легкоплавкие металлы и их сплавы:

  • олово;
  • свинец;
  • кадмий;
  • сурьма;
  • висмут;
  • цинк;
  • медь;

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основных операции: лужение и собственно пайку.


При нагревании во время пайки, неизбежно окисление поверхности соединяемых деталей, которое препятствует растеканию припоя по поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

Условное разделение флюсов – активные и пассивные. Активные флюсы способны в процессе эксплуатации разрушать место пайки. Поэтому, места спайки необходимо тщательно промывать водой. Для работы с электронными монтажами не применяются.

В качестве флюсов применяются:

  1. Канифоль – переработанная смола хвойных деревьев, показатель качества – светлый тон.
  2. Флюс спиртоканифольный – смесь канифоли (10-60 %) со спиртом, активно применяется в радиомонтаже.
  3. Флюсы ЛТИ – смесь канифоли и спирта с добавлением триэтаноламина, применяется для пайки железа, меди, латуни и других металлов.
  4. Паста паяльная из смеси флюса , олова и свинца с добавлением до 2% серебра, применяется в радиомонтаже.
  5. Паяльный жир и паяльная кислота – применяются для пайки деталей из железа, активно снимая слой окисла с поверхности.
  6. Бура – высокотемпературный флюс (температура плавления около 900 о С) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

В таблице приведены примеры исполнения приспособлений, на самом деле, эти изделия выпускается в неисчислимом количестве разновидностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

  1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
  2. Выполнить скрутку , предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую печатную плату с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные провода, кабели, но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т.д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

Выбор паяльника и остальных инструментов

Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт. Также для работы с паяльником вам нужно приготовить:

Канифоль, флюс или паяльную кислоту.

Как подготовиться к пайке

Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться.
Для этого возьмите кусок ненужного провода без изоляции и разделите на 12 приблизительно равных частей по 2,5 см каждая. Используя пинцет, паяльник, припой и флюс, постарайтесь собрать из этих кусочков куб. Это будет хорошей тренировкой для обучения пайке. После того как конструкция готова, дайте ей остыть и проверьте, насколько крепко держаться все соединения. Если что-то отвалилось – перепаяйте.

Перед работой все места, где будет произведена пайка, необходимо залудить.

Важные правила пайки

Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут ПОС-40, ПОС-50, ПОС-61. Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

Вся работа по спаиванию проводов состоит из последовательных этапов:

Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием паяльной кислотой или канифолью.

Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса – его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

Слишком большое количество припоя может вызвать замыкание контактов.

Если взять слишком мало припоя на кончик паяльника – вы не сможете ничего спаять.

Если на паяльнике останется много нагара или флюса – пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

Теперь вы знаете, как припаять провод к проводу правильно.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Как припаять (прикрепить) проводок, если нет паяльника?

Обычно разорванный проводок можно вернуть в рабочее состояние, если просто соединить между собой два его конца в месте разрыва – по идее для электрического тока даже не обязательно, чтобы провод был единым целым и он будет течь, даже если проводки будут просто плотно прилегать друг к другу. Поэтому для возобновления рабочего состояния нашего устройства, достаточно просто, например, перекрутить проводки между собой (только при отключенном электроприборе, конечно. Для особой безопасности можно даже надеть резиновые перчатки), а потом обмотать место скрепления изолентой.

Если же спаять провода все-таки необходимо, то в отсутствие паяльника можно воспользоваться паяльной пастой.

Не имея паяльника можно крепко прикрепить проводок к проводку, чтобы его дальше использовать по назначению.

Никому не новость, что проводки можно скручивать руками, отключив их предварительно от электрической сети. Скрученные проводки надо хорошо заизолировать изоляционной лентой.

Но есть и лучшее решение. Скрученные в единое целое электрические кабеля (их место соединения) надо покрыть сверху расплавленной пластмассой. На рынке можно купить специальный пальчиковый пластмасс, который с помощью специального пистолета расплавляется и им обмазывают место скрутки. Этот пластмасс можно и спичкой разогреть или зажигалкой.

А еще можно в магазине электрических деталей купить соединитель для провода. Вставить в него с обеих сторон по проводку и зажать поджимными болтиками, а дальше заизолировать это соединение.

Существует, как минимум, несколько способов прикрепить проводок без паяльника. Вот только некоторые из них:

  • с помощью изоленты
  • использовать «горячий клей». Одним из преимуществ этого метода является то, что он не только склеивает, но и изолирует. Кстати, имейте в виду, что пистолеты с горячим клеем выпускают профессиональные и бытовые.
  • с помощью «клипсы». Этот метод самый «слабый», но он идеально подходит в качестве временной спасительной меры.
  • метод спрессовки. Самый действенный, но для его реализации понадобится приобрести специальные инструменты и некоторый опыт. В любом случае, в инструкции написано, как нужно работать этими инструментами.

Никак. Лично мне приходилось припаивать оторвавшийся «проводок» квадратным советским кипятильником, ну так сложились обстоятельства. Это было возможным, потому что конец оборванного повода и контактная площадка были щедро залужены, их оставалось только прогреть и соединить. Но это, по моему скромному мнению, никому в быту не нужный экстрим. Периодически приходилось спаивать провода зажигалкой, в вашем случае это не сработает, нужен навык и не везде получится припаять. Например провод к плате – не выйдет.

Вывод: такой симпатичной девушке, как на аватаре, проще найти парня с руками и паяльником, чем сам паяльник.

У моего отца был самодельный паяльник, который представлял собой медный брусок с заостренным концом (размером он был со спичечный коробок) на металлическом стержне, который заканчивался деревянной ручкой. Этот паяльник нагревался с помощью газовой плиты и неплохо паял провода. Но так как вам нужно запаять всего один проводок, то можно воспользоваться даже гвоздём, зажав его плоскогубцами и раскалив на огне.

Паяльник – это всего лишь электронагревательный элемент. Вы паяльник которыми паяли ведра и кастрюли видели?

Такие нагревались либо в печи, либо в огне паяльной лампы, либо на примусе. Вот и здесь так же можно поступить. Возьмите отвертку, нагрейте ее конец на газовой плите и припаивайте тем припоем, который есть. Если жалко отвертку, возьмите то, что не жалко.

VoltLand.ru

С помощью пайки соединяются детали на плате – это самый распространённый способ соединения двух элементов между собой. Но иногда случается так, что срочно необходимо произвести соединение проводов, а паяльника под рукой нет. Что же можно сделать в такой ситуации, особенно если нужно присоединить радиодеталь к плате? Именно на этот вопрос мы и постараемся сегодня ответить. Но прежде чем приступить к пайке, необходимо подготовить инструменты и произвести лужение.

Что может понадобиться для работы?

Чтобы паять без использования стандартного оборудования, понадобятся следующие предметы:

  • оловянный припой;
  • канифоль;
  • паяльная паста;
  • кусок ткани;
  • источник огня;
  • стальная ёмкость;
  • плоскогубцы.

В зависимости от того, какой метод соединения без паяльника будет использоваться, эта комплектация меняется.

Метод лужения

Если требуется паять две детали, соединить их между собой, то предварительно на их поверхность нужно нанести припой. Это касается и проводов, и радиодеталей. Лужение необходимо для того, чтобы улучшить контактные свойства поверхностей соединяемых элементов. Для этого не обойтись без паяльника, которым и плавится припой, тем более, если нужно закрепить радиодеталь на плате. Но сегодня мы расскажем, как обойтись без него.

Чтобы сделать лужение без паяльника, потребуется небольшой металлический сосуд. Это может быть крышка для банки либо что-то аналогичное. В неё помещается припой. Не нужно класть большие куски. Туда же помещаются и куски канифоли. Припой лучше использовать из чистого олова, отлично подойдет ПОС60. После этого состав нагревается на газовой или электрической плите до полного плавления, и он может быть использован по назначению – им можно паять.

Таким образом можно быстро и легко облудить провода или контакты детали перед установкой их на плату. Для этого достаточно окунуть контакт в полученный состав, затем поводить проводом по деревянному бруску, чтобы припой разошёлся по всей его поверхности, или вытереть излишки тряпкой. Это самый простой способ лужения без паяльника.

Фольга, как метод пайки

Соединение пары контактов без паяльника можно осуществить, используя фольгу. Особенно хорошо этот метод применим к проводам. Для начала с них надо удалить изоляционный слой – около 30 мм, не больше. Затем проводится та же операция, что была описана выше, так проще всего паять. Но в данном случае с помощью разогретого припоя производится не лужение, а пайка. Если поблизости нет электрической или газовой плиты, то можно применять костер, свечу или другой источник огня.

Зачищенный от изоляции провод помещается в сосуд с расплавленным припоем, чтобы им покрылся весь оголенный конец. После этого провод вынимается, и с него быстро вытираются остатки припоя при помощи плотной ткани. Главное при этом – не обжечься. На поверхности остается только тонкий и ровный слой олова. Затем эта процедура проделывается и с другим проводом, после чего можно паять. Желательно их прижать чем-нибудь, например, плоскогубцами, но не сильно, только для того, чтобы произошло сцепление.

Если необходимо припаять или залудить какую-либо плоскую поверхность, то всё делается по-другому. На неё насыпается припой, предварительно наструганный ножом как можно мельче, и кладется маленький кусок канифоли. Деталь обратной стороной подносится к источнику огня. Когда припой начнет плавиться, его надо растереть металлическим предметом, ножом или фольгой. С помощью тряпки удаляется всё лишнее. А дальше начинаем паять, то есть всё делается так же, как было описано выше.

Пайка медных проводов

Чтобы соединить между собой медные провода сечением не более 0,75 мм без паяльника, можно пойти другим путем. Концы проводов предварительно залуживаются, после чего их обязательно надо скрутить между собой, они обматываются фольгой, которая предотвращает перегрев провода и повреждение изоляционного слоя. Место, которое нужно паять, разогревается до тех пор, пока припой не начнет плавиться. Нагрев в данном случае можно осуществить при помощи спичек или зажигалки. Тот припой, который использовался при лужении, расплавится и соединит между собой 2 конца. Когда он остынет, связь будет прочной, как при использовании паяльника.

Примерно так же делается, когда требуется припаять один контакт к середине провода. В данном случае конец наматывается на нужное место соединения, второй провод, к которому крепится первый, сгибается, а дальше всё проводится по стандартной схеме.

Альтернативный способ пайки с использованием фольги

Есть еще один метод, как быстро паять с применением фольги. Для этого из неё вырезается неширокая полоска размером с участок соединения. Из этого куска делается желоб, в который помещаются скрученные концы проводов. Лужение в данном случае необязательно. В этот желоб засыпается накрошенный припой и канифоль по всей длине соединения. Затем фольгу оборачивают (причем достаточно плотно) вокруг контактов так, чтобы из неё ничего не высыпалось, и разогревается до температуры плавления олова.

Чтобы прочно закрепить фольгу, можно использовать плоскогубцы. Когда припой начнет плавиться, подогрев прекращается. После того как соединение остынет, фольга снимается. В последующем лишний припой удаляется напильником или наждачной бумагой, и получается аккуратная и прочная связь.

Пайка деталей к платам

Такой процесс сложнее и серьезнее, чем методы, описанные выше, и без паяльника его проделать не так уж и просто, но вполне возможно. В данном случае, чтобы паять, понадобятся следующие инструменты:

  • автогенная зажигалка;
  • плоскогубцы;
  • скрепка;
  • кисточка;
  • плоская отвертка.

Этого будет вполне достаточно. Но самый главный предмет, без которого такая пайка будет невозможна, – это паяльная паста. Таким методом к плате можно припаять не только провод, но даже радиодеталь.

Для начала надо зачистить участок на плате, в котором будет производиться соединение, с контакта провода снимается изоляция. Затем на плату наносится паста: для этого применяется кисточка. Участок пайки нагревается источникам огня. Таким образом происходит соединение, и как итог – удаётся спаять контакты. Вроде бы ничего сложного в этом процессе нет, но нагрев стоит производить осторожно, и желательно, чтобы пламя было направленным, поэтому рекомендуется использовать автогенную зажигалку. Провод или деталь нельзя держать руками – для этого подойдут плоскогубцы или пассатижи. Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка.

Как сделать самодельный прибор для пайки?

Еще один выход из ситуации, когда надо припаять элементы, а под рукой нет паяльника – сделать самодельное приспособление. Всё что понадобится для этого – медный кабель, не длиннее 10 см и с диаметром не менее 4 мм. Один его конец по углам стачивается так, чтобы получилась форма наконечника отвертки. На другом конце делается ручка – её можно соорудить из любого куска дерева. Для работы с таким устройством его надо разогреть на огне.

Также можно соорудить для него удобную подставку. Понадобится плоская ёмкость из металла для припоя и канифоли. Теперь можно спаять практически что угодно. Пайка должна производиться рядом с источником огня – это может быть даже уличный костер. Главное при работе с таким устройством – максимальная осторожность и аккуратность.

Главная » Электрика » Пайка проводов паяльником: как сделать правильно

Пайка проводов паяльником: как сделать правильно

Один из самых надежных способов соединения проводов – пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником – небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом – активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще – можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов – если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать – смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 – оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные – ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный – 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

  • Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной – не очень важно

  • Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

    Так надо затачивать жало паяльника

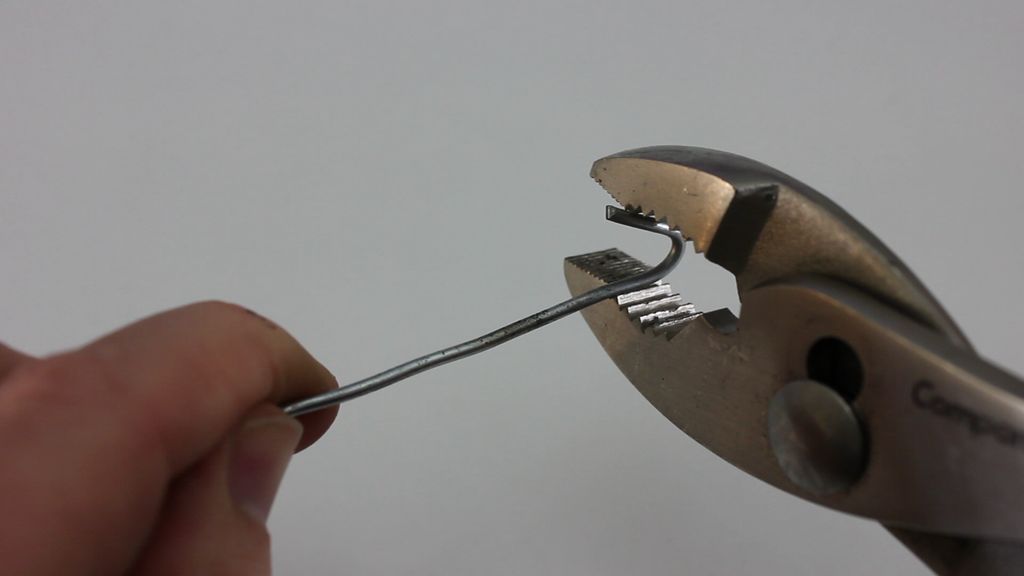

  • Пассатижи. Удерживать провода пальцами во время пайки сложно – медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их удерживать пассатижами. Только должны инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку – сталь тоже быстро нагревается.

    Пассатижи – для того чтобы придерживать провода

    Для смывки флюса может потребоваться спирт, для изоляции – изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

    Процесс пайки электропаяльником

    Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

    • Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.

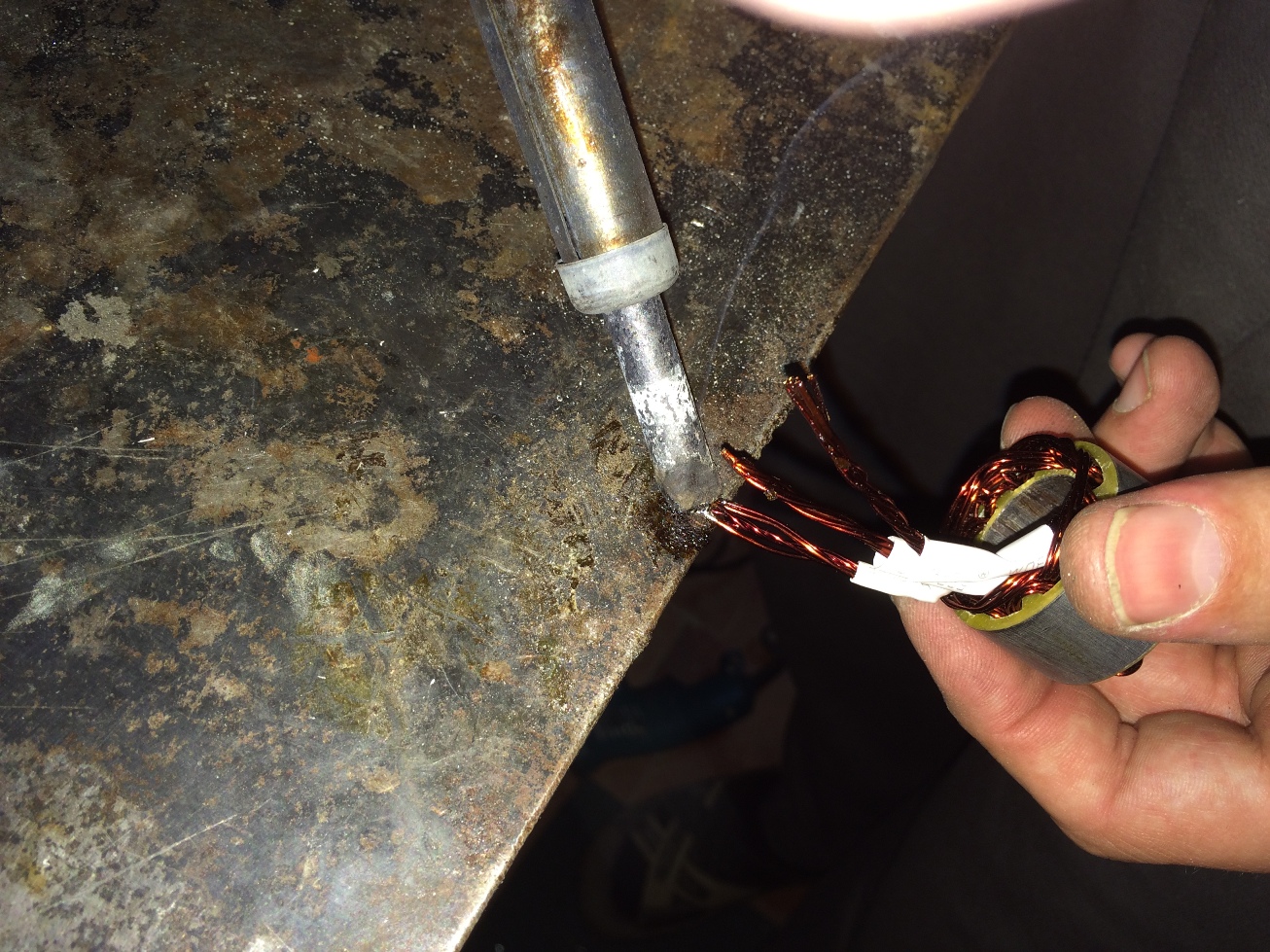

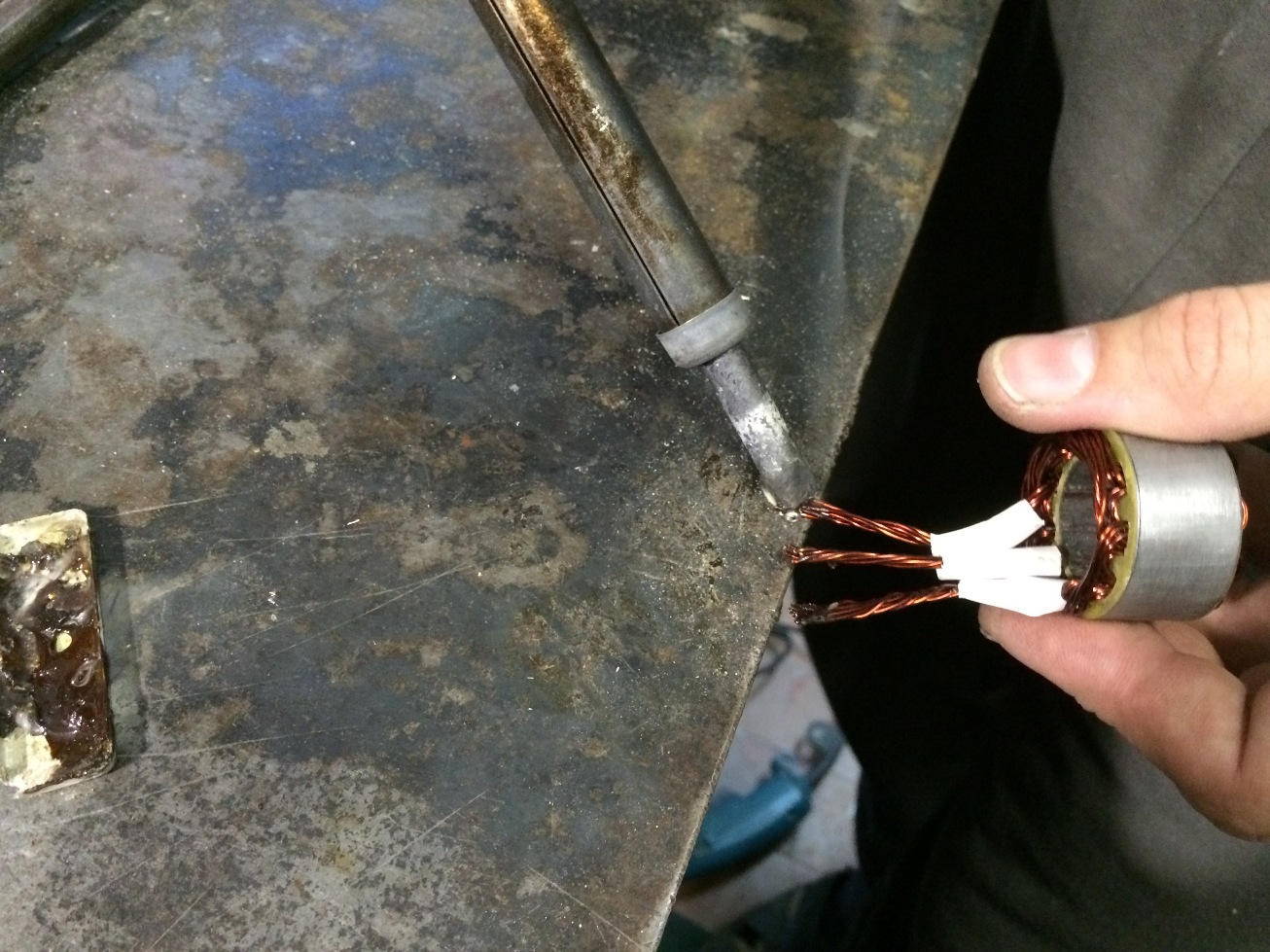

    • Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать

  • Залуженные проводники складывают вместе, поправляя их пальцами – чтобы они плотно прилегали один к другому. Если пайка должна быть большой протяженности, можно сделать скрутку. Придерживая проводники, на жало берут припой, прижимают его к месту пайки, прикладывая некоторое усилие. При этом место пайки разогревается, начинает кипеть канифоль, припой растекается. Когда он покроет всю зону, затечет между проводниками, можно считать что пайка паяльником проводников закончена. Их еще некоторое время удерживают неподвижно – пока припой не остынет (для ускорения процесса на это место дуют).
  • Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников – провод припаять можно к штекеру или к площадке на наушнике) и т. п.

    После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

    Отличия технологии при использовании флюса

    Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

    Пайка скрутки с флюсом – быстрее и проще

    Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать – активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом – чтобы смыть остатки химически агрессивных веществ.

    Особенности пайки многожильных проводов

    Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше – окунув жало в припой, прогревая место спайки и нанося олово.

    При лужении многожильные провода надо «распушить»

    Можно ли паять медный провод с алюминиевым

    Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь – химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

    Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу – следующий проводник, поверх – третью шайбу и все фиксируют гайкой.

    Алюминиевый и медный проводники паять нельзя

    Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут. но болтовое – наиболее простое и надежное.

    Провод к проводу: как припаять и чем

    Каждому мужчине в жизни приходилось что-нибудь к чему-нибудь припаять. Температурное воздействие на детали для их последующего соединения считается чуть ли не самым верным способом присоединения. Считается, что паять достаточно просто, но нельзя не учитывать того факта, что для успешного проведения данной процедуры потребуется наличие определённых навыков и опыта.

    Статья ниже позволит пользователям, которые не имеют должного опыта и умения, ознакомиться с процессом пайки проводов, а также поможет осуществить выбор паяльного устройства. Это тоже может вызвать определённые вопросы у человека, который будет паять впервые и просто-напросто не знает как правильно паять.

    Как выбрать паяльник

    Конечно, было бы идеально, если у пользователя в наличии есть паяльная станция, а не просто паяльник. Но не всегда есть возможность приобрести такое полезное устройство, да и паяльники вполне могут подойти для припаивания проводов.

    Для начала рассмотрим что из себя представляет такое устройство, как паяльник. Паяльником называют устройство, которое применяется для пайки, используя температурное воздействие.

    Паяльник рекомендуется выбирать с трёхнаправляющим заземляющим штекером. Преимущество такого прибора заключается в том, что он позволяет предотвратить рассеивание напряжения по пути прохождения тока. В принципе для человека, который не имеет опыта в паянии, подойдёт и паяльник с диапазоном от 15 до 30 Ватт, но следует помнить, что такого небольшого напряжения не хватит даже для того, чтобы припаять аудиопровода. Автолюбителям можно порекомендовать паяльники с мощностью 40 Ватт, так как такие приборы являются оптимальным вариантом для использования его в авто.

    Паяльная станция

    Выше в статье упоминалось такое устройство, как паяльная станция. Это очень интересный и продуктивный прибор, который обеспечивает автономность работы, так как подключается к источнику переменного тока и способен излучать мощность до 80 Ватт. Специалисты утверждают, что при использовании этого прибора для спаивания наблюдается определённая лёгкость, в отличие от использования простых паяльников.

    Преимущества таких паяльных установок можно выразить отдельным списком:

    • Возможность регулирования температуры практически до градуса;
    • С помощью паяльной станции можно осуществить даже одни из самых трудных и сложных соединений из стали, нержавейки, алюминия и т.д.;
    • Долговечность прибора;
    • Возможность легко паять полипропиленовые трубы, а также пластик, так как контроль над температурой позволяет это сделать.

    Но у данного устройства существуют и свои недостатки. Нельзя забывать о том, что для использования паяльной станции следует иметь хоть какой-то начальный навык и небольшой опыт, иначе могут возникнуть трудности и даже определённые риски. К тому же стоят паяльные станции довольно дорого, да и электроэнергии потребляют очень много. Пользователь обязательно должен взвесить все «за» и «против» перед приобретением паяльной установки, так как при всех имеющихся плюсах имеются и недостатки.

    Как правильно припаивать?

    После того как мы рассмотрели какие паяльники существуют, следует перейти к непосредственному акту паяния проводов. Но, для начала, нужно разобраться в составляющих самого процесса. Рассмотрим моменты, касающиеся особенностей паяния и тех вещей, которые понадобятся пользователю для осуществления припаивания проводов.

    Чтобы припаять два провода, следует для начала залудить паяльник и провода. Дело в том, что если проигнорировать эту процедуру, прибор просто не будет паять, так что крайне рекомендуется это сделать. Кстати, если у пользователя имеется в наличие паяльная станция, а не паяльник, то лужение не потребуется.

    Как залудить паяльник?
    • Для лужения паяльника следует взять напильник и приложить плашмя к срезу жала паяльника. Нужно точить жало, пока оно не станет гладким, плоским и блестящим.
    • Разогретое жало следует погрузить в канифоль, а затем и в припой (обычно это олово). Припой почти не будет прилипать к жалу, поэтому следует после вышеописанной процедуры приложить жало к дощечке природного происхождения. Следует помнить, что доска ДСП для таких целей не подходит.
    • Следует повторять эти манипуляции с жалом (погружение в канифоль – олово – приложение к дощечке), пока оно не станет полностью серебристым от припоя, равномерно его покрывающего. Это и называется «лужением» паяльника. Залудить паяльник не так трудно, так что выполнить эту процедуру сможет любой пользователь, даже тот, который раньше с паянием дела вообще не имел.
    Как залудить провод?

    После того как пользователь залудил сам паяльник, ему требуется залудить и провод перед паянием.

    Для начала надо снять изоляцию с провода. Снять надо именно настолько, чтобы в будущем хватило места для последующей пайки. Также следует контролировать процесс снятия изоляция, для того чтобы затем избежать коротких замыканий.

    Конечно же, лудить провод намного проще. Дело в том, что под изоляцией у провода чистый металл, а не окисленный. Оголённый провод следует окунуть в уже упомянутую выше канифоль, приложив сверху него жало паяльника (предварительно разогретого). Затем следует вытащить провод из канифоли. после того как она начнёт плавиться и дымиться. Данная процедура нужна для того, чтобы расплавленная канифоль обволокла провод, а именно контактную его часть. Затем следует обогатить жало паяльника припоем, используя всё то же олово, то есть, коснувшись его, после чего нужно поднести жало к канифоли, облепившей провод.

    Нельзя не упомянуть тот момент, что если провод будет медным и чистым, лужение произойдёт буквально сразу же. В том случае, если лужение не произошло с первого раза, требуется повторить процедуру, или же воспользоваться специальным веществом – паяльной пастой. которая является весьма действенным помощником в паяльном деле, учитывая тот факт, что с её помощью можно залудить даже железо.

    Как правильно паять провод?

    Для того чтобы спаять два провода особых усилий уже не потребуется. Возможно, самое трудное заключалось уже в процедуре лужения и одного провода и второго.

    Сам процесс спаивания будет заключаться в том что надо будет просто поднести одну залуженную часть одного провода с залуженной частью другого. Затем к месту их контакта следует поднести раскалённое жало паяльника. которое предварительно должно было быть обогащено припоем. Припой должен хорошо и плотно обволакивать залуженные части припаиваемых проводов. Этому поспособствует канифоль, которая благотворно участвует и в этом процессе.

    После того как провода оказались в расплавленном припое, следует постараться избежать любого шевеления, чтобы спаивание прошло успешно. Можно также слегка подуть на то место, где находится расплавленный припой, пока он из блестящего не станет тёмным, что будет свидетельством того, что пайка твердеет.

    Вот, в принципе, и всё. Пользователь может гордиться проделанной работой, особенно в том случае, если это его первая пайка, и он сделал всё как надо, следуя вышеописанным советам.

    Отпаять провода. кстати, тоже представляется возможным. Если вдруг пользователю понадобилось отпаять два провода, следует проделать ту же процедуру, только обратным методом. Нужно просто разогреть место пайки раскалённым жалом паяльника. Следует поднести жало к месту соединения проводов и расплавить затвердевший припой. После того как припой расплавится, то представить возможным просто разъединить спаянные ранее провода. Кстати, нельзя забывать, что во время распаивания жало паяльника также должно быть в канифоли.

    Припаять провода не представляется чем-то трудным. Даже совсем неопытный пользователь сможет выполнить эту процедуру без каких-либо серьёзных проблем. Может показаться, что это не такая уж и лёгкая процедура, но в основном такие мысли появляются из-за необходимости проведения лужения жала паяльника и проводов. Сам процесс лужения совсем не сложен. но все эти манипуляции просто могут вымотать, особенно если пользователь совсем не имеет опыта.

    Следует помнить, что выбор паяльника должен осуществляться в соответствии с потребностями пользователя. Нужно знать, что для разных операций потребуются приборы с разными мощностями. Как было указано выше, паяльники с диапазоном от 15 до 30 Ватт слишком слабые и могут быть использованы только в слабых и лёгких процедурах пайки. К тому же даже простая пайка проводов от аудио-аппаратуры для таких приборов окажется задачей непомерной. Рекомендуется пользоваться паяльниками, обладающими мощностью от 40 Ватт. Они являются оптимальными вариантами для любых пользователей.

    Паяльные станции являются весьма неплохими и полезными устройствами, но они имеют ряд недостатков. Для их использования требуется наличие определённого опыт, они энергозатратны, да и стоят они весьма дорога. В качестве плюсов можно упомянуть их долговечность, а также возможность контролировать температуру вплоть до градуса.

    Процедура лужения весьма важна в процессе паяния, так что пренебрегать ею не стоит и не рекомендуется. Лучше немного повозиться с канифолью и припоем, чем впоследствии довольствоваться некачественной пайкой.

    Внимание, только СЕГОДНЯ!

    linochek.ru

    Как правильно паять: 3 вида паяльных инструментов

    Перед тем как приступить к пайке, следует изучить теорию Пайка – это технологический процесс, который заключается в соединении двух металлических деталей припоем. Существует данный процесс уже много тысячелетий. Изначально его применяли для создания ювелирных изделий. Например, золото легко можно спаять серебряно-медным припоем, а серебро – медно-цинковым, а вот медные изделия легко спаивать сплавом из олова и свинца. Прошли годы, появились новые технологии, однако пайка ручным или импульсным паяльником актуальна и по сей день.

    Современный рынок может предоставить огромный выбор различных паяльников. На сегодняшний день, существуют такие разновидности: молотковый, газовый и электронагревательный. Все они хороши и каждый из них применяется для разных целей.

    Электронагревательными паяльниками пользуются 9 человек из 10. Они являются самыми востребованными и популярными. Их широко применяют в быту для устранения разных повреждений.

    Выбирая прибор нужно обращать свое внимание на его мощность. Самой оптимальной мощностью является 20 – 40 Вт. Такой паяльник используют как новички, так и специалисты, которые занимаются ремонтом домашней электроники. Электронагревательные паяльники различают по его типу нагревательного элемента.

    Виды электронагревательных паяльников:

    • Керамический;
    • Металлический спиральный;
    • Импульсный.

    При покупке паяльника стоит попросить у продавца сертификат, подтверждающий его качество

    Импульсный тип является самым современным, его положительной чертой является быстрое нагревание и остывание прибора. Импульсным паяльником можно припаивать провода, платы и микросхемы. Паяльником можно паять даже целлофан или обложки для книг из полиэтиленовой пленки.

    Учимся паять паяльником: подготовка и технология процесса

    Научиться пользоваться паяльником с нуля в домашних условиях можно очень просто. Для этого нужно запастись терпением, необходимым инструментом и материалом, а уж затем приступать к тренировкам. Сам процесс паяния вовсе не сложный, сделав несколько попыток, вы станете уверенней и опытней. Так же можно просмотреть в интернете урок для начинающих, где вам предоставят полную информацию, как правильно паять и какой аппарат для этого выбрать.

    Удачно выбранный инструмент – это залог правильной пайки. Разнообразие паяльников очень велико, поэтому чтобы выбрать нужный инструмент нужно знать, для чего он вам пригодиться. Паяльником можно паять не только провода, но и платы, различные микросхемы, электроприборы.

    Новичков лучше всего тренировать на многожильных проводах или с большим сечением, которые можно найти в каждой квартире или доме. Взять, например, такие провода, которые предназначены для проводки, они более толстые и с ними легче работать. Прежде чем приступать к работе паяльником его сначала, нужно подготовить. Для этого нужно делать следующие действия: зачистить жало, произвести лужение канифолью и затем очистить поверхность под припой. Коробка с канифолью должна быть всегда рядом. После подготовительных работ можно приступать к самому процессу пайки.

    Технология пайки:

    • Включить прибор в электрическую сеть;
    • Макнуть в канифоль;
    • Места соединения покрыть припоем;
    • Соединить изделия между собой.

    Вот так мы и учимся паять. Таким образом припаять можно разные провода или кабеля, подобрав при этом необходимый припой. Самый распространенный из них – это сплав, в состав которого входит олово и свинец. Такой припой имеет форму проволоки, диаметр которой составляет 2,5 мм, он прекрасно подходит для паяния микросхем. А вот к алюминию прилипает только такой же припой.

    Правильная пайка проводов: флюс и его разновидность

    Почему нельзя запаять электропроводку, если она под напряжением? Те, кто хоть немного разбирается в электричестве, может легко ответить на этот вопрос. Если попытаться начать паять произойдет короткое замыкание, а это очень не безопасно. Поэтому пайка силовых проводов не возможна.

    Флюс для пайки проводов можно купить в строительном или специализированном магазине

    Прежде чем начать паять провода их нужно очистить от изоляции. Оголяемый участок провода может быть разной длины. Его величина может колебаться от 7 – 10 мм (проводка) до 10 – 15 см, если паяются наушники.

    После того, как убрали изоляцию, провод нужно очистить от оксидной пленки. Для этого его очищают механически наждачной бумагой или же ацетилсалициловой кислотой. Спайка после этого будет более надежной. Если же провода эмалированные (лаковые), тогда их нужно обязательно зачистить флюсом. Флюс выбирается специальный, который подходит только для эмалированных проводов.

    Разновидности флюсов:

    • Самый распространенный ЛТИ-120;
    • ПОС-40, 50, 60 паяют медь;
    • ЦА-15, ЦО-12, П-250А паяют алюминий.

    Затем провода нужно скрутить и припаять. Техника и схема скручивания может быть разной, например, тонкие провода можно обкрутить один вокруг другого. Вообще, припайка медных проводов самая легкая, а вот с алюминиевыми изделиями нужно повозиться. Самостоятельно можно спаять: наушники с микрофоном, удлинить шнур, предназначенный для электрогитары, соединить антенну с кабелем usb или же провести ремонт микрофонного кабеля и приступить к клавиатуре.

    Как паять платы: делаем правильно

    Самой сложной пайкой является работа с диодной лентой. К данной ленте можно приступать паять, только после многочисленных тренировок. Это очень ответственная работа, которая требует особого внимания и сосредоточенности. Самое первое, что нужно сделать – это подготовить поверхность, ее нужно очистить. Для этого нужен будет обыкновенный ацетон.

    Если на схеме есть твердые отложения их нужно обязательно убрать специальным составом, который найдется в любом магазине электротехники. Самый хороший из них – это метил гидрат, он безопасен и имеет нейтральный запах.

    Расположение контактов на плате нужно распознавать и по очереди паять. Сначала паяются меньшие детали (резистор), а уж затем большие (конденсатор, микрофон или транзистор). Такая очередность – это гарантия безопасности всех элементов.

    Основы паяния платы:

    • Подготовка;
    • Размещение;
    • Нагрев;
    • Нанесение припоя;
    • Удаление излишков.

    Как припаять плату, должны знать уметь все мужчины. Зная, как выглядит плата и, что с ней делать, можно приступать к микросхеме. Отпаять ее сразу не получиться, нужен навык и опыт. Используя полученные знания, можно будет ремонтировать штекер, модем и даже радиатор.

    Припайка проводов: причины некачественного припоя

    Почему же не припаивается та или другая деталь, соединение разрывается, не держится? Этот вопрос задают многие, которые только начинают в этом деле. Что же может произойти, если все вроде бы делали правильно, однако что-то не выходит?

    Процесс пайки – это очень ответственное и кропотливое дело. Чтобы все получилось правильно и надежно, нужно следовать четким инструкциям и выполнять все четко и последовательно.

    Паять провода нужно при хорошем освещении

    Если каким-то образом припой все же не липнет, нужно обязательно выяснить причину, почему это происходит, а затем устранить ее. Если произошел дефект паяного соединения, то этот процесс можно назвать, как холодная пайка.

    Причины не удачного паяния:

    • Количество флюса недостаточное;
    • Перегрев инструмента;
    • Недостаточное нагревание;
    • Поверхность прибора не зачищена.

    По всем этим причинам припой держаться не будет, контактных соединений не произойдет. Чтобы исправить все неполадки, нужно сначала зачистить поверхность паяльника наждачной бумагой или растворителем. Такая обработка удалит жировые отложения и пленку, вернет инструменту былое состояние. Затем его нужно залудить и прогреть, а вот только теперь приступать к пайке.

    Как научиться паять паяльником (видео)

    Паяльник сегодня является одним из самых широко применяемых приборов. Владеть им должен каждый хозяин дома или квартиры. С помощью него можно устранить обрыв проводов и контактов сломавшейся розетки, починить разные платы и микросхемы, спаять наушники и так далее. И неважно мастер вы или новичок, такой инструмент пригодится любому.

    6watt.ru

    Как паять паяльником, видео, фото инструкции

    Паяльник используется для широкого спектра работ. С помощью паяльника можно отремонтировать наушники, подсоединить светодиодную ленту, чинить электроприборы, микросхемы и платы. Пайка с помощью паяльника проста и при внимательной подготовке не вызывает затруднений даже у того, кто никогда раньше не сталкивался с такой работой.
    Содержание:

    Выбор инструмента

    Паяльник – инструмент с нагревательным элементом, используемый для соединения плавких материалов. По способу нагревания их разделяют на:

    • электрические;
    • термовоздушные;
    • газовые;
    • индукционные.

    Паяльники: 1-Электрический, 2-Термовоздушный, 3-Газовый, 4-Индукционный

    Для работы с электрическими схемами и SMD-платами применяют электрические паяльники. В среднем они обладают мощностью в 15-40 Ватт. С помощью приборов мощностью более 100 Вт спаивают большие детали: радиаторы, медные трубки разного диаметра и т.д. Большие молотковые паяльники мощностью до 550 Вт используются в различных сферах промышленности: машиностроение, металлургия и т.п.

    На выбор того или иного инструмента влияет не только размер деталей, но и теплопроводность материала, из которого она сделана. Именно она определяет температуру нагрева, а, следовательно, и необходимую мощность. Так, например, медь может требовать большей температуры нагрева, чем стальная деталь аналогичного размера. Стоит отметить, что при пайке медных деталей может даже возникать ситуация, когда высокая теплопроводность приводит к распаиванию соединений, выполненных ранее.

    Основным элементом прибора (напоминаю, что работаем мы в основном электрическим) является нагревательный стрежень. Он представляет собой медную трубку и намотанную на неё нихромовую спираль. С одной стороны стержня, спрятанной в рукоятку прибора, идет ток, а с другой – вставлено жало из накатанного медного прута. Наконечник жала затачивается под скос. Нагрев наконечника происходит за счет замыкания тока на нихромовой спирали.

    Для электротехнических работ подойдет легкий инструмент компактных размеров с низкой теплоемкостью. Чтобы избежать рассеивания напряжения лучше выбрать модель, имеющую трех-направляющий штекер заземления. Для начинающего электротехника будет достаточно модели до 30 Вт. Если с помощью паяльника планируется ремонтировать автомобиль, то лучше обратиться 40-ваттным приборам – для быстрого соединения проводов любого типа на большой площади. Для комфортной работы паяльников в автомобиле продаются специальные насадки.

    Многие мастера по ремонту электроники пользуются паяльной станцией. Такая конструкция включает в себя набор всех необходимых для паяльных работ инструментов: паяльник со сменными наконечниками, подставка, блок регулировки напряжения, термофен, очистители и оловоотсос.

    Многих интересует вопрос, можно ли паять без паяльника. Да, можно, в данном случае припой и детали придется нагревать для лужения и спаивания на открытом огне. Это позволяет создавать более-менее качественные соединения, однако технология отличается меньшей безопасностью. Кроме того, у новичка, не обладающего достаточным опытом, могут возникнуть большие сложности при работе с такими материалами, как медь, алюминий или нержавейка.

    Припои и флюсы

    Перед тем как паять провода или электрические схемы необходимо выбрать подходящий припой. Для этой работы подходят оловянно-серебряные и оловянно-свинцовые припои, канифоль. Припои с содержанием свинца обеспечивают более высокое качество пайки, однако имеют недостаток, заключающийся во вредности этого металла. Оловом пользуются для пайки деталей и материалов, требующих сохранения безопасности для организма, например, посуды.

    Маркировка припоев обозначает металлы, входящие в ее состав и их содержание. Так, к примеру, в состав припоя ПОС-40 входят олово и свинец (припой оловянно-свинцовый). Цифра 40 говорит о 40% содержании олова. Количество свинца в ПОС припоях влияет на цвет (становится темнее) и температуру плавления (повышается). Для электротехнических работ чаще всего применяют ПОС с содержанием олова от 30% до 61%, а также ПСР-2 и ПСР-2,5. В маркировке оловянно-серебряного ПСр-2,5 цифра обозначает, что 2,5±0,3% припоя составляет серебро.

    Для зачистки поверхности под пайку от оксидов используется специальные смеси – флюсы. Они являются одними из самых важных факторов, влияющих на качество паяния. Флюс должен подбираться под свойства паяемого материала, быть достаточно сильным для разрушения оксидной пленки. Активные флюсы на основе кислоты запрещено использовать для пайки микросхем и плат, поскольку они вызывают коррозию и разрушают контакты, однако при работе с химически стойкими металлами без них не обойтись. Сегодня при пайке, как правило, пользуются паяльной кислотой (хлорид цинка), спирто-канифольным раствором ЛТИ-120 и бурой (для пайки таких металлов, как медь, чугун, сталь, латунь).

    Если вы собираетесь паять наушники, колонки или контакты материнской платы, то в качестве флюса можно использовать канифоль. Однако не следует использовать ее для пайки элементов микросхемы и плат. И особое внимание обратите на следующее: нельзя использовать канифоль для музыкальных инструментов! Она сильно загрязняет место спайки.


    Подготовка к работе

    Безусловно, для того, чтобы стать мастером и выполнять пайку деталей любых сложностей, необходимо время и опыт. Однако для того, чтобы починить наушники, прикрепить светодиодную ленту или в домашних условиях поменять конденсаторы на компьютерной плате не нужно обладать особыми знаниями. Соблюдение инструкции и правил электротехнической безопасности позволят выполнить эти работы без затруднений.

    Огромное значение для качества и эффективности пайки имеет состояние жала. Процесс ухода за ним называют лужением – процесс покрытия его поверхности тонким слоем припоя. Это делается для того чтобы медь, из которой изготовлен наконечник паяльника, не окислилась. Паяльник с окислившимся жалом плохо взаимодействует с припоем и обрабатываемым материалом. Каждый раз, перед тем как паять паяльником, следует проводить его подготовку. Сначала обрабатываем жало холодного паяльника напильником, или жесткой щеткой, очищая медь от грязи.


    Чистка паяльника щеткой (можно использовать и напильник)

    Затем, нагрев паяльник до рабочей температуры, нужно несколько раз поочередно коснуться им канифоли и затем припоя. Сплав должен равномерно покрыть рабочую часть.
    Опускаем паяльник во флюс.

    Ниже видео о том как залудить паяльник и приготовить его к работе. Пожалуй на видео даже лучше видно, чем на наших фотографиях, так что рекомендуем посмотреть.

    Пайка плат и микросхем

    Очень часто электрические паяльники используют для пайки печатных плат. Для этого подойдет специальный небольшой прибор средней мощности. Более подробно рекомендуем прочитать статью о выборе паяльников для плат и микросхем.

    Ниже видео, которое наглядно описывает весь процесс: Такой способ пайки позволяет новичку без особых затруднений припаять к схеме радиатор, впаять кнопку на модем, светодиодную ленту (об этом более подробно будет ниже) или отремонтировать штекер.

    Пайка проводов

    Умение паять провода может пригодиться во многих ситуациях. Одним из самых подходящих примеров можно назвать вышедшие из-за перелома провода наушники. Для соединения проводов используют два основных способа:

    1. Жилы накладываются друг на друга и спаиваются с помощью припоя.
    2. Жилы проводов предварительно скручиваются между собой и потом лудятся с помощью припоя.

    В обоих случаях используется канифоль. При необходимости очистки проводов применяется жидкий флюс, наносимый с помощью кисточки. Другие способы спайки проводов между собой основываются на двух основных, описанных выше, и представлены на следующем рисунке.


    Способы спайки проводов между собой

    Для пайки радиоэлементов без печатного монтажа прибегают к двум способам. Первый (нахлестный) является более быстрым, а второй (скрутка) обеспечивает большую надежность соединения.

    Для того чтобы починить наушники лучше всего подойдет второй указанный способ (т.к. обеспечит большую прочность соединения). Порядок действий примерно следующий:

    1. Найдите поврежденный участок провода и вырежьте его. Зачистите края проводов на достаточную длину. Для снятия изоляции лучше всего пользоваться нагретым паяльником, или плоским, не очень острым ножом.
    2. Сложите провода друг с другом (по цветам) и залудите с помощью канифоли или смеси ФС-1.
    3. Замотайте обработанное место изолентой.

    Если провод поврежден у самого штекера или входа в наушники, необходимо будет разобрать корпус и припаять провода непосредственно к входным контактам.

    Пайка светодиодной ленты

    Сегодня светодиодную ленту активно используют для монтажа интерьерного освещения различной сложности. Она дает широкие дизайнерские возможности, имеет небольшие размеры и не уступает по рабочим характеристикам другим осветительным приборам.


    Вне зависимости от размера и условий монтажа, ленту паяют по одинаковой инструкции:

    1. Обрезав ленту до нужной длины, поверхность, на которую она должна крепиться, обезжиривают и высушивают.
    2. Оторвав защитную пленку с обратной стороны, ленту приклеивают к монтажной поверхности.
    3. После этого припаиваются провода на входных контактах, мелкие детали, диммеры, контроллеры. Во время работы нужно избегать перегрева ленты, это может привести к выходу диодов из строя.

    Обратите внимание, спаивая две ленты! Плюс должен идти к плюсу, а минус к минусу!

    Процесс припаивания изображен на фотографиях ниже:


    Фиксируем светодиодную ленту (использовалась изолента)
    Немного припоя на каждый контакт.
    Припаиваем провода, соблюдая полярность.

    Чтобы паять диодную ленту хорошо подходят паяльники мощностью до 40 Вт. Лучше всего использовать провода с сечением 0,75 мм. Красные припаиваются к плюсовому контакту, а черные – к минусовому.


    Рулон светодиодной ленты.

    Теперь о том, как паять светодиоды непосредственно на плату, чтобы создать светодиодную подсветку своими руками. Для этого понадобятся сами диоды, кусочек платы для них (можно купить в радиотехническом магазине) и паяльные принадлежности. Для очистки от окалины воспользуемся флюсом под алюминий, оловом – в качестве припоя.

    1. Вставляем диоды в плату так, чтобы плюсовые контакты (длинные «лапки») были расположены с одной стороны, а минусовые – с другой. И загибаем контакты в стороны. Будьте внимательно – если хотя бы один диод будет подключен неправильно, всё сгорит.
    2. Обработав «лапки» флюсом припаиваем их к плате.
    3. Отрезаем лишнюю длину контактов с помощью кусачек. Зачищаем провода питания на длину, равную длине диодного ряда, прикладываем к соответствующим контактам и запаиваем.
    4. Готово! Теперь можно проверять работу схемы, подключив провода к 12 В источнику питания.

    Пайка алюминия

    Кажется, что в том, как паять алюминий, нет никакой сложности. Ведь этот материал обладает высокой теплопроводностью и легко поддается обработке. Несмотря на это для обработки данного металла необходимо учитывать некоторые особенности.

    Алюминий под воздействием высокой температуры очень быстро образует на поверхности окисные пленки, и поэтому для его пайки приходится использовать специальные флюсы и паяльные жала (покрытые сталью). И если обработка алюминиевых проводов практически не отличается от работы с другими металлами, то пайка плоских алюминиевых поверхностей – процесс гораздо более сложный. В первую очередь, вам понадобится паяльник мощностью в 60-100 Вт, для того чтобы хорошо прогревать большие детали.

    1. Перед тем, как паять алюминий, его рабочая поверхность очищается от окалины наждачкой или напильником.
    2. После ее обезжиривают бензином, ацетоном или другим растворителем. Затем место соединения необходимо смазать специальным флюсом.
    3. Жало паяльника опускается в канифоль или нашатырный спирт до появления легкого дымка. Это очищает медь, из которой выполнен наконечник, от окисей других металлов.
    4. Дальнейшие действия практически не отличаются от работы с другими материалами: жало смазывается в припое, после чего небольшое его количество переносится на место спаивания для залуживания. После этого наносится основной слой припоя.

    Похожим образом паяют нержавейку – этот процесс тоже требует тщательной зачистки рабочей поверхности перед нанесением припоя.

    Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

    Что нужно для пайки паяльником

    Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

    Канифоль и флюсы

    Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

    И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

    Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

    Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

    Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

    Вспомогательные материалы

    Для того чтобы нормально паять паяльником провода нужны еще:


    Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

    Процесс пайки электропаяльником

    Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:


    Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

    После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

    Отличия технологии при использовании флюса

    Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

    Пайка скрутки с флюсом — быстрее и проще

    Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

    Особенности пайки многожильных проводов

    Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

    При лужении многожильные провода надо «распушить»

    Можно ли паять медный провод с алюминиевым

    Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

    Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

    Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно , но болтовое — наиболее простое и надежное.

    Домашний умелец всегда держит в своем арсенале набор инструментов, одним из которых является паяльник. Пайка самый удобный способ своими руками припаять провод, отремонтировав бытовую технику, компьютер, другое электрооборудование. Однако может не оказаться под рукой паяльника или отключена электроэнергия, а потребность спаять становится необходимой. Поэтому существуют способы соединения металлических изделий в домашних условиях без паяльника.

    Как сделать самодельный прибор для пайки?

    Сделать паяльник можно из подручных средств в любом месте, квартире, доме, на природе, при ремонте автомобиля и т.д. Оптимальным решением станет сооружение прибора из медной проволоки диаметром сечения 4-5 мм. Тоньше проводок может прогореть, а толще будет нагреваться дольше, а работать с ним станет сложнее. По длине достаточно будет 10-15 см. С одной стороны конец затачивается или сплющивается, это место которой будет осуществляться спайка элементов. С другой стороны можно сделать деревянную ручку, чтобы не обжечь руки или воспользоваться плоскогубцами.

    Второй составляющей успешного паяния является наличие открытого огня. Можно воспользоваться зажигалкой, костром, горелкой, бензиновой лампой, другими подручными средствами, с помощью которых будет нагреваться конец проволоки.

    Необходимо соорудить подставку для пайки, которая должна быть надежно закреплена. Важно, чтобы очаг нагрева находился вблизи места работы, чтобы она была удобной, а самодельный паяльник не успевал остывать. Под руками необходимо подготовить плоскую емкость с припоем и канифолью. С помощью такого простого способа можно легко отремонтировать и запаять многие вещи, соединять микросхемы к плате.

    Еще один доступный способ изготовления самодельного паяльника представлен на видео.

    Необходимый инструмент

    Вроде бы на первый взгляд припаять без паяльника кажется абсурдным занятием, но ничего удивительного нет, особенно если потребность пайки становится необходимой. Для того чтобы работа была продуктивной, а результат достигнутым, помимо самодельного паяльника необходимо вооружиться подручным инструментом:

    • плоскогубцы. Лучше запастись обычными пассатижами и с узкими носиками;
    • напильник, надфиль;
    • наждачная бумага;
    • нож, ножницы;
    • кисть.

    Этот инструмент есть у каждого домашнего мастера не только дома, но и может быть в автомобиле, что делает возможным проведение паяльных работ независимо от места нахождения. Помимо необходимости паяльника дома он может понадобиться для ремонта авто электрики. Тем самым паяльник своими руками становится незаменимым помощником независимо от места потребности.

    Лужение без паяльника

    Для улучшения контакта проводов, увеличения качества паяния используется предварительное нанесение припоя на места соединяемых элементов. Эта технология называется лужением, может проводиться также без использования паяльника. Для этого понадобиться небольшая емкость, в роли которой справиться любая металлическая крышка из-под банки.

    Производится подготовка проводов, на которых снимается изоляция с концов, подвергаемых лужению. В емкость помещается канифоль и олово-свинцовый припой. Далее понадобится разогреть содержимое на огне. Оголенные и зачищенные концы провода опускаются в кипящую канифоль, а после на несколько секунд в массу олова. Вынув провода необходимо сразу с помощью мягкой ветоши удалить лишние части припоя, чтобы в результате процедуры остался тонкий, равномерный слой.

    Если целью лужения является не проводка, а ремонт посуды или иных не стальных поверхностей, то емкость не подойдет. Работа осуществляется непосредственно на детали. Для этого на место обработки настругивается припой с канифолью и подвергается нагреванию с нижней части. После содержимое растирается, а излишки удаляются тряпкой. Рекомендуется для качественного получения результата обработать поверхность специальной кислотой. Теперь луженые детали готовы к пайке.

    Пайка проводов без использования паяльника

    Провода небольшого диаметра можно спаивать за счет уже имеющегося олова от лужения. Для этого концы скручиваются и подвергаются нагреву. Использовать можно любой источник пламени, даже обычную зажигалку или спички. В случае работы с сечением провода более 1 кв. мм. содержащегося слоя от лужения будет недостаточно, поэтому на поверхность спаиваемых частей после их скрутки наносится небольшое количество струганного припоя. Используется нагрев участка до момента, пока расплавленная масса заполнит все поры скрутки. Этот вариант удобен при работе с тонким проводом, таким как у наушников, зарядного устройства для телефона.

    Элементарная пайка двух концов провода является распространенным случаем, но иногда есть необходимость соединения провода к середине другого или припаять провод без паяльника к плате. В первом случае зачищается от обмотки участок соединения. Присоединяемый провод наматывается в месте припоя и зажимается, чтобы создать плотную, надежную скрутку. Далее спаивание элементов производится по принципу работы соединения двух концов. Припой к поверхности желательно делать после предварительного лужения, это позволит упростить задачу соединения. Кусок провода прикладывается на место и посыпается сверху мелкими частичками припоя. Нагрев участка производится снизу детали до момента, пока олово не станет одним целым с проводом и поверхностью.

    Пайка посуды или емкостей

    Паяльник может понадобиться не только для качественного соединения проводов, но и для ремонта бытовой, садово-огородной посуды. Это могут быть кастрюли, ведра, в которых образовались небольшие отверстия. Чтобы их паять необходимо подготовить место припоя, обработав отверстие изнутри наждачной бумагой и кислотой. Далее снизу емкости устанавливается пластина, чтобы предотвратить утечку расплавленного припоя, который в мелко нарезанном виде вместе с канифолью насыпается изнутри в отверстие. Заканчивается пайка без паяльника нагреванием снизу места запаивания огнем до полного заполнения ремонтируемого участка. Проблематичным будет ремонт алюминиевой тары, для которой потребуется специальный припой. В его составе должен кроме олова присутствовать цинк, висмут или алюминий. Приготовление сплавов осуществляется с помощью перемешивания и нагрева до высокой температуры.

    Пайка с использованием пасты

    Решить проблему без наличия паяльника можно с помощью специальной пасты, которая приготавливается самостоятельно или приобретается в магазине в готовом виде. Уникальность паяльной пасты в том, что ее можно долгое время хранить, а при необходимости использовать, имея под рукой источник нагрева. Для приготовления понадобится несколько компонентов: соляная кислота, вода, цинк, олово. Все составляющие перемешиваются, а после происхождения реакции вода выпаривается, вследствие чего масса получается пастообразной. Сделать пайку не составит труда, используя пасту и добавляемые компоненты, которые позволят без паяльника провести требуемые работы. Поверхность или участок перед пайкой зачищается и на него намазывается паста. С помощью нагрева на огне паста расплавляется, образуя прочное, защищенное соединение. Для правильного соединения элементов и получения нужной консистенции можно подробно изучить соответствующие рекомендации и посмотреть видео.

    Пайка фольгой

    Существует быстрый способ пайки с использованием фольги, которая играет роль припоя. Удобство метода заключается в том, что фольга при расплавлении принимает аккуратную форму, не размазывается, не растекается. Можно использовать для припаивания контактов и проводов, для чего место соединения подготавливается, удаляется изоляция. Далее фольга накручивается и подвергается нагреванию, которое должно быть планомерным, чтобы материал постепенно расплавлялся. Используется зажигалка, свеча или иной источник небольшого пламени.

    Отсутствие паяльника не является в итоге большой проблемой, чтобы отремонтировать электротехнику, компьютер, посуду и т. д. Необходимо только запастись нужным набором инструментов и компонентами для удачной и результативной пайки. Важно соблюдать технику безопасности, а также не допускать детей к месту работы, потому что пайка проводится с материалом высокой температуры.

    Часто возникает ситуация, когда необходимо срочно отремонтировать электроприбор или проводку, а паяльника под рукой не оказалось, либо он неожиданно сломался. Возможно, в этот момент отсутствует электроэнергия.

    Часто такая ситуация возникает в туристическом походе, на даче без энергоснабжения, или просто в пути за рулем автомобиля. Паять без паяльника можно, но совсем без специальных приспособлений не обойтись.

    Используем пламя

    Самый простой способ – локальный нагрев места соединения открытым пламенем, свечкой или зажигалкой. Температура плавления обычного припоя – 200-280 градусов. С этим значением легко справится любой источник горения.

    Лучше всего для этих целей подходит так называемые турбо зажигалки, в которых пламя выходит под давлением, создавая мощный локальный участок нагрева. К тому же, такое пламя не закоптит место соединения проводов, и его можно направлять с высокой точностью.

    Существуют компактные газовые горелки, которые вообще идеально подходят для таких работ. Если вы отправляетесь в поход, или на дачу – этот инструмент должен быть у вас под рукой.

    ВАЖНО! Разумеется, при любом способе нагрева необходимо иметь флюс (или его заменитель) и собственно припой.

    Припой для таких случаев лучше применять не тугоплавкий, например – ПОСВ33. Его температура плавления не превышает 150 градусов. Если под рукой не оказалось флюса – можно воспользоваться народным способом. Применить толченый аспирин.

    Провод зачищается, обрабатывается флюсом, и разогревается пламенем. Непосредственно в зону нагрева помещается припой, в виде тонкой проволоки. Как только олово начнет плавиться – капля наносится на прогретую скрутку, а дальше пламенем добиваемся проникновения расплава по всему месту спайки.

    Пайка без паяльника пламенем от спички или свечи сопровождается копотью, поэтому пользоваться таким способом следует лишь в крайнем случае. Хорошо для этих целей подходит спиртовка или таблетка сухого спирта.

    Самодельный паяльник из свечки

    Можно изготовить импровизированный паяльник из деревянного бруска и медной проволоки.

    При работе с таким приспособлением копоть выводится из зоны работ. Разумеется, этот способ подойдет лишь для тонких проводов, поскольку КПД устройства низкое, и тепло будет рассеиваться по медной проволоке.

    С помощью такого нехитрого устройства, можно без паяльника припаять провод к плате. Непосредственное воздействие открытого огня может вывести из строя остальные детали, или привести к отслоению дорожек платы, поэтому такой способ фактически незаменим при проведении экстремального ремонта.

    как паять медную проволоку без флюса — The Blue Monkey Restaurant & Pizzeria

    Можно ли паять медь без флюса?

    Серебряный припой (или сплав серебра) лучше плавится без флюса , но требует более высокой температуры. Вероятно, если медь абсолютно чистая и чистая, иногда ее называют «блестящей». Будьте осторожны, чтобы не перегреть медные соединяемые поверхности, так как они быстро окисляются и больше не принимают припой.

    Можно ли паять без флюса?

    Да, можно паять без флюса .Хотя это полезно в процессе пайки, поскольку флюс помогает разрушить оксиды на металле, в нем нет необходимости. Кроме того, в настоящее время большинство припоев содержат канифольную сердцевину, которая выполняет функцию флюса, помогая разрушать оксиды.

    Как спаять провод без припоя?

    Что можно использовать вместо припоя?

    Какие есть альтернативы пайке? – Квора. для пайки двух проводов даже не требуется паяльный инструмент, но если вам нужно выполнить более сложную работу, сталь — лучший выбор для импровизированного инструмента.Стальная проволока, отвертки, гвозди и гаечные ключи — все это потенциальные инструменты для экстренной пайки.

    Как сделать флюс для припоя в домашних условиях?

    Можно ли использовать скрепку в качестве припоя?

    Можно ли паять медную проволоку?

    При пайке меди необходимо следить за тем, чтобы жало паяльника находилось в том месте, где смещенный провод и где он должен идти, встречаются. Удерживайте утюг на месте несколько секунд (пока припой не начнет течь), затем удалите его, прежде чем слишком сильно нагреть медь.

    Как паять медную трубу?

    Можно ли расплавить припой зажигалкой?

    Вы можете использовать все, что может нагреть кусок металла до точки плавления вашего припоя (от 400°F / 200°C до 700°F / 370°C). Лучше всего работают бутановые зажигалки. Но вы также можете использовать свечи, масляные лампы, спиртовые горелки или даже костры.

    Можно ли использовать алюминиевую фольгу для пайки?

    Имейте в виду, что большая часть того, что сегодня называют «оловянной фольгой», на самом деле сделана из алюминия.Вам придется потрудиться, чтобы найти фольгу из настоящего олова. Алюминий , как известно, трудно паять, почти, но не совсем невозможно, на самом деле .

    Можно ли расплавить припой феном?

    Фен не сможет производить достаточно тепла, чтобы расплавить припой и усадить трубку. Мы рекомендуем использовать тепловую пушку с этими термоусадочными разъемами Wirefy для пайки и герметизации.

    Как соединить медную трубу без пайки?

    Можно ли использовать клей вместо припоя?

    Нет хорошей замены пайке .Никакой клей не будет проводить электричество или держаться так же хорошо, как припой.

    Является ли клей Gorilla электропроводным?

    Эпоксидная смола Gorilla не проводит электричество . … Нет, это эпоксидный клей, и после отверждения/затвердевания он похож на непроводящий пластик. В этом материале отсутствуют металлические наполнители.

    Могу ли я сделать свой собственный флюс?

    как паять медную проволоку без флюса

    Можно ли использовать боракс в качестве флюса?

    Бура

    используется в качестве флюса при кузнечной сварке для предотвращения окисления вашей поверхности и сварного шва.

    Что можно использовать в качестве флюса для пайки металлов?

    В соответствии с IPC J-STD-004B для пайки электроники используются три различных категории флюсов. Эти категории; Канифоль и заменители канифоли, водорастворимые и не подлежащие очистке .

    Какой тип припоя нельзя использовать для электрических проводов?

    Обычно электрический припой содержит канифольный флюс; Сантехнический припой использует флюс на кислотной основе. Поэтому не рекомендуется использовать сантехнический припой для электрических соединений, потому что кислота во флюсе может повредить проводку и привести к нарушению соединения.

    Легко ли паять?

    Хорошая техника пайки не сложна, а на самом деле невероятно проста . Чтобы овладеть искусством пайки, не требуются годы и годы практики. Вам просто нужны правильные инструменты и знать очень простые методы. Паять хорошего качества несложно, и каждый может освоить его за несколько попыток.

    Как паять медную проволоку в домашних условиях?

    Как припаять тонкую медную проволоку?

    Может ли паяльник расплавить медную проволоку?

    Вы можете купить набор для пайки, который включает в себя паяльник и основание, губку и припой, который, как правило, будет оловянным или серебряным и хорошо работает с медью.Или у вас уже могут быть некоторые компоненты, такие как паяльник. … Слишком много тепла может расплавить деталь, которую вы пытаетесь припаять.

    Как спаять медную трубу без пламени?

    Как паять медь пропановой горелкой?

    Какой припой вы используете для медной проволоки?

    Выбор правильного припоя

    Лучшим припоем для лужения многожильных медных проводов является электрический припой со смоляным сердечником . Это бескислотный припой, содержащий флюс в ядре припоя. Никогда не используйте припой, содержащий кислоту, которая может повредить провод или его изоляцию.

    Можно ли паять медную трубу бутаном?

    Например, бутановые горелки можно использовать для крупных сантехнических работ, таких как запотевание соединений медных водопроводных труб. Этот процесс включает расплавление припоя на соединениях труб при высоких температурах, чтобы соединить трубы вместе. … Кухонная бутановая горелка обычно достигает температуры около 1500 градусов по Фаренгейту.

    Как спаять провода бутановой горелкой?

    Как припаять алюминий к медному проводу?

    Может ли паяльник расплавить алюминиевую фольгу?

    Можно ли паять чистым оловом?

    Сварочные стенды в отличие от пайки, где высокие температуры расплавляют металл с обеих сторон соединяемых деталей, навсегда сплавляя их. … На самом деле, можно паять с чистым оловом , хотя, как мы увидим ниже, большинство припоев улучшаются за счет добавления в смесь других металлов.

    Насколько горячей должна быть тепловая пушка, чтобы расплавить припой?

    Типичный бессвинцовый припой имеет температуру плавления около 217 градусов по Цельсию , поэтому вам придется довести выводы и контактные площадки до этой температуры, прежде чем пытаться удалить компонент.

    Можно ли использовать фен как тепловую пушку для ремонта телефона?

    Саул, да можно . Фен на высокой температуре должен быть достаточно горячим, чтобы ослабить клей, и это немного безопаснее, чем фен.

    Лужение проволоки с флюсом или без него?

    Как правильно паять/без флюса/очень просто/5 удивительных приемов пайки #TTC

    HWY-800 Flux – Припаять провода к аккумуляторам без каких-либо специальных действий?

    Если вы не флюсуете, вы не паяете | Что вообще делает Flux?

    Похожие запросы

    вазелин в качестве флюса для пайки
    проволока для пайки с флюсом
    проволока для пайки без флюса
    что можно использовать вместо флюса для пайки
    как паять с флюсом
    флюс для пайки электроники
    нужен ли флюс для пайки ювелирных изделий
    что вам нужно флюс с припоем на основе канифоли

    Об авторе
    администратор
    Обнаружен блокировщик рекламы

    Наш веб-сайт стал возможен благодаря показу онлайн-рекламы нашим посетителям.Пожалуйста, поддержите нас, отключив блокировщик рекламы.

    Как починить оборванные провода наушников без пайки

    Итак, ваши наушники вызывают у вас проблемы? Вам надоел звук, исходящий только из одного наушника, или звук слишком тихий? Возможно микрофон не работает. Все эти проблемы являются результатом поврежденных проводов наушников. Если вы слишком упрямы, чтобы расстаться с наушниками, или просто хотите еще немного отложить покупку еще одной пары, то вы обратились по адресу.

    Мы расскажем вам все, что вам нужно знать о ремонте оборванных проводов наушников. Вам может понадобиться собрать несколько необходимых инструментов, а также большую дозу терпения. Починка проводов наушников требует надлежащего ухода и времени, но мы раскроем вам все секреты того, как это сделать.

    Как починить оборванные провода наушников без пайки

    Одной из самых больших проблем являются оборванные провода наушников, которые требуют пайки. Однако не каждый способен выполнить такую ​​задачу.Итак, как мы подходим к фиксации проводов наушников без возможности их пайки? Прежде всего, вам нужно научиться нескольким вещам.

    Как зачистить провод

    Провода ваших наушников покрыты пластиком, поэтому вам нужно снять покрытие, чтобы открыть провод под ним, т. е. зачистить провод. Обычно это делается с помощью плоскогубцев, кусачек и проволоки.

    1. Найдите отверстия с номерными метками на инструментах для зачистки проводов. Это измерение ширины отверстия.
    2. Затем определите ширину жгута провода и отрежьте небольшой кусок провода.
    3. Сожмите плоскогубцы и обязательно надавите на ту сторону, с которой вы хотите, чтобы изоляция соскользнула.

    Скручивание проводов

    Когда у вас открыта жила провода и зачищенный провод, вам нужно скрутить их вместе. Все, что вам нужно сделать, это разместить провода рядом друг с другом, зажать их и скрутить, удерживая их вместе.

    Существует 4 основных способа крепления проводов наушников без пайки: метод обжима, с помощью зажима типа «крокодил», изоленты и горячего клея. Мы расскажем вам, как сделать каждый метод.

    Фиксация проводов наушников с помощью зажима «крокодил»

    Имейте в виду, что метод зажима «крокодил» — наш самый слабый метод крепления наушников. Если вы ищете быстрое временное решение, это должно работать отлично. Вам нужны зажимы типа «крокодил» и ваши наушники, обрезанные проводами с зачищенными концами в месте их соединения.Просто поместите зажим типа «крокодил» на эти провода таким образом, чтобы зубья соприкасались с обоими проводами. Теперь у них есть проводимость, предлагающая вашим наушникам несколько дополнительных часов жизни.

    Как починить оборванные провода наушников с помощью скотча

    Заклеить провода наушников скотчем — одно из самых удобных решений. Ленту легко наклеить, но убедитесь, что это пластиковая изоляционная лента.

    Метод № 1

    Что нужно
    • сломанные наушники провода
    • пластиковая изоляционная лента или термоусадочная трубка
    • проволочные резцы
    • проволоки
    • наждачная бумага
    • наждачная бумага
    • Запасной провод
    • Паяльная альтернатива – зажигалка
    -step
    1. Найдите часть, где провода соединены двойным соединением. Здесь вы хотите развести провода примерно на полдюйма.
    2. Используйте кусачки, чтобы удалить изоляцию с небольших участков обоих проводов.
    3. Обратите внимание на 3 разных цвета проводов: красный, зеленый и медный
    4. Теперь пришло время разобрать наушники, сняв подушечки. Возможно, вам придется использовать маленькую отвертку, чтобы правильно удалить прокладку. Когда это будет сделано, вы должны увидеть несколько проводов. Найдите место отключения, так как именно здесь вам нужно будет снова подключиться.
    5. Возьмите пластиковую изоляционную ленту или термоусадочную трубку и убедитесь, что они находятся рядом и готовы.Если вы используете термоусадочную трубку, обязательно учтите, что после сжатия трубка будет меньше.
    6. С помощью наждачной бумаги удалите изоляцию проводов. Делайте это до тех пор, пока на проводе не появится медь.
    7. Припаяйте провода друг к другу. Для этого сначала нужно разрезать изоляцию кусачками, чтобы обнажить провод. Соедините две проволоки вместе, скрутите их и нагрейте зажигалкой, пока металл не начнет плавиться.
    8.  Когда металл расплавится, используйте запасную проволоку, чтобы плотно прижать проволоки друг к другу.
    9. Полностью оберните изолентой все оголенные провода. Это поможет сохранить припой вместе, обеспечивая прочную структуру.

    Метод № 2 – Замена сломанного Джека

    Что вам нужно
    • Замена Джек
    • Ножницы
    • Ножницы
    • Ножницы
    • Зажигалка
    • Изоляционная лента или термоусадочная трубка
    • Запасной провод
    Шаг
    1. Отрежьте сломанный разъем для наушников примерно в дюйме от конца.
    2. Снимите дополнительную крышку проводов с помощью инструмента для зачистки проводов, чтобы оголить провода.
    3. Рассортируйте провода по цвету и сожгите цветное покрытие зажигалкой.
    4. Подберите провода по цвету и обязательно скрутите провода заземления.
    5. Наденьте термоусадочную трубку, если вы ее используете.
    6. Припаяйте конец каждого провода зажигалкой, не забывая прикасаться к нему запасным проводом для надежного замыкания.
    7. Возьмите новый сменный домкрат и обрежьте его, оставив длину более 2 дюймов.
    8. Повторите шаги 3, 4 и 6 для замены провода разъема.
    9. Совместите провода наушников с проводами нового разъема и подожгите их, чтобы сплавить их вместе. Опять же, используйте запасной провод, чтобы скрепить провода вместе.
    10. Наденьте термоусадочную трубку или оберните участок изоляционной лентой, чтобы зафиксировать провода.

    Как починить провода наушников, не обрезая их

    Если у вас нет под рукой инструментов, вы можете починить их без необходимости.Выполните следующие действия, чтобы починить провода наушников, не обрезая их:

    1. Наденьте наушники и послушайте что-нибудь, как обычно.
    2. Скручивайте, сгибайте и регулируйте шнур, пока не заметите чувствительное место. Вы сможете найти его, внимательно слушая аудио. В большинстве случаев короткое замыкание в наушниках происходит либо рядом с наушником, либо рядом с гнездом для штекера.
    3. При обнаружении проблемной области сосредоточьтесь на поиске положения, обеспечивающего максимально чистый звук.Для получения наилучшего звука может потребоваться несколько плавных поворотов и несколько попыток, но наберитесь терпения и внимательно слушайте.
    4. Удерживая кабель в нужном месте, оберните его изолентой или изолентой. Во многих случаях давления ленты достаточно, чтобы провода внутри кабеля соприкасались.
    5. Поздравляем! Вы просто чините провода наушников, не обрезая их и не используя никаких инструментов!

    Как починить провода наушников с микрофоном

    Если вы используете микрофон наушников для звонков, видеочатов, потоковой передачи и других целей, то нет ничего более раздражающего, чем неработающий микрофон.Стоит отметить, что все методы, которыми мы только что поделились с вами, являются возможными исправлениями. Тем не менее, вы должны сначала попробовать очистить свой телефон и микрофон, прежде чем делать операцию на своих драгоценных наушниках.

    Удаление пыли и грязи

    Иногда пыли или грязи достаточно, чтобы предотвратить попадание звука в микрофон. Даже если вы не подозреваете, что это так, вам все равно следует попробовать, чтобы увидеть, возможно ли это. Блокировка может быть либо в разъеме для наушников вашего телефона, либо в небольших щелях вашего микрофона.Все, что вам нужно для надлежащей очистки этих частей, — это зубочистка и тонкий кусочек туалетной бумаги, бумажного полотенца или салфетки.

    Возьмите бумагу и оберните ею зубочистку. Слегка почистите внутреннюю часть разъема для наушников на телефоне, чтобы собрать грязь или мусор. Убедитесь, что на нем нет влаги, чтобы не повредить телефон. Для микрофона наушников возьмите новый лист бумаги и снова оберните его вокруг зубочистки. Почистите место, где улавливается звук (обычно небольшое отверстие или экран), чтобы удалить грязь.Вы также можете осторожно подуть на него, чтобы удалить любой мусор.

    Не забудьте проверить гарантию

    Особенно, если ваши наушники довольно новые, вы можете иметь право на бесплатную замену. Попробуйте проверить, есть ли у вас действующая гарантия, прежде чем пытаться использовать другие методы, которые мы вам показали. Разрезание наушников может привести к аннулированию гарантии и возможности замены неисправного устройства.

    Если вам нужно… купить новую пару

    Если вы уже все перепробовали, но вам все еще не повезло, то в последнем случае вам нужно приобрести новую пару наушников.Положительным моментом является то, что есть много доступных наушников, которые можно купить для быстрой замены. Это будет отличный способ сэкономить время на пару более высокого качества. Если у вас есть деньги, сразу же купите высококачественную пару, чтобы гарантировать, что у вас есть наушники с большей надежностью.

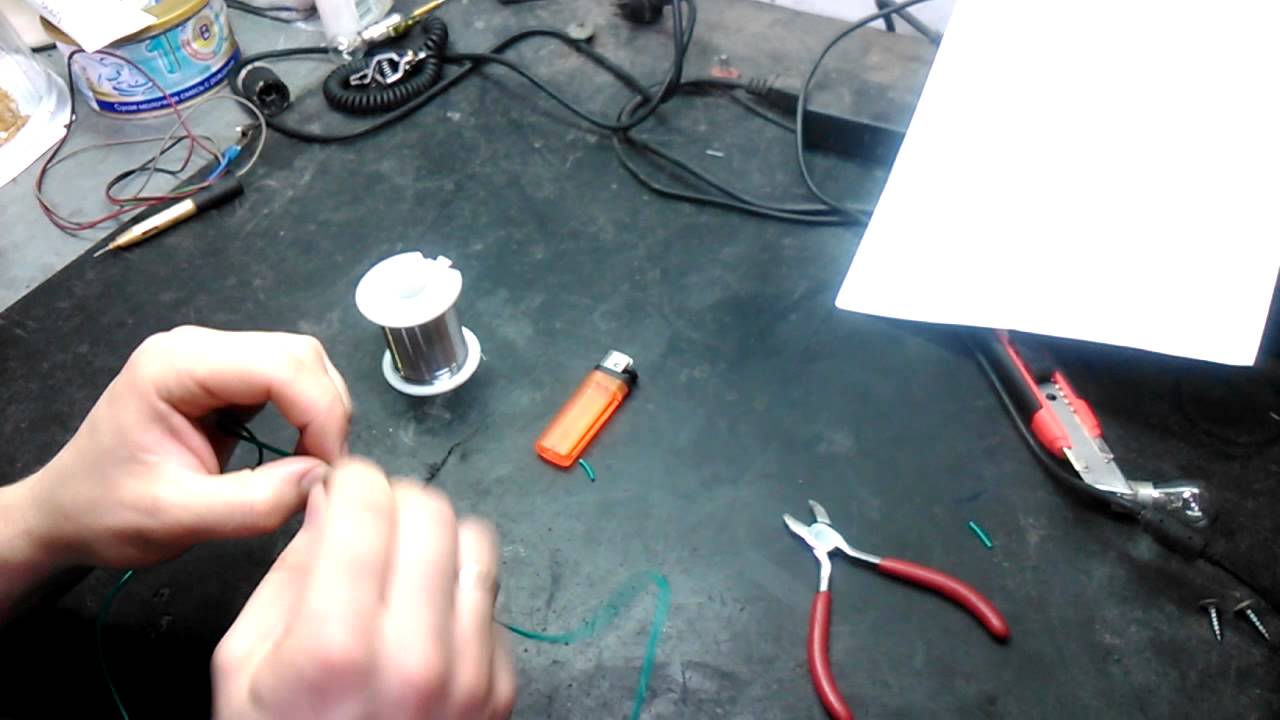

    Как паять без паяльника — SurvivalKit.com



    Умение паять – хороший навык в период продолжительной самодостаточности.К счастью, есть много способов создать простейший паяльник, если у вас его нет под рукой. Более того, вы можете сделать то же самое, если у вас есть источник тепла и немного припоя, и вот несколько примеров того, как легко это может быть.



    Хороший источник тепла

    Все паяльники производят и направляют тепло, которое плавит припой. Следовательно, технически они являются скорее удобством, чем требованием.Вы можете использовать что угодно, от пламени зажигалки, свечи или костра, чтобы получить достаточно тепла для выполнения всех видов ремонтных работ. Хитрость заключается в том, чтобы иметь хороший металлический проводник, который будет поглощать и передавать это тепло туда, где вам нужно выполнить соединения.



    Маленькое пламя

    В качестве проводника можно использовать любой тип металла, но тонкий материал работает лучше, особенно при использовании небольшого пламени и работе с небольшими компонентами. Они нагреваются быстрее, вы можете размещать их в ограниченном пространстве, и они должны сохранять достаточно тепла, чтобы вы могли выполнять одно или два соединения за раз. Поместите припой напротив того, что вы хотите соединить, прежде чем коснуться его кончиком нагретого элемента сверху. Быстро выполните соединения, прежде чем возвращать элемент в пламя, и повторите при необходимости. Хотя это может быть утомительно, это поможет выполнить работу в крайнем случае.



    Вы также можете согнуть конец элемента в петлю, чтобы сделать его более устойчивым и удобным для размещения, а также это повысит уровень удержания тепла еще на несколько секунд.



    Большое пламя

    Если вы работаете с более крупными соединениями или используете большое пламя для нагрева элемента, вам следует избегать использования мелких предметов, которые могут стать слишком горячими или привести к тому, что вы подойдете слишком близко к огню. Вместо этого прикрепите гвоздь к более длинному и толстому металлическому стержню или отвертке с помощью проволоки. Расположите его так, чтобы гвоздь торчал с конца, а острие также было обращено наружу. Поместите гвоздь и конец стержня в пламя, дайте ему нагреваться так долго, как вы предпочитаете, и используйте его, чтобы установить контакт с припоем, чтобы расплавить его и выполнить соединение.



    Паяльная проволока

    Простейшие работы по пайке связаны с соединением двух проводов вместе. Скрутите концы двух проводов, которые вы соединяете, прежде чем поместить наконечник в пламя свечи или зажигалки. Дайте ему нагреться в течение примерно 10 секунд, и не волнуйтесь, если конец покроется сажей и почернеет. Осторожно коснитесь основания оголенных проводов своим солдатом и дайте ему спуститься к другому концу. Дайте ему остыть, прежде чем отрезать обугленные концы проводов.Вы не хотите использовать обугленный конец, потому что материал будет мешать проводимости солдата, а также его общему уровню сцепления, поэтому убедитесь, что вы оголяете достаточно провода, чтобы вы могли отрезать эту часть.



    Хотя эти варианты могут быть далеки от идеальных, они могут выполнять свою работу, когда у вас нет других доступных альтернатив. Важно, чтобы у вас был припой, иначе эти трюки не сработают. Не забудьте положить небольшой запас в сумку для защиты от насекомых или набор для выживания, а также рассмотрите возможность упаковки портативного паяльника.

    Как паять без припоя

    Наличие надлежащего профиля печи для оплавления припоя сегодня важнее, чем когда-либо прежде. Я обнаружил, что без припоя очень трудно заставить припой впитаться в провода.

    Результат изображения для штамповки припоя с серебряным подшипником

    Еще одна причина, по которой вам нужен флюс, заключается в том, что припой будет преследовать источник тепла.

    Как паять без припоя .Последний припой, и наиболее важный для рассматриваемого вопроса (можно ли паять без флюса), — это припой с флюсовым сердечником. Прикоснитесь наконечником оловоотсоса к площадке для пайки и расплавленному припою, не применяя давления. Вы будете поражены своими навыками демонтажа.

    Небольшой утюг, я использую 12-ваттный, кажется, с заостренным наконечником и припоем с силиконовой трубкой на наконечнике. Светодиод и печатная плата легко спаиваются. Бессвинцовый припой обычно содержит 99,3% олова и 0,7% меди с более высокой температурой плавления около 422 градусов по Фаренгейту (217 градусов по Цельсию).

    Он очень сильный и требует специальных инструментов. Соберите расплавленный припой пылесосом. Как видите, хоть он и не идеален, но паять без паяльника более чем возможно.

    Хотя я не могу точно сказать, почему это не сработало, так как я не могу проверить отдельные соединения, проблема, похоже, заключалась в том, что я не смог предварительно нанести достаточное количество припоя на контактные площадки и штырьки с тех пор. Этот припой может быть очень трудно удалить, особенно если он соединяется с заземлением или радиатором.Паять толстые провода без мощного паяльника — настоящее мучение.

    Электронику можно паять методом обжима. По словам производителей припоя, у припоя есть срок годности, хотя я использовал припой со смоляным стержнем 20-летней давности без особых проблем. Паять без паяльника с помощью стальной проволоки и огня.

    Полное руководство по пайке без паяльника с обжимом шнура. Отпустите пружину (обычно нажатием кнопки сбоку), и поршень быстро выстрелит назад.Он разжижает и очищает провода, поэтому припой хорошо и надежно прилипает.

    Если вам нужно сделать несложный ремонт электроники, но у вас нет паяльника, то нет. Как удалить припой без нагрева. При использовании твердого припоя может потребоваться отдельный.

    Упомянутые выше методы являются наиболее распространенными способами удаления припоя с печатной платы, но они ни в коем случае не являются единственным способом сделать это. Это создает вакуум, который втягивает расплавленный припой в насос.Они не дорогие и прослужат долгие годы.

    Вы должны знать, когда и как применять сильный нагрев, чтобы получить хорошее «вымачивание», которое доставит припой в нужное место. Наличие паяльника может значительно облегчить удаление припоя с куска трубы или электронной схемы, но это ни в коем случае не необходимый инструмент. Для этого метода вам понадобятся некоторые предметы, которые приведены ниже,

    .

    Затем коротко подождите две-четыре секунды и залейте припоем трещину. Если вы хотите удалить припой с печатной платы без использования тепла, лучшим вариантом будет использование машины со сжатым воздухом.Например, вам не нужен настоящий фитиль.

    Как подключить провод к печатной плате без пайки Это позволяет утюгу легко плавить припой электроники, не повреждая тонкие провода самих компонентов. Пока вы в безопасности и используете хорошие материалы, все должно получиться просто отлично.

    Немного окуните конец фитиля во флюс и нагрейте его утюгом. Инженеры-исследователи разработали метод пайки без железа, манипулируя естественными свойствами металлических сплавов.Это немного сложно, но после небольшой практики вы сможете сделать это очень легко.

    Подойдет любой тонкий многожильный провод, например старый кабель Ethernet категории 5. Обычные методы удаления стойкого припоя включают использование припойной присоски или оплетки. Прогрейте стыки, чтобы не спалить флюс.

    К сожалению, ручная пайка без шариков припоя оказалась сложнее, чем я ожидал. Тип 4 обычно считается лучшим для печати паяльных паст из-за хорошего качества печати.Сквозное отверстие, забитое припоем, не позволит установить сменную деталь на место.

    Нет альтернативы правильному припою и флюсу, и вам нужно покупать правильные типы в зависимости от того, какие металлы вы хотите паять. Как паять без электричества (или паяльника): Это означает, что без флюса будет трудно удалить расплавленный припой с вашего железа.

    Я пробовал это несколько раз и каждый раз безуспешно. Сгоревший флюс блокирует припой.Убедитесь, что выбранный вами припой соединится с материалами, которые вы пытаетесь спаять.

    Но большинство людей не носят с собой паяльник. Расплавленный припой лучше прилипает к металлу, если его не блокируют оксиды. Теперь удалите пылесосом припой в мусорное ведро, а затем тщательно вытрите недавно вытертую площадку печатной платы.

    Вам просто нужен дополнительный металлолом, припой и источник тепла. Наличие дополнительного припоя обеспечит более высокий процент успешных паяных соединений с меньшими затратами времени на доработку.Пайка — ценный навык.

    Паяльник — это не более чем нагретый кусок металла, используемый для перевода припоя в жидкое состояние. Есть много ситуаций, когда возможность ремонта или модификации электроники действительно может спасти положение. Нагрейте припой утюгом, затем, когда утюг все еще включен, нажмите силиконовым концом на контактную площадку, прогладьте и обожгите его, работает очень хорошо, удаляет даже небольшое количество припоя, а низкомощный утюг помогает не снимать контактную площадку. доска.

    Зарядка припоя приведет к лучшему паяному соединению без необходимости увеличения паяльной пасты за счет более толстого трафарета. Паяльник на большинстве фото производства Weller, имеет плавную регулировку температуры. После того, как припой расплавится и соответствующим образом выльется на повреждение, удалите паяльник и сам припой.

    Как удалить припой без фитиля. И даже если бы у вас был паяльник, я… Без него паяное соединение не будет достаточно прочным или проводящим.

    Вам нужно что-нибудь, что впитает расплавленный припой.

    Как припаять штифт к серьге JewelryMonk

    Пайка двух плат вместе без контактов

    Как соединить металлические украшения без использования

    Тестирование Pi Zero без пайки Пайка, Diy

    Рабочая станция для пайки Hakko / Ноутбук для пайки

    Ограненный кулон Ди, инструкция по установке граненых камней

    Как восстановить компоненты из старой или сломанной электроники

    Сделайте свой собственный паяльник en 2020 Electrique, Astuces

    Водонепроницаемые соединители для пайки Термоплавкий клей, Pex

    4 способа подключения провода без пайки (с изображениями

    Пайка без травления в 2020 г. Пайка

    (Купите 2 шт. в подарок + 50 СКИДКА!!) Водонепроницаемый припой

    Возьмите 5 резисторов из рассортированной коробки резисторов, припаяйте

    (201) Как ЛЕГКО спаять провода вместе! (Альтернатива

    Как монтировать припой на поверхность за 3 шага Изучите робототехнику

    Paw Tag Пайка украшений, Поделки, Тиснение металла

    Используйте каптоновую ленту для маскировки компонентов во время пайки

    Пин на доске DIY

    Веселье с цепочкой (и без пайки!) (Art Jewelry Elements

    Родственные

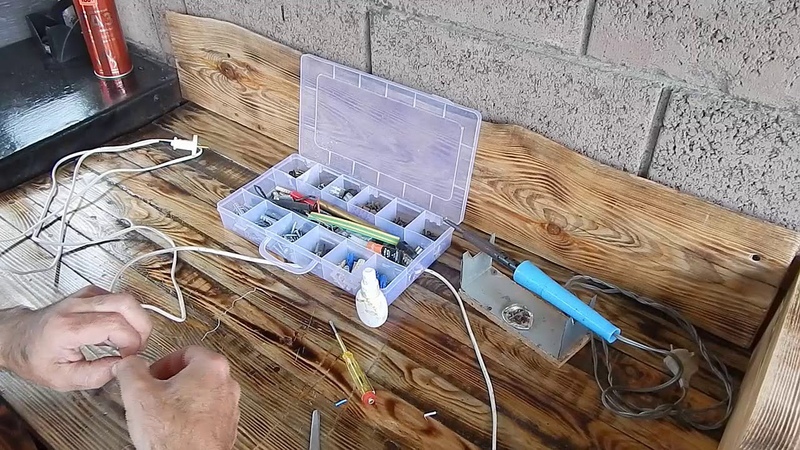

    Как соединить провода без пайки

    Хороший быстрый, но удобный сегодня — вы когда-нибудь были в ситуации, когда вы не можете или не хотите использовать припой, но все же должны сформировать достойное, прочное и постоянное соединение проводов?

    Это довольно распространено при работе с автомобилями и мотоциклами в гаражах, в которых нет электричества, или даже в дороге после поломки и т. д.

    Этот тип ремонта является низкопрофильным, аккуратным, прочным и вряд ли потребует замены, и иногда его можно предпочесть пайке.
    Примечание: паяные соединения не используются в автоспорте, так как припой делает провода ломкими и повышает вероятность их поломки из-за вибрации.

    В качестве альтернативы этому методу вы можете заменить изоленту термоусадкой, хотя это гораздо менее предпочтительно, менее аккуратно и гораздо менее прочно, но может использоваться в крайнем случае, если это необходимо.

    Вам понадобится:

    • Провода для соединения
    • Термоусадка, сейчас я использую такой набор
    • Что-то для термоусадки (обычно я использую зажигалку или паяльник в зависимости от того, есть у меня питание или нет)

    Процесс:

    1. Сначала возьмите два конца провода, которые нужно соединить, и зачистите их.В этом случае я зачистил их примерно на 15 мм, более толстый провод может потребовать большего зачистки и наоборот.

    2. Это шаг, который меня всегда застает врасплох: наденьте термоусадку на одну сторону провода и выдвиньте ее, в качестве альтернативы вы можете сделать это перед тем, как зачищать провода.
      Я часто забываю об этом до тех пор, пока я уже не сделал соединение, а затем не могу добавить термоусадку и приходится снова разбирать! Термоусадка — это то, что придает этому типу соединения прочность, поэтому ее стоит использовать, когда это возможно!
    3. Первоначально соедините провода, сложив их друг над другом и обратно
    4. Оберните лишний провод вокруг себя, как показано на рисунке.

      Извиняюсь за ужасное изображение MS Paint! Но суть понятна!

    5. Наденьте термоусадку на соединение как можно ближе к центру
    6. Термоусадка
    7. Готово! И чтобы показать, насколько прочными могут быть эти соединения, вот фотография того, что я сделал, удерживая около 7 кг, достаточный вес для такой тонкой проволоки!



    Нравится:

    Нравится Загрузка. ..

    Родственные

    Руководство для начинающих по пайке

    Несколько лет назад я работал с моим шурином-электриком Райаном Дэвисом над статьей о том, как превратить старый радиоприемник в MP3-плеер.

    Это простой проект выходного дня, но один из навыков, который вам понадобится для его выполнения, — это умение паять.

    Пайка (произносится как SAW-DER-ING ) используется для соединения двух металлических предметов путем расплавления между ними присадочного металла, называемого содером. Припой имеет низкую температуру плавления, а также за секунды превращается в твердое тело, что делает его идеальным «клеем» для соединения мелких металлических деталей.

    Пайка похожа на сварку, но с одним отличием: при сварке вы плавите металлические предметы, которые хотите соединить вместе; при пайке вы используете присадочный металл для соединения металлических предметов.

    Если вы решите заняться каким-либо хобби, связанным с электроникой, вам необходимо уметь паять. С помощью пайки вы можете делать роботов, радиоприемники, усилители и целый ряд проектов Arduino.

    Хотя пайка может показаться сложной и пугающей, она на удивление проста и прощает ошибки.

    Внизу Райан поможет нам разобраться с основами этого навыка «сделай сам».

    Инструменты, необходимые для пайки

    Паяльник. Паяльник плавит припой.Здесь не нужно ничего сверхъестественного. Приличный паяльник обойдется вам в 20-30 долларов.

    Припой. Припой представляет собой металлический сплав олова и свинца (~60% олова/40% свинца). Припой, используемый для сплавления электрических компонентов, имеет сердцевину из канифольного флюса. Когда вы нагреваете припой паяльником, сначала плавится канифоль и обтекает то, что вы хотите спаять, удаляя окисление поверхности и подготавливая поверхность для более прочных интерметаллических связей.

    Для большинства электрических проектов вам не нужен очень толстый припой. Проволока диаметром 0,032 дюйма работает лучше всего.

    Влажная губка. Жало вашего паяльника окислится во время работы с ним. Эта ржавчина на наконечнике будет блокировать поток тепла от паяльника, что, в свою очередь, помешает вам сделать чистый припой. Вот почему перед каждым паяным соединением вы должны использовать влажную губку для очистки наконечника. Многие паяльники поставляются с небольшим держателем для влажной губки. Вы поймете, что ваш кончик чистый, когда он станет красивым и блестящим.

    Микрорезаки для заподлицо с проволокой. Вы будете использовать этот инструмент для обрезки избыточных выводов компонентов (см. ниже). Вы также можете использовать его для зачистки проводов.

    Основные методы пайки

    Основные принципы пайки одинаковы независимо от того, над каким проектом вы работаете: нагрейте металлические поверхности двух предметов, нанесите припой и дайте остыть. Но подход, который вы выберете для выполнения этих шагов, будет зависеть от типа объектов, которые вы спаиваете вместе. Ниже приведены три основных метода, которые вы будете использовать.

    Пайка со сквозным отверстием

    Пайка со сквозным отверстием используется при подключении резистора или гнезда к печатной плате (PCB).

    В большинстве электронных проектов DIY используется печатная плата. Это плата из стекловолокна с выгравированными на ней токопроводящими дорожками и контактными площадками. Траки и колодки изготовлены из меди. Вы припаиваете свинцовые компоненты (например, резисторы, светодиоды, розетки и конденсаторы) к контактным площадкам. По сути, каждый раз, когда вы вставляете что-то в отверстие, вы выполняете сквозную пайку.

    В этом примере Райан припаивает разъем к печатной плате, которую он использует для изготовления усилителей для преобразования старых радиоприемников в MP3-плееры.

    Вставьте ведущий компонент в отверстие. Прикоснитесь чистым жалом горячего паяльника к контактной площадке и кончику провода, который вы хотите припаять к печатной плате. Удерживайте его там в течение одной секунды, чтобы оба компонента нагрелись.

    Поместите припой толщиной от 1 до 3 мм между выводом и контактной площадкой, где он расплавится при контакте с нагретыми компонентами.

    Удалите проволоку припоя с площадки, но продолжайте удерживать жало паяльника на площадке и выводе еще одну секунду. Это позволит припою полностью обтекать контактную площадку и вывод, создавая прочное соединение.

    Снимите жало паяльника и очистите его влажной губкой. Повторите на оставшихся колодках и ведущих штифтах.

    Закрепите штифты микрофрезами для заподлицо, чтобы создать ровную поверхность.

    Гнездо надежно припаяно.

    Вот иллюстрация, которая поможет вам лучше понять, что происходило на предыдущих шагах.

    Как выглядит хорошая и плохая пайка

    Хорошая пайка полностью покрывает контактную площадку и окружает стык. Если вы посмотрите на него под микроскопом, он будет похож на небольшой вулкан или гору.

    Если припой 1) выглядит как большая металлическая капля, 2) не покрывает контактную площадку или 3) выглядит тусклым и потрескавшимся, у вас плохое соединение.

    Не беспокойтесь, если это так! Просто нагрейте припой паяльником и стряхните его. Попробуй снова. Очень просто.

    Как упоминалось выше, пайка довольно щадящая. Пока ваше паяное соединение выглядит примерно вогнутым вокруг наконечника свинца, у вас хорошее соединение.

    Пайка для поверхностного монтажа

    Некоторые компоненты, припаиваемые к плате, просто припаиваются к поверхности. Они не проходят сквозь дыру.

    Райан показывает нам, как припаивать поверхностным монтажом конденсатор к печатной плате.

    Поместите жало паяльника на медную пластину и нагрейте его. Затем поместите немного припоя на площадку и дайте ему расплавиться.

    У вас останется поверхность припоя, покрывающая медную площадку.

    Поместите конденсатор, который вы хотите припаять, на покрытую припоем площадку. Поднесите кончик паяльника к одной стороне конденсатора и удерживайте в течение одной секунды.

    Вы припаяли одну сторону. Для надежного соединения вам нужно припаять другую сторону.

    Поместите кончик утюга рядом с конденсатором и поместите немного припоя между ними.

    Пайка проводов

    Вы также можете использовать пайку для соединения двух проводов.

    Используя инструмент для зачистки проводов (или кусачки для микрозачистки), зачистите примерно полдюйма пластиковой изоляции с концов обоих проводов.

    Райан любит использовать эти маленькие зажимы для тараканов, чтобы держать один из проводов. Это облегчает работу.

    Нагрейте конец одного провода и покройте его припоем.Это называется «лужением» проволоки. Также сделайте это до конца другого провода.

    Соедините наконечники проводов. Затем нажмите жалом паяльника на обоих концах. Припой на обоих концах расплавится. Снимите утюг и держите провода на месте, чтобы они могли остыть и сплавиться вместе.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
