Как прикрепить провод к стене без сверления: всегда ли это возможно? | Кабель.Онлайн

Для подключения к сети большого количества электроприборов монтажникам приходится тянуть много силовых кабелей . Не всегда проводку можно спрятать в штробы: иногда основание не позволяет электрикам выдалбливать и сверлить. Такое случается, например, при прокладке кабелей после чистовой отделки стен и при желании подключить к сети электроприбор, расположенный в облицованной хрупким кафелем ванной. В подобных условиях мастерам приходится изобретать способы крепления кабеля с минимальным воздействием на основание. В статье мы расскажем про такие способы.

Типы основания под кабель

Стены бывают твердыми, мягкими, ломкими и тонкими. Твердые стены сложены из кирпича, состоят из бетонных плит или блоков, отделаны металлом. Мягкие основания — это дерево и штукатурка. Ломкие стены собраны из листов гипсокартона или выложены из пустотелых блоков. Тонкие основания — это плиты ДСП.

Для твердых оснований мастера, в основном, используют дюбели. Сверлить стену под них долго и трудно, зато кабель будет держаться надежно. Едва ли силовые провода можно приклеить к кирпичной стене без сверления и ждать, что они будут долго удерживаться на месте.

Для мягких оснований электрики берут шурупы или гвозди.

К ломким основаниям крепежи под кабели приклеивают или фиксируют с помощью дюбелей с лепестками, которые раскрываются с обратной стороны листа гипсокартона или внутри пустотелого блока.

К тонким основаниям провода прибивают гвоздями или вешают на скобки.

Способы крепления кабелей к готовым основаниям

Если стена не только оштукатурена, но и, например, оклеена обоями, для прокладки кабеля используют малоприметные крепежи:

Металлические скобы в форме буквы U. Скобки подходят для крепления проводов маленького диаметра. Производители выпускают скобы диаметром 28 и 36 мм.

Пластиковые скобки с гвоздем. Для работы с такими крепежами не нужны специальные навыки и инструменты.

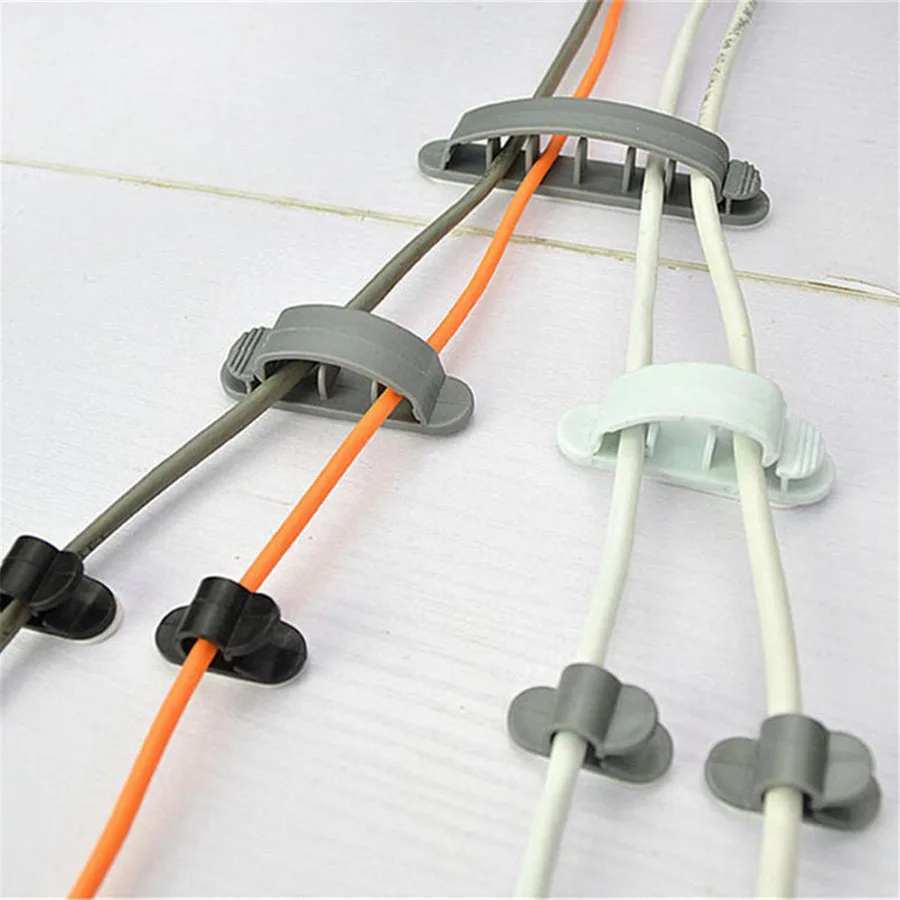

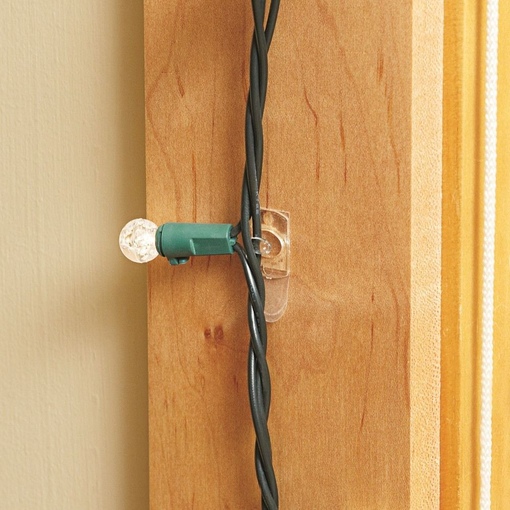

Металлические и пластиковые клипсы. Металлические подходят для наружного крепления провода. Пластиковые делят на три вида: стяжки, клипсы и изделия с площадкой. Стяжки удобны для фиксации пучка кабелей, клипсы — для крепления круглых и плоских кабелей, клипсы с площадкой универсальные. Подвид клипсы — клипса для гофрированного шланга. Если провод нужно закрепить своими руками, лучше покупать клипсы для гофрошланга с фиксатором.

Как прикрепить кабель к стенам разной плотности

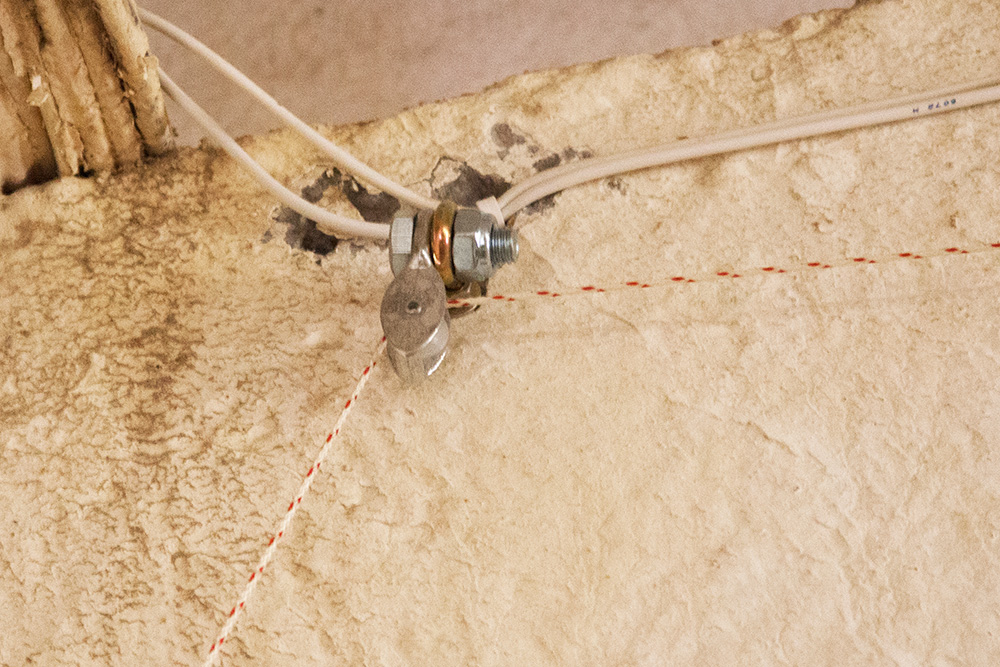

Оштукатуренную стену можно смело сверлить и забивать в отверстия скобы-дюбели с вложенным в них кабелем.

Деревянную стену и основание из OSB лучше дырявить шуруповертом и использовать для монтажа кабеля гвозди. Если кабель тонкий — например, витая пара или телефонный провод — стоит воспользоваться греющим пистолетом с силиконом.

Для мягких оснований вроде гипсокартона подходят пластиковые скобы в виде буквы U, не требующие сверления. Их прибивают мини-гвоздями. Скобы удобны для новичков благодаря пластиковым ограничителям, которые не дают передавить провод — такое может случиться при отсутствии нужных навыков монтажа.

Маскировка проводов в плинтусах и кабель-каналах

Если сверлить или дырявить стену гвоздями категорически нельзя, можно спрятать силовые кабели в пластиковый напольный плинтус. Внутри них производители оставляют полые каналы. Под розеткой плинтус нужно будет просверлить и вывести провод наружу.

Пластиковый кабель-канал — еще один простой способ зафиксировать провода. Обычно кабель-каналы приклеивают на двухсторонний скотч или силикон, но этот метод подходит для легких проводов. Но если нужно проложить открытым способом целый пучок кабелей, пластиковый канал придется прикручивать к основанию саморезами или прибивать гвоздями.

Что делать, если пучок проводов толстый

Если нужно прикрепить к стене большое количество кабелей одновременно, их лучше разделить на пучки по 4-5 штук и зафиксировать каждый дюбель-стяжкой.

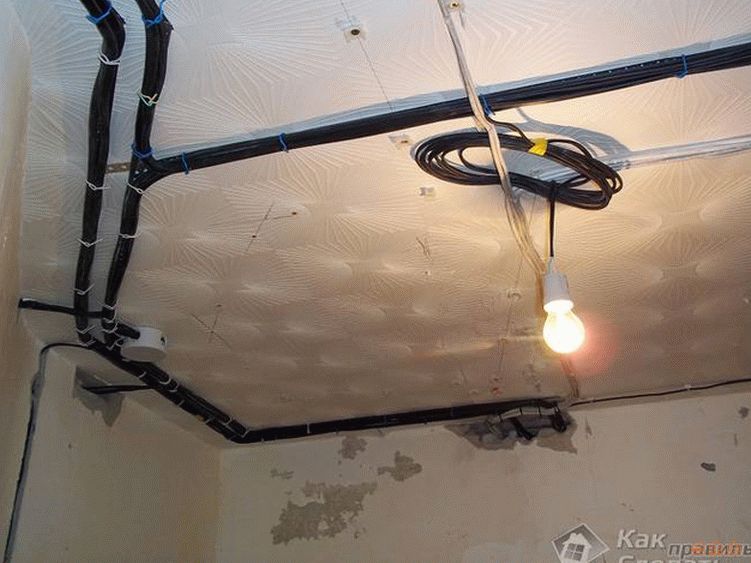

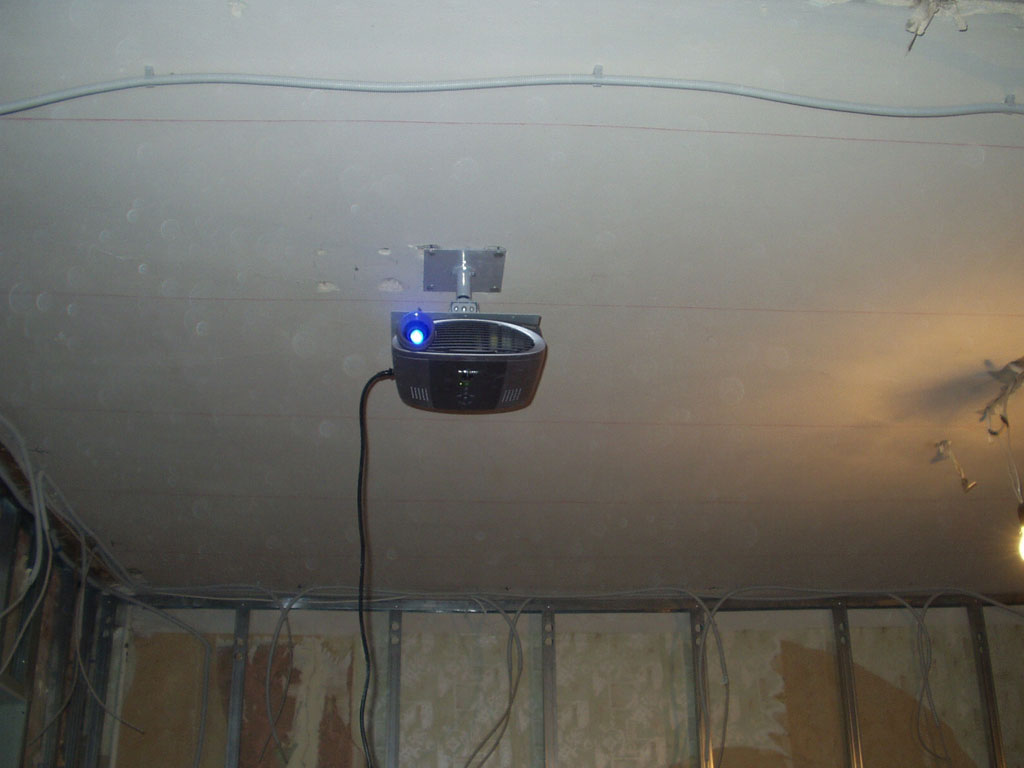

Как прикрепить кабель к потолку

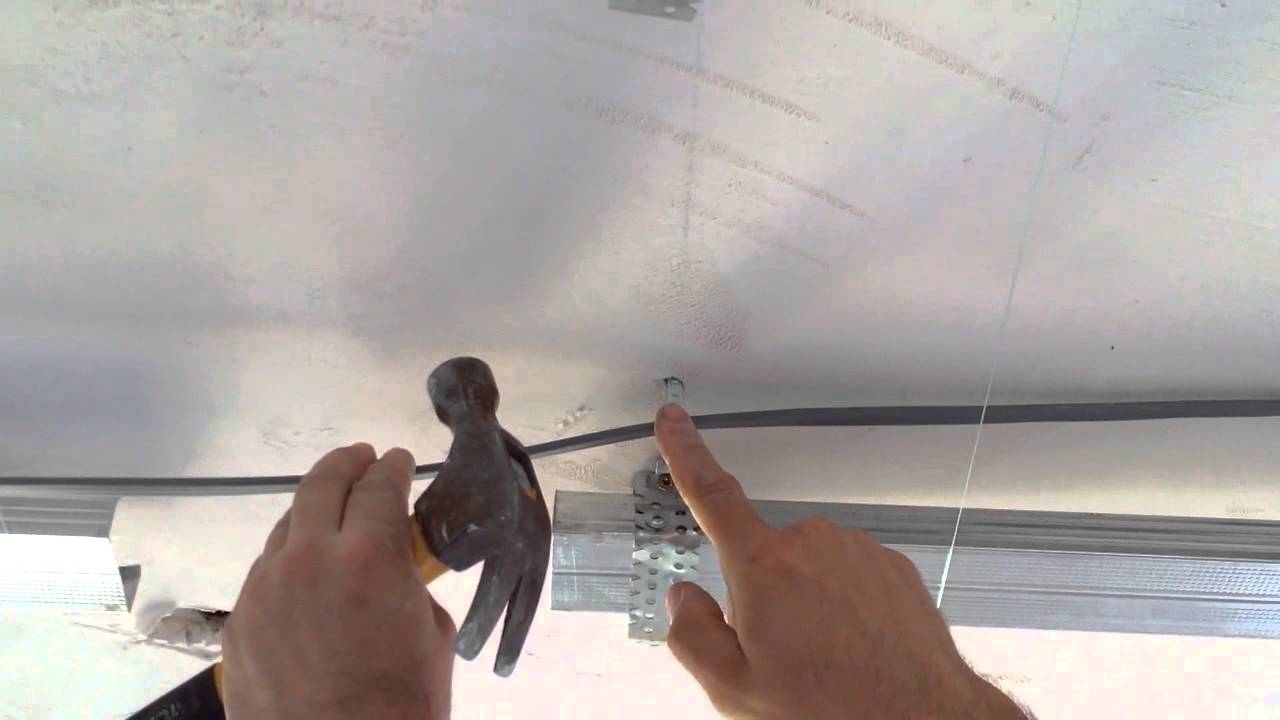

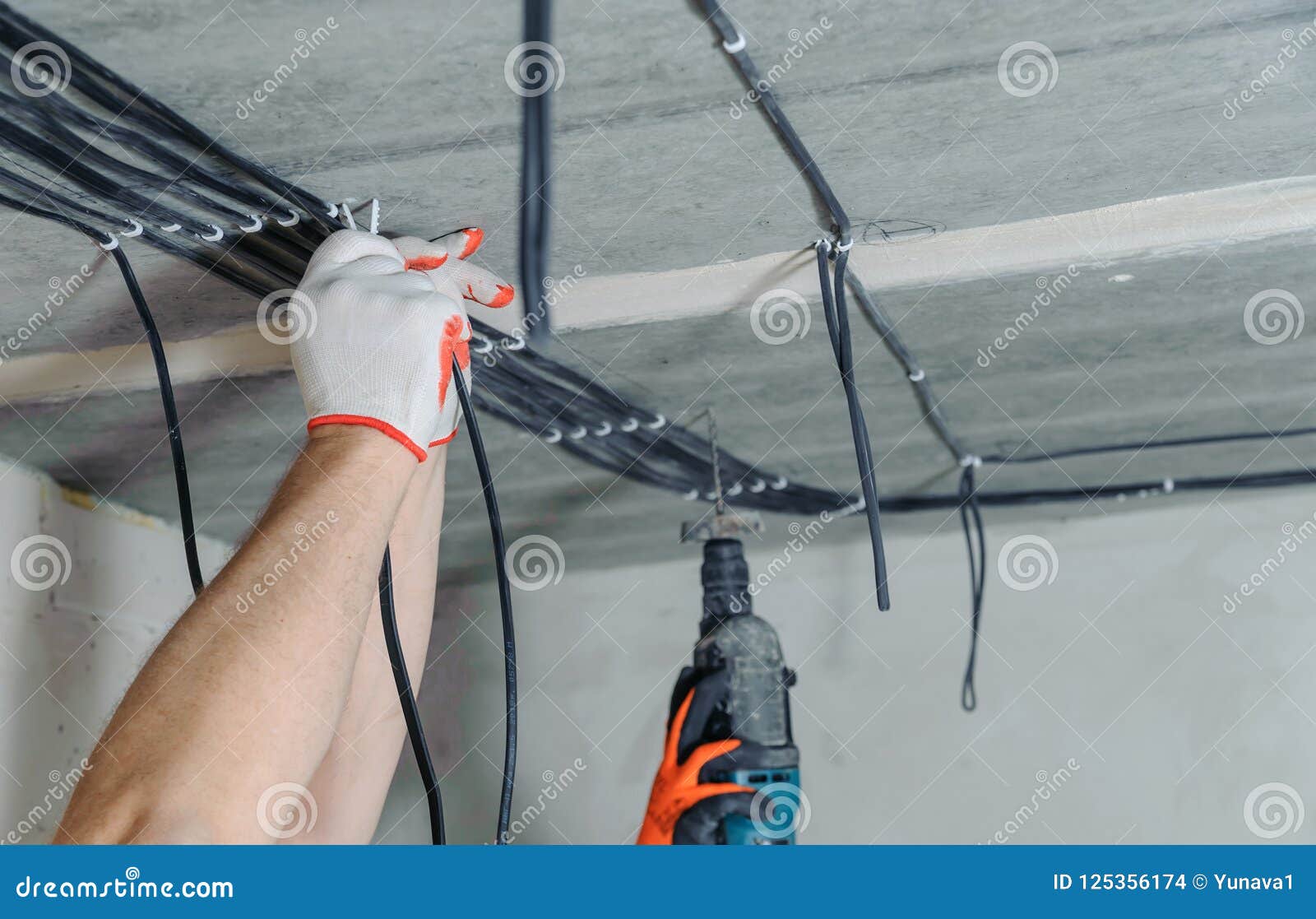

Если потолок подвесной, провода прикрепляют к нему пластиковыми хомутами, завернутыми вокруг подвесов. В этом случае кабелям нужны защитные гофрированные рукава.

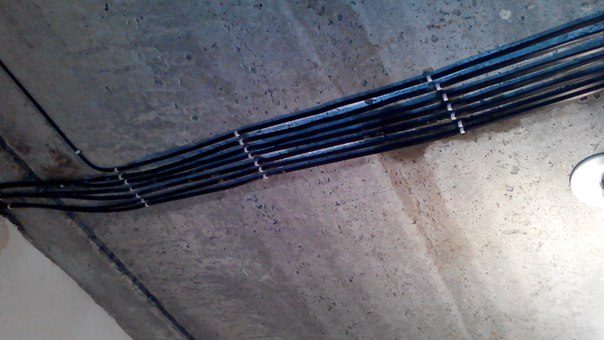

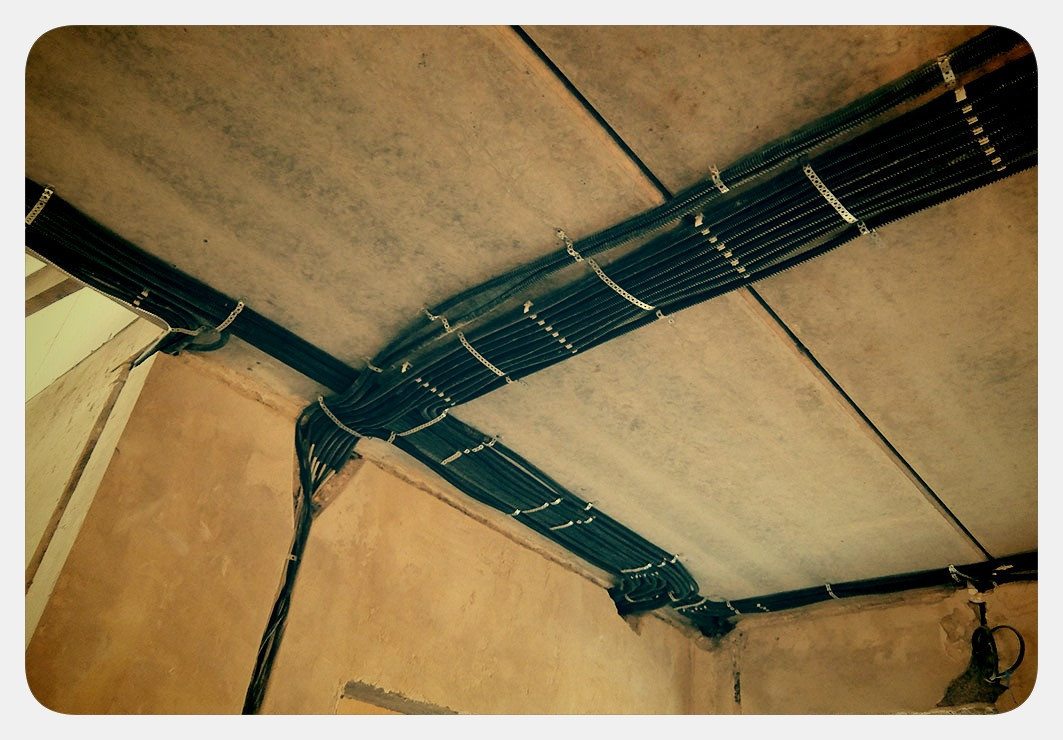

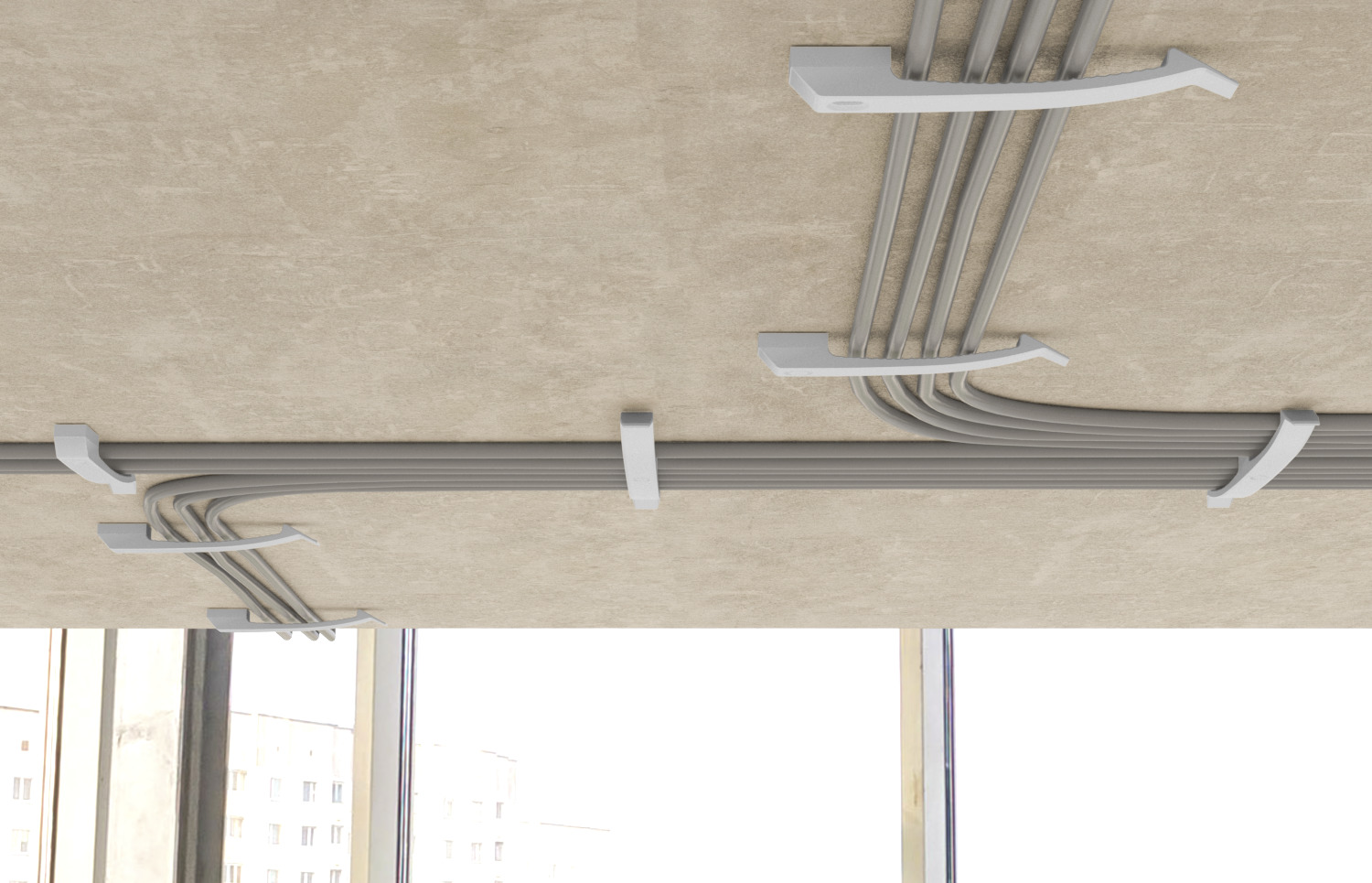

Когда проводов на потолке очень много, их лучше укладывать в лоток и прикреплять к основанию регулируемыми подвесами.

Важно . Чтобы кабели в пучке не запутывались, можно применить пластиковые площадки для упорядочивания и крепления проводов. Их прикручивают к основанию саморезами или прикрепляют клейкой лентой.

Читать также:

Защита кабеля от механических повреждений

Цветовая маркировка кабеля и провода

Способы соединения кабеля

Какой кабель нужен для подключения дома к электросети на 15 кВт?

Самозатухающие кабели: что это такое и как отличить от обычных?

Как правильно крепить кабель канал к стене и потолку? инструкция +видео

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

НаименованиеОсобенностиСферы применения
МиниКороба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 ммЧаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольныеОвальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющиеМагистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступомСделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.

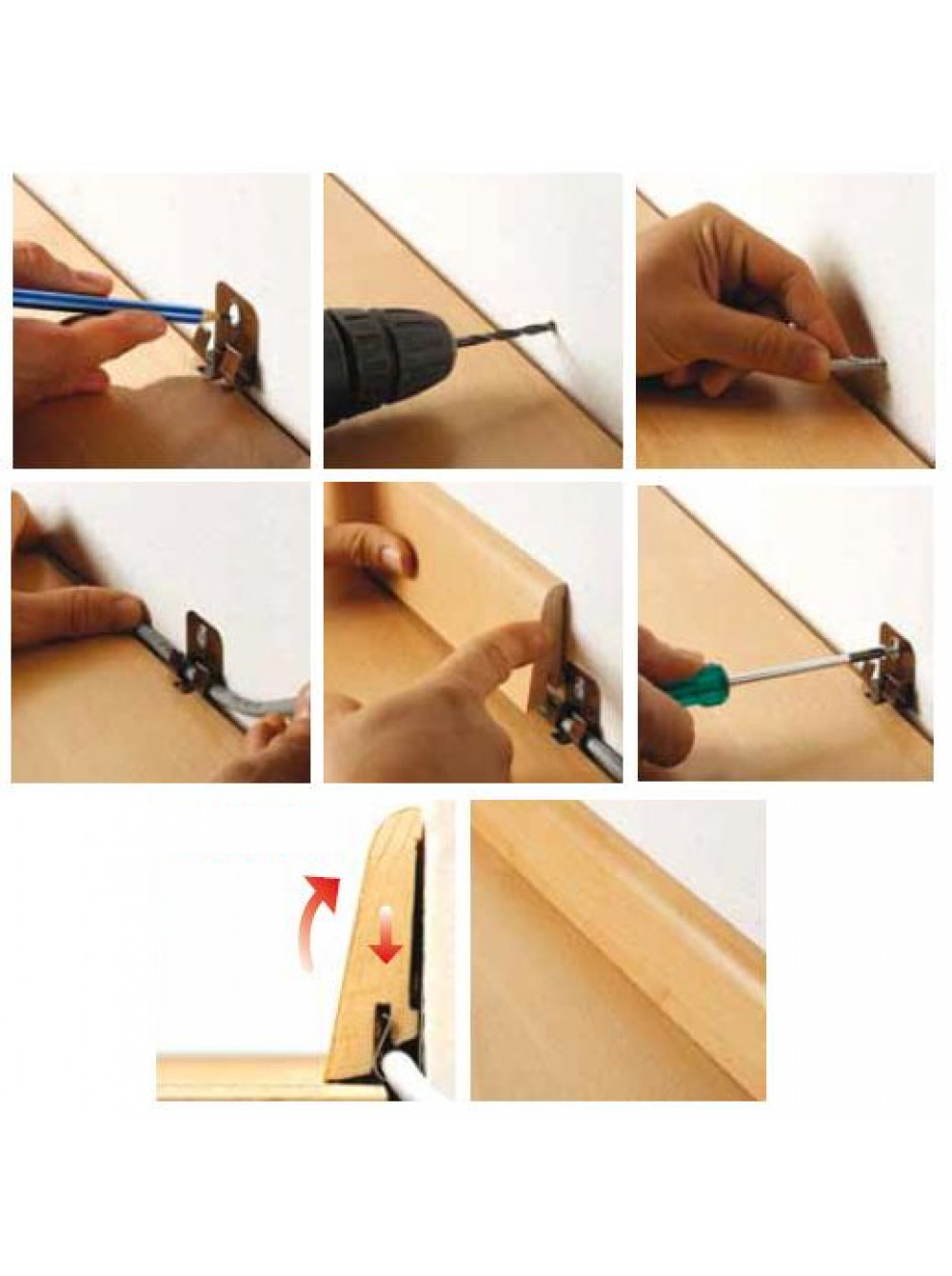

Плинтусные напольныеКрепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.

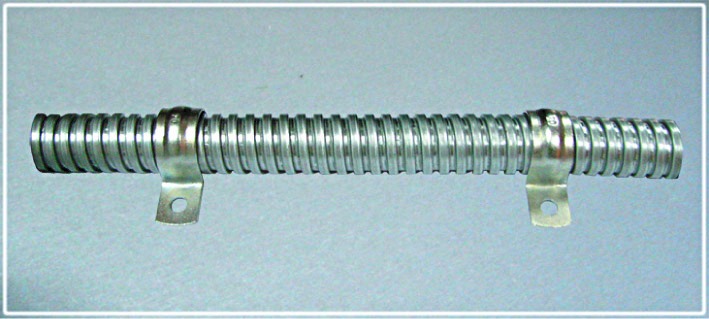

ГибкиеСборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолкомУстановка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкойВнешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочныеСделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

  • составить чертеж обустраиваемого объекта с точными размерами;
  • определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
  • выбрать оптимальную трассу проводки и нанести ее на план;
  • купить короба с аксессуарами согласно сделанной схеме;
  • разметить путь электропроводки;
  • правильно подготовить короба к установке;
  • соорудить канал для укладки кабеля;
  • уложить провода, правильно закрепить их и закрыть крышки;
  • установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет.

Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

  • удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
  • от потолка желательно отступить min 15 см, от оконного проема min 10 см;
  • ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки.
    Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Монтаж электропроводки открытого типа

Электропроводка может быть скрытого типа и открытого

Методы устройства электропроводки связаны с типом ее размещения.

Устройство скрытого типа электропроводки предполагает устройство в конструкциях стен и потолков специальных штроб (пазов), для размещения в них электрических кабели. Данный тип устройства электропроводки фактически преобразуется в капремонт всего здания или помещения. Возникает необходимость разрезания стен с помощью болгарки, вследствие чего появляется пыль, в дельнейшем необходимо оштукатурить все места заделки электрических проводов и повторно наносить покрытие (например, краску, клеить обои, и т.п.). Помещение на период замены электропроводки фактически становится непригодным для работы или пребывания.

Общие сведения при подключении электричества

Сегодня ввод электричества в деревянный каркасный дом в 90% случаев осуществляется с помощью алюминиевого кабеля СИП, что расшифровывается как «самонесущий изолированный провод». Данный провод обладает качественной, устойчивой к ультрафиолету изоляцией. Изоляция выполнена из сшитого полиэтилена. Для крепления такого кабеля на стену каркасного дома применяется с помощью специальных натяжных устройств.

Также может использоваться изолятор на надежных металлических кронштейнах. Установка должна проводиться на высоте не ниже, чем 2,75 метра от земли.

СИП — самонесущий изолированный провод

При прокладке провода снаружи в дом, место входа кабеля должно быть оснащено металлической трубкой, которая выполняет две функции:

  1. Не дает кабелю соприкасаться с древесиной, тем самым уменьшая риски воспламенения дерева при повреждении проводки.
  2. При усадки дома и подвижности стены жесткий металлический каркас трубы защитит провода от механического повреждения.

Электросчетчики также могут устанавливаться снаружи дома, располагаясь в защищенном электрощите с автоматом и УЗО – устройством защитного отключения. Если вы остановились на этом варианте, СИП-кабель подключается к нему, а от электросчетчика прокладывается медный кабель, который и заводится в дом. Распределительный электрощит с автоматическими выключателями распределяет далее разводку по всем комнатам каркасного дома.

Прокладка провода снаружи в электрической трубе

Работы по вводу и монтажу электросчетчика лучше доверить профессионалам, так как от качества проводки зависит ваша безопасность. Все счетчики должен проверяться и опломбироваться. Саму же разводку в каркасном доме можно делать своими руками, соблюдая правила безопасности.

Металлическая гильза в отверстии входа кабеля в дом

Не забывайте, что первейшим этапом является составления схемы проводки в каркасном доме. При составлении схемы необходимо произвести разметку прохода и мест расположения электротехнических устройств, которые включают в себя светильники, розетки, выключатели и пр. Схема облегчает монтаж проводки в деревянном доме, и позволяет заранее высчитать количество проводов, рукавов и других материалов.

Лучшее видео для вас:

https://youtube.com/watch?v=XQkF-h2mF1U

Как прокладываются провода в кабель каналы

Укладка проводов в электромонтажные короба имеет одно немаловажное преимущество – это доступность проводов для ремонта в случае обрыва, или замыкания. При необходимости добавить какой-либо электротехнический блок, провод легко добавляется в короб. Также легко можно добавить дополнительный короб уже после завершения монтажных работ, не причиняя ущерба конечной отделке стен

Прокладывая кабеля внутри короба, важно, чтобы они не перекручивались, укладывались ровно

Также легко можно добавить дополнительный короб уже после завершения монтажных работ, не причиняя ущерба конечной отделке стен

Прокладывая кабеля внутри короба, важно, чтобы они не перекручивались, укладывались ровно

После этого кабель канал можно закрыть.

Не допускается соединение двух коротких проводов в середине кабель канала. Провода должны быть только цельными. Соединять провода можно только в местах разветвлений, или в распределительных коробках. Для соединения проводов существуют

  • Клеммные колодки – пластиковые устройства, внутри которых находится латунная втулка с винтиками, зажимающими провода;
  • Соединительные изолирующие зажимы, выполняющие одновременно и соединяющую и изолирующую функцию. Соединение осуществляется с помощью пружины, встроенной в пластиковый колпачок;
  • Опрессовочные гильзы — наиболее оптимальный вариант соединения силовых проводов, через которые потребляется более 1000Вт электроэнергии единовременно. Опрессовочные гильзы представляют собой короткие трубки, куда вставляются провода. Трубки зажимаются специальным инструментом – прессователем;
  • Старая добрая скрутка тоже выдерживает энергоемкие приборы и служит десятилетиями.

Опрессовка гильзами и скрутка должны тщательно изолироваться специальными термостойкими трубками или изолентой.

Что и как покупать для монтажа электропроводки

Теперь, когда вы знаете, какие именно электротехнические устройства и доборы вам потребуются, сколько у вас намечается углов, поворотов, сколько метров электропроводов и кабель каналов потребуется для монтажа, можно идти в магазин. Покупая, возьмите всего с прибавкой.

  • Кабельных коробов и электропроводов возьмите на 4-5 метров больше;
  • Фурнитуру – на 2-3штуки каждой;
  • Розетки и выключатели – на 1-2.

Наверняка при создании проекта вы что-нибудь упустили, просчитались. Не исключены ошибки и в процессе работы, которые приведут к порче устройства. Наличие лишних деталей избавит вас от ненужного похода в магазин. В магазине проверяйте каждую деталь на целостность, чтобы все элементы были без трещин и вмятин, а крышки на коробах должны держаться

Это важно. Чувствуете, что крышка плохо защелкивается, или слабо держится на профиле, потребуйте замены

Важно: выбирая электротехнические устройства и провода, не экономьте. Выбирайте только сертифицированные качественные товары. От этого зависит пожарная безопасность квартиры и безопасность членов семьи. Опытные электрики отдают предпочтение медным проводам. Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт. В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром. При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток. Наряду с фурнитурой необходимо купить и крепежные элементы:

  • Жидкие гвозди, шурупы с пластиковыми дюбелями или без них;
  • Соединители для проводов – клеммные колодки, колпачки, гильзы;
  • Изоляционная лента.

Монтаж кабельных коробов начинается от распределительного щита (коробки), который размещается, как правило, у входа в дом. Здесь же устанавливается счетчик. Отсюда провода разветвляются и разбегаются по всему дому. Поэтому к распределительному щиту желательно подвести короба большего размера, чем те, которые будут установлены в комнатах. И обязательно в распределительном щите должно быть установлено устройство защитного отключения (УЗО).

Плинтусные

Такие виды кабельных каналов позволяют быстро проложить кабель без необходимости нарушения целостности стен или нанесения им повреждений. Преимуществом является не только цветовое разнообразие, благодаря чему можно выбрать конструкцию, в наибольшей степени подходящую под стиль оформления интерьера, но и комплектация вспомогательными приспособлениями.

Для упрощения крепления вы можете приобрести углы внутреннего и наружного монтажа, разнообразные отводы, заглушки. Часто в комплекте приобретаются коробки монтажного или мультимодульного типа. На них ставят розетки и даже выключатели

Такое решение дает возможность не акцентировать внимание на разводке, но создает некоторые неудобства пожилым людям при доступе к точкам подключения.

Продаются белые, серые и черные короба, а также образцы под дерево или металл. Разнообразны также типоразмеры, но эта конструкция стоит недешево.

Технология монтажа

Основное преимущество – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при .

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Монтаж проводки в кабель-канал

Подключение домашних электроприборов часто связано с переносом розеток или применением многочисленных удлинителей, которые смотрятся совсем не эстетично, путаются под ногами и мешают уборке.

Изменить схему проводки во время ремонта несложно: достаточно проштробить пазы для укладки проводов. коронкой просверлить отверстия под коробки для выключателей и розеток и подключить их. Метод этот достаточно прост и широко распространён, но у него есть и свои минусы:

во-первых, это достаточно грязная и пыльная работа,

во-вторых, нет гарантии, что в любой момент не понадобится подключить потребителя в другом месте или проложить новый кабель.

А как быть после ремонта? Поэтому я и решил для прокладки в комнате телевизионного кабеля и установки дополнительных розеток применить кабельный канал .

Он представляет собой пластиковый короб, закрывающийся с наружной стороны крышкой на защёлках. К нему можно подобрать различную фурнитуру, которая позволит проложить канал более-менее эстетично.

В моём случае кабельный канал был выбран сечением 16×16 мм, что вполне достаточно для размещения нужных проводов и антенного кабеля, тем более что имелись ограничения из-за расстояния между пластиковым порогом на балкон и плинтусом. Можно было использовать для прокладки проводов пазы в плинтусе, но мне этот вариант не понравился, потому что нет фурнитуры для вывода проводов к розеткам.

Сначала я определился с местами установки дополнительных розеток, выхода телевизионного кабеля, а также с тем, откуда будут запитываться розетки. Подать напряжение на прокладываемый провод в канале я решил от розетки, находящейся за шифоньером, — в процессе эксплуатации она всё равно не будет задействована. Для настольных прикроватных светильников решил установить две розетки — одинарную и двойную.

Прокладывать кабельный канал решил непосредственно над плинтусом. Сначала просверлил отверстие для телевизионного кабеля из коридора в комнату. Со стороны комнаты вдоль плинтуса расширил отверстие, чтобы можно было уложить телевизионный кабель в канал с большим радиусом. Кабельный канал крепил непосредственно к бетонной стене саморезами с использованием дюбелей.

Розетки ставил на стену через паронитовую прокладку в целях пожарной безопасности. Для подключения розеток к основному кабель-каналу использовал тройники и отрезки кабельного канала.

После монтажа кабельного канала уложил в него одножильный медный провод сечением 2,5 мм и антенный кабель.

Провода прокладывал с запасом для подключения. Затем подключил розетки.

Осталось подвести провода к питающей розетке. Подключение выполнил с помощью стальных соединительных клемм, рассчитанных на номинальный ток 20 А и предохраняющих соединение от образования гальванической пары алюминий/медь, так как старая проводка была произведена алюминиевым проводом. Все работы я проводил при отключённом вводном автомате.

Вот так быстро и с небольшими затратами можно изменить схему расположения розеток в комнате после ремонта.

1 В этой комнате будет устанавливаться кабель-канал.

2 Расстояние между порогом балкона и плинтусом ограничило размеры кабельного

3 Пластик хорошо режется ножовкой по металлу.

4 Для укладки в канал толстого антенного кабеля пришлось расширить отверстие.

5 Отверстия для крепления кабель-канала к стене сверлил ударной дрелью.

6 Для пожаробезопасности розетки установлены на паронитовые прокладки.

7 Для подвода к розетке использовал тройники.

8 Выход антенного кабеля осуществлялся через тройник.

9 После прокладки кабелей кабель-канал закрывается крышкой.

10 Соединение алюминиевых проводов с медными осуществлялось стальными клеммами.

Новая проводка — готова.

Основные этапы монтажа электроразводки в каркасном доме

Этапы электрификации зданий, построенных по канадским технологиям, не зависят от того самостоятельно выполняете вы эти работы или привлекаете наемных специалистов.

Прежде чем выполнить работы по монтажу электрической проводки в каркасном строении вам необходимо разработать принципиальную схему и монтажный план сети.

Принципиальная схема необходима для понимания как соединять различные элементы электропроводки: кабели, провода, розетки, выключатели, распредкоробки, осветительные приборы и электрический щиток.

Монтажный план указывает точную трассировку кабелей и проводов, расположение других элементов сети с привязкой к конструкциям здания. Это основной документ для проведения всех предварительных строительных работ. План вам понадобится и в дальнейшем, особенно если вы решили проложить скрытую проводку. Он дает возможность точно определить где проложены провода и установлены разветвительные коробки, если возникнет необходимость в ремонте или модернизации сети.

Перед началом монтажных работ необходимо определить тип всех помещений, в которых будет выполнена процедура разводки электрической сети. Тип помещения определяется по влажности, наличии отопления и так далее. Исходя из этих параметров подбираются и приобретаются провода и комплектующие изделия. Последовательность действий при монтаже электропроводки в каркасном доме будет следующей.

  1. На первом этапе выполняется разметка согласно монтажному плану. Отмечаются места, где будут расположены элементы сети и кабельная трасса. Закупаются необходимые материалы и комплектующие изделия.
  2. Далее выполняется монтаж всех  элементов сети: защитных оболочек, несущих конструкций, разветкоробок, электрощита, осветительных систем, розеток и выключателей.
  3. На следующем этапе разделываются кабеля и провода. Они устанавливаются по месту в защитные оболочки или на несущие элементы, в зависимости от выбранного вида проводки.
  4. В заключение все разрозненные части разводки соединяются в одну общую систему, согласно принципиальной схеме. Проводиться контроль работоспособности и целостности изоляции.

Как уже говорилось выше, все распредкоробки, элементы включения/выключения и подключения бытовой техники монтируются исключительно в металлические коробки или на огнеупорные прокладки. Изоляция кабельных изделий должна быть как минимум двухслойной, а лучше трехслойной. Самой популярной продукцией для монтажа электрики в домах, построенных по каркасной технологии, являются кабели ВВГ и NYM.

Что такое открытая электропроводка

Проводку укладывают поверх декоративной отделки потолков, стен жилых, хозяйственных помещений, бань, дачных домиков. Для большого количества проводов используют пропускные каналы:

  • трубы,
  • короба;
  • кабель-каналы.

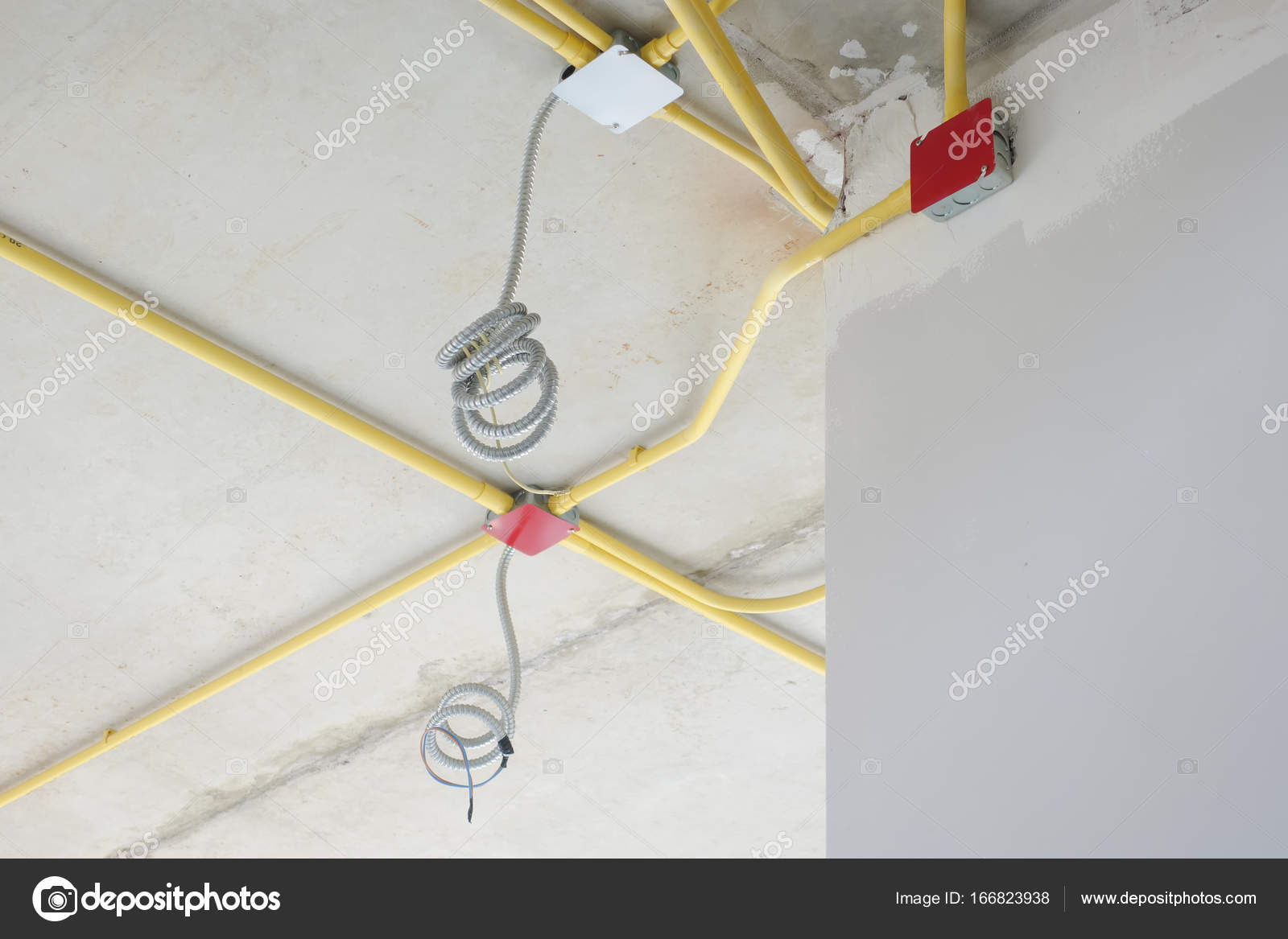

Открытая проводка в подсобном помещении

Одиночные жилы, если этого требует дизайн, прокладывают методом свободного подвеса.

Монтаж открытой проводки производят трех- и пятижильными проводами, стойкими к механическим изгибам

Для отводов, соединений монтируют распредкоробки. Изоляцию зачищают пассатижами, для пайки используют припои ПОС-61, ПОС-40, флюс ЛТИ-120.

Как крепить кабель и лотки к потолку

Чтобы получить кабельную сеть, прокладывают необходимые кабели. Они выходят из помещений и крепятся определенным образом. Это пожарная сигнализация, слаботочные кабели, силовые провода и т. д. Все кабельные системы должны отвечать техническим, эксплуатационным и эстетическим требованиям. Правильно подобрав систему крепления, можно создать надежную, понятную, аккуратную и красивую структуру.

Удобные и надежные приспособления — кабельные лотки

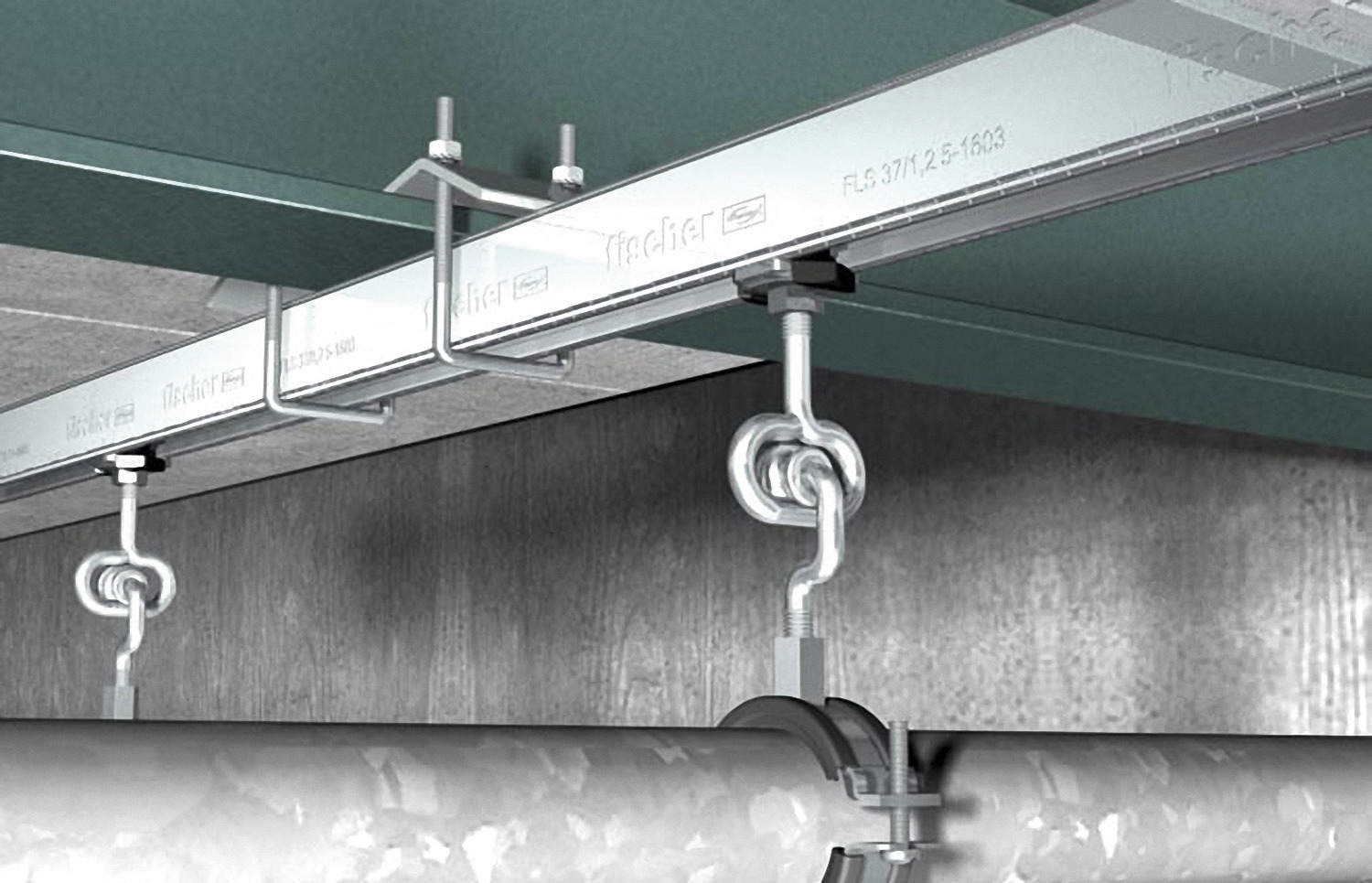

С помощью кабельных металлических лотков специалисты создают системы каналов на многих объектах. Такие приспособления монтируют практически повсеместно.

Лотки для кабелей — это специальные каналы из металла, имеющие стойкое покрытие для защиты от внешних условий. Они используются долгие годы. Кабели, размещаемые внутри такого лотка, не испытывают неблагоприятных воздействий. Это позволяет продлить срок их эксплуатации.

Лотки — это наиболее недорогие и удобные приспособления для прокладки кабелей (информационных и силовых). Они стойко переносят внешние воздействия и обладают низкой стоимостью. Поэтому лотки из металла больше других подходят для устройства кабельных трасс. Они позволяют сделать очень протяженные сети. При необходимости можно организовать дополнительные провода без больших затрат.

Лотки представляют собой миниатюрные системы. В наборе со стандартным лотком из металла идут крепежные компоненты и аксессуары. Это дает возможность монтировать лоток на любой поверхности. Кабельные лотки обычно закрепляют в местах прохождения главной магистрали (пространство над подвесным потолком, подход к коммутационному шкафу).

Лотки испытывают серьезные нагрузки, так как включают в себя большое количество кабелей. Поэтому надежные крепления — основное требование к монтажу.

Как можно закрепить лоток

1. Лоток удобно прикрепить к потолку, используя перфоленту. Особенности этого метода:

  • это наиболее дешевое крепление;
  • для закрепления применяются болты;
  • перфолентой нельзя закрепить широкие лотки;
  • перфолента выдерживает только небольшую нагрузку;
  • к перфоленте лоток прикрепляется винтами.

2. Если надо закрепить лоток, разместив в нем большое число проводов, то используют шпильки и специальный профиль. При незначительной нагрузке потребуется только одна шпилька. Профиль при этом крепится посередине.

3. Более надежным методом считается применение кронштейнов. Преимущества метода:

  • удобный, моментальный и простой монтаж;
  • прочность, долговечность, надежность и способность выдерживать большие нагрузки;
  • лотки можно крепить в любом положении.

Лотки в этом варианте присоединяют к сборным конструкциям или потолочным стойкам с помощью монтажного профиля. Потолочный кронштейн крепят к поверхности с помощью болтов. Специалисты выполняют анкерный монтаж, который дает возможность в любой момент демонтировать конструкцию.

Крепление электрического провода под потолочной балкой | Главная Руководства

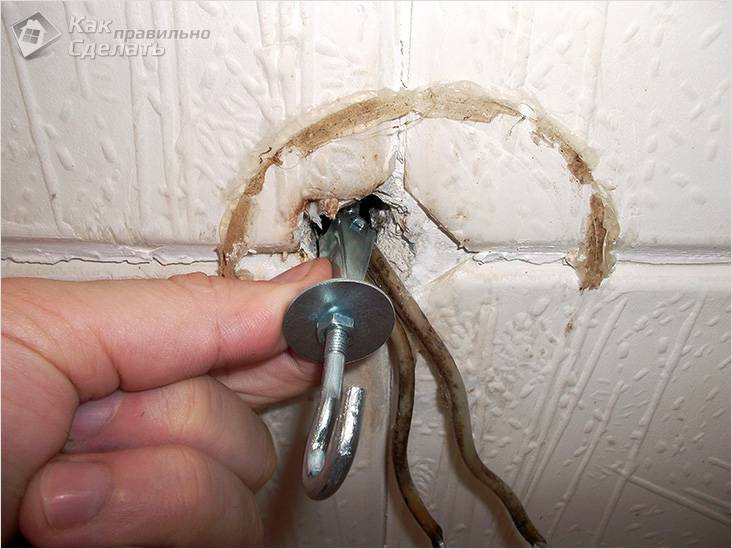

Добавление нового потолочного светильника, прямая проводка чердачного вентилятора или установка любого другого типа потолочного электрооборудования требует доступа к электричеству. В некоторых случаях вы можете проложить электрический провод под потолочными балками. Однако, если у вас есть существующий потолок из гипсокартона или вы планируете отделать потолок гипсокартоном, вы должны предусмотреть альтернативные условия для прокладки провода.

Незавершенный или подвесной потолок

Если провод не будет виден, можно провести его под балками от светильника к той стороне комнаты, где он упадет до настенного выключателя. Электрические скобы имеют ширину примерно 1/2 дюйма и могут быть прикреплены молотком, чтобы удерживать провод на месте под балками. Лучший способ установить электрическую скобу — поместить штыри с обеих сторон провода и осторожно постучать молотком, остановившись до того, как скоба сожмет провод. Если вы используете провод коаксиального типа, приобретите коаксиальные скобы с небольшим пластиковым пазом для размещения провода. Эти типы скоб имеют встроенный гвоздь для крепления.

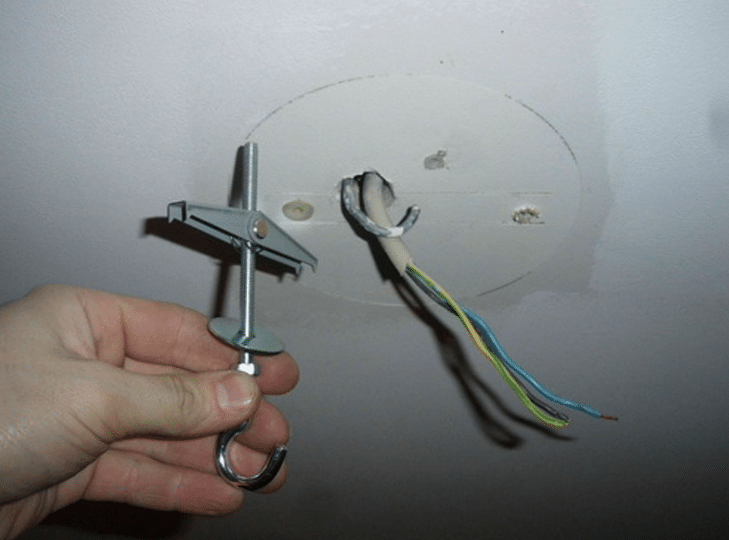

Потолок из гипсокартона

Если у вас уже есть потолок из гипсокартона или вы собираетесь его повесить, вы не можете прокладывать провод под балками.Нижняя часть балок должна быть ровной и свободной от препятствий. Остаются три варианта: сделать надрезы в нижней части балок в незавершенном потолке, чтобы создать углубления для проводов, просверлить отверстия в центрах балок для прокладки проволоки или проложить проволоку над балками на чердаке. Прежде чем делать надрезы или сверлить балки, проконсультируйтесь с инженером. Хотя это обычно допустимо, если балки некачественные, это может еще больше их ослабить.

Изменить ориентацию троса

Прежде чем делать надрезы или сверлить балки, проверьте возможность прокладки троса параллельно балкам, а не перпендикулярно.Это, вероятно, потребует установки выключателя на другой стене, но это может быть лучшим вариантом, если вы не можете провести провод над балками, и если вы не хотите сверлить или устанавливать подвесной потолок, чтобы скрыть провода. Провода, проходящие параллельно между балками, крепятся к внутренней стороне балки с помощью электрических скоб.

Правила электромонтажа

Если вы не разбираетесь в электромонтаже, обратитесь к специалисту. В некоторых муниципалитетах запрещается прокладывать электропроводку даже в собственном доме.В общем, правило заключается в том, чтобы прокладывать провод, не натягивая, не скручивая и не перегибая его. Он не должен быть натянутым, но и не должен провисать. Перед подключением электрического провода к светильнику, выключателю или розетке отключите электричество.

X-CX C GAG Потолочный зажим с гвоздем и проволокой — Подвесные потолочные зажимы

X-CX C GAG Потолочный зажим с гвоздем и проволокой — Подвесные потолочные зажимы — Hilti Россия Перейти к основному содержанию Хилти

Наведите курсор на изображение для увеличения.

Нажмите на изображение, чтобы увеличить.

Наведите курсор на изображение для увеличения.

Нажмите на изображение, чтобы увеличить.

Нажмите на изображение, чтобы увеличить.

Новый продукт

Премиум

Артикул #r7706387

Потолочный зажим с гвоздем и предварительно привязанной проволокой

  • Материал: Углеродистая сталь
  • Применение: Проволочные крепления, Подвесной потолок
  • Материалы основания: Бетон (мягкий), Бетон (жесткий), Бетон (легкий поверх металлического настила)
Дополнительные технические данные

Обзор

Функции и приложения

Характеристики

  • Предварительно собранный потолочный зажим с гвоздем и проволокой
  • Гвоздь с заостренным кончиком для лучшего проникновения в мягкий бетон
  • Купольная конструкция для лучшего направления при забивании гвоздя
  • Подходит для использования с широким спектром крепежных инструментов Hilti.

Приложения

  • Подвешивание потолков из бетона и бетона над металлическим перекрытием с помощью потолочных проволочных подвесов 12-го калибра.
  • Крепление и подвешивание легких электрических и механических систем

Зарегистрируйтесь здесь

Выполняйте работу онлайн быстрее.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Возникли проблемы со входом в систему или вы забыли свой пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу онлайн быстрее.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Используемый вами адрес электронной почты не зарегистрирован для {0}, но зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до . Это связано с упаковкой и минимальным объемом заказа.

Предзаказ Nuron Испытайте новейшие беспроводные инновации. Отправка начинается в марте. Откройте для себя Нурон

Патент США на гвоздь для подвесного потолка. Патент (Патент № 5,127,785, выдан 7 июля 1992 г.)

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Изобретение относится к подвесной решетчатой ​​системе для поддержки потолочной плитки и, в частности, к гвоздю, приспособленному для вставки в твердый материал потолочной рамы для крепления проволоки, к которой прикреплена решетчатая система.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Подвесные потолки обычно содержат множество параллельных, разнесенных основных решетчатых элементов, которые могут включать поперечные решетчатые элементы, проходящие в поперечном направлении между основными решетчатыми элементами и имеющие сцепляющиеся с ними концевые части.

Такие решетчатые элементы обычно подвешиваются к обычному потолку или каркасу потолочной несущей конструкции с помощью подвесных тросов. Решетчатые элементы приспособлены для поддержки потолочных плит и т.п. на горизонтальном расстоянии под обычным потолком.Подвесные тросы могут быть прикреплены к обычному потолку различными способами, в зависимости от характера таких потолков.

Один из наиболее распространенных способов крепления подвесной проволоки к обычному потолку включает использование гвоздя или винта с ушком на конце, противоположном наконечнику. Гвоздь или шуруп сначала частично вставляют в обычный потолок обычно с помощью пневматических средств, таких как пневматический молоток, при этом ушко по существу перпендикулярно и находится рядом с поверхностью потолка.Затем верхний конец проволоки продевается через ушко и закручивается вокруг идущей вниз части, образуя таким образом узел, предотвращающий выскальзывание проволоки из ушко.

Другой распространенный способ крепления подвесной проволоки к обычному потолку показан на РИС. 1 патента США. № 4 084 364 выдан г-ну Дональду П. Джонсу. Этот способ состоит в том, чтобы сначала скрутить верхний конец подвесной проволоки, обозначенный номером 20, таким образом, чтобы он образовал проушину, по существу параллельную нижней поверхности обычного потолка 10.Затем через такое ушко в потолок вставляется гвоздь.

Оба эти метода имеют схожие основные недостатки. Действительно, оба метода требуют некоторой операции скручивания со стороны пользователя. Эти операции скручивания подвесной проволоки не только раздражают, но и отнимают много времени. Операции скручивания, которые должны выполняться вручную, также предполагают возможность того, что пользователь порежет палец об относительно острые кромки на конце проволоки.

Другим существенным недостатком, присущим ранее описанным методам крепления подвесной проволоки к обычному потолку, является то, что проволока может раскрутиться, когда к ее нижнему концу прикреплен какой-либо предмет.Если он раскрутится, то провод неизбежно оторвется от гвоздя или шурупа, которыми он крепился к обычному потолку. В результате последствия могут оказаться катастрофическими в тех случаях, когда подвесной потолок расположен в людных местах.

Настоящее изобретение предназначено для того, чтобы обойти упомянутые выше недостатки путем предоставления гвоздя, который устраняет необходимость какой-либо операции скручивания, чтобы прикрепить подвесную проволоку к обычному потолку. Таким образом, необходимое время для установки подвесного потолка значительно сокращается.Процедура установки также стала проще и приятнее в исполнении.

Кроме того, настоящее изобретение также обеспечивает более надежное средство крепления провода к потолку, исключающее возможность того, что узел или проушина, образованные за одно целое с проводом в результате операции скручивания, соскальзывают при приложении веса к нижнему концу такого провода.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Таким образом, настоящее изобретение относится к гвоздю, приспособленному для удержания проволоки, используемой для подвешивания каркаса подвесного потолка. Гвоздь характеризуется по существу цилиндрическим телом в форме пули, имеющим заостренный кончик на одном из его концов и по существу плоскую поверхность на другом конце. Он также характеризуется парой выемок или канавок, которые проходят в продольном направлении по периферии корпуса от плоской поверхности до участка между обоими концами. Перфорация в корпусе проходит от одного из углублений до другого углубления. Эта перфорация в канавках приспособлена для обеспечения пути для проволоки.Поперечное сечение канавок по существу полукруглое, а его глубина по существу соответствует диаметру проволоки. Гвоздь также включает ряд спиралевидных периферийных нитей, которые проходят вдоль тела. В альтернативном варианте осуществления изобретения углубления имеют не полукруглую форму, а поперечное сечение, ограниченное парой по существу плоских стенок.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид в перспективе вырезанной части решетчатого элемента, подвешенного на проволоке к гвоздю, образующему настоящее изобретение, при этом гвоздь вставлен в вырезанную часть верхней рамы,

.

РИС.2 представляет собой детальный вид по линии 2-2 на фиг. 1 гвоздь, вставленный в потолочную раму,

РИС. 2а представляет собой продольный разрез альтернативного варианта осуществления изобретения, показанного на фиг. 4а.

РИС. 3 представляет собой вид в разрезе по линии 3-3 на фиг. 2,

РИС. 4 представляет собой вертикальный вид гвоздя,

.

РИС. 4а представляет собой вид сбоку другого варианта осуществления изобретения,

.

РИС. 5 представляет собой вид в разрезе по линии 55 на фиг.4,

РИС. 6 представляет собой вид в разрезе по линии 66 на фиг. 4.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Если говорить более конкретно о ФИГ. 1, решетчатый элемент 10, образующий часть решетчатой ​​сети для подвесного потолка, подвешен подвесной проволокой 14 к гвоздю 16 согласно изобретению. Гвоздь 16 вставлен в потолочную раму, изготовленную из твердого материала 18. Потолочная рама 18 может быть деревянной балкой, бетонным блоком или любым из множества элементов надстройки, благодаря чему подвесной потолок расположен в горизонтальной плоскости в на расстоянии ниже таких элементов надстройки. Решетчатый элемент 10 включает в себя средство 20 вертикальной перемычки и выступающее в поперечном направлении средство 22 фланца. Средство 22 фланца приспособлено для поддержки краевых частей 24 ряда потолочных плит 26. Проволока подвески 14 продевается через отверстие 28 в вертикальном перемычка 20 и завязана витым узлом 30 таким образом, чтобы решетчатый элемент 10 располагался на соответствующем расстоянии ниже потолочной рамы 18.

Теперь более конкретно на фиг. 4, гвоздь 16 характеризуется по существу цилиндрическим корпусом 32 в форме пули, имеющим заостренный кончик 34 на одном конце и по существу плоскую поверхность 36 на противоположном конце.Пара канавок 38, имеющих по существу полуцилиндрическое поперечное сечение, проходит в продольном направлении по периферии 40 корпуса 32 от плоской поверхности 36 до плоскости 37 приблизительно посередине между наконечником 34 и плоской поверхностью 36. Как показано на фиг. 6 диаметр Z перфорации 42 немного больше диаметра W подвесной проволоки 14. Глубина Y паза 38 по существу равна диаметру W подвесной проволоки 14. Как показано на фиг. 3 и 6 перфорация 42 и канавка 38 обеспечивают проход для подвесной проволоки 14.

При использовании верхний конец 44 подвесной проволоки 14 сначала продевается через перфорацию 42 и протягивается внутри паза 38 до тех пор, пока он не выйдет за плоскую поверхность 36. Гвоздь 16 и часть связанной проволоки 14 внутри выемки 38 и перфорации 42 затем одновременно забиваются внутрь подвесной рамы 18 за счет удара по плоской поверхности 36 соответствующим инструментом, например, обычным молотком. Глубина Y канавок 38 немного меньше диаметра W подвесного троса 14, поэтому часть внешней периферии подвесного троса 14 будет входить в контакт без трения с материалом, образующим потолочную раму, когда он будет вставлен в последний, таким образом, фиксируя трос в нужном положении.Таким образом, больше нет необходимости скручивать проволоку, как это было в случае с предыдущими способами крепления подвесной проволоки к потолочной конструкции 18, поскольку подвесная проволока сжимается внутри выемки 38 и, таким образом, фиксируется внутри подвесной конструкции 18. Пользователь В соответствии с настоящим изобретением необходимо просто ударить по плоской поверхности 36, что является очень быстрой и простой операцией, чтобы получить надежное средство для крепления подвесной проволоки 14 к потолочной конструкции 18.

Корпус 32 снабжен множеством спиральных витков 46, предназначенных для удаления материала во время вставки в потолочную раму 18 и для увеличения трения между гвоздем 16 и потолочной рамой 18.

Если гвоздь 16 предназначен для введения в твердый материал, такой как бетон, и ожидается, что удаление последнего через резьбу 46 будет недостаточным, перед введением гвоздя в бетоне предпочтительно просверливают отверстие. Отверстие имеет диаметр, немного меньший диаметра гвоздя, чтобы обеспечить плотное прилегание последнего.

В другом варианте осуществления изобретения, показанном на ФИГ. на 2а и 4а углубления больше не являются полукруглыми в поперечном сечении, как это было в случае с канавкой 38 в предыдущем варианте осуществления. Альтернативные углубления образованы по существу плоскими стенками 50, образующими перегородку, составляющую единое целое с телом 32 гвоздя 16. Таким образом, подвесная проволока 14 зажата между плоскими стенками 50 и окружающей рамой 18. Этот вариант осуществления может оказаться более простым в изготовлении. .

В предпочтительном варианте гвоздь 16 изготовлен из металлического материала, такого как стальной сплав.

В другом альтернативном варианте гвоздь 16 изготовлен из полимерного материала, такого как ПВХ.При использовании полимерного материала сначала просверливают отверстие в верхней конструкции 10 перед тем, как гвоздь 16 вбивается в материал с ударом, чтобы избежать разрушения гвоздя.

Можно ли прикрепить Romex к нижней части балок пола?

Когда дело доходит до проводки потолочных балок или балок пола, вам необходимо рассмотреть большое количество соображений, прежде чем окончательно решить, какой метод вы выберете. Вы можете найти эти балки, поднявшись на чердак или просто пробравшись в подполье под ним.

Одно дело думать о том, сможете ли вы запустить Romex в этих подпольях, и совсем другое обдумать, как вы будете прокладывать провод. Домашние мастера часто спрашивают, можно ли прикрепить Romex скобами к нижней части балок пола или нет, и другие вольности, которые они могут себе позволить.

Можно скреплять Romex скобами вдоль балок пола, при условии, что он находится на безопасном расстоянии от края. Это поможет вам защитить его от шурупов и гвоздей, а также любых тварей, которые могут ползать по краям, поскольку именно там насекомые обычно решают зарыться.Вы также можете использовать балки перекрытия Romex THORUGH. Тем не менее, есть некоторые соображения, которые мы обсудим в этой статье.

Можно ли прикрепить Romex к нижней части балок пола? Случайное расположение металлических скоб, все еще соединенных рядами.

Независимо от того, снимаете ли вы потолок, чтобы проложить электрический провод, или просто хотите провести новый провод к новым розеткам, вы можете столкнуться с трудностями, связанными с необходимостью прикреплять скобами Romex к нижней части балки пола.

Если у вас незаконченный потолок, мы рекомендуем пройти через стыки, идя перпендикулярно, чтобы добраться до конечного пункта назначения. Однако, когда вы подводите тот же провод к выключателю, вы можете либо использовать кабелепровод, либо просто скрепить провод напрямую скобами.

В США нередко можно увидеть изогнутые гвозди, которые служат самодельными скобами для крепления Romex или другого провода, проходящего по полу. Даже строители делают это, когда работают над незавершенным потолком, чтобы позже заменить его скобами.

Как упоминалось выше, эта практика совершенно нормальна, пока кривые гвозди заменены скобами на конце. С помощью скоб проволоку можно прибить по прямым путям на довольно большое расстояние, прежде чем она станет опасной. Помните, однако, , что шурупы, гвозди или скобы, удерживающие провод, должны быть расположены равномерно, чтобы провод нигде не провисал.

С другой стороны, запрещает NEC и строительным нормам скреплять Romex в виде «поперечной балки», i. е., пуская проволоку от балки к балке, как бы туго ни была натянута проволока. Это связано с тем, что на обратной стороне провода ничего нет, что в конечном итоге классифицируется как «висячий» провод.

Если вы хотите сделать это, вам нужно будет просверлить отверстия, пропустить провод через балку и правильно закрепить ее. Здесь лучше подойдет изолированная скоба Romex, и, если возможно, закрепите ее как можно сильнее. Если у вас мало материала, поместите скобу посередине между балками.

Это будет немного трудоемко, но в качестве альтернативы можно протянуть проволоку вокруг этих балок, что потребует больше материала.Цель состоит в том, чтобы не допустить, чтобы животные (и люди) вешали вещи на проволоку как в готовом, так и в незаконченном потолке.

Вот выдержка из Кодекса NEC, Глава 3: Методы подключения и материалы.

Глава 3 Методы проводки и материалы

2 2Установка

334. 15 Открытая работа.

(C) В недостроенных подвалах и подвалах.  Если кабель проложен под углом с балками в незавершенных подвалах и подвальных помещениях, допускается крепление кабелей не менее двух проводников 6 AWG или трех проводников 8 AWG непосредственно к нижним краям балок. Кабели меньшего размера следует прокладывать либо через просверленные отверстия в балках, либо на подножках.Кабель с неметаллической оболочкой, установленный на стене незавершенного подвала, должен быть разрешен к прокладке в указанном кабелепроводе или трубе или должен быть защищен в соответствии с 300.4.

Кабелепровод или трубка должны быть снабжены подходящей изолирующей втулкой или адаптером в точке входа кабеля в кабелепровод. Оболочка кабеля с неметаллической оболочкой должна проходить через кабелепровод или трубку в розетку или коробку устройства не менее чем на 6 мм (¼ дюйма). Кабель должен быть закреплен в пределах 300 мм (12 дюймов)) точки, где кабель входит в кабелепровод или трубку. Металлический кабелепровод, трубки и металлические выпускные коробки должны быть подключены к заземляющему проводнику оборудования в соответствии с положениями 250.86 и 250.148.

Кодекс NEC, глава 3

Кодекс предполагает использование кабелепровода при прокладке проводов или «проводников» под нижней частью балок пола, но в нем также не говорится, что скрепление скобами запрещено. Вместо этого говорится, что «кабель должен быть закреплен в пределах 12 дюймов» — и это все.

Сшивание Romex – высота снизу Провод Romex, зачищенный с одного конца

При прокладке провода под лагами пола вам потребуются кабели не более 6 калибра. Что-то еще, и вам придется принять другие меры. При беге между лагами лучше всего использовать подножки, которые проходят между лагами пола. Кодекс не устанавливает каких-либо требований к высоте, потому что электрики во всем мире считают, что высота может варьироваться в зависимости от того, где мы живем.

Например, во влажных помещениях высота должна быть больше, а в более сухих местах эта высота может быть немного меньше. Согласно правилам, Romex следует скреплять скобами с интервалом не менее 4,5 футов. Более частые скобы более чем приветствуются, но если больше, кабель начнет провисать.

Последняя (или первая) скоба до (или после) выключателя или распределительной коробки должна находиться на расстоянии не более 12 дюймов в соответствии с нормами.

Здесь важно отметить, что скрепление провода скобами перпендикулярно балкам не является приемлемым способом установки кабеля Romex NM.На самом деле лучший способ — это использование трубопровода. Это не просто рекомендация кода, а то, что все электрики считают лучшим решением, хотя и немного более дорогим, чем простое сшивание всего.

Монтаж тросов Romex к нижней части балок пола

При установке тросов Romex к нижней части балок перекрытия мы рекомендуем отрезать куски дешевых 2×4 и установить их между балками для каждой балки. Вы должны подумать о том, чтобы прибить или привинтить кусочки поверх проволоки.

Помните, что вам не нужно идти ва-банк для 2×4. Даже обрезков дерева и гвоздей (или шурупов) должно быть достаточно, чтобы выполнить работу. С помощью этих шурупов и гвоздей вы не только будете соответствовать нормам, но и сделаете пол или потолок прочнее. Опять же, это немного более трудоемкая задача, но вы можете сэкономить на расходах, выполнить код, подключить свой дом и улучшить целостность вашего дома в процессе.

Вы можете прикрепить проволоку поверх этого дерева либо с помощью степлера, забить несколько гвоздей и согнуть их, либо даже использовать шурупы, чтобы прикрепить провод к дереву.Так что, по сути, Romex можно без проблем прикрепить скобами к нижней части швов пола.

Потолочный зажим Hilti X-CX ALH GA калибра 8 футов x 12 с гвоздем премиум-класса и предварительно связанной проволокой в ​​GSC-Ryan-ASI

Добавить в цитату авто-обновление закрыть

Описание

Описание

Пороховые крепежные инструменты, зажимы и крепежные детали Hilti позволяют упростить и ускорить монтаж подвесных потолков.

Особенности
  • Предварительно собранный потолочный зажим с гвоздем и проволокой
  • Гвоздь с длинным коническим наконечником для лучшего проникновения в твердый бетон
  • Купольная конструкция для лучшего направления при забивании гвоздя
  • Гвоздь большего диаметра для повышенной прочности на изгиб
  • Подходит для использования с широким ассортиментом крепежных инструментов Hilti
  • Подвешивание потолков из бетона и бетона над металлическим настилом с помощью потолочных проволочных подвесов калибра 8, 9 или 12
  • Крепление и подвешивание легких электрических и механических систем
Технические характеристики
  • Материал: углеродистая сталь
  • Применение: Крепление проводов, Подвесной потолок
  • Базовые материалы: Бетон (мягкий), Бетон (жесткий), Бетон (нормальный вес поверх металлического настила)
  • Условия окружающей среды: сухое помещение
  • Для использования с (инструментами): DX 2, DX 35, DX 351, DX 351 CT, DX 351 CT, DX 351 M/E, DX 36, DX 460 F8, DX 5 F8
  • Сертификаты: ICC-ES
  • Диапазон длины крепежа: 0. 87 – 1,26 дюйма
  • Длина стержня застежки: 1-1/16″
  • Тип наконечника: Длинный конический наконечник
  • Диаметр стержня крепежной детали: 0,18 дюйма
  • Калибр проволоки: 12 калибр
  • Класс продукта: Ultimate

100 шт/кор

Код: 2149821

Установка потолочного вентилятора — Экстремальные инструкции

Как установить потолочный вентилятор
Мэтт Вебер

Потолочный вентилятор может стать стильным и эффективным средством для улучшения воздушного потока в помещении.Однако, в отличие от замены одного светильника на другой, потолочный вентилятор требует специальных монтажных приспособлений, чтобы выдержать его вес и движение.

Для потолочного вентилятора требуется металлическая монтажная коробка, внесенная в список ETL, и, если ее еще нет, ее необходимо установить перед подвешиванием вентилятора. Выходная коробка вентилятора должна быть прикреплена непосредственно к каркасу здания с помощью соответствующих крепежных деталей, чтобы обеспечить достаточную арматуру, чтобы выдержать движущийся вес вентилятора (не менее 50 фунтов).).

Никогда не устанавливайте вентилятор с помощью пластиковой выходной коробки. Вентилятор вполне может вырваться из пластикового крепления и упасть на кого-то или что-то, что окажется под ним.

В этой статье я показываю шаги по установке потолочного вентилятора Kichler Décor Innes II. Хотя сборка различных моделей вентиляторов может различаться, процедура монтажа в основном одинакова для всех потолочных блоков.



Установка

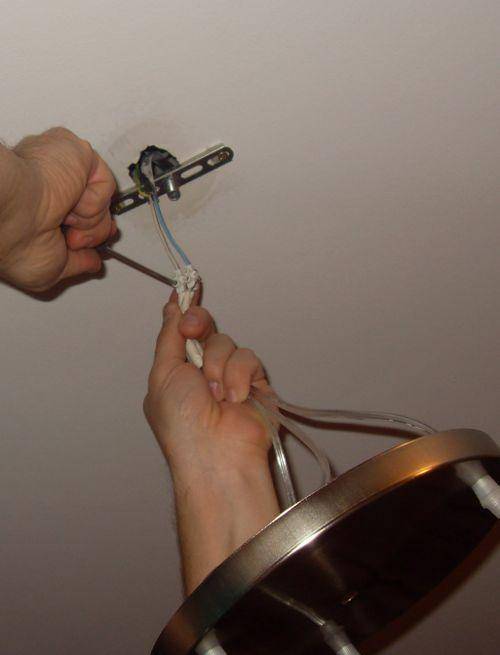

Начните с отключения питания потолочного светильника на электрической сервисной панели.Сняв старый светильник и отсоединив провода, мне пришлось иметь дело со старой пластиковой потолочной коробкой, не рассчитанной на вентилятор.

Это хорошая идея пометить провода для повторного подключения, потому что после того, как вы удалите все гайки, у вас может возникнуть такой клубок проводов, который нужно будет разобрать. Сняв старый светильник, я обнаружил, что старая пластиковая потолочная коробка не подходит для установить новый вентилятор.

Чтобы снять пластиковую коробку, срежьте герметик или краску вокруг края, попытайтесь удалить винты или гвозди и вытащите ее.В моем случае это не сработало, и мне пришлось отправиться на чердак, чтобы выковырять несколько гвоздей из потолочной балки, чтобы снять старую коробку.

Пластиковая коробка была прибита к раме, так что мне пришлось ее отцепить. На чердаке я нашел старую розетку, спрятанную под рыхлой изоляцией, прикрепленной сбоку к потолочной балке.

Хорошей новостью о потолочной балке является то, что она представляет собой прочный элемент каркаса, на котором можно закрепить новый вентиляторный блок, внесенный в список ETL. Вы найдете подходящие металлические коробки с пометкой «для поклонников» на упаковке в вашем местном домашнем центре.Тот, который я использовал, поставлялся с кронштейном под углом 90 градусов для ввинчивания в боковую часть балки.

Новый металлический корпус потолочного вентилятора поставляется с угловым кронштейном для крепления сбоку.

В моем случае я прикрепил блок вентилятора к боковой балке с помощью сверхпрочных винтов R4 от крепежа GRK.

Чтобы повесить вентилятор там, где есть существующее крепление, но нет потолочной балки, вы можете установить 2x блокировку между потолочными балками или рядом с потолочной балкой, а затем прикрепить коробку вентилятора к блокировке.Или вам может потребоваться установить подвесную планку для балки, как показано на рис. 3.

Если коробка не расположена под потолочной балкой или рядом с ней, вам потребуется сделать другие приспособления для ее надежного крепления. Если у вас есть доступ к потолочным балкам, вы можете установить 2х блокировку между балками, а затем вкрутить в блок вентиляторный блок.

Чтобы скрыть некоторые повреждения потолка вокруг коробки для светильников, я установил декоративный потолочный медальон с парой винтов с декоративной головкой, ввернутых в потолочную балку. Медальон — это дополнительный элемент отделки, доступный в большинстве домашних центров, где продаются вентиляторы. Поскольку я забыл пометить провода, нам пришлось использовать мультиметр, чтобы проверить кабели, чтобы определить, как правильно их подключить. Избавьте себя от хлопот и учитесь на моей ошибке. Модели различаются, поэтому важно обращаться к инструкциям производителя вашего вентилятора по сборке вашего конкретного вентилятора. Обычно сборка начинается с монтажного кронштейна, который крепится к металлической коробке. Подсоедините электрические провода к корпусу вентилятора в соответствии с инструкциями, прилагаемыми к вашему вентилятору.Следующим шагом будет установка корпуса двигателя. Производители вентиляторов обычно предоставляют контровочную проволоку или монтажный кронштейн, которые могут удерживать корпус двигателя на месте во время работы. Если ваш вентилятор оснащен осветительным прибором, он обычно устанавливается в последнюю очередь. Лопасти вентилятора крепятся по одной.

Если светильник расположен между двумя балками, и вы не можете получить доступ к балкам сверху, вы можете установить металлическую скобу, называемую «скобкой для потолочного вентилятора» или «штангой для подвески балки». Доступный в большинстве домашних центров, скобу можно вставить через отверстие в потолке.После размещения между балками раскос расширяется, чтобы соприкасаться с каркасом с каждой стороны. Блок вентилятора крепится на кронштейн. Убедитесь, что скоба находится по центру отверстия и на нужной высоте, чтобы коробка вентилятора была на одном уровне с потолком, затем с помощью гаечного ключа или плоскогубцев затяните скобу до упора.

В дополнение к элегантному современному дизайну вентилятор Kichler Innes II оснащен дистанционным управлением с функцией диммера света, тремя скоростями вентилятора и бесшумным двигателем.

Другие товары для творчества

Примечание редактора: ОБНОВЛЕНИЕ

Для металлических коробок (за исключением нескольких случаев, когда коробка имеет встроенный закругленный зажим) NEC требует, чтобы вы сначала вставили правильный металлический или пластиковый соединитель в выбивное (или выбивное) отверстие, а затем проложите провод через разъем, убедившись, что разъем установлен правильно. Это необходимо для защиты проводки от острого пробитого отверстия, герметизации области отверстия для удержания искр, если это произойдет, и захвата проводки.



Знакомство с кабельным зажимом и его функциями

Кабели незаменимы в наше высокотехнологичное время. В обычном домашнем хозяйстве вы найдете кабели, соединяющие телевизоры, DVD-плееры, настольные компьютеры, динамики и видеопроекторы. А с распространением мобильных устройств, таких как планшетные ПК, смартфоны и ноутбуки, кабели для зарядных устройств также необходимы для поддержания надлежащего уровня заряда батареи.

Вне дома кабели имеют множество других применений в бизнесе и промышленности.В рабочих условиях они прячутся за компьютерами, телефонами, принтерами и другими электронными устройствами. Их основная роль заключается в обеспечении таких функций, как связь, передача сигналов, контрольно-измерительные приборы и управление, и они являются важными компонентами передающих устройств, многоточечных и несимметричных сетей, а также преобразователей и повторителей. А на промышленных объектах кабели необходимы для широкого круга рынков: электроэнергетика, автоматизация производства, производство природного газа, сталелитейная, нефтеперерабатывающая и нефтехимическая, целлюлозно-бумажная, а также ветровая, электроэнергетическая и солнечная генерация.

Поскольку они необходимы для различных операций передачи, кабели должны быть организованы и не мешать друг другу, чтобы не было прерываний и препятствий. И лучший способ держать многочисленные и длинные кабели в порядке в любом месте — это использовать кабельный зажим.



Что это?

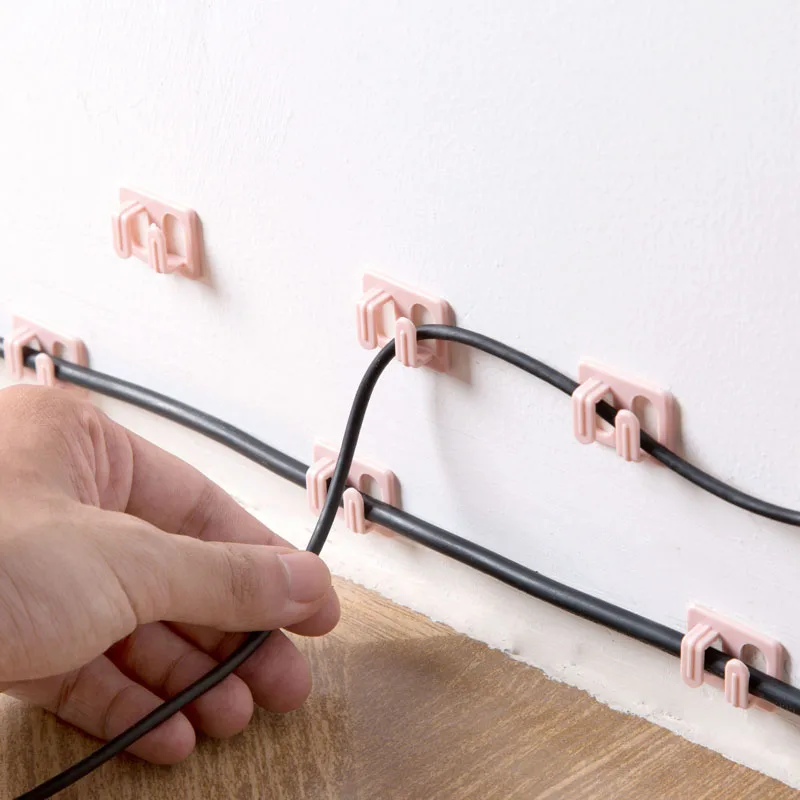

Кабельный зажим — это устройство, которое удерживает провода и кабели и закрепляет их в фиксированной точке на поверхности, такой как стена, потолок или пол. Доступен широкий ассортимент кабельных зажимов для управления кабелями всех размеров и форм, практически в любом количестве, как для домашнего, так и для промышленного применения.



Как это работает?

Как правило, кабельный зажим состоит из двух важных компонентов: один механизм для надежного соединения кабелей вместе, а другой механизм для надежной фиксации всего кабельного зажима (вместе с собранными кабелями) в одном месте на поверхности, чтобы весь пучок остается на месте.

Добавить комментарий

Ваш адрес email не будет опубликован.
