Как правильно развести проводку в деревянном доме: Проводка в деревянном доме. Открытая и скрытая электропроводка. Особенности монтажа, достоинства и недостатки.

Содержание

пошаговая инструкция по монтажу, схемы, фото

Казалось бы, что здесь особенного, если этому вопросу нужно посвящать целую статью. Ведь в интернете достаточно всяких схем, инструкций и рекомендаций по самостоятельной прокладке проводки. Выполнить данную работу своими руками может практически любой мужчина, если он умеет пользоваться бытовым инструментом и знает некоторые элементарные вещи, в том числе, как и что правильно присоединять.

Стройматериал, использующийся при возведении подобных строений, характеризуется повышенной горючестью. Это и определяет специфику и нюансы обустройства электропроводки в деревянном доме. О том, какие к ней предъявляются требования, как правильно выбрать материалы и произвести их монтаж, рассказывается в статье.

Процесс внешнего подключения рассматриваться не будет, так как это отдельная тема, и по данному вопросу существуют свои инструкции. Тем, кто будет все устраивать своими силами, можно лишь подсказать, что для «уличной» проводки целесообразно использовать кабель www.

minimaks.ru.

Особенности проводки

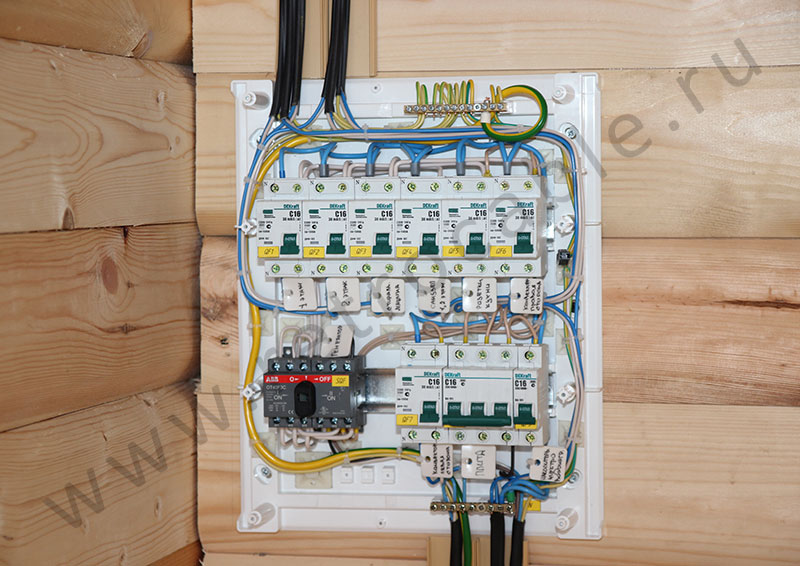

1. Силовой щит. Независимо от места его установки и способа крепления, полностью изолируется от всех элементов конструкции из древесины. Требования к полам в помещениях, где он размещается, более «жесткие» – только стяжка. Причем выполненная по так называемой «мокрой» технологии – цементная (бетонная).

2. Проводка. Изоляция должна быть категории «невоспламеняющаяся». Схема расстановки элементов может быть любой, но понятно, что монтировать выключатели, приборы освещения или розетки только открытым способом никто не станет. Какая-то их часть, в зависимости от специфики помещения и его оформления, будет установлена скрытно. Следовательно, и электропроводка на отдельных участках окажется под материалом облицовки.

С учетом этого, ее изоляция должна быть категории «невоспламеняющаяся». Какой-либо однозначной инструкции по выбору марки продукции давать не имеет смысла – ассортимент достаточно большой.

Но с учетом соответствия требованиям к проводке в деревянном доме и невысокой стоимости рекомендуется кабель ВВГ_нг или его аналоги. Например, импортный «NYM». Качество высокое, но и стоимость соответствующая. Среди отечественных образцов, пригодных для монтажа в деревянном доме электропроводки, как подсказку можно указать продукцию ПРКА (ПРКС), РКГМ, ПАЛ.

Такие изделия характеризуются повышенной термостойкостью. Что это значит? Даже при чрезмерном нагреве жил не произойдет повышения температуры изоляции электропроводки и ее разрушения.

Есть еще одна особенность проводки в деревянном доме, которая касается материала жил. Для монтажа в подобных строениях – только медные. Кабеля с алюминиевыми внутри здания не используются.

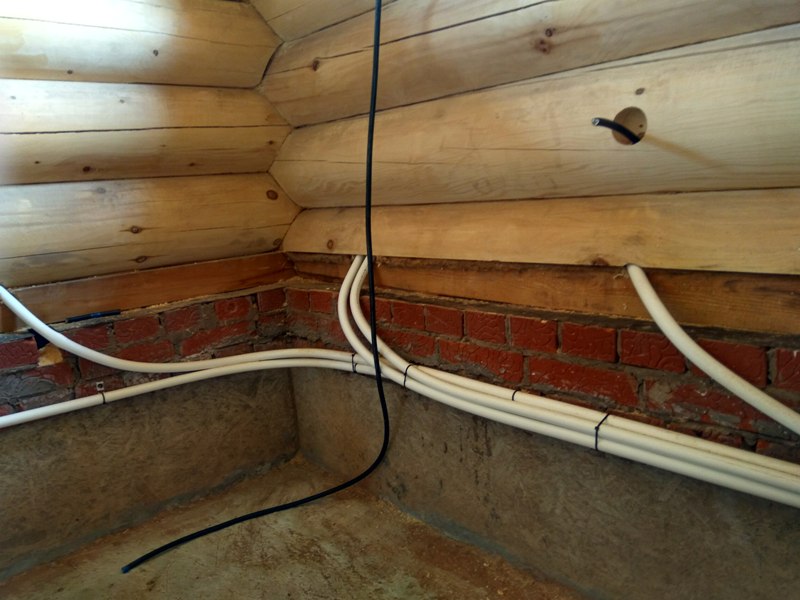

3. Сквозные проходы. При составлении схемы электропроводки неизбежно придется заводить кабеля в различные комнаты. При этом прокладывать их и через потолки, стены. В соответствии с ПЭУ, в деревянных домах проводка закладывается в трубы, причем металлические. В некоторых «интернетовских» инструкциях говорится, что пластиковые (в том числе, и «гофра») даже лучше. Это неверно, так как в данном случае акцент делается на качестве их изоляции и всей проводки. При этом не учитывается тот факт, что строения подвержены усадке. Исходя из этого, электропроводка в местах сквозных проходов монтируется в жесткую трубу.

Некоторые инструкции по обустройству проводки на это не указывают. Труба не должна быть пустой! Перед тем, как через нее протягивать электропроводку, внутри размещаются специальные вставки из фарфора. Они называются по-разному, например, воронки, втулки и в продаже имеются.

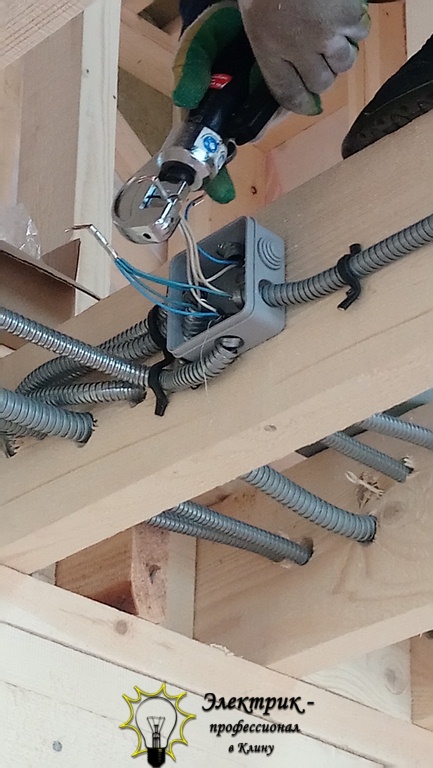

4. Прокладка проводки в помещениях. Если речь идет о кабеле, который проходит «транзитом» и предназначен для расключения в другой комнате, то трубу, в которую он заложен, целесообразно проложить под полом. Такая электропроводка бросаться в глаза не будет. Например, отдельный кабель для подключения духового шкафа, котла – то есть достаточно мощных бытовых приборов. Для них всегда нужна дополнительная линия проводки.

Следует учитывать ремонтопригодность. Если схема электропроводки составлена так, что трасса изобилует изгибами, поворотами, как потом вытянуть кабель? Например, при его пробое, обрыве? Проводя проводку в трубе под полом, это принимается в расчет.

Другое дело, когда приходится разводить «нитки» по помещению – к выключателям, розеткам, люстрам и так далее. Если электропроводка размещается скрытным методом, то все кабеля закладываются в гофру, но опять-таки – металлическую. Для открытого способа используются пластиковые изделия, которые называют кабель-каналами или коробами.

5. Контур заземления. Занимаясь монтажом электропроводки в частном доме, этим нередко пренебрегают, хотя самому это сделать несложно. Но применительно к строениям из древесины устройство молниеотвода и заземляющего контура – обязательное условие. Как все правильно выполнить своими руками, по какой схеме – разговор особый. Это объемный вопрос, который требует более предметного рассмотрения.

На заметку! К нему должны подключаться не только бытовые приборы. Трубы, в которых проложена электропроводка, также должны заземляться.

6. Устройства безопасности. Проводка в доме монтируется по различным схемам. Естественно, что по комнатам могут прокладываться отдельные ее «нитки». Делая все своими руками, нужно учесть такую особенность. На каждой линии электропроводки обязательно устанавливаются автомат защиты и УЗО. Возможно, в каком-то помещении несколько штук и не понадобится, если в нем подключается всего, например, пара лампочек. Но на вводе проводки в комнату оба аппарата следует ставить.

При недостатке опыта люди не понимают отличие между АЗ и УЗО. Как следствие, при самостоятельном монтаже электропроводки ограничиваются, как правило, установкой лишь автомата. Это разные приборы, и в линии они выполняют каждый свою функцию. При прокладке «ниток» проводки необходимо ставить оба устройства.

Основные этапы

Рекомендации по электропроводке уже изложены.

Остается рассмотреть некоторые нюансы работы.

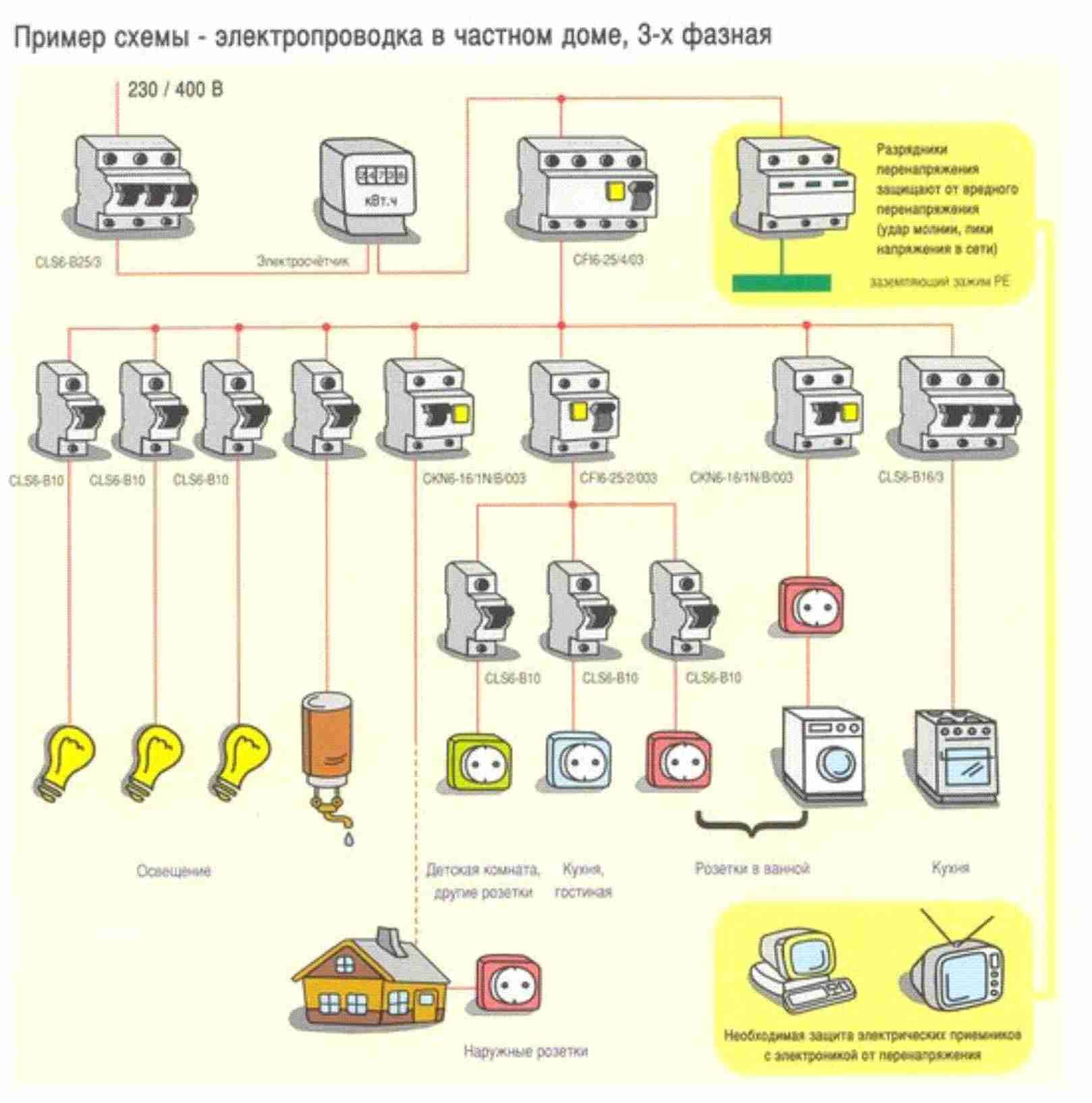

1. Составление схемы.

На плане строения отмечаются все трассы проводки, места установки щитков, коробок распределительных, розеток, выключателей и тому подобное.

Приборы освещения и розетки подключаются на отдельные линии.
Для каждого мощного аппарата прокладывается индивидуальная «нитка» проводки.
Все розетки рассчитаны на различную силу тока. Поэтому и приобретать их для монтажа электропроводки нужно не «оптом», а исходя из пригодности к установке в конкретном месте.

2. Расчет мощностей и номиналов.

Устройства защиты.

Предел срабатывания автомата должен выбираться исходя из того, что он должен расключать цепь при превышении допустимой нагрузки в проводке примерно в 1,5 раза. При монтаже своими руками нередко ставятся «мощные» автоматы, объяснение – получится надежнее. Этого делать не следует, так как при замыкании проводки или подключенного аппарата устройство может «не почувствовать» и не сработать.

Для проводки, которая предназначена для освещения, достаточно АЗ на 16А. В цепь, в которую включаются бытовые приборы, порядка 25-35А. Если они отличаются повышенной мощностью (к примеру, варочная панель), то до 40А.

При расчете характеристик электропроводки и устройств защиты необходимо ориентироваться на паспорта всех изделий, которые включаются в линию. Там указаны и потребляемые токи, и эл/мощности. Общая величина определяется сложением численных выражений параметров.

О том, что учесть при расчете, уже сказано. Но это на «день сегодняшний». А что делать, если в дальнейшем будет приобретен еще какой-либо бытовой прибор и установлен в этой комнате? Перекладывать электропроводку? Это нужно предусмотреть и выбирать «квадратуру» жил с некоторым запасом, на перспективу.

3. Особенности монтажа проводки.

Это в первую очередь касается «сырых» комнат – кухня, ванная, туалетная и ряд других. Электропроводка должна быть максимально защищена от внешних факторов.

Алгоритм действий:

Необходимо произвести разметку помещений, наметить, как будет прокладываться проводка. Возможно, где-то придется сверлить, где-то – выпиливать. В результате поверхности должны быть готовы к креплению коммуникаций и устройств (например, розеток, распредкоробок).

Установка вспомогательных элементов.

Крепятся все изделия, которые необходимы для монтажа электропроводки и ее расключения (короба, выключатели и тому подобное).

Прокладка кабелей.

На этом же этапе делается и их разделка. Рекомендуется каждую жилу оставлять с некоторым запасом – примерно 25 см. Излишки в тот же короб спрятать несложно. А вот если не хватит по длине (бывает довольно часто), то на этом участке электропроводку придется менять.

То, что по схеме – понятно, но вот как? Способов немало – скрутка, спайка. Эти наиболее распространены при самостоятельном монтаже. Но с точки зрения ремонтопригодности вряд ли целесообразно скреплять провода именно так. На любом участке несложно «упрятать» клеммный соединитель, тем более что он малогабаритный и много места не занимает – поместится даже к коробке или кабель-канале (если придется сращивать «нитки»).

В принципе, зная все нюансы, монтаж можно провести своими силами. Но по вопросу производства необходимых расчетов для электропроводки желательно обратиться к профессионалу. С «деревом» шутить не стоит.

Дата: 9 сентября 2015

Смета электромонтажных работ в деревянном доме

Провести электрику в деревянном доме

Дерево является очень горючим материалом, некачественно или неверно сделанная работа может привести к пожару. Если вам требуется электрика в деревянном доме под ключ, воспользуйтесь услугами нашей компании.

Особенности монтажа электрики в деревянном доме

Монтаж электрической проводки в доме из дерева имеет свои особенности:

число высверливаемых отверстий должно быть минимальным;
провода, которые используются, должны иметь огнестойкую тройную изоляцию;
прохождение силовых кабелей через перекрытия необходимо делать исключительно в гильзах;

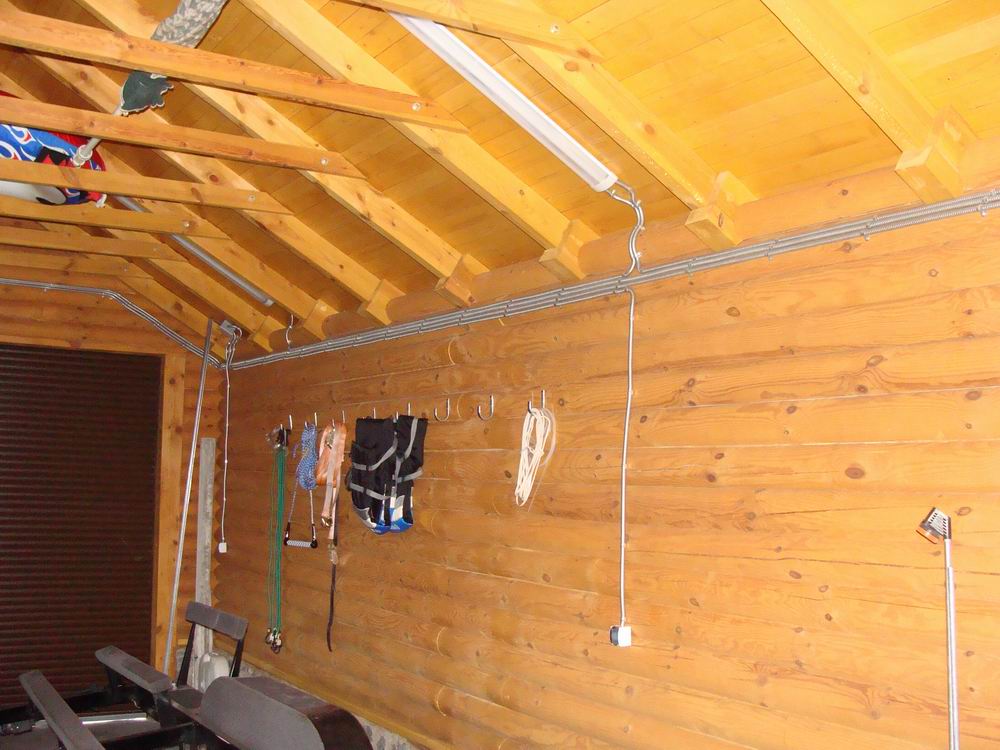

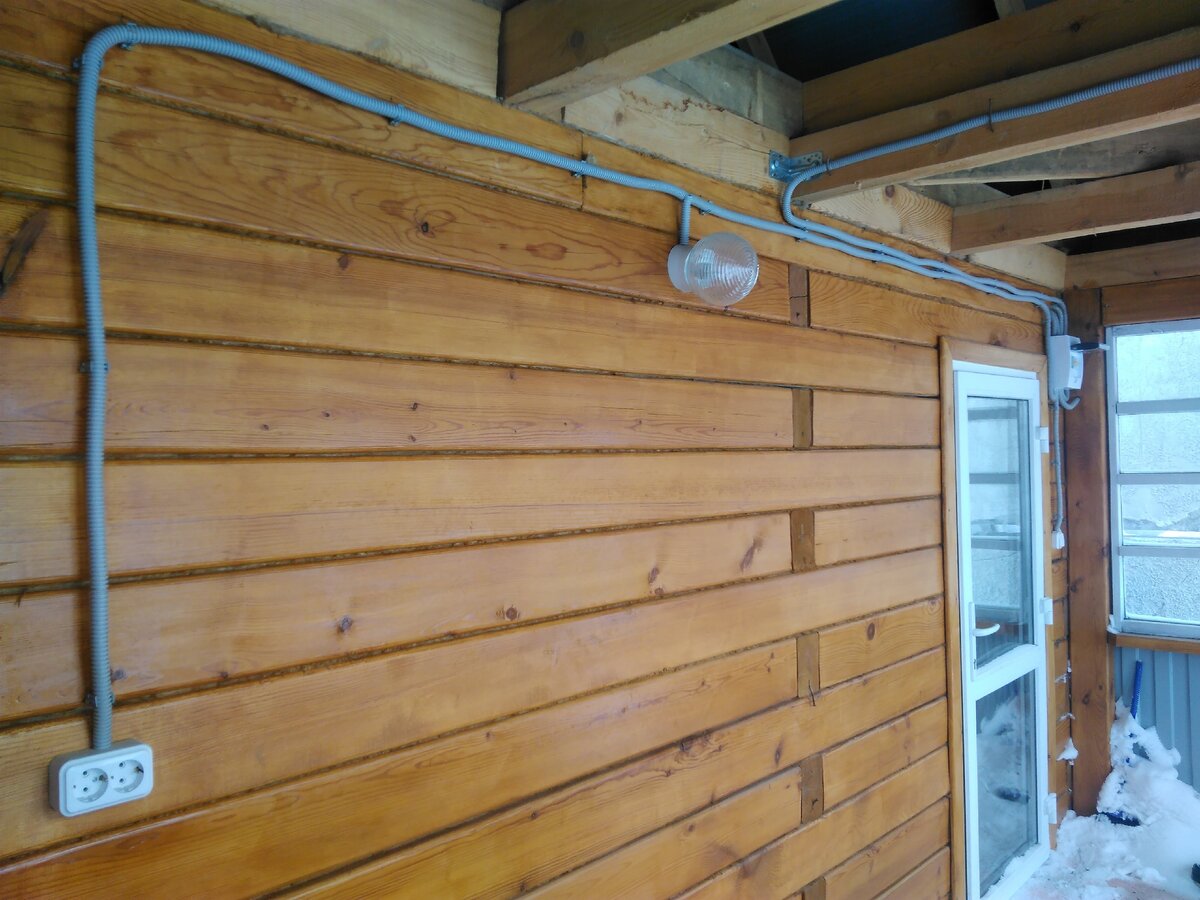

открытую проводку укладывают в короб, плинтус для проводов или трубу из невоспламеняемых материалов;

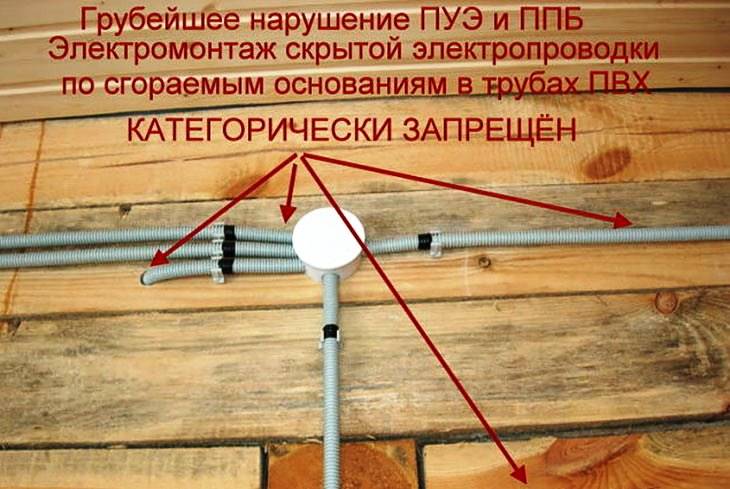

скрытая устанавливается в трубе из металла.

Монтаж электропроводки, этапы

Монтаж электропроводки должен отвечать принятым нормам. Требования к её прокладыванию обозначены в СНиП, ПУЭ. В документации указано, какие распределительные устройства, автоматику следует выбирать, какие предусмотрены требования к созданию системы электрического снабжения, правила ввода силового кабеля в помещение.

Грамотно провести электрику в деревянном доме, установить электрические приборы могут только профессионалы с опытом. Обратившись в нашу организацию, вы закажете услугу, которую вам будут оказывать профессиональные электрики.

Этапы выполнения работ по электромонтажу, необходимо:

Осмотреть помещения деревянного здания.
Составить проектные документы.
Рассчитать пиковую нагрузку электросети.
Выбрать способ прокладки проводов.
Подобрать материалы.
Составить смету.
Согласовать стоимость услуг с клиентом.
Подписать договор.
Выполнить работы по прокладыванию электрической проводки, установке люстр, розеток, монтажу тёплого пола.

Поручите создание электрики в деревянном доме квалифицированным специалистам. Свяжитесь с нами, чтобы согласовать приезд мастера, который осмотрит ваше здание и подготовит список необходимых работ и материалов. После этого мы составим вам смету и сделаем расчёт стоимости услуги. После того, как все условия будут согласованы, наши работники выполнят все утверждённые в смете работы по прокладыванию электрической проводки.

От чего зависит стоимость

Стоимость работ по электрике в доме из дерева зависит от различных факторов. К примеру, на стоимость влияет способ монтажа электричества. Он может быть скрытым или открытым. Что касается первого случая, то проводку делают внутри перегородок, за подвесными потолками и декоративной отделкой стен. Это кропотливый труд, к тому же все силовые кабели нужно поместить в металлические трубы, что значительно влияет на стоимость.

Кроме того, стоимость электромонтажных работ вычисляют с учётом:

стоимости материалов, которые были использованы;
общей длины проводки;
трудности прокладывания трасс;
числа устанавливаемых элементов;
типа монтируемых выключателей и иных нюансов.

redrem.ru

Монтаж электропроводки в деревянном доме

Частные мастера качественно произведут монтажные работы внутри помещения, стоимость проводки электричества в деревянном доме будет доступной. При проектировании электроснабжения для оцилиндрованного здания выполняется точный расчет материалов для прокладки кабелей. Специалистами подбирается долговечный распределительный щит с учетом способа электроразводки (открытый, закрытый).

Представители компаний, зарегистрированных на Юду, качественно сделают проводку в бревенчатом, каркасном или рубленом частном доме. График монтажа электропроводки мастера обсудят с вами заранее.

Сколько стоят услуги опытных специалистов

Компаниями и частными мастерами, предлагающими свои услуги на Юду, производится недорогая проводка электрики в деревянном доме, цена на работу зависит от:

площади дома из калиброванного декоративного бруса
количества источников света (наружные и в здании)
типа монтажа проводки (внешний, внутренний)
количества подключений (мастера смогут развести от нескольких до одной точки)
м2 кабель-канала (отдается предпочтение проводке 4х5)
сроков, данных на ввод в дом
количества подключаемых розеток и других приборов

В профиле исполнителя Юду указаны ориентировочные расценки на электроразводку. Перед тем как провести проводку, электрики выполнят расчет сметы. В данной документации будет указано необходимое количество щитков, счетчиков, выключателей, изоляции и других материалов.

Специалистами выполняется комплексная проводка электричества в деревянном доме, стоимость включается в себя:

выезд для замеров и диагностики системы электричества деревянного дома
составление проектной документации (разработка схемы подключения счетчиков, щитков, выключателей и других приборов)
подготовительные работы
монтаж внутренней и уличной системы электричества (перед началом подключения закупается столько метров кабеля, сколько потребуется при разводке)

На Юду стоимость монтажа электропроводки в деревянном доме обсуждается индивидуально. Если вы желаете указать свою цену на проектирование и электромонтаж проводки, напишите приемлемую стоимость при заполнении заявки.

Частные электрики и представители компаний, зарегистрированные на Юду, предлагают конкурентоспособные расценки на замену уличной и внутренней проводки в деревянных зданиях.

Специалисты по доступной цене смогут не только проложить новую электропроводку, но и:

подключить дачу, облицованную декоративным срубом к столбу 220 вольт
составить дополнительную схему для электроснабжения пристроек

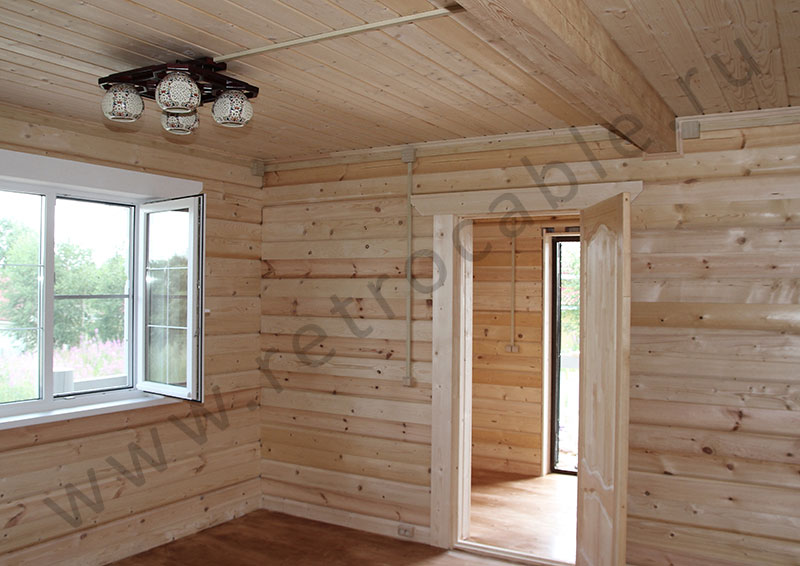

провести ретро-электропроводку
поменять стабилизатор
выполнить установку или замену бра, светильников, розеток с мощностью 220 вольт

Если необходимо выполнить изоляцию или поменять старые выключатели в пристройке рядом с дачей, укажите об этом при заполнении заявки. От предоставления дополнительных услуг зависит итоговая цена на электромонтаж.

Почему стоит заказать услуги исполнителей Юду

При проектировании мастера учтут дизайн деревянного дома и выберут тот способ установки проводки, который будет гармонично вписываться в интерьер.

Заказать услуги представителей компаний и частных мастеров, зарегистрированных на Юду, вы сможете в онлайн-режиме. При заполнении заявки укажите:

время, когда электрики должны приехать и проложить электропроводку
приемлемую цену на электромонтаж
сколько источников света будет в деревянном доме
требуется ли подключение столба к дому

Чтобы заказать услуги электриков, которые смогут развести электропроводку, воспользуйтесь специальным приложением для смартфонов или заполните заявку на сайте Юду.

Преимущества заказа услуг у исполнителей Юду:

выполнение профессиональной разводки в домах с различной площадью (закупается столько метров электропроводки, сколько необходимо для качественного монтажа)
расчет сметы осуществляется перед началом работы
услуги предоставляются в указанное вами время
ремонтные работы производятся с учетом всех требований техники безопасности
при подключении домов используются долговечные материалы и современное оборудование

Исполнители Юду профессионально произведут подключение стабилизатора, генератора, счетчиков и систем уравнивания потенциалов.

На что обратить внимание при заказе услуг

Разводкой электричества должны заниматься высококвалифицированные специалисты. Малейшая ошибка может привести к возгоранию или нарушению работы приборов.

При выборе мастера обратите внимание:

на портфолио
на отзывы (находятся в профиле исполнителя)
на стоимость услуг
на опыт работы

Высококвалифицированные специалисты, представленные на Юду, всегда готовы предоставить примеры схем электроразводки. Они многие годы занимаются подключением электропроводки, поэтому правильно произведут каждый этап монтажа.

Стоимость проводки электричества в деревянном доме формируется исходя из средних расценок на профессиональные монтажные работы.

remont.youdo.com

Прайс лист на электромонтажные работы

Стоимость электромонтажных работ

В компании «ЭлСтрой» вы можете заказать монтаж электрики любого типа и назначения. Наше преимущество – это не только высокое качество работ от специалистов своего дела, но и доступные цены на услуги.

Стоимость работ по электромонтажу зависит от разных факторов. В первую очередь, это тип и характер здания – жилой дом, промышленное здание, общественный объект, объект социального характера. Важно также использовать качественные и надежные материалы.

Ниже представлен прайс со стоимостью электромонтажных работ в 2019 году, которые вы можете заказать в нашей компании.

Что касается цен по конкретным видам работ, то вы можете посмотреть их в таблице ниже, прямо сейчас. В ней указана актуальная стоимость работ за 1 м2.

Стоимость электромонтажных работ в 2019 году

№	Наименование	Eд.изм.	Цена
1	Монтаж внутреннего эл. щита (бокса) до 12 модулей	шт.	от 3200
2	до 24 модулей	шт.	от 4600
3	до 36 модулей	шт.	от 5100
4	до 54 модулей	шт.	от 6200
5	Монтаж подрозетника (бетонная стена)	шт.	300
6	Монтаж подрозетника (кирпичная стена)	шт.	250
7	Монтаж подрозетника (гипсокартонная стена)	шт.	170
8	Прокладка кабеля (1,5 кв.мм – 4кв.мм) в гофре (крепеж гофры)	пог. м	85
9	Прокладка силового кабеля (6 кв.мм – 35 кв.мм)	пог.м	договорная
10	Штробление канала под кабель (бетонная стена)	пог.м	190
11	Штробление канала под кабель (кирпичная стена)	пог.м	120
12	Штробление канала под кабель (пенобетонная стена)	пог.м	90
13	Монтаж электротехнического короба	пог.м	100
14	Монтаж кабеля в штробе с последующей вмазкой	пог.м	40
15	Монтаж и расключение однополюсного автомата ABB (в щите)	шт.	170
16	Монтаж и расключение дифавтомата ABB, Legrand	шт.	310
17	Монтаж вводного автомата АВВ, Legrand	шт.	500
18	Монтаж и расключение электрического счетчика	шт.	800
19	Установка розетки, выключателя (внутренних)	шт.	200
20	Установка розетки, выключателя (наружных)	шт.	220
21	Монтаж наружного эл.короба 10 -25 мм	пог.м	80
22	Монтаж и расключение светильника типа “Амстронг”	шт.	280
23	Монтаж и расключение точечного светильника (гипсокартон)	шт.	290
24	Монтаж и расключение понижающего трансформатора 12в	шт.	200
25	Монтаж люстры	шт.	от 400
26	Монтаж бра	шт.	250
27	Установка звонка (с кнопкой)	шт.	700
28	Монтаж и расключение проточного(накопительного) водонагревателя	шт.	от 1500
29	Подключение стиральной машины	шт.	от 1500
31	Подключение посудомоечной машины	шт.	от 1500
32	Устройства электрического теплого пола	кв.м	650
33	Монтаж и расключение регулятора теплого пола	шт.	400
33	Монтаж вентилятора	шт.	300
34	Монтаж видеодомофона (с панелью вызова)	шт.	6000

Что ещё влияет на цену работ по электрике? Помимо типа здания и вида проводки на стоимость электромонтажа влияют и индивидуальные особенности объекта. К ним относятся количество помещений и их размер, назначение электроприборов и т.д. Поэтому всегда могут потребоваться и сопутствующие работы за отдельную плату. Дополнительные работы

1	Монтаж контура заземления (под “ключ”)	шт.	от 15000
2	Копка траншеи 400 x 700 мм (с монтажом бронекабеля в ПНД трубе, с засыпкой песком 150 мм, укладкой сигнальной ленты, засыпкой)	пог.м	1100

Наиболее распространенные услуги – это заказ электромонтажных работ в квартирах в многоэтажных домах. Цена этого вида услуг разная, она зависит от сложности выполняемых процедур, типа проводки, используемых материалов, необходимости штробления и других немаловажных параметров. Важно и состояние жилплощади – это может быть вторичное жилье или новостройка.

Стоимость электромонтажных работ в новостойках

1-х ком. Квартира (до 35 кв.м; 14 электроточек; бокс до 24 автоматов)	от 25 т.р.	до 35 т.р.
2-х ком. Квартира (до 45 кв.м; 16 электроточек; бокс до 36 автоматов)	от 35 т.р.	до 45 т.р.
3-х ком. Квартира (до 60 кв.м; 22 электроточек; бокс до 48 автоматов)	от 45 т.р.	до 60 т.р.

Кстати, на нашем сайте вы можете подробнее прочесть о монтаже электропроводки в квартире

На новостройках стоит остановиться подробнее. Здесь также учитывается масштаб работ, их срочность, тип устанавливаемой системы, количество электроприборов и их мощность. Работать на таких объектах, как правило, легче, так как все делается в буквальном смысле слова «с нуля». Цены на установку электрики в новых многоэтажных жилых домах также отражены в нашем прайсе на электромонтаж, который вы можете скачать выше.

Стоимость электромонтажных работ в загородных домах

площадь до 70 кв.м (22 электроточки; бокс до 24 автоматов)	от 40 т.р.	до 80 т.р.
площадь до 110 кв.м (45 электроточки; бокс до 48 автоматов)	от 60 т.р.	до 120 т.р.
площадь до 150 кв.м (60 электроточек; бокс до 72 автоматов)	от 110 т.р.	до 170 т.р.

Перейдем к частным домам. Мы работаем с домами любого типа, начиная от обычных частных домов и заканчивая крупными коттеджами. Материал, из которого они построены, не имеет значения. Что касается цены, то здесь она рассчитывается после согласования технического задания, электро- и дизайн-проекта. По сравнению с квартирой в многоэтажном доме это более сложные проекты.

Если говорить о базовых факторах, на основе которых в нашей компании формируются расценки на электромонтажные работы, то это:

Тип здания, размеры и особенности
Специфика работ
Срочность выполнения
Необходимость прокладки трасс, демонтажа электроприборов
Тип проводки, используемые комплектующие и т. д.

Почему вам стоит обратиться в «ЭлСтрой»?

Работаем только по договору
Зафиксированные в договоре цены не меняются
Составление сметы – бесплатно!

Чтобы уточнить стоимость работ по электропроводке в коттедже или сделать заказ, просто позвоните. Телефон: +7 (495) 772-18-74. Вы также можете написать нам на e-mail: [email protected] или заказать на сайте обратный звонок.

elstroy-company.ru

Электрика в деревянном доме – Электромонтаж

Электрика в деревянном доме

карта выполненных объектов

сделать заказ

Имя

Сообщение

The Privacy Policy applies.

Note: Please fill out the fields marked with an asterisk.

elektro-profi.jimdofree.com

как провести качественно и безопасно?

Сегодня загородные дома чаще всего возводят из дерева. Это объясняется экологичностью, экономичностью и простотой монтажа сооружения из такого материала. Одним из существенных недостатков деревянных построек является их высокая пожароопасность. Поэтому необходимо ответственно и внимательно подходить к вопросу электроснабжения. Если соблюдать все правила и рекомендации ПУЭ, проводку в интерьере получится провести своими руками качественно и безопасно. Электромонтажные работы и подробная инструкция по созданию электропроводки рассмотрена в статье.

Составление проекта электроснабжения деревянного дома

Чтобы проложить или поменять электропроводку правильно по фото, надо сначала оценить и составить индивидуальный проект. Для этого предварительно следует получить в электроснабжающей организации технические условия. Именно они будут основанием для выполнения работы.

Прежде всего, делают расчет и высчитывают сводную мощность общего числа используемого электрического оборудования. Затем разрабатывается схема электрики:

На схеме отмечаются места расположения розеток, светильников, выключателей. Также фиксируются все электроприборы с отдельным подключением.
Выбирается тип кабеля для каждой отмеченной электроточки.
Указываются на плане места расположения распределительных коробов.
Отображается мощность каждого электроприбора.
Все устройства объединяются в группы, в зависимости от степени мощности.
Отмечается на схеме расстояние от линии прохода провода до окон, дверного проема. Указывают также и расстояние от электроточек до потолка, пола.
Рассчитывается максимальная мощность всех электроприборов при их одновременном включении в сеть.

Выбор кабелей, розеток и выключателей

Когда проект составлен, покупают трехфазные розетки, кабеля и выключатели. Для каждой группы электропитания подбирают кабель с сечением, которое соответствует величине потребляемой мощности. Для проводки обычно берут медный кабель марки NYM или ВВГнг-LS. Первый вид оснащен дополнительным изоляционным слоем, считается прочным и удобным при разделке. Вторая модель дешевле, но она менее надежна.

Алюминиевые изделия также можно купить. Но в этом случае надо брать варианты с большим сечением. Жилы такого кабеля при перегибах часто ломаются. Алюминиевые изделия считаются ненадежными. Поэтому медная проводка лучше всего.

Часто начинающие мастера не знают, какой провод выбрать для подключения розеток. Специалисты советуют выбирать трехжильные кабеля с заземляющим шнуром. Ведь большинство бытовых приборов нуждаются в защитном заземлении.

При выборе розеток и выключателей следует учитывать ряд параметров:

Тип монтажа: для внешней либо срытой проводки.
Электроток, на который они рассчитаны.
Выключатели выбирают по количеству нужных клавиш, а розетки – по числу мест. Если выключатели расположены рядом, их имеет смысл объединить в блок.

Установка вводного автомата

Прежде чем приступать к установке вводного автомата, требуется отключить электроэнергию. Наличие питания легко проверить при помощи индикаторной отвертки либо мультиметра. Монтируют автомат на специальную посадочную DIN-рейку, защелкивают фиксирующим элементом. Некоторые обходятся и без рейки, но тогда работа проходит менее удобно. Далее жилы исходящих и водных проводников зачищают примерно на 0,8-1 сантиметр.

В два верхних зажима подключают фазу и ноль, а в два нижних – фазу и исходящий ноль. Затем место соединения проверяют на надежность вручную. С этой целью проводник аккуратно берут и шевелят в разные стороны. Если жила остается на месте, это говорит о надежности подключения. В противном случае нужно подтянуть винт. Когда электромонтажные работы завершены, подают напряжение и проверяют изделие на работоспособность.

Приведенный выше алгоритм рассчитан на установку вводного автомата в однофазной цепи, если следовать правилам монтажа, работа пройдет быстро и качественно.

Пошаговая инструкция укладки проводки

Многие не рискуют самостоятельно укладывать проводку по чердаку и доверяют эту работу специалистам. Но расценки на работу мастера под ключ высокие. Поэтому, если имеются хоть небольшие навыки и знания в сфере электромонтажа, стоит попытаться установить красивую проводку в перекрытии своими руками. Главное, знать, с чего начать ввод, изучить ПЭУ и СНиП, четко следовать инструкции.

Сначала делают прокладку в трубе либо металлорукаве. Потом выполняют монтаж внешней проводки на вагонку. Далее создают заземление в доме из дерева, УЗО. А когда все работы завершены, проверяют проводку на работоспособность, исправность. Аккуратность и внимательность – залог правильного монтажа электропроводки в деревянном доме.

Прокладка в металлорукаве или трубе

Есть разные способы пожаробезопасной прокладки проводки в полу в деревянном коттедже. Наиболее надежным и простым методом считается применение трубы (металлического рукава). Преимуществом является то, что при возгорании металлическая труба сможет защитить от огня все прилегающие конструкции.

Но в этом случае необходимо соблюсти ряд условий:

Трубу следует выбирать оцинкованную либо окрасить изделие изнутри. Это защитит внутренние стенки от коррозии.
На концы кабеля лучше одевать пластиковые заглушки. Так получится защитить изоляцию от острых кромок, которые образуются при нарезке трубы.
В толще стен надо просверливать углубления в форме каналов. Именно в них и будут укладываться металлические трубы.

Трубы лучше выбирать медные. Они хорошо гнутся, и для их прокладки не требуется покупать специальные инструменты. Но цена таких изделий высокая. Укладывают трубы согласно правилам пожарной безопасности под небольшим уклоном. Это позволит появившемуся конденсату не скапливаться, а вытекать наружу. Важно учитывать тот факт, что проверка герметичности соединений, наклона труб проходит очень трудно.

На практике также часто применяется способ прокладки скрытой проводки под штукатурку. Слой штукатурки при этом должен быть не меньше сантиметра. Этот вариант дизайна выглядит красиво и аккуратно. Существуют разные способы того, как спрятать проводку. Некоторые устанавливают ее в полу, по потолку, в плинтусах и в коробах, скрывают под гипсокартоном. Открытая проводка снаружи выглядит менее декоративно и является более опасной. Поэтому по возможности ее лучше скрыть. О том, как штробить стены под проводку, читайте здесь.

Монтаж внешней электропроводки

Внешняя или наружная накладная электропроводка служит для подачи электричества в деревянный дом из внешней электросети. Осуществляется это при помощи воздушной линии, которая выполнена из провода типа СИП либо провода, помещенного на натянутый трос. Вводят провод в помещение через металлическую трубу. Выполняют подсоединение к распределительному щитку.

На щите устанавливают следующие приборы:

главный выключатель электросети;
счетчик электричества;
распределительную шину;
УЗО;
автоматы выключения линий потребителей;
шину заземления;
нулевую шину.

Далее от распределительного щита прокладывают внутреннюю проводку. Другие способы прокладки внешней электропроводки предполагают применение жестких одножильных кабелей в двойной либо тройной изоляции. При этом кабель должен иметь медные жилы. Оптимальное сечение составляет 2,5 квадратных миллиметра для электрических розеток, 1,5 – для осветительных приборов. Монтируют провода к поверхности специальными электротехническими скобами.

Если планируется использовать более дешевый ПУНП кабель, тогда под него лучше устанавливать негорючую прокладку. Как правило, это асбест либо металл.

Ставится прокладка таким образом, чтобы был выступ от кабеля на один сантиметр с каждой стороны.

Наиболее предпочтительным вариантом прокладки проводки с точки зрения эстетики является использование гофры. Такие трубы механически защищают электрокабель, а также не поддерживают процесс горения. Крепят изделия к стенам деревянного дома при помощи пластмассовых либо металлических стяжек, клипс. В одну гофру разрешается затягивать не более 3-4 кабелей одновременно. Как протянуть внутри?

В деревянном доме открытая проводка реализуется по двум схемам:

Классическая. Предполагает применение кабель каналов. В этом случае используют пластиковые короба. Их монтируют на потолок либо стены. Преимуществом данного способа является простота замены и возможность модернизации старой проводки.
Винтажная декоративная на изоляторах. Для этого нужен специальный витой кабель в диэлектрической оплетке. Также монтаж проводится на роликах, изоляторах. В постройках из дерева проводки ретро стиля дополняют стилевую направленность помещения.

Заземление в деревянном доме и УЗО

Если корпус бытовых приборов выполнен из металла, в обязательном порядке проводится заземление. В частном деревянном доме эту работу легко проделать своими руками. Для создания заземления пригодятся три металлических штыря, уголок длинной порядка трех метров, обрезки уголка около метра в длину.

Заземление делают по такой технологии:

Выкапывают треугольную траншею. Каждая сторона треугольника должна быть равна одному метру, а глубина – 30 сантиметрам.
По углам созданной траншеи вбивают трехметровые уголки либо штыри. Соединение выполняют при помощи коротких отрезков уголков, используя метод сварки.
В углу делают отверстие. Крепят заземляющий проводник при помощи гайки и болта.
Выводят проводник в щит распределения, присоединяют его к заземляющей шине.
К шине крепят жилы кабеля с желто-зеленым цветом изоляции.

УЗО предназначено для защиты человека от получения электротравм в случае утечки тока на корпус бытового прибора. УЗО сразу реагирует на несоответствие тока. Оно выявляет даже незначительную утечку. Выбирают изделие по двум параметрам: ток утечки и номинальный ток. Последнее значение должно быть на порядок выше, чем ток автовыключателя цепи. Ток утечки выбирают, исходя из типа помещения и используемого оборудования.

Проверка электропроводки после монтажа

Когда монтаж проводки в деревянном доме из оцилиндрованного бревна завершен, надо проверить ее на исправность. Для этого следует вызвать работников электролаборатории. Они сделают все необходимые замеры: определят сопротивление заземляющего проводника и изоляции, проверят петли «фаза-ноль», УЗО, выполнят прогрузку автоматов.

По окончании испытания, специалисты составят протокол. Этот документ подтверждает правильность выполнения электромонтажа. Протокол выдается заказчику и может пригодиться при опломбировании счетчика потребления электроэнергии.

Схему проводки со всеми замечаниями и поправками лучше наклеить на внутреннюю стенку распределительного щита. При возникновении неисправностей, такая схема обеспечит наглядность и позволит быстро составить алгоритм действий. В составленном плане рекомендуется указать то, какой автоматический выключатель питает каждую группу приборов, а также, что подключено к группе.

Таким образом, в деревянном доме можно легко своими руками развести закрытую электропроводку. Главное, знать особенности, нормы и требования, которые выдвигаются к электромонтажным работам, следовать рекомендациям специалистов. Если все выполнено грамотно, тогда проводка будет абсолютно безопасной и исправно прослужит долгое время. Видео процесса смотрите ниже.

Пожарная безопасность деревянного дома | Компания «Кострома Терем»

Среди большого разнообразия видов строительных материалов, представленных на современном рынке, натуральное дерево, как и прежде, носит титул самого популярного из них. Однако при всех своих многочисленных достоинствах деревянные конструкции не лишены недостатков, главным из которых является высокая воспламеняемость. Возникает вопрос: как сделать электрику в деревянном доме с учетом существующих норм безопасности.

Согласно статистическим исследованиям более 50% случаев возгораний происходит из-за неисправностей в электропроводке. Следовательно, вопрос о том, как правильно сделать разводку электропроводки в деревянном доме не может не волновать тех, кто заботится о своей безопасности и безопасности своих близких. Механические повреждения, а также воздействие нагрузок сверх допустимой нормы — все это может привести к нарушению целостности изоляции — основной причины возникновения короткого замыкания.

Основные ошибки монтажа электропроводки, приводящие к возгоранию

Многие из тех, кто якобы знает, как провести электрику в деревянном доме, прокладывают ее под деревянным основанием внутри пластиковых коробов, чего делать категорически нельзя. Продумывание эффективных способов защиты проводки от внешних факторов является ключом к тому, как сделать электрику в деревянном доме.

Дело в том, что проводку легко повредить в процессе укладки, а обнаружить дефекты при помощи контрольных приборов удается далеко не всегда. Поврежденные кабеля при подключении к сети начинают функционировать в режиме максимальной нагрузки. Из-за перегрева нарушается целостность их изоляционного слоя, что приводит к короткому замыканию. Короба, выполненные из тонкого пластика, моментально воспламеняются.

Грызуны, стремящиеся попробовать на вкус элементы ваших коммуникаций — это еще одна причина, почему проводку нельзя укладывать под деревянными элементами внутри пластиковых коробов. Крысам и даже мышам не составляет никакого труда перегрызть короб, а затем и изоляцию вашей проводки.

Как укладывать электропроводку правильно

Информация о том, как развести электрику в деревянном доме, есть в нормативной документации СНиП, а также ПЭУ, однако на практике реализовать все прописанные требования не так просто. В связи с этим многие «дельцы» нарушают их, допуская грубейшие ошибки электробезопасности.

Основная сложность заключается в том, как проложить и скрыть электропроводку в деревянном доме с учетом требований пожарной безопасности. Добиться этого можно двумя способами.

Один из них заключается в том, чтобы проложить проводку внутри металлического короба, который не подвержен горению и устойчив к разрушительному воздействию коррозии. Пластмассовые заглушки на концах такой трубы нужны для того, чтобы исключить повреждение залегающего внутри кабеля. Идеальным вариантом являются короба из меди, которые отвечают всем этим условиям, однако стоят довольно дорого.

Как провести электричество в деревянном доме по-другому? Использовать штукатурку. Проводку, упакованную в специальном коробе, скрывают под 10-сантиметровым слоем раствора. Этот способ учитывает все нормы пожаробезопасности, однако не предусматривает пункт ПЭУ относительно сменяемости электропроводки — перетянуть такие провода, скрытые в монолитном слое штукатурки, практически невозможно.

Оба приведенных способа достаточно затратные с точки зрения времени, усилий и денег, однако представляют собой эффективное решение непростого вопроса — как развести электропроводку в деревянном доме, не нарушив требования пожарной безопасности. Важно отметить, что реализация этих способов подразумевает досрочное планирование электропроводки еще на этапе строительства.

Скрытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье (часть 1) я рассказал Вам про ошибки, которые совершают электромонтажники при выполнении скрытой электропроводки в деревянном доме, а также какие последствия возникают при этом.

Сегодня пишу для Вас продолжение статьи.

Как правильно выполнить монтаж?

Скажу сразу, что первоосновой должны быть только требования электробезопасности и пожарной безопасности. На второй план уходит стоимость электромонтажных работ и дизайн интерьера.

Способы прокладки

Существует 2 способа прокладки кабелей и проводов в пустотах и перекрытиях, выполненных из дерева, т.е. из сгораемого материла.

1. В металлической трубе

Первый способ я считаю самым безопасным и надежным — это прокладка кабелей и проводов в металлических трубах или металлических коробах.

Но такой способ прокладки достаточно трудоемкий и трудозатратный. Но об этом поговорим чуть ниже.

2. В пластиковой ПВХ гофре, коробе (канале) и в металлорукаве

Пластиковая поверхность гофры и коробов относится к негорючим материалам и обозначается индексом «нг», т.е. не распространяет и не поддерживает горение. Об этом читайте в статье требования к электропроводке.

Про прокладку проводов и кабелей в металорукаве, ПВХ гофре и коробе (канале) я рассказал Вам в первой части статьи. Но здесь хочу добавить следующее.

Такую прокладку разрешено производить при одном ВАЖНОМ условии:

На протяжении всей длины и со всех сторон необходимо подкладывать несгораемый материал между металлорукавом (ПВХ гофрой и коробом) и деревянными поверхностями.

Несгораемыми материалами могут служить: алебастр, штукатурка, цемент, бетон и др.

Монтаж скрытой электропроводки в деревянном доме с помощью металлических труб

Как я уже говорил выше, монтаж скрытой электропроводки в деревянном доме с помощью металлических труб является трудоемким и трудозатратным. Да и к тому же, такой электромонтаж могут выполнить только обученные и квалифицированные специалисты.

С чего начать?

Самое первое, с чего необходимо начинать монтаж — это материалы. И я Вам советую использовать медные трубы.

Почему медные трубы?

Да потому, что медные трубы легко подвергаются деформации (легко гнутся). Поэтому при использовании медных труб, дополнительный профессиональный инструмент можно и не приобретать.

Еще пару слов хочу сказать Вам, что монтаж скрытой электропроводки должен выполнятся так, чтобы обеспечить сменяемость проводов и кабелей. Что нельзя сказать про металлические короба, т.к. при протягивании проводов и кабелей в этом случае мы повредим их изоляцию об острые углы поворотов.

1. Разметка трассы

Если у Вас имеется проект, то это задача проектантов. Но если Вы выполняете монтаж своими руками (самостоятельно), то разметку трассы электропроводки необходимо выбирать наиболее оптимальную, т.е. с минимальным ущербом для деревянных поверхностей, т.к. штробление и сверление в деревянных конструкциях ослабляет их.

2. Установка распределительных коробок

Здесь хочу сказать о том, что устанавливать распределительные коробки нужно только металлические и в доступных местах для осмотра и дальнейшего обслуживания и эксплуатации.

Запрещено прятать и скрывать распределительные коробки.

3. Диаметр металлической трубы

Тоже намаловажный пункт.

Как же выбрать правильный диаметр металлической трубы?

Диаметр металлической трубы выбирается очень просто. Необходимо, чтобы провода и кабели входили в трубу свободно, при этом заполняя 40% сечения трубы.

Как же выбрать толщину стенки металлической трубы?

Толщина стенки металлической трубы для скрытой электропроводки выбирается исходя из сечения провода или жил кабеля, прокладываемого в этой трубе.

Чтобы не загружать Вас лишними цифрами, приведу данные в виде таблицы.

4. Установка монтажных коробок (подрозетников)

Чтобы правильно выбрать места расположения подрозетников, прочитайте статью установка розеток и выключателей.

Необходимо использовать только металлические монтажные коробки для розеток и выключателей, которые крепим к уже подведенной металлической трубе.

Если Вы использовали стальные трубы, то соединяем трубу и монтажную коробку с помощью гайки. Также для соединения можно использовать сварку, что является на мой взгляд более надежным соединением. Аналогично крепятся и распределительные коробки.

Выглядит это так.

Если же Вы при монтаже использовали медные трубы, то в монтажной коробке конец медной трубы развальцовывается.

5. Заземление металлических труб

Монтаж металлической трубы должен осуществляться без разрывов трубы в распределительных и монтажных коробках. В этом случае заземляющий проводник РЕ соединяют с трубой в щите ВРУ.

Если же труба имеет разрывы, то в месте разрыва Вам необходимо обеспечить соединение трубы с заземляющим проводником РЕ.

6. Электрические измерения

Следующим пунктом монтажа является проведение электрических измерений. Необходимо провести измерение наличия цепи между заземлителями и заземленными установками и элементами заземленной установки, т.е. металлосвязь.

Как это сделать я расскажу Вам в следующий раз. Подписывайтесь на новости сайта.

Это измерение дает нам гарантию, что все металлические распределительные и монтажные коробки непрерывны и соединены к общей шине РЕ в ВРУ дома.

7. Прокладка проводов и кабелей

Прокладка электропроводки осуществляется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S. Марку проводов и кабелей Вы можете выбрать по моим рекомендациям. Переходите по ссылке и изучайте материал.

Для сведения — провод ПУНП запрещен к применению.

На концы металлических труб одеваются пластиковые втулки, чтобы не повредить провода и кабели при прокладке.

Затем в металлическую трубу затягивается «сталька», с помощью которой в дальнейшем протягивают провода и кабели к монтажным коробкам.

По завершению работ по прокладке проводов и кабелей скрытой электропроводки в металлических трубах необходимо провести измерение сопротивления изоляции, чтобы убедиться, что во время монтажа не была повреждена изоляция.

8. Подключение

Последним этапом монтажа скрытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию.

9. Окончание работ

После завершения монтажа нужно обратиться к работникам электротехнической лаборатории, которые проведут следующие приемо-сдаточные измерения и испытания:

После всех замеров специалисты электролаборатории напишут заключение о состоянии и исправности Вашей, вновь смонтированной скрытой электропроводки в деревянном доме.

В следующей статье читайте об открытой электропроводке в деревянном доме.

P.S. На этом статью я заканчиваю. Думаю я Вам подробно и наглядно продемонстрировал, как правильно выполнять монтаж. Задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как развести проводку?

Проводка в квартире отыгрывает самую важную роль. Без нее не будет в квартире ничего работать, не будет света, не будет тепла. Потому очень тщательно нужно отнестись к процессу планирования проводки в помещениях.

Для этого нужно составить предварительный план размещения всего оборудования.

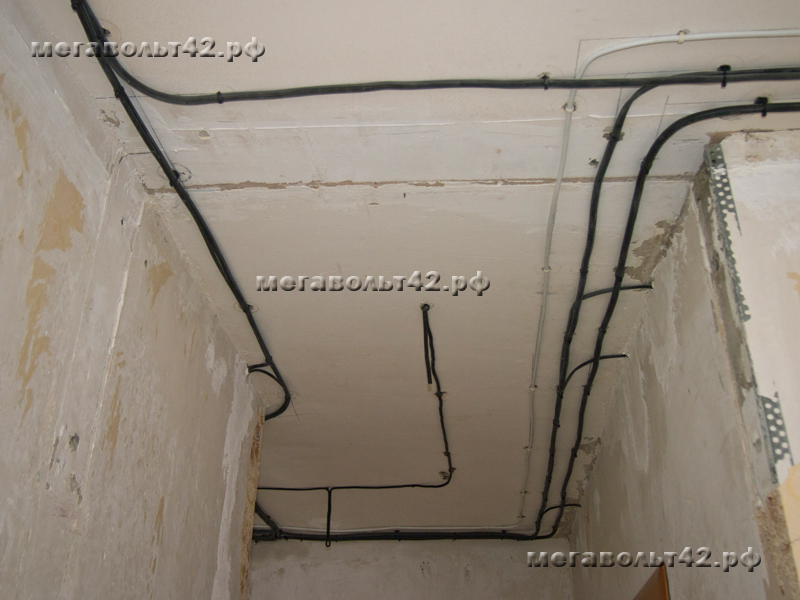

Существует множество вариантов разводки проводов по помещениям квартиры. Нужно подобрать самый оптимальный и подходящий вариант, чтоб потом не кусать локти и не переделывать уже проделанную работу.

Как развести проводку в квартире.

Проводка в квартире отыгрывает важнейшую роль, поскольку служит своеобразным транспортным средством для доставки электроэнергии к конечному потребителю.

Непосредственно перед установкой и протяжкой проводки в квартире необходимо:

сделать разметку по квартире на стенах. Пометить все точки размещения розеток, выключателей, осветительных приборов, распределительных коробок;
следуя разметке необходимо прикрепить на стену специальные крепежные дюбеля для установки кабеля. Они располагаются на расстоянии около 50 см. друг от друга;
этап подготовки проводов заключается в растягивании необходимых отрезков от точки до точки, закрепляя их на стенке, при этом необходимо оставлять около 15 сантиметров запаса. Все края проводов нужно зачистить;
определяем сразу фазные провода, ноль и заземление. Все они должны быть разных цветов, чтобы не путаться при подключении электрических электроустановок;

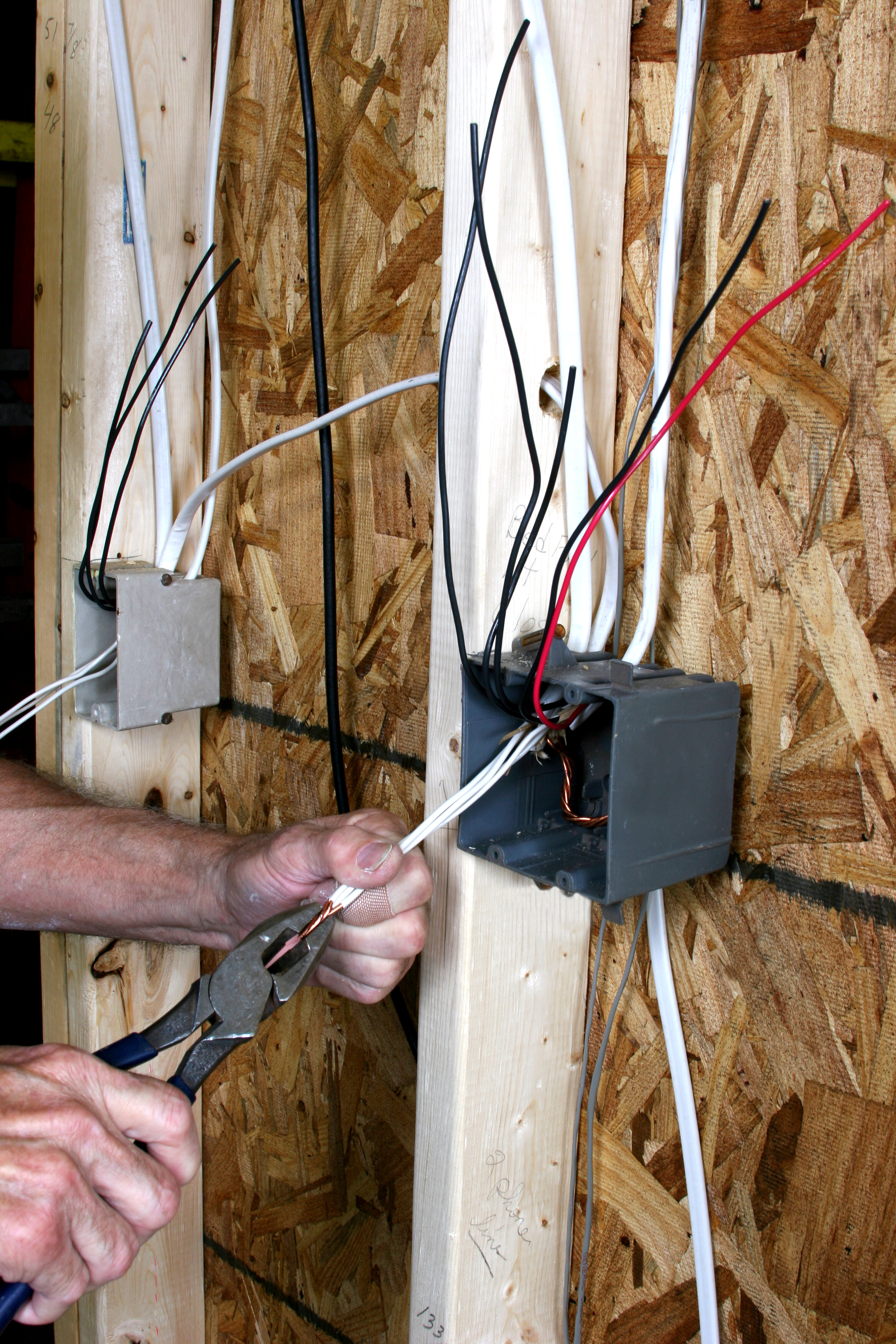

на местах расположения коробок необходимо сделать отверстие под установку пластмассовых вкладышей под розетки и выключатели, а также распределительных коробок;
разведенные провода заводим в коробки и соединяем их в правильном порядке на клемниках;
провода изо всех комнат должны быть проведены до распределительного щитка и присоединятся к автоматам. На каждую комнату должен быть свой автомат. Распределительный щиток обычно находится возле входных дверей в квартиру. Щиток в квартире запитывается от основного щитка с коридора на лестничной клетке.

Как развести проводку в деревянном доме.

Деревянный дом это место повышенной опасности, поскольку дерево легко горючий материал. Потому правильная разводка электричества здесь отыгрывает важную роль.

Если постройка новая, необходимо провести силовой кабель к дому, согласовав это с соответствующими органами электро надзора. Вся силовая линия подходит к дому алюминиевыми проводами.

Потому, следует перейти на медные провода непосредственно перед входом проводки в дом, если проводка в нем будет разводится медными кабелями.

Для этого на месте проводки силового кабеля в дом, делается специальная коробка, где провода соединяются между собой при помощи специальной резиновой клеммы.

По деревянному дому проводка должна быть сделана в одном из двух вариантов: скрытая или наружная.

Скрытая проводка проводится в стенах, панельных перекрытиях или в полу дома. При этом сверлятся необходимые отверстия. Кабель проводится в специальных гофрированных трубах, которые предотвращают механическое повреждение кабеля при разводке.

Наружная проводка осуществляется при помощи пластикового короба, который крепится к стене. В него укладывается кабель и разводится к необходимым точкам.

Перед разводкой кабелей нужно сделать предварительную схему, чтобы правильно развести провода и не пропустить установку розетки или выключателя.

Провода используются для освещения 1,5 квадратов, а для света – 2,5 квадратов.

Как развести проводку для точечных светильников.

Точечные светильники работают под напряжением 12В. Это экономичное освещение. Устанавливаются они в подвесных потолках. Соединяются светильники последовательно, потому могут включаться с комбинациями разных режимов.

Осуществить подключение точечных светильников помогут некоторые рекомендации:

– все провода разводки должны быть спрятаны в гофрированные, защитные рукава из металлопласта;
– скрутки и иные разветвления запрещено делать за пределами распределительных коробок. Все соединения должны осуществляться на клемниках. Делается это для безопасности проводки от короткого замыкания из-за возможного ослабления скруток;
– провода, которые применяются для проводки кабелей под точечные светильники, должны быть рассчитаны на суммарную номинальную нагрузку системы освещения;
– подключение к выключателю. К нему должен подводиться фазный провод, и выключатель должен размыкать его, а не нулевой провод;
– во влажных помещениях (кухни, ванные комнаты) следует применять провода с двойной изоляцией. Если провода прячутся в гофрированный рукав, он не должен быть металлическим;
– необходимо четко определять фазные провода и нулевые провода, чтобы избежать нештатных ситуаций.

Когда человек выполняет все необходимые правила по проводке электричества к точечным светильникам, нужно соблюдать все правила ПУЭ.

Электропроводка в чердачном помещении

Требования к прокладке электропроводки в чердачном помещении значительно выше, чем к помещениям, где постоянно находятся люди. На это есть ряд обоснованных причин. Чердаком можно считать лишь то помещение, в котором различные составные части сконструированы из сгораемых материалов, т.е. балки, фермы, стропила и т.п.

К прокладке электропроводки в чердачном помещении следует относится с большой тщательностью, и вот почему?

Чердак не часто посещаемое помещение и об уборке этого помещения мало кто заботиться. К тому же всё лишнее и ненужное порой годами скапливается там.

Давайте представим такую картину: нанесенная временем пыль,сухое дерево, опилки, сухой воздух, устаревшая электропроводка. Сочетание всех этих компонентов может привести к мгновенному возгоранию.

При редких посещениях чердака лучше обходиться переносным фонарем. Если вы решили установить стационарный светильник на чердаке, или намерены развести провода к розеткам и светильникам в комнатах через чердачное помещение, нужно подойти к этому вопросу серьезно и ответственно.

Самый надежный способ защиты — развести проводку в трубах диаметром 4 мм² ,но стоит отметить, что такой способ дорогостоящий и трудоемкий. Торцы труб не должны иметь заусенцы, чтобы не повредить электропроводку. Монтаж труб для электропроводки можно соотнести к аналогии монтажа водопроводных труб по сантехнике.

Для электромонтажа понадобятся соединительные части – уголки, тройники, муфты, уплотнители резьбовых соединений, а так же понадобится инструмент для нарезки резьбы на трубах.

Менее надежный способ прокладки электропроводки в чердачном помещении можно осуществить с помощью металлической гофры или гофры ПВХ, но ПВХ менее надежна из-за грызунов, которые с легкостью могут повредить ПВХ и электропроводку, что в общем, может спровоцировать КЗ (короткое замыкание).

Гофротрубы стоит прокладывать в таких местах, где отсутствует вероятность их случайного повреждения. Нельзя электропроводку заваливать вещами, она должна быть свободной и легко просматриваться по всей ее протяженности.

Все электроустановочные приборы монтируются вне зоны чердачного помещения — это выключатели, переключатели, розетки, автоматы защиты, за исключением светильника, со степенью защиты.

Вся электропроводка должна быть защищена надежными автоматическими приборами, которые размещаются в распределительном щите. Это такие приборы как: противопожарное УЗО на 100 или 300 мА, УЗО для защиты человека от поражения током с отсечкой 30 мА, автоматические выключатели на освещение 10 А, для розеток 16 А. При наличии заземления, все металлические трубы, в которых проложена электропроводка, заземляют. УЗО на старую электропроводку лучше не устанавливать,т.к. оно может срабатывать из-за утечки тока.

Оцените качество статьи:

Пошаговая инструкция, нюансы и некоторые особенности Как спрятать проводку в планке

Все электромонтажные работы требуют от подрядчика аккуратности, повышенного внимания, неукоснительного соблюдения технических правил и установленных стандартов. При планировании и проведении электрификации деревянного дома необходимо проконсультироваться с квалифицированным электриком, ознакомиться с нормативными документами, основными требованиями и последовательностью прокладки электрического провода.

Требования к электропроводке в деревянном доме

Монтаж электропроводки в деревянных домах имеет некоторые отличия и особенности от электрификации каменных домов. Безопасность должна быть приоритетом при проектировании и прокладке кабелей. Существует ряд основных правил, которые необходимо строго соблюдать:

Тщательная изоляция токопроводящих жил негорючими материалами (НИМ, ВВГнг, ВВГнг-ЛС).
Алюминиевые жилы необходимо заменить медными сечением не менее 16 мм кв.Кабель должен входить в дом через металлическую втулку. Переход провода из одного помещения в другое осуществляется через жесткую металлическую трубу.
Электрификацию деревянного дома целесообразно проводить «открытым» способом.
Необходимо произвести точный расчет толщины кабеля с запасом не менее 30%.
Особое внимание следует уделять качеству используемых материалов. Выбирайте кабель с негорючей изоляцией.
При необходимости прокладки скрытой электропроводки обязательно использовать металлическую трубу. Прокладка кабеля в гофрированных трубах запрещена.
Требуется установка УЗО, контура заземления и громоотвода. В этом случае заземлению подлежат не только электроприборы, но и металлические трубы, по которым прокладывается кабель.
Узел ввода – распределительный щит должен быть максимально изолирован от деревянных конструкций дома. Иногда приходится возводить стену из кирпича, а полы на цементно-бетонной стяжке.

Варианты электропроводки в деревянном доме

Электропроводку в деревянном доме своими руками, а именно разводку кабеля, можно сделать тремя способами:

Электропроводка в деревянном доме своими руками: схемы

Согласно действующим нормам, при электрификации частного дома без установки трансформатора потребляемая мощность не может превышать 15 кВт. Этот показатель рассчитывается путем суммирования мощности одновременно включенных электроприборов. Если результат меньше 15 кВт, то устанавливается автомат ввода на 25А, в противном случае требуется трансформатор дополнительно.

При разработке схемы подключения точки подключения разбиты на разные группы потребления. Например, осветительные приборы питаются от одной машины, для розеток требуется отдельный прибор, а для уличного освещения – дополнительный.

Целесообразно оборудовать персональные машины и отдельную ветку электроснабжения для мощного электрооборудования: электроплиты, котла или электрокотла. Отдельные автоматические блоки питания необходимы и для отдельно стоящих хозяйственных построек.

Важно! Из соображений безопасности лучше увеличить количество ответвлений электросети – эта мера помогает уменьшить потенциально опасные участки подключения.

Ниже представлена примерная схема электропроводки в частном деревянном доме своими руками.

Некоторые нюансы при разработке схемы:

Вводный автомат и счетчик энергоснабжающей организации необходимо разместить на улице для удобства контроля расхода электроэнергии.
При размещении вне помещения счетчик и автоматический выключатель должны быть в герметичном корпусе, предотвращающем попадание влаги, грязи и пыли. Класс защиты бокса – не ниже IP-55. Требования к ящикам, устанавливаемым внутри деревянной конструкции, несколько ниже – IP-44, главное условие – металлический корпус.
Для аварийного отключения электричества необходимо разместить УЗО – прибор сработает при КЗ в сети.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Разработка проекта электроснабжения

Для разработки индивидуального проекта в энергоснабжающей организации (РЭС) необходимо получить техническое задание, которое станет основанием для дальнейшей работы.

Проектирование электроснабжения деревянного дома выполняется в следующей последовательности:

При организации электроснабжения и составлении проекта следует руководствоваться не только личными пожеланиями, но и определенными требованиями:

Допускается только вертикальное или горизонтальное расположение проводов.
Все витки провода выполняются строго под прямым углом.
Розетки, выключатели и распределительные коробки должны быть в свободном доступе.
По правилам установка выключателей осуществляется на расстоянии 0,6-1,5 метра от уровня пола, кабель подводится сверху.
Оптимальное размещение розеток 0,5-0,8 м от пола, рекомендуемое количество розеток – 1 шт. на 6 кв.м. В помещениях с большим количеством бытовой техники розеток будет больше.
Не прокладывайте провода ближе 10 см от дверных / оконных проемов. Необходимо исключить контакт проводов с металлическими элементами и соседними проводами (минимально допустимое расстояние 0,5 см).

Подбор оборудования и кабелей

Чтобы избежать сложных вычислений для определения правильного кабеля, вы можете использовать руководство по электротехнике. Сечение жилы провода напрямую зависит от предполагаемых нагрузок.

Потребляемая мощность оборудования и электроприборов указывается в техническом паспорте или инструкции по эксплуатации.Исходя из этих значений подбирается провод с жилами необходимого сечения. Чтобы определить размер вводного кабеля, необходимо суммировать мощности установленных электроприборов.

Консультации. Для деревянного дома следует выбрать кабель с маркировкой «NG» (не поддерживает горение) и «LS» (уменьшенное дымовыделение). Обычно для внутренней разводки используются провода сечением 2,5 мм и 1,5 мм.

Входной автоматический выключатель выбирается с номиналом, достаточным, чтобы при максимальной нагрузке питание дома не отключалось, а происходил обрыв цепи, предотвращающий короткое замыкание.

Для однофазного питания автоматический выключатель выбирается следующим образом:

При выборе выключателей и розеток учитываются некоторые параметры:

количество тока, на которое рассчитано оборудование;
вариант установки: внешняя / скрытая проводка;
количество ключей – для выключателей, количество мест – для розеток.

Бытовая техника большой мощности (электроплиты, стиральные машины, бойлеры, камины, холодильники и др.)) должен быть заземлен. В таких ситуациях желательно использовать розетки с клеммой для подключения заземляющего провода.
Тройников следует избегать. Для одновременного подключения нескольких электроприборов устанавливают группу розеток или сдвоенные модели.
Выбор переключателей определяется режимом освещения. Для одновременного включения нескольких источников света или одной лампы установите переключатель на одну клавишу, для разных режимов – двух- и трехклавишный.

Установка станка и блок питания

По разработанной схеме устанавливаются распределительные коробки, размечаются точки крепления выключателей, розеток и осветительных приборов.В обозначенном месте монтируется корпус электрощита и выполняются следующие действия:

Установка в корпус приборной панели.
Установка вводного станка на металлический профиль (din-рейку). Питание двухполюсного автомата по фазе и нейтрали.
Клеммы (выходные клеммы) счетчика подключены к входу машины ввода.
Вставьте кабель в дом и подключите его к входным клеммам счетчика.
Реле напряжения, УЗО, автоматика для различных групп мощности (освещение, розетки) устанавливаются на din-рейку.

Кабельный ввод в дом осуществляется под землей или по воздуху. Второй вариант будет дешевле, но такой блок считается менее надежным. Для забора воздуха используются самонесущие изолированные провода. Главное условие – установка противопожарного рукава на проходной в доме.

При подземном способе для ввода используется металлическая труба, защищающая подводящий кабель от различных воздействий.Прокладку кабеля этим методом обязательно нужно согласовывать с энергораспределительной компанией.

Прокладка кабеля, установка выключателей и розеток

Провод выбранного сечения укладывается закрытым или открытым способом согласно плану размещения.

Технология внутренней разводки в деревянном доме своими руками:

Рассмотрим пошагово, как провести электропроводку в деревянном доме своими руками с помощью настенных кабельных каналов:

Важно! Количество подключений влияет на способность системы нести нагрузки – чем их больше, тем хуже грузоподъемность.

УЗО и заземление

Устройство контура заземления предполагает следующие действия:

Подготовьте металлические стержни диаметром 3 см и длиной 3 м.
Копание траншеи глубиной 30 см треугольной формы с длиной каждой стороны 1 м. По углам образовавшегося треугольника установите металлические стержни.
Соединение арматуры между собой металлическими уголками сваркой.
Приварите петлю к одному углу и закрепите на ней стальной стержень толщиной 1 см.
Стержень укладывается таким образом, чтобы он был соединен с заземляющим проводом в электрическом щите. Изоляция заземляющих жил кабелей желто-зеленая.

После прибора учета в приборной панели желательно разместить УЗО. Это устройство защитит человека от поражения электрическим током, если оно попадет на корпус оборудования. Параметры УЗО подбираются исходя из значения номинального тока в сети. Такое защитное устройство особенно актуально для помещений с повышенным уровнем влажности (ванная, сауна, бассейн и т. Д.).).

Электропроводка в деревянном доме своими руками: видео

Распространенные ошибки новичков

Электрификация деревянного дома – ответственное мероприятие. По статистике пожарных, большинство деревянных конструкций загораются в первую очередь из-за неисправной электропроводки. Некоторые начинающие мастера могут проигнорировать советы профессионалов и допустить ряд грубых ошибок:

Скрытие проводки под деревянными потолочными конструкциями.
Прокладка кабеля под плинтус.
Применение для прокладки проводов из гофрированных труб ПВХ. Несмотря на практические качества материала и удобство его монтажа, трубы ПВХ запрещено использовать для электрификации деревянных построек.
Прокладка изолированного кабеля в желобе без использования металлической трубы.
Применение пластиковых ящиков для розеток и выключателей.

Частные постройки из бруса и бревна отличаются своим внешним видом, комфортом проживания и экологичностью.Но они относятся к зданиям с повышенной пожарной опасностью, что связано с горючестью древесины. Поэтому электромонтаж в деревянном доме выполняется с учетом особых требований. Они изложены в рубрике «Электрооборудование строительных норм» (СНиП) и «Правила устройства электроустановок» (ПУЭ).

Показать все

Требования к установке и общий план работ

Если строго придерживаться положений ПУЭ и СНиП, можно действительно оборудовать надежную и безопасную систему электроснабжения деревянного дома своими руками.Для начала необходимо ознакомиться с ключевыми требованиями настоящих правил и норм:

Требуется грамотный скрупулезный расчет сечения кабеля. Для их изоляции используется негорючий материал.
Желательно проложить открытую электропроводку.
Скрытая прокладка не рекомендуется для деревянных конструкций. Если вам нужно его использовать, вам следует работать с кабелями в металлической трубе или в другой оболочке.
В распределительном щите смонтировано и подключено защитное устройство (УЗО) и автоматический выключатель.

Электропроводка делится на внешнюю и внутреннюю. Первый прокладывается на улице и подводится в домашнюю сеть через подземные колодцы и каналы или по воздуху (навес).

Внешние кабели обычно изготавливаются из проводов с алюминиевыми жилами, и внутри жилища разрешается только изделия из меди. Их подключение осуществляется в специальном переходнике, который называется гильзой. Он идет от счетчика электроэнергии на внешней стене здания до распределительного щита.

Электропроводка в деревянном доме прокладывается поэтапно. Опытные электрики рекомендуют придерживаться следующей последовательности работ:

Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
Готовится проект электроснабжения.
Осуществляется подбор и покупка выключателей, розеток, проводов, технических устройств.
Электроэнергия введена в здание, выключатель, электросчетчик и распределительный щит (РЩД) подключены.
Кабель проходит через дом.
Установлены осветительные приборы, розетки, выключатели.

В последнюю очередь подключается УЗО и оборудована система заземления. После этого самодельная проводка проходит проверку на работоспособность и безопасность эксплуатации.

Нюансы составления проекта энергообеспечения деревянного дома

Работу следует начинать с получения ТЗ в локальном офисе поставщика электроэнергии. Затем начинают рассчитывать общую мощность бытовой техники, освещения и других устройств.Эту операцию несложно проделать своими руками по таблице ниже.

После расчетов создается электрическая схема. Процедура проста:

Составляется технический план дома. На нем отмечены места установки электроприборов, ламп, выключателей, розеток и другого оборудования.
Для подключения оборудования подбирается подходящий тип кабеля.
На схеме подключения указаны места, куда будут поставлены распределительные коробки.Одно такое устройство обычно используется для двух смежных (смежных) комнат в доме.
На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
Оборудование, потребляющее много энергии (печи, котлы отопления, водонагреватели), объединены в одну группу. Для их подключения используется отдельная машина.
Менее мощная техника (люстры, торшеры и т. Д.) Собрана в другую группу.

На схеме показаны расстояния от линии прокладки кабеля до всех оконных и дверных проемов, а также расстояние от электрических точек до поверхностей потолка и пола. Это сделано для того, чтобы в дальнейшем, если в доме потребуется ремонт, вероятность повреждения проводки была минимальной.

В процессе проектирования следует соблюдать несколько важных рекомендаций. Электротехники советуют работать по следующим стандартам:

Кабель прокладывается сверху или снизу стены с отступом 0.2 м от потолка или пола.
Распределительный щит устанавливается в коридоре дома на высоте 150–170 см, чтобы дети не могли до него дотянуться.
Повороты внутренней разводки выполнены под углом 90 °.
Из соображений эстетики и простоты использования все переключатели устанавливаются на одинаковой высоте (0,8–1,5 м). Их обычно закрепляют на той стороне, где находится ручка дверей, ведущих в комнату.

Розетки устанавливаются на любой высоте (в ПУЭ и СНиП этот пункт не указывается).Но места их установки следует продумать максимально грамотно с учетом планировки крупной бытовой техники и мебели. Тогда после ремонта вам не придется использовать удлинители для подключения электрооборудования.

Подбор проводов, розеток, выключателей – таблица поможет

Электросеть в деревянном доме работает без аварий и сбоев с правильным определением сечения кабелей, с помощью которых освещение, спецтехника и бытовая техника подключены.Для многих домашних мастеров эта часть работы является сложной. Справиться с ними позволяет таблица для выбора диаметра медных жил для устройств, работающих при определенных нагрузках.

Сечение, мм	Напряжение, В
	380		220
	мощность, кВт	Ток, А	мощность, кВт	Ток, А
120	171,6	260	66,0	300
95	145,2	220	57,2	260
70	118,8	180	47,3	215
50	95,7	145	38,5	175
35	75,9	115	29,7	135
25	59,4	90	25,3	115
16	49,5	75	18,7	85
10	33,0	50	15,4	70
6	26,4	40	10,1	46
4	19,8	30	8,3	38
2,5	16,5	25	5,9	27
1,5	10,5	16	4,1	19

Все электроприборы имеют технический паспорт или инструкцию по эксплуатации.Они указывают нагрузки, которые они потребляют. Исходя из этой информации, выбрать необходимые кабели несложно.

Самая безопасная электропроводка в деревянном доме обеспечивается медными изделиями NYM. Они просты в установке и обращении, обладают хорошей прочностью, снабжены дополнительной изоляцией. Единственный их недостаток – дороговизна.

Более доступный кабель – ВВГнг. Его изоляция осуществляется пластиковым пластиком ПВХ (поливинилхлорид), который не поддерживает горение.

Выключатели и розетки подбираются по типу проводки (открытая или скрытая), величине (расчетной) силы тока, возможности их подключения на однокадровом блоке. К этим элементам сети подключаются кабели с тремя жилами и обязательным заземлением. Последний обеспечивает практически стопроцентную безопасность при эксплуатации бытовой техники.

Входная проволока и станок – как выбрать подходящий?

Чтобы определить сечение кабеля, ведущего в дом, необходимо рассчитать общую мощность (общую номинальную нагрузку) всех имеющихся электрических устройств и оборудования.Это особенно важно, если в деревянном доме обновляется проводка. То есть полностью заменены автоматические выключатели и внутренняя проводка.

При необходимости прокладки нового вводного кабеля на бревенчатом доме или жилом доме из бревен обращайтесь в энергоснабжающую организацию. Его замена проводится перед установкой и пломбировкой счетчика электроэнергии.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат.При однофазном питании (220 В) используются устройства с 1 или двумя полюсами.

Специалисты советуют выбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электрическую цепь. Таким образом, исключается риск короткого замыкания.

Тип, характеристики и мощность входной машины (ВА) легко выбрать самостоятельно. Сначала снимается мощность всего электрооборудования в доме.По формуле P / U * 0,8 рассчитывается максимальный ток. Его значение умножается на специальный коэффициент 1,1, и получается значение, при котором срабатывает переключатель на входе (в большинстве случаев используется предохранитель на 25 А).

Подходящий тип ВА выбирается в зависимости от тока короткого замыкания (ТКЗ). Используется формула: I = 3260 * S (сечение провода в миллиметрах) / L (длина кабеля в метрах).

Характеристика автоматического выключателя определяется делением ТКЗ на значение номинального тока.Для индивидуального жилищного строительства рекомендуется использовать приборы категории С. Они отлично зарекомендовали себя при работе в электрических сетях со смешанной нагрузкой.

ВА устанавливается после счетчика. Эти два устройства монтируются в электрическом щите на DIN-рейке вместе с УЗО и автоматами для отдельных групп оборудования, после чего начинают прокладывать кабели по дому.

Скрытая и открытая проводка – характеристики

Снаружи кабель, как отмечалось ранее, монтируется в металлических трубах, которые закапываются в землю или проходят через воздух.Первый способ более дорогой, но действительно надежный.

Перед внутренней разводкой в доме намечают точки установки распределительного щита и ящиков, выключателей, розеток, осветительных приборов. PB фиксируется в выбранном месте. Далее выполняются следующие действия:

В корпус щита монтируется счетчик электроэнергии.
ВА размещается на DIN-рейке, к которой подключены нейтраль и фаза.
Вход вводной машины подключен к клеммам счетчика.
На рейке установлены переключатели и реле напряжения для УЗО и отдельных силовых групп.
Все выводы электрооборудования соединены проводом с одной жилой.

Перейти непосредственно к проводке – скрытой или открытой. Первый оборудуют в тех случаях, когда планируется сделать отделку стен в жилище максимально привлекательной и эстетичной. Идеально подходит для новостроек или капитально отремонтированных бревенчатых домов.

Скрытая проводка предполагает размещение кабелей в специальных негорючих пластиковых или металлических (алюминиевых, стальных, медных) коробках.Последние помещаются между вертикальной облицовкой поверхности и ее основанием.

Электропроводка открытого типа устанавливается в старых домах и при создании ретро-интерьеров в новостройках. Для этого используются:

Керамические ролики как изоляторы. Этот способ оптимален для домов с деревянными стенами.
Пластиковые кабельные каналы, закрепленные на вертикальных основаниях. Такие монтажные приспособления доступны в разных цветах, что дает возможность подобрать их для любого типа облицовки.
Скобы ПВХ.Этот прием редко используется в домашних условиях из-за своей непривлекательности. Больше подходит для разводки в технических, подсобных и подсобных помещениях.
Гофрированные трубы с кабельным наполнением до 40%.
Плинтус специальный с желобом. Последний имеет специальные зажимы для провода.

Важно! Проходы через стены из одного помещения в другое желательно оборудовать огнестойкими металлическими рукавами. И уже через них тросы протягивать.В этом случае вероятность возгорания из-за неисправной проводки значительно снижается.

Кратко о способах подключения проводов и тонкостях процедуры

Операция выполняется вручную одним из трех способов. Создается единая внутренняя разводка:

Twist.
Хомуты самозажимные Wago.
Колпачки специальные.

Первая техника недорогая и легкодоступная. С концов кабелей снимается изолятор (4–5 см). Провода скручены, спаяны и обмотаны защитной липкой лентой.

Технология Wago включает снятие 1 см изоляции с концов проводов и их соединение с помощью самозажимных клемм. Последние выбираются по сечению используемых кабелей.

Третий способ требует покупки специальных колпачков, внутри которых установлена коническая пружина. Порядок их использования:

провода зачищены и скручены;
накройте стык описанным продуктом.

Когда крышка навинчивается, пружина плотно сжимает электрический кабель. А пластиковая оболочка действует как изолятор.

Нюанс. Допустимая нагрузка прокладываемой внутренней трассы зависит от количества соединений проводов.Чем их больше, тем менее надежна проводка.

Заключительные этапы работы – мелочи остались

ПУЭ требуют заземления всего бытового электрооборудования с металлическим корпусом (холодильники и морозильники, стиральные автоматы, бойлеры, духовки). Эту операцию несложно проделать самостоятельно:

Нарезаются три арматурных стержня сечением 3 и длиной 300 см.
Во дворе дома треугольный ров глубиной 0.Выкапывается 3 м со сторонами 1 м.
Стержни устанавливаются в грунт по углам траншеи, соединяются между собой сваркой и стальными заготовками.
К одному из стержней прикрепляется проушина (петля). Он изготовлен из стали толщиной 10 мм.

Наконечник подключается к заземляющему проводу в электрической панели. Имеет желто-зеленый изоляционный слой.

Устройство защитного отключения устанавливается в панели после счетчика.Это исключает опасность поражения человека электрическим током при выходе последнего из строя на корпусе бытовой техники. УЗО выбирается по двум показателям:

Номинальный ток. Его величина принимается на порядок выше характеристик автоматического выключателя, установленного в цепи.
Ток утечки. Для жилых помещений с нормальной влажностью закупаются устройства с порогом срабатывания 30 мА, для ванных комнат, туалетов и кухонь – 10 мА.

После монтажа всех элементов электропроводка проверяется на безопасность использования и работоспособность специалистами сертифицированных электротехнических центров и лабораторий. Они проводят комплексные испытания:

проверяют правильность установки проводки;
измерить сопротивление «ноль – фаза», контура заземления и изоляции;
проверить работу УЗО и автоматов.

Результаты испытаний заносятся в протокол.Его необходимо предъявить представителям электроснабжения, которые приедут опломбировать счетчик электроэнергии.

Деревянный дом – это красивое, уютное сооружение, но легко воспламеняющееся, требующее повышенного внимания к процессу электроснабжения. Сделать электропроводку своими руками – задача не из легких, но выполнимая. Только нужно подойти к вопросу ответственно, с соблюдением норм и правил.

Электропроводка в деревянном доме должна соответствовать основному требованию – быть безопасной.Более половины пожаров в зданиях этого типа возникает из-за короткого замыкания в электрической сети из-за механического повреждения изоляции или повышенного напряжения кабеля.

Вы можете исключить риск возгорания, если будете соблюдать основные требования:

Правильный выбор материалов.
Надежная изоляция.
Возможность автоматического отключения электроэнергии.
Регулярная диагностика сети.

Выполнение данных требований снизит вероятность возгорания деревянных конструкций и обеспечит сохранность имущества как в городских, так и в загородных домах.

Положение

Положение, регулирующее устройство электроснабжения в деревянных домах, содержится в «Правилах устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и монтаж электроустановок для жилых помещений». и общественные здания ».

В них приводятся критерии выбора распределительного устройства, проводов, автоматики, освещения, используемые термины и их значение.

Электропроводка по-прежнему регулируется СНиП ( СНиП ).

СНиП 3.05-06-85 описывает способы ввода силового кабеля в жилище, а СНиП 31-02 – требования к устройству системы электроснабжения жилых домов.

Подготовка проекта электроснабжения

Первым этапом электрификации объекта является подготовка проекта. В частном доме составление схемы электропроводки можно выполнить самостоятельно. Для этого понадобится план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей.Размечается место установки распределительного щита и прохождения кабельных линий.

Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всех устройств, общее количество машин и номинальная нагрузка на вводную машину.

Выбор кабеля

После составления электрической схемы нужно определиться, какой провод делать разводку в деревянном доме: алюминиевый или медный. Первый дешевле, второй надежнее.Останавливаясь на алюминии, нужно помнить, что его сечение должно быть больше меди, а при изгибе он хрупкий. Более подходящий материал – медь, провода из которой выдерживают температуру от -50 до +50 ° С.

Определившись с домом, можно переходить к выбору его марки. Для деревянных конструкций больше подходит медный негорючий провод ВВГ с твердыми жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температур.

Планируя, как провести электромонтаж в доме, нужно помнить требования ПУЭ к цвету изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс установки, обслуживания и ремонта.

Выбор устройств и автоматики для распределительного щита

Целью выбора устройств автоматической защиты является безопасность сети и оборудования в аварийных ситуациях. У каждого устройства свое предназначение.Все устройства расположены в распределительном щите.

Автоматические выключатели защищают от перенапряжения и коротких замыканий.

( УЗО ) – от огня и поражения электрическим током.

Реле напряжения – от перепадов нагрузки, влияющих на работу устройств.

Сочетает в себе функции автоматического выключателя и УЗО и экономит место при установке в панели.

Комплексное использование этих устройств гарантирует надежную работу устройств и безопасность людей в помещении.

Монтаж электропроводки – пошаговая инструкция

Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих этапов:

разработка проекта и определение итоговой суммы мощность оборудования;
подбор кабелей, устройств автоматики и электроприборов;
электроснабжение, подключение выключателей, счетчик электроэнергии;
установка электрощита;
внутренняя разводка кабеля;
установка розеток, выключателей, осветительных приборов;
Системное тестирование.

Эта последовательность покажет вам, как правильно распределить электропроводку в доме и обеспечить надежность ее работы. Важно помнить, что каждый шаг нужно выполнять с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо вертикально или горизонтально, предотвращая его пересечение.

Следование пошаговым инструкциям позволит вам выполнить установку эффективно.

Установка распределительного щита

Распределительный щит предназначен для приема и распределения электроэнергии в помещении. Все электромонтажные работы начинаются с его монтажа. Неважно, проводится ли проводка в загородном доме, городском коттедже или деревенском срубе.

Щиток должен быть изготовлен из огнестойкого материала, помещен в сухое место и заперт на ключ. Над ней нельзя располагать помещения с повышенной влажностью (душ , ванная, туалет ), а в радиусе полуметра – отопительное оборудование, системы водо- и газоснабжения.

На приборной панели находятся электросчетчик, входной автоматический выключатель, УЗО, шина заземления, реле напряжения и автоматические выключатели для разных групп мощности.

Заземляющее устройство

Любой современный дом оборудован бытовой техникой в металлическом корпусе, а возможный контакт металла с электричеством требует заземления – для защиты человека от поражения электрическим током через электроприборы.

Можно сделать самому.

Вырывается траншея глубиной 30 см в виде равностороннего треугольника со стороной 1 м.По углам вбиваются шпильки длиной 3 м и диаметром 3 см, которые соединяются между собой с помощью сварки.

В одном из углов прорезается отверстие, болтом и гайкой крепится провод заземления, который подключается к шине в распределительном щите. К этой шине подключаются заземляющие жилы кабелей с желто-зеленой изоляцией.

Ввод силового кабеля в комнату

Электроэнергия попадает в здание через силовой кабель, идущий в распределительный щит.Поставляется двумя способами: воздушным и подземным.

В первом случае кабель по воздуху подводится от опоры к дому, где он крепится к фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее прочен, велика вероятность повреждения провода ветром, снегом, ветками.

Подземный способ надежнее, но трудоемче и дороже. Выкапывается траншея, куда прокладывается армированный кабель или в металлических трубах.Сверху насыпается слой песка толщиной 20 см, укладывается сигнальная лента, траншея заглубляется.

Основной элемент проводки, потому что он несет нагрузку от всех электроприборов в доме.

Кабельная разводка и подключение

Монтаж электропроводки в частном доме осуществляется по маршрутам, указанным на схеме проекта. На него монтируются распределительные коробки, фиксируются выключатели, осветительные приборы. В деревянных постройках используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.

«Скручивания», «временные» не допускаются. Лучше минимизировать количество поворотов и изгибов. По возможности проложите весь провод от станка до конечной точки.

При прокладке электропроводки в деревянном доме своими руками необходимо помнить, что ящики нельзя закрывать декоративными панелями или потолками, затрудняющими доступ для обслуживания.

Установка выключателей и розеток

Подвесные розетки и выключатели выбираются исходя из расчетного значения силы тока и возможности подключения под одну рамку.Перед установкой выключите питание и убедитесь, что в кабеле нет напряжения.

Самый безопасный способ закрепить выключатели и розетки в деревянной конструкции – это установить их на металлическую основу. Это защитит от возможных коротких замыканий или искр при вытаскивании свечи. Для деревянного дома предпочтительнее карболит, нежели пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильное нагревание.

Открытая проводка

Открытая проводка в деревянном доме прокладывается с внутренней стороны помещения.Основное требование – провод не касался напрямую стен, потолка или пола и был защищен: он располагался посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть из негорючих материалов.

Монтаж электропроводки в деревянном доме можно произвести несколькими способами:

В гофрированной трубе из ПВХ;
В металлическом шланге;
В трубах или коробках из ПВХ;
На кронштейнах;
На керамических изоляторах.

Самыми распространенными вариантами являются использование гофрированных труб и кабельных каналов.

Использование керамических изоляторов или “” становится популярным, когда между скрученным электрическим проводом и стеной есть воздушное пространство. Этот вариант также украшает жилище.

Открытая проводка в деревянном доме может сочетать несколько вариантов. На стенах и потолках, имеющих ровную поверхность, можно использовать пластиковые ящики, а на других участках – гофрированные трубы.

Скрытая проводка в деревянном доме

Внутренняя проводка в деревянном доме имеет свои достоинства и недостатки.Преимущество – отсутствие гофрированных труб и кабельных каналов, портящих внешний вид помещения. Нет риска механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.

В отличие от наружной разводки, в деревянном доме провести внутреннюю разводку сложнее. Для этого нужно знать дополнительные требования и нюансы, связанные с этим типом устройства блока питания.

Скрытая проводка не должна иметь много витков, потому что кабель должен быть проложен в стальных или медных трубах. Использование металлических шлангов и гофр ПВХ допускается только при их защите гипсовой или асбестовой прокладкой.

Если для монтажа внешней проводки не требуется специальный инструмент, то для скрытой он необходим. Необходимо просверливание в горизонтальном и вертикальном направлениях, вырезание посадочных мест под изоляционные коробки. Придется протянуть не только провода и тросы, но и большое количество стальных или медных труб.Последние подходят лучше, потому что они хорошо гнутся, принимая желаемую форму.

Электропроводка в доме своими руками может производиться открытым и закрытым способом. Это делается в точках, где провод идет к выключателям или розеткам.

Ошибки монтажа

Типичные ошибки при прокладке электросети в помещении:

перекручивание или ослабление питающего кабеля;
крепление троса к деревянной конструкции, запрещенное правилами;
монтаж скрытой проводки с использованием гофрированных труб, металлических шлангов и пластиковых ящиков;
установка распределительного щита слишком близко к точке ввода силового кабеля;
Количество машин рассчитано неверно: либо больше, либо меньше необходимого.

Тестовая проводка

После установки проводку необходимо проверить: провести визуальный осмотр, измерить сопротивление изоляции и заземляющий провод, проверить работу автоматических выключателей, УЗО или дифавтоматов. Надежность электросети должна быть максимальной, потому что электропроводка требует повышенного внимания и регулярного контроля.

Древесина в нашей стране издавна является основным строительным материалом. Его использовали многие поколения наших предшественников.

Очень популярен для строительства современных экологически чистых построек из рубленого бревна, оцилиндрованного или клееного бруса, каркасных конструкций.

Электричество значительно облегчает решение повседневных бытовых задач населения. Без его использования не обходится ни одно здание.

Однако, массово используя электроэнергию в частном доме из дерева, не все собственники хорошо осознают опасности, которые они создают, и даже преобладают по отношению к рискам жителей городских построек из камня, кирпича, бетонных плит.

Это особенно актуально для тех, кто стремится совместить преимущества дизайнерских идей скрытой проводки с конструкциями деревянных домов.

Опасные свойства древесины в строительстве

С точки зрения опасности поражения электрическим током деревянный дом имеет два потенциальных свойства:

высокие горючие характеристики древесины;
изменение размеров, подвижность всей конструкции за счет постепенного высыхания, потери влаги.

Оба эти фактора необходимо учитывать при строительстве и эксплуатации здания.

Горючий

Частично снижается пожарная опасность древесины за счет пропитки специальными видами растворов специальных веществ – антипиренов на основе серной кислоты или азотнокислых аммониевых солей, которые при повышении температуры плавятся, покрывая древесину своим слоем и дополнительно создавая газовыделение, блокирующее горение.

Такая пропитка не меняет структуру, красивый внешний вид текстуры волокон, их механические свойства.Но его цель – лишь на короткое время ограничить начальное возгорание поверхностного слоя от воздействия открытого огня.

В случае короткого замыкания с выходом из строя и образования электрической дуги или другого способа поджога, особенно связанного с воспламенением нефтепродуктов, пропитка антипиренами не поможет. Он был создан для того, чтобы обеспечить небольшую задержку начала массового распространения огня по конструкции дома, чтобы жители могли выпрыгнуть из начавшегося пожара и спасти свои жизни.

Такой вывод легко сделать, если посмотреть видео Владимира Строя об испытании огнезащитной пропитки.

Экспериментальная оценка работоспособности метода специалистами пожарной инспекции полностью подтвердила его назначение.

Это означает, что не стоит полагаться на защиту древесины от огня таким способом, но необходимо принять другие, более эффективные меры безопасности при прокладке электропроводки.

Усадка в деревянном доме

Естественное сокодвижение – необходимое условие для роста любого дерева.Благодаря этому в его составе всегда присутствует влага, которая постепенно уменьшается в строительных конструкциях, расположенных на воздухе. В этом случае наблюдается небольшое изменение габаритов.

Стены домов набраны с последовательным расположением бревен. Когда каждый из них хоть немного подсохнет, то происходит общее уменьшение высоты стены. Этот процесс называется усадкой.

При возведении здания строители учитывают его проявление, используют различные технические решения для предотвращения усадки трехметровой стены до 20 см в высоту.Для этого выполняются специальные конструкции ограждений оконных и дверных проемов, а также для крепления кровли.

Выполняются по-разному.

При прокладке скрытой электропроводки следует учитывать усадку и прокладывать кабели таким образом, чтобы постепенно изменяющаяся геометрия здания не повредила их механическому состоянию: исключить обрывы и смятия.

Как безопасно проложить кабель в скрытой проводке деревянного дома

Правилами электробезопасности предусмотрено, что даже при заводском изготовлении кабеля может быть допущен дефект, который вызовет короткое замыкание и образование дуга.Вероятность его возникновения может усугубляться различными сочетаниями строительных и эксплуатационных факторов, в том числе ошибочными действиями со стороны человека.

Поэтому к конструкции кабеля, используемого в деревянном доме, предъявляются повышенные требования. А вот проводить электропроводку со случайно приобретенными – недопустимо. Они могут стать основным источником возгорания.

Особенности выбора кабеля

Материал жилы

Напомним сразу, что современные правила домашней электропроводки запрещают использование алюминия тоньше квадрата 16 мм на одну жилу.Есть много причин для этого. Среди них преобладают:

повышенная хрупкость металла;
Пластичность алюминия от механических воздействий;
высокая теплопроводность;
быстро образующаяся оксидная пленка на поверхности, которая создает высокое переходное сопротивление электрических контактов;
формирование гальванических процессов с медными сплавами;
Быстрый разогрев при горении на воздухе, как бенгальские огни, при этом медь в аналогичной ситуации остывает.

Следовательно, вся проводка внутри современного жилого дома выполняется только из меди.

Материал изоляционного слоя

Диэлектрические материалы любого токоведущего проводника могут обладать одним из трех противопожарных свойств:

гореть;
не поддерживают горение:
быть устойчивы к открытому огню.

По этому принципу кабельная продукция сертифицируется и маркируется по-разному. Например, по аббревиатуре кабеля ВВГ можно сделать вывод, что его изоляционный слой поддерживает горение.Его нельзя использовать при прокладке электропроводки в деревянном доме.

Если к обозначению добавить аббревиатуру «нг» (например, ВВГнг), означающую негорючие свойства изоляции, то такой кабель не поддерживает горение. Его следует выбирать для укладки в деревянную постройку.

Кабели огнестойкие применяются для групповой прокладки на промышленных объектах. У них сложная конструкция и очень высокая стоимость. Из-за значительной цены они не используются в жилищном строительстве.

Огнезащитные свойства негорючего кабеля

Диэлектрический материал оболочки специально подобран с учетом ее огнестойкости. В скрытой электропроводке деревянного дома допускается прокладка только кабелей, изоляция которых не распространяет процесс горения.

В коротком видео Вовы Маркова «ВВГнгЛС – негорючий кабель» показаны различные возможности изоляционных слоев для защиты от воздействия открытого огня.

Изоляционный слой в этой конструкции не распространяет процесс горения при контакте с пламенем, но может измениться при длительном воздействии высоких температур – плавиться.А это приводит к короткому замыканию и дальнейшему развитию пожара.

Кабели с маркировкой «ng», как и все другие элементы электропроводки, не должны создавать прямого контакта с деревом. Их необходимо отделить от него негорючим слоем – металлическим.

Требования ПУЭ

В основном документе электрики своим пунктом 7.1.38 четко указаны три требования к бытовой электропроводке в деревянном доме:

создавать герметичные металлические пространства из труб или коробов для скрытого размещения всей электропроводки в их;
запретить использование кабелей, поддерживающих горение;
обеспечить доступ к любым поврежденным элементам схемы для замены.

По первому требованию вся электрическая проводка размещается в корпусах, которые могут локализовать процесс воспламенения и предотвратить его развитие. Это необходимо сделать, потому что кабели проходят по всему дому, полностью скрытые от глаз. Пожар может возникнуть где угодно. Найти его быстро, даже обнаружив начало дыма, практически невозможно.

Опытные пожарные, имеющие при себе соответствующее оборудование, не могут качественно применить его к очагу возгорания – необходимо найти место возгорания электропроводки в стене и даже добраться до него.За это время пламя полностью перебрасывается на строительную конструкцию, когда потушить его становится проблематично.

Ситуацию может усугубить сухая древесная пыль, скопившаяся во всех щелях. При воздействии высоких температур он взрывается и распространяет огонь по всему зданию.

Принцип работы ящика для скрытой проводки

Электрозащита от автоматических выключателей и предназначена для устранения токов коротких замыканий, перегрузок, утечек.Однако они являются техническими устройствами, а это означает, что они могут не работать или не чувствовать повреждений, если они неправильно настроены или выбраны.

Особенно опасны токи перегрузки и неправильно подобранные машины и провода. Зона срабатывания теплового расцепителя обеспечивает питание электрической цепи повышенным током, а неисправный перегревается от него. Это создаст источник огня.

В такой ситуации спасти пожар может только отсутствие притока свежего воздуха, чего не позволяет сделать герметичный корпус из прочного металла.Блокируя доступ кислорода, пожар самозатухает.

Конструкции коробов для скрытой проводки

Наиболее доступный способ – проложить кабели в металлических трубах и соединить их концы специальными емкостями с крышками. Для установки выключателей используются розетки, распределительные коробки, металлические розеточные коробки и их аналоги с уплотнением кабельного ввода.

При сборке комплектующих коробки могут использоваться:

резьбовое соединение;
или сварка.

В первом способе требуется электрическое соединение всех труб и коробок друг с другом дополнительными проводами через винтовые зажимы.

Однако сделать их и правильно смонтировать внутри конструкции деревянного дома довольно сложно. Поэтому многие электрики упрощают работу, а некоторые заказчики их поддерживают, желая сэкономить на материальных и трудовых затратах.

Для прокладки кабелей предлагаются пластиковые или металлические гофрированные трубы, которые легко гнуть в нужном направлении.При этом свойства распространения открытого огня и поддержания горения пластиковой гофры почему-то молчат.

А с металлической гофрой не все хорошо. Дело в том, что ток короткого замыкания способен создать электрическую дугу порядка 5000 градусов. Этой температуры вполне достаточно, чтобы прожечь металлическую конструкцию тонкостенного гофра. И через образовавшуюся полость огонь успешно пробивается на дрова.

К подобным рекомендациям следует относиться критически, потому что требования ПУЭ написаны на основе очень большой печальной статистики пожаров и происшествий.Их нужно не только соблюдать, но и понимать, а также понимать последствия нарушений.

Особенности замены поврежденных элементов электропроводки

Внутри герметичного бокса необходимо предусмотреть установку съемных крышек, обеспечивающих доступ к кабелю для его замены при обнаружении неисправности.

Данное требование ПУЭ учитывается на этапе создания. В противном случае любое повреждение силового кабеля создаст хозяину дома массу неудобств.

Защита от усадки

«Проседание» стены с установленной в ней металлической трубой, расположенной вдоль, может привести к механическому повреждению кабеля.

В данном корпусе должно быть исключение:

жесткий контакт строительных материалов с трубой герметичного бокса;
Деформация трубы из-за включения компенсирующих конструкций, предотвращающих усадку сил сжатия.

Возможность конденсации

Все мы прекрасно понимаем, что влага, содержащаяся в воздухе, при охлаждении выпадает, концентрируясь на окружающих поверхностях.

Внутри стен находится герметичный корпус с кабелями. На него действует теплая температура со стороны помещения через розетки и выключатели, а с противоположной стороны – улицы через мостики холода. Этот процесс по-разному проявляется в теплом, умеренном климате и условиях морозной зоны.

Жители холодных регионов могут наблюдать, как в течение долгой зимы на розетках появляются капли влаги, уменьшая общее количество. Практика показала, что предотвратить образование конденсата в скрытой проводке очень сложно.

Это требует полной теплоизоляции. Простых конструктивных решений по предотвращению образования конденсата в ограниченном металлическом пространстве пока не предложено. Эффективно устранить перепад температур в трубах для скрытой проводки такого расположения даже при морозах до 20 градусов проблематично.

Владельцы деревянных домов с правильно выполненной скрытой проводкой в холодную зиму безуспешно борются с образованием влаги внутри коробки. Хотите повторить их эксперименты? Вы знаете, как это сделать? Поделитесь своим опытом.

В качестве дополнительного материала по теме статьи рекомендуем посмотреть видео хозяина Сами с усами «Электромонтаж в деревянном доме»

Задайте вопросы о скрытой проводке в деревянном доме, расскажите друзьям о материале, который вы прочитали, используя кнопки социальных сетей.

С точки зрения электромонтажа деревянные дома – самые сложные объекты. Мы подготовили для вас свод правил электромонтажа в деревянном доме, где подробно обсуждаются вопросы, касающиеся выбора материалов и систем прокладки кабеля, а также монтажа монтажных изделий.

1. Электромонтаж в строгом соответствии с нормами

Организация электросети в деревянном доме уступает по сложности постройкам на несъемной пенополистирольной опалубке. Укладка на горючие основания допускается только открытым способом или со стопроцентной локализацией проводника внутри защитной оболочки.

Это требование не столь строгое для каркасных внутренних перегородок с негорючим наполнителем. В наиболее правильном варианте прохождение кабеля через стойки каркаса сопровождается кожухом последних; на практике чаще всего проводник полностью одет в гофру или металлический шланг, обеспечивая взаимозаменяемость.

Укладка открытым способом – тоже хорошее решение. Предусмотрен ряд приспособлений и способов установки, которые сделают открытую проводку эстетически привлекательной и даже добавят яркости интерьеру. Помимо пластиковых кабельных каналов возможна прокладка провода ПВ-1 с обмоткой на керамических изоляторах и использование корпусной монтажной арматуры не скрытого типа. В случаях скрытой прокладки используются негорючие марки кабеля: ВВГнг или КГнг.

Из-за сложности установки, проводку вдоль стен следует свести к минимуму.Но для этого нужно будет хорошо продумать разводку кабельных линий.

2. Схема подключения стен и потолка

В наиболее приемлемом варианте электрической сети вокруг дома каждая электрическая точка соединяется в одну прямую с каркасным полом, потолком или черновым потолком, покрытым подвесным или натяжным покрытием. Через скрытую от глаз технологическую полость проводится вся основная разводка, хотя чаще линии просто тянутся одна за другой до группового экрана.Естественно, что основная часть розеток и выключателей должна размещаться на внутренних стенах, а на ограждающих – только в случае необходимости.

Разумным решением было бы проложить проводку освещения от выключателей к потолку, а провода для подключения розеток к полу. Линии осветительной сети из-за их малой нагрузки могут быть организованы с помощью распределительных коробок, недоступных для обслуживания. Достаточно подвести к такой коробке ЛЭП от автоматического выключателя, а от нее опустить коммутационный провод к ключу и по ЛЭП к каждой группе освещения.

Линии розеток и универсальных групп разрешается объединять в так называемые гирлянды. Важно, чтобы к каждой клеммной колодке розеток крепилось не более двух проводов. В противном случае каждая розетка и группа подключаются в скрытых распределительных коробках, а линии с особо высокой нагрузкой от бытовых приборов и обогревателей следуют к групповой панели без разрывов.

Петли, собирающиеся на стене возле щита, рекомендуется закрывать декоративной накладкой.При групповой прокладке кабелей рекомендуется также разделить основание негорючей подложкой, например, разрезав гипсокартон.

3. Локализация проводов и вил

По некоторым причинам поверхностная проводка может быть неприемлемой. В этом случае задача усложняется в разы, несмотря на то, что часть проводки, проложенная по стенам, составляет всего 15-20% от общей длины линий.

Возможность скрытой кладки следует закладывать еще на этапе предварительной сборки сруба.По плану внутреннего электроснабжения технологические каналы для кабеля выполняются в стенах по мере их прокладки. Для этого используются либо электрические воздуходувки, либо корончатые сверла. Примерная ширина канала 30-50 мм.

Выпускные отверстия просверливаются в секции каркасной системы пола или перекрытий. Возможен монтаж электрофурнитуры встраиваемым способом; для этого зондом находят канал и просверливают отверстие корончатым сверлом 60-80 мм в массиве бруса.Монтажные коробки для розеток и выключателей должны быть стальными, желательно со вставкой из стекловолокна.

Отрезки труб, проложенные внутри стен, должны быть локализованы от окружающей среды. Для этого используется гладкая труба: металлическая с толщиной стенки от 2,5 мм или стальная – от 1,2 мм. Эти значения являются приблизительными, для более точного расчета необходимо учитывать нагрузку и напряжение на линии, а также тип и количество проводников внутри оболочки.

Для разветвления ЛЭП, скрытых в полостях каркасных конструкций, рекомендуется использовать металлические ящики. Для внутренней установки желательна защита от древесной пыли степенью не ниже 3, влагозащита не учитывается. Ввод оболочек кабельных линий должен быть развальцован или снабжен ограничивающим кольцом или гайкой, не допускающей расстыковки.

4. Защитные устройства

Электромонтаж в деревянном доме может осложняться особенностями устройства групповых и распределительных щитов.Разница наблюдается как в способе установки корпуса, так и в выборе средств защиты.

Монтаж корпуса электрощитов должен производиться на негорючем основании. Поэтому под центральные щиты с ВРУ рекомендуется обить поверхность оловом, а при установке групповых щитов использовать текстолитовые или стеклопластиковые футеровки.

Групповые экраны удобно соединять с полом и полом с помощью кабельного канала, в котором обычно прокладывается по 3-4 линии на каждую комнату.Не рекомендуется размещать экраны близко к потолку или полу.

Автоматические выключатели выбираются в соответствии с допустимым продолжительным током для кабеля на исходящей линии, выбор всегда делается в сторону более низкого номинала. Оборудование, не имеющее внутренней защиты от коротких замыканий, а также линии с фиксированной максимальной нагрузкой (духовки, кондиционеры) подключаются через автоматический выключатель с номиналом потребляемой мощности и малой задержкой срабатывания при перегрузке (характеристика B и А).

В деревянных домах принято прокладывать электропроводку по трехпроводной схеме, где защитный проводник не соединен с нулевым. По этой причине установка дифференциальной защиты от поражения электрическим током может сопровождаться ложными срабатываниями. А вот дифференциально-автомат противопожарного типа, отслеживающий утечки изоляции, будет очень кстати.

5. Монтаж монтажных изделий и фурнитуры

На завершающем этапе проводится установка мелкой электрики.Проще всего это сделать с помощью не заподлицо фитингов. Достаточно легко прикрутить его к деревянной стене парой саморезов, предварительно вставив в корпус и соединив жилы проводов.

Намного больше времени и сил уходит на установку скрытой (встраиваемой) фурнитуры. Для плотной посадки рам требуется ровная поверхность, поэтому бревна предварительно шлифуют рубанком. Далее делается отверстие для соединения поверхности со скрытым каналом. Используется как центрирующий инструмент для сверления установочной ниши корончатым сверлом.

Характерно, что монтажные коробки можно врезать так же, как в каменные стены – посадив на алебастр. В противном случае участок необходимо локализовать и соединить с кабельным каналом негорючей жесткой втулкой.

Домашняя проводка для информационного века

Комплексная структурированная проводка в вашем доме, от аудиосистем для всего дома до систем безопасности с камерами, может вместить длинный список современных удобств.

Представьте себе дом, наполненный музыкальной тематикой, в каждой комнате которого звучит одна и та же мелодия, пока вы перемещаетесь по дому. Представьте, что вы никогда не пропустите ни одного момента из DVD, который смотрит ваша семья, потому что видео транслируется по всему дому, позволяя вам смотреть его, пока вы готовите бутерброд на кухне. В современном технически подкованном мире преимущества структурированной проводки в доме варьируются от компьютерных сетей до сложных систем домашней автоматизации. Комплексная структурированная система электропроводки обеспечивает инфраструктуру для создания хорошо организованной сети связи из комнаты в комнату и от этажа к этажу.Структурированный подход при установке во время нового строительства устраняет необходимость прокладывать коаксиальный кабель через готовую стену или разрезать стеновую панель для перемещения кабеля категории 5e. Вместо этого настоящая структурированная проводка часто включает в себя установку пучка проводов, иногда с двумя 4-парными кабелями Cat 5e, двумя коаксиальными кабелями и даже многомодовыми оптическими волокнами.

Звучит сложно? Что ж, во многих отношениях это так. Но это, вероятно, хитрый шаг при строительстве нового дома, который позволяет домовладельцу настроить схему электропроводки в соответствии со своими потребностями сегодня и в будущем.

Связки из Возможность

Пучок проводов, проложенных к разным комнатам, может показаться дорогостоящим вложением средств, но сам провод стоит относительно недорого. И это несравнимо со стоимостью, временем и неудобствами открытия стен для протягивания проводов после завершения строительства. Однако установка дооснащения – это вполне выполнимый проект, если в комнатах уже есть гипсокартонные и окрашенные. В конце концов, в старых домах старая, изношенная или устаревшая проводка становится проблемой безопасности.

«Безопасность возглавляет список, особенно для старых домов, но относительно новые дома также могут выиграть от улучшенной проводки». – говорит Билл Блэк, вице-президент по проводам и кабелям Ассоциации производителей меди (CDA). «За последние годы в электротехнических правилах, технологиях и образе жизни произошло так много изменений, что любая комната или дом, претерпевающие реконструкцию, могут быть изменены».

И многие преимущества, предлагаемые структурированной проводкой, могут быть достаточно заманчивыми, чтобы достать пилу для гипсокартона и установить новую сеть, даже если нет других планов реконструкции.Различные провода в связке подходят для разных приложений. Например, один коаксиальный кабель может обеспечивать кабельные каналы, спутниковые сигналы, а также замкнутые каналы для наружных камер видеонаблюдения.

Кабель

категории 5e, или, как его обычно называют, Cat 5, используется для сетей и телекоммуникаций. Кабель Cat 5 содержит четыре пары скрученных проводов, которые могут поддерживать данные со скоростью более 100 мегабит в секунду.

«Кабель категории 5 является наиболее часто используемым в жилых помещениях», – говорит Джимми Грин, главный установщик компании The Systems Shop.Магазин систем устанавливает структурированную проводку в домах и на предприятиях и специализируется на стереосистемах и развлекательных приложениях. «Cat 5 может подключать компьютерные сети, телефон, аудиосистему в доме и многое другое. Он имеет 8 проводников, что делает его отличным кабелем для многозадачности », – говорит Грин.

Обзор сети

Структурированная сеть электропроводки начинается с центральной распределительной панели. К распределительной панели подключаются все внешние услуги, включая кабельное телевидение, телефонные линии и т. Д.Распределительная панель позволяет домовладельцу выбирать, какие услуги доступны для каждой розетки по всему дому. Таким образом, разъем, используемый сегодня для телефонной линии, завтра может быть легко использован для подключения к компьютерной сети.

Распределительный щит будет центральным узлом всей сети электропроводки.

Внешние службы завершаются на устройстве сетевого интерфейса, обычно расположенном на внешней стене дома. Это обеспечивает точку разграничения для обслуживающего персонала, чтобы определить местонахождение внешних линий.Сетевой интерфейс подключается к распределительной панели как минимум одним 4-парным кабелем категории 5.

Распределительная панель содержит все необходимое оборудование для поддержки различных сетей. Он завершает внешние службы во внутренних сетях и позволяет легко подключать точки доступа к услугам. Распределительная коробка может содержать усилитель, а кабели, выходящие из коробки, распределяют сигналы.

От этой центральной панели ветви кабеля проходят в разные комнаты дома.Длина кабельных трасс не должна превышать 300 футов, чтобы сигнал оставался сильным. Кабели категории 5 должны заканчиваться модульными 8-контактными разъемами; коаксиальные кабели имеют разные коаксиальные разъемы. Убедитесь, что рейтинги категорий для кабелей и разъемов совпадают. От настенных розеток можно подключать различные приложения в зависимости от того, какие удобства требуются в каждой комнате.

Обзор установки

Ассоциация производителей меди предлагает придерживаться 7-шаговой инструкции по установке структурированной сети электропроводки :

1. Определите задание. Определите, какие услуги необходимы в доме, а в каких комнатах будут предоставляться определенные услуги. Не забывайте планировать будущее; укажите дополнительные строки в комнатах, где вы можете однажды добавить услугу. Вы хотите составить схему подключения на основе удобства, гибкости, производительности и доступности.

2. Отметьте планы. Используйте копию плана этажа дома, чтобы отметить расположение розеток, обозначить типы проводов и розеток и любую другую информацию, относящуюся к конструкции электропроводки.Также составьте список всех материалов, включая кабели, панели, розетки, разъемы и т. Д.

3. Составьте график электромонтажа. Чтобы определить длину кабельной трассы, пройдите по дому, оцените количество и тип необходимого кабеля и отметьте все особые соображения относительно грубых требований. Пронумеруйте свои провода, чтобы все было организовано. Отметьте все источники и направления. Перенесите эту информацию в свои планы размещения и используйте ее в качестве контрольного списка во время установки.

4. Отметьте места на сайте. Пройдите через дом и отметьте стены в соответствии с фактическими местоположениями проводов, розеток и устройств. Клейкие этикетки могут быть предпочтительнее при ремонте.

5. Предварительное подключение и проверка. Найдите грязевые кольца (кронштейны домкратов, которые должны быть заподлицо с гипсокартоном), проложите провод и обеспечьте рабочие петли кабеля в местах выхода. Пометьте участки проводов идентификационными бирками и проверьте силу тока для каждого участка.

6. Обрежьте систему.Присоедините разъемы и настенные пластины к грязевым кольцам. Кроме того, настройте и подключите распределительную панель, а затем проведите заключительный тест каждого кабеля.

7. Задокументируйте систему. Обязательно отметьте расположение и типы проводов, включая скрытые дополнительные провода, которые были установлены, чтобы обеспечить гибкость при добавлении других услуг в будущем.

Используйте схему подключения звездой

Опытные профессиональные установщики используют схему подключения звездой.При соединении звездой каждая розетка (гнездо) имеет свой собственный «домашний» кабель, идущий обратно к центральной распределительной панели. У этого есть три основных преимущества:

Гибкость: Все изменения в распределении услуг могут быть быстро и легко сделаны на распределительной панели. Каждую розетку можно рассматривать независимо от всех остальных. (Замкнутый контур, также известный как «гирляндная цепь» – когда несколько розеток соединены последовательно – розетки не могут обрабатываться независимо).

Устранение проблем: Когда происходит прерывание (например, гвоздь в стене повреждает кабель) устранение неисправностей становится намного проще.

Качество сигнала: Каждая дополнительная точка подключения является потенциальным источником помех и других проблем, которые могут вызвать потерю качества сигнала.

Наличие одной или двух дополнительных розеток в некоторых комнатах, особенно в домашних офисах и развлекательных центрах, – это разумный шаг, поскольку вы не можете предвидеть будущее использование комнаты или расстановку мебели.Это должно быть выполнено с помощью домашнего перехода к дополнительным розеткам.

Использование «звездообразной» схемы для сети электропроводки гарантирует, что каждая розетка будет иметь собственный «домашний» кабель, идущий к распределительной панели. Это позволяет гибко менять услуги торговых точек в будущем.

Советы по установке

Одним из первых шагов при установке структурированной сети электропроводки является определение местоположения распределительной панели. Выберите место в центре города с кондиционером.Расположение распределения должно обеспечивать легкий доступ к панели, а также доступ к проводам. Избегайте установки коробки рядом с электрическими панелями. Большинство распределительных коробок предназначены для установки между стойками в пространстве стены или на поверхности стены.

Кроме того, не забудьте приобрести подходящие инструменты для работы. Хорошие инструменты многократно окупаются сэкономленным временем и трудом. Вам понадобятся инструменты для зачистки проводов, дрель, скобозабиватель со скобами для кабеля, инструмент для перфорации домкратов категории 5, инструменты для обжима штекеров и зажимы для коаксиального кабеля.Ремоделлерам потребуются пилы для гипсокартона, приспособления для поиска гвоздей, гибкие сверла, гибкие стержни из стекловолокна и ряд других инструментов, чтобы открывать стены и тянуть новые провода.

На этапе подготовки к монтажу проверьте абсолютно все, что указано в схеме подключения. Во время обхода дома убедитесь, что вся информация была правильно перенесена с чертежей и правильно отмечена на доме.

Выполните черновые работы с распределительными кабелями, розетками, кронштейнами для встраиваемых динамиков и прочим, что вы подключаете к системе.

«Для таких розеток, как регуляторы громкости, снимите заднюю часть кронштейнов», – говорит Грин. «Проводка часто может застревать в тесноте коробки, но с удаленной задней стенкой вы получаете больше места и свободы для работы за лицевой стороной коробки». При структурированной проводке важно поддерживать радиус примерно в 10 раз больше диаметра кабеля, что затруднительно при прокладке проводки в коробке.

Следующим шагом является подготовка участков провода, маркировка и проверка каждого участка.При прокладке структурированного провода держитесь как можно дальше от электрических линий, отмечает Грин. «Когда мы прокладываем провод, мы стараемся держаться на расстоянии не менее 18 дюймов от электричества, если это вообще возможно. И мы стараемся, чтобы наш кабель не оставался параллельным электрическим линиям более чем на 2 фута », – говорит он. «Мы делаем это, чтобы вы никогда не улавливали электрические помехи, которые могут возникнуть с вашим кабелем, телефоном и, особенно, со звуком».

Пересечение электрических линий на перекрестке обычно не проблема.Постарайтесь пересечь электрические линии под углом 90 градусов и оставьте расстояние в 2 дюйма между линиями на пересечении. И никогда не прокладывайте провода через то же отверстие, что и электрические провода; просверлите новое отверстие.

Также будьте осторожны, прокладывая провода по всему дому и закрепляя их на месте. «При продвижении через шпильки мы обычно просверливаем отверстие диаметром 3⁄4 или 1 дюйм, чтобы провода не были зажаты или их было трудно протянуть», – говорит Грин. «Кроме того, не пережимайте и не пережимайте провода, особенно с кабелем категории 5, потому что вы можете легко сломать проводники.”

После тестирования защитите предварительную схему подключения до фазы обрезки.

Установление соединений

Чтобы установить 8-контактный модульный разъем RJ-45 для кабеля категории 5, сначала снимите с кабеля примерно 2 дюйма оболочки и отделите каждую пару проводов. Начиная с пары синий и синий / белый, раскрутите провода до куртки. Держите куртку и разъемы как можно ближе друг к другу. Подсоедините синий и синий / белый провода к соответствующим маркированным контактам на разъеме.Затем проделайте то же самое с оранжевой и оранжевой / белой парами; затем пары зеленый, зеленый / белый; а затем коричневые, коричневые / белые пары. Используйте инструмент для перфорации, чтобы вставить каждый провод в соответствующий контакт. Отрежьте лишние провода и защелкните крышки контактов.

Чтобы сконфигурировать вилку RJ-45 для кабеля категории 5, сначала снимите с линии 1 или 2 дюйма изоляции. Раскрутите пары проводов. Затем отрегулируйте и сгладьте пары так, чтобы порядок пар был в том же порядке, что и контакты (в соответствии с цветом).Удерживая провода пальцами, обрежьте пары до 1 1⁄2 дюйма. Наденьте обрезанные пары на штекер RJ-45. Вилка имеет ряд пластиковых каналов для проводов и медных контактных штырей, которые сжимаются для соединения проводов. Вставьте провода до упора, пока они не окажутся под медными контактами. Затем используйте обжимной инструмент для соединения.

Для коаксиального кабеля штекеры и гнезда F-типа обычно предпочтительны для жилых помещений. «Мы рекомендуем RG-6 с центральным проводником из сплошной меди, а не из алюминия или стали с медным покрытием», – говорит Блэк из CDA.«Таким образом, кабель можно будет использовать позже для питания удаленного устройства, такого как камера».

Сначала зачистите коаксиальный кабель с помощью приспособления для снятия изоляции, соответствующего размеру используемого кабеля. Оставьте 3⁄8 дюйма центрального проводника открытыми и оставьте 1⁄4 дюйма фольги. Отогните пластиковую втулку и фольгу и установите бочкообразный соединитель. Изоляция, окружающая центральный провод, должна входить в разъем заподлицо. В этот момент из разъема должна выступать 1⁄16 дюйма центрального проводника.Используйте зажимной инструмент, чтобы закрепить соединитель.

Итог

Все больше и больше современных домов подключаются к информационному веку. Домашние сетевые технологии не станут преходящей тенденцией; Преимущества структурированной проводки в будущем только возрастут. Подумайте об установке домашней сети и воспользуйтесь преимуществами домашней автоматизации, развлечений для всего дома и многих других удобств.

Однако имейте в виду, что пространство магазина ограничено, и это ни в коем случае не является исчерпывающим обзором структурированной проводки.Есть несколько других опций и деталей, таких как самоусиливающиеся регуляторы громкости, соединительные кабели для динамиков и балунные устройства для использования кабеля Cat 5 для звука – и это лишь некоторые из них. Это лишь краткий обзор основ домашней электропроводки. Для получения более подробной информации, в том числе полезных руководств и даже интерактивных компакт-дисков, свяжитесь с Ассоциацией разработчиков меди на сайте Copper.org

Боковое примечание 1

Давайте уточним

При прокладке коммуникационной проводки в новых жилых помещениях следуйте этим пяти простым принципам, чтобы обеспечить самые современные и гибкие услуги передачи голоса, данных и видео:

• Используйте медную проводку UTP категории 5 (или выше).

• Используйте коаксиальный кабель RG-6.

• Проведите провода в каждой комнате.

• Используйте схему подключения звездой.

• Используйте 8-контактные модульные гнезда.

Боковое примечание 2

Проволочные дорожки

Модернизация структурированной проводки? Попробуйте WireTracks

Ремонтные работы, при которых устанавливается новая проводка, могут потребовать значительного сноса существующих стен. К счастью, существуют продукты, которые помогут обеспечить структурированную разводку проводов в новых и существующих домах.Эти системы позволяют людям незаметно модернизировать проводку в любое время. При правильной настройке новые домовладельцы смогут провести проводку от центрального коммутационного шкафа практически к любому месту в доме. Это достигается за счет использования стандартных кабелепроводов и каналов проводки WireTracks. WireTracks – это съемные кабельные каналы, которые устанавливаются за плинтусом в плоскости с настенной панелью. Молдинг плинтуса прикрепляется к крышке канала, и они становятся единым целым, который можно снять и снова прикрепить в любое время.

Как электричество подается в ваш дом

Задумывались ли вы когда-нибудь о том, насколько удобно щелкнуть выключателем или нажать кнопку и получить мгновенные удобства?
Это кажется таким простым; вам становится немного холодно или жарко, вы толкаете термостат вверх или вниз; ваша семья проголодалась, вы берете еду из холодильника и разогреваете ее в микроволновой печи или готовите еду на плоской плите; напряженный рабочий день, вы прыгаете в горячую ванну с водой; Чтобы узнать, что происходит в мире, вы берете пульт и включаете телевизор.Но как электричество попадает в ваш дом? Это сложный процесс, состоящий из множества шагов, посмотрите видео «Путь электричества» или вы можете подробнее узнать о каждом шаге ниже.

Распределительная система Вернуться к началу

Подстанция

CAEC покупает энергию у нашего кооператива по производству и передаче PowerSouth, который генерирует или покупает электроэнергию и передает ее на большие расстояния по линиям электропередачи распределительным компаниям, таким как CAEC.Наши подстанции – это точка, в которой электросетевая инфраструктура становится распределительной. Распределительные подстанции понижают напряжение, поступающее от линий электропередачи, чтобы начать процесс подачи энергии в ваш дом. Много работы уходит на планирование новых подстанций или даже модернизацию подстанций. CAEC использует долгосрочное прогнозирование для планирования новых подстанций, что напрямую влияет на надежность. Когда вы подписываетесь на услугу, независимо от ваших намерений в отношении этого счетчика, мы должны учитывать ваши текущие и будущие потребности в электроэнергии в этих прогнозах.Размещение и строительство подстанции – непростой процесс; Фактически, от этапа планирования до реализации требуется от двух до трех лет, чтобы завершить только один проект стоимостью примерно 1,5 миллиона долларов.

Силовой трансформатор

Напряжение, поступающее на подстанцию, 115 000 или 46 000 вольт, слишком высокое, чтобы попасть непосредственно в ваши районы. Силовые трансформаторы используются для понижения напряжения до приемлемого уровня, чтобы подать его в ваши окрестности.

Распределительный трансформатор

Мы еще не готовы подключить ваш дом к электросети; напряжение, поступающее от силового трансформатора, 25 000 или 13 200 вольт, все еще слишком велико, чтобы подавать его прямо в ваш дом.Оттуда мощность распределяется по милям (в зависимости от того, как далеко ваш дом находится от подстанции) линий электропередачи, чтобы достичь распределительного трансформатора, который снова понижает мощность до уровня напряжения, необходимого для вашего дома, который составляет 120/240 вольт. . За последние пять лет стоимость трансформаторов выросла на 50 процентов, отчасти из-за роста материальных затрат, а также из-за федеральных нормативных требований, требующих повышения эффективности.

Сервисная служба и счетчик

От распределительного трансформатора к вашему дому подключается служебный провод, который называется служебным отводом.Если у вас накладные расходы, CAEC подключает служебный провод к вашей погодной головке, которая является точкой соединения между объектами CAEC и домовладельцем. Если ваш служебный провод находится под землей, CAEC подключает служебный провод к вашей подземной измерительной коробке. Стяжка, сделанная на стороне источника счетчика, является точкой соединения между CAEC и элементом. Коробка счетчика в обоих случаях позволяет CAEC измерять количество потребляемой энергии.

Электроэнергия для вашего дома

От коробки счетчика провод обычно подключается к домашней коробке выключателя, которая функционирует как механизм безопасности для вашего дома.На этом этапе в дело вступает ваша домашняя проводка, которая позволяет отправлять энергию в розетки и выключатели одним нажатием кнопки или щелчком переключателя.

Это касается только нескольких основных единиц оборудования, которые мы используем, чтобы поддерживать вашу мощность включенной более 99,9% времени. Некоторое другое жизненно важное оборудование, которое мы используем, включает выключатели верхнего и нижнего уровня, регуляторы напряжения и молниеотводы. Этот процесс также не распространяется на техническое обслуживание, которое мы должны выполнить, и персонал, необходимый для обеспечения того, чтобы созданная нами инфраструктура оставалась в отличном состоянии.Это включает в себя нашу программу управления растительностью, проверки линий и подстанций и другие важные программы.

Система трансмиссии Вернуться к началу

Как мы узнали выше, детально изучив систему распределения, для того, чтобы система передачи стала возможной, требуется совместная работа многих частей. Именно эта сеть, принадлежащая и обслуживаемая поставщиком электроэнергии и передачи CAEC, PowerSouth, а также линии электропередачи, принадлежащие Southern Company, делают возможной доставку электроэнергии нашим членам.А начинается все на заводе генерации:

Поколение

Производство электроэнергии начинается на электростанции, где источники топлива, такие как уголь, природный газ или гидроэнергетика, используются для преобразования воды в пар в процессе нагрева. Например, на большинстве угольных электростанций куски угля измельчаются в мелкий порошок и загружаются в установку для сжигания, где они сжигаются. Тепло от горящего угля используется для производства пара, который разводится по всей установке.

Турбины / генератор

Поскольку пар представляет собой воду под высоким давлением, он направляется в турбину, где давление заставляет лопасти турбины вращаться с высокой скоростью. Вал соединен между турбиной и генератором. Внутри генератора находится магнитное поле, которое производит напряжение или электричество примерно 15 000 вольт (В). Для удовлетворения потребностей в электроэнергии членов CAEC и потребителей других распределительных кооперативов PowerSouth требуется около 10-12 лет и от 700 до 3 миллиардов долларов, чтобы построить только одну электростанцию.

Передающая подстанция

Мощность высокого напряжения, вырабатываемая генератором, поступает на передающую подстанцию электростанции. Внутри подстанции большие трансформаторы преобразуют напряжение генератора до чрезвычайно высокого напряжения (диапазон 115 000–500 000 В), чтобы он более эффективно передавался по линиям электропередачи на подстанции электропередачи и понижающие подстанции электропередачи.

Линии передачи и полюса

После повышения до соответствующего напряжения мощность затем передается в систему передачи, которая состоит из линий и полюсов, полностью или совместно принадлежащих PowerSouth.PowerSouth обслуживает более 2200 миль линий электропередачи и более 300 подстанций в Алабаме и Флориде. Планирование и установка нового передающего оборудования может быть долгим и утомительным процессом. Это часто связано с рядом сложных и критических экологических, экономических, социальных и технических вопросов, касающихся окружающей среды, надежности, которые необходимо изучить до принятия решений и выдачи необходимых разрешений (например, воздействия на окружающую среду, права проезда). Изучение и исследование каждой из этих ключевых областей, а также действия по планированию и прогнозированию потребности и размещения передающего оборудования могут занимать 10-20 лет, а на фактическое выполнение может потребоваться еще два-пять лет.

Коммутационная станция

Когда мощность достигает точки подачи, она проходит процесс понижения (или снижения напряжения) на коммутационных станциях. Здесь напряжение 115 000–500 000 В понижается до примерно 115 000–46 000 В перед отправкой в первый компонент распределительной системы – подстанцию - и, в конечном итоге, в ваш дом.

Планирование такой большой системы может занять годы или десятилетия и может стоить миллионы долларов. Например, одна миля линии 115 000 В в сети электропередачи может стоить приблизительно 400 000 долларов – от планирования и разработки до реализации.Когда вы думаете о времени и усилиях, которые требуются, а также об инвестициях, чтобы построить и поддерживать тысячи миль линий для подачи электроэнергии в наши дома, ценность электричества становится гораздо более очевидной.

Производство электроэнергии: уголь Вернуться к началу

Вы знаете, сколько угля используется в вашем доме каждый день? Ежегодно средняя семья из четырех человек использует 3375 фунтов угля для водонагревателя; 560 фунтов – плита / плита; 256 фунтов – телевизор; и 37 фунтов – пылесос. Почти половина электроэнергии, используемой в Соединенных Штатах, вырабатывается из угля, а с учетом огромных ресурсов США.У С. этот вид топлива – известно, что запаса его хватит почти на 300 лет – даже используется с той же скоростью, что и сегодня.

Затраты, связанные с использованием угля, включают добычу, транспортировку, производство электроэнергии и контроль выбросов, однако электроэнергия, работающая на угле, остается одним из самых дешевых источников энергии для потребителей. Так как уголь питает ваш дом? Начнем с шахт.

Горный уголь

Есть два основных способа добычи угля: открытая и подземная.Шахтеры добывают уголь из залежей на уровне земли или вблизи нее, используя метод открытой добычи. Наземные бригады удаляют землю, покрывающую уголь, и постепенно извлекают это ископаемое топливо. Затем по закону горняки должны вернуть землю в ее первоначальное или улучшенное состояние, известное как рекультивация. В районах, где залежи угля находятся глубоко под землей, горняки роют туннели в земле и используют один из трех методов: обычную, непрерывную или длинную разработку.

При обычном методе горняк использует длинную электрическую цепную пилу, чтобы разрезать полосу под угольными месторождениями, и это место подвергается взрыву.После того, как взрыв разрыхляет уголь, шахтеры используют погрузочную машину и конвейерную ленту для переноса угля на поверхность земли для дальнейшей обработки. Напротив, при непрерывной разработке и разработке длинных забоев не используются буровые или взрывные работы. С помощью этих процессов уголь соответственно дробится или режется, а затем отправляется на обогатительную фабрику. На обогатительной фабрике рабочие работают с оборудованием для удаления камней и мусора перед промывкой, сортировкой и смешиванием угля перед отправкой.

Шахтеры обладают высокой квалификацией и хорошо обучены использованию сложного современного оборудования.В среднем угольщики работают 40 часов в неделю в холодных, шумных, сырых и темных условиях, а их средняя почасовая оплата составляет 21,57 доллара. В угледобывающей отрасли занято более 300 000 человек.

Транспортировка угля

Уголь в основном транспортируется в США по железной дороге и баржами. Альтернативные способы доставки включают грузовик, конвейер и судно. На железнодорожный транспорт приходится 70 процентов поставок угля на электростанции, что может привести к злоупотреблению рыночной властью (т.е. рост тарифов, низкое качество и ненадежный сервис), вызванные отсутствием конкуренции. С 2004 года ряд кооперативов по производству и передаче электроэнергии сообщили, что их железнодорожные перевозчики требуют 100-процентного повышения ставок по истечении срока их существующих контрактов.

Электростанция Чарльза Р. Лоумена

PowerSouth (наш поставщик электроэнергии), расположенная недалеко от Лероя, штат Алабама, принимает уголь размером с мяч для гольфа на баржах на реке Томбигби и по железной дороге. По мере того, как уголь выгружается на конвейер, уголь перемещается в большую складскую штабель, достаточно большую, чтобы обеспечить двухмесячный спрос.

Завод Lowman может хранить до 250 000 тонн угля. Учитывая высокий спрос, установка может сжигать до 5000 тонн в день, когда потребители потребляют много электроэнергии. Следующим шагом в этом процессе является преобразование угля в электричество.

Преобразование угля в электроэнергию

Производство электроэнергии на угле – это процесс производства электроэнергии из энергии (углерода), хранящейся в угле. Процесс преобразования угля в электричество состоит из нескольких этапов:

1.Машина, называемая пульверизатором (показанная ниже), измельчает уголь в мелкий порошок.

2. Угольный порошок смешивается с горячим воздухом, что помогает ему гореть более эффективно. Вентиляторы первичного воздуха продувают смесь по угольным трубам в топку.

3. Горящий уголь нагревает воду в котле, образуя пар.

4. Пар из котла вращает лопасти турбины, преобразуя тепловую энергию горящего угля в механическую энергию, которая вращает турбину.

5.Вращающаяся турбина используется для питания генератора, машины, которая превращает механическую энергию в электрическую. Это происходит, когда магниты вращаются внутри медной катушки в генераторе.

6. Конденсатор охлаждает пар после его выхода из турбины. Когда пар конденсируется, он снова превращается в воду.

7. Вода перекачивается обратно в бойлер, и цикл начинается снова.

Произведенная электроэнергия затем начинает свой путь к вашему дому через систему передачи, как описано выше.Хотя основной процесс преобразования угля в электричество не изменился за 60 лет, достижения в технологии удаления выбросов привели к созданию более чистого угля.

Технология «Чистый уголь»

Чистые угольные технологии делятся на четыре основные категории: промывка угля, контроль загрязнения существующих электростанций, эффективные технологии сжигания и экспериментальный улавливание и хранение углерода. Исследования и разработки за последние два десятилетия привели к созданию более 20 новых, более дешевых и экологически чистых угольных технологий.Фактически, PowerSouth инвестировала около 400 миллионов долларов в модернизацию оборудования на заводе Lowman для снижения выбросов диоксида серы, оксида азота и ртути. Три угольных энергоблока Лоумена могут производить 556 мегаватт (этого достаточно для питания 300 000 домов и предприятий) за счет сжигания примерно 1,5 миллиона тонн угля в год. Благодаря интеграции усовершенствованных скрубберов выбросы диоксида серы были сокращены примерно на 92,5 процента (всего 200 000 тонн), а выбросы оксида азота сократились примерно на 80 процентов (18 000 тонн), при этом был достигнут побочный эффект снижения содержания ртути при использовании в сочетании со скрубберами. .

Хотя другие страны не контролируют свои выбросы от угля, более чистые угольные технологии помогают снизить выбросы загрязняющих веществ здесь, в США.

Производство электроэнергии: природный газ Вернуться к началу

Когда вы думаете об электричестве, вы можете не думать о природном газе, но этот ресурс играет жизненно важную роль в производстве вашей энергии. Природный газ – это топливо, которое требует минимальной обработки, чтобы его можно было использовать в промышленных целях. Он имеет высокую теплотворную способность или содержание Btu и содержит мало примесей по сравнению с некоторыми другими ископаемыми видами топлива.В электроэнергетике природный газ исторически использовался для электростанций промежуточного и пикового режима или станций, которые включались в «пиковое» время использования, например, холодным зимним утром или жарким летним днем, когда большая часть населения потребляет больше электроэнергии. . В последние годы природный газ все больше и больше используется для выработки электроэнергии при базовой нагрузке.

От разведки и открытия до производства электроэнергии, прежде чем природный газ можно будет преобразовать в электричество, необходимо пройти несколько этапов – от определения местоположения ресурса до его полного использования, вы поймете роль природного газа в обеспечении электроэнергией вашего дома.

Разведка

Природный газ находится под землей в месторождениях. Чтобы сделать обоснованные предположения о местонахождении этих месторождений, нужны геологи и геофизики, а также использование технологий. Этот процесс может занять от двух до 10 лет. Геологи обычно начинают с геологических изысканий на поверхности земли, ища характеристики, указывающие на залежи природного газа.

После определения вероятных областей геологи используют такое оборудование, как сейсмографы (аналогичные тем, которые используются для регистрации колебаний землетрясений), магнитометры (для регистрации магнитных свойств) и гравиметры (для измерения гравитационных полей), чтобы исследовать состав земли внизу и определять если окружающая среда благоприятна для залежей природного газа.Если эти тесты положительны, затем выкапываются разведочные скважины, что позволяет геологам воочию увидеть характеристики подземных вод и подтвердить наличие отложений.

Извлечение

После подтверждения высокой вероятности залежей газа в этом районе бурильщики начинают трехнедельный 24-часовой процесс раскопок (в некоторых случаях на глубине более 20 000 футов ниже поверхности земли) этих участков – где все еще нет 100-процентной уверенности в том, что месторождения природного газа существуют.

Бурильщики используют два метода: ударное бурение, которое заключается в поднятии и опускании тяжелого металлического долота в землю с образованием ямы; или роторное бурение, при котором для копания используется острое вращающееся долото (очень похожее на ручную дрель). Роторный метод – это, по большей части, наиболее распространенная форма бурения на сегодняшний день. Если находится природный газ, строится скважина; если природный газ не обнаружен, участок или «сухая скважина» очищается, и процесс поиска природного газа начинается снова.Например, с 1995 по 2005 год 60 процентов скважин, пробуренных на природный газ, считались сухими.

При обнаружении отложений открывается канал на поверхность, и, поскольку природный газ легче воздуха, сжатый газ поднимается на поверхность практически без помех. В некоторых случаях электрический заряд посылается в колодец, разрушая скалу вокруг него. После того, как заряды установлены, жидкость для гидроразрыва под высоким давлением, состоящая на 99,51% из воды и песка, направляется в скважину, которая дополнительно разрушает породы, выделяя природный газ.Поскольку газ легче раствора, он поднимается к верху скважины для улавливания. После извлечения из скважины газ проходит по сети трубопроводов для обработки и обработки.

Обработка

Природный газ, используемый в домах, сильно отличается от необработанного природного газа, который поступает из земли. Газ направляется на перерабатывающие предприятия, где извлекаются избыточная вода, жидкости, сера, диоксид углерода и углеводороды, в результате чего получается чистый природный газ.

Прибытие на электростанцию

Обработанный газ поступает на электростанцию по магистральному газопроводу. Эта труба соединяется с газовым двором электростанции, где фильтры дополнительно удаляют примеси, а вся избыточная влага (например, вода или жидкие углеводороды) собирается и удаляется. Газовые станции также кондиционируют газ для оборудования, используемого в производстве электроэнергии, путем регулирования давления в соответствии с проектными требованиями турбины внутреннего сгорания (см. Параграф ниже). Природный газ должен оставаться в «газообразном состоянии», а не конденсироваться в капли жидкости.Если природный газ конденсируется в виде углеводородов в более концентрированной форме, это может вызвать повреждение внутреннего оборудования. Один из методов, используемых для поддержания требуемого газообразного состояния, – это газовые нагреватели, которые помогают поддерживать температуру природного газа выше точки росы.

Турбины внутреннего сгорания / Генератор

Достигнув необходимого давления и температуры, газ попадает в турбину внутреннего сгорания, которая очень похожа на реактивный двигатель. В сочетании со сжатым воздухом, генерируемым в передней части двигателя (также известной как камера сгорания), сжигание природного газа заставляет лопасти турбины вращаться.Турбина соединена с генератором через вал. Этот вал заставляет генератор вращаться и преобразует механическую энергию в электрическую, используя магниты и медную проволоку для создания электрического заряда. Затем эта мощность передается на повышающий трансформатор и распределительную станцию электростанции перед подачей в систему передачи.

Комбинированная система природного газа

После того, как турбина сжигает природный газ, можно производить больше энергии за счет использования системы комбинированного цикла.Эта система забирает тепло выхлопных газов турбины (от 900 до 1150 ° F) и отправляет его в парогенератор-утилизатор (HRSG).
HRSG забирает отработанные горячие газы и использует их для преобразования воды в пар. Затем этот пар направляется в паровую турбину, которая, как и турбина внутреннего сгорания, подключена к генератору для выработки электроэнергии. Пар направляется в конденсатор, который охлаждает пар, превращая его обратно в воду, где он повторно используется в HRSG, и процесс вода / пар повторяется.

Производство электроэнергии: гидроэнергетика Вернуться к началу

В раннем возрасте нас учили, что вода и электричество несовместимы. Как бы то ни было, знаете ли вы, что вода используется для выработки электроэнергии? Звучит странно, но одним из старейших источников, используемых для производства энергии, который существует уже сотни лет, является гидроэнергетика – вода используется для питания машин или производства электроэнергии.

Соединенные Штаты являются четвертым по величине производителем гидроэлектроэнергии в мире после Китая, Канады и Бразилии.Гидроэнергетика – крупнейший возобновляемый источник энергии для производства электроэнергии в Соединенных Штатах. В 2013 году на гидроэнергетику приходилось примерно шесть процентов от общего объема производства электроэнергии в США и 52 процента от всех возобновляемых источников энергии. Общая мощность гидроэлектроэнергии в США составляет около 100000 мегаватт (МВт), обеспечивая электроэнергией более 28 миллионов американских домов. Кроме того, в США гидроэнергия производится в среднем по 7 центов за киловатт-час (кВтч) по сравнению с другими средними показателями возобновляемой энергии, такими как ветер – 18 центов за кВтч, солнечная энергия – 13 центов за кВтч и биомасса – 10 центов за кВтч. .

Гидроэнергетика стала широко использоваться в начале 1880-х годов, когда была разработана технология передачи электроэнергии на большие расстояния.

Плотина – Большинство гидроэлектростанций опираются на плотину, которая задерживает воду, создавая большой резервуар.
Впускное отверстие – Затворы на плотине открываются, и сила тяжести тянет воду через напорный трубопровод, трубопровод, который ведет к турбине. Вода создает давление, когда течет по этой трубе.
Турбина – Вода ударяется и вращает большие лопасти турбины, которая прикреплена к генератору над ней посредством вала.Современные гидротурбины могут преобразовывать до 90 процентов доступной энергии в электричество.
Генераторы – Когда лопасти турбины вращаются, то же самое происходит с рядом электромагнитов на вращающейся части генератора. Гигантские магниты вращаются мимо медных катушек, создавая электричество. После того, как генераторы вырабатывают электричество, оно передается на электрическую подстанцию, а затем передается в ваш дом.
Отток – Отработанная вода сбрасывается из турбины и иногда проходит по трубопроводам (отводам) и снова попадает в реку вниз по течению.

Вода в резервуаре считается запасенной энергией. Уровень резервуара над турбиной называется «напором» и определяет величину давления и объема, доступного для выработки электроэнергии. Чем больше напор, тем больше доступной энергии для производства электроэнергии. Когда ворота открыты, вода, протекающая через затвор, становится кинетической энергией, потому что находится в движении. Вращающаяся турбина, в свою очередь, приводит в движение генератор.

Энергетика: атомная промышленность Вернуться к началу

Пока Америка ищет решения в области экологически чистой энергии, существует одна форма эффективного производства чистой энергии, которую наша страна не исследовала последние 57 лет – ядерная.По сравнению с другими странами, использующими ядерную энергию с большей готовностью, в США в настоящее время имеется только 62 действующих в коммерческих целях атомных электростанций со 100 ядерными реакторами в 31 государстве. На каждой атомной электростанции обычно работает от 400 до 700 человек.

Несмотря на то, что ядерная энергия эффективна, требуется много шагов, чтобы превратить ее в пригодную для использования форму энергии для вашего дома. Ниже мы рассмотрим, что нужно для использования топлива, такого как уран, и его преобразования в энергию для вашего дома.

Горное дело

Производство атомной энергии начинается в шахтах, где горняки ищут урановую руду, которая служит топливом для производства ядерной энергии.Для получения этого химического элемента уранодобывающие компании используют несколько методов: открытая (открытый), подземная добыча и добыча методом подземного выщелачивания. Подземная добыча урана требует тех же основных шагов, что и для любого другого типа добычи, например угля.

Фрезерование

После того, как урановая руда удалена из грунта d, она должна быть обработана «измельчением», которое включает в себя последовательность этапов физической и химической обработки. Конечный продукт помола образует желтый кек (названный из-за его порошкообразной текстуры и желтоватого цвета).

Преобразование и обогащение

Бочки с желтым кеком должны пройти еще один процесс, чтобы превратиться в топливо, которое можно использовать на электростанциях. Природный уран состоит из двух типов: U-235 и U-238. Только U-235 может использоваться для производства энергии, но он составляет менее 1 процента природного урана. Таким образом, для использования урана в качестве топлива на атомной электростанции диапазон U-235 должен быть доведен до газообразного состояния или «обогащен».

Чтобы понять, как работает обогащение, представьте молекулы газа в виде частиц песка, взвешенных в воздухе. Все молекулы одна за другой проходят через тысячи фильтров или сит. Поскольку более легкие частицы U-235 движутся быстрее, чем более тяжелые частицы U-238, большее их количество проникает через каждое сито. По мере прохождения большего количества сит концентрация U-235 увеличивается. Процесс продолжается до тех пор, пока концентрация U-235 не будет повышена или обогащена до 3-5 процентов.

Производство топлива

Однако, прежде чем его можно будет превратить в ядерное топливо, обогащенный фторид урана в газообразном состоянии превращается в диоксид урана – твердое вещество.Затем его прессуют в керамические шарики размером с кончик мизинца человека. Топливные таблетки вставляются и складываются встык в тонкие термостойкие металлические трубки или топливные стержни, размер которых может варьироваться от 12 до 17 футов в высоту. Топливные стержни объединяются в пучки твэлов, и в среднем в каждую активную зону реактора загружается 157 пучков твэлов (каждый весом примерно 1450 фунтов). По мере того, как U-235 истощается, процесс деления или расщепления атомов замедляется, что требует замены топливных пучков каждые 18-24 месяца.

Энергетика

Когда пучки твэлов помещаются в реактор, происходит процесс расщепления атомов урана, когда они бомбардируются свободными нейтронами – также известный как деление, – который создает энергию, которая выделяется в виде тепла. Однако управляющие стержни, изготовленные из химического элемента бора, помещаются в пучки твэлов, чтобы замедлить или полностью остановить деление атомов урана, давая электростанции возможность точно контролировать количество выделяемого тепла.

Тепло, выделяемое при делении, направляется в реактор с водой под давлением (PWR), где он нагревает воду до 500 ° F, но не дает ей закипеть, как в скороварке. Затем парогенераторы забирают речную воду и направляют ее в трубы, содержащие воду, нагретую PWR, для преобразования речной воды в пар. Затем пар направляется в турбины, чтобы начать процесс производства электроэнергии. Затем пар выпускается через градирни.

Ликвидация

В год типичная атомная электростанция производит 20 метрических тонн отработанного ядерного топлива.Атомная промышленность производит в общей сложности около 2000 метрических тонн отработанного топлива в год. За последние четыре десятилетия вся отрасль произвела около 60 000 метрических тонн отработанного ядерного топлива. Если бы использованные тепловыделяющие сборки были сложены встык и бок о бок, это покрыло бы футбольное поле глубиной около семи ярдов. Большинство американских атомных электростанций хранят отходы либо в сухом хранилище, либо в бассейне для отработавшего топлива. Поскольку вода является естественным радиационным барьером, отработавшее топливо загружают в герметичные стальные или железобетонные контейнеры, известные как контейнеры, а затем осторожно доставляют в облицованный сталью бетонный бассейн с водой для хранения.

Сухое хранение на месте осуществляется аналогичным образом: отработанное топливо помещается в бетонные и стальные контейнеры, которые устанавливаются на специальной площадке. Каждая бочка может весить 300 000 фунтов и достаточно прочна, чтобы выдержать удар быстро движущегося грузовика или даже поезда без каких-либо повреждений.

Другие страны, такие как Япония, Россия и страны Европы, перерабатывают отработавшее ядерное топливо путем отделения урана и плутония от отходов топливных стержней, а затем повторно обогащают восстановленный уран для повторного использования в качестве топлива.

Безопасность прежде всего

АЭС США хорошо спроектированы, обслуживаются обученным персоналом, защищены от нападения и подготовлены в случае возникновения чрезвычайной ситуации. В дополнение к резервным системам, которые контролируют и регулируют то, что происходит внутри реактора, атомные электростанции США также используют ряд физических барьеров для предотвращения утечки радиоактивного материала. Все, от топливных таблеток до топливных стержней, заключено в материалы, ограничивающие радиационное воздействие. Все эти предметы содержатся в массивной железобетонной конструкции, называемой защитной оболочкой, со стенами толщиной четыре фута.Отсутствие защитной конструкции – вот что привело к выходу из строя Чернобыльской АЭС в России, чего не может произойти в Соединенных Штатах, поскольку все станции должны иметь защитные конструкции и другие средства безопасности.

Для выработки электроэнергии, произведенной с помощью ядерной энергии, требуется много шагов. Однако ядерная энергетика позволяет нам иметь чистый альтернативный источник энергии. Если принять во внимание процесс планирования, который включает в себя метеорологические, сейсмические исследования и исследования населения, то на строительство атомной станции, от планирования до эксплуатации, может уйти до 10-15 лет.Но при этом эффективный источник энергии может доставить электроэнергию в ваш дом.

Производство электроэнергии: возобновляемые источники энергии Вернуться к началу

Благодаря современным технологиям каждый день используются новые источники энергии. Возобновляемая энергия также называется «чистой» или «зеленой» энергией, потому что она практически не имеет выбросов и может быть восполнена за короткий период времени. Чаще всего используются четыре возобновляемых источника: ветер, солнечная фотоэлектрическая энергия, геотермальная энергия и биомасса. Гидроэнергетика также является возобновляемым ресурсом, о чем говорилось выше.

Развитие возобновляемых источников энергии для коммерческого использования в зоне обслуживания CAEC, в том числе ветровой, солнечной, геотермальной энергии и биомассы, считается экономически нецелесообразным по сравнению с более традиционными вариантами. Тем не менее, давайте посмотрим на процесс генерации этих природных топливных ресурсов.

Ветер

Ветряные машины (также называемые ветряными турбинами) используют лопасти для сбора кинетической энергии ветра. Когда дует ветер, он обтекает лопасти, создавая подъемную силу, как крылья самолета, заставляя их вращаться.Лопасти соединены с приводным валом, который вращает электрогенератор.

Стоимость коммерческих ветряных турбин варьируется от 1 до 2 миллионов долларов за мегаватт (МВт) установленной мощности. На разработку проектов может уйти более семи лет, из которых 2,5 года находятся на стадии планирования. Одна турбина мощностью 1 МВт, работающая с производительностью 45 процентов, будет вырабатывать около 3,9 миллиона киловатт (кВт) электроэнергии в год, удовлетворяя потребности примерно 500 домашних хозяйств в год. Однако средний оборот ветряной турбины составляет примерно 25 процентов.В США в ветроэнергетике занято около 85 000 человек.

Основная проблема использования ветра в качестве источника энергии заключается в том, что ветер непостоянен и не всегда дует, когда требуется электричество. Энергия ветра не может быть сохранена, и не все ветры можно использовать для удовлетворения потребностей в электроэнергии по времени. Жизнеспособность ветряного проекта в нашем районе еще больше затрудняется из-за более высоких затрат на строительство морских установок и риска разрушения ветряной электростанции из-за ураганных ветров, которые иногда встречаются на наших южных побережьях.

Многие потенциальные ветряные электростанции, на которых ветровая энергия может производиться в больших масштабах, должны располагаться в местах, удаленных от населенных пунктов, где необходима энергия. Это ставит ветроэнергетику в невыгодное положение с точки зрения затрат на новые подстанции и линии электропередачи.

Солнечная

Солнечная энергия преобразуется в электричество с помощью фотоэлектрических (PV) устройств или «солнечных батарей». Солнечная энергия (тепло) кипятит воду; пар приводит в движение турбину; турбина вращает обычный генератор, который затем вырабатывает электроэнергию.Строительство солнечной электростанции мощностью 10 гигаватт (ГВт) обойдется примерно в 100 миллиардов долларов, а для электростанции мощностью 500 мегаватт (МВт), которая может обеспечить электроэнергией 100000 домашних хозяйств, потребуется 4000 акров, тогда как для электростанции, работающей на природном газе мощностью 500 МВт, потребуется 40 акров и угольная фабрика 300 соток. В нашем районе солнечная энергия будет обеспечивать около 15 процентов необходимой энергии за 24 часа, а в оставшееся время потребуется еще один источник топлива.

Геотермальная энергия

Электростанции производят геотермальную энергию, используя сухой пар земли или горячую воду, получаемую при рытье колодцев.Либо сухой пар, либо горячая вода выводится на поверхность по трубам и перерабатывается в электроэнергию на электростанции. Поскольку геотермальные электростанции используют меньшие участки земли, стоимость земли обычно ниже, чем у других электростанций.

Geothermal – это ресурс базовой нагрузки, доступный 24 часа в сутки, каждый день в году. Он не зависит от погодных условий и не требует затрат на топливо. Однако бурение геотермальных резервуаров и их поиск может быть дорогостоящей задачей. Первоначальная стоимость месторождения и электростанции составляет около 2500 долларов за установленный кВт в США.S., и даже от 3000 до 5000 долларов за небольшую электростанцию мощностью менее 1 МВт. Бурение каждой наблюдательной скважины может сильно различаться в зависимости от геологических и других условий. Геотермальная энергия очень специфична для конкретной местности, и наряду с теплом, исходящим от земли, в процессе также могут рассеиваться токсичные химические вещества.

Соединенные Штаты вырабатывают в среднем 15 миллиардов киловатт-часов (кВт-ч) геотермальной энергии в год, а электростанции сосредоточены в основном в западной части страны.

Биомасса

Энергия биомассы включает свалочный метан, древесные отходы, побочные продукты сельского хозяйства и этанол. Сегодня большая часть электроэнергии из биомассы вырабатывается с использованием парового цикла. В этом процессе биомасса сжигается в котле для получения пара. Затем пар вращает турбину, которая подключена к генератору, вырабатывающему электричество.

Из этих ресурсов свалочный метановый газ имеет наибольший потенциал для производства электроэнергии из возобновляемых источников на юго-востоке страны.Для высвобождения метана из разлагающихся отходов собирают газ с помощью ряда скважин, стратегически расположенных по всей территории полигона. Скважины соединены рядом труб, ведущих к трубам большего размера, по которым газ доставляется на завод, вырабатывающий электричество из возобновляемых видов топлива. Вся система трубопроводов находится под вакуумом, создаваемым воздуходувками на объекте, в результате чего свалочный газ выходит из скважин. Как только нагнетатели подают газ на завод, двигатели внутреннего сгорания используют газ в качестве топлива и вращают генераторы для производства электроэнергии.

Преобразование свалочного газа (LFG) в электричество снижает выбросы метана, парникового газа в 23 раза более сильного, чем углекислый газ. По состоянию на июль этого года в США действовало около 636 энергетических проектов по производству свалочного газа (80 из которых связаны с электрическими кооперативами), в результате чего в 2013 году было произведено почти 16 миллиардов киловатт-часов электроэнергии. В Алабаме существует пять действующих проектов: Болдуин, Джексон, Монтгомери, Морган и Сент-Клер.

CAEC в настоящее время предлагает своим членам возможность использовать эту возобновляемую альтернативу с программой Green Power Choice, партнерством между PowerSouth (наш кооператив по производству и передаче электроэнергии) и Waste Management.В рамках этого проекта электричество вырабатывается из метана, производимого на региональной полигоне Спрингхилл в Кэмпбеллтоне, штат Флорида. Покупка двух блоков зеленой энергии в месяц в течение года приравнивается к переработке 480 фунтов алюминия (15 322 банки) или переработке 1766 фунтов алюминия. газета. Блоки состоят из 100 киловатт-часов (кВтч) электроэнергии и могут быть включены в счет за электроэнергию по цене 2 доллара за блок.

Новое энергетическое будущее будет опираться на несколько источников энергии. И хотя возобновляемые источники энергии будут играть ключевую роль в нашем энергетическом будущем, они не могут удовлетворить растущий спрос на электроэнергию в одиночку.Безопасное и надежное энергетическое будущее должно включать сочетание передовых экологически чистых источников угля, ядерной энергии, природного газа и возобновляемых источников энергии.

Прокладка инженерных коммуникаций в деревянном доме. Проектирование коммуникаций в частном доме

Монтаж инженерных коммуникаций в доме – важный и ответственный этап в отделке дома. Он разделен на несколько этапов:

Электрификация;
Водоснабжение и водоотведение;
Отопление;
Видеонаблюдение и охранная сигнализация.

Теперь о каждом из этапов в частности.

ПРОВОДИМ ЭЛЕКТРИЧЕСТВО

Чтобы провести электричество в дом, нужно знать выделенную мощность. Для чего это? Это необходимо для того, чтобы правильно распределить нагрузку электроэнергии по всем потребителям по всему дому, будь то обычные розетки и лампочки или бойлеры, различные насосы и т. Д.

Иными словами требуется составить однолинейную схему, на которой будут расписаны все потребители в доме.А в дальнейшем сделать электротехнический проект, где будут отображаться схемы и планы этажей, пояснительная записка с указанием используемых материалов и т. Д.

Распределение электроэнергии в деревянном доме может быть выполнено разными способами:

открытая разводка кабелем Retro или в кабельных каналах ПВХ;
Скрытая проводка в металлической трубе.

Выбор метода зависит от предпочтений клиента.

ВОДОПРОВОД В НОВОМ ДОМЕ

Для входа в холодное водоснабжение (холодное водоснабжение) потребуется либо колодец, либо колодец, либо центральный водопровод.Выбор варианта для каждого клиента индивидуален. Система водоснабжения включает в себя холодное водоснабжение (холодное водоснабжение) и горячее водоснабжение (горячее водоснабжение).

Для подачи холодной воды в дом необходим источник воды (колодец, колодец, центральный водопровод). А чтобы «преобразовать» холодное водоснабжение в горячее, потребуется установить бойлер, выбор которого также индивидуален.

Если участок газифицирован, можно поставить газовый котел. Если такой возможности нет, можно поставить пеллетный или электрокотел.

Как правило, при устройстве дома инженерными системами все системы взаимосвязаны.

Например, чтобы насос закачивал воду в дом, его нужно подключить к электричеству. Непосредственно саму разводку водопровода в доме можно выполнить разными трубами (металлопластиковые, полипропиленовые, железные). Если в вашем доме планируется дренажная система септика, то септик требует электроснабжения.

А теперь подробнее рассмотрим дренажную систему.Как известно, если в доме есть водопровод, то и дренажа не избежать. Но тут сразу возникает вопрос, а куда можно отвести воду?

Как уже было сказано выше, можно использовать индивидуальный септик (БАК, АСТРА, ТОПАЗ и др.). Выбор снова остается за клиентом. Можно воспользоваться проверенным методом и закопать в землю несколько колец для принудительной откачки с помощью канализационной машины.

В доме все намного проще. Для устройства водоотведения используются обычные пластиковые трубы… Необходимо размещать санузлы на одном уровне, т.е. друг под другом. После этого при разводе этих труб их нужно соединить в единое целое с помощью тройника и отправить в септик или дренажный колодец. Труба идет в септик с небольшим уклоном, чтобы стоки стекали самотеком, желательно прокладывать ниже точки промерзания почвы, в среднем она составляет 1,5 – 1,8 метра.

Система отопления

Система отопления тоже имеет прямое отношение к электрификации, так как в любом котле есть датчики и различные элементы, которым необходимо электричество.Как уже было сказано выше, в разделе выбор котла покупателям. Все зависит от того, как вы планируете отапливать дом.

Мастера компании «МариСруб» предложат разные варианты и помогут определиться с выбором. Мы не только построим деревянный дом, но и сделаем необходимую отделку и проведем инженерные системы.

Система отопления может быть «водяная» с использованием обычных радиаторов (батарей). Есть два варианта:

Однотрубная система предполагает, что одна и та же труба перемещает теплоноситель от котла к радиаторам, расположенным в жилом помещении;

Двухтрубная система равномерно распределяет тепло.Подводящий (прямой) патрубок подает горячий теплоноситель к радиаторам, второй, по сути, обратный.

Также компания «МариСруб» может предложить Вам систему электрического обогрева, т.н. IR (инфракрасное обогревание). Эта система представляет собой углеродную пленку, которая укладывается под финишное покрытие дома под паркетную доску, керамическую плитку и любое другое покрытие.

Преимущество последней системы в том, что за небольшие деньги вы получаете приличное отопление, которое благотворно сказывается на жизни людей, животных и растений, а также на самом бревне.При таком нагреве в процессе работы не сжигается кислород, поэтому полено не порвется. Таким образом, вы изначально обезопасите себя от дальнейших расходов, связанных с покупкой увлажнителей воздуха.

ДОМАШНЯЯ БЕЗОПАСНОСТЬ

Если есть необходимость в видеонаблюдении по периметру участка или внутри самого дома, специалисты компании готовы вам в этом помочь. Оборудовав дом видеонаблюдением, вы сможете контролировать происходящее с монитора компьютера, планшета и даже мобильного телефона в режиме онлайн.Предлагаем использовать антивандальные камеры, которые не так-то просто подобрать и испортить.

Камеры

, конечно, сами по себе не обеспечат безопасности. Но системе безопасности вместе с камерами уже может потребоваться время, чтобы проникнуть в дом. Охранная система может подать сигнал на пост охраны или просто включить сигнал сирены, отпугивая нарушителей.

Коммуникации создают максимальный комфорт в любом доме. Но прокладка этих коммуникаций в деревянном доме осуществляется несколько иначе, это необходимо учитывать при разработке инженерного проекта прокладки электрорегистра, систем канализации, отопления и водоснабжения.Этот проект должен быть создан на этапе создания общего архитектурного проекта всего дома. Дело в том, что после постройки, например, переделать электропроводку уже не получится. Поэтому к проектированию и прокладке коммуникаций в деревянном доме нужно подойти с максимальной ответственностью.

Рассмотрим все составляющие прокладки различных коммуникаций в деревянном доме.

Электропроводка в деревянном доме

Для того, чтобы провести электричество в деревянном доме, можно использовать два типа проводки: открытую и закрытую.Открытая проводка, для эстетичного вида и безопасности, прячется в гофрированных трубах или для этого используются специальные пластиковые ящики. Выключатели и розетки с такой разводкой устанавливают накладно.

Если принято решение о прокладке скрытой проводки, то под нее просверливают каналы в бревне или в брусе, потом они пойдут на прокладку стальных труб, а кабель будет в них. Учтите, что пластик или профнастил в данном случае неприемлемы для деревянных домов по пожаробезопасности. Дело в том, что со временем дом дает усадку, и пластик может не защитить провод от обрыва.

Казалось проще и безопаснее выбрать открытую проводку. Но у обоих методов есть недостатки. Открытая проводка выглядит неэстетично, но безопаснее и проще в установке. Скрытый отлично смотрится, но его установка обойдется очень дорого, а для некоторых деревянных домов он полностью противопоказан. При необходимости открытую проводку легко отремонтировать, а вот ремонт скрытой проводки – процесс сложный.

Электроподключение деревянного дома должно производиться проводом сечением не менее 16 кв.м. Учтите, что использование алюминиевой проволоки невозможно, придется использовать исключительно медную. В последнее время все большую популярность набирает самонесущая проволока, или, как ее еще называют, самонесущая проволока. Даже в этом случае вход должен производиться через металлическую трубку.

Какой бы вариант разводки ни был выбран для ее реализации, необходимо: использовать изолированный кабель, устойчивый к возгоранию. Такие кабели маркируются ВВГнг или NYM. Приобрести такой кабель сложно, но он необходим, иначе придется проложить настоящую кабельную трассу.

Все пересечения кабелей на деревянных стенах должны выполняться трубами. Это необходимость, которую необходимо удовлетворить. Со временем дом сядет, и это может привести к защемлению кабеля.

Если в качестве обшивки деревянного дома использовалась вагонка или панели, то всю проводку нужно спрятать в металлических трубах … Трубы необходимо заземлить, но перед этим их соединяют между собой так, чтобы было отсутствие напряжения между несколькими заземлениями. Если в какой-либо декоративный элемент входит провод, то его необходимо дополнительно утеплить.А если использовался металлический каркас, то его необходимо заземлить.

Система отопления деревянного дома

Для сборки системы отопления в деревянном доме лучше использовать трубы PEX или армированные пластиковые трубы. Эти материалы легко гнуть, что делает их монтаж простым и удобным. Они также выдерживают высокое давление и температуру.

Самым популярным вариантом отопления загородного деревянного дома является автономное жидкостное отопление. Такая система отопления состоит из теплогенератора (котла), трубопроводов и радиаторов.Котлы бывают разные, их выбор зависит от развитости инфраструктуры района, где расположен дом. Они могут быть топливными (работают на жидком, газе, твердом и комбинированном топливе) и электрическими. Если есть возможность подключить газ, то лучше отдать предпочтение газовым котлам, он экономичнее.

Что касается труб, как уже было сказано выше, предпочтение лучше отдавать металлопластиковым трубам. Для их установки не требуется сварка, они соединяются с помощью фитинга и практически не подвержены образованию накипи.

Еще один важный момент в системе отопления – это способ циркуляции воды в системе. Благодаря такой циркуляции теплая вода равномерно нагревает все батареи. Лучше приобретать котел с уже установленным циркуляционным насосом. Но если все же его нет, то можно отдельно поставить.

Если у вас небольшой деревянный дом, мы рекомендуем использовать электрические конвекторы для его обогрева. Они крепятся к стене навсегда. Их можно использовать в деревянном доме при условии правильного монтажа проводки.Главный недостаток такого обогрева – большая потребляемая мощность и быстрое охлаждение помещения после выключения отопительных приборов.

Водоснабжение деревянного дома

Монтаж горячего и холодного водоснабжения в деревянном доме осуществляется с помощью полипропиленовых или медных труб. Чтобы на трубах с холодной водой не образовывался конденсат, а с труб с горячей водой тепло не уходило, их покрывают теплоизоляционным материалом толщиной 9 мм.

Горячая вода в деревянном доме может быть получена разными способами, выбор которых зависит от суточной потребности в горячей воде и режима ее потребления, состояния электропроводки.

Чаще всего специалисты советуют использовать двухконтурные котлы, которые одновременно будут заниматься отоплением и горячим водоснабжением. Но их использование рационально при условии небольшого расхода воды.

Если у вас большая семья, то вам нужно подумать об автономном водонагревателе.Эти устройства могут быть проточными или накопительными и работать на газе или электричестве. Проточный газовый водонагреватель – известная колонка. Он состоит из металлического корпуса внутри горелки, которая нагревает холодную воду, проходящую через теплообменник. Этот вид водонагревателя подходит для дома с бесперебойной подачей холодной воды.

Если холодная вода поступает не постоянно, а, как это часто бывает, утром и вечером, разумнее будет установить накопительный водонагреватель.Его главный недостаток – громоздкость. Такая система состоит из накопительного бака разной емкости (от 100 до 500 литров), нагревательного бака и насоса. В отличие от колонки такая система нагревает воду заранее и с меньшими энергозатратами.

Несколько слов о выборе емкости нагревательного бака. Вы должны понимать, что бак емкостью 5-15 литров может «справиться» только с раковиной и умывальником, прибор емкостью от 30 до 50 способен обеспечить теплой водой для душа, а 80 литров и более. уже позволит вам принять ванну.Если у вас нет проблем с пространством, то рекомендуем установить накопительный бак максимальной емкости.

Канализация деревянного дома

Монтаж канализации деревянного дома осуществляется при помощи полипропиленовых труб, расположенных в открытом или закрытом виде. Если канализация открытая, то канализационные трубы укладывают прямо на поверхность стен или пола.

В случае закрытой канализации трубы проходят под плинтусом или в специальных боксах, этот вариант лучше, но его сложнее реализовать.

Конечно, идеально, если есть возможность подключения к центральной канализации. Но если такой возможности нет, советуем воспользоваться самым простым на сегодня вариантом – сливной ямой … Обязательно используйте септики, это специальные устройства, которые хоть и грубо, но очищают сточные воды до их попадания в яму. Септик закапывают в землю, его нужно чистить два-три раза в год.

Если вам нужна более тщательная очистка воды, чтобы потом использовать ее для полива, можно установить септик с биофильтрами.Автономная канализация требует частого контроля, это позволит избежать проблем в ее эксплуатации.

В нашей статье мы рассказали вам о прокладке магистральных коммуникаций в деревянных домах. Как видите, есть ряд особенностей, не характерных для других домов. Обязательно учтите их. Помните, что после постройки дома и прокладки коммуникаций изменить уже ничего нельзя. Расскажите дизайнеру о своих пожеланиях, чтобы он смог составить для вас наиболее подходящую схему общения.

Коммуникации в деревянном доме в Подольске

Деревянное домостроение набирает популярность как наиболее экологически чистый, экономичный, эстетичный, теплый, а главное – здоровый вариант жилья. Чтобы жить в таком коттедже или на даче было комфортно и безопасно, необходимо профессионально спроектировать и качественно оборудовать инженерные системы жизнеобеспечения. Коммуникации в деревянном доме имеют свои особенности, которые связаны с характеристиками этого строительного материала.

Особенности проектирования коммуникаций в деревянном доме

Не секрет, что деревянные дома отличаются от каменных меньшей устойчивостью к влаге, а также могут значительно дать усадку со временем. В связи с этим обустройство инженерных сетей в зданиях из натурального дерева имеет свои отличия. Проектировать коммуникации в деревянном доме должны опытные специалисты, хорошо знающие особенности технологии монтажа. Грамотный подход к решению данной проблемы обеспечит размещение электропроводки, канализации, водопровода, отопления таким образом, чтобы совместить их надежность с безопасностью, а главное – обеспечить эстетичный вид интерьера.

Особенности устройства коммуникаций в деревянном доме

Поскольку деревянные стены не допускают сколов, еще на этапе проектирования дома необходимо предусмотреть технологические каналы для прокладки инженерных коммуникаций. Один из основных вариантов прокладки сетей в деревянном доме предполагает размещение их между бревном, под напольным покрытием … Для водоснабжения такой постройки необходимо использовать трубы, устойчивые к коррозии. Для канализационной сети предпочтительнее использовать пластиковые трубы, обеспечивая их надежное крепление с вертикальным допуском, чтобы нивелировать эффекты усадки.Один из самых ответственных моментов – монтаж электропроводки.

Тепловые коммуникации в деревянном доме

При размещении в полу его необходимо помещать в специальные трубы или ящики. Возможность такого варианта установки предусмотрена еще на этапе проектирования деревянного дома. Для этого создаются вертикальные технологические отверстия или пазы. Предусмотрена надежная система заземления для обеспечения безопасности электропроводки. Также существует множество других особенностей прокладки инженерных сетей, которые зависят от индивидуальных параметров дома, а также от выбранной системы отопления.

Самый надежный вариант устройства коммуникаций в доме из натурального дерева – обратиться в специализированные компании, которые предлагают такую услугу «под ключ».

А почему электрик в трубе металлической, да еще тонкостенной? В Европе, Америке, Канаде используют самозатухающую гофру.
Забросить воду – 1 час рабочий. По идее у вас 3 точки – кухня, туалет, второй этаж. Учтите, что движение дома (усадка) может что-то деформировать.
Начну с электрика.
Потому что есть PUE и акт VDPO должен быть подписан, а не по правилам они устанавливают дорогой ценник.
Потребители 1 этаж унитаз раковина, кухонная раковина, посудомоечная и стиральная машины, второй этаж 2 раковины, душевая, ванная, туалет. + отделение для полива и в кессонное отделение для бани.
Поддерживаю эту тему, так как скоро столкнусь с теми же вопросами.
Для себя предварительно решил так: сначала вода каналом (разомкнутая проводка) и временный дом электричество, потом отопление (то ли в пол, то ли открытое – пока думаю), потом электричество на постоянной основе.Планирую сделать электропроводку открытой, максимально «спрятав» ее за натяжным потолком, в плинтусах и углах.
Мне как-то так кажется.
Дом из профилированного бруса.
получается двойная работа постоянного временного дома.
Удобнее будет, если сначала проложить сети большого формата (от большего к меньшему) – вентиляция, канализация, отопление, водоснабжение, электричество, слаботочная. Меньшего размера всегда легче обойти препятствие. И часто оказывается по ситуации, кто первым вошел на объект, ему удалось проложить свои сети с меньшим количеством проблем
Сначала планировал сделать все со скрытой прокладкой (в потолках, перегородках), теперь хочу запустить трубы СО к радиаторам по периметру помещения из меди, хотя нержавеющая сталь дешевле и надежнее, но медь лучше смотрится на фоне бревна (типа дополнительных регистров).Он сам показал, как это будет выглядеть, не возражал, хотя это вопрос предпочтений. Перенесу ППР на медь, мне проще.
Канализационные шумопоглощающие от PPR Wavin, хочу проверить эффект от него, потому что на предыдущем месте почему-то больше всего раздражал шум от слива канализации.
По поводу электрики. Я не выступаю против ПУЭ! Интересный вопрос. Я не уверен, что закладывают на западе. трубы или хотя бы в металлическом шланге.Скорее упор делается на качество кабеля и систем защиты (УЗО). В деревянном доме на все (и в свет) надеть УЗО. А так у вас и по ПУЭ должно быть вводное УЗО на 100-300мА для защиты от пожара. Осталось только выбрать его расположение, чтобы незащищенная строка ввода не проходила через дерево. Желательно доделать проект. По электрике если без согласований, то не очень дорого. Даже самый плохой дизайнер не совершит таких грубых ошибок, как установщики.Кроме того, по проекту можно произвести смету и проконтролировать установку.
Вообще не только в электротехнике есть разделение труда, есть инженеры-проектировщики, они отвечают за проектные решения, а есть монтажники, их единственная обязанность – осуществить монтаж оборудования согласно проекту . Обычно установщик не имеет подготовки для выполнения проекта или внесения даже незначительных изменений в проект.
Сам искал фото внутренних сетей.На электрике нашел это вроде из Норвегии, хотя установщики наверное наши.
Еще я планирую открыто проводить обогрев полипропиленом перед радиаторами, а вы мне скажите, на сколько подорожание у полипропилена, если медь проводится в вечернее время?
Я как раз планировал поставить в канализацию и все, если шум сильный, всегда есть кожухи из пенополиуритана, они все тушат и утепляют
Надо будет стоять узо и ниипет, вот для Конечно, провод от экрана до потребителя в одном куске, тоже точно, автомат для группы, кабель ввг – нг-лс.Но без согласований не могу – БТИ требует акт ВДПО, пожарные требуют трубы или много просят сверху.

В любом доме созданы комфортные условия проживания при условии, что в комнате правильно проложены все необходимые для жизни бытовые коммуникации. Если вы планируете строительство, то спроектировать прокладку коммуникаций необходимо еще на начальном этапе строительства.

В отличие от других материалов, дерево не особенно подходит для сверления и измельчения кабельных каналов, а также для создания отверстий и зазоров для установки блоков и устройств.То есть теоретически это можно сделать, но на практике эстетические аспекты сведутся к нулю, а качество прокладки коммуникаций окажется под вопросом.

Электропроводка в деревянном доме

Данный проект создается на этапе создания генерального архитектурного плана всего дома. Итак, установить электропроводку и трубы после постройки дома уже не просто сложно, а совершенно невозможно.

В доме из деревянных балок можно установить открытую или закрытую проводку.Для большей безопасности при прокладке открытой электропроводки их прокладывают в гофрированных трубах или пластиковых коробах, а все розетки и выключатели – накладного типа.

Если проводка скрытого типа, то она входит в проложенные каналы стальной трубы, и в ней протягиваются электрические провода. Это важно, так как при усадке дома гофра или пластик могут порваться и не защитят провода от обрывов и чрезмерного сжатия. А это уже потенциально пожароопасная ситуация. Скрытая проводка имеет существенный недостаток с визуальным преимуществом.Его не видно, но в случае каких-либо неисправностей найти причину и устранить ее намного сложнее. По электрическому вводу, если мы строим дом из бруса , то необходимо выставить сечение провода не менее 16 кв. Мм. Не используйте алюминиевые провода, сегодня практически все современные виды проводки делают из меди, а при совмещении медных и алюминиевых проводов могут возникнуть серьезные проблемы, окисление проводов вплоть до выхода из строя всей системы. К тому же медные провода более термостойкие.

Обязательно используйте кабели с качественной изоляцией, они имеют маркировку ВВГнг или NYM. В противном случае придется проложить кабельную трассу.

Прокладка сетей отопления и водоснабжения

Для строительства системы отопления лучше всего использовать металлопластиковые или полиэтиленовые трубы. Это особенно важно, если мы планируем строительство ванны из профилированного бруса … Эти материалы намного устойчивее к плесени, грибку и ржавчине, чем металл. Более того, они выдерживают высокие температуры.При этом сами они не нагреваются до температуры поверхности, к которой невозможно прикоснуться. Металлопластиковые трубы не сваривают, а собирают с помощью фитинга.

Когда строятся одноэтажных домов из бруса , многие люди предпочитают создавать на участке собственную инфраструктуру отопления и водоснабжения / канализации. В том числе установка колодца, септика, бойлера и тд. Это самый умный выбор, хотя и самый дорогой.

Строительство дома из бруса, цена складывается в том числе из затрат на прокладку коммуникаций, это дороже, но со временем, через 10-15 лет, оказывается, что собственник дом получил очевидную финансовую выгоду. В которой. Если есть возможность подключить дом к центральному газу, лучше предпочесть этот способ. Это более выгодно экономически, но при этом наладить персональное централизованное газоснабжение не удастся из-за юридических ограничений, и это нужно понимать.

При установке системы водоснабжения и отопления не скупитесь и приобретите котел с хорошим циркуляционным насосом, который будет равномерно передавать нагретую воду по трубам.

Для отопления небольшого дома в основном можно обойтись электрическими новекторами, тогда строительство бани под ключ будет для Вас еще более рентабельным.

Подключите ваш дом к сети Ethernet

Беспроводные сети могут быть удобными, но проводные сети во всех остальных отношениях превосходят Wi-Fi.Проводные сети быстрее, они всегда надежны и безопасны. Если вы не сидите на диване с ноутбуком или не подключаете устройство, поддерживающее только Wi-Fi, например iPad, лучше использовать проводной Ethernet.

Но что делать с путаницей проводов? Домовладельцы могут прокладывать кабели внутри стен, потенциально повышая ценность своего дома для технически подкованных покупателей. Я делаю несколько обновлений дома и начал подключать его к сети Ethernet еще до того, как в нем появилась рабочая ванная.(У меня есть свои приоритеты.) Вот как вы можете сделать то же самое в своем доме.

Составьте план

Автор, приспособленный для того, чтобы залезть под дом, чтобы подружиться с маленькими пауками и подключить разъем на противоположной стороне гостиной. Перед тем, как начать прокладывать кабель, найдите время, чтобы выяснить несколько вещей. Где вам нужны разъемы Ethernet? Где будет находиться ваше центральное сетевое оборудование? Каковы ваши логистические ограничения? (Если вы не уверены, нужен ли вам Ethernet , прочтите наше «Полное руководство по домашней сети», где вы найдете советы по выбору подходящей сетевой технологии.)

Я подключил Ethernet к шести зонам в моем небольшом доме: две в моем офисе, одна в спальне, две в гостиной и одна на кухне. Каждая длина кабеля возвращается в шкаф, содержащий сетевое оборудование, в «домашней» схеме.

Так как я все равно был привержен делу этого проекта, я решил немного переборщить, проложив несколько кабелей почти к каждому месту. В результате я могу настраивать расширенные сети с возможностью делать такие вещи, как полностью изолировать определенные устройства в одном месте друг от друга или даже напрямую подключать что-то к Интернету.Я установил по четыре разъема Ethernet в каждом месте в офисе и гостиной, а также один разъем Ethernet в спальне и на кухне.

Моя установка, вероятно, будет излишней для многих людей. Вы можете предпочесть проложить один или два кабеля к каждому месту. Если у вас несколько устройств, таких как TiVo, PlayStation 3 и Xbox 360, вы можете подключить коммутатор за пределами стены, чтобы добавить больше портов.

Нарисуйте схематическую диаграмму вашего дома, включая каждое место использования, чтобы визуализировать ваш план.Любые проблемы, которые вы можете решить сейчас, помогут сделать процесс более гладким.

Как вы собираетесь подвести кабели к каждой точке? В моем случае у меня было несколько стен, открытых для ремонта, что помогло. Но мне все равно нужно было провести все провода до туалета на втором этаже (сетевая комната), а оттуда на чердак и вниз по центральной стене, чтобы добраться до каждого пункта назначения. Знаете, почему подрядчики так рано начинают свой рабочий день? Это не только для того, чтобы насмехаться над нами. Частично причина в том, что температура на типичном чердаке (шахте) летом достигает 120 ° F.

В рамках моего проекта по электромонтажу я проложил пучок кабелей вниз, до подползки под домом, пройдя под гостиной, чтобы добраться до другой стороны. Индивидуальные ситуации различаются, но чердаки, подвалы, воздуховоды и подвалы могут стать отличными проводниками.

Заказ запасных частей

Теперь, когда в вашем плане указано, куда все должно идти, закажите необходимые кабели и детали. Я рекомендую найти дешевый онлайн-источник вместо того, чтобы пытаться забрать эти товары на месте в розницу; так как вы будете покупать десятки деталей, даже небольшая экономия на единицу будет в сумме.Я все делал с Monoprice.com.

Кабели Ethernet

бывают разных номиналов. Выберите категорию 5e или выше, например Cat 6. Провода Cat 5e поддерживают соединения 1000Base-T (гигабит), а кабели Cat 6 могут работать со скоростью 10 гигабит, но большинство домашних компьютеров и других устройств работают не так быстро, поэтому я накопил немного денег и выбрал кат 5е.

В большинстве случаев подойдет неэкранированная витая пара (UTP). Если вы прокладываете проводку в большом доме или знаете, что вам придется прокладывать кабели рядом с электропроводкой и другими опасностями в стене, подумайте об использовании более дорогой проводки с экранированной витой парой (STP), чтобы обеспечить лучшую изоляцию соединения.Я выбрал одножильные кабели вместо многожильных, потому что они лучше работают с разъемами Ethernet, которые я выбрал.

Гнезда

Keystone бывают разных спецификаций. Здесь показано гнездо Keystone Cat 5e. Вы можете заплатить больше за кабели, предназначенные для встраивания в стену, в том числе кабели для камеры статического давления, заключенные в огнестойкую оболочку. Ваши местные строительные нормы и правила могут иметь предпочтение, но я выбрал стандартную проводку.

Закажите катушки кабеля, вероятно, в количестве 1000 футов. Хотя вся ваша работа, вероятно, займет менее 1000 футов, я рекомендую запускать по крайней мере две катушки за раз (я использовал три), чтобы ускорить процесс, раскладывая пары вместе.

На каждой розетке вы подключите каждый кабель к гнезду Ethernet Keystone. Этот разъем взаимодействует с модульной настенной пластиной Keystone, которая позволяет вставлять комбинации RJ45 (Ethernet), RJ22 (телефонные разъемы), коаксиального кабеля (кабельное телевидение) и других разъемов. Выясните, сколько настенных панелей и розеток Ethernet вам понадобится, и закажите еще несколько. Я снова выбрал разъемы Cat 5e, но если вы проводите проводку для Cat 6, купите их.

Модульная настенная пластина для трапецеидальных искажений предназначена для установки различных гнезд для трапецеидальных искажений, прикрепляемых к внутренней кабельной разводке.Наконец, хотя при необходимости вы можете прикрутить стеновые панели непосредственно к гипсокартону, вам лучше посетить строительный магазин и купить моноблочную врезную электрическую коробку для розеток, которые вы размещаете в существующей стене. Для открытых стен достаточно вкрутить одинарные штукатурные кольца в удобно расположенные шпильки; после этого вы кладете вперед гипсокартон.

Прокладка кабельных трасс

Перед тем, как проложить кабель, расчистите путь в стенах. Эта часть проекта наиболее проста, если ваши стены уже открыты для ремонта, как у меня в некоторых случаях.Просверлите путь через центр шпилек, коллекторов, огнеупоров и других балок с помощью лопастной коронки на ¾ или 1 дюйм.

Будьте осторожны: мощная двуручная дрель Milwaukee A / C (например, та, которую я позаимствовал у подрядчика) может заставить вас почувствовать себя опытным оператором, но после того, как вы попытаетесь просверлить отверстие сверлом, наоборот – и удивляйтесь, почему это не работает – ваше эго вернется в свои естественные размеры.

Во многих областях я просверлил несколько наборов отверстий, чтобы можно было вставить несколько пучков кабеля.В большинстве ситуаций вам нужно держать их близко друг к другу, за исключением тех случаев, когда это может ослабить критические конструкции, такие как потолочные балки; в таких случаях расположите отверстия на расстоянии нескольких дюймов друг от друга.

Накладные расходы на бурение? Может быть, сложно выглядеть круто в очках, но еще труднее сделать это, пытаясь убрать с глаз крошечные фрагменты своего дома. Берегите глаза!

Желтый провод под всеми кабелями Ethernet передает переменный ток во второй отсек за стойкой.Мне пришлось проложить кабели на расстоянии около 5 дюймов, чтобы получить короткий отрезок, но с моей сетью все будет в порядке. Избегайте прокладки электропроводки, насколько это возможно. Кабели переменного тока могут создавать помехи в сети Ethernet, если их прокладывать вместе. Кроме того, попробуйте направить Ethernet в отдельный стенной отсек. Если это невозможно, постарайтесь держать его на расстоянии около 6 дюймов от проводки переменного тока. Возможно, в какой-то момент ваши кабели пересекают проводку переменного тока; но в таких ситуациях старайтесь делать это под углом 90 градусов.

В местах, где ваши стены закрыты, вам придется взламывать их.Вы ведь видели «Лавровый лист» и «Кукурузный хлеб» Martha Stewart Living Paint, верно?

Для оштукатуренных стен (с которыми я имел дело) используйте конец молотка с когтями, чтобы проделать горизонтальную линию вашего пути. Используйте умеренное усилие, чтобы врезаться; затем вернитесь по тропинке с более тяжелыми качелями, пытаясь освободить хотя бы полосу. В большинстве случаев вы будете работать возле плинтуса, где будут выходить розетки.

Вы должны сломать несколько стен, чтобы установить домашнюю проводку Ethernet.Я удалил штукатурку и решетку, чтобы пропустить кабели внутри стены. Под штукатуркой сломайте, разрежьте или подденьте планки на своем пути. Так вы откроете шпильки и огнезащитные блоки, которые вам нужно будет просверлить.

Для стен из гипсокартона используйте пилу для гипсокартона, чтобы отрезать 5-дюймовую полосу параллельно плинтусу. (Вы можете вырезать несколько отверстий меньшего размера, а затем использовать вешалку, чтобы продеть проволоку, но в любом случае вам нужно добраться до шпилек.) Просверлите свой путь через открытые шпильки.Если вы столкнулись с изоляцией, отодвиньте ее и работайте перед ней.

Проложите кабели

Этот угол смотрит вверх на потолок в центре моего дома, показывая, как вам придется просверлить каждую доску, которая преграждает вам путь. Расчистив путь, проложите кабели через ваш дом. Расположите катушки (желательно, чтобы их было две) так, чтобы они стояли вертикально и кабель легко выходил. Для нескольких катушек с проволокой поместите конец второго кабеля на несколько дюймов ниже первого и обмотайте его изолентой, таким образом связав их вместе.При необходимости повторите этот процесс с дополнительными кабелями.

Пометьте все как можно лучше; это сэкономит время позже. Оберните конец каждого провода изолентой определенного цвета, пронумеруйте его или обозначьте любым удобным для вас способом. То же самое проделайте и с коробкой, из которой она катится.

Осторожно протяните кабели через стены. Несмотря на то, что кабели упругие, чрезмерное обжатие и изгиб может привести к их повреждению. Если у вас есть помощник, разместите этого человека у катушек, чтобы они могли защититься от заеданий и перегибов при разматывании кабеля.Когда вы вытаскиваете несколько кабелей, скрепляйте их скотчем через каждые 4 фута или около того, чтобы они не перепутались.

Вы можете купить кабельные стяжки, предназначенные для монтажа в стене, но я просто прибил универсальные стяжки-липучки к шпилькам и намотал их вокруг кабелей. Оставьте пару футов провисания на выходе; вы можете сократить это позже. Прежде чем обрезать концы катушек, еще раз промаркируйте кабели.

После прокладки всех кабелей прикрепите все внутри стен. Для этого я прибил к шпильке кабельную стяжку-липучку и обмотал ею жгуты.Держите кабели аккуратно и туго натянутыми, особенно если вы прикрепляете их к гипсокартону. Вы не хотите, чтобы кабели были зажаты.

Wire It Up

Noext вам нужно подключить кабели. Начнем с разъемов Ethernet Keystone. Уменьшите излишек провисания примерно до 1 фута (но сохраните систему маркировки нетронутой).

Обрежьте свисающую часть внешней оболочки, образовавшуюся в результате отрыва от небольшой выемки на конце кабеля. Снимите с кабеля около дюйма внешней оболочки.Сделайте небольшой надрез в оставшейся оболочке и оторвите еще дюйм, не используя никаких дополнительных инструментов. Если у ваших кабелей есть шнурок внутри, это может помочь. Отрежьте свисающий кусок куртки. Ваша цель – найти кабель без надрезов. (Посмотрите внимательно на то место, где вы сначала сняли куртку, и вы, вероятно, увидите, что задела хотя бы один из проводов Ethernet.)

Все провода вставлены в разъемы. Инструмент для перфорации забьет их до упора.Раскрутите пары проводов Ethernet и согните их ровно. Мне нравится держать основание в одной руке, а другой твердо тянуть, а второй рукой скользить по длине проволоки.

Вставьте провода в гнездо для трапецеидального искажения Ethernet, чтобы они соответствовали цветному рисунку, нанесенному на нем. Я использовал цветовую схему T568B, которая предназначена для жилых помещений. Вставьте часть кабеля в оболочке как можно глубже в гнездо.

Инструмент для перфорации в действии, глубоко вставляющий провода в их гнезда.Установите домкрат для трапецеидального искажения на твердую поверхность и протолкните провода на место с помощью перфоратора 110. Он будет ломаться примерно так же, как степлер. Некоторые инструменты для перфорации имеют режущую кромку; если ваш, убедитесь, что он обращен наружу. В противном случае обрежьте лишние провода и наденьте заглушки на разъем, как предусмотрено. В мои разъемы также входила небольшая застежка-молния для плотного прилегания кабеля Ethernet.

Если ваша система маркировки прослужила так долго, вы можете подключить другие концы к патч-порту в сетевом шкафу.Этот блок Ethernet включает интерфейс для этих незакрепленных проводов и подключается к собственному встроенному разъему для каждого кабеля; на этом этапе вы проложите соединительные кабели к остальному сетевому оборудованию.

Это мой ассортимент из трех катушек кабеля Ethernet и одного коаксиального кабеля для кабельного телевидения. Они расположены вокруг дыры в моем чердаке, ведущей внутрь стены. Процесс подключения к этому концу примерно такой же, как и для отдельных гнезд для трапецеидальных искажений. Если вы не можете идентифицировать все провода – как случилось со мной – вы можете начать с подключения этого конца к сетевой вилке, протестировать схему и перемонтировать ее в любом месте, где вы хотите установить патч-панель.
