Как прозвонить провода мультиметром? Как прозванивать их на обрыв и определить короткое замыкание? Режим прозвонки

К использованию мультиметра очень часто приходится прибегать во время работы с различного рода электрическими приборами. А при работе с такой вещью, как электрическая цепь – без него просто не обойтись. Он применяется и если нужно проверить напряжение и проводку, определить короткое замыкание и так далее. То есть спектр его использования крайне широк. Но попробуем разобраться в особенностях процесса прозвонки проводов при помощи мультиметра, а также разберемся, что нужно знать, дабы сделать этот процесс максимально простым и эффективным.

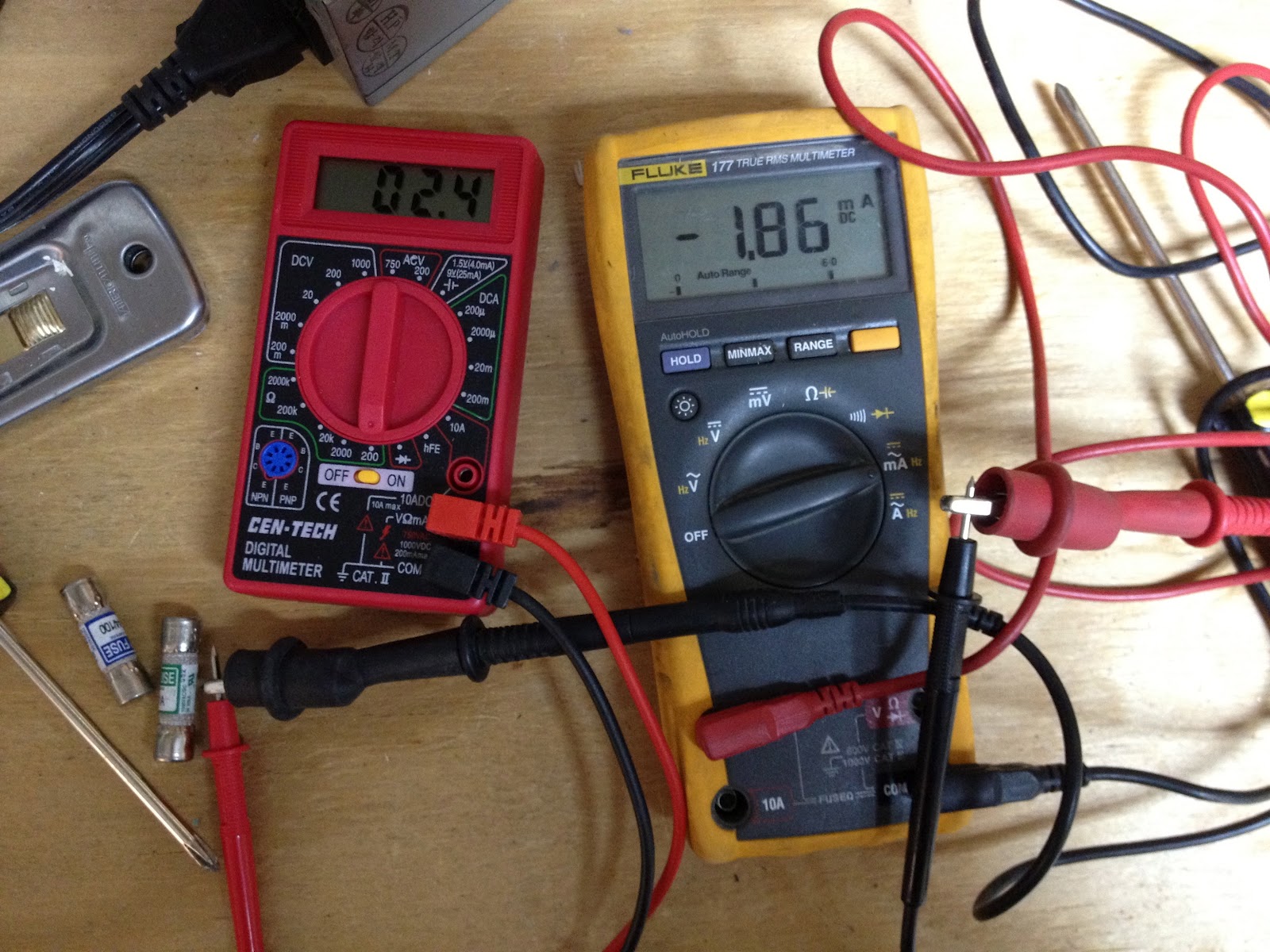

Как настроить мультиметр?

Чтобы можно было правильно прозванивать цепь на обрыв с помощью мультиметра, необходимо выбрать правильный режим работы рассматриваемого прибора.

Это значит, что требуется выбрать определенную величину, что необходимо будет измерить, а также границу ее функционирования, а именно значение, выше которого она быть не может.

Указанным устройством может проводиться проверка различного рода величин, начиная от силы тока и заканчивая частотой, сопротивлением и напряжением. Кроме того, тестер позволяет проводить проверку различных радиоэлементов – транзисторов, конденсаторов. Учитывая, что устройство имеет название «мультиметр», это подразумевает наличие широких измерительных возможностей. Чтобы выбрать определенный тип измерений, спереди тестера присутствует переключатель, благодаря повороту которого выбирается нужный рабочий режим.

В устройствах подороже это делается не при помощи переключателя, а при помощи обычных клавиш. То есть для выбора нужной, следует просто нажать на клавишу, что будет соответствовать определенной величине.

Чаще всего знаки, которые изображены на тестерном корпусе, изображаются в виде символов, что приняты в физических науках для обозначения величин электротехнического типа или условно-графических обозначений радиоэлементов. Обычно там можно увидеть символы следующего толка:

• напряжения;
• токовой силы;
• измерения емкости конденсатора;
• сопротивления.

Но на передней панели прибора обозначаются не только величины, которые можно измерить. Разъемы, куда подключаются щупы, тоже имеют определенного рода обозначения. Например, в одном из гнезд всегда будет располагаться щуп черного цвета. Он будет находиться именно в общем гнезде с обозначением СОМ, то есть «общее». Также любой прибор имеет еще 2 либо 3 рабочих отверстия, что предназначаются для проведения замеров напряжения, различных типов токов.

Разъем, помеченный знаками U, ?, Hz, требуется для проведения замеров сопротивления, частоты, напряжения и проведения тестирования разного рода радиоэлементов. Сюда требуется вставлять щуп для прозвона кабелей и проводов на целостность.

Отверстие, имеющее обозначение мА, применяется для проверки токов до 1 ампера, а с обозначением А – для замеров больших значений.

Отметим, что возле значков тока и напряжения можно увидеть символы «~» либо «-». Ими обозначаются переменный или постоянный ток, либо напряжение.

Теперь скажем непосредственно о настройке и подготовке устройства к работе. Для его включения следует установить переключатель в определенное положение. Тогда при проведении проверки тестер пищит, что будет означать, что контакты замыкаются.

Если вдруг в цепи будут найдены разрывы, то на экране прибора загорится «1».

То есть, тестер сигнализирует, что сопротивление вышло за возможные пределы.

Есть также ряд моментов, на которые следует обратить внимание до начала проведения работ.

• лучше всего применять специального типа наконечники – так называемые крокодилы. Их обычно надевают на кончики приборов измерения.

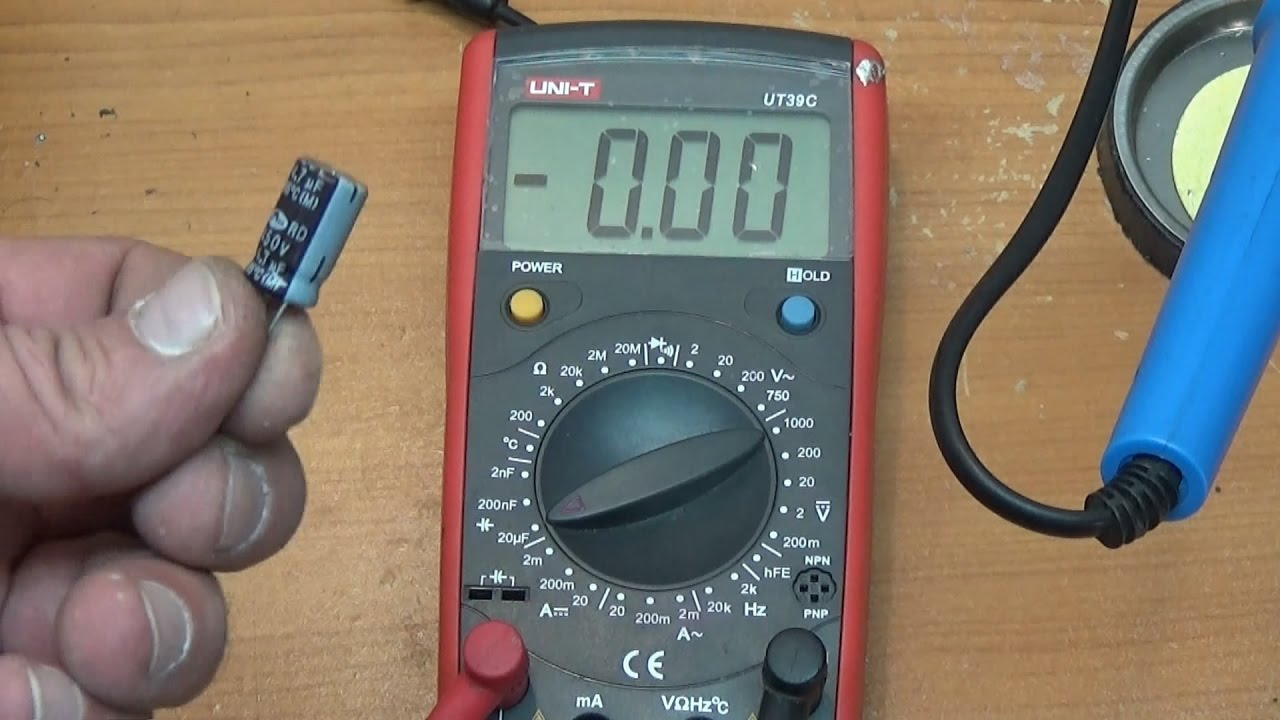

• конденсаторы должны быть совсем разряжены, иначе тестер может сломаться.
• цепь, которая будет проверяться, должна быть полностью обесточена и не иметь даже слаботочных источников питания.
• нельзя прикасаться к концам проводов, где отсутствует изоляция. Иначе произойдет искажение показаний.
• перед началом проведения работ требуется проверить работоспособность самого устройства.

Как проверить провода?

Теперь попытаемся разобраться, как проверить провода мультиметром и найти деформации, если они есть. Разберемся на примере самой обычной проводки в частном доме либо квартире.

В идеальных условиях все должно быть сделано по нормативам и ГОСТ, а все потребители разделены и каждая цепь запитана в распредщитке через конкретный автомат.

Предположим, что в какой-то комнате не работает розетка и нам нужно понять, в чем дело, то есть осуществить прозвон. На первом этапе нужно проверить распредщиток из-за того, что возможно сработала автоматика. Если все автоматы включены, то помещение следует обесточить. Теперь вытаскиваем розетку и осматриваем ее на предмет дефектов. Если все работает как надо, то необходимо осуществить проверку соединения кабелей в распредщитке.

Если в помещении присутствует несколько распредкоробок, то необходимая будет располагаться над неисправной розеткой либо недалеко от нее. В такой коробке происходит разрыв основного кабеля, его соединение с розеточными жилами, и далее он идет на следующего потребителя.

В распредкоробке обычно располагается 3 скрутки. При прозвонке кончик щупа должен прикасаться с оголенной скрутке. А вторым щупом производится поочередная проверка розеточных контактов.

Либо, если удобно, один щуп устанавливается в контакте розетки, а второй поочередно проверяет скрутки в распредкоробке.

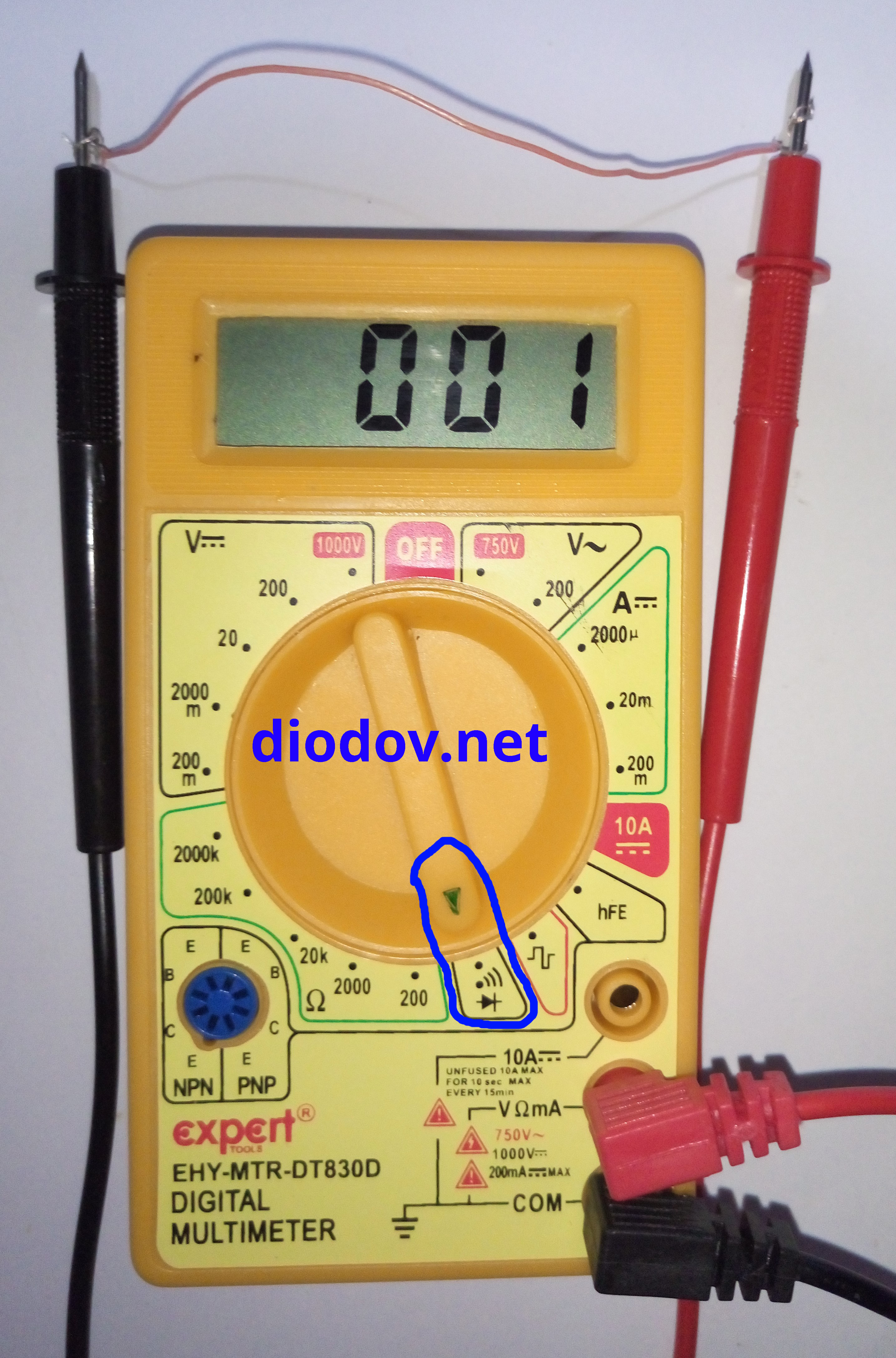

Теперь поговорим о проверке мультиметром кабеля на обрыв. Для этого следует осуществить следующие действия.

• Сначала включаем режим прозвонки на мультиметре, после чего выключаем источник питания, который осуществляет снабжение интересующего нас провода энергией;
• Внимательно осматриваем соединения на обоих концах кабеля на предмет повреждений физического характера, если они легкодоступны. Можно осторожно потянуть за концы проводов, где они прикрепляются к разъемам, дабы убедиться в том, что они закреплены максимально надежно.
• Теперь следует пощупать длину провода при помощи большого и указательного пальца и особое внимание уделять участкам, где изоляция провода не является целостной. Если нужно, можно применить зеркало и фонарик, дабы осмотреть места с минимальным доступом. Также следует обращать внимание на потемневшую изоляцию. Это может быть признаком перегрева провода внутри изоляции и его последующего разрыва.
• Производим отсоединение разъема, куда включен кабель и проверяем его на наличие повреждений.
• Теперь берем устройство и устанавливаем его либо на непрерывность, либо на наиболее низкий диапазон шкалы «ом».
• Включаем его и касаемся одним из щупов к клемме из металла, что удерживает бронепровод на разъеме, а другой – к открытому участку провода, где он идет в разъем. Теперь следует отодвинуть бронепровод для проверки ложного соединения во время прозвонки. Показания тестера должны быть такими, чтобы сопротивление было нулевым. Если на экране показывается значок бесконечности сопротивления, то кабель неверно подключен. Следует осуществить проверку терминала на другом конце провода, если он оснащен разъемом.
• Теперь необходимо подключить один из датчиков, ответственных за измерения, к одной части провода, а второй – ко второму. Чтобы сделать это, можно применять зажимы-крокодильчики на датчиках, дабы они плотно подключались к кончикам проводов. Если в кабеле будет обнаружен разрыв, то мультиметр будет показывать на дисплее бесконечное сопротивление.
• Теперь подключаем зонд мультиметра к контактам в предполагаемом месте разрыва и осуществляем прозвонку. Если на экране все еще отображается знак бесконечного сопротивления, то место разрыва провода найдено.

Следует сказать, что указанный алгоритм является общим для данной процедуры.

Рассмотрим и другие случаи прозвонки проводов. Например, нам требуется провести прозвонку высоковольтных проводов. В таком случае тестер придется использовать в режиме омметра. Порядок измерений тогда будет следующим.

• Включаем тестер, после чего поворачиваем диск управления в положение с обозначением сопротивления. Оно обычно измеряется в омах и будет иметь обозначение на циферблате греческой буквой омега.
• Подключаем красный щуп или «плюс» к такому же внешнему полю катушки зажигания.
• Черный щуп от мультиметра подносим к отрицательной стойке устройства для измерения сопротивления катушки первичного типа. Если результаты показаний будут отличаться от тех, что указаны в инструкции к автомобилю, то требуется осуществить замену катушки зажигания.
• Теперь черный щуп мультиметра подключается к главной отрицательной клемме зажигательной катушки. Это позволяет сформировать сопротивление для катушки вторичного типа. И в этом случае, если значение сопротивления будет отличаться от того, что прописано в инструкции к автомобилю, то катушка зажигания является нерабочей, а значит, целостность системы будет нарушена. Единственным способом исправления ситуации будет замена катушки зажигания.

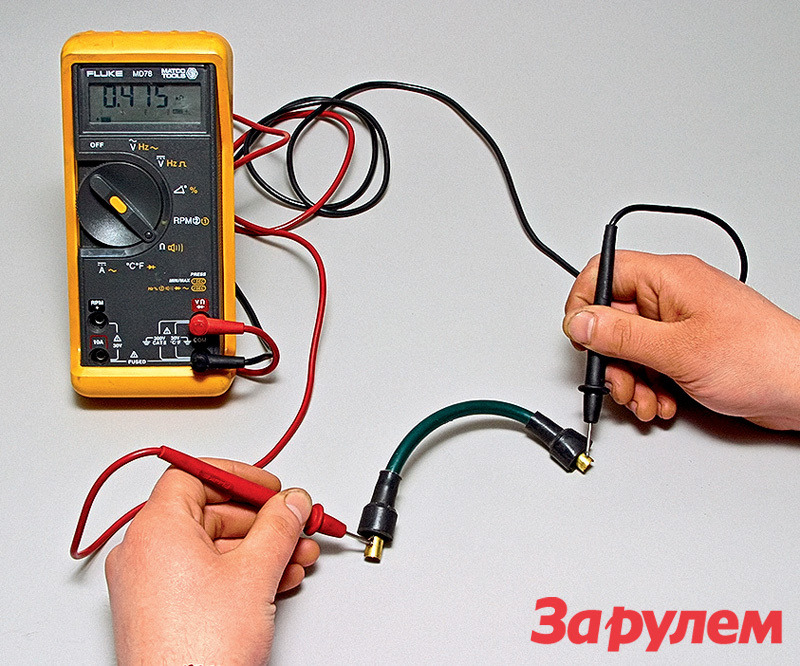

Также довольно часто автомобилистам приходится осуществлять прозвонку кабелей зажигания. Перед ее проведением такой тип провода должен быть тщательно осмотрен. Если он пористый и у него имеются трещины на изоляции либо окислившиеся контакты, то он нуждается в замене. Если он выглядит нормально и повреждений не имеет, то тогда его можно прозвонить. Сделать это можно следующим образом:

• устанавливаем омметр в режим на 20 кОм;
• цепляем контакт на конец провода;
• проверяем результат, высвечивающийся на экране прибора.

Тут следует сказать, что сигнализировать о неполадке в работе такого провода будет значение, которое отличается от того, что прописано в инструкции к автомобилю.

Еще один довольно распространенный случай, когда требуется прозвонка провода – проверка проводки в квартире или доме. Поломку проводки довольно просто распознать мультиметром. Правда, сделать это быстро вряд ли получится. Но не будем вдаваться в подробности, а просто опишем алгоритм процесса.

• Сначала переводим мультиметр в режим прозвонки.
• Находим распредкоробку, где будет находиться большое количество кабелей, не имеющих маркировки.
• При помощи индикаторной отвертки проводим проверку проводов. Это обязательно необходимо делать при включенном автомате.
• Теперь отмечается нужный провод фазы при помощи изоленты.

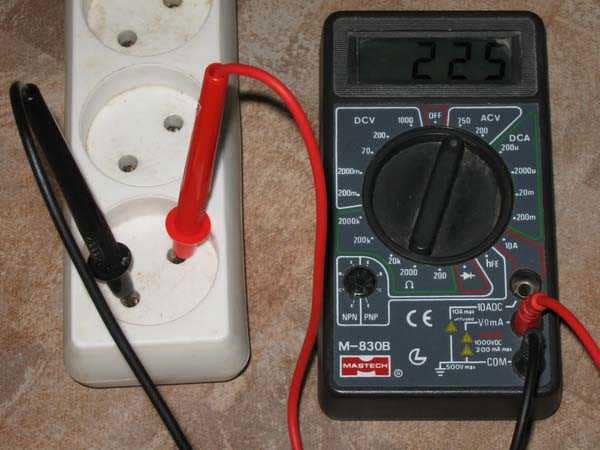

• Затем требуется найти ноль. Для этого переводим мультиметр в другой режим – измерения напряжения. Не следует забывать, что нужно выставлять верхнюю границу напряжения больше, чем есть в сети.
• Первый щуп подсоединяем к фазе, а вторым проводим проверку проводов один за другим.
• Устройство должно показать 220 вольт, когда щуп будет поднесен к нужному проводу. Его также следует промаркировать.
• Другие пары также обозначаются изолентами.

Техника безопасности

При осуществлении прозвонки проводов при помощи мультиметра следует соблюдать ряд требований безопасности, что позволит обеспечить нормальную работу прибора и получение точных данных. Первый момент, о котором следует знать, – ни в коем случае нельзя работать без защитной изолированной обуви. А еще лучше, если ее использовать в связке с обычными перчатками, изготовленными из резины.

Еще один важный момент – при проверке целостности и сопротивления изоляции электроцепей, необходимо обязательно обесточить сеть при помощи выключения автоматов. Третий важный момент – все проверки необходимо осуществить только днем, ведь при аварийном освещении и свете фонарей по правилам техники безопасности можно работать только при возникновении внештатной ситуации.

Кроме того, во время проверки кабеля, который имеет большое количество жил, их следует полностью очистить от изоляции и отделить одну от другой. После этого следует убедиться в том, что жилы являются незамкнутыми. Этот момент крайне важен для кабелей, через которые протекает большой ток.

Если при проверке тестер не издает писк, значит, жилы являются незамкнутыми.

Также при проведении рассматриваемого типа работ будет актуальным применение так называемых крокодилов. Они позволят сделать контакт максимально надежным и не будут занимать руки по время проведения замеров.

Не менее важный момент состоит в том, что во время проверки длинного кабеля нельзя прикасаться руками к голым участкам. Как минимум, это нарушение техники безопасности. А как максимум – это станет причиной существенного искажения результатов замеров.

Рекомендации

Если говорить о рекомендациях к прозвонке проводов мультиметром, то следует сказать, что в первую очередь, мультиметр должен быть настроен на правильный режим измерений. Большинство случаев получения неверных данных замеров и выхода из строя мультиметра обусловлены именно неправильной настройкой прибора. Так что этому моменту необходимо уделять особое внимание.

Еще один важный аспект, который также следует проверять перед началом проведения прозвонки кабелей, – исправность щупов тестера. Дело в том, что в них могут образовываться внутренние переломы и повреждения, которые внешне не видны. А это чревато неправильной работой устройства и получением неправильных результатов измерений. Поэтому до начала проведения работ следует проводить визуальный осмотр щупов на предмет поломок и просто иметь на всякий случай запасной комплект.

Часто пользователи не могут прозвонить провода по причине того, что модель тестера, которую они используют, такой возможности просто не предусматривает. Например, крайне популярная модель под названием DT-830, которую знает чуть ли не каждый радиолюбитель. У нее нет режима прозвонки кабелей, по причине чего использовать ее в таком случае смысла нет. Но многие пользователи об этом просто не знают. Хотя в таком случае мультиметр просто нужно переводить в режим омметра и проводить измерения в диапазоне измерений от 50 до 200 Ом.

Подытоживая вышесказанное, следует отметить, что прозвонка проводов мультиметром не может быть названа слишком сложным процессом, который требует каких-то особых знаний и умений. Здесь больше требуется внимание и понимание того, что именно делается и для чего. Ну и конечно, понимание особенностей устройства используемой модели мультиметра и всех функций, которые она поддерживает.

В таком случае без труда можно осуществить прозвонку кабелей мультиметром при соблюдении всех основных правил техники безопасности при работе с таким прибором, а также электрическими сетями.

О том, как прозвонить провода мультиметром, смотрите в следующем видео.

Как прозванивать мультиметром домашнюю проводку

Смотрите также обзоры и статьи:

Как с помощью мультиметра проверить домашнюю проводку?

Проверка домашней проводки — важный этап строительства или ремонта жилья. Как часто мы слышим в новостях о том, что у кого-то сгорело жилье из-за неисправной проводки или короткого замыкания. Вы ведь не хотите, чтобы с вашим жильем произошел такой неприятный инцидент? Избежать его очень просто, и поможет в этом даже самый простой, дешевый мультиметр с функцией прозвона электрической цепи.

Делаете ремонт в квартире или же строите свой дом и уже находитесь на этапе прокладки электропроводки? Вы уже купили качественные розетки, выключатели, коробки для монтажа всего этого добра в стену и конечно же качественные кабели, для прокладки проводки. Вы уверены в качестве последнего? Ведь неизвестно, в каких условиях хранился кабель. Даже самый качественный провод, из-за нарушения технологии хранения или каких-то повреждений при транспортировке может окислится или оборваться. А все это может привести к весьма нежелательным последствиям!

Итак, чтобы избежать проблем в дальнейшем, нужно вооружиться хотя бы простым мультиметром и прозвонить провод! Но как прозванивать мультиметром провода? Давайте узнаем!

Начинаем «звонить»!

У многих мастеров встает вопрос — «а как прозвонить кабель, ведь он такой длинный?», «а как быть, если он уже находиться в стене?». Собственно все эти вопросы довольно быстро и легко решаются!

• Неважно, какой длины будет провод, его в любом случае можно прозвонить и проверить его целостность. Для этого, замкните два контакта провода на одном его из его концов (предварительно провод необходимо обесточить!). Если провод трехжильный, соответственно замыкайте три контакта. Если провод уже в стене, это не является большой проблемой просто отключите от него выключатель, розетку или что там к нему подключено на данный момент.
• На другом конце провода контакты не замыкайте. Включите мультиметр в режим прозвона и коснитесь щупами контактов. Мультиметр начал пищать? Тогда поздравляем, кабель целый и не имеет разрывов! Трехжильный кабель проверяется также, вот только прозвонить нужно будет дважды.
• Не спешите убирать мультиметр! После прозвона, можно измерить сопротивление кабеля. Для этого просто переключите мультиметр в режим измерения сопротивления. Если сопротивление будет очень высоким или же мультиметр вовсе не сможет его измерить (собственно как и прозвонить) — на кабеле имеются места окисления и использовать его в дальнейшем не рекомендуется. Если использовать такой кабель, место окисления будет греться, что может привести к короткому замыканию и возгоранию провода.

Если провод окислен его необходимо сразу же заменить. Такой провод может воспламениться при большой нагрузке.

Собственно вот таким простым способом можно прозвонить домашнюю проводку. Это совсем не сложно, но в дальнейшем может уберечь от серьезных проблем. Для такой работы подойдет любой мультиметр как самый простой, для начинающих радиолюбителей, так и сложный профессиональный измерительный прибор. Главное, чтобы у мультиметра была функция прозвона.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Поделиться в соцсетях

Проверка цепей мультиметром или тестером

Часто возникает необходимость использовать мультиметр или тестер для проверки целостности проводных или кабельных линий, обмоток трансформаторов, исправности электронных компонентов и защитных устройств. Рассмотрим особенности применения этих приборов при выполнении проверок.

Некоторые индикаторные отвертки снабжены батарейкой, позволяющей проверять цепи на обрыв. Для этого одного конца проверяемой цепи касаются жалом отвертки, другого – рукой. Пальцем другой руки касаются вывода на рукоятке индикатора. Если проверяемая цепь замкнута, в индикаторе загорается светодиод или лампочка.

Индикаторная отвертка с прозвонкой

Этот метод имеет ряд недостатков:

• из-за наводок в цепях большой протяженности лампочка горит одинаково и при замкнутой, и при разомкнутой цепи;
• риск получить удар электрическим током при ошибочном касании рукой проводника, находящегося под напряжением.

Поэтому индикатором для прозвонки целостности цепей пользуются в исключительных случаях, когда другие методы недоступны. Перед этим внимательно проверяют отсутствие напряжения и наводок как в проверяемых цепях, так и в соседних с ними. Ведь всегда сохраняется риск взять в руки не тот провод или случайно его коснуться.

Общие правила использования измерительных приборов при прозвонке цепей

Перед прозвонкой тестер или мультиметр переводят в режим измерения сопротивления. У мультиметров есть специальный режим, при выборе которого низкое сопротивление проверяемой цепи подтверждается звуковым сигналом.

Затем прибор обязательно проверяют на исправность, для чего щупы замыкают между собой. При этом он покажет сопротивление цепи, равное нулю. Если этого не произошло, то причина в следующем:

• батарейка прибора разряжена;
• нет контакта в разъемах для подключения соединительных проводов;
• обрыв в соединительных проводах;
• неисправность прибора.

Недорогие приборы комплектуются проводами небольшого сечения, переламывающимися в процессе эксплуатации. Обрыв происходит в местах входа проводников в щупы или разъемы для подключения к прибору. Сначала в этом месте наблюдается излом изоляции.

Комплект соединительных проводов для мультиметра

Гнезда дешевых приборов тоже иногда страдают в процессе эксплуатации, не обеспечивая нормальный электрический контакт.

Проверка целостности проводов и кабелей

Поскольку кабель имеет длину, большую, чем длина соединительных проводников тестера или мультиметра, для прозвонки жил на целостность применяют два способа:

• используют одну из жил кабеля в качестве вспомогательной. Для этого на другом конце кабеля ее соединяют с проверяемой. Сопротивление измеряют между проверяемой и вспомогательной жилами. Многожильные кабели проще проверить, если закоротить между собой все жилы на одном конце.
• Замыкают проверяемую жилу на «землю» и измеряют ее сопротивление на противоположном конце кабеля относительно соединенными с «землей» корпусами электроаппаратов. При этом корпуса должны обязательно соединяться между собой системой уравнивания потенциалов или с использованием кабелей и проводников, не подвергающихся проверке. Если имеются экранированные кабели, то в качестве дополнительного проводника при проверке можно использовать экраны.

Если жилы кабеля одинакового цвета, возникает необходимость их идентифицировать. Для этого приходится вызванивать их по очереди, попутно нанося на жилы метки с цифрами. Для удобства проверку выполняют вдвоем, используя при значительных расстояниях мобильные телефоны или рации в качестве средств связи.

Многожильный контрольный кабель

Порядок действий при идентификации жил кабелей такой.

1. В качестве дополнительного проводника выбирается цветная жила кабеля, а если ее нет – жила соседнего кабеля или корпуса щитков.
2. Один из работающих соединяет перемычкой проверяемую жилу с дополнительной, сообщает об этом напарнику.
3. Напарник ищет жилу в кабеле, измеряя сопротивление между дополнительной и всеми оставшимися непроверенными жилами кабеля по очереди. Как только найдется комбинация с нулевым сопротивлением, он сообщает об этом напарнику, договариваясь о том, какой меткой (цифрой, буквой или знаком) пометить жилы на обоих концах.
4. Проверка производится до тех пор, пока в кабеле не кончатся жилы.

Таким же способом проверяют правильность фазировки кабельных линий: соответствие фаз L1, L2 и L3 на ее концах.

Проверка полупроводниковых диодов

Диоды пропускают ток только в одном направлении. Проверка их мультиметром или тестером представляется возможной из-за наличия в них батарейки – источника постоянного тока. Прибором измеряют сопротивление диода в двух направлениях: прямом и обратном. В прямом направлении его сопротивление мало – сотня Ом. В обратном направлении оно бесконечно велико, для его измерения предел на приборе устанавливается максимально возможным.

Однако этот метод проверки выявляет далеко не все неисправные диоды. Напряжение батарейки мало по сравнению с рабочим напряжением диода. К тому же ток, протекающий через электронный компонент, тоже меньше рабочего значения. А некоторые неисправности полупроводниковых приборов приводят к тому, что их пробой происходит либо при номинальном токе, либо при приложении рабочего обратного напряжения между выводами. После отключения свойства p-n-перехода восстанавливаются, и прибор показывает, что диод исправен. Вычислить неисправный электронный компонент можно только заменой его на заведомо исправный.

Аналогично проверяется исправность и светодиодов, так как принципиально он не отличается от обычного ничем. При проверке сопротивления в прямом направлении светодиод может тускло светиться.

Проверка светодиодов мультиметром

Новый или выпаянный светодиод можно проверить, вставив его в разъем для проверки транзисторов мультиметра или тестера — hFE. Выводы детали вставляются в гнезда для подключения коллектора (С) и эмиттера (Е). В одном из положений исправный диод будет светиться.

Проверка силовых трансформаторов

Мультиметром или тестером можно проверить только целостность обмотки трансформатора. Выявить витковое замыкание не получится, даже если знать величину сопротивления обмотки до поломки. Несколько замкнутых между собой витков изменяют сопротивление настолько незначительно, что точности прибора не хватит для четкой фиксации неисправности. К тому же вторичная обмотка имеет очень маленькое сопротивление – прибор покажет ноль.

Сопротивление первичной обмотки зависит от мощности трансформатора и варьируется в пределах от десятков до сотен Ом. Меньшее сопротивление соответствует большей мощности. Первичная обмотка чаще обрывается, так как для ее намотки используется провод небольшого сечения. Обрывы во вторичной обмотке чаще всего связаны с отсутствием контакта в месте подключения проводов к выводам.

Измерение холостого хода трансформатора

Витковые замыкания в трансформаторах выявляются по косвенным признакам. Для этого от него отключают нагрузку и включают на холостой ход.

1. Измеряют напряжение на вторичной обмотке – если оно меньше номинального при напряжении в сети не менее 220 В, то в одной из обмоток витковое замыкание.
2. Измеряют ток холостого хода трансформатора. У исправного устройства он не превышает 10% от номинального. Однако увеличение тока холостого хода может произойти и из-за повреждения в магнитопроводе.
3. Через несколько минут отключают трансформатор и проверяют нагрев его обмоток. При сильном или локальном нагреве обмоток в них существует витковое замыкание.
4. При срабатывании защитных устройств (предохранителей, автоматических выключателей) на входе трансформатора при отключенной нагрузке в нем точно существует витковое замыкание.

Оцените качество статьи:

Как правильно проверить реле на работоспособность мультиметром

Хоть электромеханические компоненты и считаются самыми надежными, все же и они дают сбой. Например, реле, которое выходит из строя реже всего, но при диагностике проверять его нужно в первую очередь. О том, как это сделать правильно, вы сможете прочитать ниже.

Инструмент для проверки реле

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

• Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

• Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

Обратите внимание, чтобы прозвонить реле нужна сама функция прозвонки.

На приборе она обозначается так:

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

Контакты на схеме изображены точками, соединенные с обмоткой. Пунктирным маркером нанесены переключатели.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

• Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

• Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

• Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Диагностика обмотки

Всегда перед тем, как проверить реле бензонасоса или любое другое на обрыв – нужно узнать сопротивление катушки. Часто эта информация пишется на корпусе или можно найти даташит. Если ничего нет – просто ориентируйтесь в интервал от десятков до сотен Ом.

Итак, приступаем:

• Сначала нужно выставить режим сопротивления. Он обозначается вот таким символом Ω. Просто выставьте переключать в это положение.

• Красный щуп установите в гнездо, обозначающееся как VΩmA. Черный – СОМ, в самом низу.

• Щупами коснитесь управляющих контактов – на экране появятся цифры (или передвинется стрелка). Если они находится пределах допустимого – все нормально и катушка исправна.

Обратите внимание, что катушка может быть защищена диодом.

Например, реле дворников в автомобиле часто идут с ним. Этот компонент может показывать разные значения, в зависимости от полярности. Поэтому для надежности поменяйте щупы местами после первого замера.

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Один из контактов всегда находится под напряжением, на второй же электричество поступает только во включенном состоянии.

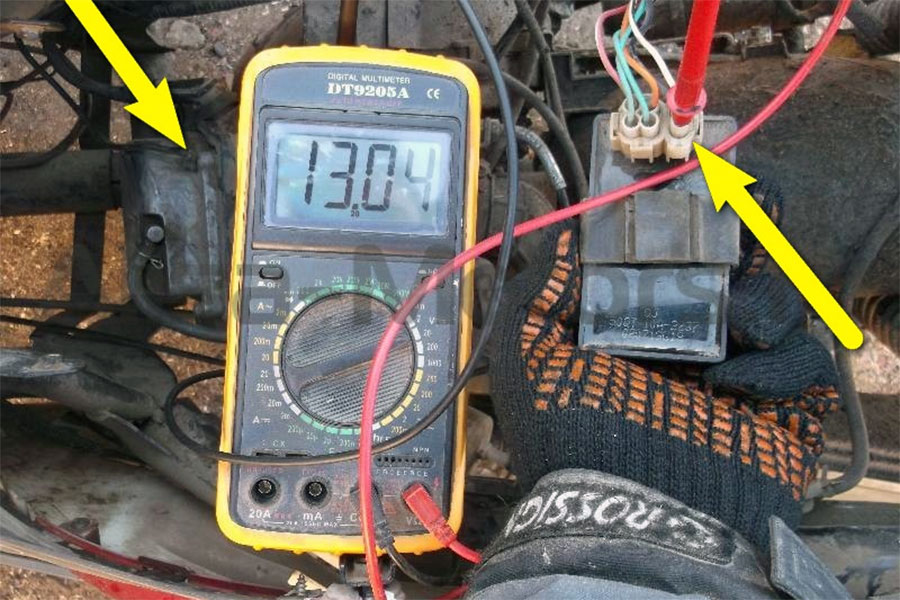

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

1. Все компоненты, которые получают ток от реле, необходимо отключить.
2. Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
3. Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Тестирование контактных групп

На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.

Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.

Действуйте так:

1. Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
2. Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
3. Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.

Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.

Обратите внимание, что инструкция универсальная для всех типов реле: поворотов, дворников, главного блока.











Прозвонка проводов и кабелей: приборы, правила, видео

Специальные приборы

На профессиональном уровне для прозвонки применяются два инструмента: тестер и мультиметр.

Первый являет собой многофункциональный прибор, который в том числе можно использовать для прозванивания кабелей и проводов.

Алгоритм использования классического стрелочного тестера:

• переключатель ставится на значение 1 кОм;
• включается предохранитель;
• производится нажатие кнопок измерения при условиях обратного и переменного тока;
• щупы подсоединяются к центральной и правой клемме, это позволит измерить сопротивление;
• щупы замыкаются между собой.

Стрелка должна сместиться в правую сторону.

Достоинство тестера — его надежность. Недостатки:

• сложность управления;
• крупный размер;
• наличие погрешности в работе при разряженной батарее.

К сведению. На деле тестер — прибор, направленный на точные измерения. При прозвонке проводов же он является индикативным прибором.

Мультиметр — наиболее часто использующийся прибор. Он есть у каждого электрика. На рынке представлено множество его модификаций. Принцип их работы един. Различны могут быть некоторые параметры, например:

• расположение органов управления и контроля;
• диапазон измерений.

Работа с мультиметром похожа на пользование тестером. Необходимо установить переключатель в положение «Прозвонка». Соответствующее положение обозначается с помощью знака диоида или зуммера.

Если проводник цел, прибор издает звуковой сигнал. На некоторых моделях звуковой сигнал заменяется особым индикатором.

Недостаток мультиметра заключается в том, что звуковой сигнал появляется с некоторой задержкой во времени. Так щуп нужно держать зафиксированным на проводе как минимум 2 секунды.

К сведению. Предпочтение стоит отдавать щупам, стержни которых позолочены. Они не окисляются в отличие от тех, что сделаны из стали.

Для успешной прозвонкивполне достаточно самого дешевого мультиметра.

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

1. Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
2. Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
3. После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Специфика прозвонки некоторых приборов

Применять мультиметр можно не только для замеров кабеля. Специалисты используют его для замеров электрооборудования.

Предохранитель

Проверка предохранителя по сопротивлению

Устройства в виде маленькой коробочки с тонким внутренним кабелем предотвращают перегревы и возгорания элементов цепи. Модели без проводки тестируются так:

1. Прибор переводится в режим прозвонки.
2. Щупы прикладываются к обеим сторонам предохранителя.
3. При сопротивлении 0 Ом и наличии звука устройство работает.
4. Появилась цифра 1, звука нет – предохранитель сломался.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

1. Щупы ставятся на аноды и катоды без привязки к цвету.
2. Тестер активируется.
3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Лампы

После перевода тестера в режим прозвонки:

1. Подкинуть на центральный контакт источника света первый щуп.
2. Подвести второй щуп на боковой контакт.
3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

• Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
• При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
• Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

• С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
• Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
• Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
• Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Прозвонка кабеля неотъемлемый инструмент электрика

Стандартный и наиболее часто встречающийся случай – это когда отсутствует напряжение в какой-либо розетке или осветительном приборе, а иногда и во всех сразу. В таком варианте выбора нет – необходима прозвонка кабеля, питающего всю систему, а затем и отдельных проводов.

Как правило, в распределительных коробках многоквартирных домов находится клубок никак и ничем необозначенных и кое-как заизолированных концов. Выключатели и розетки, особенно в старых домах, давно уже выслужили все сроки эксплуатации. Разобраться в этом хитросплетении и определить конкретное место, где произошел обрыв цепи непросто. Приходится проверять все элементы, заново маркировать жилы кабелей.

Нередко работа осложняется тем, что ее приходится проводить без отключения электрооборудования, но для этих ситуаций существуют различные устройства и приборы, выпускаемые промышленностью, позволяющие найти обрывы даже внутри стен. Но в условиях отдельно взятой квартиры или дома прозвонка проводов может быть произведена более простыми способами:

• • с полным отключением электроэнергии с использованием мультиметра;
• • либо без отключения – обыкновенной лампочкой.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Другие способы

При проверке многопроводных кабелей приходится использовать другие методы маркировки концов:

• Система из батареи питания и телефонных трубок. Такая проверка выполняется вдвоем, но очень точна, эффективна;
• Способ, позволяющий делать прозвонку одному, предусматривает применение специально изготовленного трансформатора, вторичная обмотка которого имеет отводы через определенное количество витков. Измерительная жила включается в нижний вывод трансформатора, остальные подключаются к выводам трансформатора в порядке возрастания нумерации. Вольтметром замеряется напряжение на проводниках другого конца относительно сигнального. Жила с самым маленьким напряжением будет первой. Самое большое напряжение у последнего номера;
• Можно обойтись без помощника используя магазин сопротивлений. Между жилами первого конца включаются резисторы выбранного номинала, начиная с сигнального провода. Проводники второй стороны отбираются омметром по порядку возрастания сопротивления.

Существуют промышленные и самодельные приборы, автоматизирующие прозвонку. На первом конце жилы подключаются к соответствующим клеммам передающей части, приемник на втором конце получает номер провода при касании щупом.

Самостоятельный прозвон

Телефонный кабель лучше всего прозвонить при помощи трубки аппарата. Этот способ отличает простота и мобильность.

1. Приглашается помощник.
2. Определяется общая жила. Она может быть любой. Относительно выбранной жилы прозваниваются другие. Выбранная должна быть прозвонена изначально.
3. Первый зажим основной трубки подсоединяется к основной жиле. Второй — к другой.
4. Первый зажим вспомогательной трубки присоединяется к основной жиле с противоположной стороны кабеля.
5. Второй переключается поочередно по другим. Нужно найти ту, к которой подключился помощник.
6. При подключении к искомой жиле будет слышен треск, обозначающий возникновение замкнутой цепи.
7. С помощником обговаривается способ маркировки обнаруженной жилы. Заранее заготовленные бирки надеваются на прозванивый тип жилы с двух сторон.
8. Процесс повторяется по каждому следующему проводу.
9. В случае отсутствия обрыва жилы вставляются в клеммник.

Проверка проводки

Прозвонка проводников с помощью мультиметра функционально предусмотрена в большинстве цифровых приборов этого класса. Для выставления режима прозвонки достаточно установить переключатель в положение, помеченное значком «Зуммер» и подготовить измерительную цепочку, приведённую на рисунке.

В случае протекания тока через проверяемый кусок провода мультиметр будет выдавать звуковой сигнал (зуммер). Естественно, что для прозвонки участка цепи длиной в несколько метров потребуется дополнительный провод, используемый для наращивания измерительной схемы.

Другой вариант тестирования фазного и нулевого линейных проводников значительной длины предполагает их скрутку на удалённом конце электропроводки.

В этом случае для проверки цепи на обрыв достаточно подключить измерительные щупы мультиметра к свободным контактам тех концов электрической линии, которые располагаются ближе к прибору.

Последний из предложенных вариантов обладает следующими преимуществами:

• этим способом удаётся прозвонить мультиметром сразу обе жилы электропроводки, соединённые в последовательную цепочку;
• проверить провод таким способом намного проще, чем первым, поскольку можно обойтись без дополнительного отрезка, обеспечивающего наращивание измерительной схемы.

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием таких подручных средств, как обыкновенная лампочка с патроном. Последний вариант несколько неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен незамедлительно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, разберем простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводке. Как правило, он содержит три жилы – с ними мы и будем работать.

Как прозванивать провода фото

Достаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подсоединения кабеля к системнику. Наблюдаем за показателями прибора, а вернее за его стрелкой – если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жиле имеется порыв. Может случиться так, что стрелка мультиметра вообще никак не прореагирует на ваши действия – это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жиле электрического провода.

Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметром. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения – телефонные, компьютерные, электрические.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, снабженного индикатором напряжения. Следует понимать, что по разорванному проводу напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отображаться одинаковыми цифровыми значениями, которые имеют различный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.

Прозвонка проводов фото

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки – он предусматривает использование куска обыкновенного провода с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отсоединенный провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

В принципе, меняя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный – единственный его недостаток заключается в некоторых неудобствах, связанных с постоянными переключениями проводов.

Как прозванивать провода мультиметром фото

Проверяем электрический тэн

Также мультиметром можно прозвонить электрический водонагревательный тэн. Для этого щупы прибора нужно приложить к контактным пластинам тэна. Если показания сопротивления будут небольшими, то нагревательный элемент исправен. При очень больших значениях или единице (в зависимости от модели), тэн поврежден и требует замены.

Обратите внимание! Иногда в одном корпусе может находиться два тэна, подключаемых к напряжению параллельно. В этом случае, прозванивать их нужно отдельно, предварительно сняв перемычку между ними

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус. Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства

Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции. Для предотвращения поражения электротоком, нагревательный элемент нужно заменить.

Электрический мультиметр: тестер для электротехнических измерений

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Из данной статьи можно узнать, что такое электрический мультиметр: тестер, которым можно измерять силу тока, постоянное и переменное напряжение и сопротивление. Рассмотрим, какие приборы имеют дополнительные функции, такие как измерение коэффициента усиления транзистора, тестирование диодов, прозвонка электрической цепи, измерение частоты электрического сигнала, температуры, параметров конденсаторов, индуктивности катушек.

Мультиметр используется для снятия довольно широкого спектра показателей электротехнических комплексов

Электрический мультиметр: тестер для измерения электрических характеристик

Для измерения электрических показателей часто используются универсальные мультиметры (тестеры), токовые клещи DT 266, которые являются портативной компактной моделью прибора. Все мультиметры имеют схожую конструкцию за исключением некоторых отличительных особенностей. Обычный тестер состоит из:

Современные тестеры сочетают функции вольтметра, омметра, амперметра, частотомера, а также измерителя индуктивности и емкости

• поворотного переключателя режимов измерения;
• трех разъемов для подключения щупов;
• гнезда для присоединения транзистора;
• кнопки вкл/выкл.

На корпусе цифрового мультиметра (тестера) расположена шкала обозначений измеряемых величин и их максимальных значений. Поворотом переключателя можно выбрать одну из них:

• DCV – измерение постоянного напряжения;
• ACV – измерение переменного напряжения;
• Ω — измерение сопротивления;
• DCA – измерение постоянного тока;
• HFE – измерение параметров транзистора;
• знак диода – проверка или прозвонка диодов

Шкала обозначений измеряемых величин и их максимальных значений

Прибор оснащен несколькими гнездами для подключения красного и черного щупов. Щупы входят в комплект, однако часто являются элементами невысокого качества. Если они выходят из строя можно изготовить щупы для мультиметра своими руками, например, из корпусов авторучки и наконечников дротика. Для измерения величин необходимо их правильно присоединить, иначе можно вывести мультиметр из строя. Черный щуп следует подключать к гнезду СОМ, а красный присоединяется к разъему 10А для измерения силы тока свыше 200 мА, и к гнезду VAΩ, когда измеряется напряжение, сопротивление, ток до 200 мА, и когда осуществляется прозвонка.

Как правильно пользоваться мультиметром

Прежде чем приступить к измерению электрических величин, следует проверить прибор. Его необходимо параллельно с другим тестером или вольтметром подключить к розетке и сверить показания. Чтобы проверить точность измерения сопротивления, следует взять прибор с нанесенной маркировкой и сравнить с показанием тестера. Чтобы убедиться в точности измерения показателя силы тока, стоит провести поочередные измерения одинаковой нагрузки данным прибором и амперметром.

На примере мультиметра DT 832, инструкция по эксплуатации которого содержит подробное описание всех манипуляций с прибором, рассмотрим основные режимы работы прибора.

Шкалу сопротивления можно использовать для таких целей, как прозванивать трансформатор мультиметром, определить сопротивление резистора, выявить неисправные элементы, где показано пониженное напряжение, обратное сопротивление диодов, сопротивление нагревательного элемента.

При использовании мультитестера очень важно соблюдать все правила безопасности

Чтобы измерить сопротивление необходимо установить поворотный переключатель на соответствующий сектор Ω. Если примерное значение неизвестно, переключатель устанавливается на наименьшее значение, которое соответствует 200 Ом. Если на дисплее отображается «1», это говорит о том, что сопротивление больше, поэтому необходимо перейти на следующий уровень. Производить измерения до тех пор, пока не будет получена верная информация.

Обратите внимание! Следует помнить, что перед проведением измерения сопротивления, стоит убедиться в отсутствии питания в сети. Иначе прибор буде выдавать заведомо ложные значения.

Для измерения переменного напряжения необходимо направить переключатель на сектор V~ или ACV, который состоит из двух положений 200 В и 750 В. Измерения начинаются из большего значения. Если полученный результат оказался маленьким, тогда для более точного измерения стоит перейти на низкое положение. Черный щуп подключен в разъем СОМ, а красный в VAΩ. При измерении данного показателя соблюдение полярности необязательно.

Чтобы измерить постоянное напряжение переключатель мультиметра устанавливается в сектор V или DCV, где шкала разбита на 5 диапазонов. Замер следует начинать с наибольшего значения 1000 В, и постепенно понижать его до получения правильного результата. Если не следовать данному правилу, прибор может выйти из строя.

Шкала обозначений измеряемых величин имеет одинаковые значения во всех моделях мультиметров

Измерение постоянного тока следует проводить с особой осторожностью и аккуратностью. Для этого необходимо установить переключатель в нужный сектор DCA. Теперь следует правильно присоединить щупы. Черный по-прежнему вставляется в разъем СОМ, а красный следует установить в VAΩ, когда предполагаемое значение тока не превышает 200 мА. Если сила тока выше этого показателя, тогда щуп устанавливается в 10А. Если перепутать положения, можно спалить мультиметр.

Начинать измерения силы тока мультиметром следует с максимального значения порога измерений, постепенно понижая его до получения необходимого значения.

Важно! Для проведения измерений силы тока мультиметр следует подключить к цепи последовательно, а для сопротивления и напряжения – параллельно.

Измерение температуры мультиметром производится с помощью термопары, которая подключается к прибору вместо щупов.

Для измерения величин мультиметром, используются щупы, термопара или клещи

При работе с электротехникой иногда требуется определить индуктивность. Найти тестер с данной функцией довольно сложно. Для этого необходимо использовать специальную приставку. В качестве такого элемента для измерения индуктивности мультиметром подойдет цифровой тестер, имеющий порог точности измерения напряжения в 200 мВ.

Как прозвонить провода мультиметром

Когда необходимо определить работоспособность оборудования или исправность электропроводки, первое, что необходимо сделать, так это прозвонить кабеля и провода тестером. Он сразу выявит возможный разрыв в цепи, ее сопротивление и наличие короткого замыкания.

Полезный совет! Для прозвонки провода не обязательно использовать модель с данной функцией. Для этого подойдет не дорогой мультиметр с минимальными возможностями.

Сначала необходимо установить переключатель на значок диода. Красный щуп следует установить в разъем Ω, черный – СОМ. Далее для проверки прибора необходимо сомкнуть концы измерительных щупов между собой. Должен прозвенеть характерный сигнал. Теперь можно приступать к прозвонке провода. Для этого необходимо измерительными щупами прикоснуться к оголенным участкам кабеля или провода. На целостность провода указывает звуковой сигнал. При этом на экране отобразится значение сопротивления или «0». Если звуковой сигнал отсутствует, а на дисплее отобразилось значение «1», тогда проверяемый провод оборван.

В случае, если полярность выбрана неправильно — ничего не произойдет, но перед результатом на дисплее будет отображаться «-»

Далее рассмотрим, как прозванивать мультиметром многожильный кабель. Для этого, каждый конец следует зачистить и разделить на жилы. Теперь необходимо проверить наличие короткого замыкания в каждой жиле. Здесь звуковой сигнал символизирует о наличии между жилами короткого замыкания. Это особенно важно во время работы с высоким напряжением.

Теперь необходимо проверить целостность всех жил. Жилы одного конца кабеля скручиваются воедино, а на другом конце каждая проверяется прибором. Если звуковой сигнал отсутствует хотя бы один раз, целостность проводника нарушена.

Измерение емкости конденсатора мультиметром

Наиболее распространенная причина поломки радиоэлектронной техники является неисправность конденсаторов, которые входят в состав платы. Чтобы выявить слабое звено, необходимо прозвонить каждый из них с помощью мультиметра.

Поломку конденсатора легко можно определить с помощью электрического мультиметра

Перед тем, как проверить мультиметром емкость конденсатора, необходимо полностью его разрядить, иначе он может испортить измерительный прибор. Чтобы разрядить низковольтный прибор необходимо закоротить его выводы, а для высоковольтного конденсатора с большой емкостью следует использовать резистор на 5-10 кОм, который подключается к устройству.

Исправный конденсатор имеет емкость не менее 0,25 мкФарада. Перед тем, как проверить мультиметром емкость конденсатора, прибор следует выставить в соответствующий режим измерений на необходимый предел. Если тестер оснащен специальными посадочными гнездами, вставить в них конденсатор.

Как проверить мультиметром конденсатор, не выпаивая его из платы? Для этого необходимо присоединить их к измерительному прибору и дотронуться до выводов конденсатора. Здесь следует строго соблюдать полярность. Иначе устройство сразу выйдет из строя. На экране мультиметра отобразиться значение емкости, которое должно быть приближено к номинальному. Если это не так, конденсатор неисправен.

Проверить работоспособность конденсатора мультиметром можно даже без функции измерения емкости

Важно! Следует помнить, что производители конденсаторов всегда помечают галочкой минусовый контакт на устройстве.

Как прозвонить конденсатор мультиметром, если нет функции измерения его емкости? Для этого необходимо перевести прибор в режим измерения сопротивления и дотронуться щупами до соответствующих полярности выводов. На дисплее тестера отобразиться значение, которое будет расти. Это происходит от того, что мультиметр, контактируя с конденсатором, заряжает его. Спустя некоторое время на экране отобразиться «1», что сообщает об исправном состоянии устройства.

Если вначале проверки на экране появилась цифра «1», значит, в конденсаторе произошел обрыв и он уже неисправен. Если появился «0», внутри устройства произошло короткое замыкание.

Более подробный ход измерений можно посмотреть на видео – как проверить мультиметром конденсатор.

Статья по теме:

Мультиметр: какой лучше выбрать прибор для использования в домашних условиях

Характерные особенности прибора. Разновидности тестеров. Как правильно пользоваться устройством. Рейтинг наиболее востребованных моделей.

Как прозванивать мультиметром резисторы

Резистор – это электронный элемент с переменным или определенным значением электрического сопротивления. Перед тем, как прозвонить резистор мультиметром, необходимо его визуально осмотреть на наличие сколов и трещин на корпусе устройства. Если видимых повреждений нет, тогда следует приступить к проверке элемента. Для этого необходимо воспользоваться принципиальной схемой, на основании которой проводятся замеры в контрольных точках, где указаны необходимые значения величин.

Самым распространенным способом, как проверить мультиметр резистором, является измерение сопротивления, которое должно быть приближено к номинальному. Для этого переключатель тестера устанавливается в соответствующее положение. Красный щуп подключается к разъему VΩmA, а черный – СОМ.

Для проверки резисторов также используется мультифункциональный тестер

Перед тем, как прозвонить резистор, стоит выявить исправное состояние его проводов. Их между собой замыкают. На приборе должен отобразиться «0». Теперь можно перейти к измерению сопротивления резистора. Если на дисплее отображается «1», резистор неисправен. Если высвечивается другая величина, ее сравнивают с номинальной, учитывая допуск. Резистор исправен, если значения совпадают.

Как проверить мультеметром резистор, не выпаивая его из платы? Для этого можно использовать режим прозвона. Если элемент исправен, прозвучит характерный сигнал.

Применение мультиметра в быту

С помощью тестера можно провести диагностику многих элементов электроприборов и выявить тем самым неисправность.

Перед тем, как прозвонить ТЭН мультиметром, следует узнать его сопротивление, которое будет сравниваться с показанием тестера. Для этого необходимо воспользоваться формулой R=U2/P, где U – подаваемое напряжение, Р – мощность, которая обозначается на корпусе прибора.

Популярной проблемой бытовой техники является выход из строя нагревательного элемента, проверить который можно с помощью мультиметра

Для измерения следует установить переключатель в необходимый диапазон для измерения сопротивления. Щупы мультиметра приложить к корпусу бытового прибора и к выходным контактам ТЭНа по очереди. Если на дисплее отобразилось значение, близкое к полученному из формулы, тогда нагреватель исправен. Значение «0» сообщает о коротком замыкании внутри спирали, а бесконечное значение или «1» свидетельствует о том, что спираль оборвана.

Часто возникает вопрос: как прозвонить мультиметром электродвигатель бытового прибора? Поскольку существует несколько разновидностей двигателей, проверка работоспособности агрегата будет отличаться.

Перед тем, как проверить мультиметром электродвигатель, необходимо произвести его внешний осмотр, прикоснуться руками к металлическим поверхностям.

Перед проверкой необходимо полностью обесточить устройство. Тестер выставить в режим омметра, переключив на максимальный диапазон измерений. Как работать мультиметром, видео в статье наглядно отображает последовательность измерений для проверки работоспособности двигателя.

При измерении показателей, стоит учитывать погрешности работы мультиметра

Сегодня многие осветительные приборы оснащаются прогрессивными источниками света, такими как светодиоды, которые периодически могут выходить из строя. Именно тогда возникает важная задача, как проверить мультиметром светодиод. Для этого необходимо использовать тестер с режимом прозвонки, в котором проверяется работоспособность диодов. Здесь следует четко соблюдать полярность светодиода.

Красный щуп прибора соединяется с анодом, а черный с катодом. Если все выполнено правильно, рабочий светодиод должен начать светиться. Однако следует учитывать, что работая в режиме прозвонки, мультиметр имеет низкий показатель тока, поэтому диод может не отреагировать. Здесь следует уменьшить освещение, чтобы наглядно увидеть свечение диода. Также об исправном состоянии элемента свидетельствует отображенное значение на дисплее тестера, которое отличается от 1.

Полезный совет! Здесь одновременно можно проверить мультиметром мощность светодиода, вычислив данный параметр на основе полученных результатов.

Цифровые приборы имеют функцию фиксации показаний, что удобно при проверке нескольких показателей

С помощью тестера можно выявить два дефекта в работе простого преобразователя напряжения и тока. Перед тем, как проверить мультиметром трансформатор, необходимо знать выводы всех его обмоток. Далее при помощи измерительного прибора прозвонить каждую обмотку устройства в режиме омметра. Если на экране тестера отобразилась 1, это свидетельствует об обрыве обмотки.

Для выявления замыкания, одним щупом тестера следует коснуться к выводу обмотки, другим поочередно соединять с выводами других обмоток и корпуса. Короткого замыкания здесь быть не должно.

Как проверить мультиметром емкость аккумулятора

Аккумуляторные батареи используются для накопления и питания потребителей электрической энергией во время автономного режима работы. С помощью мультиметра можно проверить рабочее напряжение, рабочий ток, внутреннее сопротивление, ЭДС и ток утечки аккумулятора. Наиболее часто возникает вопрос, как проверить мультиметром зарядку аккумулятора.

С помощью мультитестера можно проверить заряд аккумулятора

Для этого необходимо обеспечить полную зарядку батареи. Далее, при помощи мощного потребителя создается нагрузка на аккумулятор, соединив последовательно батарею, тестер и потребитель. Замеряется ток. Периодически необходимо производить замеры напряжения батареи. Как только эта величина начнет понижаться, фиксируется время начала разрядки аккумулятора. Теперь общее время, которое прошло от начала испытания умножается на ток нагрузки. Полученное значение соответствует емкости АКБ.

Полученный результат после того, как проверили мультиметром аккумулятор, следует сравнить с паспортными данными. Если значение ниже номинального, устройство не пригодно для дальнейшей работы.

При использовании многих бытовых приборов, некоторые пользователи заинтересованы, как проверить мультиметром емкость аккумулятора 18650. Для начала необходимо знать номинальную емкость элемента, значение которой обычно написано на корпусе.

Для прозвона и выявления неисправностей, в мультиметре встроена функция генерации тестового сигнала

Рассматривая вопрос, как измерить мультиметром емкость аккумулятора, необходимо разобраться в технологии процесса. Измерительный прибор переводится в режим измерения постоянного тока в диапазоне 10 МА. Далее, красный щуп подводится к плюсовому контакту батареи, а черный – к минусовому. На экране должно отобразиться значение, которое приближено к номинальному. Тогда элемент годен для дальнейшей работы.

После того, как проверили емкость батарейки мультиметром, по полученному значению на приборе можно говорить о дальнейшей судьбе элемента. Если результат немного ниже номинального, батарейку можно использовать для более мощной техники, например для часов, фонарика. Если значение приближено к 1 А, элемент пригодится для обеспечения работоспособности дистанционного пульта.

Если стоит вопрос, как мультиметром проверить емкость аккумулятора телефона, следует помнить, что тестер покажет лишь приближенное значение. Для более точной диагностики следует использовать компьютерную программу или специальное зарядное устройство.

Мультиметром нельзя замерить емкость батареи телефона, а только приблизительное значение потребления в амперах

Применение мультиметра для автомобиля

Много владельцы авто часто задаются вопросом: как проверить мультиметром аккумулятор автомобиля при работающем двигателе? Для этого тестер переводится в режим измерения напряжения. Соблюдая полярность, выполняется подключение измерительного прибора к аккумулятору. Если на дисплее отображается значение 13,5-14 В, это свидетельствует о нормальном рабочем состоянии блока питания. Если значение выше 14,2 В, это является признаком низкого заряда.

Теперь перейдем к вопросу, как проверить мультиметром заряд аккумулятора на неработающем двигателе. Принцип измерения остается таким же, как и при работе двигателя. Нормальная работа аккумулятора должна соответствовать полученной величине, которая находится в пределах 12,5-13 В.  Если значение ниже 12 В, это говорит о том, что блок разряжен полностью.

Одной из важных деталей любого автомобиля является ДМРВ. Как проверить мультиметром расходомер, описано ниже. Для этого необходимо разобраться с конструкцией датчика и четко следовать инструкции.

Чтобы проверить работоспособность датчика массового расхода воздуха необязательно пользоваться услугами автосервиса. Сэкономив деньги и время, можно выполнить проверку ДМРВ мультиметром. Для начала следует знать распиновку контактной группы. Снимать датчик с места установки не нужно.

Мультиметр — это необходимый пробор в арсенале автовладельца, который поможет сэкономить на услугах автосервиса

Тестер выставляется в режим измерения постоянного тока до 2 В. Проверка датчика ДМРВ мультиметром, выполняется в четкой последовательности. Красным щупом прикасаются к желтому проводу, который отвечает за подачу входящего с ЭБУ сигнала. Черный щуп соединяется с проводом зеленого цвета, отвечающего за заземление. Повернув ключ зажигания, не заводя автомобиль, необходимо посмотреть на показания прибора.

Проверка ДМРВ ВАЗ-2114 мультиметром прошла успешно, если на дисплее прибора отображено значение не более 1.02 В. Датчик не работает, если на тестере отобразилось показание превышающее 1.05 В.

Обратите внимание! Для того, чтобы проверить мультиметром ДМРВ на ВАЗ 2110, как он работает, необходимо выполнить все вышеизложенные действия.

Перед тем, как проверить мультиметром датчик распредвала, необходимо выключить зажигание. Далее отсоединить от устройства все провода. Перевести тестер в режим измерения напряжения. Подключить к массе двигателя массу тестера. Результат измерения должен соответствовать напряжению, характерному для клемм аккумуляторной батареи. Если показания отличаются, цепь питания устройства вышла из строя. После, аналогичным способом следует измерить напряжение на массе датчика. Оно должно быть равным 0.

Проверить мультиметром аккумулятор автомобиля можно как при работающем, так и при неработающем двигателе

Теперь один провод мультиметра подключить к сильному выводу датчика, а другой присоединить к входу системы управления. Прокрутить стартером двигатель. Если на экране отобразиться 0,4-5 В, датчик рабочий.

Как проверить мультиметром датчик детонации? Прибор выставляется в положение измерения напряжения на 200 МВ. Щупы присоединяются к контактам. Теперь следует бить твердым предметом по корпусу устройства. Если на приборе, в зависимости от удара, показания напряжения увеличиваются до 40 МВ, датчик неисправен.

Далее рассмотрим, как прозвонить мультиметром катушку зажигания. Вначале необходимо убедиться в исправности первичной обмотки. Для этого следует выставить прибор в режим измерения сопротивление и подключить щупы к контактам «+» и «-». Если на экране отобразится значение в пределах 0,4-2 Ом, катушка исправна. Цифра 0 говорит о коротком замыкании. Если высвечивается бесконечность, произошел обрыв цепи.

Вторым этапом решения вопроса, как проверить мультиметром катушку зажигания является прозвон вторичной обмотки устройства. Для этого необходимо присоединить щупы мультиметра к выводу от провода высокого напряжения и к «+» контакту. Если катушка оснащена сердечником пластинчатого типа, сопротивление будет равно 6-8 кОм, другого типа – 15 кОм.

Проверить мультиметром катушку зажигания можно с помощью прозвона первичной и вторичной обмотки устройства

Более подробный ход проведения измерений можно посмотреть на видео «Как проверить мультиметром катушку зажигания».

Проверка генератора

Работоспособность системы зажигания автомобиля обеспечивают два устройства, которые работают в паре: генератор и аккумуляторная батарея. Нарушение нормального рабочего состояния одно из них приведет к снижению работоспособности всего агрегата.

Перед тем, как проверить генератор мультиметром, следует выполнить его внешний осмотр. Затем следует приступить к тестированию реле-регулятора, которое обеспечивает поддержание постоянного напряжения автомобиля. Для этого, тестер выставляется в режим постоянного напряжения в диапазоне 50 В. С помощью щупов соответственной полярности, измеряется напряжение на входных контактах генератора. Оно должно находиться в пределах 14-14,2 В.

Генератор и аккумуляторная батарея работают в паре, поэтому проверять необходимо два устройства

Если неисправность не обнаружена, следует перейти к вопросу, как проверить мультиметром диодный мост. Для этого необходимо разобрать корпус генератора и выполнить его проверку.

В случае исправного состояния диодного моста следует проверить ротор генератора. Для этого необходимо перевести тестер в режим измерения сопротивления и проверить его на токосъемных кольцах обмотки возбуждения. Величина не должна быть слишком большой.

Полезный совет! Если при выполнении измерений обнаружено короткое замыкание или обрыв, следует обратиться за помощью к специалисту.

Последним этапом является выполнение прозвонки мультиметром статора на отсутствие короткого замыкания обмоток. Сопротивление на приборе должно быть приближено к 1.

Мультметры последнего поколения оснащены функцией отправки данных на сматрфон, но стоимость такого аппарата довольно высока

Как прозванивать диодный мост мультиметром

В электронике диодные мосты часто применяются в одном корпусе. Узнать их работоспособность или выявить повреждения можно с помощью обычного тестера.

Перед тем, как прозвонить диодный мост, мультиметр выставляется в режим проверки диода или прозвонки. Проверка осуществляется в прямом включении. Красный щуп подключается к минусовому выводу, а черный к выводу с надписью АС. Так измеряется пороговое напряжение, которое для кремниевых диодов составляет 400-1000 мВ.

Полезный совет! Чтобы на 100% убедиться в исправности диодного моста проверка происходит в обратном включении. Черный щуп подключается к минусовому выводу, а красный — к плюсовому. На экране мультиметра должно отобразиться значение «1». Это говорит, что в P-N переходе присутствует большое сопротивление, и диоды ток не пропускают.

Таким способом проверяются все диоды моста. Если во время прозвонки диодов на дисплее мультиметра отобразиться нулевое сопротивление или прибор издаст сигнал, это свидетельствует о пробитом элементе внутри диодного моста. При проверке в обратном включении на экране также отобразиться «1». Однако, если и при прямом и обратном включении на дисплее прибора будет высвечиваться единица, это свидетельствует об обрыве, когда диод не проводит ток.

Применения мультиметра при проверке работоспособности или повреждений диодного моста

Прежде чем применять измерительный прибор, необходимо детально изучить инструкцию «Как пользоваться мультиметром», где подробно описаны все возможные манипуляции с тестером. Строго следуя рекомендациям, можно провести все необходимые измерения, которые не выведут прибор из строя и сделают его работу безопасной.

Проверка лямбда-зонда мультиметром: видео инструкция

Что такое прозвонка и как правильно прозванивать провода и кабели

В процессе реализации электромонтажных работах наиболее ответственным этапом во всей работе является подключение оборудования. От правильной последовательности выполнения всех операций будет зависеть удачная эксплуатация всего комплекса электроустановок на предприятии. Перед подключением нужно проложить силовые линии и кабели, провода цепей управления. После окончания прокладки, до подключения нужно обязательно прозвонить отдельные провода и кабели. В данной статье мы расскажем о том, для чего нужна прозвонка кабеля, и какие виды прозвонки существуют.

Для чего нужна прозвонка проводов?

Прозвонка нужна для обнаружения концов одной жилы в кабеле, для лучшего понимания приведем пример. В процессе прокладки кабеля вторичной цепи с 12 жилами, из которых каждая обладает своим функциональным назначением, ошибок при подключении допускать нельзя. Ошибки могут стать причиной поломки дорогостоящих устройств или невыполнения оборудованием определенных функций.

Методы прозвонки

То, как будет осуществляться прозвонка своими руками, зависит от марки кабеля и условий расположения. Если изоляция жил цветная, то никаких проблем не возникнет. Кабель нужно подключить к оборудованию по цвету жил с двух сторон. Трудности возникают тогда, когда изоляция всех или нескольких жил в кабеле выполнена одним цветом, а на кабелях нет маркировки. Именно для этого и существует процесс прозвонки, который определяет принадлежность концов с обеих сторон кабеля к одной жиле, а также их целостность. В конце работы нужно обязательно нанести маркировку.
Существует несколько методов прозвонки:

• прозвонка тестером. Ее может выполнять один человек в пределах одного распределительного шкафа и на расстояниях до 100м
• прозвонка при помощи цифрового мультиметра. Ее применяют в аналогичных условиях, устройство устанавливается в режим прозвонки или определения уровня сопротивления
• самодельным прибором с лампой и батарейками
• при помощи телефонных трубок с элементами питания в цепи
• понижающим трансформатором, однако совместно с индикаторными или измерительными устройствами.

Мастера иногда применяют мегометр, но это не очень удачная идея для низковольтных цепей, поскольку в приборе используется напряжение до 500В. Чаще всего это осуществляется в сетях высокого напряжения на больших расстояниях, чтобы проверить изоляцию.

Прозвонка тестером

Прозвонка проводов и кабелей при помощи тестера довольно старая методика. В самом начале развития электротехники, тестер представлял собой стрелочное комбинированное устройство, которое состояло из:

• вольтметра
• амперметра
• омметра.

В процессе модернизации таких приборов разработчики добавляли другие опции к примеру, электронный термометр, световые и звуковые индикаторы, улучшали органы управления и методику использования. Результатом этой работы стала смена старого стрелочного тестера на современный аналог цифровой мультиметр, имеющий жидкокристаллический дисплей для отображения результатов. Среди функций тестера присутствует и прозвонка проводов, то есть проверка целостности кабеля.
Для прозвонки кабеля стрелочным тестером нужно внимательно ознакомиться с возможностями устройства, к примеру, как подключить измерительный щуп, в какое положение установить переключатели на панели управления.
Также стоит изучить дискретные деления шкалы. Различные приборы имеют разные шкалы деления. Алгоритм работы с подобными устройствами следующий:

• выставить пакетный переключатель режимов измерения на отметку 1кОм, некоторые приборы оснащены отметкой Ом
• нажать кнопку предохранителя, чтобы защитить откалиброванные элементы схемы прибора от неграмотного подключения (в режиме прозвонки цепи могут оказаться под напряжением)
• включить кнопки режимов измерения для прямого и обратного тока. Это могут быть кнопки черного цвета в нижней части панели управления
• присоединить провода щупов к центральной, а также правой клемме, чтобы измерить сопротивление.

Чтобы проверить работоспособность устройства, нужно замкнуть щупы между собой, при этом вы увидите, что стрелка на шкале перемещается слева на право, до упора. Признаком работоспособности прибора является перемещение стрелки вправо к нулю.
Достоинство данного типа тестеров заключается в надежной защите и точном уровне измерений, однако в случае прозвонки, он является просто индикатором. В тоже время точные данные тут не нужны.
Из недостатков выделим:

• довольно сложная установка органов управления в необходимый режим
• большой размер
• высокая погрешность измерений в случае разрядки батареи.

Для того, чтобы прозвонить провода в коротких шнурах или свернутом кабеле, необходимо зачистить изоляцию на проводах с двух сторон и приступить к измерениям. Подключите щуп к проводу определенного цвета, а второй щуп нужно подключить к такому же проводу на другом конце. Признаком работоспособности провода является отклонение стрелки в нулевое положение шкалы.
В том случае, если все провода одного цвета, или кабель разложен, а расстояние не дает возможности работать тестером с разными концами одновременно, то все провода на одном конце нужно замкнуть между собой.
Далее на другой стороне кабеля подключают щуп к одному кабелю и выполняют прозвонку всех остальных проводов через него, по очереди 1,2,3 и так далее.

Прозвонка мультиметром

Как сделать прозвонку кабеля при помощи мультиметра? Сегодня на рынке представлено много различных типов этого устройства, однако, принцип работы у всех одинаковый. Отличаются они расположением органов управления и пределами измерений.
Чтобы проверить целостность проводов нужно переключатель режимов измерений выставить в положение прозвонки, оно отмечено диодом или зуммером. Далее процедура прозвонки выполняется описанными выше методами.
Если провод не поврежденный, помимо показаний на дисплее, вы услышите еще и звуковой сигнал или загоревшуюся лампочку индикатора.
Щуп с черным проводом нужно поместить в отверстие со знаком заземления (корпус), а красный выше, в отверстие для измерения сопротивления со знаком Ома «Ω».
Главный недостаток большей части цифровых мультиметров заключается в том, что звуковой сигнал задерживается при прикосновении к контактам. Нужно подержать щупы на проводе примерно 2-3 секунды, для более точных измерений. Такая инертность в работе является проблемой при проверке целостности провода.
Специалисты отмечают, что для всех приборов стоит пользоваться щупами с позолоченными стержнями, поскольку они не подвергаются окислению и гарантируют более надежный электрический контакт.

Прозвонка трансформатором

Данный способ пользуется популярностью в процессе прозвонки развернутых уложенных кабелей с одноцветными проводами. Для этой работы применяются понижающие трансформаторы с различными напряжениями на отводах вторичной обмотки. Алгоритм действий следующий:

• первичную обмотку трансформатора нужно подключить к источнику 220В переменного тока
• начало вторичной обмотки должно быть подключено к заземляющему контуру, с замкнутой на нем экранирующей оболочкой кабеля
• прочие отводы вторичной обмотки с разными напряжениями подключают к концам проводов
• на противоположной стороне кабеля при помощи мультиметра измеряют соответствующий уровень напряжения между контуром заземления и проводами кабеля. Итак, вы проверили целостность жилы и маркировку.

В схеме подключения кабеля к трансформатору мультиметр устанавливают в режим измерения переменного напряжения. Предпочтительно пользоваться устройствами западных производителей, поскольку в этом случае применяется режим измерения, а не индикации.
Чтобы настроить мультиметр на режим измерений переменного напряжения необходимо поместить пакетный переключатель изменения режимов в разъем со знаком «V~» в максимальное положение. Простейшая прозвонка имеет предел измерений свыше 20В, провода от щупов устанавливают в те же отверстия, что и для измерения сопротивления.

Прозвонка телефонными трубками

Главным плюсом такого способа можно назвать довольно удобную работу с развернутыми кабелями, имеющими одноцветные провода. Примечательно, что электромонтажники при выполнении такой работы могут общаться между собой. А главный минус состоит в том, что в одиночку таким методом прозвонить провод не получится. Вам понадобятся две телефонные трубки и один элемент питания, примерно 4,5 вольта.
Далее вам нужно выполнить следующие действия:

• подключить в обрыв микрофонного провода, который идет из телефонной трубки, батарейку 4.5 В. Стоит отметить, что полярность не важна. Основное условие – постоянный и стабильный ток, без пульсаций
• далее нужно подключить конец провода, который подключен к капсюлю, к экранирующей оболочке кабеля, а второй конец к одной из жил
• со второй стороны кабеля, вторую трубку подключают одним проводом к экранирующей оболочке. А второй провод по очереди подсоединяют к разным жилам, пока не послышится ответ монтажника на другом конце провода.

Для облегчения конструкции можно использовать микрофонную гарнитуру от мобильных телефонов. Это довольно удобно.

Ошибки в прозвонке провода

Часто неопытные мастера допускают разные ошибки, рассмотрим основные из них:

• неправильно установлены режимы измерения
• в процессе прозвонки проводов с использованием понижающего трансформатора или стрелочного тестера, нужно проверить источник питания. Уровень напряжения должен составлять от 3.5 до 4.5 вольт. Если это не проверить, то напряжение будет измерено с большой погрешностью
• до прозвонки нужно аккуратно зачистить контакты на проводах кабеля и измерительных щупах. При этом позолоченные контакты очищать нет необходимости, достаточно протереть их ватой с техническим спиртом
• при использовании стрелочных приборов важно не перепутать шкалу, а должна быть для переменного напряжения со знаком «V~»
• для прозвонки проводов в жгутах распределительного шкафа, контакты с обеих сторон нужно отключить от всех составляющих оборудования.

Циферблаты, кнопки, символы и дисплей цифрового мультиметра

Это руководство познакомит вас с основами анатомии цифрового мультиметра. Чем больше вы познакомитесь со своим собственным цифровым мультиметром, тем более ценным он станет, поскольку вы сможете максимально использовать его возможности.

Циферблат цифрового мультиметра

Это составное изображение, а не реальный циферблат. На нем показаны различные функции, имеющиеся на нескольких циферблатах цифрового мультиметра Fluke. Ни одна модель не содержит всех этих функций.На многих моделях значки некоторых функций отображаются желтым цветом. Это означает, что для выбора этих измерений необходимо нажать желтую функциональную кнопку цифрового мультиметра.

1. Переключатель ВКЛ / ВЫКЛ
2. AUTO-V / LoZ: предотвращает считывание показаний из-за паразитного напряжения; обнаружен на Fluke 114
3. Напряжение переменного тока / LoZ: используется низкое входное сопротивление
4. Напряжение переменного тока с фильтром нижних частот
5. VCHEKTM: позволяет одновременно проверять напряжение или целостность цепи; Найдено на Fluke 113
6. Напряжение переменного тока
7. Милливольт переменного тока
8. Напряжение постоянного тока
9. Милливольт постоянного тока
10. Температура
11. Непрерывность: в сочетании со звуковой кнопкой
12. Сопротивление
13. Емкость
14. Проверка диодов
15. АС, постоянный ток, амперы и миллиамперы
16. Микроампер переменного и постоянного тока

Кнопки цифрового мультиметра

Это составное изображение.Фактический ассортимент и разнообразие кнопок может варьироваться в зависимости от модели цифрового мультиметра.

1. Кнопка включения / выключения.
2. Мин Макс: Сохраняет входные значения; издает звуковой сигнал, когда значение нарушается и устанавливается новое значение. Peak Min Max: Захватывает прерывистые или переходные события, которые происходят в отслеживаемом сигнале; фиксирует максимальное значение за очень короткое время (микросекунды).
3. Удерживать: Захватывает и удерживает стабильное измерение. AutoHOLD: Захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра.Автоматически обновляется с новым стабильным чтением.
4. Функциональная кнопка: Желтая кнопка активирует вторичные функции, показанные желтыми значками вокруг шкалы (часто температура и емкость).
5. Кнопки меню: Активирует функции, относящиеся к меню на дисплее.
6. Звуковой сигнал: Включает звуковой сигнал обрыва цепи.
7. Относительный режим (REL): Сохраняет существующие показания (дельта) и сбрасывает отображение на ноль. Устанавливает относительную контрольную точку для сравнения со следующим показанием.
8. Кнопки курсора: Разрешить ввод данных, прокрутку меню, настройку дисплея и другие задачи.
9. Частота и рабочий цикл измерение.
10. Диапазон: Переключение в ручной режим и циклическое переключение всех диапазонов. Автоматический выбор диапазона восстанавливается при нажатии в течение двух секунд.
11. (i) info: Отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.
12. Яркость: Переключает подсветку дисплея между выключенной, низкой и высокой.
13. Выбрать: (только 3000 FC) Выбирает / отменяет выбор выделенного беспроводного модуля на дисплее. Удерживайте в течение одной секунды, чтобы привязать все выбранные модули к измерителю и остановить процедуру обнаружения.
14. Вверх / вниз: (только 3000 FC) Перемещает выделение на дисплее к следующему беспроводному модулю, отображаемому на дисплее.

Разъемы цифрового мультиметра

Не все измерители выходят за пределы входного разъема для миллиампер (мА) и микроампер (мкА).

1. A (амперы)
   Вход красного измерительного провода для:
   • Измерение тока до 10 A.
   • Текущие измерения частоты и скважности.
   • Дополнительные токовые клещи на выходе мА для измерения тока от 400 А до предела клещей.
2. мА, мкА (миллиампер, микроампер)
   Вход красного измерительного провода для:
   • Измерения тока от 0 мкА до 400 мА (до 600 мА в течение 18 часов).
   • Текущие измерения частоты и скважности.
   • Дополнительные токовые клещи на выходе мА для измерений до 600 А переменного тока.
3. COM
   Черный вход щупа для:
   • Все измерения.
   • Низкое / отрицательное соединение для измерения цепи или принадлежностей.
   • Также известен как «терминал возврата». COM – это сокращение от обычного.
4. Напряжение (В), сопротивление (Ом), проверка диодов (стрелка плюс символ), емкость (другой символ), температура.
   Красный вход щупа для:
   • Измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, если возможно, температуры.
   • Также можно использовать красный провод зажимов при использовании токовых клещей с эффектом Холле.

Важно: Входное гнездо, выбранное для красного тестового провода, ДОЛЖНО соответствовать параметру, выбранному на шкале. На циферблате установлено напряжение переменного тока? Убедитесь, что красный измерительный провод подключен к разъему, предназначенному для измерения напряжения, а не тока. В противном случае риску подвергаются счетчик, оборудование и технический специалист.

Дисплей цифрового мультиметра

9022 9019 9019 9019 222

Идентификатор	Ссылка	Основной	Вторичный	Вторичный	1	Цифры	x
2	Полярность							x
9022 902 902 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022
4	Относительный (REL) режим			x
5	Сглаживание				x
7	Высоковольтный вход (если 30 В или выше, переменного или постоянного тока)		x
8	Автоматически				x
9	Задержка дисплея			x
10	Пик мин. Макс. Режим	9022 9022 902 902 9019 9022 902 902 9019 9022 902 902 902 9019 9022 902 902	Мин. Макс. Запись			x
12	Режим фильтра нижних частот		x
9022 902 9019 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022
14	Режим записи		x
15	Единицы измерения	x
16	Выбранный диапазон	9019 9022 902 902 902 902 902 9019 9022 902 902 902 -режим разрешения			x
18	Автоматический или ручной диапазон			x
9019 9019 9022 9022 9022 9022

Связанные ресурсы

Основные операции, уход и обслуживание и расширенное устранение неисправностей для квалифицированных специалистов

Точность техника зависит от используемого им измерительного оборудования.Если оборудование используется неправильно или неисправно, измерения будут неточными. Если измерения будут неточными, техник сделает неправильные выводы. Чтобы избежать получения неточных показаний, вам необходимо правильно обращаться, использовать и хранить счетчики. Когда вы закончите использовать мультиметр, его всегда следует выключать, чтобы продлить срок службы батареи.

Меры предосторожности при обращении и использовании расходомера

Эти меры предосторожности применимы как к цифровым, так и к аналоговым счетчикам.

• Не роняйте счетчик.
• Не перегружайте счетчик. В случае сомнений используйте высокий диапазон, который, как вы знаете, не будет перегружен. При необходимости вы всегда можете переключиться на более низкий диапазон.
• Не трогайте прецизионные инструменты. Обратитесь к квалифицированному специалисту по ремонту инструментов для обслуживания точных инструментов.
• Перед тем, как подключить измеритель к цепи, убедитесь, что переключатель диапазонов установлен в соответствующее положение.
• Тщательно проверьте соединения цепи перед подачей питания на счетчики.
• Будьте осторожны, не прикасайтесь к другим электронным компонентам внутри оборудования.
• Будьте осторожны, не касайтесь наконечниками щупов друг друга, пока они подключены к чему-либо еще.
• Никогда не переключайте настройки (например, напряжение на ток), пока датчики подключены к цепи

Два основных типа счетчиков – аналоговые и цифровые (Рисунок 1). Хотя оба измерителя выполняют одинаковые функции, они выглядят по-разному.

Рисунок 1: Аналоговый мультиметр и цифровой мультиметр

Как видите, разница в блоке отображения.Цифровые измерители обычно проще в использовании и более точны, чем аналоговые, и поэтому стали более популярными. Мы сосредоточимся на цифровом мультиметре (DMM), так как это наиболее распространенный тип, хотя аналоговые мультиметры все же могут быть предпочтительнее в некоторых случаях, например, при отслеживании быстро меняющегося значения.

Работа с мультиметром

При обращении с мультиметром следует убедиться, что он надежно закреплен. Падение мультиметра, особенно аналогового, даже с небольшой высоты может повлиять на будущие показания и точность мультиметра.При снятии показаний пользователю, скорее всего, потребуется использовать обе руки для выполнения задачи. В результате необходимо убедиться, что счетчик надежно установлен в безопасном месте, где его можно будет прочитать, не меняя положение пользователя. Если подходящего места нет, может потребоваться второй человек, который будет держать измеритель и / или записывать показания. Некоторые счетчики также могут быть оснащены магнитными ремнями или тросами, чтобы облегчить их использование одним техническим специалистом.

Хранилище

Мультиметры

следует хранить в сухом месте, где они не будут подвергаться физическим повреждениям.Большинство мультиметров поставляется с футляром для их хранения. Этот футляр не только удерживает все части вместе в одном месте (счетчик, провода, батареи, магнитный ремешок и т. Д.), Но также защищает уязвимые части, такие как дисплей, от любого повреждения, которое может произойти.

При хранении мультиметра в течение длительного периода извлечение батареек гарантирует, что коррозия не будет накапливаться на соединениях батарей.
Выводы мультиметров могут быть разной длины. Необходимо уделить особое внимание тому, чтобы внутренние соединения проводов не были повреждены из-за их плотной намотки вокруг себя.

Как пользоваться мультиметрами – Mega Depot

Электричество, на самом деле, играет действительно важную роль. Тем не менее, напряжение и ток, по которым электричество измеряется не видно напрямую. Как же тогда такое можно наблюдать невооруженным глазом? Напряжение, ток и сопротивление могут стать наблюдаемыми при правильном использовании мультиметра.

Мультиметр – прибор используется для измерения напряжения, сопротивления и тока в электронике и электрическом оборудовании.Он также используется для проверки соединение между двумя точками для проверки наличия разрывов в цепи или линии.

Испытательное напряжение

Мультиметры измеряют напряжения переменного и постоянного тока. Автомобильные аккумуляторы питают постоянное напряжение, а настенные розетки в вашем доме – переменный ток. Напряжение.

В то время как цифровые мультиметры отображают измерения на цифровом дисплее, аналоговые мультиметры используют иглу или указатель на калиброванные весы. Чтобы прочитать его измерения, вы наблюдаете за движением иглы и отмечаете значение в точках на шкала.Некоторые диапазоны не имеют своей шкалы, поэтому вам, возможно, придется прочитать шкалу для другого диапазона, а затем умножьте или разделите показания.

Как проверить напряжение? Выберите на измерителе напряжение постоянного или переменного тока. Если вы тестируете во время автомобильной стереосистемы или автомобиля система безопасности, вы будете проверять на постоянное напряжение. Установите глюкометр на соответствующий диапазон для напряжения, которое вы ожидаете найти (если ваш счетчик не имеет автоматического выбора диапазона).В машине, что будет от 12 до 14 вольт постоянного тока. В вашем доме вы должны найти около 120 вольт переменного тока. При измерении неизвестное напряжение, выберите самый высокий диапазон и работайте вниз. Прикоснитесь отрицательным щупом к известному заземлению (шасси автомобиля) и прикоснитесь к положительному проводу. к проводу, который вы тестируете. Для получения точных показаний убедитесь, что точка заземления оголена. металл (без краски, ржавчины и т. д.). Просмотрите показания на дисплее.

Когда проверять напряжение?

Пример 1: Проверьте напряжение, когда вам нужно найти определенный провод в автомобиле. Например, если вам нужно найти провод стартера для подключения функции отключения стартера системы безопасности, проверьте следующим образом:

Коснитесь черным щупом на массу шасси, затем с помощью красного щупа проверьте провода, идущие от замка зажигания, как показано на рисунке. вы проворачиваете стартер.Провод, который показывает 12-14 вольт, когда ключ находится в положении «старт» и показывает отсутствие напряжения в любом другом положении – провод, который должен быть отключен от реле.

Пример 2: Если на заводском жгуте проводов радиостанции нет провода постоянного питания, вам необходимо найти источник постоянного 12-вольтового питания и подключите к нему провод памяти на вашем новом приемнике. (Это обеспечивает мощность для память часов и тюнера в вашем новом приемнике.) Вы можете найти источник питания на блоке предохранителей или на проводе. к прикуривателю в большинстве автомобилей.Оставив зажигание в положении «выключено», прикоснуться к черному зонд к земле. Затем прикоснитесь красным щупом к проводу или предохранителю, который, как вы подозреваете, имеет постоянный ток. Если ваш счетчик показывает 12-14 вольт, отсоедините отрицательную клемму аккумулятора, затем подключите провод памяти от вашего приемника к этому провод или коснитесь этого предохранителя.

Тестирование / измерение тока

Ток (амперы) – это поток электрического заряда через компонент или проводник. Ток измеряется в амперах или амперы.

Как измерить ток? Отключите источник питания перед проверкой. Отключить завершенную цепь в ее конце. Подключите мультиметр последовательно к цепи. Подключите источник питания и включите. Выберите максимальное значение тока и двигайтесь вниз.

Зачем тестировать / измерять ток?

Если тока недостаточно, ваша схема может быть не в состоянии выполнять работу, для которой она была предназначена. Логика цепи могут работать ненадежно, дисплеи могут быть тусклыми, а двигатели могут заглохнуть.

С другой стороны, при слишком большом токе все нагревается, и компоненты могут быть повреждены. В крайнем случаях может даже быть дым или пламя.

Причины для измерения тока в цепи включают:

• Определение требований к мощности цепи
• Проверка правильности работы цепи
• Проверка работоспособности блока питания
• Убедитесь, что батареи заряжаются или разряжаются с безопасной скоростью
• Оценка срока службы батареи или времени зарядки
• Диагностика неисправности цепи

Тестирование на непрерывность

Если в цепи есть путь, по которому может течь электричество, говорят, что она имеет непрерывность.Цепь с непрерывностью называется «закрытым».

Если ток не может течь из-за очень высокого сопротивления или разрыва цепи, цепь называется неисправной. «Разомкнутый» или отсутствие непрерывности. Проверка на непрерывность позволяет узнать, разомкнута цепь или замкнута.

Как проверить целостность? Отключить питание цепи. Если во время этого испытания к цепи подключен источник напряжения, вы повредите счетчик. Выберите «сопротивление» на мультиметре (на AMM выберите наименьшее значение). Используя AMM, вы должны сначала «обнулить» измеритель, соприкоснув щупы вместе. и поворачивая регулировочное кольцо, пока стрелка не окажется на нуле. Коснитесь наконечниками щупов компонента или части цепи, которую вы хотите определить преемственность. Считайте показания счетчика.Если показание низкое, это означает, что у вас есть непрерывность (цепь замкнута). Если значение «бесконечность» означает отсутствие непрерывности (цепь разомкнута).

Зачем нужна проверка на непрерывность?

Проверка целостности цепи может помочь вам определить исправные или перегоревшие предохранители, а также обрыв или короткое замыкание проводов или проводов, операционные переключатели и цепные тракты. Если предохранитель перегорел, между контрольными точками не будет целостности.Если переключатель не функционирует должным образом, непрерывность будет нарушена независимо от положения переключателя.

Полезный тест на непрерывность – это проверка наличия хорошего соединения между проводами. Скажем вы только что обжали два провода и хотите проверить, в порядке ли ваше соединение. Чтобы проверить это, вы будет касаться одного щупа от вашего измерителя к одной стороне соединения, а затем другого щупа к другой стороне связь. Если есть хорошая непрерывность, вы должны получить низкое сопротивление (обычно 0–1 Ом).

Испытательное сопротивление

Что такое сопротивление?

Сопротивление измеряется в омах и показывает, насколько цепь сопротивляется прохождению электрического тока. Сопротивление значения могут сильно различаться, от нескольких миллиомов для контактного сопротивления до миллиардов Ом для изоляторов.

Как измерить сопротивление? 1. Выключите питание цепи. Проверка сопротивления должна выполняться при отключенном питании цепи.В противном случае это может привести к повреждению счетчика или цепи. 2. Выберите «Ом» на мультиметре. При использовании AMM сначала необходимо «Обнулите» счетчик, соприкоснув щупы вместе и повернув диском, пока стрелка не окажется на нуле. 3. Коснитесь наконечниками щупов компонента или части цепи, для которой необходимо выполнить измерения. сопротивление. Для получения точных показаний обязательно отключите измеряемый компонент от всех других компоненты.При измерении сопротивления убедитесь, что вы не касаетесь металлических щупов твои пальцы. Сопротивление в вашем теле сбивает счетчик с толку и дает вам ложные показания. 4. Считайте показания счетчика. Убедитесь, что вы правильно прочитали единицу измерения на дисплее вашего цифрового мультиметр (DMM). Если вы используете AMM, убедитесь, что вы читаете правильную шкалу в зависимости от вашего настройки. Зачем измерять сопротивление? Измерение сопротивления позволяет определить сопротивление нагрузки, конкретное сопротивление. проводников, номинала резистора или работы переменного резистора. Пример 1: Случай, когда домашний мастер должен проверить сопротивление, может быть во время установки дистанционный стартовый комплект в автомобиле GM с системой зажигания Vehicle Anti-Theft Security (V.A.T.S.) ключ. Чтобы функция удаленного запуска работала, необходимо установить резистор, соответствующий номиналу Таблетка резистора на ключе зажигания. Используйте свой измеритель, чтобы определить стоимость этой гранулы по касание зондов с обеих сторон гранулы.Затем вы можете выбрать подходящий резистор и продолжить установку. Пример 2: Проверка сопротивления полезна, когда вы хотите определить, не перегорел ли динамик. Просто прикоснитесь щупами к клеммам громкоговорителей. Бесконечное считывание означает, что звуковая катушка растаял или вскрылся. Нулевое значение означает, что сопротивление настолько мало, что должно произойти короткое замыкание. настоящее время. Положительное чтение означает, что говорящий исправен.

При поддержке Ⓘ

Как использовать мультиметр

Мультиметр – важный инструмент для поиска и устранения неисправностей и измерения общей производительности электрической цепи или машины. Чтобы использовать его правильно, важно изучить каждую из общих настроек функции мультиметра.

Функции и настройки мультиметра

Циферблат мультиметра имеет следующие настройки:

• T температура
• Ом
• -I I- Емкость
• -I> – Проверка диодов
• A мпераже
• В Напряжение

Некоторые более продвинутые мультиметры могут иметь кнопку, которая позволяет вам получить доступ ко второму меню, которое может включать в себя значения постоянного тока, микроампер, миллиампер и другие измерения.

Все мультиметры имеют положительный и общий щуп. Для обеспечения точности выводы датчиков должны быть подключены к соответствующим входам на мультиметре.

Амперметр клещевой

Токоизмерительные клещи используются для измерения A мпеража; А мпераж – это электрический ток, протекающий по проводнику. Зажимы измерителя будут воспринимать электрические колебания, которые производятся электрическим током, когда они зажаты на одном проводе, давая показание измерителя в A м / с.

RMS в сравнении с True RMS Meter

Когда вы используете мультиметр для измерения напряжения переменного тока или силы тока, показания измерителя представляют собой “среднеквадратичное значение” или “среднеквадратичное значение”. Иногда мы называем среднеквадратичное значение «действующим значением» переменного напряжения или силы тока. Под этим мы подразумеваем, что среднеквадратичное значение переменного напряжения или силы тока имеет тот же эффект, что и напряжение постоянного тока или сила постоянного тока того же значения. В большинстве недорогих измерителей для определения среднеквадратичного значения используется метод усреднения.

При работе с современными схемами предпочтительнее использовать приборы с истинным среднеквадратичным значением

.При измерении напряжения или силы тока сигналов переменного тока, которые не являются чистыми синусоидальными волнами, например, когда вы измеряете выходной сигнал регуляторов двигателя с регулируемой скоростью или регулируемого регулятора нагрева, вам понадобится измеритель «истинного среднеквадратичного значения». Истинный измеритель среднеквадратичного значения работает, возводя в квадрат мгновенное значение входного напряжения или тока, усредняя это значение с течением времени, а затем отображая квадратный корень из этого среднего.

Номинальные значения счетчика

Мультиметры

– это не универсальный прибор.Например, мультиметр, используемый для устранения неполадок с компьютером или радио, не подойдет для работы с HVAC. Мультиметры классифицированы по рейтингу:

.

• CAT I: изолированные устройства (например, упомянутые выше радио) или внутренние изолированные защищенные электронные устройства
• CAT II: электроинструменты, приборы, розетки для жилых помещений
• CAT III: промышленное оборудование, внутренние панели электроснабжения, розетки для бытовой техники у служебных входов, оборудование HVAC
• CAT IV: трансформаторы, опоры, колодезные насосные линии, блоки HVAC

Измерители категорий III и IV способны измерять до 1000 вольт и достаточно надежны для этих сильноточных и высоковольтных цепей.

Как измерить напряжение с помощью мультиметра

• Вставьте выводы двух щупов в соответствующие входы на передней панели мультиметра.
• Переведите шкалу измерителя на переменное напряжение.
• Используйте щупы (или зажимы типа «крокодил») для измерения напряжения на нагрузке, убедившись, что щупы входят в контакт с правильными клеммами.

При измерении напряжения постоянного тока убедитесь, что шкала мультиметра повернута в положение постоянного напряжения (на некоторых мультиметрах это может быть во вторичном меню измерителя).

Кроме того, полярность должна быть правильной; Многие новые мультиметры имеют коррекцию полярности, которая может регулировать правильность показаний, если щупы подключены не к тем клеммам, а в старых – нет. Показания при обратной полярности могут быть неточными.

Как измерить сопротивление и непрерывность

Сопротивление, измеряемое в омах, – это степень, в которой поток электронов в цепи противодействует. Вы можете ожидать, что сопротивление будет встроено в обмотки двигателя или лампочку.

• Вставьте выводы ваших щупов в соответствующие гнезда на мультиметре.
• Убедитесь, что ваш измеритель настроен на ом (возможно, во вторичном меню).
• Подключите щупы к клеммам на нагрузке и включите цепь.
• Ваш глюкометр должен отображать показания в омах или миллиомах.
• Обрыв цепи (например, обрыв обмотки в двигателе) покажет 0.L или бесконечное сопротивление.

Измерение силы тока с помощью клещевого амперметра

Перед запуском выводы щупов должны быть в соответствующих гнездах на передней панели мультиметра.На приборе есть отдельный разъем с маркировкой A mperage. Важно знать, что любую силу тока, превышающую 10 ампер, следует измерять с помощью клещей, а не щупов.

• Поверните шкалу мультиметра на A мпераж.
• Убедитесь, что выводы подключены к нагрузке последовательно, защищая сам мультиметр; Другими словами, подключите один вывод к переключателю, а другой к нагрузке, сделав мультиметр частью самой схемы.
• Включите выключатель и измерьте силу тока.

При использовании клещевого амперметра вы можете использовать множитель, обернутый вокруг зажимов, просто взяв кусок провода и намотав его на 10 витков, а затем разделив показание на 10. Например, если вы используете множитель, и ваш амперметр покажет 1,5 ампера, затем вы можете разделить его на 10 и получить 0,15 ампера. Это полезно при малых, дробных показаниях силы тока.

Как проверить диоды с помощью мультиметра

Диод может выполнять множество функций в схеме, работая как выпрямитель, который переключает переменный ток на постоянный, ограничители сигналов, регуляторы напряжения, переключатели, модуляторы или генераторы.Среди всех этих функций диод имеет одно свойство – он будет проводить электрический ток (силу тока) только в одном направлении.

Правильно установленный диод называется «смещенным в прямом направлении», тогда как диод, установленный в обратном направлении, имеет «обратное смещение» и не проводит электрический ток (сила тока). При проверке диодов особенно важна правильная полярность пробников.

• Положительный вывод диода является анодом, а отрицательный вывод – катодом.
• Подключите выводы щупов к диодному разъему (с четкой маркировкой) и общему разъему.
• Поверните шкалу измерителя на Ом и нажмите кнопку «Селектор» для вторичного меню.
• Щелкните переключатель второй раз для диода -I> -, и вы увидите на экране V .

Чтобы проверить короткое замыкание диода, поменяйте местами щупы. Показание должно быть нулевым вольт. Нормальное чтение снова укажет на короткое замыкание. Неисправный диод покажет нулевое значение независимо от того, как подключены провода. Это будет означать, что диод не проводит ток ни в одном направлении.

Как измерить емкость конденсатора с помощью мультиметра

Конденсаторы – это пассивное устройство, которое накапливает электрическую энергию в цепи электростатически. Его влияние в цепи называется емкостью; Представьте себе резиновую мембрану в трубе, которая не пропускает воду, но может растягиваться, чтобы за ней в трубе оставалось больше воды.

• Вставьте выводы щупов в соответствующие гнезда на мультиметре.
• Поверните шкалу измерителя на символ конденсатора.
• Разрядите конденсатор с помощью двухваттного резистора с сопротивлением 20 кОм на клеммах или специального приспособления для разряда конденсатора, в противном случае вы рискуете получить удар электрическим током, даже если цепь отключена.
• Используйте щупы или зажимы вашего измерителя на клеммах конденсатора, и ваши показания должны отображаться в микрофарадах. В случае рабочего конденсатора ваше показание должно составлять плюс / минус 10% от номинала конденсатора (пусковые конденсаторы обычно имеют более высокий номинал).

Имейте в виду, что в некоторых установках HVAC вы можете встретить сдвоенный конденсатор, который используется для экономии места.Двойной конденсатор вмещает два отдельных конденсатора в одном корпусе; у них будет одна и та же общая (заземляющая) клемма, но с двумя отдельными горячими клеммами.

Использование мультиметра для измерения температуры и проверки сигналов пламени в газовой печи

Пламя газовой печи само проводит электричество. Пламя и пилот контролируются IFC, печатной платой в нижней части устройства. Пламя охватывает датчик, и через него проходит сигнал, при этом переходя в постоянный ток; это известно как исправление пламени.Изолированный зеленый провод от горелки затем возвращается к IFC, информируя его о наличии пламени.

Сигнал пламени измеряется в микроамперах (миллионная часть ампера) и измеряется с помощью следующих шагов:

• Подключите красный провод к разъему с маркировкой для микроампер / миллиампер, а черный провод к общему разъему.
• Поверните циферблат в положение микроампер, затем перейдите во вторичное меню, чтобы изменить его на микроампер постоянного тока.
• Отсоедините датчик пламени и подсоедините красный провод к проводу, питающему датчик, с черным проводом на датчике.Это сделает мультиметр частью схемы, включенной последовательно.
• Зажгите конфорки и посмотрите значение на мультиметре.

Сигнал от одного до восьми микроампер указывает на исправный датчик, но на проблему с IFC. Более слабые показания указывают на проверку целостности заземляющего провода и проверку сопротивления датчика.

Для получения дополнительной информации о том, как использовать мультиметр, а также о трехмерном моделировании, которое поможет вам разобраться в реальных сценариях, ознакомьтесь с курсом SkillMill ™ «Как пользоваться мультиметром».

Чад Суси

Interplay Learning Electrical Expert

Чад – специалист по электрике Interplay и старший электрик. На протяжении всей своей карьеры Чад продвигался в качестве специалиста-электрика, с самого начала занимаясь ремонтом / электромонтажом домов на предприятиях обеспечения качества / вводом в эксплуатацию, попутно оттачивая свои навыки во всех аспектах торговли электроэнергией. Он перешел в свою карьеру через жилые, коммерческие и промышленные объекты, а в 2012 году расширил свою миссию и стал обучаться на протяжении всей жизни, став инструктором по электрике.Он продолжил этот путь в качестве разработчика онлайн-курсов и твердо привержен принципам электробезопасности и здравым теориям обучения взрослых.

Как пользоваться мультиметром

Расчетное время считывания: 5½ минут

Мультиметры – отличный инструмент для ремонта бытовой техники, и их можно использовать для проверки всевозможных проблем, от перегоревшего предохранителя сушилки до двигателя размораживания в холодильнике. Специалисты Asurion обучены и имеют опыт ремонта всех основных устройств, поэтому они являются проверенными профессионалами в использовании мультиметра для диагностики и устранения неисправностей электроники.Вот их простое для понимания руководство о том, что такое мультиметр, для чего он нужен и как использовать его для ремонта ваших приборов.

Перед тем, как начать, убедитесь, что в том, что вы исследуете, нет постоянного тока. Тестирование приборов или компонентов при протекании через них живого электричества может быть опасным. Если вы беспокоитесь, что у вас нет квалификации, чтобы исправить конкретную деталь или диагностировать проблему, назначьте встречу с экспертом Asurion для получения помощи в тот же день.

Что такое мультиметр и как он работает?

Мультиметр – это устройство, используемое для измерения электрического тока в вашем приборе.Это устройство обычно имеет дисплей, циферблат и два тестовых щупа, прикрепленных к проводам, красный и черный. Он работает, используя эти датчики для передачи небольшого количества энергии через компонент, который вы тестируете, чтобы увидеть, есть ли полный путь для электрического тока, который называется «непрерывностью». Мультиметр также измеряет «сопротивление» или насколько легко ток течет по этой цепи. Большинство мультиметров также измеряют напряжение; это показывает, насколько сильно электричество проталкивается через цепь.

Как использовать мультиметр для проверки целостности цепи

Большинство мультиметров измеряют непрерывность или наличие электричества, протекающего по цепи, с помощью индикатора, который гудит или издает звуковой сигнал. Вот как это сделать:

• Выключите прибор или отключите его от сети.
• Переместите шкалу мультиметра в положение непрерывности. Обычно он имеет пять изогнутых линий, длина которых увеличивается.
• При измерении целостности один щуп должен быть подключен к порту мультиметра с меткой Ω, а другой – к порту с меткой COM.
• Сожмите щупы вместе, чтобы проверить, правильно ли работает мультиметр.
• Когда они прижаты друг к другу, на дисплее должно отображаться 0,00 (короткое замыкание). Когда вы раздвигаете зонды, он должен показывать либо 1, либо OL (что означает разомкнутый контур или разомкнутый контур).
• Найдите две точки, где провода соединяются с деталью, которую вы хотите проверить.
• Плотно наденьте металлические концы зондов на эти соединения, по одному зонду на каждое. Вы можете использовать любой зонд с любой стороны; цвет не имеет значения.
• Если две точки соединены электронным способом, мультиметр покажет это, обычно звуковым сигналом.
• Если две точки, которые вы проверяете, не соединены, мультиметр не будет издавать никаких шумов.

Как использовать мультиметр для измерения сопротивления

• Выключите прибор и отключите его от сети.
• Снимите деталь с устройства или изолируйте ее, отсоединив все присоединенные провода.
• Включите мультиметр и установите минимальное сопротивление.(Установки сопротивления обычно обозначаются символом Ω.)
• При измерении сопротивления один щуп должен быть подключен к порту мультиметра с меткой Ω, а другой – к порту с меткой COM.
• Сожмите щупы вместе, чтобы проверить, правильно ли работает мультиметр. Когда щупы прижаты друг к другу, на дисплее должно отображаться 0,00 (или короткое замыкание). Когда вы раздвигаете зонды, он должен показывать либо 1, либо OL (что означает разомкнутый контур или разомкнутый контур).
• Найдите два соединения, где провода соединяются с вашей деталью.
• Плотно наденьте металлические концы зондов на эти соединения, по одному зонду на каждое. Вы можете использовать любой зонд с любой стороны; цвет не имеет значения.
• Удерживайте щупы мультиметра неподвижно, пока ваше значение не появится на экране дисплея. Если показания не появляются, возможно, вам придется переместить циферблат на следующую настройку.
• Запишите свои показания, чтобы их можно было интерпретировать.

Не уверены, что ваш мультиметр настроен на правильный уровень сопротивления? Если на шкале мультиметра установлено неправильное значение сопротивления, вы получите один из двух следующих типов показаний:

1, OL или —

Если на вашем дисплее отображается 1, OL (разомкнутый контур) , или показывает пунктирные линии (—), значение сопротивления слишком низкое.Поверните шкалу мультиметра до следующего максимального значения, затем проверьте его еще раз.

Если он по-прежнему показывает 1 или OL, продолжайте увеличивать его, пока не получите показание с числом больше 1. Если на дисплее отображается 1 или OL, независимо от того, на какое значение сопротивления вы поставили свой мультиметр, вы, вероятно, имеете дело с неисправной деталью.

> 1

Если число на экране меньше 1, ваше сопротивление установлено слишком высоко. Поверните шкалу мультиметра до следующего минимального значения, чтобы получить точные показания.Продолжайте уменьшать настройку, пока не получите показание с полным числом.

Если вы просто проверяете проблемы с бытовой техникой, вам, скорее всего, потребуется использовать только два значения минимального сопротивления. Но если вы все еще не уверены, какую настройку использовать, вы можете попробовать переключиться на мультиметр с автоматическим выбором диапазона. Для этого не требуется регулировка циферблата, поэтому вам не придется беспокоиться о настройке диапазонов вручную.

Есть два простых индикатора: что-то не так с деталью, которую вы тестируете.

• Если показания сопротивления измеряются в миллионах, но вы ожидали, что они будут в малых сотнях, это означает, что деталь не работает должным образом.
• Если вы ожидаете более высоких значений, но получаете показания с маленькими цифрами на самом низком значении сопротивления, это означает, что в вашей детали произошло короткое замыкание.

Приведенный ниже список можно использовать в качестве справочного материала для показаний сопротивления, но помните, что измерения сопротивления зависят от множества факторов, поэтому не обращайте внимания на точные числа.Если вы читаете примерно правильно, просто не совсем правильно, ваша часть, вероятно, работает правильно.

• Водяные клапаны: 2,000–4,000 Ом
• Насосы и малые двигатели: 50–200 Ом
• Нагреватели: 20–40 Ом
• Большие двигатели: 3–20 Ом
• Предохранители , переключатели и термостаты *: 0 или почти 0 Ом

* Такие детали должны иметь низкое сопротивление, поскольку они пропускают питание, а не используют его.

Один простой план защиты основных бытовых приборов вашего дома

Забудьте все, что вы знаете о гарантиях – Asurion Appliance + – это гораздо больше. Покройте все ваши подходящие устройства – независимо от того, где вы их купили – и получите поддержку по устранению неполадок 24/7/365, и все это менее чем за 1 доллар в день. Узнайте больше о покрытии Asurion Appliance + и о том, как получить полную защиту.

Управляйте своим мультиметром

IFSEC Global

Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока для использования в будущем.Запись измерений цепи во время ввода в эксплуатацию аварийной сигнализации имеет решающее значение, иначе после ложной тревоги или неисправности системы вы не узнаете, изменилось ли какое-либо из показаний. Но как узнать, является ли прибор точным и безопасным в использовании?

Вы всегда должны соблюдать действующие Требования по охране здоровья и безопасности. Перед тем, как погрузить щупы в потенциально опасное напряжение, произведите визуальный (и носовой!) Осмотр измерителя. Я не шучу! Удивительно, сколько мультиметров взрывают случайные перегрузки даже у специалистов.После измерения тока легко забыть подключить измерительные провода к источнику напряжения, поэтому в следующий раз, когда вы подключитесь к тестовой сети, произойдет большой взрыв. Прежде чем пытаться использовать измеритель, обнюхайте входы гнезда на предмет каких-либо ядовитых запахов. Это первый признак потенциальной опасности.
Если все в порядке, включите глюкометр и проверьте, не мигает ли символ низкого заряда батареи. Невероятно количество мультиметров, возвращаемых для повторной калибровки просто потому, что необходимо заменить батарею.Пока у вас есть обратная сторона счетчика, проверьте предохранители. Подходят ли они по размеру и стоимости для защиты ВАС и счетчика, или их обошли с помощью обмотанной проволоки, серебряной фольги, гвоздей или шурупов? Помимо очевидной опасности получить удар электрическим током и взорвать счетчик, неправильные предохранители серьезно ухудшат его точность. Если они неисправны или взорваны, немедленно замените их.
Теперь мы можем выполнить основные функции. Во-первых, внимательно посмотрите на ЖК-дисплей. Сколько цифр там и отсутствуют ли какие-либо сегменты? Большинство портативных мультиметров имеют 3.50-значный дисплей. Цифра представляет все числа до нуля включительно, а цифра 0,50 представляет цифру 1. Таким образом, счетчик с разрядом 3,50 может показывать до 1999 года. Отсутствие сегментов часто вызвано загрязнением или неплотным соединением между контактами печатной платы и ЖК-дисплеем. . Замените глюкометр, если ЖК-дисплей не может быть исправлен. Некоторые мультиметры включают в себя скользящую шкалу «гистограмму», которая перемещается вверх и вниз с цифровым считыванием. Барграф возвращает нас к тем временам, когда все мультиметры были аналоговыми, а стрелка перемещалась по зеркальному дисплею.Преимущество гистограммы в том, что она позволяет увидеть колебания измерения намного быстрее, чем цифровое считывание.
Продолжайте визуально проверять остальную часть глюкометра на предмет безопасности, обращая особое внимание на измерительные провода. Многие мультиметры возвращаются неисправными просто из-за неисправных проводов. Во избежание поражения электрическим током никогда не используйте измеритель с физическими повреждениями или с неисправными измерительными проводами. Убедитесь, что открытые металлические щупы полностью изолированы в пределах 2 мм от наконечника, и всегда имейте при себе запасной набор подходящих измерительных проводов.Теперь, к каким розеткам подключаться и какой диапазон использовать для проведения теста? Прежде чем вы сможете использовать свой глюкометр, вам необходимо понять основные функции и проверить его точность. Большинство мультиметров имеют три или четыре входных гнезда; COM (обычно черный) и V Ohm (обычно красный) для измерения вольт и омов (сопротивления). Для измерения постоянного / переменного тока измерительные провода должны быть подключены между COM и мА (для миллиампер) или 20 А (до 20 ампер). Перед подключением измерительных проводов к любой цепи, находящейся под напряжением, измеритель должен быть включен и переключен на правильную функцию и диапазон.Начните с тестирования самих лидов. Переключитесь на символ Ом и подключите измерительные провода между входными гнездами COM и Ohm. Ваш мультиметр «ручной» или «автоматический»? Ручные мультиметры имеют вращающийся переключатель, который позволяет вам выбирать определенный диапазон в рамках функции (например, 200 Ом, 2 кОм, 20 кОм и т. Д.), Тогда как измерители с автоматическим выбором диапазона имеют вращающийся переключатель для выбора функций и кнопку диапазона, которая при нажатии многократно изменяется. диапазон (например, переключитесь в положение Ом, а затем несколько раз нажмите кнопку диапазона, чтобы выбрать 200 Ом, 2 кОм, 20 кОм и т. д.).
Для правильной проверки выводов измерителя необходимо выбрать диапазон сопротивления 200 Ом. В зависимости от типа ЖК-дисплея измеритель должен показывать либо OL, либо мигающую 1 (оба означают предел выключения). Теперь замкните тестовые щупы вместе, чтобы измерить сопротивление проводов. Хороший набор измерительных проводов обычно должен иметь сопротивление около 00,1 Ом (то есть одну десятую от 1 Ом). Пока щупы все еще закорочены, покачивайте проводами, и если сопротивление значительно изменится, они неисправны.
Большинство мультиметров включают в себя «звуковой зуммер», который звучит при измерении очень низкого сопротивления (обычно ниже 20 Ом).Это позволяет выполнять звуковые проверки целостности цепи, не глядя на измеритель. Теперь, когда мы знаем, что измерительные провода безопасны в использовании, давайте протестируем дисплей измерителя на всех диапазонах сопротивления. Пока щупы измерительных проводов закорочены, переключитесь на каждый диапазон сопротивления по очереди, десятичная точка должна переместиться в следующее положение: 200 Ом = 00,1, 2 кОм = 0,000, 20 кОм = 0,00, 200 кОм = 00,0, 2 МОм =. 000, 20 МОм = 0.00. (1 кОм = одна тысяча Ом, 1 МОм = один миллион Ом). Прежде чем мы сможем использовать мультиметр для записи показаний сопротивления, нам сначала нужно проверить точность каждого диапазона относительно известного значения сопротивления.Мы можем использовать «включенный» ИК-датчик и резистор 18 кОм. Выберите диапазон сопротивления 200 Ом и подключите щупы измерительных проводов к контактным клеммам сигнализации PIR. Запишите полученное значение «нормально замкнутого» сопротивления и сравните его с сопротивлением, указанным в инструкции PIR (например, 10,0 Ом). Если показание находится в пределах плюс-минус 5%, диапазон сопротивления измерителя является точным. Переключите измеритель на диапазон 2 кОм и запишите полученное значение (например, 0,10 Ом).
Разрешение измерителя изменилось, но значение сопротивления осталось прежним. Проверьте точность оставшихся диапазонов сопротивления с помощью резистора 18 кОм. Диапазон: 20 кОм = 18,00, 200 кОм = 18,0, 2 МОм = 0,018 и 20 МОм = 0,01. Чтобы получить различные показания, вы можете использовать более широкий диапазон резисторов или откалибровать мультиметр.
Знаете ли вы, что сопротивление вашего тела меняется, когда вы лжете? Попробуйте это на своих детях дома. Переключите мультиметр на диапазон 20 МОм и заставьте их держать щупы измерительных проводов (по одному в каждой руке) легким нажатием пальца.Задайте вопрос с подвохом, чтобы поймать их и понаблюдать за реакцией счетчика! Если они лгут, показание сопротивления внезапно изменится. Теперь смочите пальцы и сожмите щупы, чтобы изменить сопротивление. Чем меньше сопротивление, тем ниже показание. У всех разный уровень сопротивления тела, но последнее, что вам нужно сделать, это сунуть мокрые пальцы в розетку.
Чтобы понять, как мультиметр измеряет сопротивление, нужно просто объяснить. Измеритель посылает небольшое напряжение и ток (поставляемые батареей внутри измерителя), которые проходят через тестируемую цепь и обратно в измеритель.Когда измерительные провода закорочены, сопротивление практически отсутствует, поэтому весь ток течет обратно в измеритель, и рассчитанное значение сопротивления равно 0. Когда вы подключаете щупы измерительных проводов к проводящему материалу (например, воде, металлу, кабелю, коже) ), тип и количество проводящего материала создают сопротивление. Это сопротивление уменьшает ток, возвращаемый в измеритель, и рассчитывается и отображается как измеренное сопротивление. Хороший способ более четко понять сопротивление – взять в качестве примера кабель сигнализации и магнитные контакты.Если замкнуть пару проводов на конце 100-метрового рулона обычного сигнального кабеля и измерить сопротивление петли с помощью мультиметра, вы получите значение примерно 10,0 Ом. Таким образом, вы можете определить, что 10-метровый кабель должен давать показание сопротивления контура 01,0 Ом, которое будет подтверждено вашим измерителем. Сопротивление нового (замкнутого) магнитного контакта 0,1 Ом). Итак, если у вас есть, скажем, 50 м кабеля с пятью магнитными контактами, включенными последовательно, расчетное сопротивление цепи должно быть 05.5 Ом, еще раз проверено вашим измерителем.
Теперь нам нужно проверить остальные функции мультиметра. Теперь возьмем вольт. Опять же, вы выбираете соответствующий диапазон, поворачивая переключатель в нужное положение или повторно нажимая кнопку диапазона. Большинство мультиметров имеют следующие диапазоны напряжения переменного / постоянного тока: 200 мВ, 2 В, 20 В, 200 В, 750 В, 1000 В. Вы можете проверить базовую точность диапазонов постоянного тока (за исключением диапазона милливольт) с батареей 1,5 В. Перед подключением к любому источнику питания, находящемуся под напряжением, убедитесь, что измерительные провода подключены между COM и V для вольт.Выберите диапазон 2 В постоянного тока и подключите щупы измерительных проводов к клеммам аккумулятора; красный +, черный -. Новая батарея на 1,5 В должна отображать показания немного выше 1,500 В. Затем выберите диапазон 20 В, и показание измерителя должно измениться на 1,50 В. Переключение на диапазон 200 В должно изменить показание на 01,5 В. Наконец, в диапазоне 1000 В, он должен измениться на 001v. Опять же, это то же чтение, просто изменилось разрешение. С точностью, проверенной с точностью до плюс-минус 5%, теперь вы можете уверенно использовать измеритель для тестирования и записи всех измерений напряжения постоянного тока на PIR, клавиатуры, LIM и резервный аккумулятор.Диапазоны 20 В, 200 В и 750 В переменного тока можно проверить на точность, аккуратно подключив щупы измерительных проводов «параллельно» к входной сети питания панели управления и выходным источникам питания трансформатора. Убедитесь, что ваш счетчик подходит для подключения к электросети. Если вы не уверены в уровне напряжения, всегда переключайте мультиметр на самый высокий диапазон переменного / постоянного тока, чтобы выполнить начальное испытание. Как только уровень напряжения установлен, вы можете переключать один диапазон вниз, чтобы получить максимальное разрешение. При проверке любого напряжения всегда подключайте черный щуп первым и снимайте его в последнюю очередь.
У измерения сопротивления и напряжения есть одна общая черта! Вы производите измерения, подключая щупы измерительных проводов «параллельно» к тестируемой цепи. Однако есть одно очень важное отличие. Для измерения постоянного / переменного напряжения цепь должна быть подключена к источнику. Для измерения сопротивления цепь необходимо отключить от источника. Как вы теперь знаете, при измерении сопротивления измеритель пропускает через цепь небольшое напряжение и ток, которые возвращаются в измеритель. Если тестируемая цепь подключена к другому источнику напряжения, показание сопротивления, отображаемое на измерителе, будет совершенно бессмысленным.Чтобы сэкономить время при измерении сопротивления, вам нужно отключить от источника только одну ножку цепи. Если вы случайно забыли это сделать, счетчик имеет «встроенную защиту от идиота». Однако, когда дело доходит до измерения постоянного и переменного тока, вопросы безопасности совсем другие! Большинство людей ненавидят проводить измерения тока, потому что для проверки вам придется подключать мультиметр «последовательно» к цепи; потенциально опасно, если вы не будете осторожны или заранее не проверили текущие диапазоны на мультиметре.Большинство мультиметров имеют следующие диапазоны переменного / постоянного тока: 200 мА, 20 мА, 200 мА, 20 А. (muA = микроампер, mA = миллиампер, A = ампер). 1000 мА = 1 мА, 1000 мА = 1 ампер.

Предупреждения об опасности
Для безопасного измерения микроампер или миллиампер измерительные провода должны быть подключены к гнездам счетчика, обозначенным COM и muA или mA. При измерении тока измерительные провода должны быть подключены между гнездами, помеченными как COM и 20A. Перед тем, как пытаться измерить ток, вы должны провести визуальную проверку безопасности, чтобы убедиться, что установлены предохранители правильного типа и номинала для защиты ВАС и счетчика.Во избежание травм или поражения электрическим током никогда не подключайте щупы измерительных проводов параллельно к любому источнику постоянного или переменного тока, когда мультиметр подключен к мА, мА или Ампер. Чтобы проверить точность диапазонов постоянного тока измерителя, вы можете использовать «включенный» ИК-датчик. Выберите на мультиметре диапазон 20 мА и подключите измерительные провода к гнездам, помеченным как COM и mA. Затем отсоедините провод + DC от положительной клеммы источника питания (это можно сделать либо на источнике питания, либо на ИК-датчике). Подключите щупы измерительных проводов «последовательно» с снятым + проводом и положительной клеммой питания (если отображается отрицательное значение, поменяйте местами измерительные провода).Подождите несколько минут, пока PIR нагреется, затем запишите ток мА, непрерывно используемый PIR (например, 15,00 мА).
Проверьте точность диапазона измерителя 20 мА, сравнив отображаемый результат с током, указанным в инструкции PIR. Допустимо отклонение плюс-минус 5%. Затем подтвердите точность диапазона 200 мА (например, 15,0 мА) и, наконец, подключите измерительные провода между гнездами COM и 20 А и переключитесь на диапазон ампер (00,1 мА).
Показания остались прежними, но разрешение изменилось.Чтобы проверить диапазоны переменного тока на измерителе, вы можете использовать выходное напряжение переменного тока трансформатора на панели управления или блоке питания следующим образом: Выберите на мультиметре диапазон 20 А переменного тока и убедитесь, что измерительные провода подключены между COM и 20 А. Отсоедините один (но только один) из проводов выходного напряжения переменного тока от трансформатора к клеммам печатной платы панели управления. Контрольная панель теперь будет работать от резервного аккумулятора. Затем осторожно соедините щупы измерительных проводов «последовательно» с удаленным проводом трансформатора и клеммой печатной платы.Будьте готовы к искре! Отображаемое значение показывает количество переменного тока, используемого системой охранной сигнализации и для зарядки аккумулятора. Количество используемого переменного тока будет варьироваться в зависимости от размера системы охранной сигнализации.

Овладейте своим мультиметром Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока […]

IFSEC Global

IFSEC Global | Новости и ресурсы по безопасности и пожарной безопасности Основы работы с мультиметром

Использование мультиметра: Глава 1

Основы работы с мультиметром

В этом модуле мы познакомим вас с различными типами мультиметров и их номинальными характеристиками.

Перейти к викторине!

Типы мультиметров

Мультиметр – это портативное устройство, используемое для диагностики проблем в электрических компонентах. Мультиметры – один из наиболее распространенных инструментов, которые вы будете использовать в торговле системами отопления, вентиляции и кондиционирования воздуха.

Мультиметр может использоваться для измерения:

• переменного и постоянного напряжения,

• переменного и постоянного тока,

• сопротивления,

• целостности цепи,

• емкости и

• Температура

Есть два типа мультиметров, которые мы рассмотрим в следующем разделе.

• Цифровые мультиметры и

• Зажимные мультиметры

До появления цифровых мультиметров вам приходилось носить с собой инструмент для каждого измерения. Был бы инструмент для измерения напряжения, другой для тока, другой для сопротивления и т. Д. Цифровые мультиметры объединили все эти инструменты в один инструмент.

Цифровые мультиметры имеют:

• Циферблат, который определяет, что вы измеряете

• Дисплей, на котором отображаются результаты ваших измерений

• Порты для подключения аксессуаров

Мы рассмотрим эти элементы более подробно в теме мультиметра компоненты .

Токоизмерительные клещи – это цифровой мультиметр с дополнительным датчиком тока. Датчик тока находится в красной лапе в верхней части мультиметра. См. Пример на картинке выше. Токоизмерительные клещи могут выполнять все те же измерения, что и цифровой мультиметр.

Токоизмерительные клещи имеют несколько преимуществ перед цифровыми мультиметрами при измерении тока. Мультиметры-клещи намного безопаснее в использовании и могут измерять более высокие значения тока, чем цифровые измерители. Некоторые клещи могут измерять ток до 2500 А! Большинство цифровых измерителей могут измерять только 10 А.

Предохранители

Что произойдет, если вы измеряете ток, больший, чем может выдержать мультиметр? Обычно измерение слишком высокого уровня тока приведет к выходу из строя мультиметра и шоку. К счастью, у нас есть устройство в мультиметре, которое называется предохранителем. Предохранитель защищает нас.

Предохранитель есть почти в каждой электронике, с которой вы взаимодействуете. Предохранитель – это устройство, предназначенное для защиты электрооборудования от скачков тока или напряжения.Большинство мультиметров имеют предохранитель, встроенный в мультиметр.

Когда мультиметр испытывает слишком большой ток или напряжение, плавится провод в предохранителе. Когда провод плавится, цепь в мультиметре разрывается. Разрыв цепи предотвращает попадание большего количества тока или напряжения в счетчик.

Предохранитель с расплавленной проволокой называется «перегоревшим предохранителем». Предохранители можно использовать только один раз. После того, как проволока расплавится, мультиметр не сможет нормально работать. Перед повторным использованием мультиметра необходимо заменить предохранитель.

При покупке мультиметра убедитесь, что он оснащен встроенным предохранителем. Мультиметры с предохранителями имеют решающее значение для защиты вас от поражения электрическим током или смертельной травмы.

Характеристики мультиметра

Каждый мультиметр имеет три рейтинга, которые определяют качество измерителя.

Три рейтинга:

Рейтинг диапазона сообщает вам максимальные и минимальные значения, которые может измерять мультиметр. Вы должны купить мультиметр, который может измерить диапазон оборудования, с которым вы работаете.Ваш глюкометр будет отображать «OL», если вы измеряете компонент выше диапазона.

Например, у вас есть счетчик с диапазоном 1A-10A. Если вы измеряете оборудование с током 15 А, вы можете перегореть предохранитель на измерителе и получить травму. Если вы измеряете оборудование с током 0,5 А, ваш счетчик не сможет его прочитать. Значение ниже диапазона.

Разрешение мультиметра показывает, сколько десятичных знаков может отображать измеритель. Чем больше десятичных знаков, тем точнее будет измерение.Если вам нужны очень точные измерения, тогда будет важен мультиметр с высоким разрешением.

Например, представьте, что у вас есть две линейки. На одной линейке отмечены только дюймы. На другой линейке отмечены дюймы и доли дюймов. Линейка всего в дюймах может сказать вам, что объект находится между 1-2 дюймами. Линейка с долями дюйма может сказать вам, если объект равен 1,25 дюйма.

Разрешение измеряется в «счетах». Счетчик определяет количество десятичных знаков, которое может отображать счетчик, и в какой момент счетчик станет менее точным.Как только измерение выйдет за предел счета, результат измерения потеряет десятичный разряд и станет менее точным.

Давайте рассмотрим несколько примеров. Счетчик с счетчиком 2000 может отображать максимальное значение 1,999 на дисплее. Как только результат измерения превысит 1,999, значение десятичной точки будет потеряно. В этом случае измеритель будет отображать 2,00.

Счетчик с 3200 отсчетом может отображать максимальное значение 3,199 на дисплее. Как только результат измерения превысит 3,199, значение десятичной точки будет потеряно.После этого на дисплее отобразится 3,20.

Счетчик с 20 000 отсчетов может отображать максимальное значение 1,9999 на дисплее. Как только результат измерения превысит 1,9999, значение десятичной дроби будет потеряно. Тогда измеритель отобразит 2.000.

Точность мультиметра определяет, насколько близко к реальному значению, которое он может измерить. Точность обычно описывается знаком плюс или минус (+/-) и знаком процента (%). В зависимости от рейтинга точности показания счетчика будут выше или ниже реального значения на процент точности.

Например, у вас есть мультиметр с погрешностью +/- 5%. Вы хотите измерить напряжение на проводе 100 В. 5% от 100 В будет 5 В. Ваш измеритель может отображать любое значение от 100 + 5 до 100-5. При измерении провода 100 В ваш измеритель будет отображать число от 95 до 105 В.

Мультиметр можно использовать для различных измерений.

Есть два типа мультиметров:

• Цифровые мультиметры

• Зажимные мультиметры

Зажимные мультиметры безопаснее и лучше измеряют ток, чем цифровой мультиметр.

Диапазон мультиметра определяет наибольшее и наименьшее значение, которое может измерить мультиметр. Разрешение определяет количество десятичных знаков, которое может отображать счетчик. Точность определяет, насколько близко будет результат измерения к реальному значению.

Порты и выводы на мультиметре

В этом модуле мы познакомим вас с портами и выводами на вашем мультиметре. Сюда входит объяснение каждого порта, что такое отведение и как правильно его использовать.

Перейти к викторине!

COM-порт

Порты – это небольшие отверстия в нижней части мультиметра. Аксессуары мультиметра подключаются к портам на вашем мультиметре. Мультиметры могут иметь 2-4 порта.

COM-порт мультиметра будет иметь черную этикетку. Рядом с ним также будет написано COM. В поле этот порт будет называться «COM-порт» или «общий» порт. COM-порт используется для большинства измерений мультиметром.

Текущие порты

Порт «A» используется для измерения тока. Порт «A» обычно имеет красный цвет вокруг порта. Порт также будет отмечен большой буквой «А». Напомним, что «A» означает ампер, единицу измерения силы тока.

Порт «A» будет иметь номер рядом с меткой порта. Это может выглядеть как «10А». Число перед буквой «А» – это максимальный ток, который может выдержать ваш мультиметр.Например, ваш мультиметр показывает «10А». Можно смело измерять ток до 10А.

Порт «мА» позволяет вашему измерителю более точно измерять небольшие значения тока. Порт «мА» присутствует не на всех измерителях. Некоторые измерители не имеют диапазона для измерения в миллиамперах. Напомним, что мА означает миллиампер. В усилке 1000мА.

Некоторые порты «мА» также будут использоваться для измерения мкА. Этикетка на порте будет иметь вид «мА / мкА». Напомним, что µA означает микроампер. В усилителе 1000000 микроампер.Использование мА / мкА дает более точное измерение. Например, 0,30 А не соответствует точности 300,2 мА.

Подобно порту «A», порт «мА» будет иметь номер перед мА. Это число представляет собой максимальное количество мА, которое вы можете безопасно измерить при использовании порта «мА». Например, у вас есть счетчик, который показывает 600 мА. Вы можете безопасно измерять ток ниже 600 мА или 0,6 А.

Другие порты

Порт VΩ используется при измерении напряжения или сопротивления.Порт будет иметь красную границу и обозначение VΩ. Обычно порт VΩ используется для других измерений. Вы можете увидеть символ емкости, целостности цепи и температуры.

Так что мы подключаем к портам? Ведет! Мы подробно рассмотрим потенциальных клиентов на следующих нескольких слайдах.

Отведения

Отведения представляют собой длинные провода с двумя разными головками на каждом конце провода. Один конец провода подключается к портам мультиметра.Другой конец провода используется для прикосновения к измеряемому компоненту.

Конец провода, который подключается к портам мультиметра, будет иметь круглую заглушку на конце. Вилка похожа на шнур питания настольного компьютера. Мы называем конец провода, который вставляется в порты, как конец штекера .

Другой конец провода называется концом зонда . Зонд используется для измерений с помощью мультиметра. Зонд имеет резиновую ручку и острый металлический наконечник, выступающий из ручки.

Удерживайте конец провода зонда за резиновую ручку. Держите руки как можно дальше от металлических наконечников, чтобы снизить вероятность поражения электрическим током. Прижмите металлические наконечники проводов к измеряемому компоненту.

В комплект мультиметра входят два щупа – черный и красный. Черный провод представляет собой отрицательный провод. Красный вывод представляет собой положительный вывод. Вы будете использовать цвет провода, чтобы определить, в какой порт его подключить.

Чтобы подключить провод к мультиметру, держите провод за конец вилки. Вставьте штекер в правильный порт мультиметра. Обязательно держите вилку за резиновую ручку. Это упрощает и безопаснее вставлять провод.

Провода, которые мы рассматривали до сих пор, называются измерительными проводами. Есть и другие типы потенциальных клиентов, которые могут быть полезны в определенных ситуациях. Другой распространенный тип поводков – зажимы из крокодиловой кожи.

Зажимы типа «крокодил» используются как стандартный поводок.В отличие от стандартных проводов с металлическим наконечником на конце зонда, зажимы типа «крокодил» имеют металлические губки. Металлическую губку можно использовать для захвата и зацепления провода за то, что вы измеряете.

Основным преимуществом зажимов типа «крокодил» является то, что вы можете прикрепить их к тому, что вы измеряете. Обычные провода мультиметра требуют, чтобы вы прижимали провод к компоненту.

Есть два типа зажимов типа «крокодил»: нажимные и стандартные. Наденьте зажимы типа «крокодил». прикрепите к обычным проводам мультиметра.Это самые распространенные зажимы из крокодиловой кожи. Стандартные зажимы типа «крокодил» полностью заменяют провода мультиметра.

Так как же подключить зажимы типа «крокодил» к нашему мультиметру? Для надевания зажимов вдавите кончик зонда в отверстие на противоположной стороне губок. Вы должны увидеть, что зонд полностью вставлен в зажим на зажиме типа «крокодил».

Чтобы подсоединить стандартные зажимы типа «крокодил» к мультиметру, выполните ту же процедуру, что и для стандартных выводов мультиметра. Вставьте конец кабеля «крокодил» в соответствующий порт на мультиметре.

В этом разделе вы узнали обо всех портах вашего мультиметра. Вы также узнали об общих типах проводов и о том, как подключить их к мультиметру.

Вопрос №1: Токоизмерительные клещи – это цифровой мультиметр с дополнительным датчиком тока.

1. True

2. False

Прокрутите вниз, чтобы найти ответ …

Ответ: True

Верно, мультиметр-клещи – это цифровой мультиметр с датчиком тока в зажиме.

Вопрос № 2: Зажимные мультиметры могут измерять более высокий ток, чем цифровой мультиметр.

1. True

2. False

Прокрутите вниз, чтобы найти ответ …

Ответ: True

Действительно, токоизмерительные клещи могут измерять более высокий ток, чем цифровой мультиметр.

Вопрос № 3: В мультиметре не важно наличие предохранителя.

1. Верно

2. Неверно

Прокрутите вниз, чтобы найти ответ…

Ответ: True

False, предохранители критически важны для безопасного использования мультиметра.

Вопрос № 4: Сколько раз можно использовать предохранитель?

1. 2

2. 5

3. 1

4. Без ограничений

Прокрутите вниз для ответа …

Ответ: 1

Предохранитель можно использовать только один раз . После сгорания предохранителя его нельзя использовать снова.

Вопрос № 5: Диапазон мультиметра описывает минимальные и максимальные значения, которые мультиметр может безопасно измерить.

1. True

2. False

Прокрутите вниз, чтобы найти ответ …

Ответ: True

Верно, диапазон мультиметра описывает диапазон значений, которые мультиметр может безопасно измерять.

Вопрос № 6: Какое число ниже будет отображать мультиметр с разрешением 20 000 отсчетов?

1. 1.9

2. 1,99

3. 1,999

4. 1,9999

Прокрутите вниз, чтобы найти ответ …

Ответ: 1,9999

Измеритель с разрешением 20000 отсчетов может отображать четыре числа после десятичный. Как только результат измерения превысит 1,9999 В, десятичная точка будет потеряна.

Вопрос № 7: Через провод, который вы измеряете, проходит 50 В. Ваш глюкометр имеет точность +/- 5%.Какой диапазон значений будет отображать ваш глюкометр?

1. 30V-60V

2. 47,5V-52,5V

3. 40V-80V

4. 10V-20V

Прокрутите вниз, чтобы найти ответ …

Ответ: 47,5V -52,5 В

Мультиметр покажет значение в пределах плюс или минус 5% от реального напряжения. В данном случае это будут значения от 47,5 до 52,5 В.

Вопрос № 8: Что такое порт мультиметра?

1. Экран, на котором отображаются измерения

2. Отверстие, в которое вставляются аксессуары мультиметра

3. Устройство, используемое для измерения температуры

Прокрутите вниз, чтобы найти ответ…

Ответ: Отверстие, в которое вставляются аксессуары мультиметра.

Аксессуары мультиметра подключаются к портам.

Вопрос № 9: Когда следует использовать порт «A»?

1. Для измерения температуры

2. Когда ток будет больше, чем предел на вашем порте «мА».

3. Чтобы получить среднее значение

Прокрутите вниз, чтобы найти ответ …

Ответ: Когда ток будет больше, чем предел на вашем порте «мА»

Порт «A» следует использовать для измерения любого тока, превышающего предел «мА».Если вы не уверены, какой ток, начните с порта «A».

Вопрос № 10: Что означает число рядом с портом «A»?

1. Сколько раз вы можете измерить ток перед заменой предохранителя.

2. Максимальный ток, с которым счетчик может безопасно работать при использовании порта A.

3. Точность порта A.

Прокрутите вниз, чтобы найти ответ …

Ответ: Максимальный ток, который измеритель может безопасно обрабатывать при использовании порта A

Это максимальное количество тока, с которым мультиметр может справиться без повреждения .

Вопрос № 11: Сколько «мА» в усилителе?

1. 10

2. 200

3. 1000

4. 5000

Прокрутите вниз, чтобы найти ответ …

Ответ: 1000

В токе 1000 миллиампер .

Вопрос № 12: Какой порт VΩ используется для измерения?

1. Напряжение или сопротивление

2. Ток

3. фунтов

4. Все вышеперечисленное

Прокрутите вниз, чтобы найти ответ…

Ответ: Напряжение или сопротивление

ВΩ используется для измерения напряжения и сопротивления, если на нем нет дополнительных символов.

Вопрос № 13: Что подключается к портам на вашем мультиметре?

1. Отведения

2. Термометры

3. Пальцы

4. Резисторы

Прокрутите вниз, чтобы найти ответ …

Ответ: Отведения

Подключите к портам мультиметра .

Вопрос № 14: Какой конец провода вы нажимаете на то, что вы измеряете?

1. Конец зонда

2. Конец пробки

3. Ни то, ни другое

4. Оба A и B

Прокрутите вниз, чтобы найти ответ …

Ответ: Конец зонда

Вы прижимаете конец измерительного щупа к измеряемому объекту. Конец кабеля с вилкой подключается к портам.

Вопрос № 15: Черный провод представляет собой отрицательный провод.

1. Верно

2. Ложно

Прокрутите вниз, чтобы найти ответ …

Ответ: Верно

Верно, черный вывод представляет отрицательный вывод.

Вопрос №16: В чем заключается основное преимущество использования зажимов типа «крокодил»?

1. Они выглядят круче

2. Их можно прикрепить к тому, что вы измеряете

3. Они одного цвета

4. Они требуют, чтобы вы держали их во время измерения

Прокрутите вниз за ответ.
