особенности выбора комплектующих и монтажа

Из-за повышенной пожароопасности деревянного дома, достаточно долгое время предпочтительным вариантом электропроводки был наружный. Но если соблюдать определённые правила техники безопасности, то скрытая проводка в деревянном доме не считается чем-то невозможным и её всё чаще используют при проектировании. Разбираемся, какие существуют требования к скрытой проводке в деревянном доме, в чём её отличия от открытой и скрытой в каменных домах, какие у неё сильные стороны, плюс, рассмотрим, как проводится её монтаж и какие при этом могут возникнуть ошибки.

Скрытая проводка в деревянном доме делается сразу во время строительства «коробки»Источник snt-senezh.ru

Требования к проводке

Деревянные строительные материалы имеют массу положительных качеств и являются самыми популярными. Но, кроме того, они весьма пожароопасные.

Поэтому должны быть соблюдены ряд требований по прокладке кабеля в деревянном доме:

• Безопасность.

Выбор проводки производится так, чтобы не допустить перегревания проводов, плюс, прокладка делается в металлических трубах, чтобы даже в случае возгорания кабеля, не дать открытому пламени перейти к прилегающим деревянным конструкциям.

• Проектирование.

Показатели технических характеристик и эксплуатационных качеств кабеля для проводки в деревянном доме обязаны быть строго рассчитаны под пиковую нагрузку каждого конкретного участка электросети. Чтобы предотвратить нагрев сечения проводки, потребуется запас надёжности до 30%. Плюс, скрытую проводку настоятельно рекомендуется планировать ещё при составлении проекта дома.

• Способ прокладки.

Электрификация может быть выполнена открытым или закрытым способом. У обоих есть позитивы и слабые стороны. Скрытая считается более безопасной, но значительно более трудоёмкая при монтаже. Открытая электропроводка в деревянном доме для некоторых предпочтительнее, потому что даёт возможность без труда и в любое время иметь доступ у электросети для проведения диагностики или внесения незначительных изменений.

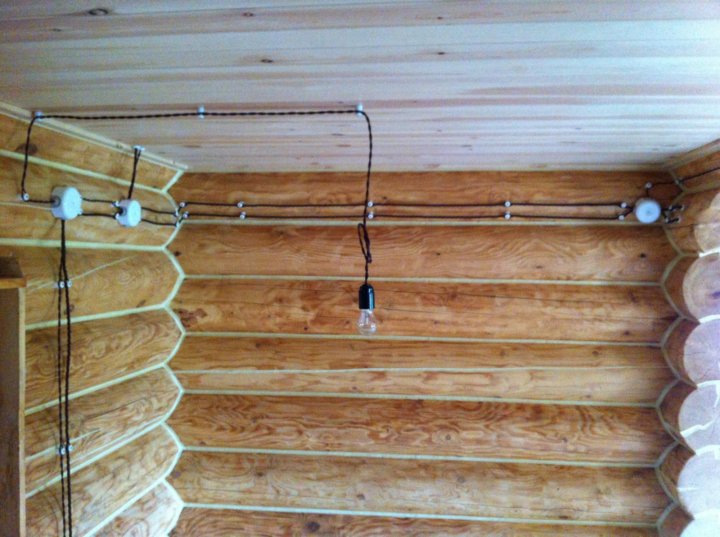

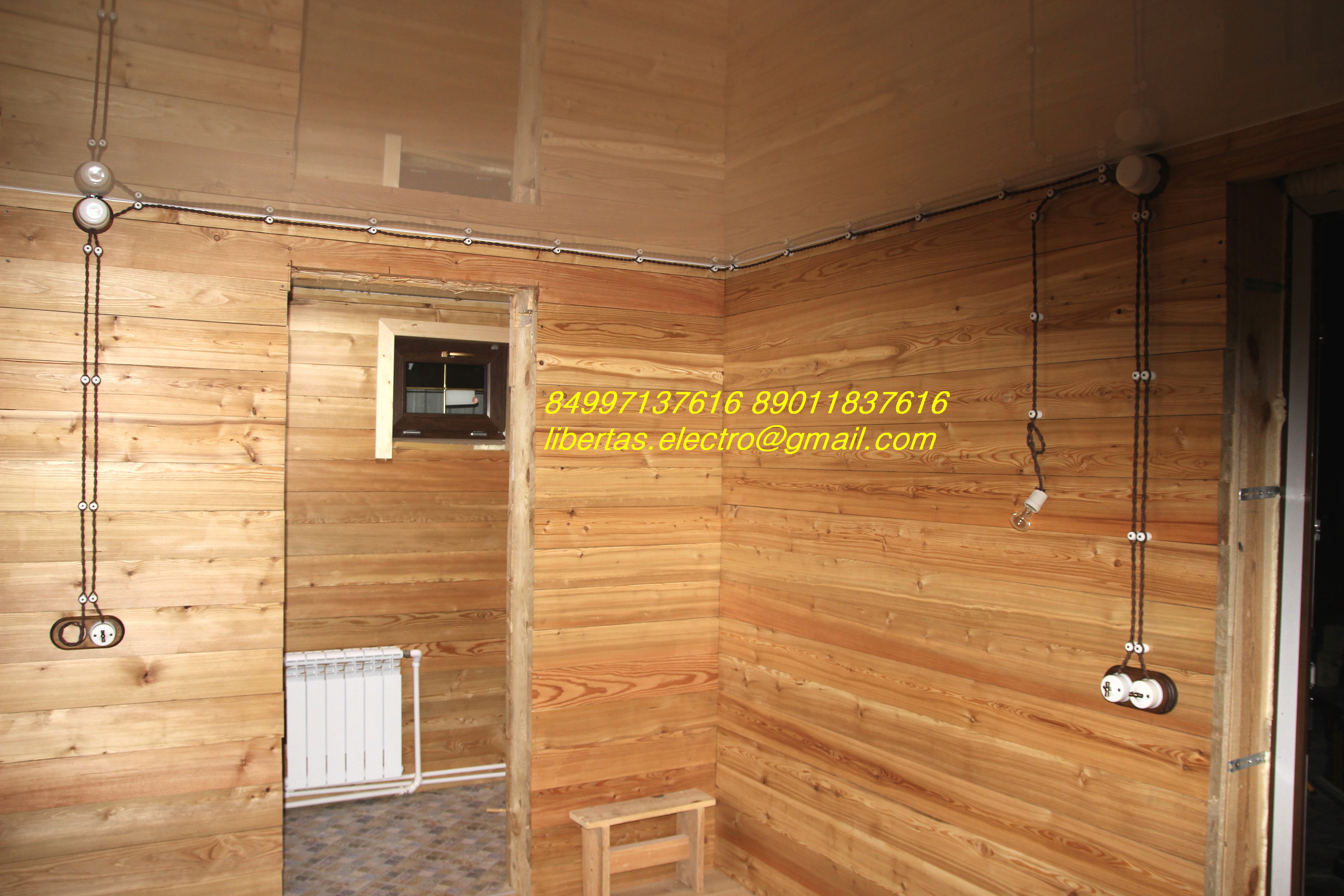

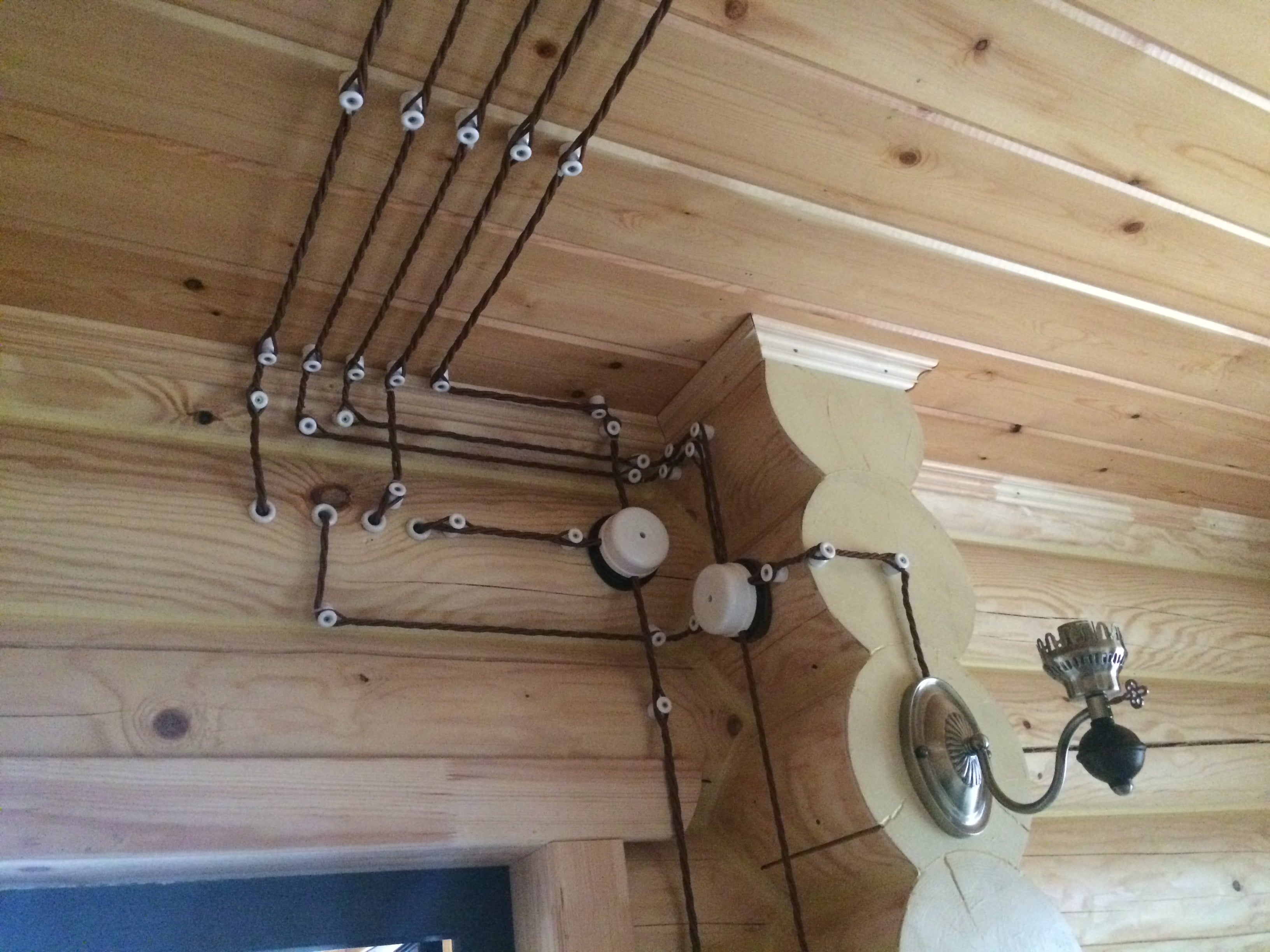

Вариант монтажа ретро проводки в деревянном доме открытым способомИсточник ecomartver.ru

Кроме проводки, также от контакта с деревянными поверхностями должны быть изолированы электрощитовые (узлы развязки). Идеальным решением станет размещение электрического щитка в помещении, имеющем перегородку из негорючего материала.

Чаще всего рекомендуется использование трёхжильного медного кабеля с изоляцией не поддерживающей горение.

Каждая группа электросети требует установки отдельного автоматического выключателя. При этом необходимо строго следить за соответствием номиналов токов расчётной нагрузке на участке. Сильное завышение токов неприемлемо, т.к. это может привести к перегреванию проводника.

Проведение самостоятельной прокладки силовых кабелей и монтаж электропроводки в деревянном доме категорически не рекомендуется без наличия достаточного опыта. Лучше, если этим займётся квалифицированный специалист. Однако знание основных правил электрификации для владельцев частных домов обязательно, т.к. это даёт возможность проводить частичную диагностику сети и осуществлять контроль качества работы, которую проводят наёмные электрики.

Электрик профессионал всегда сделает работу быстрее и качественнееИсточник wixstatic.com

Разновидности и характеристики проводов

Начать следует с разбора, какой кабель использовать для проводки в деревянном доме – медный либо алюминиевый. Применять можно оба варианта, но профессионалам предпочтительнее медные провода из-за следующих характеристик:

• ме́ньшей подверженности коррозии;
• лучшим показателям проводимости;
• бо́льшей прочности.

Алюминий же имеет только два плюса:

• ме́ньший вес;
• низкая стоимость.

В остальном алюминий не конкурирует с медью из-за таких его свойств:

• быстрой окисляемости, а значит худшей проводимости и более быстрой нагреваемости;
• повышенной хрупкости, т.к. несколько перегибов в одном месте приводят к поломке провода;
• свойства материала ослабляться в месте контакта и со временем выскальзывать из винтовых зажимов (потребуются периодические проверки контактов).

Также существует недорогой композитный материал, называемый алюмомедью, из которого делают сердечники проводов. Такое изделие берет лучшие свойства от обоих металлов, однако при этом существенно понижаются качественные показатели каждого из них.

Различия проводов также бывают по количеству жил – бывают они многожильными и одножильными. В свою очередь жилы могут быть однопроволочными и многопроволочными.

Разновидности электропроводовИсточник elkomp.ru

Также провода отличаются размером сечения и размером номинального рабочего напряжения. Изолируются они, как правило, винипластом, ПВХ или резиной, в зависимости от показателя переменного тока провода.

Для дополнительной стойкости к механическим повреждениям провода иногда покрываются в х/б оплётку. А если вероятность механических повреждений практически гарантирована, то оплётка накладывается оцинкованная стальная.

Несмотря на дешевизну алюминиевых проводов, медная проводка более популярна, т.к. хозяева домов чаще предпочитают отдавать дань надёжности.

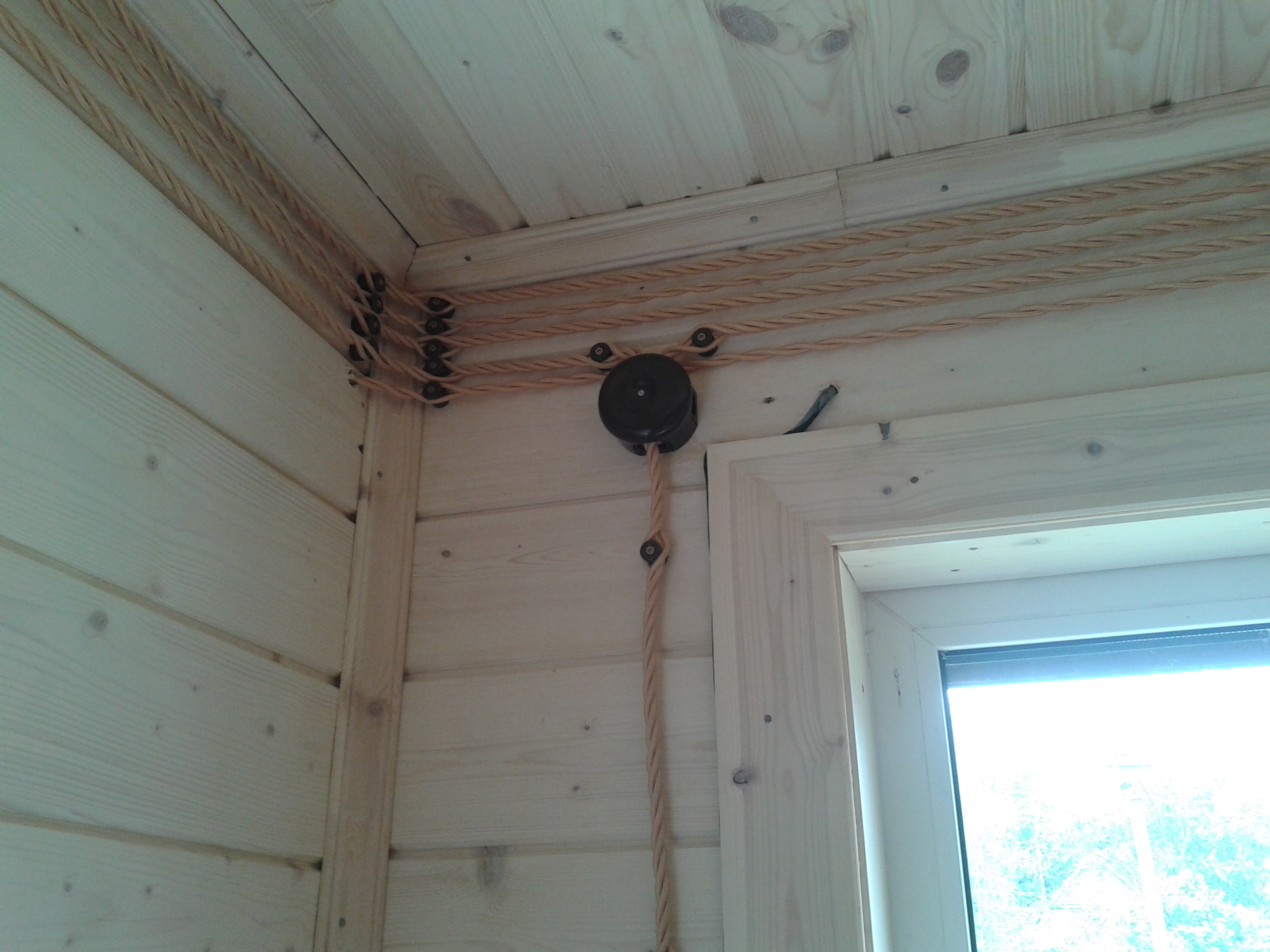

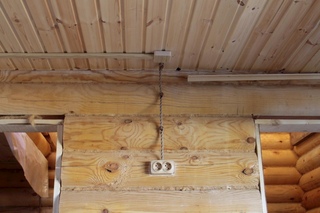

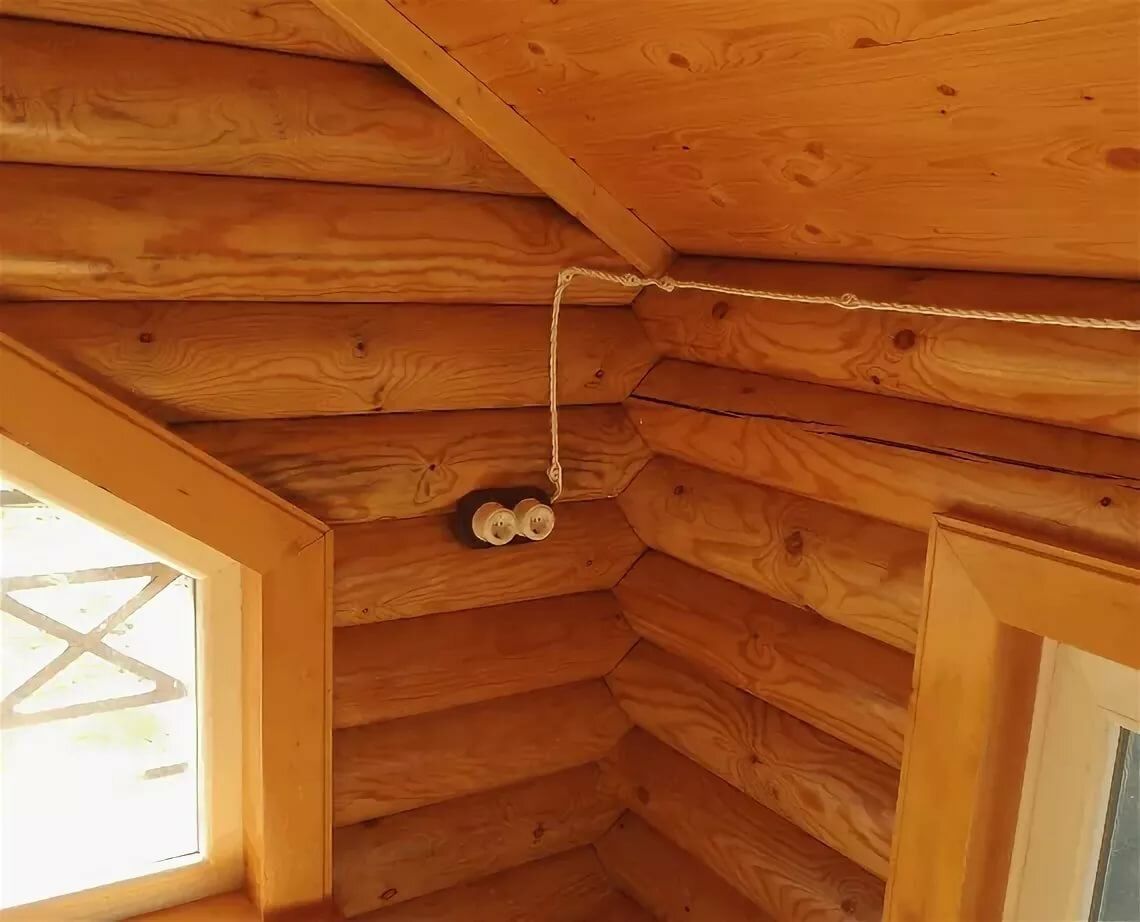

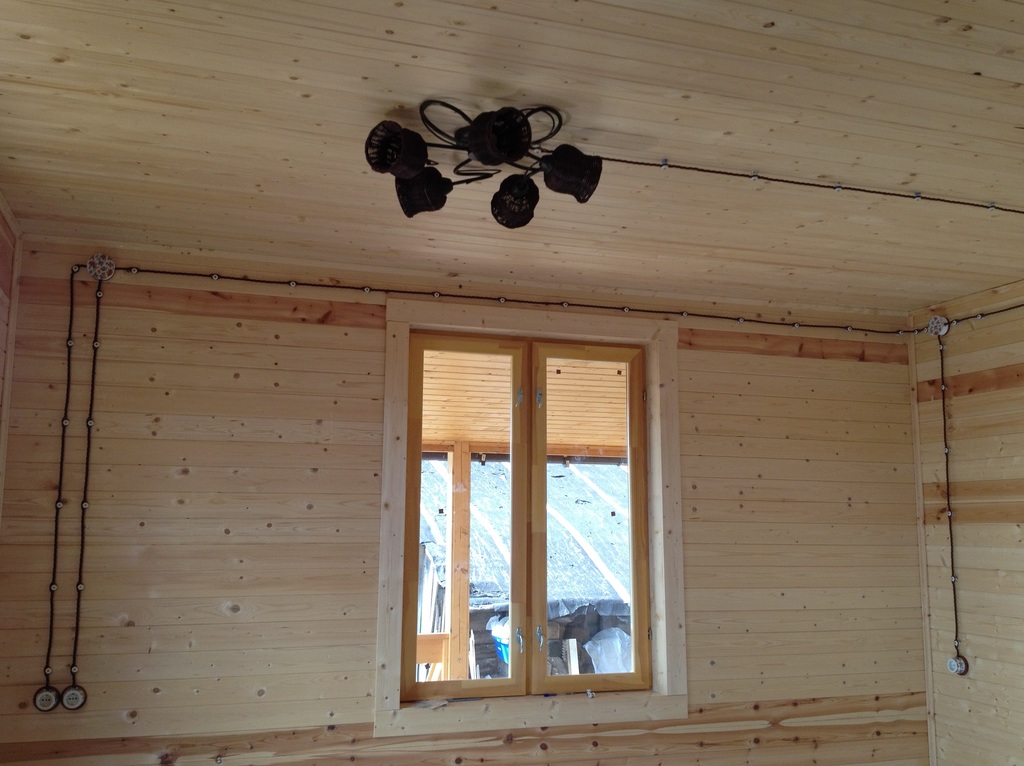

Для открытой проводки применяется также так называемая «ретро-проводка», которая объединяет функциональные и декоративные решения в доме, т.е. электропроводка в деревянном доме прокладывается по стенам, но максимально привлекательно, с элементами украшения помещения.

Варианты электропроводки в строении из дерева

Прокладка проводки в деревянном доме (развод кабелей) производится следующими методами:

• Наружный (открытый).

Установка электропроводки производится с помощью специальных изоляторов. Это достаточно безопасный и экономный способ, не требующий капитальных вложений. Кабель ведётся непосредственно вдоль плоскостей стен и потолка.

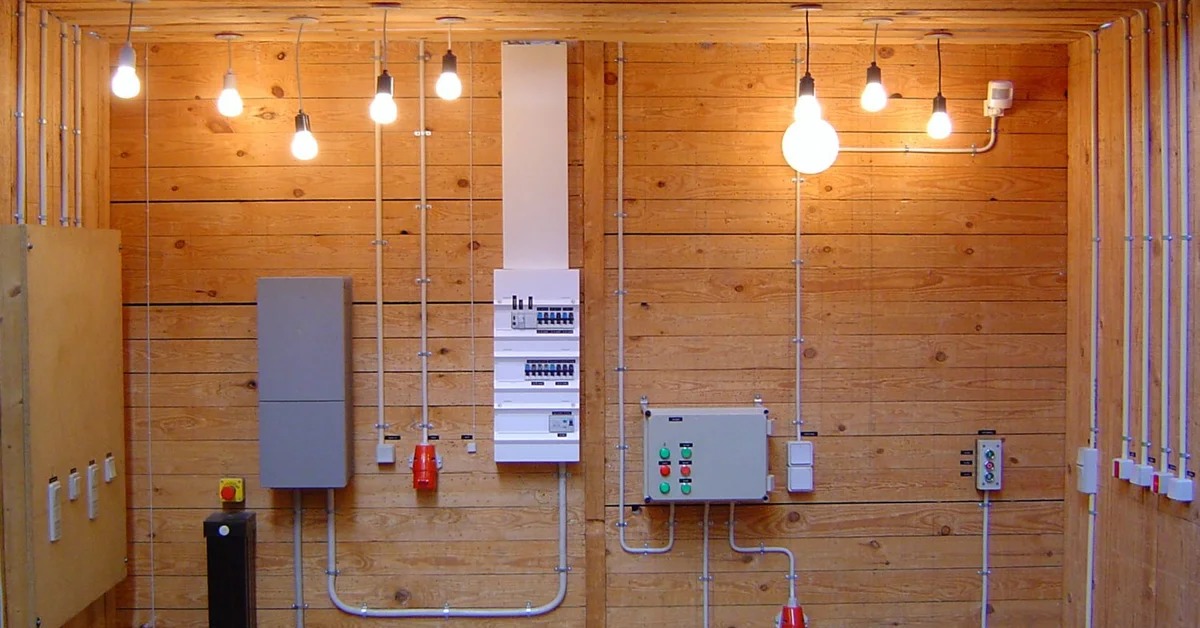

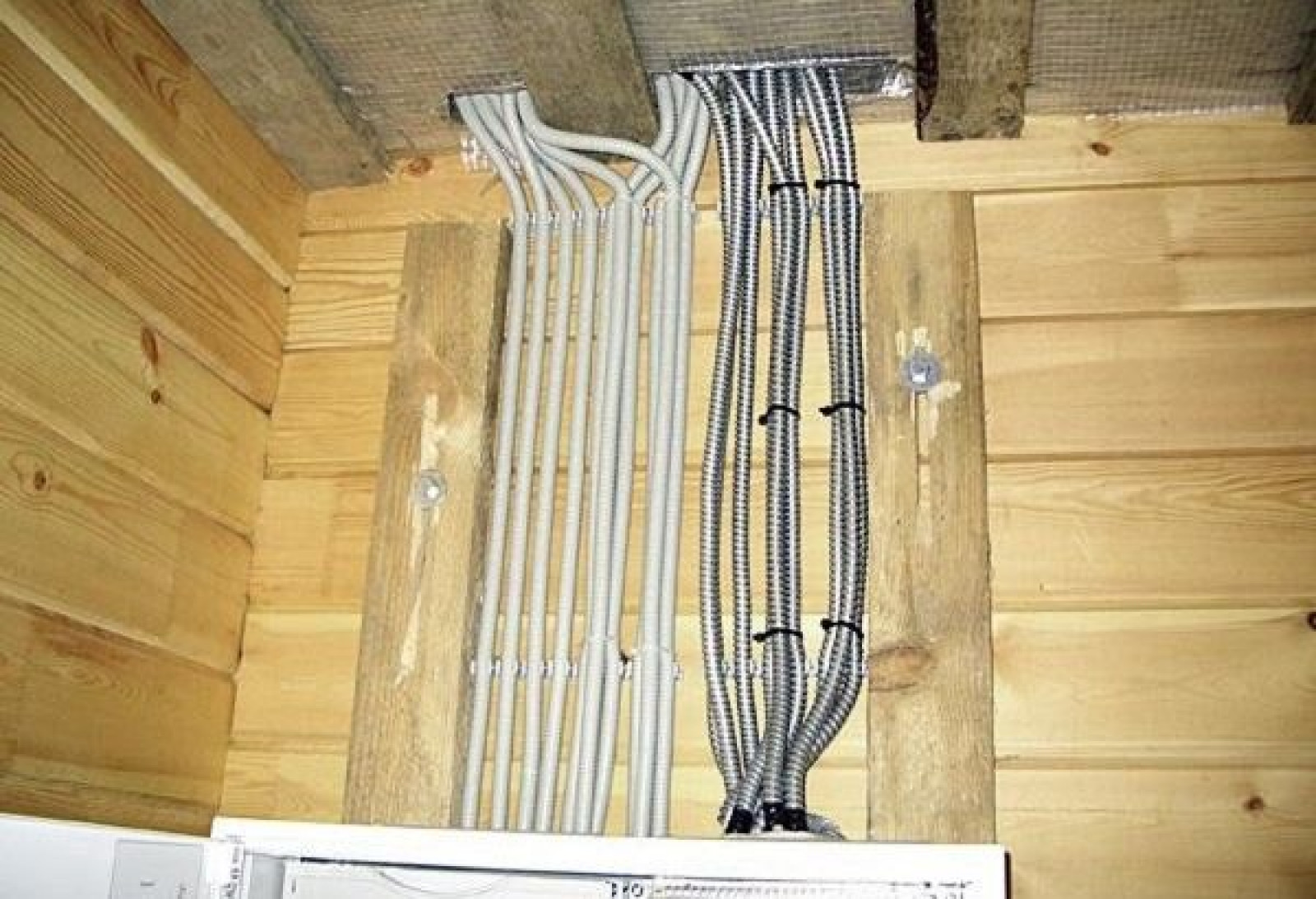

Наружная проводка возле щиткаИсточник sense-life.com

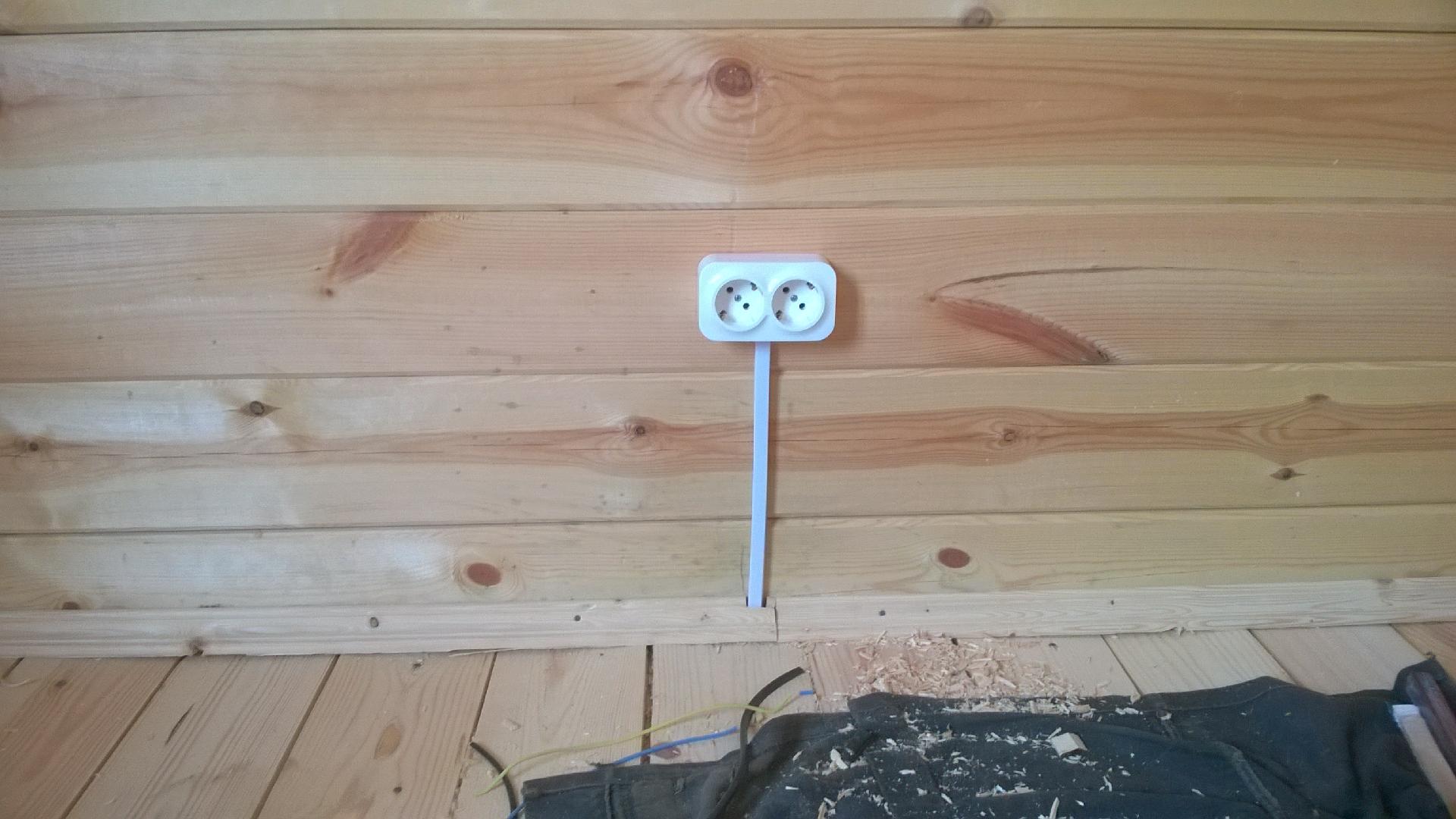

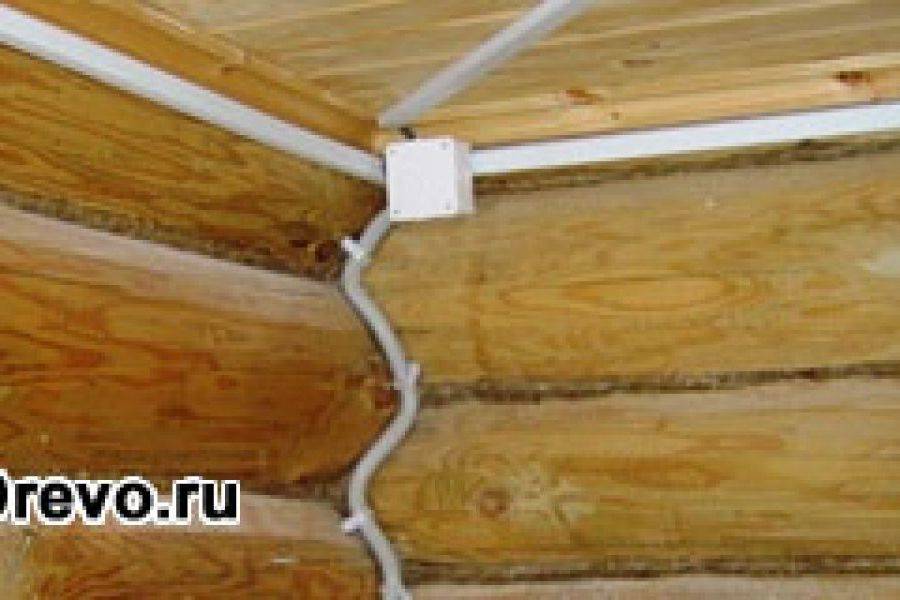

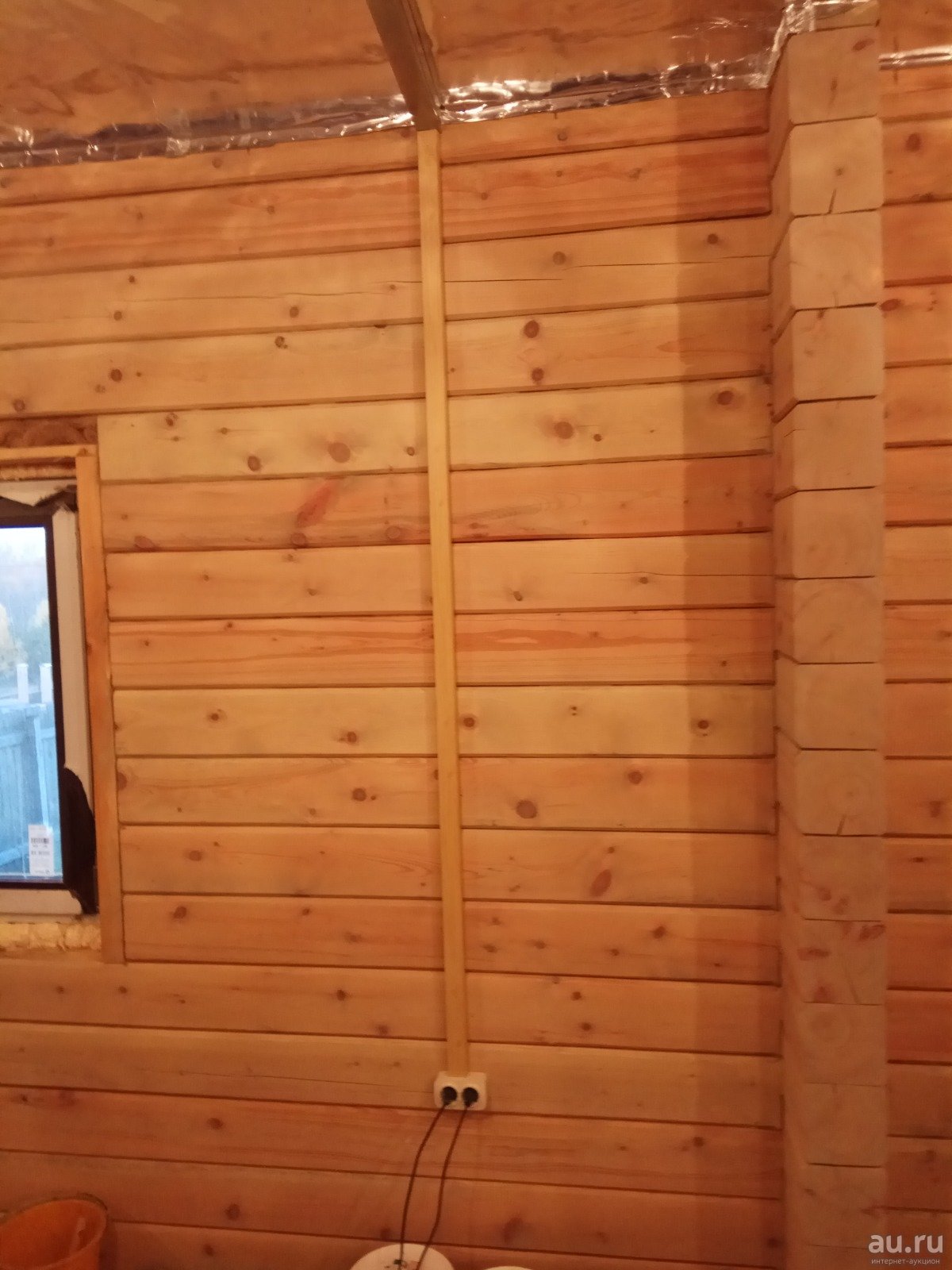

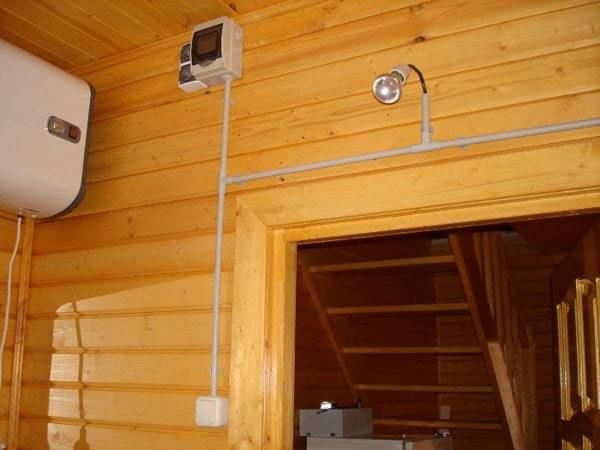

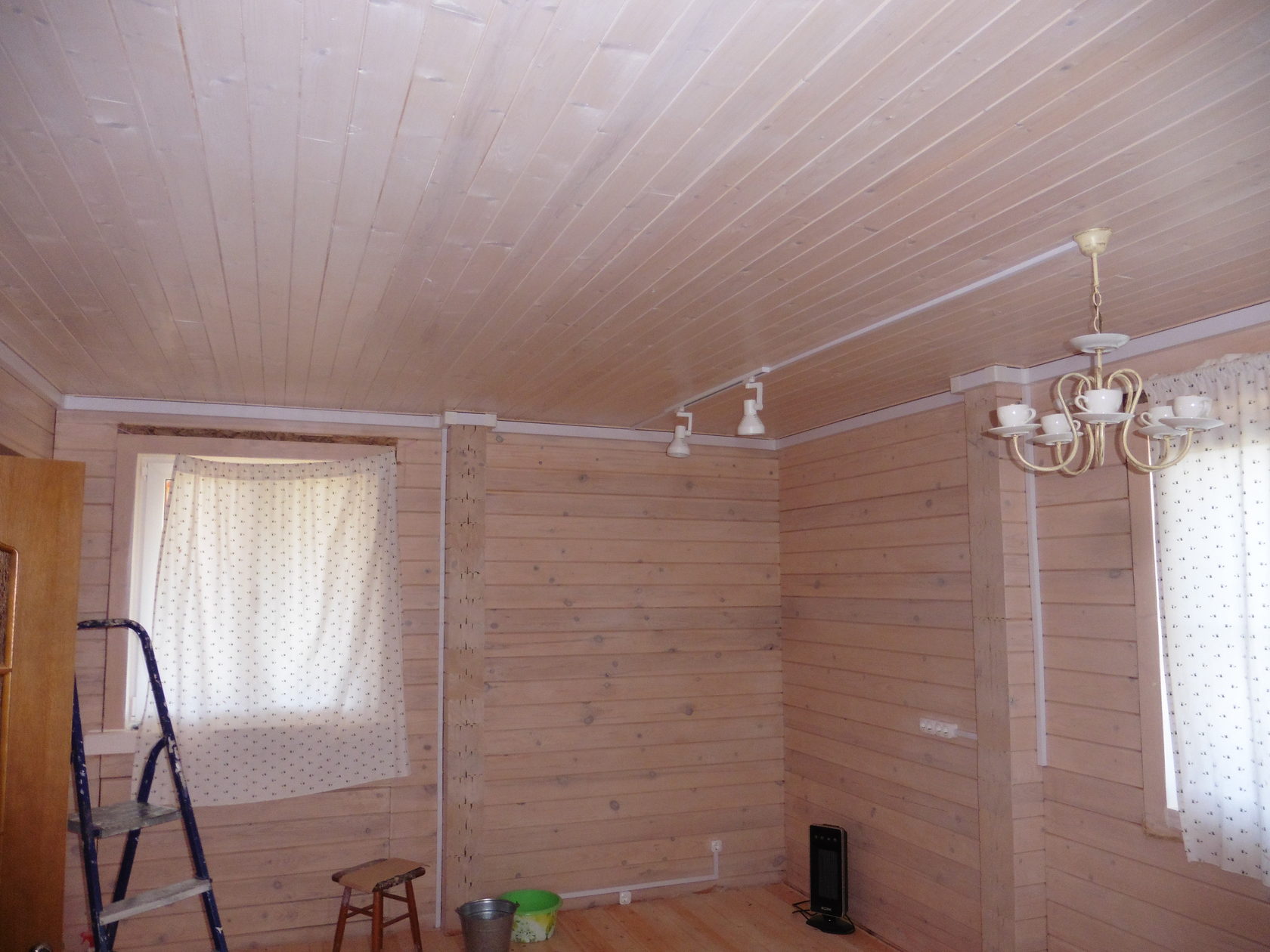

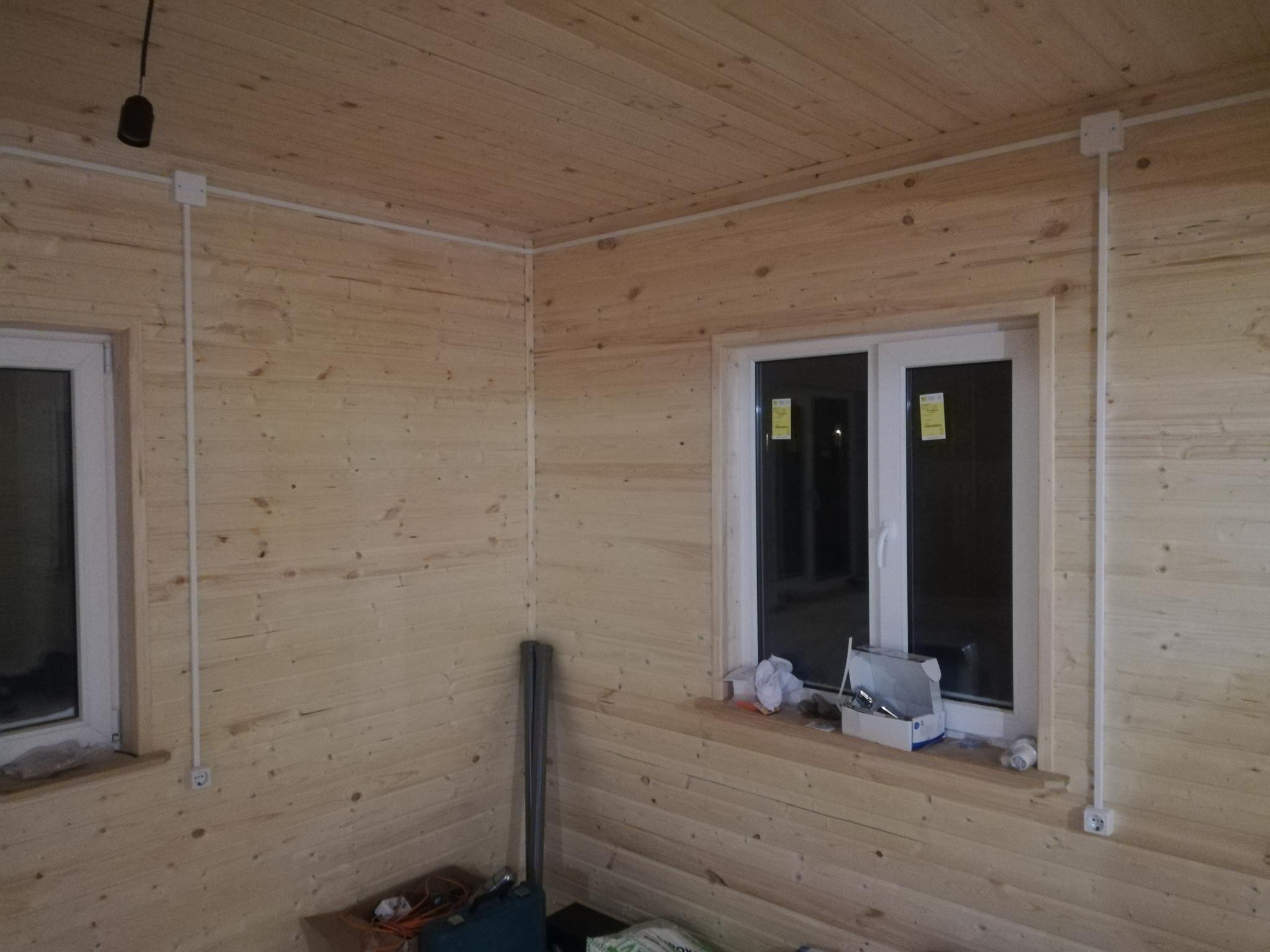

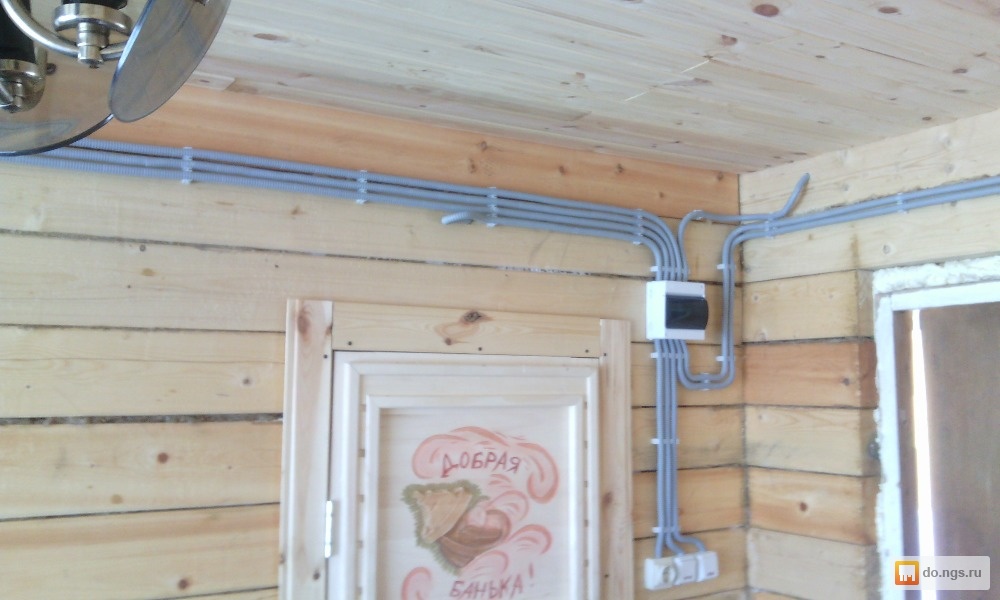

• Прокладка проводки в кабель-каналах.

Этот метод также относится к открытому типу. Применяются специальные короба, прикреплённые к поверхностям помещения, которые визуально скрывают проложенный кабель.

Сюда же можно отнести достаточно популярный электроплинтус. Внутри него есть полость, в которой фиксируются провода. Это повышает надёжность и простоту монтажа.

• Скрытый (закрытый).

Когда металлические (желательно медные) трубы, в которых будет протянута проводка, устанавливаются внутри стен. Разумеется, сами трубы надо устанавливать ещё при строительстве. Этот метод наиболее трудо- и финансово затратен. Но он полностью исключает возможность механического воздействия и давления на кабель, что очень важно в деревянных строениях, которые часто со временем начинают «уседать». Соответственно скрытая электропроводка в деревянном доме по праву считается наиболее надёжной и долговечной.

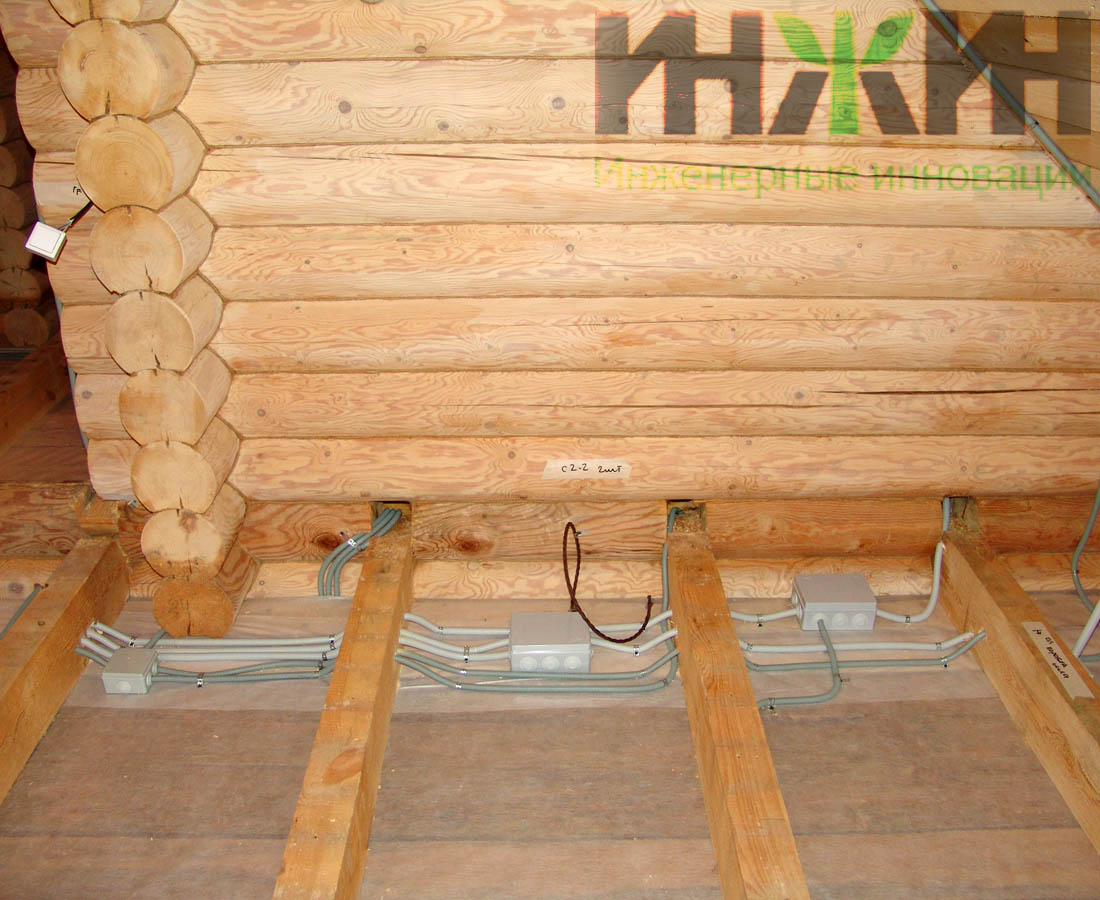

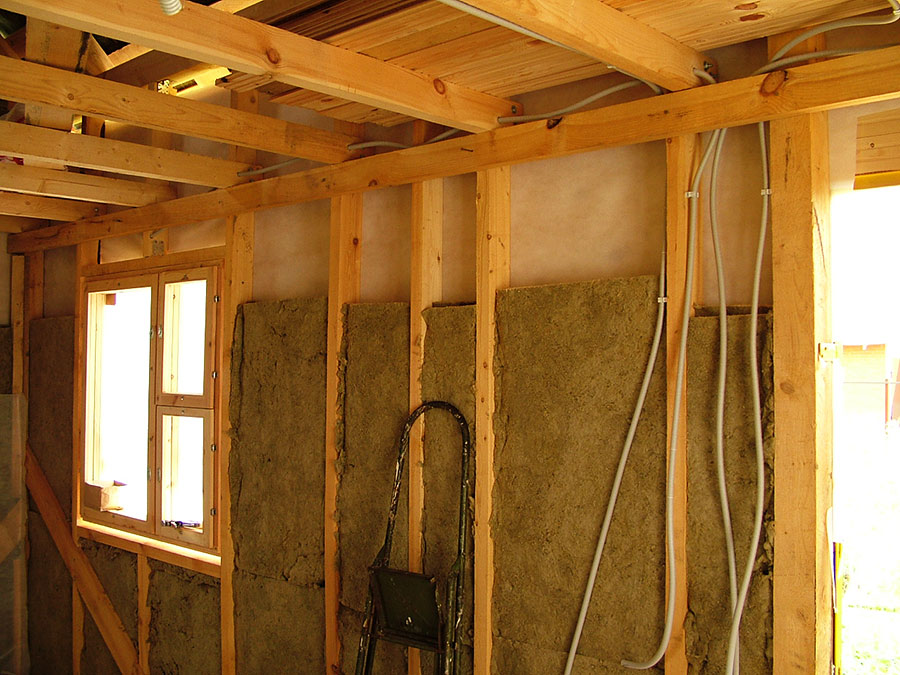

Скрытая электропроводка в деревянном доме может быть проведена под черновым поломИсточник tildacdn.com

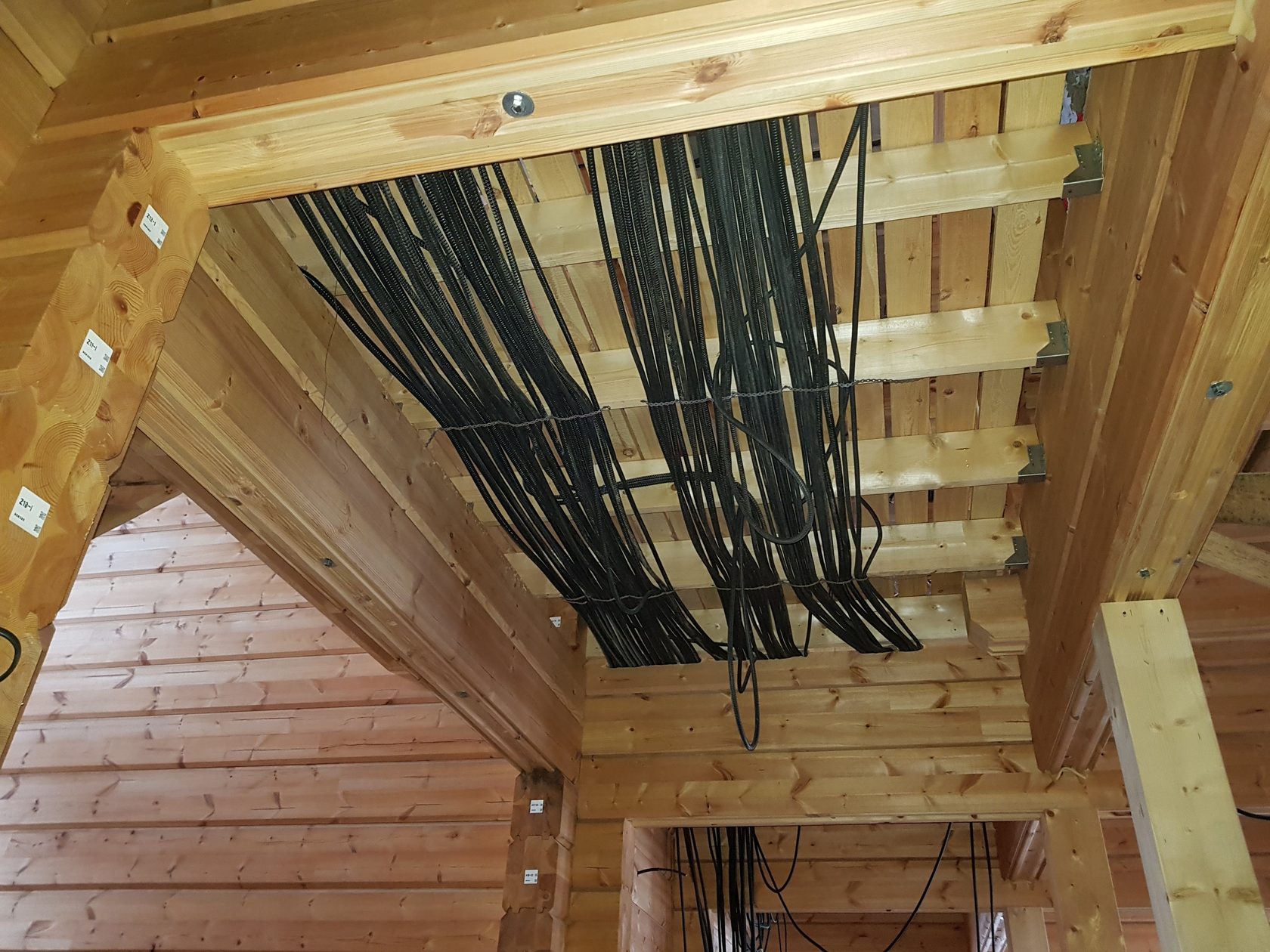

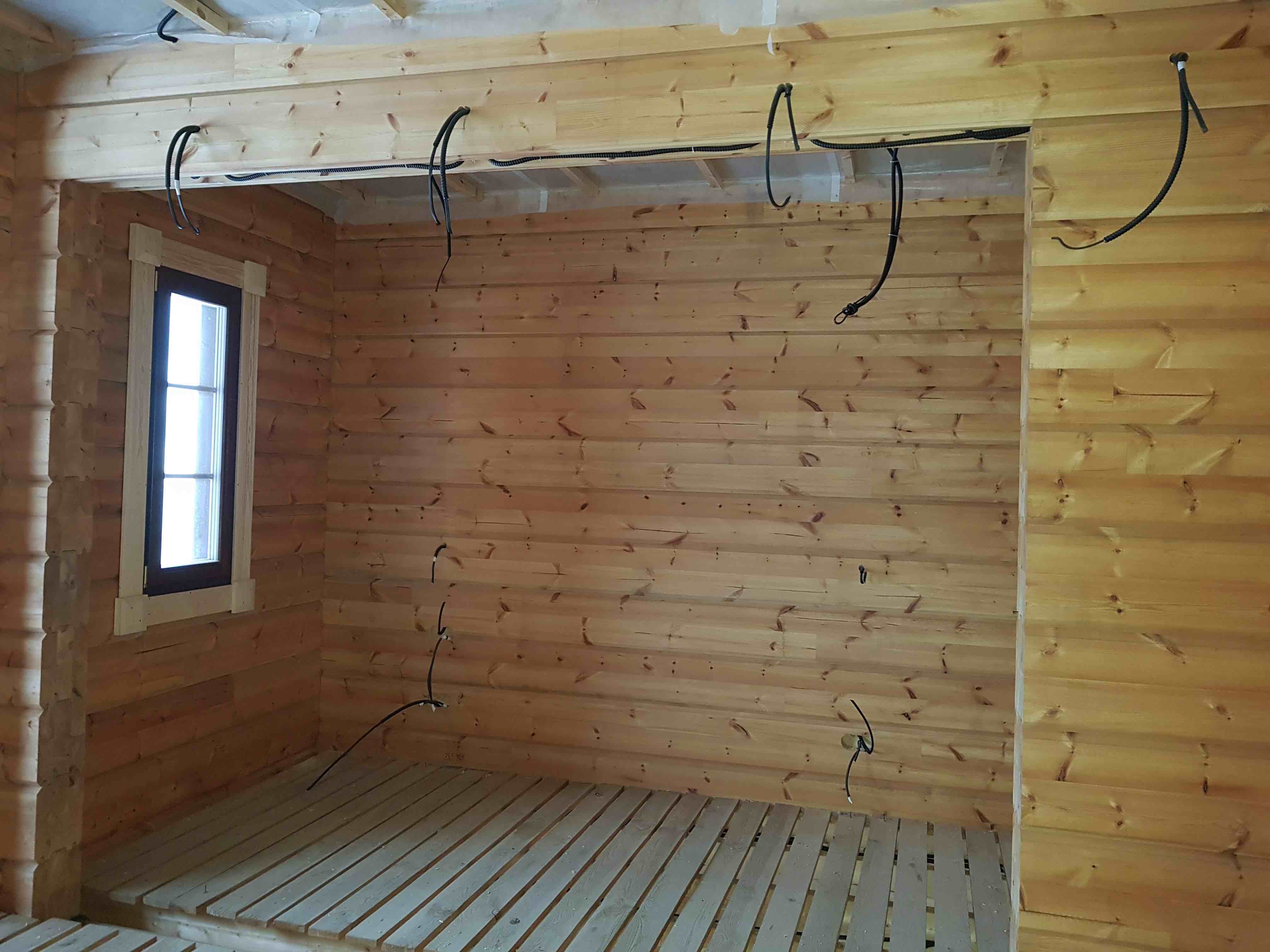

Тонкости скрытой электропроводки в деревянных строениях

Итак, монтаж скрытой проводки осуществляется при строительстве или капитальном ремонте.

При этом существуют некоторые тонкости: провода прокладываются внутри металлических труб, или гофры, а монтаж абсолютно всех узлов соединений необходимо производить в спецкоробах из металла, с обязательным свободным доступом к ним. Категорически нельзя скрывать их отделкой. Поэтому их располагают в малозаметных местах или стараются подбирать такие крышки, которые не будут выделяться из интерьера и привлекать внимание.

В случае, когда прокладка скрытой проводки в деревянном строении осуществляется не кабелем, а с помощью изолированных проводов, то необходимо правильно подобрать толщину стен металлических труб в соответствии с регламентом:

• для медных проводов, сечение которых менее 2,5 мм, толщина трубы не имеет значения;
• когда сечение провода достигает 4 мм, металлическая стенка обязана быть не меньше 2,8 мм;
• при сечении жилы в пределах 4,5-10 мм, стенку подбирают свыше 3,2 мм;
• сечениям проводов в диапазоне 10,2-16 мм потребуется труба со стенкой больше 3,5 мм в толщину.

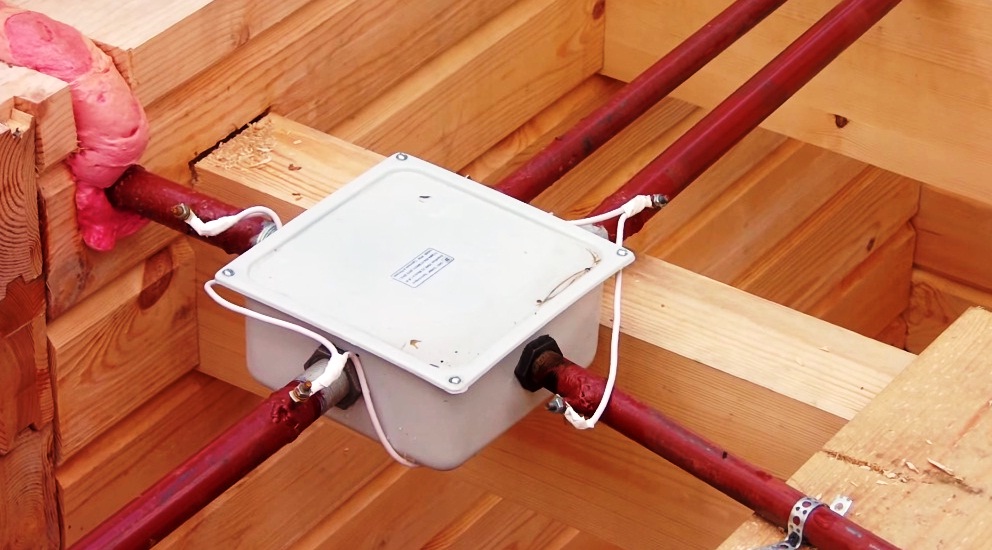

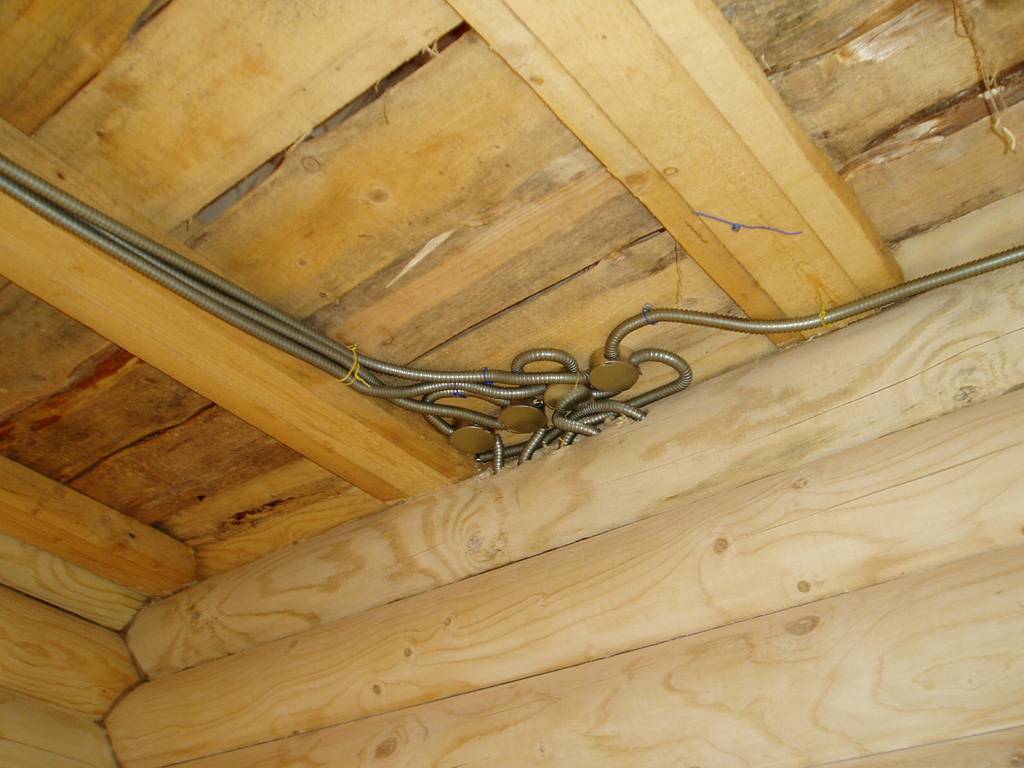

Скрытая проводка в деревянном доме прокладывается только в металлических трубахИсточник remontnik.ru

В случае прокладки электрокабелей, строгих стандартов по размеру стенок труб нет, т.к. имеется двойная или тройная изоляция. Разрешается даже проводить укладку с помощью металлической гофры (металлорукава), что повышает удобство и скорость монтажа.

Но следует учитывать, что при таком способе монтажа, доступа к проводам практически не будет. А внесение изменений в проложенную сеть выйдет дорогим и крайне хлопотным. Так что, перед тем, как провести проводку в деревянном доме скрытым способом, рекомендуется внимательно проверить схему прокладки и все работы провести продумано, со всей тщательностью и скрупулёзностью.

Схема прокладки

Любым работам по прокладке или смене кабелей предшествуют подготовительные действия, к которым относят и составление схемы электропроводки. Грамотность и техническая выверенность созданного проекта – это гарантированно качественный монтаж и безопасность электроцепи, в соответствии со всеми правилами и нормами.

Пример схемы электрификации частного домаИсточник freelancehunt.com

При создании схемы прокладки электрической проводки рекомендуется учесть ряд нюансов:

• Размещение важных электроузлов (щитков, счётчиков, розеток) осуществляется в легкодоступных местах, чтобы была возможность подступиться к ним в любое время для проведения оперативного ремонта или замены с целью предотвратить возгорание или короткое замыкание.
• Расположение выключателей подбирается так, чтобы они оставались на открытых местах, не загромождённых мебелью. Несоблюдение этого правила присуще советским застройкам – и по сей день «спрятанные» выключатели можно найти в доме мамы или бабушки. Идеальной высотой расположения любого выключателя считается расстояние свыше 50 см от уровня пола.
• Расположение розеток должно быть продуманным, с учётом месторасположения всех бытовых приборов. Количество розеток желательно должно соответствовать количеству техники, чтобы не приходилось использовать удлинители. По стандарту хватает одной розетки на каждые 6м². Но при необходимости желательно их сделать больше. Располагают розетки обычно на высоте 25-50 см.

Вариант плана электропроводки помещения, с чёткой визуализацией месторасположения розеток и регуляторов освещенияИсточник tehznatok.com

• Необходимо исключить возможные скрутки или многочисленные перегибы электрокабеля. Линии должны быть проложены параллельно и перпендикулярно относительно полу, потолку или стенам, т.е. только прямые линии с прямыми углами. Как правило, применяют нижнюю или верхнюю электроразводку, т.е. прокладка проводится в 15 см от пола либо потолка.
• Коммутация проводов обязательно обустраивается в металлических распределительных коробках. Запрещено использование изделий из пластика или дерева.

Продумав месторасположение бытовых приборов в доме, и наметив схему проводки, можно переходить к следующему этапу.

Готовим проект электрификации дома

Начиная проектирование электропроводки в деревянном строении, следует связаться с поставщиком электроэнергии, чтобы получить технические условия. Дальнейшие работы проводятся на основании этих показателей. Начинают с подсчёта суммарной мощности, потребляемой всеми электроприборами дома, с учётом источников освещения.

Пример Технических условий для присоединения к электрическим сетямИсточник chebo.pro
Монтаж проводки в доме – пример схем, подбор мощности, расценки на работы

Далее последовательность проектирования такая:

1. Выстраивается техническая схема жилого дома. Указываются в плане месторасположения розеток, выключателей и источников освещения. Добавляются туда же электроприборы, которые требуют индивидуального подключения.
2. В зависимости от электроточки подбирают необходимый тип кабеля. Для примера, двуклавишным выключателям и розеткам с заземлением понадобится провод с тремя жилами.
3. Указываются места монтажа с распределительными коробками. Для смежных помещений достаточно бывает и одной общей.
4. Добавляются показатели мощности каждого отдельного прибора. Для устройств с электродвигателями указывается пусковая мощность агрегата.
5. Производится подразделение приборов по группам: первая с осветительными изделиями, а вторая с мощными потребителями энергии (котлами, бойлерами, плитами). Все коммутационные соединения осуществляются с помощью дифференциальных автоматов, и об этом делаются отметки в схеме.
6. Отмечаются расстояния от кабелей до дверных и оконных проёмов, от электроточек до пола и потолка.

Пример Проекта электроснабжения частного домаИсточник elektrika-montazh.ru

Оканчиваются работы расчётом максимальной мощности, потребляемой домом с включёнными всеми электрическими устройствами, что позволит установить показатель нагрузки для вводного автомата.

Подбираем приборы и кабеля

Определиться с нужным кабелем можно и без заумных расчётов, просто воспользовавшись данными справочных материалов по электротехнике. Подбор сечения жилы проводится, опираясь на показатели предполагаемой нагрузки.

Уровень потребляемой мощности любого оборудования или приборов отображены в тех. паспортах либо эксплуатационных инструкциях. Ориентируясь именно на эти цифры, подбирается провод для проводки в деревянном доме с нужным сечением. Кабель ввода также подбирается путём суммирования мощностей имеющихся электрических приборов.

Рекомендация! Немного конкретики на вопрос о том, какой провод лучше использовать для проводки в деревянном доме. Нужно выбирать кабель, маркированный буквами «НГ», т.е. «не горит», или «LS», указывающие на пониженный уровень выделения дыма. Внутренняя проводка частного дома прокладывается обычно проводами, имеющими сечение от 1,5 до 2,5 мм.

Ответы на вопросы, какой провод использовать и в чем отличия одножильных и многожильных проводов, можно получить, посмотрев это видео:

Вводный автомат подбирается так, чтобы пиковая нагрузка питания в строении не вызывала отключения, плюс, 20-30 % запаса мощности. Плюс, высчитывается ток короткого замыкания, при достижении которого цепь гарантированно разорвётся.

Подбор автомата при однофазном питании происходит так:

1. Высчитывается сумма мощностей всех бытовых электроприборов и определяется максимальный показатель тока с помощью формулы IHOM=P/U*cosф, где cosф соответствует 0,8. Результат увеличивается на 10% и получившаяся сила тока станет показателем, при котором будет происходить срабатывание автомата. Обычно он не превышает 25А.
2. Затем определяется уровень тока, из-за которого произойдёт эффект короткого замыкания, применив формулу Iкз=3260*S/L. Здесь S подразумевает площадь сечения проводки, а L – её длину. Такой расчёт производится на самом протяжённом участке сети с минимальным показателем сечения жил.
3. Автоматические выключатели характеризуются силой тока в момент короткого замыкания, делённой на номинальный показатель силы тока. Электросеть практически любого частного дома относится к сетям, имеющим смешанную нагрузку. Идеальными автовыключателями для них являются устройства типа «С».

Виды автоматических выключателейИсточник vse-e.com
Проводка в деревянном доме – особенности подключения и этапы работ

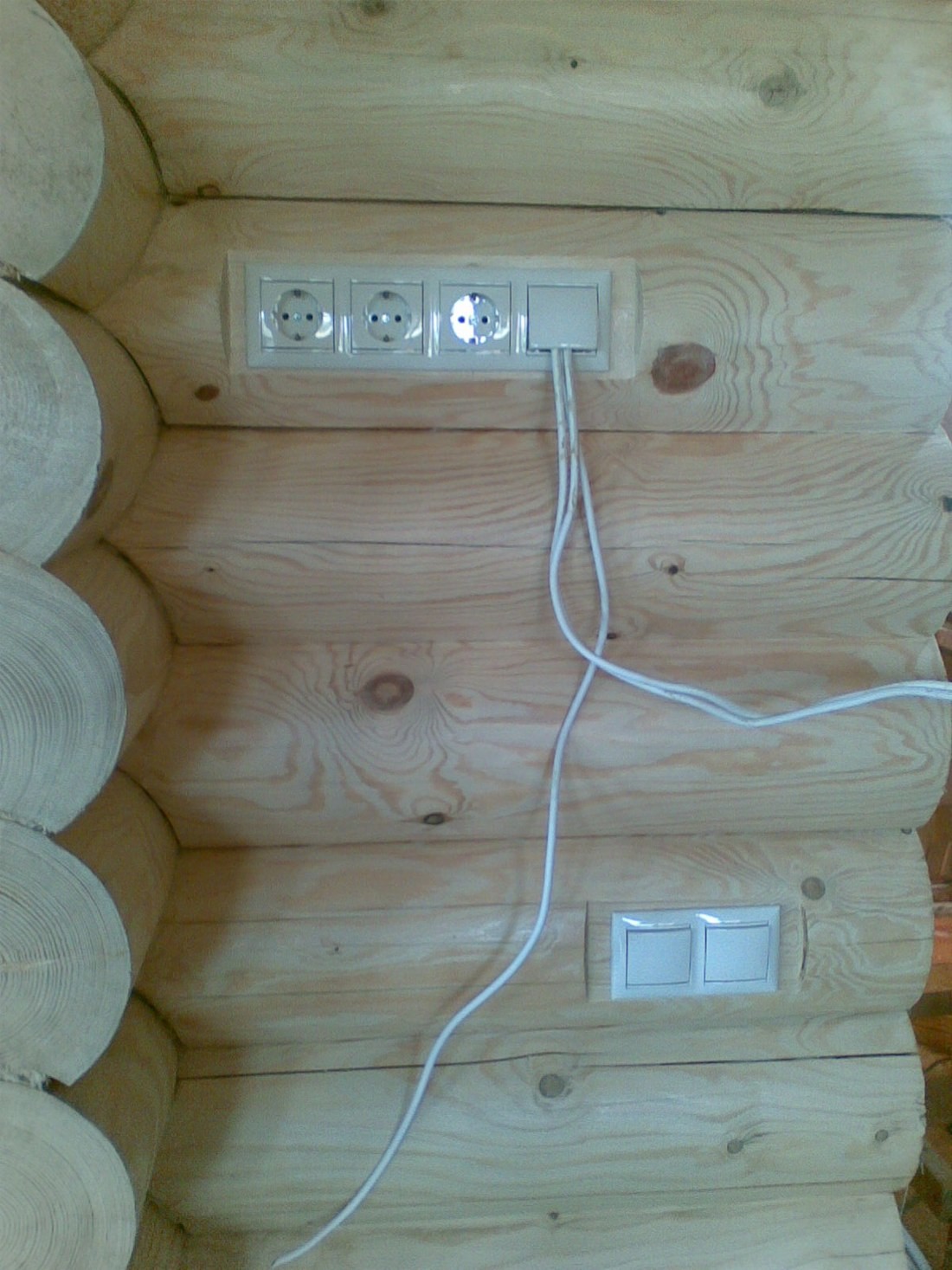

Подбирая выключатели и розетки, важно учесть:

• показатель тока, подходящий для оборудования;
• способ установки – проводка будет скрытая или открытая;
• количество кнопок на включателях и вид розеток.

Несколько советов для правильного подбора регуляторов уровня света и розеток:

1. В актуальных редакциях ПУЭ заземление домашних электроприборов с высокой мощностью (плит, стиральных машин, холодильников и т.д.) является обязательным. Соответственно, надо использовать розетки, оснащённые спецклеммой для заземления.
2. Не рекомендуется применение удлинителей или тройников. Лучше заранее установить больше стационарных розеток (как вариант, сдвоенных моделей).
3. Выбирая выключатель необходимо ориентироваться на режим освещения и количество осветителей. Бывают выключатели одно-, двух- или трёхклавишные, с регулировкой интенсивности или без неё. Выбор остаётся за потребителем.

Как правильно выбрать розетки и выключатели рассказывается в этом видео:

Монтаж автоматов и подводка энергии

В соответствии с составленной схемой осуществляется монтаж распредкоробок, разметка точек фиксации выключателей, розеток и электроустройств. В предусмотренном месте монтируется основание электрощита с такими последующими действиями:

1. Устанавливается счётчик.
2. Монтируется автомат ввода на металлопрофиль. К нему подводятся фаза и ноль.
3. Производится коммутация клемм от счётчика к автомату ввода.
4. Прокладывается проводка в деревянном доме в кабель канале и подсоединяется к счётчику.
5. На металлопрофиле или дин-рейке производится монтирование автоматов для всех групп электропотребления, УЗО и реле напряжения.

Снаружи кабеля для деревянного дома подводятся по воздуху или подземным способом. Последний способ будет дешевле, но надёжность его будет ниже. Ввод по воздуху производится при помощи самонесущих изолированных проводов. Главный момент, про который надо обязательно помнить – обустройство в месте ввода в здание несгораемой гильзы.

Пример подведения электрокабеля по воздухуИсточник fisenich. com

Подводка под землёй делается по металлической трубе, с целью защиты кабеля от влияния окружающих факторов. Прокладка электропроводки к деревянному дому подземным способом должна согласовываться с энергетическим предприятием, отвечающим за участок.

Подведение кабеля электросети к дому под землёйИсточник emra.by

Тонкости при установке скрытой проводки

Прежде всего, нужно чётко понимать, какой выбрать кабель для деревянного дома. Независимо от выбора, он должен иметь негорючее изоляционное покрытие. К тому же он должен размещаться внутри гофрированного металлического рукава или цельной трубы.

Самым главным при установке считается аккуратно и в соответствии со схемой сделать отверстия и пропилы для гофры, кабеля, распредкоробок, розеток, выключателей и т.д.

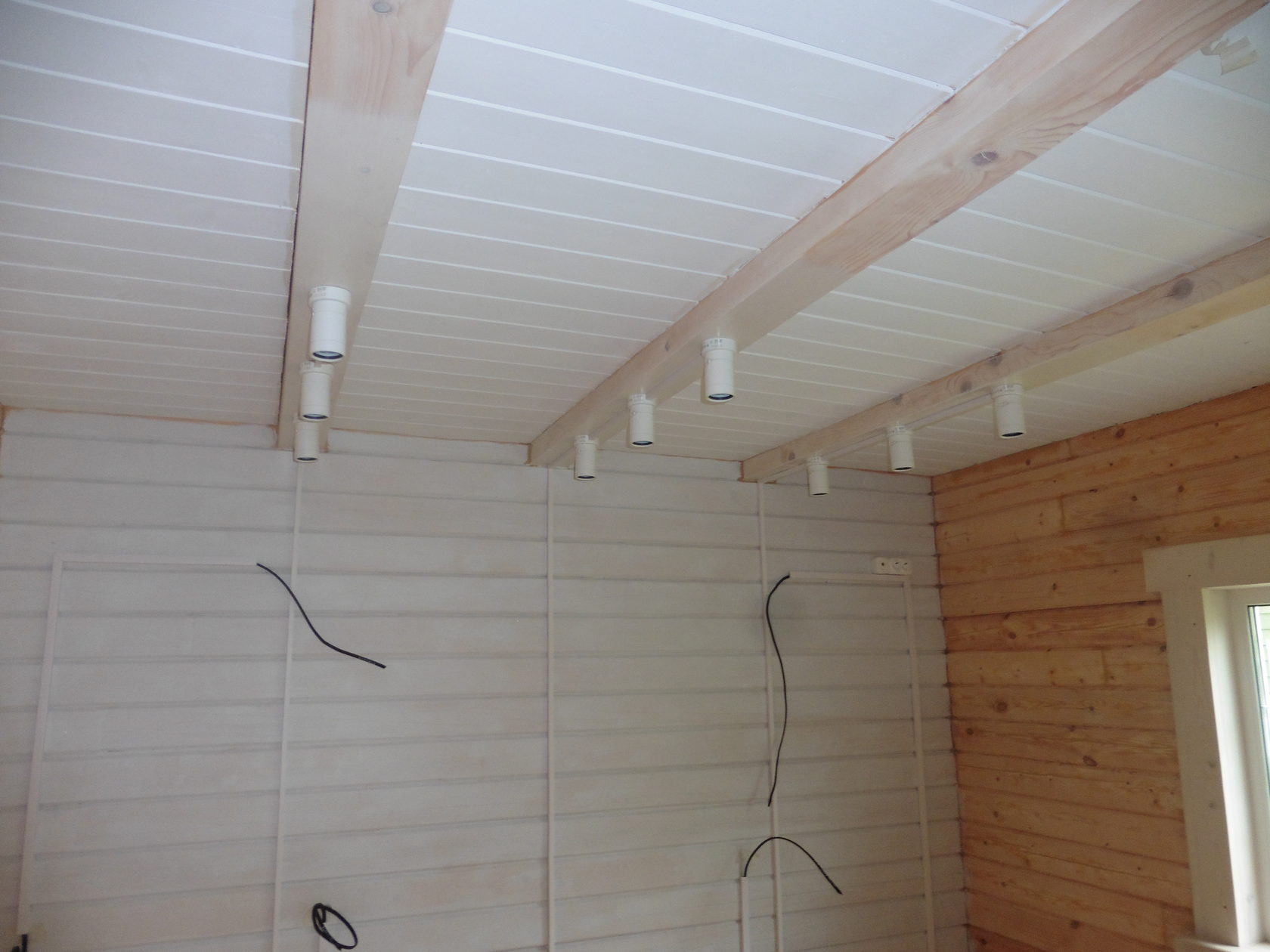

Чаще всего скрытую проводку проводят в 15-20 см ниже уровня потолка, а вот электро-точки размещаются уже на усмотрение мастера или хозяина, чтобы сделать их максимально удобными и доступными. Крепление провода в гофре производится с помощью специальных клипс и саморезов. Есть ещё плюс скрытой проводки – она не мешает последующим отделочным работам в помещении.

На всех точках, предполагающих наличие распределительных коробок, выключателей или розеток, выводятся «хвосты» до 15 см, чтобы потом произвести разводку и подключение.

Важно! Обустраивая скрытую проводку в деревянном доме, лучше применять кабели с большим сечением, нежели этого требует наружный способ монтажа, т.к. внутри будет отсутствовать естественное охлаждение.

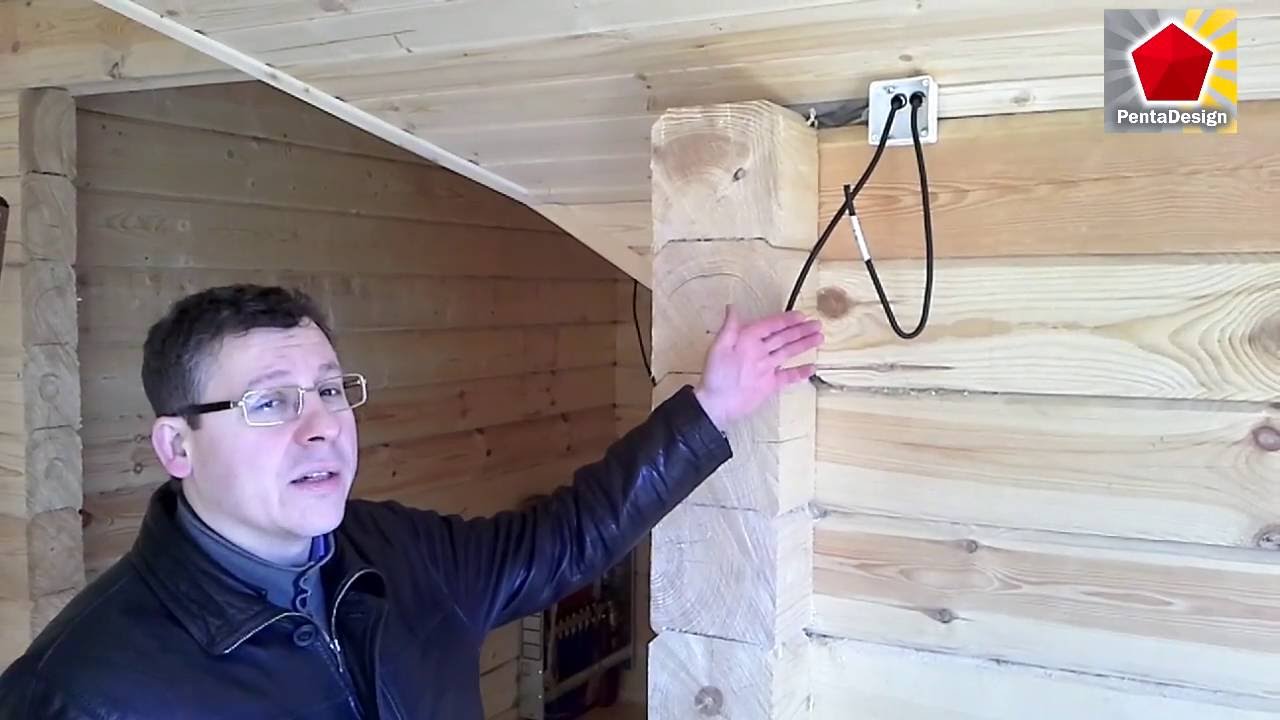

Весь процесс монтажа скрытой проводки с ответами на важные вопросы можно посмотреть в этом видео:

Освещение в гараже: виды светильников, нормы и правила обустройства, фото

Монтаж заземления с устройством защитного отключения (УЗО)

Кроме заземления распредкоробки, чтобы обеспечить надёжную защиту электроприборов и бытовой техники, нужно обустроить полноценный контур заземления.

Поэтому потребуется:

• арматурные трёхметровые пруты с сечением не менее 30 см в количестве 3 шт.;
• выкопанный ров, имеющий форму треугольника, глубиной около 50 см и стороной до полутора метров;
• арматура вбивается в землю в вершинах треугольника;
• стержни между собой соединяются стальным уголком и фиксируются сваркой;
• полученный треугольник одной из вершин соединяется с домом траншеей (такой же глубины), в которую укладывается и приваривается к контуру такой же уголок.

Непосредственно рядом со строением уголок сваривается с арматурным метровым прутом. В идеале после закапывания на поверхности должен остаться отрезок прута в 30 см. К концу этого прута прикрепляется медный кабель от распределительного щитка, проходящий через УЗО. Нормальным сечением такого кабеля будет 2,5-4 мм.

Пример оборудования контура заземленияИсточник remontnik. ru

Распространённые ошибки при монтажных работах

Статистика доказывает, что причиной пожаров в деревянных строениях чаще всего становятся ошибки и нарушения, которые допускаются при монтаже и использовании электропроводки. В основном это следующие недочёты:

1. При монтаже скрытым способом прокладку кабелей под потолком осуществляют без дополнительных изоляционных мероприятий. В случае неправильного выбора сечения провода, происходит перегрев и контакт с деревянными поверхностями межэтажных перекрытий.
2. При прокладке кабеля под обычными плинтусами. Пространство ограничено, кабель соприкасается с корпусом деревянного или пластикового плинтуса. Для прокладки проводки таким способом рекомендуется использование специальных плинтусов, соответствующей конструкции и с наличием необходимых зазоров.
3. Правила монтажа проводки в деревянном доме запрещают использование гофрированных труб из ПВХ. Вместо них надо применять свободные кабель-каналы, или гофры из металла. К сожалению, некоторые владельцы домов пытаются экономить на этом моменте.

В этом видео рассказывается про самые распространённые ошибки при проведении электромонтажных работ:

Для розеток и выключателей используют короба исключительно металлические, надёжно соединённые с трубами-изоляторами. Если дойдёт до возгорания проводки, то пластиковые изделия только «поддержат» распространение огня.

Испытательные мероприятия

Испытывая электропроводку, применяют очень точные приборы-электроизмерители, имеющие соответствующие сертификаты. Испытательные мероприятия состоят из следующих действий:

• визуального осмотра;
• замеров показателей сопротивления на поверхности изоляционных покрытий проводки;
• замеров показателей сопротивления заземляющего контура;
• проверки корректности работы в цепи «фаза-ноль»;
• испытаний автоматики и УЗО;
• снятия показателей в цепи «прибор-заземление».

Испытательные мероприятия и сдачу электросети в эксплуатацию проводит управляющий орган, куда были поданы документы на разрешение электрификации сооружения. Проведя проверку, соответствующий специалист утверждает корректность работы электрической проводки всего участка. Фактически это является гарантийным обязательством, что работы выполнены качественно, и разрешает потребителю пользоваться электросетью в полном объёме без какого-либо опасения.

Проведение электроизмерений и испытаний электросетиИсточник remstroy-blog.ru
Сколько нервов и денег потребуется, чтобы провести электричество на участок

Помним о главном

Хотя, представленный материал даёт общее понимание, как правильно сделать электрику в деревянном доме, однако важно понимать, что все описанные работы достаточно сложны и опасны. Большинство из описанного потребует предельного внимания и постоянной концентрации, т. к. работа с электричеством может быть опасна для здоровья и жизни на любом этапе. Поэтому проведение монтажа электропроводки в деревянном доме рекомендуется отдать в надёжные руки квалифицированному специалисту. Ведь неверно проведённые работы на любом этапе могут привести к непоправимым последствиям.

Как правильно провести электропроводку в деревянном доме

Как правильно провести электропроводку в деревянном доме

Сегодня по-прежнему дома, выполненные из натурального дерева, считаются самыми популярными с точки зрения проживания в них. И все это потому, что подобные жилища практически не имеют минусов, кроме опасности возникновения возгорания. Вот почему электропроводке в деревянном жилье необходимо уделять особое внимание, — в таких домах крайне важна качественная установка проводки — это является залогом безопасности не только дома, но и Вашей жизни. Согласно данным статистики в 90% пожаров, загорающихся в наших домах, виной всему становится неисправность электрической проводки.

Как сделать электропроводку в деревянном доме правильно? Все очень просто — все распаечные коробки, провода, а также розетки и выключатели должны соответствовать специальным параметрам, таким, например, как стойкость к возможному перегреву, и должны обладать самозатухающими свойствами. Также особое внимание стоит обратить на расчет нагрузок, производимых при выборе выключателей и кабеля.

Вот несколько рекомендаций как провести электропроводку от экспертов по подбору электропроводки и установке ее в деревянном доме:

1) Если Ваш дом имеет несколько этажей, лучше всего установить отдельный щит на каждом этаже. Это позволит избавить Вас от излишнего числа проводов;
2) Распределительные коробки нужно устанавливать в легкой доступности для того, чтобы не возникало проблем, если понадобиться их отремонтировать;
3) Для мощных электрических приборов необходимо проводить отдельный кабель, имеющий отдельный автомат в щитке для того, чтобы избежать лишней нагрузки;
4) На систему заземления следует обратить особое внимание;
5) Если Вы планируете отделать потолок или стены гипсокартоном либо иными отделочными материалами, которые включают в себя металл, стоит позаботиться о том, чтобы электрическая проводка была отдельно изолирована;
6) В зависимости от необходимых технических характеристик и пожеланий заказчика надо рассчитать требуемую мощность электрической проводки.

Главная причина пожара в домах, выполненных из дерева, — это неверное подключение электропроводки и ее неправильная эксплуатация, поэтому, при проектировании электропроводки и ее монтаже обращайтесь, пожалуйста, только к профессионалам, имеющим большой опыт работы и не экономящим на качестве используемых материалов. Это будет залогом безопасности Вас и Вашей семьи.

Немалое значение при ответе на вопрос как сделать электропроводку в деревянном доме безопасной, приобретает выбор способа укладки проводки.

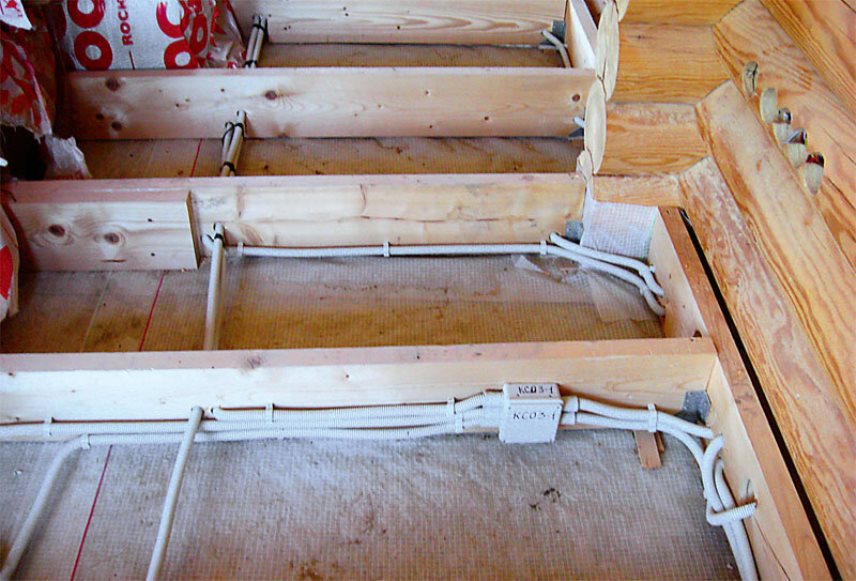

Укладка проводки в гофрированной трубе может доставить Вам немало хлопот, поскольку трубу с кабелем укладывать достаточно сложно. Более того, гофр становится настоящим пылесборником.

Укладка проводки в пластиковые трубы, оснащенные защелкивающимися крышками, является, конечно, намного более эстетичной, если сравнить ее с открытой проводкой, но не стоит забывать, что могут возникнуть проблемы, связанные с усадкой дома.

Как правильно провести электропроводку в деревянном доме.

– Производство профилированного бруса и погонажных изделий в Московской области

  Кроме того, в частном доме, построенном из дерева, часто заводятся мелкие грызуны. Эти маленькие «пакостники» просто обожают пробовать на вкус странно пахнущие провода. Вследствие чего, снова повреждается изоляция провода, снова все может закончиться коротким замыканием.
Основным же минусом открытой проводки является ее неэстетичность. Провода, спрятанные в гофрированной трубке из пластика, не поддерживающего горение, вряд ли станут достойным украшением интерьера. А если учесть еще и то, что такие трубы не могут висеть ровно и через некоторое время после установки провисают, то «гирлянды» из проводов вам обеспечены.

  Прокладка кабеля в специальных пластиковых коробах тоже не особо приемлемый вариант. Из-за того, что дерево, как строительный материал имеет ряд специфических свойств, таких, к примеру, как усадка. Из-за этого жесткие короба могут «сползти» с отведенных им мест, а их крышки растрескаются.
Кроме того выглядеть такая проводка будет тоже достаточно уныло. А у вас, скорее всего, будет создаваться двоякое ощущение, что вы находитесь не в собственном уютном доме, а в каком-то офисе. Помимо этого, производители подобных коробов мало заботятся об удобстве их сборки. Поэтому выбор уголков, заглушек и прочей фурнитуры к ним крайне скуден.

  Поэтому наиболее приемлемым решением для деревянного дома будет открытая проводка. Только эстетичность такого способа проведения электрокабеля  может оставлять желать лучшего. Особенно, если учесть, что под проводку необходима еще и прокладка из асбеста или металла, выступающая с обеих сторон не менее чем на 10 сантиметров. Но по показателям пожарной безопасности, да и по сравнению с остальными двумя способами, такой вариант является наиболее предпочтительным.

  Уважаемые хозяева, не смотря ни на что, помните, что дерево является достаточно пожароопасным строительным материалом. И в случае короткого замыкания или какой-либо посторонней искры, в первую очередь, под угрозой окажутся именно ваши жизнь и здоровье. Беспокойтесь, прежде всего, об этом и отнеситесь к этому вопросу максимально ответственно.

Статья подготовлена специально для сайта компании “Карелия”
– производство профилированного бруса и погонажных изделий в Московской области.

Как правильно выполнить скрытую проводку в деревянном доме

Из-за повышенной пожароопасности деревянного дома, достаточно долгое время предпочтительным вариантом электропроводки был наружный. Но если соблюдать определённые правила техники безопасности, то скрытая проводка в деревянном доме не считается чем-то невозможным и её всё чаще используют при проектировании. Разбираемся, какие существуют требования к скрытой проводке в деревянном доме, в чём её отличия от открытой и скрытой в каменных домах, какие у неё сильные стороны, плюс, рассмотрим, как проводится её монтаж и какие при этом могут возникнуть ошибки.

Скрытая проводка в деревянном доме делается сразу во время строительства «коробки»

Требования к проводке

Деревянные строительные материалы имеют массу положительных качеств и являются самыми популярными. Но, кроме того, они весьма пожароопасные. Поэтому должны быть соблюдены ряд требований по прокладке кабеля в деревянном доме:

• Безопасность.

Выбор проводки производится так, чтобы не допустить перегревания проводов, плюс, прокладка делается в металлических трубах, чтобы даже в случае возгорания кабеля, не дать открытому пламени перейти к прилегающим деревянным конструкциям.

• Проектирование.

Показатели технических характеристик и эксплуатационных качеств кабеля для проводки в деревянном доме обязаны быть строго рассчитаны под пиковую нагрузку каждого конкретного участка электросети. Чтобы предотвратить нагрев сечения проводки, потребуется запас надёжности до 30%. Плюс, скрытую проводку настоятельно рекомендуется планировать ещё при составлении проекта дома.

• Способ прокладки.

Электрификация может быть выполнена открытым или закрытым способом. У обоих есть позитивы и слабые стороны. Скрытая считается более безопасной, но значительно более трудоёмкая при монтаже. Открытая электропроводка в деревянном доме для некоторых предпочтительнее, потому что даёт возможность без труда и в любое время иметь доступ у электросети для проведения диагностики или внесения незначительных изменений.

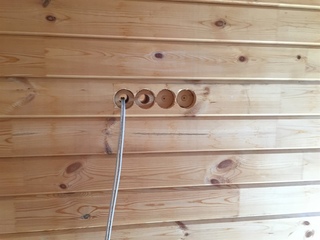

Вариант монтажа ретро проводки в деревянном доме открытым способом

Кроме проводки, также от контакта с деревянными поверхностями должны быть изолированы электрощитовые (узлы развязки). Идеальным решением станет размещение электрического щитка в помещении, имеющем перегородку из негорючего материала.

Чаще всего рекомендуется использование трёхжильного медного кабеля с изоляцией не поддерживающей горение.

Каждая группа электросети требует установки отдельного автоматического выключателя. При этом необходимо строго следить за соответствием номиналов токов расчётной нагрузке на участке. Сильное завышение токов неприемлемо, т. к. это может привести к перегреванию проводника.

Проведение самостоятельной прокладки силовых кабелей и монтаж электропроводки в деревянном доме категорически не рекомендуется без наличия достаточного опыта. Лучше, если этим займётся квалифицированный специалист. Однако знание основных правил электрификации для владельцев частных домов обязательно, т.к. это даёт возможность проводить частичную диагностику сети и осуществлять контроль качества работы, которую проводят наёмные электрики.

Электрик профессионал всегда сделает работу быстрее и качественнее

Разновидности и характеристики проводов

Начать следует с разбора, какой кабель использовать для проводки в деревянном доме – медный либо алюминиевый. Применять можно оба варианта, но профессионалам предпочтительнее медные провода из-за следующих характеристик:

• ме́ньшей подверженности коррозии;
• лучшим показателям проводимости;
• бо́льшей прочности.

Алюминий же имеет только два плюса:

• ме́ньший вес;
• низкая стоимость.

В остальном алюминий не конкурирует с медью из-за таких его свойств:

• быстрой окисляемости, а значит худшей проводимости и более быстрой нагреваемости;
• повышенной хрупкости, т.к. несколько перегибов в одном месте приводят к поломке провода;
• свойства материала ослабляться в месте контакта и со временем выскальзывать из винтовых зажимов (потребуются периодические проверки контактов).

Также существует недорогой композитный материал, называемый алюмомедью, из которого делают сердечники проводов. Такое изделие берет лучшие свойства от обоих металлов, однако при этом существенно понижаются качественные показатели каждого из них.

Различия проводов также бывают по количеству жил – бывают они многожильными и одножильными. В свою очередь жилы могут быть однопроволочными и многопроволочными.

Разновидности электропроводов

Также провода отличаются размером сечения и размером номинального рабочего напряжения. Изолируются они, как правило, винипластом, ПВХ или резиной, в зависимости от показателя переменного тока провода.

Для дополнительной стойкости к механическим повреждениям провода иногда покрываются в х/б оплётку. А если вероятность механических повреждений практически гарантирована, то оплётка накладывается оцинкованная стальная.

Несмотря на дешевизну алюминиевых проводов, медная проводка более популярна, т.к. хозяева домов чаще предпочитают отдавать дань надёжности.

Для открытой проводки применяется также так называемая «ретро-проводка», которая объединяет функциональные и декоративные решения в доме, т.е. электропроводка в деревянном доме прокладывается по стенам, но максимально привлекательно, с элементами украшения помещения.

Варианты электропроводки в строении из дерева

Прокладка проводки в деревянном доме (развод кабелей) производится следующими методами:

• Наружный (открытый).

Установка электропроводки производится с помощью специальных изоляторов. Это достаточно безопасный и экономный способ, не требующий капитальных вложений. Кабель ведётся непосредственно вдоль плоскостей стен и потолка.

Наружная проводка возле щитка

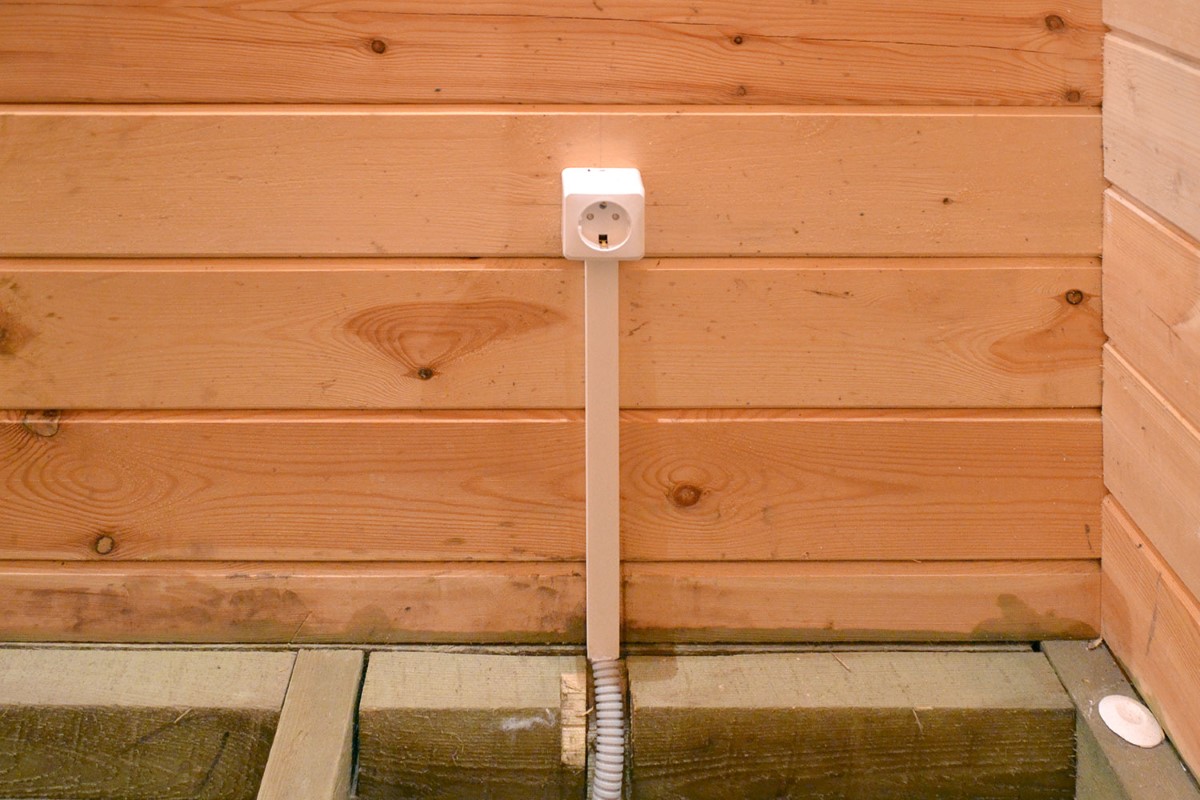

• Прокладка проводки в кабель-каналах.

Этот метод также относится к открытому типу. Применяются специальные короба, прикреплённые к поверхностям помещения, которые визуально скрывают проложенный кабель.

Сюда же можно отнести достаточно популярный электроплинтус. Внутри него есть полость, в которой фиксируются провода. Это повышает надёжность и простоту монтажа.

• Скрытый (закрытый).

Когда металлические (желательно медные) трубы, в которых будет протянута проводка, устанавливаются внутри стен. Разумеется, сами трубы надо устанавливать ещё при строительстве. Этот метод наиболее трудо- и финансово затратен. Но он полностью исключает возможность механического воздействия и давления на кабель, что очень важно в деревянных строениях, которые часто со временем начинают «уседать». Соответственно скрытая электропроводка в деревянном доме по праву считается наиболее надёжной и долговечной.

Скрытая электропроводка в деревянном доме может быть проведена под черновым полом

Тонкости скрытой электропроводки в деревянных строениях

Итак, монтаж скрытой проводки осуществляется при строительстве или капитальном ремонте. При этом существуют некоторые тонкости: провода прокладываются внутри металлических труб, или гофры, а монтаж абсолютно всех узлов соединений необходимо производить в спецкоробах из металла, с обязательным свободным доступом к ним. Категорически нельзя скрывать их отделкой. Поэтому их располагают в малозаметных местах или стараются подбирать такие крышки, которые не будут выделяться из интерьера и привлекать внимание.

В случае, когда прокладка скрытой проводки в деревянном строении осуществляется не кабелем, а с помощью изолированных проводов, то необходимо правильно подобрать толщину стен металлических труб в соответствии с регламентом:

• для медных проводов, сечение которых менее 2,5 мм, толщина трубы не имеет значения;
• когда сечение провода достигает 4 мм, металлическая стенка обязана быть не меньше 2,8 мм;
• при сечении жилы в пределах 4,5-10 мм, стенку подбирают свыше 3,2 мм;
• сечениям проводов в диапазоне 10,2-16 мм потребуется труба со стенкой больше 3,5 мм в толщину.

Скрытая проводка в деревянном доме прокладывается только в металлических трубах

В случае прокладки электрокабелей, строгих стандартов по размеру стенок труб нет, т.к. имеется двойная или тройная изоляция. Разрешается даже проводить укладку с помощью металлической гофры (металлорукава), что повышает удобство и скорость монтажа.

Но следует учитывать, что при таком способе монтажа, доступа к проводам практически не будет. А внесение изменений в проложенную сеть выйдет дорогим и крайне хлопотным. Так что, перед тем, как провести проводку в деревянном доме скрытым способом, рекомендуется внимательно проверить схему прокладки и все работы провести продумано, со всей тщательностью и скрупулёзностью.

Схема прокладки

Любым работам по прокладке или смене кабелей предшествуют подготовительные действия, к которым относят и составление схемы электропроводки. Грамотность и техническая выверенность созданного проекта – это гарантированно качественный монтаж и безопасность электроцепи, в соответствии со всеми правилами и нормами.

Пример схемы электрификации частного дома

При создании схемы прокладки электрической проводки рекомендуется учесть ряд нюансов:

• Размещение важных электроузлов (щитков, счётчиков, розеток) осуществляется в легкодоступных местах, чтобы была возможность подступиться к ним в любое время для проведения оперативного ремонта или замены с целью предотвратить возгорание или короткое замыкание.
• Расположение выключателей подбирается так, чтобы они оставались на открытых местах, не загромождённых мебелью. Несоблюдение этого правила присуще советским застройкам – и по сей день «спрятанные» выключатели можно найти в доме мамы или бабушки. Идеальной высотой расположения любого выключателя считается расстояние свыше 50 см от уровня пола.
• Расположение розеток должно быть продуманным, с учётом месторасположения всех бытовых приборов. Количество розеток желательно должно соответствовать количеству техники, чтобы не приходилось использовать удлинители. По стандарту хватает одной розетки на каждые 6м². Но при необходимости желательно их сделать больше. Располагают розетки обычно на высоте 25-50 см.

Вариант плана электропроводки помещения, с чёткой визуализацией месторасположения розеток и регуляторов освещения

• Необходимо исключить возможные скрутки или многочисленные перегибы электрокабеля. Линии должны быть проложены параллельно и перпендикулярно относительно полу, потолку или стенам, т.е. только прямые линии с прямыми углами. Как правило, применяют нижнюю или верхнюю электроразводку, т.е. прокладка проводится в 15 см от пола либо потолка.
• Коммутация проводов обязательно обустраивается в металлических распределительных коробках. Запрещено использование изделий из пластика или дерева.

Продумав месторасположение бытовых приборов в доме, и наметив схему проводки, можно переходить к следующему этапу.

Монтаж электропроводки в деревянных перегородках. Электропроводка в деревянном доме своими руками

Если посмотреть статистику пожаров в нашей стране, то вопрос, как правильно провести электропроводку в деревянном доме, достаточно актуален. Ведь чаще всего пожары в деревянных домах возникают из-за короткого замыкания, и если вы хотите обезопасить свой дом от этого, то самое пристальное внимание следует уделить вопросам электроснабжения.

Ваша коммунальная компания несет ответственность за подключение вашего дома к электрической сети. После согласования всех необходимых бумаг, они должны установить счетчик и подключить его к электросети.
Они должны делать это гибким проводом в изоляции. И чтобы избежать проблем в будущем, советуем проверить, не повреждена ли изоляция на этом проводе.
Счетчик обычно устанавливается на открытом воздухе. Распределительная коробка обычно находится внутри дома.
Для его подключения нам нужно пробить отверстие в стене дома, и в соответствии с пунктом 2.1.38 «Правил устройства электроустановок» (ПУЭ), защитите со всех сторон несгораемым материалом. Обычно для этого используется стальная труба с последующим оштукатуриванием.
Сам ввод, согласно 2.1.79 ПУЭ, должен располагаться на высоте не менее 2,75 метра от поверхности земли. При этом расстояние от изоляторов или проводов до выступающей части кровли должно быть не менее 200 мм.
Также достаточно важно предусмотреть, и это предусмотрено правилами, невозможность скопления воды в трубе, а также ее проникновения в дом через вводы электроснабжения.

Установка распределительного щита

Внутренняя проводка в деревянном доме начинается от распределительного щита. Он должен быть установлен в сухом, защищенном от затопления месте.
При этом правила ПУЭ регламентируют, что над местом установки вашего распределительного щита нельзя располагать ванную комнату, душ или туалет.
Сам щит должен быть изготовлен на несгораемом основании и запираться на ключ. На рынке сейчас вы найдете множество таких коробок для распределительного щита самых разных размеров.

Внимание! В радиусе полуметра от распределительного щита не должно быть отопительного оборудования, систем водоснабжения или водоотведения, газоснабжения, а вентиляционные каналы, проходящие через это помещение, не должны иметь ответвлений.

Электропроводка в деревянном доме

Скрытая проводка

Проложить электропроводку в деревянном доме своими руками можно открытым и скрытым способом. Скрытый способ, практически повсеместно применяемый в кирпичных и бетонных домах, не так востребован в случае с деревянными домами.
Ведь реализовать его здесь несколько сложнее, а главное цена вопроса гораздо выше. В списке ниже вы можете увидеть варианты прокладки электропроводки скрытым способом в соответствии с правилами ПУЭ, с соблюдением условий пожарной безопасности.
Итак:

• Если мы используем обычный провод в оболочке из горючего материала (не огнеупорная гофра), то его необходимо прокладывать на подкладке из негорючих материалов.В дальнейшем проволоку необходимо обмазать сплошным слоем толщиной не менее 1 см.
• Если вы используете обычный провод в оболочке из негорючего материала (огнеупорная гофра), то вам будет достаточно подложить под провод по всей длине негорючий материал.
• Если использовать провод, обшитый негорючим материалом (металлическая гофра), то можно укладывать провод непосредственно на элементы конструкции.
• В коробах из негорючих материалов (стальных коробках) даже провода можно использовать непосредственно на элементах конструкции без дополнительной защиты.
• В случае использования коробов из негорючих материалов (пластмассовых коробов) можно использовать любые провода, но под коробом должна быть прокладка из негорючего материала, а сам ящик в дальнейшем должен быть оштукатурен слой толщиной не менее 1 см.

Эта статья посвящена теме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь древесина имеет огромные преимущества перед многими строительными материалами, претендующими на экологичность.Основным недостатком деревянных домов является их очень хорошая подверженность горению. Именно поэтому электропроводка в деревянном доме в первую очередь должна соответствовать критериям безопасности здания. Недостаточно иметь очень хороший провод, нужно, чтобы он был правильно смонтирован. По статистике в 80% случаев при монтаже допускаются грубые ошибки, но это дерево и любой тут просчет может привести к пожару, а пожар это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких.Существует огромное разнообразие защитных электроматериалов, специально изготовленных для деревянных домов. В большинстве случаев основные ошибки совершаются в незнании этих материалов должным образом и неумении их использовать. Речь даже не идет о незнании владельцами деревянных домов, их не знают или пренебрегают в монтаже сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, I знаю из собственного опыта в этой области.Но самое страшное не это, а то, что эти горе-электрики даже не стремятся овладеть знаниями этой профессии, в большинстве случаев их знания в этой области мало чем отличаются от ваших.

Выбор провода

Начать электрику деревянного дома стоит, конечно же, с составления чертежа. Далее необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или слабогорящие провода:

• , ВВГнг-П(А) – медный провод со сплошной жилой, бывает двух-, трех-, четырех- и пятижильным.Двойная изоляция. Внутренний слой состоит из поливинилхлоридной изоляции с использованием разноцветных жил. Внешний слой состоит из негорючей пластиковой композиции. Суффикс в марке проволоки «нг» означает, что она не подлежит горению. Температура использования проволоки от +50 до -50 градусов Цельсия. Литера (А) – обозначает категорию огнезащиты по ГОСТ Р МЭК 60332-3-22.

Все электромонтажные работы требуют от исполнителя аккуратности, повышенного внимания, строгого соблюдения технических правил и установленных норм.При планировании и проведении электрификации деревянного дома необходимо проконсультироваться с квалифицированным электриком, ознакомиться с нормативными документами, основными требованиями и последовательностью прокладки электропровода.

Требования к электропроводке в деревянном доме

Монтаж электропроводки в деревянных домах имеет некоторые отличия и особенности от электрификации каменных домов. Безопасность должна быть приоритетом при проектировании и прокладке кабелей.Существует ряд основных правил, которые необходимо неукоснительно соблюдать:

1. Глубокая изоляция токопроводов негорючими материалами (NYM, ВВГнг, ВВГнг-LS).
2. Алюминиевые жилы необходимо заменить медными жилами сечением не менее 16 мм кв. Кабель должен вводиться в дом через металлическую втулку. Переход провода из одного помещения в другое осуществляется через жесткую металлическую трубу.
3. Электрификацию деревянного дома целесообразно проводить «открытым» способом.
4. Необходимо произвести точный расчет толщины кабеля, оставив запас не менее 30%.
5. Особое внимание следует уделить качеству используемых материалов. Выбирайте кабель с негорючей изоляцией.
6. При необходимости прокладки скрытой электропроводки обязательно использование металлической трубы. Запрещается прокладывать кабель в гофрированных трубах.
7. Требуется установка УЗО, контура заземления и громоотвода.В этом случае заземлению подлежат не только электроприборы, но и металлические трубы, в которых проложен кабель.
8. Входной узел – распределительный щит должен быть максимально изолирован от деревянных конструкций дома. Иногда приходится строить кирпичную стену, а полы делать из цементно-бетонной стяжки.

Варианты электропроводки в деревянном доме

Электропроводка в деревянном доме своими руками, а именно прокладка кабеля, может быть выполнена тремя способами:

Электропроводка в деревянном доме своими руками: схемы

Согласно действующим нормам при электрификации частного дома без установки трансформатора потребляемая мощность не может превышать 15 кВт.Этот показатель рассчитывается путем суммирования мощности одновременно включенных электроприборов. Если результат менее 15кВт, то устанавливается вводной автомат на 25А, в противном случае дополнительно требуется трансформатор.

При разработке схемы подключения точки подключения разбиваются на разные группы потребления. Например, осветительные приборы питаются от одного автомата, для розеток требуется отдельный прибор, а для уличного освещения – дополнительный.

Целесообразно оборудовать персональные машины и отдельную ветку электроснабжения для мощного электрооборудования: электроплиты, котла или электрокотла.Отдельные источники питания также необходимы для отдельно стоящих хозяйственных построек.

Важно! Из соображений безопасности лучше увеличить количество ветвей электроснабжения – эта мера способствует уменьшению потенциально опасных участков подключения.

Ниже представлена ​​примерная схема электропроводки своими руками в частном деревянном доме.

Некоторые нюансы при разработке схемы:

1. Вводной автомат и счетчик энергоснабжающей организации необходимо разместить на улице для удобства контроля потребления электроэнергии.
2. При наружном размещении счетчик и автоматический выключатель должны быть в герметичном корпусе, исключающем попадание влаги, грязи и пыли. Класс защиты бокса – не ниже IP-55. Требования к ящикам, устанавливаемым внутри деревянной конструкции, несколько ниже – IP-44, главное условие – корпус должен быть металлическим.
3. Для аварийного отключения электричества необходимо поставить УЗО – устройство сработает в случае короткого замыкания в сети.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Разработка проекта электроснабжения

Для разработки индивидуального проекта в энергоснабжающей организации (РЭС) необходимо получить технические условия, которые станут основой для дальнейшей работы.

Проект электроснабжения деревянного дома выполняется в следующей последовательности:

При организации электроснабжения и составлении проекта следует руководствоваться не только личными пожеланиями, но и определенными требованиями:

1. Допускается только вертикальное или горизонтальное расположение проводов.
2. Все витки проволоки выполняются строго под прямым углом.
3. Розетки, выключатели и распределительные коробки должны быть в свободном доступе.
4. По правилам установка выключателей производится на расстоянии 0,6-1,5 метра от уровня пола, кабель подается сверху.
5. Оптимальное размещение розеток 0,5-0,8 м от пола, рекомендуемое количество розеток 1 шт. на 6 кв.м. В комнатах с большим количеством бытовой техники розеток будет больше.
6. Не прокладывайте провода ближе 10 см от дверных/оконных проемов. Необходимо исключить контакт проводов с металлическими элементами и соседними проводами (минимально допустимое расстояние 0,5 см).

Выбор оборудования и кабелей

Чтобы избежать сложных расчетов для определения правильного кабеля, вы можете воспользоваться справочником по электротехнике. Сечение жилы провода напрямую зависит от предполагаемых нагрузок.

Потребляемая мощность оборудования и электроприборов указывается в техническом паспорте или инструкции по эксплуатации. На основании этих значений подбирается провод с жилами необходимого сечения. Для определения размера вводного кабеля необходимо суммировать мощность установленных электроприборов.

Консультация. Для деревянного дома следует выбирать кабель с маркировкой «НГ» (не поддерживают горение) и «ЛС» (пониженное дымовыделение). Обычно для внутренней разводки используют провода сечением 2,5 мм и 1,5 мм.

Вводной автоматический выключатель выбирают с номиналом, достаточным для того, чтобы при максимальной нагрузке электроснабжение дома не отключалось, а возникал обрыв цепи, предотвращающий короткое замыкание.

Для однофазного питания автоматический выключатель выбирается следующим образом:

При выборе выключателей и розеток учитываются некоторые параметры:

• величина тока, на которую рассчитано оборудование;
• вариант установки: внешняя/скрытая проводка;
• количество ключей – для выключателей, количество мест – для розеток.

1. Бытовая техника большой мощности (электроплиты, стиральные машины, бойлеры, камины, холодильники и т.п.) должен быть заземлен. В таких ситуациях целесообразно использовать розетки с наконечником для подключения заземляющего провода.
2. Тройников следует избегать. Для подключения нескольких электроприборов одновременно устанавливают группу розеток или сдвоенные модели.
3. Выбор переключателей определяется режимом освещения. Для одновременного включения нескольких источников света или одного светильника установите переключатель на одну клавишу, для разных режимов — двух- и трехклавишную.

Установка машины и блока питания

По разработанной схеме устанавливаются распределительные коробки, размечаются места крепления выключателей, розеток и осветительных приборов.В отведенном месте монтируется корпус электрощита и выполняются следующие действия:

1. Установка в корпус приборной панели.
2. Установка вводного автомата на металлический профиль (дин-рейку). Подача на двухполюсный автомат фазы и нейтрали.
3. Клеммы (выходные клеммы) счетчика подключаются к входу вводного автомата.
4. Проведите кабель в дом и подключите его к входным клеммам счетчика.
5. Реле напряжения, УЗО, автоматы различных групп мощности (освещение, розетки) устанавливаются на дин-рейку.

Ввод кабеля в дом осуществляется под землей или по воздуху. Второй вариант будет дешевле, но такая подача считается менее надежной. Для подвода воздуха используются самонесущие изолированные провода. Главное условие – установка противопожарного рукава на месте входа в дом.

При подземном способе для ввода используется металлическая труба, которая защищает подводящий кабель от различных воздействий.Прокладка кабеля таким способом обязательно должна быть согласована с распределительной энергокомпанией.

Прокладка кабеля, установка выключателей и розеток

Провод выбранного сечения прокладывается закрытым или открытым способом согласно схеме разводки.

Технология внутренней электропроводки в деревянном доме своими руками:

Рассмотрим пошагово, как провести электропроводку в деревянном доме своими руками с помощью стеновых кабель-каналов:

Важно! Количество подключений влияет на способность системы нести нагрузки — чем их больше, тем хуже грузоподъемность.

УЗО и заземление

Устройство контура заземления включает в себя следующие действия:

1. Подготовьте металлические стержни диаметром 3 см / длиной 3 м.
2. Рытье траншеи глубиной 30 см треугольной формы, где длина каждой стороны 1 м. Поместите металлические стержни по углам образовавшегося треугольника.
3. Соединение арматуры между собой металлическими уголками сваркой.
4. К одному углу приварите ушко (петлю) и закрепите на нем стальной стержень толщиной 1 см.
5. Стержень проложен так, чтобы он был соединен с заземлителем в электрощите. Изоляция заземляющих жил кабелей желто-зеленая.

После прибора учета желательно разместить УЗО в приборной панели. Это устройство защитит человека от поражения электрическим током, если он попадет на корпус оборудования. Параметры УЗО выбирают исходя из значения номинального тока в сети. Такое защитное устройство особенно актуально для помещений с повышенным уровнем влажности (ванная, сауна, бассейн и т.п.).).

Электропроводка в деревянном доме своими руками: видео

Распространенные ошибки новичков

Электрификация деревянного дома – ответственное мероприятие. По статистике пожарных, большинство деревянных конструкций загораются в первую очередь из-за неисправности электропроводки. Некоторые начинающие мастера могут проигнорировать советы профессионалов и допустить ряд грубых ошибок:

1. Скрытие электропроводки под деревянными потолочными конструкциями.
2. Прокладка кабеля под плинтусом.
3. Используется для прокладки проводов гофрированных труб ПВХ. Несмотря на практические качества материала и удобство его монтажа, трубы ПВХ запрещено использовать для электрификации деревянных зданий.
4. Прокладка изолированного кабеля в канавке без использования металлической трубы.
5. Применение пластиковых коробок для розеток и выключателей.

Электричество является неотъемлемой частью повседневной жизни. Установить электропроводку в деревянном доме своими руками достаточно сложно.Вы должны иметь знания в области электричества и соблюдать все правила и нормы. Следуя приведенным ниже инструкциям, вы осуществите установку самостоятельно, без помощи профессионального электрика.

Какая электропроводка подходит для деревянного дома?

Деревянное домостроение – одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие владельцы предпочитают возводить на своем загородном участке строение из дерева.

Современное жилье невозможно представить без электроснабжения. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной пожароопасностью и требованиями к прокладке кабелей.

Открыт или закрыт?

В деревянных зданиях электропроводка выполняется открытым или скрытым способом. Первый способ предполагает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Помимо открытого, существует еще и скрытый способ проводки.Его можно использовать, если еще не проводилась чистовая облицовка помещения. В этом случае проводку размещают в металлогофрированном каркасе или металлических трубах, использование пластика запрещено. Способ достаточно затратный, зато электрические провода будут надежно спрятаны от посторонних глаз.

Однозначно ответить на вопрос, какой способ электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, с учетом уровня квалификации электрика, наличия или отсутствия приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по установке или замене электропроводки начинаются с создания общей схемы. Грамотно разработанный проект позволит произвести монтаж электропроводки в соответствии с требованиями стандартов и ГОСТов. При составлении плана-схемы особое внимание уделяется следующим пунктам:

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и приспособления.Примерный набор своими руками для обустройства электропроводки в деревянном доме включает:

1. Набор инструментов с изолирующими ручками. В комплект могут входить отвертки, пассатижи, нож для работы с электропроводкой и т.п.
2. Электрощит. В продаже есть устройства из пластика или металла. Для деревянных построек идеально подходит металл. Размер электрощита зависит от количества кабелей, которые будут проложены в соответствии с разработанной схемой.
3. Электрический кабель.
4. Выключатели и розетки. Количество таких устройств зависит от количества питаемых электроприборов.
5. Если вы планируете делать наружную проводку, необходимо приобрести кабель-каналы. Для внутреннего понадобится металлическая гофрированная труба.
6. Счетчик.
7. Коробки соединительные, саморезы, хомуты изолирующие, изолента.

Расчет материалов и подбор подходящего оборудования

Для расчета необходимого количества проволоки достаточно подробно начертить схему и измерить все стены.В процессе работы очень важно не ошибиться и выбрать трос подходящей толщины.

Напряжение штатной электропроводки жилого дома 220 или 380 В. При расчете нагрузки номинал следует принимать следующий:

1. При отсутствии в доме электроплит – 5,5 кВт.
2. При наличии электроплит – 8,8 кВт и более.

Также стоит обратить внимание на жилую площадь. Номинальная стоимость 60 кв.м. При превышении этого показателя расчетная нагрузка увеличивается на 1 процент на каждый дополнительный квадратный метр.

Исходя из планируемой мощности, также рассчитывается сечение проводов. Основные данные приведены в таблице:

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе нужно обращать внимание на маркировку. Например, если на марке указано ВВГ3*2,5, цифра 3 здесь означает количество жил, 2,5 – сечение.

Размер электрощита зависит от планируемого количества кабелей.Стандартная проводка может включать кабель освещения, розетку, электроплиту, счетчик (необходимо три места) и УЗО (2 места). При этом может быть установлена ​​12-местная приборная панель.

На выбор розеток влияет эстетическая составляющая. Для деревянных построек подходят выключатели с керамическим основанием и контактными группами из латуни или бронзы. Конкретные модели зависят от того, является ли электрическая проводка внутренней или внешней.

Счетчик электроэнергии подбирается по классу точности и количеству тарифов.Современные устройства делятся на однотарифные и двухтарифные, в которых энергия рассчитывается отдельно по дневному и ночному тарифам. Класс точности – не ниже второго.

Подготовительные работы

Перед проведением работ в помещении необходимо обратить внимание на строку ввода. За пару десятков лет количество и мощность бытовых электроприборов выросли в геометрической прогрессии, увеличивая энергопотребление, и старая линия может не справиться. Вторая причина – постоянное воздействие солнечных лучей и других внешних факторов на кабель вне дома.Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводят через деревянную стену чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не учитывалось, что резина является токопроводящим материалом, и по мере ее старения могут появляться участки искрения и локального нагрева.

Для прокладки линии в деревянном доме можно использовать один из двух способов: подземный и воздушный.

Первый способ довольно затратный. Требуются земляные работы, расположение кабеля на глубине около метра, оформление охранной зоны соответствующими плитами. В местах прохода через фундамент и входа в дом устанавливаются толстостенные металлические втулки. Этот метод чаще используется при строительстве нового дома.

Для воздушной линии потребуется электрический провод сечением 16 миллиметров и более. Часто используется так называемый СИП (СИП), срок службы которого превышает 25 лет.Подключение внешней линии к вводу осуществляется исключительно вне здания. Монтаж кабель-каналов и монтаж электропроводки производится после того, как пройдет первоначальная усадка дома и высыхание древесины стен. В противном случае малейшие изменения «геометрии» приведут к деформации и разрушению коробки.

Монтажные работы: пошаговая инструкция

Монтаж электропроводки в деревянном доме происходит в несколько этапов:

1. Прокладка магистрального кабеля.
2. Монтаж распределительных коробок.
3. Установка розеток и выключателей.
4. Установка осветительных приборов.
5. Монтаж электрощита.
6. Монтаж контура заземления.

Рассмотрим каждый из перечисленных этапов более подробно.

Кабельная разводка

Электропроводка обычно прокладывается в кабельных каналах или плинтусах. Происходит это в несколько этапов:

Монтаж распределительных коробок

В каждом узле устанавливается распределительная коробка, где от магистрального кабеля идут ответвления к розеткам и выключателям.В этом распределителе кабель разделяется и прокладывается в нужные места в комнатах.

Внутри распределительной коробки кабель может быть подключен несколькими способами:

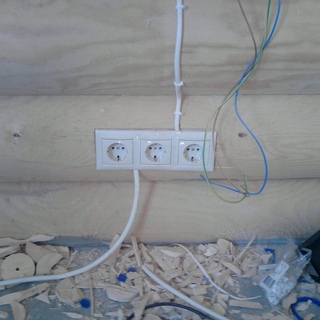

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой утеплителя. В этом качестве часто используется алюминий или асбест.

Проводка проходит максимально гладко

Розетки прикручены достаточно плотно.Это предотвращает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя жилами, желтый и зеленый идут на контакт массы, последний на блок питания. Схема подключения представлена ​​на рисунке ниже (L – фаза, N – ноль, PE – земля).

Установка светильников

В деревянных зданиях обычно применяют несколько групп светильников:

1. Встраиваемые
2. Накладные
3. Уличные.

Все светильники, бра и другие подобные электроприборы должны быть оснащены специальной металлической платформой для крепления изделия к потолку или стене.Такая установка электрооборудования считается оптимальной с точки зрения пожарной безопасности.

Для подключения светильников используется проводка желто-зеленой группы

Включение самих светильников в основную сеть очень простое: с помощью проводов желто-зеленой группы. Каждый светильник снабжен контактами для такого подключения.

Щит распределительный

После ввода в дом магистральный кабель идет без ответвлений к распределительному щиту.Это устройство состоит из нескольких элементов:

Установка зарядного устройства

К заземляющему устройству подключается шина PE, которая действует как заземляющая шина.

Это устройство размещается в земле рядом со стеной дома. Визуально это несколько стальных стержней, обычно три и более. Диаметр – 1,6 см, длина – около трех метров. Они соединяются сварной полосой 4*40 мм. Это устройство полностью находится под землей, для подключения к шине к стене подведена полоса 4*40 мм.

Для подключения устройства к шине используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По окончании всех монтажных работ измеряется сопротивление зарядного устройства. Для однофазной сети этот показатель должен быть менее 8 Ом, для трехфазной сети – менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется практически так же, как и открытая.Для обоих типов подходят одни и те же кабели с маркировкой ВВГ.

Скрытая электропроводка выполняется перед окончательной обшивкой стен. Провода спрятаны в металлическую трубу, использование пластика категорически запрещено. Если необходимо сделать поворот, берется изогнутая труба. Как вариант – обычный, а к нему приварен еще один.

Перед окончательной обшивкой стен и труб необходимо провести снаружи все необходимые кабели. В заранее определенных местах готовятся отверстия для выключателей, розеток и распределительных коробок.Для распределительного щита требуется отдельное отверстие.

Накладные выключатели и розетки крепятся к электропроводке

При сверлении отверстий под распределительные коробки и розетки можно использовать коронки по дереву. Главное требование — аккуратность, иначе можно повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если это накладной, то отверстия имеют произвольную форму, края скрыты под защитным материалом. При установке встроенной доски отверстие в обшивке должно соответствовать ее размерам и формам с учетом того, что доска будет скрывать кромку.

После облицовки стен и подготовки необходимых отверстий устанавливаются все коробки и розетки. В большинстве случаев используются устройства накладного монтажа: сверлить все отверстия в цельной деревянной стене опасно с точки зрения пожарной безопасности.

Соблюдение правил техники и техники безопасности позволит вам самостоятельно произвести монтаж электропроводки в деревянном доме. В таких постройках особенно важно соблюдать правила пожарной безопасности.

Капитальный ремонт или строительство загородного дома или загородного дома, строительство хозяйственных построек обычно завершается подводом электричества и внутренней отделкой.Электропроводка в деревянном доме своими руками требует особого внимания, а также соблюдения ряда особых указаний, норм и требований. Это связано, во-первых, с правилами пожарной безопасности при электромонтаже в деревянных домах и, во-вторых, с низкой теплопроводностью древесины и ее гигроскопичностью.

Монтаж электроприборов и электрических проводов в деревянном сооружении имеет ряд особенностей, которые необходимо учитывать при строительстве или ремонте.Электропроводка в деревянном доме, правила установки и крепления электрических розеток, автоматических выключателей, счетчиков электроэнергии имеют ряд отличий по сравнению с электрооборудованием кирпичного дома.

Правильно смонтированная электропроводка в деревянном доме своими руками поможет обеспечить бесперебойную работу системы электроснабжения дома или дачи.

Пошаговая инструкция выполнения работ включает ряд обязательных действий:

• определение типа электроснабжения – воздушная линия или подземный кабель;
• изготовление схемы электроснабжения помещений с учетом мощности всех электроприборов потребителей;
• План расположения электрощита, автоматических выключателей, электросчетчика;
• маркировка мест размещения осветительных приборов, стационарных электроприборов и электронагревателей;
• определение расположения и количества электрических розеток и выключателей.План разводки электрокабеля к каждой точке подключения с указанием длины и необходимого сечения электропровода.

Составление схемы и плана электроснабжения

При составлении схемы электроснабжения, плана прокладки электрического кабеля необходимо учитывать:

1. Щит с электросчетчиком и схемой выключатели следует устанавливать возле входной двери на высоте около 1 м. 5 м. Это связано с удобством доступа к распределительному щиту и условиями безопасности.
2. Входной защитный автомат устанавливается перед электросчетчиком.
3. На каждую группу потребителей устанавливается отдельный автоматический выключатель для защиты от перегрузок.

Оптимальная высота выключателей освещения 1,5 м, они должны располагаться в зоне входа со стороны дверного замка или дверных ручек. Электрические розетки обычно размещают на высоте 0.8 – 1 м над уровнем пола, их количество и расположение определяется количеством используемых электроприборов. При составлении плана расположения розеток и выключателей также следует учитывать расстановку мебели, чтобы предметы мебели не закрывали к ним доступ.

Электропроводка в деревянном доме своими руками предъявляет повышенные требования к электрическим кабелям, используемым в работе. Для деревянных зданий должен применяться только кабель с медной жилой, двойной или тройной изоляцией, из негорючего материала, сечением, соответствующим нагрузке.

Планировка и расположение электроприборов позволит рассчитать общее необходимое количество электрического кабеля и вспомогательных элементов. К ним относятся распределительные коробки, распределительные коробки, розетки и выключатели. После покупки необходимых материалов электропроводку в деревянном доме можно установить достаточно просто и быстро.

Различные способы монтажа

Электропроводка в деревянном доме (см. фото) может быть проложена различными способами:

• наружная проводка с помощью скоб или фарфоровых изоляторов;
• скрытая проводка в кабельных каналах;
• прокладка скрытого кабеля в шланге или трубе;
• проводка в кабельном плинтусе.

Наружная или открытая разводка в деревянном доме электрокабеля с помощью крепежных скоб или фарфоровых изоляторов является одним из самых простых и доступных способов монтажа. К недостаткам наружной проводки относятся:

• неэстетичный внешний вид;
• опасность повреждения открытого кабеля;
• возможность повреждения распределительных коробок.

Чаще всего наружный монтаж электропроводки на монтажных кронштейнах используется для офисных и подсобных помещений, а также для монтажа электроснабжения хозяйственных построек.Крепление проводов на фарфоровых изоляторах используется как ретро-проводка в деревянном доме при отделке жилища «под старину».

Скрытая проводка в деревянном доме

Более трудоемкая, но самая эстетичная и надежная – скрытая проводка в деревянном доме. Этот вид монтажа должен предусматривать прокладку проводов в специальных кабельных каналах, закрепленных на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести швеллеры, имеющие цвет и фактуру дерева.Такие изделия очень хорошо смотрятся на стенах из бруса, бревен или досок.

К скрытой проводке кабеля относится и проводка в электрическом цоколе. Этот плинтус изготовлен из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для вывода кабеля от цоколя к розетке или выключателю используются либо кабельные каналы, либо прокладка между несущей стеной и декоративной отделочной панелью.

Прокладка кабеля в металлорукаве или пластиковой гофрированной защитной трубке применяется для скрытой разводки электропитания.Производится в пространстве между несущей деревянной стеной и декоративной облицовочной стеновой панелью.

Порядок монтажа электропроводки

Монтаж электроснабжения дома начинают с общего автомата и вводного щита в соответствии с заранее составленной схемой и планом размещения электроприборов-потребителей. Вся установка разделена на отдельные секции, каждая из которых оснащена своим маркированным автоматическим выключателем.В отдельные сборочные участки можно выделить различные помещения, хозяйственные постройки, уличное освещение, отдельные электроприборы большой мощности и т.п.

Для удобства монтажа на принципиальной схеме секции обозначены и пронумерованы, а на каждый секционный кабель ввода питания вешается малогабаритная бирка с номером, соответствующим схеме. Это значительно упрощает процесс установки и исключает возможные ошибки подключения. Принципиальную схему разводки электрического кабеля можно разместить на внутренней стене или двери вводного распределительного щита.

Провести электропроводку в деревянном доме своими руками несложно при наличии следующих инструментов:

• Омметр;
• вольтметр или тестер;
• кусачки, плоскогубцы или бокорезы с изолированными ручками;
• молоток;
• отвертки;
• рулетка;
• строительный уровень;
• монтажный нож для резки проволоки;
• электродрель;
• ножницы по металлу;
• пила ножовка.

Первый этап монтажа электропроводки – установка ОРУ, электросчетчика, распределительного щита с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода к нему наружного вводного кабеля .

Для распределительного щита, мощных электроприборов и оборудования в металлических корпусах также требуется проведение контура заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с присоединением к ней устройств болтовым соединением с использованием проводников сечением 10-20 мм.

Следующим этапом является разводка и крепление электрического кабеля, установка электрических розеток, выключателей, стационарных электроприборов и электроосвещения внутри помещения.

Следует отметить, что соединение или удлинение отдельных проводов в деревянном помещении должно осуществляться либо пайкой, либо с помощью специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Прокладка электропроводки методом скрутки в деревянных зданиях запрещена по правилам пожарной безопасности. Изолировать стыки проводов можно с помощью специальных пластиковых негорючих колпачков. Также допускается использование негорючей изоляционной ленты.

Ветки деревьев касаются линий электропередач

Кажется, что каждый месяц мы видим очередную новость о домовладельце, получившем травму или удар током во время обрезки деревьев возле линий электропередач. Печально то, что это полностью предотвратимо. Имея небольшие знания о работе вокруг ветвей деревьев, которые касаются линий электропередач или находятся рядом с ними, несчастных случаев не произошло бы.

В этой статье мы ответим на все ваши вопросы о деревьях, растущих вблизи линий электропередач, в том числе:

• Опасны ли деревья возле ЛЭП
• Что происходит, когда ветка дерева касается линии электропередач
• Если можно (или нужно) обрезать деревья, растущие рядом с ЛЭП, к собственному дому
• Кто отвечает за обрезку деревьев вблизи основных и второстепенных линий электропередач или в непосредственной близости от них
• Убивает ли электричество деревья
• Что можно и что нельзя сажать под линиями электропередач и рядом с ними (мы поделимся некоторыми замечательными идеями для кустарников и деревьев для северной Вирджинии)
• И многое другое!

Обрезка деревьев возле линий электропередач

Начнем с обрезки деревьев возле воздушных линий электропередач.

Заманчиво попробовать подстричь собственные деревья и большие кусты. В конце концов, вам нужна только лестница и садовая пила, верно? (На самом деле неправильно — это гораздо больше!)

Достаточно опасно, когда домовладелец пытается сделать такую ​​работу своими руками. Но когда эти деревья или кустарники находятся рядом с линиями электропередач, в том числе ЛЭП от столба или улицы до дома, риски возрастают в геометрической прогрессии.

Многие домовладельцы, пытающиеся подрезать деревья возле воздушных линий электропередач, недооценивают потенциальную опасность.Ужасные несчастные случаи могут произойти, когда домовладелец использует режущие инструменты с длинной ручкой и/или металлические лестницы для обрезки деревьев и кустарников на заднем дворе. Слишком часто они не замечают находящийся под напряжением воздушный провод и в конечном итоге ударяют по нему своими секаторами, что приводит к травмам или даже смерти.

Вот только два недавних примера травм домовладельцев при обрезке деревьев возле линий электропередач:

• Мужчина был шокирован и серьезно ранен после того, как коснулся высоковольтной линии электропередач с помощью пилы, когда подрезал свои деревья. Он получил серьезные ожоги рук и ног с выходными ранами на обеих ногах и был доставлен по воздуху в ближайшую больницу. В результате полученных травм мужчина лишился правой руки.
• Домовладелец поднялся по лестнице, чтобы обрезать ветку дерева, которая сбрасывала листья в его бассейн и причиняла неудобства. Ветка соприкоснулась с линией электропередач, в результате чего мужчину ударило током, и у него остановилось сердце. Он упал с высоты 20 футов на землю, но был реанимирован медиками на месте происшествия.

Это не случайности, они случаются слишком часто.

Надеемся, приведенные ниже часто задаваемые вопросы помогут предотвратить хотя бы некоторые из этих трагических исходов.

Часто задаваемые вопросы о деревьях и линиях электропередач

Опасно ли прикосновение ветвей деревьев к линиям электропередач?

Деревья, растущие слишком близко к линиям электропередач, представляют опасность. Они могут вызвать перебои в подаче электроэнергии или кратковременные перебои в подаче электроэнергии, когда ответвления касаются воздушных линий. Электрическая дуга и искрение от провода к ближайшей ветке могут вызвать пожар.А если вы стоите слишком близко к дереву, электричество может прыгнуть с дерева на вас, что приведет к серьезным травмам или даже смерти.

Никогда не взбирайтесь на дерево и не обрезайте его, если оно касается электрического провода, будь то главная линия электропередач или служебная линия, ведущая к вашему дому. И научите детей никогда не лазить и не играть на деревьях рядом с линиями электропередач. Ветки деревьев могут легко случайно коснуться электрических проводов во время лазания или игры вокруг дерева, что часто может привести к летальному исходу. Даже если ветки не касаются линии электропередач, вес ребенка может согнуть ветку до такой степени, что она соприкоснется с линией электропередач.

Почему это опасно? Действительно ли электричество проходит сквозь деревья?

Живое дерево может проводить электричество; у мертвого дерева обычно нет (если только оно не мокрое, например, во время ливня). Вода в тканях живого дерева является хорошим проводником электричества, позволяя ему проходить от ветвей к земле. Электричество легче проходит через дерево, если оно мокрое.

Что происходит, когда ветка дерева касается линии электропередач?

Когда какая-либо часть дерева электризуется, ток проходит через ткани дерева в землю.Подобно тому, что происходит при ударе молнии, электричество перегревает любую влагу в дереве. Из дерева может вырваться пар и кипящий сок, унося с собой кору, древесину и ветки.

Все, что касается дерева и земли (например, человек), также будет действовать как проводник. Энергия будет течь через объект или человека с теми же результатами, что и дерево.

Опасно ли, если ветка дерева на самом деле не касается линии электропередач?

Да! Если ветки находятся рядом с линией электропередач, электричество может пустить дугу от линии электропередачи к дереву.Это обычно не происходит в нормальных условиях, но возможно, если в линии электропередачи произошел скачок напряжения, например, из-за удара молнии поблизости.

Дуговой разряд может вызвать пожар, а электричество может убить любого, кто находится внутри дерева или рядом с ним.

Также возможно, что ветка неожиданно коснется линий электропередач, возможно, из-за порыва ветра или при обрезке.

Любые инструменты для обрезки деревьев, которые вы можете использовать, такие как пила для обрезки с длинной ручкой или лестница, могут случайно коснуться линий электропередач.

Могут ли линии электропередач убить деревья?

Электричество, проходящее через линию электропередач, не убивает близлежащие деревья напрямую. Но если ветки соприкасаются с линиями или если от линии электропередач бьет дуга, дерево может загореться.

Можно ли обрезать дерево, которое касается линии электропередач?

Если вы не планируете получить удар током, вы НЕ должны касаться, не говоря уже об обрезке дерева, которое находится в контакте с линиями электропередач! Простое прикосновение к ветке, которая касается провода, может привести к смертельной травме. Напряжение на типичной воздушной линии электропередач может быть в сто раз больше, чем ток в вашем доме, и многие из нас знают из первых рук, что получить удар током всего лишь в 120 вольт не весело!

В соответствии с федеральными правилами вы должны находиться на расстоянии не менее 10 футов при работе вблизи линий электропередач. Это гарантирует, что вы случайно не соприкоснетесь с проводами под напряжением.

А как насчет веток деревьев, которые касаются линии электропередач (второстепенной линии) к моему дому, можно ли их обрезать?

Не ведитесь на напряжение линий.Вы можете подумать, что работа на деревьях или кустарниках возле линии электропередачи вашего дома безопаснее, чем работа рядом с вторичными линиями высокого напряжения на столбе у улицы, но это просто не так.

Служебные провода, идущие от столба к дому, могут навредить. Тип удара, который вы могли получить (и пережить) при замене бытового выключателя света, отличается от типа удара, который вы получите, если прикоснетесь к низковольтному проводу. Обычный домашний выключатель имеет напряжение 120 вольт, но ток обычно ограничен 10, 15 или 20 ампер.Обычная «домашняя розетка» (служебный провод) содержит 240 вольт и до 20 ампер и более.

При правильном стечении обстоятельств даже удар током от обычного выключателя может убить. К счастью, довольно легко разорвать электрический контакт, стоя внутри дома. Но если вы находитесь на лестнице или на дереве, может быть сложнее разорвать контакт с проводом под напряжением. Это означает, что линия обслуживания над обычным двором может легко убить вас.

Хорошо, а если дерево рядом, но не касается линии обслуживания?

Мы не рекомендуем работать на деревьях в пределах 10 футов от линии электропередач.Всегда лучше обратиться в профессиональную компанию по обслуживанию деревьев, чтобы подрезать деревья возле проводов.

Но если вам нужно, вот несколько советов, как избегать деревьев в проводах или рядом с ними:

• Ищите линии электропередач перед обрезкой деревьев и крупных кустарников. Если линии находятся где-то рядом с деревом, НЕ пытайтесь работать с деревом. Профессиональные альпинисты имеют подготовку и оборудование, необходимые для безопасного выполнения этих задач.
• Никогда не лезьте на дерево, чтобы его подрезать. Даже если провода в настоящее время не касаются дерева, ветви дерева сместятся, как только вы начнете карабкаться или удалять ветки, в результате чего они (и вы!) соприкасаются с линиями электропередач.
• Ношение обуви на резиновой подошве или резиновых перчаток во время обрезки деревьев НЕ защитит вас от смертельного удара током, если вы, ваши инструменты или дерево соприкоснетесь с электрическими проводами.
• Никогда не втыкайте в дерево пилы с длинной ручкой или секаторы, не проверив линии электропередач. Их легко не заметить в кроне лиственного дерева!
• Электричество всегда стремится куда-то уйти, и оно легко проходит сквозь металл, воду, деревья и/или землю.
• Не перемещайте лестницы или инструменты для обрезки с длинными ручками по двору, не посмотрев сначала вверх. Ваши инструменты легко зацепятся за воздушные или инженерные провода.
• Держите все лестницы и другие инструменты в БЕЗОПАСНОЙ ЗОНЕ, на расстоянии не менее 10 футов от любых линий электропередач. Всегда следите за тем, чтобы в случае падения лестница не коснулась линий электропередач или другого электрооборудования.
• Помните, что ветки деревьев рядом с высоковольтными линиями электропередач могут проводить электричество. Никогда не прислоняйте лестницу к дереву или ветке дерева, которые соприкасаются с линией электропередач или находятся рядом с ней.

Что делать, если мне нужно подрезать деревья или выполнить другую работу рядом с основными линиями электропередач?

Если вы хотите обрезать или обрезать какие-либо деревья или растительность, растущую рядом с линиями электропередач, вы (или ваша компания по обслуживанию деревьев) должны запросить помощь у Доминиона, чтобы удалить или обрезать деревья, которые находятся рядом с линиями электропередач. Не делайте этого сами! Приближение к линиям электропередач не только смертельно опасно, но и противоречит закону (Закон штата Вирджиния о безопасности высокого напряжения).

Кто отвечает за обрезку деревьев возле ЛЭП?

Если дерево или ветка касается линии электропередач, позвоните в Доминион, чтобы они могли решить, следует ли ее удалить. Если на линию упала ветка, позовите Доминиона, чтобы убрать ее. В целях безопасности не пытайтесь самостоятельно удалять деревья или ветки с линий электропередач!

Если вам интересно, что может произойти, если вы коснетесь линии электропередач, посмотрите это видео: Что может сделать линия электропередач на 7200 В?

Когда следует звонить в коммунальную службу по поводу деревьев возле линий электропередач?

Не ждите, пока ваше дерево запутается в проводах.Позвоните в коммунальную компанию, если:

• Ветки быстрорастущего дерева приближаются к линиям электропередач
• Любая часть дерева касается проводов, включая сломанные ветки
• Сломанная ветка застряла или свисает с линии электропередач
• Лианы проросли от вашего дерева до ближайшей линии электропередач

Если вы сомневаетесь, позвоните в Dominion:  В целях вашей безопасности никогда не пытайтесь обрезать растения или деревья, которые соприкасаются с линиями электропередач или растут рядом с ними.

Насколько близко ветви деревьев могут находиться к линиям электропередач, прежде чем это станет проблемой?

Правильное расстояние между деревом и линией электропередач зависит от высоты линий и размера взрослого дерева.

Тем не менее, есть несколько практических правил и указаний, которым необходимо следовать –

Не сажайте дерево прямо под линией электропередач

Это может показаться очевидным, но многие так и делают. Если вы когда-нибудь видели дерево, обрезанное вокруг электрических проводов, вы знаете, что результат не из радужных.Кроме того, существует риск отключения электроэнергии, когда дерево или его ветки соприкасаются с линиями.

По данным Dominion Virginia Power, которая обеспечивает электричеством большую часть северной Вирджинии, вы не должны сажать какие-либо деревья в пределах 15 футов от электрических проводов. Вместо этого посадите низкорослые кустарники. Ниже приведены некоторые из сортов, рекомендуемых для северной Вирджинии.

Рекомендуемые кустарники для посадки под линиями электропередач

• Abelia grandiflora – Абелия глянцевая
• Berberis juliannae – Барбарис грушанка
• Berberis thunbergi – Барбарис японский
• Buddeia Davidii – куст бабочек
• Chaenomeles speciosa – Айва цветущая
• Cornus sericea – Кизил ивовый
• Бересклет alatus ‘compacta’ – Бересклет карликовый крылатый
• Форзиция х промежуточная – Форзиция
• Ilex crenata – остролист японский
• Ilex glabra – остролист чернильный
• Juniperus chinensis ‘pfitzeriana’ – Можжевельник Пфитцера
• Mahonia bealei – Махония кожанолистная
• Нандина домашняя – Нандина
• Pinus mugo var.муго – Карликовая сосна муго
• Калина x burkwoodii совместимость
• Spiraea prunifolia – спирея свадебный венок
• Spiraea x vanhouttei – Vanhoutte spirea
• Viburnum x burkwoodii – калина Burkwood
• Viburnum carlesi – корейский пряник
• Вейгела – Вейгела старинная

У Dominion Energy есть более полный список кустарников, рекомендуемых для посадки под линиями электропередач.

Учитывайте высоту взрослого дерева

Деревья становятся больше, чем вы можете себе представить, когда вы их сажаете! Эта тонкая «палка в земле» может быстро вырасти до 30 футов и более.Поэтому прочитайте о любом дереве, которое вы планируете, чтобы узнать, какой высоты оно вырастет, а затем посадите его в нужном месте.

Общие рекомендации по посадке деревьев вблизи линий электропередач

• Деревья, достигающие 20–45 футов в высоту, должны быть посажены на расстоянии не менее 15–35 футов
• Если высота зрелого дерева превышает 45 футов, посадите его на расстоянии не менее 50 футов от ближайших линий

Примечание. Если вы планируете сажать растения в пределах сервитута высоковольтной линии электропередачи, вы должны сначала отправить запрос на вторжение в Dominion Energy.

Можно ли посадить деревья рядом с линиями электропередач?

Хотя вы не должны сажать прямо под электрическими проводами, у вас есть возможность сажать рядом с ними. Просто обязательно учитывайте зрелую высоту дерева и не будет ли оно представлять угрозу безопасности в будущем.

Лиственные деревья для посадки рядом с линиями электропередач

• Клен амурский (Acer tataricum sp. ginnala)
• Сервисная ягода яблони (Amelanchier x grandiflora)
• Редбуд восточный (Cercis canadensis)
• Дымное дерево (Cotinus obovatus)
• Кизил (Cornus sp.) – включает коуса, кизил и пагода кизил
• Магнолия (Magnolia sp.) – Магнолия крупноцветковая и звездчатая
• Сирень японская (Syringa reticulata)
• Карликовая яблоня (Malus sp.)
• Американский граб (Carpinus caroliniana)
• Арония арония (Prunus virginiana)
• Вишня снежного фонтана (Prunus snofozam)
• Боярышник (Crataegus sp.) – Боярышник Зимний Король, Боярышник Вашингтонский и Боярышник Петушиный

Маленькие или карликовые вечнозеленые растения

• Туя западная (Thuja occidentalis)
• Можжевельник прямостоячий карликовый (Juniperus sp. )
• Ель карликовая (Picea sp.)
• Карликовая сосна (Pinus sp.)

Если вы сомневаетесь, обратитесь за профессиональной помощью в выборе деревьев для вашего двора, которые не будут расти и мешать электроснабжению. Мы будем рады помочь вам выбрать деревья, которые дают тень, осенний цвет, весеннее цветение и многое другое.

округ Фэрфакс также содержит несколько полезных рекомендаций по посадке растений вблизи линий электропередач.

И, конечно же, не забудьте позвонить по номеру 811, прежде чем копать большую яму для посадки.Служба поиска подземных коммуникаций отметит расположение любых подземных коммуникаций, что позволит избежать случайного контакта, повреждения и травм.

Суть

Посмотрите вверх, прежде чем делать какие-либо работы с деревьями! Есть ли провода в ваших деревьях или рядом с ними? Насколько они близки? Можете ли вы выполнить работу без риска контакта с проводом под напряжением?

Есть так много вещей, которые могут пойти не так у самодельщиков, пытающихся обрезать ветки деревьев. Например, многие домовладельцы не знают правильных методов обрезки деревьев и не понимают физики и механики обрезки.При неправильном выполнении отрезанная ветка может качнуться в непредсказуемом направлении при падении и может легко приземлиться на провод под напряжением.

Если ветки вашего дерева находятся рядом с линиями электропередач любого типа, лучший вариант — нанять застрахованного специалиста по уходу за деревьями, обладающего опытом, знаниями и оборудованием для безопасного удаления или обрезки деревьев на проводах. Требуйте доказательства страхования ответственности. И, если работа связана с ущербом от урагана, проверьте, покрывает ли стоимость работы ваша страховая компания.



Важное примечание по технике безопасности: Всегда предполагайте, что обрыв троса и любые близлежащие объекты находятся под напряжением и представляют опасность. Если вы видите упавшие провода на своем участке или на проезжей части, держитесь подальше и немедленно свяжитесь с Dominion Energy (или с местной коммунальной службой).



Что нужно для устройства заземления в доме 50-х годов постройки? | Справочник по дому

Электропроводка с ручкой и трубкой была предпочтительным методом электропроводки для домов до 1950-х годов, а во многих районах – до 1950-х годов.Проводка с ручкой и трубкой представляла собой двухпроводную систему, которую можно было быстро и легко установить. Были установлены два отдельных изолированных проводника, горячий провод и нейтральный провод. Чтобы преобразовать проводку с ручкой и трубкой в ​​​​трехпроводную систему, требуется полная замена электропроводки дома, что является серьезной задачей.

Разрешения

Поскольку вы устанавливаете совершенно новую электрическую систему, в соответствии с Национальным электротехническим кодексом и всеми местными строительными нормами вы должны подать заявку и получить разрешение на электромонтаж в местном отделе разрешений на строительство.Национальный электротехнический кодекс позволяет домовладельцу делать почти все, что может делать лицензированный электрик, но работа должна выполняться так же, как и лицензированный электрик, включая получение разрешения на электромонтаж и проведение необходимых проверок вашей работы.

Оставить старую проводку на месте

В наилучших условиях удаление всей старой проводки с ручкой и трубкой требует больших усилий и времени. В большинстве случаев вы не сможете удалить его, не нанеся серьезного ущерба внутренним стенам, потолку и полу вашего дома, поэтому оставьте его там, где он есть.Отключение от сервисной панели не повредит.

Задачи

Самая сложная часть реконструкции дома 1950-х годов с целью подключения заземления — это прокладка нового кабеля в неметаллической оболочке через готовые стены, полы и потолки. Вы никогда не знаете, с какими неожиданными препятствиями вы столкнетесь в этих стенах, полах и потолках. В то время не существовало каких-либо стандартных унифицированных строительных норм и правил, в которых указывалось бы, где должны быть установлены элементы каркаса, такие как противопожарные перегородки, поэтому вы могли столкнуться с ними там, где вы не ожидаете, что они будут в соответствии с сегодняшними нормами.Ожидайте, что вам придется нанести некоторый ущерб интерьеру вашего дома, чтобы проложить новую проводку.

Новая сервисная панель и сервисная розетка

Почти все эти дома были подключены к сервисной розетке на 60 ампер и имели панель предохранителей. Вам необходимо установить новую панель автоматического выключателя на 125 ампер и сервисный ввод. Хотя вы можете установить новую панель и сервисный штуцер/мачту, вам необходимо нанять профессионального электрика, чтобы выполнить новые подключения к новому сервисному штуцеру, установленному коммунальной компанией.

Что такое проводка ручек и трубок и скрывается ли она в вашем доме?

Что такое проводка ручки и трубки? Хотя это может звучать как плохая инди-группа 1990-х годов, на самом деле это устаревшая электрическая система, которая до сих пор используется во многих старых домах в Соединенных Штатах.

Часто сокращенно K&T, этот ранний стандарт, широко распространенный в жилых домах, построенных с 1880-х по 1930-е годы, сегодня часто считается опасным, в зависимости от того, как он был установлен. Поэтому, если он есть в доме, который вы надеетесь купить, вам следует тщательно его осмотреть и, возможно, заменить. Почему? Вот все, что вы никогда не знали, что вам нужно знать о старой ручке и трубке.

Что такое проводка ручки и трубки?

Электропроводка с ручками и трубками получила свое название от белых керамических «ручек» и черных «трубок», которые окружают медную проводку, передающую электричество по дому. Несмотря на то, что остальная часть дома, возможно, в какой-то момент обновила свою проводку, ручка и трубка часто все еще задерживаются в труднодоступных карманах, таких как чердаки, полости в стенах и подполье.

Одно большое различие между ручкой и трубкой и современной проводкой заключается в том, что в этой системе отсутствует провод заземления — дополнительный провод, который уходит глубоко в землю.Это важная функция безопасности, поскольку если в доме что-то пойдет не так, заземляющий провод предлагает путь для сброса избыточного электричества. И это очень хорошо.

Перевод для непрофессионала: Отсутствие провода заземления в проводке ручки и трубки увеличивает вероятность возникновения пожара в случае перегрузки этих цепей.

«Хорошая новость заключается в том, что правильно установленная система электропроводки K&T в значительной степени безопасна — если не перегружена», — объясняет Дэвид Аутлоу , операционный менеджер Onvico Inc., генеральный подрядчик и инжиниринговая фирма, базирующаяся в Томасвилле, Джорджия. «Плохая новость заключается в том, что сегодня не так много зданий, которые работают с проводкой K&T».

Еще одна причудливая особенность K&T? «Изоляция проводов той эпохи представляла собой пропитанную асфальтом хлопчатобумажную ткань или резину, которые со временем разрушаются», — добавляет Outlaw .

В целом, «проводка с ручкой и трубкой — не самый безопасный и эффективный вариант для современных домов», — говорит Энджи Хикс , соучредитель Angie’s List.Эта устаревшая система электропроводки «никогда не ожидала, что она будет выдерживать силовые нагрузки, которые возникают в большинстве современных домов».

Следует ли мне избегать покупки дома с проводкой с ручкой и трубкой?

Не обязательно. Но действовать нужно осторожно. Проведите осмотр дома, чтобы иметь четкое представление о протяженности проводки и ее качестве.

Кроме того, знайте: «Большинство компаний по страхованию жилья отказываются страховать или продлевать полисы на дома с ручкой и трубой», — предупреждает Хикс. И те, которые часто требуют, чтобы вы предоставили официальное письмо с описанием состояния системы после тщательной проверки.

Плюс: «Если дом можно застраховать, — добавляет Хикс, — полис будет стоить значительно дороже, чем дом с новой неповрежденной проводкой».

В общем, проконсультируйтесь со своей компанией по страхованию жилья, прежде чем отправлять свое предложение. И, добавляет Хикс, «не забудьте включить стоимость этого обновления в свой бюджет, поскольку вы думаете об общей стоимости владения, и соответствующим образом договоритесь с продавцом».

Сколько стоит замена проводки ручки и трубки?

Как вы, наверное, догадались, если вам когда-либо приходилось выполнять какие-либо электромонтажные работы в вашем доме, очень много.

«В зависимости от размера вашего дома этот проект может стоить от 8 000 до 15 000 долларов», — говорит Хикс.

Правда, не существует кода, обязывающего полностью удалить проводку с ручкой и трубкой, но эксперты обычно рекомендуют удалять как можно больше.

К счастью, есть несколько способов снизить затраты. Например, если вы уже планируете большую реконструкцию, замените ручку и проводку трубки, пока ваши полости в стенах уже открыты. Вы также можете разделить этот трудоемкий проект на небольшие части, предлагает Хикс.«Начните с переоборудования кухни, а затем перейдите на чердак или общую комнату», — говорит она.

А если вы делаете инвестиции в дом такого уровня? «Не экономьте», — советует Outlaw. «Рассмотрите свой список пожеланий для розеток, освещения и выключателей».

Один из способов, которым вы не должны пытаться снизить расходы, — замена этой проводки самостоятельно.

«Это , а не проект для DIY», — предостерегает Хикс.
