Как уложить электрический теплый пол

Монтаж электрического теплого пола в стяжку обычно выполняется в случаях, когда необходимо утеплить пол и(или) при ремонте и замене старых стяжек. При обустройстве стяжки под теплый пол, старая стяжка удаляется полностью до основания перекрытия. Даже те участках, где кажется, что старая стяжка держится надежно. Это связано с необходимостью максимально исключить возможность повреждения кабелей теплого пола. Поверхность перекрытия очищается от пыли при помощи строительного пылесоса. Швы перекрытия и выбоины заделываются цементно – песчаным раствором или ремонтными смесями. После высыхания ремонтного слоя поверхность грунтуется и высушивается.

При необходимости делается гидроизоляция. Ее можно сделать разным материалами и способами – обмазочная (читайте: “Как сделать гидроизоляцию в ванной”), наплавляемая или гидроизоляция с помощью двухкомпонентных цементно-полимерных смесей.

После гидроизоляции укладываются плиты утеплителя, а именно экструдированного пенополистирола.

Толщина утеплителя подбирается в зависимости от того, отапливаемое ли перекрытие снизу. Если помещение отапливаемое, достаточно 20 – 50 мм толщины, если нет – вплоть до 100 мм. По периметру помещения укладывается демпферная лента, которая должна выходить на стену на 10 – 15 см выше утеплителя, в зависимости от его толщины и толщины стяжки.

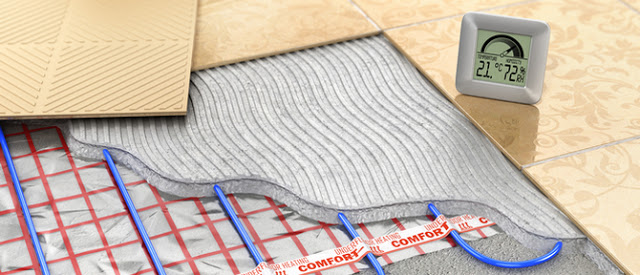

Следующим слоем укладываются кабеля или термоматы теплого пола. Для дополнительного уменьшения теплопотерь, перед укладкой кабеля, возможна укладка слоя вспененного фольгированного утеплителя. В помещениях с большой площадью, стяжка армируется сварной арматурной сеткой. Сетка, в свою очередь, улаживается на расстоянии от утеплителя – 1 – 2 см и связывается вязальной проволокой. Кабель теплого пола можно закрепить к сетке пластиковыми стяжками, которые не зажимаются. Также можно закрепить монтажные пластины к сетке и уложить в них кабель. Шаг укладки кабеля делается в соответствии с технологией производителя электрического теплого пола. Перед устройством стяжки выбирается место для размещения терморегулятора и подключения его к электросети.

В стене делается штроба для укладки кабеля, а также гофротрубы термодатчика. При монтаже термодатчика нужно предусмотреть возможность его замены, в случае неисправности.

Перед заливкой стяжки следует установить маяки. Можно использовать штукатурные маяки. Маяки устанавливаются параллельно, на расстоянии чуть меньше ширины правила. Для того, чтоб их установить, используются дюбеля, которые размещаются по концам маяка. Горизонталь маяка выставляется при помощи уровня и вкручивания шурупа на необходимую высоту в дюбель. Затем вязальной проволокой маяк закрепляется к шурупу.

При устройстве стяжки для теплого пола рекомендуется использовать пластификатор для теплого пола. Пластификатор повышает подвижность и растекаемость стяжки, что позволяет, при обладании определенными навыками, устройство стяжки без маяков. Пластификатор также повышает прочность, скорость затвердевания и водонепроницаемость стяжки.

В емкости для строительных смесей приготавливается цементно-песчаная стяжка. Затем стяжка шпателем или мастерком наносится между маяков, на несколько миллиметровы выше верхнего края. Лишний раствор снимается правилом и одновременно выравнивается.

Также, ознакомьтесь с разделом “Как сделать стяжку пола”. После полного застывания стяжки укладываются финишные покрытия пола. Включать теплый пол можно только через пару недель, после застывания финишного покрытия.

Как правильно уложить кабель для теплого пола своими руками —

Как правильно уложить кабель для теплого пола своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить кабель для теплого пола своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить кабель для теплого пола своими руками, а некоторые даже и после этого.

Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Электрический теплый пол

Теплые полы с электрическим и водным обогревом становятся все более популярными.

Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.

Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента.

Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

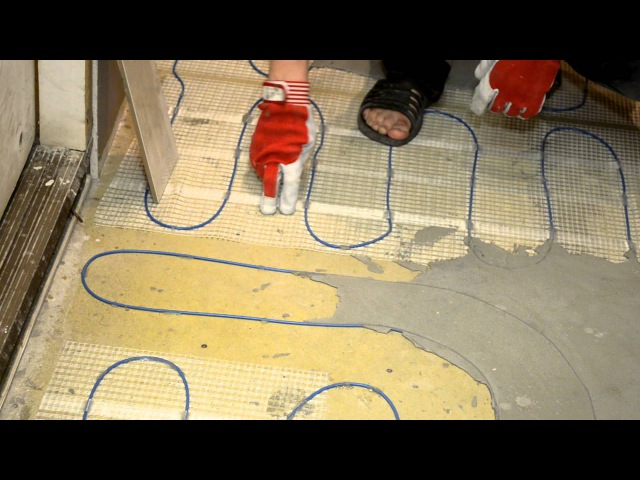

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.

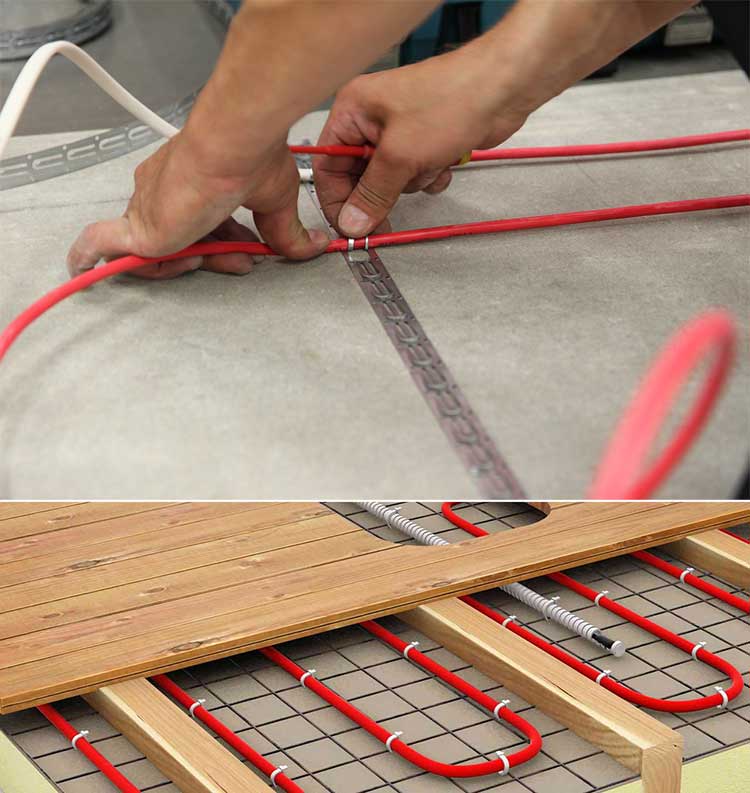

Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея.

Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм.

Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй.

 Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

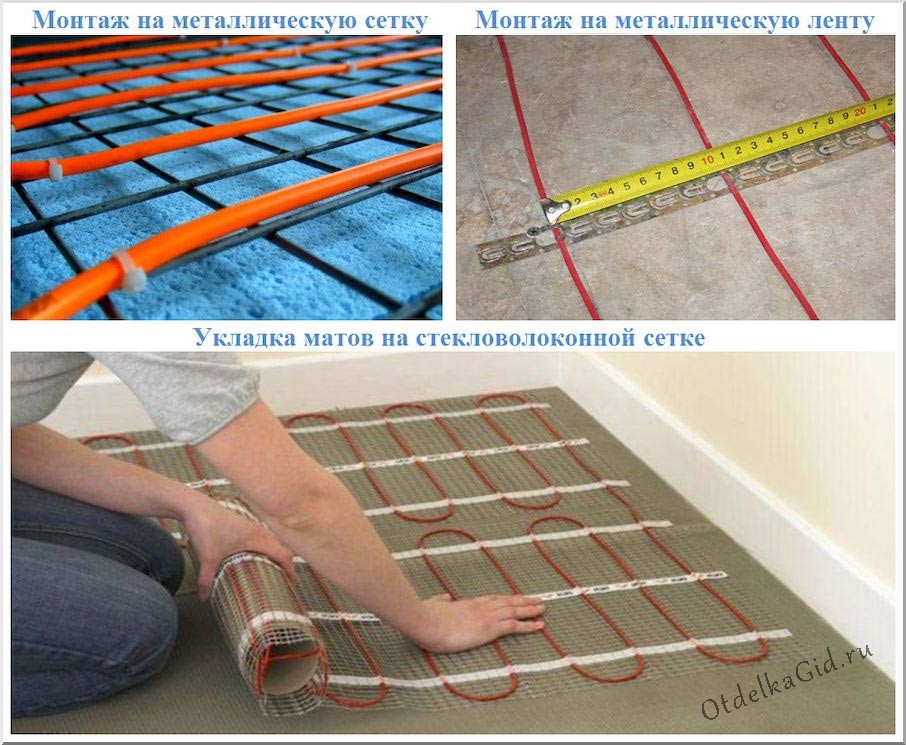

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка.

По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором.

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

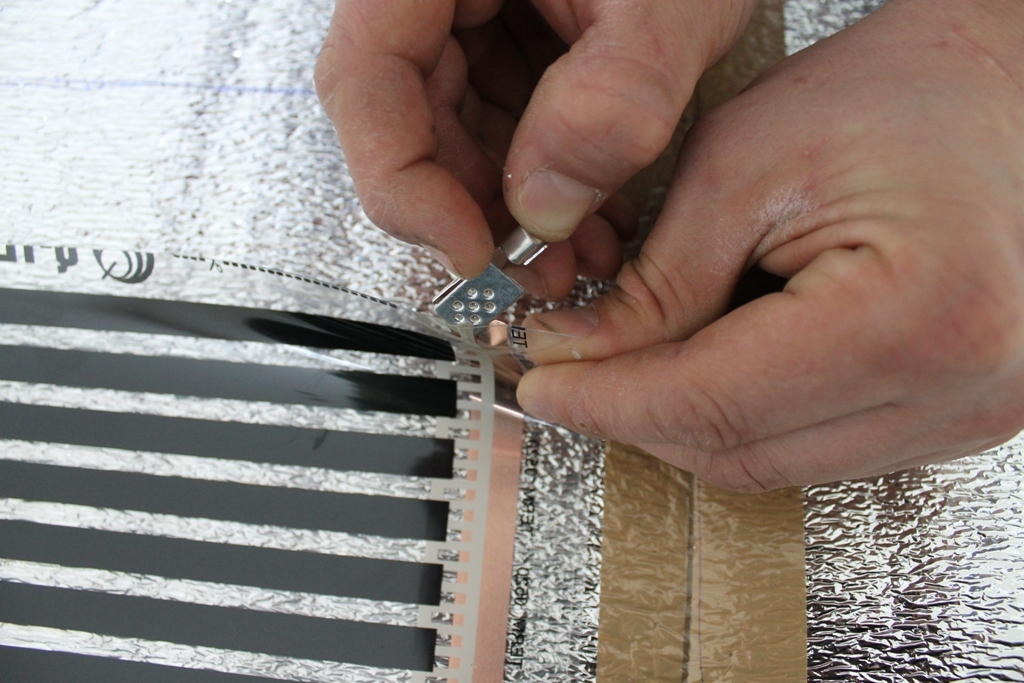

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности.



На этом процесс считается завершенным.

Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры.

Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста.

Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т. д.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого поламы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные.

Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т. к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Технология укладки

В данной статье мы рассмотрим укладку теплого электрического пола под плитку с использованием греющего кабеля, а также специального мата. Подготовительные работы будут аналогичными, отличие будет только в основном процессе.

Подготавливаем поверхность

Для начала необходимо удалить старое напольное покрытие и очистить поверхность от мусора.

Если никаких дефектов нет, можно обойтись без стяжки (черновой). В том случае, если пол имеет неровности, необходимо изначально выровнять их раствором, толщиной от 3 до 7 см.

Создание схемы

Перед расчетными работами необходимо составить схему подключения электрического теплого пола под плитку, на которой отметить шаг укладки проводов либо нагревательного мата.

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).

В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Проверка старой электропроводки

Как Вы понимаете, для комнаты площадью 25-30 м2потребуется достаточно мощный электрический теплый пол под плитку, который окажет заметную нагрузку на электропроводку в доме.

Вы должны осуществить расчет сечения кабеля по токуи определить, подходит ли Ваша проводка для новой системы обогрева.

Если окажется, что диаметр жил не соответствует, необходимо обязательно заменить электропроводку в домена новую, более мощную.

Также проверьте, чтобы автоматический выключатель и УЗО соответствовали новой нагрузке по току.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность.

Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием.

Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем.

Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию.

Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку.

Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Контрольная проверка обогревателя

Перед тем, как осуществить укладку кабеля (либо мата), необходимо замерить его сопротивление.

Данная величина не должна отличаться от паспортных данных больше чем на 10%. Для этого нужно использовать специальный прибор – мультиметр (показан на фото ниже), которым также определяют где фаза, если отсутствует цветовая маркировка проводов.

Если сопротивление соответствует номинальному, то можно осуществлять монтаж электрического теплого пола под плитку.

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Заливка стяжки

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке.

Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т. к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется.

как подключить своими руками, укладка и схема подключения к электричеству

Система «теплый пол» активно используется жильцами квартир и частных домов. Данное новшество позволяет оснастить жилище комфортным микроклиматом и сделать пребывание дома еще более приятным. По этой причине многие люди изучают монтаж теплого электрического пола, виды и правила укладки своими руками.

Особенности

Выбирая такие полы, учтите особенности этого товара:

  • Электрический теплый пол способен работать только на основе электричества. Поэтому такой способ относится к категории дорогих, ведь альтернативы в выборе источника питания нет;
  • Монтаж подразумевает точное распределение участков, на которых будет расположена мебель или сантехника. При монтаже системы потребуется обходить подобные участки;
  • Специалисты не советуют двигать предметы мебели после того, как полы будут установлены;
  • Провод способен работать только при температуре, которая не превышает 100 градусов. В противном случае вы рискуете столкнуться с перегревом, за счет которого кабель перегорит и начнет выделять токсичные вещества;
  • Если произойдет механическое повреждение пола, вы можете получить удар током;
  • При осуществлении ремонта следует обнаружить пораженное место и поставить на него муфту. Если обнаружить источник неполадки не выйдет, придется менять весь участок, который не работает;
  • При нагревании ЭТП образует электромагнитное излучение, которое оказывает неблагоприятное воздействие на проживающих в доме людей и питомцев (касается только кабельного типа).

Разновидности

Электрический теплый пол можно разделить на три типа, которые подразумевают под собой разные способы монтажа:

  • Техника с применением греющего провода. В данном типе присутствует термостат, температурный датчик наряду с длинным проводом, который обеспечен двойным слоем изоляции. За счет такого провода производится нагрев системы. Этот ЭТП считается самым дешевым, а также наиболее трудным в вопросе монтажа;
  • Кабельный теплый пол. В этой системе присутствуют нагревательные резистивные кабели, в основе которых есть греющие маты. Подобный вид отличается удобным монтажом, экономией во времени наряду с сокращением возможных ошибок при укладке;
  • Технология ЭТП, в основе которого лежит инфракрасная пленка. Такая система сильно отличается от других вариантов, потому что здесь нагрев осуществляется за счет инфракрасного излучения, которое создает углеродное сырье, нанесенное на пленку. Подобному полу не требуется стяжка, а финишное покрытие вы можете положить прямо на пленку.

Конструкции

Комната, в которой вы планируете установку теплого пола, должна надежно защищаться от образования сквозняков и прочих вариантов потери тепла. Поэтому все нагревательные комплектующие следует устанавливать исключительно на теплоизоляционном слое, который не допускает траты энергии на нагревание плит перекрытия, наряду с уходом тепла в атмосферу.

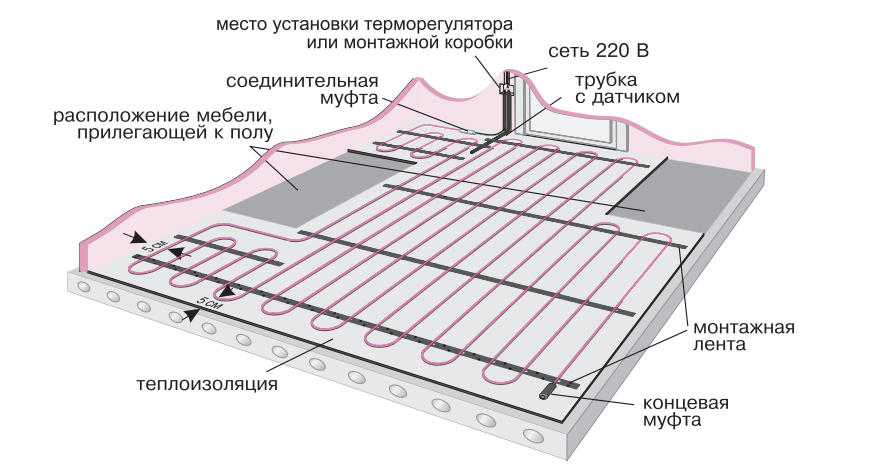

Если говорить о конструкции пола с подогревом, то нагревательный кабель необходимо размещать на теплоизоляционном слое и закреплять при помощи монтажной ленты. Внутри кабеля присутствует змейка, в которой на одинаковой дистанции между витков выложена труба из гофры. В данную трубу помещен температурный датчик, который отвечает за уровень нагрева всей системы в доме.

Когда все нагревательные компоненты уложены, поверх можно заливать стяжку. Толщину слоя определяют на основе строения кабеля. Важно, чтобы слой отличался ровной поверхностью без пустот. Поверх стяжки укладывается плитка или иное покрытие для пола.

Терморегулятор находится на стене. Место должно быть выбрано с учетом его комфортной работы. От него зависит автоматизированная работа пола с электроподогревом.

Чтобы защитить электрическую схему от утечки, нужно подключить к автоматическому выключателю УЗО.

Температурный датчик при помощи кабеля соединяется с термостатом, который уже с помощью УЗО подключается к цепи питания. Также данный компонент управляет контактором за счет отдельного кабеля. Выходные цепи следует соединять с нагревательными компонентами за счет распредкоробки.

Где используется?

Электрический теплый пол вы сможете устанавливать в многоквартирных домах и загородных коттеджах. Такая система отличается универсальностью, поэтому находит применение в любых помещениях. Большинство людей осуществляют монтаж ЭТП в ванной, на балконе и на кухне. Подобный способ может выступать в роли единственного источника отопления, если вы готовы к большим затратам на электроэнергию.

Расчет мощности

Перед тем, как укладывать теплый пол, потребуется рассчитать необходимую мощность. Для этой цели следует сразу определить, будет ли ЭТП выступать как главная схема отопления или же являться лишь вспомогательным средством. В технической документации каждого ЭТП указываются требования для каждого случая.

Если вы выбираете систему, в основе которой лежит обогревающие маты или кабель, выбирайте показатель в 120-140 Ватт на квадратный метр. При условии обогрева лишь с помощью данной системы следует выбирать мощность 160-180 Ватт. Для ЭТП, в основе которого лежит инфракрасная пленка, следует устанавливать значение в 150 Ватт на квадратный метр или для обогрева только с помощью ЭТП 220 Ватт.

Если вы выбрали греющий мат либо инфракрасную пленку, то уровень мощности будет известен сразу и потребуется только сделать выбор нужного варианта. Если вами выбран греющий кабель, показатель уровня мощности будет зависим от дистанции, которая присутствует между витками. От вас потребуется уточнение информации о площадке и форме поверхности, которую нужно обогревать и дальнейшее сравнение с параметрами, которые изложены в прилагаемой инструкции. Как правило, отрезок будет составлять около 10-30 см исходя от уровня мощности самого кабеля.

При расчетах следует принимать во внимание максимальные нагрузки на электрическую сеть вашего жилища и использовать коммутаторы, которые рассчитываются на требуемый ток нагрузки.

Варианты распределения тепловых секций

При разработке проекта своего будущего электрического пола обратите внимание на то, что есть несколько вариантов установки системы, которые отличаются по методу укладки проводов:

  • монтирование в саму стяжку;
  • можно положить провода на стяжку под напольным покрытием;
  • монтаж поверх стяжки под чистовую поверхность. К нему можно отнести пленочные или инфракрасные теплые полы.

После того, как вы выбрали удобный для вас метод укладки, следующий шаг будет заключаться в разработке плана:

  • расчеты ЭТП;
  • обозначение места для регулятора обогрева и подведение питания;
  • обозначение места, где будет установлен нагревательный кабель.

При разработке плана учитывайте, что провод нельзя размещать на участках, где будет стоять крупногабаритная мебель и прочие предметы.

Также не рекомендовано его монтировать в той части помещения, где уже присутствуют источники тепла.

Подготовка основания к работе

Перед тем, как делать основную работу, требуется убрать старые полы, если они есть. Уберите из помещения всю мебель, а также мусор. Для подготовки основания достаточно сделать поверхность ровной и убрать с нее любые загрязнения. Если вы заметили, что на полу есть углубления или трещины, заделайте их.

Если же основание обладает значительными повреждениями, потребуется заливать стяжку. Если вы желаете сократить срок проведения ремонта, в данной ситуации поможет заливка специальной быстросохнущей смеси.

Вы можете работать по бетону, а также использовать в качестве основания керамогранит. В случае, если ЭТП будет устанавливаться на деревянном полу, не забудьте про слой алюминиевой фольги в целях безопасности. В роли теплоизоляции вы можете приобрести пеноплекс.

Утепление поверхности

Перед установкой рекомендуется произвести разметку пола. Определите участки поверхности, которые обогревать не следует. Помните о том, что между стеной и крупногабаритными предметами мебели следует соблюдать минимальное расстояние 0,5 м. Отрезок до греющих приборов не должен быть меньше 0,3 м.

Если вы устанавливаете ЭТП, где в качестве основы применяется греющий провод, изначально лучше положить монтажную ленту. Она будет отвечать за фиксацию витков проводов, что не позволит им в дальнейшем сместиться. Под лентой, которая крепится дюбелями, должна располагаться теплоизоляция.

Аккуратно размотайте греющий кабель и положите его поверх слоя теплоизоляции и монтажной ленты. Следует соблюдать правило, согласно которому все витки и промежутки должны быть параллельны. Каждый из витков должен фиксироваться специальными усиками прямо на монтажной ленте без перехлестов. После того, как вы завершили укладку, произведите замер изоляционного сопротивления. Его значение не должно превышать нормативное значение более чем на 10%.

Если вы работаете с греющими матами, лучше постелить их по всей площадке полов, которую нужно обогревать. Соединение матов производится при помощи схемы, которая присутствует в техническом паспорте устройства. После завершения укладки проверьте сопротивление изоляции.

При работе с инфракрасной пленкой следует производить аккуратное разматывание по основанию. Пленка между собой должна соединяться параллельно.

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

Пошаговая инструкция установки ЭТП:

  • выровняйте черновую поверхность и ликвидируйте все ее дефекты;
  • постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;
  • уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
  • для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
  • после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

Установка терморегулятора

Место под терморегулятор необходимо определить еще до установки теплого пола, потому что он является началом всей системы. Работа термостата заключается в отслеживании температуры комнаты и в ее поддержке на нужном уровне. Также данный компонент вам потребуется, чтобы произвести подключение к электричеству всего контура.

Если вы выбрали терморегулятор со встроенным фиксатором температуры воздуха, для него достаточно расстояния от ЭТП в 1,5 м. При выборе места следите за тем, чтобы на термостат не попадали солнечные лучи. В противном случае он не сможет настроить нужные данные для функционирования.

Существует два типа термостатов:

  • механические;
  • программные.

Программным доступно автоматическое управление, они способны самостоятельно следить за температурой не только пола, но и воздуха, включая в необходимый момент обогрев.

В каждом терморегуляторе есть своя схема подключения. На некоторых моделях данная информация указывается прямо на корпусе.

Как установить терморегулятор:

  • определившись с местом установки, необходимо создать отверстие и проделать от него канавку к полу;
  • подведите кабели от ЭТП, сетевые и провода термостата к сделанному углублению;
  • когда термостат будет установлен, к нему требуется подвести заземление, фазу и ноль;
  • если в комплекте вашего термостата нет температурного датчика, его следует купить самостоятельно. Приобретайте датчик, максимальный ток которого идентичен току теплого пола.

Выбор и подключение кабеля

Нагревательные кабели различаются по своей работе. На сегодняшний день существует два вида:

  • саморегулирующиеся;
  • резистивные.

Сама система ЭТП составлена из силовых кабелей, которые предназначены для присоединения системы и проводов, за счет которых осуществляется сам процесс нагревания. Чтобы уменьшить сопротивление между греющими и силовыми проводами, требуются использование определенной муфты, которая изготавливается специально для данной цели.

Резистивный

В роли ключевого греющего компонента, который присутствует в кабеле, выступает жила с увеличенным уровнем сопротивления. Когда электрический ток поступает в данную жилу, он превращается в тепловую энергию. Чтобы исключить вероятность удара током, нагревательную жилу покрывают изоляцией, поверх которой располагается оплетка из металла.

Данная оплетка будет выступать в роли заземления, а также станет экранизирующей защитой против воздействия электромагнитных полей. Каждый слой следует покрыть наружной изоляцией. В резистивном проводе может присутствовать как одна, так и пара жил.

Системы, в которых присутствует одножильный кабель, являются упрощенным вариантом ЭТП. Установка подобной системы основана на прокладке кабеля по всей площади ЭТП. Чтобы

Этапы монтажа теплых электрических полов под плитку


Теплые электрические полы подходят под любой тип напольного покрытия. Устройство и принцип работы нагревательного кабеля и матов позволяет использовать систему отопления данного типа под ламинат, паркет и линолеум.

Можно также укладывать теплые электрические полы под плитку, обустраивать систему антиобледенения для брусчатки и применять под другие виды напольного покрытия.

Можно ли стелить греющий кабель под плитку

Для холодных помещений, отделанных под плитку, лучше электрические полы. Греющий кабель или маты обеспечивают быстрый и равномерный прогрев поверхности, имеют хорошие характеристики теплоотдачи, а также полностью безопасны в процессе эксплуатации.

Устройство электрического кабельного тёплого пола под плитку является оптимальным вариантом для обогрева: ванной комнаты, прихожей, бань и саун, балконов и лоджий, тротуарных дорожек и т.п.

Система отопления имеет несколько основных преимуществ перед водяным и ИК полом:

  1. Толщина электрического пола. Греющий кабель необходимо монтировать в стяжку. Согласно руководству производителя, минимальная толщина пола может быть в пределах 3-5 см. Маты укладываются непосредственно под кафель, поэтому уменьшают высоту потолков всего на 0,5 см.
  2. Простота монтажа. Технология укладки теплых электрических полов под керамическую плитку намного проще, чем у водяного или ИК отопления. Легко выполнить самостоятельный монтаж системы отопления, при этом понадобится минимальный набор строительных инструментов.
    Проще всего положить под плитку саморегулирующий кабель, при подключении которого даже нет необходимости использовать терморегулятор. Просто монтируются и нагревательные маты.
  3. Возможность монтажа в помещениях со сложной планировкой. Применение двухжильного кабеля позволяет сделать систему отопления с учетом будущего размещения мебели, простенков, утеплив даже небольшие участки помещения, имеющие неровную форму.

Керамическая и любая другая плитка имеет хорошие характеристики теплоотдачи. В результате легко достигается оптимальная температура в помещении, исключается перегревание кабеля, что приводит к существенному увеличению срока эксплуатации.

Разновидности систем кабельных полов

Технология укладки электрического теплого пола под плитку зависит от выбранной разновидности кабеля. Все типы провода принято классифицировать следующим образом:

  • Резисторные – кабель может иметь одну или две токопроводящих жилы. Имеет простое устройство, работает исключительно на нагрев. Интенсивность отопления контролируется с помощью терморегулятора.
  • Саморегулирующиеся – кабель имеет две жилы, между которыми находится матрица, выделяющая тепло. Интенсивность нагрева зависит от температуры в помещении. Для работы не требуется терморегулятор.
    Кабель самостоятельно регулирует температуру нагрева, обеспечивая наиболее комфортные условия для каждой части помещения. Единственным недостатком саморегулирующихся полов является их высокая стоимость и несколько увеличенный расход электроэнергии при эксплуатации в больших помещениях.
  • Электрические кабельные маты – оптимальное решение для помещений с низкими потоками и невозможность проведения влажных работ по обустройству стяжки. После монтажа греющих матов, высота потолков уменьшается ровно на слой плиточного клея и толщину напольного покрытия, что составляет не более 2 см.
    Главным преимуществом нагревательных матов является простота монтажа. Допускается укладка своими руками. Для монтажа требуется правильно уложить маты и подключить их к ближайшему источнику питания.

При выборе системы отопления пола, важно учитывать, кто будет выполнять монтаж электрокабеля. Если планируется приглашение профессиональных строителей, лучше приобрести одножильный или двухжильный греющий кабель. В остальных случаях следует отдать предпочтение матам.

Как правильно уложить систему кабельного пола

Начинать укладывать кабельный пол можно только после составления подробной схемы прокладки, а также последовательного плана проведения работ.

  • Выбор оборудования и расходных материалов. Производитель изначально продумал сложность, связанную с подбором кабеля, термодатчика и регулятора. Большинство компаний предлагает уже готовые комплекты кабельного пола. От покупателя только требуется рассчитать подходящую длину и шаг кабеля и подобрать комплект максимально соответствующий параметрам.
  • Подготовка основания. Важным требованием, обеспечивающим работоспособность греющего кабеля, является идеально ровное основание для укладки провода. Поэтому плиты перекрытия или старая стяжка обязательно выравниваются. На подготовленное основание монтируется фольгированная подложка под кабельный пол.
  • Установка терморегулятора. Месторасположение регулятора необходимо выбрать таким образом, чтобы облегчить подключение греющего кабеля, а также обеспечить максимальное удобство при эксплуатации. Если выбран регулятор, монтируемый в стену, предварительно вырезают отверстие под стакан, с помощью алмазной коронки, соответствующего диаметра.
    Термодатчик располагают в гофрированной трубке между витками кабеля. Установка теплодатчика является обязательной для полов с использованием резисторного кабеля.
  • Раскладка кабеля. Фольгированное основание под раскладку кабеля имеет специальные отметки, облегчающие процесс монтажа. Провод укладывается строго по составленной схеме. Особенностью технологии монтажа теплого кабельного пола под плитку является то, что систему отопления укладывают там, где не планируется в дальнейшем устанавливать мебель, стелить ковер и т. д.
    Маты крепят, используя саморезы и дюбеля через сетку к полу. Кабель фиксируют с помощью специальных хомутов. После окончания монтажа осуществляют прозвон кабеля. Обязательно чертят схему монтажа провода.
  • Изготовление стяжки. Для увеличения теплоотдачи, греющий кабель необходимо вмонтировать в стяжку. Существует несколько способов выполнения работ. Мокрая стяжка изготавливается из цементного раствора с добавлением пластификаторов и фиброволокна. Полусухую стяжку делают с ограниченным добавлением воды.
    Особенностью сухого способа монтажа является применение специальных готовых смесей из мелких гранул керамзита или шлака. Укладка плитки на теплый электрический пол возможна только после полного высыхания стяжки. Цементный раствор набирает прочность в течение 28 дней. После заливки пола специальными нивелирующими смесями, до облицовки плиткой должно пройти около 5-7 дней.
  • Полы без стяжки. Устройство нагревательных матов позволяет их монтаж без заливки стяжкой. В конструкции пола специально используют тонкий кабель. Это позволяет начать монтаж плитки сразу после фиксации матов к поверхности.

Укладка плитки на электрический теплый пол выполняется только после полного высыхания стяжки. Исключение составляют греющие маты. Поверх матов монтировать плитку можно сразу же.

Как уложить плитку на кабель

Существует несколько основных правил укладки плитки, следование которым существенно влияет на работоспособность и эксплуатацию теплых полов:

  • Стяжку обязательно вскрывают несколькими слоями грунтовки глубокого проникновения.
  • Для укладки используют специально предназначенный для этого клей для плитки. Некоторые клеевые составы предназначены под керамогранит, другие под керамическую плитку, третьи под натуральный камень. На упаковке клея для плитки приводится подробная инструкция укладки плитки, обязательная к соблюдению.
  • При монтаже нагревательных матов следует дополнительно зафиксировать сетку и кабель с помощью плиточного клея. Сверху можно укладывать плитку с помощью гребенки с шагом зуба 1 см.
  • Виниловая плитка приклеивается к поверхности пола с помощью нанесенного в заводских условиях на тыльную сторону клеевого состава. Снимается защитная пленка и осторожно наклеивается кварцвиниловая плитка на поверхность. Операция требует особой аккуратности, так как подорвать материал с поверхности достаточно проблематично.
  • Включать пол после укладки плитки можно не ранее 5-7 дней. Рекомендуется, чтобы затирку швов выполняли спустя 2 суток. Время нагрева при первом включении можно ограничить 1-2 часами. Впоследствии полы можно эксплуатировать без ограничений.

Выбор кабеля зависит от того, в каких условиях планируется его использовать. Под тротуарную плитку лучше всего выбрать одножильный провод с надежной степенью внутренней и внешней изоляции.

Почему под плитку лучше кабельный теплый пол

Принцип работы электрических кабельных полов оптимально соответствует требованиям, относительно эффективной эксплуатации керамической и любой другой плитки:

  1. Особенности укладки плитки. Использование клеевых растворов помогает создать прочное и одновременно эластичное соединение с поверхностью пола. В результате при соблюдении порядка укладки и правил эксплуатации, плитка прослужит дольше, чем любое другое покрытие и сохранит первоначальный внешний вид.
  2. Хорошие характеристики теплоотдачи. Система электрического обогрева полов из керамической плитки обеспечивает быстрый нагрев поверхности и длительное сохранение тепла после отключения напряжения. При этом исключается перегрев кабеля.
  3. Безопасность эксплуатации. Зачастую плитку стелют в помещениях с повышенной влажностью: банях, саунах, балконах, прихожих и т.д. Греющий кабель имеет высокий уровень защиты и при правильном подключении полностью исключает вероятность поражения электрическим током.
  4. Низкие затраты на монтаж. Электрическое отопление плитки на полу с помощью матов обойдется в 2-3 раза дешевле, чем монтаж водяного отопления. Срок ремонта зависит от квалификации мастера и составит не более 7-10 дней.


Керамическая плитка – это один из немногих видов напольного покрытия, который при нагревании не выделяет вредных токсичных веществ. Поэтому сочетание электрических полов и плитки целесообразно, и полностью оправдано.

укладка и монтаж своими руками

Отопление и сохранение тепла в жилом помещении — насущный вопрос сегодняшнего дня. Поверхность пола кухни, ванной комнаты, санузла или прихожей — чаще всего прохладное керамическое покрытие. Летом этот фактор может быть приятным, но зимой холодный пол становится проблемой, особенно для семей с маленькими детьми. Электрический теплый пол под плитку является приемлемым методом решения этого вопроса. Самостоятельно установить полы с подогревом несложно, если знать основные приемы того, как укладывать под плитку элементы нагрева.

Какие есть варианты

Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.

Устройство электрического покрытия может быть нескольких видов:

  • кабельное;
  • пленочное;
  • нагревательные маты;
  • стержневое.

При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель — одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.

Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.

Пленочный инфракрасный способ — дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.

Пленочный инфракрасный тёплый пол

Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.

В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

  • пенопласт;
  • пенополистирол;
  • фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля

Руководство по электрическим коврикам для теплого пола | Разминка

Электрические системы теплых полов становятся все более популярными как в новых конструкциях, так и при модернизации существующих черновых полов. Если вы решили, что пол с подогревом является предпочтительным решением для вашего проекта и что нужно использовать электрическую систему, читайте дальше. В этой статье представлен обзор различных доступных типов и различий между ними, а затем представлена ​​более подробная информация об электрических матах для подогрева пола.

Различные типы систем электрического теплого пола

Электрические системы теплого пола бывают разных форм, и тип, который вы выберете, будет зависеть от характеристик вашего проекта. Помещение неправильной формы с множеством устройств для работы выиграет от гибкости нагревателя со свободным проводом. Система теплого пола Loose Wire является наиболее универсальной для установки вокруг предметов или в областях неправильной формы. Кабель можно просто протянуть вокруг мебели в комнате, будь то раковины и туалеты в ванных комнатах или стиральные машины и холодильники на кухнях.Свободную проволоку можно наносить на существующие бетонные или плиточные основания, а также непосредственно на прочные изоляционные плиты.

С другой стороны, электрические маты с подогревом пола

быстрее и проще установить в больших и обычных комнатах, чем коврики Loose Wire. Накройте большую площадь электрическим ковриком для теплого пола, который можно просто раскатать по полу.

Матирующие системы выпускаются в версиях от 120 до 240 В. Ультратонкие электрические системы обогрева полов, такие как система StickyMat, идеально подходят для установки на существующий бетонный черновой пол, так как они не изменяют уровень пола заметно.

Полностью заземленные системы, такие как подогреватель из фольги, позволяют сократить время установки во влажных помещениях, поскольку встроенный механизм безопасности исключает необходимость в дополнительных заземляющих сетях.

Если электрические коврики для теплого пола кажутся сейчас более подходящей системой для вашего проекта, продолжайте читать. В этой статье обсуждаются особенности электрических матов для теплого пола, процессы их установки и совместимость с различными типами полов.

Электрические коврики для теплого пола

Как упоминалось ранее, маты для теплого пола особенно подходят для помещений правильной формы и для равномерного обогрева больших площадей.Когда вы измеряете и составляете план этажа, не забудьте вычесть все приспособления, такие как ванны и шкафы, чтобы убедиться, что вы получите коврик правильного размера для площади пола.

Системы электрического теплого пола с более высокой мощностью предназначены для помещений, где потери тепла могут быть выше, например, для ванной комнаты над гаражом. Если требуется изоляция, сначала следует уложить изоляционные плиты, используя гибкий плиточный клей. В зависимости от системы, утеплитель мата затем наносится либо с помощью встроенной самоклеящейся ленты, либо, если утеплитель представляет собой развязывающий мат, с самоклеящейся основой прямо на изоляционные плиты.Затем система может быть встроена в плиту перед облицовкой плиткой или даже непосредственно выложена плиткой. Обе системы могут использоваться в качестве основных источников тепла и лучше всего подходят для постоянной отделки полов, включая натуральный камень или керамику.

Убедитесь, что вы выполнили расчет потерь тепла перед любым проектом, если вы используете систему в качестве основного источника тепла, чтобы гарантировать эффективную работу.

Коврики для электрического обогрева пола, размеры

StickyMat избавляет установщика от необходимости вставлять кабель в коврик.Предварительно проложенный и приклеенный кабель позволяет установщику полностью сосредоточиться на правильной, быстрой и эффективной укладке мата. Даже если при укладке мата были допущены ошибки, адгезионные свойства мата позволяют переставлять его и снова приклеивать без потери адгезии.

Кроме того, сетку StickyMat можно разрезать, где это необходимо, чтобы она идеально вписывалась в используемую площадь пола, если только нагревательный кабель не разрезан. Подробнее о разделке электросистемы вы можете прочитать далее в статье.

Можно ли отрезать электрические теплые полы?

Нет. Важно установить нагреватель правильного размера в зависимости от доступного пространства, так как нагревательный кабель нельзя разрезать. Проконсультируйтесь с сертифицированным электриком по поводу удлинения кабеля.

Установка электрического коврика для теплого пола

Для каждой отопительной системы есть особые инструкции по установке, и для правильного выполнения очень важно следовать пошаговым инструкциям производителя по установке.Если у вас возникнут сомнения на любом этапе установки, всегда обращайтесь за помощью к производителю. Вы также можете посетить warmupedia.warmup.com, платформу онлайн-технической помощи Warmup Inc.

.

Система Warmup StickyMat поставляется с напряжением 120 В и 240 В и состоит из тонкого свободного провода, прикрепленного к прочной сетке. Это делает установку быстрой, так как коврик можно просто раскатать на определенную длину, разрезать (никогда не обрезать кабель, только мат), перевернуть и приклеить вниз до тех пор, пока площадь пола не будет полностью покрыта.

Нагревательный мат имеет предварительно разнесенный провод диаметром 1,8 мм (1/8 дюйма) с многожильным сердечником и двойной изоляцией из усовершенствованного фторполимера. Прочная сетка из стекловолокна отличается особой прочностью и имеет супер липкую двустороннюю ленту для надежной установки. Таким образом, коврик просто нужно развернуть, чтобы начать установку.

Нагревательный кабель

StickyMat настолько тонкий, что визуально не увеличивает высоту пола. Таким образом, StickyMat представляет собой идеальную систему для дооснащения там, где нельзя сильно изменить высоту пола. StickyMat — самая популярная система для существующих полов и небольших площадей прямоугольной формы.

Электрические коврики для теплого пола с разными типами пола

Часто задаваемый вопрос — какой тип пола можно использовать с системой теплого пола. Несмотря на то, что выбор напольного покрытия является неотъемлемой частью вашего проекта, он сам по себе не определяет, какую систему вам следует выбрать. Выбор правильного напольного отопления зависит от множества факторов, таких как размер вашего проекта, работа над новым строительством или ремонтом и т. Д.Далее мы обсудим совместимость электрических матов UFH с различными напольными покрытиями.

Систему StickyMat можно использовать с плиткой, камнем, деревом и виниловыми полами. Как упоминалось выше, основными преимуществами StickyMat являются простота и скорость установки, а также высота системы 1,8 мм (1/8 дюйма), которая не позволяет поднимать уровень пола. Это означает, что StickyMat — идеальная ситуация для тех, кому нужно быстро завершить работу или кто беспокоится об изменении высоты пола после установки системы.

Система «теплый пол» найдется для любой ситуации, будь то укладка каменного или керамического пола, ковров, дерева или винила. Warmup также имеет полный набор средств управления нагревом, которые можно использовать во всех системах, что упрощает программирование — даже в многозонных проектах. Ниже приведены более подробные статьи о конкретных типах полов с подогревом:

Если у вас есть какие-либо вопросы или вы хотите получить дополнительную информацию, свяжитесь с нашей службой поддержки клиентов или запросите расценки.

Полное руководство по изучению водяных и электрических полов, их плюсов и минусов, а также установки и обслуживания теплых полов своими руками! Эндрю Веллингтон

  • Дом
  • Мои книги
  • Обзор ▾
    • Рекомендации
    • Choice Awards
    • Жанры
    • Подарки
    • Новые выпуски
    • Списки
    • Изучить
    • Новости и интервью

    Жанры

    • Искусство
    • Биография
    • Бизнес
    • Детская
    • Христиан
    • Классика
    • Комиксы
    • Поваренные книги
    • Электронные книги
    • Фэнтези
    • Художественная литература
    • Графические романы
    • Историческая фантастика1
    • История
    • Ужасы
    • Музыка Ужасы
    • Тайна
    • Документальная литература
    • Поэзия
    • Психология
    • Романтика
    • Наука
    • Научная фантастика
    • Самопомощь
    • Спорт
    • Триллер
    • Путешествия
    • Молодое поколение
    • Больше 093
    • Сообщество ▾
      • Группы
      • Обсуждения
      • Цитаты

    Как: уложить теплые полы

    Ищете, как установить в доме теплый пол?

    Если вы укладываете новый пол, вы можете также сделать пол с подогревом.Он добавляет ультрасовременности вашему дому, и его эксплуатация намного дешевле, чем вы думаете. Это удобное пошаговое руководство от Walls and Floors показывает, насколько быстро и легко можно уложить теплый пол из плитки.

    Укладка теплого пола

    Нанесите на пол один слой грунтовки Ardex P51 Primer и дайте ему высохнуть. Сначала используйте клей для плитки Ardex X7001, чтобы приклеить теплоизоляционные плиты для обогрева полов на половицы. Затем проложите нагревательные кабели для плитки под полом.Используйте раствор для затирки, чтобы покрыть кабели гладким слоем смешанного выравнивающего и разглаживающего состава Arditex NA, и дайте ему высохнуть. Когда он высохнет, можно укладывать напольную плитку с помощью клея для плитки Ardex X7R.

    Все продукты, показанные в этом видео и многом другом, доступны здесь, на сайте Walls and Floors. Теперь вы узнали, как укладывать теплый пол, посмотрите, как укладывать плитку на пол.

    Каллум Честер

    Руководил контентом Walls and Floors с 2012 года, Каллум Честер ежедневно делится советами экспертов, тенденциями и образами домашнего стиля с такими, как «Идеальный дом», «Хорошие дома» и «Настоящие дома».Опытный автор контента, Каллум также является создателем Design Peach, блога «сладких небольших идей для дома и сада»

    Можно ли укладывать пол поверх реверсивной системы теплых полов?

    Переключить навигацию
    • Поиск
    • заявка на работу
    • Проконсультируйтесь в каталоге
    • Экстранет
    • Дом
    • Этажей
        • Цвета
        • Вечные естественные оттенки Обнаружить
        • Белые при дневном свете Обнаружить
        • Нежные оттенки серого

    Монтажники электрического теплого пола Rayotec

    Мы тщательно отобрали наши системы электрического теплого пола за их высокое качество, доступность, а также простоту установки.Наши комплекты самоклеящихся матов особенно просты в установке даже для тех, кто впервые укладывает теплый пол. Однако иногда бывает облегчением доверить это профессионалам и воспользоваться полным набором услуг по установке Rayotecs.

    Опытный
    Полная сертификация, более чем десятилетний опыт, глубокие знания

    Наши команды полностью сертифицированных электромонтажников имеют многолетний опыт работы в области теплых полов и строительстве.Обладая всеми этими объединенными знаниями, вы можете быть уверены, что получите лучший совет по проекту теплого пола. Наши установщики сделают за вас тяжелую работу, выполнив все планирование, необходимое для полного завершения и ввода в эксплуатацию установки, постоянно информируя вас и следя за тем, чтобы все было готово для вашего нового напольного покрытия.


    Отличное качество
    Полный комплекс услуг, качество изготовления, эффективная установка

    При бронировании наши установщики приедут и лично оценят ваш проект, чтобы убедиться, что вы получите лучшую систему для ваших нужд.Они могут проверить, все ли готово для установки, и проведут вас через каждый этап от начала до конца, чтобы убедиться, что вы все время информированы. Имея за плечами такой большой опыт, наша команда позаботится о том, чтобы все внимание было уделено тому, чтобы ваша система была установлена ​​идеально и эффективно, чтобы вы могли продолжить свой проект с минимальными задержками. Они также должным образом введут систему в эксплуатацию и объяснят вам, как работает программист.


    Душевный покой
    Какой? Проверенные трейдеры, 16-летняя гарантия производителя, полное электрическое тестирование

    В качестве какой? Доверенные трейдеры, мы прошли тщательную оценку всех наших бизнес-процессов и финансового состояния, чтобы гарантировать, что интересы наших клиентов находятся на первом месте.Четверть всех подающих заявки компаний не проходят эти строгие проверки, поэтому мы очень гордимся тем, что находимся в числе этой элитной группы трейдеров. Наши специалисты по системам теплого пола подобрали пол с подогревом самого высокого качества, а наши опытные установщики проведут полное электрическое тестирование вашей системы, чтобы убедиться, что все сложные юридические обязательства выполнены и что ваша 16-летняя гарантия производителя надежна, что дает вам полное спокойствие.


    Затраты на установку

    Наши опытные установщики хорошо разбираются в наших системах электрического теплого пола и поэтому могут быстро, эффективно и, прежде всего, тщательно установить вашу систему.Это не только гарантирует, что ваш пол с подогревом был правильно установлен, не отнимая у вас больше драгоценного времени, чем необходимо, но также означает, что в результате быстрой установки наши расценки очень конкурентоспособны. Каждый проект индивидуален, поэтому для бесплатной и точной оценки вашего проекта, будь то внутренний или коммерческий, свяжитесь с нами.

    Какие области мы обслуживаем

    Мы находимся в Санбери-он-Темз и регулярно устанавливаем в Большом Лондоне и его округах, включая: Беркшир, Хартфордшир, Бакингемшир, Кент, Суррей, Сассекс и Эссекс.Мы также недавно расширили охват, включив в него Лестершир, Нортгемптоншир, Ратленд, Кембриджшир, Ноттингемшир, Южный Линкольншир и Глостершир. Мы также добавили юг Западная Англия в нашем репертуаре, включая Уилтшир, Бристоль, Дорсет, Сомерсет, Девон и Корнуолл. Для более крупных домашних проекты и коммерческие проекты, мы будем рады путешествовать дальше, поэтому, пожалуйста, свяжитесь с нами для получения индивидуального предложения.

    Руководство: Как уложить теплый пол —

    YouTube

    Узнайте у специалиста, как правильно укладывать теплый пол.ООО «Системы теплого пола» имеет многолетний опыт укладки теплых полов с водяным отоплением. Включает информацию о каждом процессе, от подготовительных работ и продуктов до использованных материалов и заканчивая последними штрихами.

    Взаимодействие с другими людьми

    Пошаговое руководство по установке новой серии теплых полов Greenfloor компании Worcester. Видео-демонстрация Роджера Бисби. Worcester Greenfloor прибывает soo

    YouTube

    Технология легкого изготовления ловушки для птиц из кока-колы и палочек для мороженого Я использую кокаколу после питья и палочку для мороженого, чтобы сделать легкую ловушку для птиц, это новый bir

    YouTube

    В этом видео я покажу вам, как я установил в доме теплый пол.Это отличный способ обогреть свой дом. Это просто сделать, требуется всего несколько

    YouTube

    Намуосе тури бути шилта ир яуку. Šilumą galima išgauti ne tik radiatorių pagalba, bet ir šildomų grindų. Pakalbėkime apie šildomas grindis. Кайп дзас тинкамаи į

    YouTube

    ● НОВЫЙ ТОВАР ДОСТУПНЫ ЗДЕСЬ: https://teespring.com/stores/quantum-tech-hd ● INSTAGRAM;) https: // www.instagram.com/quantumtechhd/ -_-_-_-_-_-_-_-_-_-_-_-_-_-_-

    YouTube

    Vi monterar ett fördelarkåp for golvvärme i vilket vi installerar en Uponor Pro 1 Q&E fördelare för tolv golvvärmeslingor som ansluts med hjälp av Q & E-kopplinga

    YouTube

    http://www.caleffi.rs

    YouTube

    Самый простой способ убрать пни.Часть 1 из 3 частей. #stumpremoval

    YouTube

    КАК ВСЕ ОТКРЫТЬ Эти невероятно удобные лайфхаки помогут вам открыть практически все, что вас окружает! Банки, плотные крышки на банках, винные пробки, пивные бутылки

    YouTube

    Руководство по установке комплекта Danfoss RTL в системе напольного отопления. Пошаговая установка 2 штуки: • Ограничительный клапан температуры обратки

    YouTube

    В этом видео мы подробно расскажем, как работают наши коллекторы и что они делают.

    YouTube

    Отметки времени: 00:20 Магнит своими руками 01:01 Как развести огонь от аккумулятора 01:50 Ремонт пульта с одной батареей 03:23 Зарядите телефон от простого аккумулятора

    YouTube

    Встраивание водяной системы лучистого отопления в бетонную плиту — один из самых экономичных и наиболее энергоэффективных способов ее установки, так как конц

    YouTube

    Привет друзья.Сегодня я покажу вам 3 лучших новых трюка / совета по деревообработке. Надеюсь, вам понравится это видео. Если вам нравится это видео, нажмите «Мне нравится» и также подпишитесь на мой

    YouTube

    Полы с подогревом от Nu-Heat Теплые водяные полы с подогревом — это высокоэффективный и действенный метод обогрева, который подходит для широкого спектра проектов

    .

    YouTube

    Из нашего краткого руководства вы узнаете, как установить коллектор системы теплого пола Jupiter.В этом видео подключаем трубу, заливаем коллектор водой и п

    YouTube

    Следите за нами на facebook и мне нравится следить за прогрессом. https://www.facebook.com/RMSpeltz В Миннесоте мы решили, что лучше всего попробовать обогреть наш сарай

    .

    YouTube

    В этом видео мы рассмотрим установку системы теплого пола в доме в соответствии с действующими ирландскими строительными нормами.Таких ресурсов было

    YouTube

    .

Теплый пол. Часто задаваемые вопросы

Как укладываются тонкие нагревательные маты — сеткой вверх или вниз?

Укладка может осуществляться сеткой вниз или вверх. Нагревательный мат можно раскладывать, как ковер (сеткой вниз). С обратной стороны мат может располагаться не идеально ровно. Переворот поможет решить данную проблему. Некоторые производители позаботились об этом — с одной стороны сетка может быть клейкой.

Может ли водяной теплый пол в квартире подключаться к общедомовой системе отопления или системе горячего водоснабжения?

Вносить изменения в утвержденные схемы коммуникаций запрещается (если работы проводятся в доме с центральным отоплением). Водяной пол относят к инженерным коммуникациям (подсоединяют к водопроводным трубам, расположенным в квартире). В домах давление подачи воды является фиксированным. Если в него будет добавлен контур теплого пола, давление будет ниже нормы. По этой причине температура труб у соседей сверху будет ниже требуемой.

Можно ли заливать греющий кабель плиточным клеем без бетонной стяжки. Какой клей лучше использовать?

Тонкие маты рекомендуется использовать, если планируется монтаж в слой плиточного клея. В этом случае нужно выбирать кабеля диаметром 2,5–3 мм (6–7 мм — более крупный кабель). Для гофры с датчиком температуры пола проделывается штроба (диаметр гофры составляет 16 мм). Если плитку планируется укладывать на бетонную плиту, штробу создают непосредственно в ней.

Возможно ли подключение теплого пола через диодный мост?

Диодный мост используется для преобразования электрического переменного тока в пульсирующий. Производители предупреждают, что теплый пол подключают к переменному току (в противном случае гарантия не будет действовать). Еще один минус диодного моста — двукратное падение напряжения. В подобных условиях пол может работать с частичным нагревом или не работать вовсе.

Нужно ли укладывать подложку в стяжку? Не повредится ли стяжка?

Это важнейшее условие монтажа. В противном случае возникнут значительные теплопотери. Стяжка останется целой, если в подложке между витками кабеля будут созданы окна. Они требуются для лучшего сцепления стяжки с основанием пола. Около 80% обогреваемой поверхности должен покрывать теплоизоляционный материал.

Если холодный конец кабеля был отрезан, можно подключить к терморегулятору греющий кабель? Если нет, как выполнить монтаж?

Греющий кабель способен нагреваться до 90 градусов (при средней температуре эксплуатации 30–50 градусов). Вероятнее всего, в этом случае пластиковая часть терморегулятора оплавится. Из-за этого может произойти короткое замыкание (терморегулятор выйдет из строя).

Теплый пол сушит воздух?

Как правило, температура теплого пола не превышает 30 градусов. Поэтому, высушивание воздуха сводится к минимуму. При активной эксплуатации теплого пола рекомендуется использовать увлажнитель воздуха.

Препятствует ли теплый пол закаливанию детей?

Теплые полы разрабатывались для повышения домашнего комфорта как для взрослых, так и для детей. Закаливание — многоэтапная и сложная процедура. Ее успешность зависит от четкости следования принципам закаливания, а не от наличия теплого пола в квартире.

Теплый пол создает благоприятную среду для развития микробов?

Подобное утверждение не соответствует действительности. Микробы активно развиваются в том случае, если не соблюдаются правила гигиены. При этом не важно, установлены теплые полы или нет. В помещении с повышенной влажностью теплый пол поможет бороться с грибком, плесенью.

Понравилась статья? Поделитесь с друзьями!

Видеоинструкции на сайте Теплолюкс

Нагревательная секция ТЛБЭ, ТЛОЭ

Alumia – нагревательный мат на фольге

Нагревательный мат для теплого пола Теплолюкс

Краны Neptun Profi

Модуль управления Neptun Smart+ TUYA

Нагревательный мат Национальный комфорт

Пленочный теплый пол SLIM HEAT

Греющий кабель для теплого пола Национальный комфорт

SE 200 Терморегулятор для теплого пола

Терморегулятор “Теплолюкс” 520

ТР 520 Терморегулятор для теплого пола

ТР 510 Терморегулятор для теплого пола

Мобильный теплый пол под ковер Express

Электрический коврик для сушки обуви Теплолюкс Carpet

Обогреватель зеркала “Теплолюкс Mirror”

Вальцеватель

Green Box Agro система подогрева грунта

Водяной теплый пол Neptun IWS. Инструкция по монтажу

Инструкция по быстрому старту MCS 300 для Android

Инструкция по быстрому старту MCS 300 для iOS

Инструкция по быстрому старту MCS 300 для Windows Phone

Инструкция по настройке роутера для интернет доступа к MCS 300

Монтаж полотенцесущителей Flora

Нагревательный кабель КСТМ

Электрический полотенцесушитель FLORA

Какой стороной класть теплый пол и комплектующие

Какой стороной укладывать пленочный теплый пол

В большинстве случаев укладка пленочного теплого пола производится фирменными надписями с разметкой вверх.

Однако обратите внимание на места соединений проводов и токопроводящих шин греющей пленки. Места не должны выступать вверх и мешать дальнейшей укладке теплораспределяющего слоя или финишного напольного покрытия. Если коннекторы выступают, то следует перевернуть греющую пленку надписями вниз и сделать вырезы в теплоизоляционном слое.

Укладывать инфракрасную греющую пленку с заземляющим слоем Marpe Plus необходимо заземляющим слоем с нанесенными фирменными надписями вверх. При этом заземляющий слой подсоединяется к отдельному проводу с помощью коннектора.

Какой стороной укладывать подложку (теплоизоляционный слой Marpe)

Теплоизоляционная подложка MARPE Heating Film изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой, что обеспечивает теплоизолирующие свойства и сохранение формы без сжатия на длительное время.

Укладывается теплоизоляционная подложка разметкой и надписями вверх, а неметаллизированным отражающим слоем вниз.

Какой стороной укладывать теплораспределяющий слой Marpe

Теплораспределяющий слой Eco-Board имеет однородную структуру (базальтовая крошка и полимеры), сторона его укладки не имеет значения. Для удобства мы рекомендуем класть теплораспределяющий слои фирменными надписями вверх.

Монтаж теплоизоляционных слоев и прочих комплектующих сторонних производителей выполняется в соответствии с инструкцией изделия, а сторона укладки зависит от материала их изготовления.


Возврат к списку

Теплый пол электрический в Центре Тёплых Полов Нижний Новгород

   Электрический теплый пол – система повышающая комфортность проживания в квартирах и частных домах. Применяется он и в офисных помещениях, детских садах, на промышленных предприятиях. По определению теплый пол монтируется под напольное покрытие при строительстве или ремонте. Нагретое половое покрытие дает нам несравненный комфорт, удобство и здоровье.
В наше холодное лето и особенно в период промозглого межсезонья приятно ощутить мягкое, проникающее тепло, исходящее от поверхности пола. И вообще в народе говорят – держи ноги в тепле, а голову в холоде.

   На сайте Центра Теплых Полов вы найдете полную информация по устройству, выбору, способу установки и стоимости электрического отопления. Уже 18 лет мы являемся одним из лидеров Поволжского региона по продвижению этих систем. Вы можете заказать профессиональный монтаж, или купить теплый пол и самостоятельно установить его. Все расскажем и объясним. Почему к нам стоит обратиться…

Виды теплого пола

Преимущества обогреваемых полов

Рекомендации по подбору

Управление обогревом

Проблемы теплых полов

Энергопотребление теплого пола

Долговечность

Теплый пол электрический – современное надежное и высокотехнологическое изделие. Правильно смонтированная система обогрева проработает как минимум до следующего капитального ремонта. Доказанные сроки службы составляют уже более 50 лет.

Виды теплого пола

В настоящее время актуальны следующие виды «подпольных» нагревательных элементов:

  – Кабельные. Это классические резистивные кабели. При прохождении через них питающего тока нагреваются сами токоведущие жилы. Тепло передается в окружающее пространство через изоляцию, которая должна иметь повышенные диэлектрические свойства и повышенную стойкость к перегреву и воздействию щелочной среды. Возможно исполнение в виде матов на сетке. Имеют толщину от 2,5 до 8 мм.


 – Пленочные. На тонкую основу из полиэстера напылен карбоновый проводящий слой. Обычно карбон имеет полосатую структуру. На этот карбоновый слой через тонкие медные шины подается питающее напряжение. И вся конструкция сверху закрыта ещё одним слоем полиэстера. Нагревается здесь очень тонкий слой карбона, при этом площадь подогрева очень велика, что обеспечивает быстрый нагрев покрытия пола, а пропущенные холодные участки незначительны. Общая толщина нагревательной инфракрасной пленки около 0,34 мм.


 – Карбоновые. Теплый пол «TESLA» сделан на основе высококачественной карбоновой нити. При этом карбоновая нить выдерживает температурную нагрузку до 1600 С, при максимальной рабочей температуре нагрева в полу 90 С, поэтому скачки напряжения и, как следствие, перегорание ему не страшны. Для изоляции карбонового проводника применена надежная силиконовая оболочка, обладающая высокими диэлектрическими  характеристиками и гибкостью и износоустойчивостью. Силикон, в отличие от полимерных материалов, при нагревании не выделяет вредных веществ, способен выдерживать температуры от -60 С до +280 С, имеет малый радиус изгиба, а также устойчив к агрессивным средам, таким как кислоты и масла. Смело можно сказать про TESLA – “несгораемый и водонепроницаемый”.

Преимущества обогреваемых полов

   Главное преимущество напольного обогрева помещений это место расположения зоны обогрева. В случае обогрева настенными радиаторами, перегретый воздух, по закону Архимеда, быстро поднимается вверх, вдоль стен. Под потолком воздух оказывается теплее всего. Там он постепенно остывает и опускается вниз. Получается, что внизу холоднее, чем вверху. Разница температур может достигать 5-8 градусов. Напольный обогрев дает обратную картину. Температура внизу максимальна, нагретый воздух медленно поднимается вверх, постепенно остывая. При таком распределении температуры человека ощущает себя очень комфортно. Более того, при расположении источника тепла снизу, можно понизить температуру воздуха в комнате без потери ощущения комфорта. То есть сэкономить.

   Сэкономить позволяет и гибкое управление системами обогрева полом. В каждом помещении температура контролируется отдельным терморегулятором. Вообще при обогреве полом, видимой частью системы отопления остаются только регуляторы. Невидимость системы дает свободу дизайнерам интерьеров и расширение жилого пространства. Стоимость монтажа отопления при этом значительно меньше по сравнению с классическим радиаторным вариантам. Монтаж возможен под любое финишное покрытие.

Рекомендации по подбору

В том случае если вы планируете уложить керамическую плитку или керамогранит, используют кабельные варианты – тонкие нагревательные маты или кабели различного исполнения. Мы предлагаем проверенные варианты матов CEILHIT (Испания), Lavita (Южная Корея), а также антикризисный “Теплый пол №1” (Россия), плюс самоклеящиеся маты от премиального бренда Raychem. Кроме этого в наличии ещё более бюджетный кабель универсальный «Теплый пол №1».
Для холодных помещений и основного отопления в наличии карбоновые секционные маты Tesla повышенной мощности, в несгораемой силиконовой изоляции.

Особняком стоят сверхтонкие маты Золотое Сечение GS, и многофункциональный кабель Золотое Сечение с пожизненной гарантией.

 Для укладки в толстую стяжку предлагаем греющие кабели производства Lavita (Южная Корея).

Если планируется напольное покрытие из ламината, линолеума, ковролина, паркетной доски, рекомендуется тёплый пленочный пол в виде инфракрасной греющей пленки. Толщина пленки инфракрасного пола около 0,34 мм, вместе с теплоизоляцией и коммутационными элементами высота пола поднимется только лишь на 3 мм.

Последняя новинка – маты в фольге Золотое Сечение,
представлюящие собой кабель, закрытый с обеих сторон фольгой. Толщина 1,5 – 2 мм позволяет положить его под ламинат, линолеум и паркетную доску. У этого вида теплого пола практически отсутствует электромагнитное излучение. Кроме этого он влагостойкий и электрически безопасен, благодаря наличию заземления.

Идеально равномерный, комфортный обогрев под ламинат, линолеум, ковролин, паркетную доску. На основе двужильного нагревательного мата, покрытого фольгой.

Полностью готов в монтажу, все комплектующие для монтажа входят в комплект. Докупается только терморегулятор по вашему выбору.
Надежные заводские соединения греющего кабеля с силовым. Заземление фольги повышает электробезопасность системы.
Удельная мощность 150вт/м2.

Управление обогревом

Контроль и управление напольным обогревом осуществляется с помощью стильных, продвинутых терморегуляторов. Именно терморегулятор во многом определяет эксплуатационные затраты на отопление. В каталоге выбор регуляторов по возможностям, цене, способу управления ( в том числе WiFi и голосовому). Возможно встраивание приборов в рамки различных производителей / Legrand, Schneider, Merten, Siemens и пр.

Все виды электрических тёплых полов электрически безопасны, но должны быть защищены от утечки с помощью УЗО.

Тепло пол электрический это: здоровье, уют, комфорт, свободные от радиаторов стены. Попробуйте, и вас согреет это доброе электричество.

Проблемы теплого пола

Проблемы связаны как правило с неквалифицированным монтажом, затем следует механические повреждения нагревательного кабеля, но бывают и всплывшие внезапно огрехи производителей. Их приходится исправлять снимая плитку.

Избранные статьи:

Наши цены – прайс на теплый пол, терморегуляторы и монтажные работы
Сколько электроэнергии потребляют теплые полы?
Особенности теплого пола на греющей инфракрасной пленке
Инфракрасный теплый пол или потолок. Что лучше?

Ещё об электрическом обогреве:

Обогрев кровли, желобов и водосточных труб ….


Расчет энергозатрат на теплый пол

Телефон 8 (831) 414-37-62

E/mail:  [email protected][email protected]

Почта для партнеров и магазинов: [email protected] , [email protected]



Instagram вконтакте youtube Telegram

характеристики, виды, укладка своими руками

С детства всем знакома бесспорная истина, что ноги нужно держать в тепле. И с этим трудно не согласиться. Если замерзают ноги, то сразу же заболевает горло, появляется насморк, кашель – все симптомы простудных заболеваний. Радиаторы отопления обычно вешают над полом, на высоте не меньше 20 см. А, как гласят законы физики, тёплый воздух всегда поднимается вверх. Поэтому напольные покрытия остаются холодными. Это особенно ощутимо в частных домах и на самом нижнем этаже многоквартирного дома. Единственным выходом из данной ситуации является электрический теплый пол.

Данная система отопления пользуется огромной популярностью у потребителей. Ее можно использовать, как основной источник обогрева или как вспомогательную точку. Этот продукт подходит для подогрева поверхности в отдельно взятой комнате или помещении, а также во всей квартире или доме.

Многие до сих пор задумываются над вопросом, что лучше – электрический пол или водяной. У второго варианта есть свои недостатки: необходима специальная емкость для воды, трубы и разводящая система. Вариант, работающий от электроэнергии, более компактный и удобный. Вся поверхность напольного покрытия прогревается равномерно, поэтому температура в комнате повышается гораздо быстрее, чем от точечных источников тепла (батарей, конвекторов, радиаторов).

Тёплый пол потребляет гораздо меньше электроэнергии, чем другие отопительные приборы, работающие от электричества.

Разновидности нагревательных элементов

  • Тонкие маты. По своему внешнему виду они похожи на полимерную сетку, к которой прикреплен кабель, напоминающий змейку. Ширина изделия составляет 1 м., а в длину может растянуться до 25 м. Чтобы смонтировать тёплый пол с использованием нагревательного мата, потребуется небольшое поднятие уровня пола. Поскольку элемент сделан в виде прямоугольника, его нельзя использовать в помещениях особенной геометрической формы. Маты идеально подходят под керамическую плитку в ванной комнате, на лоджиях и балконах, в коридоре или на кухне.
  • Инфракрасная пленка. Для установки этого элемента не требуются какие-то специальные навыки, все делается легко и быстро. Плёночный пол используют под ламинат, ковролин или паркет. Данная конструкция состоит из двухслойной полиэстеровой пленки, по бокам расположены нагревательные элементы. Уровень пола практически не поднимается, что актуально для помещений с невысокими потолками. Плёночный элемент устойчив к воспламенению. Он начинает плавиться только при температуре выше 200 ºС. За счет того, что данная система нагревает не воздух, а предметы, существенно снижаются энергозатраты.
  • Нагревательные кабели. Перед укладкой кабеля желательно положить сначала теплоизоляционный материал, особенно если внизу находится неотапливаемое помещение. Сверху кабель заливается цементным слоем. Толщина его составляет от 3-х до 5-ти см. Далее идет любое напольное покрытие. Нагревательный кабель состоит из полимерной матрицы, которая расположена между двумя жилами. Все это упаковано в специальную защитную оплетку.

Что же такое электрический пол?

Конструкция пола, работающего от электроэнергии, устроена следующим образом:

  1. Сначала идет базовый слой, самый нижний.
  2. Далее укладывают изолирующий материал для сохранения тепла (это может быть фольга или экструзионный пенополистирол).
  3. Следующий слой – влагостойкая изоляция.
  4. Затем идет укрепляющая стяжка.
  5. Далее монтируют нагревательные детали, например, плёночный элемент.
  6. После этого делают выравнивающую стяжку. Если полы будут покрыты плиткой, то это обычный клеевой раствор.
  7. Последний, самый верхний слой, — напольное покрытие.

Любой отопительный прибор имеет свои преимущества и недочеты, и плёночный пол, в данном случае, не исключение.

Положительные стороны

  • Благодаря тому, что нагревательные элементы располагаются под всей поверхностью пола, тепло распределяется одинаково. Кроме этого, с помощью системы управления можно задать определенный температурный режим для каждого помещения в отдельности. Так в детской комнате можно выставить температуру немного выше, чем в гостиной, где собирается вся семья.
  • По сравнению с другими источниками, электрический теплый пол нагревается гораздо быстрее. Поэтому, заходя в холодный дом, не нужно будет долго мерзнуть в ожидании, пока помещение прогреется.
  • Данные отопительные системы отличаются долговечностью. Некоторые известные производители уверяют, что их изделия будут служить не меньше полувека.
  • Для того чтобы сделать тёплый пол не нужно будет демонтировать прежнее покрытие. Даже если лежит напольная плитка, срывать ее нет необходимости. В этом случае вполне уместны будут нагревательные маты. Вместе с новым напольным покрытием уровень поднимется примерно на 16 мм.
  • Плёночный пол можно использовать в любых помещениях, включая объекты с повышенной влажностью (бани, сауны и бассейны).
  • Если данная электрическая система все же вышла из строя по каким-то причинам, то не придется поднимать всю поверхность, чтобы ее отремонтировать. Определить повреждение кабеля можно даже через бетонную стяжку. Для этого потребуются специальные приспособления. Над этим участком снимают несколько плиток и восстанавливают кабель.
  • Электрический теплый пол не вредит здоровью человека. Изготавливается он из экологических материалов. Если произойдет нарушение изоляции проводника, то обязательно сработает устройство защитного отключения, питание перестанет поступать.

Отрицательные стороны

  • Самый главный недостаток, который выделяют практически все потребители, — высокий расход электроэнергии. Речь идет не столько о потраченных деньгах, сколько об износе проводов. Учитывая, что система электроснабжения во многих квартирах монтировалась еще в те времена, когда о теплых полах люди даже и не мечтали, старые провода с современными нагрузками попросту не справляются. Поэтому перед тем, как начать делать электрический теплый пол, необходимо тщательно проверить, выдержит ли проводка дополнительную нагрузку.
  • Еще один негативный момент, о котором следует знать, все приборы, работающие от электротока, создают электромагнитное поле. И тёплый пол не является исключением. Но если верить исследованиям ученых, то показатели в помещении, где установлена электрическая отопительная система, не превышают фоновые величины.
  • Если неправильно и непрофессионально выполнена укладка паркета или ламината, то температурное поле может распределяться неравномерно. Поэтому не стоит пытаться устанавливать тёплый пол самостоятельно. Лучше доверить это дело настоящим и опытным мастерам.

Как правильно вычислить требуемую мощность?

Когда надежность проводки проверена, окончательное решение о монтаже теплого пола принято, следует рассчитать необходимую мощность устройства. При вычислениях следует брать во внимание площадь, не заставленную мебелью.

Тёплый пол является основной системой отопления

Площадь напольного покрытия с подогревом, должна составлять не менее 2/3 общей площади комнаты. Поэтому, если в помещении слишком много мебели, то плёночный пол будет неэффективен. Чтобы комната хорошо обогревалась, необходима удельная мощность от 150 до 180 Вт/м2. Но здесь нужно учитывать и специфические особенности помещения. Например, в жилых комнатах мощность должна быть немного ниже, чем на застекленном и утепленном балконе. В санузле тёплый пол тоже делают мощнее. Людям, проживающим на нижнем этаже многоквартирного дома, рекомендуется во всех комнатах мощность нагревательного элемента увеличивать на 20%, поскольку под их квартирой находится холодный подвал.

Полы как дополнительный источник отопления

Зачастую плёночный пол используют в качестве вспомогательной системы отопления. Например, в ванной комнате, где после принятия душа приходится становиться на холодный пол босыми ногами. В зимнее время года даже коврик не спасает. Также тёплый пол могут использовать как дополнительный источник обогрева помещения в межсезонье, когда на улице уже прохладно после лета, а отопление в квартире еще не дали. В обоих этих случаях вполне достаточно будет мощности от 110 до 140 Вт/м2.

Дополнительная комплектация

Помимо нагревательного элемента в полную комплектацию входит термостат и комплект для его подключения. Термостат – это очень важная деталь. Данные изделия бывают программируемые и непрограммируемые. Если прибор непрограммируемый, то его регулировка осуществляется вручную.

Непрограммируемый и программируемый терморегулятор

Программируемое устройство более сложное. Но оно позволяет поддерживать в комнате необходимый температурный режим. Тёплый пол, оснащённый программируемым термостатом, включается и выключается строго в определённое время.

Плёночный, кабельный и матовый пол вполне заслуженно заняли свою нишу на рынке теплового оборудования. Все больше потребителей им доверяют. Многие люди просто не понимают, как они жили раньше без электрической отопительной системы.

Тёплый пол – это уникальное сочетание надежности, комфорта и экономии.



Установка электрического теплого пола | Пошаговое руководство

Уложите мат RPM на клей, а затем продолжайте, складывая маты вместе, но не перекрывая их. Шпильки должны оставаться на прямой линии со всеми прилегающими матами, чтобы обеспечить равномерную сетку. Используя плоский шпатель или деревянную терку, надавите, чтобы равномерно вдавить коврик RPM в клей. Для фанеры / OSB установите несколько матов перед сшиванием скоб на случай, если вам потребуется отрегулировать маты, если необходимо, чтобы шпильки на матах RPM находились в желаемом положении.

Механическое крепление (не используется для бетонной установки)

При установке фанеры / OSB, после того, как маты приклеены на место, механически закрепите маты, используя Porter Cable Model # US58 Пневматический степлер для обивки и 3/8 ”x 1/2” Оцинкованные скобы для обивки или степлер с узкой короной 1/4 дюйма с контролем глубины и оцинкованными скобами от 1/4 ″ x 1/2 ″ до 3/4 ″. Закрепите число оборотов в минуту каждые 4–6 дюймов в области матов, а также периметр матов через каждые 4 дюйма, а также углы.Расстояние между скобами зависит от нескольких факторов. Первое – это состояние основания. Чем хуже состояние субстрата, тем больше потребуется скоб.

Во-вторых, как скоро после установки матов RPM будет установлен нагревательный провод. Если проволока будет установлена ​​до схватывания клея (примерно 24 часа), расстояние между скобами должно быть меньше (примерно 4 дюйма). Это позволит удерживать маты числа оборотов на месте при натяжении шпилек на матах числа оборотов в минуту во время установки нагревательного провода.

ПРИМЕЧАНИЕ: При использовании фанеры / OSB подождите 24 часа перед нанесением цементного раствора на маты RPM, это позволит виниловому клею схватиться. Причина ожидания в том, что если раствор наносится до высыхания клея, усадка / отверждение раствора может «схватить» шпильки, что приведет к отрыву матов RPM от клея.

ПРИМЕЧАНИЕ: Для бетонных работ подождите не менее 24-48 часов после нанесения клея и матов RPM, прежде чем устанавливать электрическую нагревательную установку на мат.Это позволит клею затвердеть до приложения натяжения к шпилькам на ковриках RPM.

Расстояние между проводами

Расстояние между шпильками на матах RPM сконфигурировано так, чтобы расстояние между проводами составляло 2 дюйма, 2,5 дюйма, 3 дюйма или любое желаемое расстояние. Следуйте рекомендациям производителя нагревательного провода относительно требований к минимальному и максимальному расстоянию. Обратитесь к нашей таблице расстояния между проводами , чтобы узнать, как достичь желаемого расстояния. Если необходимо установить несколько проводов, не забудьте оставить секции матов RPM свободными от нагревательного провода, чтобы он был доступен для других нагревательных проводов.

На этом рисунке показан интервал 2,5 дюйма. На нем показано, как установщик наматывает провод на четыре шпильки, затем плотно прижимает провод к ряду шпилек и наматывает провод на три шпильки на другом конце. Это удерживает проволоку плотно натянутой вдоль ряда шпилек и сохраняет расстояние в 2,5 дюйма.

DIY Электрический теплый пол – Кеззабет

Если вы еще не знаете (я упоминал об этом только миллиард раз, но на всякий случай, если вы новый читатель здесь), у нас нет какой-либо формы центрального отопления В данный момент.В конечном итоге мы будем инвестировать в энергоэффективные электрические радиаторы для спален, и мы уже вложили деньги в дровяную горелку для нижнего этажа. Проблема с этой настройкой в ​​том, что, когда горелка для журналов не работает, на нижнем этаже все равно будет чертовски холодно. Итак, пол с подогревом определенно был тем, что мы хотели для кухни. Он может установить таймер, который сработает еще до того, как мы проснемся, он не использует пространство на стене, как традиционный радиатор (что ВЕЛИКОЛЕПНО, потому что здесь нет места на стене!), А электрические полы с подогревом также распределяют это тепло больше. равномернее по комнате, чем стандартный радиатор тоже!

Имея небольшой бюджет, я знал, что теплые полы своими руками были для нас единственным вариантом.На рынке так много брендов, что сложно понять, какой продукт выбрать. Я поискал по всей всемирной паутине, прежде чем в конце концов остановился на бренде ProWarm. У них не только беспрекословная политика замены, если вы повредите кабели, и пожизненная гарантия, но они также очень хороши и имеют хорошие отзывы! Вы можете ошибиться?

Таким образом, в комплект на самом деле входит почти все, что вам нужно для установки – грунтовка, изолента, ролики, собственно кабели и термостатический регулятор.Единственное, чего в нем нет, так это изоляционных плит, что является необязательным, но рекомендуется в зависимости от типа черного пола. Вы можете купить комплект различных размеров и 3-х различных мощностей. Наш комплект представляет собой квадратный 7-метровый комплект с максимальной мощностью 2000 Вт, который рекомендуется для помещений, где он будет основным источником отопления. Что касается затрат, я купил комплект в магазине eBay, «Магазин теплых полов», за 132 фунта стерлингов, что на 50% меньше, чем на фактическом веб-сайте магазина теплых полов, где термостат также продается отдельно! Я не совсем уверен, принадлежат ли магазин eBay и официальный веб-сайт одной и той же компании – они кажутся очень похожими даже по дизайну … но тогда почему такая резкая разница в цене? В любом случае, это была настоящая и чертовски выгодная сделка!

Итак, я подумал, что поделюсь процессом, через который мы прошли, чтобы установить его, сколько стоит сделать DIY, и в целом поделится своим опытом.Напоминаем, что вот как комната выглядела раньше:

Если вы заинтересованы в установке собственного электрического теплого пола – я также настоятельно рекомендую посмотреть некоторые видеоуроки на веб-сайте магазина теплых полов!

Шаг 1 – Установка изоляционных плит

Какой смысл в теплых полах, если вы в конечном итоге нагреете только холодный бетонный пол под ним? (Предполагая, что вы здесь кладете на бетон – идите со мной!) Изоляционные плиты настолько важны, чтобы гарантировать, что тепло идет вверх, а не вниз.Вы можете получить несколько разных типов досок разной толщины в зависимости от того, на какой поверхности вы их используете. Мы выбрали самые тонкие и дешевые, потому что у нас очень ограниченный бюджет, и мы также не можем позволить себе добавить слишком большую высоту к полу (толщина плитки уже колоссальные 22 мм!), Но, очевидно, толще, наверное лучше. Доски, которые мы используем, в основном представляют собой вспененный материал. Он представляет собой жесткий лист, который можно разрезать обычным ножом, чтобы он встал на место и покрыл весь пол.Они также были от того же продавца eBay по ВЫГОДНОЙ цене менее 3 фунтов стерлингов за доску!

Когда мы кладем на бетон, он приклеивается к полу обычным гибким плиточным клеем (убедитесь, что он подходит для использования с подогревом пола!). Самая сложная часть этого заключалась в том, чтобы убедиться, что под ним нет воздушных карманов, но в остальном это было действительно быстро и заняло меньше дня. В комплект также входит грунтовка, которая казалась чем-то вроде водного раствора ПВА, который вы сначала наносите на бетон, что, я думаю, вероятно, просто помогает с адгезией.Если вы кладете на дерево, доски просто прикручивают.

После установки мы заклеили стыки изолентой, это обеспечит полную водонепроницаемость, а также отсутствие потертостей по краям и их поднятия. Некоторое время иметь полностью синий пол было определенно немного странно, хотя собакам это нравилось – я думаю, что все может быть лучше, чем твердый бетонный пол, когда ты собака!

Шаг 2 – Размещение датчика термостата

Если вы используете термостат с подогревом пола, вам необходимо отвести часть изоляционной плиты (и потенциальный черновой пол), чтобы датчик был установлен заподлицо с полом.Датчик необходимо установить на расстоянии 30 см от стены в подходящем месте, где вы сможете провести провода, чтобы подключить его к электросети и системе управления. Если вы используете очень толстую изоляционную плиту, вам, вероятно, просто нужно вырезать кусок плиты. Но из-за того, что у нас он очень тонкий, нам также пришлось врезаться в бетонный пол. Мы сделали это, просверлив несколько отверстий, а затем используя стамеску по камню, чтобы вырезать остальные. Датчик также будет питаться по отдельному кабелепроводу (это упрощает замену в будущем, если он когда-либо сломается), поэтому вам также необходимо учитывать его ширину.

Шаг 3 – Прокладка нагревательных кабелей

Электрический пол с подогревом проводится по очень длинному кабелю. Чтобы он работал должным образом, они должны быть расположены равномерно, не слишком близко и не слишком далеко друг от друга, и, по сути, просто правильно уложены. Очень важно, чтобы вы купили пол с подогревом правильного размера, так как провода нельзя перерезать. Если вам нужно 7,6 м в квадрате, вам нужно будет купить только 7-метровый комплект. Вы можете купить кабели как в проигрыше, так и в виде мата. Помещение его на коврик означает, что половина работы уже сделана, так как провода уже проложены и равномерно разнесены.Если у вас очень квадратная или прямоугольная комната, лучше всего подойдут коврики.

Если у вас есть какие-то необычные углы, углы или неподвижная мебель, которые нужно разместить, то сетчатые части матов можно разрезать, чтобы освободить провода, и разместить их соответствующим образом, продолжая тот же рисунок и убедившись, что провода расположены одинаково. Затем провода можно просто приклеить изолентой. Я рекомендую сначала закрепить все провода неплотно, чтобы убедиться, что вас устраивает общая схема, прежде чем возвращаться и закреплять их должным образом.Я обнаружил, что прокладка проводов была методом проб и ошибок. Очевидно, вы не можете пересекать провода, поэтому неудобные углы и углы могут потребовать некоторой обработки, чтобы убедиться, что область достаточно покрыта, с оптимальным использованием кабелей.

Поскольку это кухня, очевидно, что полы с подогревом под шкафами не нужны. Также не рекомендуется укладывать пол с подогревом в тех местах, где на полу будет стоять постоянная мебель или какие-либо покрытия, которые могут вызвать перегрев кабелей.Их также нельзя класть под плинтусы.

Если вы беспокоитесь о том, чтобы повредить кабели во время установки, вы также можете приобрести мультиметр для отслеживания электрического сопротивления. Комплект сообщает вам, каким должно быть сопротивление, а измерения во время их прокладки в основном дает вам уверенность в том, что вы не повредили кабели в процессе.

Вы также должны обратить внимание на расположение кабелей и где именно они проложены.В комплект входит сетка для этого, и это также важно передать новым домовладельцам в будущем.

Шаг 4 – Покрытие самовыравнивающимся составом

Этот шаг не совсем обязателен, но он помогает защитить кабели, если вы не собираетесь сразу укладывать пол, а также значительно упрощает укладку плитки, если вы выбираете именно такой вариант покрытия пола. Вам не придется беспокоиться о том, чтобы повредить кабели шпателем, и это также гарантирует, что кабели будут полностью покрыты, поэтому нет воздушных карманов, которые могут вызвать их перегрев (что может произойти при плохой укладке плитки!).

Для нас это было несложно. Мы никогда не использовали самовыравнивающуюся смесь до и после всего процесса теплого пола своими руками, эта часть была самой сложной! Самая большая ошибка, которую я совершил, заключалась в том, чтобы действовать в одиночку. Оказалось, что ведра для смешивания занимают больше времени, чем я ожидал, а выравнивающая смесь схватывается быстрее, чем я был готов. Поскольку я был один, у меня не было готового следующего ведра сразу после укладки первого. К тому времени, когда у меня было готово второе ведро, выравнивающая смесь на полу была уже слишком затвердевшей, чтобы правильно слиться вместе.Все закончилось ошибкой. В итоге мне понадобилось больше выравнивающей смеси, чем я купил, что тоже было небольшой катастрофой. В принципе, это было не весело.

Концепция проста; вылейте, разложите, а все остальное он сделает за вас. НО обязательно убедитесь, что у вас есть кто-то, кто смешивает ведра, пока вы разливаете и разливаете, чтобы следующая партия была готова к отправке, не дожидаясь ожидания. Да, и купите больше, чем вы думаете, что вам нужно!

В итоге все обошлось, но пришлось пожертвовать выравнивающей смесью по краям, где будут агрегаты.Чтобы сэкономить на плитке, мы все равно не собирались выкладывать плитку под шкафами – но это, очевидно, не очень идеально, так как это означает, что выравнивающая смесь проседает к краям. Я буду бороться с этим дополнительным клеем, но вот и все – определенно сделай сам, что пошло не совсем по плану.

Шаг 5 – Добавьте пол!

Когда самовыравнивающаяся смесь высохнет, вы можете укладывать пол прямо поверх, конечно же, убедившись, что он подходит для полов с подогревом! Мы используем толстую плитку из известняка, которая подходит, хотя, очевидно, она нагревается намного дольше.У меня были опасения, будет ли пол с подогревом работать даже при такой толщине, но все, что я читал в Интернете, говорило, что он будет работать, это просто означает более длительное время нагрева, хотя плитка должна намного лучше сохранять тепло.

Если вы укладываете плитку, вам все равно нужно убедиться, что под плиткой нет воздушных карманов, так как для эффективной работы вам нужен полный контакт. Я дам вам краткий обзор моей плитки здесь, но я сохраню это для другого поста, правда 😉

Шаг 6 – Подключение!

И все! Пригласите своего электрика, подключите провода, и все готово.У нас еще не было проводов, поэтому я пока не могу дать вам обзор или полные текущие расходы, но я обещаю, что скоро сделаю дополнительный пост о том, стоит ли все это того или нет. Так что остерегайтесь этого!

В целом мне удалось сделать это своими руками всего за пару дней (не считая времени укладки плитки, которое я чертовски медлим!), И это действительно было не так уж сложно, особенно если мы купили наши кабели заранее. лежал на коврике. Это оказалось действительно очень доступным, поскольку большая часть стоимости приходилась на самовыравнивающуюся смесь, которую, я думаю, я мог бы получить гораздо дешевле, если бы заказывал пакеты вместе – ошибка моей половины из-за неправильных измерений!

Я настоятельно рекомендую попробовать это самостоятельно и проверить eBay, где есть доступные цены на отопление 😉

Стоимость:

ИСКЛЮЧАЯ ПЛИТКУ И КЛЕЙ ДЛЯ ПЛИТКИ
(округлено до ближайшего фунта)

Приобретены новые инструменты:
Мультиметр 13

р.

Используемые материалы:
– Изоляционные плиты £ 52
– Клей для изоляционных плит £ 50
– Самовыравнивающийся состав £ 88
– Комплект UFH и термостат £ 132

Всего: 335 £

Установка электрического теплого пола | О теплых полах

Если вы думаете об установке вашего собственного электрического теплого пола или у вас уже есть некоторые из них, и вы хотите узнать больше о процессе, эта статья дает краткое руководство по установке системы, а также несколько полезных советов и вещей, на которые стоит обратить внимание. из за.

Как установлена ​​система

Установка электрического теплого пола

Электрическая система устанавливается между бетонным или деревянным черным полом и отделкой пола. Кабели или маты можно уложить в формате, который соответствует форме комнаты и любой фиксированной арматуре в ней.

Изоляция прокладывается под кабелями или матами, чтобы избежать потерь тепла вниз, а краевая изоляция предотвращает попадание тепла в стены.

Затем поверх системы отопления укладывается отделка пола.Также можно уложить электрические теплые полы на существующую плитку, а затем уложить поверх нее новую. Это следует делать только в том случае, если существующая плитка прочная и неповрежденная.

Каждый контур в системе отопления индивидуально подключен к главной плате потребителя в целях безопасности, а система термостатируется; в некоторых случаях термостат будет устанавливаться в каждой зоне дома.

Сколько времени это займет?

Полная установка может занять от 2 до 4 дней для системы среднего размера, но, конечно, это зависит от типа устанавливаемой системы и объема необходимых подготовительных работ.

Большинство матов и кабелей можно приклеить к изоляционной плите; если это подготовить заранее, систему можно проложить очень быстро. Производится повторная укладка отделки пола поверх отопления и любые переделки, которые могут потребоваться для ее размещения.

Советы по подготовке

Первое, что нужно учесть, – это тип пола, на котором будет установлена ​​система отопления. У некоторых напольных покрытий есть допуски на нагревание, которые необходимо соблюдать, чтобы предотвратить повреждение, и не следует использовать толстые подкладки, так как они могут предотвратить попадание тепла в комнату.

Система должна быть полностью спроектирована так, чтобы соответствовать каждой комнате, прежде чем начнутся какие-либо работы по установке.

Кабели или маты должны быть рассчитаны на выходную мощность в ваттах, чтобы система работала правильно и отводила необходимое тепло; Их размер также должен соответствовать форме помещения, в котором они устанавливаются.

Любые деревянные или деревянные черновые полы необходимо проверить перед началом укладки, чтобы подтвердить их конструктивную прочность. Любые незакрепленные половицы необходимо повторно закрепить и при необходимости закрепить фанерой.

Если готовый пол будет облицован плиткой, возможно, система отопления будет укладываться в клей для плитки. Если вы используете этот тип системы, важно, чтобы черновой пол был идеально ровным и ровным.

Древесина может потребоваться грунтовать перед установкой системы, чтобы предотвратить впитывание древесиной влаги из клея для плитки.

Пол следует подготовить, тщательно подмести и очистив от мусора. Теплоизоляционную плиту и краевую изоляцию можно уложить в готовность к установке системы отопления.

На что обратить внимание

Электрический теплый пол имеет очень низкий профиль, большинство систем имеют толщину 3 мм или меньше, но стоит проверить, подойдет ли система, и вам не нужно будет поднимать пол до неприемлемого уровня.

Если это вызывает серьезные изменения в плинтусах и дверях в доме, то, возможно, пол с подогревом не подходит для установки.

Кабели

нельзя разрезать после того, как они определены и подготовлены к установке, это может нарушить целостность цепи и аннулировать любую гарантию на проект.Некоторые маты поставляются для того, чтобы их можно было разрезать по форме, это совершенно другой продукт.

Тепло может повредить древесину и вызвать ее растрескивание, скручивание и коробление; Для полов с подогревом рекомендуется использовать только древесину с влажностью 10% или менее.

Также вам следует проверить тип используемого вами напольного покрытия и его устойчивость к температуре; Некоторые инженерные ламинатные полы могут потребовать использования системы ленточных кабелей, которые могут работать при более низких температурах, чем другие электрические системы.

Сможете сделать сами?

Электрические теплые полы можно проложить своими руками; но это действительно зависит от того, сколько отопления будет установлено, и будет ли оно использоваться в новом здании или в существующей собственности.

Сможете ли вы сделать это сами?

Если вы модернизируете электрическую систему, это случай удаления существующего пола, а также очистки и выравнивания черного пола. Затем вам нужно будет уложить изоляционную плиту и краевую изоляцию, следя за тем, чтобы не было зазоров.

Один из самых простых в установке видов систем – матирование; его можно обрезать по форме, и его можно будет наклеить на изоляцию и черновой пол. Как только это будет сделано, остается лишь укладывать новый пол или ковровое покрытие, которое вы выбрали.

Однако выполнение электрических подключений и тестирование источника питания может выполнять только квалифицированный электрик, поэтому есть еще некоторые работы, требующие вызова специалиста.

Если отопление должно быть основным источником тепла для дома, возможно, стоит обратиться за помощью к опытным установщикам, которые выполнят эту работу за вас.Это гарантирует, что он установлен правильно и должным образом изолирован, чтобы работать с максимальной эффективностью.

Сводка

Электрические системы теплого пола одинаково легко встраиваются как в новостройки, так и в реконструкцию. Это то, чем может заняться опытный энтузиаст своими руками при минимальной помощи квалифицированного мастера.

Ключ к установке этой формы отопления – убедиться, что все полностью подготовлено заранее.

Размер и конструкция системы отопления должны соответствовать комнатам, полы должны быть чистыми, ровными и проверяться на структурную целостность, а тип отделки пола должен быть проверен, чтобы убедиться, что он может быть установлен с подогревом.

FAQ Электрический теплый пол

Могу ли я установить систему теплого пола самостоятельно?

Приглашаем вас выполнить подготовительные работы самостоятельно, но все электрические подключения должны выполняться техником-электриком.

Сколько времени потребуется для обогрева пола?

Электрический подогрев пола реагирует быстро, но время, необходимое для того, чтобы вы почувствовали тепло, зависит от вашего напольного покрытия и изоляции. Тем не менее, нагрев пола может занять от нескольких минут до одного часа.

Какую площадь пола следует покрыть полом с подогревом?

Как правило, все помещение, в котором вы устанавливаете теплый пол, должно быть покрыто.Однако не следует устанавливать теплый пол под стационарными шкафами (теми, которые касаются земли), ваннами и другими подобными помещениями.

В руководстве по установке вы найдете подробную информацию о том, как произвести замеры в комнате.

Можно ли установить теплый пол под душевой кабиной?

Обязательно установите под душевой кабиной пол с подогревом, иначе в этой зоне будет холодно по сравнению с остальной частью вашей ванной комнаты.

Можно ли обрезать коврики с подогревом?

Нет, коврики напольного отопления нельзя обрезать, и ни при каких обстоятельствах нельзя обрезать или укорачивать желтый кабель. Если коврик слишком велик для желаемой площади, вы можете снять кабель с мата и протянуть его вдоль стены.

Обратите внимание, что кабель никогда не должен пересекаться или касаться самого себя.

Можно ли застелить ковровое покрытие поверх электрического теплого пола?

Это зависит от изоляционного эффекта ковра или коврового покрытия.Для функциональности системы теплого пола важно, чтобы вы не «герметизировали» нагревательный элемент и тем самым не препятствовали правильному отведению тепла. Поэтому ни в коем случае нельзя стелить коврик или ковровое покрытие со значением теплоизоляции выше 0,175 К / Вт.

Информацию о изоляционных качествах ковра или коврового покрытия можно получить у производителя продукта.

Можно ли укладывать тяжелые деревянные полы над системой электрического теплого пола?

Да, поверх системы можно укладывать деревянный пол любого типа, в том числе более тяжелый.

При укладке деревянных полов при температуре теплого пола важно, чтобы температура пола не превышала 27 ° C, так как такой уровень тепла приведет к высыханию древесины и растрескиванию.

Используя термостат с температурным пределом 35 ° C (измеряется по температуре пола), вы можете гарантировать, что температура пола не будет превышать 27 ° C.

Какой выход выбрать?

Для деревянных или ламинатных оснований, а также для деревянных, ламинатных или ковровых покрытий мы рекомендуем максимальную мощность 100 Вт / м2.

Для бетонной, обычной или каменной плитки, а также для полов из обычной или каменной плитки мы рекомендуем максимальную мощность 150 Вт / м2.

Нужна ли изоляция под ковриком с подогревом пола?

Это зависит от помещения, в котором будет установлен теплый пол. При установке теплого пола в неизолированном подвале рекомендуется подкладывать изоляционную панель под мат для подогрева пола.

За дополнительной информацией о подходящих изоляционных материалах обращайтесь к строительным торговцам или в магазин DIY.

Какой толщины должен быть слой раствора / наполнителя поверх нагревательного мата?

При укладке деревянного пола, ламината, ковра и т. Д. Поверх напольного обогревателя нагревательный мат должен быть покрыт слоем раствора / наполнителя толщиной не менее 5 мм. Это обеспечит равномерное распределение тепла и защитит верхний слой от перегрева.

Какой тип затирки или шпатлевки рекомендуется для покрытия?

Для покрытия нагревательного мата можно использовать бетон, тонкий бетон, самовыравнивающуюся шпатлевку и т. Д. Вы также можете использовать гибкий клей для плитки и покрывать и укладывать плитку всего за один прием.

Если вы выберете это решение, важно использовать пластиковый зубчатый шпатель для наполнения, чтобы предотвратить повреждение кабеля.

Могу ли я подключить более одного коврика к одному термостату?

К одному термостату можно подключить до двух нагревательных матов.Если вы устанавливаете два нагревательных мата на один и тот же термостат, датчик температуры пола термостата должен быть установлен между двумя матами.

Обратите внимание, что два коврика должны быть подключены параллельно, а не последовательно.

Когда мне следует использовать датчики пола или комнатные датчики?

Датчик температуры пола:

Мы рекомендуем всегда использовать датчик температуры пола для управления системой теплого пола. Для систем, устанавливаемых под плиточным полом, мы рекомендуем использовать датчик температуры пола, потому что правильная температура пола является ключом к созданию оптимального уровня комфорта.В системах, устанавливаемых под деревянным полом, всегда необходимо устанавливать датчик температуры пола, чтобы температура поверхности не превышала 27 ° C.

Комнатный датчик:

Комнатный датчик следует использовать только с системой подогрева пола, установленной под плиточным полом. Для плиточных полов, в которых система подогрева пола используется в качестве основного источника тепла, имеет смысл управлять подогревом пола на основе комбинации входных сигналов от датчика пола и датчика помещения.

Это обеспечит заданную температуру в помещении, не допуская превышения заданной температуры системой теплого пола.

Насколько легко установить теплый пол?

Полы с подогревом популярны, поскольку они обеспечивают равномерное распределение тепла по каждой комнате, в которой они установлены. Помимо обеспечения более сбалансированной подачи тепла, они также освобождают пространство на стене, устраняя необходимость в более традиционных настенных радиаторах. .

Внедрение системы теплого пола в вашем доме может показаться сложной задачей, но это может быть выполнено домашним энтузиастом, если вы чувствуете техническую возможность (в зависимости от требований).

В любом случае мы настоятельно рекомендуем вам сначала обратиться за помощью к квалифицированному специалисту, если у вас есть какие-либо сомнения по поводу установки системы теплого пола. В случае сомнений всегда лучше обратиться к специалистам, которые знают, что делают!

В зависимости от того, какую систему пола вы решите использовать, будет зависеть требуемый тип установки. Систему электрического теплого пола, как правило, проще установить по сравнению с системой влажного теплого пола, хотя эксплуатационные расходы могут быть немного дороже в долгосрочной перспективе.

Ниже мы приводим немного больше информации об установке обоих типов подпольных покрытий.

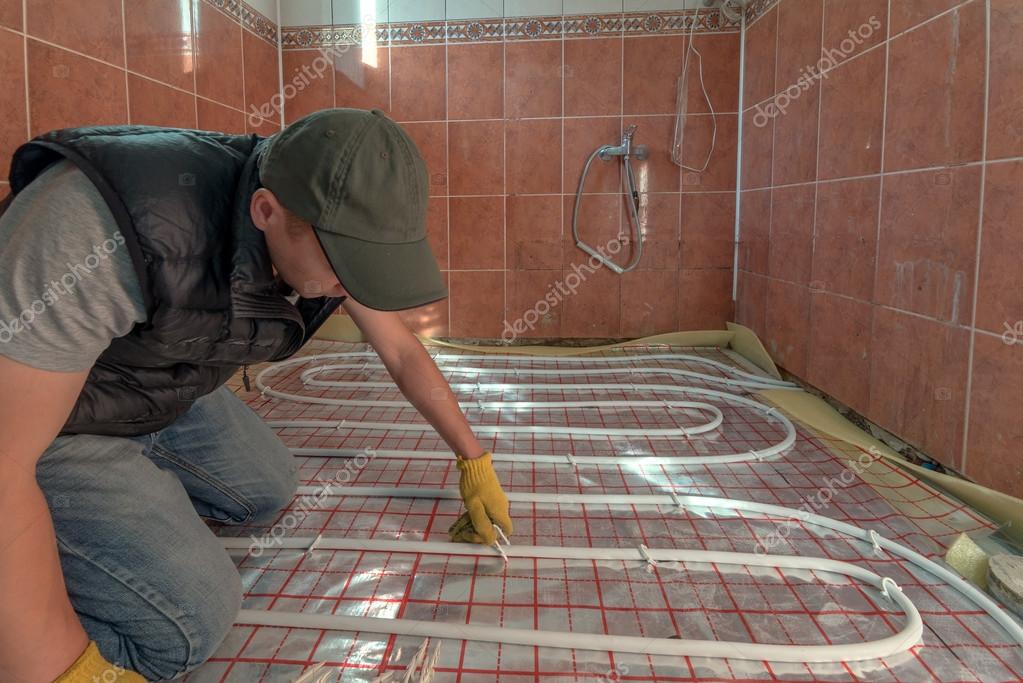

Под полом с влажной системой

В мокрой системе используется нагретая вода, которая перекачивается через ряд труб, проложенных через ваш пол. Это очень похожий метод отопления на обычный радиатор, так как оба они получают горячую воду как часть вашей системы центрального отопления от бойлера.


В ходе установки сначала необходимо уложить слой изоляции пола, чтобы изолировать пространство и обеспечить лучшее удержание тепла.После того, как уложена изоляция пола, вы можете положить сверху систему крепления труб и панели – это даст вам что-то, на что можно закрепить трубы. После того, как ваша система крепления выйдет из строя, вы можете посмотреть, как уложить трубы теплого пола вдоль креплений, следуя форме вашего пола.

После того, как трубопровод будет установлен, вам нужно будет подключить его к коллектору теплого пола. Коллектор питает горячую воду от бойлера и регулирует подачу горячей воды в каждую трубу.

После того, как система теплого пола будет установлена, вам необходимо испытать ее под давлением, чтобы убедиться в отсутствии утечек в коллекторе, соединениях или трубах. Если все герметично и плотно, вам нужно будет перейти к укладке стяжки, которая должна выполняться при сохранении давления в системе.

После того, как стяжка застынет, на последнем этапе укладки вы положите последний слой напольного покрытия поверх (например, ламинат, плитка или другой пол и т. Д.)

Поскольку трубопровод во влажной системе обычно толще, чем проводка При установке электрического пола уровень излучаемой тепловой энергии обычно считается более высоким (с учетом большей площади поверхности).

У нас есть огромный выбор теплых полов Polypipe, доступных по низкой цене с немедленной отправкой, включая наш

Не знаете, какой тип вам нужен? Свяжитесь с командой TDL Online, и они будут рады помочь.

Электрическая система Под полом

Электрическая система основана на тех же принципах, что и влажная система, но отличается в нескольких ключевых аспектах. Обычно установка системы электрического теплого пола основана на серии проводов, которые проходят под полом.

Как и в случае полов с влажной системой, под нагревательными проводами обычно используется изоляционный слой, чтобы лучше использовать выделяемое тепло.

Обычно существует два варианта прокладки нагревательных проводов:

  • Первый метод – это установка отдельных проводов, позволяющая точно адаптировать схему обогрева к форме помещения.
  • Второй метод – это использование предварительно смонтированных нагревательных матов, что является гораздо более простым вариантом, поскольку вам нужно только катить маты по площади, которую вы хотите снабдить полом с подогревом.В качестве популярного примера, пожалуйста, просмотрите нашу подборку материалов для теплого пола Devi Electric.

После того, как вы полностью покрыли пол изоляционным слоем, а затем добавили отдельную проводку или предварительно смонтированные маты, вы можете перейти к покрытию пола гибким плиточным клеем или выравнивающим составом, убедившись, что они полностью покрыты. После того, как этот шаг будет выполнен, вы можете перейти к укладке последнего слоя, который является вашим основным напольным покрытием.

Вкратце…

Таким образом, у обеих систем есть свои плюсы и минусы, но самой простой системой теплого пола для установки будет электрическая система, поскольку ее предварительно проложенные коврики просто распределяются по желаемой области и могут быть обрезаны по размеру для простого установка.

Монтаж мокрой системы под полом требует гораздо более сложной работы и более высокого уровня знаний для реализации (это должен будет выполнять инженер по газобезопасности), однако, хотя внедрение немного сложнее, преимущества включают что долгосрочные затраты, вероятно, будут намного ниже (из-за более низкой цены на газ по сравнению с электричеством).

Как всегда, проконсультируйтесь с квалифицированным установщиком перед тем, как приступить к любому проекту теплого пола, так как он сможет поделиться с вами своими знаниями и опытом, помогая обеспечить правильную настройку для вашего дома.

Лучшие места для установки теплого пола

Хотите найти лучший способ обогреть свой дом? Есть несколько вариантов на выбор, когда вы хотите эффективно отапливать свой дом, сохраняя при этом низкие счета за коммунальные услуги.Однако ничто не может сравниться с лучистым теплым полом, также известным как «теплый пол». Он привносит уникальную роскошную атмосферу в любой дом. В этом продукте были реализованы огромные инновации, которые могут помочь обеспечить комфортную, чистую и стильную жизнь.

Что такое теплый пол

Лучистое тепло обеспечивает полы теплом, нагревая пол снизу. Они бывают разных типов, чтобы вы могли получить индивидуальный дизайн, отвечающий вашим потребностям. Большинство электрических полов с подогревом используют сеть кабелей, которые проходят под полом, нагревая их.Однако благодаря последним технологическим достижениям в матах QuietWarmth для нагрева пола используется технология токопроводящих чернил. Это позволяет коврикам быть тоньше, чем кредитная карта. Делаем установку чистой и простой, без необходимости использовать излишне грязные самовыравниватели и строительные растворы. Тепло, обеспечиваемое этой конструкцией, равномерно распределяется по всей комнате, что делает их наиболее эффективным вариантом для обогрева. Нет никаких хлопот в том, чтобы поддерживать в доме постоянную температуру. Жара может подниматься и опускаться, чтобы поддерживать весь ваш дом в том же состоянии, которое предпочитаете вы и ваша семья.

Помимо других преимуществ, эта система отопления бесшумна. Вам не нужно всю ночь бодрствовать из-за гудящих звуков, которые вы слышите от других систем отопления. Его эффективность также связана с тем, что не используются методы движения воздуха, такие как система HVAC или обогреватель. Пыль не будет подниматься движущимся воздухом, а тепло не будет проходить через вентиляционные отверстия. Они часто повышают стоимость вашего дома, поскольку полы с подогревом привлекают внимание покупателей как дополнительная роскошь.

Помещения для использования водяного теплого пола

Теперь, когда вы знаете о преимуществах лучистого отопления, единственный вопрос заключается в том, где вы можете установить его, чтобы повысить ценность вашего дома. Наиболее распространенные области, в которых домовладельцы используют лучистое тепло, – это ванная комната, спальня и кухня.

Ванная

Нет ничего лучше холодной ванны в холодный день, когда в доме недостаточно отопления. Теперь вы можете избежать дрожи в ванной и принимать ванну еще более комфортно, установив лучистое тепло.Подогрев осуществляется от пола вверх, чтобы обеспечить постоянное и эффективное тепло, когда вы принимаете ванну или готовитесь к новому дню.

При использовании системы подогрева пола для эффективного обогрева комнаты вам потребуется всего около 84 градусов тепла или меньше. Он потребляет меньше энергии, и ваша ванная комната будет поддерживать равномерную температуру без каких-либо холодных пятен, как от других видов отопления. Вы сможете быстро и удобно достичь желаемой температуры с помощью лучистого отопления.

Благодаря лучистому подогреву пола ваши гостевые ванные комнаты станут еще просторнее и свободнее.Нет установки радиаторов, которые потребовали бы часть вашей комнаты. Пусть ваша гостевая ванная комната будет иметь ощущение класса и роскоши с этим роскошным типом отопления.

Спальня

Для теплого и полноценного ночного отдыха необходимо соблюдение нескольких факторов. Вы сможете лучше спать, если будете поддерживать комфортную постоянную температуру. Система лучистого теплого пола работает практически со всеми напольными покрытиями, и вы можете использовать ее для любого пола в спальне. Вы получите максимальную отдачу от стен и полов, поскольку отопление работает как с плиткой, так и с деревом, камнями, досками и т. Д.

Вы также хотите, чтобы спальни вашего ребенка были максимально безопасными и удобными. Теплый пол с подогревом не имеет острых краев или горячих поверхностей, которые могут подвергнуть опасности ваших детей. Система обогрева надежно спрятана, и ваши дети могут наслаждаться использованием своей комнаты и поддерживать в ней оптимальную температуру.

Качество воздуха с лучистым отоплением также лучше, чем в любой другой системе. Вы получите свежий воздух, свободный от аллергенов, что обеспечит комфортную атмосферу в спальне.Еще одна важная особенность теплого пола заключается в том, что его легко запустить. Вам не нужно постоянное обслуживание, и вы можете использовать его долгое время. Будьте спокойны, поскольку вы продолжаете обеспечивать всей своей семье удобную температуру для жизни и сна, поскольку большинство производителей предлагают гарантию до 30 лет.

Кухня

Вы проводите время на кухне, готовя еду, и хорошо проводите время с семьей. Кухня – очень деликатная часть дома.В нем есть еда, которая нуждается в защите от пыли и микробов. Система теплых полов не поднимает пыль, а тепло равномерно во всех углах помещения. Кроме того, пища может испортиться быстрее, если температура возле вентиляционного отверстия быстро поднимется при включении печи. Удобство подогрева пола заключается в том, что температура поддерживается постоянной, и вы обязательно получите еду такой же свежей, какой вы ее оставили.

Хотите чаще отдыхать в уголке для завтрака? Вместо того, чтобы стоять на холодном полу и взбивать яйца и блины, теплый пол позволяет вам готовить спокойно.Установив теплый пол сегодня, вы сможете в полной мере насладиться его услугами и преимуществами. Его легко добавить в любую комнату, а удобство уборки всегда поддерживает порядок на кухне.

Заключение

Полы с подогревом стоят вложенных в них инвестиций. Вы будете получать удовольствие от использования в течение многих лет без необходимости обслуживания системы, обеспечивая при этом фантастический внешний вид. Использование лучистого отопления имеет несколько преимуществ, и вы можете наслаждаться постоянной температурой в доме, которая позволяет вам и вашей семье чувствовать себя комфортно независимо от погоды на улице.

Как установить ковровое покрытие с подогревом

Ковровые полы с подогревом – одни из самых простых в установке с использованием нашей системы плоских лент. Единственное, что вы должны принять во внимание, это то, что и ковер, и подложка имеют « low tog» . Allbrite может предоставить подходящую подложку для вашей установки.

Наш пол для ковровых покрытий имеет низкий профиль и увеличивает уровень пола только на 6 мм, что очень мало по сравнению с другими системами подогрева пола.Технология аморфного металла имеет более высокую скорость передачи энергии по сравнению со стандартной медной проволокой, что позволяет более эффективно нагревать комнату до желаемой температуры.

Установка обогрева ковров

При установке данной системы требуется совсем немного времени на подготовку пола, просто убедитесь, что на нем нет пыли и мусора. Перед укладкой рекомендуется, чтобы поверхность пола была ровной и гладкой.

Система может быть установлена ​​поверх любого типа чернового пола, включая бетонный, деревянный, блочный и балочный, а также утепленный настил.

Этапы установки

  • Раскатайте 6-миллиметровую термоизоляцию и разрежьте так, чтобы она покрывала весь пол
  • Если вы устанавливаете на деревянный пол, вы можете закрепить зажимные стержни поверх изоляции
  • Поместите захватные стержни ковра вокруг края комнаты, оставляя зазор 7-12 мм от стены
  • Положите ленточные маты для теплого пола на изоляцию между стержнями захвата
  • Используйте двустороннюю ленту на матах для теплого пола, чтобы приклеить их к изоляции
  • Где необходимо использовать дополнительную клейкую ленту с высоким покрытием для фиксации нагревательных матов
  • Проложите холодные провода (фазу и нейтраль) к распределительной коробке чуть выше уровня плинтуса
  • Убедитесь, что сопротивление нагревательных элементов соответствует таблице сопротивления в установке руководство
  • Подсоедините холодные провода с помощью наших быстроразъемных соединений с 5 рычагами
  • Положите нижнюю подкладку поверх нагревательных элементов пола
  • Положите ковровое покрытие вл
.

Добавить комментарий

Ваш адрес email не будет опубликован.
