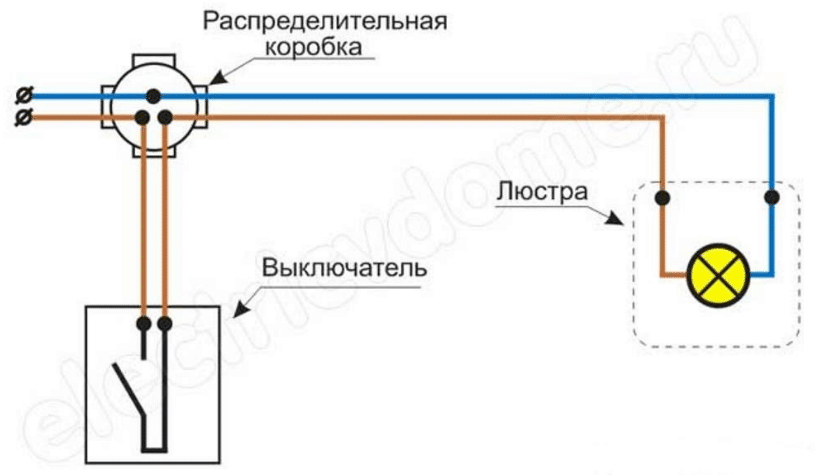

Установка лампочки на стене

Монтаж выключателя для лампочки, установленной на стене, ни чем принципиально не отличается от вышеописанного монтажа. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. А схема подключения та же. Ставим коробку, в нее заводим провода от общей сети, выключателя и настенного прибора, соединяем лампочку с нулевой жилой общей сети, выключатель с рабочей жилой лампочки и общей сети. После окончания монтажа гофру, в которую уложен провод, стоит закрыть декоративным коробом.

Возможные неисправности

Если после монтажа лампочка не загорается, то, возможно, что плохо скручены провода. Нужно проверить соединения. Для этого нет нужды проверять каждое. Начинать надо с проводов, входящих в выключатель. Берем индикаторную отвертку и проверяем, поступает ли на выключатель электричество. Прикоснемся отверткой к по очереди к концам провода, входящего в выключатель. Если индикатор не горит, то неисправность в соединении с общей сетью.

Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию. Проверим еще раз. Если ток подается, а лампочка все равно не горит, то неисправность или в выключателе, или в остальной электрической цепи.

Если выключатель исправен, то индикатор должен загораться при прикосновении к обоим его контактам. Если индикатор горит только на одном из контактов, то неисправен выключатель. Лучше его сразу заменить. Бракованная вещь долго не проработает. Если выключатель исправен, проверяем каждое соединение, пока не найдем неисправность.

Подробное объяснение в видео формате

варианты схем подключения светильника через розетку к электрической проводке

Любое современное помещение нуждается в оснащении элементарными электроконтакторами для подключения электрооборудования и освещения. Рассотрим, как соединить розетку, выключатель с проводкой и лампочку, а также основную схему, самые распространенные варианты и их особенности.

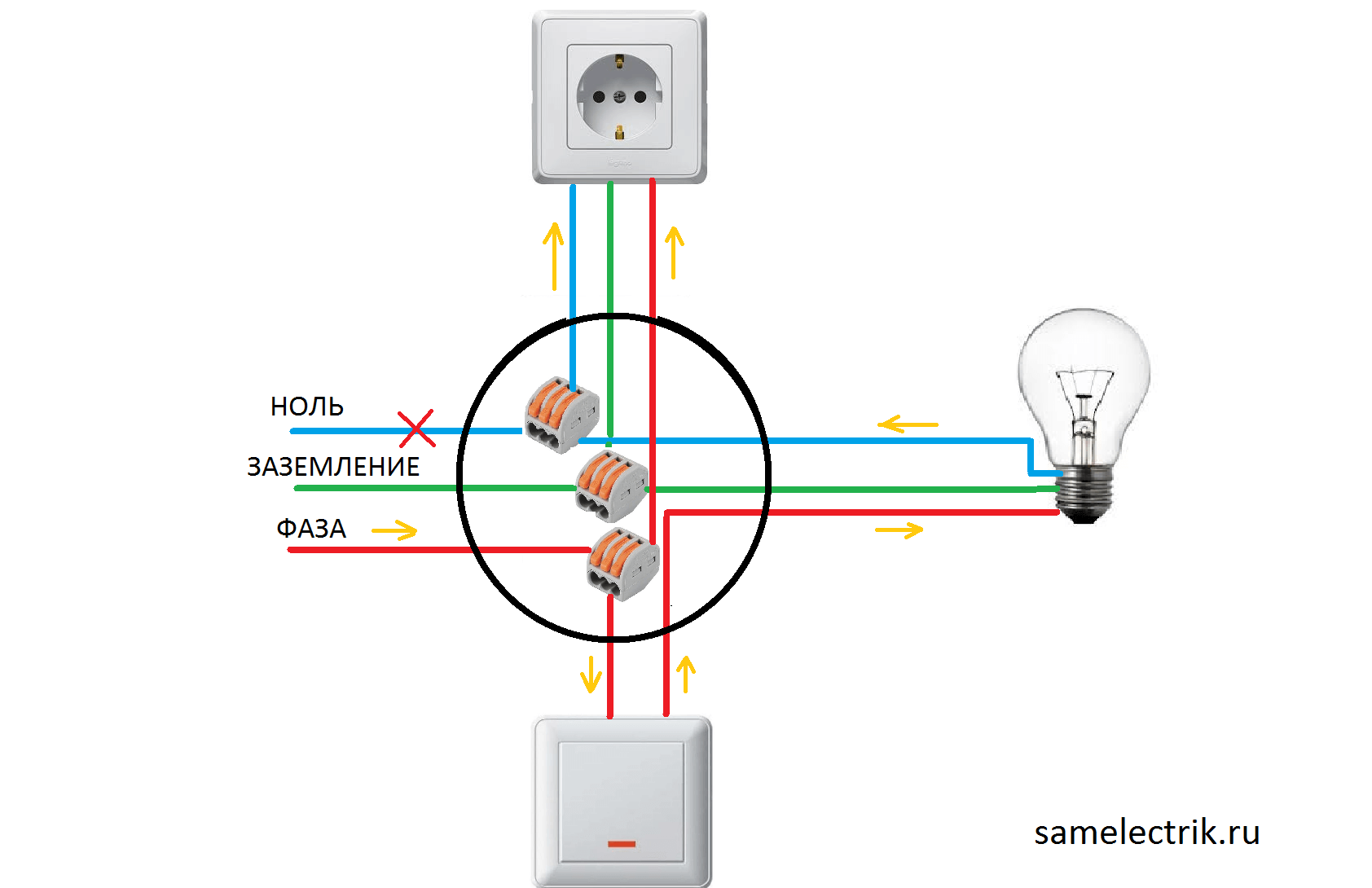

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

1. Подготавливается место установки (по выше приведенной схеме).
2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
4. Нулевая ветка перекручивается с проводом от розетки
5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

1. Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
2. Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Если нужно установить выключатель от существующей розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Здесь также существуют два варианта, выбор между которыми зависит от месторасположения люстры. Разница между ними заключается в удаленности светильника от розетки – если близко, то нулевая жила контактируется с ней, если далеко – то от щитка. Рассмотрим оба метода.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/светильник расположены совсем рядом. Чтобы соединить их, требуется выполнить следующие действия:

1. В первую очередь необходимо установить саму люстру, а затем по всем правилам подвести к ней посредством проводки выключатель.
2. Процедура подключения обязательно должна начинаться с разрыва цепи – обесточивания. Сделать это можно, выключив либо групповой (для комнаты, если он имеется), либо общий (для всей квартиры/дома) рубильник.
3. Далее вскрывается крышка розетки и проверяется ток на ее контактах посредством специального измерительного прибора (отвертки с лампочкой).
4. К контакту с фазой подсоединяется проводник, идущий к вводу выключателя. Вывод подключается к жиле самого светильника.
5. К контакту с нулем крепится проводник, подходящий к выводу от прибора освещения.
6. Если есть контакт заземления, то его также нужно соединить с соответствующим проводником люстры.
7. После правильной скрутки всех проводов, контакты закрываются, провода укладываются на предназначенное место, а вся собранная система испытывается после подачи напряжения.

Важно! Когда все электроприборы в жилом помещении подсоединены в соответствии со стандартами ПУЭ, в частности, пунктом 1.1.29, то нулю будет соответствовать проводник голубого цвета, а земле – желто-зеленого оттенка. Поэтому определить фазу не составит особого труда. В противном случае потребуется временная подача напряжения для идентификации с помощью прибора.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
5. Жилу от него нужно соединить с вводом светильника.
6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Важно! Подключить выключатель от розетки – задача вполне решаемая. Однако обратное действие на практике не осуществимо. Первый имеет только фазную жилу, а для работы второй требуется еще нулевая. Вести ее потребуется от щитка или распредкоробки. Однако даже в таком случае результат будет не удовлетворительным.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
2. Разобрать выключатель и освободить подходящую к нему проводку.
3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
6. Закрыть крышку распределительного модуля, включить рубильник.
7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
2. Установить розетку и подключенными к ней двумя жилами.
3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
4. К входному контакту (фаза) подключить один провод розетки.
5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
8. Включается рубильник и проверяется исправность работы схемы.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

• Если у вас длинный коридор или есть затемненные повороты в проходе.

• В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

• В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

• На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

• Для монтажа переключателя используют трехжильный провод.

• Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

• Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

• Белый или серый  — фаза — жила, по которой ток движется к светильнику.

• Синий — ноль — провод с обратным движением тока.

• Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

• Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

• Соедините заземляющие жилы.

• Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

• Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

• Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

• Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

• Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

• Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

• Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Выключатель с подсветкой – схемы на светодиоде и неоновой лампочке

В продаже имеются выключатели с подсветкой, но заменять уже установленный без подсветки и еще исправный, редко кто соберется.

Схема подключения выключателя с подсветкой не отличается от схемы подключения обыкновенного выключателя.

Потратив полчаса времени, желающий улучшить комфорт ночной жизни сможет дополнить выключатели в своей квартире подсветкой самостоятельно, даже не имея навыков электрика.

Установить выключатель подсветкой можно по одной из предлагаемых схем. Схемы отличается не только комплектацией, но и техническими характеристиками. Например, схема на светодиоде может не работать, если в светильнике установлены светодиодные лампы. А энергосберегающие лампы могут мерцать или слабо светиться в темноте. Рассмотрим подробно достоинства и недостатки каждой из схем.

Схема подсветки выключателя на светодиоде и сопротивлении

В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.

Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.

Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

Схема подсветки выключателя на светодиоде и конденсаторе

Для повышения КПД подсветки в выключателе можно в электрическую схему установить дополнительный конденсатор, уменьшив при этом номинал резистора R1 до 100 Ом.

Эта схема отличается от вышеприведенной применением в качестве токоограничивающего элемента вместо резистора, конденсатора С1. R1 тут выполняет функцию ограничения тока заряда конденсатора. Сопротивление R1 можно применять от 100 до 500 Ом мощностью от 0,25 Вт. Вместо простого диода VD1 можно установить светодиод, такой же, как и VD2. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Достоинством схемы с конденсатором – малое энергопотребление, около 0,05 кВт×часа в месяц. Недостатки схемы такие же, как у выше представленной и в дополнение большие габаритные размеры.

Схема подсветки выключателя на неоновой лампочке (неонке)

Схема подсветки выключателя на неоновой лампочке (неонке) лишена недостатков, присущих выше представленных схемам подсветки на светодиодах. Такая схема подсветки выключателя подходит для выключателей люстры и любых других видов светильников, с установленными в них как лампочками накаливания, так и энергосберегающих люминесцентных и светодиодных ламп.

Когда выключатель разомкнут ток течет через сопротивление R1, газоразрядную лампочку HG1 и она светится. R1 любого типа мощностью более 0,25 Вт, номиналом от 0,5 до 1,0 МОм.

На фотографии Вы видите собранную схему подсветки выключателя, проще которой не бывает. Достаточно последовательно с неоновой лампочкой любого типа включить резистор и схема готова.

Где взять неоновую лампочку

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них. Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Рекомендации по монтажу подсветки в настенный выключатель

Если места для размещения резистора недостаточно или под рукой нет нужного по мощности, то резистор можно заменить несколькими меньшей мощности, включив их последовательно или параллельно.

При последовательном соединении резисторов одинакового сопротивления мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов, а их величина, уменьшится и будет равна расчетной величине, деленной на количество резисторов. Например, по расчету требуется резистор мощностью 1 ватт и номиналом 100 кОм. 1 кОм=1000 Ом. Этот резистор можно заменить двумя включенными последовательно резисторами мощностью 0,5 ватт номиналом по 50 кОм.

При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Например, для замены одного резистора 100 кОм тремя, сопротивление каждого должно быть 300 кОм.

При монтаже схемы резистор (конденсатор) подключать только к фазному проводу выключателя. Так как токи, протекающие через элементы схемы, не превышают нескольких миллиампер, то особых требований к качеству контактов не предъявляется. Если коробка с выключателем, в которую будет монтироваться подсветка металлическая, то необходимо исключить возможность касания токопроводящих проводников ее стенок.

Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Самое плохое, что может произойти, это выход из строя монтируемых элементов при допущении грубых ошибок. Например, светодиод включить без токоограничивающего резистора, или номинал резистора ошибочно вместо 100 кОм взять 100 Ом.

Калькулятор для расчета

При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.

Справка. На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.

При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. Онлайн калькулятор поможет решить этот вопрос.

Выключатели электроприборов с подсветкой

В выключателях на переносках и удлинителях, тепло обогревателях и других электроприборах часто устанавливают выключатели с подсветкой. В них обычно вмонтирована неоновая лампочка с резисторами. Пришлось однажды ремонтировать удлинитель типа Пилот, в котором выпала и треснула клавиша управления выключателем.

Когда разобрал выключатель, то не обнаружил токоограничивающего резистора, чем был очень удивлен. Неоновые лампочки недопустимо подключать в электрическую сеть 220 В без ограничения тока. Сразу же выйдет из строя. На левой фотографии вид клавиши со стороны установки неоновой лампочки, а справа, обратная сторона этой же клавиши выключателя.

Измерял сопротивление между пружиной и выводом неоновой лампочки, оно составило 150 кОм. В этом выключателе применили интересное конструктивное решение, два резистора номиналом по 150 кОм установили в отверстия клавиш и пружиной прижали их к выводам неоновой лампочки, обеспечив надежный контакт. Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку.

Применение схемы подсветки для индикации

Подсветка выключателя выполняет еще одну дополнительную полезную функцию – индицирует о работоспособности выключателя и исправности лампочки. Если подсветка работает, а свет не включается, значит, неисправен выключатель. Если подсветка не работает, следовательно, перегорела лампочка.

Любой из выше представленных вариантов схем можно применять для индикации исправности приборов или электрических цепей. Например, если подключить параллельно предохранителю, то в случае его перегорании индикатор засветится. Если в электроприборе нет штатного индикатора включенного состояния, то подключив индикатор сразу после выключателя, вы сможете всегда видеть, включен ли прибор. При монтаже в розетке (подключается параллельно токоподводящим проводам) Вы будете знать, находится розетка под напряжением, или нет.

Добрый вечер!
Помогите решить проблему с выключателем с подсветкой.
В выключателе стоит неоновая лампочка с резистором 500 кОм, и я подключаю в цоколь светодиодную лампу, и она начинает моргать при выключенном состоянии.
При выкрученной лампе из цоколя, на контактах цоколя приходит 78 вольт, с вкрученной лампе напряжение падает до 72 вольт, и она моргает. Если убрать в выключателе неоновую лампочку, то всё нормально никакого напряжения на лампе при выкл. положении нету.
Какой резистор нужно установить, чтоб напряжение понизилось или совсем исчезло, вместо того, что стоит в выключателе? Повысить его до 1 МОм или взять такого же номинала, т.е. 0,5 МОм, но с большей мощностью?

Уважаемый Андрей!
Мощность резистора роли не играет. Попробуйте увеличивать номинал резистора с шагом 0,5 МОм до величины 2,0 МОм, должно помочь. Сначала подключите неоновую лампочку через резистор 1,0 МОм, если светодиодная лампа будет мигать, то через 1,5 МОм, и далее через 2,0 МОм.

Здравствуйте Александр Николаевич, очень интересный и полезный Ваш сайт, но, к сожалению, не нашёл ответа на следующий вопрос.
Сегодня купил в Икее светодиодные лампы на кухню и установил их в светильник, который включаются выключателем с неоновой подсветкой. Всё прекрасно работает, но заметил, когда лампы выключены неоновая подсветка горит как бы неравномерно, с небольшими “попыхиваниями”, видимо там ток немного скачет.
Скажите пожалуйста почему это происходит, можно эксплуатировать такую цепь и не опасно ли это? Спасибо!

Здравствуйте, Александр!
Эксплуатировать такую цепь можно, и это безопасно с любой точки зрения.
Происходит изменение яркости неоновой лампочки, как я полагаю, в связи с процессами, происходящими в схеме светодиодной лампочки и нестабильностью напряжения в сети. В драйвере светодиодной лампочки есть конденсаторы, которые очень малым током, проходящим через подсветку в выключателе, могут заряжаться и разряжаться, изменяя величину тока через неоновую лампочку. В дополнение напряжение в сети тоже постоянно меняется, происходят его кратковременные провалы и всплески в моменты включения и выключения мощных электроприборов.

Здравствуйте.
Подключил выключатель с подсветкой Panasonic Shin Dong к вытяжному вентилятору в санузле. Через выключатель проходит фаза, ноль идет на вентилятор. Подсветка не работает при выключенном вентиляторе. Вентилятор работает нормально.
Должна работать подсветка при индуктивной нагрузке?

Здравствуйте, Юрий!
Для работы подсветки в выключателе достаточно, чтобы через него протекал ток всего несколько миллиампер. В бытовой электропроводке напряжение переменного тока, который хорошо протекает не только через индуктивную, но и емкостную нагрузку. Поэтому похоже, что подсветка в выключателе просто не исправна.
Возможно нет контакта между светодиодом, токоограничительным сопротивлением и клеммами выключателя.
Для проверки без приборов можно параллельно вентилятору подключить любой электроприбор, например, лампочку. Если подсветка заработает, то возможно в вентиляторе применена электронная схема включения, которая ограничивает ток через его цепи в выключенном состоянии микроамперами. В подобном случае работать подсветка только если собрана на неоновой лампочке.

схема подключения выключателя | Советы электрика

27 Фев 2012 Подключение выключателей

Схема подключения выключателя света с одной клавишей- одна из самых простых. Пошагово объясняю как собрать схему подключения.

Сами посмотрите на фото, а так же в видеоуроке– всего получается три соединения в распредкоробке.

Кто делал тот знает- просто это если в коробке кроме этих проводов на лампу и выключатель ничего нет.

Но часто бывает что в распредкоробке есть провода не на одну лампу, да еще на розетки бывает тут же проложены, тогда при сборке схемы нужна особая внимательность и аккуратность.

Что бы было понятно даже самым неопытным “”чайникам” я записал видеоурок.

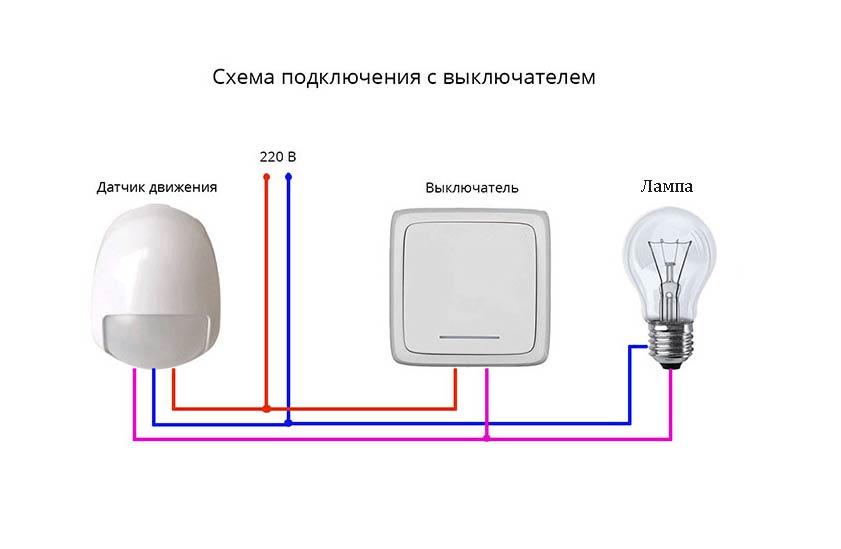

Схема подключения выключателя.

Если нет возможности смотреть видео- практически то же самое написал ниже.
Перед началом работы, имеются ввиду электромонтажные работы, обязательно надо убедиться что на месте работы нет опасного напряжения.

Здесь я показываю как собирать схему в распредкоробке, значит на подведенных проводах не должно быть напряжения.

Отключаем автомат и прибором проверяем что напряжение снято.

Только после этого продолжаем работать.

При подключении одноклавишного выключателя в распредкоробке для сборки схемы должны приходить три провода:

первый- провод питания, или вводной провод, который идет автомата или пробок с напряжением 220 вольт

второй- провод на выключатель, двухжильный

третий- провод на светильник или лампу.

Кстати у многих светильников есть зажим заземления на корпусе, поэтому требуется трехжильный провод- фаза, ноль и заземление.

Итак, в распредкоробку заходит три провода по две жилы (провод заземления с светильника не считаю).

Далее я жилы буду называть проводами- так правильнее.

После того как проверили что напряжения на проводах нет- снимаем изоляцию для того что бы сделать скрутку.

Вполне подойдет для этих целей и зажим wago, но я показываю на скрутке.

Схема собирается так:

Выключатель подключается в разрыв фазного провода. Нулевой провод идет на лампу напрямую, естественно через распредкоробку.

Фаза через выключатель делается для того, что бы потом при обслуживании светильника- ремонте или замене лампы не попасть под напряжение.

Да и просто это удобнее- выключил свет и меняй спокойно лампу или светильник.

Значит находим фазный провод питания, который приходит в распредкоробку со ввода и соединяем его с одним из проводов, идущего на выключатель.

Я всегда использую для этого провод белого или красного цвета.

С выключателя фаза возвращается другим проводом и соединяется с проводом, идущим на лампу.

Оставшийся провод с лампы в распредкоробке соединяется с нулевым проводом питания.

Я проверяю схему так: визуально смотрю в распредкоробке- фаза пришла, ушла на выключатель.

С выключателя пришла в коробку- ушла на лампу. С фазой все.

Далее. Ноль пришел в коробку- ушел напрямую на лампу.

Все! Схема собрана и проверена.

Далее я скручиваю плотнее скрутки плоскогубцами и свариваю своим новым сварочником.

Затем одеваю трубку ПХВ и фиксирую ее на скрутках изолентой. Укладываю аккуратно провода в распредкоробку и закрываю крышкой.

Все! Вот таким образом собирается схема подключения выключателя света с одной клавишей.

В следующем уроке я покажу как собирать на практике схему подключения двухклавишного выключателя.

Подробнее по сегодняшней теме можно посмотреть на  фотографиях:

 Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: видео- расключение, видео- скрутка провода, двухклавишный выключатель, схема подключения выключателя

Как подключить лампочку через выключатель: 5 вариантов электрических схем

Общие правила: как подсоединить выключатель к лампочке

Проводка помещения может быть питающей и обеспечивающей освещение. Чтобы организовать освещение, нужно создать ветви, которые будут обесточивать лампочку. Для этого понадобиться, грамотно составленная, электрическая схема. Она так же будет включать выключатели, роль которых за надобностью прерывать и восстанавливать электро цепь напряжения.

Любое подключение осветительных приборов происходит по схеме и согласно планировке помещения, которое будет предусматриваться заранее. Проводить все работы с электричеством нужно очень аккуратно, следуя правилам безопасности.

Самое главное, что нужно сделать, начиная рабочий процесс по установке лампочек, розеток и выключателей – это обесточить питание в сети (220 В). Только сделав это, можно приступать к монтажу электроприборов, учитывая другие особенности монтажа.

Общие правила по размещению электропроводки:

• Укладывать провода по горизонтали или вертикально нужно по прямой линии.
• Поверх стены прокладывается электропроводка, если здание из дерева. При этом их соединение ни в коем случае не допускается, поэтому провода изолируются специальным материалом.
• В кирпичных, каменных, монолитных и панельных домах все соединения и подключения электрических проводов закладываются под штукатурку.

Рекомендуется для электропроводки подбирать провода, состоящие из двух или более токонесущих жил и оболочки. Одна из жил является нулевой фазой, остальные рабочими, падающими электроэнергию.

Электро цепь лампочка-выключатель: материалы и инструменты

Для того, чтобы соединить лампочку и выключатель, понадобиться необходимые инструменты и всевозможные приспособления, одного электропровода не хватит. Так же необходимо выбрать подходящие модели выключателей, розеток и светильников.

Будут необходимы такие инструменты: индикаторная отвертка, плоскогубцы, кусачки, изолента, разные крепежные приспособления, сизы, подрозетники, перфоратор, распределительные коробки. Приобретаем основные элементы: выключатели и лампочки.

Разнообразие всевозможных ламп, которые можно использовать для жилых помещений, просто впечатляет. Это лампы накаливания, современные галогенные, люминесцентные, любые энергосберегающие. Так же рынок богат и множеством моделей выключателей, которые различаются своей функциональностью.

Распространенные виды выключателей:

• Клавишные, они могут быть с одной, двумя или тремя клавишами;
• Проходные;
• Импульсные;
• Диммеры;
• Сенсорные.

Выбрав электро принадлежности и подготовив весь инструмент, а так же составив схему разводки, можно приступать к подключению выбранной лампы через выключатель.

Способы, как соединить выключатель с лампочкой: несколько вариантов схем

Все соединения, которые производятся при подключении любого типа лампочки через выключатель, делается в специальной распределительной коробке. Соединять провода в ней можно пайкой, различными клеммами или особой сваркой.

Выключатель предназначен для разделения фазы, благодаря этому замена лампочки или другого оборудования становиться безопасной, так как электропроводку можно всегда обесточить.

Чтобы запитать провода правильно и не допустить ошибочных соединений, необходимо соблюдать маркировку проводов по цвету. Фаза всегда обозначается белым, черным и коричневым цветом, а вот нейтраль голубым или синим. Желтым, зеленым или их комбинированием принято обозначать заземление.

Способы запитать лампочку от выключателя:

1. Простейшая схема подключения лампочки через обычный одноклавишный выключатель, который имеет два провода. Этот выключатель предназначается только для одного светильника.
2. Схема раздельного отключения ламп много рожковой люстры. Для этого варианта понадобиться двухклавишный выключатель и трехжильный провод. Таким рычагом можно управлять независимое освещение двух комнат.
3. Необычная схема управления люстрой из пяти лампочек. Здесь пригодиться трехклавишный выключатель.
4. Выключателя два, а вот светильник только один. Такая схема выполняется с применением проходных одинарных выключателей, которые расположены в разных концах.
5. Управление светильником из разного количества мест. В этой схеме добавляются одинарные выключатели к проходным во всех точках, которые предполагаются.

Для удобства пользования настенными светильниками (бра) или некоторым электрооборудованием ставятся специальные клавишные переключатели kcd2. Этот элемент переключения предназначен для работы с переменным напряжением.

Простейшая схема подключения выключателя и лампочки: пошаговая расшифровка

Чтобы приступать к подключению светильника через выключатель, сначала нужно определить их место расположения. Лампочка света может устанавливаться на потолке или стене. Выключатель требует особого подхода. Его лучше всего разместить в удобном месте на стене, чтобы им можно было пользоваться всем жильцам.

Обычно выключатель устанавливается на расстоянии 30 см от края входной двери. А его установочная высота может колебаться от 30 до 160 см. Удобная высота выбирается индивидуально.

Сама схема подключения очень проста, главное не перепутать правильное соединение фаз. Все провода от элекрощита, выключателя и самого светильника обычно подводятся и соединяются, как правило, в распределительной коробке.

Схема подключения одноклавишного выключателя и лампы:

• Нулевой провод от общей электрической сети через коробку сразу направляется к патрону светильника;
• Один из проводов выключателя соединяется клеммами с рабочей фазой патрона лампочки;
• Вторая фаза от выключателя скрепляется с рабочей жилой, идущей от общей электросети.

По этой схеме можно увидеть, как рабочая фаза патрона светильника успешно соединяется с жилой из общего электрощитка через двухпроводной выключатель. Включая и выключая выключатель, происходит прерывание или же возобновление подачи тока на лампу.

Правильная схема: как подключить лампочку через выключатель (видео)

Каким бы необычным не был светильник всегда можно подобрать способ, как его подключить. Типовые схемы, правила их расключения и безопасность при работе с электричеством на долгое время останутся стандартными.

Как подключить выключатель. Пошаговая инструкция.

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

1. Подготавливается место установки (по выше приведенной схеме).
2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
4. Нулевая ветка перекручивается с проводом от розетки
5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

   Для соединения розеток друг с другом используются специальные перемычки

2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

   Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

1. Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
2. Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.
Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.
Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
2. Разобрать выключатель и освободить подходящую к нему проводку.
3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
6. Закрыть крышку распределительного модуля, включить рубильник.
7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
2. Установить розетку и подключенными к ней двумя жилами.
3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
4. К входному контакту (фаза) подключить один провод розетки.
5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
8. Включается рубильник и проверяется исправность работы схемы.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

Предыдущая

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

Следующая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Устройство розетки

Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.

Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.

Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.

По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.

Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Вывод Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии.

Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Проводка протягивается под панелями в толще перегородки. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.

Делать нужно именно в такой последовательности. Розетка прикрепляется в месте, где выходит силовой кабель. Прежде всего, это количество розеток и выключателей, и место их расположения. Установка и подключение розеток своими руками

Изменение назначения электроточки и подключение одной от другой

Часто возникает необходимость подключения дополнительных источников питания в одной комнате помещения. В этом случае, можно осуществить подключение через распределительную коробку, через которую уже подключен светильник. На картинке схема выключателя и розетки.

Для этого необходимо установить корпус розетки на стену, недалеко от коробки. Зачистить от изоляции концы проводов идущие от розетки, и подсоединить методом скрутки к проводке находящейся в коробке. Фазный провод от розетки подключается к базе питания ( 2 красных провода), а ноль к нулевой линии (2 синих провода).

Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Проверку схемы выключателя и розетки можно произвести при помощи специального прибора, или просто включив в розетку потребитель питания.

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал.

Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Предлагаем ознакомиться Глина для печи: как развести и замесить раствор для обмазки и укладки кирпича

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

joinfo.ua

Подключение светильника через выключатель от розетки

4 интеллектуальных коммутатора, которые работают с вашими интеллектуальными лампочками

Многие эксперты рекомендуют умные переключатели вместо умных лампочек, потому что их проще использовать. Однако без умных лампочек вы не получите огромных преимуществ, связанных с изменением цвета или переключением белого света.

Вы можете обсуждать плюсы и минусы умных переключателей и умных лампочек (что я сделал здесь), но я не хочу выбирать одно или другое. Я хочу как можно лучше. Я хочу иметь возможность сочетать крутые, изменяющие цвет эффекты умных лампочек с удобством и удобством использования умных переключателей.

Можно ли это сделать? Конечно! Вот как.

Что делает умный выключатель идеальным для управления умными лампочками?

1. Умная лампочка должна иметь постоянную мощность

Стандартный выключатель и большинство интеллектуальных выключателей отключают питание светильника, когда вы выключаете его. Это проблема, если к прибору подключены умные фонари. Без питания умный дом не может управлять умным освещением. Они фактически превратятся в тупой свет, пока вы снова не включите выключатель.

Чтобы интеллектуальный выключатель был совместим с интеллектуальным фонарем, он должен пропускать постоянное питание на светильник. Для каждого из перечисленных ниже продуктов есть свой метод.

2. Существующий коммутатор не должен вызывать недоразумений

«Дополнительные» (см. Ниже) интеллектуальные переключатели фактически не заменяют старый ручной настенный переключатель. В таких случаях старый выключатель может стать помехой, если кто-то, не знающий ничего лучше, выключит выключатель.Должен быть способ прикрыть или отключить старый переключатель, чтобы эти аксессуары работали нормально.

3. Минимальная задержка между нажатием переключателя и включением света

Для многих автоматических систем небольшая задержка не является проблемой. Например, если я прошу Алексу открыть дверь гаража, пройдет около 2 секунд, прежде чем дверь гаража начнет открываться, и эта задержка меня не беспокоит.

Однако, когда дело доходит до автоматизации освещения, важно, чтобы свет включался как можно быстрее.При традиционном освещении мы привыкли к почти мгновенному включению / выключению. Что-либо меньшее не будет считаться адекватным решением. Никто не хочет заходить в темную комнату, нажимать выключатель и стоять там вслепую 2 секунды.

4. (Необязательно) Интеллектуальный переключатель должен иметь возможность выбора цвета

Я обнаружил, что обычно использую настенные выключатели только для быстрого включения / выключения и использую голосовое управление для установки разных цветов или сцен. Тем не менее, всегда приветствуются дополнительные функции, если это можно сделать без ущерба для удобства использования или эстетики.

Ужасные решения

Пару лет назад не было достойных коммерческих решений по использованию выключателей с умными лампочками. Если бы у вас были некоторые знания в области электрики и серьезный дух самоделки, вы могли бы собрать приличное решение. Однако большинство людей с умными лампочками вернулись к простым, низкотехнологичным решениям, таким как всегда модная крышка переключателя:

или, строго говоря, стикер:

В этом больше нет необходимости, так что не будь тем парнем .

Дополнительные интеллектуальные переключатели

Эти интеллектуальные переключатели не требуют проводки. Считайте эти устройства модернизацией, которая работает с вашим существующим коммутатором, а не заменяет его.

Диммер Philips Hue

Одним из самых популярных вариантов интеграции интеллектуального освещения с интеллектуальными переключателями является диммерный переключатель Philips Hue. Он может подключаться к любому источнику света Zigbee 3.0 и управлять им, но для того, чтобы получить полную функциональность (см. Управление сценой ниже), вам необходимо подключить его к концентратору Hue.Это действительно хорошо работает. Его время отклика быстрое, а настройка практически надежна.

Переключатель диммера имеет 4 кнопки (вкл., Выкл., Затемнение вверх, затемнение вниз), но имеет немного больше функциональности, чем кажется на первый взгляд. Вы можете использовать Philips Hue приложение, чтобы установить до 5 предварительно запрограммированных сцен для ваших источников света. Нажмите кнопку включения диммера, чтобы включить свет до настройки по умолчанию. Продолжайте нажимать кнопку для переключения между сценами.

По сути, это пульт дистанционного управления для ламп Philips Hue.Но он имеет форму, которая легко крепится к стене, что дает ему внешний вид стационарно установленного настенного выключателя.

Это особенно круто в местах, где у вас, возможно, нет лучшее расположение переключателя. Вы можете добавить один из них именно там, где он необходимо без инструментов. Это так же просто, как приклеить его к стене. Будь осторожен хотя потому что действительно прилипает. Если вам придется его переместить, вы можете оторвать кусок настенного покрытия.

Вы также можете использовать его, чтобы добавить переключатель там, где вы еще не Имеется. Просто подключите умную лампочку к лампе, соедините диммер Hue с лампочку, затем поместите переключатель диммера Hue в любое место.

Однако, если у вас уже есть выключатель для освещения вы контролируете, есть небольшая проблема. Переключатель диммера ничего не делает чтобы отключить существующий переключатель, чтобы тот, кто не знал ничего лучше, мог по-прежнему легко отключить питание умных лампочек.

Есть несколько трудолюбивых людей, которые создали заглушки для адаптеров, которые позволяют устанавливать переключатели Philips Hue поверх этих проблемных существующих переключателей.Они позволяют существующему переключателю оставаться нетронутым, одновременно скрывая его (помещая диммер Hue поверх него), чтобы никто не мог его использовать.

Выглядят нормально, но я не большой поклонник. Я думаю, что переключатели Philips Hue несколько уродливы, и эта пластина заставляет их выступать из стены, так что они еще более заметны.

В конечном счете, функциональность – это почти все, что я хочу от интеллектуального переключателя, который работает с интеллектуальными лампочками, но тусклый внешний вид делает мое общее мнение о диммере прохладным.Если вы похожи на меня и предпочитаете более цельный традиционный вид, посмотрите диммер Lutron Aurora ниже.

Lutron Аврора

Lutron Aurora является продуктом «Friends of Hue», поэтому вам нужно быть пользователем Philips Hue, чтобы максимально использовать его. Как и большинство продуктов Lutron, он хорошо сделан и очень надежен. Кроме того, он решает две из наиболее распространенных проблем, с которыми сталкиваются люди с умными лампочками, без ущерба для удобства использования. Я думаю, что Lutron действительно выбил его из парка с этим.

Установка очень проста. Никаких проводов делать не нужно. Вам даже не нужно снимать крышку переключателя. Aurora просто крепится к тумблерной части существующего тумблера с помощью отвертки.

. Кроме того, если вы когда-нибудь захотите снять диммер Aurora, вам не придется возиться с электричеством. Вы просто ослабляете винт, и он сразу же снимается. Это ТОЛЬКО для арендаторов.

После установки на выключатель он блокирует выключатель в положении «включено», поэтому вам больше не нужно беспокоиться о том, что кто-то отключит питание ваших интеллектуальных фонарей (проблема №1).А поскольку он устанавливается поверх существующего переключателя, вам не нужно решать проблему с дополнительным переключателем (проблема №2: см. Переключатель диммера Philips Hue выше).

Вы можете нажать кнопку для включения / выключения управления или включения ручка регулировки яркости. Вы также можете установить сцену или цвет по умолчанию в Приложение Hue, когда вы нажимаете кнопку «вкл». Однако вы ограничены только одна сцена или цвет, поэтому у него не так много функций, как у Hue диммер.

Его можно настроить для прямого подключения к источникам света или к концентратор Philips Hue.Мне потребовалось около минуты, чтобы подключить мой к хабу Hue. с помощью приложения Hue.

ПРИМЕЧАНИЕ. На момент написания этой статьи единственным совместимым мостом является Мост Хюэ. Однако он работает с Zigbee 3.0, поэтому он должен иметь возможность подключаться напрямую к любым сертифицированным Zigbee 3.0 источникам света.

Время отклика превосходное. Когда вы нажимаете кнопку “Аврора” кнопка загорается почти мгновенно. Диммирование такое же. Его настолько плавный и отзывчивый, что, вероятно, кого-то можно было бы обмануть, если бы он подумал, что это аналоговый диммер.

Мне очень нравится, что он выглядит и работает как стандартная ручка диммерный переключатель стиля. Таким образом, у гостей или других родственников не будет никаких вопросов. о том, как его использовать.

Это немного дороже, чем диммер Hue, но я предпочитаю чистый вид Aurora переключателю Hue в достаточной степени, чтобы дополнительная стоимость того стоит.

Встроенные интеллектуальные переключатели

Эти интеллектуальные переключатели заменяют старый ручной переключатель. Таким образом, сразу решается проблема «остатков» переключателя.Однако установка потребует работы с электропроводкой.

Иновелли Красная серия

Интеллектуальные переключатели Inovelli Red Series могут отключите реле, управляющее питанием светильника. Это позволяет постоянная мощность, чтобы пройти через выключатель к светильнику, так что умный лампочки, установленные в светильнике, никогда не теряют мощность. Это особенность, которая делает Inovelli Red уникальный и идеальный выбор для управления умными лампочками с умный переключатель.

Когда вы нажимаете кнопку включения / выключения с включенной этой опцией, вместо прямого переключения питания на лампочки, на концентратор может быть отправлено сообщение для включения / выключения умных лампочек.

ПРИМЕЧАНИЕ. Переключатели Inovelli представляют собой интеллектуальные переключатели Z-Wave. Им требуется Z-Wave-совместимый концентратор для интеллектуальной автоматизации (я использую SmartThings). Диммер работает без нейтрали.

После подключения коммутатора к концентратору можно раскрыть истинную мощь этих коммутаторов. Несколько нажатий (вверх или вниз) можно использовать в качестве триггера для различных автоматизаций (посмотрите, что еще они могут сделать).

Например, у меня есть верхний свет и две прикроватные лампы. в моей спальне. Одно нажатие вверх / вниз включает / выключает верхний свет. Два нажатия вверх / вниз включает / выключает все три индикатора.

Кроме того, при использовании автоматизации вы не ограничены управлять только освещением. Вы ограничены только тем, что может делать ваш хаб.

Мне очень нравятся диммеры Inovelli Red, но есть одна проблема, которая мешает мне использовать «Full Inovelli» на моем интеллектуальном освещении.

Любой коммутатор, который полагается на двойное или тройное нажатие, в конечном итоге потребует небольшой задержки.Например, если вы нажмете на весло, чтобы включить свет, он не сможет отправить сообщение «включено» в тот момент, когда вы нажмете на переключатель. Вместо этого он должен подождать долю секунды, чтобы убедиться, что вы не пытаетесь сделать двойное (или тройное и т. Д.) Нажатие.

Результатом этого является неизбежная встроенная задержка примерно на полсекунды. Я знаю, что это немного, но этого определенно достаточно, чтобы быть заметным и, на мой взгляд, ухудшить пользовательский опыт.

Скорость отклика вашего коммутатора также будет зависеть от вашего концентратора и источников света, которыми вы хотите управлять.Каждый шаг в цепочке коммуникации представляет собой потенциальную задержку / отказ.

С моим концентратором SmartThings v3 (который основан на облаке) автоматизация обычно имеет задержку в 1-2 секунды. Возможно, лучше использовать локальный хаб, например Home Assistant или Hubitat, чтобы избежать задержек, вызванных облачным обменом данными.

Переключатели Inovelli также могут подключаться напрямую к лампочкам Z-Wave с помощью ассоциации Z-Wave. Я пробовал использовать ассоциацию Z-Wave для непосредственного управления лампами Illumin (также изготовленными Inovelli), и пока производительность неутешительна.

Я думал, что, общаясь напрямую с лампочками, я могу устранить любую задержку, вызванную концентратором. Я заставил его работать, но это было ненадежно. Иногда я нажимал на весло, и оно работало. В других случаях ничего бы не случилось.

Честно говоря, я не связывался с Inovelli по поводу моей проблемы. И лампы Illumin, и переключатели доступны всего пару месяцев, поэтому, возможно, есть еще некоторые ошибки, которые необходимо устранить. Inovelli имеет репутацию компании, предоставляющей отличную поддержку клиентов, поэтому я надеюсь, что проблемы с надежностью, которые у меня возникают, будут решены в будущем обновлении прошивки.

Переключатели Inovelli Red – самые мощные интеллектуальные переключатели, которые я обнаружил (с точки зрения домашней автоматизации). Однако им не хватает феноменального времени отклика решений Philips Hue, которое так важно для приложений освещения. Не знаю … может я просто веду себя как избалованный засранец и мне стоит научиться жить с задержкой в ​​полсекунды? Что вы думаете?

Контроллер RGBGenie

Это стильное устройство представляет собой интеллектуальный контроллер света, который устанавливается вместо стандартного настенного выключателя.Это единственный умный переключатель, который я обнаружил, с полным управлением цветом RGBW на переключателе.

Контроллер позволяет непрерывно подавать питание на осветительный прибор (требуется нейтраль), поэтому интеллектуальная лампочка может оставаться под напряжением независимо от того, включен или выключен свет. В отличие от переключателей Inovelli, сквозная функция не является обязательной, поэтому можно использовать только с с интеллектуальным освещением.

Контроллеры RGBGenie доступны с беспроводными протоколами Zigbee или Z-Wave. Я использую концентратор Philips Hue для многих своих умных лампочек, поэтому решил остановиться на Zigbee.

Сенсорная панель покрыта кнопками и прикольного цвета звенеть. Я никогда не видел ничего подобного на переключателе. Конечно, я никогда не видел переключатель, который раньше был разработан для управления цветом.

Кнопки довольно интуитивно понятны, поэтому даже если вы никогда не видел или использовал его раньше, вы не будете бесцельно возиться, пытаясь сделать это работает.

С одной стороны, он выглядит модно и современно, и все функции впечатляют, но с другой стороны, меня беспокоит удобство использования.

Я привык входить или выходить из комнаты и вслепую щелкать выключателем. Весь процесс происходит не задумываясь. Мне даже не нужно смотреть на переключатель. С сенсорной панелью (на которой много кнопок) я должен остановиться, посмотреть и осторожно нажать нужную кнопку (подробнее читайте в моем полном обзоре).

В любом случае, он позволяет вам выбирать сцены и цвета прямо на настенном переключателе, что должно дать вам больше гибкости, чем голосовое управление, и менее громоздко, чем открытие приложения.

Последние мысли

При домашнем освещении лучше всего сначала сосредоточиться на основах. Умный переключатель должен быть отзывчивым, простым в использовании (для всех) и хорошо выглядеть. Как только эти три параметра настроены, , затем , мы можем безумно использовать дополнительные функции домашней автоматизации.

Диммерный переключатель Phillips Hue – относительно недорогое решение с достаточным количеством функциональных возможностей, если вы используете светильники Philips Hue (лампы, совместимые с оттенком).Диммер может быть установлен где угодно и позволяет переключаться между пятью сценами.

Диммер Lutron Aurora имеет самые основные функции (вкл / выкл, затемнение) переключателей, которые я нашел, но он абсолютно прибивает основы. Его очень просто установить, и он надежен в использовании, поскольку выглядит и работает как стандартный диммер. Главный недостаток в том, что он ограничен светом Zigbee 3.0 (Philips Hue).

Трудно превзойти переключатели серии Inovelli Red для большей функциональности и гибкости.Хотя это переключатели Z-Wave, они могут подключаться к любому интеллектуальному фонарю через совместимый концентратор.

Переключатели RGBGenie оснащены функциями подсветки. Они предоставляют вам полные элементы управления RGBW, а также возможность выбора группы или сцены.

Я делаю все возможное, чтобы быть в курсе последних продуктов, но это одна из областей, где постоянно появляются новые возможности. Если вы знаете о более совершенных продуктах или методах использования интеллектуальных переключателей с интеллектуальными лампочками, сообщите мне об этом в комментариях ниже.Спасибо за прочтение!

Настройка лампы Wyze Bulb на многопозиционный переключатель – Wyze

Wyze можно подключать к любой розетке с необходимой мощностью. Это включает в себя многоходовые переключатели, которые управляют более чем одним прибором / розеткой одновременно.

Есть несколько способов настроить лампочки для работы с этим типом переключателя, но самый простой, вероятно, – не выключать / включать переключатель 3 раза, чтобы вызвать сброс. По умолчанию новые лампы Wyze должны транслировать свою сеть Wi-Fi, когда их вкручивают в розетку и включают.Это означает, что вы можете пропустить шаг 6 стандартного руководства по установке только при условии, что используемая лампа является новой.

Выполните следующие действия, чтобы настроить новую лампу Wyze Bulb :

1. В приложении Wyze коснитесь Дом , затем коснитесь + знак плюса вверху слева.
2. Нажмите Добавить устройство .
3. Tap Power & Lighting > Лампа Wyze .
4. Если вы еще этого не сделали, установите лампу Wyze Bulb в розетку, от которой она будет питаться.
5. Вернувшись в приложение Wyze, введите информацию о WiFi для сети, к которой будет подключаться лампочка.
6. Приложение Wyze предложит вам подключить телефон к Wi-Fi лампы.
7. Нажмите Далее и выберите WiFi и Connect на Wyze Bulb.
   • На устройстве Android примите всплывающее окно, в котором говорится, что в сети Bulb нет Интернета. Если вы отклоните или отклоните его, установка будет остановлена.
8. Вы вернетесь в приложение Wyze, где увидите таймер подключения.
9. Как только лампочка завершит подключение, она перестанет пульсировать и предложит вам назвать устройство, чтобы завершить настройку.
10. После завершения вы вернетесь на вкладку Home .

Альтернативный процесс настройки многопозиционного переключателя:

В качестве альтернативы вы можете использовать полный стандартный процесс настройки для ламп, которые были настроены ранее. Лучший способ сделать это – использовать ввинчивание лампочки в качестве «включения» и откручивание лампочки в качестве триггера «выключения».Это означает, что вы будете вкручивать / откручивать каждую лампочку 3 раза, чтобы запустить процесс их настройки.

Выполните следующие действия, чтобы настроить лампу Wyze Bulb на многоходовой переключатель:

1. В приложении Wyze коснитесь Дом , затем коснитесь + знак плюса вверху слева.
2. Нажмите Добавить устройство .
3. Tap Power & Lighting > Лампа Wyze .
4. Если вы еще этого не сделали, установите лампу Wyze Bulb в розетку, от которой она будет питаться.
5. Вкрутите / открутите лампу 3 раза , после чего лампочка Wyze должна начать пульсировать.
6. Вернувшись в приложение Wyze, введите информацию о WiFi для сети, к которой будет подключаться лампочка.
7. Приложение Wyze предложит вам подключить телефон к Wi-Fi лампы.
8. Нажмите Далее и выберите WiFi и Connect на Wyze Bulb.
   • На устройстве Android примите всплывающее окно, в котором говорится, что в сети Bulb нет Интернета.Если вы отклоните или отклоните его, установка будет остановлена.
9. Вы вернетесь в приложение Wyze, где увидите таймер подключения.
10. Как только лампочка завершит подключение, она перестанет пульсировать и предложит вам назвать устройство, чтобы завершить настройку.
11. После завершения вы вернетесь на вкладку Home .

Как подключить лампочку к одному выключателю 👩 Сделай сам
