устройство, использование, преимущества и отзывы. Системы проходных клемм WAGO

При аварийных ситуациях на электрических магистралях обрыв питания практически всегда происходит в местах соединения одного или нескольких проводов. Разрыв самого кабеля фиксируется очень редко. Поэтому в современных электротехнологиях стали использовать соединительные клеммы. WAGO – популярная компания-производитель данного продукта. При выборе клеммников, учитывается множество параметров и предъявляются высокие требования по сроку эксплуатации, пожарной безопасности, устойчивости к вибрационным нагрузкам и тепловым влияниям и качеству изоляционного материала. Также в расчет берутся параметры электрической системы, такие как мощность напряжения и величина силы тока. Одним из главных показателей считается сечения провода.

Введение

Производителем данного электрического устройства выступает немецкая фирма WAGO Kontakttechnik. Она является лидером и крупнейшим производителем соединительных клемм на основе пружинного зажима. К конструктивным особенностям следует отнести какие-либо винтовые соединения. WAGO клеммы зарекомендовали себя как надежные контакторы с безопасным видом соединения электрических проводов.

Немецкая компания имеет более чем полувековой опыт в создании клеммных соединений. Инженерами фирмы были разработаны и запатентованы клеммы с пружиной в конце 70-х годов прошлого века. Технология компании WAGO установила новый стандарт в области соединения электрических цепей на многие десятилетия вперед. На сегодняшний день немецкий производитель в своем активе содержит более 10 тысяч видов продукта, которые призваны помочь в решении проблемы любой электрической ситуации. В линейке изобретений числятся инсталляционные проходные клеммы WAGO, модульные штекеры и разъемы, интерфейсные модули, ярусные клеммы, устройства с врезным контактом и заземлением, кроссовые системы и множество других соединительных устройств.

Описание устройства

Клеммы по технологии CAGE CLAMP являют собой плоскостной зажим с пружиной внутри корпуса, который изготовлен из специальной упругой марки стали. Возможность контакта определяется автоматической силой пружинного зажима. Устройство прилегает всей своей рабочей поверхностью к электрическому проводу, тем самым обеспечивая надежное соединение без каких-либо повреждений проводнику. При использовании клеммы WAGO для проводов приспособление гарантирует минимальное проходное сопротивление.

Конструктивные особенности

Непосредственно основная контактная рейка сделана из электролитной меди, которая имеет мягкую поверхность с проведенным над ней процессом лужения. Максимальное давление на точку контакта дает возможность проложить и крепко зафиксировать провод во внутреннем слое, состоящем из свинцово-оловянного материала. Такой вид соединения препятствует возникновению коррозийных процессов и становится устойчивым к вибрационным нагрузкам.

Зажимная пружина изготавливается из очень качественной хромированной никелевой стали. Деталь имеет огромный запас прочности при распрямлении. В течение долгого срока эксплуатации не было зафиксировано ни единого случая коррозии во время контактов пружинного зажима с проводниками. Это утверждение верно, в том числе и для медных коммутируемых проводов.

Изоляционным материалом в WAGO клеммах выступает противокоррозионный пожаробезопасный полиамид, имеющий свойство к самопогашению. Кратковременный температурный предел составляет +200 ℃, а минимальная температура работы устройства равняется -35 ℃.

Преимущества технологии

Клеммы немецкого производителя пользуются большой популярностью. Они не зря заслужили ее, так как имеют ряд несомненных достоинств:

  • легкость и простота коммутации: отсутствуют дополнительные материалы (оборудование) и нет необходимости глубоких познаний в электротехнике;
  • оптимальный уровень зажима: винтовое соединение может получить плохой контакт из-за недожима или повредить проводник, что отсутствует в пружинном замке;
  • максимальная изоляция WAGO клеммы: изолятор изготовлен из качественного материала, предотвращающего тепловой перегрев и возникновение пожароопасной ситуации;
  • соединение проводников из разного материала: медные и алюминиевые провода замыкаются в клемме, которая исключает негативные последствия коммутации таких проводников, а именно процесса окисления;
  • собственное гнездо для каждого провода;
  • устойчивость к вибрирующим колебаниям, ударопрочность, техническая безопасность;
  • газонепроницаемость в местах непосредственной коммутации;
  • отсутствие техобслуживания.

Отзывы

Те, кто имел опыт обращения с подобными устройствами, отзываются о WAGO клеммах как о безопасном, надежном и очень эффективном методе соединения проводов. Монтаж стал занимать намного меньше времени, облегчился процесс переподсоединения или полного изменения электрической цепи. Снять данные мощности и напряжения электромагистрали получается без особого повреждения конструкции и без усилий.

Классификация клемм

Клеммы можно разделить по виду применяемой пружины:

  1. Зажимы с плоской пружиной.
  2. Технология CAGE CLAMP.
  3. Клеммы FIT CLAMP.

Устройство соединения одноразового использования на основе плоской пружины разработаны для коммутации одножильных проводников с базовым сечением от 0,5 до 4 мм². Многие уверяют, что такое изделие можно эксплуатировать несколько раз, но тогда необходимо проконтролировать качество зажима, потому что пружина с каждым демонтажем слабеет. Такие модели выпускаются с пастой и без нее.

Без наличия пасты зажимы соединяют медные провода с базовым сечением 1-2,5 мм² в распределительных местах с количеством от 2 до 8 проводников. В реализацию поставляются устройства с цветными вкладками под прозрачным корпусом. Расцветка определяет количество возможных подсоединений с током до 25 А. Существуют более мощные модели с разрешенной силой тока до 41 А.

При соединениях алюминиевых и медных проводов применяются клеммы WAGO с пастой. Такие контакторы исполнены в черных или серых тонах. При подсоединении разнометаллических проводников гнездо, в которое будет вставлен медный провод, освобождается от пасты. Используемые сечения: 0,75 – 2,5 мм² при силе тока в 25 А, от 2 до 8 соединений. Некоторые модели рассчитаны на 3 подключения с 32 А и сечением 1,5 – 4 мм².

Клемма WAGO 224-112 (упак 100шт)

● Клемма 224-112 WAGO – это быстрое и надежное соединение проводов осветительного прибора без использования инструмента.

● Соединительную клемму 224-112 WAGO чаще всего используют для подключения люстр и бра, можно использовать для подключения электромоторов, оконных и ванных вентиляторов, циркуляционных насосов и других видов соединений.

● Корпус клеммы изготовлен из диэлектрического пластика, защищающего от прикосновений к оголённым проводам.

● Миниатюрные размеры дают возможность применять ветвительные коробки меньшего размера или разместить в коробке намного больше соединений.

● Клеммы WAGO 224 с плоско-пружинным зажимом и соединением CAGE CLAMP® со стороны люстры предназначены для присоединения и ответвления одножильных и многожильных проводников из меди и алюминия в электрических цепях переменного тока с частотой 50 Гц напряжением до 380-400 В.

● CAGE CLAMP® – универсальный зажим, создающий высокое запрограммированное зажимное усилие, автоматически приводимое в соответствие с сечением проводника, процесс зажатия не зависит от аккуратности и квалификации монтажника.

● Клемма 224-112 WAGO соединяет 3 зачищенных медных и алюминиевых проводника от 0,5 мм². до 2,5 мм²., одножильных и многожильных, длина полоски от 9 до 11 мм.

● Размеры поперечного сечения с монтажной стороны 1-2,5 мм² одножильный медный и алюминиевый, поперечное сечение со стороны светильника 0,5-2,5 мм² одножильный, многожильный, луженый, опрессованный медный.

● Клемма выдерживает напряжение до 400 В и номинального тока до 24 А для медных проводников 2,5 мм². и до 16 А для алюминиевых проводников 2,5 мм².

● В клемме предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения, что гарантирует надежность контактов, исключая короткое замыкание.

● Клемма 224-112 WAGO – позволит легко и непринуждённо работать с разными типами проводников.

Размеры клеммы (ШхГхВ): 9,5х20,4х15,5 мм.
Количество тестовых ответстий: 3
Материал: пластик
Модель клеммы: 224-112 WAGO

● Клемма 224-101 WAGO – это быстрое и надежное соединение проводов осветительного прибора без использования инструмента.

● Соединительную клемму 224-101 WAGO чаще всего используют для подключения люстр и бра, можно использовать для подключения электромоторов, оконных и ванных вентиляторов, циркуляционных насосов и других видов соединений.

● Корпус клеммы изготовлен из диэлектрического пластика, защищающего от прикосновений к оголённым проводам.

● Миниатюрные размеры дают возможность применять ветвительные коробки меньшего размера или разместить в коробке намного больше соединений.

● Клемма 224-101 WAGO соединяет два зачищенных медных и алюминиевых проводника от 0,5 мм². до 2,5 мм²., одножильных и многожильных.

● Клемма WAGO 224-101 с универсальным зажимом CAGE CLAMP® со стороны люстры позволяет подключать многожильный, одножильный, луженый, опрессованный медный провод.

● CAGE CLAMP® – универсальный зажим, создающий высокое запрограммированное зажимное усилие, автоматически приводимое в соответствие с сечением проводника, и не зависит от аккуратности и квалификации монтажника.

● Размеры поперечного сечения с монтажной стороны 1-2,5 мм². одножильный медный и алюминиевый, поперечное сечение со стороны светильника 0,5-2,5 мм² одножильный, многожильный, луженый, опрессованный медный.

● Клемма выдерживает напряжение номинального тока до 24 А для медных проводников 2,5 мм². и до 16 А для алюминиевых проводников 2,5 мм².

● В клемме предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения, что гарантирует надежность контактов, исключая короткое замыкание.

● Клемма 224-101 WAGO – позволит легко и непринуждённо работать с разными типами проводников.

Размеры клеммы (ШхГхВ): 8х20,4х15,5 мм.
Количество тестовых ответстий: 2
Материал: пластик
Модель клеммы: 224-101 WAGO
Вес: 2,033 г.

Клеммы для SMD монтажа | Статьи и обзоры в компании «Электрон-комплект»

Клеммы для SMD монтажа ООО «Электрон-комплект» Статья

Наибольшее богатство выбора у ведущего разработчика технологий для подключения печатных плат к периферийным приборам. Естественно, в безвинтовой технике посредством CAGE CLAMP®-, плоско-пружинного или многостороннего зажима CAGE CLAMP® S.

В прайс-листе компании имеется несколько тысяч позиций различных клемм. Наличие товара на складе можно узнать в отделе продаж компании.

Клеммы для поверхостного монтажа серия – 2060
Данная серия клемм – новая для компании Wago, но уже завоевала популярность среди производителей печатных плат. Благодаря тому, что используется пружинный контакт CageClamp, сопротивление контакта ниже, чем, например, при использовании врезного контакта. Это обеспечивает меньший нагрев соединения, а также возможность многократного монтажа. Производятся 1,2 и 3-х контактные клеммы.

Клеммные колодки для печатных плат
Необыкновенное разнообразие от технологического лидера. WAGO предлагает всеобъемлющую программу клеммных колодок для печатных плат для подключения печатных плат в среде Вашего устройства.
Клеммы для печатных плат на разъёмном соединении
Розеточные клеммы для проходного соединения, разъемы для EIB-сетевых адаптеров для шины и соединительные клеммы MICRO для EIB-применений, 2-проводниковые блоки розеточных клемм. С плоско-пружинным зажимом.
Клеммы для проходного соединения
Клеммы для проходного соединения и клеммные колодки с CAGE CLAMP®-зажимом. Для печатных плат, с выводами на лицевую панель для внешнего присоединения проводников.



Модульный штекер для печатных плат WINSTA®
Безупречная установка также и на печатной плате. Для простоты соединения электронных конструкций при электромонтаже. Прямое подключение одножильных проводников с помощью соединительного механизма CAGE CLAMP® S.
Разъемы для специальных применений
Переходные штекерные соединители с прорезным зажимом и зажимом CAGE CLAMP®, например, для оснащения подъемников. Штекерные соединения на 10 и 20 контактов с зажимом системы CAGE CLAMP®.

Компактные рычажные соединители WAGO серии 221

Компактные рычажные соединители серии WAGO 221

Разъемы
Wago заменили классические клеммные колодки.
Они просты в сборке, улучшают работу и имеют широкий спектр применения. Все о разъемах Wago.

, официально выпущенный в сентябре 2015 года, обеспечивает безопасную быструю проводку для одножильных, многожильных и гибких проводов благодаря соединению CAGE CLAMP. Компактные разъемы серии 221 на 40% меньше, обладают дополнительными функциями безопасности за счет прозрачного корпуса и проще в использовании, чем их «родительские» серии 222.

Электрические соединители – необходимая часть установки.

Электрические разъемы соединяют цепи низкого напряжения. Это электроизоляционный продукт, и соединения выполняются с помощью соединительных элементов, таких как клеммы, расположенные на концах дорожки. Электрические разъемы могут быть одно- или многороторными, причем разъемы типа Wago чаще всего используются в последних.

Особенности, которые следует учитывать при выборе правильного разъема:

допустимая температура окружающей среды

количество треков

возможность закрытия гусениц

тип соединительных элементов

способ подключения

уровень безопасности

Компактные рычажные соединители серии WAGO 221
продукт, который вытеснил классические соединители клеммных колодок

Wago – компания, которая предлагает соединители для кабелей и проводов. Соединители типа Wago получили свое название от этого производителя, хотя другие компании также участвуют в их производстве. На рынке заменены классические клеммные колодки на разъемы. Соединители клеммной колодки изготовлены из полипропилена, что делает их гибкими и термостойкими. Для их установки нам понадобится отвертка, но мы можем забыть об использовании каких-либо инструментов для установки разъемов Wago. Разъемы Wago также отличаются возможностью повторного использования и присутствием во многих различных моделях, что позволяет выполнять различные типы соединений.

Применение соединителей Wago

Разъемы

Wago – один из видов электрических разъемов. Они будут использоваться при монтаже электроустановок в жилых, офисных и промышленных зданиях. Их можно использовать, в частности, в распределительных и монтажных коробках, а также в широком диапазоне для подключения и установки освещения. Широкий ассортимент доступных моделей позволяет подобрать необходимую фурнитуру.

Характеристики и типы разъемов с точки зрения применения

В зависимости от назначения разъемы Wago можно разделить на несколько различных типов.Внутри каждого из них разъемы имеют немного разные функции, которые позволяют максимально адаптировать их функции к типу установки. Можно выделить такие типы, как:

Монтажные соединители – используются в сочетании одножильных медных проводов сечением от 0,75 до 6 мм2.

Разъемы для освещения – подходят для подключения проводки установки и лампы. Они облегчают соединение обоих проводов, а сборка не требует использования инструментов.

Компактные стыковые соединители для всех типов проводов – подходят для любого соединения в электрической системе здания. Они позволяют легко подсоединять медные провода сечением от 0,08 до 4 мм2.

Категории коннекторов по изготовлению по конструкции

Производитель разъемов Wago предлагает различные разъемы, в том числе следующие:

Монтажные соединители

Они идеально подходят для соединения одножильных и многопроволочных проводов. Соедините оба провода одного типа, например, только многожильные и разных типов: провод и провод. Монтажные соединители основаны на технологии пружинных зажимов, что гарантирует надежность соединения. Их очень быстро и легко собрать. Они будут использоваться в любых схемах.

Микроразъемы и распределительные устройства

Для подключения до 8 одножильных проводов диаметром от 0,6 до 0,8 мм. Идеально подходит для распределительных коробок для одножильных проводов, миллион раз доказал свою успешность в слаботочных установках.

Разъемы для распределительных коробок

Более чем на 50% меньше, чем у предыдущей оригинальной серии 273. Для сечений подключения от 0,5 до 2,5 мм2 и номинального тока до 24А.

Разъемы распределительной коробки

Предназначен для распределительных коробок, до 8 точек зажима для одножильных проводов сечением до 4 мм2.

Соединители для сращивания компактных

Предназначен для всех типов проводов. С помощью этих соединителей WAGO серии 222 можно подключать одножильные, многопроволочные и тонкопроволочные проводники различного сечения. Благодаря диапазону подключения 0,08 мм2 2,5 мм2 s / 4 мм2 f-st, он без инструментов соединяет осветительные приборы, жалюзи, навесы, устройства управления дверями и воротами, внутренние телефоны, насосы, громкоговорители и многие другие приложения!

Соединители для сращивания компактных

Компактные рычажные соединители серии

WAGO 221 предназначены для всех типов проводов.Может использоваться для установки на 12В 24В, а также на 240В и 480В. Обеспечьте безопасную быструю прокладку одножильных, многопроволочных и гибких проводов благодаря соединению CAGE CLAMP.

Основные преимущества соединителей Wago

разъемы этого типа значительно ускоряют работу, так как они очень просты в сборке.

, вы можете многократно использовать их в разных схемах.

на рынке доступно множество моделей разъемов Wago для широкого спектра применений.

В нашем предложении вы найдете разъемы WAGO по привлекательной цене ниже

WAGO 273-403 3-проводной соединительный элемент для распределительных коробок 32A

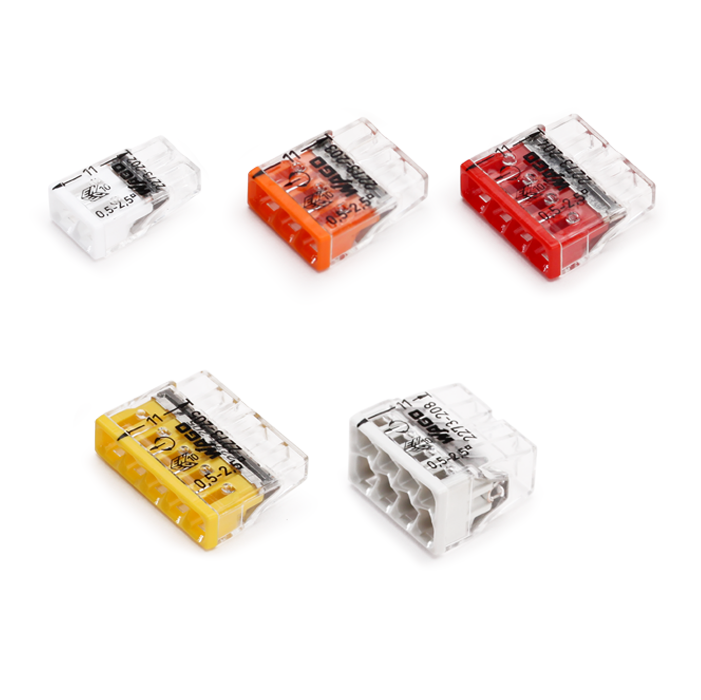

WAGO 2273-208 8-контактный соединитель с нажимным проводом 24A

WAGO 2273-205 5-контактный соединитель с нажимным проводом 24A

WAGO 2273-204 4-контактный соединитель с нажимным проводом 24A

WAGO 2273-203 3-контактный соединитель с нажимным проводом 24A

WAGO 2273-202 Двухпозиционный двухпроводной соединитель 24A

WAGO 224-112 Разъем 3-ходового освещения

WAGO 224-101 Разъем 2-ходового освещения

WAGO 222-412 2-проводной разъем 32A клеммной колодки для проводов

WAGO 221-415 5-контактный рычажный соединитель 32A

WAGO 221-413 3-ходовой рычажный соединитель 32A

WAGO 221-412 2-ходовой рычажный соединитель 32A

продуктов WAGO, предлагаемых онлайн-электроникой

On-Line Electronics предлагает обширную программу продуктов WAGO для электрических соединений, автоматизации и интерфейсных электронных технологий.

Мы готовы быстро и качественно удовлетворить любые запросы наших клиентов. У нас есть большой запас запчастей и компонентов WAGO в любой момент времени, и мы можем предоставить доставку в тот же день, если заказы сделаны до 15:00 по московскому времени. Более того, мы предлагаем очень конкурентоспособные цены !

Наша обширная линейка продуктов охватывает множество приложений и отраслей, включая автомобильную промышленность, железнодорожные системы, энергетику, обрабатывающую промышленность, строительные технологии, светотехнику, морское и морское машиностроение, а также перерабатывающую промышленность.

Мы можем предоставить вам полный прайс-лист WAGO и онлайн-каталог WAGO для любой категории. Кроме того, мы предлагаем широкий выбор принадлежностей, в том числе инструменты WAGO и гайки WAGO.

Почему именно WAGO?

WAGO – лидер в области решений для электрических соединений, автоматизации и интерфейсной электроники, известный тем, что предлагает надежные продукты, новаторские технологии и постоянные инновации. WAGO существует более шестидесяти лет, и за это время они зарекомендовали себя как надежный партнер, способный решить все задачи клиентов.

Все категории являются частью WAGO Innovative Connections, которая обеспечивает быстрый и простой процесс установки.

Категории продукции WAGO, предлагаемые онлайн-электроникой

Клеммные колодки и клеммы для DIN-рейки WAGO

On-Line Electronics предлагает широкий ассортимент клеммных колодок WAGO для монтажа на рейку и клемм DIN, доступных в трех вариантах срабатывания – рычажный, кнопочный или рабочий слот.

Наши клеммы для монтажа на рейку и клеммы DIN гарантируют чистую организацию проводов, выдающуюся долговечность, работу без обслуживания и зарекомендовали себя как экономичное решение в долгосрочной перспективе.

Каждая модель линейки оснащена проверенной в отрасли технологией сжатия пружины WAGO, которая обеспечивает отличное и устойчивое к вибрации соединение. Отдельные категории клеммных колодок WAGO для монтажа на рейку и клемм DIN перечислены ниже:

  • Клеммные колодки на рейку
  • Клеммные колодки на рейку со съемным разъемом (X-COM®-SYSTEM)
  • Патчбордные системы
  • Клеммные колодки
  • Соединители PUSH WIRE® для распределительных коробок
  • Разъемы для освещения
  • Система подключения экрана

Феррулы WAGO

On-Line Electronics предлагает широкий ассортимент наконечников WAGO Ferrules, каждая из которых предназначена для плотного контакта с клеммой и повышенной прочности. Кроме того, наши манжеты менее подвержены окислению, а также обеспечивают более прочное и надежное соединение. Отдельные категории наконечников WAGO перечислены ниже:

  • Инструмент для обжима наконечников WAGO
  • Соединители с наконечником
  • Кабельные наконечники
  • Манжеты неизолированные
  • Изолированные наконечники
  • Двойные манжеты

Предохранители WAGO и держатели предохранителей WAGO

On-Line Electronics предлагает широкий ассортимент предохранителей WAGO, держателей предохранителей WAGO и клеммных колодок WAGO.Продукция отличается быстрым и легким отключением, быстрой заменой с помощью резервной вилки, отсутствием дополнительных затрат на сборку или электромонтаж, а также надежной заменой предохранителей. Отдельные категории предохранителей WAGO и держателей предохранителей WAGO перечислены ниже:

  • Патрон предохранителя WAGO
  • Клеммная колодка предохранителей WAGO
  • Защита цепи
  • Пробка предохранителя WAGO

Системы ввода-вывода WAGO

On-Line Electronics предлагает широкий спектр систем ввода-вывода WAGO, предназначенных для гибкой работы во всех средах и приложениях. Все системы не зависят от Fieldbus и соответствуют всем стандартным протоколам и стандартам ETHERNET. Отдельные категории систем ввода-вывода WAGO перечислены ниже:

  • WAGO Automation Technology
  • Решения и программное обеспечение
  • Программируемые контроллеры полевой шины
  • Контроллеры
  • Модульная система ввода-вывода, IP20
  • Промышленные переключатели
  • Радиотехника
  • Коробки датчиков / исполнительных устройств IP67, кабели и соединители IP67

Клеммные колодки для печатных плат WAGO и соединители WAGO

On-Line Electronics предлагает широкий выбор клеммных колодок WAGO для печатных плат и соединителей WAGO, которые подходят для большинства приложений и гарантируют беспроблемную интеграцию в любой производственный процесс.

Наши клеммные колодки и соединители для печатных плат обеспечивают безопасную и простую установку, допускают горизонтальное и вертикальное расположение проводников и могут быть испытаны как параллельно, так и перпендикулярно входу проводника.

Более того, клеммные колодки WAGO для печатных плат и соединители WAGO поставляются с множеством запатентованных технологий для быстрого подключения, такими как CAGE CLAMP® и PUSH-WIRE®. Отдельные категории клеммных колодок для печатных плат WAGO и соединителей WAGO перечислены ниже:

  • Клеммные колодки для печатных плат
  • Клеммные колодки THR / SMD для печатных плат
  • СИСТЕМА МУЛЬТИ СОЕДИНЕНИЙ (MCS)
  • Съемные клеммные колодки для печатных плат
  • Проходные клеммные колодки
  • Разъемы специального назначения
  • Пустые корпуса

Автоматические выключатели WAGO

On-Line Electronics предлагает обширную линейку автоматических выключателей WAGO для любого применения.Эти детали предназначены для предоставления нашим клиентам многочисленных преимуществ, включая поддержку нагрузок большой емкости, надежную защиту от перегрузки и коротких замыканий, высокую плотность каналов и поддержку одно-, двух-, четырех- и восьмиканальных конфигураций. Отдельные категории автоматических выключателей WAGO перечислены ниже:

  • Электронный интерфейс WAGO
  • Релейные платы WAGO (модули реле и оптопары)
  • Формирователи сигналов и развязывающие усилители
  • Технология измерения тока и энергии
  • Источники питания
  • Интерфейсные модули и системная проводка
  • Защита от перенапряжения
  • Пустые корпуса

Вставные соединители WAGO

On-Line Electronics предоставляет обширную программу съемной системы подключения WINSTA® WAGO.Соединители WAGO Wire Connectors предназначены для быстрой и простой установки, надежного зажима благодаря технологии пружинного соединения, запатентованной технологии заделки CAGE CLAMP® для сплошных или с наконечниками и надежной защиты от неправильного подключения. Отдельные категории съемных разъемов WAGO перечислены ниже:

  • Система съемных соединений WAGO WINSTA®
  • Съемные соединители
  • Соединители Snap-In
  • Съемные соединители для печатных плат
  • Разъемы распределения
  • Кабельные сборки
  • Плоские кабельные системы
  • Распределительные коробки

Не нашел то, что искал?

Если у вас есть другие вопросы, касающиеся продуктов WAGO, не стесняйтесь обращаться к нам через нашу контактную форму, позвоните нам или напишите нам по адресу info @ onlineelec. com. Вы также можете связаться с нами через LiveChat в правом углу внизу.

WAGO 221-415-25 221 Соединительный зажим гибкий: 0,14-4 мм² жесткий: 0,2-4 мм² Количество контактов: 5 25 шт. Прозрачный, оранжевый

Обзор

На 40% меньше предыдущей модели

Описание

Чрезвычайно тонкий

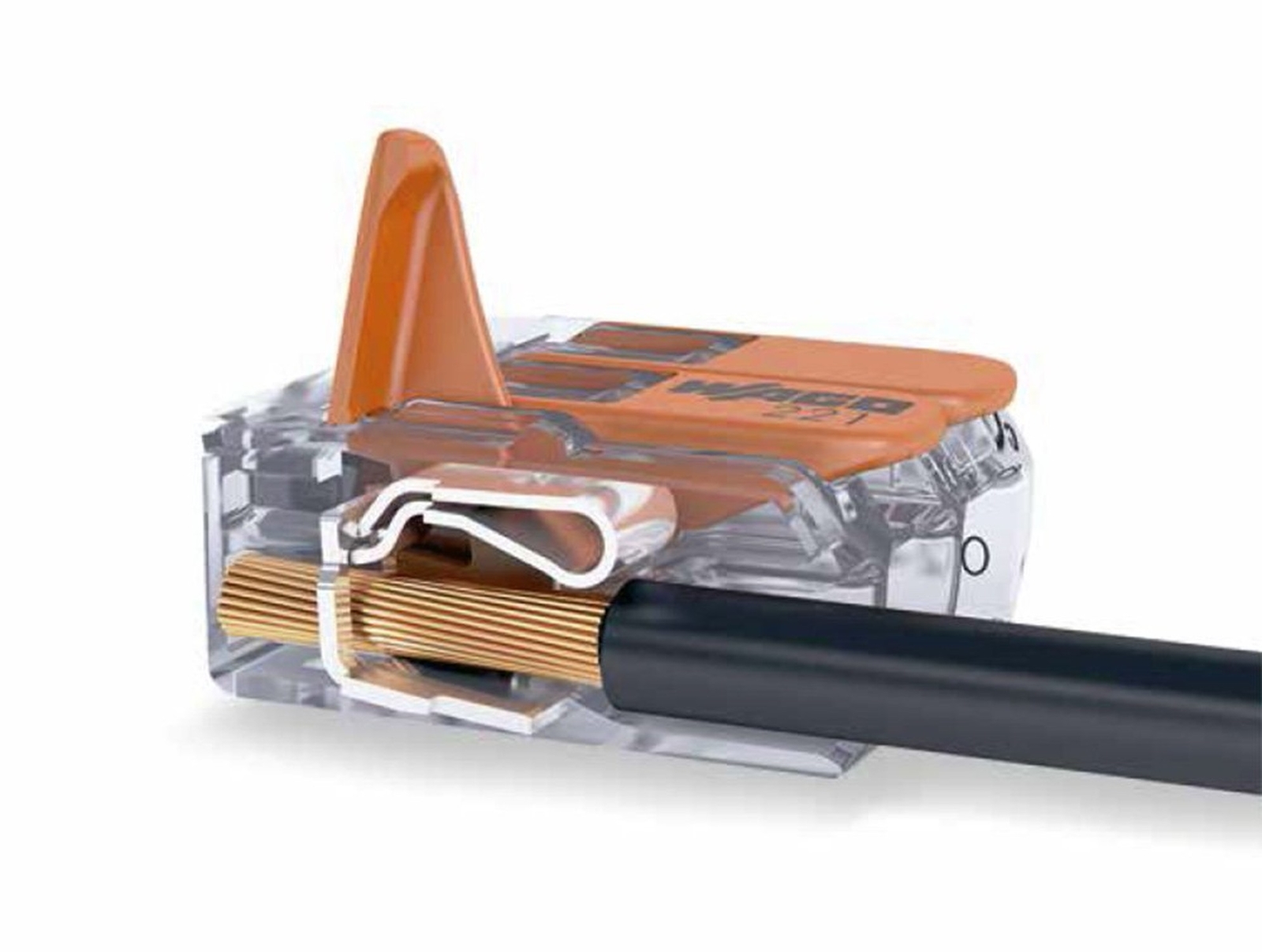

Терминалы поколения 221 – настоящее чудо: их объем по сравнению с предыдущей моделью (серия 222) составляет 40%.Электромонтажники теперь могут быть реализованы без приложений с узкими условиями установки. Благодаря чрезвычайно тонкой конструкции новой серии клеммы можно быстро и легко подключить в монтажных коробках. Кроме того, экономия места дает дополнительные возможности для дальнейшего расширения.

Посмотрите, что это такое
Новая конструкция корпуса серии 221 из прозрачного пластика позволяет легко визуально контролировать правильное положение проводника. Электромонтажник может сразу увидеть, все ли проводники после подключения к упору вставлены и правильно подключены. Правильная длина изоляционной полосы проводника теперь легко проверяется с первого взгляда. Закрытая кабельная воронка обеспечивает уникальное лидерство в точке вывода заземляющего проводника.

Удобство в фокусе
Установщик терминала через два тестовых отверстия может даже при удобной и надежной установке проверить и со всеми распространенными советами по тестированию. Боковая ручка в корпусе повышает удобство использования при открытии рычага. Новое поколение клемм основано на проверенной без использования инструмента технологии CAGE CLAMP ®, в которой точки зажима открываются и закрываются с помощью рычага управления.Отличие от предыдущей модели: теперь управлять рычагом руки стало еще проще. Таким образом проводник становится легче и намного быстрее.

Широкое применение
В качестве универсальных клемм новая серия 221 подходит для всех распространенных типов проводников: с помощью только одной клеммы могут быть сечения проводов от 0,14 до 4 мм² (тонкий) или от 0,2 до 4 мм² (одно- и многопроволочные). Благодаря высокой степени надежности номинальный ток 32 А и номинальное напряжение 450 В подходят для серии 221 для множества применений.Типичные области применения в строительной технике – это подключение светильников, двигателей жалюзи, а также проводка систем внутренней связи, дверных и дверных устройств управления. В промышленности соединительные клеммы идеально подходят для подключения, в том числе, двигателей и насосов.

Ключевые слова

2050003033787, ВАГО, 221-415-25, 221, Ваго 221

Информация о производителе .

Добавить комментарий

Ваш адрес email не будет опубликован.
