Преобразователь напряжения 12 – 220 вольт

Схема простого преобразователя напряжения 12 – 220 вольт, который нетрудно собрать своими руками и начинающему радиолюбителю

В этой статье, на сайте Радиолюбитель, мы рассмотрим простой преобразователь постоянного напряжения 12 вольт в переменное напряжение 220 вольт.

Это, относительно простое устройство, выполнено на специализированной микросхеме КР1211ЕУ1, предназначенной для схем именно такого назначения, и двух мощных ключевых полевых транзисторах IRL2505. Микросхема А1 представляет собой генератор импульсов для импульсных источников питания. У нее есть два выхода – прямой и инверсный (4 и 6), на которых формируются противофазные импульсы, которые поступают на выходные мощные ключи. В отличии обыкновенного мультивибратора или триггера. выходные импульсы формируются так, что между ними существует пауза, в течении которой на обеих выходах напряжение равно нулю. Эта пауза исключает возможность одновременного открывания двух ключей и протекания через них сквозного тока.

Полевые транзисторы имеют очень малое сопротивление открытого канала (0,008 Ом) и допускают постоянный ток до 104А (импульсный – 360А). Это позволяет использовать трансформатор с низковольтной обмоткой мощностью до 1000Вт. Реально можно получить напряжение 220В для работы на нагрузку мощностью 400Вт. Питается А1 напряжением 9,5В от параметрического стабилизатора на VD1. Конденсатор С6 подавляет ВЧ-выбросы на выходе.

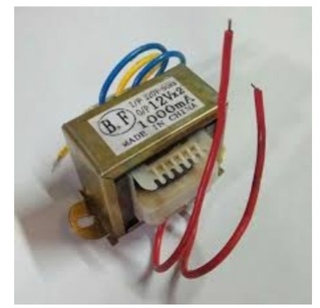

Детали. Стабилитрон можно заменить любым другим на 8-10В, конденсаторы С4 и С5 К50-35, если нет конденсаторов на 10000 мкФ, можно взять четыре штуки на 4700 мкФ и соединить их параллельно. Конденсатор С3 любой на емкость 100-500 мкФ и напряжение не ниже 10В. Трансформатор Т1 – любой готовый со вторичной обмоткой 2х12В. Мощность трансформатора может быть от 10 до 1000Вт, но она должна быть вдвое больше мощности которой надо получить на нагрузке. При выходной мощности не более 200Вт транзисторы на радиаторы можно не ставить.



ПРЕОБРАЗОВАТЕЛЬ 12 ВОЛЬТ В 220

   Понадобился мне для некоторых целей повышающий преобразователь с 12В на стандартное сетевое напряжение 220 вольт. Поискав на форуме решил сделать из запчастей блока питания компьютера. Сразу замечу, что трансформатор лучше брать побольше — маленький может своеобразно мигать и обычно тянет в нормальном режиме порядка 20 ватт, а то и меньше. Радиаторы ставятся при нагрузке более 50 ватт, когда транзисторы нагреваются выше нормы.

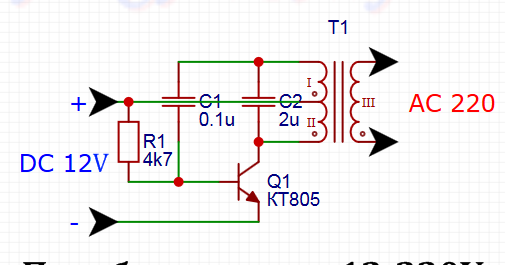

Схема электрическая преобразователя 12-220 вольт

   Конструктивно плата устройства может крепится в любом корпусе, обеспечивающим защиту от прикосновения человеком. Рисунок смотрите на фото или ищите файл на форуме.

   Если питать будем телевизор или лампочку, то можно вообще не использовать выпрямитель Кстати, компактную люминисцентную лампу КЛЛ, этот преобразователь также запускает — пробовал с лампой на 15 Вт. Все детали, кроме трансформатора, брались новыми — поэтому особых проблем не наблюдалось. В будущем планируется сделать еще два экземпляра, с учетом выявленных осбенностей по деталям и схематически.


   Небольшое описание схемы и ее работы от уважаемого пользователя форума ear: Схема представляет собой двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494 (и ее аналогов), что позволяет сделать её довольно простой. На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать его и без диодов, получая переменное напряжение. Для электронных балластов постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост (правда диоды там не такие “шустрые” как в нашем преобразователе).

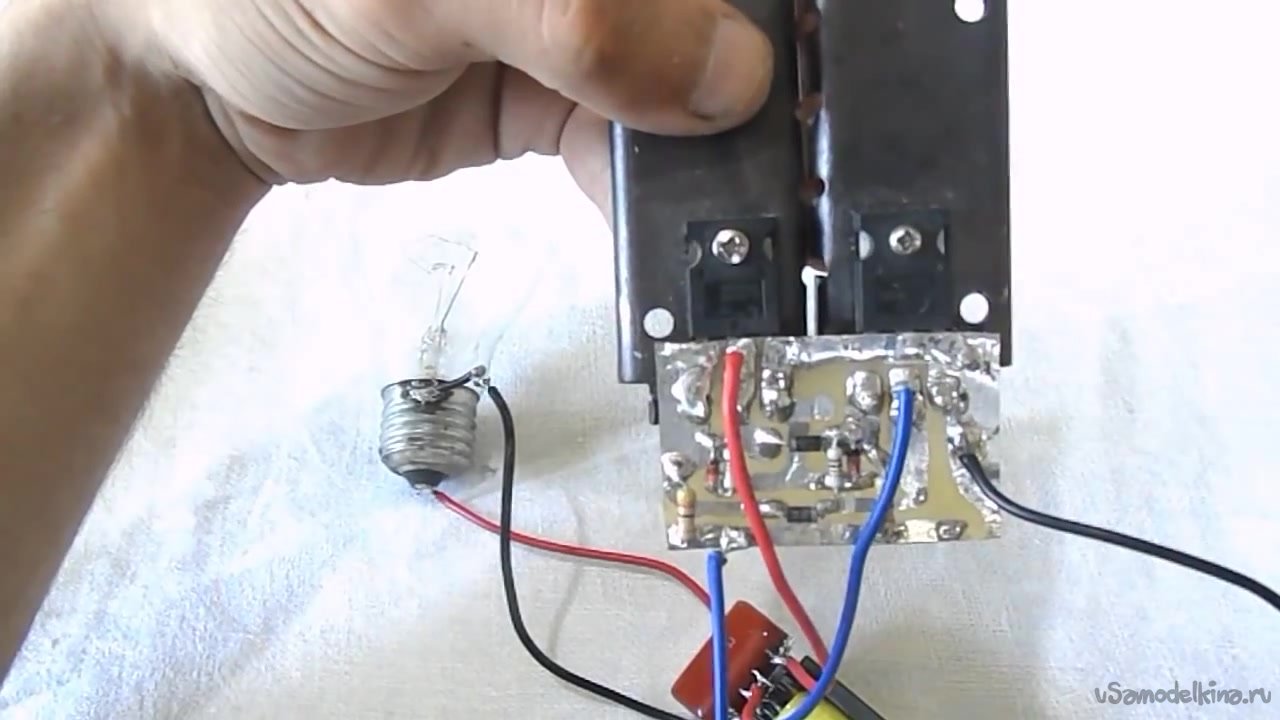

   В преобразователе 12 вольт в 220 используется готовый высокочастотный понижающий трансформатор из блока питания (БП) компьютера, но в нашем преобразователе он станет наоборот повышающим. Понижающий трансформатор можно взять как из AT так и из ATX БП. Из практики трансформаторы отличаются только габаритами, а расположение выводов идентично. Убитый БП (или трансформатор из него) можно найти в любой мастерской по ремонту компьютеров.

 C1 – это 1 нанофарад, на корпусе кодировка 102;
 R1 – задает ширину импульсов на выходе.
 R2 (совместно с C1) задаёт рабочую частоту.

   Уменьшаем сопротивление R1 – увеличиваем частоту. Увеличиваем емкость C1 – уменьшаем частоту. И наоборот.


   Транзисторы – мощные МОП (металл-окисел-полупроводник) полевые транзисторы, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N. Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если возникнет желание поставить на радиатор, то, внимание, фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП.


   Тем не менее, для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят от перегрева в случае ошибок монтажа или КЗ на выходе. Защиту схемы от перегрузки и переполюсовки можно реализовать через предохранитель и диод на входе.


   У меня в качестве ключей например были применены популярные полевые irf540n. В конференции ведется обсуждение схемы преобразователя и там вы можете задавать возникающие по ходу сборки вопросы. Сборка и испытания: redmoon.

   Форум по инверторным источникам питания

   Форум по обсуждению материала ПРЕОБРАЗОВАТЕЛЬ 12 ВОЛЬТ В 220
