Подключение вилки для плиты или варочной поверхности

У каждого современного человека дома и на работе насчитывается более десяти электрических приборов, которые значительно упрощают жизнь и делают ее более комфортной. Чтобы устройства функционировали, их требуется подключать к электрической сети. Для этой цели были изобретены и изготовлены разные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового прибора.

Блок: 1/7 | Кол-во символов: 408
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/

Как подключить вилку с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы.

В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

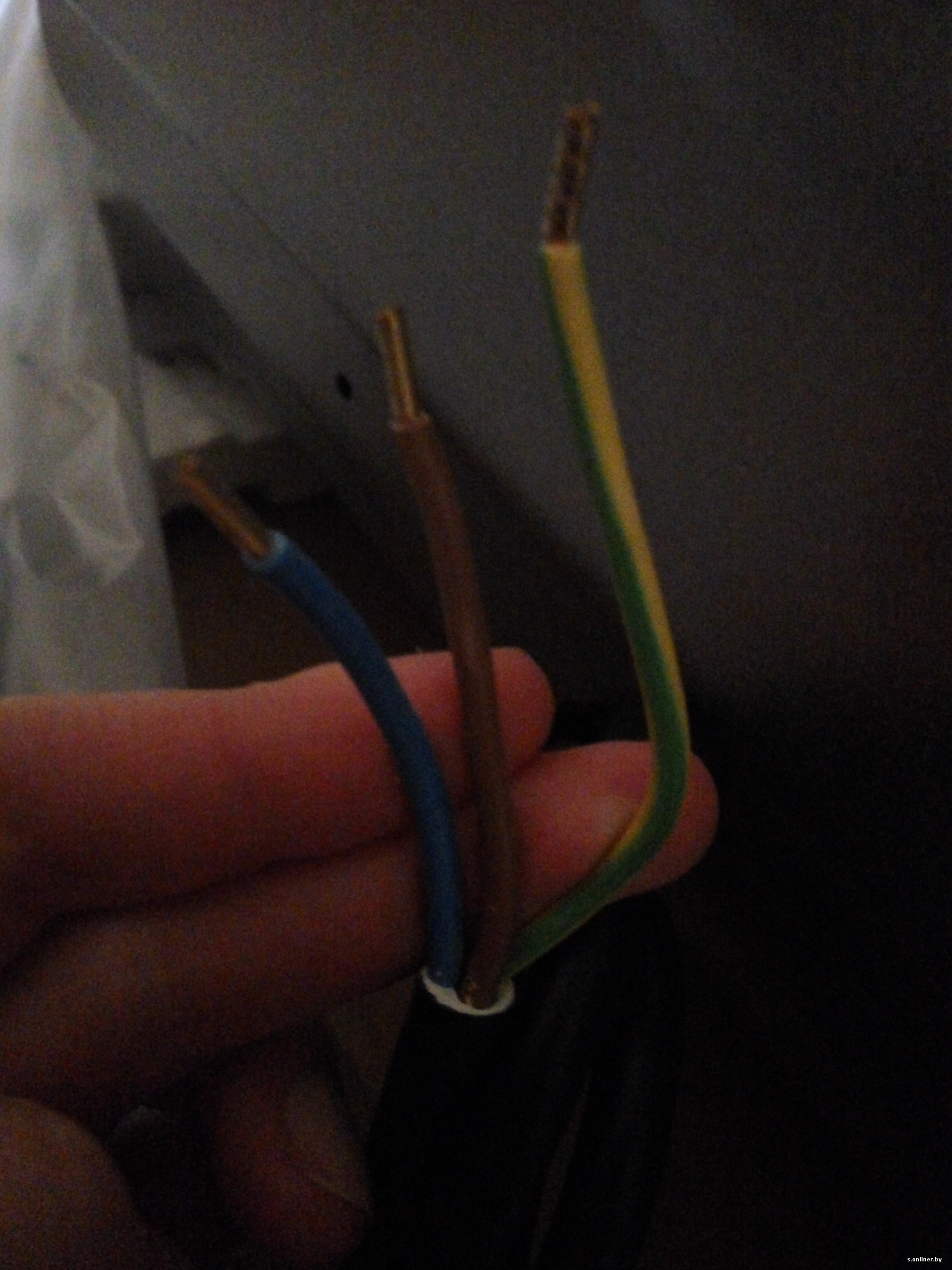

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

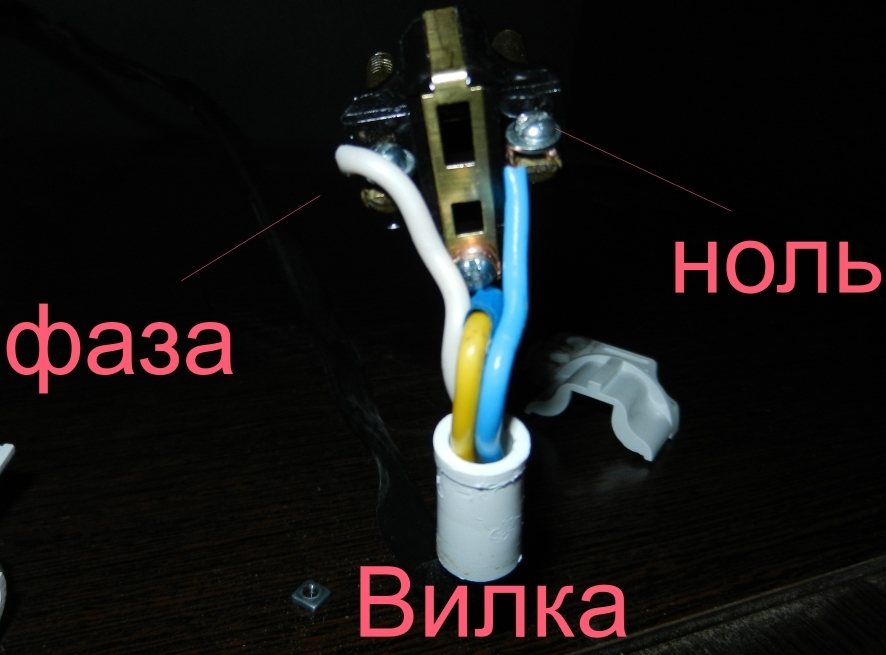

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

Блок: 2/8 | Кол-во символов: 2421
Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

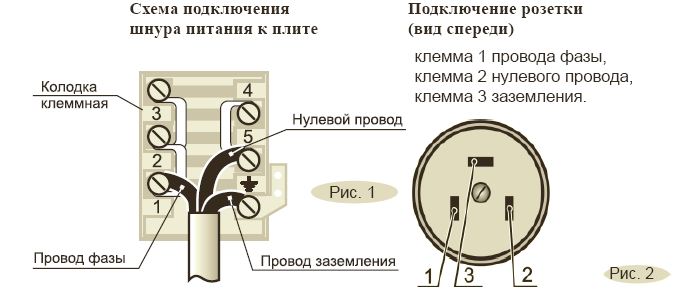

Схема подключения вилки для плиты

В первую очередь, давайте рассмотрим схему подключения такой вилки. Как вы уже могли заметить, подключить её к розетке можно лишь в одном положении, а значит в каждую из клемм нужно подключить провода в определённом порядке.

Блок: 2/3 | Кол-во символов: 265
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/145-podklyuchenie-vilki-dlya-plity-ili-varochnoj-poverkhnosti

Ответы знатоков

Александр Гончарук:

Замена вилки на шнуре или установка вилки производится следующим образом. 1. Вначале зачищают ножом концы провода, идущего к вилке, пропаивают (если есть паяльник :)) и делают колечки. 2. Откручивают винты на контактных ножках вилки. 3. Прикручивают винтами концы провода, заделанные колечком, к контактным ножкам вилки. 4. Откручивают один винт скобы, прикрепленной к одной половинке корпуса, и отводят скобу в сторону. 5. Вставляют во впадины половинки корпуса со скобой, а концы провода с контактными ножками, поворачивают скобой и прижимают ею провод. Закручивают в отверстие скобы винт. 6. Закрывают собранную часть вилки другой половинкой корпуса, вставляют в отверстие корпуса винт и скручивают его с другой стороны корпуса гайкой.

Замена неразборной вилки Неразборные штепсели представляют собой электрический шнур из резины или пластмассы, который отлит заодно с вилкой. При выходе из строя неразборной вилки поступают так. Негодную вилку отрезают, а присоединительные концы шнура после заделки петелькой присоединяют к разборному штепселю согласно вышеизложенной методике.

Особое внимание следует обратить на присоединение провода заземления (он полосатый желто-зеленый) — должен подключаться к заземляющим контактам вилки, а не к штырям. Чудо:

Чудо:

старую отрезают. оголяют провода, зачищают, привинчивают штатно в новую.

Арчи Гудвин:

с помощью отвёртки и, если понадобится, ножа …

Олег Щербань:

Открутил и прикрутил

Станислав Шалдин:

отрезают старую вилку, зачишают провода крепят к новой.

cyber-soldier:

советские отвинчивались. современные приплавлены к проводу и никак.

MIKA:

все у всех правильно написано.. . но почему вилка оплавилась? проблема где-то

старый хрен:

Розетку ышшо глянте ( контакты подтяните и, если есть возможность поскоблите щёчки — там возможно нагар .

ОК:

Отрезать старую вилку, разобрать новую, зачистить провода, соединить провода к вилке, желто-зеленый обязательно к заземляющему контакту ( в центре как правило) , собрать вилку, воткнуть в розетку.

Сергей Дмитриев:

Стиральную машинку не рекомендуется включать через удлинитель. Лучше сделать по уму розетку к стиралке — а то так и будет плавится вилки — а так и до пожара не далеко.

МаслоВверх:

Синий (N — neutral) — нейтральный провод, общий провод в трёхфазной схеме соединения Коричневый (L — live) — провод фазы Жёлто-зелёный (G ground) — заземление, контур внешнего заземления, имеющий 0-10 Ом сопротивления с общим проводом.

по поводу фазности: дело в том, что в евровилках второго поколения полярность включения уже не соблюдается, поэтому безразлично, с какой стороны живой провод. фазность теперь соблюдается только в трёхфазных вилках.

Hooligan:

Слева направо или сверху вниз. Фаза — ноль.

Игорь:

А когда утюг включаешь тоже фазность блюдишь?

Андрей Сазонов:

раздница в том, что «ноль» может контачить с корпусом, и если не будет заземления то может немного потрясти током (как иногда бывает с российскими холодильниками) , а так да, коричневый — фаза, полосатый — земля. Если вилка какаято уникальная, т. е. ее можно включать только в одном положении (нельзя вертеть) то это имеет значение, если же нет — то и значения нет)

дж амба:

синий и коричневый подключай-зелёный-это земля (если у вас предйсмотреенно подключи к земле

KERK:

Представьте, что у вас евровилка с проводом не в сторону, а прямая… Где тогда у вас будет правый штырек-а где левый? НЕ ЗАМОРАЧИВАЙТЕСЬ, это не суть важно . Главное защитный проводник правильно подключите, на центр. контакт

Блок: 3/8 | Кол-во символов: 3460

Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

подключение силовой вилки к электроплите или варочной панели

Давайте теперь рассмотрим процесс подключения однофазной силовой вилки к шнуру электроплиты или варочной, на примере белой пластиковой вилки, модели ВШ20-у-32А/250.

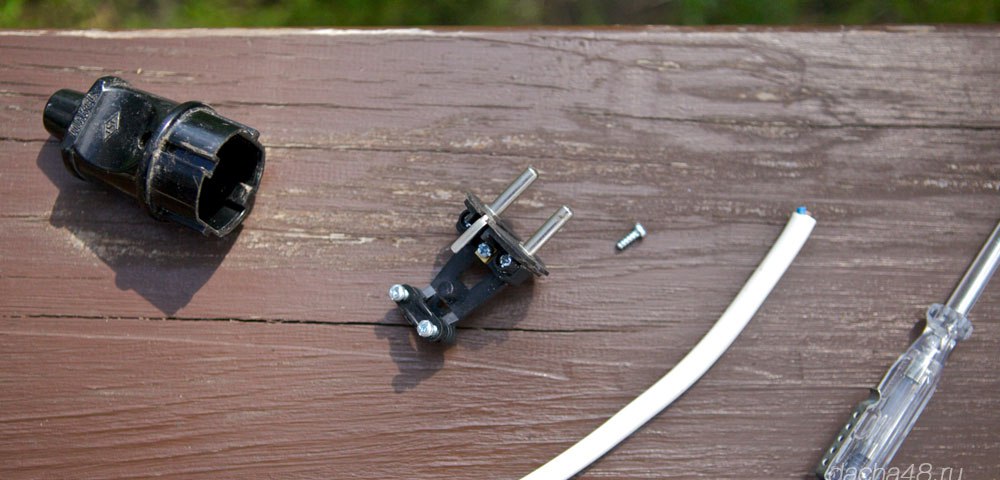

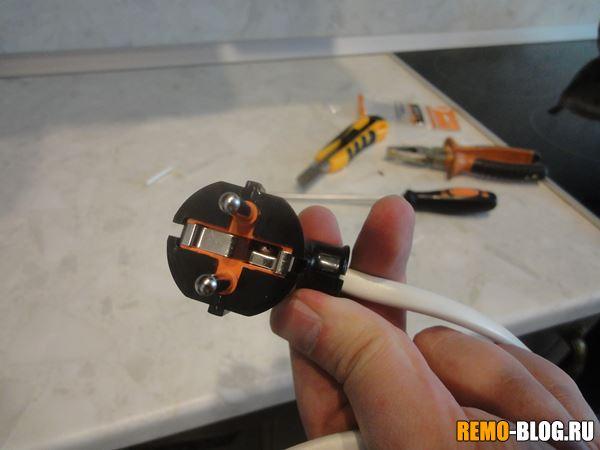

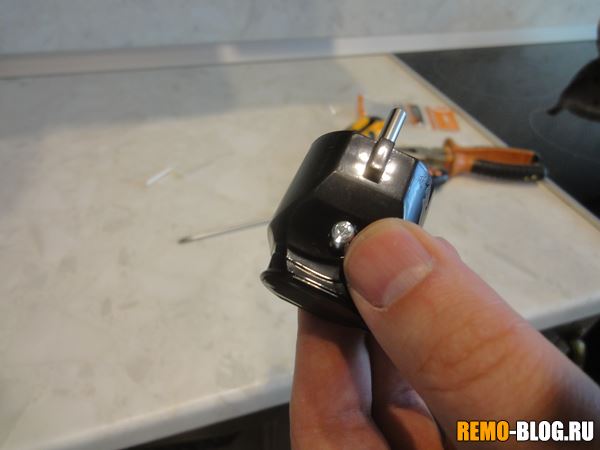

В первою очередь необходимо разобрать вилку, для этого откручиваем единственный крепежный винт, расположенный в центре корпуса.

Штекер состоит из двух основных частей, задней крышки и основания, на котором располагаются клеммы для подключения проводов.

Прокладываем в механизм разъема провод, в данном случае для подключения плиты используется провод соединительный ПВС 3х6 (3 жилы по 6мм.кв каждая). Зажимаем его скобой, затягивая два винта на лицевой панели, как на изображении ниже.

Подготавливаем провода, снимаем внешнюю изоляцию и зачищаем жилы, примерно на 10мм.

Закрепляем провода согласно схеме подключения, в клеммах вилки.

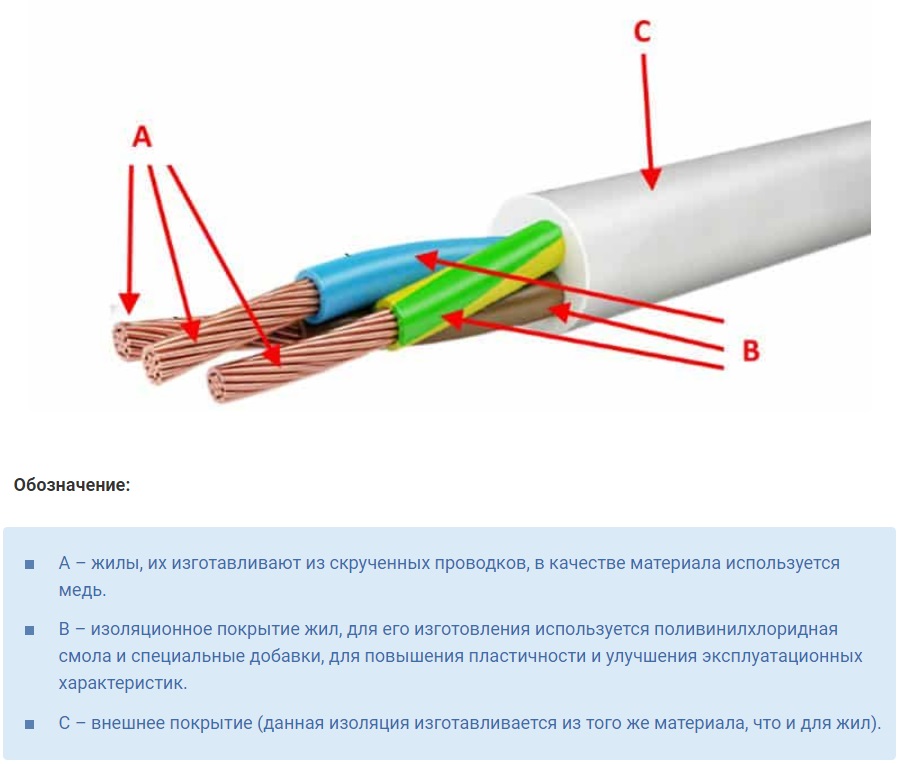

Так как используется многожильный провод ПВС, будет нелишним обжать жилы наконечниками НШВИ.

Соблюдайте аккуратность как при прокладывании проводов внутри вилки, так и при их подключении, от этого напрямую зависит надежность и долговечность соединений.

Если же у вас нет возможности обжать провода, подключайте так, скрутив жилы проводника, чтобы они не вылезали из клемм.

Теперь, когда провода надежно затянуты в клеммах, собираем корпус вилки и затягиваем центральный крепежный болт.

На этом подключение вилки завершено и если второй конец провода уже подсоединен к плите или варочной поверхности, можно включать его  розетку.

Если у вас остались вопросы о выборе или подключении вилки плиты или варочной, оставляйте в комментариях к статье, обязательно всем отвечу.

Блок: 3/3 | Кол-во символов: 1674
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/145-podklyuchenie-vilki-dlya-plity-ili-varochnoj-poverkhnosti

Виды электрических вилок

Электрическая вилка евростандарта

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

  • без заземления;
  • разборные модели;
  • с заземлением;
  • неразборные модификации;
  • евростандарт;
  • обычного типа.

Вилка с заземлением

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

Угловая евровилка CEE 7/16

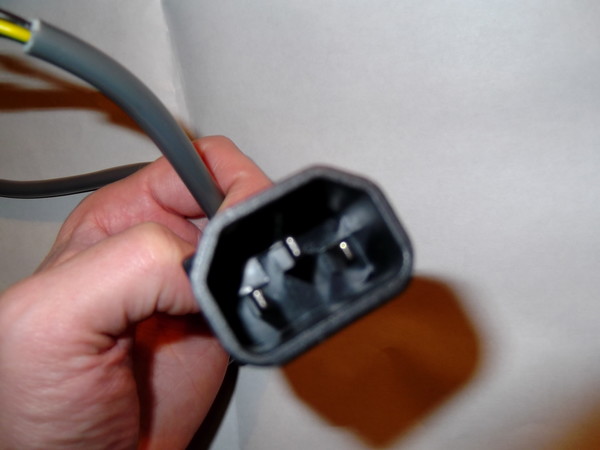

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

  • С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
  • С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Блок: 2/7 | Кол-во символов: 2252
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/

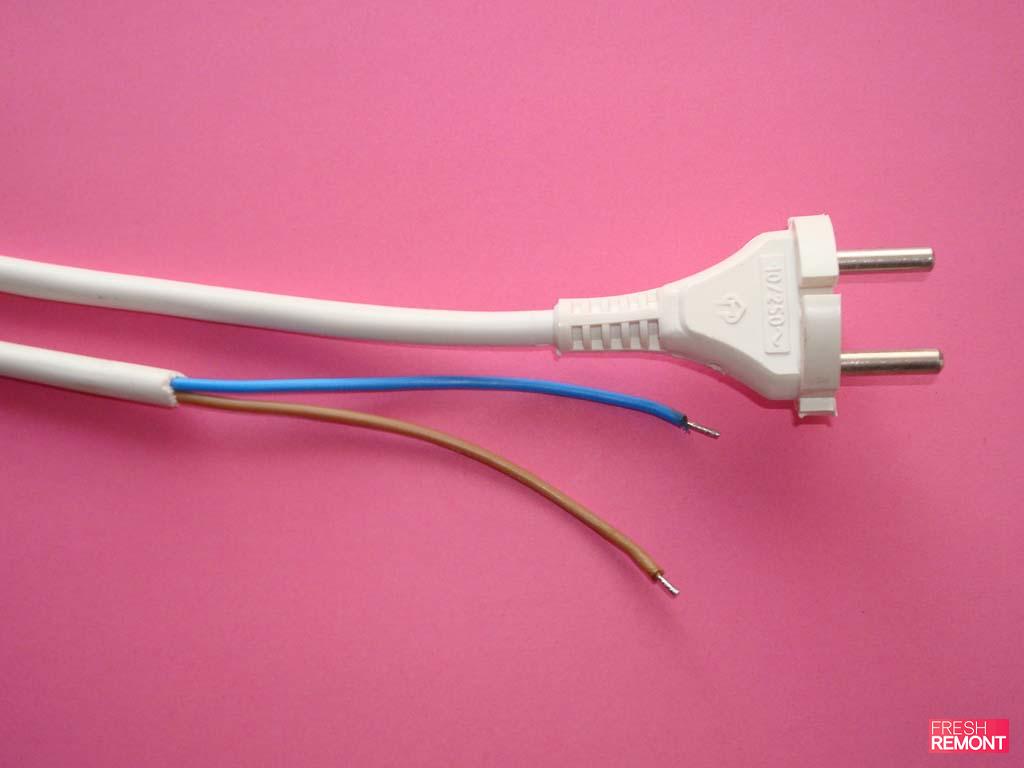

Устройство неразборной электрической вилки

Конструкция неразборных электрических сетевых вилок любых типов одинаковая. Штыри установлены на расстоянии 19 мм в пластмассовую планку и в них запрессованы проводники. На планке есть два выступа, которые служат для обвода провода. Обвод необходим для исключения обрыва шнура вилки в случае приложения к нему значительной силы. Например, извлечение вилки из электрической розетки за провод, что категорически не допускается.

Штыри и провод заливаются расплавленной пластмассой. Таким образом формируется герметичный водонепроницаемый корпус вилки с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной электрической вилки

В недалеком прошлом для подключения электроприборов к электрической сети применялись только разборные вилки. Да и сейчас еще в эксплуатации находится большое их количество. Без разборной вилки не обойтись, если требуется заменить вышедшую из строя литую. Разборная вилка тем хороша, что позволяет использовать ее многократно. Ее легко можно снять с ненужного электроприбора и при ремонте установить на другой шнур.

Устройство разборной электрической вилки С1-b

Перед Вами разобранная на составные части вилка вида C1-b, рассчитанная для подключения к электрической сети электроприборов мощностью до 1200 Вт.

Она состоит из двух половинок корпуса, двух латунных штырей, прижимной планки шнура и крепежных элементов.

Устройство разборной электрической вилки C6

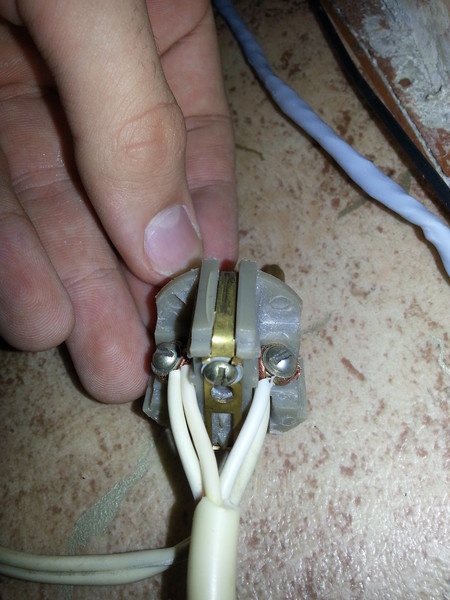

Рассмотрим устройство разборной вилки с заземляющим контактом вида С6, рассчитанную на подключение электроприборов мощностью до 2200 Вт. На латунные штыри вилки напрессованы контактные площадки с резьбой для прикручивания проводов. Сами штыри закреплены в основании вилки.

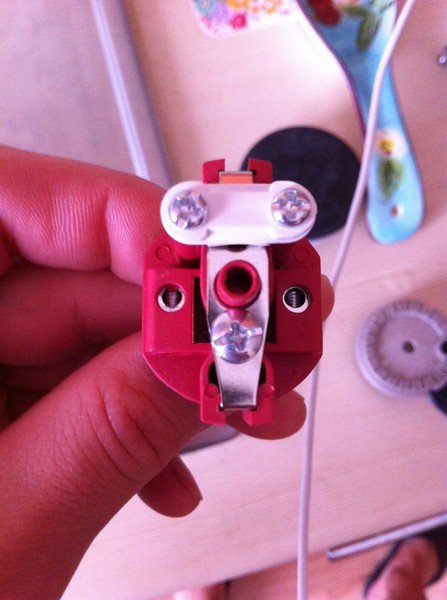

В корпусе имеются заземляющий контакт в виде полосы из латуни с резьбой для закрепления заземляющего проводника. Имеется планка для фиксации провода с пластиковой прокладкой.

Блок: 5/10 | Кол-во символов: 1934
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

Ответы знатоков

Иван:

Ээээ Товарищь, ты попал на трехфазную штуку!

380 вольт. 3 фазы и ноль.

Возможно, и можно подключить, но надо смотреть специалисту. Если вы с этим не знакомы-не стоит делать. Минимум-выбьет предохранители, максимум-спалите дом))

Алексей Бебекин:

У обычной вилки четыре зубца, как правило. Так в чем же проблема? Каждому зубцу провод . Делов -то.

DT830B:

инструкция должна быть, или обращайтесь за консультацией в магазин..

Павел Ихалайнен:

черный на землю остальные — три фазы

I don’t give a f**k:

однозначно, скрутив провода по паре. но лучше б это делать под присмотром того, кто волокёт, куда в агрегате идут эти провода) но за трёхфазную канитель я не в курсе)

Андрей Силков:

а какие там жилы в толк не возьму? если два нуля и две фазы скручивай нули с нулями фазу с фазой и делай вилку если базар идет за ток больше 220 то жил не хватает… Это китайцы ща поди такое мастерят?

Юра:

3-к одному, 1-к одному. И в нос.

Егор:

Действительно похоже попал на 380 В. Дома такое ( без танца с бубном )не включишь

Александр Григорьев:

!!!СИНИЙ-ноль !!!!ЖЕЛТОЗЕЛЕНЫЙ-земля остальное хоть какого цвета хоть черного хоть серобурокозюльчатого ФАЗА или ФАЗЫ

переспросил бы тут с ЦВЕТОМ проводников!!! !

и моделью нагревателя, хоть инструкцию за тебя посмотреть и изучить, спалишь ведь!!!

Сергей:

Продзвони концы, и определишь!

андрей гурич:

желтый обычно используется для заземления. остальные два подключаешь к вилке.

Булавка:

ты что, смеёшься чтоли? ? третий провод на массу, ничего не соединяй сам, вызови мастера. сгорит машинка и проводка вся полетит, и всё что в сеть включено тоже

I&R:

желтый заземление. на вилке под него предусмотрено место остальные без разницы на две оставшиеся клемы сажай

Дед Ау:

вилку выбрось нужна евровилка на 3 провода желтый земля у машинки есть схема подключения синий это ФАЗА

лев:

Желтый — земля, остальные к вилке в любом виде

Truculentus:

ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) Провод «земли» — должен быть желто-зеленого цвета. В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения) , в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

НОЛЬ (НЕЙТРАЛЬ) Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

ФАЗА Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же белым. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Жёлтый -лишний. Коричневый и синий можно, как угодно подключать к вилке.

Анат.:

отрежь 10см этого провода и вместе с вилкой отнеси дяде электрику, попроси соединить, сделает-придёшь домой и подсоедини к остатку, провода заизолируй

Виктор Демин:

А если там два желтых

Блок: 4/8 | Кол-во символов: 3692
Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

Лучшие ответы

76-98 лтд:

Жёлто-зелёный — заземлениеЧёрный (коричневый) — фазаСиний — ноль!Для танкистов! Фазу — к одному штырьку, ноль — к другому штырьку, заземление — к среднему контакту!

Ефрем:

оплетка небось разных цветов, если нет воспользуйся тестером

илья сафонов:

три проводка разного цвета! какие цвета? черный или синий -земля два других без разницы!

Татьяна:

черный-земля, 2 другие питание

Чио Чио Сан:

Обычно -желто полосатый -это земля, а остальное впринципе без разницы, правда зазовые котлы и кажется стиралки требуют точной фазировки, но у них в паспортах всегда расписано что какого цвета.

вячеслав кошелев:

белый- фаза, синий -нулевой, желтый-заземление, если перепутать то УЗО «устройство защитного отключения» (если установлено) будет выбивать,

Алексей Пастухов:

на пальцах одно, а на самом деле у вас наверное другое…. надо вызванивать…

Дмитрий:

Скорее всего так: желтый есть заземление — к центральной клемме (к лепесткам) . Две другие жилы — на боковые контакты. Если этот провод идет от прибора, то проблем быть не должно. Если еще что-то — надо «прозванивать» индикатором или мультиметром. Так как можно и ошибиться — бывает всякое. Но если провод от прибора, то желтым скорее всего маркирована защитная («земля») жила. Один из двух других — фазный, другой — ноль. По цвету изоляции более точно сказать нельзя, т. к. некоторые электрики вопреки рекомендациям вешают фазу на какую угодно жилу.

Современные обозначения: синий — ноль, черный — фаза, желто-зеленый — защитный.

Блок: 5/8 | Кол-во символов: 1481
Источник: https://mr-build. ru/newteplo/kak-podklucit-vilku-k-provodu.html

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

  1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
  2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
  3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
  4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.

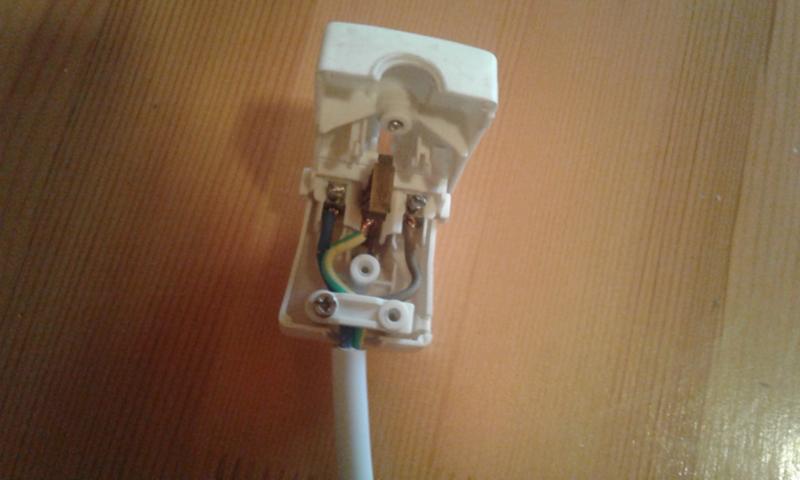

  5. Следующий этап – правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.

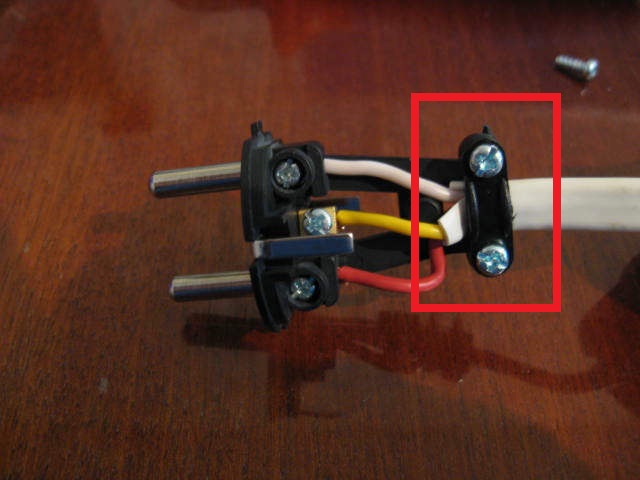

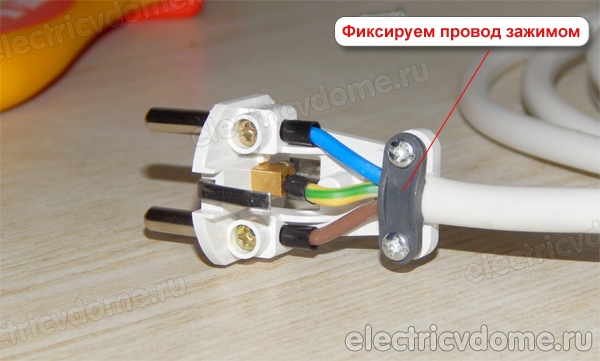

  6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
  7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

  1. Демонтируется старый корпус и разбирается.
  2. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
  3. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Блок: 5/7 | Кол-во символов: 1850
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

  1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
  2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
  3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Блок: 6/7 | Кол-во символов: 1147
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/

Адаптация нестандартных трехполюсных вилок

Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключить к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник — адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.

Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.

Адаптация трехполюсной электрической вилки IEC 60906-1

Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.

Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.

Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку

Адаптация английской электрической вилки BS 1363

При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.

Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.

При замере штангенциркулем, ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.

Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.

На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.

После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.

Блок: 10/10 | Кол-во символов: 3102
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

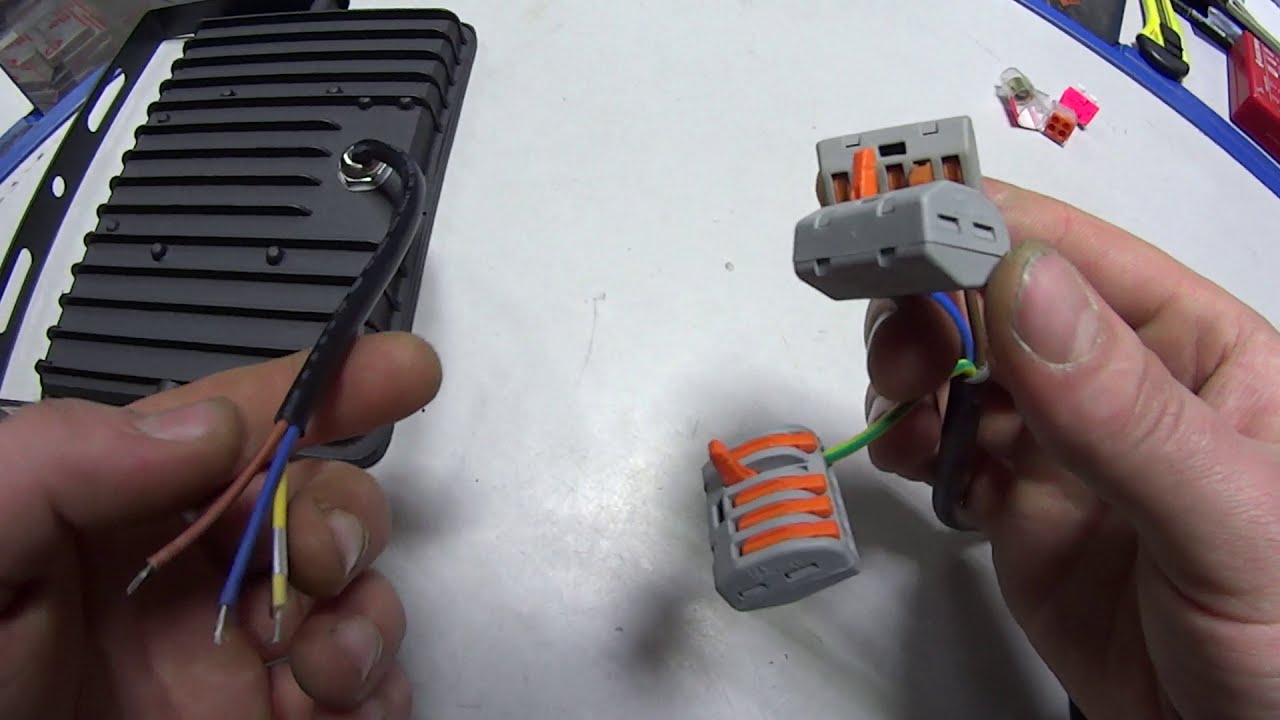

как подключить трехжильный провод к вилке видео Видео

3 лет назад

2 лет назад

Компания»спец 96″ предлагает полный спектр электромонтажных и сантехнических работ: • Прокладка электропро…

3 лет назад

7 меc назад

Как подключить вилку к проводу — нашли старый удлинитель, а на нём не оказалось вилки ), вот мы и подключили…

2 лет назад

Нашел еще старый советский софит, однако там не оказалось вилки для подключения в розетку. Что ж это не проб…

8 лет назад

2 лет назад

Синий, желто-зеленый, белый — что означает цвет провода? Какой изолентой изолировать фазу, землю и ноль в…

2 лет назад

Цветовая маркировка проводов кабеля, её назначение. В данном видео я расскажу какие цвета проводов должны…

1 лет назад

Должно быть установлено УЗО в линии . ( Иначе способ не работает ). Для начала определяют фазной провод пооче…

3 лет назад

Как сделать удлинитель электрический или другими словами переноску. Для этого нужно выбрать достаточной…

3 лет назад

Рассмотрим цветовую маркировку 3-х жильного кабеля. Больше информации вы найдете в бесплатных курсах «Элек…

1 лет назад

Электрическая вилка: как подключить провод к вилке. Замена вилки была проделана, потому как старая вилка…

1 лет назад

Как соединить проводку в розетке индукционной плиты Как установить дополнительное оборудование в этажном…

1 лет назад

Как подключить кондиционер к электросети. Ставьте «лайк» и подписывайтесь на канал! Видео «Проводка в кварт…

6 лет назад

12 меc назад

Как подключить провода к циркуляционному насосу для отопления. Перед тем, как установить циркуляционный…

4 лет назад

11 меc назад

Чтобы самому сделать удлинитель необходимо сначала подключить вилку к проводу. Провод лучше брать ПВС,…

2 лет назад

Маленькое видео для самостоятельного подключения электрического патрона к проводам . КАК ДЕЛАТЬ ДЕНЬГИ…

Блок: 7/8 | Кол-во символов: 1788
Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

Лучшие ответы

Командор:

Желто-зеленый это земля. Если у вас в розетке нет такого провода, то и подсоединять некуда. Остается два провода. А это дело техники

Антон Левитин:

Серый и синий на штырьки, а жёлто-зелёный на земляной контакт, что по бокам вилки!

Петр Комягин:

Если у вас дом не новый где евро проводка, то полосатый желто-зеленый можно откусить, это заземление. Серый и голубой сажайте на контакты вилки.

*/*:

Как правило жёлто-зелёный это земля, но бывает и ошибаются иногда… (особенно если ремонтировал кто-нить) Тестером лучше прозвонить на всякий случай. Бережёного бог бережёт.

GT:

коричневый с синим это фаза и ноль, коричневый фаза, можно путать местами ничего страшного не произойдет, желтый с зеленой полосой заземление, все провода в разборной вилке имеют болты и заземляющий вв том числе .

Хабибулин Роман:

большое спасибо за правильный совет!!!

Блок: 8/8 | Кол-во символов: 854
Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

Какая вилка лучше, разборная или литая?

Возникает резонный вопрос, а какая вилка лучше? Безусловно, литая. Главное ее преимущество это отсутствие низко надежных разъемных механических контактов токоподводящего провода с штырями вилки. Проводники соединяются одним из следующих способов: привариваются точечной сваркой, припаиваются припоем или обжимаются. В дополнение вилка герметична, что повышает безопасность ее эксплуатации.

Единственный недостаток, это невозможность повторного монтажа. Если провод перетрется в месте входа в вилку, а такое часто случается у электроприборов, которые во время работы приходится постоянно перемещать, например электрический фен, то придется вилку обрезать и выкидывать, а на ее место монтировать разборную. Можно заменить и целиком весь шнур новым с литой вилкой, но тогда придется вскрывать электроприбор, что не всегда возможно.

Блок: 8/10 | Кол-во символов: 878
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

Ремонт вилки газонокосилки

Столкнулся с ремонтом нестандартной вилки, штыри которой были запрессованы в корпус блока включения электрической газонокосилки.

В связи с особенностью конструкции заменить вилку не представлялось возможным и пришлось придумать технологию фиксации штырей.

Штыри вилки были не только сильно окислены от плохого контакта с розеткой на шнуре, но и один из них утопился в пластмассовый корпус.

Для закрепления штырей потребовалось разобрать блок, но столкнулся с тем, что у саморезов шлицы были с тремя косыми гранями, позволяющие только закручивать саморез. Пришлось разогревать головки саморезов паяльником и выкручивать отверткой с плоским жалом подходящей шины. После ремонта ввинтил другие саморезы с головками под стандартный крест.

Концы штырей, соединенные с проводами находились под концевым выключателем, который фиксировался в пазах корпуса блока.

После снятия выключателя утопленный штырь был нагрет паяльником и возвращен в исходное состояние. Но надежность его крепления была низкой. При воздействии пальцами штырь качался.

Для исключения повторной поломки вилки штыри были со стороны подключения проводов залиты эпоксидной смолой, как показано на фотографии.

После затвердевания смолы блок был собран и штыри зачищены с помощью мелкой наждачной бумаги. Проверка показала надежную работу блока. Теперь штыри вилки, даже в случае сильного нагрева, не смогут сместиться.

Блок: 9/10 | Кол-во символов: 1444
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

Кол-во блоков: 18 | Общее кол-во символов: 29365
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/: использовано 4 блоков из 7, кол-во символов 5657 (19%)
  2. https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html: использовано 5 блоков из 10, кол-во символов 8073 (27%)
  3. https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html: использовано 6 блоков из 8, кол-во символов 13696 (47%)
  4. https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/145-podklyuchenie-vilki-dlya-plity-ili-varochnoj-poverkhnosti: использовано 2 блоков из 3, кол-во символов 1939 (7%)

Подключение варочной панели самостоятельно: схема, видео — Asutpp

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.



Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

  • с тремя контактами;
    Подключение варочной панели к одной фазе
  • с четырьмя контактами.
Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.



Советы электриков

  1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
  2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
  3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.



Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

  1. Можно ли подключить варочную панель в обычную евророзетку на 230 В?

    Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).

    Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.

  2. Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?

    В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:

    https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg

    На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.

    Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.

  3. Можно ли подключить электрический духовой шкаф в обычную штепсельную розетку, если электропроводка алюминиевая?

    Все зависит от двух основных факторов – какую мощность расходует приобретенный вами духовой шкаф, и какое сечение алюминиевой электропроводки подведено к этой штепсельной розетке? Установка выделенной линии и штепсельной розетки от распределительного щитка рекомендуется для всего электрооборудования мощностью более 2кВт, но такая позиция носит исключительно рекомендательный характер. Вы можете самостоятельно определить загруженность участка электрической цепи для всей кухни или группы комнат, в состав которых входит и штепсельная розетка с духовым шкафом.

    Вам необходимо узнать – будут ли жилы электропроводки в стене перегреваться при включении столь мощного электрооборудования. Для этого в паспорте нагревательного электроприбора узнайте его мощность, как правило, она указана в кВт или Вт. Затем, определите сечение жил, проложенных к штепсельной розетке. Если сечение вам неизвестно, вы можете воспользоваться одним из нескольких способов, предложенных в данной статье на нашем ресурсе: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

    По величине сечения можно узнать пропускную способность вашей электрической цепи, к примеру, в соответствии с таблицей В.52.2 ГОСТ Р 50571.5.52-2011 допустимая нагрузка для алюминиевого двухжильного кабеля в стене составит:

    2,5 мм2– 14,5 А или 3,3кВт;
    4 мм2 – 19,5 А или 4,4кВт;
    6 мм2 – 25 А или 5,7кВт.

    Зная мощность духового шкафа и сечение жил электропроводки, сравните пропускную способность электрической цепи и подключаемую нагрузку. К примеру, если у вас духовой шкаф будет потреблять, допустим, 3кВт а электропроводка из алюминия 2,5 мм2, то ее пропускная способность позволяет длительно пропускать 3,3 кВт. Однако заметьте, имеющаяся электропроводка сможет нормально выдерживать работу духового шкафа, но остальные мощные электроприборы включать в это время нельзя.

  4. Как подключить варочную панель к двум фазам и возможно ли это (на примере Gorenje ECT 650 CP)?

    Варочная панель, действительно, может быть запитана как от однофазной электрической цепи, так и трехфазной (в последнем случае задействовано два фазных проводника из трех). Варианты подключения должны быть подробно описаны в руководстве пользователя, а также изображены на шильдике возле клеммной колодки.

    Пример шильдика варочной поверхности приведен ниже.

    https://www.asutpp. ru/wp-content/uploads/2018/08/shildik.jpg

    Как видите в Вашем случае достаточно подключить нейтральный проводник к клемме «N», защитный проводник к «РЕ», а любые два из трех фазных проводников к «L1» и «L2».

Подключение вилки 380 вольт — RozetkaOnline.COM

Чтобы подключить к сети электрооборудование, для работы которого требуется трехфазное напряжение 380 вольт, необходима соответствующая вилка.

Довольно часто, большая часть промышленного оборудования, а также трехфазных электроприборов, используемых в быту, поставляется без электрической вилки, лишь с питающим кабелем. Чтобы обеспечить возможность простого отключения прибора от сети когда это потребуется, без вмешательства квалифицированного электрика, используются трехфазные розетки с соответствующими вилками — штекерами.

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.


В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

ПОДКЛЮЧЕНИЕ ТРЕХФАЗНОЙ ВИЛКИ НА 380В

Установку начнем с разбора силового штекера ABB на составные части. Для этого не требуется откручивать никаких дополнительных болтов или шурупов, достаточно просто повернуть против часовой стрелки верхнюю, красную часть вилки.
Всего вилка на 380 вольт состоит из трех основных компонентов:

— Механизма

— Защитного корпуса

— Кабельного зажима, предназначенного для герметичного ввода питающего кабеля в вилку.

Кабельный зажим и защитный корпус трехфазной вилки АББ, необходимо надеть на питающий кабель аппарата, как показано на изображении ниже. Надевать следует в обратном порядке, а именно, сперва кабельный зажим, а затем защитный корпус.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки.  Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.



После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

На этом установка и подключение вилки на 380 вольт заверщена, если у вас остались какие-то ворпосы или предложенияя по статье, не стесняйтесь, пишите их в комментариях к статье, постараюсь ответить всем.

После окончания монтажа, можно включать вилку в силовую трехфазную розетку и пользоваться электрооборудованием.

Подключение вилки к духовому шкафу

Электрическая духовка обладает большими возможностями, чем газовая. Выставленный температурный режим чётко контролируется за счёт одинаковой подачи электрического тока на нагревательные элементы. Именно поэтому многие хозяйки отдают своё предпочтение этой разновидности духового шкафа. К тому же для установки и подключения прибора нет необходимости вызывать мастера. Монтажный процесс обычно производится самостоятельно, с ним без труда справляется мужская половина дома. Но подключение духового шкафа к электросети напряжением 220 вольт – дело серьёзное, и к нему следует относиться со всей ответственностью. При этом нужно знать некоторые нюансы, от которых зависит качество конечного результата.

Если духовка имеет мощность не более 3,5 кВт, то существует несколько позиций, от которых зависит качество дальнейшей эксплуатации. Поэтому при самостоятельной установке бытового прибора обязательно используются:

  • Медный кабель с трёхжильным сечением 2,5 мм² марки ВВГ.
  • Евророзетка на 16 А с заземляющим контактом.
  • Вилка на 16 А. Лучше, если она будет угловой, потому что подобная конструкция занимает меньше места, которого за кухонным гарнитуром не так и много.
  • Дифференциальный автомат на 16 А. Установка автомата проводится в распределительном щите или на стене недалеко от духовки.

Производители рекомендуют проводить подключение на отдельный шлейф от распределительного щита. Если кухня находится в стадии ремонта, то провод лучше уложить в штробы. Если прокладка линии производится по отремонтированным плоскостям, то кабель обязательно помещается в пластиковые защитные короба или в специальный плинтус, внутри которого проделаны каналы для укладки кабельной продукции.

Розетка для духового шкафа

В принципе, если в кухне уже установлена евророзетка, которую используют для другой бытовой техники, то и духовку к ней тоже можно подключить, если выполнены три главных условия:

  1. Мощность духовки не превышает 3,5 кВт.
  2. Розетка подключена к трёхжильному медному проводу сечением 2,5 мм².
  3. Вместо обычного автоматического выключателя с тепловым расцепителем, в распределительном щитке установлен дифавтомат, который выдерживает номинальный ток силой 16 А.

Часто встречаемая схема распределения тока по участкам – это два автомата на две группы: освещение и розетки. На последнюю ставится прибор номиналом 16-25 А. Если в розеточной группе заменить обычный автомат на дифференциальный, то это даст возможность использовать одну из розеток для подключения духового шкафа. Но тут возникает другая ситуация: подключённая духовка забирает на себя весь защитный потенциал автомата, а значит, при включении шкафа другой прибор в розетки подключать нельзя, иначе выбьет автомат.

Поэтому в кухню от распределительного щитка дома рекомендуется тащить отдельный электрический шлейф, к которому будет подключена духовка. А это затраты и на приобретение расходных материалов, и на проведение электромонтажных работ. Поэтому придётся сделать выбор: или экономия, но неудобства в одновременном использовании бытовых приборов, или максимальное удобство, но расходы. Но учтите, что в любом случае обычный автомат меняется на дифференциальный или рядом с первым устанавливается дополнительная защита в виде прибора УЗО.

Ниже приведены несколько полезных советов, касающиеся установки и эксплуатации розетки

  • Месторасположение – на стене, на высоте не более 90 сантиметров, но и не ниже 10-15 сантиметров над уровнем пола. Последний параметр определяется за счёт возможных протечек на кухне. Это расстояние не позволит воде попасть на прибор.
  • Нельзя монтировать розетку непосредственно за духовым шкафом. То есть, месторасположение можно сместить влево, вправо, приподнять выше.
  • Влажная чистка духовки проводится только при отключённом приборе.
  • Расстояние от газовой трубы до электропроводки и розетки не должно быть меньше 60 сантиметров.

Сегодня производители разных стран для мощных электроприборов предлагают разные модели розеток. На фото ниже они показаны. Производители тех же электрических духовок не знают, какая розетка будет установлена у потребителя дома. Поэтому электродуховки в торговую сеть поступают без вилок. А значит, к питающему кабелю, который отходит от духового шкафа, её придётся подключать самостоятельно.

Подключение вилки к проводу представляет собой точное подсоединение определённых жил кабеля к контактам прибора. Сегодня в основном используется цветовое отличие. Из трёх жил жёлто-зелёная является заземляющей, остальные фазными и нулевыми. Но для точного определения лучше вскрыть клеммную коробку на задней стенке духовки и посмотреть, какой провод, куда подсоединён.

В том случае, если клеммная коробка закрыта пломбой, то проверку проводят мультиметром. Проверяется именно заземляющая жила. Щуп чёрного цвета подсоединяется к проводу (жёлто-зелёному), красный к корпусу духовки. Если на дисплее засветился ноль, то это на самом деле заземляющий контур. После чего концы питающего кабеля соединяются с клеммами в вилке. Жила заземления смыкается с соответствующей клеммой. Чаще всего она располагается посередине между клеммами фазы и ноля и обозначается специальным значком, как показано на фото ниже. Две остальные жилы подключаются к любым клеммам в независимости это ноль или фаза. Чтобы провод не болтался, его фиксируют хомутом, который прикручивается к корпусу вилки.

Нюансы подключения мощной духовки

Если мощность электрического духового шкафа превышает 3,5 кВт, то для его установки и подключения потребуются другие расходные материалы. А именно:

  • Медный кабель ВВГ сечением 3х6 мм².
  • Вилка и розетка на ток 32 А.
  • Дифференциальный автомат на 32 А.

В такой ситуации рассматривается единственный вариант с отдельной прокладкой кабеля от распределительного щита до евророзетки. А монтаж аналогичен вышеописанному.

Подключение кабеля к духовке

Не все производители проводят подключение питающего кабеля к прибору на заводе. Провод приходит в комплекте, и его надо самостоятельно подключить. Здесь проводятся такие же мероприятия, что и с розеткой. Вскрывается клеммная коробка, которая закрыта крышкой, фиксируемой винтами. Под ней располагается колодка с тремя соединительными клеммами. Они обязательно обозначаются буквами латинского алфавита или значками. Например, «L» — это фаза, «N» — это ноль, и значок заземления.

Кабель проводится через фиксирующий сальник, где он будет плотно удерживаться. Жилы подключаются в соответствии с назначением. В этом случае неважно, синий и коричневый провод, к каким клеммам (L и N) будут подключены. Для однофазной сети это не имеет никакого значения. Важно лишь точно подключить заземляющий провод.

После соединения всех жил клеммная коробка закрывается крышкой. Затем прибор проверяется на предмет его правильной работы: вилка втыкается в розетку, и проводится включение на любой режим. Если вдруг тут же перегорела лампочка подсветки, а остальные узлы работают, не стоит паниковать. Перенос духового шкафа в комнату и перепад температур создают условия появления конденсата внутри прибора. Это часто служит причиной перегорания лампы. Её надо просто заменить новой. Теперь переходим к установке духового шкафа в кухонный гарнитур.

Схема встройки духового шкафа в гарнитур на кухне определяется условиями безопасной эксплуатации прибора. Место встройки бывает разное: напольная тумба, пенал или подвесной шкафчик. Главное – соблюсти размеры шкафа с размерами духовки. Они определяются вентиляционными зазорами, с помощью которых из гарнитурного предмета мебели будет удаляться тепло, исходящее от духовки.

  • От задней стенки шкафа до духовки, должно быть расстояние не меньше 5 сантиметров.
  • От боковых стенок 5 сантиметров.
  • От пола 10 сантиметров.

Внимание! Устанавливать духовой шкаф вблизи раковины кухонной мойки запрещается. Между двумя приборами должно оставаться расстояние не меньше 60 сантиметров.

Перед началом эксплуатации духовку надо помыть и прокалить при высокой температуре.

Заключение по теме

Перед тем как подключить встраиваемую в гарнитур духовку, нужно обязательно ознакомиться с инструкцией, которую производитель вкладывает в комплектацию. В ней чётко обозначаются правила и последовательность установки и подключения. Следуя им, можно говорить о высоком качестве конечного результата. Но учитывайте и правила согласования мощности прибора с расходными материалами: кабелем, розеткой и прочими.

Редкая современная кухня обходится без встраиваемой варочной панели и духового шкафа (духовки). Такое разделение техники даёт массу преимуществ, позволяет оптимизировать эргономику кухни, выбирать оборудование различных производителей, улучшить внешний вид всего кухонного гарнитура и многое другое.

Основным затруднением при монтаже духовки и варочной панели, является различие в способах подключения этих устройств. Духовой шкаф, чаще всего оборудован обычной евро-вилкой Schuko и подключается в стандартную, знакомую всем розетку, а вот варочная панель является особо энергоёмким устройством, нередко потребляет 6-8кВТ мощности, поэтому подключается специальной вилкой в соответствующую силовую розетку, которая рассчитана на больший ток.

Не так давно мы рассказывали о выборе кабеля и его сечения для варочной панели (обязательно прочтите этот материал ЗДЕСЬ). При правильно выполненной электропроводке, варочная панель и духовка обычно подключаются имеенно к вывод для электроплиты. Но как это сделать, если у этих устройств различные вилки, более того, чаще всего варочная панель вообще не комплектуется электрическим шнуром для подключения, либо провод не имеет вилки и расчитан на подключения через клеммы.

Как в такой ситуации обычно поступают монтажники, они отрезают вилку от духовки и подключают эти провода вместе с духовкой через клеммники к электрическому выводу выходящему из стены. Огромный минус этого способа в том, что вы теряете гарантию на духовой шкаф из-за поврежденной вилки.

Второй вариант, это установка отдельной розетки под духовку, а варочная подключается на клеммы. Минус этого способа в том, что необходимо заранее, на этапе монтажа электропроводки все продумать и развести силовой провод на розетку для духовки и вывод для варочной.

Теперь же есть третий вариант, который решает все эти проблемы и позволяет правильно подключить раздельную встраиваемую варочную панель и духовку, без какой-то дополнительной подготовки, даже на кухне у которой силовой вывод специально не переделывался – это использование комбинированной розетки. Подробный пример подключения варочной к сети через такой разъем описан ЗДЕСЬ.

В данном случае это комбинированная розетка Schneider Electric серии Прима (Артикул RA32-211R-B), в которой совмещены силовой разъем для плиты или варочной панели и стандартная «евро» розетка для духовки.

Эта розетка накладная, установив её и подключив к питающему кабелю для электрической плиты вы сможете подключить к ней сразу и духовку, и варочную поверхность. Далее я покажу как она устанавливается

УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ

Комплект поставки комбинированной розетки Прима включает , сам механизм розетки, суппорт – крепежную площадку и болт.

В первую очередь необходимо закрепить суппорт на стене , рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж , обычно для этого используется бур диаметром 6мм.

Крепим дюбель-гвоздями суппорт на стене . Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.

Разбираем механизм розетки . Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)

Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте , на стене.

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».

Затем необходимо затянуть болты , что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.

Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.

Схема подключения проводов к комбинированной розетке

Теперь переходим к подготовке питающего кабеля , необходимо снять с него изоляцию и зачистить жилы. Затем подключаем его к силовой розетке , при этом фаза и ноль подсоединяются прямо к механизму, а для заземления есть отдельная клемма, расположенная между «евро» розеткой и силовой.

Далее необходимо соединить механизмы розеток между собой согласно схеме, для этого используем небольшие куски проводов сечением 2,5 мм.кв. Должно получится примерно так:

Проверяем визуально все соединения и производим контрольную протяжку всех болтов клемм , после чего можно одеть корпус розетки, закрепив его болтом.

На этом подключение комбинированной розетки завершено. Можно проверять её работу, предварительно включив подачу электроэнергии в электрощите. Еще добавлю, что к этой розетке идеально подходит белая силовая пластиковая вилка, подробно о ней мы рассказывали ЗДЕСЬ.

Если у вас остались какие-то вопросы о комбинированной розетке, либо есть замечания или предложения, обязательно пишите в комментариях к статье, буду рад ответить всем.

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

  1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
  2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
  3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
  4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
  5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
  6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

  1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
  2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

  1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
  2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
  3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
  4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
  5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

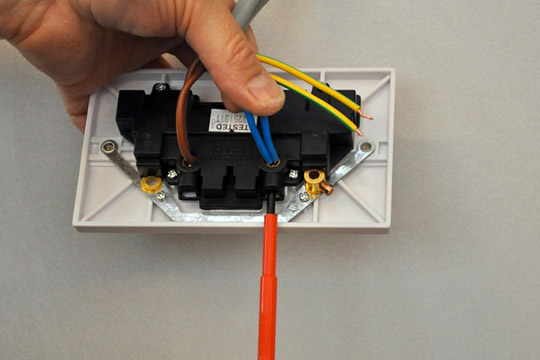

Инструкция по подключению:

  1. Отключаем поступление тока в питающий кабель.
  2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
  3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
  4. На контактный разъем подключаем ноль.
  5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

к содержанию ↑

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

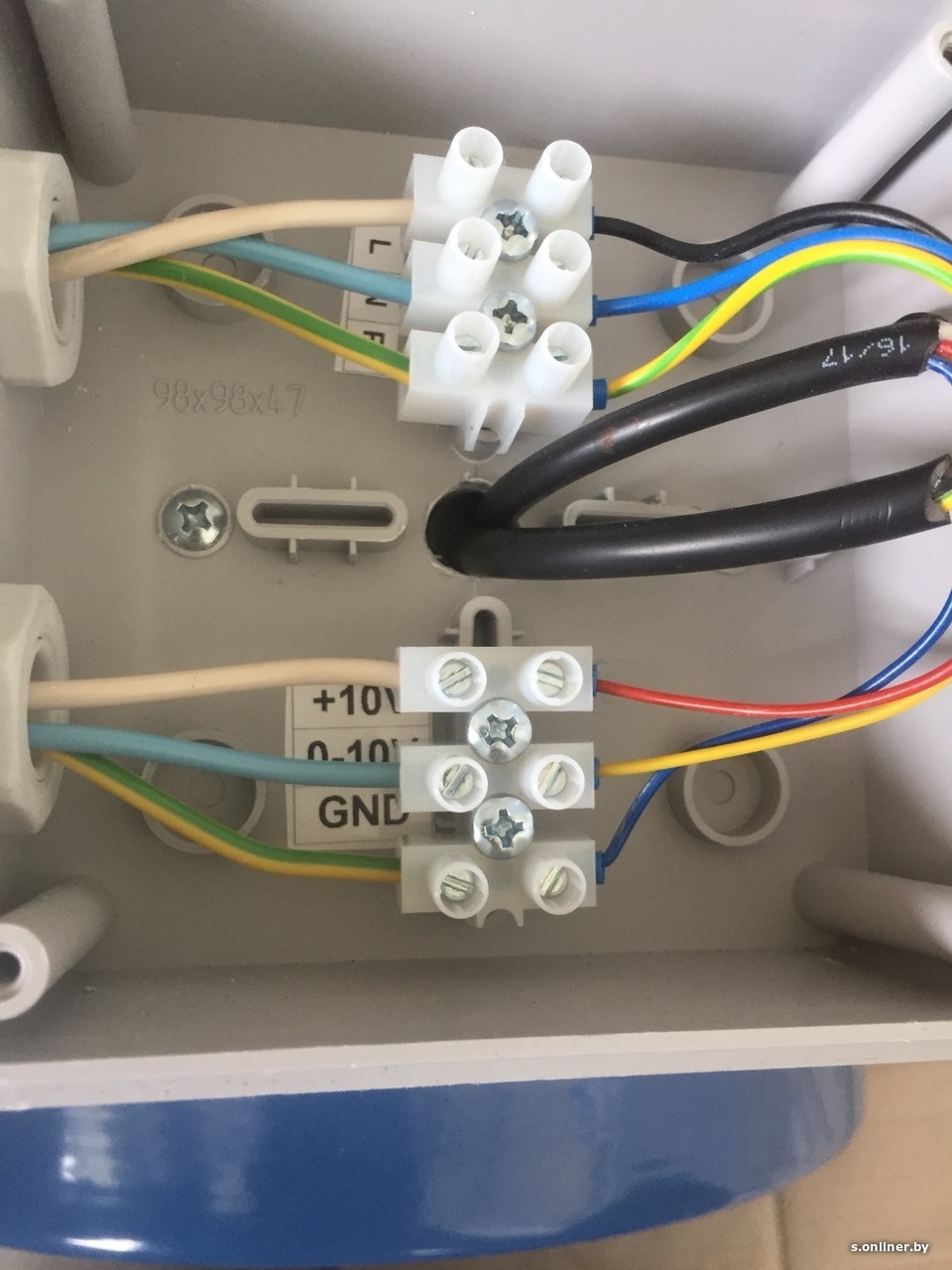

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

  1. С помощью гильз ГМЛ (гильзы медные луженые).
  2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Подключение электроплиты ханса самостоятельно. Как подключить плиту Hansa

Подключение электроплиты ханса самостоятельно. Как подключить плиту Hansa

Плиты торговой марки Hansa очень распространены на современном рынке. Но зачастую у покупателей этих плит возникают вопросы с установкой, поскольку неправильное их подключение может послужить отказом в гарантийном ремонте.

Инструкция

1

Непосредственно перед подключением плиты Hansa, распакуйте ее, тщательно осмотрите внешнюю панель и убедитесь в отсутствии механических повреждений, которые могли возникнуть при транспортировке.

2

Если у вас нет времени или вы не дружите с электричеством, обратитесь к специалистам, занимающимся установкой и подключением электроплит Hansa. Для установки газовых плит также следует обратиться к специалистам, поскольку самостоятельно делать это категорически запрещается. При использовании услуг мастеров, потребуйте заполнения талона на установку электроплиты, заверенного печатью организации, на случай если возникнут какие-либо проблемы.

3

Убедитесь, что плита Hansa укомплектована шнуром питания с вилкой и розеткой и визуально осмотрите их исправность перед подключением к электрической сети. Если сетевой шнур и кабель отсутствуют, приобретите их отдельно в магазине электротоваров.

4

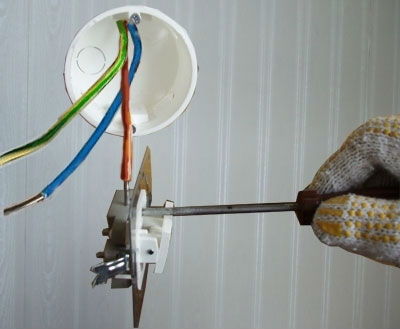

Далее займитесь монтажом силовой розетки, помните, она должна иметь заземляющий контакт, электрический кабель и вилку. В том случае если у вас уже была плита, используйте прежнюю розетку с проводом от старой плиты. Если в старой розетке, где прежде была подключена плита 3 контакта и соответственно 3 провода, то это однофазная схема подключения , а если 5 контактов и 5 проводов - трехфазная схема подключения.

5

При подключении плиты Hansa к однофазной линии необходимо выполнить ряд действий. После установки силовой розетки с тремя контактами, подсоедините их. Далее подсоедините силовую вилку с тремя контактами к трехжильному проводу сечением 4мм. И наконец, подсоедините провод к плите. Плита Hansa подсоединена, можете ее включать в розетку! Если необходимо проложите трехжильный провод сечением 4 мм до электрощита и установите однополюсный автомат защиты номиналом 40 А.

6

Для подключения плиты Hansa к трехфазной линии установите силовую розетку с пятью контактами к трехфазной линии, затем подсоедините силовую вилку с пятью контактами к пятижильному проводу сечением 1,5мм, а потом подсоедините провод к вашей плите и включите ее в розетку.

7

Не забудьте также перед подключением плиты отрегулировать ножки, путем их вывинчивания или завинчивания, если пол в доме неровный.

Подключение варочной панели Hansa. Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

  • количество жил;
  • толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

  • NYM;
  • ВВГНГ;
  • ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Как подключить электроплиту к обычной розетке. Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Источник: https://detali-interera.ru-land.com/novosti/podklyuchenie-elektroplity-hansa-samostoyatelno-kak-podklyuchit-plitu-hansa

Подключение электроплиты без розетки. #1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники. Для однофазной сети используется трехжильный провод диаметром 6 мм2, а для трехфазной – пятижильный, но меньшим диаметром.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить устройство защитного отключения на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При выборе силовой розетки следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Видео плита Hansa подключение

Проколы для кабеля сип - ошибки монтажа, виды, характеристики

Область применения прокалывавших зажимов и их характеристики

Данные устройства позволяют оперативно выполнить подключение к магистральной линии, обеспечив при этом необходимые условия соединения. Характерная особенность таких зажимов заключается в том, что в процессе монтажа не требуется снимать с СИП изоляцию, что существенно ускоряет процесс и делает его максимально безопасным.


Соединение с использованием влагозащищенного зажима проводов СИП

Основная область применения данных устройств – подвод электропитания к распределительному щиту потребителя, например, подключение дома или гаража к основной магистральной линии. Корпус зажима изготовлен из прочного пластика, устойчивого к ультрафиолетовому излучению и другим пагубным воздействиям внешней среды. Само место контакта надежно защищено от влаги. Относительно невысокая стоимость, легкий монтаж и демонтаж и полное соответствие нормативным требованиям, сделало данный способ подключения практически стандартным. Варварский вариант соединения с магистралью — «скрутка» сейчас уже практически не встречается.


Скрутка не только ненадежный, но и небезопасный способ подключения

Подключение к выключателю нагрузки

Этот способ применим еще на первоначальном этапе монтажных работ при закупке материалов. Вместо вводного автомата стоит приобрести выключатель нагрузки. Чем они лучше автоматических выключателей можно ознакомиться в статье Модульный выключатель нагрузки — отличия от автомата.

Дело в том, что большинство модульных выключателей нагрузки имеют специальные контакты, у которых прижимная планка не плоская, а полукруглая. Именно такая форма контактной поверхности отлично обхватывает СИП, не раздавливая его, и обеспечивая достаточную полезную площадь соприкосновения

Есть и автоматы с подобной формой зажимных клемм (как правило дорогих и известных брендов), поэтому обращайте на это внимание еще в магазине

Еще больше повысить надежность алюминиевого контакта в клемме автомата позволит применение смазки суперконт. Смазав ею жилу СИП один раз и затянув контакт, переходное сопротивление по заявлениям производителей останется неизменным в течение нескольких лет. А это означает отсутствие нагрева и необходимости периодической подтяжки контакта. Достигается это за счет того, что в состав смазки входит до 70 процентов меди.

Перечень основных характеристик

Характеристики зажимов данного типа определяются следующими параметрами:

  • Числом ответвительных СИП, которые подключаются к магистральной жиле (как правило, от одного до четырех).
  • Сечением жилы магистрали (мм2).
  • Сечением СИП (мм2).
  • Максимальной токовой нагрузкой (А).
  • Весом изделия (г).

В качестве примера приведем таблицу характеристик соединительной арматуры НИЛЕД.


Характеристики соединительных зажимов НИЛЕД

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.


Конструкция прокалывающего зажима для СИП

Обозначения:

  • А – затягивающий болт.
  • В – герметичный корпус.
  • С – проушина под СИП.
  • D – проушина под магистральную жилу.
  • Е – колпачок, надевается на конец СИП для обеспечения изоляции.
  • F – контактная площадка для магистральной жилы.
  • G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой. Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия.

Конструктивные особенности зажимов

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Внимание! Зажимы для проводов СИП могут быть использованы для подключения участка к действующей магистрали без предварительного ее отключения. То есть, все работы можно производить под напряжением.

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим

Варианты исполнения

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.


Прокалывающий зажим для соединения СИП-СИП

Конструкция

Конструктивно зажим СИП состоит из:

  1. Влагозащищенного или герметичного корпуса (последний предпочтительнее).
  2. Своеобразной внутренней «клеммы» из одной или нескольких симметричных пластин с шипами пирамидальной формы, которые располагаются в каждом из гнезд.
  3. Системы крепления, основанной на применении срывной калиброванной головки винта.
  4. Дополнительной системы размыкания зажима, предназначенной для экстренного снятия.

Внутри корпуса находится специальная смазка, которая герметизирует место прокола, не допуская контакта с проводом воды и воздуха. Этому же способствует специфическая форма зубьев.

Обратите внимание: несмотря на присутствие винта, дающего возможность рассоединить зажим, все прокалывающие зажимы для СИП — одноразовые. Применение их повторно не допускается!

Стягивается зажим для СИП обыкновенным болтом с головкой на 13, реже на 17. Всего в системе предусмотрено два болта — один со срывной головкой, другой обычный, который при необходимости можно ослабить, чтобы вытащить провод и разобрать всю конструкцию.

Гнезд для проводов бывает 2 или 4. Они могут быть различного диаметра, например, 16–120 и 6–50. Здесь первая группа цифр — сечение основного провода, вторая — дополнительно подключаемого. Одно из достоинств зажимов СИП — в том, что они (в известных пределах) подгоняются под кабели различных калибров.

Существует два основных вида этих соединителей — со срывной головкой и с динамометрическим ключом, по которому можно выставить усилие зажима. В моделях со срывной головкой срыв происходит при усилии от 9 до 20 Ньютонов (в зависимости от модели). Такого же усилия сжатия необходимо достичь при использовании модификации с динамометрическим ключом, так как необходимо, чтобы зубцы прокололи изоляцию и надежно вошли в металл жилы. При этом зубцы значительно деформируются — именно это, в сочетании со срывом головки зажимного болта, делает зажим для СИП одноразовым. Дело в том, что, в целях борьбы с образованием окислов, пластина с шипами в зажимах выполняется из сравнительно мягкого алюминиевого сплава. В этом его отличие от «прокалывающих» клеммников.

Обратите внимание: каждый такой сжим, несмотря на наличие двух и более гнезд — это ОДИН электрический контакт! Соединение производится между проводами, вставляемыми в его гнезда параллельно! При попытке соединить этим зажимом два провода — ноль и фазу произойдет короткое замыкание. Поэтому, к примеру, при монтаже отводки в дом обычной однофазной линии потребуется минимум два зажима.

Электрический контакт между соединительными винтами и зубчатыми пластинами отсутствует. Корпуса выполняются из различных полимерных материалов, устойчивых к ультрафиолету и нередко имеющих дополнительное армирование стекловолокном.

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья).


    Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

  1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
  2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
  3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:
  • Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
  • зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
  • Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
  1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
  2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.


Накидные диэлектрические ключи
Разобравшись с нюансами, перейдем к порядку действий:

  1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
  2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
  3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
  4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

схемы, выбор кабеля, розетки, автоматов

Содержание статьи:

Каждая домашняя хозяйка предпочитает, чтобы на кухне была установлена современная и удобная техника, позволяющая сэкономить время приготовления пищи. Инженерная мысль крупнейших производителей бытовых устройств (Samsung, Zanussi, Bosch, Elektrolux, Hansa) не стоит на месте и с каждым годом появляются все более совершенные приборы.

Чтобы быть уверенным в надежности и безопасности, необходимо знать, как правильно подключить электроплиту или духовку, какие существуют особенности и основные ключевые моменты:

  • во-первых , подключение варочной панели к электросети обязательно должно предусматривать наличие защитного заземления . Узнать, есть оно или нет, можно, посчитав количество контактов на вилке или в розетке для электроплиты. Их число должно быть нечетным.

Например, для сети 220В число контактов — 3, для трехфазной сети 380В — 5.

Заземляющий контакт на вилке может выглядеть в виде штыря, немного длиннее остальных, или металлических пластин с двух сторон корпуса вилки.

В электропроводках старых построек или квартир не всегда было предусмотрено наличие заземления, поэтому придется прокладывать новый электрокабель от распределительного щита. Этот провод должен быть включен в общую сеть с использованием или автомата защиты;

  • во-вторых , если максимум мощности электроустановки более 3,5 кВт, то обязательна прокладка отдельного питающего кабеля, так как стандартная проводка 220 В в квартирах может сильно нагреваться и выйти из строя. А подключить духовой шкаф небольшой мощности можно без прокладки отдельного кабеля;
  • в-третьих , этот кабель не следует нагружать другими электроприборами и в его цепь необходимо установить автомат защиты (для подключения духовки мощностью от 3,5 до 5 кВт — автомат на 25А, а на более мощные плиты — 32А).

​ Алгоритм подключения варочной панели и духового шкафа


Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

Общий порядок действий в такой ситуации следующий:

  • Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации) , а также, осмотрев место подключения на самом устройстве.

Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм 2 . В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм 2 соответственно.

Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

  • Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Как установить варочную панель. Методика монтажа


Варочные панели — разновидность встраиваемой бытовой техники, соответственно, перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

  • электродрель;
  • электролобзик;
  • отвертка;
  • нож;
  • линейка, угольник, карандаши и картон.

Монтаж производится в три этапа:

Разметка будущего выреза под панель . Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

Начертите на столешнице тумбы линии будущего разреза с помощью линейки и угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Вырезание ниши для установки панели . Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

Установка и крепление панели . В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.


Как реализовать схему подключения варочной панели и духовки

Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему , так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.

Видео подключения варочной панели к сети


Какую установить розетку для варочной панели и духового шкафа? Советы по выбору


Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

По назначению и особенностям конструкции розетки делятся на:

  • предназначенные для работы в однофазных сетях 220В;
  • предназначенные для работы в сетях с тремя фазами, 380В;
  • имеющими отдельный контакт для заземления или без него;
  • с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
  • с интегрированными устройствами, например УЗО, реле времени отключения;
  • с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

  • расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
  • количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
  • степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

Кабель подключается к вилке и розетке несколькими способами.

Первый способ — жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

  • на розетку или коробку не должна попадать жидкость с плиты или мойки;
  • розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Подключение варочной панели к электросети: 3 этапа

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.


Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.


Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.


Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

  1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
  2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
  3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.


Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

  1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
  2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
  3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.


Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

  1. Определите, какое количество проводов имеется в вашей квартире.
  2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
  3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
  4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

  • трёхконтактные;
  • четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую , тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Учитывайте следующие советы по подключению техники своими руками:

  1. Перед тем, как подключить электрическую варочную панель, необходимо и автомат.
  2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

Варочные панели постепенно, но уверенно вытеснили обычные , став популярными и востребованными бытовыми приборами. Сегодня поговорим о том, как правильно подключить варочную панель к электросети. Сразу же оговоримся, что будем разбираться не только с электрическими и индукционными моделями. Обязательно остановимся и на газовых, потому что они также предполагают вариант использования от .

В независимости от того, какой прибор был вами приобретён, его надо установить в . Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора для варочной панели.

Последовательность действий по установке варочной панели.

Видео: как своими руками правильно провести установку варочной панели в столешницу

Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та , которая будет находиться в непосредственной близости к плите.

Способы подключения разных панелей

Как подключить варочную панель к электросети? Всё зависит от того, какой тип панели перед вами: электрическая или индукционная.

Подключение газовой панели

Это самый простой вариант подключения к питающей сети, поэтому с него и начнём. Во-первых, отметим, что тип подключения данного вида прибора – это простое соединение вилки с розеткой, работающей от сети переменного тока напряжением 220 В. От электричества работает только подсветка и сам розжиг, а значит, нет надобности что-то рассчитывать и продумывать. Основное – это подвести розетку как можно ближе к , потому что у неё длина питающего кабеля не превышает 1,5 м. Самый простой способ установки розетки – это на задней стене за шкафом, на котором плита была установлена. На фото ниже показан этот вариант.


Однако если плита встроена в мебельный гарнитур, добраться до неё будет непросто. Иногда розетки слегка сдвигают ближе к и не закрывают в них заднюю стенку, чтобы к ней всегда был свободный доступ.

Способы подключения электрической плиты

Это самый сложный и ответственный вариант, потому что мощность у варочной панели большая, и она сильно влияет на все составляющие электрической цепочки: от до розетки. Если панель устанавливается в многоквартирном доме, где проектом заложено использование только электроэнергии для приготовления пищи, то розетка для плиты на кухне уже установлена по всем правилам электробезопасности. Поэтому остаётся лишь установить панель именно в том месте, которое определено проектом. Обычно его легко найти , которая обязательно смонтирована непосредственно над предполагаемым местом установки .

Если электрический бытовой прибор устанавливается в частном доме, где все коммуникационные сети проводятся исключительно по расчётам самого владельца, придётся потратить какое-то количество времени и вычислить максимальный предел мощности, возможность устройства такой плиты.

Внимание! Лучший вариант в старом доме – провести отдельный усиленный кабель с «автоматом» непосредственно в распределительный шкаф, который питает всю систему. Если это невозможно, от установки электропечи необходимо отказаться.


Расчёт сечения провода для электроплиты и духового шкафа

I = P / U , где

  • I −сила тока, А;
  • Р − это мощность плиты, Вт;
  • U − напряжение в сети (220 В).

Мощность – параметр паспортный. Зная силу тока , можно определить сечение кабеля по таблицам, которых в интернете большое количество. Одна из них на фото ниже.

Обратите внимание! Расчёт мощности духового шкафа и варочной панели рассчитывается отдельно, а потом эти показатели складываются, ведь духовой шкаф может быть «запитан» совсем от другой розетки. А вот шлейф к ним может идти один.

Вот одна из них, в которой показано соотношение мощности питающей сети, сечения кабеля для варочной панели с номинальной силой тока автомата.


Как выбрать розетку для духового шкафа и варочной панели

Сразу надо оговориться, что оба бытовых прибора могут быть одно- или трёхфазными, отсюда и надо «плясать», выбирая для подключения варочной поверхности и . Но есть ещё одна оговорка. Многие производители варочных панелей не комплектуют приборы вилками, а некоторые, вообще, поступают в продажу без питающего кабеля.

Поэтому совет! Не стоит искать розетку, можно провести подключение напрямую, соединяя кабель плиты с кабелем от распределительного шкафа или соединить второй с клеммником плиты. Кроме того, в случае необходимости можно установить мини-шкаф с системой автомата и УЗО непосредственно на кухне.


Теперь, что касается самой розетки. Здесь всё будет зависеть от мощности приборов, которая варьируется в диапазоне от 2,5 до 10 кВт:

  1. Мощность до 3,5 кВт – используется розетка 16 А / 220 В.
  2. Мощность 3,6−7 кВт – силовая розетка на 32 А / 220 В.

Это розетки для однофазной сети, ниже для трёхфазной:

  1. Мощность до 3,5 кВт – розетка на 20 А.
  2. Мощность 3,6−7 кВт – розетка на 32 А.
  3. Выше 7 кВт – розетка на 40 А.

Внимание! Все современные розетки обеспечиваются клеммами заземления, поэтому в однофазных розетках три контакта: фаза, ноль и заземление. В трёхфазных пять контактов: три фазы, нейтральная фаза и заземление.

Как подобрать вилку для варочной панели

Правильнее всего покупать вилку уже вместе с розеткой, если таковая не идёт в комплекте, чтобы обеспечить правильное и работу прибора.Розетка должна полностью дублировать фазы и клеммы вилки, их конфигурацию и расположение.


Схема подключения электрической варочной панели

Перед тем как подключить электрическую варочную панель, необходимо понять, что однофазный прибор и трёхфазный подключаются по-разному. С первым проще всего, потому что схема подключения в этом случае опирается на соединения . Обычно это провод жёлто-зелёного цвета. Он будет присутствовать и на подводящем кабеля, и на питающем. Остальные провода могут соединяться между собой в любой последовательности.

С трёхфазным подключением надо быть аккуратным. Здесь нельзя ошибиться с нулём и одной из фаз. Поэтому ещё на стадии проводки надо обозначить, какой из проводов внутри кабеля будет подключаться к нейтральной фазе. Обычно для этого используют или голубого цвета провод, или синего. То же самое касается и кабеля, питающего варочную панель.

Если подключение производится без питающего кабеля, то есть напрямую к клеммной коробке прибора, то на ней обязательно производитель обозначает каждый контакт определённым значком или буквой латинского алфавита. На фото ниже показана клеммная коробка варочной плиты с подключением к трёхфазной сети. Контакты «L» − это фазы, «N» − это ноль.


Если подключение варочной плиты производится через розетку, то в ней и вилке должны совпасть по расположению все соединяющиеся контакты. Поэтому очень важно не перепутать их. Это касается не только нуля и фазы, но и фаз между собой. На фото ниже именно такое подключение.


Если к дому подведена только однофазная система энергоснабжения, а вами была приобретена трёхфазная электрическая панель, то отчаиваться нет причин. Её спокойно можно подключить, сделав на входе соединение всех фаз в одну. Для этого придётся установить между фазами перемычки. Обратите внимание на фотографию ниже, на которой фазный провод коричневого цвета подсоединён к контакту под номером 2. Но между собой контакты 1, 2 и 3 соединены перемычками. Все они являются фазами.


Некоторые производители, к примеру, «Электролюкс», в клеммной коробке устанавливают лишь два фазных контакта. То есть, от сети надо соединить их или двумя проводами от разных фаз, или установить на входе перемычку. Обычно используется второй вариант. Чтобы вы поняли, о чём идёт речь, предлагаем посмотреть видео данного вида подключения.

Теперь рассмотрим, как правильно провести подключение и варочной панели. Выше уже говорилось о том, что сечение подводящего кабеля нужно рассчитывать с учётом потребляемой мощности двух приборов. А значит, на него можно посадить сразу две розетки. В какой последовательности – не имеет значения. То есть, впереди может устанавливаться розетка от плиты, а сзади − от духовки или наоборот. Можно развести их по разные стороны. А проще приобрести сдвоенную розетку, где в одном корпусе находятся обе контактные коробки.


Необходимо отметить, что клеммная коробка плиты достаточно мощная. В теории, к ней можно подключить питающий кабель от духового шкафа. Но путь этот остаётся в теории. На практике лучше развести провода по разным клеммам. Это в первую очередь безопасность, во втором − это возможность эксплуатировать приборы по отдельности в независимости от подключения.

Как подключить индукционную варочную панель

Отвечая в предыдущем разделе на вопрос, как подключить электроплиту самостоятельно, мы разобрали всё, что для этого требуется. То есть, от правильного выбора расходных материалов до нескольких схем подключения к питающей сети. относится к категории электроприборов. У неё немного другой подход к нагреву посуды (кастрюль, сковородок и прочих). В этой статье об этом говорить не будем.

Что касается самого подключения, то применяются те же принципы и правила. Никаких отличительных особенностей нет. Поэтому просто ознакомьтесь с видео, где показано, как надо подключать индукционную плиту к питающему кабелю.

Способы соединения проводов

Сегодня не раз упоминалось об электробезопасности.В местах соединения проводов необходимо использовать правильные изолирующие материалы и специальные переходники, рассмотрим самые надёжные из них.

Соединение гильзами

Гильза – это медная или алюминиевая трубка определённого сечения, в которую с разных сторон вставляются два соединяемых провода. После чего она просто обжимается специальным инструментом, хотя можно её просто сплющить молотком. Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга.


Есть два требования к данному типу соединения:

  1. Сечение гильзы подбирается под сечение провода. Если один из них меньшего размера, то его надо дополнить куском провода до полного соответствия двух параметров.
  2. После проведения стыковки место соединения изолируется. Сегодня многие производители предлагают гильзы в изоляционной полимерной оболочке, что упрощает сам процесс стыковки.

У этого способа соединения есть один существенный недостаток: оно является неразъёмным.


Соединение через монтажную коробку

Поэтому альтернативой описанному выше способу может стать монтаж электрических проводов с помощью специальной изоляционной коробки. Для соединения проводов в ней потребуется всего лишь отвёртка. Сама коробка – приспособление компактное, некоторые модели меньше розеток, внутри них располагаются . Основная задача – правильно состыковать между собой провода. Поэтому внутри коробки каждый контакт производитель обозначает буквами или значками. Так что ошибиться вряд ли получится.

Статья

Варочная поверхность – предмет первой необходимости на кухне, при этом электрическая панель является одним из самых мощных электропотребителей в квартире.

Перед установкой варочных панелей в целях безопасного и продолжительного использования необходимо ознакомиться с основными правилами по их подключению к электросети.

Требования к установке варочной поверхности

Установка варочных поверхностей может проводиться самостоятельно только с соблюдением определенных правил.

Обеспечение вентиляции

Первое: помещение, где они используются, должно быть оснащено системой вентиляции .

Необходимо соблюдать требования к расстоянию от варочной поверхности до нижней площади вытяжки . Для электрических плит оно должно быть не меньше 70 см, а для газовых – на 10 см больше.

Требование к столешнице

Второе правило связано со способностью столешницы, на которую крепится техничка, выдерживать высокую температуру : минимум 100°С.

Важно! В связи с указанными условиями использования, толщина материала должна быть не менее 25 мм.

Границы допустимого соседства

Следующее требование предписывает установить прибор так, чтобы оставлять расстояние между границами площади плиты и вертикальными поверхностями, расположенными вокруг нее: стены и корпуса соседних шкафов. Оно должно составлять 15 см, не менее .

Прямая линия электропроводки

При подключении электрических варочных панелей к электросети необходимо использовать прямую линию электропроводки от щитка до устройства . Ее нужно заводить на устройство защитного заземления (УЗО) номинала, соответствующего потребляемой мощности.

Как подключить индукционную варочную поверхность к электросети

Принципиальных отличий в подключении индукционной панели от классической варочной электроплитки нет. Детали процесса подробно изложены ниже.

Выбор кабеля для подключения

Обычно при выборе кабеля руководствуются двумя основными параметрами: количество жил и толщина.

Количество жил

Первый параметр зависит от количества контактов в вилке или клеммнике подключаемого устройства.

Варочные поверхности имеет два варианта подключения: по 3 или 4 жилам.

  • Три провода используются в случае подачи от сети одной фазы (220 В) .
  • Если в щиток приходят 2 или 3 фазы (380 В) , тогда индукционную плиту целесообразнее подключать по 4-проводной схеме , т. к. в этом случае по проводам потечет меньший ток. Следовательно, они будут меньше нагреваться, эффективность потребления будет выше.
Толщина кабеля

После того как вы определились, сколько фаз имеется на входе и по какой схеме будет подключена плита, необходимо правильно рассчитать толщину кабеля.

Справка : в зависимости от мощности прибора подойдет проводка толщиной 4 или 6 мм2.

При этом надо учитывать, что у маломощных плит клеммы рассчитаны на толщину проводов 4 мм² , и при попытках подключения к жилам большего сечения могут возникнуть определенные проблемы.

Тип и конструкция

Если говорить о типе кабеля и его конструкции, то можно использовать как жесткий, так и мягкий (состоящий из многопроволочных жил) медный вариант проводки , желательно с повышенной защитой от огня.

Справка: одними из самых популярных марок являются: NYM, ВВГНГ, ВВГНГ-LS.

Мастера, постоянно работающие с кабельной продукцией, особенно для проводов большого сечения, предпочитают использовать мягкую подводку . В ней жилы состоят из большого количества медных проволок, плотно переплетенных между собой.

  • Во-первых, такой кабель меньше греется , т. к. ток распространяется по поверхности проводника, а не внутри его. А у цельного провода общая проводящая поверхность существенно меньше.
  • Во-вторых, гибким кабелем намного легче работать , в особенности при плотном монтаже.

Единственным недостатком многопроволочного проводника является необходимость приобретения наконечников или гильз для присоединения его к клеммам .

Схема подключения

Варианты распределительных сетей

Прежде чем рассматривать схему подключения устройства к сети, необходимо перечислить варианты распределительной сети, которые встречаются в домах и квартирах и, соответственно, количестве жил во внутренней электропроводке.

  • Двужильная – самый неудачный вариант однофазной сети без заземления: приходят «ноль» и фаза. Этот вариант не приемлем для подключения большинства бытовых приборов, в особенности мощной индукционной плиты.
  • Трехжильная – с сети подаются «ноль», «земля» и одна фаза. Такая проводка позволит подключить прибор по трехпроводной схеме в случае достаточной выделенной мощности.
  • Четырехпроводка редкий вариант, используемый в современных новостройках . Помимо заземления и нулевого провода, приходят 2 фазы.
  • Классическая трехфазная сеть – подается пять линий, три из которых – фазы. Характерна для больших частных домов с высокой выделенной мощностью.

Справка . Варианты 3 и 4 наиболее предпочтительны для использования в схеме подключения варочной поверхности, хотя и не всегда доступны.

Контакты прибора

В комплект поставки индукционной плиты не входит шнур с вилкой по причине многообразия вариантов внутренней схемы электрораспределительной сети (см. выше).

Как правило, устройство имеет 6 входов на контактной группе , которые обозначаются так:

  • L1, L2, L3 – фазы;
  • N1, N2 – нулевые контакты;
  • РЕ – заземление.

ВНИМАНИЕ! Электроразводка имеет общепринятые цветовые обозначения.

  • Для земляного провода используется желтая или желто-зеленая оплетка .
  • Для «нуля » - синяя .
  • Фазные жилы могут быть любого цвета, но обычно в двухфазной сети используют коричневую или черную изоляцию .
  • А для различения фаз трехфазной сети желтую, зеленую и красную маркировки.
Подключение к панели

Теперь пора переходить к подключению провода к панели.

  • Для этого ее нужно перевернуть конфорками вниз и на оборотной стороне отыскать крышку, скрывающую группу контактов .
  • Отверните фиксирующий болт и освободите доступ к клеммам. Если между нулевой и земляной клеммами установлена перемычка, ее необходимо снять.
  • Перво-наперво заземлите прибор , зафиксировав в клемме с обозначением РЕ желто-зеленый провод.
  • Т. к. у нас от щитка приходит только один нулевой провод, присоедините его к клемме N1, а вторую клемму замкните перемычкой.
  • Убедитесь на всякий случай, что на фазы отключены, прислонив к ним тестовую отвертку.
  • Подключите к контактам, обозначенным буквой L оставшиеся провода . Остальные силовые входы соедините перемычками с подключенным.

Работа на стороне потребителя завершена.

Подключение через щиток

Перед началом работы в щитке отключите входной рубильник и с помощью пробника убедитесь, что щиток полностью обесточен . Уходящая к устройству линия коммутируется в распределительную сеть обычным образом.

ВНИМАНИЕ! В случае отсутствия в сети заземления, необходимо обратиться за помощью к мастерам-электрикам. Без подключения к «земле» эксплуатация варочной панели запрещена.

  • Земляной провод фиксируется на шину заземления . Заведите фазу на автоматический выключатель (1 или 3-фазный).
  • С другой стороны подключите автомат к устройству защитного заземления, к которому также подключите нулевой провод, идущий к прибору . Как альтернативу можно использовать схему с дифференциальным автоматом. Используйте номиналы, соответствующие уровню потребляемой техникой мощности.
  • Перед подачей электричества на вход щитка во избежание короткого замыкания убедитесь, что противоположный конец электрокабеля подключен к прибору или к розетке . В противном случае его жилы должны быть заизолированы.

Как подключить поверхность с помощью вилки и розетки

Приобретая комплект силовой розетки и вилки, следует принимать во внимание, на какой максимальный ток он должен быть рассчитан, и какое количество контактов (3 или 4) будет использоваться.

Подходящий номинал розетки – 25 или 32 А.

Уровень тока легко рассчитывается по формуле: I = P / U, где:

  • I – сила тока, А;
  • P – мощность плиты, Вт;
  • U – напряжение, В (равно 220 или 380 В, в зависимости от схемы включения).

При подключении розетки используйте цветовую маркировку проводов. Это позволит избежать неправильной электрической коммутации, которая может привести к выходу техники из строя или оплавлению участков сети.

Прикрепите корпус розетки к стенке, подключите к клеммам провода в соответствии с обозначениями, указанными на изделии.

Также соблюдая полярность, подключите вилку к проводу .

Убедитесь, что схемы расключения вилки и розетки совпадают . Проверьте напряжение в фазных контактах розетки, после чего осторожно вставьте в нее вилку и включите варочную поверхность.

Как подключить поверхность без вилки

Альтернативой подключения электрической варочной поверхности к электричеству может быть схема прямого присоединения с использованием клеммной коробки .

Этот вариант имеет ряд преимуществ – он более надежный и наглядный . Ошибка при подключении проводов практически исключена.

Минусом является невозможность быстрого отсоединения плиты от электрической линии . Чтобы обесточнить устройство, придется производить манипуляции в щитке.

Справка . Для подключения к клеммам в коробке концы проводов скручивают в форме кольца.

Для гибкого типа кабеля такую скрутку необходимо дополнительно залудить или использовать наконечники для клемм вилочного или кольцевого типа .

Как подключить газовую варочную поверхность

Газовая варочная поверхность подключается к электричеству в случае, если она снабжена системой автоподжига. Это же касается комбинированных вариантов. Например, варочная поверхность плиты подключена к газу, но укомплектована электрической духовкой.

Такие модели потребляют незначительное количество мощности, поэтому для их подключения вполне можно использовать стандартную электрическую розетку.

Никаких специальных мер, необходимых для подключения варочных электропанелей, предпринимать не требуется .

Однако следует обратить внимание, что при подключении газовой плиты к электричеству не рекомендуется использовать металлическую гофрированную подводку , т. к. в случае попадания на нее искры может произойти возгорание.

Вилка - Электробезопасность - GCSE Physics (Single Science) Revision - Other

Кабель

Сетевой электрический кабель содержит два или три внутренних провода. У каждого сердечника из меди, потому что медь является хорошим проводником электричества. Наружные слои - это гибкий пластик, потому что пластик - хороший электроизолятор. Внутренние провода имеют цветовую кодировку и выполняют разные функции:

Цвет Провод Функция
Коричневый Живой Удерживается при напряжении 230 В и обеспечивает ток
Синий Нейтраль Завершает цепь
Зеленые и желтые полосы Заземление Предохранительный трос для предотвращения попадания напряжения на прибор

Заземленный провод не может оказаться под напряжением.

Провода

В вилке синий нейтральный провод идет слева, коричневый провод под напряжением - справа, а зеленый и желтый полосатый заземляющий провод к верху. Предохранитель вставляется рядом с токоведущим проводом.

На схеме показаны основные характеристики трехконтактной сетевой вилки:

Куда идет каждый провод?

Есть простой способ запомнить, где подключать каждый провод. Возьмите вторые буквы слов синий, коричневый и полосатый. Это напоминает вам, что если вы посмотрите на вилку сверху:

  • b l у.е. идет влево
  • b r собственное идет вправо
  • s t разорванное идет вверх

Бытовое электричество - Сеть электричество и переменный ток - AQA - GCSE Combined Science Revision - AQA Trilogy

Вилки

Вилка подключает устройство к электросети.Кабель между устройством и трехконтактной вилкой содержит три медных провода, покрытых пластиком.

У каждой части вилки есть функция.

Характеристики вилки Функция
Наружная изоляция Все три провода в кабеле связаны вместе, и для безопасности их все обернута дополнительной пластиковой изоляцией
Кабельный зажим Он плотно удерживает кабель на месте, чтобы провода не расшатывались
Токоведущий провод Медный провод, покрытый коричневым пластиком, по которому ток входит в устройство
Предохранитель Стеклянный или керамический контейнер, содержащий тонкий провод, плавящийся при слишком высоком токе
Нейтральный провод Медный провод, покрытый синим пластиком, который также подключается к кабелю в стене и замыкает цепь
Заземляющий провод Медный провод с полосатым покрытием пластик, который обеспечивает путь для прохождения тока от корпуса устройства к земле, если есть является неисправностью

Заземление

Если при отказе от заземляющего провода происходит отсоединение провода под напряжением, существует опасность его прикосновения к корпусу.Следующий человек, который воспользуется прибором, может получить удар током.

Таким образом, заземляющий провод подключается к корпусу и крепится к металлической пластине или водопроводной трубе под землей. Поскольку провод сделан из меди, заземляющий провод обеспечивает путь к земле с низким сопротивлением. В случае неисправности живой ток, проходящий через корпус, будет идти по этому пути к земле, а не через человека.

Предохранители

Предохранитель обеспечивает встроенную отказоустойчивость электрической цепи устройства.Предохранитель содержит тонкую проволоку, которая плавится, если сила тока слишком высока. В случае неисправности, из-за которой корпус устройства становится под напряжением, через заземляющий провод с низким сопротивлением будет протекать большой ток. Этот высокий ток вызовет плавление предохранителя.

После плавления предохранителя цепь разрывается, и через устройство больше не течет ток. Это означает, что корпус устройства больше не находится под напряжением, и риск поражения электрическим током больше не существует.

проводка - Как подключить трехжильный кабель к двухпроводной розетке?

Красный, синий, желтый и земля - ​​старые цвета для обозначения «трехжильного и заземляющего кабеля», используемого в цепях двустороннего освещения в Великобритании.Любой провод, который может быть под напряжением (в зависимости от состояния переключателя), будет иметь красную ленту для обозначения этого (кроме красного провода, который всегда используется как один из проводов, которые могут быть под напряжением).

Трехжильный провод с заземлением обычно используется между двумя переключателями света в двусторонней цепи. Обычно он не используется между выключателем и осветительной арматурой.

Я могу сразу придумать две возможности:

  1. Свет безопасности имел как включенный, так и постоянный ток.Таким образом, когда выключатель выключен, свет безопасности реагирует на движение (загорается на 30 секунд или около того), а когда выключатель включен, свет горит постоянно. В этом случае синий будет нейтральным, один из красных или желтых с красной лентой будет постоянно под напряжением, а другой будет переключен под напряжением. (NB. В этой настройке может быть два переключателя. Один «главный переключатель», который включает то, что я назвал постоянным током, а также подает напряжение на другой переключатель, который будет управлять тем, что я называю переключенным током.)

  2. Кто бы это ни подключил, у него кончились два ядра и земля, но было несколько трех ядер и земли, и он использовал это. В этом случае один из проводов, вероятно, будет отсоединен с обоих концов.

Ключевой вопрос здесь: к каким проводам были подключены до того, как вы отключили старую сигнальную лампочку? Но я думаю, что для этого уже немного поздно.

Практическая вещь, которую вы могли бы сделать, - это соединить все провода отдельно в соединительные блоки. Затем снова включите питание, попробуйте щелкнуть переключателями и с помощью тестера напряжения проверьте, какие провода могут оказаться под напряжением.Это позволит обнаружить ситуацию 1 выше. Это не подтвердит ситуацию 2, хотя может подтвердить, что это возможно.


(Все это явно слишком поздно через 15 месяцев после того, как вы спросили, но это может помочь кому-то в будущем в аналогичной ситуации)

56. Схема сетевой вилки - GCSEPhysicsNinja.com

У большинства бытовых приборов в вашем доме, которые работают от сети, есть розетки. На этой карточке у нас есть сетевой штекер, у которого снята задняя часть, поэтому мы можем видеть, как он подключен внутри.

Здесь есть некоторые части, которые вам нужно идентифицировать.

1. Провод под напряжением

Токоведущий провод передает электрическое напряжение 230 В и является источником электрической энергии для прибора. Думайте о проводе под напряжением как о положительной клемме источника питания.

2. Нейтральный провод

Чтобы сделать полную схему, нам нужен обратный путь от живого провода. Этот обратный путь осуществляется через нейтральный провод и , который аналогичен отрицательной клемме источника питания.

3. Провод заземления

Все приборы с металлическим корпусом должны иметь заземляющий провод. Заземляющий провод предотвращает риск поражения электрическим током, который может быть вызван прикосновением провода под напряжением к металлическому корпусу, возможно, из-за его износа или смещения.

4. Предохранитель

Предохранитель расплавится, если ток станет слишком большим, что может быть вызвано неисправностью в электросети. Расплавленный предохранитель отключит электропитание и сделает прибор безопасным.

5. Наружная изоляция

В сетевом кабеле имеется два слоя изоляции - внутренняя изоляция из гибкого пластика для каждого из проводов ( коричневый для напряжения, синий для нейтрали и желтый / зеленый для земли) и затем вокруг них внешняя изоляция (обычно белый или черный пластик)

6.Зажим для кабеля

Это захватывает внешнюю изоляцию и предотвращает вытягивание и отсоединение проводов от их соединений внутри сетевой вилки.

Типы сетевых кабелей

Существует два типа сетевого кабеля: трехжильный и двухжильный кабель. Трехжильный кабель имеет заземляющий провод (зеленый / желтый), а также токоведущий и нейтральный провод. Заземляющий провод необходим для приборов с металлическим корпусом.

Двухжильный кабель имеет только токоведущий и нейтральный провода, а не заземлен провод .Это для приборов без металлического корпуса, которые называются приборами с двойной изоляцией - обычно они сделаны из пластика.

Общие неисправности в проводке сетевой вилки

Некоторые распространенные неисправности при подключении вилки включают:

  • Обрыв изоляции провода под напряжением может вызвать короткое замыкание, если оголенные медные провода касаются другого соединения.
  • Если кабель зажат корпусом вилки при завинчивании задней части, существует опасность того, что изоляция кабеля может расколоться, обнажив провод.
  • Оборванные концы проводов, которые ненадежно подсоединены к соединительным клеммам, могут вызвать короткое замыкание из-за прикосновения к другой клемме.
  • Зажим кабеля должен касаться внешней изоляции, а не изоляции отдельных проводов.

Наконец, почему половина активных и нейтральных контактов черные? Это функция безопасности . Когда вы вставляете вилку в розетку наполовину, контакты вилки могут просто соприкасаться с разъемами розетки. В этом положении можно мизинцам (например.грамм. любопытных малышей) прикоснуться к открытой латунной булавке, которая теперь «живая». Это может привести к поражению электрическим током. Покрытие открытых контактов слоем черной пластиковой изоляции предотвратит это, потому что изоляция не проводит электричество.

Обзор курса

Как подключить / подключить 3-контактный штекер UK 13A: 4 шага

Следующий шаг - очень важный. Именно здесь большинство людей ошибаются и часто может привести к опасному обрыву шнуров питания.

В Великобритании и согласованы на всей территории ЕС, основные цвета - коричневый для живых, синий для нейтральных и зеленый и желтый для земли. Эти три цветных провода используются в устройствах CAT I, только коричневый и синий - в устройствах CAT II. Устройства категории II имеют «двойную изоляцию» по всему устройству, что означает, что заземляющий провод не требуется. Устройства CAT II обозначаются символом «квадрат внутри квадрата».

Многие считают, что все три провода внутри вилки должны быть одинаковой длины.Это распространенная ошибка, которая может привести к опасным заделкам, заеданию проводов и избытку проводов за пределами вилки.

Сначала протяните шнур питания над вилкой, чтобы получить представление о том, какое количество кабеля нужно отрезать. Старый школьный способ запоминания того, какой цвет идет, где: черный справа, синий слева и земля посередине.

Затем сформируйте провода так, чтобы они лежали внутри вилки, следя за тем, чтобы оставшееся количество проводов доходило до другой стороны винтовой клеммы. Обратите внимание на то, что коричневый провод намного короче двух других.Это важно и на самом деле является мерой безопасности. Если кабель будет натянут достаточно резко, чтобы вытащить кабель из вилки, коричневый провод будет вытащен первым, так как он самый короткий и устранит любую опасность поражения электрическим током. Если бы все было наоборот, лайв по-прежнему был бы подключен, и незакрепленная нейтраль торчала, создавая очень опасную ситуацию.

Затем снимите изоляцию. Снимите количество, равное глубине винтовой клеммы. Если размер проводника небольшой, 0.75 мм или меньше, удвойте количество зачищенной изоляции, а затем удвойте конец меди, чтобы получить хорошее и надежное заделывание.

Скрутите медь, чтобы получилась плотная резьба, вставьте ее в клеммы и затяните винты, пока медь не будет надежно закреплена.

Затяните винт зажима шнура, чтобы закрепить шнур питания на месте, затем установите верх вилки и затяните центральный винт.

Устройтесь поудобнее и полюбуйтесь своей работой.

Стандарты цветов электропроводки - разъемы фазы 3

Цвета электропроводки для трехфазных электрических систем стандартизированы, чтобы помочь идентифицировать отдельные фазы проводов.Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нейтральный провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей:
- Международные цвета проводки
- Европейские стандарты цвета проводов
- Старые и новые цвета проводки в Великобритании

Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для обозначения различных линий питания в разных страны.В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

В марте 2006 года правительство Соединенного Королевства внесло поправку в британский стандарт BS 7671 (Требования к электроустановкам), в результате изменение цветовой кодировки электрических кабелей считалось одним из самых значительных изменений для электротехнической промышленности в России. современная история.В правилах электромонтажа внесены изменения, чтобы согласовать цвета проводов в Великобритании с цветами европейских кабелей для единообразия и во избежание путаницы. В старых цветовых кодах кабельных вилок не учитывалось правильное чередование фаз, поэтому большая часть Европы в настоящее время соблюдает цветовые коды проводки IEC (Международной электротехнической комиссии) для цепей переменного тока

В 1977 году CENELEC опубликовал Гармонизированный документ 324 S1, охватывающий идентификацию изолированных и голые проводники по цветам. В 1999 году стало очевидно, что новый европейский стандарт для проводов и цветов кабелей означает, что Великобритании придется изменить цвета фиксированных изоляторов проводов.В результате старые британские цвета проводки потребовали заменить красный провод под напряжением и черный нейтральный провод.

Старый цвет Новый цвет
Live Red Live Brown
Neutral Black Neutral Blue

- Был заменен старый черный нейтральный цвет провода UK синим нейтральным проводом.
- Старый красный цвет провода под напряжением в Великобритании был заменен коричневым проводом под напряжением.
- Заземляющие провода Великобритании идентифицируются зелеными и желтыми проводами заземления.

Соединенное Королевство теперь следует цветовой кодировке кабеля переменного тока стандарта BS 7671 IEC. Стандарты цвета фиксированной проводки Великобритании теперь универсальны в Европе, как и электрические схемы socapex, аналогично это отразится на разъемах питания с цветовым кодом. Электроснабжение существующих установок в домах необходимо проверять на наличие старых проводов, так как это может представлять значительную опасность. Бытовые вилки можно подключать тремя изолированными проводами.

Цвета трехфазных силовых кабелей для Европы и Новой Великобритании

Силовые кабели в Европе и Великобритании идентифицируются по стандартной цветовой кодировке силовых кабелей.

Какого цвета кабель заземления в Великобритании?

Соединенное Королевство и Европа земля цвет провода кабеля - зеленый .

Какого цвета нейтральный кабель Великобритании?

Нейтральный провод для Великобритании и Европы, цвет - синий .

Какого цвета провод под напряжением?

Цвета кабеля под напряжением в Великобритании и Европе: коричневый .

Зачем использовать 3-полюсные вилки для электробезопасности?

  1. Главная страница ›
  2. Экономия электроэнергии›
  3. Общие советы ›
  4. Зачем использовать 3-полюсные вилки для обеспечения электробезопасности?

Вставить вилку в розетку - это очень простая вещь, которую мы все делаем; фактически, в наше время это очень важная часть нашей повседневной жизни.ДЕЙСТВИТЕЛЬНО все знают, как это сделать?

Теперь в этой статье для начала мы зададим два вопроса нашим читателям / аудитории. Пожалуйста, ответьте себе честно.

Вопрос -1: Сколько раз некоторые из вас тыкали рычаг заземления отверткой, ручкой или другим предметом, чтобы вставить вилку и вставить контакты в фазу и нейтраль?

Я уверен, что у большинства из вас наверняка есть. Теперь, пока была установлена ​​хорошая прочная связь, все оставалось в порядке, и тогда кто-то, должно быть, дал вам зрелый совет: пожалуйста, не делайте этого! Ни в коем случае нельзя начинать засовывать металлические предметы в отверстия для розеток.Подставив отвертку где-нибудь рядом с отверстиями в сетевой розетке, можно получить жизненный шок от электричества!

Прежде чем мы продолжим обсуждение использования 3-контактных вилок, давайте сначала разберемся с основной концепцией вилки и проводов. Ниже схематично изображена вилка с разноцветными проводами.

ЖИВОЙ провод представлен как КОРИЧНЕВЫЙ .
Он подключен к предохранителю на токоведущем контакте, электрический ток проходит через токоведущий провод.

НЕЙТРАЛЬНЫЙ провод обозначен СИНИМ.
Электрический ток проходит через нейтральный провод, т.е. это путь, по которому электрический ток выходит из прибора; именно по этой причине нулевой провод имеет напряжение, близкое к нулю.

Провод ЗАЗЕМЛЕНИЯ представлен ЗЕЛЕНО-ЖЕЛТЫМ

Он подключается к контакту заземления. Это используется, когда прибор имеет металлический кожух для отвода тока, в случае если токоведущий провод входит в контакт с кожухом.

3-контактный разъем состоит из трех контактов (отсюда и название). Важно знать, как правильно подключить 3-контактный штекер. Трехконтактные вилки разработаны таким образом, чтобы обеспечить безопасную подачу электричества к электроприборам. Каждый провод имеет свой собственный заданный цвет, как показано выше, и каждый контакт должен быть правильно подключен к трем проводам электрического кабеля.

Теперь, переходя ко второму вопросу -

Вопрос-2: Вы когда-нибудь задумывались, почему в некоторых приборах используется 2-контактный разъем, а в других - 3-контактный? В приборах, таких как телевизоры и DVD-плееры, мобильные телефоны, используется двухконтактная вилка, в то время как в других приборах, таких как холодильники, микроволновые печи и кондиционеры, используется трехконтактная вилка.

Давайте рассмотрим причины этого также после изучения приведенной ниже таблицы. :

Есть заземленные приборы и незаземленные приборы.Для заземленных приборов требуется третий контакт для обеспечения заземления в случае нарушения изоляции, в то время как незаземленные приборы используют такие меры безопасности, как двойная изоляция. Как уже указывалось выше, такие приборы, как кондиционер, холодильник и стиральные машины, действительно требуют заземления, так как эти инструменты нелегко спроектировать, не создавая опасности для безопасности в случае каких-либо сбоев, в то время как такие инструменты, как зарядные устройства для мобильных телефонов, этого не требуют. требуют третьего заземляющего штыря, потому что они имеют простую конструкцию и имеют двойную изоляцию.

Большинство 3-контактных розеток выдерживают максимальный ток до 13 ампер (A). Крайне важно убедиться, что электрическое оборудование может работать в таких ситуациях, прежде чем вставлять вилки в электрические розетки. В наши дни почти все новые электроприборы поставляются с полностью укомплектованной 3-контактной вилкой на 13 А.

Как защититься от поражения электрическим током

Электрические приборы с металлическими корпусами должны быть правильно заземлены для защиты от возможного поражения электрическим током.Если есть ток короткого замыкания (утечка) внутри устройства, весь металлический корпус становится ПОД НАПРЯЖЕНИЕМ, и если кто-то по ошибке прикоснется к нему, ток будет протекать через его или ее тело, что приведет к электрошоку, который также может иногда стать опасным для жизни.

Способ подключения заземляющего контакта в приборах:

В трехконтактной вилке провод, который соединен с заземляющим контактом вилки, также подключается к металлическому корпусу оборудования.

Если утечка тока возникает на металлическом корпусе оборудования, его необходимо безопасно разрядить на землю.Это защитит пользователей от поражения электрическим током при использовании оборудования.
При серьезной неисправности оборудования также срабатывает предохранитель, тем самым защищая пользователя. Поэтому система должна быть правильно заземлена, чтобы предотвратить поражение электрическим током.

Штырь заземления или 3-й штифт вилки обычно на больше и толще, чем остальные штыри, вероятно, токоведущий и нейтральный штырьки позволяют заземляющему штырю подключаться первым и последним отключаться.Давайте также определим причины создания заземления или 3-го контакта:

  1. Длина увеличена, потому что это позволяет контакту заземления сначала замыкаться, а затем, когда питание отключено, и он размыкает контакт. обеспечение высокой безопасности.
  1. Установка более длинного штифта заземления сначала помогает открыть заслонки, что впоследствии облегчает вставку двух других штифтов. Во многих настенных розетках есть защитные шторки на токоведущих и нейтральных линиях, чтобы люди, особенно дети, не вставляли токопроводящие материалы, которые могут привести к поражению электрическим током.Эти типы розеток известны как жалюзи с заземляющим контактом.
  1. Штифт заземления сделан толще, поэтому его нельзя даже по ошибке вставить в отверстие под напряжением или нейтраль. Меньшие штыри вилки, токоведущий и нейтральный штырьки могут войти в большее отверстие, но больший штифт никогда не войдет в меньшее отверстие, и любой токоведущий провод не может быть подключен к корпусу оборудования. Следовательно, заземляющий штифт делается более толстым, чтобы не было возможности вставить его в отверстие под напряжением или нейтраль в розетке.Это также предотвращает электрический контакт заземляющего контакта с токоведущим контактом.
  1. С технической точки зрения мы можем сказать, что толщина заземляющего контакта больше , чтобы уменьшить его сопротивление, и ток короткого замыкания будет проходить через путь с низким сопротивлением. Поясним это с помощью математической формулы, представленной ниже:

R = (¶ * L) / A, где r = сопротивление, ¶ (также называемое Row) = удельное сопротивление материала, L = длина материала, A = площадь поперечного сечения и R = сопротивление материала

Следовательно, сопротивление ( ¶) обратно пропорционально площади поперечного сечения площади проводника (A), следовательно, сопротивление заземляющего контакта уменьшается из-за того, что он толще двух других контактов, потому что он будет иметь большую площадь в таком случае.Таким образом, чем больше площадь, тем меньше сопротивление и больше ток короткого замыкания будет проходить через путь с низким сопротивлением. Контакт заземления передает ток повреждения, который в несколько раз превышает нормальный ток. Следовательно, для обеспечения надлежащей безопасности допустимая нагрузка по току заземляющего штыря должна быть больше, чем у других штырей.

Наконец, на рынке доступны 3-полюсные вилки различных производителей и типов. Просим приобретать и использовать только 3-контактные вилки, которые должным образом соответствуют требованиям безопасности. 3-полюсные вилки должны быть помечены всей информацией, как показано на схеме ниже:

Отверстия для розеток также должны быть оснащены предохранительными заслонками, также нельзя покупать какие-либо адаптеры или блоки расширения, которые оснащены нестандартной розеткой. дыры.Каждая розетка должна позволять вставлять вилку только одного типа. Всегда нужно следить за тем, чтобы вилки были правильно вставлены в розетки. Также нельзя вставлять 3-полюсную вилку или даже 2-полюсную розетку силой. Удары могут возникнуть, если контакты частично обнажены и все еще подключены к розетке.

Мы надеемся, что статья хорошо удовлетворяет требованиям наших читателей, и всем было бы полезно, если бы они получили больше знаний и повседневных правил техники безопасности при использовании многополюсных вилок.Что немаловажно, также теперь можно было бы получить ответы, почему взрослые и старейшины всегда советуют новичкам, пожалуйста, «не надо» тыкать рычагом земли?

Об авторе :
Г-н Махеш Кумар Джайн - выпускник Университета Рурки (IIT Roorkee) со степенью в области электротехники, проработавший 36 лет на индийских железных дорогах. Он ушел из Индийских железных дорог с должности директора IREEN (Институт электротехники Индии), а также работал главным инженером-электриком на многих железных дорогах.Он выполнял обязанности электрического инспектора правительства. Индии. Г-н Махеш Кумар Джайн страстно увлечен вопросами электробезопасности, пожарной безопасности, надежности, потребления / сохранения / управления электрической энергией, электроприборов. В настоящее время он работает консультантом в Nippon Koi Consortium в области распределения энергии и электровозов. Ещё от автора .
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
