Простой терморегулятор для тёплого пола

Подключение терморегулятора к водному тёплому полу

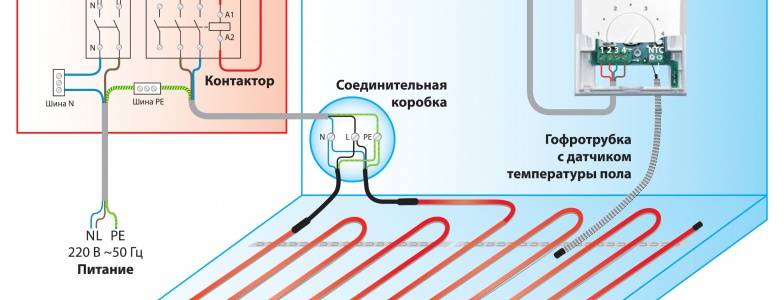

схема подключения

Несмотря на то, что установка терморегулятора для водного напольного покрытия не является обязательным условием, многие домовладельцы всё же производят его монтаж. Это позволяет контролировать уровень подачи тёплого водного потока в систему.

Прибор может быть выбран как механического типа, так и электронного. Учитывая преобладание высокой степени инертности водяного пола, рекомендуется приобретать термодатчики воздушных разновидностей.

Пошаговое руководство:

  1. Прежде всего производим монтаж датчика температурного режима. Поверхность стены, на которой расположится датчик, ни в коем случае не может обогреваться. Это может нарушить общий рабочий процесс системы. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
  2. Непосредственно в системе отопления производится монтаж специализированного сервопривода.
    Техническое устройство несёт ответственность за подачу тёплого водного напора, переходящего в контуры.
  3. Все провода, имеющиеся в наличии, следует соединить в одну цепочку.
  4. Настроить все элементы.
  5. При завершении монтажа следует подключиться к сети и проверить работоспособность всей конструкции. Для этого необходимо проводить замеры (около 90-120 минут) обыкновенным градусником в месте, где установлен датчик. Правильная работа должна полностью исключать колебания показателей или их существенное отличие.
  6. Работу с электричеством следует проводить только после обесточивания цепи, что станет гарантом безопасности.

Как правильно выбрать терморегулятор теплого пола

Сейчас существует большой выбор регуляторов теплого пола

Чтобы приобрести качественный и надежный терморегулятор, в первую очередь нужно обратить внимание на марку производителя. Лучше взять прибор от известного проверенного производителя, предоставляющего гарантии качества товара

Например терморегуляторы марки «devi» имеют ряд преимуществ, они просты в использовании, 5 возможных температурных режимов выставляются при помощи одной ручки регулирования температуры.

Регулятор теплого пола французской марки «legrand» характеризуется большим количеством всевозможных опций. С его помощью обеспечивается максимальная точность поддержания необходимого температурного режима на протяжении длительного времени, имеется 4 уровня температуры, вся необходимая информация отображается на дисплее. Термостат марки «energy» получил свою популярность благодаря возможности быстро и просто настроить систему подогрева «под себя».

Многие модели регуляторов температуры теплого пола совмещают в себе сразу несколько функций, из которых можно выбрать оптимальный вариант, который подойдет именно Вам.

Также немаловажным фактором при выборе термостата является предназначение самой системы подогрева полов. Если Вам просто нужно подогреть пол до определенной температуры, то можно взять более простой регулятор.

Если же Вы хотите иметь возможность выставлять регулятор теплого пола по времени, чтобы температура пола и воздуха в помещении прогревалась к Вашему приходу с работы, то лучше выбрать программируемый регулятор.

Обычный выносной датчик измерения температуры монтируется непосредственно в пол. Более точным считается инфракрасный датчик, который устанавливается на стене. Если же пол является основным источником тепла в помещении, то лучше будет приобрести терморегулятор теплого пола с двумя датчиками, который будет контролировать одновременно и температуру на поверхности пола и воздуха в комнате.

Монтаж электрического теплого пола

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Видео

https://kvantum.com.ua/montaj-teplogo-pola-pod-plitku

http://kvartirnyj-remont.com/vybor-termoregulyatora-dlya-teplogo-pola.html

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

Как установить датчик температуры теплого пола?

Как установить терморегулятор для теплого пола

Характеристики терморегуляторов

Для того, чтобы обзор термостатов теплого пола был завершенным, необходимо рассмотреть продукцию нескольких фирм:

Electrolux. Шведская фирма, изготавливающая полы с подогревом и управляющие системы к ним.

Модельный ряд весьма скромен, представлен одним механическим и двумя программируемыми приборами с простым набором функций.Legrand. Типичный французский производитель, непривычно дорогой. К сожалению, данная продукция хоть и качественная, но из-за таможенных пошлин цена терморегулятора Legrand непомерна высока.

Кроме того, на рынке представлена всего одна разновидность.DEVI – Дания. Компания выпускает огромное количество разнообразных изделий с хорошим функционалом и уровнем защиты. Также в ассортименте есть системы беспроводного управления несколькими агрегатами.AEG.

Германская фирма имеет одну особенность – терморегуляторы AEG снабжаются выносным датчиком температуры пола.Energy. Приборы из Англии просты и надежны. Есть как механические, так и программируемые модели.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

  • первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
  • если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
  • если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Видео:

https://leroymerlin.ru/advice/elektrotovary/montazh-elektricheskogo-teplogo-pola/

http://kvartirnyj-remont.com/vybor-termoregulyatora-dlya-teplogo-pola.html

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

Как выбрать регулятор температуры пола?

Технология укладки теплого пола под плитку — 10 шагов к успеху

Как установить терморегулятор для теплого пола

Выбор терморегулятора

Хотелось бы ещё коснуться и самого терморегулятора, который в этой системе нагрева играет очень важную ключевую роль. Существуют следующие виды регуляторов температуры для теплого пола:

Электронно-механические. Чёткость такой регулировки примерная, поэтому добиться конкретной устанавливаемой температуры довольно проблематично.

Основное достоинство такого аппарата это низкая цена.

  • Электронный. Установка заданной величины выполняется с помощью сенсорных кнопок и обладает довольно чёткими настройками и возможностью выставить предел температурвплоть до одного градуса.
  • Программируемый электронный. За счёт установки такого элемента можно не только регулировать температурный режим в помещении, но и включать отопление по графику, или же только при наличии человека в помещении.

Кстати, некоторые терморегуляторы уже имеют встроенный датчик, что даёт возможность контролировать не только температуру пола, но и воздуха в помещении в целом.

В итоге хотелось бы напомнить о правилах работы с электрооборудованием, все работы по подключению выполняются при отключенном питании.

При этом нужно обеспечить чтобы никто, кроме человека, выполняющего эту работу, случайно не подал опасное для здоровья и жизни человека напряжение. На этом и заканчивается наша технология установки датчика температуры теплого пола своими руками. Надеемся, предоставленная информация была для вас полезной!

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить датчики тепла для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

Терморегулятор к таким полам подключается следующим образом:

 Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
 При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
Проведите подключения проводки нагревательного элемента к клеммам терморегулятора

Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N»

Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

Затем проведите тестирование терморегулятора:

  1. Установите минимальное значение температуры на регуляторе,
  2. Подайте на него питание,
  3. Включите тумблер нагрева,
  4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
  5. Визуально проверьте нагрев пола.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой.

Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие. Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить термостат для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Установка

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

  • Оптимальная высота на стене 1,2-1,5 м.
  • Недалеко от розетки.
  • Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
  • Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

  1. Просто включить его в розетку через штепсельную вилку и провод.
  2. Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

  • Коричневый это фаза, он обозначается буквой «L».
  • Синий – это ноль, обозначается «N».
  • Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу

Она для всех простых моделей практически одинакова. Теперь проводим подключение:

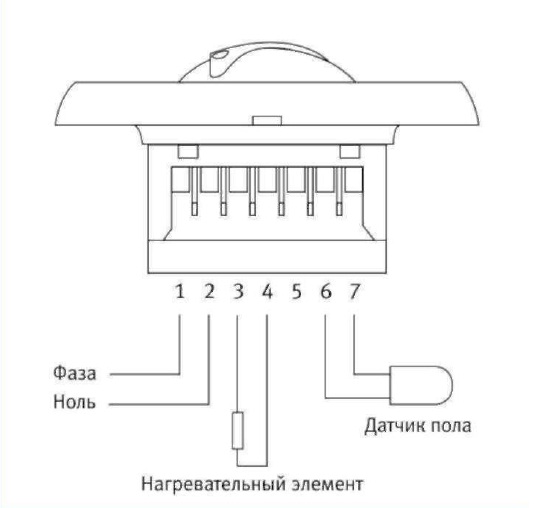

  • Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.
  • Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
  • Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

  • Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
  • Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
  • Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком

Здесь важно ничего не перепутать

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Каким образом правильно подключить регулятор теплого пола

Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков.

Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.

Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений.

Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.

Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:

ВАЖНО!!! Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение. Последним этапом является проверка того, правильно ли функционирует устройство

Для этого необходимо придерживаться следующей последовательности действий:

Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:

Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно.

Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.

Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.

Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

  1. Двухходовой клапан.
  2. Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.

Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

  • Двухзонный, который функционирует единовременно на двух участках системы отопления.
  • Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

  • Внутренний (встроенный).
  • Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Кабель с функцией саморегулировки.

Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).

Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

  Технические характеристики и область применения силового кабеля NYM

ᐈ Подключения теплого пола через контактор, Схема, виды

Не редко у клиентов возникает потребность совершить коммутацию нагревательной пленкичерез контактор или магнитный пускатель.

Такие задачи зачастую появляются, когда мощности регулятора недостаточно для того, что бы подключить инфракрасную пленку или другой вид теплого пола большой площади.

Если речь идет о жилых домах, то из таких ситуаций выходят путем установки дополнительных бытовых терморегуляторов, ведь их мощность составляет всего 3 кВт, что эквивалентно 15-16 кв.м. теплого пола. Поэтому в больших комнатах можно иногда встретить 2 терморегулятора сразу.

Однако если речь идет о промышленных объектах, например о теплицах, ставить там несколько регуляторов не целесообразно, во-первых, с точки зрения капиталовложений, а во-вторых с точки зрения удобства использования.

ГДЕ МОЖЕТ ПОНАДОБИТЬСЯ ПОДКЛЮЧЕНИЕ ТЕПЛОГО ПОЛА ЧЕРЕЗ КОНТАКТОР?

  • Обогрев теплиц и грунта
    Тут контакторы необходимы по двум причинам. Во-первых, в теплицах из-за высоких теплопотерь обычно используют инфракрасную пленку повышенной мощности (450-500 Вт/м2). Соответственно при такой удельной мощности, площадь инфракрасной пленки которую можно подключить к простому терморегулятору составляет всего 6 м2. Используя контактор эту цифру можно приумножить в 3-5 раз.
  • Обогрев больших открытых площадей
    При обустройстве теплых полов, например в офисных и торговых центрах, где площадь коридоров и рабочего пространства может исчисляться десятками и сотнями квадратных метров, обычными бытовыми терморегуляторами также не обойтись. Один контактор для теплого пола расширяет зону действия простого регулятора c 15 до 40-60 кв.м.
  • Организация сушильных камер, инфракрасных саун, сушек для продуктов
    Тут ситуация такая же как и в теплицах. Используется мощная инфракрасная пленка и соответственно требуется мощное управляющее реле (контактор).

СХЕМА ПОДКЛЮЧЕНИЯ ПЛЁНОЧНОГО ПОЛА ЧЕРЕЗ КОНТАКТОР

К нам поступил запрос на организацию обогрева высокорослых растений (огурцы,помидоры) с помощью инфракрасной пленкив теплице.

Эксперты говорят, что обогревать корни растений, т.е. землю в которой они растут, намного выгодней по энергозатратам, чем отапливать помещение теплицы в целом.

Тут нельзя не согласиться, однако что делать если растениия высокорослые?

Тут на помощь приходит инфракрасная пленка для теплиц. Её вы можете установить как на пол и под грунт, так и на стену в необходимую вам высоту.

Схема подключения нагревательной пленки через контактор и терморегулятор приведена на рисунке ниже.

Даннаясхема подключения ик пленки к контактору составлялась под следующее техническое задание:

Подключение 20 м.пог инфракрасной пленки мощностью 300 Вт/м (SPN-306-300) с возможностью будущего расширения в 2 раза для настенного обогрева высокорослых растений в теплице.

Обратите внимание! На рисунке не просто так нарисовано 4 полосы ИК пленки. Дело в том, что при такой мощности, длина 1-ой полосынагревательной пленкиограничена длиной 5-6 м. При нарушении этой рекомендации медная шина нагревательной пленки в месте подключения будет сильно перегреваться, что грозит преждевременным выходом ее из строя.

Подключая теплый пол через контактор, рекомендуем использовать терморегулятор, монтируемый непосредственно на DIN-рейку. Во-первых, это очень удобно при монтаже (вам не потребуется отдельно выносить точку для установки терморегулятора, все собирается в одном навесном боксе на DIN-рейке). Во-вторых, применяя терморегулятор марки Terneo RK, вы получите дополнительно 7 кВт коммутируемой мощности.

Соответственно, применив двухполюсный контактор 40А и терморегулятор Terneo RK Вы сможете управлять сразу теплым полом мощностью15.8 кВт, что и было предоставлено нашему клиенту.

Добавить в схему несколько дополнительных контакторов не составит никакого труда. Они будут подключаться параллельно основному также, как и на рисунке.

Типы контакторов для теплых полов

Контактор и магнитный пускатель – это одинаковые по принципу работы устройства за исключением того, что последние функционально предназначены для электрических двигателей (т.е имеют больше групп контактов). В разрезе теплого пола могут применять абсолютно равносильно.

Принцып работы контактора:


При подачи напряжения на слаботочную управляющую катушку, электромагнит замыкает силовые контакты к которым подключена силовая нагрузка.

Относительно применения в теплых полах, процесс управления происходит так:


Терморегулятор теплого пола (любой мощности и типа) при падении температуры ниже установленного значения подает напряжение 220 В на управляющую катушку контактора. Котушка приводит в действие механиз электромагнита и замыкает силовую цепь к которой подключен теплый пол. В зависимости от того, какой мощности контактор, такая схема может коммутировать от 25 до 63 кв.м. теплого пола (при допустимой нагрузки бытового регулятора ~ 15 кв.м.)

Если вы столкнулись с похожей задачей и стоите перед выбором контактора к теплому полу, то помните, что они бывают двух типов:

Модульные (компактные), для установки на DIN-рейку

Классические (подходят для монтажа на плоскость)

Способ подключения и принцип работы у них абсолютно одинаковы. Но есть несколько нюансов.

  1. Классические контакторы более дешевые, чем модульные, однако издают очень шумный «хлопок» при срабатывании. Чем мощнее устройство, тем сильнее удар при включении.
  2. Модульные контакторы для нагревательной пленки более компактные, однако стоят гораздо дороже. Помимо того, что их удобно монтировать на DIN-рейку они практически не издают шума при включении.

Важно! Обращайте внимание на напряжение питания управляемой катушки. Оно может быть 12, 24, 220, 380 В, однако для теплых полов контактор должен иметь управляющую катушку исключительно 220 В.

Вывод. Для подключения теплого пола через контактор используйте приведенную схему, а также рекомендуем выбирать модульные контакторы и терморегуляторы, которые собираются в одну секцию на DIN-рейке.

Если Вам нужна более сложная схема подключения или более подробные объяснения по представленной на рисунке, заказывайте бесплатную консультацию у наших специалистов.

функции, типы регуляторов температуры, схема подключения комнатного термостата

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.

Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.

Как и зачем регулировать водяной пол

Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.

Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.

Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.

Основная задача подобных устройств:

  • Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.
  • Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
  • Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
  • Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
  • Он создает комфортные условия для проживания на весь отопительный период.

Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

  • Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
  • низкая стоимость;
  • возможность ремонта при выходе из строя;
  • легко монтировать;
  • прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

  • Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
  • Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
  • Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
  • Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
  • Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно  взаимодействовать следующие приборы:

  • Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
  • Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
  • Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
  • Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Типы датчиков для водяных теплых полов

Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:

  • Датчики температуры пола.
  • Контроллеры нагрева воздуха в помещении.

Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:

  • Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
  • Он не должен находиться под прямыми солнечными лучами.
  • Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.

Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:

  • Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
  • Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
  • Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
  • Датчик заливается стяжкой вместе с элементами водяного теплого пола.

Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.

Критерии выбора терморегулятора для водяного пола

Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:

  • Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.
  • Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
  • Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.

Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.

Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.

Терморегулятор для водяного теплого пола

Здесь вы узнаете все про терморегулятор для водяного теплого пола: схема подключения механического регулятора, блок управления, а также узнаете про контроль температурного режима теплоносителя с помощью термостата.

Водяной теплый пол на сегодняшний день зарекомендовал себя как один из наиболее эффективных вариантов обогрева, обеспечивающих должный уровень комфорта в помещении в холодный период года.

Преимуществом представляется не только экономичность, но также возможность управления температурным режимом и энергозатратами.

Это позволяет существенно повысить комфорт и практичность обогреваемого помещения.

Организация управления

Казалось бы, встроенный отапливаемый пол – это такая система, которую можно при необходимости включить, забыв о ней до конца отопительного сезона. Однако не все так просто. Для чего необходимо организовать управление теплым водяным полом?

От режимов работы данного типа основного или вспомогательного обогрева зависит многое, например:

  • уровень комфорта от пребывания в помещении — ведь как ни крути, но в сильные морозы возникает необходимость в более интенсивном обогреве, а при относительном тепле на улице можно снизить температуру теплоносителя в контурах;
  • степень безопасности эксплуатации – постоянные высокие нагрузки существенно ускоряют износ, повышают риск возникновения поломок, что в случае с водяным вариантом обогреваемого пола может вылиться в целую проблему;
  • длительность срока службы и т.д.

Для регулирования параметров работы системы к ней может подключаться блок управления водяным теплым полом, в том числе интегрируемый в Smart-системы управления домом (в частности, по беспроводному каналу связи, посредством интернет и т. д.), а также управление осуществляется механически через термостат или автоматически через терморегулятор для водяного теплого пола.

Терморегулятор для водяного теплого пола

С помощью терморегулятора достигается удобное и эффективное управление параметрами работы отопительной системы – автоматизированное или автоматическое.

Вполне возможно обойтись без терморегулятора. Температуру в теплом водяном полу придется контролировать вручную, отключая и вновь включая.

Экономия затрат на приобретение материалов и его монтаж призрачна:

  1. Во-первых, неэффективно регулируемые системы показывают высокий перерасход энергоносителя.
  2. Во-вторых, это неудобно.
  3. В-третьих, достичь комфортных параметров микроклимата и поддерживать их становится крайне трудной задачей.

Автоматизированное управление обеспечивает механический регулятор водяного теплого пола. Это простой и наиболее доступный вариант, при котором можно выставить требуемую температуру теплоносителя в системе.

Температурный диапазон будет контролироваться датчиками, а при достижении заданной температуры система будет отключаться или снижать расход энергоносителя на подогрев воды. При остывании и понижении температуры воды на 1-3⁰С ниже выставленной температуры система вновь включится.

Минусом является то, что устанавливать температуру теплоносителя каждый раз приходится вручную, исходя из температурных условий окружающей среды и субъективных ощущений.

С помощью электронных вариантов терморегуляторов можно полностью автоматизировать процесс контроля и управления теплым полом исходя из сочетания задаваемых параметров температуры системы и воздуха в помещении, времени суток, пр. Это более дорогой и сложный вариант. Примеры способов реализации можно найти по запросу «терморегулятор для водяного теплого пола — схема подключения».

Использование терморегулятора, контролирующего температуру теплоносителя, а также температуру поверхности пола позволит не только обеспечить комфорт в комнате, но сохранит внешний вид, продлит срок службы напольного покрытия, ведь риск теплового шока будет исключен.

Зачем нужен термостат?

Задачей термостата также является контроль температурного режима теплоносителя. При этом особенностью подключения прибора к отапливающей системе является то, что термостат для водяного теплого пола не контактирует напрямую с теплоносителем, а подключается к приборам, регулирующим подачу воды в систему, то есть к коллекторной группе.

Механический термостат для теплого водяного пола может устанавливаться на помещение, однако гораздо более эффективным представляется вариант установки приборов на каждый контур, подключаемый к коллектору. Для автоматизации процессов управления термостат интегрируется с сервоприводом, управляющим работой распределительного коллектора с подключаемыми к нему контурами.

Заключение

Электронный или механический терморегулятор для теплого водяного пола представляет собой если не обязательный, то крайне желательный элемент встроенного отопления, позволяющий эффективно контролировать параметрами его работы, тем самым повышая значение КПД, а также уровень комфорта жилища.

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо – система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С – при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол – экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей – на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать – она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

  1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
  2. Клапан балансировочный
  3. Насос циркуляционный
  4. Термостат накладной предохранительный электрический
  5. Электропривод клапанов коллекторной группы
  6. Коллекторная группа теплого пола
  7. Байпас (притворный клапан) коллекторной группы
  8. Термостат (терморегулятор) комнатный

Их функции следующие:

  1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
  2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
  3. Насос обеспечивает циркуляцию воды по трубам.
  4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
  5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
  6. Коллекторная группа служит для распределения потоков по контурам.
  7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
  8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова – из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая – больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

  1. Циркуляционный насос
  2. Радиаторы отопления
  3. Котел отопительный
  4. Мембранный бак
  5. Пульт управления
  6. Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

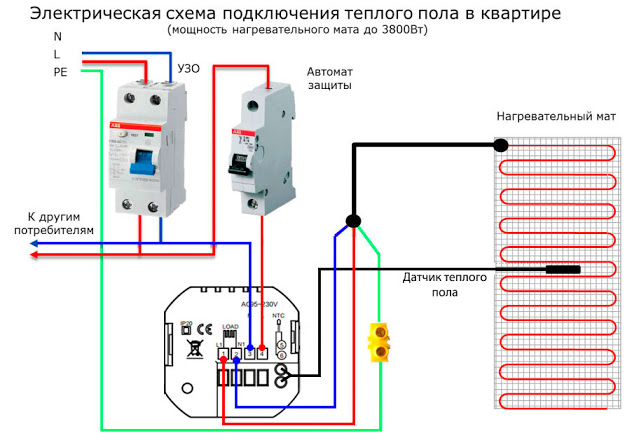

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола – пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

механические и электронные термостаты, схемы подсоединения


Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может быть различной, функция одна: ТР стабилизирует температуру заданной среды в течение определённого промежутка времени. Надо знать, как подключить терморегулятор, чтобы он правильно выполнял своё предназначение.

Механический терморегулятор

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

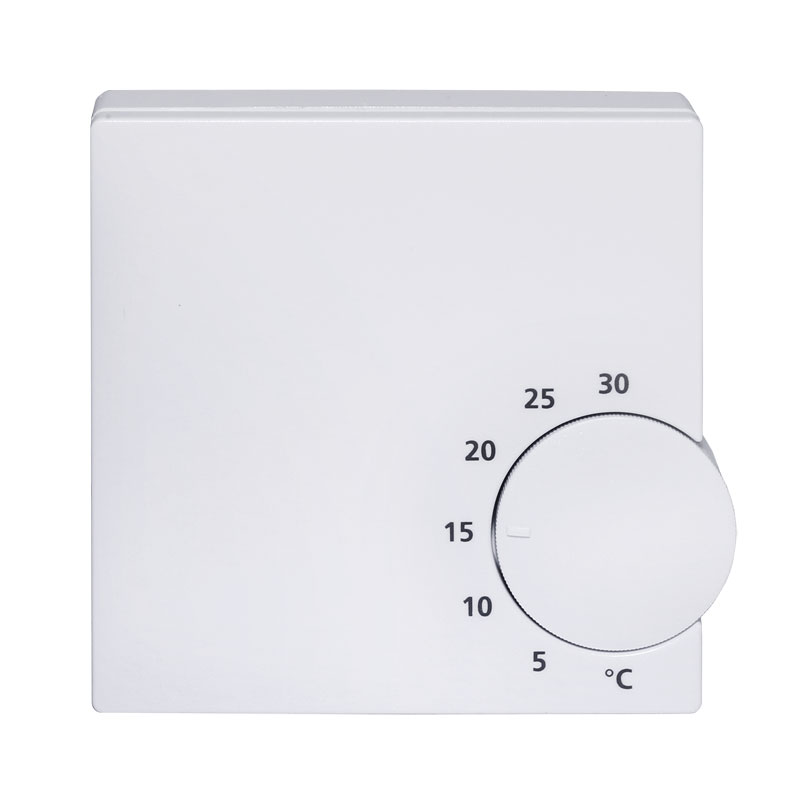

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

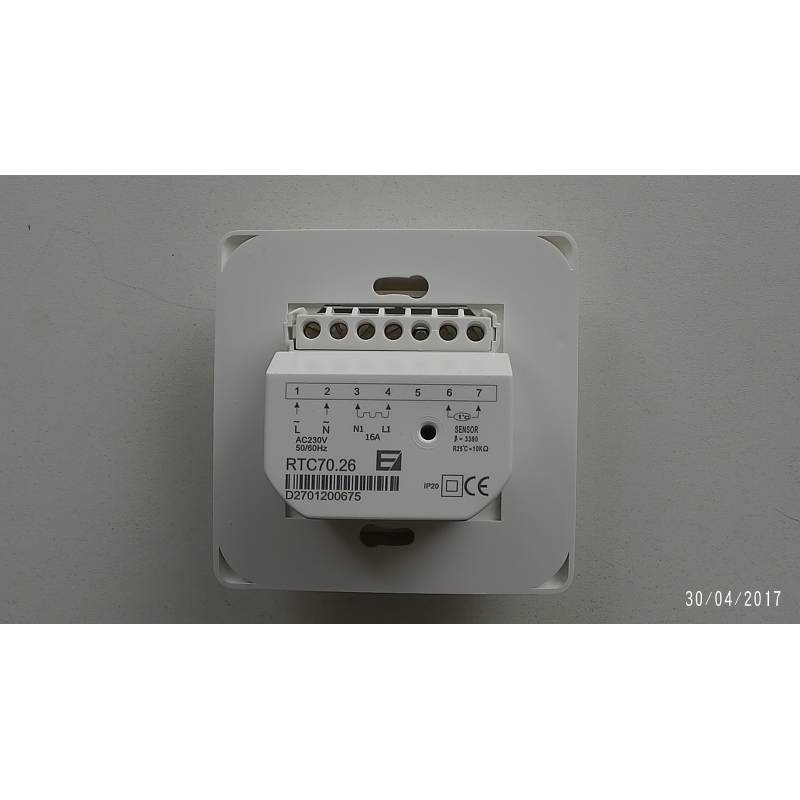

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

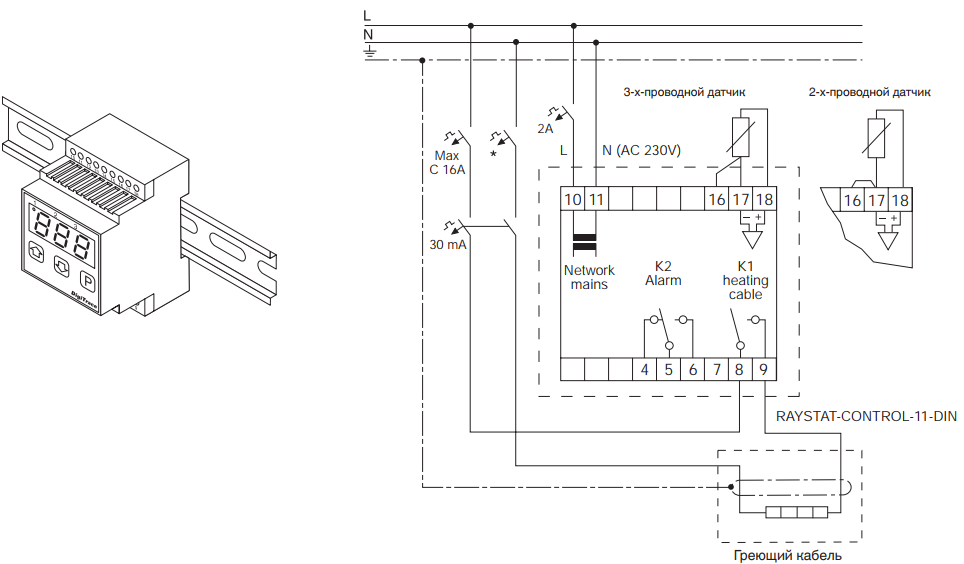

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.


Устройство ТЭН.

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение

, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

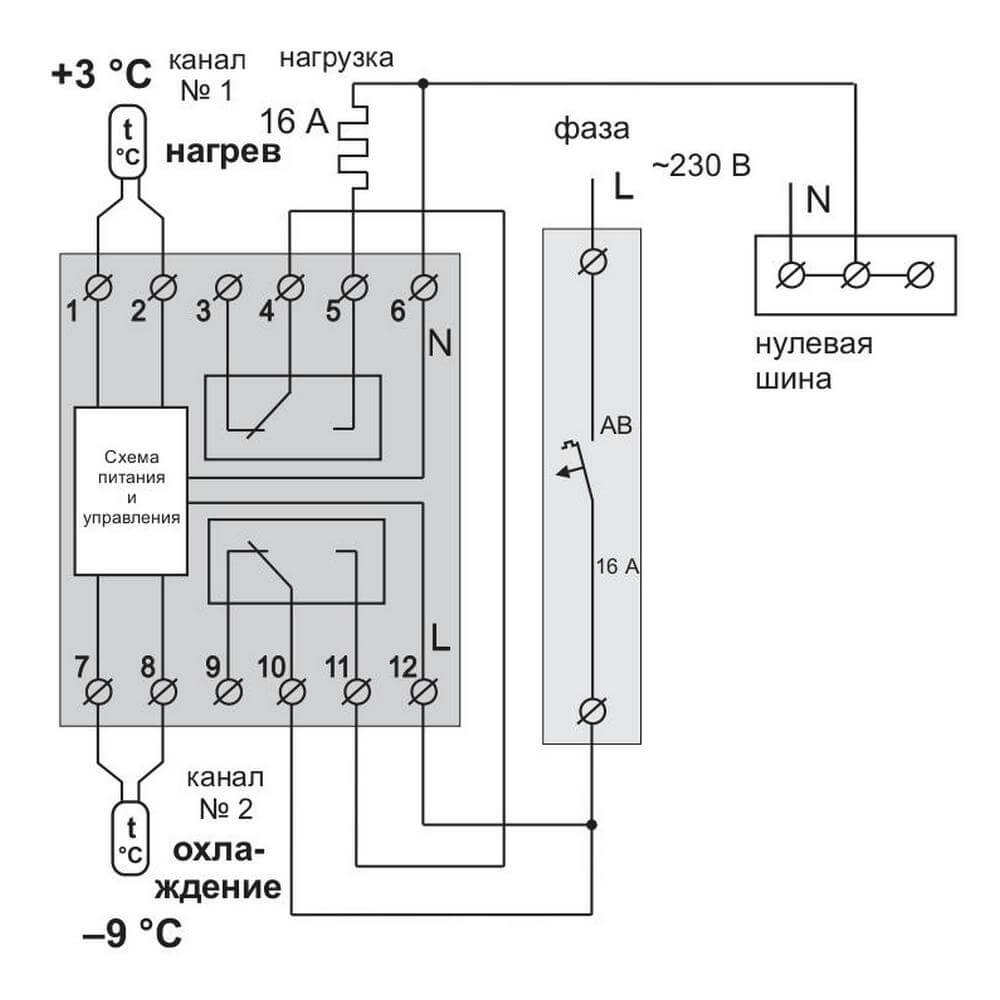

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.


Рис. 1 ТЭН подключается через один трехфазный контактор с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда».
Рис. 2 При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.

РТ2К представляет собой двухпозиционное (работающие на включение/отключение) термореле с датчиком из медного провода с диапазоном установления температуры от -40 до +50°С. Конечно, использование одного теплового реле не позволяет достаточно точно поддерживать требуемую температуру. Включение каждый раз всех трех секций ТЭНа приводит к лишним энергопотерям.

Рис. 3 Если реализовать управление каждой секцией нагревателя через отдельный пускатель, связанный со своим термореле (Рис. 3), то можно осуществить более точное поддержание температуры. Итак, имеем три пускателя, которыми управляют три термореле ТР1, ТР2, ТР3. Температуры срабатывания выбраны, допустим как t1 elektronchic.ru

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Советы по установке

Несколько советов:

  1. Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
  2. Выбирать установку прибора нужно в наиболее доступном месте.
  3. Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
  4. Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.

Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на class=»aligncenter» width=»700″ height=»434″[/img]

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.


Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.


Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

  • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
  • отвертку;
  • крепежные винты;
  • монтажную коробку;
  • уровень;
  • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Схемы включения ТЭН в однофазную сеть.

Трубчатые электронагреватели рассчитаны на конкретное значение мощности

и
напряжения
, поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения:
12
,
24
,
36
,
42
,
48
,
60
,
127
,
220
,
380 В
, однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить параллельно

два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно

, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Сфера применения.

ТЭН с терморегулятором – универсальное устройство и используется в качестве нагревательного элемента для:

  1. Организации временного электротопления. Для этого, через специальный штуцер его вставляют в регистр или в чугунную батарею;
  2. Подогрев воды для душа. Для этого достаточно иметь емкость, в корпусе которой рядом с днищем делается отверстие, в которое вставляется ТЭН;

В общем, ТЭН с терморегулятором – это самый дешевый на стадии монтажа источник тепла и горячей воды. Стоимость устройства начинается с 5$ (2 киловаттная модель аристон), а набор соответствующей фурнитуры (прокладка и гайка) не будет стоить больше 1$.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Как подключить программируемый термостат серии RTH6500WF Smart?

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, таких как нагрев, охлаждение, вентилятор и т. Д. См. Схему ниже, чтобы узнать, что каждый провод контролирует в вашей системе:

Y – Ступень компрессора 1 (охлаждение)
Y2 – Ступень компрессора 2 (охлаждение)
G – Вентилятор
C – Общий
L / A – A – Вход для отказа теплового насоса
W -O / B – Ступень нагрева 1 (Нагрев ) / Реверсивный клапан для систем с тепловым насосом
W2 -Aux / E – Heat Stage 2 (Отопление) / Резервное тепло
R – 24vac (нагревательный трансформатор)
Rc – 24vac (охлаждающий трансформатор)

, ваш термостат соединяет клеммы через внутренние реле для подачи питания на эти разные провода для управления вашей системой HVAC.Например, чтобы газовая печь включала нагрев, термостат внутренне соединяет клемму R (питание) с клеммой W (ступень нагрева 1), чтобы включить печь.

Посмотрите на список конфигураций проводки по типу системы ниже. Ваша схема подключения будет соответствовать одному из вариантов, указанных ниже. Если вы не видите свою проводку в списке, мы рекомендуем использовать нашу онлайн-программу проверки совместимости.

1H / 1C Обычная система газ / масло / электрическая принудительная подача воздуха (1 трансформатор): провод
R – питание [R + Rc соединяется перемычкой]
Провод Y – контактор компрессора
Провод C – общий 24 В переменного тока Провод
Вт – тепловое реле
G провод – реле вентилятора

1H / 1C Обычная система газ / масло / электрическая принудительная подача воздуха (2 трансформатора):
R-провод – питание (нагревательный трансформатор)
Rc-провод – питание (охлаждающий трансформатор)
Y-провод – контактор компрессора
C-провод – 24 В переменного тока, общий от охлаждения трансформатор
Вт провод – тепловое реле
провод G – реле вентилятора

2H / 2C Обычная система газ / масло / электрическая принудительная подача воздуха (1 трансформатор):
R провод – питание [R + Rc соединен перемычкой]
Y провод – контактор компрессора (ступень 1)
C провод – 24VAC общий W Тепловое реле ( ступень 1)
провод G – реле вентилятора
провод W2 – тепловое реле (ступень 2)
провод Y2 – контактор компрессора (ступень 2)

Горячая вода / пар / или лучистое тепло в полу: провод
R – питание [R + Rc соединен перемычкой] Провод
Вт – реле тепла
Провод C – 24 В переменного тока, общий

Система только для обогрева с вентилятором:
Провод R – Питание [R + Rc соединяется перемычкой]
Провод C – 24 В переменного тока, общий провод
Вт – Тепловое реле
Провод G – Реле вентилятора

Система только для охлаждения с вентилятором:
Провод R – питание [R + Rc соединяется перемычкой]
Провод Y – контактор компрессора
Провод C – общий 24 В переменного тока
Провод G – реле вентилятора

1H / 1C Система с тепловым насосом:
R провод – питание [R + Rc соединен перемычкой]
Y провод – контактор компрессора
C провод – 24VAC общий
O / B провод – переключающий клапан
G провод – реле вентилятора

Система с тепловым насосом 2H / 1C: ПРИМЕЧАНИЕ: Если двухтопливный, TH6320WF (только Trade FocusPRO WiFi 6000)
R провод – питание [R + Rc соединен перемычкой]
Y провод – контактор компрессора
C провод – 24VAC общий
O / B Провод – Переключающий клапан
Провод G – Реле вентилятора Aux Дополнительный нагрев *
Провод E – Реле аварийного нагрева
Провод L – Вход неисправности теплового насоса

Система с тепловым насосом 2H / 2C:
R провод – питание [R + Rc соединен перемычкой]
Y-провод – контактор компрессора (ступень 1)
C-провод – 24VAC общий
O / B провод – переключающий клапан
G провод – реле вентилятора
Провод Y2 – контактор компрессора (ступень 2)
Провод L – вход неисправности теплового насоса

Система с тепловым насосом 3H / 2C: ПРИМЕЧАНИЕ: Если двухтопливный, TH6320WF (только Trade FocusPRO WiFi 6000)
R провод – питание [R + Rc соединен перемычкой]
Y провод – контактор компрессора (ступень 1)
C провод – 24VAC общий
Провод O / B – Переключающий клапан
Провод G – Реле вентилятора
Вспомогательный провод – Дополнительный нагрев *
Провод E – Реле аварийного нагрева *
Провод Y2 – Контактор компрессора (ступень 2)
Провод L – Вход неисправности теплового насоса

Центральное кондиционирование | Министерство энергетики

Центральные кондиционеры более эффективны, чем комнатные.Кроме того, они не мешают работе, бесшумны и удобны в эксплуатации. Чтобы сэкономить энергию и деньги, вы должны попытаться купить энергоэффективный кондиционер и снизить потребление энергии центральным кондиционером. В доме среднего размера кондиционер потребляет более 2000 киловатт-часов электроэнергии в год, в результате чего электростанции выбрасывают около 3500 фунтов диоксида углерода и 31 фунт диоксида серы.

Если вы подумываете о добавлении центрального кондиционирования воздуха в свой дом, решающим фактором может быть необходимость в установке воздуховодов.

Самые эффективные кондиционеры используют на 30-50% меньше энергии для производства того же количества охлаждения, что и кондиционеры середины 1970-х годов. Даже если вашему кондиционеру всего 10 лет, вы можете сэкономить от 20% до 40% затрат на охлаждение, заменив его более новой, более эффективной моделью.

Правильный выбор размеров и установка являются ключевыми элементами в определении эффективности кондиционера. Слишком большой блок не может адекватно отводить влагу. Слишком маленький блок не сможет достичь комфортной температуры в самые жаркие дни.Неправильное расположение агрегата, отсутствие изоляции и неправильная установка воздуховодов могут значительно снизить эффективность.

Покупая кондиционер, ищите модель с высоким КПД. Центральные кондиционеры оцениваются в соответствии с их сезонным коэффициентом энергоэффективности (SEER). SEER указывает относительное количество энергии, необходимое для обеспечения определенной мощности охлаждения. Многие новые системы имеют рейтинг SEER до 26.

Если у вас старый кондиционер, подумайте о покупке энергоэффективной модели.Ищите этикетки ENERGY STAR® и EnergyGuide – соответствующие центральные блоки примерно на 15% эффективнее стандартных моделей. Новые стандарты для бытовых центральных кондиционеров вступили в силу 1 января 2015 г .; см. подробности в стандартах эффективности для центральных кондиционеров и рассмотрите возможность приобретения системы с более высоким показателем SEER, чем минимальный, для большей экономии.

Стандарты не требуют, чтобы вы меняли существующие центральные кондиционеры, а запасные части и услуги должны быть доступны для систем вашего дома.«Срок службы» центрального кондиционера составляет от 15 до 20 лет. Производители обычно продолжают поддерживать существующее оборудование, предоставляя запасные части и выполняя контракты на техническое обслуживание после того, как новый стандарт вступит в силу.

Другие особенности, на которые следует обратить внимание при покупке кондиционера, включают:

  • Система кондиционирования воздуха с регулируемой скоростью
  • Устройство, которое работает тихо
  • Световой индикатор проверки фильтра, напоминающий о необходимости проверки фильтра после заданного количества часов работы
  • Выключатель вентилятора с автоматической задержкой для выключения вентилятора через несколько минут после выключения компрессора.
Подключение и устранение неисправностей термостата печи

– HVAC How To


Электропроводка термостата печи подпадает под категорию «сделай сам», которую может подключить или отремонтировать человек, находящийся под рукой.

Конечно, если сомневаетесь, обязательно вызовите профессионала.

При работе с термостатом крышку можно снять, чтобы оголить проводку.

Перед выполнением любых работ с термостатом и проводкой сфотографируйте провода и их соединения или запишите их.Таким образом, вы всегда можете вернуться к исходной настройке.

Имейте в виду, что даже несмотря на то, что существует отраслевой стандарт цветовой кодировки проводов, это не означает, что установщики следовали ему.

Как термостат включает печь?
Термостат – это переключатель, который может автоматически включать печь при достижении заданной температуры.

Если есть подозрение, что термостат неисправен, его можно отключить с помощью перемычки.

Термостаты используют 24 В переменного тока от трансформатора для управления печью.

Трансформатор понижает напряжение с 120 до 24 вольт, необходимых термостату, и отправляет 24 вольт по двум проводам. Два провода на 24 В идут к клемме R и клемме C внутри термостата.

Печь, трансформатор на 24 В

R – горячая сторона, а C – общая сторона трансформатора.

Два провода на 24 В НИКОГДА не могут касаться , иначе произойдет короткое замыкание трансформатора, и его необходимо будет заменить.

Несмотря на то, что красный провод должен идти к R, а черный провод к C, цвета проводов иногда могут отличаться.

Часто установщики следуют своей собственной цветовой кодировке, поэтому всегда следите за клеммами на термостате, а не за цветом проводки.

Как плата управления печью, так и термостат обычно имеют одинаковые буквы клемм.

Схема электрических соединений термостата печи

Буквы на клеммах на термостате и что они контролируют

Горячий провод (24 В), обычно красный от трансформатора, является основным проводом питания для включения или выключения компонентов печи.

Например, если красный провод подключен к W на термостате, печь должна включиться.

Когда красный провод отключен от W, печь должна выключиться.

Термостат должен автоматически завершить эти соединения при достижении заданной температуры.

Клеммы термостата



Поиск и устранение неисправностей Термостат печи
Когда термостат достигает заданной температуры, он соединяет клеммы R и W для включения печи.

Если есть подозрение на неисправность термостата, то эти клеммы могут быть подключены перемычкой к печи, чтобы исключить это.

Если печь запускается после перемычки R и W, вероятно, неисправен термостат.

Имейте в виду; это также может быть обрыв провода; хотя это не является обычным явлением, но бывает.

Электрические соединения могут выйти из строя по любому количеству причин, но сначала устраните термостат, заменив батарею и убедившись, что он находится в правильном положении (нагрев) и температуре, чтобы активировать запрос на нагрев устройства.

Затем соедините перемычкой провода R и W на клеммах термостата, чтобы исключить проводку.

Заменить термостат в последнюю очередь после проверки всего остального.





Полы с лучистым обогревом – McMackin Mechanical

Реконструкция 101: 5 вещей, которые нужно знать о лучистом напольном отоплении от Кристин Чанг Хануэй

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как полы с подогревом) – энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

1. Что такое теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая отводит тепло через поверхность пола, а не через воздух (как в обычные системы воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография предоставлена ​​Динесеном.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей.Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов. Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрический или водяной», подготовленный подрядчиком из Сан-Франциско Джеффом Кингом из компании Jeff King & Company, члена Директории архитекторов и дизайнеров Remodelista.

Вверху L: система электропроводки, устанавливаемая в ванной комнате. Фотография сделана Мод Плантига на Flickr. Вверху R: гидронная система, ожидающая укладки напольного покрытия. Фотография через Triangle Tube.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям.В обычной системе принудительного воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит. «Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », – говорит подрядчик Джефф Кинг. Эффективно доставляя тепло и комфорт, что можно не любить?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам.Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха. Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма через семинар по устойчивому развитию.

4. Каковы минусы лучистого теплого пола?

Систему лучистого теплого пола сложно установить после того, как пол уже уложен, и это реально возможно только в том случае, если вы готовы убрать полы или строите новый дом.Несмотря на то, что есть новые продукты, такие как электрические излучающие подушки, которые можно установить между балками под полом, для них требуется доступ снизу через подвал или подвал. Отсутствие того или другого является преградой для сделки.

Вверху: каменная плитка хорошо сочетается с лучистым напольным отоплением благодаря своим теплопроводным свойствам. На этом изображении грубая каменная плитка в ванной комнате от Atelier Am из Лос-Анджелеса. Фотография предоставлена ​​Марком Д. Сайксом.

5. Какие напольные покрытия лучше всего подходят для теплового излучения?

В то время как все напольные покрытия могут использоваться с полами с подогревом, некоторые из них работают более эффективно, чем другие.Некоторые общие практические правила: материалы с теплопроводными свойствами (камень, бетон, керамическая плитка) эффективно проводят, передают и удерживают тепло, выдерживая при этом высокие температуры. Полы из массивной древесины могут сжиматься и расширяться при колебаниях температуры, оставляя неприглядные зазоры. Однако если вам нравятся деревянные полы, опытный установщик деревянных полов сможет справиться с потенциальной усадкой. Полы из винилового и пластикового ламината также имеют ограничения по температуре, в то время как ковры обладают изоляционными свойствами, которые потенциально снижают тепловой поток.

Вверху: Полированные бетонные полы с лучистым подогревом согревают дом, переоборудованный из конюшни AR Design Studio. См. Manor House Stables, A Champion’s Home Reborn, чтобы узнать больше. Фотография сделана в AR Design Studio.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
