Подключение реле давления к электросети — RozetkaOnline.COM



Подключать реле давления к электросети необходимо после его установки в систему водоснабжения, а перед этим важно выполнить правильную электропроводку.

Реле давления воды — это по сути выключатель, подающий или отключающий напряжение, например, на погружной насос, нагнетающий в систему водоснабжения дома воду из скважины или колодца. Реле ставится в разрыв питающего провода насоса, общая схема его подключения, выглядит следующим образом:

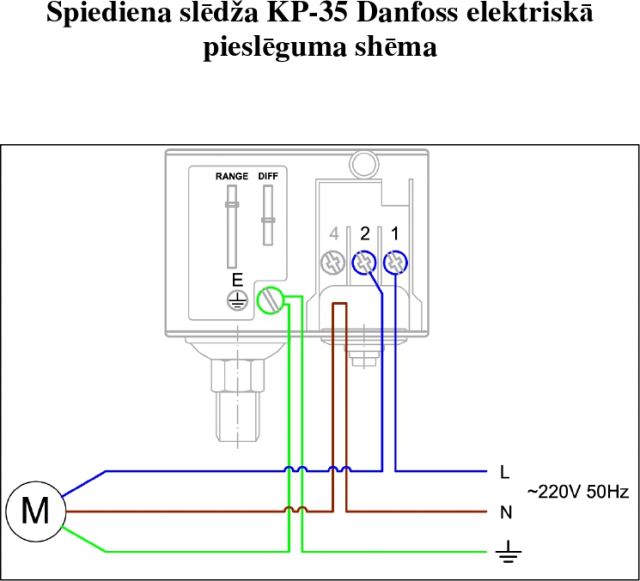

Подробнее электрическая схема подключения реле давления и все что с ней связано, рассмотрено нами ЗДЕСЬ.

Итак, как видно из схемы, к реле давления подключается трехжильный питающий кабель однофазной сети (фаза, ноль и заземление), а из реле уже выходит аналогичный кабель к насосу, нагнетающему воду в систему.  Встречаются, конечно, и трехфазные приборы и реле давления воды используется соответствующее, но в быту обычно достаточно однофазного.

В водоснабжении частного дома, чаще всего используются именно однофазные поверхностные или погружные насосы, качающие воду из скважины, либо колодца. Электрическая мощность насосов сильно различается в зависимости от требуемой производительности конкретного устройства в конкретных условиях работы.

Обычно, мощность такого бытового насоса не превышает 1,5-2 кВт, соответственно для его подключения требуется кабель с сечением жил 1,5 кв.мм. и защитный автомат линии на 10 Ампер.

Подключать реле давления к электросети обычно принято одним из двух вариантов, каждый из которых имеет свои сильные и слабые стороны:

1. Рядом с местом установки реле давления, на стене, монтируется электрическая розетка, для него. К самому же реле подключается кабель с электрической вилкой на конце.

Это универсальный, чаще всего самый удобный, вариант подключения. Главными недостатками этого способа является необходимость лишних затрат на само устройство розетки, а также возможные проблемы в месте соединения, в условиях соседства с системой водоснабжения дома.

2. Второй вариант самый простой и соответственно самый надежный. В месте установки реле давления, из стены выводится питающий кабель, которым реле и подключается к сети. Таким образом достигается максимальная надежность соединения, т.к. корпус реле давления, как и кабельный ввод в него, обычно герметичны и они надежно защищают место контакта от возможных неблагоприятных воздействий.

К главным же недостаткам такого способа можно отнести повышенные требования к точности выбора места вывода и длины кабеля, а также некоторую возможную сложность в последующем обслуживании. Всегда проще выключить прибор из розетки, чем разбирать и отсоединять провода.

В нашем примере монтажа, выбран второй вариант – кабель, выходящий из стены. Проблема с обслуживанием решена установкой отдельного автоматического выключателя для реле давления в электрическом щите котельной.

Прежде чем подключать к реле питающий кабель, обязательно убедитесь в отсутствии напряжения в месте установки!

Приступаем непосредственно к подключению реле давления к сети, на примере модели Italtecnica TYPE PM/5G.

В первую очередь снимаем защитный пластиковый кожух, для этого необходимо прямой отверткой (шлицевой), открутить крепеж, как показано на изображении ниже

После чего в реле давления через кабельные вводы прокладываются питающий и идущий до насоса кабеля.

В этой модели используются стандартные герметичные кабельные вводы, знакомые многим. Чтобы зафиксировать в них кабель, необходимо сперва открутить пластиковую гайку, затем вставить кабель сперва в неё, а затем через ввод, внутрь реле и в конце затянуть до упора гайку.



Затем, предварительно подготовив – сняв защитную изоляцию, подключаем жилы кабелей в клеммы реле давления, согласно следующей схеме.

Не обращайте внимания, что один из подключаемых кабелей на схеме оканчивается электрической вилкой, в нашем случае вместо него подключается питающий кабель, идущий непрерывно до электрощита.

После соединения проводов и контрольной протяжки всех клемм, у вас должно получится примерно так:

На этом подключение завершено, осталось лишь аккуратно надеть обратно защитный кожух и закрепить.

Теперь, включив подачу электричества, вы сможете проверить работу реле давления воды и отрегулировать его работу.

Как видите, нет ничего сложного в монтаже реле, особенно если четко понимаете принцип его работы.

Если же у вас  остались какие-то вопросы по подключению реле давления к электросети, например, у вас более мощный насос или он трехфазный, или просто другая модель реле, или не знаете, как подвести и какой использовать кабель и розетку — обязательно оставляйте их в комментариях к статье, постараюсь оперативно всем ответить.

Подключение и регулировка реле давления насосной станции

В статье мы наглядно покажем, как подключить и настроить реле давления воды для насоса самостоятельно. Правильная регулировка реле давления воды для насоса обеспечивает безопасную и качественную работу всей системы водоснабжения.

Большинство автоматических систем водоснабжения собирается с использованием стандартного реле давления. Тем не менее, как показывает практика, далеко не все умеют его правильно подсоединить и настроить. Поможем разобраться с этой проблемой.

Шаг №1: разборка

Снимаем крышку с реле, открутив винт реле:

Шаг №2: подсоединение проводов

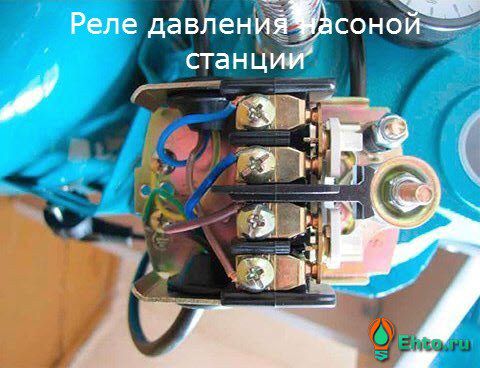

Для присоединения проводов рассмотрим реле более подробно:

Провода от насоса подсоединяем к верхним клеммам (с надписью Motor; если не подписано – есть схема на верхней крышке, если нет – то просто запоминаем, что верхние клеммы – под насос):

От сети провода подсоединяем к средним клеммам (с надписью Line):

Провода заземления подсоединяем к двум нижним  металлическим клеммам:

Шаг №3: настройка

Диапазон настройки стандартного реле давления находится в диапазоне 1-5 атмосфер (бар).

Мы имеем две пружины для регулировки:

Большая (Р) – отвечает за давление включения (P – это Pressure – давление (англ.)):

Малая (∆Р) – отвечает за разницу между давлением включения и отключения:

Регулировка реле осуществляется затягиванием-ослаблением пружин:

Затягивая пружину по часовой стрелке, мы увеличиваем параметр, ослабляя против часовой – уменьшаем его.

Пояснение на примере

Пусть у нас имеются заводские настройки насоса 1,4-2,6 (где 1,4 – давление включения насоса, а 2,6 – давление отключения). Разница между включением-отключением составляет, таким образом, 1,2 атмосферы (бара). Для краткости назовём разницу РВО.

Регулировка большой пружины (Р):

Не меняя РВО=1,2, мы можем с помощью данной пружины поменять стартовое давление, например:

Зажимая пружину по часовой стрелке, мы можем получить значения: 1,6-2,8 1,7-2,9 2-3,2 и так далее. Ослабляя пружину против часовой стрелке, мы можем получить значения: 1,3-2,5  1,2-2,4 и так далее.

Регулировка малой пружины (∆Р):

Не меняя стартового давления (в нашем примере это 1,4), мы можем увеличить или уменьшить давление отключения, например:

Зажимая пружину по часовой стрелке, мы можем получить значения: 1,4-2,7 1,4-2,8 1,4-3 и так далее. Ослабляя пружину против часовой стрелке, мы можем получить значения:1,4-2,5  1,4-2,4 и так далее.

Как видим, всё предельно просто и доступно любому. Единственно, регулировка происходит опытным путём – покрутили-проверили:)

Приложение

принципиальная схема конструкции реле давления:

Схема подключения реле давления для воды к насосу: устройство, настройка и регулировка

Эффективная работа водяной насосной станции зависит от множества составляющих ее компонентов, среди которых ключевым является реле давления. Его задача сводится к автоматическому включению и выключению оборудования, а также контролю подачи воды в бак по заранее определенным параметрам. На текущий момент нельзя точно сказать, в каких пределах должен быть ограничен диапазон давления. Этим должен заниматься сам потребитель, определяя оптимальный показатель и ориентируясь на допустимые нормы и инструкции.

Устройство и принцип действия реле воды

По своему исполнению реле представляет блок небольших размеров с пружинами максимального и минимального давления, для настройки натяжения которых используют гайки. К пружинам

подсоединена мембрана, которая при перепадах давления срабатывает тем или иным образом.

Когда уровень давления достигает минимального значения, происходит ослабление пружины, в случае выхода на максимальный уровень происходит более сильное сжатие. В результате силы, которая прилагается на пружины, происходит размыкание контактов реле, что приводит к выключению или включению насосного оборудования.

Использование в составе системы водопровода такого устройства, как реле, дает возможность поддерживать постоянное давление и требуемый напор воды. Сама работа насосного оборудования осуществляется в автоматическом режиме. Если правильно определить уровни минимального и максимального давления, что можно добиться того, что это устройство будет время от времени отключаться. А это позволяет продлить срок службы реле.

Использование станции с реле

В случае, когда насосная станция используется совместно с реле, то подобная комбинация устройств будет работать в следующем порядке:

  • Вначале насос закачивает воду, направляя ее в бак.
  • С течением времени наблюдается повышение давления воды, информацию о чем предоставляет манометр.
  • В момент, когда давление достигает установленного критического верхнего уровня, включается реле, посредством которого происходит отключение насоса.
  • Постепенно вода, который заполнен бак, тратится, что приводит к уменьшению давления. В момент, когда оно опустится до нижнего уровня, реле срабатывает, подав сигнал на включение насоса, после чего цикл повторяется.

Основные параметры работы реле:

  • Нижнее давление. В момент, когда происходит замыкание контактов реле, обеспечивающих включение насосного оборудования, бак начинает наполняться водой.
  • Верхнее давление. В момент размыкания контактов реле насос прекращает свою работу.
  • Диапазон давлений. Под ним понимается разность между нижним и верхним значениями.
  • Уровень предельно возможного давления выключения.

Настройка реле

Приступая к монтажу насосной станции, очень важно тщательно выполнить такую операцию, как настройка реле.

Соблюдение всех требований позволяет обеспечить наиболее эффективную работу системы водоснабжения, а вдобавок к этому снизить вероятность поломки для всех устройств, входящих в состав системы.

Нюансы настройки

Согласно схеме, первое, что необходимо сделать – определить давление, поддерживаемое в баке в первые минуты работы насосной станции. Чаще всего производитель выбирает в качестве оптимального показателя уровень 15 атмосферы и 2,5 атмосферы для включения и отключения соответственно. Производить подобную проверку следует только при отсутствии воды в баке и, убедившись, что насосная станция обесточена. Желательно при этом пользоваться автомобильным механическим манометром.

Для этого его следует поместить в стальной корпус, где можно добиться более высокой точности измерений. Подобный метод проверки более предпочтителен, нежели применение электронных или пластиковых манометров. Следует иметь в виду, что показания могут искажаться под воздействием нескольких факторов:

  • температура воздуха в помещении;
  • уровень зарядки батареи.

Необходимо обращать внимание на то, чтобы предел шкалы манометра был минимальным. Дело в том, что, если шкала, скажем, рассчитана на 50 атмосфер, то с помощью такого прибора сложно будет получить точные данные при измерении одной атмосферы.

Определить давление бака можно только после совершения определенных действий. Сперва откручивается колпачок, который закрывает золотник. Далее необходимо подсоединить манометр, зарегистрировать показания, выдаваемые его шкалой. Впоследствии нужно время от времени проводить сверку давления воздуха. Эта процедура позволит получить точные данные при условии, что бак не содержит воду, насос обесточен, а краны находятся в открытом состоянии.

Также можно поступить иначе. Для этого достаточно контролировать давление отключения насоса. В случае его увеличения можно сделать вывод, что давление воздуха в баке начинает падать. Причем минимальный уровень этого параметра указывает на наличие большего пространства для наполнения бака водой. Однако разница давления между состояниями, когда бак полностью заполнен и не содержит воды, довольно значительная. Здесь на первое место выходят предпочтения потребителя.

После того как будет установлен предпочтительный режим работы, необходимо настроить его путем удаления лишнего воздуха либо подкачивания. Следует помнить о том, что уменьшение давления до уровня менее 1 атмосферы и доведение до сверхвысокого значения может привести к негативным последствиям. Если воздуха окажется слишком мало, резиновый резервуар, который содержит воду внутри бака, будет контактировать со стенками и постепенно начнет стираться. Если же воздуха окажется чересчур много, то не будет возможности заполнить бак большим количеством воды, так как значительная часть объема бака будет заполнена воздухом.

Настройка уровней давления

Если владелец приобрел насосную станцию в собранном виде, то комплектация таких моделей предусматривает реле с оптимальными настройками. Если же планируется выполнять подключение подобной станции на основе различных элементов в месте, где планируется использовать ее, то владельцу необходимо произвести соответствующую настройку реле. Это необходимо следует сделать по той причине, чтобы выставляемые настройки в наибольшей степени учитывали такие параметры, как объем бака и напор насоса.

В дополнение к этому иногда может потребоваться внести корректировки в начальные параметры настройки для реле. В этом случае владельцу необходимо придерживаться следующей последовательности действий:

Закончив работу по подключению и настройке давления воздуха в баке, необходимо заняться подключением насосной станции к бытовой сети. После этого насос начнет наполнять бак водой. Прекратить свою работу он сможет лишь тогда, когда удастся выйти на заранее определенное максимальное давление. Речь идет о верхнем уровне. Все предлагаемые к продаже подобные устройства изначально содержат информацию о предельном уровне этого параметра и максимально возможном напоре для насосного оборудования. В случае если они будут превышены, то это может привести к необратимым последствиям.

Понять, что это произошло, можно по тому, что давление уже не повышается. Если это наблюдается, то отключение насоса производится вручную. В случае наличия отклонений значения предельного давления от того, которое определено инструкцией, то от владельца требуется выполнить необходимую подстройку путем вращения малой гайки, доступ к которой обеспечивает крышка реле.

Подобным образом поступают и в том случае, когда необходимо определить нижний уровень. Делается это путем открывания крана и удаления воды из бака. При выполнении этой операции необходимо все время следить за показаниями манометра. Через некоторое время давление начнет падать, а когда будет достигнут нижний предел, насос начнет свою работу.

По такому моменту можно определить нижний уровень, величину которого можно подтвердить по данным манометра. Производя вращение большой гайки, можно изменить давление до уровня, который необходим для эффективной работы системы. Как правило, он превышает на 10% давление воздуха в баке. Если установить параметр чуть больше, то может возникнуть риск повышения износа резиновой мембраны.

В процессе выбора мощности насоса следует учитывать, что оптимальное значение будет иметь такой уровень, при котором бак будет наполняться водой до крайнего предела. Оптимальным уровнем отключения будет считаться отметка на пару атмосфер выше порога включения.

Регулировка реле

Необходимость в настройке реле возникает в ситуациях, когда приходится задавать уровни верхнего и нижнего давления в определенных значениях. Скажем, может возникнуть задача по установлению верхнего на уровне 3 атмосфер, а нижнего - 1,7 атмосферы. Сама процедура настройки предусматривает выполнение следующих действий:

  • Сначала выполняют подключение насоса к сети и дожидаются момента, когда бак будет заполнен водой, а манометр показывает давление на уровне 3 атмосферы.
  • Производится отключение насоса;
  • Получив доступ в крышке реле, необходимо начать не спеша крутить малую гайку, не прекращая, до того момента, пока реле не сработает. Если гайка будет крутиться по часовой стрелке, то каждый поворот будет приводить к увеличению давления. При выполнении операции в обратную сторону давление будет падать. Для верхнего уровня выбирается отметка в 3 атмосферы.
  • После открытия крана необходимо удалить из бака воду при этом давление по показаниям манометра достигнет отметки 1,7 атмосферы.
  • Закрывается кран.
  • Вновь обращаемся к крышке реле и начинаем не спеша крутить большую гайку до того момента, пока не надо не сработают контакты. В результате производимых действий будет достигнут нижний уровень 1,7 атмосферы. Причем он должен превышать уровень давления, который поддерживается в баке.

При поддержании высокого давления для включения и низкого для выключения в баке появится достаточное пространство для накачивания его большим объемом воды. Это позволяет избегать частых включений насоса. При этом могут возникнуть сложности, связанные со значительными колебаниями давления при полном баке или пустом. В остальных же ситуациях, когда давление поддерживается в небольшом диапазоне, а насос часто срабатывает для откачивания воды, в баке будет поддерживаться оптимальный уровень давления.

Заключение

В процессе использования насосной станции часто приходится дополнять ее дополнительными устройствами, к числу которых следует отнести и реле давления. Польза от этого прибора весьма значительна, причём она заключается в том, что можно свести к минимуму количество включений насосной установки. Однако добиться подобного эффекта можно лишь при условии, что реле будет правильно настроено.

Сама суть процедуры подключения и настройки сводится к определению оптимальных значений для верхнего и нижнего уровней давления. Эти значения позволяют оптимизировать работу насосной станции, что положительным образом сказывается на ее бесперебойной работе.

схема подключения к погружному насосу и поверхностному, принцип работы

Эффективность автономного водоснабжения в частном доме или на дачном участке во многом обеспечивает реле давления воды для насоса, однако для его корректной работы необходимо правильно установить и эксплуатировать оборудование. Поняв принцип работы этого устройства, вы сможете оценить его необходимость и важность безотказной эксплуатации.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

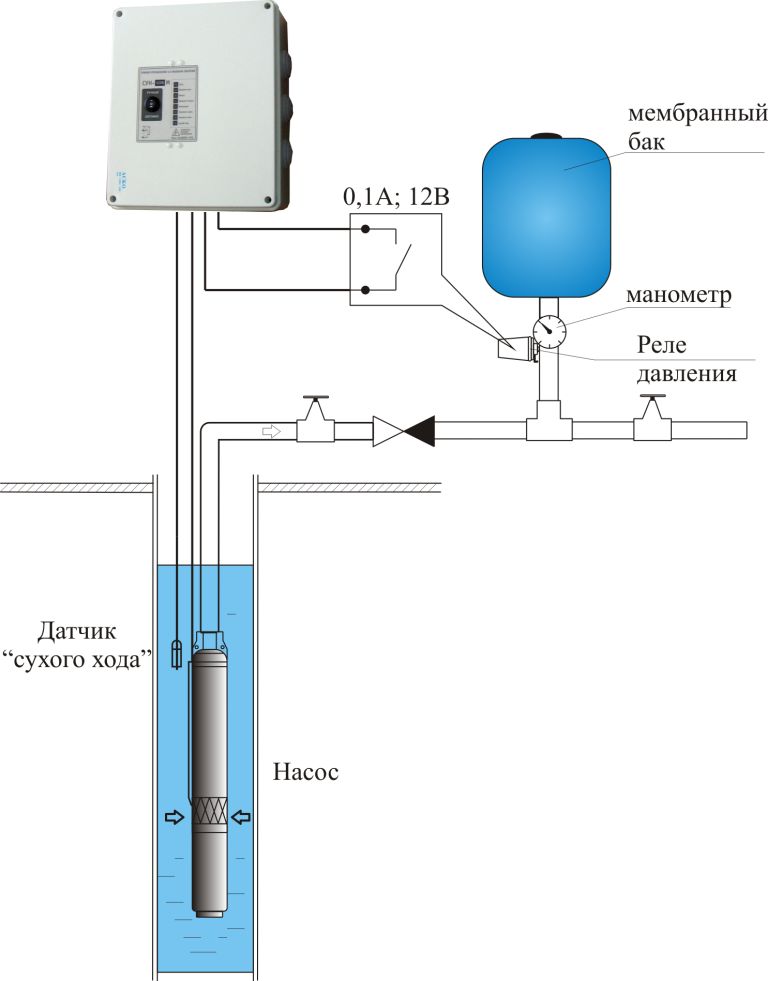

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

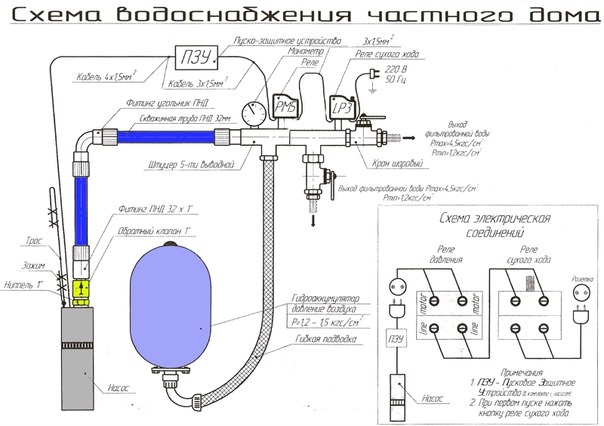

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

  • трубопровод от источника забора воды,
  • реле,
  • манометр,
  • трубопровод, подающий воду в дом,
  • собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу



Для обоих вариантов справедливы следующие рекомендации:

  • Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
  • Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
  • Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
  • Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
  • Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

  • Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
  • При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
  • Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
  • Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные неисправности насосной станции и их устранение описаны в нашей отдельной статье. Практически все работы можно провести самостоятельно.

Про гидроаккумуляторы у нас есть информация тут. Какие бывают модели и что важно при их выборе.

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

  1. Ослабляют гайку, которая прижимает меньшую пружину.
  2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
  3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
  4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Реле давления с защитой от "сухого хода"

Здравствуйте, уважаемые читатели моего блога nasos-pump.ru

Реле давления с «сухим ходом»

В рубрике «Принадлежности» рассмотрим более подробно алгоритм работы и устройство реле давления с защитой от «сухого хода». Я уже кратко упоминал об этом изделии в статье Способы защиты насосов от «сухого хода». Данное устройство совмещает в себе и реле давления и защиту от «сухого хода». Реле управляет по заранее установленным значениям давления выключением и включением как колодезного или скважинного, так и поверхностного насосов, когда они работают вместе с гидроаккумулятором. Данная автоматика также защищает насосное оборудование от работы без протока жидкости, что позволяет пользователю более комфортно в автоматическом режиме эксплуатировать его без постоянного контроля.

Заводская настройка отключения изделия по режиму «сухой ход» составляет 0,4 – 0,6 бар. Если давление в системе водоснабжения изменяется в заданных пределах, это напоминает работу обычного реле давления. Когда давление в системе снизилось до уровня 0,4 – 0,6 бара, устройство отключает насосное оборудование по режиму «сухой ход». Для включения и дальнейшей эксплуатации насоса требуется вмешательство человека.

Технические характеристики изделия

Технические характеристики реле давления с защитой от «сухого хода» рассмотрим на примере FFSG2G. Основные технические характеристики приведены в Таблице 1.

Таблица 1

ХарактеристикиFFSG2G
Диапазон рабочих давлений (бар)1-5
Минимальная разница по давлению: (бар)1,2
Диапазон настройки давлений (бар)1,4-2,8
Давление отключения по сухому ходу (бар)0,4-0,6
Температура рабочей среды до (°С)55
Максимальный рабочий ток (ампер)16 (10)
Напряжение питания (вольт)230
Частота сети (Гц)50
Подсоединение внутренняя резьба (дюйм)1/4
Класс защитыIP 44

Устройство, конструкция и принцип работы

Реле давления с защитой от «сухого хода» собрано на металлической пластине, служащей корпусом и закрыто пластиковой крышкой. На (Рис.1) можно посмотреть внутренне устройство и основные элементы.

Устройство и конструкция

Корпус 1 металлическая пластина – где располагаются все элементы реле давления с «сухим ходом». Присоединительный фланец 2 с – внутренней резьбой размером 1/4″, используется для подключения автоматики к системе водоснабжения. Фланец при помощи шести винтов крепит мембрану 9 и пятак 10 к корпусу автоматики. Присоединительный фланец мембрана и пятак вместе составляют рабочую камеру. Гайка 3 и маленькая пружина, регулирующие разницу давлений ∆Р. Это разница между давлением отключения и включения автоматики. Чем сильнее сжать пружину (закрутить гайку по часовой стрелке), тем разница ∆Р будет больше. Минимальная разница между давлениями включения и выключения составляет 1,2 бара. Гайка 4 и большая пружина, предназначены для регулировки давления отключения реле. При сжатии пружины (закручиваем гайку по часовой стрелке) давление отключения автоматики увеличивается, а при отпускании гайки давление отключения – уменьшатся. Клеммы 5 и 6 для подключения реле давления к сети питания и к насосному оборудованию. Болты 7 для подключения проводов заземления от сети питания и двигателя. Рычаг 8 запускает реле давления в работу. Кабельные муфты 11 предназначены для крепления электрических кабелей.

Монтаж, электрическое подключение и принцип работы автоматики

 Монтаж данного изделия в систему водоснабжения ничем не отличается от монтажа стандартного реле давления РМ-5. По гидравлической части автоматика имеет присоединительную внутреннюю резьбу 1/4 дюйма. Реле можно монтировать как на сам трубопровод, так и на пятерник. Единственным условием для монтажа является то, что рядом с автоматикой для предотвращения флотационных включений, необходимо установить гидроаккумулятор. Емкость гидроаккумулятора зависит от количества точек разбора и потребляемой воды.

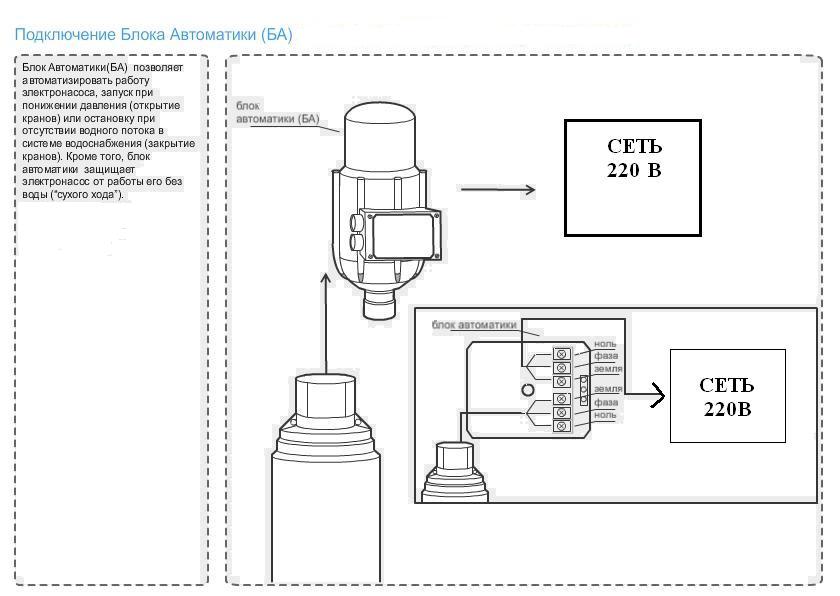

Схема подключения реле давления в электрическую сеть показана на (Рис. 2).

Схема электрических подключений автоматики

Насос или насосная станция должны быть включены в розетку, подсоединенную через устройство защитного отключения оборудования (УЗО). Для защиты насосного оборудования, необходимо предусмотреть автомат защиты двигателя с током, равным номинальному току двигателя.

Принцип работы реле давления с «сухим ходом» следующий. После выполнения всех монтажных работ. Система и насос должны быть заполнены водой и удален воздух из насоса и всасывающего трубопровода. Подаем питание на насос, но насос не запустился, так как контакты реле разомкнуты. Чтобы насос включился нужно нажать на рычаг запуска автоматики и удерживать его в нажатом состоянии до тех пор, пока давление в системе не подымется выше 0,5 бара. После запуска, насос отключится тогда, когда давление в системе достигнет заданного на реле. Регулировать давление отключения насосного оборудования можно при помощи гайки 4 (смотри Рис. 1). Закручивая гайку по часовой стрелке, мы увеличиваем давление отключения насоса. Если гайку откручивать против часовой стрелки, давление отключения насоса уменьшается. Отслеживать давление отключения насоса необходимо по манометру. Когда происходит разбор воды, давление в системе снижается, при достижении нижнего уровня, автоматика включает насос и поддерживает давление в системе. Регулировка разности давлений осуществляется с помощью гайки 3 (Рис. 1). При закручивании гайки разность между давлением включения и отключения увеличивается, а при откручивании гайки уменьшается. Отслеживать давление включения насоса необходимо по манометру. После прекращения разбора воды и достижения заданного давления, насос отключится. В случае, когда начался разбор воды и по какой-то причине (отсутствие воды, отключение света и т.д. и т.п.) давление в системе упадет ниже уровня 0,5 бар, контакты автоматики разомкнутся, и насос больше не включится, так как реле отключилась по режиму «сухой ход». Для последующего запуска автоматики в работу необходимо вмешательство человека. Прежде, чем запустить реле в работу, следует выяснить, по какой причине произошло отключение насоса по «сухому ходу». Если закончилась вода, нужно вновь заполнить всасывающий трубопровод и насос водой, удалить воздух из насоса и трубопровода. Если проблема в энергоснабжении, нужно ее устранить и затем снова произвести запуск автоматики. Нажимаем на рычаг запуска и ждем, пока давление в системе не подымется выше 0,5 бара. После чего реле давления с «сухим ходом» будет продолжать работать в автоматическом режиме.

Эксплуатация, обслуживание и ремонт

В целом данная автоматика очень простая и надежная. Если соблюдать условия эксплуатации реле работает без проблем долго и надежно. Однако, делая поправки на качество нашей воды, качество энергоснабжения или повышенную влажность, в работе могут возникнуть проблемы. Проблемы с реле очень часто приводит к выходу из строя насоса. Чтобы этого избежать следует периодически и при каждом повторном запуске автоматики производить проверку системы и автоматики.

Если вода в системе содержит соли жесткости или в воде большое содержание железа в процессе эксплуатации автоматики происходит постепенное «зарастание» рабочей камеры и фланца отложениями солей жесткости или железа. Наступает такой момент, когда реле перестает работать совсем. Для устранения такого дефекта необходимо демонтировать реле и произвести чистку камеры от отложений солей, выполнив следующие шаги:

  1. Обесточиваем автоматику и насос, отключив шнур от сети питания.
  2. Сбрасываем давление из системы водоснабжения, открыв ближайший водоразборный кран.
  3. Отсоединяем электрические кабели от автоматики. Для этого снимаем пластиковую крышку с автоматики и отсоединяем кабеля от клемм 5, 6 и заземления (смотри Рис. 1)
  4. Отсоединяем реле от системы водоснабжения при помощи рожкового ключа на 17.
  5. С помощью отвертки откручиваем 6 винтов и снимаем фланец. Производим чистку камеры и фланца от солей.
  6. Сборку автоматики производим в обратной последовательности перед монтажом ее нужно уплотнить резьбу с помощью ленты фум или герметика.

К перебоям в работе автоматики приводит также повышенная влажность (окисление контактов), колебания напряжения питающей сети (подгорание контактов). В этих случаях следует заменить автоматику на новую. Как и любая техника реле с «сухим ходом» требует к себе внимания.

Спасибо за проявленный интерес.

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО!

Еще похожие посты по данной теме:

Реле давления воды для насоса – схема подключения

Содержание

  1. Как устроен и работает прибор
  2. Как подключить прибор в систему
  3. Настройка работы реле давления – о чем важно помнить

В автоматизированной системе снабжения водой частного дома обязательно наличие предохранительного устройства – реле давления, которое срабатывает при определенных условиях. При изменении значений выше максимального и ниже минимального оно выключает и включает насос, который в свою очередь подает воду в гидроаккумулятор. О монтаже прибора в систему поговорим в этой статье.



1. Как устроен и работает прибор

Конструкция всех моделей одинаковая, а форма, размер и дополнительные элементы, например, встроенный манометр, являются их характерными особенностями. Под пластиковой крышкой на металлическом основании установлены два регулятора в виде пружин разных размеров и клеммы, чтобы подключить прибор к электросети и насосному оборудованию (вдобавок иногда предусматривается заземление). Снизу устройства на крышке, которая закрывает мембрану и поршень, находится винт – благодаря ему осуществляется монтаж прибора к штуцеру.

Как работает устройство? Мембрана под действием давления воды в насосе начинает давить на поршень. Следствием этого процесса становятся действия контактов, которые находятся на специальной платформе. Они замыкаются или размыкаются – происходит включение или выключение насосного оборудования. Особую роль выполняют пружины, или пружинные регуляторы. За то, чтобы включился насос, т.е. за низкое давление, ответственна большая: когда давление в системе падает ниже установленного значения, она воздействует на платформу, опуская ее, и оборудование начинает работать. Далее платформа до определенного порога поднимается, после чего происходит размыкание контактов и выключение оборудования. Таким образом, малая пружина отвечает за разность значений давления.



2. Как подключить прибор в систему

Все измерительные и управляющие приборы: манометр и реле давления воды – подключаются максимально близко к гидроаккумулятору, обеспечивающему нужное давление в контуре. На практике они устанавливаются непосредственно на его выходной патрубок через штуцер на пять выходов. Два из них, самые маленькие, предназначены для предохранительного устройства (реле давления) и манометра, при условии что последний не предусмотрен конструкцией регулирующей арматуры. Еще два входа являются точками присоединения водопроводных труб, идущих к точкам потребления, и насосного оборудования. Последнее, пятое отверстие необходимо для монтажа всей арматуры непосредственно на гидроаккумулятор. Итак, для установки реле предусмотрено резьбовое отверстие диаметром, как правило, 1/4 дюйма, чтобы его можно было легко накрутить на штуцер. При этом в процессе монтажа может потребоваться достаточно места для дополнительной обвязки. Следует обращать внимание и на герметичность соединения: не лишней будет обработка места стыка фум-лентой.

В последнюю очередь реле давления воды для насоса подсоединяется к электросети. Для ввода электрокабеля к клеммным контактам в приборе предусмотрены два отверстия, через которые один провод уходит к насосу, а другой – непосредственно к розетке. Чтобы их подсоединить, аккуратно открывают корпус устройства с помощью отвертки или гаечного ключа. Во время работы с электроприборами следует помнить о правилах техники безопасности и приступать к подключению только при отключенных от сети проводах. Провод питания, идущий от прибора к розетке, пропускают в одно входное отверстие прибора, разделяют на жилы. Их может быть две или три: фаза, ноль и, если предусмотрено, заземление. Зачистив провод от заземления, закрепляют его к клеммам. Аналогично осуществляют подключение провода, идущего к насосу.



3. Настройка работы реле давления – о чем важно помнить

После установки в систему водоснабжения и подключения устройства к электросети можно приступить к его настройке и тестированию работы. Контролировать текущие показатели давления лучше всего записывая их с манометра. Основными задачами настройки является установка необходимых порогов верхнего давления и разности показателей давления. В каждой модели заводом-производителем установлены настройки – узнать их можно в техпаспорте прибора. Обычно для включения насоса ставится давление в среднем 1,5 бар и от 2,5 бар для его отключения. И хотя разброс небольшой, иногда и этого достаточно, чтобы обеспечить чрезмерную нагрузку на насосное оборудование и гидроаккумулятор. Если по этой или какой-то другой причине  параметры не устраивают пользователя, их поправляют в зависимости от ситуации. Обычно эти параметры утверждаются на стадии расчета мощности водопроводной системы в целом с учетом мощности насосного оборудования.

Что значит настроить параметры?

В зависимости от ситуации можно изменить диапазон, повысить, а также понизить давление. Для этого отключают прибор от электросети и регулируют большой или малый пружинный регулятор. Первый на самом приборе схематично обозначен буквой Р и отвечает за работу реле давления, второй, обозначенный как ΔР, балансирует разницу давления в моменты включения и отключения. При помощи гаек на них можно ослабить или увеличить  натяжение пружины. Делают обороты по часовой стрелке: чем их больше, тем сильнее степень ее сжатия, и, следовательно, тем выше значение. Для контроля значений записывают показатели манометра.

Какова последовательность настройки?

Сначала надо открыть любой кран, чтобы обеспечить отток воды из системы. Через некоторое время давление в системе начнет падать и опустится до отметки, когда сработает насос. В этот момент необходимо зафиксировать показатели давления на манометре. Затем кран закрывают, чтобы давление в системе восстановилось. Когда насос выключится, а давление достигнет максимальных параметров, их также фиксируют по прибору. Если по каким-то причинам показатели давления не соответствуют желаемым, подкручивают гайку большого регулятора: затягивая ее, увеличивают давление выключения, ослабляя – уменьшают, при этом диапазон срабатывания прибора остается неизменным. Чтобы добиться нужных показателей, повторяют эту последовательность.

О чем следует помнить, регулируя показатели давления?

Не следует закручивать гайку до конца, а также крутить ее за один раз более чем на один оборот.

Прежде чем повышать давление включения насоса, следует убедиться, что оборудование справится с этим пределом. В противном случае насос будет работать беспрерывно, а реле давления для гидроаккумулятора  не сможет его отключить, так как заданный предел не будет достигнут.

И наконец, предельное рабочее верхнее давление не должно быть выше 80% от максимального, указанного производителем, иначе оборудование будет работать на пределе своих сил. Все эти нюансы следует учитывать, чтобы обеспечить бесперебойную и длительную работу системы водоснабжения в целом, не подвергая оборудование излишним нагрузкам и, как следствие, риску выхода его из строя.

Надеемся, что наша информация будет для вас полезной. Если вы решили собрать собственную систему водоснабжения, рекомендуем полезные материалы с нашего сайта. О выборе гидроаккумулятора вы можете прочитать в статье «Как выбрать гидроаккумулятор для систем водоснабжения 2016», о выборе насоса – «Как выбрать насосную станцию», а созданию системы в целом посвящен материал «Как собрать насосную станцию своими руками?». Выбрать модели оборудования и контролирующих приборов вы можете в нашем интернет-магазине. В соответствующих рубриках представлены модели разных производителей, а на странице слева создан фильтр подбора по техническим характеристикам – задавайте параметры и делайте выбор прямо сейчас.

Настройка реле давления в системе водоснабжения

Статья по настройке реле давления ( включения/отключения насоса). Схема сборки системы водоснабжения.

Настройка реле давления насоса водоснабжения и Схема сборки системы водоснабжения.

Реле давления насоса водоснабжения – это устройство для автоматической работы скважинного насоса. Оно включает и выключает насос, когда меняется уровень давления в системе, сберегая ресурс насоса и обеспечивая безперебойную подачу воды всем потребителям без исключения .

Если давление воды снижается до минимума, т.е. снижается объем воды в баке насоса, реле включает элекропитание. Как только давление вырастает до максимума, реле отключает питание. Далее цикл повторяется.

В среднем уровень давления, которое задают, находится в диапазоне 2-3,5 бар. Каждый производитель устанавливает свои заводские настройки для минимального и максимального значения давления. Но в любом случае, настройки индивидуальны и зависят от конкретной системы, давления воздуха в гидроаккумуляторе и мощности скважинного насоса.

Элементы, из которых состоит реле давления насоса водоснабжения

Реле давления вне зависимости от производителя включает:

Ø Корпус (как правило, пластиковый) с металлическим основанием/платформой;

Ø Мембрану;

Ø Поршень;

Ø Электрический блок.



Как работает реле давления насоса

Под действием давления мембрана приводит в движение поршень. Поршень поднимет платформу, которая воздействует на пружины.

Устройство реле включает пружину максимального (малая пружина) и минимального давления (большая пружина).

Платформа сперва сжимает большую пружину, она в свою очередь сопротивлением ограничивает ее движение. Но постепенно платформа поднимается до малой пружины с максимальным уровнем давления. Под максимальным давлением переключаются электрические контакты и насос отключается.

После этого давление ослабевает, платформа возвращается в исходное состояние и включает насос с помощью пружинных электрических контактов.

Как подключить реле насоса водоснабжения?

Сначала реле подсоединяют к системе водоснабжения, а затем к электросети и насосу.

Рекомендуют размещать реле рядом с гидроаккумулятором (устройство для поддержания постоянного давления в системе водоснабжения). При помощи специального штуцера на 5,6 или 3 выхода можно установить реле на сам гидроаккумулятор.

Для подключения реле к водопроводу, его накручивают на штуцер (на реле для этого предусмотрено отверстие с резьбой). Обратите внимание, соединение должно быть полностью герметичным.

Помимо отверстия с резьбой на реле есть еще 2 отверстия: для кабеля к насосу и для кабеля к розетке.

При включении реле в розетку проверьте, что все кабели без напряжения. Когда кабель установлен в отверстие реле, его нужно разделить на провода, убрать изоляцию и подключить к клеммам реле.

Когда реле полностью установлено, переходите к его настройке.

Настройка реле давления

Настроить реле давления водоснабжения - значит отрегулировать уровень давления, установить тот самый максимум и минимум для отключения и запуска насоса. Как говорилось выше, производители уже делают свои заводские настройки, но они могут не соответствовать реальным требованиям.

Зачем проводить настройку реле давления?

Каждая система водоснабжения имеет свои особенности, а также каждый человек/семья потребляет разное количество воды. Следовательно, требуемый напор воды для каждого сооружения свой.

Итак, как настроить реле давления водоснабжения:

1.     Открыть водопроводный кран и дождаться, когда сработает насос. Зафиксировать уровень давления в этот момент с помощью манометра. Это и будет значение минимума.

2.     Закрыть кран и дождаться, когда насос перестанет работать. Снова зафиксировать уровень давления манометром. Это будет значение максимума.

3.     Сверить полученные цифры с заводскими настройками (указаны в паспорте изделия). Проверить и скорректировать давления воздуха баке для воды (гидроаккумулятор), что бы оно было на 0,3 bar меньше давления, при котором включается скважинный насос.

3.1  Когда не совпадает значение минимума (включения), нужно снять корпус реле и вращать гайку большой пружины. Если нужно большее значение – закручивать гайку, если меньшее значение – ослабить.

3.2  Когда не совпадает значение максимума (выключения), нужно также снять корпус реле и вращать малую пружину. Аналогично, если нужно большее значение – закручивать гайку, если меньшее значение – ослабить.

  Повторять процедуру до установки желаемого уровня давления, при котором включается и выключается насос.

На что обратить внимание при выборе реле?

При выборе реле следует учесть:

1.    резьбу соединения отверстия для подключения к водоснабжению, целесообразнее выбрать накидную гайку, что бы в дальнейшем упростить обслуживание реле давления, которое требует периодической очистки впускного отверстия.;

2.    предусмотрена ли защита от пыли и воды;

3.    габариты изделия;

4.    требуемое напряжение;

5.    тип устройства.



Выделяют электромеханические и электронные реле давления. Преимущество электронных реле давления: их проще настраивать, уровень давления задается точнее и у них всегда есть котроллер поступления воды. Он отключит насос, если в системе нет воды, избавит его от «сухого хода» и возможной поломки.

Обязательно дополните систему реле сухого хода! Оно защити насос от сухого хода ( работы без воды).

А так же вы можете использовать реле давления с более удобной настройкой, к примеру: РЕЛЕ ДАВЛЕНИЯ ELT-35S (0/8 БАР, 1/4 Н.Р.) ELEMENT Турция или

Реле давления Danfoss KPI 35 ( 0,2 - 8 бар) н/р ¼.

А в системах без гидроаккумулятора можно использовать:

 Реле протока BRIO 2000

Блок насосной автоматики (пресс-контроль) VT.EPC2.06.0



Сомневаетесь? Компания СанТерм поможет подобрать нужный тип реле в соответствии с вашими потребностями, а также расскажет, как его настроить.

Мы предлагаем более 100 вариантов реле давления разных типов, в т.ч. готовые комплекты оборудования для насоса.

Звоните, мы подробнее расскажем об ассортименте, возможных скидках и ответим на все вопросы. Тел. +7 919-39-90-500



Как установить и подключить реле давления

Если у вас есть собственная система водоснабжения из колодца, реле давления является ее неотъемлемой частью. Реле давления сообщает насосу, который подает воду в ваш дом, когда нужно включать и выключать. Когда давление в системе упадет до заданного низкого значения, насос включится (обычно называемое давлением включения). Когда давление в системе поднимается до заданного максимального значения, насос отключается (обычно это называется давлением отключения).Их можно подключить к сети 115 или 230 вольт.

Осторожно! Электричество может быть очень опасным , , особенно если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте источники питания / автоматические выключатели при тестировании компонентов или выполнении любых регулировок в электрической системе. Если вы не уверены на 100%, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Обладая базовыми электрическими знаниями, реле давления может быть установлено и подключено с помощью нескольких инструментов и материалов.

Необходимые инструменты и материал: отвертка, кусачки, плоскогубцы или аналогичный материал, тефлоновая лента

Дополнительно: вилочные соединители, зажимы, перманентный маркер

  1. Отключите питание насоса на главной панели.
  2. Проверьте проводку от главной панели, чтобы убедиться, что питание отключено.
  3. Слейте всю воду под давлением из системы через штуцер для шланга на тройнике бака или ближайший кран.
  4. Если вы заменяете старый переключатель, удалите существующие провода и удалите старый переключатель из системы.
  5. Закрепите новый переключатель на струйном насосе или установите на трубопровод существующей системы погружных скважинных насосов. Используйте тефлоновую ленту на входе реле давления, чтобы предотвратить утечки. Нажмите здесь, чтобы посмотреть видео Как правильно нанести тефлоновую ленту
  6. Снимите крышку нового реле давления с помощью плоскогубцев и отложите в сторону. Схема подключения обычно находится на внутренней стороне крышки.
  7. Ослабьте (не снимайте) винты на клемме реле давления с помощью отвертки, повернув против часовой стрелки.
  8. Пропустите провода от двигателя насоса и основного источника питания через отверстия с обеих сторон переключателя.
  9. Подсоедините провода двигателя насоса к двум клеммам в центре, помеченным «M» или «Нагрузка» (T1 / T2). Присоедините провод заземления к зеленому винту заземления.

  10. Подключите источник питания от главного выключателя к внешним клеммам, обозначенным «Line» (L1 / L2). Присоедините провод заземления к зеленому винту заземления.

  11. Установите на место крышку переключателя и снова подключите питание.
  12. Проверьте реле давления в течение нескольких циклов, чтобы убедиться, что оно работает правильно.

Хотите узнать больше о реле давления? Нажмите ниже, чтобы посмотреть наши видеоролики RC Worst на YouTube.

Устранение неисправностей и обслуживание реле давления

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Как отрегулировать реле давления

У вас есть дополнительные вопросы о реле давления или других частях вашей системы водоснабжения? В таком случае звоните нашим специалистам по номеру 855.329,4519.

Как подключить, проверить и установить реле давления

Реле давления

обычно используются во многих аэрокосмических, оборонных и промышленных приложениях, чтобы обеспечить системы с возможностью включения или выключения - в направлении подъема или падения жидкости под давлением. Понимание того, как правильно управлять этими переключателями и контролировать их, может быть полезным при выборе решения для данной операции. В следующем руководстве будут рассмотрены передовые методы и шаги по устранению неполадок новейших конструкций реле давления.

Как подключить реле давления

Подключение реле давления - довольно простой процесс, и для его выполнения требуется всего несколько инструментов. Прежде чем мы научимся подключать реле давления, важно определить основные части. Мы включили электрическую схему, чтобы проиллюстрировать раму и конструкцию каждого компонента. Модель демонстрирует наши алюминиевые манометрические реле давления 6900GE и 6900PE, разработанные специально для опасных сред. Выключатели часто используются в качестве основного режима для размыкания и замыкания электрической цепи.Электропроводка может быть изменена с одиночных замыкающих и размыкающих цепей на многократные замыкающие и размыкающие. Хотя механика довольно проста, необходимо выбрать правильную схему для правильного применения. Давайте подробнее рассмотрим каждый стиль схемы и то, как его можно использовать в системе.

Подключение однополюсного двухпозиционного переключателя

Однополюсные контакты реле давления с двойным ходом (SPDT) используются для подачи питания от одного источника на два отдельных соединения. Нормально разомкнутые (NO) переключатели создают разомкнутую цепь при нормальном подключении или подключении по умолчанию, в то время как нормально замкнутые (NC) переключатели делают обратное.Микровыключатели обычно находятся в исходном состоянии нормально замкнутого соединения, что означает, что красный провод подключен к коричневому проводу. Но при срабатывании реле давления микровыключатель изменится с нормально замкнутого, красно-коричневого, на нормально разомкнутый или сине-коричневый. После выключения переключателя он вернется в исходное состояние NC-соединения.

Двухполюсный двухпозиционный переключатель, проводка

Кроме того, двухполюсные двухпозиционные переключающие контакты (DPDT) имеют один вход и четыре выхода.Этот тип конфигурации позволяет входу иметь два соответствующих выхода, к которым он подключается. Когда реле давления находится в исходном состоянии, NC имеет одно общее, одно красно-коричневое проводное соединение, а также два нормально замкнутых общих, два черно-желтых проводных соединения. Реле давления срабатывает, когда микровыключатель переключается на НЕТ одно общее, одно сине-коричневое соединение на два НЕТ общих, два желто-пурпурных соединения. Так же, как SPDT, реле давления вернется в исходное состояние при отключении.

Как установить реле давления

После подключения реле давления вы затем прикрутите его к напорной линии с помощью гаечного ключа на соединение с шестигранной гайкой (которое находится в верхней части резьбы технологического соединения). Не забудьте плотно сжать охватываемую трубу с прилагаемой силой. Вот еще несколько вещей, которые следует учитывать при установке реле давления.

    • Блоки можно установить в любом положении на плоской поверхности с помощью двух монтажных отверстий и винтов M5 длиной не менее 50 мм.
    • Большинство этих устройств имеют порты с внутренней резьбой, которые подходят для соединений с коническими ниппелями или каналами National Pipe (NPT) с ограниченным моментом установки 12 футов. Мы также рекомендуем использовать для этого процесса соединение или гибкую трубку.
    • Обязательно избегайте чрезмерного вращения всех резьбовых соединений.
    • Герметизирующий состав для стыков труб является предпочтительным методом по сравнению с тефлоновой лентой.Однако приемлемы оба способа, поскольку они предотвращают попадание уплотнительного материала в реле давления или водопровод.

Как проверить реле давления

Проверка реле давления - важный шаг в обеспечении качества работы и безопасности вашего оборудования. Вы будете следовать тем же шагам из процесса установки реле давления, за исключением испытательного стенда.

Настройка и тестирование

Шаг 1: Подключите реле давления к источнику.Наиболее распространенные типы источников давления - это насос, компрессор или воздушный резервуар. Если вы используете компрессор или насос, включите его, чтобы сбросить давление через трубопровод, подключенный к ряду выпускных отверстий коллектора, ведущих к считывателю давления или манометру и переключателю. Манометр обеспечит считывание того же давления, которое применяется к переключателю, подтверждая его точки срабатывания и срабатывания. На этом этапе в окружающую среду не попадает ни воздух, ни масло. Шаг 2: Установите реле давления, подключив его к световому коробу с электрическим соединением.Когда ваш переключатель прикреплен к лайтбоксу и активируется, он изменит цвет с красного на зеленый. После деактивации цвет переключателя изменится с зеленого на красный. Шаг 3: После того, как все настроено, вы готовы оказать давление на переключатель. Затем поверните клапан, чтобы воздух или масло попали в систему. Как и в предыдущем шаге, вы узнаете, когда он сработает, когда увидите, что цвет индикатора изменился с красного на зеленый. Затем следует проверить манометр, чтобы записать его показания и подтвердить срабатывание.Наконец, закройте клапан, чтобы реле не получало давления. По мере снижения давления он выйдет за пределы зоны нечувствительности и полностью отключится. Необходимо следить за манометром, чтобы записать его показания и подтвердить отключение. К этому времени давление сбрасывается до уровня окружающей среды.

Замена и регулировка реле давления

Замена реле давления очень похожа на метод его установки, за исключением того, что он выполняется в обратном порядке. Просто отсоедините соединение и снимите реле давления с его линии.Хотя настройки давления регулируются внутри, это не применимо, если единицы измерения фиксированы. Если электрическую цепь нельзя использовать для тестирования, отключите питание и используйте подходящий тестер цепей или световой короб. Чтобы отрегулировать реле давления, ослабьте его крышку доступа и поверните регулировочный винт с помощью паза для отвертки, как показано на рисунке. Затем вы можете повернуть его по часовой стрелке, чтобы увеличить настройки, или поверните против часовой стрелки, чтобы уменьшить настройку. После того, как вы закончили регулировку переключателя, снова затяните крышку доступа, снова подключите электрическую цепь и верните питание на устройство.Чтобы узнать больше о реле давления CCS и о том, как они работают в вашей отрасли, ознакомьтесь с нашей страницей продукта или свяжитесь с нами напрямую.

Подключение реле давления компрессора

Это электромеханические устройства, и из-за повторяющихся циклов они действительно выходят из строя, поэтому полезно знать о подключении реле давления компрессора, если вам когда-либо придется заменить свое.

Потребуются страницы и страницы, чтобы попытаться помочь в подключении переключателя компрессора каждой марки, так что вот некоторые особенности процесса, а также некоторые общие сведения.

Безопасность при подключении реле давления компрессора

Если вы хорошо заземлены, мощность в цепи 120 В переменного тока может вас убить. Если вы работаете с коммутатором на 240 В переменного тока, его мощность убьет вас, если вы не будете очень осторожны.

Во время работы реле давления включает и выключает питание двигателя воздушного компрессора. Когда воздушный компрессор подключен к розетке, на выключателе есть напряжение. Когда вы снимаете крышку переключателя, если предположить, что реле давления такого же типа, как у вашего воздушного компрессора, клеммы печени обнажаются.Поэтому дважды проверьте, чтобы убедиться, что компрессор отключен от сети или выключатель компрессора выключен, прежде чем начинать какие-либо работы с реле давления.

Полностью отключите питание компрессора при подключении реле давления компрессора.

Подключение основного реле давления

У вас есть источник питания для воздушного компрессора. Для обычного воздушного компрессора для дома или небольшой мастерской этот источник питания представляет собой вилку на проводе, которая подключается к стенной розетке.

Вставьте вилку компрессора, и у вас есть мощность, протекающая к воздушному компрессору, через (возможно) переключатель ВКЛ / ВЫКЛ и к реле давления, и если реле давления замкнуто, мощность будет проходить через него на пусковой конденсатор на двигатель воздушного компрессора.

Реле давления будет замкнуто (пропускание электричества), если давление воздуха в баллоне ниже уставки низкого давления реле давления. Если давление воздуха в баке компрессора выше, чем уставка низкого давления реле давления, реле давления будет разомкнуто (не пропуская электричество), и питание на этом остановится.

На фотографии выше вы видите два изображения одного и того же реле давления. На изображении справа крышка включена, а слева крышка снята. Обратите внимание, что под полом реле давления есть два прохода для проводов. Один из них заключается в том, чтобы провести шнур питания от сетевой вилки через кабельный канал и до клемм на реле давления, а другой - дать проводам от переключателя обратно выйти из переключателя и до цепи двигателя. .

Сами клеммы проводов обычно имеют маркировку LINE - клеммы для подачи питания от сетевой розетки, а другая сторона обозначается как НАГРУЗКА или ДВИГАТЕЛЬ, и провода двигателя присоединяются к этим клеммам.

С правой стороны на левом изображении выше вы можете увидеть винт, к которому прикреплен провод заземления.

Реле давления другого типа

Конечно, если у вас есть реле давления, подобное показанному ниже, подключение будет довольно простым.

Один провод подключается к клемме переключателя ВКЛ / ВЫКЛ компрессора, а другой - к клемме на двигателе.

Подключение реле давления видео

Master Tool Repair был достаточно любезен, чтобы сделать следующее видео доступным для людей, которые ремонтируют свои собственные реле давления.

При большинстве электрических установок важно помнить, что подключение заземляющего провода имеет решающее значение, если вы хотите, чтобы цепь и пользователь были защищены от коротких замыканий или сбоев в системе.

Замена реле давления компрессора - три

Это третья страница инструкций по замене реле давления компрессора.

Если вы только что приземлились здесь и хотите следовать инструкциям с самого начала, вот первая страница.

Итак, пока что мы разобрали старый переключатель, добавили фитинг клапана разгрузки к новому переключателю и навинтили новый переключатель на ниппель бака, а затем подключили линию клапана разгрузки.

Следующим в хит-параде замены реле давления является переподключение проводов.

Как вы уже знаете из инструкций, есть два набора проводов, которые необходимо подключить к коммутатору. Один комплект идет от шнура питания, а другой - от двигателя. На этом воздушном компрессоре каждый комплект проводов имеет один черный, один белый и один зеленый. Вот как мы подключили их к реле давления.

На изображении ниже это реле давления имеет винты заземления с обеих сторон, по одному на каждый зеленый провод заземления.

Как видите, мы подключили один из зеленых проводов заземления к винту заземления. Неважно, с какой стороны вы прикрепляете заземление, если все заземляющие провода присоединены к одному из них. Загляните под винт заземления, и вы увидите изображение, которое выглядит примерно так:

Это электрический символ заземления или заземления, и когда вы видите его на электрическом устройстве, это означает, что именно здесь находятся провода заземления. должен быть прикреплен.

Справа на изображении выше вы можете увидеть черный провод и белый провод, подключенные к клеммам на этой стороне реле давления.С другой стороны, черный провод прикреплен к верхней клемме, а белый провод - к нижней клемме.

На этом реле давления внутренняя часть переключателя перемещается вверх и вниз во время работы переключателя, альтернативно замыкая цепь с двумя черными или двумя белыми проводами, в зависимости от того, сработал переключатель или нет.

Внимание! Реле давления может работать иначе. Найдите маркировку клемм, которая укажет, куда идут провода, и убедитесь, что при установке проводки переключателя поочередно подключаются два черных и два белых провода во время работы переключателя.

Одна из вещей, которые нам нравятся в реле давления, которое мы купили в качестве замены, - это то, что вы видите на следующем изображении. В верхней части переключателя есть большой винт с крестообразным шлицем. Поворот в одну сторону увеличивает давление включения и выключения, а поворот в другую сторону уменьшает. Когда мы установили переключатель, мы немного опустили его, чтобы увидеть эффект. Работает хорошо. Замечательная функция, которая, по нашему мнению, должна быть у всех реле давления.

Хорошо, у нас есть реле давления на держателе бака, разгрузочный клапан подключен, и теперь мы закончили проводку.Пришло время добавить остальные аксессуары.

На этом следующем изображении показан переключатель, все аксессуары, включая предохранительный клапан (на другой стороне переключателя), манометр в баллоне и выпускную трубу через регулятор и на выпускную муфту, были установлены.

После сборки мы запустили компрессор. См. Указатель уровня бака справа. Это настройка давления, при которой выключатель сработал, а компрессор отключился.J8 & S & D & oFotNP &&& PZ &: &: DnHdJe &&& R & Dq_p & Z & О & Y && NcVD & D1R && d & NeH.5 & dHlK & D & T &&& D.384 & RZ & ibAC848YaF_ & V && _ ер: & R && СО & д & К & д & Z &&& Е & Н &: && Н & i0JI && Rü & TfdGS _ && NU & oLFq & b2 && ВНД & o1iE &&& akVPI & Q0nf.DCou:. UnFm & cMt1 &&

&&& Ш && Y & л & bONFf && Ди &&& GD1TYCEEYJ_Ho & Ц. && t8G_ & г & JfEuim3 && Привет & J & HZS4 & bEfR &&& O9c &&& у && Tyi && d

& i1H & bdkR5p & Р & е-Ld & F & тренажерном зале && Fj1 &&&& С.H & rrKT && Tā &&&&&&& г & и1-м & frQtm && && MP & ЕФН

& jWC0 && tOE4 &&&&& B1MQ & kk0 && е & fe1n & Лу && G && o_cJYuR & C & O & iVGO &&& IHG & Z & G &&& & gNYaf8QH0aeVkP & h3rA & м &&&& Р: п && HTY &&& Ku &&: H.5p & && bdNlL & s & WrL.i & YuE8W & Г.Д. && Н5 && RJI1LuDW & W6K & sR2tFeV &&&&& YPb6e && L && Q: 2dNh & Lq3G & FY & Z && && BL9 & && _ m79mT && U && ulcHjr7XGYB && ВНТ &&&&&& JUJ7 &&&& oqIRjPU & ч & Я &

& MBkpW: 5 &&&&& с && NqTL0lNLe && FRYk && uhrWfbrJC & s494eK & MB & i7N9UX && C &: Vd & R2 & EtQ & FL4 & C &&& aI7S & М & fYS8Ie && H93 &&& е & so1D6u & &&& _ & NY0qf & QJ && ET & ABD & Z & EP9 && MhMR && Т & qX8W & fAL6hOD && ZA3UheQpa1 & HMgi & J &&& jPM_P &&& olDphjOMbgp & DPA & _J & E & C & FpcrM &&&& р &

&&&& Б &&& М && Q &&&&& д & AW & U6EMMg-An && gB_l && к &&& TmqYC &&& ТМ & uWsj && дО &&&& TQR & ч & JZR & iXBRhVI & l0 & Di & P.. & RHD_U & bOrr.C &&&& ng2di.9n & E & bodWbJI &

&&& ohAVqqk && MRA & г &&&& р &&& Y & L36eT3f && MCB & может &&& I6b &: & О1 &&&&& DRX & Z & ВфБ & rY1Uhbra3Ku48 & Вб &&&&&&& QHTTW & ро & O & Л.Г. _ &&& DS & L & afTR & O

& м && QULQI & MS- & B-0: && TZ & Hw && K4 & M & jkiYFa - &&& МБ.fZeLB &: G && DH & W & PC && mU9tilMPSG & U2 & ГЦ & XQNgDo88 & Xao &&:. & е & Fh & U & & jo7D & hrMuU7fFj &

& UWtj &&& Ja & д && && O &: &

Руководство по подключению реле давления воздушного компрессора [2021]

Подключение реле давления

- несложная задача, если вы не профессионал.Потому что у профи есть опыт. Они знают разные рабочие части по своим определениям. И, конечно же, они знают, как эти части работают. Но что касается новичков, они пытаются починить свой воздушный компрессор, не зная основ. И, наконец, в конечном итоге с мертвым грузом.

В этом руководстве я покажу вам, как подключить реле давления к воздушному компрессору, с пошаговыми инструкциями и видео. Советы по безопасности, предупреждения о различных ситуациях. Итак, в конце этого руководства вы готовы отремонтировать реле давления без каких-либо затруднений в своем уме.

Есть целая куча проблем, связанных только с реле давления. Я также буду обсуждать их в своих будущих публикациях. Но пока мы будем придерживаться представленного сценария. Итак, вот и мы, прежде чем мы перейдем к проводке, я укажу на список элементов, которые вам понадобятся для проводки реле давления.

Элементы, необходимые для подключения реле давления

Реле давления воздушного компрессора

Выберите реле давления с лучшими характеристиками для вашего воздушного компрессора. Также проверьте, совместим ли он с вашим воздушным компрессором.

Устройства для зачистки проводов

Если провода не зачищены. Вы должны сами их раздеть. Обычно я снимаю 1 дюйм изоляции провода. Вы можете делать в соответствии с вашими потребностями.

Беспаечные кольцевые клеммы

Они работают как система якоря крюка на зажимах переключателя. Они нужны, когда нужно заменить старую пару пайки.

Отвертка

Тот, который вам больше всего понадобится для затягивания и ослабления клеммных винтов.

Защитные перчатки

Добавляет дополнительный уровень защиты от поражения электрическим током, а также от царапин на неровных, острых участках.

Воздушный компрессор

И, конечно же, лучший воздушный компрессор от проверенной компании. Иногда реле давления в порядке. Пока у вашего компрессора проблемы с качеством. Итак, также проверьте производительность и поведение вашего компрессора.

Как подключить реле давления к воздушному компрессору

Электропроводка реле давления

Ниже приведены общие инструкции, относящиеся ко всем типам реле давления воздушного компрессора.А если не поняли, то посмотрите видео ниже:

Пошаговые инструкции по подключению реле давления

Я также дам вам советы по безопасности при работе с реле давления, которые помогут вам справиться с ситуациями. Будьте осторожны. Я не хочу, чтобы тебе было больно. Итак, приступим:

1. Теперь необходимо дважды проверить источник питания. Выньте или отключите основной электрический шнур, чтобы избежать поражения электрическим током. Потому что, когда вы собираетесь начать электромонтаж, вам нужно снять верхнюю крышку коробки, и провода и клеммы будут оголены.

2. Что ж, я бы порекомендовал надеть защитные перчатки как дополнительный слой защиты. Иногда вас спасают от электричества, но царапины - это крошечные вещи, которые могут вас достать. И мне приходится часто сталкиваться с этими ситуациями. Надеюсь, мне не нужно объяснять это.

3. Обратите внимание на набор из четырех контактов / клемм. Один набор терминалов предназначен для «линии / шнура питания», а другой - для «шнура двигателя». Провода от Line и двигателя входят в эти клеммы.

4. Обратите внимание на маркировку на клеммах. Компании всегда прикрепляют ярлыки к таким областям, чтобы не сбить с толку обычных людей. На каждой клемме имеется этикетка для сетевых и моторных шнуров.

5. Вы помните, ранее я говорил вам, что для каждого реле давления расположение клемм отличается? Вы можете проверить это упоминание в разделе "Детали реле давления воздушного компрессора> Клеммы".

Не особо задумывайтесь об аранжировке, потому что процесс похож.Вам просто нужно вставить правый шнур в правый терминал. Будь то горизонтальное расположение или кубическая форма.

6. Шнуры явно окрашены. Черный, белый и зеленый. Единственное, что важно, это то, что черно-белый провод двигателя должен идти к клеммам конкретного двигателя. Неважно, вставляете ли вы белый провод в место черного или черный провод в место белого. Это оно.

7. В некоторых шнурах пайки уже закреплены зачищенными проводами.Вам просто нужно прикрепить его к клеммам.

Но, если шнуры питания и мотора не зачищены, снимите их с помощью стриппера. Это покажет медные провода. Теперь прикрепите пайки этими медными проводами.

Чем я занимаюсь

!

😇 Ну, если вы спросите меня, я снимаю только один дюйм изолированных проводов в таких случаях.

8. Посмотрите на маркировку. Затем ослабьте винты отверткой. Присоедините шнуры двигателя к клеммам двигателя и кабели питания / шнуры питания к клеммам питания.

9. Зеленый провод идет к зеленому винту на металлической раме реле давления.

10. Закройте переключатель крышкой. Запустите компрессор от основного источника питания.

Видео для проводки реле давления Condor, Furnas и Square D

Вот видео о том, как подключить различные реле давления. В этом видео используются три популярных типа реле давления. Кондор, Печь (Хаббелл) и, наконец, Реле давления Square D.

Видео для проводки реле давления Condor, Furnas и Square D

Как отрегулировать реле давления

Что касается регулировки реле давления. Мы можем разделить их на два типа.

  • Реле давления с регулировкой
  • Реле давления с регулировкой

Реле давления с регулировкой

Реле давления имеет регулируемый винт. С его помощью вы можете настроить давление отключения и установить перепад давления.Такие как Condor MDR-2 и реле давления Square D.

В модели Condor MDR-2 есть два больших винта с большими пружинами. Поверните эти пружины по часовой стрелке, и вы сможете увеличить давление включения. А если вы хотите уменьшить давление включения, поверните их против часовой стрелки.

Нерегулируемый датчик давления

Эти типы реле давления предварительно настроены на заводе. Вы не можете отрегулировать их, потому что на них нет регулировочного винта.В некоторых случаях на нем есть силиконовая пломба соответствующей компании.

Реле давления этого типа автоматически включаются и выключаются при заданном давлении. Например, реле давления Furnas.

Как отрегулировать реле давления

Вот еще одно эпическое видео о том, как отрегулировать реле давления. В этом случае мы собираемся использовать реле давления Square D.

Регулировка переключателя давления Square D

Советы по безопасности и предупреждения при подключении проводки реле давления

В разделе «Инструкции» я уже говорил с вами о советах по безопасности.Прежде чем предпринимать какие-либо действия, вы должны ознакомиться с советами и предупреждениями по безопасности.

Советы по безопасности

Я знаю, что твоя работа важна. Но ваше здоровье и жизнь важнее самой работы. Какой смысл в этой работе, если в конце дня ты собираешься получить травму. Таким образом, вы не будете в состоянии выполнять другие важные задачи своей жизни.

Источник питания

Всякий раз, когда вы собираетесь подключить, отрегулировать или заменить воздушный компрессор. Сначала отключите электропитание, как это принято на практике.Прежде чем выполнять какие-либо работы с контуром, выключите также воздушный компрессор. Таким образом, вы можете избежать поражения электрическим током или опасных для жизни инцидентов.

Одежда защитная

Я вам советую всегда носить защитные перчатки, устойчивые к ударам и царапинам. Иногда электричество не достает. Но что-нибудь острое или с жесткой поверхностью может поцарапать руки во время подключения и регулировки.

Производительность

Я также рекомендую вам проверить исправность вашего оборудования.Если оборудование в плохом состоянии и не может работать с потоком, не продолжайте его использовать. В моей книге неисправное оборудование более опасно.

Электропроводка

При подключении следует соблюдать осторожность. Перед подключением клемм с помощью соответствующего шнура проверьте цвета проводов и метки клемм. Неправильное подключение может вызвать серьезную неисправность или короткое замыкание. В худшем случае, вы будете в опасности.

Изоляция

Вот это очень важно.Перед тем, как начать электромонтаж или регулировку переключателя, проверьте шнуры, т. Е. Электродвигатель, силовые и другие контакты цепи на предмет надлежащей изоляции. Иногда изоляция повреждается или плавится из-за чрезмерного прохождения электричества.

Предупреждения

Вот предупреждения, которых следует остерегаться, чтобы избежать несчастных случаев и повреждений.

Совместимость

Всегда помните о совместимости реле давления с вашим воздушным компрессором. Если вы используете переключатель, который не соответствует указанным требованиям вашего воздушного компрессора, не используйте его.Проверьте руководство по техническим характеристикам вместе с продуктом.

Вместимость

Не перегружайте устройство чрезмерным напряжением и нагрузкой, превышающей его допустимую мощность. Если вы это сделаете, выключатель сгорит. Или, в другом случае, коммутатор не сгорит, но срок его службы сократится.

Качество

Еще одним важным фактором является качество реле давления. Не кладите руку на верхнюю часть полки с блестками.

Мой вам совет - ищите качественные товары с лучшими оценками и отзывами.Бренд не даст вам ничего, если продукт не соответствует требованиям.

Это много со мной случалось в мои ранние дни. Я хотел лучший, блестящий объект на рынке. Я просто вышел и купил необходимый мне инструмент. Но после использования в течение некоторого времени мое лицо было таким 🙁 когда продукт предал меня.

Утечки

Другая проблема, которую я часто видел, - проблема утечки. Поэтому внимательно проверьте трубы и бак компрессора на предмет утечек, прежде чем принимать какие-либо решения.И если есть утечка, плотно закройте ее или замените.

Наконец, я бы порекомендовал вам позвонить профессионалам в вашем регионе или связаться с компанией по вопросам, которые выходят за рамки вашей компетенции. Если вы не можете сделать это самостоятельно, оставьте работу профессионалам.

Попытка сделать это самостоятельно принесет вам убыток в сотни долларов. Лучше потратить несколько долларов и нанять профессионала, чем терять сотни долларов за воздушный компрессор.

Распространяйте знания!

Монтажные схемы поплавкового выключателя и схемы управления

Как мне установить и подключить поплавковый выключатель? Где я могу найти электрическую схему поплавкового выключателя? Где я могу найти схему подключения поплавкового выключателя? Вы спросили, и сегодня мы отвечаем.

Подключить поплавковый выключатель не обязательно сложно, но это может немного сбить с толку, если у вас нет пары наглядных пособий. Помните, что то, что вы подключаете, - это средство включения и выключения. Тщательное обдумывание того, когда вы хотите что-то выключить и когда оно должно включиться, поможет вам в визуализации проводки и применении схемы к управлению в реальном мире.

Мы собираемся рассмотреть ряд простых механизмов управления насосом с использованием поплавковых выключателей.Мы рассмотрим схемы одинарных и двойных переключателей и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых переключателей серии Kari.

Эти инструкции и схемы научат вас основам подключения управления поплавковым выключателем . Они определенно применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями. Однако, обладая небольшими основами, вы в кратчайшие сроки будете подключаться, как старый профессионал.

Подключение одиночного поплавкового выключателя

Схема управления 2

Схема управления 1

Давайте начнем с самого простого поплавкового выключателя: двухпроводного, однополюсного, одноходового поплавкового выключателя.Поднимающееся действие поплавка может либо закрыть (т.е. включить) «нормально разомкнутую» цепь, либо открыть (выключить) «нормально замкнутую» цепь. Сценарии установки могут включать в себя нормально открытый поплавковый выключатель, включающий насос для опорожнения резервуара (схема управления 2), или нормально закрытый поплавковый выключатель, отключающий насос, наполняющий резервуар (схема управления 1). На обеих схемах клемма 1 в схеме управления представляет точку посадки для провода (+) поплавкового выключателя, а клемма 2 - для провода (-).

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на желаемом уровне, вставьте провода в водонепроницаемую распределительную коробку (или из области удержания жидкости, а затем в распределительную коробку), проверьте соединения обратно с вашим оборудованием управления и питания, и вы ' повторно сделано.

Это очень простое решение, но оно также проблематично, потому что колебания уровня вызывают дрожание поплавка, что приводит к быстрому включению и выключению двигателя насоса.И теперь ваше простое решение сгорело двигатель помпы. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Электропроводка для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса.Хисте-что ??? Да, мы туда доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения и выключения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать условия в резервуаре и реагировать на них; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим запечатывающее реле к одному из них, мы получим необходимый элемент управления.

Схема управления 3

Давайте начнем с рассмотрения схемы управления 3 с двумя нормально замкнутыми переключателями.Этот контур можно использовать для управления насосом, наполняющим резервуар. Первый переключатель (L) установлен на минимальный желаемый уровень жидкости в резервуаре. Второй переключатель (H) переходит на максимальный желаемый уровень.

Когда жидкость ниже обоих переключателей, они оба закрыты; насос работает, наполняя бак. Когда жидкость заполняет первый переключатель, он открывается. Однако запечатывающее реле A было активировано и замкнуто, минуя теперь открытый переключатель L (фактически «запечатывая его»), поэтому насос продолжает работать до тех пор, пока не откроется переключатель высокого уровня H.Когда переключатель верхнего уровня размыкается, реле P двигателя размыкается, останавливая двигатель, и реле A отключается.

Значит, жидкость из этого насоса больше не поступает в резервуар. Скажем, клапан за баком открыт, позволяя жидкости вытекать из бака. При падении уровня жидкости реле верхнего уровня H замыкается. Но поскольку и реле низкого уровня L, и запечатывающее реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в резервуаре должен упасть ниже переключателя низкого уровня L, прежде чем двигатель запустится.В этот момент оба переключателя низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время, запечатанное реле A будет активировано, замыкая байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос заполняет резервуар, запечатывающее реле удерживает цепь замкнутой. , и насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже реле низкого уровня, насос будет работать до тех пор, пока оба переключателя не разомкнуты.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, и насос будет продолжать работать плавно. Точно так же, как только выключатель высокого уровня размыкается, насос не будет работать, пока оба переключателя не замкнуты. Независимо от колебаний уровня, двигатель насоса больше не будет работать.

Отлично! У нас есть контроль уровня, разумный срок службы насоса-мотора, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых переключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и опломбированное реле A.Провода переключателя низкого уровня к клеммам 1 и 2, переключателя высокого уровня к клеммам 3 и 4, а контакты опломбированного реле A к клеммам 5 и 6.

Итак, это как минимум четыре, если не шесть, проводов, которые необходимо подключить к схеме управления. (Схема подключения запечатываемого реле и контактов будет зависеть от вашего управляющего оборудования.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и четыре-шесть проводов. Но что, если я скажу вам, что вы можете сделать это всего с двумя проводами? Не два дополнительных провода, а два провода.

2-проводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем серии KARI 2L вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия?» - спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схемы управления, встроенные в поплавок.

По мере того как поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микровыключатели внутри поплавка активируются с установленными на заводе углами при наклоне поплавка, и заранее запрограммированная схема управления реагирует соответствующим образом.

Итак, что вам нужно для этого? Мы можем вернуться к схеме управления 1: всего два провода между переключателем и цепью управления двигателем, (+) провод к клемме 1 и (-) к клемме 2. Никаких запечатанных реле, никаких дополнительных переключателей, ничего больше.Два провода, и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

Схема управления 4

Поскольку это было так просто, давайте посмотрим, что вы можете сделать с трехпроводным поплавковым выключателем серии KARI: добавить сигнал тревоги! Вместо четырех проводов для простого двухуровневого гистерезиса поплавковый выключатель серии 3H KARI дает вам двухуровневый гистерезис и сигнализацию с использованием всего трех проводов.

Взгляните на схему управления 4. В нижней строке у вас есть клеммы проводки для переключателей, обеспечивающих гистерезис (провода 1 и 2).Следующая строка предназначена для аварийного сигнала высокого уровня (т. Е. Более высокого уровня, чем гистерезисный переключатель высокого уровня). Как и в случае с запечатанным реле, описанным выше, проводка, необходимая для контакта аварийной сигнализации, будет зависеть от вашего управляющего оборудования. Все, что осталось, - это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Запуск двигателя и управление двигателем

Мы потратили немало времени на обсуждение того, как можно использовать поплавковые выключатели для включения и выключения насосов, поэтому стоит уделить время, чтобы поговорить конкретно о запуске двигателя и управлении двигателем.Для небольших двигателей - двигателей постоянного тока, двигателей до 1 л.с. - контакторы с релейным управлением, показанные на схемах выше, вероятно, достаточны для запуска двигателя. Эти двигатели (или нагрузки, которыми они управляют) не пострадают от запуска и остановки через контактор, действующий как двухпозиционный выключатель.

Для более мощных двигателей пусковой ток (в шесть или восемь раз превышающий ток полной нагрузки) становится важным фактором при запуске и техническом обслуживании двигателя, делая контакторы недостаточными в качестве автономных пускателей двигателя.Такие двигатели нуждаются в встроенных контроллерах и защите от перегрузки для безопасного запуска и защиты при работе с полной нагрузкой. К счастью, большинством двигателей такого размера можно будет управлять либо через центр управления двигателями (MCC), либо через специальную панель управления, обе из которых полностью способны объединять схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и двигателей, которыми вы управляете с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы требовать этих встроенных средств управления.Хотя установка более сложна, чем схема подключения, представленная выше, подключение часто упрощается для конечного пользователя, потому что поставщик системы проделал большую часть работы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
