Защита от сухого хода для насосной станции

Работа водяного насоса, являющегося частью гидравлической системы водоснабжения, должна проходить в условиях, которые предусмотрены производителем оборудования. К нежелательным экстремальным режимам принято относить эксплуатацию без жидкости. Подобное явление принято называть «сухим ходом».

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

• транспортировка жидкости к потребителю;
• охлаждение перекачивающего оборудования;
• смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Для того, чтобы сгорел погружной насос, достаточно 5 минут работы без воды

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

• подвижные элементы разогреваются и повышают температуру смежных узлов;
• большинство деталей подвергается деформации;
• в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

В конструкции насосной станции нужно своевременно провести монтаж защиты, так как последствия «сухого хода» не ремонтируются по гарантии, работы придется проводить за свой счет.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Один из примеров сгоревшей обмотки – первый явный признак для мастера

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

• Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
• Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
• Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
• Работа гидравлики ведется при пониженном давлении.
• Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

ВИДЕО: Разборка, ревизия и чистка глубинного насоса «Водолей»

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

• датчик сухого хода для насоса;
• реле сухого хода для станций или насосов;
• реле давления;
• поплавковый выключатель.

Выключение поплавком

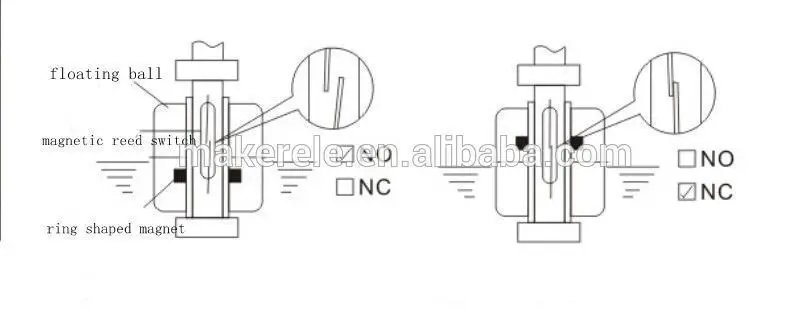

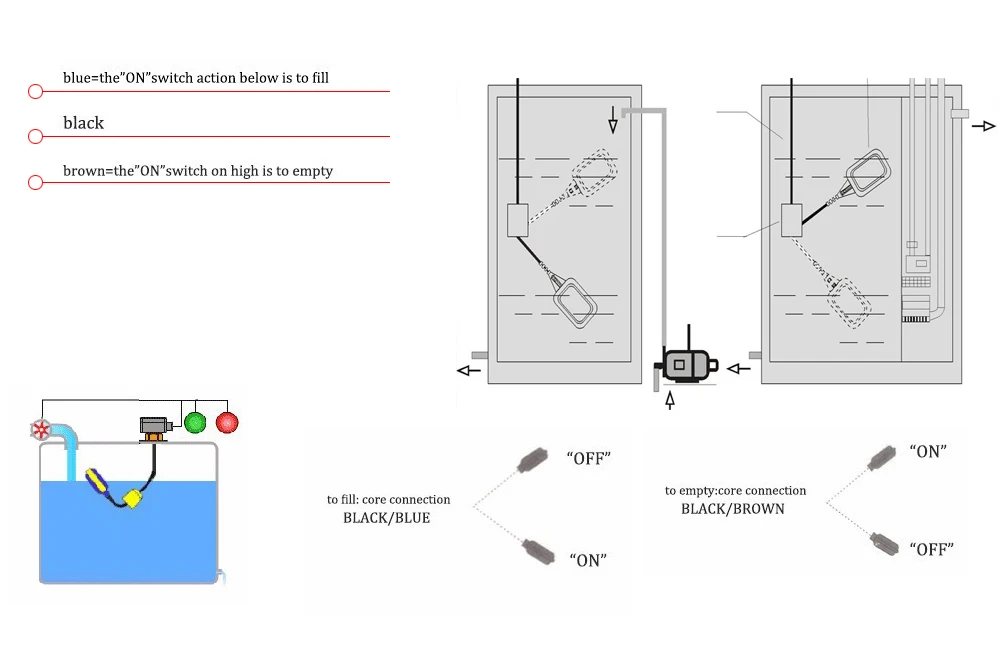

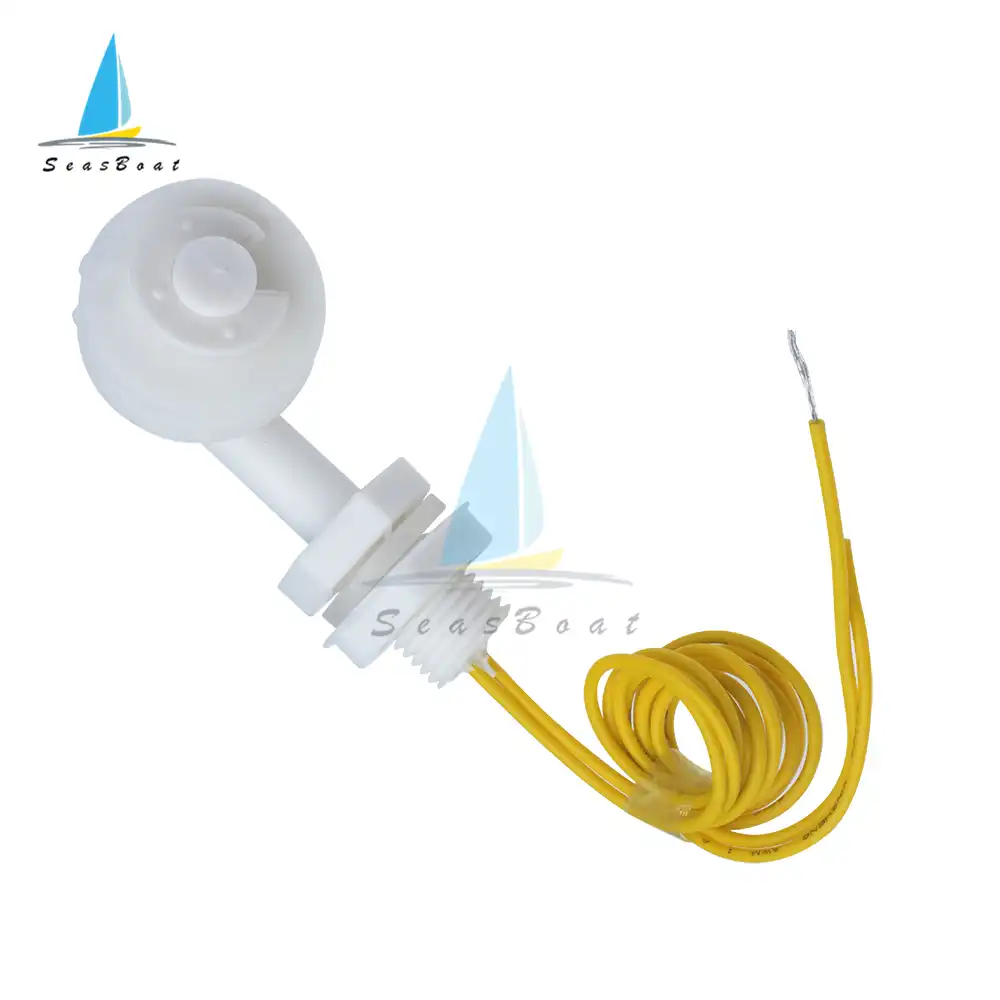

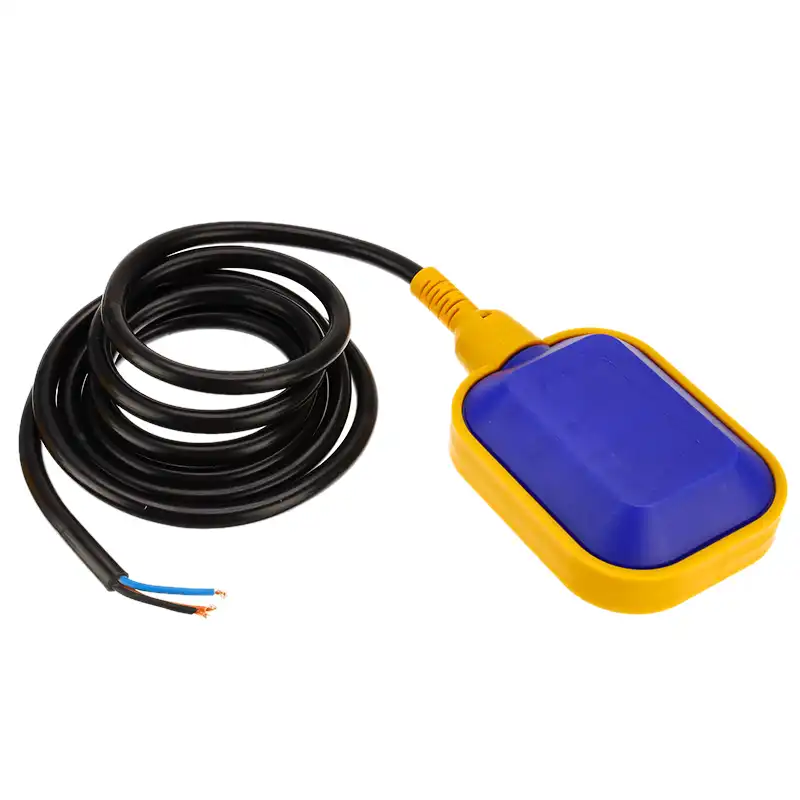

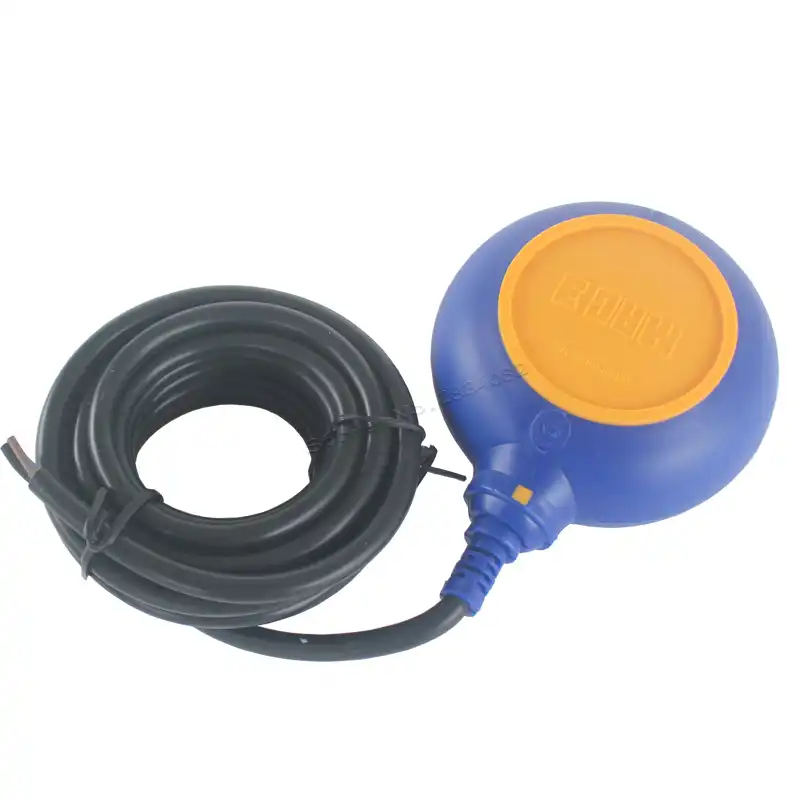

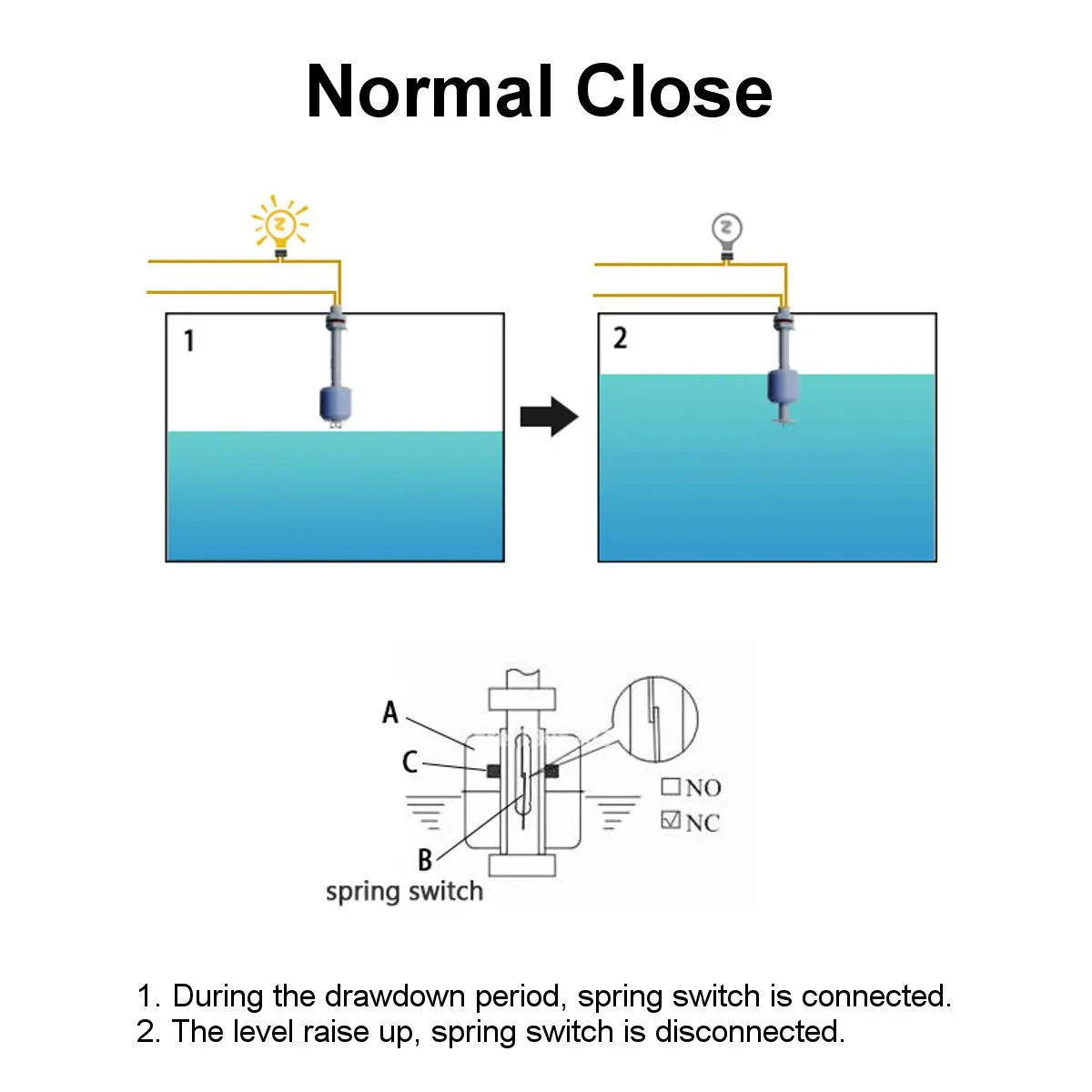

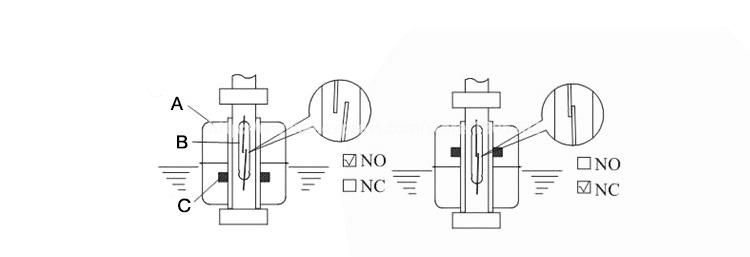

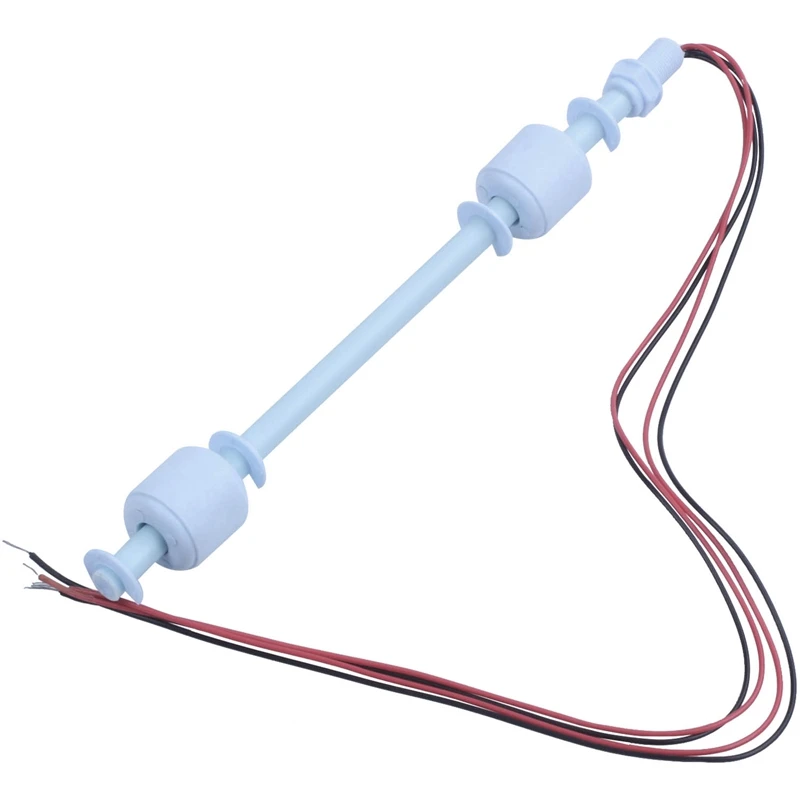

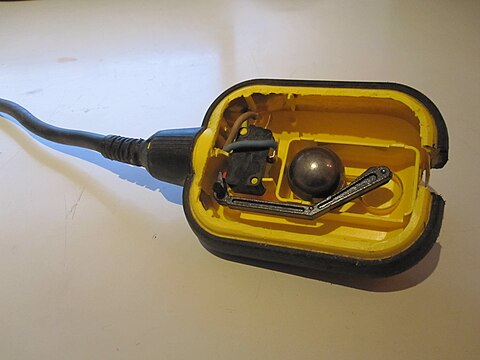

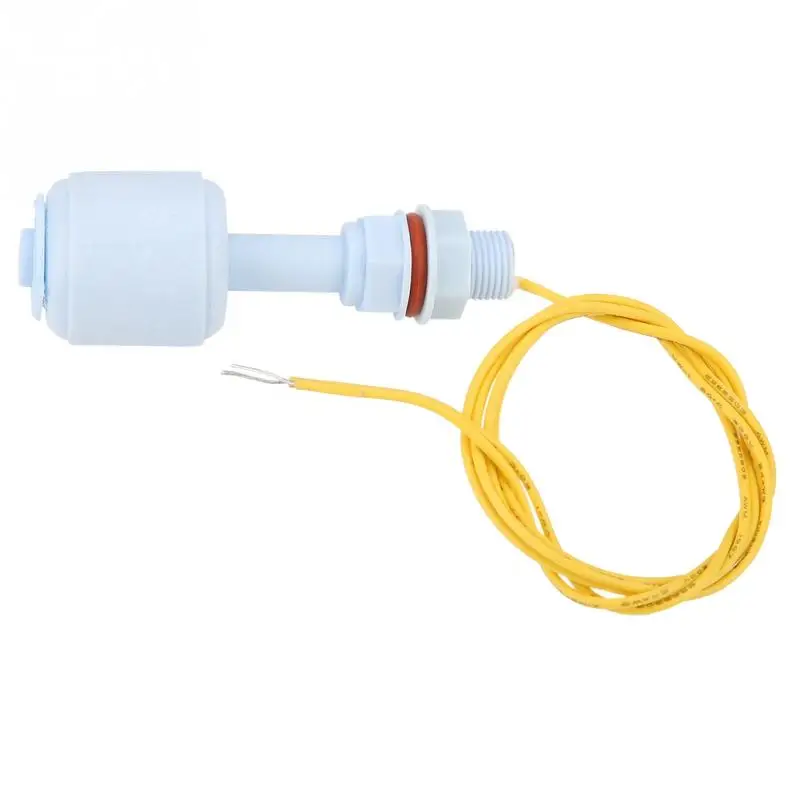

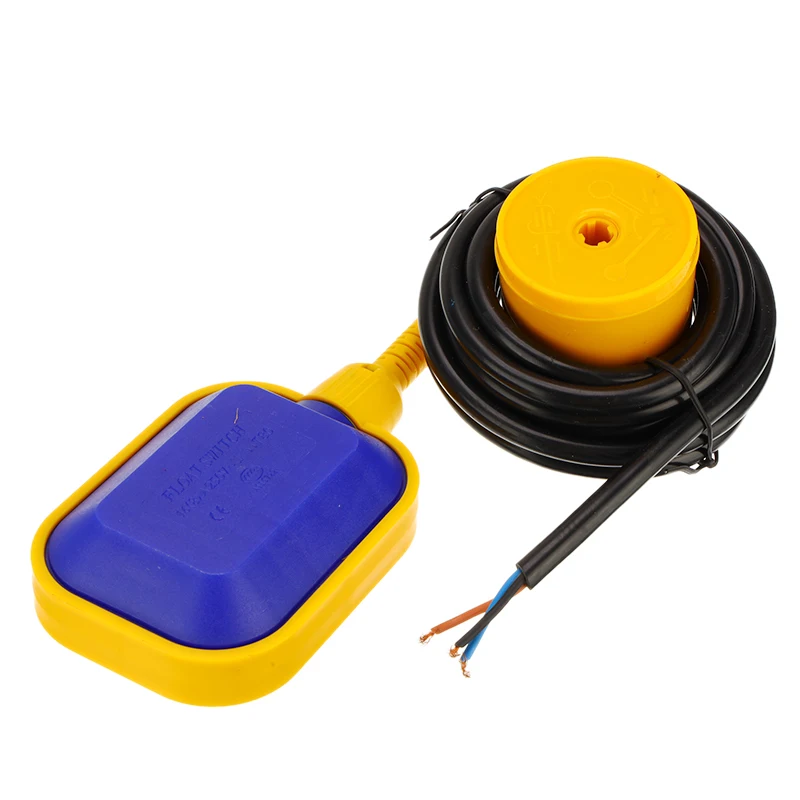

Одним из универсальных блокираторов является поплавковый датчик сухого хода для погружного насоса. Этот элемент цепи – относительно недорогой помощник для защиты гидравлического оборудования. Благодаря простате установки данный датчик сухого хода для насоса используется во многих схемах, например, когда проводится откачка из классических колодцев либо каких-то емкостей.

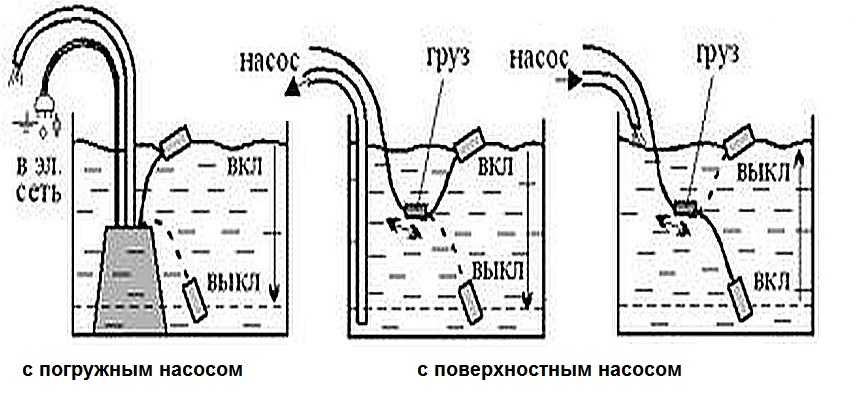

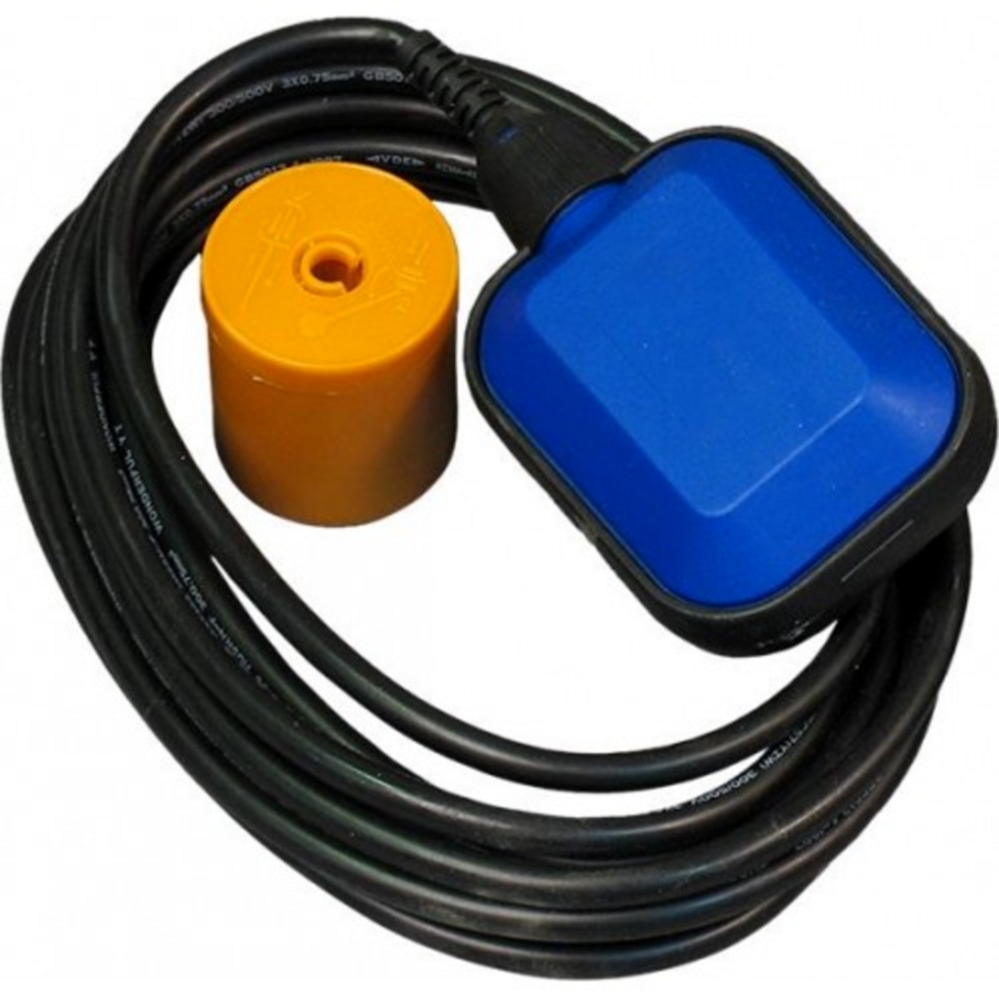

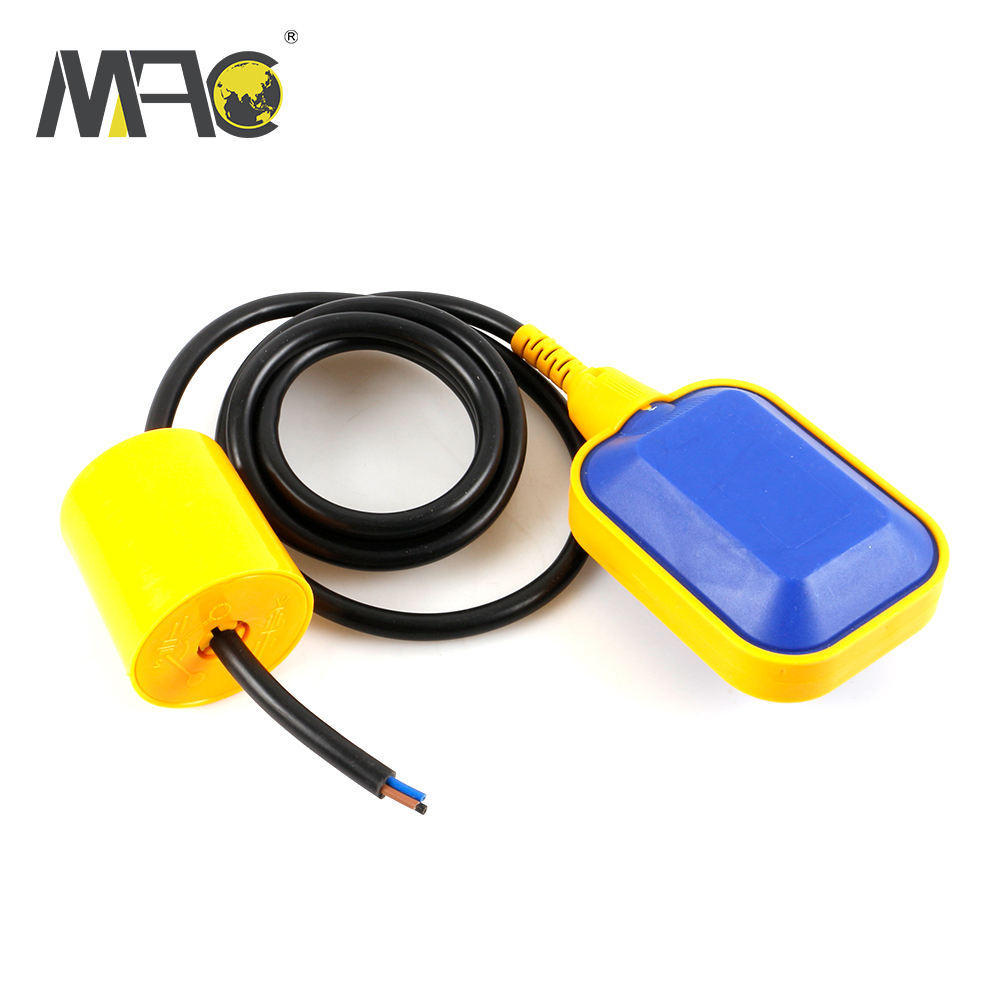

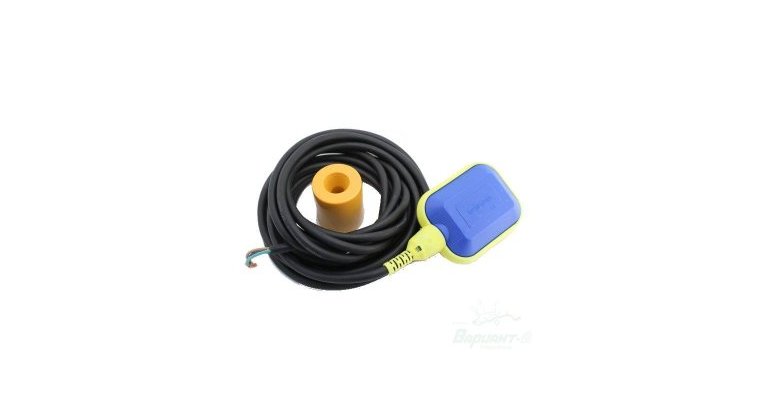

Поплавок – защита от перегрева и сухого хода

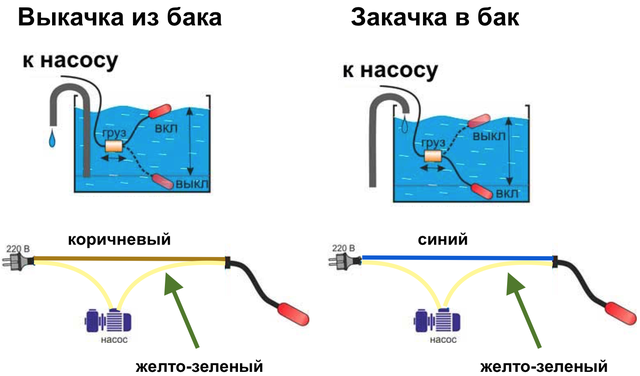

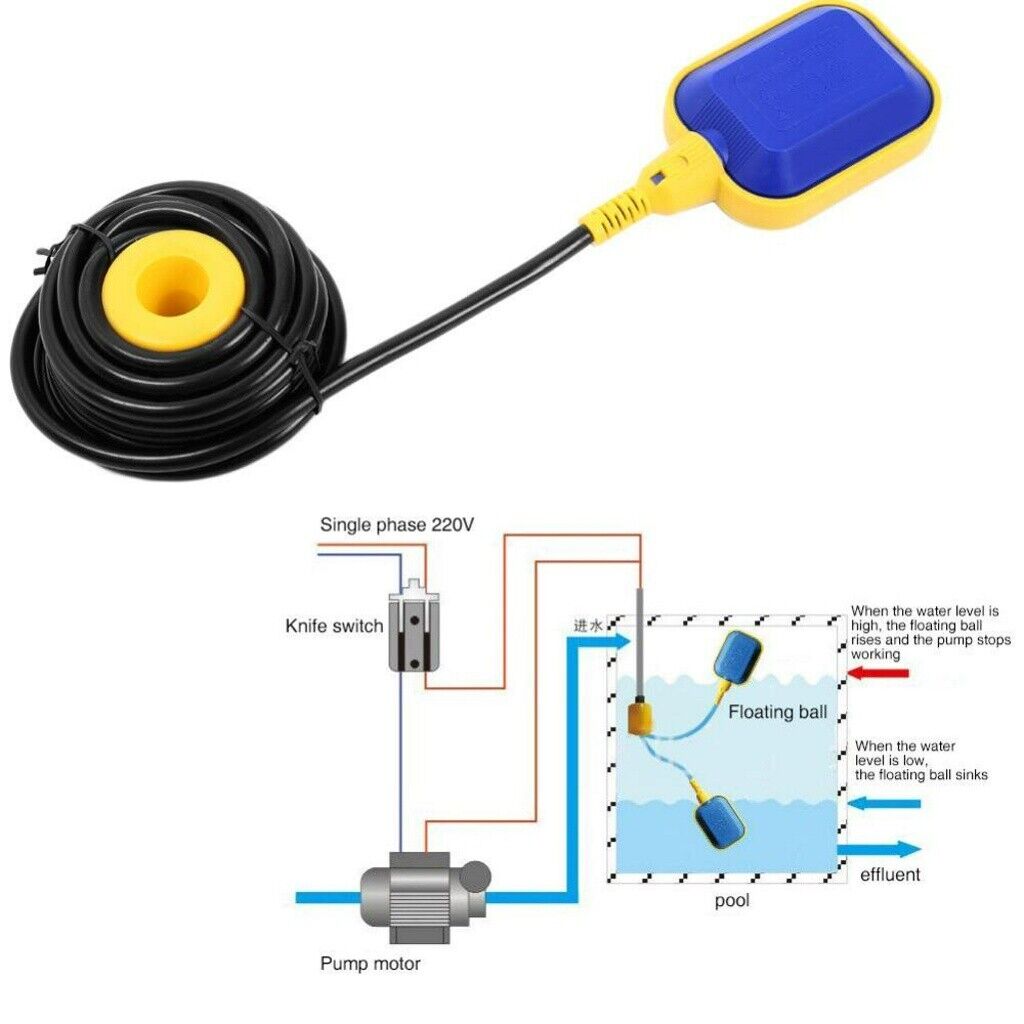

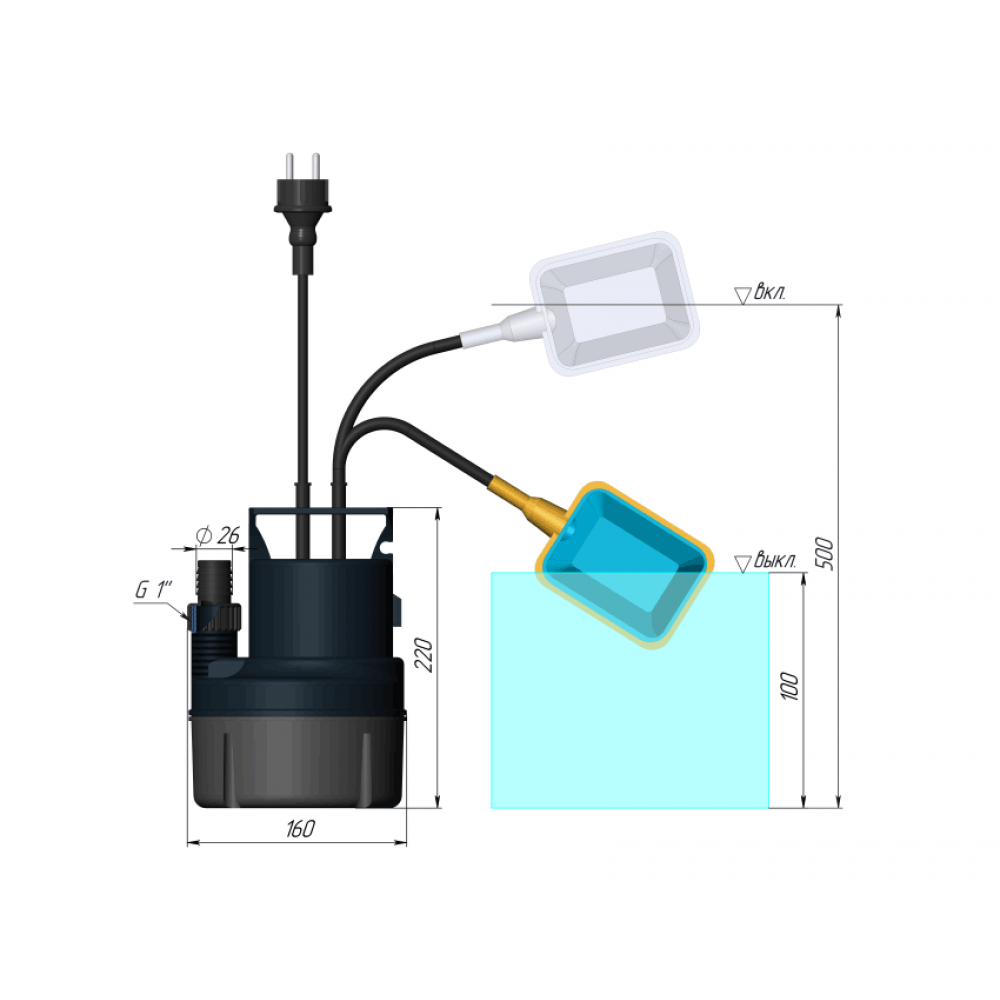

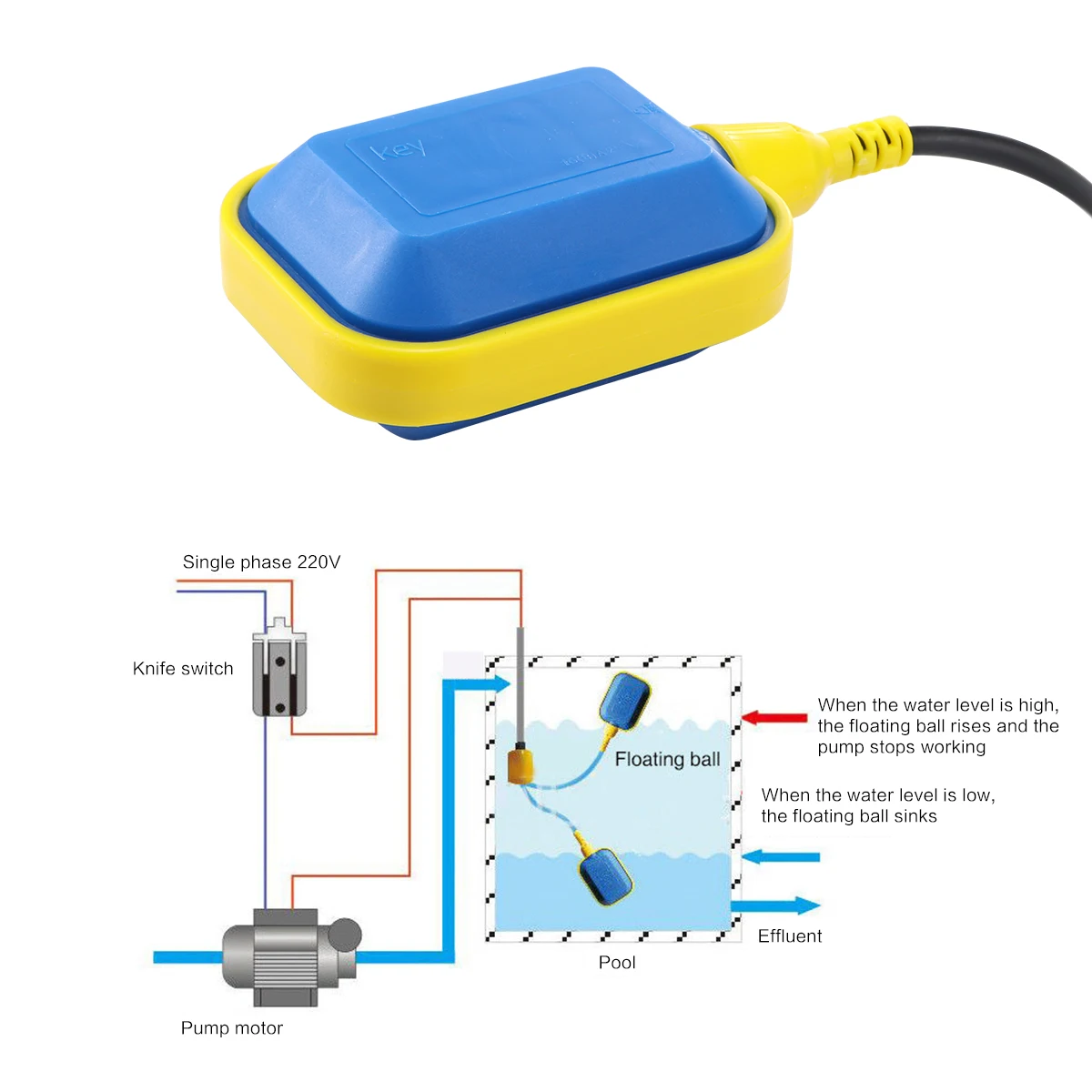

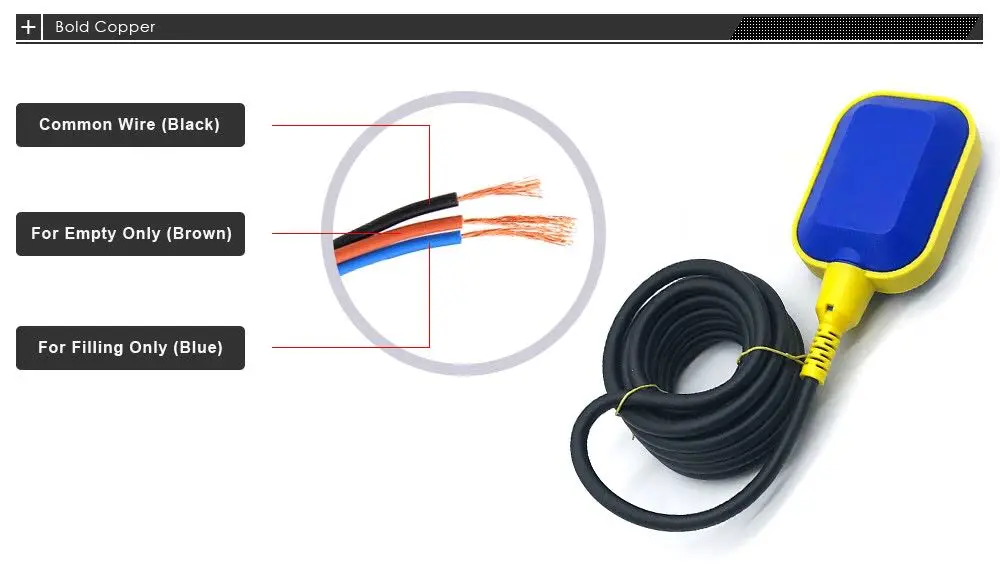

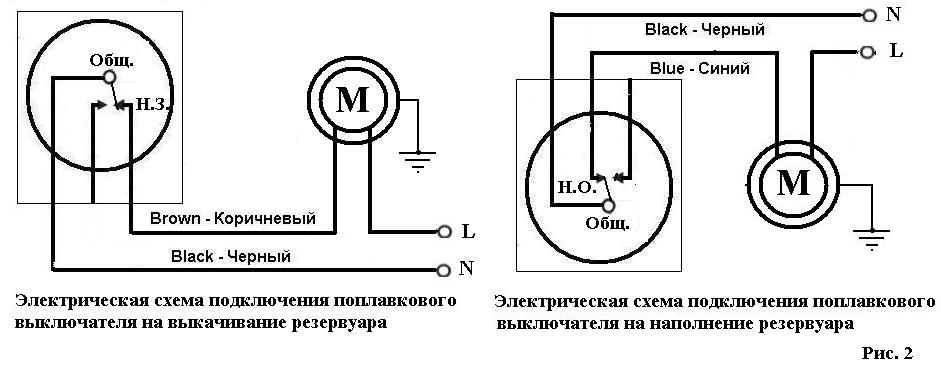

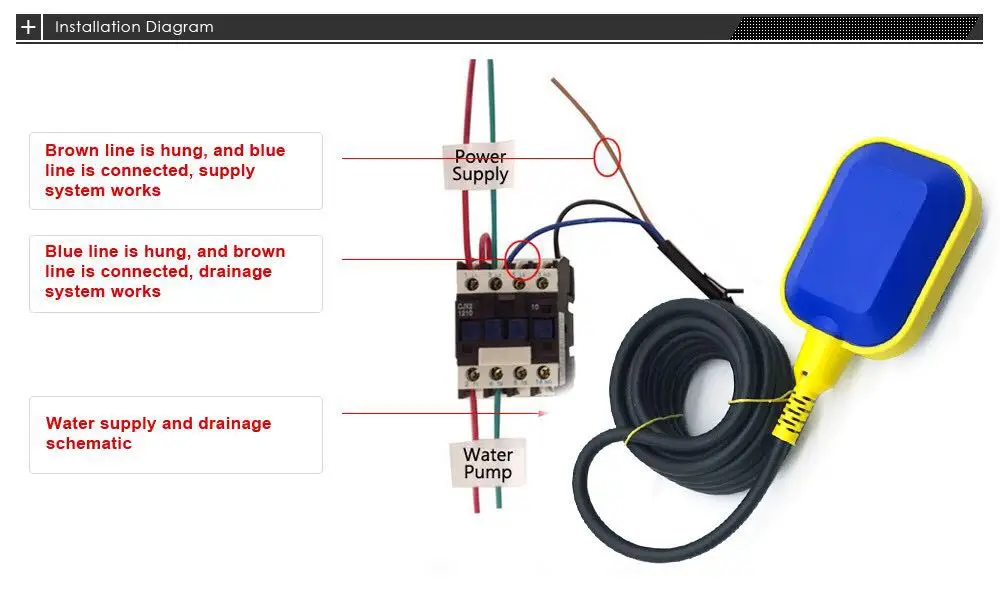

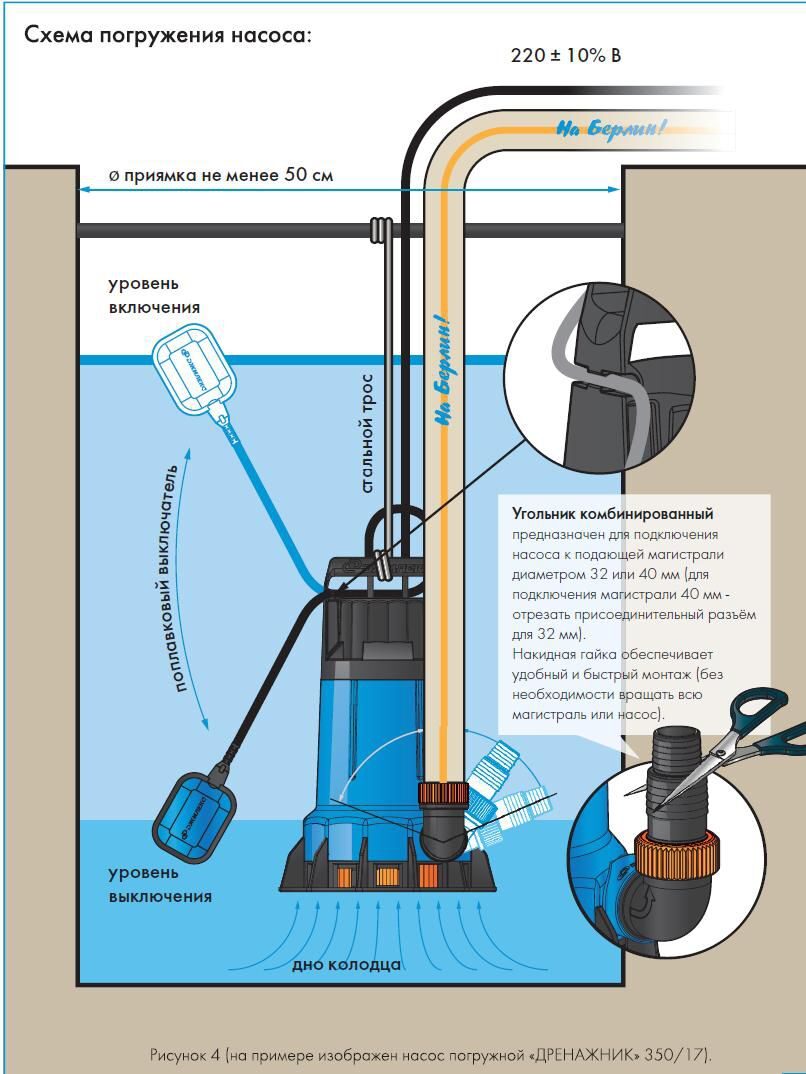

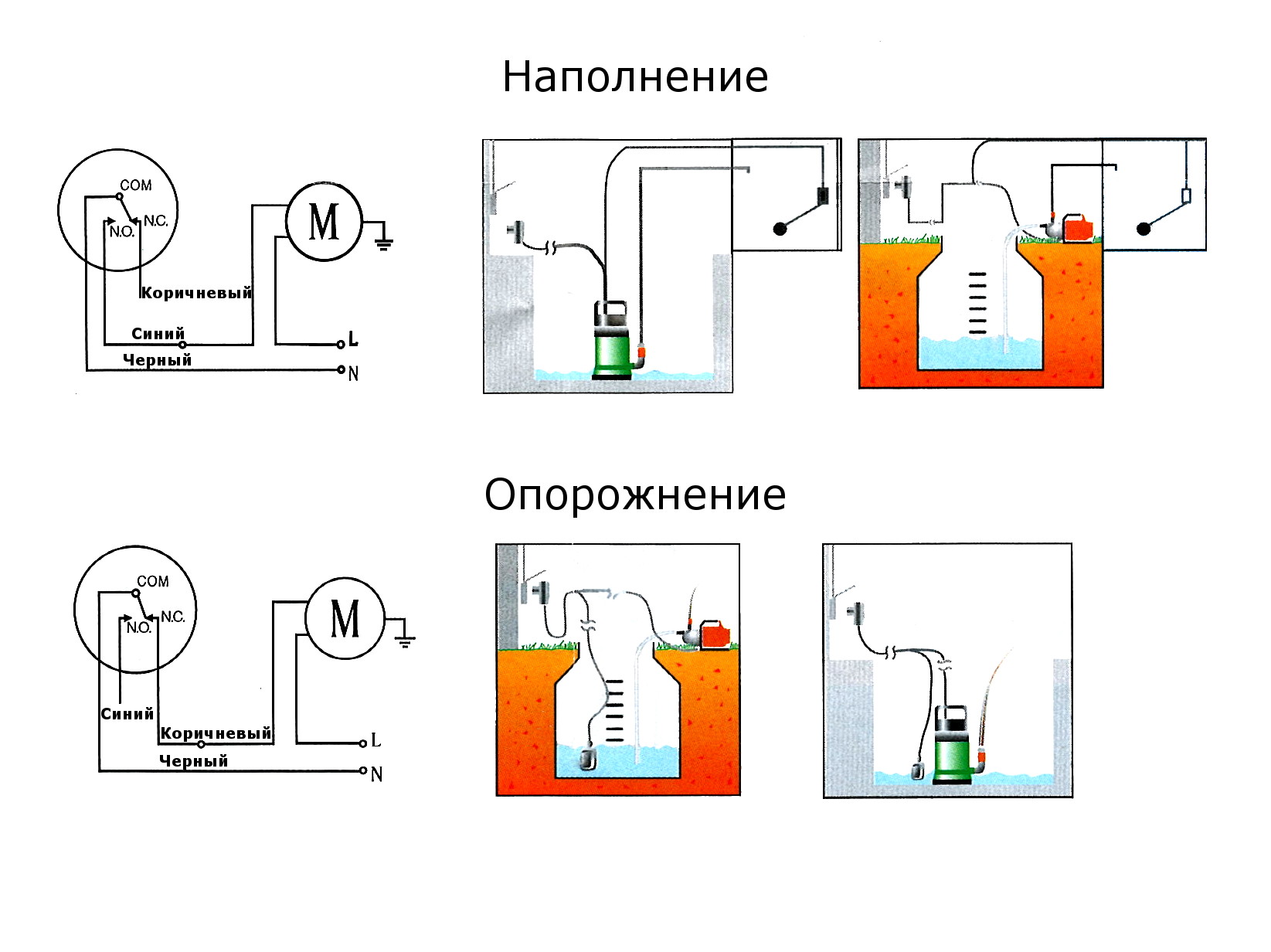

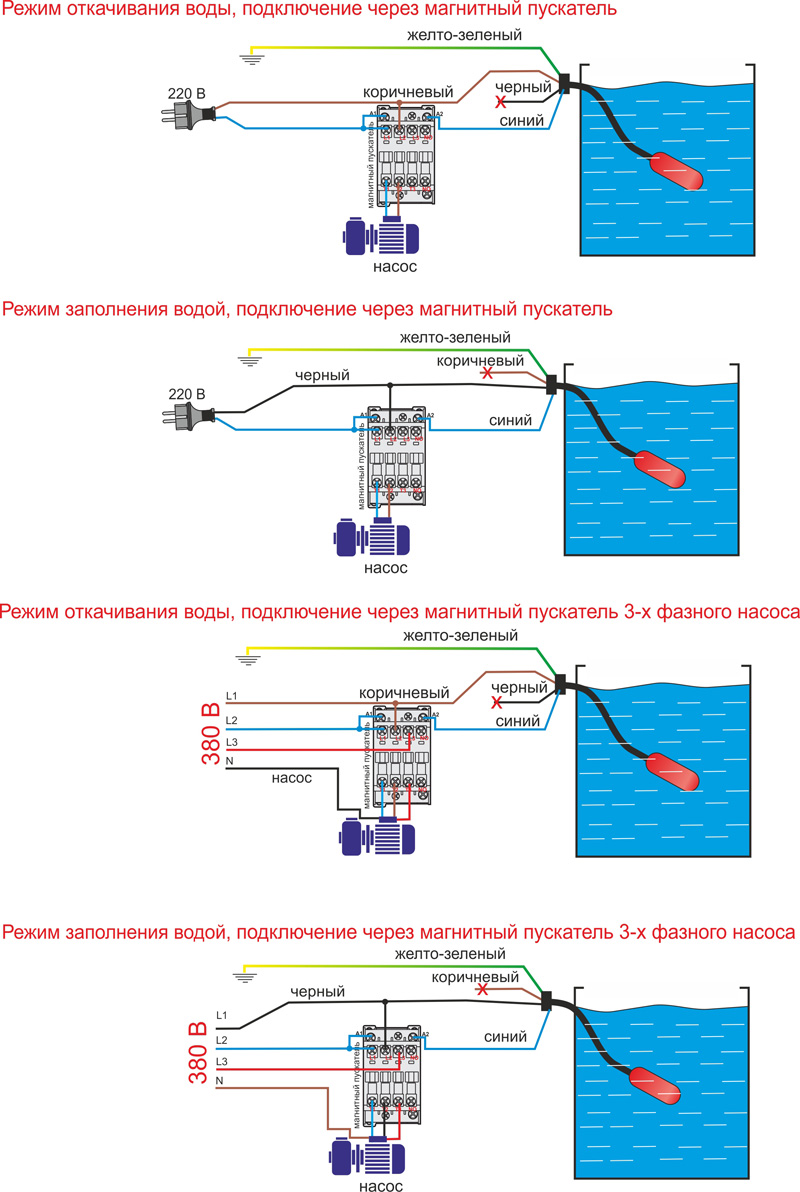

Подключается  датчик сухого хода для погружного насоса в электроцепь для одной из фаз питания. Спецконтакт внутри аппарата разорвет соединение при определенном положении корпуса поплавка. Таким образом откачка своевременно остановится. Высота срабатывания задается при настройке местом установки поплавка. Кабель, которым соединен датчик сухого хода для насоса, устанавливается на определенном уровне, чтобы во время понижения поплавка не происходил абсолютно полный отбор жидкости.

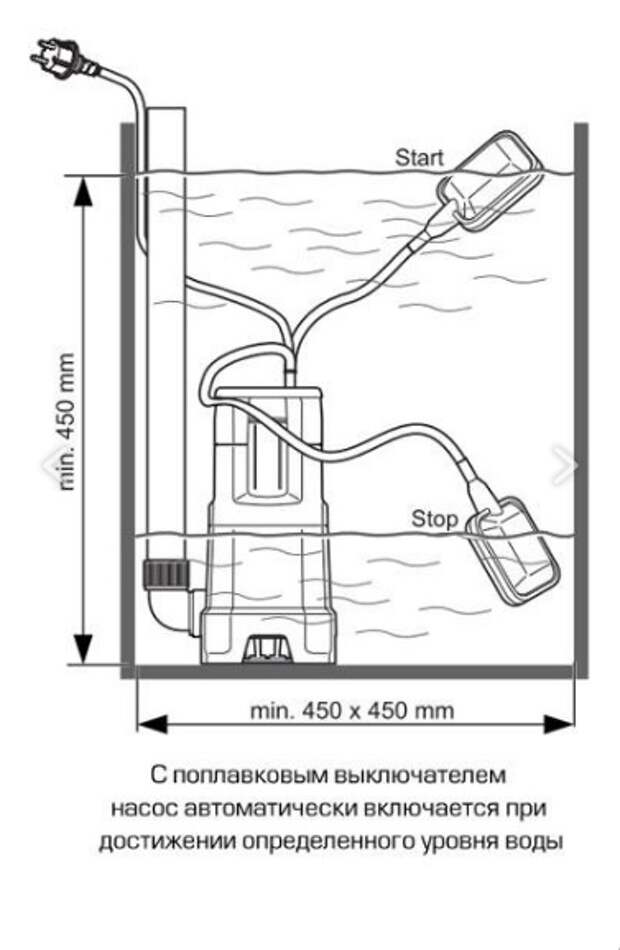

Должно оставаться определенное количество жидкости в момент размыкания контактов.

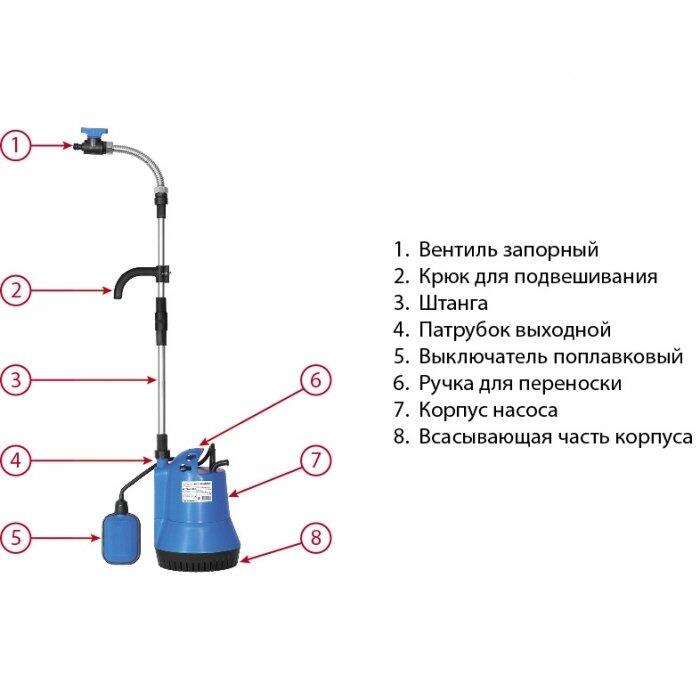

Во время отбора воды поверхностным либо погружным агрегатов крепление датчика осуществляется так, чтобы даже после разрыва контакта уровень жидкости был все же выше заборной решетки или клапана.

Недостатком поплавка является нулевая универсальность – в узкой шахте его не установишь.

В подобной ситуации приходится искать иные методы, которыми будет осуществлена защита от сухого хода скважинного насоса.

Реле давления воды

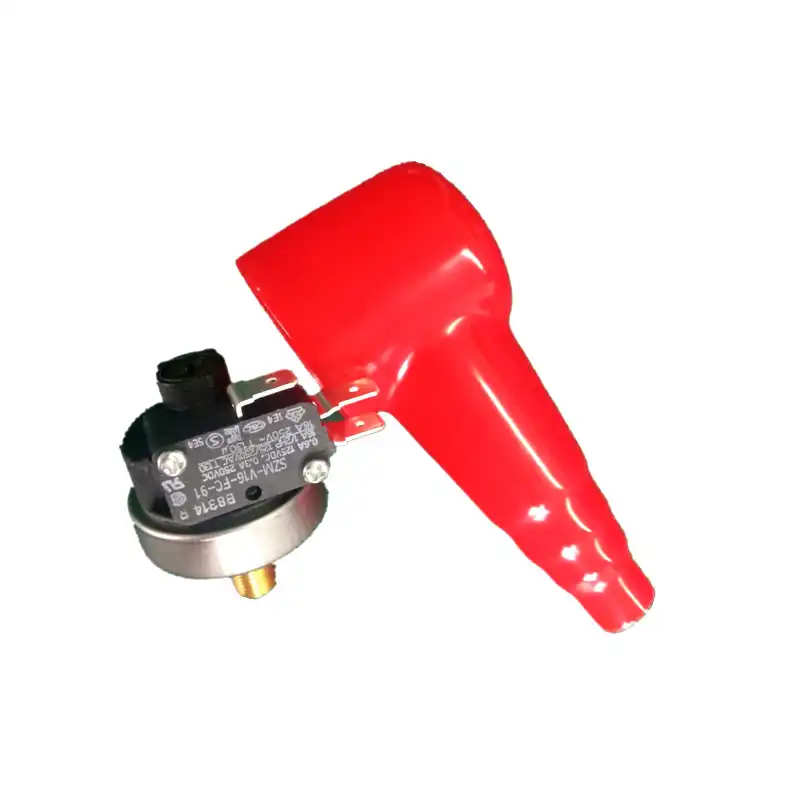

Используемое реле защиты от сухого хода конструктивно является электрическим, который дает возможность разорвать контакт в цепи при критическом понижении давления и, соответственно, уровня воды в источнике. Исходное минимальное значение задает производитель. Обычно оно варьируется в интервале 0,5-0,7 атмосферы.

Реле давления от работы “всухую”

Подавляющее большинство моделей реле сухого хода для бытовых нужд самостоятельную регулировку порогового значения не предусматривает.

В нормальных условиях работы насосной станции давление в системе всегда превышает одной атмосферы. Занижение показателя свидетельствует лишь об одном – в заборный патрубок проник воздух. Автоматика сразу разрывает контакт, запитывающий насос, не давая току идти по кабелю. Старт после разрыва осуществляется исключительно в ручном режиме, что является дополнительной защитой.

Применение подобного реле имеет смысл при соблюдении определенных условий:

• наличие замкнутой водопроводной схемы;
• смонтированный гидробак;
• использование насосной станции с поверхностным или погружным насосом.

Принцип работы данного реле актуальный для систем с глубинными помпами.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Схема подключения датчика потока воды

Алгоритм, по которому работает данный датчик, следующий:

• вода проталкивает клапан;
• за счет толчка пружина сжимается;
• контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

• компактные габариты;
• простота монтажа;
• быстрота реакции на отключение.

Благодаря высокой скорости срабатывания удается своевременно отключить питание, что уменьшает риск безводной работы.

ВИДЕО: Какой тип автоматики выбрать для насоса?

Мини АКН

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Мини АКН

Преимуществами прибора являются:

• минимальное энергопотребление;
• небольшие параметры;
• комплексная защита от экстремальных режимов;
• высокая степень надежности;
• простота установки.

Работа без установленной защиты

В определенных случаях можно обойтись без монтажа дополнительных защитных узлов. Это возможно в следующих ситуациях:

• отбор жидкости осуществляется из источника, в котором постоянно есть вода;
• проводится непосредственный визуальный контроль за уровнем жидкости;
• высокий показатель дебета в скважине.

Если слышно, что агрегат начинает останавливаться, точнее «захлебывать», его необходимо самостоятельно отключить от сети. Запускать гидравлику повторно без проверки не рекомендуется.

ВИДЕО: Электрическая схема подключения автоматики глубинного насоса

Реле сухого хода – устройство, принцип работы, особенности установки и подключения. Установка и регулировка реле давления и реле сухого хода

Работа водяного насоса, являющегося частью гидравлической системы водоснабжения, должна проходить в условиях, которые предусмотрены производителем оборудования. К нежелательным экстремальным режимам принято относить эксплуатацию без жидкости. Подобное явление принято называть «сухим ходом».

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

• транспортировка жидкости к потребителю;
• охлаждение перекачивающего оборудования;
• смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

• подвижные элементы разогреваются и повышают температуру смежных узлов;
• большинство деталей подвергается деформации;
• в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

В конструкции насосной станции нужно своевременно провести монтаж защиты, так как последствия «сухого хода» не ремонтируются по гарантии, работы придется проводить за свой счет.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

• Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
• Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
• Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
• Работа гидравлики ведется при пониженном давлении.
• Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

ВИДЕО: Разборка, ревизия и чистка глубинного насоса «Водолей»

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

• датчик сухого хода для насоса;
• реле сухого хода для станций или насосов;
• реле давления;
• поплавковый выключатель.

Выключение поплавком

Одним из универсальных блокираторов является поплавковый датчик сухого хода для погружного насоса. Этот элемент цепи – относительно недорогой помощник для защиты гидравлического оборудования. Благодаря простате установки данный датчик сухого хода для насоса используется во многих схемах, например, когда проводится откачка из классических колодцев либо каких-то емкостей.

Подключается датчик сухого хода для погружного насоса в электроцепь для одной из фаз питания. Спецконтакт внутри аппарата разорвет соединение при определенном положении корпуса поплавка. Таким образом откачка своевременно остановится. Высота срабатывания задается при настройке местом установки поплавка. Кабель, которым соединен датчик сухого хода для насоса, устанавливается на определенном уровне, чтобы во время понижения поплавка не происходил абсолютно полный отбор жидкости. Должно оставаться определенное количество жидкости в момент размыкания контактов.

Во время отбора воды поверхностным либо погружным агрегатов крепление датчика осуществляется так, чтобы даже после разрыва контакта уровень жидкости был все же выше заборной решетки или клапана.

Недостатком поплавка является нулевая универсальность – в узкой шахте его не установишь.

В подобной ситуации приходится искать иные методы, которыми будет осуществлена защита от сухого хода скважинного насоса.

Реле давления воды

Используемое реле защиты от сухого хода конструктивно является электрическим, который дает возможность разорвать контакт в цепи при критическом понижении давления и, соответственно, уровня воды в источнике. Исходное минимальное значение задает производитель. Обычно оно варьируется в интервале 0,5-0,7 атмосферы.

Реле давления от работы “всухую”

Подавляющее большинство моделей реле сухого хода для бытовых нужд самостоятельную регулировку порогового значения не предусматривает.

В нормальных условиях работы насосной станции давление в системе всегда превышает одной атмосферы. Занижение показателя свидетельствует лишь об одном – в заборный патрубок проник воздух. Автоматика сразу разрывает контакт, запитывающий насос, не давая току идти по кабелю. Старт после разрыва осуществляется исключительно в ручном режиме, что является дополнительной защитой.

Применение подобного реле имеет смысл при соблюдении определенных условий:

• наличие замкнутой водопроводной схемы;
• смонтированный гидробак;
• использование насосной станции с поверхностным или погружным насосом.

Принцип работы данного реле актуальный для систем с глубинными помпами.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Алгоритм, по которому работает данный датчик, следующий:

• вода проталкивает клапан;
• за счет толчка пружина сжимается;
• контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

• компактные габариты;
• простота монтажа;
• быстрота реакции на отключение.

Благодаря высокой скорости срабатывания удается своевременно отключить питание, что уменьшает риск безводной работы.

ВИДЕО: Какой тип автоматики выбрать для насоса?

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Преимуществами прибора являются:

Работа без установленной защиты

В определенных случаях можно обойтись без монтажа дополнительных защитных узлов. Это возможно в следующих ситуациях:

• отбор жидкости осуществляется из источника, в котором постоянно есть вода;
• проводится непосредственный визуальный контроль за уровнем жидкости;
• высокий показатель дебета в скважине.

Если слышно, что агрегат начинает останавливаться, точнее «захлебывать», его необходимо самостоятельно отключить от сети. Запускать гидравлику повторно без проверки не рекомендуется.

ВИДЕО: Электрическая схема подключения автоматики глубинного насоса

Насосное оборудование работает корректно только в том случае, когда проток жидкости через него осуществляется постоянно. Если же подача жидкости прекращается, возникает сухой ход, и, как следствие, поломка помпы.

Для предотвращения работы насоса в режиме сухого хода на водопроводе устанавливают специальные приборы.

1 Реле «сухого хода»: о назначении и устройстве

Существует несколько видов устройств, которые отключат технику без подачи воды:

• реле сухого хода для насоса;
• датчик контроля потока жидкости;
• датчик уровня воды.

Каждый из этих приборов имеет разную область применения и принцип работы.

Реле защиты от сухого хода представляет собой простое электромеханическое устройство, контролирующее наличие давления в водопроводе: стоит давлению снизиться ниже допустимого уровня, электрическая цепь разомкнется и насос выключится.

В устройстве реле присутствует чувствительная мембрана, реагирующая на давление и контактная группа, разомкнутая в нормальном состоянии. Как только давление падает, мембрана давит на контакты, они замыкаются, и подача электроэнергии отключается.

Падение давления возможно в том случае, когда прекращается подача воды в трубопроводе, забивается мусором фильтр или же всасывающий патрубок оказывается выше уровня жидкости. В каждом из этих случаев возникает «сухой ход» насоса, который необходимо остановить, что и делает защитный элемент.

Рабочее давление среды, на которое реагирует реле сухого хода, установлено заводом-изготовителем, и находится в диапазоне от 0,1 атмосферы до 0,6 атмосфер. Реле холостого хода устанавливают на поверхности, но есть и модели для внутреннего размещения в герметичном корпусе.
к меню

1.1 Установка

Устройство работает нормально в любой конструкции трубопровода, не предусматривающей наличие гидроаккумулятора. Можно устанавливать и в комплексе с гидроаккумулятором, но такая схема не будет полноценной защитой от сухого хода насоса.

Причина в особенности строения и принципа работы: защитный элемент устанавливают перед реле давления жидкости и гидравлическим аккумулятором, а между перекачивающим агрегатом и защитным прибором монтируется обратный клапан.

При этом мембрана устройства находится постоянно под давлением, которое создает гидроаккумулятор. Это стандартная схема, но иногда возникают ситуации, когда работающий насос не отключается при прекращении потока воды и выходит из строя.

К примеру, возникла ситуация сухого хода: помпа включена, емкость или скважина почти пуста, но в аккумуляторе в малом количестве есть жидкость. Поскольку нижний порог давления выставлен на работу в 1,4-1,6 атмосфер – оно есть, но мембрана будет отжата, а насос будет продолжать работу в холостом ходу.

Прекратит он свою работу тогда, когда большая часть воды из гидроаккумулятора будет откачана или когда двигатель его перегорит. Это значит, что давление в трубопроводе упало до критически низкого уровня и сработало защитное реле. Исходя из этого, в системах с гидроаккумуляторами целесообразно устанавливать другие устройства защиты от сухого хода насоса.

Наиболее эффективно подключение реле сухого хода в паре с поверхностным перекачивающим агрегатом, когда обратный клапан устанавливают после насосного оборудования.
к меню

2 Поплавковый выключатель

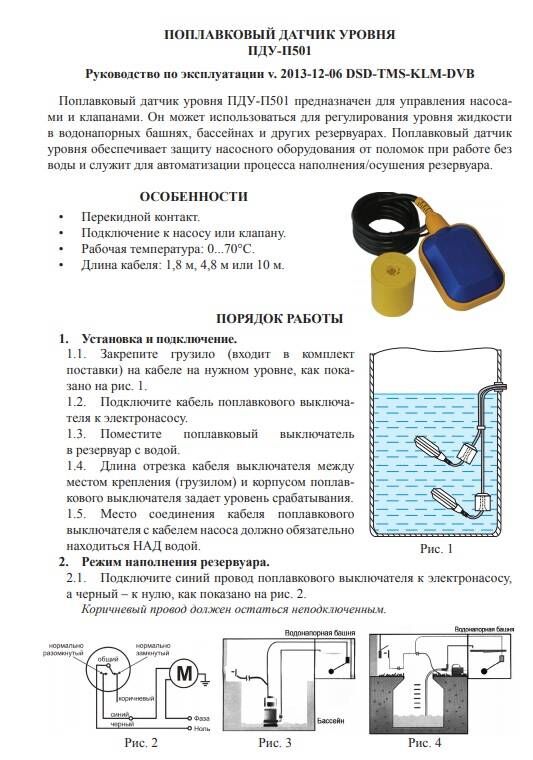

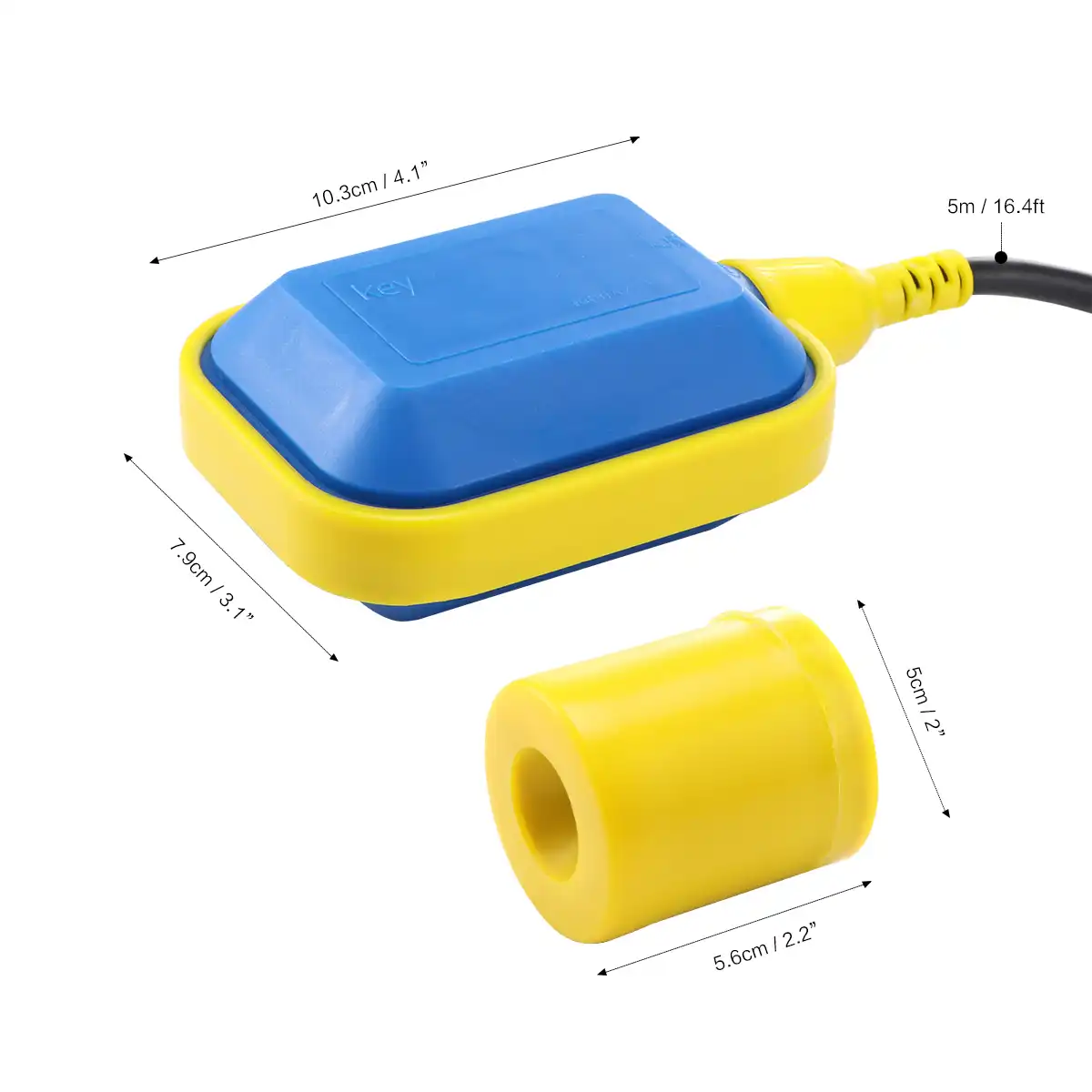

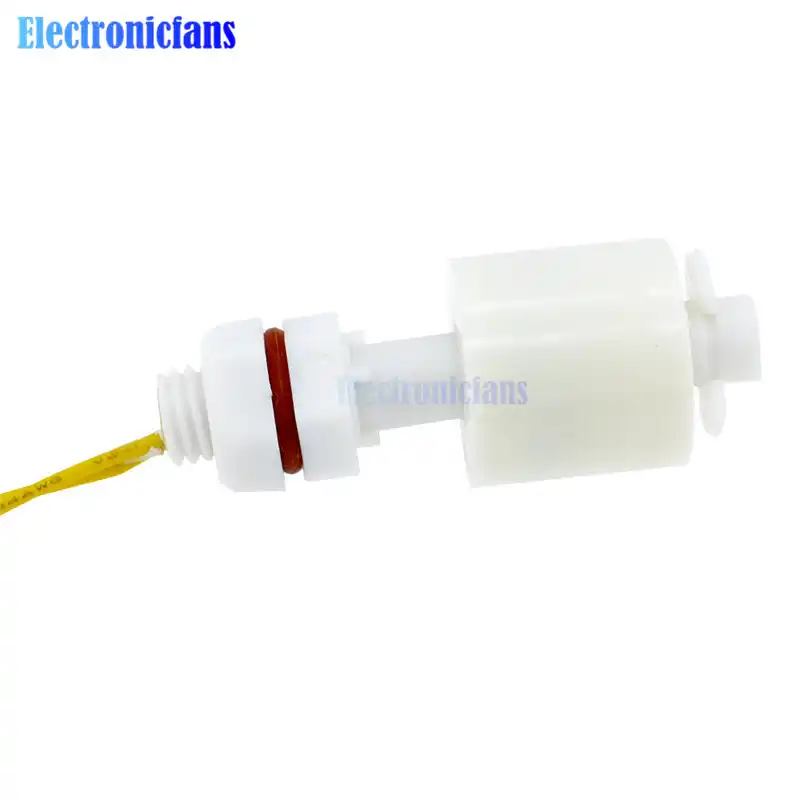

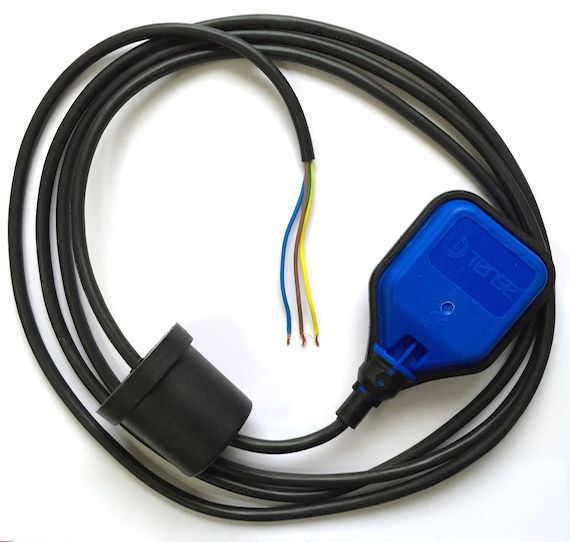

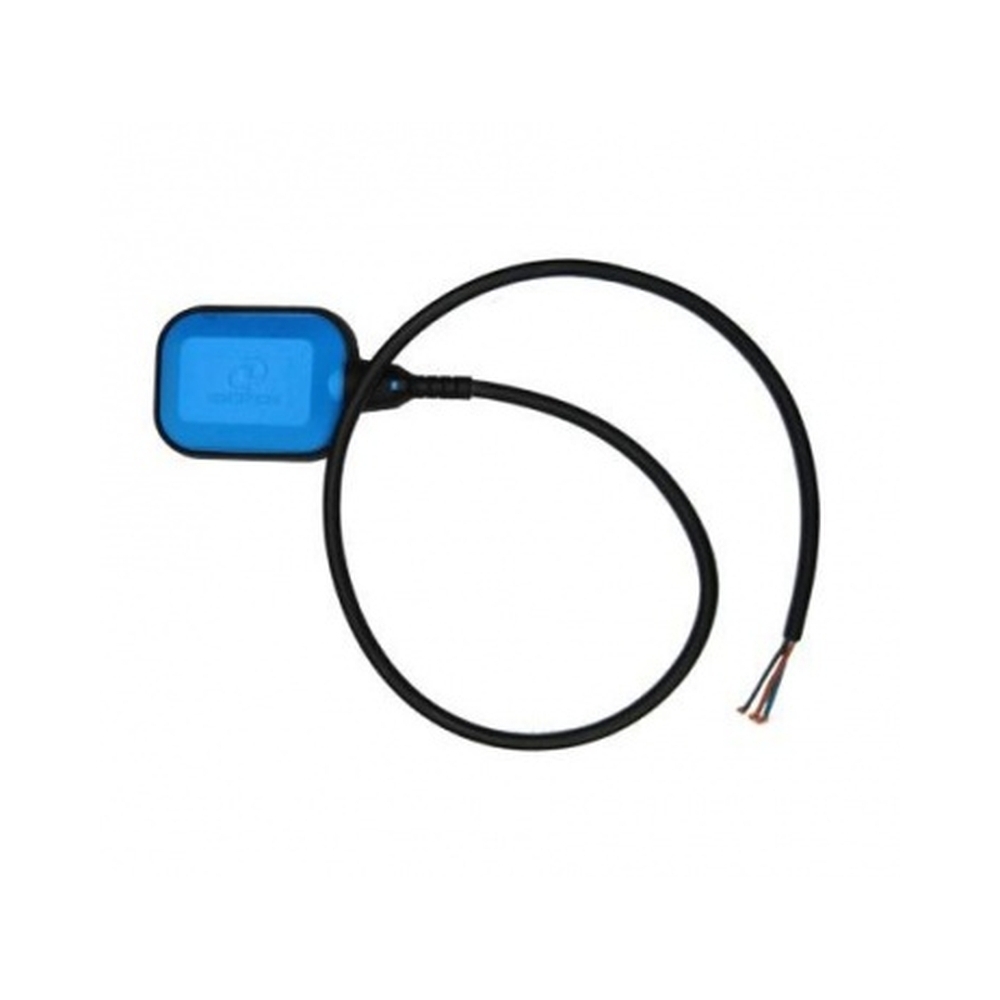

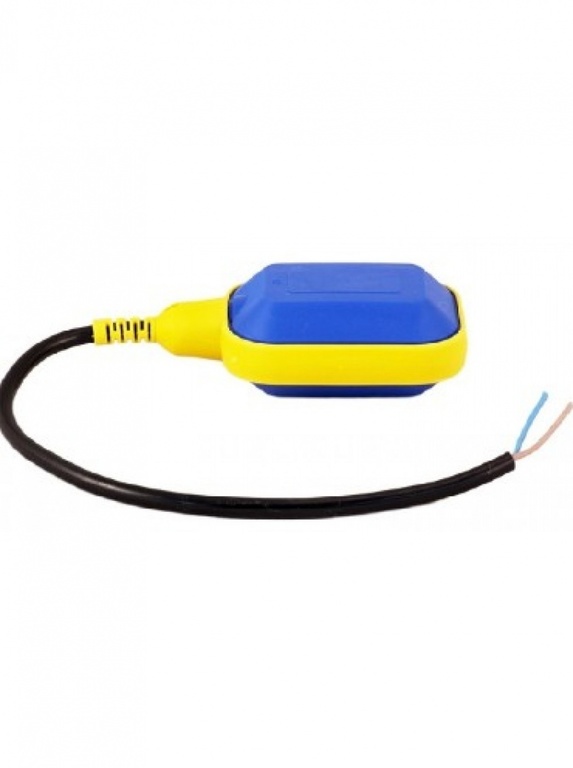

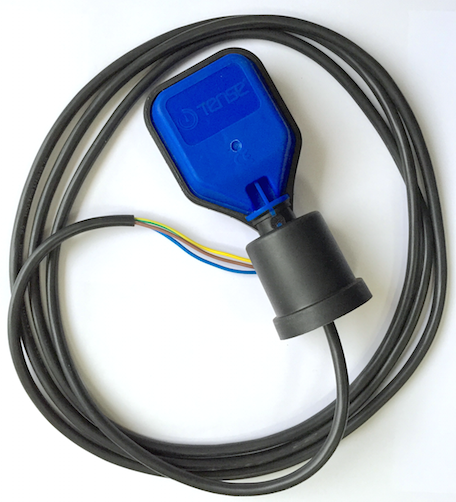

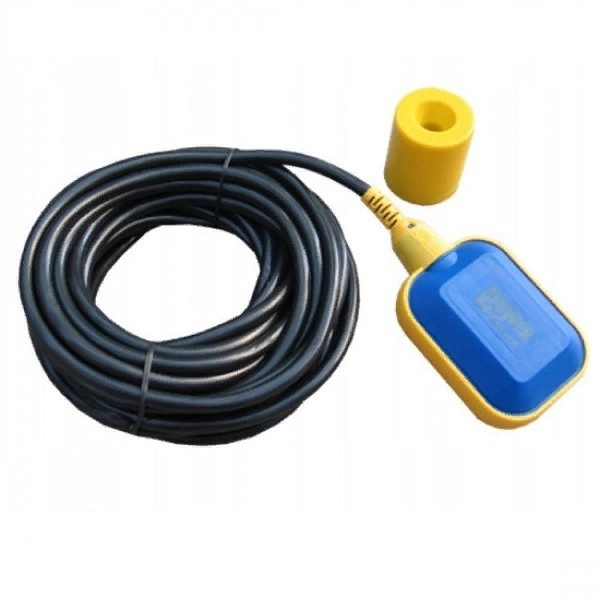

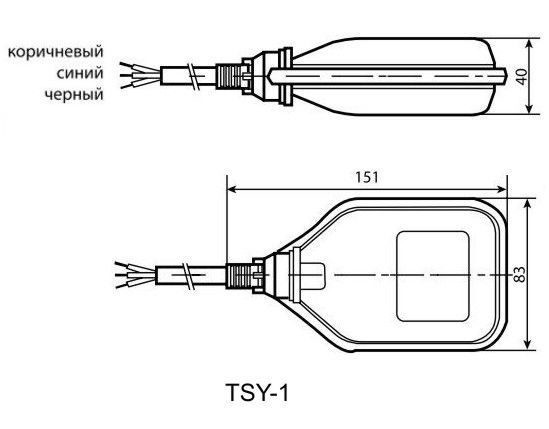

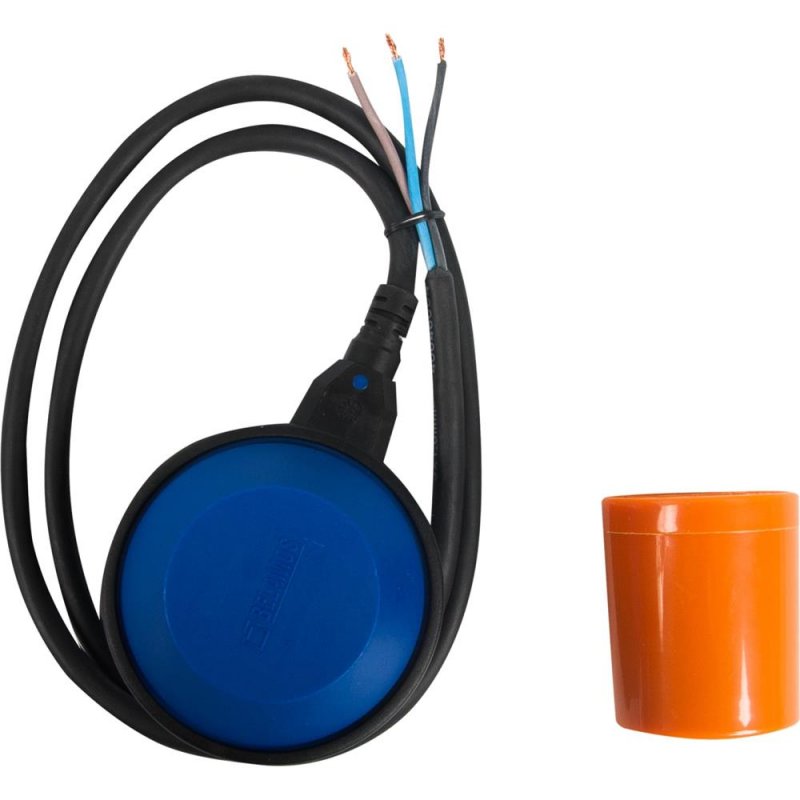

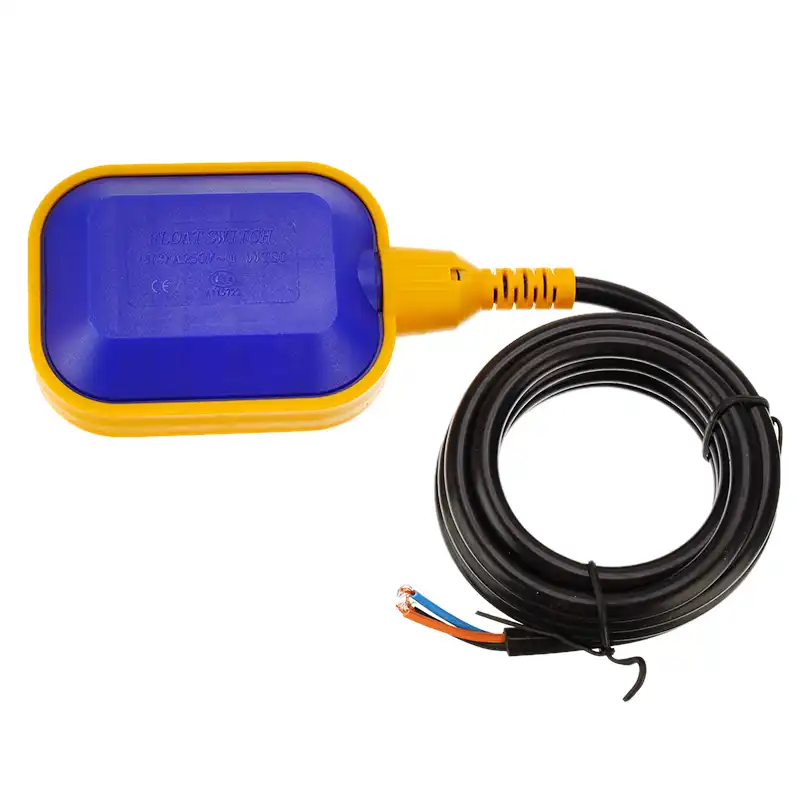

Поплавковый выключатель – это наиболее простой и дешевый способ защитить циркуляционный насос от перегрева и поломки при работе «всухую». Преимущество устройства заключается в том, что его можно использовать в качестве датчика уровня рабочей среды и как исполнительный элемент.

Устанавливают выключатели в емкости, скважины, резервуары и используют в управлении бытовых и промышленных насосов в водопроводных, канализационных магистралях. Нужный уровень срабатывания выключателя устанавливается длиной троса.

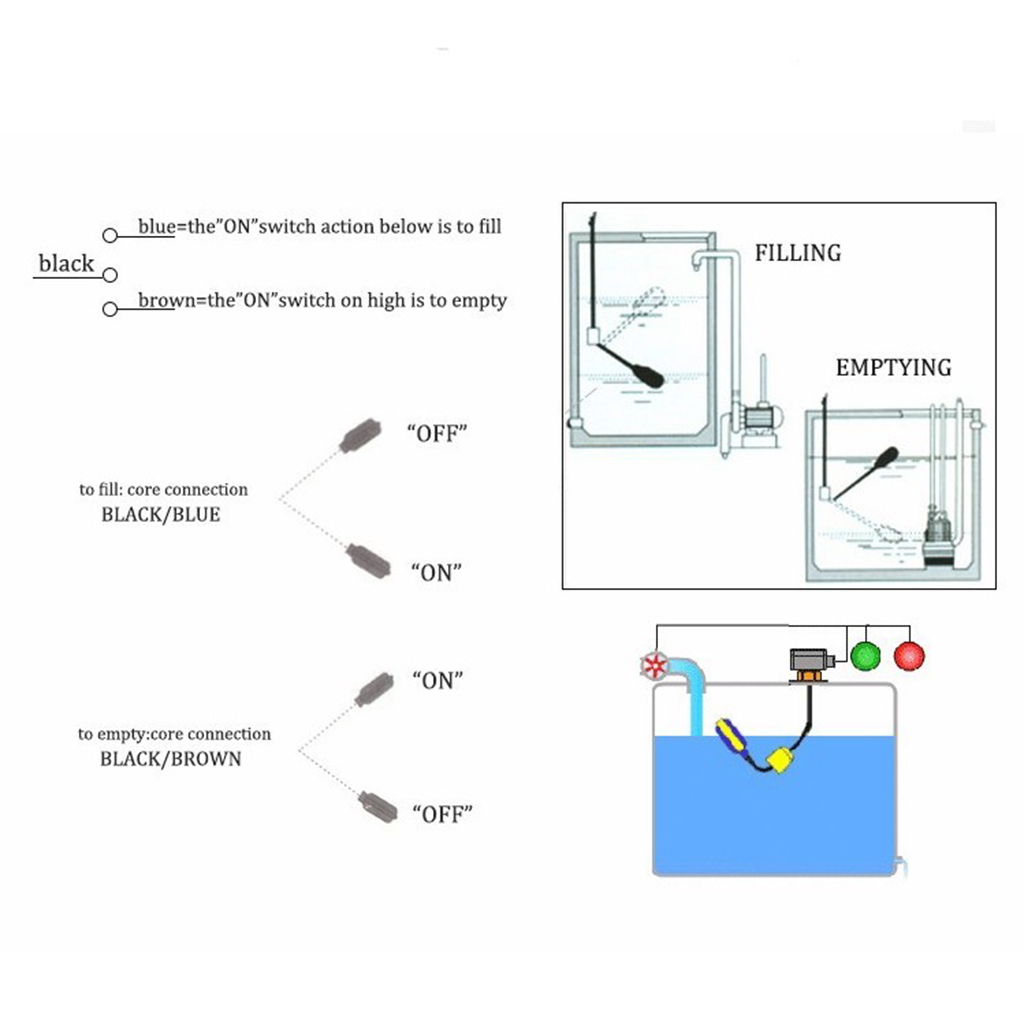

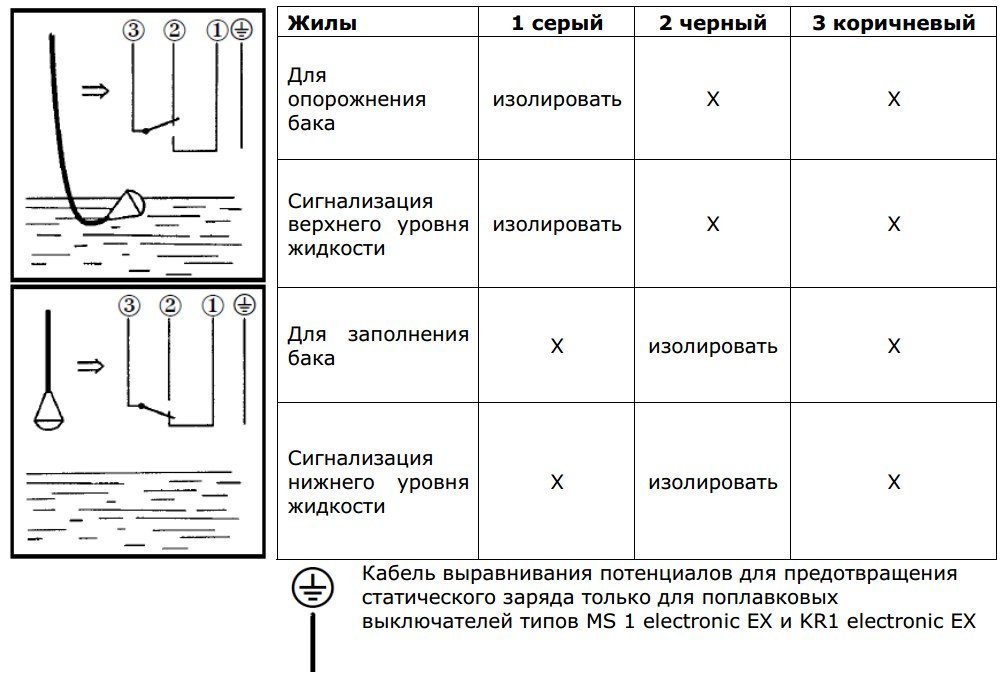

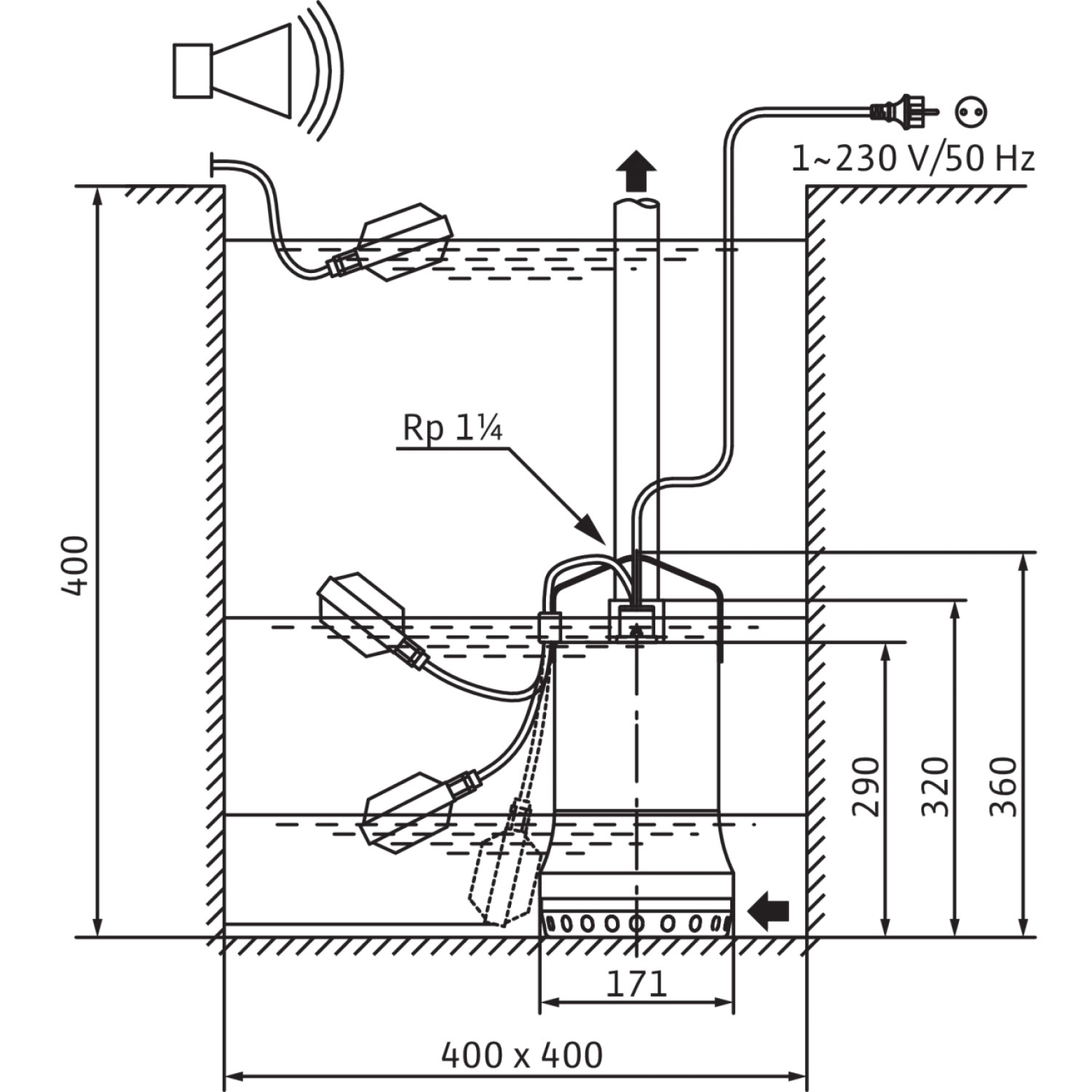

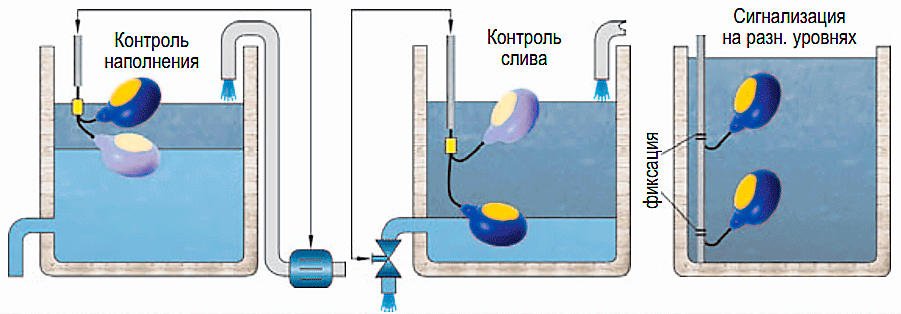

В одну емкость можно поместить несколько поплавковых выключателей, каждый из которых будет выполнять отдельную функцию по управлению основным или резервным помповым оборудованием.

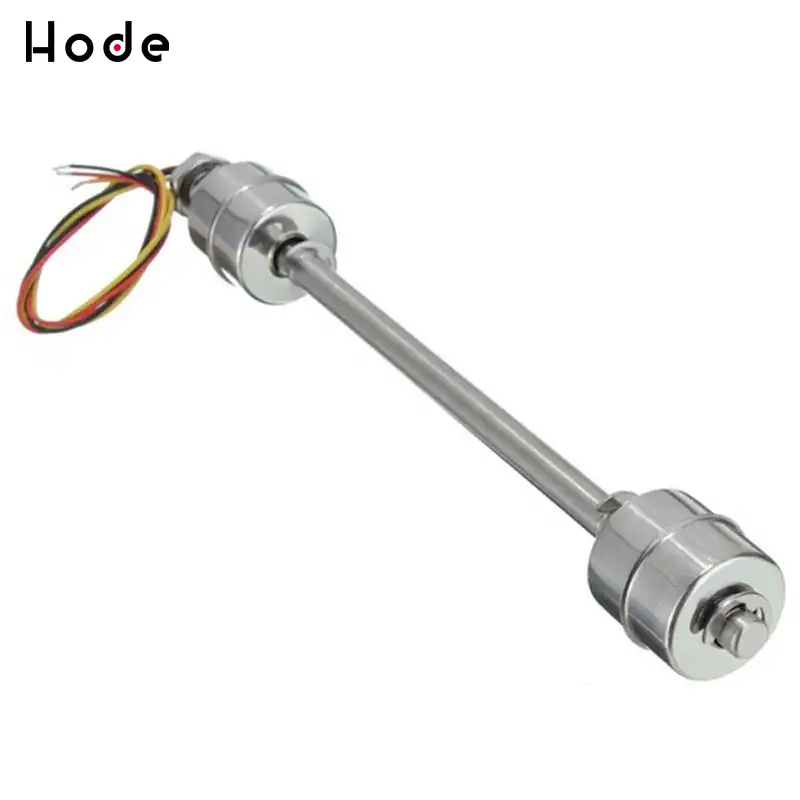

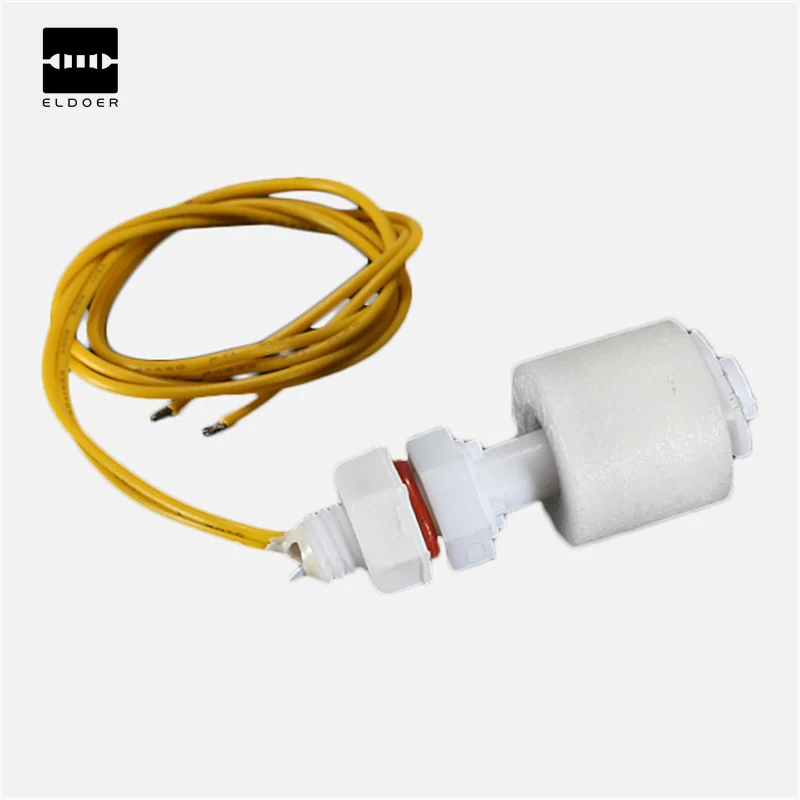

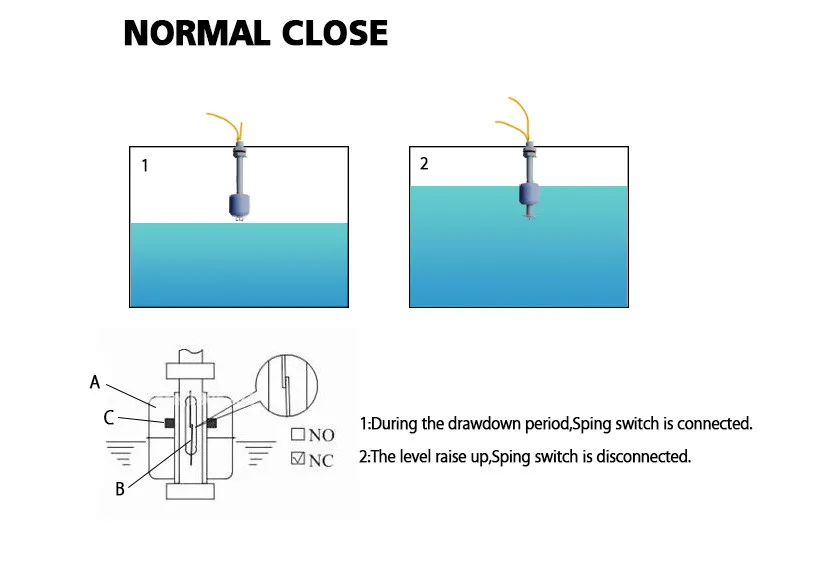

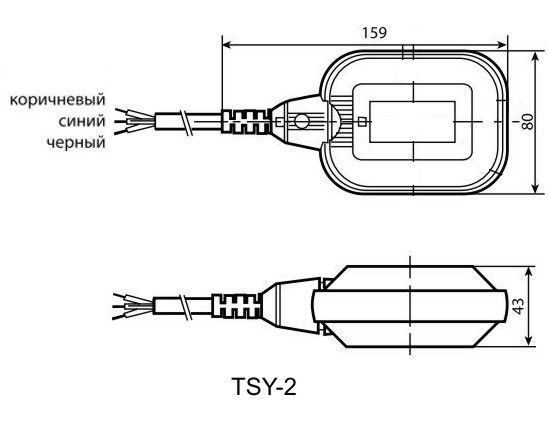

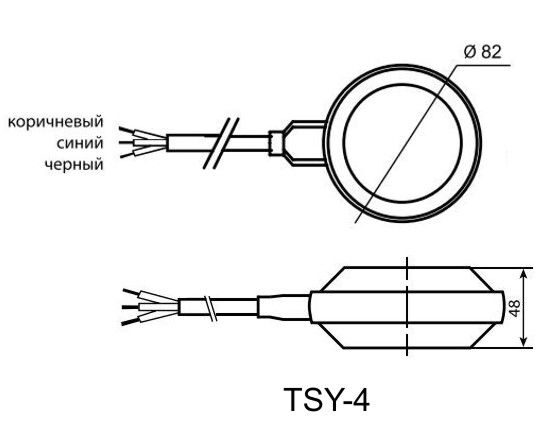

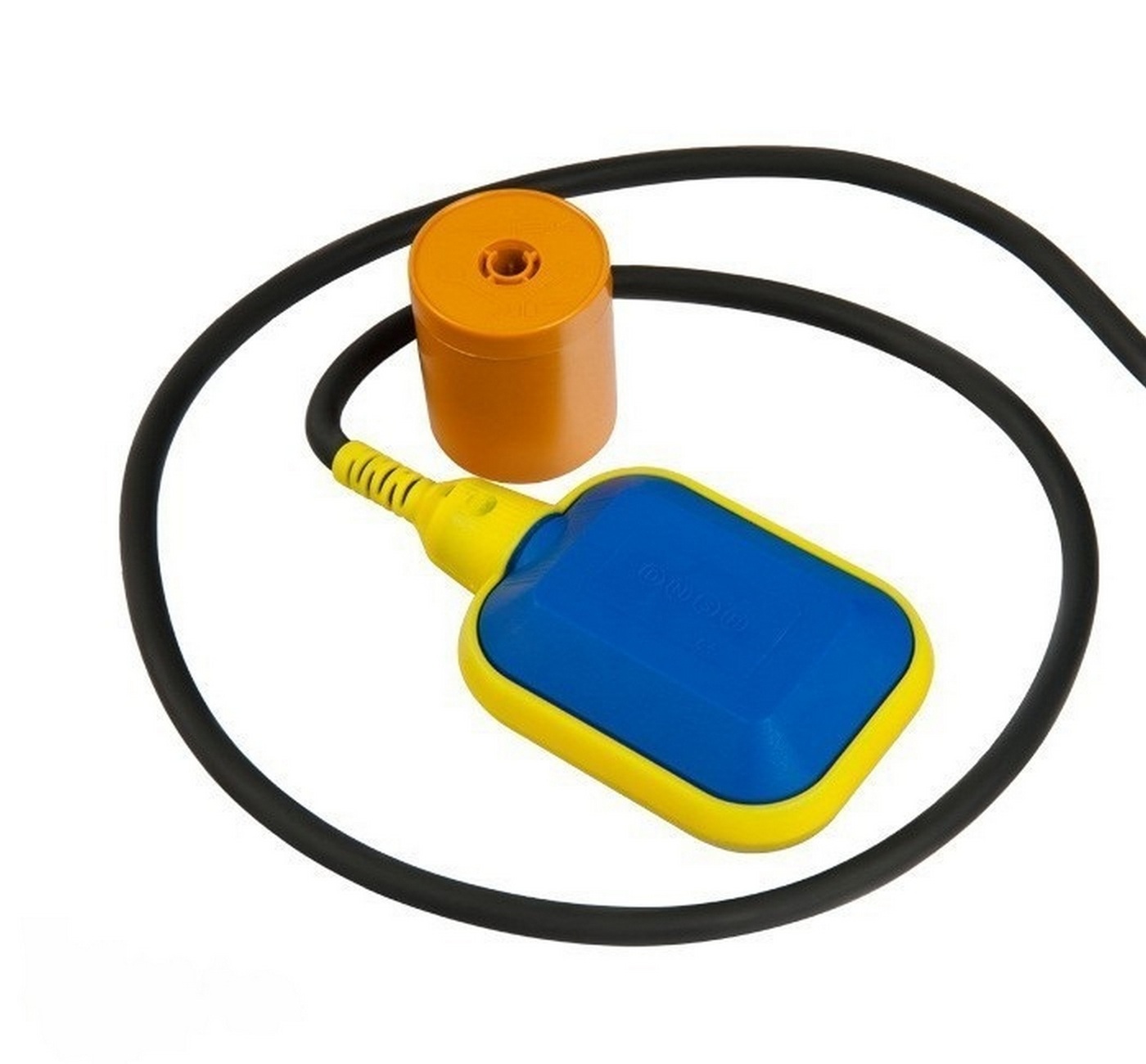

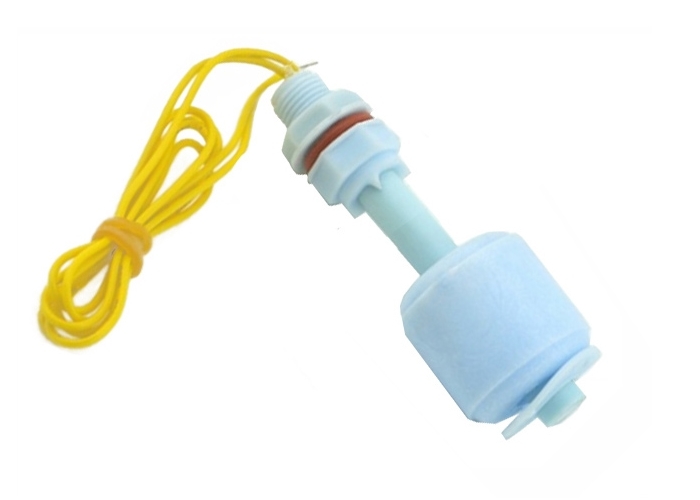

Поплавковые датчики сухого хода бывают легкими и тяжелыми. Первые используются для подачи и отвода воды, вторые – в канализации и дренажных трубопроводах.

Для корректной работы устройства необходим минимальный диаметр колодца – 40 см. Эта особенность не позволяет считать поплавковые выключатели универсальным средством защиты помпы от работы «всухую».
к меню

2.1 Защитное реле давления

Устройство представляет собой обычное реле давления, оснащенное дополнительной защитой от холостого хода при снижении давления ниже заводских установок.

Это реле давления управляет включением и отключением поверхностного или скважинного насоса, если схема трубопровода включает гидроаккумулятор или предусмотрено подключение к насосной станции автоматической. Реле срабатывает при 0,4-0,6 атмосфер. Этот параметр выставляется на заводе-изготовителе, и изменить его нельзя.

Если колебания давления внутри трубопроводной магистрали находятся в заданных пределах, то реле давления не срабатывает и помпа работает в штатном режиме. При падении давления до установленных величин, что случается при отсутствии воды, срабатывает датчик сухого хода, размыкаются контакты, питающие цепь, и устройство для напорного перемещения жидкости выключается.

Процесс запуска помпы осуществляется только вручную посредством нажатия рычага. Перед этим определяют и устраняют причину остановки двигателя. Обязательное условие во время запуска – наполнение насоса водой.
к меню

2.2 Какое защитное устройство выбрать?

Выбор прибора по защите насоса от сухого хода обусловлен моделью самой помпы и задачами, с которыми ему нужно справиться. Оптимальным считается вариант, когда используют датчик сухого хода для насоса в виде поплавка и реле давления. Подсоединение к трубопроводу этих устройств позволит в полной мере сократить риски по поломке помпового оборудования.

Использование защитных элементов необязательно, если:

• глубина скважины или емкости достаточно велика;
• обслуживание перекачивающего агрегата осуществляется опытным мастером;
• уровень воды в системе не меняется – подключаться с приборами защиты нет смысла.

Работа насоса требует повышенного внимания: как только пропадает вода или же срабатывает теплореле и отключается двигатель, следует немедленно выяснить причину и устранить ее, и только после этого возобновлять работу помпового агрегата.
к меню

nasosovnet.ru

Причины установки защиты

Когда происходит правильная эксплуатация насоса, то по его полости непрерывным потоком проходит вода. Она выполняет одновременно несколько важных функций:

• происходит смазка трущихся поверхностей, при этом снижается преодолеваемое усилие;
• во время трения возникает нагрев, тепло подхватывается потоками воды и уносится от области трения.

Чрезмерный перегрев без реле защиты от сухого хода насоса приводит к быстрой выработке, истиранию сопрягающихся поверхностей. Возникающее тепло при длительной работе способно деформировать рабочие детали, иногда безвозвратно. Электродвигатель также получает излишек тепла, и при значительном перегреве или отсутствии реле защиты насоса от сухого хода способен перегореть.

Нельзя допускать к эксплуатации гидравлическое оборудование с неисправными датчиками защиты от сухого хода.

Конструкционные особенности

Рассмотрим подробнее датчик сухого хода для насоса, принцип работы его работы. Реле защиты от сухого хода представляет собой блочок с несколькими пружинами. Он лимитирует работу всего аппарата.

Регулируется все несколькими гайками. Усилие давления от воды замеряется при помощи мембраны. Она либо ослабляет пружину на малом усилии, либо противостоит ее сопротивлению на большой нагрузке. Принцип работы реле сухого хода сводится к силовой нагрузке на пружинку, которая способна размыкать контакты, подающие напряжение на насос.

Такая защита от сухого хода насоса во время снижения давления до обозначенного встроенным алгоритмом минимума замыкает электроцепь. Напряжение при этом действии на электромотор снижается, и он автоматом отключается сам. Насос остается чувствительным к повышению давления. Как только это сработает, то реле сухого хода по принципу работы своей цепь разомкнет и вновь подаст напряжение на мотор.

Нужно знать, что в большинстве случаев интервал включения/выключения реле составляет от одного до девяти атмосфер.

Реле уровня воды

Часто насосы поступают с заводской регулировкой на минимум в 1,2 амт и максимум в 2,9 атм, когда происходит полное их выключение, не дожидаясь падения до 1 атм.

Проведение регулировок

Выведено прямое взаимное влияние между такими величинами:

• настройка давления на реле;
• объем гидроаккумулятора;
• водопроводное давление.

Начиная настроечные работы, необходимо проконтролировать уровень давления в гидравлическом аккумуляторе.

Установка должна быть отключена от электросети, также необходимо подождать несколько минут для полной разрядки конденсаторов. Вода с полости гидроаккумулятора обязательно удаляется. На нем также демонтируем крышку и замеряем показания по манометру, которые должны быть около 1,4-1,6 атм. При необходимости наращиваем давление воздуха.

ВИДЕО: Автоматика для защиты насосов от сухого хода

Проведение настройки

Реле сухого хода для насоса должно настраиваться под давлением в работающей системе. Предварительно стоит запустить насос, чтобы нагнетать уровень до нужного значения. Система самостоятельно произведет отключение электропитания, так как произойдет сработка реле.

Регулировочные работы осуществляются парой винтов, расположенной под крышкой автомата. Для уточнения пределов сработки необходимо выполнить следующие действия:

• провести фиксацию давления включения;
• откинуть кабель насоса от электропитания;
• убрать крышку датчика и слегка отпустить прижимную гайку меньшей пружинки;
• настройка нужного параметра давления выполняется подтягиванием/ослаблением пружины с маркировкой «Р»;
• затем открываем краник, сбрасывая давления мониторим запуск электродвигателя;
• зафиксируем показания на манометре, повторяем операцию несколько раз и выводим наиболее оптимальные значения давления эмпирическим путем.

Во время регулировочных работ потребуется учесть физические возможности насоса. При паспортном значении со всеми потерями может стоять ограничение производителя в 3,5 бар, поэтому мы обязаны выйти на 3,0 бар, чтобы насос не сгорел от перегрузок.

Качественная защита от сухого хода

Работа насоса без воды является наиболее частой причиной поломки данного оборудования с нормальным энергообеспечением. Популярным материалом для изготовления насосов является термопласт, выдерживающий длительную эксплуатацию и имеющий доступную стоимость.

Во время нагрузки без воды трущиеся поверхности прогреваются. Это происходит тем сильнее, чем больше прибор работает без жидкости. Закономерным последствием нагрева является пластическая деформация, а за ней практически стразу мотор заклинивает и сгорает от перенагрузки.

Существуют определенные зоны риска, для которых повышается вероятность работы в сухом режиме:

• скважины либо колодцы, имеющие слабый приток воды. Также причиной может служить чрезмерная мощность аппарата, несоответствующая дебету жидкости. Во время засушливых периодов также снижается приток в единицу времени у большинства источников;
• крупные емкости, служащие запасными резервуарами для сбора технической воды. Необходимо внимательно следить за тем, чтобы насос не работал в опустевшей полости без жидкости;
• сетевой трубопровод, имеющий врезанный насос, чтобы выравнивать давление в системе. В засушливый сезон могут быть перебои с водоснабжением, приводящие к падению давления.

Внешние элементы для защиты

В качестве защиты от сухого хода используются такие внешние элементы:

1. Поплавковый выключатель

Элемент относится к бюджетным решениям. Он используется для откачки воды из доступных емкостей. Он лишь защищает от переливов.

1. Реле давления

Многие приборы имеют контактное размыкание при достижении пороговых значений давления. Большинство из них имеет низкий уровень выключения и корректировка во многих моделях недоступна.

1. Реле потока с функциями

При отсутствии прокачки воды по реле происходит автоматическое отключение электропитания. Небольшая задержка не оказывает существенного влияния на результат.

Перед приобретением дополнительных защит стоит внимательно ознакомиться с их пороговыми значениями.

ВИДЕО: Как защитить насос от сухого хода

www.portaltepla.ru

Принцип работы модификации

Как работает реле сухого хода для насоса? При понижении давления внутри системы задействуется контактор. Через контакты проходит напряжение, которое подается на обмотку. Винт играет роль удерживателя. Сжимание пружины осуществляется за счет штифта. При понижении давления контакты размыкаются. Для выключения напряжения используется контактор.

Реле сухого хода для насоса: схема подключения

Подключать устройство необходимо через переходник. При этом выходной патрубок соединяется с трубкой. Кабель замыкается на клемме. Непосредственно крышка фиксируется на корпусе насоса. Чтобы затянуть выход, нужна гайка. Патрубок часто фиксируется при помощи зажима. Некоторые виды реле подключаются через проходной переходник на два выхода. Если рассматривать цепь с несколькими насосами, то используется контакторный расширитель.

Регулировка реле

С целью регулировки устройства применяется винт, который находится в верхней части корпуса. Для настройки модели снимаются показания с датчика. Чтобы поднять уровень допустимого давления, винт проворачивается по часовой стрелке. При пониженном напряжении замедляется скорость замыкания контактов. Также проблема может заключаться в контакторе с системой запуска. Чтобы понизить уровень давления винт проворачивается против часовой стрелки. Многое в данном случае зависит от параметров реле и предельной мощности насосов.

Типы устройств

Существуют потоковые и поплавковые устройства. Модели могут делаться с одной или несколькими камерами. Модификации низкого давления подходят для насосов малой мощности. Потоковые устройства выпускаются разных размеров. Для мощных насосов есть реле высокого давления.

Потоковые устройства

На гидростанциях часто встречаются потоковые реле сухого хода для насоса. Принцип работы модификаций построен на изменении предельного давления. Происходит данный процесс за счет смены положения пластины. Она находится в нижней части корпуса. Также надо отметить, что реле указанного типа оснащаются проводными контакторами. Всего имеется одна кнопка запуска. У многих моделей применяются силовые контакты. Замыкание цепи осуществляется за счет прижима пластин. Подключение реле сухого хода для насоса происходит через переходник.

Поплавковые модели

Наиболее габаритными принято считать поплавковые реле сухого хода для насоса. Регулировка устройства происходит при помощи подкручивания винта. Принцип работы модификаций построен на смене давления. У всех моделей в корпусе находится один штифт. При этом патрубок располагается с кольцом в нижней части конструкции. У большинства реле используется ручная система настройки. Работают устройства данного типа от сети 220 В. Каркас, как правило, делается из пластика. Контактные пластины могут находиться в вертикальном положении. Большинство реле работают при низкой частоте. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота в среднем составляет 55 Гц. В верхней части модификации располагается гайка. При этом зажимной винт находится на штифте.

Устройства с датчиком уровня

Реле сухого хода для насоса с датчиком уровня считается довольно распространенным. Однако важно отметить, что у моделей имеется ряд недостатков. В первую очередь специалисты говорят о том, что модели сложно настраиваются. Если говорит про реле на контакторах, то у них используется один ввод. Таки образом, часто происходят сбои. Также важно отметить, что модели не способны работать с насосами погружного типа. Подключение устройств осуществляется через кабель. Камера у реле выполнена с прочным основанием.

Модели низкого давления

Реле сухого хода для насоса низкого давления производятся только с одной камерой. Контакторы у модификаций могут отличаться по конструкции. Большинство устройств работает от сети 220 В. При этом рабочая частота у них минимум равняется 45 Гц. Сразу стоит отметить, что модели подходят для насосов мощностью не более 3 кВт. Контакты на пластине находятся в горизонтальном положении. Штифты при этом устанавливаются рядом с пластиной. Всего у модификаций имеется две гайки. Для регулировки давления применяется зажимной винт. Штифты довольно часто используются малого диаметра. Модели указанного типа хорошо подходят для работы с погружными насосами. Каркасы в устройствах применяются разной степени защищенности, и в данном случае многое зависит от производителя.

Устройства высокого давления

Реле сухого хода для насоса высокого давления являются очень востребованными. В первую очередь модели применяются на гидростанциях. Они хорошо подходят для насосов, которые используются в системе водопровода. Контакторы у них применяются на два выхода. Рабочие гайки находятся в верхней части корпуса. Также надо отметить, что существуют модификации на две камеры. Выходной патрубок у них располагается по центру основания. Большинство моделей складывается на базе дипольного контактора. У модификаций используется несколько штифтов. Устройства хорошо подходят для погружных насосов. Патрубки имеются диаметром от 2.3 см. Работают реле минимум при частоте 40 Гц. Выходной кабель обязан подключаться к клеммной коробке. Для регулировки пластины имеется зажимной винт. Чтобы выравнивать давление внутри системы, гайка проворачивается по часовой стрелке. Датчики очень редко встречаются у модификаций данного типа. Непосредственно кнопки запуска располагаются на контакторах. В обслуживании модели очень просты.

Однокамерные модели

Однокамерные реле сухого хода для насоса производятся с одним или несколькими штифтами. Большинство модификаций работает при низком давлении. Если рассматривать простое реле, то у него используется проводной контактор от сети 220 В. Минимальная рабочая частота находится на уровне 45 Гц. Первая гайка располагается на штифте. Для увеличения давления в системе винт поворачивается по часовой стрелке. Если рассматривать реле сухого хода для насоса «Грундфос» (с двойным контактором), то у него используется два выхода под кабель. Минимальная частота у модификации указанного типа равняется 55 Гц.

Двухкамерные устройства

Двухкамерные устройства производятся с контакторами низкой проводимости. Большинство моделей оснащено несколькими штифтами. Гайки, как правило, находятся в верхней части корпуса. Выходной патрубок используется диаметром от 4.4 см. Устройства подходят для насосов высокой мощности. Работают модификации от сети 220 В. Если рассматривать модели с приводными контактами, то у них используется механизм запуска от модуля. Минимальная рабочая частота составляет 30 Гц. Каркас довольно часто изготавливается из стали. Повышение давления происходит за счет регулировки винта. Зажимная пластина в устройствах находится под контактором. Основание у реле имеется с уплотнителем. Большинство устройств оснащаются крышкой для смазки штифта.

Модели на три камеры

Устройства на три камеры позволяют очень точно регулировать давление внутри системы. Большинство модификаций запускается от модуля. Для подключения устройства применяются переходники с кольцом. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота у них минимум равняется 4 Гц. Некоторые реле делаются на приводах. Крышки, как правило, устанавливаются над штифтом. Некоторые устройства производятся с двумя зажимными пластинами. Кабель вывода отходит от контактора. Работает реле данного типа стандартно от сети 220 В.

Устройства для насосов на 2 кВт

Реле для насосов делаются, как правило, с одним штифтом. Большинство модификаций оснащаются накладками. Если рассматривать устройства с проводными контакторами, то у них имеется два выхода. Также стоит отметить, что существуют модели с опорными стойками. Корпуса чаще всего делаются из нержавейки. Кабель у реле отходит от контактора. Работают устройства от сети 220 В. Подключение к насосам происходит через патрубок.

fb.ru

Здравствуйте, уважаемые читатели моего блога nasos-pump.ru

В рубрике «Принадлежности» рассмотрим более подробно алгоритм работы и устройство реле давления с защитой от «сухого хода». Я уже кратко упоминал об этом изделии в статье Способы защиты насосов от «сухого хода». Данное устройство совмещает в себе и реле давления и защиту от «сухого хода». Реле управляет по заранее установленным значениям давления выключением и включением как колодезного или скважинного, так и поверхностного насосов, когда они работают вместе с гидроаккумулятором. Данная автоматика также защищает насосное оборудование от работы без протока жидкости, что позволяет пользователю более комфортно в автоматическом режиме эксплуатировать его без постоянного контроля.

Заводская настройка отключения изделия по режиму «сухой ход» составляет 0,4 – 0,6 бар. Если давление в системе водоснабжения изменяется в заданных пределах, это напоминает работу обычного реле давления. Когда давление в системе снизилось до уровня 0,4 – 0,6 бара, устройство отключает насосное оборудование по режиму «сухой ход». Для включения и дальнейшей эксплуатации насоса требуется вмешательство человека.

Технические характеристики изделия

Технические характеристики реле давления с защитой от «сухого хода» рассмотрим на примере FFSG2G. Основные технические характеристики приведены в Таблице 1.

Таблица 1

Устройство, конструкция и принцип работы

Реле давления с защитой от «сухого хода» собрано на металлической пластине, служащей корпусом и закрыто пластиковой крышкой. На (Рис.1) можно посмотреть внутренне устройство и основные элементы.

Корпус 1 металлическая пластина – где располагаются все элементы реле давления с «сухим ходом». Присоединительный фланец 2 с – внутренней резьбой размером 1/4″, используется для подключения автоматики к системе водоснабжения. Фланец при помощи шести винтов крепит мембрану 9 и пятак 10 к корпусу автоматики. Присоединительный фланец мембрана и пятак вместе составляют рабочую камеру. Гайка 3 и маленькая пружина, регулирующие разницу давлений ∆Р. Это разница между давлением отключения и включения автоматики. Чем сильнее сжать пружину (закрутить гайку по часовой стрелке), тем разница ∆Р будет больше. Минимальная разница между давлениями включения и выключения составляет 1,2 бара. Гайка 4 и большая пружина, предназначены для регулировки давления отключения реле. При сжатии пружины (закручиваем гайку по часовой стрелке) давление отключения автоматики увеличивается, а при отпускании гайки давление отключения – уменьшатся. Клеммы 5 и 6 для подключения реле давления к сети питания и к насосному оборудованию. Болты 7 для подключения проводов заземления от сети питания и двигателя. Рычаг 8 запускает реле давления в работу. Кабельные муфты 11 предназначены для крепления электрических кабелей.

Монтаж, электрическое подключение и принцип работы автоматики

Монтаж данного изделия в систему водоснабжения ничем не отличается от монтажа стандартного реле давления РМ-5. По гидравлической части автоматика имеет присоединительную внутреннюю резьбу 1/4 дюйма. Реле можно монтировать как на сам трубопровод, так и на пятерник. Единственным условием для монтажа является то, что рядом с автоматикой для предотвращения флотационных включений, необходимо установить гидроаккумулятор. Емкость гидроаккумулятора зависит от количества точек разбора и потребляемой воды.

Схема подключения реле давления в электрическую сеть показана на (Рис. 2).

Насос или насосная станция должны быть включены в розетку, подсоединенную через устройство защитного отключения оборудования (УЗО). Для защиты насосного оборудования, необходимо предусмотреть автомат защиты двигателя с током, равным номинальному току двигателя.

Принцип работы следующий. После выполнения всех монтажных работ. Система и насос должны быть заполнены водой и удален воздух из насоса и всасывающего трубопровода. Подаем питание на насос, но насос не запустился, так как контакты реле разомкнуты. Чтобы насос включился нужно нажать на рычаг запуска автоматики и удерживать его в нажатом состоянии до тех пор, пока давление в системе не подымется выше 0,5 бара. После запуска, насос отключится тогда, когда давление в системе достигнет заданного на реле. Регулировать давление отключения насосного оборудования можно при помощи гайки 4 (смотри Рис. 1). Закручивая гайку по часовой стрелке, мы увеличиваем давление отключения насоса. Если гайку откручивать против часовой стрелки, давление отключения насоса уменьшается. Отслеживать давление отключения насоса необходимо по манометру. Когда происходит разбор воды, давление в системе снижается, при достижении нижнего уровня, автоматика включает насос и поддерживает давление в системе. Регулировка разности давлений осуществляется с помощью гайки 3 (Рис. 1). При закручивании гайки разность между давлением включения и отключения увеличивается, а при откручивании гайки уменьшается. Отслеживать давление включения насоса необходимо по манометру. После прекращения разбора воды и достижения заданного давления, насос отключится. В случае, когда начался разбор воды и по какой-то причине (отсутствие воды, отключение света и т.д. и т.п.) давление в системе упадет ниже уровня 0,5 бар, контакты автоматики разомкнутся, и насос больше не включится, так как реле отключилась по режиму «сухой ход». Для последующего запуска автоматики в работу необходимо вмешательство человека. Прежде, чем запустить реле в работу, следует выяснить, по какой причине произошло отключение насоса по «сухому ходу». Если закончилась вода, нужно вновь заполнить всасывающий трубопровод и насос водой, удалить воздух из насоса и трубопровода. Если проблема в энергоснабжении, нужно ее устранить и затем снова произвести запуск автоматики. Нажимаем на рычаг запуска и ждем, пока давление в системе не подымется выше 0,5 бара. После чего реле давления с «сухим ходом» будет продолжать работать в автоматическом режиме.

Эксплуатация, обслуживание и ремонт

В целом данная автоматика очень простая и надежная. Если соблюдать условия эксплуатации реле работает без проблем долго и надежно. Однако, делая поправки на качество нашей воды, качество энергоснабжения или повышенную влажность, в работе могут возникнуть проблемы. Проблемы с реле очень часто приводит к выходу из строя насоса. Чтобы этого избежать следует периодически и при каждом повторном запуске автоматики производить проверку системы и автоматики.

Если вода в системе содержит соли жесткости или в воде большое содержание железа в процессе эксплуатации автоматики происходит постепенное «зарастание» рабочей камеры и фланца отложениями солей жесткости или железа. Наступает такой момент, когда реле перестает работать совсем. Для устранения такого дефекта необходимо демонтировать реле и произвести чистку камеры от отложений солей, выполнив следующие шаги:

1. Обесточиваем автоматику и насос, отключив шнур от сети питания.
2. Сбрасываем давление из системы водоснабжения, открыв ближайший водоразборный кран.
3. Отсоединяем электрические кабели от автоматики. Для этого снимаем пластиковую крышку с автоматики и отсоединяем кабеля от клемм 5, 6 и заземления (смотри Рис. 1)
4. Отсоединяем реле от системы водоснабжения при помощи рожкового ключа на 17.
5. С помощью отвертки откручиваем 6 винтов и снимаем фланец. Производим чистку камеры и фланца от солей.
6. Сборку автоматики производим в обратной последовательности перед монтажом ее нужно уплотнить резьбу с помощью ленты фум или герметика.

К перебоям в работе автоматики приводит также повышенная влажность (окисление контактов), колебания напряжения питающей сети (подгорание контактов). В этих случаях следует заменить автоматику на новую. Как и любая техника реле с «сухим ходом» требует к себе внимания.

Спасибо за проявленный интерес.

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО !

nasos-pump.ru

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

• транспортировка жидкости к потребителю;
• охлаждение перекачивающего оборудования;
• смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

• подвижные элементы разогреваются и повышают температуру смежных узлов;
• большинство деталей подвергается деформации;
• в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

В конструкции насосной станции нужно своевременно провести монтаж защиты, так как последствия «сухого хода» не ремонтируются по гарантии, работы придется проводить за свой счет.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Один из примеров сгоревшей обмотки — первый явный признак для мастера

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

• Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
• Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
• Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
• Работа гидравлики ведется при пониженном давлении.
• Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

ВИДЕО: Разборка, ревизия и чистка глубинного насоса «Водолей»

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

• датчик сухого хода для насоса;
• реле сухого хода для станций или насосов;
• реле давления;
• поплавковый выключатель.

Выключение поплавком

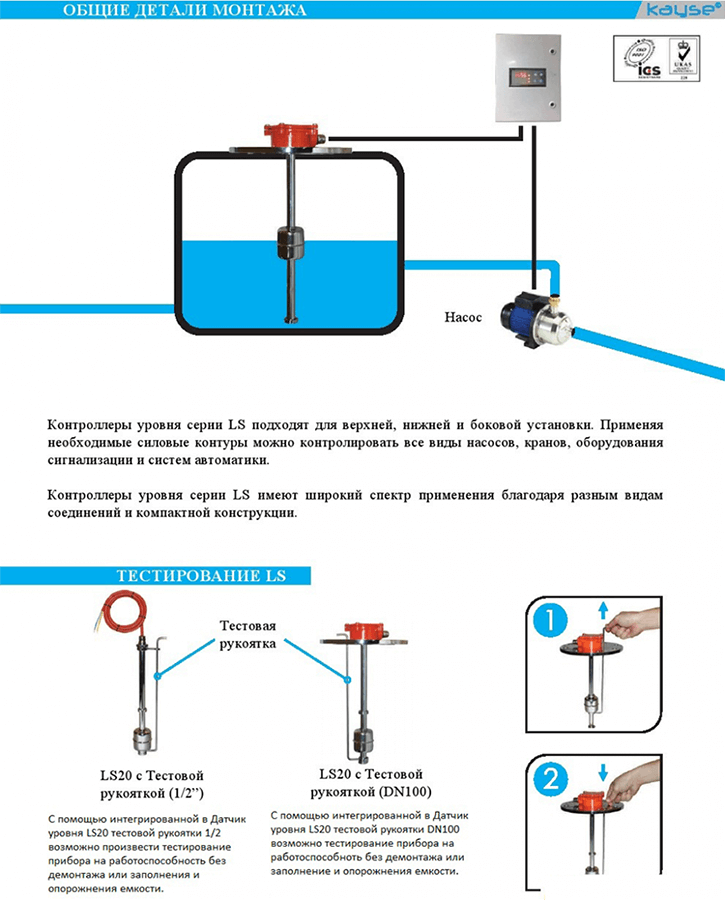

Одним из универсальных блокираторов является поплавковый датчик сухого хода для погружного насоса. Этот элемент цепи – относительно недорогой помощник для защиты гидравлического оборудования. Благодаря простате установки данный датчик сухого хода для насоса используется во многих схемах, например, когда проводится откачка из классических колодцев либо каких-то емкостей.

Поплавок — защита от перегрева и сухого хода

Подключается датчик сухого хода для погружного насоса в электроцепь для одной из фаз питания. Спецконтакт внутри аппарата разорвет соединение при определенном положении корпуса поплавка. Таким образом откачка своевременно остановится. Высота срабатывания задается при настройке местом установки поплавка. Кабель, которым соединен датчик сухого хода для насоса, устанавливается на определенном уровне, чтобы во время понижения поплавка не происходил абсолютно полный отбор жидкости. Должно оставаться определенное количество жидкости в момент размыкания контактов.

Во время отбора воды поверхностным либо погружным агрегатов крепление датчика осуществляется так, чтобы даже после разрыва контакта уровень жидкости был все же выше заборной решетки или клапана.

Недостатком поплавка является нулевая универсальность – в узкой шахте его не установишь.

В подобной ситуации приходится искать иные методы, которыми будет осуществлена защита от сухого хода скважинного насоса.

Реле давления воды

Используемое реле защиты от сухого хода конструктивно является электрическим, который дает возможность разорвать контакт в цепи при критическом понижении давления и, соответственно, уровня воды в источнике. Исходное минимальное значение задает производитель. Обычно оно варьируется в интервале 0,5-0,7 атмосферы.

Реле давления от работы “всухую”

Подавляющее большинство моделей реле сухого хода для бытовых нужд самостоятельную регулировку порогового значения не предусматривает.

В нормальных условиях работы насосной станции давление в системе всегда превышает одной атмосферы. Занижение показателя свидетельствует лишь об одном – в заборный патрубок проник воздух. Автоматика сразу разрывает контакт, запитывающий насос, не давая току идти по кабелю. Старт после разрыва осуществляется исключительно в ручном режиме, что является дополнительной защитой.

Применение подобного реле имеет смысл при соблюдении определенных условий:

• наличие замкнутой водопроводной схемы;
• смонтированный гидробак;
• использование насосной станции с поверхностным или погружным насосом.

Принцип работы данного реле актуальный для систем с глубинными помпами.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Алгоритм, по которому работает данный датчик, следующий:

• вода проталкивает клапан;
• за счет толчка пружина сжимается;
• контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

• компактные габариты;
• простота монтажа;
• быстрота реакции на отключение.

Благодаря высокой скорости срабатывания удается своевременно отключить питание, что уменьшает риск безводной работы.

ВИДЕО: Какой тип автоматики выбрать для насоса?

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Преимуществами прибора являются:

• минимальное энергопотребление;
• небольшие параметры;
• комплексная защита от экстремальных режимов;
• высокая степень надежности;
• простота установки.

Работа без установленной защиты

В определенных случаях можно обойтись без монтажа дополнительных защитных узлов. Это возможно в следующих ситуациях:

• отбор жидкости осуществляется из источника, в котором постоянно есть вода;
• проводится непосредственный визуальный контроль за уровнем жидкости;
• высокий показатель дебета в скважине.

Если слышно, что агрегат начинает останавливаться, точнее «захлебывать», его необходимо самостоятельно отключить от сети. Запускать гидравлику повторно без проверки не рекомендуется.

ВИДЕО: Электрическая схема подключения автоматики глубинного насоса

www.portalteplic.ru

«Сухой ход» – это режим работы насоса, во время которого через насос не прокачивается вода. Такой режим – крайне нежелательный и аварийный, он сокращает срок службы насоса. Вода, которую перекачивает насос, является одновременно и смазывающей и охлаждающей жидкостью. Без неё насос перегревается, при длительной работе в режиме «сухого хода» рабочие элементы насоса могут деформироваться, а двигатель сгореть. Чтобы обеспечивать долгую и надёжную работу насоса и все системы подачи воды в целом, этого нельзя допускать. Для защиты насоса от сухого хода используется автоматика: датчики сухого хода, реле сухого хода, поплавковые датчики и т.п. Они отключат насос при сухом ходе

Причины сухого хода

Самая первая и очевидная причина – это отсутствие воды. Не важно, откуда производится откачка воды – бак, водоём, колодец, вода может закончиться, или её уровень окажется ниже положения погружного насоса (или всасывающего патрубка поверхностного). В случае со скважиной, такая ситуация может означать, что неправильно подобран сам насос, и его производительность больше , либо неверно выбрано его расположение – он находится выше .

Другие случаи возникновения сухого хода характерны для поверхностных насосов: труба для всасывания воды может засориться, и вода перестанет поступать в нужном количестве, либо герметичность этой трубы может быть нарушена, произойдет подсос воздуха и он попадёт в насос.

Для насосов, которые подключатся к водопроводной сети (например, в садах или посёлках) для повышения давления воды в домашней водопроводной сети, сухой ход может возникнуть не только при полном отсутствии воды в централизованном водопроводе, но и при низком давлении в нём.

Таким образом, сухой ход имеет во всех случаях схожие причины и связан с полным или частичным отсутствием воды и попаданием воздуха в насос. В самом простом случае, когда насос используется только для подачи воды из скважины или колодца и при его работе рядом присутствует человек, в защите от сухого хода нет нужны. Так же нет необходимости в ней, если откачка происходит из заведомо неиссякаемого источника, например из озера. Но при наличии автоматизированной водопроводной системы, такая защита необходима.

Защита насоса от сухого хода

Для защиты от сухого хода используются датчики и реле, которые отключают питание либо сразу после проявления сухого хода, либо заранее. Обнаружение сухого хода происходит за счет определения одной из трёх величин:

1. уровень воды
2. давление на выходном патрубке насоса
3. поток воды через насос

За счёт отслеживания уровня воды работают поплавковые датчики и реле уровня. располагается выше погружного насоса (или выше всасывающего патрубка поверхностного насоса) и при падении уровня воды ниже него размыкает электрическую цепь, отключая насос. Повторное включение насоса после восстановления уровня воды происходит чаще всего вручную. Реле давления – более продвинутое средство, которое имеет два датчика, которые расположены на минимальном и максимальном уровнях воды. Когда уровень воды падает ниже минимального, насос отключается, а когда восстанавливается до максимального, насос снова включается (если это необходимо). Преимущество таких устройств в том, что они отключают насос ещё до сухого хода.

Второй подход заключается в измерении давления на выходном патрубке насоса. Логично, что если давление там упало ниже критического (обычно считается 0,5 бар и меньше), значит насос перестал качать воду, и его нужно отключить.

И, наконец, третий вариант – это измерение потока воды через насос, с помощью датчика потока. Как только интенсивность потока падает ниже критической отметки, питание насоса выключается.

Последние два способа предполагают кратковременную работу насоса в режиме сухого хода: сначала возникает сухой ход, затем датчик это фиксирует и отключает насос. Это можно считать недостатком, хотя для повреждения насоса и выхода его из строя в режиме сухого хода он должен проработать несколько минут (а то и десятков минут).

Защита насоса от сухого хода необходима в системах водоснабжения загородных домов, но чаще всего она применяется не сама по себе, а в комбинации с другими устройствами автоматизации, способы установки которых зависят от схемы водопровода, наличия

В последнее время появилось много вопросов о причинах и следствиях, так называемого, сухого хода насосов. Причем, наблюдалось явное не понимание самого процесса возникновения сухого хода.
Заглянув в топ «Яндекса» по запросу «сухой ход насоса», я с удивлением обнаружил, что 9 из 10 предложенных определений, мягко говоря, не совсем верны. А если называть вещи своими именами, то совсем не верны. А именно, в определении: «сухой ход – эта работа насоса без воды», — не хватает, по крайней мере, одного очень важного слова. Но обо всем по порядку.

Боятся ли насосы сухого хода?

Не знаю, будет ли для вас открытием, но на самом деле «сухой ход насоса» — это «болезнь» исключительно бытовых насосов. Ни один промышленный насос не «боится» сухого хода. Совсем. Почему? Интересный вопрос.
Потому что ни один промышленный насос не рассчитан на эксплуатацию с рабочей средой исключительно ниже 50-60 градусов Цельсия. Просто производственникам не выгодно экономить на качестве материалов, рискуя в любой момент потерять дорогостоящее оборудование, только из-за повышения температуры воды в насосе.
При чем здесь температура воды? А вы почитайте инструкцию к любому бытовому насосу. Практически везде указано, допустимая температура перекачиваемой воды не должна превышать 60, 40, 37, 35 градусов. Потому что материалы, из которых изготовлены некоторые детали насосов, начинают деформироваться при повышении температуры воды до 50-60 градусов. Производители, как обычно немного перестраховываются, указывая в допусках температуру пониже.
А вот повышение температуры воды в насосе – это прямое следствие сухого хода насоса, когда взбитый коктейль воздуха с водой из-за трения о стенки корпуса насоса и рабочего колеса может нагреться до приличных температур.
Получается, что были бы материалы, из которых сделаны детали насосов получше, то такой проблемы, как сухой ход, просто не существовало бы. Вот только, сколько бы весили эти насосы, и сколько бы они стоили – это уже другой вопрос.

Такой ли он сухой – этот «сухой ход»

Вернемся к определению, вытащенному мною из интернета: «Сухой ход насоса – это работа насоса без воды».
Выше мы говорили о том, что детали насосов боятся не самого сухого хода, а высокой температуры, вызванной им. Однако из курса школьной физики мы знаем, что воздух прекрасный теплоизолятор, и нагреть кастрюлю с воздухом, елозя ею по холодной металлической плите, весьма и весьма проблематично. Да, в принципе, даже если и по горячей плите – нагреется кастрюля, но никак не воздух в ней.
Как же тогда могут нагреться детали, расположенные внутри насоса, от вращения рабочего колеса, которое с ними не соприкасается, если «насос работает без воды»? Так как там исключительно прекрасный теплоизолятор – воздух, который нагреть внутренние детали никак не может.
Другое дело если вместе с воздухом в насосе присутствует вода, которая прекрасно аккумулирует и передает энергию тепла, возникающего при трении деталей насоса о те же капельки воды в воздушно-капельной взвеси, взбиваемой молотящим вхолостую рабочим колесом.
Так что, не такой уж он и сухой – этот «сухой ход». По крайней мере, совсем без воды – он насосу не страшен. Но экспериментировать не советую, можно спалить сальник, который охлаждается как раз водой.

Что такое «сухой ход»?

Так что же это за процесс, происходящий в насосе и приводящий к катастрофическим последствиям для самого насоса? Пришла пора сказать именно то слово, которого, по-моему, очень не хватает в определении сухого хода.
Итак:
Сухой ход – это работа насоса без протока воды или с малым протоком, не обеспечивающим охлаждение деталей насоса.
Именно это определение, мне кажется, будет правильным и отражающим суть, происходящего в насосе.
Таким образом, даже если в насосе есть вода, даже если насос создает давление, даже если вы пользуетесь водой, в случае неправильно подобранного насоса или характеристик системы вы рискуете сжечь насос сухим ходом из-за перегрева внутренних деталей. Кстати, такие случаи описаны в комментариях.
Поэтому очень важно делать хотя бы приблизительный и , исходя из необходимых параметров – ни больше, ни меньше.

Защита от сухого хода

Начну с того, что не всякий даже бытовой насос боится сухого хода. Если детали насоса сделаны из металла достаточной толщины (а эта толщина не такая уж и большая, около 1 мм), а не из технического полипропилена, то такому насосу сухой ход не страшен. К таким насосам относятся – практически все вихревые насосы (зависит от материала рабочего колеса – крыльчатки) и все моноблочные.
Все остальные насосы, применяемые в водоснабжении, в той или иной мере нуждаются в защите или контроле по сухому ходу. И таких защит придумано и выпускается промышленно великое множество. Они различаются и по качеству, и по цене, и, что самое важное, по принципам определения наличия сухого хода.
Самые простые и дешевые защиты определяют сухой ход просто как падение давления на выходе из насоса ниже заданного уровня. Это не совсем правильно, но в некоторых случаях спасает. В этом случае, очень важно правильно рассчитать порог срабатывания защиты, который, как правило, можно подстроить.
Более продвинутые – имеют задержку по времени срабатывания защиты, измеряя или время набора давления, или время потери давления.
Лучшие устройства действительно определяют наличие протока воды через насос различными способами: с помощью поплавка, электромеханическим способом (маленькая крыльчатка) или по перепаду давления на специальной мембране. Тем не менее, все они имеют свои достоинства и недостатки. Все они имеют свои особенности в применении и настройке.
Какое именно устройство ставить для защиты вашего насоса от сухого хода и ставить ли его вообще – зависит от конкретных условий эксплуатации насоса и параметров вашей системы водоснабжения. Потому что сухой ход, как мы определили по ходу нашего разговора, — это, по сути, нарушение режима работы насоса , а не отсутствие воды в нем или на выходе из него. И чтобы уловить это нарушение и отключить насос, защита по сухому ходу обязательно должна быть соответственно настроена.
Какую именно защиту подбирать в зависимости от тех или иных условий, как разобраться с не адекватной работой защиты от сухого хода в электронных блоках управления насосных станций и, как настроить защиту, а в некоторых случаях и «обмануть», в зависимости от принципа определения защитой сухого хода, — об этом мы поговорим как-нибудь в следующий раз.
Ну, а на сегодня, пожалуй, все. До новых встреч, уважаемые читатели, на страницах блога

Сухой ход — это эксплуатация насоса без жидкости. Для большинства моделей такой режим является крайне нежелательным и может привести к выходу из строя. Разбираемся, как защитить насос от сухого хода.

Насос – необходимая часть системы снабжения водой частного дома. Но для того, чтобы помпа работала долго, ее необходимо периодически включать и выключать, не допуская работы без воды. Чтобы защитить насос от сухой работы, придумано несколько технических решений. Познакомимся с их преимуществами и недостатками и выберем лучший способ защиты от сухого хода.

Что такое сухой ход

Большинство моделей не рассчитано на работу насоса в условиях отсутствия воды. Такая работа называется сухим (иногда холостым, что не совсем корректно) ходом.

Большинство производителей прямо указывают в руководствах по эксплуатации о недопустимости сухого хода.

Разберемся в чем причины этого явления и почему его нельзя допускать.

Откуда бы ни поступала вода, периодически возникает ситуация, когда вода заканчивается. Например:

• Если дебит скважины невелик, при большом разборе ее можно просто опустошить. Понадобится некоторое время, чтобы колодец наполнился снова.
• Если помпа расположена на поверхности, может засориться труба, по которой происходит откачка воды из колодца.
• Если вода поступает централизованно, она может иссякнуть в магистрали из-за прорыва труб или проведения технических работ на линии, сопряженных с временным прекращением подачи.

Почему же сухой ход недопустим в работе насоса? Дело в том, что в большинстве моделей вода, выкачиваемая из скважины, играет роль охлаждающей жидкости. В отсутствии воды детали начинают интенсивнее тереться друг о друга, как следствие нагреваются. Дальше процесс развивается следующим образом:

• Нагревающиеся детали расширяются, увеличиваются в размерах. Тепло проводится металлом и на соседние узлы.
• Детали начинают деформироваться.
• Механизм заклинивает из-за изменения форм и размеров деталей.
• В электрической части из-за резкого скачка напряжения при остановке механической части перегорают обмотки двигателей.

Для того, чтобы насос сломался необратимо, достаточно пяти минут работы «на сухую». Поэтому защита от сухого хода – необходимый компонент любой насосной станции.

При обращении в сервис мастера легко диагностируют сухой ход в качестве причины поломки – из-за этого в механизме возникает целый ряд характерных искажений деталей.

Работа на сухом ходу в большинстве случаев является основание для отказа в обслуживании по гарантии.

Как защитить насосную станцию от работы «на сухую»

Сегодня разработано несколько решений, которые защитят насос от сухого хода, выключив его при прекращении подачи воды. Каждое из этих решений имеет свои сильные и слабые стороны, поэтому оптимальный эффект дают несколько систем защиты, скомбинированных вместе.

Но чтобы определить, как создать для вашей помпы эффективную защиту от сухого хода, нужно сначала выяснить, какие особенности характерны для отдельных компонентов.

Реле защиты

Это достаточно просто по конструкции механизм. Он реагирует на давление воды в системе. Как только давление падает ниже допустимой нормы (это – сигнал о том, что вода перестала поступать в насос), устройство замыкает электрический контакт, и цепь питания насоса разрывается. При восстановлении давления цепь снова замыкается.

В зависимости от модели и настроек, которые выставил производитель, реле способно сработать от падения давления от 0,6 (наибольшая чувствительность) до 0,1 (наименьшая чувствительность) атмосферы. Обычно такой чувствительности вполне достаточно для того, чтобы определить возникновение ситуации холостого хода и выключить насос.

Наиболее распространен такой механизм для насосов располагаемых на поверхности. Но некоторые модели имеют корпус, защищенный от попадания внутрь воды, и могут монтироваться на глубинные помпы.

Такое устройство не рекомендуется устанавливать, если в системе предусмотрен гидроаккумулятор (ГА). Дело в том, что обычно в этом случае монтаж устройства защиты выглядит так: «насос – обратный клапан – защитное реле – реле давления воды — ГА». Такая схема не дает 100% уверенности, что насос выключится при сухом ходе, поскольку вода, содержащаяся в гидроаккумуляторе, может создать давление в 1,4 – 1,6 атмосферы, что будет восприниматься как норма.

И тогда, если например, ночью кто-то спустил воду в бачке и помыл руки, это включит насос, но не опустошит ГА. И если вода из скважины по каким-то причинам не поступает, то к утру насос уже сгорит из-за сухого хода. Поэтому для систем с гидроаккумулятором лучше искать другие решения для обеспечения защиты.

Контроль протока воды

Для определения, есть ли проток воды через систему, используется два типа датчиков:

• Наиболее просты по конструкции лепестковые реле. В них течение воды отгибает пластинку, которая при отсутствии давления разогнется и перемкнет контакты реле. Тогда произойдет отключение цепи, снабжающей электричеством насос.
• Турбинное реле более совершенно, но сложнее по конструкции. Его главный элемент – маленькая турбинка, установленная на валу. Течение заставляет ее враться, а датчик считывает импульсы, создаваемые электромагнитом, закрепленным на оси турбинки. Если количество импульсов падает ниже эталонного значения, цепь отключается.

Существуют также комбинированные контролеры потока воды. В них может включаться дополнительно манометр, обратный клапан, мембранное реле для защиты от падения давления воды и другие узлы.

Такие блоки наиболее надежны, но из-за технической сложности стоимость такого блока может быть весьма существенной.

Датчики уровня воды

Датчик уровня воды помещается в шахту. Он наиболее часто устанавливается в комплекте с погружаемой помпой, но есть модели, предназначенные и для использования с наземными насосными станциями.

По конструкции выделяют два типа:

Помимо описанных механизмов есть немало других систем для предотвращения сухого хода, например, частотные преобразователи. Но эти решения не применяются на домашнем водопроводе потому, что слишком дороги, громоздки или потребляют слишком много электроэнергии.

Необходимые инструменты и материалы

Для подключения реле давления и реле защиты по сухому ходу будет нужно подготовить:

• Сами реле.
• Инструмент для работы с электрическими проводами: нож для зачистки контактов, отвертки.
• Провода для создания электрической цепи.
• Ключи для монтажа реле на магистралях.
• Средства герметизации соединений: герметики, резиновые прокладки (обычно идут в комплекте с реле).

Подготовив все необходимое, можно приступать к работе.

Установка защиты от сухого хода насоса своими руками. Пошаговая инструкция

Схему подключения реле давления и защиты от падения сухого хода вы можете увидеть на рисунке:

Порядок монтажа таков:

После этого остается только провести испытания системы, убедиться, что реле не мешает нормальной работе насоса и исправно отключает его после выхода на сухой ход.

Несмотря на то, что подключение любого реле защиты от сухого хода не отличается особой сложностью, есть некоторые нюансы, понимание которых приходит с накоплением практического опыта. Поэтому особенно важно прислушиваться к рекомендациям специалистов в каждом деле. Вот что советуют профессионалы насчет выбора, монтажа и настройки защитных механизмов от сухой работы:

• Перед покупкой внимательно изучите паспорт выбранного реле и убедитесь, что его чувствительность и другие характеристики находятся на должном уровне для вашей скважины и насоса. Изучить паспорт можно непосредственно в магазине или отыскать его на странице производителя защитного устройства и скачать в формате pdf.
• Убедитесь, что все провода и элементы создаваемых цепей достаточны для используемой мощности. В противном случае возникает риск, что перегорит проводник или реле.
• Самая совершенная система защиты может оказаться бессильной при неумелом пользовании. Если любой из компонентов сработал, не включайте насос повторно, пока не выясните причину неисправности и не убедитесь, что она полностью устранена.
• Помните, что каждое реле требует периодической поверки и замены. Своевременно заменяйте компоненты защитной системы с истекшим сроком годности.

Кроме того, мы предлагаем несколько видео, чтобы вы могли увидеть собственными лазами порядок подключения реле:

Защита от сухого хода – предосторожность, которой не следует пренебрегать при подключении насоса.

Хотя покупка и монтаж нужных устройств и требует некоторых затрат времени и денежных средств, но эти затраты гораздо ниже потерь, которые придется нести, если сгорит насос.

Поэтому отказываться от установки защиты в большинстве случаев просто неразумно.

как выбрать, ремонт, характеристики, устройство

Все дренажные насосы Джилекс оснащены поплавковым выключателем, он необходим для автоматизации работы насоса. Поплавковый выключатель включает насос при повышении уровня воды, и выключает его при отведении стоков. На рукоятке насоса расположена прорезь для крепления электрокабеля поплавкового выключателя. Регулировка поплавка должна осуществляться таким образом, чтобы при отведении стоков из приямка примерно 1/3 корпуса насоса была погружена в воду. Связано это с тем, что при засорении воздушного клапана и заполнении приямка водой, в нем образуется «воздушный мешок», поэтому благодаря постоянному погружению насоса в воду запуск насоса будет облегчен.

Все насосы серии «Дренажник» укомплектованы водозащищенным кабелем, длина которого составляет 10 метров.

Монтаж и эксплуатация.

Максимальная глубина погружения насоса «Дренажник» под зеркало воды не более 8 метров, а перекачиваемая жидкости должна быть иметь температуру в пределах от +1°С до +40°С.

Все рабочие колеса в насосах серии «Дренажник», а также насосы «Качок», выполнены из стекло-наполненного полипропилена и не обладают режущими свойствами.

Минимальный допустимый диаметр шланга, либо трубы для отвода дренажных вод, должен быть не менее 25 мм внутреннего диаметра. Оптимальная же работа насоса серии «Дренажник» достигается при использовании шлангов диаметром 32-40 мм. Причем, заявленные максимальные характеристики насоса можно получить только при использовании трубопровода диаметром не менее 32 мм.

Чем больше диаметр подающей магистрали, тем меньше гидравлическое сопротивление. Оптимальным трубопроводом для насосов серии «Дренажник» является шланг, либо труба диаметром 40 мм. Для насоса серии «Качок», оптимальным будет шланг или труба с внутренним диаметром – 65 мм.

Минимальный допустимый диаметр дренажного приямка для корректной работы поплавка должен быть не менее 45 см.

В ручном режиме работы насос «Дренажник» оставит порядка 1 см воды. Насос «Дренажник» с индексом «Ф» оставит примерно 5 см. В автоматическом режиме воды в приямке будет оставаться около 15-20 см.

Техническое облуживание насоса Джилекс Дренажник.

Необходимо регулярно проверять состояние воздушного клапана, а при необходимости производить его очистку. При длительном бездействии насоса необходимо слить остатки воды из трубопровода и насоса, промыть чистой водой и высушить. Данные процедуры позволят облегчить пуск насоса при дальнейшей эксплуатации.

Поплавковый выключатель для электронасосов это элемент общей системы насосной станции и регулирует уровень воды в ёмкости. Также они важнейшая защита от сухого хода насоса с поплавком, позволят увеличить эксплуатационный срок устройства.

Выключатели помогают уменьшить засорение из-за попадания песка в систему. Они выполняют несколько необходимых функций, а в некоторых насосных станциях используется сразу несколько поплавков.

Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

• контроль за работой главной помпы;
• контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
• датчик уровня;
• датчик перелива.

Схема работы поплавкового выключателя
Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

• плавающий корпус из пластика;
• электрический переключатель;
• рычаг для контактов переключателя;
• стальной шарик;
• три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Степень автоматизации

По степени автоматизации дренажные насосные установки можно разделить на устройства двух основных типов:

• дренажный насос без поплавка;
• дренажный насос с поплавковым выключателем.

Если использовать дренажный насос, к которому не будут подключены датчики-поплавки, то он не будет защищен от «сухого хода», что в случае возникновения такой внештатной ситуации быстро приведет к перегреву устройства и его выходу из строя. Именно поэтому, приобретая дренажный насос для дачи или загородного дома, выберите модель, в которой предусмотрен автоматический режим работы.

Устройство поплавкового выключателя

Преимущества, которыми обладает дренажный насос с вертикальным выключателем (или, как его еще называют, с поплавковым датчиком уровня жидкости), неоспоримы.

• При повышении уровня жидкой среды в резервуаре выше нормативного показателя насос с таким датчиком автоматически включается на откачивание.
• После того как уровень откачиваемой жидкости в резервуаре вернется к минимальному показателю, насос автоматически отключится, что и не даст ему работать на холостом ходу.

Уровень срабатывания поплавкового выключателя устанавливается путём изменения длины свободного конца кабеля

Подключение и ремонт поплавка для насоса

Подсоединение поплавкого выключателя в системы, где используются погружные насосы для откачки воды, ничем не отличается от подключения к дренажным, канализационным системам. Подключение к насосу производится следующим путём:

• грузило цепляется на провод и опытным путём регулируется длина от грузила до устройства;
• кабель следует надёжно зафиксировать, чтобы избежать его задевания за трубы и другие устройства внутри ёмкости;
• если устройство двухфазное то следует использовать два (или больше) агрегата – один на закачивание воды в ёмкость, другой для выкачивания. В колодцах и самовосполняющихся резервуарах можно установить один двухфазный;
• подключение проводков к насосу.

При подключении к насосу используются влагозащитные клеммы. Проводки и места подключения на насосе обозначены, сложности могут возникнуть лишь с подключением двухфазного поплавка к трёхфазному насосу. Два важных пункта выбора устройств:

1. Одинаковое потребление тока в амперах у насоса и поплавка (или даже чуть меньше у последнего).
2. Одинаковое количество фаз подключения.

Следует учитывать и мощность насоса.

Поплавок в разобранном виде

Установленный в системе аппарат может быть подсоединён к поплавку двумя путями:

• если его мощность менее 1,2 киловатт, то подключение идёт напрямую через сетевой провод;
• если же мощность выше 1,2 киловатт, в таком случае соединение происходит через электромагнитное реле или другое коммутирующее звено.

Многие неисправности вызываются загрязнением. Отремонтировать поплавок от погружного насоса в случае засорения несложно. Для этого достаточно пропустить через него струю чистой воды. Если после разборки и прочистки поплавка его функции не восстановились, а повреждения не заметны, то рекомендуется заменить механизм другим, поскольку сложная починка чаще обходится в ту же стоимость.

Поплавковый выключатель своими руками

Чтобы сделать поплавок для насоса своими руками потребуется:

• 2 корпуса;
• металлический шарик;
• два магнита;
• контактные пластины.

Контактные пластины изготавливаются из меди, луженой жести, латуни и другого электропроводящего материала. Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. Для пружинистости полоски металла можно отбить молотком, положив на напильник.

Магниты подбираются из расчёта, чтобы они не могли поднять шарик, но держали его под углом в 60-70 градусов, даже находясь с обратной стороны корпуса устройства. Сам же корпус можно изготовить из пластика, текстолита, любого не проводящего электричество материала.

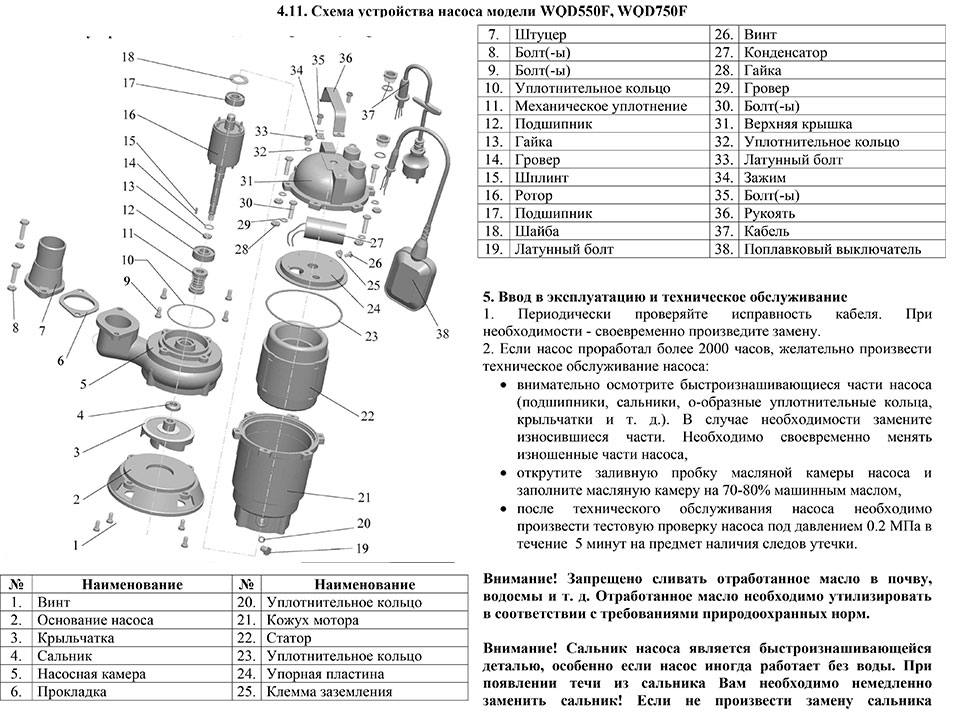

Устройство дренажного насоса с поплавком

К контактам припаиваются провода с сечением жилы не больше 2 мм. Их изолируют и эту структуру помещают в общий поплавковый корпус из пластика или подобного материала. Самое главное – тщательно заизолировать внутренний корпус, чтобы не было короткого замыкания. Внутрь полости поплавка заливается монтажная пена, и внешний корпус также изолируется.

По торцам главного корпуса устанавливаются петли. В зависимости от того к какой петле подсоединять шнур – со стороны контактов или обратной, – насос является наполняющим или же осушающим.

Дренажные насосы с поплавковым выключателем

Дренажный насос с поплавковым выключателем в первую очередь приспособлен откачивать дождевую либо сточную воду из соответствующих ёмкостей. Перекачка производится с помощью двух подсоединённых труб – выталкивающей и всасывающей. Самое важное, что стоит смотреть при выборе агрегата – это изоляция провода и герметичность пластиковой коробки. При покупке в комплекте поставляется оборудование для снятия механического напряжения с проводов устройства.

Дренажный насос с наличием встроенного поплавка бывает двух видов, как и сами поплавки, – тяжёлым и лёгким, в зависимости от предназначения. Лёгкие применяют для питьевой или же поливочной воды. А дренажные насосы со встроенным тяжёлым поплавковыми выключателями используются для систем очистки стоков и засорённой, грязной воды. Самые известные производители: Джилекс, Gardena, Grunsfos, Makita, Pedrollo, AL-KO, Karcher, Вихрь, HERZ.

• производительность от 6000 до 33000 литров воды в час;
• высота подачи от 5 до 27 метров;
• потребляемая мощность от 200 до 2000 ватт;
• вес от 3 до 14 килограмм;
• погружение до 27 метров;
• длина кабеля 10 метров.

Выводы и полезное видео по теме

Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.

Перегрев статора из-за нарушения интервального режима эксплуатации:

Особенности ремонта насоса Pedrollo:

Как починить дренажный насос Вихрь:

Разборка насоса Praktika DNG-400:

Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.

Если после изучения нашего материала остались вопросы, или вы сталкивались с поломкой дренажного насоса и знаете как выйти из подобной ситуации, пожалуйста, оставляйте комментарии. Нам очень интересно узнать ваше мнение.

Источник: sovet-ingenera.com

Назначение и особенности

Большая часть загородных домов оснащена автономными системами водоснабжения. Главными рабочими элементами данных систем являются бытовые дренажные насосы. Именно от эффективности их работы зависит долговечность всей постройки.

С помощью помпы, предназначенной для выполнения дренажа, можно реализовать целый ряд задач:

• выкачка с подтопленных участков воды, которая появляется в результате сильных осадков, таяния снег или же поднятия уровня грунтовых вод;
• выкачка воды из траншей и котлованов, созданных во время строительства;
• осушение участков, расположенных в низине;
• для грязной воды, которую выкачивают из погребов и подвалов;
• очистка колодцев от отложений на стенах шахт и в донной части;
• переброска грязной жидкой среды между модулями локальных очистных конструкций;
• выкачка жидкости из природного водоема для дальнейшей ее эксплуатации в качестве полива растений.

Дренажные насосы со встроенным поплавковым выключателем можно также использовать для перекачивания чистой воды, к примеру, для наполнения накопительных емкостей.

Сфера эксплуатации насосов огромная, это и делает их популярными среди владельцев загородных домов и дач. Все оборудование, независимо от типа, имеет похожее устройство. К главным комплектующим относится ротор, нагнетательная камера, рабочее колесо, статор двигателя и поплавковый выключатель. Эффективность и долговечность работы инструмента, как правило, зависит от качества сальников, предназначенные для воздухонепроницаемости электродвигателя от сточных вод. В дорогих моделях их производят из керамики. Корпус производится из нержавеющей стали или чугуна, которые отличаются устойчивостью к образованию коррозии и к механическим воздействиям.

Управляется насос с помощью поплавкового выключателя, который в автоматическом режиме включает и выключает привод. Данный элемент – это коробка из пластика, внутри которой расположен шарик из стали и электрический переключатель.

Суть работы дренажного насоса заключается в том, что жидкость, которая откачивается, переливается в функционирующую камеру, где под влиянием насоса и поворотов работающего колеса перемещается вверх – в сторону выводящего трубопровода, охлаждая привод.

Как разобрать дренажный насос

Разбор производится в несколько последовательных этапов:

1. Переворачиваем насос фильтрами вверх и аккуратно зажимаем корпус в тисках. Снимаем фильтрующую сетку, затем защитный кожух, под которым установлено рабочее колесо. У разных моделей он крепиться на болтах, клипсах, или закручивается с помощью резьбы.
2. Откручиваем фиксирующую гайку, удерживающую крыльчатку на штоке. Такие гайки имеют левую резьбу, поэтому откручиваются они поворотом по часовой стрелке. Снимаем крыльчатку, и, если она износилась, заменяем на новую.
3. Когда рабочее колесо целое, следует продолжить разборку до выявления причины неисправности. Откручиваем соединительные болты на корпусе, в результате чего он разделяется на две составляющие, соединённые друг с другом шлейфом разноцветных проводов. Если потребуется их отсоединять, следует предварительно сфотографировать их расположение.
4. Чтобы отделить электродвигатель от корпуса, следует слегка постучать по штоку молотком, поскольку он впрессовывается в корпус весьма плотно. После изъятия мотора из корпуса производится диагностика электрической части насосного оборудования.

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

• Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.
• Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
• Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.
• Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Схема подключения каждого оборудования отличается, перед эксплуатацией рекомендуется изучить инструкцию или проконсультироваться со специалистом.

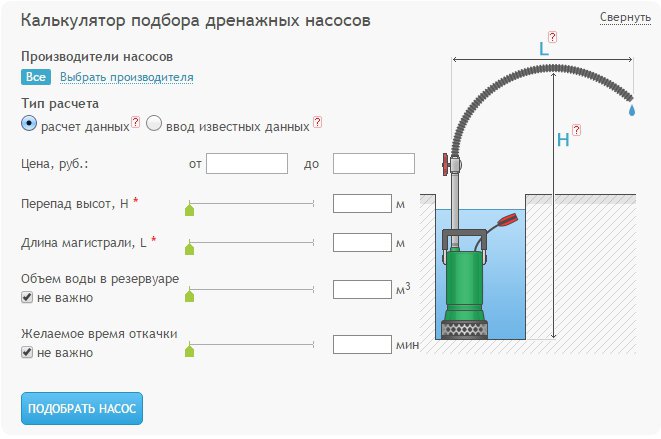

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

• Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт. Трехфазные модели частными лицами эксплуатируются очень редко.
• Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах. Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
• Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
• Чем выше производительность, тем будет выше скорость перекачки жидкости.
• Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
• Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
• Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Поплавок

Дренажные насосы с поплавковыми выключателями функционируют в автоматическом режиме, благодаря чему предотвращается переполнение накопительной емкости и предотвращает работу двигателя, если нет воды. Поплавок – это специальный датчик, который встраивается в корпус или отдельно устанавливается, с его помощью пользоваться оборудованием легче. Автономные поплавковые выключатели делятся в зависимости от плотности сточной воды на легкие и тяжелые. Зависимо от модели насоса, поплавки оснащаются кабелями длиной 2–10 метров.

Если оборудование не работает или конкретные его детали вышли из строя, например, поплавок, его нужно разобрать. Отремонтировать его своими руками несложно. Чтобы устройство вовремя выключалось, необходимо выполнить регулировку. Минимальный уровень отключения лучше установить выше 0,5 см. Такой показатель предотвратит перегрев оборудования при непредвиденной ситуации.

От чего зависит количество?

На количество эксплуатируемых поплавков воздействует установленный пульт управления и модель насоса. Также в большой степени количество дополнительных деталей и число выключателей. Чтобы сделать работу оборудования более эффективной, специалисты советуют монтировать дополнительные штанги, от которых зависит работоспособность инструмента. Места их монтажа и количество фиксируются в проектном решении или же определяются по ходу установки.

Когда применяется?

Поплавковый выключатель предназначен для следующих целей:

• поплавок, присоединенный к насосу для заполнения резервуара, отключает при всплытии и подключает при достижении нижней границы оборудование;
• для автоматической станции – включение при достижении верхней границы уровня воды и отключение на нижней;
• клапаны с сервоприводом – выключатель сигнализирует о закрытии, когда емкость полностью наполнена и открытии, когда резервуар практически пустой;
• диспетчерский пункт – контроль превышения и недостатка воды.

Допускается вариант подключения двух насосов к одному поплавку. Один насос будет наполнять емкость, когда поплавок будет находиться внизу, второй будет выкачивать воду, когда поплавок поднимется вверх. Такой способ покажет хороший результат только, если вода будет подаваться в емкость без сбоев.

Самостоятельный ремонт дренажного насоса

Основное преимущество дренажных насосов состоит в простоте их устройства.

Они состоят из трёх основных конструктивных частей:

• Электродвигатель – вращает вал и лопасти, создающие напор воды.
• Выключатель-поплавок, предназначенный для автоматического выключения аппарата при осушении скважины.
• Перекачивающий узел, состоящий из вала с нанизанными на него лопастями.

Все перечисленные узлы агрегата, за исключением поплавка, располагаются в прочном металлическом или полимерном корпусе. Поплавок же может быть либо встроенным в корпус, либо выносной. Самыми распространёнными неисправностями насосной аппаратуры, предназначенной для дренажных работ, следует признать:

• Сгорание обмотки электродвигателя. Возможно при длительном безостановочном использовании аппарата, либо вследствие работы на сухую.
• Износ механических частей и узлов.
• Забивка фильтров и полостей насоса крупными механическими фрагментами, песком или илом.

Диагностика

Произвести ремонт дренажного насоса собственными силами можно в ситуациях, когда поломка не столь существенна. Для этого потребуется произвести диагностику работы прибора, выявить неисправность и попытаться устранить её. Например, не составит особого труда заменить износившуюся или сломанную деталь, либо произвести очистку фильтров. Также в домашних условиях возможно произвести несложный ремонт электрики – заменить перебитый электрокабель, конденсатор.

А вот если в корпусе аппарата появилась трещина, сгорела обмотка электромотора, или перестал действовать клапан – лучше обратиться в специализированную мастерскую, либо приобрести новый насос.

Разрыв питающего электрокабеля устранить достаточно просто, если он переломился около вилки. Труднее ликвидировать разрыв будет на погружных моделях дренажного насоса, в подводном месте. Здесь, из-за вероятности замыкания, нельзя соединять обрыв с помощью простой скрутки.

Потребуется обрезать шнур по месту перелома и присоединить его заново к двигателю. Для этого придётся снять крышку и удалить отрезанный остаток кабеля. Вместо него, при помощи натяжного элемента, прикрепляем длинный шнур с вилкой, после чего ставим крышку на место, аккуратно и тщательно затягиваем крепёжные болты.

Насос работает но не качает воду

В случае, когда электрическая часть насоса, судя по звуку, работает исправно, но вода на поверхность не подаётся, либо напор её существенно слабее, чем ранее.

Причин этому бывает несколько:

• Забилась водоподающая магистраль – шланг или патрубок. Потребуется отсоединить шланг, подающий воду наверх, от патрубка и прочистить их от загрязнений. Если новый насос не может создать нужного напора, вероятно, длина водопроводных труб превышает технически рекомендованные показатели, и аппарат попросту не может создать нужное давление. Аналогичная причина кроется в чересчур малом диаметре трубопровода. Для увеличения напора потребуется уменьшить длину магистрали, либо увеличить диаметр труб (шланга).
• Износ рабочего механизма – водонапорного колеса. У него, вследствие постоянного контакта с механическим мусором, содержащимся в воде, со временем могут износиться, погнуться, отломиться лопасти. Устранить такую неполадку можно лишь заменив деталь на новую.
• Трудности с подачей воды могут возникнуть из-за слишком низкого расположения насоса или его всасывающей трубки. У дна колодца всегда наблюдается повышенная концентрация ила, взвешенного песка и глины. Подобная взвесь с трудом проходит сквозь фильтры, и напор падает. Для решения такой проблемы следует поднять насос повыше от дна скважины.
• Забились фильтры. Промыть их можно мощьной струёй проточной воды. В особо «тяжёлых» случаях придётся разобрать корпус и прочистить механизм вручную.
• При снижении мощности электромотора, возможно, произошла разгерметизация корпуса или водяных шлангов, вышли из строя подшипники, недостаточное напряжение в питающей электросети.
• Неисправности электрической части можно определить, «прозвонив» проводку аппарата при помощи специального прибора – омметра. Он покажет обрыв проводки или сгоревшую обмотку электромотора.

Для точного определения неисправности и самостоятельного ремонта дренажного насоса придётся произвести его разборку. Делать это следует аккуратно, чтобы не повредить детали и узлы аппарата.

Принципы работы и монтаж

Монтаж оборудования надо, прежде всего, начинать с измерения уровня тока, он должен быть ниже допустимого. Специалисты советуют монтировать поплавок в углублении.

Для установки понадобится кабель и маленький грузик, который есть в наборе:

• груз нанизывают на шнур, после чего определяется ход поплавка;
• защелка закрепит грузик;
• кабель фиксируется с внешней стороны;
• выключатель подключается к насосу.

Устанавливать поплавок самостоятельно можно только в том случае, если оборудование не зависает внутри емкости. Если одновременно устанавливается несколько поплавков, их располагают в специальной штанге. Для этого применяют пластиковую трубку. Для правильной установки надо самостоятельно выставить поплавок, отрегулировать его, установить так, чтобы радиус работы поплавков не соприкасался, закрепить кабели хомутами.

Вмонтированный в системе аппарат может присоединяться к поплавку двумя способами:

• если мощность меньше 1,2 кВ, то подключается он напрямую через сетевой провод;
• если мощность выше 1,2 кВ, подключение выполняется через электромагнитное реле или другое коммутирующее звено.

Поплавковый выключатель работает следующим образом:

• Насос со встроенным поплавком при наполнении емкости отключает выключатель при всплытии, когда резервуар полностью наполняется водой. При опускании на дно оборудование включится при пустом баке.
• Если резервуар полностью наполнится, то поплавковый выключатель окажется на поверхности, оборудование функционирует автоматически. Когда резервуар опустошится, устройство остановит свою работу.
• Выключатель дает команду и клапан закрывается в случае поднятия на поверхность. В такой ситуации резервуар наполняется. При попадании на дно клапан открывается и емкость опустошается.

Как работает поплавковый выключатель для электронасосов, особенности устройства

Люди устанавливают насосное оборудование для водообеспечения своего дома. Чтобы избежать его работы без жидкости, нужно монтировать специальные датчики. Одним из таких важных элементов является поплавковый выключатель. Он отвечает за наполнение жидкостью емкости. Кроме того, они сигнализируют, если в установку попадает песок. Каждому пользователю необходимо знать, как работает поплавковый выключатель для электронасосов.

Поплавок для насосного устройстваhttps://i.ytimg.com

Особенности устройства

Погружная и дренажная конструкция может работать без жидкости. Это способствует тому, что устройство быстро ломается. Чтобы этого избежать, монтируют дополнительные элементы. Некоторые поплавки можно установить самому, есть оборудование, которое уже оснащено этой деталью.

Поплавок может быть размещен в различных резервуарах. Основными функциями элементов являются:

• контролирование работы насосного устройства;
• управление дополнительной помпой;
• выполнять функции датчика, отвечающего за перелив;
• выполнять функции аварийного элемента.

Элемент нужно устанавливать в обязательном порядке. Он поможет увеличить период использования агрегата и предотвратить работу без жидкости. Элементы могут как присоединяться к различным помпам, так и быть встроенными. Чтобы установить элемент отдельно, не нужно обладать специфическими знаниями и опытом. В этом сможет разобраться каждый пользователь. Оборудование со встроенным дополнительным элементом будет стоить дороже.

Посмотреть особенности элемента можно в видео

Различают легкую дренажную конструкцию и тяжелую. Первый вид монтируют в агрегат, который устанавливают в колодец или скважину, а второй – используют для перемещения загрязненной воды. Его обычно используют в канализациях.

Чтобы правильно подобрать оборудование, нужно определиться, для каких целей его будут использовать. Для бытовых целей подойдут легкие модели, для предприятия лучше выбрать тяжелую.

Технические конфигурации устройства

Поплавок отключения насоса позволяет предотвратить появление неисправностей. Корпус агрегата изготовлен из пластика. Он является полностью герметичным и водонепроницаемым. Деталь состоит из переключателя, шарика из стали, проводов, рычага и емкости, где все внутренние компоненты находятся.

Кабеля должны подключаться так – один к закрытому контакту, второй – к открытому, а третий будет общим. Также есть модели с двумя кабелями. Они способны разобрать цепь, если нужно отключить аппарат и соединяются, чтобы включить. Провода должны различаться по цветовой гамме. Коричневый регулирует помпу, общий – черный, синий – для отключения установки.

Особенности работы элементаhttps://tokarmaster. ru

Элемент может изменить свое положение, если внутри есть воздушная пробка. Он стремится подняться на поверхность. Когда жидкости недостаточно, он опускается на дно, чтобы регулировать этот процесс, нужно использовать груз.

Пользователь может вручную регулировать работу оборудования. Нужно учесть тот факт, что элемент должен отключать агрегат, если запаса жидкости недостаточно.

Элемент из стали отвечает за регулировку положения рычага. Он воздействует на контакты, чтобы агрегат включался или выключался. Чтобы шарик фиксировался, нужно установить магниты. Зачастую поплавок обладает защитой IP68, может работать при температуре от нуля до плюс шестидесяти.

Достоинства устройства

Достоинствами элемента являются:

• Возможность подачи сигнала, если уровень жидкости падает. С этой задачей он может хорошо справиться независимо от то, для чего используется оборудование.
• Упрощение использования агрегата. С его помощью можно с легкостью отвести жидкость.
• Универсальность использования.

Внутренне устройство элементаhttps://аквапро42.рф

• Защита насосного оборудования от работы без жидкости.
• Предотвращение возникновения аварийной ситуации.

Многие пользователи предпочитают покупать механическое устройство. Оно стоит намного дешевле, чем электрическое. Однако, оно может регулировать только один уровень жидкости.

Электрические элементы являются более универсальными. Поплавок воздействует на электрические контакты оборудования, которые отвечают за управление. Таким образом, при малом количестве жидкости, элемент отключает оборудование.

Советы по использованию элемента

Поплавок погружного насоса может прослужить продолжительное время, если пользователь будет соблюдать рекомендации по его использованию. Если элемент используется с чистой жидкостью, то следить за ним специально не нужно. Если элемент соприкасается с загрязнённой жидкостью, то необходимо всю установку помыть. Осуществлять это мероприятие нужно не реже одного раза в месяц. Это поможет избежать появления неисправностей.

Устройство в сбореhttps://nasosovnet.ru

Если внутрь детали попадет жидкость, могут сгореть контакты или нарушится их целостность. В таком случае нужно заменить сломанные компоненты.

Осуществление монтажа элемента

Перед тем, как осуществлять монтажные работы, нужно посмотреть устройство поплавкового выключателя дренажного насоса.

Подсоединять элементы к установке нужно с учетом инструкции, выполняя следующие шаги:

• грузик должен подсоединяться к кабелю и опытным путем отрегулировать длину веревки до агрегата;
• элемент должен быть надежно зафиксирован, во избежание трения об трубу и других элементов емкости;
• если агрегат двухфазный, то можно установить два элемента;
• подключить кабеля к агрегату.

Во время подключения элемента к насосному оборудованию нужно использовать влагозащищающие детали. Провода должны иметь обозначение, трудности могут появится с подсоединением двухфазной модели. Чтобы подобрать правильное устройство, нужно, чтобы количество фаз совпадало.

Посмотреть особенности проведения монтажных мероприятий можно в видео

Вмонтированный прибор может быть подсоединен несколькими способами:

• если величина мощности меньше 1,2 кВт, то подсоединить можно напрямую через кабель;
• если величина больше указанного значения, то подключать нужно через датчик.

Множество неисправностей может возникнуть из-за наличия грязи. Очистить элемент от грязи просто. Пользователю следует промыть его чистой жидкостью. Если после очистки функциональность элемента не восстановилась, то нужно заменить его на новый.

Как сделать элемент собственноручно

Как работает выключатель поплавковый для насоса разобрались, теперь рассмотрим, как его можно сделать собственноручно. Чтобы его сделать нужно взять такие элементы:

• две емкости;
• шарообразный элемент из металла;
• два магнитика;
• пластины для контакта.

Пластинки должны быть медными или латуневыми. Расположить их нужно по обе стороны внутри ёмкости, чтобы элемент между ними смог замыкать контакты. Чтобы полосочки больше пружинили, их нужно отбить молотком. Магнитики нужно подобрать с учетом, чтобы они не могли поднять шарообразный элемент, но смогли его удерживать под определенным углом. Сама емкость может быть изготовлена из пластмассы или другого материала.

Различные модели устройстваhttps://i.ytimg.com

К группе контактов нужно припаять кабеля, диаметром не больше двух миллиметров. Они должны быть изолированы и находится в одном пластиковом корпусе. Важным нюансом является изолирование корпуса изнутри, во избежание возникновения короткого замыкания. На торцах корпуса нужно установить петли, а после этого уже можно подсоединять кабель.

Особенности насосного оборудования

Принцип работы поплавкового выключателя погружного насоса понятен, теперь рассмотрим дренажную модель. Ее используют для забора дождевой или сточной жидкости из ёмкости. Перемещение жидкости осуществляет с помощью двух шланг. При выборе оборудования нужно учесть, что все провода и емкость должны быть изолированы. Во время приобретения агрегата есть элемент, который снимает величину напряжения с кабелей.

Дренажная модель агрегатаhttps://images.ua.prom.st

Дренажная установка может быть двух типов – тяжелая и легкая. Легкие используют для перекачки питьевой жидкости, а тяжелые – для загрязненной. Наиболее дорогими является продукция таких производителей: Grunfos и Wilo, далее DAB, Aquario Sprut. Более дешевыми являются конструкции производителя «Вихрь», «Калибр», Oasis, Neoclima. Каждое устройство имеет свой срок использования, вес и другие отличия. Некачественные приборы не смогут прослужить долгое время. Поэтому лучше не экономить, а приобретать сразу качественный товар.

Вследствие простого внутреннего строения, ремонтные работы можно выполнить вручную. При остановке поплавка, его можно освободить, если заклинило крыльчатку, можно убрать загрязнения, если амортизатор болтается, нужно проверить крепление, найти поврежденный участок кабеля тоже просто.

Нецелесообразно осуществлять ремонтные работы если:

• оборван шток;
• клапан сломан;
• обгорела обмотка, вследствие замыкания.

Если агрегат стоит недорого, то при незначительных неисправностях, легче приобрести новое, так как восстановление будет стоить также, а времени будет потрачено больше.

Использование оборудования для откачки жидкостиhttps://karcher-one.com.ua

На рынке представлено много подделок. Чтобы не купить некачественную продукцию, необходимо обращать внимание на обмотку из алюминия. Она удешевляет изделие. Чтобы не приобрести подделку, следует перед походом в магазин, зайти в интернет и на официальном сайте внимательно рассмотреть изделие. При тщательном расспросе продавца о продукции, он может признаться, что она неизвестно происхождения. Поэтому для экономии средств, лучше купить б/у оригинал.

Коротко о главном

Насосное оборудование необходимо для обеспечения жидкостью жилого помещения. Чтобы устройство раньше времени не сломалось, нужно установить специальный элемент. Принцип работы поплавкового выключателя для насоса простой. Он отвечает за отключение и включение агрегата, а также подает сигнал, если уровень жидкости ниже нормы. Это помогает предотвратить работу аппарата без воды.

Как вы считаете, насколько трудно самому собрать поплавок для насосного устройства?

Поплавковый выключатель уровня воды: 4 основные функции

Зачем нужен поплавок для насоса

Поплавок необходим для бесперебойной работы насоса, он помогает избежать поломки от сухого хода, предотвратить попадание грязи в систему. Установить можно в любую водонакапливающую емкость, будь то бак для воды, бачок унитаза или колодцы.

В случае, если резервуар большой, рекомендуется установить несколько, чтобы распределить работу между ними:

• Контроль уровня;
• Контроль перелива;
• Работа ведущей помпы;
• Работа дополнительной помпы и повышение полезного действия.

Имеется несколько видов поплавков. Также, есть модели электронасосов со встроенными поплавками. Они лучше подойдут в ситуации, когда есть необходимость в оснащении системы контролем. Отдельно ставящиеся поплавки ничем не хуже, бывают легкие и тяжелые.

Легкие рекомендуется использовать для колодцев, скважин и водоотведения.

Тяжелые подойдут для сильно загрязненной среды, используют для водостоков. Перед решением взять тот или иной датчик, необходимо понять, для каких целей он нужен.

Описание поплавка электрического для уровня воды в баке

Поплавковый выключатель для бака с водой, это легкий тип. Схема подключения обеспечивает обесточивание насоса в период всплытия поплавка. Включится снова, только когда поплавок достанет дна.

Поплавок должен быть максимально герметичен и защищен от воды.

Он имеет 3 провода:

• К закрытому контакту;
• К открытому контакту;
• Общий.

Переключатель с тремя проводами универсален, между двумя первыми происходит переключение режимов, слежка за сухим ходом и переливом. Необходимо верно отрегулировать длину провода, так как от этого зависит уровень, при котором помпа включается или выключается, так как в зависимости от объема бака, эти значения могут разниться.

Лягушка подключается просто, главное быть внимательными с длиной и подключением проводов.

Следующими характеристиками должен обладать датчик уровня воды для баков – защита от проникновения воды, 220В напряжения в сети, температура, при которой работает, должна быть не ниже 0 ᵒС и не выше 60, ток для реактивной нагрузки равен 8А, активной – 10А.

Преимущества поплавка для бака с водой

Механический поплавок имеет наиболее простую конструкцию, чем электрический, представляет собой конструкцию, крепящуюся на стенку бака, рычаг на конце которого, сам поплавок. В момент, когда рычаг параллелен водной поверхности, клапан закрывается, когда находится под углом, поплавок почти на дне бака – открывается.

Преимущества:

• Простота конструкции;
• Простота ремонта;
• Простота установки;
• Долговечность.

Такой вариант наиболее экономичен и прост для установки своими руками. Механизм имеет запорный. Детали изготовлены из нетоксичных материалов и не станут отравлять воду. Рекомендована установка накопительного бака.

Такие аппараты незаменимы за городом, но за счет сильной и постоянной нагрузки, имеют свойства ломаться.

Чтобы качественно установить поплавковые выключатели, нужно отдавать себе отчет в том, где находится резервуар, для каких целей необходим, сколько поплавков нужно, если все учесть, то они будут работать долго, качественно и бесперебойно.

Как подключить поплавковый выключатель к насосу

Перед установкой, нужно быть уверенным в том, что напряжение в сети меньше допустимого для насоса. Самый простой метод – поместить выключатель в саму емкость. В этом случае нужно использовать поплавок с кабелем и специальным грузилом, все это входит в комплект устройства.

В этом варианте:

• Грузило нужно закрепить на кабеле;
• Вычислить длину свободного хода поплавка;
• Зафиксировать с помощью защелки грузило на кабеле;
• Кабель закрепить на внешней части емкости;
• Подключить поплавковый выключатель к насосу.

Устройство успешно установлено. Есть еще один вариант установки – поплавок с подводящим кабелем, применение допустимо в случае, когда нет риска зависания или зацепки данного механизма в самой емкости и только при отсутствии дополнительных устройств.

Если же есть необходимость установить сразу несколько поплавковых выключателей, то нужно крепить их на штангу на одном уровне.

Штангой может выступить отрезок железной или пластиковой трубы, профиль и многое другое. Так называемую штангу нужно прочно закрепить на емкости, а далее прикрепить устройства, и правильно их отрегулировать.

Этапы ремонта дренажного насоса с поплавком

Чаще всего, насос такого типа устанавливают в загородных домах, это наиболее подходящий вариант для дачных участков, так как в его функции входит перекачка воды с органическими остатками, мелким гравием и песка.

В состав конструкции дренажного насоса входят:

• Корпус;
• Лопасти;
• Электрический двигатель;
• Поплавок;
• Вол;
• Всасывающая решетка.

Также, дренажные насосы делятся на погружные (необходимо правильно настроить реле давления) и поверхностные. Погружные подходят для очистки глубоких емкостей, поверхностные служат для откачки воды после затопления. Перед началом ремонта, необходимо выявить причину поломки агрегата, они могут быть разнообразны, от производственного брака до причин, зависящих только от пользователя, например, установка насоса не на необходимую глубину, попадание воздуха или, когда водозаборное отверстие не погружено в воду. С чего начать ремонт своими руками? Если сломался конденсатор, поплавок или крыльчатка, их можно просто заменить на новые из магазина, разобрать корпус насоса и поменять сломанные детали на новые, проверить работу и использовать. Если же «полетел» шнур питания, нужно найти место перегиба или разрыва, зачистить провод от внешней оболочки, и соединить проводки последовательно, затем можно замотать изолентой. Такая поломка встречается достаточно часто, и не только на дренажном оборудовании, провод мягкий и гибкий, но не прочный, порвать его случайно очень просто, но и отремонтировать тоже не сложно.

Главное – выключить из розетки!

Если приостановился ход воды, тут может быть несколько причин, самая распространенная, это засорение фильтров или подающей магистрали, такое может случится при попадании более крупных камней, грязи и растений, в этом случае просто отцепите трубы и прочистите их, потом прицепите обратно. Следующая причина – это износ рабочего колеса, возможно его лопасти погнуты или сломаны, при такой поломке просто заменить детали на новые, но удостоверьтесь, что они подойдут к вашему насосу по фирме и конфигурации. Еще одна наиболее частная причина приостановления работы насоса – засорение фильтра. Нужно его достать и почистить, затем вставить на место.

Применение поплавкового выключателя уровня воды (видео)

Может быть еще тысяча механических причин, почему сломался насос. И они могут быть накопительного характера, то есть каждая по чуть-чуть выходит из строя, а потом ломается весь насос. Когда поломка выявлена, нужно достать насос из воды, отключить от питания и разобрать. В большинстве случаев, поломка заметна и легко устраняема. Если владелец данного агрегата не спец в починке, то лучший вариант – обратиться в сервисный центр или в магазин, где был взят насос.

Как подключить поплавковый выключатель

Рисунок 1: Поплавковый выключатель

В этой статье рассматривается проводка поплавкового выключателя. Короче говоря, поплавковый переключатель представляет собой механический переключатель, который плавает над поверхностью жидкости. При изменении уровня жидкости механический переключатель внутри поплавкового выключателя либо включается, либо отключается. Таким образом, он может посылать сигнал на: запуск двигателя для заполнения бака, открытие клапана для опорожнения бака, сигнализацию о высоком уровне воды или и то, и другое в зависимости от уровня среды в баке. Чтобы точно узнать, как работает поплавковый выключатель, прочитайте нашу техническую статью по поплавковому выключателю. Правильная установка и подключение поплавкового выключателя гарантирует, что он будет работать должным образом. В этой статье в основном рассматриваются поплавковые выключатели резервуара для воды, но одни и те же принципы установки и подключения применимы для разных сред.

Установка поплавкового выключателя

Поплавковый выключатель состоит из поплавкового выключателя и электрического провода. Электрический провод необходимо зафиксировать в положении, при котором глубина поплавкового выключателя не изменится, как показано на рис. 2.Его можно закрепить на кронштейне в верхней части резервуара для воды или на боковой стороне/трубе, спускающейся внутрь резервуара. На рис. 3 также показана установка с противовесом. Важно, чтобы ниже или выше поплавкового выключателя не было препятствий, за которые он мог бы застрять при перемещении вместе с уровнем воды. Глубина или длина троса между точкой крепления поплавкового выключателя и кронштейном определяет общую длину поплавка и соответствующие расстояния между уровнем остановки насоса и уровнем запуска.

Рисунок 2: Правильная установка поплавкового выключателя

Проводка поплавкового выключателя

Рисунок 3: Состояния поплавкового выключателя

На рис. 3 показан пример установки поплавкового выключателя с противовесом и два различных состояния (высокое и низкое). В зависимости от вашей проводки вверху и внизу движения воды могут выполняться разные функции. Поплавковый выключатель обычно рассчитан на одно срабатывание. Этой операцией может быть заполнение резервуара, опорожнение резервуара или сигнализация о высоком уровне воды.Глядя на рисунок 3 и две точки ниже, одна и та же установка может иметь разные функции в зависимости от проводки.

• Приложение для заполнения: Приказывает насосу остановиться в верхней точке и включить его в нижней точке.
• Приложение для опорожнения: Указывает клапану открываться в верхней точке и закрываться в нижней точке.

Проводка поплавкового выключателя MAC

Поплавковые выключатели могут быть однофункциональными или двухфункциональными (перекидной контакт).Функция означает, являются ли они нормально открытыми (НО) или нормально закрытыми (НЗ). Однофункциональные поплавковые выключатели могут быть НЗ или НО, а затем они имеют общий провод и провод заземления. Поплавковые выключатели двойного назначения имеют НО, НЗ и общий провод. Для однофункционального поплавкового выключателя заземляющий провод всегда должен быть правильно заземлен. Для двойного поплавкового выключателя неиспользуемый провод должен быть должным образом изолирован.

Важное примечание: Различные марки и типы поплавковых выключателей классифицируют НО и НЗ по-разному.Пожалуйста, прочтите электрическую схему вашей марки, чтобы узнать, какое состояние проводки использовать.

На рис. 4 показаны различные варианты подключения одно- и двухфункциональных поплавковых выключателей MAC. Рисунки 1 и 2 относятся к одиночной функции, а рисунки 3 и 4 — к двойной функции. Для подключения для наполнения можно использовать схемы 2 и 4, а для опорожнения можно использовать схемы 1 и 3.

Рисунок 4: Схемы подключения поплавкового выключателя марки MAC

---

Ежемесячный информационный бюллетень Tameson

• Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
• Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой ерунды и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
• Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку Поплавковый выключатель

— принцип работы

Рисунок 1: Поплавковый выключатель

Поплавковый выключатель определяет уровень жидкости в резервуаре или контейнере. Он плавает над поверхностью жидкости и действует как механический переключатель, когда уровень жидкости поднимается или опускается. Они контролируют такие устройства, как насосы (закачивают и выкачивают воду), клапаны (открывают или закрывают впускные/выпускные отверстия) или сигналы тревоги для уведомления пользователей. Они экономичны, надежны и могут использоваться с широким спектром жидкостей.

Купить поплавковые выключатели



Содержание

Как работает поплавковый выключатель?

Короче говоря, поплавковый переключатель представляет собой механический переключатель, который плавает над поверхностью жидкости.Когда уровень жидкости поднимается или опускается, он перемещается вертикально вместе с уровнем жидкости. В зависимости от противовеса и предварительно установленного триггера механический переключатель размыкается или замыкается, пропуская через него электрический ток к подключенному устройству. Как правило, это подключенное устройство либо останавливает, либо запускает подачу жидкости.

Поплавковый выключатель состоит из полого поплавкового корпуса и внутреннего выключателя, также называемого датчиком. Наиболее распространенным внутренним переключателем является геркон, поэтому внутри корпуса также находится магнит.Существуют и другие типы внутренних переключателей, но принцип работы, заключающийся в том, что они открываются/закрываются под действием силы тяжести и уровня воды, перемещающего поплавковый переключатель вертикально вверх или вниз, одинаков. Поэтому механический переключатель создает разомкнутую или замкнутую электрическую цепь.

Метод переключения

Для геркона: если магнит находится близко к геркону, он создает замкнутую цепь (может протекать электрический ток). Следовательно, если магнит отодвинется, геркон создаст разомкнутую цепь (электрический ток не может течь).Переключатель имеет максимальный коммутируемый ток и напряжение, поэтому убедитесь, что вы не превышаете эту спецификацию. Уровень жидкости управляет углом поплавкового выключателя, который непосредственно контролирует положение магнитов внутри него.

Вертикальная установка поплавкового выключателя имеет «фиксированную точку» или внешний противовес. Этот заданный уровень представляет собой положение, в котором внутренний механический переключатель переключается между разомкнутым и замкнутым. На рисунке 2 слева показано обычное применение остановки притока воды в «высокой» точке резервуара для воды.

Плавающее тело поднимется вместе с водой, что заставит магнит двигаться к геркону, и переключатель замкнется. Затем эта замкнутая электрическая цепь сигнализирует насосу о прекращении закачки воды в бак. Когда уровень воды снижается, поплавковый выключатель опускается и, в свою очередь, отодвигает магнит от геркона и размыкает электрическую цепь. Затем разомкнутая цепь сигнализирует насосу о включении и перекачивании воды в бак.

На рис. 2 справа показано аналогичное приложение, но оно обнаруживает «низкую» точку в резервуаре для воды и работает в обратном направлении.Поэтому важно правильно подключить проводку и установить заданный уровень жидкости специально для вашего применения.

Рис. 2: Примеры установки поплавкового выключателя для заполнения (слева) или опорожнения (справа). Положение №1 сигнализирует насосу о включении или выключении, в зависимости от его проводки.

Внешний противовес

Поплавковые выключатели с внешним противовесом (рис. 3) имеют заданные углы срабатывания. Следовательно, длина троса от противовеса до поплавкового выключателя составляет угол с уровнем воды.Эти переключатели имеют минимальную и максимальную длину кабеля для обеспечения правильной работы. Следовательно, они могут быть установлены по-разному, если они используются для запуска или остановки притока жидкости.

Рис. 3: Поплавковый выключатель с противовесом в системе подачи воды.

Проводка поплавкового выключателя

Проводка поплавкового выключателя важна для получения надлежащих электрических сигналов в зависимости от разомкнутого или замкнутого положения выключателей. Ниже показано, как работает обычный нормально закрытый или нормально открытый поплавковый выключатель, но «нормальная» работа может отличаться для разных марок и типов поплавковых выключателей. Пожалуйста, прочитайте руководство по вашему продукту о том, как подключить его в любой конфигурации.

• Нормально замкнутый поплавковый выключатель: Электрическая цепь замкнута в нижнем положении и разомкнута в верхнем положении. Таким образом, под действием силы тяжести он закрывается, а когда уровень жидкости поднимается до заданного уровня, он открывается.
• Нормально открытый поплавковый выключатель: Электрическая цепь разомкнута в нижнем положении и замкнута в верхнем положении. Таким образом, под действием силы тяжести он открывается, а когда уровень жидкости поднимется до заданного уровня, он закроется.

Типы поплавковых выключателей

Серия КПМ

Серия КПМ является наиболее распространенной благодаря высокой надежности. Идеально подходит для чистой воды, но также подходит для широкого спектра сред. КПМ размыкает или замыкает электрическую цепь под углом ±45°. Следовательно, уровень жидкости, при котором срабатывает переключатель, определяется длиной троса после противовеса.

Купить Серия КПМ

Серия МПМ

Серия MPM имеет двойную влагонепроницаемую камеру, обеспечивающую высокую надежность и защиту внутри переключателя, при этом будучи небольшим (микро).Его форма и большой размер делают его пригодным для работы со сточными водами, но для него требуется противовес. МРМ размыкает или замыкает электрическую цепь под углом ±45°. Таким образом, уровень жидкости, при котором работает переключатель, определяется длиной троса после противовеса.

Купить MPM Series

Серия JPM

Тип серии JPM представляет собой переключатель уровня наклона, который состоит из тяжелого корпуса, не имеет неровностей, не требует внешнего противовеса и вращается вокруг себя в погруженном состоянии.Эти особенности делают его подходящим для турбулентной воды и промышленных сточных вод. Обычно используется парами для включения двух функций (опорожнение и наполнение). Серия JPM может обеспечивать нормально открытую (НО) или нормально закрытую (НЗ) функцию.

Купить серию JPM

Общие приложения поплавкового выключателя

Поплавковый выключатель контролирует уровень жидкости в различных жилых и промышленных помещениях и обычно подключается к насосу, клапану (электромагнитному клапану, электрическому шаровому крану и т.) или сигнал тревоги для уведомления пользователя. Благодаря разнообразию конструкций и типов, они могут использоваться в самых разных областях. Общие примеры:

• Поплавковые выключатели дренажного насоса могут обнаруживать и активировать насос для предотвращения повышения уровня воды в отстойнике. Их можно использовать в отстойниках и канализационных ямах.
Поплавковые выключатели резервуара для воды
• могут помочь в контроле уровня воды для питьевой воды, дождевой воды, сточных вод и сточных вод. Насос включается/выключается при подъеме/опускании поплавкового выключателя в воде.
• Хладагенты и системы кондиционирования воздуха используют их для контроля уровня воды.
• В производстве напитков используются поплавковые выключатели для заполнения или опорожнения резервуаров для напитков.
• Промышленные стиральные машины используют их для контроля уровня воды в стиральной машине.

Поплавковые выключатели Mac3

Mac3 — мировой производитель поплавковых выключателей и поставщик Tameson. Продукция надежна, качественна и зарекомендовала себя в отрасли. Доступны три серии для широкого спектра применений от чистой нетурбулентной воды, канализационных систем до турбулентной воды.

Часто задаваемые вопросы

Что такое поплавковый выключатель?

Поплавковый выключатель определяет уровень жидкости в баке. В зависимости от уровня воды он размыкает или замыкает электрическую цепь, обычно используемую для подачи воды в резервуар или из него.

Как работает поплавковый выключатель?

Поплавковый выключатель перемещается вместе с уровнем жидкости вверх и вниз. Внутренний механический переключатель размыкает или замыкает электрическую цепь под действием силы тяжести. Следовательно, электрическая цепь может включать/выключать оборудование, например водяной насос.

Что делает поплавковый выключатель?

Поплавковый выключатель контролирует уровень жидкости в резервуаре. Затем он открывает или замыкает электрическую цепь в зависимости от уровня жидкости и проводки для управления внешними компонентами.

Как установить поплавковый выключатель?

В баке с жидкостью установлен поплавковый выключатель. Во-первых, делается заданный уровень, и это можно сделать с помощью противовеса. Затем, в зависимости от нормально разомкнутой или замкнутой конфигурации проводки, он будет размыкать или замыкать электрическую цепь в зависимости от ее движения вверх или вниз по уровню жидкости.

Как подключить поплавковый выключатель?

Поплавковый выключатель подключается либо в нормально разомкнутом, либо в нормально замкнутом положении. Нормально открытое положение открыто при опускании (низкий уровень жидкости), а нормально закрытое положение при опускании закрывается. Открытое/закрытое положение относится к электрической цепи.

Пример схемы подключения поплавкового выключателя резервуара для воды

?

На рис. 2 показан пример поплавкового выключателя резервуара для воды и то, как нормально открытый или нормально закрытый датчик влияет на электрическую цепь.Прочитайте руководство по вашему продукту, чтобы понять, как его подключить.

Как установить поплавковый выключатель дренажного насоса?

Поплавковый выключатель водоотливного насоса обнаруживает подъем воды в водоотливном насосе. Обычно устанавливается в нормально закрытом положении, поэтому по мере подъема воды его электрическая цепь замыкается. Это позволяет току проходить, чтобы сигнализировать насосу о выкачивании воды из резервуара.

Купить поплавковые выключатели

---

Ежемесячный информационный бюллетень Tameson

• Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
• Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой ерунды и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
• Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку

Как установить автоматический контроллер насоса с помощью поплавкового выключателя

Благодаря уровню технического прогресса вам больше не нужно вручную контролировать водяной насос, включать его, когда вода в резервуаре заканчивается, и выключать его, когда резервуар для воды наполняется.Простая автоматическая система управления водой, состоящая из контактора и поплавкового выключателя, может идеально и автоматически выполнять работу по переключению. В этой статье вы узнаете, как сконструировать и установить простую и дешевую систему управления водяным насосом с помощью поплавкового выключателя и контактора.

Как работает система автоматического управления насосом (APC)

Принцип работы системы APC очень прост. Двумя основными устройствами, составляющими эту систему автоматического управления насосом, являются поплавковый выключатель и магнитный контакторный выключатель.

Поплавковый выключатель

Поплавковый выключатель представляет собой датчик уровня механического типа, который используется для определения уровня жидкости в резервуаре. Его также можно использовать для управления водяными насосами (в качестве индикатора или аварийного сигнала), а также для управления другими устройствами. В большинстве распространенных поплавковых выключателей используется геркон, установленный в трубке, погруженной в резервуар с водой. Этот геркон состоит из поплавка и магнита, которые направляются трубкой. Поплавковый выключатель имеет 3-жильный кабель, который используется для соединения его с реле или контакторным выключателем в данном случае.Каждая жила в кабеле имеет свой цвет; обычно красный (NO, что означает нормально открытый), синий (NC, что означает нормально закрытый) и черный (что является общим).

При низком уровне воды водяной насос должен включаться автоматически (т. е. начинать перекачку воды в резервуар для воды). Чтобы это работало, синий провод (НЗ) и черный провод (Общий) поплавкового выключателя должны быть подключены к цепи. Это связано с тем, что цепь замыкается в нормально замкнутом состоянии .

На самом деле происходит следующее: когда вода в резервуаре падает до определенного уровня, погруженная часть поплавкового переключателя наклоняется вниз, в результате чего поплавок поднимает магнит к геркону. Это завершает (замыкает) контур водяного насоса, и насос начинает закачивать воду в резервуар для воды.

Система автоматического управления насосом: состояние низкого уровня воды

Кроме того, в сценарии с высоким уровнем воды ожидается автоматическое отключение водяного насоса (т. е. прекращение подачи воды в резервуар для воды).Чтобы это работало, синий провод (НЗ) и черный провод (Общий) поплавкового выключателя должны быть подключены к цепи. Это связано с тем, что в этом положении цепь становится неполной в нормально разомкнутом состоянии .

Здесь происходит следующее: когда вода в резервуаре поднимается до определенного уровня, погружная часть поплавкового выключателя наклоняется вверх, в результате чего магнит откатывается от геркона. Это разомкнет контур водяного насоса, и насос перестанет закачивать воду в резервуар для воды.

Автоматическая система управления насосом: высокий уровень воды

Магнитный контактор

Магнитный контактор представляет собой коммутационное устройство с электрическим управлением, которое используется для замыкания или разрыва соединения между нагрузкой и источником питания. Обычно он используется в приложениях управления электродвигателями и выполняет работу реле. Когда на катушку подается электрическое напряжение из цепи управления, оно возбуждает электромагнит, создавая таким образом магнитное поле. Затем это магнитное поле притягивает якорь к электромагниту, замыкая контакты. Как только это происходит, цепь становится полной (замкнутой), поэтому ток течет по силовой цепи от линии к нагрузке.



Схема переключателя магнитного контактора

Обратите внимание, что сторона, обозначенная L1, L2 и L3, является стороной линейного входа контактора, которая соединяет контактор с сетью. Сторона, обозначенная T1, T2, T3, является выходной стороной контактора, которая соединяет контактор с нагрузкой. A1 и A2 — это точки вспомогательных контактов, которые подключают питание к магнитной катушке.Сюда подключаются клеммы блоков управления.

Маркированная схема переключателя магнитного контактора

Принцип работы системы автоматического включения/выключения насоса

Поплавковый выключатель плавает в зависимости от уровня воды в резервуаре. Когда бак для воды полный, поплавковый выключатель плавает в горизонтальном направлении. В этом положении датчик в поплавковом выключателе посылает сигнал на контактор, поэтому он переключается и размыкает цепь. В результате водяной насос отключается. Но когда уровень воды падает, поплавковый выключатель наклоняется вниз, пока не станет полностью в вертикальном направлении.В этом положении датчик в поплавковом выключателе посылает сигнал на контактор, поэтому он переключается и замыкает или замыкает цепь. В результате включается водяной насос и вода начинает поступать в бак. Таким образом, поплавковый выключатель гарантирует, что уровень воды в резервуаре не опустится ниже определенного нижнего уровня, а также не превысит определенный высокий уровень. Вам необходимо вручную отрегулировать положение поплавкового резервуара и указать эти два критических уровня воды.

См.:

Как узнать номинал переключателя контактора для использования

Номинал нагрузки (в данном случае водяного насоса) определяет номинал используемого контактора.Водяные насосы обычно рассчитаны на электрических лошадиных сил (л.с.) . Но контакторы обычно оцениваются в амперах (А). Итак, проведем небольшой расчет, чтобы определить номинал водяного насоса в Амперах.

1 электрическая лошадиная сила (л.с.) = 746 Вт (Вт)

Напомним, что электрическая мощность, P = ток (I) x напряжение (В)

Упомянутое здесь напряжение представляет собой значение однофазного напряжения, которое составляет 230 В в Нигерии и 120 В в США. Значение фазного напряжения различается в зависимости от страны.Для большинства стран это 230 В. Вы можете проверить однофазное напряжение в вашей стране здесь.

Делать ток (I) предметом формулы;

Ток (I) = электрическая мощность (P) / напряжение (V) = P/V

Следовательно, номинальный ток (I) вашего водяного насоса, номинальная мощность которого известна, рассчитывается как:

= (746 x номинальная мощность водяного насоса в лошадиных силах) / однофазное напряжение

Например, если номинальная мощность вашего водяного насоса составляет 1 л.с., и вы проживаете в стране, где однофазное напряжение составляет 230 В, номинальный ток (I) вашего водяного насоса будет равен

.

= (746 х 1) / 230 = 3.24 А

Следовательно, вам нужен контакторный выключатель, который как минимум равен номинальному току водяного насоса. Вы также должны учитывать небольшой ток, потребляемый поплавковым выключателем. Большинство поплавковых выключателей рассчитаны на максимальное напряжение 265 В, максимальный ток 1 А и потребляют максимальную мощность 50 Вт.

Также необходимо знать ток полной нагрузки насоса. Итак, в реальной жизни вам понадобится контакторный выключатель с номинальным током от 4А до 5А для водяного насоса мощностью 1 л.с., использующего однофазное напряжение.

ПРИМЕЧАНИЕ:

В этих расчетах было сделано много допущений. Мы не учитывали фактические значения некоторых параметров, таких как: КПД насоса, коэффициент мощности,

Все эти параметры и формулы для расчета тока полной нагрузки любого электродвигателя, использующего однофазное или трехфазное напряжение, подробно объясняются на снимке экрана ниже.

Формулы для расчета тока полной нагрузки любого электродвигателя

Если вы ненавидите вычисления или считаете формулу немного запутанной, воспользуйтесь этим калькулятором мощности в амперах.

Как установить автоматический контроллер насоса: упрощенное руководство по самостоятельной установке

1. Во избежание поражения электрическим током или повреждения каких-либо компонентов убедитесь, что питание отключено. Вы можете сделать это, выключив контрольный переключатель вашей распределительной коробки.
2. Сначала закрепите поплавковый выключатель в резервуаре для воды, убедившись, что датчик касается желаемого минимального уровня воды в вертикальном положении. Также убедитесь, что выбранный вами высокий уровень воды не приведет к переполнению резервуара для воды.
3. Затем подключите фазный провод (красный) и нулевой провод (синий или черный), идущие от распределительной коробки, к точкам, обозначенным L1 и L2 соответственно. Затем из точки L1 подсоедините красный провод к точке A1 на контакторе. Также из точки L2 подсоедините черный провод к черному кабелю поплавкового выключателя. Поскольку мы используем однофазное напряжение, в точках L3 и T3 не будет соединения.
4. Теперь, используя провода того же типа и диаметра, что и те, которые используются для подключения входной стороны контактора, выполните такое же подключение для точек T1 и T2, как и для точек L1 и L2.Обратите внимание на то, где вы подсоединили фазный и нулевой провода для входной стороны контактора, и выполните ту же последовательность для точек T1 и T2. Фазный провод (красный) необходимо подключить к точке Т1, а нулевой провод — к точке Т2.
5. Затем с помощью синего провода соедините точку A2 на контакторе с синим кабелем поплавкового выключателя.
6. Поздравляем! Вы успешно установили автоматический контроллер насоса. Включите переключатель управления вашей распределительной коробкой.Ваш насос должен включиться и начать перекачивать воду в резервуар для воды. Как только бак наполнится, насос автоматически выключится.
7. Опционально можно подключить индикатор, который будет светиться при наполнении резервуара для воды. Для этого подключите красный кабель и черный кабель к двум клеммам держателя лампы. Затем подсоедините красный (НО) кабель поплавкового выключателя к красному кабелю от держателя лампы. Затем отсоедините нулевой кабель от сети (тот, что подключен к L2) и подключите его к черному кабелю патрона лампы.Выключатель сигнализации также может выполнять эту работу.

На приведенном ниже снимке экрана показаны все описанные выше соединения.

Схема подключения автоматического регулятора насоса с использованием поплавкового выключателя и контактора

Качественный поплавковый выключатель можно приобрести на ebay здесь . Для контактора проверьте здесь .

ПРИМЕЧАНИЕ: Эта автоматическая система управления насосами может управлять любым количеством резервуаров. Все, что вам нужно сделать, это убедиться, что баки соединены последовательно. Сделав это, вы можете закрепить поплавковый выключатель в одном резервуаре, а он позаботится обо всем остальном. Это всего лишь один из способов автоматического управления водяным насосом. Вы также можете самостоятельно построить схему автоматического регулятора уровня воды.

Видеоролик о том, как установить систему автоматического включения/выключения управления насосом

Заключение

Вы узнали, как работает автоматический регулятор насоса с помощью поплавкового выключателя и контактора, как правильно выбрать номинал контактора для любого номинала водяного насоса, как выполнить подключение и установку.

Считаете ли вы какой-либо раздел этой статьи запутанным? Прокомментируйте свой вопрос в разделе комментариев ниже. Поделитесь этой статьей со своими друзьями в социальных сетях, нажав кнопку «Поделиться». Не забудьте подписаться по электронной почте, чтобы быть в курсе наших обучающих статей. Наслаждайтесь!

Рекомендуемые книги по бизнесу и предпринимательству

Стратегии страстного предпринимателя: Узнайте, как находить успешные бизнес-идеи, развивать несколько потоков доходов в Интернете, зарабатывать деньги из дома, привлекать новых и удерживать клиентов, применять SWOT-анализ в любом бизнесе, навыки, которые помогут вам добиться успеха. как предприниматель, самодисциплина и т. д.Серия прибыльных бизнес-идей. Книга 1. Автор Баззер Джозеф. Подробнее о книге .

Как заработать на блогах и партнерском маркетинге: Изучите пошаговое руководство по созданию, развитию и оптимизации вашего блога WordPress с нуля для поисковых систем (SEO) и как зарабатывать деньги с помощью Google AdSense, партнерского маркетинга и других стратегий. для получения пассивного дохода в Интернете. Серия прибыльных бизнес-идей. Книга 2. Автор Баззер Джозеф. Подробнее о книге .

Как заработать на самостоятельном издании книг Kindle для начинающих: Изучите пошаговое руководство по самостоятельной публикации бестселлера на Amazon KDP, как создавать обложки книг с помощью Adobe Photoshop, форматировать, редактировать и корректировать рукопись книги с Microsoft Word, продвигайте свою книгу на различных онлайн-платформах и получайте ежемесячный пассивный доход в Интернете. Книга 3 серии «Прибыльные бизнес-идеи». Автор Баззер Джозеф. Подробнее о книге .

Полное руководство по установке солнечной фотоэлектрической системы: Руководство «Сделай сам» о том, как устанавливать подключенные к сети и автономные солнечные фотоэлектрические системы, как создавать электромобили на солнечной энергии, превращать обычные автомобили в электромобили, онлайн и офлайн способы заработать деньги из сектора солнечной энергетики (включая запасы), руководства по установке электропроводки и систем защиты, а также бесплатные ресурсы для приобретения навыков и личного развития. Серия прибыльных бизнес-идей. Книга 4. Автор Баззер Джозеф. Подробнее о книге .

Как заработать на криптовалютной торговле и инвестировании для начинающих: Пошаговое руководство со скриншотами по основам технологии блокчейна, биткойнам и альткойнам, советам по безопасности криптовалют, анализу рынка криптовалют (FA и TA), долгосрочным и краткосрочным трейдинг, как рассчитать прибыль в Excel, законные способы заработка на криптовалютах, выращивание и размещение доходов DeFi, как использовать любую централизованную и децентрализованную биржевую платформу и многое другое, а также бонус за инвестиции в криптовалюту! Серия «Прибыльные бизнес-идеи», книга 5.Баззер Джозеф. Подробнее о книге .

Следите за нами в социальных сетях

Как прикрепить противовес поплавкового выключателя

Расшифровка видео

Привет, меня зовут Тоби из T-T Controls

Сегодня я расскажу вам, как установить поплавковый выключатель, в том числе прикрепить противовес поплавкового выключателя.

Прежде чем приступить к работе, убедитесь, что вы обладаете необходимой квалификацией в области электрики и механики.

В нашем ассортименте есть четыре типа поплавковых выключателей, которые используются для наполнения и опорожнения, например, для управления насосом или для индикации предупреждения о высоком и низком уровне.

Начиная с черно-желтого поплавкового выключателя, это наш поплавковый выключатель FLO101, одобренный ATEX/IECEx, для применений в зоне 0 и слаботочных переключений.

Затем у нас есть универсальный поплавковый выключатель FLO102.

Поплавковый выключатель FLO106 предназначен для использования в дизельном топливе и жидком топливе.

Наконец, в конструкции FLO107 используются материалы, одобренные WRAS, что делает его идеальным выбором для использования с питьевой водой.

Итак, приступим.Прежде всего, убедитесь, что вы с самого начала оцениваете риск поставленной задачи, в случае электромонтажных работ, а если вы работаете в ограниченном пространстве, например, в насосной скважине, проконсультируйтесь или наймите любых специализированных рабочих, необходимых для выполнения задачи. . Убедитесь, что вы изолируете все источники питания во время работы с системой.

Вам потребуется прикрепить поплавковый выключатель, подвешенный к верхней части камеры или насоса, а для устойчивости используйте поплавковый выключатель противовес . У нас есть пять противовесов для различных поплавков, и их конкретную пригодность можно подробно узнать на нашем веб-сайте, просто нажав на ссылку ниже.

Противовесы поплавкового выключателя T-T

Сейчас я покажу вам, как установить наш противовес T-T 4 на трос поплавкового выключателя. Этот противовес поставляется с металлическим внешним корпусом и резиновой втулкой, которую можно просто установить на кабель в любой точке, например. На втулке есть прорезь, чтобы ее можно было установить на кабель, а затем надеть металлический внешний корпус на втулку, которая зафиксирует противовес на месте.

В качестве альтернативы можно снять резиновую втулку и прикрепить противовес прямо к поплавку.

Я надеюсь, что это помогло вам и дало вам полезные советы по установке противовеса на поплавковый выключатель. Если вам нужна дополнительная информация, пожалуйста, позвоните нам по телефону 01630 647200 или просмотрите наш ассортимент онлайн, используя ссылки ниже.

Серия поплавковых выключателей T-T

FLO101

FLO101 — это поплавковый выключатель, одобренный ATEX/IECEx, для применения в зоне 0 и слаботочных переключений. Он содержит специальный слаботочный микропереключатель, который при использовании с барьером, одобренным ATEX/IECEx.Он совместим с требованиями по напряжению и току искробезопасных систем, таких как зоны, обозначенные как опасные газовые среды.

Воспользуйтесь приведенной ниже ссылкой, чтобы ознакомиться с полным ассортиментом FLO101:

Поплавковый выключатель FLO101

FLO102

FLO102 — поплавковый выключатель общего назначения, не содержащий ртути. Он состоит из полипропиленового корпуса, формованного из трехжильного кабеля из синтетического каучука, и содержит внутренний микропереключатель и привод с катящимся шариком.

Воспользуйтесь приведенной ниже ссылкой, чтобы ознакомиться с полным ассортиментом FLO102:

Поплавковый выключатель FLO102

FLO106

FLO106 — поплавковый выключатель, не содержащий ртути, предназначенный для использования в дизельном топливе. Он состоит из полипропиленового корпуса, сформованного из трехжильного полиуретанового кабеля с изоляцией из этиленпропиленового каучука, и содержит внутренний микропереключатель и привод с катящимся шариком.

Воспользуйтесь приведенной ниже ссылкой, чтобы ознакомиться с полным ассортиментом FLO106:

Поплавковый выключатель FLO106

FLO107

FLO107 — поплавковый выключатель, не содержащий ртути, предназначенный для использования в системах с питьевой водой.Он изготовлен из материалов, одобренных WRAS, состоит из полипропиленового корпуса, сформованного для трехжильного кабеля EPDM, и содержит внутренний микропереключатель и привод с катящимся шариком.

Воспользуйтесь приведенной ниже ссылкой, чтобы ознакомиться с полным ассортиментом FLO107:

Поплавковый выключатель FLO107

Подвальный сторожевой таймер Универсальный двойной поплавковый выключатель

Самый надежный в отрасли

Модель BWC1

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

• Защитная клетка предотвращает попадание мусора и проводов в движение поплавка
• Два поплавка для дополнительной защиты; Второй поплавок действует как предохранитель, который также активирует дренажный насос
.
• Универсальный переключатель совместим с большинством дренажных насосов; вода поднимает поплавок, и переключатель активирует водоотливной насос
• Универсальный поплавковый выключатель входит в комплект поставки всех насосов серий BW, BWT и BWSS





Краткий обзор функций

Можно использовать как замену выключателю

2 поплавка для дополнительной избыточности

Первичный поплавковый выключатель в клетке активирует насос, когда вода достигает поплавка

Вторичный поплавковый выключатель в качестве резервного

Защитная клетка

2 года ограниченной гарантии

Серия

CFS2 | Кабельный поплавковый выключатель представляет собой поплавковый выключатель с механическим приводом.

Наиболее широко используются для автоматизации насосов из-за их высокой надежности, экономичной цены и простоты установки. Все сроки доставки зависят от наличия товара на момент отгрузки.

Несмотря на то, что мы прилагаем все усилия, чтобы обеспечить непрерывную поставку нашей продукции, случайные обстоятельства могут привести к тому, что у нас временно закончится продукт или возникнут задержки с доставкой. Если это произойдет, клиенты будут уведомлены вскоре после размещения каких-либо заказов на такие продукты, и, если применимо, товары будут отложены.Для заказов, требующих ускоренной доставки, можно связаться с нашей службой поддержки клиентов, чтобы подтвердить наличие продукта

Модель	Описание
CFS2-CNBPN-20	Кабель из ПВХ, SPST, НЗ, 10(8)A 250 В~, кабель 20 футов (6,10 м)
CFS2-CNBPN-30	Кабель из ПВХ, SPST, НЗ, 10(8)A 250 В~, кабель длиной 9,14 м (30 футов)
CFS2-CNBPN-40	Кабель ПВХ, SPST, НЗ, 10(8)A 250 В~, 40 футов ( 12. 19 м) кабель
CFS2-CNBPN-50	Кабель из ПВХ, SPST, НЗ, 10(8)A 250 В~, кабель длиной 15,24 м (50 футов)
CFS2-DNBPN-10	Кабель из ПВХ, SPDT, 10(8)A 250 В~, кабель 10 футов (3,05 м)
CFS2-DNBPN-100	Кабель из ПВХ, SPDT, 10(8)A 250 В~, кабель 100 футов (30,48 м)
CFS2-DNBPN-15	Кабель из ПВХ, SPDT, 10(8)A 250 В~, кабель 15 футов (4,57 м)
CFS2-DNBPN-20	Кабель из ПВХ, SPDT, 10(8)A 250 В~, 20 футов ( 6.10 м) кабель
КФС2-ДНБПН-30	Кабель из ПВХ, SPDT, 10(8)A 250 В~, кабель длиной 9,14 м (30 футов)
КФС2-ДНБПН-40	Кабель из ПВХ, SPDT, 10(8)A 250 В~, кабель 40 футов (12,19 м)
CFS2-DNBPN-50	Кабель из ПВХ, SPDT, 10(8)A 250 В~, кабель длиной 15,24 м (50 футов)
КФС2-ДНБПН-60	Кабель из ПВХ, SPDT, 10(8)A 250 В~, кабель длиной 18,29 м (60 футов)
CFS2-DNBPN-7	Кабель из ПВХ, SPDT, 10(8)A 250 В~, 7 футов (2. 13 м) кабель
CFS2-DNBPN-80	Кабель из ПВХ, SPDT, 10(8)A 250 В~, кабель длиной 80 футов (24,38 м)
КФС2-ОНБПН-20	Кабель из ПВХ, SPST, NO, 10(8)A 250 В~, кабель 20 футов (6,10 м)
КФС2-ОНБПН-30	Кабель из ПВХ, SPST, NO, 10(8)A 250 В~, кабель длиной 9,14 м (30 футов)
КФС2-ОНБПН-40	Кабель из ПВХ, SPST, NO, 10(8)A 250 В~, кабель 40 футов (12,19 м)
КФС2-ОНБПН-50	Кабель из ПВХ, SPST, НО, 10(8)A 250 В~, 50 футов ( 15.24 м) кабель

Реле давления и поплавковые реле

​Скоро появится новый веб-сайт Dean Bennett Supply !

Новый внешний вид, новые функции, те же отличные продукты и услуги.

Ищите это.

43/4 HP Flint & Seeting Погружные насосы Вода Ну и смежные аксессуары 2

DG2R Танк Поплавковый выключатель

Открывается на подъеме

$ 69. 88 Купить On-line

ВСЕПОГОДНОЕ РЕЛЕ ДАВЛЕНИЯ

​ Номер моделиOAWP  $170,34 за штуку

8-20-2021 “D”

​ ​ • Всепогодная конструкция предотвращает попадание дождя
​, снега, пыли и насекомых.

• Корпус и крышка оцинкованы и хромированы для долговечности и коррозионной стойкости.

• Две внешние втулки для кабелепровода 1/2”

• Врезка 1/4” с внутренней резьбой, набор 40-60 PSI, 80 фунтов.

  максимум, 2 ч.Стр.

DG2R Механический плавучий комплект для монтажа кронштейна

7

1. коммутатор монтажная пластина P / N 00321EFSCB

$ 35.00

2. Коробка Кронштейн, включая Nipple P / N 00321SSMK

$ 46403

GHG 2 Выключатель давления

60/80 Настройка давления

80/100 Настройка давления

100/120 Настройка давления

120/150 Настройка давления

92 $. 60      КУПИТЬ В ИНТЕРНЕТЕ

РЕЛЕ ДАВЛЕНИЯ

Реле давления используются с разницей 20 фунтов на кв. дюйм между настройками включения и выключения. При подсоединении напорного бака к водяной скважине для использования с реле давления воздух в верхней части напорного бака из водяной скважины должен быть на 2 фунта на квадратный дюйм ниже давления отключения для реле давления, прежде чем закачивать воду в резервуар.

FYG 2 Реле давления

Настройка давления 60/80

42 $.72 Купить on-line

---

3

оценка до 2 HP 115V
или 3 HP 230V

FSG 2 M4 Выключатель давления
W / с низким давлением

30/50 Настройка давления

(

$ 28,00 КУПИТЬ ОН-ЛАЙН

Номинальная мощность до 1-1/2 л.с. 115 В
​или 2 л.с.
3 HP 230V или
5 HP 460 / 575V

оценка до 1-1 / 2 HP 115V
или 2 HP 230V

FSG 2 выключатель давления

20/40 Настройка давления

30/50 Настройка давления

40/60 Настройка давления

$ 22.
