Как работает поплавок на дренажном насосе. Все о поплавках

Поплавковый выключатель обеспечивает автоматическую работу насоса без постоянного контроля со стороны пользователя: отслеживает уровень воды и, при необходимости, приостанавливает работу агрегата (при критически низком уровне жидкости) или запускает его (при подъеме воды). Этот прибор, как правило, устанавливается на насосах погружного типа.

Дренажные насосы со встроенными поплавковыми выключателями бывают облегченного и тяжелого типа. Первые имеют помпу с поплавком и используются для перекачки чистой и слабозагрязненной воды. Тяжелые насосы предназначены для жидкостей с большим количеством примесей и используются в сложных условиях: в канализации, при осушении затопленных помещений, выкачивании сточных и дождевых вод.

Поплавковый выключатель состоит из нескольких элементов:

  • пластиковый корпус, наполненный воздухом,

  • переключатель с рычагом (размыкатель),

  • шарик из стали,
  • провода (подключаются к открытому и закрытому контакту).


При опускании или поднятии поплавка стальной шарик меняет свое положение и переключает рычаг, который воздействует на контакты переключателя. От последнего тянутся провода непосредственно к насосу. Переключатели бывают 2- и 3-хпроводные. С их помощью происходит разрыв электроцепи (выключение насоса) и соединение (включение), в зависимости от уровня воды. 2-хпроводные отслеживают только критическое снижение массы жидкости, 3-хпроводные более функциональны, так как защищают не только от сухого хода, но и от избытка воды и перелива. В этой системе 3-й провод является общим.

Кабель, идущий от поплавка к насосу, должен быть влагостойким, а сам корпус поплавка быть полностью герметичным. Полость ввода кабеля заполнена полимерной смолой, которая препятствует попаданию воды к проводам. Сам кабель и корпус поплавка устойчивы к воздействию агрессивных веществ: фекальных масс, технических жидкостей, спирта, кислот и др. Поверхность корпуса непористая, поэтому не цепляет грязь, песок и другие твердые частицы.

Как работает поплавок на дренажном насосе

Процесс работы поплавкового выключателя: при погружении насоса в резервуар с достаточным количеством воды поплавок всплывает на поверхность и включает насос. При снижении уровня жидкости поплавок начнет опускаться, и когда опустится ниже минимального уровня, устройство активизируется и остановит работу насоса.


При желании можно подключить один поплавок к двум насосам, но такая конструкция имеет низкую эффективность.

Обслуживание поплавкового выключателя

Правильная эксплуатация поплавкового выключателя обеспечит долговечность устройства. При использовании насоса для перекачивания чистой и слабозагрязненной воды можно не беспокоиться об обслуживании поплавка. Если же прибор используется в канализации вместе с фекальным насосом, его следует очищать не реже 1 раза в месяц под сильной струей воды. Данные манипуляции позволят избежать опускания поплавка под тяжестью грязи, а также его прилипания к насосу или к трубе. Поплавковый выключатель, не справляющийся со своими функциями, подлежит обязательной замене, желательно специалистом.

При обнаружении мелких неисправностей можно выполнить ремонт насоса самостоятельно:

  1. застревание прибора – освободить его своими руками;

  2. слабое крепление амортизатора – открыть поплавок дренажного насоса и плотнее закрутить гайки;
  3. не работает амортизатор – заменить его;
  4. заклинивание крыльчатки – очистить ее от налипшего мусора;
  5. обрыв или неисправность кабеля – отключить от сети насос и путем прощупывания найти поврежденный участок под изоляционным слоем. Замотать его изолентой.

Не следует самостоятельно пытаться исправить следующие неисправности:

Это серьезные поломки, которые требуют вмешательства специалиста. Кроме того, ремонт и запчасти могут обойтись в ту же сумму, сколько стоит новый агрегат, поэтому в данном случае рациональнее будет приобрести новый насос.

Смотрите также:

Руководство по эксплуатации канализационных насосов

Канализационные насосы
Руководство пользователя &
Предупреждения о безопасности

Модели E7040, E7055, E7105

Важные инструкции по безопасности

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ. Это руководство содержит важные ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ и ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ. Вам нужно будет обратиться к нему перед попыткой установки или обслуживания.
ВСЕГДА храните эти инструкции вместе с устройством, чтобы они были легко доступны.
Несоблюдение этих предупреждений и инструкций может привести к материальному ущербу, серьезным травмам или смерти.

ПРЕДУПРЕЖДЕНИЕ
Опасность поражения электрическим током. Чтобы снизить этот риск, соблюдайте следующие меры предосторожности.

  • ВСЕГДА отключите насос и контроллер поплавкового выключателя от источника питания перед обслуживанием или регулировкой.
  • ЕЩЕ НИКОГДА НЕ БЫЛ
    прикасайтесь к насосу или двигателю мокрыми руками или стоя на мокрой илиamp поверхность, пока насос подключен к источнику питания.
  • УБЕДИТЕСЬ, ЧТО ДОСТУПНА НАДЛЕЖАЩИМ ЗАЗЕМЛЕНИЕ. Этот насос подключен к 3-контактной заземленной вилке. Чтобы снизить риск поражения электрическим током, убедитесь, что он подключен только к правильно заземленной трехконтактной розетке. Если у вас двухконтактная розетка, попросите квалифицированного электрика заменить ее трехконтактной розеткой в ​​соответствии с местными правилами и постановлениями.
  • ЕЩЕ НИКОГДА НЕ БЫЛ обойдите заземляющие провода или снимите заземляющий контакт с вилки.
  • НЕ используйте удлинитель. Электрическая розетка должна находиться в пределах длины шнура питания насоса и на высоте не менее 4 футов над уровнем пола, чтобы свести к минимуму потенциальную опасность наводнения.
  • DO защищайте электрический шнур от острых предметов, горячих поверхностей, масла и химикатов.
    Избегайте перегиба шнура.
  • УБЕДИСЬ В цепи питания имеется специальный предохранитель или автоматический выключатель, рассчитанный на соответствие требованиям к питанию, указанным на паспортной табличке насоса.

ВНИМАНИЕ!
Чтобы снизить риск опасностей, которые могут привести к травмам или повреждению имущества, соблюдайте следующие меры предосторожности.

  • НЕ для переноски насоса используйте шнур питания или приспособление для снятия натяжения. Используйте ручку насоса.
  • НЕ потяните за шнур поплавкового выключателя.
  • НЕ подвергайте блок управления воздействию влаги, воды, дождя или снега любого типа.
  • НЕ поставьте контроллер на пол. Электрическая розетка должна находиться в пределах длины шнура питания насоса и на высоте не менее 4 футов над полом.
  • НЕ используйте это изделие, если оно было повреждено каким-либо образом.
  • НЕ использовать насосы для сточных вод в ямах с соленой водой или опасными жидкостями.
  • НЕ смывайте посторонние предметы в унитаз, включая, помимо прочего, бумажные полотенца, салфетки, салфетки, детские салфетки, женские товары (гигиенические салфетки и т.ampons), профилактические средства, противозачаточные средства или зубную нить.
  • НЕ разобрать этот продукт. При необходимости обслуживания обращайтесь в службу технической поддержки Glentronics по телефону 800-991-0466. Верните продукт производителю для ремонта по следующему адресу:
    Glentronics, Inc., 645 Heathrow Drive, Lincolnshire, IL 60069
  • При установке или замене насоса для сточных вод следует также установить сигнализацию паводка.
Характеристики4/10 HP Модель E70401/2 HP Модель E70551 л.с., модель E7105
GPH @ 5 ′564063608040
GPH @ 10 ′444053406000
Диаметр насоса9 “9 “9 “
Вольт115V, 60Hz115V, 60Hz11 Вт, 60 Гц
Amps6. 37.010.5

Комплект поставки:
Насос Выбор контроллера, поплавок Шланг из нержавеющей стали clamp
Вам также может потребоваться:
2-дюймовая жесткая труба из ПВХ для подсоединения к существующей сантехнике. Обратный клапан или штуцер. Очиститель труб из ПВХ и цемент.

УВЕДОМЛЕНИЯ
  • При использовании обратного клапана необходимо просверлить отверстие для выпуска воздуха 3/16 дюйма (4.76 мм) в трубе из ПВХ над насосом. Просверлите отверстие под углом 45º к дну ямы, чтобы избежать разбрызгивания воды за пределы ямы. Убедитесь, что отверстие находится выше ватерлинии и ниже обратного клапана. Если отверстие не просверлено над насосом, воздушная пробка может помешать работе насоса.
  • Блок управления должен получать 115 В переменного тока +/- 5% и 60 Гц от розетки переменного тока.
  • Канализационные насосы не будут работать во время отключения электроэнергии. tage. НЕ использовать сантехническую арматуру, которая подключается к канализационной яме во время отключения электроэнергии.tagе. Из-за риска материального ущерба настоятельно рекомендуется установить сигнализацию или датчик паводка.
  • После первоначальной установки обязательно проверьте работу, заполнив яму водой и наблюдая за работой насоса в течение нескольких полных циклов.
  • Для продолжительной работы насос должен быть постоянно погружен как минимум на 3/4 глубины насоса. Не используйте поплавковый выключатель и контроллер в этом приложении.
  • В случаях, когда линия нагнетания подвергается воздействию отрицательных температур, труба должна иметь уклон вниз, чтобы оставшаяся вода могла стекать. Несоблюдение этого правила предотвратит вытекание воды из ямы и приведет к повреждению насоса в случае замерзания трубопровода.
Инструкция по установке

Перед установкой

  1. Осмотрите помпу. Продукты могут быть повреждены во время транспортировки. Если продукт был поврежден, обратитесь по месту покупки или в компанию Glentronics, Inc. перед установкой.
  2. Внимательно прочтите предоставленные инструкции, чтобы узнать подробности об установке и использовании. Это руководство следует сохранить для использования в будущем.

ПРЕДУПРЕЖДЕНИЕ
Эта установка должна производиться в соответствии с Национальным электротехническим кодексом и всеми применимыми местными правилами и постановлениями.

Установка насоса

  1. Используйте приямок, который соответствует всем местным нормам и правилам и достаточно большой для установки насоса и поплавкового выключателя. Большие канализационные ямы
    являются предпочтительными, так как они продлят цикл нагнетания и уменьшат количество включений насоса.
  2. Очистите яму от всего мусора. Вход насоса должен быть свободным.
  3. Насос не следует устанавливать непосредственно на глиняную, земляную или песчаную основу. Вы должны установить под насос кирпичи или блоки, чтобы обеспечить прочное основание.
  4. Насос должен быть ровным.
  5. Установите сливную канализацию в соответствии с местными, региональными и государственными нормами. Рекомендуется использовать жесткую трубу из ПВХ.
  6.  Для предотвращения обратного потока рекомендуется встроенный обратный клапан. Примечание. При использовании обратного клапана в выпускной трубе необходимо просверлить отверстие для выпуска воздуха 3/16 дюйма (4.76 мм) для серии E7. Отверстие необходимо просверлить под обратным клапаном. Когда насос работает, через это отверстие для стравливания воздуха выйдет небольшая струя воды, поэтому отверстие следует просверлить под углом к ​​дну ямы. Если отверстие не просверлено, воздушная пробка может помешать работе насоса.
  7. Установите задвижку или шаровой кран, если этого требуют какие-либо нормы.
  8. Горизонтальная сливная труба должна располагаться под уклоном вниз, чтобы оставшаяся вода могла стекать. Несоблюдение этого правила предотвратит вытекание воды из ямы и приведет к повреждению насоса в случае замерзания трубопровода.
  9. Если вы заменяете старый насос:
    (a) Отключите насос от розетки.
    (b) Ослабьте обратный клапан или резиновое соединение, отвинтив нижний шланг cl.amp. (Если существующая система установлена ​​без обратного клапана или резиновой муфты, распилите трубу над ямой.)
    (c) Снимите старый насос и открутите трубу и переходник.
    (d) Если переходник подходит к новому насосу, ввинтите трубу в насос. Если нет, отрежьте кусок жесткого
    Трубку из ПВХ и подсоедините ее к новому переходнику, очистив и склеив две части вместе. (Следуйте инструкциям на очистителе для ПВХ и цементе.)
    (e) Опустите насос в яму за ручку.
    (f) Подсоедините трубу насоса к имеющейся напорной трубе с помощью резинового соединения или обратного клапана и затяните хомут шланга.ampс надежно.
  10. Крышка требуется во всех насосных установках для сточных вод с газонепроницаемыми уплотнениями, чтобы удерживать газы и запахи. К любой канализации следует добавить вентиляционную трубу.

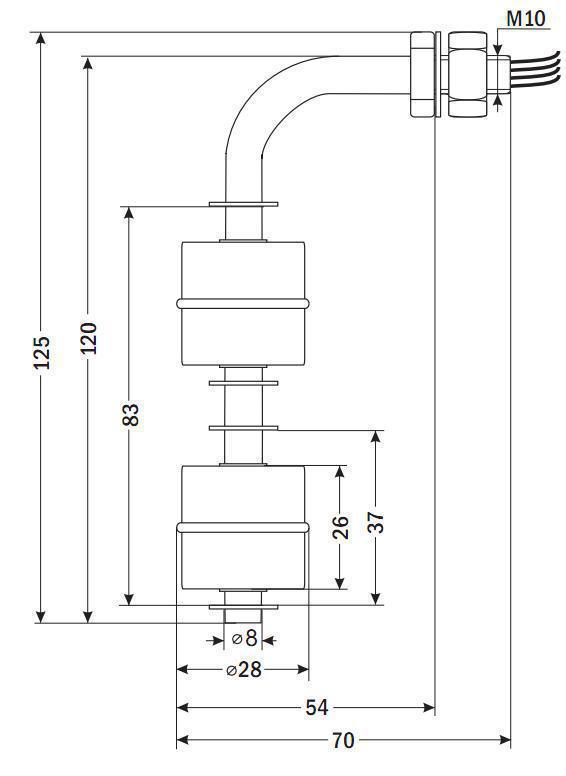

Установка вертикального поплавкового выключателя
Вертикальный поплавковый выключатель содержит один большой поплавок.
Вода поднимет поплавок к верхней части подъемной штанги, которая поднимет подъемную штангу и активирует насос. Когда насос откачивает воду из ямы, поплавок опускается, опуская подъемную штангу и выключая насос.
Примечание. Вертикальный поплавковый выключатель должен все время перемещаться свободно. Убедитесь, что поплавковый выключатель не соприкасается с другими АМП, проводами, трубами или любыми другими предметами, которые могут находиться в яме.
Поплавковый выключатель не должен касаться дна или стены приямка. Если поплавковый выключатель не перемещается свободно, насос не включится.

  1. Полностью откройте металлический хомут шланга.amp и вставьте его через прорези в монтажном кронштейне поплавкового выключателя.
  2. Поместите шланг clamp над напорной трубой так, чтобы зажимные лапки находились напротив трубы, и выберите желаемый уровень активации насоса.
  3. (a) При использовании вертикального поплавкового переключателя с контроллером Enhanced или Deluxe (модели VSC1. 5 или VSC2) на штоке поплавкового переключателя есть два резиновых стопора. Не снимайте и не меняйте их положение, так как это нарушит синхронизацию контроллера и время работы насоса. (b) При использовании вертикального поплавкового выключателя без контроллера (модель VS) диапазон откачки можно регулировать, перемещая поплавковый упор вверх или вниз по подъемной штанге. Примечание. Важно установить поплавок так, чтобы уровень активации был ниже сливной плитки, которая опорожняется в яму. Установка его над сливной плиткой позволит воде заполнить сливную плитку до того, как насос будет активирован для откачивания воды.
  4. Во избежание попадания мусора на поплавок его следует располагать на стороне сливной трубы напротив сливной плитки.
  5.  Когда поплавковый выключатель окажется в желаемом положении, надежно затяните хомут шланга.amp.
    Примечание: кабель от переключателя должен оставаться за пределами шлангового зажима.amp.

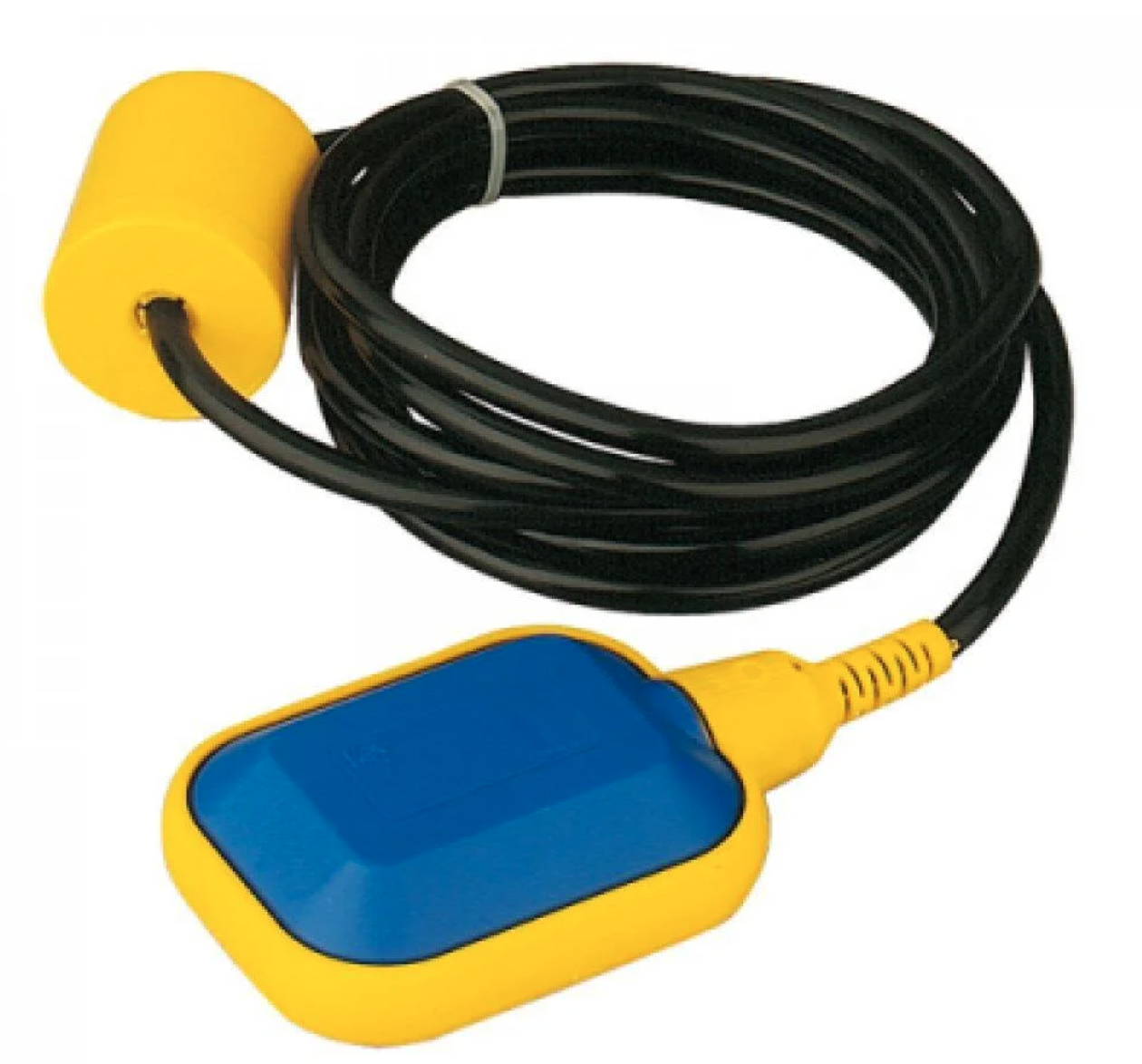

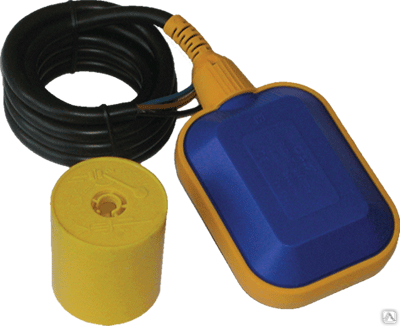

Установка поплавкового выключателя привязи
Тросовый поплавок состоит из одного поплавка, соединенного с гибким тросом. Вода поднимет поплавок, чтобы активировать насос. Когда насос откачивает воду из ямы, поплавок упадет и выключит насос. Примечание. Поплавковый выключатель страховочного троса должен постоянно двигаться свободно. Делать убедитесь, что поплавковый выключатель не соприкасается с другими насосами, проводами, трубами или любыми другими предметами, которые могут находиться в яме. Поплавковый выключатель не должен касаться дна или стены приямка.
Если поплавковый выключатель не перемещается свободно, насос не включится.

  1.  Найдите нужную точку активации. Примечание. Важно установить поплавок так, чтобы уровень активации был ниже сливной плитки, которая опорожняется в яму. Установка его над сливной плиткой позволит воде заполнить сливную плитку до того, как насос будет активирован для откачивания воды.
  2. Прикрепите поплавок к трубе с помощью прилагаемого шлангового зажима.amp и кронштейн. Убедитесь, что кронштейн расположен, как показано. Не перетягивайте хомут шланга.amp. Чрезмерное затягивание может привести к повреждению монтажного кронштейна.
  3.  Во избежание попадания мусора на поплавок его следует располагать на стороне сливной трубы напротив сливной плитки. Примечание. ЗАПРЕЩАЕТСЯ настраивать длину троса меньше 4 дюймов, так как это может вызвать чрезмерную нагрузку на кабель или помешать работе переключателя.

Подключение насоса и контроллера

ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что розетка однофазная, 115 В и 60 Гц для всех насосных установок.

Улучшенный контроллер
  1. Прикрепите контроллер к стене через 2 отверстия в корпусе, используя подходящие монтажные приспособления для данной области применения. Контроллер должен быть установлен на расстоянии не менее 4 футов от пола и 1 фут от розетки.
  2. Убедитесь, что поплавковый выключатель подключен к контроллеру. Провод поплавкового переключателя усовершенствованного контроллера включает разъем, который можно отсоединить от контроллера, когда провод необходимо пропустить через небольшие отверстия.
  3. Подключите блок управления к правильно заземленной трехконтактной розетке. Затем вставьте насос в розетку на блоке управления. Не используйте удлинитель.
  4. Используя отвертку с плоской головкой, отрегулируйте диск на передней панели контроллера, чтобы выбрать количество секунд, в течение которых насос будет работать после падения поплавка. Циферблат можно регулировать от 5 до 45 секунд. По умолчанию производитель составляет около 10 секунд.

Контроллер Deluxe

  1. Прикрепите контроллер к стене через 2 отверстия в шкафу, используя подходящие монтажные приспособления для данной области применения. Контроллер должен быть установлен на расстоянии не менее 4 футов от пола и не более 2 футов от розетки.
  2. Убедитесь, что поплавковый выключатель подключен к контроллеру. Провод поплавкового переключателя контроллера Deluxe включает разъем, который можно отсоединить от контроллера, когда провод необходимо пропустить через небольшие отверстия.
  3.  Откройте пластиковую дверцу в верхней части контроллера Deluxe и с помощью отвертки с плоской головкой отрегулируйте диск, чтобы выбрать количество секунд, в течение которых насос будет работать после падения поплавка. Таймер можно отрегулировать от 5 до 45 секунд. По умолчанию производитель составляет около 10 секунд. Установите щелочную батарею 9 В и замените пластиковую дверцу.
  4. Подключите блок управления к правильно заземленной трехконтактной розетке. Затем вставьте насос в розетку на блоке управления. Не используйте удлинитель.
  5. Убедитесь, что ползунковый переключатель сигнала сбоя питания находится в положении ВКЛ.

Подключение к системе безопасности (только контроллер Deluxe)
Контроллер Deluxe включает в себя терминал на правой стороне блока управления для подключения к системе безопасности или другим устройствам сигнализации. Есть (3) три позиции для подключения проводов к этой клемме: NO – нормально разомкнутый, NC – нормально замкнутый и Common.

  1. Проверьте свою систему безопасности, чтобы определить, требуется ли открытое (отсутствие контакта) или закрытое (замыкающий контакт) соединение для активации сигнализации.
  2. Система безопасности будет иметь (2) две клеммы для подключения проводов к клемме управления. Зачистите два провода на 1/4 дюйма каждый. Подключите любой провод к общей клемме. Чтобы закрепить провод в клемме, вставьте оголенный провод в отверстие на стороне клеммы рядом с винтом, помеченным как «общий». Поверните винт на несколько оборотов, чтобы зафиксировать провод.
  3. Если система безопасности требует замыкания контакта для активации сигнализации, закрепите другой провод в отверстии клеммы с надписью NO (нормально разомкнутый). Если система безопасности требует размыкания контакта, закрепите провод в клеммном отверстии с маркировкой NC (нормально закрытый).

Подключение насоса и поплавкового выключателя (модели VS и TS – без контроллера)

  1. Вставьте шнур поплавкового выключателя в правильно заземленную трехконтактную розетку. Затем подключите
    насос в гнездо на шнуре поплавкового выключателя. Не используйте удлинитель.

Завершение установки (все модели)

  1. После первоначальной установки обязательно проверьте работу насоса, заполнив яму водой и наблюдая за насосом в течение нескольких полных циклов. При использовании контроллеров Enhanced или Deluxe насос должен работать в течение 10 секунд после падения нижнего поплавка. Примечание. Когда насос активируется, он должен издавать «нормальный качающийся» звук. Любой ненормальный звук, вибрация или отсутствие звука являются сигналом о проблеме.
    Остановите насос и обратитесь к руководству по поиску и устранению неисправностей. Вертикальный и поплавковый выключатели должны постоянно двигаться свободно. Убедитесь, что поплавковый выключатель не соприкасается с другими насосами, проводами, трубами или любыми другими предметами, которые могут находиться в яме. Поплавковый выключатель не должен касаться дна или стены приямка.
    Если поплавковый выключатель не перемещается свободно, насос не включится.
  2. Замените крышку колодца газонепроницаемыми уплотнениями, следя за тем, чтобы не защемить провода внутри крышки.
Работа с продуктом

Вертикальный поплавковый выключатель с контроллерами Enhanced или Deluxe
Вертикальный поплавковый выключатель содержит один большой поплавок. Вода поднимет поплавок на 1⁄2 дюйма, что приведет в действие насос. Когда насос откачивает воду из ямы, поплавок упадет. Насос будет работать еще 10 секунд для полного вакуумирования ямы после падения поплавка. Примечание. На штоке поплавкового переключателя есть две резиновые заглушки. Не снимайте и не меняйте их положение, так как это нарушит синхронизацию контроллера и время работы насоса. Примечание. При установке поплавкового выключателя расположите нижнюю часть поплавка на высоте, на которой насос должен активировать.

Поплавковый переключатель Tether с контроллерами Enhanced или Deluxe
Привязанный поплавок состоит из одного поплавка, соединенного с гибким тросом. Вода поднимет поплавок, чтобы активировать насос. Когда насос откачивает воду из ямы, поплавок упадет, и насос будет работать еще десять секунд, чтобы опорожнить яму. Примечание. Поплавковый выключатель страховочного троса должен постоянно двигаться свободно. Если поплавковый выключатель не перемещается свободно, насос не активируется.

Улучшенный контроллер
Усовершенствованный контроллер оснащен диском для регулировки количества секунд, в течение которых насос будет работать после падения поплавка. Циферблат можно регулировать от 5 до 45 секунд. По умолчанию производитель составляет около 10 секунд. Светодиод на передней панели контроллера сигнализирует о том, что устройство получает питание. Контроллер также будет запускать насос один раз в неделю примерно на четыре (4) секунды. Этот тест позволит проверить работу насоса и убедиться, что он работает правильно.

Контроллер Deluxe
Контроллер Deluxe имеет серию предупреждений (звуковых и визуальных), которые указывают на потенциальные проблемы с насосом, переключателем и состоянием питания. Контроллер подаст звуковой сигнал при отключении питания, если насос проработал более 10 минут.
постоянно или при низком заряде батареи 9 В. Батарея 9 В (продается отдельно) обеспечивает работу контроллера при отключении питания.tagе, позволяя ему подавать сигнал тревоги, если срабатывает автоматический выключатель, контроллер ненадежно вставлен в розетку или электричество в доме прерывается. Примечание. Батарея 9 В питает только контроллер, но не насос. Контроллер Deluxe оборудован портом данных USB. Назначение этого порта – обеспечить связь с модулями Pro Series Connect. Модули подключения серии Pro – это отдельно продаваемые аксессуары, которые позволяют пользователю оставаться на связи и получать удаленные уведомления о потенциальных проблемах и необходимом техническом обслуживании, находясь вдали от дома. Контроллер Deluxe имеет диск (расположенный в батарейном отсеке) для регулировки количества секунд, в течение которых насос будет работать после падения поплавка. Контроллер Deluxe также запускает насос один раз в неделю примерно на четыре (4) секунды. Этот тест позволит проверить работу насоса и убедиться, что он работает правильно.

Работа насоса в непрерывном режиме
Этот насос рассчитан на непрерывный режим работы и может использоваться в приложениях, требующих непрерывного перекачивания, включая фонтаны или пруды. Для использования в любом непрерывном режиме насос следует подключать непосредственно к розетке без использования поплавкового выключателя или контроллера. Розетка должна быть однофазной трехконтактной розеткой с правильным заземлением, 3 В, 115 Гц. Для продолжительной работы насос должен быть постоянно погружен как минимум на 60/3 глубины насоса.

Понимание предупреждений и сигналов тревоги – контроллеры Deluxe
Нет питания переменного тока
Есть несколько причин сбоя питания. Наиболее частыми причинами являются перебои в работе.tage электротехнической компанией или сработавшим автоматическим выключателем. Хотя роскошный контроллер не может запустить насос, он подаст звуковой сигнал, указывающий на потерю мощности. Это позволит
домовладельцу решить проблему.
Если эта сигнальная лампа и сигнал тревоги горят, блок управления не получает питание переменного тока по одной из многих причин:

  1. Блок управления не подключен
  2. Электроэнергия в доме отключена
  3. Сработал автоматический выключатель этой розетки.
  4. Сработал прерыватель замыкания на землю на этой розетке.
  5. Происходит отключение питания

Ползунковый переключатель аварийной сигнализации при сбое питания
Когда контроллер не получает питание переменного тока, функции мониторинга и звуковые сигналы тревоги питаются от 9-вольтовой батареи. Этот тип батареи будет обеспечивать питание контроллера в течение многих часов, но не бесконечно. После определения источника сигнала тревоги по питанию переменного тока рекомендуется установить ползунковый переключатель сигнала тревоги при сбое питания в положение «ВЫКЛ.» До тех пор, пока питание не будет восстановлено. Это сохранит заряд батареи и отключит сигнал тревоги. Когда питание переменного тока будет восстановлено, верните этот переключатель в положение ВКЛ. Примечание. Если подача переменного тока восстановлена ​​и ползунковый переключатель находится в положении «ВЫКЛ.», Включится аварийный сигнал и световой индикатор предупреждения о 9-вольтовой батарее, даже если батарея в норме. Это напоминание о необходимости сбросить сигнал тревоги. Установите переключатель в положение ВКЛ. Если аккумулятор в порядке, лампочка погаснет. Если звуковой сигнал продолжает звучать, замените аккумулятор.

Система работает
Этот индикатор должен гореть постоянно и мигать. Он включен, чтобы указать, что система контролирует состояние отстойника. Этот индикатор не загорится, если:

  1. Электропитание отключено, а ползунковый переключатель аварийной сигнализации о сбое питания находится в положении ВЫКЛ.
  2. Электроэнергия отключена, и батарея 9 В разряжена.
  3. Контроллер не работает. Свяжитесь с сервисным отделом Glentronics

Низкий уровень заряда 9-вольтовой батареи или ползунковый переключатель в положении ВЫКЛ.

  1. Срок службы 9-вольтовой батареи, расположенной в верхней части блока управления, подходит к концу. Замените его новой 9-вольтовой щелочной батареей.
  2. Выключатель аварийной сигнализации сбоя питания находится в положении ВЫКЛ. Он должен всегда находиться в положении ВКЛ, за исключением случаев, когда происходит отключение фактического сбоя питания.

Проблема с насосом или поплавком
Эта ключевая функция контролирует время, в течение которого поплавковый выключатель постоянно находится в верхнем положении или находится в активированном положении. Это необычно для насоса, работающего непрерывно в течение 10 или более минут.
Это может происходить по разным причинам. Либо поплавок застрял в верхнем положении, либо возникла механическая проблема с насосом, либо возникла проблема с водопроводными соединениями. См. Руководство по поиску и устранению неисправностей на странице 5.

Сигнализация высокого уровня воды (дополнительная функция *)
Когда вода достигает дополнительного датчика воды, он активирует сигнальную лампу, звуковой сигнал и удаленный терминал. Активация датчика воды может указывать на неисправность основного насоса или проблемы с водопроводом. См. Руководство по поиску и устранению неисправностей на странице 5.
* Эта функция требует дополнительной покупки датчика воды (модель PS-WS).

Aаксессуары для Deluxe Controller –
Подключение модулей и сигнализация высокого уровня воды
Модули подключения – модуль WiFi – модуль домашней автоматизации (требуется покупка PS-WiFi или PS-HZM)
Контроллер Deluxe оборудован портом данных USB. Назначение этого порта – обеспечить связь с модулями Pro Series Connect. Модули подключения серии Pro – это отдельно продаваемые аксессуары, которые позволяют пользователю оставаться на связи и получать удаленные уведомления о потенциальных проблемах и необходимом техническом обслуживании, находясь вдали от дома.

Сигнализация высокого уровня воды – аксессуар для контроллера Deluxe
(Требуется дополнительная покупка модели PS-WS)

Датчик воды
Датчик воды предназначен для предупреждения о потенциальном наводнении. Если вы устанавливаете его в канализационной яме, его необходимо установить между цокольным этажом и первичным поплавковым выключателем. В случае отказа основного насоса или водопроводной системы уровень воды поднимется выше первичного поплавкового выключателя и активирует датчик воды. Когда датчик воды активируется, он включает предупреждающую лампу, звуковой сигнал и удаленный терминал на контроллере. Этот датчик воды предназначен только для предупреждения о потенциальной проблеме; это не активирует насос.

Контрольный список обслуживания
Техническое обслуживание следует проводить 1-2 раза в год.

  1. Удалите весь мусор со дна ямы и убедитесь, что на входе насоса нет мусора.
  2. Удалите весь плавающий в воде мусор.
  3.  Удалите весь мусор с поплавкового выключателя.
  4.  Заполните яму водой. Убедитесь, что насос включается на заданном уровне.
  5. Во время работы насоса убедитесь, что насос откачивает воду с хорошей скоростью.
  6.  Во время работы насоса убедитесь, что из отверстия для выпуска воздуха выходит струя воды. В противном случае очистите отверстие от отложений или мусора.
    Посетите наш сайт www.stopflooding.com для получения дополнительной информации о отстойных насосах переменного тока серии Pro и отстойных насосах с резервным аккумулятором.
Руководство по устранению неполадок

(Всегда отключайте насос от контроллера перед выполнением любого обслуживания)

Проблема  Возможная причина Решение
Насос не запускается или не работаетНасос не подключенПодключите насос к собственности (см. Инструкции)
Поплавковый выключатель не подключен к контроллеруПроверить подключение поплавкового выключателя к контроллеру.
Уровень воды недостаточен для включения насоса.Убедитесь, что поплавковый выключатель установлен правильно
Разомкнутая цепьПроверить автоматический выключатель или предохранитель.
Плохой источник питанияПроверьте электрические провода и кабель линии.
Низкая громкостьtageПроверьте линейные провода и источник vol.tagе»
Плохой кабель питанияЗаменить на новый кабель ‘
Заблокированное рабочее колесоУдалите сетчатый фильтр и удалите препятствия.
Неисправный поплавковый выключательЗамените поплавковый выключатель новым поплавковым выключателем.
Неисправный насосЗамените насос новым.
Срабатывает или не работает термозащитаЗаблокированное рабочее колесоУдалите сетчатый фильтр и удалите препятствия.
Неправильный источник питанияПроверьте источник питания и объемtage
Перегружен из-за большого содержания песка в водеИспользуйте фильтр для воды или замените его на более мощный.tagэлектронная помпа
Насос работает постоянно без водыПроверить поплавковый выключатель
Насос слишком часто запускается и останавливаетсяПоплавковый выключатель или датчик установлен слишком низкоПоднимите поплавковый выключатель или настройте таймер (усовершенствованный или улучшенный контроллер)
Вода течет обратно из трубыУстановить или заменить обратный клапан
Неисправный поплавковый выключательЗамените поплавковый выключатель новым поплавковым выключателем.
Насос не отключаетсяЗабитые или замерзшие выделенияОчистить засорение или оттаять замерзшую линию
Заблокированный приемУбрать мусор из воздухозаборника
Поплавковый выключатель заблокирован и не может опускатьсяУстраните препятствие от поплавкового выключателя
Неисправный поплавковый выключательЗамените поплавковый выключатель новым поплавковым выключателем.
Обратный клапан установлен без отверстия для выпуска воздуха в трубе или насосеПросверлите сливное отверстие в напорной трубе или очистите имеющееся отверстие в трубе или насосе от мусора.
Обратный клапан застрял или установлен в перевернутом видеПереверните или замените обратный клапан. Убедитесь, что обратный клапан установлен так, что стрелка потока указывает вверх и выходит из ямы.
Недостаточный объем воды или его нетИзношенное рабочее колесоЗамените крыльчатку и отрегулируйте расстояние между крыльчаткой и крышкой.
Частично заблокировано рабочее колесоУдалите сетчатый фильтр и удалите препятствия.
Забитые или замерзшие выделенияОчистить засорение или оттаять замерзшую линию
Сломанная или протекающая трубаРемонт трубопроводов
Низкое энергопотреблениеtageПроверить мощностьtagе, состояние проводов и кабеля
Обратный клапан установлен без отверстия для выпуска воздуха в трубе или насосеПросверлите сливное отверстие в напорной трубе или очистите имеющееся отверстие в трубе или насосе от мусора.
Обратный клапан застрял или установлен в перевернутом видеПереверните или замените обратный клапан. Убедитесь, что обратный клапан установлен так, что стрелка потока указывает вверх и выходит из ямы.
Насос с воздушной блокировкойУдалите мусор из отверстия для выпуска воздуха.
Ненормальный звук или вибрацияОбратный клапан на вторичном насосе не дозирует, и вода рециркулирует в системе.Заменить обратный клапан на вторичном насосе.
Заблокированный приемУбрать мусор из воздухозаборника
Сломана крыльчаткаЗаменить крыльчатку на новую.

* Проконсультируйтесь с лицензированным электриком.
Если вышеуказанные решения не решают проблему, обратитесь в службу поддержки клиентов Glentronics по телефону 800-991-0466.

Ограниченная гарантия

Открывая этот пакет и используя этот продукт GLENTRONICS, INC., Вы соглашаетесь с условиями ограниченной гарантии GLENTRONICS, INC. («Гарантия»), как изложено ниже. Не используйте продукт, пока не ознакомитесь с условиями гарантии. Если вы не согласны с условиями гарантии, не используйте продукт и верните его в течение периода возврата, указанного в квитанции о покупке в розничном магазине или у официального дистрибьютора, у которого вы приобрели его, для возврата денег.
В той степени, в которой это разрешено законом, эта гарантия и изложенные средства правовой защиты являются исключительными и заменяют все другие гарантии, средства правовой защиты и условия, будь то устные, письменные, предусмотренные законом, явные или подразумеваемые. ELECTRONICS, INC. Отказывается от всех предусмотренных законом и подразумеваемых гарантий, включая, помимо прочего, гарантии товарной пригодности и пригодности для конкретной цели, а также гарантии против скрытых или скрытых дефектов в той степени, в которой это разрешено законом. ELECTRONICS, INC. Не несет ответственности за любые случайные, особые или косвенные убытки в результате нарушения любых явных или подразумеваемых гарантий на этот продукт. В той мере, в какой от таких гарантий нельзя отказаться, GLENTRONICS, INC. Ограничивает продолжительность и средства защиты таких гарантий продолжительностью данной явной гарантии и, по выбору GLENTRONICS, INC., Услугами по ремонту или замене, описанными ниже. В некоторых штатах (странах и провинциях) не допускается ограничение срока действия подразумеваемой гарантии (или условия), поэтому описанное выше ограничение может не применяться к вам.
Любые и все причины действий, возникающие из filed в результате или в связи с настоящей гарантией или продукты, описанные в рамках этой гарантии, регулируются и истолковываются в соответствии с законами штата Иллинойс. Любая причина иска, проистекающая из filed в результате или в связи с этой гарантией или продукты, описанные в рамках этой гарантии, должны быть filed только в окружном суде 18-го судебного округа, округа Лейк, Уокиган, штат Иллинойс, или в северном округе штата Иллинойс, если filed в Федеральном суде. Максимальной ответственностью за любой продукт, описанный в этой гарантии, является только стоимость замены продукта.
Если какое-либо условие будет признано незаконным или не имеющим исковой силы, законность или исковая сила остальных условий не будет затронута или нарушена.

На что распространяется эта гарантия?
ELECTRONICS, INC. Гарантирует конечному покупателю, что его насосы, переключатели и блоки управления не содержат дефектных материалов и дефектных материалов в течение периодов, указанных ниже:
Все запчасти и работа (кроме установки) на срок:

  1. лет со дня установки, при периодическом использовании в качестве насоса для сточных вод
  2. год с даты установки при использовании в непрерывном режиме, например, в фонтанах или прудах

Неисправный продукт должен быть возвращен непосредственно на завод, поз.tagэлектронная предоплата вместе с оригиналом чека или квитанции по адресу, указанному ниже. ELECTRONICS, INC., По своему усмотрению, отремонтирует или заменит продукт и вернет его в посылкеtagэлектронная предоплата.

На что НЕ распространяется эта гарантия?
Эта гарантия не распространяется на стоимость или стоимость поврежденного имущества, включая явно любое имущество, на которое повлиял перелив, просачивание или затопление водой. Если GLENTRONICS, INC.
определяет, что продукт считается дефектным в соответствии с настоящим гарантийным соглашением, он отремонтирует или заменит ТОЛЬКО ПРОДУКТ. ELECTRONICS, INC. Не будет покрывать расходы на переустановку продукта, а GLENTRONICS, INC. Не будет оплачивать расходы на услуги сантехника или подрядчика, ремонтирующие или заменяющие продукт.
ELECTRONICS, INC. Не будет ремонтировать или заменять продукт, который был установлен неправильно. Продукт считается «неправильно установленным», если он каким-либо образом отклоняется от инструкций, описанных в данном руководстве.
Эта гарантия не распространяется на проблемы с продуктом, возникшие в результате работы с жидкостями с температурой выше 104 градусов по Фаренгейту, работы с легковоспламеняющимися жидкостями, растворителями, сильнодействующими химическими веществами или сильными абразивными растворами; злоупотребления со стороны пользователей; неправильное использование, небрежное отношение, ненадлежащее обслуживание, коммерческое или промышленное использование; неправильное подключение или установка, повреждения, вызванные ударами молнии; чрезмерные скачки напряжения в сети переменного токаtagе; повреждение контроллера водой; другие стихийные бедствия или несоблюдение прилагаемых письменных инструкций.

Как получить гарантийное обслуживание
В течение тридцати (30) дней с момента неисправности продукта устройство должно быть отправлено с предоплатой фрахта или доставлено в GLENTRONICS, INC. Для оказания описанных ниже услуг либо в оригинальной коробке и вкладышах, либо в аналогичной упаковке, обеспечивающей равную степень надежности. защита. Продукты, не полученные GLENTRONICS, INC. По адресу, указанному ниже, в течение тридцати (30) дней с момента дефектной работы продукта, не будут рассматриваться для гарантийного обслуживания. Продукты, полученные после указанного выше срока, выходят за рамки срока гарантийного обслуживания и не подлежат гарантийному обслуживанию. Продукт должен быть возвращен в GLENTRONICS, INC. Для проверки, чтобы его можно было рассмотреть на гарантийное обслуживание. Если продукт не будет возвращен компании GLENTRONICS, INC. Или если продукт будет осмотрен любым лицом, сантехником, подрядчиком или компанией, кроме GLENTRONICS, INC., Эта гарантия теряет силу. Перед неисправной работой устройство не должно подвергаться изменениям, ремонту или обслуживанию кем-либо, кроме компании GLENTRONICS, INC. Или ее агента; серийный номер на устройстве не должен быть изменен или удален; устройство не должно подвергаться авариям, неправильному использованию, неправильному обращению или эксплуатации в нарушение инструкций, содержащихся в прилагаемом руководстве. Датированный счет-фактуру продавца или счет-фактуру установщика необходимо сохранить в качестве доказательства даты покупки и подтверждения права на гарантийное обслуживание.

Куда отправляются продукты для гарантийного обслуживания?
Glentronics, Inc., 645 Heathrow Drive, Lincolnshire, IL 60069
Как я могу получить дополнительную информацию?
По телефону 800-991-0466.

File Downloads
PUMPS Instruction Manual
Sewage Pumps, E7040, E7055, E7105
Download [optimized]
Download
References

Обозначение на шильдиках насосов PEDROLLO

СТАНДАРТНЫЕ МОДЕЛИ

  • Однофазный:
  • 230 В – 50 Гц с встроенной тепловой защитой (аварийный выключатель электродвигателя).

  • Трехфазный до 4,0 кВт: 230 В/400 В – 50 Гц
  • Трехфазный до 5,5 кВт: 400 В/690 В – 50 Гц

FK – двигатель электронасоса Franklin Electric (США), не ремонтируется, статор моноблочного типа

PD – двигатель электронасоса – Pedrollo (Италия), перематываемые, в ванне из масла пищевого типа (ESSO MARCOL 82)

HYD – скважинный насос (насос без двигателя)

  • m – однофазный двигатель 220 В

Х – насос с рабочим колесом их технополимера

INT – электродвигатели с выключателем и кабелем питания с литой вилкой Шуко

NZ – алюминиевый подающий пистолет и 4‑метровй шланг, усиленный стальной спиралью

NEW – новая модель, (новинка)

GE – внешний поплавковый выключатель

GM – внешний магнитный поплавковый выключатель

I (INOX) – корпус насоса из нержавеющей стали

LA – насос для агрессивной среды

Bz – корпус насоса из бронзы

Bs – корпус насоса из латуни

Q – подача, м3/час (л. с.)

H – производительность, м

HS – высота всасывания, м

BP – байпас

Байпас – (англ. bypass, букв. – обход) обозначающий линию, проложенную параллельно какому‑либо участку сети, в том числе в обход элементов системы. Наиболее часто байпас применяют в случаях, когда необходимо предусмотреть возможность отключения элемента системы без прекращения ее работы. Примером может служить байпас водяного счетчика, благодаря которому можно заменить счетчик без отключения водоснабжения, или байпас сетевого насоса в системе отопления коттеджа, позволяющий перейти на работу при естественной циркуляции при отключениях электроэнергии.

Еще одним вариантом применений байпаса является регулирование расхода через элемент системы, для этого на байпасе устанавливается соответствующая арматура. В данном случае примером применения может служить байпас с термостатическим вентилем для регулирования расхода теплоносителя через отопительный прибор. Этот же байпас позволяет также заменить или полностью отключить отопительный прибор (при наличии двух кранов на его присоединениях) без отключения стояка или системы отопления в целом.

Смотрите также

погружные для грязной воды, как разобрать и ремонт своими руками, принцип работы и устройство поплавка

Область эксплуатации дренажных насосов огромная, именно поэтому данный инструмент должен быть у каждого хозяина частного дома. Предназначен насос для принудительной откачки дождевых вод и сточных жидкостей из всевозможных емкостей и углублений. Есть бытовые приборы с маленькой мощностью, а есть также промышленное оборудование, рассчитанное на масштабные работы.

Назначение и особенности

Большая часть загородных домов оснащена автономными системами водоснабжения. Главными рабочими элементами данных систем являются бытовые дренажные насосы. Именно от эффективности их работы зависит долговечность всей постройки.

С помощью помпы, предназначенной для выполнения дренажа, можно реализовать целый ряд задач:

  • выкачка с подтопленных участков воды, которая появляется в результате сильных осадков, таяния снег или же поднятия уровня грунтовых вод;
  • выкачка воды из траншей и котлованов, созданных во время строительства;
  • осушение участков, расположенных в низине;
  • для грязной воды, которую выкачивают из погребов и подвалов;
  • очистка колодцев от отложений на стенах шахт и в донной части;
  • переброска грязной жидкой среды между модулями локальных очистных конструкций;
  • выкачка жидкости из природного водоема для дальнейшей ее эксплуатации в качестве полива растений.

Дренажные насосы со встроенным поплавковым выключателем можно также использовать для перекачивания чистой воды, к примеру, для наполнения накопительных емкостей.

Сфера эксплуатации насосов огромная, это и делает их популярными среди владельцев загородных домов и дач. Все оборудование, независимо от типа, имеет похожее устройство. К главным комплектующим относится ротор, нагнетательная камера, рабочее колесо, статор двигателя и поплавковый выключатель. Эффективность и долговечность работы инструмента, как правило, зависит от качества сальников, предназначенные для воздухонепроницаемости электродвигателя от сточных вод. В дорогих моделях их производят из керамики. Корпус производится из нержавеющей стали или чугуна, которые отличаются устойчивостью к образованию коррозии и к механическим воздействиям.

Управляется насос с помощью поплавкового выключателя, который в автоматическом режиме включает и выключает привод. Данный элемент – это коробка из пластика, внутри которой расположен шарик из стали и электрический переключатель.

Суть работы дренажного насоса заключается в том, что жидкость, которая откачивается, переливается в функционирующую камеру, где под влиянием насоса и поворотов работающего колеса перемещается вверх – в сторону выводящего трубопровода, охлаждая привод.

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

  • Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.
  • Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
  • Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.
  • Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Схема подключения каждого оборудования отличается, перед эксплуатацией рекомендуется изучить инструкцию или проконсультироваться со специалистом.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

  • Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт. Трехфазные модели частными лицами эксплуатируются очень редко.
  • Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах. Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
  • Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
  • Чем выше производительность, тем будет выше скорость перекачки жидкости.
  • Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
  • Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
  • Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Как правило, для производства современных дренажных насосов применяется чугун и нержавеющая сталь совместно с другими материалами, которые понадобятся для сборки корпуса оборудования и других комплектующих:

  • нержавеющая сталь – качественный прочный материал, который прослужит много лет;
  • чугун – отличается высокой прочностью, но весит много и стоит дорого;
  • пластик – бюджетный вариант, который прослужит сравнительно недолго.

Популярно оборудование, корпус которого пластиковый, а колесо стальное. Такая модель идеально сочетает в себе доступную цену и высокое качество. Не так давно на рынке появились такие модели с полимерными рабочими лопастями, они дешевле своих технологичных аналогов. Отличаются длительным сроком эксплуатации, прочностью и надежностью.

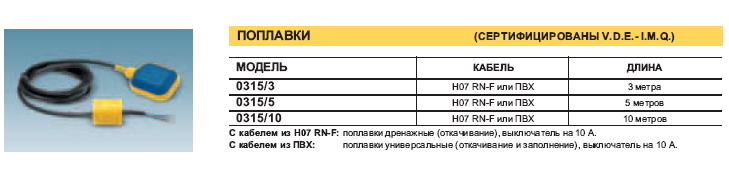

Поплавок

Дренажные насосы с поплавковыми выключателями функционируют в автоматическом режиме, благодаря чему предотвращается переполнение накопительной емкости и предотвращает работу двигателя, если нет воды. Поплавок – это специальный датчик, который встраивается в корпус или отдельно устанавливается, с его помощью пользоваться оборудованием легче. Автономные поплавковые выключатели делятся в зависимости от плотности сточной воды на легкие и тяжелые. Зависимо от модели насоса, поплавки оснащаются кабелями длиной 2–10 метров.

Если оборудование не работает или конкретные его детали вышли из строя, например, поплавок, его нужно разобрать. Отремонтировать его своими руками несложно. Чтобы устройство вовремя выключалось, необходимо выполнить регулировку. Минимальный уровень отключения лучше установить выше 0,5 см. Такой показатель предотвратит перегрев оборудования при непредвиденной ситуации.

От чего зависит количество?

На количество эксплуатируемых поплавков воздействует установленный пульт управления и модель насоса. Также в большой степени количество дополнительных деталей и число выключателей. Чтобы сделать работу оборудования более эффективной, специалисты советуют монтировать дополнительные штанги, от которых зависит работоспособность инструмента. Места их монтажа и количество фиксируются в проектном решении или же определяются по ходу установки.

Когда применяется?

Поплавковый выключатель предназначен для следующих целей:

  • поплавок, присоединенный к насосу для заполнения резервуара, отключает при всплытии и подключает при достижении нижней границы оборудование;
  • для автоматической станции – включение при достижении верхней границы уровня воды и отключение на нижней;
  • клапаны с сервоприводом – выключатель сигнализирует о закрытии, когда емкость полностью наполнена и открытии, когда резервуар практически пустой;
  • диспетчерский пункт – контроль превышения и недостатка воды.

Допускается вариант подключения двух насосов к одному поплавку. Один насос будет наполнять емкость, когда поплавок будет находиться внизу, второй будет выкачивать воду, когда поплавок поднимется вверх. Такой способ покажет хороший результат только, если вода будет подаваться в емкость без сбоев.

Принципы работы и монтаж

Монтаж оборудования надо, прежде всего, начинать с измерения уровня тока, он должен быть ниже допустимого. Специалисты советуют монтировать поплавок в углублении.

Для установки понадобится кабель и маленький грузик, который есть в наборе:

  • груз нанизывают на шнур, после чего определяется ход поплавка;
  • защелка закрепит грузик;
  • кабель фиксируется с внешней стороны;
  • выключатель подключается к насосу.

Устанавливать поплавок самостоятельно можно только в том случае, если оборудование не зависает внутри емкости. Если одновременно устанавливается несколько поплавков, их располагают в специальной штанге. Для этого применяют пластиковую трубку. Для правильной установки надо самостоятельно выставить поплавок, отрегулировать его, установить так, чтобы радиус работы поплавков не соприкасался, закрепить кабели хомутами.

Вмонтированный в системе аппарат может присоединяться к поплавку двумя способами:

  • если мощность меньше 1,2 кВ, то подключается он напрямую через сетевой провод;
  • если мощность выше 1,2 кВ, подключение выполняется через электромагнитное реле или другое коммутирующее звено.

Поплавковый выключатель работает следующим образом:

  • Насос со встроенным поплавком при наполнении емкости отключает выключатель при всплытии, когда резервуар полностью наполняется водой. При опускании на дно оборудование включится при пустом баке.
  • Если резервуар полностью наполнится, то поплавковый выключатель окажется на поверхности, оборудование функционирует автоматически. Когда резервуар опустошится, устройство остановит свою работу.
  • Выключатель дает команду и клапан закрывается в случае поднятия на поверхность. В такой ситуации резервуар наполняется. При попадании на дно клапан открывается и емкость опустошается.

Обслуживание и ремонт

Зачастую поплавок выходит из строя, из-за того, что он забивается грязью. Отремонтировать поплавок своими руками несложно. Для этого надо пропустить через поплавок струю чистой жидкости. Если после данных процедур, деталь не стала работоспособной, при этом, что повреждений никаких не видно, проще заменить механизм новым. Потому что сложная, как правило, обходится дорого.

Обзор дренажного насоса Wilo TM 327 с поплавковым выключателем смотрите в видео ниже.

Пошаговые инструкции по подключению поплавкового выключателя

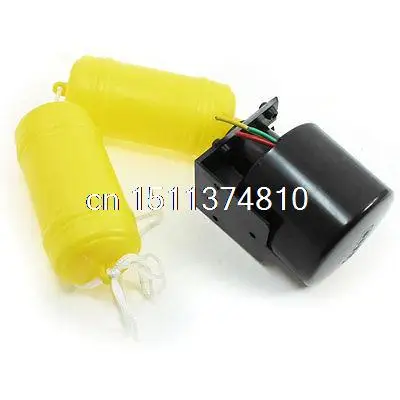

Управление насосами с помощью стандартного поплавкового выключателя, подвешенного на кабеле, – это, честно говоря, головная боль. Для выполнения работы вам понадобятся как минимум два из них, с контроллером, который обрабатывает всю логику. Вы должны привязать их к какому-нибудь каналу, чтобы они не запутались. И процент отказов тоже не так велик.

Большинство специалистов по техническому обслуживанию ожидают, что они выйдут из строя через два-три года эксплуатации.

Вот почему поплавковый выключатель Kari такой классный.Он может иметь до четырех точек переключения в одном поплавке, встроенный гистерезис для обработки логики, и его не нужно прикреплять к кабелепроводу, поскольку обычно вам нужен только один.

И служат они очень долго. Некоторые поплавковые переключатели Kari служат более 20 лет.

Они также просты в использовании. Простой груз действует как точка привязки и может быть отрегулирован для увеличения расстояния между точками переключения. Ничего особенного, кроме этого.

Однако есть некоторые нюансы, о которых полезно знать, которые помогут вам выполнить работу быстрее.Вот пошаговые инструкции по установке поплавкового выключателя – для контроля опорожнения и контроля наполнения.

Установки поплавкового выключателя Kari для управления опорожнением (форма A, нормально разомкнутый)

Предположим, у вас есть КА-3Н. Эта модель имеет встроенный гистерезис для контроля опорожнения колодца или резервуара, с аварийной сигнализацией высокого уровня – все в одном поплавке.

Шаг 1. Определите нижнюю точку

Вам следует начать с самой низкой точки, потому что вы никогда не хотите, чтобы уровень опускался ниже требуемого чистого положительного напора на всасывании (NPSH) для вашего насоса.По сути, NPSH – это давление всасывания, необходимое вашим насосам для предотвращения кавитации и других проблем.

В резервуарах и колодцах уровень жидкости равен давлению, поэтому найдите этот уровень и убедитесь, что вы не опускаетесь ниже его – ради вашего насоса.

Подсказка: позвоните нам по поводу NPSH, если у вас есть вопросы. Мы можем помочь вам рассчитать, какой уровень жидкости вам понадобится, чтобы удовлетворить требованиям вашей помпы.

Шаг 2: Установите поплавковый выключатель

Для установки поплавкового выключателя необходимо установить устройство с каким-либо способом фиксации кабеля над резервуаром или колодцем.Для поплавкового переключателя Kari имеется монтажный кронштейн, в котором для фиксации кабеля на месте используется аккуратный клин. Этот кронштейн можно прикрепить к стене или рейке с помощью простого болта или шурупа.

Самая низкая допустимая точка – хорошее место для подвешивания нижней части поплавка, когда он находится в вертикальном положении. Мы будем называть эту точку нулевой точкой. Отсюда самый нижний переключатель модели KA-3H активируется на высоте 9 дюймов над нулевой точкой. Это произойдет на «низком» уровне.

Если вы выберете модель с аварийным сигналом низкого уровня (на уровне «низкий низкий»), эта точка переключения активируется на высоте 5 дюймов над нулевой точкой.Следующая самая низкая точка («низкий» уровень) активируется на высоте 9 дюймов над землей или на 4 дюйма выше аварийного сигнала низкого уровня.

Шаг 3. Отрегулируйте вес

Положение груза определяет расстояние между двумя верхними точками. KA-3H, например, использует обе эти точки переключения, чтобы активировать насос на «высоком» уровне и активировать аварийный сигнал высокого уровня на «высоком высоком» уровне.

Пространство между «низким» и «высоким» уровнями называется дифференциалом переключения.Стандартные точки переключения Kari имеют минимальный дифференциал 10 дюймов и максимальный 50 дюймов.

Перемещение груза вверх и вниз на кабеле повлияет как на расстояние между двумя верхними переключателями, так и на дифференциал переключения.

Чтобы дать вам быстрое представление, нижняя часть груза будет примерно в 6 дюймах от нижней части поплавка или нулевого уровня, когда дифференциал переключения составляет 10 дюймов. В этом положении груза расстояние между двумя высокими точками переключения будет около 4 дюймов.

Напротив, вес должен составлять 35 дюймов от нулевой точки, чтобы получить максимальный 50-дюймовый дифференциал переключения. В результате получится примерно 8 дюймов между «высоким» и «высоким высоким» уровнями.

Шаг 4: Подключение

После того, как вы определились с положением груза и уровнями переключения, вам нужно будет подключить проводку поплавкового переключателя к водонепроницаемому корпусу. Убедитесь, что вы закрыли кабельный ввод кабельным сальником.

Инструкции по подключению см. В руководстве пользователя или в нашем новом руководстве по подключению поплавкового выключателя.

Каждая модель поплавкового переключателя Kari будет иметь разное количество проводов, которые необходимо подключить к разным местам. Обычно для замыкания цепи они имеют общий провод. Однако некоторые модели имеют изолированные точки переключения, которые можно подключить, например, к цепи аварийной сигнализации с более низким напряжением.

Установка поплавкового выключателя Кари для контроля наполнения (форма B, нормально замкнутый)

Вы выполните те же основные шаги, что и для пустого элемента управления, но вам придется изменить способ определения уровней.Давайте воспользуемся KA-4L5E, который будет управлять дуплексными насосами с аварийным сигналом низкого уровня. Он также имеет встроенный гистерезис для управления логикой включения / выключения.

Шаг 1. Определите свою высшую точку

Вам необходимо предотвратить переполнение вашего бака, поэтому начните с выбора, когда вы хотите, чтобы насос выключился. Для КА-4Л5Э это «высокий высокий» уровень.

Шаг 2: Отрегулируйте свой вес

Положение груза будет определять расстояние вашей наивысшей точки от нулевой точки или положение нижней части поплавкового переключателя Kari, когда он висит вертикально.

Итак, сначала мы настроим наш вес, используя тот же метод, который мы изучили на шаге 3 для пустого элемента управления. Однако вам придется думать задом наперед:

Сколько места вы хотите между точками переключения? Как далеко это опускает поплавок?

Шаг 3: Установите поплавковый выключатель

После того, как вы определились с точками переключения, используйте зажим или монтажный кронштейн, чтобы закрепить кабель над колодцем или резервуаром, при этом нижняя часть поплавка висит в точном необходимом положении (нулевой уровень).

Шаг 4: Подключение поплавкового выключателя

В зависимости от модели Kari подключите кабель к соответствующим клеммам на панели управления. Обратитесь к нашему руководству по подключению поплавкового выключателя, как указано выше, для получения дополнительной помощи.

Преимущество поплавкового переключателя Kari

Вам не нужно беспокоиться о том, чтобы повесить несколько поплавковых выключателей в одном колодце или резервуаре, или о том, чтобы все привязать, чтобы они не запутались. Вы даже можете пропустить контроллер в приложениях резервного управления насосом из-за встроенного гистерезиса.

На рынке нет ничего подобного. Сообщите нам, как мы можем помочь с установкой поплавкового выключателя или выбором правильного устройства.

Установка трюмного насоса | ЛодкаUS

Установка трюмных насосов

Установить насос

Запрещается класть насос в трюм без фиксации. Если он упадет, он засосет воздух и сгорит. Насосы необходимо пристегнуть. Доступны кронштейны, которые крепятся к стрингеру или другому вертикальному элементу, или вы можете смонтировать пару болтов на дне трюма, чтобы они служили монтажными штифтами.

Поплавковые выключатели также должны быть закреплены.


Используйте гладкоствольный шланг

Трюмная откачка

Гофрированный шланг снижает производительность насоса на 30%, поэтому всегда подключайте насос к выпускному патрубку с помощью шланга с гладкой внутренней поверхностью.

Изгибы и длинные участки также снижают производительность насоса, поэтому сделайте шланг как можно более прямым и коротким. Это может означать выпуск насоса через борт корпуса, а не через транец. Тем не мение.. .


Разместите слив выше ватерлинии

Если слив находится под водой во время работы насоса, океан перекачивается обратно через насос в трюм, когда насос выключается. Когда поступит достаточно воды для смещения переключателя, насос вытолкнет ее только для того, чтобы снова откачать сифон. Это продолжается до тех пор, пока батарея не разрядится, затем вода заливает лодку, пока не достигнет уровня, привлекающего внимание экипажа.

Напорный патрубок никогда не должен опускаться ниже ватерлинии.Если фитинг проходит через транец, убедитесь, что он достаточно высок, чтобы не погрузиться в воду, когда корма приседает. А если он проходит через борт корпуса, он должен быть достаточно высоким, чтобы оставаться над водой при самом глубоком угле крена.


Используйте тонкостенный фитинг

Фитинг, проходящий через корпус, может еще больше снизить производительность насоса. Чтобы минимизировать это ограничение, используйте фитинг с максимально большим отверстием.


Электромонтаж

Важно как можно быстрее вытащить проводку насоса из трюма.Поднимите провода и закрепите их, чтобы они не проваливались в трюмную воду.


Не экономьте на размере провода

Насос на 3500 галлонов в час потребляет 15 ампер, обычно для этого требуется провод 10 или даже 8 калибра. Обратитесь к таблице размеров проводов ABYC, чтобы определить подходящий провод для вашего насоса и длину кабеля.


Используйте стыковые соединители и термоусадочные

Обжимные переходные стыковые соединители обеспечивают хорошее механическое и электрическое соединение между проводами питания и выводами насоса.Заключите эти соединения в клейкие термоусадочные трубки, чтобы сделать их водонепроницаемыми. Перед выполнением соединений необходимо надеть термоусадочную пленку на провод и в сторону. Затем отцентрируйте трубку над обжатым соединителем и усадите его с помощью теплового пистолета или поджигая пламя под ним. Убедитесь, что в трюме нет взрывоопасных паров!


Подключить к АКБ

Когда вы выключаете питание, чтобы оставить лодку без присмотра, вы не хотите выключать трюмный насос.Подключайте автоматический трюмный насос непосредственно к аккумуляторной батарее, а не через распределительную панель.


Предохранитель плюсовой стороны

Очень важно, чтобы предохранитель в плюсовом проводе был как можно ближе к батарее. Некоторые панели переключателей (см. Ниже) включают предохранитель. В противном случае присоедините линейный держатель предохранителя к положительному проводу аккумуляторной батареи с помощью обжимного стыкового соединителя.


Установить клеммную арматуру

Не зачищайте концы проводов питания и не прокручивайте их под барашковыми гайками клемм аккумулятора.Установите клеммы с обжимными кольцами надлежащего размера, чтобы они соответствовали резьбовым штырям на вашей батарее. Используйте медную, а не стальную шайбу между барашковой гайкой и кольцевым зажимом.


Трехпозиционный переключатель

Если у вашей трюмной помпы есть отдельный поплавковый выключатель, вы можете подключить его к трехпозиционному переключателю, который позволит вам выбрать автоматический режим, включить или выключить. Обязательно поддерживайте все участки проводов не менее чем через каждые 18 дюймов с помощью кабельных зажимов или стяжек.


Два насоса

Устройство трюмной помпы

Трюмный насос, достаточно большой, чтобы справиться с реальной аварийной ситуацией, плохо справляется с поддержанием трюма в сухом состоянии, потому что вода из сливного шланга стекает обратно в трюм, когда насос выключается.А для большого насоса нужен большой шланг.

Идеальное устройство трюмной помпы – это небольшая (400 галлонов в час) автоматическая трюмная помпа, установленная в отстойнике для предотвращения дождя и утечки через сальник вала, в сочетании с высокопроизводительной помпой (3500 галлонов в час), установленной выше, чтобы справиться с более серьезным проникновением.

Сдвиг сливного шланга от небольшого насоса до 1/2 дюйма минимизирует обратный поток из шланга при циклическом цикле насоса, поддерживая трюм осушителя. Большой насос можно подключить к поплавковому выключателю, если хотите, но я думаю, что ручной выключатель имеет больше смысла.Дополнительным преимуществом этой конфигурации трюмной помпы является то, что она расположена высоко и всухую, что продлевает срок ее службы до бесконечности.

Подключение поплавкового выключателя к солнечной насосной системе RPS | Солнечные насосы RPS

Использование поплавкового выключателя
для отключения насоса при заполненном резервуаре
3-проводная модель для нормально открытого или нормально закрытого
Номинальное напряжение 240 В переменного тока, 150 В постоянного тока, 50-60 Гц, 16

Серия RPS Pro, Pro Irrigation, Pro Dewatering RPS 200, 400, 400 В
RPS 600, 800, 800 В
Действует как электрический сигнал о том, что бак заполнен

Действует как электрический сигнал о том, что бак заполнен

Нормально открытый Нормально открытый
Разомкнутая цепь, чтобы сообщить контроллеру перекачивать, когда поплавковый выключатель висит, и останавливать подачу, когда он плавающий и цепь замкнута (т. Е.бак полон) Разомкнутая цепь, чтобы сообщить контроллеру перекачивать, когда поплавковый выключатель висит, и прекращать подачу, когда он плавающий и цепь замкнута (т. Е. Бак полон)
Использование Черный и Коричневый Провода
Удлинение проводом 16-22 AWG
Использование Черный и Коричневый Провода
Удлинение проводом 16-22 AWG
Подключите два провода от жгута датчика резервуара контроллера RPS Pro к резервуару и подключите к Черный и Коричневый провода, которые будут разомкнутой цепью при зависании и замкнутой цепью при плавающем контакте. выключить насос.Полярность не имеет значения, провода можно переключать Подключите два провода от клемм TH и COM2 датчика резервуара контроллера RPS к резервуару и подключите к Черный и Коричневый провода переключателя, который будет разомкнутой цепью при зависании и замкнутой цепью, когда плавающий, чтобы отключить насос.
Полярность не имеет значения, провода можно переключать

Поплавковые выключатели для насосов

Поплавковые выключатели для насосов, доступные в нескольких стилях, помогают избежать догадок при эксплуатации ваших отстойников и канализационных систем.Если вы ищете способ предотвратить повреждение водой, эти переключатели отстойника представляют собой простое и полезное решение.

Широкоугольный поплавковый выключатель для контроля уровня жидкости

На изображении: 20-футовый поплавковый выключатель. Характеристики поплавкового выключателя:
  • Широкоугольный регулятор уровня жидкости – это поточный регулятор для автоматической работы безключаемых насосных моторов
  • Для использования с насосами для подъема сточных вод, агрегатами с релейным управлением, отстойниками, системами сигнализации или системами контроля уровня жидкости
  • Поплавковый выключатель – это линейная система управления прямого действия для автоматического управления небольшими насосами в системах водоснабжения и канализации
  • Коммутатор оснащен дополнительной вилкой, позволяющей двигателю насоса подключаться непосредственно к нему
  • С регулируемым ремнем для крепления к напорной трубе
  • Корпус из коррозионно-стойкого материала ABS
  • Эти выключатели не содержат ртуть
  • Простота установки и высокая надежность
  • Насос DOWN (слив жидкости) и насос UP (заполнение жидкостей) доступны поплавковые выключатели типа
  • Типовая установка поплавкового выключателя
  • ПРИМЕЧАНИЕ: Не используйте эти поплавковые выключатели в питьевой воде, бензине, летучих веществах или любых других горючих жидкостях.

Поплавковые переключатели с насосом DOWN

(Электричество включено ВКЛ , когда поплавок UP )

Обратите внимание на то, что время доставки поплавкового выключателя 100 футов составляет 2-3 дня.

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!
Ценовые скидки появятся в вашей корзине покупок.


Поплавковые переключатели Pump UP

(Электричество включено ВКЛ , когда поплавок ВНИЗ )

Обратите внимание на то, что время доставки поплавкового выключателя 100 футов составляет 2-3 дня.

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!
Ценовые скидки появятся в вашей корзине покупок.

Предотвратите затопление из-за потери мощности, заказав сигнал неисправности цепи .


Внимание: некоторые поставщики продают ртутные выключатели по более низким ценам. Поплавковые шары со временем могут вытечь, а ртуть токсична, поэтому мы не хотим продавать ртутные поплавки.


Информация о регулировке поплавкового переключателя (в дюймах)
Дифференциал
Длина привязи
Расположение привязи *
7.5
3
4
11,5
6
6
15,5
9
8
19,5
12
10
23,5
15
12
27,5
18
14
32
21
16
36
24
18
40
27
20
44
30
22
48
33
24
52
36
26
* Расположение привязи прибл.и может потребоваться изменение для достижения соответствующих положений включения / выключения.

УСТАНОВКА:
  1. Используя приведенную выше таблицу, определите дифференциал (расстояние между положениями включения и выключения), длину троса, необходимую для достижения дифференциала, и местоположение точки троса.
  2. С помощью прилагаемой стяжки прикрепите шнур к жесткой поверхности (например, к выпускной трубе) в соответствующем месте привязи. Убедитесь, что поплавковый выключатель свободно поворачивается от места привязи, и что поплавковый выключатель не будет заблокирован во время работы.
  3. Вставьте комбинированную вилку в розетку с заземлением, оборудованную устройством прерывания замыкания на землю, затем вставьте вилку от насоса в комбинированную вилку. Подайте питание на оборудование.
ПРОВЕРКА РАБОТЫ
  1. Наполняйте емкость для измерения уровня жидкости водой, пока не включится насос.
  2. Убедитесь, что насос откачивает воду и выключается до того, как в насосе закончится вода. Примечание: Убедитесь, что выключатель выключен, по крайней мере, на два дюйма выше дна всасывания насоса.
  3. Убедитесь, что нет препятствий для движения поплавкового выключателя вверх и вниз.
  4. Если точки включения и выключения неправильные, отключите питание от оборудования. Для большего дифференциала увеличьте длину троса. Если дифференциал правильный, но уровень неправильный, возможно, потребуется изменить точку привязи. Подайте питание на оборудование и повторите шаги с 1 по 4.
  5. После завершения всех регулировок затяните стяжную ленту, чтобы обеспечить надежную фиксацию шнура.

HIGH TEMPERATURE – Поплавковый выключатель с узким углом регулирования уровня жидкости

Характеристики поплавкового выключателя:
  • Насос Поплавковый выключатель DOWN (слив жидкости)
  • Максимальная рабочая температура: 190 ° F.
  • Электрические параметры: 120 В переменного тока, максимум 10 А, 240 В переменного тока, 5 А максимум
  • Узкоугольный регулятор уровня жидкости – это поточный регулятор для автоматической работы ручных насосных двигателей, используемых вместе с панелью управления
  • Для использования с насосами для подъема сточных вод, агрегатами с релейным управлением, отстойниками, системами сигнализации или системами контроля уровня жидкости
  • 50 футов.шнур, поставляется без вилки, так как он предназначен для использования с панелью управления
  • Корпус из коррозионно-стойкого материала ABS
  • Эти переключатели прямого действия не содержат ртуть
  • Простота установки, высокая точность и надежность
  • ПРИМЕЧАНИЕ: Не используйте эти поплавковые выключатели в питьевой воде, бензине, летучих веществах или любых других горючих жидкостях.

Высокотемпературный узкоугольный поплавковый выключатель со шнуром 50 футов = 148 долларов США.26


Дистанционный переключатель Little Giant RS-5LL


Преобразует ручные 115-вольтовые насосы (до 10 ампер) в автоматический режим Характеристики удаленного переключателя:

Этот удаленный переключатель можно использовать в качестве аварийной сигнализации, когда он используется в качестве переключателя включения / выключения для Система охранной сигнализации на 120 В, например, звуковой сигнал или свет. Эта система поставляется с 25-футовым шнуром и может преобразовывать ручные насосы в автоматический режим.
Тем не менее, пожалуйста, обратитесь к разделу часто задаваемых вопросов , связанному с , ниже.

Простая установка:

  1. Используется с насосом 115 В с номиналом 10 А или менее
  2. Прикрепите RS-5LL к трубе с помощью прилагаемых кабельных стяжек.
  3. Прорези также предусмотрены на верхнем буртике корпуса переключателя. чтобы вы могли закрепить переключатель на трубопроводе.
  4. Другая кабельная стяжка должна использоваться для крепления шнура питания к трубопроводу. примерно на 3 дюйма выше воротника переключателя, как показано на изображении слева.
  5. Подключите систему, и все готово.
  6. Посмотреть типичную схему установки

Это тот же переключатель, который используется на насосе покрытия бассейна 5-APCP

.

Компактное регулирование поплавка водоотливного насоса

Функции управления поплавком:
  • Очень простая установка, установка за считанные минуты
  • Корпус переключателя из АБС-пластика
  • Используется для насосных агрегатов на 110/120 В с двигателем до 15 А , комбинированный шнур
  • Длина 40 дюймов, внутренний диаметр 2 дюйма, вставная трубка из ПВХ (наружный диаметр 2 3/8 дюйма)
  • Для отстойников с очень ограниченным пространством, диаметром всего 3 дюйма (слишком мало для обычных поплавковых выключателей)
  • Предназначен для отстойника максимальной глубиной 30 дюймов
  • Минимальный забор воды 3.5 дюймов (+/- 1 дюйм)
  • Максимальный уровень воды 26 дюймов
  • Минимальный диапазон включения / выключения насоса 3 “(+/- 1”)
  • Максимальный диапазон включения / выключения насоса 23 “(+/- 1”)
  • Простая регулировка глубины воды перемещением позиций запуска и остановки
  • Поплавок из трубки, заполненной морской пеной
  • Каплезащищенная конструкция
  • Может преобразовывать насос с узким диапазоном воды в насос с широким диапазоном воды
  • Саморез, стопорный винт для предотвращения отсоединения верхнего блока управления
  • Деталировка внутренних работ
  • Посмотреть типичную схему установки

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!
Ценовые скидки появятся в вашей корзине покупок.


SumpWatcher – Электронный выключатель водоотливного насоса!

Электронный выключатель канализационного насоса (сточные воды) SumpWatcher Характеристики:
  • Заменяет большинство поплавковых выключателей
  • Делает большинство ручных насосов автоматическими
  • Используйте интеллектуальную кнопку для программирования точно рассчитанного по времени цикла насоса
  • Просто прикрепите датчик к напорному патрубку
  • Датчик следует разместить немного ниже впускного трубопровода для воды
  • Датчик никогда не погружается в воду, поэтому на него не влияет вода
    с высоким содержанием минералов или железа
  • Насос включается, когда вода касается наконечника датчика
  • Насос отключается по завершении заданного по времени цикла
  • Устанавливается в очень узкие отстойники, в которые трудно установить большинство поплавков
  • Идеально подходит для второго насоса, когда пространство в приямке становится очень тесным
  • Установка проста, не требует инструментов
  • Включается в стандартную электрическую розетку
  • Нет изнашиваемых механических частей
  • Этот электронный переключатель имеет встроенный интеллект
  • Встроенный интеллект предупреждает, если есть проблема с насосом
  • Длина кабеля датчика (прибл.): 144 дюйма (12 футов.)
  • Размеры блока управления (приблизительные): 3-1 / 2 “Д x 2-3 / 4” Ш x 2-1 / 2 “В
  • См. Инструкцию по установке контроллера отстойника SumpWatcher
  • См. Инструкцию по установке контроллера сточного насоса (сточных вод)

Примечание: эти электронные переключатели насосов работают с насосами для отстойников или сточных вод с номинальным током до 13,8 ампер.


Часто задаваемые вопросы об этих поплавковых переключателях

Что такое поплавковый выключатель?

Поплавковый выключатель – это то, что включает и выключает ваш отстойник в зависимости от уровня воды в отстойнике.Это похоже на пляжный мяч, который «плавает» над водой. Когда вода поднимается, поплавок поднимается вместе с ней. Когда он становится достаточно высоким, переключатель внутри поплавка замыкается и включает насос, осушая яму. Когда вода падает достаточно низко, переключатель внутри поплавка размыкается и выключает насос. И этот цикл повторяется сотни, тысячи и даже сотни тысяч раз в течение срока службы коммутатора.


Почему в конечном итоге он выйдет из строя?

Поплавковый выключатель может выйти из строя по любому количеству причин.Часто поплавок просто застревает между насосом и стенкой отстойника. Это потому, что насос слегка вибрирует при каждом запуске и может «ходить» по дну ямы, в конечном итоге захватывая поплавок между ним и стенкой ямы. В других случаях, после стольких циклов подъема и спуска, он просто сдает и перестает реагировать на подъем и падение воды в яме. Часто он перестает работать при работающем насосе. Когда это происходит, насос оставляют включенным, чтобы он работал непрерывно, пока не перегорел.Вы не можете проводить регулярное обслуживание поплавкового выключателя, вы можете заменить его только в случае его выхода из строя.


Как долго служат эти поплавковые выключатели?

Рано или поздно поплавковый выключатель на вашем отстойнике выйдет из строя. Невозможно предсказать, когда это произойдет, и нет никакого способа сказать, когда он начинает терпеть неудачу. Единственное, что вы будете знать наверняка, это то, что он вышел из строя, и это потому, что у вас будет вода по всему подвалу – и дорогостоящий ремонт от повреждений водой!


Насколько они надежны?

Установите SumpWatcher! Низкая стоимость и простота установки (не требует сантехника).SumpWatcher делает то же, что и поплавковый выключатель, только намного лучше. Поплавковый выключатель не сильно изменился за 75-80 лет, когда он использовался для управления отстойными насосами. Это механическое устройство, которое со временем должно изнашиваться. SumpWatcher, с другой стороны, использует надежную микропроцессорную технологию для управления отстойником. Фактически, SumpWatcher настолько надежен, что производитель дает на него гарантию в течение полных 5 лет при использовании в нормальных условиях! SumpWatcher не имеет движущихся частей.В нем используются надежные твердотельные компоненты для определения подъема и падения воды в отстойнике. Нет движущихся частей, которые могли бы изнашиваться!


Могут ли они еще что-нибудь?

Поскольку он намного умнее поплавкового переключателя, он может делать гораздо больше, например:

  • Предупредить вас, если двигатель вашего отстойника начинает выходить из строя
    – чтобы вы могли заменить его до того, как произойдет повреждение водой
  • Предупредить вас, если он не может слить воду из поддона
    – трубы замерзли, насос неисправен, крыльчатка повреждена, шнур отсоединен, по какой бы то ни было причине

Легко ли их установить?

Просто подключите SumpWatcher к розетке 115 В переменного тока, опустите датчик в отстойник и закрепите его, подключите отстойный насос к модулю управления SumpWatcher и вперед!


В чем разница между электронным переключателем канализационного насоса и электронным переключателем сливного насоса?

В чем разница между электронным переключателем канализационного насоса и электронным переключателем сливного насоса?
Единственная разница в способе обнаружения воды.Электронный переключатель насоса сточных вод использует насос в качестве опорного заземления. Это означает, что датчик выключателя насоса для сточных вод должен быть установлен таким образом, чтобы он не касался ничего другого в бассейне или яме (например, напорная труба, шнур питания, стена, насос и т. Д.). Электронный выключатель насоса для отстойника имеет заземление в датчике. , поэтому датчик переключателя откачивающего насоса можно прикрепить непосредственно к напорной трубе внутри бассейна или приямка.


Часто задаваемые вопросы

В. «Хорошо, все, что мне нужно сделать, это подключить электронный поплавковый выключатель и забыть об этом, верно?»
А.Обязательно следуйте всем инструкциям и указаниям производителя, выполнив надлежащее обслуживание и осмотры, чтобы убедиться, что вы полностью защищены от затопления – это очень важно для (искусственных) устройств безопасности, поскольку они в конечном итоге выйдут из строя.

Q. «Могу ли я отрезать вилку от конца удаленного переключателя Little Giant RS-5LL, чтобы я мог подключить его к моей системе?»
A. Нет; Это не только приведет к аннулированию гарантии производителя, но и отключение вилки не позволит переключателю RS-5LL функционировать должным образом (если вообще).Давление поднимающейся воды толкает диафрагму внутри переключателя RS-5LL, что и приводит к выключению переключателя. Для движения диафрагмы воздух выше мембраны должен быть удален; Для выхода этого воздуха от верхней части переключателя вдоль шнура проходит небольшая вентиляционная трубка, выходящая на вилку. Если вынуть вилку, а выключатель подключен жестко, воздушная трубка будет по существу «отключена»; воздух из области над мембраной диафрагмы не может выходить, что означает, что давление воды не сможет сдвинуть мембрану, чтобы закрыть переключатель.

В. “Как работает датчик электронного переключателя отстойника?”
A. Датчик обнаруживает воду, измеряя сопротивление между датчиком и заземленным электродвигателем насоса. Когда вода находится ниже датчика, сопротивление очень велико (рис. 1), но когда вода достигает кончика датчика, сопротивление относительно низкое (рис. 2). Когда датчик обнаруживает низкое сопротивление воды, он запускает модуль управления, чтобы включить насос. Когда вода опускается ниже датчика, это не влияет на управление насосом до следующего цикла.

Q. “Как работает датчик выключателя электронного насоса сточных вод?”
A. Датчик обнаруживает воду, измеряя сопротивление между датчиком и заземленным электродвигателем насоса. Когда вода находится ниже датчика, сопротивление очень велико (Рисунок 1), но когда вода достигает кончика датчика, сопротивление намного ниже (Рисунок 2). Когда датчик обнаруживает низкое сопротивление воды, он запускает модуль управления, чтобы включить насос. Когда вода опускается ниже датчика, это не влияет на управление насосом до следующего цикла.
Обратите внимание: Датчик , а не , должен быть привязан непосредственно к выпускной трубе внутри поддона или приямка. Он должен быть прикреплен к сливной трубе на несколько дюймов НАД крышкой поддона отстойника. Датчик можно вставить через отверстие для доступа к электрическому шнуру. Наконечник датчика следует опустить так, чтобы он находился ниже уровня впускной трубы. Наконечник датчика НЕ ​​ДОЛЖЕН касаться чего-либо еще внутри резервуара или ямы, например, сливной трубы, стенки резервуара или резервуара или насоса или шнуров насоса.Шнуры насоса можно привязать к выпускной трубе на молнии, чтобы они не касались наконечника датчика. Если датчик касается чего-либо еще в бассейне или яме, он обнаружит низкое сопротивление и запустит насос без причины.

Q. «Как я могу узнать, будет ли работать с моим насосом поплавковый выключатель или электронное управление?»
A. Поплавковый выключатель или электронное управление должны выдерживать электрическое напряжение и силу тока насоса, который должен работать.Большинство поплавковых выключателей и электронных контроллеров работают от 110–120 В или 220–240 В и от 10 до 15 ампер. Убедитесь, что напряжение и потребляемая мощность (сила тока) вашего насоса находятся в пределах указанного диапазона электронного контроллера поплавкового выключателя, который вы хотите приобрести.

Инструкции по поплавковому выключателю

| ПодробнееВино


30/11/1

Кори Гроссгарт

Введение

Пожалуйста, полностью прочтите эти инструкции перед использованием вашего нового MoreFlavor! Поплавковый выключатель.

Поздравляем и благодарим за покупку MoreFlavor! Поплавковый выключатель. Поплавковые переключатели – отличный инструмент для настройки и автоматизации вашей домашней пивоварни или винодельни! Вы можете использовать поплавковый выключатель для автоматического включения и выключения помпы, чтобы регулировать скорость промывки, поддерживать емкость для розлива или резервуар полными, опорожнять грант и заполнять сосуды, не создавая беспорядка.

Поплавковый выключатель состоит из одного или нескольких магнитных поплавков, которые регулируют, течет ли электричество к двигателю вашего насоса.Насос подключен к выключателю, а выключатель – к стене.

Поплавок из уретана пищевого качества скользит вверх и вниз на небольшой стойке, соединенной с запечатанной формуемой проволокой (ами), которая сгибается по краю контейнера, так что поплавок висит на желаемой высоте. В зависимости от ориентации поплавка он может либо поддерживать подачу электричества к насосу, либо отключать его. Одноуровневый поплавковый выключатель отлично подходит для приложений, где насос будет много работать и его нужно только периодически выключать, тогда как двухуровневый переключатель лучше в ситуации, когда насос в основном не работает.В общем, одноуровневые переключатели лучше подходят для управления барботажем и для стеллажей, а двухуровневые переключатели лучше для розлива и подачи заявок.

Щелкните здесь, чтобы получить электронный поплавковый выключатель от MoreFlavor!

Базовая настройка:

Настройка обоих коммутаторов проста. Просто поместите поплавок (и) на уровень жидкости, на котором вы хотите включить или выключить насос, включите насос в электрическую коробку и подключите электрическую коробку к стене.На одной стороне поплавка отпечатано кольцо, которое также имеет другую текстуру, чем остальная часть поплавка. Если у вас возникли проблемы с определением, на какой стороне находится «кольцо», обратите внимание, что конец поплавка с кольцом также немного шире по диаметру, чем сторона без него. Если кольцо обращено к концу стойки, поплавок устанавливается на , он выключит насос, когда он отойдет от конца провода (когда он плавает!). Поверните поплавок в другую сторону, и он выключит насос, когда он будет плавать. На конце стойки есть зажим, который можно снять, чтобы вы могли изменить действие поплавка.

Использование одноуровневого поплавкового выключателя E300:

Заполнение контейнеров: С переключателем одного уровня, если вы наполняете контейнер, такой как бутыль или бочка, и хотите выключить насос, когда контейнер заполнится, установите поплавок на желаемую высоту заполнения так, чтобы сторона с кольцом поплавком вниз или ближе к концу стойки.Когда жидкость достигнет этого уровня, насос выключится. Затем вы можете отключить помпу и переместить выпускной шланг помпы в следующий контейнер и т. Д., Прежде чем продолжить переливание / перенос.

Промывка: Установка поплавкового выключателя для промывки аналогична настройке для заполнения емкостей – установите поплавок в маштуне на максимальный уровень, которого вы хотите, чтобы промывочная вода достигала. По-прежнему неплохо снизить скорость насоса, чтобы он наполнялся с той же скоростью, с которой вы бежите, но если вы хотите убежать медленнее, чем самая низкая скорость потока насоса, или вам нужно уйти, переключатель сработает. не допускайте переполнения маштуна.

Опорожнение контейнеров: Если вы опорожняете контейнер, вы можете опустить поплавок, на этот раз кольцевой стороной вверх, вниз до уровня в контейнере, на котором вы хотите отключить насос, например, чуть выше уровня осадка. Это приведет к отключению насоса, когда жидкость опустится до этого уровня.

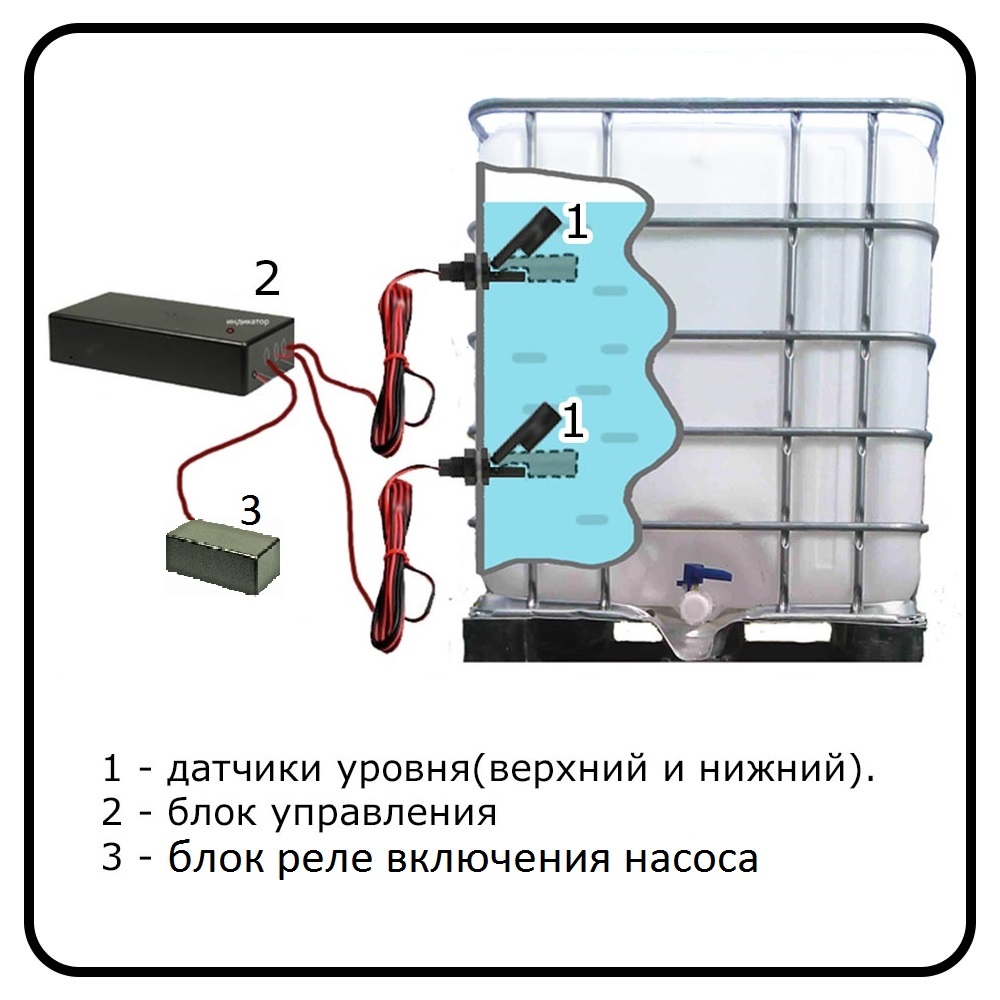

Использование двухуровневого поплавкового выключателя E320:

Двухуровневый поплавковый выключатель работает по тому же принципу, что и одноуровневый выключатель, за исключением того, что оба поплавка должны находиться в определенном положении, чтобы включать или выключать насос.Это идеально подходит для резервуара наполнителя бутылок, который необходимо периодически пополнять, и для откачивания гранта, который необходимо периодически опорожнять.

С двухуровневым поплавковым выключателем поплавок на более длинном проводе регулирует уровень, на котором включается насос, а поплавок на более коротком проводе регулирует уровень, при котором насос выключается. Поплавки всегда следует располагать так, чтобы «кольца» были обращены друг к другу.

Использование с наполнителем для бутылок: Многие типы наполнителей для винных бутылок имеют резервуар наверху, который подает вино в бутылку посредством силы тяжести или сифона.Резервуар необходимо периодически пополнять во время розлива. Это идеальная работа для двухуровневого поплавкового переключателя: переключатель включает насос, когда жидкость достигает уровня нижнего поплавка, затем выключает насос, когда жидкость достигает верхнего поплавка, автоматически наполняя резервуар.

Чтобы настроить переключатель таким образом, установите поплавок на более длинном проводе на нижний уровень в резервуаре, на котором вы хотите, чтобы насос включался (мы рекомендуем оставить несколько дюймов буферного пространства, чтобы предотвратить разбрызгивание, когда насос начинает работать), и установите более короткий провод на верхнем уровне в резервуаре, где вы хотите, чтобы насос отключился. Расположите поплавки так, чтобы кольца на двух поплавках были обращены друг к другу. Другими словами, кольцо на верхнем (более коротком) поплавке должно быть обращено вниз, когда поплавок висит в резервуаре наполнителя, а кольцо на нижнем поплавке должно быть обращено вверх.

Использование с пресс-грантом: Пресс-грант – это емкость, которая собирает вино, вытекающее из пресса, поскольку пресс обычно не может быть расположен для подачи ваших танков / бочек / бутылок непосредственно под действием силы тяжести.Вино перекачивается из гранта для сбора в контейнер, в котором оно будет жить. Двухуровневый поплавковый выключатель может быть настроен на автоматическую передачу вина из гранта при необходимости.

Чтобы настроить переключатель, установите поплавок на более короткий провод внизу гранта, где вы хотите, чтобы помпа выключилась, и поплавок на более длинный провод вверху, где вы хотите, чтобы помпа включалась. . Вам нужно будет перевернуть поплавки так, чтобы «кольца» смотрели друг на друга! Насос теперь включится, когда жидкость достигнет верхнего поплавка, и выключится, когда он достигнет нижнего поплавка, тем самым опустошив дозу, а затем оставив насос выключенным до тех пор, пока подача снова не заполнится.

Советы и устранение неполадок:


• Протестируйте поплавковый выключатель с помощью ведра с водой, когда вы его получите, чтобы ознакомиться с его работой.

• Двухуровневый переключатель: для удобства оберните небольшой цветной изолентой вокруг одного из двух выводов, чтобы вы могли сразу определить, какой из них.

• Двухуровневый переключатель: если вы слышите громкий тикающий звук, значит, вы активировали поплавки в неправильном порядке (например, при настройке розлива вы подняли верхний поплавок, не сбрасывая нижний поплавок). Этот шум не означает, что ваш переключатель сломан!

• Двухуровневый переключатель: если переключатель не активирует насос или работает не так, как вы ищете, убедитесь, что у вас правильный поплавок в правильном положении и что кольца обращены друг с другом.

• У вас есть совет или новый способ использования переключателя, о котором мы не упомянули? Напишите нам на [email protected]!

Сопутствующие товары

Авторские права на все содержимое принадлежат MoreFlavor Inc., 2021 г.Все права защищены. Никакая часть этого документа или связанных файлов не может быть воспроизведена или передана в любой форме и любыми средствами (электронными, фотокопировальными, записывающими или иными) без предварительного письменного разрешения издателя.

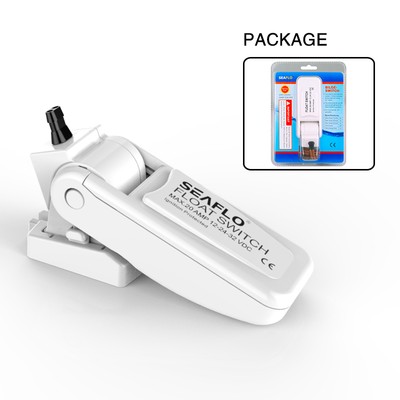

Как установить поплавковый выключатель трюмного насоса

Поплавковый выключатель трюмной помпы включает трюмную помпу автоматически, когда вода достигает определенного уровня в лодке. Вот несколько инструкций по установке поплавкового выключателя трюмной помпы.

Инструменты и материалы
Шаг 1. Покупка правого поплавкового выключателя трюмной помпы

При покупке поплавкового выключателя трюмной помпы убедитесь, что она совместима с трюмной помпой на вашем судне. Многие трюмные насосы работают от источника постоянного тока 12 В, и очень важно, чтобы поплавковый выключатель был рассчитан на питание от 12 В. Также убедитесь, что номинал выключателя немного выше, чем потребляемая мощность трюмной помпы. Убедитесь, что у поплавкового выключателя есть достаточно длинные провода, чтобы его можно было подключить к трюмной помпе и переключателю управления помпой.

Шаг 2. Подготовка аккумулятора

Отсоедините провод от отрицательной клеммы аккумулятора. Это необходимо, чтобы избежать поражения электрическим током.

Шаг 3. Установка поплавкового выключателя трюмного насоса

Положение поплавкового выключателя близко к трюмному насосу. Поплавковый выключатель должен располагаться на одном уровне с трюмным насосом или немного выше. Поплавковый выключатель находится в этом положении, поэтому трюмный насос не включается, пока уровень воды не достигнет насоса.

Шаг 4: Установка поплавкового выключателя трюмной помпы

Установите поплавковый выключатель трюмной помпы на корпус лодки, следуя инструкциям, прилагаемым к поплавковому выключателю.Используется множество способов крепления, поскольку они различаются в зависимости от модели. Когда вы работаете с корпусом, вы всегда должны быть осторожны.

Шаг 5: Прокладка проводов

Электропроводка переключателя должна идти к переключателю ручного управления трюмной помпой. Когда вы прокладываете провода, попробуйте использовать место, которое не мешает. Многие люди предпочитают проложить провод через трюм. Тем не менее, если вы сделаете это таким образом, избегайте прокладки провода там, где он будет постоянно влажным.

Шаг 6: Подключение проводов к 3-ходовому переключателю

3-ходовой переключатель заменит переключатель ручной трюмной помпы. Провод с питанием от ручного переключателя соединяется с линейной клеммой трехпозиционного переключателя. Подсоедините провод трюмной помпы к переключаемым клеммам трехпозиционного переключателя. Теперь подключите поплавковый выключатель, подсоединив провод к каждой коммутируемой клемме 3-позиционного переключателя.

Шаг 7: Проверка работы поплавкового выключателя трюмного насоса

Сначала подсоедините отрицательный кабель обратно к аккумуляторной батарее.Переведите переключатель на трехпозиционном переключателе в положение «выключено». Вы не должны ничего слышать из трюмной помпы. Установите переключатель в автоматический режим, и трюмная помпа снова должна быть выключена. Трюмная помпа должна начать работать, когда переключатель находится в ручном положении. Снова установите трехходовой переключатель в автоматический режим и наполните трюм водой. Как только уровень воды будет пройден, поплавковый выключатель и трюмная помпа должны начать слив воды из трюма. Вы завершили установку поплавкового выключателя трюмной помпы.

Поплавковый выключатель уровня воды

Поплавковый выключатель уровня воды

Описание:

Многофункциональный регулятор для защиты насоса, управления насосом, управления 3-ходовым клапаном и управления уровнем воды в баке. Способный выдерживать нагрузку до 16 ампер, он обеспечивает прямое управление насосами до 1,5 лошадиных сил при 115 В или 2 лошадиных силы при 230 В, а также подходит для цепей низкого напряжения (12-24 В переменного / постоянного тока), клапанов и элементов управления.

Многофункциональный поплавковый выключатель и его 30-футовый шнур 16 AWG не содержат свинца и ртути, а также прошли испытания и сертифицированы на соответствие требованиям ROHS в целях вашей безопасности.

Работая как однополюсный двухпозиционный переключатель (SPDT), он может использоваться для защиты насосов от работы всухую или для добавления воды из внешнего источника, такого как колодец, когда уровень воды достигает минимального уровня, или он может может использоваться для включения насоса или клапана для слива воды из бака, когда уровень воды достигает максимального (перелива) уровня, или его можно использовать для управления 3-ходовым клапаном для резервного водоснабжения.

Обозначения «нормально разомкнутый» (NO) и «нормально замкнутый» (NC) относятся к состоянию электрического контакта, когда поплавок находится в подвешенном положении.Переключатель меняет свое состояние, когда он достигает примерно 45 градусов вверх или вниз.

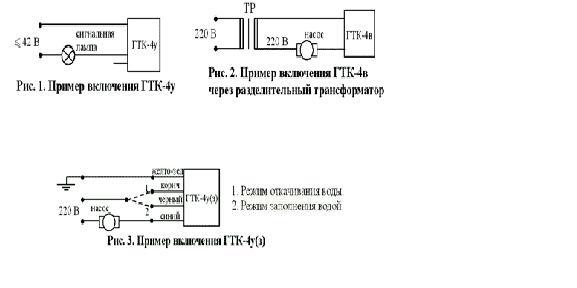

Поплавковый выключатель будет работать в трех режимах:

(1) Режим автозаполнения: контакты переключателя замыкаются, когда поплавок находится в подвешенном положении. Это часто называют «накачивающим» или «нормально закрытым» приложением.

В этом приложении поплавковый выключатель используется для включения насоса, реле или клапана с целью добавления воды в резервуар из вспомогательного источника.Это приложение используется для обеспечения наличия воды, при этом резервуар остается достаточно пустым для сбора дождевой воды, когда она становится доступной. Шнур поплавкового выключателя закреплен на желаемом пороге низкого уровня воды.

В режиме автозаполнения черный провод подключается к источнику нейтрали переменного тока, а синий провод подключается к входу нейтрали насоса, реле или клапана. Коричневый провод не используется.

(2) Защита насоса и режим автоматического слива: контакты переключателя размыкаются, когда поплавок находится в подвешенном положении.Это часто называют «откачкой» или «нормально открытым» приложением.

Применение защиты насоса: в этом приложении поплавковый выключатель используется для отключения питания насоса, когда уровень воды достигает минимального порога, с целью защиты насоса и / или предотвращения извлечения нежелательного слоя воды на дне. танка.

Приложение с автоматическим сливом: в этом приложении поплавковый выключатель используется для активации реле или клапана постоянного режима с целью слива воды из бака до желаемого уровня.Это приложение можно использовать для слива воды из вспомогательного резервуара «первой промывки», который устанавливается на линии перед основным резервуаром. Шнур поплавкового переключателя закреплен на желаемом пороговом уровне низкого уровня воды.

В обоих случаях черный провод подключается к источнику нейтрали переменного тока, а коричневый провод подключается к входу нейтрали насоса, реле или клапана. Синий провод не используется.

(3) Управление 3-ходовым клапаном: Многофункциональность этого поплавкового переключателя значительно упрощает управление большинством 3-ходовых клапанов с электрическим приводом.В этом приложении поплавковый выключатель управляет клапаном; подавать напряжение на клемму «дождевая вода» клапана в положении «вверх» и подавать напряжение на клемму «резервного питания» в положении «вниз», когда резервуар пуст. Напряжение подается только на одну клемму за раз.

В этом приложении общий провод источника питания подключается непосредственно к «общему» входу 3-ходового клапана. Другой провод источника питания подключается к черному проводу поплавкового переключателя; синий провод поплавкового переключателя подключается к «дождевой воде» клапана. », А коричневый провод подключается к клемме« резервного питания »клапана.Поплавковый выключатель подает напряжение на коричневый провод, когда поплавок висит (резервуар пуст), и подает напряжение на синий провод, когда поплавок плавает (резервуар полон). Большинство 3-ходовых клапанов имеют внутренние концевые выключатели, которые отключают питание, когда клапан достигает заданного положения.

Спецификация:

  • Микровыключатель 10 (8) 250V-10 (4) A 380V
  • Выключатель питания> 50000
  • Защита соединения Y70U
  • Защита водонепроницаемая
  • Максимальная температура 70 ℃
  • Максимальное рабочее давление 70 ℃
  • Максимальное рабочее давление 1 Па
  • Максимальная мощность сегмента 250 В 1 кВт DC
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
