Как подключить светодиодную ленту к 220в своими руками: через выключатель

На чтение 7 мин Просмотров 101 Опубликовано 20.08.2019 Обновлено 05.09.2019

Светодиодная лента 220В представляет собой плату на основе гибкого изоляционного материала. По всей ее длине нанесены токопроводящие полосы, между которыми расположены группы светодиодов и ограничивающее ток сопротивление. Все элементы ленты последовательно соединены и помещены в прозрачный пластиковый корпус. Многообразие вариантов исполнения светодиодных лент обусловлено размером и количеством светодиодов в группе и на отрезке длиной 1 метр. Все перечисленные особенности влияют на мощность и яркость излучаемого света.

Разновидности моделей светодиодных лент на 220 В

Светодиодная лента 3528

В зависимости от назначения и особенностей светодиодной ленты в ней могут быть использованы светодиоды 3528, 5050, 2835, 3014 и 5630. Наибольшее распространение получили модификации 5050 и 3528, остальные встречаются реже и обычно заказываются у азиатских поставщиков.

В числе основных параметров светодиодов 220 В стоит отметить:

Возможность кратной нарезки с шагом 50 см – 50, 100, 150, 200 см и т.д. Попытка отрезать меньшее количество испортит устройство.
Мощность на метр длины.
Степень защиты от повышенной влажности окружающей среды.
Цветовая температура испускаемых лучей.

Помимо стандартных лент с белым свечением, выпускают модели RGB с красными, зелеными, синими и желтыми лампами. В общем виде они представляют собой три одноцветных светодиода с разными оттенками, которые имеют общий контакт для питания и различные контакты для регулирования яркости освещения. Для подключения такого осветительного устройства требуется контроллер RGB на 220 В.

Степень защиты светодиодного освещения может соответствовать стандартам IP67 или IP68. Благодаря корпусу из плотной силиконовой трубки осветительное устройство можно эксплуатировать в условиях экстремальной влажности при любой температуре окружающего воздуха. В зависимости от степени жесткости основания ленту можно использовать в качестве самостоятельной единицы освещения или отдельных модулей, из которых создают уникальные образцы светильников.

Некоторые модели светодиодов выпускают с клеевой полосой на основе акрилового скотча, что в разы ускоряет укладку и фиксацию отрезка.

Преимущества и недостатки

Из-за герметичной оболочки возникают сложности с ремонтом ленты

В числе достоинств стоит отметить:

Возможность подключения без блока питания.
Неплохую мощность — фрагмент 10 м дает освещение 70 Вт при минимальном энергопотреблении.
Низкую стоимость монтажа благодаря применению тонких проводов для низкой силы тока.

Ограничения по использованию светодиодной ленты могут быть вызваны следующими факторами:

сложность ремонта из-за герметичной оболочки;
нарезка только на кратную длину, которая может быть лишней или недостаточной для конкретного объекта;
частота мерцания 100 Гц, что при длительном воздействии освещения может вызвать ухудшение самочувствия;
напряжение 220 В, требующее особого внимания при монтажных работах и эксплуатации ленты.

Рекомендованная область применения светодиодов – вспомогательная или резервная подсветка помещений домов и квартир: кухни, ванной или сауны, коридора или гаража. Возможно также использование в качестве декоративного элемента – для подсветки зданий, рекламных вывесок, элементов декоративных конструкций и скульптур, оформления сцен и т.д.

Монтаж светодиодной ленты

При соединении светодиодной ленты необходимо соблюдать полярность

В процессе подключения ленты следует учитывать ряд требований:

соединение фрагментов должно осуществляться с учетом полярности;
допускается соединение участков с помощью коннекторов или методом пайки при воздействии на ленту не более 10 секунд при температуре не выше 260 градусов;
лента для внешнего монтажа должна иметь качественную влагозащиту;
поверхность для укладки и приклеивания ленты должна быть сухой, обезжиренной и чистой;
минимальный радиус изгиба составляет 2 см, исключение – однократный изгиб на участке, где нет электронных компонентов;
последовательное соединение возможно только для отрезков длиной до 5м, для фрагментов большей длины применяют параллельную схему подключения.

Диапазон рабочих температур для светодиодов составляет от -40 до +50º С. Продолжительность службы ленты – 50 000 часов без уменьшения яркости свечения.

Устройства для подключения LED-ленты к 220 В

Импульсный блок питания

Для лент напряжением меньше 220 В подключение напрямую в розетку исключено. Из-за высокого напряжения светодиоды мгновенно сгорят. Поэтому подключение к сети питания осуществляется с применением вспомогательных устройств:

Импульсные блоки питания

Достаточно дорогой, но самый надежный вариант. Блок питания обеспечивает стабильное напряжение и исключает мерцание света вследствие пульсации тока. Модели БП нового поколения оснащены диммерами и пультами ДУ, что позволяет регулировать яркость освещения на расстоянии. В качестве допустимой альтернативы можно использовать для подключения светодиодов блок питания из «системника» компьютера.

Трансформатор 220/12Трансформатор для лед-ленты

Устройство состоит из понижающего трансформатора, конденсатора и выпрямительного моста. В нем напряжение уменьшается и выравнивается за счет сглаживания пульсаций. Возможно самостоятельное изготовление трансформатора из старого приемника или лампового телевизора. Необходимо намотать на базовую модель вторичную обмотку на 12В и собрать модель вместе с диодным мостом или конденсатором.

Токоограничивающий конденсатор

Способ подходит лишь для подключения к сети небольших отрезков ленты, которым предназначена роль ночника или прикроватной лампы. Если увеличить длину отрезка, возрастет энергопотребление блока, использование экономных светодиодов будет нецелесообразным. Кроме того, избыточное потребление блоком питания электроэнергии 220 вольт заставляет принимать дополнительные меры электробезопасности.

Последовательное подключение

Данный способ позволяет отказаться от использования блока питания, но взамен требует соблюдения некоторых условий. Общее число светодиодов по длине имеющегося отрезка должно быть кратно 60, что позволит разделить ленту на 20 равных частей. Все отрезки должны быть одинаковыми и иметь равное число светодиодов. В противном случае напряжение будет распределяться неравномерно, часть фрагментов с избыточным питанием быстро перегорит.

Последовательное подключение конструкции осуществляется через диодный мост и конденсатор.

Схемы подключения светодиодных лент к сети 220 В

Схема включения в 220 В

Если полоса изготовлена из светодиодов SMD 5630, ее потребляемая мощность превышает 10 Вт на метр длины. Монтаж такой ленты осуществляется на металлическое основание для эффективного теплоотведения. Мерцание света, негативно влияющее на самочувствие человека, можно полностью устранить, если подключить в осветительную сеть конденсатор.

Последовательное соединение RGB между собой до 5м

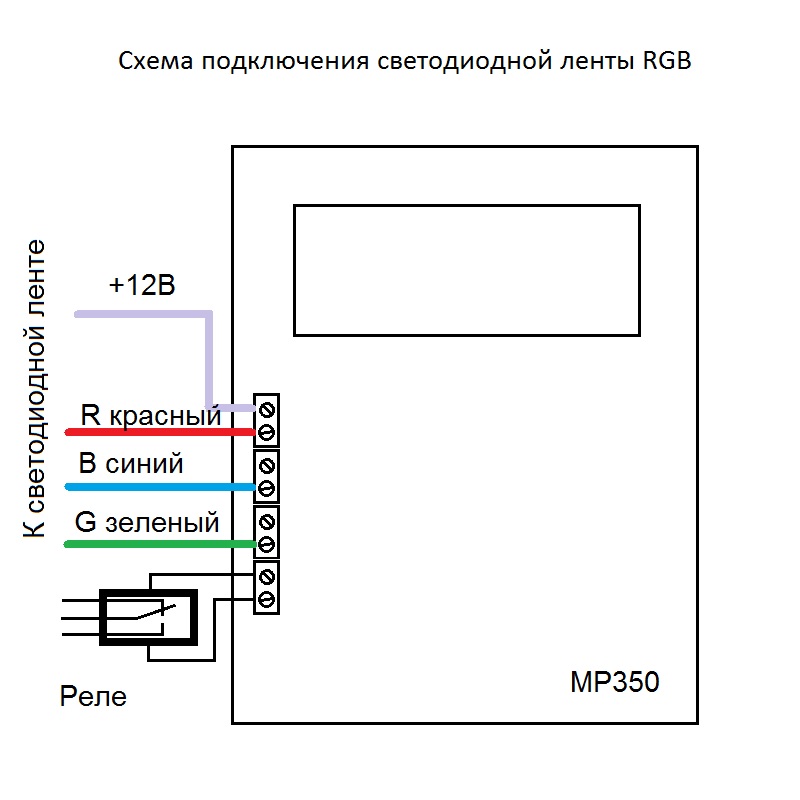

Подключение цветной светодиодной ленты 220 В RGB осуществляется через контроллер RGB, управляющий яркостью и светом ленты. Согласно стандартной схеме, контроллер подключается к низковольтному выходу блока питания. Затем к соответствующим клеммам контроллера подключается светодиодная лента. Из четырех проводов три предназначены для управления цветом, а четвертый необходим для подачи питания. Ограничения по длине RGB ленты – не более 5 м на каждом отрезке. Возможно параллельное подключение к мощному блоку питания сразу двух отрезков по 5 м.

Использование RGB усилителя для очень длинных светодиодных лент

Светодиодная лента высокой мощности подключается с использованием AC/DC-преобразователей. Этот способ не только очень прост, но и экономичен по затратам, а также – очень удобен в эксплуатации.

Общая схема подключения выглядит следующим образом:

От ленты отрезаются фрагменты, кратные 50 или 100 см.
На срезанный край наносится слой герметика и надевается силиконовый коннектор, который также крепится на герметик.
Подключается провод от выпрямителя.
Освещение проверяется на предмет работоспособности и герметичности защитного слоя.

Особого внимания и тщательного выполнения монтажных работ требуют следующие варианты подключения:

Длина ленты больше 5 м

Последовательное соединение и удлинение

Последовательное подключение отрезков в данной ситуации исключено. По мере удаления от источника питания напряжение будет падать, и последние отрезки получат меньше питания, что в результате даст более слабый свет. Если же увеличить напряжение, нагрузка на ленту возрастет и срок ее службы резко сократится.

Рекомендуется параллельное соединение отрезков с помощью проводов сечением не менее 1 мм. Также потребуется один мощный блок питания или несколько моделей БП меньшей мощности, питающие провода которых соединены параллельно.

В сеть необходимо подключить диммер

Устройство регулирования яркости света подключают в сеть между блоком питания и светодиодной лентой, правильно размещая входные и выходные контакты: первые – к сети питания, вторые – к источнику света. Если требуется подсоединить к диммеру сразу несколько отрезков, суммарная мощность которых выше мощности регулятора, рекомендуется использовать усилитель сигнала.

При условии правильного подключения светодиоды станут отличным вариантом альтернативного освещения, не требующего крупных расходов на монтаж и эксплуатацию.

Как выбрать и подключить светодиодную ленту

Светодиодная лента занимает одно из первых мест в создании декоративной подсветки фасадов домов, магазинов, рекламных вывесок и конструкций. Широко используется для декоративного освещения в доме: подсветка кухонных зон, мебели, штор, применяется для создания светопроводящих потолков. Популярность использования светодиодной ленты объясняется ее многофункциональностью, разнообразием цветовой гаммы, низкому энергопотреблению и простоте эксплуатации. Сегодня мы расскажем как самостоятельно, без помощи специалистов, подключить светодиодную ленту через блок питания.

Светодиодная лента представляет собой гибкую печатную (монтажную) плату, на которой равноудалённо друг от друга расположены светодиоды. Обычно ширина ленты составляет 8-20мм, толщина (со светодиодами) 2—3 мм. При изготовлении лента наматывается в рулоны отрезками по 5 м.

С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.

В нашем каталоге представлен широкий ассортимент светодиодных лент с разной цветовой температурой, цветом свечения, мощностью и областью применения.

Как подключить светодиодную ленту в домашних условиях

Как мы уже говорили выше, светодиодная лента поставляется в катушках по 5 метров. Длиной этой ленты легко управлять, ее можно наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму.

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины.

Этот параметр указывается на упаковке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом (влагозащищенные), или быть вообще без защиты (открытые светодиодные ленты).

Особенность светодиодной ленты заключается в том, что питание происходит от постоянного тока с напряжением 12В или 24В. Если вы подключите такую ленту в сеть 220V она моментально выйдет из строя. Поэтому, подключение светодиодной ленты осуществляется через блок питания.

Обычные блоки питания обеспечивают постоянное стабилизированное напряжение на выходе в независимости от скачков входного сетевого напряжения и перепадов тока потребления. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента.

При выборе блока питания, рекомендуется предусматривать 25-30% запас мощности. Если блок питания будет использоваться без запаса, то сократится срок его службы.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность напрямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, вам нужно подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно. Эти данные указаны на упаковке.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами(с размером диода 3,5*2,8мм) на метр (300 шт. на катушке) и напряжением 12 вольт, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

На что следует обратить внимание перед подключением светодиодной ленты

Запрещается:

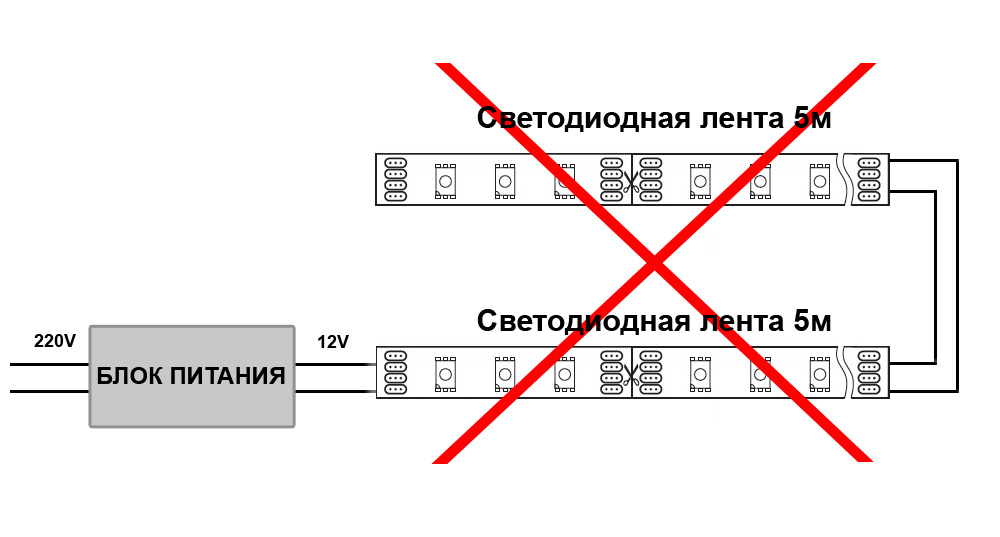

• Последовательно подключать ленты общей длиной более 5м, это приводит к значительным перепадам напряжения, перегреву и выходу ленты из строя.
• Монтаж и использование ленты на теплой поверхности с температурой, превышающей +40°С.
• Нажатие или давление на поверхность светодиодов, протирка.
• Использование лент в помещении, подверженном влажности (для таких помещений используется влагозащищенная лента)

Важно:

• Использовать параллельное подключение лент, если их общая длина превышает 5м.
• Соблюдать полярность при подключении.
• Питание ленты должно производиться от стабилизированных источников.
• При установке ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности во избежание короткого замыкания. Для этого рекомендуется использовать специальный алюминиевый профиль для ленты.

• Не допускать повреждений.

•Лента поставляется в защитных упаковках. Потребитель должен обеспечить защиту ленты от агрессивной среды, влажности, температурных и других вредных воздействий.
• Ленту и находящиеся на ней светодиоды нельзя подвергать механическим нагрузкам. Минимальный радиус изгиба ленты не должен превышать 2 см.

Резка ленты.

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. Обычно, кратность резки составляет 3 светодиода. Заводом – изготовителем заранее нанесена метка, где можно резать ленту.

Соединение кусков светодиодной ленты

Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2. Так, соединяем все нужные отрезки ленты. Что касается влагозащищенных лент, то для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте. После этого припаиваем провода к этим площадкам.

Можно соединить светодиодную ленту при помощи специальных коннекторов, которые продаются в тех же магазинах, что и лента. Коннектор является своего рода проводником, нужно всего лишь вложить в него 2 конца ленты, соблюдая полярность, и закрыть коннектор.

Соединение ленты при помощи коннектора.

Место соединения двух кусков ленты пайкой

Подключение светодиодной ленты к сети 220в.

Итак, после того как вы определились с выбором ленты и подобрали к ней оптимальный блок питания нужно произвести подключение светодиодной ленты к этому источнику. Рассмотрим 2 варианта подключения:

1) Когда необходимо подключить ленту до 5 метров;

2) Когда необходимо подключить ленту большей длины.

1. Схема. Один блок питания – одна лента до 5 метров включительно.

Светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения. Если проводов нет, то их необходимо припаять самостоятельно. Для этого, берём многожильные провода разных цветов (красный – “+”, чёрный – “-“), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Необходимо воспользоваться маломощным паяльником, чтобы повышенной температурой не повредить светодиоды.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.

2. Схема с одним блоком питания и двумя лентами.

Рассмотрим следующий вариант: когда необходимо подключить светодиодную ленту длиной 10 метров и более.

Сначала нужно соединить два отрезка ленты между собой при помощи пайки или коннекторов. После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению. На этом этапе возникает много ошибок, и мы расскажем о правильном подключении ленты большой длины к блоку питания

Существует несколько вариантов подключения светодиодной лентыбольшой длины:

1) Два отрезка ленты нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно. Иногда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии). Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.

2) Можно сделать кольцевое подключение ленты к блоку питания. Этот вариант подходит тем, кому нужно осветить квадратный или круглый участок. Суть заключается в том, что лента, выходя от источника питания, прокладывается на участке и возвращается обратно вторым концом. Для этого нужно сначала последовательно соединить все отрезки ленты между собой, затем один конец запитать от источника питания, проложить ленту кольцевым способом, и второй конец ленты также запитать от этого же блока питания. Главное, чтобы мощности блока хватило на всю длину ленты.

Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя, потому что лента будет светиться не равномерно на всем участке. Такое соединение уменьшает срок службы ленты в разы. Воспользуйтесь нашими методами подключения светодиодной ленты.

Как подключить светодиодную ленту – схемы подключения питания через блок и без блока

Применение светодиодных лент набирает все большую популярность. Их используют как для декоративных подсветок интерьера, то есть включают в общую схему дизайнерского оформления, так и в качестве основного освещения. Широко практикующаяся замена традиционных ламп на такие типы осветительных приборов объясняется их экономичностью и практичностью. Ленты потребляют минимальное количество электроэнергии, и при этом обладают вполне приличными показателями создаваемого светового потока.

Как подключить светодиодную ленту

Чтобы такая схема освещения, неважно, основного или декоративного, продемонстрировала свою эффективность, необходимо правильно рассчитать мощность LED-ленты и подобрать ее тип. Кроме того, требуется знать, как подключить светодиодную ленту, чтобы она функционировала с максимальной долговечностью, без сбоев и полного выхода из строя.

Узнайте, как подключить светодиодную ленту к компьютеру, из нашей новой статьи на нашем портале.

Светодиодные ленты и их типы

Общие характеристики светодиодных лент

Светодиодные ленты представляют собой сплошную гибкую плату, которая может иметь разную ширину. На эту плату вмонтированы светодиоды и другие необходимые для работы схемы элементы. Сами светодиоды могут быть расположены в один или два ряда с одинаковым шагом, что способствует равномерности рассеивания освещения.

При единстве принципа строения светодиодных лент, модели могут иметь весьма существенные различия

Чтобы иметь представление о том, какая светодиодная лента приобретается, необходимо знать расшифровку маркировки, нанесенной на изделие. В таблице ниже приведены общие обозначения, применяемые для этой продукции практически всеми производителями:

Наименование и значение параметра	Маркировка
Тип осветительного прибора – обозначение, что источником света являются светодиоды	LED
Тип светодиодной ленты:
Светодиоды расположены на поверхности ленты	SMD
Светодиоды, заключенные в гибкую силиконовую цилиндрическую трубку или же покрытые силиконовым слоем.	DIP LED
Размеры используемых светодиодов	2835, 3528, 5050, 5630, 5730 и другие
Плотность светодиодов то есть их количество на одном погонном метре ленты	30, 60, 120, 240
Цвет, излучаемый светодиодами	CW иди WW– белый (холодный и теплый соотвественно) B – голубой, G – зеленый, R – красный, RGB – возможность изменения цвета свечения ленты
Класс защищенности изделия от воздействия пыли и воды, то есть его устойчивость к различным условиям эксплуатации	IPхх (например, IP20, IP23, IP65 и т.п.)

Цвет свечения, помимо указанных в таблице аббревиатур, может быть прописан и словом, на английском или русском языке, в зависимости от производителя. Дополнительно можно уточнить, что ленты с белым свечением (W) производятся в трех оттенках — это холодный, теплый и нейтральный. Для жилых помещений чаще всего используются нейтральный или теплый оттенки белого, а холодный вариант больше подходит для освещения офисных помещений.

Узнайте, что такое освещенность, цветовая температура и яркость света, из нашей новой статьи на нашем портале.

В качестве примера можно рассмотреть одну из маркировок:

LED	SMD	3528	(120 LED/m)	IP20
Светодиоды	Размещённые открыто на поверхности ленты на поверхность	Размер каждого – 3,5×2,8 мм	Плотность установки – 120 шт. на один погонный метр	Изделие не имеет никакой защиты от влаги.

Удельная потребляемая мощность (ватт на погонный метр) указывается на этикетке, расположенной на бухте (катушке) Там же должно указываться и значение светового потока, излучаемого одним светодиодом (нередко – еще и в пересчете на погонный метр и в сравнении с эквивалентом обычной лампы накаливания). В обязательном порядке указывается и напряжение питания.

Пример упаковочного ярлыка на катушке светодиодной ленты – указаны все необходимые эксплуатационные параметры.

Размеры светодиодов подчиняются определенным стандартам. Наиболее популярными вариантами являются ленты SMD 3528 и 5050. На одном метре ленты 3528 может быть расположено 60, 120 или 240 диодов, а 5050 — 30, 60 или 120 диодов. Этот тип светодиодных лент может быть с тыльной стороны оснащен самоклеящимся слоем.

Размеры наиболее часто применяемых светодиодов. По этому же принципу маркируются светодиоды и иных размерных стандартов.

Все LED-ленты продается метражом. В зависимости от модели, на одном метре может находиться разное количество диодов (плотность установки).

На всех SMD-приборах предусмотрены контактные площадки, предназначенные для наращивания ленты или же сборки необходимой ее длины из нескольких кусков. По этим же площадкам, которые имеют значок ножниц, слишком длинную ленту можно разрезать на более короткие полоски.

Соединение светодиодных лент LED-коннектором.

Сращивание отрезков ленты производится с помощью пайки или же с использованием специальных LED-коннекторов. Такой поход значительно упрощает и ускоряет процесс коммутации нескольких отрезков в одну цепь.

Узкая светодиодная лента.

Ленты могут различаться и своей шириной. Так, выпускаются даже совсем узкие SMD-ленты, имеющие ширину всего 3÷4 мм. Это позволяет монтировать ее на торец панелей или же стенок шкафов и полок, а также в труднодоступных местах в качестве подсветки.

DIP LED — это диоды, которые отличаются от тех, что используются для установки на гибкую ленту, своей формой. Они могут иметь диаметр в 3 или 5 мм и монтируются на центральную гибкую жилу, на специально предусмотренные ножки. Гирлянды, собранные из таких ламп, заливаются силиконом и могут иметь разную длину.

Светодиодные гирлянды DIP LED

В другом варианте DIP LED заключаются в матовую гибкую силиконовую трубку.

Гирлянда DIP LED в силиконовом трубчатом исполнении

Как гирлянды, так и трубка используются не только для внутреннего, но и для уличного освещения, так как они обладают хорошей влагостойкостью.

Многоцветные светодиодные ленточные светильники RGB.

RGB — это многоцветный вариант лент, трубок или гирлянд. За смену и комбинацию цветов, а также их насыщенность, яркость и другие функции светильника отвечает специальный контроллер того или иного типа.

Блок питания для светодиодных лент

Для обеспечения нормальной и длительной работы светодиодных лент от сети 220 В, необходим преобразователь энергии — блок питания. Очень часто он не идет в комплекте с диодной лентой, и поэтому его необходимо подобрать под напряжение питания и мощность прибора и приобрести отдельно.

По напряжению обычно самыми используемыми являются ленты на 12 В. На втором месте находятся изделия, требующие напряжения в 24 В.

Удельная мощность ленты зависит от того, сколько диодов расположено на ее одном погонном метре. Она может составлять от 4 до 25 ватт. Правда, есть и значительно более мощные модели. В любом случае, это в обязательном порядке уточняется при приобретении ленты и всего необходимого для ее подключения.

Пример блока питания для светодиодных светильников.

Чтобы определить, какой мощности необходим блок питания (адаптер или преобразователь), необходимо удельную мощность одного погонного метра ленты умножить на количество метров. Затем, к получившемуся параметру рекомендовано добавить 25÷30% запаса мощности.

Результатом этих расчетов и станет минимальная мощность блока питания. Например, для пятиметровой ленты SMD 3528 с удельной мощностью в 9,6 Вт желателен блок питания с минимальной мощностью 9,6×5 + 25% = 60 Вт.

Контролер (диммер)

Контролер — это прибор, предназначенный для управления светодиодными ленточными светильниками. Для достижения оптимальной функциональности RGB-лент, без контролера не обойтись, так как с помощью него задается цветовая гамма, яркость и другие качества освещения. Да и для монохромных диммер часто становится необходим – позволяет включать те или иные участки общей системы освещения, регулировать яркость свечения лент.

Контроллер RF для RGB-ленты, оснащённый пультом дистанционного управления

Контролер может управлять системой без вмешательства пользователя – например, по заложенной производителем программе, которая предполагает плавную смену оттенков. Этот тип прибора имеет самую доступную стоимость.

Другие управляются с пульта, что добавляет комфортности в повседневной эксплуатации. Передача команд может производиться через инфракрасный приемник или с использованием радиоканала связи. Контролер, управляемый с радиопульта, имеет более широкие возможности, так как оснащен большим количеством различных режимов настройки освещения.

Очень важно правильно подобрать мощность контролера, которая может быть 72, 144, 180 или 288 Вт. Как и в случае с блоком питания, лучше выбирать прибор, имеющий резерв мощности. Если показатель будет ниже, чем имеет светодиодная лента, то контролер быстро выйдет из строя.

Яркость освещения

Не забываем о яркости светодиодных лент. Выбирая их в магазине или через интернет, сложно бывает определить, как они будут освещать то или иное помещение. Поэтому важно обратить внимание на цифровую маркировку. Она расскажет не только о размере используемых в ленте светодиодов, но и об интенсивности создаваемого ими светового потока.

3528 — ленты с невысокими показателями светового потока. Одни светодиод излучает всего около 4,5÷5 лм. Они подойдут для декоративных подсветок полок, шкафов и рабочей поверхности на кухне. Можно использовать их как дополнительную к основному освещению подсветку многоярусного гипсокартонного потолка.
5050 (5055 и 5060) — используются достаточно часто, так как светодиоды излучают 12÷14 лм каждый. То есть один метр ленты с плотность 60 LED уже может выдать «на гора» 720÷800 лм, а это уже по более, чем привычная лампа накаливания в 60 Вт. Благодаря этому такие ленты пригодны не только для декоративных подсветок, но и для основного освещения комнаты. Чтобы помещение было хорошо освещено, необходимо исходить из того, что на 8 м² необходимо примерно 5 метров ленты такого типа.
2835 — это очень яркая светодиодная лента с интенсивностью свечения LED в 24÷28 лм. Мощный световой поток этого изделия узконаправлен. И это качество изделия может быть использовано для подсветок отдельных зон или освещения всего помещения. Если лента будет исполнять роль основного освещения, то ее потребуется 5000 мм на 12 м².
5630 (5730) — это самые яркие LED-ленты. Их используют не только в жилых помещениях, но и для освещения офисов и магазинов. Широко применяются для создания рекламных конструкций. Интенсивность узконаправленного света, выдаваемого такими светодиодами, может состоаять до 75 лм. Однако, они при работе довольно сильно нагреваются. Поэтому при установке подобных лент в обязательно порядке предусматриваются алюминиевые теплообменники.

Уровень защиты ленты от влаги и пыли

Еще одна характеристика, которую необходимо учитывать при приобретении светодиодной ленты — это класс защиты. Особенно это важно в тех случаях, когда освещение планируется устанавливать в помещениях с повышенной влажностью или же в условиях улицы. Поэтому необходимо обратить внимание на буквенно-цифровую маркировку. Это – двузначное число после буквенной аббревиатуры IP. Первая цифра – степень защиты от твердых веществ (предметов) и пыли. Вторая – устойчивость к условиям повышенной влажности и к прямому попаданию воды. Чем выше класс, тем более защищенным является изделие.

Несколько примеров:

IP 20 — низкий уровень защиты (от влаги защиты и вовсе нет). Поэтому изделия предназначены для чистых и сухих помещений.
IP 23, IP 43, IP 44 — ленты такого класса более защищены от влаги и пыли. Поэтому могут быть использованы во влажных и неотапливаемых помещениях. Например, на балконе или лоджии, а также вдоль плинтусов пола.
IP 65, IP 68 — это герметично залитые в силикон ленты, предназначенные для эксплуатации в условиях любой влажности, запыленности и т.п. Не боятся прямого попадания атмосферных осадков. Устойчивы и к резким перепадам температур в широком диапазоне. То есть их смело можно использовать и в условиях улицы.

Использование светодиодных лент

И еще несколько слов о том, в каких комнатах и какие светодиодные ленты лучше использовать:

Для подсветки стеллажей, навесных полок и шкафов подойдет SMD-лента 3528 с плотностью LED 60 шт. на погонном метре. Это — самый простой и доступный по стоимости вариант. Оттенок света можно выбрать по предпочтению.
Для спальни или детской комнаты, но только в качестве дополнительной подсветки можно установить ту же ленту 3528 или же 5050. Рекомендуется выбирать мягкий белый свет нейтрального оттенка.
В большие комнаты для дополнительного или основного освещения чаще используются ленты SMD 5050 или 2835. Эти варианты при правильном расчете необходимой длины отлично справятся со своей задачей.
Ленты SMD 5630 или 5730 применяются для освещения больших площадей, например, помещений магазинов.
Для подсветки в салоне автомобиля применяется SMD 5050, а также RGB-лента с классом защиты не менее IP54.
Для оформления или освещения открытой беседки, террасы или других садовых построек необходимо будет приобрести ленты в силиконовой защитной оболочке с классом защиты не ниже IP65.

Узнайте, как выбрать и самостоятельно подключить светодиодную ленту для подсветки потолков, из нашей новой статьи на нашем портале.

Производители LED-лент

Светодиодные ленты сегодня пользуются очень большим спросом, поэтому их изготавливает большое количество производителей. Особенно много на рынке недорогих изделий китайского производства. Такие приборы не отличаются высокой сложностью, поэтому даже среди «бюджетных» вариантов вполне можно найти вполне надежные экземпляры.

Чтобы не было сомнений в качестве изделий, лучше выбирать осветительные элементы российских, европейских или американских производителей. К таковым можно отнести следующие компании: «Osram» (Германия), «Joliet Technologies» и « Cree» (США), «Кобра-250» (Россия), «JOLIET» (Испания) и другие.

Однако, приобретая LED-ленты зарубежных компаний, необходимо помнить, что большинство их продукции производится также в КНР. Но их стоимость значительно выше, чем цена на китайские изделия неизвестных фирм.

Как подключить LED-ленту

Простейший монтаж светодиодной ленты напрямую к блоку питания

В этом подразделе будет рассмотрен самый простой монтаж пятиметровой светодиодной ленты на 12 В, с применением блок питания мощностью 60 Вт. Это как раз тот пример, который приводился выше при пояснении расчета суммарной мощности собираемой схемы.

Следуя данной схеме и описанию операций, приведённому в таблице-инструкции, светодиодную ленту сможет легко подключить даже далекий от электромонтажа домашний мастер. Показывается вариант с открытой проводкой. Блок питания будет включаться в розетку через обычную вилку. А для «управления» используется простейший выключатель на шнуре.

Таблица с пошаговой инструкцией монтажа LED-ленты к сети в 220 В через блок питания.

Иллюстрация	Краткое описание выполняемых операций
	Для монтажа подсветки используется светодиодная лента производства КНР, приобретенная в интернет-магазине. Лента со светодиодами холодного белого цвета. Характерно, что еще при ее производстве к монтажной площадке подпаяны отрезки проводов для коммутации. Так бывает далеко не всегда – чаще приходится паять самому.
	На каждом погонном метре ленты размещено по 60 светодиодов.
	Блок питания 220 / 12 В, изготовленный отечественным производителем. Мощность прибора составляет 60 В. То есть с учетом запаса мощности – как раз то, что нужно.
	Для подключения блока питания к сети в 220 В используется отрезок провода 2×1,5 мм с изоляцией разного цвета. Длина провода выбирается в зависимости от места установки блока питания и расположения розетки. В данном случае мастеру достаточно 500 мм.
	Кроме этого, используется разборная вилка для включения в розетку, рассчитанная на максимальный ток в 10А. Этого – больше чем достаточно. Следует сразу сделать замечание. Блок питания имеет металлический корпус. Поэтому к нему никогда не помешает подсоединить еще и провод защитного заземления РЕ. Если в квартире или доме внутренняя проводка имеет такой контур, то это делается обязательно. В этом случае используется провод 3×1,5 и соответствующая вилка. Проводник заземления имеет зеленую или зелено-желтую окраску.
	Далее, необходим отрезок провода для подключения светодиодной ленты к блоку питания. Большого сечения здесь не требуется, может подойти 2× 0,2÷0,5 мм². Длина этого провода будет зависеть от планируемого места установки светодиодной ленты и блока питания. Провод должен иметь цветовую маркировку изоляции проводников – здесь будет важно соблюсти полярность подключения.
	Выключатель на 6А, врезаемый в кабель питания и часто используемый для ночников. Выключатель можно не использовать, но тогда придется постоянно извлекать вилку из розетки.
	Из инструментов для работы потребуется крестовая (фигурная) отвертка, острый нож для снятия изоляции и изолента (термоусадочная трубка). В данном примере мастер обходится без пальника, так как к монтажной площадке приобретенной светодиодной ленты уже припаяны два проводника. Но часто без пайки проводов к ленте не обходится, в особенности если она приобреталась в магазине не целой катушкой, как в данном случае, а метражом.
	Первым шагом кабель питания (2×1,5) подсоединяется к вилке. Для этого вилку необходимо раскрутить и извлечь из нее «ножки». Заранее зачищенный от изоляции провод вставляется в клеммы на «ножках» и фиксируется винтами. Вилка может иметь и другие клеммы – разобраться с этим несложно.
	Далее, подсоединённые к проводам штыревые контакты –«ножки» устанавливается в корпус вилки на свои места. Вилка полностью собирается и фиксируется винтом.
	Теперь второй конец провода необходимо подключить к блоку питания. Подключение производится в «гнезда» имеющие маркировку L и N. Полярность, в данном случае, можно не соблюдать.
	Концы провода заранее необходимо зачистить и скрутить «косичкой». Затем поднимается крышка, прикрывающая контакты.
	Далее, из клеммных гнезд «L» и «N» выкручиваются винты. На них надеваются зачищенные концы провода, на которых необходимо сформировать колечко с диаметром, примерно равным диаметру винта клеммы.
	После этого винты устанавливаются и фиксируются в клемме. Полярность пока что тоже можно не соблюдать. Если используется трехжильный кабель, то заземляющий проводник соединяется в своей клемме, с характерным значком заземления или обозначенной символами РЕ.
	Следующим этапом необходимо зачистить концы провода, предназначенного для подключения светодиодной ленты. Этот провод должен быть подключен к контактам, обозначенным буквами V- и V+. Здесь уже внимание обращается на цветовую маркировку изоляции проводов. Например, к V- подсоединяется черный провод, а к V+ — красный. Цвета могут быть и другими – это зависит от вида провода. Но важно сразу хорошо разобраться, какой пойдет на «минус», какой – на «плюс».
	Клеммы в данном случае такие же, как и на входе провода питания – винты. То есть подключение никаких особенностей не имеет.
	Также вокруг винтов формируются «колечки», затем винты вставляются в свои гнезда и затягиваются отверткой.
	Вот теперь нужно особое внимание. – пришла пора соединить провод, идущий от блока питания, со светодиодной лентой. Так как в данном примере светодиодная лента уже имеет монтажные «холодные концы», то они скручиваются с зачищенными концами проводов, идущих от блока питания. Если предполагается изоляция с помощью термоусадочной трубки, то ее отрезки заранее одеваются на провода до их соединения. Здесь очень важно обязательно учитывать полярность подсоединения – вот почему и нужна цветовая маркировка изоляции проводников. Чаще всего к «плюсу» светодиодной ленты припаивается красный провод, к «минусу» — черный. Но не мешает лишний раз проверить — на монтажной площадке ленты всегда есть символы полярности. Если ее нарушить, схема работать не будет.
	Соединения проводов можно выполнить скруткой или пайкой. После этого соединения необходимо заизолировать изолентой или натянуть на них заранее надетые отрезки термоусадки, а потом прогреть для ее сжатия. Понятно, контакт между проводами должен быть полностью исключен. Поэтому соединения можно разогнуть в разные стороны и заизолировать отдельно, а затем аккуратно собрать вместе под еще одним слоем изоляции.
	Теперь можно провести испытание собранной системы, включив вилку в розетку. Если все соединения сделаны правильно, лента должна засветиться. Но оставлять долго включенной ленту, смотанную в бухте или на катушке, нельзя. Проверили – и достаточно.
	Чтобы перейти к следующему этапу работ, необходимо вытащить вилку из розетки, обесточив собранную систему. Далее, если принято решение установить на шнуре питания выключатель, то можно переходить к этому этапу работ.
	Выключатель необходимо разобрать, выкрутив скрепляющие корпус винты. Затем корпус необходимо примерить к проводу питания в том месте, где планируется сделать врезку. С помощью маркера на внешней оболочке провода делаются метки, по которым будет сниматься изоляция. Расстояние между метками должно быть на 15÷20 мм меньше, чем длина корпуса выключателя.
	Далее, по меткам аккуратно делаются надрезы внешней изоляционной оболочки провода. При этом изоляция проводов, проходящих внутри, не должна быть задета.
	Когда внешняя изоляция будет удалена, выделяется и разрезается нулевой проводник. Далее, его концы зачищаются. Фазный проводник остается целым. (Впрочем, эта «полярность» все равно остается условной, так как такую вилку в розетку можно воткнуть одним из двух вариантов. То есть где конкретно расположится фаза, а где ноль – сказать сложно).
	Зачищенные концы обрезанного провода скручиваются, а затем их необходимо закрепить в клеммах выключателя винтами. Целый, неразрезанный провод аккуратно укладывается с другой стороны клавиши.
	Затем на выключатель укладывается крышка и притягивается винтами. В результате из корпуса выключателя с двух сторон должен выходить шнур, скрытый под внешней изоляционной оболочкой.
	И, наконец, производится окончательное кратковременное испытание собранной системы — уже с применением выключателя на шнуре питания.

Блок питания в целях безопасности рекомендуется поместить так, чтобы исключить вероятность прикосновения к его корпусу. Иногда применяют какой-либо пластиковый футляр. Для проводов питания и идущего на светодиодную ленту вырезают в его стенках отверстия.

Если LED-лента после сборки не засветилась или же быстро вышла из строя, то этому может быть только две причины:

Некачественно изготовленные изделия — блок питания или лента.
Неправильно проведенная сборка системы освещения. Скорее всего, ошибка кроется в неправильной полярности соединения.

Кстати, мастеру в показанном примере можно сделать одно важное замечание. Лишней возни с проводами при коммутации их в клеммах блока питания вполне можно (да и нужно) избежать, если использовать напрессовываемые клеммные наконечники. Стоимость их – копеечная, а работы становятся проще быстрее, контакты – надежнее.

Схемы других вариантов подключения LED-ленты

А теперь – о других, более сложных вариантах подключения, которые часто используются при монтаже LED-ленты.

Если планируется подключить параллельно две SMD светодиодные ленты, то каждая из них должна иметь длину не более 5000 мм. И при необходимости увеличить длину использовать последовательное соединение, если в сумме получается более 5 метров — недопустимо. Это связано с тем, что токопроводящие способности ленты рассчитаны именно на длину до 5000 мм. Если ее превысить, то и нагрузка тоже повысится, а значит, лента быстро выйдет из строя. В период же эксплуатации будет заметно, что светодиоды горят неравномерно. То есть с одной стороны ленты свет будет ярким, а затем постепенно начинает тускнеть.

Последовательное соединение лент, такое, что суммарная длина превышает установленный производителем максимум — недопустимо

Если планируется подключить три параллельные LED-ленты к одному блоку питания, то принцип не меняется. Но при любом параллельном подключении нескольких лент в обязательном порядке учитывается из суммарная мощность. Блок питания должен обладать способностью выдержать такую нагрузку (с уже упомянутым выше запасом).
Если для одновременного параллельного включения нескольких длинных лент нет блока питания достаточной мощности, то можно каждую из них подключить к собственному блоку с требуемыми параметрами. А уже для блоков предусмотреть общую систему включения.

Вариант подключения лент с индивидуальными блоками питания на каждую

Подключение светодиодной ленты через диммер

Чтобы разнообразить возможности светодиодной ленты, ее часто подключают не напрямую к блоку питания, а через специальный прибор – диммер. Это своеобразный регулятор, часто оснащенный дистанционным управлением, позволяющий изменять яркость свечения, за счет вариативности выходных параметров напряжения или тока. Нередко диммеры имеют и встроенные контроллеры, добавляющие еще ряд полезных (и не очень) функций. Например, мерцание с определённой частотой или по заложенной программе, реагирование изменением яркости на звук и другое. И уж совсем не обойтись без диммера с контроллером, если речь идет о подключении RGB-ленты.

Диммеры могут иметь и несколько выходов. То есть быть изначально готовыми к подключению параллельно нескольких светодиодных лент. Пример будет показан ниже – в таблице с инструкцией по монтажу.

Не будем здесь рассматривать слишком сложные «многоярусные» схемы, которые часто требуют еще и специальных усилителей. Эту задачу лучше поручить опытному монтажнику-электрику. Но некоторые схемы вполне доступны и для начинающего домашнего мастера.

При всем разнообразии диммеров, они всегда устанавливаются между блоком питания и светодиодными лентами. Естественно, что характеристики этого устройства (напряжение, мощность) должны соответствовать собираемой системе.

Со стороны блока питания провода подключаются ко входу (INPUT). А от выхода (OUTPUT) идет коммутация на светодиодную ленту. Естественно, и там и там строго соблюдается полярность. При подключении RGB-лент имеет значение еще и «цветовая распиновка». Но как правило, для таких подключений диммер оснащены специальными адаптерами, так что спутать контакты – сложно.

Схема параллельного подключения нескольких светодиодных лент через диммер, имеющий один выход, показана ниже. Ничего нового, в принципе, нет.

Подключение нескольких LED-лент через диммер с одним выходом

Правда, могут быть нюансы. В частности, при регулировании интенсивности свечения ленты, то есть при понижении напряжения питания, нередко явственнее становится разница между яркостью светодиодов, размещенных ближе к началу ленты и к ее концу. Причем, это бывает заметно даже при вполне допустимых длинах (до 5 метров). Чтобы не допускать такого недостатка, практикуют двухстороннее подключение ленты. Так разница в параметрах тока на всей протяженности ленты нивелируется. Тем более это становится актуальным при подключении нескольких лент.

Схема двухстороннего подключения светодиодных лент к сети 220 В через блок питания и диммер.

Подключение светодиодной ленточной подсветки потолка через диммер — пошагово

Ниже в таблице показана пошаговая инструкция электромонтажа светодиодных лент. Они устанавливаются стационарно в конструкции двухъярусного подвесного потолка. Могут работать как вместе с основным освещением комнаты, так и отдельно. Используются четыре ленты, которые полностью опоясывают периметр помещения. Для их подключения и управления работой применяется диммер, имеющий четыре параллельных выхода.

Комплект материалов и приборов для монтажа освещения с использованием светодиодной ленты

Этот пример поможет разобраться с принципами монтажа. Ну а собственный проект будет не столь сложно составить, исходя из конкретных особенностей помещения и планов хозяев по его дизайнерскому оформлению.

Иллюстрация	Краткое описание выполняемых операций
	Работы, если подходить по уму, должны быть спланированы и начаться еще на этапе прокладки проводки в квартире. Коммутация питания светодиодной подсветки будет выполнена в монтажной коробке, к которой проложена штраба для силового кабеля. Ниже коробки расположился подрозетник – здесь будет стоять выключатель основного освещения комнаты.
	К монтажной коробке от распределительного щита проложен силовой кабель ВВГнг 3×1,5 мм. Для освещения такого сечения будет достаточно.
	В распределительном щите с кабеля снята защитная оболочка, провода разделены. Фазный провод (белый) подключается к выделенному автоматическому выключателю на 10 ампер.
	Синий провод (ноль) подключается к шине рабочего нуля. И, наконец, зелено-желтый – к шине защитного заземления.
	Этот же силовой кабель в монтажной коробке. Он тоже разделывается, провода разводятся, зачищаются от изоляции на 8÷10 мм. А чтобы впоследствии не было путаницы, их лучше еще и сразу промаркировать. L – белый, фаза, N – синий, ноль, PE – зелено-желтый, заземление.
	Следующим шагом от коробки прокладывается отрезок такого же кабеля к месту планируемой установки блока питания. Так как он будет скрыт конструкцией подвесного потолка, можно применить открытую проводку, но в обязательном порядке заключив кабель в гофрированную трубу.
	Этот кабель также разделывается в коробке. Его провода зачищаются, разводятся так, как показано на иллюстрации. Провод фазы маркируется Lled, остальные – N и PE — по аналогии с силовым кабелем. Здесь не показано, но на этом этапе сразу в коробку заводится отрезок кабеля, идущего в штрабе к подрозетнику, где будет устанавливаться выключатель основного освещения. В зависимости от того, будет выключатель одно- или двухклавишным, кабель должен иметь два или три провода.
	После этого можно заняться отделкой стен – штрабы с проложенными кабелями штукатурятся, шпатлюются. На иллюстрации хорошо показан установленный подрозетник для выключателя с заведенным в него кабелем. Далее – производится монтаж каркасной конструкции для подвесного гипсокартонного потолка.
	В заранее намеченном месте монтируется из фанерной (ДСП) панели или из гипсокартона полочка, где разместятся блок питания и диммер. К этой полке должен подходить силовой кабель в гофротрубе, идущий от распределительной коробки. Место полочки обычно выбирают таким, чтобы и длина кабеля была минимальной, и обеспечивался доступ к установленным на ней приборам, если потребуются те или иные ремонтные или профилактические работы.
	Кабель разделывается, кончики проводов зачищаются на 8÷10 мм, а потом зажимаются в клеммах блока питания. Белый, соответственно, в клемме L, синий – в клемме N, а зелено-желтый – в клемме с характерным значком заземления. Так как используется кабель ВВГнг 3×1,5 с моножильными проводами, никаких доработок не требуется – зачищенные концы отлично зажимаются в винтовых клеммах с прижимными контактами.
	Следующий шаг – это коммутация блока питания с диммером. Для этого готовится два отрезка монтажного провода ПуГВ сечением 1 мм². Для удобства используются два цвета изоляции ПуГВ. Красный и здесь, и везде далее будет соединять контакты «плюс». Черный, соответственно, «минус». Длина отрезков проводов здесь большая не нужна – просто чтобы хватило не в натяг от блока питания до диммера. Так как провод ПуГВ имеет многопроволочную структуру, на зачищенные концы надеваются и запрессовываются клеммные наконечники – так контакты станут надежнее. Обратите внимание на диммер. На выходе у него (Output Led) расположен один общий контакт V+, и четыре контакта V-. Это позволяет проводить подключение четырех светодиодных лент длиной до 5 метров.
	Производится подключение проводов к блоку питания. Сначала – черный провод зажимается в клемме V-…
	…а затем красный – в клемме V+.
	После этого с диммера снята крышка, закрывающиеся клеммы на входе (Input), и провода зажимаются в них с соблюдением указанной выше полярности. После этого крышку можно вернуть на место.
	Следующий этап работ – это прокладка проводов питания светодиодных лент от места установки диммера к узлам их подключения. Таких узлов в комнате два – в противоположных по диагонали углах. То есть от угла будут лучами подключаться две ленты, идущие вдоль сходящихся стен. Вот один такой узел….
	…а это второй, в противоположном по диагонали углу. К каждому узлу проводится в гофротрубе по три провода ПуГВ: один общий красный и по два черных.
	Противоположные концы этих проводок сходятся на полке в месте расположения диммера.
	Концы проводов зачищаются, на них напрессовываются наконечники. При этом два красных провода собираются в одном наконечнике, так как будут зажиматься в одной клемме.
	Черные провода зажимаются в клеммах V-…
	…а затем спаренный красный проводник – в клемме V+. По сути, на полке все электромонтажные работы завершены.
	В узлах подключения лент провода тоже должны быть сначала зачищены…
	…а потом на них напрессовываются клеммные наконечники. Длина проводов здесь должна быть такой, чтобы имелась возможность их вывести наружу из-под гипсокартонной облицовки – для последующей коммутации со светодиодными лентами.
	Теперь необходимо закончить работы и в распределительной коробке.
	Сразу обращаем внимание на изменения, произошедшие в коробке. Снизу заведен кабель, идущий на выключатель (показан красной стрелкой). Сверху справа (показан желтой стрелкой) – кабель, идущий на приборы основного освещения комнаты. Все кабели разделаны, и их провода распределены на четыре группы. С нулевыми (синими) и заземлением (зелено-желтыми) все проще – они просто собираются между собой вместе. Фаза силовой линии (L) будет соединяться с фазой, идущей на блок питания (Lled) и с проводом L, идущим на выключатель основного освещения (группа обведена белым овалом). Возвращающийся с выключателя провод L1 будет соединяться с фазой, идущий на основное освещение (выделено оранжевым овалом).
	Затем эти группы проводов соединяются – это удобно выполнить с использованием клемм Wаgo, как показано на иллюстрации. Таким образом, блок питания светодиодных лент получается постоянно включенным в сеть, и управление ими осуществляется исключительно через диммер. При желании можно и светодиодные ленты (точнее, их блок питания) запитать через выключатель. Тогда ставится двухклавишная модель, и к ней от коробки прокладывается трехжильный кабель. Один провод – та же фаза от силового входа. А на выходе с выключателя – один провод будет соединяться с Lled, а второй – с проводом L1, идущим на основное освещение. Получается на одну клемму в коробке больше.
	После этого можно заканчивать с монтажом гипсокартонного подвесного потолка. Жёлтой стрелкой на рисунке показано окошко выхода проводов одного из узлов коммутации светодиодных лент. Такой же выход имеется и на противоположном по диагонали углу. Сами светодиодные ленты нежелательно крепить к гипсокартону. Для этого следует использовать специальный алюминиевый профиль (показан красной стрелкой), который предварительно устанавливается на требуемой высоте. Профиль обеспечивает и должный теплоотвод при работе подсветки, да и крепить к нему ленту – значительно проще и удобнее.
	Такие профили могут иметь различную конструкцию, в том числе нередко оснащаются и рассеивателями светового потока. Кроме плоских, есть и угловые профили, которые направляют свет в нужном направлении. Выбор зависит и от типа и размеров ленты, и от конкретных условий установки.
	Готовится к монтажу сама светодиодная лента. Если есть необходимость ее обрезки в нужный размер по длине, то это делается исключительно в местах, указанных соответствующим значком. После обрезки с каждой из сторон остаются монтажные площадки с нанесенной полярностью подключения.
	Теперь к ленте необходимо подсоединить отрезки монтажного провода, которые будут коммутироваться в соединительных узлах. Подсоединение можно выполнить с помощью специальных коннекторов. Но если их нет, то провода припаиваются с соблюдением полярности и цветовой маркировки. Важно – не перегреть контактные площадки ленты. Поэтому, во-первых, зачищенные кончики проводов предварительно должны быть качественно залужены. Во-вторых, пайку производят паяльником мощностью до 25 Вт, с хорошо заточенным и залуженным жалом. Время пайки каждого контакта не должно превышать максимум 10 секунд, иначе можно пережечь дорожки.
	Длину проводов берут такой, чтобы они свободно, без натяга, но и без большого излишка доставали до узла коммутации. Концы проводов зачищаются, на них устанавливаются и запрессовываются клеммные наконечники.
	Светодиодные ленты закрепляются в профилях. Подпаянные к ним провода сходятся в узле соединения. Будут вместе собираться три красных провода – один от проложенной проводки, и два – от лент. А черные – собираются в две пары, от проводки и от каждой ленты отдельно, как того требует в данном случае устройство выходных клемм диммера.
	Для окончательного соединения опять используются клеммы Wago. Одна тройная – для красных проводов, и две двойных – для черных.
	Аналогичные операции проводятся и с двумя другими лентами, на противоположном соединительном узле. После коммутации это будет выглядеть примерно так.
	Вот теперь можно заканчивать с отделкой – по периметру клеится потолочный плинтус (багет) который скроет и уложенные в профили светодиодные ленты, и коммутационные узлы по углам.
	По сути, работы по установке светодиодных лент закончены. Выполняется монтаж приборов основного освещения (на рисунке для примера показан центральный плафон и вереница точечных светильников). Производится подключение выключателя.
	После этого производится еще раз проверка коммутации, и можно осуществлять пробный пуск. Включается автомат в распределительном щитке. А затем – выключатель в комнате. Если все функционирует нормально, мастера можно поздравить с успешным окончанием работ.
	Ну и, конечно, манипулируя пультом дистанционного управления диммера, можно «поиграть» с уровнями интенсивности освещения от светодиодных лент.

* * * * * * *

Надеемся, что представленная выше информация поможет справиться с монтажом светодиодной ленточной подсветки любой сложности. Важно понять, как в принципе производится подключение, в чем сходство и отличие в разных схемах. Тогда и другие варианты не покажутся сложными.

В завершение публикации – видеосюжет, в котором мастер делится своими секретами по установке светодиодной ленточной подсветки рабочей зоны на кухне.

Видео: Как выполнить подсветку рабочей столешницы на кухне светодиодной лентой

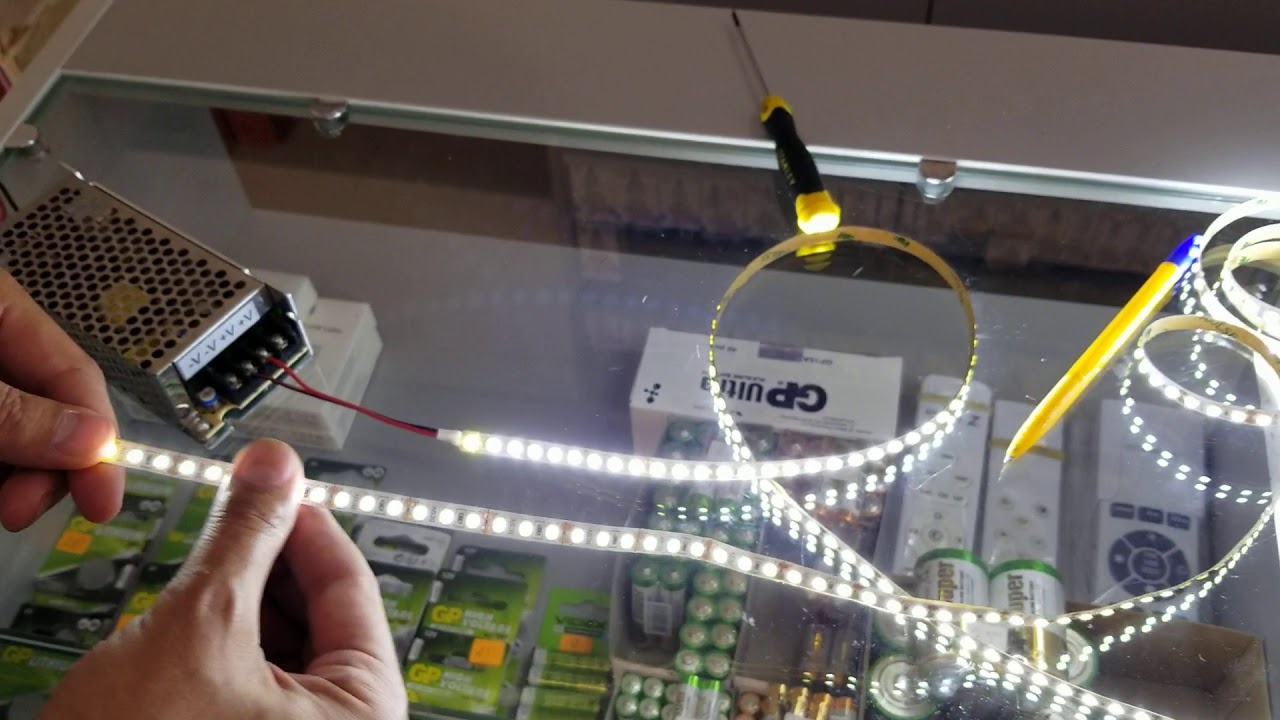

Как подключить светодиодную ленту к блоку питания

Если при проведении ремонта изначально задумана организация освещения светодиодной лентой, при ее установке могут возникнуть некоторые трудности. Правильное подключение этого осветительного прибора дает гарантию продолжительной его работы, а также без лишних затрат времени на ремонт. Светодиодную ленту можно подключить самостоятельно, не прибегая к услугам специалистов, но для этого потребуется знать некоторые нюансы, владея которыми, работа будет выполнена достаточно быстро.

Преимущества и недостатки светодиодной ленты на потолке

Такой осветительный прибор, как светодиодная лента имеет свои преимущества и они очень весомы:

значительный срок эксплуатации позволяет светодиодной ленте работать больше 20 000 часов;
низкое энергопотребление существенно сокращает выделяемые на оплату счетов за электроэнергию средства;
высокая степень яркости светодиодных лент позволяет получить качественное освещение в любом помещении;
возможность регулировки яркости, благодаря чему светодиодную ленту можно использовать и как источник основного света, и в качестве дополнительной декоративной подсветки в помещении;
возможность выполнения подсветки несколькими цветами;
простота монтажа позволяет устанавливать светодиодную ленту без помощи специалистов;
возможность безопасной установки ленты в помещениях с очень высокой влажностью (влагозащищенный тип ленты).

Универсальность применения светодиодного полотна позволяет придавать ему любую желаемую форму

При выборе светодиодной ленты в качестве основного источника света ее преимущества очевидны. Но наряду с положительными качествами имеются и некоторые недостатки:

достаточно высокая стоимость осветительных приборов;
для использования в качестве полноценного источника света потребуется установка дополнительного оборудования — блока питания или контроллера;
использование дополнительного оборудования влечет за собой дополнительные затраты, а также работы связанные с их установкой.

Совет №1: Для использования дополнительных приборов изначально нужно определять места где будут они установлены, поэтому использование светодиодной ленты в качестве основного источника освещения требует заблаговременного проектирования всей схемы.

Использование светодиодного полотна позволяет создавать осветительные контуры любой формы и конфигурации

Читайте также статью ⇒ Подсветка натяжного потолка светодиодной лентой.

Выбор блока питания и его подключение к сети

Для бесперебойного функционирования светодиодов в рабочем режиме необходимо дополнительно приобретать питающий блок. Этот элемент цепи предназначен для организации питания и бесперебойной подачи постоянного напряжения. Чтобы правильно определиться с его параметрами, изначально нужно знать какой тип светодиодов будет устанавливаться. Питание светодиодов может быть, как от 12 В так и от 24 В. Этот параметр указывается непосредственно на самой ленте, поэтому выходное напряжение питающего элемента должно быть таким же.

Следующий параметр, по которому делается выбор питающего элемента — это выходная мощность. Она также зависит от ленты, а точнее от ее типа и длины. При покупке ленты, в упаковку с ней прилагается вся необходимая техническая документация, в которой указана величина потребляемой мощности одного метра светодиодного полотна. Чтобы определить суммарную мощность следует мощность одного метра ленты умножить на общий метраж. При выборе блока питания также необходимо учитывать, что мощность следует подбирать с запасом.

Также существуют схемы подключения светодиодной ленты, подразумевающие наличие сразу нескольких блоков питания. Такое разделение схемы делают для того, чтобы избежать проблемы размещения одного большого блока питания – установить в различных местах несколько относительно малых блоков получается гораздо проще и без ущерба интерьеру.

Также питающий элемент можно классифицировать по материалу корпуса:

пластиковые;
алюминиевые.

Совет №2: Выбор типа материала осуществляется исходя из помещения, в котором будет установлен блок питания. Алюминиевые корпуса применяются в помещениях с минимальной влажностью. Пластиковые корпуса используются для помещения с повышенной влажностью.

Блок питания – важнейший элемент, требующийся для создания освещения или декоративной подсветки с применением светодиодных лент

Обзор блоков питания

Изготовлением блоков для питания светодиодных лент занимается огромное количество производителей, в том числе и с мировым именем. В таблице представлены марки, получившие широкое распространение на отечественном рынке с указанием основных характеристик.

Фирма производитель	Входное напряжение	Выходное напряжение	Тип корпуса	Тип блока питания	Мощность	Выходной ток
FT-30-12WP Premium	220 В	12В	Пластик	Импульсный	0 Вт	2 А
FT-100-12WP Premium	220 В	12 В	Алюминий	Импульсный	0 Вт	8,3 А
FT-150-12WP Premium	220 В	12 В	Алюминий	Импульсный	50 В	12,5 А
FT-180-12 Standart	220 В	12 В	Алюминий	Импульсный	80 В	15 А

Использование светодиодной панели как альтернатива ленте

Для освещения помещений в некоторых случаях используется светодиодные панели. Их существенным отличием от светодиодных лент является форма, а также назначение.

Светодиодные панели применяются исключительно для освещения. С помощью ленты можно соорудить дополнительную подсветку помещения или отдельного архитектурного элемента. Панели же изготовляются прямоугольной формы, в которой располагается определенное количество светодиодов. С помощью панелей невозможно соорудить подсветку.

Монтируются панели только на потолке, что позволяет организовать эффективное освещение помещения любой площади.

Преимуществом панелей также является использование небольшого количества блоков питания, которые с легкостью можно установить в любом месте и скрыть от посторонних глаз в элементах интерьера.

С помощью ленты можно создать подсветку любого помещения. Особенностью ленты является то, что с ее помощью может создаваться освещение или подсветка несколькими цветами. По сравнению с панелями ленты используются для круговой подсветки, отходя от стандартов точечного освещения. Благодаря этому создаются оригинальные дизайны помещений.

Схема подключения питания к ленте

Чтобы знать, как не допустить ошибку и правильно подключить светодиодную ленту собственными силами, потребуется разобраться в схемах подключения, а также в порядке производства работ.

Схема подключения с одним блоком питания

Подключение по такой схеме считается стандартным и применяется чаще всего. Схема может быть использована для одной светодиодной ленты с определенной длиной и правильно выбранным блоком питания.

Наиболее популярная схема, по которой подключается светодиодное полотно для подсветки, подразумевает наличие единственного питающего блока

Подключение по схеме с несколькими блоками питания

В некоторых случаях для установки большого метража ленты требуется задействование нескольких блоков питания. Такие ситуации возникают прежде всего, когда для одного блока питания большой мощности невозможно найти место, в котором он будет установлен, из-за его внушительных габаритов.

В таком случае применяют питание ленты через несколько блоков с меньшими размерами, которые можно легко поместить в любом месте и скрыть в деталях интерьера.

Читайте также статью ⇒ Установка точечных светильников в потолок.

Питание светодиодного полотна по представленной схеме осуществляется с применением нескольких блоков

Схема подключения нескольких лент к одному блоку питания

Параллельное подключение используется в случаях, когда заранее предусмотрено место для блока питания. Такая схема позволяет использовать только один блок питания для большого метража ленты.

Преимуществом схемы является аккуратность выполнения работ и при выходе из строя питающего элемента его с легкостью можно заменить не прибегая к многочисленным проверкам.

Схема параллельного подключения применяется при необходимости организации питания нескольких светодиодных полотен с использованием одного блока

При монтаже применяют также дополнительные элементы, такие как контроллеры или диммеры. Контроллер позволяет изменять цвет освещения, а диммер используется для установки и изменения яркости свечения.

Оцените качество статьи:

Переводчик – словарь и онлайн перевод на английский, русский, немецкий, французский, украинский и другие языки.

Пользователи также искали:

преобразователя, блок, к зарядке телефона, к адаптеру, к выключателю, к батарейке, к блоку, выпрямитель для светодиодной ленты 220 вольт своими руками, как подключить светодиодную ленту без преобразователя, блок питания для светодиодной ленты своими руками, как подключить светодиодную ленту к зарядке телефона, как подключить светодиодную ленту к адаптеру, как подключить светодиодную ленту к выключателю, как подключить светодиодную ленту к батарейке, как подключить светодиодную ленту к блоку питания, подключение светодиодной ленты без блока питания, подключение, ленты, без блока питания, как подключить светодиодную ленту без, блока питания, как подключить, ленту без блока питания, как подключить светодиодную ленту, питания, светодиодная лента, подключение светодиодной ленты, подключить светодиодную ленту, без блока, как подключить светодиодную ленту без блока питания, как подключить светодиодную ленту к адаптеру,

Схемы подключения – CLEVERLIGHT

Схема подключения одноцветной светодиодной ленты не более 5 м.

Для того чтобы подключить светодиодную ленту необходим блок питания, подключение происходит следующим образом:

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
Вход блока питания подключается к сети 220 В.

В большинстве блоков питания (открытого типа) имеются разъемы с двумя минусами, с двумя плюсами и защитное заземление. В блоках питания закрытого типа имеются провода со следующей маркировкой: коричневый – фаза, синий – ноль, желтый / зеленый – заземление. В блоках питания в пластиковом корпусе провод заземления отсутствует.

Схема подключения светодиодную ленту от 5 до 10 метров.

Ели вы подключаете светодиодную ленту от 5 до 10 метров:

Вам понадобиться два блока питания. Если же вы подключаете ленту более 5 метров к одному блоку питания, то каждая лента должна быть подключена к выходу блока к двум разъемам (плюс, минус). Запрещается подключать светодиодную ленту последовательно (друг за другом), так как при подобном подключении через первый отрезок будет протекать большой ток, это приведет к перегреву ленты и быстрому выходу из строя. Как подключать в этом случае ленту:

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
Вход блока питания подключается к сети 220 В.

Схема подключения светодиодной ленты не более 20 м.

Ели вы подключаете светодиодную ленту более 10 метров, но менее 20, то у вас будет следующий набор:

4 катушки светодиодной ленты по 5 м и два блока питания. Каждую катушку вы подключаете к блоку питания при помощи специальных проводов. Провод ко всем катушкам ведется только параллельно. Не рекомендуется подключать светодиодную ленту последовательно ( друг за другом), так как через первые метражи пойдет слишком большой ток, что приведёт к быстрому выходу и строя всей ленты. Подключается оборудование следующим образом:

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
Вход блока питания подключается к сети 220 В.

Подключения светодиодной ленты длиной не более 5м с использованием диммера.

Подключения светодиодной ленты длиной не более 5м с использованием диммера и 1 блока питания.

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
С «входа» диммер подключается к «выходу» блока питания.
Вход блока питания подключается к сети 220 В.

Подключения светодиодной ленты длиной не более 10 м с использованием диммера и 1 блока питания.

Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания. Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше. Если вы подключаете более 5 метров светодиодной ленты, то в данном случае лента каждая лента подключается к диммеру параллельно при помощи дополнительных проводов. Подключать светодиодную ленту более 5 м последовательно – не рекомендуется, более того при таком подключении, гарантия с оборудования снимается.

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
С «входа» диммер подключается к «выходу» блока питания.
Вход блока питания подключается к сети 220 В.

Подключения светодиодной ленты длиной более 10 м с использованием диммера и 1 блока питания.

Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания. Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше. При данной схеме подключения общая мощность ленты превышает мощность диммера и используется два блока питания, следовательно, необходимо использовать специальный усилитель. Усилители бывают нескольких видов: для одноцветной ленты, для RGB, для RGB+W. Усилитель для RGB можно использовать и для одноцветной ленты. Подключать светодиодную ленту более 5 м последовательно – не рекомендуется, более того при таком подключении, гарантия с оборудования снимается.

При такой схеме часть светодиодной ленты подключается к диммеру проводом, с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
Остаточная часть ленты подключается к усилителю. Если используется усилитель RGB, нужно учитывать что, на выходе усилителя присутствует одни «плюс» и три «минуса» на «R», «G», «B», следовательно будет общий «плюс», а «минус» подключается к разъемам «R», «G», «B».
На вход усилителя подключается с выхода диммер. «Плюс» к «плюсу», а «минус» к «минусу» от диммера подключается к «R», «G», «B».
К разъемам входа «плюс» и «минус» диммера подключается блок питания. Усилитель подключается ко второму блоку питания.
Вход блоков питания подключается к сети 220 В.

Схема подключения многоцветной RGB светодиодной ленты не более 5 м.

Для создания многоцветной подсветки потребуется лента мультицвет RGB. Светодиодная лента RGB подключается по тому же принципу, как и одноцветная, но для управления цветом используется специальный контроллер RGB. Контроллер RGB в цепи подключения устанавливается между лентой и блоком питания. Подача тока с блока питания идет на контроллер, с контроллера по каналам уходит на ленту. Выбирая тот или иной контроллер, важно помнить что, мощность подключаемой ленты не должна превышать мощности контроллера.

Провод с плюсом подключается к плюсу контроллера.
Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
Блок питания подключается к сети 220 В.

Схема подключения многоцветной RGB светодиодной ленты 5-10 м.

Провод с плюсом подключается к плюсу контроллера.
Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
Блок питания подключается к сети 220 В.

Схема подключения многоцветной RGB светодиодной ленты 5-20 м.

Провод с плюсом подключается к плюсу контроллера.
Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
Блок питания подключается к сети 220 В.

Схема подключения RGB светодиодной ленты длиной 5-20 м с двумя блоками питания и с двумя усилителями.

Подключение по данной схеме предполагает использование 2 усилителей, 1 контроллера и двух блоков питания. Подключенная лента к разным блокам питания в одной цепи, после усилителя свечением будет отличаться, от той, что подключена к контроллеру, поэтому в данном случае мы подключаем 2 усилителя.

Одна часть ленты подключается через усилитель к контроллеру RGB .
Вторая часть ленты подключается к усилителю по тому же принципу.
Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
Блок питания подключается к сети 220 В.

Инструкция по подключению ленты 220В (одноцветная).

Внимание!

Всегда отключайте ленту от сети перед установкой, обрезкой или любыми другими действиями.

Перед подключением к сети размотайте ленту; не подключайте свернутую в катушку.

Обрезайте ленту только в специально помеченных местах.

Оденьте заглушку на открытый конец ленты перед подключением к сети.

Повреждение внешнего защитного силиконового слоя может привести к возгоранию и электрическому удару.

1. Обрезка ленты

Резать ленту можно строго в специально отмеченных местах (или через каждый метр, так как не на всех лентах есть специальные отметки, в таком случае имеются свободные участки, где можно резать).

2. Заглушка

На один из концов оденьте заглушку. Для лучшего эффекта можно дополнительно использовать силиконовый герметик.

3. Установить пин-соединение

Присоедините пин-соединитель для одноцветной ленты (две иголочки). Обратите внимание на то, чтобы данный соединитель был установлен на правильную сторону ленты, и иголочки плотно соприкасались с 2 проводами на ленте.

Внимание! Не допускайте соприкосновение проводов на ленте при подключении, можетвозникнуть короткое замыкание.

4. Подключение к сети

Подключение к сети производится через вилку с встроенным диодным мостом. Подключите вилку к пин-соединению. Подключите вилку к сети, чтобы лента начала светиться. Если этого не произошло, то нужно перевернуть вилку на 180 градусов или подключить ее с другой стороны ленты.

Схема подключения LED ленты | Ledcountry.ru

Подключение монохромной светодиодной ленты: три главных рекомендации, о которых нужно знать

При желании оформить интерьер посредством монохромной светодиодной ленты неизменно возникает вопрос о том, как ее выбрать, а также как подключить. Если с выбором изделия покупатель справляется довольно легко, то при подключении он в большинстве случаев сталкивается с распространенными ошибками. Ниже рассмотрим три основных правила, которые помогут в подключении монохромной светодиодной ленты.

Первое правило: с чего начать?

Что нужно для подключения светодиодной ленты кроме самого осветительного элемента? Важный элемент – это блок питания. Грамотный подбор данной детали становится гарантией безопасной и долговременной работы вашей домашней подсветки. Как подобрать данный элемент? Главный фактор, на который вы должны обращать внимание – это его мощность. Подобранное техническое изделие должно обладать более высокой мощностью, чем осветительная лента, приблизительно на 25-30%. Исключительно в этом случае вы обеспечите нормальный функционал: как для самого блока, так и для диодов. Если блок подбирается по мощности, равной ленте, он будет функционировать на пределе. Такой эффект серьезно сказывается на длительность эксплуатация.

Второе правило: выбираем походящую поверхность для установки

Подключение монохромной ленты может быть выполнено практически на любую поверхность. Однако будет лучше, если вы осуществите монтаж на подложку из алюминия, которая сможет выполнять задачу проводника тепла.

В процессе функционирования осветительный прибор греется. Высокая температура может негативно сказаться на механизме диодов.
В процессе перегрева они начинают существенно тускнеть, их технические характеристики ухудшаются вплоть до полной неисправности.
Серьёзно уменьшается срок длительности эксплуатации ленты. Те изделия, которые могут работать до 10 лет, без использования подходящей поверхности проработают всего несколько месяцев.

Другое решение, которому вы можете отдать предпочтение – это маломощные ленты, которые не так требовательны к теплоотводу, например, модель 3528. Эта лента требует мощности всего 5 Вт.

Несмотря на то, что в некоторых случаях можно проигнорировать правила теплоотвода, существуют изделия, которые особенно в нём требовательны. Это модификации, которые производятся в силиконовом чехле. У них теплоотдача осуществляется только посредством подложки, снизу. В случае если вы установите такую ленту на пластмассовую или деревянную поверхность, охлаждения не будет, данное изделие испортится уже через 6-8 месяцев эксплуатации.

Третье правило: грамотный выбор схемы подключения светодиодной ленты к сети 220 вольт

Непосредственно перед подключением у человека возникает вопрос: как присоединить светодиодную ленту к сети 220В. Именно поэтому вам необходима покупка блока питания, который модифицирует переменный ток 220В в постоянный ток, требуемый ленте, например, 12-24В. При подключении важным правилом является соблюдение полярности. Нельзя путать плюс с минусом, отрицательный проводник имеет черный цвет, а положительный – красный. Присоединение проводников можно осуществлять с помощью спаивания контактов, либо посредством специализированных переходников. Ниже расположена стандартная простая схема.

Существует ситуация, когда необходимо осуществить подключение монохромной ленты нескольких отрезков. Они могут быть подключены к одному блоку питания параллельно. При этом ленты монтируются параллельно, длина отрезка должна составлять не больше пяти метров. Отрезать ленту можно с помощью разметки от производителя. Это величина, которая способна пропустить токовые ведущие дорожки. При увеличении длины, нагрузка значительно превысит возможную, что станет причиной выхода ленты из строя. Не рекомендуется соединять отрезки друг с другом последовательно. Подключение должно идти параллельно от блока питания к каждой ленте. Если сделать последовательное подключение двух лент к блоку питания, вторая лента будет более тусклой, а первая быстрее выйдет из строя.

Разные схемы подключения одноцветной ленты

Wisconsin Ice Dam Solutions – Нужна ли система защиты от замыканий на землю для систем обогрева крыш?

Кровельные тепловые кабели и защита от замыканий на землю

Очень важно, чтобы все системы нагревательных кабелей для крыш и водостоков были защищены от замыканий на землю. Это связано с тем, являются ли кабели открытыми, как в типичных зигзагообразных тепловых кабелях для крыш, которые обычно встречаются, или они встроены в системы предотвращения обледенения крыш и водосточных желобов, такие как IceBlaster Edge Melt System. Защита от замыкания на землю позволяет цепи отключиться при возникновении проблемы с кабелем, которая обычно приводит к поражению электрическим током.Это может быть результатом повреждений от падающих веток, повреждений животных, вандализма, истирания об острые поверхности (их много в желобе) и других видов физических повреждений. Без защиты от замыкания на землю ток может питать все, что контактирует с тепловым кабелем, что может привести к серьезным травмам или смерти. С защитой от замыкания на землю цепь будет безопасно отключаться при обнаружении замыкания на землю. Распространенными формами защиты от замыканий на землю являются розетки с GFCI, автоматические выключатели с GFCI и даже контроллеры термостатов со встроенной защитой оборудования от замыканий на землю.

Какой тип защиты от замыкания на землю следует использовать с системами с нагревательными кабелями?

Если вы любитель DIY, то стандартную розетку вы бы использовали с типичными штепсельными катушками, которые можно найти в магазинах бытовой техники и больших коробочных магазинах. Эти недорогие тепловые ленты можно подключить к розетке с помощью gfci – на этих розетках есть кнопка проверки и сброса. Если в розетке нет встроенного gfci, подумайте о переходной вилке со встроенным gfci для защиты теплового кабеля.Хотя эти зигзагообразные ленты для крыш и водосточных желобов имеют относительно короткий срок службы и ограниченную эффективность, многие домовладельцы обращаются к ним как к средству решения проблем с ледяной плотиной и сосульками.

Профессионально установленные системы с нагревательными кабелями обычно имеют проводной монтаж. Я говорю «обычно», потому что время от времени я сталкиваюсь с «профессиональным» монтажом, выполненным подрядчиком по электрике, который не позволяет мне говорить. На рисунке справа показан монтаж теплового кабеля в коммерческом здании в Окономовоке, штат Висконсин, с розеткой.С чего начать с нарушения кода. Уличные ящики должны иметь «пузырчатую» крышку, чтобы при подключении чего-либо они могли быть полностью закрыты. Эта розетка также не имеет защиты от замыкания на землю. «Вероятно, это защита от замыкания на землю на монтажной панели», – можете сказать вы. Я там тоже проверял. Ничего такого. штатный выключатель. Это была опасная ситуация, когда водосточные желоба были повреждены каскадом снега, что создавало серьезную вероятность повреждения кабеля и электризации окружающей территории. Не говоря уже о том, что в этой «профессиональной» установке использовалась тепловая лента в стиле хозяйственного магазина, чтобы попытаться предотвратить образование ледяных завалов в желобе.Не очень удачно.

Отводная планка сетевого устройства защиты от перенапряжения, используемая для подключения тепловых кабелей!

Проблемы этого коммерческого предприятия в Окономовоке, штат Висконсин, усугубились, когда я осмотрел другую сторону. Менеджер объекта указал, что тепловая лента не работает, а ледяные дамбы вызывают утечку в офисные помещения. Я осмотрел установку и заметил, что использовался саморегулирующийся термокабель плохого качества. Я подозревал, что он потерпел неудачу раньше времени. Я хотел сначала проверить блок питания, прежде чем тестировать кабель.Вот когда я это увидел – не поверил своим глазам. На рисунке слева показаны два набора подключенных к ним тепловых кабелей и розетка для защиты от перенапряжения в помещении. Еще одна «профессиональная» установка.

Хотя мы можем иногда использовать наружную розетку gfci для подключения небольшой системы, рекомендуется подключить провод к распределительной коробке вне помещения. Наружные розетки gfci могут быть обидчивыми – склонными к неприятным срабатываниям. Переустановка затруднена, если выпускное отверстие расположено вверху в области потолка. Если неудобство розетки сработает, когда домовладелец находится в отпуске, ледяные дамбы могут образоваться прежде, чем это будет замечено и исправлено.При подключении следует использовать автоматический выключатель для защиты оборудования от замыканий на землю. Этот прерыватель требуется большинству производителей тепловых кабелей и предотвращает ложное срабатывание. Я видел, как профессиональные электрики устанавливали проводные тепловые кабели, когда выключатели GFCI не использовались – это чрезвычайно опасно. Я также видел установки, в которых использовались бытовые выключатели GFCI вопреки требованиям производителей. Помните об этих практиках, выбирайте с умом.

Есть ли у потребителя «защита от неисправностей»?

Как защитить себя от недобросовестных или необразованных подрядчиков? Воспользуйтесь информацией на этом веб-сайте и в блоге.Здесь вы найдете множество полезной информации. При выборе подрядчика задавайте вопросы, делайте заметки, удостоверьтесь, что любая оценка, которую вы получите, написана и описательна. Убедитесь, что цитируемые вами материалы – это то, что вы получаете. В Висконсине есть несколько «специалистов» по предотвращению обледенения, которые рекламируют одну систему тепловых панелей и устанавливают другую. Не забудьте включить Wisconsin Ice Dam Solutions в свой процесс торгов.

Защита воды от замерзания | Устойчивое развитие малых фермерских хозяйств

Шон Шаус
Полевой специалист по сельскохозяйственной инженерии
Расширение и поддержка Университета штата Айова

Одна из проблем переживания зимы в Айове – не допустить замерзания воды, которую вы используете.Немного науки и здоровая доза проб и ошибок дали идеи, как избежать неприятностей, связанных с нежелательным льдом. Давайте посмотрим на несколько советов по зимней защите водопроводных труб, резервуаров и посуды.

Поддержание талая воды – это просто вопрос сохранения тепла. Вам нужно поддерживать температуру воды выше нуля. Теперь, КАК вы это делаете, это более сложный вопрос. Три наиболее распространенных метода – это добавление тепла с помощью нагревательного устройства, изоляция для сохранения тепла и добавление тепла путем подачи более теплой воды.

Все водопроводы, которые можно осушать на зиму (дождевальные линии, пустые здания, водопроводы для пастбищ, садовые шланги и т. Д.), Должны быть отсоединены и осушены. Сжатый воздух может помочь удалить воду из некоторых низких точек, но разделение соединений в низких точках – самый надежный способ убедиться, что вода не попадает в низкие точки. Не забудьте снять садовые шланги с гидрантов и кранов в вашем доме. Подключенные шланги могут задерживать воду и вызывать замерзание даже в смесителях, предназначенных для защиты от замерзания.«

Бытовые водопроводные трубы в наружных стенах могут замерзнуть в экстремальных погодных условиях. Убедитесь, что между внешней стороной стены и водопроводными трубами имеется достаточная изоляция. Удаление изоляции между теплой комнатой и трубами может позволить большему количеству тепла попасть в трубы. Даже оставив приоткрытые двери на стойке под кухонной раковиной, вы можете немного обогреть комнату, чтобы согреться трубы. В крайнем случае, если всю ночь пустить струйку воды, это приведет к постоянной замене холодной воды в трубах более теплой водой из подвала или колодца.
Водопроводные трубы в открытых местах потребуют дополнительного тепла. В небольшом замкнутом пространстве, таком как колодец или насосная, вы можете рассмотреть небольшой электрический обогреватель или тепловую лампу. За 30–50 долларов вы даже можете добавить термостат, чтобы выключать обогреватель или лампу, когда в этом нет необходимости.

Помните о пожарной и электробезопасности при выборе и установке обогревателей или ламп. Добавление изоляции к насосной станции или крышке колодца может помочь сохранить уже имеющееся тепло.Многие люди используют тюки сена или соломы, чтобы изолировать колодец. Это работает, но сено и солома привлекают грызунов и удерживают влагу. Лучше всего сделать изоляцию внутри ямы и накрыть ее такими материалами, как стекловолокно.

На открытых площадках, таких как неотапливаемые здания или ползунки, вам может потребоваться локализовать тепло непосредственно в трубах. Ответом могут быть длинные полосы нагревательного элемента (тепловая лента). Тепловые ленты можно обернуть вокруг трубы, чтобы добавить тепло непосредственно трубе. Некоторые тепловые ленты имеют встроенные термостаты, чтобы отключать их в теплую погоду.Соблюдайте инструкции производителя при установке тепловой ленты. Никогда не наклеивайте тепловую ленту на себя (двойное обертывание) или поверх или под изоляцией трубы, если это специально не рекомендовано производителем. Комиссия по безопасности потребительских товаров (CPSC) ежегодно оценивает 2000 пожаров и десять смертей, связанных с неисправными тепловыми лентами. CPSC рекомендует использовать только новые тепловые ленты, сертифицированные Underwriter’s Laboratories (UL) или аналогичным агентством. Они также рекомендуют использовать прерыватель цепи замыкания на землю и заменять любые тепловые ленты старше трех лет на новые сертифицированные тепловые ленты с заземленными (3-контактными) вилками.Посетите веб-страницу CPSC по адресу www.cpsc.gov для получения дополнительной информации или позвоните в CPSC по номеру 1-800-638-2772 или TTY для людей с нарушением слуха по телефону 1-800-638-8270.

Даже заглубленные подземные водопроводные трубы подвержены замерзанию. Проблемы обычно возникают, когда грунт в траншеях нового водопровода не полностью осел, или когда земляные работы или строительство над трубопроводом удаляют слишком много грунта или заменяют грунт материалами, такими как бетон, которые легче отводят тепло. Если у вас есть заглубленный водопровод, который находится под угрозой из-за свежей засыпки или тонкого покрытия, вы можете добавить изоляцию поверх земли в виде сена, листьев или даже снега, сложенного над водой.В крайних случаях, позволяя небольшому потоку воды непрерывно проходить через водопроводную линию, можно подавать достаточно теплой воды, чтобы держать линию открытой в течение временных периодов. В случае заглубленных линий помните, что период риска может длиться несколько дней или даже недель после экстремальных холодов, пока тепло грунта снизу не переместится обратно к линии воды.

Выступая как человек, который провел много часов, пытаясь держать поилки открытыми для овец в неотапливаемом сарае, я могу засвидетельствовать трудности и разочарования, которые испытывают поилки в аквариумах зимой.При наличии электричества можно приобрести погружные электрические желоба, резервуары и ковшовые обогреватели по цене от 20 до 50 долларов.

Для безопасной работы у вас должен быть блок питания с третьим проводом заземления. Если электричество недоступно, нагреватели резервуаров для жидкого пропана (СНГ) доступны по цене около 500 долларов. Эти устройства в основном представляют собой небольшую пропановую горелку, заключенную в полую трубу из тяжелого металла. Многие люди построили дровяные версии этих стандартных баковых обогревателей. Вы можете найти описания в журналах и блогах, посвященных устойчивому образу жизни.

Для новых установок доступны безэнергетические поилки. Эти поилки отводят тепло от земли под землей и используют много изоляции, чтобы вода оставалась теплой. При правильной настройке они, кажется, очень хорошо работают в Айове. Будьте готовы заплатить от 450 до 700 долларов за безэнергетические поилки (примерно на 100 долларов больше, чем их аналоги с электрическим подогревом).

Недорогой альтернативой для больших резервуаров без электричества является барботер пропана. Эта комбинация резервуара подачи, регулятора давления и трубки закреплена на дне резервуара для материала и выпускает медленный поток пузырьков из резервуара с пропаном объемом 20 фунтов (5 галлонов).Пузырьки, которые не опасны для домашнего скота, переносят более теплую воду со дна резервуара на поверхность, где они оставляют небольшое открытое отверстие во льду в умеренную погоду. Детали для барботера не доступны для покупки, но стоят менее 100 долларов, и он может работать до трех месяцев на пяти галлонах пропана (около 10 долларов).

Добавление теплоизоляции к внешней стороне резервуара для воды и даже к поверхности воды может помочь сохранить тепло и сохранить доступность воды дольше в холодную погоду.Добавляя изоляцию, обязательно защитите изоляцию от жевания животными, навоза и пролитой воды.

Для небольшого количества воды в хозяйственных магазинах и хозяйственных магазинах можно приобрести ведра с электрическим подогревом и посуду для воды по цене от 30 до 100 долларов. В целях безопасности убедитесь, что эти устройства правильно заземлены.

Что делать, если у вас в доме замерзли трубы

ЗАКРЫТЬ

При низких температурах знайте, как предотвратить замерзание труб. Если они все же замерзли, воспользуйтесь этими советами, чтобы разморозить их.Wochit

Наряду с холодной погодой многие могут иметь дело с замороженными трубами. Американский Красный Крест предлагает несколько советов о том, как оттаять и защитить трубы в вашем доме.

Вода расширяется при замерзании, оказывая давление на металлические или пластиковые трубы, согласно веб-сайту организации.

«Независимо от прочности контейнера, расширяющаяся вода может привести к разрыву труб», – заявил Красный Крест.

Подробнее: 150 миллионов человек находятся под предупреждением о зимних условиях, поскольку «беспрецедентный» шторм распространяется на 25 штатов; В Техасе перебои в подаче электроэнергии

Чаще всего замерзают следующие трубы:

Трубопроводы, подверженные сильному холоду, например, наружные нагрудники для шлангов, водопроводные линии для бассейнов и спринклерные линии
Водопроводные трубы в неотапливаемых внутренних помещениях, таких как подвалы и ползание помещения, чердаки, гаражи или кухонные шкафы
Трубы, идущие к наружным стенам с небольшой изоляцией или без нее

Как защитить трубы от замерзания

Перед наступлением холодов защитите трубы от замерзания, следуя этим рекомендациям :
Слейте воду из линий подачи воды в бассейн и спринклерную систему в соответствии с инструкциями производителя или установщика. Не добавляйте антифриз в эти трубопроводы, если не указано иное. Антифриз вреден для окружающей среды и опасен для людей, домашних животных, диких животных и ландшафта.
Снимите, слейте и храните шланги, используемые на открытом воздухе. Закройте внутренние клапаны, снабжающие насадками для наружных шлангов. Откройте внешние насадки шлангов, чтобы слить воду. Держите внешний клапан открытым, чтобы вода, оставшаяся в трубе, могла расшириться, не вызывая разрыва трубы.
Добавить изоляцию на чердаках, подвалах и в подвальных помещениях.Изоляция будет поддерживать более высокие температуры в этих областях.
Поищите в доме другие места, где водопровод находится в неотапливаемых помещениях. Загляните в гараж и под кухонные и ванные шкафы. Трубы горячей и холодной воды на этих участках должны быть изолированы.
Рассмотрите возможность установки специальных продуктов, предназначенных для изоляции водопроводных труб, таких как «трубная муфта», или установка «тепловой ленты», «теплового кабеля» или аналогичных материалов, внесенных в список UL, на открытых водопроводных трубах. Газета может обеспечить некоторую степень изоляции и защиты открытых труб – даже четверть дюйма газеты может обеспечить значительную защиту в местах, где обычно не бывает частых или продолжительных температур ниже нуля.
Рассмотрите возможность перемещения открытых труб, чтобы обеспечить повышенную защиту от замерзания.

ЗАКРЫТЬ

Официальные лица в Хьюстоне, штат Техас, предупредили людей о необходимости подготовиться к отключениям и опасным дорогам из-за зимнего шторма. Сказочный

Как предотвратить замерзание труб в вашем доме

Держите гаражные ворота закрытыми, если в гараже есть водопровод.
Открытые дверцы шкафов для кухни и ванной, чтобы теплый воздух циркулировал вокруг сантехники.Не забудьте убрать вредные чистящие средства и бытовую химию в недоступном для детей месте.
Когда на улице очень холодно, дайте холодной воде капать из крана, который подается по открытым трубам. Пропуск воды по трубе – даже струйкой – помогает предотвратить замерзание труб.
Поддерживайте установленную на термостате одинаковую температуру как днем, так и ночью. Временно приостановив использование более низких ночных температур, вы можете понести более высокие счета за отопление, но вы можете предотвратить гораздо более дорогостоящие ремонтные работы, если трубы замерзнут и лопнут.
Если вы собираетесь уезжать в холодную погоду, оставьте в доме отопление, выставив температуру не ниже 55 градусов.

Подробнее: «Контролируемые перебои в обслуживании» возможны, поскольку городские коммунальные службы выдают предупреждение об «экстремальной» нехватке природного газа. замороженная труба. Вероятные места для замерзших труб – это у наружных стен или там, где вода поступает в ваш дом через фундамент.

Держите кран открытым. По мере того, как вы обрабатываете замороженную трубу и замороженный участок начинает таять, вода начнет течь через замороженный участок. Пропуск воды по трубе поможет растопить лед в трубе.

Нагрейте участок трубы, используя электрическую грелку, обернутую вокруг трубы, электрический фен, переносной обогреватель (вдали от легковоспламеняющихся материалов) или обернув трубы полотенцами, смоченными в горячей воде. Не используйте паяльную лампу, керосиновый или пропановый обогреватель, угольную печь или другое устройство с открытым пламенем.

Подайте тепло, пока не восстановится полное давление воды. Если вы не можете определить место замерзания, если место замерзания недоступно или если вы не можете разморозить трубу, вызовите квалифицированного сантехника.

Проверьте все остальные краны в вашем доме, чтобы узнать, есть ли у вас дополнительные замерзшие трубы. Если одна труба замерзнет, могут замерзнуть и другие.

Прочтите или поделитесь этой историей: https://www.news-leader.com/story/news/local/ozarks/2021/02/15/what-do-if-your-pipes-freeze-unthaw-home -winter-polar-vortex / 6748759002/

Лучший нагревательный кабель для крыши и лента для остановки ледяных плотин

Зима может сказаться на вашем доме, и ваша крыша может пострадать.Помимо сильного снегопада, на вашей крыше могут образовываться ледяные дамбы. Единственный способ остановить их – это кровельный нагревательный кабель. Узнайте, какие нагревательные кабели и ленты предотвратят образование ледяных плотин этой зимой. Тогда вы можете расслабиться, зная, что ваша крыша безопасна.

Почему выбирают нас

Один из самых дорогих ремонтов дома – замена кровли. До тех пор, пока мне не потребовалось заменить крышу, я не особо задумывался о высокой цене повреждения крыши. Я не злоупотреблял своей крышей, но я также не ухаживал за ней так, как с ней нужно было обращаться.

Зимой мало что можно сделать для устранения повреждений. Если у вас метель, нет сомнений, что она коснется вашего дома. Однако есть способы ограничить урон, наносимый льдом и снегом. Я понимаю ценность тепловых кабелей и знаю, на что обращать внимание на тепловые кабели или тепловую ленту.

Что следует знать о тепловых кабелях и ленте

Когда вы видите сосульки, свисающие с вашей крыши, вы, вероятно, не дважды думаете. В конце концов, они живописны.Но пусть вас не обманет очаровательный вид сосулек. Там, где сосульки, там ледяная плотина. А ледяные дамбы – предупреждающий знак о серьезных повреждениях, которые могут случиться с вашей крышей.

Сосульки образуются из-за ледяных плотин. Зимой немного тепла уходит с вашей крыши и тает снег и лед, лежащие на поверхности. Талый снег стекает по вашей крыше и под снегом, а затем снова замерзает возле свеса крыши. Поскольку по краю крыши не выходит тепло, воздух достаточно холодный, чтобы снова заморозить лед.При замерзании воды образуются сосульки, и вот тут-то и возникают проблемы. Чтобы предотвратить повреждение вашей крыши, вы можете положиться на тепловые кабели, также известные как тепловая лента. Также можно использовать грабли для снега, но для этого потребуется больше работы.

Как работает тепловая лента на крыше?

Кровельная тепловая лента и кровельные тепловые кабели – одно и то же. По сути, кровельный нагревательный кабель – это шнур обогревателя, который имеет покрытие, защищающее его от суровых погодных условий. Когда шнур вставлен в розетку, он нагревается. Тепло предотвращает замерзание воды у края крыши, а это значит, что у вас меньше шансов повредить крышу.Ваши карнизы, впадины и желоба могут иметь плавный поток воды.

Самая сложная часть использования нагревательных кабелей – это установка. Во-первых, вам нужно найти области, которые вас беспокоят. Если в прошлом году вы заметили ледяные дамбы, прикрепите ленту в этих местах. Оберните ленту зигзагообразно по краю линии крыши и желобов. Благодаря такому рисунку ваша крыша будет оставаться достаточно теплой, чтобы лед не накапливался.

Вы можете отключить нагревательные кабели от сети до тех пор, пока не достигнет отрицательной температуры.Затем подключите кабели и позвольте им сделать свою работу.

Сколько стоит прокладка тепловой ленты на крыше?

Стоимость прокладки теплоизоляционной ленты на крыше зависит от нескольких факторов. Во-первых, это зависит от типа термокабелей. Кабель постоянной мощности не может регулировать мощность, поэтому потребляет больше энергии. Между тем, саморегулирующийся кабель контролирует потребление энергии. Как только кабель нагревается, энергопотребление снижается.

Длина кабеля тоже имеет значение. Если вы посмотрите на обратную сторону упаковки вашего продукта, вы увидите, сколько ватт на фут потребляет ваш кабель.Чтобы определить стоимость использования кабелей, умножьте стоимость киловатт-часа на потребляемую мощность теплового кабеля на крыше. Полученное число – это стоимость энергии.

Важно помнить, что, хотя прокладка ленты требует затрат, это избавляет вас от ремонта или замены крыши. В долгосрочной перспективе время и энергия, потраченные на нагревательные кабели, существенно сэкономят вам.

Опасны ли кровельные нагревательные кабели?

Некоторые люди не решаются использовать тепловую ленту, потому что опасаются, что это опасно.Однако, как и большинство товаров для дома, тепловая лента опасна только при неправильном использовании. Перед использованием кабелей убедитесь, что желоба и черепица находятся в хорошем состоянии.

Если у вас есть какие-либо повреждения водосточных желобов или крыши, вода, растаявшая на тепловых кабелях, может просочиться в ваш дом. Кроме того, подвешивание кабелей может привести к еще большему повреждению сломанной черепицы или водостоков. Чтобы предотвратить любую опасность, отремонтируйте крышу и водосточные желоба перед установкой тепловой ленты.

При установке ленты учитывайте, что она вам понадобится только в проблемных местах.Нет причин класть ленту высоко на крышу, так как тепла вашего дома будет достаточно, чтобы согреть лед. Забираться высоко на крышу опасно, особенно в морозную погоду. При установке ленты будьте осторожны. Не поднимайтесь по лестнице в одиночку и следуйте инструкциям по технике безопасности на лестнице.

Самый большой риск использования нагревательных кабелей – это опасность поражения электрическим током. Поэтому при их установке следует соблюдать особую осторожность. Следуйте всем указаниям на упаковке и используйте продукт только по назначению.Если вы хотите снизить риск, вы можете нанять кого-нибудь, кто займется установкой.

На крышах какого типа можно использовать тепловую ленту?

На большинстве крыш можно использовать тепловую ленту, но для работы вам нужен подходящий продукт. В то время как большинство тепловых кабелей работают на гонтовых крышах, только некоторые работают на металлических крышах. Прежде чем покупать продукт, убедитесь, что он подходит для вашего типа крыши.

Как правило, прикрепить тепловые кабели к металлическим крышам сложнее, чем к крышам из гонтовой черепицы. Гладкая поверхность не дает повода работать.

Верхние нагревательные кабели и лента

Вот наш выбор лучших нагревательных кабелей и лент.

Гонт кровля

Если у вас есть крыша из черепицы, эти продукты сделают свою работу.

Лучший простой в установке комплект термокабеля и ленты для черепичных крыш

Этот продукт, разработанный для крыш из гонтовой черепицы, прост в установке.

Этот кабель работает на крышах, водостоках и водостоках.Хотя он не работает на металлических крышах, он работает на многих других типах крыш. Продукт доступен в нескольких вариантах длины, что позволяет подобрать необходимое количество кабеля для вашей крыши.

Для облегчения установки этот продукт поставляется с шестью упаковками зажимов. Есть дополнительные зажимы, позволяющие настраивать кабели так, как вы хотите. Вы можете прикрепить нагревательный кабель к черепице и быстро повесить его. Благодаря универсальной конструкции этот продукт может быстро растапливать лед и снег.Он не требует ухода и изготовлен из высококачественного материала. Дополнительно продукт проходит испытания на безопасность.

При мощности 5 Вт на фут этот продукт не потребляет слишком много энергии. Благодаря простоте установки и низкому энергопотреблению, этот кабель является отличным выбором для людей с гонтовой кровлей.

Лучший комплект низкоэнергетических кабелей и лент для черепичных крыш

Этот кровельный нагревательный кабель разработан для крыш из гонтовой черепицы и прост в установке.

Нагревательные кабели Frost King с легкими для понимания инструкциями упрощают установку. Они поставляются в собранном виде, и единственное, что вам нужно сделать, это зацепить кабель скобами. В комплект поставки также входят распорки для кабеля, и если вы будете следовать инструкциям, у вас не будет никаких проблем.

Доступный длиной от 30 футов до 200 футов, этот продукт дает вам достаточно кабеля, чтобы покрыть большую крышу.Хотя в этом продукте нет встроенного термостата, у него есть таймер. Изготовленный из высококачественных материалов, продукт работает при очень низких температурах. Фактически, он работает даже в холодных условиях до -40 градусов по Фаренгейту.

Если вас беспокоит использование энергии, вы будете рады узнать, что этот продукт производит пять ватт на фут. Это доступный и простой в использовании способ защитить крышу и водосточные желоба от повреждения водой этой зимой.

Лучший не требующий беспокойства комплект теплового кабеля и ленты для черепичной кровли

Если вам нужен кабель, который позволяет перебрасывать его через себя, этот продукт – отличный вариант.

На внутренней стороне этих кабелей есть изоляция из сшитого полиэтилена. Снаружи он покрыт атмосферостойким ПВХ, что позволяет этому продукту работать при низких температурах. Внутри кабеля алюминиевая фольга и луженая медная оплетка. Продукт был разработан с учетом требований безопасности. Гарантия на этот кровельный нагревательный кабель составляет три года. Он одобрен CSA и ETL, что очень важно для вашей безопасности.

Этот продукт поставляется предварительно собранным. Когда пришло время установить кабель, вам нужно только установить кабель с зажимами и распорками.Инструкции просты для понимания, и вы не оставите сомнений в себе. Вы можете использовать его на металлических или пластиковых водостоках и водостоках. Дополнительно работает с наклонными крышами и любой негорючей черепицей.

В отличие от некоторых кабелей, этот может перекрываться и перекрещиваться без перегрева. Его выходная температура составляет около 50 градусов по Фаренгейту, что позволяет предотвратить образование ледяных плотин.

Лучший тепловой кабель и лента для суровых климатических условий для кровли из черепицы

Нагревательный кабель длиной 240 футов, этот продукт может работать даже в холодных условиях до нуля градусов.

При длине 240 футов этот комплект для борьбы с обледенением может покрыть вашу крышу. Он поставляется с двухфутовым шнуром питания и выдает мощность 1200 Вт. В этот комплект входят кровельный трос, распорки, зажимы для черепицы и руководство пользователя. В нем есть все необходимое, чтобы лед и снег не замерзли на крыше и не повредили ваш дом.

Разработанный для использования на наклонных крышах, крышах из черепицы, желобах и водосточных трубах, этот продукт универсален.Его не рекомендуется устанавливать на металлической крыше, но можно использовать снегозадержатель или другой метод установки. Инструкции к этому продукту просты и подробны.

Благодаря способности нагревать крышу до температуры до нуля градусов по Фаренгейту, этот продукт может работать в суровых климатических условиях. Вы можете использовать его с автоматическим блоком управления для экономии энергии. Блок управления, произведенный той же компанией, является полезным инструментом.

Металлическая крыша

Если у вас металлическая крыша, вы можете положиться на любой из этих нагревательных кабелей.

Лучший простой комплект тепловых кабелей и лент для металлических крыш

Этот набор позволяет детям самостоятельно украсить снеговика. Вы поставляете тело снеговика, а этот комплект покрывает все остальное.

Тепловой кабель Grip Clip предназначен для использования на плоских, металлических, асфальтовых и резиновых крышах. Это, пожалуй, самый универсальный тепловой кабель в нашем списке, поскольку он совместим с большинством типов крыш. Поскольку продукт является товарным, вы можете быть уверены, что он останется на вашей крыше и будет хорошо работать.В знак уверенности в своем продукте компания предлагает пятилетнюю гарантию. Если у вас возникла проблема с продуктом, вы можете рассчитывать на то, что американская служба поддержки будет готова ее решить.

Эта тепловая лента является саморегулирующейся, что дает множество преимуществ. Вы можете перекрыть кабель, не беспокоясь о возгорании. Кроме того, кабель работает при низких температурах до 15 градусов по Фаренгейту. Кабель достаточно чувствителен, чтобы определить, когда некоторым участкам вашей крыши требуется больше или меньше тепла.Это надежный и долговечный продукт, который очень эффективно предотвращает образование ледяных плотин.

Как мы выбирали

При рассмотрении тепловых кабелей мы учитывали важные детали. Вам нужен качественный продукт, который не изнашивается после зимы. Помимо гарантии на продукцию, мы также посмотрели на качество материалов. Мы знаем, насколько суровой зимой может быть ваша крыша, и нам нужна была продукция, которая могла бы выдержать зиму.

Мы также искали тепловые кабели, которые хорошо зарекомендовали себя.Существуют сотни нагревательных кабелей, но лишь некоторые из них эффективны. Поскольку на кону ваша крыша, мы выбрали тепловую ленту, которая хорошо работает при любых температурах.

Заключение

Из всех тепловых кабелей Grip Clip впечатлил нас больше всего. Помимо работы как на гонтовых, так и на металлических крышах, продукт является товарным. Трудно найти саморегулирующиеся кровельные тросы, поэтому этот продукт – настоящая находка. Он эффективно использует энергию и не увеличивает ваши счета за электроэнергию.

Пожалуй, самым убедительным аргументом в пользу этого продукта является пятилетняя гарантия.Если компания так доверяет продукту, вы можете доверять ей. Если вы ищете термокабель, которому можно доверять, чтобы защитить свою крышу, вам следует выбрать зажим Grip Clip.

Какой нагревательный кабель вам больше всего нравится? Оставьте комментарий ниже и дайте нам знать!

X4 Блок питания Atom

Блоки питания X4 atom сконструированы таким образом, чтобы соответствовать универсальности самих головок X4 atom, с возможностью размещения на любой плоской поверхности или крепления к ферме с помощью омега-кронштейна.Чтобы упростить процесс, блоки также компактны и легки: шестиступенчатый весит 7 фунтов, а 12-канальный – всего 11 фунтов.

Блок питания также содержит стандартный вход / выход DMX-512 в 5-контактных разъемах XLR для всех атомов подключенных к нему атомов. Блок питания снабжен ЖК-дисплеем меню, с помощью которого можно выполнять все элементы управления и регулировки устройства.

Свяжитесь с нами, чтобы узнать больше о блоке питания X4 atom

Хотите быть в курсе последних новостей GLP?
Щелкните ссылку здесь, чтобы подписаться на списки рассылки GLP

Технические характеристики блока питания X4 atom RGBW – 6- и 12-канальный

Контроль

Протокол DMX-512
Графическое меню ЖК-дисплея с подсветкой для адресации приборов и настройки других параметров

Блок питания

Вход питания: автоматическое определение 90-240 В переменного тока, 50-60 Гц
Потребляемая мощность: 40 ВА (Вт) на каждую атомную головку X4

Условия эксплуатации

IP20 класс
Максимальная температура окружающей среды: 113 ° F (45 ° C)

Разъемы

Напряжение сети: Neutrik PowerCon in and thru
DMX: 5-контактный XLR
Выход головки атома:
- PSU 6H – 6 x 4 pin XLR
- PSU 12H – 12 x 4 pin XLR

Варианты монтажа

Головка M10 для прямого крепления полумуфтой
Точки крепления кронштейна Omega
2 точки крепления для страховочного троса

Доставка

Картонная коробка
Турпак на 12 направлений

Цвета корпуса

Стандартный цвет черный
Другие цвета по запросу

Размеры

(Д x Ш x В)
- Блок питания 6H: 10 ″ x 8 ″ x 5.5 ″ (25,4 см x 20,3 см x 14 см)
- PSU 12H: 12,75 ″ x 8 ″ x 6,25 ″ (32,4 см x 20,3 см x 16 см)

Масса нетто

PSU 6H – 7 фунтов (3,2 кг)
PSU 12H – 11 фунтов (5 кг)

Сделай сам – Модель 3

Все включено на 1 секунду	выкл.	Последовательность запуска.	Ничего. Mobile Connector запускается.
Все на	выкл.	Включение.Mobile Connector работает и находится в режиме ожидания, но не заряжается.	Убедитесь, что Mobile Connector подключен к автомобилю.
Потоковое	выкл.	Идет зарядка.	Ничего. Mobile Connector успешно заряжается.
Потоковое	1 вспышка	Зарядный ток снижен из-за высокой температуры в автомобильном разъеме.	Отключите Mobile Connector от автомобиля, а затем снова подключите его. Рассмотрите возможность зарядки в более прохладном месте, например в помещении или в тени. Если ошибка не исчезнет, обратитесь в ближайший сервисный центр.
Потоковое	2 вспышки	Зарядный ток снижен из-за высокой температуры во входном штекере, который подключается к контроллеру Mobile Connector.	Отсоедините Mobile Connector от автомобиля и от стены.Убедитесь, что адаптер полностью вставлен, подключите Mobile Connector к стене, а затем подключите его к автомобилю. Если ошибка не исчезнет, обратитесь в ближайший сервисный центр.
Потоковое	3 вспышки	Зарядный ток снижен из-за высокой температуры, обнаруженной в контроллере Mobile Connector.	Отключите Mobile Connector от автомобиля, а затем снова подключите его. Рассмотрите возможность зарядки в более прохладном месте, например в помещении или в тени.Если ошибка не исчезнет, обратитесь в ближайший сервисный центр.
Потоковое	4 вспышки	Зарядный ток снижен из-за высокой температуры сетевой вилки.	Убедитесь, что сетевая розетка подходит для зарядки и вилка вставлена правильно. Рассмотрите возможность подключения к другой розетке. В случае сомнений обратитесь к электрику.
Потоковое	5 миганий	Зарядный ток снижен из-за обнаруженной неисправности адаптера.	Убедитесь, что адаптер Mobile Connector подключен правильно.
Выкл.	1 вспышка	Замыкание на землю. Электрический ток течет по потенциально опасному пути.	Отключите Mobile Connector от автомобиля, а затем подключите его снова. Попробуйте использовать другую розетку. Если ошибка не исчезнет, обратитесь в ближайший сервисный центр.
Выкл.	2 вспышки	Потеря грунта.Mobile Connector обнаруживает потерю земли.	Убедитесь, что сетевая розетка правильно заземлена. Рассмотрите возможность подключения к другой розетке. В случае сомнений обратитесь к электрику.
Выкл.	3 вспышки	Неисправность реле / контактора.	Отключите Mobile Connector от автомобиля, а затем подключите его снова. Попробуйте использовать другую розетку. Если ошибка не исчезнет, обратитесь в ближайший сервисный центр.
Выкл.	4 вспышки	Защита от повышенного или пониженного напряжения.	Убедитесь, что сетевая розетка подходит для зарядки и вилка вставлена правильно. Рассмотрите возможность подключения к другой розетке. В случае сомнений обратитесь к электрику.
Выкл.	5 миганий	Неисправность адаптера.	Убедитесь, что адаптер Mobile Connector подключен правильно.
Выкл.	6 миганий	Неисправность пилота. Неправильный уровень пилота.	Отключите Mobile Connector от автомобиля, а затем подключите его снова. Попробуйте использовать другую розетку. Если ошибка не исчезнет, обратитесь в ближайший сервисный центр.
Выкл.	7 миганий	Ошибка или несоответствие программного обеспечения.	Обновите программное обеспечение автомобиля, если доступно.Если обновление недоступно, обратитесь в ближайший сервисный центр.
Выкл.	на	Самопроверка не удалась.	Отключите Mobile Connector от автомобиля, затем подключите его снова. Если ошибка не исчезнет, отключите Mobile Connector как от автомобиля, так и от розетки, а затем снова подключите его.
Все на	1 вспышка	Тепловая неисправность.	Рассмотрите возможность зарядки в более прохладном месте, например в помещении или в тени. Если ошибка не исчезнет, обратитесь в ближайший сервисный центр.
Все на	5 миганий	Неисправность адаптера. Ток зарядки ограничен 8А.	Отсоедините Mobile Connector от автомобиля. Подключите Mobile Connector обратно к автомобилю. Если ошибка не исчезнет, отключите Mobile Connector от автомобиля и от розетки, а затем снова подключите его.
Выкл.	выкл.	Потеря мощности.	Отключите Mobile Connector и убедитесь, что в розетке есть напряжение.

🔋 Как сделать самодельный научный эксперимент с батареями

Ищете действительно крутой научный эксперимент для детей и практикуете его? Ваши дети будут поражены и удивлены этим , как сделать проект по науке о батареях! Этот самодельный эксперимент с батареями – отличное введение в электричество для детей. В нем используется всего пара простых материалов, которые позволят детям понять, как работают батареи, во время эксперимента с батареями . Этот научный проект о батареях идеально подходит для учеников первого, второго, третьего, четвертого, пятого и шестого классов. Даже родители, школьники и учителя будут наслаждаться этим экспериментом с электричеством для детей .

Как сделать научный проект по батареям

Использование силы электричества – поистине одно из величайших достижений человечества. От внутреннего освещения до смартфонов – возможность использовать электрическую энергию в наших интересах полностью изменила ход истории человечества.Этот , как сделать научный проект по батареям , предоставляет детям простой и недорогой способ создать собственный самодельный эксперимент с батареями с использованием материалов, которые, вероятно, уже есть в их доме (пенни, алюминиевая фольга, бумажные полотенца, уксус и клейкая лента). ). Имея недорогой светодиод, дети могут использовать свои самодельные батарейки для питания полезного устройства и ощутить то волнение, которое, должно быть, испытывали первые изобретатели более двухсот лет назад. Попробуйте этот проект по науке о батареях с учениками 1, 2, 3, 4, 5 и 6 классов начальной и средней школы.

Электрические эксперименты для детей

Электричество – это форма энергии, которая исходит от заряженных частиц. Почти во всех электрических устройствах отрицательно заряженные частицы, называемые электронами, текут по проводу, создавая ток, который используется для питания устройства. У провода, который не подключен к источнику питания, нет причин создавать электрический ток. Когда батареи соединены в цепи, электроны хотят течь от отрицательного электрода (называемого анодом) к положительному электроду (называемому катодом), создавая ток, который питает нагрузку.

Внутри батареи между анодом и катодом помещен сепаратор, чтобы электроны не перетекали напрямую от одного электрода к другому, заставляя электроны течь по внешнему проводу и питая наши устройства. Другое вещество, называемое электролитом, также помещается между анодом и катодом. Электролит способствует химическим реакциям, в результате которых анод становится отрицательно заряженным, а катод – положительно заряженным. В этом простом самодельном эксперименте анодом является алюминиевая фольга, катод – пенни, сепаратор – бумажное полотенце, а электролит – уксус.

Как сделать самодельный аккумулятор

Все, что вам нужно, это несколько простых материалов, чтобы попробовать самодельный аккумулятор :

пенни (минимум 5, если вы хотите использовать свои батарейки для включения светодиода)
Алюминиевая фольга (требуется только небольшое количество, около фута (~ 1/3 метра) длины)
Полотенца бумажные (примерно 1 квадрат)
Vinega r (Я использовал уксус белый дистиллированный, но тип не важен.Можно также использовать лимонный сок или соленую воду. Вам понадобится лишь небольшая сумма.)
Изолента
Светодиод (необязательно, но это занятие веселее, если у вас есть что-то для питания. Я использовал зеленый светодиод, для которого требуется всего 2 вольта. Для некоторых светодиодов может потребоваться больше.)
Зажимы типа «крокодил» (опционально, упрощает подключение батареи к цепи, но вместо этого можно использовать полоски алюминиевой фольги. Я использовал только 2.)
Вольтметр (необязательно, но делает упражнение более значимым, если ребенок может измерить, какое напряжение вырабатывает их батарея.)

Эксперимент с самодельной батареей

Чтобы сделать самодельный аккумулятор, сначала оторвите квадратный кусок алюминиевой фольги примерно по 3 дюйма (8 см) с каждой стороны. Точные размеры не важны.

Сложите алюминиевую фольгу в квадраты размером примерно 2,5 см с каждой стороны. Опять же, точный размер не важен, но квадратный кусок алюминиевой фольги должен быть немного больше копейки.

Научный проект по батареям

Разорвите кусок бумажного полотенца примерно того же размера, что и алюминиевая фольга, и сложите его в квадрат такого же размера.

Эксперимент с батареей

Затем оторвите кусок клейкой ленты примерно такой же ширины, как бумажное полотенце (или немного больше).

DIY Аккумулятор

Положите пенни, квадрат бумажного полотенца и квадраты из алюминиевой фольги поверх клейкой ленты. Пенни должен немного торчать из клейкой ленты. Выровняйте бумажное полотенце с краем изоленты со стороны пенни (и полностью закройте его с другой стороны). Алюминиевая фольга должна свисать с другого конца изоленты и ни в коем случае не касаться пенни.

Как сделать аккум

Оберните клейкую ленту, чтобы скрепить 3 слоя вместе, чтобы сделать вашу батарею DIY. Передняя и задняя части батареи должны выглядеть так:

Научный проект по батареям

Наконец, добавьте несколько капель уксуса на бумажное полотенце, чтобы он стал электролитом. Ваша батарея полностью заряжена.

Если у вас есть вольтметр, подключите положительный красный провод к медному пенни, а отрицательный черный провод к алюминиевой фольге.Поверните циферблат до минимального значения напряжения. Ваша батарея должна быть около половины вольта.

Самодельный научный эксперимент на батарейках

Если вы хотите зажечь светодиод, вам нужно сделать около 5 батареек. В зависимости от вашего конкретного светодиода вам может потребоваться больше или меньше.

Как сделать самодельный аккумулятор

Соедините батареи последовательно, прикрепив пенни одной батареи к алюминиевой фольге другой с помощью изоленты.

Используйте зажимы типа «крокодил», чтобы прикрепить концы батарей к светодиоду.Помните, что светодиод является направленным. Скорее всего, вам нужно будет прикрепить длинную ножку светодиода к концу пенни. Затем прикрепите короткую ножку к алюминиевой фольге, но если это не сработает, попробуйте поменять провода.

Вы можете использовать свои руки или другой тяжелый предмет (например, банан), чтобы убедиться, что все соединения надежно закреплены.

Как это круто!

Наука для детей

Хотите еще больше веселых научных экспериментов для детей? Вам НЕОБХОДИМО попробовать несколько из этих невероятно забавных научных экспериментов для детей! У нас так много забавных, творческих и простых научных экспериментов для детей младшего возраста:

Идеи для летнего списка желаний

Возможно, вы хотите заполнить свои календари занятий веселыми летними мероприятиями для детей.(Или попробуйте наш летний список корзин мороженого) Не пропустите эти другие обязательные для посещения дети летних мероприятия для детей :

Как подключить лед ленту без блока питания: Как подключить лед ленту без блока питания — Ремонт в квартире

Как подключить светодиодную ленту к 220в своими руками: через выключатель

Разновидности моделей светодиодных лент на 220 В

Преимущества и недостатки

Монтаж светодиодной ленты

Устройства для подключения LED-ленты к 220 В

Импульсные блоки питания

Токоограничивающий конденсатор

Последовательное подключение

Схемы подключения светодиодных лент к сети 220 В

Длина ленты больше 5 м

В сеть необходимо подключить диммер

Как выбрать и подключить светодиодную ленту

На что следует обратить внимание перед подключением светодиодной ленты

Как подключить светодиодную ленту – схемы подключения питания через блок и без блока

Как подключить светодиодную ленту к блоку питания

Преимущества и недостатки светодиодной ленты на потолке

Выбор блока питания и его подключение к сети

Обзор блоков питания

Использование светодиодной панели как альтернатива ленте

Схема подключения питания к ленте

Схема подключения с одним блоком питания

Подключение по схеме с несколькими блоками питания

Схема подключения нескольких лент к одному блоку питания

Переводчик – словарь и онлайн перевод на английский, русский, немецкий, французский, украинский и другие языки.

Пользователи также искали:

Схемы подключения – CLEVERLIGHT

Схема подключения LED ленты | Ledcountry.ru

Подключение монохромной светодиодной ленты: три главных рекомендации, о которых нужно знать

Первое правило: с чего начать?

Второе правило: выбираем походящую поверхность для установки

Третье правило: грамотный выбор схемы подключения светодиодной ленты к сети 220 вольт

Разные схемы подключения одноцветной ленты

Wisconsin Ice Dam Solutions – Нужна ли система защиты от замыканий на землю для систем обогрева крыш?

Защита воды от замерзания | Устойчивое развитие малых фермерских хозяйств

Что делать, если у вас в доме замерзли трубы

Как защитить трубы от замерзания

Как предотвратить замерзание труб в вашем доме

Лучший нагревательный кабель для крыши и лента для остановки ледяных плотин

Почему выбирают нас

Что следует знать о тепловых кабелях и ленте

Как работает тепловая лента на крыше?

Сколько стоит прокладка тепловой ленты на крыше?

Опасны ли кровельные нагревательные кабели?

На крышах какого типа можно использовать тепловую ленту?

Верхние нагревательные кабели и лента

Гонт кровля

Лучший простой в установке комплект термокабеля и ленты для черепичных крыш

Лучший комплект низкоэнергетических кабелей и лент для черепичных крыш

Лучший не требующий беспокойства комплект теплового кабеля и ленты для черепичной кровли

Лучший тепловой кабель и лента для суровых климатических условий для кровли из черепицы

Металлическая крыша

Лучший простой комплект тепловых кабелей и лент для металлических крыш

Как мы выбирали

Заключение

X4 Блок питания Atom

Сделай сам – Модель 3

🔋 Как сделать самодельный научный эксперимент с батареями

Как сделать научный проект по батареям

Электрические эксперименты для детей

Как сделать самодельный аккумулятор

Эксперимент с самодельной батареей

Научный проект по батареям

Эксперимент с батареей

DIY Аккумулятор

Как сделать аккум

Научный проект по батареям

Самодельный научный эксперимент на батарейках

Как сделать самодельный аккумулятор

Наука для детей

Идеи для летнего списка желаний

Добавить комментарий Отменить ответ
