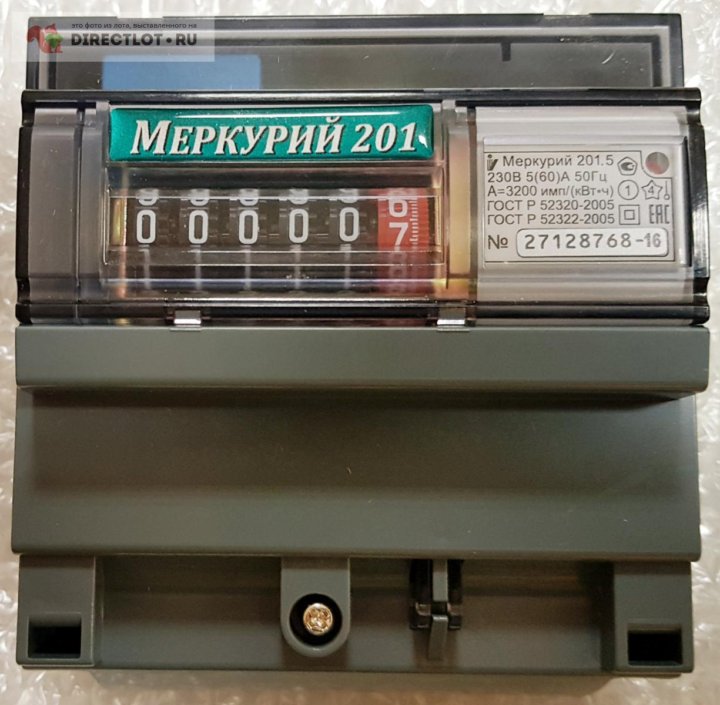

Подключение счетчика Меркурий 201.7

Если Вы решили приобрести счетчик Меркурий 201.7 и установить его, то необходимо ознакомиться с некоторыми его особенностями.

Счетчик Меркурий является однофазным  с цифровым методом измерения. Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока. Счетчики предназначены для эксплуатации внутри закрытых помещений.

Отличительные особенности счетчиков «Меркурий»:

 -Отсутствие магниточувствительных элементов в измерительных цепях и системе питания

– Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей

 -Учет электроэнергии «по модулю»

 – Сохранение показаний при любой фазировке подключенных цепей

– Малогабаритный корпус с универсальным креплением на щит и DIN-рейку

– Минимальные габариты в своем классе, крепление на DIN-рейку.

Комплектуются переходной планкой с присоединительными размерами индукционных счетчиков.

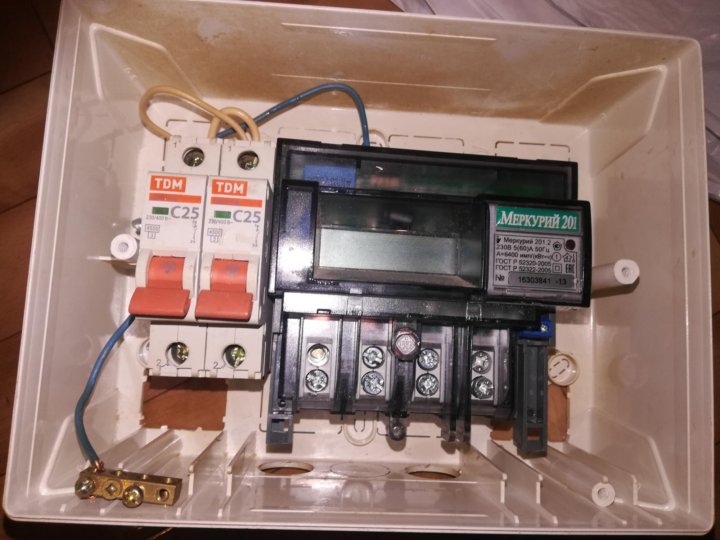

Счетчик и автоматы устанавливаются в распределительный щит, который выбирается в зависимости от количества автоматических выключателей.

Перед тем как установить счетчик внимательно прочитайте инструкцию и схему подключения. Чтобы подключить счетчик Меркурий 201.7 понадобится подвести сеть 220 В к силовому щиту, используя 3-х жильный электрический кабель (например ВВГ 3х2,5), далее  необходимо произвести монтаж автоматических выключателей и самого счетчика  проводами ПВ-1 или ПВ-3 согласно электрической схеме, установив все элементы на DIN-рейку.

Однофазный счетчик на клеммнике содержит 4 входных контакта:

  1. Контакт для ввода фазы от внешней сети (220В) в квартиру или дом.
  2. Контакт для выхода фазы внутрь квартиры или дома. Для подключения  используется провод типа
    ПВ-1
    или ПВ-3.
  3. Клемма подключения нуля от внешней сети в квартиру или дом.
  4. Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.

Схема подключения счетчика Меркурий 201.7

  1. Установите счетчик,  автоматы в квартиру или дом и основной автомат включения/выключения электроэнергии.
  2. Используя провод ПВ-1 или ПВ-3 подключите фазу от основного автомата к 1-ой клемме  счетчика.
  3. Аналогично подключите  провод напряжения к 3-ей клемме счетчика.
  4. Подключите 2-ую клемму с помощью провода ПВ-1 или ПВ-3 и проведите к автоматическому выключателю.
  5. Последнюю, 4-ую клемму необходимо подключить к нулевой шине.

Подключенные провода аккуратно укладываются и закрываются крышкой. Крышка прикручивается для плотного прилегания к корпусу счетчика.

Следует еще раз проверить схему подключения, установить крышку. Затем, представителями сетевой организации, которая обеспечивает подачу и учет электроэнергии в вашей квартире, производится пломбировка счетчика Меркурий 201.7.

При подключенном к электросети счетчике, загорается красная лампочка – индикатор.

Все необходимые элементы, которые были указаны выше, Вы можете приобрести в нашем интернет-магазине!

Диспетчеризация электросчетчика МЕРКУРИЙ по ETHERNET и WiFi

Счетчики Меркурий бывают с проводными интерфейсами RS485 или CAN, у них может быть организовано питание внутри счетчика, а может и отсутствовать. Прекрасным решением для опроса электросчетчиков с точки зрения экономичности и надежности, стало применение преобразователей последовательных портов в WiFi и Ethernet нашего производства, это модели USR-TCP232-304, USR-TCP232-410S, USR-DR302, USR-W610, USR-DR404

1. Рассмотрим виды и способы подключения интерфейсов в электросчетчиках МЕРКУРИЙ.

Использование Ethernet-CAN преобразователя USR-CANET200 (разъемы CAN1, CAN2) не обеспечит должного обмена данными  из-за отсутствия протокольной поддержки CAN (в счетчике используется только физический уровень, а протокол свой), поэтому рекомендуем использовать для подключений всегда RS485 (схему согласования RS485/CAN из одного или трех резисторов   http://incotex-counter.blogspot.ru/2011/03/can-rs485.html можно пробовать использовать в единичных случаях, гарантий на данное решение не даем.

Дальше рассмотрим специфику подключения электросчетчиков “Меркурий” различных моделей, эта информация будет являться ключевой при организации сбора данных и подключения преобразователей USR.

Меркурий-234 (содержит RS485 и питание интерфейса. Подключение основного RS485 на разъеме XT4, при наличии дополнительного RS485 на разъеме XS1

Меркурий-233 (может содержит до двух RS485, питание интерфейса внутреннее. Подключение основного RS485:

19 – (A) 17 – (B)
при наличии дополнительного RS485
27 – (A) 25 – (B)

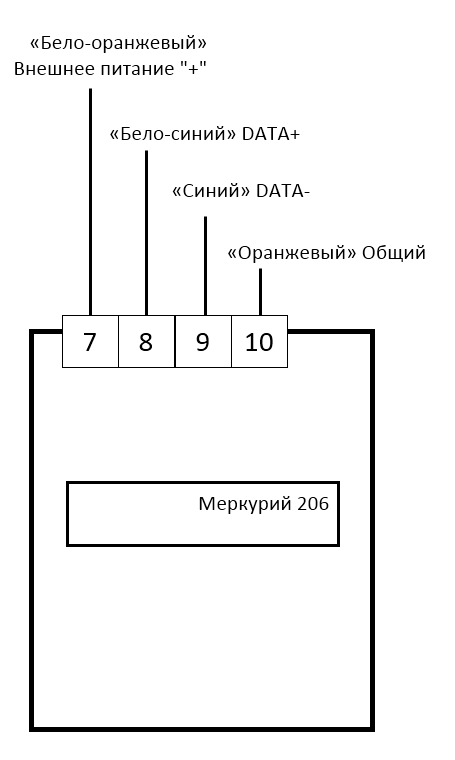

Меркурий-206 Из производства на данный момент выходят счетчики только с RS485 и без внутреннего питания интерфейса, поэтому подключаемся так: 7 – (+5V)
8 – (A)
9 – (B)
10- (GND)


Меркурий-236 Содержит один RS485 с питанием интерфейса

15 – (A)
16 – (B)


Меркурий-203 Содержит RS485 с питанием интерфейса 7- (A)

6 – (B)


Меркурий-200 Содержит CAN, можно достичь подключения, инвертируется RS485 и используя схему http://incotex-counter.blogspot.ru/2011/03/can-rs485.html плюс внешнее питании интерфейса. Эта схемотехника обычно работает в единичных случаях с короткими линиями связи.

Меркурий-230 может содержать RS485 (буква R), подключение ниже представлено. Если в обозначении присутствует буква S, то +5В подавать не нужно, оно есть уже внутри, а если нет этой буквы, то подавать питание обязательно.

или CAN (можно достичь подключения, инвертируя контакты А и В RS485 и используя схему http://incotex-counter.blogspot.ru/2011/03/can-rs485.html плюс внешнее питании интерфейса.
Эта схемотехника обычно работает на единичных счетчиках с короткими линиями связи и не рекомендована при крупных проектах и масштабных реализациях.

2. Настройки сетевых адресов компьютера и Ethernet / WiFi / RS485 адаптера

Перед работой надо настроить персональный компьютер, чтобы он был в одном адресном пространстве с преобразователем интерфейса. Для Ethernet устройства подключенного напрямую к ПК это делается через меню (Параметры – Ethernet – Настройка параметров адаптера), выбираем свой Ethernet правой кнопкой мыши – Свойства – IP версия 4- Свойства и вносим адрес из адресного пространства вашего устройства (у меня был преобразователь с адресом 192.

168.0.7, а компьютеру я присвоил 192.168.0.10)


Подключаем преобразователь USR патчкордом к ПК, и входим в браузере по адресу 192.168.0.7 в меню SerialPort. Скорость обмена у всех счетчиков Меркурий по умолчанию с завода идет 9600, так что вписываем в BaudRate = 9600, Data Size = 8, Parity = None, Stop Bits = 1. В дальнейшем у Меркурий-234 и у Меркурий-236 можно будет изменить конфигуратором скорость до 115200, но однофазные счетчики Меркурий-200,203,206 и трехфазные старые Меркурий-230 работают только на скоростях до 9600 бод. В соединении на этой вкладке надо еще указать Work Mode = TCP Server и Local Port Number = 26 (можно выбрать другое не занятое значение).

Далее переходим на вкладку Local IP Config.


Скриншоты для модулей CANET200 и USR-W610 приведены в конце статьи, т.к. они отличаются от настроек преобразователей Ethernet.

Если используете локальную сеть предприятия, то сисадмину надо зарезервировать для вас свободный адрес в сети и вписать в этой вкладке выделенный IP адрес и шлюз. На нашем скриншоте выставляем IP type = Static IP, Static Ip = 192.168.0.7 (или другой выделенный вашему устройству), Gateway = адрес головного шлюза. Адрес DNS можно оставить 208.67.222.222 или использовать свободные DNS сервера Google или Yandex.

3. Конфиугартор счетчиков Меркурий (можно использоваль TaskGroup или АСКУЭ) Первым делом скачиваем конфигуратор http://baza-kip.narod.ru/files/Pub/konfigurator.rar
Далее распаковываем в любое место винчестера. Программа написана на основе COM-объектов браузера IE и не все антивирусы это научились понимать, поэтому при необходимости размещаем ее в белом списке разрешенных программ для запуска.
Конфигуратор при запуске будет являться клиентом, а преобразователи Ethernet/Wifi/RS485 сквозными серверами перемычками между локальной сетью и интерфейсом RS485 и нам остается выбрать несколько параметров для нашего соединения.

1.      Тип счетчика

2.       Сетевой адрес (если вы работаете с единственным счетчиком на магистрале RS485, то можно поставить 0, но если счетчиков несколько, то надо ввести правильный сетевой адрес). Для трехфазных счетчиков – сетевой адрес равен трем последним цифрам серийного номера (а если число больше 240, то двум цифрам), у однофазных М203,206 сетевой адрес равен серийному номеру, а у однофазных М200 сетевой адрес равен 6 последним цифрам серийного номера.

3.      Тип интерфейса – TCP/IP

4.      Для трехфазных счетчиков уровень доступа (User – 111111, Admin – 222222, галочка Hex)

5.      Скорость обмена – 9600, четности нет, время ожидания ответа 200, системный таймаут 25, множитель 4

6.      Нажимаем соединить


После соединения мы увидим служебную информацию


3. Нюансы

Протокол счетчиков таймаутный, поэтому счетчик, если будут задержки или разрывы между байтами может откидывать пакты как сбойные, поэтому все что мы описали это для идеальных условий работы.

По факту если канал связи мегабитный, то проблем не будет.

4. Скриншоты настроечных страниц модулей CANET200 и USRW610

У модуля USR-W610 и USR-DR404 адрес по умолчанию 10.10.100.254, настройки аналогичные



ПО оставшимся вопросам обращайтесь к нам по электронной почте [email protected]

Применяйте качественное и надежное оборудование USR в своих проектах!

Подключение модема GPRS к счетчику электроэнергии по интерфейсу RS-485 — Teleofis.ru

Рассмотрим на примере терминалов WRX подключение к счётчикам электроэнергии Меркурий 230 ART-03 RN по последовательному интерфейсу RS-485.


Одним из часто встречающихся интерфейсов в счётчиках электроэнергии является последовательный интерфейс RS-485. Он представляет собой двухпроводную линию связи, где сигнал формируется дифференциальным методом и передаётся одновременно по двум проводам (контакты «А» и «В»).

В отличие от других последовательных интерфейсов RS-485 обладает рядом особенностей:

  • Интерфейс является полудуплексным – в один момент времени осуществляется либо приём, либо передача.

  • Максимальная длина одного сегмента сети: 1200 метров. Это позволяет подключить приборы учёта электроэнергии и GPRS-модемы для сбора данных на довольно большом расстоянии.

  • В зависимости от максимальной нагрузочной способности приборов учёта можно организовать общую шину, объединив несколько счётчиков электроэнергии и использовать один модем GSM/GPRS для сбора данных со всех счётчиков. Максимальное количество узлов в сети – до 256.

Для опроса счётчиков электроэнергии по каналам GPRS/3G мы выпускаем специальную линейку smart-модемов – терминалы GPRS/3G серии WRX.  Рассмотрим подключение к счётчикам Меркурий 230 ART-03 RN по интерфейсу RS-485 на примере терминалов TELEOFIS WRX768-R4/TELEOFIS WRX708-R4.


Определите необходимость в дополнительном питании интерфейса RS-485

Некоторые приборы учёта электроэнергии требуют дополнительного питания для работы интерфейса RS-485. Перед организацией подключения необходимо удостовериться – нужно ли дополнительное питание для работы интерфейса на данном счётчике или нет.

Рассмотрим пример применения популярного счётчика электроэнергии Меркурий 230 от компании INCOTEX: при выборе обратите внимание на наименование счётчика:

  • если в названии есть буквенное обозначение S (Меркурий 230 ART-03 PQC(R)SIN), то он имеет внутренне питание интерфейса RS-485;

  • если в названии отсутствует буквенное обозначение S (Меркурий 230 ART-03 RN), то такой счётчик не имеет внутреннего питания интерфейса RS-485 и для работы интерфейса необходимо подавать дополнительное внешнее питание (до 9В) на контакты 18 («–») и 23 («+»).

В таком случае мы можем подать дополнительное питание с самого терминала:

  • У терминалов в компактном корпусе, например, WRX708-R4 – на контактах V1 и G образуется выходное напряжение 12В. Но в нашем случае необходимо подавать не больше 9В. Для этого можно использовать преобразователь напряжения  12–>7.5В адаптер TELEOFIS PS1275 – он позволит снизить выходное напряжение до 7.5В.

  • Если же вы используете терминал TELEOFIS со встроенным блоком питания, например, WRX768-R4, использовать адаптер не нужно, в моделях со встроенным БП уже есть выход 7.5В (V).


Подключите счётчик электроэнергии к GPRS-модему по RS-485, правильно соблюдая полярность

Как уже было обозначено ранее, интерфейс RS-485 имеет всего два контакта:

Соответственно, при подключении терминала WRX к прибору учёта необходимо соблюдать данную полярность.

На схеме ниже дан пример подключения терминала WRX к счётчику электроэнергии Меркурий 230 ART-03 RN по интерфейсу RS-485. У данной модели счётчика порт RS-485 выведен на контакты 19 и 24. Терминал необходимо подключить к счетчику следующим образом:

Контакт «A» («+») на терминале WRX мы подключаем к контакту 24 («+») на приборе учёта и аналогичным образом контакт «B» («–») на терминале WRX мы подключаем к контакту 19 («–»).


Обратите внимание! В некоторых приборах учёта электроэнергии, например, в модификации счётчиков Меркурий, интерфейс для передачи данных обозначается как CAN-интерфейс. В зависимости от производителя прибора учёта электроэнергии данный интерфейс позволяет организовать подключение к RS-485. Для этого достаточно поменять местами подключение «A» и «B» на конечном приборе учёта, то есть сделать перекрёстное подключение. Но предварительно рекомендуем уточнить у производителя прибора учёта электроэнергии о такой технической возможности.

Также необходимо обратить внимание, если у вас при подключении к прибору учёта по RS-485 получается длинная линия (более 100 м), возможно, потребуется включить терминирующий резистор 120 Ом для согласования линии. Для этого необходимо замкнуть перемычкой контакты «T» – «T» на клеммной колодке RS-485 интерфейса в самом терминале WRX.

На этом подключение по RS-485 интерфейсу счётчика электроэнергии и GPRS-терминала закончено. Можно приступать к опросу.


Электрический счетчик – подключение, устройство, принцип работы

Электрический счетчик – это измерительный прибор, предназначенный для учета количества израсходованной потребителем электроэнергии. Измеряется потребляемая электрическая мощность в кВт×час или А×час.

По принципу действия и устройству электрические счетчики бывают: электромеханические, гибридные и электронные (статические), показан на фотографии.

Как самостоятельно выбрать счетчик для дома

Несмотря на кажущуюся сложность выбора для замены или установки нового электрического счетчика, домашнему электрику будет сделать это просто, если ознакомиться с основными критериями выбора.

Типы счетчиков по принципу работы

До недавних пор для учета расхода электроэнергии устанавливались только индукционные механические (электромеханические) счетчики. В них, потребляемый ток протекает через измерительную катушку медного провода, возбуждая магнитное поле. Это поле, воздействуя на диск, заставляет его вращаться со скоростью пропорциональной величине потребляемого тока. Через систему шестеренок вращательное движение передается на счетное устройство.

На смену электромеханическим счетчикам пришли гибридные, которые встречаются в двух конструктивных исполнениях: Индукционный электронный и Электронный механический.

В индукционном электронном счетчике, как и в механическом, имеется катушка, вращающая диск. Вращаясь, он воздействует на сенсор, который вырабатывает импульсы, поступающие на электронное устройство с цифровым дисплеем.

В электронном механическом счетчике все наоборот. Датчиком тока служит твердотельный элемент, как в статическом счетчике, а счетное устройство установлено механическое, как в индукционном счетчике.

В настоящее время вышеупомянутые счетчики вытесняются современными статическими счетчиками, не имеющие механических деталей. В качестве датчиков расхода электроэнергии в них применяется твердотельный электронный элемент, с которого сигнал подается на электронный блок с цифровым дисплеем.

Выбор счетчика по принципу работы

В таблице приведены основные технические характеристики счетчиков учета электрической энергии. Для установки в квартире или доме подойдет любой из них. Поэтому при выборе нужно исходить из объема и времени суток потребления электроэнергии.

Если в ночное время электроэнергия потребляется в незначительных объемах, то лучшим выбором будет Индукционный механический или Индукционный электронный счетчик, так как недорогой, надежный, долговечный и практически не потребуется нести затраты на его ремонт.

Стоит отметить, что индукционные счетчики, в отличии от электронных имеют меньшую чувствительность, и если ток потребления мал, например, включен только на зарядку сотовый телефон, то счетчик считать не будет.

Хотя Статические счетчики в два раза дороже и менее надежны, но если в ночное время суток потребляется более 30% электроэнергии, то они быстро себя окупают и дают хорошую экономию, так как в них заложена функция тарификации. Это когда есть возможность вести учет потребляемой электроэнергии в ночное и дневное время отдельно. Стоимость ночной электроэнергии существенно ниже.

Поставляющие электроэнергию компании тоже заинтересованы в установке статических электронных счетчиков по причине избыточных мощностей в ночное время и исключения снижения показаний индукционных счетчиков с помощью магнитов и укладкой в горизонтальное положение.

На основании вышеизложенного можно сделать вывод, что для частного жилья подойдет однофазный двухпроводный электрический счетчик любого принципа работы, рассчитанный на напряжение 220 В и ток 60 А (максимальная мощность определяется умножением величины тока на напряжение и составит 13,2 кВт).

Мощность потребления электроприборами

Теоретическую максимальную мощность, которая будет потребляться в случае включения одновременно всех электроприборов в квартире не сложно подсчитать по данным приведенной в таблице. Для этого нужно сложить мощности всех имеющихся электроприборов. Но такой случай маловероятен.

Для более точного расчета теоретической суммарной мощности потребления электроприборами ее нужно взять из этикеток или инструкций по эксплуатации на них. Мощность указывается в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Электрическая схема подключения


электрического однофазного счетчика

На чертеже изображена электрическая схема щитка и квартирой электропроводки. Электрический счетчик обычно устанавливается в электрическом щитке вместе с автоматическими выключателями и УЗО.

На однофазный счетчик электрическая энергия подается из электросети через щиток, установленный в подъезде дома. В щитке на каждую квартиру устанавливается отдельный автоматический выключатель и с него провода идут непосредственно на счетчик. Один провод называется фазой, второй – нулем, а третий – заземлением.

В квартирах и домах старой постройки электропроводка прокладывалась без заземляющего провода. Он непосредственно в работе электропроводки участие не принимает и предназначен исключительно для повышения безопасности при эксплуатации электроприборов.

Согласно ГОСТ Р 52320-2005 на корпусе счетчика рядом с клеммами для подключения проводов обязательно должна быть нанесена схема его подключения. На фотографии это табличка желтого цвета.

Согласно правил фазный провод L, идущий от электросети, подключается к первому (левому на фотографии) зажиму клеммы. А со второго подается в бытовую электропроводку. Третий и четвертый контакты клеммы соединены внутри счетчика между собой и предназначены для подключения нулевого провода N.

Трехфазный счетчик подключается по такому же принципу. На первый контакт подается фаза А, а со второго – снимается. На третий подается фаза В, а с четвертого выходит. На пятый подается фаза С, а с шестого снимается. Нулевой провод N подается и снимается соответственно с седьмого и восьмого контакта.

Внимание! Перед работой по замене или установке счетчика необходимо отключить подачу на него напряжения отключением автоматического выключателя в распределительном щитке на лестничной площадке и проверить отсутствие фазы на подводящих проводах с помощью индикатора фазы.

Устройство электросчетчика

У знакомого в счетчике перестал работать дисплей. Вызвал электрика и тот недолго думая, заменил счетчик новым. В результате мне для изучения устройства попал этот электроприбор.

Лицевая панель счетчика фиксировалась на трех защелках. После ее снятия открылась картина, как на фотографии. Вся электрическая схема счетчика собрана на печатной плате с двухсторонним монтажом. С лицевой стороны припаян дисплей, кнопки управления и батарейка типа CR2032 на напряжение 3 В, такие же устанавливаются в компьютерах. Батарейка необходима для сохранения настроек и показаний счетчика в случае пропадания электроэнергии.

Батарейка является узким местом в счетчике, так как срок ее годности составляет около 10 лет. Если она выйдет из строя, то настройки день-ночь и показания счетчика при пропадании электроэнергии обнулятся. Батарейка приварена к клеммам, которые впаяны в плату. Для замены батарейки придется заняться пайкой паяльником.

Печатная плата зафиксирована на четырех защелках и легко снимается. Все остальные элементы схемы распаяны на обратной стороне печатной платы. Пайки выполнены аккуратно, следов флюса нет. Качество изготовления счетчика Меркурий мне понравилось.

Измерительным датчиком потребляемой электроэнергии служит шунт, представляющий собой металлическую пластину с калиброванным сопротивлением очень малой величины. При протекании через шунт тока на нем, согласно Закона Ома, происходит падение напряжения, которое подается на микропроцессор.

Аналоговый сигнал микропроцессором преобразуется в цифровой, который запоминаются, и текущие показания потребленной электроэнергии выводятся на дисплей. На фотографии шунт имеет цвет меди.

Решил попробовать отремонтировать счетчик. Измерял величину напряжения на выводах электролитического конденсатора блока питания, оно составило 3,5 В. С учетом установленного конденсатора на 25 В, напряжение явно было ниже нормы.

Блок питания имеет бестрансформаторную схему на токоограничительном конденсаторе. Проверка конденсаторов и диодов показала их исправность. Пришлось на выводы последнего электролитического конденсатора подать со стационарного БП напряжение 5 В с ограничением по току 300 мА.

Прощупывание пальцами элементов схемы выявило, что левый нижний угол микропроцессора сильно нагревается. Стало понятно, что он неисправен, и устранить такую неисправность в домашних условиях не представляется возможным.

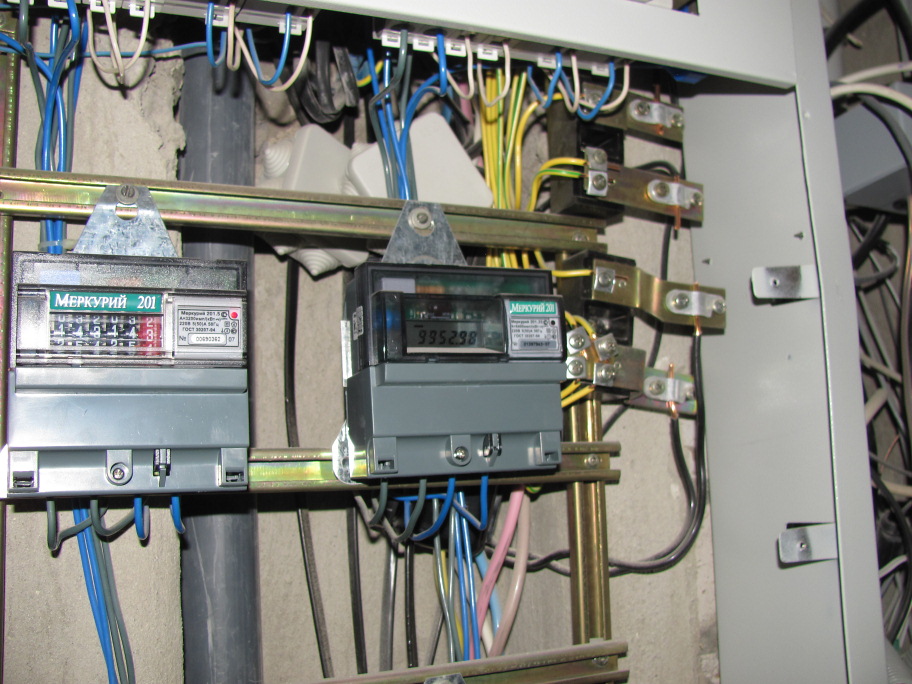

Крепление счетчика в щитке на DIN-рейке

В электрическом щитке все современные установочные электрические изделия, такие как счетчик, автоматы, УЗО и другие, крепятся легко съемным способом на DIN-рейке, которую электрики еще называют монтажной рейкой.

DIN-рейка имеет ширину 35 мм и согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35. Ранее DIN-рейки изготавливались из алюминиевого сплава, как на фотографии. Современные – из листовой стали методом штамповки.

Некоторые модели счетчиков комплектуются своими DIN-рейками. Например, электросчётчик «Меркурий 200», который установлен в моей квартире, в комплекте имел нестандартную DIN-рейку, хотя посадочное место для крепления имело стандартный размер, 35 мм, что позволяет крепить его и на стандартной DIN-рейке.

Установленный в щитке счетчик опломбирован и снять его можно, только после снятия пломбы и крышки. Под ней находятся два прямоугольных отверстия (на фотографии указаны стрелками). Для снятия счетчика нужно в эти отверстия одновременно вставить лезвия двух плоских отверток, подвижные защелки выйдут из зацепления DIN-рейки, и отвести нижний край счетчика от стенки щитка.

Как надежно подключить провода к счетчику

Надежность работы всей квартирной электропроводки зависит от качества подключения проводов к счетчику. Тут по неопытности домашние электрики могут допустить ошибку.

Если не оставлена достаточная длина оголенного конца провода при снятии изоляции, то она попадет под зажимную планку клеммы и со временем приведет к нарушению контакта, что приведет к нестабильной подачи электроэнергии в квартирную электропроводку.

Надежность подключения проводов к клеммам счетчика можно повысить, если концы проводов согнуть, как показано на фотографии. При таком подключении площадь соприкосновения провода с клеммой увеличится вдвое.

На фотографии показан вид на клеммы со стороны ввода проводов. Для подключения проводов к счетчику нужно отвинтить винт клеммы, вставить провод до упора и закрутить винт с достаточным усилием.

При заводе провода в отверстие клеммы можно не попасть в него, поэтому после затягивания винта нужно с достаточным усилием потянуть за провод, чтобы убедиться в надежности его закрепления.

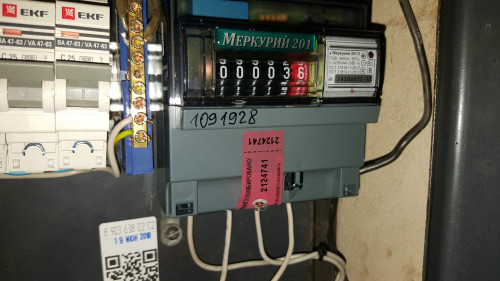

Порядок пломбировки счетчика

Согласно требованиям ПУЭ, счетчик, для исключения хищения электроэнергии, должен быть опломбирован. Поэтому, перед заменой старого или отказавшего счетчика, необходимо пригласить представителя поставщика электроэнергии для составления Акта о снятии пломб. В случае аварийной ситуации, например, прекратилась подача электроэнергии в квартиру или дом по вине отказа счетчика, следует обратиться в аварийную службу. Их электрики имеют право срывать пломбы с оформлением акта.

Сразу после самостоятельной установки счетчика в щиток по причине ремонта, поверки или замены, повторно приглашается уполномоченное лицо поставщика электроэнергии для пломбировки счетчика. Нужно будет предъявить Акт о снятии пломбы из аварийной службы и Паспорт на электросчетчик. На фотографии видна пломба желтого цвета.

При установке электросчетчика следует соблюдать следующие правила. Подающие электроэнергию из подъезда в квартиру провода не должны иметь соединений. Электросчетчик должен быть установлен на высоте от 0,4 до 1,7 м и подлежит пломбировке вне зависимости от того в квартире он стоит или подъезде дома.

Автоматический выключатель, включенный в электропроводку перед электросчетчиком, пломбируется только в случае, если он установлен в квартире. Конструкция автоматического выключателя, установленного перед счетчиком в квартире должна предусматривать возможность его пломбировки.

Центр информации для потребителей | Itron

Преимущества Smart Grid

Интеллектуальная сеть – это модернизированная цифровая сеть, которая обеспечивает более эффективную и надежную поставку электроэнергии, а также упрощает внедрение экологически чистых энергетических технологий, таких как солнечная энергия и электромобили. Интеллектуальные сетевые устройства, такие как интеллектуальные счетчики Itron, позволяют поддерживать двусторонний диалог между вами и вашим коммунальным предприятием. Подобно Интернету, с помощью интеллектуальной сети множество различных устройств в электрической сети могут взаимодействовать друг с другом.Это делает возможным многое.
  • Возьмите на себя ответственность за свое использование: интеллектуальная сеть дает вам доступ к информации об использовании энергии в режиме реального времени, чтобы вы могли принимать обоснованные решения об использовании и лучше управлять своими счетами за электроэнергию.
  • Меньше простоев: переход на более интеллектуальную электрическую сеть повысит надежность подачи электроэнергии. Связь в реальном времени может выявить и предотвратить проблемы еще до того, как они возникнут. Это означает, что ваше питание может быть восстановлено быстрее, если оно отключится, или отключение может быть полностью предотвращено.
  • Интегрируйте возобновляемые источники энергии: с помощью интеллектуальной сети вы можете генерировать собственную электроэнергию и продавать ее обратно в сеть. Технологии интеллектуальных сетей позволяют беспрепятственно добавлять возобновляемые источники энергии в сеть, не прерывая ваши услуги.

Преимущества интеллектуальных сетей газа и воды

Подобно интеллектуальной сети, интеллектуальные сети газа и воды оптимизируют доставку и использование газа и воды. Обладая двусторонней связью со счетчиком, эти сети чаще собирают, доставляют, обрабатывают и анализируют данные, что позволяет более эффективно подавать энергию и воду.Это также означает, что считывающему устройству счетчика коммунальных услуг больше не потребуется доступ к вашей собственности или дому для считывания показаний счетчика.
  • Возьмите на себя ответственность за свое использование: в зависимости от вашего коммунального предприятия интеллектуальные сети могут предоставить вам доступ к информации об использовании газа и воды в реальном времени, чтобы вы могли принимать обоснованные решения о том, как вы используете эти ресурсы.
  • Предотвратите потерю воды: интеллектуальные решения для водоснабжения собирают расширенные данные и используют устройства мониторинга, чтобы помочь вам и вашему коммунальному предприятию обнаруживать утечки внутри и за пределами вашего дома, защищая этот драгоценный ресурс, сокращая ваши расходы, а иногда даже помогая предотвратить серьезный ущерб вашему имуществу от утечек воды .
  • Обеспечьте безопасность: с помощью интеллектуальных устройств в газораспределительной системе газовые компании могут отслеживать коррозию труб и утечки газа, помогая вам оставаться в безопасности.
  • Получайте точные счета: благодаря интеллектуальным сетям и передовым технологиям вы можете быть уверены, что ваш счет за коммунальные услуги является точным и генерируется на основе фактических показаний счетчика.

Радиочастотная безопасность

Радиочастотные устройства Itron безопасны, имеют низкое энергопотребление, минимальное время разговора и ограниченную близость к людям.

Посетить ресурсный центр радиочастот

Измеритель безопасности

Itron имеет строгие процессы обеспечения качества, чтобы гарантировать безопасность, точность и надежность наших счетчиков. Мы соблюдаем стандарты безопасности, установленные рядом организаций по стандартизации в коммунальной отрасли, включая Американский национальный институт стандартов (ANSI), Институт инженеров по электротехнике и электронике (IEEE), Международную электротехническую комиссию и Национальные ассоциации производителей электрооборудования.

ANSI является официальным представителем Международной организации по стандартизации (ISO) и устанавливает стандарты электробезопасности и эксплуатации в США.Эти стандарты также были приняты несколькими коммунальными предприятиями в Канаде, поскольку электрическая система Канады взаимосвязана с электрической системой Соединенных Штатов. Эти стандарты безопасности и эксплуатации затрагивают такие темы, как влажность, дождь, скачки напряжения и другие, чтобы обеспечить правильную работу счетчиков при работе в пределах сертифицированных рабочих параметров.

Кроме того, все счетчики с двусторонней связью Itron прошли сертификацию UL 2735, включая счетчики OpenWay Riva CENTRON, OpenWay CENTRON, CENTRON Bridge и OpenWay CENTRON 4G LTE.Прочтите эту одностраничную страницу, чтобы узнать больше о счетчиках Itron и сертификации UL.

Кроме того, системы качества Itron ISO-9000 систематически проводят испытания в процессе производства для проверки соответствия производства и проверки точности. Система калибруется не реже одного раза в год для обеспечения точности. После изготовления наши продукты подвергаются дополнительным испытаниям, чтобы подтвердить надежность, долговечность и безопасность продукта.

Для получения дополнительной информации о безопасности наших счетчиков ознакомьтесь с письмом о соответствии требованиям безопасности счетчиков Itron, в котором подробно описаны всесторонние испытания, которые проходят наши счетчики.

Точность

Измерительные приборы Itron подвергаются тестированию на соответствие, чтобы подтвердить, что каждый счетчик соответствует требованиям заказчика и требованиям к конструкции, а также требованиям регулирующих органов (Underwriters Laboratories, ANSI, Федеральная комиссия по связи и т. Д.). Кроме того, Itron проводит всесторонние испытания надежности на самых ранних этапах жизненного цикла продукта, чтобы подтвердить надежность в полевых условиях и эксплуатационные характеристики продукта в течение всего срока службы.

Пример из Техаса
Весной 2010 года в ответ на озабоченность по поводу точности, поднятую группами защиты интересов потребителей в Техасе, точность счетчиков Itron была протестирована Navigant Consulting LLC.Усилия по тестированию и проверке, предпринятые Navigant, подтвердили, что интеллектуальные счетчики Itron точно и надежно передают данные счетчиков коммунальным предприятиям. Из тысяч метров, исследованных в ходе испытания, все были признаны точными в соответствии со стандартами Американского национального института стандартов (ANSI). Ссылка на полный отчет доступна ниже.


Дополнительные ресурсы

Безопасность и конфиденциальность

Интеллектуальные системы учета Itron разработаны с надежной защитой для обеспечения безопасности данных.Функции безопасности соответствуют или превосходят текущие требования к критически важным киберактивам, защищая все области системы от физических и кибератак, а также масштабируются для поддержки миллионов конечных устройств измерения. Надежная безопасность наших систем позволяет коммунальным предприятиям обеспечивать конфиденциальность информации своих клиентов.

Для получения дополнительной информации о безопасности посетите страницу центра безопасности Itron.

Без ртути

Ни один из продуктов Itron, производимых и продаваемых сегодня в Северной Америке, не содержит ртути.Несколько лет назад компания Itron приняла решение прекратить использование ртути в наших продуктах для обеспечения безопасности и устойчивости окружающей среды.

Мы считаем, что дезинформация о наших измерителях и ртути связана с руководством по утилизации старых продуктов Itron, которые больше не производятся. Это руководство относится к приемопередатчикам с кодировщиком (ERT) Itron, которые представляют собой коммуникационные модули, установленные на газовых, водяных и старых механических электрических счетчиках. Вплоть до 2002 года эти модули производились с калибром 1.Ртутный переключатель наклона 16g. Это руководство по утилизации продукта содержит инструкции по безопасной и экологически чистой утилизации коммутатора в старых продуктах. Кроме того, с 2002 года все модули ERT производятся с безртутным переключателем наклона.

Безопасность наших продуктов и защита окружающей среды очень важны для Itron, поэтому наши продукты не содержат ртути.

Цифровой мультиметр Mercury MTM01

Руководство пользователя


Ссылка на товар: 600.100UK
MTM01
Цифровой мультиметр

Руководство пользователя

Предупреждение
Во избежание возможного поражения электрическим током или травм, а также во избежание возможного повреждения тестера или тестируемого оборудования соблюдайте следующие правила:

  • Перед использованием тестера осмотрите корпус. Не используйте тестер, если он поврежден или корпус (или часть корпуса) снят.Ищите трещины или отсутствующий пластик. Обратите внимание на изоляцию вокруг разъемов.
  • Осмотрите измерительные провода на предмет повреждения изоляции или оголенного металла. Проверьте щупы на целостность.
  • Не подавайте напряжение выше номинального, указанного на тестере, между клеммами или между любыми клеммами и заземлением.
  • Поворотный переключатель должен находиться в правильном положении, и во время измерения нельзя переключать диапазон, чтобы предотвратить повреждение.
  • Когда тестер работает при эффективном напряжении более 60 В постоянного тока или 30 В среднеквадратичного значения переменного тока, следует проявлять особую осторожность, поскольку существует опасность поражения электрическим током.
  • Используйте правильные клеммы, функции и диапазон для ваших измерений.
  • Не используйте и не храните тестер в среде с высокой температурой, влажностью, взрывоопасными, легковоспламеняющимися, влажными или сильными магнитными полями. Работа тестера может ухудшиться после воздействия любого из этих элементов.
  • При использовании измерительных проводов держите пальцы за защитными кожухами для пальцев.
  • Отключите питание цепи и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности, диодов. F
  • Замените батарею, как только загорится индикатор батареи. При низком заряде батареи глюкометр может давать ложные показания, что может привести к поражению электрическим током и травмам.
  • Удалите соединение между измерительными проводами и проверяемой цепью и выключите питание измерителя, прежде чем открывать корпус измерителя.
  • Запрещается произвольно изменять внутреннюю схему счетчика, чтобы избежать повреждения счетчика и несчастного случая.
  • Для регулярной очистки поверхности тестера следует использовать мягкую ткань и мягкое моющее средство. Не используйте абразивные материалы и растворители, чтобы предотвратить коррозию или повреждение поверхности тестера.
  • Тестер предназначен только для использования в помещении.
  • Выключайте тестер, когда он не используется, и вынимайте аккумулятор, если не используете его в течение длительного времени. Регулярно проверяйте аккумулятор; немедленно замените батарею, если появятся какие-либо признаки утечки. Кислота аккумулятора повредит тестер.
Общие технические условия

Макс. Дисплей: ЖК-дисплей (1999 отсчетов) 67 x 42 мм
Полярность: Автоматически, указывается минус, предполагается плюс
Метод измерения: Двойной интегральный аналого-цифровой переключатель
Скорость выборки: 2 раза в секунду
Индикация перегрузки: Отображается «1»
Рабочая среда: 0ºC-40ºC, при <80% относительной влажности
Условия хранения: -10ºC-50ºC, при относительной влажности <85%
Мощность: 9Vdc ( 1 x PP3 батарея в комплекте)
Индикация низкого заряда батареи: “”
Размеры: 190 x 90 x 33 мм
Вес: 190 г (включая батарею)

Таблица сравнения мультиметров

Технические характеристики

Точность гарантирована в течение 1 года, 23 ° C ± 5 ° C, менее 80% относительной влажности.
Напряжение постоянного тока

Входное сопротивление: 10 МОм
Защита от перегрузки: 1000 В постоянного тока или 750 В переменного тока, действующее значение
Макс. Входное напряжение: 1000 В постоянного тока
Напряжение переменного тока

Входное сопротивление: 10 МОм
Диапазон частот: 40 Гц ~ 400 Гц
Защита от перегрузки: 1000 В постоянного или 750 В переменного тока (среднеквадратичное значение)
Реакция: Средняя, ​​калиброванная в среднеквадратичном значении синусоидальной волны
Макс. Входное напряжение: 750 В переменного тока, среднеквадратичное значение

Непрерывность звука

Постоянный ток

Защита от перегрузки:
мА: F0.Предохранитель 5A / 600V
10A: Предохранитель F10A / 600V
Падение напряжения: 200 мВ

Переменный ток

Защита от перегрузки:
мА: предохранитель F0.5A / 600V (DT9205A, DT9207A, DT9208A) 10A: предохранитель F10A / 600V
Падение напряжения: 200 мВ
Диапазон частот: 40 Гц ~ 400 Гц
Отклик: средний, калиброванный в среднеквадратичное значение синусоиды
600.100UK

Сопротивление

Напряжение холостого хода: около 3 В
Защита от перегрузки: 250 В постоянного / переменного тока, среднеквадратическое значение

Емкость

Защита от перегрузки: F0.Предохранитель 5A / 600 В
Защита от перегрузки: 250 В постоянного / переменного тока, среднеквадратичное значение

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

  1. Подключите красный измерительный провод к разъему «VΩ», черный провод к разъему «COM».
  2. Установите переключатель ДИАПАЗОНА в желаемое положение НАПРЯЖЕНИЕ, если измеряемое напряжение не известно заранее, установите переключатель в самый высокий диапазон и уменьшайте его до получения удовлетворительного значения.
  3. Подключите измерительные провода к измеряемому устройству или цепи.
  4. Включите питание устройства или измеряемой цепи, на цифровом дисплее отобразится значение напряжения вместе с полярностью напряжения.

Обратите внимание:

  • В небольшом диапазоне измеритель может показывать нестабильные показания, если измерительные провода не подключены к измеряемой нагрузке. Это нормально и не повлияет на измерения.
  • Когда измеритель показывает символ выхода за пределы диапазона «1», необходимо выбрать более высокий диапазон.
  • Во избежание повреждения измерителя не измеряйте напряжение, превышающее 600 В постоянного тока (для измерения постоянного напряжения) или 600 В переменного тока (для измерения переменного напряжения).
ИЗМЕРЕНИЕ ТОКА
  1. Для показаний менее 200 мА подключите красный провод к «мА», а черный провод к «COM» (для измерений между 200 мА и 10 А подключите красный провод к «10 А»), убедитесь, что гнезда полностью нажаты.
  2. Установите переключатель диапазонов в желаемое положение переменного или постоянного тока. Если величина тока, которую нужно измерить, заранее не известна, установите переключатель диапазонов в положение наивысшего диапазона, а затем уменьшайте диапазон за диапазоном до получения удовлетворительного разрешения.
  3. Разомкните цепь, которую необходимо измерить, и подсоедините измерительные провода ПОСЛЕДОВАТЕЛЬНО к нагрузке, в которой измеряется ток.
  4. Текущее значение будет отображаться на ЖК-дисплее, при измерении постоянного тока также будет указана полярность красного зонда.
    Обратите внимание:

    Когда на дисплее отображается символ выхода за пределы диапазона «1», необходимо выбрать более высокий диапазон. Кроме того, функция «10A» предназначена только для периодического использования.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

  1. Подключите красный провод к «VΩ», черный провод к «COM».
  2. Установите переключатель диапазона на желаемый диапазон Ω.
  3. Если измеряемое сопротивление подключено к цепи, выключите питание и разрядите все конденсаторы перед измерением.
  4. Подключите измерительные провода к измеряемой цепи.
  5. Считайте значение сопротивления на цифровом дисплее.

Обратите внимание:

  • При измерении сопротивления> 1 МОм измерителю может потребоваться несколько секунд для стабилизации показаний. Это нормально для измерения высокого сопротивления.
  • Когда вход не подключен, т.е.е. при разомкнутой цепи символ «1» будет отображаться как индикатор выхода за пределы допустимого диапазона.
ИЗМЕРЕНИЕ МОЩНОСТИ

1. Подключите ЧЕРНЫЙ измерительный провод к разъему COM, а КРАСНЫЙ – к разъему мА.
2. Установите переключатель диапазонов в положение F. (ПРИМЕЧАНИЕ: полярность КРАСНОГО провода – положительный «+»)
3. Подключите измерительные провода к измеряемому конденсатору и убедитесь, что полярность подключения соблюдается.
Обратите внимание:
Во избежание повреждения измерителя отключите питание цепи и разрядите все высоковольтные конденсаторы перед измерением емкости.Перед испытанием следует разрядить испытуемый конденсатор. Никогда не подавайте напряжение на вход, это может привести к серьезным повреждениям.

ИСПЫТАНИЕ НА НЕПРЕРЫВНОСТЬ

  1. Подключите ЧЕРНЫЙ измерительный провод к разъему «COM», а КРАСНЫЙ – к разъему «VΩ» (Примечание: полярность красного измерительного провода – положительный «+»).
  2. Установите переключатель диапазонов в положение
  3. Подключите измерительные провода к измеряемой нагрузке.
  4. Если сопротивление цепи ниже примерно 30 ± 20 Ом, раздастся встроенный зуммер.

ИЗМЕРЕНИЕ ДИОДА

  1. Подключите красный провод к «VΩmA», черный провод к «COM».
  2. Установите переключатель RANGE в положение «».
  3. Подключите красный щуп к аноду измеряемого диода, а черный щуп к катоду.
  4. Измеритель покажет приблизительное прямое напряжение диода. Если соединения поменяны местами, на дисплее будет отображаться «1».

ИЗМЕРЕНИЕ hFE ТРАНЗИСТОРА

  1. Установите переключатель диапазонов в положение hFE.
  2. Подключите адаптер к разъему «COM» и разъему «hFE». Не меняйте соединение.
  3. Определите, является ли транзистор типом NPN или PNP, и найдите эмиттер, базу и коллектор. Вставьте выводы проверяемого транзистора в соответствующие отверстия гнезда для проверки транзисторов адаптера.
  4. ЖК-дисплей
  5. покажет приблизительное значение hFE.

ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ

  1. Замена батареи и предохранителя должна производиться только после отключения измерительных проводов и отключения питания.
  2. Ослабьте винты подходящей отверткой и снимите нижнюю часть корпуса.
  3. Счетчик питается от одной батареи 9В PP3. Подключите провода разъема аккумулятора к клеммам нового аккумулятора и снова вставьте аккумулятор в верхнюю часть корпуса. Уложите провода аккумулятора так, чтобы они не защемлялись между нижней и верхней частью корпуса.
  4. Счетчик защищен предохранителем:
    A) мА: F0.5A / 600V Fast, отключающая способность 10 кА, размеры 20 x 5 мм.
    B) 10A: F10A / 600V Fast, отключающая способность 10KA, размеры 20 x 5 мм.
    Установите нижнюю часть корпуса и закрутите три винта. Никогда не включайте глюкометр, если нижняя часть корпуса не закрыта полностью.

ПРИНАДЛЕЖНОСТИ

  • Руководство по эксплуатации
  • Набор щупов (красный и черный)
  • Батарея 9V PP3

EN61010–1: 2010


Этот продукт классифицируется как электрическое или электронное оборудование и не должен утилизироваться вместе с другими бытовыми или коммерческими отходами по окончании срока службы.Товар необходимо утилизировать в соответствии с указаниями местного совета.

Ошибки и упущения исключены.
Авторские права © 2020 AVSL Group Ltd, блок 2, Бриджуотер-парк,
Тейлор-роуд, Траффорд-парк, Манчестер. M41 7JQ.

Цифровой мультиметр

mercury MTM01. Руководство пользователя – оптимизированный PDF-файл. Руководство пользователя цифрового мультиметра Mercury MTM01
– Оригинальный PDF.

EnergyHub поддерживает платформу DERMS с помощью Mercury Edge Connect, позволяя коммунальным службам интегрироваться с любым поставщиком DER

BROOKLYN, N.Y., 18 февраля 2021 г. : EnergyHub сегодня объявила о выпуске Mercury Edge Connect, стандартизированной платформы интеграции для соединения поставщиков DER с системой Mercury DERMS EnergyHub. Mercury Edge Connect позволяет коммунальным службам управлять устройствами от любого поставщика DER для предоставления сетевых услуг. Добавление Mercury Edge Connect усиливает способность Mercury DERMS EnergyHub выступать в качестве единой платформы для коммунальных служб, позволяющей управлять распределенной за счетчиком DERMS в критически важных виртуальных ресурсах в любом масштабе.

Дизайн Mercury Edge Connect основан на многолетнем опыте EnergyHub по развертыванию портфелей DER на периферии сети. Эта функция включает набор технических инструментов и бизнес-процессов, предназначенных для оптимизации и стандартизации интеграции с новыми поставщиками DER, что позволяет EnergyHub более быстро масштабировать свою уже ведущую в отрасли партнерскую экосистему DER.

«Возможность интеграции с широкой экосистемой поставщиков DER помогает National Grid достичь нашей цели по управлению разнообразным и надежным портфелем DER, одновременно поддерживая наших клиентов, чтобы они вносили свой вклад в работоспособность сети с помощью своих предпочтительных устройств», – сказал Джон Исберг, вице-президент по работе с клиентами. Продажи и решения в National Grid.«Эти возможности позволят нам быстрее добавлять поставщиков DER в наши программы, дальнейшее расширение нашего портфеля DER и ускорение декарбонизации нашей сети».

Единая точка контроля для управления любым DER

Растущий рынок подключенных термостатов, зарядного оборудования для электромобилей, солнечных батарей и систем хранения, а также других подключенных устройств привел к распространению миллионов принадлежащих клиентам DER, управляемых сотнями различных поставщиков услуг, на территориях коммунальных услуг.Коммунальным предприятиям требуется единый инструмент для агрегирования и управления этими «за счетчиками» DER, что позволяет им отслеживать и оптимизировать различные портфели DER в режиме, близком к реальному времени, для достижения целей коммунального предприятия. Система DERMS Mercury от EnergyHub специально разработана для управления этими неизмеряемыми, изменяемыми и ограниченными потребителями DERMS для обеспечения ценности для предприятия коммунального обслуживания.

EnergyHub обрисовал в общих чертах возможности, которые коммунальные предприятия должны искать в системе DERMS на границе сети, в новом техническом документе, выпущенном сегодня.

Mercury Edge Connect предоставляет EnergyHub стандартизированную структуру для интеграции с любым поставщиком услуг DER на рынке.Эта функция ускорит рост уже ведущей в отрасли партнерской экосистемы EnergyHub, гарантируя, что коммунальные предприятия смогут идти в ногу с быстро развивающимся рынком DER.

«Рост распределительных сетей нарушит работу распределительной сети и рынка, а также изменит способ работы коммунальных служб с диспетчерскими пунктами. EnergyHub, поставщик DERMS на границе сети с самым большим портфелем в США, продолжает расширять интеграцию и партнерские отношения с производителями и стал единственной точкой соприкосновения между ресурсами на стороне клиента и коммунальными системами », – сказал Фей Ван, менеджер по исследованиям Grid Edge в компании Wood Mackenzie Research.

Основа успеха DER

Доступ к большой экосистеме поставщиков DER, который стал возможен благодаря Mercury Edge Connect, будет играть решающую роль в долгосрочном успехе стратегии коммунального предприятия по управлению распределенными распределителями, установленными за счетчиком. Открывая участие в программах DER для устройств от большего числа поставщиков, коммунальные предприятия могут упростить для своих клиентов участие в этих программах, быстрее наращивать портфели DER и добиться большего масштаба управляемых DER.Обеспечение участия широкого круга производителей DER является ключом к усилиям коммунальных предприятий по поддержке выбора клиентов.

Первая платформа интеграции, предназначенная для управления за счетчиком DER в масштабе

В основе Mercury Edge Connect лежит новый API, разработанный специально для удовлетворения требований масштабного управления DER за счетчиком. API основан на стандарте Open ADR с расширенными функциональными возможностями, касающимися автоматической регистрации, мониторинга и других функций, необходимых для управления портфелями распределенных серверов на границе сети и заказчиков в масштабе предприятия.

«Mercury Edge Connect играет ключевую роль в достижении нашей миссии по предоставлению коммунальным предприятиям возможности преобразовать сложность на границе сети в надежные ресурсы для коммунальных служб», – сказал Мэтт Джонсон, вице-президент по развитию бизнеса EnergyHub. «По мере того, как за счетчиком DER продолжают распространяться и развиваться, Mercury Edge Connect дает EnergyHub уникальный инструмент для удовлетворения потребностей наших клиентов и гарантирует, что они могут воспользоваться преимуществами изменений на границе сети».

О EnergyHub

EnergyHub – поставщик DERMS на границе сети.Коммунальные предприятия полагаются на платформу Mercury DERMS EnergyHub для управления всеми распределенными энергоресурсами для достижения целей сети и рынка. EnergyHub работает с более чем 50 коммунальными предприятиями по всей стране, чтобы управлять более чем 1800 МВт гибкой мощности. Мы даем возможность коммунальным предприятиям и их клиентам создать чистое распределенное энергетическое будущее. EnergyHub – это независимая дочерняя компания Alarm.com (NASDAQ: ALRM), ведущей платформы для интеллектуальной собственности. Для получения дополнительной информации посетите www.energyhub.com.

Контактная информация для СМИ
Кайли Соудер
Aspectus Group для EnergyHub
+ 1646202 9845
Кайли[email protected]

Ртуть в потребительских товарах | Агентство по охране окружающей среды США

Некоторые коммерческие продукты содержат ртуть. Если вы считаете, что в каком-либо продукте в вашем доме есть ртуть, то вам следует знать:

  • Правила безопасного обращения и хранения
  • Как безопасно выбросить, когда он больше не нужен
  • Что делать, если ртуть выливается из продукта, такого как КЛЛ или термометр, когда он ломается

Вам также следует знать о продуктах, содержащих ртуть и небезопасных для использования. Некоторые кремы для осветления кожи, например, содержат ртуть, и их нельзя использовать.

EPA призывает потребителей рассматривать альтернативы продуктам, содержащим ртуть. Например, цифровые безртутные термометры являются более безопасной альтернативой ртутным термометрам.

На этой странице:


Список обычных потребительских товаров, содержащих ртуть

Следующие продукты могут содержать ртуть. Если не указано иное, эти продукты необходимо надлежащим образом утилизировать в центрах сбора опасных бытовых отходов, если они содержат ртуть.Проконсультируйтесь с вашей местной или государственной программой сбора.

Антиквариат

Некоторые предметы старины, такие как барометры, маятники часов, зеркала, вазы и органы, содержат ртуть.

  • Тщательно осмотрите каждую деталь на предмет трещин или утечек.
  • Если возможно, замените ртутьсодержащие компоненты.
  • При перемещении обращайтесь с ними осторожно, чтобы не пролить ртуть.
  • Храните в недоступном для детей месте.
  • Mercury регулируется U.S. Департамент транспорта, поэтому перед отправкой узнайте о применимых законах о доставке.

Доп. Информация:

Приборы

Старые модели электроприборов, включая морозильные камеры, обогреватели, сушилки для одежды, утюги для одежды и стиральные машины, могут содержать ртутные переключатели, которые включают или выключают устройство, а также включают или выключают свет. При утилизации более крупной бытовой техники обратитесь в центр сбора опасных бытовых отходов в вашем штате или в местный центр по переработке бытовых отходов или обратитесь к местному переработчику бытовой техники.

Газовые приборы, включая духовки, водонагреватели, печи, обогреватели и приборы в некоторых транспортных средствах для отдыха, могут содержать ртуть. Старые модели могут иметь датчики пилотного света, содержащие ртуть. Если вы не знаете, содержит ли прибор ртуть, обратитесь к производителю.

Автозапчасти

Автомобили, выпущенные до 2003 года, могут содержать ртутные выключатели или реле.

Выключатели – это изделия или устройства, которые открывают или закрывают электрическую цепь, а также жидкостный или газовый клапан.Они используются в багажниках и капотах, обогреваемых задних окнах автомобилей, датчиках ускорения для подушек безопасности и ремней безопасности, а также в антиблокировочных тормозных системах. Автомобильные реле – это продукты или устройства, которые размыкают или замыкают электрические контакты для управления работой других устройств в той же или другой электрической цепи.

Эти переключатели и реле должны быть надлежащим образом сняты демонтажниками.

Балансировочные станки на грузовых автомобилях, автодомах и мотоциклах, установленные за колесными узлами транспортных средств, также могут содержать ртуть.Отправьте выброшенные предметы производителю на переработку.

Для доп. Информации:

Барометры

При поломке или неправильном обращении существует опасность разлива ртути.

Аккумуляторы

Не все батареи содержат ртуть и подлежат переработке. См. Страницу «Ртуть в батареях» для получения дополнительной информации.

Стоматологическая амальгама

См. Страницу «Ртуть в стоматологической амальгаме».

Электроника

Mercury используется в ЖК-экранах и мониторах.Он также используется для отключения экрана ноутбука. Телевизоры, произведенные до 1991 года, также могут содержать ртутные переключатели. Эти продукты необходимо надлежащим образом утилизировать в центрах сбора опасных бытовых отходов.

Ювелирные изделия

Некоторые ювелирные изделия, в основном импортируемые из Мексики, содержат жидкую элементарную (металлическую) ртуть, заключенную в стеклянную оболочку. Если стекло разобьется, ртуть может разлиться.

Лампочки

Включает люминесцентные лампы, компактные люминесцентные лампы (КЛЛ), газоразрядные (HID) лампы высокой интенсивности, ультрафиолетовые лампы, неоновые лампы.См. Веб-сайт лампочек КЛЛ.

Медицинское оборудование и фармацевтика

Ртуть используется – обычно в очень небольших количествах в качестве консерванта или антибактериального агента – в ряде фармацевтических продуктов, отпускаемых без рецепта и по рецепту. К ним относятся: антибиотики; манжеты для измерения артериального давления; раствор для контактных линз; зубная амальгама; мочегонные средства; ушные и глазные капли; глазная мазь; мазь от геморроя; Меркурохром; носовой спрей; и термометры.

Большинство из них можно выбросить в обычную корзину и не требует специального обращения.При приеме рецептурных лекарств следуйте рекомендациям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США по утилизации неиспользованных лекарств.

Дополнительная информация:

Крем для кожи

Большинство кремов для кожи не содержат соединений ртути. Те, которые есть, обычно импортируются из-за пределов США и продаются как кремы для осветления кожи или веснушек. Не используйте крем для кожи, содержащий ртуть, так как это может вызвать кожную сыпь или отравление, поскольку ртуть может всасываться через кожу.

Спортивное снаряжение

Глушитель отдачи винтовок может содержать ртуть для поглощения и гашения ударов.Ртуть также используется в стабилизаторах в луках для стрельбы из лука и в переключателях откидных фонарей для рыбалки.

Термометры

См. Страницу «Ртутные термометры».

Термостаты

Ртутные термостаты вряд ли сломаются или потекут ртутью во время использования, но при замене их необходимо утилизировать надлежащим образом. Старые термостаты следует сдавать в государственный или местный центр сбора опасных бытовых отходов для переработки. Безртутные термостаты коммерчески доступны.

Вакцины

См. Страницу «Ртуть в вакцинах тимеросала».


Как утилизировать и утилизировать предметы, содержащие ртуть

Информация для потребителей

Утилизируйте ртутьсодержащие продукты, а не выбрасывайте их вместе с обычным бытовым мусором. Переработка ртутьсодержащих продуктов – один из лучших способов предотвратить выбросы ртути в окружающую среду, не допуская попадания этих продуктов на свалки и мусоросжигательные заводы. После захоронения ртуть из продуктов может попасть в грунтовые воды и, возможно, в источники питьевой воды.После сжигания ртуть может оказаться в воздухе.

Многие штаты и местные агентства разработали программы сбора / обмена ртутьсодержащих устройств, таких как термометры, манометры и термостаты. В некоторых округах и городах также действуют программы сбора опасных бытовых отходов. Для получения информации об этих программах свяжитесь с местными властями, чтобы узнать, когда и где будет проводиться сбор в вашем районе.

Связанная информация

Информация для предприятий и отраслей

В соответствии с Законом о сохранении и рекуперации ресурсов некоторые широко образующиеся опасные отходы, включая ртутьсодержащие отходы, такие как ртутьсодержащие лампочки, некоторые отработанные батареи, термостаты, барометры, манометры, датчики температуры и давления, а также некоторые переключатели, обозначаются как ” универсальные отходы.”Предприятия и отрасли, которые квалифицируются как переработчики универсальных отходов, должны соблюдать особые требования по хранению, транспортировке и удалению этих отходов. Домашние хозяйства освобождены от этих правил.

Обратите внимание, что некоторые штаты и местные юрисдикции приняли более строгие правила, чем федеральные правила обращения с опасными отходами. Некоторые штаты и муниципалитеты не признают льготы для домашних хозяйств; другие регулируют все люминесцентные лампы как опасные, независимо от содержания в них ртути.Например, Вермонт запрещает вывоз всех ртутьсодержащих отходов со свалок, включая ртутьсодержащие отходы, образующиеся в домашних условиях.

Дополнительная информация:

Дополнительные ресурсы


Что делать, если ртутьсодержащий продукт выходит из строя

Считыватель смарт-счетчиков для Mercury 206

Александр Поляков, Z-Wave.Me Этот интеллектуальный счетчик на базе Z-Uno подключается через RS485 к счетчику Mercury 206. Все значения сообщаются контроллеру Z-Wave.Основные значения отображаются на OLED-экране.

Дополнительно датчики DHT22 и DS18B20 используются для регистрации температуры и влажности окружающей среды, переключатели используются для дистанционного отключения питания или в случае перегрузки. Датчик двери используется для обнаружения взлома электрического корпуса.

Настраиваемые пороги используются для отключения питания от сети в случае перегрева и слишком высокой влажности.


Меркурий 206 – двухтарифный электросчетчик. В устройстве реализовано 24 канала: Данные с двух тарифных счетчиков:
  1. Энергия, потребляемая из сети общего пользования
  2. Энергия, произведенная на месте
  3. Фактическое напряжение
  4. Фактический ток
  5. Фактическая активная мощность
  6. Фактическая реактивная мощность
  7. Максимальное напряжение за период (сбрасывается через двоичный канал коммутатора)
  8. Максимальный ток за период
  9. Максимальная мощность за период
  10. Фактическая частота
  11. Резервное напряжение питания (питание от аккумулятора)
Дополнительные возможности:
  1. Температура в верхнем углу электрического шкафа
  2. Температура в нижнем углу электрического шкафа
  3. Температура в помещении
  4. Влажность в помещении
  5. Минут с момента включения (для определения циклов мощности)
  6. Двоичный датчик для определения того, включен ли Mecury 206 и есть ли напряжение переменного тока
  7. Двоичный датчик для определения переключения на резервную мощность
  8. Электрический датчик двери шкафа
  9. Главный выключатель питания (выключает дом)
  10. Дополнительный выключатель 1
  11. Дополнительный выключатель 2
  12. Сбросить максимальные видимые значения (каналы 7-9)
  13. Многоуровневый переключатель для установки максимально допустимой мощности (отключение питания при перегрузке)
NB! Модель Mecury 206 должна иметь букву R в названии модели.
  • Плата Z-Uno
  • Z-Uno Credle в корпусе для DIN-рейки
  • OLED-экран
  • DHT22
  • 2 DS18B20
  • реле
  • много дополнительных компонентов
Код слишком велик, чтобы его можно было здесь представить. Реализует 24 канала.
Скачать этот скетч
Загрузить дополнительную библиотеку Mercury 206R

(PDF) Разливы ртути в жилых домах из-за газовых регуляторов

всех домов, в которых был перемещен регулятор, и

резко увеличили количество потенциально пострадавших домов и объем работ.

Дополнительные дома, идентифицированные второй газовой компанией

, которая обслуживает два участка в районе

Чикаго, также увеличили объем работ

и управление проектом. Ограничение

на проведение оценки воздействия

включало слишком мало персонала, недостаточное количество

мониторов ртути и лаборатории

, неспособные обработать такой объем образцов. Этот

требовал определения приоритетности домов для проверки

на основе видимого загрязнения ртутью

и наличия групп высокого риска, таких как

беременных женщин и детей.

Ответ потребовал разработки протоколов

для оценки воздействия, мониторинга окружающей среды

, скрининга ртути в моче,

и планов восстановления, основанных на уровнях действий.

Разработаны планы контроля качества и внедрены

для контроля работы подрядчиков газовой компании

.

Экологический мониторинг проводился

с использованием двух различных типов MVA: пленочного золотопленочного сенсора

и атомно-абсорбционного спектрофометра

ric (AAS).По нашему опыту, сенсорный анализатор с золотой пленкой

может давать ложные положительные значения

для соединений аммиака и

хлорного отбеливателя. Внутренние источники аммиака

соединений включают табачный дым, средство для чистки окон

и многие другие бытовые чистящие средства.

Сенсорный анализатор с золотой пленкой

также был чувствителен к изменениям температуры, что могло привести к непредсказуемо разным показаниям

. В отличие от

, мы обнаружили, что

анализатор AAS не подвергался воздействию какой-либо бытовой химии, а

по большей части не зависел от изменений температуры

.Однако при помещении в помещение после того, как

находились при температуре <15 ° F, оптика

иногда запотевала, что приводило к ошибочным показаниям

до тех пор, пока оптика не разморозилась, что могло занять

до 20 минут. Анализатор AAS также на

более чувствителен, чем анализатор с золотопленочным сенсором, анализатор

, и Агентство по охране окружающей среды США обнаружило, что один анализатор AAS

, Lumex RA915, сопоставим по чувствительности и точности

с трубками из гопкалита.

По нашему мнению, AAS MVA предпочтительнее, чем MVA датчика золота

для мониторинга воздействия паров ртути с низким уровнем

в жилых помещениях.

Опасения жителей включали в себя как риск воздействия на здоровье

, так и потенциальную потерю имущественных ценностей –

у.е. Переселение семей из домов

усугубило проблемы восприятия риска. Этот опыт

проиллюстрировал важность четкого информирования о рисках

сотням тысяч

представителей широкой общественности.Публичные информационные программы были реализованы

IDPH и газовыми компаниями. Было создано

горячей линии по ртути IDPH, направление

заинтересованных жителей к специалистам по охране окружающей среды,

специалистов здравоохранения, медицинское образование

провайдеров, создание веб-сайтов и доступ средств массовой информации к знающим специалистам

критически важны для успеха усилий по информированию о рисках.

Этот опыт также продемонстрировал важность сотрудничества и сотрудничества

между основными партнерами, которым доверена

охрана здоровья населения и окружающей среды.

Под руководством офиса IAG,

целевая группа из нескольких агентств разработала и внедрила план реагирования. Неправительственные

заинтересованные стороны, такие как Ядовитый центр

Иллинойса, Школа общественного здравоохранения

Университета Иллинойса и Отделение педиатрической среды

Специализированное отделение здравоохранения в больнице Джона Х. Строгера младшего

округа Кук, при необходимости

Гигиена окружающей среды.Сотрудничество местных газовых компаний в соответствии с

рекомендациями рабочей группы значительно ускорило действия по реагированию.

10 октября 2001 г. IAG издал приказ о согласии

с первичной газовой компанией

, требуя от них выполнения утвержденного плана реабилитационных работ

до тех пор, пока все дома, идентифицированные как

, в которых сняли счетчик, не будут полностью

оценены и исправлены по мере необходимости. Приказ

требовал от компании внедрения определенных процедур и протоколов

во время будущих удалений

, включая мониторинг до и

после удаления счетчика.Если загрязнение

произойдет во время будущих перемещений, приказ о согласии

требует, чтобы компания уведомила и исправила.

Компания должна ежегодно отчитываться в

в отдел IAG о своей деятельности, относящейся к

приказу о согласии, до 2006 года.

Таким образом, мы представляем ранее

нераспознанный источник загрязнения жилой ртутью

. На основании имеющейся информации, полученной во время реагирования, целевая группа рекомендовала провести оценку всех домов, в которых были сняты

регуляторов газа, содержащих ртуть, до

, чтобы определить, пролилась ли ртуть в домах

.По нашим наблюдениям, на каждые

1000 домов, в которых был снят газовый регулятор, в

от одного до четырех домов, в зависимости от газовой компании, произошел разлив ртути, что привело к недопустимо высокому уровню паров ртути. в доме

. Для одного из подрядчиков риск

был намного выше: 16,7% (20 из 120 домов). Один

процентов жителей пострадавших домов имели доказательства абсорбции ртути

в моче.Несмотря на этот потенциал воздействия свыше

, максимальная наблюдаемая концентрация mer-

кюри в моче составляла всего 26 мкг / л. Для сравнения

Forman et al. (2000) рекомендуют

с учетом хелатной терапии при субклиническом

отравлении элементарной ртутью у детей при уровне содержания ртути ≥ 50 мкг / г креатинина. В

Иллинойс служба общественного здравоохранения не выявила случаев акродинии или клинически явного

отравления ртутью (проявляющегося эретизмом,

тремором и гингивитом) в результате этих явлений.Потенциальные незначительные эффекты у экспонированных людей не оценивались. Тем не менее,

газовых компаний и их подрядчики должны быть

осведомлены о потенциальной опасности и принять меры для предотвращения утечки ртути при снятии

регуляторов газа. Жители также должны знать об опасности

и связаться со своей газовой компанией, если

они обнаружат разлив ртути на месте удаления.

Клиницисты должны знать об этом потенциальном

источнике воздействия ртути и учитывать

, добавляя вопросы о недавнем удалении газового регулятора

при проведении анализа окружающей среды.Руководящие принципы и протоколы, разработанные для

этого реагирования в районе Чикаго, могут быть полезными инструментами

для должностных лиц общественного здравоохранения, которые могут столкнуться с

при разработке будущих ответных мер общественного здравоохранения

на крупномасштабное воздействие ртути в жилых помещениях.

ССЫЛКИ

ATSDR. 1999. Токсикологический профиль ртути. Атланта,

GA: Агентство регистрации токсичных веществ и заболеваний.

Доступно: http://www.atsdr.cdc.gov/toxprofiles/tp46.html

[по состоянию на 14 февраля 2006 г.].

ATSDR. 2001. Консультация по вопросам здравоохранения: разливы ртути в жилых домах

от газовых регуляторов в Иллинойсе. Доступно: http: // www.

atsdr.cdc.gov/HAC/PHA/resmerc/nic_p1.html [доступ

14 февраля 2006 г.].

Carpi A, Chen YF. 2001. Газообразная элементарная ртуть как загрязнитель воздуха внутри помещений

. Environ Sci Technol 35: 4170–4173.

CDC (Центры по контролю и профилактике заболеваний). 1991. Острое

и хроническое отравление в результате воздействия эле- ментальной ртути в жилых помещениях –

– Мичиган, 1989–1990.Morb Mortal Wkly

Rep 40: 393–395.

CDC (Центры по контролю и профилактике заболеваний). 1995.

Воздействие ртути в жилом районе Флориды,

1994. Morb Mortal Wkly Rep 44: 436–437.

CDC (Центры по контролю и профилактике заболеваний). 2005. Третий

Национальный отчет о воздействии на человека экологических

химических веществ. НЦЭЗ 05-0570. Атланта, Джорджия: Национальный центр по гигиене окружающей среды

. Доступно: http: //www.cdc.gov /

extensionreport / 3rd / pdf / thirdreport.pdf [доступ

14 февраля 2006 г.].

Черри Д., Лоури Л., Велес Л., Котрелл С., Киз, округ Колумбия. 2002. Элементарное

отравление ртутью в семье из семи человек. Сообщество Fam

Здоровье 24: 1–8.

Forman J, Moline J, Cernichiari E, Sayegh S, Torres JC,

Landrigan MM, et al. 2000. Группа педиатрических случаев воздействия металлической ртути

, леченных

мезо

-2,3-димеркапто-

янтарной кислотой (DMSA).Environ Health Perspect 108: 575–577.

Fuortes LJ, Weismann DN, Graeff ML, Bale JF, Tannous R,

Peters C. 1995. Иммунная тромбоцитопения и элементарное отравление ртутью

. Клинический токсикол 33: 449–455.

IDPH. 2006. Информационный бюллетень Департамента общественного здравоохранения Иллинойса:

Случайные разливы ртути при демонтаже газового счетчика.

Доступно: http://www.idph.state.il.us/envhealth/mercuryfaq.

htm [по состоянию на 24 марта 2006 г.].

NIOSH.1994. Ртуть: Метод 6009. В: NIOSH Manual of

Analytical Methods. 4-е изд. Публикация DHHS (NIOSH) №

94-113. Цинциннати, Огайо: Национальный институт профессионального образования

Безопасность и здоровье. Доступно: http://www.cdc.gov/niosh/

nmam / pdfs / 6009.pdf [по состоянию на 24 марта 2006 г.].

OSHA. 1991. Пары ртути в атмосфере рабочего места. Метод

ИД-140. Солт-Лейк-Сити, Юта: Служба безопасности и гигиены труда

Администрация. Доступно: http: // www.osha.gov/dts/sltc/

methods / inorganic / id140 / id140.html [по состоянию на 24 марта

,

2006].

Райли DM, Ньюби, Калифорния, Leal-Almeraz TO, Thomas VM. 2001.

Оценка воздействия паров элементарной ртути в результате культурных и религиозных обрядов. Организация «Экологическое здоровье»

109: 779–784.

Томинак Р., Вебер Дж., Блюм С., Мадхок М., Мерфи Т.,

Томпсон М. и др. 2002. Элементарная ртуть как привлекательная неприятность

: многократное воздействие из украденных школьных принадлежностей

с серьезными последствиями.Педиатр Emerg Care 18: 97–100.

Tsuji JS, Williams PRD, Edwards MR, Allamneni KP, Kelsh MA,

Paustenbach DJ, et al. 2003. Оценка содержания ртути в моче

как индикатор воздействия низких уровней паров ртути.

Environ Health Perspect 111: 623–630.

Zeitz P, Orr MF, Kaye WE. 2002. Последствия для здоровья населения

разливов ртути: чрезвычайные ситуации с опасными веществами

Система надзора, 1993–1998. Организация «Экологическое здоровье»

110: 129–132.

Hryhorczuk et al.

852

ОБЪЕМ 114 | НОМЕР 6 | Июнь 2006 г.

Перспективы гигиены окружающей среды

NEWMOA – Измерительные приборы

Перейти к:
Молочный манометр | Расходомер | Ареометр | Гигрометр и психрометр | Пирометр | Общие ссылки

Молочные манометры

Описание: Доильные системы, используемые на молочных фермах, имеют вакуумные линии, которые удаляют и транспортируют молоко из вымени коров в резервуары-охладители.Вакуумметры или манометры для молочных продуктов являются важной частью доильной системы и используются для измерения давления в вакуумной линии. Ртутный манометр для молочных заводов – это один из типов манометров, который использовался в доильных системах. Ртутные манометры для молочных заводов обычно представляют собой U-образную трубку, содержащую около 12 унций жидкой элементарной ртути. Один конец трубки подсоединяется непосредственно к доильному трубопроводу с помощью вакуумного шланга. Другой конец U-образной трубки открыт для атмосферы, так что когда насос работает, фермер считывает разницу в высоте между двумя столбиками ртути.

Назначение ртути: Уровень ртути в манометре молочного склада повышается или понижается в ответ на изменение вакуума в доильной системе. Давление вакуума важно поддерживать для оптимального

Щелкните изображение, чтобы увеличить
Источник: Cuoco & Cormier Engineering Associates Inc., (ртутный манометр)
процесс доения должен быть точно измерен – меньший вакуум приводит к увеличению времени доения и большему потреблению энергии; высокий вакуум приводит к маститу среди молочного скота.Давление вакуума в манометре для молочных продуктов с добавлением ртути считывается со стороны ртутьсодержащей трубки. Безртутные манометры отображают вакуумное давление на циферблате или цифровом дисплее.

Потенциальные опасности: Даже при правильном использовании происходят непрерывные выбросы ртути, поскольку ртуть испаряется с конца открытого U-образного манометра в атмосферу. Разливы ртути также могут произойти при регулярном обслуживании ртути в манометре. Во время обслуживания манометры часто опорожняются и наполняются новой ртутью.Фермеры, которые делают это на месте, в конечном итоге получают большое количество отходов элементарной ртути, которые необходимо утилизировать как опасные и / или переработать.

Большое количество ртути, содержащееся в манометрах для молочных заводов, в сочетании с тем фактом, что они часто имеют «открытую систему» ​​(один конец U-образной трубки, содержащей ртуть, открыт), создают высокую вероятность выброса или разлива ртути. . Такой разлив представляет собой значительный риск воздействия, а также требует больших затрат на очистку. О разливах более одного фунта элементарной ртути (около двух столовых ложек) необходимо сообщать в соответствующее государственное агентство по охране окружающей среды.Лица, подвергшиеся воздействию разливов ртути, должны обратиться в отдел здравоохранения или токсикологический центр.

Переработка / утилизация: Из-за большого количества ртути в манометрах для молочных заводов их запрещено выбрасывать на свалки, и их следует утилизировать как опасные отходы. Некоторые штаты, в том числе Коннектикут, Мэн, Массачусетс, Миннесота, Нью-Гэмпшир, Нью-Йорк, Вермонт, и местные муниципалитеты предложили программу сбора ртути специально для фермеров, чтобы избавиться от их старых ртутных манометров для молочных заводов.

При замене старого ртутьсодержащего манометра для молочных продуктов фермерам также следует уточнить у поставщиков, примут ли они старый манометр при установке нового безртутного манометра. Лицензированные специалисты по опасным отходам должны собирать, транспортировать и перерабатывать ртуть из манометров. Ртуть, собранная из манометров для молочных заводов, должна быть отправлена ​​на предприятие по утилизации для переработки.

Устав и другая информация: Многие штаты, включая Коннектикут, Луизиану, Мэн, Миннесоту, Род-Айленд и Вермонт, прекратили продажу и распространение ртутных манометров для молочных заводов.Миннесота также запретила использование ртутных манометров для молочных заводов и потребовала, чтобы все ртутные манометры были выведены из эксплуатации в 2000 году. В других штатах, включая Калифорнию, Иллинойс, Массачусетс и Нью-Йорк, запрещена продажа ртутьсодержащих измерительных приборов, включая манометры для молочных заводов. Эти государства, однако, позволяют производителям подавать заявку на освобождение, которое, в случае утверждения, позволит им продавать эти продукты в штате после фактической даты прекращения производства.

Другие штаты сосредоточили внимание на информационно-просветительских и образовательных программах для молочных ферм, которые поощряют надлежащую утилизацию ртутных манометров и использование безртутных устройств, таких как датчики Бурбона, анероиды, электронные или цифровые манометры.Некоторые государственные и местные агентства даже инициировали специальные программы сбора для обеспечения надлежащей утилизации ртутных манометров для молочных заводов, а многие включают программу обмена, в рамках которой фермеры могут обменять свои старые манометры для ртутных молочных заводов на устройство, не содержащее ртути.

Ссылки на эти конкретные информационные и образовательные программы и другую полезную информацию можно найти в разделе «Общие ссылки» внизу страницы.

Ссылка по теме:
http: // www.epa.ohio.gov/portals/41/p2/mercury_pbt/manometer_web.pdf

Начало страницы

Расходомер

Источник: Университет Пердью, (ртутный расходомер)
Описание: Расходомеры используются на станциях очистки воды и сточных вод, электростанциях и других промышленных объектах. Их также можно использовать на объектах общественного водоснабжения, включая насосные станции, системы распределения и очистные сооружения.Расходомеры разрабатываются специально для конкретных приложений. Конструкция зависит от измеряемого вещества (жидкость или газ) и необходимого расхода (объемного или массового). Ртутный расходомер может содержать до 5000 граммов элементарной ртути.

Ртутьсодержащие расходомеры широко использовались до 1970-х годов. Ртуть не используется в производстве новых расходомеров; однако старые расходомеры, которые все еще используются, могут содержать ртуть. Ртутные расходомеры обычно имеют стрелочный индикатор – их также иногда называют аналоговыми расходомерами.Альтернативы, не содержащие ртути, включают цифровые, оптические и шаровые расходомеры.

Назначение Меркурия: Расходомеры измеряют расход газа, воды, воздуха и пара. Ртуть в расходомере обычно заключена в манометр, который прикреплен к узлу или системе труб. Ртуть в этом манометре поднимается и падает с изменением скорости потока жидкости или газа.

Щелкните изображение, чтобы увеличить
Источник: Университет Пердью, (промышленный расходомер)

Потенциальные опасности: В случае утечки или поломки ртутного расходомера необходимо немедленно связаться с государственным агентством по охране окружающей среды для получения инструкций по надлежащей очистке и утилизации.Им также следует связаться со своим отделом здравоохранения или токсикологическим центром, если они подверглись воздействию ртути. На большинстве промышленных предприятий и заводов есть план аварийного реагирования на случай разлива ртути или другой аварии.

Вторичная переработка / утилизация: Ртутные расходомеры необходимо утилизировать как опасные отходы на лицензированном предприятии по переработке опасных отходов. Если расходомер ремонтируется или заменяется, его части, контактировавшие с ртутью, следует рассматривать как опасные отходы, а также удалять и утилизировать надлежащим образом.Элементарная ртуть, собранная из расходомера, может быть отправлена ​​на переработку ртути для утилизации.

Источник: Университет Пердью, (ртутный расходомер)
Устав и другая информация: Из-за количества ртути, содержащегося в ртутных расходомерах (больше одного грамма), в некоторых штатах, включая Коннектикут, Луизиану и Род-Айленд, на эти продукты распространяются ограничения на продажу.Другие штаты, включая Калифорнию, Иллинойс, Мэн, Массачусетс, Нью-Гэмпшир, Нью-Йорк и Вермонт, запрещают продажу расходомеров с добавлением ртути в категории ртутьсодержащих измерительных приборов. Эти штаты действительно позволяют производителям подавать заявку на освобождение, которое, в случае одобрения, позволит им продавать эти продукты в штате после фактической даты прекращения производства. Однако исследования показывают, что ртутные расходомеры больше не производятся и не продаются в США.

Ссылки по теме:
http: // www.ec.gc.ca/MERCURY/SM/EN/sm-mcp.cfm#F

Начало страницы

Гидрометры

Описание: Ареометр – это прибор, используемый для измерения удельного веса жидкости – отношения плотности жидкости к плотности воды. Ареометры часто используются в кулинарии, особенно в пивоварении и виноделии. Как правило, они сделаны из стекла и состоят из цилиндрического стержня и утяжеленной колбы, благодаря чему устройство плавает вертикально в жидком растворе.Исторически элементарная ртуть использовалась в ареометрах в качестве веса. Количество ртути было небольшим – часто менее одного грамма, в зависимости от размера инструмента. В настоящее время используются безртутные ареометры, использующие свинцовый балласт для веса.

Щелкните изображение, чтобы увеличить
Источник: NEWMOA, (ртутный ареометр – форма колбы)
Ареометры также используются в лабораториях и в школьных классах естественных наук для измерения гранулометрического состава почвенной взвеси.Доступны безртутные почвенные ареометры, использующие свинец для балласта.

Назначение ртути: Ртуть использовалась в ареометрах в качестве груза, чтобы устройство могло плавучесть в жидком растворе. Например, ареометр используется при изготовлении вина, потому что он поднимается на определенную высоту в зависимости от количества сахара в вине – чем больше сахара в вине, тем плотнее жидкость и тем выше «плавает» ареометр. По мере того, как вино бродит и дрожжи превращают сахар в спирт, вино становится менее плотным, и ареометр «тонет» или плавает ниже.Использование ареометра позволяет виноделу следить за ходом брожения.

Потенциальные опасности: Ареометры обычно изготавливаются из стекла, поэтому ртутный ареометр подвержен поломке. В случае утечки или разрыва необходимо немедленно связаться с государственным агентством по охране окружающей среды для получения инструкций по надлежащей очистке и утилизации. Лица, подвергшиеся воздействию разливов ртути, должны обратиться в отдел здравоохранения или токсикологический центр.

Вторичная переработка / утилизация: Ртутные ареометры необходимо утилизировать как опасные отходы на лицензированном предприятии по переработке опасных отходов. Ртуть, собранная ареометром, будет отправлена ​​на переработку ртути для утилизации.

Щелкните изображение, чтобы увеличить
Источник: NEWMOA, (ртутный ареометр)

Устав и другая информация: В зависимости от количества ртути в ареометре (более 10 миллиграммов) на этот продукт могут распространяться ограничения на продажу в некоторых штатах, включая Коннектикут, Луизиану и Род-Айленд.Другие штаты, включая Калифорнию, Иллинойс, Мэн, Массачусетс, Нью-Йорк и Вермонт, запрещают продажу ареометров в категории ртутьсодержащих измерительных приборов. Эти штаты действительно позволяют производителям подавать заявку на освобождение, которое, в случае одобрения, позволит им продавать эти продукты в штате после фактической даты прекращения производства. Однако исследования показывают, что ртутные ареометры больше не производятся и не продаются.

Ссылки по теме:
http: // www.ec.gc.ca/MERCURY/SM/EN/sm-mcp.cfm#HD
http://www.newmoa.org/prevention/mercury/projects/legacy/img/Hydrometer.pdf

Начало страницы

Гигрометр и психрометр

Описание: Гигрометры и психрометры – это приборы, используемые для измерения относительной влажности (т. Е. Влажности воздуха). Каждое устройство состоит из двух отдельных ртутных термометров – «сухого термометра», или обычного термометра, и термометра «мокрого термометра», в котором колба постоянно находится во влажном состоянии, часто с ватным или льняным фитилем вокруг колбы.Количество ртути колеблется от трех до семи граммов.

Гигрометры и психрометры работают одинаково; однако они используются в разных приложениях. Гигрометры обычно используются для контроля уровня влажности в хьюмидорах для сигар и табака, используемых производителями и любителями сигар. В жилых и коммерческих помещениях гигрометры могут контролировать влажность, чтобы предотвратить рост плесени и пылевых клещей.

Щелкните изображение, чтобы увеличить
Источник: Campbell Scientific Corp., (ртутный гигрометр с влажным / сухим термометром, ок. 1956 г.)

Ученые-атмосферники и энтузиасты погоды используют психрометры для контроля влажности и содержания влаги вне помещения. Стропный психрометр – это особый тип психрометра, в котором лампочки термометра прикреплены к ручке, чтобы устройство можно было поворачивать в воздухе. Они часто используются в школьных классах естественных наук для демонстрации учащимся, как измерять влажность воздуха.

Назначение ртути: Ртуть использовалась в устройствах, потому что она изменяется в зависимости от температуры – она ​​расширяется при нагревании и сжимается при охлаждении.Ртутный термометр с сухим термометром измеряет температуру окружающей среды (текущую температуру воздуха), в то время как испарение воды на влажном термометре приводит к снижению его показаний и показывает более низкую температуру, чем по сухому термометру. Затем влажность рассчитывается по разнице температур, показываемой разницей в уровнях ртути в двух термометрах.

Потенциальные опасности: Гигрометры и психрометры часто изготавливаются из стекла, что делает их уязвимыми для поломки.Кроме того, использование психрометра для измерения атмосферной влажности требует, чтобы человек вращал психрометр в воздухе, и его можно легко бросить или уронить. В случае утечки или разрыва необходимо немедленно связаться с государственным агентством по охране окружающей среды для получения инструкций по надлежащей очистке и утилизации. Лица, подвергшиеся воздействию разливов ртути, должны обратиться в отдел здравоохранения или токсикологический центр.

Переработка / утилизация: Ртутные гигрометры и ртутные психрометры необходимо утилизировать как опасные отходы на лицензированном предприятии по утилизации опасных отходов.Ртуть, собранная с этих устройств, будет отправлена ​​на переработку ртути для утилизации.

Источник: Википедия, (ртутный психрометр)
Устав и другая информация: Количество ртути в гигрометре или психрометре (больше одного грамма) делает эти продукты предметом ограничений на продажу в некоторых штатах, включая Коннектикут, Луизиану и Род-Айленд.В других штатах, включая Калифорнию, Иллинойс, Мэн, Массачусетс, Нью-Гэмпшир, Нью-Йорк и Вермонт, запрещена продажа всех типов ртутных гигрометров и психрометров в категории ртутьсодержащих измерительных приборов.

Два производителя уведомили государства-члены IMERC за трехлетние отчетные годы 2001 и 2004 годов о своем производстве и продаже ртутных гигрометров и / или психрометров. Однако в 2007 году эти производители, Princo Instruments, Inc. и Taylor Precision Products (гиперссылка на подробную информацию о базе данных), прекратили производство и продажу гигрометров и психрометров с добавлением ртути.Дополнительное исследование не выявило производителей, которые продолжают использовать ртуть в этих продуктах. Новые гигрометры являются цифровыми, а психрометры, не содержащие ртути, наполнены спиртом или минеральным спиртом.

Ссылки по теме:
http://www.ec.gc.ca/MERCURY/SM/EN/sm-mcp.cfm#HMPM
http://www.newmoa.org/prevention/mercury/projects/ legacy / img / Sling_Psychrometer.pdf

Начало страницы

Пирометр

Описание: Пирометры используются для измерения чрезвычайно горячих материалов в литейном производстве и для измерения температуры выхлопных газов больших двигателей.Типичный пирометр снабжен стрелочным индикатором и термочувствительным стержнем, или «термопарой». Трудно отличить ртутные пирометры от безртутных. Если пирометр действительно содержит ртуть, она будет содержаться в термопаре, которая представляет собой тонкую стеклянную трубку, соединенную с датчиком пирометра. Количество ртути в этих устройствах колеблется от 5 до 10 граммов.

Пирометры Mercury практически устарели, так как их заменяют азотными зондами и цифровыми приборами.Новые пирометры больше не производятся с использованием ртути.

Назначение ртути: Пирометр – это, по сути, термометр, который может измерять чрезвычайно высокие температуры. Ртутная термопара действует как датчик температуры устройства. Когда термопара вставляется в камеру обжига, печь, печь, двигатель или другую систему обогрева, столбик ртути поднимается и опускается, показывая степень нагрева.

Потенциальные опасности: В случае утечки или поломки пирометра необходимо немедленно связаться с государственным агентством по охране окружающей среды для получения инструкций по надлежащей очистке и утилизации.Им также следует связаться со своим отделом здравоохранения или токсикологическим центром, если они подверглись воздействию ртути.

Вторичная переработка / утилизация: Пирометры с ртутью необходимо утилизировать как опасные отходы на лицензированном предприятии по переработке опасных отходов. Ртуть, собранную пирометром, следует отправить на утилизацию в предприятие по переработке ртути.

Устав и другая информация: Из-за количества ртути, содержащейся в пирометрах (более одного грамма), в некоторых штатах, в том числе в Коннектикуте, Луизиане и Род-Айленде, будут действовать ограничения на продажу этого продукта.Другие штаты, включая Калифорнию, Иллинойс, Мэн, Массачусетс, Миннесоту, Нью-Гэмпшир, Нью-Йорк и Вермонт, запрещают продажу пирометров с добавлением ртути в категории ртутьсодержащих измерительных приборов. Эти штаты действительно позволяют производителям подавать заявку на освобождение, которое, в случае одобрения, позволит им продавать эти продукты в штате после фактической даты прекращения производства. Однако исследования показывают, что ртутные пирометры больше не производятся и не продаются.

Ссылки по теме:
http: // www.ec.gc.ca/MERCURY/SM/EN/sm-mcp.cfm#P

Начало страницы

Общие ссылки

Ссылки ниже являются общими ссылками, которые предоставляют информацию, относящуюся ко всем ртутьсодержащим измерительным приборам:

Общая информация о ртути в измерительных приборах:
http://www.newmoa.org/prevention/mercury/imerc/factsheets/measuring_devices_2015.pdf

Дополнительные измерительные приборы с добавлением ртути:
http: // www.newmoa.org/prevention/mercury/projects/legacy/img/Candy_Thermometer.pdf
http://www.newmoa.org/prevention/mercury/projects/legacy/img/Limnology_Thermometer.pdf
http: //www.newmoa. org / Prevention / mercury / projects / legacy / img / Manometer_Vacuum.pdf
http://www.newmoa.org/prevention/mercury/projects/legacy/img/MaxMin_Thermometer.pdf
http://www.newmoa.org/ профилактика / mercury / projects / legacy / img / Thermometer.pdf
http://www.newmoa.org/prevention/mercury/projects/legacy/img/Wetbulb_Thermometer.pdf

Программа распространения и замены молочных манометров:
http://www.vermontagriculture.com/Agriview/2001/agriv021501.pdf
http://mntap.umn.edu/food/resources/mano.htm
http: // des.nh.gov/organization/commissioner/p2au/pps/ms/mrpptp/farm.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
