СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

  • Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
  • Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

  1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства.
    Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
  2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
  3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
  4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
  5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
  6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
  7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять.
    После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
  9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм.

Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

  • Шуруповерт или отвертка.
  • Нож.
  • Перфоратор.
  • Изолента.
  • Зажимы.
  • Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

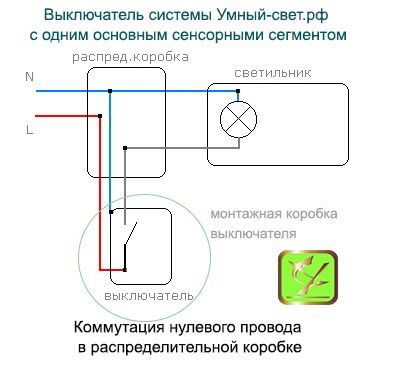

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие.

Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

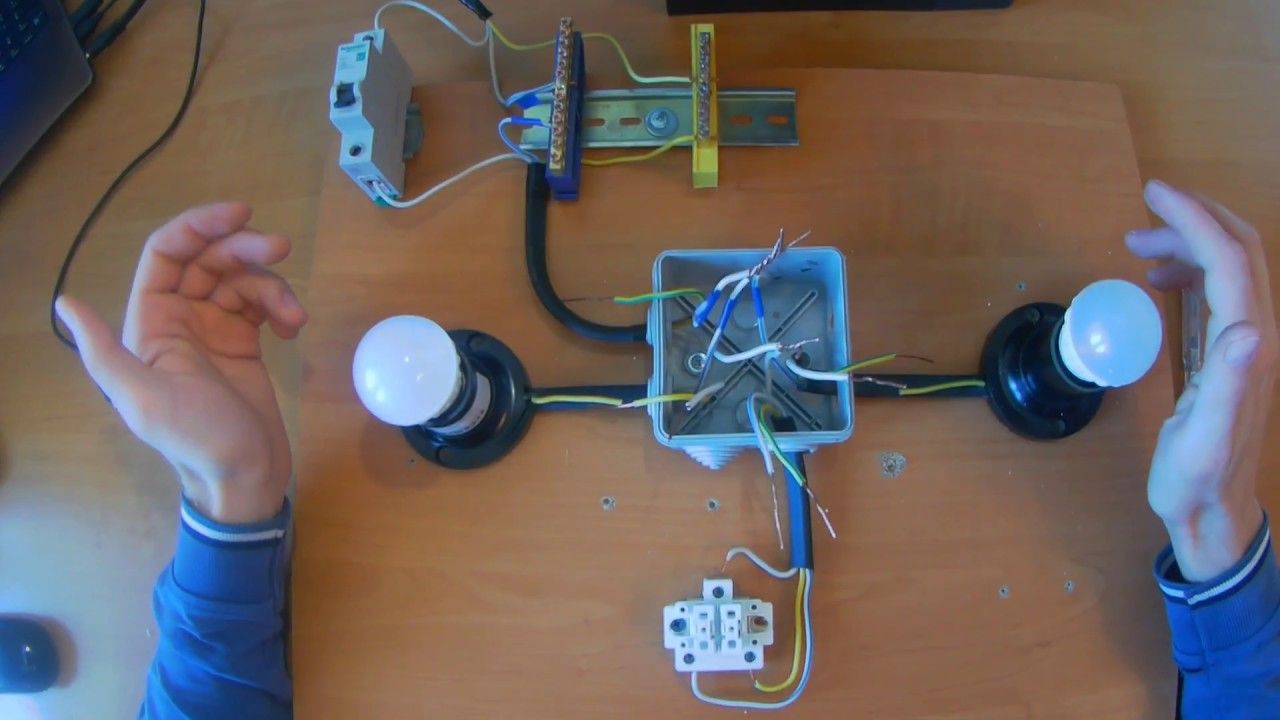

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке.

Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

Подключение двухклавишного выключателя: схемы, способы

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Содержание статьи

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

  • Не браться двумя руками за оголенные провода.
  • Работать специнструментом из набора электрика с изолированными ручками.
  • Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон.

    Проверка индикатором фазы

  • Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

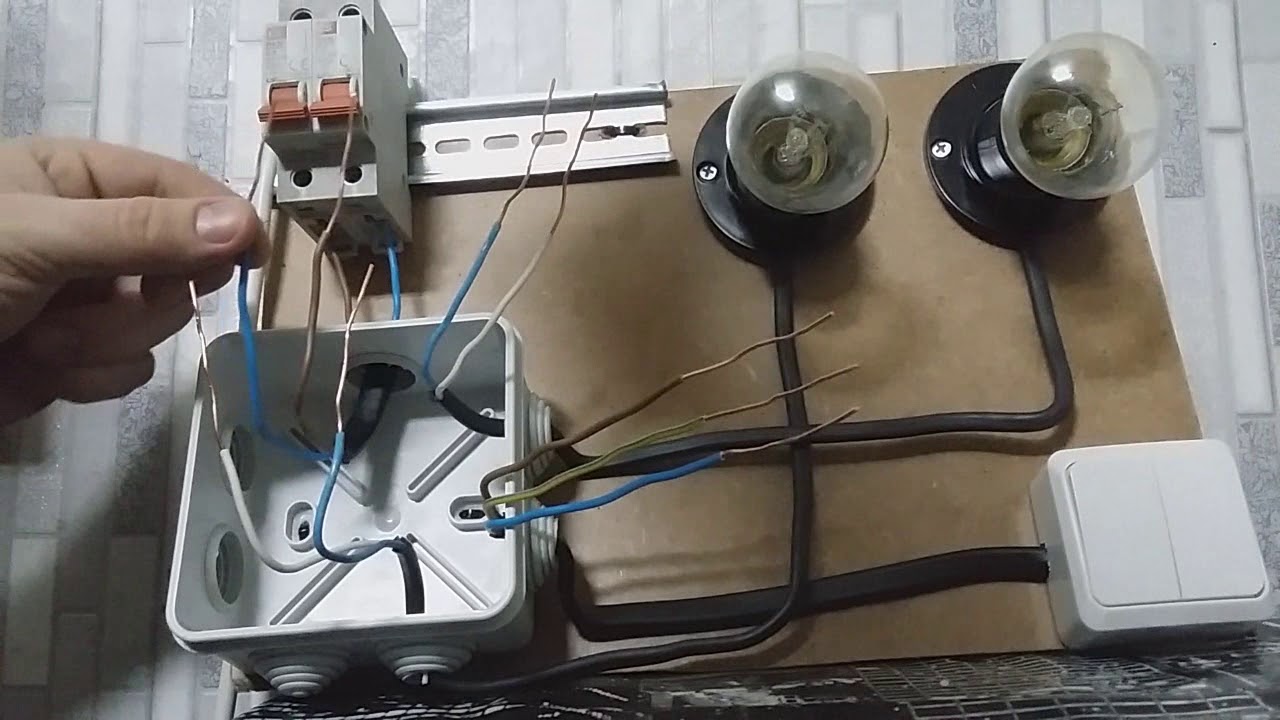

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

  • Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
  • Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
  • Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

  • Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

    Если на выключатель заведен «ноль» — надо переделывать

  • Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

  • От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
  • На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
  • В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
  • От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
  • Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
  • Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
  • Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

Как подключить двойной выключатель - пошаговое описание подсоединения выключателя для люстры

Сегодня выключатели применяются повсеместно – в любой квартире, частном доме, офисе, на предприятиях. Чтобы не громоздить на стену множество выключателей на освещение или вентиляцию, их совмещают – делают двойными, либо тройными.

Наиболее распространен вариант с двумя кнопками, о нем речь и пойдет в данной статье. Как подсоединить двойной выключатель, с фото и иллюстрациями, его устройство, меры техники безопасности – далее в тексте.

Содержимое статьи

Устройство двуклавишного выключателя

При подключении двух ламп независимо одна от другой, чтобы включать и выключать их по отдельности, применяются выключатели с двумя клавишами. Выпускают их как с подсветкой, так и без нее.

Устроено приспособление достаточно просто – представляет собой два разомкнутых изолированных один от другого контакта, управляемых клавишами. В результате нажатия на клавишу, контакт замыкается, и через выключатель начинает течь ток.

На выключателе имеется один вход и два выхода. На вход подается фазный провод, а с выходов провод идет на лампы, люстры или какие-либо другие потребители.

Меры техники безопасности при подключении двойного выключателя

Ничего сложного в монтаже нет, для этого не надо быть электриком. Есть правила безопасности при монтаже двойных выключателей, при их нарушении, возможно поражение электрическим током, с вытекающими последствиями.


Вот эти правила:

  • Нельзя брать оголенные провода в две руки.
  • Весь инструмент, которым производятся работы, должен иметь ручки из изолирующего материала.
  • Прежде чем начать работу, необходимо найти и отметить провод, соответствующий фазе. Если провода одноцветные, фазный нужно обозначить ярким кусочком изоленты, бросающимся в глаза, либо нанести какую-то другую заметную маркировку.
  • Проверить отсутствие питания перед началом работы.
  • Желательно работать в обуви из изолирующего материала, пользоваться диэлектрическими ковриками.
  • Запрещается производить работы в мокрой одежде и обуви.

Для проверки наличия или отсутствия питания применяется отвертка-индикатор. При ее касании к проводу, на который подано питание, загорается сигнальная лампочка. Таким образом и определяют фазу.

При касании к нулевому проводу или к идущим на потребители проводам, сигнальная лампочка гореть не будет.

Схемы подключения с двумя потребителями

Главное правило подключения – входной провод должен быть обязательно фазой. Заводят ее из распределительной коробки, находящейся, как правило, над выключателем, за исключением случаев нижней прокладки проводки. Перед началом работ убеждаются в отсутствии напряжения в сети.

При заведении фазы необходимо на верхнем контакте выключателя ослабить винтик, удерживающий контакт, зачистить 5-7 мм провода, завести его внутрь контакта, после чего затянуть винт. Убедиться в надежности крепления, несколько раз дернув за провод и попытавшись его вытащить.

Подобным образом поступают с двумя проводами, ведущими на потребители. Контакты для них находятся в нижней части выключателя.

Принципиального значения, на какой из контактов заводится провод, нет – в случае, если нужно перебросить провода, особой проблемы нет.

По окончании монтажа клавиши ставятся на место, подается питание и осуществляется проверка работоспособности двойного выключателя. При правильном подсоединении проблем не возникнет.


Действия при большом количестве проводов

Для работы двойного выключателя необходимы фаза и два провода, идущие на потребители. А что делать, если их больше? Алгоритм действий следующий:

При помощи отвертки-индикатора найти и отметить фазу. Мультиметром в режиме прозвонки находят идущие к потребителям два провода.

Оставшийся провод – скорее всего, заземление. Его можно либо скрутить с фазой и подсоединить, либо просто заизолировать и не подсоединять, если на потребителе не предусмотрено заземление.

Не стоит спешить скручивать провода. Мультиметром проверяют, заземление данный провод или ноль. Для этого измеряют напряжение между фазой и непонятным проводом с помощью щупов. При значении 220 В это ноль, если меньше 220 В – тогда заземление.

Внимание! Если перепутать между собой при подключении ноль с фазой, выключатель будет работать, но даже в выключенном состоянии будет под нагрузкой. Пользование им создает угрозу для жизни, даже при замене лампочки можно получить удар током.

Фото двойного выключателя

Также рекомендуем просмотреть:

Вам понравилась статья?

Как подключить двухклавишный выключатель света. Видео

Материалы и инструменты

  1. Отвертка (крестовая и плоская)

  2. Бокорез

  3. Монтажный нож

  4. Пассатижи

  5. Уровень

  6. Клеммники

  7. Электропровода

  8. Монтажная коробка

  9. Двойной выключатель

  10. Изолента

Схема подключения двойного выключателя

Заземляющий и нулевой провод напрямую проходят через распределительную коробку. В ней их концы разделяют на две части каждый, которые подключают к двум светильникам.

К двойному выключателю через распределительную коробку проходит только фазный провод. От выключателя к лампам будут идти два отдельных провода.

Установка электропроводов

Монтаж электропроводов при подключении двухлавишного віключателя света происходит по вышеуказанной схеме.

Сложность может быть только в одном. Если в комнате уже сделан ремонт провода нужно устанавливать в специальных гофротрубах или кабель-каналах. Но, когда здание только строится или делается ремонт, провода устанавливаются под штукатуркой.

При подключении проводов к сети обязательно нужно выключить электричество на щитке.

Как подключить двухлавишный выключатель

  1. Снимем изоляцию на концах проводов на отрезке 10 см.

  2. На двойном выключателе ищем клеммы или зажимы для фазного и выходного проводов. Зажим L предназначен для фазного провода, на противоположной стороне другой зажим или клемма — для выходного провода.

  3. Провода присоединяются к клеммам или зажимам.

  4. Устанавливаем устройство выключателя в монтажную коробку.

  5. Если выключатель имеют рамку и клавиши, которые снимаются, их нужно снять.

  6. Устанавливаем основу двухлавишного выключателя.

  7. Прикрепляем рамку и клавиши выключателя.

На этом подсоединение двойного выключателя окончено.

Как подключить двойной выключатель: видео

Более подробно процесс, как подсоединить двойной выключатель к проводу, показан в видео:

Больше информации

Задать вопрос

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

  • фигурную, прямую и индикаторную отвертки;
  • соединитель;
  • наточенный нож;
  • плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.


При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

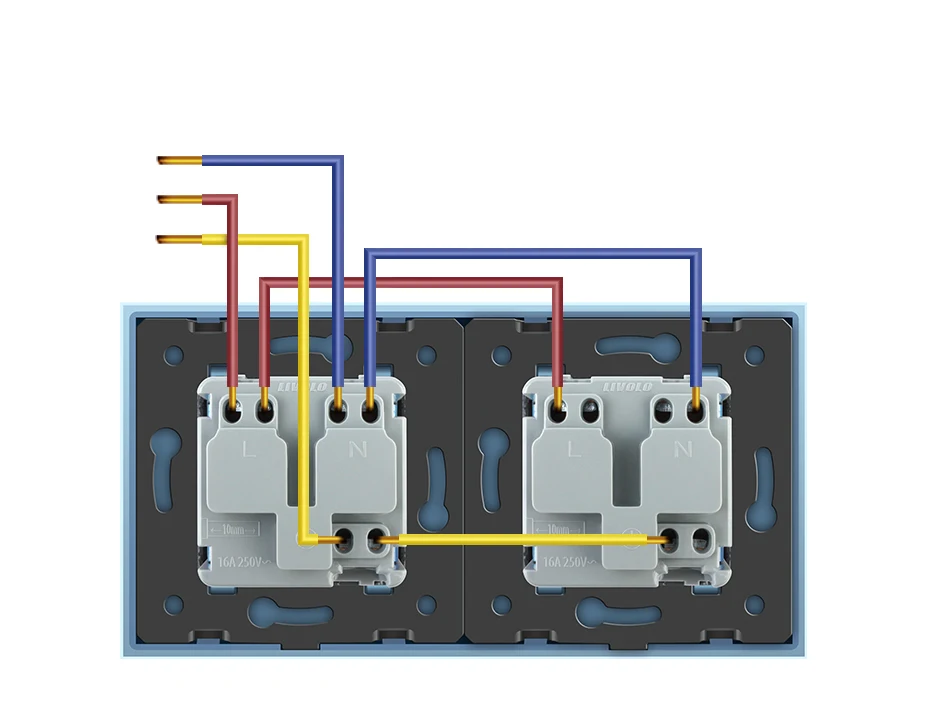

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.


С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя


Также рекомендуем посетить:

Post Views: Статистика просмотров 3 478

Подключение выключателя с подсветкой. | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.

Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL», «LEZARD», «SIEMENS», или любой другой компании.

Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.

Устройство выключателя с подсветкой.

Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.

Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой. И сначала вспомним, как работает двойной выключатель.

Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.

Подвижные контакты выключателя замыкают между собой контакты L, L1 и L2:

1. L и L1 -> нажата первая клавиша;
2. L и L2 -> нажата вторая клавиша;
3. LL1 и L2 -> нажаты обе клавиши.

Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.

Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.

Схема подсветки работает следующим образом:

Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.

При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.

Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.

Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.

Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.

Как установить выключатель.

Чтобы установить выключатель, сначала необходимо снять клавиши.

Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1, и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Сама клавиша, своими штырями 2, входит в отверстия подвижной площадки 3.

Когда обе клавиши будут сняты, подключаете провода к выключателю, как на монтажной схеме ниже.

Теперь Вам осталось вставить его в коробку, и винтами, указанными стрелками, закрепить выключатель.

Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Удачи!

Подключение трехпозиционного переключателя

| Как подключить трехпозиционные переключатели

Трехпозиционный переключатель - это переключатель, который включает свет с обоих концов коридора. Эти схемы ясно показывают, как подключить пару трехпозиционных переключателей света в трех разных ситуациях.

Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света.Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода. Тем не менее принцип тот же.

На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.

Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).

Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.

При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы.Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм.

На рисунках ниже показано грубое подключение в каждой из этих ситуаций.

Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными проводами.

Как работает трехпозиционный переключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.

Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления. Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели. Подключение трехпозиционного переключателя © Дон Вандерворт, HomeTips

У трехпозиционного переключателя три провода соединяют пару переключателей - два черных «путевых» провода и третий «общий» провод.

При включении питания схемы любой из них может быть «горячим» в зависимости от того, как переключены переключатели.

Поскольку неметаллический электрический кабель «3 провода с заземлением», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей.

Как подключить трехпозиционные переключатели

Существует три основных способа настройки трехпозиционных переключателей для управления одним или несколькими фонарями.Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительной арматуре), а также от расположения переключателей и ламп.

Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем , затем идти к свету, а затем заканчиваться на другом переключателе.Обратите внимание на эту иллюстрацию, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры. Подключение трехходового переключателя, где питание подключается к первому переключателю, а затем к свету .

B) Провода от источника питания могут сначала войти в коробку с осветительной арматурой, оттуда пройдет к одному переключателю, а затем подключит этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре.Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные клеммы на обоих переключателях. Проводка трехходового переключателя, где питание идет напрямую на свет .


C) Провода от источника питания идут от переключателя к переключателю,
и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя. Общий вывод второго переключателя направляет черный провод к осветительной арматуре. Проводка трехходового переключателя, где питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету.

Получите предварительно экранированную локальную электрическую проводку Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором более 30 статей книги по усовершенствованию и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о трех- или трехпозиционном переключателе Дона Вандерворта

, обслуживании и устранении неисправностей

Эта сцена повторяется в сотнях ... может быть, в тысячах домов каждый вечер ...

Долгий день ... очень устал ... и все, что тебе нужно, это пойти наверх и полежать вниз. Ой, как болят ноги! Наверху темно, и когда она щелкает выключателем она воет внизу лестницы... как ничего не происходит! Черт побери переключатель не работает. Итак, чтобы включить свет, она тщательно обходит по лестнице наверх и щелкает выключателем. Это просто не так должно быть, не так ли?

Трехсторонние схемы

могут быть грозным противником.

Бесчисленные дома по всей стране страдают от неправильной разводки 3-проводных цепей доставляют не только неудобства, но и создают реальную угрозу безопасности. Они очень простые функционально, но оригинально по дизайну. Это займет всего несколько минут, немного терпение и здоровое уважение к электричеству, чтобы выполнить эту работу правильно!

Сразу же хочу сказать вам, что это не статья о проектирование 3-ходовых цепей... это касается только ремонта. 3-х и 4-х ходовой схемы могут сбивать с толку при проектировании и даже затруднять установку. Однако для этого не требуется доскональное знание схемотехники. ремонт ... главное, чтобы схема была подключена правильно!

Что такое трехходовая цепь?

Трехсторонняя цепь - это цепь освещения, которая позволяет использовать один осветительный прибор. управляется двумя настенными переключателями в разных местах. Лестничные клетки, коридоры, и большие комнаты с множественным доступом - все кандидаты для трехсторонних схем.

Есть также четырехсторонние, пятиполосные и бесчисленные трассы! Эти схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-позиционные переключатели. Например, схема с 4 переключателями, управляющими одним приспособление ... не редкость в больших помещениях с несколькими точками доступа ... есть два 3-позиционных переключателя и два 4-х позиционных переключателя.

Сердцем трехходовой цепи является трехпозиционный переключатель. В отличие от общей стены переключателя, трехпозиционный переключатель имеет три активных контакта (плюс заземление в современные установки).Только один из них важен для идентификации цели замены ... общие ТЕРМИНАЛ.

Хотя наш рисунок (слева) показывает общий вывод в определенной позиции, Дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

Иногда самое сложное - это идентифицировать. Если на выключателя, может использоваться крепежный винт другого цвета для общего терминал ... может быть черным (для более нового коммутатора) или может быть «другого» цвета, чем два терминала путешественника.

Что такое общий терминал?

Общая клемма - одна из трех электрически активных клемм на 3-канальном выключатель (не включая клемму заземления, расположенную на металлической раме монтажные ушки). Общий вывод - это «мостик» между силовыми источник питания и нагрузка (обычно это осветительная арматура). Имея это в виду, провод, который подключается к общей клемме, представляет собой (1) горячий провод от основного доска или (2) ведет к нагрузке (приспособлению).

Какие путешественники?

Путешественники - это два провода, соединяющие два 3-х позиционных переключателя вместе. Ссылаясь на рисунок (выше), два пассажирских терминала на одном трехстороннем переключатели подключены к двум контактам на другом трехпозиционном переключателе с помощью два путевых троса. Любая дорожная проволока может быть подключенным к любому терминалу путешественника ... это не имеет значения!

Запутались? Нужна картинка?

Рентгеновский снимок типичного трехходового контура...

Изображение выше любезно предоставлено Левитоном. Производственная компания

ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется розетка или розетки, вместо светильников можно запутаться с разводкой, если розетки "разделены" ... один штекер всегда включен, а другой управляется настенный выключатель.

Замена неисправного трехпозиционного переключателя ...

(Рисунок выше поможет вам понять текст ниже ... и визу наоборот!)

NH рекомендует заменять неисправные трехпозиционные переключатели. ВСЕГДА ЗАМЕНИТЕ ОБЕ ВЫКЛЮЧАТЕЛИ ОДНОВРЕМЕННО ! Есть здравый смысл причина этого.Если один переключатель вышел из строя, сколько еще может другой последний? Кроме того, очень сложно определить, какой из двух переключателей стал бракованный. Так что в конечном итоге вам следует потратить несколько лишних долларов прямо сейчас. за награду, которой хватит на годы или даже десятилетия!

После того, как вы обнаружите общую клемму, замените неисправный переключатель. простой:

1) Подсоедините общий провод к общей клемме нового переключателя. Остальные два изолированных провода затем присоединяются к оставшемуся бегунку. терминалы.В зависимости от проводки в вашем доме оголенный провод заземления может быть прикреплен к клемме заземления на металлической раме крепления переключателя уши. Если проводка соответствует современным нормам, общий провод будет черным. и путешественники будут белыми

2) Завинтите переключатели обратно в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели. Удивительно, не правда ли! Теперь вы можете включать и выключать свет. от любого переключателя.

Что ... не работает? Не повезло? Что ж, вы, должно быть, не подключили общий провод к общей клемме! Итак, теперь ваша задача - определить общий провод.

Определение общих проводов ...

Иногда трехходовая цепь не работает, потому что кто-то пытался заменить неисправен выключатель и неправильно подключены провода.

Иногда выходит из строя один из переключателей.

Следующий метод решит обе проблемы сразу. Шаги, которые я собираюсь описать , могут быть не самым эффективным способом для устранения неполадок в 3-ходовой цепи. Выложены у "всех разнорабочих-электриков". в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без возможность ошибки! Вам понадобится мультиметр для проверки напряжения и целостности цепи. в цепи.

1) Выключите питание цепи на главной панели. Отключите все три провода (или четыре, если розетка заземлена) от обоих выключателей. Отделить провода так, чтобы они находились как можно дальше друг от друга.

2) Снова включите питание. Теперь, используя мультиметр, вы собираетесь определить, какой из трех цветных проводов является HOT провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это общий провод для этого коробка.Установите мультиметр как минимум на 110 вольт. Держите один из щупов на известное заземление, такое как металлическая розетка или оголенный провод заземления. Прикоснись к другому один за другим к цветным проводам. Провод, регистрирующий напряжение - HOT . провод и общий провод для этой коробки.

ПРИМЕЧАНИЕ: Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения. также, если вы еще этого не сделали. Не должно быть, но со странным проводку я видел на протяжении многих лет, стоит уделить этому время.С использованием измерителем напряжения прикоснитесь одним щупом к известному заземлению (металлической розетке или оголенный провод заземления) и другой щуп к каждому проводу. Ты не должен получить значение напряжения. Если вы обнаружите напряжение, это означает, что этот переключатель предназначен для управления другим прибор, свет или розетка. Возможно, вы проверяете не тот переключатель?

ТОЛЬКО ОДИН ИЗ ЭЛЕКТРИЧЕСКИХ ЯЩИКОВ ТРЕМЯ СПОСОБОМ ЦЕПЬ ПОДКЛЮЧЕН ПРЯМО К HOT ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ !!

После того, как вы закончили тестирование проводов

HOT , ВЫКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока переключатели не будут установлены.

3) Установите первый трехпозиционный переключатель в коробку с HOT провод, крепящий HOT провод к общей клемме выключатель. Присоедините два других провода, путешественников, к двум другим. клеммы переключателя. Если есть оголенный провод заземления, прикрепите его к клемму заземления переключателя.

4) Перейдите к другой коробке (без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Коснитесь одного из щупов мультиметр к известному заземлению, например к металлической розетке или оголенному заземляющему проводу.Коснитесь другим датчиком каждого из трех проводов. Только один из них зарегистрируется сопротивление или, если у вас есть тестер непрерывности, вызовет "звуковой сигнал". У тебя есть определил общий провод для этой коробки.

5) Как и в первой коробке, подключите общий провод к общей клемме на новом выключатель. Подключите два других провода к клеммам TRAVELER, а провод заземления, если применимо.

Вверните переключатели обратно в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели.

ПРИМЕЧАНИЕ: Если в вашей 3-ходовой цепи используется розетка или розетки вместо светильников можно запутаться с разводкой, если розетки "разделены" ... один штекер всегда включен, а другой управляется настенный выключатель.

ВЫ МОЖЕТЕ УЗНАТЬ, ЧТО РАЗЪЕДИНИЛИ РОЗЕТКИ, Глядя на розетку. На На «горячей» стороне есть металлическая полоска, соединяющая два винта. Если это полоса сломана, то две заглушки независимы друг от друга. Там будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это не означает, что розетка разделена.Это может означать, что розетка подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСКА ОТРЕЛАЕТСЯ, ВЫ МОЖНО УБЕДИТЬСЯ, ЧТО ВЫХОД РАЗДЕЛЕН. ЕСЛИ НЕТ, ЭТО НЕ.

Первые два рисунка показывают металлическую полосу или выступ. Третий и Четвертый рисунок показывает, как язычок легко снимается с помощью набора иглы. плоскогубцы. После удаления язычка верхняя и нижняя заглушки выходят из строя. независимым, так что можно, например, управлять настенным выключателем, в то время как другой всегда включен.

Если у вас раздельная розетка, выполните те же действия по поиску и устранению неисправностей с трехпозиционным переключателем, что и с осветительной арматурой, КРОМЕ вам нужно будет определить, какая розетка всегда на.

После отсоединения всех проводов от выключателей и от включенного розетки, включите питание и проверьте проводку в розетке. Горячий провод, идущий от цепи трехпозиционного переключателя, не будет иметь питания, так как вся мощность должен проходить через переключатели.

Если на один из черных (горячих) проводов действительно есть питание, значит, это провод для вилка "всегда включен".Выключите питание и отметьте, чтобы не перепутать это с проводами 3-проводной цепи. Наслаждаться!!

Вернуться к списку электротехнических изделий

Устранение неисправностей выключателя света

У вас дома есть выключатель света, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и разъем для проводов, вы можете устранить неисправность переключателя света, чтобы определить проблему и, при необходимости, заменить переключатель. Выключатели света недороги, и их замена занимает совсем немного времени.

Соблюдайте осторожность при работе с выключателями света, они могут быть очень опасными. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику. Никогда не работайте с электрическими розетками, выключателями или приспособлениями, если вы не разбираетесь в электрических схемах и базовой домашней электропроводке.

У выключателя света есть мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучшим вариантом будет его замена. Но прежде чем заменить его, необходимо определить, неисправен ли выключатель света или проблема в проводке.

Диагностика неисправностей переключателя света

Если выключатель света вообще не работает, возможно, в цепи нет питания. Убедитесь, что выключатель в вашей коробке выключателя включен, и определите, есть ли другие отключенные розетки, а также включите их. Это самое простое решение, которое вы можете попробовать сначала, чтобы устранить проблему. Если все в порядке, возможно, у вас неисправный переключатель или неисправная проводка в соединении.

Если свет мигал, возможно, вам нужно пойти немного дальше.Проблема может заключаться в ненадежном соединении или отключении розетки в той же цепи. Первое, что вам нужно сделать, это выключить питание переключателя, прежде чем брать его в руки.

Убедившись, что прерыватель выключен, снимите крышку и открутите переключатель. С помощью изолированных плоскогубцев вытащите выключатель из электрической коробки, следя за тем, чтобы ваши руки, инструменты и другие предметы не касались клемм.

Используйте тестер напряжения, чтобы проверить, получают ли клеммы питание.Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в исправную розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от измерителя напряжения к зеленому винту заземления, а другим проводом - к латунной клемме. Если свет не горит или счетчик показывает ноль, переместите провод к другому латунному выводу. Если вы по-прежнему не получаете показания, можете обращаться с переключателем.

Потяните за черные провода, идущие от переключателя, чтобы определить, плотно ли они подключены.Если один из них не закреплен, затяните его клеммный винт до фиксации. Затем вверните выключатель обратно в электрическую коробку и включите прерыватель, чтобы проверить его. Если свет работает, прикрутите крышку на место, и все готово.

ПРИМЕЧАНИЕ: Если провода действительно были ослаблены, осмотрите переключатель, чтобы определить, есть ли на нем признаки расплавленного пластика. В этом случае вам также необходимо заменить переключатель, так как он был поврежден электрической дугой.

Если ни один из черных проводов не отсоединился, выполните действия, чтобы снова отключить питание коммутатора.Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите соединитель. Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам нужно его заменить.

Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дальнейшее исследование, где светильник подключается к цепи, либо позвонить. эксперт диагностирует проблему.

Ресурсы, представленные на этом сайте, предоставляются в качестве общей информации, и Reddi Industries не несет ответственности за какие-либо вопросы, связанные с содержанием, представленным здесь . Мы стараемся предоставить актуальную / точную информацию, но эта статья может содержать nfo, которое не соответствует для вашей ситуации . Если вы пытаетесь отремонтировать или модифицировать оборудование у себя дома или на работе, делайте это только в том случае, если у вас есть соответствующая квалификация.

Объяснение двойного переключателя в бейсболе - Baseball Training World

Когда менеджер устанавливает состав, единственный способ изменить порядок ударов во время бейсбольной игры - это заменить одного игрока другим.Было бы против правил бить игрока вне очереди. Выглядит довольно просто, правда?

Один из методов, который менеджеры используют для перемещения своих игроков в порядке удара, называется двойным переключением. Двойной переключатель - это стратегия замены, которую менеджеры используют, чтобы переместить своих подающих в более выгодное место в порядке удара. Для выполнения двойного переключения менеджер сначала заменяет запасного питчера позиционным игроком, а текущего питчера - позиционным игроком.Затем менеджер поменяет эти две позиции на поле.

Двойное переключение на первый взгляд может показаться сложным, поэтому давайте начнем с того, что это такое, почему менеджеры хотят сделать двойной переключатель, и рассмотрим несколько примеров.

Объяснение двойного переключателя

Ход «Двойной переключатель» в бейсболе - это стратегия замены, цель которой - переместить питчера на более выгодную позицию в порядке удара. Чтобы понять, что это за стратегия, нам нужно сначала сделать шаг назад и взглянуть на некоторые основные правила.

Первое правило, которое необходимо понять, это то, что порядок битья не может измениться после того, как он был установлен. Если бы менеджерам было разрешено менять порядок битья в любой момент игры, то большинство менеджеров позаботились бы о том, чтобы их лучшие три или четыре бьющих подходили к биту в каждом иннинге. Поэтому, если менеджеры хотят отредактировать свой порядок ударов, им нужно использовать замену со скамейки запасных.

Второе правило, которое следует понять, заключается в том, что менеджерам разрешено менять позиции своих игроков на поле боя. Итак, если тренер хотел поменять местами центрального полевого игрока на левого полевого игрока, он мог сделать это в любой момент во время игры. Нет необходимости использовать запасного игрока, если тренер хочет поменять одну оборонительную позицию на другую.

Помня об этих двух правилах, теперь мы знаем, что менеджеры не могут изменить порядок ударов после того, как он был установлен. и менеджеры могут поменять одну оборонительную позицию на другую оборонительную позицию в любое время во время игры. Но если менеджеры хотят попытаться усилить свой порядок ударов во время игры, они должны поменять текущего игрока на запасного игрока со скамейки запасных.

Выполнение двойного переключения

Перед тем, как осуществить ход с двойной сменой, менеджер должен сначала сообщить судье о ходу. Фактически, менеджер должен сообщить судье о двойном переключении до того, как пересечет линию фола.

Официальные правила бейсбола MLB адресованы менеджеру, который должен сначала сообщить судье о двойной смене:

« Если делается двойная замена, менеджер или тренер должен сначала уведомить судью тарелки.Главный судья должен быть проинформирован о множественных заменах и порядке смены битов до того, как менеджер вызовет нового питчера (независимо от того, объявляет ли менеджер или тренер о двойной замене перед пересечением линии фола). Сигнал или движение к КПЗ должно рассматриваться как официальная замена нового питчера. Менеджеру не разрешается идти к насыпи, вызывать нового питчера, а затем информировать судью о нескольких заменах с намерением поменять местами порядок отбивания

.

Чтобы выполнить двойное переключение, менеджер должен сделать четыре вещи:

  1. Сообщите судье о двойном перемещении переключателя до пересечения линии фола
  2. Замените игрока со скамейки запасного на текущего питчера
  3. Замените запасного питчера на игрока текущей позиции
  4. Поменяйте местами два новых fielders

Разъяснение стратегии двойного переключения

Поняв, что такое двойной переключатель, вы можете спросить себя: «Почему?» Какая стратегия стоит за двойным переключением и почему менеджер считает это хорошей идеей?

Стратегия двойной смены в бейсболе позволяет тренеру разместить запасного питчера в более выгодном месте в порядке удара.

Эта стратегия также предполагает, что запасной питчер не очень хороший нападающий. Менеджеры осведомлены о способности своих питчеров наносить удары, поэтому при использовании этой стратегии двойного переключения питчер будет размещать запасного питчера как можно ниже в порядке удара. Идея состоит в том, что чем реже питчер бьет, тем сильнее порядок удара.

Как правило, кувшины не очень хорошие нападающие, и менеджеры по возможности стараются избегать того, чтобы их подающие били.Не все питчеры относятся к плохим нападающим, но это общее практическое правило становится все более и более верным, чем выше вы поднимаетесь в соревновании.

Если вы играли в Малой лиге, вы не заметите разницы между питчерами и их способностью бить. Фактически, питчеры Малой лиги часто являются лучшими нападающими в своей команде! Но по мере того, как вы продвигаетесь по карьерной лестнице в соревнованиях, питчеры начинают больше специализироваться на подаче и не уделяют столько внимания ударам. Вот почему вы обычно видите более низкий средний уровень в высшей лиге для игроков, которые в основном являются питчерами.

Поскольку менеджеры ищут способы получить преимущество в любом бейсбольном матче, они иногда выбирают метод двойного переключения, чтобы попытаться укрепить свой порядок ударов. И если они могут использовать метод двойного переключения, чтобы их питчеры не вступали в схватку, то они успешно укрепили свой порядок битья - даже если порядок битья усиливается совсем немного.

Но если вы похожи на меня, иногда вам нужно увидеть примеры чего-то, прежде чем стратегия начнет обретать смысл.Итак, давайте рассмотрим распространенный пример стратегии двойного переключения в бейсболе.

Пример двойного переключателя

Если вы смотрите бейсбольный матч и слышите, что команда собирается выполнить двойную смену, видя конечный результат этой двойной смены, вы можете почесать голову. Итак, давайте посмотрим на пошаговую разбивку того, как выполняется подстановка с двойным переключателем.

И пока мы проходим этот пошаговый метод, помните о главной цели, которую преследует менеджер, используя эту стратегию - он хочет переместить запасного питчера на более выгодное место в составе.Желательно, чтобы питчер не отбивал в ближайшее время.

Для начала представим, что у нас есть следующий состав:

  1. CF
  2. LF
  3. 1B
  4. SS
  5. 3B
  6. RF
  7. C
  8. 2B
  9. P

Теперь ситуация такова, что мы только что закончили иннинг, и наши следующие седьмые игроки 8-й и 9-й отбивающие (ловец, второй игрок с низов и питчер). Питчер устает, и менеджер готов ввести запасного питчера.

Если бы тренер поставил только запасного питчера, то этот запасной питчер был бы третьим игроком, который отбил бы мяч в следующем иннинге. Но, как упоминалось ранее, менеджер всегда ищет способ получить преимущество, поэтому вместо этого он решает использовать стратегию двойного переключения.

Помните, что на самом деле есть четыре шага для реализации стратегии двойного переключения, поэтому давайте рассмотрим их один за другим.

Шаг 1: Менеджер сообщает судье

Менеджер должен сначала сообщить судье, что он собирается сделать двойной ход, и менеджер должен сообщить судье об этом ходу до того, как он пересечет линию фола.

Шаг 2: Менеджер приносит кувшин для помощи

В нашем примере состава первым бьющим в следующем иннинге будет кэтчер (7-й бэттер). Тренер хотел бы, чтобы входящий питчер бил как можно позже, поэтому разумным ходом было бы заменить 6-го бьющего на входящего запасного питчера. В нашем примере сценария игрок, занимающий 6-е место в составе, является правым полевым игроком.

Итак, теперь тренер вводит запасного питчера для замены правого полевого игрока.В нашем примере состав новый состав будет:

.
  1. CF
  2. LF
  3. 1B
  4. SS
  5. 3B
  6. RP (в правом полевом положении)
  7. C
  8. 2B
  9. P

Шаг 3: Игрок

На данный момент в нашем примере состава у нас теперь есть два питчера - один на 6-м месте и один на 9-м месте. И питчер-помощник теперь играет на правильном месте! Чтобы сбалансировать состав, тренеру нужно будет вывести правого полевого игрока со скамейки запасных.

Итак, в нашем примере сценария нынешний питчер (отбивающий 9-м) заменяется правым полевым игроком со скамейки запасных.

Теперь, когда менеджер заменил текущего питчера правым полевым игроком, наш примерный порядок подачи теперь выглядит следующим образом:

  1. CF
  2. LF
  3. 1B
  4. SS
  5. 3B
  6. RP (в правом полевом положении)
  7. C
  8. 2B
  9. RF (в положении кувшина 9308)

    Шаг 4: Менеджер меняет рабочие места

    Теперь, когда менеджер успешно привлек двух новых игроков, последнее, что нужно сделать, это поменять местами поля этих двух новых игроков.

    Таким образом, менеджер меняет местами игрока в правом поле (который на самом деле является запасным питчером) с игроком, который подает (который на самом деле является правым полевым игроком). И двойной переключатель теперь готов!

    Результат этой двойной смены заключается в том, что питчер не подходит к биту еще девяти отбивающим. Давайте сравним порядок отбивания до двойной смены (левая сторона) с порядком отбивания после двойной смены (правая сторона).

    Как видите, менеджер был бы в пользу этой стратегии, потому что они могут улучшить свой порядок отбивания, убедившись, что их питчер (который традиционно является плохим нападающим) отбивает как можно позже.

    Поскольку следующие три отбивающих в нашем примере сценария будут 7-м, 8-м и 9-м отбивающими, игроки, отбивающие в следующем иннинге, теперь будут кетчером, вторым игроком с низов и правым полевым игроком.

    Визуальный пример двойного переключателя

    В приведенном выше сценарии описан пошаговый процесс, с помощью которого менеджер выполняет перемещение с двойным переключением. Для более наглядного примера посмотрите этот отличный пример от NobodyLA.

    Кто изобрел двойной переключатель?

    При проведении некоторых исследований по этой теме, похоже, возникли разногласия по поводу того, кто изобрел двойной переключатель.Стратегия двойного переключения не была хорошо задокументирована, поэтому некоторые люди расходятся во мнениях о том, когда началось двойное переключение.

    Элвин Дарк

    Согласно The Straight Dope, первый задокументированный двойной переключатель был использован в игре World Series 1962 года. В начале 9-го тайма «Сан-Франциско Джайентс» дважды поменялись местами с кетчером и питчером. Это означает, что менеджер Гигантов, Элвин Дарк, был первым задокументированным случаем двойного переключателя.

    Кларк Гриффит

    С другой стороны, Answers.com перечисляет Кларка Гриффита как первого человека, который использовал двойной переключатель в 1906 году.

    Кларк Гриффит был игроком-менеджером, и он поставил себя на поле в восьмом иннинге. Когда он включился в игру в качестве запасного питчера, он поставил себя вместо ловца. Одновременно с этим он заменил действующего питчера на другого ловца со скамейки запасных.

    Этот ход может быть первым задокументированным случаем, когда кто-то из высшей лиги использовал метод двойной смены.

    Подробнее о том, кто изобрел двойной переключатель

    Два менеджера, перечисленные выше, Элвин Дарк и Кларк Гриффит, могут быть первыми задокументированными случаями, когда менеджер использовал двойной переключатель, но стратегия двойного переключения не стала обычным явлением в высших лигах в течение довольно долгого времени. Стратегия двойного переключения не использовалась очень часто примерно до 1960-х и 1970-х годов.

    Для статьи, которая более подробно рассматривает происхождение двойного переключателя и перечисляет некоторые потенциальные альтернативы Элвина Дарк и Кларка Гриффита, ознакомьтесь с Bosoxinjection.com о том, кто первым нажал на двойной переключатель.

    Розетки и переключатели | Традиционные, современные и индивидуальные розетки и выключатели для вашего дома, офиса или гостиницы

    Июньское предложение Lightwave
    Скидка 10% на диммеры, розетки, реле и стартовые комплекты

    Быстрый поиск - популярные покрытия

    Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

    Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой от USBПереключатель с переключателемРазъем

    Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки ...


    Нужны большие розетки и переключатели?

    Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

    Посмотреть все розетки и переключатели большого диапазона>


    Серия розеток и переключателей Studio

    Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

    Узнайте больше о The Studio Range.

    Квадратные розетки и переключатели без винтов

    Гладкий, чистый дизайн с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

    См. Линейку безвинтовых квадратов.


    Сделайте электричество в вашем доме умным

    Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

    Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

    Работает с

    См. Розетки и диммеры серии Lightwave Smart.


    Другие идеи отделки разъемов и выключателей

    Не ограничивайтесь полированным хромом или латуни, вдохновляйтесь некоторыми из наших прекрасных отделок ниже - просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

    Бронза - некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

    Pewter & Old Metals - красота металла и идеально подходит для старинной собственности.

    Coppers - потрясающая медь с современной и традиционной отделкой

    Необычная отделка - чтобы добавить немного другой


    Розетки напольные

    Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

    Кроме того, теперь у нас есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выход кабеля.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

    Посмотреть линейки розеток>


    Индустриальный ретро

    Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

    Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

    Посмотреть ретро-индустриальные диапазоны>


    RetroTouch, определяемый дизайном

    Розетки и выключатели

    RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

    Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>


    Привести форму!

    Ищете что-то особенное? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

    Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

    Диапазон форм просмотра.


    Не в Великобритании?

    Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

    Все, что вам нужно сделать, это связаться - по электронной почте, в чате или по телефону - и мы будем рады помочь вам найти идеальные розетки и выключатели.

    Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

    Почему розетки и переключатели?
    • Выберите из более чем 80000 розеток и выключателей
    • Традиционный и современный дизайн
    • Множество уникальных дизайнов пластин на выбор
    • Изготовлено в соответствии с высшими стандартами Великобритании
    • Износостойкая, долговечная, превосходная отделка
    • Многослойные лаки для длительной защиты
    • Каждый продукт собран вручную и упакован в индивидуальную коробку
    • Более 98% нашей продукции разрабатываются и производятся в Великобритании

    Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.


    Как подключить выключатель света

    Фото: shutterstock.com

    Несмотря на то, что подключить выключатель света несложно, для безопасного выполнения работы необходимо иметь базовые знания о домашней электросети. Если вы никогда раньше не работали с электропроводкой, наймите электрика и попросите взглянуть ему через плечо. Изучив процедуру, вы обнаружите, что подключение переключателя света занимает не более 10 минут. Никаких дополнительных инструментов не требуется, и шаги идентичны, заменяете ли вы поврежденный переключатель или меняете местами при обновлении (например, диммер).

    Инструменты и материалы

    Шаг 1

    Очень важно правильно выполнить этот первый шаг; пропуск этой части или неправильное выполнение может быть фатальным! Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы собираетесь работать, не подается питание. Это означает, что нужно подойти к коробке выключателя и выключить выключатель, который управляет выключателем, который вы собираетесь заменить.

    Шаг 2

    Как только вы убедитесь, что питание было отключено на этот конкретный коммутатор, отвинтите пластину переключателя (большинство из них закреплено двумя маленькими винтами с плоской головкой), затем открутите старый переключатель от стены (здесь, плоский- винты с головкой и крестообразным шлицем одинаково распространены).Осторожно вытащите старый выключатель, но пока оставьте провода подключенными.

    Шаг 3

    Обратите внимание на расположение проводов. Вы должны увидеть два черных провода, каждый из которых подключается к другому винту с правой стороны переключателя. Это так называемые клеммные винты. Вы также должны увидеть зеленый провод, называемый заземляющим проводом, который крепится к винту в нижней левой части переключателя света.

    Шаг 4

    Ослабьте винты, удерживающие провода клемм на месте.После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы открутить тугую катушку. Таким же образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены; если это облегчит вашу работу, отогните свисающие провода в сторону.

    Фото: shutterstock.com

    Step 5

    Осмотрите концы проводов на предмет износа. Отрежьте поврежденные части с помощью универсального инструмента или кусачков для проволоки. Не забудьте оставить около полдюйма проволоки на каждой длине.Поскольку электрические провода со временем подвергаются нагрузкам и могут ослабнуть по мере использования, вы должны убедиться, что при повторном подключении проводов к заменяемому переключателю любая часть провода, контактирующая с винтами, не повреждена.

    Шаг 6

    С помощью многофункционального инструмента или плоскогубцев согните каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света.

    Шаг 7

    Теперь прикрепите загнутые концы проводов к новому переключателю.Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, заземление, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не являются необходимыми, могут помочь удерживать проволоку на месте при затягивании каждого винта.

    Шаг 8

    Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, прикрутите выключатель обратно к стене, замените пластину выключателя и снова включите автоматический выключатель.Вот и все - готово. А теперь пусть светит свет!

    Как установить интеллектуальный выключатель света

    Это понятно, если вы хотите управлять существующими потолочными светильниками с помощью Alexa или Google Assistant, но не заинтересованы в замене каждой отдельной лампочки на интеллектуальную. К счастью, вы можете интегрировать свои светильники для интеллектуального управления, установив интеллектуальный выключатель света. Вы можете найти умные переключатели в Интернете и в обычных магазинах, таких как Best Buy, Home Depot, Target и Walmart.

    И не волнуйтесь - для установки умного выключателя света не обязательно звонить электрику. На наш взгляд, вы можете сделать это самостоятельно, если будете относительно удобны. В зависимости от электросети вашего дома процесс установки умного выключателя света может быть немного сложным, но большинство людей с навыками DIY могут взять на себя эту задачу. Если вы готовы заняться этим проектом на выходных, вам стоит взглянуть на это практическое руководство, которое максимально упростит установку вашего нового интеллектуального выключателя света.

    Вещи, которые вам понадобятся

    • Отвертка с крестообразным шлицем
    • Отвертка с плоским жалом
    • Интеллектуальный выключатель света, который подходит к настенному выключателю и разводке (подробнее об этом позже)
    • Кусачки
    • Соединители проводов
    • Фонарик или фонарь на батарейках
    • Изолента

    Как установить умный выключатель света

    Шаг 1: Изучите существующий настенный выключатель и схему подключения. Прежде чем покупать умный выключатель света, вам нужно выяснить, какой тип выключателя вам нужен.Если на стеновой панели есть только один переключатель, вам понадобится одинарный переключатель. Если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный умный выключатель света. Если у него три переключателя, вам понадобится трехклавишный переключатель.

    Вам также необходимо знать, какой у вас тип проводки. Отключите питание блока предохранителей, чтобы избежать поражения электрическим током. Если вы не знаете, к какой электрической цепи принадлежит ваш светильник, неплохо было бы захватить вольтметр (если у вас его еще нет).Комбинированный блок Klein, с которым мы связались выше, даже поставляется с бесконтактным тестером напряжения, поэтому вам не придется возиться с выводами и проводами.

    Затем откройте существующий коммутатор, на котором вы хотите установить интеллектуальный коммутатор, и осмотрите проводку. Чтобы открыть выключатель, открутите винты на настенной пластине (обычно они расположены сверху и снизу пластины). Используйте нож для масла или отвертку с плоским жалом, чтобы оторвать пластину от стены, так как она может прилипнуть (часто из-за краски).Затем открутите винты на самом переключателе света и осторожно потяните переключатель вперед.

    Erika Rawes / Digital Trends

    Посмотрите на схему подключения. Для большинства интеллектуальных выключателей света требуется провод заземления, провод «вход», «выход» и нейтральный провод. В большинстве домов есть входной, выходной и заземляющий провода, но в некоторых домах, построенных до 1980-х годов, нет нейтральных проводов. Обычно нейтральный провод - это белый провод (или группа белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить множество интеллектуальных выключателей света, но вам нужно будет приобрести особый тип интеллектуального выключателя света, для которого не требуется нейтральный провод.Например, интеллектуальный диммерный переключатель освещения Lutron P-PKG1W-WH-R будет работать без нейтрального провода, но для него требуется собственный мост.

    Шаг 2: Выберите умный выключатель света. После того, как вы ознакомитесь с настройкой проводки, выберите умный выключатель света, который соответствует вашей ситуации.

    С двухконтактными переключателями вы можете столкнуться с бегущими проводами и в других уникальных ситуациях. Таким образом, дальнейшие инструкции будут предполагать использование одинарного интеллектуального выключателя света с нейтральным проводом, такого как интеллектуальный выключатель света Wemo.

    Эрика Равес / Digital Trends

    Шаг 3: Снимите старый выключатель света. (Опять же, убедитесь, что питание выключателя отключено). Полностью отсоедините старый выключатель света, отсоединив каждый провод один за другим. Обратите внимание, какой из проводов есть при их отключении, чтобы избежать путаницы в дальнейшем. Если на них нет этикеток, возьмите изоленту разных цветов и сделайте этикетки по ходу дела.

    Шаг 4: Подключите провода интеллектуального выключателя света к проводам внутри стены.Подключите входной провод к входному проводу, выходной провод к выходному проводу, заземляющий провод к заземляющему проводу, а нейтральный провод к нейтральному проводу. Закрепите соединения с помощью соединителей и убедитесь, что в коробке нет незакрепленных или оголенных проводов. (Имейте в виду, что заземляющий провод может быть оголенным.) В зависимости от вашей проводки вам может потребоваться инструмент для зачистки проводов, чтобы правильно подготовить провода для вашего нового переключателя.

    После подключения и закрепления всех проводов интеллектуального переключателя проверьте их, включив питание.Если переключатель работает, вы можете переходить к следующему шагу. Если ваш коммутатор не включается, вам необходимо повторно проверить свои соединения.

    Шаг 5: Убедитесь, что интеллектуальный выключатель света зафиксирован. Отключите питание в блоке выключателя. Организуйте и поместите проводные соединения в настенную коробку. Имейте в виду, что он может быть тугим, поэтому может быть сложно вставить все провода в коробку. Хотя может возникнуть соблазн засунуть их внутрь, мы рекомендуем притормозить и аккуратно поместить их в коробку.Это поможет предотвратить ослабление соединений и возгорание. Иногда можно перевязать проводку изолентой. В целом, вы не должны делать ничего, что увеличивает вероятность возникновения электрического пожара.

    Когда вы закончите вставлять все провода в коробку, прикрутите умный выключатель света на место. Включите питание блока выключателя и убедитесь, что все соединения стабильны. Если все подключения выполнены, установите настенную пластину и начните настройку приложения.

    Шаг 6: Затем подключите интеллектуальный выключатель света к вашей конкретной сети.Для этого вам сначала нужно загрузить приложение Smart Light и подключиться к Wi-Fi. Как только это будет сделано, назовите переключатель как хотите и присоедините к нему с помощью Alexa или Google Home, чтобы вы могли использовать функцию голосового управления.

    Наконечники
    • Перед настройкой интеллектуального переключателя света полностью прочтите его руководство по эксплуатации, чтобы убедиться, что вы понимаете его схему подключения и функции. Дизайн различается, поэтому не беспокойтесь, если он будет сильно отличаться от традиционного переключателя.
    • Не думайте автоматически, что настройки во всех ваших комнатах будут одинаковыми. Электропроводка может варьироваться от комнаты к комнате.
    • Если у вас возникли проблемы с подключением коммутатора к приложению, убедитесь, что он подключен к сети 2,4 ГГц. Если это не сработает, вы можете сбросить переключатель, нажав и удерживая кнопку включения примерно 10-15 секунд.
    • Если вам нужно установить двух- или трехклавишный интеллектуальный выключатель света или установить интеллектуальный выключатель света без нейтрального провода, мы рекомендуем ознакомиться с вашим руководством по эксплуатации.
    Рекомендации редакции
    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
