Технология подключения многоквартирных домов к электрическим сетям

Основное большинство многоквартирных домов, которым «повезло» находиться в условиях городской застройки, подключаются к электрическим сетям исключительно посредством подземного кабеля. Подключение электричества к дому по подобной технологии объясняется тем, что обилие построек (в основном многоэтажных) в том или ином микрорайоне делает использование подземной кабельной трассы наиболее целесообразным способом электрификации. И даже если дом находится удаленно от остальных объектов, нет никакой гарантии, что через пару лет вокруг него не начнутся масштабные строительные работы.

Рядом с многоэтажным зданием всегда находится понижающая трансформаторная подстанция, что позволяет подводить электричество к объекту с минимальными потерями. Кстати, к одной подстанции может быть подключено сразу несколько объектов.

Подключение дома к электросети производится с использованием скрытого подземного кабеля, рассчитанного на характеристики тока, превышающие мощность, выделенную для данного объекта.

Запас характеристик необходим на случай возможного увеличения мощности в процессе дальнейшей эксплуатации объекта.

Во внутреннем пространстве здания (в его технических помещениях) монтируется распределительное оборудование. Это делается для того, чтобы в каждую квартиру можно было завести отдельную питающую линию. Это касается питающей электрической линии. Если речь идет об оптоволоконной магистрали, ее заводят в дом через крышу и затем опускают до определенной высоты, для того, чтобы сделать разводку на каждую квартиру.

Основные регламенты, касающиеся подключения многоэтажных домов

Система электроснабжения многоквартирного дома имеет большое разветвление и благодаря этому является коммуникацией, отличающейся особой сложностью. И для того, чтобы система устойчиво работала на протяжении долгих лет, во время ее создания следует уделять особое внимание следующим моментам:

  1. В современных квартирах устанавливается очень большое количество электроприборов, поэтому основные параметры электросистемы основаны не на действующих нормативах, а на безошибочных расчетах и профессиональном проектировании.
    Проще говоря, основными залогами успеха во время подключения многоквартирного дома к электрическим сетям являются: четко проработанные технические условия и грамотный проект электрики.
  2. Изначально трансформаторную подстанцию следует проектировать таким образом, чтобы использованное в ней электрооборудование было комплектным и имело надежный установочный корпус.
  3. Для того чтобы смонтированная система была устойчива к возникновению возможных неисправностей, чтобы в ближайшее время ее не понадобилось ремонтировать или вовсе менять, электромонтажная организация должна выполнить стандартную, но довольно сложную (в плане техническом) операцию. Заключается она в проведении перечня электроизмерительных действий. Как правило, электрические измерения проводятся перед присоединением каждой квартиры к общей сети. Подобная процедура позволяет не только убедиться в надежности системы, но и гарантирует ее бесперебойную работу в будущем.
  4. Во время расчета сечений кабелей, а также при определении их марок проектировщиками должны быть использованы специальные коэффициенты.
    Коэффициенты, как правило, характеризуют график использования различных потребителей, устанавливаемых в квартирах (многие из них включены одновременно вечером, при этом большинство из них не работает днем).

Учитывая перечисленные требования, можно выполнить монтаж электрических сетей, гарантирующий не только правильное подключение многоквартирного дома к электрическим сетям, но и надежное присоединение каждой квартиры к имеющимся электрическим щиткам.

Технические условия на подключение к электрическим сетям

Большинство людей однажды задаются вопросом «как подключить электричество в частном доме?», «как же увеличить мощность торгового центра», «где и как оформлять заявление на подключение?» - на все эти и другие вопросы вы найдете ответы в этой статье.

Подключение электроэнергии достаточно сложный процесс. Прежде чем, вы будете наслаждаться светом, работающим оборудованием, вам необходимо пройти путь с подводными камнями.

Ведь каждое подключение это куча документов, времени и денег.

А для начала узнаем, что же такое Технические условия (ТУ).

Технические условия на электроснабжение это нормативный документ, в котором собраны все требования для присоединения к сетям электроэнергии и увеличения мощности. Порядок получения технических условий регламентирован Постановлением Правительства РФ №861 от 27 декабря 2004 года. В данном документе определены возможности выполнения подключения к электричеству как физических, так и юридических лиц. Каждые ТУ индивидуальны и зависят от запрашиваемой мощности, а так же имеют определенные требования к тому или иному объекту.


Важно отметить, что в соответствии с действующими правилами, технические условия составляют основную часть договора на энергоснабжение, то есть, не являются самостоятельным документом. Для того, чтобы подключить объект к электроэнергии, необходимо:

  1. Предоставить заявку в сетевую организацию, объекты электросетевого хозяйства которой расположены на наименьшем расстоянии от границ участка заявителя;
  2. Подписать договор, где указаны все юридические и технические аспекты технологического присоединения, оплатить сумму по договору;
  3. Выполнить технические условия в соответствии с предоставленным документом; работы производятся или сетевой организацией или подрядными организациями;
  4. Получить разрешение на подключение к электроснабжению объектов Заявителя, после выполнения ТУ производится проверка с выездом инженеров на место подключения;
  5. Выполнить присоединение объектов Заявителя, осуществляемое сетевой организацией;
  6. Подписать акты о выполнении технических условий.

Заявка подается в 2х экземплярах в сетевую организацию. Существуют специальные бланки на подачу физических и юридических лиц на мощности: до15 кВт, до 150 кВт, свыше 150 кВт, а так же заявка на временное присоединение. Если Вы являетесь физическим лицом, то к заявке прилагаются: свидетельство о собственности (если собственников несколько, то письмо о согласии оформления документов на заявителя), копия документа удостоверяющего личность, ситуационный план в масштабе 1:500. Если Вы юридическое лицо, то: письмо от организации, все уставные документы организации, выписка из ЕГРЮЛ, однолинейную схему (только к сетям выше 35 кВт), перечень электроустановок с указанием мощности, акты АРБП (если увеличение мощности), ситуационный план 1:500.

Сетевая компания, получившая заявку со всеми необходимыми документами, в течение 15 дней обязана предоставить Заявителю технические условия и договор в двух экземплярах. Каждые технические условия имеют свою стоимость, в зависимости от запрашиваемой мощности. Технические условия являются действительными в течение 2-х лет. После выполнения ТУ выдается комплект актов для заключения договора с энергосбытовой компанией. Именно там создается личный счет, по которому производится оплата за электроэнергию.

Соблюдая все необходимые правила и нюансы подачи заявки, вы сможете сэкономить время и без проблем подключить электричество на объект.

Все оборудование для подключения вы можете найти у нас на сайте в каталоге TESLI!


Поделиться записью

Технологическое присоединение к электрическим сетям

Для получения подробной информации о технологическом присоединении к электрическим сетям необходимо перейти на сайт территориальной электросетевой организации Волгоградской области, к сетям которой планируется осуществить технологическое присоединение (со ссылками на доступ к корпоративному сайту, а также для входа в онлайн сервис "Личный кабинет")

В случае необходимости предварительного расчета стоимости технологического присоединения необходимо перейти на страничку размещения калькулятора расчета стоимости технологического присоединения энергопринимающих устройств заявителей к электрическим сетям сетевых организаций, осуществляющих свою деятельность на территории Волгоградской области. Для получения технических условий на осуществление технологического присоединения планируемых к размещению объектов строительства:

Законодательство в области технологического присоединения к электрическим сетям

    - Федеральный закон от 26 марта 2003 года № 35-ФЗ "Об электроэнергетике"

    - Постановление Правительства Российской Федерации от 27 декабря 2004 года № 861 "Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям"

    - Постановление Правительства Российской Федерации от 21 января 2004 года № 24 "Об утверждении стандартов раскрытия информации субъектами оптового и розничных рынков электрической энергии"

    - Постановление Правительства Российской Федерации от 04.

    05.2012 № 442 "О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии" (вместе с "Основными положениями функционирования розничных рынков электрической энергии", "Правилами полного и (или) частичного ограничения режима потребления электрической энергии") "О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии" (вместе с "Основными положениями функционирования розничных рынков электрической энергии", "Правилами полного и (или) частичного ограничения режима потребления электрической энергии")

Дорожная карта от 28.02.2017

Дорожная карта по внедрению целевой модели "Технологическое присоединение к электрическим сетям" на 2018 год

Дорожная карта по внедрению целевой модели "Технологическое присоединение к электрическим сетям" на 2017 год

Правила подключения частных домовладений к электрическим сетям

Правила подключения частных домовладений к электрическим сетям В летний период многие собственники занимаются строительством жилых помещений: частных домовладений или дач.

Но построить здание – это еще полдела. Его нужно обеспечить самым необходимым для нормального проживания. Электричество при этом играет наибольшую роль. Поэтому все владельцы вновь возведенных строений сталкиваются с вопросом о том, как подключить долгожданный дом или дачу к электросетям.

Куда обратиться?

Обратиться необходимо в организацию, занимающуюся поставками электроэнергии на данной территории. О ней можно узнать у соседей, если у них уже произведено подключение, а также получить данные в местной администрации. Бывают ситуации, когда участок расположен на границе зон «ответственности» двух поставщиков электроэнергии. В этом случае присоединение производит та организация, к чьим объектам граница участка находится ближе.

Подготовка и подача заявления в сетевую организацию

Заявка на заключение договора с сетевой компанией заполнятся по установленному образцу. К ней также прикладываются копии документов, которые подтвердят указанные данные.

Существует несколько способов подачи заявки на присоединение электрическим сетям:

- при личном присутствии или через посредника, предоставившего нотариально заверенную доверенность;

- по почте;

- через официальный сайт сетевой компании.

Необходимо помнить: не допускается одновременная подача нескольких заявок в разные сетевые компании.

Какие необходимы документы?

Паспорт (или иной указанный в заявке документ).

Свидетельство о праве собственности на объект.

План участка с указанием мест расположения присоединяемых объектов.

При этом в данной схеме очерчивается не только территория дома, но и прилегающего участка, на котором находится объект, где будет производиться подключение (причем в масштабе). Это нужно для определения расстояний от границы землевладения до объекта энергоснабжения. В случае, если объект принадлежит двум и более собственникам, необходимо предоставить письменное согласие на тех.присоединение данного объекта всех собственников.

После заключения договора сетевая компания направит два экземпляра подписанного договора и необходимую информацию сопроводительным письмом. К договору прилагаются технические условия (ТУ). Договор считается заключенным после того, как представитель сетевой организации получит подписанный экземпляр.

Наряду с использованием документов в бумажном виде, допускается использование таких документов в электронной форме. При этом заявитель - физическое лицо для осуществления процедуры технологического присоединения подписывает документы в электронной форме простой электронной подписью.

Выполнение ТУ

Расходы на мероприятия, которые потребуется произвести в пределах участка, для того, чтобы он начал соответствовать техническим условиям, ложатся на заявителя. Все работы, осуществляющиеся за границами участка, производятся сетевой организацией.

Подключение здания к линии электросети

Сотрудники сетевой организации приступят к непосредственному выполнению работ по подключению дома к электричеству после того, как получат уведомление о выполнении ТУ и убедятся, что участок удовлетворяет их требованиям. В результате осмотра сотрудники сетевой организации выдадут акт об осуществлении технического присоединения дома к электрическим сетям и другие документы.

Можно ли осуществить подключение самостоятельно?

Проводить подключение дома к электричеству без получения разрешения на соответствующие мероприятия категорически запрещено. Это повлечет за собой административное наказание в виде штрафа, а все незаконные устройства распределения и учёта будут демонтированы. Кроме этого, согласно действующему законодательству, нарушители могут быть отключены от источника электроэнергии.

Специалисты компании «Алтайкрайэнерго» постоянно разрабатывают и внедряют различные алгоритмы действий, позволяющие значительно сократить время процесса присоединения новых потребителей. Так, на сайте компании www.sk-altke.ru размещён простой и наглядный онлайн – калькулятор ТП для расчета ориентировочной стоимости в соответствии с утвержденными ставками. Подробная информация о технологическом присоединении располагается в разделе «Потребителям». Кроме этого, в разделе «Вопросы и ответы» наряду с другими обращениями граждан наиболее детально рассмотрены вопросы, связанные с технологическим присоединением. Для подключения объекта к электрическим сетям АО «СК Алтайкрайэнерго» необходимо обратиться в ближайший офис компании или оставить заявку в «Личном кабинете потребителя» на сайте АО «СК Алтайкрайэнерго».

Источник информации: http://www.alt-prom.ru/about/info/news/1741/

Подключение электричества к частному дому

Подключение электричества к дому: с чего начать?

Современный частный дом, неважно, большой или маленький, не будет достаточно комфортным без отопления и водопровода, канализации и электричества. И, если отапливать дом можно разными способами, водой обеспечивать из центрального водопровода или собственной скважины, то вариант подключения к электрическим сетям только один, и он требует получение разрешения на подключение. С чего начинать эту процедуру?

Первый этап - оформление Технических условий (далее ТУ). За данной бумагой нужно обращаться в местную электросетевую организацию. В большинстве случаев в каждой сетевой организации имеется специальный отдел – Центр обслуживания клиентов (ЦОК), который осуществляет работу с будущими потребителями электрической энергии.

Для подачи заявки на получение ТУ при себе необходимо иметь следующие документы: паспорт + его ксерокопия с пропиской, свидетельство на землю + копия или свидетельство на дом + копия, план земельного участка (можно нарисовать от руки). Далее в ЦОКе пишется заявление на заключение договора на технологическое присоединение к электрическим сетям.

Тут нужно помнить, что отказать сетевая организация в заключение договора ТП не имеет права, т.к. в п. 3 Постановлении правительства РФ № 861 от 27.12.2004г. (в редакции постановления правительства РФ от 21.04.2009 N 334), четко прописано что:

«Сетевая организация обязана выполнить в отношении любого обратившегося к ней лица мероприятия по технологическому присоединению при условии соблюдения им настоящих Правил и наличии технической возможности технологического присоединения.

Независимо от наличия или отсутствия технической возможности технологического присоединения на дату обращения заявителя сетевая организация обязана заключить договор с лицами, указанными в пунктах 12.1, 14 и 34 настоящих Правил (физические до 15 кВт, юридические лица и индивидуальные предприниматели с мощностью до 100 кВт), обратившимися в сетевую организацию с заявкой на технологическое присоединение энергопринимающих устройств, принадлежащих им на праве собственности или на ином предусмотренном законом основании (далее - заявка), а также выполнить в отношении энергопринимающих устройств таких лиц мероприятия по технологическому присоединению».

Помните, что заявление на договор ТП надо писать в двух экземплярах и один из них, с датой и подписью принявшего заявления лица, хранить у себя. Это облегчит жизнь в дальнейшем. Дело в том, что сетевая организация в течение 30 дней с момента подачи заявки обязана заключить с Вами договор и выдать на руки ТУ.

Если же по истечении 30 дней договора не заключен, то у Вас на руках будет главный козырь, в виде второго экземпляра заявления с датой его принятия, с которым Вы можете обращаться во всевозможные инстанции с жалобами на сетевые организации, игнорирующие постановления правительства.

Подключение к электросетям: технические условия, кто и как их выполняет

Если все прошло хорошо и по истечении 30 дней Вам выдали договор технологического присоединения с техническими условиями, не радуйтесь раньше времени. Прежде, чем подписывать документ, внимательно с ним ознакомьтесь, в нем может быть подвох.

Первое о чем нужно помнить, в ТУ могут оказаться избыточные требования по отношению к заявителю. Например, согласно постановления правительства РФ № 861 от 27.12.2004г. (в редакции постановления правительства РФ от 21.04.2009 N 334), стороны (сетевая организация и заявитель) должны выполнить мероприятия по технологическому присоединению в пределах своих границ балансовой принадлежности. Нужно помнить, что если расстояние от границ Вашего участка до ближайшей точки подключения (ВЛ-0,4 кВ или КТП) не превышает 500 метров в сельской местности и 300 в городской черте, то все мероприятия (строительство линий, монтаж провода и т.д.), за пределами принадлежащего Вам участка должны выполняться сетевой организацией, причем в сроки, не превышающие 6 месяцев.

Также зачастую в ТУ для подключения физического лица до 15 кВт, можно встретить требования по выполнению проекта на электроснабжение. Это требование является избыточным.

В соответствии с Правилами технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям (утв. Постановление Правительства РФ от 27.12.2004 №861):

П.18 «Мероприятия по технологическому присоединению включают в себя: в) разработку заявителем проектной документации в границах его земельного участка согласно обязательствам, предусмотренным техническими условиями, за исключением случаев, когда в соответствии с законодательством Российской Федерации о градостроительной деятельности разработка проектной документации не является обязательной».

Градостроительный кодекс РФ, п.3 статьи 48:

«Осуществление подготовки проектной документации не требуется при строительстве, реконструкции, капитальном ремонте объектов индивидуального жилищного строительства (отдельно стоящих жилых домов с количеством этажей не более чем три, предназначенных для проживания одной семьи). Застройщик по собственной инициативе вправе обеспечить подготовку проектной документации применительно к объектам индивидуального жилищного строительства.

Отсутствие проекта в случаях, кроме указанного выше, может помешать не только технологическому присоединению к электрическим сетям, но и получению разрешения на строительство» (Градостроительный кодекс).

Проект электроснабжения является частью «архитектурно-строительного проектирования», определяемого Градостроительным кодексом, поскольку установленный состав соответствующей проектной документации включает «сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения».)

По поводу выполнения проекта можно, конечно поспорить, даже в суде, но, как правило, бывает проще и быстрее заказать проект на энергоснабжение в проектной организации.

Итак, у Вас на руках подписанные ТУ и договор на тех. присоединение. Возникает вопрос, что делать дальше. Нужно выполнять все пункты технических условий, а именно требования к заявителю и, если есть, общие требования. Выполняем технические мероприятия, а именно: монтаж узла учета на границе балансовой принадлежности (на наружной стене дома или на опоре ВЛ – 0,4 кВ), монтируем провода от узла учета до границы участка (с запасом, чтобы впоследствии их подключили к существующей или вновь построенной линии электропередач). Если дом построен, выполняем монтаж внутренних сетей (не всех, но как минимум выход с узла учета до автомата, с целью последующей без проблемной опломбировки узла учета).

Подключение электричества к дому: оформление разрешительной документации

Монтаж выполнен (своими силами или нет, не имеет значения), можно переходить к наиболее тяжелой процедуре – оформление разрешительной документации. Процесс сводится к получению нескольких бумаг:

1. акт ввода или осмотра прибора учета;

2. акт разграничения балансовой и эксплуатационной принадлежности;

3. акт выполнения ТУ;

4. Акт осмотра (допуска) электроустановки;

5. Договор на электроснабжение.

В различных регионах этот список может немного сокращаться или увеличиваться, в зависимости от местных требований.

Поговорим подробнее о каждой из упомянутых бумаг.

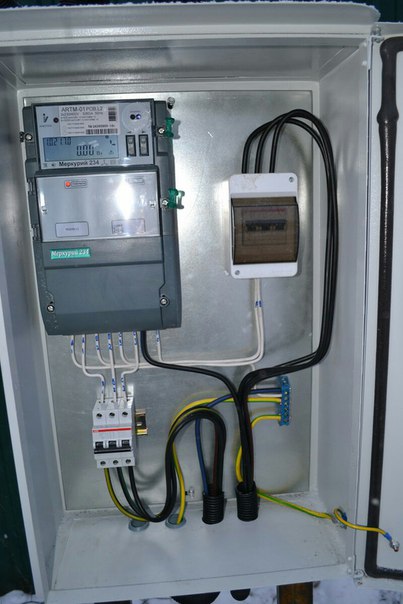

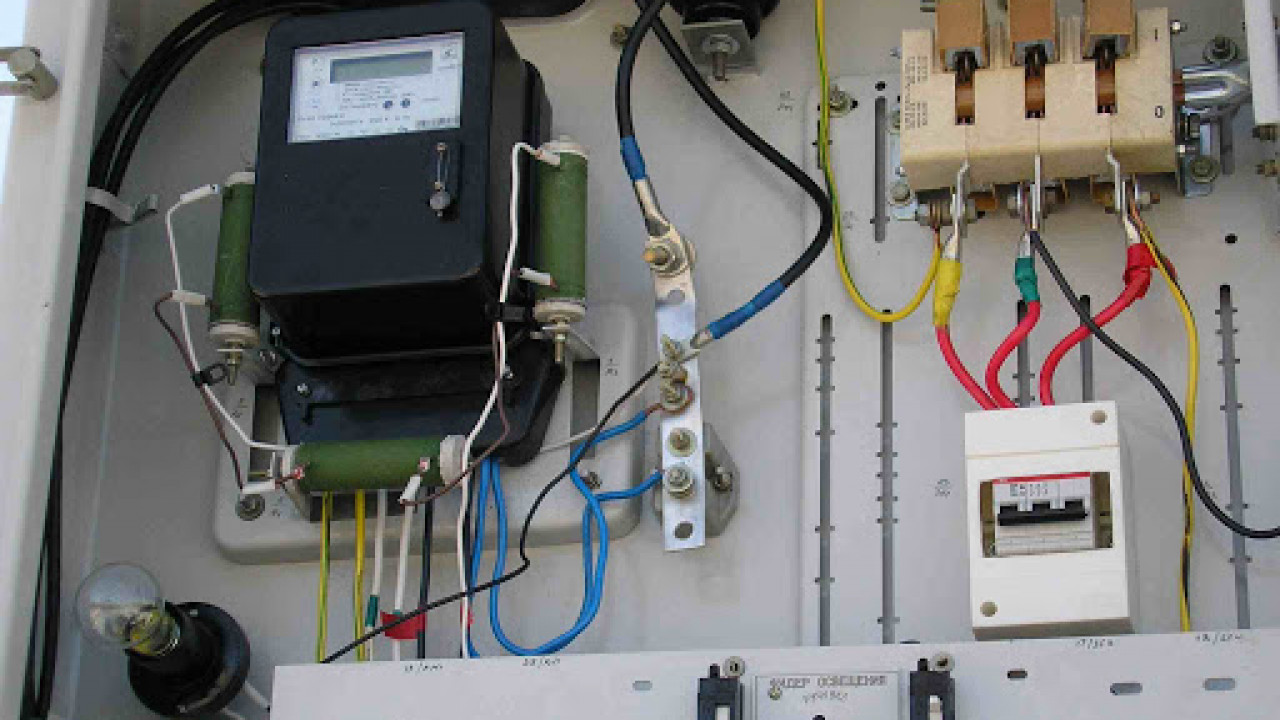

Акт ввода или осмотра прибора учета

За этим актом нужно обращаться в сетевую организацию, а именно в ее подразделение районные электрические сети (РЭС), к руководителю или мастеру по учету электроэнергии. Получение его сводится к следующему.

Вы, выполнив монтаж узла учета, привозите представителя сетевой организации на место, где он внимательно осматривает прибор учета и, если все его устраивает, производит опломбировку и выдает на руки акт ввода прибора учета в эксплуатацию. Возможен вариант, когда опломбировка будет произведена после подачи напряжения, в этом случае попросите у представителя сетевой организации акт осмотра прибора учета.

Акт разграничения балансовой принадлежности и эксплуатационной ответственности

Выдается акт также в РЭС, но обращаться нужно к начальнику или главному инженеру. В этой бумаге будет подробно описана схема вашего подключения и зоны ответственности сторон. Проще говоря, акт объясняет, за что отвечаете вы (за провода ввода в дом, узел учета электроэнергии и внутреннюю проводку дома), а за что сетевая организация (за ВЛ-0,4 кВ, от которой Вас подключили, трансформатор и т.д.).

Акт выполнения ТУ

Выдается сетевой организацией. В этой бумаге должно указываться, что вами выполнены все пункты ТУ и вы фактически готовы к включению.

Акт осмотра (допуска) электроустановки

Раньше данную бумагу выдавал Ростехнадзор, но по новым требованиям данная функция перешла к сетевой организации. Данный акт можно получить, как правило, имея на руках 3 выше указанные акта.

Договор электроснабжения

За договором нужно обращаться уже не к сетевой, а к сбытовой организации (ей вы будете оплачивать счета за потребленную электроэнергию). За договором нужно обращаться после получения всех вышеперечисленных актов. Договор на электроснабжение является конечным шаром на непростом пути подключения к электросетям.

Имея на руках договор, возвращаемся обратно в РЭС, показываем его (договор) начальнику или главному инженеру, отдаем копии всех вышеописанных актов и подключаем, силами РЭС, электричество к своим землевладениям.

Все вышесказанное описывает процедуру подключения в общих чертах (типовые требования) и, в зависимости от Вашего местонахождения, данные требования могут быть менее или более жесткими.

Рассказываем, как подключить здание к электрическим сетям

Куда обратиться?

Обратиться необходимо в организацию, которая занимается поставками электроэнергии на данной территории. О ней можно узнать у соседей, если у них уже произведено подключение, а также получить данные в местной администрации. Бывают ситуации, когда участок расположен на границе зон ответственности двух поставщиков электроэнергии. В этом случае присоединение производит та организация, к чьим объектам граница участка находится ближе.

Подготовка и подача заявления в сетевую организацию

Заявка на заключение договора с сетевой компанией заполняется по установленному образцу. К ней также прикладываются копии документов, которые подтвердят указанные данные. Подать заявку на присоединение к электрическим сетям можно несколькими способами: лично или через посредника, предоставившего нотариально заверенную доверенность, по почте либо через официальный сайт сетевой компании.

При этом важно помнить, что подача заявки допускается только в одну сетевую компанию.

После заключения договора сетевая компания направит заявителю два экземпляра подписанного договора и необходимую информацию сопроводительным письмом. К договору прилагаются технические условия.

Договор считается заключенным после того, как представитель сетевой организации получит подписанный экземпляр. Наряду с использованием документов в бумажном виде допускается использование таких документов в электронной форме. При этом заявитель – физическое лицо для осуществления процедуры технологического присоединения подписывает документы в электронной форме простой электронной подписью.

Выполнение мероприятий по технологическому присоединению

В рамках осуществления договора об осуществлении технологического присоединения сторонами выполняются мероприятия, предусмотренные техническими условиями. При этом расходы заявителя складываются из расходов на исполнение договора об осуществлении технологического присоединения и расходов на мероприятия в границах своего земельного участка.

Подключение здания к электрическим сетям

Сотрудники сетевой организации приступят к непосредственному выполнению работ по подключению дома к электричеству после того, как будет проведена проверка выполнения заявителем ТУ.  В результате осмотра сотрудники сетевой организации выдадут акт об осуществлении технического присоединения дома к электрическим сетям и произведут подключение энергопринимающих устройств к электрическим сетям.

Можно ли осуществить подключение самостоятельно?

Проводить подключение дома к электричеству без получения разрешения на соответствующие мероприятия категорически запрещено. Это повлечет за собой административное наказание в виде штрафа, а все незаконные устройства распределения и учёта будут демонтированы. Кроме этого, согласно действующему законодательству нарушители могут быть отключены от источника электроэнергии.

Чтобы подать заявку на техприсоединение в электронном виде, потребителю по закону нужно:

  • иметь усиленную квалифицированную электронную подпись (для юридических лиц или индивидуальных предпринимателей) (такой подписываются множество электронных документов, например отчеты в налоговую инспекцию) или простую электронную подпись для физических лиц;
  • зарегистрироваться в личном кабинете сетевой организации (логин для юридических лиц — ОГРН и ИНН, для индивидуальных предпринимателей — ОГРНИП и ИНН).

В соответствии с законодательством заявитель в личном кабинете на сайте сетевой организации должен иметь возможность:

  • подать заявку на технологическое присоединение;
  • получить сведения об основных этапах обработки заявок, в том числе информацию о:
    • дате поступления заявки и ее регистрационном номере;
    • направлении в адрес заявителя подписанного со стороны сетевой организации договора на техприсоединение и технических условий;
    • дате заключения договора;
    • ходе выполнения сетевой организацией технических условий;
    • составлении и подписании документов о технологическом присоединении

Кроме того, если потребитель в заявке указал гарантирующего поставщика, с которым он планирует заключить договор, сетевая организация обязана осуществлять документооборот с гарантирующим поставщиком в рамках параллельного выполнения процедуры технологического присоединения и заключения договора энергоснабжения также в электронной форме.

Плюсы для потребителя от подачи заявки в электронном виде очевидны:

  • Не нужно ехать (отправлять документы по почте), чтобы подать заявку на техприсоединение, предоставить в сетевую дополнительные материалы и т.д.
  • Не нужно звонить и выспрашивать, на какой стадии находится рассмотрение заявки, работы по договору техприсоединения.
  • На осуществление технологического присоединения требуется меньше времени (отсутствует пробег почты).

Напомним, на официальных сайтах сетевых компаний размещена вся необходимая информация о процедуре технологического присоединения.

– филиал ПАО «МРСК Сибири» – «Алтайэнерго» http://www.mrsk-sib.ru/geng/index.php?com=auth&task=login;

– АО «СК «Алтайкрайэнерго» https://zayav.altke.ru/#;

– ООО «Барнаульская сетевая компания»  https://www.bsk22.ru/login/?register=yes;

– ООО «Энергия-Транзит» http://e-tranzit.ru/login/;

– ООО «Заринская сетевая компания» http://weboffice. zarseti.ru/Account/Login?ReturnUrl=%2F;

– ООО «Южно-Сибирская энергетическая компания» http://usenergo.ru/fizlico.





Заявку на подключение к электросетям теперь можно подать через сайт

В Томской области реализуется дорожная карта внедрения целевых моделей по приоритетным направлениям улучшения инвестиционного климата и утверждены 12 моделей упрощения процедур ведения бизнеса.

Одна из них — целевая модель «Технологическое присоединение к электрическим сетям» предоставляет потребителям региона возможность подать заявку на присоединение к электросетям через сайт сетевой компании. При этом возможность оформить заявки в бумажном виде — в центрах обслуживания сетевой организации или почтовым отправлением — также сохранена.

Модель предусматривает технологическое присоединение энергопринимающих устройств заявителей — юридических лиц и индивидуальных предпринимателей с максимальной мощностью до 150 кВт за 90 дней.

Процедуры по подключению к сетям электроснабжения детально представлены на Инвестиционном портале Томской области.

Кроме того, на сайтах ПАО «ТРК», ООО «Горсети» и ООО «Электросети» работает электронный сервис «личный кабинет», с помощью которого потребители, значительно сэкономив время, могут с предварительной регистрацией подать заявку, получить и подписать договор о техприсоединении, контролировать его заключение и исполнение.

«Стратегическая задача по цифровизации энергосектора поставлена президентом России в рамках программы «Цифровая экономика». Цифровые сервисы энергетических компаний Томской области идут в ногу со временем, постоянно улучшаются и становятся все более удобными и для томичей, и для бизнеса», — отметил заместитель губернатора Томской области по промышленной политике Игорь Шатурный.



Дорожная карта по внедрению целевых моделей по приоритетным направлениям улучшения инвестиционного климата утверждена распоряжением администрации Томской области № 121-ра от 01. 03.2017.

Как нанести на карту электрические цепи дома

Наличие карты электрических цепей дома может помочь вам определить источник проблемы.

Электричество движется по кругу. Он движется по «горячему» проводу к свету или розетке, подает энергию на устройство (называемое нагрузкой), а затем возвращается по «нейтральному» проводу (так называемый, потому что в нормальных условиях он поддерживается на уровне 0 вольт или что-то еще. называется потенциалом земли) к источнику. Этот полный путь представляет собой кругооборот.

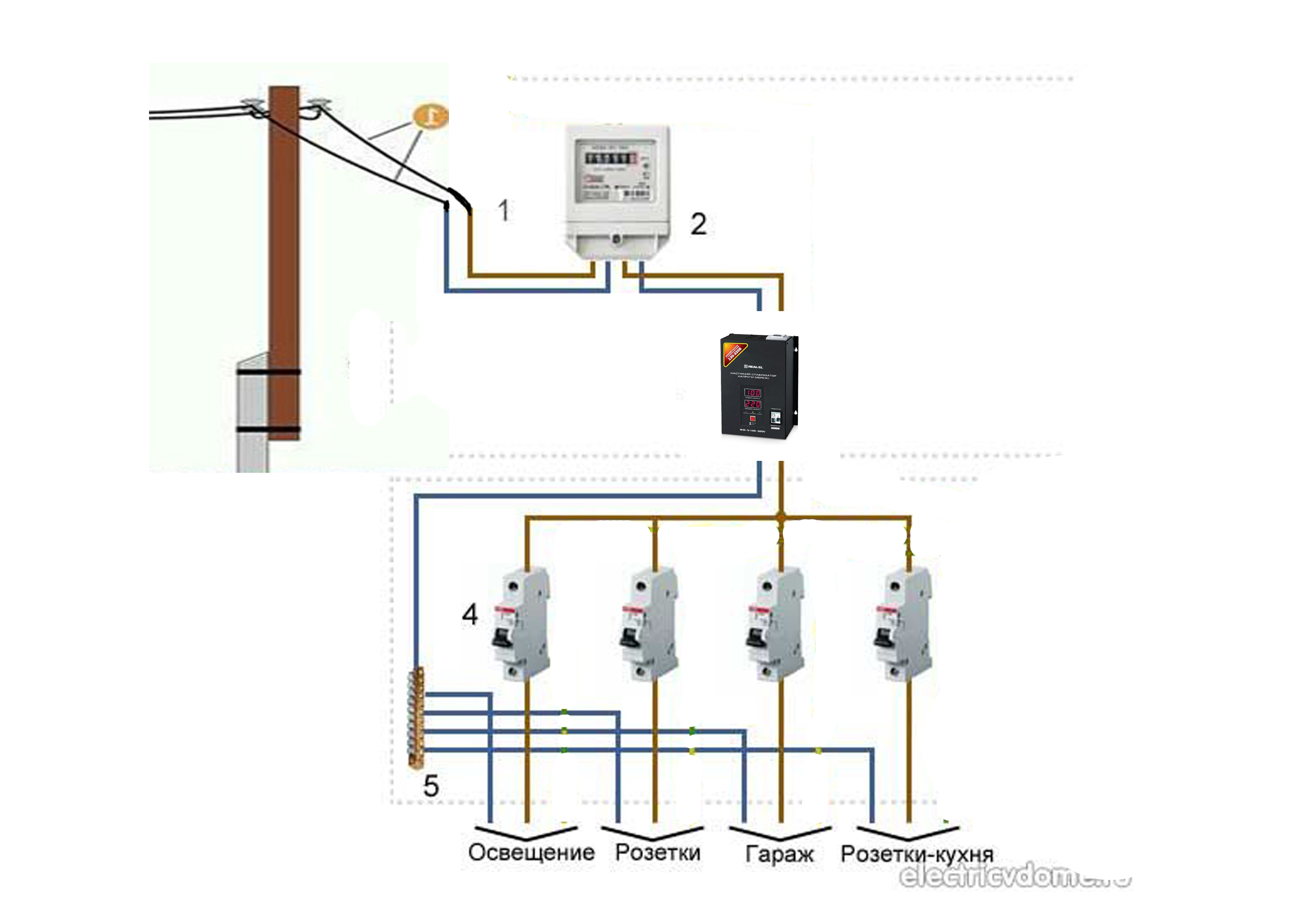

В домашней электропроводке цепь обычно обозначает группу огней или розеток, соединенных вдоль такого пути. Каждую цепь можно отследить от ее начала на сервисной панели или вспомогательной панели через различные розетки, приспособления и / или приборы и обратно.

Внутри панели обслуживания вы можете обнаружить, что электрик или предыдущий домовладелец записал, какие автоматические выключатели или предохранители контролируют цепи. Если на вашей панели нет такой ссылки, рекомендуется составить схему цепей, чтобы в случае необходимости вы могли быстро найти правильные автоматические выключатели или предохранители для отключения или сброса.Хотя следующие инструкции относятся к автоматическим выключателям, такая же процедура применяется к панелям, в которых используются предохранители.

Если автоматические выключатели еще не пронумерованы внутри электрического щита, пронумеруйте их. Составьте список, который можно повесить на внутренней стороне двери. Номера должны соответствовать каждому автоматическому выключателю. После каждого числа отметьте, какими устройствами управляет выключатель.

Для более тщательного составления карты вы можете набросать план этажа и делать на нем пометки с указанием номеров выключателей для каждого светильника и розетки по всему дому.(Еще один полезный совет: пометьте заднюю часть каждого переключателя и крышки розеток номером автоматического выключателя. На схеме ниже показан типичный дом с двумя спальнями. Обратите внимание, что пунктирные линии показывают, какой переключатель управляет каким прибором; на них нет проводов. маршруты.)

Составление карты ваших цепей - это то, что вам следует делать при дневном свете с помощником. Имейте в виду, что в какой-то момент все электричество в вашем доме будет отключено, поэтому, когда вы закончите, вам придется сбросить часы, таймеры и т. Д. Чтобы упростить картографирование, помните, что розетки обычно находятся в цепях, отдельных от освещения, а основные приборы, такие как печи, микроволновые печи, стиральные машины, электрические сушилки и электрические печи, часто имеют выделенные цепи.Примечание. Если на вашей электрической панели есть старые автоматические выключатели, их включение и выключение может сломать их, а устаревшие автоматические выключатели будет трудно заменить.

1 На электрической панели отключите все автоматические выключатели. Отдельные автоматические выключатели ответвления управляют каждой цепью. © Дон Вандерворт, HomeTips

2 Сначала определите большие двойные (240 В) автоматические выключатели. Включите один. Определите, какие основные электроприборы он питает, включив каждый электроприбор (не забывайте такое оборудование, как печь и насос для бассейна), пока не найдете нужный.Повторите то же самое с другими крупными автоматическими выключателями и крупными приборами.

3 Попросите помощника подключить небольшую лампу (или любое небольшое электрическое устройство) к стандартной розетке в комнате. Включайте и выключайте прерыватели, пока не найдете тот, который включает устройство. Оставьте этот выключатель включенным, а ваш помощник включит устройство в другие розетки; отметьте все те, которые контролируются этим выключателем.

4 Повторите этот процесс, последовательно включая комнатное освещение, и обратите внимание на автоматический выключатель, который управляет каждым набором светильников. Mapping Home Electrical Circuits

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей. журнальные статьи. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Подключение домов к электросети

Рисунок 1.Типичная панель автоматического выключателя соединяет электрические устройства дома с сетью. [1]

Подключение домов к электросети - завершающий этап электросети. После того, как подстанции распределительной сети снизят напряжение до безопасного уровня, этот этап может быть завершен. Провода отходят от соседних линий электропередач и подключаются к отдельным зданиям (домам, квартирам, предприятиям и т. Д.), Сначала проходя через электросчетчик, чтобы измерить, сколько электроэнергии потребляет дом. Затем электричество проходит через сервисную панель, в которой находятся устройства электробезопасности (автоматические выключатели и предохранители). Эта сервисная панель имеет все провода, идущие к различным электроприборам в доме. [2]

Каждый дом подключен к электросети через какой-то блок предохранителей или автоматический выключатель, как показано на рисунке 1.

Отказ от обслуживания

Воздушное подключение к электросети от инженерных линий до служебного входа называется служебным отводом.Имеет три провода; 1 нейтральная линия и 2 горячие линии. Горячие линии поддерживают определенный потенциал (например, 120 В) по сравнению с нейтральной линией. Существует два типа сброса служебных данных: отключение службы мачты и отключение службы скоб. Подземное служебное соединение называется боковым служебным. [2]

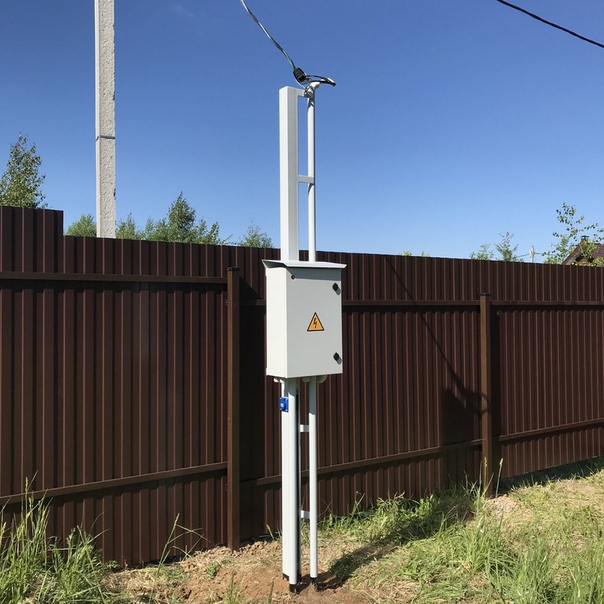

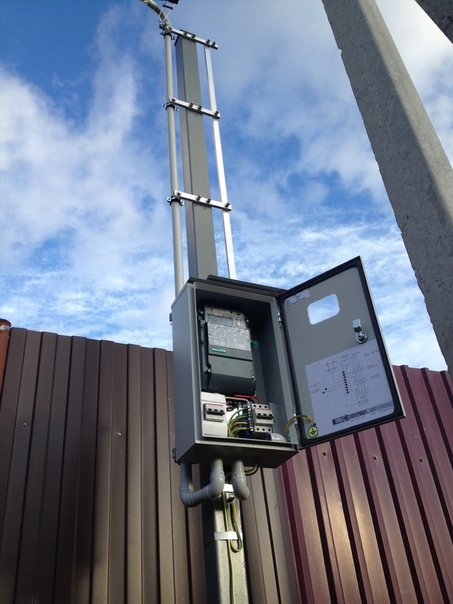

Рис. 2. Подъем на мачте с метеозаборником (вверху), вертикально соединенным через трубопровод с электросчетчиком (внизу). [3]

Служебное падение мачты

Мачта представляет собой комбинацию трубы и флюгера, которая находится наверху крыши (Рисунок 2).Подъемник прикрепляется к мачте за ручку мачты. «Капельные петли» служат, прежде всего, для обеспечения провисания, которое снижает любое механическое напряжение на линиях электропередач и предотвращает попадание воды по линиям в водовод. [2]

Служба поддержки Clevis

Clevis относится к разъемам, которые прикрепляют проводники линии обслуживания к стороне здания. В этой установке трубопровод и гидрозатвор прикреплены к бокам жилого дома ниже линии крыши. [2]

Рисунок 3. Трансформатор, установленный на площадке для распределения электроэнергии, соединяет первичные линии электропередачи с домами. [4]

Сервисный боковой

Это подземный служебный вход, первичные линии электропередачи проходят через кабелепровод к входу контактного трансформатора, а вторичные линии электропередачи соединяют выход трансформатора со счетчиком электроэнергии. [2]

Рисунок 4. Схема расположения торговых точек со всего мира. [5]

Главный выключатель

Главный выключатель используется во время аварийных ситуаций для прекращения подачи электроэнергии.

  • Основное отключение может быть выполнено с помощью главного разъединителя. Это выключатель с внешним управлением (EXO), который расположен между сервисным счетчиком и электрической панелью (Рисунок 1).
  • Основное отключение также может быть выполнено одним или несколькими автоматическими выключателями, расположенными в электрической панели, для этого автоматические выключатели должны быть включены последовательно с двумя горячими линиями проводов, поскольку это должно отключать питание всех цепей. [2]

Выходы

основная статья

Электрические розетки служат для подключения различных устройств, которым требуется электричество.В мире существует множество различных типов розеток с различными характеристиками напряжения и электрического тока. [6] Некоторые из них показаны на рисунке 4.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Ссылки

  1. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipedia/commons/5/5d/US_wiring_basement-panel.jpg
  2. 2,0 2,1 2,2 2.3 2,4 2,5 R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Introduction to Electricity , 1rst ed. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.1, стр. 331-340.
  3. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipemmons/e/ea/Residence_service_drop.JPG
  4. ↑ sdpitbull через Flickr [Online], доступно: https://www.flickr.com/photos/stevestr/4624935949
  5. ↑ (2014, 23 июля). Файл: Plugs.png [Online].Доступно: http://wikitravel.org/shared/File:Plugs.png
  6. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Introduction to Electricity , 1rst ed. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.2, стр. 341-346.

Простое создание сети с помощью домашней электропроводки

Вы хотите создать сеть в своем доме или офисе, не протягивая провода через стены? Вы хотите легко улучшить зону покрытия вашей беспроводной сети? Тогда вам следует узнать о сетевых адаптерах Netgear Powerline.

Адаптеры

для линий электропередач позволяют создать сеть, используя электропроводку в стенах вашего дома или офиса. Да, это может показаться странным. Сначала я был настроен скептически, но эта технология прошла через несколько поколений и теперь хорошо работает. Вы можете прочитать об истории и о том, как это работает, в этой статье в Википедии. Netgear - не единственная компания, которая производит такие продукты. Группа компаний производит продукты, которые предположительно совместимы и соответствуют стандартам HomePlug.

Чаще всего я использую адаптеры для линий электропередач в больших домах, где мне нужно расширить зону покрытия беспроводной сети. Если в доме есть проводка Ethernet в стенах, я могу просто подключить точку беспроводного доступа к одному из разъемов Ethernet в соответствующей части дома. Однако, если в доме нет проводки Ethernet, я воспользуюсь парой сетевых адаптеров. Один подключен к беспроводному маршрутизатору, другой - к точке беспроводного доступа в соответствующей части дома. Вот еще немного подробностей.

Для начала вам просто нужно купить пару сетевых адаптеров, например, от Netgear. Возьмите один из адаптеров и подключите его к существующему сетевому маршрутизатору с помощью прилагаемого кабеля Ethernet. Затем подключите адаптер к розетке - избегайте подключения его к удлинителю, так как это значительно снизит производительность. Подключите второй адаптер к электрической розетке в другом месте дома, а затем проложите от него кабель Ethernet к компьютеру, принтеру или точке беспроводного доступа.Это оно. Два адаптера найдут друг друга и установят связь. Различные светодиоды на адаптерах сообщат вам, подключены ли они и примерно с какой скоростью. Эти адаптеры могут обмениваться данными со скоростью до 200 Мбит / с. При желании вы можете установить более двух адаптеров.

с

Узнайте больше об адаптерах, Ethernet, extend, Netgear, сети, линии электропередачи, линии электропередач, беспроводной сети.

Был ли этот совет полезным?

Пожалуйста, рассмотрите возможность отправки чаевых.

Расходы на мой веб-хостинг продолжают расти, но я стремлюсь к тому, чтобы мой контент оставался бесплатным и независимым.Это означает отсутствие рекламы, спонсорских статей и абонентской платы.

Сделайте взнос с помощью кредитной карты, PayPal или ApplePay.

Все технические советы предоставляются без гарантии. Если вы решите следовать любому из моих рекомендаций, перед тем, как начать, убедитесь, что у вас есть полная резервная копия. Кроме того, имейте в виду, что работа на вашем Mac сопряжена с рисками, и вы принимаете на себя полную ответственность за этот риск.

Как безопасно подключить электрическую сеть к плате в доме?

Состоящая на 80% из воздушных линий и на 20% из подземных линий, электросеть низкого напряжения используется для распределения электроэнергии по дому. Линии электропередач, используемые для подключения абонентов к сети, могут быть выполнены из меди или алюминия. Форма и характеристики проводов различаются в соответствии с действующими стандартами: круглые, секторальные, кабельные, многожильные, одножильные… Все эти данные необходимо учитывать при подключении сети к коробке в доме. Кроме того, на установку влияет тип кабеля.

Подключение помещения к сети

Таким образом, дом подключен к сети через счетчик и средства защиты, которые различаются в зависимости от страны.Электрический шкаф, в котором группируются эти элементы, обычно называют коробкой для счетчиков. Размеры последнего варьируются в зависимости от составляющих его элементов.

В целом, размер этого блока остается небольшим и, вероятно, в ближайшие годы он будет еще уменьшаться из-за все меньших, более прибыльных и эффективных новых технологий. Для потребителя небольшой размер электрической панели является довольно положительным аспектом, но это может затруднить установку или обслуживание соединений между сетевыми кабелями и электрической панелью.

Возникают три проблемы с подключением сети к абоненту:

  • Электрические панели узкие, но в них должно быть достаточно много соединений,
  • Обеспечьте переход между алюминиевым служебным кабелем и выводами оборудования из латуни или меди,
  • Сечения проводов, используемых в доме, не того же порядка, что и для сети, но соединение должно быть выполнено в полной безопасности и эффективности.

Фитинги EBCP были разработаны с учетом этих ограничений.

Что такое EBCP?

Аббревиатура EBCP используется для обозначения концевого соединителя с прокалыванием изоляции. Это изделие связано с концом с хвостиком. Это физическая комбинация двух продуктов: разъема и гибкого кабеля. Его три основные функции - это уменьшение секций, гибкость хвостовой части и переход алюминий / медь.

Используется для безопасного соединения сети с оборудованием в плате типа: общий автоматический выключатель, автоматические выключатели и выключатели или счетчики, это важный элемент для подключения абонентов.

Реализация осуществляется в два этапа:

  1. Подключение разъема к сети,
  2. Подключение гибкого кабеля к желаемому оборудованию.

Как выбрать?

Хотя использование этого продукта кратко описано выше и демонстрирует уникальное решение, состоящее из кабеля и разъема, существуют варианты и опции, которые зависят от желаемого конечного использования и сетевых ограничений.Вот почему производители предлагают различные типы EBCP, чтобы соответствовать ожиданиям рынка.

- Адаптация технологии к установке в полевых условиях

В зависимости от страны назначения этих продуктов винты систематически не ожидаются. В то время как некоторые обычно используют металлические или пластиковые головки, другие предпочитают гарантировать правильное использование продуктов, используя винты со срезной головкой. Все эти возможные модели шнеков можно найти на EBCP, что позволяет адаптироваться к конечному пункту назначения.

Возможен вариант EBCP в зависимости от характера соединения. По определению в EBCP используется технология прокалывания изоляции, которая упрощает подключение кабеля без необходимости снимать изоляцию. Чтобы приспособиться к привычкам установки, существует также версия концевых разъемов с зачисткой концов (EBCD).

- Сила тока: согласовать с потреблением конечного пользователя

Промышленный потребитель не будет потреблять такое же количество энергии, как физическое лицо, и, следовательно, ему не потребуется такая же мощность на клеммах устройства.Таким образом, каждая категория пользователей будет иметь свой собственный предел интенсивности из-за пропорциональности мощности / интенсивности.

Чтобы не вызывать никаких электрических проблем, важно адаптировать хвостовую часть EBCP к секции служебного кабеля для безопасного использования.

- Вместимость: выберите соответствующие секции в соответствии с потребностями

Для соединительной части выбор емкости зависит от сечения получаемого служебного кабеля. Как правило, диаметр кабеля этого типа составляет от 6 до 50 мм².

Для части подключения абонента выбор хвостовой части зависит от подключаемого оборудования; она варьируется от 10 до 25 мм² в зависимости от применяемых стандартов.

Обычно мы выбираем первое сечение меди ниже алюминиевого. Например, если соединительный кабель изготовлен из алюминия сечением 25 мм², рекомендуется использовать EBCP с медным хвостовиком сечением 16 мм².

- Цвет: для облегчения идентификации проводов

Фазный и нейтральный кабели в домашних условиях часто бывают разных цветов.Так обстоит дело в большинстве стран, и это позволяет обезопасить бригад по вмешательству (установка или обслуживание). Действительно, если определить фазы и нейтраль, монтажникам будет более очевидно, что они обеспечат свою безопасность. Таким образом, во Франции будут особенно синие или черные EBCP.

Другие универсальные цветовые коды, такие как желтый и зеленый хвосты, также будут использоваться для различения заземляющего проводника.

- Комплексные системы

Чтобы облегчить установку в полевых условиях, производители адаптировали упаковку концевых соединителей, чтобы предлагать системы в «наборах».Этот вид решения относится к набору EBCP, обычно 2 или 4, что позволяет установщику найти нейтраль и фазу (ы) в одном пакете, соответственно, для однофазных или трехфазных соединений. Этот тип решения также представляет интерес с точки зрения логистики, поскольку рационализирует заказы и снижает его воздействие на окружающую среду.

- Ответить на конкретные вопросы на местах

Проблема нетехнических потерь затрагивает ряд стран по всему миру, особенно в странах с развивающейся экономикой.Таким образом, появилась технология защиты от мошенничества для предотвращения кражи электроэнергии. Выбирая EBCP с неразборной режущей головкой, коммунальные предприятия могут защитить соединение и защитить себя от возможных мошеннических манипуляций. Эта технология также позволяет установщику затягивать провод с требуемым крутящим моментом без специальных инструментов и, таким образом, обеспечивает высокий электрический КПД.

Как подключить ваш дом к сети Ethernet Cat-5 (или 6): 8 шагов (с изображениями)

Есть определенные конструктивные особенности, которые необходимо учитывать в зависимости от ваших потребностей.Я буду обсуждать это перед материалами, потому что эти вопросы будут влиять на количество, необходимые инструменты и материалы.

1. К каким комнатам я хочу подключить проводку?

- У меня квартира с двумя спальнями, поэтому я знал, что хочу подключить обе спальни. У меня также есть телевизионная ниша, где находится мое кабельное телевидение, поэтому мне показалось, что это хорошее место для подключения таких вещей, как игровые приставки. У меня есть кабельное телевидение в каждом из этих мест, поэтому казалось логичным относиться к сети одинаково.

2. Сколько портов мне нужно в каждом месте?

- С несколькими игровыми консолями и сетевым плеером Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум 3 подключения за моим телевизором. Поскольку настенные панели бывают с конфигурациями с 1, 2, 4 и 6 гнездами (для одной группы), я просто выбрал 4. Зачем прокладывать один кабель, если его почти так же легко провести 4, верно? Вместо того, чтобы изменять количество, я просто запустил 4 сброса в каждое место, чтобы обеспечить максимальную гибкость без необходимости в локальных (в комнате) переключателях. 3 места по 4 порта в каждом, всего 12 портов.

3. Какое место хорошее для распространения?

- Для меня логичным местом была моя прачечная. Мое кабельное телевидение уже входит в эту комнату и разделяется на каждую комнату.Важно отметить, что мой Интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, - это количество места, необходимое для установки полки для размещения сетевого оборудования.

4. По какому пути должны проходить кабели?

- Это, наверное, самое сложное соображение. Для меня моя квартира находится на 2-м (верхнем) этаже и имеет доступ к моему чердаку. Мое кабельное телевидение проходит через чердак, поэтому мне показалось хорошим решением провести там и мою домашнюю сеть.Для одноэтажных домов с подвалом подвал может быть лучшим вариантом. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант или через старый лоток для белья. Я не буду подробно останавливаться на всех возможностях, только на моих собственных обстоятельствах. Другой фактор, который следует учитывать при прокладке кабеля, - длина кабеля. Максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров (~ 300 футов). Это должно обеспечить большую гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.

5. Какая скорость сети мне нужна?

- Это в основном будет играть роль в выборе переключателя. 10 Мбит / с по-прежнему быстрее, чем у большинства домашних интернет-соединений, поэтому, если вы просто занимаетесь серфингом, 10-мегабитного коммутатора будет вполне достаточно. Вы, вероятно, сможете купить его по-настоящему дешево в магазине подержанных компьютеров или даже бесплатно. Вы можете рассмотреть вариант 100 Мбит / с, если планируете делиться мультимедиа по сети. 100-мегабитные коммутаторы доступны по разумной цене.Гигабит, вероятно, является излишним в большинстве ситуаций, но если вам нужен самый быстрый, используйте его. Вы также, вероятно, захотите использовать Cat-6 и в этом случае. Осторожно, гигабитные коммутаторы более чем на 8 портов очень быстро дорожают.

Далее, инструменты и материалы!

Как установить автоматические выключатели в вашем доме | Home Guides

В наши дни у людей больше электроники, чем когда-либо, поскольку они оказываются подключенными к домашним развлекательным системам, компьютерам, игровым консолям, мобильным устройствам и зарядным устройствам, в дополнение ко всей электронике прошлых лет.Если вы обнаружите, что в ваших электрических цепях заканчивается мощность, вы можете добавить больше цепей для обслуживания вашего дома. В дополнение к планированию и электромонтажу самих цепей вам необходимо будет подключить эти цепи к автоматическим выключателям на главной электрической панели обслуживания.

  1. Проверьте существующую мощность на главной электрической панели обслуживания. Вы должны увидеть несколько уже установленных автоматов на 15 и 20 ампер. Они защищают ваши существующие схемы.Во многих случаях будут дополнительные слоты, в которых не установлены выключатели. Здесь будут размещены любые дополнительные автоматические выключатели.

  2. Проверьте доступный источник питания на главной сервисной панели. Это число указано в амперах. Многие сервисные панели настроены на прием тока от 150 до 400 ампер.

  3. Сложите номинальные токи на каждом из существующих автоматических выключателей. Сравните это число с общим доступным источником питания. Если доступная мощность превышает максимальную мощность всех используемых в настоящее время цепей, вы можете без лишних слов установить один или несколько дополнительных автоматических выключателей.

  4. Обратитесь в свою электроэнергетическую компанию, если в ней не осталось запаса электроэнергии, и попросите предоставить вам более мощный источник питания. Получите разрешение от арендодателя, если вы арендуете. Даже с разрешения домовладельца увеличение мощности и расширение главной панели значительно увеличивает время и затраты на проект.

  5. Купите столько автоматических выключателей, сколько вы планируете установить. Используйте автоматические выключатели на 20 ампер, поскольку они позволяют увеличить нагрузку на данную цепь.Покупайте автоматические выключатели на 15 А только в том случае, если вы знаете, что ваша новая схема будет иметь только небольшие общие нагрузки.

  6. Подключите новую цепь, включая розетки, распределительные коробки и распределительные коробки, перед подключением ее к автоматическому выключателю. Используйте кабелепровод 12 калибра с черным изолированным проводом под напряжением, нейтральным проводом с белой изоляцией и неизолированным или зеленым проводом заземления. В зависимости от вашего местоположения вам может потребоваться проверка и одобрение электромонтажных работ у электрика. В любом случае это хорошая идея, чтобы быть уверенным в целостности вашей работы.

  7. Позвоните в сеть электроснабжения и попросите ее отключить подачу питания на главную панель обслуживания.

  8. Установите автоматический выключатель (и) в сервисную панель в соответствии с инструкциями, прилагаемыми к упаковке автоматического выключателя. Подключите горячий к горячему, нейтраль к нейтрали и заземление к земле и убедитесь, что все ваши соединения надежны и правильны.

  9. Позвоните в электрическую сеть, чтобы восстановить подачу электроэнергии.

  10. Проверьте новую цепь с помощью мультиметра, чтобы убедиться, что она работает правильно.Сделайте это перед подключением любых устройств к цепи.

  11. Наконечник

    Иногда автоматические выключатели установлены, но не подключены к каким-либо цепям. В этом случае просто попросите вашу электрическую сеть отключить питание главной сервисной панели, проверить проводку на автоматических выключателях и подключить их к новым цепям.

Разъяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения.Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы делаете простой проект дома своими руками, вы должны знать о типах электропроводки в доме. Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу. Вам нужно знать о типах электрических проводов, когда вы:

  • Установка новой проводки и необходимость знать, какой тип провода использовать
  • ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
  • выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасности, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашних электрических проводов

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель против провода

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод - это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовое обозначение оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

  • Черный . Провод калибра 8 или 6, цепи 45 или 60 А
  • Оранжевый . Провод 10 калибра, цепь 30 А
  • Желтый . Провод 12 калибра, цепь 20 А
  • Белый . Провод 14-го калибра, цепь 15 А

Серые кабели - это подземные фидерные (UF) кабели.Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

  • Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
  • Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
  • Чистый / зеленый . Этот цветовой код обозначает провода заземления.При замыкании на землю включается заземляющий провод. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Есть провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме вносят вклад в вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток - это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный провод по сравнению с одножильным

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод. Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки - неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

  • 14 калибр, цепи 15 А
  • 12 калибр, цепи 20 А
  • Цепи калибра 10, 30 А
  • 8-калибр, 40-амперные цепи
  • 6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, например подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки имеют квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, - это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
