Как подключить датчик движения к лампочке: фото, видео

Датчики движения для автоматического включения света пользуются большой популярностью. Прибор способен реагировать на любые движения, которые находятся в радиусе его видимости. Чаще всего датчиками оснащают приусадебные участки, подъезды, а также на автостоянках.

Необходимая информация, перед правильным подключением датчика движения к лампочке

Современные модели обнаружителя движения имеют конструкцию со встроенным в него инфракрасным или ультразвуковым датчиком. Пластмассовая конструкция прибора оснащена окошком, которое покрыто специальной пленкой. Назовется это линзой Френеля. Во время проведения каких-либо работ с датчиком, необходимо соблюдать крайнюю осторожность, чтобы не повредить линзу. Для облегчения настройки при дальнейшей регулировке, можно сделать небольшие пометки маркером.

Необходимо помнить, что все монтажные работы проводятся при выключенном напряжении.

Порядок подключения

Во время подключения обратите внимания и на такие моменты как:

  • Устанавливать прибор нужно так чтобы он охватывал всю необходимую зону.
  • Если поверхность датчика загрязнилась, это отразится и на радиусе обзора.
  • Лампочку с прибором движения необходимо устанавливать отдельно от всеобщего освещения.

Подключение одного датчика плюс схема

После того как местоположение лампочки сдатчиком движения определено, можно провести монтаж устройства, для этого с него нужно снять подставку и прикрепить ее к стене. Для максимальной эффективности датчик необходимо устанавливать на высоте не ниже 2,5 метра. Дальше необходимо открыть крышку датчика. Там можно обнаружить провода различных цветов. Синий (N) обозначает ноль, красно-коричневый иногда сиреневый (L) это фаза. Желто-зеленый провод это заземление.

От распределительной коробки или от выключателя подается напряжение в 220В. Провода подключаются в зависимости от расцветки, места их соединения изолируются. Закрывать лучше муфтами или изолентой. Если выключатель уже имеется, то установка нового не требуется. Далее необходимо подключить датчик к лампочке.

Выходящую из коробки прибора фазу (красно-коричневый провод) присоединяется на один конец лампочки и изолируется, а второй конец лампочки присоединяется к синему проводу (ноль).

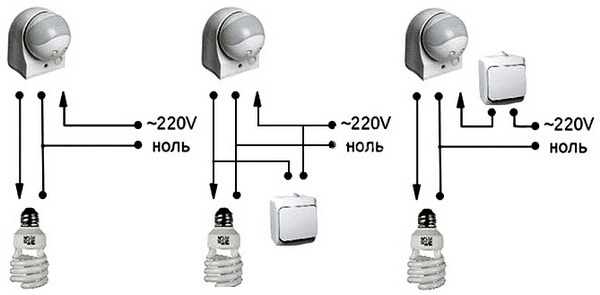

Схема подключения датчика движения к лампочке.

Подключение двух и более устройств к одной лампочке плюс схема

В некоторых ситуациях, когда один датчик не в состоянии охватить всю площадь помещения прибегаю к такому методу как подключение двух датчиков движения на одну лампочку. Этот способ часто применяется охраняемыми объектами, чтобы как можно больше был радиус работы датчиков и охватываемая зона.

Применяется как правило настенные датчики для того чтобы максимально снизить мертвые зоны. Другими словами, фаза с нулем без прерывания попадает на каждый датчик. Все входы датчиков имеют параллельное подключение, а вход на светильник. Все реагирующие на движение приборы питаются от одной фазы. В случае с установкой двух приборов на одну лампочку, следует помнить, что мощность лампочки не должна быть выше выходной мощности устройств, это может привести к поломке приборов.

В схеме приведенной ниже максимально доступно описано подключение двух датчиков движения к лампочке.

Схема для подключения двух датчиков движения к одной лампочке

Бывают ситуации, когда схематический осмотр и изучение прилагаемой инструкции не приносит должного результата. А позвать, специалиста нет времени, или еще какая-то причина, тогда без наглядного пособия не обойтись. Ниже предоставлено видео, в котором максимально доступно показано как необходимо подключать датчик движения.

Купить и датчики и лампочки можно здесь: https://avselectro.ru/catalog/4146-lampy-istochniki-sveta — в АВС электро и выбор большой и цены хороши (частенько даже распродажи бывают).В общем, рекомендуем заглянуть.

Видео, как подключить датчик движения.

 Загрузка …

Статьи по теме:

Датчик движения, как его настроить

Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.

Монтируя систему освещения в подъезде, хорошо бы сделать ее максимально экономичной и автоматизированной, чтобы свет включался лишь тогда, когда это действительно необходимо, а не горел бы круглыми сутками, как это было принято в девяностые — до того момента, пока лампочку не выкрутят или не разобьют.

На самом деле подобная система может быть полезной не только для подъездов, но и для различных подсобных помещений, стоянок, коридоров и т. д. Здесь как нельзя кстати подходят инфракрасные датчики движения, умеющие реагировать на движущиеся в зоне их действия объекты. Первостепенная задача состоит в том, чтобы правильно установить и настроить такой датчик, об этом и пойдет речь далее.

Современные модели инфракрасных датчиков движения допускают настройку трех параметров: порог освещенности, обозначающий наступление темноты, когда датчик движения начинает работать – «LUX» (или «DAY LIGHT»), чувствительность датчика в рабочем режиме – «SENS» (или «METER»), и время «TIME» (или «Min/Sec») на которое будет включаться свет при обнаружении в рабочей зоне датчика движущегося объекта (если темнота в соответствии с настройкой параметра «LUX» уже наступила).

Главная загвоздка обычно заключается в том, чтобы настроить датчик на срабатывание именно на людей, а не на кошку или голубя. Для этого и нужен регулятор чувствительности «SENS».

Правильно установив, подключив и настроив подобный датчик, вы получите существенную экономию электроэнергии расходуемой на освещение. Однако еще при покупке датчика важно обратить внимание на то, чтобы датчик имел все три параметра для регулировки, поскольку в продаже встречаются и такие датчики, у которых доступна регулировка всего двух параметров, когда отсутствует возможность настройки освещенности либо чувствительности.

Главное, что делается в первую очередь, — настраивается зона обнаружения детектора при его монтаже. Обычно детектор имеет шарнирное крепление, позволяющее повернуть датчик таким образом, чтобы его инфракрасные лучи покрывали всю зону необходимую для мониторинга.

Здесь важно правильно подобрать высоту установки датчика, чтобы не было неадекватно больших слепых зон там, где их быть не должно. В любом случае, при тестировании во время настройки совсем несложно добиться нужного положения датчика и правильного угла его охвата.

Чувствительность обнаружения «SENS»

Когда зона действия датчика определена, когда датчик закреплен на нужной высоте и под правильным углом, а до настройки освещенности еще не дошли, настраивают его чувствительность.

Это делается посредством вращения рукой, отверткой (или чем-нибудь подходящим) регулятора «SENS». Вокруг регулятора нанесен рисунок, показывающий куда его нужно вращать чтобы усилить или ослабить чувствительность. Желательно начать настройку с максимальной чувствительности, постепенно уменьшая ее.

Порог освещенности регулятором «LUX» сначала также выставляется на максимум. При максимальной чувствительности («SENS») датчик легко обнаружит кошку, так что на максимуме чувствительность датчика оставлять нецелесообразно. Постепенно уменьшая чувствительность проверьте как будет реагировать датчик, и таким образом добейтесь оптимального его состояния.

Порог рабочей освещенности «LUX»

Регулятор «LUX» необходим для настройки световой чувствительности датчика, чтобы он включался лишь с реальным наступлением темноты, а в светлое время суток не реагировал бы ни на какое движение в его рабочей зоне. Поэтому данную настройку целесообразно произвести именно тогда, когда освещенность на подконтрольной датчику территории уменьшилась до того состояния, которое можно назвать началом наступления темноты (сумерек).

Рабочий период «TIME»

Наконец, регулятор «TIME». Он нужен для настройки времени, на которое датчик включится в момент обнаружения соответствующего объекта в его рабочей зоне. Обычно диапазон регулировки допускает выбор интервала от 5 секунд до 30 минут, в зависимости от конкретной модели датчика. Изначально выставляют минимально возможное время, просто чтобы проверить параметры чувствительности датчика, произвести его первоначальную настройку и тестирование.

Ранее ЭлектроВести писали, что австрийская ÖBB оборудовала 5000 вагонов приборами отслеживания местоположения и грузов.

По материалам: electrik.info.

Как подключить датчик движения к лампочке

29.03.2018 Электронная техника

В видеоролике создатель канала «Всяко различно из Китая» говорит, как самостоятельно подключить в цепь с нагрузкой (лампочкой) датчик перемещения, приобретённый в китайском интернет-магазине. Прибор установлен в коридор и заменит выключатель на стене. В то время, когда входишь в дом, проходишь через коридор, в темноте тяжело отыскать клавишу, исходя из этого целесообразно установить таковой девайс.

Он подаст свет машинально в момент, в то время, когда человек входит в помещение.

Перед сборкой схемы необходимо сопоставить по мощности датчик и нагрузку, которая не должна быть больше показатель прибора. Подойдет лампочка на 60, 100 либо 200 ватт, но не более.

У модели два контакта. Первый — вход, к нему провод от сети (фаза), второй — выход к нагрузке.

Для объяснения обратимся к схеме несложного выключателя. На нем два провода, один — фаза. На нем предусмотрен разрыв цепи.

Включается, цепь замыкается и напряжение от фазы идет к нагрузке.

В датчике перемещения подобный механизм. К одному из контактов нагрузки, к примеру, лампочки, подключен изначально нулевой провод сети. От фазы проходит к нагрузке опосредованно через индикатор перемещения. Так к одному из его контактов подключается фазный, в схемы разрыв цепи.

Происходит замыкание цепи, в то время, когда рядом с прибором движется объект. Напряжение машинально подается на нагрузку.

В датчике имеется два регулятора под плоскую отвертку. В случае если взглянуть с задней стороны, левый несёт ответственность за чувствительность. Выставляется, дабы прибор не реагировал на небольшие объекты (кошки и т.п.).

С правой стороны — время работы, за который горит лампочка. Позже машинально выключается.

До тех пор пока вы станете ходить в помещении лампочка горит неизменно, но в то время, когда выйдете, через заданное время она меркнет.

Разглядим, как подсоединить датчик к лампочке на примере нагрузки — волшебный шар.

Для соединения эргономичны термоусадочные трубки. Без пайки в реально трудящихся схемах применять запрещено. В видеоролике временное подключение, исходя из этого возможно.

Включаем в розетку датчик с нагрузкой, шар загорается. Через некое время, в случае если человек не двигается, меркнет через промежуток, заданный в приборе. В случае если возобновить перемещение, детектор срабатывает, цепь замыкается и лампочка опять светит.

В следующем видео (Валерий Руденко) установка датчика для включения светодиодной ленты.

Неспешно светодиоды вытесняют лампочки накаливания (Но так ли это? Возможность может сильно развернуться. О новом изобретении в данной сфере просматривайте в статье по ссылке выше) и другие прожектора и подобные приборы. Это связано с тем, что галогеновые перегорают. Хорошая альтернатива — светодиодные ленты. В случае если устанавливать их на улице, необходимо обеспечить условия, дабы не попадал ливень, снег.

Для них адаптеры — коробочка с четырьмя проводами. К двум проводам напряжение 220 вольт, а к остальным 2 — светодиодная лента. На выходе адаптера 12 вольт. Его мощности достаточно на пол метра ленты.

Адаптер, то блок питания с регулятором тока.
Создатель предлагает подключить в цепь питание ленты датчик для обнаружения перемещения. Радиус действия 3-8 метров, мощность 200 Ватт. В соответствии с этим показателям возможно для лампочки не более 200 ватт либо для соответствующего по параметрам блока со светодиодами.

Возможно второй датчик, вычисленный для работы ночью. В детектор инфракрасного излучения от объекта — человек либо животное. Возможно регулировать угол, установлен фотоэлемент. На видео, как на фасаде строения лента длиной 1,5 метра.

Китайский индикатор, он коммутирует блок питания от ленты. Сверхчувствительный, срабатывает, в случае если проходишь мимо дома.

Датчик Движения


Похожие статьи, которые вам понравятся:

Датчик движения для освещения | Заметки электрика

Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».

Помните, я уже как то писал статью про систему «Умный дом»?

Так вот одной из его функциональностей является автоматическое управление освещением с помощью датчиков движения.

Вот об этом я и хочу подробно рассказать Вам.

Прочитав внимательно данную статью, Вы сможете сделать свою квартиру или дом немного комфортнее и «умнее».

Назначение и применение

Основным назначением датчиков движения является автоматическое включение или отключение нагрузки в определенном интервале времени при появлении в зоне чувствительности датчика движущихся объектов. Также такой датчик учитывает и уровень освещенности.

Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле.

Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов.

Скоро я опубликую около 10 подробных статей про монтаж электропроводки жилого многоквартирного дома, вот например, свежая статья про фотореле для уличного освещения. Подписывайтесь на получение уведомлений о выходе новых статей на сайте. Форма подписки расположена внизу статьи и в правой колонке сайта.

Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом. При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп.



Принцип работы датчика

Принцип работы датчика движения для включения света очень прост.

При появлении какого-либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник.

Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло.

Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД-024 мощность выходных цепей составляет около 600 (ВА) для энергосберегающих ламп и 1100 (Вт) для ламп накаливания. Согласитесь, очень даже неплохо.



Датчик движения для включения света типа ДД

Для реализации вышесказанного я использую инфракрасные датчики типа ДД-024 и ДД-024В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

А это его габаритные и установочные размеры.

Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения):

Установка датчиков движения

Теперь разберем вопрос установки датчиков, т. к. от этого зависит их точность и правильность срабатывания.

Устанавливать и подключать датчики движения рекомендуется только квалифицированному электрику.

Как правило, датчик движения для включения света устанавливается на потолке на расстоянии от 2 до 6 (м) от пола. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается.

Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся:

  • вентиляторы (движущиеся и вращающиеся части, лопасти)
  • проезжающий транспорт (тепло от двигателей)
  • кондиционеры (влияние отрицательной температуры)
  • трубы отопления (влияние положительной температуры)
  • деревья и кустарники
  • различные электромагнитные помехи

Не стоит забывать и про угол обзора датчика.

При установке датчика на потолке угол обзора составляет 360 градусов, что согласитесь, очень хорошо. Если же установить его на боковой стене, то угол обзора уменьшиться до 120-180 градусов.

Крепеж датчика движения к поверхности выполняется в следующей последовательности.

1. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее.

2. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.

«LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности

«TIME» — регулятор выдержки времени во включенном состоянии

«SENS» — регулятор уставки чувствительности к инфракрасному излучению

Схема подключения датчика движения

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т.е. его питающие цепи должны иметь защиту.

Подключать датчик к неисправной или поврежденной электропроводке строго запрещено.

Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв. мм по меди. Кстати, переходите по ссылке и узнаете, как можно определить сечение провода по его диаметру.

Напряжение с питающих проводов во время подключения датчика должно быть снято!!!

Ниже я покажу Вам 3 варианта схемы подключения датчиков движения для освещения. В зависимости от Ваших желаний и потребностей выбирайте свой вариант.



Вариант 1

Первый вариант схемы подключения датчика является стандартным решением. Кстати, такая схема изображена на корпусе самого датчика.

Эта схема самая простая в подключении.

L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник.

Вариант 2

Второй вариант (не стандартный) схемы подключения  смотрите ниже.

Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта).



Вариант 3

Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи).

Для этого в схему добавляем контактор с напряжением катушки на 220 (В), либо используем два датчика движения, подключаемых на одну нагрузку. Про пускатели и контакторы более подобнее читайте здесь.

При подключении датчиков движения для включения света соблюдайте цветовую маркировку проводов.

Проверка датчика после подключения

После подключения датчика необходимо сделать ему проверку.

Первым делом необходимо винт регулятора «LUX» поставить в максимально-предельное положение (по часовой стрелке). Винт регулятора «TIME» наоборот, поставить в самое минимальное положение (против часовой стрелки). Затем подать напряжение на датчик. Сразу же должен загореться светодиодный красный индикатор, обозначающий включение нагрузки.

При отсутствии движения датчик отключит нагрузку примерно через 25-30 секунд. Светодиодный красный индикатор при этом погаснет.

При возобновлении движения датчик снова должен включить нагрузку (красный светодиод опять загорится). И при отсутствии каких-либо движений отключить ее уже через 5 секунд.

Если проверка датчика движения прошла успешно, то дальше приступаем к его настройке и регулировке.



Настройка и регулировка

Скажу сразу, что все регулировки выставляются по Вашим желаниям.

Регулятором «TIME» выставляем уставку по выдержке времени датчика движения, находящегося во включенном положении. Уставка срабатывания находится в пределах от 5 секунд до 480 секунд (8 минут).

Здесь все зависит от скорости движения человека в зоне чувствительности датчика.

Если человек будет проходить это пространство относительно быстро (например,  лестничная клетка в подъезде или коридор), то уставку «TIME» можно немного уменьшить. Если же человек будет находиться в этом пространстве некоторое время (например, кладовка, подсобное помещение, автомобильная парковка), то уставку «TIME» желательно увеличить.

Некорректно выставленная уставка «TIME» будет вызывать только негативные реакции.

Расскажу про личный пример. Поставил в подъезде у себя датчик движения, а время «TIME» было выставлено на самый минимум. При открывании своей квартиры приходилось по несколько раз махать руками, чтобы датчик вновь сработал и включил свет на площадке. Чуть позже я отрегулировал уставку на удобную мне выдержку.

Регулятором «LUX» выставляем уставку срабатывания по освещенности окружающей среды (от солнечного света до сумерек).

Если у Вас в помещении имеется много окон и преобладает естественное освещение, то уставку «LUX» лучше поставить на минимальное или среднее деление шкалы. Если же в помещении у Вас мало естественного света и оно затемнено, то рекомендую поставить уставку «LUX» на максимальное деление шкалы.

Регулятором «SENS» регулируем чувствительность к срабатыванию в зависимости от дальности и объема объекта.

Кстати, эти датчики будут реагировать только на объем, занимаемый телом человеком. На небольших животных, типа собаки или кошки, датчики реагировать не должны.

P.S. Ну вот пожалуй и все, что я хотел Вам рассказать. Если возникли вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема подключения датчика движения

Датчик движения – это устройство, обнаруживающий движение, каких-либо предметов. Такой датчик обычно устанавливают в «Умном доме». Какую функцию он осуществляет? Свет включается при входе человека в комнату автоматически, а когда тот выходит, свет выключится сам. Если вы хотите установить его самостоятельно, вам нужна схема подключения датчика движения.

Из этой статьи вам будет интересно посмотреть:

Рассмотрим, как можно самостоятельно реализовать такую идею.

Приготовьте датчик движения LX-01.Работает этот датчик следующим образом, когда он чувствует движение на территории обнаружения, датчик соединяет цепь, после чего включаются приборы, подсоединенные к нему.

Датчик движения можно настраивать, то есть отключать, воспользовавшись функцией временной интервал, а так же можно регулировать уровень чувствительности и освещенности. Уровень освещенности корректирует яркость света в дневное время. Выяснив уровень освещенности, датчик определяет, необходимо ли включать свет, или в комнате и так достаточно светло.

6 схем подключения датчика движения

Изменять последовательность подключения, изображенную на иллюстрации нельзя, так как при неправильном соединении к сети, можно сжечь датчик.

Схема подключения датчика движения, обозначения:

  • Синий провод (N) – ноль;
  • Коричневый провод (L) – фаза;
  • Красный провод – выходящая фаза.

Схема подключения датчика движения и одной лампочки

Итак, на фото справа схема подключения датчика и одной нагрузки (лампочки). На фазе до датчика установлен выключатель, так что датчик можно отключать при необходимости.

Чтобы было понятней, привожу ниже вспомогательную схему подключения датчика движения. Провод, уходящий в стену, уходит на лампочку, вместо него прорисованы два проводка (синий и красный).



Схема подключения двух датчиков движения к одной нагрузке

На схеме справа подключение двух датчиков движения к одной нагрузке, в нашем случае – к лампочке.

Схема датчика движения с принудительным включением

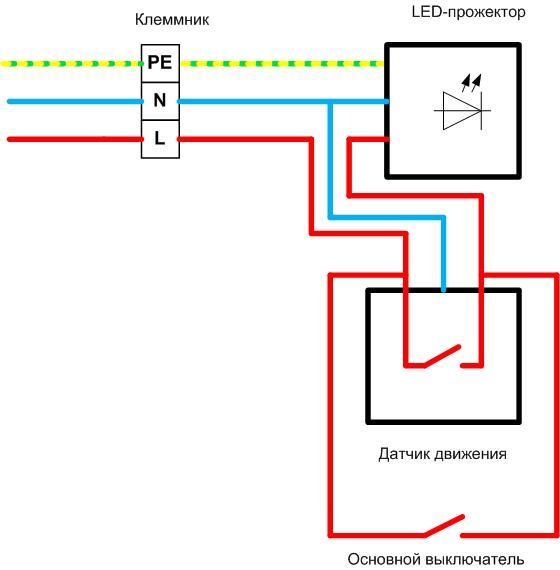

Если на первой схеме выключатель находился до датчика движения, то на этой схеме он расположен после него. С помощью выключателя можно включать лампу для постоянной работы, при этом сигналы датчика движения будут игнорироваться.

Схема подключения датчика движения и двух нагрузок

Эта схема подключения датчика движения подойдет для помещений, в которых необходимо не только включать свет, но и удалять загрязненный воздух, к примеру, для курительных комнат.

При включении датчика загарается свет и запускается вентилятор, при этом вентилятор работает на 5 минут дольше работы светильника.

Схема управления освещением с помощью диммера

На фото справа схема управления света с использованием диммера.

Схема подключения датчиков ванных комнат

А эта последня схема подключения датчиков движения подойдет для ванных комнат. Получается, что можно подключить к одной линии несколько датчиков и к ним несколько ламп.

Рекомендую посмотреть видео по схемам подключения датчиков движения, особенно, если на фото вам было что-то непонятно.

А это классное видео, на котором мастер объясняет, как выбирать датчики движения на примере онлайн магазинов. Кстати, в этом втором видео также есть схема подключения датчика движения, аналогичная первому варианту из этой статьи.

Помещение и расположение датчика движения

Внимание нужно уделить и расположению датчика движения. Обратите внимание на параметры комнаты, положение дверей и пути по которым обычно направляется человек. Обзор датчика не должны преграждать предметы, охраняемая территория должна хорошо просматриваться.

Устанавливать такой датчик в санузлы не рекомендуется, так как чтобы свет непрерывно горел во время вашего присутствия в данном помещении, необходимо будет постоянно махать руками у датчика, чтобы свет не выключался. Этот датчик лучше подойдет для установки в комнатах, где люди не задерживаются подолгу, например в коридоре.

Обзор датчика составляет сто двадцать градусов, поэтому его можно установить в угол помещения, откуда будет видно все необходимые области. Если установить его посередине стены, он может упускать какие-то части помещения.





Подключение и установка датчика движения

Чтобы произвести монтаж этого устройства, нужна схема подключения датчика движения. Если вы уже определились к нужно схеме, то можно переходить к работе.

Отключите все электричество в доме и соблюдите все правила техники безопасности во время следующей работы. Воспользовавшись тестером, проверьте проводку и найдите провод, который проходит к лампе от включателя. Далее потяните новый провод к красному контакту датчика. Возьмите провод, проходящий от осветительного прибора до включателя с другой стороны, то есть не со стороны включателя. Затем проведите контакт от этого провода к клемме, провод которого голубого цвета. Все оголенные участки необходимо заизолировать и проверить правильность подключения.

После проделанной работы можно приступить к сбору датчика и его установке на выбранном вами месте. Для этого нужно закрепить в углу металлический держатель датчика движения.

Теперь можно проконтролировать работу датчика движения. Для этого нужно войти в его зону видимости. В случае если свет сразу включился, значит, вы справились с работой и все правильно настроено. Далее можно установить необходимый промежуток включения света.



Схема подключения датчика движения с 3 проводами. Как подключить датчик движения к лампочке через выключатель? Принципиальная электрическая схема датчика движения

Установка датчика движения на освещение: три схемы правильного подключения, пошаговая инструкция, а также ответы на вопросы о времени срабатываниия. +ТЕСТ для самопроверки.

Подключив правильным образом к лампочке датчик, человек получит возможность избежать затрат на электроэнергию. Датчик движения очень удобен. Он включает и выключает свет без человека. Но для подключения стоит знать о нюансах, что нарушать не желательно.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией для самостоятельного подключения и настройки датчика, следует пройти небольшой тест:
  1. Чем отличается черный и красный провод внутри устройства?а) Красный следует подсоединять к фазному проводнику, а черный к системе нулевой проводник.
    б) Ничем, это одинаковые провода, имеющие разный окрас в зависимости от модели устройства.
  2. Разрешено ли монтировать датчик около окон?а) Да.
    б) Нет.
  3. Если внутри квартиры или частного дома имеется много окон, через которые внутрь проникает дневной свет, то датчик с каким регулятором следует приобретать?а) «Sence».
    б) «Lux».
  4. Что нужно делать, если купленный датчик, что оснащён регулятором «Sence» не срабатывает, когда человек проходит прямо мимо него?а) Повысить его чувствительность.
    б) Уменьшить чувствительность.

Правильные ответы:

  1. б) Провода отличаются своим цветом, они различаются в зависимости от выбранной модели датчика.
  2. б) Датчики нельзя устанавливать около окон, поскольку дневной свет будет мешать его работе и придется настраивать прибор под нужный уровень освещения.
  3. б) Если в доме много окон и источников дневного света, то необходим датчик «Lux». Он будет срабатывать, когда внутри помещения станет меньше света.
  4. а) Если датчик не сработал, когда человек прошел прямо перед ним, то следует увеличить уровень чувствительности прибора.

Принцип работы и 4 типа датчиков движения для освещения


Датчик движения улавливает расположение объекта и запускает после этого нужные действия. Если устройство подключить к электричеству, тогда в ответ на любые движения человека, прибор будет замыкать цепь и включать освещение.

Это осуществляется из-за изменений, происходящих в тепловом поле, поскольку температура повышается. Процесс происходит из-за колебаний воздуха в помещении.

Принцип действия будет отличаться в зависимости от вида оборудования.

  1. Инфракрасный прибор улавливает изменение теплового поля.
  2. Микроволновый и ультразвуковой работает при помощи звуковых колебаний.
  3. Ультразвуковой датчик наиболее современный, поскольку он сканирует движение даже через препятствия — сквозь стену.
  4. Комбинированный прибор способен уловить несколько разновидностей излучения сразу.

Стоит отметить, что для подключения освещения к датчику движения будет достаточно 12v.

Чтобы прибор всегда начинал функционировать вовремя, надо подобрать верное место:

  1. Устройство желательнее всего смонтировать около потолка или дверного проема, так можно подавать ток, когда человек приходит из освещенной комнаты в темную.
  2. Противопоказан монтаж выбранного датчика по центру стены — дверь пропадет из зоны обзора.
  3. Следует располагать устройство дальше от окон, в ином случае датчик дополнительно придётся настраивать под оптимальную степень освещения.
  4. Когда в комнате несколько дверей, необходимо устанавливать несколько датчиков. Но есть вариант смонтировать один, в самом углу комнаты. Для этого следует покупать устройство с охватом пространства 120 градусов.
  5. При установке оборудования на лестничной площадке, желательнее всего крепить его к потолку и над лестницей, чтобы прибор улавливал колебания внизу и наверху лестницы.

В противном случае прибор станет работать вовсе не так, как ожидалось.

3 схемы подключения

Есть несколько способов правильно подключить прибор к электросети. Следовать необходимо по трем путям:



Для каждой конкретной ситуации понадобится выбирать один из этих способов подключения. Условия всегда разные и универсального варианта нет.

  1. ПУЭ 6.5.7;
  2. СНиП 23-05-95.

Как подключить датчик движения

8 шагов для подключения датчика


Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:

  1. В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.
  2. С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.
  3. Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
  4. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
  5. Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
  6. Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
  7. Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
  8. Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство.

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

  1. Находится провод, что станет протягиваться от выключателя до лампочки.
  2. К нему нужно подключить еще один, что станет направляться к красному контакту.
  3. Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
  4. Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.

Подключение датчика движения для освещения

1 ошибка эксплуатации

Стоит отметить, что очень часто люди совершают ошибки при монтаже датчика. Нередко встречаются случаи, когда устанавливается плохой контакт у нулевого провода. Такое может произойти, если внутрь устройства и попадет какой-то строительный мусор, или клеммы плохо присоединены. Так образуется слой нагара, что способствует нагреву. Контакт исчезнет из-за окисления.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

  1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
  2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
  3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
  4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
    Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
  5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Toп 3

Есть много видов датчиков. Но выделяют трех производителей. Они гарантируют качество и надежность.

  1. Theben.
  2. Rev Ritter.
  3. Camelion.

Датчик движения — это сложное приспособление, что необходимо регулировать под индивидуальные особенности. Если игнорировать правила, то прибор не будет работать в положенном режиме. Нет никакой необходимости приобретать устройство по большой цене, поскольку в продаже имеются не слишком дорогие модели, что уже зарекомендовали себя на рынке в качестве надежного средства. Были указаны наиболее подходящие варианты. Именно их желательнее всего покупать для своего дома.

Следуя всем инструкциям, есть возможность настроить оборудование под свои индивидуальные потребности. В такой ситуации проблем с работой датчика получится грамотно избежать.

При возникновении неисправностей их довольно легко исправить самостоятельно.

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.


На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки


датчика движения включения света

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку , а второй конец, не забыв снять изоляцию , подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.


На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке . Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум .

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения . Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Пример установки датчика движения в квартире

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.


Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры .

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N , подключается непосредственно к лампочке люстры, а фазный, который обозначается L , подключается ко второму выводу лампочки люстры через выключатель .

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.


Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Особенности подключение датчика движения включения света


в подъезде с лифтом

По электронной почте мне пришло письмо от Сергея из Санкт-Петербурга. Сергей профессиональный электрик и столкнулся с трудностями при установке датчиков движения в подъезде семиэтажного дома, оборудованного лифтом, и обратился ко мне за советом. Решил с согласия Сергея опубликовать нашу переписку.

Сергей:
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Ответ:
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно, влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же виновником ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 мФ на напряжение не менее 300 В.

Сергей:
Добрый день Александр, тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика – мах, едет лифт и всё равно включает свет – это значит, что датчик «видит» лифт. Убавили чувствительность – заработало всё как надо, но представитель от фирмы – производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Почему мигает энергосберегающая и светодиодная лампы


включенные после датчика движения?

По электронной почте мне пришло письмо от Анатолия из Приморско-Ахтарска.

Анатолий:
Я тоже немного электрик, сам поставил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу – при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Ответ:
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой .

При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.

При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Как отрегулировать датчик движения модели TDL-2012-AC

По электронной почте мне пришло письмо от Вячеслава с просьбой помочь разобраться с органами управления датчика движения модели TDL-2012-AC, в связи с тем, что изделие не комплектуется инструкцией по подключению и регулировке.

Вячеслав:
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Ответ:
Пиктограммы, буквы и цифры обозначают следующее:
– переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
– второй служит для выбора чувствительности к движению;
– остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение, 5, 40 сек. и 1, 4, 8 или 16 мин.

5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.

Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.

ТЕСТ:

Мини тест для определения эрудиции пользователя
  1. Какой переменный ток используется в жилых помещениях?

а) трехфазный;

б) однофазный.

  1. При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?

а) отдельная фаза для каждого устройства;

б) одна фаза для всех устройств.

  1. Возможно ли встроить ДД в бетонный потолок?

Ответы:

Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.

Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.

Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.

Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.

Существует 3 вида ДД:

  • 2-х проводные;
  • 3-х проводные;
  • С 4-мя проводами.

По способу реагирования выделяют 5 видов детекторов:

  • Ультразвуковые, реагируют на звуковые высокочастотные волны;
  • Микроволновые, срабатывают на высокочастотные радиоволны;
  • Инфракрасные, функционируют при обнаружении теплового излучения;
  • Активные, работают при наличии передатчика и приемника инфракрасного излучения;
  • Пассивные, не используют в работе передатчик.

Инфракрасный датчик с 3-мя проводами

Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.

Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Внутри датчика имеются три клеммы:

  • L — для подключения фазы;
  • N – для подключения к нулю;
  • A – для подключения к нагрузке.

Если вы не знаете, как подключить инфракрасный ДД к светильнику , то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.

Как установить ДД для включения света: 2 основные схемы

Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя , монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.


Схемы подключения: 4 примера

Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.


На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.


Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.

Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.

Как подключить датчик движения и выключатель

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД : потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

  1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
  2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
  3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
  4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

Схема подключения с выключателем

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД .

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

  • Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
  • В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
  • Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля. Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Датчик дви-я для включения света своими руками: 3 элемента

Самодельный ДД проще сделать с инфракрасным или ультразвуковым сенсором. Такое устройство состоит из передатчика, приемника и блока питания. Блок питания берется любой на 12 В. Передатчик собирается по микросхеме NE 555, а передающий элемент — это диод LD 274 с углом обзора 10°.

В роли чувствительного элемента приемника выступает фототранзистор BPW40 и управляет всем реле BS-115C. При монтаже нужно учесть, что угол обзора фототранзистора составляет 20°. При такой сборке расстояние между передатчиком и приемником составит 5 метров.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.


Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

  1. К ДД приходит кабель питания и выходит на осветительный прибор.
  2. Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД , возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

ДД для включения света: как совершить 3 ошибок

Самым подходящим местом для монтажа оборудования в квартирах является прихожая, куда ведут все межкомнатные двери. Место установки определяется на схеме квартиры, учитывая диаграмму работы лучей датчика.

В помещениях, где действие только настенного ДД малоэффективно, используют комбинированный монтаж и потолочного, и настенного оборудования.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Производители к каждому ДД прилагают инструкцию с рекомендациями, как правильно произвести монтаж. Пользователю нужно правильно соединить провода кабеля и ДД .

Но случается ситуация, когда один детектор не справляется с поставленными задачами и не охватывает всю площадь помещения. Тогда требуется установить дополнительное оборудование, подключающееся по следующей схеме.


Последовательность подключения дополнительного ДД такая же, как и основного. К датчику подключается фаза и ноль, фаза проходит через детектор и подключается к лампе, а от лампы второй конец уходит на ноль.

Как избежать 3 ошибок при установке

  1. Место монтажа. Устанавливать устройство нужно в то место, наиболее подходящее по техническим условиям. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе.
  2. Установка линз-масок. Эти шторки входят в комплект ДД и предназначаются для настройки зоны действия. Если их не снять после регулировки, то прибор не будет фиксировать движения.
  3. Неправильное положение выключателя. Если установить выключатель до датчика, то питание отключится и работа устройства станет невозможной.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

  • В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
  • На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
  • Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД , установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Топ 3-х лучших моделей ДД

Лидирующие позиции по мнению покупателей, которые оценивали качество и надежность, занимают следующие модели:

  • MrBeams MB980
  • Sapsan PIR-80
  • Redmond SkyGuard RG-G31S

Эти приборы отличаются высокими техническими характеристиками и долгим сроком службы.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

Типы датчиков движения
По месту расположения:
  • Периметрические, используются на улице.
  • Периферийные.
  • Внутренние.
По принципу действия:
  • Ультразвуковые – реакция на волны звука повышенной частоты.
  • Микроволновые – реагируют на радиоволны высокой частоты.
  • Инфракрасные – используют излучение теплоты.
  • Активные – оснащены приемником и передатчиком.
  • Пассивные – без передатчика.
По виду срабатывания:
  • Тепловые – срабатывают при изменении температуры.
  • Звуковые – действуют на колебания воздуха.
  • Колебательные – срабатывают на действие магнитного поля.
По конструкции:
  • 1-позиционные – оснащены передатчиком и приемником в одном корпусе.
  • 2-позиционные – приемник и передатчик в разных корпусах.
  • Многопозиционные – оснащены несколькими блоками.
По типу монтажа:
  • Многофункциональные.
  • Комнатные.
  • Наружные.
  • Накладные (настенные).
  • Потолочные (для подвесного потолка).
  • Врезные (для офисов).
Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым. Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере
Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:
  • Датчик движения.
  • Электрическая вилка.
  • Отвертка индикаторная для поиска фазы.
  • Электрический патрон.
  • Лампочка.
  • Винтовой зажим.
  • Провод.
  • Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:
  • После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
  • В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
  • Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
  • Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
  • Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы — разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:
  • Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
  • Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
  • В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
  • По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
  • На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

  • Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

На данное время наиболее распространенным и популярным устройством для обнаружения движения является объемный, пассивный, инфракрасный детектор движения .

Принцип его действия основан на приеме теплового излучения от любого объекта пироэлектрическим инфракрасным приемником. Этот элемент работает совместно с полевым транзистором, который выступает в качестве предварительного усилителя.

Для того чтобы диапазон тепловой волны излучаемой человеческим телом (5 – 14 МКМ) воспринимался фотоприемником, применяют специальные светофильтры

Для минимизации ложных срабатываний в конструкцию датчика включены два таких приемника подсоединенных по встречной схеме.

В зависимости от внешней засветки и температуры генерируются напряжения каждым датчиком в отдельности. Их сигналы вычитаются и компенсируются, при превышении пороговой величины срабатывает реакция устройства на движение.

Датчик движения LX01


Для примера возьмем детектор LX01. Устройство состоит из двух боксов: монтажного и аппаратного, которые соединены подвижным кронштейном, облегчающим настройку зоны сканирования.

В аппаратном боксе находиться плата управления, к которой присоединены сенсоры: пироэлектрический, распознающий движение, светочувствительный фоторезистор для определения уровня освещенности.

Сенсоры прикрывает светопроницаемая пластмассовая шторка с выдавленными по всей площади элементами линз Френеля.

На торце расположены рифленые ручки оперативных регуляторов, связанных с подстроечными резисторами.

На монтажной коробке имеются отверстия для вывода проводов и крепления корпуса осветительного прибора.

Прибор предназначен для коммутирования электрических цепей с общей нагрузкой до 1200 Вт. К устройству можно подключать лампы накаливания и другие осветительные элементы, рассчитанные на напряжение переменного тока 200 – 230 В.

В отличие от детекторов использующихся исключительно для систем тревожной сигнализации устройство имеет дополнительные параметры, регулирующие срабатывание.

Регулятор «TIME» – регулирует время по истечении, которого прибор выключает освещение, если человек продолжает находиться в зоне действия прибора то свет будет включен повторно.

В отличии от детекторов присутствия датчики движения при повторной коммутации полностью включают и выключают осветительный прибор в быстром темпе, что, при неправильной настройке периода срабатывания, приводит к мерцанию света.

Регулятор «DAYLIGHT» – устанавливает светочувствительность прибора и позволяет точно определить порог затмения автоматического включения освещения.

Регулятор «SENS» – устанавливает чувствительность пироэлектрического сенсора детектора обнаружения. С его помощью можно регулировать радиус зоны обнаружения.

Технические параметры датчика движения LX01

  • Угол зоны сканирования 120 0 .
  • Максимальная дальность обнаружения 12м.
  • Питание: переменный ток от 180 до 240В при 20мА.
  • Время отключения 5сек-600сек.
  • Светочувствительность в диапазоне 10-2000Лкс.

Устройство чувствительно к низким температурам окружающей среды и поддерживает работоспособность только до -10 0 С. Рекомендуется установка в помещениях на высоте от 2м до 4 м.

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения , а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход гасящего конденсатора (на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

Схемы подключения


Эта модель рассчитана на непосредственное подключение осветительных приборов запитанных от электросети с переменным током 220В, но ограниченна в мощности присоединяемых устройств не более 1 КВт.

Для дополнительного контроля освещения , который предусматривает, как автоматическое, так и ручное включение осветительного прибора используется следующая схема соединения датчика движения через распределительную коробку.

Возможно подключение нескольких детекторов движения для контроля одного осветительного прибора . Такие схемы используются для освежения лестниц или длинных коридоров, которые не могут в полной мере контролироваться одним детектором.

Для того чтобы увеличить максимальную нагрузку используют способ подсоединения датчика движения через промежуточное реле.

В этом случае максимальная мощность потребления будет ограничиваться только параметрами нагрузочной способности используемого промежуточного реле. Таким образом, можно подключать мощные галогенные прожектора с нагрузкой в несколько киловатт.

Применяя, в качестве осветительных элементов, ртутные лампы дневного света, следует помнить, что период между включениями должен соответствовать времени остывания лампы.

Правила установки датчика движения


На стабильность и эффективность функционирования системы тревожной сигнализации влияет место, выбранное для установки детектора движения.

При этом необходимо правильно выбрать не только общую схему, но и точку подключения в каждом помещении. Определяя ее необходимо свести к минимуму негативное влияние внешних факторов, которые могут привести к ложному срабатыванию системы сигнализации.

Следует избегать попадания в область срабатывания конвекционных и интенсивных воздушных потоков (кондиционеры и батареи отопления), а так же прямых солнечных лучей.

Кроме того, поверхность, на которую устанавливается датчик, не должна подвергаться дрожанию и вибрациям (от открывания двери или окна).

Традиционная установка детектора – в затененном углу комнаты на высоте не более 2,4-3м с направлением зоны сканирования на центр помещения.

Обозначения на схеме:
1. Датчик движения
2. Сенсор разбития стекла
3. Геркон
4. Детектор дыма

как к лампочке подсоединить датчик, как это работает у инфракрасного или лазерного датчика


Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Установка.

Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

Как правило, в наших квартирах двери из всех комнат ведут в прихожую. Задача

: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

Зная диаграмму работы лучей

настенного датчика, выбираем самое оптимальное место для установки. Например:

На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны

, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  2. Распределительная коробка (обычно утапливаемая в стене/потолке).
  3. Датчик движения.
  4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).

  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.

  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.

  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.

  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).

  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.

  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.

  8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).

  9. Вторая жила заводится в гнездо с маркировкой «нагрузка».

  10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

  1. Прокрутите первый регулятор для установки в режим авто.

  2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.

  3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Настенные датчики.

У настенных датчиков область применения шире. Их устанавливают и в помещениях и на открытом воздухе. Они так же, как и потолочные, создают многолучевой барьер, при пересечении которого датчик переходит в режим тревоги и своим контактом реле замыкает электрическую цепь.

Высоту установки необходимо выбирать в пределах 2 – 2.5 м.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:

  4. Немного наглядности вот на этом рисунке.

  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.

  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.

  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Разновидности

Классификация датчиков движения происходит по сенсору. Каждый из видов устройств работает на определенном физическом законе, но итог одинаков. Существуют акустические, инфракрасные, ультразвуковые и микроволновые сенсоры.

Акустические

Акустический датчик движения срабатывает на звуковые волны — звук открывающейся двери, стук каблуков и на другие резкие хлопки. Подобные приборы используются в коридорах и в дополнение к другим сенсорам. В одиночку ставить в частном доме не рекомендуется.

Инфракрасные

Эти датчики движения самые популярные, так как стоят недорого, обладают широким углом обзора и просты в регулировке.
Инфракрасные датчики движения реагируют на тепло человека. Недостаток – могут реагировать на тепло животных или нагретые радиаторы.

Настройка таких приборов проводиться аккуратно, лучше мастером, чтобы в зону действия не попадали отопительные приборы и трубы.

Ультразвуковые

Действуют на движение объекта. Ультразвуковые сенсоры похожи по физике работы на микроволновые датчики, различие в длинах волн, на которых работают приборы. Применяются редко, из за негативного влияния на здоровье человека.

На такое излучение часто реагируют животные, человек почувствовать воздействие не может.

Микроволновые

Микроволновые датчики реагируют на движение человека или животного. Чувствительные сенсоры применяют в охранной системе, за реакцию даже на движение за стеной или перегородкой. Такой тип выключателей нельзя использовать дома, они больше подходят для открытых территорий, парковок. Недостаток – малый радиус видимости, для контроля над большой территорией придется установить много датчиков.

Существует особый вид датчиков – это комбинированные устройства. В них сочетается несколько способов детекции. Надежны, но стоят дорого.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

  • Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
  • Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).

Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Видео описание

В видео показано, как надо подключать датчик движения:

Схема подключения с выключателем

Сразу надо оговориться, что датчик движения и выключатель в схеме подключаются параллельно друг друга. Поэтому, кроме того, что все провода, а именно заземление и ноль, соединяются точно так же, как и в предыдущем случае, соединение фазных жил проводится вот так:

  • провод от автомата соединяется с входящей жилой в датчик;
  • этот же провод от автомата соединяется с выключателем;
  • выходной провод от прибора движения соединяется со светильником;
  • от него же прокладывается провод к выключателю.

Эта схема позволят включать освещение с помощью выключателя в независимости от времени суток, а также в независимости от того, работает ли датчик движения, или он сломан.


Схема подключения датчика с выключателем Источник elektromontagy.ru

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Какие датчики подходят для светодиодных ламп?

При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника. Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.

При выборе датчика также стоит обратить внимание на другие параметры.

  • Тип монтажа.
    Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.
  • Угол обзора.
    Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
  • Дальность действия.
    Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
  • Уровень влаго- и пылезащищенности, а также температурный режим работы.
    От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Как подключить светодиодный прожектор?

Светодиодные прожекторы считаются распространенным типом освещения, обладающего доступной стоимостью и высокими техническими показателями. Основная сфера применения: гаражи, стояночные площадки, дворы, частные дома. Они могут быть уличными или домашними.

Схема подключения светодиодного прожектора состоит из нескольких важных нюансов:

— Вскрыть рабочий корпус и найти механизм.

— Снять гайку на клемме «ввод» и достать сальник.

— Продеть электрический провод и закрыть конструкцию при помощи крепежей.

Не советуется проводить установку тем, кто не имеет ничего общего с электрикой или не разбирается даже в простых схемах. Перед проведением процедуры воспрещено мочить руки, следить за показателями электрической сети – не более 220 В. Определить, годен ли прожектор к эксплуатации можно только в том случае, если он начинает мигать или оттенок света изменился.

Процедура подключения светодиодного прожектора к сети 220 требует соблюдения всех правил безопасности работы с электроприборами. Если ток будет подан неверно – возможно короткое замыкания.

Чтобы установить его самостоятельно, необходимо подготовить заранее инвентарь и инструменты. В их список можно отнести: шуруповерт, пассатижи, изоленту, паяльник и другие. Для светодиодов используется тонкий провод, общим диаметром: 0,5 – 1,5 мм2. К тому же, подбирается тот же материал металла, который используется и на приборе.

В недорогих моделях может быть высохшая термопаста или не подключены некоторые провода. Для того нужно разобрать конструкцию и проверить все подключения, количество термопасты.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Установка уличного прожектора своими руками.

Тут надо прежде всего сказать о неудачном, по моему мнению, креплении прожекторов с такой конструкцией. Я говорю о кронштейне (монтажной планке), который держит прожектор. Единственное преимущество такого крепления – возможность вращения, если закрепить кронштейн только в центральной точке (через отверстие посередине).

Крепеж, который идет в комплекте с такими прожекторами, совершенно никуда не годится. Он просто проваливается в дырки в кронштейне. Поэтому кулечек с китайскими дюбельками и саморезиками смело выкидываем, а для надежного монтажа нам понадобится:

  1. дюбель диаметром 6 мм (лучше длиной не менее 40 мм – 3 шт.
  2. саморез с прессшайбой (белый, острый) – 3 шт.
  3. шайба усиленная (широкая) на М5 или М6 – 3 шт.

Вот примерно что должно получиться (с шайбами немного не угадал, нужных не было под рукой):

20_Монтажная планка прожектора

На нижний кабель в гофре не обращайте внимания, он к делу не относится.

Прикручиваем прожектор к кронштейну болтами (см. фото 6, 7). Подключаем питание.

21_Уличный прожектор установлен

Включаем питание, шевелимся:

22_Прожектор в действии

Фото сделано ночью.

При потреблении всего 10 Ватт яркость вполне достаточна, чтобы хорошо осветить площадку перед крыльцом.

В заключение рекомендую для датчика движения использовать расширенную схему включения, которая позволяет управлять таким датчиком как угодно.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
  2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
  3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
  4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
  5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
  6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Преимущества светильников со встроенными датчиками

Светильники со встроенными датчиками движения находят широкое применение не только на производственных объектах, но и в быту. Они существенно облегчают жизнь человека, делая ее более комфортной. К тому же с их помощью удается заметно продлить сроки службы бытовых электроприборов, а также сэкономить на расходе электроэнергии. Для получения всех перечисленных выше преимуществ осветительный прибор с чувствительным элементом сначала требуется правильно выбрать, а затем – грамотно установить и настроить.

При выборе светильника с контроллером необходимо определиться с его функциональными особенностями, согласно которым он может быть:

  • Неподвижно закрепленным устройством (не изменяющим своего положения при перемещениях человека).
  • Подвижной системой, автоматически отслеживающей положение перемещающегося объекта и поворачивающейся в его сторону.

Обратите внимание: Второй вариант исполнения чаще всего используется в охранных целях.

При установке таких устройств в помещении или на приусадебном участке неправильной (непрямоугольной) формы, потребуются дополнительные осветительные приборы, оснащенные чувствительными сенсорами.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Настройка

Установив лучший датчик движения, его требуется настроить. Для этого корпус датчика оснащают поворотными регуляторами. Их поворачивают, используя небольшую отвертку.

Угол наклона

Для датчика, установленного на стене, прежде всего выставляют угол наклона. Он должен быть таким, чтобы датчик мог контролировать как можно большую площадь. Данный параметр будет зависеть от обзора датчика и высоты, на которой он установлен.

Оптимально устанавливать датчик на высоте 2,4 метра. В таком случае, даже датчики с небольшим углом обзора смогут захватить большую часть помещения.

Чувствительность

С помощью специального регулятора можно изменять уровень чувствительности от минимального до максимального.

Этот параметр позволит исключить срабатывание датчика света на мелких домашних животных.

Время задержки

Датчики имеют определенное время выдержки. Обычно это 3-15 секунд. Некоторые модели позволяют самостоятельно выставить данное значение.

Уровень освещенности

Такой датчик можно настраивать в диапазоне от минимума до максимума.

После установки такой датчик ставят на максимальное значение. В вечернее время, когда по вашему мнению, уже должен включится свет, постепенно поворачивают датчик в сторону минимального значения до тех пор, пока не включится освещение.

Фото датчиков движения для включения света демонстрируют их различные конструкции. Чаще всего корпус датчиков выполняют в белом, сером или черном цвете. Это позволит вам подобрать наиболее подходящий в каждом конкретном случае вариант.

Как работают лампочки с датчиком движения?

Есть множество вещей, которые вы можете сделать, чтобы обезопасить свой дом, но есть датчики движения, которые работают при освещении, что всегда предлагают эксперты.

Ночной свет со временем может быть дорогостоящим и вредным для окружающей среды. Если вы купите лампочку с датчиком движения, она может оказаться очень полезной для вас. Он не только освещает все пространство, но и сохраняет окружающую среду в чистоте.

Поскольку он универсален, вам может быть интересно, как работают лампочки с датчиками движения? Мы обсудим все это в этом сообщении в блоге.

Введение лампочек с датчиками движения

Датчик движения фонарей обычно используется в шкафу; когда мы открываем шкаф, датчик движения определяет движение и включает свет. Это очень помогает ночью, нам даже не нужно нажимать какой-либо переключатель для включения света.

Некоторые лампы с датчиками движения также устойчивы к атмосферным воздействиям. Это означает, что эти светильники можно использовать и за пределами дома. Это очень полезно для уличной лестницы или у входной двери.


Вы приходите поздно вечером домой? Проверьте НАИЛУЧШЕЕ ОСВЕЩЕНИЕ ДЛЯ КЛЮЧЕВОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ.


Большой светодиодный индикатор движения также используется в целях безопасности. Его можно установить на высоком месте вне дома. Когда кто-нибудь придет к вам в дом, загорится свет. Грабителя напугает то, что за ним кто-то наблюдает.

Мы настоятельно рекомендуем использовать эти фонари из-за их исключительных преимуществ и качеств; например:

  • Комфортное использование
  • Бесперебойная работа
  • Потребление меньше энергии
  • Более надежные светодиоды
  • Могут работать как сигнальные огни

Если ваш дом находится в месте, где животные могут проникнуть на лужайку или задний двор, свет датчика движения также может напугать их.

Как работает детектор движения?

Детекторы движения – это небольшие датчики, встроенные в фонари; можно сказать маленький глаз, который улавливает инфракрасные или тепловые волны, создаваемые движущимся телом. Датчики движения могут обнаружить любой объект, даже иногда ветер. Когда датчик движения обнаруживает какой-либо объект, например животное, машину или людей, он с помощью электроники включает свет.

Пассивный инфракрасный порт (PIR) – это наиболее распространенный тип датчика движения, который широко используется в датчиках движения и другом оборудовании домашней безопасности.
Светильники с датчиком PIR обнаруживают тепловую энергию, которую люди и животные выделяют в виде тепла. Всякий раз, когда наблюдается увеличение инфракрасной энергии, это означает, что кто-то только что вошел в зону обнаружения движения или в ее пределах, он включает свет.

Единственная особенность датчиков движения – обнаружение любого движения в пределах своего диапазона. Это причина, по которой иногда он может обнаружить ложное движение. Но, к счастью, датчики PIR могут игнорировать незначительные изменения инфракрасных волн.

Совет для профессионалов: Вы можете отрегулировать или зафиксировать цель датчика движения и можете наклеить небольшое количество ленты на датчик, чтобы уменьшить количество ложных срабатываний.

Как установить лампочку датчика движения? Лампы с датчиком движения

получили широкое распространение из-за их широкого использования. Вы можете подумать, что установить где-нибудь светодиодную лампу с функцией обнаружения движения сложно, но это не так.

Лампы с датчиком движения

легко устанавливаются. Большинство моделей идут с двойным скотчем. Чтобы установить эти светодиоды, необходимо выполнить следующие действия.

  1. Установите батарейки в лампу (если поддерживается)
  2. Закройте заднюю часть лампы
  3. Найдите идеальное место для крепления
  4. Удалите липкую ленту и поместите ее на это место
  5. Теперь поместите лампу на липкую ленту

Чтобы установить большой светодиодный светильник, вам, возможно, потребуется нанять профессионального электрика.Эти светодиоды нуждаются в существующем проводном соединении для питания и продолжают работать без сбоев.

Эта лампа – еще один мирный способ получить возможность с небольшими усилиями заменить имеющееся у вас уличное освещение. Итак, когда вы собираетесь заменить существующее стандартное уличное освещение на освещение с функцией движения?

Почему мы используем лампочки с датчиками движения вне помещений?

У динамических светильников для наружного освещения много преимуществ. Уличный свет с первым датчиком движения может облегчить жизнь.Возвращаться домой на черном крыльце – неприятность, особенно если вы живете впереди без уличных фонарей.

Еще одно важное преимущество этих светильников – безопасность дома. Если я не обеспечил охрану, то камеры и другие виды наблюдения станут серьезным препятствием для грабителей. Это замечательно, если у вас установлена ​​уличная камера, но если она не показывает кошмар, она приносит вам пользу в темноте.

С освещением с функцией обнаружения движения ваша система безопасности работает немного лучше.Сам по себе движущийся свет может действовать как взломщик, но он также может поддерживать внешние камеры и даже освещать вашу отметку безопасности.


Продолжайте читать:


Как можно добавить датчик движения к существующему уличному освещению?

Вы можете превратить уличное освещение в лампочку с функцией управления движением. Вот краткое руководство, как это сделать. Чтобы сделать это возможным, вам нужно обработать провода вашей существующей лампочки, внести изменения и подключить к ней датчик движения.

Если вы человек, который не делает этого раньше и не хочет этого делать, мы рекомендуем нанять для этого профессионального электрика.

Перед тем, как начать работу над светодиодной подсветкой с функцией движения, убедитесь, что в вашем текущем лайтбоксе есть заглушки для новой проводки.

Вот что вам понадобится для всего этого:

  • Датчик движения: Вы можете найти лучший датчик самостоятельно на Amazon. Но мы рекомендуем EATON Floodlight Sensor на Amazon за 15 долларов. (https: // amzn.to / 3mbUA40)
  • Гайки для проводов: Если у вас раньше не было гаек для проводов, вот ссылка на них (https://amzn.to/3qgF8WK).

Необходимые инструменты:

  • Отвертка
  • Инструмент для зачистки проводов (или любой острый нож)

Как превратить уличное освещение в лампы для обнаружения движения
1. Отключить питание

Прежде чем что-либо делать, в первую очередь следует подумать о безопасности. Итак, не забудьте выключить питание перед открытием существующего лайтбокса.Также лучше всего сообщить другим, что вы работаете с освещением вне дома и выключаете электричество.

Мы также рекомендуем проверить или убедиться, что на светильник отсутствует напряжение, прежде чем начинать работу.

2. Откройте существующий свет и подготовьте его

Сначала отключите горячий провод. Теперь его нужно подключить к датчику движения. Датчик движения будет действовать как переключатель после успешного подключения.

3. Удалите заглушку и пропустите новые провода в лайтбокс

Для этого внимательно следуйте инструкциям для датчика движения, чтобы подключить его к источнику питания и свету.Прочитав инструкцию, соедините провода между собой. Убедитесь, что не осталось оголенных проводов, прежде чем все исправить.

Не торопитесь, читая и действуя в соответствии с инструкциями с датчиком движения.

4. Наконец, переустановите все обратно и проверьте

Для тестирования вы можете помахать рукой перед фонарем, чтобы убедиться, что все работает правильно.

Если вы сочтете это полезным, не забудьте поделиться им с другими.🙂

Работают ли светодиодные лампы с датчиками движения?

Датчики движения делают управление освещением еще проще. Они идеально подходят для наружного освещения, поскольку могут активироваться, когда вы приходите домой, хотя их можно использовать и внутри помещений.

При использовании датчика движения необходимо убедиться, что лампа накаливания является энергоэффективной. Если он часто включается или выключается, вы не тратите зря электричество.

Значит ли это, что светодиодные лампы лучше всего подходят для датчиков движения и совместимы ли они?

Если в вашем датчике движения есть электромеханическое реле, любая светодиодная лампа будет работать нормально.Если датчик движения оснащен электронным переключателем, датчик может быть несовместим с маломощными светодиодными лампами, поскольку они требуют минимальной нагрузки для питания датчика в цепи.

В этой статье я объясню:

Нужны ли для датчиков движения специальные светодиодные лампы?

Большинство проблем совместимости между датчиками движения и светодиодными лампами вызвано тем, что сами датчики движения не подходят для использования со светодиодами.

А как насчет лампочки – нужна ли вам светодиодная лампа определенного типа для работы с датчиком движения?

Светодиодные лампы могут быть как с регулируемой яркостью, так и без нее.Существуют светодиоды с регулируемой яркостью, которые можно использовать с переключателями яркости, поскольку стандартный светодиод не будет работать правильно, когда вы уменьшите мощность – он либо включен, либо выключен, поэтому он может мерцать.

Итак, стоит ли покупать светодиодные лампы с регулируемой или нерегулируемой яркостью для работы с датчиком движения?

Неважно. Любой из них будет работать, потому что датчик движения только включает лампочку (на полную мощность) или выключает.

Если светодиодные лампы не работают должным образом с датчиком движения, более вероятно, что вам нужно заменить датчик на светодиодный или вернуться к более неэффективному типу лампы вместо светодиодного.

Могут ли умные лампы работать с датчиками движения?

Умные лампочки становятся все более популярными. Итак, если у вас есть датчик движения, можете ли вы заменить лампочку на умную?

Совершенно верно, но могут возникнуть некоторые проблемы.

Во-первых, спросите себя, почему вы хотите использовать интеллектуальную лампочку в светильнике, подключенном к датчику движения?

Если вы хотите воспользоваться преимуществами других функций умной лампочки – изменить цвет или настроить умные процедуры с другими интеллектуальными устройствами – тогда имеет смысл рассмотреть умную лампочку.

Но если вы заботитесь только о том, чтобы свет срабатывал только при движении, не покупайте для этого умные фонари. Ваш датчик движения будет работать с неумными светодиодами.

У вас будет меньше проблем, вы не добавите ненужной нагрузки в вашу сеть Wi-Fi, да и умные лампочки стоят дорого.

Если вы хотите использовать умные лампочки, у вас могут возникнуть проблемы с правильной работой датчика движения.

Это потому, что приложение на вашем телефоне может игнорировать датчик движения.Та же проблема с диммерными переключателями и умным освещением – это спорная технология.

Итак, вы, возможно, сказали своему телефону, что хотите выключить свет, но датчик движения обнаруживает движение и пытается включить его – это может выйти из строя, поскольку лампочка получает последнюю команду от приложения, чтобы оставаться выключенной.

Датчик движения также отключает питание от цепи, в которой лампа работает, если движение не обнаружено.

Это сделает невозможным управление вашей умной лампочкой через приложение, так как умному свету требуется питание, чтобы работать, даже когда он выключен.

Если вы используете традиционный датчик движения, вероятно, имеет смысл придерживаться не умных лампочек.

Исключение составляет покупка умного датчика движения. Они часто работают от батарей, поэтому вы можете разместить их где угодно, а затем подключить к своему смартфону или планшету и позволить вам настроить индивидуальные параметры для ваших источников света.

Если вам нравится идея меняющих цвет лампочек или система, которой можно управлять из одного места или даже с помощью голоса, тогда сочетание умных лампочек и интеллектуального датчика движения может быть идеальным.

Каковы наиболее распространенные проблемы совместимости?

На данный момент я установил, что при совмещении светодиодов и датчиков движения не требуются специальные лампочки и что умных лампочек лучше избегать.

Но все это пока не объясняет, почему датчики движения и светодиоды просто иногда не уживаются.

Есть несколько распространенных проблем при использовании светодиодов и датчиков движения, но наиболее распространенной является мерцающий свет.

Светодиоды

иногда имеют проблемы с мерцанием, когда схема не адаптирована для них, а датчик движения часто вызывает проблемы.

Вот почему: датчику движения тоже требуется питание. И если датчик движения работает вместе с лампочкой, он будет постоянно потреблять энергию через цепь.

Количество будет минимальным, но со светодиодами этого достаточно, чтобы они включались и выключались.

Однако не все датчики движения подключены к лампочке. Некоторые из них имеют собственное нейтральное соединение, особенно те, которые имеют электромеханическое реле.

Они имеют физическое проводное соединение, которое при срабатывании движения защелкивается и замыкает цепь для ламп.Его буквально можно услышать, когда он сработает.

Это более современные датчики с электронными переключателями, у которых больше проблем. Некоторые датчики просто несовместимы со светодиодами.

Если ваш датчик движения вызывает мерцание светодиодных ламп, вы можете либо заменить датчик на датчик, в котором указано, что он работает со светодиодными лампами, либо вы можете заменить свет на лампы, для работы которых требуется более высокая потребляемая мощность, и поэтому они будут игнорировать утечка мощности, вызванная собственным потреблением датчика.

Есть золотая середина, но она не идеальна – если в цепи несколько ламп, вам может потребоваться только заменить одну лампу накаливания, если она будет подключена параллельно.

Это должно позволить току проходить через лампу накаливания, не вызывая мерцания светодиода. Если он в последовательной цепи, то выгода сводится к нулю.

Также стоит добавить, что если вы покупаете дешевые светодиоды, они могут мерцать даже при правильном датчике движения и проводке.

Это просто потому, что дешевые светодиоды можно сделать плохо. Всегда покупайте качественную лампу с хорошей репутацией; В противном случае любые проблемы могут быть связаны только с плохим качеством сборки.

Хотя мерцание является наиболее распространенной проблемой, иногда лампы могут вообще не включаться. Обычно это признак неисправного датчика, или они могут остаться включенными после срабатывания.

Большинство проблем можно решить, обновив датчик до датчика, совместимого со светодиодами.

Заключительные слова

Светодиоды

имеют столько преимуществ по сравнению с более старыми типами ламп, что обычно их отдают предпочтение.

Но с датчиками движения есть некоторые проблемы совместимости, которые, в зависимости от того, как работают технологии, не совсем совпадают, и что-то должно давать.

Замена датчика движения на светодиодный – лучшее решение, если вы можете, но если это не вариант, вам, возможно, придется придерживаться менее эффективного типа лампы.

Были ли у вас проблемы с наружным освещением или вообще с мерцающими светодиодами? Как вы ее решили?

Дайте мне знать в комментариях.

Как заменить уличную лампочку с датчиком?

Если вы покупаете товар по ссылкам на этой странице, мы можем получать комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Если вам нужно заменить лампу с датчиком движения, но вы не знаете, как это сделать, ознакомьтесь с нашим кратким руководством о том, как заменить лампу наружного освещения с датчиком.

Эти дней, охранные огни с датчиками движения чрезвычайно распространены, потому что они очень удобны в использовании, а также служат сдерживающим фактором для тех, кто хочет войдите в свой дом.Именно поэтому их часто устанавливают на верандах или лужайках. Просто как и любой другой свет, их лампочки требуют замены, когда они перегорают. Когда они есть, вам нужно заменить их.

вопрос вот КАК?

Безопасность светильники не построены как обычные домашние светильники, потому что они обычно поставляются с определенный тип приспособления. Вам нужно будет немного поработать с приспособлением, чтобы изменить лампочка. Кроме того, некоторые из них имеют датчики движения и не имеют выключенного выключатель.

Итак, пока вы меняете лампочку, она может просто загореться и ослепить вас.Чтобы избежать любой ситуации, подобной той, о которой мы упоминали, мы перечислили несколько важных шагов по замене уличной лампочки с датчиками движения.

Наем профессионального электрика – самый безопасный способ заменить лампочки датчика движения, но если вы уверенно справляетесь с этой задачей, переход по принципу «сделай сам» – экономная альтернатива.

Как изменить защиту уличной лампы накаливания (простые шаги)

Чтобы начать это руководство, давайте сначала поговорим о шагах, которые необходимо выполнить, чтобы заменить лампочку уличного освещения.

Вы можете их найти ниже:

  1. Выключите питание.
  2. Снимите крышку лампы накаливания.
  3. Выньте лампочку изнутри.
  4. Выньте отвертку и открутите винты, удерживающие приспособление.
  5. Вытяните все приспособление и удалите всю изоленту, обнаруженную на проводах внутри.
  6. Возьмите новое приспособление и поместите его на основание, где было старое.
  7. Прикрутите новый светильник на место и вставьте новую лампочку в крышку лампы.
  8. Если крышка лампы повреждена, замените крышку лампы.
  9. Проверьте свет, подойдя к нему поближе и активировав датчик движения.

Советы по замене ламп датчика движения

Теперь, когда вы знаете простые шаги по замене внешней лампочки на охранное освещение, давайте поговорим о охранном свете с датчиками движения. Обратите внимание, что фонари с датчиками движения работают иначе, чем фонари без них. Вот почему вам также нужно по-другому подходить к источникам света с датчиками движения.

В В этом разделе мы рассмотрим несколько советов по замене ламп датчика движения:

Выключите питание на предохранителе

Как Как мы уже упоминали выше, выключателя для фонарей с датчиками движения нет. Что сказал, вам все еще нужно найти способ полностью выключить огни безопасности чтобы он не включился случайным образом, пока вы меняете лампочку.

Кому полностью выключить свет, заглушить на самом предохранителе. Просто будь осторожен в найти правильную схему, иначе вы можете отключить электричество другие части вашего дома.

Используйте ткань, чтобы прикоснуться к лампочке

ср на самом деле считайте это стандартной практикой безопасности, которую вы должны делать, когда обращение с любыми лампочками. Видите ли, ваша кожа обычно выделяет масло… особенно когда потеешь. Эти масла могут иногда нагревать датчик движения. свет слишком сильно, чтобы он мог взорваться.

Кому противодействовать этому, всегда важно использовать ткань при смене света или возможно надеть пару перчаток. Это гарантирует, что масло не будет капать в колбу.

Регулировка чувствительности

Мост Датчики движения имеют настройку чувствительности. Пока вы меняете лампочку, вы с таким же успехом может работать и над настройками чувствительности. Вы можете сделать кое-что экспериментируйте, какие настройки вам больше всего нравятся. Самая чувствительная конфигурация обнаружит даже малейшее движение. Этот тип лучше всего подходит для безопасности целей.

Заключение

Видите, как легко научиться заменять уличную лампочку с датчиками движения?

Пока у вас есть это руководство, вы можете делать его в любое время, когда вам нужно.Все, что вам нужно сделать, это купить подходящие запасные лампочки безопасности, необходимые для освещения крыльца, и выполнить следующие простые шаги по замене уличных лампочек.

в следующий раз, когда ваши наружные сигнальные огни перестанут работать, подготовьте это руководство с вы, чтобы вы точно знали, что делать. Кроме того, убедитесь, что вы проверили свой светильник, чтобы вы знали, какую лампочку вам нужно купить в строительном магазине.

Надеемся, вам понравилась эта статья, и хорошего вам дня!

Рекомендуемая литература:

Краткое руководство по сбросу индикаторов детектора движения

Для некоторых людей одним из самых больших и самых важных достоинств системы безопасности являются фары детектора движения.Они предназначены для включения и загораются при обнаружении, что кто-то или что-то движется в этом районе. Но важно, чтобы они были настроены правильно. Если они недостаточно чувствительны, они могут не срабатывать, когда это необходимо, а если они слишком чувствительны, они могут срабатывать слишком часто. Например, домовладелец на самом деле не хочет, чтобы свет его детектора движения включался каждый раз, когда кролик прыгает по двору или птица пролетает мимо его окна.

Но они определенно хотят, чтобы он срабатывал, когда кто-то поднимается на крыльцо – или если медведь пытается залезть в их мусорные баки, – а это означает, что у детектора должна быть достаточно чувствительности, чтобы уловить эти вещи.Как и в случае с большинством технологий, иногда может потребоваться перезагрузка индикаторов детектора движения. Может быть ряд причин, по которым свет для обнаружения движения остается включенным, не включается вообще или срабатывает без необходимости, и когда или если это произойдет, цель состоит в том, чтобы заставить его снова быстро заработать, чтобы он мог продолжать помогать домовладельцу защищен. К счастью, сбросить свет датчика движения обычно несложно.

Лампочка детектора движения: почему не гаснет свет?

Обратной проблемой является то, что огни вашего детектора движения не включаются, когда они не выключаются.Это непрекращающееся сияние может происходить по многим причинам. Тем не менее, вы захотите быстро устранить неполадки и устранить любую причину, чтобы ваши лампочки не перегорели.

Не позволяйте свету быть таким чувствительным

Обычно лампочки для детекторов движения обладают собственной уникальной чувствительностью, которую вы можете регулировать в зависимости от их диапазона. Если настройка чувствительности лампы детектора движения слишком высока, даже малейшее движение включит свет.Это означает, что движение, как улетающая бабочка или падающий на землю лист, может создавать свет. Понизьте чувствительность, чтобы отслеживать более крупные и часто более важные движения. Еще один совет – не размещайте детектор движения слишком близко к оживленной улице, так как это может вызвать ненужное срабатывание.

Поговорите со специалистом по безопасности, чтобы лучше понять и настроить свет в соответствии с вашими потребностями.

Проверьте свои настройки

Подобно настройкам чувствительности, вы можете контролировать, как долго светится лампочка вашего детектора движения.Некоторые датчики движения позволяют свету светиться до 30 минут. Это наверняка создаст у вас впечатление, что ваш свет никогда не выключается. Вы можете сделать так, чтобы лампочка вашего детектора движения не горела слишком долго, изменив настройки продолжительности. Многие источники предлагают оставить настройку продолжительности от одной до двух минут.

Если после устранения неисправности вы обнаружите, что лампочка вашего детектора движения все еще не выключается, обратитесь к специалисту по безопасности.

Дополнительные причины для сброса индикаторов детектора движения

После скачка напряжения или другого события, влияющего на электрическую сеть в доме, может потребоваться сброс света детектора движения.Это может быть очень важно, поскольку домовладелец, который не перезагружает свет, может оказаться незащищенным. Но сбросить свет несложно. Вам следует периодически проверять свет вашего детектора, чтобы убедиться, что он работает правильно.

Зачем нужен сброс света детектора движения?

В любой системе безопасности могут возникать периодические сбои. К ним могут относиться:

  • неисправные лампы

  • скачки напряжения

  • перебои в подаче электроэнергии

Устранение неисправностей не должно быть трудным

Лучший способ сбросить свет датчика движения – повернуть его выключите и снова включите на период 30 секунд или дольше.Домовладелец также может отключить питание выключателем, чтобы убедиться, что у него есть время для автоматического сброса. Если это не сработает, возможно, виноват сам датчик или лампочка. Заменить лампочку легко, а замена датчика – это не то, что обычно делается. Можно прикрыть датчик, чтобы проверить свет, но если домовладельцу это не удается, он может заменить свет.

Заинтересованы в охраняемой домашней безопасности? Получите бесплатное предложение от Brinks Home Security.

Криста Брутон – писатель из DFW, освещающий вопросы безопасности умного дома и защиты потребителей.

Фотоэлементы и датчики движения: в чем разница?

Фотоэлементы и датчики движения – это электронные устройства, которые можно использовать для управления внутренним или наружным освещением. Эти датчики повышают безопасность вашего дома, автоматически включая свет, когда становится темно или они обнаруживают движение. Они также экономят энергию, отключаясь, когда дополнительный свет не нужен.Изучите различия между фотоэлементами и датчиками движения и узнайте, как эти продукты, а также диммеры и другие элементы управления могут улучшить систему освещения вашего дома.

Наука о фотоэлементах

Доступно несколько типов фотоэлементов, но все они используют одну и ту же основную технологию, полупроводники, для управления электрическим током. В нормальных условиях полупроводники не проводят электричество, но при достаточном освещении начинает течь ток.В некоторых продуктах функция фотоэлементов регулируется, поэтому вы можете выбрать уровень освещенности, при котором будет активирован полупроводник.

Функции фотоэлемента: от заката до рассвета

Одно из наиболее распространенных применений фотоэлементов – включение внешнего освещения на закате и выключение на рассвете. Поскольку фотоэлементы воспринимают уровень внешней освещенности, они автоматически адаптируются к сезонным изменениям дневного / ночного цикла и не зависят от перехода на летнее время. Фотоэлементы, управляющие внешним освещением, в сочетании с таймерами, включающими внутреннее оборудование, создают иллюзию присутствия людей, когда вас нет дома, что может отпугнуть злоумышленников.Другие применения фотоэлементов включают включение парковочных или уличных фонарей после наступления темноты, регулировку диммеров в помещении для компенсации изменения уровня естественного освещения или включение или выключение световых вывесок.

Типы фотоэлементов

Сегодня доступно множество фотоэлементов.

  • Вставные фотоэлементы работают со стандартной настенной розеткой и контролируют сквозную вилку. Это удобный способ включить и выключить одну настольную или торшер.
  • Фотоэлементы на цоколе лампы или канделябре ввинчиваются в патрон лампочки, превращая практически любую лампу или постоянный светильник в автоматическую систему освещения.Для правильной работы вам необходимо установить по одному из этих устройств в каждую розетку.
  • Сетевые фотоэлементы с проводным подключением контролируют всю электрическую цепь и являются идеальным способом управления охранным или ландшафтным освещением.

Датчики движения в действии

Основное различие между фотоэлементами и датчиками движения заключается в том, что первый обнаруживает изменение уровня освещенности, а второй реагирует на физическое движение. Есть два типа детекторов движения. Активные модели излучают свет, радио или ультразвуковой звук.Движение в зоне обнаружения изменяет отраженные сигналы и активирует датчик. Некоторые из этих устройств могут даже определять движение за углы. Пассивные датчики движения обнаруживают инфракрасную энергию, излучаемую теплыми объектами, такими как животные или люди. Когда эти горячие точки перемещаются, срабатывает датчик и любая подключенная электрическая цепь.

Многие датчики движения используют комбинацию методов обнаружения для обеспечения расширенного охвата и исключения ложных срабатываний. Устройства, предназначенные для использования на открытом воздухе, часто имеют функцию фотоэлемента, которая отключает систему в течение дня, что позволяет экономить энергию.Регулируемые таймеры, встроенные в некоторые датчики, позволяют контролировать, как долго подключенные источники света остаются активными после обнаружения движения.

Функциональность детектора

Датчики движения

часто используются для включения наружного освещения, когда они обнаруживают движение в зоне покрытия. Они также используются в качестве энергосберегающих датчиков присутствия в коммерческих зданиях, выключая свет в пустых офисах. Многие из этих продуктов имеют регулируемые зоны чувствительности, позволяющие охватить определенные места, такие как проезды или пешеходные дорожки, не улавливая движения ветвей деревьев или близлежащих улиц.

Разновидности датчика движения

Большинство датчиков движения, предназначенных для управления уличным освещением, подключаются непосредственно к цепи 120 В и управляют несколькими приборами. Датчики системы безопасности часто питаются от батарей и передают оповещения на базовую станцию ​​по беспроводной сети. Некоторые автономные датчики движения имеют встроенную подсветку, что упрощает их установку и использование практически в любом месте.

Яркие идеи для освещения

Различия между фотоэлементами и датчиками движения предлагают множество вариантов управления системами внутреннего и наружного освещения.

  • Используйте комбинированный фотоэлемент и датчик движения для включения охранного освещения вокруг вашего дома, но только после наступления темноты.
  • Разместите датчик движения и наружное освещение вдоль тротуара или садовой дорожки, чтобы обеспечить безопасную опору при прогулке с собакой или вывозе мусора в ночное время.
  • Обеспечьте постоянное включение декоративных осветительных приборов после наступления темноты с помощью фотоэлемента.
  • Объедините лампу, съемный фотоэлемент и традиционный выключатель света, чтобы создать автоматический свет, который можно включать только тогда, когда это необходимо.
  • Используйте датчики движения со встроенным освещением для освещения лестницы без помощи рук.

Датчики движения и фотоэлементы включают или выключают питание в зависимости от изменения уровня освещенности или обнаруженного движения. Они совместимы со многими типами осветительных приборов, а некоторые работают с системами безопасности. Экономьте энергию и улучшайте внешний вид и безопасность вашего дома с помощью этих гибких элементов управления.

Как настроить светильники Ikea Trådfri с датчиком движения

Интеллектуальные светильники Ikea Trådfri могут быть настроены для работы с датчиками движения, чтобы вы могли активировать их присутствие в комнате вместо (или также) с помощью выключателей света или приложения Trådfri.

Ikea фактически продает датчик Trådfri – вы можете использовать его для подключения лампы Trådfri к шлюзу Trådfri или получить датчик и до 10 лампочек (на датчик), работающих независимо.

Прочтите это: Лучшие умные фонари

Кроме того, вы можете воспользоваться поддержкой Zigbee, которая поставляется с лампами Trådfri, чтобы заставить их работать и с датчиками сторонних производителей. Здесь мы рассмотрим все варианты, чтобы вы могли выбрать тот, который лучше всего подходит для вас.

Установка ламп Trådfri и датчика движения Trådfri без шлюза

Совершите поездку по местной Ikea (или веб-сайту шведской мебельной компании), и вы увидите, что можете купить комплект датчика движения Trådfri в виде связки, состоящей из Сам датчик движения и лампочка. Вы можете заставить это работать без какого-либо другого оборудования и при необходимости подключить до девяти других ламп к тому же датчику.

Это означает, что нет необходимости в шлюзе Ikea Trådfri, потому что датчик и лампа (и) просто обмениваются данными напрямую.Это хороший вариант, если вам нужна дешевая и простая установка датчика движения, но это также означает, что вы не можете использовать приложение Trådfri для управления лампами или воспользоваться любыми расширенными функциями, такими как планирование.

Сначала с помощью отвертки с крестообразным шлицем снимите заднюю часть датчика движения, вставьте две батареи, входящие в комплект, затем закройте крышку. Затем, убедившись, что соответствующий свет или лампа выключены, вкрутите лампочку Trådfri в нужное место. Как только он будет закреплен, снова включите свет или лампу.

Если вы приблизитесь к датчику на расстояние менее 5 метров, загорится свет. Сопряжение должно произойти автоматически между датчиком движения и лампочкой, которая поставляется в коробке с ним, но если нет, поднесите датчик близко к лампочке, пока она включена, и нажмите кнопку сопряжения на задней панели датчика в течение 10 секунд (пока лампочка мигает).

Все настройки находятся на самом датчике. У вас есть два диска на задней панели: один контролирует, как долго свет остается включенным при обнаружении движения (одна, пять или 10 секунд), а другой контролирует, включается ли свет, когда в комнате нет темный (если вы не хотите, чтобы свет горел днем ​​и ночью, направьте циферблат на значок луны).

Чтобы добавить дополнительные лампы, управляемые тем же датчиком движения, повторите процесс сопряжения с новой лампой – держите датчик на расстоянии нескольких сантиметров от новой лампы, пока она включена, и нажмите кнопку сопряжения в течение 10 секунд, пока увидеть вспышку лампы.

Настройка ламп Trådfri и датчика движения Trådfri со шлюзом

Добавление шлюза Trådfri к смеси означает, что приложение Trådfri вступает в игру, и вы можете управлять своими лампами с телефона или планшета, а также через датчик движения.Подключив шлюз к источнику питания и маршрутизатору (через кабель Ethernet), запустите приложение Trådfri для Android или iOS.

Если вы настраиваете шлюз с нуля, следуйте инструкциям, появляющимся на экране, чтобы сначала выполнить сопряжение датчика со шлюзом, а затем между шлюзом и лампочкой (ами). Если у вас уже есть настройка, подобная описанной в разделе выше, вам будет предложено сначала сбросить датчик – для этого нажмите кнопку сопряжения четыре раза в течение пяти секунд.

Если вы уже настроили шлюз с другим «управляющим устройством» (как их называет Ikea), коснитесь значка шестеренки в приложении (вверху справа), затем перейдите в Управление устройствами . Коснитесь символа + на следующем экране, чтобы добавить датчик движения (что вам нужно сделать в первую очередь) или лампочку (что выполняется через датчик движения).

Датчики движения сопрягаются со шлюзом и с вашими лампочками одинаково: путем нажатия и удерживания кнопки сопряжения, когда два устройства находятся близко друг к другу, пока в приложении не появится подтверждение (что должно произойти довольно быстро).

Когда у вас задействован шлюз, парными лампочками можно управлять через приложение Ikea Trådfri, но датчик движения также будет работать в обычном режиме – поэтому, если свет включен через движение, он выключается через указанное время , независимо от того, включили ли вы его или выключили с самого начала.

Настройка Trådfri с другим датчиком движения

Как мы упоминали ранее, лампы Trådfri совместимы с Zigbee, что означает, что вы можете отказаться от шлюза Ikea и датчика движения Ikea и использовать свои лампы с другой настройкой … как Philips Hue.

Мы уже рассказывали о добавлении ламп Trådfri в шлюз Philips Hue: ознакомьтесь с нашим подробным руководством здесь. Если вы уже добавили свои светильники в шлюз Trådfri, вам необходимо удалить их в приложении Trådfri, а затем сбросить их, быстро включив и выключив шесть раз.

Затем вам нужно найти новые лампы в приложении Philips Hue, чтобы снова идентифицировать лампы Trådfri. Мы обнаружили, что это работает лучше всего, если ваши лампы Trådfri расположены близко к мосту Philips Hue, а другие ваши устройства Zigbee и Hue выключены.

После того, как ваши лампы Trådfri будут обнаружены и настроены с помощью приложения Philips Hue, вы можете использовать их так же, как лампу Hue. Предполагая, что вы уже настроили датчик движения Hue в своей системе, перейдите в «Настройки», затем «Настройка аксессуаров» в приложении Hue для Android или iOS, затем коснитесь имени датчика, чтобы внести изменения.

Теперь, когда ваша лампа Trådfri была распознана системой Hue, она появится в качестве опции, когда вы нажмете Где? этикетка. Вы можете выбрать, в какое время дня датчик активен, насколько ярким будет свет, когда он загорится, как долго он будет светиться и т. Д.

Есть установка Samsung SmartThings? Лампы Trådfri здесь тоже подойдут, если они в этом списке. Как и в случае с настройкой Hue, вам сначала нужно отключить источники света Trådfri от шлюза и приложения Trådfri, а затем войти в приложение SmartThings для Android или iOS: нажмите значок + , затем Добавить устройство , затем выберите Ikea и следуйте инструкциям на экране. Затем вы можете связать лампочки с любыми установленными вами датчиками SmartThings.

Другие направляющие Ikea Trådfri

Винтовой патрон для датчика движения


Начало >> Движение активировано

>>>>>>> Товары для рук помощи

>>>>>>> Персональная безопасность и домашняя автоматизация


Для просмотра изображений необходимо включить JavaScript.

Не заходите снова в темную комнату!

Руки заняты? Пусть это устройство автоматически включит свет для вас!

Не хотите подойти к выключателю на стене, чтобы включить свет? Это ответ.


Цена: 24 доллара.99

Пожалуйста, включите JavaScript для правильного просмотра содержимого этой страницы.

Нажмите, чтобы загрузить брошюру и форму заказа

ОТЗЫВЫ КЛИЕНТОВ:
«ЛУЧШАЯ ЦЕНА, КОТОРАЯ МОГУ НАЙТИ, СПАСИБО !!!!!!!»

ФОТО КЛИЕНТА:


Обзор
4 мин. по продолжительности
Использование с лампами мощностью от 25 до 100 Вт
Диапазон 12 футов и обзор 360 °
Не требуется проводка

** Важная информация **

Это самый простой в установке переключатель датчика движения.Просто открутите имеющуюся лампочку, прикрутите датчик и вкрутите в него лампочку. Автоматически включает лампочку при обнаружении движения и выключает ее через 4 минуты после прекращения движения. Идеально подходит для уборных, подвалов, гаражей и т. Д. (Только для внутреннего использования). Меры 3 дюйма в диаметре и 4 дюйма в длину. Переключатель датчика движения можно использовать с лампами мощностью от 25 до 100 Вт (не входят в комплект).

Дополнительная информация

ПРИМЕЧАНИЕ. Данное устройство не предназначено для использования с закрытыми или затененными лампами любого типа.Используйте только с установленной на потолке розеткой без лампы накаливания.

Переключатель датчика движения автоматически включает свет, когда вы входите в комнату, и выключает после выхода. Никакой проводки не требуется; просто прикрутите устройство к стандартной открытой розетке. Выключает свет через несколько минут после выхода из комнаты. Чувствует движение в пределах 360 °. Идеально подходит для прачечных, гаражей, подвалов, чердаков, гардеробных и лестничных клеток.

Технические характеристики

Диапазон: диапазон 12 футов и обзор 360 °
Размеры: 3 дюйма x 4 дюйма (7.62 x 10,16 см)
Совместимость: Используйте с лампами мощностью от 25 до 100 Вт (не входят в комплект)

ОТЗЫВОВ:

В нашем старом доме есть старые тяговые цепи для включения светильников в шкафу
и выкл. За эти годы несколько сломались, и я наконец получил
надоело их исправлять. Итак, я поискал другой способ получить там свет
не нанимая электрика для перепроводки. Потом наткнулся на этот девайс и
думал, что попробую.Я подключил его в шкафу в нашей главной спальне –
вы просто вкручиваете устройство, а затем лампочку. Закройте
дверь и через 5 минут: включается и выключается движением – вот и все.

Это сработало так хорошо, что я установил их во всех наших шкафах и инструмент в подвале
комната.

Я только что купил одну для своего старого дома и согласен с вами. У меня нет проблем
так как мой находится в центре комнаты.Он чувствует там любое движение и
никогда не оставлял меня в темноте.


ПРИМЕЧАНИЕ ПО ПЛАТЕЖУ: Все платежи по кредитным картам обрабатываются «через» PayPal. Это НЕ означает, что у вас должна быть учетная запись PayPal. Вы увидите экран PayPal, но вам НЕ нужно входить в PayPal, ЕСЛИ вы не хотите платить через Paypal. При оплате кредитной картой просто введите данные своей кредитной карты.

Добавить комментарий

Ваш адрес email не будет опубликован.
