Соединение розеток: шлейфом, звездой, смешанное

Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

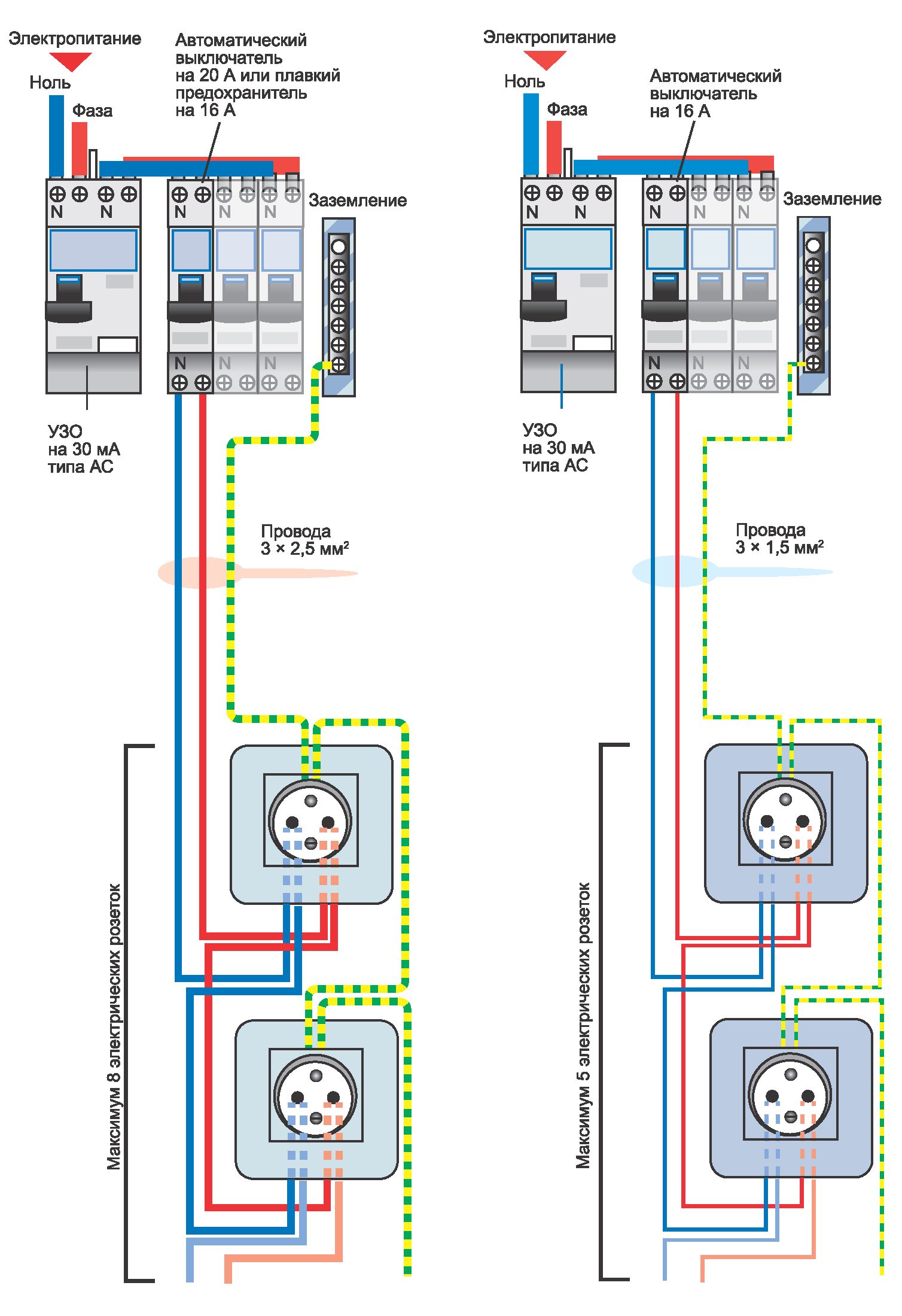

Последовательная схема

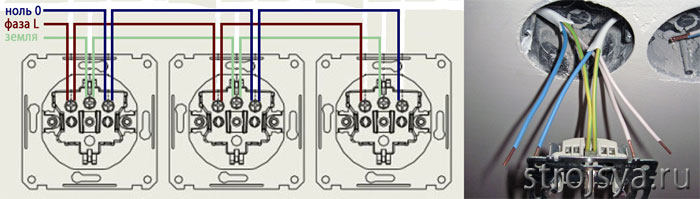

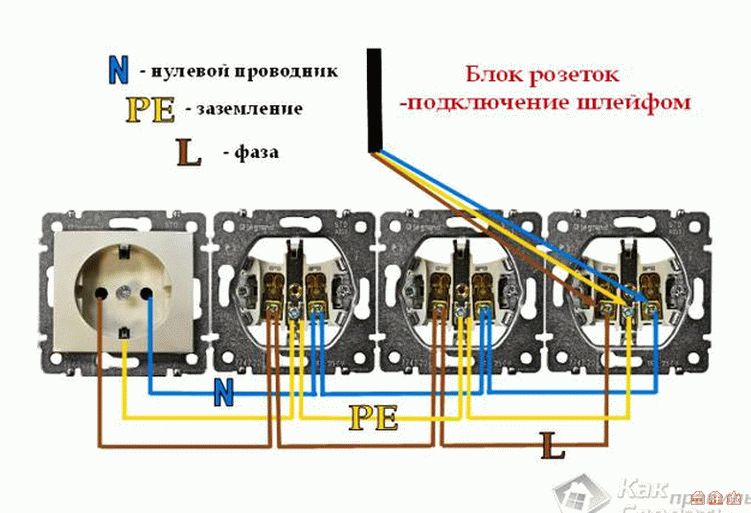

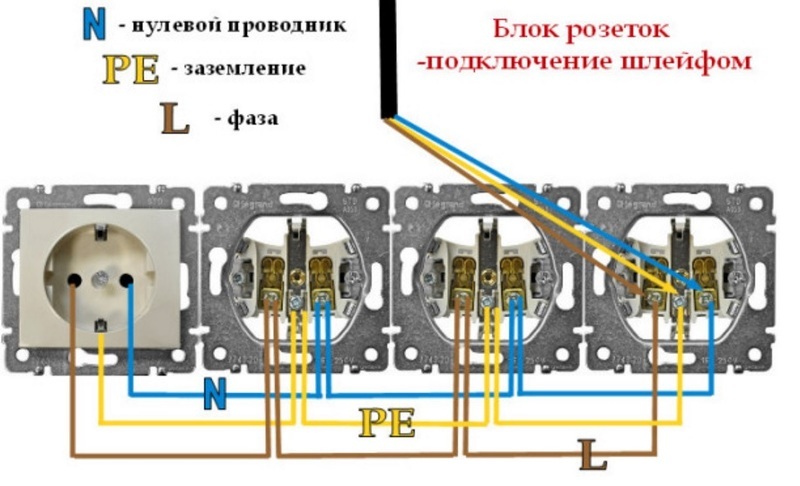

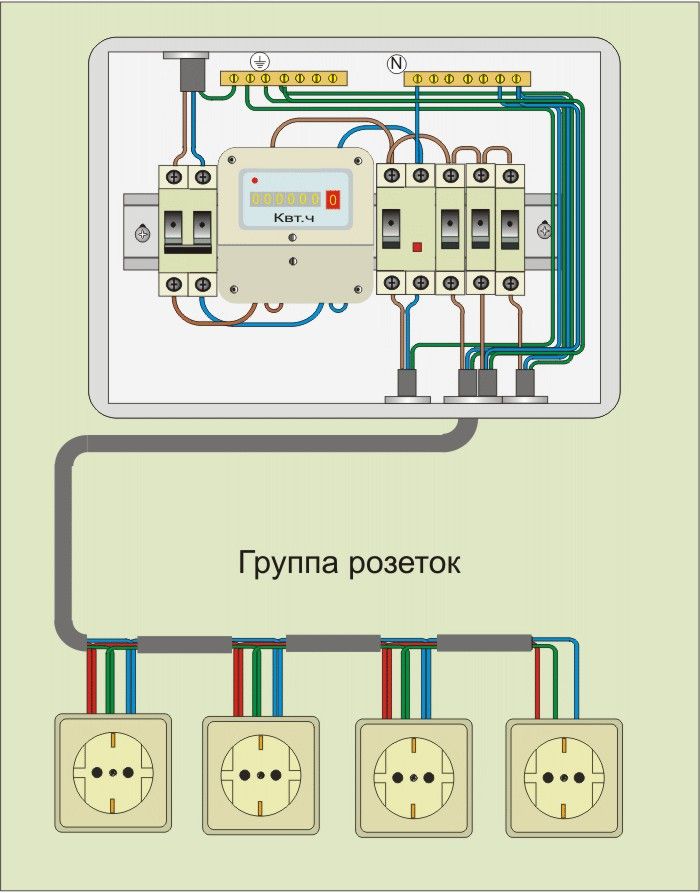

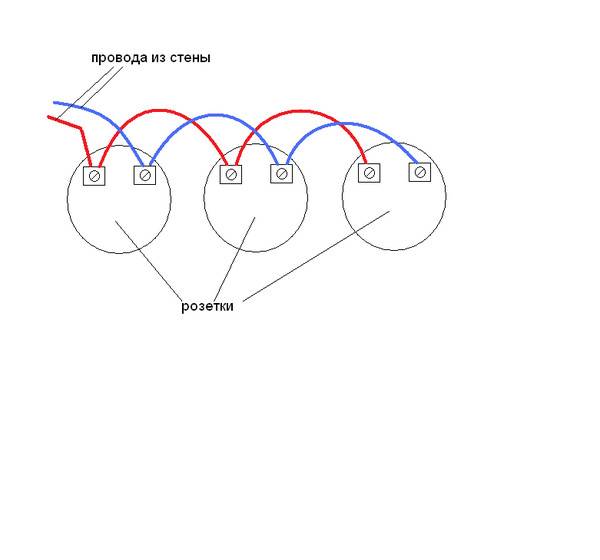

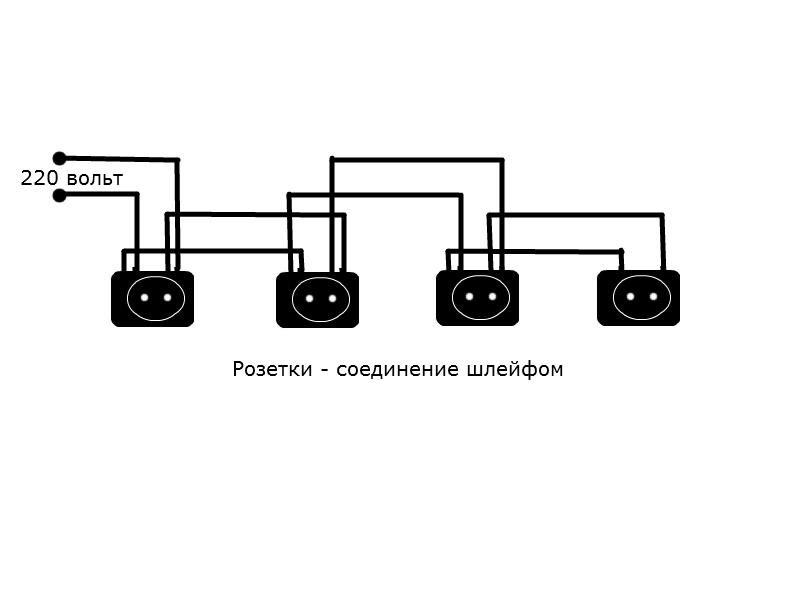

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров.

В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.

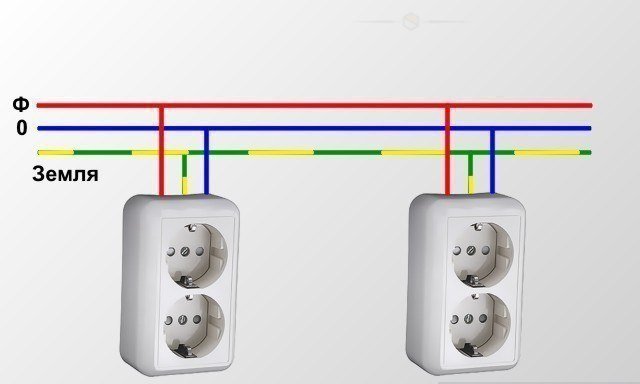

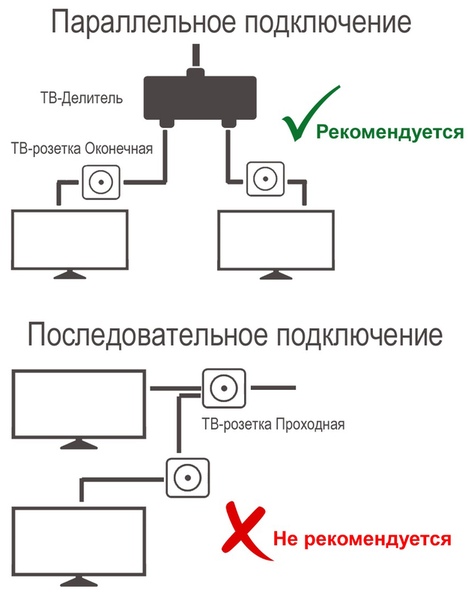

Параллельное соединение

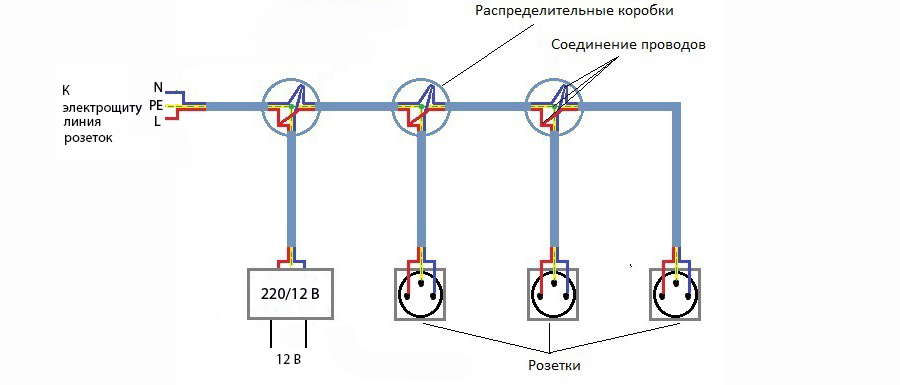

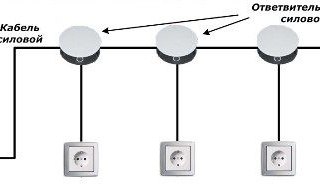

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

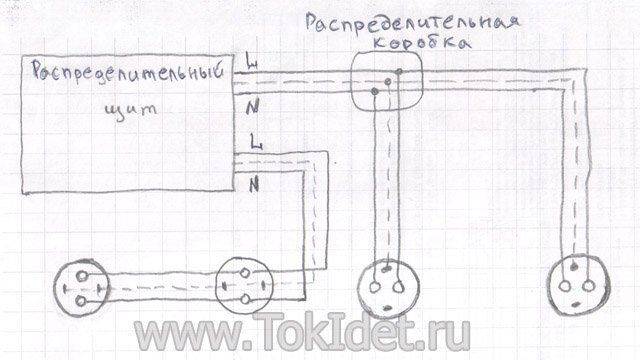

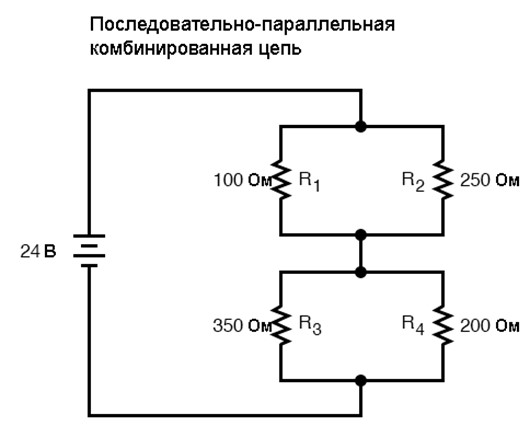

Смешанная схема

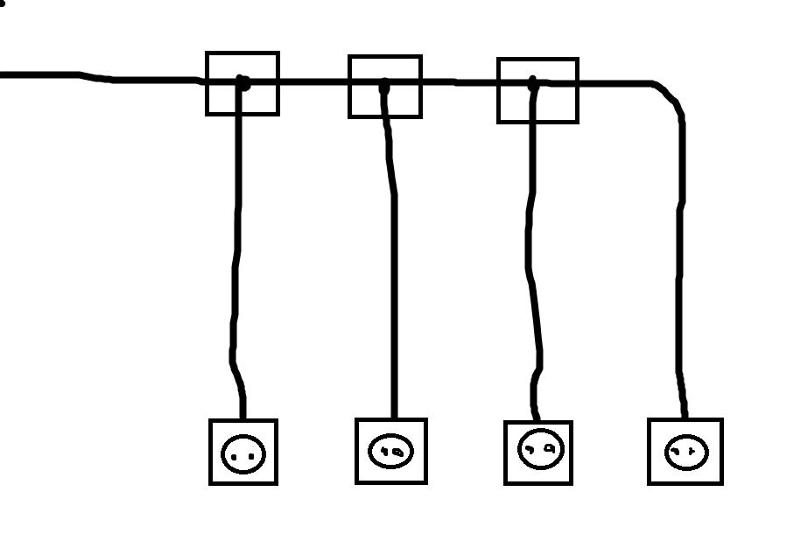

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

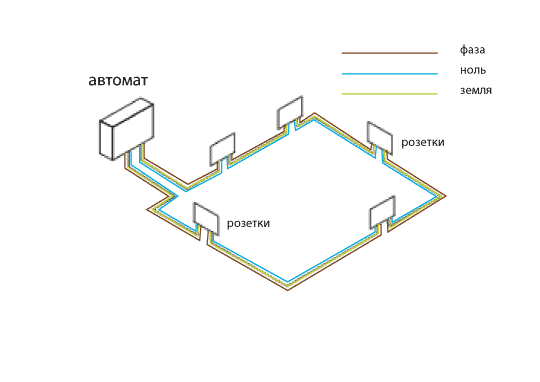

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Материалы по теме:

Параллельное подключение розеток схема. Параллельное подключение розеток

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней.

Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

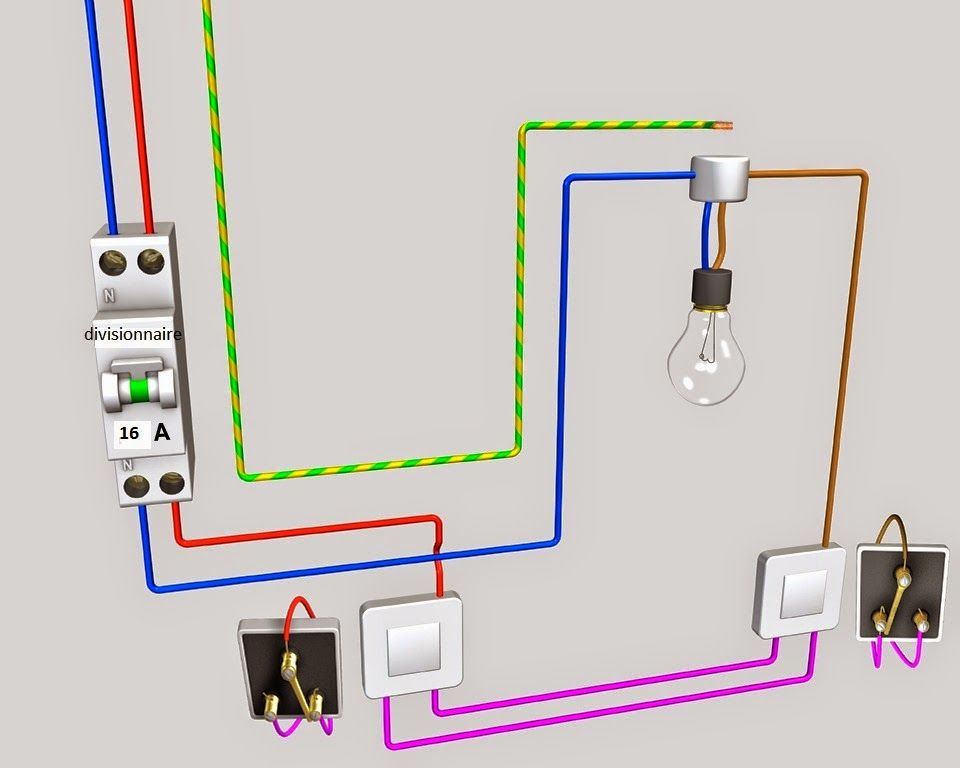

Теперь рассмотрим подключение обычного одноклавишного выключателя.

Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подсоединяем к зажиму со стрелкой “внутрь” или буквой “N”. Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

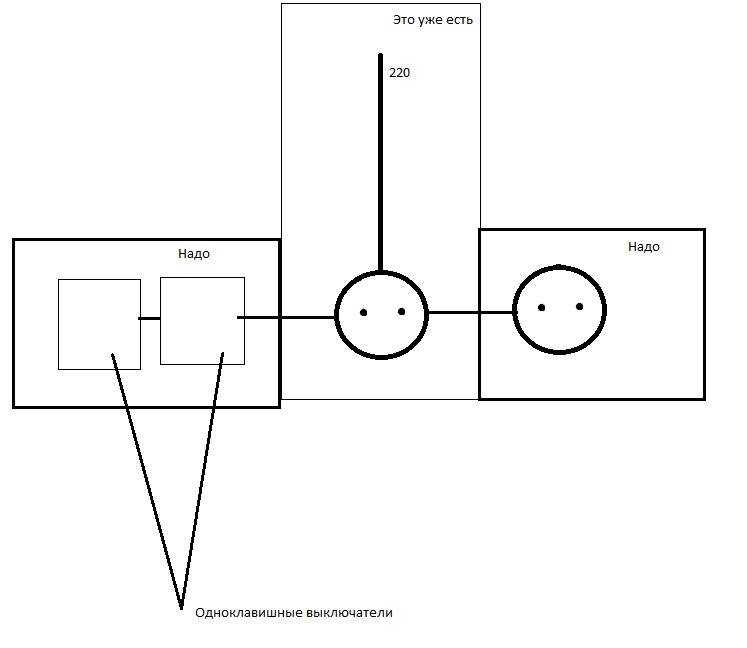

Еще один актуальный вопрос: “Как подключить выключатель от розетки”? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке.

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней.

Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя . Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке.

Очень сложно встретить электрическую проводку, которая находится в квартире без розеток. Невозможно осуществить подключение электроприборов без наличия качественной розетки в квартире.

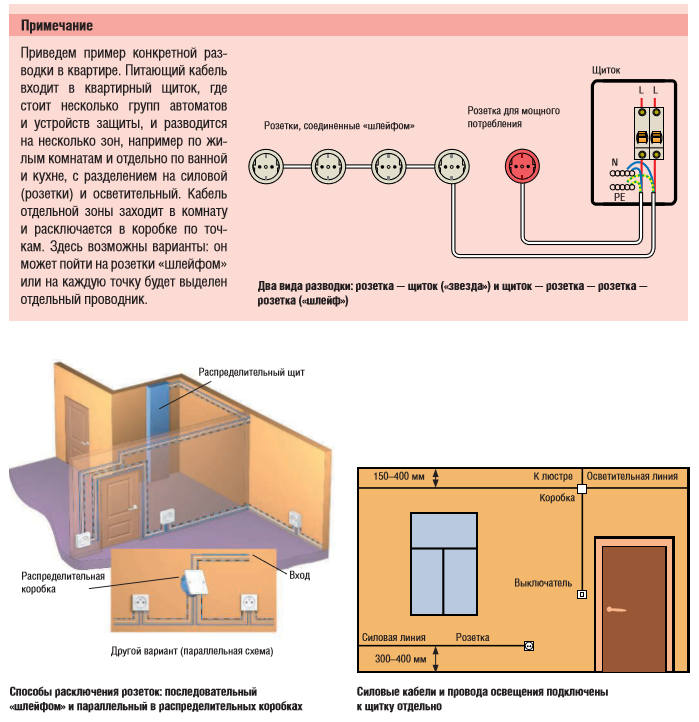

В современном мире токовая нагрузка очень увеличена. Важно правильно осуществить параллельное соединение розеток. Это один из способов соединения розеток.

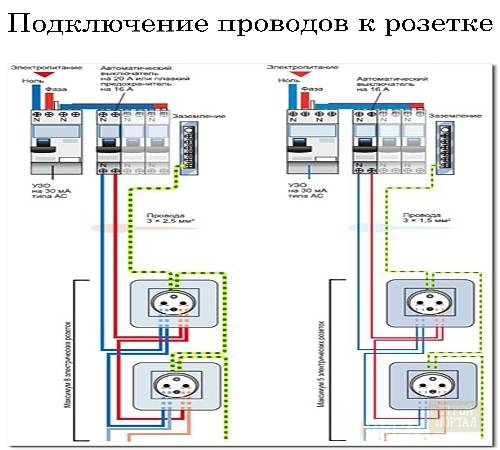

Параллельное соединение розеток является самым безопасным.Большое значение имеет тип розетки. На сегодняшний день всё чаще встречаются розетки с гравером. Он способен автоматическим путем восстанавливать контакт. Параллельное соединение розеток можно совершить самостоятельно.

Обратите внимание

Прежде всего, необходимо запомнить, что при подключении необходимых проводов непосредственно к контактам, обязательно сверните конец провода. Это нужно сделать в форме кольца, для того, чтобы создать достаточную площадку для контакта.

Это послужит своеобразной гарантией к правильному подключению электропотребителей мощного типа. параллельное соединение розеток очень часто используется в быту.

Бывает, что в комнате не достаточно одной функциональной розетки, и тогда принимается решение установить еще одну, которая поможет разрядить нагрузку на первую. Для этого случая идеально подойдет параллельное соединение. Не стоит тянуть новые провода от, имеющегося электроблока. Все можно сделать намного проще.

Параллельное соединение розеток следует осуществлять очень внимательно. В данном случае есть некоторые особенности. Прежде всего, концы нового провода подсоединяются именно параллельно, отсюда такое название. Подсоединение происходит именно к проводам, которые подходят к первой розетке.

При осуществлении параллельного соединения розеток очень важно соблюдать технику безопасности. Не упускайте из виду мелкие нюансы. Примите во внимание, что в процессе подсоединения параллельной розетки, важно обратить внимание на материал проводов.

Необходимо, чтобы материал всех используемых провалов был идентичен. Это очень важный момент. Нельзя осуществлять соединение проводов, изготовленных из меди с алюминиевыми проводами. В том случае, если соединение проводов из различных материалов избежать нельзя рекомендуется произвести их залудивание.

Параллельное подключение двух розеток применяется в том случае, если имеются электрические розетки одной группы. Параллельное подключение двух розеток может осуществляться в несколько способов. Вы можете соединить провода параллельно.

Соединять провода нужно в распределительных коробках. Вы также можете пойти иным путем и осуществить подключение розетки с помощью шельфа.

Второй вариант стоит выбирать, если хотите подключить розетки, находящиеся очень близко друг от друга. Прежде чем устанавливать розетки проведите несколько необходимых операций. Для начала смонтируйте коробки подразеточного типа и проложите провод к щитку распределительного типа.

Соединить розетки можно параллельно либо последовательно. Параллельное и последовательное соединение розеток следует осуществлять в разных случаях. Электрики не рекомендуют осуществлять последовательное соединение розеток.

Но это спорный вопрос. Для начала следует разобрать, в чем же состоит отличие между этими двумя способами. Стоит начать с того, что все розетки, которые находятся в одной группе, имеют идентичную схему соединения. Она называется параллельной.

Вопрос в том, что параллельное соединение можно осуществлять несколькими различными способами. Вы можете осуществить соединение розеток, путем их рапоячивания в коробках, включив при этом скрутку, пайку и клемму, либо можете осуществить их соединение на клеммах, при этом не за действуя коробки.

Что вам было проще определиться какое соединение розеток выбрать – параллельное, или все же последовательное, мы предлагаем провести подробное сравнение этих двух способов. Что касается соединения шлейфом, этот способ может помочь сэкономить на материале. Таким образом, вам придется выполнять меньший объем работы и затрачивать меньше ресурсов.

Но в данном случае существует риск, ведь на сегодняшний день не разрешается разрывать РЕ проводник. Это прописано в общепринятых нормах.

Эти правила можно обойти, только в том случае, если вы занимаетесь заменой проводки в собственной квартире либо доме. Вам не понадобиться сдавать приведенные объекты в эксплуатации, а, следовательно, и проверять их никто не будет. Какой способ выбрать зависит только от вас, но мы не рекомендуем вам лишний раз рисковать своей безопасность и безопасностью своих близких.

Можно осуществить соединение шлейфом и при этом избежать нарушения правил безопасности. Для этого вам потребуется всего лишь оставить неразрывными провода токоведущего типа, а именно фазный и нулевой провода. Это позволит вам снизить нагрузку на основные клеммы первой розетки.

Если вы осуществите изложенный порядок верно, то это позволит сохранить РЕ проводник целым, и вы таким образом не нарушите общепринятые правила безопасности.

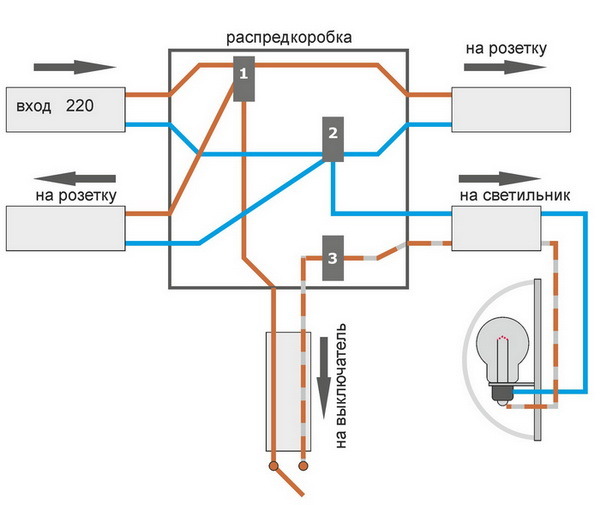

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Подсоединение розетки

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельной подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Галерея изображений

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для «Умного дома», например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения , чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки , оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

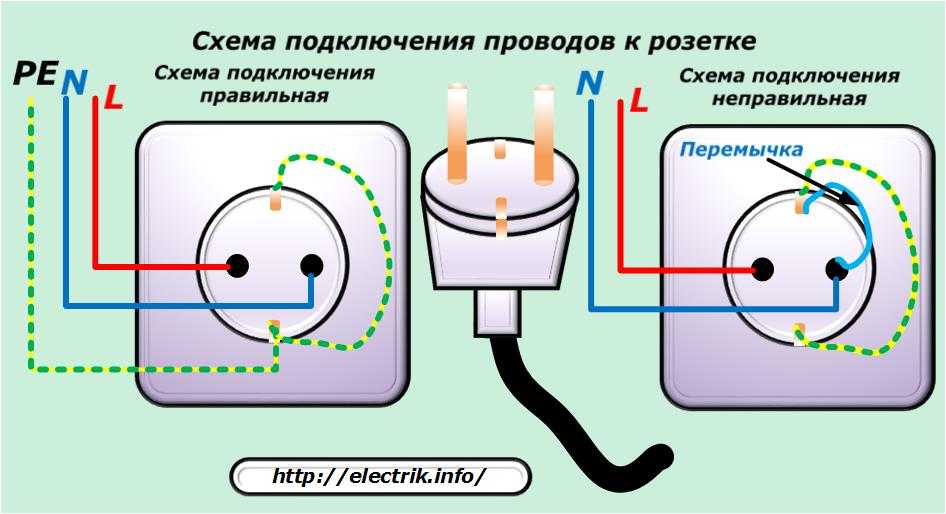

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» — провода с белым оттенком;
• «нуль» — изоляция окрашена в синий цвет;
• «заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

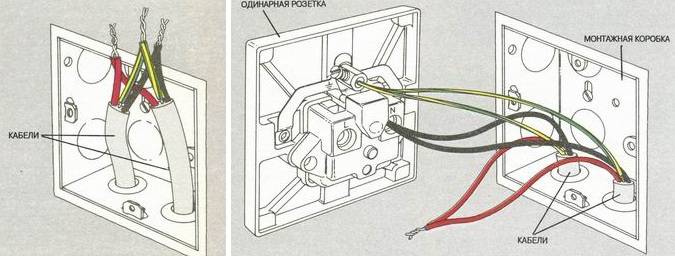

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов. После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

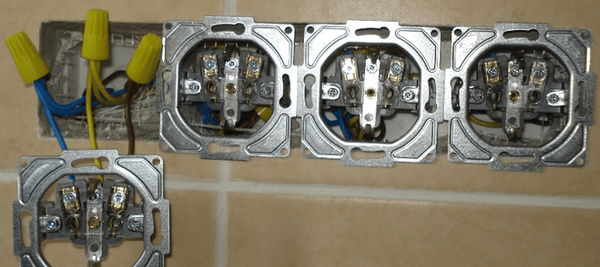

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Особенность параллельной схемы подключения розеток, иначе называемой “звездой”, заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название “бескоробочная”, т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Любые работы, которые связаны с проектировкой и процессом установки электричества, просят профессионального решения проблемы. И установка розеток не исключение. Кабели питания разрешается проводить внутриквартирного щитка, используя один из 2-ух монтажных способов.

Какие способы соединения можно задействовать, как сделать параллельное и методичное подключение розеток, рассмотрим в публикации.

Сегодня подключение розеток выполняют двумя вариантами: в первом подготавливается для каждой точки отдельная линия электрической проводки, в другом – к одной ветке подсоединяется одновременно несколько точек.

Вид устанавливаемых розеток тесно связан со вариацией разводки: применяются ли однофазные электроточки, оборудованные заземлением либо же без него, или же ставятся трехфазные приспособления для запитки приборов, которые работают при сети напряжением в 380Вольт.

Электроточки для мощных потребителей, к примеру, электрических духовок или накопительных электрических водонагревателей, подсоединяют индивидуальной линией.

Совет

Если есть возможность применяют при установке сплошные куски кабеля, лишенный каких-нибудь соединений.

Линии электропередачи прокладывают в отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

Если понадобится подсоединения каждого подобного потребителя запитываемая точка должна держать минимальный ток в 16 — 32А. На ток с подобным же показателем рассчитывается и стоящий при входе защитный автомат.

Электроточки с отдельными линиями – единственно верный вариант для обслуживания мощных приборов которые используются в домашних условиях типа стиралки или электрической плиты

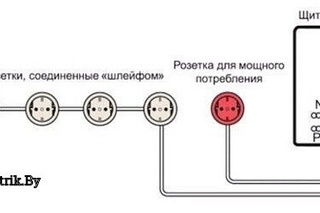

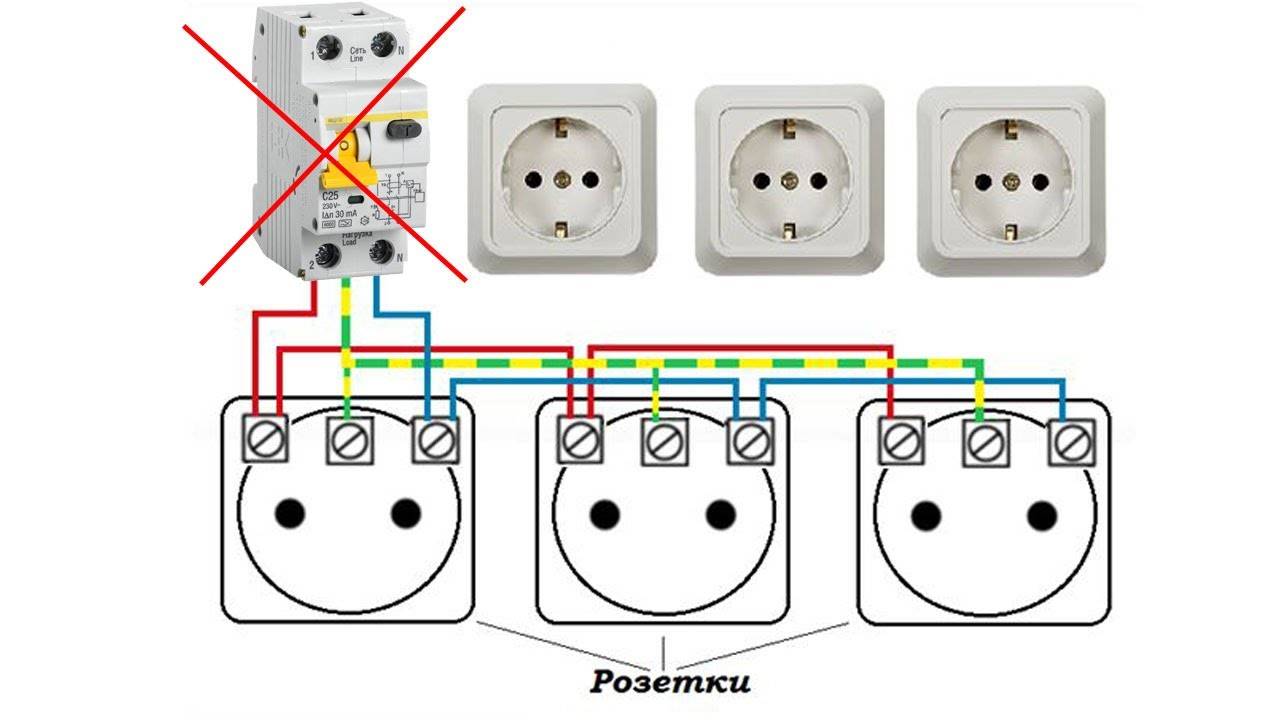

Шлейфовое подключение подбирают в том случае, если нужно запитать электрические электроточки одной группы. Эти группы возникают в согласии с размещением по дому приборов.

Дабы свести на «нет» риск выведения из строя одновременно нескольких точек, мастера предлагают в одну систему включать не больше двух-трех розеток. Данный момент четко прописан в СП 31-110-2003: включать шлейфом разрешается до трех добавочных электроприемников.

Значительным «минусом» такой схемы считается то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней детали

Только одно требование – дабы общая нагрузка по току не была больше вдвое значение рабочего минимального тока первого (головного) электроприемника.

Обратите внимание

Однако, при любом раскладе, созданная таким образом цепь запланирована на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении эксплуатационных условий велика возможность создания опасных ситуаций.

При подсоединении розеток совсем не обязательно использовать чистый вид разводки. При правильном подходе их можно сочетать, к примеру, довести питающий провод до распределительной коробки. А после нее направить один провод в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Кол-во проложенных от щитка питающих линий зависит от того, сколько маршрутов электрической проводки планируется провести.

Это не зависит от типа подобранного способа электрическую проводку можно исполнять в одном из двух видов:

• открытый – подразумевает прокладку проводов на стеновой поверхности;
• закрытый – подразумевает выдалбливание каналов для прокладывания силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладывания кабеля, затянутого в гофрированную трубу.

Открытый вариант удобнее и легче относительно не только процесса установки, но и обслуживания и контроля. Но относительно эстетического нюанса открытый провод не всегда уместен. Да и более того открытый монтажный способ «съедает» часть полезной площади: сверху кабеля нереально навесить полку или придвинуть близко к стенке мебель.

При открытом способе процесса установки для защиты РЕ проводника от повреждений механического типа и придания ему большей презентабельности применяют электротехнические короба, или же пластиковые плинтусы

Пространство внутри множества электротехнических коробов имеет перегородки, между которыми комфортно разместить провода. Контроль за состоянием трассы выполняют через верхнюю снимающуюся часть.

Важно

Закрытый вариант проводки удобный тем, что исключает вероятность нечаянного повреждения кабеля, делая его при этом невидимым для находящихся вокруг.

Дабы уменьшить надобность «раскурочивания» стен для создания штроб, закрытую проводку исполняют на шаге строительных или работ по ремонту до момента выполнения облицовки

Но «невидимость» закрытой проводки способна поиграть и плохую шутку при попытке «забить гвоздь». Благодаря этому есть неписанное правило: провода укладывать относительно розеток строго в вертикальном положении или в горизонтальном положении.

Как уже говорилось, шлейфовый метод применяют для соединений розеток, присутствующих в одной группе, которые запитывают маломощные устройства, например компьютер, аудиотехника…

Данный тип подсоединения экономически выгодно и технически легче. Ведь для его реализации нет необходимости укладывать много кабелей и использовать добавочные защиты. Но нужно отметить, что каждая добавочная точка созданной цепи будет делать ее более уязвимой.

Например, мы знаем, что минимальный ток на одну розетку не должен быть больше 16А. Если к одной точке присоединить подобную нагрузку, то это не страшно не случится. Однако при включении такой нагрузки хотя бы на 2-3 электроточки одной линии ее суммарные показания увеличатся, как правило – питающий провод скорее всего не выдержит.

Основным требованием шлейфового подсоединения считается то, что сечение проводников перемычек будет подходить проводникам ключевой питающей линии

Подключение розеток последовательно

Рассмотрим вариант, когда у Вас двухпроводная электрическая сеть (без заземления) и установлена одинарная розетка, которую Вы хотите заменить двойной.

Любая розетка состоит из декоративной крышки
и рабочей части
, которые соединяются между собой винтовым соединением. Перед установкой розетки обе эти части отделяют друг от друга. Если же этого не сделать, то установить и подключить рабочую часть не получится.

Декоративная крышка сделана из пластмассы и в зависимости от конструкции розетки крепится к рабочей части одним или двумя винтами. Винты откручиваются отверткой и обе части свободно отделятся друг от друга.

Теперь необходимо демонтировать старую розетку, но перед демонтажем ее необходимо обесточить
. Если нет возможности отключить напряжение с этой розетки, значит, обесточиваем все помещение, квартиру или дом. И только после проверки отсутствия напряжения на контактах розетки приступаем к ее демонтажу
.

В первую очередь откручиваем винты, крепящие декоративную крышку.После снятия крышки рабочая часть розетки остается в стене, и чтобы ее вытащить, необходимо ослабить крепление, с помощью которого розетка жестко удерживается в подрозетнике. Для этого выкручиваем два боковых винта
, расположенных с левой и правой стороны рабочей части.

Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике. При закручивании они давят на распорные лапки
, которые раздвигаются в стороны и упираются в боковые стенки подрозетника, жестко удерживая розетку. И чтобы ослабить давление на распорные лапки эти винты выкручивают.

Боковые винты выкручиваются поочередно. Вначале на несколько оборотов выкручивается один винт, затем второй. При этом рабочая часть придерживается пальцами. Когда крепление ослабнет, рабочую часть можно свободно вытащить из подрозетника.

Теперь осталось только отсоединить провода с клеммных зажимов старой розетки и приступать к подключению новой.

В зависимости от конструкции розетки клеммные зажимы могут располагаться сбоку, спереди или сзади основания рабочей части. В моем случае отверстия для ввода жил провода расположены сзади основания, а винт, который зажимает их, расположен сбоку.

Совет
. Перед установкой розетки разделайте концы провода заново. Откусите концы, которые заходили в клеммные соединения, а затем опять очистите их от изоляции приблизительно на 1 см. Таким образом, мы получаем свободные от всех окислов концы и, естественно, чистое и надежное контактное соединение.

Теперь все работы по подключению новой розетки выполняются в обратной последовательности: подключаются силовые провода, рабочая часть закрепляется в подрозетнике и в завершении устанавливается декоративная крышка. Однако тут есть несколько нюансов, о которых Вы можете не знать.

1
. Расположение фазного и нолевого провода в розетке
.

Значения не имеет, на какую клемму (правую или левую) подавать фазу или ноль. Желательно, чтобы расположение фазного и нолевого проводника во всех розетках дома совпадало. Одинаковое расположение удобно для обслуживания домашней электрической сети и поиска возможных неисправностей.

Когда рабочая часть утоплена в подрозетнике, то вначале ее выравнивают по горизонтали. Затем ее плотно прижимают к стене и закручивают боковые винты, пока распорные лапки плотно не упрутся в боковые стенки подрозетника и не зафиксируют рабочую часть.

Боковые винты закручивают поочередно: сначала на несколько оборотов закручивается, например, левый, а затем правый винт. В процессе закручивания боковых винтов рабочую часть придерживают с боковых сторон, чтобы ее не выдавило из подрозетника.

3
. Длина провода
.

Если розетка устанавливается на новую точку, то перед подключением проверьте длину провода, которая должна быть не более 15 – 20 см. Если провод оставить длиннее, то есть вариант, что розетка в подрозетник не поместится.

4
. Расположение провода в подрозетнике
.

При установке розетки в подрозетник первым укладывается провод (его сворачивают кольцом или слаживают гармошкой), а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника. Обращайте особое внимание, чтобы провод не попал в область распорных лапок
. Если это допустить, то лапки либо передавят провод, либо нарушат изоляцию. В обоих случаях мы получаем короткое замыкание
и неработающую розетку или линию.

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

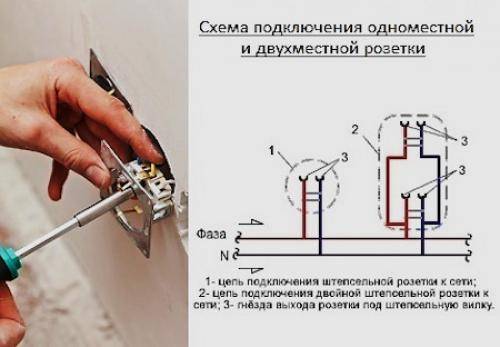

Рассмотрим пример подключения двойной розетки двух типов:

• — стационарная двойная;
• — собранная двойная.

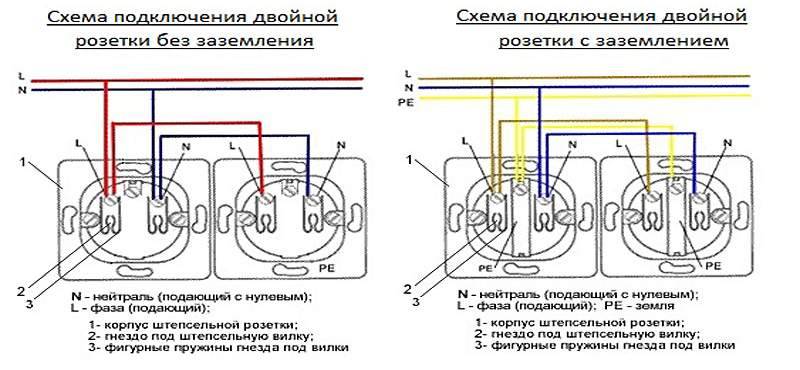

Для подключения двойной розетки
в ней предусмотрены контакты с зажимами. Часто бывает, что двойная розетка не имеет верх или низ. То есть контакты для подсоединения к ней проводов расположены как сверху, так и снизу – две пары контактов.

Исходя из этого, можно сделать вывод, что подключить двойную розетку можно «правильно
» и «не правильно
».

Правильное заключается в подключении питающих проводов к разным токопроводящим пластинкам.

Не правильное когда два питающих провода фазу и нуль подсоединяют к одной токопроводящей пластинке. Такое подсоединение крайне опасно, так как при включении автомата произойдет короткое замыкание, и возможно повреждение электропроводки.

Под понятием собранная двойная, имеется ввиду расположенных рядом двух и более одинарных розеток.

Что делать если необходимо подключение двух розеток но питающий провод подведен только к одному подрозетнику?

Для этого нужно сделать перемычку, перебросить кусок провода из первой коробки во вторую и подсоединить все эти провода параллельно между собой.

Очень сложно встретить электрическую проводку , которая находится в квартире без розеток. Невозможно осуществить подключение электроприборов без наличия качественной розетки в квартире.

Это очень важный нюанс. Чтобы вам было проще понять, мы объясним весь механизм соединения более подробно. Вам необходимо подключить «фазу» к «фазе»
, а в свою очередь, «ноль» — к «нолю»
. Мы рекомендуем вам фазный провод подключить именно к гнезду розетки, которое располагается справа.

При осуществлении параллельного соединения розеток очень важно соблюдать технику безопасности. Не упускайте из виду мелкие нюансы. Примите во внимание, что в процессе подсоединения параллельной розетки , важно обратить внимание на материал проводов.

Подключение розетки — ответственный процесс, требующий от установщика знания всех правил и нюансов электромонтажных работ. Нагрузки на электроустановочные узлы постоянно возрастают, поэтому даже незначительные нарушения требований могут привести к перегреву приборов, оплавлению контактов и возникновению пожароопасной ситуации.

• Проводка шины из квартиры к заземленному распределительному щитку , имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.

• Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу . Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.

Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.

Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.

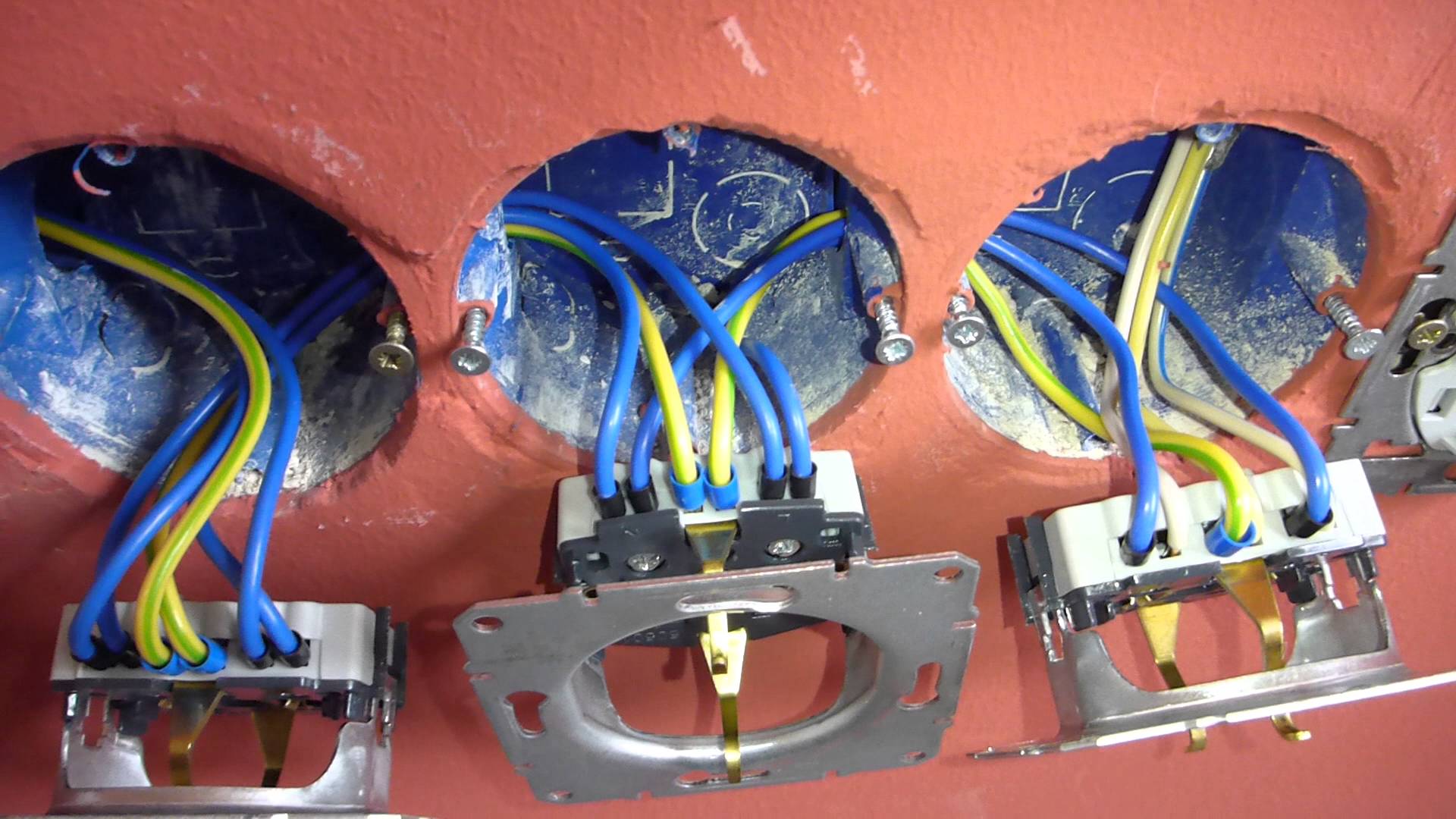

Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.

Электропроводка может быть как спрятанной в стенах, так и пролегать по их поверхности. Открытый вариант проще и удобнее, однако, не всегда хорошо смотрится с эстетической точки зрения. Если нет желания постоянно задевать кабель, то имеет смысл поместить его в небольшие предварительно проделанные борозды (штробы), после чего аккуратно их заделать.

Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д. пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание. Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением.

Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

Данная схема соединения штепсельных розеток шлейфом. не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки.

В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно.

Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.

Выбор способа соединения розеток посредством распределительной коробки или шлейфом – это, прежде всего, возможность существенно сэкономить на электрическом кабеле. Однако необходимо учитывать, что каждый дополнительный «контакт» проводников представляет собой лишние «слабое» звено.

Номинальная ток, на который рассчитана розетка в пределах 16 А. Если к одной из розеток в блоке подключить такую нагрузку с ней ничего не произойдет. Но если включить такую нагрузку во все розетки может не выдержать питающий кабель или отключится автомат, так как по ним будет протекать суммарный ток, который выше номинального значения.

Подключение розеток шлейфом подходит для электроприемников небольшой мощности. Если речь идет о подключении не особо мощных приборов (аудиотехника, компьютер и т.д.), расположенных в одной комнате, то естественно нет особого смысла проводить отдельную линию для каждой точки. Применение шлейфового подсоединения также оправдано в случаях, когда нужно оперативно добавить одну-две дополнительных розетки.

Если же брать ситуацию в целом, то лучше затратить больше средств и усилий, но сделать каждую розетку автономной. Это намного надежней и не придется лишний раз ломать голову над тем, можно ли будет задействовать ее для того или иного прибора. Тем более, что с каждым годом количество затрачиваемой на бытовые нужды электроэнергии растет, а следовательно, будут возрастать и требования к надежности розеток.

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты . Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный контактный провод, подведенный от силового щитка, поступает к посадочному месту подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом. На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Способы подключения

Методика установки розетки с заземлением

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Так же упрощается монтаж устройства (не нужно прокладывать лишние провода и сверлить дополнительные ниши для подрозетников). Минусом таких блоков, является невозможность замены отдельного элемента (если вышла из строя розетка или выключатель, полежит замене всё устройство).

Инструменты для подключения:

• Пассатижи;
• Монтажный или канцелярский нож;
• Отвёртки.

Для подключения блока с заземлением, понадобится кабель с четырьмя жилами. Для начала монтируем в стену кабель и подрозетник. Заводим провод в подрозетник и распределительную коробку и зачищаем концы. Теперь фазный (чёрный или белый) провод и нулевой (обычно синего цвета), нужно соединить с боковыми клеммами розетки с гнёздами, а заземление (жёлто – зелёного цвета), с центральной клеммой. Оставшийся провод подключаем к клемме выключателя.

Подключаем провода в распределительной коробке. Фазный провод, идущий к розетке, соединяем с фазой питающего кабеля. Нулевой провод от розетки и ноль идущий к осветительному прибору (люстра или светильник), так же соединяем с нулём питающего кабеля. Фазный провод от выключателя соединяем с фазой, уходящей на осветительный прибор. Прикручиваем лицевую часть блока.

Если при соединении проводов в распределительной коробке не используются зажимные клеммы, надёжно изолируйте оголённые контакты изолентой.

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Розетки для интернета в последнее время находят все большее число приверженцев. Ведь они позволяют обеспечить надежное интернет соединение в любом удобном для вас месте. И в отличии от разных беспроводных сетей будут обеспечивать бесперебойное соединение в любое время суток и при любой погоде. При этом они не требуют каких-то особых познаний для их установки и вполне могут быть смонтированы самостоятельно.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив .

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины. При подключении нужно обращать внимание и на цвет изоляции проводов.

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить шлейфом поговорим в следующей статье.

Монтаж всей электрической разводки дома или – дело чрезвычайно ответственное, требующее определенных знаний и опыта выполнения подобных работ. Поэтому такие масштабные мероприятия чаще всего поручают специалистам-электрикам. Но некоторые проблемы, возникающие, например, при проведении косметического ремонта или просто в ходе эксплуатации электрохозяйства, можно решить и собственными силами.

В настоящей публикации сконцентрируем свое внимание на розетках – с ними приходится иметь дело чаще всего. Насыщенность быта полезными электрическими приборами постоянно растет, и новой технике зачастую требуются и новые точки её подключения. Кроме того, любая розетка – не вечна, рассчитана на определённое количество подключений вилки.

Итак, рассматривает вопрос, как подключить розетку самостоятельно, без вызова мастера.

Человеку, который впервые будет браться за установку розетки, логично было бы сначала уяснить, как она устроена. Строение ее особой сложностью не отличается, но тем не менее.

Рассмотрим на схеме. Она, правда, не отражает всего разнообразия конструкций современных розеток, но принцип устройства примерно одинаков.

Основную роль выполняет корпус (поз.1), в котором собраны контактные группы и клеммы, а также приспособления для фиксации розетки в гнезде подрозетника или непосредственно на поверхности стены. Корпус изготавливается из диэлектрического материала – чаще всего это пластик, но может быть и керамика. Розетки с керамическими корпусами по стоимости несколько дороже и считаются более качественными.

С лицевой стороны розетка закрывается пластиковой крышкой (поз.2). В крышке имеется фигурный паз с отверстиями-гнездами, куда входят штыревые контакты вилки. Крышка может быть цельной или разборной – нередко она имеет дополнительное декоративное обрамление (поз. 3). При правильном монтаже эта рамка будет плотно прижата к стене и полностью прикроет место установки розетки.

В корпусе расположены контактная группа. Так как рассматривать мы будет только однофазные розетки на 220 В, то таких контактов два – для подключения нуля и фазы (поз. 5). Чаще всего применяются лепестковые (пластинчатые) контакты. Более надежными для коммутации и долговечными считаются пружинные, но встречаются они сейчас в продаже нечасто.

Специфика монтажа розеток с заземлением

• Толщина проводов. Здесь все просто – они не должны быть тоньше, чем те, что подходят к «главной» розетке. В противном случае, при подключении достаточно мощного потребителя к «дочерней» розетке контакты будут греться – рано или поздно оплавится изоляция проводов, пластиковая крышка или то и другое вместе.
• Дизайн. С точки зрения функционала особых ограничений тут нет – одних устроит «лишь бы работало», а другие подберут «чтобы было красиво и сочеталось друг с другом и с обоями»
• Порядок подключения контактов. На бытовых устройствах их может быть два или три. Если два, то это фаза и ноль – какой провод куда подключать не имеет значения, главное, чтобы они были «посажены» на разные между собой контакты. Когда используется три провода, то это фаза ноль и заземление – его розеточный контакт обычно торчит из корпуса устройства, когда с него снимешь крышку. На контакте надо найти крепежный болт и прикрутить туда заземляющий провод.
• Заземление. Тут все зависит от его наличия – если оно есть в первой розетке, то настоятельно рекомендуется провести заземляющий провод и в следующие точки. При этом надо учитывать требования ПУЭ – кабель должен быть по возможности цельным с отдельными выводами к каждой точке.

коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

В последнем вопросе есть один немаловажный нюанс – изначально провод заземления был подключен напрямую к заземляющим контактам, но подключать его так же, как фазный и нулевой провода – от контакта к контакту – нельзя. Это запрещено, так как в случае отгорания жилы все последующие устройства останутся без защиты. Как сделать правильное соединение показано на рисунке – главный провод откручивается от контакта и на нем делается скрутка.

Отдельная жила идет на первую точку и еще одна – «магистральная» – на все остальные. Она напрямую подключается к последней точке, а предыдущие, как и главная, «вешаются» на нее с помощью отдельных проводов.

Все дальнейшие действия зависят от способа монтажа.

Наружная проводка

В чистом виде встречается в деревянных домах или у поклонников дизайнерского стиля «ретро».

проводка в деревянном доме в медных трубах

В первом случае ее применение обусловлено жесткими требованиями пожарной безопасности, не позволяющими укладывать теоретически воспламеняющиеся предметы в деревянные стены. Дополнительными сложностями здесь могут быть металлические трубы, в которые зачастую заводятся провода чтобы избежать даже теоретически возможного контакта их с поверхностью стены.

Если же проводка просто выполнена в стиле «ретро», то добавлять из одной розетки другую – значит поломать всю создаваемую картину. Весь смысл этого стиля в том, что провода аккуратно подводятся от распределительной коробки к розетке. Зачастую они закручены спиралью и вообще выглядят как ажурное плетение, висящее в воздухе.

Если же очень нужны две розетки и по какой-то причине от распределительной коробки протянуть провод не получается, то есть другой выход из этой ситуации. Он заключается в расположении новой розетки рядом со старой – на одной диэлектрической подставке. Если у них одинаковый дизайн, то это уже будет сделанный блок розеток – провода в таком случае можно спрятать за их крышками и общая картина не пострадает.

Скрытая проводка

Называется так потому, что ее не видно, так как она спрятана внутри стены, для чего еще при монтаже в бетоне прорезались канавки, в которые укладывались провода. Затем эти канавки (правильно они называются «штробы») заделываются гипсом или цементным раствором, после чего стена красится, на нее клеятся обои или производится другая отделка.

Как итог – для того чтобы от уже имеющейся розетки протянуть провод к следующей, в первую очередь надо представить, есть ли возможность вырезать канавку в стене, высверлить отверстие под подрозетник и только тогда выполнять подключение.

Если к новой точке не предполагается подключение мощных нагрузок, то этот способ – как подключить розетку от уже существующей – является наиболее предпочтительным, ведь трудозатраты будут гораздо меньшими, чем при полноценном монтаже от распределительной коробки. Если же не хочется чрезмерно повредить обои, то это решение становится едва ли не единственно возможным.

Если новую точку не обязательно располагать на удалении от старой, то снова поможет монтаж блока розеток. Рядом с первой в стене вырезаются под них отверстия и провод прячется внутри них. Когда применяется такая схема подключения розетки при скрытой проводке, то при должной аккуратности вся отделка остается нетронутой.

К результатам такого способа как от одной розетки подключить еще одну или несколько, с известной прохладой относятся профессиональные электрики, особенно если в процессе выполнения монтажа были допущены некоторые недочеты. Но по ряду причин таким образом чаще всего поступают домашние умельцы, если из одной розетки надо подключить еще одну – дополнительную розетку, а стену сверлить нельзя…

Такие ситуации случаются сплошь и рядом, к примеру, на съемных квартирах – хозяева не дают разрешения на перепланировку, а в некоторых домах розетки сделаны только на одной, максимум двух, стенах из четырех и далеко не факт, что они расположены в нужных местах.

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Прежде чем приступить непосредственно к созданию локальной сети нам нужно определиться с ее схемой. Эти схемы отличаются по количеству возможных соединений, их качеству и количеству необходимого дополнительного оборудования.

• Наиболее простой является схема подключения одного компьютера от другого.
  В этом случае на основном компьютере у нас должно быть два сетевых выхода. Один из них применяется для подключения интернета, а второй для подключения второго компьютера.
• Обычно материнские платы имеют встроенную сетевую карту.
  Но она одна. То есть для подключения второго компьютера мы должны приобрести сетевую карту. Для подключаемого компьютера она не нужна. Но скажем откровенно такое соединение сейчас устарело и обычно применяется создание локальной сети с использованием свичей или как их еще называют конекторов. Суть данного подключения сводится к следующему. Кабель от провайдера подключается к свичу, а он уже имеет от двух до 32 выходов для подключения отдельных компьютеров.
• Так же для создания локальной сети достаточно часто используют Wi-Fi модемы
  , которые кроме раздачи беспроводного сигнала обычно имеют четыре выходы для подключения проводного интернета и используются как свичь.

• Для отдельного дома или квартиры — это наиболее удобный вариант.
  Ведь своими руками вы можете создать не только беспроводное, но и проводное соединение для необходимого количества компьютеров, телевизоров и другой бытовой техники.

Для обеспечения приемлемого уровня качества интернета крайне важно правильно выполнить монтаж и расположить оборудование.

Для этого достаточно знать несколько простых правил:

• Начнем с места установки коннектора. Обычно его монтируют в месте скрытом от посторонних глаз, но удобном для обслуживания. Кроме того, место установки коннектора должно располагаться недалеко от входа в помещение кабеля провайдера. Обычно инструкция по монтажу рекомендует устанавливать его рядом со сплиттером телевизионных сетей.
• Если для создания локальной сети используется Wi-Fi модем, то его напротив лучше расположить в центральной части квартиры. Ведь он должен обеспечить надежный уровень сигнала беспроводной сети, а при расположении его в центре помещения достичь этого проще всего.

• Теперь коснёмся вопросов касающихся самого подключения. Оно может быть выполнено двухпарным или четырехпарным проводом. Духпарный провод используется для создания интернет соединений со скоростью до 100Мбит в секунду. Четырехпарный провод позволяет обеспечить соединение до 1Гбит в секунду.

• Розетка для интернета должна устанавливаться в местах удобных для обслуживания и не подверженных попаданию влаги. При этом желательно располагать их на некотором отдалении от силовых розеток. Часто их монтируют совместно с телевизионными розетками, которые так же не приемлют близкого соседства с силовым оборудованием.
• Кабель витой пары лучше монтировать скрытым способом. Это не только скроет инженерные сети от постороннего глаза, но и снизит уровень электромагнитных помех. При этом следует помнить, что прокладка интернет кабеля совместно с силовой проводкой недопустима. Ведь в случае нарушения изоляции силовой проводки под высоким напряжением может оказаться низковольтное сетевое оборудование. Это может привести не только к его поломке, но и возгоранию.
• Если монтаж провода витой пары осуществляется открытым способом, то нельзя допускать натяжки кабеля, а также чрезмерных изгибов. В местах возможных механических повреждений кабель лучше защитить при помощи пластиковых коробов.

Способы подключения

• Радиальное подключение (иногда называемое подключением «звездой», которое не следует путать со схемой, используемых в трехфазных цепях). Такое техническое решение повсеместно применяется в квартирах и частных домах. Основными его достоинствами являются простота и надежность. Главный недостаток – большой расход дорогостоящего кабеля.

• Кольцевая схема. В нашей стране практически не используется, однако она широко распространена в некоторых регионах западной Европы. Смысл такого подключения состоит в том, что электрическая цепь, питающая нагрузку, замыкается в кольцо. Этим достигается возможность питания потребителей одновременно с двух сторон. Кольцевая схема значительно повышает экономичность электропроводки в сравнении с традиционным радиальным подключением и в то же время является более надежной по отношению к магистральной.

Схема подключения

Варианты подключения розетки.

С теорией подключения розетки разобрались: все выглядит очень просто, и это внушает уверенность. Но эта уверенность тут же разбивается о простой практический вопрос. Куда же подключить те самые два провода, которые мы присоединили к клеммам розетки? В каком месте подключиться, собственно, к электрической сети?

Тут есть несколько вариантов. Лучший из всех возможных — электрический щиток с автоматами.

Если у вас его нет или тянуть к нему провод нецелесообразно, то лучше всего присоединить розетку к распределительной коробке, хотя в ней бывает не так легко разобраться.

В некоторых моделях розеток клеммы устроены таким образом, чтобы к ним легко подсоединялись два провода. Это сделано специально для того, чтобы розетки было удобно подключать шлейфом.

Важно!
Подключая розетки последовательно друг к другу, помните: это практически то же самое, что включить в розетку удлинитель. То, что у вас теперь две розетки вместо одной, совсем не значит, что теперь можно включать в них два обогревателя одновременно! Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка. Если он не рассчитан на большую нагрузку, это может привести к неприятностям.

Тут есть несколько вариантов. Лучший из всех возможных — электрический щиток с автоматами.

Схемы подключения розеток к электрической сети

Сначала – схема подключения розеток к однофазной сети, в которой не предусмотрено заземляющего контура.

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. По правилам прокладки проводки в доме должны располагаться точно над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждая розетка (или блок из нескольких розеток) должна иметь собственную коммутационную коробку.

5 – условно показан кабель скрытой или открытой проводки.

Обратите внимание – в соответствии с правилами, которых придерживаются профессиональные электрики, фазу на розетке принято располагать слева, ноль – справа. К сожалению, не все делают именно так. Хотя такой монтаж значительно упрощает и эксплуатацию некоторых приборов (тех, где принципиально требуется обязательное положение фазы и ноля), и проведение диагностики и ремонтно-профилактических работ, если в сети будут неполадки.

Вторая схема – это также одиночные розетки, но уже «F» типа, с подключением к заземляющему контуру.

6 – шина подключения заземляющих (РЕ) проводов. На схеме они показаны зеленым цветом.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Теперь – несколько увеличим область подключения розеток и посмотрим, как выполняется коммутация при необходимости установки блока из двух или более штук.

Если подключение идет к сети без заземляющего контура, то все относительно просто. Розетки в таком случае подключаются так называемым шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогично коммутируются и нулевые контакты розеток.

Метод, надо сказать, не без недостатков. Например, при недостаточном контакте одного из проводов, скажем, на второй розетке, третья уже априори становится неработающей. Впрочем, это легко диагностируется, а в целях профилактики рекомендуется ежегодно проводить подтяжку винтовых клемм.

Если конструкция клеммы в розетках предоставляет такую возможность, оптимальным решением будет проводить соединения не перемычками, а цельным проводом. На небольшом участке снимается изоляция, провод изгибается петлей и эта петля зажимается в клемме первой розетки. Затем снимается участок изоляции для второй розетки – и так далее.

Казалось бы, точно так же шлейфом можно подключить и розетки с заземляющим контактом. Однако, такое соединение (с помощью перемычек) нежелательно, так как не отличается надежностью. Если отсутствие фазы или нуля становится заметным сразу для пользователей, и меры по восстановлению работоспособности розетки принимаются незамедлительно, то ненадежность защитного заземления может оставаться не выявленным очень долго. И это может представлять очень серьезную угрозу при эксплуатации электроприборов.

Кстати, правила эксплуатации электроустановок напрямую запрещают последовательное подсоединение заземляющего провода.

Поэтому следует поступить, на крайний случай, так, как было показано выше – с общим заземляющим проводом и созданием на нем нескольких участков для клеммного подключения (хотя и это будет не вполне правильным).

А лучше всего – на заземляющем проводе, подходящем к первому подрозетнику, выполнить качественную скрутку (распайку). А уже от нее в каждую розетку блока вести отдельный заземляющий провод для индивидуального подключения.

Поместится ли такая скрутка в подрозетнике первой розетки? Многочисленные примеры, представленные на фотографиях в интернете, убеждают, что выполнить такое возможно.

Можно для первой розетки поставить и более глубокий подрозетник – не 40, а 60 мм – там уместить провода будет значительно проще. Кстати, если позволяет место, ничто не мешает выполнить подобные скрутки (распайки) и для фазы с нулем – надежность розеточного блока от этого только выиграет. Естественно, все соединения тщательно изолируются, изолентой или термоусадочными трубками.

Иногда поступают и так – ставят на один подрозетник больше, и его используют как локальную монтажную коробку. Затем, после коммутации всего блока, его закрывают заглушкой, а затем – декоративной отделкой стены. В этом случае уж точно ничто не помешает сделать надежную качественную подводку ко всем розеткам блока.

Ориентиры выбора способа подключения розетки

Электрикам досконально известны все нюансы подключения розеток. Для них это стандартная рабочая операция, которую ежедневно приходиться выполнять. Домашним мастерам, несведущим в тонкостях устройства электросетей, только предстоит ознакомиться с этапами подключения. Начнем с исследования факторов, влияющих на выбор схемы подключения.

Не будем с мазохизмом, неоправданным вероятностью практики, «копаться» во всех существующих на планете разновидностях розеток. Рассмотрим три распространенных типа, активно применяемые на отечественных просторах по настойчивым рекомендациям ГОСТ 7396.1-89. Это электроустановочные устройства:

• Стандарта С 1а – розетки, не оснащенные заземляющими контактами. Предназначены они для работы на участке сети со значениями постоянного тока до 10А, переменного аналога до 16А. Подключать к ним можно исключительно маломощные агрегаты, не требующие заземляющей защиты. Хотя нагрузку в 250 В держать они обязаны;
• Стандарта С 2а – розетки, имеющие боковые заземляющие приспособления. Следовательно, в их механизме есть внутренняя клемма для подведения к ней провода PE. Рабочий режим аналогичен, но в отличие от предшественников питать они могут мощных потребителей энергии. Используются для подключения стиральных машин, водонагревателей, электроплит, насосов и др. агрегатов, чей металлический корпус может взбодрить обладателя пробойной электро-затрещиной;
• Стандарта С 3а – розетки, оборудованные заземляющим контактом штифтового формата. Разница с предыдущим типом лишь в конфигурации и в месте расположения заземляющих приспособлений.

Особых премудростей не обнаружено: вся разница в элементарном наличии либо в простейшем отсутствии контактов для . Т.е. если планируется установка дополнительной розетки для электро-чайника, можно вполне обойтись устройством С1а, а для мощных бытовых электромашин следует подобрать розетку с заземлением согласно типоразмеру вилки подключаемой техники.

Наличие клеммы заземления в конструкции рабочего механизма розетки влияет на подбор кабеля:

• Для подключения электроустановочной точки без заземляющей защиты нужен кабель с двумя жилами. Подсоединить к механизму предстоит только нулевой и фазный провод;
• Для подключения к домашней электросети розетки с заземлением потребует кабель трехжильный – имеющий жилу для подключения к фазе, земле и нолю.

Определяться с кабелем нужно не только по количеству функциональных жил, но и по размеру . Причем и розетку, и защитный аппарат для сооружаемого участка электропроводки следует подбирать по расчетам предстоящей нагрузки. Вообще покупать электроустановочное изделие, принимающее и передающее меньше 16 переменных Ампер, нецелесообразно. Лучше сразу приобрести «с запасом», чем потом менять на более мощный прибор.

Немаловажным моментом, влияющим на выбор, как самой розетки, так и способа ее монтажа, является тип электропроводки: открытый он или закрытый. Т.е. исполнителю следует выяснить: поверху стен укреплен кабель, выключатели и точки питания или все хозяйство скрыто в штрабе.

Различия в схеме установки и подключения розетки к открытой или к закрытой электросети:

• В первом, наименее трудоемком случае мастера ожидает фиксация отрезка проводки чаще всего на деревянной стене. Затем крепление диэлектрической пластины-подрозетника, на котором нужно будет зафиксировать рабочий орган розетки. Потом на устройство надевается декоративно-защитный корпус. Если открытая линия проложена или будет прокладываться с помощью , то перед производством перечисленных операций по выбранной трассе нужно будет предварительно проложить его.
• Во втором, зубодробительном варианте придется штрабить стены, бурить отверстие под одну или под группу розеток. После чего прокладывать кусок провода в сформированной перфоратором борозде. По завершении электромонтажных монтажных действий нужно будет заштукатурить борозды и отверстия. Так что заняться усовершенствованием скрытой проводки лучше всего до проведения отделки.

В деревянных загородных строениях электропроводку традиционно прокладывают открытым способом. А в банях согласно суровым указаниям ПУЭ без кабель каналов вообще не обойтись. Значит, желающим выяснить, как установить розетку, перед работой нужно будет еще изучить технологию крепления данных защитных коробов.

Чуть выше речь мы вели о кабеле вовсе неспроста. Розетку-то ведь нужно подключить к питанию, а не просто зафиксировать на стене. Для осуществления чего в распоряжении самостоятельного электромонтажника имеется только два варианта:

• Подключение к распределительной коробке со стандартным формированием схемы «звезда», согласно которой создаются независимые силовые линии;
• Подключение к ближайшей существующей розетке, с формированием схемы «шлейф», согласно которой электроустановочные устройства располагаются на одной силовой линии «рядком».

«Нанизать» дополнительные розетки на один силовой луч схемы «звезда» можно, если позволяет сечение кабеля, которым запланированная точка питания присоединена к цепи.

Пример. Исходная розетка на 25А подключена к распределительной коробке кабелем с площадью сечения 2,5 мм². Значит, она сможет выполнить функцию шлейфового источника электроэнергии для розетки на 16 А, подведенной проводом с сечением 1,5 мм².

Что предпочтительней из указанных схем, подскажут предстоящие расходы. Конечно, тянуть дополнительную линию лучше туда, где ближе. Оно ведь дешевле. Однако есть ситуации с непоколебимым диктатом ПУЭ: это монтаж розетки для мощного представителя бытовой техники. Для насосов, стиральных агрегатов, бойлеров «шлейф» не подходит. Только «звезда», т.е. источником ее питания достойна стать только распределительная коробка.

Жестких правил крепления розеток по высоте от линии пола нет ни в отечественном кодексе электрических законов и норм ПУЭ, ни в равнозначных нормативных справочниках Европы. Основные критерии – комфорт, сочетающийся с эксплуатационной безопасностью, и расход кабеля на подключение.

Самой удобной высотой считают 30 см от плоскости, по которой мы передвигаемся. Правда, для любопытной малышни и для животных такое расположение будет опасным, если на корпусе прибора нет защитных шторок. Кстати розетки со шторками настоятельно рекомендованы для организации электроцепи в активно увлажняемых помещениях.

Ничто и никто не помещает хозяину предпочесть для установки розетки 60 см от пола с разнообразными вариациями. Можно прямо над плинтусом или под потолком, если в том районе на кронштейнах «висит» телевизор. Главное от линии сопряжения стены с верхним перекрытие отступить положенные по правилам 15 и более см вниз и обойти в полуметре газовое оборудование.

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Скрытая проводка

Этот вопрос решается в каждом случае индивидуально, в зависимости от того, где расположена «родительская» розетка и какой мощности будет подключаемый прибор. Если это не кухонные розетки для духового шкафа или точки для запитки бойлера со стиральной машинкой, то расчеты и практика показывают, что несколько розеток без проблем будут работать без возникновения перегрузок в сети.

Главное условие при монтаже любых розеток – это хорошие контакты между проводами, что уменьшает общее сопротивление проводки и вероятность ее нагревания в процессе эксплуатации.

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.

Подключение розеток последовательно — Только ремонт своими руками в квартире фото, видео, инструкции

Подключение розеток постепенно

Дачные дела

Параллельное соединение розеток

Весьма проблематично повстречать электропроводку, которая расположена в квартире без розеток. Невозможно реализовать подключение электрических приборов без наличия хорошей розетки в квартире.

В сегодняшнем мире токовая нагрузка очень увеличена. Важно правильно реализовать параллельное соединение розеток. Это один из вариантов соединения розеток.

Параллельное соединение розеток считается самым неопасным.Важное имеет значение вид розетки. На данное время очень часто встречаются розетки с гравером. Он может автоматизированным путем воссоздавать контакт. Параллельное соединение розеток можно осуществить своими силами.

В первую очередь, нужно усвоить, что при подсоединении нужных проводов конкретно к контактам, в первую очередь сверните конец провода. Это необходимо сделать в форме кольца, для того, чтобы создать достаточную площадку для контакта.

Это послужит своеобразной гарантией к правильному подключению электропотребителей мощного типа. параллельное соединение розеток наиболее часто применяется в быту.

Бывает, что в комнате не достаточно одной практичной розетки, и вот тогда принимается решение установить еще одну, которая поможет разрядить нагрузку на первую. Для такого случая прекрасно подходит параллельное соединение. Не стоит тащить новые провода от, имеющегося электроблока. Все можно создать значительно проще.

Параллельное соединение розеток необходимо выполнять со всей внимательностью. В таком случае есть определенные свойства. В первую очередь, концы нового провода присоединяются собственно параллельно, отсюда подобное название. Подсоединение происходит собственно к проводам, которые подойдут к первой розетке.

Это особенно важный невидимый момент. Чтобы вам было легче понять, мы попробуем объяснить весь механизм соединения более детально. Вам нужно присоединить «фазу» к «фазе». а со своей стороны, «ноль» — к «нолю». Мы советуем вам фазный кабель присоединить собственно к гнезду розетки, которое размещается с правой стороны.

При осуществлении параллельного соединения розеток немаловажно исполнять технику безопасности. Не нужно упускать из виду очень маленькие тонкости. Примите к сведению, что в процессе подключения параллельной розетки, важно обратить собственное внимание на материал проводов.

Нужно, чтобы материал всех применяемых провалов был аналогичен. Это принципиальный момент. Нельзя выполнять соединение проводов, сделанных из меди с металлическими проводами. К примеру, если соединение проводов из самых разных материалов избежать нельзя рекомендуется произвести их залудивание.

Параллельное соединение 2-ух розеток

Параллельное подключение 2-ух розеток применяется к примеру, если есть электрические розетки одной группы. Параллельное подключение 2-ух розеток может выполняться в несколько вариантов. Вы можете объединить провода параллельно.

Объединять провода необходимо в сортировочных коробках. Вы также можете пойти другим путем и реализовать подключение розетки при помощи шельфа.

Другой вариант необходимо подобрать, по желанию присоединить розетки, находящиеся достаточно близко один от одного. Перед тем как ставить розетки проведите несколько нужных операций. Для начала сделайте коробки подразеточного типа и проложите кабель к щитку распределительного типа.

Параллельное и методичное соединение розеток

Объединить розетки можно параллельно либо постепенно. Параллельное и методичное соединение розеток необходимо выполнять в различных случаях. Электрики не советуют выполнять методичное соединение розеток.

Однако это неоднозначный вопрос. Для начала следует разобрать, в чем же состоит отличие между этими двумя вариантами. Необходимо начать с того, что все розетки, которые находятся в одной группе, имеют похожую схему соединения. Она именуется параллельной.

Вопрос в том, что параллельное соединение можно выполнять несколькими всевозможными вариантами. Вы можете реализовать соединение розеток, путем их рапоячивания в коробках, включив при этом скрутку, пайку и клемму, либо можете реализовать их соединение на клеммах, при этом не за действуя коробки.

Последний способ именуется соединение шлейфом

Что вам было легче определиться какое соединение розеток подобрать – параллельное, или все же методичное, мы рекомендуем провести детальное сравнивание таких 2-ух возможностей. Что же касается соединения шлейфом, такой способ поможет сэкономить на материале. Аналогичным образом, вам нужно будет исполнять маленький объем работы и тратить меньше ресурсов.

Однако в этом случае есть риск, ведь сегодня не позволяется разрывать РЕ проводник. Это написано в обще-принятых нормах.

Данные правила можно обойти, исключительно в случае, если вы занимаетесь заменой проводки в своём доме или квартире. Вам не понадобиться сдавать приведенные объекты в работе, а, поэтому, и проверять их никто не будет. Какой способ подобрать от вас только зависит, но мы не советуем вам еще раз бравировать собственной безопасность и безопасностью собственных родных.

Можно реализовать соединение шлейфом и при этом избежать нарушение правил безопасности. Вам для этого потребуется только лишь оставить неразрывными провода токоведущего типа, а конкретно фазный и нулевой провода. Это даст возможность вам уменьшить нагрузку на ключевые клеммы первой розетки.

Если вы воплотите изложенный порядок правильно, то это даст возможность сберечь РЕ проводник целым, и вы аналогичным образом не нарушите общепринятые правила безопасности.

А еще вы можете посмотреть видео подключение розетки и выключателя

Как выполнить подключение розеток шлейфом

Работы, которые связаны с электротоком, также и монтаж/демонтаж розеток, несомненно, относятся к числу тех, что просят подхода с профессиональными навыками. На данное время подключение розеток делают одним из следующих возможностей: применяя для любого места отдельную линию электрической проводки или подключив несколько точек к одному источнику (шлейфом).

Первый вариант просит больших материальных затрат, более того, с ним появляется ряд дополнительных сложностей например если монтаж выполняется при уже сделанной облицовке. Все-таки все это с избытком возмещается надежностью.

Если речь идет об обслуживании мощных электрических приборов, то рекомендуется применять исключительно розетки с индивидуальной линией. При этом необходимо помнить, что интеллигентная таким образом цепь рассчитана на конкретную общую нагрузку и в случае несоблюдения эксплуатационных условий всегда могут появиться проблемы.

Эта статья предназначен в помощь тем, кто решил, что именно подключение розеток шлейфом считается прекрасным вариантом для его дома.

Итак, подключение шлейфом это параллельное соединение всех компонентов (в нашем случае розеток) к одной линии электрической проводки. Провод от силового щита идет к подрозетнику, где присоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Минусом такой схемы считается то, что если в месте контакта поломается одна из жил, то в конкретной точке цепи перестанут работать, как минимум, все идущие дальше детали. Поэтому делаем вывод: чем меньше розеток входит в систему, тем лучше она будет.

Электрическая проводка бывает как спрятанной в стенках, так и лежать по их поверхности. Открытый вариант легче и удобнее, впрочем, не всегда прекрасно смотрится с точки зрения эстетики. Если нет желания регулярно задевать провод, то есть смысл поместить его в маленькие заранее проделанные борозды (штробы), после этого бережно их заделывать.

Минусом скрытой проводки считается необходимость еще раз «раскурочивать» стены, когда появится необходимость произвести какие-нибудь работы. Любой из вариантов прокладки имеет собственные преимущества, и недостатки, благодаря этому выбор тут индивидуален.

Этапы подсоединения и установки розеточного блока

Для выполнения работ по монтажу при соединении розеток. естественно, понадобятся инструменты. Их набор достаточно стандартен:

Последний приобретать не обязательно, его можно просто взять в долг или взять в аренду. Все же инструмент не из недорогих и нет смысла еще раз тратиться, если в том нет особенной необходимости. Со всем другим инвентарем проблем возникнуть точно не должно.

При крепеже подрозетника на стену применяются саморезы. Если он будет находиться в середине, то потребуется сделать в поверхности полость. Мы будем рассматривать типовую ситуацию, при которой к подрозетнику от щитка подводится всего один провод.

За то, уместятся ли все кабели в коробку, и без этого занятую розеткой, особо переживать не стоит. Типовый 42-х миллиметровый подрозетник спокойно вместит все, что необходимо.

Схема подсоединения розеток шлейфом

Как только подрозетники будут установлены нужно приготовить провод для перемычек. Отмеряем провод с запасом для любого блока, но не нужно делать очень длинные перемычки. Их длина должна быть такой, чтобы после подсоединения розетки, ее можно было установить в подрозетнике. я применил для перемычек провод аналогичный марки и сечения, как и питающий.

Соединение розеток шлейфом учитывает подключение нескольких электро розеток к одной линии проводки. Для реализации этого способа нужно объединить шлейфом приходящий и проходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подсоединении розетки с одной стороны к ней присоединяют провод от силового щита, со второй выводится кабель следующего «шлейфа». В этом примере применяется провод с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – жёлто-зеленая цветовая палитра.

В одном контакте розетки подсоединяем фазный кабель питающего кабеля и фазный кабель шлейфа идущего на вторую розетку. В другом контакте подсоединяем нулевые провода питающего кабеля и шлейфа второй розетки. Подобно выполняем подключение во второй, третьей и т.д. пока не подключим все розетки.

Спецификой такого подсоединения в том, что все провода соединяются конкретно в контактах розетки. Качество соединения также в большинстве случаев зависит от типа контакта.

Специалисты рекомендуют применять модели с плоско пружинным контактом, который считается наиболее надежным. Более-менее сносно, если он будет сделан в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Но в целях выполнения норм электрической безопасности исполняя подключение розеток шлейфом нужно сберечь неразрывность заземляющего проводника. Для этого подсоединяем его при помощи ответвления, а не шлейфованием. Этот метод соединения увеличит надежность контакта и даст возможность избежать его разрывов в течении всей длины проводника.

Ответвление заземляющей жилы делается одним из очень испытанных и надежных соединений – опрессовкой. Аналогичным образом, после обыкновенной скрутки, соединения проводов способом опрессовки гильзой и изолирования сберегается по всей длине проводника постоянный хороший контакт.

Важное замечание. Соединение розеток шлейфом допускается исключительно в случае, если обеспечена цельность нулевого защитного проводника РЕ. Другими словами каждая розетка подсоединяется к сети заземления не шлейфованием, а индивидуальным ответвлением.

Согласно пункту 1.7.144 правил устройства электрических установок, для подсоединения открытой проводящей части элемента к заземляющему или нулевому проводнику нужно реализовать индивидуальное ответвление. Исполнять методичное подключение защитных проводников не разрешается. При этом в пункте 2.1.26 указывается, что подобные ответвления требуется выполнять в которые предназначены для этой цели коробках, а еще в середине корпусов электрических изделий, к которым относятся и розетки.

Эта схема соединения розеток вилочного типа шлейфом. не нарушающая жилу заземления, даст возможность избежать нагрузки на клеммы. Ведь заземление собой представляет защитный ноль. Чтобы он оставался таким, обязательно следует обеспечить его постоянное и хорошее соединение в течении всей линии. Только не на механизмах розетки. Потому как если контакт заземления утратится (к примеру, перегорит) в питающей розетке, то все другие потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).

Во время монтажного процесса важно тщательно наблюдать за тем, чтобы подсоединение проводилось максимально бережно и качественно.

Естественно, если жила будет плохо зачищена или вообще бракованная, то ждать трудностей с ней можно уже в самом скором времени. Если же подключение было сделано в полном согласии с технологией, то все обязано быть хорошо. Главное, наблюдать за тем, чтобы нагрузка не была больше допустимой нормы.

Принимайте во внимание нагрузку на розетки, которые соединены шлейфом

Выбор варианта соединения розеток при помощи клемной коробки или шлейфом – это, в первую очередь, возможность значительно сэкономить на электрическом кабеле. Но стоит иметь ввиду, что любой дополнительный «контакт» проводников собой представляет лишние «слабое» звено.

Номинальная ток, на который рассчитана розетка в границах 16 А. Если к одной из розеток в блоке присоединить подобную нагрузку с ней ничего не случится. Однако если включить подобную нагрузку во все розетки скорее всего не выдержит питающий провод или выключится автомат, так как по ним начнет протекать суммарный ток, который выше номинального значения.

Подключение розеток шлейфом подойдет для электроприемников ограниченной мощности. Если речь идет про подключение не особо мощных приборов (аудиотехника, компьютер и т.д.), размещенных в одной жилой зоне, то естественно нет особенного смысла проводить отдельную линию для каждой точки. Использование шлейфового подключения также резонно в вариантах, когда необходимо быстро добавить одну-две дополнительных розетки.

Если же брать ситуацию в общем, то лучше потратить больше средств и усилий, однако выполнить каждую розетку независимой. Это гораздо надежней и не придется еще раз думать над тем, можно ли будет использовать ее для того либо другого прибора. Тем более, что ежегодно кол-во которая тратится на домашние нужды электрической энергии растет, а значит, будут вырастать и требования к надежности розеток.

Похожие материалы на ресурсе:

Параллельное и методичное подключение выключателей и розеток: как присоединить розетку с заземлением

Установка и подключение выключателей и розеток собственными руками – это несложный процесс, который можно выполнить, обладая некоторыми знаниями. Монтируя электрическую проводку в квартире, необходимо иметь в виду, что такое схема подсоединения розетки. Не считая установки обычных однофазных электророзеток с заземлением либо же без него, для индивидуальных электрических приборов, работающих при сети с напряжением 380 Вольт, нужны трехфазные электрические розетки. На данный момент самые популярные розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только при помощи параллельного соединения, постепенно в блоке включать нельзя. Из параллельных соединений наиболее востребовано подключение розетки шлейфом.

Схема подсоединения розетки и выключателя: шлейфом, постепенно, параллельно

Необходимо рассмотреть, как присоединить розетку или блок из нескольких единиц. Присоединить электрические розетки параллельным соединением можно через распаечную (распределительную) коробку или при помощи клемм, это способ еще именуется шлейфным соединением. При соединении электророзеток шлейфом, провод присоединяется к первой единице блока, а провод для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые один от одного отделения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке присоединяется ноль и фаза. На кабель заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы присоединить второй розеточный блок, необходимо от последней единицы первого блока присоединить фазу и рабочий ноль, а в сжим – кабель заземления.

Теперь рассмотрим подключение обыкновенного одноклавишного выключателя. Для этого фазовый кабель подключаем к выключателю при помощи зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подключаем к зажиму со стрелкой “в середину” или буквой “N”. Оба провода надежно привинчиваем. Так как заземление в выключателях не применяется, лишний кабель отрезаем и изолируем.

Очередной важный вопрос: “Как присоединить выключатель от розетки”? Для этого лучше применять блок, который состоит из электрические розетки и нескольких либо одного выключателей. От клемной коробки ложится новый провод. По одной кабельной жиле направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Другие жилы проходят на осветительные приборы через выключатели. От распаечной коробки к осветительным приборам прокладывают 3-х жильные провода (ноль, заземление и фаза).

Как присоединить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подсоединяются к разным токопроводящим пластинкам. Если это некоторые электрические розетки, объединяем их при помощи параллельного подсоединения, к примеру шлейфа, как выше описывалось.

Теперь рассмотрим, как присоединить розетку с заземлением (трехфазную). Все трехфазные электрические розетки выделяются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением выполняется при помощи индивидуальной четырехжильной электрической проводки (три фазы, заземление и ноль), протянутой от электрического щита. Провода присоединяются к подобным контактам на электророзетке.

Узнайте больше про подключение розеток

Почему так нечасто применяется методичное подключение?

Если вы подумали, как присоединить розетки постепенно, то вам необходимо не забывать, что такая схема имеет две малоприятные характерности:

• Напряжение в собранной цепи увеличивается от первой розетки к дальнейшим. А увеличение напряжения, со своей стороны, приводит к усилению нагрева розеток и вилок, а еще к ненужной нагрузке на электрические приборы.
• Так как схема предполагает запитывание каждой розетки от предыдущей, то порча одной из них приведет к поломке всех идущих после нее.

Методичное подключение розеток есть смысл применять в случаях, когда применяться эти точки питания будут для маломощных электрических приборов – маленьких осветительных приборов, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток в кухонной комнате такая схема может быть просто опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличии от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет одинаковое – сколько бы розеток в цепи не принимало участие. А трудоспособность каждой взятой отдельно точки питания абсолютно не оказывает влияние на все другие. Такая схема наиболее стабильна и безвредна для домашней техники, а минус имеет один – высокий расход проводов.

Параллельное подключение используется не только на отдельно стоящих розетках, но также и в блоках из 2-ух и более штук. Все плюсы такой схемы в данном варианте будут сохранены. Правда, сам процесс подсоединения станет более трудоемким и долгим.

Как присоединить выключатель и розетку?

Схема подсоединения выключателя и розетки может быть самой разной. К примеру, так она будет смотреться для блока из розетки и выключателя:

1. От распред. коробки до блока тянем трех- или, если заземления не будет, кабель с двумя жилами. На электророзетку подсоединяем фазу, ноль, и землю, если она есть.
2. Дальше от розетки фазу зажимаем в клеммы выключателя.
3. От выключателя фазу тянем до осветительного прибора и так их подсоединяем.
4. От распред. коробки к осветительным приборам укладываем ноль и землю.

И еще одна схема. Она не тяжелая, и подойдёт для выключателя, располагающегося отдельно от розетки:

1. От розетки фаза проходит через выключатель и подсоединяется к осветительным приборам.
2. Ноль и земля для осветительных приборов тянутся также от розетки.

Как можно заметить, схемы различные, но единое правило у них одно: фаза должна обязательно разрываться выключателем.

Розетка с заземлением: что сделать, если проводка двухжильная?

Подключение розетки с заземлением не требует большого труда, если квартирная проводка или доме трехжильная. Но вот в строениях, где сеть разводилась несколько лет назад, проводка, в основном, в две жилы: фаза и ноль. В данном варианте проблема решается двумя вариантами:

• На лестнице обязательно есть распределительный щиток, с заземлением. Необходимо протянуть от него контакт в жилую площадь, и через шину распределить заземление уже по всей квартире. Применять лучше кабель с жилой из меди.
• Выполнение как говорят иначе “зануления”. Тут к клеммам контакта заземления присоединяется ноль. Такой способ стоит применять исключительно в исключительном случае, так как могут появиться проблемы в работе розеток с заземлением.

Как объединить розетку с проводами?

В том, как подключать провода к розетке, сложностей нет. В первую очередь готовим кабель: внешнюю изоляцию снимаем приблизительно на десять сантиметров, а жилы зачищаем на 1,5 см. Выполняется это специализированным инструментом или любым хорошим ножиком. С розетки снимаем защитную пластиковую крышку, а потом откручиваем зажимные винты – таким образом, чтобы между их шляпками и Основанием зажима было пространство ок. 5 мм. Также выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в собственное гнездо и плотно затягиваем винтами.

Существует еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с подобным диаметром, чтобы в них вошли ножки винтов. Каждый винт по очереди откручиваем и вкладываем под него смотанные в кольца концы проводов. Помещаем винт обратно и плотно затягиваем. Такая сборка лучше, но времени занимает больше.

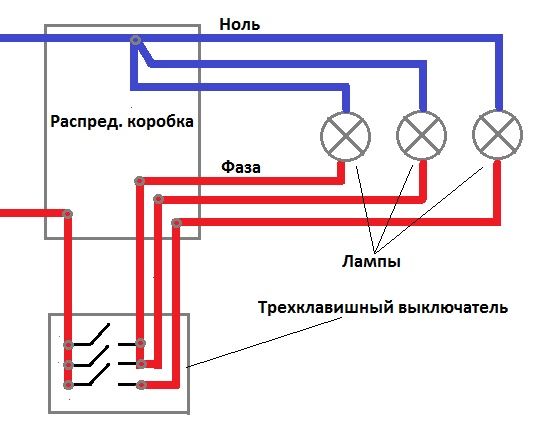

Как присоединить тройной выключатель?

Тройная розетка подсоединяется параллельным или последовательным способом, они описаны выше. Тройной выключатель можно присоединить также двумя вариантами:

1. От розетки. Ноль и земля на осветительные приборы при этом идут от розетки же или от клемной коробки.
2. От клемной коробки. Фаза идет на выключатель и присоединяется к клеммам клавиш. Потом жилы возвращаются в клеммную коробку и оттуда разводятся к осветительным приборам. Ноль и земля идут от коробки на осветительные приборы напрямую.

Второй способ лучше, так как в первом варианте, при поломке розетки перестанет работать и выключатель.

Как присоединить двойную розетку, если разводка выполнена для одинарной?

Для работы понадобится розетка двойного типа с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для нарезания и зачистки проводов. Подключение выполняется так:

• В левое гнездо подрозетника вытягиваем провода.
• Отрезаем кусочек кабеля, с двоих кончиков зачищаем жилы.
• Вкладываем провод в подрозетник таким образом, чтобы его концы выходили из двоих гнезд.
• В левом гнезде скручиваем попарно жилы проводки с кабельными жилами – фаза с фазой, ноль с нолем и т. д.

Дальше делаем соединение проводов с розетками, простым порядком.

Сколько розеток можно подключить на один провод 2.5 квадрата?

Сразу же нужно отметить, что согласно ГОСТ Р 53315-2009 в жилых помещениях (квартиры и частные дома) разрешено делать электропроводку для розеток медным кабелем ВВГнгLS с сечением каждой жилы 2.5мм.кв.

Довольно часто в двух и даже в трехкомнатных квартирах на таком кабеле, идущем от распределительного щитка, установлено 15-20 розеток и это нормально. Розеток можно “повесить” на один кабель сколько угодно, ведь они не являются потребителями электрической энергии и не создают нагрузки на кабель. Каждая розетка (даже если несколько механизмов соединены шлейфом) при надежном подключении являются только проводником (также как и кабель).

Главным условием безопасной работы кабеля является чтобы суммарная потребляемая мощность потребителей (электроприборов, устройств), которые будут включены одновременно, не превысила порогового значения для данного кабеля.

ГОСТовский кабель с сечением жил 2.5 квадрата рассчитан на длительную передачу тока 25-27А, что равняется мощности электрических устройств 5.5-5.9кВт. Превышение этих показателей приводит к нагреву проводника и как результат – возможность возникновения пожара.

При необходимости подключить электроприборы с большей суммарной мощностью, рекомендуется розетки разделить на две или больше линий. Каждая группа, при этом, запитывается отдельным кабелем.

На сегодняшний день при наличии большого количества электротехники такой принцип используется в квартирах и домах при проектировании и устройстве электропроводки – отдельные линии прокладываются на кухню, в санузлы и в жилые помещения (зал, спальня, детская…).

Для энергоёмких электроприборов, таких, к примеру, как бойлер, стиралка, кондиционер, электроплита, духовой шкаф. .. прокладывается отдельная линия и устанавливается только одна розетка или прибор подключается напрямую к электро кабелю.

Каждая отдельная линия или розеточная группа должны быть защищены своим автоматическим выключателем или дифавтоматом.

Вывод: на один кабель сечением 2.5 квадрата можно подключить неограниченное количество розеток, с условием, что суммарная мощность подключенных к ним потребителей не будет превышать 5.5-5.9кВт. Но как показывает практика, максимальными нагрузками лучше не злоупотреблять и оставлять 20% запаса мощности для кабеля. Значит безопасной будет максимальная нагрузка на кабель 2.5 квадрата – 4.4 – 4.7кВт.

Подключение розеток-подробный электромонтаж разъема

Монтаж розеток выполняется в несколько последовательных этапов. От их правильного выполнения зависит безопасность мастера, пользователей и надежная работа электрических приборов.





Рис. №1. Контакты электрической розетки для скрытой электропроводки

Рабочие этапы установки электрических розеток

1. Проверка комплектации изделия с помощью  разборки на составные части.
2. Для безопасного монтажа отключается питающий автомат электрической сети в электрощите.
3. Осуществляется проверка отсутствия напряжения. Используется индикатор напряжения, тестер или мультиметр, заведомо проверенный, рабочий электроприбор.
4. Делаем демонтаж старой розетки.
5. Производится зачистка или замена старой установочной коробки или подрозетника. Если подрозетник новый его необходимо зафиксировать алебастром или цементным раствором. Питающие провода выводятся наружу.
6. Изоляция проводов зачищается на длину до 15мм, желательно зачищенный кончик обработать лужением.
7. Присоединяем провода к контактным клеммам.
8. Провода сгибаются и помещаются внутрь подрозетника, таким образом, чтобы не создавать помех для беспрепятственного помещения механизма внутрь установочной коробки.
9. Механизм розетки помещается внутрь монтажной коробки. Распорочные монтажные лапки разводятся в стороны, жестко фиксируя механизм коробке.
10. Устанавливается суппорт, при необходимости закрепляется винтами к коробке.
11. Устанавливается декоративная рамка.
12. Поверх всего сооружения монтируется декоративная лицевая панель.
13. Включается автомат в электрическом щите, подается напряжение на розетку.
14. Проверяется наличие напряжения.

Тонкости, которые необходимо знать при подключении розеток

Необходимо обратить внимание на наличие третьего проводника в электрической сети. Это заземляющий провод, в большинстве домов, возведенных в советское время, он отсутствует. Поэтому устанавливая в своем доме евророзетки желательно помнить, что все контактные клеммы обозначены цветом.

Фаза (L) раскрашена в белый цвет, нулевой контакт (N) окрашен в черный или синий цвет, заземляющий проводник желто-зеленого цвета. Важно не посадить заземляющий провод на ноль или фазу.





Рис. №2. Расположение контактных клемм в механизме розетки и их присоединение к домашней электросети.

Важно: категорически запрещается в домах с отсутствием защитного заземления, присоединять заземляющий проводник к нулевому проводу. Корпус подключенных электрических приборов  может оказаться под напряжением, если «нуль» выйдет из строя. Несмотря на то, что бытовое устройство не действует, на корпусе будет находиться напряжение и человек, коснувшийся его, может попасть под действие электрического тока.

О подключении провода к зажимам

Существует два способа подключения проводника к клеммам

1. Присоединение к винтовому контакту с помощью зажима провода между контактными пластинами, или с помощью монтажного кольца, в которое закручивается по часовой стрелке, зачищенный кончик проводника. Кольцо крепится между пластинами под винт.
2. Присоединение к пружинным безвинтовым клеммам. Выполняется с помощью нажатия на специальный фиксатор, который разжимает контактную систему.

Схемы присоединения нескольких розеток

Несколько, рядом расположенных розеток присоединяются двумя шлейфовыми способами.





Рис. №3. Шлейфовое присоединение розеток в розеточном блоке  (посту).

1. Последовательно.
2. Параллельно.

Розетки расположенные рядом и присоединенные последовательно обладают следующими недостатками, каждая следующая розетка, расположенная дальше от места подключения имеет большее напряжение, что приводит к нагреву электрической вилки и увеличению нагрузки на бытовое устройство. При последовательном подключении, порча одной розетки приводит к выходу из строя всех розеток, которые расположены после нее. Последовательное соединение рекомендуется только для присоединения маломощных приборов.

Преимущество параллельного подключения. Оно обуславливает независимость всех розеток, равномерное распределение значения напряжения, работа одной розетки не влияет на рядом стоящую. Схема отличается надежностью и безопасностью, минус ее большой расход проводов и длительный и трудоемкий монтаж.

Главное, что надо помнить при подключении розетки, соблюдение техники безопасности, электрическая сеть должна быть обесточена.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Как установить розетку в бетонную стену (схема)

Розетка – это конечная точка электрической цепи. Непосредственно к ней подключаются потребители. В квартире это бытовые приборы и освещение. Существует множество особенностей установки, зависящих от места и способа подключения. Читайте также статью ⇒ Как правильно установить и подключить розетку? Схемы подключения.

Схемы подключения розеток в стене

Не зависимо от способа установки, к силовым контактам любой розетки подключаются фазный L и нулевой рабочий провод N. К пружинному контакту подключается защитный PE-проводник.

Схема подключения одной розетки

Розетки соединяют между собой тремя способами:

1. Параллельно
2. Последовательно
3. Смешанно

Первый способ еще называется соединение звездой. Смысл в том, что розетки питаются от одного главного кабеля, приходящего в распределительную коробку, находящуюся в квартире.

Параллельный метод соединения

Главный плюс – рабочие точки независимы друг от друга. При выходе из строя одной, остальные останутся в работе. Есть и недостаток. Если одновременно включить все электроприборы, то нагрузка ляжет на место соединения всех точек. Главный провод может отгореть и тогда напряжение пропадет везде.

Последовательная или шлейфовая схема применяется, если нужно подключить блок розеток либо отодвинуть место установки. Все точки соединяются шлейфом одна за другой. К первой присоединяют фазный и нулевой провод, а далее их перекидывают на следующую розетку.

Последовательный метод соединения

Основное преимущество – меньший расход кабеля. Но есть и существенный минус. К соединенным таким способом розеткам нельзя подключать устройства большой мощности. Ограничение установлено из-за большого количества соединений. Каждое является слабым местом в схеме.

При смешанном подключении к распредкоробке подключается дальняя розетка. На этом кабеле делается ответвление для остальных точек, находящихся между распределительной коробкой и дальней розеткой. Такой способ экономит кабель и повышает надежность схемы.

Смешанный метод соединения

Совет №1: Обязательно проверяйте отсутствие напряжения перед работой, и отключайте автоматы питания!

Особенности монтажа

В домах и квартирах используется несколько различных по своим свойствам материалов стен: кирпич, бетон и гипсокартон. Первые 2 материала одинаково твердые и отличаются от гипсокартонных конструкций сложностью работы с ними. Кирпич, в отличие от бетона, имеет неприятное свойство крошиться при штроблении. В зависимости от этого выбираются подрозетники. Существует 2 вида монтажных коробок:

• предназначенные для прочных материалов,
• используемые для композитных материалов.

Их конструкция немного различается. Для бетона и кирпича используют подрозетники в виде круглых стаканов без дополнительных элементов, с отверстиями для проводов. Эти коробки устанавливаются в подготовленное отверстие в стене и фиксируются строительным раствором. В гипсокартон ставятся коробки со специальными прижимными лапками. С их помощью конструкция закрепляется в стене. Зажимы регулируются винтами.

Виды подрозетников

Перед установкой в стену, не зависимо от ее материала, наносится разметка. После этого делают отверстие под коробку и раствор для её фиксации. Отверстие в бетонной и кирпичной стенах выполняются с помощью специальной коронки по бетону, надевающейся на дрель. Отверстие прочищают от пыли, для лучшей сцепки раствора со стеной.  Для гипсокартонной конструкции подойдет коронка по дереву. Закрепление осуществляется без гипса, что позволяет установить подрозетник быстрее и проще. Коробка вставляется в отверстие, так что бы винты для крепления располагались горизонтально. Фиксируется коробка закручиванием двух утопленных винтиков.

Особенности установки в различных комнатах

Помещения квартир имеют различную планировку и различные комнаты. Каждая имеет определенный функционал. От этого возникают определенные нюансы в установке розеток. Для начала нужно определиться с расположением мебели и бытовых приборов. Для различных помещений применяют несколько высот установки источников питания. В кухне удобно использовать 3 высоты.

Высота от пола, см	Применение
10-15	Холодильник, электроплита, посудомоечная машина
110-130	Электрический чайник, микроволновка, кофемашина, блендер, мультиварка
200-250	Вытяжка, освещение

Расположение розеток на кухне

Важно: Розетки располагают не ближе 60 см к источнику воды и брызг.

                В ванной повышен уровень влажности. Поэтому устройства должны иметь влагозащитные крышки и защиту со степенью не менее IP44 (защита от прикосновений к токоведущим частям и попадания брызг со всех сторон).

Совет №2: подключайте источники питания в ванной комнате через УЗО (устройство защитного отключения), так как это помещение повышенной опасности поражения электрическим током.

Расположение розеток в ванной

В туалете, не совмещенном с ванной, редко устанавливаю розетки. Чаще всего их используют, если там расположен водонагреватель. Для этого выбирается место, в котором удобнее всего будет подключить прибор. Для безопасности лучше также использовать степень защиты IP44. Читайте также статью ⇒ Как установить штепсельную розетку в ванной комнате?

В прихожей располагают розетки для дверного звонка, телефона и пылесоса. В зависимости от дизайна интерьера, добавятся устройства для осветительных приборов.

В жилых комнатах, таких как гостиная, рабочий кабинет и спальня, расположение зависит от интерьера. Розетки должны быть:

• В зоне расположения телевизора и любой другой техники.
• В зоне отдыха, для дополнительного освещения и зарядных устройств.
• Возле рабочих столов, для компьютера, принтера, настольной лампы.
• Возле кровати на небольшой высоте, для освещения и зарядных устройств.

Расположение розеток в гостиной

Скрытая и открытая электропроводки

Скрытая проводка — это провода, проложенные в стенных каналах. Расположение такой проводки заранее планируется с учетом мест потребителей.

Плюсы	Минусы
Стены свободны от проводов	Невозможно узнать состояние проводки
Розетки не выступают на стене	Для наращивания провода придется штробить стены
Не мешает в поклейке обоев	Грязная и сложная работа по установке
Долгий срок службы	Трудно определить расположение

Открытая электропроводка – способ укладки проводов по поверхности стен. Провода крепятся к поверхности металлическими скобами или укладываются в кабельные каналы.

Плюсы	Минусы
Доступность для осмотра	Занимает часть пространства, не эстетично выглядит
Легкая установка и реконструкция	Запрещена установка в ванной
Исключена вероятность повреждения при ремонте	Розетки устанавливаются поверх стен

Какой способ монтажа выбрать?

Любая электропроводка, не зависимо от способа исполнения, рассчитывается в зависимости от потребляемой мощности и способности выдерживать допустимый ток длительное время. Выбирая способ прокладки проводов, стоит учитывать тип жилого помещения. Например, в ванной комнате не допускается открытая проводка. Это обусловлено повышенной опасностью помещения из-за высокой влажности и источников воды. В остальных комнатах такой способ применять можно. Каждый сам для себя решает, что будет удобнее. Но не стоит забывать, что электросеть закрытого типа долговечнее и эстетичнее по сравнению с открытой.

Расчет количества розеток на квартиру

Перед монтажом электрической сети нужно разработать схему расположения всех розеток. Главное правило: много розеток не бывает. Пусть лучше, пара штук останется неиспользованными, чем придется кидать удлинители или использовать разветвители. Это не безопасно. Для того чтобы определиться с количеством, нужно представлять будущее расположение мебели.

Комната	Количество розеток, шт.	Для чего применяются
Кухня	5-7	Холодильник, электроплита, посудомойка, микроволновка, чайник, блендер, вытяжка, дополнительное освещение
Ванная	2-3	Стиральная машина, фен, душевая кабина (иногда)
Гостиная	7-8	Телевизионное пространство (4 шт.), освещение, компьютер, зарядные устройства
Спальня	3-4	Освещение, телевизор, зарядные устройства
Прихожая	2-3	Телефон, пылесос

Итого 19-25 розетки на небольшую квартиру. Расчеты лучше выполнить с запасом. После завершения ремонта трудно будет уже добавить розетки.

Напольные и выдвижные розетки

Такие типы розеток достаточно новый и не особо распространенный. Их конструкция подвержена деформации, и сложна в установке. Это влияет на срок службы и возможность применения.

Напольные розетки выполнены в виде люков, встроенных в покрытие. Монтируются в любой пол. Для фальшпола сделаны специальные крепления, в бетонный встраиваются, как и обычные розетки. Их применение целесообразно в офисах и других помещениях с большим количеством компьютерной техники.

Выдвижные розетки чаще всего встраиваются в столешницы и навесные шкафы. По способу расположения делятся на горизонтальные и вертикальные. Вертикальные модели различаются по высоте и функциям. В них могут быть расположены разъемы разного количества и назначения (USB, HDMI). Принцип работы розеточного блока не сложный. В закрытом состоянии весь блок скрыт в столе или шкафу. Чтобы выдвинуть розетки, нужно нажать на защитную крышку. Она немного откроется и тогда можно будет достать весь блок. Этот тип более популярен в квартирах.

Основные ошибки в расположении розеток в квартире

После завершения ремонта часто обнаруживается множество ошибок по установке источников питания. Самые распространенные:

1. Нехватка розеток.
2. Расположение не совпадает с местами установки электроприборов.
3. Не защищены от попадания воды.
4. Находятся слишком высоко или слишком низко.
5. Расположение не предусмотрено под перестановку мебели.

Этих ошибок можно избежать, заранее составляя четкий план всей квартиры. Должны быть  распланированы все зоны и отмечены места установки розеток.

Ответы на распространенные вопросы

Вопрос №1: Что делать, если шнур от холодильника не достает до розетки?

                Холодильник, это тот электроприбор, для которого запрещается использовать удлинители. Проблема в том, что его шнур не длиннее 1 метра. В этом случае заранее продумайте куда установить розетку. Если ремонт уже сделан, то меняйте место установки бытового прибора. Для других приборов можно, при необходимости использовать удлинители. Но это не желательно, так как понижается надежность сети.

Вопрос №2: В чем отличие розеток с заземлением и без?

                Розетки без заземления устанавливались в домах старой постройки. К ее контактам подходят только 2 провода: фаза и ноль. В новостройках устанавливаются уже новые розетки с заземлением. К таким устройствам помимо фазы и нулевого провода подключается третий контакт. Заземление защищает от поражения электрическим током при соприкосновении с поврежденным электроприбором.

Рекомендации по установке розеток

Не производите установку, без четкого плана, это приведет к неудобствам в будущем. Всегда проверяйте отсутствие напряжения пред работой и надежность монтируемой схемы. Безопасность превыше всего. При капитальном ремонте лучше доверить монтаж электрической сети профессионалам.

Оцените качество статьи:

Подключение розеток шлейфом: почему так делать нельзя?

В соответствии с действующими стандартами, обеспечить защиту от пробоя на корпус электроприбора можно с помощью заземления. С этой целью современные розетки оснащаются третьим контактом, с помощью которого корпус электроприбора будет подсоединен к заземляющему контуру.

Электробезопасность является самой важной задачей, которую необходимо решить при создании и использовании электрической сети. Но стоимость монтажных работ увеличивается пропорционально повышению мер защиты от возгорания и поражения током. Также это напрямую влияет на увеличение сложности монтажных работ.

В соответствии с действующими стандартами, обеспечить защиту от пробоя на корпус электроприбора можно с помощью заземления. С этой целью современные розетки оснащаются третьим контактом, с помощью которого корпус электроприбора будет подсоединен к заземляющему контуру. Но применение трехжильного кабеля усложняет подключение розеток, а также весь процесс электромонтажных работ. Но, несмотря на это, электробезопасность всегда должна оставаться на первом месте!

Схемы подключения розеток в квартире или доме

Различают 2 главные схемы подключения розеток:

• звездой;


• шлейфом.

Схема подключения «звездой» подразумевает под собой радиальное подсоединение розеток, то есть к каждой из розеток подводится отдельная линия. Недостатком такого способа является необходимость использования большого количества кабелей, что удорожает монтаж. Кроме этого, в случае, если в помещении уже сделан ремонт, для прокладки кабелей потребуется штробить стены. Но главным достоинством звездной схемы подключения розеток считается надежность, поэтому именно этот метод используется для обеспечения электроэнергией мощных электрических приборов.

В свою очередь, с целью сэкономить, многие решают подключить розетки шлейфом, то есть параллельным способом. Такое подключение считается более экономичным, так как нет необходимости в приобретении и прокладке большого количества кабелей, но надежность такой схемы оставляет желать лучшего.

Важно: подключение розеток шлейфом возможно только тогда, когда общая мощность подключаемых электроприборов не превышает характеристики кабеля, который подсоединен к этим розеткам!

В чем кроется основная опасность подключения розеток параллельным способом?

Соединять защитные проводники шлейфом запрещено ПУЭ п. 1.7.144, поэтому такой вариант монтажа розеток в квартире или доме является прямым нарушением правил установки электрооборудования. Причина кроется в вопросе безопасности. Если розетки соединены по звездной схеме, то в случае обрыва провода защиты угроза будет действовать только на конкретную розетку.

Если же несколько розеток соединены последовательно (шлейфом), то проводник заземления будет подводиться к самой ближней группе розеток, а потом к следующим. При этом роль транзитного контакта будут выполнять винтовые клеммы. Такой вариант соединения не будет надежным, так как с течением времени контакт может просто нарушиться. В таком случае все розетки из группы потеряют защиту, а при возникновении пробоя на корпус одного из электроприборов, напряжение возникнет и на других приборах, подключенных к этой группе розеток. Из-за этого в значительной степени повышается риск поражения электрическим током.

Можно ли найти компромисс?

Для того чтобы подключить розетки шлейфом и при этом обеспечить необходимую защиту следует придерживаться определенных правил. Необходимо вспомнить, что в указанном выше пункте ПУЭ говорится о проводнике заземления. Исходя из этого, потребуется создать параллельное соединение жил кабеля, который идет к щитку, а также ко всем розеткам (фаза и ноль). Здесь также стоит учесть, что общий ток нагрузки шлейфа не должен вступать в противоречие с сечением жил кабеля.

Также нельзя забывать и о том, что соединение должно быть качественным. Поэтому следует выполнить опрессовку контактов проводов с помощью гильз, а в качестве изоляции и использовать специальную термоусадочную трубку. Данное соединение стоит расположить в подрозетнике, имеющем увеличенную глубину, но также можно использовать и распределительные коробки.

При этом стоит помнить о том, что целостность токопроводящей жилы в процессе подключения к РЕ проводнику нельзя нарушать. Главное – это выполнить качественное соединение розеток с шиной РЕ. Только в таком случае подключение розеток шлейфом не будет противоречить установленным правилам электробезопасности.

Кольцевая магистраль – Бытовое электричество – WJEC – GCSE Physics (Single Science) Revision – WJEC

На экзамене вам, возможно, придется интерпретировать схему кольцевой магистрали, подобную этой.

Сеть

Электропроводка в доме соединяет все приборы параллельно. Это делается для того, чтобы каждый прибор имел сетевое питание 230 вольт, а также для того, чтобы все они могли включаться и выключаться независимо друг от друга.

Потребительский блок содержит главный выключатель и предохранители для всех фиксированных цепей, таких как силовая кольцевая цепь и цепь освещения.

Розетки в доме подключаются по кольцевой схеме. В кольцевой цепи активный, нейтральный и заземляющий провода образуют петлю кабеля, идущую от потребительского блока ко всем розеткам по очереди, а затем обратно к потребительскому блоку.

• Провод под напряжением несет ток в дом/прибор под высоким напряжением.
• Нейтральный провод замыкает цепь и отводит ток при низком/нулевом напряжении.
• Заземление может безопасно отводить ток в землю в случае возникновения неисправности в устройстве с металлическим корпусом.
• Многие электроприборы, включая плиты и стиральные машины, имеют металлические корпуса.
• Провод заземления создает безопасный путь для прохождения тока, если провод под напряжением касается корпуса.

Если провод под напряжением внутри прибора, такого как плита, отсоединится и коснется металлического корпуса, это может привести к поражению электрическим током. Клемма заземления соединена с металлическим корпусом, поэтому в этом случае ток будет проходить через заземляющий провод, а не вызывать поражение электрическим током. Через заземляющий провод протекает сильный ток, потому что он имеет очень низкое сопротивление. Это перегорает предохранитель или отключает автоматический выключатель и отключает прибор. Выключатели и плавкие предохранители помещаются в провод под напряжением.

Каковы преимущества использования замкнутой параллельной цепи?

• Есть два пути прохождения тока, что означает, что кабели могут быть тоньше.
• Меньший ток проходит по каждой части кабеля.
• Удобство – розетки можно разместить в любом месте кольца, а значит, можно эксплуатировать отдельно при напряжении 230 В.

Контурная параллельная цепь

Последовательное подключение нескольких розеток

Подключение нескольких розеток в серии

Как подключить несколько розеток параллельно?

Гибкий заземляющий провод Romex с куском заземляющего провода, подсоединенным к зеленому винту. Схема подключена параллельно последнему выводу.

Вы также подключаете розетки последовательно или параллельно?

Последовательное или параллельное Бытовые розетки, которые подключаются через клеммы прибора, принято называть последовательно соединенными.Но на самом деле все бытовые контейнеры всегда подключаются параллельно и никогда последовательно. При последовательном соединении ток должен протекать через нагрузку на каждом устройстве.

Аналогично, сколько проводов можно подключить к электрической розетке?

Подсчет кабелей в шкафах управления Все изолированные кабели, все комбинированные кабельные муфты, все неизолированные комбинированные кабели и все осветительные приборы или другие осветительные приборы считаются за один кабель. Любой выключатель, розетка или другое устройство считается двумя проводами.

Можно ли здесь включить несколько ламп параллельно?

При последнем свете просто подключите входящий черный провод к одному разъему на фонаре, затем белый провод к другому. Этот метод называется параллельным подключением. Таким образом, когда один свет горит, электричество все еще может поступать к другим огням, чтобы освещать их.

Сколько магазинов вы можете пересечь?

Электрические шкафы имеют две пары клемм, так что несколько шкафов могут быть подключены к цепи в существующем доме.

Можете ли вы иметь 2 выхода GFCI на одной цепи?

Вам нужен только один выход GFCI на цепь (при условии, что он находится в начале линии, а остальные выходы заряжены). Они правильно подключены параллельно при последовательном соединении, вы не получите правильное напряжение на других выводах, когда есть тип нагрузки. Возможно.

Можно ли подключать лампы и розетки к одной цепи?

Один из вариантов, если вам не нужны два переключателя, — просто использовать пустую лицевую панель (отметьте этот вопрос).Основной ответ на ваш вопрос о том, можно ли установить смесь свечей зажигания и контейнеров в одну цепь, – да. Нейтраль белая, но некоторые выключатели подключены к белому проводу, который не является нейтральным.

Сколько розеток может быть в цепи на 15А?

10 розеток

Сколько розеток можно подключить к 14 2 проводам?

12 розеток

Как подключить два коммутатора?

Как связать сериал?

Последовательное подключение нескольких источников питания увеличивает доступное напряжение.Сначала мы измеряем напряжение каждой батареи. Затем соединяем их последовательно, соединив минусовой провод (обвязанный фольгой) с плюсовым проводом другого аккумулятора.

Вы можете продавать ожерелья?

Чтобы переместить контейнер в контейнер с уже включенным питанием, подключите черный и белый провода к оставшимся клеммам «черный на латуни» и «белый на хроме». Вставляются клеммы стандартной розетки, так что косичка не требуется для параллельных соединений.

Вы знаете магазины GFCI?

Устройства GFCI с гирляндным подключением могут быть проблематичными, даже если кажется, что они подключены правильно.Последующий ВДТ (корпус) может выполнять внутреннюю самопроверку при срабатывании, которая определяет вышестоящий ВДТ (переключатель) как неисправность. Вы можете последовательно подключить GFCI, если хотите. Вы всегда будете защищать очень хорошо.

Применяется ли закон Ома к параллельным соединениям или только к последовательным соединениям?

Во-первых, общее сопротивление параллельного соединения НЕ равно сумме его сопротивлений (как при последовательном соединении). По мере того, как вы добавляете в цепь все больше и больше ветвей, общий ток увеличивается, потому что закон Ома гласит, что чем меньше сопротивление, тем больше ток.

Можно ли поменять местами розетки параллельно?

Почему ток разделяется на параллельное соединение?

Затем ток делится между ветвями параллельного соединения. Поскольку каждый электрон имеет одинаковый заряд, каждый электрон несет одинаковое количество энергии, поэтому напряжение на каждой ветви параллельной цепи одинаково, поскольку напряжение не зависит от числа электронов в каждой ветви.

Что такое гирлянды?

В электротехнике и электронной технике гирляндой называется схема проводки, в которой несколько блоков соединены друг за другом или в кольцо, напоминающее гирлянду-ромашку. В отличие от полного одиночного контура, системы с внутренними контурами нельзя назвать гирляндами.

Почему бытовые приборы соединяют параллельно, а не последовательно?

При параллельном подключении устройств их можно включать и выключать независимо друг от друга. Это важная функция для собственников. Если бы устройства были также соединены последовательно, разность потенциалов между отдельными устройствами зависела бы от сопротивления устройства.

Можно ли последовательно соединить светодиодные лампы?

Проводка серии

в основном делит общую мощность между светодиодами.Параллельное соединение означает, что каждый светодиод получает полное напряжение, подаваемое блоком питания. Если бы к батарее было подключено больше светодиодов, они потребляли бы еще больше тока от батареи и разряжались бы еще быстрее.

Сколько ламп можно поставить на выключатель?

Что происходит с яркостью лампы при параллельном включении?

Увеличение количества ламп в последовательной цепи уменьшает яркость ламп. Параллельные лампы легче стандартных ламп. При параллельном соединении напряжение каждой лампы равно напряжению цепи.Выключение одной лампы не влияет на другую лампу.

Лампы ярче последовательно или параллельно?

Последовательное подключение нескольких розеток

Сколько электроприборов мощностью 2300 Вт можно включить в розетку, не перегорая предохранитель?

ЭЛЕКТРИЧЕСТВО: Мощность

В: Параллельная электрическая цепь соединяет электрические розетки, расположенные в помещении. Предохранитель на 20 А установлен для защиты цепи от неожиданных скачков тока ( I ).Падение напряжения на каждом элементе цепи V = 120 В. Какую максимальную мощность (Вт) могут обеспечить розетки без перегорания предохранителя? Сколько электроприборов мощностью 2300 Вт можно включить в розетку, не перегорая предохранитель?

A: Мощность – это количество энергии в джоулях (Дж), вырабатываемое электрическим устройством в секунду (с). Единицей СИ для мощности (P) в (Дж/с) является ватт (Вт). Математически мощность может быть выражена любым количеством способов:

P = IV, где I — сила тока в амперах (A), а напряжение (V) выражается как количество энергии, обеспечиваемой в джоулях (J). на кулон (Кл) заряда. одиночных электронов имеют заряд 1,602 х 10-19 Кл. Кулон электронов равен (1/1,602 х 10-19 Кл) = 6,25 х 1018 е-. Ампер электрического тока — это количество кулонов в секунду, которые проходят точку отсчета в цепи.



Поскольку P = IV и V = IR, мощность также может быть выражена как P = (I)(IR) = (I2)(R). Потери мощности как функция тока ( I ) часто рассчитываются с использованием этого выражения .Мощность также может быть выражена как P = (V/R)(V) = (V2/R).



В вопросе указано, что V = 120 В, а ток I = 20 А вызовет короткое замыкание предохранителя. Следовательно, максимальная мощность не может превышать P = (I)(V). P = (20 А) (120 В) = 2400 Вт или 2,4 кВт. Таким образом, только один прибор мощностью 2300 Вт (2,3 кВт) может быть включен в розетку без перегорания предохранителя.



Примечание: киловатт-час (кВтч) — это единица энергии в джоулях (Дж), равная одному киловатту мощности, поддерживаемой в течение часа (3600 с).Энергия (Дж) = (Вт)(т). Поскольку мощность выражается в (Дж/с), 1кВтч = (1кВт)(3600 с) = 3600 кДж = 3,6 МДж.



Точно так же электрон-вольт — это единица энергии в джоулях (Дж), необходимая для перемещения одного электрона против электрического градиента в 1 В. 1 эВ = (1В)(q) = (1В)(1,602 х 10-19 Кл) = 1,602 х 10-19 Дж.

параллельных цепей: определение и примеры — видео и расшифровка урока

Что такое параллельная цепь?

Прежде чем мы перейдем к определению параллельной цепи, давайте кратко рассмотрим некоторые основы электрических цепей, в основном напряжение, ток, сопротивление и несколько законов. Вот те, которые нам понадобятся:

• Напряжение (В, в вольтах – В) электрическая сила, отвечающая за движение электрического заряда.
• Ток (I, в амперах – А) является мерой движения электрического заряда во времени.
• Сопротивление (R, в омах) является мерой того, насколько компонент сопротивляется движению тока через него.
• Текущий закон Кирхгофа ( KCL ) является просто утверждением того, что заряд должен сохраняться, и поэтому сумма токов, поступающих в цепь узел (точка в цепи, где два или более компонента соединены) должна равна сумме токов, выходящих из одного узла:

• Закон Кирхгофа о напряжении ( КВЛ ) гласит, что если суммировать напряжения вокруг любого контура в цепи, вы получите ноль:

Применение определения: Пример

Начнем с технического определения параллельной цепи. Два или более электрических компонента называются параллельными, если общий электрический ток, протекающий в параллельной сети, делится между компонентами, а затем рекомбинируется с тем же общим током. Теперь это может показаться не самым интуитивным определением, так что посмотрите на последствия. Параллельная цепь будет иметь следующие определяющие характеристики:

• Она начинается с двух или более компонентов, соединенных вместе в цепи
• Каждый из компонентов должен иметь только два электрических контакта (провода, токопроводящие дорожки и т. д.).)
• Компоненты соединены таким образом, что все они используют один и тот же узел на каждой стороне компонента
• Напряжение на всех параллельно соединенных компонентах одинаковое
• Ток, втекающий в параллельное соединение, такой же, как и вытекающий ток, и равен сумме отдельных токов, протекающих через каждый компонент

Представим это практическое определение следующим образом:

Электрические компоненты, соединенные параллельно

Напряжение на всех трех компонентах (В) одинаковое, и уравнение KCL для любого узла (верхнего или нижнего) одинаково, поэтому все три компонента включены параллельно:

Применение определения — другой пример

Пытаясь решить, параллельны ли несколько элементов схемы, нельзя просто посмотреть, как нарисована схема; необходимо использовать электрические характеристики параллельной цепи. Вот пример:

Цепь с некоторыми компонентами, не соединенными параллельно

Какие компоненты образуют параллельную цепь? Только компоненты № 1 и № 2, так как они оба соответствуют следующим трем условиям:

• Они используют одни и те же узлы в каждой из своих точек подключения
• Все они имеют одинаковое напряжение (В) на них
• Ток, протекающий по двум компонентам, разделяется на I1 и I2, а затем снова объединяется

Мы не можем сказать, что компонент № 3 или компонент № 4 параллельны компонентам № 1 и № 2, потому что они не имеют одних и тех же узлов на каждой стороне, а отдельные напряжения на этих компонентах должны иметь значения меньше, чем V .Мы можем показать это, используя уравнение KVL для контура, содержащего компоненты № 2, № 3 и № 4. Пусть V3 и V4 будут напряжениями на компонентах №3 и №4 соответственно. Тогда:

Если V3 и V4 не равны нулю (исключения приведены в следующем разделе), то они должны быть меньше V.

Важное исключение

А как насчет использования выключателей, предохранителей и автоматических выключателей в цепях? Они параллельны? Если нет, то не нарушаем ли мы принцип параллельного включения остальных компонентов? Взгляните на следующую схему, которая представляет собой простую модель некоторых электрических компонентов автомобиля:

Упрощенная схема электрических компонентов автомобиля

Компоненты (фары, радио, дворники и т.) показаны как R1, R2 и R3. Слева виден автомобильный аккумулятор на 12 В. Эта конкретная цепь также содержит три предохранителя и два переключателя. Для всех намерений и целей мы можем сказать, что, когда выключатели замкнуты, их внутреннее сопротивление приблизительно равно нулю, и поэтому они выглядят как провода. Точно так же предохранители и автоматические выключатели при правильной работе имеют практически нулевое сопротивление, поэтому они тоже выглядят как короткое замыкание. Таким образом, при исправных предохранителях и замкнутых выключателях схема теперь выглядит так:

Упрощенная схема электрических компонентов автомобиля

Теперь мы можем видеть, что это действительно параллельная цепь.

Другой пример — параллельное подключение батарей

В большинстве случаев, когда вы вставляете батареи в устройство, вы соединяете их последовательно. Причина, по которой вы это делаете, заключается в том, что напряжения складываются при последовательном соединении батарей. Например, вы можете вставить четыре батарейки AA 1,5 В в устройство, работающее от напряжения 6 В. Что будет, если соединить батареи параллельно? Ну, во-первых, вы должны убедиться, что они имеют одинаковое напряжение. Почему? Потому что, как мы видели, напряжение на параллельно соединенных компонентах должно быть одинаковым.Вредные вещи могут произойти, если вы подключите две батареи разного напряжения параллельно. Параллельное подключение нескольких аккумуляторов с одинаковым напряжением просто увеличивает общий ток, который вы можете подать в цепь до того, как аккумуляторы разрядятся.

Вот конкретное приложение. Предположим, у вас есть прицеп, а электрические системы работают от перезаряжаемой автомобильной батареи 12 В. Вы замечаете, что можете ходить в поход без подзарядки аккумулятора в течение 3 дней. Что, если вы хотите сделать это 6 дней? Если вы подключите вторую батарею 12 В параллельно первой, то каждая батарея должна будет отдавать только половину тока, необходимого для одной батареи.Поскольку ток — это движение заряда, вы удвоили количество заряда, доступного для кемпинга! Вот упрощенная картинка:

Параллельная цепь 12 В, используемая для удвоения срока службы батареи

Краткий обзор урока

Параллельная цепь имеет следующие характеристики: 1) она включает два или более компонентов, каждый из которых имеет ровно два контакта; 2) компоненты совместно используют одни и те же узла с обеих сторон; 3) все компоненты, включенные параллельно, имеют одинаковое напряжение ; и 4) ток делится, проходя через компоненты, а затем рекомбинируется на другой стороне с тем же полным током.Цепи показаны электрически параллельными с использованием закона тока Кирхгофа ( KCL ) и закона напряжения Кирхгофа ( KVL ), а не по тому, как нарисована цепь. Батареи, соединенные параллельно, должны иметь одинаковое напряжение источника; срок службы батареи умножается на количество батарей, подключенных параллельно.

Розетки серии

и параллельные соединения

Выполнение рутинных домашних обязанностей значительно облегчают многочисленные технические приспособления и приспособления.«Неутомимый труженик» освещает комнату, моет, взбивает, печет, моет посуду для нас. Но просто купить их недостаточно, технику вы хотите правильно подключить, согласитесь.

Помните, как негативные эмоции вызывает сработавший автомат, отключивший линию из-за перегрузки в самый неподходящий момент. Совсем немного удовольствия за испорченный котел, компьютер, холодильник. А вот неприятности можно банально перечислить, предотвратить и устранить все, в чем мы будем рады помочь.

Для этого достаточно узнать, как выполняется параллельное и последовательное подключение розеток для бытовой техники, в некоторых экземплярах по схеме «шлейф» и «звезда».С этой очень полезной информацией, предлагаемой нами, познакомит статья.

Содержание статьи:

• Разъем для подключения
• сборка-проводка Особенности
  • Монтаж с разъемами
  • Дополнительная распределительная коробка
• Специфика параллельного соединения
• Выводы и полезные видео по теме

Разъем для подключения

На сегодняшний день подключение розеток осуществляется двумя способами: в первом заводится для каждой точки отдельная линия электропроводки, во втором – одна ветка подключается к нескольким точкам.

Тип устанавливаемых розеток тесно связан с видом электропроводки: Розетки бывают однофазные, снабженные заземлением или без него, либо же устанавливаются трехфазные устройства для питания устройств, работающих при сетевом напряжении в 380Вольт.

Подавляющее большинство технических устройств должны быть подключены к электричеству, расположены или приурочены к кухне и ванной комнате:

галерея изображений

Фото

Кухня – помещение, в котором используются приборы, соединенные как с отдельными, так и с общими силовыми линиями

Электрооборудование, различающееся по мощности, оборудованное ванными комнатами и ванными комнатами с туалетами

При последовательном соединении цепей соединенных розеток мощных прибор совместно с другими электрическими и розеточными

Маломощные потребители питаются от точек питания, подключаемых последовательно, одна за другой, т.е.д., схема шлейфа

Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки волос точки питания организовать в шлейф

Стиральная машина, гидромассажная ванна, система джакузи, электронное биде и т.п. питаются от отдельной линии электропередач прокладка параллельная

Аналогичная схема действует при установке розетки на кухне. Параллельная проводка для построения холодильника, микроволновки, кофеварки мощной

Электрочайники, тостеры, блендеры, кофемолки, хлебопечки запускают от розеток, соединенных последовательно – шлейф

Кухня – место установки мощных потребителей

Электрооборудование в ванных комнатах и ​​туалетах

Нагрузка на выходе из прогара превышает

Соединение выхода поезда

Фен как устройство для питания от розетки гирляндной цепи

Отдельная линия питания для стиральных машин

Розетки для шлейфового подключения на кухне

Тонкие кухонные шлейфы потребителей

Розетки для электропотребителей, например печей или электрокотлов, подключаемых отдельной линией.По возможности используйте весь кабель при монтаже деталей, лишенных каких-либо соединений. Линии электропередач проложены отдельно от панели к каждой точке, что чем-то напоминает схему исходящих от звезды лучей.

При необходимости подключение каждого абонента, питаемого от точки, должно выдерживать номинальный ток 16 – 32А. На ток с таким же индексом рассчитан и стоящий на вводе автоматический выключатель.

Гирлянда выбирается, если необходимо запитать группы электрических розеток.Эти группы формируются по расположению бытовой техники.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощной бытовой техники типа стиральной машины или электроплиты

Способ предусматривает подключение всех элементов к общей проводке фидерной линии.

Чтобы свести к «нет» риск отключения нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: в стыковочном поезде допускается до трех дополнительных потребителей электроэнергии.

Существенный «минус» такой схемы в том, что при случайном повреждении одной из жил в контакте не сработают все следующие за ней элементы

Единственное условие – чтобы суммарный ток нагрузки не превышал двукратного номинального значения рабочего тока первых (головных) электропотребителей.

Но, в любом случае, созданная таким образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. Несоблюдение условий эксплуатации может привести к возникновению аварийной ситуации.

При подключении розеток не обязательно применять чистый тип проводки. При правильном подходе можно совместить, например, подвести кабель питания к распределительной коробке. А после нее один кабель направить в петлю, другой подвести отдельно к точке питания мощного оборудования в доме.

Количество отключаемых линий щитового питания зависит от количества предполагаемых трасс прокладки электропроводки.

Для подключения нагревателя мощностью 2 кВт необходимо предусмотреть отдельную независимую розетку, утюг также можно безопасно подавать от точек, соединенных шлейфом

Независимо от выбранного типа проводки процесс может быть выполнен одним из двух способов:

• Открытая – предполагает проводку по поверхности стены;
• закрытый – включает в себя выдолбление каналов для прокладки ЛЭП в бетонных и кирпичных стенах, выборку каналов из древесины для кабеля, затянутого в гофрированную трубу.

Наружный вариант более удобен и прост не только в установке, но и в обслуживании и управлении. Но с эстетической точки зрения открытый провод не всегда уместен. И к тому же, напольный способ установки «съедает» часть полезной площади: Верхний трос невозможно повесить на полку или стоит у стены мебель.

При открытом способе монтажа для защиты ПЭ проводника от механических повреждений и придания ему более презентабельного вида с помощью короба или плинтуса из той же пластмассы

Во внутреннем пространстве большинства кабельных каналов есть перегородка, между ними удобно размещается провод.Контроль состояния трассы осуществляется через верхнюю съемную часть.

Вариант

Indoor Wiring удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Для сведения к минимуму необходимости «раскуривания» стен для создания разделки канавок закрытая электропроводка выполняется на этапе строительных или ремонтных работ до окончания реализации

А вот проводка “невидимка” закрыта и может сыграть злую шутку при попытке “забить гвоздь”.Поэтому существует негласное правило: прокладывать провода относительно розеток вертикально или горизонтально.

Сборка-проводка Особенности

Как уже отмечалось, петлевой процесс используется для подключения розеток, находящихся в одной группе, к которой питаются маломощные устройства, такие как компьютеры, аудиоаппаратура…

Этот вид подключения экономически выгоден и технически проще. Ведь для его реализации нет необходимости прокладывать много кабеля и использовать дополнительную защиту.Но стоит отметить, что каждая дополнительная точка, создаваемая цепочкой, будет делать ее более уязвимой.

Например, мы знаем, что номинальный ток одной розетки не должен превышать 16А. Если подключить в одну точку эту нагрузку, ничего страшного не произойдет. Но при включении в нагрузку хотя бы одной розетки в 2-3 линии ее показания суммарно возрастают, как следствие – силовой кабель не выдерживает.

Ключевым условием шлейфового подключения является соответствие поперечного сечения проводников сечению проводников основной фидерной линии

В соответствии с RB при гирляндном подключении не допускается разрыв защитного заземляющего провода PE-проводника.Его контур в любом случае должен оставаться неразрывным.

Сокращение материальных затрат при подведении защитного провода к розетке позволяет использовать одно из решений:

Крепление с соединителями

Этот тип подключения выбирается при необходимости подключения розеток, расположенных достаточно близко друг к другу.

При последовательном подключении шины питание неисправной панели поступает на розетку скамейки горячего башмака. От него он питает первую розетку, из которой через собственные контакты питание идет ко второй розетке, второй – третьей.

Все неизолированные провода: синий для нуля “ноль”, красно-коричневый для “фазы” и зелено-желтый для “земли” – соединены параллельно

При монтаже шлейфа входящие и исходящие кабели подключаются непосредственно к контактной части устройства. По этой причине мастер рекомендовал использовать модели с плоским пружинным контактом.

В крайнем случае подходят образцы, контакты которых сформированы как прижатые к пластине болта. Не подходят для этой цели устройства, в которых контакт осуществляется с помощью обыкновенного болта.

Одним из обязательных эксплуатационных требований при соединении розеток является необходимость подготовки к уменьшению переходного сопротивления в цепи между контактными клеммами розетки и электрическими контактами вилки.

Для достижения нужного эффекта к клеммам прилагается форма, которая может увеличивать площадь контакта как сама, так и за счет их сжатия. Соединители типа «Scotchlok» сегодня часто используются для монтажа защитной царапины. Соединитель Clip-on этого типа оснащен контактами со смещением изоляции.

Для создания ответвления соединитель-клипса монтируется внутри монтажной коробки путем помещения устройства между дном и розеточным механизмом

Для использования коннектора-клипсы необходимо выбрать изделие, обеспечивающее дополнительное место для его размещения.

После контакта с первой фазной розеткой подводится провод питающего кабеля и шлейф защитного провода далее ко второй розетке. На второй контакт – нулевые провода питающего кабеля и кабель ко второй розетке.По такому же принципу подключаются третья и последующие розетки, если при ее наличии включена силовая цепь электропроводки.

Согласно ПУЭ п.1.7.144 для присоединения оголенной токопроводящей части устройства к заземляющему или нулевому проводнику необходимо выполнить разветвление в предусмотренной для этого полости корпусов электроустановочных изделий. Среди них и розетки.

Основная задача при подключении розеток, оборудованных заземлением, – обеспечить надежное соединение элементов по всей линии.Ведь если заземляющий контакт по какой-либо причине перебьет головную розетку, вся остальная цепь потеряет защитный ноль. И поэтому при необходимости отвода заземляющих проводов используется самый надежный вид соединения – опрессовка.

Для формовки зачищенные концы проволоки заводят в полость и обжимают специальной металлической втулкой с помощью ручного обжимного кулачка

Способ заключается в добавлении к обычному витому проводу дополнительной изоляции и опрессовке его концов с помощью гильзы.Это обеспечивает плавность контакта элементов цепи и ее высокую механическую прочность.

Дополнительная соединительная коробка

Этот метод предполагает установку вдали от розеток с коммутацией шлейфов с помощью коробки для подключения экрана или соединительных площадок. В этом случае кабель ответвляется в распределительной коробке на площадке перед подведением к Ограждениям.

Использование дополнительной соединительной коробки к РЕ-проводникам также позволяет подключать заземляющие контакты параллельно с выводами шлейфов

Соединения внутри распределительной коробки, ведущие к каждой розетке, часто выполняются сваркой.Изолированные концы всех проводников рекомендуется прокладывать в распределительных коробках так, чтобы они не пересекались и не касались друг друга.

При планировании нового подключения от распределительной коробки на этапе установки необходимо оставить запас кабеля в 15-20 см

В обоих случаях формируется шлейф, а от РЕ-проводника при подводе к выходному фазному и нулевому проводникам – ответвление. Поэтому при закольцовывании розеток важно соблюдать полярность контактов, от клемм с нулевой жилой отводить ноль.Аналогично сообщается с фазным проводом.

С учетом необходимого количества работающих приборов количество розеток в помещении может достигать 10 шт. Использовать тройники и удлинители не всегда удобно, да и опасно. В этом случае решите проблему, устанавливая вместо одной розетки блоки розеток.

Конструкторский блок «Розетка» включает в себя до четырех отдельных элементов, соединенных по тому же принципу, что и одинарная розетка.

Основное отличие объема накладной блока розеток в том, что в нем каждый элемент собирается в последовательном цикле от одного к другому

При соединении проводников стержневые блоки соединяют любым из описанных способов.Оголенные участки изолируют термоусадочной трубкой или обматывают скотчем.

Специфика параллельного соединения

Особенность схемы подключения параллельных розеток, иначе называемых «звездой», заключается в отдельном подключении к щитку каждой розетки.

Третья обоснованно называется «бескоробочная», т.к. подразумевает возможность выхода из строя клеммных коробок. Метод активно практикуется в европейских странах, а мы подали заявку на отдельную линейку мощных потребителей чаще всего в сочетании с технологией гирляндного подключения.

Один из вариантов параллельной схемы выставляется подборка фото:

галерея изображений

Фото

При устройстве подземного кабеля для параллельного подключения розетки могут быть проложены в общей штробе

По аналогии с гирляндой построена и может быть использована скрытая розетка, в каждую из которых вводится трехжильный кабель

Корпуса устанавливаются в выбранное углубление в стене, закрепленное цементным или гипсовым раствором

Край шкафа должен располагаться заподлицо с плоскостью стены.Убедившись в этом, пространство вокруг штукатурки

В каждом корпусе должно быть 10 – 15 см собственного трехжильного кабеля, что необходимо для освобождения 10 см общей изоляции

С проводов, освобожденных от общей изоляции, снимается собственная оболочка полимерная 10 мм

К каждой из групп проводов подключаются розетки собственным механизмом на основе обозначенного производителем клеммы

Соединяются параллельно рабочие части общие розетки закрытые передней панелью

Шаг 1: Скрытая проводка параллельно

Шаг 2. Подготовка к установке парной розетки

Шаг 3: Монтаж шкафов в подготовленную стену

Шаг 4: Выравнивание стен вокруг набора Корпуса

Шаг 5: Снимите полную изоляцию кабеля

Шаг 6: Снимите изоляцию с нулевой фазы и заземления

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и крепление общей передней панели

Плюс «звездочки» для обеспечения максимальной безопасности.Весомым преимуществом является предоставление возможности индивидуального управления крупными потребителями энергии, что является приоритетом для силовой проводки для «Умного дома», например. Минус схемы заключается во внушительной стоимости работы электрика при почти трехкратном увеличении расхода кабеля.

Параллельная схема также используется для подключения трехфазных розеток, которые будут подавать электроэнергию. В этом сечении питающих таких потребителей должно быть не менее 2,5 кв. мм.

Для большей надежности им нужен небольшой запас тока.Это позволит компенсировать фактическое отклонение диаметра от указанного производителем их номинала, чем часто «грешат» изделия, представленные сегодня на рынке. Кроме того, это решение позволит работать оборудованию в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не повлияет на работу других элементов цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки питания: сколько бы розеток в цепи не было, напряжение будет одинаковым

Подключение трехфазной розетки, оборудованной заземлением, осуществляется по четырехраздельной проводке.Кабель, состоящий из трех фаз с заземлением и нуля, идет прямо от щита.

Назначение провода Самый простой способ определить цвет изоляции:

• “Фаза” – провод с белым оттенком;
• “Ноль” – изоляция синего цвета;
• “Заземление” – оплетка желто-зеленого цвета.

Земля – ​​фактически защитный ноль. Чтобы сохранить его в таком виде, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укоротите их концы.Использование бокорезов позволяет максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачистите внешней изоляцией острым ножом.

Составные провода работают в следующей последовательности:

1. С гнезда снять пластиковую защитную крышку.
2. Зажимные винты ослабляются на 5-6 мм. Те проделывают манипуляции с винтом и клеммой заземления.
3. Оголенные концы проводов по очереди заведены в коробку с обеспечением вводных клемм и размещены в соответствующих пазах.
4. Розетки с уложенными проводами плотно затянуть винтами.
5. Накладка с соединительными проводами вставляется в стенку ниши и фиксируется боковыми хомутами.

Для получения более надежной сборки некоторые мастерские оголяют концы сердечников, свернутых в петлю или кольцо, так, чтобы их диаметр соответствовал размеру винтовых ножек.

Цепь используется не только для питания отдельно расположенных розеток, но и для подключения блоков, включающих две и более точек

После этого каждый винт поочередно закручивают, оборачивают его основание кольцом и туго затягивают проволокой.

при схеме подключения блоков розеток сохраняются все преимущества. Единственное – процесс подключения занимает чуть больше времени и сил.

Увеличение расходов – не аргумент для тех, для кого безопасность в приоритете. Если посмотреть на ситуацию более глобально, то иногда лучше вложить больше денег и сил, оборудовав автономную линию электропередач к розетке. Тогда вам не придется каждый раз думать о том, можно ли использовать точку для подключения электроприбора.

Выводы и полезные видео по теме

Видео №1. Руководство по применению daisy chain fashion:

Видео №2. Подробное знакомство с одним из самых безопасных вариантов подключения розеток:

При условии, что количество затрачиваемой на бытовые нужды электроэнергии с каждым годом только увеличивается, а поскольку требования к надежности розеток неизбежно возрастают, все же предпочтительнее схема проводки параллельная. Особенно когда речь идет о крупных потребителях энергии.

Для питания светильников, электрических будильников и подобных устройств подходит вариант подключения поезда.

Возникли вопросы по теме статьи, нашли недостатки в предоставленной информации, есть желание поделиться своим опытом самостоятельной разводки? Пожалуйста, напишите комментарий в поле, расположенном ниже.

Совместное использование переменного и постоянного тока в электрической системе?

Использование переменного и постоянного тока вместе в электрической системе?

Существует ряд проблем при совместном использовании переменного и постоянного тока в одной и той же электрической системе. Кратко, это: монтажные коробки и оборудование, розетки, схемы и размеры проводки, а также выключатели.

Распределительные коробки

Электротехнические правила запрещают использование переменного и постоянного тока в одной коробке. Вам понадобятся две распределительные коробки — одна для переменного тока и одна для постоянного тока.

Автоматические выключатели, рассчитанные на переменный ток, не будут работать на постоянном токе. Ожидайте платить больше за выключатели постоянного тока. С другой стороны, предохранители в основном безразличны к переменному или постоянному току или даже к разнице в напряжении. Монтажные коробки старого типа, в которых используются предохранители, которые больше не соответствуют Кодексу для проводки переменного тока, прекрасно подходят для цепей постоянного тока. Автомобильные предохранители нового типа с номиналом до 30 А также отлично подходят для систем постоянного тока.

Розетки

Стандартные розетки подходят для постоянного или переменного тока. Вы должны проявлять осторожность при использовании обоих в одном и том же домашнем хозяйстве. Подключение нагрузки 12 В постоянного тока к розетке 120 В переменного тока может вызвать перегорание нагрузки, если автоматический выключатель/предохранитель не сработает первым.

Подключение нагрузки переменного тока 120 В к цепи постоянного тока 12 В может повредить нагрузку, перегореть предохранитель или просто ничего не сделать. Тем не менее, кому нужно это беспокойство. У электриков-любителей есть много способов справиться с этой ситуацией. В одной схеме используется розетка одного и того же типа для цепей переменного и постоянного тока, но с цветовым кодом или маркировкой самой пластины розетки.Это хорошо работает для отшельников, но паршиво для гостей, детей и несведущих.

Вторая схема заключается в подключении переменного и постоянного тока к одной и той же розетке с общим общим проводом ( плохая идея ). Другая схема заключается в подключении приборов на 12 В к уникальной вилке/розетке автомобильного прикуривателя
(только легкие нагрузки, пожалуйста). Или вилка/розетка, которая используется в старых автофургонах (автомобилях для отдыха) для 12-вольтовых цепей (в основном неадекватных).

Лучше использовать вилку/розетку с другим номером NEMA (шаблоном) для цепи 12 В (подберите наименее дорогой тип).Обычно это меняет ориентацию штырей вилки, так что невозможно смешивать нагрузки и цепи 12 В постоянного тока и 120 В переменного тока. Добавьте соответствующую вилку к каждой нагрузке 12 В.

Полярность — еще одна проблема с DC. Для ламп накаливания и простых нагревательных цепей полярность не важна, но вы должны соблюдать правильную полярность (положительную или отрицательную) для светодиодов, высокочастотных люминесцентных ламп, стереосистем и многих других нагрузок постоянного тока. С этим легко справиться с помощью вилок и розеток нового типа, которые позволяют вставлять их только одним способом.Это обеспечит правильную полярность вилки и розетки, а также использование вилок с 3 контактами.

Электропроводка

В целом, для электропроводки 12 В постоянного тока потребуется провод большего сечения даже для небольших нагрузок. Размер провода быстро увеличивается с любой длиной. Здесь подготовка и творческий подход имеют большое значение
для сведения к минимуму затрат и трудозатрат при сохранении всех возможностей.

Что ты хочешь делать и где? Специальные таблицы низковольтной проводки помогут вам определить размеры проводов для конкретных нагрузок на различных расстояниях.

Также есть смысл провести ответвление большого провода к дальней стороне дома, где его можно будет распределить от второго, меньшего по размеру блока предохранителей, к нагрузкам в этой области. Провод большого сечения жесткий, и его неудобно прокладывать; планировать соответственно. Используйте «пальцы» провода 12-го калибра от провода большего сечения, чтобы упростить подключение к розеткам и выключателям.

Используйте соединительные коробки для проводов сечением №8 и больше. Относительно короткие отрезки провода №12, ведущие от них к нагрузкам и розеткам, будут нести лишь небольшие потери.

Переключатели

Переключатели, рассчитанные на 120 В переменного тока, могут выйти из строя при использовании 12 В постоянного тока. Дуга, возникающая, когда стандартный выключатель переменного тока размыкает (выключает) цепь постоянного тока, будет более горячей и длится дольше.

Рисунок 1. Конденсатор уменьшит искрение в переключателе в цепи постоянного тока

Категорически избегайте «бесшумных» переключателей; они открываются слишком медленно. В любом случае дуга постоянного тока в конечном итоге (если не сразу) сожжет контакты переключателя. Можно добавить конденсатор на переключатель, чтобы подавить эту дугу ( Рисунок 1 ).

Рисунок 2. Последовательное подключение многополюсных выключателей уменьшает образование дуги

Или подключить переключатель с несколькими полюсами последовательно (не параллельно; см. Рисунок 2 ), чтобы помочь ему выдержать эту дугу. Конечно, вы также можете найти и установить переключатели, рассчитанные на переключение постоянного тока.

Ресурс: январь/февраль 2000 г. Журнал Backwoods Home

Напряжение в параллельных цепях (источники, формула и способ добавления)

Что такое напряжения в параллель?

Параллельная цепь или параллельное соединение относится к случаю, когда два или более электрических устройства соединены вместе в расположении рядом друг с другом в цепи.В связи с этим каждое устройство находится в своей отдельной ветке. Напряжение (то есть разность потенциалов) является причиной того, что ток проходит через замкнутую цепь. В этой статье будет подробно рассмотрено напряжение в параллельной цепи .

Цепь с источником напряжения и 3 параллельными резисторами

Наличие нескольких ответвлений в цепи означает, что существует несколько путей для перемещения заряда во внешнюю цепь. Когда заряд достигает узла или места разветвления, он выбирает, через какую ветвь он должен пройти на своем пути, чтобы вернуться к терминалу с низким потенциалом.

Рассмотрим замкнутую цепь источника напряжения и резистора. В этой цепи ток будет течь по единственному доступному пути. Затем в той же схеме мы добавляем еще два резистора параллельно первому резистору.

Это приводит к тому, что ток проходит по нескольким путям, а не по одному пути для достижения терминала с низким потенциалом. Итак, с увеличением количества ветвей общее сопротивление уменьшается и очевидно, что ток в цепи увеличивается.

То есть весь ток будет суммой различных токов через три резистора. Здесь в параллельной схеме мы видим, что существует не более двух наборов электрически общих точек. Это; A и H, B и G, C и F, D и E в схеме, показанной ниже. Напряжение, измеряемое в общих точках за все время, должно быть одинаковым.

На двух приведенных выше рисунках сначала показана замкнутая цепь с источником напряжения и одним резистором. Второй представляет собой параллельную цепь из 3 резисторов и источника напряжения.

Напряжение в этой цепи одинаково для каждой из трех ветвей, а также совпадает с напряжением источника. Формально, то есть:

Полный ток в данной параллельной цепи представлен как I _total . Формула для этого дается как.

Общее или эффективное сопротивление данной параллельной цепи описывается приведенной ниже формулой.

Таким образом, можно сделать вывод, что при добавлении дополнительных ветвей в конкретную параллельную цепь общий ток будет увеличиваться и цепь будет перегружена.

Преимущества параллельных цепей

Когда мы хотим подключить две лампочки к одной батарее, у нас есть два варианта. Либо он может быть подключен в массив или параллельно. Если мы соединим его в массив, две лампочки окажутся на одном и том же проводящем пути между двумя клеммами батареи. Проблемы с этим подключением следующие

• Мы не можем включить или использовать одну лампочку.
• Обе лампы будут тусклыми, так как они используют один и тот же источник.
• Если неисправна одна лампочка, это повлияет на всю цепь.

Далее, если мы подключим две лампочки рядом или параллельно, две лампочки получат полное напряжение батареи. Таким образом, результатом будут следующие преимущества.

• Обе лампочки получают полное напряжение аккумулятора.
• Мы можем работать с двумя лампочками по отдельности.
• Обе лампочки будут ярко гореть при включении.
• Если неисправна одна лампочка, ее можно снять или отремонтировать.Таким образом, вся схема не будет затронута.

Параллельные цепи в доме

Все наши бытовые приборы соединены параллельно друг с другом. Вот почему мы можем управлять каждым устройством отдельно, не затрагивая другие. Например, мы можем включить стиральную машину, не включая микроволновую печь или телевизор.

Мы знаем, что в нашем доме электрические кабели состоят из трех проводов: под напряжением, нейтрали и земли. В этот момент мы игнорируем землю и просто концентрируемся на проводе под напряжением и нейтральном проводе.

Напряжение присутствует на токоведущем и нейтральном проводе, который, в конечном счете, подключен к электростанции. Каждая розетка в нашем доме подключена к этим живым и нейтральным проводам. Когда мы втыкаем металлический штырь прибора в эту розетку, он создает электрическое соединение с этой розеткой.

Каждый прибор имеет собственное соединение между токоведущим и нулевым проводом. Таким образом, когда мы включаем устройство, на нем будет присутствовать все напряжение, и им можно будет управлять отдельно.
