Светодиодные лампы Т8 (заменители ламп дневного света) Лучшее решение для офисов и промышленных помещений.

 Светильники для навесных потолков “армстронг” получили массовое распространение в среде коммерческих помещений. Эти светильники можно встретигь где угодно в магазинах, офисах, промышленных помещениях, больницах, школах, банках. Эти светильники просты в монтаже и дёшевы в закупке, они неплохо освещают помещения  и экономичны.


Встраеваемый светильник армстронг с четырьмя люминесцентными лампами, мощностью 18 Ватт.

Блоки розжига бывают двух видов: дроссельные и электронные. Дроссельный блок розжига состоит и из самого дросселя и стартера, а электронный блок розжига представляет собой отдельный модуль в корпусе эти блоки ещё называют балластами (от electronic ballast). Электронный блок розжига может устанавливаться 1 на 4 лампы, 1 на 2 лампы, либо по 1 на каждую лампу.



Вместе со всеми прелестями потолочных люминесцентных светильников всплывает и ряд недостатков.

Самым значимым является крайне низкая надёжность и необходимость в постоянном обслуживании составляющих элементов светильника. Очень часто выходят из строя стартеры, чуть реже дроссели и электронные блоки розжига, надёжность ламп также очень низкая и зависит от износа элементов системы розжига. Например при снижении ёмкости конденсатора в стартере лампа разгорается не сразу и моргает от этого снижается её срок службы. Ещё одним из недостатков является излучение вредного УФ-диапазона, действующего в радиусе до 0,5 м от лампы, негативное влияние на окружающую среду и дорогая утилизация отработанных ламп.

Теперь всего этого можно избежать, если купить светодиодные лампы типа Т8. Они адаптированы специально для того, чтобы заменить люминесцентные лампы в потолочных светильниках.

 Светодиодная лампа типа T8, выпускается в различных модификациях эквивалентных люминесцентным лампам 10W 15W 18W 38W 60W.

Светодиодные лампы типа Т8 потребляют в два раза меньше электроэнергии чем их люминесцентные аналоги.

Не требуют обслуживания!

Срок службы 30000 часов, что составляет 30 лет!



Люминесцентная лампа Т8.















Для того чтобы заменить люминесцентные лампы T8 на их светодиодные аналоги требуется переделать сам светильник. Из него требуется извлечь устройства розжига и подвести провода напрямую. На рисунке ниже показано как это нужно сделать.

 Из рисунка видно что лампа подключается последовательно аналогично лампам накаливания.





Узнаем как подключить светодиодную лампу вместо люминесцентной самостоятельно?

В свое время люминесцентные лампы считались настоящим прорывом – их можно было увидеть в школах, больницах, детских садах, других учреждениях, и даже в некоторых квартирах. Но в последнее время отношение к ним стало неоднозначным. С одной стороны, они характеризуются низким потреблением электрической энергии, длительным сроком службы и высокой световой эффективностью. Но все эти положительные качества меркнут перед их главным недостатком – люминесцентные лампы содержат в себе колбу, наполненную ртутью.

С изобретением светодиодных ламп отпала нужда подвергать себя смертельной опасности, тем более что по своим характеристикам такие лампы во многом превосходят люминесцентные.

Но когда мы впервые задумываемся о замене изживших себя люминесцентных ламп, перед нами встает вопрос: как сделать это с наименьшими материальными затратами, ведь стоимость светодиодных светильников достаточно высока, и полная замена обойдется нам в кругленькую сумму. Гораздо проще заменить только лампы, тем более что сделать это достаточно просто, если знать некоторые особенности. Итак, рассмотрим по порядку, как подключить светодиодную лампу вместо люминесцентной самостоятельно.

Введение

Производитель светодиодных ламп уже давно упростил нашу жизнь, выпустив трубчатые светодиодные лампы Т8, подходящие для цоколя G13. Остается лишь слегка переделать старый светильник. Для этого необходимо демонтировать из схемы подключения все ненужные компоненты.

Давайте посмотрим, как подключить светодиодную лампу вместо люминесцентной на схеме стандартного растрового светильника с четырьмя люминесцентными трубками, которая встречается наиболее часто – с балластом и стартером.

Схема подключения люминесцентной лампы

Светильники ЛДС имеют добавочное оборудование, которое необходимо для их работы. Светодиодные лампы этих дополнений не требуют: все необходимое для их нормального функционирования уже изначально встроено в корпус. Поэтому перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо демонтировать все лишнее и запитать контакты лампы напрямую.

Обе категории светильников подключаются по одной схеме: зеленый проводник присоединяется к нулевому проводу, а красный – к фазе. Ниже, на схеме показано, как правильно подключить светодиодную лампу вместо люминесцентной.

Схема подключения светодиодной лампы

Сделать это довольно легко – к одной стороне лампы нужно подключить фазу, к другой – ноль. Соблюдать полярность не нужно, так как питание идет от переменного тока. Сам провод можно подсоединять к любому из контактных штырьков, потому что каждая пара контактов на одной стороне LED-лампы между собой замкнута.

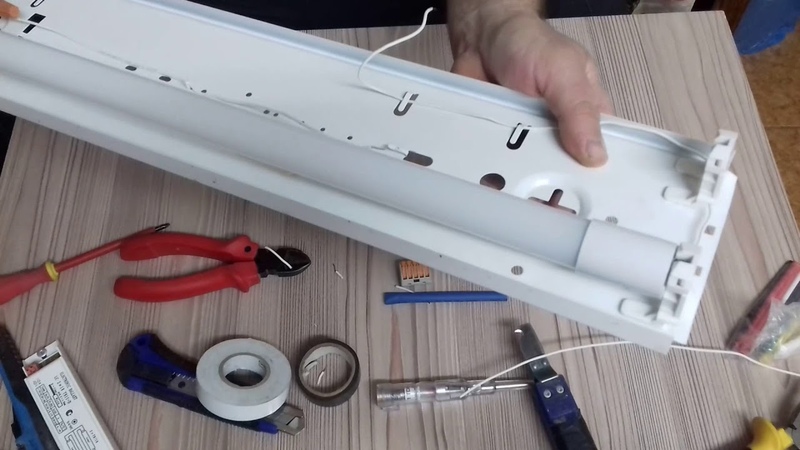

Переделка растрового люминесцентного светильника

Перед тем как подключить светодиодную лампу, необходимо отрезать все провода, идущие от цоколей G13. После этого достаточно кабель на одной стороне подключить на клеммы фазы, а на другой – на нулевые.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

Как правильно подключить светодиодные лампы на основе кристаллов

Такие лампы требуют дополнительного оборудования для подключения чипов:

  • диммер;
  • стабилизирующий трансформатор 12 В или 24 В.

Любое из этих стабилизирующих устройств можно собрать самостоятельно. Но для этого необходимо обладать определенными познаниями и достаточным количеством времени.

Обычно дополнительные стабилизирующие устройства требуются для подключения светодиодов, LED-элементов и светодиодных полос. Светодиодные лампы, как правило, имеют встроенные стабилизаторы.

Не будем в этой статье рассматривать способы по сборке стабилизирующих устройств для подключения, так как научиться этому самостоятельно довольно сложно. Если вы не имеете никаких знаний по электротехнике, то перед покупкой обязательно изучайте упаковку – на ней обычно указывают, требуется ли для подключения дополнительное оборудование, и какое именно.

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

  • убрать подсветку с выключателя;
  • проверить правильность монтажа проводки;
  • параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
  • параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
  • использовать светодиодную лампу, специально предназначенную для выключателя с подсветкой, но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Подводим итоги

Как видите, перед тем как подключить светодиодную лампу вместо люминесцентной, не нужно менять полностью светильники или обладать большими знаниями. Это достаточно легко можно сделать самостоятельно с минимальными затратами, тщательно соблюдая инструкцию.

После этих простых переделок у вас будут современные светильники с низким потреблением энергии, обладающие длительным сроком службы, а главное – безопасные.

Важно!

Не следует забывать, что люминесцентные лампы нельзя просто выбрасывать, так как в них содержится ртуть. Обязательно утилизируйте их по всем правилам. Почти во всех крупных городах есть фирмы, занимающиеся утилизацией опасных отходов, многие из них готовы будут принять лампы абсолютно бесплатно.

Интересные факты о LED-лампах

  • Белых светодиодов не существует. Их получают, напыляя на синие особое вещество – люминофор.
  • Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.
  • Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.
  • Пульсация светодиодов снижает численность популяций животных и птиц в городе.

Замена люминесцентных ламп на светодиодные. Офисные светодиодные светильники

В торговые сети поступили современные led светильники и светодиодные лампы для освещения пространства. Они схожи с люминесцентными аналогичными светильниками по своим габаритам и внешними чертами. Однако на смену всем привычным люминесцентным лампам пришли светодиоды, отличающиеся экономичностью и долговечностью. Тем, кто хочет

купить светодиодные светильники , нелишне будет узнать их единственный недостаток – дороговизну. Она, к счастью, окупается в первый же год эксплуатации, т.к. потребление у светодиодных лампочек как минимум в 2,5 раза меньше чем у люминесцентных ламп и в 7 раз меньше чем у лампочек накаливания.

Отечественное производство успешно справилось с освоением выпуска светодиодных ламп . С применением led лампочек отпадает необходимость в последующей утилизации отработанных световых источников. Совершенно необязательно покупать светильник для замены целиком. Достаточно купить l ed лампу. Светодиодная лампа сочетается со старым корпусом светильника, только не нужно забывать, что подключение данного источника света происходит на прямую, т.е. на 220Вольт. Такой подход не требует от специалиста прохождения тщательной подготовки. Все операции выполняются по прилагаемой к светодиодным лампам инструкции.

Светодиодные лампы T8 выглядят как люминесцентные лампы, только из прозрачного пластика с гетинаксовой планкой (алюминиевой линейки), имеющие светодиоды и драйвер. Светодиодные лампы замыкаются к сети с 220-вольтовым напряжением.

Трубка со светодиодами имеет длину в 600, 1200, 1500 мм. Ее мощность колеблется от 9 до 25 Вт. Лампа светодиодная с цоколем G13 может создавать холодные и теплые световые оттенки в зависимости от температуры света, которая колеблется от 3000 до 5000 Кельвинов. 3000К – это жёлтые тона, более привычные для человеческих глаз в домашних условиях, как лампочка «Ильича». Но если вам нужен дневной свет, например для офисного помещения, то он равен солнечному, который 5200К. Если купить светодиодные лампы , удается сэкономить порядка 65% потребляемой электроэнергии. LED led светильника и светодиодной лампочки. В результате произойдет увеличение яркости освещения за счет большего светового потока светильника или их количества.

Порядок замены старых ламп на светодиодные

Демонтаж светильника

Перед запланированной модернизацией освещения необходимо отключить проводку. Поступление тока блокируется выключателем, а посредством индикатора проверяется отсутствие фазы на клеммной колодке. Выключатель должен обесточивать фазный провод, но в практическом плане встречаются отступления от этого условия. При обнаружении фазы находится и отключается автоматический выключатель. Далее, наступает очередь отсоединения от колодки подводящей проводки. Оголенные ее участки оборачиваются изоляцией. В стандартной ситуации нулевой и фазный кабель подключается вместе с заземляющим.

Он обладает желто-зеленым оттенком и удерживается винтом на светильнике в месте, очищенном от красителя. Заземляющий провод тоже необходимо извлечь, ослабив винтовое крепление. Его изоляция не требуется. Если светильников в помещении много, для облегчения работы можно включить свет. Световые приборы снимаются с потолка или стены посредством отвинчивания винтов . Светильник типа Armstrong демонтируется с потолка путем вдавливания его вверх, после чего его нужно развернуть по диагонали .

Снятие лишних элементов со светильника

Убираются люминесцентные лампы. Их берут руками в районе цокольной части и поворачивают в любую сторону на 90°. Таким образом лампы легко демонтируются. Избегайте нарушения целостности источников света при демонтаже. Они насыщены ртутными парами.

Проводники старых патронов тоже закрепляются винтами. В новых предусмотрен иной способ фиксации. Извлекать провод стоит путем его вращения по часовой стрелке и в противоположном направлении с одновременным вытягиванием.

При отсутствии надобности в патроне провода укорачиваются кусачками.

Место светодиодов в электрической цепи

Крепление и подключение цоколя для светодиодной лампы

Цокольные патроны G13 характеризуются тремя видами. Они имеют отличие в вариациях монтажа и подводки подающих напряжение проводов. G13 понимается как штыревой способ лампового подключения с соблюдением дистанции между штырями, равной 13 мм.

Поскольку светодиодным светильникам достаточно одного кабеля, присоединенного к патрону, последний допускается не снимать, а ограничиться подведением проводов к клеммам колодки. Один из них, как правило, короче другого. Его можно еще укоротить и замотать изоляцией. При наличии светового прибора, поддерживающего присутствие нескольких источников света, провода от одной линии патронов присоединяются к соответствующему месту на колодке. От другой – по аналогии.

Современный цоколь ламп G13

При наличии у светового источника более двух патронов, от незанятой клеммы отводят перемычку. Такой алгоритм подключения не идеален. При вытаскивании одной лампы из подпитанного током патрона остальные гаснут. Их выключение связано с передачей напряжения между штырями благодаря перемычке. Оно отводится на рядом расположенные патроны. Зажав провод винтом, его требуется дернуть. Эта операция позволит проконтролировать нахождение кабеля в клемме.

Проводное присоединение к модернизированным патронам G13 производится безвинтовым способом. Например, в случае с лампой t8 g13 , убирается проводниковая изоляция на протяжении 1 см, и кабель входит в патрон снизу, где предусмотрено специальное отверстие. Зажимающие устройства соединены не только между собой, но и с элементом, посредством которого ток попадает на ламповые штыри.

После модернизации светильника с установленной лампой t8 g13, наступает очередь его размещения на необходимом месте и подачи напряжения.

Замена люминесцентных ламп на Led. Пример

Замена ламп в старых светильниках предваряется выполнением расчета. При наличии потолочного светодиодного трубчатого светового источника T 8 с мощностью в 10 Вт, установка его в необходимом количестве в штатные патроны приведет к восьмикратному повышению яркости освещения по сравнению с лампами накаливания. В числовом выражении мощность светового потока будет соответствовать 160 Вт при использовании 10-ваттных ламп T 8 R – standart .

Габариты светового прибора позволяют дополнить его четырьмя патронами для перспективного размещения потолочного светодиодного элемента большим числом. Если станут работать 4 лампы, мощность в сумме будет равна 40 Вт. Светодиоды, дающие белый световой поток, с учетом конструкции имеющегося светильника, будут поворачиваться за счет специального механизма и концентрировать освещенность в конкретной точке. При подобном раскладе реально заменить три 100-ваттных лампы накаливания.

Переделка светильника под потолочные светодиодные элементы выполняется с проведением патронного демонтажа, в случае его советского происхождения. Устанавливаются патроны современной конструкции. Их крепеж осуществляется через просверленные по одной линии отверстия, имеющие диаметр в 4 мм. Их следует расположить на расстоянии 25 мм друг от друга. При превышении диаметра у старых отверстий необходимо обеспечить дополнительную фиксацию патронных защелок силиконом. Потолочный светодиодный светильник отличается легкостью. В связи с этим нет необходимости в установке прижимных пружин.

Усовершенствование патронной конструкции с маркировкой G13 позволило проворачивать лампы по оси как по часовой стрелке, так и против нее. Поворотный угол достигает 35°. Центральная часть светового потока ориентируется в нужном направлении.

Указанное значение соответствует приведенному в соответствующем нормативном документе, регламентирующем естественное и искусственное освещение в помещениях производств СНиП 23-05-95 (Естественное и искусственное освещение). При включении светодиодного светильника освещенность пространства возрастет до 720 лк. Этого более чем достаточно для кабинетов конструкторов и инженерного состава, где значение составляет 500 лк.

Заменив устаревшие светильники, вы ощутите реальную экономию. В любом случае самостоятельно придется взвесить все «за» и «против» перед принятием подобного решения. Поскольку все зависит от конкретной ситуации. Статистика по эффективности светодиодных световых источников постепенно накапливается. И она свидетельствует в пользу их применения, это еще один повод

Лампочки – расходные материалы, которые в зависимости от качества производства и условий эксплуатации имеют определенный срок «жизни». Эта «жизнь» заканчивается в тот момент, когда после очередного включения светильника вы все равно остаетесь стоять в темном или частично освещенном помещении. Иногда попадаются такие сложные в исполнении светильники, что замена их выливается в целое событие. Особенно это касается встроенных светодиодных и галогеновых приборов с нестандартными моделями.

В данной статье мы рассмотрим встречающиеся в быту виды цоколей, а также способы изъятия различных лампочек из любого светильника и их замену на новые. Отдельно стоит рассмотреть вопрос их замены в подвесном потолке. В том числе выясним, как поменять галогеновую лампу.

Типы цоколей

Цоколь – это резьба или разъем другого вида, с помощью которого лампочка крепится в патрон или светильник. В цоколе находятся контакты, которые при взаимодействии с контактами светильника проводят ток.

В быту встречаются следующие типы цоколей:

  • E27 – самый распространенный тип, вкручивается практически во все люстры и торшеры. Имеет вид резьбы диаметром 27 мм.
  • E14 – второй по распространенности цоколь, резьба диаметром 14 мм. Его имеют маломощные модели, которые устанавливаются в торшеры, ночники, настенные декоративные светильники.
  • На картинке ниже во втором ряду представлены цоколи трубчатых люминесцентных ламп, встречающихся в длинных потолочных и настенных светильниках.
  • В третьем ряду можно увидеть , которые встраиваются в потолочный светильник.


Как выкрутить лампочку своими руками

Каждый тип светильника и лампы имеет свою собственную инструкцию по замене, однако первые шаги для всех случаев одинаковы.

  • Полностью обесточьте свой дом на щитке или счетчике. В этом случае можно не опасаться удара током.
  • Для доступа к высоким люстрам и спот-светильникам на натяжном потолке найдите устойчивую стремянку или табуретку. При работе с такими хрупкими деталями нужно быть уверенным в том, на чем вы стоите.
  • Аккуратно становимся на табуретку (или же остаемся на полу, если к лампочке можно добраться без усилий), работаем только при выключенном выключателе сухими руками.
  • Дальнейшие действия по замене ламп зависят от их типа. Если это резьбовидные цоколи, то одной рукой беремся за саму лампочку (внимание, она может быть до сих пор горячая), а второй держимся за патрон. Аккуратными движениями начинаем выкручивать против часовой стрелки. Сильно не сжимайте стекло – помните, оно тонкое. Галогенную лампу при выкручивании снимают только в чистых и мягких перчатках.
  • Если лампочка не поддается выкручиванию, нужно попробовать ее расшатать, тогда она поддастся.
  • Если она перегорела потому, что лопнула, то выкрутить ее будет достаточно сложно. Как поменять разбитую лампочку в этом случае? Взяться не за что – из патрона торчат только острые осколки стекла. Вам поможет обычная картофелина. Разрежьте ее пополам, срезом аккуратно насадите на торчащие осколки, после чего мягкими движениями против часовой стрелки .

  • Если даже осколки не торчат, но цоколь прочно засел в патроне, его можно выкрутить с помощью обычной пластиковой бутылки. С помощью спички или зажигалки немного расплавьте горлышко бутылки, и пока пластмасса горячая, вставьте его в пустующий цоколь. Подождите минуту, пока пластик внутри застынет, после чего выкрутите остатки. Цоколь E14 можно извлечь с помощью пробки от вина. Этот способ не подойдет для замены лампочек в светильнике в натяжном потолке.
  • Длинные трубчатые люминесцентные лампы имеют собственный способ фиксации. Для извлечения возьмитесь обеими руками за тело лампы и аккуратно проверните ее по своей оси в любую сторону. В процессе раздастся несколько характерных щелчков по краям лампы – так и должно быть, это щелкают крепления. После поворота приблизительно на 45 градусов по краям крепления покажутся контакты лампы, и ее можно будет легко вытащить из пазов.


  • Как поменять лампочку в точечном светильнике? С встроенными светильниками ситуация немного сложнее. Лампы в них закреплены с помощью специальных пружин из закаленного металла. Для взаимодействия с ними на корпусе предусмотрены специальные рычажки, надавливая на которые, вы освободите лампочку из крепления, и ее можно будет изъять. Главное – не переусердствовать с нажатием на рычажки – они достаточно хрупкие, их очень просто сломать. К тому же, если резко освободить лампочку, она может выскользнуть и упасть на пол, что приведет к образованию большого количества опасных осколков и повреждению напольного покрытия – не лучший способ замены лампы в подвесном потолке.
  • Если вы не можете найти никаких рычагов, но за прибор можно взяться руками, попробуйте аккуратно провернуть его на 90 градусов против часовой стрелки. Как снять точечный светильник? Существуют крепления, которые после поворота лампочки и тихого щелчка позволяют ее извлечь. Сняв лампу, отложите ее в безопасное место.


Как установить новую

Установка обычно является по технологии полной противоположностью изъятию.

  • Варианты с резьбой вкручиваются в патрон по часовой стрелке до чувствительного упора. Не усердствуйте с вкручиванием, чтобы не лопнула лампочка или не треснул патрон. Так же выполняется замена галогеновых ламп.
  • Длинные лампы контактами вставляются в щели, из которых старая лампа была извлечена. После этого лампа руками проворачивается по своей оси на 90 градусов до характерного щелчка.
  • Лампочки в потолочных и прочих встроенных светильниках обычно просто вставляются обратно до щелчка пружины, ни на какие рычажки для этого нажимать не нужно. С помощью подобных механизмов выполняется замена точечных потолочных светильников.
  • После установки убедитесь в том, что лампа надежно закреплена в своем гнезде и не болтается в нем, это особенно актуально для замены ее в точечном светильнике.
  • Попробуйте включить светодиодную или другую установленную лампу – обязательно отвернитесь от нее, а для всех присутствующих дайте команду «свет», чтобы они тоже не смотрели. Берегите глаза при включении новых ламп – бывали случаи, когда они, бракованные, лопались с первым включением.

Заключение

Несмотря на обилие моделей, которые можно встретить в быту, заменить их все можно и своими руками. Главное – соблюдать технику безопасности как при изъятии старой лампы, так и при ее вкручивании. Будьте аккуратны, не сдавливайте стекло и не усердствуйте с тонкими и хрупкими деталями светильников и галогенных ламп – нанесенный ущерб может быть опасен для вашего здоровья.

В свое время люминесцентные лампы считались настоящим прорывом – их можно было увидеть в школах, больницах, детских садах, других учреждениях, и даже в некоторых квартирах. Но в последнее время отношение к ним стало неоднозначным. С одной стороны, они характеризуются низким потреблением электрической энергии, длительным сроком службы и высокой световой эффективностью. Но все эти положительные качества меркнут перед их главным недостатком – люминесцентные лампы содержат в себе колбу, наполненную ртутью.

С изобретением светодиодных ламп отпала нужда подвергать себя смертельной опасности, тем более что по своим характеристикам такие лампы во многом превосходят люминесцентные.

Но когда мы впервые задумываемся о замене изживших себя люминесцентных ламп, перед нами встает вопрос: как сделать это с наименьшими материальными затратами, ведь стоимость светодиодных светильников достаточно высока, и полная замена обойдется нам в кругленькую сумму. Гораздо проще заменить только лампы, тем более что сделать это достаточно просто, если знать некоторые особенности. Итак, рассмотрим по порядку, как подключить светодиодную лампу вместо люминесцентной самостоятельно.

Введение

Производитель светодиодных ламп уже давно упростил нашу жизнь, выпустив трубчатые светодиодные подходящие для цоколя G13. Остается лишь слегка переделать старый светильник. Для этого необходимо демонтировать из схемы подключения все ненужные компоненты.

Давайте посмотрим, как подключить светодиодную лампу вместо люминесцентной на схеме стандартного растрового светильника с четырьмя люминесцентными трубками, которая встречается наиболее часто – с балластом и стартером.

Схема подключения люминесцентной лампы

Светильники ЛДС имеют добавочное оборудование, которое необходимо для их работы. Светодиодные лампы этих дополнений не требуют: все необходимое для их нормального функционирования уже изначально встроено в корпус. Поэтому перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо демонтировать все лишнее и запитать контакты лампы напрямую.


Обе категории светильников подключаются по одной схеме: зеленый проводник присоединяется к нулевому проводу, а красный – к фазе. Ниже, на схеме показано, как правильно подключить светодиодную лампу вместо люминесцентной.

Схема подключения светодиодной лампы

Сделать это довольно легко – к одной стороне лампы нужно подключить фазу, к другой – ноль. Соблюдать полярность не нужно, так как питание идет от переменного тока. Сам провод можно подсоединять к любому из контактных штырьков, потому что каждая пара контактов на одной стороне LED-лампы между собой замкнута.

Переделка растрового люминесцентного светильника

Перед тем как подключить светодиодную лампу, необходимо отрезать все провода, идущие от цоколей G13. После этого достаточно кабель на одной стороне подключить на клеммы фазы, а на другой – на нулевые.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

Как правильно на основе кристаллов

Такие лампы требуют дополнительного оборудования для подключения чипов:

  • диммер;
  • стабилизирующий трансформатор 12 В или 24 В.

Любое из этих стабилизирующих устройств можно собрать самостоятельно. Но для этого необходимо обладать определенными познаниями и достаточным количеством времени.


Обычно дополнительные стабилизирующие устройства требуются для подключения светодиодов, LED-элементов и светодиодных полос. Светодиодные лампы, как правило, имеют встроенные стабилизаторы.

Не будем в этой статье рассматривать способы по сборке стабилизирующих устройств для подключения, так как научиться этому самостоятельно довольно сложно. Если вы не имеете никаких знаний по электротехнике, то перед покупкой обязательно изучайте упаковку – на ней обычно указывают, требуется ли для подключения дополнительное оборудование, и какое именно.

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

  • убрать подсветку с выключателя;
  • проверить правильность монтажа проводки;
  • параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
  • параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
  • использовать светодиодную лампу, специально предназначенную для но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Подводим итоги

Как видите, перед тем как подключить светодиодную лампу вместо люминесцентной, не нужно менять полностью светильники или обладать большими знаниями. Это достаточно легко можно сделать самостоятельно с минимальными затратами, тщательно соблюдая инструкцию.

После этих простых переделок у вас будут современные светильники с низким потреблением энергии, обладающие длительным сроком службы, а главное – безопасные.

Важно!

Не следует забывать, что люминесцентные лампы нельзя просто выбрасывать, так как в них содержится ртуть. Обязательно утилизируйте их по всем правилам. Почти во всех крупных городах есть фирмы, занимающиеся утилизацией опасных отходов, многие из них готовы будут принять лампы абсолютно бесплатно.

  • Белых светодиодов не существует. Их получают, напыляя на синие особое вещество – люминофор.
  • Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.
  • Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.
  • Пульсация светодиодов снижает численность популяций животных и птиц в городе.

Инструкция

Перед началом работы убедитесь в том, что питание лампы отключено. Снимите прозрачную декоративную крышку, затем извлеките лампу из удерживающих ее патронов. Сделать это можно двумя способами, в зависимости от используемых патронов. В первом случае лампу надо немного повернуть вокруг оси, ее контакты выйдут из клемм, и лампа окажется у вас в руках. Во втором случае необходимо прижать лампу вдоль оси до упора вправо или влево. Подпружиненный патрон позволит ей немного сдвинуться, при этом контакты лампы с другой стороны выйдут из патрона.

Не торопитесь выбрасывать погасшую лампу , она может еще быть работоспособной. Проверьте тестером обе нити накаливания лампы на обрыв . У неисправной лампы одна нить обычно целая (ее сопротивление около 10 Ом), вторая сгоревшая. Если обе нити целые, причиной неисправности, скорее всего, является стартер – небольшой круглый алюминиевый «стаканчик», вставляемый в специальный патрон. Верните лампу на место и замените стартер заведомо исправным, затем подайте питание. Если лампа загорелась, неисправность найдена и устранена.

В том случае, если лампа все равно не горит, тогда может быть неисправен дроссель, конденсатор или электронный блок управления. Неисправный дроссель следует заменить, он не подлежит ремонту (хотя радиолюбители иногда перематывают сгоревшие дроссели). Электронный блок управления можно попробовать починить , проверив тестером его детали.

Если снятая лампа цела, но потемнела возле цоколей, это свидетельствует о близости окончания ее срока службы. В том случае, если лампа дневного света моргает, ее следует заменить, так как она выработала свой ресурс.

Любой люминесцентный светильник представляет собой сложное устройство, которое имеет много конструктивных элементов и большое количество контактов. Часто возникает необходимость замены лампы в таком светильнике.

Инструкция

Учтите, что вынимать люминесцентную лампу из патрона необходимо с большой осторожностью. В противном случае можно легко повредить цоколь или же разбить стекло лампы. В таких лампах находятся пары ртути, которые очень токсичны. Они могут нанести большой вред организму человека . Особенностью эксплуатации таких ламп является наличие в схеме включения вспомогательной аппаратуры – дросселя и стартера . Если не происходит зажигание лампы, то нужно в первую очередь проверить исправность электросети, а также отдельных элементов схемы включения лампы.

Люминесцентную лампу необходимо эксплуатировать в нормальных условиях . Должно быть бесперебойное напряжение в питающей сети и благоприятная температура окружающего воздуха. Стоит отметить, что характер газового разряда в большей степени зависит от величины давления газа, а также , в которых происходит разряд. Если произойдет понижение температуры, то давления паров в лампе будет падать. Из-за этого процесс зажигания, а также горения будет ухудшаться. Люминесцентная лампа может быть использована только при температуре от 20 до 25°С. Даже если электросеть и все ее элементы исправны, лампа может не зажигаться. Причина может быть в температуре окружающей среды. Зажигаются такие лампы обычно не сразу, а после нескольких срабатываний стартера. Полное зажигание обычно происходит за 15 секунд. Если в течении этого времени лампа не загорится, то стоит искать причину, которая может быть как в самой лампе, так и в отдельных элементах схемы включения.

Люминесцентные лампы более экономичные, и потребляют намного меньше электроэнергии, чем более привычные для нас лампы накаливания. Сейчас при борьбе за энергосбережение во всем мире, разновидностей люминесцентных ламп с каждым днем все увеличивается и увеличивается на рисунке 2-65 приведено несколько примеров люминесцентных ламп или как еще их называют – лампы дневного света, экономки или энергосберегающие лампы.

Типичная лампа дневного света включает в себя балластный резистор. По своей сути балластный резистор представляет собой трансформатор, поднимающий напряжение в момент пуска лампы со 120 – 220 вольт до 300 вольт, а после пуска понижающей напряжение до необходимых для работы лампы значений.

Все лампы дневного света имеют трубчатую форму, возможно изогнутую или прямую с каждого конца трубки имеется катод и анод. Внутренняя поверхность в трубках покрывается люминесцентным (самосветящимся) составом. Трубки заполняются газом аргоном и парами ртути пример расположен на рисунке 2-66. Трубки бывают белые – дневного света и цветные.


Если ваша лампа дневного света старая, то вам необходимо заменить ее на новую лампу. Более современные конструкции ламп дневного света являются и более эффективными и поставляются уже в сборе готовые к креплению на потолок или стены, а также в другие предусмотренные места для установки. Чаще всего к потолочной коробке крепится основание светильника при помощи винтов или трубки с резьбой, если она есть на потолочной коробке (рис. 2-67), к потолку такие светильники могут крепиться посредством быстрого монтажа.

При выборе люминесцентных светильников вы столкнетесь с большим выбором данных изделий, несколько ламп мы покажем на рисунке 2-68. Чаще всего стартер крепится к основанию и защищается пластиковым кожухом. Светильники всегда продаются в сборе, с проводами, так что вам останется только подключить провода светильника к проводке. Не путайте провода по цветам, подключайте строго цвет к цвету, если же в вашей проводке нет подходящего цвета проводов то подключите согласно инструкции проверив вначале где у вас фаза и ноль. На рисунке 2-69 мы рассмотрим типичную схему подключения люминесцентного светильника.


Светильник дневного света с предварительным разогревом включает в себя стартер – круглый элемент, установленный на одном из концов светильника рис. 2-70. При некоторых неисправностях необходима замена стартера, для замены стартера его необходимо повернуть в цоколе против часовой стрелки, и вытащив старый стартер поставить на его место новый повернув в цоколе по часовой стрелке. В таких светильниках устанавливают люминесцентные трубки с двумя штырями на концах.

Люминесцентные светильники мгновенного включения имеют балластный резистор обеспечивающий высокое напряжение необходимое для ионизации газа в трубке. Сразу же после появления свечения напряжение понижается до необходимого рабочего напряжения. Светильники мгновенного включения все больше вытесняют светильники имеющие стартер.

Хотя люминесцентные светильники и более надежны чем лампы накаливания но и они ломаются. Ниже в таблице 2-3 мы рассмотрим наиболее часто встречающиеся неисправности, а также способы их устранения.

Таблица 2-3. По этой таблице вы можете найти неисправности и способы устранения.
проблема причина неисправности способ устранения
лампа не загорается

Лампа сгорела (конец почерневший)

Поменяйте лампу

Плохой контакт в патроне
Неисправный стартер или устройство для стартаПоменяйте стартер
Лампа неправильно подключенаПроверьте схему подключения, должна быть идентична нарисованной на баласте
Напряжение на линии ниже рабочегоПозвоните в электросеть или другую предоставляющую услуги компанию
Поломка балластного резистора
Мигание лампы

Плохой контакт на штырьках лампы

Зачистите контакт на штырях лампы
Температура воздуха ниже рабочейНагрейте воздух в комнате 10 градусов и выше
Неисправный стартерПоменяйте стартер
Неисправна лампаПоменяйте лампу
Неисправный балластный резисторПоменяйте балластный резистор
Установлена не та лампаПоставьте лампу подходящую для этого устройства
Балласт гудит

Установлен не подходящий по марке балластный резистор

Поменяйте балластный резистор
Балластный резистор неисправенПоменяйте балластный резистор
Плохо закреплен балластный резисторЗатяните крепежные болты крепления балластного резистора

Как преобразовать 4-футовые люминесцентные лампы в светодиодные

Люминесцентные лампы

T8 популярны во многих домах и на предприятиях. Все больше и больше домовладельцев и предприятий обновили люминесцентные лампы T8 до светодиодных.

Зачем переходить на светодиоды?

  1. Экономия на счетах за электроэнергию. Светодиодные трубчатые лампы позволяют сэкономить более 50% на счетах за электроэнергию .
  2. Низкие эксплуатационные расходы. Срок службы светодиодных ламп намного больше. На качественную светодиодную трубку предоставляется гарантия 5 лет.Кроме того, если вы используете решение для обхода балласта , вы также не меняете балласт.
  3. Скидки позволяют отказаться от модернизации светодиодов или снизить стоимость продукта. Светодиодные трубчатые лампы с сертификатом DLC могут получить скидки у многих поставщиков коммунальных услуг. Иногда скидки превышают стоимость продукта. Щелкните здесь, чтобы проверить скидки местных поставщиков коммунальных услуг.
  4. Экологичный. Люминесцентная лампа содержит ртуть, но светодиодная лампа абсолютно экологична.

Как преобразовать 4-футовую люминесцентную лампу в светодиодную?

Существуют разные методы преобразования в светодиоды.Первоначальная стоимость и стоимость обслуживания разные.

  1. Светодиодная трубка типа A – Plug and Play (совместимая с балластом)
    Светодиодная трубка типа A совместима с балластом. Он поддерживает plug-and-play. Однако стоимость продукта и стоимость обслуживания выше. Совместимость балласта тоже может быть проблемой.

2. Светодиодная трубка типа B – байпас балласта
Светодиодные трубки типа B можно устанавливать непосредственно на люминесцентные светильники T8. Однако перед установкой балласт необходимо удалить.Существует два типа светодиодных трубок типа B: односторонние силовые и двусторонние силовые. Одностороннюю силовую светодиодную лампу нужно перемонтировать, но она дешевле. Двусторонняя силовая светодиодная лампа может работать непосредственно с люминесцентными лампами после удаления балласта.

3. Светодиодная трубка типа C – внешний драйвер
Светодиодная трубка типа C поставляется с внешним драйвером, который обеспечивает более гибкую установку. Однако стоимость продукта намного выше.

Сравнение типов светодиодных трубок

Тип A (Plug and Play) Тип B (одиночный источник питания) Тип B (двойной источник питания) Тип C (внешний драйвер)
Стоимость продукта Средний Низкий Средний Высокая
Сложность установки Низкая Высокая Средняя Высокая
Стоимость обслуживания Высокая Низкая Низкая Низкая
Прочие Совместимость с балластом
и небольшое увеличение в энергопотреблении
/ / Не рекомендую из-за высокой стоимости продукта и затрат на установку.

Таким образом, вы можете принять решение, какие типы светодиодных трубок лучше всего подходят для ваших проектов.

После доставки новых светодиодных трубок можно приступать к установке. Если вы хотите установить его самостоятельно, прочтите статью – как установить светодиодные ламповые лампы T8. Обратите внимание, что установка светодиодов может быть опасной, поскольку вы работаете с электричеством. Вскоре мы предоставим руководство по установке различных типов светодиодных трубок.

Как заменить люминесцентные лампы на светодиодные лампы T8

Как заменить люминесцентные лампы T8 на светодиодные лампы T8

Флуоресцентные лампы когда-то были экономичным и экологически предпочтительным решением для освещения.Те дни давно прошли, так как за последние годы технологии выросли, переломив ситуацию в пользу светодиодов и затруднив поиск люминесцентных ламп. Тем не менее, миллионы люминесцентных ламп все еще используются, ожидая дооснащения светодиодами. Несмотря на то, что люминесцентные лампы сами по себе эффективны, светодиоды T8 обладают рядом преимуществ по сравнению с ними.

  • Качество света – светодиоды излучают свет с различными цветовыми температурами, которые похожи на флуоресцентные, но не проявляют проблем с мерцанием.
  • Регулируемая яркость – Существует множество вариантов светодиодов с полной регулировкой яркости. Приглушить флуоресцентные лампы дорого, и они не так эффективны, как светодиоды.
  • Energy Efficient – В среднем новые светодиодные лампы T8 примерно на 30% эффективнее флуоресцентных ламп T8.
  • Без ртути – светодиоды не содержат ртути, что делает их экологически безопасными и не требует платы за переработку.
  • Легче управлять – Люминесцентные лампы перегорают быстрее, когда используются средства управления (например, датчики присутствия). У светодиодов нет такой проблемы, так как их срок службы не зависит от включения или выключения.
  • Направленное освещение – светодиоды обеспечивают эффективное направленное освещение, позволяя освещать свет там, где это необходимо. Флуоресцентные лампы излучают разнонаправленный свет, что означает, что часть света теряется внутри прибора.
  • Срок службы – Средний срок службы линейной люминесцентной лампы T8 составляет 30 000 часов, а светодиодной лампы T8 – 50 000 часов. Тем не менее, существуют новые линейные люминесцентные лампы T8, которые могут работать до 84 000 часов.

Первоначальным фактором сдерживания продаж светодиодных трубок была стоимость, но теперь, когда трудно найти люминесцентные лампы, а стоимость качественных светодиодов коммерческого класса снижается, это не проблема. Также рассмотрите налоговые льготы и местные скидки, и вы обнаружите, что светодиоды обеспечат рентабельность инвестиций, которая очень быстро окупается. Premier Lighting будет работать с вами, чтобы проанализировать вашу уникальную ситуацию и предоставить анализ затрат и выгод для вашего переключателя LFL на светодиодный. У вас будет несколько вариантов развития светодиодных T8.

Тип A – светодиодная лампа имеет встроенный драйвер для использования с существующим люминесцентным балластом

Светодиодные лампы типа A нуждаются в существующем электронном балласте T8 для работы. Если у вас есть электронные балласты T8, установка будет очень простой. Все, что вам нужно сделать, это удалить имеющуюся люминесцентную лампу T8 и установить новую светодиодную лампу T8 типа A. Однако использование существующего балласта не так эффективно, как методы, описанные ниже, поскольку на срок их службы влияет необходимость замены балласта перед самим светодиодом.Это также зависит от совместимости светодиодной трубки типа A с вашим конкретным балластом. Балласты бытового класса редко работают хорошо в этом случае, но если у вас есть балласт промышленного класса, вам может повезти больше. Но не забудьте проверить таблицы совместимости балласта, если вы пойдете по этому пути.

Тип B – светодиодная трубка имеет внутренний драйвер и подключена к основному напряжению

Светодиодные трубки

типа B требуют, чтобы балласты были сняты с существующего светильника, а затем питание было подключено непосредственно к розеткам.Это не приводит к потере мощности, поскольку мощность не расходуется в балласте, что делает их намного более эффективными, чем лампы типа A. Отсутствие балласта также снижает будущие затраты на техническое обслуживание, поскольку его не нужно будет заменять. Естественно, к недостаткам относятся модификации при первоначальном техническом обслуживании, так как балласты удаляются, а также может потребоваться замена розеток. Тем не менее, большинство светодиодных трубок типа B в наши дни могут быть одинарными или двухсторонними, а это означает, что если ваши розетки в хорошем состоянии, вы можете оставить шунтированные розетки как есть и просто обойти балласт. Также установка может быть опасной с подключением розеток к проводам питания – требуются строгие меры безопасности. Это увеличивает общую стоимость установки, хотя долгосрочная эффективность намного превосходит установку типа A.

Тип C – светодиодная трубка с дистанционным драйвером для питания светодиода

Большая разница между светодиодными трубками типа B заключается в том, что вместо внутреннего драйвера в светодиодных трубках типа C используется удаленный драйвер для питания светодиода. Один удаленный драйвер может питать несколько светодиодных трубок; эта система очень похожа на то, как работает линейное люминесцентное освещение.Установки типа C по-прежнему требуют удаления люминесцентных балластов. Они могут похвастаться максимальной функциональностью, такой как системы управления на основе движения и четкое регулирование яркости 0-10 В. Как и установка типа B, тип C требует длительного процесса установки, который стоит дороже, чем установка типа A.

Тип D или Тип AB – Светодиодные лампы T8 с комбинированным приводом, работающие от балласта и сетевого напряжения

Новинкой на рынке светодиодов T8 являются лампы ComboDrive LED T8, также известные как Dual Mode. Светодиодные лампы ComboDrive LED T8 будут работать от существующих люминесцентных балластов (если они совместимы), а затем, когда балласт умирает, их можно подключить напрямую к сети (120–277 В).Как всегда, если вы намереваетесь повторно использовать существующий балласт, убедитесь, что вы проверили лист совместимости, поскольку они, как правило, работают только с качественными балластами коммерческого класса. В режиме байпаса вы обнаружите, что некоторые из этих ламп имеют одностороннее или двухстороннее подключение.

Преобразование люминесцентных ламп в светодиодные

Однако вы можете ознакомиться с типами светодиодных систем, прежде чем переходить к их модернизации. Светодиодные трубчатые лампы бывают разных конфигураций и, в зависимости от их типа, могут потребоваться разные шаги для успешного преобразования. Также важно знать, какой тип светодиода лучше всего соответствует вашим потребностям. О преобразовании обычно думают позже, так как лицензированный электрик может легко позаботиться об этом за вас.

FM Lighting and Electrical является резидентом по флуоресцентному и светодиодному освещению в Калгари. Наш 25-летний опыт работы с обеими системами освещения делает нас идеальным кандидатом для модернизации вашего лампового освещения. Позвоните нам, чтобы получить бесплатное предложение по модернизации светодиодной лампы в Калгари.

Азбука светодиодного лампового освещения

Преобразование вашей системы люминесцентного освещения на светодиодное – это скорее упражнение в процессе принятия решений, чем ручной процесс.В частности, вам нужно будет подумать о том, какой тип светодиодного трубчатого освещения лучше всего подходит для ваших нужд и бюджета.

Вам необходимо рассмотреть 3 типа светодиодных трубок:

Светодиод типа A или совместимый с балластом: Светодиоды типа A проще всего установить, поскольку они могут использовать тот же балласт, который питал люминесцентные лампы. Просто снимите люминесцентную лампу, подключите светодиод типа A и наслаждайтесь настоящим светодиодным освещением, поскольку внутренний драйвер устройства подключается к имеющемуся балласту.Установка светодиодов типа A не требует каких-либо структурных изменений в вашем осветительном приборе. Большинство светодиодов типа A совместимы с балластами T12, T8 и T5.

В то время как Type As являются популярным выбором светодиодов из-за простоты установки, эти plug-and-play системы являются одними из самых дорогих светодиодных вариантов на рынке. Они также находятся на нижнем уровне с точки зрения энергоэффективности, хотя они по крайней мере на 20% более эффективны, чем люминесцентные лампы. Наконец, надежность светодиодов типа A зависит от балласта, который может выйти из строя и увеличить расходы на техническое обслуживание.

Светодиоды

типа A – отличный выбор для модернизации светодиодов, если вы цените удобство выше других соображений.

Светодиод типа B или байпаса балласта: В отличие от типа As, светодиоды типа B требуют удаления старого балласта и получают питание непосредственно от сети. Установка светодиода типа B может потребовать значительного изменения проводки, а также замены гнезда и должна быть оставлена ​​на усмотрение лицензированного профессионала.

По сравнению с типом As, светодиоды типа B компенсируют более сложную установку с большей надежностью и энергоэффективностью.Светодиоды типа B – отличный вариант, если вы хотите, чтобы ваша система лампового освещения окупилась в долгосрочной перспективе.

Тип C или светодиод с внешним драйвером: Помимо изменения проводки и других модификаций вашего электрического прибора, для светодиодов типа C требуется внешний драйвер, который должен быть подключен к розеткам (а не к сетевому напряжению). После подключения внешний драйвер может также включать несколько других светодиодных ламп.

Преобразование вашей флуоресцентной системы на светодиоды типа C влечет за собой относительно высокие затраты на рабочую силу, но их производительность часто превосходит другие варианты светодиодов. Светодиоды типа C, как правило, имеют самый продолжительный жизненный цикл, самые легкие в расходах на электроэнергию и обеспечивают лучшее управление затемнением и освещением.

Светодиоды

Type C – это то, что вам нужно, если вы ставите производительность превыше всего.

Примечание по модернизации и переоборудованию светодиодов

Поскольку светодиоды типа B и C требуют модификации вашего электрического прибора, мы рекомендуем вам нанять профессионала для модернизации или переоборудования светодиодов. Процесс установки требует доскональных знаний в области электричества и электропроводки, которыми обладает только квалифицированный электрик.

Упростите преобразование светодиодов

Поскольку вы вряд ли сделаете переоборудование самостоятельно, ваша основная роль в этом процессе – выбрать предпочитаемую светодиодную систему освещения. Ваш выбор:

  • Светодиоды типа А, известные своим превосходным удобством и простотой установки
  • Светодиоды типа B, с течением времени приобретающие большую ценность
  • Светодиоды типа C, отличающиеся непревзойденными характеристиками

Как ведущий поставщик люминесцентных и светодиодных осветительных приборов в Калгари, компания FM Lighting and Electrical имеет идеальные возможности для того, чтобы помочь вам перейти от флуоресцентных систем к светодиодным. Наши электрики не только имеют большой опыт установки всех типов светодиодных трубчатых ламп, но также могут помочь вам принять решение и сделать выбор, соответствующий вашим потребностям и бюджету. Позвоните по телефону 403-863-8529 или заполните онлайн-форму , чтобы записаться на бесплатную консультацию по преобразованию или модернизации светодиодов.

Часто задаваемые вопросы

Q: Каковы преимущества светодиодного освещения перед люминесцентным освещением?
A: Основными преимуществами светодиодов перед люминесцентными лампами являются более длительный срок службы и более низкое энергопотребление.Со временем светодиоды становятся более экономичным и экологически чистым вариантом из двух.

Q: Какие недостатки светодиодного освещения?
A: Первоначальная стоимость светодиодных ламп обычно выше, чем стоимость люминесцентных ламп. Хотя светодиодные лампы более экономичны в долгосрочной перспективе, люминесцентные лампы могут быть менее дорогими для решений краткосрочного освещения.

Q: Как светодиодное освещение помогает окружающей среде?
A: Светодиодные лампы потребляют меньше энергии, что снижает углеродный след вашего дома.Кроме того, в отличие от люминесцентных ламп, светодиоды не содержат токсичных химикатов, таких как ртуть. Наконец, светодиоды служат значительно дольше, чем системы освещения, что снижает количество отходов.

Как преобразовать люминесцентный свет в светодиодный?

Флуоресцентное освещение практически устарело за последние несколько лет, поскольку светодиоды, по-видимому, являются предпочтительным выбором для большинства домов и рабочих мест.

Светодиоды

более эффективны и потребляют меньше энергии по сравнению с традиционными люминесцентными лампами. Еще одна удивительная особенность светодиодов заключается в том, что они служат достаточно долго, чтобы вы забыли о замене.

При всех этих преимуществах светодиодов переход от люминесцентных ламп – хороший шаг, который может привести к большему выигрышу в долгосрочной перспективе.

В случае преобразования люминесцентных ламп в светодиодные, вот некоторые из вещей, которые следует учитывать:

  • Можно ли устанавливать светодиодные лампы в люминесцентные светильники?
  • Доступны варианты модернизации для преобразования люминесцентных ламп в светодиодные.
  • Как заменить люминесцентные лампы на светодиодные?
  • Стоимость преобразования люминесцентных ламп в светодиодные при использовании комплекта дооснащения.

Можно ли ставить светодиодные лампы в люминесцентные светильники?

можно вставлять светодиодные лампы в люминесцентные светильники или лампы, потому что светодиодные лампы обладают высокой эффективностью, которую трудно игнорировать.

С появлением светодиодных трубок произошла замена люминесцентных светильников в попытке сохранить свет. Чтобы преобразование было завершено, необходимо выполнить небольшую проводку.

Однако следует проявлять большую осторожность, поскольку различия между двумя лампами могут привести к побочным эффектам.

Для люминесцентных ламп балласт должен быть помещен между лампой и источником питания. Интересно, что светодиодные лампы совместимы с балластом, поэтому люминесцентные лампы можно легко заменить, просто подключив их.

Варианты модернизации для преобразования и модернизации люминесцентных ламп в светодиодные

1. Люминесцентные лампы в модернизированные светодиодные лампы

Замена люминесцентных ламп на модифицированные светодиодные лампы может стоить дешевле по сравнению с заменой всего прибора.

Для того, чтобы преобразовать это, необходимо выполнить некоторую повторную проводку на приспособлении, чтобы обойти балласт приспособления. Поскольку балласт отвечает за 10% энергии, используемой в приспособлении, ожидается, что приспособление будет более эффективным после преобразования.

Важно убедиться, что отказы балласта устраняются вместе с их симптомами, такими как мерцание и затемнение.

Это экономичный способ получить эффективную и менее энергозатратную модернизированную светодиодную лампу от люминесцентной лампы.

Модернизированные светодиодные лампы доступны в двух моделях: стандартной и высокоэффективной.

2. От флуоресцентных к магнитным светодиодным лентам

Прежде чем думать о замене всего прибора, попробуйте заменить люминесцентные лампы магнитными светодиодными лентами, чтобы сэкономить на расходах.

Как магнитные светодиодные ленты, так и магнитные драйверы светодиодов соответствуют металлической арматуре. Это приводит к более легкому способу подключения питания сначала к драйверу, чем к магнитным полосам с прилагаемыми кабелями.

3. Замена люминесцентного светильника на светодиодный T8 / T12

Самый простой способ – это заменить люминесцентный светильник на светодиодную лампу T8 / T12 , он не требует повторного подключения, а вам нужно только вставить лампы.

Измените общий вид вашего дома или рабочего места, просто заменив люминесцентные светильники новыми светодиодными лампами.

Как правило, при использовании светодиодной лампы экономится энергия, но мощность в ваттах зависит от купленной лампы.

Еще одна важная информация, которая обычно различается в зависимости от лампы, которую вы покупаете, – это срок службы лампы и люмен.

Производство люминесцентных ламп T8 и T12 стало редкостью, что делает их практически недоступными. Для лиц, которые ранее устанавливали эти лампы, но не уверены в том, какая трубка была установлена, и желают заменить их светодиодными трубками.

Им просто нужно вынуть трубку из приспособления и прочитать маркировку на конце, поскольку T8 и T12 почти одинаковы.

Если вы не видите задатки, вы можете проверить диаметр трубок, T8 имеет диаметр 1 дюйм , а T12 – 1.5 дюймов .

Зная установленную вами люминесцентную лампу, можно определить тип балласта, который будет использоваться, поскольку в T8 и T12 используются электронные и магнитные балласты соответственно.

Затем вы можете заменить свои лампы на светодиодные, просто подключив новые светодиодные лампы без каких-либо модификаций.

4. Модернизация люминесцентных до светодиодных панелей

Светодиодные панели

идеально подходят для замены светильников в плоских потолках , где они устанавливаются на поверхность, и в подвесных решетчатых потолках.

При изменении внешнего вида на более привлекательный вид лучше не менять.

Светодиодные панельные светильники создают хорошее впечатление, поскольку они равномерно рассеивают свет без каких-либо тусклых пятен, которые часто появляются в светодиодных и люминесцентных светильниках.

Преобразование люминесцентного света в светодиодный

При замене люминесцентного света на светодиодный легче подумать о замене люминесцентного светильника на светодиодный.

Когда у вас есть дизайн «все в одном», светодиод имеет гладкий и тонкий профиль, который можно устанавливать на поверхности или подвешивать на проводах.

Некоторые моноблоки, такие как встроенные ламповые лампы, почти такого же размера, как люминесцентные лампы. Универсальная конструкция предлагает хорошие функции, такие как защита от воды и пыли, поскольку они в основном подвешены.

После того, как вы установили эти конструкции, вы не должны беспокоиться о следующей установке, так как они имеют долгий срок службы лампы.

Ниже приводится некоторая информация, которую вам необходимо знать до или во время преобразования люминесцентных ламп в светодиодные:

– Модернизация люминесцентной лампы и балласта

Чтобы вы могли преобразовать люминесцентные лампы в светодиодные, вам может потребоваться установка балласт-байпас .

Для этого необходимо отказаться от оригинального люминесцентного балласта, следовательно, потребуется больше розеток и рабочей силы.

Комплект для модернизации светодиода

может потребоваться, если вы не хотите полностью менять светильник, но хотите освежить внешний вид.

Провода играют решающую роль в обеспечении светодиодного освещения без замены всего прибора.

Если у вас нет ноу-хау, хорошо, если ваш технический специалист займется преобразованием или заменой.

Многие модели с байпасным балластом доступны на рынке по разным ценам, но наиболее рекомендуемой является Sunco Lighting, которую очень легко установить.

Замена люминесцентного света на светодиодный стала проще и доступнее по сравнению с заменой всего осветительного прибора.

Есть несколько способов замены люминесцентного света на светодиоды, но самый простой – это использование комплекта для модернизации. Эти комплекты важны, потому что они прикреплены к осветительной арматуре для размещения светодиодных ламп.

Однако при преобразовании люминесцентного освещения в светодиодное часто возникает проблема, поскольку в светодиодных лампах используются шунтируемые розетки , в то время как в люминесцентных лампах используются как шунтируемые, так и не шунтируемые.

Шунтированные розетки получают напряжение через определенный набор проводов перед подачей их на оба контакта, в то время как нешунтированные розетки получают энергию отдельно.

Удивительно, но только несколько люминесцентных ламп имеют шунтируемые патроны, такие как T12, самая старая люминесцентная лампа, которая становится все более редкой. Другие лампы, такие как T5 и T8, имеют не шунтируемые розетки, поэтому их легче переоборудовать.

Если ваша люминесцентная лампа оснащена шунтируемыми розетками, не паникуйте, просто воспользуйтесь комплектом для модернизации.

Другой подходящий способ замены люминесцентного света на светодиодный – это преобразование байпаса балласта.Это означает, что необходимо перемонтировать весь осветительный прибор, чтобы избежать использования балласта.

Если у вас есть балласт в вашем люминесцентном осветительном приборе, это будет преимуществом, потому что преобразование в светодиоды простое. Существуют два разных типа обхода балласта; Трубки односторонние и двухсторонние .

Эти двое могут затруднить преобразование освещения.

  • В идеале, для одного конца провода под напряжением и нейтраль должны идти к одной стороне розетки, а другая сторона остается незакрепленной.
  • Для двусторонних нейтральный провод подключается к одной стороне розетки, а другая сторона остается для проводов под напряжением.

– Замена всего приспособления

Замена всего приспособления – еще один вариант перехода на светодиодное освещение. Несмотря на то, что это дорогой способ, он дает некоторые положительные результаты: устанавливаются новые современные, более тонкие и прочные светильники.

Более простой способ заменить прибор целиком – использовать комплекты для магнитного крепления или светодиодные панели.

Безусловно, новое светодиодное освещение выгодно как с точки зрения срока службы лампы, так и с точки зрения энергопотребления, несмотря на то, что оно дорогое.

Типы люминесцентных ламп

Тип 1: Plug and Play

Plug and play просто означает, что после отключения питания люминесцентная лампа гаснет, когда светодиодная лампа занимает свое место, и после восстановления питания , загорится светодиодная лампа.

Хорошая светодиодная лампа типа «включай и работай» относится к типу А, поскольку она совместима с балластом люминесцентного светильника.

Тип 2: Обвод балласта

Обвод балласта находится в светодиодной трубке типа B, которую можно устанавливать непосредственно на люминесцентные светильники T8.

Однако есть два типа ламп типа B: односторонние силовые и двусторонние силовые.

В случае, если у вас все еще есть люминесцентный светильник и вы хотите его заменить, вот способ, которому нужно следовать.

Во-первых, вам нужен квалифицированный электрик, который поможет вам переоборудовать люминесцентные лампы на светодиоды, особенно там, где требуется замена проводки (балластные байпасные лампы).

Поскольку не существует определенной или стандартной конфигурации проводки, компании придумали несколько хороших подходов, которым должен следовать установщик.

Люминесцентные лампы с электронными пускорегулирующими аппаратами с мгновенным запуском имеют шунтированные патроны, розетки с электрически соединенными клеммами, а электронные пускорегулирующие аппараты с быстрым пуском имеют нешунтированные патроны.

Магнитные балласты, которые в основном используются в наружных вывесках, также обычно подключаются к нешунтированным розеткам.

Что касается светодиодных ламп, либо патроны с шунтированием, либо без шунтирования будут указаны производителем лампы и включены в комплект для модернизации.

Тип 3: с внешним драйвером

Внешние драйверы имеют решающее значение для людей со старыми люминесцентными балластами и заинтересованы в максимальном повышении эффективности без установки модификаций типа B.

Эти драйверы могут быть интегрированы с надежными функциями диммирования и управления, что помогает снизить трудозатраты и другие затраты на установку.

Светодиод типа C, который часто поставляется с внешними драйверами, в зависимости от производителя, лампы имеют право на уникальные возможности скидки.Использование этого варианта обходится дорого, поскольку требует от вас приобретения этих продуктов.

Как преобразовать 4-футовые люминесцентные лампы в светодиодные?

Ниже приведены некоторые шаги, которые помогут вам изменить 4-футовые люминесцентные лампы на светодиодные.

  1. Отключите питание прибора от блока выключателя.
  2. Снимите существующие люминесцентные лампы и крышку балласта.
  3. Отключите питание от имеющегося балласта. Балласт можно оставить в приспособлении.См. Электрические правила.
  4. Подключите входящее питание и нейтраль к быстроразъемному соединению, входящему в комплект жгута.
  5. Установите на место крышку балласта и выведите ремень одним концом в область крепления.
  6. Поместите намагниченные светодиодные платы в приспособление, убедитесь, что они сбалансированы и ровны.
  7. Подсоедините сердечник жгута к магнитным полоскам.
  8. Включите питание, чтобы проверить недавно модернизированное приспособление.

Цены на комплекты для модернизации люминесцентных ламп на светодиодные

Комплекты для модернизации стоят по-разному в зависимости от того, какую люминесцентную лампу вы заменяете, некоторые из них стоят за 100 долларов , а некоторые стоят меньше.

Цена важна при выборе комплекта для модернизации, который наилучшим образом соответствует вашим потребностям. При покупке комплекта для дооснащения убедитесь, что вам предоставляется хорошая гарантия, потому что они часто имеют более длительный срок службы лампы.

Заключение

Короче говоря, переход на новые изменения – это хорошо, потому что они имеют важные преимущества. Старые люминесцентные светильники потребляют много энергии и не выглядят хорошо, но это можно изменить в зависимости от вашего бюджета.

Покупка новых светодиодных ламп кажется более дорогостоящей, чем переделка нынешних люминесцентных ламп для обеспечения отличного освещения и экономии ваших затрат на электроэнергию.

Если вы не знаете, какой путь выбрать, светодиоды – это способ, который решит все ваши проблемы со светом.

Светодиодные трубки – полное руководство по замене люминесцентных ламп на ViriBright®

Руководство по светодиодным трубкам от VIRIBRIGHT

Трубки

T8 часто используются с офисным освещением, которое может использоваться как в светильниках непрямого, так и в парабфолическом свете. Они хорошо работают в помещениях с климат-контролем и стандартной высотой потолка, включая складские помещения, механические гаражи и производственные этажи.Светодиодные лампы – отличная энергоэффективная альтернатива люминесцентным лампам. Они также отличаются улучшенной цветопередачей (CRI), реже выгорают и требуют меньше обслуживания.

Цветовая температура трубки

Каждый раз, когда вы устанавливаете или заменяете верхнее освещение, важно знать цветовую температуру, чтобы обеспечить равномерное освещение всей площади вашего помещения. Цветовая температура оценивается по шкале Кельвина (K), а цвет обычно находится в диапазоне от 2400k до 6500k.Более низкое значение в градусах Кельвина будет означать, что световой поток будет ближе к оранжевому, «теплому» или «мягкому» оттенку. Лампы 4000k T8 известны тем, что являются «холодно-белыми» с цветопередачей, близкой к прозрачным галогенидам металлов. Эта цветовая температура рекомендуется для рабочих мест и офисов. T8 с более чем 5000 кельвинов – это эквивалент «дневного света» с более голубым свечением, чем при традиционном освещении. Цветовая температура дневного света будет рекомендована для любых охраняемых территорий, гаражей и выставочных площадок. Для справки см. Следующее изображение ниже.

Размеры трубок

Самый простой способ определить размер лампы, которая вам нужна, – это прочитать этикетку, расположенную на ее конце. Если этикетка отсутствует или неразборчива, вы можете измерить диаметр, чтобы определить размер. Буква «T» обозначает трубчатую форму, а число указывает диаметр колбы в восьмых долях дюйма. T8 будет иметь диаметр один дюйм, T5 – 5/8, а T12 – 12/8 дюйма или 1,5 дюйма.Если T8 и T12 имеют одинаковую двухконтактную основу, то вы можете использовать лампы взаимозаменяемо, используя одно и то же приспособление, пока вы проверяете требования в миллиамперах для балласта.

Сменные светодиодные люминесцентные лампы

Потребительский спрос на качественные продукты-заменители для светодиодов вызвал множество отраслевых изменений, начиная с введения надлежащей светоотдачи и стандартов безопасности. Большая часть разработок связана с управляющими предприятиями и зданиями, которые ищут способы заменить люминесцентные лампы, которые проблематичны с помощью решения с более длительным сроком службы.Существует большая потребность в разработке, чтобы работать над постепенным отказом от технологии балласта T12, что побудило многих людей искать решения, позволяющие повторно использовать любые существующие приспособления без необходимости проходить дорогостоящий переход на другую технологию. Сменные лампы для светодиодных люминесцентных ламп не только не обладали большой светоотдачей, но и практически отсутствовали сертификаты безопасности. Отсутствие качества привело к ранним решениям по замене, которые, к сожалению, оставили у первых покупателей плохое впечатление о технологии замены светодиодных люминесцентных ламп.

Варианты замены светодиодной люминесцентной лампы

В настоящее время на рынке доступны четыре различных типа опций:

Светодиодные трубки с прямым проводом или байпасом балласта

Наиболее часто устанавливаемый, но также наименее дорогой (и самый старый) вариант – это сменная светодиодная люминесцентная лампа с прямым проводом или байпасом балласта. Вместо того, чтобы создавать внутри дорогостоящую схему для функционирования балласта, то, что делает эта опция, позволяет пользователю полностью обойти балласт.При установке он будет работать напрямую от сети. Взаимодействие с сетевым напряжением (которое в коммерческих приложениях может достигать 277 В) действительно создает потенциальную угрозу безопасности. Поэтому организации по безопасности, такие как UL, ввели стандарты, чтобы гарантировать безопасную установку продукта. В результате большинство продуктов этой категории необходимо устанавливать так, чтобы ввод линейного напряжения располагался на одной из сторон трубки.

Надгробные плиты быстрого пуска без шунтирования

Этим вводится уникальное требование.Требуется, чтобы розетка была типа «Non-Shunted Rapid Start» или типа T12. Вам повезло, если у вас уже есть прибор T12, поскольку это означает, что у вас уже есть все необходимое оборудование. Гнезда со стороны входа на приспособлении T8 должны быть заменены на гнезда T12 с «быстрым запуском без шунтирования», поскольку в гнездах T8 имеется круглый проводник, который не позволяет им правильно разделить линию или нейтральные стороны цепи. Несмотря на то, что электромонтаж довольно прост и на выполнение одного приспособления уходит всего несколько минут, обычно рекомендуется, чтобы эту задачу выполнял электрик.Для коммерческой недвижимости это обязательно. Хотя требования к установке байпасных балластных труб более сложны, они имеют большие преимущества. Их удельная стоимость ниже по сравнению со всеми другими вариантами. Это очень важное соображение для крупных проектов, где действительно важен каждый доллар. Для тех пользователей, у которых есть светильники T12, они также очень привлекательны, поскольку у них уже есть необходимое оборудование для розеток.

Трубки, совместимые с электронным балластом T8

Сменные светодиодные люминесцентные лампы

, совместимые с электронным балластом, являются довольно новым вариантом.Как следует из названия, они предназначены для работы с установками электронного балласта. Поэтому они не будут работать без балластов или с магнитными балластами. Согласно отраслевым данным, именно эта комбинация составляет более 1,2 миллиарда ламповых ламп, поскольку они продолжают становиться все более популярными. Как и в описании технологии универсальных трубок, которое приведено ниже, установка проста. Вам просто нужно вытащить старую трубку и заменить ее светодиодной трубкой. Из-за огромного ассортимента электронных балластов, доступных на рынке, многие производители провели испытания на совместимость, и был разработан полный список совместимых балластов, с которыми работают их собственные светодиодные лампы.Недостатками этого варианта являются более высокая начальная стоимость за единицу, а также постоянное беспокойство о том, что светодиодная трубка не загорится при выходе из строя балласта. Организации и отдельные лица должны взвесить потенциальные недостатки с учетом отсутствия простоев и простоты установки.

Гибридные (Т12 или Т8 байпасный светодиодный / Т8 электронный балласт) трубки

Есть некоторые производители, которые теперь признают возможность предоставления светодиодных ламп, которые будут работать с электронным балластом (T8) или могут обходить балласты, когда балласт больше не работает.Это привело к появлению новой категории – гибридных ламповых светильников. Они работают с обоими электронными балластами T8 и могут быть подключены напрямую, как лампы обхода балласта, в случае выхода балласта из строя или когда на предприятии есть как T12, так и T8, для которых требуются оба типа проводки. Это преимущество оборудования смешанного типа, поскольку можно использовать одну и ту же ламповую лампу с меньшим временем реализации. Еще одно преимущество гибридных ламп заключается в том, что они позволяют свету лампы быстро обходить балласт, если балласт выходит из строя из-за его двойного действия.Основным недостатком гибридных трубок является их более высокая стоимость, а иногда и более низкая эффективность по сравнению с балластными байпасными типами.

Универсальные (T12 магнитные или T8 электронные) балластные совместимые светодиодные трубки

Эти светодиодные лампы самые новые, самые простые в установке и самые дорогие. Они работают с любыми существующими технологиями – будь то T12 (магнитный балласт) или T8 (электронный балласт). Чтобы установить их, все, что вам нужно сделать, это вынуть старую люминесцентную лампу и установить на ее место светодиодную лампу.Они являются очень хорошим вариантом для небольших предприятий или домовладельцев, основная цель которых – отсутствие простоев во время установки и полное снижение энергопотребления. Основным недостатком этих вариантов является их более высокая начальная стоимость единицы. Это один из самых высоких вариантов. Кроме того, поскольку балласт находится на месте, все еще существуют проблемы с обслуживанием. Это особенно важно для магнитных приложений T12, когда больше невозможно закупить новые балласты.

Мы – эксперты по замене светодиодных люминесцентных ламп

Надеюсь, эта статья помогла упростить основные принципы выбора наилучшего решения для замены светодиодных люминесцентных ламп.Вы можете положиться на Viribright.com, чтобы всегда иметь лучший выбор всех доступных на рынке опций от самых надежных и ведущих производителей по доступным ценам. Не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть относительно вашего предстоящего проекта по замене люминесцентных ламп. Сменные люминесцентные светодиодные лампы сегодня могут предлагать качественную замену один на один и достигают ценового уровня, при котором период окупаемости составляет менее 12 месяцев.В результате этой технологией начинают интересоваться как коммерческие, так и частные клиенты, и многие разочаровываются в количестве доступных опций как в продуктах, так и в методах установки.

Выбор подходящей замены

Самым важным шагом в выборе подходящего продукта для вас является определение метода установки, который вы хотите использовать. Метод установки будет в значительной степени зависеть от типа используемого приспособления, будь то T8 или T12.Чтобы определить, что вы уже установили, лучше всего вынуть лампочку из светильника и прочитать маркировку, расположенную на торце. Это немного расскажет вам о текущей лампе и укажет, относится ли она к лампе T8 или T12. Если вы не видите маркировки, размер или диаметр трубки будет самым простым способом определить, какой тип трубки вы установили. Трубки Т8 будут иметь диаметр один дюйм. и T12 будет диаметром 1 1/2 дюйма. Если у вас есть трубка относительно небольшого диаметра., около 5/8 дюйма, это T5. Как только вы точно узнаете, какую трубку вы установили, ключевым моментом станет понимание типа балласта. Как правило, T8 будет использовать электронный балласт, а лампы T12 будут иметь магнитный балласт. Открытие имеющегося у вас приспособления и осмотр балласта даст вам окончательный ответ, который вы ищете, относительно типа балласта, который у вас есть. Обычно вы обнаружите, что чем старше прибор, тем больше вероятность, что у вас будет установлен магнитный балласт.Когда у вас нет проблем с типом трубки и балластом, вы можете дополнительно изучить варианты замены.

Как преобразовать люминесцентный светильник в светодиодное

Я уже через несколько минут заказал замену своих люминесцентных ламп и балластов, когда меня осенило. Должен быть способ установить высокоэффективное светодиодное освещение на существующие люминесцентные светильники. Я имею в виду – если нет, давай начнем эту компанию прямо сейчас, верно?

Итак, я пошел в Amazon и сразу нашел несколько вариантов замены светодиодных ламп для люминесцентных светильников.

Эти «лампочки» на самом деле вовсе не лампочки в обычном понимании; это линейка сверхъярких светодиодов, которые помещаются внутри того, что «похоже» на лампочку, и эта сборка предназначена для установки в гнезда существующих люминесцентных светильников. С иголочки.

Увеличьте фотографию выше и сфокусируйтесь на сменной светодиодной лампе с прозрачной линзой на переднем плане; вы можете увидеть размещенные внутри светодиоды. В коробке справа находятся сменные светодиодные лампы с матовыми линзами, которые я считаю лучшими на кухне.Пожалуйста, не обращайте внимания на розового фламинго.

Однако питание этих светодиодных ламп (я назову их так для удобства) может сильно отличаться от питания люминесцентных ламп. Выбранные мной заменители светодиода предназначены для работы от обычного старого домашнего переменного тока, в то время как люминесцентные лампы требуют особого ухода за светом за счет использования стартера и токоограничивающей схемы в сборе – балласта.

Флуоресцентный балласт – Amazon Details

А те мои [мертвые / умирающие] балласты? Теперь предназначено для помойки.

Чтобы все это заработало, мне пришлось сначала выпотрошить проводку в исходных креплениях и удалить балласты. Я покажу каждый шаг, который я прошел для одного из моих приспособлений – выполнение преобразования. Это было несложно, но, конечно, с электричеством нужно быть осторожным. На фотографиях ниже показан весь мой процесс, и это, безусловно, то, что вы можете (и должны) поручить местному электрику, если вам это не нравится!

Преобразование кухонного люминесцентного светильника на светодиодный

Для запуска, естественно, должно быть отключено питание.

И я имею в виду, пожалуйста, будьте на 100,00000% уверены, что питание действительно отключено. Убейте выключателя. Выключите выключатель тоже. Имейте также вольтметр или тестер напряжения, как вы можете видеть на фотографии выше, чтобы после того, как вы обнажили домашнюю проводку, вы могли еще раз проверить отсутствие напряжения. Выполняя эту работу, вы будете на лестнице, возможно, по алюминиевой лестнице. Хорошо, – сказал там `Нуфф.

Фотография выше также является ссылкой Amazon на определенные светодиодные лампы (односторонние Hyperikon), которые я использовал для этого преобразования.Опять же, это прозрачные и матовые линзы. Я считаю, что прозрачные линзы отлично подходят для двух светильников в моей мастерской в ​​подвале. А для кухни? Я пошел с матовыми линзами.

Обратите внимание на то, что в поле выше есть слова «Single Ended».

Это тот тип сменных светодиодных ламп (на самом деле, трубка), который мне был нужен, так как я хотел обойти балласты … удалить их из этих светильников навсегда. Таким образом, в этой конфигурации эти светодиодные лампы необходимо запитать только на одном конце.Что происходит с контактами на другой стороне? Ну, конечно, они используются для удержания светодиода в светильнике. А вот электрически – там вообще ничего не будет.

Исходная проводка с двумя установленными балластами показана выше для моего кухонного люминесцентного светильника.

Чуть ниже, я «высвободил» домашнюю проводку в центре (и повторно проверил на отсутствие напряжения), а также начал отрезать часть проводки к штыревым гнездам (также известным как «надгробие») на сборках. слева и справа.

Почему я еще не выпотрошил все сразу?

Потому что мне сначала нужно знать, как эти сборки надгробий подключены. И пока я этого не сделаю, я не хочу снимать хорошо припаянную проводку. Что именно я имею в виду?

Это изображение очень важно.

Я снял оба узла розеток и на этом этапе действительно отрезал больше проводов. Но только после того, как я прояснил, что происходит за кулисами с точки зрения проводки – и все это видно на этой фотографии.

То, что вы можете видеть выше, это то, что я решил использовать желтую проводку на переднем узле [с помощью рулона малярной ленты] для питания внутренних 2-х контактных разъемов… тогда как я буду использовать желтую проводку для другого узла. для питания внешних 2-х контактных розеток. И в обоих случаях это связано с тем, что желтая проводка связана прямо с белой проводкой внутри сборок – и теперь это легко увидеть.

(Но я не мог этого знать, не заглянув за кулисы вот так.)

И я помечаю сборки, указанные выше, перед тем, как «вставить их обратно» в приспособление, потому что, как только они вернутся на место, это единственный способ узнать, что есть что. (Помните – лампочки получают питание только с одного конца, поэтому мне нужно знать, какой конец «подключен» к домашней сети переменного тока!)

Звучит сложнее, чем есть на самом деле.

Но, опять же, местному электрику понравится этот проект, если он вам не интересен, так что не сомневайтесь. Они его сразу выбьют.

(Позже в этой статье я покажу, как я решил немного по-другому подключать свои подвальные светильники.)

На снимке выше – балласты удалены!

Затем я переустанавливаю два блока розеток с очень важными этикетками из клейкой ленты. Вот один…

Затем я беру по одному желтому проводу от каждой сборки к горячей (черной) линии домашней электропроводки, а другой желтый провод – к белой (нейтральной) линии.

Устройство, конечно же, заземлено, как вы можете видеть при подключении оголенного провода заземления.Мне не нужно было трогать это…

Затем я защелкиваю крышку проводки на место и вставляю свои новые светодиодные лампы (я просто не могу заставить себя называть их лампочками), убедившись, что правильный конец [с одним питанием] вставлен в правильный [с питанием] штыревой разъем.

И все готово, почти…

Как я уже упоминал выше, я обнаружил, что светодиодное освещение с прозрачными линзами не совсем подходит для моей кухни.

Вы видите светодиодные лампы с прозрачными линзами выше. Они СУПЕР яркие, и я посчитал их слишком суровыми для кухни, поэтому я поменял их на светодиодные лампы с матовыми линзами, которые вы видите ниже, и использовал прозрачные светодиодные фонари для переоборудования своей мастерской в ​​подвале.

Даже выше, без добавления причудливого внешнего вида осветительной арматуры на место – это выглядит лучше для кухни, на мой взгляд. Преобразование кухонного светодиода завершено.

Светодиодное освещение для моей мастерской Люминесцентные светильники

Это тот же процесс, и без сомнения – прозрачные светодиодные лампы оказались отличными (действительно выдающимися) в моей цехе в подвале, где мне нужно как можно более яркое освещение.

А проводка? Я подошел к этому немного иначе.

И это единственная причина, по которой я добавляю этот раздел – чтобы показать другой пример. И почему вы действительно должны знать, что именно происходит за этими узлами розеток.

Выше снимок одного из моих подвальных светильников, который, конечно, почти идентичен кухонному. Вы можете увидеть 2 балласта. Вы можете увидеть связку проводов к электросети дома и к каждому из двух узлов штыревых патронов люминесцентных ламп.

Но когда я снимаю узел первого штифта, я вижу это…

Теперь, в том кухонном приспособлении – домашняя энергия поступила в центр устройства.В моих подвальных светильниках речь идет о светильниках (обоих) на одном конце. Верхний правый фото выше. Теперь, учитывая эту немного другую геометрию, я решил использовать только одно гнездо для штырей – самое близкое к электросети дома. Тот, который вы видите выше.

А теперь чуть подробнее, ниже…

Серый провод (Romex) подключается к прибору в качестве электропитания от ближайшей распределительной коробки.

И когда я электрически подключу все здесь, есть еще несколько проводов, которые нужно обработать под гайками … но теперь все светодиодные лампы будут питаться (через стандартный домашний переменный ток – без балластов) с одной стороны.

И еще раз – готово!

Если бы это не было для всех рукопашных, работающих на вершине лестницы при неоптимальном освещении (то есть в темноте), это были бы действительно забавные пару часов. Кроме того, эти светодиодные лампы более эффективны, проще и безопаснее (без внутренней ртути) по сравнению с люминесцентными лампами.

Я уже упоминал, светодиодные лампы не требуют балластов? 😉

Я живу надолго. Светодиодное освещение.

Фактически, в прошлом году мы переоборудовали ландшафтное освещение, но это совсем другая история.

Нужна профессиональная помощь местного электрика?

• Посетите нашу страницу по поиску подрядчика

Похожие сообщения

• Как заменить потолочный вентилятор
• Мой беспроводной водонепроницаемый дверной звонок Epiphany
• Установка вентилятора для вентиляции ванной комнаты
• Как заменить неработающую розетку GFCI
• Устранение неисправностей и ремонт сломанного дверного звонка
• Как отремонтировать протекающую стену в подвале

Блог

SLB – Как заменить люминесцентную лампу на светодиодную

Почему установка светодиодных и люминесцентных трубок отличается

Люминесцентная лампа имеет собственный балласт, который может быть индуктивного или электронного типа, который используется для привода самой лампы.В стандартной энергосберегающей лампе типа CFL она фактически находится внутри самой лампы, но в традиционных люминесцентных лампах она обычно отделена и расположена внутри осветительной арматуры.

В отличие от наших светодиодных трубок драйвер фактически является частью самой светодиодной трубки, поэтому светодиодная трубка представляет собой полностью интегрированный автономный блок, который можно просто подключить к сети. Это означает, что если вы устанавливаете светодиодную трубку на обычный фитинг, вам необходимо внести несколько простых изменений в проводку.

Как установить светодиодную трубку на обычную люминесцентную лампу

Обычно используются 2 типа цепей:

1. Существующая установка со стартером и индуктивным балластом

2. Существующая установка с ЭПРА

Вот графическая иллюстрация, показывающая модификации, необходимые для 2-х типов установки.

Щелкните изображение, чтобы увеличить его.

Проще говоря, если у вас есть люминесцентная лампа со старомодным стартером, вы можете просто снять стартер, а затем закоротить соединения на индуктивном балласте. Это уберет индуктивный балласт из цепи и будет означать, что у вас есть сетевое напряжение, приложенное к любому концу светодиодной трубки. Светодиодная трубка загорится правильно.
В качестве альтернативы, если у вас есть люминесцентный светильник с электронным балластом, вам необходимо удалить его из цепи.Это можно просто сделать, отрезав провода к электронному балласту и подключив нейтраль сети к одному концу светодиодной трубки , а сеть под напряжением – к другому концу. Светодиодная трубка будет работать правильно.

Итак, чтобы подытожить светодиодную лампу, вам просто нужно подключить сеть под напряжением к одной и сеть, нейтраль к другой, и тогда она будет работать. Это намного проще, чем с люминесцентными лампами старого образца, и со временем поставщики осветительных приборов предоставят держатели, которые работают напрямую со светодиодными трубками.

Добавить комментарий

Ваш адрес email не будет опубликован.
