Как правильно паять паяльником провода, радиоэлементы и детали

Пайка паяльником – это физико-химическая технологическая операция получения неразъемного соединения металлических деталей путем введения в зазор между ними металла с более низкой температурой плавления.

Паять паяльником на много проще чем, кажется на первый взгляд. Технология пайки паяльником успешно применялась египтянами еще 5 тысячелетий назад и с тех пор мало что ней изменилось.

Требования к технологическому процессу пайки и монтажу радиоэлементов изложены в ОСТ 107.460092.024-93 «Пайка электромонтажных соединений радиоэлектронных средств. Общие требования к типовым технологическим операциям».

Процесс пайки паяльником начинается с подготовки поверхностей деталей, подлежащих пайке. Для этого необходимо удалить с поверхностей следы грязи, при их наличии, и оксидную пленку. В зависимости от толщины пленки и формы поверхности, ее зачищают напильником или наждачной бумагой.

Малые площади и круглые провода можно зачистить лезвие ножа. В результате должна получиться блестящая поверхность без пятен окислов и раковин. Жировые загрязнения убираются протиркой ветошью, смоченной в ацетоне или растворителе уайт-спирте (очищенный бензин).

После подготовки поверхностей их необходимо покрыть слоем припоя, залудить. Для этого на поверхность наносится флюс и прикладывается жало паяльника с припоем.

Для лучшей передачи тепла от жала паяльника к детали нужно прикладывать жало так, чтобы площадь соприкосновения была максимальной. Срез жала паяльника с припоем должен быть параллелен поверхности детали.

Самое главное при пайке паяльником, это прогреть до температуры расплавленного припоя спаиваемые поверхности. При недостаточном прогреве пайка получится матовой низкой механической прочности. При перегреве припой не будет растекаться по поверхности спаиваемых деталей и пайка вообще не получится.

После выполнения выше описанной подготовки детали прикладываются друг к другу, и выполняется пайка электрическим паяльником. Время пайки в зависимости от толщины и массы деталей составляет от 1 до 10 секунд. Многие радиоэлектронные компоненты допускают время пайки не более 2 секунд. Как только припой равномерно растечется по поверхностям деталей, паяльник отводится в сторону. Смещение деталей относительно друг друга до полного затвердевания припоя не допустимо, иначе механическая прочность и герметичность пайки будет низкой. Если такое случайно произошло, то нужно заново выполнить процедуру пайки.

Припой на жале горячего паяльника при ожидании пайки прокрывается окислами и остатками сгоревшего флюса. Перед пайкой жало необходимо очищать. Для очистки удобно использовать увлажненный кусок поролона любой плотности. Достаточно быстро провести жалом по поролону и вся грязь останется на нем.

Перед пайкой поверхности или провода, которые соединяются пайкой, в обязательном порядке должны быть облужены. Это гарантия качества паяного соединения и получения удовольствия от работы. Если Вы не имеете опыта работы с паяльником, то перед выполнением ответственных работ по пайке паяльником нужно сначала немного потренироваться. Начинать проще с одножильного медного провода, каким делают электропроводку. Первым делом нужно снять с проводника изоляцию.

Как залудить медные провода

Когда изоляция снята, нужно оценить состояние проводника. Как правило, в новых проводах, медные проводники не покрыты окислами и их можно облуживать без зачистки. Достаточно взять немного припоя на жало паяльника, коснуться ним канифоли и поводить жалом по поверхности проводника. Если поверхность проводника чистая, то припой тонким слоем растечется по ней.

Если припоя не хватило, то берется дополнительная порция с касанием канифоли. И так, пока весь проводник не будет полностью залужен. Удобнее провода лудить, положив на деревянную площадку, в качестве которой использую подставку для паяльника. Обычно на месте, где я всегда лужу, скапливается канифоль и процесс идет быстрее, можно захватывать больше припоя не касаясь, лишний раз жалом канифоли.

Иногда, вопреки ожиданиям, хотя проводник кажется без окислов, лудиться не хочет. Тогда я ложу его на таблетку аспирина и пару секунд прогреваю, а затем лужу на площадке. Лудится сразу без проблем. Даже медный провод с очевидным окислением, без предварительной механической зачистки, с аспирином сразу же порывается тонким слоем припоя.

Если Вам удалось паяльником залудить проводники, как на фото, то поздравляю с первой успешной работой по пайке.

С первого раза получить хорошую пайку паяльником сложно. Причин этому может быть несколько. Паяльник слишком нагрет для данного вида припоя, определить это можно по быстро образующейся темной пленке окислов на припое, который находится на жале паяльника. При чрезмерном нагреве жала паяльника, рабочая лопатка жала покрывается окислом черного цвета, и припой на жале не удерживается. Температура жала паяльника не достаточна. В этом случае пайка получается рыхлой и выглядит матовой.

Тут может помочь только применение регулятора температуры. Недостаточный прогрев провода при облуживании, бывает при малом количестве припоя на рабочей части жала. Площадь соприкосновения получается маленькой, и тепло плохо передается проводнику. Практиковаться нужно до тех пор, пока не получится залудить провода как на фото выше.

После лужения паяльником провода, на нем часто остаются излишки припоя виде наплывов. Для того, чтобы получился тонкий и равномерный слой нужно провод расположить вертикально, концом вниз, паяльник вертикально жалом вверх, и провести жалом по проводу. Припой тяжелый и весь перейдет на жало паяльника. Только перед этой операцией нужно удалить весь припой с жала, ударив ним легонько о подставку. Таким способом можно убирать излишки с места паек и на печатных платах.

Следующий этап тренировки это залудить паяльником многожильный медный провод, задача несколько сложнее, особенно если провод покрыт окислом. Снять оксидную пленку механическим способом затруднительно, нужно расплести проводники и зачистить каждые по отдельности. Когда я снял изоляцию с проводов термическим способом, то обнаружил, что верхний проводник весь порыт окислом, а нижний расплелся.

Это, пожалуй, самый сложный случай для лужения. Но лудятся они с такой, же легкостью, как и одножильные.

Первое что необходимо это положить проводник на таблетку аспирина и прогревая паяльником подвигать, чтобы все проводники провода смочились составом аспирина (при нагревании аспирин плавится).

Далее лудите на площадке с канифолью, как описано выше, с той лишь разницей, что нужно прижимать провод жалом паяльника к площадке и в процессе облуживания провод вращать в одну сторону, чтобы проводники сплелись в единое целое.

Вот такими стали медные провода после лужения.

Из такого конца залуженного провода можно с помощью круглогубцев сформировать колечко, например для резьбового присоединения к контактам розетке, выключателя или патрона люстры или припаять к латунному контакту или печатной плате. Попробуйте сделать паяльником такую пайку.

Главное при соединении пайкой деталей, не сместить их относительно друг друга, пока не застыл припой.

Пайка паяльником любых деталей мало чем отличается от пайки проводов. Если у Вас получилось качественно залудить и припаять многожильный провод, то значит, Вы сможете выполнить любую пайку.

Как залудить очень тонкий медный проводник покрытый эмалью

Залудить паяльником тонкий проводник, с диаметром жили менее 0,2 мм изолированный эмалью, легко, если воспользоваться хлорвинилом. Изолирующие трубки и изоляция многих проводов делается из этого пластика. Нужно положить провод на изоляцию и легонько прижать жалом паяльника, затем протаскивать провод, каждый раз поворачивая. От нагрева хлорвинила выделяется хлор, который разрушает эмаль и провод легко залуживается.

Эта технология не заменима при пайке паяльником провода типа лицендрат, представляющий собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С помощью таблетки аспирина тоже легко залудить паяльником эмалированный тонкий провод, точно также протягивается провод между таблеткой аспирина и жалом паяльника. На жале должно быть достаточное количество припоя и канифоли.

Пайка паяльником радиодеталей

При ремонте электроприборов часто приходится выпаивать из печатной платы и запаивать обратно радиоэлементы. Хотя операция эта не сложная, но все же требует соблюдения определенной технологии пайки.

Пайка паяльником резисторов, диодов, конденсаторов

Для того, чтобы выпаять из печатной платы двух выводной радиоэлемент, например резистор или диод, необходимо место его пайки разогреть паяльником до расплавления припоя и вытянуть вывод радиоэлемента из платы. Обычно вынимают вывод резистор из печатной платы, поддев его за вывод пинцетом, но пинцет часто соскальзывает, особенно если вывод радиоэлемента со стороны пайки загнут.

Для удобства работы губки пинцета нужно немного сточить, получившийся захват исключит соскальзывание губок пинцета.

Когда выполняют работы по демонтажу радиоэлементов, то всегда не хватает еще одной руки, нужно работать паяльником, пинцетом и еще удерживать печатную плату.

Третьей рукой мне служат настольные тески, с помощью которых свободный от деталей участок печатной платы можно зажать, и устанавливая тиски на любую боковую грань, ориентировать печатную плату в трех измерениях. Выполнять пайку паяльником будет удобно.

После выпаивания детали из платы, монтажные отверстия заплывают припоем. Освободить отверстие от припоя удобно зубочисткой, остро заточенной спичкой или деревянной палочкой.

Жалом паяльника расплавляется припой, зубочистка вводится в отверстие и вращается, паяльник убирают, после застывания припоя, зубочистка извлекается из отверстия.

Перед установкой для запайки нового радиоэлемента, необходимо в обязательном порядке убедиться в паяемости его выводов, особенно, если дата выпуска его не известна. Лучше всего просто залудить выводы паяльником и затем уже запаивать элемент. Тогда пайка получится надежной и от работы будет одно удовольствие, а не мучение.

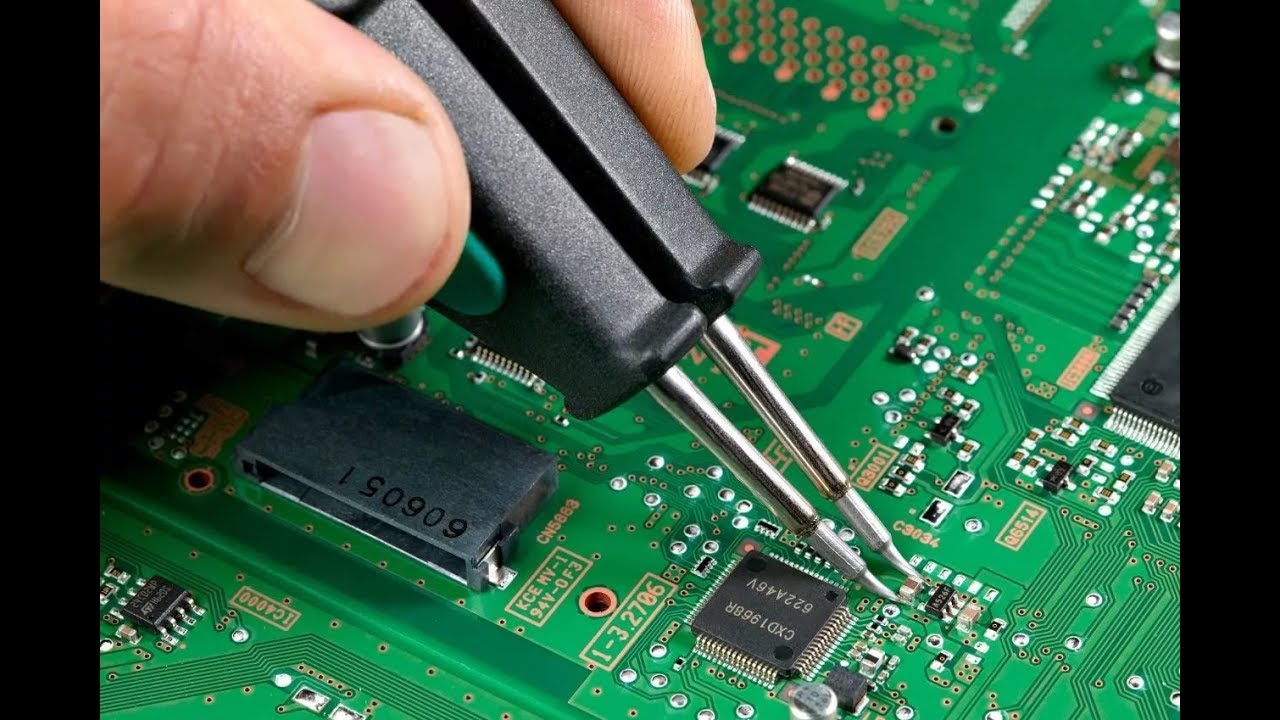

Как паять паяльником SMD светодиоды и другие безвыводные компоненты

В настоящее время при изготовлении радиоэлектронных устройств широко применяются безвыводные компоненты SMD. Компоненты SMD не имеют традиционных медных проволочных выводов. Такие радиоэлементы соединяются с дорожками печатной платы путем пайки к ним контактных площадок, находящихся непосредственно на корпусе компонентов. Запаять такой компонент не сложно, так как имеется возможность припаять маломощным паяльником (10-12 Вт) последовательно каждый контакт по отдельности.

Но при ремонте возникает необходимость выпаивать SMD компонент для их проверки или замены или выпаивать с ненужной печатной платы для использования как запчасти. В таком случае, чтобы не перегреть и не поломать компонент необходимо одновременно прогревать все его выводы.

Если приходится часто выпаивать SMD компоненты, то имеет смысл для паяльника сделать набор специальных жал, разветвляющихся на конце на два или три маленьких. С такими жалами выпаивать SMD компоненты будет легко без их повреждений, даже если они будут приклеены к печатной плате.

Но бывают ситуации, что маломощного паяльника под рукой нет, а в имеющемся мощном паяльнике, жало прикипело и вынуть его невозможно. Из такой ситуации тоже есть простой выход. Можно навить вокруг жала паяльника медный провод диаметром один миллиметр, как на фото. Сделать своеобразную насадку и с помощью нее успешно выпаивать SMD компоненты. Фотография демонстрирует, как я выпаивал SMD светодиоды при ремонте светодиодных ламп. Корпуса светодиодов очень нежные и практически не допускают даже небольших механических воздействий.

В случае необходимости насадка легко снимается и можно пользоваться паяльником по прямому назначению. Ширину между концов насадки можно легко изменять, тем самым настраивая для пайки SMD компоненты разных размеров. Насадку можно использовать вместо маломощного паяльника, запаивая маленькие детали и припаивая тонкие проводники к светодиодным лентам.

Как паять паяльником светодиодную ленту

Технология пайки светодиодных лент мало чем отличается от пайки других деталей. Но из-за того, что основа печатной платы представляет собой тонкую и гибкую ленту, для исключения отслоения печатных дорожек время пайки должно быть сведено к минимуму.

В статье «Светодиодная лента – монтаж и установка» написана пошаговая инструкция по припайке к светодиодной ленте проводов, и как соединить в единое целое отрезки LED лент.

Как паять паяльником микросхемы

Выпаять резистор или диод простая задача, гораздо сложнее выпаять паяльником микросхему, выпаивать по очереди выводы возможно, только если их откусить от корпуса кусачками.

Но есть технология, позволяющая за минуту выпаять 24 выводную микросхему, с помощью заправленной медицинской иглы для инъекций. Игла выбирается с внутренним диаметром 0,6 мм, так как размер выводов микросхем обычно 0,5 мм. Конец ее заправляется под прямым углом и на конус, чтобы игла легче входила в отверстия печатной платы.

Далее все просто, смазываете выводы микросхемы со стороны пайки спирто канифольным флюсом, одеваете иглу по очереди на каждый вывод микросхемы, прогреваете жалом паяльника припой, при этом иглу нужно все время вращать в противоположные стороны и надавливать, иначе игла может сама припаяться к выводу.

После того, как игла вошла в плату, паяльник отводится, и игла с вращением медленно снимается с ножки. И так по очереди, пока все ножки не будут освобождены от припоя. Если вывод микросхемы загнут, то сначала расплавляется припой и одновременно одевается на вывод игла до упора и вывод выравнивается. На освобождение вывода иглой от припоя у меня уходит не более 2 секунд.

После обработки всех ножек паяльником с иглой, микросхема легко извлекается, как будто и не была припаяна. Если одна из ножек не выпускает микросхему, то нужно ее обработать иглой и паяльником повторно.

Некоторые пользуются технологией пайки с применением медной оплетки от коаксиального провода, но такой метод имеет недостатки. Во-первых, требует большей сноровки, наличие оплетки, не каждая подойдет, полное удаление припоя. После выпайки с иглой, весь припой остается на контактных площадках и для запайки новой микросхемы, достаточно только прогреть места пайки, не добавляя припоя.

Как паять паяльником микросхемы

в корпусе SOIC для поверхностного монтажа

Сейчас при разработке электронных устройств широко применяются микросхемы в корпусе SOIC, предназначенные для поверхностного монтажа на печатную плату. При ремонте радиоаппаратуры иногда приходится такую микросхему заменять, для чего ее необходимо сначала выпаять, не оторвав печатные проводники.

При ремонте светодиодной лампы типа трубки, пришлось заменять вышедшую из строя в драйвере микросхему BP2808 в корпусе SOIC. Проще всего микросхемы в корпусах, предназначенных для пайки непосредственно к контактным дорожкам печатной платы выпаивать с помощью паяльной станции, которая нагревает место пайки, горячим воздухом.

К сожалению, у домашних мастеров нет такой возможности. Выпаять микросхему можно и без паяльной станции, с помощью отрезка тонкой стальной проволочки с небольшим крючком на конце. Стальную проволочку можно взять, развив пружинку, например, от шариковой ручки.

Вывод микросхемы у печатной платы зацепляется крючком с натягом, и место пайки прогревается жалом маломощного паяльника (10Вт). Как только припой расплавится, крючок пройдет между выводом и печатным проводником, вывод немного отогнется вверх и между печатным проводником и ним останется зазор. Такая операция проделывается с каждым выводом. В результате микросхема полностью освободится, и выводы останутся неповрежденными. В случае ошибочного диагноза микросхему можно будет использовать повторно.

После удаления микросхемы с печатной платы, по печатным проводникам, где была запаяна микросхема, нужно пройтись жалом паяльника, чтобы разровнять и удалить лишний припой. Далее новая микросхема прикладывается к печатным проводникам, места пайки смазываются спирто-канифольным флюсом и ножки прогреваются паяльником. Ширина жала паяльника должна быть меньше шага между ножками микросхемы. При шаге 1,25 мм ширина рабочей части жала должна быть не более 1мм.

Как паять транзистор в корпусе DPAK (TO-252)

Чтобы заменить отказавший в контроллере транзистор, его сначала надо выпаять. Так как транзистор припаян всей металлической поверхностью корпуса непосредственно к медной фольге печатной платы, то для его извлечения нужно соблюдать определенную последовательность действий.

В первую очередь нужно отсоединить от печатных проводников выводы транзистора. Если транзистор точно неисправен, то самым простым способом отсоединения является перекусывание ножек бокорезами. В случае если необходимо выпаять транзистор с платы для повторного применения, то в таком случае нужно паяльником прогреть место пайки и как только припой станет жидким, тонким шилом приподнять ножку над платой.

Далее паяльник с максимально возможным количеством припоя на жале прикладывается к печатной плате в месте торчащего металлического основания транзистора и удерживается не более 5 секунд. Обычно за это время припой под транзистором успевает расплавиться, и транзистор легко удаляется пинцетом. Если за это время транзистор не поддался, нужно сделать минутную паузу и повторить попытку.

Припой на месте установки транзистора после его выпайки разглаживается паяльником таким образом, чтобы остался слой толщиной около 0,5 мм.

Запаять транзистор не представляет трудности. Транзистор устанавливается на плату, сначала запаиваются выводы. Затем транзистор с усилием прижимается к плате с одновременным прогревом жалом паяльника со стороны выступа металлического основания, как при выпаивании. Так только транзистор просядет от давления, значит, припой под ним расплавился, и паяльник можно убирать в сторону. Для пайки транзисторов в корпусе TO-252 необходим паяльник мощностью 40 Вт.

Как паять паяльником радиодетали с толстыми выводами

Более сложный случай, когда нужно выпаять микросхему у которой толщина выводов более 0,8 мм. Иголка тут не поможет, так как таких иголок для инъекций нет. Если получится найти тонкостенную трубочку из нержавеющей стали с соответствующим внутренним диаметром, то вышеописанная технология может быть применена.

Однако если требуется выпаять радиоэлемент, выводы которого закреплены в термопластичной пластмассе, например разъемы, катушки индуктивности, трансформаторы, то тут есть только один выход, использовать инструмент для отсоса припоя.

Отсос представляет собой металлическую трубку с наконечником из фторопласта. Внутри имеется подпружиненный поршень на штоке и спусковой механизм. По устройству напоминает ручной велосипедный насос. Поршень опускается вниз, при этом пружина сжимается. Когда нажимается спусковая кнопка, поршень освобождается и под действием пружины быстро перемещается в верхнее положение, увлекая за собой через наконечник воздух из атмосферы. Если приставить наконечник к расплавленному припою, то припой вместе с воздухом всосётся внутрь отсоса.

Для того, чтобы освободить вывод радиодетали от припоя, нужно паяльником расплавить припой вокруг вывода, быстро на вывод надеть наконечник отсоса, при этом убрать жало паяльника, и немедленно нажать спусковую кнопку. Припой весь удалится. Если с первого раза не получилось, операция повторяется.

С помощью отсоса можно выпаивать практически любые радиоэлементы, включая резисторы и микросхемы. Но с помощью иглы выпаивать микросхемы намного быстрее и гораздо легче, особенно если выводы ее загнуты.

Как паять паяльником конденсаторы

на материнской плате компьютера

Вздутие электролитических конденсаторов на материнской плате – наиболее часто встречающаяся причина ее нестабильной работы. Замена негодных конденсаторов новыми, не смотря на кажущуюся простоту, является весьма не простой и ответственной задачей, так как токоведущие дорожки очень тонкие и узкие и при неаккуратности их легко можно повредить жалом паяльника, а восстановить не всегда возможно. В дополнение на плате установлено множество бескорпусных элементов, которые тоже можно случайно разрушить, конденсаторы установлены зачастую плотными рядами или находятся между разъемами, и поэтому их сложно выпаивать, а впаивать на место еще сложнее.

Прежде, чем заняться пайкой паяльником, нужно провести подготовительные работы, вынуть из материнской платы все карты и отсоединить провода. Как вставлены разъемы проводников, идущих от кнопок и светодиодов, установленных в системном блоке, необходимо зарисовать, так как обычно они вставлены без ключей и если не запомнить, как они были вставлены ранее, придется долго разбираться. Затем откручиваются винты, которыми закреплена материнская плата к основанию системного блока, и плата извлекается из корпуса.

Так как электролитические конденсаторы являются массивными, то и паяльник понадобится 40 Вт. Перед пайкой жало паяльника нужно заправить таким образом, чтобы в торце оно было шириной около 3 мм, и на нем не было острых углов. Это необходимо для того, чтобы в случае соскальзывания жала паяльника не повредить токоведущие дорожки материнской платы.

Так как при пайке паяльником будут заняты обе руки, то материнскую плату необходимо будет зафиксировать в тисках таким образом, чтобы удобно было контролировать процесс пайки с двух ее сторон. Зажимать плату надо не сильно за край, свободный от элементов и проложить между губками тисков и платой картонные прокладки.

Теперь, когда все готово, можно приступать к выпайке неисправного конденсатора. Держите одной рукой конденсатор и прикасаетесь жалом паяльника к одному из его выводов. На жале должно быть достаточное количество припоя, чтобы он слился с припоем пайки ножки конденсатора. Одновременно с прогревом нужно легонько отводить в сторону конденсатор, чтобы ножка выходила из отверстия. Когда конденсатор начнет поддаваться, нужно вынуть его ножку не полностью, а только до ее утопления в плате. Далее такая же операция проводится со второй ножкой и затем опять с первой уже до выемки ее из печатной платы. Таким образом, за 2-3 приема конденсатор будет паяльником выпаян из платы.

Как правило, из строя выходит группа конденсаторов, поэтому по такой технологии нужно выпаять их все. Если конденсаторы разных номиналов, то нужно запомнить места их установки.

Следующий шаг, это подготовка отверстий для пайки новых конденсаторов, нужно удалить из отверстий припой. Я делаю эту работу в два этапа. Сначала, разогрев паяльником припой в отверстиях делаю углубления остро заточенной деревяшкой, хорошо подходит зубочистка или спичка.

Далее в эти углубление вставляю стальную швейную иголку диаметром 0,5 мм, закрепленную в цанговый зажим и уже с противоположной стороны прогреваю отверстие паяльником. Как только припой в отверстии расплавится, проталкиваю в отверстие иголку, постоянно ее вращая. Паяльник отвожу в сторону, и, не прекращая вращать иголку, вынимаю ее. Отверстия освобождены от припоя, и можно запаивать новые конденсаторы.

Перед установкой конденсаторов нужно подготовить их выводы, если используется ранее выпаянный конденсатор, то нужно выпрямить его выводы и освободить от излишков припоя. У новых конденсаторов, нужно залудить выводы, а укорачивать лучше после установки. При установке конденсаторов нужно соблюдать полярность, минусовой вывод обычно отмечен белой полосой сбоку на корпусе, а на печатной плате отмечен белым сектором, в дополнение, часто контактная площадка на плате имеет квадратную форму.

Бывает, что расстояние между выводами конденсатора не соответствует расстоянию отверстий на плате. В таком случае нужно заранее сформировать ножки у конденсатора, так как попасть ножками в отверстия на плате бывает очень не просто, из-за мешающих рядом расположенных деталей.

Сформировать ножки легко, если вставить конденсатор в отверстия ножками со стороны запайки выводов деталей. После такой формовки попасть ножками в отверстия печатной платы при установке конденсаторов будет легче.

Как удалить остатки флюса с печатной платы после пайки

После установки конденсатора на место желательно перед пайкой смазать его ножки спито-канифольным флюсом, тогда паять будет гораздо легче. По окончанию пайки паяльником нужно удалить с платы остатки канифоли.

Для этого любую небольшую кисточку смачивают в спирте и водят по застывшей канифоли до ее полного растворения, затем на это место накладывают кусочек хлопчатобумажной ткани и водят кисточкой по такни. Ткань впитает канифоль и плата будет чистой. Вот плата и отремонтирована, осталось установить ее в системный блок, подключить провода и проверить на работоспособность.

Как паять паяльником стальные и железные детали

Технологии пайки стальных и железных деталей паяльником мягкими припоями мало чем отличается от пайки меди и ее сплавов, за исключением типа применяемого флюса. Вместо канифоли используется один из активных хлористо-цинковых флюсов.

Рассмотрим технологию пайки паяльником железа на примере. Имеется ржавый лист кровельного железа с глубокой коррозией.

Самым главным этапом в технологии для получения качественной пайки является подготовка поверхностей. Необходимо металлической щеткой и наждачной бумагой полностью удалить ржавчину. Если железо новое, то часто для предотвращения его от окисления поверхность металла покрывают защитным слоем масла или консерванта. В этом случае поверхность следует очистить от жира, протерев ее ветошью, смоченной в бензине. Вместо бензина для снятия масла и жира можно воспользоваться и моющими средствами для мытья посуды, например FAIRY.

Поверхность очищена от ржавчины, и можно приступать к ее лужению. Глубокие вкрапления ржавчины очистить не удалось, но они занимают не более оного процента поверхности и на качество лужения сильно не повлияют.

На подготовленную поверхность стальной детали кисточкой тонким слоем наносится хлористо-цинковый флюс.

Всего за пять минут работы, ржавая поверхность листа покрыта паяльником слоем припоя, больше ржаветь не будет никогда.

Если под рукой нет кислотного флюса, то его можно с успехом заменить так любимым мною, аспирином. Универсальный флюс, который практически в аптечке есть у каждого, если не в домашней, то в автомобильной аптечке точно.

На подготовленную к пайке поверхность нужно вместо кислотного флюса насыпать немного крошек от таблетки аспирина и далее лудить паяльником с таким же успехом, как и кислотным флюсом. Как видите, припой растекся отлично.

К стальной или железной детали к залуженному месту теперь хорошо припаяется медный или латунный провод. Будет крепко держаться, и обеспечиваться надежный электрический контакт.

Пайка трубок, радиаторов, теплообменников

Домашнему мастеру иногда приходится сталкиваться с устранением течи жидкостей и газов в металлических трубках, радиаторах и теплообменниках газовой колонки, автомобиля или в других изделиях. Во многих случаях, если детали сделаны из меди, латуни или железа, включая нержавеющую сталь, течь можно устранить с помощью паяльника и оловянно-свинцового припоя ПОС-61, по выше описанной технологии.

Но в связи с массивностью радиатора или теплообменника и возможности наличия в них жидкости, технология пайки имеет свои особенности. Подробно, на примере ремонта пайкой теплообменника газовой колонки, техпроцесс пайки рассмотрен в статье сайта «Ремонт теплообменника и медных трубок газовой колонки пайкой».

Ремонт железного кузова автомобиля пайкой

В давние времена, когда я ездил на советском автомобиле, технология пайки паяльником железа выручала при устранении коррозии кузова автомобиля. Если просто зачистить место, покрытое ржавчиной и нанести лакокрасочное покрытие, то через время ржавчина появится вновь. Покрыв зачищенное место паяльником тонким слоем припоя, ржавчина больше никогда не появится.

Приходилось паять паяльником и сквозные коррозионные дыры в порожках и зоне колесных арок кузова автомобиля. Для этого нужно зачистить поверхность вокруг дыры полоской в один сантиметр и паяльником залудить припоем. Из плотной бумаги вырезать выкройку будущей заплатки. Далее по выкройке из латуни толщиной 0,2-0,3 мм вырезать заплатку и зону, которая будет припаиваться залудить паяльником толстым слоем припоя. В случае необходимости заплатке придается нужная форма. Можно просто простучать заплатку, положив на толстую плотную резину. Края внешней стороны заплатки напильником свести на нет. Останется приложить заплатку на дырку в кузове и хорошо прогреть стоваттным паяльником по шву. Шпаклевка, грунтовка, окраска, и кузов будет как новый, при этом в отремонтированном месте ржаветь больше не будет никогда.


Эдуард 23.12.2012 Здравствуйте, Александр Николаевич. Подскажите как спаять два провода из нихрома, какой применить флюс? Спасибо. Александр Уважаемый Эдуард!
Лудится и паяется нихром, как и обыкновенное железо, хлористо-цинковым флюсом. Я лудил с помощью таблетки аспирина.
Но так как обычно нихром используется для нагревательных элементов, температура которых достигает несколько сотен градусов, то паять нихром оловянно-свинцовым припоем не всегда допустимо, так как припой при температуре около 200°С уже плавится.
Соединения нихрома с медными проводами при небольшом токе я выполняю, как описано на странице ремонта паяльника.
Можно соединить два проводника из нихрома между собой еще сваркой в порошке графита, насыпанной в фарфоровую емкость. С помощью такой установки я на работе свариваю термопары из тугоплавких материалов.

Пайка для начинающих / Хабр

Мои отношения с радио- и микроэлектроникой можно описать прекрасным анекдотом про Льва Толстого, который любил играть на балалайке, но не умел. Порой пишет очередную главу Войны и Мира, а сам думает «тренди-бренди тренди-бренди…». После курсов электротехники и микроэлектроники в любимом МАИ, плюс бесконечные объяснения брата, которые я забываю практически сразу, в принципе, удается собирать несложные схемы и даже придумывать свои, благо сейчас, если неохота возиться с аналоговыми сигналами, усилениями, наводками и т.д. можно подыскать готовую микро-сборку и остаться в более-менее понятном мире цифровой микроэлектроники.

К делу. Сегодня речь пойдет о пайке. Знаю, что многих новичков, желающих поиграться с микроконтроллерами, это отпугивает. Но, во-первых, можно воспользоваться макетными платами, где просто втыкаешь детали в панель, без даже намека на пайку, как в конструкторе.

Так можно собрать весьма кучерявое устройство.

Но иногда хочется таки сделать законченное устройство. Опять-таки, не обязательно «травить» плату. Если деталей немного, то можно использовать монтажную плату без дорожек (я использовал такую для загрузчика GMC-4).

Но вот паять таки придется. Вопрос как? Особенно, если вы этого никогда раньше не делали. Я, возможно, открою Америку, но буквально несколько дней назад я сам для себя открыл волшебный мир пайки без особого геморроя.

До сего времени мое понимание сути процесса ручной пайки было следующим. Берется паяльник (желательно с жалом не в форме шила, а с небольшим уплощением, типа лопаточки), припой и канифоль. Для запайки пятачка, ты берешь капельку припоя на паяльник, макаешь паяльник в канифоль, происходит «пшшшшш», и пока он идет, ты быстро-быстро касаешься паяльником места пайки (деталь, конечно, должна быть уже вставлена), и после нескольких мгновений разогрева припой должен каким-то волшебным образом переходить на место пайки.

Увы, у меня такой метод работал очень плохо, практически не работал. Детали нагревались, но припой никуда с паяльника не переходил. Очевидно, что проблема была в катализаторе, то есть канифоли. Того «пшшшшш», что я делал, опуская конец паяльник в канифоль, явно не хватало, чтобы «запустить» процесс пайки. Пока ты тащишь паяльник к месту пайки, вся почти канифоль успевает сгореть. Именно поэтому, кстати, мне была совершенно непонятна природа припоя, внутри которого уже содержится флюс (какой-то вид катализатора, типа канифоли). Все равно, в момент набирания припоя на паяльник весь флюс успевает сгореть.

Экспериментальным путем я нашел несколько путей улучшить процесс:

  • Лудить места пайки заранее. Реально, при пайке деликатных вещей, типа
    микросхем это крайне непрактично. Тем более, обычно, их ножки уже
    луженые.
  • Крошить канифоль прямо на место пайки. Аккуратно кладешь кристаллик канифоли прямо на место пайки, и тогда «пшшшшш» происходит прямо там, что позволяет припою нормально переходить с паяльника. Увы, после такой пайки плата вся обгажена черными заплесами горелой канифоли. Хотя она и изолятор, но порой не видно дефектов пайки.Поэтому плату надо мыть, а это отдельный геморрой. Да и само выкрашивание делает пайку крайне медленной. Так я паял Maximite.
  • Использовать жидкой флюс. По аналогии с выкрашиваем канифоли, можно аккуратно палочкой класть капельку жидкого флюса (обычно, он гораздо «сильнее» канифоли), и тогда будет активный «пшшшшш», и пайка произойдет. Увы, тут тоже есть проблемы. Не все жидкие флюсы являются изоляторами, и плату тоже надо мыть, например, ацетоном. А те, что являются изоляторами все равно остаются на плате, растекаются и могут мешать последующей внешней «прозвонке». Выход — мыть.

Итак, мы почти уже у цели. Я так подробно все пишу, так как, честно, для меня это было прорыв. Как я случайно открыл, все, что нужно для пайки несложных компонент — это паяльник, самый обычный с жалом в виде шила:

и припой c флюсом внутри:

ВСЕ!

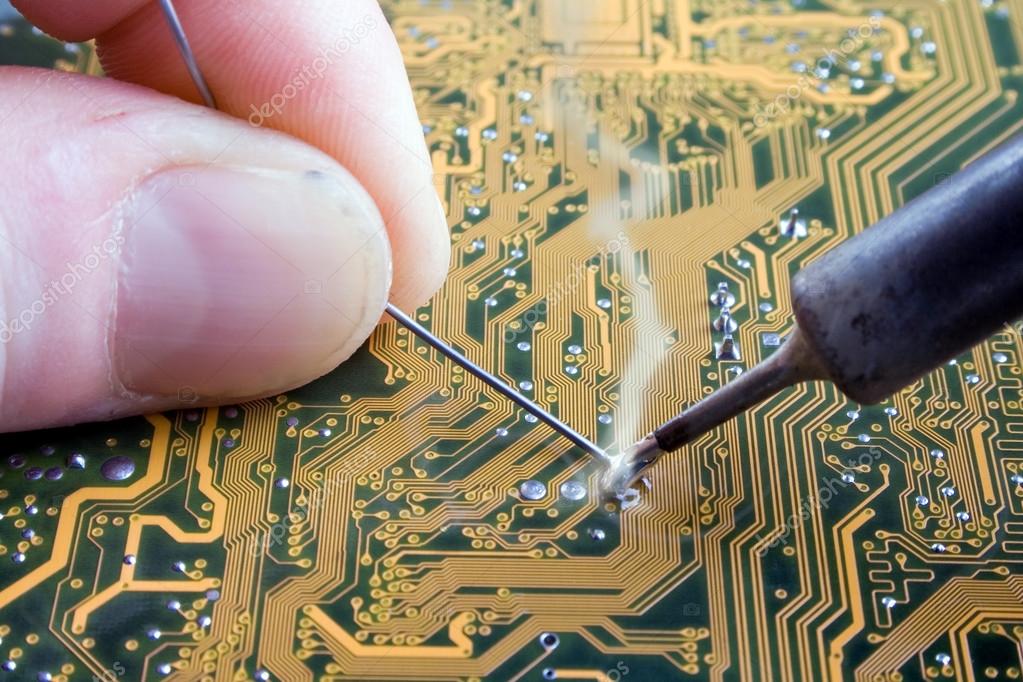

Все дело в процессе. Делать надо так:

  • Деталь вставляется в плату и должна быть закреплена (у вас не будет второй руки, чтобы держать).
  • В одну руку берется паяльник, в другую — проволочка припоя (удобно, если он в специальном диспенсере, как на картинке).
  • Припой на паяльник брать НЕ НАДО.
  • Касаетесь кончиком паяльника места пайки и греете его. Обычно, это секунды 3-4.
  • Затем, не убирая паяльника, второй рукой касаетесь кончиком проволочки припоя с флюсом места пайки. В реальности, в этом месте соприкасаются сразу все три части: элемент пайки и его отверстие на плате, паяльник и припой. Через секунду происходит «пшшшшш», кончик проволочки припоя плавится (и из него вытекает немного флюса) и необходимое его количество переходит на место пайки. После секунды можно убирать паяльник с припоем и подуть.

Ключевой момент тут, как вы уже поняли, это подача припоя и флюса прямо на место пайки. А «встроенный» в припой флюс дает его необходимое минимальное количество, сводя засирание платы к минимуму.

Ясное дело, что время ожидания на каждой фазе требует хотя бы минимальной практики, но не более того. Уверен, что любой новичок по такой методике сам запаяет Maximite за час.

Напомню основные признаки хорошей пайки:

  • Много припоя еще не значит качественного контакта. Капелька припоя на месте контакта должна закрывать его со всех сторон, не имея рытвин, но не быть чрезмерно огромной бульбой.
  • По цвету пайка должна быть ближе к блестящей, а не к матовой.
  • Если плата двухсторонняя, и отверстия неметаллизированные, надо пропаять по указанной технологии с обоих сторон.

Стоит заметить, что все выше сказанное относится к пайке элементов, которые вставляются в отверстия на плате. Для пайки планарных деталей процесс немного более сложен, но реален. Планарные элементы занимают меньше места, но требуют более точного расположения «пятачков» для них.

Планарные элементы (конечно, не самые маленькие) даже проще для пайки в некотором роде, хотя для самодельных устройств уже придется травить плату, так как на макетной плате особого удобства от использования планарных элементов не будет.

Итак, небольшой, почти теоретический бонус про пайку планарных элементов. Это могут быть микросхемы, транзисторы, резисторы, емкости и т.д. Повторюсь, в домашних условиях есть объективные ограничения на размер элементов, которых можно запаять обычным паяльником. Ниже я приведу список того, что лично я паял обычным паяльником-шилом на 220В.

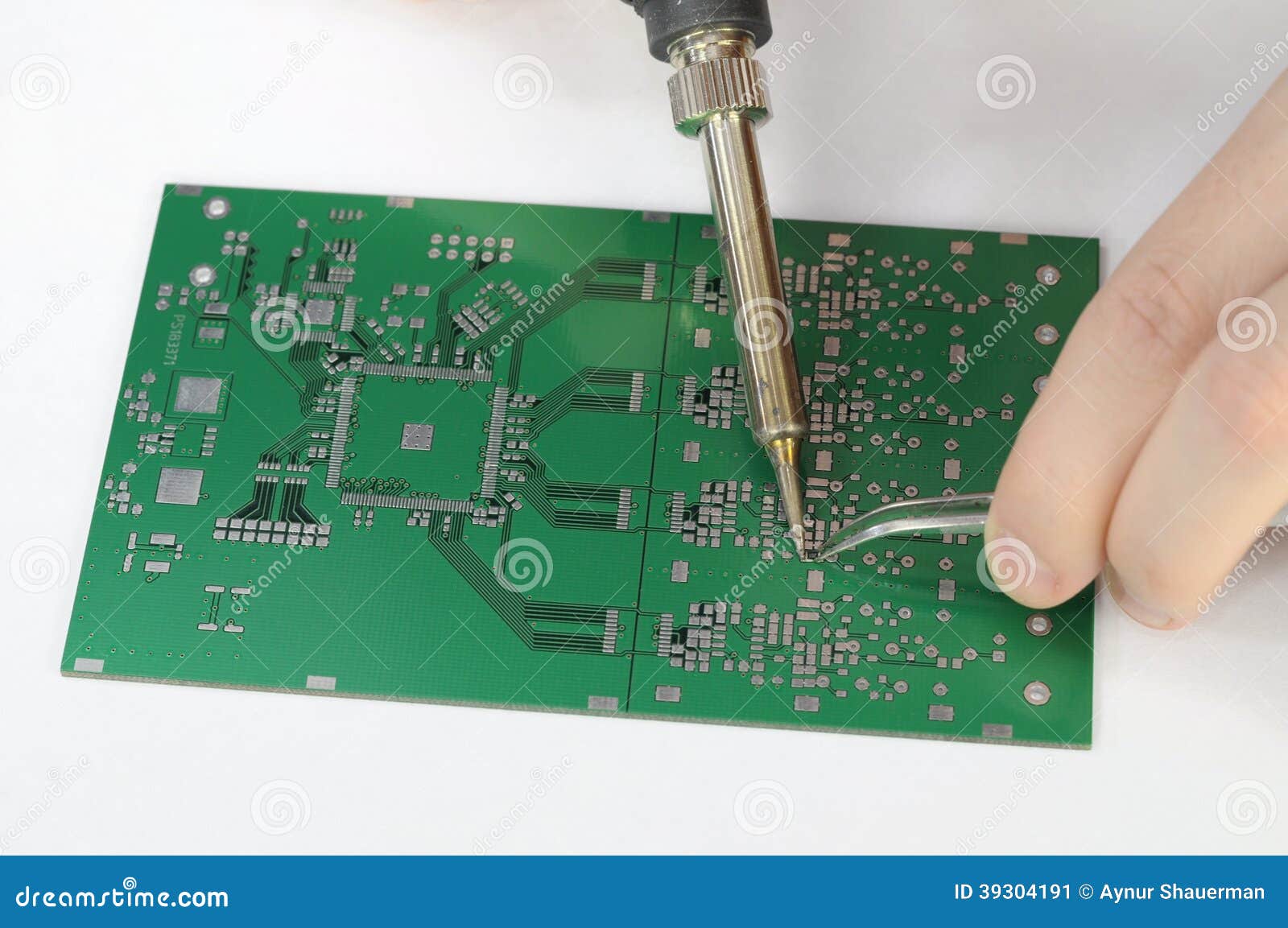

Для пайки планарного элемента уже не получится использовать припой на ходу, так как его может «сойти» слишком много, «залив» сразу несколько ножек. Поэтому надо предварительно в некотором роде залудить пятачки, куда планируется поставить компонент. Тут, увы, уже не обойтись без жидкого флюса (по крайне мене у меня не получилось).

Фаза 1

Капаете немного жидкого флюса на пятачек (или пятачки), берете на паяльник совсем немного припоя (можно без флюса). Для планарных элементов припоя вообще надо очень мало. Затем легонько касаетесь концом паяльника каждого пятачка. На него должно сойти немного припоя. Больше чем надо, каждый пятачек «не возьмет».

Фаза 2

Берете элемент пинцетом. Во-первых, так удобнее, во-вторых пинцет будет отводить тепло, что очень важно для планарных элементов. Пристраиваете элемент на место пайки, держа его пинцетом. Если это микросхема, то надо держать за ту ножку, которую паяете. Для микросхем теплоотвод особенно важен, поэтому можно использовать два пинцета. Одним держишь деталь, а второй прикрепляешь к паяемой ножке (есть такие пинцеты с зажимом, которые не надо держать руками). Второй рукой снова наносишь каплю жидкого флюса на место пайки (возможно немного попадет на микросхему), этой же рукой берешь паяльник и на секунду касаешься места пайки. Так как припой и флюс там уже есть, то паяемая ножка «погрузится» в припой, нанесенный на стадии лужения. Далее процедура повторяется для всех ног. Если надо, можно подкапывать жидкого флюса.

Когда будете покупать жидкий флюс, купите и жидкость для мытья плат. Увы, при жидком флюсе лучше плату помыть после пайки.

Сразу скажу, я ни разу не профессионал, и даже не продвинутый любитель в пайке. Все это я проделывал обычным паяльником. Профи имеют свои методы и оборудование.

Конечно, пайка планарного элемента требует куда большей сноровки. Но все равно вполне реально в домашних условиях. А если не паять микросхемы, а только простейшие элементы, то все еще упрощается. Микросхемы можно покупать уже впаянные в колодки или в виде готовых сборок.

Вот картинки того, что я лично успешно паял после небольшой тренировки.

Это самый простой вид корпусов. Такие можно ставить в колодки, которые по сложности пайки такие же. Эти элементарно паяются по первой инструкции.

Следующие два уже сложнее. Тут уже надо паять по второй инструкции с аккуратным теплоотводом и жидким флюсом.

Элементарные планарные компоненты, типа резисторов ниже, весьма просто паяются:

Но есть, конечно, предел. Вот это добро уже за пределами моих способностей.



Под занавес, пару дешевых, но очень полезных вещей, которые стоит купить в дополнение к паяльнику, припою, пинцету и кусачкам:

  • Отсос. Изобретателю этого устройства стоит поставить памятник. Налепили много припоя или запаяли не туда? Сам припой, увы, обратно на паяльник не запрыгнет. А вот отсосом убирается элементарно. Одной рукой разогреваете паяльником место «отпайки». Второй держите рядом взведенный отсос. Как «оттает», нажимаете на кнопку, и припой прекрасным образом спрыгивает в отсос.

  • Очки. Когда имеешь дело с ножками и проводами, может случиться, что разогретая ножка отпружинит, и припой с нее куда-то полетит, возможно, в глаз. С этим лучше не шутить.

Успехов в пайке! Запах канифоли — это круто!

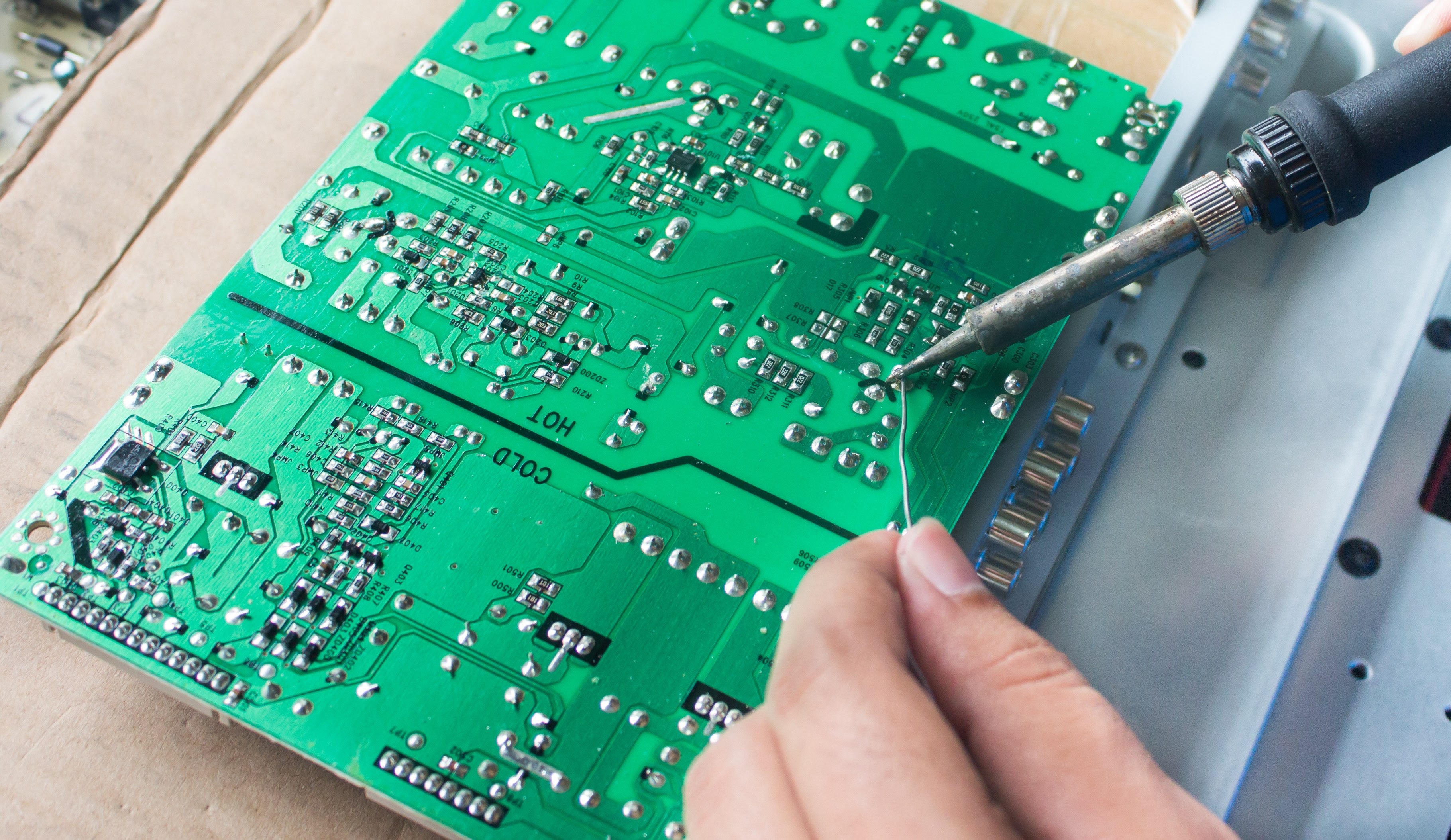

ПАЙКА ПЛАТ

   Умение пользоваться паяльником – это очень полезный навык для любого человека. Именно правильно пользоваться, а не просто ткнуть в припой. Уметь хорошо паять настоящее искусство, которое дается не сразу, а в результате практики. Немного терминологии: припой – это легкоплавкий металлический сплав, которым спаиваются провода и выводы деталей. При пайке плат чаще применяют оловянно-свинцовые припои, представляющие сплав олова и свинца. По прочности спайки эти припои не уступают чистому олову. Плавятся такие припои при температуре 180 – 200° С. Обозначаются они сокращённо ПОС (припой оловянно-свинцовый), за которыми следует двузначная цифра, показывающая содержание олова в процентах, например: ПОС-40, ПОС-60. Ещё лучше взять так называемый легкоплавкий сплав Вуда с температурой плавления около 70 °C.

   Флюс применяется для того, чтобы подготовленные к пайке места деталей или проводников не окислялись во время пайки. Для пайки плат надо применять флюсы, в которых нет кислоты. Простейшим и самым распространённым флюсом является канифоль. Канифоль лучше покупать натуральную сосновую. Гораздо лучший результат можно получить если запастись жидким флюсом. Для его приготовления измельчают канифоль в порошок и всыпают в этиловый или борный спирт. Такую канифоль наносят на спаиваемые места кисточкой. Купив новый паяльник, жало надо зачистить и залудить – покрыть тонким слоем припоя. При первом включении нового паяльника в сеть обычно происходит выгорание связующих компонентов изоляции – из паяльника при этом идет неприятно пахнущий дымок, поэтому первое включение паяльника лучше производить на открытом воздухе. Теперь зачистите жало паяльника напильником, затем снова нагрейте паяльник. Опустите жало в канифоль, а затем прикоснитесь им к кусочку припоя. В слое расплавленного припоя поводите жало по деревянной подставке так, чтобы вся поверхность его покрылась слоем припоя.


   При пайке мелких радиодеталей удобно иметь очень тонкое жало паяльника, диаметром буквально пару миллиметров. Перегретым паяльником паять платы не удобно. Тем более есть опасность перегреть паяемые радиодетали. Желательно оснастить паяльник регулятором температуры по любой известной схеме. И помните, что при пайке плат выделяются вредные для здоровья пары припоя. Нежелательно наклоняться над местом пайки и дышать этими испарениями. Старайтесь паять у открытого окна и почаще проветривайте помещение.

   Форум по пайке плат и деталей

   Форум по обсуждению материала ПАЙКА ПЛАТ


Как паять паяльником – примеры пайки на определенных деталях

Как паять паяльником – примеры пайки на определенных деталях.

Паять паяльником это не столь сложно, как это кажется с первого взгляда. Пользоваться паяльником начали еще в Египте более пяти тысяч лет назад. И в технологии пайки от той поры практически ничего не изменилось.

Технология пайки паяльником на самом деле не сложная. Суть ее в том, что при использовании расплавленного металла, имеющего низкую температуру плавления, соединяются любые и в любом сочетании металлы, имеющие большую температуру плавления.

Перед тем, как приступить к пайке, нужно изначально подготовить поверхность тех деталей, что будут паяться. Нужно очистить поверхность от следов грязи, если таковы имеются и удалить оксидную пленку.

Оксидная пленка – это пленка, что образовывается на поверхности металла за счет определенных условий воздуха или не очень сильно окисленной среде. Толщина такой пленки может быть разной, поэтому от этого будет зависеть, при помощи чего ее можно будет удалить – напильника или наждачной бумаги. Если площадь пайки не большая или это будут паяться круглые провода, то эту площадь можно зачистить лезвием обычного ножа. После очистки поверхность должна быть блестящей без всяких пятен, окислов и неровностей. Если на поверхности имеются жирные пятна, то их убирают при помощи ацетона или растворителя уайт-спирита (очищенного бензина).

Когда поверхность полностью подготовлена, то ее нужно залудить, то есть покрыть слоем припоя. Это делается следующим образом: вам нужно нанести на поверхность, что будет паяться, флюс и приложить жало паяльника с припоем.

Что бы жало паяльника хорошо передавало тепло к детали, его необходимо прикладывать таким образом к детали, что бы площадь соприкосновения жала паяльника и детали была максимальной. Для этого можно использовать паяльник с жалом, имеющим срез.

Главное в процессе пайки это прогреть те поверхности, что спаиваются до той температуры, которую имеет расплавленный припой. Если поверхности не были прогреты до нужной температуры, то пайка будет матовой и иметь низкую механическую прочность. Если в процессе пайки поверхности перегреть, то припой растечется, и вы вовсе не сможете выполнить процесс пайки.

Когда все описанные выше пункты выполнены, прикладываем детали друг к другу, и выполняем пайку электрическим паяльником.

Сколько будет длиться процесс пайки зависит от того какая толщина и вес детали, но приблизительно это от одной до десяти секунд. Большая часть радиоэлектронных компонентов паяются не дольше чем две секунды. Паяльник отводится в сторону, как только припой растекся по поверхности. Смещать детали нельзя до той поры, пока припой полностью не затвердеет. Ведь если сместить детали, то будет низким качество механической прочности и герметичности пайки. Если вы случайно сместили детали, все может быть, то нужно выполнить процесс пайки снова.

Когда жало паяльника горячее, то припой на нем, при ожидании, покрывается окислами и остатками сгоревшего флюса.

Поэтому перед пайкой жало паяльника нужно обязательно очищать. Для этого можно взять кусочек увлажненного поролона (плотность его может быть разной) и быстро жалом провести по этому поролону, тогда все остатки из жала останутся на поролоне.

Перед тем, как начать пайку нужно убедится в том, что поверхности или провода, что будут паяться уже облужены, это обязательно. Ведь пайка уже облуженых поверхностей и проводов будет действительно качественной, да и вы, выполняя пайку, будете получать удовольствие от работы.

Если Вы никогда раньше не работали с паяльником, то лучше всего перед тем, как выполнить ответственное задание по пайке паяльником необходимо потренироваться паять. Начните с самого простого, попробуйте паять одножильный медный провод, что используется для электропроводки. Первое, что стоит сделать, это снять с проводника изоляцию.

Как правильно залудить провода из меди.

Сняв изоляцию с провода, оцените, в каком состоянии находится проводник. Если провода новые, то их проводник не имеет оксидной пленки и такие провода можно паять, не выполняя зачистку. Возьмите небольшое количество припоя на жало паяльника, а потом коснитесь им канифоли и проведите жалом паяльника по поверхности проводника.

Если проводник имеет чистую поверхность, то по ней припой растечется тонким слоем. При нехватке припоя, берется еще одна порция с обязательным касанием канифоли. И так необходимо делать до той поры пока проводник полностью не будет залужен. Что бы работать с проводником было максимально комфортно, положите его на деревянную площадку, такая используется в качестве подставки для паяльника. Всегда в том месте, где выполняется лужение, скапливается определенное количество канифоли, что ускоряет процесс лужения, ведь припоя на жало можно взять больше, и каждый раз не касаться канифоли.

Бывают и такие случаи, что вроде и проводник без оксидной пленки, а лудится, он не хочет. В таком случае необходимо использовать паяльную кислоту. Но если у Вас под рукой, ее, не оказалось можно обойтись и таблеткой аспирина. Разогреть пару секунд, а потом лудить на площадке. Вот увидите, будет лудиться без всяких проблем. Если вы используете метод с аспирином для медного провода, на котором будет оксидная пленка, он сразу будет покрываться тонким слоем припоя. (Но этот метод желательно использовать в крайних случаях, поскольку запах от процесса будет не самый лучший)

Если у Вас получилось залудить проводник, то вас можно поздравить с первыми успехами в работе с паяльником.

Если первый раз работает с паяльником, то будьте готовы к тому, что хорошая пайка у вас не получится. На это есть пару причин. Очень сильно нагрет паяльник для данного вида припоя. Это определить можно по жалу паяльника, ведь на припое, что есть на нем, образовывается темная оксидная пленка. Если сильно нагреть жало паяльника, то рабочая часть жала будет покрыта черным окислом, из-за чего припой на жале держаться не будет. Жало паяльника не разогрето до необходимой температуры. В таком случае внешне пайка будет матовой и рыхлой. Чтобы правильно подобрать температуру можно использовать регулятор температуры. Еще может быть недостаточно прогрет провод во время обслуживания. Такое часто случается, если на рабочей части жала паяльника имеется небольшое количество припоя. Тогда площадь соприкосновения маленькая, и тепло не так как нужно передается на проводник. Тренироваться паять нужно до той поры, пока не получится правильно залудить провод.

Часто бывает такое, что по окончанию лужения паяльником проводов, на них можно увидеть остатки припоя, что похожи на наплывы. Что бы от них избавиться расположите провод вертикально, концом вниз, а паяльник наоборот – вертикально, чтобы его жало «смотрело» вверх, а потом аккуратно проведите жалом по проводам. Так, как припой тяжелый, то все образовавшиеся наплывы перейдут на жало паяльника.

Но, прежде, чем это сделать, удалите весь припой, что имеется на рабочей части жала паяльника. А для этого просто легонько ударьте жалом о подставочку. Аналогичным способом уберите лишний припой с мест паек на печатных платах.

Продолжить свою тренировку стоит на медном многожильном проводе. Его тоже нужно научиться лудить пальником. Здесь же все не будет так просто, как в предыдущем варианте, а особенно если этот провод еще нужно перед лужением очистить. Очистить провод, от оксидной пленки используя для этого механический способ, будет немного затруднительно. Для этого понадобится разделить проводники и выполнить зачистку каждого по отдельности. У меня был случай, когда сняв изоляцию с провода, используя для этого термический способ, то увидел следующее: верхний проводник был весь покрыт оксидной пленкой, а нижний проводник был расплетен. Именно такой случай является одним из самых сложных для лужения. Но, такие провода лудятся не хуже, чем простые одножильные.

Паяем правильно многожильные провода.

Для начала, проводник нужно обработать паяльной кислотой, и начинать прогревать их паяльником, продвигая их так, чтобы все проводники этого многожильного провода были смочены кислотой.

Потом нужно выполнить лужения на площадке с использование канифоли, все выполнять аналогично тому, что описано выше. Разница только в том, что вам необходимо будет прижимать провод к площадке и в процессе лужения поворачивать его в одну сторону. Это требуется чтобы проводники этого провода сплелись между собой.

Имея уже готовый залуженный провод такого типа, вы сможете, используя для этого круглогубцы, сделать кольцо. А это кольцо использовать потом, к примеру, в качестве резьбового присоединения, которое в дальнейшем можно будет использовать, например для контактов розетки или выключателей.

А еще его используют для патронов в люстрах, или же припаять такое кольцо к латунным контактам или печатным платам. Не поленитесь, в качестве тренировки попробуйте выполнить такого типа пайку паяльником.

Единственное, что нужно стараться не сместить детали, во время их соединения методом пайки, пока не застынет припой.

Если говорить о пайке паяльником любых других деталей, то она не сильно отличается от пайки проводов паяльником. И если вы попробовали лудить и паять провода, и у вас все получилось хорошо, то вы сможете выполнить любую пайку паяльником.

Учимся лудить тонкие медные провода, что покрыты лаком.

Если нужно залудить паяльником тонкий проводник, у которого диаметр жилы меньше 0,2 мм, что изолированный эмалью, нужно использовать хлорвинил. Данный вид пластика используется для изготовления изоляции и больших изолирующих трубок. Для этого необходимо положить провод на изоляцию и слегка прижать его жалом паяльника, после чего протаскивать провод, при этом постоянно поворачивая его. Вследствие нагрева хлорвинила выделяется хлор, именно он позволяет разрушить лак и без проблем залудить провод.

Такого рода технология будет просто незаменимой, если вам нужно паять паяльником провод, типа литцендрат. Это провод, что состоит из большого количества тоненьких проволок, что имеют эмалированное покрытие и представляют собой один проводник.

Тонкие провода покрыты эмалью, можно еще лудить применяя таблетки аспирина. Такой метод лужения паяльником я описывал выше. Необходимо взять провод, который вы будете лудить и поместите на подготовленную заранее таблетку аспирина, а потом протягивать его между аспирином и жалом паяльника. Но, стоит помнить, что на рабочей части жала, должно быть, необходимое количество припоя и канифоли.

Как паять паяльником радиодетали.

Часто технология пайки требуется, когда выполняется ремонт электрических приборов. Ведь там есть печатные платы, состоящие из радиоэл

ементов и тому подобное. И зачастую из этих плат нужно их выпаивать или запаивать назад. Это нельзя назвать сложной работой, но все же необходимо будет соблюдать определенную технологию пайки.

Пайка паяльником резисторов, диодов, конденсаторов.

Выпаять из платы необходимый вам радиоэлемент, а он может быть с двумя выводами, не составит труда и не требует высшего образования. В качестве таких элементов выступают практически всегда резисторы или диоды. Для качественного выпаивания с платы любого из таких элементов, нужно нагреть паяльником то, место где он запаян. Под высокой температурой припой расплавиться и вы легко достанете нужный вам элемент. Чтобы вынуть вывод резистора, можно использовать пинцет, но нужно делать все, не спеша, чтобы не соскакивал пинцет, а такое часто бывает, особенно в тех случаях, когда радиоэлемент имеет загнутый вывод и он находится со стороны пайки.

Что бы работать с пинцетом было удобнее, вы можете сточить его губки, но без фанатизма. Тогда при захвате вывода пинцет не будет соскальзывать.

Работая с печатной платой, особенно если речь идет о демонтаже радиоэлементов, очень хочется иметь еще одну руку, ведь при данной работе нужно работать паяльником, пинцетом и еще держать саму плату.

В качестве третей руки вам послужат настольные тиски. Используя данный инструмент, вы сможете зажать плату, и установить тиски на ту боковую грань стола, где вам удобнее будет работать. Лучше всего использовать инструмент придуманный китайцами Third-Hand Tool, что в переводе на русский означает «Третья рука». Используя «третью руку» вы сможете разместить плату в той плоскости, в которой с ней лучше всего будет работать.

Когда вы выполните демонтаж радиодетали, то место на плате, где был его вывод, заплывет припоем. Достать этот припой из образовавшейся луночки не сложно, просто возьмите зубочистку, заточенную спичку или обычную деревянную палочку.

Это делается следующим образом: жало паяльника нагревается и им расплавляется припой, потом в отверстие помещается зубочистка и проворачивается. Вынуть зубочистку можно будет уже когда застынет припой.

Перед тем, как запаять в плату новый радиоэлемент, нужно удостовериться в том, что его выводы будут хорошо паяться, особенно если вы не знаете, когда этот радиоэлемент был изготовлен. Рекомендую действенный способ в таком случае – залудите выводы радиоэлемента, а потом приступайте к процессу запаивания. И как результат вы получите надежную пайку и удовольствие от работы.

Пробуем паять паяльником SMD светодиоды и другие компоненты, не имеющие выводов.

Так, как технологии не стоят на месте, то сегодня уже выпускаются радиоэлектронные устройства, в которых стоят компоненты без выводов, именуются как SMD. У SMD нет привычных для нас проволочных выводов. Их соединяют с дорожками платы за счет пайки к ним контактных площадок, что находятся прямо на корпусе компонентов. Сложности в пайке такого компонента нет. Просто для этого нужно использовать маломощный паяльник на (10-12 Вт) и паять все контакты поочередно по отдельности.

Если говорить о ремонте, то часто стоит задача выпаивать SMD компонент для их проверки или замены на новые. Кроме того часто бывает такое, что SMD компоненты выпаивают из старых нерабочих плат для того, чтобы использовать их в качестве запчастей. Поэтому при процессе выпаивания нужно быть внимательным, ведь компоненты могут поломаться. Чтобы этого не произошло, прогревайте одновременно все выводы SMD компонентов.

Тем, кто часто сталкивается с работой, где нужно выпаивать SMD компоненты, рекомендую для своего паяльника сделать набор специальных жал. Под специальным имеется ввиду жало, что на конце разветвляется на два или три маленьких жала. Используя такие жала при выпаивании, вы не будете повреждать SMD компоненты, даже если они припаяны к плате.

Не всегда под рукой есть паяльник малой мощности, а в том, которым постоянно выполняется пайка нет возможности поменять жало на другое, так как оно прикипело. В таком случае нужно просто навить на жало паяльника медный провод. Его диаметр должен быть не больше одного миллиметра. Это будет так званая насадка, используя которую вы сможете легко выпаять SMD компоненты. Обратите внимание, что корпус светодиодов очень нежный, и он боится даже самых минимальных воздействий.

Удобство такой насадки в том, что она беспрепятственно снимается, и вы сможете использовать паяльник для обычной пайки. У этой насадки есть свои плюсы, и заключаются они в том, что вы можете менять ширину между концами самой насадки. Это позволит использовать ее для пайки SMD компонентов разных размеров. Еще такого рода насадку можно использовать, как маломощный паяльник, и с легкостью паять мелкие детали и тонкие провода, например для светодиодных лент.

Учимся паять паяльником светодиодную ленту.

Процесс пайки светодиодных лент практически не отличается от процесса пайки любой другой детали. Но, здесь все же есть свои тонкости. Вот, например из-за того, что печатная плата это тонкая и гибкая лента, то время пайки должно быть минимальным, чтобы не отслоились печатные дорожки платы.

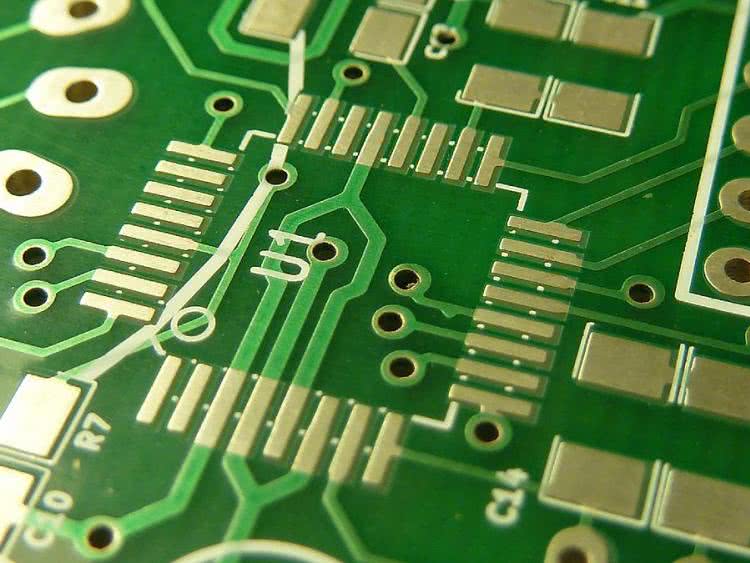

Учимся паять паяльником микросхемы.

Выше я описывал, как запаивать или выпаивать резисторы или диоды. И как видите, сложного там практически нет ничего. А вот выпаять паяльником микросхемы, это уже на порядок сложнее. Ведь в микросхеме выпаять по отдельности выводы можно только после того, как их при помощи кусачек откусить от корпуса платы.

Но, все же есть и в данном случае выход, и, используя одну полезную технологию можно выпаять 24 выводную микросхему всего за минуту. Для этого вам понадобиться медицинская игла, что используется для инъекций. Диаметр такой иглы должен составлять 0,6 мм, ведь в микросхемах зачастую размер вывода равен 0,5 мм. Заправлять ее нужно на конус под прямым углом, так она легче войдет в отверстия печатной платы.

Следующие действия уже не сложные, ведь вам нужно будет просто смазать все выводы микросхемы, с той стороны, где будет выполняться пайка, специальным флюсом СКФ. Одевать иглу необходимо на все выводы микросхемы по очередности, при этом прогревать жалом паяльника припой. Но, стоит помнить, что иглу надо постоянно прокручивать то в одну, то в другую сторону. Если этого не делать, то иглу можно припаять к выводу. Паяльник отводим в сторону сразу, как только игла войдет в плату, а иглу в это время проворачиваем и не спеша снимаем с ножки. Все эти манипуляции проводим до той поры, пока все выводы микросхемы не будут освобождены от припоя. Если микросхема, с которой вы работаете, имеет загнутые выводы, то нужно первоначально расплавить припой и одновременно одеть на вывод иглу до упора. И тогда вывод выровняется. Для того, чтобы освободить вывод от припоя при помощи иглы, нужно приблизительно две секунды.

Когда вы выполните все выше описанное, со всеми ножками, то сможете легко извлечь микросхему, и даже не заметите, что она была припаяна. Могут быть такие случаи, что одна из ножек не выпускает микросхему, ну, все может быть. В таком случае нужно провести ее обработку паяльником и иглой еще раз.

Есть такие специалисты, которые используют при пайке микросхем технологию пайки с использованием медной оплетки от коаксиального провода. Эта технология тоже имеет право на жизнь, но у нее есть существенные минусы:

– нужно иметь уже хорошо «набитую» руку, то есть уметь хорошо

паять паяльником;

– иметь в своих инструментах и комплектующих оплетку. А она есть далеко не у всех;

– полностью удалить весь припой, которым припаяны выводы микросхемы.

А вот при использовании технологии пайки с иглой, припой остается на плате и тогда, чтобы запаять новую микросхему нужно только хорошо прогреть места пайки, при этом не добавлять новый припой.

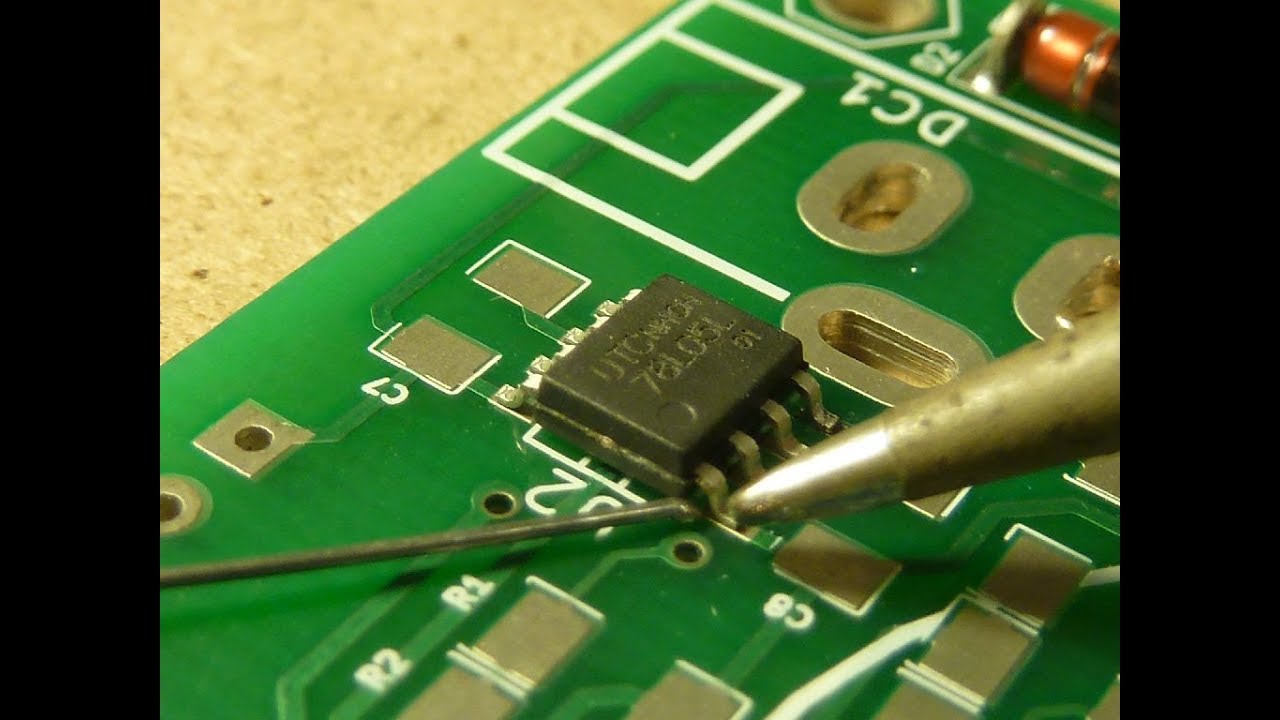

Учимся

паять паяльником микросхемы в корпусе SOIC, что используются для поверхностного монтажа.

Новый рынок, новые технологии, новые разработки, и на сегодняшний день очень часто стали использовать при изготовлении электронных приборов микросхемы в корпусе SOIC.

Прямое назначение данных микросхем – поверхностный монтаж на печатные платы. Иметь дело с такими микросхемами приходится людям, что занимаются ремонтом радиоаппаратуры. В этой же аппаратуре эти микросхемы нужно менять на новые. И что бы это сделать вам придется изначально выпаять эту микросхему, так, чтобы все ее печатные проводники, не были оторваны.

Ремонтируя светодиодную лампу по типу трубки, мне довелось выполнить замену вышедшей из строя в драйвере микросхему BP2808 в корпусе SOIC. Чтобы без проблем и препятствий выпаять микросхемы в корпусах, которые разработаны для пайки напрямую к контактной дорожке печатной платы, нужно использовать специальную паяльную станцию. Паяльная станция – это специальный инструмент, что применяется в радиотехнической промышленности.

Во время работы паяльной станцией место, которое нужно паять, нагревается горячим воздухом. В домашних условия поставить паяльную станцию не у всех есть возможность.

Но, можно обойтись и без паяльной станции, используя для выпаивания микросхемы отрезок тонкой стальной проволоки, имеющей на конце небольшой крючок. Отсюда вопрос: где взять такую проволочку? Все очень просто, вы можете ее сделать сами, используя для этого пружинку от шариковой ручки, просто выпрямите пружинку и у вас будет тонкая стальная проволока.

Используя крючок на проволоке, подцепите вывод микросхемы на печатной плате и немного натяните. Посмотрите где находится место пайки и прогрейте его жалом паяльника. Обратите внимание, паяльник должен быть малой мощности. В следствии нагрева места пайки, крючок пройдет между выводом и печатным проводником, вывод на небольшое расстояние отогнется вверх, и тогда между ним и печатным проводником останется зазор.

Все, что я только что описал, нужно будет сделать с каждым выводом, что имеется на микросхеме. В итоге вы получите полностью освободившуюся микросхему и все выходы останутся целыми. Это очень удобно, ведь бывает такое, что диагностика была не точной и причина поломки не в сгоревшей микросхеме, тогда вы в большом выигрыше. Ведь покупать новую микросхему не нужно будет, вы сможете обратно запаять ту, что вы выпаяли.

Когда вы полностью удалили микросхему из печатной платы, пройдитесь по ее проводникам жалом паяльника. Это нужно для того, что бы в местах пайки убрать или выровнять лишний припой. На место старой микросхемы прикладывается новая, места, где будет выполняться пайка обрабатываются Далее новая микросхема прикладывается к печатным проводникам, места пайки смазываются флюсом СКФ, а ножки нужно прогреть паяльником. При пайке таких микросхем используйте жало паяльника с шириной, которая будет меньшей, чем шаг между ножками микросхемы, что будет паяться. Что бы было лучше понятно, приведу пример: если шаг микросхемы 1,25 мм, то жало паяльника должно быть с шириной рабочей части не больше одного миллиметра.

Учимся паять транзисторы в корпусе DPAK (TO-252)

Часто бывает, такое, что тот или иной бытовой прибор перестал работать. Причина в том, что на его рабочей плате перегорел транзистор и его нужно заменить, но, что бы это сделать необходимо его выпаять из платы. Как же это сделать, и какие сложности могут возникнуть?

Транзистор к плате припаян всей своей металлической поверхностью, и припаян он прямо к фольге этой печатной платы. Именно по этой причине требуется соблюдение некоторой последовательности действий во время выпаивания транзистора из платы.

Мы уже с вами знаем, что первое, что нам нужно сделать – это выпаять выводы транзистора. Если вы на 100% уверены в том, что проблема в транзисторе, то не нужно изобретать велосипед, просто возьмите бокорезы и перекусите ножки транзистора. Если же у вас стоит задача выпаять транзистор, что бы потом его опять использовать, вам нужно нагреть паяльником до нужной температуры место, в котором запаяны выводы транзистора. Когда вы увидели, что припой становиться жидким, берите шило, оно должно быть у вас под руками, и аккуратно приподнимите ножку над платой.

Следующее, что нужно сделать, это взять на рабочую часть жала максимально больше припоя и приложить к плате там, откуда торчит металлическое основание транзистора. Примерно, через секунд пять, припой, которым припаян транзистор, начнет плавиться, и вы легко сможете удалить транзистор, используя для этого пинцет. Может случиться так, что с первого раза у вас не получится изъять транзистор, в таком случае повторите все действия еще раз.

Сняв транзистор, вы увидите оставшийся припой, что держал этот транзистор. Выровняйте место, где был запаян транзистор к плате, используя горячее жало паяльника. Толщина слоя припоя должна быть не больше 0,5 мм.

Что касается вопроса как запаять транзистор на плату. Тут нет никаких сложностей. Для этого установите транзистор на плату и запаяйте его выводы. Потом прижмите транзистор, прилагая усилие, в плате и одновременно с этим прогревайте его жалом паяльника со стороны, где находится выступ металлического основания, это как при выпаивании. Когда припой полностью расплавится, транзистор просядет, так как на него прилагается давление, а паяльник можно будет отложить в сторону. Если паять нужно транзисторы в корпусе TO-252, то используйте для пайки мощный паяльник – 40 Вт.

Учимся паять паяльником радиодетали с толстым выводом.

Идем дальше. Как же выпаять микросхему, что имеет толстые выводы, а это их толщина составляет больше чем 0,8 мм. Такая работа уже более сложная, медицинская иголка нам не поможет, ведь такой иголки с таким диаметром нет. Но, если кому то повезет, и он найдет трубочку из нержавеющей стали, что имеет тонкие стенки и необходимый диаметр, то вполне возможно применить технологию с иголкой, что расписана выше, но в качестве иголки будет использоваться нержавеющая трубочка.

Но, есть и такие микросхемы, в которых радиоэлементы, у которых выводы закрепляются специальной термопластичной пластмассой. Это, как правило, разъемы, катушки индуктивности, трансформаторы. Для работы с такими радиоэлементами во время выпаивания используйте специнструмент , что предназначен для отсоса припоя. Называется такой инструмент оловоотсос.

Оловоотсос – это ручной инструмент, что используется для отсасывания олова, а для пайки используется в качестве припоя именно олово. Внешне оловоотсос похож на трубку из металла с наконечником, который изготовлен из фторопласта. Внутрь трубки помещен подпружиненный поршень на штоке и спусковой механизм. Если сравнивать, на что похож этот инструмент, то это будет ручной насос, что используется для накачивания колес велосипеда. Когда сжимается пружинка, поршень инструмента автоматически опускается вниз. Нажав пусковую кнопку, вы освобождаете поршень, и тут срабатывает пружина, под действием которой поршень быстро перемещается вверх, и при этом затягивает через наконечник воздух. Когда вы поднесете оловоотсос к жидкому припою, то его вместе с воздухом затянет внутрь инструмента.

Если перед вами стоит задача вытащить вывод из припоя, то вам надо нагреть припой паяльником, и как только он станет жидким, оперативно надеть на вывод оловоотсос и, не медля жмите пусковую кнопку, при этом убрав с места пайки, жало паяльника. Весь жидкий припой будет удален. Если же вам не удалось это сделать с первого раза, то повторите эту процедуру.

Использовать отсос можно при выпаивании любой радиодетали, будь то резисторы, диоды или микросхемы. Но, технология с медицинской иглой намного проще и быстрее, там ничего повторно не нужно делать. Пользоваться отсосом при выпаивании радиодеталей сложнее, если они имеют изогнутые выводы.

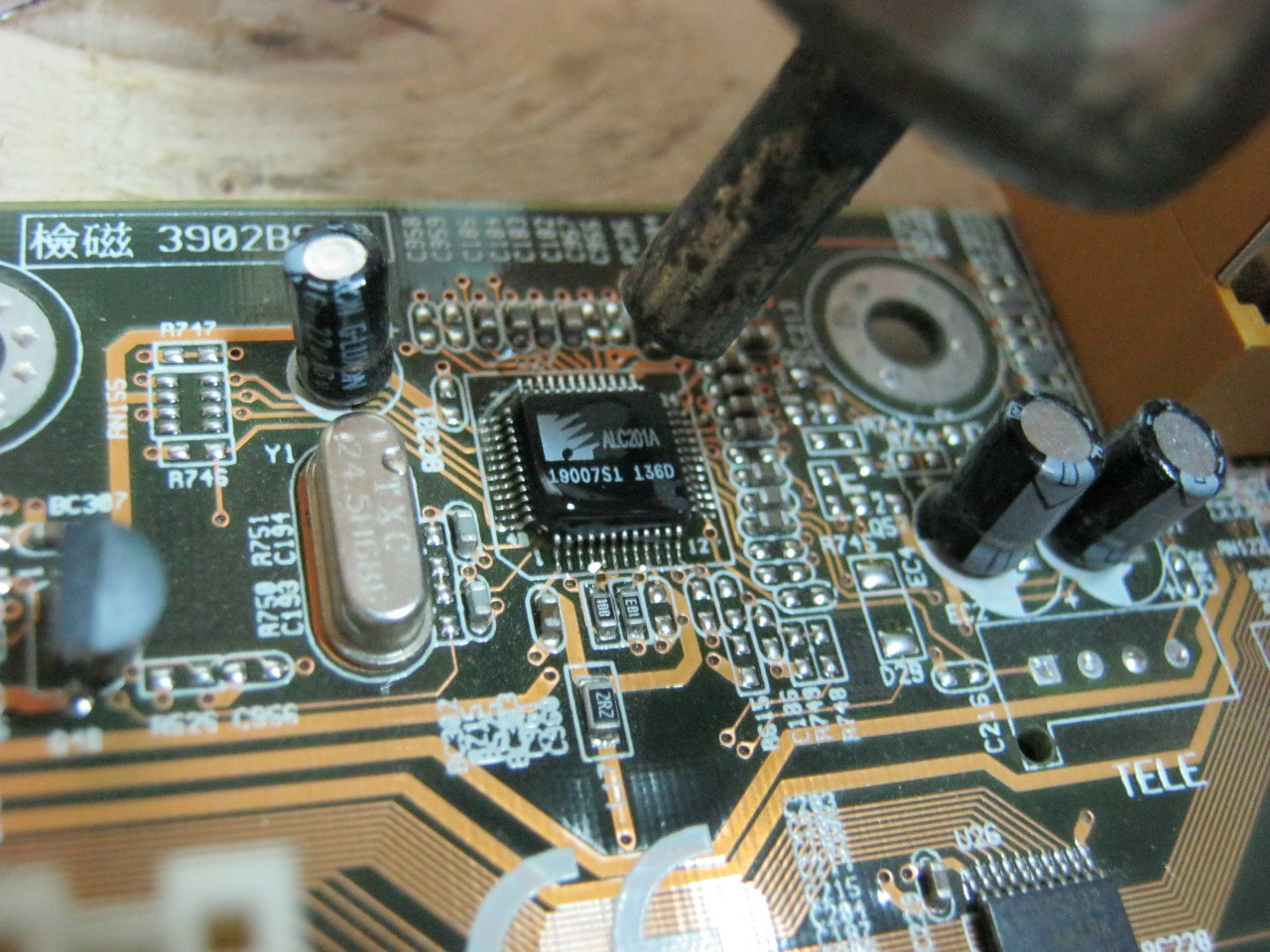

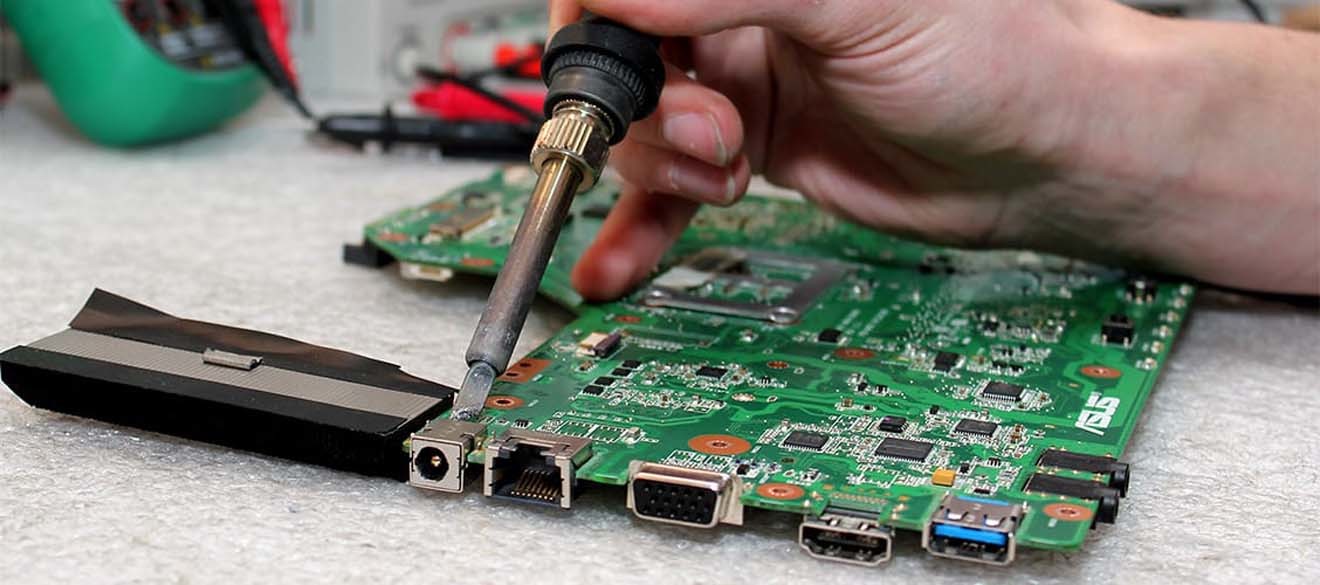

Учимся паять паяльником конденсаторы на материнской плате компьютеров.

В каждом компьютере есть рабочие электронные платы. К неисправности таких плат приводят вздутые электрические конденсаторы. В некоторых случаях плата может работать, но нестабильно. Конденсаторы заменить вроде не сложно, но, несмотря на простоту замены, нужно понимать, это серьёзная и ответственная задача. А сложность вся состоит в том, что плата имеет очень «нежные» и тонкие токоведущие дорожки, они еще и узкие и если вы неаккуратно проведете жалом паяльника, то очень легко эти дорожки повредите, а вот восстановить их не всегда получается. Кроме этого на печатной плате есть много бескорпусных элементов, и по неаккуратности их можно совершенно случайно повредить или разрушить. Сами конденсаторы на плате очень часто устанавливаются рядами очень плотно, иногда они расположены между разъемами. Именно по этой причине их выпаивать сложно, не говоря уже за впаивание назад, ведь это еще сложнее.

Перед тем, как приступить к самому процессу пайки, необходимо провести все необходимые подготовительные работы. А именно:

– достаньте из материнской платы все карты;

– отсоедините все провода;

– зарисуйте, в какой последовательности вставлены разъемы проводников, что идут от кнопок и светодиодов, установлены в системный блок. Как правило, они обычно установлены без ключей, и если вы не зарисуете или не запомните, как они расположены, то потом потратите много времени на то, что бы разобраться, как все было подключено. (можно сделать фото данной платы на имеющийся телефон или фотоаппарат)

– открутите все винты, на которых закреплена плата к основанию системного блока;

– достаньте плату из корпуса.

Для паяльных работ материнской платы нужно брать мощный паяльник (40 Вт). Ведь электролитические конденсаторы массивные. Прежде, чем начать пайку, необходимо правильно заправить жало паяльника. В торце жало не должно быть шире 3 мм, и ни в коем случае на нем не должно быть острых углов. Такие меры предосторожности необходимы, чтобы при случайном соскальзывании жала, вы не повредили токоведущие дорожки материнской платы.

В процессе пайки паяльником у вас будут заняты руки, и что бы правильно удерживать материнскую плату, используйте для ее фиксации тиски или «третью руку». Это просто необходимо, чтобы в процессе пайки можно было контролировать плату с обеих сторон. Обратите внимание, зажимайте плату за край, на котором нет никаких элементов, но не сильно, и, подкладывая при этом картонные прокладки, чтобы не повредить плату.

Все подготовительные работы выполнены, можно переходить непосредственно к выпаиванию неработающего конденсатора. Держа одной рукой конденсатор, другой прикасаетесь паяльником к его выводу. На рабочей части жала должно быть достаточно припоя, чтобы он мог слиться с тем припоем, которым припаяна ножка конденсатора. Прогревая место пайки, конденсатор легонько нужно отводить в сторону, чтобы достать его ножку из отверстия. Сразу после того, как конденсатор начнет поддаваться, его ножку вытаскивать полностью не нужно, только до посадки ее в плате. Аналогичную процедуру нужно выполнить со второй ножкой конденсатора. А тогда возвращаемся к первой ножке и уже достаем ее полностью из платы. Если использовать такой способ, то за два три приема вы полностью выпаяете конденсатор из материнской платы.

Когда материнская плата выходит из строя, то это точно из строя вышел не один, а несколько конденсаторов. Все непригодные конденсаторы выпаивать нужно по выше описанной схеме, но по очереди. Если у вас вышло из строя два конденсатора, но они оба имеют разные номиналы, то, очень важно запомнить, какой из них, где стоял.

Далее нужно подготовить отверстия, в которые будут запаиваться новые конденсаторы. Для начала необходимо удалить из этих отверстий старый припой. Как правило, я это делаю за два захода (этапа). Это сначала нагреваю место пайки, а потом при помощи зубочистки делаю в нем углубление.

После этого, в образовавшиеся углубления нужно вставить иголку для шитя, диаметром 0,5 мм. Эту иголку я закрепляю в цанговый зажим и уже с противоположной стороны прогреваю отверстие паяльником. Припой начинает плавиться, и в этот момент нужно проталкивать в отверстие иголку, не забывая ее постоянно проворачивать. Паяльник убираем в сторону, а иглу не прекращаем поворачивать и не спеша вынимаем ее. Таким образом, отверстия освобождаются от припоя и в них можно запаивать новые рабочие конденсаторы.

Если вы будете запаивать в плату конденсаторы, которые ранее уже были использованы, то нужно изначально подготовить их выводы, выровняв их и очистив от старого припоя. Если же это конденсатор, ранее не был использован, то его выводы нужно залудить, а вот если нужно укорачивать их, то это лучше всего сделать уже после запаивания конденсатора. Когда вы на плату устанавливаете конденсатор, то нужно учитывать его полярность. У конденсатора минусовой вывод отмечается, как правило, белой полоской сбоку на его корпусе, а на материнской плате отмечен белым сектором, или как дополнение на плате может быть специальная контактная площадка в виде квадрата. Еще может такое быть, что расстояние отверстий конденсатора и расстояние тех отверстий, что на плате не соответствуют. Чтобы не возникло проблем при пайке, следует заранее сформировать ножки конденсатора, ведь за счет того, что на материнской плате размещено еще много других деталей, это сделать не очень легко и не всегда удается с первого взгляда.

С легкостью можно сформировать ножки в том случае, если вставить его в отверстия ножками со стороны запайки выводов деталей. Таким образом, вам будет легче попасть ножками конденсатора в отверстия печатной платы, при его установке.

Учимся удалять оставшийся флюс с печатной платы по завершению пайки.

Что бы вам было легче паять конденсатор, то до того, как вы приступите к процессу пайки, обработайте его ножки специальным флюсом СКФ. Когда закончите паять, необходимо тщательно убрать с платы лишнюю канифоль.

Чтобы удалить лишнюю канифоль, необходимо взять любую кисточку и смочить ее в спирте. Потом этой кисточкой необходимо водить по месту на плате, где осталась застывшая канифоль, до той поры, пока канифоль не растворится.

Потом, стоит взять кусочек чистой ткани, она должна быть не синтетической, и положить ее на место растворившейся канифоли, потом провести кисточкой по самой ткани. Всю канифоль впитает в себя ткань, а плата останется чистой.

Ну, вот в принципе и все. Можно проверять работоспособность платы. А для этого вам нужно будет ее вставить в системный блок.

Учимся паять паяльником детали из стали и железа.

Пайка паяльником стальных и железных деталей, используя для этого мягкий припой, не особо отличается от пайки медных деталей или деталей из ее сплава. Разница здесь только в используемом флюсе. Ведь канифоль в такой пайке не используют, а используют хлористо-цинковый флюс.

Давайте попробуем на примере разобраться, как же паять железо. Вот, у нас есть лист кровельного железа, что уже проржавел и имеет глубокую коррозию.

Запомните! Самое главное, что вам нужно сделать, чтобы пайка получилась качественной, это правильно подготовить поверхность, на которой эта пайка будет проводиться. Что же для этого нужно сделать? Первое, это удалить всю ржавчину, используя для этого наждачную бумагу или щетку по металлу. Этот лист, может быть, покрыть маслом или консервантом. Такое делают для того, чтобы предотвратить его коррозию. Если у вас именно такой лист, то перед тем, как проводить пайку, его нужно очистить от жира. Для этого возьмите старую тряпочку и смочите е бензином. А затем протрите тщательно лист металла. Еще избавиться от жира на металлическом листе, можно используя для этого обычное моющее средство для посуды.

Если поверхность готова, тщательно очищена, то теперь нужно выполнить процесс лужения. Может быть такое, что вся ржавчина не удалилась, есть глубоки вкрапления, ничего страшного в этом нет если она занимает не больше одного процента площади от всего листа. Она не повлияет практически на процесс лужения.

На эту заранее подготовленную поверхность металлического листа, используя кисточку, тонким слоем наносим хлористо-цинковый флюс.

Уже через пять минут, вы покроете ржавую поверхность листа, при помощи паяльника необходимым слоем припоя и лист больше ржаветь не будет.

Не всегда под рукой есть кислотный флюс, но это не беда, ведь мы легко можем его заменить аспирином. Аспирин – это универсальный флюс, который всегда есть в аптечке каждого, если не в основной в доме, то в автомобильной аптечке точно найдется.

Как же это делается? Все очень просто, насыпьте вместо кислотного флюса раскрошенную таблетку аспирина, а дальше уже выполняем лужение при помощи паяльника. Припой растекается так же хорошо, как и при использовании кислотного флюса для лужения.

К детали железной или стальной, если она хорошо залужена, вам легко будет припаять любой провод, будь то он из меди или латуни. Он будет держаться на этом листе крепко, и будет обеспечиваться очень надежный электрический контакт.

Учимся паять трубки, радиаторы, радиаторы, теплообменники.

Если говорить о мастерах, то им часто приходится иметь дело с устранением течи, а это может быть или жидкость или газ, в металлических трубках, радиаторах и теплообменниках газовых колонок, холодильников, автомобилей или в других приборах, где они есть. В основном трубки бывают медные, латунные, железные, это может быть и нержавеющая сталь. Поэтому справиться с течью в таких трубах вам помогут паяльник и свинцово-оловянный припой ПОС-61, используя выше приведенную технологию.

Но, так как радиатор или теплообменник являются объемными и в них есть наличие жидкости, то технология их пайки имеет некоторые особенности, что отличают ее от обычной пайки.

Учимся ремонтировать железный кузов автомобиля методом пайки

В те времена, когда на дорогах ездило больше советских автомобилей, чем сейчас, очень сильно спасала технология пайки паяльником железа при коррозии кузова автомобиля. Когда появляется ржавчина, то первое что приходится делать, это зачищать ее и наносить новое лакокрасочное покрытие, но, со временем эта ржавчина все равно «вылезет» наружу. А вот если место, где появилась ржавчина хорошо подготовить, потом пройтись по нему паяльником, нанеся небольшой слой припоя, то это место больше ржаветь не будет никогда.

Часто приходилось хозяевам автомобилей паять сквозные дыры в порогах или в зоне колесных арок машины. Перед тем, как приступить к пайке, необходимо зачистить аккуратно поверхность вокруг образовавшейся дырки, диаметром приблизительно в сантиметр, а потом залудить эту поверхность припоем. Потом вам необходимо вырезать из картона выкройку по размерам необходимой вам заплатки. После чего по выкройке вырезаете заплатку из латуни. Ее толщина должна быть от 0,2-0,3 мм. Ту часть заплатки, что будет припаиваться необходимо залудить толстым слоем припоя. Может быть такое, что заплатке необходимо придать какую-то форму, если это так, то придаем ей нужную форму, а потом прикладываем ее на дырку в кузове автомобиля, и хорошенько прогреваем ее мощным паяльником. Отлично подойдет паяльник на 100 Ват. Прогревать необходимо по шву. Далее шпаклюем, грунтуем, красим и кузов вашего автомобиля словно новый. И еще большой плюс такого ремонта в том, что это место больше никогда не пустить ржавчину.


Часто задаваемые вопросы про Паяльники





Как паять паяльником на примере пайки деталей, проводов и возможности выпаять их с платы (провода, радиодетали на плате) (видео)

 Время не стоит на месте, оно бежит, несется, меняется, а вместе с ним меняется и все вокруг. Так еще в Советском Союзе, лет 30 назад, каждый второй умел наверняка паять, при этом делала это неплохо. Все это исходило из реалий того времени, когда люди чуть ли сами себе делали приемники, телевизоры, магнитофоны, всевозможные проигрыватели. Такую особенность можно связать с надлежащим развитием техники того времени, а вернее обеспечением последней населения нашей страны. Да, многим чего не хватало, сложные бытовые приборы мало того что стоили несколько зарплат, так еще и ждать их приходилось месяцами и годами. Такие реалии заставляли «дружить» с паяльником, тем самым, который мог порадовать своего хозяина новым, нужным и желанным прибором в доме. Достаточно вспомнить мое детство, когда засыпая в сумерках, я видел спину отца, склонившегося над письменным столом. В свете настольной лампы поднимался дымок от канифоли, столь приятный как помнится сейчас. Там что-то паялось… Однако с того времени много что изменилось. Техники стало пруд пруди, и стоит она при этом не так уж дорого. Канифоль на запах стала несколько другой, вонючей и химической… А паять умеет далеко на каждый второй. Но раз вы заглянули к нам на страничку, то наверняка не из праздного любопытства. Так вот и давайте поговорим о том, как паять паяльником радиодетали и провода.

 Здесь, прежде, хотелось остепенить тех, кто пришел к нам с целью узнать о том, как паять чайники, трубки и радиаторы. Нет, мы вовсе не уничижаем их цели и задачи, просто в этой статье не об этом. Мы хотели поговорить о пайке исключительно деталей и проводов, о подвесном монтаже и монтаже на плате. Ведь по сути пайка радиолюбителя несколько отличается от пайки жестянщика, а значит нам, чтобы не валить все в одну кучу, и не распыляться на необъятное, хотелось бы упомянуть лишь о пайке паяльником радиодеталей и проводов. Если что извиняйте, а я продолжу…

Какой паяльник выбрать для пайки радиодеталей и проводов

 По сути, здесь выбор будет состоять из поиска следующих критериев, это его мощность и тип жала. Вот давайте и разберем теперь возможные альтернативы.

Выбор паяльника по мощности

Для пайки радиоэлементов самым подходящим будет паяльник мощностью 25-40 Ватт, именно такая мощность обеспечит быстрый прогрев контактов, но не перегреет деталь. Перегрев детали может привести к выходу ее из строя, так скажем, что ножки можно греть 5-10 секунд, а есть и детали, которые выдержат и не более 2 секунд. Здесь надо исходить из опыта и конкретных условий, но чем быстрее вы сделаете пайку, тем лучше. При этом, используемая мощность паяльника должна использоваться оптимально, все на то, чтобы расплавить припой, но не предать лишнее тепло на корпус. Итак, с мощностью мы определились, теперь о видах, типах паяльника, вернее жал для них.

Выбор паяльника по типу жала

 Итак, о материале жала паяльника. Начнем снова со времен СССР, тогда паяльники были одного типа, просто с медным жалом, других никто и не видел. Плюсы здесь очевидны. Медь хорошо передает тепло, на медное жало можно набрать какое-то количество припоя и использовать его локально для пайки, вот, пожалуй, и все. Теперь о минусах. Медные жала паяльника довольно быстро обгорают. Проявляется это следующим образом. Они покрываются окалиной, которая облетает, при этом в месте отслоения окалины само собой образуется углубление, искривление формы. Это очень неудобно в тех случаях, если вы паяете много и часто, а также тогда, когда вам необходимо постоянную ровную поверхность для пайки на самом жале. Да и сам принцип пайки здесь получается несколько иной. При медном жале весь припой для пайки берется на жало, а затем переносится в место пайки.

 Однако есть и другая стратегия пайки, она возможно из-за несгораемых жал. Последние нашли обширное применение в наше время. Такие жала выполнены из композитного или тугоплавкого материла, часто покрыты твердым напылением, на которое не осаживается припой или осаживается очень ограниченно. В итоге, жало постоянно чистое и разогретое. Посмотрите на фото выше, медное жало справа выглядит совсем неказисто, если его сравнить с несгораемым жалом.
 Паять несгораемым жалом можно очень долго, почти пожизненно. Однако припой в этом случае пайки, подается проволокой и непосредственно в место пайки, где разогревается, растекается и затвердевает.
 Если подытожить эту главу, то надо сказать о том, что паяльник должен быть мощностью 25-40 Ватт, а жало выбирается в зависимости от привычки того, кто и с чем привык работать. Если же у вас нет навыков, то я бы посоветовал все-таки несгораемое жало, оно будет навсегда и не потребует обслуживания. О самих же особенностях пайки медным и несгораемым жалом мы поговорим чуть далее, а пока о подготовке к процессу пайки. А если точнее, то о применяемых флюсах, припое, кислоте, инструментах.

Что необходимо для пайки деталей и проводов (держатели, флюс, кислота, паяльный жир, инструмент, заточка жала)

 Прежде чем начать паять, надо для этого что-то иметь… О паяльнике мы уже сказали, но это еще не все. Так для выполнения пайки вам потребуются расходные материалы, будь то флюс, паяльный жир, канифоль или кислота. Давайте разберем каждый из этих реактивов отдельно. Наиболее популярный реактив для пайки деталей канифоль. Именно её в большинстве случаев использовали радиолюбители в СССР. Однако сегодня я бы не сказали что это оптимальный вариант. Быть может из-за того что канифоль стала какой-то другой, она действительно даже пахнуть стала по-другому при разогреве. Видимо по лесам уже никто «не лазит» чтобы раздобыть натуральную смолу, а отсюда и этот непонятный совсем не естественный едкий запах. Я бы посоветовал использовать вам паяльный жир. Не важно, активный или нейтральный. Он вовсе не имеет запаха, что очень хорошо, прекрасно обволакивает контакт, скажу даже более. Жир в советское время был дефицитом, он использовался только на заводах оборонки, а вот обыватель мог о таком только мечтать, отсюда и такая распространенность упоминания о канифоли.

 Теперь о флюсах и кислоте. Кислота и флюс наносятся с помощью кисточки или носика непосредственно в место пайки. Кислота фактически активный реактив, в ней находится кислота (соляная) и цинк. При попадании на металл, кислота съедает его поверхностный слой и продукты окисления на нем, а цинк остается после как коррозионно-сдерживающее. В любом случае, после пайки кислотой лучше промывать эти места от дальнейшего продолжения коррозии, используя соду или воду. Флюс в большинстве случаев это жидкий реагент вроде канифоли или паяльного жира, он не столь активен. Часто это канифоль растворенная в спирте, может еще какие-то добавки… Если резюмировать, то для пайки достаточно только паяльного жира или канифоли. Теперь о инструментах.
 Без хорошего инструмента паять хорошо вряд ли получится. По крайней мере, если вы решили паять много и все подряд. Для удержания радиодеталей в самый раз будут плоскогубцы или пинцет, иначе вы будете обжигать пальцы. Для зачистки проводов и для ровного их откусывания нужны маленькие и острые кусачки. Во время сложных операций пайки, где необходимо припаять несколько проводков или под определенным углом, незаменимы будут штативы «вторая рука». Ну, само собой потребуется подставка под паяльник, чтобы он не валялся на столе и не спал вам столешницу и площадочка для лужения, где будут подготавливаться провода для пайки.
 И вот сейчас мы наконец-то только подошли непосредственно к описанию операций процессов пайки. При этом, как мы уже и говорили, в зависимости от типа паяльника, процесс пайки будет несколько отличаться. Именно поэтому мы рассмотрим два варианта. Для паяльника с медным жалом и для паяльника с несгораемым жалом.

Пример пайки для паяльника с медным жалом

 Любая пайка начинается с лужения площадок, проводов, других элементов, которые необходимо будет соединить вместе. Лужение, это фактически поверхностное покрытия припоем поверхностей. Цель этой процедуры проста. Поверхностный слой обеспечит хорошую когезию для будущего наплавляемого припоя, а значит и надежное соединение при пайке.
 Здесь необходимо сказать и о материалах, которые вы собрались паять. Так скажем, будет паяться хорошо, черные металлы уже хуже, а вот паять алюминий я бы и вовсе вам не советовал. Так как дело это хлопотное и неблагодарное. Именно здесь необходимо сказать о том, что если у вас есть выбор, то выбирайте для пайки провода и коннекторы из меди, именно такой выбор позволит вам паять комфортно. Итак, о лужении медным паяльником.
Разогреваем паяльник, обычно это время 5-7 минут. Раньше даже не пытайтесь. Во время разогрева можно разово опустить паяльник в канифоль или паяльный жир, для предотвращения окисления меди.

Как только жало начнет уверенно плавить припой, то считайте он разогрет.

За это время пока можете зачистить от изоляции и окисла провод или площадку. Если это многожильный провод, то после того как сняли изоляцию, скрутите все проводки между собой. Также если соединение будет неразъемное, то тоже соедините проводки разных проводников между собой.
Теперь положите провод (а) на площадку и обработайте его кислотой, канифолью, либо жиром.

То есть теми реактивами, про которые я вам писал ранее. Именно они поспособствуют лужению, а как итог, и самой пайке. В нашем случае это паяльный жир, я разогрел его и обмакнул провод в него.
Теперь захватываем на жало излишнюю порцию припоя, по сути это будет капелька припоя. Подносим его к проводнику и водим вдоль него.

Проводник должен равномерно залиться.

Теперь он будет похож на нечто покрытое в металлической оболочке. Если припоя мало, то еще раз возьмите припой жалом и распределите его на месте пайки.

Такую же процедуру проводим и с другим проводником. Теперь можно спаять проводники между собой. Выставляем их так, как нам необходимо и каждый раз принося на жале пальника немного припоя, заливаем щель между проводниками.

При необходимости берем припой и приносим в место пайки.

В итоге получается красивый,  прочный и надежный контакт. При необходимости, проводники перед пайкой можно скрутить.

Место пайки изолируем.
Теперь о пайке на плату. Здесь опять же надо начать с лужение дорожек платы. Если вы монтируете что-то на универсальную монтажную плату, то сразу берите плату с лужеными контактами. Далее выпрямляем контакты радиодетали и вставляем их в отверстия, так , чтобы они выступали с другой стороны на 0,5-1 мм. Теперь, как и в случае с проводом берем припой на жало и подносим его к месту ножка-отверстие.

Прикасаемся, и припой растекается по ножке, заполняя при этом и отверстие. Так пропаиваем все ножки радиоэлемента (провода).

Теперь вы хотя и не научились паять паяльником с медным жалом, но знаете как это делается.

Обслуживание (лужение) медного жала паяльника при пайке и после нее

Как я уже рассказывал вам, медное жало со временем выгорает и в итоге меняет свою форму. В итоге необходимо время от времени приводить его форму в порядок. Лучше всего ковать жало, то есть использовать молоток и наковальню, так и выстукивать нужные формы. Но если этого нет, то вполне можно обойтись и простым надфилем.

Берем и обрабатываем жало таким образом, чтобы оно стало подходить под удобную для вас форму (размер). Для меня такой формой является форма под плоскую отвертку. Надфилем стачиваются две стороны, в итоге получается ровный, но «голый» металл – медь.

Надо сказать, что медь металл мягкий. Обрабатывает его соответственно легко. После такого придания формы необходимо защитить жало от окисления. Делается это просто, нанесением на поверхностный слой жала припоя, который выполняет две функции. Во-первых, с его помощью мы паяем, о чем мы уже рассказали. Во-вторых, он защищает жало от окисления и выгорания. Итак, когда мы на холодную обработали жало, то включаем паяльник. Пока он греется, но не прогрелся, можно окунуть жало в канифоль или паяльный жир.

Затем берем припой и наносим на разогретое жало. Припой сам растечется по его поверхности. Все жало готово к использованию.

Восстановление жала необходимо проводить с периодичностью, когда вы заметили, что площадка на нем стала не ровной, и паять в результате этого стало неудобно.

Пример пайки для паяльника с несгораемым жалом

Здесь вновь надо начать с описания того, чем отличается пайка таким жалом. Самое большое отличие в том, что несгораемое жало только разогревает, оно не является средством для переноса припоя на место пайки. То есть по итого, все раздельно – жало обособленно разогревает, припой подается отдельно. В этом случае между жалом и припоем не образуется должной адгезии, это связано, прежде всего, с материалом жала. Материал не способен переносить припой, зато он и не сгорает, то есть практически вечный. Ну, об этом я уже тоже говорил, сейчас ближе все-таки о самом процессе…
В этот раз процесс лужения провода будет проводить с использование флюса, а не жира. Капаем несколько капель на зачищенные от изоляции и окислов контакты под пайку.

 Укладываем провод на площадку и лудим. К слову, в качестве площадки для лужения прекрасно подходит деревянная вставка. Дерево со временем впитывает в себя жир и флюсы, а при необходимости может наоборот отдать их на проводник.

При разогреве провода жалом, подаем припой к месту лужения.

Припой распределяем по поверхности проводника, в то время пока водим его вдоль него, вместе с разогретым жалом.

Тоже самое делаем и со вторым проводником.
Теперь выставляем проводники друг относительно друга и используя припой, который подается проволокой, разогреваем его и заливаем в щель между проводников.

Все контакт готов, можно изолировать место пайки. Как и в предыдущем случае, провода можно скрутить между собой до пайки.
Теперь о пайке на плате. Здесь все аналогично. Ножки радиодетали вставляются в плату. Затем одновременно подносим припой и жало. Разогреваем место пайки, припой расплавляется и растекается по ножкам.

Как выпаять деталь из платы

На самом деле пайка в большинстве случае включает в себя не только соединение контактов, но и их разъединение. Если нам необходимо разъединить спаянные провода, то разогреваем место пайки и все готово. Однако с радиодеталями все сложнее. Ладно если это резистор или транзистор, когда вывода 2-3. В этом случае по переменке и оперативно разогреваем контакты, а затем вытаскиваем деталь из платы.  Можно использовать маленькие плоскогубцы или пинцет, чтобы не обжечь руки. А вот с микросхемами все куда сложнее. Часто их демонтаж бывает в одностороннем порядке, то есть когда им просто перекусывают ножки, еще на плате, а затем выпаивают по одной. Это оправдано в том случае, когда микросхема больше применяться не будет. Если же вам необходимо сохранить радиодеталь с большим количеством выводов, то здесь есть два способа.
 Первый это использовать иголку от шприца. Каждый раз разогревая припой, вы должны выставлять иголку на ножку таким образом, чтобы она отделяла припой от контакта. После того как такая процедуру будет проделана со всеми контактами радиодетали, то ее можно будет извлечь из платы.
 Второй вариант, когда используется отсос припоя.

В этом случае к разогретому припою приставляется конструкция, которая похожа на шприц. После нажатия на кнопку, она резко поднимает поршень, происходит разряжение и лишний припой попадает в емкость отсоса. Вот и все секреты того, как можно выпаять деталь с платы.

Подводя итог о пайке паяльником

Не смотря на то, что наша статья получилась не такая уж маленькая, но она определенно не охватила всех тонкостей и особенностей, про которые вы узнаете только лишь из своего собственного опыта. Это я к тому, что именно опыт и время помогут вам в полной мере овладеть пайкой, чтобы она была надежной и в тоже время красивой.
 Мне лишь еще раз хочется сказать, о том, что если вы не занимались пайкой совсем, то у вас есть альтернатива, по какому пути пойти. Взять паяльник с медным жалом или несгораемым жалом. Здесь справедливости ради надо сказать о том, что несгораемое жало все же по мне предпочтительнее. Оно вечное, оно очень маленькое, то есть можно разогревать маленькие детали, скажем smd радиодетали, которых в современной электронике не так уж мало. Хотя перейти на его использование было морально не просто. В руки так и просился мой старый верный паяльник с медным жалом. А вот медное жало это некий рудимент, от которого трудно отказаться тем, кто паял еще во времена СССР, и его все устраивает. Что же, они имеют право на свой выбор на свои предпочтения, на отстаивание своих интересов.  Тем более, что у медного жала есть небольшой плюс. При его использовании, как я уже несколько раз говорил, не надо подавать припой на место пайки, он приносится на самом жале. Эта особенность позволяет воспользоваться второй свободной рукой, для удержания радиодетали или провода. При пайке несгораемым жалом в большинстве случаев потребуется приспособление «вторая рука», как на фото выше.
 Что же, если у вас будут свои соображения и важные замечания по изложенному материалу, то вы можете написать о них в комментариях к статье. Мне лишь осталось пожелать поменьше обжигать пальцы и надежно и красиво паять соединения.

Видео о том как паять паяльником

Как правильно паять в домашних условиях

Смотрите также обзоры и статьи:

Что нужно для пайки: необходимые составляющие

Все мы знаем, что метод спаивания элементов между собой – один из самых надежных и крепких. Этот метод обеспечивает надежное соединение медных деталей с деталями из других сплавов, в том числе алюминиевых. Это довольно простой способ и широко применимый.

Суть заключается в том, чтобы при нагревании определенной зоны заливать ее жидким припоем, который при застывании обеспечит надежное соединение.

Для проведения процесса спаивания понадобится тепло, обычно источником тепла является паяльник. Паяльники бывают разные по мощности, по типу и их выбор зависит также от вида работ, которые необходимо провести.

Обычный электрический паяльник прогревает соединяемые детали, разогревает припой до жидкого состояния, а также наносит его на элементы. Подключение осуществляется при помощи провода, который соединяет заднюю часть паяльника с вилкой. Паяльник оснащен рукояткой для удобства пользования.

Помимо главного агрегата, без которого не удастся ни одна пайка, нужны дополнительные составляющие, например, припой. Это сплав из олова и свинца, но допустимы и дополнительные добавки. Припой производится в виде катушки с намотанной проволокой, диаметр которой может быть различным. Также бывает трубчатый вид припоя, внутри которого находится канифоль, что придает удобство при работе.

Свинцовая добавка в сплаве позволяет сэкономить на нем, а количество может быть разным – от этого зависит марка. Например, один из самых распространенных припоев, ПОС-61: П – припой, ОС – оловянно-свинцовый, 61 – процент содержания олова. Чем больше эта цифра, тем меньше содержание свинца. Обычно используют сплавы с небольшим содержанием олова.

Припои бывают мягкими и твердыми: мягкие плавятся при температуре 450 градусов, остальные являются твердыми. Например, температура упомянутого ранее припоя ПОС-61 составляет 190 градусов. По причине проблем с разогревом припоев из твердой группы, ими не пользуются когда орудуют электрическими паяльниками.

Алюминиевые детали паяют припоями с добавлением алюминия или кадмия, но они токсичны, поэтому увлекаться ими особо не стоит.

Следующий нужный компонент – флюс.

Он улучшает растекание сплава тонким слоем по поверхности детали, обеспечивает более надежное сцепление между деталями и сплавом, а также растворяет имеющие тончайшие пленочки, находящиеся на поверхностях деталей.

Канифоль является наиболее используемым флюсом, но и составы с добавлением в нее глицерина, спирта или цинка также хороши. Температура размягчения канифоли составляет 50 градусов, температура кипения – 200 градусов. Сама по себе канифоль обладает таким свойством как гигроскопичность, насыщаясь водой, ее проводимость увеличивается. Флюс из канифоли может иметь вид раствора, порошка или твердого куска.

Небольшой лайфхак от мастеров: когда выполняется пайка проводов нагрев можно выполнить, используя таблетку простого аспирина, образовавшиеся пары будут выполнять функции флюса.

Для пайки в условиях стесненности лучше всего подойдет паяльная паста, которая представляет собой смесь из флюса и припоя. Ее нужно просто нанести на изделие и нагреть паяльником.

Для более удобной организации рабочего места, можно предусмотреть подставку, ее наличие не только облегчит работу, но и будет возможность использовать ее как подставку для всех сопутствующих материалов – припоя, канифоли, жал.

Подставку можно изготовить самостоятельно из куска деревяшки, там нет ничего сложного.

Основы пайки, или как научится паять

При производстве работ нужно помнить о правилах по технике безопасности, соблюдая которые можно предотвратить пожары, различные повреждения, такие как ожоги, а также защититься от негативного воздействия электрического тока.

Прежде всего нужно проверить провод на целостность, недопустимы никакие механические повреждения – порезов, оголения и пр. кроме того, нужно исключить спутанность, загибы, чтобы при дальнейшей работе раскаленное жало не прикасалось к нему. Паяльник можно брать только за держатель, ни в коем случае нельзя притрагиваться к его корпусу.

Обратите внимание на освещение рабочего места, если освещения недостаточно, то можно установить дополнительный источник света на месте работы – это создаст благоприятные и комфортные условия. Вентиляция также должна хорошо работать, ведь при пайке очень важно обеспечить кондиционирование воздуха в помещении от возникающих паров.

Прежде чем начать непосредственно работу, нужно избавиться от заводской смазки, находящейся на корпусе, поскольку она при нагревании может дымить. Поэтому зачастую паяльник подсоединяют к удлинителю и выводят ненадолго на улицу. Затем нужно при помощи наждачной шкурки или напильника с мелкой насечкой очистить выбранное жало от пленочки. Для этого можно использовать канифоль, просто погрузил жало туда. Затем на поверхность наносят слой олова, и приступают к соединению деталей.

Процесс пайки проводов:
  • Убирается изоляция на несколько сантиметров (если диаметр провода большой, то участок тоже должен быть больше)
  • Зачищение и обезжиривание жил (если это необходимо)
  • Формирование скрутки проводов
  • Контакты обрабатываются флюсом
  • На жало набирается припой, производится пайка до полного растекания. Если есть нужда, то процедуру можно повторить. Важно следить, чтобы припоем были заполнены все промежутки и полости
  • Накладывание изоляционного материала.

Пайка алюминиевых и медных проводов практически не отличается. Да и, собственно, пайка любых других деталей друг с другом, имеет почти такой же алгоритм: подготовительные работы, обработка флюсом, воздействие температуры, работа с припоем.

Когда припой остынет, нужно оценить качество соединения: если есть неровности, пористые места, кривизна, значит работа некачественная вследствие недостаточной температуры, если имеются обуглености, значит, наоборот, температура была слишком высокой, а если место пайки отличается характерным блеском, значит все сделано правильно.

Как правильно паять микросхемы

В каждой радиодетали и в любом электронном изделии есть микросхема – это сложнейший элемент, где внедрены десятки или даже сотни мелких простых компонентов. Благодаря микросхемам все устройства имеют малогабаритные размеры и небольшой вес, но не малую стоимость из-за деталей. Если деталь будет испорчена при монтаже, то стоимость может вырасти из-за необходимости ее замены. Запаять провода или крупные элементы друг с другом не сложно, с этим справится и новичок, а вот если дело касается ремонта микросхемы, то здесь нужно действовать по-иному.

Для этого понадобится помощь паяльного инструмента. Мощность паяльника в этом случае должна быть совсем небольшой и рассчитанной на напряжение около 12 Вольт, жало лучше выбрать острое конусное. Еще одним интересным прибором, который несомненно может пригодиться, является оловоотсос, который позволяет удалить припой с платы. Оловоотсос визуально похож на шприц, где поршень оснащен пружиной и находится наверху. Путем воздействия на кнопку и пружину поршень поднимается и собирает припой.

Более удобным признана термовоздушная станция, где пайка производится при помощи разогретого воздуха. В ней есть фен с возможностью регулировать температуру воздушного потока. Еще один интересный и нужный инструмент – термостол. Он греет плату снизу, а сверху производятся различные действия.

Если дома сломалась какая-либо бытовая техника или компьютер, то вероятность того, что здесь нужны будут паяльные работы, стремится к ста процентам. Эта работа производится паяльником или паяльным феном. Существует еще один метод пайки – это с использованием бессвинцового припоя. Его применение стало практиковаться не так давно: воздействие на организм гораздо меньшее, чем при использовании свинца, но температура плавления выше.

Для пайки микросхем могут понадобиться еще такие приспособления как:
  • Трафарет – пластина с отверстиями, предназначенными под выводы. Они могут и не пригодиться. Сейчас производят трафареты, которые являются универсальными, они подойдут под самые распространенные типы микросхем.
  • Флюс – о нем уже было много сказано. Самый распространенный флюс – это канифоль в виде куска, но для микросхем он не подойдет. Здесь нужен жидкий флюс, который можно произвести самостоятельно, растворив канифоль в спиртовом составе, а также в кислоте.
  • Припой – для микросхем лучше использовать в виде проволоки, внутри которой может быть флюс из порошковой канифоли.

В наше время очень сильно упрощаются многие сферы, вот и здесь можно приобрести готовый набор, где собрано все необходимое, включая кисточку, пинцет и несколько разных припоев.

Итак, прежде всего все инструменты должны быть подготовлены к работе, включая вспомогательные – каждая мелочь сразу должна быть под рукой. Пайка плат должна происходить молниеносно, недопустимы даже намеки на перегревы, для удобства нужно пользоваться пинцетом. Если работа производится при помощи паяльника, нужно внимательно отслеживать все колебания температуры и не допускать превышения 280 градусов. Можно воспользоваться антистатическим ковриком, подложить его под плату, ведь все радиодетали имеют чувствительность к статическому электричеству.

Итак, разберем пошагово алгоритм:
  • Пинцетом немного отгибаются выводы;
  • Сама деталь фиксируется неподвижно;
  • Набирается немного припоя, погружается в канифоль, присоединяется к нужному элементу. Припой распределяется ровным слоем;
  • Деталь закрепляют и ждут когда затвердеет припой;
  • После этого нужно осторожно промыть плату спиртовым раствором
Как правильно паять оловом

Олово при пайке играет роль припоя. Чтобы произвести спаивание двух деталей таких манипуляций как: подогреть одну поверхность и приложить к другой, недостаточно. Для этого лучше пользоваться паяльной станцией, поскольку преимущества при этом явно видны:

  • Возможна регулировка температуры нагревания
  • Выбранная температура не сбивается, а сохраняется на заданном уровне, жало не перегорает
  • Паяльные станции имеют термостойкие жала.

Для пайки оловом пригодятся кусачки и нож. Сначала нужно, как и при любом другом виде пайки, приготовить рабочее место: проверить освещение, подготовить место, куда вы будете помещать ненужные мелочи, лишние элементы, залудить поверхности деталей. Затем подцепляем немного флюса и наносим олово посредством паяльника. Олово омоет контактную площадку при первом же легком касании. Остатки флюса можно аккуратно убрать.

Для того, чтобы научиться паять, если не виртуозно, то хотя бы качественно, чтобы действительно приносить этим пользу, нужно практиковаться. Все приходит с практикой, и эти работы – не исключение.

Опубликовано: 2020-04-17 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Урок 3 – Основы монтажа и пайки

Основы монтажа и пайки

Необходимые для работы инструменты и материалы рассмотрены в уроке №1.
Кратко напомню о том, что потребуется для сборки конструктора: паяльник, припой с каналом канифоли, радиотехнические бокорезы, пинцет, держатель платы типа «третья рука», спирт, салфетки, старая зубная щётка, стол, настольная лампа, стул.
Итак, приступим к сборке.
Мы будем собирать набор Мастер Кит NS073 – «Живое сердце», хотя для целей обучения совершенно не важно, сборку какого набора рассматривать.
Вот что должно получиться в итоге:

Светодиоды собранного устройства эффектно перемигиваются, создавая очень красивый эффект «бегущего огня».
Но сначала нужно собрать набор. Для этого потребуется установить каждую деталь на своё место, а затем припаять все детали.
Глаза боятся – руки делают. Приступим!



Общие требования к рабочему месту. Основы безопасности

Несмотря на то, что мы уже говорили об этом в уроке №1, о таких серьёзных вещах, касающихся безопасности, нелишне напомнить снова:

– рабочее место (стол) не должен быть захламлён. На свободном столе работать приятнее и эффективнее. Кроме того, радиодетали не смогут легко потеряться в окружающем хламе;
– Так как радиодетали мелкие, во избежание излишнего перенапряжения глаз рабочее место должно быть хорошо освещено. Всегда включайте настольную лампу;
– во время пайки предусмотрите хорошую вентиляцию рабочего места. Открывайте форточку, или включайте настольный вентилятор, отгоняющий дым от паяльника в сторону;
– паяльник горячий! Держитесь только за его ручку. Не допускайте прикосновений пальцев к жалу;
– после пайки, как и после любой другой работы, всегда мойте руки.



Печатная плата

Печатная плата является основной, шасси всей конструкцией.
Все детали устанавливаются с лицевой стороны платы (с той, где есть надписи), а выводы деталей припаиваются с тыльной стороны (где имеются токопроводящие дорожки).



Монтаж резисторов

Допустим, мы хотим установить резистор R1. По таблице из инструкции определяем, что R1 должен иметь сопротивление 1 МОм. Находим в наборе резистор соответствующего номинала (как определить номинал резистора, рассказывается в уроке №2). Ищем на печатной плате установочное место R1. Чтобы резистор R1 удобно «улёгся» на предназначенное для него место на печатной плате, выводы резистора нужно отформовать, то есть изогнуть определённым образом. Изгибать выводы можно пальцами или с помощью пинцета. Если с первого раза не получилось изогнуть выводы правильно – ничего страшного, можно поправить формовку. Но надо помнить, что если изгибать вывод в одном месте более нескольких раз, то он может обломиться.

Вот так выглядит установленный резистор с разных ракурсов:

Резистор R1 установлен «вертикально», то есть его корпус находится над поверхностью платы. Угол между компонентом и корпусом может быть любым, это не влияет на качество работы схемы. Также вспомним из урока №2, что резистор не имеет полярности, то есть может быть установлен как коричневой полосой вверх (как на рисунке), так и коричневой полосой вниз.

Чтобы деталь не выпадала при поворотах платы, с обратной стороны платы выводы резистора загибаем в разные стороны:

Мы можем сразу же обрезать излишки вывода резистора и припаять его. Затем установить следующую деталь, опять обрезать его выводы и припаять… Но можно сначала установить все детали, затем обрезать их выводы, а затем все сразу припаять. Так получится быстрее, технологичнее, именно так поступают профессиональные монтажники на производстве. Мы тоже будем действовать таким образом.

Установим резистор R2. Обратите внимание, что этот резистор устанавливается «горизонтально», то есть его корпус вплотную прилегает к плоскости печатной платы. Соответственно, и формовка выводов этого резистора несколько другая.

Снова напомню, что резисторы не имеют полярности. В данном случае синяя полоса резистора находится справа. Но можно установить его и в обратную сторону – синей полосой влево.
Таким же образом устанавливаем все остальные резисторы (в данном наборе их 9 штук).



Монтаж конденсаторов

В данном наборе всего один конденсатор – С1, поэтому перепутать его с каким-то другим невозможно. Но всё-таки проверим, что на конденсаторе в полном соответствии с перечнем компонентов указан код ёмкости 104.
В данном случае выводы конденсатора можно не формовать, так как компонент прекрасно устанавливается на плату в заводском состоянии выводов.
Также мы знаем из урока №2, что керамический конденсатор полярности не имеет и может устанавливаться на плату в любом положении.
Если в каком-то другом наборе будет несколько керамических конденсаторов, необходимо по указанному на компоненту коду ёмкости определить, на какое посадочное место следует его установить – С1, С4 или С17, например.
В наборе NS073 нет других конденсаторов, но в целях обучения на примере другого набора рассмотрим также монтаж электролитического конденсатора.
Помним о том, что электролитический конденсатор должен устанавливаться с учётом его полярности.



Монтаж диода

Находим на печатной плате посадочное место диода VD1. Вспомним из урока №2, что диод имеет полярность. Обратите внимание, что на печатной плате имеется обозначение «ключа» диода – полоса вблизи одного из выводов. Такая же полоса имеется и на самом диоде. При установке диода необходимо строго придерживаться меток полярности. Если установить диод в неправильной полярности (в данном случае неправильная установка – полосой вверх), то схема не заработает. Более того, диод или другие элементы схемы в таком случае могут выйти из строя.

Формовка выводов диода аналогична резистору R2.



Монтаж транзистора

В наборе NS073 нет транзисторов, но для полноты изложения материала на примере другого набора рассмотрим монтаж транзистора. Помним о том, что транзистор имеет «ключ», который при установке необходимо совмещать с соответствующей меткой на печатной плате.

Кроме того, важно помнить, что разные транзисторы могут быть одинаковыми по внешнему виду. И если в набор входят два или более транзисторов, необходимо проверять маркировку на их корпусах и устанавливать компоненты строго на нужные позиции – VT1, VT2 и т.п.



Монтаж микросхем

В данный набор входят две микросхемы. При установке необходимо соблюдать их ключи, обозначенные выемками как на печатной плате, так и на самом компоненте.
Загибаем выводы микросхемы – не обязательно все, достаточно двух противоположных. Микросхема зафиксирована и не выпадет.
Кроме того, надо учитывать, что микросхемы DD1 и DD2 разные. Правда, в данном случае у микросхем разное количество выводов: у одной – 14, а у другой – 16, поэтому при установке вы сразу поймёте, если что-то делаете неправильно. Но бывает так, что разные микросхемы имеют одинаковые корпуса с одинаковым количеством выводов. Поэтому всегда обращайте внимание на маркировку на корпусах микросхем и информацию в табличке-перечне компонентов инструкции.



Монтаж перемычки

В некоторых наборах, и в NS073 в частности, требуется такая технологическая операция, как установка перемычки. Перемычка на печатной плате обозначается чертой:



Перемычка не является электронным компонентом и в состав набора не входит. Её можно выполнить как из небольшого обрезка провода, так и из обрезка одного из выводов любой радиодетали. Формуют перемычку так же, как и резистор.



Монтаж светодиодов

Светодиод – это разновидность диода. И он тоже имеет полярность, которую важно соблюдать при монтаже.

На печатной плате обозначен вывод «+» (анод) светодиода.

У самого светодиода вывод «+» (анод) длиннее. Но ориентироваться на этот ключ можно только до обрезки выводов диода. Есть и другая метка полярности – скос на корпусе диода у вывода катода («-»).
Монтируем все светодиоды (в наборе NS073 их 20 штук). Загибаем их выводы с обратной стороны платы. Торчащих выводов становится много, плата принимает неаккуратный вид, но не нужно этого бояться, на следующем этапе мы обрежем лишние выводы. Если же выводы очень мешают – можно обрезать некоторые из них или вообще все в процессе монтажа. Как это делать, рассказывается ниже.



Обрезка выводов



Вот такой «ужас» наблюдается у нас с обратной стороны платы после установки всех компонентов.

Сейчас мы приведём плату в аккуратный вид, обрезав выводы (или, как говорится на жаргоне радиомонтажников, «причешем» плату).

Нам потребуются радиотехнические бокорезы (подробнее об этом инструменте описано в уроке №1). Инструмент держим практически перпендикулярно плате. От каждого вывода оставляем около 1-2 мм. Слишком длинный вывод будет некрасиво торчать. Кроме того, длинные выводы разных компонентов могут в процессе последующей пайки замкнуться друг с другом и образовать паразитные перемычки. Слишком коротко обрезанный вывод может привести к выпадению компонента.
Желательно, чтобы вывод не выходил за пределы контактной площадки.
На картинках ниже излишне длинный вывод и вывод оптимальной длины.

Таким образом. обрезаем все выводы. В итоге у нас получится примерно такая картина:

Плата готова к пайке.



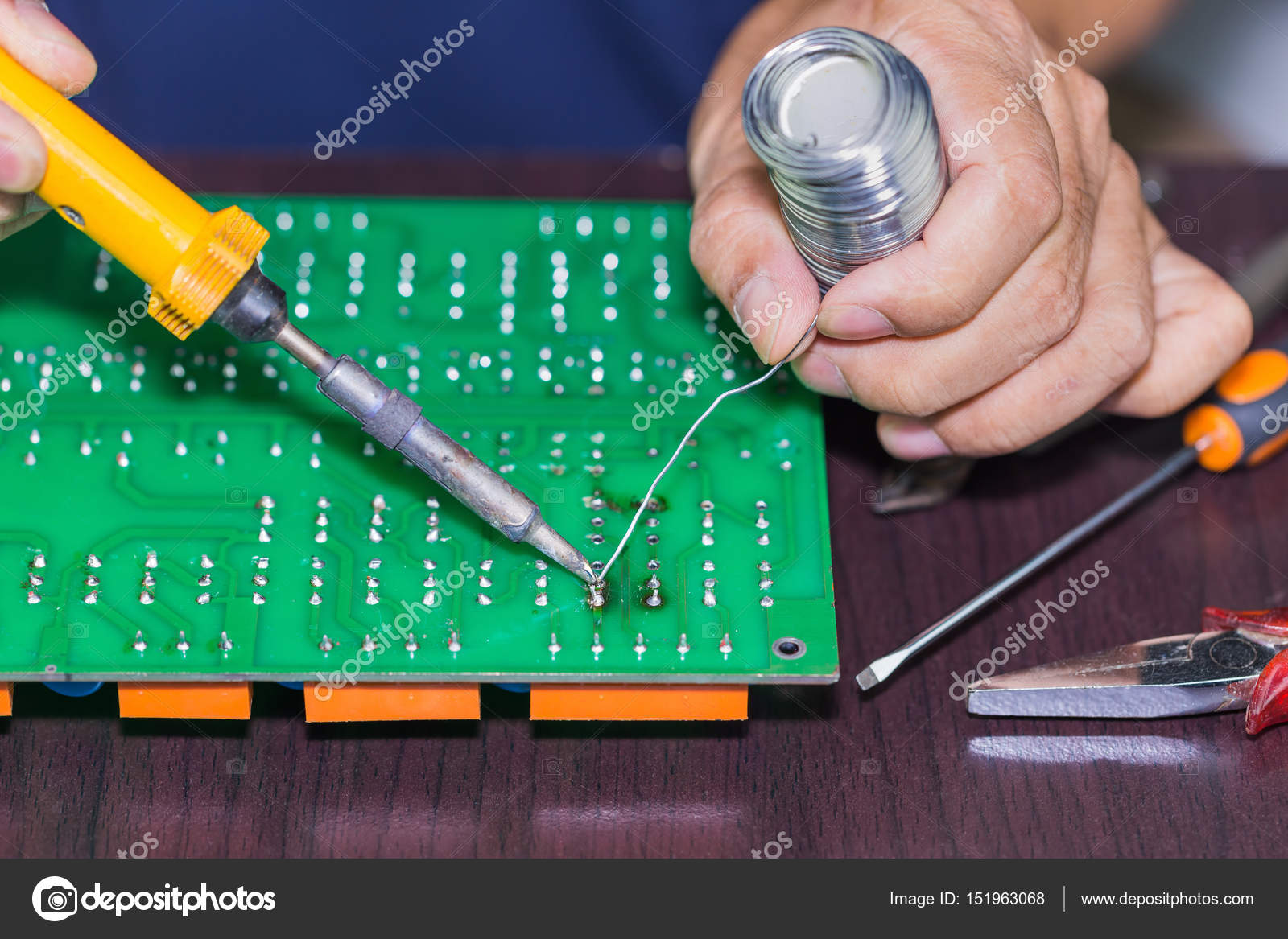

Пайка конструкции

О необходимом для сборки набора паяльном инструменте рассказывается в уроке №1.
Кратко напомню: потребуется паяльник (или паяльная станция) и припой с каналом канифоли. Удобно также применять фиксатор платы – так называемую «третью руку».

Плату удобно зафиксировать с помощью специального держателя типа «третья рука», или каким-либо другим образом.

В одну руку (для правшей – в правую) берём паяльник, в другую – пруток припоя.
Конечно, паяльник должен быть горячим. Таковым он становится не мгновенно после включения в розетку, а через несколько минут после этого.
Если подвести горячее жало к припою, тот начнёт плавиться.

Жало паяльника ставим на точку пайки. Обратите внимание – не на кончик вывода детали, а именно на контактную площадку. Одновременно подаём в эту же точку пруток припоя.
Как и жало паяльника, пруток подаём не на кончик вывода, не на паяльник, а на контактную площадку. Припой начинает плавиться. Немного как бы подаём пруток на точку пайки, при этом слегка перемещая паяльник. Всё, у нас сформировалась точка пайки. Убираем припой, а затем паяльник. Ждём секунду – припой застыл, точка пайки готова. На точку пайки уходит 2-3 миллиметра прутка припоя (это очень ориентировочные данные, зависящие от типа припоя и контактной площадки).
Процесс идёт гораздо быстрее, чем я об этом рассказываю. На одну точку пайки у меня уходит около секунды. Допустимо – до трёх секунд. Если греть точку пайки дольше, теоретически могут возникнуть проблемы: можно перегреть деталь, или контактная площадка или дорожка могут отклеиться от основы платы. Но на практике это маловероятно. В комплекте Мастер Кит только качественные платы, а компоненты в конструкторах для начинающих не такие «нежные» и прощают многие ошибки, в том числе и перегрев.

Качественная пайка блестит и ровная. Если пайка рыхлая, матовая – значит, вы используете некачественный припой (либо припой без канала канифоли), или паяльник либо недостаточно горячий, либо, что чаще всего бывает, слишком горячий.
Я рассказал о технологии пайки, при которой пруток припоя подаётся непосредственно в зону пайки, а жало же используется только как нагреватель. Для современных жал из малообгораемых материалов это единственно правильная техника. Если же вы используете паяльник с обычным медным жалом, можно расплавлять некоторое количество припоя на жале, и переносить жидкий припой в точку пайки на жале, как на лопате. Попробуйте – возможно, так вам будет удобнее.
Всё очень просто. Но это как футбол: требуется практика. Можно прочесть многие тома по теории футбола, но это не значит, что вы научитесь в него играть. Практика – это что-то другое и совершенно необходимое.



Промывка платы



Строго говоря, современные флюсы, входящие в состав припоев, допускают безотмывочный процесс. То есть можно плату не промывать. Но такая печатная плата выглядит некрасиво, на ней плохо видны дефекты пайки, да и вообще есть такое понятие – «культура производства», и каждый уважающий себя производитель платы промывает. На производстве применяют специальные отмывочные машины, но тратить несколько тысяч долларов и приобретать такую машину размером с половину комнаты для радиолюбителя нецелесообразно. Хороших результатов можно достичь с помощью спирта, старой зубной щётки и салфеток. Смачивая щётку, хорошенько надраиваем плату со стороны пайки, на заключительно же этапе удобно применять для очистки и просушки платы салфетки. Теперь наша смонтированная плата чистенькая, красивая, её и людям не стыдно показать.
После отмывки на плате легче найти дефекты. Поэтому ещё раз внимательно посмотрите на плату и убедитесь, что все контактные площадки хорошо припаяны, а паразитных замыканий нет. При необходимости дефекты устраняем.



Устранение дефектов пайки

На рисунке ниже имеются два дефекта пайки: один из выводов пропаян неполностью, только с одной стороны. Такой контакт ненадёжный (на профессиональном жаргоне это называется «непропай»). Другой же вывод мы просто забыли припаять.
Собранная с такими дефектами пайки конструкция может или совсем не заработать, или работать нестабильно.

Исправим дефекты, заново пропаяв обнаруженные проблемные точки пайки.

Иногда в процессе пайки допускаются паразитные соединения припоем соседних выводов:

Если не заметить такие дефекты пайки, то готовая конструкция может не только не заработать, но и вообще выйти из строя сразу же после включения. Поэтому необходимо внимательно проверять монтаж. Допустим, мы обнаружили паразитное замыкание (на радиотехническом жаргоне такой дефект часто называют неблагозвучно – «соплёй»). Я расскажу вам, как восстановить нормальную пайку.


1. С помощью ножа (скальпеля). Прогреваем паяльником дефектную пайку, и проводим острым лезвием между точками пайки. Дефект устранён.
2. С помощью специального инструмента – вакуумной помпы, которая по-другому называется «радиотехнический отсос». Прогреваем место пайки, подносим отсос, нажимаем его кнопку – излишки припоя втягиваются в инструмент. Пайка исправлена!
3. С помощью специальной радиотехнической «оплётки». Прогреваем место пайки, вводим в место пайки многожильную медную «оплётку» – под действием сил натяжения лишний припой впитывается на «оплётку». Пайка исправлена!

В следующем уроке я расскажу о том, как настраивать и подключать собранную конструкцию.



Скачать урок в формате PDF

Узнайте, как быстро паять – печатная плата, провода, демонтаж

Понимание того, как паять электронику, является одним из самых фундаментальных навыков, которые вы должны знать, будь то работа с платами микроконтроллеров (например, Arduino), построение схемы или даже просто создание соединения между электронными компонентами. Что еще лучше в обучении пайке, так это то, что благодаря практическому опыту это приносит гораздо больше удовлетворения и приносит удовольствие.

Таким образом, в сегодняшнем руководстве мы предоставим вам пошаговое руководство о том, как начать пайку.Мы рассмотрим следующее содержание:

  • Введение в пайку
  • Паяльные инструменты, необходимые для начала работы
  • Как использовать паяльник
  • Как припаять печатные платы
  • Как припаять провода
  • Как отпаять

Что такое пайка и Как это работает

Прежде чем мы начнем, давайте разберемся немного больше о пайке и о том, что это такое на самом деле. Что ж, пайка – это, по сути, процесс, при котором вы устанавливаете соединение между электронными компонентами, позволяя электрическому току течь от одного проводника к другому.

При пайке металлические провода нагреваются паяльником с последующим нанесением припоя на стык. Припой действует как клей, при плавлении он течет по соединяемым металлам, а затем устанавливает соединение между ними.

Какие паяльные инструменты вам понадобятся для начала работы?

К счастью, когда дело доходит до обучения пайке, для начала работы не требуется много инструментов. Мы просто укажем несколько абсолютно необходимых инструментов, которые вам понадобятся.

  • Если вы новичок в пайке и не хотите покупать каждый необходимый инструмент по отдельности, вы можете рассмотреть наш Стартовый пакет для пайки, в котором есть все, что вам нужно!

1.

Паяльник

Во-первых, паяльник. Паяльник используется для нагрева металлических проводов для плавления, чтобы можно было установить электрические соединения. Являясь одним из самых важных инструментов, используемых при пайке, он может варьироваться в зависимости от предпочтений пользователя; Паяльный карандаш, паяльные станции и т. Д.

При выборе подходящего паяльника следует учитывать следующие факторы:

  1. Мощность ; В зависимости от мощности вашего паяльника, он будет определять доступную мощность. Мы рекомендуем паяльники мощностью 40-60 Вт, чтобы предотвратить потерю тепла и плохие паяльные соединения, которые присутствуют в паяльниках малой мощности (20-30 Вт).
  2. Типы паяльников: Есть несколько типов паяльников. , чаще всего это карандаши для пайки и паяльные станции
    • Карандаши для пайки дешевле и полезны для простых паяльных работ своими руками, но не позволяют контролировать температуру паяльного жала
    • Паяльные станции – это электростанции с прикрепленным к ним карандашом, что позволяет для контроля желаемой температуры.Несмотря на то, что он более дорогой, он обеспечивает более высокую точность пайки.
  3. Жала паяльника: Присутствующий в самом конце большинства паяльников, известный как жало. Поставляется во многих вариациях, каждый из которых имеет свои особые преимущества, выбор одного из них зависит от цели использования
    • Конический наконечник – это наконечник с заостренным концом, более подходящий для требований высокоточной пайки
    • Долотообразный наконечник – это наконечник с широким плоским концом. наконечник, более подходящий для пайки более крупных компонентов
Паяльники доступны в Seeed

Компания Seeed предлагает на ваше рассмотрение следующие паяльники.

Мини-паяльник – стандарт США (Shape-BC2)

Маленький, портативный, легкий, с регулируемой температурой – это мини-паяльник. Благодаря поддержке температуры от 100 до 400 градусов Цельсия и встроенному STM32 этот паяльник также поддерживает различные режимы (спящий режим, режим предупреждения).

Его функции включают в себя:

  • Портативный и легкий. Больше удобства для пайки.
  • Простое регулирование температуры
  • Спящий режим
  • Режим предупреждения, когда на экране появляется «предупреждение», когда температура превышает 400 ℃.
  • Наконечники припоя можно заменять.
  • Программное обеспечение можно переписывать и программировать.
  • Адаптер питания принимает входное напряжение 100-240 В.

Доступны различные паяльные жала:

Слева направо:

2. Латунь или обычная губка

Далее вам понадобится латунь или обычная губка. Целью использования любого из них является поддержание чистоты жала паяльника за счет удаления образующихся окислов.Важно, чтобы не образовалось окисление, так как оно сделает жало паяльника черным.

Вы можете использовать латунь или обычную губку, но мы настоятельно рекомендуем использовать латунь в качестве:

  • Обычная губка может сократить срок службы паяльника из-за расширения и сжатия
    • Даже намочив губку, она повлияет на температуру жала паяльника после протирания.

3. Подставка под паяльник

Ну, дальше в списке стоит подставка для паяльника.Это может показаться простым, но это полезная пайка, которую необходимо иметь. Вместо того, чтобы класть паяльник на стол при использовании, которое представляет опасность пожара из-за его высокотемпературного наконечника, как насчет того, чтобы поставить его на подставку, которая поможет предотвратить это!

Подставка для паяльника доступна в Seeed:

Мини-подставка для паяльника с губкой

Эта мини-подставка для паяльника всего за 0,90 доллара США позволяет не только разместить паяльник, но и прилагаемая пена означает, что вы также можете чистить жало во время использования!

4.Припой

Перейдем к тому, что вам обязательно понадобится при пайке, а именно к припою. Припой – это, по сути, материал из металлического сплава, обернутый вокруг цилиндра, который используется рядом с паяльником для установления соединения между электронными компонентами.

Наиболее часто используемый тип припоя состоит из сплава олова / меди из-за проблем со здоровьем, возникающих при использовании припоя сердечника из этилированной канифоли.

ПРИМЕЧАНИЕ. Обратите внимание, что вы можете встретить другой тип припоя, называемый припоем с кислотным сердечником.Этот вид припоя используется для сантехники и не подходит для ваших электронных компонентов и схем.

5. Защитное оборудование

И, наконец, самое необходимое для пайки – предохранительное оборудование. Что ж, когда паяльники нагреваются до температуры, которая может привести к ожогам или повреждениям, обеспечение защиты с помощью защитного оборудования является абсолютно необходимым.

Такое защитное оборудование относится к:

  • Защитные очки (например, очки) для предотвращения случайных брызг горячего припоя
  • Вытяжной вентилятор для предотвращения попадания вредного дыма припоя в глаза / легкие (рекомендуется, если вы работаете в плохо вентилируемом помещении)

Как пользоваться паяльником (лужение жала)

Как и в духовке перед использованием, вы должны сначала «нагреть» паяльник перед любым использованием.Этот процесс называется лужением, благодаря которому вы можете не только улучшить теплоотдачу, но и защитить жало паяльника. Вот как это можно сделать:

  • Шаг 1: Убедитесь, что выбранное вами паяльное жало плотно закреплено на месте
  • Шаг 2: Включите паяльник и дайте ему нагреться, мы рекомендуем установить температуру около 400 градусов, если вы используете паяльная станция или станция с регулируемой температурой
  • Шаг 3: Протрите жало губкой или латунью для очистки
  • Шаг 4: С одной стороны держите паяльник, а с другой держите припой.Теперь приступайте к контакту кончика паяльника с припоем и убедитесь, что припой расплавился.

Как припаять светодиод к печатной плате за 4 простых шага

У вас есть все необходимое для пайки? А пока, чего вы ждали, давайте рассмотрим краткое руководство о том, как припаять светодиод на печатную плату.

Что вам понадобится:
  • Шаг 1: Вставьте выводы светодиода в отверстия на печатной плате, переверните и согните выводы наружу под углом 45 футов
  • Шаг 2: Включите паяльник и коснитесь кончика паяльника. к медной контактной площадке и проводу светодиода
    • Удерживайте паяльник на месте в течение 3-4 секунд, чтобы обеспечить надлежащий нагрев контактной площадки и приложенного провода
  • Шаг 3: Продолжайте удерживать паяльник на медная площадка и светодиодный провод.Теперь поднесите припой и прикоснитесь припоем к стыку
    • Убедитесь, что вы не прикасаетесь припоем непосредственно к наконечнику паяльника
  • Шаг 4: Теперь снимите паяльник и дайте припою остыть. выкл естественно. После этого отрежьте лишние светодиоды

После выполнения вышеуказанных шагов ваша печатная плата должна выглядеть примерно так:

Как спаять провода вместе за 5 простых шагов

Теперь, когда вы поняли, как припаять светодиод к монтажной плате, пришло время для нашего следующего руководства – Как спаять провода вместе.Для этого урока рекомендуется использовать руки для пайки или зажимные приспособления, чтобы было проще.

  • Шаг 1: Удалите изоляцию с обоих концов ваших проводов, которые вы паяете вместе.
  • Шаг 2: Нагрейте паяльник и, когда он полностью нагреется, коснитесь наконечником одного конца провода. Подержите там 3-4 секунды.
  • Шаг 3: Как только конец провода будет полностью покрыт, повторите шаги 1 и 2 для другого провода
  • Шаг 4: Теперь соедините два луженых провода вместе, поместите их друг на друга и коснитесь это с наконечником паяльника
  • Шаг 5: Снимите паяльник и дайте припою остыть естественным образом

После выполнения вышеуказанных шагов ваши провода должны выглядеть примерно так:

Как выполнить демонтаж за 4 простых шага

Теперь, когда мы научились паять как светодиод на печатной плате, так и провода, мы перейдем к последнему руководству для сегодняшней публикации; Демонтаж.

Допустим, вы недавно припаяли электронный компонент и хотите просто удалить его. Что ж, к счастью, в мире пайки есть штука, называемая фитилем для распайки, который позволяет вам это делать!

Фитиль для демонтажа

Вышеупомянутый фитиль для демонтажа имеет длину 1,5 м и ширину 3,0 мм. Его можно использовать, выполнив следующие шаги:

  • Шаг 1: Поместите демонтажный фитиль на снимаемый припой, затем наденьте нагретый наконечник паяльника на демонтажный фитиль, припой впитается.
  • Шаг 2: Удалите демонтажный фитиль после того, как припой впитается.
  • Шаг 3: Отрежьте использованную часть фитиля кусачками.
  • Шаг 4: Повторите вышеуказанные шаги, если припой не удален полностью. Впитываемость может отличаться в зависимости от типа припоя. Sn63% и 60% (содержание олова) обладают хорошей впитываемостью.

Сводка

На сегодня все по пайке. Я надеюсь, что из сегодняшнего блога вы получите более глубокое понимание того, что вам нужно паять, и как можно спаять вместе печатные платы и провода для вашего следующего проекта пайки!

В наши дни пайка является таким важным навыком, поэтому научиться этому было не так уж и сложно, верно?

Следите за нами и ставьте лайки:

Теги: демонтаж, Хорошие методы пайки, как демонтировать, как паять, как паять медь, как паять провода, как использовать паяльник, припой, припой для электроники, набор для пайки, пайка, паяльник, подставка для паяльника , паяльные жала, паяльные инструменты

Продолжить чтение

Как припаять печатную плату

Пайка – это процесс соединения двух медных или металлических частей путем плавления припоя (не частей) и их соединения вместе для надежного и постоянного электрического соединения.

Инструменты и материалы для пайки Вам понадобятся инструменты, такие как паяльник, паяльная проволока, паяльная паста (пастообразный флюс) или жидкий флюс и влажная губка для припоя, а также печатная плата, вы можете найти универсальную плату в качестве носителя для пайки или вы можете использовать изготовленные печатные платы. от профессионального производителя печатных плат (я настоятельно рекомендую услугу создания прототипов JLCPCB, где вы можете получить 10 шт. двухслойных печатных плат размером 100 мм × 100 мм всего за 8,21 доллара США). Если вам нужно удалить припой, вам также может понадобиться демонтажный насос или фитиль для отпайки.

Паяльник, припой, фитиль Жидкий флюс (слева) и демонтажный насос (справа)

Пайка на печатной плате требует немного больше внимания и осторожности, но все же это выполнимо. Поместите кончик утюга на площадку так, чтобы он нагревал как вывод детали, так и контактную площадку печатной платы. Нагрейте их в течение секунды или около того, прежде чем наносить припой. Снимите железо и припой и осмотрите паяное соединение, чтобы убедиться, что все в порядке. Здесь я припаяю платы, разработанные и изготовленные в JLCPCB в качестве примера.

Шаг 1. Для пайки вам сначала нужно нагреть паяльник до нужной температуры, чтобы правильная температура для больших и нечувствительных деталей составляла 370 ° -380 ° по Цельсию. Например кабели. Для более мелких и более чувствительных частей, например, 320 ° -330 ° по Цельсию. Например резисторы и микросхемы. В зависимости от типа припоя, который вы используете, и от потребности в различных температурах, для пайки с низким содержанием свинца и высоким содержанием олова вам потребуются более низкие температуры, а для пайки с низким содержанием олова и высоким содержанием свинца вам потребуются более высокие температуры.А для серебряного припоя нужны еще более высокие температуры.

!

Шаг 2. Очистите жало паяльника губкой для пайки. Если жало очень грязное, вы можете окунуть его в паяльную пасту (pasteflux) на 1 секунду, чтобы облегчить очистку. Это очень важно для хорошей пайки.

Шаг 3. Убедитесь, что детали, которые вы хотите соединить, чистые, без грязи и коррозии, теперь нанесите немного флюса (жидкий флюс предпочтительнее, но можно использовать пастообразный флюс) на деталь, которую вы хотите соединить, убедитесь, что они будут продолжать работать быть стабильным.Прикоснитесь к наконечнику паяльника на 1 секунду перед подачей припоя. После пайки сначала удалите припой, затем снимите паяльник. Убедитесь, что соединение хорошее, чистое и достаточно припоя, но не слишком много.

Шаг 4. Если вы использовали флюс, удалите остатки флюса, потому что некоторые флюсы вызывают коррозию и со временем могут повредить соединение. Для очистки можно использовать спирт. Если вы нанесли много припоя, вы можете удалить излишки припоя с помощью помпы или припаянного фитиля.Как удалить припой Распайка – это процесс удаления излишков припоя или всего припоя. Демонтаж с помощью демонтажного насоса. Полностью расплавьте припой, не повредив компоненты, и всасывайте его насосом. Демонтаж с помощью фитиля для удаления припоя. Поместите кончик фитиля поверх припоя, который вы хотите удалить, и расплавьте припой через фитиль, который впитает припой.

Статьи по теме: Как сделать простую схему для начинающих Изучите схему от схемы к печатной плате легко Как построить печатную плату (PCB) Производство дешевых печатных плат

Как паять: Пайка через отверстие

Добавлено в избранное Любимый 62

Введение

Пайка – один из самых фундаментальных навыков, необходимых для работы в мире электроники.Они сочетаются друг с другом, как горох и морковь. И хотя можно изучать и создавать электронику без необходимости брать в руки паяльник, вы скоро обнаружите, что с помощью этого простого навыка открывается целый новый мир. Мы в SparkFun считаем, что пайка должна быть в арсенале каждого. Мы считаем, что в мире растущего технологического окружения важно, чтобы люди повсюду могли не только понимать технологии, которые они используют каждый день, но также иметь возможность создавать, изменять и исправлять их.Пайка – один из многих навыков, которые позволят вам это сделать.

В этом руководстве мы рассмотрим основы пайки через сквозные отверстия – также известной как пайка через сквозные отверстия (PTH), обсудим необходимые инструменты, рассмотрим методы правильной пайки и покажем вам, куда вы можете пойти. оттуда. Мы также обсудим доработку, относящуюся к пайке через отверстие, и дадим вам несколько советов и приемов, которые сделают починку любой части электроники легким делом. Это руководство предназначено как для новичков, так и для экспертов.Если вы никогда раньше не прикасались к утюгу или хотите немного освежиться, в этом руководстве каждый найдет что-то для себя.

Рекомендуемая литература

Как было сказано ранее, вы можете изучать и собирать электронику, не касаясь паяльника. Если вы хотите узнать больше о теории электроники, прежде чем научиться паять, мы рекомендуем начать с некоторых из этих руководств:

Что такое схема?

Каждый электрический проект начинается со схемы.Не знаю, что такое схема? Мы здесь, чтобы помочь.

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!

Если вы хотите узнать больше о создании схем, не прибегая к паяльнику, ознакомьтесь с нашим руководством по созданию макетов без пайки:

Как использовать макетную плату

Добро пожаловать в чудесный мир макетов.Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

Наконец, мы будем опираться на некоторые предыдущие руководства, поэтому рекомендуется, чтобы вы прочитали и поняли эти предметы, прежде чем двигаться дальше в этом руководстве:

Основы печатной платы

Что такое печатная плата? В этом руководстве мы разберем, из чего состоит печатная плата, и разберем некоторые общие термины, используемые в мире печатных плат.

Полярность

Введение в полярность электронных компонентов. Узнайте, что такое полярность, в каких частях она есть и как ее идентифицировать.


Если вы все увлечены вышеприведенным чтением, давайте приступим прямо к делу!


Что такое припой?

Перед тем, как научиться паять, всегда полезно узнать немного о припое, его истории и терминологии, которая будет использоваться при его обсуждении.

Припой , как говорится, можно использовать двумя разными способами. Припой, , существительное , относится к сплаву (веществу, состоящему из двух или более металлов), который обычно представляет собой длинную тонкую проволоку в катушках или трубках. Припой, , глагол , означает соединение двух металлических частей в так называемое паяное соединение . Итак, паяем припоем!

Проволока для припоя продается в катушке (слева) и в трубке (справа). Они бывают как свинцовыми, так и бессвинцовыми.

Свинцовый припой против бессвинцового припоя – краткая история

Одна из самых важных вещей, о которых нужно знать, когда дело доходит до припоя, заключается в том, что традиционно припой состоял в основном из свинца (Pb), олова (Sn) и нескольких других металлов. Этот припой известен как припой с выводами . Как стало известно, свинец вреден для человека и может привести к отравлению свинцом при воздействии больших количеств. К сожалению, свинец также является очень полезным металлом, и он был выбран в качестве основного металла для пайки из-за его низкой температуры плавления и способности создавать отличные паяные соединения.

Поскольку известно о вредных последствиях пайки с выводами свинца, некоторые ключевые лица и страны решили, что лучше больше не использовать этилированные припои. В 2006 году Европейский Союз принял Директиву об ограничении использования опасных веществ ( RoHS ). Эта директива, сформулированная просто, ограничивает использование свинцового припоя (среди других материалов) в электронике и электрическом оборудовании. При этом использование бессвинцового припоя стало нормой в производстве электроники.

Бессвинцовый припой очень похож на свинцовый аналог, за исключением того, что, как следует из названия, он не содержит свинца.Вместо этого он состоит в основном из олова и других металлов в следовых количествах, таких как серебро и медь. Этот припой обычно помечается символом RoHS, чтобы потенциальные покупатели знали, что он соответствует стандарту.

Выбор подходящего припоя для работы

Когда дело доходит до производства электроники, лучше всего использовать бессвинцовый припой, чтобы обеспечить безопасность ваших продуктов. Однако когда дело касается вас и вашей электроники, выбор припоя остается за вами. Многие люди по-прежнему предпочитают использовать этилированный припой из-за его превосходной способности действовать как соединительный агент.Тем не менее, другие предпочитают безопасность функциональности и выбирают бессвинцовые. SparkFun продает обе разновидности, чтобы люди могли сделать этот выбор самостоятельно.

Бессвинцовый припой не лишен недостатков. Как уже упоминалось, свинец был выбран потому, что он лучше всего подходит для таких ситуаций, как пайка. Когда вы убираете свинец, вы также лишаетесь некоторых свойств припоя, которые делают его идеальным для того, что он был предназначен – для соединения двух металлических частей. Одно из таких свойств – температура плавления.Олово имеет более высокую температуру плавления, чем свинец, поэтому для достижения текучести требуется больше тепла. И хотя олово выполняет свою работу, иногда ему требуется небольшая помощь. Многие варианты бессвинцовых припоев имеют так называемый сердечник из флюса . На данный момент просто знайте, что флюс – это химический агент, который способствует растеканию бессвинцового припоя. Хотя можно использовать бессвинцовый припой без флюса, это значительно упрощает достижение тех же эффектов, что и при использовании свинцового припоя. Кроме того, из-за дополнительных затрат на изготовление бессвинцового припоя он иногда может быть дороже, чем свинцовый припой.

Помимо свинцового или бессвинцового припоя, при выборе припоя следует учитывать ряд других факторов. Во-первых, помимо свинца и олова существует множество других составов припоя. Посетите страницу пайки в Википедии, чтобы ознакомиться с обширным списком различных типов. Во-вторых, припой бывает разной толщины или толщины. При работе с небольшими компонентами часто лучше использовать очень тонкий кусок припоя – чем больше число, тем меньше калибр. Для крупных компонентов рекомендуется использовать более толстую проволоку.Наконец, припой, помимо проволоки, бывает и в других формах. Приступая к пайке на поверхности, вы увидите, что паяльная паста является предпочтительной формой. Однако, поскольку это руководство по пайке через отверстие, паяльная паста не рассматривается подробно.

Покупка припоя

SparkFun предлагает катушки с припоем разных размеров, как со свинцовыми, так и с бессвинцовыми припоями. Если вам нужно достаточно для одного проекта или запасы на предстоящую зиму, у SparkFun есть то, что вам нужно. Вы также можете посетить категорию пайки каталога SparkFun, чтобы узнать о других вариантах пайки.

Бессвинцовый
свинцово-кислотный

Теперь, когда вы знаете, как выбрать лучший припой для работы, давайте перейдем к инструментам и дополнительной терминологии.


Паяльники

Есть много инструментов, которые помогают при пайке, но ни один из них не является более важным, чем паяльник. По крайней мере, для выполнения поставленной задачи вам понадобится хотя бы утюг и немного припоя. Паяльники бывают разных факторов, от простых до сложных, но все они работают примерно одинаково.Здесь мы обсудим части утюга и различные типы утюгов.

Анатомия паяльника

Вот основные части, из которых состоит паяльник.

  • Жала для паяльника – Ни один утюг не обходится без жала. Наконечник – это часть железа, которая нагревается и позволяет припою течь по двум соединяемым компонентам. Хотя припой будет прилипать к наконечнику при нанесении, распространенное заблуждение состоит в том, что наконечник переносит припой.Наконечник фактически передает тепло, повышая температуру металлических компонентов до точки плавления припоя, и припой соответственно плавится. Большинство утюгов дают вам возможность поменять наконечник, если вам нужно заменить старый наконечник или если вам нужно перейти на другой тип наконечника. Наконечники бывают разных размеров и форм, чтобы соответствовать любому компоненту.

Несколько типов насадок. Слева направо: кончик конуса (также известный как кончик копыта), два конических кончика разной ширины и кончик долота.

Замена наконечника – это простой процесс, который состоит из либо отвинчивания палочки, либо простого надавливания и вытягивания наконечника.

Наконечник: Эффективность передачи тепла от жала к стыку зависит от размера жала паяльника, которое вы используете. Обычно вам нужно иметь паяльное жало примерно такой же ширины, что и паяльная площадка, к которой вы паяете. Для получения дополнительной информации ознакомьтесь с этой статьей Hakko.
  • Палочка – Палочка – это часть утюга, которая удерживает наконечник.Это тоже часть, которой занимается пользователь. Палочки обычно изготавливаются из различных изоляционных материалов (таких как резина), чтобы предотвратить передачу тепла наконечника наружу палочки, но они также содержат провода и металлические контакты, которые передают тепло от основания или выхода к наконечнику. . Эта двойная роль нагрева и предотвращения ожогов делает высококачественные палочки очень ценными.

Две разновидности жезлов. Обратите внимание, как наконечники ввинчиваются в палочку, обеспечивая взаимозаменяемость.У некоторых жезлов есть наконечники, которые просто вдавливаются и вынимаются без каких-либо крепежных механизмов.

Некоторые утюги состоят только из палочки, которая подключается к розетке. Эти утюги настолько просты, насколько это возможно, и в них нет никаких элементов управления для изменения температуры. В этих утюгах нагревательный элемент встроен прямо в трубку.

Простой паяльник, состоящий только из палочки. Некоторые из этих утюгов не имеют сменных наконечников.
  • База – Основание паяльника – это блок управления, который позволяет регулировать температуру.Палочка прикрепляется к основанию и получает тепло от внутренней электроники. Существуют аналоговые базы, на которых есть циферблат, который контролирует температуру, и есть цифровые базы, на которых есть кнопки для установки температуры и дисплей, который сообщает вам текущую температуру. Некоторые основания даже имеют дополнительные функции, такие как тепловые профили, которые позволяют быстро изменять количество тепла, подаваемого на наконечник для пайки различных компонентов.

Два варианта основания паяльника.Слева цифровая база с кнопками управления и цифровым дисплеем. Справа аналоговая база, которая использует циферблат для контроля температуры.

База обычно состоит из большого трансформатора и нескольких других управляющих электронных устройств, которые позволяют безопасно изменять температуру наконечника.

Внутренности основания паяльника

  • Подставка (подставка) – подставка для утюга (часто называемая подставкой) – это то место, где находится утюг, когда он не используется.Подставка может показаться тривиальной, но оставлять без присмотра утюг на столе или верстаке представляет собой потенциальную опасность: он может обжечь вас или, что еще хуже, обжечь ваш стол и вызвать пожар. Опять же, они могут быть такими же простыми, как металлическая подставка, или могут быть сложными, предлагая функцию автоматического отключения, которая снижает температуру наконечника, когда палочка помещается в подставку. Это поможет предотвратить износ насадки со временем.

Различные типы железных опор. Обратите внимание, что некоторые позволяют использовать обычную губку, а другие – латунную.

  • Латунная губка – Во время пайки ваш наконечник будет склонен к окислению , что означает, что он станет черным и не захочет принимать припой. В припоях, особенно в бессвинцовых припоях, есть примеси, которые имеют тенденцию накапливаться на кончике вашего железа, вызывая это окисление. Вот тут-то и пригодится губка. Время от времени следует тщательно очищать наконечник, удаляя этот налет. Традиционно для этого использовалась настоящая влажная губка.Однако использование влажной губки может значительно сократить срок службы наконечника. Если протереть наконечник прохладной влажной губкой, наконечник имеет тенденцию расширяться и сжиматься при изменении температуры. Это расширение и сжатие приведет к износу наконечника и иногда к образованию отверстия сбоку наконечника. Если в наконечнике есть отверстие, его нельзя паять. Таким образом, латунные губки стали стандартом для очистки наконечников. Латунные губки вытягивают излишки припоя с наконечника, позволяя наконечнику сохранять текущий уровень нагрева.Если у вас нет латунной губки, лучше использовать обычную губку, чем ничего.
Латунная губка. Если на вашей железной подставке нет места для латунной губки, вы можете приобрести ее с собственным основанием.

Покупка паяльника

Независимо от того, новичок вы или опытный профессионал, у нас есть паяльник для вас!

Наши рекомендации:

Ищете другие варианты паяльника? Нажмите на кнопку ниже, чтобы увидеть дополнительные опции в каталоге!

Нажмите здесь, чтобы увидеть больше паяльников и станций

Паяльные принадлежности

Теперь, когда вы знаете все тонкости паяльника, пришло время обсудить другие инструменты, которые помогут вам в вашем приключении по пайке.

  • Solder Wick – ластик для паяльного карандаша. При решении таких вопросов, как перемычки или снятие деталей (распайка), фитиль для припоя очень удобен. Фитиль для припоя, также известный как оплетка для распайки, состоит из тонкой медной проволоки, сплетенной вместе. Припой пропитан медью, что позволяет «стереть» лишние капли припоя.
  • Tip Tinner – это химическая паста, используемая для очистки жала паяльника.Он состоит из слабой кислоты, которая помогает удалить пригорелые остатки (например, когда вы случайно оплавили жало на компоненте) и помогает предотвратить окисление (неприятный черный материал), который накапливается на жале паяльника, когда он не используется.
  • Вакуумный припой (присоска для припоя) – отличный инструмент для удаления припоя, оставшегося в сквозных отверстиях при делозодировании компонентов. Мы рассмотрим, как использовать этот инструмент немного позже в этом руководстве.

Припой Вакуумный

В наличии TOL-13203

Пылесос для пайки, отличный (а иногда и недооцененный) маленький инструмент для доработки припоя.Позволяет вытягивать расплав…

7
  • Водорастворимый флюс Pen – Флюс – это химическое вещество, которое способствует растеканию бессвинцового припоя. Ручки для флюса позволяют наносить жидкий флюс на труднопроходимые компоненты, чтобы улучшить внешний вид паяных соединений. Рекомендуется очистить и удалить остатки водорастворимого флюса на доске.
  • No Clean Flux Pen – Флюс – еще один химический агент, который способствует растеканию бессвинцового припоя.Ручки для флюса позволяют наносить жидкий флюс на труднопроходимые компоненты, чтобы улучшить внешний вид паяных соединений. Очистка и удаление флюса не требуется. Тем, кто заинтересован в удалении остатков флюса, необходим изопропиловый спирт (IPA).

Другие предлагаемые инструменты

В этих инструментах нет необходимости, но они, несомненно, иногда облегчают пайку.

  • Третья рука (третья рука) – Третья рука отлично подходит для удержания печатных плат, проводов и компонентов на месте во время пайки.

Третья рука

Распродано ТОЛ-09317

Это лучший помощник паяльщика, третья рука. Поставляется с тяжелым основанием, двумя зажимами типа «крокодил», держателем паяльника и…

11

Комплект для третьих рук SparkFun

31 доступно TOL-11784

Вы разочарованы отсутствием ловкости у большинства третьих рук? SparkFun Third Hand дает вам возможность держать…

60
  • Panavise Jr.- Vacuum Base – еще один отличный инструмент для удержания печатных плат, проводов и компонентов на месте во время пайки и переделки платы.
  • Тиски Stickvise для печатных плат – Эти низкопрофильные тиски для печатных плат идеально подходят для плоского удерживания печатной платы во время пайки, тестирования и подключения проводов на столе. Они также легко помещаются под микроскопом, чтобы всегда держать печатную плату в фокусе. Обеспокоены случайным расплавлением стандартных нейлоновых губок с помощью Stickvise? Возможно, вы захотите модернизировать, купив пару высокотемпературных губок из ПТФЭ.Они не расплавятся и не повредятся при случайном контакте с паяльником.

Stickvise Тиски для печатных плат

В наличии TOL-17235

Эти плоские держатели для печатных плат хороши тем, что ваши руки могут лежать прямо на столе для точной пайки и измерения.

  • Игольчатые плоскогубцы – Миниатюрные плоскогубцы необходимы любому любителю или инженеру-электрику.Очень важно для вставки устройств в макеты и сгибания штифтов.

Плоскогубцы для иглы

В наличии TOL-08793

Мини-плоскогубцы. Это отличные маленькие плоскогубцы! Незаменим для любого любителя или инженера-электрика. Решающее значение для вставки устройства…

1

Электронные снипперы

В наличии TOL-10447

Хотя наши маленькие диагональные фрезы отлично подходят для хобби, иногда вам нужно что-то с чуть большей режущей способностью.Эти электро…

6

Диагональные фрезы

В наличии TOL-08794

Мини-диагональные фрезы. Это отличные маленькие резаки! Незаменим для обрезки выводов и дополнительных хвостовиков для припоя.4 дюйма в длину.

3
  • Фрезы для заподлицо – Позволяют обрезать провода очень чисто и близко к паяному соединению. Диагональные резаки хороши, но если вам действительно нужно подойти поближе и лично, то резаки заподлицо – это то, что вам нужно.

Фрезы заподлицо – Xcelite

В наличии TOL-14782

Это простые резаки заподлицо от Excelite, которые позволяют очень аккуратно отрезать провода и близко к паяному соединению.

2

Защитные очки SparkFun

В наличии SWG-11046

С этими защитными очками SparkFun у вас будет пара легких, экономичных и стильных линз для защиты вашего драгоценного…

3
  • Monocle – полезен для проверки паяных соединений и компонентов SMD на печатной плате.Светодиод обеспечивает достаточное освещение на рабочем расстоянии.
Комплекты в комплекте! Обратите внимание на следующие наборы инструментов с некоторыми паяльниками и принадлежностями, перечисленными ранее!

Набор сумок для инструментов SparkFun

В отставке TOL-14683

Этот набор инструментов отлично подходит для тех из вас, кому нужен портативный инструмент для сборки с большим количеством места, чтобы добавить свой собственный.

Пенсионер

Пайка первого компонента

Давайте применим все эти инструменты в действии. В этом первом видео рассказывается об основах пайки вашего первого компонента – заголовков!

Ознакомьтесь с версией для Vimeo здесь.

Обзор

Это действительно так просто! Следуйте простым правилам Дэйва, чтобы каждое паяное соединение было надежным.

  • Будьте осторожны при обращении с горячим утюгом
  • Используйте третьи руки или тиски, чтобы удерживать платы во время пайки
  • .
  • Поставьте утюг на хороший средний огонь (325-375 градусов C)
  • Если вы видите дым от припоя, уменьшите нагрев.
  • Лужите наконечник припоем перед каждым соединением, чтобы подготовить соединение
  • Используйте сторону наконечника (или зону наилучшего восприятия), а не самый наконечник утюга
  • .
  • Нагрейте площадку и деталь, которую вы хотите припаять, равномерно и одновременно
  • Снимаем припой, потом утюг
  • Хорошее паяное соединение должно быть похоже на вулкан или поцелуй Херси, а не на клубок или комок

Мы также составили эту биграмму, чтобы помочь вам лучше понять, что делает хорошее паяное соединение.

Щелкните, чтобы увеличить изображение.

Когда вы закончите, залудите жало, чтобы продлить срок его службы, прежде чем выключать паяльник.


Расширенные методы и устранение неисправностей

Расширенный PTH

Когда вы освоите основы создания хороших паяных соединений, пора изучить некоторые из более продвинутых методов PTH, которые вы можете использовать. В этом видео рассматривается использование флюса, снятие перемычек припоя, демонтаж компонентов, а также некоторые другие советы и рекомендации.

Вот еще несколько советов по пайке PTH:

  • Удаление припоя часто может быть лучшим способом научиться паять. Есть много причин для демонтажа детали: ремонт, модернизация, утилизация и т. Д. Многие методы, используемые в видео, помогают в процессе демонтажа.

  • Существует еще один метод удаления припоя из сквозных отверстий, который мы называем методом щелчка.

  • Если вы не уверены, что созданное паяное соединение обеспечивает электрическое соединение, вы можете использовать мультиметр для проверки целостности цепи.

Держа заголовки напротив платы

Для тех, у кого есть ловкость, вы можете установить ряд заголовков, удерживая штифты у доски! Вы можете попробовать использовать ленту и липкую ленту, как упоминалось ранее. Ниже приведен пример установки женских заголовков на ProtoShield. Тем не менее, вы можете использовать штыревые разъемы или использовать эту технику для пайки разъемов на любой плате.

Возьмите штабелируемый жаток с внутренней резьбой и сдвиньте его с верхней стороны щита.Рукой для пайки потяните головку указательным и большим пальцами к краю платы. Другой рукой прижмите заголовок указательным пальцем и возьмитесь за доску большим пальцем. Удерживайте заголовок средним пальцем. Старайтесь не прикасаться к контактам разъема в местах соприкосновения паяльника.

Возьмите паяльник рукой и закрепите один из контактов. Повторите для каждого заголовка.Прикрепив по одному штырю к каждому заголовку, вы должны убедиться, что штифты прямые и перпендикулярны вашей доске. Если это не так, вы можете попытаться разогреть штифт жатки и отрегулировать выравнивание жатки.

Если заголовки выровнены, вы можете припаять остальные контакты на плате, чтобы завершить установку заголовков на плате!

Расширенный SMD

Ищете другие советы и рекомендации, используя только свой паяльник? По словам Пита, ознакомьтесь с этими передовыми методами переделки SMD-компонентов.

Очистка остатков флюса

При работе с бессвинцовым припоем флюс имеет тенденцию попадать повсюду, будь то флюс в припое или внешний флюс, нанесенный пользователем. Определенные типы флюса могут со временем разъедать печатную плату и компоненты, поэтому полезно знать, как очистить печатные платы, чтобы на них не было остатков флюса. Это также может вызвать короткое замыкание между контактами из-за влажности воздуха и образования крошечных дендритов.Общие проблемы могут варьироваться от загрузки кода в Arduino с помощью преобразователя последовательного интерфейса в USB до ошибок при отправке данных через I 2 C.

Как они выглядят? Что ж, давайте посмотрим на изображения ниже. На изображении слева видны остатки водорастворимого флюса на паяных соединениях. Они могут проявляться в виде желтого или коричневого налета на паяных соединениях или вокруг них. На изображении справа нет чистого потока, который использовался на SparkFun Edge. Они могут казаться белыми на доске.Он непроводящий, поэтому его можно оставить на плате.

Если на плате остались остатки водорастворимого флюса, их следует удалить. Никакого чистого флюса, удалять его не нужно. Самый простой способ удалить водорастворимый флюс с доски – использовать маленькую щетку с жесткой щетиной (зубные щетки отлично подходят) или ватную палочку. Затем протрите паяное соединение горячей деионизированной водой, чтобы удалить водорастворимый флюс. Изопропиловый спирт можно использовать вместо воды. Если вам необходимо удалить с плиты флюс, не требующий очистки, лучше всего использовать изопропиловый спирт, а не воду.Имейте в виду, что вам нужно будет проверить документацию на свой припой, чтобы узнать о правильной методике очистки, поскольку для других типов флюсов может потребоваться ацетон.

Удаление водорастворимого флюса с помощью кисти Удаление водорастворимого флюса с помощью ватной палочки Удаление чистого флюса с помощью ватной палочки

Если вы паяете несколько плат, возможно, придется чистить их партиями.Для этого мы рекомендуем мультиварку, наполненную дистиллированной водой. Дистиллированная вода защищает ваш контур от других загрязнений и загрязнений. Ниже показано изображение очищаемых держателей батарей. Не все доски можно так окунуть в воду. Поэтому может потребоваться очистка паяных соединений вручную. Если наполнить мультиварку горячей деионизированной водой, процесс ускорится.

Макать доски в мультиварке Очистка паяных соединений светодиодной ленты вручную

Избегайте попадания датчиков воды или компонентов, которые могут удерживать воду.Некоторые компоненты чувствительны к воде, поэтому вам следует избегать погружения этих плат в воду и не допускать намокания этих компонентов. Вот краткий список компонентов, которым следует избегать контакта с водой. Если в них попадет вода и вы включите плату, это, вероятно, повредит компонент.

  • Символьные ЖК-дисплеи
  • 7-сегментные светодиодные дисплеи
  • Батареи
  • Модули GPS
  • Беспроводные модули
  • Датчики атмосферного давления
  • Потенциометры скользящие
  • Микрофоны
  • Динамики
  • ИС пульсометра

Когда вы закончите чистку доски, удалите с нее лишнюю воду.Сжатый воздух творит чудеса, так что вам не нужно ждать, пока он испарится. Вы также можете сушить доску бумажными полотенцами, но при этом могут остаться ворсинки. Таким образом, для сушки доски лучше использовать салфетки с низким содержанием ворса. Если у вас есть термофен, вы также можете использовать его для нагрева доски. Только убедитесь, что на доске ничего не расплавлено.

Сжатый воздух для сушки картона Салфетки с низким содержанием ворса для сушки доски

Чистить плату не обязательно на 100%, однако это значительно увеличит срок службы вашей схемы.Кроме того, данные, передаваемые через последовательный порт, будут надежными, когда плата чистая. Для получения дополнительной информации о чистке печатной платы щелкните ниже.

Сборка электроники: мойка

Тестирование и устранение неисправностей паяных соединений

После того, как вы закончите чистку, не стесняйтесь проверять свои паяные соединения с помощью мультиметра, установленного в режим непрерывности, как указано ранее. Это полезно, если вы столкнулись с проблемами и вам нужно проверить, правильно ли припаян штырь к плате. Для получения дополнительной информации ознакомьтесь с нашим руководством по использованию мультиметра.

Ищете советы по устранению неполадок? Ознакомьтесь с контрольным списком оборудования в нашем руководстве для получения дополнительной информации!

Ресурсы и дальнейшее развитие

Мы только начали спускаться по кроличьей норе для пайки. После того, как вы освоите пайку PTH, вы можете попробовать свои силы в этих других навыках и учебных пособиях.

Для получения дополнительной информации о пайке зубчатых крепежных отверстий на контактных площадках, ознакомьтесь с нашим руководством по пайке зубчатых отверстий.

Как паять: зубчатые монтажные отверстия

12 мая 2015 г.

Учебное пособие, показывающее, как паять зубчатые отверстия (или зубцы). Это может пригодиться, если вам нужно припаять модуль или печатную плату к другой печатной плате. Эти звенья становятся популярными благодаря встроенным модулям Wi-Fi и Bluetooth.

Или ознакомьтесь со следующими руководствами, чтобы припаять компонент поверхностного монтажа (SMD) к коммутационной плате.

Ищете другие руководства по пайке? Попробуйте взглянуть на любой учебник, посвященный пайке!

И, конечно же, какая инструкция по пайке без чего припаять. SparkFun продает множество наборов, которые отлично подходят для оттачивания ваших навыков пайки. Есть даже серия наборов «Научиться паять», в которых есть все инструменты, необходимые для начала работы.

Комплект SparkFun ProtoShield

В наличии DEV-13820

SparkFun ProtoShield Kit позволяет вам настроить свой собственный щит Arduino, используя любую схему, которую вы можете придумать, а затем …

3

Комплект для пайки ночника

В отставке КОМПЛЕКТ-14638

Night Light – это промежуточный комплект, который дает хорошие уроки тем, кто хочет расширить свои знания в области пайки…

2 Пенсионер

Звуковой комплект SparkFun SparkPunk

В отставке КОМПЛЕКТ-11177

SparkFun SparkPunk Kit – звуковой генератор, выполненный в духе Atari Punk Console.Вместо того, чтобы просто воссоздать t…

6 Пенсионер

Или просмотрите эти сообщения в блоге, связанные с пайкой и инструментами!

Согласно Питу: Пайка точка-точка

27 февраля 2017 г.

2017 Rocky Mountain Invitational Solder-Off

20 декабря 2017 г.

Friday Product Post: Где припой? Припой там!

30 марта 2018 г.

Распечатанные на 3D-принтере руки помощи

16 апреля 2018 г.

Enginursday: в центре внимания поставщиков Weller Tools

4 октября 2018 г.

Технологии и искусство

15 января 2019 г.,

Крепление печатной платы для скрытой прокладки

18 ноября 2019 г.,

Работа на дому в электронике

1 апреля 2020 г.

Reflow Toaster Oven – взлом Qwiic!

25 июня 2020 г.

Контурные скульптуры как новое хобби

11 августа 2020 г.

Как паять – простое руководство для начинающих и любителей

Научиться паять может каждый.И это важный навык, который нужно знать, создавая электронику.

Простая пайка проста. Все, что вам нужно, это паяльник и немного припоя. Когда мой папа учил меня в подростковом возрасте, я помню, как быстро это освоил.

Из этого руководства по пайке вы сначала научитесь паять два провода. Затем вы научитесь паять компоненты на печатной плате. Если вы уже знакомы с этим, подумайте о том, чтобы перейти к моему руководству по пайке SMD или пайке оплавлением.

Также ознакомьтесь с моей статьей о паяльных инструментах, необходимых для начала работы.

Подготовка рабочего места

Подготовьте рабочее место. Найдите свой паяльник и припой и начните нагревать утюг. Пара кусачков обычно тоже пригодится.

Поместите паяльник в держатель. Если у вас нет держателя, по крайней мере, убедитесь, что кончик ничего не касается, пока вы его нагреваете.

Если у вас есть паяльник с регулируемой температурой, ознакомьтесь с моим руководством по выбору правильной температуры пайки.

Очистите наконечник

Когда утюг горячий, первое, что вы должны сделать, это очистить жало, чтобы удалить с него старый припой. Вы можете использовать влажную губку, медную губку для мытья посуды или что-то подобное.

Оловянный наконечник

Перед тем, как приступить к пайке, следует олово жало паяльника. Это означает просто расплавить новый припой на наконечник. Это ускоряет передачу тепла наконечником и тем самым упрощает и ускоряет пайку.

Если на кончике остались большие капли олова, просто очистите его снова, как показано выше.

СОВЕТЫ: ​​Если вы залудите жало перед тем, как положить паяльник на день, говорят, что жало должно прослужить дольше.

Пайка двух проводов

Если вы хотите соединить два провода припоем, первое, что вам нужно сделать, это залудить два провода. Обратите внимание, что проволока нагревается, поэтому следует придерживать ее пинцетом или чем-то подобным.

Поместите кончик утюга на проволоку и дайте ему нагреться в течение нескольких секунд. Затем добавляйте припой, пока провод не пропитается припоем.

Если это толстая проволока, увеличьте нагрев утюга (если возможно), чтобы проволока нагрелась быстрее. Повторите лужение с другой проволокой.

Теперь соедините два луженых провода вместе и держите неподвижно, нагревая их паяльником, чтобы олово на обоих проводах расплавилось вместе.

Как припаять печатную плату

Теперь давайте посмотрим, как припаять компоненты со сквозными отверстиями к печатной плате.

Начните с размещения компонента в его отверстиях. Поместите его так, чтобы его ножки выходили на ту же сторону, что и контактные площадки.

На стороне пайки платы немного согните ножки компонента. Так она не выпадет, если перевернуть доску вверх ногами.

Не стесняйтесь добавлять сразу несколько компонентов.

Теперь вы готовы приступить к пайке.

Поместите кончик утюга на площадку так, чтобы он нагрел ножку компонента и площадку печатной платы.

Нагрейте их в течение секунды или около того, прежде чем наносить припой. Пока вы добавляете припой, держите утюг на стыке.

Когда у вас будет достаточно припоя, удалите припой. Затем извлеките жало паяльника из стыка.

Осмотрите ваше паяное соединение, чтобы убедиться, что он в порядке.Хорошее паяное соединение имеет форму конуса.

Если вы довольны своей пайкой, отрежьте вывод компонента над паяным соединением.

Но не сокращайте это слишком коротко! Это усложнит вам жизнь, если вам по какой-то причине придется демонтировать компонент позже.

Остерегайтесь холодных паяных соединений!

Всегда следите за тем, чтобы вы применяли достаточно тепла! И к колодке, и к штифту. В противном случае вы можете получить соединение холодной пайкой .

Холодное паяное соединение на первый взгляд часто выглядит нормально. Но если вы присмотритесь повнимательнее, вы увидите, что между припоем и штифтом есть крошечный зазор. Это означает, что штифт неправильно подсоединен к колодке.

Это может привести к серьезному разочарованию, когда ваша схема не работает, и вы пытаетесь выяснить, почему.

Как научиться паять

Хотите научиться паять? Самый быстрый способ научиться паять – это потренироваться на большом количестве схем.Например, купите себе набор для пайки, чтобы попрактиковаться.

Или вы можете сами придумать какие-нибудь интересные схемы и припаять их на плату.

Дайте мне знать, какие вопросы у вас есть по пайке, в разделе комментариев ниже!

Гибкая печатная плата ручной пайки, шаг за шагом

Большинство инженеров должны были кое-что знать о ручной пайке жесткой печатной платы, но что касается гибкой печатной платы ? Гибкие печатные платы сейчас все чаще упоминаются в электронике, на что следует обратить внимание, когда нам нужно выполнить пайку FPC вручную?

Гибкая печатная плата

Паяльные гибкие платы, шаг за шагом

  1. Нанесите флюс на контактные площадки перед пайкой и предварительно обработайте их паяльником, чтобы предотвратить окисление контактных площадок, что приведет к плохой пайке.Как правило, этого не нужно делать при пайке микросхем на гибкую плату.

  2. Осторожно поместите микросхему PQFP на гибкую печатную плату с помощью пинцета, стараясь не повредить контакты. Совместите его с площадкой, чтобы обеспечить правильную ориентацию чипа. Нагрейте паяльник до температуры более 300 ℃, нанесите небольшое количество припоя на жало, прижмите чип к FPC инструментами, нанесите небольшой припой на два контакта в противоположных углах, затем припаяйте их, чтобы зафиксировать чип. .Дважды проверьте положение микросхемы после пайки, отрегулируйте или отсоедините, чтобы повторно припаять микросхему, если положение смещено.

  3. При пайке всех выводов припой следует нанести на наконечник паяльника и все контакты, чтобы они оставались влажными. Предварительно нагрейте конец каждого вывода микросхемы с помощью жала паяльника, пока припой не прикрепится к контактам. Во время пайки гибкой печатной платы держите кончик паяльника параллельно штырям, чтобы не допустить образования перемычки.

  4. Осмотрите и удалите излишки припоя после пайки всех контактов, чтобы избежать образования мостиков. Используйте пинцет, чтобы проверить, есть ли канифоль. Смочите штыри флюсом, затем окуните жесткую щетку в спирт, чтобы тщательно протереть ее вместе со штырями, пока флюс не будет удален с гибкой печатной платы.

  5. Сопротивления или конденсаторы SMD относительно легко припаять. Вы можете сначала нанести олово на паяное соединение, затем надеть на него один конец компонента, зажать компонент пинцетом, припаять этот конец и проверить, правильно ли он сваривается.Если все в порядке, просто положите его и припаяйте другой конец.

Кроме того, когда размер платы FPC слишком велик, хотя пайку легче контролировать, линии длинные, сопротивление увеличивается, сопротивление шума уменьшается, а стоимость увеличивается.

Когда гибкая печатная плата слишком мала, тепловыделение снижается, пайку трудно контролировать, соседние линии мешают друг другу, например, электромагнитные помехи.Следовательно, необходимо оптимизировать конструкцию платы FPC:

  • Сократите трассы между высокочастотными компонентами и уменьшите электромагнитные помехи.

  • Компоненты с большим весом (например, более 20 г) должны быть закреплены скобами, а затем приварены.

  • Следует учитывать рассеивание тепла, чтобы предотвратить большую разницу температур на поверхности компонента, которая может разрушить детали. Термочувствительный компонент должен находиться вдали от источника тепла.

  • Компоненты расположены максимально параллельно, что не только красиво, но и легко сваривается, что хорошо для массового производства печатных плат. Соотношение размеров 4: 3 (прямоугольник) лучше.

  • Следует избегать использования медной фольги большой площади, поскольку при длительном нагревании гибкой печатной платы медная фольга может расшириться и упасть.

Как припаять печатную плату

Печатная плата электроники или печатная плата изготовлена ​​из композитного материала стекловолокно и эпоксидной смолы и имеет тонкие проводящие медные дорожки, которые образуют соединения схемы.Вы можете встретить два типа построения схем для хобби. Первое – это сквозное отверстие, в котором просверлены отверстия в доске. Вы вставляете выводы деталей через отверстия и припаиваете выводы к медным дорожкам на нижней стороне. Другой тип – это поверхностный монтаж, при котором вы паяете на той же стороне, что и компоненты. Платы для поверхностного монтажа могут быть более сложными в изготовлении, хотя детали меньшего размера делают более компактные и сложные схемы.

Инструкции

Сквозное отверстие
1 Осмотрите плату и обратите внимание, что на ней есть медные следы с одной стороны и маркировка компонентов с другой.

2 Определите компонент, который вы хотите припаять к плате. Деталь должна соответствовать правильному расположению на доске. Если деталь поляризована, например диод или транзистор, определите ее правильную ориентацию на плате. Если вы вставите неправильный провод в отверстие, схема не будет работать.

3 Проденьте провода через отверстия. Сама деталь должна быть на компонентной стороне платы. Выводы будут выступать через плату и выходить за пределы трассировки. Для некоторых деталей, таких как резисторы, диоды и конденсаторы, вам, возможно, придется согнуть выводы на 90 градусов, прежде чем вставлять их.После того, как вы вставили деталь, слегка согните выводы наружу, чтобы компонент не выскользнул.

4 Переверните доску. Прикоснитесь горячим наконечником паяльника к месту, где встречаются медная площадка и вывод детали. Через несколько секунд прикоснитесь концом припоя к контактной площадке с подогревом и свинцу и дайте небольшому количеству припоя вытечь. Таким же образом припаяйте другой вывод или выводы компонента. Отрежьте лишние провода диагональными ножами.

Поверхностный монтаж
5 Осмотрите плату и обратите внимание на то, что на ней есть медные следы и маркировка компонентов на той же стороне.Некоторые следы образуют прямоугольные площадки, на которые вы припаиваете детали.

6 Определите деталь, которую вы хотите припаять, а также ее правильное расположение и ориентацию на плате.

7 Прижмите паяльник к одной площадке и нанесите небольшое количество припоя. Нанесите флюс на контактные площадки флюсовой ручкой.

8 Удерживайте деталь пинцетом. Сориентируйте деталь на контактных площадках и слегка нажмите. Прикоснитесь паяльником к выводу детали, который находится на одной припаянной площадке. Это расплавит припой и удержит деталь на плате.Отпустите пинцет и отложите их в сторону. Прикоснитесь паяльником к другому выводу на несколько секунд, затем нанесите на него небольшое количество припоя. Продолжайте паять каждый вывод, пока деталь не будет полностью соединена.

Как исправить паяные соединения с помощью паяльника

Печатные платы со временем выходят из строя. Будь то заводской дефект или физический износ, иногда паяное соединение выходит из строя и останавливает работу узла.

Однако надежда еще есть.Если у вас есть под рукой паяльник и несколько других материалов, вы можете спасти плату от места назначения на свалке металлолома.

Чтобы помочь вам добиться успеха, мы объясним пять легко поддающихся ремонту проблем с паяными соединениями, как их найти, какие расходные материалы вам понадобятся и что нужно делать, чтобы работа выполнялась качественно.

Мы также рассмотрим 5 ситуаций пайки, от которых вам следует избегать. Их должен ремонтировать только тот, у кого есть соответствующие инструменты и опыт работы с печатными платами.

Плохие паяные соединения, которые можно исправить с помощью паяльника:

1. Недостаточное паяное соединение

Что это такое:
Когда паяное соединение не содержит требуемого в промышленности количества припоя , он классифицируется как «недостаточный». Печатная плата может функционировать должным образом на раннем этапе, но хрупкая природа этого дефекта может вызвать периодический или постоянный отказ в любой момент.

Как определить:
На компонентах со сквозными отверстиями эти стыки обычно выглядят как либо полностью лишенные припоя, либо заполненные им лишь частично.На компонентах для поверхностного монтажа любой имеющийся припой может выглядеть как нить, которая тоньше, чем вывод, который она соединяет, или может быть видна металлическая площадка под припоем.

Что вам понадобится:

  • Паяльник
  • Проволока для припоя
  • Чистящее средство (рекомендуется)

Как исправить:
Недостаточное паяное соединение можно отремонтировать, добавив паяльник небольшое количество припоя. Продолжайте до тех пор, пока зазор между выводом компонента и точкой соединения печатной платы не заполнится должным образом.

(Профессиональный совет: если вы можете определить, использовался ли припой на сборке изначально: оловянно-свинцовый или бессвинцовый, мы предлагаем использовать припой того же типа для создания максимально прочного соединения.)

Паяльная проволока пропитана флюс, который будет либо водорастворимым, либо «неочищаемым». Растворимые в воде остатки следует сразу же удалить водой и кистью. Остатки, не требующие очистки, можно безопасно оставить или, при желании, удалить спиртом или специальными чистящими средствами для печатных плат.

2.Холодное паяное соединение

Что это такое:
Холодное паяное соединение – это плохое соединение, которое по различным причинам не смогло закрепиться должным образом при охлаждении. Этот недостаток часто приводит к периодическим сбоям во всей сборке.

Как определить:
Холодные паяные соединения часто сложно найти. Обычным визуальным признаком соединений в сквозных отверстиях является припой, который «опускается вниз» вокруг вывода компонента, не имея заметного прочного соединения. Припой также может иметь необычную форму, например, однобокость или образование «сосулек».

В соединениях, устанавливаемых на поверхность, соединения холодной пайки могут быть еще менее заметными визуально, хотя они могут казаться шероховатыми, зернистыми или даже странной формы, как в соединениях со сквозными отверстиями.

Что вам понадобится:

  • Паяльник
  • Flux
  • Чистящее средство

Как исправить:
Эти соединения обычно можно обновить. Добавьте флюс в рассматриваемый стык и повторно нагрейте его с помощью паяльника, пока стык не примет форму правильного припоя.Не нагревайте слишком долго, иначе дефект может снова появиться!

По завершении обязательно удалите весь оставшийся флюс с помощью подходящего растворителя: воды для «водорастворимых» и спирта или чистящего средства для печатных плат для «без очистки». (При нанесении непосредственно на плату оба типа флюса остаются активными после использования паяльника и, таким образом, могут со временем вызвать повреждение.) два или более соединения вместе называются «мостом».Этот дефект с большой долей вероятности приведет к неправильной работе и физическому повреждению сборки.

Как определить:
Паяные перемычки обычно выделяются как капля между паяными соединениями, но даже микроскопической полоски припоя достаточно, чтобы вызвать короткое замыкание.

Что вам понадобится:

  • Паяльник
  • Фитиль для припоя
  • Флюс
  • Чистящее средство

Как исправить:
Сначала добавьте флюс на мостик и небольшую область припой фитиль.Затем поместите пропитанный флюсом участок фитиля над нежелательным припоем и нагрейте оба паяльника. Фитиль начнет впитывать припой. Повторяйте процесс до тех пор, пока не будет удалено желаемое количество припоя.

Будьте осторожны! Держите фитиль горячим, пока он не будет отодвинут от паяного соединения, иначе он замерзнет на плате и может оборвать жизненно важные схемы.

Если вы случайно удалили слишком много припоя, используйте паяльную проволоку, чтобы снова заполнить соединение.

Когда вы закончите, очистите флюс от платы, используя воду для «водорастворимого» или спиртового / специального очистителя для печатных плат для «Без чистки».

4. Свободное соединение проводов с печатной платой

Что это такое:
Провода часто присоединяются к печатным платам напрямую с помощью паяных соединений через сквозные отверстия или поверхностного монтажа. Эти соединения могут выйти из строя по разным причинам, от плохой пайки до механического напряжения.

Как обнаружить:
Обычным признаком этого дефекта является то, что провод в основном или полностью отсоединился от паяного соединения. Если виноват холодный или недостаточный паяный шов, отдельные жилы провода могут выглядеть тусклыми, сухими или даже разделенными.

Что вам понадобится:

  • Паяльник
  • Проволока для припоя (рекомендуется)
  • Flux
  • Чистящее средство

Как исправить:
Удерживайте оголенный провод напротив площадки для поверхностного монтажа или внутри сквозное отверстие. Осторожно добавьте припой в соединение, пока не будет создано прочное паяное соединение. Проволока также должна быть заполнена припоем возле стыка, чтобы нити были менее заметны (хотя их не нужно полностью скрывать.)

Если на стыке уже достаточно припоя, просто нанесите на него флюс, а затем с помощью паяльника приклейте провод обратно к припою.

Осторожно! Не задерживайтесь, когда припой расплавится. Слишком большое количество тепла может расплавить изоляцию вокруг провода.

Как и при других ремонтах, обязательно удалите весь добавленный флюс, чтобы избежать порчи припоя.

5. Поднимаемые микросхемы для поверхностного монтажа

Что это такое:
На этапе сборки оплавлением поверхностного монтажа припой может не стекать на обе стороны микросхемы для поверхностного монтажа.В результате этого дефекта одна сторона микросхемы остается подвешенной над площадкой для пайки, а не соединяется с ней.

Как обнаружить:
Наиболее очевидным примером этого дефекта (известного как «надгробная плита») является компонент микросхемы, который поднимается вертикально на своем конце. Поскольку эта проблема вызывает проблему с гарантированным подключением, редко удается пройти этап тестирования производителя.

Менее заметная версия этой ситуации известна как дефект «голова в подушке». Вместо того, чтобы стоять прямо вверх, микросхема будет просто опираться на одно паяное соединение, а не соединяться с ним.Это может вызвать периодические электрические проблемы, которые с большей вероятностью не пройдут в процессе тестирования.

Что вам понадобится:

  • Паяльник
  • Пинцет
  • Flux
  • Чистящее средство

Как исправить:
Если вы ремонтируете дефект надгробной плиты, вы должны превратить его в Сначала дефект «голова в подушке». Используя пинцет, осторожно удалите компонент с прикрепленной площадки, нагревая паяное соединение своим утюгом.

Затем положите компонент на обе подушки. Добавьте флюс и нагрейте первую сторону, чтобы соединить ее с платой.

Теперь, когда микросхема находится в стадии «голова в подушке», остальное просто. Добавьте флюс на отключенную площадку, расплавьте соединение паяльником, чтобы подключить его к микросхеме, и готово!

Как всегда, не забудьте удалить оставшийся флюс в целях безопасности и функциональности.

Плохие паяные соединения, которых следует избегать

Крепление паяльником :

1.Любое плохое паяльное соединение, несовместимое с вашим паяльником

Что это такое:
Размер жала паяльника невероятно важен при выполнении любых паяльных работ. У вас может возникнуть соблазн сразу погрузиться в то, что у вас есть, но использование наконечника неправильного размера может иметь разрушительные побочные эффекты.

Как определить:
Жало вашего паяльника должно быть почти такой же ширины, что и металлическая площадка вокруг вывода. Если это не так, скорее всего, наконечник неправильного размера.

Почему паяльник не работает:
Слишком маленькое паяльное жало не сможет достаточно быстро передать тепло в паяное соединение. К тому времени, когда припой окончательно расплавится, любой добавленный флюс может иссякнуть. В результате вы получите холодное паяное соединение.

Наконечник, который шире, чем земля, имеет противоположный риск слишком быстрой передачи тепла, что может привести к повреждению компонента. Кроме того, он выйдет за пределы земли и может нанести непоправимый ущерб окружающей территории.

2. Поднятые выводы

Что это такое:
Когда вывод компонента отсоединяется от хорошо спаянного соединения, он считается «поднятым выводом». Этот дефект чаще встречается среди компонентов с рядами хрупких выводов.

Как определить:
Поднятый провод обычно проявляется как неуместный, скрученный или приподнятый провод в последовательном ряду. Паяльная площадка под ним также может отличаться от других.

Почему паяльник не работает:
возможность подключения. Лучше всего, чтобы квалифицированный техник провел доработку с помощью подходящих инструментов и, если возможно, заменил компонент.

3. Соединения компонентов с малым шагом

Что это такое:
Компоненты для поверхностного монтажа становятся все меньше и меньше по мере развития технологий.Многие микросхемы, QFP и другие общие компоненты сегодня имеют невероятно маленькие выводы, расположенные очень близко друг к другу.

Такие выводы расположены слишком близко друг к другу, чтобы паяльник мог успешно контактировать с одним паяным соединением за раз.

Как определить:
Для обнаружения дефектов на компонентах с мелким шагом может потребоваться микроскоп. Поднятые выводы, недостаточное количество припоев и перемычки – все это распространенные дефекты из-за размера выводов и близости друг к другу.

Почему паяльник не работает:
Компоненты с мелким шагом требуют специального оборудования для правильного ремонта, такого как инструменты для оплавления горячим воздухом и жала специальной конструкции.Использование обычного паяльника, скорее всего, нанесет больше вреда, чем пользы, даже при самых благоприятных обстоятельствах.

4. Перекошенные стыки компонентов

Что это такое:
Компоненты могут «перекоситься» во время производства, в результате чего выводы будут отсоединены или даже вообще подключены к неправильному паяному стыку.

Как определить:
Выводы на скошенных компонентах поверхностного монтажа часто находятся между контактными площадками для пайки и могут ни к чему не подключаться или образовывать перемычку между двумя контактными площадками.В крайних случаях компонент может сместиться достаточно далеко, чтобы сформировать твердые паяные соединения на неправильных выводах, в результате чего один или несколько выводов останутся открытыми.

Почему паяльник не работает:
Чтобы исправить перекошенный компонент и создать правильные паяные соединения, компонент сначала необходимо полностью удалить. Для этого все паяные соединения на компоненте должны быть нагреты одновременно.

Паяльник не может безопасно нагреть одновременно более одного паяного соединения. Для отсоединения и поворота компонента необходимо использовать специальные инструменты для доработки.

5. Области тяжелой меди

Что это такое:
Некоторые выводы компонента могут быть прикреплены к так называемой «медной плоскости». Эти обширные участки металла могут поглощать большое количество тепла по сравнению с другими участками печатной платы.

Как определить:
Медные плоскости обычно отображаются в том же оттенке, что и следы на доске, но выглядят как большие сплошные области, а не маленькие дорожки.

Компоненты часто подключаются непосредственно к самолетам.Если вы не можете расплавить паяное соединение через несколько секунд, возможно, тепло слишком быстро рассеивается в медной плоскости.

Почему паяльник не работает:
Печатная плата, вероятно, поглощает тепло быстрее, чем паяльник. Поскольку утюг постоянно теряет тепло, повышение температуры не даст большого эффекта. Хранение паяльника в паяном соединении в течение длительного времени может привести к повреждению компонента.

Для доработки этого типа паяного соединения обычно требуются инструменты для предварительного нагрева, чтобы поддерживать температуру платы.

Заключение

Неисправность схемы не всегда можно избежать, но часто ее можно исправить.

Добавить комментарий

Ваш адрес email не будет опубликован.
