6 способов найти скрытую проводку под штукатуркой

Как электрики ищут скрытую проводку?

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне.

Чем найти скрытую проводку в стене?

Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как называется прибор для обнаружения скрытой проводки?

Одним из самых популярных приборов для обнаружения неисправностей скрытой проводки, которым пользуются многие профессиональные электрики, является «Дятел». Официально он называется «сигнализатор скрытой проводки Е121». … При помощи «Дятла» можно обнаружить провода под слоем штукатурки до 5-7 см.

Как узнать где идет проводка в стене?

Как найти проводку в стене

  1. все линии электропроводки должны проходить строго вертикально либо строго горизонтально относительно архитектурно-строительных линий;
  2. кабель прокладывается ниже потолочных плит перекрытия на 150 мм;
  3. кабель, проходящий вдоль оконных балок, должен располагаться на расстоянии не ближе 50 мм;

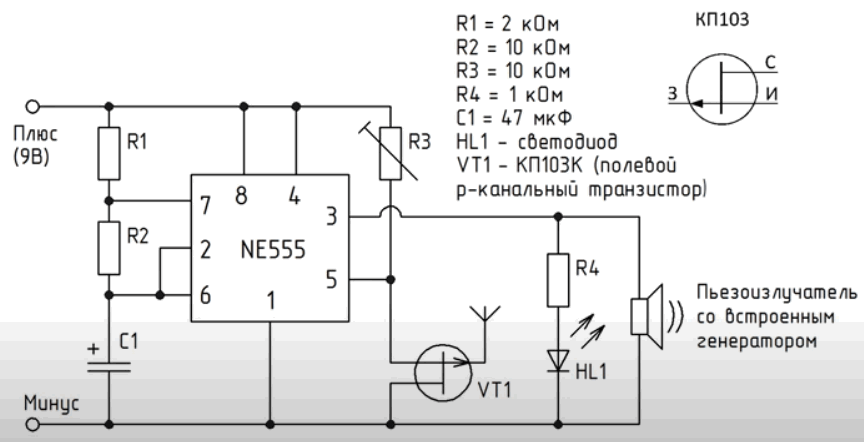

Как найти проводку мультиметром?

Поиск проводки мультиметром

Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241. Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны.

Где проходит проводка в панельном доме?

Как устроена электропроводка в панельном доме

Точнее, получится, но об это ниже. В перекрытиях идут каналы, в которых обычно прокладываются провода к люстрам. Ещё проводка обычно проходит в пространствах между стеновой и потолочной панелями. То есть, в местах, которые закрывает потолочный плинтус.

Как проходит проводка в квартире?

Правила прокладки проводки в квартире

Провод в стене должен лежать строго горизонтально или вертикально относительно пола. Не допускается пускать его по кривой или какой-либо другой траектории. Повороты (углы) кабеля должны быть выполнены под углом 90°.

Что будет если попасть сверлом в проводку?

Если попасть сверлом или буром в проводку, то в самом оптимистичном случае вы нарушите кабель, и у вас перестанут работать розетки. При меньшей удаче — произойдет короткое замыкание через инструмент, сработает автоматический выключатель на вводе в квартиру, но проводку опять же придется чинить.

Как называется прибор для поиска проводов в стенах?

Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника.

Как найти проводку в стене » сайт для электриков

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.

Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.

ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.

CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.

Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.

MS58M – реагирует на металлы, напряжение в проводах не требуется.

Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.

Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.

Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.

Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

  1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
  2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

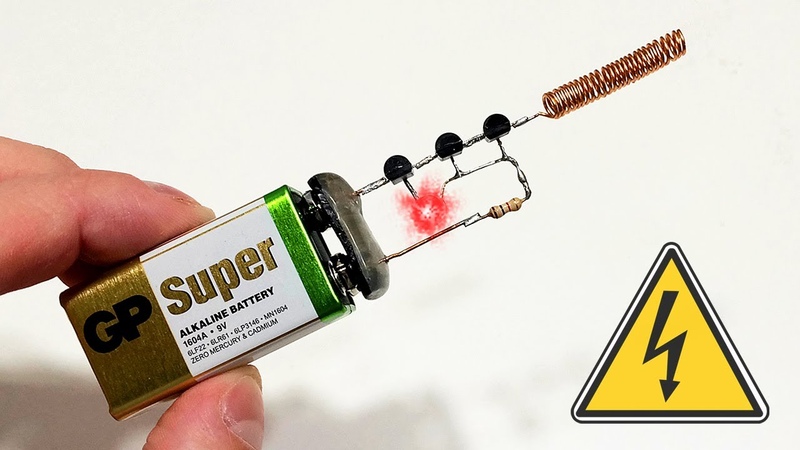

Самодельные конструкции для определения мест залегания электрической проводки в стене

В интернете предлагается собрать простейшие устройства для поиска электропроводки в стене. Первое из них функционирует на базе микросхемы К561 ЛА7. Полагаем, что для поиска подойдет и любая аналогичного толка. Через резистор номиналом порядка 1 МОм с электропроводов сигнал приходит на оба входа логической функции И-НЕ. При появлении признаков приема внутренние усилители формируют жизнеспособный «ноль». Его подаем еще на одну микросхему И-НЕ, а единичку подключить на пьезозвонок. Магазин Чип&Дип для этой цели рекомендует использовать ЗП-3.

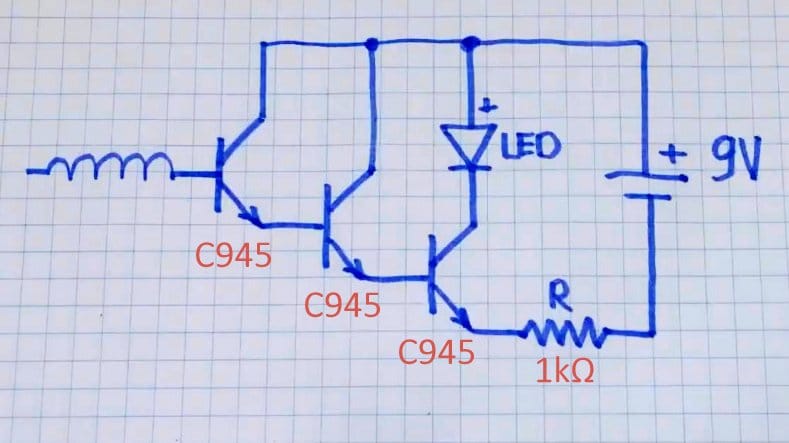

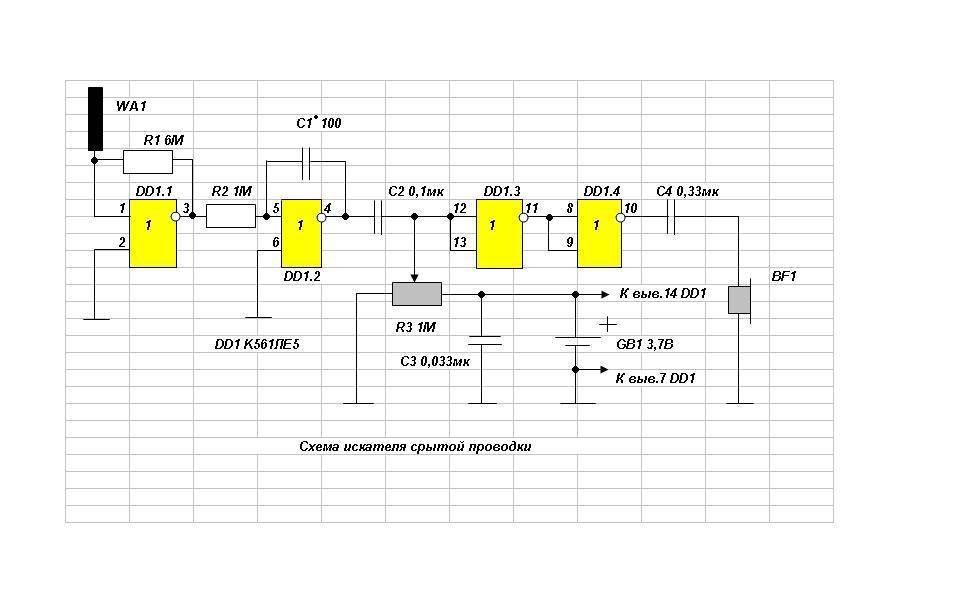

Детектор проводки

Полагаем, что это далеко не единственный вариант, но хотим добавить, что в цифровой технике имеется несколько семейств микросхем.

Брать нужно устройство, где порог срабатывания ниже. Но чувствительность прибора сильно возрастет. К примеру, бывают наборы логик:

  1. К651 ЛА7 относится к семейству КМОП (комплиментарные транзисторы типа металл оксид полупроводник). Из спецификации понимаем, что входное напряжение высокого уровня должно составить не менее 7,2 В. При напряженности поля в 500 В/м для этого потребуется отрез проволоки не короче 1,5 сантиметров. Расчет примерный, а вокруг возможны помехи. Уровень 0,5 кВ/м считается предельно допустимым, как мы уже упоминали ранее.
  2. Серия ТТЛ (транзисторная логика) имеет логический уровень единицы порядка 2 – 2,5 Вв зависимости от конкретной серии. Что делает этот тип устройств приемлемее для построения чувствительного детектора. К примеру, микросхема КР1531 ЛА4 содержит три полнофункциональных элемента И-НЕ. Порог срабатывания составляет порядка 2,7 В, что втрое ниже, чем в предыдущем варианте.
  3. Серия ЭСЛ (эмиттерно-связанная логика) обладает инвертированными уровнями и считалась перспективной. Минус 1,7 В нужно для логического нуля. Но теперь вспомним, что напряжение переменное, так как поле электромагнитное. Трудностей здесь не видим. Нужно найти по аналогии микросхему из элементов И-НЕ, запитать ее правильно, с первого конца включить провод-антенну, со второго – звонок на любом элементе, распознающем отрицательное напряжение. К примеру, ЗП-3 но другой полярностью.

Поиск электропроводов

Хотелось добавить про принцип действия подобного детектора:

Малый сигнал улавливается оголенным проводом. Длина должна быть дальше от четвертьволновых антенн WiFi (2,4 или 5 Гц), чтобы было поменьше помех.
Через сопротивление, ограничивающее ложное срабатывание от помех, напряжение приходит на элемент И-НЕ.

Внутри стоят усилительные нелинейные элементы, подобные транзисторам, доводящим небольшой по уровню сигнал до устойчивого нолика и единицы в местной системе цифровой логики.
Потом, через прочий элемент, сигнал заводится на индикатор. К примеру, светодиод из той логики, что и микросхема. К примеру, магазин Чип&Дип предлагает для этой цели использовать скользящую шкалу амперметра. Подойдет все, что удастся достать и контролировать после включения в состав прибора

А окажется метод зрительным или слуховым, уже не так-то важно.

Электропроводка в стене не излучает, пока нет потребления. В свободном состоянии счетчик энергии не работает: нужна нагрузка. Если электропроводка на потолке, включаем люстру, если на стене – включаем электрочайник. В этом случае по жиле начинает течь энергия, часть её излучается в свободное пространство.

Способы поиска электропроводки

В угоду потребителям созданы приборы для поиска электропроводки. Они, как правило, нацелены на обнаружение в «теле» стены конкретного материала, к примеру, металла. Какие-то приборы ищут пластик изоляции проводов.

Есть приспособления, сигнализирующие о неоднородности конструкции. Другие аппараты настроены на обширный список целей. Рассмотрим основных поисковиков и принципы их действия.

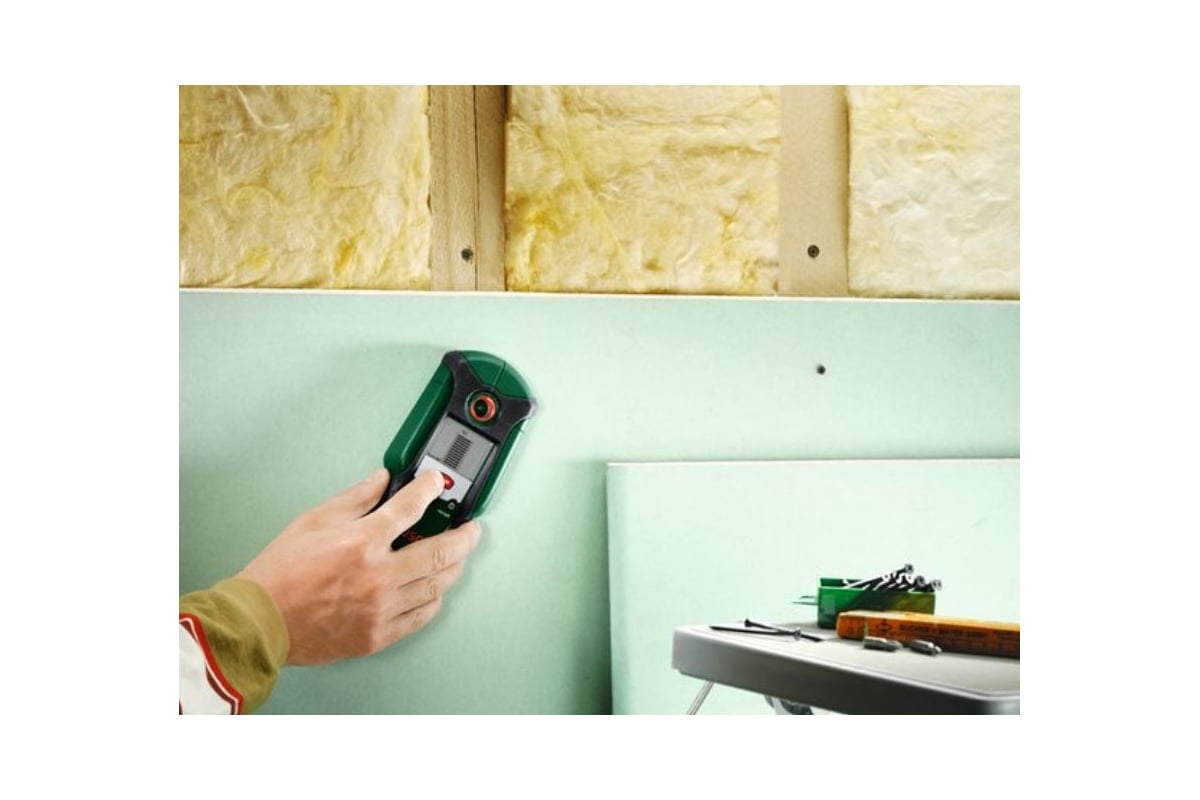

Сканер. Приборы группы иначе именуют детекторами. По принципу работы делятся на электромагнитные и электростатические. Последние находят сети лишь при включенном электричестве. Магнитные же сканеры улавливают напряжение даже в 1 киловатт, давая точные результаты при выключенном электричестве.

Минус прибора – реакция на металл. Кроме проводов он может содержаться в самих стенах, к примеру, арматуре бетонных плит. А вот в деревянных домах магнитные сканеры работают идеально. Электростатические модели, при этом, дают сбои во влажных помещениях. Искать с их помощью проводку в саунах, банях и подвалах бесполезно.

Мультиметр. Название дано универсальному прибору измерения электрических величин. Как минимум, прибор засекает ток, его напряжение и сопротивления. На измерение последнего нужно настроиться, решая вопрос как найти проводку в стене.

Показатели прибора выводят на 200 килоампер. В дополнение потребуется транзистор. Как найти проводку в стене мультиметром с его помощью? К аппарату присоединяют щупы транзистора. К левому выводу идет «сток», а к среднему «исток». Правый послужит антенной.

Она заставит транзистор отреагировать на попадание в электромагнитное поле. Оно отразится на сопротивлении прибора. Мультиметр зафиксирует это. Если бр

Как найти скрытую проводку в стене — Только ремонт своими руками в квартире фото, видео, инструкции

Как отыскать скрытую проводку в стене

Как выявить скрытую проводку в стене

Бытовыми электрическими приборами пользуются все и даже те, кто далёк от сети. И когда дома внезапно погасает свет, начинает казаться, что жизнь остановилась, потому как лишаешься обыкновенных условий существования. Вот почему в аналогичных ситуациях любому из нас, хорошо знать, как отыскать электро. провод в стене, тем более, что для этого совсем не обязательно склоняться к услугам электрика. Если даже дома нет специализированного прибора для определения проводки в стене, есть методы, разрешающие сделать это без каких нибудь устройств.

Очень часто к самостоятельному определению проводки необходимо прибегать в таких вариантах:

  • Во время установки выключателя света или розеток, чтобы высверлить стенку или забить гвоздь, не боязни получить удар током.
  • При появлении короткого замыкания, представляющего опасность, потому как оно будет причиной возгораний, а, поэтому, нужно достаточно быстро отыскать, где случился обрыв проводки.
  • В период проведения ремонтных работ или перепланировки жилой площади. При сносе или возведении перегородок, а еще при изменении расположения проема двери. В таком случае лучше всего знать, как отыскать проводку в стене без прибора, это даст возможность избежать повреждения электрического кабеля.
  • При заселении в купленную жилую площадь. Чтобы узнать местонахождения существующих электрических коммуникаций, если нет документов с планов их расположения.

Прибор с целью поиска проводки

Незамысловатым аналогичным устройством считается отвертка-индикатор. Многие имеют ее дома, а если нет – можно взять у соседей. Хотя указатель стоит практически недорого, однако он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, указатель укажет на опасную территорию в 30 см. Не получится при помощи индикаторной отвертки отыскать кабель, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже безоговорочный непрофессионал. Все таки, таким устройством можно определить не только расположение проводов, но и где случился порыв. Глубина его действия доходит до 7 см. Этого достаточно для нахождения порыва жилы за гипсокартонной обшивкой. В отношении качества и стоимости «дятла» можно назвать оптимальным отечественным прибором с целью поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но очень популярна модель MS-18. Спецификой китайского детектора проводки считается высокая чувствительность ко всему металическому, благодаря этому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах домов из панелей. Но приловчившись можно найти отличие в силе сигнала. Подбирая любую модель сигнализатора MS, необходимо учитывать, что на фольгированный провод они не будут реагировать. Среди электриков эти тестеры популярностью не могут пользоваться, а для дома это очень даже неплохой вариант, тем более с учетом их низкой цены.

Приборы поиска электорпроводки профессиональные

В продаже встречаются тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаются изготовителями из Европы. Ими в большинстве случаев пользуются для нахождения. скрытого под облицовкой и анализа его состояния профессиональные электрики. От китайских заменителей они выделяются качеством сборки, небольшим и привлекательным исполнением. Рабочий принцип их приблизительно тот же, но цена очень большая, тем более если приобретать для разового применения.

Водная таблица цен рассматриваемых приборов

Старые дедовские способы поиска проводов в стене

Большая цена специализированных устройств – это одна из причин, почему домашние умельцы, интересуются, как отыскать кабель в стене без прибора и очень часто отдают предпочтение дедовским неоднократно проверенным на самом деле методам решения данной проблемы. Ведь раньше при выявлении проводки в стене обходились без приборов, находя электрические сети под штукатуркой и обоями не опасными методами.

Этих методов, разрешающих отыскать скрытую проводку в стене без специализированных технических средств, существует несколько и любой из них может обеспечить разную степень точности.

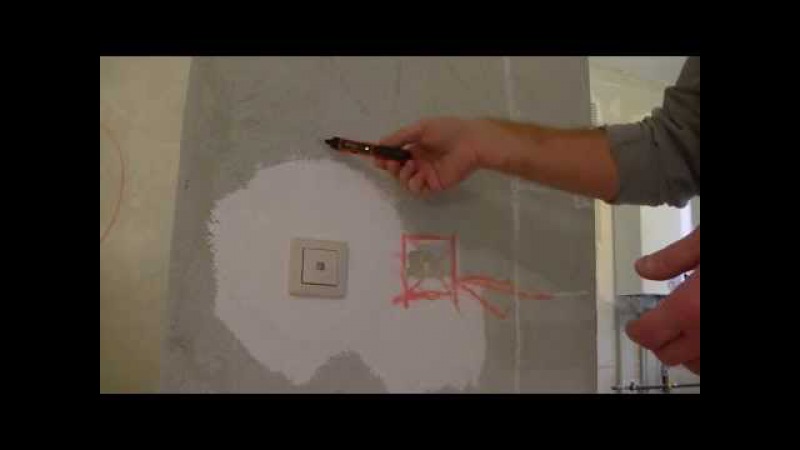

1. Зрительное обозначение места прокладки трасс. Этот способ подойдет для бетонных и кирпичных стен, оклеенных обоями, которые при проведении ремонта снимают, это дает возможность очень легко отыскать штробу, куда в большинстве случаев кладут провода. Потому как при штроблении нарушается цельность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стенка оштукатурена или покрыта шпатлевкой под обои, то зрительно выявить электро. провод в стене не возможно.

2. При помощи радио или приемника. Этот способ мастера рекомендуют любителям, интересующимся, как определить где проходит проводка в стене. Причем для такой цели подойдет наиболее привычный, настроенный на средневолновую частоту приемник. Под хорошую музыку его нужно водить вдоль стенки, следя за возникновением потрескиваний.

3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, возникновение шумов и треска означает обнаружение скрытой проводки.

Нужно не забывать, что при помощи радио или микрофона можно определить нахождение проводки в стене с погрешностью 15?20 см. Благодаря этому во время использования этих устройств лучше выполнить маленькой отступ, во избежание поражения током и такая подстраховка будет не ненужной.

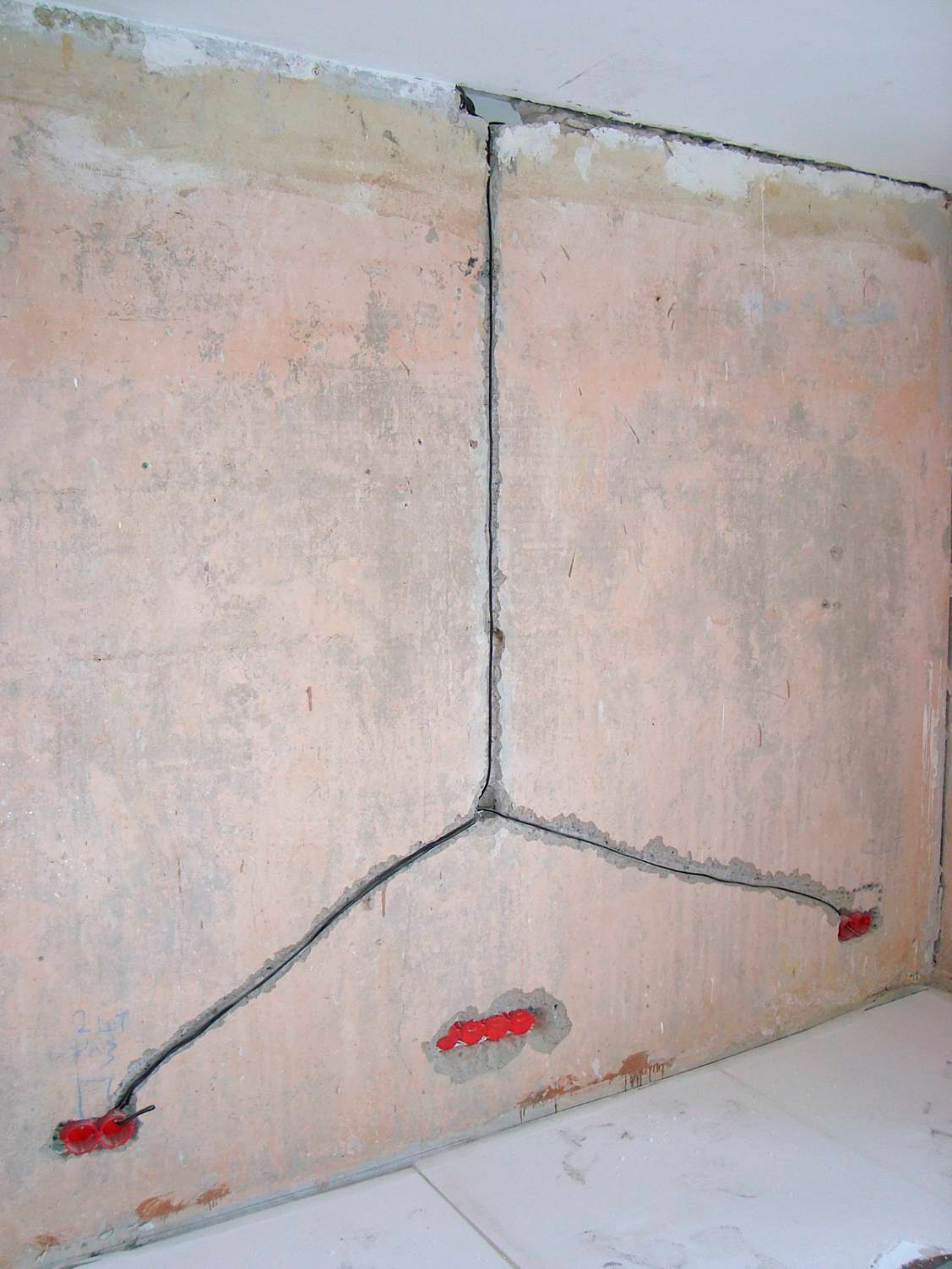

Попробуем заняться логикой

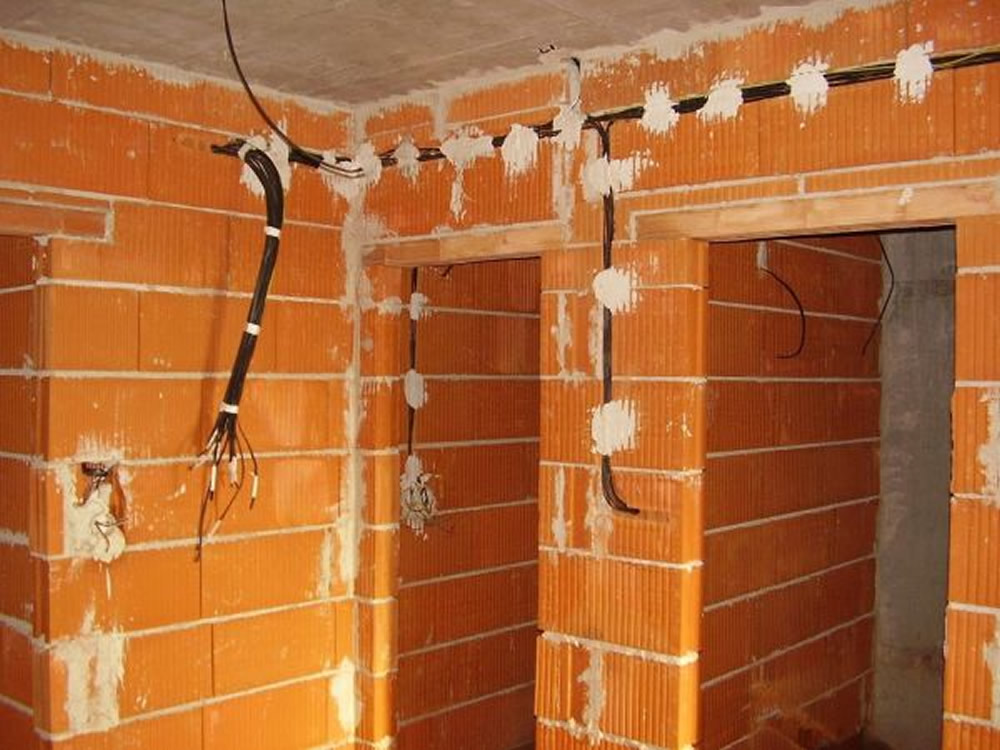

Если монтаж проводки исполнял профессиональный электрик, то все проводники в пустоты конструкций ограждения им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Если из этого исходить, можно предположить следующее:

  • От розетки или выключателя кабель подымается строго вверх и дальше под поверхностью потолка поворачивает в сторону клемной коробки, поэтому, здесь вбивать гвоздь не стоит.
  • Линию, в основном, тянут отступив на 10-15 см от поверхности потолка и на десять сантиметров от плинтусов.
  • Можно представить зрительно по установленным прежде электро точкам схему прокладывания кабеля и набросать ее на бумажном носителе.

Нужно учитывать, что неопасным аналогичное зрительное представление нельзя назвать. Схему прокладывания кабеля следует проверить хотя бы при помощи радио, но лучше специализированными устройствами.

Причины обрыва проводки

Обрыв в проводке может случиться когда будет угодно, на практически всегда это часто бывает, когда электропр оводники, находятся под напряжением. Основой повреждения кабеля может быть плохого качества изделие, неверно выполненный электромонтажные работы и многое иное. В том месте, в которых есть повреждение, кабель регулярно нагревается и при повышении напряжения может оборваться. Кроме этого разрыв кабеля может случиться из-за внешнего механического влияния на него, при забивке гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем отыскать обрыв провода в стене

Если до этого времени приборы позволяли лишь выявить провода или предметы из металла, то современные электронные устройства помогают в определении обрыва скрытой проводки. К примеру, бесконтактным индикатором скрытой проводки можно определить место разрыва фазного проводника. Указатель нужно перемещать вдоль проводящей ток жилы, и в месте ее обрыва он просигнализирует. В большинстве случаев при подсчете обрыва проводки звуковой сигнал заканчивается.

Если иметь представление, как выяснить где проводка размещена в стене, можно подобрать самый лучший вариант поиска исходя из собственных возможностей.

Видео о детекторах и методах поиска скрытой проводки

Видео: Поиск скрытой проводки (Дятел)

Похожие записи:

  • Маркировка проводов и кабелей по оттенку

  • LED ленты и причины их перегорания

  • Правда о LED-лампах их качестве

  • Установочная высота выключателей и розеток, ГОСТ и евростандарт

  • Почему выключается автоматзащиты Устройство защитного отключения

  • Что такое Устройство защитного отключения и как оно работает

  • Как навесить люстру правильно

  • Как установить и присоединить интернет розетку, телевизионную розетку и телефонную

  • Как установить и присоединить светодиодные споты правильно

  • Как установить и присоединить люстру потолочную правильно

  • Как установить и присоединить выключатель скрытой — проводки открытым способом

  • Схема подсоединения плиты работающей от электричества

Строительные калькуляторы

Мы вконтакте

Сайт SdelalRemont. ru – поможет Вам сделать ремонт квартиры своими руками качественно и экономно. Благодаря подобранным фото и видео материалам, Вы узнать о ремонте в квартире от А до Я!

Если Вы нашли ошибку в тексте выделите ее и нажмите Shift + Enter или нажмите здесь и мы постараемся быстро исправить ошибку.

Спасибо за Ваше сообщение об ошибке. В ближайшее время мы ее исправим.

Популярные

Правила и секреты работы с гипсокартоном

Причины появления бликов на потолке и как от них избавится.

8 способов установить маячки для стяжки пола

Лучшие варианты установки маяков на стену

Новые записи раздела

Виды потолочного освещения

Подсветка потолка светодиодной лентой

Освещение гостиной в квартире

Сколько может прослужить электропроводка?

Ремонт варочной панели Bosch своими руками

Советы по выбору электросчетчика для дома

Как выбрать светодиодные лампы

Как найти проводку в стене: все способы

Электрическая проводка в современных квартирах может быть скрытой и открытой. Как более безопасная и незаметная, в жилых помещениях, построенных из панелей или кирпича, чаще встречается скрытая.

Четкое знание местонахождения электропроводки поможет избежать коротких замыканий и несчастных случаев при эксплуатации жилья.

В каких случаях это необходимо?

Поиск проводки в стене бывает необходим по следующим причинам:

  • капитальный или косметический ремонт помещения;
  • перемещение выключателей, розеток и др.;
  • работы по закреплению предметов или мебели на стене;
  • отсутствие заземления;
  • отсутствие схемы электрических коммуникаций;
  • ремонт или удаление неисправной электропроводки.

А Вы знаете как правильно штробить стену под проводку? Читайте подробности здесь .

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

  1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
  2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
  3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
  4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
  5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
  6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
  7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

  1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
  2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
  3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
  4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

  1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
  2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю. возникающему в проводах под напряжением.

Читайте также статью о том, как посчитать площадь стены.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки .

Такой способ применим, только если поверхность панели полностью не заштукатурена. а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку. и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Как сделать определитель скрытой проводки своими руками?

  1. Можно использовать старый радиоприемник. поддерживающий частоту около 100 кГц. (СВ, ДВ). Включенным приемником водят вдоль стен и определяют наличие проводки по возникновению шумов и потрескиваний. При использовании данного метода, нужно максимально нагрузить электросеть в проверяемом и соседних помещениях, загрузить все розетки и включить освещение.
  2. Подключенный микрофон магнитофона или усилителя подскажет возрастающим шумом примерное нахождение электропроводки или металла в стене .
  3. Вариант для радиолюбителей. Взять полевой транзистор типа КП103, КП303, КП305А, КП305Б, КП313А или импортный — 2SJ144, 2N3796. Контакты стока и истока присоединить к щупам тестера без соблюдения полярности. Ручки щупов соединить скотчем. Пробник готов. Реагирует на появление электрического поля, что отражается на приборе резким увеличением сопротивления. Требует предварительной тренировки. Касаться стены пробником при проведении работ не следует. Необходимо включение всех имеющихся в помещении выключателей.
  4. На провода под электрическим напряжением реагирует обычный компас. Для более точного определения места, где проходит проводка, необходимо проверить повторно, с проводами без напряжения. Второе сканирование даст возможность отличить арматуру, в панельных домах, от проводки.

Смотрите в следующем видео — способы поиска проводки в стене:

Как найти обрыв скрытой проводки в стене – поиск и устранение неисправности

Чтобы найти неисправный провод в стене, необходимо придерживаться определенного алгоритма. Вам потребуются такие инструменты:

  • индикаторная отвертка;
  • трассоискатель;
  • мультиметр;
  • отвертка;
  • плоскогубцы;
  • нож с заизолированной рукоятью;
  • моток изоленты.

С помощью трассоискателя можно найти неисправность

В первую очередь вам потребуется определить неисправную группу подключений. Для этого нужно воспользоваться планом электропроводки. Если неисправная розетка имеет фазу, то путем включения-выключения автоматов вам удастся найти скрытую поломку проводки в стене. Узнать о наличии фазы можно при помощи индикатора. Для этого нужно обесточить цепь и вставить устройство в отверстие розетки. Если индикатор загорится, значит, фаза есть. Поврежденную группу подключений необходимо полностью обесточить, отсоединив от автомата.

Вторым шагом станет последовательная проверка всей линии, начиная от розетки, и заканчивая кабелем внутри щита. Если у вас есть доступ к коробкам распределителя, то обязательно вскройте и проверьте их. Если при разводке цепи обошлось без коробок, то потребуется демонтировать все розетки на линии и проверять провода через их внутренности. В большинстве случаев неисправности находили в первой розетке, так как именно она поддается самым большим нагрузкам. Если после тщательной проверки вы так и не нашли неисправность, значит, проблема кроется снаружи стены.

Как найти неисправную линию с помощью трассоискателя и радиоприемника

При помощи трассоискателя вы сможете быстро найти неисправный участок проводки. В конструкцию прибора входит генератор и приемник. Генератор предназначен для подключения к неисправному проводу: для этого минусовая клемма подключается к целой жиле и заземляется посредством переносного щита. Плюсовая клемма при этом подключается к неисправной жиле. После включения трассоискателя генератор подает в целую жилу импульсы. Чтобы найти неисправный участок, приемник требуется перемещать вдоль маршрута, по которому пролегает электрическая проводка.

Во время работы приемник будет реагировать на импульсы, подающиеся генератором. В это время вы будете слышать характерный писк. Если неисправный участок будет найден, звуковые сигналы прекратятся. Чтобы поиск места обрыва скрытой электрической проводки дал более точные результаты, генератор следует подключить ко второму концу неисправной линии и снова провести процедуру определения неисправности. Зачастую основная проблема кроется в нулевом проводе. В подобных случаях при проверке розетки индикатором на приборе наблюдается крайне слабое свечение. Неопытные в ремонте проводки люди объясняют это, как наличие “двух фаз”. Во время проверки розетки мультиметром на контакте фиксируется напряжение в границах 0–220 В.

Если трассоискателя у вас нет, провести обнаружение неисправности можно при помощи радиоприемника. Для этого прибор нужно настроить на любой средневолновой канал и включить в неисправную розетку электробритву или другой бытовой прибор невысокой мощности. После этого перемещайте приемник вдоль маршрута проводки. О том, что вы нашли неисправный участок, подскажут помехи или треск, издаваемые приемником. Как только вы найдете поломку, провода нужно осмотреть. Для этого штробу нужно вскрыть молотком или перфоратором.

Самостоятельный ремонт – 10 последовательных шагов

Выполнив поиск неисправной электрической проводки в стене, следует попытаться устранить поломку. Если проблема кроется в новых проводах, то их нужно соединить в месте обрыва. Для этого действуйте по такому алгоритму:

  1. 1. отключите фазный проводник от подачи тока;
  2. 2. снимите штукатурку на 5 см справа и 5 см слева от участка, в котором проводка обрывается;
  3. 3. разведите концы аварийного провода в стороны;
  4. 4. просверлите в стене отверстие под коробку для распределения;
  5. 5. отверстие отметьте корончатой насадкой перфоратора;
  6. 6. сделайте лунку долотом;
  7. 7. поместите коробку в лунку, закрепите ее алебастром и заведите к ней провода;
  8. 8. если есть запас проводов, их концы соедините между собой и заизолируйте;
  9. 9. проверьте подключение;
  10. 10. если все работает, закройте коробку для распределения крышкой, заштукатурьте стены и восстановите отделку.

Для ремонта неисправной электрической проводки в стене придется снять штукатурку

В определенных случаях участок проводки нужно заменить полностью. Для этого провода протягиваются при помощи специального устройства для протягивания. Ремонт неисправного нулевого провода не сильно отличается от ремонта проблемной фазы. Для этого нулевой провод отключается от шины и подключается к фазному проводу. После этого провода подключаются к распределительной коробке. а стена восстанавливается.

Профилактика сбоев в работе электричества

Чтобы избежать появления проблем с электропроводкой, нужно придерживаться ряда правил. В первую очередь, доверяйте монтажные работы только квалифицированным специалистам, а не соседу-самоучке. Во-вторых, установите реле напряжения. Этот прибор монтируется на вводе домашнего щитка распределения электричества. Реле защитит от перепадов напряжения проводку и розетки, а значит, ваши бытовые приборы будут в полной безопасности. Для лучшей защиты также установите отдельный автоматический включатель. который будет срабатывать каждый раз, когда нагрузка на электросистему становится слишком высокой.

Отдельного внимания заслуживает профилактическое обслуживание аварийных, но все еще действующих линий электропередач. В них вероятность неисправности провода совмещения в точке разделения в доме достаточно высока. В результате заземление системы в таком доме может привести к нежелательным и даже фатальным последствиям. Чтобы не переделывать всю электросистему и продолжать ее эксплуатацию, владельцы квартир на первом этаже должны сделать индивидуальный контур заземления. Он будет полностью независимым от нейтрального проводника электрической сети всего дома.

Следующий фактор – это выбор проводов для прокладки электричества в жилье. Для этой цели подходят алюминиевые или медные провода. При этом преимуществ у меди гораздо больше. Так, медь дольше окисляется, что увеличивает сроки эксплуатации таких проводов. Медь не ломается уже после 2–3 изгибов, как это бывает в случае с алюминием. Алюминий чаще выскакивает из винтовых зажимов. В результате контакт пропадает. Чтобы избежать этой проблемы, зажимы с алюминиевыми проводами требуется регулярно проверять. С медной проводкой делать этого не потребуется – она надежно удерживается в фиксаторах, поэтому контакт не пропадает. Помимо всего прочего, медь обладает более высокой проводимостью.

Обнаружение скрытой проводки, обнаружение обрыва в кабеле, шнуре. Как найти обрыв провода в бетонной или кирпичной стене.

Прибор для определения скрытой проводки: сигнализатор, индикатор, детектор скрытой проводки.
Каждый раз, когда мы сверлим отверстие в стене, то всегда имеется опасность повредить внутреннюю проводку. Что нужно предпринять, что бы случайно не повредить проводку? Для этого необходимо специальным прибором проверить ее наличие на данном участке стены, отметить место кабеля и минуя ее переразметить места для сверления.
А что, если проводка имеет разрыв? Как найти место обрыва?
Прибор для поиска скрытой проводки.
  Extech DA30 – бесконтактный датчик переменного тока.
Работает в диапазоне от 200мА до 1000А, определяет наличие электромагнитного поля создаваемый переменным напряжением.
Способен работать через экранированные провода, кабель-каналы, металлические части выключателей и распределительные коробки.
Ручная установка  позволяет отрегулировать чувствительности прибора для обнаружения проводки через стены.
Имеет звуковую и визуальную индикацию.
В комплект поставки прибора нахождения скрытой проводки входит карманный зажим с четырьмя батареями таблеточного типа LR44.
Отдельные модели приборов для поиска скрытой проводки имеют возможность определить даже когда он находится без напряжения.
Обычно порядок работы с таким прибором следующий:
1. Подключаем звуковой генератор к кабелю
а. Для кабелей с одним концевым коннектором подсоединяем красный зажим типа крокодил к проводу, а чёрный зажим к заземлению корпуса устройства.
б. Для проводов без концевого коннектора подсоедините красный зажим к одному проводу, а чёрный зажим к другому проводнику.
в. Для кабелей с модульными соединителями вставляем модули RJ11 непосредственно в соответствующий коннектор кабеля.
2. Устанавливаем переключатель звукового сигнала (Tone) в положение «Вкл.» (нажимаем кнопку).
3. На индуктивном пробнике нажимаем на копку которая находится сбоку «Вкл./Выкл.».
4. Подносим изолированный кончик пробника к нужному проводу, чтобы обнаружить сигнал, исходящий от звукового генератора.
5. Вращая регулятор чувствительности, настраиваем прибор на нужный уровень и проверяем кабель на предмет неисправности.
6. Самый громкий звуковой сигнал исходит от проводов, подключённых к звуковому генератору.
Примечание: Разъём для наушников находится на дне пробника.

Тестер – мультиметр для поиска скрытой проводки

LA-1014 – представляет собой прибор искатель срытой проводки (называют кабель – тестером) и мультиметр, т.е. универсальный прибор содержащий два в одном.
Прибор позволяет обнаружить скрытую проводку без напряжения, проверить состояние кабельных линий в телефонной и компьютерной и силовой сетях. С помощью LA-1014 можно определять обрыв, короткое замыкание и перехлест жил. Проверка коннекторов RJ45/RJ11.
Мультиметр позволяет измерять величину постоянного и переменного напряжения, силу тока, сопротивление, прозвонку диодов.
Состав прибора для поиска скрытой проводки.
1. Модульный соединитель RJ11.
2. Измерительные щуп с зажимом типа крокодил.
3. Светодиодный дисплей для проверки кабельных линий в телефонных сетях.
4. Светодиодный индикатор низкого уровня заряда батареи звукового генератора.
5. Кнопка Cont для режима проверки на обрыв.
6. Кнопка Tone для звукового генератора (переключатель звукового сигнала).
7. Кнопка Sel для выбора типа сигнала.
16. Измерительные щуп с зажимом типа крокодил.
17. Регулятор настройки уровня громкость – чувствительность.
18. Кнопка включения питания.
19. Отсек для источников питания.
20. Гнездо для наушников.

Схема прибора для определения повреждения проводки
Кроме определения скрытой проводки, прибор позволяет определить обрыв провода шнура питания таких как, видеокамеры, галогенные прожекторы, электрические утюги, дрели, мясорубки и подобных приборов. Шнур для подключения 220В, как правило его длина 1,5 – 2 метра 2-3х жильного кабеля имеющий сетевую вилку на конце. Из-за длительного использования провод подвергается механической деформации и напряжению, которые могут привести к обрыву, или реже, внутреннему замыканию в любой точке шнура. В подобных случаях мы заменяем кабель, т.к. найти дефектное место провода довольно сложно.
В 3-жильных кабелях практически трудно определить обрыв провода, без пробных надрезов кабеля, особенно в ПВХ-оболочке. Схема самодельного прибора поможет достаточно просто и быстро обнаружить место обрыва провода в 1-жильном, 2-жильном, и 3-жильном кабеле, без физического повреждения провода. Она построена на микросхеме CD4069, которая содержит 6 инверторов стандартной КМОП логики.
На инверторах N3 и N4 собран генератор импульсов, рабочая частота которого составляет примерно 1000 Гц (диапазон звуковых частот), она определяется номиналами установленных резисторов R3, R4 и конденсатора С1. Усилитель собранный на N1 и N2 усиливает слабый сигнал поступающий с датчика, тем самым определяется наличие переменного поля вокруг сетевого провода 230в. Наличие или отсутствие напряжение на выходе 10 усилителя N2 можете разрешить или заблокировать работу генератора.
Когда датчик (зонд) находится не так близко к проводу, к которому подведено переменное напряжение, выходной потенциал на ножке 10 инвертора N2 остается низким. В результате этого открытый диод D3 шунтирует цепь генератора. Одновременно, выход 6 инвертора Н3 имеет низкий потенциал – транзистор Т1 в закрытом состоянии –   LED1 не светится. Когда датчик приближается ближе к проводнику с напряжением 230 в AC, 50 Гц, то при каждом положительном полупериоде переменного напряжения, потенциал выхода 10 инвертора N2 становится высоким, запускается генератор колебаний с частоте около 1кГц, красный светодиод (LD1) мигает. (Из-за инерционности свойств зрения, мы видим светодиод горящий непрерывно).
  В виду циклической работы уменьшается ток потребления светодиодом, напряжения 3В постоянного тока достаточно для питания схемы прибора.



Схема прибора для обнаружения скрытой проводки.
Питание схемы осуществляется от двух элементов типа AG13 LR44, или им подобные  по 1,5в R6 – AA или аккумуляторная батарея. Схема потребляет ток не более 3 мА при обнаружении сети переменного тока. Для аудио-визуальной индикации можно применить небольшой зуммер или ЖК, включаем их вместо Led 1 и резистора R5, но в таком случае потребление тока уже составит около 7 мА.
  При помощи этого прибора можно быстро обнаружить неисправную лампу в последовательно соединенной новогодней гирлянде, если питание от 230 в переменного тока.
Данную схему можно смонтировать в небольшом отрезке трубки из ПВХ. Перед  поиском обрыва проводам мультиметром или тестером проверьте на наличие напряжения, тока.
Затем подайте переменное 230в  в линию, подключив провод имеющий повреждение к фазе, нейтраль к остальным проводам. Однако, если любой из оставшихся проводов тоже имеет неисправность, то оба провода, подключите к нейтрали. Для определения обрыва порой достаточно подать фазное напряжение на проверяемый провод.
В качестве датчика используется отрезок монтажного провода длиной 5 см. Для обнаружения места обрыва, включаем прибор переключателем S1 и медленно перемещаем зонд вдоль поврежденного провода, начиная с входной точки и двигаясь к концу. Светодиод светится при наличия поля, созданным напряжением переменного тока, когда датчик будет находится над место обрыва, то светодиод гаснет.
  Во время тестирования может понадобиться изогнуть зонд, для увеличения чувствительности, так что бы при  движении зонд  был ближе к кабелю. Для исключения ложных срабатываний во время тестирования избегайте сильных электрических полей.
Техническое описание микросхемы CD4069 125 Kb

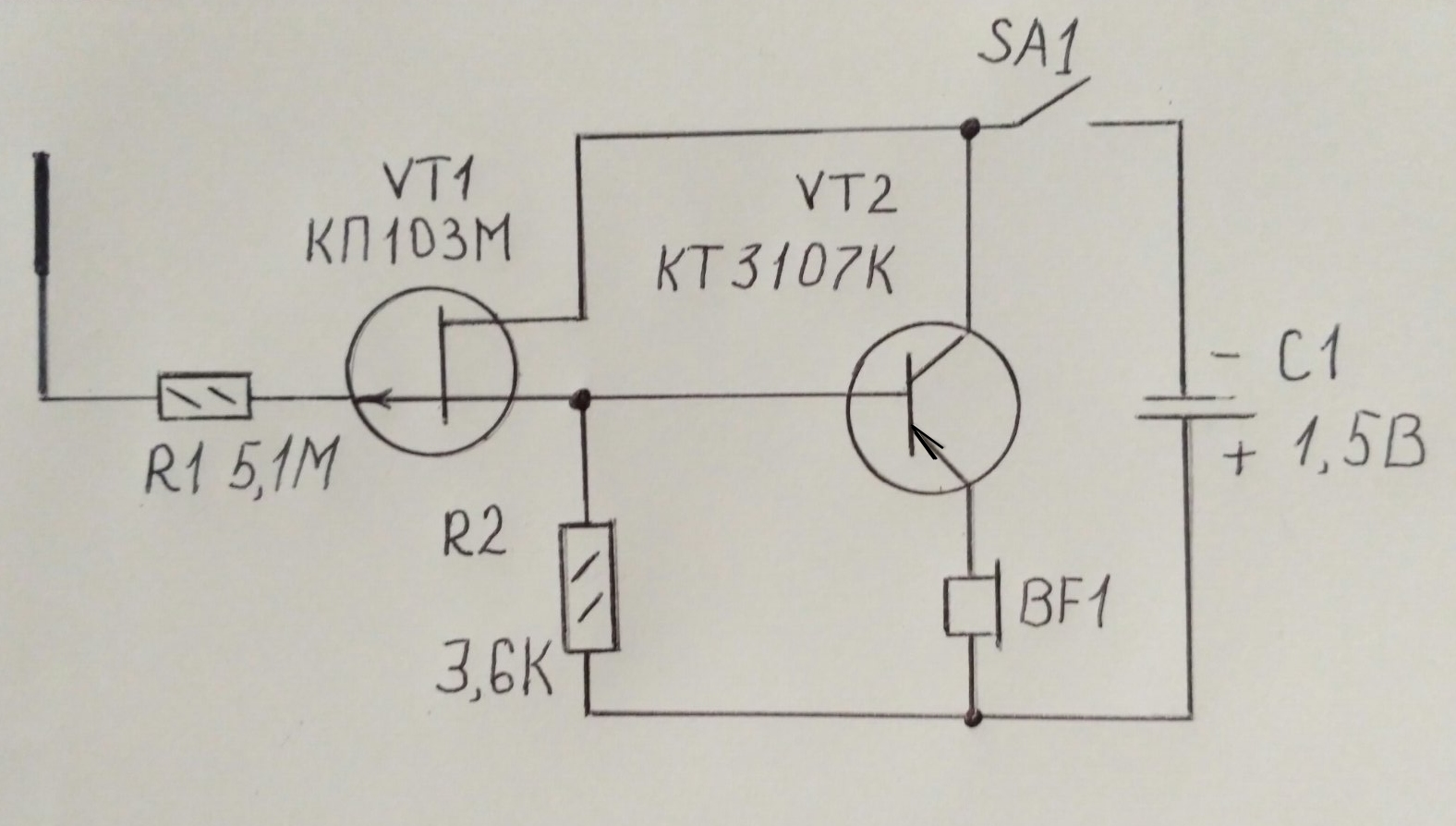

Схема простого прибора.
Прибор содержит всего 7 деталей: полевой транзистор VT1 типа КП302, КП303, делитель напряжения состоящий из двух резисторов R1 и R2, стрелочный индикатор от старого магнитофона РА1, выключатель питания SA1, элемент питания 1,5в. Датчиком WA1 является отрезок медного провода длиной несколько сантиметров. При приближении антенны WA1 к сетевому проводу находящийся под напряжением, он попадает в электромагнитное поле. Датчик подключен к затвору полевого транзистора VT1, в результате сопротивление исток – сток увеличивается. Протекающий ток через индикатор заставляет стрелку отклоняться. Чем больше ток, тем сильнее поле.
Настройка прибора сводится к подбору резистора R1, при отсутствии поля стрелка не должна отклоняться.

Если под рукой нет прибора для обнаружения скрытого провода, то его можно изготовит за короткое время, для этого необходим провод любой длины, желательно двухжильный, трансформатор малогабаритный, любой и кассетный магнитофон или плеер. Трансформатор выполнит роль датчика, припаиваем провод к трансформатор, а другой конец ко входу звукоснимателя. Скрытый провод должен быть под сетевым напряжением, т.е. включить выключатель свет в ванной и т.д. и подносим трансформатор к предполагаемому месту проводки – в динамике должен появиться фон переменного тока при приближении к скрытому проводу.
Оборвался провод – что делать? Обнаружитель электрической проводки.

Как найти скрытую проводку в стене: мультиметром

Доброго времени суток уважаемые читатели блога. Давайте поговорим о том, как найти скрытую проводку своими силами не прибегая к услугам электрика. Такое мероприятие по поиску бывает редким событием, но уж если произойдет, будем знать, что делать.

Электричество может пропасть по многим причинам, это и перегрузка старых проводов, влажные стены и потолки, случайное механическое воздействие, приведшее к порче проводов.

Перед поиском поврежденного участка следует убедиться в целостности розетки, выключателя, лампы, автоматического выключателя, касающиеся линии в которой исчезло напряжение.

Если все приборы целы, тогда в поиск. Поиск следует производить прибором, который обнаруживает скрытую проводку.

Детекторы обнаружения скрытой проводки

Приборов для обнаружения скрытой проводки большое количество, отличаются они друг от друга, дизайном, качеством, дополнительным функционалом и конечно ценой.

Приобрести такой прибор можно в строительном супермаркете, специализированном магазине или в интернет магазине.

Что бы найти обрыв провода нужно, что бы в линии присутствовало напряжение, проверьте, все ли автоматические выключатели в щите питания взведены, и включите электрический прибор подающий напряжение на люстру или светильник, если нужно искать проблему в линии освещения.

Для поиска возьмем прибор для обнаружения скрытой проводки «Маг-2», прибор не дорогой, но эффективный.

Детектор обнаружения скрытой проводки Маг 2

Описание прибора

На корпусе расположены два светодиода, зеленый, показывающий готовность прибора к работе и красный, показывающий наличие тока в проводе. Переключатель двух уровней чувствительности, помогающий найти проводку на большей глубине ее закладки.

На корпусе сбоку вмонтирован вращающийся потенциометр, который включает прибор и регулирует усиление в любом из двух режимов чувствительности.

Поиск электрической проводки

Включив и настроив прибор, на работающем участке проводки, начинаем поиск неисправности. Электрическая проводка проводится горизонтально и вертикально, поэтому будем искать неисправность исходя из этих правил.

При наличии напряжения в проводе будет светиться красный светодиод и сработает звуковой сигнал, данный прибор им снабжен.

Далее, предположим, от неработающей розетки, на расстоянии 1 – 1,5 сантиметра от поверхности стены, ведем прибор к потолку по предполагаемой электрической трассе.

На определенном месте ваш прибор заработал, несколько раз, в этом месте, проводим прибор вверх и вниз, что бы убедиться в разрыве провода в этой точке.

Поиск обрыва провода

Отмечаем карандашом предполагаемое место повреждения и преступаем к ремонту поврежденного участка.
Во время поиска места повреждения, электропитание должно быть включено, иначе прибор не будет работать, а во время починки проводки необходимо будет отключить электропитание на данном участке цепи.

Затем, с помощью небольшого зубильца, удаляем штукатурку в предполагаемом месте повреждения провода, работаем аккуратно, что бы ни сделать дополнительных повреждений.

Для удобства работы освобождаем от штукатурки штробу с проводом, по 10 сантиметров в каждую сторону от поврежденного места.

Далее, если повреждена одна жила, вторая не задета, отделяем от целой жилы влево и вправо поврежденные провода, отделяем так, что бы ни повредить изоляцию целого провода.

Зачищаем отделенные провода, так как они для соединения между собой будут коротковатые, нужно будет использовать небольшую перемычку, из такого же провода (марки и сечения), соединяем путем пайки (скрутки и пайки), изолируем и прячем опять в штробу.

Проверяем работоспособность розетки или другого устройства попавшего под проблему. Обесточиваем линию и заделываем разбитый участок. Такой вариант ремонта конечно быстрый, но не совсем верный.

Более правильным решением будет установка в месте повреждения распределительной коробки и уже в ней делать соединение проводов, особенно если перебит трехжильный кабель (провод), или провода были из алюминия. Удачного вам ремонта.

С уважением, Игорь Вилков.

Как найти скрытую проводку в стене

Скрытая проводка – это проводка, которая находится внутри отделочного материала стены. Благодаря этому свисающие провода не будут портить красоту интерьера помещения. Но у такой проводки есть и недостатки. Во время ремонта нам нужно будет узнать точное месторасположение проводов, иначе мы рискуем повредить их. Один неправильно вбитый гвоздь в стену может оставить всю квартиру без света.

Существует несколько советов по поиску скрытой проводки в стене. Давайте их рассмотрим.

Как располагается проводка согласно общепринятым нормам

Для данного способа нам не нужны инструменты. Мы будем ориентироваться по общепринятым правилам и нормам. Основные из них:

  • Обычно при поиске проводов отталкиваются от строительных линий. Кабели располагают горизонтально или вертикально этим линиям.
  • Кабель проводят на расстоянии 15 см ниже потолочного перекрытия.
  • Если кабель проходит рядом с оконным перекрытием, расстояние между ними должно быть не менее 5 см.
  • В бетонных или железобетонных стенах кабель монтируют в специальные борозды. Последние можно найти в швах или отверстиях между плитами.
  • Если в стене есть пустые места, обычно проводку монтируют в них. В таком случае можно проложить линию электроосвещения непосредственно к осветительному прибору.
  • Если в этой же стене есть трубопроводы (например, для водоснабжения или канализации), расстояние между ними и проводкой должно быть не менее 5 см.
  • Обратите внимание! Если через трубопровод проходит горячая вода или газ, расстояние увеличивается до 25 см.

Благодаря этим советам можно определить месторасположение скрытых проводов внутри стены. Но эти методы неточные. Они позволят определить лишь приблизительное месторасположение. Кроме того если проводка расположена не в соответствии с правилами, косвенные способы поиска никак не помогут. В таком случае лучше воспользоваться приборами для поиска.

Приборы для поиска проводки

Найти скрытую проводку в стене можно с помощью стандартного металлоискателя. Ведь проводка состоит из цветного металла. Но металлоискатель будет бесполезным, если в стене есть гвозди или она сделана из железобетона.

Самым распространенным прибором, для поиска проводки, считается устройство под названием Дятел. Этот прибор позволит найти точное месторасположение проводов, кроме того он определяет поврежденные места. Дятел поможет найти место, где проводка оборвалась или перегорела. Прибор можно использовать для поиска проводки в железобетонных стенах, ведь он находит только токопроводящие металлические предметы.

Также можно использовать микрофон аудиосистемы или радиоприемник. Если поднести их к месту, где проходит проводка, аудиосистема начнет издавать посторонний шум (например, скрип или шипение).

Если у вас возникли трудности в процессе поиска проводки и перечисленные выше приборы не смогли помочь, советуем обратиться к специалистам. Они помогут определить точное месторасположение кабеля.

Как найти скрытую проводку под обоями?

Перед тем, как выполнить ремонт с заменой старой проводки в здании или в отдельно взятом помещении, очень важно найти старую и удалить ее.

Так же возникает закономерный вопрос, а как можно найти проводку под обоями, чтобы не выполнять разбор всей перегородки или стены в здании. Ведь, часто нетронутые обои для гостиной могут пригодится как основание для декорации в дальнейшем.

В таком случае стоит учитывать расположение имеющихся розеток и светильников в помещении.

Способы поиска скрытой проводки

Есть правило, по которому выполняется внутренняя проводка в блочных и кирпичных зданиях.

Для этого требуется выштробить специальный канал. А он должен быть выполнен перпендикулярно другой поверхности и находится под прямым углом.

Такого рода расстановка позволит четко определить расположение имеющейся проводки под обоями, если у вас установлены розетки или есть места для их подключения.

Так же при поиске имеющейся проводки, оптимальным решением может стать и выполненные заранее проходы в коробах из специального материала, который позволит по глухому звуку при постукивании по стене определить расположение каждого из них. Тем самым избежать детального удаления обоев.

Так же это пригодится при просверливании стен. Если вы задумали повесить картину или закрепить полку или подставку под телевизор, не повредив при этом саму электропроводку.

Еще можно воспользоваться имеющимся планом помещения, где как правило указывают план выполненной проводки для того, чтобы ее замена выполнялась без дополнительных работ.

Но иногда такого плана вовсе нет и тогда стоит побеспокоится о наличии специальной аппаратуры. Именно при помощи которой можно просто простучать стену или применив ультразвук выполнить поиск требуемой проводки, как металлических конструкций внутри стены.

А вот наличие такого оборудования будет только у специализированных организаций, которые готовы выполнить такого рода работы в комплексе и позволят вам тем самым найти положение не только вашей проводки, но и детально изучить все конструкции стен, выявив трещины и возможные конструктивные особенности.

После чего вы получите требуемый план расположения всей вашей электропроводки и сможете выполнять необходимые операции по сверлению стен или проведению других ремонтных и дизайнерских работ и переустановок.

Смотрите также:

А итогом станет нетронутая поверхность обоев и возможность понимания верного решения в поиске проводки.

Также смотрите видео с описанием трех способов нахождения скрытой проводки в стене.


По материалам: http://мега-обои.рф/articles/kak-vybrat-oboi-dlya-zala/

Как проследить электрический провод через гипсокартон | Руководства по дому

Электрические провода неприглядны и опасны, поэтому их обычно прячут в стенах, где их нельзя ни увидеть, ни случайно повредить. Однако у этого подхода есть недостаток; когда ведутся работы на стене или нужно расположить провода, невозможно увидеть, где они находятся. Просверливание провода под напряжением опасно и может привести к неприятным счетам за ремонт! Проблема знакома строителям и электрикам, а также энтузиастам DIY.Электронное решение проблемы в виде портативного детектора позволяет находить и отслеживать кабели с минимальными усилиями.

Вставьте батарейки в детектор кабеля в соответствии с инструкциями производителя. Если батареи уже установлены, проверьте их емкость с помощью функции заряда батареи детектора. Обычно это либо светодиод, указывающий на низкий заряд батареи, либо звуковой сигнал, например, когда датчик не подает звуковой сигнал при включении. Если вы не уверены, обратитесь к инструкциям производителя.

Установите новые батареи, если существующие вызывают предупреждение о низком уровне заряда батареи. Использование кабельного детектора с разряженными батареями может привести к неточным показаниям или их отсутствию.

Выберите точку на стене, с которой следует начать поиск. Например, выключатели и розетки должны быть подключены к кабелям, так же как настенные светильники и бытовая техника, поэтому, если вы их найдете, начните с них. Если очевидных зацепок нет, начните с удобного угла.

Включите кабельный детектор и прижмите его к стене так, чтобы головка детектора была заподлицо с поверхностью.Медленно и методично проведите головой по стене, следя за тем, чтобы не пропустить ни одной области. Неважно, перекрываются ли поисковые развертки или нет, если охватывается вся область.

Отметьте стену в каждом месте, где датчик указывает на наличие провода. Когда вся стена будет проверена, свяжите отметки вместе, чтобы проследить пути скрытых проводов.

Ссылки

Советы

  • Перед использованием прочтите руководство по эксплуатации кабельного детектора.Могут быть полезные функции, такие как различение токоведущих и обесточенных проводов, которые помогут в вашем поиске.
  • Обычный металлоискатель можно использовать для обнаружения проводов, но его труднее использовать на стене, и он, вероятно, также обнаружит многие другие металлические предметы, такие как каркасы и кирпичные стяжки.
  • Если вы ищете провод под напряжением, и ваш детектор может отличить провода под напряжением от мертвых, при поиске убедитесь, что провод действительно находится под напряжением. Например, если это провод к свету, а свет выключен, провод может быть не под напряжением.
  • Детекторная головка может реагировать только на спрятанные прямо под ней провода. Если бы он обнаружил провода, которые были в общей области, вы не смогли бы их точно определить. По этой причине важно подметать всю стену.

Предупреждения

  • Если вы не прочитаете и не поймете руководство по детектору кабеля перед началом работы, вы можете пропустить провода или неправильно их идентифицировать. Будьте в безопасности и знайте, что делаете.
  • Не все извещатели могут обнаруживать провода с очень слабым током, например провода к дверному звонку.В случае сомнений проконсультируйтесь с квалифицированным электриком.

Писатель Биография

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал статьи для газет “Telegraph” и “Guardian” в Великобритании, правительственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет диплом бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Вопросы и ответы: поиск закопанных торговых точек | JLC Онлайн

А. Шон Кенни отвечает: Во-первых, попробуйте сузить примерное местоположение скрытого ящика. Национальный электротехнический кодекс ( NEC ) требует, чтобы розетки располагались на расстоянии не более 12 футов друг от друга и чтобы розетка находилась на расстоянии не более 6 футов от дверного проема. Большинство розеток расположены на высоте 18–24 дюймов от пола, а настенные выключатели обычно расположены на высоте около 4 футов над полом.

Тщательно просканируйте поверхность стены в этих областях, чтобы найти бугорок, создаваемый скрытым коробом, прижимающимся к гипсокартону.Если вы не видите бугорка, поместите на стену длинную линейку и перемещайте ее, пока она не будет качаться на возвышенности.

Я ношу с собой два типа электронных локаторов, которые помогают мне точно определить местонахождение коробки (см. Фотографии). Если скрытый ящик «горячий», я использую свой анализатор (Greenlee Textron, 4455 Boeing Dr., Rockford, IL 61109; 815 / 397-7070), чтобы определить его местоположение. Если в скрытом ящике нет питания, я подключаюсь к проводам нижнего ящика и использую тон-генератор (Leviton, 59-25 Little Neck Pkwy., Little Neck, NY 11362; 800 / 833-3532), чтобы найти скрытый ящик.

Догадавшись, где находится центр коробки, я просверливаю отверстие диаметром 3/8 дюйма, стараясь не повредить провода слишком глубоким просверливанием. Я освещаю отверстие фонариком и проверяю, точно ли я определил шкатулку. Короткими движениями замочной пилы я осторожно вырезал наружу из отверстия, пока не добрался до стенок коробки. Затем я обрезаю внешнюю часть коробки, позволяя гипсокартону плотно прижаться к стойкам.Расположенные рядом крепежи будут гордо стоять на поверхности и их нужно будет пригнать домой.

Иногда, когда стена уже закончена, я могу вырезать отверстие в коробке меньшего размера и оставить выпуклость в стене. Это не самый красивый подход, но он устраняет необходимость в ремонте стены и может работать в подсобном помещении или другом дополнительном пространстве. NEC требует, чтобы лицевая сторона коробки была заподлицо с поверхностью стены, поэтому я всегда устанавливаю удлинитель коробки, чтобы удовлетворить требованиям кода.

Шон Кенни – старший электрик, живущий и работающий в Эймсбери, штат Массачусетс.

Как пропустить телевизионные кабели через стену (чтобы они были скрыты)

Существуют всевозможные способы скрытия проводов вашего телевизора, каждый со своими сильными и слабыми сторонами. Но если вы знаете, что ваш телевизор будет долгое время стоять на определенной стене, почему бы на самом деле не спрятать их внутри стены? Добавить щетки для доступа к кабелям к стене легко, и это займет менее 30 минут.

Необходимые материалы:
• Щеточная пластина для доступа к кабелю (одинарная группа) x2
• Старая рабочая низковольтная настенная электрическая коробка (одиночная группа) x2
• Ударная пила для гипсокартона
• Отвертка (я использую эту электрическую и люблю ее)

Телевизоры следует вешать на внутренние стены (не универсальное правило, но хорошее практическое правило), что хорошо для этого проекта, потому что внутренние стены часто открыты внутри (без изоляции), поэтому вы можете пропустить кабели через стену. с легкостью.

Шаг 1: Обведите и вырежьте отверстия

Поместите электрическую коробку на стену в том месте, где вы хотите, чтобы она закончилась, и обведите ее вокруг.При необходимости используйте искатель шипов, чтобы убедиться, что на пути нет шипов. Вы должны вырезать отверстие примерно на 1 / 8-3 / 16 на внутри этой линии, чтобы дать место для выступа электрического блока. Сделайте это в месте, которое будет на расстоянии от телевизора, но не там, где вам нужно будет поставить крепление для телевизора. Затем повторите процесс, добавив еще одну коробку, где вы хотите, чтобы кабели выходили. Убедитесь, что это где-то спрятано, внизу, за комодом или за шкафом, или вы даже можете пройти через стену в комнату позади, если у вас есть такая возможность, и это имеет смысл.

Шаг 2: Вкрутите электрическую коробку и проложите кабель

Самое замечательное в телевизионных кабелях то, что вы можете использовать низковольтную электрическую коробку, которая в основном полностью открыта в стену. Прикрутите его и пропустите кабели через стену. Я считаю, что намного проще проложить кабели до того, как вы добавите щеточную пластину. Если вторая коробка находится прямо под первой, как в нашем случае, просто опустите конец кабеля вниз и вытащите его.

Шаг 3: Добавьте щеточную пластину и увеличьте масштаб.

Пропустите кабели через щеточную пластину и ввинтите ее в электрическую коробку.Затем добавьте крышку тарелки, и все готово!

Мы проделали этот трюк с несколькими нашими телевизорами и любим размещать наши телевизионные компоненты в предметах мебели или в чем-то, что естественно вписывается в комнату. Например, в нашей спальне наш комод.

Мы просверлили небольшое отверстие в задней части комода и пропустили все кабели в верхний средний ящик. Некоторым компонентам потребуется небольшая вентиляция, чтобы они не перегревались (например, игровые консоли), поэтому, где бы они ни были хранятся, вы захотите спланировать это.Но это простой проект, который можно выполнить с минимальными затратами средств и времени. И это имеет огромное значение для того, чтобы ваше пространство выглядело чистым.

Какой наименее навязчивый способ узнать, что находится в стене?

Проволока. Штукатурка. Луч. Воздух. Просверливание стены не обязательно должно быть угадайкой. Есть простые и эффективные способы узнать, что скрывается в вашем доме. Эксперты DIY в Stack Exchange дают советы.

Автор: Шон Галлахер .

Вопрос:

Я собираюсь установить телевизор с плоским экраном на стене нашей гостиной и хочу провести через него различные кабели (например, динамики объемного звука, HDMI и т. Д.). Я ценю УДИВИТЕЛЬНЫЕ советы здесь, но я думаю, что упускаю кое-что важное: как я могу узнать, что находится в стене, не повредив и не создав слишком много беспорядка?

Меня беспокоит, что там может быть электропроводка, водопровод, изоляция или мертвые грызуны (шучу).

Нашему дому около 50 лет, и стена делится с кухней на другой стороне, но у этой стены нет раковины.Материал стен – гипсокартон.

G / O Media может получить комиссию

– Первоначально задал вопрос Майка Б.

Ответ: Камера для осмотра

На рынке есть несколько электронных видеокамер (на фото справа). Может быть предлогом для покупки.

G / O Media может получить комиссию

Вам придется проделать одно или несколько небольших отверстий, чтобы вставить камеру.

– Ответил БрайанК

Ответ: Поиск стержней

Поиск стержней совершенно ненавязчивый и даст вам хорошее представление о том, как построена стена.Проведите его горизонтально вперед и назад на нескольких разных высотах, чтобы нанести на карту, где находятся стойки, затем проведите его вертикально в пределах недавно обнаруженных полостей для шипов, чтобы увидеть, не проходит ли между стойками какой-либо брус.

Вы можете догадаться, где может быть проводка, посмотрев на электрические приборы по обе стороны от стены. Если можете, посмотрите на основание стены из подвала или подполья и на верхнюю часть с чердака, что может дать вам дополнительную информацию. Если строитель установил защитные пластины там, где провода проходят через шпильки, магнит сообщит вам об этом.Некоторые поисковые системы также включают в себя детектор переменного тока, который поможет вам отследить любую электрическую проводку в стене, или вы можете получить автономный детектор.

По моему опыту, водопровод обычно идет прямо туда, где он нужен, поэтому, если нет труб в подвале / подвале или вентиляционные отверстия, идущие на чердак и выходящие на крышу, вероятно, в стене тоже нет труб.

Как только вы найдете безопасное место, чтобы открыть стену, бороскоп или зеркало для осмотра позволят вам заглянуть внутрь полости.Бороскоп будет менее навязчивым, но смотровое зеркало намного дешевле.

– Ответил Найл С.

Ответ: Настройте свою перспективу

Если у вас есть чердак или подвал, перелезьте / под стену и посмотрите. Подоконник и крышка могут скрывать некоторые вещи, но что-то поблизости неизбежно будет проткнуть.

– Ответил Freiheit


Думаете, вы знаете, как узнать, что в стене? У вас есть другой вопрос о DIY? Поделитесь своим опытом в Stack Exchange – сеть сайтов вопросов и ответов по различным темам: от по программированию до Apple и Android до научный скептицизм …и много между ними.

Опасная электропроводка, спрятанная за стенами

2 февраля 2016 г.

Опасная электропроводка, спрятанная за стенами, – обычная находка для сервисного электрика и может привести к чему угодно – от сбоя в электросети до пожара в жилом доме. Эта проблема – бомба замедленного действия, поскольку иногда опасность может скрываться годами, прежде чем произойдет сбой.

Пожар требует трех вещей для сгорания: источника возгорания или искры, источника топлива и кислорода.

Это было четко подчеркнуто на тренировке местной пожарной службы, которую наши бригады посетили много лет назад. Наши электрики объясняют это домовладельцам всякий раз, когда они сталкиваются с открытыми стыками внутри стен, такими как сегодня. Все в этой неприятной находке НЕПРАВИЛЬНО и ОПАСНО!

Если проводка правильно завершена внутри правильно установленной и рассчитанной электрической коробки, она изолируется от близлежащих горючих материалов (деревянных шпилек, балок и т. Д.).), и хотя электрическая коробка не является герметичной, количество кислорода внутри корпуса быстро истощается в случае возникновения электрической дуги. Искра также сдерживается и не может достичь источника топлива, поэтому она быстро испытывает недостаток топлива и кислорода, и потенциальный пожар гаснет.

Хотим сказать, что такая находка необычна, но это не так. Наши электрики слишком часто сталкиваются с этой проблемой, причем в домах практически любого возраста. Если вы подозреваете, что где-то в вашем доме может быть несанкционированная любительская проводка, позвоните нам, и мы расследуем и исправим проблему, прежде чем она станет серьезной.Мы не можем не переоценить важность найма лицензированного электрика для выполнения всех регламентированных электромонтажных работ.

Похожие сообщения

Электропроводка – больше, чем просто красивые цвета

29 сентября 2021 г.

Хотя вы можете подумать, что разноцветная электропроводка в вашем доме – это всего лишь художественное выражение творческого электрика, вас может заинтересовать знайте, что разные цвета имеют важное значение. Цветовое кодирование проводки внутри электрической системы определяет ее назначение по отношению к электрической системе.Это также помогает в отслеживании … ПОДРОБНЕЕ

ВЕНТИЛЯТОРЫ – Нет кондиционера? Нет проблем

20 июля 2021 г.

Если у вас нет центрального кондиционирования воздуха в доме, вы можете сделать несколько вещей, чтобы сохранить комфортное пространство в летнюю жару. Улучшение воздушного потока с помощью вентиляторов может сделать любое пространство более прохладным на 4 градуса, создавая эффект охлаждения ветром …. ПОДРОБНЕЕ

Как проложить кабели камеры видеонаблюдения через стены

Дом – DIY Security Системы

Независимо от того, являетесь ли вы инженером, техником или обычным домовладельцем, ползать повсюду провода может быть некрасиво.Иногда никакие кабельные стяжки и изолента не могут скрыть ужасные провода. Есть более эффективные способы скрыть кабели, особенно если это кабели камеры безопасности.

Легко застрять, пытаясь спрятать провода безопасности в собственном доме. Мы позаботимся о вас на этом фронте! В этой статье мы рассмотрим различные способы прокладки кабелей камеры видеонаблюдения через стены. Потому что скрытие кабелей камеры важно, так же как и установка самой камеры. Вы должны убедиться, что любая попытка отсоединить провода невозможна.

Вещи, которые вам нужны

Вы готовы проложить провода безопасности, но прежде чем мы начнем с того, как провести кабели камеры безопасности через стены, вам понадобится несколько вещей, особенно если вы устанавливаете систему проводной камеры, а не Wi-Fi камера:

  • Стальная рыболовная лента
  • Малярная лента
  • Электродрель с лопаточными битами и насадками

Для этого руководства также будет отличной идеей попросить друга помочь вам. Вам понадобятся другие предметы, такие как дополнительные провода камеры или кабели Ethernet, совместимые с вашей камерой.Для этого не забудьте измерить расстояние и добавить несколько дополнительных метров (для припуска), когда будете выполнять первый шаг.

Шаг за шагом: как провести кабели камеры видеонаблюдения через стены

Теперь вы готовы научиться прокладывать кабели камеры видеонаблюдения через стены. Когда дело доходит до прокладки проводов камеры видеонаблюдения, вам необходимо продумать области, которые необходимо контролировать.

Где вы планируете устанавливать камеры?

  • Вам нужно будет уточнить места для установки ваших камер.Вам нужно будет рассмотреть зону покрытия, а также лучшее место для их установки, которое легко установить. У вас может возникнуть соблазн установить камеру в верхнем углу, но проложить провода к вашему DVR может быть сложно. Вместо этого вы можете повесить его на потолке крыльца. С этого момента вы можете провести провода через главный чердак.
  • Убедитесь, что у вас достаточно кабелей и проводов для работы. Обязательно измерьте расстояние между каждой точкой и добавьте небольшой припуск при выполнении второго шага.

Приготовьтесь к установке.

  • Проверьте стены, которые вы собираетесь установить или просверлить. Вам нужно будет подготовить дрель и сверла, если это стены из гипсокартона, дерева или алюминия. Но если вы устанавливаете на бетон или кирпич, вам понадобится перфоратор со сверлами по камню.
  • Когда вы будете готовы сверлить, карандашом наметьте отверстие, через которое будут проходить кабели, а также отверстия для крепежных винтов камеры. Убедитесь, что на вашей камере есть монтажные наклейки, которые помогут вам отметить место.

Проложите кабели к каждому отмеченному месту.

  • Подготовьте кабели. Помните, что вы просверливаете отверстия в стенах или потолке. Подумайте о порядке расположения каждой камеры и провода, который должен проходить через каждую точку. Подумайте, где сойдутся провода. Используйте стальную рыбную ленту, чтобы найти себя физически.
  • Попросите друга помочь вам протянуть ленту для рыбы в отверстие, которое вы только что просверлили для камеры, и, протянув его, прикрепите конец кабеля к ленте.Вы можете натянуть ленту снаружи, чтобы пропустить кабель через отверстие.
  • После этого вы можете удалить ленту, и кабель будет готов для вашей камеры.

Проложите все кабели к блоку DVR.

  • Вам снова понадобятся дрель и рыболовная лента. Возможно, вам придется проделать новые отверстия или использовать те же отверстия, что и на вашем DVR. Идея состоит в том, чтобы убедиться, что кабели в конечном итоге подходят к вашему DVR. При необходимости проделайте тот же процесс, что и выше, используя рыболовную ленту и дрель.

Установите камеры.

  • Это самая легкая часть всего процесса. Подключите кабели и провода к необходимым портам на камере. Следуйте инструкциям в руководстве, которое должно прилагаться к приобретенным вами камерам.
  • Обязательно оберните кабели изолентой, чтобы соединение не отключилось случайно.
  • Используя дрель и крепежные винты, найдите отмеченные карандашом отметки, которые вы сделали ранее, и просверлите крепежное приспособление.
  • После того, как камера наблюдения установлена, вам нужно будет все подключить и настроить камеру, чтобы лучше видеть зону, за которой вы хотите наблюдать.

Вы успешно научились прокладывать кабели камеры видеонаблюдения через стены! Следующий шаг потребует немного повозиться, и вам нужно будет время от времени проверять руководство, чтобы настроить интерфейс и настроить его по своему вкусу. После настройки канала отрегулируйте положение камеры по мере необходимости. Узнайте больше о кабелях для камер видеонаблюдения.

Заключение

Подключение камер видеонаблюдения – важный шаг при установке камер для защиты вашего дома. Убедитесь, что вы проложили кабели через стены, чтобы защитить камеру от отсоединения и любых попыток ее разрезать. Вы можете аккуратно собрать кабели, если они будут собраны вместе в одном отверстии с помощью стяжек или изоленты. Если вы хотите, чтобы он был более организованным, вы также можете использовать распределительную коробку. Спросите в местном хозяйственном магазине о распределительных коробках.

Научиться прокладывать кабели камеры видеонаблюдения через стены может быть непросто, если у вас нет нужных инструментов. Обязательно обратите внимание на то, что мы перечислили в этой статье, и попросите друга помочь вам.

Пошаговое руководство по скрытию проводов от телевизора

Независимо от того, где расположен телевизор, все провода и кабели, ведущие к телевизору и AV-компонентам, неприглядны и потенциально опасны. Если вы похожи на большую семью, у вас может быть несколько телевизоров – в гостиной, спальне, детской, медиа-комнате или домашнем кинотеатре.Повсюду беспорядок со шнуром. К счастью, провода легко спрятать, что позволяет мгновенно обновить каждую комнату.

Есть два способа скрыть провода, и SANUS упрощает любой из них.

Вариант 1: Монтаж кабелей на стене

SANUS SA304 – это кабельный туннель с клейкой основой. Просто пропустите через него кабели и приклейте к стене. Вы можете отрезать ее до нужной длины и покрасить в тот же цвет, что и ваша стена, чтобы она стала практически незаметной. Вуаля! Всего за несколько минут вы спрятали эти надоедливые кабели.

Совет для профессионалов: покрасьте туннель, прежде чем прикреплять его к стене.

Вариант 2: кабельная разводка в стене

Этот метод немного сложнее, но результат выглядит гладким и профессиональным. Все, что вам нужно сделать, это выполнить несколько простых шагов, чтобы спрятать все кабели за стеной. Обратите внимание, что этот процесс предназначен для настенных телевизоров. SANUS производит множество простых в использовании настенных креплений, а также креплений для компонентов.

Если вы не знаете, на какой высоте установить телевизор, мы рекомендуем использовать SANUS Heightfinder TM .

После того, как вы определились, куда будет идти телевизор (или предполагаете, что он уже установлен), вы можете использовать систему SANUS ELM806, чтобы спрятать провода за стеной. В комплект входит все необходимое оборудование, и в нем используются разъемы питания с защелкой, поэтому установка проста – электрика не требуется!

  1. Просверлите в стене два отверстия (не в стойку!) – одно прямо за кронштейном для телевизора, а второе внизу, позади развлекательного центра или рядом с электрической розеткой.

(Боковое примечание: если вы используете удлинитель, прикрепите его к стене. На задней панели есть прорези только для этой цели. Это удерживает его от пола и позволяет легко поднимать лишние отрезки шнура, спрятать все за своим развлекательным центром или другой мебелью.)

  1. Вставьте рукав за стену и пропустите через него кабели.
  1. Присоедините утопленные пластины, вставьте вилку, и все готово. Ни провода, ни кабеля не видно.

Давай, боров! Получите ИК-приемник.

Вы можете установить AV-компоненты на полках, как мы отметили выше, но что, если они будут размещены внутри шкафа с дверцами? Ваш пульт дистанционного управления не будет работать, если он не «видит» вашу кабельную приставку. Установка инфракрасного ретранслятора – относительно недорогое решение. Он подключается к задней части вашей кабельной приставки, а затем использует крошечный инфракрасный «глаз», расположенный сверху или снизу телевизора, для связи с вашим пультом дистанционного управления.

Доступно несколько типов ИК-повторителей, некоторые из которых могут управлять 8 устройствами с расстояния до 6 футов.

Добавить комментарий

Ваш адрес email не будет опубликован.
