Как правильно паять паяльником - как научится самостоятельно паять алюминиевые, медные провода паяльником?

Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.

Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.

Принцип работы паяльника

Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры (300 и выше градусов). Паяние – это процесс всасывания специального вещества (припоя). Оно имеет температуру плавления ниже, чем у провода для спаивания.

Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.

Паяльник и инструменты, необходимые для работы

Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:

  • Сам паяльник
  • Специальная подставка
  • Припой
  • Флюс
  • Дополнительные инструменты

Паяльник

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем. Но главный критерий – мощность. По мощности они разделяются на несколько типов:

  • 3-10 Вт. Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем
  • 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
  • 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
  • 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту

Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в 35 Вт и выше.

Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.

Припой

В этом специальном легкоплавком сплаве, как правило, используются вещества:

  • Олово
  • Свинец
  • Кадмий

Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления

до 80 градусов, а наиболее устойчивые – свыше 900.

В быту рекомендуется использовать припой марки ПОС 61. Самый удобный вид – тоненькая проволочка.

Флюс

Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка – ЛТИ 120.

При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40%) и тщательно взболтать.

Дополнительный инструмент

Чтобы удобно и безопасно паять с паяльником, следует обзавестись предметами:

  • Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
  • Напильник – для очистки нагревающейся части паяльника
  • Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями

Приступая к работе

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.

После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.

Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.

Как припаять провод: процесс

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

  • Спайка должна быть быстрой
  • Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
  • Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

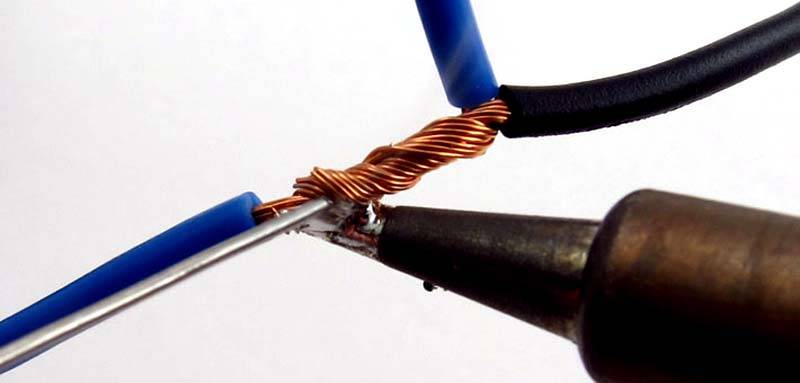

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

  • Освободите рабочую поверхность от посторонних предметов
  • Уберите из комнаты излишне любопытных детей и животных
  • Следите за шнуром – задев его ногой или рукой, есть риск ожога
  • Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
  • Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
  • Каждый раз следует брать припоя не больше, чем на 2 пайки. Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

  • Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
  • При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
  • Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Как качественно паять паяльником?

Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.

Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).

После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.

Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.

Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.

видео инструкция, как работает паяльник, пайка проводов

Для эффективного соединения металлических поверхностей лучше всего прибегать к помощи температурных воздействий. Наиболее простым и распространенным способом является пайка паяльником. В этом случае материалы из металла соединяются под воздействием местного повышения температур и наплавки с более низкой температурой.

Для того чтобы правильно соединить металлические детали при помощи паяльника, необходимо узнать основные моменты, которые характеризуют процесс пайки. Для этого достаточно будет прочитать статью, посмотреть видео урок и попробовать освоить технологию на практике.

Как работает паяльник

Излучающие тепло приспособления для пайки называют паяльниками. В зависимости от способа нагрева они бывают электрическими, газовыми, термовоздушными, индукционными. Чаще всего используются электрические приборы, мощность которых выбирается для пайки определенных материалов:

  • для соединения электронных компонентов мощность паяльника должна быть до 40 В;
  • для деталей с тонкими стенками до 1 мм необходима мощность в 80-100 Вт;
  • заготовки с толщиной стенок от 2 мм и более требуют мощность приспособления выше 100 Вт.

К самым энергоемким паяльникам относятся молотковые устройства, мощность которых может достигать до 550 Вт. Они могут разогреваться до температуры в 600С. Применяются молотковые паяльники для соединения массивных деталей.

Акустический паяльник небольших размеров пригодится для электротехника. Приспособление отличается низкой теплоемкостью, поэтому его используют для тонкой паечной работы.

Кроме массивности металлических изделий, на требуемую мощность паяльника влияет теплопроводность самого обрабатываемого материала. Так, например, для медных изделий прибор следует нагревать намного сильнее, чем для работы с деталями из стали.

Оптимально необходимая температура жала приспособления для пайки может поддерживаться как вручную, так и автоматически. Используются для этого тиристорные регуляторы.

Подготовка к процессу пайки

Перед началом работ необходимо подготовить паяльник, материалы, инструменты и рабочее место.

Рабочий участок рекомендуется снабдить:

  1. Подставкой , на которой будет располагаться разогретый прибор. На ней же нужно будет расположить флюс, «крокодил» и кусочки поролона, которые нужны для чистки жала.

  2. Штативом, на котором будут размещены: держатель для паяльника, ванночка с канифолью, зажимы.

В набор необходимых инструментов входит:

  • напильники;
  • круглогубцы;
  • кусачки;
  • пассатижи;
  • пинцеты;
  • наждачная бумага;
  • нож.

Подготовка паяльника

Перед работой с паяльником, его жалу придают определенную форму. Делается это с помощью напильника. Наиболее используемые формы – на срез и угловая. Ножевидная применяется для выпаивания выводов разъема или нескольких контактов микросхем.

Жало рабочего инструмента должно быть равномерно покрыто припоем. С «грязным» жалом паять будет затруднительно. Поэтому холодный паяльник с помощью напильника нужно почистить до меди, из которой изготовлено жало.

После этого прибор следует нагреть и последовательно касаться им то канифоли, то припоя. Делать так следует несколько раз, добиваясь равномерного покрытия жала припоем. После этого можно начинать пайкой соединять металлические детали.

Подготовка флюса

Выбор нужного флюса является решением одной из важных задач пайки. Необходим он для того, чтобы спаиваемые поверхности во время нагрева не окислялись. В противном случае спайка получится неустойчивой и рыхлой. Ее можно будет очень легко повредить. Поэтому качество флюса определяет трудность или легкость процесса пайки, и то, как прочно будет соединяться обрабатываемый материал.

Флюсы должны быть подобраны под подготовленный для пайки материал:

  1. Для соединения проводов и микросхем применяется широко известная канифоль. Внешне это кристаллическое прозрачное вещество красно-коричневого, красного, желтого или оранжевого оттенка похоже на янтарь.

  2. Для пайки труднодоступных или неудобно расположенных деталей используется канифольно-спиртовый флюс. Для его получения канифоль нужно раздробить до состояния песка и растворить в денатурате или техническом спирте. Наносится он на заготовки кистью, а хранится в плотно закрытой емкости.

  3. Для оцинкованного железа применяется флюс ЛК-2, который состоит из хлористого аммония, хлористого цинка, этилового спирта и канифоли.

  4. Для нержавейки используется ортофосфорная кислота.

  5. Хорошо подготавливают поверхность стойких металлов активные кислые флюсы на основе хлорида цинка.

  6. Для пайки стали эффективными флюсами считаются паяльные кислоты и водные растворы на основе хлористого цинка.

Следует знать, что для пайки нержавеющих сталей необходимы более активные флюсы, чем для обработки низколегированных и углеродистых материалов. Чугун нужно паять высокотемпературной пайкой, поэтому электрический паяльник с ним не справится.

Припои для пайки

Для электротехнических паек и радиомонтажных работ применяются легкоплавкие оловянно-свинцовые сплавы. Наиболее популярны припои — ПОС-61, ПОС-50, ПОС-40, ПСр-2, ПСр-2,5.

С помощью чистого олова соединять детали очень дорого, так как это ценный материал, поэтому используют его довольно редко.

Самое лучшее качество пайки получается после применения припоев, которые содержат свинец. Однако этот материал является вредным.

Чтобы во время работы не держать в руке горячий припой, его удерживают плоскогубцами или размещают на специальном приспособлении.

Как правильно паять паяльником – советы, видео

Поверхности обрабатываемых деталей перед пайкой очищают наждачной бумагой и обезжиривают бензином или ацетоном. Затем их нужно установить и закрепить в исходном положении. После этого можно разогреть паяльник и приступать к пайке одним из двух основных способов.

  1. При подаче припоя на детали с паяльника , на приборе сначала нужно расплавить некоторое количество припоя, а затем поднести жало к соединяющим заготовкам и прижать его. В это время флюс должен начать вскипать и испаряться. В это время наконечником прибора следует распределить припой по стыку.

  2. При подаче припоя на соединяемые детали, сначала с помощью паяльника разогреваются сами заготовки. После того как они достигнут необходимой температуры, нужно будет подать припой в стык между деталью и паяльником или на деталь. Расплавляющийся припой начнет заполнять стык.

Выбор способа соединения зависит от характера выполняемой работы. Первый способ подойдет для пайки мелких деталей, а второй для соединения крупных изделий.

Во время работы с паяльником необходимо соблюдать некоторые требования:

  1. Хорошо прогревать прибор и соединяемые детали. Если припой размазывается, а не течет, значит нужно увеличить температуру нагрева паяльника.
  2. Остатки кислотных флюсов следует обязательно смывать после пайки. Иначе через некоторое время соединение может быть разрушено коррозией. В качестве моющего средства можно применить щелочные вещества.
  3. Нельзя во время процесса пайки вносить много припоя. Шов должен получиться слегка вогнутым. Лишний припой удаляется оплеткой или отсосом. Если жало прибора приобрело металлический блеск, значит припоя достаточно. О том, что припоя много, говорит измененная форма жала.

Качественный спай должен ярко блестеть. Пережженный припой выглядит матовым, однако в некоторых случаях он допустим. Губчатая зернистая структура спая говорит о недостаточной температуре и о явном браке.

Как паять провода

На подготовительном этапе провода следует зачистить, скрутить и залудить:

  • провод опускается в ванночку с канифолью;
  • капля припоя с помощью паяльника распределяется по медным жилам;
  • чтобы покрытие было со всех сторон, в процессе лужения провод необходимо поворачивать и прогревать;
  • залуженный конец провода окунается в разогретый припой, излишки которого удаляются.

Одножильные провода перед спайкой очищаются до блеска. После этого их нужно окунуть в канифоль, соединить, несколько секунд прогреть и нанести припой. Для обеспечения надежной изоляции на оголенный провод надевается термоусадочная трубка, которая должна быть большего диаметра. Под воздействием высокой температуры она уменьшится и образует изоляцию проводов.

Если из-за наличия эмали или лака проводник не хочет лудиться, то можно применить обычный аспирин. Для этого таблетку нужно положить на дощечку и, прижав к ней проводник, прогреть его несколько секунд. Таблетка должна начать плавиться, а выделяемая кислота разрушать лак.

Препятствовать лужению на старых проводах могут окислы, которыми они бывают покрыты. Справиться с ними поможет та же таблетка аспирина.

Для лужения провода из алюминия необходим «Флюс для пайки алюминия». Он является универсальным, поэтому использовать его можно для соединения металлов с химически стойкой окисной пленкой. При этом во избежание коррозии не нужно забывать после пайки очищать изделия от остатков флюса.

Следует знать, что недопустимо скручивать вместе алюминиевый и медный провода. Фиксировать их можно только через промежуточный элемент, в качестве которого можно применить другой металл, клеммный зажим, разделение шайбами.

Для правильной пайки с помощью паяльника требуется тщательная подготовка деталей и инструментов. Во время самого процесса слой припоя всегда должен быть защищен флюсом. Для различных материалов подбирается соответствующей мощности прибор и необходимой формы жало. При выдерживании оптимального температурного режима и правильном соединении деталей пайка получится надежной и будет долго служить.

Оцените статью: Поделитесь с друзьями!

Как правильно паять? Первые шаги начинающего радиолюбителя.

Советы и рекомендации по правильной пайке

Прежде чем начать рассматривать вопрос: ”Как правильно паять?” Нужно обозначить одно но…

Пайка бывает разная. Нужно понимать, что существует большая разница в методике пайки здоровенного резистора мощностью 2 Ватта на обычную печатную плату и, например, микросхемы BGA на многослойную плату сотового телефона.

Если в первом случае можно обойтись простейшим электрическим паяльником мощностью 40 Ватт, твёрдой канифолью и припоем, то во втором случае потребуется применение таких приборов, как термовоздушная станция, безотмывочный флюс, паяльная паста, трафареты и, возможно, станция нижнего подогрева плат.

Как видим, разница существенная.

В каждом конкретном случае нужно выбирать тот метод пайки, который является наиболее подходящим для конкретного вида монтажа. Так для пайки микросхем в планарном корпусе лучше применять термовоздушную пайку, а для монтажа обычных выводных резисторов, крупногабаритных электролитических конденсаторов стоит применять контактную пайку электрическим паяльником.

Рассмотрим простейшие правила обычной контактной пайки.

Для начала начинающему радиолюбителю вполне достаточно освоить обычную контактную пайку простейшим и самым дешёвым электрическим паяльником с медным жалом.

Сперва необходимо приготовить минимальный наборчик для пайки и паяльный инструмент. О том, как подготовить электрический паяльник к работе уже рассказывалось в статье о подготовке и уходе за паяльником.

Многие считают, что для пайки лучше использовать паяльник с невыгораемым жалом. В отличие от медного, невыгораемое жало не требует периодического затачивания и лужения, так как на его поверхности не образуются углублений – раковин.


Выгоревшее жало паяльника
(для наглядности медное жало предварительно обработано напильником).

На фото видно, что край медного жала неровный, а образовавшиеся углубления заполнены застывшим припоем.

Невыгораемое жало у широко распространённых паяльников, как правило, имеет конусообразную форму. Такое жало не смачивается расплавленным припоем, то есть с его помощью на жало нельзя брать припой. При работе таким паяльником припой к месту пайки доставляется с помощью тонкого проволочного припоя.

Понятно, что использовать припой в кусочках или стержнях при пайке паяльником с невыгораемым жалом затруднительно и неудобно. Поэтому тем, кто хочет научиться паять, лучше начинать свою практику с обычного электрического паяльника с медным жалом. Недостатки его использования легко компенсируются такими удобствами, как лёгкость использования припоев в любом исполнении (проволочном, стержневом, кусковом и т.п), возможность изменения формы медного жала.

Электрический паяльник с медным жалом удобен тем, что с его помощью можно легко дозировать количество припоя, которое необходимо донести к месту пайки.

  • Чистота спаиваемых поверхностей.

    Первое правило качественной пайки – это чистота спаиваемых поверхностей. Даже у новых радиодеталей, купленных в магазине, выводы покрываются окислами и загрязнениями. Но с этими незначительными загрязнениями, как правило, справляется флюс, который применяют в процессе пайки. Если же видно, что выводы радиодеталей или медные проводники сильно загрязнены или покрыты окислом (зеленоватого или тёмно-серого цвета), то перед пайкой их нужно очистить либо перочинным ножом, либо наждачной бумагой.

    Особенно это актуально, если при сборке электронного устройства применяются радиодетали, бывшие в употреблении. На их выводах обычно образуется тёмный налёт. Это окисел, который будет препятствовать пайке.

  • Лужение.

    Перед пайкой поверхность выводов необходимо залудить – покрыть тонким и ровным слоем припоя. Если обратить внимание на выводы новых радиодеталей, то в большинстве случаев можно заметить, что их выводы и контакты залужены. Пайка лужёных выводов происходит быстрее и качественнее, так как отпадает необходимость в предварительной подготовке выводов к пайке.

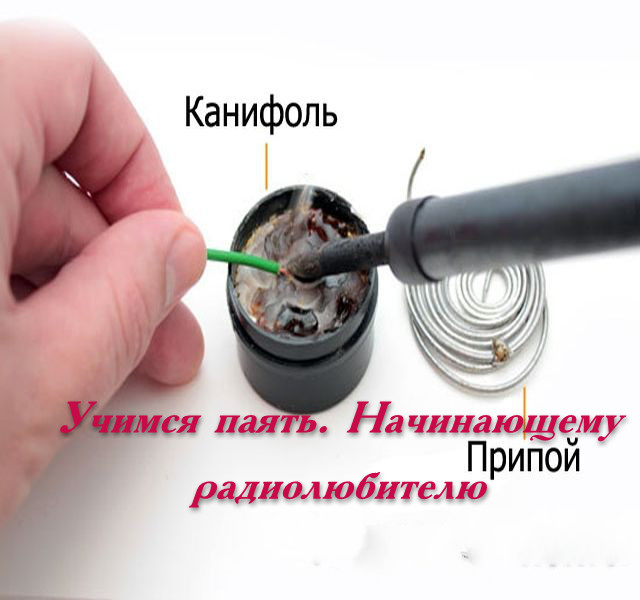

    Лужение провода и выводов радиоэлементов легко проводить обычным электрическим паяльником с медным жалом. Как известно, при подготовке паяльника к работе также производят лужение медного жала.

    Чтобы залудить медный проводник для начала удаляют с его поверхности изоляцию и очищают от загрязнений, если таковые имеются. Затем нужно обработать поверхность пайки флюсом. Если в качестве флюса применяется кусковая канифоль, то медный провод можно положить на кусок канифоли и коснуться провода хорошо прогретым жалом паяльника. Предварительно на жало паяльника необходимо взять немного припоя.

    Далее движением вдоль провода распределяем расплавленный припой по поверхности проводника, стараясь как можно лучше и равномернее прогреть сам проводник. При этом кусковая канифоль плавиться и начинает испаряться под действием температуры. На поверхности проводника должно образоваться ровное покрытие оловянно-свинцовым припоем без комочков и катышков.


    Лужение медного провода

    Расплавившаяся канифоль способствует уменьшению поверхностного натяжения расплавленного припоя и улучшает смачиваемость спаиваемых поверхностей. Благодаря флюсу (в данном случае – канифоли) обеспечивается равномерное покрытие проводника тонким слоем припоя. Также флюс способствует удалению загрязнений и предотвращает окисление поверхности проводников во время прогрева их паяльником.

  • Прогрев жала паяльника до рабочей температуры.

    Перед началом пайки необходимо включить электрический паяльник и подождать, пока его жало хорошо прогреется и температура его достигнет значения 180 – 2400 C.

    Так как у обычного паяльника нет индикации температуры жала, то судить о достаточном нагреве жала можно по вскипанию канифоли.

    Для проверки нужно кратковременно коснуться кусочка канифоли нагретым жалом. Если канифоль плохо плавиться и медленно растекается по жалу паяльника, то он ещё недогрет. Если же происходит вскипание канифоли и обильное выделение пара, то паяльник готов к работе.

    В случае пайки недогретым паяльником, припой будет иметь вид кашицы, будет быстро застывать, а поверхность паяного контакта будет иметь шероховатый вид с тёмно – серым оттенком. Такая пайка является некачественной и быстро разрушается.

    Качественный паяный контакт имеет характерный металлический глянец, а его поверхность ровная и блестит на солнце.

Также при пайке различных радиодеталей стоит обращать внимание на площади спаиваемых поверхностей. Чем больше площадь проводника, например, медной дорожки на печатной плате, тем мощнее должен быть паяльник. При пайке происходит теплопередача и кроме самого места пайки происходит и побочный прогрев радиодетали или печатной платы.

Если от места пайки происходит существенный теплоотвод, то маломощным паяльником невозможно хорошо прогреть место пайки и припой очень быстро остывает, превращаясь в рыхлую субстанцию. В таком случае нужно либо дольше нагревать спаиваемые поверхности (что не всегда возможно или не приводит к желаемому результату), либо применять более мощный паяльник.

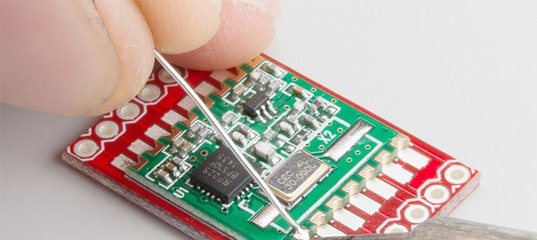

Для пайки малогабаритных радиоэлементов и печатных плат с плотным монтажом лучше использовать паяльник мощностью не более 25 Ватт. Обычно в радиолюбительской практике используются паяльники мощностью 25 – 40 Ватт с питанием от сети переменного тока 220 вольт. При эксплуатации электрического паяльника стоит регулярно проверять целостность изоляции сетевого шнура, так как в процессе работы нередки случаи её повреждения и случайного оплавления разогретыми частями паяльника.

При запаивании либо выпаивании радиодетали с печатной платы желательно следить за временем пайки и ни в коем случае не перегревать печатную плату и медные дорожки на её поверхности свыше 2800 C.

Если произойдёт перегрев платы, то она может деформироваться в месте нагрева, произойдёт расслоение или вздутие, отслоятся печатные дорожки в месте нагрева.

Температура свыше 240-2800 C является критической для большинства радиоэлементов. Перегрев радиодеталей во время пайки может вызвать их порчу.

При спайке деталей очень важно жёстко их зафиксировать. Если этого не сделать, то любая вибрация или смещение нарушит качество пайки, так как припою требуется несколько секунд для того чтобы затвердеть.

Для того чтобы качественно производить пайку деталей “на весу” и избежать смещения или вибрации во время остывания паяного контакта можно использовать приспособление, которое в быту радиолюбителей называется “третья рука”.


"Третья рука"

Такое нехитрое устройство позволит не только легко и без особых усилий производить пайку деталей, но и избавит от ожогов, которые можно получить, если придерживать детали во время пайки рукой.


"Третья рука" в работе

Меры безопасности при пайке.

В процессе пайки довольно легко получить пусть и небольшой, но ожог. Чаще всего ожогам подвергаются пальцы и кисти рук. Причиной ожогов, как правило, является спешка и плохая организация рабочего места.

Нужно помнить, что в процессе пайки не стоит прикладывать больших усилий к паяльнику. Нет смысла давить им на печатную плату в надежде быстрого расплавления паяного контакта. Нужно дождаться, когда температура в месте пайки достигнет необходимой. В противном случае возможно соскальзывание жала паяльника с платы и случайное касание раскалённым металлом пальцев рук или ладони. Поверьте, ожоговые раны очень долго заживают!

Также стоит держать глаза подальше от места пайки. Нередки случаи, что при перегреве печатная дорожка на плате отслаивается с характерным вспучиванием, что ведёт к разбрызгиванию мельчайших капелек расплавленного припоя. Если есть защитные очки, то стоит применить их. Как только будет получен достаточный опыт пайки, то от защитных очков можно отказаться.

Производить пайку желательно в хорошо проветриваемом помещении. Пары свинца и канифоли вредны для здоровья. Если нет возможности проветривать помещение, то стоит делать перерывы между работой.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Как правильно паять паяльником. Пайка проводов, транзисторов, светодиодов.

Для того чтобы хорошо и правильно паять, следует знать несколько основных моментов, характеризующих процесс пайки паяльником, причем, безразлично - электрическим или газовым.

Здесь будет рассмотрено как паять припоем ПОС (сплав олова и свинца, в зависимости от пропорций содержания этих металлов меняется температура плавления припоя).

Припоем можно паять между собой различные металлы. Проще всего паять медь, латунь. Несколько сложнее - сталь, пайка других металлов, например алюминия, возможна, но требует применения специальных флюсов и присадок.

Давайте сразу про флюс.

Это вещество, препятствующее окислению металла при пайке.

Самый простой и известный флюс - сосновая канифоль. Используется в кусковой или жидкой (спиртовой раствор) формах для пайки меди, латуни.

Является пассивным флюсом, то есть только препятствует окислению металла при его нагреве паяльником, но уже имеющуюся окисную пленку удалить не может (для этого используются различные активные флюсы или тривиальная механическая зачистка).

Удаление оксидной пленки - процесс при пайке обязательный, поскольку расплавленный паяльником припой должен смочить поверхность металла, о окислы этому препятствуют равно как жир препятствует смачиванию водой любой поверхности. Думаю, при рассмотрении конкретных примеров Вам все будет ясно.

КАК ПРАВИЛЬНО ПОДГОТОВИТЬ ПАЯЛЬНИК

Перед тем как паять следует правильно подготовить паяльник. Его жало должно быть равномерно покрыто припоем. Смотрим фото:

КАК ПАЯТЬ ПРОВОДА

СОЕДИНЕНИЕ ПРОВОДОВ ПАЙКОЙ

Паять провода между собой можно различными способами, например, наложив предварительно залуженные провода друг на друга разогреть их паяльником до расплавления припоя.
Это результат.
Можно предварительно скрутить зачищенные провода.
Скрутку пропаять как при лужении. Кстати, во всех примерах используется твердая канифоль. Если применяется жидкий флюс, то он просто наносится кисточкой на нужное место.
Получится вот такое соединение.
Если Вы паяете какие либо радиоэлементы без применения печатного монтажа, то вот несколько способов пайки их выводов.
Слева проводник предварительно накручивается на вывод светодиода, справа - паяется "внахлест". Первый способ надежнее, второй - более быстрый, кроме того, при необходимости настройки схемы, многократной замены элементов, он удобнее.
Это просто конечный результат.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Как правильно паять.

Оборудование и инструменты. Советы по пайке

Как правильно паять — метод образования неразъемного соединения путем внедрения в зону контакта припоя в расплавленном виде, называется пайкой. При этом температура плавления припоя должна быть меньше, чем у соединяемых деталей. Чтобы научиться правильно паять, необходимо кроме теории, осваивать эту технологию практически.

Паяльники

Электрические паяльники выпускают на напряжение до 220 вольт. На слабый паяльник сложно изготовить нагревательный элемент высокого напряжения, потому что потребуется множество тонкого проводника. Это приведет к увеличению размеров паяльника, и нарушит электробезопасность.

Мощность паяльника выбирается с учетом размеров деталей. Чем крупнее соединяемые детали, тем мощнее должен быть паяльник.

Необходимую температуру сердечника паяльника можно поддерживать как автоматически, так и вручную. Для таких целей используют регуляторы на основе тиристоров.

Для повышения срока работы паяльника, кончик жала отковывают. Тогда медь приобретает свойства, при которых меньше подвергается растворению в припое. Жало затачивают напильником для придания специальной формы: на срез, либо угловую форму. Конец жала в виде ножа делают для выпаивания сразу нескольких контактов деталей.

Инструменты

Рабочее место необходимо оснастить инструментом, перед тем как правильно паять детали.

Подставка

Разогретый паяльник обычно располагают на подставке, которая служит для места расположения флюса, а также рабочей площадкой для пайки. К подставке прикрепляют зажим с куском поролона, чтобы очищать жало паяльника.

Штатив

Он состоит из зажимов, передвигающихся по высоте и по углу, а также держатель паяльника и канифоль.

Подручные инструменты

Они необходимы для поддержки деталей, зачистки поверхности, придания определенной формы проводу. Такими инструментами обычно являются пассатижи, пинцеты, круглогубцы, кусачки, нож и т. д.

Советы по пайке
  • Применение материалов. Одним из материалов для пайки используют олово. Однако его температура плавления не превышает 230 градусов. При монтаже радиодеталей, которые имеют маленький размер, происходит их выход из строя от перегрева. Припой, состоящий из олова и свинца, плавится при температуре 180 градусов, а также дешевле. Качество соединения не уступает пайке оловом. В основном чистое олово применяют редко. При монтаже радиодеталей используют припой ПОС-61. Число является процентом содержания олова. Чтобы убрать следы окислов в месте пайки, используют флюсы. В жестяных работах для таких целей применяют кислоты. Но они не годятся для электрических соединений. Здесь нужны флюсы, нейтральные к контактам. Разберемся, как правильно паять с применением канифоли для предохранения от окисления.

Флюс на основе канифоли пассивен. Он создает защиту жидкого припоя во время пайки от воздуха, не давая образоваться окислам. Однако он не удаляет их с поверхности. Удобно паять припоем в виде трубки, внутри которой находится канифоль. В местах с трудной доступностью применяется раствор канифоли на спирте.

  • Сердечник (жало) паяльника в обязательном порядке зачищается и покрывается припоем, во избежание образования налета оксида, который мешает в работе.
  • Поверхности пайки должны быть зачищены и залужены для качественного соединения при пайке.
  • Места спайки сначала прогревают паяльником, затем соединяют и пропаивают.
Как правильно паять паяльником
  • Поверхности пайки зачищают шлифшкуркой, обезжиривают бензином, либо ацетоном.
  • Жало паяльника чистится напильником, шлифшкуркой и другим инструментом для удаления окислов и нагара.
  • Паяльник прогревают, окунают в канифоль, лудят. Чтобы правильно залудить жало, берут деревянный брусок и растирают припой на жале. Поверхность рабочей зоны должна стать серебристой.
  • Разогрев припоя. Частица размером с каплю припоя наносится паяльником на соединяемые поверхности и выравнивается. При необходимости количество припоя добавляется для полного охватывания места соединения. Касание сердечника с проводом предполагается максимальным. Канифоль должна присутствовать на припое, во избежание образования окислов. Пайку рекомендуется производить за один прием, так как за несколько раз касания припой окисляется из-за испарения канифоли. Во время остывания припоя детали нельзя двигать, так как образуются трещины, которые снижают прочность и качество соединения.
  • Оставшаяся канифоль удаляется спиртом и кистью.
Пайка проводников

Теперь разберемся, как правильно паять провода. Концы провода для соединения зачищают от изоляции, и прогревают. Размер сердечника нужно подбирать по размеру деталей. Если слишком большой сердечник, то при пайке перегреются находящиеся рядом детали. Если он слишком мал, то пайка будет некачественной.

Изоляцию провода лучше снимать ножом, либо кусачками. Если провода многожильные, то жилы скручивают, затем лудят. Для этого зачищенный конец провода окунается в емкость с канифолью, капля припоя наносится на медные жилы и проводится несколько раз. При этом провод проворачивают для покрытия припоем со всех сторон.

Провода скручивают для получения общей оси. Один проводник скручивается вдоль другого. На соединяемое место наносят канифоль, далее припой. Соединение прогревают 3 секунды.

При нехватке припоя нужно его добавить. Иногда непонятно, почему мощный паяльник не прогревает контакт, и как паять. Тепло поступает снизу-вверх. Скрутку нужно греть снизу. Когда прогрев достаточный, то припой равномерно растекается, а когда тепла мало, то получается рыхлый припой.

После пайки на контакт помещают термоусадку для создания изоляции. Нагреть термоусадку можно зажигалкой.

Медный и алюминиевый провод нельзя скручивать между собой. Для их соединения применяют промежуточную конструкцию в виде клеммного зажима, болтового соединения, либо прослойкой из другого металла. Существует припой для алюминия, который сочетается с медным проводом, и используется для их пайки.

Как правильно паять радиодетали

Спайку радиодеталей осуществляют путем предварительной скрутки, либо внахлест, с использованием теплоотвода. Многие детали радиоэлементов боятся сильного нагрева выше 70 градусов.

На монтажной плате отверстие для крепления детали покрывается припоем. Далее покрытый канифолью и луженый конец детали вставляется в это отверстие, прогревается и смачивается припоем. При этом жало должно прикасаться одновременно к плате и к детали. Лишний припой убирают оплеткой из меди. Если все точки пайки выглядят одинаково, значит, пайка сделана качественно.

Паяльник без припоя нельзя долго выдерживать нагретым и перегревать. Образуются окислы, и опять необходимо будет производить зачистку и лужение жала. На нагретом сердечнике паяльника всегда должна быть канифоль. А если перерывы между пайками достаточно большие, то паяльник рекомендуется выключить. Окислившийся ненужный припой убирают с сердечника губкой.

Некоторые элементы и детали схем выходят из строя под воздействием статического электричества. Чтобы этого не произошло, корпус паяльника необходимо подключить к заземлению.

Похожие темы:

Как правильно паять паяльником платы, чипы, алюминий

Способ соединения металлических изделий и заготовок в одно целое с помощью паяльника и припоя известен человечеству очень давно. Очевидно, первыми начали применять такой способ кузнецы — ювелиры (Goldsmith), поскольку способ кузнечной сварки не подходил для их тонких и изящных изделий. Позже технологию стали применять для ремонта металлической посуды, а с освоением электричества она надолго стала основным способом соединения проводников и электрокомпонентов. Научиться, как правильно паять электропаяльником, не очень сложно. Потребуются внимательность, аккуратность и терпение.

Как правильно паять

Что такое пайка

С точки зрения технологии, спаиванием называют операцию неразъемного соединения деталей из различных материалов, выполняемую с помощью легкоплавкого металла или сплава. Припой в расплавленном виде вводится между двух остающихся в твердом фазовом состоянии изделий, затекает в их мельчайшие поры и, застывая, прочно соединяет их.

Люди начали паять паяльником, нагревая его на открытом огне. Такая работа требовала большого навыка и даже определенного мастерства, чтобы научиться паять, у ученика уходили годы. В начале XX века появились электрические паяльники, поддерживающие постоянную температуру жала, и с тех пор освоить основы пайки по плечу любому за несколько часов. Пайка паяльником утратила тайны ремесла и превратилась в обычный навык домашнего мастера. Тем не менее, электропаяльник паяет не сам, и необходимо соблюдать определенные правила пайки.

Технология пайки паяльником

Профессионалы, занимающиеся паяльными работами весь рабочий день, применяют паяльные станции — достаточно сложный агрегат, позволяющий тонко настраивать режимы процесса. Домашний мастер обходится парой электропаяльников разной мощности.

Технологический процесс состоит из следующих основных операций:

  • Подготовка поверхностей.
  • Обработка поверхностей флюсом или лужение.
  • Нагрев соединяемых предметов.
  • Внесение припоя в рабочую зону.
  • Прекращение нагрева и затвердевание.
  • Проверка качества соединения.

Перечень операций выглядит коротким и простым, но в каждой из них скрываются свои подводные камни.

Как правильно паять

Чтобы научиться паять, необходимо три вещи:

  1. Терпение.
  2. Терпение.
  3. Терпение.

Кроме того, для того, чтобы правильно паять, требуется

  • Правильно оборудованное рабочее место.
  • Качественный и исправный электропаяльник.
  • Правильно выбрать подходящие к спаиваемым материалам паяльную проволоку и флюс.
  • Правильно и тщательно подготовить поверхности.

Пайка проводов

Пайка для начинающих лучше получится, если взять для освоения относительно несложное задание, и обязательно на учебном материале. Не нужно осваивать процесс, пытаясь починить пылесос или материнскую плату компьютера — возьмите отрезки проводков и потренируйтесь на них.

Подготовка паяльника к работе

При первом включении нового электропаяльника с его поверхности идет дымок, и появляется характерный запах. Это сгорает тонкий слой смазки, нанесенный на кожух электронагревателя на производстве. Когда смазка выгорит, нужно выключить устройство и дождаться его остывания.

Заточка жала

Жало — это стержень из медного сплава, имеющий форму сильно вытянутого цилиндра. Требуется придать концу жала одну из используемых при паяльных работах форм.

  • Сплющенная в виде лопатки. Применяется, чтобы паять массивные заготовки мощными электропаяльниками.
  • Заточенная на острый конус или четырехгранную пирамиду. Используется при работе с тонкими проводниками и электронными компонентами.
  • Тупой конус подходит для более толстых жил.

Заточка лопаткой позволяет одним жалом паять и тонкие, и более толстые провода и изделия, поворачивая его нужной стороной.

Лужение паяльника

Перед началом работы с паяльником на жало требуется нанести тонкий слой оловянного сплава (залудить). Применяется два основных способа:

  • Разогретым жалом прикасаются к канифоли, расплавляют кусочек паяльной проволоки и деревянным шпателем втирают его в поверхность кончика жала.
  • Разогретое жало трут о тряпку, пропитанную раствором хлористого цинка, далее действуют так же, как и в первом способе.

После того, как кончик жала покрылся слоем олова, подготовка паяльника к работе завершена.

Какие существуют виды паяльников

За тысячелетия совершенствования технологии люди разработали несколько видов устройств, причем большинство из них — за последнее столетие.

Молотковый

Это традиционный, проверенный временем вид — заостренная с одной стороны медная болванка, которую нагревали на углях или в пламени костра.

Молотковый паяльник

Работа требует отличной координации движений и чувства времени — остывает такое устройство довольно быстро.

Электропаяльник

Это тот самый прибор, который используют большинство домашних мастеров. За столетие изменился лишь материал ручки и изоляция сетевого шнура. Конструкция оптимальна для мощности 25-250 ватт. По цене конкурентов не имеет.

Керамический

Вместо нагревателя из нихрома применяется элемент из специальной электрокерамики. Такой прибор очень быстро нагревается и позволяет регулировать температуру нагрева.

Паяльник с керамическим нагревателем

Их делают маломощными и применяют на производствах.

Импульсный

Жало включается в цепь вторичной обмотки трансформатора, намотанной толстым проводом в несколько витков. В этой цени низкое напряжение, но очень сильный ток. Он разогревает жало за долю секунды. Нагревается жало не постоянно, а только в момент пайки, для чего на рукоятке имеется кнопка включения. Температура не регулируется, но для домашнего применения они удобны и экономичны.

Индукционные

В таких устройствах разогрев сердечника происходит с использованием явления высокочастотной индукции. Отличаются стабильностью рабочей температуры.

Газовые

Сзади жала расположена миниатюрная газовая горелка, а в рукоятке — баллончик с газом. Позволяет работать без электричества, может работать с высокотемпературными припоями, после снятия жала превращается в универсальную газовую горелку.

Газовый паяльник

Отличается повышенной пожароопасностью.

Выбор мощности

Выбор мощности зависит от тех объектов, которые собираются спаивать:

  • Тонкие проводки и электронные компоненты : 25-40 ватт.
  • Проводники и детали толщиной до одного миллиметра: 40-80 ватт.
  • Изделия толщиной до 2 мм:  не менее 100 ватт.

Домашний мастер обычно покупает два электропаяльника:25-40 ватт для тонких работ и 60-100 ватт — для средних. Пайку кабелей и сосудов лучше поручить профессионалу, имеющему соответствующее оборудование и навыки.

Подготовка к пайке

Перед тем, как начать паяльные работы, следует подготовить спаиваемые поверхности. С кабелей удаляют изоляцию, с контактных площадок — загрязнения и лаковое покрытие, если оно имеется.

Далее нужно правильно удалить окисную пленку с поверхности металла. Для этого пользуются следующими способами:

  • Механический — зачистка «бархатным» надфилем или мелкозернистой наждачной бумагой.
  • Химический — обработка лака слабым раствором кислоты.
  • Комбинированный.

Если требуется паять паяльником приводок или вывод электронного компонента к площадке на печатной плате, очистку проводят крайне осторожно, чтобы не повредить соседние участки. Правильно паять — это значит, прежде всего, тщательно готовиться к операции.

Обработка флюсом или лужение

Чтобы компоненты были правильно и надежно спаяны, а соединение обладало минимальным сопротивлением электрическому току, необходимо добиться полного разрушения оксидных пленок на поверхности. Для этого служат две операции: лужение и обработка флюсом.

Лужение

Чтобы залудить провод, понадобится:

  • Канифоль.
  • Кусочек паяльной проволоки.
  • Прогретый электропаяльник.

Конец проводка прижимается жалом к канифоли и во время прогрева проворачивается несколько раз. До образования лужицы расплавленной канифоли.

На жало следует набрать немного припоя, проводок вынимают из канифоли и проводят по нему жалом. Он покрывается тонким слоем олова.

Обработка флюсом

Операция требует меньшей ловкости — нужно всего лишь смазать кончик проводка флюсом с помощью кисточки или загнутой в петельку проволочки. Однако достаточно важно правильно выбрать флюс. Для разных материалов рекомендованы свои составы флюса:

  • Для спайки меди и алюминия применяют ЛТИ-120 на основе буры.
  • Для меди с медью — ПОС-60, ПОС-50, ПОС-40.
  • Для алюминия с алюминием — Ц12, П-250А, ЦА-15.

Флюсы на основе кислоты нельзя применять для работы с печатными платами. Для этого подойдут флюсы на основе воды или спирта.

Разогрев и выбор температуры

Для достижения оптимального режима температура соединяемых элементов должна быть на 60 -80 ⁰C выше температуры плавления припоя, а температура жала должна быть еще на 10-20 ⁰C выше.

На профессиональной паяльной станции выставляют температуру жала на 70-110 ⁰C больше температуры плавления. На обычном устройстве датчика температуры нет, поэтому пользуются следующим способом: при погружении жала в канифоль она должна бурно кипеть, с шипением и появлением характерного смолистого запаха, но не должна дымить и трещать — это означает, что жало перегрето.

Внесение припоя

В разогретую до требуемой температуры рабочую зону припой вносят двумя методами:

  • В жидком виде, на кончике жала, применяется при соединении небольших элементов. Для этого касаются проволоки жалом, кусочек проволоки плавится и под действием сил поверхностного натяжения перетекает на жало, покрывая его тонким слоем. Капля при этом с жала свисать не должна.
  • В твердом виде, поднося проволоку к рабочей зоне. Применяется при работе с крупными деталями.

Пайка твердым припоем

Важно следить за тем, чтобы не образовывались капли припоя — их надо сразу убирать

Какие существуют припои

В промышленности разработаны и применяются десятки различных марок для различных комбинаций спаиваемых материалов и различных методов спаивания. Правильно выбрать марку из этого разнообразия не так просто, для этого нужны систематические знания по материаловедению В домашней мастерской из всего этого многообразия можно вполне обойтись сплавами группы  ПОС ХХ (оловянно-свинцовыми). Две цифры после названия обозначают процентное содержание олова в сплаве.

Свойства припоев

Для ответственных спаек — печатные платы и электронные компоненты — применяют ПОС-60, для менее важных можно обойтись ПОС-30 .Для спайки алюминия правильно применять составы марки Авиа.

Как правильно паять паяльником несколько советов

Чтобы правильно и надолго припаять детали, следуйте нескольким советам:

  • Тщательно готовьте поверхности.
  • Правильно прогревайте рабочую зону, не допуская как недостаточного прогрева, так и перегрева.
  • Не допускайте недостатка или излишка припоя в рабочей зоне. Его ровный слой должен полностью покрывать провода и контакты, но не должны образовываться капли и потеки.
  • Правильно компонуйте рабочее место. Избегайте захламленности. Все должно быть под рукой.
  • Придерживайте провода и выводы деталей пинцетом во избежание ожогов.

Как научиться паять паяльником

В качестве учебного задания прекрасно подойдет тренировка на обрезках проводов. Начать лучше с одножильных. Просто возьмите два проводка, и попробуйте их спаять. Когда удастся правильно спаять одножильные проводки (они перестанут отваливаться друг от друга), можно перейти на многожильные.

Признаки того, что вы научились паять правильно и у вас получилась качественное соединение:

  • Поверхность затвердевшего припоя серебристая, с отблеском.
  • Нет капель и потеков.
  • Соединение прочное (не рвется руками).
  • Изоляция не оплавлена.

Далее можно продолжать  тренироваться на многожильных кабелях, а потом — на жилах большого сечения.

После завершения пайки

В том случае, когда концы проводов и контактную площадку подвергали обработке флюсом, по окончании операции его остатки необходимо удалить.

Ветошь или губку следует смочить в мыльном растворе и протереть место соединения. Далее его надо просушить сухой ветошью либо феном.

Другие виды пайки

Сухая пайка паяльным карандашом, применяется в тех случаях, когда растекание припоя из рабочей зоны нежелательно — при изготовлении украшений и предметов художественного творчества. Жало берут бронзовое и лужению его не подвергают.

Скрученные жилы большого сечения пропаивают погружением в чашку, заполненную расплавившимся припоем, или футорку. Футорка имеет электроподогрев, на поверхности находится слой кипящего флюса, через который проходят концы жил  при окунании.

Для медных изделий большой массы, таких, как трубы, применяют пайку в пламени горелки. Высокая температура факела удаляет окисный слой.

Пайка горелкой

Вначале проводят лужение тугоплавким припоем, после чего детали можно спаивать низкотемпературными составами.

Как паять алюминий

Пайка алюминия возможна с применением специального флюса Ф-61А и сплавами марки Авиа. Для операции применяют специальное жало из бронзы, покрытое скрещивающимися насечками, напоминающими рисунок напильника. Этими насечками соскребают оксидную пленку, мгновенно образующуюся на поверхности любого алюминиевого изделия.

В тех случаях, когда необходимо создать только электрический контакт, а в прочном соединении нужды нет, применяют способ с предварительным омеднением. Для этого в рабочую область добавляют щепотку порошкообразного медного купороса и растирают его жесткой щеточкой. После появления медного пятна на алюминиевой поверхности ее залуживают и паяют.

Мелкая пайка

При впаивании в печатную плату мелких деталей, таких, как электронные компоненты, нужно избегать двух ошибок:

  • Перегрев. Он может привести к выходу их строя деталей и к отслоению проводящих дорожек.
  • Избыток припоя. Остаточного тепла, содержащегося в его крупной капле, может хватить на то, чтобы вывести из строя транзистор или микросхему. Массы капли также бывает достаточно для того, чтобы в условиях вибрации или сильного удара оторвать дорожку.

По окончании пропаивания печатную плату следует покрыть специальным лаком, предохраняющим места соединений, детали и проводящие дорожки от влажности и коррозии.

ИМС и чипы

Интегральная микросхема, или чип, обладает особо тонким внутренним устройством и чрезвычайной чувствительностью к перегреву. Паять их необходимо с особой осторожностью, тщательно обеспечивая отвод тепла. Микросхемы в корпусах стандарта DIP, выводы на которых идут через 2,51 миллиметра, паяют маломощными устройствами. Выводы у таких микросхем залужены еще на заводе, поэтому для соединения достаточно короткого и точного прикосновения жала с минимумом состава ПОС 61, в качестве флюса берут спиртоканифоль или состав ТАГС.

Большие чипы, например, процессоры в персональных компьютерах, вообще не паяют, а вставляют в специальные гнезда, припаянные к материнской плате. Самостоятельно правильно припаять процессор смартфона также очень маловероятно, даже если у вас есть паяльная станция.

Микросхемы выпайка

По техническим условиям производителей, микросхемы после выпайки из платы не подлежат дальнейшему использованию — слишком высок риск перегрева. Однако народные умельцы ухитряются выпаивать микросхемы, прикладывая проволоку из нихрома к выпаиваемым ножкам для обеспечения теплоотвода. Но вероятность необратимого повреждения микросхемы все равно остается весьма высокой.

Заземление паяльника

Для работы с  высокочувствительными электронными компонентами, которые могут быть выведены из строя зарядом статического электричества, следует использовать низковольтные электропаяльники. Их заземляют по специальной схеме, с применением понижающего трансформатора. Использование импульсных приборов недопустимо.

Кроме того, мастер должен надеть на запястье заземляющий браслет, подключенный гибким кабелем к массе печатной платы.

Меры безопасности при пайке

Паять правильно- это значит, в том числе, и паять безопасно.

Два основных фактора опасности при паяльных работах — это высокая температура и вредные для здоровья газы, выделяющиеся при плавлении паяльной прволокия и кипении флюса.

Исходя из этого, меры безопасности должны быть следующими:

  • Перед началом работы следует осмотреть оборудование на предмет отсутствия механических повреждений, целостности кабеля питания и вилки, надежности крепления жала.
  • Рабочее место должно хорошо вентилироваться, лучше всего — быть оборудованным вытяжной вентиляцией.
  • Рабочее место недопустимо захламлять, в рабочей зоне должны быть только те предметы, которые будут паяться прямо сейчас.
  • Каждый раз, выпуская электропаяльник из рук, кладите его на специальную массивную подставку, исключающую опрокидывание.
  • Следует остерегаться брызг припоя и флюса, для чего надо обязательно использовать защитные очки или прозрачный щиток.
  • Для фиксации деталей следует применять только инвентарные приспособления: пинцеты, зажимы, устройство «третья рука».

Недопустимо придавливать спаиваемые предметы локтем, кистью, корпусом прибора или другими тяжелыми предметами.

В случае, если брызги попали на кожу, необходимо промыть пораженное место струей холодной чистой воды и нанести антисептическую заживляющую мазь. При попадании брызг в глаза или на другие слизистые оболочки, а также в случае сильных ожогов следует немедленно обратиться к врачу.

При работе следует соблюдать и общие меры электробезопасности, а при использовании газовой паяльной горелки — дополнительные меры пожарной безопасности.

90 фото инструкций, рекомендаций и советов для новичков

В  современном мире, насыщенном электроникой и электрическими приборами нужно уметь пользоваться паяльником. Это умение сэкономит много времени и денег на ремонт сломанных приборов. Несмотря на кажущуюся сложность этого процесса, на самом деле научиться, как правильно паять паяльником очень легко.

Технология пайки заключается в том, чтобы с помощью металла, имеющего более низкую температуру плавления, соединить более тугоплавкие металлы.

Краткое содержимое статьи:

Паяльники

Паяльники имеют несколько видов, отличающихся друг от друга способом нагрева. По такому критерию они делятся на электрические, термовоздушные, индукционные, молотковые. Самыми популярными в быту являются электрические паяльники со спиральным или керамическим нагревателем.

Для каждого вида работ нужно использовать паяльник определенной мощности. Например, для пайки электроники, понадобится маломощный паяльник до 40 Вт, а  для деталей со стенками до 1 мм понадобится уже более мощный прибор до 100 Вт.



Чтобы спаять между собой детали толщиной более 2 мм уже понадобится молотковый электрический паяльник с мощностью 200-550 Вт. Такой прибор непригоден в быту, так как предназначен для крупных работ и имеет огромную цену.

Припои

Припой по сути является сплавом металлов с низкой температурой плавления. Обычно в состав припоя входит олово, но из-за его высокой цены в него добавляется более дешевый материал-свинец.

Также нередко в состав припоя входят вспомогательные вещества, которые используются для улучшения прочности пайки или уменьшения температуры плавления.

Большой популярностью пользуются мягкие припои с маркировкой от ПОС-18 до ПОС-90. Цифра в данной аббревиатуре означает процентное содержание олова в припое.

Редко используются в домашних условиях твердые припои. Они имеют в своем составе медь и цинк, что позволяет припою не плавиться до достижения температуры 450 ˚С.

Необходимо знать, что припои с разным составом подходят для разных видов металлов. Для стали лучше подойдет ПОС-41, для меди же подойдет практически любой припой, а для нержавейки – оловянный припой с кадмием.


Лучше всего перед покупкой припоя определить, какой металл будет использован при пайке и на основе этой информации приобрести подходящий припой.




Флюс

Флюсом называется вспомогательное вещество, которое используется для освобождения деталей во время пайки от продуктов окисления. Также флюсы способствуют растеканию металла при пайке.

В продаже имеется огромное количество флюсов для пайки. Имеются как нейтральные, так и в разной степени активные в отношение металлов флюсы.

Самой популярной основой для флюса является канифоль. Она легкоплавка и начинает кипеть уже при нагреве до 250 ˚С.

Чтобы научиться как паять паяльником с канифолью, нужно обязательно знать, что после пайки следует полностью удалить остатки канифоли с металла, в противном случае на этом месте произойдет окисление металла.

Также благодаря своим гидролизующим свойствам, канифоль увеличивает проводимость на месте пайки, чем нарушает работу электронных устройств.

Также лучше всего подбирать флюс под тип металла, с которым намечается работа – это обеспечит высокое качество работы.

Пасты

Паяльные пасты или тиноль – это смесь припоя и флюса. Паста применяется для пайки в сложных, труднодоступных местах. Также тиноль удобно применять новичкам без опыта работы с паяльником.

Подготовка инструмента

Не стоит бояться, если при первом же включении новый паяльник начал дымить. Это происходит по причине выгорания масла, которым консервируется инструмент при долгом хранении.

Перед использованием паяльника следует подготовить его рабочую часть – наконечник. Его можно как немного отковать, так и заточить до необходимой формы. Если рабочая часть паяльника покрыта никелем, то такая подготовка строго запрещена.

В магазинах имеется широкий ассортимент наконечников или жал для паяльников, отличающихся по заточке. Для крупных деталей подойдет круглое жало с угловой заточкой, а для небольших – острое коническое.


Если паяльник имеет жало, изготовленное из меди, то перед работой нужно провести его лужение при первом же нагреве. Можно произвести лужение путем растирания деревянным бруском расплавленного припоя по нагретому наконечнику или любым другим способом.

Главное, чтобы при первом же использовании рабочая часть паяльника была покрыта тонким слоем припоя. В противном случае качество пайки будет низким, а рабочая часть инструмента будет испорчена.

Подготовка деталей

Подготовка деталей не зависит от металла, из которых они сделаны или способа их пайки. Подготовка всегда происходит по одной схеме – сначала деталь очищается от загрязнений и обезжиривается.

Для этой цели используют бензин, ацетон или другие растворители. Также обязательно удаляется механическим способом ржавчина.

Температура

Температурный режим паяльника – главный параметр при работе с ним. При работе с недостаточно разогретым инструментом припой не плавится, а ложится комком.

Чтобы определить, при какой температуре следует паять, нужно знать температуру плавления металла детали и припоя. Температура паяемых деталей должна быть больше температуры плавления припоя на 40-80 С˚, а температура наконечника инструмента – на 20-40 С˚ больше температуры пайки.

Если у паяльника нет функции регулировки температуры, то этот параметр можно оценить при помощи канифоли. При прикосновении паяльника она должна кипеть, без моментального сгорания. О перегреве будет свидетельствовать появление на припое, после прикосновения паяльником, темной пленки, состоящей из продуктов окисления.

Техника пайки

В основном пайка происходит двумя методами: подачей припоя на детали с помощью паяльника или подача припоя непосредственно на детали.

При использовании любого из способов нужно сначала очистить и обезжирить детали, закрепить их, разогреть инструмент и обработать место пайки флюсом.

Если применяется подача припоя при помощи паяльника, то на его кончике нужно расплавить небольшое количество припоя и перенести его на площадку для пайки. Далее следует двигаться по стыку деталей.


Если припой подается непосредственно на спай, то сначала паяльником разогреваются детали, а позже туда подается припой.

Если планируется провести пайку схем, то лучше найти качественные фото-инструкции как паять электронные схемы.

Чтобы оценить качество работы, нужно оценить цвет и блеск спая. Качественно выполненный спай имеет ярко выраженный блеск, если припой пережжен, то он имеет матовый цвет и хрупкую структуру. О браке говорит губчатая структура припоя.

Для первых проб лучше всего использовать простые и недорогие материалы. Проще всего будет понять как правильно паять оловом и канифолью.

Фото рекомендации как паять

Также рекомендуем посетить:

Как паять: 8 шагов (с изображениями)

Пайка - это процесс использования присадочного материала (припоя) для соединения металлических частей вместе. Пайка происходит при относительно низких температурах (около 400 градусов по Фаренгейту) по сравнению с пайкой и сваркой, которые фактически плавят и сплавляют сами материалы при более высоких температурах. При пайке присадочный материал становится жидким, покрывает детали, с которыми он контактирует, а затем ему дают остыть. Когда припой остывает, он затвердевает, и два материала соединяются.Пайка - это быстрый способ соединения многих типов материалов, от медных труб до витражей. Он создает электрически проводящую прочную связь между компонентами, которую можно повторно нагреть (распаять), если вам когда-либо понадобится разъединить два соединенных вместе элемента. Он отлично подходит для соединения электрических компонентов и проводов и используется практически во всем электронном. В этой инструкции я объясняю, как паять основы, которые вы видите в большинстве инструкций: электрические компоненты и провода.

Для получения дополнительной информации и некоторых дополнительных технических характеристик по пайке ознакомьтесь со статьей в Википедии.

Как и многие другие навыки, наличие правильных инструментов для работы влияет на качество выполняемой работы. Когда дело доходит до пайки, вы можете использовать множество необычных инструментов или всего несколько простых вещей, которые вы можете купить в хозяйственном магазине за пару долларов. В этом руководстве я собираюсь использовать несколько различных инструментов для пайки; Есть много способов пайки, и вы должны использовать то, что вам подходит.

Как минимум вам понадобится припой и источник тепла, чтобы расплавить его - желательно что-нибудь маленькое, температура которого может достигать 600-800 градусов по Фаренгейту.Если у вас есть это, вы готовы установить связь. При этом существует широкий спектр паяльных инструментов и аксессуаров, которые могут быть действительно полезны, если вы собираетесь часто паять. Ладада составила хороший список оборудования и источников для покупки инструментов на своем сайте. Я собрал солидный запас паяльных инструментов, совершив набег на паяльную станцию ​​Squid Labs. Вот полный список того, что я использовал ...

1. Паяльник
Большинство людей выбирают для пайки паяльник.Это отличный источник тепла, который быстро нагревается и остывает и может поддерживать довольно постоянную температуру. Паяльники можно купить в разных местах. Я купил некоторые из них в Radioshack - зло, да, но удобно, некоторые из хозяйственного магазина, некоторые из гаражных распродаж и еще много в розничных магазинах в Интернете. Паяльники малой мощности (15-40 Вт) лучше всего подходят для пайки компонентов на печатных платах, в то время как более мощные (60-140 Вт) паяльники хорошо подходят для соединения более толстых материалов, таких как плетеный провод динамика.Если вы используете слишком мощный паяльник на печатной плате, вы можете повредить компоненты, которые пытаетесь соединить. Мне нравится иметь при себе утюг малой мощности для работы с деталями и утюг высокой мощности, который я могу использовать, когда не слишком обеспокоен воздействием высоких температур на материал, с которым я работаю. Паять толстые провода без мощного паяльника - настоящая боль.

Паяльник на большинстве изображений производства Weller, имеет регулируемую температуру.Это лучшее из обоих миров, поскольку вы можете установить нагрев именно там, где хотите, но это значительно дороже, чем утюги с фиксированной температурой. Если вы собираетесь время от времени паять, это ни в коем случае не обязательно. Любой, кто интересуется модификацией паяльника, должен попробовать паяльник DIY Hot Air от Charper.

2. Припой
Существует множество видов припоя. Они бывают разной толщины от 0,02 дюйма до действительно толстого материала, который можно использовать только на медных трубах с бутановой горелкой.Вы используете тонкий припой для детальной работы, такой как установка резисторов на печатные платы, и более толстый припой для соединения более крупных материалов, таких как провода динамика. Я использую припой около 0,025 дюйма для большинства работ. Большинство припоев состоит из комбинации олова и свинца - это примерно 60% олова и 40% свинца, в зависимости от того, какой припой вы используете. Последние международные нормы здравоохранения Японии и ЕС (Калифорния и Нью-Йорк также приняли аналогичную политику) требуют, чтобы свинцовый припой был постепенно исключен из некоторых коммерческих продуктов и заменен бессвинцовой альтернативой.Срок изготовления был в прошлом июле, поэтому мы должны увидеть изменения сейчас. Даже если вы не живете в Калифорнии или Нью-Йорке, все равно стоит держаться подальше от свинцового припоя, поскольку известно, что свинец вызывает все виды неприятных последствий для здоровья, от врожденных дефектов до серьезных нарушений развития и неврологических нарушений. Кроме того, довольно легко найти вещи, не содержащие свинца.

Некоторые припои могут содержать небольшое количество серебра. Это немного повышает температуру плавления, но серебро помогает припою течь и делает соединение более прочным.Если вы беспокоитесь о том, чтобы сжечь все, с чем вы работаете, постарайтесь держаться подальше от припоя с серебром в нем, но он работает очень хорошо, если вы просто соединяете провода или что-то, что не так легко повредить. Последнее, что нужно знать о припое, это то, что вы хотите использовать припой с канифольным сердечником. Канифоль действует как флюс при пайке и помогает соединению - это также тот вид, который наиболее легко доступен в хозяйственном магазине и у поставщиков электроники.

3. Жала паяльника
Паяльники поставляются с жалами, поэтому вам не нужно искать специальное, но важно знать разницу между ними и убедиться, что вы используете правильный наконечник для типа пайки, который вы делаете.Некоторые утюги малой мощности поставляются с коническими заостренными наконечниками для детальной обработки, в то время как большинство утюгов высокой мощности поставляются с более плоским наконечником в виде отвертки, который хорошо работает с проводами. Вы хотите, чтобы ваш наконечник был немного меньше, чем то, что вы паяете, чтобы у вас был хороший контроль над тем, что вы нагреваете, а что оставляете в покое.

4. Держатель паяльника и чистящая губка
Хорошо иметь безопасное место, чтобы положить паяльник между пайкой. Подставка для пайки надежно удерживает утюг и дает вам место для чистки жала.Некоторые паяльники поставляются со своими держателями. Если у вас его нет, вы можете купить или изготовить его. У jaime9999 есть самодельная подставка для паяльника, которая почти полностью идентична той, что вы можете купить. Подставка не обязательна для обучения пайке, но она помогает.

5. Инструменты для работы с проводами
У меня есть запас инструментов, которые я собираю при работе с проводами или электрическими компонентами. Они состоят из кусачков, устройства для зачистки проводов, плоскогубцев и автоматического устройства для зачистки проводов (предоставлено паяльной станцией Squid Labs.Автоматический инструмент для зачистки проводов действительно удобен, если вы собираетесь зачищать много-много проводов, но это ни в коем случае не обязательно. Я зарезал много-много проводов динамиков зубами (не лучшая идея, я знаю, что знаю.)

6. Зажимы для вашей работы
Эти маленькие, часто называемые «третьими руками» или «руками помощи» ребята очень помогают при пайке. Вы должны держать паяльник одной рукой, а паяльную проволоку - другой, так что это действительно помогает иметь что-то еще, чтобы удерживать компоненты, которые вы фактически пытаетесь соединить.Вы можете использовать зажимы из крокодиловой кожи, зажимы или даже скотч, чтобы удерживать предметы на месте, если вам это нужно. Третья рука, как правило, является хорошим вложением, если вы собираетесь заниматься пайкой регулярно, и есть множество инструкций с идеями по их изменению, если вы все же возьмете один. Обратите внимание: сделайте 3 степени свободы «рукой», чтобы помочь с пайкой / склеиванием, и сделайте свои «руки помощи» в 100 раз более полезными для пайки / склеивания мелких деталей от leevonk для начала.

Если вы хотите создать собственный набор «рук помощи», для этого уже есть несколько хороших инструкций.Быстрый помощник по пайке для поверхностного монтажа от https://www.instructables.com/member/bikeNomad/bikeNomad, QuickMods - Soldering Arms от Aeshir и Build a Pair of Helping Hands от Джона Отто должны начать работу.

7. Вытяжной вентилятор
Большую часть пайки я выполняю на паяльной станции, оснащенной вытяжным вентилятором. Вдыхать пары припоя - не самая лучшая идея, а при пайке дым действительно образуется. Любой тип вентиляции / вентилятора, который вы можете установить, поможет.Удалите пары наружу или используйте внутренний вентилятор с фильтром, если вы не можете выпустить их на улицу. Вот вытяжка дыма припоя, установленная на окне (не только для автофургонов!), Опубликованная bikeNomad. Также ознакомьтесь с низкотехнологичным, но функциональным экстрактором паров припоя доктора Соломона, если вы хотите построить что-то, что можно было бы разместить прямо на своем столе. Если вы просто выполняете быструю пайку, испарения ни в коем случае не убьют вас. Я определенно выполнил свою долю пайки без вентиляционного отверстия, но любой, кто занимается повторяющейся пайкой, определенно должен взять его или изготовить.

8. Защитные очки
Я никогда раньше не пользовался защитными очками при пайке, но, проводя исследования для этого поста, я заметил, что это упоминалось в другом месте, и согласен, что это хорошая идея. Маленькие расплавленные кусочки припоя имеют тенденцию вылетать из паяльного соединения, когда вы вводите припой, и, если бы он попал вам в глаз, это не было бы слишком хорошо.

9. Материалы, которые вы хотите соединить вместе
Я просто возился и в основном паял для целей данного руководства, так что мои материалы не обязательно что-то делали.Вы можете паять провода, электрические компоненты, такие как резисторы и конденсаторы, схемы, макеты, электроды, небольшие кусочки металла и все, что вы можете придумать. Не знаю, можно ли его паять? Попробуйте - ничего не взорвите.

После того, как я собрал все свои инструменты и материалы, мне нравится притворяться, что я пилот, и начинать свой контрольный список перед полетом / пайкой.

Как паять: Пайка через отверстие

Добавлено в избранное Любимый 61

Введение

Пайка - один из самых фундаментальных навыков, необходимых для работы в мире электроники.Они сочетаются друг с другом, как горох и морковь. И хотя можно изучать и создавать электронику без необходимости брать паяльник, вы скоро обнаружите, что с помощью этого простого навыка открывается целый новый мир. Мы в SparkFun считаем, что пайка должна быть в арсенале каждого. Мы считаем, что в мире растущего технологического окружения важно, чтобы люди повсюду могли не только понимать технологии, которые они используют каждый день, но также иметь возможность создавать, изменять и исправлять их.Пайка - один из многих навыков, которые помогут вам в этом.

В этом уроке мы рассмотрим основы сквозной пайки - также известной как металлизация сквозной пайки (PTH), обсудим необходимые инструменты, рассмотрим методы правильной пайки и покажем вам, куда вы можете пойти оттуда. Мы также обсудим доработку, относящуюся к пайке через отверстие, и дадим вам несколько советов и приемов, которые сделают починку любой части электроники легким делом. Это руководство предназначено как для новичков, так и для экспертов.Если вы никогда раньше не прикасались к утюгу или хотите немного освежиться, в этом руководстве каждый найдет что-то для себя.

Рекомендуемая литература

Как было сказано ранее, вы можете изучать и собирать электронику, не касаясь паяльника. Если вы хотите узнать больше о теории электроники перед тем, как научиться паять, мы рекомендуем начать с некоторых из этих руководств:

Что такое схема?

Каждый электрический проект начинается со схемы.Не знаю, что такое схема? Мы здесь, чтобы помочь.

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!

Если вы хотите узнать больше о создании схем, не прибегая к паяльнику, ознакомьтесь с нашим руководством по созданию макетов без пайки:

Как использовать макетную плату

Добро пожаловать в чудесный мир макетов.Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

Наконец, мы будем основываться на некоторых предыдущих руководствах, поэтому рекомендуется, чтобы вы прочитали и поняли эти предметы, прежде чем двигаться дальше в этом руководстве:

Основы печатной платы

Что такое печатная плата? В этом руководстве мы разберем, из чего состоит печатная плата, и разберем некоторые общие термины, используемые в мире печатных плат.

Полярность

Введение в полярность электронных компонентов. Узнайте, что такое полярность, в каких частях она есть и как ее идентифицировать.


Если вы все заинтересовались приведенным выше чтением, давайте приступим прямо к делу!


Что такое припой?

Перед тем, как научиться паять, всегда полезно узнать немного о припое, его истории и терминологии, которая будет использоваться при его обсуждении.

Припой , как говорится, можно использовать двумя разными способами. Припой, , существительное , относится к сплаву (веществу, состоящему из двух или более металлов), который обычно представляет собой длинную тонкую проволоку в катушках или трубках. Припой, , глагол , означает соединение двух металлических частей в так называемое паяное соединение . Итак, паяем припоем!

Паяльная проволока продается в катушке (слева) и в трубке (справа). Они бывают как свинцовыми, так и бессвинцовыми.

Свинцовый припой против бессвинцового припоя - краткая история

Одна из самых важных вещей, о которых следует помнить, когда дело доходит до припоя, заключается в том, что традиционно припой состоял в основном из свинца (Pb), олова (Sn) и нескольких других металлов. Этот припой известен как припой с выводами . Как стало известно, свинец вреден для человека и может привести к отравлению свинцом при воздействии больших количеств. К сожалению, свинец также является очень полезным металлом, и он был выбран в качестве основного металла для пайки из-за его низкой температуры плавления и способности создавать отличные паяные соединения.

Поскольку известно о вредных последствиях пайки с свинцом, некоторые ключевые лица и страны решили, что лучше больше не использовать этилированный припой. В 2006 году Европейский Союз принял Директиву об ограничении использования опасных веществ ( RoHS ). Эта директива, сформулированная просто, ограничивает использование свинцового припоя (среди других материалов) в электронике и электрическом оборудовании. При этом использование бессвинцового припоя стало нормой в производстве электроники.

Бессвинцовый припой очень похож на свинцовый аналог, за исключением того, что, как следует из названия, он не содержит свинца.Вместо этого он состоит в основном из олова и других металлов в следовых количествах, таких как серебро и медь. Этот припой обычно помечается символом RoHS, чтобы потенциальные покупатели знали, что он соответствует стандарту.

Выбор подходящего припоя для работы

Когда дело доходит до производства электроники, лучше всего использовать бессвинцовый припой, чтобы обеспечить безопасность ваших продуктов. Однако, когда дело касается вас и вашей электроники, выбор припоя остается за вами. Многие люди по-прежнему предпочитают использовать этилированный припой из-за его превосходной способности действовать как соединительный агент.Тем не менее, другие предпочитают безопасность функциональности и выбирают бессвинцовые. SparkFun продает обе разновидности, чтобы люди могли сделать этот выбор самостоятельно.

Бессвинцовый припой не лишен недостатков. Как уже упоминалось, свинец был выбран потому, что он лучше всего подходит для таких ситуаций, как пайка. Когда вы убираете свинец, вы также лишаетесь некоторых свойств припоя, которые делают его идеальным для того, для чего он был предназначен - для соединения двух металлических частей. Одно из таких свойств - температура плавления.Олово имеет более высокую температуру плавления, чем свинец, поэтому для достижения текучести требуется больше тепла. И хотя олово выполняет свою работу, иногда ему требуется небольшая помощь. Многие варианты бессвинцовых припоев имеют так называемый сердечник из флюса . На данный момент просто знайте, что флюс - это химический агент, который способствует растеканию бессвинцового припоя. Хотя можно использовать бессвинцовый припой без флюса, это значительно упрощает достижение тех же эффектов, что и при использовании свинцового припоя. Кроме того, из-за дополнительных затрат на изготовление бессвинцового припоя он иногда может быть дороже, чем свинцовый припой.

Помимо свинцового или бессвинцового припоя, при выборе припоя следует учитывать ряд других факторов. Во-первых, помимо свинца и олова существует множество других составов припоя. Посетите страницу пайки в Википедии, чтобы ознакомиться с обширным списком различных типов. Во-вторых, припой бывает разной толщины или толщины. При работе с небольшими компонентами часто лучше использовать очень тонкий кусок припоя - чем больше число, тем меньше калибр. Для крупных компонентов рекомендуется использовать более толстую проволоку.Наконец, припой, помимо проволоки, бывает и в других формах. Приступая к пайке поверхностного монтажа, вы увидите, что паяльная паста является предпочтительной формой. Однако, поскольку это руководство по пайке через отверстие, паяльная паста не рассматривается подробно.

Покупка припоя

SparkFun предлагает катушки с припоем разных размеров, как со свинцовыми, так и с бессвинцовыми припоями. Если вам нужно достаточно для одного проекта или запасы на предстоящую зиму, у SparkFun есть то, что вам нужно. Вы также можете посетить категорию пайки каталога SparkFun, чтобы узнать о других вариантах пайки.

Бессвинцовый
свинцово-кислотный

Теперь, когда вы знаете, как выбрать лучший припой для работы, давайте перейдем к инструментам и дополнительной терминологии.


Паяльники

Есть много инструментов, которые помогают при пайке, но ни один из них не является более важным, чем паяльник. По крайней мере, вам понадобится как минимум утюг и припой для выполнения поставленной задачи. Паяльники бывают разных факторов, от простых до сложных, но все они работают примерно одинаково.Здесь мы обсудим части утюга и различные типы утюгов.

Анатомия паяльника

Вот основные части, из которых состоит паяльник.

  • Жала для паяльника - Ни один утюг не обходится без жала. Наконечник - это часть железа, которая нагревается и позволяет припою течь по двум соединяемым компонентам. Хотя припой будет прилипать к наконечнику при нанесении, распространенное заблуждение состоит в том, что наконечник переносит припой.Наконечник фактически передает тепло, повышая температуру металлических компонентов до точки плавления припоя, и припой соответственно плавится. Большинство утюгов дают вам возможность поменять наконечник, если вам нужно заменить старый наконечник или если вам нужно перейти на другой тип наконечника. Наконечники бывают разных размеров и форм, чтобы соответствовать любому компоненту.

Несколько типов насадок. Слева направо: кончик конуса (также известный как кончик копыта), два конических кончика разной ширины и кончик долота.

Замена наконечника - это простой процесс, который состоит из либо отвинчивания палочки, либо простого надавливания и вытягивания наконечника.

Наконечник: Эффективность передачи тепла от жала к стыку зависит от размера жала паяльника, которое вы используете. Обычно вам нужно иметь паяльное жало примерно такой же ширины, как и паяльная площадка, к которой вы паяете. Для получения дополнительной информации ознакомьтесь с этой статьей Hakko.
  • Палочка - Палочка - это часть утюга, которая удерживает наконечник.Это тоже часть, которой занимается пользователь. Палочки обычно изготавливаются из различных изоляционных материалов (таких как резина), чтобы предотвратить передачу тепла наконечника наружу палочки, но они также содержат провода и металлические контакты, которые передают тепло от основания или выхода к наконечнику. . Эта двойная роль нагрева и предотвращения ожогов делает высококачественные палочки очень ценными.

Две разновидности жезлов. Обратите внимание, как наконечники ввинчиваются в палочку, обеспечивая взаимозаменяемость.У некоторых жезлов есть наконечники, которые просто вдавливаются и вынимаются без какого-либо механизма крепления.

Некоторые утюги состоят из просто жезла, который подключается к розетке. Эти утюги настолько просты, насколько это возможно, и в них нет никаких элементов управления для изменения температуры. В этих утюгах нагревательный элемент встроен прямо в трубку.

Простой паяльник, состоящий только из палочки. Некоторые из этих утюгов не имеют сменных наконечников.
  • База - Основа паяльника - это блок управления, который позволяет регулировать температуру.Палочка прикрепляется к основанию и получает тепло от внутренней электроники. Существуют аналоговые базы, на которых есть циферблат, который контролирует температуру, и есть цифровые базы, на которых есть кнопки для установки температуры и дисплей, который сообщает вам текущую температуру. Некоторые основания даже имеют дополнительные функции, такие как тепловые профили, которые позволяют быстро изменять количество тепла, подаваемого на наконечник для пайки различных компонентов.

Два варианта основания паяльника.Слева цифровая база с кнопками управления и цифровым дисплеем. Справа аналоговая база, которая использует циферблат для контроля температуры.

База обычно состоит из большого трансформатора и нескольких других управляющих электронных устройств, которые позволяют безопасно изменять температуру наконечника.

Внутренности основания паяльника

  • Подставка (подставка) - подставка для утюга (часто называемая подставкой) - это то место, где находится утюг, когда он не используется.Подставка может показаться тривиальной, но оставлять без присмотра утюг на столе или верстаке представляет собой потенциальную опасность: он может обжечь вас или, что еще хуже, обжечь стол и вызвать пожар. Опять же, они могут быть такими же простыми, как металлическая подставка, или могут быть сложными, предлагая функцию автоматического отключения, которая снижает температуру наконечника, когда палочка помещается в подставку. Это поможет предотвратить износ насадки со временем.

Железные опоры разных типов. Обратите внимание, что некоторые позволяют использовать обычную губку, а другие - латунную.

  • Латунная губка - Во время пайки ваш наконечник будет склонен к окислению , что означает, что он станет черным и не захочет принимать припой. В припоях, особенно в бессвинцовых припоях, есть примеси, которые имеют тенденцию накапливаться на кончике вашего железа, вызывая это окисление. Вот тут-то и пригодится губка. Время от времени следует тщательно очищать наконечник, удаляя этот налет. Традиционно для этого использовалась настоящая влажная губка.Однако использование влажной губки может значительно сократить срок службы наконечника. Если протереть наконечник прохладной влажной губкой, наконечник имеет тенденцию расширяться и сжиматься при изменении температуры. Это расширение и сжатие приведет к износу наконечника и иногда к образованию отверстия сбоку наконечника. Если в наконечнике есть отверстие, его нельзя паять. Таким образом, латунные губки стали стандартом для очистки наконечников. Латунные губки вытягивают излишки припоя с наконечника, позволяя наконечнику сохранять текущий уровень нагрева.Если у вас нет латунной губки, лучше использовать обычную губку, чем ничего.
Латунная губка. Если на вашей железной подставке нет места для латунной губки, вы можете приобрести ее с собственным основанием.

Покупка паяльника

Независимо от того, новичок вы или опытный профессионал, у нас есть паяльник для вас!

Наши рекомендации:

Ищете другие варианты паяльника? Нажмите на кнопку ниже, чтобы увидеть дополнительные опции в каталоге!

Нажмите здесь, чтобы увидеть больше паяльников и станций

Принадлежности для пайки

Теперь, когда вы знаете все тонкости паяльника, пришло время обсудить другие инструменты, которые помогут вам в вашем приключении по пайке.

  • Solder Wick - ластик для паяльного карандаша. При решении таких проблем, как перемычки или снятие деталей (распайка), фитиль для припоя очень пригодится. Фитиль для припоя, также известный как оплетка для распайки, состоит из тонкой медной проволоки, сплетенной вместе. Припой пропитан медью, что позволяет «стереть» лишние капли припоя.
  • Tip Tinner - это химическая паста, используемая для очистки жала паяльника.Он состоит из слабой кислоты, которая помогает удалить пригорелые остатки (например, когда вы случайно оплавили жало на компоненте) и помогает предотвратить окисление (неприятный черный материал), который накапливается на жале паяльника, когда он не используется.
  • Вакуумный припой (Solder Sucker) - отличный инструмент для удаления припоя, оставшегося в сквозных отверстиях при делении компонентов. Мы рассмотрим, как использовать этот инструмент немного позже в этом руководстве.

Припой Вакуумный

В наличии TOL-13203

Пылесос для пайки, отличный (а иногда и недооцененный) маленький инструмент для доработки припоя.Позволяет вытягивать расплав…

7
  • Водорастворимый флюс Pen - Флюс - это химическое вещество, которое способствует растеканию бессвинцового припоя. Ручки для флюса позволяют наносить жидкий флюс на труднопроходимые компоненты, чтобы улучшить внешний вид паяных соединений. Рекомендуется очистить и удалить остатки водорастворимого флюса на доске.
  • No Clean Flux Pen - Флюс - еще один химический агент, который способствует растеканию бессвинцового припоя.Ручки для флюса позволяют наносить жидкий флюс на труднопроходимые компоненты, чтобы улучшить внешний вид паяных соединений. Очистка и удаление флюса не требуется. Тем, кто заинтересован в удалении остатков флюса, необходим изопропиловый спирт (IPA).

Другие предлагаемые инструменты

В этих инструментах нет необходимости, но они, несомненно, иногда облегчают пайку.

  • Третья рука (третья рука) - Третья рука отлично подходит для удержания печатных плат, проводов и компонентов на месте во время пайки.

Третья рука

В наличии ТОЛ-09317

Это лучший помощник паяльщика, третья рука. Поставляется с тяжелым основанием, двумя зажимами типа «крокодил», держателем паяльника и…

11
  • Panavise Jr.- Vacuum Base - еще один отличный инструмент для удержания печатных плат, проводов и компонентов на месте во время пайки и переделки платы.
  • Тиски Stickvise для печатных плат - Эти низкопрофильные тиски для печатных плат идеально подходят для плоского удержания печатной платы во время пайки, тестирования и подключения проводов на столе. Они также легко помещаются под микроскопом, чтобы всегда держать печатную плату в фокусе. Обеспокоены случайным расплавлением стандартных нейлоновых губок с помощью Stickvise? Возможно, вы захотите модернизировать, купив пару высокотемпературных губок из ПТФЭ.Они не расплавятся и не повредятся при случайном контакте с паяльником.

Stickvise Тиски для печатных плат

Осталось всего 11! TOL-17235

Эти плоские держатели для печатных плат хороши тем, что ваши руки могут лежать прямо на столе для точной пайки и измерения.

  • Игольчатые плоскогубцы - Миниатюрные плоскогубцы необходимы любому любителю-любителю или инженеру-электрику.Очень важно для вставки устройств в макеты и сгибания штифтов.

Плоскогубцы для иглы

В наличии TOL-08793

Мини-плоскогубцы. Это отличные маленькие плоскогубцы! Незаменим для любого любителя или инженера-электрика. Решающее значение для вставки устройства…

1

Электронные снипперы

В наличии TOL-10447

Хотя наши маленькие диагональные фрезы отлично подходят для хобби, иногда вам нужно что-то с чуть большей режущей способностью.Эти электро…

6

Диагональные фрезы

В наличии TOL-08794

Мини-диагональные фрезы. Это отличные маленькие резаки! Незаменим для обрезки выводов и дополнительных хвостовиков для припоя.4 дюйма в длину.

3
  • Фрезы для заподлицо - Позволяют очень аккуратно отрезать провода рядом с паяным соединением. Диагональные резаки хороши, но если вам действительно нужно подойти поближе и лично, то резаки заподлицо - это то, что вам нужно.

Фрезы заподлицо - Xcelite

В наличии TOL-14782

Это простые резаки заподлицо от Excelite, которые позволяют очень аккуратно отрезать провода и близко к паяному соединению.

2

Защитные очки SparkFun

В наличии SWG-11046

С этими защитными очками SparkFun у вас будет пара легких, экономичных и стильных линз для защиты вашего драгоценного…

3
  • Monocle - Полезно для проверки паяных соединений и компонентов SMD на печатной плате.Светодиод обеспечивает достаточное освещение на рабочем расстоянии.
комплектов в комплекте! Обратите внимание на следующие наборы инструментов с некоторыми паяльниками и принадлежностями, перечисленными ранее!

Набор сумок для инструментов SparkFun

Нет на складе TOL-14683

Этот набор инструментов отлично подходит для тех из вас, кому нужен портативный инструмент для сборки с большим количеством места, чтобы добавить свой собственный.


Пайка первого компонента

Давайте применим все эти инструменты в действии. В этом первом видео рассказывается об основах пайки вашего первого компонента - заголовков!

Ознакомьтесь с версией для Vimeo здесь.

Обзор

Это действительно так просто! Следуйте простым правилам Дэйва, чтобы каждое паяное соединение было надежным.

  • Будьте осторожны при обращении с горячим утюгом
  • Используйте третьи руки или тиски, чтобы удерживать платы во время пайки
  • .
  • Поставьте утюг на хороший средний огонь (325-375 градусов C)
  • Если вы видите дым от припоя, уменьшите нагрев
  • Лужите наконечник припоем перед каждым соединением, чтобы подготовить соединение
  • Используйте сторону наконечника (также известную как зона наилучшего восприятия), а не самый наконечник утюга
  • Нагрейте площадку и деталь, которую хотите припаять, равномерно и одновременно
  • Снимаем припой, затем утюг
  • Хорошее паяное соединение должно быть похоже на вулкан или поцелуй Херси, а не на клубок или комок

Мы также составили эту биграмму, чтобы помочь вам лучше понять, что делает паяное соединение хорошим.

Щелкните, чтобы увеличить изображение.

Когда вы закончите, залудите жало, чтобы продлить срок его службы, прежде чем выключать паяльник.


Расширенные методы и устранение неполадок

Расширенный PTH

Когда вы освоите основы создания хороших паяных соединений, пора изучить некоторые из более продвинутых методов PTH, которые вы можете использовать. В этом видео рассматривается использование флюса, снятие перемычек припоя, демонтаж компонентов, а также некоторые другие советы и рекомендации.

Вот еще несколько советов по пайке PTH:

  • Удаление припоя часто может быть лучшим способом научиться паять. Есть много причин для демонтажа детали: ремонт, модернизация, утилизация и т. Д. Многие методы, используемые в видео, помогают в процессе демонтажа.

  • Существует еще один метод удаления припоя из сквозных отверстий, который мы называем методом щелчка.

  • Если вы не уверены, что созданное паяное соединение обеспечивает электрическое соединение, вы можете использовать мультиметр для проверки целостности цепи.

Удерживание заголовков напротив платы

Для тех, у кого есть ловкость, вы можете установить ряд заголовков, удерживая штифты у доски! Вы можете попробовать использовать ленту и липкую ленту, как упоминалось ранее. Ниже приведен пример установки женских заголовков на ProtoShield. Тем не менее, вы можете использовать штыревые разъемы или использовать эту технику для пайки разъемов на любой плате.

Возьмите штабелируемый жаток с внутренней резьбой и сдвиньте его с верхней стороны щита.Рукой для пайки потяните головку указательным и большим пальцами к краю платы. Другой рукой прижмите заголовок указательным пальцем и возьмитесь за доску большим пальцем. Удерживайте заголовок средним пальцем. Старайтесь не прикасаться к контактам разъема в местах соприкосновения паяльника.

Возьмите паяльник рукой и закрепите один из контактов. Повторите для каждого заголовка.Прикрепив по одному штырю к каждому заголовку, вы должны убедиться, что штифты прямые и перпендикулярны вашей доске. Если это не так, вы можете попытаться повторно нагреть штифт жатки и отрегулировать выравнивание жатки.

Если заголовки выровнены, вы можете припаять остальные штырьки на плате, чтобы завершить установку заголовков на плате!

Продвинутый SMD

Ищете другие советы и рекомендации, используя только свой паяльник? По словам Пита, ознакомьтесь с этими передовыми методами переделки SMD-компонентов.

Очистка остатков флюса

При работе с бессвинцовым припоем флюс имеет тенденцию попадать повсюду, будь то флюс в припое или внешний флюс, нанесенный пользователем. Определенные типы флюса могут со временем разъедать печатную плату и компоненты, поэтому полезно знать, как чистить печатные платы, чтобы на них не было остатков флюса. Это также может вызвать короткое замыкание между контактами из-за влажности воздуха и образования крошечных дендритов.Общие проблемы могут варьироваться от загрузки кода в Arduino с помощью преобразователя последовательного интерфейса в USB до ошибок при отправке данных через I 2 C.

Как они выглядят? Что ж, давайте посмотрим на изображения ниже. На изображении слева видны остатки водорастворимого флюса на паяных соединениях. Они могут проявляться в виде желтого или коричневого налета на паяных соединениях или вокруг них. На изображении справа нет чистого потока, который использовался на SparkFun Edge. Они могут казаться белыми на доске.Он непроводящий, поэтому его можно оставить на плате.

Если у вас есть остатки водорастворимого флюса на плате, вы захотите удалить их с платы. Никакого чистого флюса, удалять его не нужно. Самый простой способ удалить водорастворимый флюс с доски - использовать маленькую щетку с жесткой щетиной (зубные щетки отлично подходят) или ватную палочку. Затем протрите паяное соединение горячей деионизированной водой, чтобы удалить водорастворимый флюс. Изопропиловый спирт можно использовать вместо воды. Если вам необходимо удалить с доски не подлежащий очистке флюс, лучше всего использовать изопропиловый спирт, а не воду.Имейте в виду, что вам нужно будет проверить документацию на свой припой для правильной методики очистки, так как для других типов флюсов может потребоваться ацетон.

Удаление водорастворимого флюса с помощью кисти Удаление водорастворимого флюса с помощью ватной палочки Удаление чистого флюса с помощью ватной палочки

Если вы паяете несколько плат, возможно, придется чистить их партиями.Для этого мы рекомендуем мультиварку, наполненную дистиллированной водой. Дистиллированная вода защищает ваш контур от других загрязнений и загрязнений. Ниже показано изображение очищаемых держателей батарей. Не все доски можно так окунуть в воду. Поэтому может потребоваться очистка паяных соединений вручную. Если наполнить мультиварку горячей деионизированной водой, процесс ускорится.

Макать доски в мультиварке Очистка паяных соединений светодиодной ленты вручную

Избегайте попадания датчиков воды или компонентов, которые могут удерживать воду.Некоторые компоненты чувствительны к воде, поэтому вам следует избегать погружения этих плат в воду и не допускать намокания этих компонентов. Вот краткий список компонентов, которым следует избегать контакта с водой. Если в них попадет вода и вы включите плату, это, вероятно, повредит компонент.

  • Символьные ЖК-дисплеи
  • 7-сегментные светодиодные дисплеи
  • Аккумуляторы
  • Модули GPS
  • Беспроводные модули
  • Датчики атмосферного давления
  • Потенциометры скользящие
  • Микрофоны
  • Динамики
  • ИС для монитора сердечного ритма

Когда вы закончите чистку доски, удалите с нее лишнюю воду.Сжатый воздух творит чудеса, так что вам не нужно ждать, пока он испарится. Вы также можете высушить доску бумажными полотенцами, но при этом могут остаться ворсинки. Таким образом, для сушки доски лучше использовать салфетки с низким содержанием ворса. Если у вас есть термофен, вы также можете использовать его для нагрева доски. Только убедитесь, что на доске ничего не расплавлено.

Сжатый воздух для сушки картона Салфетки с низким содержанием ворса для сушки доски

Нет необходимости чистить плату на 100%, однако это значительно увеличит срок службы вашей схемы.Кроме того, данные, отправленные через последовательный порт, будут надежными, когда плата чистая. Для получения дополнительной информации о чистке печатной платы щелкните ниже.

Сборка электроники: мойка

Тестирование и устранение неисправностей паяных соединений

После того, как вы закончите чистку, не стесняйтесь проверять паяные соединения с помощью мультиметра, установленного в режим непрерывности, как указано ранее. Это полезно, если вы столкнулись с проблемами и вам нужно проверить, правильно ли припаян штырь к плате. Для получения дополнительной информации ознакомьтесь с нашим руководством по использованию мультиметра.

Ищете советы по устранению неполадок? Ознакомьтесь с контрольным списком оборудования в нашем руководстве для получения дополнительной информации!

Ресурсы и дальнейшее развитие

Мы только начали спускаться по кроличьей норе для пайки. После того, как вы освоите пайку PTH, вы можете попробовать свои силы в этих других навыках и учебных пособиях.

Для получения дополнительной информации о пайке корончатых монтажных отверстий на контактных площадках ознакомьтесь с нашим руководством по пайке зубчатых отверстий.

Как паять: зубчатые монтажные отверстия

12 мая 2015 г.

Учебное пособие, показывающее, как паять зубчатые отверстия (или зубцы). Это может пригодиться, если вам нужно припаять модуль или печатную плату к другой печатной плате. Эти звенья становятся популярными благодаря встроенным модулям Wi-Fi и Bluetooth.

Или ознакомьтесь со следующими руководствами, чтобы припаять компонент поверхностного монтажа (SMD) к коммутационной плате.

Ищете другие руководства по пайке? Попробуйте взглянуть на любой учебник, посвященный пайке!

Направляющая по подключению большого пальца к джойстику

Подрываете ли вы инопланетян, управляете роботом или пишете классическую аркадную игру для Arduino, аналоговый джойстик для большого пальца будет очень полезным дополнением к вашим проектам!

Безопасный открывалка для гаражных ворот своими руками

Знаете ли вы, что большинство гаражных ворот подвержены риску заклинивания рулонов? Здесь мы создаем самодельную систему дистанционного управления гаражными воротами, которая намного безопаснее, чем большинство готовых к продаже продуктов, с использованием последних достижений криптографии ECC.

Шилды для Arduino v2

Обновление нашего классического руководства по Arduino Shields! Все, что Arduino экранирует. Что это такое и как их собрать.

Qwiic Haptic Driver DA7280 Руководство по подключению

Тактильный драйвер Qwiic включает в себя миниатюрный вибрационный двигатель с линейно-резонансным приводом (LRA) и микросхему драйвера двигателя DA7280 от Dialog Semiconductor для приложений, требующих тактильной обратной связи.

И, конечно, какая инструкция по пайке без чего припаять. SparkFun продает множество наборов, которые отлично подходят для оттачивания ваших навыков пайки. Есть даже серия наборов «Научиться паять», в которых есть все инструменты, необходимые для начала работы.

Комплект для пайки ночника

На пенсии КОМПЛЕКТ-14638

Night Light - это промежуточный комплект, который дает хорошие уроки тем, кто хочет расширить свои знания в области пайки…

2 Пенсионер

Звуковой комплект SparkFun SparkPunk

На пенсии КОМПЛЕКТ-11177

SparkFun SparkPunk Kit - это звуковой генератор, выполненный в духе Atari Punk Console.Вместо того, чтобы просто воссоздать t…

6 Пенсионер

Или посмотрите эти сообщения в блоге, связанные с пайкой и инструментами!

Согласно Питу: Пайка точка-точка

27 февраля 2017 г.

2017 Rocky Mountain Invitational Solder-Off

20 декабря 2017 г.

Friday Product Post: Где припой? Припой там!

30 марта 2018 г.

Напечатанные на 3D-принтере руки помощи

16 апреля 2018 г.

Enginursday: в центре внимания поставщиков Weller Tools

4 октября 2018 г.

Технологии и искусство

15 января 2019 г.,

Крепление печатной платы для скрытой прокладки

18 ноября 2019 г.,

Работа на дому в электронике

1 апреля 2020 г.

Reflow Toaster Oven - взлом Qwiic!

25 июня 2020 г.

Контурные скульптуры как новое хобби

11 августа 2020 г.

Step by Step PCB Жала для паяльников для новичков

Традиционный, старый тип припоя представляет собой смесь свинца (Pb) и олова (Sn).Этот тип припоя (60/40 - Pb / Sn) плавится при 200 ° C и обычно состоит на 60 процентов из олова и на 40 процентов из свинца. Однако сегодня желательно использовать бессвинцовый припой, чтобы избежать токсичной окружающей среды. Бессвинцовый припой - это более современный сплав, который по-прежнему содержит олово, но заменяет свинец нетоксичными металлами, такими как медь и серебро. Типичный бессвинцовый припой плавится при 220 ° C. Свинец ядовит при проглатывании, вдыхании или всасывании через кожу. Свинец может в конечном итоге вызвать повреждение мозга или смерть, поэтому используйте вентилятор для вентиляции рабочего места и мойте руки после работы с припоем на основе свинца.

Рисунок 1: Пайка компонентов со сквозным отверстием на печатной плате. (Изображение: Эрик Арчер, CC BY-SA 2.0 через Wikimedia Commons.)

Необходим приличный паяльник с контролем температуры . Убедитесь, что у выбранного вами утюга есть легко заменяемые наконечники. Если вы новичок в пайке, рекомендуется использовать термостойкий силиконовый кабель, чтобы он не расплавился при прикосновении к горячему утюгу. Кроме того, вам понадобится подставка для пайки, влажная губка для очистки паяльного жала и припой. Паяльная оплетка отводит излишки припоя в случае ошибки, а для «больших разливов припоя» есть ручной инструмент, называемый вакуумным насосом для удаления припоя или «присосой для припоя», который отсасывает излишки припоя.

Новички в пайке могут также захотеть использовать радиатор, так как тепло, вызванное процессом пайки, может повредить некоторые компоненты. Радиаторы устраняют некоторые проблемы, вызванные избыточным теплом, предотвращая чрезмерное повышение температуры таких компонентов, как герконы, транзисторы и интегрированные микросхемы (ИС). Даже простой зажим из кожи аллигатора предпочтительнее, чем ничего, так как он легко ложится на бумажник и рассеивает тепло, поэтому вы можете дольше прикладывать тепло во время пайки и не повредить компоненты.Чтобы использовать зажим, прикрепите его к проводу, который находится между корпусом компонента и предполагаемым паяным соединением.

Внутри припоя для электроники вы можете найти небольшую сердцевину из флюса, которая улучшает текучесть припоя, но также вызывает коррозию. Флюс также является химическим очищающим средством. [1] При плавлении припой очищает металлические поверхности. Припой может правильно стекать по чистой металлической поверхности (т. Е. Не окисляться). Если окисление является проблемой, перед пайкой вы можете взять мелкозернистую наждачную бумагу и аккуратно стереть окисленный материал, чтобы соединения, выполненные припоем, были надежными.Окисленные покрытия возникают естественным образом и могут создавать барьер между припоем и выводами или проводами, который может мешать потоку электронов, действуя как изолятор. Однако припой доступен не только для электроники. Сантехники используют его, чтобы «пропотеть» трубы и арматуру, а в витражах используется свинец, который попадает между кусками стекла, стыки которых необходимо спаять, чтобы скрепить стекла. Припой для сантехники или витражей нельзя использовать для электроники.

Рис. 3. Припой для электроники имеет канифольный флюсовый сердечник, который улучшает текучесть.Изображение: Кевин Хэдли (собственная работа) [CC-BY-SA-3.0], через Wikimedia Commons Обратите внимание, что для электроники припой подходящего размера имеет диаметр около 1 мм и канифольный стержень. Водопроводный припой имеет кислотный припой, а припой для витражей имеет твердый сердечник диаметром 1/8 дюйма (~ 3 мм). Однако не используйте ни один из них для электроники.

Независимо от того, что вы паяете (сантехнику, витражи или электронику), не кладите паяльник ни на что, кроме подставки для паяльника.Можно сделать самодельную подставку, которая отталкивает наконечник от поверхностей, но паяльники могут вызвать серьезные ожоги, возгорание и появление токсичных паров горючих материалов.

Препарат

Для чистки кончика утюга можно использовать губку. Намочите губку на подставке для пайки и отожмите лишнюю воду, так как она должна быть влажной, а не насквозь мокрой. Если на вашей подставке нет губки, подойдет обычная губка из продуктового магазина. Не покупайте губку, пропитанную моющими средствами.Не покупайте губку типа «волшебный ластик» с мелкопористой поверхностью. Вам нужно немного трения, чтобы стереть мусор, образующийся при пайке. Натуральные губки приемлемы, но излишне дороги и не подходят для протирки жала паяльника. Губку некуда положить? Вы можете намочить дешевую губку, сложить ее пополам и положить в банку с кормом для тунца или кошки краями вверх. Наконечник припоя хорошо очистит эти края.

Поместите паяльник на подставку и подождите от 30 секунд до нескольких минут (в зависимости от вашего паяльника), чтобы он нагрелся до 400 ° C.Ваш паяльник достаточно горячий, когда немного припоя быстро тает на жало, что вы все равно должны сделать перед запуском. Как только припой начинает плавиться, легкое лужение наконечника припоем способствует хорошей теплоотдаче при начале пайки.

Паяльные компоненты под заказ

Начните с какой-нибудь организации, разложив все свои компоненты и пометив их. Организация может сделать процесс менее напряженным. Многие компоненты имеют сквозное отверстие, что означает, что вы будете вставлять ножки компонентов через отверстие на печатной плате.

Перед тем, как приступить к пайке микросхем или других компонентов, которые также чувствительны к разряду статического электричества, обязательно заземлите себя и наденьте заземленный браслет, предназначенный для предотвращения накопления статического разряда. Это похоже на ремень безопасности; никто не хочет этого делать, но это должно быть привычкой ради безопасности. Большинство микросхем никогда не демонстрируют повреждения, вызванные статическим разрядом сразу после этого. Однако характеристики микросхем, безусловно, могут ухудшиться намного быстрее, если они будут заблокированы изношенным, скользящим по ковру наполнителем для печатных плат.Если вы должны припаять микросхему без браслета, по крайней мере, заземлите себя перед тем, как работать с микросхемами. (По своим масштабам статический разряд может сделать с чипсами во многом то же, что микробы могут сделать с людьми. Вы не можете этого увидеть, но он может нанести серьезный ущерб.)

Когда вы припаиваете компоненты к печатной плате, это помогает начать с пайки компонентов, которые в наименьшей степени подвержены тепловыделению. Начните с пайки разъемов IC (еще не добавляя чип в разъем). Далее припаиваем резисторы.Следующими будут конденсаторы, начиная с конденсаторов ниже 1 мкФ. Затем припаяйте любые колпачки на 1 мкФ или выше, которые, скорее всего, будут электролитическими (которые очень похожи на крошечную жестяную банку).

Затем припаиваем диоды, светодиоды, затем транзисторы. Транзисторы более склонны к повреждению из-за чрезмерного нагрева, поэтому, чтобы быть осторожными, закрепите радиатор (зажим из крокодила) на ножке транзистора рядом, но не касаясь банки, если это возможно. Затем добавьте провода, перемычки и любые другие компоненты. Плата уже может быть захламлена, но вам нужно разместить свои ИС в последнюю очередь.Установите микросхему на место, затем плотно и равномерно надавите на нее. Обратите внимание, что некоторые ИС будут в антистатической упаковке из-за статической чувствительности, и вы должны оставить их в упаковке до тех пор, пока они не понадобятся.

В процессе пайки

Держите паяльник за основание ручки, как карандаш, чтобы не обжечься наконечником. Паяльник должен контактировать с ножкой или выводом компонента и дорожкой на печатной плате. Затем удерживайте металлический наконечник на желаемом соединении / стыке на пару секунд и нанесите немного припоя на наконечник припоя, где он касается стыка.Припой должен плавиться и плавно течь. Используйте только столько припоя, чтобы образовалось крошечное соединение в форме вулкана. Затем удалите припой и утюг, оставив только что соединенные компоненты на несколько секунд, пока соединение не затвердеет. Стык должен быть конусообразным и блестящим. Если нет, повторно нагрейте и введите еще припой или средство для удаления припоя и попробуйте еще раз.

Удаление припоя

Если вы не являетесь хорошо испытанным роботом, вам нужно будет в какой-то момент удалить припой с соединения.Будь то изменение положения, удаление или добавление компонента, есть два способа выполнить работу.

Первый метод - использовать демонтажный насос с соплом электростатического разряда (ESD). Электростатический разряд защищает ИС, которые могут быть повреждены статическим электричеством. Для начала вы нажимаете подпружиненный поршень вниз до фиксации, настраивая насос. Затем приложите железный наконечник и сопло к стыку и подождите несколько секунд, пока припой не расплавится. Чтобы освободить плунжер и всосать расплавленный припой, просто нажмите кнопку на насосе для удаления припоя.Удалите как можно больше припоя и повторите при необходимости. Наконец, не забывайте время от времени опорожнять насос, откручивая насадку и выбрасывая маленькие деформированные шарики припоя в мусор. (Никогда, никогда не позволяйте детям или домашним животным есть красивые, блестящие маленькие шарики припоя.)

Другой способ распайки стыка - это наложить припойную оплетку или фитиль. Устройство для снятия паяльной оплетки действует как фитиль для расплавленного припоя; она стекает из стыка на тесьму.

Сначала приложите железный наконечник и конец медной оплетки к стыку.Затем, когда припой начнет плавиться, он стечет из стыка на оплетку. Затем просто снимаем оплетку и потом пайку. (Если оплетка будет последней, припой может быстро затвердеть и прилепить всю оплетку к стыку, который вы пытаетесь очистить.) Отрежьте и выбросьте покрытую припоем часть оплетки.

В большинстве случаев вы сможете легко удалить провод или компонент после того, как он остынет. Если нет, снова примените паяльник, чтобы расплавить оставшийся припой, осторожно потянув за компонент, чтобы освободить его.(Постарайтесь не обжечься.)

Чипы больше не большие, поэтому их легко паять

К сожалению, большие чипы PDIP, которые были распространены десять или два года назад, сейчас очень трудно найти. Многие производители сейчас вообще не делают свои микросхемы в упаковке PDIP, поскольку большая часть пайки выполняется машинами для набивки печатных плат в больших объемах. Любая компания, которая до сих пор производит чип в корпусе, достаточно большом, чтобы его можно было легко припаять вручную, - это святая. Никто не зарабатывает деньги на больших упаковках, поскольку большая часть электроники должна быть как можно меньше, чтобы сэкономить деньги, особенно при больших тиражах.Тем не менее, не только любители должны создавать прототипы; Каждый продукт начинается с дюжины или около того прототипов, которые используются для тестирования и настройки в реальной жизни перед запуском в серийное производство.

Примечание. В этой статье вкратце описаны наиболее важные аспекты сквозной пайки. Однако на YouTube и на многих других сайтах есть сотни руководств, демонстрирующих искусство пайки в видеороликах, которые невозможно описать в одной статье. Одной из наиболее сложных задач пайки является пайка очень маленьких устройств с крошечными ножками / выводами / контактами, которые расположены очень близко друг к другу и находятся на поверхности печатной платы, а не через отверстия в печатной плате, такие как устройства для поверхностного монтажа (SMD).

[1] https://en.wikipedia.org/wiki/Flux_ (металлургия)

Как пользоваться паяльником

Руководство по основам пайки Weller

Пайка - полезный навык, независимо от того, планируете ли вы использовать его в профессиональном плане или в проектах DIY. Качественный паяльник - один из самых важных инструментов, который вам понадобится для ваших паяльных работ.

Это руководство содержит краткий обзор того, как пользоваться паяльником. Он даст вам основы, которые применимы к большинству паяльных работ, а также советы для конкретных типов проектов.

Хотя вся пайка основана на одних и тех же принципах, методы и инструменты, которые вы используете, могут различаться в зависимости от типа материалов, которые вы паяете, и желаемого результата. На этой странице мы рассмотрим пошаговую пайку проводки, печатных плат, витражей и украшений.

Вот ваше вводное руководство по использованию паяльника.

Основы

Основы пайки в основном одинаковы для разных типов проектов. Ниже вы найдете информацию об основах пайки, описание задействованного оборудования и базовое пошаговое руководство по использованию паяльника.

1. Что такое пайка?

Пайка - это метод соединения металлических деталей. Он включает плавление металла, известного как припой, в пространстве между двумя металлическими компонентами.Когда этот припой остывает и затвердевает, он образует прочное соединение между частями. Припой действует как своего рода металлический клей, соединяющий элементы вместе.

Соединение электронных компонентов может быть наиболее распространенным применением паяльников. Вы также можете использовать их на трубопроводах для сантехники, компонентов двигателя, проектов декоративно-прикладного искусства и многого другого.

2. Какое оборудование вам нужно?

Эта статья о том, как пользоваться паяльником, но сам по себе - не единственный предмет, который вам понадобится.Вот краткое изложение некоторых расходных материалов, которые могут вам понадобиться, включая паяльник, для паяльного проекта.

  • Паяльник: Паяльник передает тепло, плавящее припой. Он состоит из наконечника, который вы прикладываете к металлическим частям, которые хотите спаять, и изолированной ручки, чтобы вы могли держать утюг. Есть несколько разновидностей паяльников. Часто они бывают электрическими и используют электрический шнур или аккумулятор. Некоторые также используют сжигание газа, такого как бутан, или открытого пламени.Некоторые утюги позволяют регулировать температуру утюга.
  • Припой: Припой - это вещество, которое плавится и образует связь между двумя припаянными компонентами. Это тонкая проволока, сделанная из одного из нескольких сплавов олова. Сплавы состоят либо из олова и свинца, либо из олова и меди. Все чаще бессвинцовые припои становятся все более популярными из этих двух вариантов. Эта тенденция является ответом на ужесточение правил техники безопасности, а также на пользу для окружающей среды и здоровья от поиска бессвинцовых альтернатив.Некоторые типы припоев также содержат флюс - вещество, которое удаляет оксидные слои на металлических деталях и способствует лучшему прилипанию припоя.
  • Паяльная станция: Паяльная станция действует как управляющая станция для вашего паяльника, если у вас есть регулируемый утюг. На станции есть элементы управления для регулировки температуры утюга, а также другие настройки. Вы можете подключить свой утюг к этой паяльной станции.
  • Подставка для паяльника: Вы также можете использовать подставку для паяльника, которая обеспечивает безопасное и прочное место для хранения вашего паяльника, когда вы им не пользуетесь.В нем также может быть место для хранения принадлежностей для чистки утюга.
  • Подушечка для чистки: Для правильной работы важно содержать утюг в чистоте во время его использования. Вы можете использовать чистящую салфетку, стальную или латунную вату или влажную губку.
  • Защитные очки: Защитные очки защитят ваши глаза в случае несчастных случаев и предохранят глаза от раздражения паров.
  • Оборудование для удаления дыма: Пары, образующиеся при пайке, могут быть токсичными.Устройства для удаления дыма вытягивают пары из воздуха, чтобы снизить риски для здоровья и безопасности.

Подготовка к работе

Перед тем, как начать пользоваться паяльником, убедитесь, что вы приняли все необходимые меры безопасности и подготовили инструменты.

1. Меры безопасности

Здоровье и безопасность всегда должны быть приоритетом при пайке. При пайке используются очень высокие температуры и токсичные вещества. Хотя это связано с определенными рисками, если вы примете надлежащие меры предосторожности, пайка является относительно безопасным занятием.

Перед началом работы прочтите инструкции, а также предупреждения о здоровье и безопасности, прилагаемые ко всему вашему оборудованию, чтобы убедиться, что вы используете его правильно. При пайке надевайте защитные очки и держите все волосы, свободную одежду и украшения в безопасности и держите их подальше от инструментов. Вы также можете надеть защитные перчатки.

Убедитесь, что вы работаете в хорошо вентилируемом помещении, или используйте устройство для удаления дыма. Пары флюса токсичны. Если используемый припой содержит свинец, вымойте руки после того, как закончите с ним работать.

2. Очистка и лужение

Для правильной работы жала паяльника его необходимо очистить и залудить. Любые загрязнения или окисление снизят эффективность теплопередачи, что усложнит вашу работу и снизит качество паяных соединений.

Перед тем, как приступить к пайке, очистите кончик утюга, потерев им чистящую салфетку. Если ваш наконечник сильно окислен, вам может потребоваться реактиватор для наконечника. После очистки или повторной активации он должен выглядеть блестящим, а не тусклым.

Лужение кончика утюга включает покрытие его слоем припоя. Такая практика защищает наконечник от окисления и улучшает его способность проводить тепло. Залуживайте жало непосредственно перед началом пайки.

В дополнение к чистке и лужению жала вашего паяльника перед каждым сеансом пайки, вы также должны делать это после каждых двух или трех стыков, которые вы паяете, и в конце каждого проекта пайки. Это продлит срок службы жала паяльника и улучшит качество паяльных соединений.

Соединительные детали

После того, как вы выполнили вышеуказанные шаги, вы готовы спаять компоненты вместе. Методы, которые вы будете использовать, будут отличаться от проекта к проекту, но основные пошаговые инструкции следующие:

  1. Сначала определите правильную температуру для вашего проекта. Выбор температуры зависит от материалов, которые вы соединяете, и от типа припоя. Как правило, лучшая температура для использования - это как можно более низкая, но при этом достаточно высокая для выполнения работы.Другими словами, если температура, необходимая для выполнения работы, составляет 370 градусов или выше, установите температуру ровно 370. Это поможет продлить срок службы ваших инструментов и избежать повреждения любых электронных компонентов.
  2. Как только утюг нагреется до нужной температуры, возьмите его за ручку в одну руку, а в другой возьмите кусок припоя. Поднесите горячий утюг к месту встречи двух металлических компонентов примерно на секунду, чтобы нагреть их. Вы хотите нагревать металлические детали, а не сам припой.
  3. Затем коснитесь припоем нагретых компонентов. Когда припой плавится, он будет стекать в зазоры, которые необходимо заполнить. Продолжайте подавать припой, пока не расплавится достаточное количество припоя. Хотя вам нужно достаточно, чтобы сформировать прочное соединение, вы также не хотите иметь слишком много припоя. Правильная сумма будет варьироваться от проекта к проекту. Обычно это занимает не более нескольких секунд.
  4. Дайте припою остыть. Вам не нужно предпринимать никаких действий, чтобы он остыл. Он сделает это самостоятельно и не займет больше нескольких секунд.
  5. Проверить качество пайки. Хорошее соединение будет гладким, однородным и блестящим. Убедитесь, что между компонентами нет проблемных зазоров или шариков излишка припоя.

Удаление припоя

Если вы сделали ошибку при пайке, не волнуйтесь. Вы можете относительно легко отменить и исправить любые проблемные области. Если проблема не в избытке припоя, возможно, вы сможете спаять первое соединение новым припоем.

Более тщательный метод исправления ошибки пайки состоит в том, чтобы повторно нагреть нанесенный припой, а затем использовать такой инструмент, как «присоска для припоя», которая представляет собой небольшое устройство, похожее на шприц, которое использует вакуумное давление для удаления припоя.Вы также можете использовать фитиль для припоя, также называемый оплеткой для удаления припоя, которая впитывает расплавленный припой за счет капиллярного действия.

Очистка

После завершения пайки очистите и залудите жало паяльника. Дайте утюгу остыть и храните его в надежном месте. Чтобы еще больше предотвратить окисление, особенно если вы не собираетесь использовать утюг в течение длительного времени, поместите его в герметичный контейнер.

Советы для конкретных паяльных проектов

Теперь, когда мы рассмотрели основы, давайте посмотрим, как выполнять некоторые конкретные типы пайки.

1. Как использовать паяльник для соединения проводов

Вы можете использовать паяльник, чтобы создать электрическое соединение между двумя проводами. Очень полезно иметь инструмент, например устройство, называемое третьей рукой помощи, для удержания кабелей. Третья рука помощи состоит из утяжеленного основания, металлических рычагов и зажимов типа «крокодил», которые удерживают провода на месте. Вы также можете использовать плоскогубцы для аналогичного эффекта.

  1. Сначала убедитесь, что с концов двух проводов снята изоляция, чтобы обнажить металлические нити.
  2. Затем скрутите нити каждой проволоки вместе, чтобы они действовали как единое целое.
  3. Затем залудите провода. Для этого прикоснитесь кончиком паяльника к каждому проводу, чтобы нагреть их. Затем наносите припой, пока провод не пропитается. На всех нитях должен быть припой, но не настолько, чтобы кабель стал слишком жестким. Это поможет более эффективно распределять тепло по нитям и упростит пайку.
  4. Соедините провода механическим способом, чтобы не только припой их скреплял.Для этого оберните первую проволоку вокруг второй, оставив достаточно места, чтобы намотать вторую проволоку вокруг первой. Витки кабеля должны лежать рядом друг с другом.
  5. Нагрейте механически соединенные провода с помощью паяльника и нанесите припой. Используйте достаточно припоя, чтобы заполнить все промежутки и сформировать надежное электрическое соединение.
  6. После соединения двух проводов наденьте термоусаживаемую трубку, чтобы изолировать провода и защитить их от любых внешних сил. Эта трубка сжимается под воздействием тепла, помогая ей плотно прилегать к проводам и создавая подходящее защитное покрытие.

2. Как паять печатные платы

Пайка деталей на печатных платах - еще одно частое применение паяльников.

  1. Начните с самых высоких компонентов и припаяйте соединительные провода в последнюю очередь. Для компонентов со сквозным отверстием поместите их в правильные отверстия на печатной плате. Убедитесь, что они плотно прилегают к доске.
  2. Слегка согните вывод детали, чтобы он оставался на месте.
  3. Как только паяльник достиг желаемой температуры, прикоснитесь к контактной площадке, чтобы нагреть вывод компонента и контактную площадку.Убедитесь, что температура правильная. Слишком низкая температура может привести к образованию стыка, который не обеспечивает надлежащего электрического соединения. Слишком высокая температура может повредить компоненты и плату.
  4. Затем нанесите припой. Припой обтекает жидкий компонент. Используйте достаточно, чтобы создать прочное соединение без зазоров, но не настолько, чтобы остался лишний припой.
  5. Вытяните утюг из компонента прямо вверх. Паяное соединение должно иметь форму конуса.
  6. Проверьте соединение, чтобы убедиться, что он блестящий, нет ли зазоров или слишком большого количества припоя
  7. Если паяное соединение в порядке, отрежьте лишний провод компонента над соединением.

3. Как паять витраж

Припой - это то, что скрепляет отдельные кусочки стекла в произведении искусства из цветного стекла. Вот как можно наносить припой на витражи.

  1. Перед пайкой убедитесь, что части витража хорошо прилегают друг к другу и что стекло чистое.
  2. Наклейте медную фольгу на края стекла, потому что припой не прилипает к стеклу. Эта фольга должна быть гладкой и ровной, чтобы припой тек равномерно. Зазоры между деталями не нужны, но небольшие зазоры можно заполнить припоем.
  3. Нанесите небольшое количество флюса, а затем припаяйте каждое соединение, чтобы они удерживались на месте.
  4. Затем нанесите слой флюса на все швы. Покрытие должно быть ровным и легким, но достаточно, чтобы покрыть всю фольгу.
  5. Начните пайку примерно в четверти дюйма от края вашей детали.Слегка коснитесь нагретым утюгом медной фольги и введите припой. Переместите утюг и припой по шву фольги. Если паяный шов кажется плоским, попробуйте действовать медленнее и использовать больше припоя. Если он пролился на стекло, попробуйте поскорее. Чтобы сделать это правильно, нужна практика.
  6. Когда закончите с первой стороной, осторожно переверните ее, удерживая за края ближе к середине детали. Нанесите небольшое количество флюса и припаяйте эту сторону.
  7. Чтобы закончить внешние края, залудите их, убедившись, что вся медная фольга покрыта припоем.В качестве альтернативы вы можете использовать U-образный канал - небольшую U-образную металлическую деталь - для более рамочного вида.

Некоторые другие советы включают использование припоя только с твердым сердечником, а не припоя с кислотным сердечником или канифолью, а также недопущение слишком длительного нагревания какой-либо одной области, так как это может привести к разрушению стекла.

4. Как припаять украшения

Вы можете паять ювелирные изделия с помощью горелки с открытым пламенем, которая может обеспечивать более высокие температуры, но также можно делать это с помощью паяльника.Точные методы различаются в зависимости от типа изделия, которое вы хотите сделать, и больше возможностей для творчества при пайке ювелирных изделий. Поищите в Интернете инструкции о том, как создавать определенные изделия или экспериментировать и создавать свои собственные дизайны.

Например, вы можете согнуть серебряную, медную или другую проволоку в форме колец. Вы можете спаять два конца изогнутой проволоки, чтобы создать одно кольцо, или спаять несколько колец вместе, чтобы сделать ожерелье или браслет. Нагрейте провод в том месте, где вы хотите его соединить, а затем нанесите припой.

Некоторые полезные принадлежности для пайки ювелирных изделий включают в себя высококачественные кусачки и вспомогательный инструмент.

Изучите инструменты Weller для ваших нужд пайки

Какой бы тип пайки вы ни выполняли, правильные инструменты и методы имеют решающее значение. Weller предлагает одни из самых качественных, но доступных паяльных инструментов на рынке. WE 1010 идеально подходит для профессионалов начального уровня и любителей. Он обеспечивает максимальную мощность в своем классе, простые в использовании элементы управления и экономичную работу по доступной цене.Изучите наши паяльники, станции и аксессуары на нашем веб-сайте или у дистрибьютора Weller.

Руководство по пайке для начинающих

Несколько лет назад я работал со своим зятем-электриком Райаном Дэвисом над статьей о том, как превратить старое радио в MP3-плеер.

Это легкий проект выходного дня, но для его выполнения вам понадобится одно из навыков, которые вам понадобятся - это умение паять.

Пайка (произносится как SAW-DER-ING ) используется для соединения двух металлических предметов друг с другом путем плавления между ними присадочного металла, называемого содер.Припой имеет низкую температуру плавления и за несколько секунд снова превращается в твердое тело, что делает его идеальным «клеем» для соединения небольших металлических кусочков.

Пайка похожа на сварку, но с той разницей, что при сварке вы расплавляете металлические предметы, которые хотите соединить вместе; при пайке вы используете присадочный металл для соединения металлических предметов.

Если вы решите заняться каким-либо хобби, связанным с электроникой, вам нужно будет уметь паять. С помощью пайки вы можете создавать роботов, радиоприемники, усилители и целый ряд проектов Arduino.

Хотя пайка может показаться сложной и устрашающей, она на удивление проста и проста.

Ниже Райан помогает нам разобраться в основах этого навыка «Сделай сам».

Инструменты, необходимые для пайки

Паяльник. Паяльник - это то, что плавит припой. Здесь не нужно ничего особенного. Приличный паяльник обойдется вам в 20-30 долларов.

Припой. Припой - это металлический сплав, состоящий из олова и свинца (~ 60% олова / 40% свинца).Припой, используемый для плавления электрических компонентов, имеет канифольный флюсовый сердечник. Когда вы нагреваете припой с помощью паяльника, канифоль сначала плавится и обтекает то, что вы хотите припаять, удаляя поверхностное окисление и грунтуя поверхность для более прочных интерметаллических связей.

Для большинства проектов в области электротехники не требуется очень толстый припой. Лучше всего подходит проволока диаметром 0,032 дюйма.

Влажная губка. Наконечник паяльника окисляется при работе с ним. Эта ржавчина на наконечнике будет блокировать поток тепла от паяльника, что, в свою очередь, помешает вам сделать чистый припой.Вот почему перед каждым паяным соединением вы должны использовать влажную губку для очистки жала. Многие паяльники поставляются с маленьким держателем для влажной губки. Вы узнаете, что ваш наконечник чистый, когда он красивый и блестящий.

Микро кусачки для проволоки. Вы будете использовать этот инструмент, чтобы обрезать лишние выводы компонентов (см. Ниже). Вы также можете использовать его для зачистки провода.

Основные методы пайки

Основы пайки одинаковы, независимо от того, над каким проектом вы работаете: нагрейте металлические поверхности двух объектов, нанесите припой и дайте остыть.Но подход, который вы выберете для выполнения этих шагов, будет зависеть от типа объектов, которые вы паяете вместе. Ниже приведены три основных метода, которые вы будете использовать.

Пайка сквозных отверстий

Вы используете сквозную пайку при подключении резистора или гнезда к печатной плате (PCB).

В большинстве электронных проектов своими руками используются печатные платы. Это плита из стекловолокна с вытравленными на ней токопроводящими дорожками и площадками. Дорожки и колодки изготовлены из меди. Вы припаиваете свинцовые компоненты (например, резисторы, светодиоды, розетки и конденсаторы) к контактным площадкам.По сути, каждый раз, когда вы вставляете что-то в отверстие, вы выполняете сквозную пайку.

В этом примере Райан припаивает разъем к печатной плате, которую он использует для изготовления усилителей для преобразования старых радиоприемников в MP3-плееры.

Вставьте ведущий компонент в отверстие. Прикоснитесь чистым кончиком горячего паяльника к контактной площадке и кончику вывода, который вы хотите припаять к печатной плате. Подержите его там в течение одной секунды, чтобы оба компонента нагрелись.

Поместите примерно 1–3 мм припоя между выводом и контактной площадкой, где он будет плавиться относительно нагретых компонентов.

Удалите припой из контактной площадки, но продолжайте удерживать кончик паяльника на контактной площадке и выводе еще на секунду. Это позволит припою полностью обтекать контактную площадку и вывод, создавая прочное соединение.

Снимите наконечник паяльника и протрите его влажной губкой. Повторите то же самое с оставшимися подушечками и штифтами.

Закрепите штифты с помощью микропроцессорных фрез для создания гладкой поверхности.

Розетка надежно припаяна.

Вот иллюстрация, которая поможет вам более четко понять, что происходило на вышеуказанных шагах.

Как выглядят хорошие и плохие паяные соединения

Хорошее паяное соединение полностью покрывает контактную площадку и окружает соединение. Если вы посмотрите на него под микроскопом, это будет похоже на небольшой вулкан или гору.

Если припой 1) выглядит как большая металлическая капля, 2) не покрывает контактную площадку или 3) выглядит тусклым и потрескавшимся, у вас плохой стык.

Не беспокойтесь, если это так! Просто нагрейте припой паяльником и снимите его. Попробуй еще раз. Очень просто.

Как было сказано выше, пайка довольно щадящая. Пока ваше паяное соединение выглядит примерно вогнутым вокруг выводного наконечника, у вас хорошее соединение.

Пайка для поверхностного монтажа

Некоторые компоненты, которые вы припаиваете к плате, просто припаяны к поверхности. Они не проходят сквозь дыру.

Райан показывает нам, как наносить припой на поверхность путем пайки конденсатора на печатную плату.

Поместите жало паяльника на медную площадку и нагрейте. Затем нанесите немного припоя на площадку и дайте ему расплавиться.

У вас останется поверхность припоя, покрывающая медную площадку.

Поместите конденсатор, который вы хотите припаять, на покрытую припоем площадку. Поместите жало паяльника сбоку от конденсатора и удерживайте в течение одной секунды.

Вы припаяли одну сторону. Для надежного соединения вам нужно припаять другую сторону.

Поместите кончик утюга рядом с конденсатором и поместите немного припоя между ними.

Проволока для пайки

Для соединения двух проводов можно также использовать пайку.

С помощью инструмента для зачистки проводов (или микрорезок для промывки) снимите примерно полдюйма пластиковой изоляции с концов обоих проводов.

Райан любит использовать эти маленькие зажимы для тараканов, чтобы удерживать один из проводов. Это облегчает работу.

Нагрейте конец одного провода и покройте его припоем.Это называется «лужением» проволоки. Проделайте то же самое с концом другого провода.

Соедините концы проводов вместе. Затем нажмите на кончик паяльника с обоих концов. Припой на обоих концах расплавится. Снимите утюг и удерживайте провода на месте, чтобы они могли остыть и сплавиться.

Вы можете обмотать оголенный провод изолентой. Или вы можете надеть термоусадочную трубку на один конец проводов, прежде чем спаять их вместе. После того, как вы спаяете провода вместе, наденьте термоусадочную трубку на оголенные провода.Вы можете использовать зажигалку, чтобы нагреть трубку, и она сожмется вокруг недавно расплавленного провода.

Райан использовал свой пистолет для пайки горячим воздухом для выполнения этой работы. Паяльник с горячим воздухом используется в основном для доработки компонентов поверхностного монтажа. Это хороший инструмент, если вы продвинетесь вперед в своих электрических проектах.

Советы по пайке --- Как правильно паять.

1. Инструменты для ручной пайки

Электрический паяльник / подставка / термофен / паяльная головка и т. Д.

Условия для пайки:

Паяемые детали / Чистая припаянная металлическая поверхность / Подходящий флюс / Правильная температура пайки / Правильное время пайки

2. Припой и флюс

Любой металл или сплав, используемый для слияния двух или объединение металлических поверхностей в единое целое называется припоем. Упомянутый здесь припой относится только к припою, используемому для пайки.

Обычные паяльные материалы:

Трубчатый припой / Антиокислительный припой / Серебристый припой / Паяльная паста

Выбор флюса:

В процессе пайки тонкая оксидная пленка образуется, когда металл нагревается, что будет препятствовать проникновению припоя и повлиять на формирование сплавов паяных соединений, склонных к ложной пайке.

Использование флюса может улучшить характеристики пайки. Флюс включает канифоль, раствор канифоли, припойное масло для паяльной пасты и т. Д., Которые могут быть разумно выбраны в соответствии с различными объектами сварки. Паяльная паста и паяльное масло вызывают коррозию и не должны использоваться для сварки электронных компонентов и печатных плат. После пайки остатки паяльной пасты и паяльного масла следует полностью стереть. Канифоль следует использовать в качестве паяльного флюса при лужении выводов компонентов. Если печатная плата была покрыта раствором канифоли, нет необходимости использовать флюс при пайке компонентов.

3. Меры предосторожности при ручной сварке

Правильная рабочая поза для удержания Электрический паяльник :

Для уменьшения вреда, причиняемого людям химическими веществами, испаряющимися при испарении флюса. нагревается, и для уменьшения вдыхания вредных газов в нормальных условиях расстояние между паяльником и носиком должно быть не менее 20 см, обычно 30 см.

Три способа удержания паяльника

Метод обратного захвата стабилен, и его нелегко утомить после длительной эксплуатации. Подходит для работы паяльника большой мощности; метод вертикального захвата подходит для работы маломощного паяльника или электрического паяльника с коленом; обычно пайка деталей, таких как печатные платы, на операционном столе при использовании метода удерживания ручки.

Правильная рабочая поза припоя :

Так как припой в определенной пропорции содержит свинец, а свинец является тяжелым металлом, вредным для человеческого тела, вам следует надеть перчатки или мыть руки после операции, чтобы избежать попадания свинцовой пыли.

Два способа удержания припоя

После использования паяльника обязательно надежно вставьте его на подставку паяльника и обратите внимание на то, чтобы провода и другие предметы не касались кончика паяльника, чтобы избежать ожоги проводов и стать причиной несчастных случаев, например утечки.

4. Пять этапов ручной пайки

Управляйте температурой и временем пайки электрического паяльника и выбирайте правильное положение контакта между наконечником паяльника и паяными соединениями, чтобы получить хорошее паяное соединение.

Основные этапы работы:

a. Готовность к пайке: Держите паяльный провод в левой руке, а паяльник в правой руке, чтобы перейти в состояние подготовки к пайке. Жало паяльника должно быть чистым, без оксидов, таких как припойный шлак, а на его поверхность должен быть нанесен слой припоя.

b. Нагрев сварного шва: головка паяльника опирается на соединение двух сварных деталей, нагревая весь сварной шов в течение 1-2 секунд.При пайке компонентов на печатной плате обратите внимание на то, чтобы головка паяльника контактировала с двумя припаяемыми объектами одновременно. Например, провода и клеммы, выводы компонентов и контактные площадки на рисунке (b) должны быть одновременно нагреты равномерно.

в. Подача паяльной проволоки: когда паяльная поверхность сварного изделия нагревается до определенной температуры, припойная проволока касается сварной детали с противоположной стороны паяльника. (Примечание: не отправляйте припой на наконечник паяльника)

d.Удалите паяльную проволоку): Когда паяльная проволока расплавится, немедленно переместите паяльную проволоку на 45 ° вверх влево.

e. Извлеките паяльник: после того, как припой пропитал контактную площадку и паяльную часть сварного изделия, извлеките паяльник в верхнем правом направлении под углом 45 °, чтобы завершить пайку. От начала третьего шага до конца пятого шага время составляет от 1 до 2 секунд.

Трехэтапный метод пайки:

Для сварных соединений с небольшой теплоемкостью, таких как соединение более тонких проводов на печатной плате, его можно упростить до трех этапов.

а. Подготовка: То же, что и в первом шаге выше.

г. Нагревание и подача проволоки: поместите паяльную проволоку в головку паяльника после того, как поместите ее на паяльную деталь.

г. Удалите провод и снимите паяльник: после того, как припой пропитается и расплывется по поверхности пайки для достижения ожидаемого диапазона, немедленно удалите припой и снимите паяльник, и обратите внимание на время удаления паяльной проволоки, чтобы лагает время снятия паяльника.

Для сварных деталей, поглощающих небольшое количество тепла, весь вышеупомянутый процесс занимает всего от 2 до 4 секунд. Контроль ритма каждого шага, точное управление последовательностью и умелая координация движений - все это проблемы, которые можно решить с помощью большой практики и внимательного опыта.

5. Восемь способов ручной сварки

а. Следите за чистотой жала паяльника

При пайке жало паяльника долгое время находится в высокотемпературном состоянии, подвергается воздействию слабых кислотных веществ, таких как флюс, а его поверхность легко окисляется, корродирует и окрашивается слой черных примесей.Эти примеси образуют теплоизоляционный слой, который препятствует теплопередаче между наконечником паяльника и сварным узлом. Поэтому всегда обращайте внимание на протирание жала паяльника влажной тканью или влажной губкой из древесного волокна. Для обычных жало паяльника вы можете использовать напильник для восстановления поверхностного оксидного слоя, когда коррозионное загрязнение является серьезным. Этот метод нельзя использовать с долговечными жалами паяльника.

б. Ускорение теплопередачи за счет увеличения площади контакта

При нагреве все части сварного изделия, которые должны быть пропитаны припоем, должны быть равномерно нагреты, а не только часть сварного соединения, и не использовать паяльник для увеличения давления сварного соединения, чтобы избежать повреждений или скрытых опасностей, которые нелегко обнаружить.Некоторые новички используют жало паяльника, чтобы надавить на поверхность пайки, пытаясь ускорить процесс пайки. Это не верно. Правильный метод - выбрать разные жала паяльника в соответствии с формой сварного изделия или самостоятельно обрезать жало паяльника так, чтобы жало паяльника и сварная деталь образовывали поверхностный контакт, а не точечный или линейный контакт. Таким образом можно значительно повысить эффективность теплопередачи.

с. Используйте паяльную перемычку для теплопередачи.

В непроводящих операциях формы паяных соединений меняются, и маловероятно, что паяльное жало будет постоянно заменяться.Для повышения эффективности нагрева требуется паяльная перемычка для передачи тепла. Так называемый паяльный мостик предназначен для удержания небольшого количества припоя на наконечнике паяльника в качестве моста для передачи тепла между наконечником паяльника и сварным узлом во время нагрева. Поскольку теплопроводность расплавленного металла намного выше, чем у воздуха, сварная деталь быстро нагревается до температуры пайки. Следует отметить, что количество олова, используемого в качестве паяльной перемычки, не должно быть слишком большим, не только потому, что припой, оставшийся на жало паяльника в течение длительного времени, перегревается, но качество фактически ухудшилось, и это может вызвать неправильное соединение и короткое замыкание между паяными соединениями.

г. Обратите внимание на снятие паяльника

эл. Не может двигаться до затвердевания припоя

Не заставляйте сварную конструкцию двигаться или подвергать вибрации, особенно когда сварная деталь зажимается пинцетом, обязательно дождитесь затвердевания припоя, прежде чем снимать пинцет, иначе это легко вызвать структура паяного соединения должна быть неплотной или ложной сваркой.

ф. Количество припоя должно быть умеренным.

Трубчатый припой, обычно используемый при ручной пайке, уже залит флюсом из канифоли и активатора.Диаметр припоя имеет различные характеристики, такие как 0,5, 0,8, 1,0,…, 5,0 мм и т. Д., Которые следует выбирать в соответствии с размером паяного соединения. Обычно диаметр припоя должен быть немного меньше диаметра контактной площадки.

Как показано на рисунке, чрезмерное количество припоя не только расходует ненужный припой, но также увеличивает время пайки и снижает скорость работы. Что еще более серьезно, чрезмерное количество припоя может легко вызвать короткое замыкание, которое не так легко заметить.Слишком мало припоя не может образовать прочного соединения, что также является недостатком. Особенно при сварке печатных плат к выводным проводам, это может легко привести к выпадению проводов, когда количество припоя недостаточно.

г. Количество флюса должно быть умеренным.

Правильное количество флюса очень полезно для пайки. Чрезмерное использование канифольного флюса неизбежно приведет к стиранию излишков флюса после пайки, что увеличит время нагрева и снизит эффективность работы.При недостаточном времени нагрева легко образуется дефект «шлаковые включения». При пайке переключателей и разъемов излишек флюса легко попадет на контакты и приведет к плохому контакту.

Надлежащее количество припоя должно быть таким, чтобы аромат сосны мог только смачивать части, в которых будут образовываться паяные соединения, и не вытекал через сквозные отверстия на печатной плате. Для сварки канифольной порошковой проволокой применять флюс практически не нужно.

ч.Не используйте жало паяльника в качестве инструмента для транспортировки припоя.

Некоторые люди привыкли паять на паяльной поверхности, что приводит к окислению припоя. Поскольку температура жала паяльника обычно превышает 300 ℃, флюс в припойной проволоке склонен к разложению и выходу из строя при высоких температурах, а припой также находится в некачественном состоянии перегрева.

6. Качество и контроль паяных соединений

Требования к качеству паяных соединений должны включать три аспекта: хороший электрический контакт, прочное механическое соединение и эстетический вид.Самым важным моментом для обеспечения качества паяных соединений является недопущение ложной пайки.

Причины и опасности ложной пайки

Причиной ложной пайки в основном являются оксиды и грязь на поверхности паяемого металла. Это превращает паяные соединения в состояние соединения с контактным сопротивлением, что вызывает ненормальную работу схемы, и возникает нестабильное явление хорошего и плохого соединения, а шум увеличивается беспорядочно. которые несут серьезные скрытые опасности при отладке, использовании и обслуживании цепей.

Кроме того, есть некоторые ложные паяные соединения, которые все еще находятся в хорошем контакте в течение длительного периода времени, когда цепь начинает работать, поэтому их нелегко найти. Однако под воздействием условий окружающей среды, таких как температура, влажность и вибрация, контактная поверхность постепенно окисляется, и контакт постепенно становится неполным. Контактное сопротивление ложных паяных соединений вызовет местный нагрев, а локальное повышение температуры приведет к дальнейшему ухудшению паяных соединений с неполным контактом и, в конечном итоге, даже приведет к отваливанию паяных соединений, и схема вообще не сможет работать должным образом.

Иногда этот процесс может занять до одного или двух лет. Принцип можно объяснить концепцией «гальванической батареи»: когда паяные соединения влажные и водяной пар проникает в зазор, молекулы воды растворяют оксиды металлов и грязь с образованием электролитов и виртуальных паяных соединений. оловянный припой с обеих сторон эквивалентен двум электродам гальванической батареи. Свинцово-оловянный припой теряет электроны и окисляется, а медный материал приобретает электроны и восстанавливается.В такой структуре гальванического элемента коррозия с потерей металла происходит в виртуальных паяных соединениях, локальное повышение температуры усугубляет химическую реакцию, а механические колебания вызывают расширение зазоров, пока порочный круг не заставит виртуальные паяные соединения наконец раскрыться.

По статистике, почти половина отказов электронных изделий вызвана плохой сваркой. Однако нелегко найти ложные паяные соединения, которые привели к выходу из строя электронного устройства с тысячами паяных соединений.Следовательно, ложная пайка представляет собой серьезную скрытую опасность для надежности схемы, и ее следует строго избегать. Особое внимание следует уделять выполнению операций пайки вручную.

Вообще говоря, основными причинами ложной пайки являются: низкое качество пайки; плохая восстанавливаемость или недостаточное количество флюса; поверхность паяемого участка заранее не очищается и лужение не прочное; температура жала паяльника слишком высокая или слишком низкая, на поверхности есть оксидный слой; время пайки не контролируется, слишком велико или слишком мало; когда припой не затвердевает во время сварки, компоненты пайки расшатываются.

Требования к паяным соединениям

  • Надежное электрическое соединение
  • Достаточная механическая прочность
  • Гладкий и аккуратный внешний вид

Формирование и внешний вид типичных паяных соединений

На односторонних и двусторонних (многосторонних) слой) печатных плат, формирование паяных соединений другое: как показано на рисунке, на односторонней плате паяные соединения формируются только над контактными площадками на паяльной поверхности; но на двусторонних платах или на многослойных платах расплавленный припой не только проникает в верхнюю часть контактной площадки, но также проникает в металлизированное отверстие из-за капиллярного действия.Область, образованная паяным соединением, включает верх контактной площадки на поверхности пайки, металлизированное отверстие и часть контактной площадки на поверхности компонента.

На рисунке показано типичное паяное соединение непосредственно снаружи. К нему предъявляются следующие требования: форма похожа на конус, а поверхность слегка утоплена, демонстрируя наклонный наклон, со сварочной проволокой в ​​центре, симметрично выступающей в форме юбки. Поверхность ложных паяных соединений часто выступает наружу и может быть идентифицирована.

На паяном соединении соединительная поверхность припоя представляет собой вогнутый естественный переход, соединение припоя и паяльной детали гладкое, а угол контакта минимально возможный; поверхность гладкая с металлическим блеском; нет трещин, проколов и включений шлака.

PCBWay предоставляет услуги, включая изготовление прототипов печатных плат и серийное производство, сборку печатных плат (SMT), проектирование печатных плат и продажу электронных модулей. Мы стремимся удовлетворить потребности мировых производителей из разных отраслей в отношении качества, доставки, рентабельности и любых других требовательных запросов в области электроники.

Щелкните, чтобы получить мгновенное предложение

Что такое пайка? - Как паять! (Полное руководство)

Что такое пайка?

Пайка - это процесс соединения, при котором различные типы металлов соединяются друг с другом путем плавления припоя. Припой - это металлический сплав, обычно состоящий из олова и свинца, который плавится горячим железом. Утюг нагревается до температуры выше 600 градусов по Фаренгейту, а затем охлаждается, чтобы создать прочную электрическую связь.

Когда вы разбираете электронное устройство с печатной платой, компоненты крепятся с помощью пайки.Пайка - это процесс соединения двух или более электронных частей путем плавления припоя вокруг соединения.

Припой - это металлический сплав, который при охлаждении создает прочное электрическое соединение между деталями. Хотя пайка может создать постоянное соединение, ее также можно отменить с помощью приспособления для удаления припоя, как описано ниже.

Паяльные инструменты

В пайке хорошо то, что для начала не требуется много времени. Ниже приведены основные инструменты и материалы, которые вам понадобятся для большинства ваших паяльных работ.

1. Паяльник

Паяльник - это ручной инструмент, который подключается к стандартной розетке переменного тока на 120 В и нагревается до расплавления припоя вокруг электрических соединений. Это один из самых важных инструментов при пайке, и он может иметь несколько вариаций, например, в форме ручки или пистолета.

Для начинающих рекомендуется использовать паяльник с ручкой мощностью от 15 до 30 Вт. Большинство паяльников имеют сменные жала, которые можно использовать для различных паяльных работ.Будьте очень осторожны при использовании паяльника, так как он может нагреваться до 896 ° F, что очень сильно.

2.

Паяльная станция

Паяльная станция - это усовершенствованная версия автономного базового паяльного штыря. Если вы планируете много паять, это замечательно, поскольку они предлагают большую гибкость и контроль. Главное преимущество паяльной станции - возможность точно регулировать температуру паяльника, что выгодно для ряда проектов.

Эти станции также могут создать более безопасную рабочую зону, поскольку некоторые из них включают усовершенствованные датчики температуры, настройки сигнализации и даже защиту паролем для обеспечения безопасности.

3.

Жала паяльника

В конце большинства паяльников есть сменная деталь, известная как паяльное жало. Есть много разновидностей этого наконечника, и они бывают самых разных форм и размеров. Каждый наконечник используется для определенной цели и имеет явное преимущество перед другим. Наиболее распространенные наконечники, которые вы используете в проектах по производству электроники, - это конический наконечник и наконечник стамески.

  • Конический наконечник Используется при пайке прецизионной электроники из-за тонкого наконечника.Благодаря заостренному концу он может доставлять тепло в меньшие области, не влияя на окружающую среду.
  • Долото-наконечник Этот наконечник хорошо подходит для пайки проводов или других более крупных компонентов из-за его широкого плоского наконечника.

4.

Латунь или обычная губка

Использование губки поможет поддерживать чистоту жала паяльника, удаляя любые нарастающие окисления. Наконечники с окислением имеют тенденцию становиться черными и перестают принимать припой, как когда он был новым.Вы можете использовать обычную влажную губку, но это сократит срок службы насадки из-за расширения и сжатия.

Кроме того, влажная губка временно снизит температуру наконечника, когда она будет вытерта. Лучшая альтернатива - использовать латунную губку, как показано слева.

5.

Подставка под паяльник

Подставка под паяльник очень проста, но очень полезна и практична. Эта подставка предотвращает контакт горячего утюга с легковоспламеняющимися материалами или случайное повреждение вашей руки.Большинство паяльных станций поставляются со встроенной губкой, а также губкой или латунной губкой для очистки жала.

6.

Припой

Припой - это металлический сплав, плавящийся для создания прочной связи между электрическими частями. Он доступен как в свинцовом, так и в бессвинцовом вариантах, причем наиболее распространены диаметры 0,032 дюйма и 0,062 дюйма. Внутри припоя сердечник представляет собой материал, известный как флюс, который помогает улучшить электрический контакт и его механическую прочность.

Бессвинцовый канифольный припой сердечника чаще всего используется для электронной пайки.Этот тип припоя обычно изготавливается из сплава олово / медь. Вы также можете использовать припой на основе канифоли с содержанием свинца 60/40 (60% олова, 40% свинца) для сердечника, но это становится все менее популярным из-за проблем со здоровьем. Если вы используете свинцовый припой, убедитесь, что у вас есть соответствующая вентиляция, и мойте руки после использования.

При покупке припоя будьте осторожны, НЕ используйте припой с кислотным сердечником, так как это может повредить вашу схему и компоненты. Припой с кислотным сердечником продается в строительных магазинах и в основном используется для монтажа и металлообработки.

Как упоминалось ранее, припои бывают разных диаметров. Припой большего диаметра (0,062 дюйма) хорош для более быстрой пайки больших стыков, но может затруднить пайку меньших стыков. Поэтому всегда полезно иметь под рукой оба размера для разных проектов.

7.

Рука помощи (Третья рука)

Рука помощи - это устройство, к которому прикреплены 2 или более зажима из кожи аллигатора, а иногда и увеличительное стекло / светильник. Эти зажимы помогут вам удерживать предметы, которые вы хотите припаять, пока вы используете паяльник и припой.Очень полезный инструмент для вашего творческого пространства.

8.

Безопасность при пайке

Теперь, когда вы знаете, какие инструменты и материалы вам понадобятся, пора кратко обсудить способы обеспечения безопасности при пайке.

Паяльники могут нагреваться до 800 ° F. Поэтому всегда очень важно знать, где находится ваш паяльник. Мы всегда рекомендуем использовать подставку для паяльника, чтобы избежать случайных ожогов или повреждений.

Убедитесь, что вы выполняете пайку в хорошо вентилируемом помещении.Когда припой нагревается, выделяются пары, вредные для глаз и легких. Рекомендуется использовать вытяжку, представляющую собой вентилятор с фильтром из активированного угля, который поглощает вредный дым от припоя. Вы можете посетить такие места, как Integrated Air Systems для систем фильтрации воздуха.

Всегда рекомендуется надевать защитные очки, если вы случайно пролили горячий припой. Наконец, не забудьте вымыть руки после пайки, особенно если вы используете свинцовый припой.

Лужение жала

Перед тем, как приступить к пайке, необходимо подготовить паяльник, залуживая жало припоем.Этот процесс помогает улучшить передачу тепла от утюга к паяемому объекту. Лужение также помогает защитить наконечник и уменьшить износ.

Шаг 1: Начните с того, что убедитесь, что наконечник прикреплен к утюгу и плотно прикручен на место.

Шаг 2: Включите паяльник и дайте ему нагреться. Если у вас есть паяльная станция с регулируемым контролем температуры, установите ее на 400 ° C / 752 ° F.

Шаг 3: Протрите кончик паяльника влажной губкой, чтобы очистить его.Подождите несколько секунд, чтобы жало снова нагрелось, прежде чем переходить к шагу 4.

Шаг 4: Удерживая паяльник в одной руке, паяйте в другой. Прикоснитесь припоем к наконечнику утюга и убедитесь, что припой равномерно обтекает наконечник.

Чтобы продлить срок службы, следует лужить кончик утюга до и после каждого сеанса пайки. В конце концов, каждый наконечник изнашивается и его нужно будет заменить, если он станет шероховатым или изъеденным.

Как работает пайка?

Припой плавится с использованием тепла утюга, подключенного к регулятору температуры.Он нагревается до температуры выше его точки плавления примерно 600 градусов по Фаренгейту, в результате чего он плавится, а затем охлаждается, образуя паяное соединение.

Помимо создания прочного электрического шва, припой также можно удалить с помощью приспособления для удаления припоя.

Припой - это металлический сплав, используемый для создания прочных долговечных соединений. как медное соединение в печатных платах и ​​соединение медных труб. Он также может быть двух типов и диаметров, бессвинцовый и бессвинцовый, а также может быть в диапазоне от 0.032 "до 0,062". Внутри сердечника припоя находится флюс - материал, который используется для усиления и улучшения его механических свойств.

Какие металлы используются?

Присадочные металлы, используемые при пайке, раньше были на основе свинца (свинцовый припой). Согласно нормативным требованиям, свинцовые припои все чаще заменяются бессвинцовыми припоями, которые могут состоять из сурьмы, висмута, латуни, меди, индия, олова или серебра.

Какой флюс можно использовать для пайки?

Иногда в месте соединения могут быть примеси, такие как масло, грязь или окисление.Флюс предотвращает окисление и иногда может использоваться для химической чистки металла. Используемый флюс представляет собой канифольный флюс, который способствует механической прочности и электрическому контакту электрических соединений. Иногда также можно нанести смачивающее средство для уменьшения поверхностного натяжения.

Типы пайки

Существует три типа пайки, в которых используются все более высокие температуры, что, в свою очередь, приводит к более прочному соединению:

  1. Пайка мягким припоем (90 ° C - 450 ° C): Этот процесс имеет самую низкую температуру плавления присадочного металла среди всех типов пайки при температуре ниже 400 ° C. Эти присадочные металлы обычно представляют собой сплавы, часто содержащие свинец с температурой ликвидуса ниже 350 ° C.Из-за низких температур, используемых при пайке мягким припоем, он меньше всего подвергает компоненты термической нагрузке, но не обеспечивает прочных соединений и, следовательно, непригоден для механических нагрузок. Он также не подходит для использования при высоких температурах, так как этот тип припоя теряет прочность и плавится.
  2. Твердая (серебряная) пайка (> 450 ° C): латунь или серебро являются связующим металлом, используемым в этом процессе, и для достижения температур, при которых паяются металлы, требуется паяльная лампа.
  3. Пайка (> 450 ° C): В этом типе пайки используется металл с гораздо более высокой температурой плавления, чем при пайке и пайке.Однако, как и при пайке, склеиваемый металл нагревается, а не плавится. Когда оба материала достаточно нагреются, вы можете поместить между ними припой, который расплавится и будет действовать как связующее.

Как паять

Чтобы лучше объяснить, как паять, мы собираемся продемонстрировать это на практике. В этом примере мы собираемся припаять светодиод к печатной плате.

Шаг 1: Установите компонент : Сначала вставьте кабели от светодиода в отверстия на печатной плате.Переверните плату и согните кабели наружу под углом 45 дюймов. Это поможет детали лучше соединиться с медной площадкой и предотвратит ее выпадение во время пайки.

Шаг 2: Нагрейте стык : Включите паяльник и, если он имеет регулируемый контроль нагрева, установите его на 400 ° C. На этом этапе одновременно коснитесь кончиком утюга медной площадки и вывода резистора. Паяльник нужно подержать на месте 3-4 секунды, чтобы нагреть площадку и вывод.

Шаг 3: Нанесите припой на соединение : Удерживая паяльник поверх медной площадки и вывода, коснитесь соединения припоем. ВАЖНО Не касайтесь припоя кончиком паяльника. Вам нужно, чтобы стык был достаточно горячим, чтобы расплавить припой при прикосновении. Если стык слишком холодный, образуется плохое соединение.

Шаг 4: Отрежьте выводы Снимите паяльник и дайте припою остыть естественным образом. Не дуйте на припой, так как это может привести к плохому соединению.После остывания можно отрезать лишний провод от кабелей.

Правильный припой должен быть гладким, блестящим и иметь форму вулкана или конуса. Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний вывод или соединение.

Как припаять провода

Теперь пора показать вам, как спаять провода вместе. Рекомендуется использовать для этого вспомогательные руки или какое-либо другое зажимное приспособление.

Сначала снимите изоляцию с концов обоих проводов, которые вы паяете вместе. Когда проволока скручена, скрутите жилы вместе пальцами.

Убедитесь, что паяльник полностью нагрет, и коснитесь наконечником конца одного из проводов. Держите за проволоку 3-4 секунды.

Удерживая утюг на месте, коснитесь провода припоем, пока он полностью не покроется. Повторите этот процесс с другим проводом.

Удерживая два луженых провода друг над другом, коснитесь обоих проводов паяльником.Этот процесс должен расплавить припой и равномерно покрыть оба провода.

Снимите паяльник и подождите несколько секунд, пока паяное соединение остынет и затвердеет. Используйте термоусадочную трубку, чтобы закрыть соединение.

Удаление припоя

Преимущество использования припоя заключается в том, что его можно легко удалить с помощью техники, известной как распайка. Это полезно, когда вам нужно удалить компонент или исправить электронную схему.

Для демонтажа стыка вам понадобится припой, который также известен как оплетка для удаления припоя.

  1. Поместите кусок демонтажной оплетки поверх стыка / припоя, который нужно удалить.
  2. Нагрейте паяльник и коснитесь кончиком верхней части оплетки. Это нагревает припой, под которым он впитывается распаянной оплеткой. Теперь вы можете удалить оплетку, чтобы увидеть, что припой был извлечен и удален. Осторожно прикасайтесь к косе при нагревании, иначе она станет горячей.

Дополнительно - Если у вас есть много припоя, который вы хотите удалить, вы можете использовать устройство, называемое присосой для припоя.Это ручной механический пылесос, который всасывает горячий припой одним нажатием кнопки.

Для использования нажмите на плунжер на конце присоски для припоя. Нагрейте соединение паяльником и поместите кончик присоски для припоя на горячий припой. Нажмите кнопку фиксатора, чтобы всосать жидкий припой. Нажмите на поршень, чтобы опорожнить присоску.

Использование паяльника

Паяльник - это ручной инструмент, используемый для нагрева припоя, обычно от источника питания, при температурах выше точки плавления металлического сплава.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
