Однолинейная схема электроснабжения домов и квартир: 2 вида

Что такое однолинейная схема электроснабжения

В принципе название говорит само за себя. Однолинейная схема – это графическое изображение 2-ух или трехфазной сети, которая объединяет все устройства электрической цепи при помощи одной линии,что позволяет достаточно сильно упростить чертежи и планы. При этом все приборы и электрические элементы на схеме имеют определенное обозначение, которое установлено ГОСТом.

Однолинейные схемы бывают нескольких видов:

Исполнительная. Данный вид схемы применяется для уже действующего электроснабжения любого помещения.

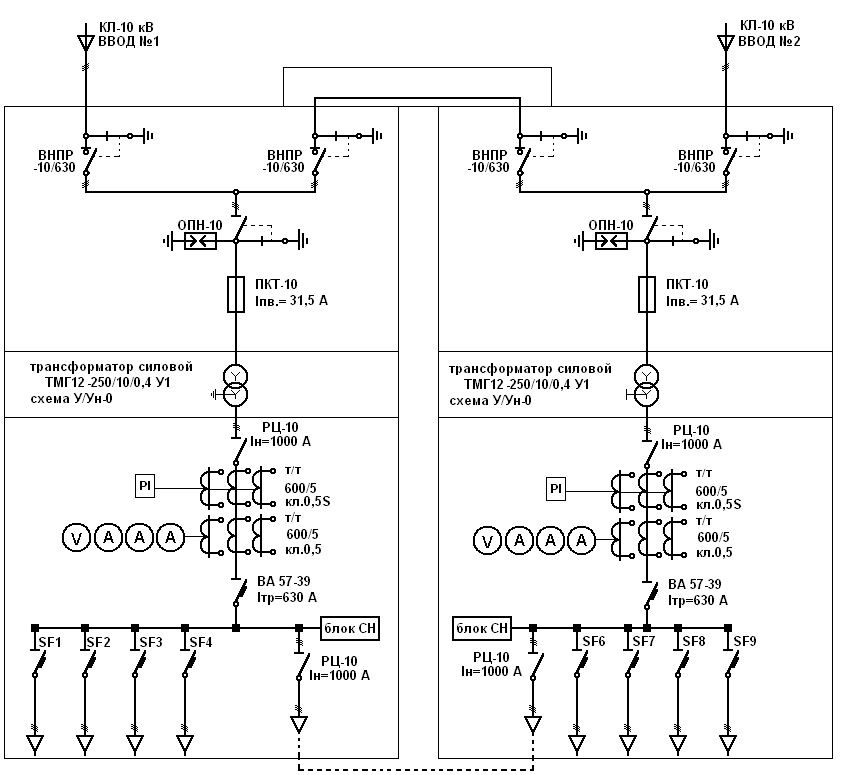

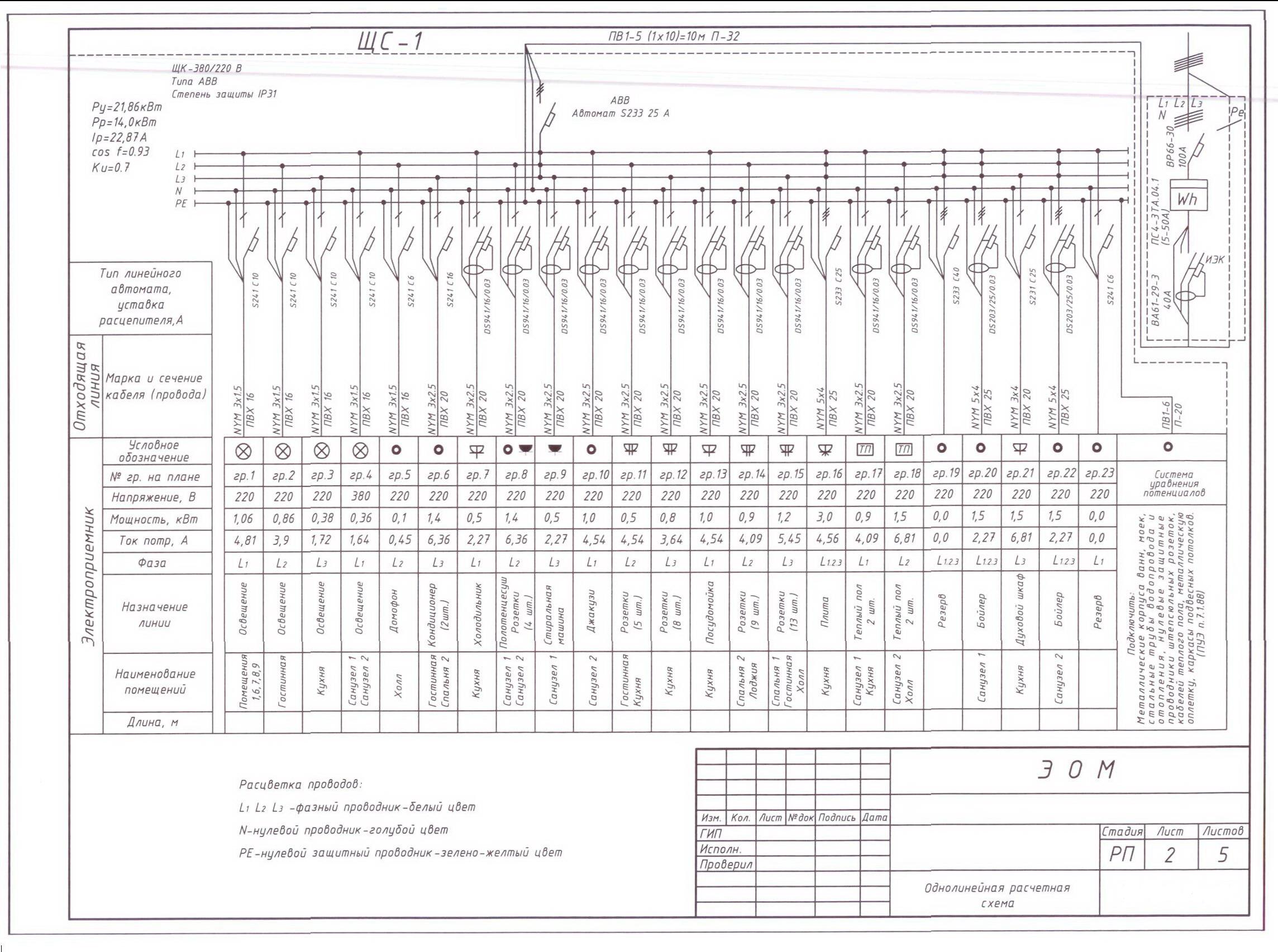

Расчетная. А этот вид схемы составляется при строительстве нового объекта. Когда необходимо учесть все нагрузки на электросеть, и основываясь на полученных показателях, рассчитывается сечение нужного кабеля и проводов, указывается маркировка всех электроустановок и мощность приборов.

Это пара основных видов однолинейных схем, которые при грамотном составлении, становятся удобной инструкцией для быстрого монтажа элементов электрической сети.

Следующие виды не так распространены, но упомянуть их следует: структурные, принципиальные, функциональные, монтажные. Начертить однолинейную схему можно как самостоятельно своими руками, так и на компьютере с помощью специальной программы.

Программы для рисования электрических схем

Сегодня электрические схемы на листочках практически никто не рисует. Ведь для этого существует множество платных и бесплатных программ, а также онлайн сервисов. Интернет – сила 21 века.

Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке:

Компас электрик. Программа считается профессиональной. Так как в ней есть собственная база данных и графические обозначения на схемах.
1-2-3 схема. Программа простая и понятная. Разобраться в ней можно с легкостью, а чертить схемы – одно удовольствие.

AutoCADElectrician. Крутая программа при этом очень простая. Она идеально подойдет как для начинающих, так и для профессиональных электриков.
Эльф. Данная программа – отличный помощник для проектирования схем. Ведь с ее помощью можно не только нарисовать схемы, но и рассчитать сечение кабеля по мощности, а также подобрать автоматические выключатели.
MicrosoftVisio. Эта программа замечательно подойдет для домашнего рисования всех схем. К тому же после создания, ее можно тут же распечатать.

Не стоит забывать, что есть и платные программы для составления электросхем. Они прекрасно подойдут для профессионального электрика. Так как в них шикарный интерфейс, есть все функции и электрические обозначения. Например, программа sPlan.

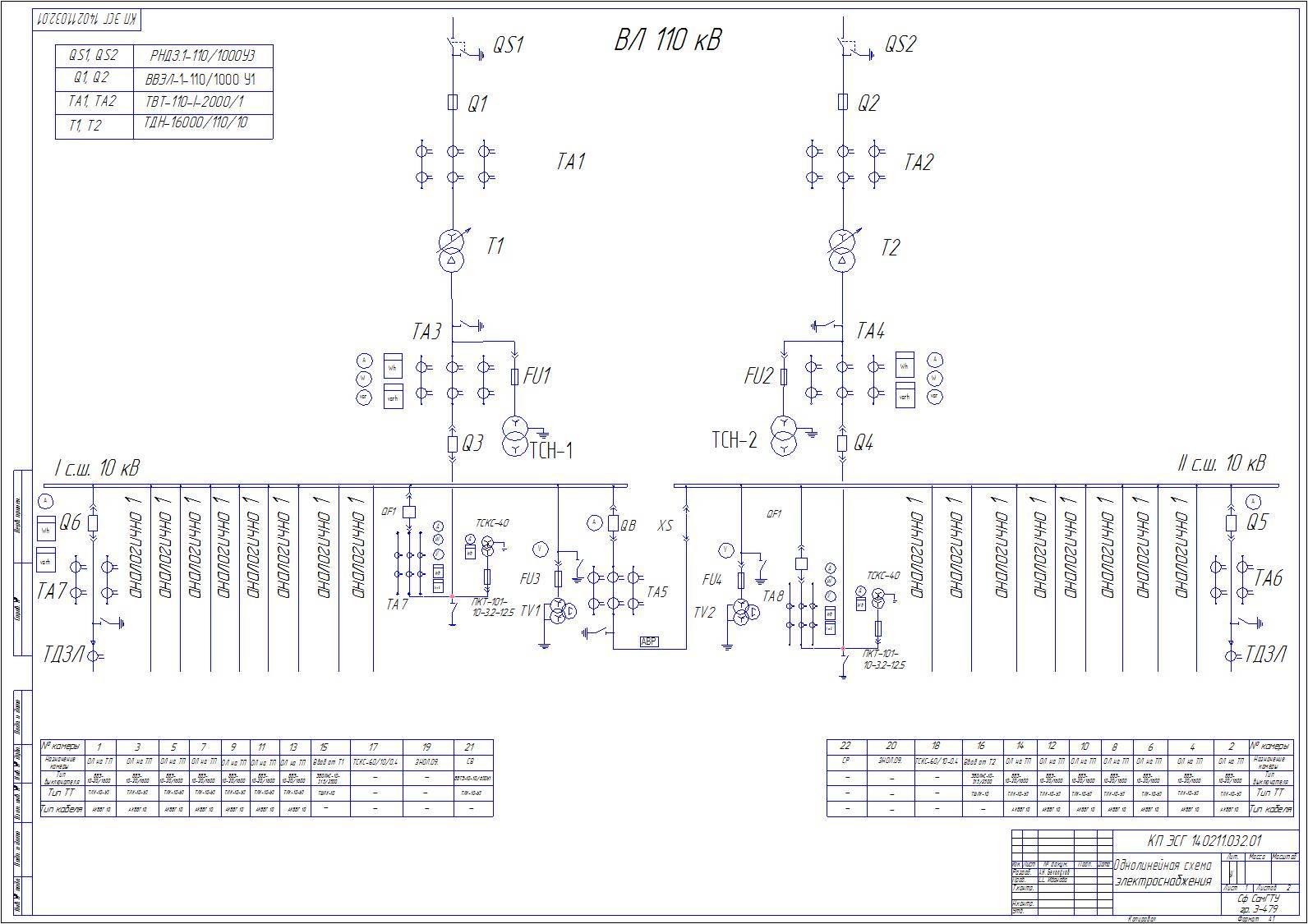

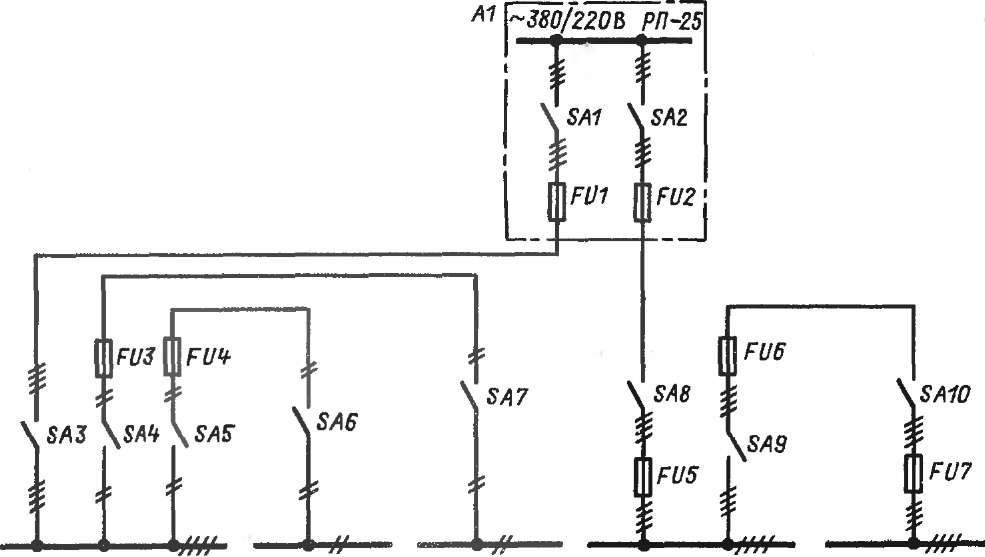

Как правильно сделать однолинейную схему электроснабжения своими руками

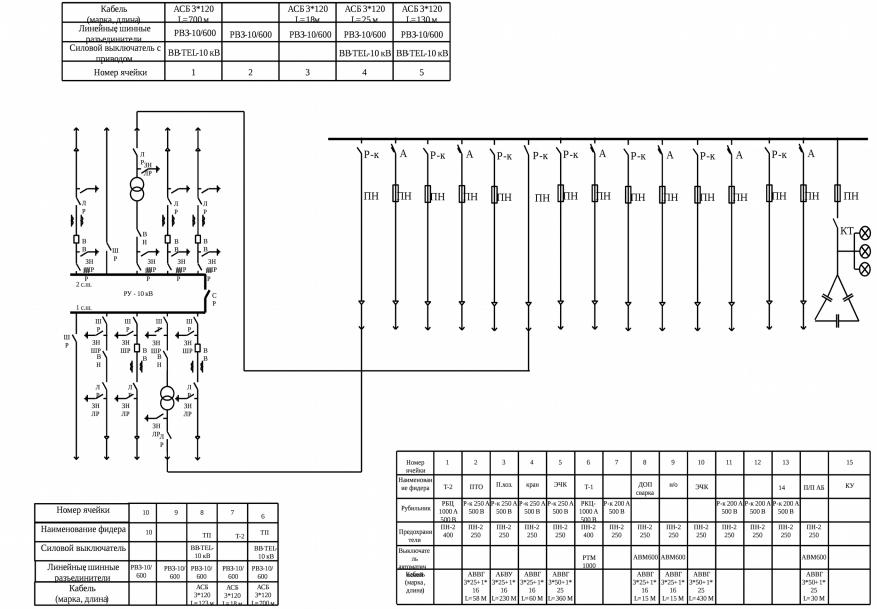

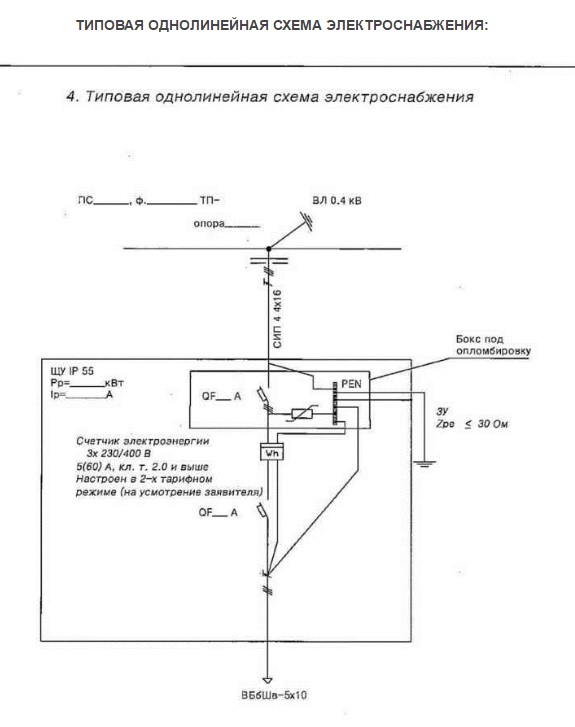

Однолинейная схема электроснабжения должна включать в себя три фазы, которые будут питать объект. А так же линии групповых сетей, которые будут отходить от питающих. При составлении электросхемы необходимо помнить, что ее главная задача давать общее представление о конструкции электропроводки помещения и электроэлементов.

Однолинейная схема рисуется просто:

Сначала чертится линия, которая будет определять многофазное питание.
А потом рядом с линией ставится цифра с перечеркнутым штрихом. Она соответствует количеству фаз, а штрих – их определению.

Кроме вышеперечисленных элементов в чертеже должны быть изображены все провода и дополнительные детали (например, выключатели, УЗО и т.д.). А чтобы правильно на схеме их обозначить, необходимо изучить ГОСТ.

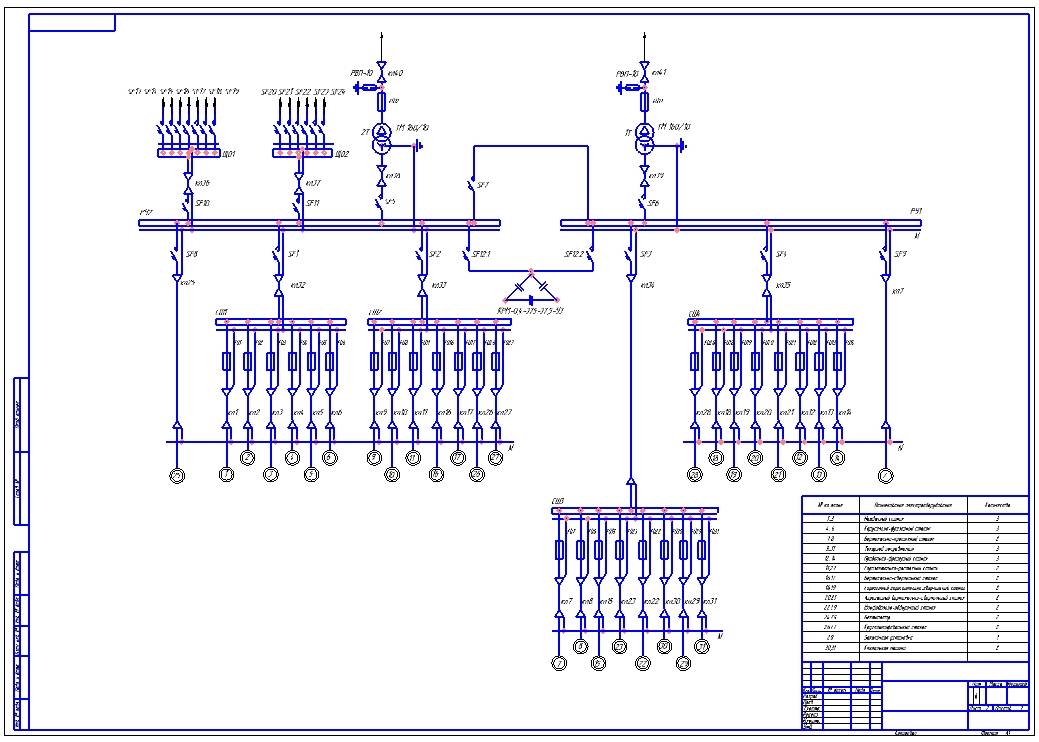

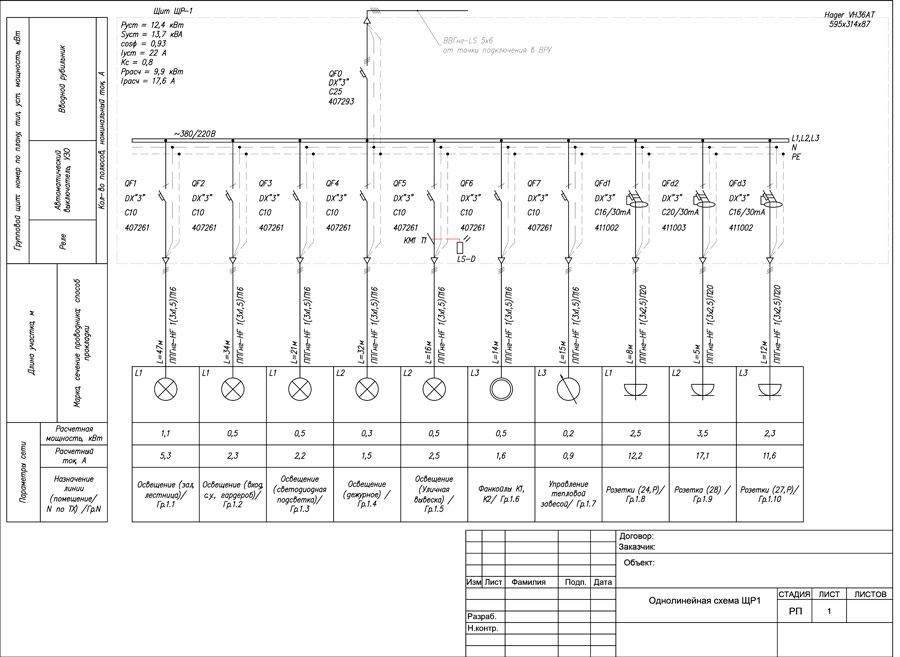

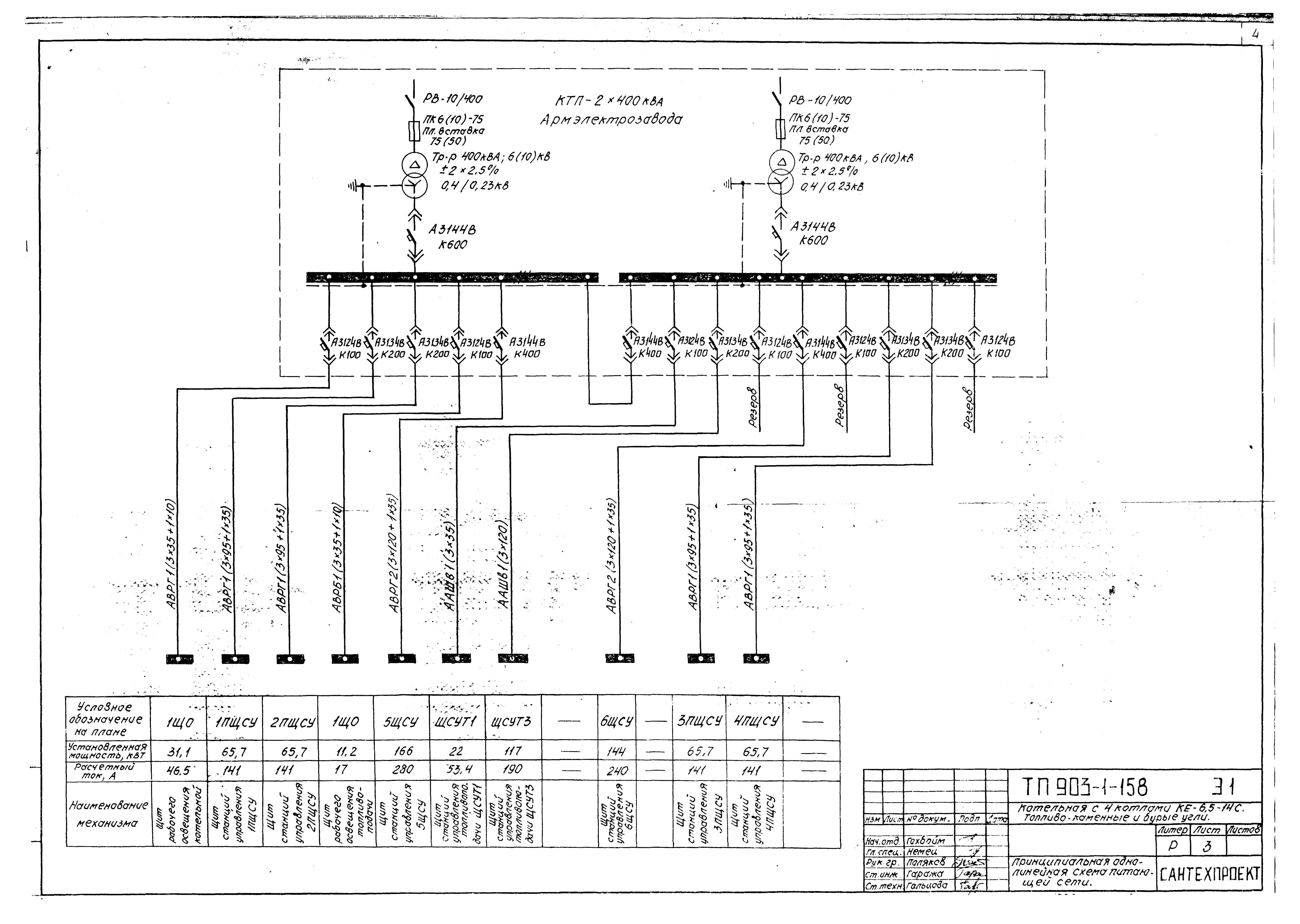

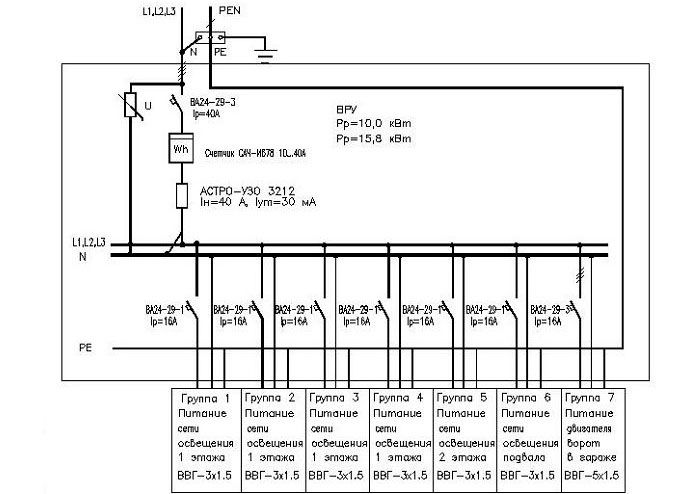

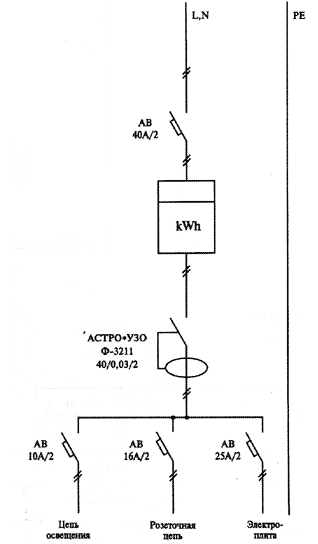

Обычная однолинейная электросхема дома или квартиры включает в себя: точку, к которой помещение будет подключаться к электросети; вводно – распределительные элементы; точку прибора и его марку; параметры щита; кабель питания; информацию о минимальных и максимальных токах приборов, которые бывают в разных помещениях; расчеты примерных электрических нагрузок.

Однолинейную схему электроснабжения рисовать карандашом на листочке нет нужды. Помощь с ее созданием может оказать либо специальная программа, либо онлайн редактор.

Рекомендации: как нарисовать однолинейную схему электроснабжения

Однолинейные схемы бывают двух видов: исполнительные и расчетные. Это зависит от эксплуатационных условий помещения.

Первый вид проектируется при наличие действующих электрических систем.

А второй вид, когда в помещении нет рабочей электроустановки.

В зависимости от вида электросхемы, этапы ее создания будут различны

В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. Визуально обследуется помещение. И после этого в расчеты вносятся все недоработки и дефекты, которые возникли во время пользования электричеством. А также новые детали и их характеристики. Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Самое главное, чтобы все расчеты были верными.

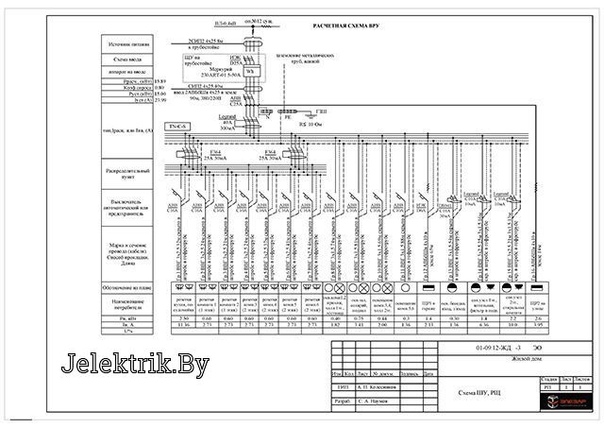

В расчетной электросхеме необходимо составлять именно расчетную однолинейную схему, в которой есть много отличительных принципиальных характеристик. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Если говорить в общих чертах, то для рисования однолинейной схемы необходимо: рассчитать все электрические нагрузки и перенести их на бумагу; подобрать все защитные устройства и также изобразить их на бумаге; подобрать все необходимые кабели и провода, и нарисовать их.

Общее представление о линейной схеме электроснабжения

Схема – это изображение в графике каких – либо элементов конструкции, указанные на чертежах. Очень часто для удобства схемы изображаются в упрощенном виде, например, как однолинейная схема электроснабжения. Электросхема является документом, в котором присутствуют все составляющие электроэлементы.

Линейная схема электропроводки отображается в виде перечеркнутой линии с цифрой 3 или прямой линией, которую перечеркивают 3 косых отрезка.

Линейная схема электроснабжения прекрасно подходит не только для домов и квартир, но и для промышленных объектов.

Линейные схемы могут быть нескольких видов:

Исполнительные. Используются в помещениях, в которых уже есть действующая электросеть. Такие схемы нужны для исправления неполадок и дефектов.

Структурные. Схемы такого вида являются общей информацией о характере электроустановки и деталях.
Функциональные. Такие виды схем нужны для передачи функций элементов, которые получают электричество. Показывают связь между всеми механизмами.
Принципиальные. Данный вид электросхем выполняется по мировым стандартам.
Монтажные. Для создания проекта электроснабжения такой вид схем очень важен. Они связаны со строительством объекта. Важно знать, что все указанные элементы и размеры должны быть точными и четкими.

Все электросхемы должны соответствовать определенным правилам и нормам. А также содержать всю информацию об оборудовании и его специфических свойствах, отображать общую картину всего электричества и необходимых деталей, показывать общую картину всего объекта. В обязательном порядке должна присутствовать информация об автономном питании.

Что такое однолинейная схема электроснабжения (видео)

В заключении следует отметить, что специальный проект, а именно однолинейную электросхему, сделать самостоятельно нетрудно. Особенно сейчас, в век технологий и интернета. Ведь есть множество «умных» программ, с помощью которых электросхема будет грамотно составлена.

Как нарисовать однолинейную схему электроснабжения частного дома. Территория электротехнической информации WEBSOR. Схема электроснабжения загородного дома

Схема электроснабжения строительной площадки показывает связь между источниками питания и приемниками электроэнергии. В качестве источника электроснабжения района, как правило, выбирается государственная или районная энергосистема. Передача электроэнергии к распределительным пунктам или подстанциям осуществляется по питающим линиям.

Расчет требований к хранению

Поскольку каждый кадр уникален и варьируется в зависимости от сложности изображения, трудно предоставить руководство, которое обеспечивает фиксированные размеры рамы. Для меньших кадров потребуется меньше пропускной способности и емкости. Целевая скорость передачи данных настроена на камеру и уже выражается в битах в секунду.

Пример 1: для 8-часового видеопотока с целевой скоростью передачи 768 кбит / с вычисляется следующее. Используя оценку количества требуемых серверов, вычислите требования к хранению видеоархивов на основе анализа периода хранения. Определите, существуют ли подходящие источники сетевого времени в текущей сети.

На рис. 1, а показана схема электроснабжения строительства крупного промышленного предприятия, включающая ГПП и несколько потребительских подстанций (ТП). Источником питания является энергосистема. Электроснабжение может осуществляться от подстанции районной энергосистемы (рис. 1, б). Распределение электроэнергии к электроприемникам на напряжение до 1000 B осуществляется по распределительным сетям низкого напряжения (рис. 1, в).

Определите требования к внешним пользователям для доступа к видеопотокам. Проанализируйте, какой уровень шифрования или контроля доступа требуется для удовлетворения требований конечного пользователя и для согласования с положением безопасности корпоративной сети.

Определите избыточность, присущую существующей сети, и разработайте план для удовлетворения потребностей физической безопасности в случае сбоя линейной карты или доступа. Проконсультируйтесь с менеджером физической безопасности, чтобы определить, какие требования для просмотра в реальном времени. Определите, какие камеры следует просматривать в прямом эфире, и наблюдательные станции расположены в сетевой топологии.

Рис. 1. : а – от энергосистемы; б – от районной энергосистемы; в – от потребительской подстанции: ЭС – энергосистема; РЭС – районная система; ГПП – главная понизительная подстанция; ТП – потребительская трансформаторная подстанция; М – нагрузка

Возможно электроснабжение строительных площадок и производств от смежных источников питания, например, от энергосистемы и от собственной электростанции (рис. 2). В качестве собственной электростанции может использоваться энергопоезд.

Определите набор навыков существующего персонала и оцените требования к обучению для установщиков физической физической безопасности, операторов и менеджеров в базовой межсетевой сети. Подумайте о том, чтобы задействовать персонал сети в повседневной работе персонала службы физической безопасности.

Пример внедрения кампуса

Это тематическое исследование моделируется после фактического запроса клиента на помощь в дизайне игровой индустрии. В других отраслях развертывания, таких как система государственных школ, более приемлемым является конвергентный дизайн с использованием виртуализации, изоляции путей и шифрования, описанных ниже в этом документе. Тем не менее, вычисление предлагаемой нагрузки из набора камер на одном коммутаторе доступа через слой распределения, а затем в ядро, предоставляет базовую информацию, которая может быть использована для защиты.

Напряжение на шинах РП от энергосистемы и собственной электростанции при этом должно совпадать (рис. 2, а). При несовпадении напряжений применяется трансформация напряжения от энергосистемы через трансформаторы Т1 и Т2 (рис. 2, б). Возможно электроснабжение при двухстороннем питании.

Схемы электроснабжения с двухсторонним питанием повышают надежность электроснабжения, так как при повреждении одной из линий электроснабжение потребителей, питающихся от поврежденной линии, восстанавливается от второй линии через секционный выключатель на стороне низшего напряжения.

Если активно просматривается большое количество видеопотоков, наблюдательные станции, скорее всего, будут подключены к интерфейсным картам в базовом слое и не будут перемещаться по уровню распределения, доступа и базовому кампусу. Кроме того, во многих случаях большинство видеопотоков никогда не просматриваются, в некоторых случаях до 99 процентов населения собранных данных.

При просмотре потоковых видеопотоков сконфигурированная скорость 4 Мбит / с обеспечивает общеприемлемое качество видео. В расчетах 5 Мбит / с для камеры используется для размещения любых всплесков камерой, обеспечивая консервативную оценку полосы пропускания. Этот дизайн кампуса представляет собой традиционную трехслойную конструкцию, в которой коммутаторы доступа объединяются в коммутаторы уровня распределения. Коммутаторы уровня распределения подключены к основным коммутаторам. Основные коммутаторы обеспечивают подключение к медиа-серверам.

Рис. 2. : а – на одинаковом напряжении; б – с трансформацией напряжения; С – энергосистема; Г – генератор электростанции; РП – распределительный пункт; Т1, Т2 – понижающие трансформаторы; ТП – потребительская трансформаторная подстанция

Напряжение электрических сетей в системе внутреннего электроснабжения может быть 6, 10 и 20 кВ. Наиболее распространенным является напряжение 10 кВ. Оно является более экономичным по сравнению с напряжением 6 кВ по уровню потерь мощности и напряжения в сетях.

Обозначена общая топология. Рисунок 4-19 Традиционный трехуровневый дизайн кампуса.

Кроме того, уровень маршрутизируемого доступа улучшает время конвергенции и улучшает распределение нагрузки. По этим и другим причинам многие развертывания сети кампуса выступают за использование соединения уровня 3 с коммутатором уровня доступа.

В этой топологии с использованием целевой скорости 5 Мбит / с на камеру менее трети доступной полосы восходящей линии связи является кандидатом для очереди приоритетов. При планировании уровня распространения предполагается, что каждый коммутатор уровня доступа генерирует 240 Мбит / с на одной из двух восходящих линий связи, или трафик представляет собой распределение нагрузки по двум восходящим линиям связи, но не превышает 240 Мбит / с от одного ключа доступа.

Рис. 3. : а – радиальная; б – магистральная

Напряжение 6 кВ используется в системах, где переход на напряжение 10 кВ считается не рациональным в связи с заменой трансформаторов и электроприемников (например, электродвигателей). Напряжение 20 кВ пока применяется только в сетях, близких от ТЭЦ с генераторным напряжением 20 кВ.

Конструкция топологии распределительного слоя включает развертывание двух или более шасси. Каждое шасси оснащено одним супервизорным модулем и опциональными двухканальными источниками питания. Коммутаторы уровня доступа получают обновления маршрутизации от каждого коммутатора уровня распределения и выбирают альтернативный путь к ядру, если путь завершается с ошибкой.

В 6-сегментном шасси могут размещаться четыре 24-портовые линейные карты, объединяющие 96 переключателей доступа. Распределенный слой Предлагаемая загрузка Предположим, что в сценарии сбоя, когда один распределительный коммутатор вышел из строя, предлагаемая нагрузка от оставшегося переключателя на основные коммутаторы находится в диапазоне. Ниже рассматриваются основные коммутаторы, поддерживающие серверы.

Передача электроэнергии от ИП к распределительным пунктам (РП), ТП или отдельным электроприемникам может осуществляться по радиальным

(рис. 3, а), магистральным (рис. 3, б) или смешанным схемам, сочетающим элементы радиальных и магистральных схем.

Радиальные схемы обладают высокой надежностью. Линии электропередач по этим схемам отходят от источника питания «по радиусам» к РП или ТП. Недостатком схемы является то, что при аварийном отключении питающей линии может оказаться обесточенной большая группа потребителей. Этот недостаток устраняется применением резервирования.

В целях планирования в этом случае предполагается, что каждый сервер может поддерживать 16 каналов камеры. Диаграмма топологии сети расширена и включает представление основного уровня.

Существует несколько вариантов переключателей уровня ядра. Эти последние два варианта идеально подходят, если развертывание уровня доступа и распределения будет привязано к существующей сетевой инфраструктуре предприятия.

Затем переключатели основного уровня включают следующее. Тип шасси может быть слотом 6, 7 или 10. Поскольку они являются коммутаторами на базовом уровне, рекомендуется использовать два источника питания, а также два супервизора. Шасси 7 и 10 слотов поддерживают карты двойного супервизора.

При магистральной схеме одна питающая магистраль обслуживает несколько ТП или РП. Распределение энергии осуществляется путем выполнения ответвлений от воздушной линии к отдельным подстанциям. Питание ТП можно осуществить путем поочередного ввода ЛЭП сначала от РП к одной ТП, затем от нее к другой ТП и т. д. При магистральных схемах уменьшается протяженность сетей, количество выключателей на РП, снижаются потери мощности в сетях, затраты на сооружение сетей.

Количество основных переключателей зависит от количества камер и, следовательно, от количества медиасерверов. Предполагается, что медиасерверы одинаково распределены по доступным портам на коммутаторах основного уровня. Коммутаторы уровня доступа представляют собой одноранговые маршрутизаторы с коммутаторами основного уровня и равны распределению стоимости нагрузки на ядро.

Либо 6 или 7 слот-шасси соответствует этому требованию. Необходимы два основных коммутатора с каждым коммутатором, поддерживающим 36 серверов. Опять же, шасси 6 или 7 слотов соответствует этому требованию. При 5 Мбит / с от каждой камеры с 16 потоковыми видео на каждом Медиа-сервере, это постоянная предлагаемая скорость 80 Мбит / с на каждый Медиа-сервер.

Недостатком магистральных схем является снижение надежности по сравнению с радиальными схемами, так как при повреждении магистрали обесточенными оказываются все потребители, питающиеся от нее.

Рис. 4. : РП – распределительный пункт; ТП – трансформаторная подстанция; АВР – устройство автоматического резервирования

Ожидается, что предлагаемая скорость составляет 80 Мбит / с для каждого Медиа-сервера. Совокупная пропускная способность от уровня распределения до любого из четырех основных коммутаторов составляет приблизительно 6 Гбит / с или 24 Гбит / с в совокупности от обоих коммутаторов уровня распространения.

Было рассмотрено требование пропускной способности между уровнем доступа и распределения. Кроме того, была предложена инфраструктура коммутатора уровня распространения, которая объединяет большое количество переключателей доступа, плотно заполненных камерами. Резервирование с уровня доступа через уровень распространения на ядро разрешено путем выбора коммутаторов, которые поддерживают сквозную маршрутизацию уровня 3. Наконец, были рассмотрены пропускная способность основного канала и требования к порту.

Надежность электроснабжения повышается при применении двухтрансформаторных подстанций и использовании сквозных двойных магистралей (рис. 4). В этом случае от каждой секции РП две магистрали заводятся поочередно на каждую секцию двухтрансформаторной подстанции ТП. Если на шинах низкого напряжения ТП применить устройство автоматического резервирования, например, на автоматических выключателях, то при выходе из строя любой питающей магистрали высшего напряжения электроэнергия будет подаваться потребителям по второй магистрали путем автоматического переключения на секциях шин низкого напряжения. Такие переключения называются автоматическим включением резерва (АВР).

Распределение электроэнергии в сетях до 1 кВ. Схема электроснабжения объектов строительства зависит от их категории по надежности и бесперебойности электроснабжения. Для электроснабжения производственных электроприемников применяются радиальные, магистральные и смешанные схемы. Магистральная схема применяется для питания нескольких электроприемников отдельного технологического агрегата, или небольшого количества мелких электроприемников, не связанных технологическим процессом (рис. 5, а). По радиальной схеме подключаются наиболее мощные электроприемники или отдельные распределительные пункты.

Только радиальные или магистральные схемы применяются редко. Наибольшее распространение получили смешанные схемы, сочетающие и радиальные и магистральные признаки (рис. 5, б).

Рис. 5. : а) – магистральная; б) – смешанная; ТП – трансформаторная подстанция; Т1, Т2 – трансформаторы двухтрансформаторной ТП

Схемы осветительных сетей. Электроснабжение светильников общего освещения зданий осуществляется при напряжении 380/220 В переменного тока при заземленной нейтрали и при напряжении 220 В при изолированной нейтрали. Для светильников местного освещения с лампами накаливания применяется напряжение не более 220 В в помещениях без повышенной опасности и не более 42 В в помещениях с повышенной опасностью. Для переносных ручных светильников в помещениях с повышенной опасностью применяется напряжение до 42 В. При стесненных условиях работы питание переносных светильников должно быть при напряжении до 12 В через специально предназначенные трансформаторы.

Схемы электроснабжения осветительной нагрузки в системе электроснабжения цеха (фермы) любого предприятия соответствуют схемам электроснабжения силовой нагрузки, которые рассматривались выше.

При этом к схемам электроснабжения осветительных нагрузок предъявляются следующие требования:

Электроснабжение осветительной нагрузки должно обеспечиваться совместно с электроснабжением силовой нагрузки или раздельно от электроснабжения силовой нагрузки. Целесообразность совмещения питания электроприемников силовой и осветительной нагрузок должна подтверждаться техникоэкономическими расчетами;

Схемы питания осветительных установок в зданиях (ремонтные цехи и мастерские, бетонные и растворные заводы, административные помещения) должны допускать автоматизированное управление освещением;

Схемы питания осветительных установок должны обеспечивать надежность и безопасность электроснабжения.

Аварийное освещение требует создания для него самостоятельной системы электроснабжения, независимой от сети рабочего освещения. Независимым источником питания аварийного освещения является трансформатор, получающий питание от шин, не связанных с шинами рабочего освещения, генератор, приводимый каким-либо первичным двигателем или аккумуляторная батарея.

Схемы питания осветительных сетей показаны на рис. 6 – 8.

Рис. 6.

На рис. 6 приведена схема совместного питания силовой и осветительной нагрузки от двух однотрансформаторных подстанций. Схема совмещенного питания силовой и осветительной нагрузок от одного трансформатора снижает количество трансформаторов по сравнению со схемой раздельного питания этих нагрузок.

На рис 7 приведена схема питания светильников в производственных цехах (ремонтно-механический, столярный, арматурный) от двух трансформаторов.

Рис. 7.

В этой схеме чередуются ряды светильников, питающихся от разных трансформаторов. При исчезновении напряжения на одном из трансформаторов потеряет питание половина светильников. Освещенность в цехе снизится на 50%. Это позволяет продолжать работу, выполнять определенные технологические операции, не требующие высокой освещенности.

Схемы наружного и уличного освещения. Электроснабжение светильников наружного и уличного освещения осуществляется по магистральной схеме с равномерной загрузкой фаз (рис. 8).

Подстанция > Выбор места расположения питающих подстанций

ХАРАКТЕРНЫЕ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Внешнее электроснабжение ,
а) Питание от энергосистемы без собственных электростанций. На рис. 9-9 приведены основные характерные схемы электроснабжения промышленных предприятий, питание которых производится только от энергосистем.
На рис. 9-9, а представлена схема радиального питания. Здесь напряжение сети внешнего электроснабжения совпадает с высшим напряжением сети на территории внутри предприятия (система внутреннего электроснабжения), благодаря чему не требуется трансформация для предприятия в целом. Такие схемы электроснабжения характерны при питании прежде всего на напряжениях 6, 10 и 20 кВ.
На рис. 9-9, б приведена схема так называемого «глубокого ввода» 20-110 кВ и редко 220 кВ, когда напряжение от энергосистемы без трансформации вводится по схеме двойной транзитной сквозной магистрали на внутреннюю территорию предприятия. В этой схеме при напряжении 35 кВ понижающие трансформаторы устанавливаются непосредственно у зданий цехов и имеют низшее напряжение 0,69-0,4 кВ. Однако при напряжениях энергосистемы 110 – 220 кВ непосредственная трансформация на 0,69-0,4 кВ для цеховых сетей оказывается обычно нецелесообразной из-за сравнительно малой суммарной мощности потребителей отдельного цеха. В таких случаях может оказаться целесообразной промежуточная трансформация на напряжение 6-10 кВ на нескольких промежуточных понизительных подстанциях, каждая из которых должна питать свою группу цехов. В случаях крупных печных или специальных преобразовательных установках большой мощности может оказаться целесообразным трансформировать напряжение 110 или 220 кВ непосредственно на технологическое напряжение (обычно отличное от 0,69 или 0,4), устанавливая специальные для этого назначения понижающие трансформаторы непосредственно у зданий цехов.
На рис. 9-9, в приведена возможная схема электроснабжения промышленного предприятия с наличием трансформации, осуществляемой в месте перехода от схемы внешнего к схеме внутреннего электроснабжения, которая характерна для предприятий значительной мощности и большой территории.
На рис. 9-9, г дана схема при условии трансформации на два напряжения, что характерно для мощных предприятий, находящихся на значительном расстоянии друг от друга.

Рис. 9-9. Характерные схемы электроснабжения промышленных предприятий при питании их только от энергосистемы.

б) Питание от энергосистемы при наличии на промышленном предприятии собственной электростанции. На рис. 9-10 приведены характерные схемы электроснабжения промышленных предприятий при наличии на предприятии собственной электростанции. На рис. 9-10, а дана схема для случая, когда место расположения электростанции совпадает с центром электрических нагрузок предприятия и питание предприятия от энергосистемы осуществляется на генераторном напряжении. На рис. 9-10, б приведена схема для случая, когда электростанция находится в удалении от центра его электрических нагрузок, но питание от системы происходит на генераторном напряжении. На рис. 9-10, в представлена схема для случая, когда питание от системы осуществляется на повышенном напряжении и распределение электроэнергии по территории предприятия происходит на генераторном напряжении. Электростанция предприятия помещена вне центра электрических нагрузок.
На рис. 9-10, г изображена схема, условия которой аналогичны схеме, представленной на рис. 9-10, в, но трансформация производится на два напряжения.

Рис. 9-10. Характерные схемы электроснабжения предприятий, питающихся от энергосистемы и собственных электростанций.

В схемах на рис. 9-9, б и г, 9-10, в и г для питания от системы на напряжениях 35-220 кВ могут применяться варианты, приведенные на рис. 9-11. Схема на рис. 9-11, а (без выключателей на стороне высшего напряжения) рекомендуется как более дешевая в исполнении и не менее надежная в эксплуатации, чем схема на рис. 9-11, б. Однако применение схемы на рис. 9-11, а возможно только для тех случаев, когда операция по включению и отключению трансформаторов не производится ежедневно по причине соблюдения экономически целесообразного режима работы. Если отключение и включение трансформаторов происходит ежедневно, следует выбрать схему, представленную на рис. 9-11,6.

в) Питание только от собственной электростанции (рис. 9-12). Это имеет место весьма часто для предприятий, удаленных от сетей энергосистем, но по мере развития электрификации количество таких случаев будет все время уменьшаться.

Рис. 9-11. Схемы присоединения трансформаторов ГПП к сети энергосистемы напряжением 35-220 кВ.

Рис-9-12. Характерная схема электроснабжения при питании промышленного предприятия только от собственной электростанции, расположенной на его территории.

Внутреннее электроснабжение. Схемы электроснабжения обеспечивающие питание предприятия на его территории, ввиду большой разветвленности, большого количества аппаратов должны обладать в значительно большей степени, чем схемы внешнего электроснабжения, дешевизной и надежностью одновременно. Это положение обеспечивается тем, что в зависимости от конкретных требований обеспечения приемников и потребителей применяются различные схемы питания.
а) Схемы радиального питания. Радиальными являются такие схемы, в которых электрическая энергия от центра питания (электростанция предприятия, подстанция или распределительный пункт) передается прямо к цеховой подстанции, без ответвлений на пути для питания других потребителей. Из сказанного видно, что такие схемы должны обладать большим количеством отключающей аппаратуры и иметь значительное число питающих линий. Исходя из этого основного положения, характеризующего схемы радиального питания, можно сделать вывод, что применять их следует только для питания достаточно мощных потребителей. На рис. 9-13 приведены характерные схемы радиального питания для систем как внешнего, так и внутреннего электроснабжения промышленных предприятий.
Схема на рис. 9-13, а предназначается для питания потребителей 3-й категории или потребителей 2-й категории с пониженной ответственностью, где допустим перерыв в электроснабжении на срок до 1-2 сут. Схема на рис. 9-13, б предназначается для потребителей 2-й категории, перерыв питания у которых может быть допущен в пределах не более 1-2 ч. Схема на рис. 9-13, в предназначается для электроснабжения потребителей 1-й категории, но часто используется и для питания потребителей 2-й категории, перерыв в питании которых влечет за собой недоотпуск продукции, имеющих народнохозяйственное значение в масштабе страны.
б) Схемы магистрального питания. Магистральные схемы применяются в системе внутреннего электроснабжения предприятий в том случае, когда потребителей достаточно много и радиальные схемы питания явно нецелесообразны. Обычно магистральные схемы обеспечивают присоединение пяти-шести подстанций с общей мощностью потребителей не более 5000-6000 кВА. На рис. 9-14 приведена типичная схема магистрального питания. Эти схемы характеризуются пониженной надежностью питания, но дают возможность уменьшить число отключающих аппаратов высокого напряжения и более удачно скомпоновать потребителей для питания в группе по пяти-шести подстанций.

Рис. 9-13. Характерные радиальные схемы питания промышленного предприятия (схемы внутреннего электроснабжения).

Рис 9-14. Характерная магистральная схема питания промышленного предприятия в системе внутреннего электроснабжения.

В тех случаях, когда необходимо сохранить преимущества магистральных схем и обеспечить высокую надежность питания, следует прибегать к так называемой системе двойных транзитных (сквозных) магистралей (рис. 9-15). В этой схеме при повреждении любой из питающих магистралей высшего напряжения питание надежно обеспечивается по второй магистрали путем автоматического переключения потребителей на секцию шин низшего напряжения трансформатора, оставшегося в работе. Это переключение происходит со временем не более 0,1-0,2 с, что практически не успевает отразиться на электроснабжении потребителей.

Рис. 9-15. Характерная схема питания сквозными двойными магистралями в системе внутреннего электроснабжения предприятия.

в) Схемы смешанного питания. В практике проектирования и эксплуатации промышленных предприятий редко встречаются схемы, построенные только по радиальному или только по магистральному принципу питания. Обычно крупные и ответственные потребители или приемники питаются по радиальной схеме. Средние и мелкие потребители группируются, их питание проектируется по магистральному принципу. Такое решение позволяет создать схему внутреннего электроснабжения с наилучшими технико-экономическими показателями. На рис. 9-16 приведена такая комбинированная схема.
