Как нарисовать электрическую схему на компьютере — обзор программ. Как нарисовать электрическую схему в Word Рисование электрических схем

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

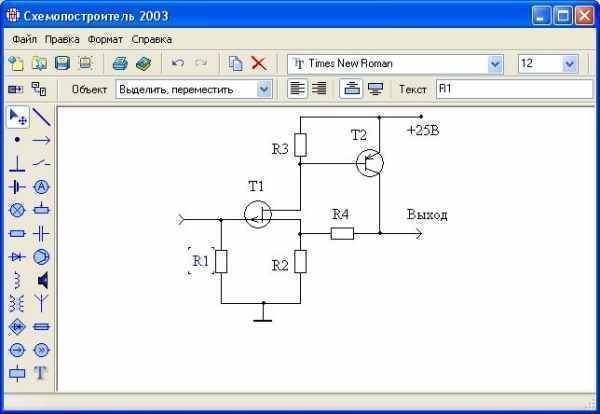

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace — для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

На сегодняшний день черчение электросхем вручную на листике уже не использует ни один опытный электрик. Гораздо проще, удобнее и понятнее составить проект электропроводки помещения на компьютере через специальный программный пакет на русском языке. Однако проблема в том, что далеко не все программы простые в использовании, поэтому наткнувшись на неудобную и к тому же платную версию программного обеспечения, большинство мастеров старой закалки просто отбрасывают современный способ моделирования в сторону. Далее мы предоставим читателям сайта обзор самых простых программ для черчения электрических схем квартир и домов на компьютере.

Бесплатные ПО

Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:

  1. . Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.
  2. . Более профессиональный программный пакет для проектирования схем электроснабжения помещений. В Компасе существует собственная база данных, в которой хранятся наименования и номиналы всех наиболее популярных типов автоматики, релейной защиты, низковольтных установок и других элементов цепи. Помимо этого в базе данных заложены графические обозначения всех этих элементов, что позволит сделать понятную схему электроснабжения либо даже отдельного распределительного щита. ПО полностью на русском языке и к тому же можно скачать его бесплатно.
  3. Eagle (Easily Applicable Graphical Layout Editor). Этот программный пакет позволит не только рисовать однолинейные схемы электроснабжения, но и самостоятельно разработать чертеж печатной платы. Что касается последнего, то черчение можно осуществлять как вручную, так и без собственного участия (в автоматическом режиме). На сегодняшний день существует как платная, так и бесплатная версия программы Eagle. Для домашнего использования достаточно будет скачать версию с обозначением «Freeware» (присутствуют некоторые ограничения по отношению к максимальному размеру полезной площади печатной платы). Недостаток данного программного пакета в том, что он официально не русифицирован, хотя если немного постараться, в интернете можно найти русификатор, что позволит без препятствий чертить электрические схемы квартир и домов.
  4. Dip Trace . Еще одна популярная программа для черчения электросхем и создания трасс для печатных плат. Программа простая и удобная в использовании, к тому же полностью на русском языке. Интерфейс позволяет спроектировать печатную плату в объемном виде, используя базу данных с уже готовыми элементами электрической цепи. Оценить полный функционал ПО Вы сможете только за деньги, но существует и урезанная бесплатная версия, которой будет вполне достаточно начинающему электрику.
  5. ». Полностью бесплатная программа для черчения электрических схем на компьютере. С официального сайта Вы можете скачать ее на русском языке и полной версией. Помимо моделирования проектов электроснабжения квартир, домов и других видов помещений, в данном программном пакете можно запросто составить схему , в которой сразу же будут предоставлены наиболее подходящие номиналы автоматов, релейной защиты и т.д. Приятным дополнением в данном ПО является база данных с наклейками, которые можно распечатать и расклеить в собственном распределительном щитке для графического обозначения всех элементов цепи по госту.
  6. . Одной из бесплатных версий популярного редактора Автокад является AutoCAD Electrician. Вкратце об этом ПО можно сказать следующее: функционал подойдет как для начинающих, так и для профессиональных электриков, работающих в области энергетики. В интерфейсе все просто, разобраться можно быстро. Все функции на русском языке, поэтому можно без проблем использовать Автокад для черчения электрических схем разводки электропроводки по дому либо квартире.
  7. Эльф . Интересное название простенькой программы для моделирования схем электроснабжения в строительном черчении. Сам программный пакет не менее интересный и многофункциональный. С помощью программки «Эльф проектирование» можно выполнить построение чертежей электроснабжения любой сложности. Помимо этого ПО помогает подходящего номинала, и т.д. «Эльф проектирование» полностью бесплатный программный пакет на русском языке.

Некоторые из перечисленных программ вы можете увидеть на видео обзорах:

AutoCAD Electrical

КОМПАС-Электрик

Помимо предоставленных 7 программ для черчения электросхем существует еще более десятка редакторов, в которых можно бесплатно составить принципиальный план электроснабжения дома либо квартиры, однако в остальных программках более сложный интерфейс либо проблемы с русскоязычной версией. Рекомендуем отдавать предпочтение представителям данного рейтинга, чтобы в дальнейшем не тратить время на поиск русификаторов, руководств по использованию и тому подобное!

Платные ПО

Бесплатные программки для составления электросхем своими силами мы рассмотрели. Однако Вы сами понимаете, что в платных версиях предоставлен более широкий набор возможностей и удобных дополнений, которые позволят начертить эл схему на компьютере. Существует множество популярных платных программ для черчения электрических схем. Некоторые из них мы предоставили выше, однако существует еще одна программка, о которой стоит немного рассказать — sPlan . Это один из самых простейших в использовании и к тому же многофункциональных программных пакетов для составления схем разводки электропроводки и трассировки электронных плат. Интерфейс удобный, на русском языке. В базе данных заложены все самые популярные графические элементы для черчения электросхем.

Если Вам не жалко потратить 40$ за лицензию, мы настоятельно рекомендуем выбрать для черчения именно sPlan. Данное ПО без сомнений подойдет как для домашнего использования, так и для профессиональных проектировочных работ в чем Вы можете убедиться, просмотрев данное видео:

Правильное пользование sPlan

Вот мы и предоставили обзор самых лучших платных и бесплатных программ для черчения электрических схем на компьютере. Кстати, на телефон (на андроид) Вы можете скачать приложение «Мобильный электрик», в котором можно запросто произвести расчет основных элементов электрической цепи, который поможет правильно составить электросхему, если компьютера нет рядом!

Похожие материалы:

У меня уже давно созревала эта статья, а тут как раз сегодня попросили описать процесс создания электрических схем в текстовом редакторе Word . Существует много программ для создания электрических схем, но они в основном платные и довольно-таки сложные. Поэтому будем искать другую альтернативу.

Можно создать маленькие шаблончики рисунков отдельных элементов будущей схемы, и вставлять их потом в свой чертеж, но это очень долго и муторно. А главный минус , что эти шаблоны не будут соответствовать ГОСТу.

Есть другой вариант - скачатьплагин (cкачиваний: 5484) (макрос) для создания электрических схем, и уже с его помощью создавать схему.

Распакуйте архив в отдельную папочку.

Откройте новый документ в Word. Перейдите в меню Файл - Открыть . В открывшемся окне Открытие документа установите Тип файлов - Шаблоны документов (*. dot ) , выберите файл Electro . dot , и нажмите кнопку Открыть .

У вас появиться новая панель. Нас в данном случае будет больше интересовать выпадающий список Схема .

В Word 2007/2010 панель будет выглядеть немного по-другому, но сама суть не измениться.

Если у вас не появилась такая панель, то войдите в меню Вид - Панели инструментов, и установите галочки на панель Стандартная NEW и Форматирование NEW .

Сразу хочу предупредить, что есть одно неудобство. Файл сохраняется только при выходе из программы. Потому, что нужно настраивать макросы, а это уже другая тема.

В списке Схема имеются самые необходимые инструменты. Но для связки их, вам надо использовать инструменты обычной вордовской панели Рисование Автофигуры: Линии, Соединительные линии и т.п.

Достоинства:
- нет необходимости устанавливать специальные программы;
- простота создания несложных электрических схем;
- бесплатное распространение описанного шаблона;
- возможность сохранения схемы в форматах pdf, html.
Недостатки:
- сложность создания электрических схем по ГОСТу;
- при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
- небольшой набор компонентов для рисования электрических схем.

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

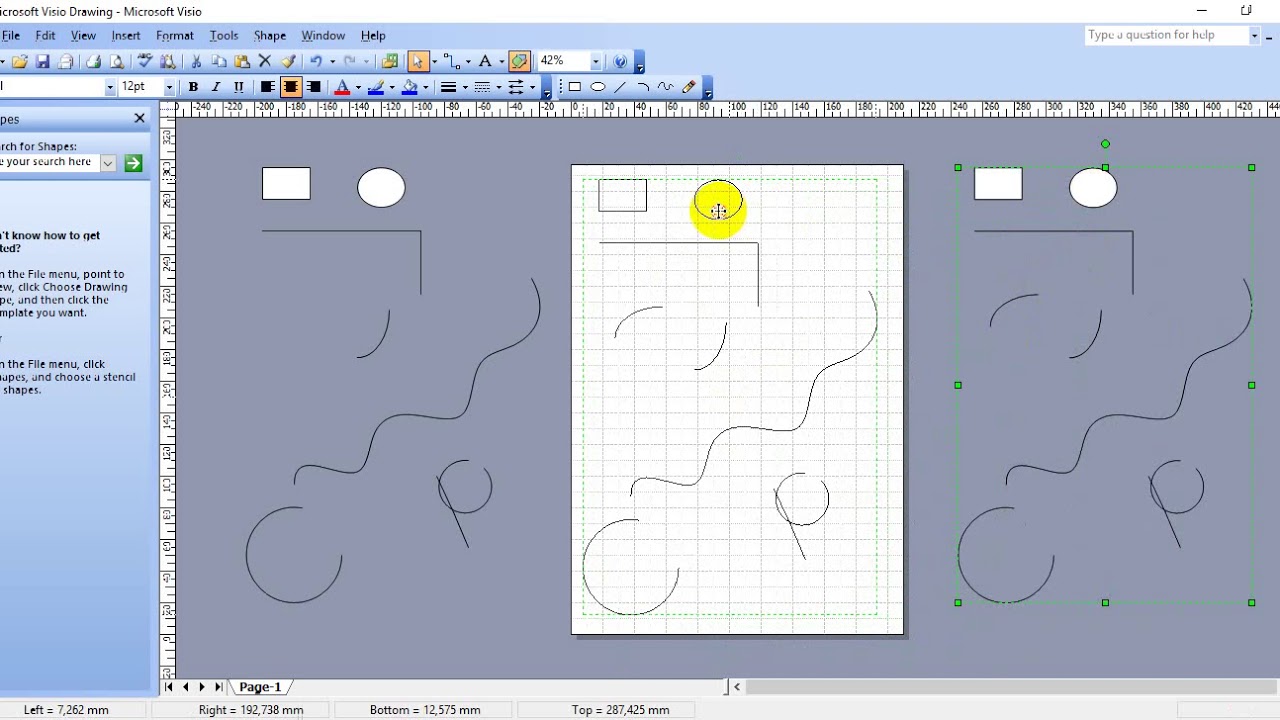

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

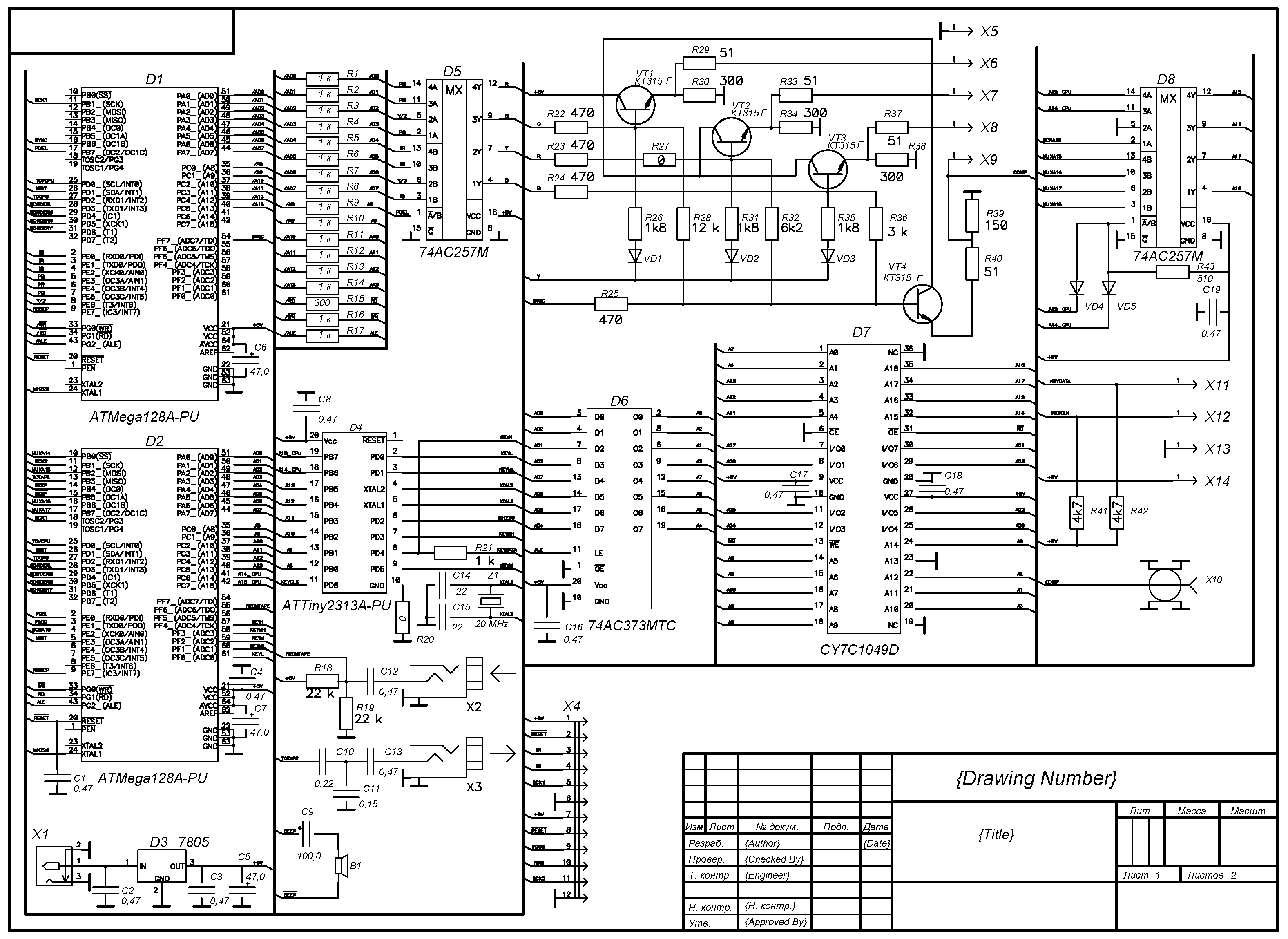

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace — для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Исходная схема (мультивибратор), нарисованная а DipTrace

Схема печатной платы

Сама плата мультивибратора

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

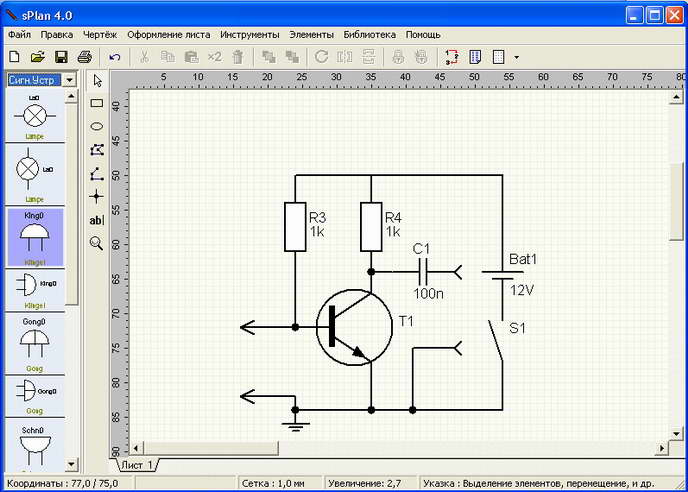

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

  • Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
  • Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
  • GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
  • Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
  • Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
  • Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

  • Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
  • Программа работает только с браузером IE, что также создает массу неудобств.

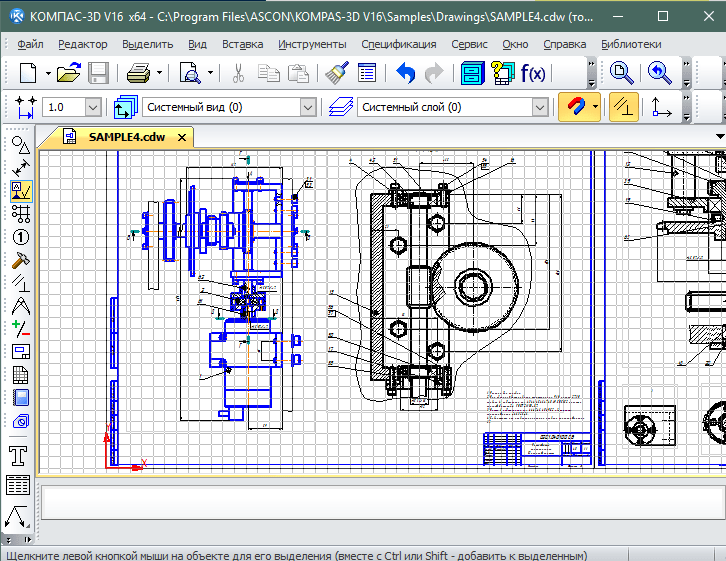

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.


Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.


В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

  • Размер монтажной платы не может превышать размера 10,0х8,0 см.
  • При разводке можно манипулировать только двумя слоями.
  • В редакторе допускается работа только с одним листом.

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

  • Многофункциональный редактор для разработки принципиальных схем.
  • Приложение для создания монтажных плат.
  • 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
  • Программу для создания и редактирования компонентов.

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

  • Монтажная плата не более 4-х слоев.
  • Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.


Функциональные возможности программы:

  • Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
  • Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
  • Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
  • Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.


Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

  • Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
  • Автоматический (с плана) или руной расчет силовой схемы.
  • Составление спецификации в соответствии с действующими нормами.
  • Возможность расширения базы элементов (УГО).

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.


Характерные особенности системы:

  • Для разводки платы допускается применение внешних трассировщиков.
  • В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
  • По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
  • Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
  • Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.


TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).


Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.


В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.


Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.


Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.


Язык приложения – английский, но для него имеется русская локализация.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.


Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.


Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.


По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.


Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.


Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.


Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

Как начертить электрическую схему на компьютере. Мир самоделок

» Электрика » Как нарисовать электрическую схему на компьютере - обзор программ

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется - долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем.

Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой.

Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант - использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем - не значит плохая. На данном фото работа с Fritzing

Редактор электрических схем QElectroTech

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью - меню, пояснения - на русском языке. Удобный и понятный интерфейс - иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций - сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы.

В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы.

Недостаток этой программы для рисования схем - отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт - Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере - Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки.

Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама).

В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Эта программа полезна не только для рисования схем электроснабжения - тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Исходная схема (мультивибратор), нарисованная а DipTrace Схема печатной платы Сама плата мультивибратора

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи.

После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек.

Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD - один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек - в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы - она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток - пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна - старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций - автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только - больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов - температуры, времени, частоты, состояния некоторых элементов схемы и т.д.

Все эти варианты просчитываются, результаты выдаются в удобном виде.

Если есть в схеме детали, которые изменяют вид или состояние - светодиоды, реле - при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале - англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте - больше тысячи долларов.

Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант.

Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Источник: http://stroychik.ru/elektrika/programmy-dlya-risovaniya-shem

Программа для рисования электрических схем, какую лучше выбрать для своей работы

В этой теме будет представлен небольшой обзор наиболее хороших и распространённых компьютерных программ, что используются для создания принципиальных электрических схем в цифровом формате.

Программа рисования схем sPlan

Начну с наиболее распространённой и ходовой программы для создания электрических схем, которая называется sPlan .

К достоинствам программы можно отнести простоту работы, широкие возможности, русскоязычность, удобный интерфейс и т.д.

В ней содержится большая внутренняя база различных электрических и электронных компонентов, что разбиты и упорядочены по определённым группам и типам (это удобно при выборе нужных элементов в процессе создания схемы).

Она полностью на русском языке, что бывает редкостью для хороших программ. В ней довольно быстро и легко можно разобраться даже новичку, так как программа имеет интуитивно понятную рабочую среду, что облегчает общее понимание и работу с ней. При помощи sPlan можно рисовать электрические схемы.

После инсталляции запускаете её и создаете новые документ. В этом рабочем пространстве и работаете дальше, набрасывая элементы электрической схемы, соединяя нужные выводы между собой. В левой стороне находится библиотека элементов.

Ваша задача выбрать нужный компонент и мышкой перетащить его на основное поле. Ну, а далее особых трудностей возникнуть не должно. Если что, читайте помощь в самой программе. По окончанию создания схемы, Вы просто её сохраняете на компьютере и всё. При надобности выводите на распечатку.

Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

Программа Microsoft Office Visio

Если Вам мало возможностей, что предлагает sPlan , или Вы желаете не ограничиваться только лишь принципиальными электрическими схемами, а расширить свои нужды на иные сферы деятельности, то тогда я Вам могу посоветовать более мощную, профессиональную, навороченную программу из семейства Microsoft Office, а именно Microsoft Office Visio .

Это очень сильная программа в плане создания различных схем. В ней можно сделать не только принципиальную, но и структурные, функциональные, подключений, общие, расположения и прочие. Кроме этого, она не ограничивается лишь электрикой. Вы компьютерщик или бизнесмен, и Вам она сгодится. Словом, при её помощи возможно набросать любые схемы, но есть и небольшое неудобство.

Это то, что над ней необходимо некоторое время попыхтеть, а именно разобраться. Поскольку имея такой широкий асортимент возможностей, для новичка будет сложновато с ходу с ней работать.

Хотя в принципе, если Вы уже заметили, программные продукты создаваемые одной и той же фирмой, своим интерфейсом очень похожи друг на друга.

То есть, если человек умеет работать и знаком с обычным Microsoft Office Word , то основную часть программы Visio ему легче будет понять. Так что при желании можно легко и быстро научиться работе с ней.

Немного коснусь темы об первоначальном назначении этих создаваемых программами схем. К примеру, Вам пару раз понадобилась нарисовать на компьютере электрическую схему.

В этом случае изучать полностью какую либо программу в общем не обязательно. Проще взять sPlan и не мучатся с изучением других.

Либо, вовсе, отрыть программу для рисования (графические редакторы) и на ней при помощи простых фигур, линий, кривых быстренько намалевать схемку.

Рисовалка SnagitEditor

В тех случаях когда от схемы требуется объяснение (по ней), наглядность, презентабельность, эстетичность, а не строгая документальность, делается так.

Берётся программа Snagit и в SnagitEditor (внутренний редактор), при помощи линий и кривых с теневыми эффектами собираем по частям вся схема. В результате выходит весьма симпатичная на вид схемка.

Если использовать копирование готовых, ранее нарисованных Вами компонентов, можно сократить время создания такого документа до нескольких минут. Быстро и красиво. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

На данный момент имеется большое разнообразие всевозможных программ, что могут рисовать, планировать, тестировать, вычислять и т.д.

Просто нужно немного поискать в своей локальной сети или в сети интернета, после скачивания каждую проверить и выбрать более подходящую. При поиске обращайте внимание на версию программ.

Они довольно часто обновляются и это способствует улучшению и расширению их внутренних возможностей. Из списка найденных вариантов, закачивайте ту, у которой наибольшая цифра после названия программы.

На этом и завершу тему, программа для рисования электрических схем, какую лучше выбрать себе для работы.

P.S. От себя посоветую - для простых набросков использовать простые рисовалки, а для обычных принципиальных электрических схем, устанавливаете sPlan и будете довольны.

Источник: https://electrohobby.ru/progr-dlya-el-shem-kak-luch-vyibr.html

10 лучших бесплатных онлайн симуляторов электроцепи

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

1. EasyEDA — дизайн электронной цепи, моделирование цепи и PCB дизайн:

EasyEDA — удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему.

EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему.

Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением.

Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями.

Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в.PNG или.SVG.

Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

Circuit Sims

2. Circuit Sims: Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчикам не удалось повысить качество и увеличить графический интерфейс пользователя.

DcAcLab

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

EveryCircuit

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему.

Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна.

Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

DoCircuits

5.DoCircuits: Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

PartSim

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

123DCircuits

123DCircuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

TinaCloud

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

Spicy schematics

9.Spicy schematics является программой формы cross-plat, все формы платформы можно поддерживать, в том числе iPad.

Gecko simulations

10. Gecko simulations представляет собой программу моделирования, специализирующуюся на открытом исходном коде и питания цепей. С помощью этой программы вы также можете измерить потребляемую энергию схемы. Это программа является клоном программы ETH (ETH Zurich).

Гугл-плюс

Источник: http://www.qrz.ru/reference/free_circuit_simulators/

Как правильно составить схему электропроводки в квартире или частном доме

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена.

Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас.

Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках.

Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему.

Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы.

А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается.

Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

– Как подключить розетку с заземлением

Схема монтажа электропроводки – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища.

Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома .

Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

Для полного представления и простоты пронумеруйте и подпишите все помещения:

  • №1 – зал;
  • №2 – кухня;
  • №3 – ванная комната;
  • №4 – прихожая.

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь.

В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно.

Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей.

Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить.

Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты .

Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Необходимо определиться также и отделочными работами, которые будут проведены.

А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов.

Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени.

Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов.

Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода . Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия.

Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к.

там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

Нарисовать принципаильную схему в ворде просто! | RUQRZ.COM

Нарисовать простую принципиальную электрическую схему просто. Для этого не надо устанавливать никаких дополнительных программ. Скачав шаблон для редактора MSOffice Word вы сможете с легкостью нарисовать свою схему прямо в редакторе Word.

Для начала рисования необходим выполнить небольшие настройки.

Скачайте архив шаблона Normal.dot. Скаченный архив необходимо разархивировать. Файл Normal.dot можно сохранить к шаблонам офиса или открывать из произвольного места.

Два раза кликните по файлу Normal.dot или откройте его в редакторе Word. В шаблоне используются макросы, поэтому если антивирус или сам редактор выдаст предупреждение, о том что в шаблоне есть макросы - их необходимо разрешить.


В панели инструментов есть кнопка настройки сетки документа к которым можно «привязывать» элементы схемы.

Библиотека элементов схемы состоит из набора элеронных компонентов: полупроводниковые элементы, резисторы, дроссели, катушки, контакты и пр.

Кто хоть уже умеет работать в текстовом редакторе Microsoft Word будет совсем не трудно нарисовать свою принципиальную электрическую схему. Для этого необходимо выбрать нужный элемент из библиотеки, кликнуть на него, после чего он появиться в нашем документе. Останется расположить нужные элементы на рабочем листе, добавить провода и соединить места соединения схемы и наша схема готова! Не забываете пользоваться стандартными инструментами программы: линии, точки, круги и прочее что уже предусмотрено было самой программой Word.

Преимущества:

  • нет необходимости устанавливать специальную программу рисования электрических схем;
  • простота рисования несложных электрических схем;
  • возможность экспортирования схемы в форматы pdf, html.

Недостатки:

  • сложность создания электрических схем по ГОСТ;
  • при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
  • небольшой набор компонентов для рисования электрических схем.

www.ruqrz.com

Рисование электрических схем в программе Microsoft Word

Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

Установка шаблона для рисования электрических схем.

Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

Рисунок 1. Диалоговое окно открытия документа.

Далее делаем по пунктам, отмеченным на рисунке:1. В выпадающем списке тип документа ставим – Все шаблоны Word.2. В окне проводника указываем путь до скачанного файла Normal.dot.3. Выбираем файл Normal.dot.4. Нажимаем кнопку Открыть.Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

Описание панели инструментов для рисования электрических схем.

Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

Рисунок 2. Панель для рисования электрических схем.

Здесь мы видим:1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.2. Стандартную панель инструментов с некоторыми дополнительными функциями.3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

Выпадающее меню Схема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

Рисунок 3. Мени Шаблоны.

Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

Из особенностей стандартной панели инструментов следует отметить наличие кнопок:- вызов редактора формул;- вставка символов;- отображения панели Схема.

Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

Рисунок 4. Панель Схема.

На панели имеются следующие блоки:1. Кнопка вызова окна привязки объектов к сетке.2. Группа инструментов для форматирования объекта.3. Группа инструментов вставки стандартных объектов.4. Группа инструментов вставки объектов из библиотеки элементов.

Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

Рисунок 5. Библиотека инструментов для рисования электрических схем.

Создание электрических принципиальных схем.

Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

Рисунок 6. Пример создания схемы в программе Microsoft Word.

Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

Достоинства:- нет необходимости устанавливать специальные программы;- простота создания несложных электрических схем;- бесплатное распространение описанного шаблона;- возможность сохранения схемы в форматах pdf, html.Недостатки:- сложность создания электрических схем по ГОСТу;- при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;- небольшой набор компонентов для рисования электрических схем.

Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

Возможно, Вам это будет интересно:

meandr.org

Программа для электрических схем, какую лучше выбрать для работы.

Тема: какую программу лучше выбрать для рисования электрических схем.

В этой теме будет представлен небольшой обзор наиболее хороших и распространённых компьютерных программ, что используются для создания принципиальных электрических схем в цифровом формате.

Программа рисования схем sPlan

Начну с наиболее распространённой и ходовой программы для создания электрических схем, которая называется sPlan. К достоинствам программы можно отнести простоту работы, широкие возможности, русскоязычность, удобный интерфейс и т.д. В ней содержится большая внутренняя база различных электрических и электронных компонентов, что разбиты и упорядочены по определённым группам и типам (это удобно при выборе нужных элементов в процессе создания схемы).

Она полностью на русском языке, что бывает редкостью для хороших программ. В ней довольно быстро и легко можно разобраться даже новичку, так как программа имеет интуитивно понятную рабочую среду, что облегчает общее понимание и работу с ней. При помощи sPlan можно рисовать электрические схемы.

После инсталляции запускаете её и создаете новые документ. В этом рабочем пространстве и работаете дальше, набрасывая элементы электрической схемы, соединяя нужные выводы между собой. В левой стороне находится библиотека элементов. Ваша задача выбрать нужный компонент и мышкой перетащить его на основное поле. Ну, а далее особых трудностей возникнуть не должно. Если что, читайте помощь в самой программе. По окончанию создания схемы, Вы просто её сохраняете на компьютере и всё. При надобности выводите на распечатку. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

Программа Microsoft Office Visio

Если Вам мало возможностей, что предлагает sPlan, или Вы желаете не ограничиваться только лишь принципиальными электрическими схемами, а расширить свои нужды на иные сферы деятельности, то тогда я Вам могу посоветовать более мощную, профессиональную, навороченную программу из семейства Microsoft Office, а именно Microsoft Office Visio.

Это очень сильная программа в плане создания различных схем. В ней можно сделать не только принципиальную, но и структурные, функциональные, подключений, общие, расположения и прочие. Кроме этого, она не ограничивается лишь электрикой. Вы компьютерщик или бизнесмен, и Вам она сгодится. Словом, при её помощи возможно набросать любые схемы, но есть и небольшое неудобство.

Это то, что над ней необходимо некоторое время попыхтеть, а именно разобраться. Поскольку имея такой широкий асортимент возможностей, для новичка будет сложновато с ходу с ней работать. Хотя в принципе, если Вы уже заметили, программные продукты создаваемые одной и той же фирмой, своим интерфейсом очень похожи друг на друга. То есть, если человек умеет работать и знаком с обычным Microsoft Office Word, то основную часть программы Visio ему легче будет понять. Так что при желании можно легко и быстро научиться работе с ней.

Немного коснусь темы об первоначальном назначении этих создаваемых программами схем. К примеру, Вам пару раз понадобилась нарисовать на компьютере электрическую схему. В этом случае изучать полностью какую либо программу в общем не обязательно. Проще взять sPlan и не мучатся с изучением других. Либо, вовсе, отрыть программу для рисования (графические редакторы) и на ней при помощи простых фигур, линий, кривых быстренько намалевать схемку.

Рисовалка SnagitEditor

В тех случаях когда от схемы требуется объяснение (по ней), наглядность, презентабельность, эстетичность, а не строгая документальность, делается так. Берётся программа Snagit и в SnagitEditor (внутренний редактор), при помощи линий и кривых с теневыми эффектами собираем по частям вся схема. В результате выходит весьма симпатичная на вид схемка. Если использовать копирование готовых, ранее нарисованных Вами компонентов, можно сократить время создания такого документа до нескольких минут. Быстро и красиво. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

На данный момент имеется большое разнообразие всевозможных программ, что могут рисовать, планировать, тестировать, вычислять и т.д. Просто нужно немного поискать в своей локальной сети или в сети интернета, после скачивания каждую проверить и выбрать более подходящую. При поиске обращайте внимание на версию программ. Они довольно часто обновляются и это способствует улучшению и расширению их внутренних возможностей. Из списка найденных вариантов, закачивайте ту, у которой наибольшая цифра после названия программы.

На этом и завершу тему, программа для рисования электрических схем, какую лучше выбрать себе для работы.

P.S. От себя посоветую - для простых набросков использовать простые рисовалки, а для обычных принципиальных электрических схем, устанавливаете sPlan и будете довольны.

electrohobby.ru

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется - долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант - использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем - не значит плохая. На данном фото работа с Fritzing

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью - меню, пояснения - на русском языке. Удобный и понятный интерфейс - иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций - сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать - в формате QET.

Недостаток этой программы для рисования схем - отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт - Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере - Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace - для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения - тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Исходная схема (мультивибратор), нарисованная а DipTrace

Схема печатной платы

Сама плата мультивибратора

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD - один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек - в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы - она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток - пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна - старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций - автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только - больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов - температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние - светодиоды, реле - при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале - англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте - больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

mystroiteli1.ru

КАК ПО ПЛАТЕ С ДЕТАЛЯМИ НАРИСОВАТЬ СХЕМУ

Человек надумал разобраться с работой электронного устройства. В принципе в этом нет ничего предосудительного. Однако он даже ещё не «чайник», он только «кандидат в чайники». До сих пор не слышал про такой «титул», но надо вводить. Если раньше сначала ходили в радиокружок, слушали, что там говорят, а потом уже задавали вопросы, то сейчас включают компьютер и сразу задают вопросы. Например, по фото печатной платы просят объяснить, как работает данная схема. Винить человека нельзя. Его увлекла электроника. Вся такая изящная, современная и доступная. А ему кроме возможности ею обладать захотелось ещё её и понять, заглянуть в «душу».

И тут человек вспоминает про существование сайта «Радиосхемы» не только объединяющего радиолюбителей самого разного профиля и уровня, но и славящегося своей лояльностью к новичкам. Да милости просим, всегда рады. Только одно маленькое условие: на первых порах надо делать, как скажут. Причём неукоснительно и не откладывая на потом. В противном случае, как говаривало одно недоразумение, некогда возглавляющее целое государство, консенсуса мы не достигнем))

Для достижения понимания того как работает электронное устройство необходима его принципиальная электрическая схема. Рассматриваем вариант, когда в готовом виде схему найти не удалось, зато есть в наличии печатная плата. Не буду предлагать фотографировать эту плату хорошим цифровым фотоаппаратом, причем, строго в проекции «ось объектива, перпендикулярна плоскости платы», с обеих сторон, габариты платы по размеру кадра.

Так же как и скачать программу Sprint-Layout (ссылки будут ниже), в которую затем можно вставить сделанные фото и отрисовать, сначала со стороны печатных проводников, затем рисунок зеркально перевернуть и «расставить» по местам изображения электронных компонентов. Хочется-то, прямо сейчас, ничего не скачивая, не изучая и дополнительно не во что, не вникая взять и нарисовать.

Как действовать - нужны лист тетрадной бумаги в клеточку, карандаш, ластик и линейка.

Рисование начинаем со стороны печатных проводников платы. В первую очередь изображаем размещённые там смд компоненты. Их и расстояние между ними рисуем с четырёхкратным увеличением (иначе потом там ничего не разглядишь), также должно быть сохранено их взаимное расположение и пропорциональное расстояние на плоскости. Затем жирными точками отмечаются контакты пайки.

Соединения контактов между собой прорисовываем не спеша, толстыми линиями. Тут лучше вообще использовать карандаш с мягким грифелем. На этом этапе стирательная резинка очень пригодится.

Теперь нужно отзеркалить изображение. Лист переворачивается рисунком вниз и кладётся на стекло, снизу стекло подсветить фонариком (в дневное время можно просто прислонить его к оконному стеклу) и обвести просвечивающиеся контуры смд деталей и печатных проводников. Здесь уже лучше использовать шариковую авторучку.

Теперь к полученной картинке необходимо дорисовать внешние электронные компоненты (желательно выполнить их другим цветом) и указать их порядковые обозначения, приведённые на плате. Полученное уже в полной мере отображает порядок размещения деталей на печатной плате и соединение их между собой. По проводникам не лишним будет еще, и пройтись не толстым фломастером. Осталось составить список электронных компонентов, в котором будут указаны их номиналы и можно смело обращаться к знатокам за разъяснениями. В помощи, поверьте не откажут.

В заключении сделал ещё полшажка вперёд, получилась вот такая принципиальная схема, конечно же, не идеальная, но не это стояло на повестке дня. Рисовал её в программе Splan, можно конечно было это сделать и от руки, но не хватило выдержки. Даже для показательного действа.

А это плата отрисованная в Sprint-Layout, если делать наперегонки с рисованием в ручную, то успею отработать только две (против одной от руки), потому как редко рисую, кто занимается этим чаще сделает четыре.

Мораль: если это для вас действительно разовое мероприятие, то сделать всё можно и на тетрадном листочке (один раз попробовать даже надо). Во второй же раз, большая просьба, не будьте мазохистом. Автор инструкции - Babay iz Barnaula.

Форум по схемам

Обсудить статью КАК ПО ПЛАТЕ С ДЕТАЛЯМИ НАРИСОВАТЬ СХЕМУ

radioskot.ru

Рисование электрических схем. | Мастер Винтик. Всё своими руками!

Бесплатная программа для начинающих радиолюбителей «Рисование электрических схем: Начала Электроники 1.02»

Описание программы: Начала ЭЛЕКТРОНИКИ - это программа для начинающих радиолюбителей. С помощью данной программы на компьютере можно создавать простые электрические схемы, моделирования событий, наблюдать за процессами, происходящих в электрических системах.

С помощью данной программы можно собрать как элементарную схему, содержащую источник питания и лампочку, так и довольно сложный фрагмент радиосхемы. Сборка электрической цепи осуществляется в графическом режиме,

Что существенно облегчает и ускоряет построение.

Все компоненты, из которых осуществляется сборка цепи, изображены схематическими значками, но при наведении курсора появляется их изображение. Поэтому найти нужный компонент не представит труда даже для человека, впервые занявшегося моделированием.

Преимущество данного редактора заключается в простоте и наглядности. Чтобы использовать предмет (например, провод, резистор, катушка) его нужно лишь перетащить на монтажную плату.

Основные возможности программы:

  • Сборка электронных схем с произвольными параметрами деталей;
  • Возможность использования мультиметра;
  • Возможность использования осциллографа;
  • Наличие готовых схем;
  • Лабораторные работы с подробным описанием;
  • Наличие теоретических справочников;
  • Возможность сохранения содранных схем, с целью последующей работы с ними;
  • Настраиваемые параметры деталей;
  • Возможность изучения и проверки на практике основных законов физики по теме «Электродинамика».

Так же в программе имеется встроенный мультиметр и осциллограф.

С помощью Осциллографа можно наблюдать формы сигналов, определить частоту, амплитуду и длительность импульсов.

С помощью Мультиметра можно производить измерения постоянного и переменного напряжений (вольт) и силы тока (ампер), а также измерение сопротивления с наличием звуковой сигнализации.

Сайт разработчиков:elektronika.newmail.ru

Крыльцо для частного дома из металла своими руками фото схемы чертежи

  • Кнопка с фиксацией на схеме

  • Схемы на фд256

  • Расчет схем электрических

  • Расчет электрических схем

  • Условные обозначения электромонтажные схемы

  • Не редко при создании текстовых документов возникает необходимость в добавлении разного рода схем для того чтобы проиллюстрировать то, о чем идет речь в тексте. В этом материале мы расскажем о том, как нарисовать схему в Word. Статья будет актуальна для всех современных версий данного текстового редактора, включая Word 2007, 2010, 2013 и 2016.

    Для рисования схем в текстовом редакторе Word предусмотрено большое количество инструментов. Большинство этих инструментов размещается на вкладке «Вставка». Например, на вкладке вставка есть кнопки «Фигуры» и «SmartArt».

    При нажатии на кнопку «Фигуры» появляется большой список доступных фигур, которые можно использовать для того чтобы нарисовать схему.

    Для того чтобы нарисовать фигуру на странице, выберите одну из фигур в списке, кликните левой кнопкой мышки по пустому месту и не отпуская кнопку проведите мышкой в сторону. В результате на странице появится выбранная вами фигура, отпустите мышку тогда, когда размер фигуры будет вас устраивать. Для того чтобы добавить еще одну фигуру, вернитесь на вкладку «Вставка», нажмите на кнопку «Фигура» и выберите еще одну фигуру для вашей схемы. Таким образом можно быстро и достаточно легко нарисовать нужную схему.

    Обычно в схему нужно включать не только фигуры, но и текст. Для этого кликните правой кнопкой мышки по любой фигуре и в появившемся меню выберите пункт «Добавить текст».

    Кроме этого вы можете менять внешний вид фигур. Для этого нужно выделить фигуру и перейти на вкладку «Формат». Здесь можно выбрать готовый стиль фигуры либо вручную настроить ее параметры.

    Кроме этого вы можете нарисовать схему при помощи инструмента «SmartArt». Для этого перейдите на вкладку «Вставка», нажмите на кнопку «SmartArt» и в открывшемся окне выберите один из готовых шаблонов для вашей схемы.

    После выбора подходящего шаблона, схема появится на странице.

    Для того чтобы добавить на схему дополнительную фигуру нужно выделить схему мышкой, перейти на вкладку «Конструктор» и нажать на кнопку «Добавить фигуру».

    Также на вкладке «Конструктор» можно выбрать другой шаблон или вручную настроить внешний вид схемы.

    В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро начертить электрическую принципиальную схему.
    Черчение электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.


    Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для черчение электрических схем. Для этого установим следующий шаблон Normal.dot .
    Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

    Рисунок 1. Диалоговое окно открытия документа.

    Далее делаем по пунктам, отмеченным на рисунке:
    1. В выпадающем списке тип документа ставим – Все шаблоны Word.
    2. В окне проводника указываем путь до скачанного файла Normal.dot.
    3. Выбираем файл Normal.dot.
    4. Нажимаем кнопку Открыть.
    Идем в пункт Настройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)
    Описание панели инструментов для рисования электрических схем.
    Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

    Рисунок 2. Панель для рисования электрических схем.

    Здесь мы видим:
    1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
    2. Стандартную панель инструментов с некоторыми дополнительными функциями.
    3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.
    Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.
    Выпадающее меню Схема полностью повторяет панель Схема , последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
    Выпадающее меню Шаблоны позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).
    Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.
    С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.
    Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
    - вызов редактора формул;
    - вставка символов;
    - отображения панели Схема .

    Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

    Рисунок 4. Панель Схема.

    На панели имеются следующие блоки:
    1. Кнопка вызова окна привязки объектов к сетке.
    2. Группа инструментов для форматирования объекта.
    3. Группа инструментов вставки стандартных объектов.
    4. Группа инструментов вставки объектов из библиотеки элементов.

    Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

    Рисунок 5. Библиотека инструментов для рисования электрических схем.

    Создание электрических принципиальных схем.
    Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему.
    Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.
    Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.


    Рисунок 6. Пример создания схемы в программе Microsoft Word.

    Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем
    Достоинства:
    - нет необходимости устанавливать специальные программы;
    - простота создания несложных электрических схем;
    - бесплатное распространение описанного шаблона;
    - возможность сохранения схемы в форматах pdf, html.
    Недостатки:
    - сложность создания электрических схем по ГОСТу;
    - при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
    - небольшой набор компонентов для рисования электрических схем.
    Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

    Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

    Бесплатные

    Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

    • Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
    • Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
    • GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
    • Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
    • Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
    • Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

    Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

    Microsoft Visio

    Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

    MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

    Недостатки бесплатной версии:

    • Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
    • Программа работает только с браузером IE, что также создает массу неудобств.

    Компас-Электрик

    Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.


    Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

    Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

    В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

    Eagle

    Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.


    В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

    Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

    • Размер монтажной платы не может превышать размера 10,0х8,0 см.
    • При разводке можно манипулировать только двумя слоями.
    • В редакторе допускается работа только с одним листом.

    Dip Trace

    Это не отдельное приложение, а целый программный комплекс, включающий в себя:

    • Многофункциональный редактор для разработки принципиальных схем.
    • Приложение для создания монтажных плат.
    • 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
    • Программу для создания и редактирования компонентов.

    В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

    • Монтажная плата не более 4-х слоев.
    • Не более одной тысячи выводов с компонентов.

    В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

    1-2-3 схема

    Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.


    Функциональные возможности программы:

    • Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
    • Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
    • Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
    • Создание маркеров для коммутирующих устройств электрощита.

    Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

    Autocad Electrical

    Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.


    Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

    Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

    Эльф

    Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

    Функционал приложения включает в себя:

    • Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
    • Автоматический (с плана) или руной расчет силовой схемы.
    • Составление спецификации в соответствии с действующими нормами.
    • Возможность расширения базы элементов (УГО).

    В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

    Kicad

    Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.


    Характерные особенности системы:

    • Для разводки платы допускается применение внешних трассировщиков.
    • В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
    • По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
    • Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
    • Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

    Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

    TinyCAD

    Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.


    TinyCAD – простой редактор для принципиальных схем

    В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

    Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

    Fritzing

    Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).


    Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

    123D Circuits

    Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.


    В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

    Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

    XCircuit

    Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.


    Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

    CADSTAR Express

    Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.


    Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

    В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

    Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

    QElectroTech

    Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.


    Язык приложения – английский, но для него имеется русская локализация.

    Платные приложения

    В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

    sPlan

    Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.


    Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

    Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

    Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

    Eplan Electric

    Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.


    Target 3001

    Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.


    По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

    Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

    Micro-Cap

    Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.


    Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

    Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

    TurboCAD

    Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.


    Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

    Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

    Designer Schematic

    Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.


    Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

    Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

    Имеется возможность импорта файлов из популярных САПР.

    Ориентировочная стоимость приложения около $300.

    Читайте также...

    Как составить схему на компьютере

    Как нарисовать схемы в Word 2003

    Как нарисовать схемы в Word 2003? Для того, что бы рисовать схемы в Word, вам понадобиться только ваша фантазия, желание, и сама программа – текстовый редактор, который входит в пакет офисных программ от Microsoft. Попробовав один раз, вы уже сможете создавать любые схемы и небольшие топографические схемы. В дальнейшем я научу вас делать и это. Вы увидите, что в хороших руках из текстового редактора и цветного принтера можно сделать целую мини-типографию.

    Как нарисовать схемы в Word

    Прежде чем создавать схемы в Word неплохо было бы научиться изменять цвет страницы, создавать красивые рамки, и пользоваться WordArt.

    Откройте новый документ: — Пуск – Программы – Microsoft Office — Microsoft Office Word . Внизу на панели – Рисование – выбираем иконку – Прямоугольник .

    Если у вас нет этой панели, то зайдите в меню – Вид – Панели инструментов – и выберите – Рисование .

    После того, как вы кликнули мышкой по иконке – Прямоугольник – у вас появится такая рамочка.

    Кликните в любом месте вновь созданного поля. Поле примет вот такой вид.

    Этот квадратик в центре можете вырезать (щелкните на нем правой кнопкой мыши и в выпадающем меню выберите – Вырезать -). Выделите прямоугольник, в котором мы будем рисовать. На панели – Рисование – откройте – Автофигуры – Основные фигуры – Куб – и кликнете мышкой на поле выделенного прямоугольника.

    У вас должна получиться, вот такая картинка.

    Вы можете перемещать и изменять размер этого куба. Для этого кликните по этому кубику, чтобы выделить его. Если при наведении мышкой на этот кубик курсор принимает вид крестика со стрелочками на концах, значит, этот предмет можно переместить. Если же курсор принимает вид двунаправленной стрелки (на узелках, которые обозначены маленькими кружочками), значит можно изменить размер объекта. Сделайте из куба прямоугольную фигуру.

    Кликните по новой фигуре правой кнопкой мыши и в выпадающем меню выберите пункт – Копировать .

    Потом кликните правой кнопкой мыши на свободном поле рядом с фигурой и выберите – Вставить . Проделайте этот трюк дважды.

    Уже готовые необходимые вам фигуры можно выбрать из панели — Рисование – Автофигуры – Другие автофигуры .

    Должно получиться вот так.

    Теперь перетащите эти фигуры как у меня.

    Следующую фигуру попробуйте сделать сами (опять же методом копирования).

    Сюда же можно вставлять и небольшие рисунки извне, например иконки. Просто берёте нужную вам иконку и копируете или перетаскиваете её на место. Вот что у нас получилось.

    Теперь подпишем наши рисунки. Для этого выделите рамку с рисунками (кликните на свободном от рисунков месте, чтобы появилась рамочка) и выберите на панели Рисование иконку Надпись .

    Теперь кликните мышкой на свободном поле рамочки. Должно получиться вот так.

    У нас появилась новая маленькая рамочка с курсором. В ней мы и будем писать. Размер этой рамочки также можно изменять.

    Создайте методом копирования такие же надписи как у меня и переместите их по местам.

    Теперь нарисуем соединительные линии. Для этого в Автофигурах (на панели – Рисование -) выбираем – Соединительные линии . Не забывайте перед выбором выделять главную рамку. Можно её назвать « Холст ». Ведь мы рисуем на ней как на холсте. Я в качестве соединительной линии выбрала – Уступ со стрелкой .

    Вот тут вам придётся набраться терпения и потренироваться. Наводите курсор в виде крестика на то место откуда собираетесь вести линию и щелкаете не отпуская левой кнопки мыши, тянете линию до того места куда вам нужно и только тогда отпускаете кнопку мыши.

    Если не получилось, то отмените ваше действие и опять выберите соединительную линию и начните сначала. Каждую новую линию необходимо заново выбирать на панели – Рисование .

    Линии можно изменять, потянув за желтые ромбики на них.

    Теперь сделаем симпатичный фон нашему рисунку. Для этого опять выделяем наш «холст» и выбираем всё на той же панели иконку – Цвет заливки .

    Выбрав необходимый цвет, щелкните по иконке ещё раз и второй щелчок сделайте уже на свободном поле «холста». Или сначала щелкните по «холсту», а потом по иконке заливки.

    Вот, что у нас получилось.

    Чтобы наши отдельные рисунки и иконки не смещались в разные стороны, необходимо каждый элемент (и соединительные линии тоже) выделить (щелкайте по каждому элементу, удерживая клавишу « Ctrl », пока не выделите все элементы). Тут тоже придется попотеть. Даже у меня не всегда с первого раза получается.

    Теперь аккуратно щелкните правой кнопкой мыши на каком-нибудь выделенном элементе (например, на иконке монитора) и выберите – ГруппировкаГруппировать .

    Потренируйтесь немного и вы запросто сможете быстро и легко создавать любые схемы в Word.

    Кстати, толщину всех линий можно менять. Для этого выделите необходимую линию, щелкнув по ней и выберите на панели – Рисунок – иконку – Тип линии . Но это необходимо делать до группировки. Рамочки с надписями тоже можно залить любым цветом (можно и после группировки).

    Как нарисовать электрическую схему на компьютере — обзор программ

    Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

    Бесплатные программы для создания схем

    В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

    Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

    Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

    Редактор электрических схем QElectroTech

    Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

    Редактор электрических схем QElectroTech

    Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

    Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

    Графический редактор от Майкрософт — Visio

    Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

    Составлять электрические схемы в Visio несложно

    Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

    К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

    Компас Электрик

    Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

    Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

    Пример схемы, созданной в Компас Электрик

    В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

    Программа DipTrace — для рисования однолинейных схем и принципиальных

    Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

    Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

    После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

    Бесплатная прога ProfiCAD для составления электросхем

    Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

    Пример использования ProfiCAD для рисования электрических схем

    Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

    Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

    Платные, на которые стоит потратиться

    Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

    Простая и удобная sPlan

    Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

    Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

    Программа для рисования схем sPlan и ее библиотека

    Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

    Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

    Micro-Cap

    Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

    В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

    Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

    Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

    Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

    Как нарисовать электрическую схему на компьютере — обзор программ

    Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

    Бесплатные программы для создания схем

    В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

    Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

    Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

    Редактор электрических схем QElectroTech

    Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

    Редактор электрических схем QElectroTech

    Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

    Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

    Графический редактор от Майкрософт — Visio

    Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

    Составлять электрические схемы в Visio несложно

    Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

    К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

    Компас Электрик

    Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

    Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

    Пример схемы, созданной в Компас Электрик

    В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

    Программа DipTrace — для рисования однолинейных схем и принципиальных

    Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

    Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

    После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

    Бесплатная прога ProfiCAD для составления электросхем

    Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

    Пример использования ProfiCAD для рисования электрических схем

    Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

    Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

    Платные, на которые стоит потратиться

    Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

    Простая и удобная sPlan

    Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

    Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

    Программа для рисования схем sPlan и ее библиотека

    Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

    Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

    Micro-Cap

    Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

    В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

    Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

    Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

    Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

    Как сделать схему в Ворде

    Работая в документе Ворд с текстом, Вам могут попадаться картинки, диаграммы, рисунки. Вставляя различные объекты в текст, он становится более наглядным, и тот, кто его читает, лучше воспринимает информацию.

    В данной статье мы рассмотрим два способа, с помощью которых можно создать схему в текстовом редакторе MS Word – это рисунок SmartArt и вставка обычных Фигур. Показывать я буду в Ворде 2010, но данные скриншоты так же подойдут, если у Вас установлен Ворд 2007, 2013 или 2016.

    На сайте уже есть статьи: как добавить рисунок в Ворд, и как сделать график в Ворде. Перейдя по ссылкам, Вы сможете их прочесть и сделать свой документ интересным и более информативным.

    Как рисовать схемы с помощью SmartArt

    Схема в текстовый редактор добавляется вставкой в документ рисунока SmartArt. Для этого перейдите на вкладку «Вставка» и в группе «Иллюстрации» нажмите на кнопку «SmartArt» .

    Появится вот такое окно. В нем нужно выбрать подходящий рисунок. Слева кликните по разделу, в примере «Иерархия» , и выберите один из предложенных рисунков. Справа область предпросмотра, посмотрите, как она выглядит, и для чего больше подойдет.

    Теперь приступим к размещению блоков. Удалить ненужные можно, выделив его мышкой и нажав кнопку «Delete» . Уберите, таким образом, все лишние прямоугольники.

    Дальше необходимо добавить блоки. Выделите тот, под которым нужно вставить дополнительные, и на вкладке «Работа с рисунками SmartArt» – «Конструктор» нажмите на кнопку «Добавить фигуру» , в списке кликните по пункту «Добавить фигуру ниже» .

    После этого снова выделите верхний прямоугольник и добавьте еще один ниже. Здесь же Вы можете выбрать добавление нужного объекта выше выбранного блока, перед ним, или за ним.

    После того, как Вы сделаете предыдущий пункт, нужно напечатать текст. Выделите область схемы и на вкладке «Работа с рисунками SmartArt» – «Конструктор» нажмите на кнопку «Область текста» . Или же на левой границе нажмите на кнопку с двумя маленькими стрелочками.

    Откроется сбоку небольшое окошко. В нем нужно ввести текст для каждого из блоков. Здесь маркерами обозначены уровни, а кликнув напротив маркера можно посмотреть, куда будет вписан текст.

    Напишите напротив каждого маркера, какой текст должен быть в каком объекте.

    Когда все заполните окно для добавления текста можно закрыть, нажав в нем на крестик.

    Теперь можно поработать над внешним видом самой схемы. Для этого выделите ее и перейдите на вкладку «Работа с рисунками SmartArt» – «Конструктор» . В группе «Стили SmartArt» можете выбрать любой другой стиль.

    Также можно «Изменить цвета» схемы, кликнув по соответствующей кнопке.

    Если Вам не сильно подошел выбранный вид, можете изменить его в соответствующей группе. Наведите курсор на любой из предложенных макетов, чтобы посмотреть, как будет выглядеть Ваша схема. Если этот макет подойдет больше, кликните по нему, чтобы выбрать.

    Перейдя на вкладку «Работа с рисунками SmartArt» – «Формат» можно изменить любую фигуру или текст. Например, выделим фигуру, нажмем «Изменить фигуру» и кликнем по любой другой из предложенного списка. Для каждой можно изменить заливку, контур или добавить эффект.

    Точно так же и для текста, выделите его и можно применить один из готовых стилей, изменить заливку, контур или добавить эффект.

    В итоге, у меня получилась вот такая схема.

    Как нарисовать схему со стрелками, используя Фигуры

    Делать схемы в Ворде можно и другим способом, не используя готовых шаблонов, а создать ее с помощью вставки в документ подходящих фигур.

    Для этого откройте вкладку «Вставка» нажмите на кнопку «Фигуры» и кликните по нужной из списка, это может быть овал, прямоугольник, ромб и другое.

    После этого курсор поменяет вид с палочки на плюсик. Нарисуйте с его помощью фигуру в нужном месте документа. Затем у Вас появится вкладка «Средства рисования» – «Формат» . На ней снова кликните по кнопочке «Фигуры» и нажмите по нужной в списке. Добавьте их все таким образом.

    Если Вы нарисовали объект на листе и его нужно немного переместить, то сделать это можно мышкой, захватив за его границу. Или же выделите его, зажмите клавишу «Ctrl» и перемещайте с помощью стрелок на клавиатуре.

    Дальше давайте соединим блоки прямыми линиями или стрелками. Выделите один из них, чтобы открылась вкладка «Средства рисования» – «Формат» . Затем нажмите «Фигуры» и из выпадающего списка кликните, например, по стрелке. Нарисуйте стрелку, чтобы она указывала непосредственно на сам блок. Соединить несколько стрелок можно с помощью прямой линии.

    Подробнее прочесть, как сделать стрелки в Ворде, можно в статье, перейдя по ссылке.

    Чтобы нарисовать ровную горизонтальную или вертикальную линию, рисуя стрелку, нажмите и удерживайте клавишу «Shift» .

    Используя прямую и стрелку, у меня получилось нарисовать вот такую схему.

    Теперь давайте изменим внешний вид стрелок. Выделяйте их по очереди, и для каждой можно выбрать один из готовых стилей, или нажмите «Контур фигуры» и сами выберите цвет, толщину стрелки и прочее.

    Нажав «Эффекты фигур» можно добавить один из предложенных эффектов. Я выбрала тень.

    Прорисовав и изменив вид всех стрелок, переходим к тексту. Выделяем один прямоугольник и на вкладке «Средства рисования» – «Формат» нажимаем на кнопку «Нарисовать надпись» . Появится плюсик вместо курсора. Нарисуйте им прямоугольник для надписи в нужном блоке.

    Дальше напечатайте текст. Добавьте, таким образом, текст во всю схему.

    Как видите, прямоугольник для надписи залит белым и у него есть контур. Давайте это уберем. Кликайте по нему и на вкладке «Средства рисования» – «Формат» выбирайте «Заливка фигуры» – «Нет заливки» .

    То же самое повторяем и для контура: «Контур фигуры» – «Нет контура» . Сделайте так для всех блоков с текстом.

    Следующий шаг – это форматирование написанного текста. Выделите текст и на вкладке «Главная» выберите шрифт, размер, цвет и поставьте его по центру.

    Итак, мы изменили вид стрелок и текст в схеме, осталось поработать с блоками. Выделите любой из них мышкой, кликнув по нему – откроется вкладка «Средства рисования» – «Формат» . В группе «Стили фигур» нажмите на тот, который Вам понравится. Или используя кнопки «Заливка» , «Контур» и «Эффекты» сделайте любой вид, который подходит больше.

    Если нарисовав схему, Вы заметили, что нужно поменять один из блоков, например, прямоугольник на ромб, тогда не нужно его удалять и рисовать ромб, можно просто заменить. Выделите прямоугольник, для примера, перейдите на вкладку «Средства рисования» – «Формат» и нажмите по кнопке, на которой изображена линия с маркерами. Выберите в открывшемся списке «Изменить фигуру» и укажите, какую вставить.

    Вот такая схема со стрелками получилась у меня. Скачать все, что было нарисовано во время написания данной статьи, можно с Яндекс.Диска, перейдя по ссылке: https://yadi.sk/i/61H5Cdak3KALtz.

    Чтобы переместить созданную в документе схему немного в стороны или уменьшить/увеличить всю сразу, а не по одной фигуре, нужно сгруппировать все нарисованные объекты. Как сгруппировать фигуры в Ворде, прочтите, перейдя по ссылке.

    На этом буду заканчивать. Попробуйте пошагово сделать все, как описано в статье, и у Вас обязательно получится.

    Рисование электрических схем в программе Microsoft Word

    Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

    Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

    Установка шаблона для рисования электрических схем.

    Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

    Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

    Рисунок 1. Диалоговое окно открытия документа.

    Далее делаем по пунктам, отмеченным на рисунке:
    1. В выпадающем списке тип документа ставим – Все шаблоны Word.
    2. В окне проводника указываем путь до скачанного файла Normal.dot.
    3. Выбираем файл Normal.dot.
    4. Нажимаем кнопку Открыть.
    Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

    Описание панели инструментов для рисования электрических схем.

    Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

    Рисунок 2. Панель для рисования электрических схем.

    Здесь мы видим:
    1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
    2. Стандартную панель инструментов с некоторыми дополнительными функциями.
    3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

    Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

    Выпадающее менюСхема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
    Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

    Рисунок 3. Мени Шаблоны.

    Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

    С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

    Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
    — вызов редактора формул;
    — вставка символов;
    — отображения панели Схема.

    Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

    Рисунок 4. Панель Схема.

    На панели имеются следующие блоки:
    1. Кнопка вызова окна привязки объектов к сетке.
    2. Группа инструментов для форматирования объекта.
    3. Группа инструментов вставки стандартных объектов.
    4. Группа инструментов вставки объектов из библиотеки элементов.

    Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

    Рисунок 5. Библиотека инструментов для рисования электрических схем.

    Создание электрических принципиальных схем.

    Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

    Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

    Рисунок 6. Пример создания схемы в программе Microsoft Word.

    Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

    Достоинства:
    — нет необходимости устанавливать специальные программы;
    — простота создания несложных электрических схем;
    — бесплатное распространение описанного шаблона;
    — возможность сохранения схемы в форматах pdf, html.
    Недостатки:
    — сложность создания электрических схем по ГОСТу;
    — при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
    — небольшой набор компонентов для рисования электрических схем.

    Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

    Посмотрите подробное видео как рисовать электрические схемы в программе Microsoft Word:

    Для тех, кому не хватает возможностей шаблона для Word предлагаю ознакомиться с шаблонами для черчения электрических схем в программе Microsoft Visio.

    Комплект шаблонов содержит набор условно-графических обозначений выполненных согласно отечественному ГОСТу и позволит чертить профессионалные электрические схемы.

    ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

    Создание блок-схемы с помощью SmartArt

    Блок-схема представляет последовательные этапы задачи или процесса. Существует много разных макетов SmartArt, которые можно использовать для представления этапов процесса, в том числе макеты, в которые можно добавить рисунки.

    В этой статье объясняется, как создавать блок-схемы, которые могут содержать рисунки. Методы, описанные в этой статье, можно использовать для создания или изменения практически любых графических элементов SmartArt. Для достижения нужного результата попробуйте использовать различные макеты.

    В этой статье

    Создание блок-схемы с рисунками

    На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt.

    В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками.

    В фигуре, в которую вы хотите добавить рисунок, щелкните значок рисунка

    , выберите рисунок и нажмите кнопку Вставить.

    Для ввода текста выполните одно из следующих действий:

    В области текста щелкните элемент [Текст] и введите содержимое.

    Примечание: Если область текста не отображается, на вкладке Конструктор нажмите кнопку Область текста.

    Скопируйте текст из другого места или программы, в области текста щелкните элемент [Текст], а затем вставьте скопированное содержимое.

    Щелкните поле в графическом элементе SmartArt и введите свой текст.

    Примечание: Для достижения наилучших результатов используйте это действие после добавления всех необходимых полей.

    Добавление или удаление полей блок-схемы

    Щелкните графический элемент SmartArt, в который нужно добавить поле.

    Щелкните существующее поле, ближайшее к месту вставки нового поля.

    На вкладке Конструктор в группе Создание рисунка щелкните стрелку рядом с кнопкой Добавить фигуру.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

    Выполните одно из указанных ниже действий.

    Чтобы вставить поле на том же уровне, что и выбранное поле, но после него, выберите команду Добавить фигуру после.

    Чтобы вставить поле на том же уровне, что и выбранное поле, но перед ним, выберите команду Добавить фигуру перед.

    Если необходимо добавить поле в блок-схему, попробуйте добавить его перед выбранной фигурой или после нее, чтобы определить подходящее место.

    Добавление поля из области текста

    Поместите курсор в начало текста, куда вы хотите добавить фигуру.

    Введите нужный текст в новой фигуре и нажмите клавишу ВВОД. Чтобы добавить отступ для фигуры, нажмите клавишу TAB, а чтобы сместить ее влево — клавиши SHIFT+TAB.

    Чтобы удалить поле, щелкните его границу и нажмите клавишу DELETE.

    Перемещение фигуры в блок-схеме

    Чтобы переместить фигуру, щелкните ее и перетащите на новое место.

    Чтобы фигура перемещалась с очень маленьким шагом, удерживайте нажатой клавишу CTRL и нажимайте клавиши со стрелками.

    Изменение цветов блок-схемы

    Чтобы быстро придать графическому элементу SmartArt профессиональный вид, можно изменить цвета блок-схемы или применить к ней стиль SmartArt. Вы также можете добавить эффекты, такие как свечение, сглаживание или объемные эффекты. Кроме того, в презентациях PowerPoint можно анимировать блок-схему.

    Применение цветов темы

    Щелкните графический элемент SmartArt, цвет которого нужно изменить.

    На вкладке Конструктор в группе Стили SmartArt нажмите кнопку Изменить цвета.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

    Выберите нужную комбинацию цветов.

    Совет: (ПРИМЕЧАНИЕ.) При наведении указателя мыши на эскиз можно просмотреть, как изменяются цвета в графическом элементе SmartArt.

    Изменение цвета или стиля фона поля блок-схемы

    В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

    Чтобы изменить стиль заливки, в области Формат фигуры щелкните стрелку рядом с заголовком Заливка, чтобы развернуть список, и выберите один из следующих вариантов:

    Рисунок или текстура

    Нажмите кнопку Цвет

    и выберите цвет из коллекции.

    Чтобы указать степень прозрачности фонового цвета, переместите ползунок Прозрачность или введите число в поле рядом с ним. Значение прозрачности можно изменять от 0 (полная непрозрачность, значение по умолчанию) до 100 % (полная прозрачность).

    Изменение типа или цвета границы

    В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

    Чтобы изменить цвет границы, в области Формат фигуры щелкните стрелку рядом с заголовком Линия, чтобы развернуть список, и выберите один из следующих вариантов:

    «Нет линий», «Сплошная линия» или «Градиентная линия»

    Прозрачность (используйте ползунок или введите процентное значение)

    Ширина (в пикселях)

    Применение стиля SmartArt к блок-схеме

    Стиль SmartArt — это сочетание различных эффектов, например стилей линий, рамок или трехмерных эффектов, которые можно применить к полям графического элемента SmartArt для придания им профессионального, неповторимого вида.

    Щелкните графический элемент SmartArt, стиль SmartArt которого нужно изменить.

    На вкладке Конструктор в группе Стили SmartArt выберите нужный стиль.

    Чтобы просмотреть другие стили SmartArt, нажмите кнопку Дополнительные параметры

    .

    Если вы не видите вкладку «Конструктор», убедитесь, что выбрали графический элемент SmartArt.

    Если навести указатель мыши на эскиз, можно увидеть, как изменяется стиль графического элемента SmartArt.

    Кроме того, вы можете перемещать фигуры или изменять их размер, а также добавлять заливку, эффекты и рисунки.

    Анимация блок-схемы

    Если вы используете PowerPoint, можно анимировать блок-схему, чтобы привлечь внимание к отдельным фигурам.

    Щелкните графический элемент SmartArt, который вы хотите анимировать.

    На вкладке Анимация в группе Анимация щелкните Параметры эффектов и выберите параметр Последовательно.

    Примечание: Если скопировать блок-схему с примененным к ней эффектом анимации на другой слайд, эффект также будет скопирован.

    Нарисовать Однолинейную Электрическую Схему - tokzamer.ru

    Всё ещё проще: потыкайте на такую фигуру мышкой несколько раз.


    Поэтому удобне начинать документ из шаблонов, которые сам же Visio и предлагает.

    Теперь можно показать то, как я Visio применяю. Тогда стоит поиграться размерами самой страницы Visio!
    Конструктор однолинейных схем. Описание работы.



    Очень удобно! Учитывая их, меняются характеристики элементов, где были выявлены дефекты и рассчитываются новые, по результатом которых происходит замена тех составных частей, которые мешают нормальному электрическому снабжению помещения.

    При условии, что эти Как и в Автокаде, для этого надо выставить настройки печати.

    Я говорил вам о том, что в Visio можно сделать так, чтобы оперировать реальными размерами на листе А4.

    Идём дальше! Но при этом будут очень занижены ее возможности, что экономически не рационально.

    Встроенная в графический редактор, помощь подробно объясняет особенности алгоритмов.

    Черчение электрических схем по ГОСТ в Visio

    Описание панели инструментов для рисования электрических схем.

    Это может сгодиться, чтобы подсчитать какие-то расстояния или проверить, влезет ли диван шириной в 1,97 метра между шкафом шириной в 0,8 метра и столом шириной в 1,58 метра. Документ в Visio может состоять из нескольких страниц.

    Пример оформления однолинейной схемы электроснабжения промышленного предприятия Виды однолинейных электрических схем В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение.

    Ну и на последней значимой для нас вкладке можно настроить название страницы и выбрать её тип передняя или подложка — про это будет позже и задать единицы измерения.

    При этом все приборы и электрические элементы на схеме имеют определенное обозначение, которое установлено ГОСТом. Это очень удобно, потому что можно будет печатать разные документы из одного файла, если захочется держать весь проект рядом.

    А если рисуете план дома — то миллиметры, как это принято в строительстве.

    В стандартных библиотеках есть куча разных удобных символов и заготовок. Мясо чуть посложнее.

    А если футбольное поле или дачный участок — то играемся так, как хотим.
    Схема электрическая принципиальная

    Особенности электроснабжения

    А если хочется — то можно наоборот, привести обычный лист А4 к размерам х метров и чертить на нём какой-нибудь план футбольного стадиона или чего-то огромного. Если нажать на эту полоску — то открывается группа, которая под ней спрятана.

    Работа в Rapsodie существенно ускоряет процесс компоновки шкафа. А это — зверство с проектом стапеля для сборки щитов на него ушло около часа — это большое время по меркам Visio : Рисунок сделан из кучи сгруппированных блоков:крепления, одна панель щита с двумя несущими профилями. Поэтому в ней можно создавать графические элементы для вставки в текстовые документы.

    Для работы Вы можете использовать только мышку, разработать и распечатать схему электрического щитка и этикетки с обозначениями элементов схемы для щитка. Это нужно, когда мы хотим отрисовать сложный объект.

    Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы. Кстати, что это за точечка и квадратики вокруг фигуры? Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Помогают они оценить и общую безопасность.

    Ну, блин, нарисуйте блок-схему на куске бумажки, если не умеете рисовать. Все эти настройки тыкаются или кнопками на панели инструментов, или через контекстное меню по правой кнопке: Можно выписать вот так: Текст — отвечает за параметры шрифта, которым на фигуре что-то пишется. Обозначения условные графические в электрических схемах.

    Программы для рисования электрических схем


    А это не всегда получится: некоторые фигуры сразу ставятся размерами кратко текущему масштабу документа и потом эти размеры нельзя поменять. Заставил нарисовать блок-схему на листке бумаги. А чтобы правильно на схеме их обозначить, необходимо изучить ГОСТ.

    Здесь я нарисовал элементы электропроводки: А здесь нарисовал трассы кабелей электропроводки, не меняя фона. Для более удобного использования в плане применения однолинейная схема электроснабжения может быть двух видов: исполнительная; расчётная. Так как в них шикарный интерфейс, есть все функции и электрические обозначения. Первый вид проектируется при наличие действующих электрических систем. Всё, чего нет — можно напрограммировать.

    Для создания документа на компьютере необходимо программное обеспечение — графический редактор, который преобразует манипуляции пользователя ПК на устройстве ввода информации в чертеж. Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Такой вариант крайне удобен в использовании даже для непрофессионала, одновременно являясь функциональным и эффективным. В этих единицах Visio будет показывать вам все размеры.
    Проектирование электрощитов. Visio в помощь + Библиотека.

    Что такое однолинейная схема электроснабжения

    Это способ, при помощи которого Visio видит несколько фигур как одно целое и квадратики для изменения размеров и поворота появляются одни на общую фигуру.

    Здесь тоже можно создать часто используемые обозначения элементов в качестве шаблонов для применения их при дальнейшей работе.

    Вот люди и делали такой чертёж, чтобы он занимал ровно один лист А4 из, скажем, 16ти. И всё это — Visio!

    Данный вид схемы применяется для уже действующего электроснабжения любого помещения. Для этого не надо устанавливать никаких дополнительных программ. Такие схемы нужны для исправления неполадок и дефектов.

    Функциональные — применяются в случаях, когда имеется большое количество различных потребителей машин, станков, оборудования , и отображают общую картину сети и взаимодействие между механизмами, электроснабжением и друг с другом. Их число особо не ограничено. Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Эта простота заключается в том, что весь комплекс компонентов, необходимых для снабжения электричеством потребителей, на ней изображаются несколькими линиями.

    Такие положения фигур по оси Z действуют в пределах документа и сгруппированных фигур. Эта программа замечательно подойдет для домашнего рисования всех схем. При условии, что эти

    Оформить заявку

    На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. По вопросам пишите на электронную почту: info el-proekt. А в блок-схеме это просто и понятно.

    Однолинейная схема — это графическое изображение 2-ух или трехфазной сети, которая объединяет все устройства электрической цепи при помощи одной линии,что позволяет достаточно сильно упростить чертежи и планы. В стандартных библиотеках есть куча разных удобных символов и заготовок. Для редактирования изображений используется масштабирование, работа с окнами и слоями, перемещение, вставка разрывов, вращение, изменение отражения, наложение текста, цветовая палитра и другие функции и стили. Форматирование похоже на Word: Visio умеет разделять абзацы, делать там отступы и выравнивание. Вот фотка утащена из журнала Lana-Sator и сохранена копией на хостинге; спасибо, Лана!
    Как читать Элекрические схемы

    черчение и проектирование электрических схем

    Тема: какую программу лучше выбрать для рисования электрических схем.

    В этой теме будет представлен небольшой обзор наиболее хороших и распространённых компьютерных программ, что используются для создания принципиальных электрических схем в цифровом формате.

    Программа рисования схем sPlan

    Начну с наиболее распространённой и ходовой программы для создания электрических схем, которая называется sPlan . К достоинствам программы можно отнести простоту работы, широкие возможности, русскоязычность, удобный интерфейс и т.д. В ней содержится большая внутренняя база различных электрических и электронных компонентов, что разбиты и упорядочены по определённым группам и типам (это удобно при выборе нужных элементов в процессе создания схемы).

    Она полностью на русском языке, что бывает редкостью для хороших программ. В ней довольно быстро и легко можно разобраться даже новичку, так как программа имеет интуитивно понятную рабочую среду, что облегчает общее понимание и работу с ней. При помощи sPlan можно рисовать электрические схемы.

    После инсталляции запускаете её и создаете новые документ. В этом рабочем пространстве и работаете дальше, набрасывая элементы электрической схемы, соединяя нужные выводы между собой. В левой стороне находится библиотека элементов. Ваша задача выбрать нужный компонент и мышкой перетащить его на основное поле. Ну, а далее особых трудностей возникнуть не должно. Если что, читайте помощь в самой программе. По окончанию создания схемы, Вы просто её сохраняете на компьютере и всё. При надобности выводите на распечатку. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

    Программа Microsoft Office Visio

    Если Вам мало возможностей, что предлагает sPlan , или Вы желаете не ограничиваться только лишь принципиальными электрическими схемами, а расширить свои нужды на иные сферы деятельности, то тогда я Вам могу посоветовать более мощную, профессиональную, навороченную программу из семейства Microsoft Office, а именно Microsoft Office Visio .

    Это очень сильная программа в плане создания различных схем. В ней можно сделать не только принципиальную, но и структурные, функциональные, подключений, общие, расположения и прочие. Кроме этого, она не ограничивается лишь электрикой. Вы компьютерщик или бизнесмен, и Вам она сгодится. Словом, при её помощи возможно набросать любые схемы, но есть и небольшое неудобство.

    Это то, что над ней необходимо некоторое время попыхтеть, а именно разобраться. Поскольку имея такой широкий асортимент возможностей, для новичка будет сложновато с ходу с ней работать. Хотя в принципе, если Вы уже заметили, программные продукты создаваемые одной и той же фирмой, своим интерфейсом очень похожи друг на друга. То есть, если человек умеет работать и знаком с обычным Microsoft Office Word , то основную часть программы Visio ему легче будет понять. Так что при желании можно легко и быстро научиться работе с ней.

    Немного коснусь темы об первоначальном назначении этих создаваемых программами схем. К примеру, Вам пару раз понадобилась нарисовать на компьютере электрическую схему. В этом случае изучать полностью какую либо программу в общем не обязательно. Проще взять sPlan и не мучатся с изучением других. Либо, вовсе, отрыть программу для рисования (графические редакторы) и на ней при помощи простых фигур, линий, кривых быстренько намалевать схемку.

    Рисовалка SnagitEditor

    В тех случаях когда от схемы требуется объяснение (по ней), наглядность, презентабельность, эстетичность, а не строгая документальность, делается так. Берётся программа Snagit и в SnagitEditor (внутренний редактор), при помощи линий и кривых с теневыми эффектами собираем по частям вся схема. В результате выходит весьма симпатичная на вид схемка. Если использовать копирование готовых, ранее нарисованных Вами компонентов, можно сократить время создания такого документа до нескольких минут. Быстро и красиво. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

    На данный момент имеется большое разнообразие всевозможных программ, что могут рисовать, планировать, тестировать, вычислять и т.д. Просто нужно немного поискать в своей локальной сети или в сети интернета, после скачивания каждую проверить и выбрать более подходящую. При поиске обращайте внимание на версию программ. Они довольно часто обновляются и это способствует улучшению и расширению их внутренних возможностей. Из списка найденных вариантов, закачивайте ту, у которой наибольшая цифра после названия программы.

    На этом и завершу тему, программа для рисования электрических схем, какую лучше выбрать себе для работы.

    P.S. От себя посоветую - для простых набросков использовать простые рисовалки, а для обычных принципиальных электрических схем, устанавливаете sPlan и будете довольны.

    Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

    Бесплатные программы для создания схем

    В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

    Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

    Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

    Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

    Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

    Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

    Графический редактор от Майкрософт — Visio

    Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

    Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

    К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

    Компас Электрик

    Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

    Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

    В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

    Программа DipTrace — для рисования однолинейных схем и принципиальных

    Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

    Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

    После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

    Бесплатная прога ProfiCAD для составления электросхем

    Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

    Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

    Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

    Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

    Простая и удобная sPlan

    Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

    Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

    Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

    Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

    Micro-Cap

    Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

    В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

    Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

    Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

    Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

    Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

    Бесплатные

    Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

    • Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
    • Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
    • GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
    • Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
    • Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
    • Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

    Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

    Microsoft Visio

    Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

    MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

    Недостатки бесплатной версии:

    • Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
    • Программа работает только с браузером IE, что также создает массу неудобств.

    Компас-Электрик

    Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.


    Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

    Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

    В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

    Eagle

    Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.


    В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

    Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

    • Размер монтажной платы не может превышать размера 10,0х8,0 см.
    • При разводке можно манипулировать только двумя слоями.
    • В редакторе допускается работа только с одним листом.

    Dip Trace

    Это не отдельное приложение, а целый программный комплекс, включающий в себя:

    • Многофункциональный редактор для разработки принципиальных схем.
    • Приложение для создания монтажных плат.
    • 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
    • Программу для создания и редактирования компонентов.

    В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

    • Монтажная плата не более 4-х слоев.
    • Не более одной тысячи выводов с компонентов.

    В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

    1-2-3 схема

    Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.


    Функциональные возможности программы:

    • Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
    • Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
    • Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
    • Создание маркеров для коммутирующих устройств электрощита.

    Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

    Autocad Electrical

    Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.


    Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

    Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

    Эльф

    Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

    Функционал приложения включает в себя:

    • Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
    • Автоматический (с плана) или руной расчет силовой схемы.
    • Составление спецификации в соответствии с действующими нормами.
    • Возможность расширения базы элементов (УГО).

    В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

    Kicad

    Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.


    Характерные особенности системы:

    • Для разводки платы допускается применение внешних трассировщиков.
    • В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
    • По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
    • Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
    • Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

    Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

    TinyCAD

    Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.


    TinyCAD – простой редактор для принципиальных схем

    В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

    Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

    Fritzing

    Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).


    Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

    123D Circuits

    Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.


    В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

    Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

    XCircuit

    Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.


    Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

    CADSTAR Express

    Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.


    Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

    В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

    Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

    QElectroTech

    Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.


    Язык приложения – английский, но для него имеется русская локализация.

    Платные приложения

    В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

    sPlan

    Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.


    Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

    Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

    Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

    Eplan Electric

    Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.


    Target 3001

    Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.


    По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

    Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

    Micro-Cap

    Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.


    Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

    Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

    TurboCAD

    Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.


    Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

    Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

    Designer Schematic

    Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.


    Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

    Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

    Имеется возможность импорта файлов из популярных САПР.

    Ориентировочная стоимость приложения около $300.

    10 лучших бесплатных онлайн симуляторов электроцепи

    Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

    1. EasyEDA дизайн электронной цепи, моделирование цепи и PCB дизай:
    EasyEDA удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему. EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему. Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением. Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в.PNG или.SVG. Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

    2. Circuit Sims : Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчик не удалось повысить качество и увеличить графический интерфейс пользователя.

    3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

    4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна. Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

    5. DoCircuits : Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео "будет начать в пять минут". Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

    6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

    7. 123D Circuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

    8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

    В данной статье будет представлено 20 лучших программ для проектирования электронных схем и печатных плат, включая бесплатные, коммерческие и условно бесплатные программы.

    Изучение дизайна макетов или электронных диаграмм не сложно, если вы выберете правильный инструмент дизайна. Для создания списка был использован ряд критериев, таких как:

    • качество программного обеспечения;
    • удобство для пользователя;
    • сложность среды проектирования.

    Бесплатное программное обеспечение для рисования электронных схем:

    Ниже будет представлен список и краткое описание бесплатных программ для проектирования электронных схем.

    LTspice

    Это программное обеспечение для моделирования от линейных технологий до разработки электронных схем, моделирования SPICE, диаграмм сигналов и многих других функций:

    • многоязычный графический интерфейсMDI для открытия и редактирования нескольких файлов в сеансе;
    • встроенный редактор схем с базой данных 2 тыс. электронных компонентов;
    • симулятор аналоговых и смешанных схем с режимом импорта файловSPICE;
    • постпроцессор для генерации графических кривых результатов анализа и отчетов;
    • возможность персонализировать настройки режима отображения и сочетания клавиш;
    • удобные функции масштабирования окна просмотра, печати и копирования в буфер обмена;
    • интегрированная база данных схем выборкиLTSpice.ASC.

    Узнать больше и скачать LTspice вы можете на нашем .

    «Компас-электрик»

    Замечательная графическая российская программа, которая является разновидностью программы «Компас». Используется в области электрики для создания схем электрооборудования различных механизмов. Программа имеет обширные возможности. Посредством программы «Компас-электрик» возможно начертить любую электрическую схему.

    Программа «Компас-электрик» имеет три версии, различные по своему функционалу: экспресс версия, стандартная версия, профессиональная версия. Основными компонентами данной программы являются:

    • База данных, которая является фундаментом для проектирования документации;
    • Редактор схем и отчетов, в котором происходит сам процесс создания и выпуска готовой документации проектов.

    DipTrace

    Это программа для проектирования профессиональных печатных плат. Вполне интуитивно понятный интерфейс, огромная функциональность. Dip Trace поддерживает несколько режимов работы. В каждый пакет DipTrace входят следующие программы:

    • редактор схем;
    • программа проектирования контуров — компоновка печатной платы;
    • редактор компонентов;
    • редактор корпуса;
    • автотрассировщик;
    • 3D-визуализация;
    • функция импорта библиотек и проектов из других программ EDA.

    Скачать и получить более подробную информацию с обучающей книгой вы можете на нашем .

    EasyEDA

    Бесплатный и доступный в облачном инструменте EDA, позволяющий создавать схемы, моделировать SPICE и дизайн печатной платы. В его базе данных уже более 70 000 готовых диаграмм и более 15 тысяч библиотек PSpice, которые позволяют быстро рисовать диаграммы в веб браузере. Проекты, подготовленные в EasyEDA, могут быть опубликованы или сохранены в облаке. Файлы также можно экспортировать во многие форматы, включая JSON.

    Программное обеспечение EasyEDA совместимо с инструментами Altium, Eagle KiCad и LTspice, откуда вы можете импортировать дополнительные библиотеки. По желанию производитель предлагает относительно недорогую конструкцию печатной платы в соответствии с созданной конструкцией. Благодаря доступу к приложениям в облаке мы получаем удобство, мобильность и совместимость между устройствами.

    TinyCAD

    Это программа для рисования схем в Windows, доступная для бесплатной загрузки с SourceForge. Поддерживает стандартные и пользовательские библиотеки символов. TinyCAD чаще всего используется для создания:

    • однолинейных диаграмм;
    • создания блок-схем;
    • разработки технических чертежей для целей презентации.

    Xcircuit

    Бесплатная программа для рисования схем из Open Circuit Designs, разработанная для среды Unix / Linux, но вы можете использовать ее в Windows, если у вас есть работающий сервер или Windows API. Существует множество бесплатных версий.

    Dia

    Это базовый инструмент проектирования с возможностью рисования блок-диаграмм. Dia — программа для начинающих, только для людей, входящих в область рисования электронных схем. Программа имеет лицензию GPL и доступна в версиях Mac и Linux (без версии для Windows). Чаще всего используется для построения блок-схем.

    Pspice — Student Version

    Бесплатная версия программного обеспечения Pspice была создана для студентов. Он содержит ограниченные версии таких продуктов, как: PSpice A / D 9.1, PSpice Schematics 9.1, Capture 9.1. Позволяет разрабатывать и моделировать аналоговые и цифровые схемы.

    SmartDraw

    Программные шаблоны проектирования электро схем из SmartDraw LCC, считается одним из лучших САПРОВ для рисования электронных схем, блок-схем, HVAC, и т.д.

    Бесплатная версия SmartDraw представляет собой усеченный вариант платного программного обеспечения, в котором отсутствует расширенные функции.

    1-2-3 схема

    Это простая программа редактор для создания электро схем, которая позволит вам быстро и просто создать, и начертить любую схему любого уровня сложности. В приложении вы имеете возможность создавать электро схемы щитков для жилищных комплексов, стоит заметить, что программа на русском языке, поэтому удобна в применении.

    1-2-3 схема является одним из бесплатных приложений, которое позволяет укомплектовывать электрощиты Хагер (Hager) оборудованием того же производителя. Основной особенностью программы относится такая функция, как сам по себе выбор корпуса для электрощита, который отвечает всем требованиям и нормам безопасности. Выбор производится непосредственно из ряда моделей Hager.

    Более подробную информацию о программе вы можете найти на нашем .

    Microsoft Visio

    Основной задачей программы является разработка и создание с помощью шаблонов рисование разного рода электронных схем. Программа имеет возможность создавать:

    • разнообразные инженерные и технические рисунки;
    • электронные схемы;
    • составлять эффектные презентации;
    • разрабатывать организационные схемы, маркетинговые и многие другие.

    Кроме широких возможностей, программа имеет богатый набор готовых элементов, шаблоны visio для электро схем, а также библиотеку красивых объемных рисунков. Создание различных электронных схем не является единственной задачей для MS Visio.

    KiCad

    Это пакет с открытым исходным кодом, который был создан французом Жан-Пьером Шаррас. Данное программное обеспечение включает в себя ряд интегрированных независимых программ, таких как:

    • kicad — приложение для управления проектами;
    • EESchema — расширенный редактор схем, с помощью которого можно создавать иерархические структуры;
    • Pcbnew — редактор для создания печатных плат на основе схемного дизайна;
    • gerbview — средство для просмотра файлов gerber и многие другие.

    KiCad совместим со многими ОС, так как основан на библиотеке wxWidgets.

    Более подробную информацию вы можете найти на нашем .

    CadSoft Eagle

    Высококачественная программа для проектирования печатных плат от немецкой компании CadSoft, входящей в состав Premier Farnell plc. EAGLE является аббревиатурой для легко применимого графического редактора макетов, что означает простой в использовании графический редактор.

    CadSoft Eagle завоевала большую популярность из-за простоты и возможности использовать одну из версий — Eagle Light бесплатно. Бесплатная версия программы не позволяет создавать электронные схемы в коммерческих целях.

    Программа доступна для операционных систем Windows, Linux, OS X.

    Платное программное обеспечение для рисования электронных схем:

    Ниже представлен список и краткое описание платных программ для проектирования электронных схем.

    OrCAD

    Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как:

    • модуль для введения схем;
    • редактор печатных плат с интегрированным управлением проектирования.

    Чтобы повысить эффективность дизайна, программа предлагает интерактивную технологию проводки Push & Shove.

    TINA-TI

    Недорогое решение от DesignSoft, созданное для предприятий и фрилансеров. Он позволяет создавать:

    • схемы;
    • компоновку компонентов;
    • моделирование;
    • множество дополнительных функций.

    Примечательной особенностью является также тестирование систем в режиме реального времени.

    Altera

    Предоставляет полный набор инструментов программирования для каждого этапа проекта, включая программные обеспечения:

    • NIOS II для проектирования встроенных систем;
    • DSP Builder для проектирования цифровых систем обработки сигналов;
    • Quartus II и ModelSim для построения логических систем.

    Система Altera Max + Plus II (многоадресная матричная программируемая логическая пользовательская система) представляет собой интегрированную среду для проектирования цифровых схем в программируемых структурах. Система Max + Plus II включает 11 интегрированных прикладных программ.

    Altium Designe

    Комплект Altium Designer включает в себя четыре основных модуля:

    • редактор схем;
    • 3D- дизайн печатной платы;
    • разработка программируемой вентильной матрицы (FPGA) и управление данными.

    Как правило, Altium Designer является дорогим ПО, но отличается способностью добиваться быстрых результатов для сложных схем.

    P-Cad

    Это программа для создания печатных плат и электронных схем. В пакет P-CAD входят два основных компонента:

    • P-CAD Schematic — редактор схем;
    • P-CAD pcb — редактор печатных плат.

    На протяжении долгого времени данной программой пользовалось огромное количество российских разработчиков электронных схем, главной причиной этой популярности стал достаточно интуитивно понятный и удобный интерфейс. На данный момент производитель прекратил поддержку данного ПО, заместив ее программой Altium Designer.

    Proteus Design Suite

    Это полное программное решение для моделирования схем и проектирования печатных плат. Он содержит несколько модулей для схемного захвата, прошивки IDE и компоновки печатных плат, которые отображаются в виде вкладок внутри единого интегрированного приложения. Это обеспечивает плавный рабочий процесс AGILE для инженера проектировщика и помогает продуктам быстрее выйти на рынок.

    Пробная версия приложения имеет полный функционал, но не имеет возможности сохранения файлов.

    sPlan

    Простой в использовании инструмент, который зарекомендовал себя в области инженерии, ремесел, образования, исследований и обучения. Он также стал полезным инструментом для многих частных пользователей.

    Создавайте профессиональные планы за очень короткое время, от простой схемы до сложных планов. Особенностями данной программы являются:

    • расширяемая библиотека символов;
    • индивидуальные страницы с листами форм;
    • список компонентов;
    • автоматическая нумерация компонентов;
    • удобные инструменты рисования.

    В бесплатной версии нельзя сохранять, экспортировать и печатать файлы.

    Напишите в комментариях, какие программы для создания схем и дизайна электронных схем вы используете?

    Как нарисовать схему на компьютере

    Как нарисовать схемы в Word 2003

    Как нарисовать схемы в Word 2003? Для того, что бы рисовать схемы в Word, вам понадобиться только ваша фантазия, желание, и сама программа – текстовый редактор, который входит в пакет офисных программ от Microsoft. Попробовав один раз, вы уже сможете создавать любые схемы и небольшие топографические схемы. В дальнейшем я научу вас делать и это. Вы увидите, что в хороших руках из текстового редактора и цветного принтера можно сделать целую мини-типографию.

    Как нарисовать схемы в Word

    Прежде чем создавать схемы в Word неплохо было бы научиться изменять цвет страницы, создавать красивые рамки, и пользоваться WordArt.

    Откройте новый документ: — Пуск – Программы – Microsoft Office — Microsoft Office Word . Внизу на панели – Рисование – выбираем иконку – Прямоугольник .

    Если у вас нет этой панели, то зайдите в меню – Вид – Панели инструментов – и выберите – Рисование .

    После того, как вы кликнули мышкой по иконке – Прямоугольник – у вас появится такая рамочка.

    Кликните в любом месте вновь созданного поля. Поле примет вот такой вид.

    Этот квадратик в центре можете вырезать (щелкните на нем правой кнопкой мыши и в выпадающем меню выберите – Вырезать -). Выделите прямоугольник, в котором мы будем рисовать. На панели – Рисование – откройте – Автофигуры – Основные фигуры – Куб – и кликнете мышкой на поле выделенного прямоугольника.

    У вас должна получиться, вот такая картинка.

    Вы можете перемещать и изменять размер этого куба. Для этого кликните по этому кубику, чтобы выделить его. Если при наведении мышкой на этот кубик курсор принимает вид крестика со стрелочками на концах, значит, этот предмет можно переместить. Если же курсор принимает вид двунаправленной стрелки (на узелках, которые обозначены маленькими кружочками), значит можно изменить размер объекта. Сделайте из куба прямоугольную фигуру.

    Кликните по новой фигуре правой кнопкой мыши и в выпадающем меню выберите пункт – Копировать .

    Потом кликните правой кнопкой мыши на свободном поле рядом с фигурой и выберите – Вставить . Проделайте этот трюк дважды.

    Уже готовые необходимые вам фигуры можно выбрать из панели — Рисование – Автофигуры – Другие автофигуры .

    Должно получиться вот так.

    Теперь перетащите эти фигуры как у меня.

    Следующую фигуру попробуйте сделать сами (опять же методом копирования).

    Сюда же можно вставлять и небольшие рисунки извне, например иконки. Просто берёте нужную вам иконку и копируете или перетаскиваете её на место. Вот что у нас получилось.

    Теперь подпишем наши рисунки. Для этого выделите рамку с рисунками (кликните на свободном от рисунков месте, чтобы появилась рамочка) и выберите на панели Рисование иконку Надпись .

    Теперь кликните мышкой на свободном поле рамочки. Должно получиться вот так.

    У нас появилась новая маленькая рамочка с курсором. В ней мы и будем писать. Размер этой рамочки также можно изменять.

    Создайте методом копирования такие же надписи как у меня и переместите их по местам.

    Теперь нарисуем соединительные линии. Для этого в Автофигурах (на панели – Рисование -) выбираем – Соединительные линии . Не забывайте перед выбором выделять главную рамку. Можно её назвать « Холст ». Ведь мы рисуем на ней как на холсте. Я в качестве соединительной линии выбрала – Уступ со стрелкой .

    Вот тут вам придётся набраться терпения и потренироваться. Наводите курсор в виде крестика на то место откуда собираетесь вести линию и щелкаете не отпуская левой кнопки мыши, тянете линию до того места куда вам нужно и только тогда отпускаете кнопку мыши.

    Если не получилось, то отмените ваше действие и опять выберите соединительную линию и начните сначала. Каждую новую линию необходимо заново выбирать на панели – Рисование .

    Линии можно изменять, потянув за желтые ромбики на них.

    Теперь сделаем симпатичный фон нашему рисунку. Для этого опять выделяем наш «холст» и выбираем всё на той же панели иконку – Цвет заливки .

    Выбрав необходимый цвет, щелкните по иконке ещё раз и второй щелчок сделайте уже на свободном поле «холста». Или сначала щелкните по «холсту», а потом по иконке заливки.

    Вот, что у нас получилось.

    Чтобы наши отдельные рисунки и иконки не смещались в разные стороны, необходимо каждый элемент (и соединительные линии тоже) выделить (щелкайте по каждому элементу, удерживая клавишу « Ctrl », пока не выделите все элементы). Тут тоже придется попотеть. Даже у меня не всегда с первого раза получается.

    Теперь аккуратно щелкните правой кнопкой мыши на каком-нибудь выделенном элементе (например, на иконке монитора) и выберите – ГруппировкаГруппировать .

    Потренируйтесь немного и вы запросто сможете быстро и легко создавать любые схемы в Word.

    Кстати, толщину всех линий можно менять. Для этого выделите необходимую линию, щелкнув по ней и выберите на панели – Рисунок – иконку – Тип линии . Но это необходимо делать до группировки. Рамочки с надписями тоже можно залить любым цветом (можно и после группировки).

    Создание блок-схемы с помощью SmartArt

    Блок-схема представляет последовательные этапы задачи или процесса. Существует много разных макетов SmartArt, которые можно использовать для представления этапов процесса, в том числе макеты, в которые можно добавить рисунки.

    В этой статье объясняется, как создавать блок-схемы, которые могут содержать рисунки. Методы, описанные в этой статье, можно использовать для создания или изменения практически любых графических элементов SmartArt. Для достижения нужного результата попробуйте использовать различные макеты.

    В этой статье

    Создание блок-схемы с рисунками

    На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt.

    В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками.

    В фигуре, в которую вы хотите добавить рисунок, щелкните значок рисунка , выберите рисунок и нажмите кнопку Вставить.

    Для ввода текста выполните одно из следующих действий:

    В области текста щелкните элемент [Текст] и введите содержимое.

    Примечание: Если область текста не отображается, на вкладке Конструктор нажмите кнопку Область текста.

    Скопируйте текст из другого места или программы, в области текста щелкните элемент [Текст], а затем вставьте скопированное содержимое.

    Щелкните поле в графическом элементе SmartArt и введите свой текст.

    Примечание: Для достижения наилучших результатов используйте это действие после добавления всех необходимых полей.

    Добавление или удаление полей блок-схемы

    Щелкните графический элемент SmartArt, в который нужно добавить поле.

    Щелкните существующее поле, ближайшее к месту вставки нового поля.

    На вкладке Конструктор в группе Создание рисунка щелкните стрелку рядом с кнопкой Добавить фигуру.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

    Выполните одно из указанных ниже действий.

    Чтобы вставить поле на том же уровне, что и выбранное поле, но после него, выберите команду Добавить фигуру после.

    Чтобы вставить поле на том же уровне, что и выбранное поле, но перед ним, выберите команду Добавить фигуру перед.

    Если необходимо добавить поле в блок-схему, попробуйте добавить его перед выбранной фигурой или после нее, чтобы определить подходящее место.

    Добавление поля из области текста

    Поместите курсор в начало текста, куда вы хотите добавить фигуру.

    Введите нужный текст в новой фигуре и нажмите клавишу ВВОД. Чтобы добавить отступ для фигуры, нажмите клавишу TAB, а чтобы сместить ее влево — клавиши SHIFT+TAB.

    Чтобы удалить поле, щелкните его границу и нажмите клавишу DELETE.

    Перемещение фигуры в блок-схеме

    Чтобы переместить фигуру, щелкните ее и перетащите на новое место.

    Чтобы фигура перемещалась с очень маленьким шагом, удерживайте нажатой клавишу CTRL и нажимайте клавиши со стрелками.

    Изменение цветов блок-схемы

    Чтобы быстро придать графическому элементу SmartArt профессиональный вид, можно изменить цвета блок-схемы или применить к ней стиль SmartArt. Вы также можете добавить эффекты, такие как свечение, сглаживание или объемные эффекты. Кроме того, в презентациях PowerPoint можно анимировать блок-схему.

    Применение цветов темы

    Щелкните графический элемент SmartArt, цвет которого нужно изменить.

    На вкладке Конструктор в группе Стили SmartArt нажмите кнопку Изменить цвета.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

    Выберите нужную комбинацию цветов.

    Совет: (ПРИМЕЧАНИЕ.) При наведении указателя мыши на эскиз можно просмотреть, как изменяются цвета в графическом элементе SmartArt.

    Изменение цвета или стиля фона поля блок-схемы

    В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

    Чтобы изменить стиль заливки, в области Формат фигуры щелкните стрелку рядом с заголовком Заливка, чтобы развернуть список, и выберите один из следующих вариантов:

    Рисунок или текстура

    Нажмите кнопку Цвет и выберите цвет из коллекции.

    Чтобы указать степень прозрачности фонового цвета, переместите ползунок Прозрачность или введите число в поле рядом с ним. Значение прозрачности можно изменять от 0 (полная непрозрачность, значение по умолчанию) до 100 % (полная прозрачность).

    Изменение типа или цвета границы

    В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

    Чтобы изменить цвет границы, в области Формат фигуры щелкните стрелку рядом с заголовком Линия, чтобы развернуть список, и выберите один из следующих вариантов:

    “Нет линий”, “Сплошная линия” или “Градиентная линия”

    Прозрачность (используйте ползунок или введите процентное значение)

    Ширина (в пикселях)

    Применение стиля SmartArt к блок-схеме

    Стиль SmartArt — это сочетание различных эффектов, например стилей линий, рамок или трехмерных эффектов, которые можно применить к полям графического элемента SmartArt для придания им профессионального, неповторимого вида.

    Щелкните графический элемент SmartArt, стиль SmartArt которого нужно изменить.

    На вкладке Конструктор в группе Стили SmartArt выберите нужный стиль.

    Чтобы просмотреть другие стили SmartArt, нажмите кнопку Дополнительные параметры .

    Если вы не видите вкладку “Конструктор”, убедитесь, что выбрали графический элемент SmartArt.

    Если навести указатель мыши на эскиз, можно увидеть, как изменяется стиль графического элемента SmartArt.

    Кроме того, вы можете перемещать фигуры или изменять их размер, а также добавлять заливку, эффекты и рисунки.

    Анимация блок-схемы

    Если вы используете PowerPoint, можно анимировать блок-схему, чтобы привлечь внимание к отдельным фигурам.

    Щелкните графический элемент SmartArt, который вы хотите анимировать.

    На вкладке Анимация в группе Анимация щелкните Параметры эффектов и выберите параметр Последовательно.

    Примечание: Если скопировать блок-схему с примененным к ней эффектом анимации на другой слайд, эффект также будет скопирован.

    Как составить схему на компьютере. Как нарисовать схему в ворде

    ПОСТРОЕНИЕ БЛОК-СХЕМЫ В ТЕКСТОВОМ ПРОЦЕССОРЕ WORD

    Создание блок-схемы в текстовом процессоре Microsoft Word выполняется с помощью панели инструментов Рисование (рисунок 1). Если панель не включена, то выберите команду Вид Панели инструментов и поставьте флажок «Рисование » или щелкните на пиктограмме (Рисование) на панели инструментовСтандартная . Текстовый редактор Word позволяет создавать только векторные объекты (линии, прямые и кривые, геометрические фигуры, стандартные и нестандартные), растровые объекты вставляются как внешние объекты из файла, подготовленного другими средствами (с помощью графического редактора, сканера, цифровой камеры, графического планшета и др.).

    Рисунок 1 – Панель инструментов Рисование

    Основным средством панели Рисование , предназначенным для создания простейших объектов, является раскрывающийся список Автофигуры . В его категориях представлены заготовки для создания линий, прямых и кривых, простейших геометрических фигур, фигурных стрелок и выносных линий, чертежных элементов для блок-схем, функциональных схем и др.

    При создании и редактировании графических объектов используют следующие приемы и средства.

    Пиктограмма (Добавить объект WordArt ) позволяет создавать объекты WordArt.

    Более сложные рисунки (композиции) создаются путем комбинирования простейших рисунков. При создании сложного рисунка следует учитывать не только взаимодействие объектов с текстом, но и их взаимодействие между собой.

    Несколько простых объектов необходимо группировать в один объект командой Группировка Группировать контекстного меню или командой Группировать из раскрывающегося списка Действия . После группировки объекты уже нельзя сдвинуть друг относительно друга, и положением всей группы на странице можно управлять как единым объектом. Для группировки все объекты должны быть предварительно выделены щелчками левой кнопки мыши при нажатой клавише Shift или перемещением мыши с нажатой левой кнопкой, при выбранном инструменте (Выбор объектов ). Обратная операция Разгруппировать позволяет «разобрать» сложный объект на составляющие его простые объекты, которые при необходимости можно отредактировать, а затем заново сгруппировать.

    Управление взаимным расположением по оси Z (по нормали к плоскости рисунка) объектов, перекрывающих друг друга, осуществляется с помощью пункта Порядок контекстного меню объекта или раскрывающегося списка Действия . В рисунке каждый объект имеет собственный «слой». Объекты, созданные раньше, лежат ниже, а объекты, созданные позже, располагаются на более высоких слоях. Соответственно, при наложении более поздние объекты перекрывают более ранние. Этот порядок можно изменить, изменяя положение выделенного объекта относительно других объектов и основного текста.

    Если объекты не перекрывают друг друга, при необходимости их выравнивают между собой. Операция выравнивания выполняется до группировки. В этом случае операция группировки выполняется как закрепляющая операция. Для выравнивания нескольких объектов между собой их следует выделить и в раскрывающемся списке Действия из категории Выровнять/распределить выбрать один из пунктов. Операции выравнивания и распределения выполняются, только если группа состоит более чем из двух объектов. При распределении между объектами автоматически устанавливаются равные интервалы.

    Пиктограммы Тень и Объем позволяют придать автофигуре различные формы тени и объема путем выбора необходимого типа оформления из раскрывающегося списка.

    Основные этапы построения блок-схемы:

    включить панель инструментов Рисование ;

    отобразить координатную сетку;

    используя автофигуры и другие элементы, изобразить блок-схему;

    отменить отображение координатной сетки;

    сгруппировать все отдельные фигуры в единый объект.

    Рисунок 2 – Пример графической схемы алгоритма

    разветвляющегося вычислительного процесса

    Блок-схемы – это отличный способ объяснения сложных идей большим группам людей. В то время как существует множество программ для созданиям блок-схем за кругленькую сумму, вы можете быстро рисовать схемы профессионального уровня в МС Ворд 2003. Следуйте этой инструкции, чтобы узнать, как это сделать.

    Рисование фигур

    Создайте стартовую точку. В панели Рисование нажмите на Автофигуры. В появившемся меню выберите Схемы, и затем выберите фигуру, с которой хотите начать схему. В вашем документе появится область для рисования, внутри которой будет надпись «Создайте ваш рисунок здесь».

    Нажмите левую клавишу мыши и потяните, чтобы создать вашу первую фигуру. Когда размер фигуры будет подходящим, отпустите клавишу мыши. Начальные фигуры, как правило, являются прямоугольниками со скругленными углами или овалами.

    • Если вы хотите создать фигуры одинаковой формы, включите сетку, нажав на кнопку Рисовать в панели Рисования, затем выбрав Сетка и Поля, и затем поставив флажок под названием «Отображать сетку на экране». Сетка позволит вам создавать фигуры точных размеров.

    Создавайте другие фигуры. Используйте разные фигуры для разных понятий в вашей схеме. Каждый раз, когда используется понятие того же типа, используйте фигуру, которая обозначает его. Это улучшит читаемость вашей блок-схемы.

    Настраивайте размеры и положение фигур. Добавив текст, вы можете заметить, что он не всегда хорошо помещается в фигуру. Вы можете изменять размеры фигур, нажимая на них и перетягивая за квадратики в углах. Нажмите левой кнопкой мыши на центр фигуры и удерживайте, чтобы перетаскивать её по площади для рисования.

    Соединение схемы

    Перемещение соединительной линии. Если вы используете ломаную или искривлённую линию, вы можете менять путь, по которому она пролегает. Нажмите на соединительную линию, чтобы выбрать её. По середине линии появится квадратик, на который вы можете нажать и перемещать его. Это будет менять положение соединительной линии.

    • Похожим образом вы можете перемещать концы соединительной линии, выбрав линию, а затем нажав на конец и перетащив его к месту нового соединения.

    Добавляйте подписи к вашим соединительным линиям. В панели Рисунок нажмите на кнопку Текстовое окно. Нажмите и перетаскивайте курсор, чтобы создать текстовое окно в любой части площади для рисования. Поместите текстовое окно рядом с любой линией, которую вы хотите подписать.

    • Введите ваш текст в текстовое окно, вы можете форматировать его так же, как и любой другой текст в Ворде.
    • Чтобы удалить рамку текстового окна, кликните по ней правой кнопкой и выберите пункт Форматировать текстовое окно. В разделе Границы кликните на выпадающее меню Цвет и выберите Без границ.

    Проверка схемы. Соединив всё, проследуйте по схеме от начала до конца, чтобы убедиться, что она хорошо читается и имеет смысл. Внесите все необходимые корректировки касательно местоположения фигур и их соединений так, чтобы ваша схема была понятна.

    Модифицируйте вашу схему

    Добавьте цвета в ваши фигуры. Вы можете добавить в фигуры фоновые цвета, нажав правой кнопкой на фигуру и выбрав Форматировать автофигуру. Выберите вкладку Цвета и границы вверху окна форматирования.

    • Нажмите на выпадающее меню Цвет в разделе Заливка. Выбранный вами цвет станет фоновым в фигуре.
    • Вы можете выбрать из заранее заданных цветов или назначить ваш собственный, нажав на Больше цветов.

    Визуальное представление информации значительно облегчает восприятие, особенно если речь идет о структуре и последовательности чего-либо. Использование схемы здесь сообразнее всего. Схемы применяются не только в презентации, но и в текстах (отчетах, научных работах и т.п.). Графическое воплощение структуры служит скелетом для текста и опорой читателю. Текстовый редактор Word содержит все необходимое для того, чтобы, не используя сторонние программы, нарисовать схему в документе.

    Вам понадобится
    • Компьютер
    • Microsoft Office Word 2007 (2003)
    • Навыки начинающего пользователя
    Инструкция

    У некоторых фигур есть желтая точка для изменения очертаний (размаха стрелки, длины выноски). Наведите на нее указатель мыши, «зацепитесь» левой кнопкой и потяните.

    Чтобы переместить фигуру, наведите на нее указатель мыши, он превратится в крестообразную стрелку, зажмите левую кнопку и перетаскивайте контур в нужное место. Чтобы скопировать фигуру, нажмите и удерживайте клавишу Ctrl, одновременно левой кнопкой мыши перетаскивая ваш объект, затем отпустите кнопку.

    Чтобы скопировать несколько фигур, для начала выделите их при помощи клавиши Ctrl: зажмите ее и мышью покликайте нужные фигуры. Не снимая выделения, перетащите группу.

  • Чтобы зафиксировать несколько фигур во избежание случайного смещения, их следует группировать. Выделите группу при помощи клавиши Ctrl, как в пункте 3. Затем на выделенных объектах кликните правой кнопкой, в контекстном меню выберите команду «Группировать». Если вы пожелаете поменять расположение фигур, разгруппируйте их: нажмите на группе правой кнопкой мыши и в меню выберите команду «Разгруппировать».
  • Чтобы ввести текст в фигуру, кликните на ней правой кнопкой мыши и в контекстном меню выберите команду «Добавить текст».
  • Сразу же после вставки фигуры в ленте открывается вкладка Средства рисования – Формат. Применяйте к выделенному объекту различные параметры: цвет, объем, тень, контур – всё можно настроить вручную.
  • Создать схему можно также при помощи SmartArt.

    Приемы работы с объектами SmartArt.На вкладке Вставка выберите SmartArt. Откроется окно выбора объектов. В левой части окна перечислены типы схем. В центре даны их разновидности, и любая по клику отображается в правой части. Поскольку каждая разновидность объекта имеет свое предназначение, под эскизом дается небольшое пояснение, чтобы вам легче было сделать выбор.

  • Наиболее распространенным и удобным макетом для создания схемы является Иерархия. Выберите объект и нажмите ОК. На листе появится макет с несколькими блоками, расположенными в вертикальной иерархии: главным, помощником и тремя подчиненными (которые являются «коллегами», то есть равноправны между собой).
  • Блоки можно удалять или добавлять. Чтобы удалить блок, кликните по нему, затем нажмите Delete или Backspace.

    Чтобы добавить блок, нажмите правой кнопкой мыши в том прямоугольнике, относительно которого собираетесь добавлять. В контекстном меню выберите команду Добавить фигуру, затем конкретизируйте, где именно: выше или ниже, до или после

  • Чтобы ввести текст в блок, просто кликните по слову «Текст» и начинайте печатать. Другой способ – ввод в области текста. Найдите выступ слева на контуре схемы, кликните по нему. Отобразится маркированный список с отдельной строкой для каждого блока.
  • Меню объектов SmartArt располагает богатым выбором элементов стиля. Сразу после вставки объекта открывается вкладка Работа с объектами SmartArt. Там можно настроить вид, положение в пространстве, тень, цвет и пр. Оцените статью!

    Рисование электрических схем в программе Microsoft Word

    Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

    Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

    Установка шаблона для рисования электрических схем.

    Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

    Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

    Рисунок 1. Диалоговое окно открытия документа.

    Далее делаем по пунктам, отмеченным на рисунке:
    1. В выпадающем списке тип документа ставим – Все шаблоны Word.
    2. В окне проводника указываем путь до скачанного файла Normal.dot.
    3. Выбираем файл Normal.dot.
    4. Нажимаем кнопку Открыть.
    Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

    Описание панели инструментов для рисования электрических схем.

    Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

    Рисунок 2. Панель для рисования электрических схем.

    Здесь мы видим:
    1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
    2. Стандартную панель инструментов с некоторыми дополнительными функциями.
    3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

    Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

    Выпадающее менюСхема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
    Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

    Рисунок 3. Мени Шаблоны.

    Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

    С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

    Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
    – вызов редактора формул;
    – вставка символов;
    – отображения панели Схема.

    Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

    Рисунок 4. Панель Схема.

    На панели имеются следующие блоки:
    1. Кнопка вызова окна привязки объектов к сетке.
    2. Группа инструментов для форматирования объекта.
    3. Группа инструментов вставки стандартных объектов.
    4. Группа инструментов вставки объектов из библиотеки элементов.

    Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

    Рисунок 5. Библиотека инструментов для рисования электрических схем.

    Создание электрических принципиальных схем.

    Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

    Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

    Рисунок 6. Пример создания схемы в программе Microsoft Word.

    Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

    Достоинства:
    – нет необходимости устанавливать специальные программы;
    – простота создания несложных электрических схем;
    – бесплатное распространение описанного шаблона;
    – возможность сохранения схемы в форматах pdf, html.
    Недостатки:
    – сложность создания электрических схем по ГОСТу;
    – при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
    – небольшой набор компонентов для рисования электрических схем.

    Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

    Посмотрите подробное видео как рисовать электрические схемы в программе Microsoft Word:

    Для тех, кому не хватает возможностей шаблона для Word предлагаю ознакомиться с шаблонами для черчения электрических схем в программе Microsoft Visio.

    Комплект шаблонов содержит набор условно-графических обозначений выполненных согласно отечественному ГОСТу и позволит чертить профессионалные электрические схемы.

    ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

    Как рисовать схемы в Word

    Как рисовать схемы в Word

    Как рисовать схемы в Word

    Какая презентация или доклад обходится без схем?
    Далее в статье я расскажу, как нарисовать схему с помощью стандартных фигур.

    Где находятся элементы схем и как ими пользоваться

    1. На ленте нажимаем вкладку «Вставка», а затем кнопку «Фигуры» — появится панель на которой нарисованы стрелочки, линии, прямоугольники.
    Если нужно нарисовать ромб, на ленте нажимаем вкладку «Вставка», а затем кнопку «Фигуры» на появившейся панели во фрейме «Основные фигры» в первом ряду находим седьмую фигуру — ромб.

    2. Чтобы добавить текст в схему, нужно выделить объект (блок, ромб) и нажав правую кнопку мыши, выбрать в появившемся контекстном меню команду — « Добавить текст »

    Добавляем текст в фигуру

    2.1. Так же текст можно выбрать как отдельный блок, чтобы сделать подписи вне схемы.
    На ленте нажимаем вкладку «Вставка», а затем кнопку «Фигуры» на появившейся панели, выбираем первую фигуру — «надпись».

    Дополнительные вопросы

    1. Как сделать схему в Word красивее?
    Ответ: Если вы печатаете документ, то красота выражается в строгости оформления, если для стенгазеты, то можно воспользоваться заливкой фигур, выбрать большую толщину линии, выбрать цвет линии.
    Но самый простой способ — не рисуйте каждый раз одинаковые объекты, а копируйте и вставляйте — все будет одинаковых размеров, так Ваша схема будет выглядеть лучше.

    2. Обязательно ли группировать объекты?
    Ответ: Если у вас много линий, прямоугольников и прочего в схеме, а схему нужно перетаскивать или уменьшать, то конечно лучше группировать все объекты.
    Сделать группировку можно выделив все объекты, удерживая нажатой клавишу Shift, а затем навести курсор на выделенные объекты и нажать правую кнопку мыши, в появившемся окне выберите — « Группировать »

    3. Что за прозрачный квадрат мешает рисовать схемы?
    Ответ: Если на вашем листе появится «полотно» — такая прямоугольная штука, сразу нажимайте кнопку Esc.
    Рисовать схемы, по моему, лучше без полотна, а если вы оставили полотно, то рисуя большую схему придется растягивать полотно.

    Спасибо за внимание.
    Эту статью написал для Вас, Титов Сергей.

    Сообщения по теме:

    Комментарии (60)

    1. Bububu 28.04.2011 #

    как сделать схему сложную в ворде 2007 года?? чтобы потом эту схему как единый объект полностью можно было копировавь?

    Bububu, посмотрите видео — http://www.youtube.com/user/Sergio97788?feature=mhsn , после того, как сделаете схему, нажмите на клавишу ctrl и выделите все объекты, а затем сгруппируйте.

    Спасибо огромное))наконец-то я научилась делать блок-схемы!

    Спасибо, я не могла найти пиктограмму «выделить объекты», а оказалось — это клавиша SHIFT.

    Здравствуйте! у меня вот такая проблема: я нарисовала блок схему, ворд 2003, не могу с черновика скопировать ее), и еще в саму блок схему у меня текст добавляется, но после самой схемы не могу ничего дальше писать (в смысле курсор вверху и я текст не могу добавить) вниз блок схемы самой курсор не уходит(
    беда прямо

    все, как текст после блок схему с трудом получилось (курсор в верху оставался)
    а вот как копировать блок схему в нужный документ-вопрос остается открытым! помогите пожалуйста

    Олеся, выделяете все элементы схемы, предварительно нажав клавишу Ctrl, потом все группируете (правой кнопкой мыши — Группировать) и выделив, скопировав схему, вставляете в нужный документ.
    Правка / Копировать (Ctrl + C)
    Правка / Вставить (Ctrl + V)
    Если вы рисуете в Paint, то там тоже можно выделить, скопировать и вставить в нужный Вам документ.

    Спасибо огромное. прям спасли ситуацию)))очень помогли.

    и где тут рисование

    Рисовать можно не только карандашом, но и прямоугольниками, треугольниками, линиями, а если тяжело вникать в текст, то есть ссылка на видео.
    Так же прошу принять участие в опросе — http://www.lamer-stop.ru/2011/07/06/kakuyu-mysh-kupit-besprovodnuyu-ili-s-provodom.html

    как сделать схему сложную в ворде 2007 года?

    каля маля, если там как в word 2010, то на закладке «Вставка» есть кнопка «Фигуры», а дальше так же как и в word 2003

    А можно ли в Word переворачивать текст вписанный в блок-схему (например развернуть его на 90градусов)
    спасибо

    Ксения, выделяете объект, затем появляется вкладка «Формат», а на ней инструмент «направление текста».

    где находится «сетка» в рисовании?

    Катя, закладка «Вид» — сетка (во фрейме «Показать»).

    Спасибо всем мне очень помогли ваши советы теперь я могу самостоятельно схемы рисовать, не только ручкой и карандашом, а еще и с помощью ромбиков и стрелочек!

    как мне выставитъ карандаш или ленейку в wordpad?

    ваня, линейка на закладке «Вид», поставьте галочку и схемы лучше рисовать в ворд или других программах Microsoft Office.

    Мне нужно в ворде 2003 одну картинку наложить на другую как это сделать подскажите пожалуйста

    Юлия, выделите рисунок, кликните правой кнопкой мыши и в контекстном меню выберите обтекание текстом «Перед текстом». Тогда у вас рамка станет не черной, а кружочками и рисунки можно будет перетаскивать и растягивать.

    подскажите, как аккуратно в середину текста вставить блок-схему нарисованную в другом документе?

    Asya, можно сделать рисунком и выставить обтекание.
    Можно сгруппировать и скопировать.

    Подскажите, пожалуйста, как в верде создать диаграммы?

    Даша, создаете в эксель, а потом копируете в Power Point и даже если нажмете на кнопку «Создать диаграмму», то Вас все равно перебросит в эксель.
    Получается, что по другому никак.

    Здравствуйте, подскажите пожалуйста, как после блок-схемы ввести текст? Курсор не встает ниже…

    Yana, нажмите (для 2010) «Вставка», «Фигуры» и выберите инструмент «Надпись», затем растяните полотно для добавления надписи и печатайте.
    Видимо у Вас после блок схемы только фон слайда и никакой емкости для текста нет, поэтому и не печатает.
    Можно скопировать с соседнего слайда форму для текста, с помощью маркеров по краям изменить размер формы и в нее напечатать текст.

    А для 2003 го как это сделать?

    Yana, под рукой программы нет, но скорее всего так же или копируйте блок с текстом из соседнего слайда, удаляйте текст и печатайте свой.

    Здравствуйте!Подскажите,как перенести состроенную схему из одного вёрд документа в другой.Делала так:если у вас много линий, прямоугольников и прочего в схеме, а схему нужно перетаскивать или уменьшать, то конечно лучше группировать все объекты, сделать это можно выделив все с нажатой клавишей Shift, а затем навести курсор на выделенные объекты и нажать правую кнопку мыши, в появившемся окне выберите — « Группировать »
    Но у меня нет вообще «Группировать»!!

    Таня, попробуйте выделить все сразу при нажатой левой клавиши мыши, копировать и вставить.

    я не могу линию к линии подставить она или не доходит или перекидывается подскажите пожалуйста

    Елена, на закладке «Формат» (выделите линию), инструмент «обтекание текстом», попробуйте «перед текстом» выбрать.

    Ничего толкового вы не сказали, к сожалению(

    Скажите, пожалуйста, как в блок схеме сделать надпись над соединительной линией (типа «да» или «нет»). Пыталась с помощью надписи, но там просто текст не получается или я не знаю, как убрать обрамление. Текст в квадрате получается. Спасибо.

    Ирина, если выделить этот текст с рамкой, то на закладке «Формат» есть кнопка «Контур фигуры», там можно выбрать «нет контура». Так же и в предыдущих версиях офиса.

    Спасибо, все получилось.

    Как откючить шаг при рисовании схемы?

    Татьяна, видимо я не замечал этой настройки, — где Вы ее нашли?

    Как найти функцию вытирания (ластик)в 2003 ворде? Признателен за ответ.

    Николай, что Вы хотите вытирать?
    Там все что видите объекты, — их нужно выделять и удалять с помощью клавиши del и команды вырезать.
    Например линии и другие фигуры нужно выделять курсором мыши, чтобы вокруг появились маркеры и нажимать клавишу del или «вырезать» в контекстном меню.

    Руководство устарело.Для последнего Word графические элементы нужно искать во вкладке «формат»

    Skajite pojalyusta u menya word 2003 ya ne mogu nayti lastika

    Zolushka, там нет ластика, работа идет с готовыми объектами.

    Подскажите схему сделала, а вписать туда текст в каждый квадратик не могу. Подскажите пожалуйста как это сделать.

    Татьяна, наводите на квадрат курсор и кликнув правой кнопкой мыши вызываете контекстное меню.
    В контекстном меню выбираете «добавить текст» и так для каждого блока.

    Как нарисовать крест со сторонами 3.2 см?

    Настя, нарисовать линию такой длины, а потом ее копировать, разворачивать и собирать как схему.

    Скажите, пожалуйста, как в схеме вдоль стрелок сделать надписи?

    Ольга, фигура «текст», можно расположить над стрелками и вписать нужное содержание.
    Самая первая в списке фигур, с буквой «А».

    Не удалось воспользоваться предыдущим советом и сделать надпись над стрелкой. Пожалуйста, если можно подробнее объясните «чайнику». Спасибо.

    Таня, В нашли фигуры?
    Вкладка «Вставка», кнопка «Фигуры».

    Нажав на кнопку откроете меню и выберите под заголовком «Основные фигуры» кнопочку при наведении на которую появляется слово «надпись».

    Затем курсор станет крестиком и это значит, что можно нажать на левую кнопку мыши и удерживая ее растянуть прямоугольник (полотно) для ввода текста.

    Если не получится растягивать потренируйтесь в пустом документе, чтобы размещать текст там, где хотелось бы.
    Так же потренируйтесь выделять прямоугольники для ввода текста (они первоначально с рамкой), подведя курсор к рамке и кликнув левой кнопкой мыши.
    Курсор превратится в крестик с разнонаправленными стрелочками (с помощью такого курсора можно перетащить фигуру на новое место), а по углам рамки появятся белые кружочки (маркеры) с помощью которых можно увеличивать размер формы.

    Подскажите пожалуйста как на уже сделанный алгоритм наложить полотно?

    Юлка, сложность в том, что выделять объекты тяжело, так как может выделяться то, что под полотном.
    Поэтому можно разместить полотно в стороне, а затем перетащить куда нужно.
    Так же выделив любой объект, можно подвинуть его с помощью клавиатуры.

    Если будет белый фон, то нужно посмотреть появились ли новые вкладки при выделении полотна.
    Если появились, то там (на вкладке) наверняка есть кнопка «заливка фигуры».
    Выбираем «нет заливки» и получаем прозрачный фон.

    Здравствуйте! Подскажите пожалуйста — как в Ворде 2010 сделать привязку линий и стрелок к прямоугольникам, чтобы при перетаскивании концов линий или стрелок или самого пярмоугольника остальные привязанные к этому объекту оставались на месте дальними частями и только местами привязки к передвигаемому объекту перемещались за ним без разрывов, то есть надо только прямоугольник переместить, но если он сгруппирован с линиями и они за ним перетаскиваются (а должны оставаться на месте и только в местах привязки с самим прямоугольникам следовали за перемещаемым объектом растягиваясь или стягиваясь.
    Надеюсь доходчиво объяснил, хоть и длинно вышло.
    Заранее спасибо!

    Подскажите пожалуйста,как написать текст после схемы?Курсор туда не ставится

    Юлия, а до можно поставить, а затем схему опустить вниз, чтобы появился второй лист?
    Скорее всего схема в самом низу и там, где Вы хотите печатать область колонтитулов — то есть там можно только номер страницы вписать.
    То есть у Вас выход в том, чтобы расширить границы области в которой можно что-то вписать.
    Либо добавить еще один лист и двойным кликом установить там курсор.

  • Шаблон для рисования эл.схем

    FreeCAD

    И еще одна максимально простая в использовании программа с большими и яркими инструментами (имеется в виду изображения инструментов в окне FreeCAD).

    По функционалу FreeCAD очень похож на AutoCAD, еще один гигант в мире моделирования и черчения. При этом множество функций и тех же инструментов взяты именно от AutoCAD. Поэтому Вы вполне можете использовать FreeCAD в своей работе, хорошенько его освоить, а потом уже переходить на AutoCAD или даже на КОМПАС.

    Возможность работать в 3D здесь отсутствует. Зато 2D чертежи получаются отменными. После создания их можно открывать в любой другой подобной программе.

    Можно вводить вручную координаты каждого объекта, его длина и угол. Интересно, что кроме координат X и Y,здесь также можно ввести и Z.

    Другие интересные моменты в работе FreeCAD таике:

    • Хорошо проработана работа с макросами, то есть небольшими подпрограммами, которые выполняют одни и те же действия.
    • Огромное количество форматов для чтения и сохранения чертежей.
    • Интерфейс не на русском языке, зато программа тоже бесплатная.

    Рис. №5. FreeCAD

    Noms

    Les langues officiellement supportées par QElectroTech sont :

    Règles pour les éléments

    Noms affichés :

    Noms de fichiers :

    • sans faute d’orthographe
    • en français pour rester cohérent
    • caractères autorisés : rien d’autre que des underscores et des lettres minuscules non accentuées (chaque nom doit correspondre à l’expression régulière suivante : ^+$)

    Règles pour les catégories

    Noms affichés :

    • sans faute d’orthographe
    • traduits dans les langues de QElectroTech
    • commençant par une majuscule
    • au pluriel ; exemple : utiliser « Contacts » plutôt que « Contact »

    Noms de fichiers :

    • sans faute d’orthographe
    • en français pour rester cohérent
    • caractères autorisés : rien d’autre que des underscores et des lettres minuscules non accentuées (chaque nom doit correspondre à l’expression régulière suivante : ^+$)
    • au pluriel ; exemple : utiliser « contacts » plutôt que « contact »

    Бесплатные программы для черчения схем

    Сейчас можно выделить несколько отличных программ для черчения схем на русском языке, они удобные в использовании и считаются оптимальными. Конечно, с некоторыми придется повозиться во время установки, ведь в этот список мы включили программы, которые можно скачать, но их нужно «Ломать», есть и те, кто дают пробную версию на месяц. Для рисования нескольких схем этого времени должно хватить. Итак, вот такой рейтинг программы для черчения электрических схем в доме и квартире мы для вас подготовили:

    Компас электрик. Данная программа считается профессиональной, в ней есть собственная база данных, которая включает в себя различные наименования и номинала различных типов автоматики для релейной защиты, элементов цепи, низковольтных установок и т.д. Также есть и графические обозначения на схемах, так что, используя такую программу можно без проблем нарисовать простую и понятную схему. Узнайте, как защитить провода от грызунов.

    Eagle(Easily Applicable Graphical Layout Editor) – такая программа полностью на английском языке, кряков нет, но разобраться можно, особых сложностей нет. Пакет позволяет рисовать однолинейные схемы и даже разрабатывать чертежи печатной платы. Если говорить за чертежи печатной платы, то программа может их составлять даже в автоматическом режиме

    Если вам нужна простая версия, тогда обращайте внимание на Freeware, для домашнего использования – это лучший вариант.

    «1-2-3 схема». Такая программа считается полностью бесплатной, скачать можно с официального сайта

    Чертить схемы с помощью нее – это одно удовольствие. Простой и понятный интерфейс позволяет разобраться в ней за несколько минут. Есть и база данных, включающая в себя все основные элементы цепи, напоминала автоматов и т.д.

    AutoCAD Electrician. Такую программу мы можем назвать самой «новороченой» и простой, ее устанавливать, мы рекомендуем. Ведь она подойдет для начинающих и профессиональных электриков, которые уже знают все тонкости. Интерфейс на русском языке, кряк без проблем можно скачать в интернете, есть и бесплатная версия (ограниченная).

    Эльф. Программа для черчения электрических схем такого типа является функциональной. Конечно, название и интерфейс сразу пугает, но в результате она оказывается отличным помощником. С помощью нее можно нарисовать все схемы и просто рассчитать сечения кабеля по мощности и даже подобрать автоматические выключатели. Эльф бесплатный для скачивания.

    Microsoft Visio. Программа считается отличной, однако есть серьезное но – скачать бесплатную версию не так просто, но если постараться «Кряки» найти можно в интернете. Такой графический редактор позволяет без особых усилий нарисовать все схемы и сразу распечатать их. Для домашнего использования такая программа подойдет лучше всего.

    Программы для рисования схем

    Как нарисовать принципиальную электрическую схему на компьютере? Такой вопрос ставят себе тысячи людей, деятельность которых так или иначе связана с электротехникой, электроникой и радиотехникой. Естественно для этого существуют специальные программы для рисования схем.

    Программы для рисования схем, так называемые редакторы схем, созданы специально для «упрощения жизни» разработчика и конечно различаются как удобством работы при создании схемы, так и функциональностью.

    На сегодняшний день существует большое количество программ для создания электрических принципиальных схем. Так же функции рисования схем существуют во многих системах автоматического проектирования электронных схем.

    Как разобраться в таком многообразии и выбрать программу соответствующую вашим требованиям?

    На этот вопрос со всеми подробностями я отвечу вам в этом разделе, который так и называется «Программы для рисования схем»

    Сервис рисование и черчение электрических схем онлайн

    Продолжаем тему черчения электрических схем на компьютере. В этой статье я расскажу о сервисе, который позваляет чертить электрические принципиальные, функциональные и структурные схемы онлайн.

    Бывают случае, когда нет под рукой компьютера с установлеными программами для черчения схем, но просто необходимо накидать схему и отправить ее другому человеку.

    Так вот хочу познакомить вас с сервисом Scheme-it, который предназначен для черчения принципиальных, функциональных и структурных электрических схем.

    Установка чертежных шрифтов в программе sPlan 7

    Все больше и больше прибегаем мы к тому, что чертежи удобней выполнять с попощью различных компьютерных программ.

    Этой статьей я продолжаю знакомить вас с секретами работы в программе для черчения схем sPlan 7.

    И сегодня мы разберемся, как выполнять надписи на схемах чертежным шрифтом выполненным по ГОСТу.

    Установочные файлы со шрифтами прилагаются.

    Полезные советы по работе с программой для черчения электрических схем sPlan 7

    Компьютер глубоко проник в нашу жизнь. Поэтому теперь мы не рисуем схемы, как раньше карандашом и линейкой, а используем прекрасные возможности графических редакторов, а точнее специальных программ для черчения электрических схем.

    Сегодня продолжаем изучать программу sPlan 7. Эта статья посвящена ответам на ваши, наиболее интересные, вопросы по работе с данной программой. В результате получился интересный и качественный материал, так сказать некоторые хитрости по работе с программой sPlan. Статья подкреплена поясняющим видеоуроком.

    Скачай русскоязычный файл справки к программе sPlan 7.0

    Впервые на просторах рунета русскоязычный файл справки к программе sPlan 7! Перевод выполнен автором сайта. Скачай и пользуйся!

    Новые возможности программы sPlan 7

    Для тех кто хочет перейти на новую версию графического редактора электрических схем sPlan 7.0 я решил описать новые возможноси данной программы в сравнении с версией sPlan 6.0. Эти нововедения вносят множество удобств при работе с программой.

    Microsoft Visio

    Microsoft Visio – это инструмент для людей, которые для своей работы часто рисуют диаграммы и блок-схемы на компьютере. Здесь представлен широкий выбор встроенных формул. Эта программа поможет создать привлекательную презентацию в виде диаграмм или блок-схем с большим количеством информации:

    формы и узоры

    В Microsoft Visio в распоряжении предоставляет целый ряд различных форм, которые делятся на группы, чтобы облегчить их поиск и поддержание общего порядка в схеме. Здесь также есть множество шаблонов, которые представляют собой набор форм и помогают нам добавить их к чертежу. Научиться их использовать, подключать, отключать, делиться фигурами и «приклеивать» к соответствующим объектам довольно просто – в интернете можно найти любые мануалы, как видео, так и простые инструкции.

    шаблоны

    Шаблоны очень полезны при создании диаграмм. Есть много доступных групп шаблонов, и каждая из них при создании диаграммы делает определённый процесс наших действий более последовательным. Чтобы правильно их использовать, сначала необходимо научиться адаптировать шаблон к типу работы.

    данные

    Формы диаграммы Visio могут содержать различные типы данных. Экспорт данных из внешних источников, таких как Excel, Access, SQL Server или SharePoint, является двухэтапным процессом, состоящим непосредственно из загрузки и предобразования данных в необходимый формат. Microsoft Visio используется для создания всех видов блок-схем, что позволяет их редактировать и адаптировать к нашим потребностям. Люди, знакомые с популярным офисным пакетом производителя уже через несколько минут смогут освоиться в интерфейсе и управлять новыми проектами и шаблонами.

    Версия Professional, по сравнению со стандартной, оснащена возможностью параллельного использования несколькими пользователями, а также дополнительными вариантами редактирования: новые формы, шаблоны и поддерживаемые типы блок-схем. Библиотека пополнена элементами, необходимыми для построения электронных планов помещений, карт и диаграмм, а также блок-схем, связанных с программным обеспечением, базами данных и этапами процесса. Независимо от типа выбранного проекта, программа довольно проста в использовании – все функции доступны на ленте.

    0.60

    Corrigé le problème de cadrage de folio [[https://qelectrotech.org/forum/viewtopic.php?pid=6639#p6639|https://qelectrotech.org/forum/viewtopic.php?pid=6639#p6639]]

    Amélioré le système de zoom au delà du folio [[https://qelectrotech.org/forum/viewtopic.php?pid=6641#p6641|https://qelectrotech.org/forum/viewtopic.php?pid=6641#p6641]]

    MacOS : intégration des PATH pour lancer le convertisseur DXF dans l’éditeur d’élément, et le plugin python générateur de borniers.

    MacOS : ajout des traductions Qt dans le bundle.

    La documentation en ligne et les liens pour télécharger les dernières paquets de la version en cours de développement pour Windows et MacOS sont accessibles directement depuis le logiciel

    Les références croisée des éléments maître sont cliquable, afin de se rendre sur le folio correspondant au contact représenté.

    Correction du bug sur les conducteurs et ou shapes fantômes qui provoque un segfault lors de la sauvegarde ou changement de scène.

    Nouvelle manière de modifier les primitives rectangle, ellipse et arc

    Bouton pour désactiver la grille dans l’éditeur de schéma

    Gestion affichage des labels folio ou des id dans l’arbre projet et dans le sommaire.

    Réfection de la mise en page des pages sommaire.

    Ajout du multithreading pour accélérer le chargement des éléments au lancement de QET.

    Ajout du multithreading pour accélérer le chargement des projets.

    Numérotation consécutive des éléments par folio ou pour le projet.

    Nouveau Dock pour passer d’une règle de numérotation à l’autre, ajout de règle vide

    Réduction de la consommation de RAM utilisée.

    Nouveau panneau :Collection d’éléments

    Possibilité de réutiliser un morceau de schéma en tant que « snippet » (ou copie de folio entier) à partir d’un autre projet.

    Possibilité de numérotation non consécutive des folios

    Panel de gauche: découper la vue en plusieurs docks: un dock cartouche, folio , un dock éléments, éléments importé, etc. QDockWidget, Toolbox Widgets.

    Épaisseur de trait des conducteurs

    Les couleurs et tailles de conducteur sont dorénavant conservées au travers des renvois et sur leur équipotentialité.

    Épaisseur de trait des basic shapes

    Couleurs de trait des basic shapes

    Remplissage couleurs, texture des basic shapes

    High-DPI support (Qt 5.6.0)

    3.1. Description Editor

    elements

    the main menu bar — standard menu , which allows you to all functions of the application .

    Main Toolbar — contains icons for basic functions the creation and editing of elements.

    Drawing toolbar — contains the image to be inserted , such as:

    line, rectangle , ellipse, circle , polygon , arc , text , text box , and point Rapture .

    Active Area — an area that is edited item .

    Information about lots — displays the selected options of the graphic edited feature .

    List the item- list of all the graphics included in the element.

    History of operations — tab which lists all made and withdrawn transactions.

    Lucidchart

    Для тех, кого по каким-то причинам не устраивает Visio, есть вариант, являющийся полноценной его заменой в области создания диаграмм и флоучартов. В приложении есть множество элементов, шаблоны для создания блок-схем и диаграмм (впрочем, можно обойтись без них и создать схему с нуля), в платной версии их ещё больше. Интерфейс приложения интуитивно понятен и прост, с ним разберётся даже начинающий пользователь. Для работы необходим только выход в интернет, есть возможность командной работы (хотя и с ограничениями для бесплатных аккаунтов). Сервис поддерживает импорт файлов Visio (VSDX), Amazon Web Service (AWS) и Omnigraffle, а сохраняет результаты в JPG,PNG, SVG, PDF и Visio. Кроме того, есть приятная возможность сохранять промежуточные версии на облачном сервере.

    Бесплатная версия Lucidchart функциональна, но если не хватает расширений – можно оплатить подписку. В их числе: больший объём виртуального хранилища, возможность создания неограниченного количества проектов, добавления ссылок на данные. Стоит платная версия от $5,95 до $20 в месяц.

    Платные программы для черчения схем

    Мы с вами разобрали лучшие бесплатные программы для черчения электросхем, но не стоит забывать, что есть и платные. Их можно называть долгое время, мы решили показать вам одну из лучших – sPlan. Если вы профессиональный электрик, то такая программа станет для вас настоящей находкой. Но, есть один существенный минус – стоит она 40 долларов, так что, лишний раз стоит серьезно подумать о такой покупке. Здесь разработан простой и приятный интерфейс, шикарные функции и абсолютно все электрические обозначения. Язык русский, разобраться в ней можно быстро, но чтобы понять все функции придется потратить не одну неделю.

    Вот такое видео мы нашли с обзором этой программы.

    Интересная статья по теме: Как платить за свет меньше.

    Version 0.3rc

    editor element: color selection, change radio button by combobox

    corriger le problème du déplacement de la primitive «trait» (Horizontal/Vertical) dans l’éditeur d’élément (workaround == )

    don’t increase autonum if conductor isn’t a «Multi»

    Add Shortcut Qt::Key_F5 on reload button in elementpanelwidget

    Hotspot automatique

    element editor bugfix: after reload element, add a primitive crash qet

    element editor: define automatically the size of element

    Import d’image.

    polissage

    Intégrer automatiquement les éléments dans les projets (recommandé)—> mieux expliquer la fonction

    AutoCad, ArchiCAD

    Предназначаются для архитектурного построения объектов. Относятся к системе софтов автоматизированного проектирования (САПР). IT–продукты разработаны разными компаниями: AutoCad — корпорацией Graphisoft, а ArchiCAD — IBM, компанией Autodesk. Поэтому последняя программа оптимально интегрирована в 3D Stydio. С помощью библиотеки 3Д моделей конструкций зданий, воспроизводят сооружение.

    ArchiCAD, совместно с 3D МАХ, создают компьютерную систему Building Informational Mode (BIM). Программные продукты предназначены для составления планов, чертежей с конвертацией в 2Д, 3Д формат изображений с возможностью дальнейшей визуализации.

    Программа AutoCad оптимизирована под моделирование инженерных и коммуникационных систем.

    Возможности программных продуктов:

    • экспорт чертежей в 2Д, 3Д модели, с обратной конвертацией;
    • визуализация объектов моделирования;
    • расчёт материалов на основании чертежей;
    • большая библиотека моделей элементов строительных конструкций.

    2.5. Text boxes

    Type designation of the item in the box.

    If, during the creation of the option is not selected to maintain

    text field level despite trading item poleobróci together

    with the item. Select from the menu → Edit → Text Orientation and select the angle of rotation

    text relative to the open window .

    After selecting the desired angle can change the position of the text box

    relative to the element. To do this, select the text box , the

    a decorated piece with the mouse and drag the field to the right

    place . Offset relative to the field is indicated by shading

    the item in the color blue. Position the text box depends

    the position of the element, the element moves the shift field

    text .

    Дизайн интерьера 3D

    Лидером софтов по моделированию интерьеров считают продукт корпорации IBM 3D Stydio. В нем получается наиболее реалистичная визуализация с натуральным светоотражением и тенями.

    Дополнительно для дизайна объектов интегрированы специально усиливающие отдельные функции 3D Stydio Autodesk, дополнительные программы (IPAS–процессов). К базисному пакету можно подключать 3D Stydio AutoCad, ArchiCAD, фотошоп.

    Последовательность создания дизайна интерьера:

    1. Чтобы создать проект, необходимо сначала нарисовать чертежи дома или квартиры. Их делают в программах для проектировщиков (AutoCad, ArchiCAD).
    2. В планах прорисовывают расстановку мебели, бытовых приборов, сантехники, то есть делают экспликацию помещения. Используют векторные символы объектов из библиотеки программ, подгоняя их под реальные габариты.
    3. Чертежи трансформируют в объём 3D Stydio Autodesk и моделируют сцены, либо вставляют в сцену из библиотеки.
    4. Затем подбирают материалы. Есть базовые наборы текстур, адаптированные под программу, как для внутренней отделки, так и для стиля фасада или ландшафта.
    5. В сцене выставляют источники естественного и искусственного освещения.
    6. Цифровка системой рендеринга V–Ray. Визуализация — главный заключительный этап работы. Рендер дает реалистичную картинку объекта, так как оборудован целой системой алгоритмов считывания и просчёта.
    7. На основании 3Д модели объекта делают технические чертежи, для этого снова ковертируют в AutoCad или ArchiCAD.

    Обратите внимание на обзорное видео программы Дизайн Интерьер 3D

    sPlan 7.0.Схема

    Кроме инженеров по охране труда и частных лиц, планирующих безопасность собственного дома или бизнеса, Сплан будет полезен тем, кто профессионально или в качестве хобби увлекается электроникой.Ещё одно полезное приложение, основанное на платформе 7 версии – это sPlan.Схема.
    Простой и интуитивно понятный графический редактор позволяет разработать и составить детальные электросхемы. Причём это могут быть как очень простые любительские наброски, так и профессиональные проекты, занимающие несколько листов.

    Уже знакомая рабочая область оснащена необходимыми инструментами. Работу облегчают богатые библиотеки, содержащие необходимые элементы-заготовки. Вся работа осуществляется с помощью мыши, специальных знаний и навыков не требуется.

    Преимущество Сплана перед другими аналогичными продуктами опять же в богатстве и удобной структурированности библиотек. Кроме того, что каждый элемент можно найти в своем разделе, выбрать его тип и подвид, доступно ещё редактирование любой детали. Делается это в отдельном всплывающем окне с настройками.
    Среди автоматических функций, значительно упрощающих жизнь проектировщику, можно отметить следующие моменты:

    • автоматическое распознавание выводов элементов и привязка к ним линий;
    • автоматическая нумерация элементов;
    • привязка элементов к сетке;
    • группировка элементов при необходимости.

    В полуавтоматическом режиме, после настройки и выбора пресетов, доступны следующие функции:

    • расположение линий под одним заданным углом;
    • вставка уже готового рисунка из постороннего файла;
    • поворот элементов под заданными углами или в произвольном формате;
    • экспорт схемы в известные графические форматы.

    Для удобства пользователей в программе одним движением мыши изменяется масштаб, а также можно корректировать расположение схемы на рабочей поверхности.

    Пример изменения масштаба схемы в программе sPlan

    Download older stable versions

    Click on + to show the links.

    +  version 0.61

    • Sources — platform-independant
    • AppImage
    • Installer — Windows 10
    • Version Ready to use- Windows 10
    • Fedora / RHEL / CentOS packages kindly provided by Remi Collet

    +  version 0.6

    • Sources — platform-independant
    • AppImage
    • Installer — Windows XP / Vista
    • Version Ready to use- Windows XP / Vista
    • Installer — Windows 10
    • Version Ready to use- Windows 10
    • Packages Debian /ubuntu /etc…
    • Fedora / RHEL / CentOS packages kindly provided by Remi Collet
    • Package MacOS (10.7 to 10.10) kindly provided by Yoann

    +  version 0.5

    • Sources — platform-independant
    • AppImage
    • Installer — Windows XP / Vista
    • Version Ready to use- Windows XP / Vista
    • Installer — Windows 10
    • Version Ready to use- Windows 10
    • Packages Debian /ubuntu /etc…
    • Fedora / RHEL / CentOS packages kindly provided by Remi Collet
    • Package MacOS (10.7 to 10.10) kindly provided by Yoann

    +  version 0.4

    • Sources — platform-independant
    • Installer — Windows XP / Vista / Seven
    • Version Ready to use- Windows XP / Vista / Seven
    • Packages Debian /ubuntu /etc…
    • Slackware:
      x86_64 package kindly provided by David
    • Fedora / RHEL / CentOS packages kindly provided by Remi Collet
    • Package MacOS (10.7 to 10.10) kindly provided by Yoann

    +  version 0.3

    • Sources — platform-independant
    • Installer- Windows XP / Vista / Seven
    • Version Ready to use- Windows XP / Vista / Seven
    • QElectroTech is packaged for Debian — please consult the dedicated wiki page
    • Slackware:
      x86_64 package kindly provided by David
    • Gentoo:
      Gentoo ebuild kindly provided by mrbit
    • OS/2:
      package kindly provided by Elbert from the NL
    • Fedora packages kindly provided by Remi Collet
    • Fedora et Enterprise Linux backports packages kindly provided by Remi Collet
    • Archlinux
      AUR packages kindly provided by Chipsterjulien
    • Mageia
      Mageia Cauldron packages
    • Opensuse
      Opensuse packages

    +  version 0.22

    • Sources — platform-independant
    • Slackware 13 packages (built from slacky.eu’s SlackBuild
    • Fedora packages kindly provided by Remi Collet
    • This version of QElectroTech is available in Gentoo (Thanks to Markos `Hwoarang’ Chandras).
    • This version of QElectroTech is available in (Thanks to trem).

    +  version 0.21

    • Sources — platform-independant
    • Slackware 13 packages: i486 and SlackBuild by slacky.eu
    • Fedora packages kindly provided by Remi Collet
    • This version of QElectroTech is available in Gentoo (Thanks to Markos `Hwoarang’ Chandras).

    +  version 0.2

    • Sources — platform-independant
    • This version of QElectroTech is available in Debian (Thanks to Laurent `scorpio810′ Trinques and Denis `narcan’ Briand).
    • This version of QElectroTech is available in (Thanks to trem).
    • This version of QElectroTech is available in Gentoo (Thanks to Markos `Hwoarang’ Chandras, Davide Pesavento and Diego E. `Flameeyes’ Pettenò).
    • Fedora packages kindly provided by Remi Collet:
    • Fedora >= 10 packages: QElectroTech is available in the Fedora repositories. To install it:yum install qelectrotech
    • Fedora >= 8 packages:
      • Whatever your architecture: get the elements collection RPM
      • Fedora 9 packages:
        i386
        x86_64
        ppc
        ppc64
      • Fedora 8 packages:
        i386
        x86_64

    +  version 0.11

    • Sources — platform-independant
    • This version of QElectroTech is available in the «contrib» section of Mandriva 2009.1.
    • Fedora packages kindly provided by Remi Collet:
    • Fedora 10 packages:
      i386
      x86_64
      ppc
      ppc64
    • Fedora 9 packages:
      i386
      x86_64
      ppc
      ppc64
    • Fedora 8 packages:
      i386
      x86_64
      ppc
      ppc64

    +  version 0.1

    • Fedora packages kindly provided by Remi Collet:
    • Fedora 9 packages:
      i386
      x86_64
      ppc
    • Fedora 8 packages:
      i386
      x86_64
      ppc
    • Fedora 7 packages:
      i386
      x86_64
      ppc
    • Fedora Core 6 packages:
      i386
      x86_64
      ppc

    Нужны ли блок-схемы? Альтернативы

    Частные конторы никакие блок-схемы не используют, в книжках по алгоритмам вместо них применяют словесное описание (псевдокод) как более краткую форму. Возможно блок-схемы применяют на государственных предприятиях, которые должны оформлять документацию согласно требованиям ЕСПД, но есть сомнения — даже для регистрации программы в Государственном реестре программ для ЭВМ никаких блок-схем не требуется.

    Тем не менее, рисовать блок-схемы заставляют школьников (примеры из учебников ГОСТ не соответствуют) — выносят вопросы на государственные экзамены (ГИА и ЕГЭ), студентов — перед защитой диплом сдается на нормоконтроль, где проверяется соответствие схем стандартам.

    Разработка блок-схем выполняется на этапах проектирования и документирования, согласно каскадной модели разработки ПО, которая сейчас почти не применяется, т.к. сопровождается большими рисками, связанными с ошибками на этапах проектирования.

    Появляются подозрения, что система образования прогнила и отстала лет на 20, однако аналогичная проблема наблюдается и за рубежом. Международный стандарт ISO 5807:1985 мало чем отличается от ГОСТ 19.701-90, более нового стандарта за рубежом нет. Там же производится множество программ для выполнения этих самых схем — Dia, MS Visio, yEd, …, а значит списывать их не собираются. Вместо блок-схем иногда применяют диаграммы деятельности UML , однако удобнее они оказываются, разве что при изображении параллельных алгоритмов.

    Периодически поднимается вопрос о том, что ни блок-схемы, ни UML не нужны, да и документация тоже не нужна. Об этом твердят программисты, придерживающиеся методологии экстремального программирования (XP) , ходя даже в их кругу нет единого мнения.

    В ряде случаев, программирование невозможно без рисования блок-схем, т.к. это один процесс — существуют визуальные языки программирования, такие как ДРАКОН , кроме того, блок-схемы используются для верификации алгоритмов (формального доказательства их корректности) методом индуктивных утверждений Флойда .

    В общем, единого мнения нет. Очевидно, есть области, в которых без чего-то типа блок-схем обойтись нельзя, но более гибкой альтернативы нет. Для формальной верификации необходимо рисовать подробные блок-схемы, но для проектирования и документирования такие схемы не нужны — я считаю разумным утверждение экстремальных программистов о том, что нужно рисовать лишь те схемы, которые помогают в работе и не требуют больших усилий для поддержания в актуальном состоянии .

    Список использованных источников:

    1. ГОСТ 19.701–90 (ИСО 5807–85) «Единая система программной документа­ции».
    2. Алгоритм. Свойства алгоритма \ https://pro-prof.com/archives/578
    3. Алгоритмы сортировки слиянием и быстрой сортировки \ https://pro-prof.com/archives/813
    4. yEd Graph Editor \ https://www.yworks.com/products/yed
    5. Книги: алгоритмы \ https://pro-prof.com/books-algorithms
    6. Рамбо Дж., Якобсон А., Буч Г. UML: специальный справочник. -СПб.: Питер, 2002. -656 с.
    7. Кент Бек Экстремальное программирование: разработка через тестирование – СПб.: Питер – 2003
    8. Визуальный язык ДРАКОН \ https://drakon.su/
    9. Шилов Н.В. Верификация шаблонов алгоритмов для метода отката и метода ветвей и границ. Моделирование и анализ информационных систем, ISSN 1818 – 1015, т.18, №4, 2011
    10. Брукс Ф., Мифический человеко — месяц или как создаются программные системы. СПб. Символ Плюс, 1999 — 304 с. ил.

    Версия 0.1

    Bases

    QET permet de poser des éléments sur un schéma et de les relier par des conducteurs. Chaque schéma comporte un cartouche dont les informations sont éditables. Les éléments sont déplaçables et pivotables. Les conducteurs reliant les éléments électriques se posent à la souris. Leur trajectoire est modifiable. Les conducteurs sont paramétrables : ils peuvent être simples, unifilaires ou multifilaires. Les points de jonction entre conducteurs sont gérés automatiquement. Il est également possible d’ajouter des champs de texte indépendants sur les schémas.

    Collections d’éléments

    Les éléments proviennent des collections d’éléments. On distingue la collection commune, supposée être commune à plusieurs utilisateurs et non modifiable sans droits d’administration, et la collection utilisateur, supposée être propre à l’utilisateur. Les schémas ne gardent que des références vers ces éléments ; il n’est donc pas possible d’ouvrir complètement un schéma utilisant un élément inconnu (c’est-à-dire présent ni dans la collection commune ni dans la collection utilisateur). C’est à l’utilisateur de veiller à fournir les éventuels éléments manquants lorsqu’il transmet son schéma.

    Gestion des éléments

    QET permet d’ajouter, de modifier et de supprimer les éléments présents dans les collections. Un assistant guide l’utilisateur dans la création d’un nouvel élément et un éditeur dédié permet de dessiner ses propres composants.

    Export des schémas sous forme d’image

    Les schémas sont exportables dans les formats suivants : bitmap, JPEG, PNG et SVG. Des options permettent d’exporter ou non la grille, le cartouche, la bordure, les colonnes, etc.

    Intégration au systray

    QElectroTech ajoute une icône dans le systray (petite zone typiquement placée près de l’horloge) qui vous permettra de gérer vos fenêtres : éditeurs de schémas et éditeurs d’élément.

    A9CAD

    Еще один прекрасный набор инструментов, который многие специалисты советуют начинающим.

    Конечно, A9CAD не настолько прост как SketchUp, но все же за несколько дней его вполне можно освоить и начать делать несложные чертежи.

    Данная программа работает только с форматами DWG и DXF, причем файлы должны быть созданы тоже в A9CAD. Если они будут сделаны в том же КОМПАСе, то здесь их не откроешь. По крайней мере, это будет весьма затруднительно.

    Имеется вполне стандартный набор инструментов. Конечно, опытным юзерам или тем, кто хочет научиться чертить профессионально, этого не хватит.

    Здесь есть инструменты для рисования окружности, дуги, линии, квадрата/прямоугольника и кривой, а также для нанесения точек. Ниже есть кнопка для нанесения текста и изменения цвета.

    Конечно, измерить расстояние, копировать фигуру и выполнять подобные действия здесь тоже можно. А вот выполнять настройку самих объектов уже не получится.

    Другие особенности A9CAD такие:

    • Есть возможность напечатать полученный чертеж.
    • Программа полностью бесплатная, но интерфейс английский.
    • Дополнительных функций и модулей расширения здесь нет и не будет.

    Рис. №3. A9CAD

    4.2. Print Preview

    print option bar and viewing patterns — allows you to view

    and hiding the print options , and changes in the preview schemas.

    Design patterns List — You can select and deselect schemes

    print .

    Rendering Options — options for changing the appearance of the printed pattern.

    Print Options — options for changing the print to fit the page.

    5 Export Schema

    QElectroTech can export diagrams to image files , such as:

    PNG % % ( * % %. Png ) JPEG % % ( * % %. Jpg ) bitmap % % ( * % %. Bmp) SVG % % ( * % %. svg ) .

    Select from the menu File → Export → and then in the window that opens, select

    file type to which you want to export the diagram , select the destination folder

    set other options and press Export .

    08.06.2011 quickstart_qet_pl_html_7ee93e7f.png_qelectrotech 0.3 — Quick Start 14/14

    Описание панели инструментов для рисования электрических схем.

    Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

    Рисунок 2. Панель для рисования электрических схем.

    Здесь мы видим:1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.2. Стандартную панель инструментов с некоторыми дополнительными функциями.3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

    Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

    Выпадающее менюСхема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

    Рисунок 3. Мени Шаблоны.

    Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

    С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

    Из особенностей стандартной панели инструментов следует отметить наличие кнопок:- вызов редактора формул; — вставка символов;- отображения панели Схема.

    Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

    Рисунок 4. Панель Схема.

    На панели имеются следующие блоки:1. Кнопка вызова окна привязки объектов к сетке.2. Группа инструментов для форматирования объекта.3. Группа инструментов вставки стандартных объектов.4. Группа инструментов вставки объектов из библиотеки элементов.

    Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

    Рисунок 5. Библиотека инструментов для рисования электрических схем.

    Заключение

    Для планировки и проектирования домов и квартир создано много программ.

    Условно можно их разделить на IT–продукты, созданные для дизайнеров, архитекторов, проектировщиков и любителей, с навыками работы на компьютере.

    Сложные софты требуют специальной подготовки, постоянного саморазвития, так как обновляются составляющие элементы. Большое количество инструментов, высокая скорость моделирования, качественная визуализация — главные достоинства такого типа программ.

    Простые версии программного планирования оборудованы доступным интерфейсом с удобной панелью инструментов. В них можно спланировать и сделать расстановку мебели и перевести всё в объёмное изображение. Они позволяют визуализировать предполагаемый объект.

    Список источников

    • pro-prof.com
    • Proekt-sam.ru
    • www.sxemotehnika.ru
    • vse-elektrichestvo.ru
    • read.kj.media
    • spacefortech.com
    • qelectrotech.org
    • nastroyvse.ru

    Поделитесь с друзьями!

    Создание принципиальной схемы для Word

    Создать принципиальную схему для MS Word легко с помощью профессионального программного обеспечения для создания схем. Он работает как на Mac, так и на Windows.

    Обзор принципиальных схем

    Принципиальная схема представляет собой графическое изображение электрической цепи с использованием профессиональных электрических символов. Существует два типа принципиальных схем: одна - это графическая принципиальная схема, в которой используются простые изображения компонентов; другой - схематическая диаграмма, в которой используются упрощенные стандартные символы.Инженеры рисуют принципиальные схемы, которые помогают им спроектировать реальные схемы.

    Основные шаги для создания принципиальной схемы

    Вы можете начать с готовых шаблонов в EdrawMax или начать с нуля, используя готовые формы.

    1. Запустите EdrawMax и выберите Engineering в доступных шаблонах .
    2. Перетаскивайте фигуры из библиотек рядом с холстом.Измените размер, перекрашивайте, вращайте или соединяйте их в соответствии с вашими потребностями. Дважды щелкните фигуры для аннотации. Персонализируйте свою принципиальную схему и придайте ей подходящий вид с помощью тем.
    3. Экспортируйте его в формат Word на вкладке File , нажав Export & Send .

    Примечание : Экспортированные файлы Word также можно редактировать.

    Загрузите EdrawMax, чтобы создать больше принципиальных схем для Word.Попробуйте ПО для создания схем БЕСПЛАТНО.

    Использование простого программного обеспечения для создания принципиальной схемы для Word

    Нарисуйте красивую принципиальную схему с готовыми символами и мгновенно экспортируйте их в формат MS Word.

    EdrawMax, как программное обеспечение для создания принципиальных схем, позволяет пользователям создавать принципиальные схемы умным и быстрым способом. Он имеет не только встроенные символы для рисования электрических цепей, но и мощные возможности экспорта, включая Word.Интерфейс перетаскивания, редактор «укажи и щелкни» и расширенные инструменты форматирования автоматизировали и упростили многие части процесса проектирования. Наконец, пользователи могут преобразовать принципиальную схему в формат слова одним щелчком мыши. Наслаждаться!

    EdrawMax: швейцарский нож для всего, что вам нужно для построения диаграмм

    • Легко создавайте более 280 типов диаграмм.
    • Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
    • Интерфейс перетаскивания и прост в использовании.
    • Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
    • Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
    • Не стесняйтесь экспортировать, печатать и делиться своими схемами.

    Вам также может понравиться

    Как нарисовать принципиальные схемы в Word? | от Saint Asky

    Может использоваться несколько обработчиков!

    Шаг 3.2: Поворот и выравнивание

    Используйте панель инструментов здесь, на которой вы можете выполнять все операции поворота, выравнивания, зеркального отображения и т. Д.

    И скажу вам по секрету, вы можете использовать короткие клавиши, такие как « Пробел », для поворота символ 90 градусов. Все сочетания клавиш перечислены в Справочном руководстве AxGlyph.

    Также вы можете определить свои собственные сочетания клавиш, например «W» для провода. Давай сделаем это!

    Щелкните правой кнопкой мыши символ и установите HotKey. Выберите «W» и нажмите «ОК». Затем, когда вы нажмете «W», на холст появится проволока.Это очень полезно при рисовании принципиальных схем.

    Кроме того, вы можете определить «I» для IGBT, «R» для резисторов, «L» для катушек индуктивности, «C» для конденсаторов. Просто попробуйте!

    Шаг3.3 Подключите все

    Используйте провод «W» для соединения элементов схемы. Также есть желтый манипулятор для провода, позволяющий регулировать его расположение. Конечные точки автоматически соединятся, когда они приблизятся и станут зелеными.

    Шаг 3.4: Добавить в Word

    Теперь мы добавили диаграмму в Word.Просто закройте окно AxGlyph, и диаграмма появится в Word.

    Если вы хотите отредактировать его, просто дважды щелкните фигуру, появится всплывающее окно AxGlyph, и вы сможете продолжить редактирование диаграммы.

    Вставить диаграмму в Word

    Интегрировано с Office

    AxGlyph более мощный и простой в использовании, чем стандартные инструменты рисования, включенные в Microsoft Office и G Suite. Любой рисунок AxGlyph можно вставить в Word, Excel, PowerPoint, а также в Google Docs и Sheets.

    Проще, чем Visio®

    AxGlyph - это альтернатива Visio, работающая в Windows.SmartDraw - это простая, мощная и доступная альтернатива Visio, обладающая лучшими в отрасли возможностями импорта и экспорта Visio.

    Быстрое начало работы

    AxGlyph работает на любом ПК с ОС Windows. Он включает шаблоны диаграмм быстрого запуска для более чем 100 различных типов диаграмм, от блок-схем до координатных графиков. Мощное автоматическое форматирование означает создание идеальных макетов за считанные минуты.

    Как создать принципиальную схему?

    Хотите создать принципиальную схему? Мы познакомим вас с принципиальной схемой и расскажем, как создать принципиальную схему с помощью нашего программного обеспечения для принципиальных схем.

    Что такое принципиальная схема?

    Принципиальная схема (также известная как элементарная схема, электрическая схема или электронная схема) - это визуализация электрической цепи. Он показывает поток и взаимосвязи между компонентами в электрической цепи. Принципиальные схемы также визуализируют физическое расположение проводов и компонентов, соединяющих их в различных электронных системах.

    Назначение принципиальных схем

    Принципиальные схемы создаются как эскизы схемотехники.Принципиальная схема обеспечивает графическое представление физического расположения всех компонентов в цепи и связей между ними. Техник создает принципиальную схему в качестве руководства для реализации схемотехнического проектирования или связи.

    Принципиальные схемы

    Принципиальная схема - это графическое изображение электрических цепей. Он представляет собой схематическую иллюстрацию, которая показывает отношения между компонентами в цепи. На рисунке выше показана принципиальная схема, которая дает представление о том, как выглядят символы принципиальной схемы.

    Как нарисовать принципиальную схему?

    1. Выберите Диаграмма> Новый в главном меню.
    2. В окне New Diagram выберите Circuit Diagram и нажмите Next .
    3. Выберите существующий шаблон принципиальной схемы или выберите Пустой для создания с нуля. Щелкните Далее .
    4. Введите имя диаграммы и нажмите ОК .
    5. Перетащите нужный символ принципиальной схемы из палитры на холст.Подключите их с помощью соответствующих соединительных линий.
    6. Когда вы закончите, вы можете экспортировать диаграмму как изображение (JPG, PNG, PDF, SVG и т. Д.) И поделиться ею с друзьями или коллегами (Проект > Экспорт> Активная диаграмма как изображение… ).

    Создать электрическую схему

    1. На вкладке Файл щелкните Новый , а затем найдите шаблоны Engineering .

    2. Щелкните одно из следующего:

      • Основное электрическое оборудование

      • Схемы и логика

      • Мощность жидкости

      • Промышленные системы управления

      • Детали и сборочный чертеж

      • Проектирование трубопроводов и КИП

      • План водопровода и трубопроводов

      • Блок-схема

      • Системы

      • Диаграмма TQM

      • Схема рабочего процесса

    3. Выберите Метрические единицы или Единицы США , а затем нажмите Создать .

      Шаблон открывает немасштабированную страницу документа в книжной ориентации. . Вы можете изменить эти настройки в любое время.

    4. Перетащите фигуры электрических компонентов на страницу документа. Фигуры могут иметь данные. Вы можете вводить данные фигуры и добавлять новые данные в фигуру.

      Введите данные формы

      1. Выберите фигуру, щелкните правой кнопкой мыши, щелкните Данные , а затем щелкните Определить данные формы .

      2. В диалоговом окне «Определение данных формы» щелкните каждый элемент и введите или выберите значение.

    5. Используйте инструмент Connector для соединения электрических компонентов или соединителей.

      Используйте инструмент Connector

      1. Щелкните инструмент Connector .

      2. Перетащите из точки соединения на первой фигуре к точке соединения на второй фигуре. Конечные точки соединителя становятся красными, когда фигуры соединяются.

      Используйте соединительные формы

      1. Перетащите фигуру соединителя на страницу документа.

      2. Поместите начальную точку соединителя на родительской фигуре (фигуре, из которой вы соединяетесь).

      3. Поместите конечную точку соединителя на дочерней фигуре (фигуре, к которой вы подключаетесь).

        Когда соединитель приклеивается к фигурам, конечные точки становятся красными.

    6. Обозначьте формы отдельных электрических компонентов, выбрав форму и введя текст.

    Хотите больше?

    Найдите образцы шаблонов и схем Visio для электротехники

    Как создать схематическую диаграмму в CorelDRAW

    1. Обучение
    2. Практические руководства
    3. Схематическое изображение

    CorelDRAW позволяет легко создавать собственные символы и хранить их в библиотеках, чтобы их можно было использовать во всем, что вы захотите, для создания чего-то вроде схемы.

    После того, как вы создали символы для своей библиотеки, вы можете использовать их для рисования схем, соединяя их с соединительными линиями.

    В этом руководстве мы создадим символы и будем использовать их для рисования простой схемы.

    1. Создайте первый символ

    Из ( Файл> Новый ) под именем Имя : введите Схема .Для Preset destination выберите Default RGB , что даст нам страницу формата Letter для работы.

    Библиотека символов, входящая в CorelDRAW (Ctrl + F11), зависит от установленных шрифтов; большинство шрифтов помимо букв, цифр и специальных символов содержат некоторые символы. Но для специализированных схематических изображений, таких как схемы, вы, вероятно, захотите создать свои собственные символы.

    Начнем с символа батареи, который представляет собой четыре прямые линии.

    Выберите инструмент 2-точечная линия и увеличьте ширину контура до 3pt. Это станет шириной по умолчанию для всех будущих объектов, созданных с помощью этого инструмента. Вытяните две строки, одну длинную и одну короче. Нажатие клавиши Shift при перетаскивании сохраняет линии горизонтальными. Не беспокойтесь о точном размещении.

    Используйте инструмент Pick , чтобы выбрать обе линии, и нажмите Ctrl + D, чтобы продублировать их.Переместите скопированные строки немного ниже оригиналов.

    Затем выберите все четыре линии, откройте окно настройки Выровнять и распределить и использовать параметры для центрирования по горизонтали и распределения по вертикали.

    Щелкните правой кнопкой мыши выбранные линии и выберите Symbol> New Symbol .Назовите его «Батарея». Новый символ теперь отображается в докере Symbol Manager .

    Символ на странице больше не нужен, поэтому вы можете удалить его или оставить, если хотите.

    2. Добавьте больше символов

    В этом примере необходимы еще три символа.

    • Для «светодиода» треугольник может быть создан с помощью инструмента Polygon , используя три стороны и черную заливку. Добавьте одну центрированную линию ниже.
    • «Переключатель» состоит из двух окружностей (инструмент Ellipse ) и одной диагональной линии.
    • «Резистор» включает в себя еще несколько шагов: начните с диагональной линии и сделайте ее зеркальное копирование с помощью параметров докера Transformations .При необходимости продублируйте пару зеркальных линий, прикрепив копии в местах пересечения их узлов. Половинки с обеих сторон могут быть укороченными копиями.

    3. Разместите символы

    Теперь, когда символы подготовлены, вы можете перенести их на свою страницу, перетащив их из Symbol Manager .

    4. Подключите цепь

    Выберите инструмент Прямоугольный соединитель . Узлы соединителей для каждого символа подсвечиваются, и все, что вам нужно сделать, это щелкнуть и перетащить из начальной точки в конечную точку. Повторяйте, пока цепь не будет завершена.

    Самое замечательное в соединительных линиях: если вы переместите один из символов, соединители последуют за ним.

    5. Добавьте текст

    Все, что осталось, - это использовать инструмент Текст (F8), чтобы обозначить каждый символ.

    CorelDRAW - это больше, чем просто схематическая программа

    Ознакомьтесь с некоторыми другими функциями графического дизайна в CorelDRAW Graphics Suite, такими как «Как векторизовать изображение», «Как проверить свою татуировку», «Как создать свой собственный логотип» и многое другое! Создавайте высококачественные дизайны с помощью увлекательного и простого в использовании программного обеспечения для графического дизайна и сделайте свою работу ярче, чем когда-либо.

    Как сделать фирменный бланк Как сделать визитки Как сделать монограмму Как сделать открытку

    10 правил электросхемы


    Когда вы приобретаете передовое программное обеспечение для проектирования электрооборудования как PCSCHEMATIC Automation, оно должно дать вам возможность сосредоточиться на технических аспектах, чтобы вам не приходилось тратить время на тривиальные части электрической документации.

    Прежде чем вы дойдете до этого момента, вы, естественно, как новый пользователь, должны познакомиться с парой вещей о том, как работает программное обеспечение. И на самом деле это можно сделать довольно легко - если вы не потеряете себя в изучении всех дополнительных функций программного обеспечения для проектирования электрических систем.

    Говоря популярным языком, можно сказать, что есть 10 вещей, которые вам нужно знать, чтобы быстро и эффективно нарисовать электрическую схему или схему управления питанием в PCSCHEMATIC Automation.

    1. Как разместить символы

    Первое, что вам нужно знать, это как размещать символы на странице схемы в программе.

    Когда вы можете размещать символы, вы уже на правильном пути к созданию электрических схем в документации. Это связано с тем, что электрические символы являются ядром интеллектуального программного обеспечения для документирования электрических цепей.

    С того момента, как эти электрические символы размещены, к ним могут быть прикреплены данные об артикуле из одной из баз данных поставщиков компонентов PCSCHEMATIC.Эти данные о товарах впоследствии могут быть перенесены в списки, которые программное обеспечение для проектирования электрических сетей может обновлять автоматически, без ввода каких-либо данных о компонентах.

    При размещении электрических символов вы можете либо присвоить им имя вручную, либо присвоить им имя автоматически с помощью программного обеспечения.

    2. Как рисовать линии

    Естественно, что размещенные символы необходимо соединить, проведя какие-то соединительные линии. Вы решаете, начинать ли с рисования этих линий или начинать с размещения символов - или размещать символы и рисовать линии в произвольном порядке.

    Однако, если вы начнете с размещения электрических символов, вы можете применить программную функцию для автоматического рисования соединительных линий, так называемый маршрутизатор .

    Эти линии можно рисовать с помощью линий разного типа, ширины и цвета - точно так же, как вы можете рисовать круги и дуги.

    3. Как размещать тексты

    Помимо информации, прикрепленной к символам проекта, вам может потребоваться разместить другую информацию / тексты на страницах проекта. Это может быть так называемый бесплатный текст , который вы просто вводите прямо на странице, или так называемые поля данных .

    Эти поля данных могут быть информацией, которая прикреплена к отдельной странице проекта, или информацией, прикрепленной к проекту. Следовательно, вы можете, например, отображать имя клиента, имя конструктора или заголовок страницы / проекта.

    Как и тексты символов, содержимое всех этих полей данных может быть перенесено непосредственно в автоматически созданные списки в программе.

    4. Как передавать свойства между объектами

    Вышеупомянутые электрические символы, линии, окружности / дуги и текст состоят из одного слова, называемого графическими объектами .

    Когда вы рисуете электрические схемы с помощью программного обеспечения для проектирования электрооборудования, вам будут доступны различные варианты, в зависимости от того, с каким типом объектов чертежа вы работаете.

    Поэтому для экономии времени полезно знать, как передавать свойства между объектами одного типа. Если, например, вы разместили синий текст высотой пять миллиметров, вы можете сделать несколько других текстов синими и высотой пять миллиметров за одну операцию.

    5.Размещение объектов и работа с уже размещенными объектами

    Вам также необходимо знать, что существует разница между , размещающим новые объекты , и работой с уже размещенными объектами . В зависимости от того, работаете ли вы с уже размещенными объектами или размещаете новые объекты, вам будут доступны разные параметры. В программе вы указываете, делать то или другое, нажав кнопку.

    6. Как увеличить

    В повседневной работе также полезно знать, как увеличить части диаграмм на экране.Это позволяет более подробно увидеть, с чем вы работаете.

    Кроме того, вы должны знать, как уменьшить масштаб , чтобы увидеть большую часть страницы или всю страницу. Увеличив часть страницы, также полезно знать, как вы можете легко прокручивать - это означает, как изменить ту часть диаграммы, которую вы видите на экране.

    7. Как точно позиционировать символы

    При размещении объектов они размещаются с определенной точностью - e.грамм. 2,5 мм. -, который вы можете указать в программе. Для ясности - и эстетического вида документации - вы также должны знать, как заставить программное обеспечение выровнять размещенные объекты или расположить объекты на заданном расстоянии друг от друга.

    8. Как быстро менять текст / имена

    Вам также будет полезно знать функции программного обеспечения для автоматического подсчета текстов для нескольких размещенных объектов за одну операцию. Эти тексты могут быть, например, именами символов или именами терминалов для символов.

    9. Как указать, что электрическое соединение продолжается в другом месте

    Кроме того, полезно знать, как система поддерживает вас при указании того, что электрическое соединение продолжается в другом месте схемы соединений или на другой странице схемы в проекте. Для этого PCSCHEMATIC Automation применяет так называемые сигнальные символы, которые автоматически создают ссылки на места, где продолжается электрическое соединение.

    10. Как работать с областями

    Если вы хотите работать более эффективно, вы должны знать, как работать с областями.Когда вы выбираете часть диаграммы, вы можете переместить или скопировать выбранную область и разместить ее в другом месте на странице или на другой странице диаграммы. При копировании областей программа может автоматически переименовывать нанесенные символы в области при размещении копии.

    Дополнительные параметры

    Все перечисленные выше пункты можно усвоить довольно быстро. Но если вы хотите стать экспертом в работе с символами, вы можете изучить множество различных способов поиска и размещения электрических символов.Таким образом, вы можете обнаружить рабочий процесс, который подходит для различных ситуаций и ваших собственных предпочтений.

    Помимо упомянутых пунктов, естественно, существует множество других опций, с которыми стоит ознакомиться в процессе.

    Это может быть, например:

    • Как переключаться между электрическими символами для одного и того же компонента
    • Как переключаться между ссылочными крестами и контактными зеркалами для отображения других символов для компонента
    • Как автоматически заменять все вхождения для примененного символа
    • Как размещать номера проводов автоматически и / или вручную
    • Как легко редактировать все тексты с помощью так называемого списка объектов
    • Как установить текущие номера путей на страницах проекта
    • Как применить автоматическое именование символов в соответствии с текущими номерами путей
    • Как сделать применить шаблоны страниц и проектов
    • Как вставлять вспомогательные чертежи, e.грамм. с прилагаемыми данными о товаре
    • Как поддерживаются однолинейные схемы
    • Как поддерживаются правильные монтажные чертежи
    • Как вести обзор и контролировать наименования ПЛК

    … и многие другие функции для электрического проектирования.

    Изучение основных правил

    В этом контексте, однако, наиболее важным является то, что вы познакомитесь с основными правилами, а затем при необходимости познакомитесь с более продвинутыми программными средствами.Если вы хотите лучше освоить программное обеспечение и изучить более быстрые рабочие процессы, вам также можно порекомендовать пройти обучение использованию программного обеспечения для проектирования электрических систем. Время, потраченное на такой курс, быстро окупится благодаря более быстрому ежедневному рабочему процессу.

    Другие статьи серии

    Подробнее читайте в статьях:

    Рисование принципиальных схем прямо в Word

    Здравствуйте,

    Я видел, как этот вопрос поднимался примерно 3-4 раза за последние 10 лет.Это кажется нечастым, но я думаю, что это потому, что большинство людей просто считают, что это невозможно, поэтому они даже не спрашивают. Но опять же, он возник, и я немного подумал об этом сам, потому что у меня было много ручных чертежей схем из прошлого, которые было бы неплохо преобразовать в чистый цифровой формат, в комплекте с аккуратными и аккуратными символами для всех компоненты, такие как резисторы, конденсаторы и транзисторы.

    Есть два прямых способа сделать это, о которых я знаю, если вам не нужно, чтобы он был в идеально аккуратной форме, как рисунок, созданный в программном обеспечении, таком как LT Spice.

    Первый - сканировать быстрым сканером. Это создает рисунок, точно такой же, как рисунок руки.
    Второй - использовать камеру высокого разрешения. Я рекомендую не менее 10 мегапикселей. Вы делаете снимок, храните в каком-нибудь каталоге.

    Конечно, и эти методы не идеальны. У нас получается такой же неряшливый рисунок, как и оригинал. Однако приведение его в действительно красивую и аккуратную форму сопряжено с некоторыми проблемами.

    Во-первых, не все рисуют символы одинаково.Некоторые рисуют катушки индуктивности, похожие на резисторы, а некоторые - иначе.

    Во-вторых, в любом случае рисунок нужно сначала отсканировать или сфотографировать. Однако, как только это будет сделано, может появиться способ превратить его в действительно аккуратную профессионально нарисованную схему.

    Однако у меня возникает вопрос: сколько нам это нужно? Если бы это было повседневным делом, стоило бы придумать какую-нибудь программу, которая могла бы интерпретировать рисунок и упорядочить все в аккуратно нарисованную схему.Я, конечно, говорю о довольно небрежных ручных рисунках, а не о профессионально составленных схемах, нарисованных карандашом, которые уже имеют аккуратную и упорядоченную форму. В программе, которая может преобразовать последний в файл с минимальным счетчиком байтов, с аккуратным рисунком линий, будет немного. Неряшливые рисунки будет трудно преобразовать, потому что компоненты могут быть повсюду, а соединительные линии петляют над и под предметами здесь, там и везде.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
