Скрытая проводка, как её найти, статья на VSE-E / Новости

Как определить скрытую проводку?

Наверное, каждый человек сталкивался с такими ситуациями, когда совершенно случайно попадал в проводку гвоздем или при работе с перфоратором. Либо знает тех, с кем это произошло. И, на самом деле, это не редкие случаи. А в случае, если проводка была под напряжением в этот момент, то и вовсе такое забыть очень сложно. Как правило, в таких случаях всем «пострадавшим» кажется, что они точно помнили, где располагается проводка, примерялись и кажется, делали всё правильно. Но факт остается фактом. Поэтому, такое развитие ситуации лучше предупредить, с учетом всех правил, чем разбираться с уже случившимся. Для начала, необходимо отметить, что существуют официальные правила ПУЭ, где четко прописано, что проводка должна быть строго горизонтальной и вертикальной, проходить по стенам и потолкам (исключение – навесные потолки и полы). И если бы все электрики без исключения действовали согласно ПУЭ, то проблема по сути была бы исчерпана.

Но факты говорят сами за себя: сегодня вопрос о том, как найти скрытую проводку остается актуальным. Предлагаем Вам ознакомиться с методами обнаружения скрытой проводки, а также приборами, которые используют для поиска.


Как найти скрытую проводку?

В первую очередь необходимо ориентироваться на два правила.

Скрытая проводка, как найти? Правило первое говорит о том, что поиск проводки лучше производить под нагрузкой, так как электроток, который проходит через провод или кабель сам по себе создает вокруг проводника электромагнитное поле. Это поле может быть зафиксировано и показано теми специальными приборами, которые используются для поиска скрытой проводки и их принцип действия основан именно на фиксации электромагнитного силового поля. В таких приборах есть специальный узел, который и показывает максимально точное расположение кабеля или провода. А также есть и так называемый индикатор, который представлен либо светодиодом, либо табло со стрелкой или цифрами.

Приборы могут иметь различные возможности – от более узких, до широких. И от этого зависит их стоимость, диапазон которой может колебаться от нескольких долларов до нескольких сотен долларов.

Правило второе говорит о том, что руководствоваться нужно поиском по принципу работы металлоискателя. В таких случаях используются приборы, где применяется катушка. Катушка создает свое электромагнитное поле. При этом, если рядом находится скрытая проводка или арматура, то она попадает в зону чувствительности этого поля прибора. А значит поле будет поддаваться искажению. Прибор отреагирует и покажет владельцу, что что-то изменилось. Всё очень просто и понятно.
Необходимо упомянуть и про третий тип приборов, который можно назвать гибридным. Такие виды определителей скрытой проводки работают по совмещенной схеме, ведь в них присутствует и генератор, и усилитель. Ранее такими приборами пользовались разве только крупные лаборатории из-за их высокой стоимости. Сегодня выпускаются и аналоги попроще для домашних условий, к примеру, где цена доступна.


Скрытая проводка, обзор приборов для её определения

Предлагаем рассмотреть несколько доступных приборов для обычного пользователя, тех, которые действительно доступны каждому – общие характеристики и принцип действия.

Итак, часто используется так называемый сигнализатор скрытой проводки Е121 – под названием «Дятел». Это не новый прибор, но срок его успешного использования исчисляется десятками лет. Надежен, часто используется электриками, дает возможность найти даже неисправность в скрытой проводке. Чувствителен и может найти проводку на глубине даже 5-7 см под штукатуркой. Просто в эксплуатации. Имеет также еще одно неоспоримое преимущество – сравнительно невысокую стоимость. Это отечественный прибор также хорошо реагирует на излучение электромагнитных волн бытовыми приборами, телевизором, микроволновками, компьютерами и так далее.

Другой популярный сегодня прибор – китайский металл-сенсор серии MS: 58-М и 158-М. Он дешевый и при этом довольно эффективен в работе. Часто его используют начинающие электрики и в начале это прибор всячески пытается поставить в тупик своего владельца, так как реагирует на все металлические предметы в округе. Со временем электрик начинает различать уровень сигнала провода, от других металлических предметов типа гвоздей, скоб, арматуры и так далее. Необходимо отметить такой недостаток, как возможность искажения получаемого анализа из-за того, что стена пропитана влагой. В таких случаях приборы будут светиться по поводу и без повода, то есть практически постоянно. В нормальных же условиях данный прибор будет показывать хорошую точность, а также поможет определить место обрыва кабельно-проводниковой продукции.

Обратим внимание еще на один профессиональный прибор – это BOSCH DMF 10 zoom. Характеризуется практически такими же возможностями, более улучшенными, что значительно сказывается на стоимости таких приборов. Более точны в поиске проводки в сухих стенах. Имеют такой же принцип работы. Приятно держать в руках и также приятно показать клиенту.
Есть также и другие приборы, более дорогие, которые применяются в лабораториях передвижного типа и телефонистами. Такие приборы при присоединяются к концу кабеля и генерируют нужный диапазон частот. С помощью приемника с такой же частотой проходят по всей длине кабеля. При этом в месте его повреждения меняется тональность звука.
Другие, «непрофессиональные» способы определения скрытой проводки.

К примеру, если знать, что чаще всего у нас в сети ток имеет частоту 50 Герц, его можно обнаружить при расположении катушки очень близко к проводнику. Ток, в следствии такого расположения катушки, усилится, и его можно подать на усилитель стационарного типа (низкой частоты) или переносного типа, и на наушники. Кроме этого, народные умельцы вместо катушки также применяют и динамические микрофоны. И это работает, ведь при проведении микрофоном вдоль стены и его максимальной близости к проводке под нагрузкой, вы услышите гудение в наушниках или динамиках. Таким же способом можно использовать аппарат для слабослышащих, который также улавливает ток в 50 Герц.

Каким образом избежать проблем со скрытой проводкой?

В первую очередь стоит отметить, что любые проблемы такого рода возникают из-за несоблюдения правил прокладки проводки, а также тогда, когда электрик попал в ситуацию, где монтаж делали совершенно другие люди. Чтобы избежать таких ситуаций, необходимо помнить, что проводка должна проводиться строго по прямым линиям – горизонтальным вертикальным. Это очень важно в случае с коммутационными коробками и выключателями. Также может помочь и наличие не только проекта проводки, но и сделанные фотографии каждой проводки на каждой стене или поверхности, пока штукатурные и отделочные работы не завершены. Но самое основное, что все проблемы могут быть предупреждены и решены, если вы воспользуетесь услугами настоящих профессионалов, а также будете использовать качественную кабельно-проводниковую продукцию.

Автор: МЕГА КАБЕЛЬ

Обрыв проводки, что делать. Определение мест повреждения скрытой проводки

Сначала отсоединяются все электроприборы, затем вычисляется с помощью приборов диагностики оборванный провод и замеряется на нём переходное сопротивление. При обрыве оно должно быть очень большим (знак бесконечности). Если это не так, то добиваются максимальных значений с помощью (“выжигания”) подключения больших нагрузок и т.д.

Нельзя использовать высокочастотный импульсный генератор, а то можно сжечь все провода. Его используют только при устранении неисправности в нагревательном кабеле тёплого пола.

Далее с одной стороны на оборванный провод подаётся сигнал от генератора, все другие провода заземляются. Отмечается место, где сигнал минимальный. Обязательно нужно подтвердить место обрыва подав сигнал с другой стороны, так как сигнал может пропадать по разным причинам.

Вся работа может занять от двадцати минут до нескольких часов, в зависимости от того, как и где проходят провода. После этого производится аккуратное вскрытие, зачищается место неисправности и устанавливаются клеммники.

Положительный результат зависит от правильно выбранного профессионального прибора поиска для данного объекта, переходного сопротивления неисправности и опыта работы.

При условии, что электрические провода правильно спроектированы и вмонтированы, особых проблем с ними возникнуть не должно. Однако если непрерывная подача электричества оборвалась на определенном участке цепи, следует как можно быстрее найти и устранить поломку. Давайте рассмотрим принципы определения и ремонта неисправного участка.

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

  • отсутствие нуля или фазы;
  • одновременное отсутствие и фазы, и нуля;
  • появление искр;
  • короткие замыкания;
  • регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения.

Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.


Короткие замыкания – один из признаков неисправности

К распространенным причинам обрыва также относится нарушение технологии прокладки проводки: монтаж и подключение проводов с неправильным сечением, их соединение методом скрутки.

Самое “безобидное” последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Чтобы найти неисправный провод в стене, необходимо придерживаться определенного алгоритма. Вам потребуются такие инструменты:

  • индикаторная отвертка;
  • трассоискатель;
  • мультиметр;
  • отвертка;
  • плоскогубцы;
  • нож с заизолированной рукоятью;
  • моток изоленты.


С помощью трассоискателя можно найти неисправность

В первую очередь вам потребуется определить неисправную группу подключений. Для этого нужно воспользоваться планом электропроводки. Если неисправная розетка имеет фазу, то путем включения-выключения автоматов вам удастся найти скрытую поломку проводки в стене. Узнать о наличии фазы можно при помощи индикатора. Для этого нужно обесточить цепь и вставить устройство в отверстие розетки. Если индикатор загорится, значит, фаза есть. Поврежденную группу подключений необходимо полностью обесточить, отсоединив от автомата.

Вторым шагом станет последовательная проверка всей линии, начиная от розетки, и заканчивая кабелем внутри щита. Если у вас есть доступ к коробкам распределителя, то обязательно вскройте и проверьте их. Если при разводке цепи обошлось без коробок, то потребуется демонтировать все розетки на линии и проверять провода через их внутренности. В большинстве случаев неисправности находили в первой розетке, так как именно она поддается самым большим нагрузкам. Если после тщательной проверки вы так и не нашли неисправность, значит, проблема кроется снаружи стены.

Как найти неисправную линию с помощью трассоискателя и радиоприемника

При помощи трассоискателя вы сможете быстро найти неисправный участок проводки. В конструкцию прибора входит генератор и приемник. Генератор предназначен для подключения к неисправному проводу: для этого минусовая клемма подключается к целой жиле и заземляется посредством переносного щита. Плюсовая клемма при этом подключается к неисправной жиле. После включения трассоискателя генератор подает в целую жилу импульсы. Чтобы найти неисправный участок, приемник требуется перемещать вдоль маршрута, по которому пролегает электрическая проводка.

Во время работы приемник будет реагировать на импульсы, подающиеся генератором. В это время вы будете слышать характерный писк. Если неисправный участок будет найден, звуковые сигналы прекратятся. Чтобы поиск места обрыва скрытой электрической проводки дал более точные результаты, генератор следует подключить ко второму концу неисправной линии и снова провести процедуру определения неисправности. Зачастую основная проблема кроется в нулевом проводе. В подобных случаях при проверке розетки индикатором на приборе наблюдается крайне слабое свечение. Неопытные в люди объясняют это, как наличие “двух фаз”. Во время проверки розетки мультиметром на контакте фиксируется напряжение в границах 0–220 В.

Если трассоискателя у вас нет, провести обнаружение неисправности можно при помощи радиоприемника. Для этого прибор нужно настроить на любой средневолновой канал и включить в неисправную розетку электробритву или другой бытовой прибор невысокой мощности. После этого перемещайте приемник вдоль маршрута проводки. О том, что вы нашли неисправный участок, подскажут помехи или треск, издаваемые приемником. Как только вы найдете поломку, провода нужно осмотреть. Для этого штробу нужно вскрыть молотком или перфоратором.

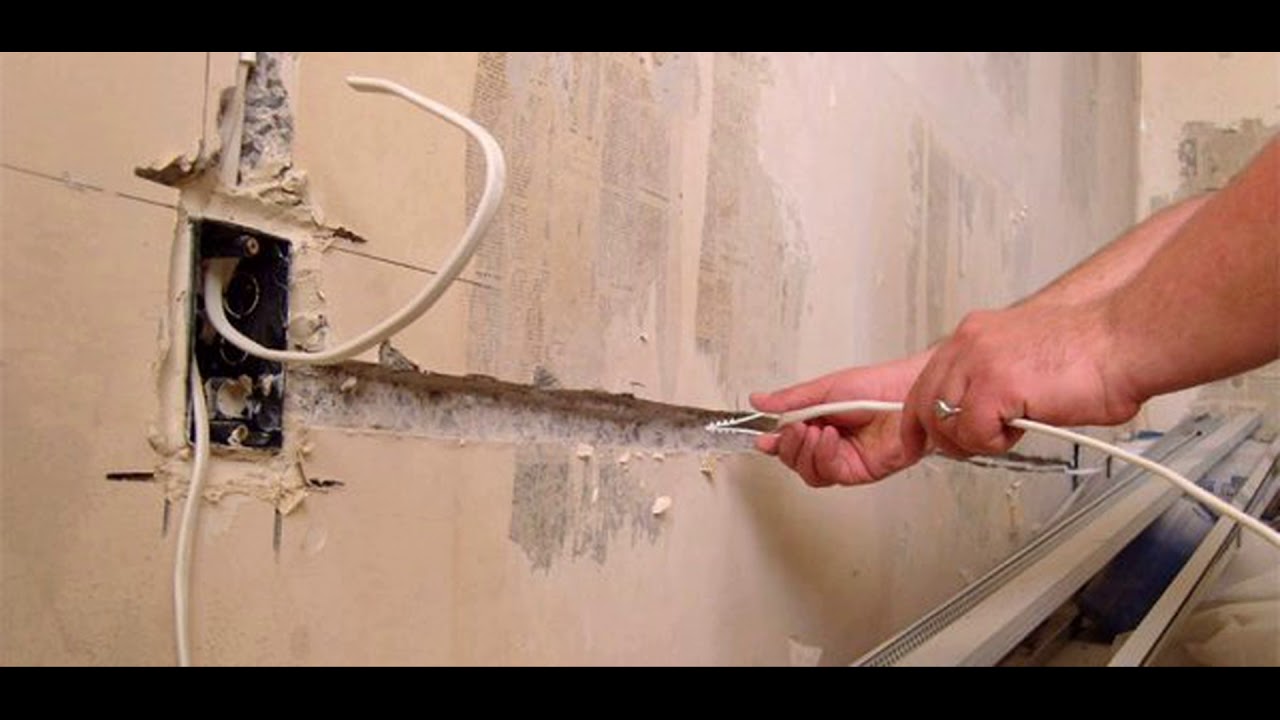

Выполнив поиск неисправной электрической проводки в стене, следует попытаться устранить поломку. Если проблема кроется в новых проводах, то их нужно соединить в месте обрыва. Для этого действуйте по такому алгоритму:

  1. 1. отключите фазный проводник от подачи тока;
  2. 2. снимите штукатурку на 5 см справа и 5 см слева от участка, в котором проводка обрывается;
  3. 3. разведите концы аварийного провода в стороны;
  4. 4. просверлите в стене отверстие под коробку для распределения;
  5. 5. отверстие отметьте корончатой насадкой перфоратора;
  6. 6. сделайте лунку долотом;
  7. 7. поместите коробку в лунку, закрепите ее алебастром и заведите к ней провода;
  8. 8. если есть запас проводов, их концы соедините между собой и заизолируйте;
  9. 9. проверьте подключение;
  10. 10. если все работает, закройте коробку для распределения крышкой, заштукатурьте стены и восстановите отделку.


Для ремонта неисправной электрической проводки в стене придется снять штукатурку

В определенных случаях участок проводки нужно заменить полностью. Для этого провода протягиваются при помощи специального устройства для протягивания. Ремонт неисправного нулевого провода не сильно отличается от ремонта проблемной фазы. Для этого нулевой провод отключается от шины и подключается к фазному проводу. После этого , а стена восстанавливается.

Профилактика сбоев в работе электричества

Чтобы избежать появления проблем с электропроводкой, нужно придерживаться ряда правил. В первую очередь, доверяйте монтажные работы только квалифицированным специалистам, а не соседу-самоучке. Во-вторых, установите . Этот прибор монтируется на вводе домашнего щитка распределения электричества. Реле защитит от перепадов напряжения проводку и розетки, а значит, ваши бытовые приборы будут в полной безопасности. Для лучшей защиты также установите отдельный , который будет срабатывать каждый раз, когда нагрузка на электросистему становится слишком высокой.

Отдельного внимания заслуживает профилактическое обслуживание аварийных, но все еще действующих линий электропередач . В них вероятность неисправности провода совмещения в точке разделения в доме достаточно высока. В результате заземление системы в таком доме может привести к нежелательным и даже фатальным последствиям. Чтобы не переделывать всю электросистему и продолжать ее эксплуатацию, владельцы квартир на первом этаже должны сделать индивидуальный контур заземления. Он будет полностью независимым от нейтрального проводника электрической сети всего дома.

Следующий фактор – это выбор проводов для прокладки электричества в жилье. Для этой цели подходят алюминиевые или медные провода. При этом преимуществ у меди гораздо больше. Так, медь дольше окисляется, что увеличивает сроки эксплуатации таких проводов. Медь не ломается уже после 2–3 изгибов, как это бывает в случае с алюминием. Алюминий чаще выскакивает из винтовых зажимов. В результате контакт пропадает. Чтобы избежать этой проблемы, зажимы с алюминиевыми проводами требуется регулярно проверять. С медной проводкой делать этого не потребуется – она надежно удерживается в фиксаторах, поэтому контакт не пропадает. Помимо всего прочего, медь обладает более высокой проводимостью.

Наличие электричества в доме сегодня представляется чем-то само-собой разумеющимся, вспоминаем мы о нем только в том случае, если внезапно случаются какие-то поломки и мы теряем возможность пользоваться одним из самых полезных изобретений прошлого тысячелетия. Тем не менее, при сооружении дома, или при выполнении его капитального ремонта, потребуется хорошенько продумать все нюансы прокладки электропроводки – в конечном итоге только рациональный выбор типа прокладки кабелей сможет обеспечить владельцев дома бесперебойной подачей энергии, необходимой для работы осветительных приборов и всех современных бытовых устройств.

Типы электропроводки, их преимущества и недостатки

Четко разделить, к какому типу относится использованный в помещении вариант подачи электричества трудно, по мнению одних – в случае использования скрытой проводки трасса прокладки проводов вообще не должна быть заметной, по мнению других – вариант с кабелем, проходящим по трубам или кабель-каналам также следует относить к скрытому типу. В принципе – кабель в таком случае тоже невидим и обеспечен защитой от механических воздействий.

Традиционно скрытая проводка в доме предполагает прокладку всех проводов в стенах, потолках, полах, плитах или плинтусах. Такой вариант делает ее более безопасной.

Для прокладывания проводов могут использоваться:

  • металлические трубы,
  • гибкая пластиковая гофра или гибкий металлорукав,
  • штробы или строительные углубления, которые впоследствии закрываются штукатуркой,
  • пространство под навесным потолком,
  • пластиковые стеновые панели.


Скрытая проводка в доме имеет некоторые недостатки, главным из них являются сложности, возникающие при выполнении монтажных работ, включая даже установку автоматического выключателя. Проблемы также возникают при необходимости осуществления ремонтных работ или обслуживания. Тем не менее, скрытый вариант имеет целый ряд преимуществ, которые заставляют отдавать предпочтение именно скрытой проводке.

Само название говорит о том, что все провода должны быть упрятаны от глаз, т.е. внешний вид помещения не портят провода, проложенные на стенках или потолках, они не создают препятствий при выполнении ремонтно-отделочных работ.

Провода находятся под слоем штукатурки или бетона, которые значительно ограничивают доступ воздуха, это способствует значительному снижению уровня пожароопасности, кроме того, такое расположение проводов сводит к минимуму возможность контакта с токоведущими жилами. Срок службы скрытой проводки намного дольше, чем открытой, обусловлено это защищенностью проводки от воздействия солнечных лучей и механических повреждений.


Если продолжить разговор о проблемах, которые создает скрытое расположение проводов, то следует вспомнить о том, насколько проблематичным может оказаться поиск пути, проложенного такой электропроводкой, причем с очень высокой точностью – в противном случае может возникнуть риск ее повреждения при выполнении работ, связанных со штроблением стенок или высверливанием отверстий.

При выполнении монтажа скрытой проводки требуется предусмотреть точки расположения розеток – впоследствии их установка будет достаточно проблематичной. Сечение проводов, используемых для прокладки скрытой проводки должно быть большим, чем если-бы проводка прокладывалась наружно.

Требования, предъявляемые к скрытой проводке

В числе основных требований к скрытой проводке – обеспечение пожарной безопасности, особенно аккуратно следует относиться к монтажу проводки в том случае, если она выполняется в деревянном доме и прокладывается под внутренней обшивкой, для прокладывания кабеля следует использовать стальные или ПВХ трубы.


  1. Также следует продумать возможность замены или добавления проводов, при необходимости, но, к сожалению, на практике выполнить данное требование не всегда оказывается возможным.
  2. Путь прокладывания проводки не должен быть произвольным, принято прокладывать кабельные переходы на высоте 2,5 м или же под потолком, строго горизонтально или вертикально, даже в том случае, если это приведет к повышенному расходу материалов.
  3. При прокладке проводки обязательно должен составляться план, на нем указываются все ответвительные коробки, придерживаться плана при выполнении работ обязательно, также желательно обеспечить его сохранность на весь период эксплуатации сооруженной системы подачи электроэнергии.

Специалисты рекомендуют при выполнении скрытой проводки предусматривать наличие третьего проводника (РЕ), даже если на щитке в подъезде на момент подключения будет отсутствовать соответствующий магистральный провод, подключить оставленный свободным провод можно будет при появлении возможности.

Для комнат с высоким уровнем опасности (кухня, ванная) желательно предусмотреть установку дифференциальных автоматических выключателей или УЗО.

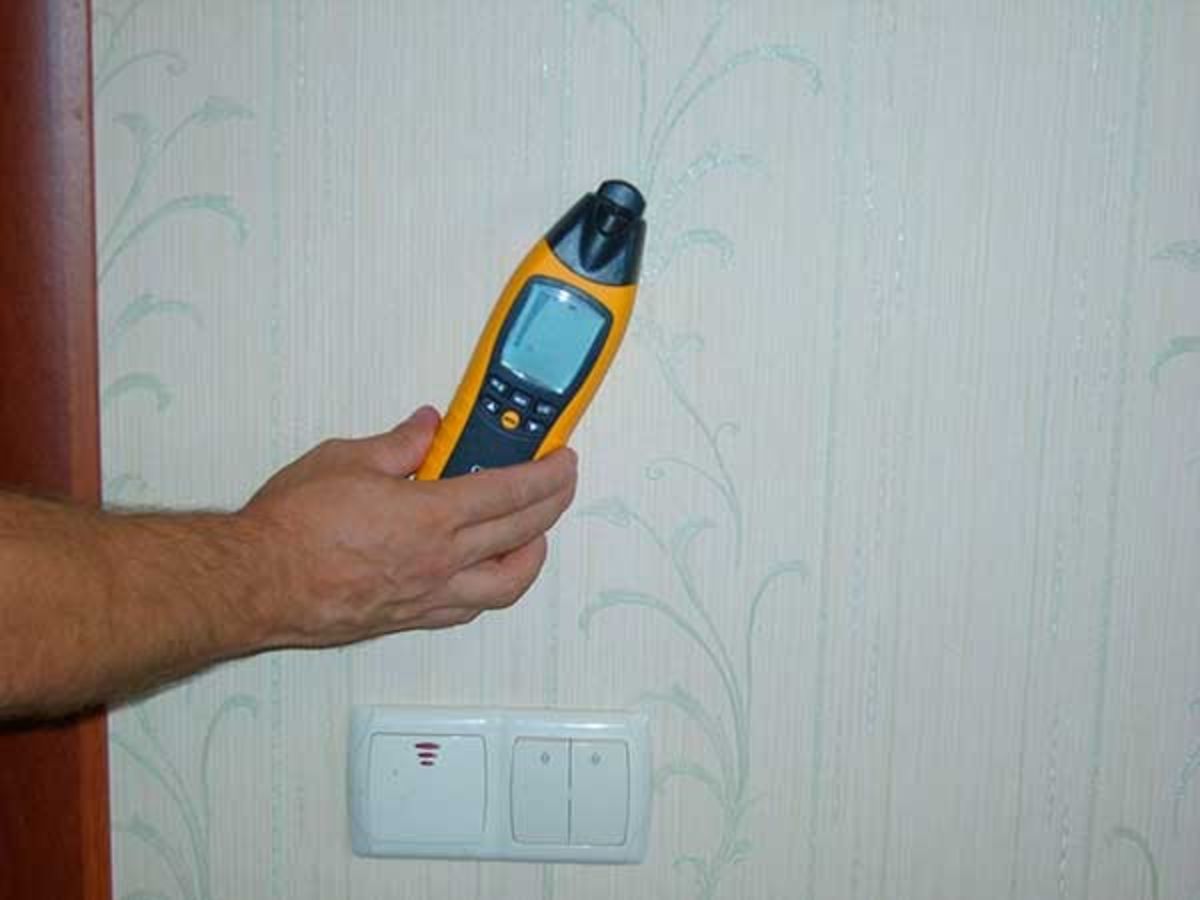

Детектор скрытой проводки

Поскольку поиск повреждений скрытой проводки может оказаться проблематичным, потребуется использование специальных сигнализаторов. Эти устройства помогут не только электрикам, но и владельцам частных домов и даже обычных городских квартир. Детектор вполне безопасен в работе, при его использовании не потребуется непосредственный контакт прибора с розетками или оголенными проводами, т.е. он более безопасен чем обычно применяемый тестер.


При помощи детектора скрытой проводки несложно определить точное место прокладки кабеля и безошибочно определить место обрыва, если таковое имеется. При прохождении места расположения кабеля, находящегося под напряжением, сигнализатор подаст визуальный сигнал – включится светодиодная лампочка. Для срабатывания прибора достаточно воздействия электростатического поля, образуемого переменным током. Т.е. непосредственный контакт прибора с проводом не потребуется. У некоторых моделей детекторов возможна функция подачи звукового сигнала.

Безопасный и простой в использовании, бесконтактный детектор бесспорно окажется предметом, необходимым в хозяйстве – он позволит домашнему мастеру без посторонней помощи и без привлечения специалистов обнаружить кабеля, скрытые в стенах или отыскать место разрыва цепи, что значительно упростит ремонтные работы и избавит от необходимости снимать штукатурку со всей стенки.

Другие методы обнаружения скрытой проводки

К сожалению, часто владельцы жилья не имеют достоверной информации о точном расположении кабелей скрытой проводки, кроме того, гарантий, что проводка в точности соответствует плану никто дать не может, особенно в том случае, если работы выполнялись несколько лет, а то и десятилетий, назад. Профессиональные инструменты о которых мы упоминали выше также не всегда оказываются в нужный момент под рукой. Вполне вероятно, что сложится ситуация, когда найти повреждение скрытой проводки потребуется при помощи средств, которые окажутся под рукой в нужный момент. Хорошо если удастся найти какие-либо тестеры, индикаторы, сигнализаторы, пробники.



Из современных средств, которые можно приобрести по вполне доступным ценам специалисты рекомендуют обратить внимание на следующие модели.

  1. Сигнализатор Е-121, в народе его часто называют Дятел. Его охотно используют электрики-профессионалы, прибор отличается высокой чувствительность и позволяет обнаружить порыв проводов, располагающихся в стенке на глубине порядка 7 см.
  2. Сигнализаторы МS выпускаются в Китае, кроме расположенной в стенке проводки при их помощи можно легко обнаружить любые другие металлические предметы, расположенные внутри стен (тестер MS-58M). Но при этом при помощи тестера не удастся отыскать завернуты в фольгу предметы – фольга служит экраном, создающим преграду для обнаружения металла.

Работа с сигнализаторами потребует определенной подготовки – подаваемый при обнаружении проводов сигнал будет отличаться от того, который издается при обнаружении какого-либо металлического предмета.

Аппараты ПОСП-1 способны предупредить не только о наличии в стене проводки, но и подать сигнал о наличии переменного электрического поля, излучаемого, к примеру, электрощитом.

Разные модели устройств марки VP-4404 отличаются способностью безошибочно находить места разрыва проводов, что служит поводом для повышенного интереса к ним профессиональных мастеров и домашних умельцев.

Мастера рекомендуют: вне зависимости от используемого сигнального устройства скрытая проводка в стене должна разыскиваться с максимальной осторожностью и аккуратностью, с соблюдением норм и правил выполнения подобного рода работ.

Как найти скрытую проводку в стене при помощи народных методов

Если под рукой не окажется современных сигнальных приборов, а покупка их покажется нерациональной из-за высокой стоимости, то можно применить старые методы, которые использовались мастерами в прошлом. Один из таких вариантов – использование радиоприемника, настроенного на частоту 100 кГц. Включив приемник его следует медленно перемещать по стене, в местах залегания проводки в динамике появятся различимые потрескивания и шумы.


Если есть возможность снять со стен обои, то определить расположение проводов помогут шероховатости на бетоне, имеющиеся в местах их размещения. Если монтажные работы выполнялись по правилам, то провода должны проходить горизонтально или вертикально.

Скрытая проводка в стене – как найти обрыв провода

Процесс начинается из определения поврежденного провода, фазный он или нулевой. Определить это можно дотронувшись отверткой с индикатором к контактам неработающего выключателя или розетки. При этом при выключенном положении выключателя под напряжением должен быть только один из контактов, во включенном – оба. Рабочая розетка имеет под током только один из контактов. Обнаружив наличие фазы на вышеупомянутых устройствах можно предполагать, то оборван нулевой провод.



В случае возникновения повреждения недоступного участка проводки лучше всего обратиться за помощью к профессионалу-электрику, найти место повреждения самостоятельно, без применения специальных приборов будет сложно.

Если же доступ ко всем участкам электропроводки имеется, то найти проблемное место будет несложно применив любой из тестеров-сигнализаторов.

Порядок выполнения работы будет следующим:

  1. Сначала на щитке отключают напряжение.
  2. Затем надрезают изоляцию и делают маленькие засечки, так чтобы появился доступ к металлическому проводнику.
  3. Первую насечку делают в точке выхода провода из распределительной коробки, вторую – на расстоянии примерно двух метров.
  4. Применив тестер замеряют сопротивление на данном участке. Малая его величина указывает на отсутствие обрывов.
  5. Аналогичную проверку следует выполнить на последующих участках, до тех пор, пока прибор не покажет, что сопротивление отсутствует.

Если место предполагаемого обрыва размещается в кирпичной или оштукатуренной стенке, то обнаружить его возможно при помощи бесконтактного индикатора, предназначенного для обнаружения скрытой проводки.


Значительно упростит процесс отслеживания пути электропроводки правильная прокладка проводов – по горизонтали или по вертикали, с обязательными поворотами строго под углом в 90 градусов.

Наверное, каждый из нас знаком с ситуацией, когда в доме неожиданно пропадает электричество, причем не по вине коммунальных служб, а из-за проблем с электропроводкой.

Хорошо, если в семье есть профессиональный электрик. А что делать, если такого специалиста нет? Как найти обрыв провода, особенно, если он произошел не на открытом участке? Многие специалисты утверждают, что сделать это будет очень сложно без профессионала электрика и трассоискателя (специального инструмента). Однако можно попытаться и своими силами устранить указанную проблему.

Подготовительный этап

Прежде чем приступить к работе, подготовьте необходимые инструменты. Итак, вам понадобятся:

  • Тестер.
  • Отвертка-индикатор.
  • Бесконтактный индикатор скрытого электропровода. Обратите внимание, что иногда простой бесконтактный индикатор встраивают в отвертку-индикатор. Однако чтобы подобный инструмент сработал «на отлично», убедитесь, что в исследуемой стене отсутствуют другие металлические узлы, кроме электропроводки.
  • Обычная отвертка.
  • Нож с изолированной ручкой.
  • Пассатижи.
  • Изолента.

Пошаговое руководство по поиску обрыва провода

Шаг первый. Определите, какой из проводников пострадал. Это может быть либо фазный, либо «нулевой» провод. «Прощупайте» индикаторной отверткой контакты неработающего выключателя или розетки. В выключателе под напряжением в выключенном положении должен находиться один контакт, а во включенном – оба контакта. В розетке под напряжением должен быть только один контакт. Наличие «фазы» указывает на то, что у вас оборван «нулевой» проводник.

Если авария произошла на скрытом участке электропроводки, то ответ на вопрос, как найти обрыв провода, лучше искать вместе с профессиональным электриком, потому что самостоятельно вы вряд ли сможете локализовать проблемное место.

Шаг второй. Если вам доступен весь участок электропровода, то, используя тестер, вы сможете найти поврежденное место. Делается это по следующей схеме:

  • На распределительном щитке отключите напряжение.
  • Сделайте две «засечки». Первая – возле выхода провода из распределительной коробки надрезаете изоляцию, обнажая металл проводника, вторая – проделываете ту же процедуру приблизительно через метр от первой «засечки».
  • Измерьте на «выделенном» участке сопротивление. Малая величина указывает на то, что в этом участке разрывов нет.
  • Повторяйте те же операции на каждом метре электропровода, пока тестер не покажет отсутствие сопротивления.

Шаг третий. Если тестер показывает, что на определенном участке отсутствует сопротивление, то это означает, что вы нашли место повреждения. Проделываем на «выявленном» участке операцию с «зарубками», уменьшая между ними расстояние, чтобы максимально точно найти точку повреждения. Как утверждают специалисты, указанная методика является оптимальной при поиске разрыва проводов.

Если место повреждения фазного проводника находится в кирпичной или бетонной (без металлических арматур) стене, то вам необходимо воспользоваться бесконтактным индикатором скрытой проводки. Как правило, провода от распределительной коробки прокладываются по определенной схеме (по горизонтали или по вертикали с поворотом под прямым углом), поэтому проследить «путь» электропроводки не составит вам особого труда. Далее по ходу проводов, слегка прикасаясь к стене, двигайте индикатор, который определенным сигналом сообщит вам о месте разрыва.

Важная информация

Не забудьте после завершения ремонта электропроводки изолировать все участки, где есть оголенные провода. Также помните, что работа с электричеством не терпит безалаберности и легкомысленности. Будьте аккуратны и внимательны. Прежде чем приступать к работе, не поленитесь и лишний раз убедитесь, что электричество отключено. Хотя, конечно же, лучше доверить работу с электричеством опытным профессионалам. Вы ещё не передумали? Хотите самостоятельно найти обрыв провода? Ну, что же, теоретическая информация у вас есть. Приступайте к работе!. Оставайтесь с нами!

Причины неполадок со светом часто связаны с повреждением кабеля. Для поиска обрыва обычно приглашают электрика, но при наличии некоторого опыта устранить неисправность электросети можно самостоятельно.

Поиск обрыва провода тестером

Прибор используется для определения обрыва, когда провод открыт к доступу на всем протяжении трассы. Отключите напряжение в районе распределительной коробки и на проводе. Надрежьте изоляцию на проводах возле распределительной коробки. Через метр сделайте вторую насечку. Измерьте тестером сопротивление кабеля на этом участке. Если прибор показывает небольшое сопротивление — обрыва на этом участке нет. В противном случае через 1 метр делайте третью насечку и повторите измерения на этом участке.

При отсутствии сопротивления сделайте насечки на поврежденном участке, выполняя их через 50 см, и повторите измерения сопротивлений. Операцию повторяйте до тех пор, пока длина измеряемого участка останется в пределах нескольких сантиметров. Поврежденный участок очистите от изоляции, устраните неисправность и тщательно заизолируйте провод в местах надрезов. Можно измерить сопротивление на линии выключателей и розеток, тогда длина подозрительных участков уменьшается.

Определение поврежденного участка бесконтактным индикатором проводки

Прибор может определить место повреждение фазного провода, реагируя на изменение электромагнитного поля. Вначале убедитесь, что поврежден именно фазный провод. Возьмите индикаторную отвертку, коснитесь инструментом контактов розетки или выключателя. Если индикатор светится при касании фазного провода, значит, поврежден нулевой провод, если нет — фазный. Провод в новых домах уложен в штабы и заштукатурен, снаружи трассы его не видно. Для определения расположения провода на стене лучше всего воспользоваться схемой электропроводки. Если схемы нет, знайте, что провода укладываются по определенным правилам, строго в горизонтальной и вертикальной плоскости. Повороты делаются под углом 90 градусов. Найдите ближайшую к розетке или выключателю распределительную коробку и от нее ведите прибор вдоль стены. В месте обрыва провода индикатор прекратит звуковой сигнал. Прибор показывает обрыв провода с точностью 10-13 см.


Устранение обрыва

Отключите напряжение с фазного провода. При помощи молотка и зубила удалите штукатурку по обе стороны от обрыва, достаточно очистить 10-15 см штрабы. Разведите оборванные концы провода в сторону. С помощью перфоратора и специальной коронки выполните отверстие в стене под ответвительную коробку. Установите в отверстие коробку и зафиксируйте алебастром. Заведите в коробку провода. Если есть запас, соедините оборванные провода по цветам и заизолируйте разъем. Закройте коробку крышкой. Штрабу заштукатурьте — можно подавать напряжение на провода.


Ремонт нулевого провода

Отключите автоматический выключатель поврежденной цепи. Отсоедините нулевой провод от шины и подсоедините к нему провод с «фазой». Дальнейшие работы аналогичны операциям с фазным проводом.


Определение места повреждения при помощи генератора и трассоискателя

Генератор сигнала подключается к поврежденному проводу. Вторая часть прибора — приемник — ведется вдоль стены над штрабой. Над поврежденным участком сигнал пропадает.


Перечень устройств для определения обрыва проводов в недоступных проводах достаточно велик. Для домашнего пользования лучше приобрести комбинированный прибор, например, MS-48NS. Он находит кабель в стене, обнаруживает фазу и обладает другими полезными качествами.

Скрытая проводка и простые способы ее обнаружения

Сейчас скрытая проводка применяется практически повсеместно. Эстетизм этого вида электромонтажа и его очевидные достоинства имеет и обратную негативную сторону: спрятанные провода очень трудно найти при выполнении различных работ, связанных с ремонтом или в случае возникновения неисправностей.


Что вы узнаете

Для специалистов подобные вопросы труда практически не составляют, поскольку у каждого из них под рукой всегда имеется прибор, позволяющий определить истинное положение невидимых для глаза проводов. Домашним мастерам обзаводиться таким прибором не с руки: зачем тратить зачастую приличные суммы денег, если изделие может потребоваться один или два раза в жизни.

Именно для таких мастеров, для таких случаев мы и решили подготовить данную статью, в которой собрали способы, позволяющие достаточно точно определить, где находится скрытая проводка.

Как отыскать скрытую проводку индикаторной отверткой

Существует довольно много модификаций этих небольших приборов. В каждом из них используется электростатический принцип, позволяющий им обнаруживать электромагнитные поля, излучаемые проводкой, находящейся под напряжением.

Чтобы отыскать спрятанный в толще стены провод, следует коснуться пальцем металлического окошка отвертки или ее жала, а потом просто перемещать ее по поверхности стены. Там, где находится скрытый провод, индикатор начнет мигать.

Такой способ прост в использовании. Однако он позволяет отыскать проводники лишь на незначительной глубине. Кроме того, при использовании этого способа достаточно велика погрешность определения, т.е. точное расположение кабеля определить индикаторной отверткой практически невозможно. Ошибка определения может составлять порядка 10-20 см. Однако этого может оказаться вполне достаточно для выполнения операции, запланированной домашним мастером.

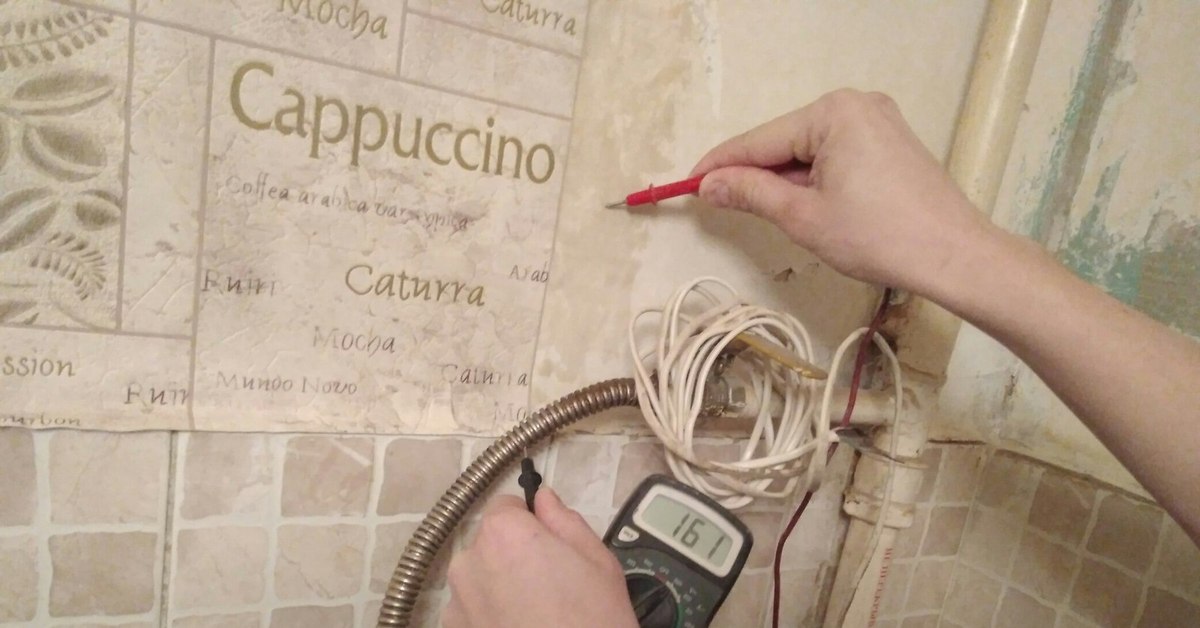

Использование мультиметра

Чтобы с помощью мультиметра отыскать скрытую проводку, его необходимо дополнить полевым транзистором, например КП103. Щупы мультиметра следует подключить к выводам «cток» и «истoк». Вывод «затвор» будет являться антенной, удлинить которую можно небольшим проводком.

Чтобы отыскать скрытую проводку этим искателем, необходимо водить антенной вдоль стены, наблюдая за показаниями прибора. Любые отклонения его стрелки будут свидетельствовать о присутствии в толще стены скрытой проводки.

Собираетесь уложить электропроводку в своем доме? Обязательно ознакомьтесь вот с этой статьей, где мы рассказываем об основных правилах ее укладки.

Кaк скрытая проводка можeт быть обнаружена смартфоном

Чтобы отыскать скрытые в штукатурке электропровода, можно воспользоваться смартфоном, на котором установлена операционная система Android. Для этого на него необходимо установить программку «Metal Detector» или другой подобный ей программный продукт. Однако следует учитывать, что программа реагирует на наличие любых металлических предметов, а не только на присутствие уложенного в стену электрокабеля.

Смартфон обеспечивает высокую точность поиска, поэтому кабель с его помощью можно отыскать практически однозначно.

Точность поиска с помощью смартфона достаточно высока, и местонахождение кабеля с его помощью можно определить практически однозначно.

Мы изложили для вас наиболее простые способы, позволяющие достоверно установить, где находится скрытая проводка. Применение этих способов позволяет отказаться от затрат, связанных с приобретением специальных приборов, обычно используемых профессионалами в этих целях.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Проводка под натяжным потолком: как сделать правильно

Вступление

Натяжные потолки в квартирах популярны не только из-за расширенных возможностей дизайнерского оформления своего жилища. Натяжные полотна отлично скрывают неровности потолка и инженерные коммуникации. Однако электрическая проводка под натяжным потолком имеет свои особенности.

Проводка в квартире под натяжным потолком

Серьёзный ремонт в квартире, и тем более ремонт в новостройке, не обходится без полной или частичной замены электропроводки. В случае с новостройкой, электропроводку чаще монтируют наново и прокладка кабеля в квартире под ключ распространенный вариант.

Выбор способа монтажа электрической проводки для заказчика небольшой. Это скрытая проводка в ограждающих конструкциях (стен, пола, потолка) или наружная проводка по тем же конструкциям и их комбинации.

В таком выборе очевиден приоритет заказчика в пользу скрытой проводки. Она не видна, не мешает дизайну и оформлению, сравнительно безопасна. Выбирая скрытую проводку заказчика, как правило, не смущает больший объем работ, шум и грязь при штроблении, неудобство обслуживания и возможность повредить проводку при сверлении стены.

Напомню, что скрытая электропроводка допустима в негорючих ограждающих конструкциях помещения (бетон, кирпич), в штукатурном слое, в стяжке с укрытием от 20-30 мм.

Прокладка проводки под потолком, в том числе для подсветки, относится к скрытой проводке. Использование специальных кабелей позволяет не защищать их трубами и электротехнической гофрой, однако требуется обеспечить замену кабелей (пуэ 7.1.38).

В противоположность скрытой проводки, наружная проводка монтируется поверх ограждающих конструкций. Наружная проводка может быть скрытой (например, в коробе) или открытой. Скрытая наружная проводка обязательно защищается трубами, гофротрубой, кабель каналами или лотками.

Для современной квартиры наружная проводка, как «бельмо в газу»: она видна, она мешает, она не нужна. Не важно, что стоимость наружной проводки гораздо меньше, заказчик не хочет её видеть и точка.

Выход из такой ситуации, а также ситуации, когда штробить стены нельзя есть. Нужно использовать наружную проводку в гофре или трубах и укрывать её конструкционными элементами отделки, в частности натяжным потолком.

Проводка под натяжным потолком

На фото вы видите образцовый пример. Проводка под натяжным потолком выполнена по бетонному черновому потолку без малярной подготовки. Электрические кабели защищены электротехнической гофрой, трассировка заранее продумана, пересечения трасс минимальны.

Разметка и прокладка трасс проведена по правилам, параллельно стенам, углы поворотов плавные, но прямые.

В таком варианте проводка под натяжным потолком должна иметь спуски к розеткам и выключателем. Их делают скрыто не прерывая гофру, точно указывая места спуска на схемах. Метки будут нужны при монтаже потолка и креплении к стенам багетов для крепления полотна.

На следующем фото, вы видите проводку по черновому потолку выполненную без защиты — это наружная открытая проводка. Несмотря на то, что основание негорючее и кабель, очевидно НЮМ, не распространяет горение, не соблюдено правило пуэ 7.1.38: НЕ обеспечена возможность замены кабелей.

Заключение

По нормативам проводка под натяжным потолком на негорючем основании допустима без защиты, то есть без электротехнической гофры или трубы. А вот установка распаячных коробок под натяжным потолком (без доступа) недопустимы.

©ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Устройства для отслеживания проводов | Instrumart

Поскольку количество подземных и скрытых инженерных коммуникаций продолжает расти, их местонахождение становится все более сложной задачей. Электроэнергия, газ, канализация и телекоммуникации загромождают земля у нас под ногами и пересекает стены большинства построек. Обнаружение и идентификация этих линий – важный шаг перед началом строительства или технического обслуживания, чтобы гарантировать безопасность вашей команды при одновременном снижении вероятности дорогостоящих ошибок.Устройства для отслеживания проводов и кабельные локаторы специально разработаны для помощи в обнаружении находящихся под напряжением и обесточенных проводов, кабели и трубы, будь то под землей или скрытые в стене.

Wire Tracer / Cable Locator Technology

Устройства для отслеживания проводов / кабелеискателей не обнаруживают металлические предметы, как магнитные детекторы. Скорее, они полагаются на цель, имеющую на себе заряд или сигнал, который обнаруживается приемником. внутри локатора. Многие коммунальные предприятия излучают заряд или передают сигнал, когда линии находятся под напряжением.Во многих случаях каждая линия имеет свой сигнал, который позволяет легко различать разные строки.

В случаях, когда линии не отмечены, многие устройства для отслеживания проводов могут навести сигнал на линию с помощью передатчика, чтобы найти его. Как правило, цель должна быть металлической. для передачи сигнала, хотя можно использовать зонд или мини-передатчик с пластиковыми трубами. Для наведения сигнала на трубу или кабель чаще всего подключается передатчик. непосредственно к линии или трубопроводу с помощью сигнальных зажимов или зажимов.Затем сигнал пойдет по трубе или кабелю. В местах, где нет доступа к линии, Передатчик также может навести сигнал сверху через землю, чтобы добраться до электросети.

Устройства для отслеживания проводов / кабельные локаторы обычно доступны в одно- или многочастотном исполнении. У каждого блока есть свои преимущества и ограничения.

Одночастотные кабельные локаторы состоят из передатчика, который индуцирует одиночный высокочастотный сигнал.Сигнал улавливается линией метро и излучается. обратно к приемнику. Одночастотные системы хорошо работают на линиях и трубопроводах в местах, которые не перегружены, поскольку высокая частота имеет тенденцию улавливать все, что находится под землей, создает искаженный сигнал и затрудняет различение линий электропередачи, газа или связи. Еще одно ограничение – одночастотные локаторы не могут определять глубина линии.

Многочастотные кабельные локаторы позволяют пользователям настраивать частоту передатчика в зависимости от материала, используемого при строительстве линии или трубы, которую они пытаются найти.Железо, медь и алюминий лучше реагируют на разные частоты, что позволяет многочастотному локатору лучше различать отдельные линии друг от друга. Несколько частот также упрощают более широкий круг задач, поскольку более высокие частоты лучше для приема большего количества сигналов, а более низкие частоты облегчают отслеживание определенной линии. Самый многочастотный локаторы также могут оценить глубину линии или трубы.

Некоторые кабельные локаторы включают в себя индекс измерения тока, который измеряет ток, подаваемый на линию, что помогает отличить линию от других и гарантирует, что пользователи остаются на ней. исходная линия… особенно полезна в перегруженных районах, где линии пересекаются друг с другом.

Использование устройства для отслеживания проводов / кабелеискателя

В зависимости от области применения существует ряд кабельных локаторов, из которых можно выбирать. Некоторые из них предназначены для использования в подземных линиях и трубопроводах, а другие лучше подходят для тесные стены (проволочные трассеры). Как описано выше, кабельные локаторы обычно включают в себя передатчик (для наведения сигнала) и приемник (для считывания сигнала). возврат от передатчика сигнала, излучаемого линией).Соответствие локатора конкретному приложению – первый шаг к его правильному использованию.

Существует два основных метода уборки линий и труб с помощью трассировщика проводов / кабельного локатора.

Активное определение местоположения включает поиск определенной линии с использованием либо прямого соединения, либо путем наведения сигнала. Локатор либо прикрепляется непосредственно к линии, либо, если прямое подключение невозможно, частота выбирается и вводится в землю и повторно излучается электросетью.Активное определение местоположения используется для случаев, когда определенная линия или труба должны быть расположены для обслуживания или ремонта.

Пассивное обнаружение включает в себя поиск неизвестных линий. Пользователи просто сканируют область с помощью приемника в поисках инженерных сетей, которые излучают или повторно излучают. частоты. Пассивное определение местоположения не позволяет оператору различать типы линий, но очень эффективно для того, чтобы убедиться, что территория свободна от опасностей перед копанием.

При использовании кабелеискателя для поиска подземных линий и труб условия грунта оказывают значительное влияние на сигнал. Глины и влажные почвы очень электропроводны и помогают обеспечить более прочную сигнал с меньшими помехами. С другой стороны, сухие почвы являются плохими проводниками, что затрудняет прохождение сигнала по линии или трубе, что увеличивает вероятность искажения. или вмешательство. Иногда достаточно просто добавить воды в землю возле передатчика, чтобы усилить сигнал.

На что следует обратить внимание при покупке устройства для отслеживания проводов / кабелеискателя

  • Используется ли он в первую очередь для поиска линий и труб под землей или внутри стены?
  • Требуется ли специальная подготовка для работы?
  • Будет ли устройство больше использоваться для активного или пассивного поиска?
  • Требуются ли какие-либо дополнительные аксессуары, например, сигнальные зажимы или зажимы?
  • Подходит ли частота для материалов, используемых в трубопроводах и линиях, которые будут локализованы?
  • Есть ли у локатора фильтры, чтобы не загромождать сигналы?

Если у вас есть какие-либо вопросы относительно кабельных локаторов / устройств для отслеживания проводов, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу sales @ instrumart.com или по телефону 1-800-884-4967.

Домашнее обслуживание: как узнать, нужна ли мне новая проводка?

Для большинства людей электропроводка остается скрытой в стенах, вне поля зрения – по крайней мере, до тех пор, пока что-то не пойдет не так. Так как же узнать, что электрические провода и кабели в вашем доме изнашиваются и, возможно, их нужно заменить? Вот несколько признаков того, что вам, возможно, придется проверить свою электрическую систему на предмет замены.

Мигающие и затемняющие огни

Это один из самых распространенных признаков того, что что-то не так с электрическими компонентами дома.Ищите огни, которые регулярно мерцают, тускнеют и гудят, особенно в одном и том же месте. Если замена лампы не имеет никакого значения, это признак того, что нужно посмотреть дальше и посмотреть, какие компоненты необходимо заменить.

Странное поведение на выходе

Как правило, что-то не так с вашими розетками – повод для беспокойства. Если розетки гудят сами по себе или вокруг них есть следы обугливания, то пора подумать о проверке. Проблемы с розеткой могут быть признаком опасной неисправной проводки внутри стен, игнорирование которой может вызвать электрический пожар.

Автоматический выключатель с частым срабатыванием

Иногда автоматические выключатели срабатывают естественным образом, особенно если одновременно работает много устройств. Однако, если прерыватель не перегружен, но он по-прежнему часто отключается, может быть что-то еще не так – электрическая система в этой части дома может быть повреждена или сам прерыватель может работать со сбоями.

Физические признаки повреждений и истирания

Не у всех есть возможность взглянуть на свою электропроводку, но это часто видно во время ремонта и ремонта.Если провода видны, внимательно присмотритесь: обратите внимание на любые признаки повреждений, возраста, трещин и потертостей. Эти знаки указывают прямо на замену.

Старые материалы и установка

Электрические провода, которым несколько десятков лет, может потребоваться замена не только для соблюдения местных норм, но и для повышения безопасности. Даже старая алюминиевая проводка является признаком того, что электрические компоненты сильно устарели (или, возможно, были повреждены вредителями). Как и все остальное, возрастная проводка.

Электропроводка важна для дома, но также может представлять опасность пожара. Если вы думаете, что что-то не так, свяжитесь с Рэгсдейлом и сообщите нам, что происходит. Мы можем провести осмотр и выяснить, в чем проблема – и какое решение ее устранит.

Источник фото: Flickr

Что делать, если за стенами вы обнаружите старую отключенную проводку

Т. Detwiler

Мы ремонтируем наш старый дом и обнаружили в стенах много отсоединенной старой проводки.Лучше удалить или оставить в покое? Stan C., Fort Mill, Южная Каролина

Старая, отсоединенная проводка – обычное дело, когда вы открываете стены, пол и потолок в старом доме. Это хорошая идея – удалить его по нескольким причинам, но прежде чем я перейду к этому, самое важное, в чем нужно убедиться, – это то, что проводка действительно мертва. Если вы не можете четко увидеть, что проводка ни к чему не подключена, вам понадобится электрик, чтобы оценить это. Даже в этом случае дважды проверьте всю проводку с помощью бесконтактного детектора напряжения, прежде чем начинать с ним возиться.

Предположим, электрик проверяет старую проводку и обнаруживает, что она капутна и безопасна в обращении. Удалить его относительно легко. Если это проводка с ручкой и трубкой (легко узнаваемая по белой фарфоровой арматуре, к которой крепится провод), вам сначала нужно вытащить ручки, которые прибиты к раме. Это ослабит провода, и их можно будет просто протянуть. Для современной скрепленной проводки возьмитесь за скобы кончиком диагональных плоскогубцев, затем потяните вниз, чтобы удалить их.Вы также можете использовать съемник для прихваток, небольшой инструмент, который выглядит как вилочная отвертка с изгибом вала. Затем используйте огнезащитную пену, чтобы заделать все отверстия в каркасе. И старая проводка, и ее отверстия служат проводником для грызунов. Эти отверстия также могут стать причиной сквозняков. Что еще более важно, отверстия образуют готовый путь для горячих дымовых газов в случае пожара. Поэтому вы залили их огнезащитной пеной.


Эта история опубликована в февральском выпуске журнала Popular Mechanics за 2017 год.

Рой Берендсон Старший домашний редактор Рой Берендсон проработал более 25 лет в Popular Mechanics, где он писал о плотницких, каменных, малярных, сантехнических, электрических, деревообрабатывающих, кузнечных, сварочных работах, уходе за газонами, использовании бензопил и наружном энергетическом оборудовании.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как долго прослужит электрическая проводка в моем доме?

В доме есть две исправные «системы кровообращения»: водопровод и электричество. Поскольку оба они по большей части скрыты от глаз, даже когда они выполняют важную работу, домовладельцу легко отмахнуться от них как от чего-то, что прослужит столько же, сколько и дом.

Но это не так. Когда дело доходит до электропроводки в Орчард-парке, штат Нью-Йорк, вам действительно нужно беспокоиться о возрасте проводки.Не только столько времени, сколько вы были в доме, но и до тех пор, пока в доме была проводка, точка. Если вы живете в старинном доме и никогда не обновляли проводку, важно знать, как долго она может прослужить.

Ожидаемый срок службы электропроводки

Мы не можем назвать точное количество лет, потому что возраст проводки также зависят от других факторов, например от типа проводки. Электропроводка может длиться десятки лет в большинстве ситуаций, поэтому вам не нужно повторно подключать весь дом каждые пять лет или около того.Как правило, домашняя проводка может прослужить 50 лет. Но он также может быть намного меньше этого – например, если проводка была в первую очередь плохо установлен или в него были внесены любительские доработки на какой-то момент.

Металл проводки прочный: меди хватает на 100 лет, а алюминий (сейчас не так распространен) немного короче, около 80 лет. Этот не последнее слово в вопросе прочности проводки, потому что защитное покрытие на провод – если он есть! – также влияет на долговечность проводки.

Одним из примеров является проводка с ручкой и трубкой, которая является старым типом проводка в жилых домах, с которой мы знакомы, потому что выполняли работы по исправить это.В этой системе проводки используются фарфоровые ручки для удержания голой меди. проводка. Медь может служить долго, но это не значит, что она должна: может быть серьезной пожарной опасностью.

Если на проводах есть тканевая оплетка, которая была видна в домах до 1970-х годов возраст проволоки вызывает большую озабоченность, потому что ткань может изнашиваются и становятся хрупкими. Если провода оголены, это создает опасность. коротких замыканий и искрения, которые могут повредить электрическую систему и вызвать возгорание.

Если вы проверили проводку

Если ваш дом старше 25 лет, да, мы рекомендуем попросите наших электриков осмотреть проводку, а также вашу электрическую панель.(Устаревшие панели также являются серьезной проблемой.) Мы можем найти только несколько проблем. места, требующие замены, и мы также можем дать вам оценку того, как долго можно ожидать, что проводка прослужит долго. Если мы обнаружим, что проводка имеет серьезную безопасность проблемы, такие как гниение оболочки, мы можем порекомендовать более обширную замену проводки, так как а также апгрейд панели, если ваш дом требует перехода на 200 ампер.

Мы также рекомендуем организовать проверку проводки, когда вы покупают дом. Вы хотите знать, был ли кто-либо из предыдущих владельцев попытался выполнить любительскую работу по «ремонту», которая может создать опасность поражения электрическим током.

Scherer Electric – любимый электрик западного Нью-Йорка. Позвоните нам сегодня, чтобы задать вопросы о домашней электропроводке.

Теги: Электроаудит, Электрические панели, Ремонт электрики, Фруктовый парк, Ремонт
Понедельник, 3 августа 2020 г., 11:00 | Категории: Электрооборудование |

5 Инструменты Подрядчик-электротехник не может жить без

Подрядчики-электрики знают цену правильному инструменту, доступному для работы.Правильное оснащение может означать разницу между поиском проблемы в течение нескольких минут и часами или ее полное отсутствие. Сканируя панели выключателей или диагностируя электрические цепи, важно не останавливаться на достигнутом и предоставить вашим клиентам уверенность в том, что их дом или здание безопасны и работают с максимальной электрической эффективностью. Вот 5 инструментов, которые должен иметь каждый электромонтажник.


Тепловизор

Тепловизионная камера может значительно ускорить электрические проверки, быстро обнаруживая горячие точки в электрических системах, которые указывают на потенциальную проблему.Удобным инструментом для электриков является карманный переносной FLIR C5, который упрощает выявление скрытых проблем с помощью тепловизора 160 × 120 пикселей, MSX® (многоспектральной динамической визуализации), 5-мегапиксельной видеокамеры и светодиодного фонарика. Еще один отличный вариант – FLIR TG165-X, который имеет форм-фактор традиционного температурного пистолета, но предлагает полные возможности тепловидения с улучшением изображения MSX и лазером «яблочко», чтобы гарантировать, что вы всегда нацеливаетесь на нужный компонент для измерения.


Тепловизионные изображения также могут предоставить визуальное подтверждение того, что неисправность существовала и была должным образом устранена.C5 напрямую загружает и сохраняет ваши изображения в облаке FLIR Ignite ™, где вы можете систематизировать и создавать резервные копии файлов, а TG165-X имеет внутреннюю память для 50 000 изображений.

Мультиметр

Мультиметр – незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Extech EX530 – это 11-функциональный промышленный многофункциональный прибор True RMS для тяжелых условий эксплуатации, который идеально подходит для использования на открытом воздухе, на лодках и в любых суровых промышленных условиях.Он измеряет напряжение и ток постоянного и переменного тока, сопротивление, емкость, электронную и электрическую частоту, температуру, от 4 до 20 мА и рабочий цикл.

Детектор напряжения

Специалистам, выполняющим поиск и устранение неисправностей в полевых условиях и проверку электрических установок, необходим надежный детектор напряжения. FLIR VP50-2 – это прочный бесконтактный датчик напряжения категории CAT IV, включающий световую, вибрационную и звуковую сигнализацию с обратной связью, а также мощный светодиодный фонарик. Используйте VP50-2, чтобы надежно проверить, находится ли цепь переменного тока под напряжением перед началом работы, определить напряжение на открытых проводящих частях или через изоляцию, определить провода под напряжением в электрических панелях, переключателях и розетках или отследить провода под напряжением и сопоставить цепи.


Токоизмерительные клещи

Независимо от того, работаете ли вы электриком в коммерческом, промышленном или бытовом секторе, токоизмерительные клещи FLIR помогут вам добиться максимальной безопасности и эффективности. FLIR CM94 идеально подходит для выполнения сильноточных измерений в сложных коммунальных и промышленных объектах. Он имеет диапазон 2000 А переменного / постоянного тока, увеличенные зажимы для проводов большого диаметра, защиту от падения и класс безопасности CAT IV-1000 В.

Для дополнительных возможностей обнаружения токоизмерительные клещи FLIR, усовершенствованные с помощью инфракрасных измерений (IGM), обеспечивают быстрый и надежный способ определения горячих точек и перегруженных цепей с безопасного расстояния. Токоизмерительные клещи FLIR CM275 объединяют тепловизионное изображение и электрические измерения в мощный инструмент для проверки, поиска и устранения неисправностей и диагностики. Подтвердите свои выводы с помощью широкого набора функций и показаний температуры токоизмерительных клещей, а также по беспроводной связи загружайте изображения или данные в приложение FLIR Tools ™.

Устройство для отслеживания проволоки

Кабельный локатор и трассировщик позволяет быстро обнаруживать и отслеживать активные или отключенные провода и кабели в стенах, потолках, полах и под землей. Extech CLT600 – это надежный и простой в использовании инструмент для обнаружения кабелей электропитания, телекоммуникационных кабелей и проводов в строительных приложениях. Благодаря бесконтактной технологии измерения напряжения, рабочему освещению и эргономичному дизайну профессионалы могут безопасно и эффективно обнаруживать скрытые провода и кабели.

FLIR предлагает широкий спектр решений, которые помогут вам повысить эффективность, точность и безопасность вашей работы. Используя правильные инструменты проверки, вы можете легко оставаться в безопасности на работе, повышать ценность своих услуг и обеспечивать спокойствие своим клиентам. Узнайте больше о решениях FLIR для подрядчиков по электрике: www.flir.com/instruments/electrical-mechanical/electrical-inspections/

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Знайте домашнюю электропроводку | Блог MetLife

Помогите предотвратить возгорание электропроводки.

Электропроводка в вашем доме скрыта, поэтому бывает сложно обнаружить проблемы, пока не стало слишком поздно.Тем не менее, ознакомление с принципами работы проводки и знакомство с предупреждающими знаками может помочь вам обнаружить проблемы на ранней стадии и избежать дорогостоящих повреждений, вызванных электрическими пожарами.

Как работает электромонтаж

Электропроводка в вашем доме начинается от сервисной панели, которая подает электроэнергию в разные части дома. Сервисная панель также помогает предотвратить перегрев проводов и возгорание электрического тока. Когда происходит скачок напряжения, срабатывает автоматический выключатель внутри панели или перегорает предохранитель, отключая питание.

Как электричество распространяется от сервисной панели по дому, зависит от типа проводки. Есть три типа:

  • Ручка и трубка: В этой системе используются фарфоровые трубки для защиты изолированных медных проводов, и она поддерживается фарфоровыми ручками, прибитыми к пиломатериалам. Этот тип проводки был установлен в домах до 1940-х годов. Из-за своего возраста и отсутствия заземления проводка с ручкой и трубкой считается опасной для возгорания.
  • Алюминий: Он использовался в качестве недорогой замены меди в 1960-х и 1970-х годах.Алюминиевая проводка, хотя и дешевле, может представлять опасность возникновения пожара, поскольку может произойти перегрев в местах подключения провода к розеткам и другим приспособлениям.
  • Заземление: Эта система была впервые установлена ​​в домах в 1940-х годах и используется до сих пор. Эта система электропроводки считается самой безопасной, поскольку защищает от поражения электрическим током.

Как определить опасности, связанные с проводкой

Поручите квалифицированному электрику периодически проверять электропроводку в вашем доме, особенно если ей больше 40 лет.Если вы не уверены, когда проводка проверялась в последний раз, поищите дату и подпись электрика на дверце сервисной панели.

Вы также можете регулярно проверять электрическую систему своего дома на наличие признаков того, что проводка выходит из строя или больше не соответствует вашим потребностям. Если вы заметили любое из следующих предупреждений, обратитесь к специалисту:

  • Признаки устаревшей проводки (отмечены выше)
  • Отсутствие заземленных трехконтактных розеток; розетки с защитой от взлома; и прерыватели цепи замыкания на землю, которые должны быть размещены в гаражах, на открытых пространствах и во влажных помещениях дома
  • Мигающие или тусклые огни
  • Цепи, которые отключаются, или предохранители, которые периодически перегорают
  • Треск, шипение или жужжание, исходящие от электрической системы
  • Горячие или обесцвеченные розетки
  • Шнуры, горячие на ощупь
  • Запах гари
  • Возникновение дуги или искры при подключении шнуров к розетке
  • Получение шока при прикосновении к выключателям, розеткам или приборам
  • Треснувшие или изношенные провода либо признаки того, что грызуны грызли провода
  • Места для курения или приборы
.

Добавить комментарий

Ваш адрес email не будет опубликован.
