измерение сопротивления греющего кабеля и изоляции

Как известно, греющий кабель запрещено включать до момента, когда теплый пол смонтирован и более того, пока стяжка или плиточный клей полностью не высохли. Как же проверять кабель после покупки, монтажа и укладки кабеля? Ведь подобную проверку лучше производить на всех этапах обустройства теплого пола, в т.ч. в магазине (сопротивление обычно измеряется и фиксируется продавцом), после укладки, а также после заливки раствором и укладки плитки. Очень просто – достаточно провести замеры сопротивления греющих жил, сравнить их с паспортными значениями и проверить сопротивление изоляции кабеля.

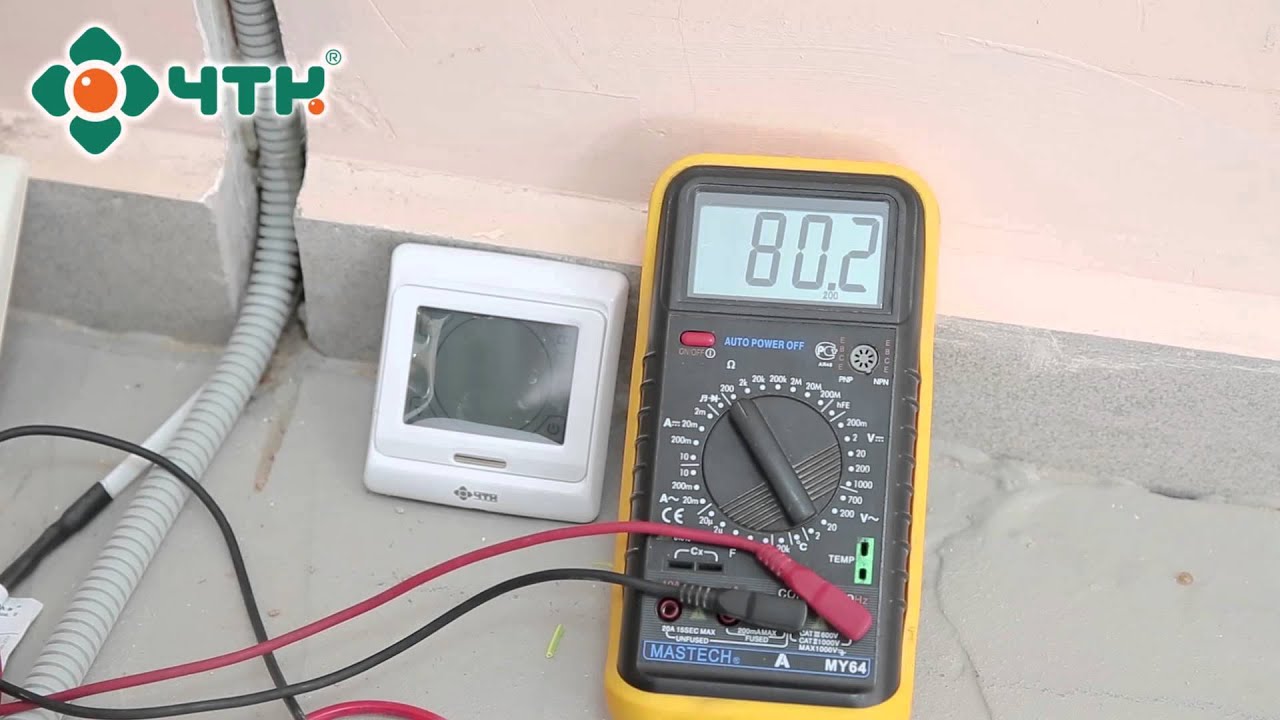

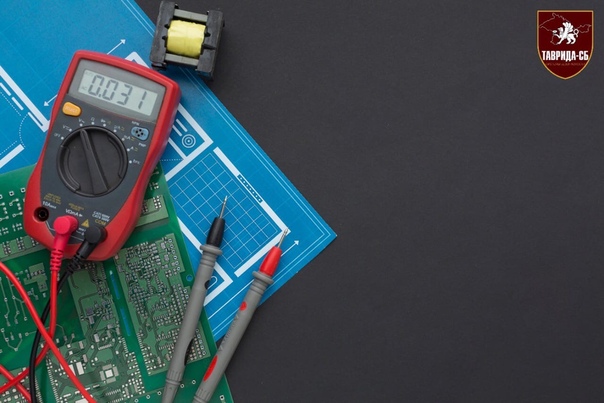

Для измерений нам понадобится обычный мультиметр (на фото выше). Если такого прибора в хозяйстве пока нет, рекомендуем его приобрести, ведь с его помощью можно не только проверить теплый пол, но проверять сопротивление бытовых проводов, заряд батареек и т.д.

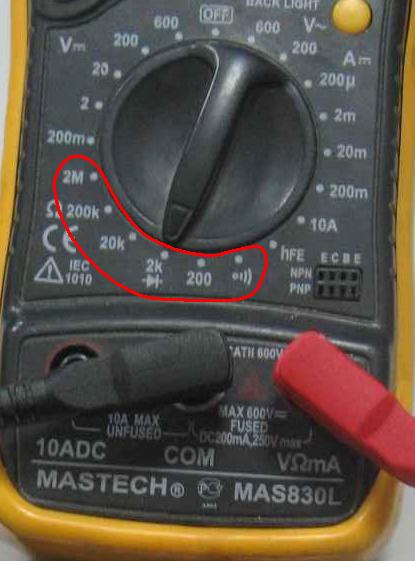

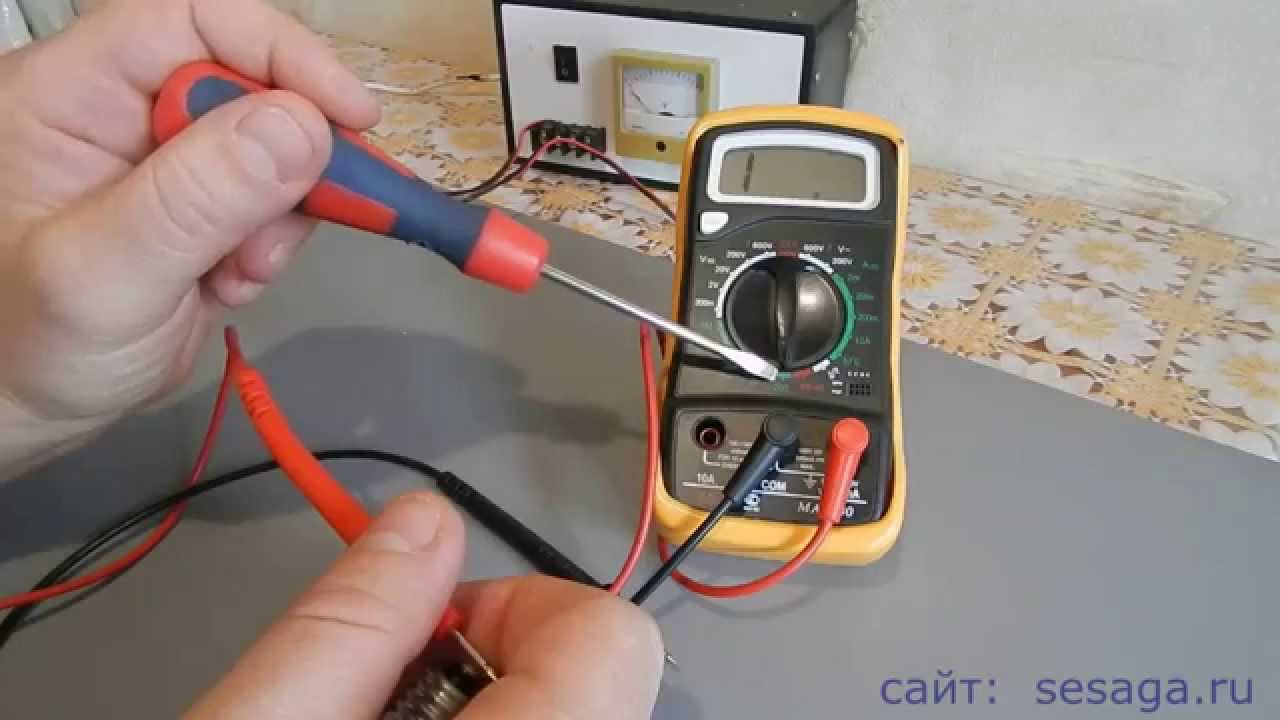

Итак, переведем прибор в режим измерения сопротивления, выставим предел в 2000 Ом (см.

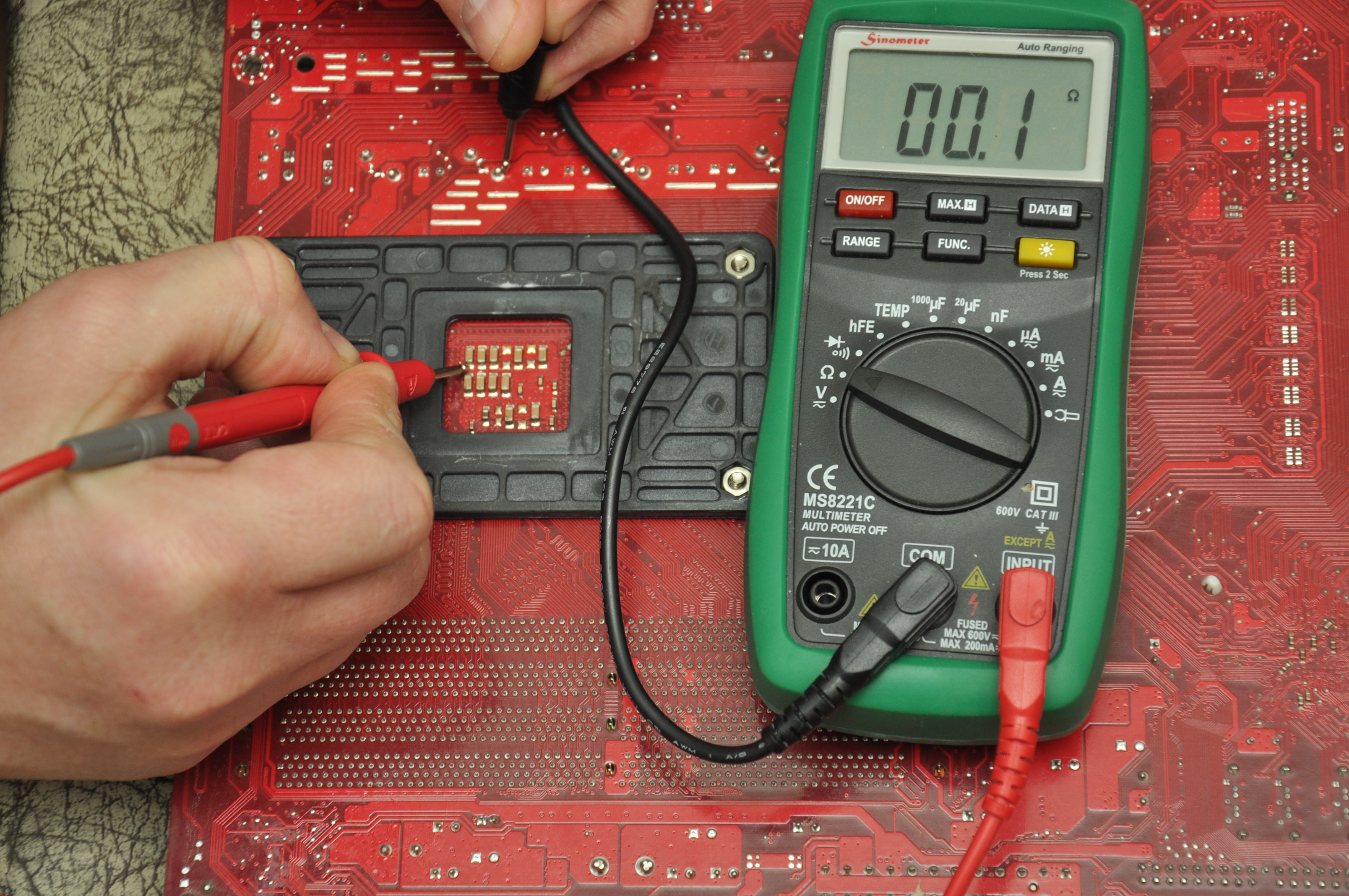

фото). Если мы все подключили правильно, он должен показать ноль если закоротить щупы мультиметра.

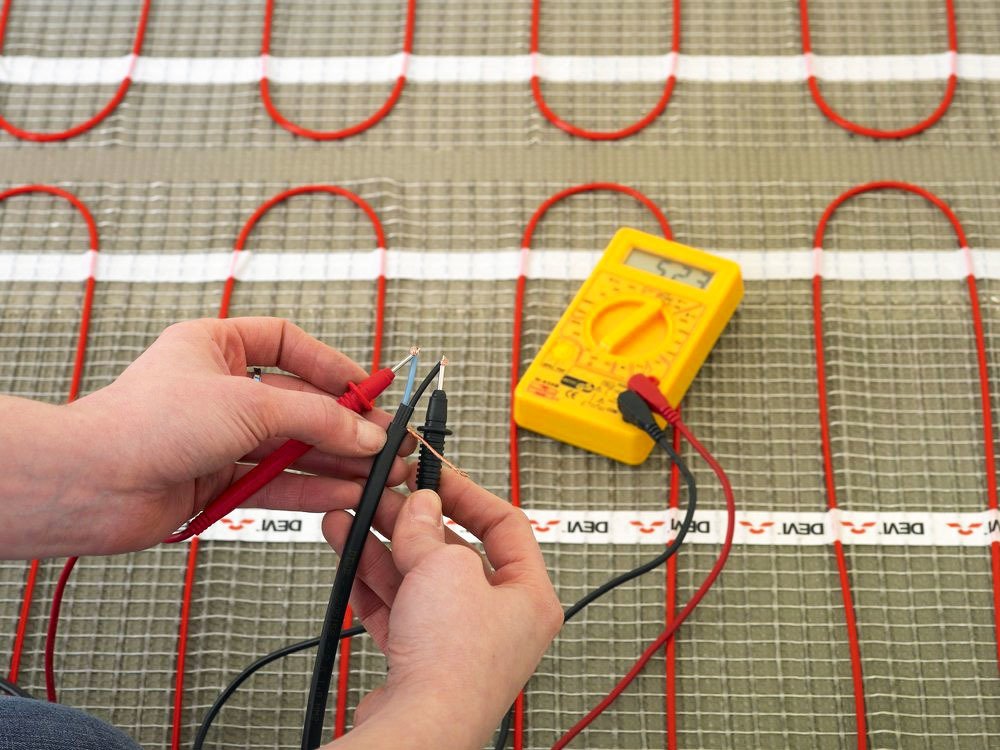

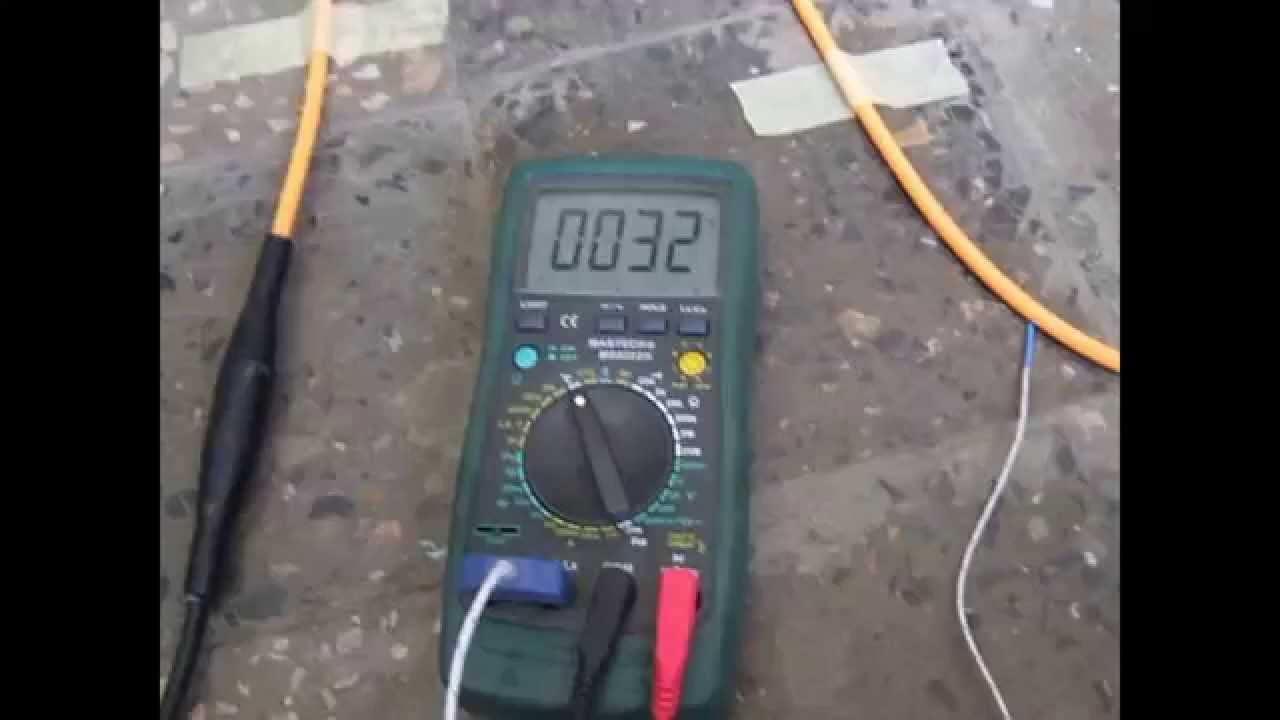

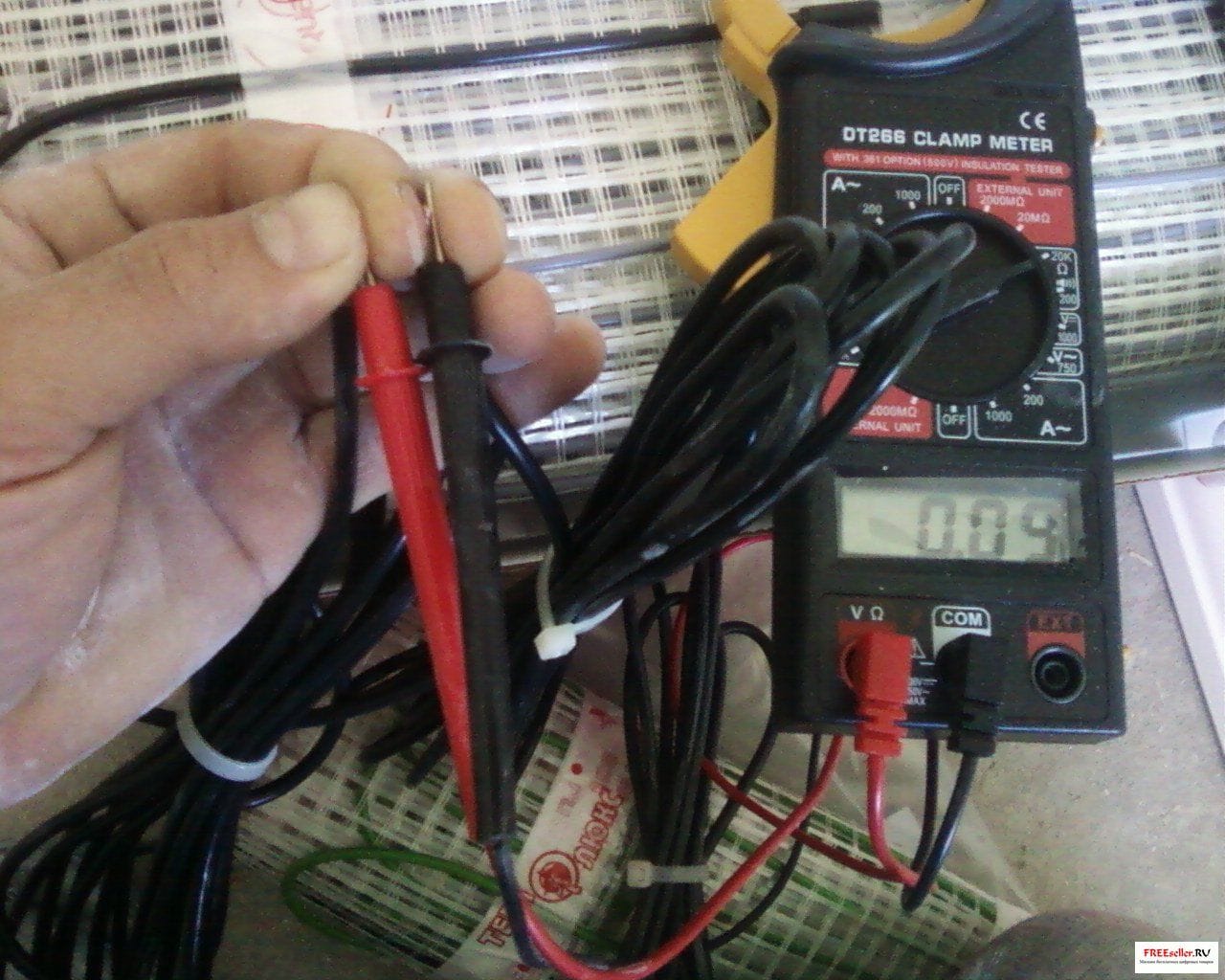

Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами – см. фото.

Для нашего мата значение сопротивления составило 409 Ом. Сравниваем с паспортным значением, указанным в руководстве пользователя на мат. Значения могут отличаться в пределах 10-15%, т.к. сопротивление зависит, например, от температуры, да и длина кабеля может чуть меняться от экземпляра к экземпляру. Паспортное значение для нашего мата – 360 Ом, разница с измеренным составила 14%, что в пределах допуска.

Теперь проверим сопротивление изоляции, для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.

Сопротивление теплого пола — RozetkaOnline.COM

Есть три основных вопроса о сопротивлении теплого пола, которые чаще всего задают мои клиенты и гости сайта:

— Зачем и когда нужно измерять сопротивление?

— Как это сделать самому в домашних условиях?

— Какое сопротивление считается стандартным, какое оно должно быть?



Измерение сопротивления – это наиболее эффективный способ проверки работоспособности и эффективности работы электрических систем отопления. Зная его величину вы, по закону Ома, сможете определить не только электрическую, но и тепловую мощность пола. Коэффициент полезного действия (КПД) у таких систем обогрева, близок к 100%, соответственно, практически вся потребляемая электрическая мощность превращается в тепловую.

Вам достаточно лишь сравнить получившиеся величины с заявленными производителем системы показателями, либо, если они неизвестны, со средними стандартными значениями, о которых я расскажу ниже, чтобы узнать правильно работает ли пол и работает ли вообще.

Измерение сопротивления электрического теплого пола, является обязательным этапом его установки. Производители рекомендуют замерять этот показатель:

— до начала монтажа, как только вы достали комплект греющего кабеля из коробки. Так вы сможете убедиться в том, что он исправен, а его характеристики совпадают с заявленными в паспорте или на упаковке;

— перед заливкой, когда элементы смонтированы на поверхности. Именно в период установки матов или кабеля вероятность его повредить максимальна. Поэтому, прежде чем заливать его стяжкой, плиточным клеем или другим раствором, нужно убедиться, что параметры не изменились;

— После завершения всех работ, непосредственно перед подключением терморегулятора. Зачастую, установка терморегулятора, производится не сразу, а лишь на финальной стадии ремонта помещения, когда с момента монтажа мата прошло достаточно много времени. Поэтому вам нужно еще раз убедится, что он исправен и его можно подключать к сети;

Во всех трех случаях показатели сопротивления должны быть одинаковыми!

Также, измерение сопротивления электрического теплого пола является основным и самым доступным методом диагностики его работы. Уступая по простоте только прозвонке тестером, но давая несравнимо больше информации. Если дополнительно к этому провести проверку мегаомметром на возможную утечку тока, вы будете уверены в работе награвателей на все 100%.

Ниже, вашему вниманию представлена подробная пошаговая инструкция измерения сопротивления теплого пола мультиметром, с анализом всех возможных получившихся результатов.

1. Обычно электрический теплый пол имеет следующую конструкцию:

— Две жилы нагревающейся цепи и защитную оплётку. При этом, по конструкции, встречаются модели, в которых проводники непосредственно нагревающихся элементов располагаются:

— с разных концов – одножильный греющий кабель

— с одной стороны – двухжильный. Второй конец заизолирован.

Подготовительный этап начинается со снятия изоляции с проводников цепи, для удобства проведения замеров.

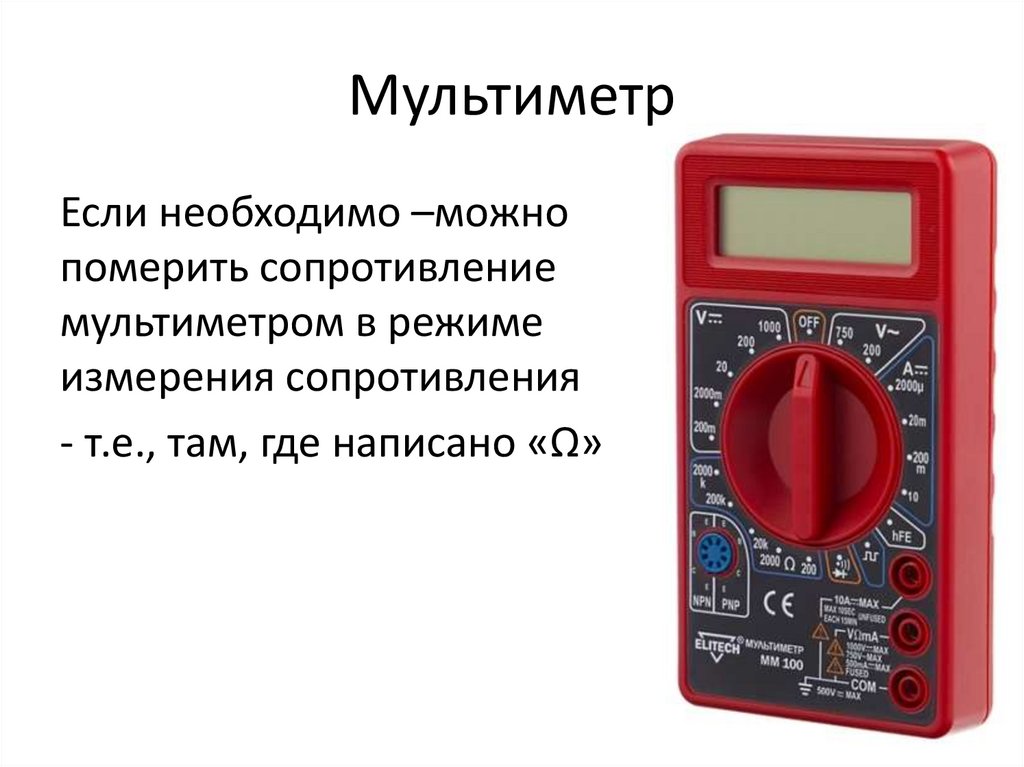

2. На мультиметре необходимо установить режим измерения сопротивления. Достаточный предел 200- 1000 Ом, в зависимости от модели измерительного устройства.

Поместить щупы в разъемы:

— красный в «VmA»

— черный в «COM»

3. Прижать токопроводящий штырь на конце каждого щупа к подготовленным проводникам, каждый к своему. Порядок не важен. Главное, чтобы между собой эти элементы не пересекались.

4. Возможные результаты, которые вы можете увидеть на экране мультиметра при измерении:

«1» – Обрыв электрической цепи. Токопроводящая жила повреждена, нужно искать место обрыва.

«0» – Короткое замыкание. Любое близкое к 0 значение, означает замыкание, скорее всего из-за повреждения изоляции цепи.

Любое другое значение — это и есть его внутреннее сопротивление.

Теперь, когда вы знаете эту величину, осталось правильно интерпретировать её. Понять, нормальная ли она, насколько эффективно работает при этом пол, является ли греющий кабель причиной неисправности или проблема в других элементах – терморегуляторе или напряжении сети.

Теплый пол чаще всего выпускается в виде греющего кабеля или матов:

Нагревающие маты, представляют собой определенным образом уложенный и зафиксированный в таком положении греющий кабель. Кроме того, что у такого варианта значительно более простой монтаж, у него фиксированная мощность на метр квадратный, которая не меняется.

А вот мощность квадратного метра пола, сделанного обычным кабелем, может сильно различаться, в зависимости от того, как он размещен на поверхности, с какой плотностью, сколько сделано витков и какое между ними расстояние.

Если вы знаете, какой мощности комплект, замерив его сопротивление, вам не составит труда проверить его исправность и эффективность:

Достаточно воспользоваться законом Ома, а именно следующей формулой:

P=U2/R, где P, Ватт – мощность; U

, Вольт – напряжение сети, обычно учитывается 220 Вольт; R, Ом — Сопротивление;

Пример: Таким образом, зная, что в стяжке залит греющий мат общей мощностью 800 Вт, а мультиметр показал сопротивление около 60 Ом, можно проверить насколько фактические показатели соответствуют заявленным:

P = 220 2/60= 806,7 Вт – что очень близко к номиналу, значит пол исправен.

Если же вы не знаете мощность установленной системы электрического обогрева, лишь примерно понимаете площадь поверхности, которую она отапливает и где установлена, диагностику нужно проводить следующим образом:

МОЩНОСТЬ ТЕПЛОГО ПОЛА НА КВАДРАТНЫЙ МЕТР

Независимо от того маты или кабель – теплый пол обычно выбирается так, чтобы на каждый квадратный метр нагреваемой поверхности приходилось, в среднем, 150 Вт электрической мощности. В зависимости от предназначения помещения и цели установки эта величина может варьироваться:

— от 100 – 130 Вт, когда достаточно лишь сделать температуру покрытия на поверхности комфортной, например, напольной плитки в ванной или на кухне;

— от 130-180 Вт, когда необходимо дополнить основную систему обогрева, применяется чаще всего. Может достаточно сильно нагреть напольное покрытие, тем самым дополнительно подогревает помещение в холодные периоды;

— от 180 – 250 Вт, когда тёплый пол используется как основной источник отопления, либо, является полноправной частью в общей системе обогрева мест где бывает особенно холодно, например балкона;

— В среднем, мощность погонного метра греющего кабеля для теплого пола – 10 – 20 Вт/м. п.;

Таким образом, вы, после замера сопротивления, должны прикинуть примерную площадь установки и приступить к расчетам:

Пример: Допустим у вас есть коридор в квартире, в котором порядка 6 квадратных метров подогреваются. Замерив мультиметром сопротивление греющего кабеля, вы получили результат 55 Ом. Осталось рассчитать, насколько этого достаточно для такой площади:

В первую очередь определяем общую мощность:

P=U2/R= 220 2/55 = 880 Вт

Затем мощность 1 квадратного метра:

Pкв.м.=880/6 = 146,7 Вт/м.кв. – что, с учетом погрешности, соответствует стандартной, наиболее распространённой мощности обогрева электрического пола. Если же рассчитанная величина, будет слишком низкой или высокой – то вы поймёте, что именно греющий кабель причина неисправности – и сможете его починить.

Как видите, измерение сопротивления греющего кабеля электрического тёплого пола, это основной способ диагностики. Греющие маты или кабель, после их установки в стяжку или плиточный клей, без полного демонтажа не достать и никак не осмотреть.

А выполнить замер его сопротивления мультиметром в быту доступно каждому и не является невыполнимой задачей. Узнав, что проводники пола не разорваны, не коротят и имеют достаточную для нагрева мощность – вы сможете продолжить искать причину неисправности в других компонентах.

Если же вы столкнулись с ситуацией, не описанной в статье, не можете измерить сопротивление или проанализировать его – пишите о своей проблеме в комментариях к статье, постараюсь помочь. Кроме того, как всегда оставляйте обратную связь, замечания, дополнения к статье, это будет полезно многим!
