из 75VDC сделать 220(220/380)VAC - чем из доступного? - Электропривод

преобразователь DC-DC 75-310В. +простейший китайский ПЧ с входами звена постоянного тока

Вот где бы их взять, и по каким словам гуглить? Я ничего не нашел. Одни инверторы 12-220. Сегодня запустили связку преобразователь 75-12 и к нему 12-220. Костыли конечно, но оно работает, мониторы питает.

Только вот 75-12 дохловатые преобразователи, 8А.

Спросить производителя можно ли резануть гальваническую связь по нейтрали.

Второй вариант - поставить на выходе трансформатор.

Транс - это идея. только вот я так и не понял работает ли тот преобразователь от постоянки.

А нейтраль там скорее всего никак не убрать, для экономии там все делают на автотрансформаторах и вся схема опирается на нее.

Может в параллель электронасосам поставить еще одни - на постоянку?

Так чувствую к этому и придем. Только вот это тогда насосы типа к18/22 минимум, текучие-ломучие и там в машинном отделении и так черт ногу сломит. 4 насоса с арматурой и трубами впихнуть надо постараться.

А стоят сейчас вертикальные межфланцевые насосы с "мокрым" ротором, низконапорные и тихоходные- то что нам нужно.

Питание 220 (а не типовое 3ф 220/380) закладывал именно в надежде на полупроводниковый преобразователь.

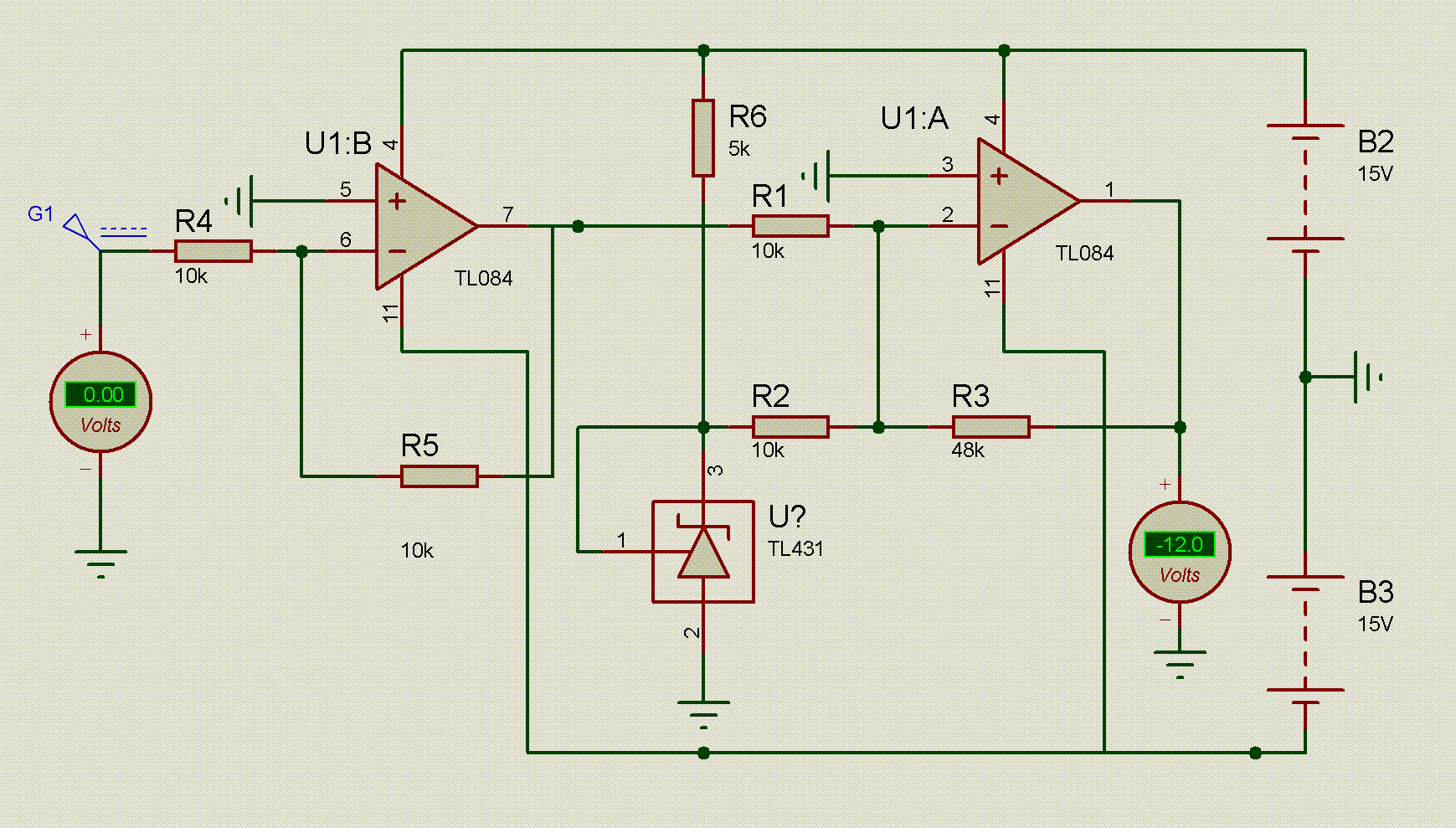

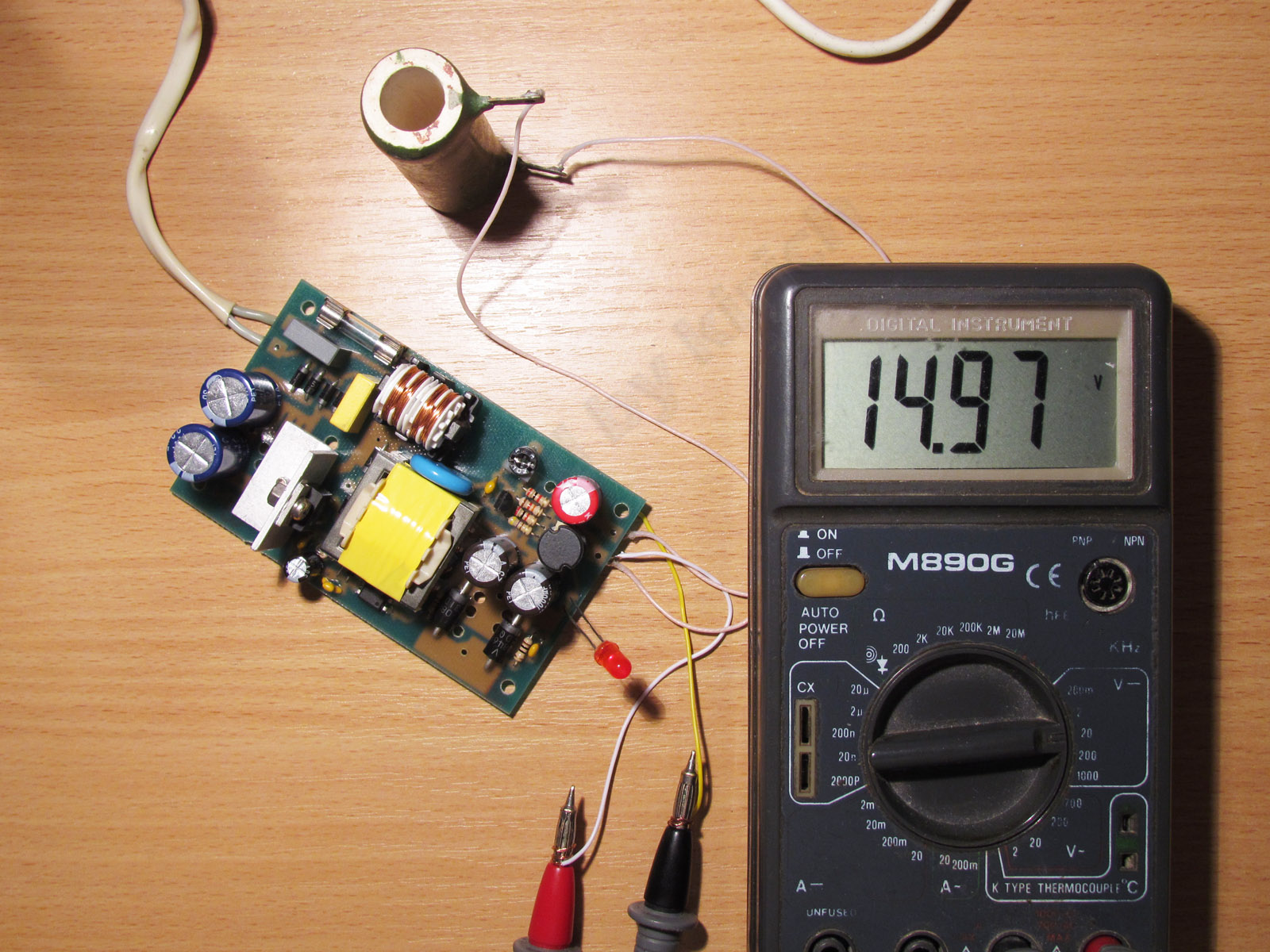

Как сделать из 12 вольт 3.7 вольта. Как получить нестандартное напряжение. Повышающий преобразователь напряжения

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Стандартное напряжение – это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда “заточены” различные потребители этого напряжения: лампочки, проигрыватели, и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания . Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №1

Сделать в схеме электронной безделушки регулятор напряжения вот по такой схеме (более подробно ):

Вариант №2

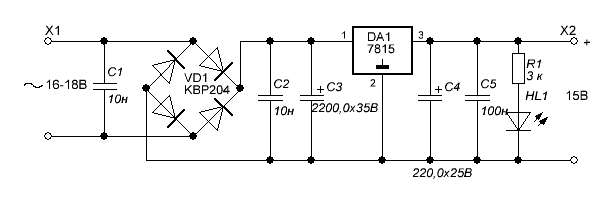

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!


Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ – это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:


Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 – 15 Вольт. Более подробно про стабилизаторы можно прочитать .

U стабилитрона – это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт – уже нестандартный ряд напряжения;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:


Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.


Теперь берем стабилитрон на U стабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.



Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

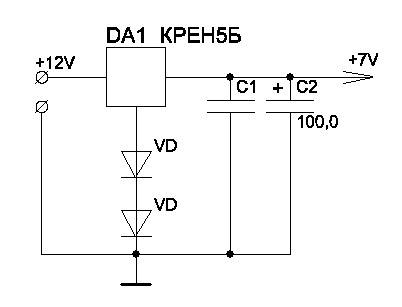

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода – 0,3-0,4 Вольта ? Именно этим свойством диода и воспользуемся;-).

Итак, схему в студию!


Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.


Итак, что на выходе?


Почти 5.7 Вольт;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:


На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

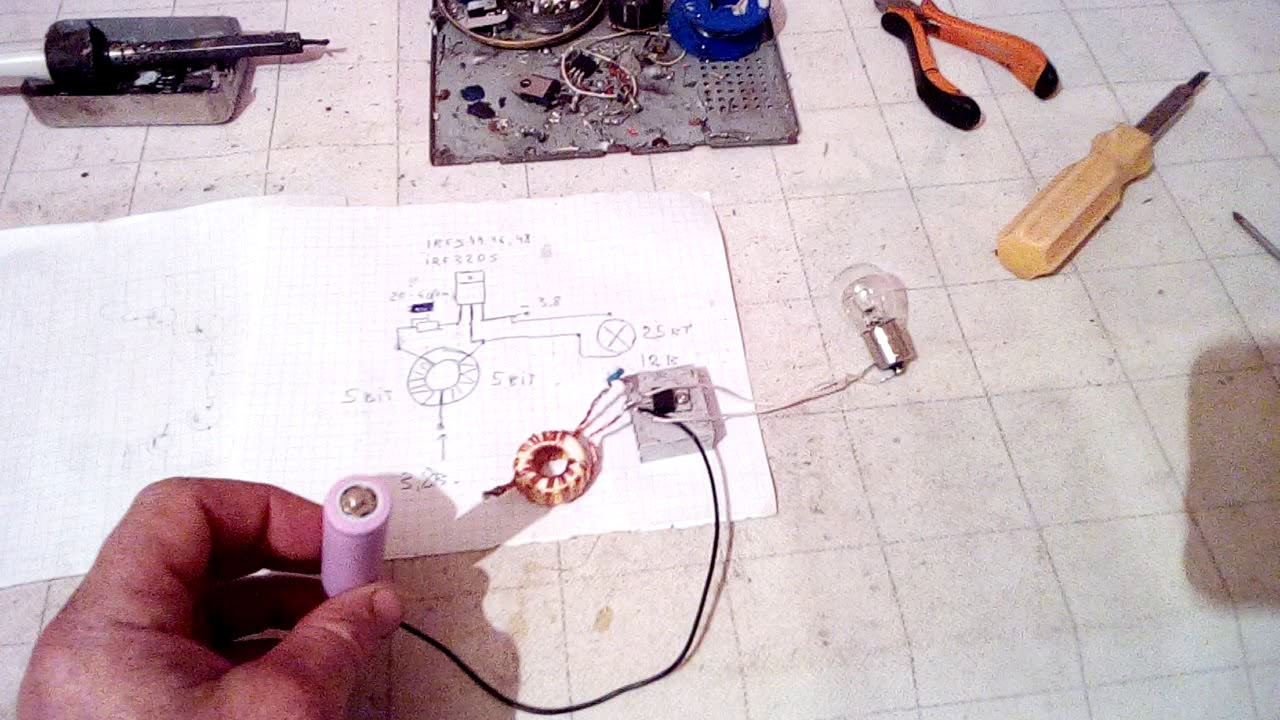

С помощью данного преобразователя напряжения можно получить 220 вольт от аккумуляторной батареи, напряжением 3.7 вольт. Схема не сложная и все детали доступы, этим преобразователям можно запитать энергосберегающую или светодиодную лампу. К сожалению более мощные приборы подключить не получится, так как преобразователь маломощный и больших нагрузок не выдержит.

Итак, для сборки преобразователя нам понадобится:
  • Трансформатор от старого зарядного устройства для телефона.
  • Транзистор 882P или его отечественные аналоги КТ815, КТ817.
  • Диод IN5398, аналог КД226 или вообще любой другой рассчитанный на обратный ток до 10 вольт средней или большой мощности.
  • Резистор (сопротивление) на 1 кОм.
  • Макетная плата.

Еще естественно понадобится паяльник с припоем и флюсом, кусачки, провода и мульти метр (тестер). Можно конечно изготовить и печатную плату, но для схемы из нескольких деталей не стоит тратить время на разработку разводки дорожек их прорисовку и травление фольгированного текстолита или гетинакса. Проверяем трансформатор. Плата старого зарядного устройства.

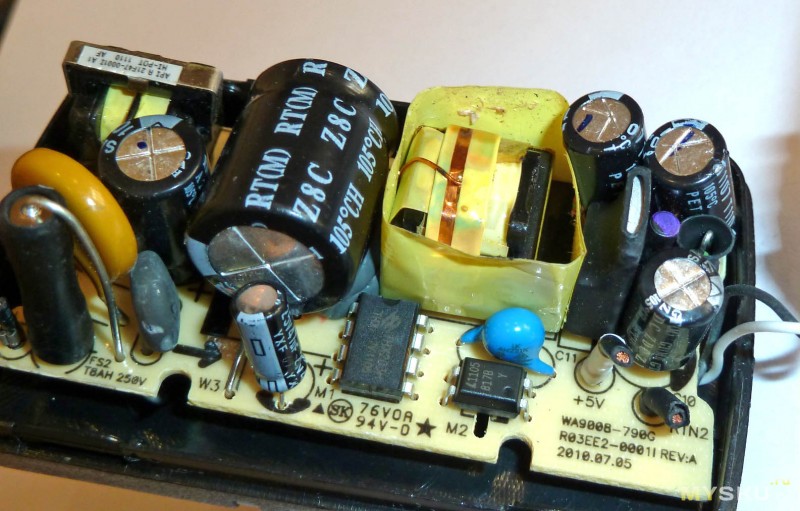

Аккуратно выпаиваем трансформатор.

Дальше нам надо проверить трансформатор и найти выводы его обмоток. Берем мультиметр, переключаем его в режим омметра. По очереди проверяем все выводы, находим те которые парой «звонятся» и записываем их сопротивления.1. Первая 0,7 Ом.

2. Вторая 1,3 Ом.

3. Третья 6,2 Ом.

Та обмотка, у которой наибольшее сопротивление была первичной, на нее подавалось 220 В. В нашем устройстве она будет вторичной, то есть выходом. С остальных снималось пониженное напряжение. У нас они будут служить как первичная (та, которая с сопротивлением 0,7 ом) и часть генератора (с сопротивлением 1,3). Результаты замеров у разных трансформаторов могут отличаться, нужно ориентироваться на их соотношение между собой.

Схема устройства

Как видите она простейшая. Для удобства мы пометили сопротивления обмоток. Трансформатор не может преобразовывать постоянный ток. Поэтому на транзисторе и одной из его обмоток собран генератор. Он подает пульсирующее напряжение от входа (батареи) на первичную обмотку, напряжение около 220 вольт снимается с вторичной.

Собираем преобразователь

Берем макетную плату.

Устанавливаем трансформатор на нее. Выбираем резистор в 1 килоом. Вставляем его в отверстия платы, рядом с трансформатором. Загибаем выводы резистора так чтобы соединить их с соответствующими контактами трансформатора. Припаиваем его. Удобно при этом закрепить плату в каком ни будь зажиме, как на фото, чтобы не возникала проблема недостающей «третьей руки». Припаянный резистор. Лишнюю длину вывода обкусываем. Плата с обкусанными выводами резистора. Дальше берем транзистор. Устанавливаем его на плату с другой стороны трансформатора, так как на скриншоте (расположения деталей я подобрал так, чтобы было удобнее их соединять согласно принципиальной схеме). Изгибаем выводы транзистора. Припаиваем их. Установленный транзистор. Берем диод. Устанавливаем его на плату параллельно транзистору. Припаиваем. Наша схема готова.

Припаиваем провода для подключения постоянного напряжения (DC input). И провода для съема пульсирующего высокого напряжения (AC output).

Для удобства провода на 220 вольт берем с «крокодилами».

Наше устройство готово.

Тестируем преобразователь

Для того чтобы подать напряжение выбираем аккумулятор на 3-4 вольта. Хотя можно использовать и любой другой источник питания.

Припаиваем провода входа низкого напряжения к нему, соблюдая полярность. Замеряем напряжение на выходе нашего устройства. Получается 215 вольт.

Внимание. Не желательно прикасаться к деталям при подключенном питании. Это не столь опасно, если у вас нет проблем со здоровьем, особенно с сердцем (хотя две сотни вольт, но ток слабый), но неприятно «пощипать» может.Завершаем тестирование, подключив люминесцентную энергосберегающую лампу на 220 вольт. Благодаря «крокодилам» это несложно сделать без паяльника. Как видите, лампа горит.

Наше устройство готово.Совет.Увеличить мощность преобразователя можно установив транзистор на радиатор.Правда емкости аккумулятора хватит не на долго. Если вы собираетесь постоянно использовать преобразователь, то выберите более емкую батарею и сделайте для него корпус.

kavmaster.ru

Светодиод 3 вольта

Светодиоды разного цвета имеют свою рабочую зону напряжения. Если мы видим светодиод на 3 вольта, то он может давать белый, голубой или зеленый свет. Напрямую подключать его к источнику питания, который генерирует более 3 вольт нельзя.

Расчет сопротивления резистора

Чтобы понизить напряжение на светодиоде, в цепь перед ним последовательно включают резистор. Основная задача электрика или любителя будет заключаться в том, чтобы правильно подобрать сопротивление.

В этом нет особой сложности. Главное, знать электрические параметры светодиодной лампочки, вспомнить закон Ома и определение мощности тока.

R=Uна резисторе/Iсветодиода

Iсветодиода – это допустимый ток для светодиода. Он обязательно указывается в характеристиках прибора вместе с прямым падением напряжения. Нельзя, чтобы ток, проходящий по цепи, превысил допустимую величину. Это может вывести светодиодный прибор из строя.

Зачастую на готовых к использованию светодиодных приборах пишут мощность (Вт) и напряжение или ток. Но зная две из этих характеристик, всегда можно найти третью. Самые простые осветительные приборы потребляют мощность порядка 0,06 Вт.

При последовательном включении общее напряжение источника питания U складывается из Uна рез. и Uна светодиоде. Тогда Uна рез.=U-Uна светодиоде

Предположим, необходимо подключить светодиодную лампочку с прямым напряжением 3 вольта и током 20 мА к источнику питания 12 вольт. Получаем:

R=(12-3)/0,02=450 Ом.

Обычно, сопротивление берут с запасом. Для того ток умножают на коэффициент 0,75. Это равносильно умножению сопротивления на 1,33.

Следовательно, необходимо взять сопротивление 450*1,33=598,5=0,6 кОм или чуть больше.

Мощность резистора

Для определения мощности сопротивления применяется формула:

P=U²/ R= Iсветодиода*(U-Uна светодиоде)

В нашем случае: P=0,02*(12-3)=0,18 Вт

Такой мощности резисторы не выпускаются, поэтому необходимо брать ближайший к нему элемент с большим значением, а именно 0,25 ватта. Если у вас нет резистора мощность 0,25 Вт, то можно включить параллельно два сопротивления меньшей мощности.

Количество светодиодов в гирлянде

Аналогичным образом рассчитывается резистор, если в цепь последовательно включено несколько светодиодов на 3 вольта. В этом случае от общего напряжения вычитается сумма напряжений всех лампочек.

Все светодиоды для гирлянды из нескольких лампочек следует брать одинаковыми, чтобы через цепь проходил постоянный одинаковый ток.

Максимальное количество лампочек можно узнать, если разделить U сети на U одного светодиода и на коэффициент запаса 1,15.

N=12:3:1,15=3,48

К источнику в 12 вольт можно спокойно подключить 3 излучающих свет полупроводника с напряжением 3 вольта и получить яркое свечение каждого из них.

Мощность такой гирлянды довольно маленькая. В этом и заключается преимущество светодиодных лампочек. Даже большая гирлянда будет потреблять у вас минимум энергии. Этим с успехом пользуются дизайнеры, украшая интерьеры, делая подсветку мебели и техники.

На сегодняшний день выпускаются сверхяркие модели с напряжением 3 вольта и повышенным допустимым током. Мощность каждого из них достигает 1 Вт и более, и применение у таких моделей уже несколько иное. Светодиод, потребляющий 1-2 Вт, применяют в модулях для прожекторов, фонарей, фар и рабочего освещения помещений.

Примером может служить продукция компании CREE, которая предлагает светодиодные продукты мощностью 1 Вт, 3Вт и т. д. Они созданы по технологиям, которые открывают новые возможности в этой отрасли.

le-diod.ru

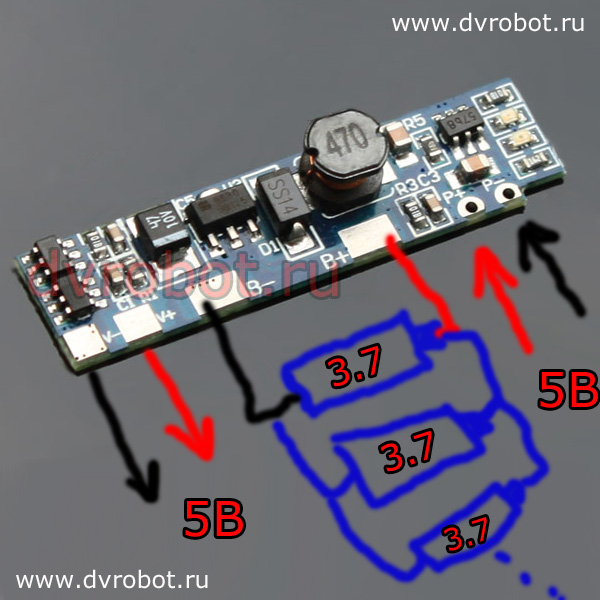

Модуль питания DC-DC, расширяющий возможности платы Arduino Pro mini.Я решил уменьшить габариты и стоимость своей домашней метеостанции на GY-BMP280-3.3 и Ds18b20.

Подумав, я пришел к выводу, что самой дорогой и объёмной частью метеостанции является плата Arduino Uno. Самым дешевым вариантом замены может стать плата Arduino Pro Mini. Плата Arduino Pro Mini производится в четырех вариантах. Для решения моей задачи подходит вариант с микроконтроллером Mega328P и напряжением питания 5 вольт. Но есть еще вариант на напряжение 3,3 вольта. Чем эти варианты отличаются? Давайте разберемся. Дело в том, что на платах Arduino Pro Mini устанавливается экономичный стабилизатор напряжения. Например такой, как MIC5205 c выходным напряжением 5 вольт. Эти 5 вольт подаются на вывод Vcc платы Arduino Pro Mini, поэтому и плата будет называться «плата Arduino Pro Mini с напряжением питания 5 вольт». А если вместо микросхемы MIC5205 будет поставлена другая микросхема с выходным напряжением 3,3 вольта, то плата будет называться «плата Arduino Pro Mini с напряжением питания 3,3 вольт»


Плата Arduino Pro Mini может получать энергию от внешнего нестабилизированного блока питания с напряжением до 12 вольт. Это питание должно подаваться на вывод RAW платы Arduino Pro Mini. Но, ознакомившись с даташитом (техническим документом) на микросхему MIC5205, я увидел, что диапазон питания, подаваемого на плату Arduino Pro Mini, может быть шире. Если, конечно, на плате стоит именно микросхема MIC5205.

Даташит на микросхема MIC5205:


Входное напряжение, подаваемое на микросхему MIC5205, может быть от 2,5 вольт до 16 вольт. При этом на выходе схемы стандартного включения должно быть напряжение около 5 вольт без заявленной точности в 1%. Если воспользоваться сведениями из даташита: VIN = VOUT + 1V to 16V (Vвходное = Vвыходное + 1V to 16V) и приняв Vвыходное за 5 вольт, мы получим то, что напряжение питания платы Arduino Pro Mini, подаваемое на вывод RAW, может быть от 6 вольт до 16 вольт при точности в 1%.

Даташит на микросхему MIC5205:Для питания платы GY-BMP280-3.3 для измерения барометрического давления и температуры я хочу применить модуль с микросхемой AMS1117-3.3. Микросхема AMS1117 - это линейный стабилизатор напряжения с малым падением напряжения.Фото модуль с микросхемой AMS1117-3.3:


Даташиты на микросхему AMS1117:Схема модуля с микросхемой AMS1117-3.3:
Я указал на схеме модуля с микросхемой AMS1117-3.3 входное напряжение от 6,5 вольт до 12 вольт, основывая это документацией на микросхему AMS1117.
Продавец указывает входное напряжение от 4,5 вольт до 7 вольт. Самое интересное, что другой продавец на Aliexpress.com указывает другой диапазон напряжений - от 4,2 вольт до 10 вольт.
В чем же дело? Я думаю, что производители впаивают во входные цепи конденсаторы с максимально допустимым напряжением меньшим, чем позволяют параметры микросхемы - 7 вольт, 10 вольт. И, может быть, даже ставят бракованные микросхемы с ограниченным диапазоном питающих напряжений. Что произойдет, если на купленную мной плату с микросхемой AMS1117-3.3, подать напряжение 12 вольт, я не знаю.Возможно для повышения надежности китайской платы с микросхемой AMS1117-3.3 надо будет поменять керамические конденсаторы на электролитические танталовые конденсаторы. Такую схему включения рекомендует производитель микросхем AMS1117А минский завод УП "Завод ТРАНЗИСТОР".
Даташит на микросхему AMS1117А:Удачных покупок!

Стоимость: ~23

Подробнее на Aliexpress

usamodelkina.ru

как сделать в авто с 12 вольт на 3 вольта?

погасить сопротивлением. Вначале переменным резистором, затем, замерив полученное, можно вставлять постоянное.

Схема электродвигатель-генератор.

Поставить стабилизатор на 3 вольта импортную кренку

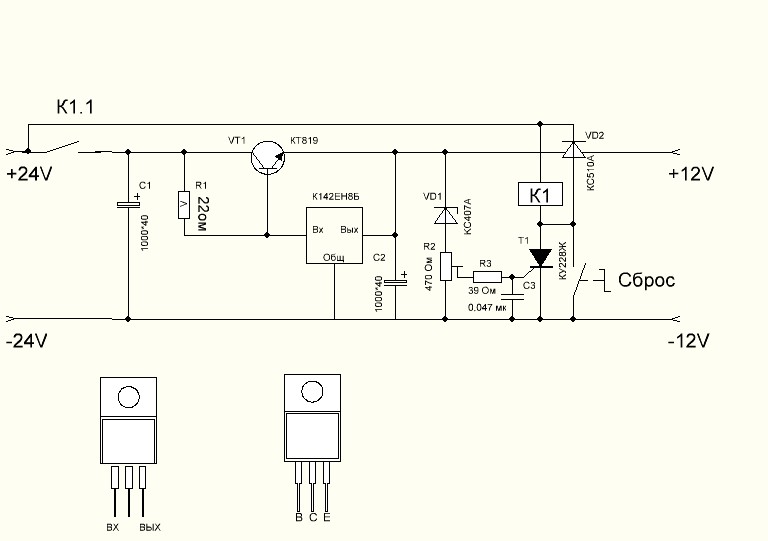

Я бы просто спаял простейший стабилизатор напряжения: мощный проходной транзистор (например, КТ-805), стабилитрон (если не найдёте на нужное напряжение, то ставите любой другой, делитель и повторитель на транзисторе меньшей мощности) , резистор и парочка электролитических конденсаторов. (Вот типовая схема, электролитические конденсаторы не показаны) . А можно идти по другому пути: в компьютерных магазинах продают преобразователи, втыкаемые в гнездо прикуривателя, на выходе - различные напряжения, как больше, так и меньше 12 вольт (такие приборы используют, например, для питания нетбуков от бортсети) . Не знаю, правда, бывает ли на выходе 3 вольта.

touch.otvet.mail.ru

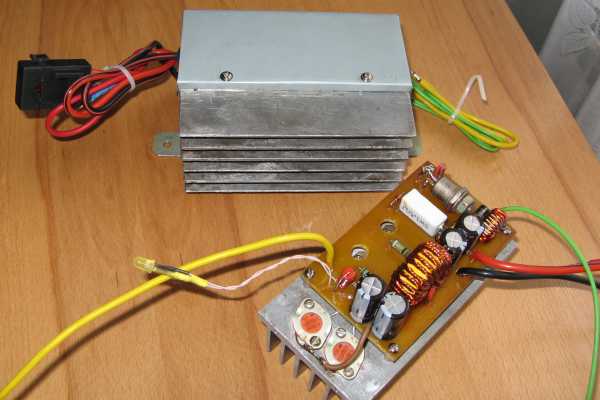

Делаем DC-DC преобразователь 12>3 Вольт своими руками

DC-DC преобразователь 12>3 Вольт, был создан для запитки маломощных плееров с питанием от двух пальчиковых батареек. Поскольку плееры были предназначены для работы в автомобиле, а бортовая сеть автомобиля доставляет 12 Вольт, то каким-то образом нужно было понизить напряжения до номинала 3-4 Вольт. Недолго думая, решил изготовить самый простой понижающий преобразователь, если представленное устройство вообще можно назвать преобразователем. Конструкция DC-DC преобразователя довольно проста и основана на явлении спада напряжения, которое проходит через кристалл полупроводникового диода.

При заведенном двигателе автомобиля, напряжение бортовой сети повышается до 14 Вольт, это тоже нужно принять во внимание.

Как известно, проходя через полупроводниковый диод, номинал постоянного напряжения спадает в районе 0,7 Вольт. Поэтому, чтобы получить нужный спад напряжения, были использованы 12 дешевых полупроводниковых диода серии IN4007. Это обычные выпрямительные диоды с током 1 Ампер и с обратным напряжением порядка 1000 Вольт, желательно использовать именно эти диоды, поскольку они являются самым доступным и дешевым вариантом. Ни в коем случае не стоит использовать диоды с барьером Шоттки, на них спад напряжения слишком мал, следовательно, для наших целей они не подходят.

После диодов желательно поставить конденсатор (электролит 100-470мкФ) для сглаживания пульсаций и помех.

Выходное напряжение нашего «DC-DC преобразователя» составляет 3,3-3,7 Вольт, выходной ток (максимальный) до 1 Ампер. В ходе работы диоды должны чуток перегреваться, но это вполне нормально.

Весь монтаж можно выполнить на обычной макетной плате или же навесным образом, но не стоит забывать, что вибрации могут разрушить места припоев, поэтому в случае использования навесного варианта, диоды желательно приклеить друг к другу с помощью термоклея.

Аналогичным способом можно понизить напряжение бортовой сети автомобиля до 5 Вольт, для зарядки портативной цифровой электроники - планшетных компьютеров, навигаторов, GPS приемников и мобильных телефонов.

Читайте так-же:
Преобразователь напряжения с 12 В на 220 В / 50 Гц
Повышающий преобразователь напряжения.
Питание цифрового фотоаппарата от внешнего аккумулятора
Автомобильное зарядное usb

acule.ru


Ремонт усилителя воспроизведена плейера иностранного производства часто бывает затруднителен из-за использования в нем низковольтной микросхемы, аналог которой найти очень трудно Поэтому приходится делать новую конструкцию на транзисторах или микросхемах отечественного производства, но в этом случае радиолюбитель испытывает определенные затруднения в выборе нужной схемы с низким значением напряжения источника питания. Для примера, при повторении схем, описанных в , необходимо использовать 53 радиодетали в варианте на микросхемах или 72 радиодетали при транзисторном исполнении. Оптимальнее применить упрощенную схему . У этой схемы очевидные преимущества - один активный элемент (микросхема К157УД2), малое количество используемых деталей, достаточно хорошие характеристики. Но есть один существенный и вроде бы непреодолимый для низковольтного плейера недостаток: высокое напряжение питания микросхемы (в данном усилителе 9В). Из создавшегося положения есть выход - использовать преобразователь первичного напряжения питания плейера, обычно 3 В, во вторичное, более высокое, от которого уже и питать усилитель. В таком варианте для конструкции потребуются всего 10 элементов для преобразователя и 21 для усилителя.

Разработанный вариант преобразователя питания усилителя воспроизведения плейера (питание коллекторного электродвигателя осуществляется непосредственно от источника тока) имеет следующие технические характеристики:

Выходное напряжение, В, при выходном токе 15 мА и входном напряжении 2-3 В.................7 - 10

Коэффициент пульсаций вторичного напряжения, %, не более...................................................0,001

Частота преобразования, кГц.........................................................................................................100...200

КПД, %, не менее................................................................................. ................................................ 55

Габариты, мм...................................................................................................................................14х10х10

Преобразователь напряжения построен по схеме двухтактного генератора (рис. 1), что позволило получить достаточно высокий КПД. Роль переключателей выполняют транзисторы VТ1 и VТ2, которые поочередно открываются и закрываются подобно транзисторам симметричного мультивибратора. Фазировка их работы осуществлена соответствующим включением коллекторных и базовых обмоток трансформатора Т1. Делитель напряжения R2R1 обеспечивает запуск преобразователя. При включении напряжения питания падение напряжение на резисторе R2 (порядка 0,7 В) плюсом приложено к базам транзисторов и открывает их. Вследствие разброса параметров транзисторов токи коллекторов (и токи в коллекторных обмотках трансформатора Т1) не могут быть совершенно одинаковыми, а увеличение тока в одном из плеч генератора приводит к появлению положительной обратной связи на базу данного транзистора и, как следствие, лавинообразному нарастанию тока до его насыщения. При уменьшении скорости нарастания тока в коллекторной обмотке противоЭДС создает положительную связь на базу транзистора другого плеча, ток коллектора в первом плече спадает и лавинообразно увеличивается в цепи коллектора и обмотке другого транзистора. Таким образом, в магни-топроводе трансформатора наводится переменный во времени магнитный поток, который будет создавать во вторичной обмотке (выводы 7-8) ЭДС. Диодный мост VD1 - VD4 переменное напряжение преобразует в пульсирующее, а его сглаживание осуществляется элементами цепи питания усилителя воспроизведения. В устройстве преобразователя конденсатор С1 повышает надежность процесса самовозбуждения.

В конструкции применены самые распространенные транзисторы КТ315, причем можно взять транзисторы с любым буквенным индексом и параметром h 21Э >50. Однако не следует выбирать транзисторы с слишком большим h 21Э, так как при этом падает экономичность устройства. Использование других транзисторов (кроме КТ373Г) нежелательно, так как напряжение насыщения перехода коллектор-эмиттер рекомендованных транзисторов составляет всего 0,4 В, и они обладают небольшими габаритами. Резисторы и конденсатор любые малогабаритные. Тарнсформатор выполнен на кольцевом магнитопроводе К7Х4Х2 из феррита марок 600НН, 400НН. Коллекторная обмотка намотана в два провода (диаметром 0,2 мм) и содержит 11 витков, а базовая (тоже в два провода диаметром 0,13 мм) имеет 17 витков. Вторичная (выходная) обмотка содержит 51 виток провода диаметром 0,13 мм. Намотка производится внавал проводом ПЭВ или ПЭЛ. Вместо диодов КД522Б можно использовать германиевые малогабаритные диоды, при соответствующем изменении числа витков трансформатора. Это даже приведет к повышению КПД преобразователя на 10-15 %. Если в преобразователе применить двухполупериод-ную схему выпрямления с выводом от средней точки вторичной обмотки, то это позволит уменьшить число диодов на два и дополнительно повысить КПД, так как последовательно с нагрузкой (усилителем) будет включен один выпрямляющий диод вместо двух. При этом необходимо произвести перерасчет преобразователя.

Монтаж преобразователя - любой, его детали можно расположить на одной плате с деталями усилителя или оформить в виде отдельного блока. В авторской конструкции был использован второй вариант (рис. 2). Детали преобразователя склеены между собой в объемную конструкцию, состоящую из трех слоев. Слой первый - конденсатор С1 и резисторы R1, R2. Второй - трансформатор и диодный мост, спаянный из VD1- VD4. Третий - транзисторы VТ1, VТ2, спаянные между собой выводами эмиттеров. Перед установкой транзисторов для уменьшения габаритов блока их следует сточить с боков до длины 7 мм. Выводы трансформатора припаяны прямо к выводам деталей. Остальные соединения сделаны тонкими проводниками. После этого следует припаять входные и выходные проводники и проверить работоспособность блока. При использовании исправных элементов и правильно выполненном монтаже конструкция сразу заработает. Если этого не произошло, то надо проверить правильность подключения обмоток трансформатора. После этого всю конструкцию следует залить эпоксидной смолой. Полностью изготовленный и проверенный на работоспособность блок помещают в коробочку из тонкой бумаги, предварительно в ней сделать отверстия для выводов и заполнить объем компаундом.

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Стандартное напряжение – это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда “заточены” различные потребители этого напряжения: лампочки, проигрыватели, и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания . Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №1

Сделать в схеме электронной безделушки регулятор напряжения вот по такой схеме (более подробно ):

Вариант №2

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!


Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ – это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:


Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 – 15 Вольт. Более подробно про стабилизаторы можно прочитать .

U стабилитрона – это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт – уже нестандартный ряд напряжения;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:


Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.


Теперь берем стабилитрон на U стабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.



Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода – 0,3-0,4 Вольта ? Именно этим свойством диода и воспользуемся;-).

Итак, схему в студию!


Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.


Итак, что на выходе?


Почти 5.7 Вольт;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:


На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

DC-DC преобразователь 12>3 Вольт, был создан для запитки маломощных плееров с питанием от двух пальчиковых батареек. Поскольку плееры были предназначены для работы в автомобиле, а бортовая сеть автомобиля доставляет 12 Вольт, то каким-то образом нужно было понизить напряжения до номинала 3-4 Вольт.

При заведенном двигателе автомобиля, напряжение бортовой сети повышается до 14 Вольт, это тоже нужно принять во внимание.

Недолго думая, решил изготовить самый простой понижающий преобразователь, если представленное устройство вообще можно назвать преобразователем. Конструкция DC-DC преобразователя довольно проста и основана на явлении спада напряжения, которое проходит через кристалл полупроводникового диода. Как известно, проходя через полупроводниковый диод, номинал постоянного напряжения спадает в районе 0,7 Вольт. Поэтому, чтобы получить нужный спад напряжения, были использованы 12 дешевых полупроводниковых диода серии IN4007. Это обычные выпрямительные диоды с током 1 Ампер и с обратным напряжением порядка 1000 Вольт, желательно использовать именно эти диоды, поскольку они являются самым доступным и дешевым вариантом. Ни в коем случае не стоит использовать диоды с барьером Шоттки , на них спад напряжения слишком мал, следовательно, для наших целей они не подходят.


После диодов желательно поставить конденсатор (электролит 100-470мкФ) для сглаживания пульсаций и помех.

Выходное напряжение нашего «DC-DC преобразователя» составляет 3,3-3,7 Вольт, выходной ток (максимальный) до 1 Ампер. В ходе работы диоды должны чуток перегреваться, но это вполне нормально.


Весь монтаж можно выполнить на обычной макетной плате или же навесным образом, но не стоит забывать, что вибрации могут разрушить места припоев, поэтому в случае использования навесного варианта, диоды желательно приклеить друг к другу с помощью термоклея.


Аналогичным способом можно понизить напряжение бортовой сети автомобиля до 5 Вольт, для зарядки портативной цифровой электроники — планшетных компьютеров, навигаторов, GPS приемников и мобильных телефонов.

ПН4-75-12 ЖД конвертер, преобразователь напряжения DC/DC, 75В/12В

Конвертер ПН4-75-12 ЖД (DC-DC преобразователь постоянного напряжения 75В в 12В) предназначен для понижения постоянного напряжения.

Конвертер преобразует постоянное напряжение 75В в постоянное стабилизированное напряжение 12В. Имеет гальваническую развязку между входом и выходом, между входом и корпусом, между выходом и корпусом.

ПН4-75-12 ЖД реализован на принципе высокочастотного преобразования напряжения. С помощью конвертера Вы сможете подключить любое электрооборудование рассчитанное на питание от 12В к источнику постоянного напряжения 75В.

Преимущества ПН4-75-12 ЖД

ПН4-75-12 ЖД обладает защитами:
  • от короткого замыкания и токовых перегрузок;
  • тепловая защита;
  • защита от работы при пониженном входном напряжении;
  • защита от работы при повышенном входном напряжении;
  • защита от импульсных перенапряжений в цепи питания согласно требованиям НБ ЖТ ЦЛ-ЦТ 139-2003;
  • предохранитель в цепи питания 75 В.
  • ПН4-75-12 ЖД имеет световую индикацию наличия выходного напряжения и аварийного режима.

    Уровень кондуктивных помех, создаваемых источником на выходных зажимах, не превышает значений, указанных в ГОСТ Р 51176.3.2 для аппаратуры класса А, используемой в промышленных зонах. Уровень излучаемых радиопомех не превышает значений указанных в ГОСТ 33436.2.

    Степень защиты от внешних воздействий IP20. Устойчивость к механическим воздействиям согласно ГОСТ17516.1 по группе М25.

    В конвертере отсутствует вентилятор охлаждения, что значительно повышает ресурс работы прибора. Охлаждение конвертера осуществляется с помощью собственного радиатора. Конвертер компактный, достаточно прост в использовании. Преобразователь может быть использован при работе с любыми видами нагрузок.

    Повышающий преобразователь напряжения с мощностью до 400Вт. Преобразователи напряжения. Купоны на скидки. Характеристики, внутреннее устройство и обзоры преобразователей

    Как-то так получается, что я очень редко пишу обзоры повышающих преобразователей напряжения, а уж чтобы относительно мощный, так вообще вроде впервые. Но так как меня часто спрашивают о подобных преобразователях, то я купил такой специально для обзора.

    В заголовке указана цена и стоимость доставки, мне в итоге доставка вышла немного меньше, так как покупал для обзоров не только этот преобразователь, но и понижающий, а также разные мелкие товары.

    Преобразователь компактный, как и предыдущие упакован был в антистатический пакет.

    Технические характеристики со страницы товара в родном переводе
    Входное напряжение: DC8.5V-50V
    Входной ток: 15А (макс.) превышает 8А, пожалуйста, увеличьте тепловыделение
    Тихий ток: 10 мА (12 В литр 20 в, выходное напряжение, чем выше ток, тем более тихий)
    Выходное напряжение: 10-60 в постоянно регулируется
    Постоянный диапазон: 0,2-12 А
    Температура: от-40 до + 85 градусов (температура окружающей среды слишком высокая, пожалуйста, увеличьте тепловыделение)
    Рабочая частота: 150 кГц
    Эффективность преобразования: до 96%
    Защита от перегрузки по току: Да
    Защита от обратной полярности на входе: нет
    Установка: резьбовые отверстия 4 2,55 мм
    Размер модуля: 67 мм x48мм X 28 мм (ДхШхВ)
    Один модуль: 60g

    Судя по всему под "тихим током" подразумевается потребление без нагрузки, а под "тепловыделением" охлаждение. В остальном все понятно и так, входное 8.5-50 вольт, выходное 10-60 вольт, ток по входу до 15А, по выходу до 12А.
    Есть упоминание защиты по току, но я об этом расскажу отдельно так как есть нюансы.

    1, 2. На входе и выходе установлены обычные, дешевые клемники, что при токах до 12-15А выглядит как-то слабовато, лучше провода вообще подключить напрямую.
    3. Как элемент защиты от КЗ в нагрузке или преобразователе установили предохранитель на 15 ампер, предохранитель просто запаян в плату.
    4. Конденсаторы что на входе, что на выходе 220мкФ 63В, по паре на каждую сторону.

    1. Для регулировки стоит два подстроечных резистора, слева регулировка напряжения, справа регулировка тока, отмечу что если регулировка тока реализована корректно, то регулировку напряжения сделали наоборот, т.е. вращение вправо уменьшает напряжение, а не увеличивает.
    2. Применен один из самых распространенных ШИМ контроллеров - TL494, можно сказать классика.
    3. Силовой транзистор 160N75F03, 75 вольт, 4мОм, 120А.
    4. Диодная сборка MBR20100CT, оба силовых компонента установлены на отдельных радиаторах через изоляторы.

    Снизу пусто, совсем пусто и кстати видно что оба регулятора установлены в нижнем плече делителя но с небольшой разницей, делитель ОС по напряжению включен в цепь выходного напряжения, а делитель ОС по току в цепь задания опорного напряжения для второго усилителя ошибки, т.е. сигнал с шунта идет прямо на вход ШИМ контроллера.
    Возможно потому и получилась путаница с направлением вращения так как в случае с ОС по напряжению увеличение номинала резистора увеличивает чувствительность ОС, а в случае с током уменьшает.

    А теперь к тестам и разным странностям в работе.
    1. Стартует преобразователь как и заявлено, при 8.5 вольта на входе.
    2. Но если подать 8.4 вольта и менее то получаем первую странность, без нагрузки подскакивает ток потребления и выходное напряжение становится уже не 20 вольт, как было установлено, а 85... Чуть поднимаем напряжение, легкий щелчок и имеем опять 20.
    3. Минимально можно установить 11.77 вольта.
    4. Если поднять напряжение выше чем установленное, то на выходе оно также начнет расти независимо от установки, это особенность StepUp преобразователей, по крайней мере с обычным диодом на выходе. Именно из-за этой особенности он не сможет ограничивать ток при КЗ на выходе.
    5, 6. Максимум на выходе получил 67 вольт, напряжение стабильно что при 12, что при 24 вольта. Следует помнить, что конденсаторы стоят на 63 вольта.

    Также у меня возник закономерный вопрос насчет питания ШИМ контроллера и входного напряжения. Насколько я помню, у TL494 максимальное напряжение питания 40 вольт, а заявлено входное до 50, но под радиатором нашелся компонент похожий на стабилизатор напряжения.

    Так и есть, питается ШИМ контроллер напряжением 17.5 вольта, думаю это напряжение выбрано чтобы обеспечить 15-16 вольт в затворе силового транзистора, кстати на плате просматривается его драйвер на двух транзисторах.
    Подал 50 вольт, ничего не сгорело 🙂

    Из-за особенности данной топологии для проверки регулировки тока использовал нагрузку в виде светодиодной матрицы.
    Ток регулируется относительно плавно и можно сказать что от нуля, по крайней мере можно установить около 30мА, но если попытаться установить еще меньше, то он будет нулевым.
    Матрица была заявлена как 100Вт при 33-35 вольт потому я ограничился порогом в 3 ампера, при этом также можно выставить любое промежуточное. Напомню, что такой способ регулировки яркости светодиодов не совсем корректен так как может плыть цветовая температура.

    Для проверки зависимости тока от входного напряжения установил ограничение 1.5А и входное напряжение 20 вольт, затем снизил напряжение до 10 вольт, ток немного упал, потом поднял до 30 вольт и опять ток был немного ниже установленного, но что интересно, когда опять выставил входное 20 вольт ток вернулся к предварительно установленному значению. Думаю просто немного плывет опорное напряжение, но как по мне, то не критично.

    Поведение преобразователя в разных режимах.
    1, 2. Входное 10 вольт, на выходе 40, без проблем получил сначала 2, а потом 2. 5 ампера выходного тока, при этом по входу ток был около 11А.
    3, 4. Но увидел неприятную особенность, при попытке поднять ток нагрузки до 2.7 ампера источник предсказуемо ушел в режим ограничения тока, но преобразователь пытался работать дальше, при этом на входе было 6 вольт, на выходе соответственно около 5.2-5.4, но ток по входу был 12А, а по выходу 2.7А. Судя по всему транзистор перешел в линейный режим работы и рассеивалось на нем весьма прилично. Через очень малое время напряжение по входу упало еще ниже.
    Заметил я данную проблему уже когда отбирал фото так как обычно просто фотографирую процесс тестирования и не всегда замечаю что происходит.

    В ходе предыдущего теста преобразователь прилично разогрелся, дал ему немного остыть и продолжил играться.
    1. Входное 12 вольт, выход 19 вольт, ток 6А
    2. Входное 12 вольт, выходное 24 вольта, ток 5А
    3. Входное 24 вольта, выходное 36 вольт, ток 7А
    4. Входное 30 вольт, выходное 48, ток 6.5А

    В тестах преобразователь вел себя нормально, причем чувствовалось что запас еще есть, также обратил внимание что обычно больше греется диодная сборка чем транзистор.

    Далее по задумке должен был идти тест измерения КПД, я выключил нагрузку и пошел за листиком и ручкой для записей, когда пришел, то краем глаза заметил странное моргание показания блока питания (он остался включенным). Ток скакал от нуля до 12А, также менялось и напряжение.
    Выключил, попробовал запустить снова, но БП всегда уходил в режим СС, при этом напряжение на выходе почти не менялось и составляло около 3-4 вольт.
    Присмотрелся к преобразователю и увидел что расплавился пластмассовый изолятор крепежного винта, т.е. предположу такой сценарий - я экспериментировал с разными нагрузками, потом выключил нагрузку, но сделал это тогда, когда преобразователь ушел в линейный режим и не заметил этого, отошел буквально на минуту, а когда пришел, транзистор получил тепловой пробой и блок питания соответственно ограничивал ток. При этом транзистор ушел не в жесткое КЗ, а имел некое сопротивление и даже пытался работать, но увы, с ним уже все.

    Мне хотелось продолжать эксперименты потому сначала попробовал поставить новенький IRF3205, преобразователь без проблем заработал, но у IRF3205 напряжение максимум 55 вольт, против 75 у родного. В итоге вспомнил что есть у меня 110N8F6 оставшиеся от электронной нагрузки, они имеют напряжение до 80 вольт, правда сопротивление у них в полтора раза больше.
    Вообще здесь была еще одна дилемма, IRF3205 имеет больше сопротивление, но заметно меньше емкость затвора, у 110N8F6 наоборот, сопротивление немного ниже, но емкость затвора больше (9.1нФ), в идеале было бы поставить родные, они мне даже как-то понравились по параметрам как в плане сопротивления (4мОм), так и в плане емкости (6.7нФ), но у меня их нет 🙁
    Кроме того добавил теплопроводящую пасту, изначально её не было. Можно было оставить как есть, но резинки имеют структуру вафельного полотенца, т.е. квадратики с углублениями, потому решил что паста не помешает. Кроме транзистора нанес пасту и под диодную сборку.

    Предвижу вопрос, а не лучше ли изолировать радиатор от платы, а не транзистор от радиатора. С точки зрения отвода тепла да, так лучше, но так вы попутно получите антенну излучающую в эфир на частоте преобразования, как минимум от радиатора транзистора.

    КПД измерялся в разных режимах, для начала входное 12 вольт, выходное 19 и 24 вольта, максимальная мощность по выходу была 131Вт.
    Здесь и в следующем тесте шкала по горизонтали кратна току в 0.5А.

    Здесь сразу три теста, входное 24 и выходное 36 вольт, а также входное 30/36 вольт и выходное 48 вольт.
    Видно что преобразователь в таком режиме добрался до заявленных 96%, максимальная мощность нагрузки в тесте была 333Вт (48 вольт 8 ампер).

    Заметил что есть зависимость выходного напряжения от тока нагрузки, для примера на тесте с выходным напряжением 48 вольт и током 0.5-8А.

    В ходе теста на прогрев плата просто лежала на столе без активного охлаждения.

    Тест проводился в двух режимах, сначала при входном 12 и выходном 24 вольта, ток нагрузки 2, 3.7 и 4.5А, первые два теста по 20 минут, третий 10 минут.
    Преобразователь вел себя очень даже неплохо, собственно потому я и провел третий тест с током 4.5А.
    Больше всего грелся выходной диод, 85 градусов, транзистор и дроссель имели температуру примерно на 7-10 градусов меньше.

    Второй тест был при входном 30 и выходном 48 вольт, два прогона по 20 минут с токами 3 и 4.5А.
    Ну здесь температура уже существенно выше, а так как и разница вход/выход больше, то увеличился нагрев транзистора и его температура превысила порог в 100 градусов.

    Для большей наглядности сделал три графика потерь на преобразователе в трех режимах - 12-19В, 24-36В и 30-48В, шкала внизу кратна току нагрузки в 0.5А.
    Соответственно на основании этого графика и предыдущих измерений можно оценить максимальные режимы и температуры.

    Размах пульсаций по выходу измерялся как и у предыдущих преобразователей, с подключением параллельно щупу конденсаторов 1 и 0.1мкФ.
    Вообще я ожидал что размах пульсаций будет большим, это характерная черта StepUp преобразователей, но как-то не думал что все будет настолько плохо.
    Для начала входное напряжение 12 вольт, выходное 24, ток нагрузки 0, 1.7, 3.4 и 5.1А, при этом пульсации под нагрузкой были от 0.4 до 1 вольта!

    Далее сокращенный тест в других режимах
    1, 2. Входное 12 вольт, выходное 19, токи 3.5 и 7А
    3, 4. Входное 24, выходное 36 вольт, токи 3.5 и 7А
    5, 6. Входное 30, выходное 48 вольт, токи 3.5 и 7А.

    Фактически при указанных напряжениях и токах нагрузки выходная мощность составляла примерно 40-50 и 80-100%.
    В последнем режиме размах составил 1.2 вольта. Да, конечно можно сказать что основной размах не такой и большой, а полный составляют короткие импульсы, но они довольно широкие. Виной всему и сама топология преобразователя и поганые конденсаторы и неоптимальная разводка платы.

    Ну и под конец сравнительное фото четырех преобразователей, три понижающих и один повышающий
    1. 10 (8) ампер
    2. 20 (15) ампер
    3. 12 (10) ампер
    4. обозреваемый

    Теперь выводы и боюсь они будут неутешительными.
    Нет, преобразователь работает и по своему даже неплохо, но есть куча недоработок которые могут осложнить ему жизнь и надо их учитывать при эксплуатации.
    1. При входном напряжении ниже чем 8.4 вольта работает нестабильно выдавая на выход повышенное напряжение
    2. При снижении входного напряжения под нагрузкой может перейти в линейный режим работы, спасает только отключение по входу. Проявляется с БП имеющим режим ограничения тока, с аккумуляторами вряд ли будет, но необходимо следить чтобы напряжение по входу не падало ниже 9-10 вольт.
    3. Нагрев можно сказать что умеренный, но зависит от режима работы
    4. Пульсации, для нормальной работы надо менять выходные конденсаторы на конденсаторы, а не их массогабаритные макеты, также хорошо бы поставить LC фильтр по выходу.
    5. Защита от КЗ только в виде предохранителя, помните что выходное напряжение не может быть ниже входного более чем на 0.5-0.6 вольта.

    Что сразу надо доработать:
    1. Заменить выходные конденсаторы
    2. Нанести теплопроводящую пасту и проверить прижим транзистора и диодной сборки
    3. Для повышения КПД можно поставить более эффективную диодную сборку.
    4. Желательно заменить или вообще убрать родные клемники.

    Если коротко, работать будет, возможно даже будет работать неплохо, но если во время работы под нагрузкой напряжение сильно просядет и БП уйдет в режим СС, то будет беда. При работе от аккумуляторов должен работать неплохо, но пульсации по выходу лучше все таки фильтровать.

    Как вариант, можно использовать для заряда аккумуляторов, например заряжать батарею 18-20 вольт от 12 вольт аккумулятора автомобиля.
    Подключаем без нагрузки, выставляем необходимое напряжение, потом выкручиваем влево регулировку тока (пока подстроечный резистор не начнет щелкать или просто около 20 оборотов), подключаем разряженную батарею (нагрузку) через амперметр выставляем ток заряда.

    На этом все, надеюсь что было полезно.

    Мобильная бензин колонка Benza 38-12-75 на 12 Вольт

    Описание товара

    Заправочный модуль Benza 38-12-75 -  добротное взрывозащищенное оборудование, которое позволит оперативно заправить технику непосредственно на месте проведения работ.  Эта мобильная бензин колонка обеспечит дозаправку со скоростью 75 л/мин и учёт расхода. ТРК может применяться также для раздачи керосина и солярки.

    Рекомендуется для применения на объектах, не имеющих электроснабжения - на с/х угодьях, лесозаготовительных участках, и др. Время непрерывного использования - не более получаса, после чего необходимо отключить питание и охладить двигатель в течение часа.

    Оснащение и особенности конструкции

    Заправочный блок  открытого типа смонтирован на металлической панели, установленной на двухколесной тележке. Это обеспечивает простое перемещение к месту эксплуатации. Для удобства пользования на монтажной раме предусмотрено гнездо для пистолета.

    В комплект поставки колонки входят:

    • Лопастной насос - самовсасывающий,  оснащённый перепускным клапаном.
    • Механический прибор учёта с 3-разрядной обнуляемой шкалой (отражает объем текущей заправки) и 6-разрдной накопительной. Погрешность не превышает 1%, что вполне достаточно дл внутриведомственного учёта расхода. Для поддержания точности измерений необходимо периодически проводить калибровку счётчика, производитель предусмотрел такую возможность.
    • Топливораздаточный шланг стандартной длины (4 м), изготовленный  из МБС резины.
    • Топливораздаточный пистолет. Предлагается 2 варианта комплектации - с ручным либо автоматическим краном (по желанию покупателя).

    ТРК оснащена выключателем, поставляется с 2-метровым проводом питания.

    Достоинства модели

    Мобильная бензин колонка Benza 38-12-75  безопасна в эксплуатации, имеет сертификат качества и высокий уровень взрывозащиты (EX). Другие важные достоинства этого заправочного модуля:

    • Мобильность. Обеспечена автономностью питания, особенностями конструкции.
    • Надёжность и долговечность, убедительно подтвержденные 2-летним гарантийным сроком.
    • Адаптированность к российскому климату. ТРК уверенно работает как в жару (до + 45 град.) так и при низких температурах.
    • Полноценная комплектация заправочного блока.
    • Высокая производительность.

    Повышающий преобразователь напряжения с мощностью до 400Вт

    Как-то так получается, что я очень редко пишу обзоры повышающих преобразователей напряжения, а уж чтобы относительно мощный, так вообще вроде впервые. Но так как меня часто спрашивают о подобных преобразователях, то я купил такой специально для обзора.

    В заголовке указана цена и стоимость доставки, мне в итоге доставка вышла немного меньше, так как покупал для обзоров не только этот преобразователь, но и понижающий, а также разные мелкие товары.

    Преобразователь компактный, как и предыдущие упакован был в антистатический пакет.

    Технические характеристики со страницы товара в родном переводе
    Входное напряжение: DC8.5V-50V
    Входной ток: 15А (макс.) превышает 8А, пожалуйста, увеличьте тепловыделение
    Тихий ток: 10 мА (12 В литр 20 в, выходное напряжение, чем выше ток, тем более тихий)
    Выходное напряжение: 10-60 в постоянно регулируется
    Постоянный диапазон: 0,2-12 А
    Температура: от-40 до + 85 градусов (температура окружающей среды слишком высокая, пожалуйста, увеличьте тепловыделение)
    Рабочая частота: 150 кГц
    Эффективность преобразования: до 96%
    Защита от перегрузки по току: Да
    Защита от обратной полярности на входе: нет
    Установка: резьбовые отверстия 4 2,55 мм
    Размер модуля: 67 мм x48мм X 28 мм (ДхШхВ)
    Один модуль: 60g

    Судя по всему под «тихим током» подразумевается потребление без нагрузки, а под «тепловыделением» охлаждение. В остальном все понятно и так, входное 8.5-50 вольт, выходное 10-60 вольт, ток по входу до 15А, по выходу до 12А.
    Есть упоминание защиты по току, но я об этом расскажу отдельно так как есть нюансы.

    1, 2. На входе и выходе установлены обычные, дешевые клемники, что при токах до 12-15А выглядит как-то слабовато, лучше провода вообще подключить напрямую.
    3. Как элемент защиты от КЗ в нагрузке или преобразователе установили предохранитель на 15 ампер, предохранитель просто запаян в плату.
    4. Конденсаторы что на входе, что на выходе 220мкФ 63В, по паре на каждую сторону.

    1. Для регулировки стоит два подстроечных резистора, слева регулировка напряжения, справа регулировка тока, отмечу что если регулировка тока реализована корректно, то регулировку напряжения сделали наоборот, т.е. вращение вправо уменьшает напряжение, а не увеличивает.
    2. Применен один из самых распространенных ШИМ контроллеров — TL494, можно сказать классика.
    3. Силовой транзистор 160N75F03, 75 вольт, 4мОм, 120А.
    4. Диодная сборка MBR20100CT, оба силовых компонента установлены на отдельных радиаторах через изоляторы.

    Снизу пусто, совсем пусто и кстати видно что оба регулятора установлены в нижнем плече делителя но с небольшой разницей, делитель ОС по напряжению включен в цепь выходного напряжения, а делитель ОС по току в цепь задания опорного напряжения для второго усилителя ошибки, т.е. сигнал с шунта идет прямо на вход ШИМ контроллера.
    Возможно потому и получилась путаница с направлением вращения так как в случае с ОС по напряжению увеличение номинала резистора увеличивает чувствительность ОС, а в случае с током уменьшает.

    Отдельное спасибо коллеге ksiman-у за предоставленную схему, думаю она здесь будет полезна.

    А теперь к тестам и разным странностям в работе.
    1. Стартует преобразователь как и заявлено, при 8.5 вольта на входе.
    2. Но если подать 8.4 вольта и менее то получаем первую странность, без нагрузки подскакивает ток потребления и выходное напряжение становится уже не 20 вольт, как было установлено, а 85… Чуть поднимаем напряжение, легкий щелчок и имеем опять 20.
    3. Минимально можно установить 11.77 вольта.
    4. Если поднять напряжение выше чем установленное, то на выходе оно также начнет расти независимо от установки, это особенность StepUp преобразователей, по крайней мере с обычным диодом на выходе. Именно из-за этой особенности он не сможет ограничивать ток при КЗ на выходе.
    5, 6. Максимум на выходе получил 67 вольт, напряжение стабильно что при 12, что при 24 вольта. Следует помнить, что конденсаторы стоят на 63 вольта.

    Также у меня возник закономерный вопрос насчет питания ШИМ контроллера и входного напряжения. Насколько я помню, у TL494 максимальное напряжение питания 40 вольт, а заявлено входное до 50, но под радиатором нашелся узел стабилизатора питания ШИМ контроллера.

    Так и есть, питается ШИМ контроллер напряжением 17.5 вольта, думаю это напряжение выбрано чтобы обеспечить 15-16 вольт в затворе силового транзистора, кстати на плате просматривается его драйвер на двух транзисторах.
    Подал 50 вольт, ничего не сгорело 🙂

    Из-за особенности данной топологии для проверки регулировки тока использовал нагрузку в виде светодиодной матрицы.
    Ток регулируется относительно плавно и можно сказать что от нуля, по крайней мере можно установить около 30мА, но если попытаться установить еще меньше, то он будет нулевым.
    Матрица была заявлена как 100Вт при 33-35 вольт потому я ограничился порогом в 3 ампера, при этом также можно выставить любое промежуточное. Напомню, что такой способ регулировки яркости светодиодов не совсем корректен так как может плыть цветовая температура.

    Для проверки зависимости тока от входного напряжения установил ограничение 1.5А и входное напряжение 20 вольт, затем снизил напряжение до 10 вольт, ток немного упал, потом поднял до 30 вольт и опять ток был немного ниже установленного, но что интересно, когда опять выставил входное 20 вольт ток вернулся к предварительно установленному значению. Думаю просто немного плывет опорное напряжение, но как по мне, то не критично.

    Поведение преобразователя в разных режимах.
    1, 2. Входное 10 вольт, на выходе 40, без проблем получил сначала 2, а потом 2.5 ампера выходного тока, при этом по входу ток был около 11А.
    3, 4. Но увидел неприятную особенность, при попытке поднять ток нагрузки до 2.7 ампера источник предсказуемо ушел в режим ограничения тока, но преобразователь пытался работать дальше, при этом на входе было 6 вольт, на выходе соответственно около 5.2-5.4, но ток по входу был 12А, а по выходу 2.7А. Судя по всему транзистор перешел в линейный режим работы и рассеивалось на нем весьма прилично. Через очень малое время напряжение по входу упало еще ниже.
    Заметил я данную проблему уже когда отбирал фото так как обычно просто фотографирую процесс тестирования и не всегда замечаю что происходит.

    В ходе предыдущего теста преобразователь прилично разогрелся, дал ему немного остыть и продолжил играться.
    1. Входное 12 вольт, выход 19 вольт, ток 6А
    2. Входное 12 вольт, выходное 24 вольта, ток 5А
    3. Входное 24 вольта, выходное 36 вольт, ток 7А
    4. Входное 30 вольт, выходное 48, ток 6.5А

    В тестах преобразователь вел себя нормально, причем чувствовалось что запас еще есть, также обратил внимание что обычно больше греется диодная сборка чем транзистор.

    Далее по задумке должен был идти тест измерения КПД, я выключил нагрузку и пошел за листиком и ручкой для записей, когда пришел, то краем глаза заметил странное моргание показания блока питания (он остался включенным). Ток скакал от нуля до 12А, также менялось и напряжение.
    Выключил, попробовал запустить снова, но БП всегда уходил в режим СС, при этом напряжение на выходе почти не менялось и составляло около 3-4 вольт.
    Присмотрелся к преобразователю и увидел что расплавился пластмассовый изолятор крепежного винта, т.е. предположу такой сценарий — я экспериментировал с разными нагрузками, потом выключил нагрузку, но сделал это тогда, когда преобразователь ушел в линейный режим и не заметил этого, отошел буквально на минуту, а когда пришел, транзистор получил тепловой пробой и блок питания соответственно ограничивал ток. При этом транзистор ушел не в жесткое КЗ, а имел некое сопротивление и даже пытался работать, но увы, с ним уже все.

    Мне хотелось продолжать эксперименты потому сначала попробовал поставить новенький IRF3205, преобразователь без проблем заработал, но у IRF3205 напряжение максимум 55 вольт, против 75 у родного. В итоге вспомнил что есть у меня 110N8F6 оставшиеся от электронной нагрузки, они имеют напряжение до 80 вольт, правда сопротивление у них в полтора раза больше.
    Вообще здесь была еще одна дилемма, IRF3205 имеет больше сопротивление, но заметно меньше емкость затвора, у 110N8F6 наоборот, сопротивление немного ниже, но емкость затвора больше (9.1нФ), в идеале было бы поставить родные, они мне даже как-то понравились по параметрам как в плане сопротивления (4мОм), так и в плане емкости (6.7нФ), но у меня их нет 🙁
    Кроме того добавил теплопроводящую пасту, изначально её не было. Можно было оставить как есть, но резинки имеют структуру вафельного полотенца, т.е. квадратики с углублениями, потому решил что паста не помешает. Кроме транзистора нанес пасту и под диодную сборку.

    Предвижу вопрос, а не лучше ли изолировать радиатор от платы, а не транзистор от радиатора. С точки зрения отвода тепла да, так лучше, но так вы попутно получите антенну излучающую в эфир на частоте преобразования, как минимум от радиатора транзистора.

    КПД измерялся в разных режимах, для начала входное 12 вольт, выходное 19 и 24 вольта, максимальная мощность по выходу была 131Вт.
    Здесь и в следующем тесте шкала по горизонтали кратна току в 0.5А.

    Здесь сразу три теста, входное 24 и выходное 36 вольт, а также входное 30/36 вольт и выходное 48 вольт.
    Видно что преобразователь в таком режиме добрался до заявленных 96%, максимальная мощность нагрузки в тесте была 333Вт (48 вольт 8 ампер).

    Заметил что есть зависимость выходного напряжения от тока нагрузки, для примера на тесте с выходным напряжением 48 вольт и током 0.5-8А.

    В ходе теста на прогрев плата просто лежала на столе без активного охлаждения.

    Тест проводился в двух режимах, сначала при входном 12 и выходном 24 вольта, ток нагрузки 2, 3.7 и 4.5А, первые два теста по 20 минут, третий 10 минут.
    Преобразователь вел себя очень даже неплохо, собственно потому я и провел третий тест с током 4.5А.
    Больше всего грелся выходной диод, 85 градусов, транзистор и дроссель имели температуру примерно на 7-10 градусов меньше.

    Второй тест был при входном 30 и выходном 48 вольт, два прогона по 20 минут с токами 3 и 4.5А.
    Ну здесь температура уже существенно выше, а так как и разница вход/выход больше, то увеличился нагрев транзистора и его температура превысила порог в 100 градусов.

    Для большей наглядности сделал три графика потерь на преобразователе в трех режимах — 12-19В, 24-36В и 30-48В, шкала внизу кратна току нагрузки в 0.5А.
    Соответственно на основании этого графика и предыдущих измерений можно оценить максимальные режимы и температуры.

    Размах пульсаций по выходу измерялся как и у предыдущих преобразователей, с подключением параллельно щупу конденсаторов 1 и 0.1мкФ.
    Вообще я ожидал что размах пульсаций будет большим, это характерная черта StepUp преобразователей, но как-то не думал что все будет настолько плохо.
    Для начала входное напряжение 12 вольт, выходное 24, ток нагрузки 0, 1.7, 3.4 и 5.1А, при этом пульсации под нагрузкой были от 0.4 до 1 вольта!

    Далее сокращенный тест в других режимах
    1, 2. Входное 12 вольт, выходное 19, токи 3.5 и 7А
    3, 4. Входное 24, выходное 36 вольт, токи 3.5 и 7А
    5, 6. Входное 30, выходное 48 вольт, токи 3.5 и 7А.

    Фактически при указанных напряжениях и токах нагрузки выходная мощность составляла примерно 40-50 и 80-100%.
    В последнем режиме размах составил 1.2 вольта. Да, конечно можно сказать что основной размах не такой и большой, а полный составляют короткие импульсы, но они довольно широкие. Виной всему и сама топология преобразователя и поганые конденсаторы и неоптимальная разводка платы.

    Ну и под конец сравнительное фото четырех преобразователей, три понижающих и один повышающий
    1. 10 (8) ампер
    2. 20 (15) ампер
    3. 12 (10) ампер
    4. обозреваемый

    Теперь выводы и боюсь они будут неутешительными.
    Нет, преобразователь работает и по своему даже неплохо, но есть куча недоработок которые могут осложнить ему жизнь и надо их учитывать при эксплуатации.
    1. При входном напряжении ниже чем 8.4 вольта работает нестабильно выдавая на выход повышенное напряжение
    2. При снижении входного напряжения под нагрузкой может перейти в линейный режим работы, спасает только отключение по входу. Проявляется с БП имеющим режим ограничения тока, с аккумуляторами вряд ли будет, но необходимо следить чтобы напряжение по входу не падало ниже 9-10 вольт.
    3. Нагрев можно сказать что умеренный, но зависит от режима работы
    4. Пульсации, для нормальной работы надо менять выходные конденсаторы на конденсаторы, а не их массогабаритные макеты, также хорошо бы поставить LC фильтр по выходу.
    5. Защита от КЗ только в виде предохранителя, помните что выходное напряжение не может быть ниже входного более чем на 0.5-0.6 вольта.

    Что сразу надо доработать:
    1. Заменить выходные конденсаторы
    2. Нанести теплопроводящую пасту и проверить прижим транзистора и диодной сборки
    3. Для повышения КПД можно поставить более эффективную диодную сборку.
    4. Желательно заменить или вообще убрать родные клемники.

    Если коротко, работать будет, возможно даже будет работать неплохо, но если во время работы под нагрузкой напряжение сильно просядет и БП уйдет в режим СС, то будет беда. При работе от аккумуляторов должен работать неплохо, но пульсации по выходу лучше все таки фильтровать.

    На этом все, надеюсь что было полезно.

    Самый простой инвертор 1,5 В – 220 В

    Я не встречал схемы инвертора проще чем эта. Для повторения вам понадобиться минимум деталей – их не более 10 штук. Для получения напряжения на выходе 220 вольт нам понадобиться одна пальчиковая батарейка напряжением 1,5 вольта.

    Инверторы необходимы там, где нет возможности подключиться к сети 220 вольт. Инверторы делятся на два типа: одни имеют на выходе синусоидальную напряжение частотой 50 Гц и подходят практически для питания любой нагрузки. Другие модифицированные имеет на выходе высокую частоту, порядка 500-10000 Гц и не всегда синусоидальную форму волны.
    Инверторы с синусоидальной частотой 50 Гц дорогостоящие, так как для формирования синусоидального импульса 50 Гц нужен большой трансформатор или имитационный блок электроники.
    Простейший инвертор который будем делать мы относится ко второй группе. И подходит для питания различных импульсных блоков питания, таких как зарядник для телефона, энергосберегающая лампочка – люминесцентная или светодиодная.

    Требуемые компоненты


    Трансформатор 220В – 6В. Можно выдрать из старого магнитофона, приемника, и т.п. или купить тут - aliexpress
    Корпус батареи AA - 1 - aliexpress
    Переключатель - 1 - aliexpress
    Печатная плата - 1 - aliexpress
    BC547 транзистор (отечественный аналог КТ3102, КТ315) - 1 - aliexpress
    BD140 Транзистор с радиатором (отечественный аналог КТ814, КТ816) – 1 - aliexpress
    Конденсатор 0.1 мкФ – 1- aliexpress
    30 кОм резистор - 1 - aliexpress
    Инструменты:
    Паяльник, если вдруг у вас нет возьмите тут - aliexpress

    Схема


    Знакомство с инвертором начнем со схемы. Это обычный мультивибратор на составном транзисторе. В результате получается генератор на выходе которого стоит повышающий трансформатор.
    Собираем схему. Плата макетная, с большим количеством отверстий. Вставляем детали и запаиваем их перемычками по схеме.

    Проверка работы

    Если все компоненты схемы исправны, и схема собрана без ошибок, то инвертор начинает работать сразу и в настройке не нуждается.


    На выход инвертора подключаем энергосберегающую лампу. Вставляем батарейку и замыкаем выключатель. Лампочка загорелась.

    Конечно её яркость ниже чем при питании от сети, но то что она работает от элемента напряжением 1,5 вольта — это прорыв!
    Естественно, как и везде тут действует закон сохранения энергии. Исходя из которого следует, что ток в цепи батарейки будет в несколько раз выше чем в цепи лампочки. В общем батарейка должна быть обязательно алкалиновая, тогда есть шанс, что она будет работать немного подольше.

    При монтаже и работе с инвертором будьте особо осторожны, напряжение 220 вольт опасно для жизни. И, поверьте, батарейки в 1,5 вольта хватит, чтобы нанести человеку поражающий удар током, и даже вызвать остановку сердца. Как известно, для этого достаточно пропустить через человека порядка 100 мА, на что вполне способен данный инвертор. Калькулятор преобразования электрической энергии

    Вт в Вольт

    Преобразуйте ватты в вольты, указав мощность и ток в амперах или сопротивление цепи ниже.

    Преобразование ватт и ампер в вольты

    Преобразование ватт и омов в вольты



    Перевести вольт в ватты

    Как преобразовать ватты в вольты

    Ватты можно преобразовать в вольты, используя ток и формулу закона Ватта, согласно которой ток равен мощности, деленной на напряжение.Мы можем немного изменить эту формулу, используя алгебру, чтобы переформулировать ее, поскольку напряжение равно мощности, деленной на ток.

    Это формула для преобразования мощности в напряжение:

    Напряжение (В) = Мощность (Вт) ÷ Ток (А)

    Мы можем использовать эту формулу, чтобы найти напряжение, разделив мощность на силу тока.

    Например, преобразует 20 ватт в вольты, используя цепь постоянного тока с током 4 ампера.

    Напряжение (В) = 20 Вт ÷ 4 A
    Напряжение (В) = 5 вольт

    Преобразование в цепи переменного тока

    Преобразование мощности в напряжение в цепи переменного тока очень похоже на преобразование в цепи постоянного тока с небольшим изменением для учета коэффициента мощности цепи переменного тока.Для цепей переменного тока напряжение равно ваттам, разделенным на ток, в амперах, умноженному на коэффициент мощности.

    Напряжение (В) = Мощность (Вт) ÷ (Ток (A) × PF)

    Например, преобразует 1300 ватт в напряжение для электрической цепи переменного тока с током 12 ампер и коэффициентом мощности 0,9.

    Напряжение (В) = 1300 Вт ÷ (12 А × 0,9)
    Напряжение (В) = 120,4 вольт

    Преобразовать ватты в вольты с помощью сопротивления

    Вы также можете преобразовать ватты в вольты, если известно сопротивление цепи.Напряжение равно квадратному корню из мощности, умноженной на сопротивление в Ом.

    Напряжение (В) = (Мощность (Вт) × сопротивление (Ом))

    Например, преобразует 40 Вт в вольты для цепи постоянного тока с сопротивлением 10 Ом.

    Напряжение (В) = (40 Вт × 10 Ом)
    Напряжение (В) = 400
    Напряжение (В) = 20 вольт

    Измерения эквивалентных ватт и вольт

    Эквивалентные ватты и вольты для различных номинальных значений тока
    Мощность Напряжение Текущий
    5 Вт 5 Вольт 1 ампер
    5 Вт 2.5 Вольт 2 А
    5 Вт 1,667 Вольт 3 А
    5 Вт 1,25 Вольт 4 А
    10 Вт 10 Вольт 1 ампер
    10 Вт 5 Вольт 2 А
    10 Вт 3,333 Вольт 3 А
    10 Вт 2,5 Вольт 4 А
    15 Вт 15 Вольт 1 ампер
    15 Вт 7.5 Вольт 2 А
    15 Вт 5 Вольт 3 А
    15 Вт 3,75 Вольт 4 А
    20 Вт 20 Вольт 1 ампер
    20 Вт 10 Вольт 2 А
    20 Вт 6,667 Вольт 3 А
    20 Вт 5 Вольт 4 А
    25 Вт 25 Вольт 1 ампер
    25 Вт 12.5 Вольт 2 А
    25 Вт 8,333 Вольт 3 А
    25 Вт 6,25 Вольт 4 А
    30 Вт 30 Вольт 1 ампер
    30 Вт 15 Вольт 2 А
    30 Вт 10 Вольт 3 А
    30 Вт 7,5 Вольт 4 А
    35 Вт 35 Вольт 1 ампер
    35 Вт 17.5 Вольт 2 А
    35 Вт 11,667 Вольт 3 А
    35 Вт 8,75 Вольт 4 А
    40 Вт 40 Вольт 1 ампер
    40 Вт 20 Вольт 2 А
    40 Вт 13,333 Вольт 3 А
    40 Вт 10 Вольт 4 А
    45 Вт 45 Вольт 1 ампер
    45 Вт 22.5 Вольт 2 А
    45 Вт 15 Вольт 3 А
    45 Вт 11,25 Вольт 4 А
    50 Вт 50 Вольт 1 ампер
    50 Вт 25 Вольт 2 А
    50 Вт 16,667 Вольт 3 А
    50 Вт 12,5 Вольт 4 А
    55 Вт 55 Вольт 1 ампер
    55 Вт 27.5 Вольт 2 А
    55 Вт 18,333 Вольт 3 А
    55 Вт 13,75 Вольт 4 А
    60 Вт 60 Вольт 1 ампер
    60 Вт 30 Вольт 2 А
    60 Вт 20 Вольт 3 А
    60 Вт 15 Вольт 4 А
    65 Вт 65 Вольт 1 ампер
    65 Вт 32.5 Вольт 2 А
    65 Вт 21,667 Вольт 3 А
    65 Вт 16,25 Вольт 4 А
    70 Вт 70 Вольт 1 ампер
    70 Вт 35 Вольт 2 А
    70 Вт 23,333 Вольт 3 А
    70 Вт 17,5 Вольт 4 А
    75 Вт 75 Вольт 1 ампер
    75 Вт 37.5 Вольт 2 А
    75 Вт 25 Вольт 3 А
    75 Вт 18,75 Вольт 4 А
    80 Вт 80 Вольт 1 ампер
    80 Вт 40 Вольт 2 А
    80 Вт 26,667 Вольт 3 А
    80 Вт 20 Вольт 4 А
    85 Вт 85 Вольт 1 ампер
    85 Вт 42.5 Вольт 2 А
    85 Вт 28,333 Вольт 3 А
    85 Вт 21,25 Вольт 4 А
    90 Вт 90 Вольт 1 ампер
    90 Вт 45 Вольт 2 А
    90 Вт 30 Вольт 3 А
    90 Вт 22,5 В 4 А
    95 Вт 95 Вольт 1 ампер
    95 Вт 47.5 Вольт 2 А
    95 Вт 31,667 Вольт 3 А
    95 Вт 23,75 Вольт 4 А
    100 Вт 100 Вольт 1 ампер
    100 Вт 50 Вольт 2 А
    100 Вт 33,333 Вольт 3 А
    100 Вт 25 Вольт 4 А

    Воспользуйтесь нашим калькулятором закона Ома, чтобы узнать больше формул электрического преобразования.

    Вольт в Ватт, Ватт в Ампер, Калькулятор преобразования из Вольт в Ампер

    Наш онлайн-калькулятор / средство преобразования может преобразовывать ватты в амперы, из вольт в ватты и из вольт в амперы. Калькулятор работает, заполняя любое из двух из трех полей (вольт амперы ватты) для вычисления значения третьего поля. Этот инструмент может преобразовать любое значение, если вы вводите два других значения.


    Пример преобразования

    Пример 1: Чтобы преобразовать вольт в амперы для блока питания 24 В VA50, введите 24 В и 50 Вт.Щелкните Рассчитать.

    Пример 2: Чтобы преобразовать ватты в амперы для блока питания 12 В постоянного тока 500 мА, введите 12 В и 0,5 А. Щелкните Рассчитать.


    Часто задаваемые вопросы (FAQ)

    1. Как перевести из вольт в ватты?
      Формула для преобразования напряжения в ватты: ватт = ампер x вольт.
    2. Как перевести ватты в усилители?
      Формула для преобразования ватт в амперы при фиксированном напряжении: ампер = ватт / вольт.
    3. Как преобразовать напряжение в ток?
      Формула для преобразования вольт в амперы при фиксированной мощности: ампер = ватт / вольт.
    4. Как перевести ампер в ватт?
      Формула для преобразования ампер в ватты при фиксированном напряжении: ватты = амперы x вольт.

    Преобразование ватт в амперы (подробный пример)

    Вот один пример того, как этот калькулятор обычно используется установщиками систем безопасности в качестве калькулятора усилителя. Установщику необходимо рассчитать расстояние, на которое можно проложить кабель питания от видеорегистратора для видеонаблюдения до камеры видеонаблюдения, камеры видеонаблюдения HD и даже одной из новейших камер видеонаблюдения UHD 4K.Сначала им нужно рассчитать, сколько ампер выдает источник питания 24 В переменного тока. Обычно блоки питания 24 В переменного тока имеют номинальные значения ВА (амперы напряжения), а не амперы. Например, источник питания 24VAC50 - это 24 вольт, 50 вольт-ампер (ватты также известны как вольт-амперы). В приведенном выше калькуляторе установщик введет значение 24 в поле вольт и значение 50 в поле ватт.


    Определения электрических терминов

    Вот несколько полезных электрических терминов, относящихся к вычислению вольт в ватт, ватт в ампер и из вольт в амперы.

    • Вольт - единица измерения электрической силы или давления, которая заставляет электрический ток течь в цепи. Один вольт - это величина давления, необходимая для протекания тока в один ампер против одного ома сопротивления. Концепция аналогична напору воды.
    • Ватт - единица измерения прилагаемой электрической мощности в цепи. Ватты также известны как вольт-амперы и представляют собой электрическую единицу измерения, обычно используемую в цепях переменного тока.Ватты рассчитываются путем умножения силы тока (измеренного в амперах) на электрическое давление (измеренное в вольтах).
    • Ампер (Ампер) - единица измерения силы тока в электрической цепи. Один ампер - это сила тока, когда один вольт электрического давления прикладывается к одному ому сопротивления. Амперы используются для измерения расхода электроэнергии аналогично тому, как GPM (галлонов в минуту) используются для измерения объема протекающей воды.
    • Ом - прибор для измерения сопротивления потоку в электрическом токе.Электрические проводники (например, проволока) оказывают сопротивление потоку тока. Это похоже на то, как трубка или шланг оказывает сопротивление потоку воды. Один Ом - это величина сопротивления, которая ограничивает ток до одного ампера в цепи с одним вольт электрическим давлением.
    • Закон Ома - Закон Ома гласит, что когда электрический ток течет по проводнику (например, кабелю), сила тока (амперы) равна движущей его электродвижущей силе (вольт), деленной на сопротивление проводника.

    Онлайн-инструменты и калькуляторы

    Пожалуйста, посетите нашу страницу Калькуляторы, конвертеры и инструменты для дополнительных онлайн-приложений.


    Об этом инструменте

    Этот онлайн-калькулятор был создан Майком Халдасом для профессионалов камер видеонаблюдения. CCTV Camera Pros - прямой поставщик оборудования для видеонаблюдения для дома, бизнеса и правительства. Если у вас есть какие-либо вопросы об этом инструменте или о чем-либо, связанном с системами камер видеонаблюдения, свяжитесь с Майком по адресу mike @ cctvcamerapros.нетто

    Преобразование ватт в амперы с помощью простого калькулятора (+ 120 В, таблица 220 В)

    Пример: кондиционер работает от 900 Вт. Сколько это ампер? Это 7,5 ампер.

    Чтобы преобразовать электрическую мощность в электрический ток (ватты в амперы), нам нужно использовать уравнение электрической мощности:

    P = I * V

    где:

    • P - электрическая мощность, измеряемая в ваттах (Вт)
    • I - электрический ток или сила тока, измеряемая в амперах (A).
    • В - электрический потенциал или напряжение, измеренное в вольтах (В). Стандартное напряжение для большинства электрических устройств составляет 110-120 В, а для мощных электрических устройств с повышенным напряжением используется 220 В.

    Используя это уравнение, мы можем преобразовать ватты напрямую в амперы, если нам известно напряжение.

    Калькулятор ватт в ампер (от W до A)

    Здесь вы можете легко преобразовать ватты в амперы с помощью этого калькулятора:

    Чтобы продемонстрировать, как ватты можно преобразовать в усилители, мы решили несколько примеров того, сколько ампер составляет 500 Вт, 1000 Вт и 3000 Вт.В конце концов, вы также найдете таблицу ватт-ампер при электрическом потенциале 120 В.

    Вот небольшая полезная информация:

    Сколько ватт в усилителе?

    При 120 В, , 120 Вт составляет 1 ампер. Это означает, что 1 ампер = 120 Вт .

    Сколько ватт в 1 ампер при 220 вольт?

    При 220 В вы получаете 220 Вт на 1 ампер.

    Имея это в виду, давайте рассмотрим 3 примера:

    Пример 1: Сколько ампер в 500 Вт?

    Допустим, у нас есть вилка кондиционера мощностью 500 Вт, подключенная к напряжению 120 В.

    Вот как мы можем рассчитать, сколько ампер в 500 Вт:

    I = P / V

    Если мы введем P = 500 Вт и V = 120 В, мы получим:

    I = 500 Вт / 120 В = 4,17 А

    Короче говоря, 500 Вт равняются 4,17 А.

    Что делать, если напряжение будет 220В?

    Давайте посчитаем, сколько ампер в 500 Вт при 220 В:

    I = 500 Вт / 220 В = 2,27 А

    При 220 В, 500 Вт потребляет 2.27 ампер.

    Пример 2: Сколько ампер в 1000 Вт?

    Если мы повторим упражнение и спросим себя, сколько ампер равно 1000 Вт, мы получим:

    I = 1000 Вт / 120 В = 8,33 А

    Мы видим, что устройство на 1000 Вт потребляет в два раза больше ампер, чем устройство на 500 Вт.

    Для 220 В мы получаем расчет ватт в ампер:

    I = 1000 Вт / 220 В = 4,55 А

    Короче говоря, 1000 Вт потребляет 8,33 А при 120 В и 4,55 А при 220 В.

    Пример 3: 3000 ватт равняется сколько ампер?

    Устройства мощностью 3000 Вт могут подключаться к сети 120 В или 220 В. В случаях с более высокой мощностью нет ничего необычного в использовании более высокого напряжения 220 В. Это сделано для уменьшения силы тока.

    Например, 3000 Вт равно:

    • 25 А, если вы используете 120 В.
    • 13,64 А, при 220 В.

    Например, для 25 ампер вам уже понадобится автоматический выключатель. Но если воткнуть такое устройство в 220 В, ток будет всего 13.64 А (автоматические выключатели не нужны).

    Пример: Для более крупных многозонных мини-сплит-блоков обычно требуются автоматические выключатели. Вы можете проверить 2-зонную, 3-зонную, 4-зонную и 5-зонную мини-сплит-систему, чтобы узнать, на скольких усилителях они работают.

    Таблица ватт в амперы (при 120 В)
