Как припаять без паяльника и припоя провод, плату, контакты

Для сцепления самых разных сплавов и металлов практически всегда используется технология пайки. Она учитывает применение особенного оборудования, которое может оказывать точечное тепловое влияние. При отсутствии паяльника тоже может быть проведена пайка, для чего используются сложные инструменты, например, паяльный аппарат. Рассмотрим характерности аналогичного процесса детальнее.

Применение самодельного жала

Для экономии средств многие специалисты решают создать рукодельное жало. Рабочий принцип паяльника очень прост:

1. Есть элемент нагрева, который питается от сети энергоснабжения.
2. Тепло подается жалу, которое имеет заостренную форму.
3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Сделать самодельную конструкцию можно так:

1. Требуется кусочек медного провода, который имеет диаметр около 0,5 см. В качестве жала может использоваться проводник, один конец которого затачивается под угол 45 градусов. Требуется и маленькой кусочек ткани, стабильный к влиянию температуры.
2. Один из кончиков кабеля изолируется. Он будет применяться в качестве рукояти. Часто в качестве материала для изоляции применяется стекловолокно. Фиксация проходит с помощью термоустойчивого клея.

Пайка без паяльника может проходит при использовании источника огня, например, панель газовая. С помощью огня наконечник разогревается, после этого необходимо затронуть припоя или канифоля. Благодаря использованию особенного материала наконечник залудится и жало можно будет применять в качестве паяльника.

Спаять гирлянду средствами находящимися под рукой

Часто проблемы появляются с гирляндами, используемые для оформления дома или ели. Из-за использования тонких жил они часто перебиваются и необходимо провести пайку. Среди свойств данной работы отметим такие моменты:

1. В большинстве случае проблема появляется в блоке управления, так как провода фиксируются ненадежно.
2. Прорыв может появиться по всей длине изделия.
3. Если все источники освещения подключены параллельно, то выход из строя лишь одного приводит к отключению питания всей цепи.

Отошедшие контакты отыскать очень легко, а вот обрыв только при использовании тестера. Исключительно после нахождения места обрыва можно приступить к пайке. Припаять без паяльника можно так:

1. В места обрыва провода необходимо почистить.
2. Можно создать маленькую скрутку, на которую наноситься паста. Она будет применяться для распределения используемого сплава.
3. Второй шаг состоит в расплавке припоя, для чего можно применять зажигалку или свечу.

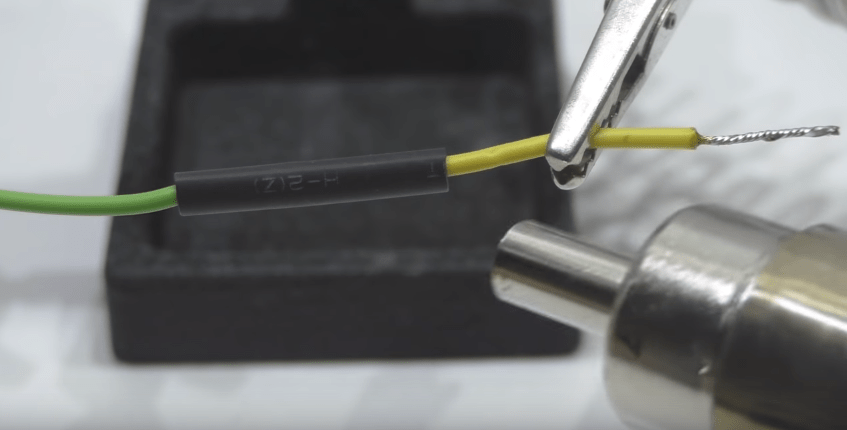

4. После чего место соединения изолируется с помощью трубки, которая также чуть-чуть нагревается для увеличения ее пластичности.

Аналогичная технология может использоваться для восстановления состояния наушников. Процедура пайки времени много не занимает.

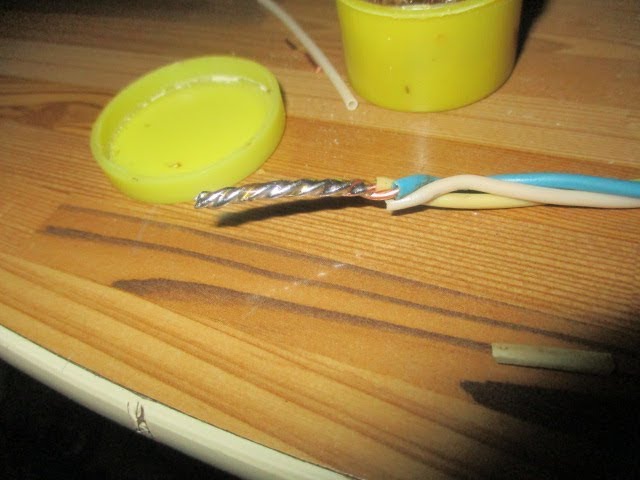

Пайка проводов без применения паяльника

Провода склонны к обрыву. Припаять кабель без паяльника можно при учете нескольких советов:

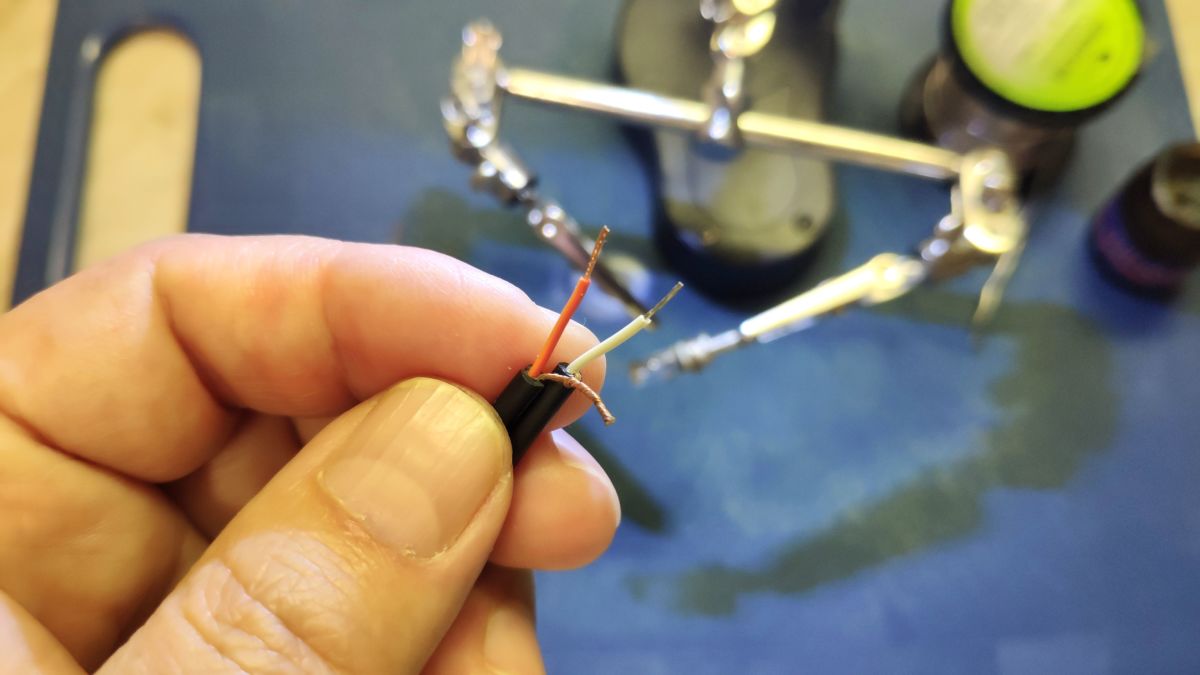

1. Для начала расположено место обрыва и концы зачищаются.
2. После чего провода завиваются между собой для создания качественного соединения.
3. Место, которое обрабатывается, следует чуть-чуть подогреть. Для этого применяют зажигалку или остальной тепловой источник.
4. Припой также разогревается до пластичного состояния, после этого наноситься на место соединения.

Во время работы с проводами крупного сечения следует измельчить припой и обсыпать его на поверхность, после чего подогреть поверхность свечой или зажигалкой. В данном случае припой заполняет свободное место, благодаря чему обеспечивается хороший контакт. При рассмотрении того, как припаять без паяльника необходимо учесть тот фактор, что таким образом можно обработать только провода с диаметром 2 мм.

Пайка проводов без паяльника

Если необходимо провести пайку плоского элемента, то детали предварительного лудятся. На момент пайки жила прижимается и посыпается стружкой подобранного сплава, после этого поверхность разогревается.

Материалы для пайки проводов без паяльника

В общем необходимо заявить, что процедура пайки без использования специализированного прибора в большинстве случаев не выделяется от обыкновенной. Для этого могут понадобится такие материалы:

1. Конкретно припой.
2. Ограничительный компонент, который не даст металлу растекаться.

По мимо этого, необходимо уделять большое внимание процессу зачистки поверхности которая обрабатывается. Рекомендуется ее почистить от грязи, после этого обезжирить.

Характерности пайки в желобе

Если необходимо провести обработку проводов с диметром до 3 мм, то можно обойтись без паяльника, чтобы это сделать применяются желоба. Сделать их можно из фольги на алюминевой основе, ее толщина составляет 0,8 мм. Советы по проведению пайки дома в это случае смотрятся так:

1. Убираются материалы для изоляции.
2. Повреждённые концы следует скрутить между собой, после этого ложатся параллельно.
3. Из фольги делается желоб, который станет охватывать место соединения. Он используется для распределения припоя. Лучше всего применять стружку.
4. Фольгированный желоб нагревается с помощью свечки или зажигалки. В данном случае необходимо быть осторожным, так как расплавленный металл может вытекать и оказаться причиной получения ожогов. При работ рекомендуют применять плоскогубцы.

Если понадобится припой, который вытек наружу, можно обезопасить шлифовальной бумагой. Благодаря использованию фольги значительно увеличивается степень изоляции.

Пайка посуды или емкостей

Очень часть появляется потребность в проведении паки посуды и прочих емкостей. Без подходящего паяльника провести работу можно лишь в случае, если отверстие имеет диаметр 6 мм. Среди свойств проводимой процедуры отметим такие моменты:

1. В качестве припоя применяется ПОС60. Этот сплав отличается намного красивее рабочими характеристиками, создаваемая заплатка может держать значительное влияние механики.
2. Участок вокруг места дефекта зачищается. Рекомендуется создать поверхность, которая напоминает воронку.
3. Обработка проходит при использовании соляной кислоты. Она может удалить все загрязнения с поверхности которая обрабатывается.
4. С другой стороны рекомендуется расположить пластину, которая не даст вытекать припою. После того как застынет сплава пластина убирается.

Припой ПОС-60 1мм

Как и раньше, припой нужно сделать стружкой, которая заполняет отверстие. После чего на проблематичный участок нагревается с помощью лампы или иного теплового источника.

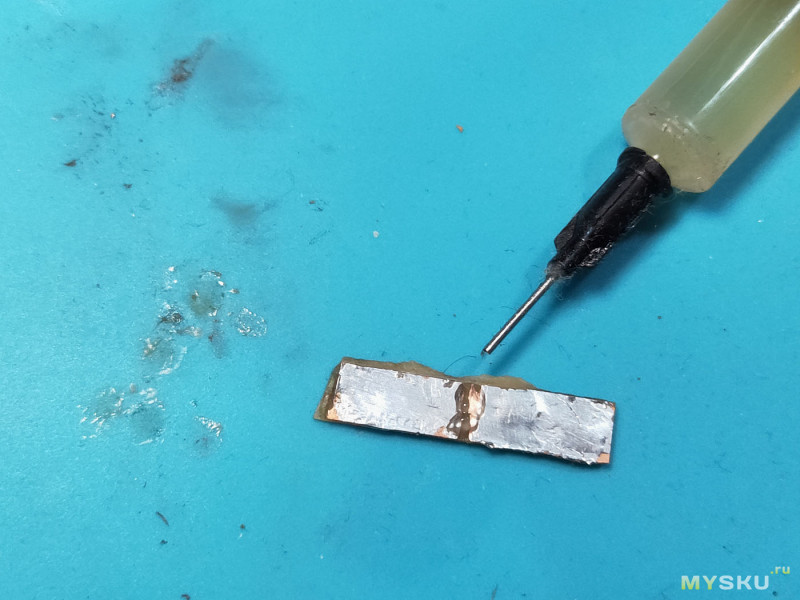

Паяльная паста для пайки без паяльника характерности использования

В продаже встречается специализированная паста, которая может использоваться в качестве припоя. По мимо этого, ее можно сделать собственными руками. Среди свойств проводимой работы отметим такие моменты:

1. Проходит очистка отделываемого участка.
   С каждого провода убирается изоляция. После этого необходимо провести обезжиривание, так как на поверхности жил может остаться нагар.
2. С помощью кисточки или иного аналогичного инструмента наноситься паста. Необходимо учесть, что она обязана быть популярна одинаково по всей поверхности соединения. Кисточка выбирается в зависимости от поперечного сечения провода.
3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может использоваться фен строительный или самодельно жало, обыкновенная зажигалка. Необходимо наблюдать за тем, чтобы вещество не закипало, так как это приведет к изменению его ключевых параметров.

Паста для пайки без паяльника

Состав создаваемой пасты собственными руками может несколько изменяться в зависимости от сфере использования. После влияния большой температуры паста становится цельным материалом, стойким к механическому и другому действию.

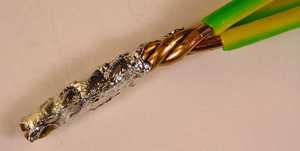

Фольга как способ пайки

Способ пайки с применением фольги отличается удобностью. В основном, для восстановления соединения требуется всего 5 минут. Фольга может использоваться в качестве припоя, который разматывается по всей территории и разогревается до большой температуры. Благодаря этому значительно увеличивается эластичность материала, после того как остынет он твердеет.

Фольга может использоваться в разных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди свойств проводимой работы отметим такие моменты:

1. Делается типовая подготовка контактов.
2. Концы завиваются для формирования соединения. Благодаря этому значительно увеличивается прочность соединения.
3. Отрезается нужное кол-во фольги, место соединения оборачивается в несколько мотков.

После чего с помощью строительного фена или иного теплового источника проходит одинаковый нагрев. Поверхность фольги при влиянии тепла быстро становится мягкой и гибкой, после прекращения нагрева быстро стынет и твердеет, обеспечивая требуемую степень герметизации и крепость.

Напоследок напомним, что без паяльника провести ювелирные работы, а еще пайку плат как правило невозможно. Это связано с отсутствием возможности направленного влияния теплом. Впрочем, в определенных случаях паяльный аппарат и остальные инструменты не нужны.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Похожие статьи

Как спаять провода с помощью зажигалки и без паяльника «на века»? | JustDay – Лайфхаки и Идеи

Чтобы выполнить качественную и быструю пайку проводов вовсе не обязателен паяльник. И в этом мы уже убедились просмотрев несколько интересный и поучительных статей и видео. Проблема в том, что в каждой из инструкций говорилось о специальной схватке жил, путем их заплетения. Чуть ли не доходило до морского узла)

К сожалению этот способ не так хорошо как кажется так как подразумевает под собой крепление проводов на самих же проводах. Такой подход чреват тем, что данная конструкция в районе разреза со временем логическим образом может «отработать свое».

Поэтому без паяльника можно обойтись, а вот без припоя нельзя. Но также нам понадобиться и зажигалка, которая как раз и будет заменять всеми любимый паяльник.

Как спаять провода с помощью зажигалки и без паяльника «на века»?

Для начала скрутите провода стандартной и общепринятой хваткой. Конечно дополнительно можно использовать канифоль, но можно обойтись и без нее. После скрутки необходимо нагреть провод зажигалкой.

В какой то степени зажигалка будет даже лучше паяльника тем, что ее огонь имеют большую температуру, нежели паяльник. К тому же огонь равномерный и может нагреть большую часть меди.

Как спаять провода с помощью зажигалки и без паяльника «на века»?

Дальше достаточно подносить припой к нужным местам провода. Он будет спокойно расплавляться под большой температурой уже нагретой меди, но также можно и расплавлять его зажигалкой.

Как спаять провода с помощью зажигалки и без паяльника «на века»?

Также можно обмотать пайку вокруг самого металла стыка соединения, дабы сразу нагревать всю конструкцию равномерно. Учтите, что при таком методе важно следить за нагревательной способностью самих проводов (в зависимости от того какие вы используете)

Как спаять провода с помощью зажигалки и без паяльника «на века»?

В итоге получаются не менее хорошо изолированные жилы, чем при пайке паяльником. Как упоминалось выше, вы также можете использовать канифоль для более надежного результата

А какие лайфхаки или нестандартные решения используете вы при спаивании проводов? Расскажите об этом в комментариях. Не забудьте ставить Лайк👍чтобы больше людей видели гениальные лайфхаки и идеи, а также придумывали свои для упрощения собственной и вашей жизни. Также Подписывайтесь на канал чтобы не пропускать новые подборки гениальных идей и хитростей, которые помогут вам в любом деле!

Можно ли в домашних условиях запаять. Пайка проводов без применения паяльника. Пайка проводов без использования паяльника

Часто возникает ситуация, когда необходимо срочно отремонтировать электроприбор или проводку, а паяльника под рукой не оказалось, либо он неожиданно сломался.

Возможно, в этот момент отсутствует электроэнергия.

Часто такая ситуация возникает в туристическом походе, на даче без энергоснабжения, или просто в пути за рулем автомобиля. Паять без паяльника можно, но совсем без специальных приспособлений не обойтись.

Используем пламя

Самый простой способ – локальный нагрев места соединения открытым пламенем, свечкой или зажигалкой. Температура плавления обычного припоя – 200-280 градусов. С этим значением легко справится любой источник горения.

Лучше всего для этих целей подходит так называемые турбо зажигалки, в которых пламя выходит под давлением, создавая мощный локальный участок нагрева. К тому же, такое пламя не закоптит место соединения проводов, и его можно направлять с высокой точностью.

Существуют компактные газовые горелки, которые вообще идеально подходят для таких работ. Если вы отправляетесь в поход, или на дачу – этот инструмент должен быть у вас под рукой.

ВАЖНО! Разумеется, при любом способе нагрева необходимо иметь флюс (или его заменитель) и собственно припой.

Припой для таких случаев лучше применять не тугоплавкий, например – ПОСВ33. Его температура плавления не превышает 150 градусов. Если под рукой не оказалось флюса – можно воспользоваться народным способом. Применить толченый аспирин.

Провод зачищается, обрабатывается флюсом, и разогревается пламенем. Непосредственно в зону нагрева помещается припой, в виде тонкой проволоки. Как только олово начнет плавиться – капля наносится на прогретую скрутку, а дальше пламенем добиваемся проникновения расплава по всему месту спайки.

Пайка без паяльника пламенем от спички или свечи сопровождается копотью, поэтому пользоваться таким способом следует лишь в крайнем случае. Хорошо для этих целей подходит спиртовка или таблетка сухого спирта.

Самодельный паяльник из свечки

Можно изготовить импровизированный паяльник из деревянного бруска и медной проволоки.

При работе с таким приспособлением копоть выводится из зоны работ. Разумеется, этот способ подойдет лишь для тонких проводов, поскольку КПД устройства низкое, и тепло будет рассеиваться по медной проволоке.

С помощью такого нехитрого устройства, можно без паяльника припаять провод к плате. Непосредственное воздействие открытого огня может вывести из строя остальные детали, или привести к отслоению дорожек платы, поэтому такой способ фактически незаменим при проведении экстремального ремонта.

Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую печатную плату с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные провода, кабели, но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т.д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

Выбор паяльника и остальных инструментов

Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт. Также для работы с паяльником вам нужно приготовить:

Канифоль, флюс или паяльную кислоту.

Как подготовиться к пайке

Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться.
Для этого возьмите кусок ненужного провода без изоляции и разделите на 12 приблизительно равных частей по 2,5 см каждая. Используя пинцет, паяльник, припой и флюс, постарайтесь собрать из этих кусочков куб. Это будет хорошей тренировкой для обучения пайке. После того как конструкция готова, дайте ей остыть и проверьте, насколько крепко держаться все соединения. Если что-то отвалилось – перепаяйте.

Перед работой все места, где будет произведена пайка, необходимо залудить.

Важные правила пайки

Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут ПОС-40, ПОС-50, ПОС-61. Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

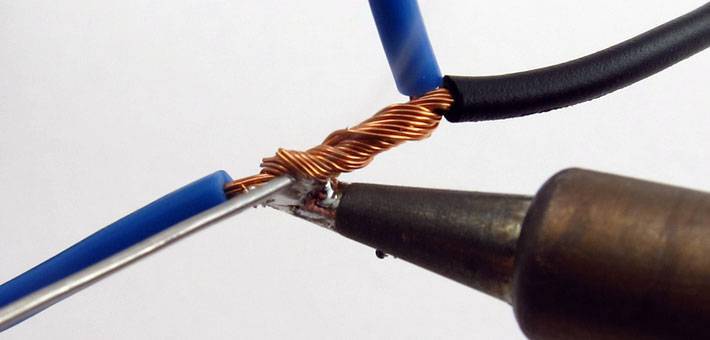

Вся работа по спаиванию проводов состоит из последовательных этапов:

Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием паяльной кислотой или канифолью.

Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса – его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

Слишком большое количество припоя может вызвать замыкание контактов.

Если взять слишком мало припоя на кончик паяльника – вы не сможете ничего спаять.

Если на паяльнике останется много нагара или флюса – пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

Теперь вы знаете, как припаять провод к проводу правильно.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Как припаять (прикрепить) проводок, если нет паяльника?

Обычно разорванный проводок можно вернуть в рабочее состояние, если просто соединить между собой два его конца в месте разрыва – по идее для электрического тока даже не обязательно, чтобы провод был единым целым и он будет течь, даже если проводки будут просто плотно прилегать друг к другу. Поэтому для возобновления рабочего состояния нашего устройства, достаточно просто, например, перекрутить проводки между собой (только при отключенном электроприборе, конечно. Для особой безопасности можно даже надеть резиновые перчатки), а потом обмотать место скрепления изолентой.

Если же спаять провода все-таки необходимо, то в отсутствие паяльника можно воспользоваться паяльной пастой.

Не имея паяльника можно крепко прикрепить проводок к проводку, чтобы его дальше использовать по назначению.

Никому не новость, что проводки можно скручивать руками, отключив их предварительно от электрической сети. Скрученные проводки надо хорошо заизолировать изоляционной лентой.

Но есть и лучшее решение. Скрученные в единое целое электрические кабеля (их место соединения) надо покрыть сверху расплавленной пластмассой. На рынке можно купить специальный пальчиковый пластмасс, который с помощью специального пистолета расплавляется и им обмазывают место скрутки. Этот пластмасс можно и спичкой разогреть или зажигалкой.

А еще можно в магазине электрических деталей купить соединитель для провода. Вставить в него с обеих сторон по проводку и зажать поджимными болтиками, а дальше заизолировать это соединение.

Существует, как минимум, несколько способов прикрепить проводок без паяльника. Вот только некоторые из них:

• с помощью изоленты
• использовать «горячий клей». Одним из преимуществ этого метода является то, что он не только склеивает, но и изолирует. Кстати, имейте в виду, что пистолеты с горячим клеем выпускают профессиональные и бытовые.
• с помощью «клипсы». Этот метод самый «слабый», но он идеально подходит в качестве временной спасительной меры.
• метод спрессовки. Самый действенный, но для его реализации понадобится приобрести специальные инструменты и некоторый опыт. В любом случае, в инструкции написано, как нужно работать этими инструментами.

Никак. Лично мне приходилось припаивать оторвавшийся «проводок» квадратным советским кипятильником, ну так сложились обстоятельства. Это было возможным, потому что конец оборванного повода и контактная площадка были щедро залужены, их оставалось только прогреть и соединить. Но это, по моему скромному мнению, никому в быту не нужный экстрим. Периодически приходилось спаивать провода зажигалкой, в вашем случае это не сработает, нужен навык и не везде получится припаять. Например провод к плате – не выйдет.

Вывод: такой симпатичной девушке, как на аватаре, проще найти парня с руками и паяльником, чем сам паяльник.

У моего отца был самодельный паяльник, который представлял собой медный брусок с заостренным концом (размером он был со спичечный коробок) на металлическом стержне, который заканчивался деревянной ручкой. Этот паяльник нагревался с помощью газовой плиты и неплохо паял провода. Но так как вам нужно запаять всего один проводок, то можно воспользоваться даже гвоздём, зажав его плоскогубцами и раскалив на огне.

Паяльник – это всего лишь электронагревательный элемент. Вы паяльник которыми паяли ведра и кастрюли видели?

Такие нагревались либо в печи, либо в огне паяльной лампы, либо на примусе. Вот и здесь так же можно поступить. Возьмите отвертку, нагрейте ее конец на газовой плите и припаивайте тем припоем, который есть. Если жалко отвертку, возьмите то, что не жалко.

VoltLand.ru

С помощью пайки соединяются детали на плате – это самый распространённый способ соединения двух элементов между собой. Но иногда случается так, что срочно необходимо произвести соединение проводов, а паяльника под рукой нет. Что же можно сделать в такой ситуации, особенно если нужно присоединить радиодеталь к плате? Именно на этот вопрос мы и постараемся сегодня ответить. Но прежде чем приступить к пайке, необходимо подготовить инструменты и произвести лужение.

Что может понадобиться для работы?

Чтобы паять без использования стандартного оборудования, понадобятся следующие предметы:

• оловянный припой;
• канифоль;
• паяльная паста;
• кусок ткани;
• источник огня;
• стальная ёмкость;
• плоскогубцы.

В зависимости от того, какой метод соединения без паяльника будет использоваться, эта комплектация меняется.

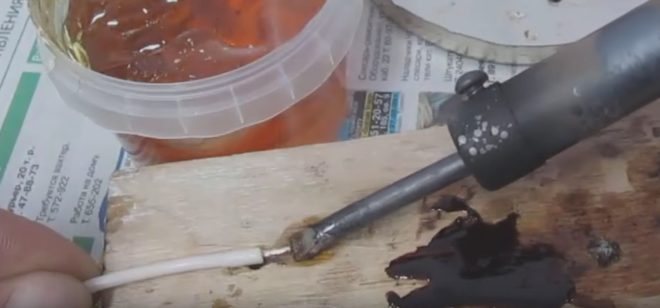

Метод лужения

Если требуется паять две детали, соединить их между собой, то предварительно на их поверхность нужно нанести припой. Это касается и проводов, и радиодеталей. Лужение необходимо для того, чтобы улучшить контактные свойства поверхностей соединяемых элементов. Для этого не обойтись без паяльника, которым и плавится припой, тем более, если нужно закрепить радиодеталь на плате. Но сегодня мы расскажем, как обойтись без него.

Чтобы сделать лужение без паяльника, потребуется небольшой металлический сосуд. Это может быть крышка для банки либо что-то аналогичное. В неё помещается припой. Не нужно класть большие куски. Туда же помещаются и куски канифоли. Припой лучше использовать из чистого олова, отлично подойдет ПОС60. После этого состав нагревается на газовой или электрической плите до полного плавления, и он может быть использован по назначению – им можно паять.

Таким образом можно быстро и легко облудить провода или контакты детали перед установкой их на плату. Для этого достаточно окунуть контакт в полученный состав, затем поводить проводом по деревянному бруску, чтобы припой разошёлся по всей его поверхности, или вытереть излишки тряпкой. Это самый простой способ лужения без паяльника.

Фольга, как метод пайки

Соединение пары контактов без паяльника можно осуществить, используя фольгу. Особенно хорошо этот метод применим к проводам. Для начала с них надо удалить изоляционный слой – около 30 мм, не больше. Затем проводится та же операция, что была описана выше, так проще всего паять. Но в данном случае с помощью разогретого припоя производится не лужение, а пайка. Если поблизости нет электрической или газовой плиты, то можно применять костер, свечу или другой источник огня.

Зачищенный от изоляции провод помещается в сосуд с расплавленным припоем, чтобы им покрылся весь оголенный конец. После этого провод вынимается, и с него быстро вытираются остатки припоя при помощи плотной ткани. Главное при этом – не обжечься. На поверхности остается только тонкий и ровный слой олова. Затем эта процедура проделывается и с другим проводом, после чего можно паять. Желательно их прижать чем-нибудь, например, плоскогубцами, но не сильно, только для того, чтобы произошло сцепление.

Если необходимо припаять или залудить какую-либо плоскую поверхность, то всё делается по-другому. На неё насыпается припой, предварительно наструганный ножом как можно мельче, и кладется маленький кусок канифоли. Деталь обратной стороной подносится к источнику огня. Когда припой начнет плавиться, его надо растереть металлическим предметом, ножом или фольгой. С помощью тряпки удаляется всё лишнее. А дальше начинаем паять, то есть всё делается так же, как было описано выше.

Пайка медных проводов

Чтобы соединить между собой медные провода сечением не более 0,75 мм без паяльника, можно пойти другим путем. Концы проводов предварительно залуживаются, после чего их обязательно надо скрутить между собой, они обматываются фольгой, которая предотвращает перегрев провода и повреждение изоляционного слоя. Место, которое нужно паять, разогревается до тех пор, пока припой не начнет плавиться. Нагрев в данном случае можно осуществить при помощи спичек или зажигалки. Тот припой, который использовался при лужении, расплавится и соединит между собой 2 конца. Когда он остынет, связь будет прочной, как при использовании паяльника.

Примерно так же делается, когда требуется припаять один контакт к середине провода. В данном случае конец наматывается на нужное место соединения, второй провод, к которому крепится первый, сгибается, а дальше всё проводится по стандартной схеме.

Альтернативный способ пайки с использованием фольги

Есть еще один метод, как быстро паять с применением фольги. Для этого из неё вырезается неширокая полоска размером с участок соединения. Из этого куска делается желоб, в который помещаются скрученные концы проводов. Лужение в данном случае необязательно. В этот желоб засыпается накрошенный припой и канифоль по всей длине соединения. Затем фольгу оборачивают (причем достаточно плотно) вокруг контактов так, чтобы из неё ничего не высыпалось, и разогревается до температуры плавления олова.

Чтобы прочно закрепить фольгу, можно использовать плоскогубцы. Когда припой начнет плавиться, подогрев прекращается. После того как соединение остынет, фольга снимается. В последующем лишний припой удаляется напильником или наждачной бумагой, и получается аккуратная и прочная связь.

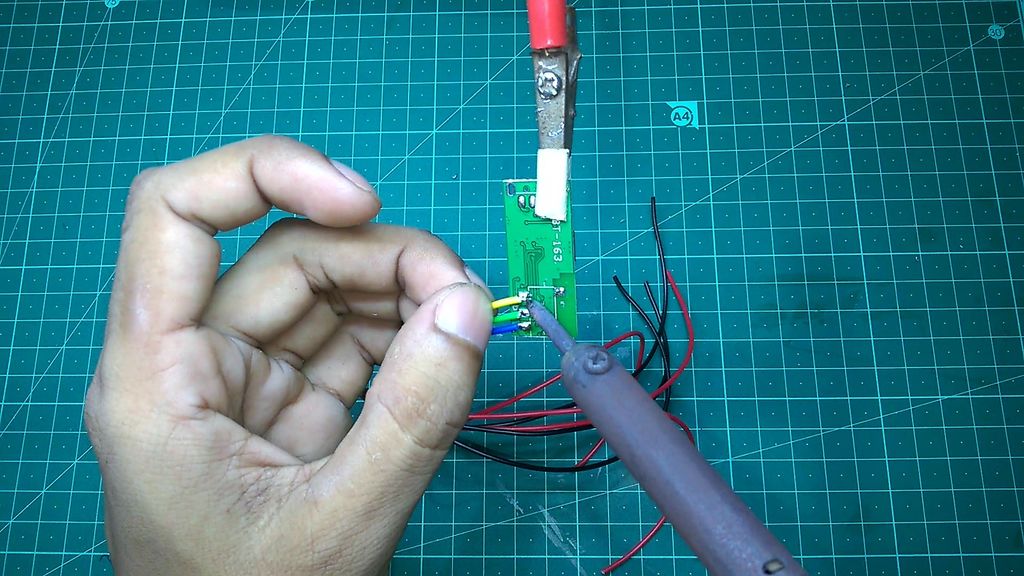

Пайка деталей к платам

Такой процесс сложнее и серьезнее, чем методы, описанные выше, и без паяльника его проделать не так уж и просто, но вполне возможно. В данном случае, чтобы паять, понадобятся следующие инструменты:

• автогенная зажигалка;
• плоскогубцы;
• скрепка;
• кисточка;
• плоская отвертка.

Этого будет вполне достаточно. Но самый главный предмет, без которого такая пайка будет невозможна, – это паяльная паста. Таким методом к плате можно припаять не только провод, но даже радиодеталь.

Для начала надо зачистить участок на плате, в котором будет производиться соединение, с контакта провода снимается изоляция. Затем на плату наносится паста: для этого применяется кисточка. Участок пайки нагревается источникам огня. Таким образом происходит соединение, и как итог – удаётся спаять контакты. Вроде бы ничего сложного в этом процессе нет, но нагрев стоит производить осторожно, и желательно, чтобы пламя было направленным, поэтому рекомендуется использовать автогенную зажигалку. Провод или деталь нельзя держать руками – для этого подойдут плоскогубцы или пассатижи. Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка.

Как сделать самодельный прибор для пайки?

Еще один выход из ситуации, когда надо припаять элементы, а под рукой нет паяльника – сделать самодельное приспособление. Всё что понадобится для этого – медный кабель, не длиннее 10 см и с диаметром не менее 4 мм. Один его конец по углам стачивается так, чтобы получилась форма наконечника отвертки. На другом конце делается ручка – её можно соорудить из любого куска дерева. Для работы с таким устройством его надо разогреть на огне.

Также можно соорудить для него удобную подставку. Понадобится плоская ёмкость из металла для припоя и канифоли. Теперь можно спаять практически что угодно. Пайка должна производиться рядом с источником огня – это может быть даже уличный костер. Главное при работе с таким устройством – максимальная осторожность и аккуратность.

Главная » Электрика » Пайка проводов паяльником: как сделать правильно

Пайка проводов паяльником: как сделать правильно

Один из самых надежных способов соединения проводов – пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником – небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом – активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще – можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов – если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать – смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 – оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные – ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный – 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

• Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной – не очень важно

Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

Так надо затачивать жало паяльника

Пассатижи. Удерживать провода пальцами во время пайки сложно – медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их удерживать пассатижами. Только должны инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку – сталь тоже быстро нагревается.

Пассатижи – для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции – изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

• Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.
• Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать

Залуженные проводники складывают вместе, поправляя их пальцами – чтобы они плотно прилегали один к другому. Если пайка должна быть большой протяженности, можно сделать скрутку. Придерживая проводники, на жало берут припой, прижимают его к месту пайки, прикладывая некоторое усилие. При этом место пайки разогревается, начинает кипеть канифоль, припой растекается. Когда он покроет всю зону, затечет между проводниками, можно считать что пайка паяльником проводников закончена. Их еще некоторое время удерживают неподвижно – пока припой не остынет (для ускорения процесса на это место дуют).

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников – провод припаять можно к штекеру или к площадке на наушнике) и т.п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом – быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать – активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом – чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше – окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь – химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу – следующий проводник, поверх – третью шайбу и все фиксируют гайкой.

Алюминиевый и медный проводники паять нельзя

Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут. но болтовое – наиболее простое и надежное.

Провод к проводу: как припаять и чем

Каждому мужчине в жизни приходилось что-нибудь к чему-нибудь припаять. Температурное воздействие на детали для их последующего соединения считается чуть ли не самым верным способом присоединения. Считается, что паять достаточно просто, но нельзя не учитывать того факта, что для успешного проведения данной процедуры потребуется наличие определённых навыков и опыта.

Статья ниже позволит пользователям, которые не имеют должного опыта и умения, ознакомиться с процессом пайки проводов, а также поможет осуществить выбор паяльного устройства. Это тоже может вызвать определённые вопросы у человека, который будет паять впервые и просто-напросто не знает как правильно паять.

Как выбрать паяльник

Конечно, было бы идеально, если у пользователя в наличии есть паяльная станция, а не просто паяльник. Но не всегда есть возможность приобрести такое полезное устройство, да и паяльники вполне могут подойти для припаивания проводов.

Для начала рассмотрим что из себя представляет такое устройство, как паяльник. Паяльником называют устройство, которое применяется для пайки, используя температурное воздействие.

Паяльник рекомендуется выбирать с трёхнаправляющим заземляющим штекером. Преимущество такого прибора заключается в том, что он позволяет предотвратить рассеивание напряжения по пути прохождения тока. В принципе для человека, который не имеет опыта в паянии, подойдёт и паяльник с диапазоном от 15 до 30 Ватт, но следует помнить, что такого небольшого напряжения не хватит даже для того, чтобы припаять аудиопровода. Автолюбителям можно порекомендовать паяльники с мощностью 40 Ватт, так как такие приборы являются оптимальным вариантом для использования его в авто.

Паяльная станция

Выше в статье упоминалось такое устройство, как паяльная станция. Это очень интересный и продуктивный прибор, который обеспечивает автономность работы, так как подключается к источнику переменного тока и способен излучать мощность до 80 Ватт. Специалисты утверждают, что при использовании этого прибора для спаивания наблюдается определённая лёгкость, в отличие от использования простых паяльников.

Преимущества таких паяльных установок можно выразить отдельным списком:

• Возможность регулирования температуры практически до градуса;
• С помощью паяльной станции можно осуществить даже одни из самых трудных и сложных соединений из стали, нержавейки, алюминия и т.д.;
• Долговечность прибора;
• Возможность легко паять полипропиленовые трубы, а также пластик, так как контроль над температурой позволяет это сделать.

Но у данного устройства существуют и свои недостатки. Нельзя забывать о том, что для использования паяльной станции следует иметь хоть какой-то начальный навык и небольшой опыт, иначе могут возникнуть трудности и даже определённые риски. К тому же стоят паяльные станции довольно дорого, да и электроэнергии потребляют очень много. Пользователь обязательно должен взвесить все «за» и «против» перед приобретением паяльной установки, так как при всех имеющихся плюсах имеются и недостатки.

Как правильно припаивать?

После того как мы рассмотрели какие паяльники существуют, следует перейти к непосредственному акту паяния проводов. Но, для начала, нужно разобраться в составляющих самого процесса. Рассмотрим моменты, касающиеся особенностей паяния и тех вещей, которые понадобятся пользователю для осуществления припаивания проводов.

Чтобы припаять два провода, следует для начала залудить паяльник и провода. Дело в том, что если проигнорировать эту процедуру, прибор просто не будет паять, так что крайне рекомендуется это сделать. Кстати, если у пользователя имеется в наличие паяльная станция, а не паяльник, то лужение не потребуется.

Как залудить паяльник?

• Для лужения паяльника следует взять напильник и приложить плашмя к срезу жала паяльника. Нужно точить жало, пока оно не станет гладким, плоским и блестящим.
• Разогретое жало следует погрузить в канифоль, а затем и в припой (обычно это олово). Припой почти не будет прилипать к жалу, поэтому следует после вышеописанной процедуры приложить жало к дощечке природного происхождения. Следует помнить, что доска ДСП для таких целей не подходит.
• Следует повторять эти манипуляции с жалом (погружение в канифоль – олово – приложение к дощечке), пока оно не станет полностью серебристым от припоя, равномерно его покрывающего. Это и называется «лужением» паяльника. Залудить паяльник не так трудно, так что выполнить эту процедуру сможет любой пользователь, даже тот, который раньше с паянием дела вообще не имел.

Как залудить провод?

После того как пользователь залудил сам паяльник, ему требуется залудить и провод перед паянием.

Для начала надо снять изоляцию с провода. Снять надо именно настолько, чтобы в будущем хватило места для последующей пайки. Также следует контролировать процесс снятия изоляция, для того чтобы затем избежать коротких замыканий.

Конечно же, лудить провод намного проще. Дело в том, что под изоляцией у провода чистый металл, а не окисленный. Оголённый провод следует окунуть в уже упомянутую выше канифоль, приложив сверху него жало паяльника (предварительно разогретого). Затем следует вытащить провод из канифоли. после того как она начнёт плавиться и дымиться. Данная процедура нужна для того, чтобы расплавленная канифоль обволокла провод, а именно контактную его часть. Затем следует обогатить жало паяльника припоем, используя всё то же олово, то есть, коснувшись его, после чего нужно поднести жало к канифоли, облепившей провод.

Нельзя не упомянуть тот момент, что если провод будет медным и чистым, лужение произойдёт буквально сразу же. В том случае, если лужение не произошло с первого раза, требуется повторить процедуру, или же воспользоваться специальным веществом – паяльной пастой. которая является весьма действенным помощником в паяльном деле, учитывая тот факт, что с её помощью можно залудить даже железо.

Как правильно паять провод?

Для того чтобы спаять два провода особых усилий уже не потребуется. Возможно, самое трудное заключалось уже в процедуре лужения и одного провода и второго.

Сам процесс спаивания будет заключаться в том что надо будет просто поднести одну залуженную часть одного провода с залуженной частью другого. Затем к месту их контакта следует поднести раскалённое жало паяльника. которое предварительно должно было быть обогащено припоем. Припой должен хорошо и плотно обволакивать залуженные части припаиваемых проводов. Этому поспособствует канифоль, которая благотворно участвует и в этом процессе.

После того как провода оказались в расплавленном припое, следует постараться избежать любого шевеления, чтобы спаивание прошло успешно. Можно также слегка подуть на то место, где находится расплавленный припой, пока он из блестящего не станет тёмным, что будет свидетельством того, что пайка твердеет.

Вот, в принципе, и всё. Пользователь может гордиться проделанной работой, особенно в том случае, если это его первая пайка, и он сделал всё как надо, следуя вышеописанным советам.

Отпаять провода. кстати, тоже представляется возможным. Если вдруг пользователю понадобилось отпаять два провода, следует проделать ту же процедуру, только обратным методом. Нужно просто разогреть место пайки раскалённым жалом паяльника. Следует поднести жало к месту соединения проводов и расплавить затвердевший припой. После того как припой расплавится, то представить возможным просто разъединить спаянные ранее провода. Кстати, нельзя забывать, что во время распаивания жало паяльника также должно быть в канифоли.

Припаять провода не представляется чем-то трудным. Даже совсем неопытный пользователь сможет выполнить эту процедуру без каких-либо серьёзных проблем. Может показаться, что это не такая уж и лёгкая процедура, но в основном такие мысли появляются из-за необходимости проведения лужения жала паяльника и проводов. Сам процесс лужения совсем не сложен. но все эти манипуляции просто могут вымотать, особенно если пользователь совсем не имеет опыта.

Следует помнить, что выбор паяльника должен осуществляться в соответствии с потребностями пользователя. Нужно знать, что для разных операций потребуются приборы с разными мощностями. Как было указано выше, паяльники с диапазоном от 15 до 30 Ватт слишком слабые и могут быть использованы только в слабых и лёгких процедурах пайки. К тому же даже простая пайка проводов от аудио-аппаратуры для таких приборов окажется задачей непомерной. Рекомендуется пользоваться паяльниками, обладающими мощностью от 40 Ватт. Они являются оптимальными вариантами для любых пользователей.

Паяльные станции являются весьма неплохими и полезными устройствами, но они имеют ряд недостатков. Для их использования требуется наличие определённого опыт, они энергозатратны, да и стоят они весьма дорога. В качестве плюсов можно упомянуть их долговечность, а также возможность контролировать температуру вплоть до градуса.

Процедура лужения весьма важна в процессе паяния, так что пренебрегать ею не стоит и не рекомендуется. Лучше немного повозиться с канифолью и припоем, чем впоследствии довольствоваться некачественной пайкой.

Внимание, только СЕГОДНЯ!

linochek.ru

Как правильно паять: 3 вида паяльных инструментов

Перед тем как приступить к пайке, следует изучить теорию Пайка – это технологический процесс, который заключается в соединении двух металлических деталей припоем. Существует данный процесс уже много тысячелетий. Изначально его применяли для создания ювелирных изделий. Например, золото легко можно спаять серебряно-медным припоем, а серебро – медно-цинковым, а вот медные изделия легко спаивать сплавом из олова и свинца. Прошли годы, появились новые технологии, однако пайка ручным или импульсным паяльником актуальна и по сей день.

Современный рынок может предоставить огромный выбор различных паяльников. На сегодняшний день, существуют такие разновидности: молотковый, газовый и электронагревательный. Все они хороши и каждый из них применяется для разных целей.

Электронагревательными паяльниками пользуются 9 человек из 10. Они являются самыми востребованными и популярными. Их широко применяют в быту для устранения разных повреждений.

Выбирая прибор нужно обращать свое внимание на его мощность. Самой оптимальной мощностью является 20 – 40 Вт. Такой паяльник используют как новички, так и специалисты, которые занимаются ремонтом домашней электроники. Электронагревательные паяльники различают по его типу нагревательного элемента.

Виды электронагревательных паяльников:

• Керамический;
• Металлический спиральный;
• Импульсный.

При покупке паяльника стоит попросить у продавца сертификат, подтверждающий его качество

Импульсный тип является самым современным, его положительной чертой является быстрое нагревание и остывание прибора. Импульсным паяльником можно припаивать провода, платы и микросхемы. Паяльником можно паять даже целлофан или обложки для книг из полиэтиленовой пленки.

Учимся паять паяльником: подготовка и технология процесса

Научиться пользоваться паяльником с нуля в домашних условиях можно очень просто. Для этого нужно запастись терпением, необходимым инструментом и материалом, а уж затем приступать к тренировкам. Сам процесс паяния вовсе не сложный, сделав несколько попыток, вы станете уверенней и опытней. Так же можно просмотреть в интернете урок для начинающих, где вам предоставят полную информацию, как правильно паять и какой аппарат для этого выбрать.

Удачно выбранный инструмент – это залог правильной пайки. Разнообразие паяльников очень велико, поэтому чтобы выбрать нужный инструмент нужно знать, для чего он вам пригодиться. Паяльником можно паять не только провода, но и платы, различные микросхемы, электроприборы.

Новичков лучше всего тренировать на многожильных проводах или с большим сечением, которые можно найти в каждой квартире или доме. Взять, например, такие провода, которые предназначены для проводки, они более толстые и с ними легче работать. Прежде чем приступать к работе паяльником его сначала, нужно подготовить. Для этого нужно делать следующие действия: зачистить жало, произвести лужение канифолью и затем очистить поверхность под припой. Коробка с канифолью должна быть всегда рядом. После подготовительных работ можно приступать к самому процессу пайки.

Технология пайки:

• Включить прибор в электрическую сеть;
• Макнуть в канифоль;
• Места соединения покрыть припоем;
• Соединить изделия между собой.

Вот так мы и учимся паять. Таким образом припаять можно разные провода или кабеля, подобрав при этом необходимый припой. Самый распространенный из них – это сплав, в состав которого входит олово и свинец. Такой припой имеет форму проволоки, диаметр которой составляет 2,5 мм, он прекрасно подходит для паяния микросхем. А вот к алюминию прилипает только такой же припой.

Правильная пайка проводов: флюс и его разновидность

Почему нельзя запаять электропроводку, если она под напряжением? Те, кто хоть немного разбирается в электричестве, может легко ответить на этот вопрос. Если попытаться начать паять произойдет короткое замыкание, а это очень не безопасно. Поэтому пайка силовых проводов не возможна.

Флюс для пайки проводов можно купить в строительном или специализированном магазине

Прежде чем начать паять провода их нужно очистить от изоляции. Оголяемый участок провода может быть разной длины. Его величина может колебаться от 7 – 10 мм (проводка) до 10 – 15 см, если паяются наушники.

После того, как убрали изоляцию, провод нужно очистить от оксидной пленки. Для этого его очищают механически наждачной бумагой или же ацетилсалициловой кислотой. Спайка после этого будет более надежной. Если же провода эмалированные (лаковые), тогда их нужно обязательно зачистить флюсом. Флюс выбирается специальный, который подходит только для эмалированных проводов.

Разновидности флюсов:

• Самый распространенный ЛТИ-120;
• ПОС-40, 50, 60 паяют медь;
• ЦА-15, ЦО-12, П-250А паяют алюминий.

Затем провода нужно скрутить и припаять. Техника и схема скручивания может быть разной, например, тонкие провода можно обкрутить один вокруг другого. Вообще, припайка медных проводов самая легкая, а вот с алюминиевыми изделиями нужно повозиться. Самостоятельно можно спаять: наушники с микрофоном, удлинить шнур, предназначенный для электрогитары, соединить антенну с кабелем usb или же провести ремонт микрофонного кабеля и приступить к клавиатуре.

Как паять платы: делаем правильно

Самой сложной пайкой является работа с диодной лентой. К данной ленте можно приступать паять, только после многочисленных тренировок. Это очень ответственная работа, которая требует особого внимания и сосредоточенности. Самое первое, что нужно сделать – это подготовить поверхность, ее нужно очистить. Для этого нужен будет обыкновенный ацетон.

Если на схеме есть твердые отложения их нужно обязательно убрать специальным составом, который найдется в любом магазине электротехники. Самый хороший из них – это метил гидрат, он безопасен и имеет нейтральный запах.

Расположение контактов на плате нужно распознавать и по очереди паять. Сначала паяются меньшие детали (резистор), а уж затем большие (конденсатор, микрофон или транзистор). Такая очередность – это гарантия безопасности всех элементов.

Основы паяния платы:

• Подготовка;
• Размещение;
• Нагрев;
• Нанесение припоя;
• Удаление излишков.

Как припаять плату, должны знать уметь все мужчины. Зная, как выглядит плата и, что с ней делать, можно приступать к микросхеме. Отпаять ее сразу не получиться, нужен навык и опыт. Используя полученные знания, можно будет ремонтировать штекер, модем и даже радиатор.

Припайка проводов: причины некачественного припоя

Почему же не припаивается та или другая деталь, соединение разрывается, не держится? Этот вопрос задают многие, которые только начинают в этом деле. Что же может произойти, если все вроде бы делали правильно, однако что-то не выходит?

Процесс пайки – это очень ответственное и кропотливое дело. Чтобы все получилось правильно и надежно, нужно следовать четким инструкциям и выполнять все четко и последовательно.

Паять провода нужно при хорошем освещении

Если каким-то образом припой все же не липнет, нужно обязательно выяснить причину, почему это происходит, а затем устранить ее. Если произошел дефект паяного соединения, то этот процесс можно назвать, как холодная пайка.

Причины не удачного паяния:

• Количество флюса недостаточное;
• Перегрев инструмента;
• Недостаточное нагревание;
• Поверхность прибора не зачищена.

По всем этим причинам припой держаться не будет, контактных соединений не произойдет. Чтобы исправить все неполадки, нужно сначала зачистить поверхность паяльника наждачной бумагой или растворителем. Такая обработка удалит жировые отложения и пленку, вернет инструменту былое состояние. Затем его нужно залудить и прогреть, а вот только теперь приступать к пайке.

Как научиться паять паяльником (видео)

Паяльник сегодня является одним из самых широко применяемых приборов. Владеть им должен каждый хозяин дома или квартиры. С помощью него можно устранить обрыв проводов и контактов сломавшейся розетки, починить разные платы и микросхемы, спаять наушники и так далее. И неважно мастер вы или новичок, такой инструмент пригодится любому.

6watt.ru

Как паять паяльником, видео, фото инструкции

Паяльник используется для широкого спектра работ. С помощью паяльника можно отремонтировать наушники, подсоединить светодиодную ленту, чинить электроприборы, микросхемы и платы. Пайка с помощью паяльника проста и при внимательной подготовке не вызывает затруднений даже у того, кто никогда раньше не сталкивался с такой работой.
Содержание:

Выбор инструмента

Паяльник – инструмент с нагревательным элементом, используемый для соединения плавких материалов. По способу нагревания их разделяют на:

• электрические;
• термовоздушные;
• газовые;
• индукционные.

Паяльники: 1-Электрический, 2-Термовоздушный, 3-Газовый, 4-Индукционный

Для работы с электрическими схемами и SMD-платами применяют электрические паяльники. В среднем они обладают мощностью в 15-40 Ватт. С помощью приборов мощностью более 100 Вт спаивают большие детали: радиаторы, медные трубки разного диаметра и т.д. Большие молотковые паяльники мощностью до 550 Вт используются в различных сферах промышленности: машиностроение, металлургия и т.п.

На выбор того или иного инструмента влияет не только размер деталей, но и теплопроводность материала, из которого она сделана. Именно она определяет температуру нагрева, а, следовательно, и необходимую мощность. Так, например, медь может требовать большей температуры нагрева, чем стальная деталь аналогичного размера. Стоит отметить, что при пайке медных деталей может даже возникать ситуация, когда высокая теплопроводность приводит к распаиванию соединений, выполненных ранее.

Основным элементом прибора (напоминаю, что работаем мы в основном электрическим) является нагревательный стрежень. Он представляет собой медную трубку и намотанную на неё нихромовую спираль. С одной стороны стержня, спрятанной в рукоятку прибора, идет ток, а с другой – вставлено жало из накатанного медного прута. Наконечник жала затачивается под скос. Нагрев наконечника происходит за счет замыкания тока на нихромовой спирали.

Для электротехнических работ подойдет легкий инструмент компактных размеров с низкой теплоемкостью. Чтобы избежать рассеивания напряжения лучше выбрать модель, имеющую трех-направляющий штекер заземления. Для начинающего электротехника будет достаточно модели до 30 Вт. Если с помощью паяльника планируется ремонтировать автомобиль, то лучше обратиться 40-ваттным приборам – для быстрого соединения проводов любого типа на большой площади. Для комфортной работы паяльников в автомобиле продаются специальные насадки.

Многие мастера по ремонту электроники пользуются паяльной станцией. Такая конструкция включает в себя набор всех необходимых для паяльных работ инструментов: паяльник со сменными наконечниками, подставка, блок регулировки напряжения, термофен, очистители и оловоотсос.

Многих интересует вопрос, можно ли паять без паяльника. Да, можно, в данном случае припой и детали придется нагревать для лужения и спаивания на открытом огне. Это позволяет создавать более-менее качественные соединения, однако технология отличается меньшей безопасностью. Кроме того, у новичка, не обладающего достаточным опытом, могут возникнуть большие сложности при работе с такими материалами, как медь, алюминий или нержавейка.

Припои и флюсы

Перед тем как паять провода или электрические схемы необходимо выбрать подходящий припой. Для этой работы подходят оловянно-серебряные и оловянно-свинцовые припои, канифоль. Припои с содержанием свинца обеспечивают более высокое качество пайки, однако имеют недостаток, заключающийся во вредности этого металла. Оловом пользуются для пайки деталей и материалов, требующих сохранения безопасности для организма, например, посуды.

Маркировка припоев обозначает металлы, входящие в ее состав и их содержание. Так, к примеру, в состав припоя ПОС-40 входят олово и свинец (припой оловянно-свинцовый). Цифра 40 говорит о 40% содержании олова. Количество свинца в ПОС припоях влияет на цвет (становится темнее) и температуру плавления (повышается). Для электротехнических работ чаще всего применяют ПОС с содержанием олова от 30% до 61%, а также ПСР-2 и ПСР-2,5. В маркировке оловянно-серебряного ПСр-2,5 цифра обозначает, что 2,5±0,3% припоя составляет серебро.

Для зачистки поверхности под пайку от оксидов используется специальные смеси – флюсы. Они являются одними из самых важных факторов, влияющих на качество паяния. Флюс должен подбираться под свойства паяемого материала, быть достаточно сильным для разрушения оксидной пленки. Активные флюсы на основе кислоты запрещено использовать для пайки микросхем и плат, поскольку они вызывают коррозию и разрушают контакты, однако при работе с химически стойкими металлами без них не обойтись. Сегодня при пайке, как правило, пользуются паяльной кислотой (хлорид цинка), спирто-канифольным раствором ЛТИ-120 и бурой (для пайки таких металлов, как медь, чугун, сталь, латунь).

Если вы собираетесь паять наушники, колонки или контакты материнской платы, то в качестве флюса можно использовать канифоль. Однако не следует использовать ее для пайки элементов микросхемы и плат. И особое внимание обратите на следующее: нельзя использовать канифоль для музыкальных инструментов! Она сильно загрязняет место спайки.

Подготовка к работе

Безусловно, для того, чтобы стать мастером и выполнять пайку деталей любых сложностей, необходимо время и опыт. Однако для того, чтобы починить наушники, прикрепить светодиодную ленту или в домашних условиях поменять конденсаторы на компьютерной плате не нужно обладать особыми знаниями. Соблюдение инструкции и правил электротехнической безопасности позволят выполнить эти работы без затруднений.

Огромное значение для качества и эффективности пайки имеет состояние жала. Процесс ухода за ним называют лужением – процесс покрытия его поверхности тонким слоем припоя. Это делается для того чтобы медь, из которой изготовлен наконечник паяльника, не окислилась. Паяльник с окислившимся жалом плохо взаимодействует с припоем и обрабатываемым материалом. Каждый раз, перед тем как паять паяльником, следует проводить его подготовку. Сначала обрабатываем жало холодного паяльника напильником, или жесткой щеткой, очищая медь от грязи.

Чистка паяльника щеткой (можно использовать и напильник)

Затем, нагрев паяльник до рабочей температуры, нужно несколько раз поочередно коснуться им канифоли и затем припоя. Сплав должен равномерно покрыть рабочую часть.
Опускаем паяльник во флюс.

Ниже видео о том как залудить паяльник и приготовить его к работе. Пожалуй на видео даже лучше видно, чем на наших фотографиях, так что рекомендуем посмотреть.

Пайка плат и микросхем

Очень часто электрические паяльники используют для пайки печатных плат. Для этого подойдет специальный небольшой прибор средней мощности. Более подробно рекомендуем прочитать статью о выборе паяльников для плат и микросхем.

Ниже видео, которое наглядно описывает весь процесс: Такой способ пайки позволяет новичку без особых затруднений припаять к схеме радиатор, впаять кнопку на модем, светодиодную ленту (об этом более подробно будет ниже) или отремонтировать штекер.

Пайка проводов

Умение паять провода может пригодиться во многих ситуациях. Одним из самых подходящих примеров можно назвать вышедшие из-за перелома провода наушники. Для соединения проводов используют два основных способа:

1. Жилы накладываются друг на друга и спаиваются с помощью припоя.
2. Жилы проводов предварительно скручиваются между собой и потом лудятся с помощью припоя.

В обоих случаях используется канифоль. При необходимости очистки проводов применяется жидкий флюс, наносимый с помощью кисточки. Другие способы спайки проводов между собой основываются на двух основных, описанных выше, и представлены на следующем рисунке.

Способы спайки проводов между собой

Для пайки радиоэлементов без печатного монтажа прибегают к двум способам. Первый (нахлестный) является более быстрым, а второй (скрутка) обеспечивает большую надежность соединения.

Для того чтобы починить наушники лучше всего подойдет второй указанный способ (т.к. обеспечит большую прочность соединения). Порядок действий примерно следующий:

1. Найдите поврежденный участок провода и вырежьте его. Зачистите края проводов на достаточную длину. Для снятия изоляции лучше всего пользоваться нагретым паяльником, или плоским, не очень острым ножом.
2. Сложите провода друг с другом (по цветам) и залудите с помощью канифоли или смеси ФС-1.
3. Замотайте обработанное место изолентой.

Если провод поврежден у самого штекера или входа в наушники, необходимо будет разобрать корпус и припаять провода непосредственно к входным контактам.

Пайка светодиодной ленты

Сегодня светодиодную ленту активно используют для монтажа интерьерного освещения различной сложности. Она дает широкие дизайнерские возможности, имеет небольшие размеры и не уступает по рабочим характеристикам другим осветительным приборам.

Вне зависимости от размера и условий монтажа, ленту паяют по одинаковой инструкции:

1. Обрезав ленту до нужной длины, поверхность, на которую она должна крепиться, обезжиривают и высушивают.
2. Оторвав защитную пленку с обратной стороны, ленту приклеивают к монтажной поверхности.
3. После этого припаиваются провода на входных контактах, мелкие детали, диммеры, контроллеры. Во время работы нужно избегать перегрева ленты, это может привести к выходу диодов из строя.

Обратите внимание, спаивая две ленты! Плюс должен идти к плюсу, а минус к минусу!

Процесс припаивания изображен на фотографиях ниже:

Фиксируем светодиодную ленту (использовалась изолента)
Немного припоя на каждый контакт.
Припаиваем провода, соблюдая полярность.

Чтобы паять диодную ленту хорошо подходят паяльники мощностью до 40 Вт. Лучше всего использовать провода с сечением 0,75 мм. Красные припаиваются к плюсовому контакту, а черные – к минусовому.

Рулон светодиодной ленты.

Теперь о том, как паять светодиоды непосредственно на плату, чтобы создать светодиодную подсветку своими руками. Для этого понадобятся сами диоды, кусочек платы для них (можно купить в радиотехническом магазине) и паяльные принадлежности. Для очистки от окалины воспользуемся флюсом под алюминий, оловом – в качестве припоя.

1. Вставляем диоды в плату так, чтобы плюсовые контакты (длинные «лапки») были расположены с одной стороны, а минусовые – с другой. И загибаем контакты в стороны. Будьте внимательно – если хотя бы один диод будет подключен неправильно, всё сгорит.
2. Обработав «лапки» флюсом припаиваем их к плате.
3. Отрезаем лишнюю длину контактов с помощью кусачек. Зачищаем провода питания на длину, равную длине диодного ряда, прикладываем к соответствующим контактам и запаиваем.
4. Готово! Теперь можно проверять работу схемы, подключив провода к 12 В источнику питания.

Пайка алюминия

Кажется, что в том, как паять алюминий, нет никакой сложности. Ведь этот материал обладает высокой теплопроводностью и легко поддается обработке. Несмотря на это для обработки данного металла необходимо учитывать некоторые особенности.

Алюминий под воздействием высокой температуры очень быстро образует на поверхности окисные пленки, и поэтому для его пайки приходится использовать специальные флюсы и паяльные жала (покрытые сталью). И если обработка алюминиевых проводов практически не отличается от работы с другими металлами, то пайка плоских алюминиевых поверхностей – процесс гораздо более сложный. В первую очередь, вам понадобится паяльник мощностью в 60-100 Вт, для того чтобы хорошо прогревать большие детали.

1. Перед тем, как паять алюминий, его рабочая поверхность очищается от окалины наждачкой или напильником.
2. После ее обезжиривают бензином, ацетоном или другим растворителем. Затем место соединения необходимо смазать специальным флюсом.
3. Жало паяльника опускается в канифоль или нашатырный спирт до появления легкого дымка. Это очищает медь, из которой выполнен наконечник, от окисей других металлов.
4. Дальнейшие действия практически не отличаются от работы с другими материалами: жало смазывается в припое, после чего небольшое его количество переносится на место спаивания для залуживания. После этого наносится основной слой припоя.

Похожим образом паяют нержавейку – этот процесс тоже требует тщательной зачистки рабочей поверхности перед нанесением припоя.

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом, нужно произвести следующие операции:

1. Освободить концы проводов от изоляции , если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.
2. Облудить оголенные концы, при этом:

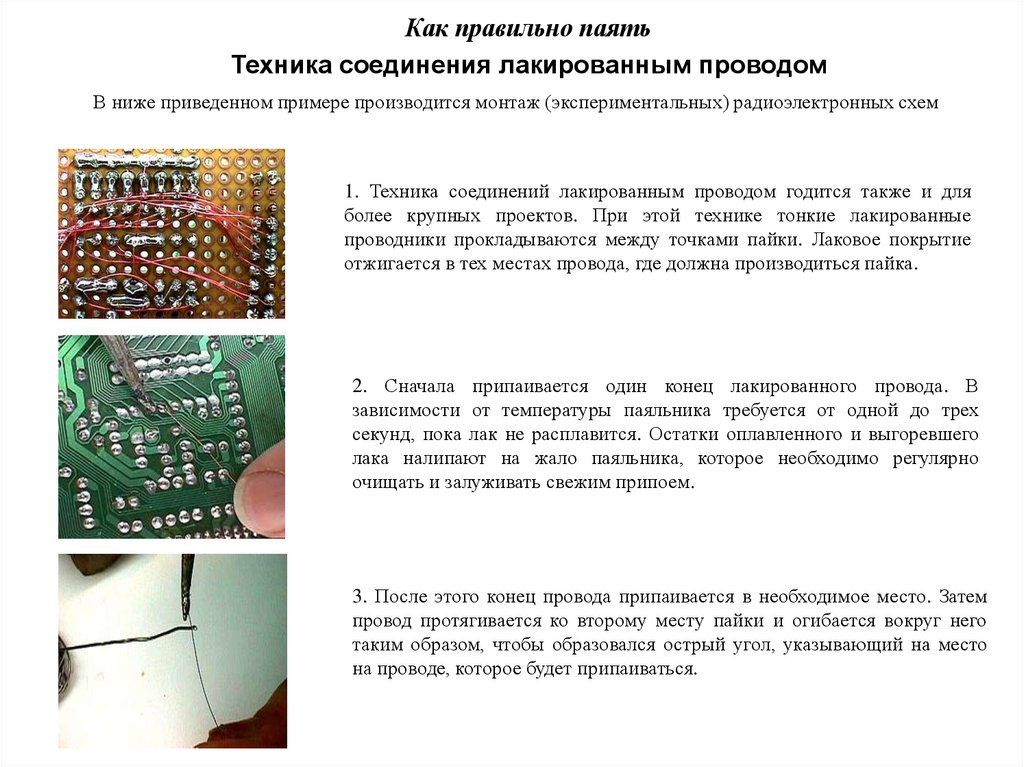

   • Зачистить провод от лакового покрытия (если оно имеется).
   • Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.
   • Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
3. Операцию повторить со вторым концом провода.
4. Приложить спаиваемые концы друг к другу , набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
5. В ряде случаев , лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Как припаять провода

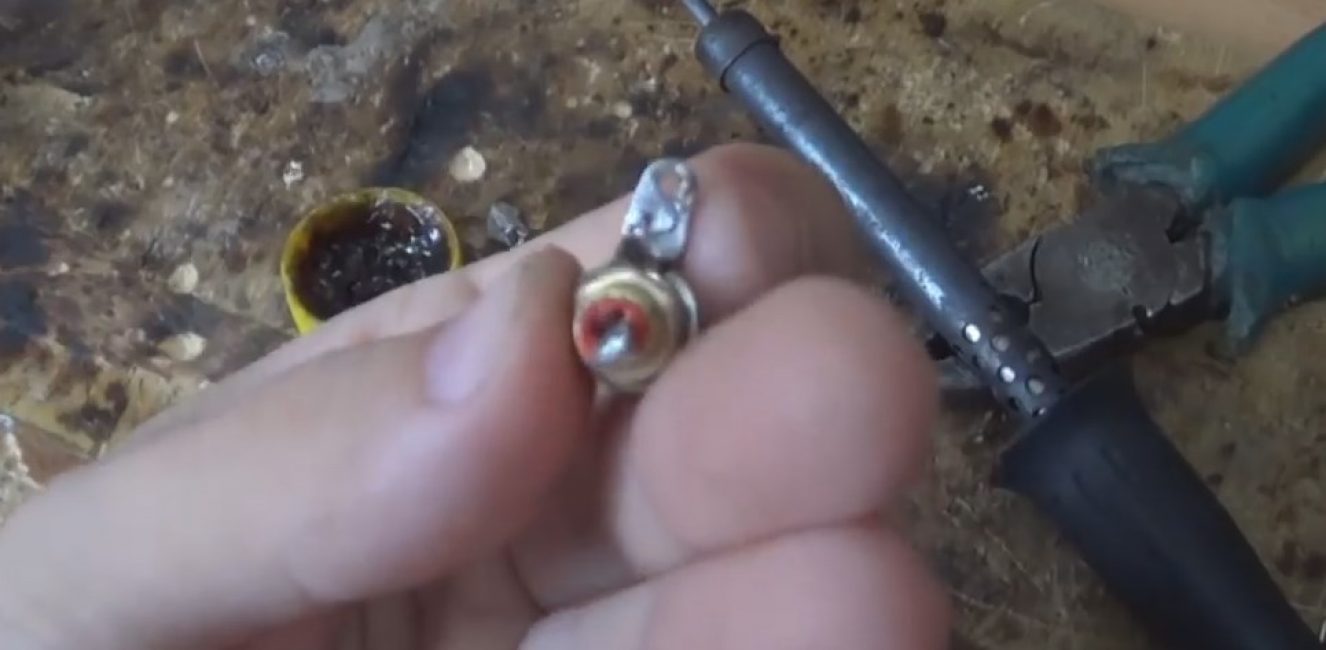

К наушнику и штекеру

Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция – зачистка контактов на . Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику

Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

Основным инструментом при пайке является паяльник.

Их разновидностей множество и применяются они в зависимости от характера выполняемого пайкой соединения:

Наиболее распространенный вид этого инструмента , в котором нагрев стержня производится нагревательным элементом из нихрома. Как правило, эти приборы оснащены терморегуляторами, предотвращающими перегрев паяльника и перегорание спирали нагрева.

В качестве терморегулятора применяется обычно проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые имеют спираль из нихрома, которая намотана на диэлектрический материал и при нагревании передает тепло сердечнику. В этих изделиях в качестве сердечника обычно применяется медный стержень, поскольку медь имеет высокую теплопроводность.

Керамические

В качестве рабочего органа применяют наконечник из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы считаются наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборах возможен широкий диапазон регулировки температуры и мощности рабочего органа.

Индукционные

Нагрев наконечника производится через индукционную катушку. При прохождении через нее тока, на поверхности наконечника индуцируются вихревые токи, быстро производящие нагрев рабочего органа.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция производится плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники

Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в электросхему и при прохождении по нему тока мгновенно нагревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего наконечника производится в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые

Применяются как автономные приборы. Работа производится в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные

Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции

В продаже имеются два вида этих приборов:

1. Термовоздушные – нагрев зоны пайки производится потоком горячего воздуха с температурой до 300 о С, фокусируемого соплом паяльника. Давление создается либо крыльчаткой в корпусе паяльника (турбинные), либо компрессором (компрессорные).
2. Инфракрасные – в них нагрев осуществляется потоком инфракрасного излучения.

Паяльные станции применяются в тех случаях, когда паяльники с их медным или керамическим наконечником неудобны или вообще непригодны для работы. Это имеет место при работе с современными миниатюрными платами, в которых применяется SMD монтаж.

Припои

Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

1. Легкоплавкие с температурой плавления до 400 о С.
2. Тугоплавкие , у которых этот показатель выше 400 о С.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяются легкоплавкие металлы и их сплавы:

• олово;
• свинец;
• кадмий;
• сурьма;
• висмут;
• цинк;
• медь;

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основных операции: лужение и собственно пайку.

При нагревании во время пайки, неизбежно окисление поверхности соединяемых деталей, которое препятствует растеканию припоя по поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

Условное разделение флюсов – активные и пассивные. Активные флюсы способны в процессе эксплуатации разрушать место пайки. Поэтому, места спайки необходимо тщательно промывать водой. Для работы с электронными монтажами не применяются.

В качестве флюсов применяются:

1. Канифоль – переработанная смола хвойных деревьев, показатель качества – светлый тон.
2. Флюс спиртоканифольный – смесь канифоли (10-60 %) со спиртом, активно применяется в радиомонтаже.
3. Флюсы ЛТИ – смесь канифоли и спирта с добавлением триэтаноламина, применяется для пайки железа, меди, латуни и других металлов.
4. Паста паяльная из смеси флюса , олова и свинца с добавлением до 2% серебра, применяется в радиомонтаже.
5. Паяльный жир и паяльная кислота – применяются для пайки деталей из железа, активно снимая слой окисла с поверхности.
6. Бура – высокотемпературный флюс (температура плавления около 900 о С) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

В таблице приведены примеры исполнения приспособлений, на самом деле, эти изделия выпускается в неисчислимом количестве разновидностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
2. Выполнить скрутку , предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом — быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно , но болтовое — наиболее простое и надежное.

Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.

Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.

Принцип работы паяльника

Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры (300 и выше градусов ). Паяние – это процесс всасывания специального вещества (припоя). Оно имеет температуру плавления ниже, чем у провода для спаивания.

Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.

Паяльник и инструменты, необходимые для работы

Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:

• Сам паяльник
• Специальная подставка
• Припой
• Дополнительные инструменты

Паяльник

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем. Но главный критерий – мощность. По мощности они разделяются на несколько типов:

• 3-10 Вт. Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем
• 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
• 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
• 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту

Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в 35 Вт и выше.

Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.

Припой

В этом специальном легкоплавком сплаве, как правило, используются вещества:

• Олово
• Свинец
• Кадмий

Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления до 80 градусов, а наиболее устойчивые – свыше 900.

Флюс

Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка – ЛТИ 120.

При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40% ) и тщательно взболтать.

Дополнительный инструмент

Чтобы удобно и безопасно паять с паяльником, следует обзавестись предметами:

• Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
• Напильник – для очистки нагревающейся части паяльника
• Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями

Приступая к работе

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.

После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.

Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.

Как припаять провод: процесс

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

• Спайка должна быть быстрой
• Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
• Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

• Освободите рабочую поверхность от посторонних предметов
• Уберите из комнаты излишне любопытных детей и животных
• Следите за шнуром – задев его ногой или рукой, есть риск ожога
• Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
• Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
• Каждый раз следует брать припоя не больше, чем на 2 пайки . Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

• Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
• При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
• Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало -чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Как качественно паять паяльником?

Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.

Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).

После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.

Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.

Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.

Как запаять контакты без паяльника. Самое надежное соединение проводов без паяльника. Требования, предъявляемые к пастам

Домашний умелец всегда держит в своем арсенале набор инструментов, одним из которых является паяльник. Пайка самый удобный способ своими руками припаять провод, отремонтировав бытовую технику, компьютер, другое электрооборудование. Однако может не оказаться под рукой паяльника или отключена электроэнергия, а потребность спаять становится необходимой. Поэтому существуют способы соединения металлических изделий в домашних условиях без паяльника.

Как сделать самодельный прибор для пайки?

Сделать паяльник можно из подручных средств в любом месте, квартире, доме, на природе, при ремонте автомобиля и т.д. Оптимальным решением станет сооружение прибора из медной проволоки диаметром сечения 4-5 мм. Тоньше проводок может прогореть, а толще будет нагреваться дольше, а работать с ним станет сложнее. По длине достаточно будет 10-15 см. С одной стороны конец затачивается или сплющивается, это место которой будет осуществляться спайка элементов. С другой стороны можно сделать деревянную ручку, чтобы не обжечь руки или воспользоваться плоскогубцами.

Второй составляющей успешного паяния является наличие открытого огня. Можно воспользоваться зажигалкой, костром, горелкой, бензиновой лампой, другими подручными средствами, с помощью которых будет нагреваться конец проволоки.

Необходимо соорудить подставку для пайки, которая должна быть надежно закреплена. Важно, чтобы очаг нагрева находился вблизи места работы, чтобы она была удобной, а самодельный паяльник не успевал остывать. Под руками необходимо подготовить плоскую емкость с припоем и канифолью. С помощью такого простого способа можно легко отремонтировать и запаять многие вещи, соединять микросхемы к плате.

Еще один доступный способ изготовления самодельного паяльника представлен на видео.

Необходимый инструмент

Вроде бы на первый взгляд припаять без паяльника кажется абсурдным занятием, но ничего удивительного нет, особенно если потребность пайки становится необходимой. Для того чтобы работа была продуктивной, а результат достигнутым, помимо самодельного паяльника необходимо вооружиться подручным инструментом:

• плоскогубцы. Лучше запастись обычными пассатижами и с узкими носиками;
• напильник, надфиль;
• наждачная бумага;
• нож, ножницы;
• кисть.

Этот инструмент есть у каждого домашнего мастера не только дома, но и может быть в автомобиле, что делает возможным проведение паяльных работ независимо от места нахождения. Помимо необходимости паяльника дома он может понадобиться для ремонта авто электрики. Тем самым паяльник своими руками становится незаменимым помощником независимо от места потребности.

Лужение без паяльника

Для улучшения контакта проводов, увеличения качества паяния используется предварительное нанесение припоя на места соединяемых элементов. Эта технология называется лужением, может проводиться также без использования паяльника. Для этого понадобиться небольшая емкость, в роли которой справиться любая металлическая крышка из-под банки.

Производится подготовка проводов, на которых снимается изоляция с концов, подвергаемых лужению. В емкость помещается канифоль и олово-свинцовый припой. Далее понадобится разогреть содержимое на огне. Оголенные и зачищенные концы провода опускаются в кипящую канифоль, а после на несколько секунд в массу олова. Вынув провода необходимо сразу с помощью мягкой ветоши удалить лишние части припоя, чтобы в результате процедуры остался тонкий, равномерный слой.

Если целью лужения является не проводка, а ремонт посуды или иных не стальных поверхностей, то емкость не подойдет. Работа осуществляется непосредственно на детали. Для этого на место обработки настругивается припой с канифолью и подвергается нагреванию с нижней части. После содержимое растирается, а излишки удаляются тряпкой. Рекомендуется для качественного получения результата обработать поверхность специальной кислотой. Теперь луженые детали готовы к пайке.

Пайка проводов без использования паяльника

Провода небольшого диаметра можно спаивать за счет уже имеющегося олова от лужения. Для этого концы скручиваются и подвергаются нагреву. Использовать можно любой источник пламени, даже обычную зажигалку или спички. В случае работы с сечением провода более 1 кв. мм. содержащегося слоя от лужения будет недостаточно, поэтому на поверхность спаиваемых частей после их скрутки наносится небольшое количество струганного припоя. Используется нагрев участка до момента, пока расплавленная масса заполнит все поры скрутки. Этот вариант удобен при работе с тонким проводом, таким как у наушников, зарядного устройства для телефона.

Элементарная пайка двух концов провода является распространенным случаем, но иногда есть необходимость соединения провода к середине другого или припаять провод без паяльника к плате. В первом случае зачищается от обмотки участок соединения. Присоединяемый провод наматывается в месте припоя и зажимается, чтобы создать плотную, надежную скрутку. Далее спаивание элементов производится по принципу работы соединения двух концов. Припой к поверхности желательно делать после предварительного лужения, это позволит упростить задачу соединения. Кусок провода прикладывается на место и посыпается сверху мелкими частичками припоя. Нагрев участка производится снизу детали до момента, пока олово не станет одним целым с проводом и поверхностью.

Пайка посуды или емкостей

Паяльник может понадобиться не только для качественного соединения проводов, но и для ремонта бытовой, садово-огородной посуды. Это могут быть кастрюли, ведра, в которых образовались небольшие отверстия. Чтобы их паять необходимо подготовить место припоя, обработав отверстие изнутри наждачной бумагой и кислотой. Далее снизу емкости устанавливается пластина, чтобы предотвратить утечку расплавленного припоя, который в мелко нарезанном виде вместе с канифолью насыпается изнутри в отверстие. Заканчивается пайка без паяльника нагреванием снизу места запаивания огнем до полного заполнения ремонтируемого участка. Проблематичным будет ремонт алюминиевой тары, для которой потребуется специальный припой. В его составе должен кроме олова присутствовать цинк, висмут или алюминий. Приготовление сплавов осуществляется с помощью перемешивания и нагрева до высокой температуры.

Пайка с использованием пасты

Решить проблему без наличия паяльника можно с помощью специальной пасты, которая приготавливается самостоятельно или приобретается в магазине в готовом виде. Уникальность паяльной пасты в том, что ее можно долгое время хранить, а при необходимости использовать, имея под рукой источник нагрева. Для приготовления понадобится несколько компонентов: соляная кислота, вода, цинк, олово. Все составляющие перемешиваются, а после происхождения реакции вода выпаривается, вследствие чего масса получается пастообразной. Сделать пайку не составит труда, используя пасту и добавляемые компоненты, которые позволят без паяльника провести требуемые работы. Поверхность или участок перед пайкой зачищается и на него намазывается паста. С помощью нагрева на огне паста расплавляется, образуя прочное, защищенное соединение. Для правильного соединения элементов и получения нужной консистенции можно подробно изучить соответствующие рекомендации и посмотреть видео.

Пайка фольгой

Существует быстрый способ пайки с использованием фольги, которая играет роль припоя. Удобство метода заключается в том, что фольга при расплавлении принимает аккуратную форму, не размазывается, не растекается. Можно использовать для припаивания контактов и проводов, для чего место соединения подготавливается, удаляется изоляция. Далее фольга накручивается и подвергается нагреванию, которое должно быть планомерным, чтобы материал постепенно расплавлялся. Используется зажигалка, свеча или иной источник небольшого пламени.

Отсутствие паяльника не является в итоге большой проблемой, чтобы отремонтировать электротехнику, компьютер, посуду и т. д. Необходимо только запастись нужным набором инструментов и компонентами для удачной и результативной пайки. Важно соблюдать технику безопасности, а также не допускать детей к месту работы, потому что пайка проводится с материалом высокой температуры.

Один из наиболее надежных способов соединения проводов и деталей — пайка. Как правильно паять паяльником, как подготовить паяльник к работе, как получить надежное соединение — обо всем этом дальше.

В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

Выбрать надо тот, Который удобно «лежит» в руке

Выбор мощности

Мощность паяльника выбирается в зависимости от характера работы:

В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

Подготовка к работе

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

Заточка жала

Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

• Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
• Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
• Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

Лужение паяльника

Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

Первый способ лужения жала паяльника:

• довести до рабоче температуры;
• прикоснуться к канифоли;
• расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.

Технология пайки паяльником

Практически все сейчас пользуются электрическими паяльниками. Те, у кого работа связна с пайкой, предпочитают иметь паяльную станцию, «любители» предпочитают обходиться обходиться обычными паяльниками без регуляторов. Иметь несколько паяльников разной мощности достаточно для работ разного типа.

Чтобы разобраться как правильно паять паяльником, надо хорошо представлять себе процесс в общем, затем углубляться в нюансы. Потому начнем с краткого описания последовательности действий.

Пайка подразумевает последовательность повторяющихся действий. Говорить будем о пайке проводов или радиотехнических деталей. Именно с ними приходится встречаться в хозяйстве чаще. Действия такие:

На этом пайка закончена. Надо остудить припой и проверить качество соединения. Если все сделано правильно, место пайки имеет яркий блеск. Если припой выглядит тусклым и пористым — это признак недостаточной температуры во время пайки. Сама пайка называется «холодной» и не дает требуемого электрического контакта. Она легко разрушается — достаточно потянуть провода в разные стороны или даже подковырнуть чем-то. Еще место пайки может быть обугленным — это признак обратной ошибки — слишком высокой температуры. В случае с проводами она часто сопровождается оплавлением изоляции. Тем не менее, электрические параметры бывают нормальными. Но, если паяются проводники при устройстве проводки, лучше переделать.

Подготовка к пайке

Сначала поговорим о том, как правильно паять паяльником провода. Для начала надо удалить изоляцию. Длина оголяемого участка может быть разной — если паять собираетесь проводку — силовые провода, оголяют 10-15 см. Если припаять надо малоточные проводники (те же наушники, например), длина оголяемого участка небольшая — 7-10 мм.

После снятия изоляции необходимо провода осмотреть. Если есть на них лак или оксидная пленка, ее надо удалить. У свежезачищенных проводов оксидной пленки обычно не бывает, а лак иногда присутствует (медь имеет не рыжий цвет, а коричневатый). Оксидную пленку и лак можно удалить несколькими способами:

• Механически. Использовать наждачную бумагу с мелким зерном. Ею обрабатывают оголенную часть провода. Так можно сделать с одножильными проводами довольно большого диаметра. Обрабатывать наждачной бумагой тонкие проводки неудобно. Многожильные так вообще можно оборвать.
• Химический способ. Оксиды хорошо растворяются спиртом, растворителями. Лаковое защитное покрытие снимается при помощи ацетилсалициловой кислоты (обычный аптечный аспирин). Провод кладут на таблетку, прогревают паяльником. Кислота разъедает лак.

В случае с лакированными (эмалированными) проводами можно обойтись без зачистки — нужно использовать специальный флюс, который так и называется «Флюс для пайки эмалированных проводов». Он сам разрушает защитное покрытие во время пайки. Только чтобы впоследствии он не начал разрушать проводники, его после окончания пайки его надо удалить (влажной тряпкой, губкой).

Если припаять надо провод к какой-то металлической поверхности (например, провод заземления к контуру), процесс подготовки мало чем меняется. Площадку, к которой будет припаиваться провод, надо зачистить до чистого металла. Сначала механически удаляются все загрязнения (включая краску, ржавчину и т.д.), после чего при помощи спирта или растворителя поверхность обезжиривается. Далее можно паять.

Обработка флюсом или лужение

При пайке главное — обеспечить хороший контакт спаиваемых деталей. Для этого перед началом пайки соединяемые детали надо залудить или обработать флюсом. Эти оба процесса взаимозаменяемы. Их основное назначение — улучшить качество соединения, облегчить сам процесс.

Лужение

Для обработки проводов потребуется хорошо разогретый паяльник, кусок канифоли, небольшое количество припоя.

Берем зачищенный провод, укладываем его на канифоль, прогреваем паяльником. Прогревая, поворачиваем проводник. Когда провод окажется весь в расплавленной канифоли, на жало паяльника набираем немного припоя (просто прикасаемся жалом). Затем вынимаем провод из канифоли и кончиком жала проводим по оголенному проводнику.

Лужение проводов — обязательный этап при пайке

При этом припой тончайшей пленкой покрывает металл. Если это медь, из желтой, она становится серебристой. Провод тоже надо немного поворачивать, а жало двигать вверх/вниз. Если проводник хорошо подготовлен, он полностью становится серебристым, без пропусков и желтых дорожек.

Обработка флюсом

Тут все и проще, и сложнее. Проще в том смысле, что нужен только состав и кисточка. Кисточку обмакиваем в флюс, наносим тонким слоем состав на место пайки. Все. В этом простота.

Сложность в выборе флюса. Есть много разновидностей этого состава и под каждый вид работы надо подбирать свой. Так как сейчас говорим о том, как правильно паять паяльником провода или электронные компоненты (платы), то приведем несколько примеров хороших флюсов для этого типа работ:

Для пайки электронных компонентов (печатных плат) не используйте активные (кислотные) флюсы. Лучше — на водной или спиртовой основе. Кислотные же имеют хорошую электропроводность, что может нарушить работу устройства. Также они очень химически активны и могут вызвать разрушение изоляции,коррозию металлов. Благодаря своей активности они очень хорошо подготавливают к пайке металлы, потому их используют, если надо припаять провод к металлу (обрабатывают саму площадку). Наиболее распространенный представитель — «Паяльная кислота».

Разогрев и выбор температуры

Если хотите знать, как правильно паять паяльником, надо научиться определять достаточно ли разогрето место пайки. Если пользуетесь обычным паяльником, ориентироваться можно по поведению канифоли или флюса. При достаточном уровне нагрева они активно кипят, выделяют пар, но не горят. Если поднять жало, капли кипящей канифоли остаются на кончике жала.

При использовании паяльной станции исходят из таких правил:

То есть, на станции выставляем на 60-120°С выше, чем температура плавления припоя. Зазор температур, как видите большой. Как выбрать? Зависит от теплопроводности спаиваемых металлов. Чем лучше он отводит тепло, тем более высокой должна быть температура.

Внесение припоя

Когда место пайки достаточно разогрето, можно добавлять припой. Его вносят двумя способами — расплавленное, в виде капли на жале паяльника или в твердом виде (проволоку припоя) непосредственно в зону пайки. Первый метод используется если область пайки небольшая, второй — при значительных площадях.

В случае, если надо внести небольшое количество припоя, его касаются жалом паяльника. Припоя достаточно, если жало стало белым, а не желтым. Если повисла капля — это перебор, ее надо удалить. Можно стукнуть пару раз по краю подставки. Потом сразу возвращаются в зону пайки, проводя жалом вдоль места пайки.

Во втором случае проволоку припоя вводим непосредственно в зону пайки. Нагревшись, он начинает плавиться, растекаясь и заполняя пустоты между проводами, занимая место испаряющегося флюса или канифоли. В этом случае надо вовремя убрать припой — его переизбыток тоже не очень хорошо влияет на качество пайки. В случае с пайкой проводов это не так критично, а вот при пайке электронных элементов на платах очень важно.

Чтобы пайка была качественной, необходимо все делать тщательно: зачищать провода, прогреть место пайки. Но перегрев тоже нежелателен, как и слишком большое количество припоя. Вот тут нужна мера и опыт, а набраться его можно повторяя все действия некоторое количество раз.

Приспособление для более удобной пайки — третья рука

Как научиться паять паяльником

Для начала возьмите несколько кусков одножильного провода небольшого диаметра (можно — монтажные провода, те, которые используются в связи и т.п.) — с ними работать проще. Нарежьте их на небольшие кусочки и на них тренируйтесь. Сначала старайтесь спаять два провода. Кстати, после лужения или обработки флюсом их лучше скрутить между собой. Так увеличиться площадь контакта и проще будет удерживать провода на месте.

Когда пайка несколько раз получится надежной, можно увеличить количество проводков. Их тоже надо будет скручивать, но уже применять придется пассатижи (две проволоки можно скручивать руками).

Нормальная пайка означает:

После того, как освоена пайка нескольких проводов (трех…пяти), можно попробовать многожильные провода. Сложность состоит в зачистке и лужении. Зачищать получится только химическим методом, а лудить, предварительно скрутив провода. Затем залуженные проводники можно попытаться скрутить, но это довольно сложно. Придется их удерживать при помощи пинцета.

Когда и это освоено, можно тренироваться на проводах большего сечения — 1,5 мм или 2,5 мм. Это те провода, которые применяют при прокладке проводки в квартире или доме. Вот на них и можно тренироваться. Все тоже, но работать с ними сложнее.

После завершения пайки

Если обрабатывали провода кислотными флюсами, после остывания припоя, его остатки надо смыть. Для этого используют влажную тряпку или губку. Их смачивают в растворе моющего средства или мыла, после — удаляют влагу, просушивают.

О том, как правильно паять паяльником вы знаете, теперь надо приобретать практические навыки.

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом, нужно произвести следующие операции:

1. Освободить концы проводов от изоляции , если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.
2. Облудить оголенные концы, при этом:
   • Зачистить провод от лакового покрытия (если оно имеется).
   • Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.
   • Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
3. Операцию повторить со вторым концом провода.
4. Приложить спаиваемые концы друг к другу , набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
5. В ряде случаев , лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Как припаять провода

К наушнику и штекеру

Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция – зачистка контактов на . Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику

Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

Основным инструментом при пайке является паяльник.

Их разновидностей множество и применяются они в зависимости от характера выполняемого пайкой соединения:

Наиболее распространенный вид этого инструмента , в котором нагрев стержня производится нагревательным элементом из нихрома. Как правило, эти приборы оснащены терморегуляторами, предотвращающими перегрев паяльника и перегорание спирали нагрева.

В качестве терморегулятора применяется обычно проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые имеют спираль из нихрома, которая намотана на диэлектрический материал и при нагревании передает тепло сердечнику. В этих изделиях в качестве сердечника обычно применяется медный стержень, поскольку медь имеет высокую теплопроводность.

Керамические

В качестве рабочего органа применяют наконечник из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы считаются наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборах возможен широкий диапазон регулировки температуры и мощности рабочего органа.

Индукционные

Нагрев наконечника производится через индукционную катушку. При прохождении через нее тока, на поверхности наконечника индуцируются вихревые токи, быстро производящие нагрев рабочего органа.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция производится плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники

Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в электросхему и при прохождении по нему тока мгновенно нагревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего наконечника производится в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые

Применяются как автономные приборы. Работа производится в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные

Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции

В продаже имеются два вида этих приборов:

1. Термовоздушные – нагрев зоны пайки производится потоком горячего воздуха с температурой до 300 о С, фокусируемого соплом паяльника. Давление создается либо крыльчаткой в корпусе паяльника (турбинные), либо компрессором (компрессорные).
2. Инфракрасные – в них нагрев осуществляется потоком инфракрасного излучения.

Паяльные станции применяются в тех случаях, когда паяльники с их медным или керамическим наконечником неудобны или вообще непригодны для работы. Это имеет место при работе с современными миниатюрными платами, в которых применяется SMD монтаж.

Припои

Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

1. Легкоплавкие с температурой плавления до 400 о С.
2. Тугоплавкие , у которых этот показатель выше 400 о С.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяются легкоплавкие металлы и их сплавы:

• олово;
• свинец;
• кадмий;
• сурьма;
• висмут;
• цинк;
• медь;

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основных операции: лужение и собственно пайку.

При нагревании во время пайки, неизбежно окисление поверхности соединяемых деталей, которое препятствует растеканию припоя по поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

Условное разделение флюсов – активные и пассивные. Активные флюсы способны в процессе эксплуатации разрушать место пайки. Поэтому, места спайки необходимо тщательно промывать водой. Для работы с электронными монтажами не применяются.

В качестве флюсов применяются:

1. Канифоль – переработанная смола хвойных деревьев, показатель качества – светлый тон.
2. Флюс спиртоканифольный – смесь канифоли (10-60 %) со спиртом, активно применяется в радиомонтаже.
3. Флюсы ЛТИ – смесь канифоли и спирта с добавлением триэтаноламина, применяется для пайки железа, меди, латуни и других металлов.
4. Паста паяльная из смеси флюса , олова и свинца с добавлением до 2% серебра, применяется в радиомонтаже.
5. Паяльный жир и паяльная кислота – применяются для пайки деталей из железа, активно снимая слой окисла с поверхности.
6. Бура – высокотемпературный флюс (температура плавления около 900 о С) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

В таблице приведены примеры исполнения приспособлений, на самом деле, эти изделия выпускается в неисчислимом количестве разновидностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
2. Выполнить скрутку , предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

Необходимость припаять что-либо в домашних условиях часто возникает даже у людей, которые ни разу не держали в руках специально предназначенный для такой задачи инструмент. Как разобраться с небольшими проблемами, вроде разорванных проводков или отпавшей детали, без паяльника?

Как припаять без паяльника – простые способы пайки проводов

Паяльник для соединения металлических частей иметь желательно, но не обязательно. Чтобы обойтись без него, мы возьмем:

• небольшую металлическую емкость;
• припой, например марки ПОС60, можно использовать чистое олово;
• канифоль.

• Соединяем провода: сначала зачищаем их, снимая изоляцию на 2-3 см.
• Нагреваем емкость с канифолью и оловом (например на газовой плите или посредством горелки).
• Концы провода без изоляции опускаем в расплавленную канифоль (погружаем так, чтобы состав полностью покрыл всю поверхность), а после в расплавленный метал. Желательно не набрать лишнего олова, или убрать его сразу же после извлечения.
• Медные провода, диаметром до 0,75 мм², просто скручиваются между собой после лужения.
• Далее “проблемный” участок разогревается вновь, чтобы припой схватился. Нагревать его придется каким-либо узконаправленным инструментом: свечой, зажигалкой и т.п.
• Если нужно присоединить один отрезок провода к средине другого, его оголенную часть наматывают вокруг места соединения, а после проводят пайку.

Как припаять без паяльника детали и посуду

Чтобы залудить для последующей пайки часть плоской поверхности, на нее кладут мелкую оловянную стружку и немного канифоли. Источник огня размещается снизу, а когда припой расплавится, его аккуратно растирают любой подходящей металлической деталью (так же можно удалить лишнее). При лужении стальной детали канифоль не используется (ее функции выполняет обработка паяльной кислотой). Для пайки предметов из алюминия нужен особый припой, состоящий из олова и свинца.

Другие случаи пайки без паяльника

Чуть более сложные случаи соединения деталей требуют специального подхода. Например:

• При работе с крупными, многожильными проводами (до 2 мм.) обычного лужения оловом может не хватить для надежной спайки. Сверху скрутки следует насыпать измельченный припой и греть его до тех пор, пока частички расплавятся и проникнуть внутрь, заполняя малейшие зазоры.
• Чтобы припаять провод к детали: лудим поверхность обоих предметов. После прижимаем провод к плоскости, сверху насыпаем стружку припоя и нагреваем снизу, до момента плавления.
• Пайка проводов до 3 мм: может производиться без паяльника, с применением методики желоба. Последний необходимо сделать из алюминиевой фольги, чья толщина составит около 0,8 мм. Концы проводов скручиваются и складываются параллельно, вокруг них размещается желоб, чья ширина не превышает размер соединяемого участка. В него же насыпают канифоль и припой, один конец фольги скручивается, чтобы не рассыпать компоненты. Нужный участок фольги под проводами нагревается до расплавления, а потом раскручивается и отделяется.

Еще один распространенный способ пайки без паяльника – использование так называемой “холодной сварки” или различных паяльных паст, которые можно купить либо изготовить вручную.

Пайка считается очень удобным и хорошо проверенным способом соединения проводников и радиодеталей. С её помощью также можно припаять провод к плате с расположенными на ней электрическими контактами.

Качеством пайки, в конечном счёте, определяется надёжность образовавшегося соединения, так что перед началом работ рекомендуется ознакомиться с особенностями этой не совсем простой процедуры.

Для того чтобы присоединить проводник к плате в первую очередь потребуется паяльник с мощностью, зависящей от толщины самого провода.

Обычно для этих целей используются паяльные устройства с рабочей мощностью в пределах от 25-ти до 40 Ватт.

Помимо этого, необходимо будет запастись комплектом расходного материала, заметно облегчающего условия пайки (припой, канифоль и флюс). Желательно также подготовить инструмент для отвода тепла, посредством которого можно защитить саму плату от сильного перегрева.

Подготовка проводов

Для получения качественного соединения крайне важно правильно подготовить провод к пайке, для чего необходимо проделать следующие обязательные операции:

1. Сначала рабочий конец провода очищается от поливинилхлоридной изоляции на длину чуть большую размера будущего контакта.
2. Затем из обнажившегося многожильного конца вручную или с помощью пассатижей формируется тугая скрутка, которая затем лудится в канифоли с припоем.
3. По завершении этой операции переходят к плате, контактный пятак которой также следует тщательно залудить.

Установка теплоотвода

Для того чтобы не перегреть и не повредить расположенный на плате контакт рекомендуется к месту пайки прикладывать какой-нибудь металлический предмет, который в данном случае выполняет функцию теплоотвода.

В качестве такого вспомогательного приспособления традиционно используется пинцет, но, в крайнем случае, его может заменить мощная металлическая клипса или отвёртка.

Для обеспечения надёжного застывания расплавленного припоя необходимо на некоторое время зафиксировать проводник в зоне пайки (обездвижить его). В противном случае паяльную процедуру придётся повторить.

По завершении соединения отдельных проводников временное приспособление для отвода тепла удаляется из рабочей зоны.

Таким образом, зная процедуру пайки, можно отремонтировать многие электроприборы, в частности елочную гирлянду, плеер, светодиодную лампу.

Пайка шлейфа

Гибкие шлейфы из тонких проводников уже давно применяются в современной бытовой аппаратуре. Их можно встретить в обычном мобильном телефоне, а также в любом образце компьютерной техники, в которой имеются многожильные соединения.

Как правило, в шлейфе дорожки проводников очень тонкие и располагаются вплотную одна от другой, что накладывает на паяльные работы следующие ограничения:

• для припаивания шлейфа к плате потребуется паяльник, мощность которого не должна превышать 24-х Ватт;
• при пайке желательно использовать специальную увеличительную линзу, закреплённую на рабочей подставке-кронштейне;
• для обеспечения хорошего отвода тепла от рабочей зоны потребуется массивный пинцет.

Нередко приходится соединять два тонких провода между собой (для устранения их обрыва в шлейфе, образованном из нескольких проводников). В этом случае сначала необходимо зачистить оборванные концы, а затем туго скрутить их между собой.

С целью изоляции места соединения на один из них перед этим натягивается подходящая по диаметру пластиковая трубочка (кембрик).

По завершении пайки места скрутки изолирующая трубка с небольшим натягом перемещается в зону соединения.

Можно ли обойтись без паяльника

Припаять без паяльника провода к плате – вполне выполнимая задача. Для этого следует взять небольшую по размерам металлическую ёмкость (типа плошки) и заполнить её мелко нарубленным мягким припоем, смешанным с тщательно растолчённой канифолью. Для этих целей удобнее всего использовать металлическую крышку от стандартной банки кофе.

Затем ёмкость с твёрдой паяльной смесью разогревается любым доступным способом до момента перехода последней в жидкую фазу. Все последующие операции должны выполняться очень быстро, чтобы не допустить остывания готового состава.

Нужно окунуть в расплавленный припой конец подпаиваемого проводника, а затем осторожно капнуть жидким составом на контакт платы. Быстро прижать конец провода к ещё не застывшей капле расплавленного припоя, и дождаться остывания зоны соединения.

В заключение обзора отметим, что в современных электронных устройствах обрыв проводника в контактной точке платы – это самая распространённая неисправность.

Так что после освоения технического приёма их соединения без паяльника можно будет легко восстановить любое повреждённое электронное изделие (такое, например, как клавиатура персонального компьютера).

Пайка проводов без применения паяльника. Как спаять полипропиленовые трубы без паяльника Что можно использовать вместо паяльника

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом, нужно произвести следующие операции:

1. Освободить концы проводов от изоляции , если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.
2. Облудить оголенные концы, при этом:
   • Зачистить провод от лакового покрытия (если оно имеется).
   • Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.
   • Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
3. Операцию повторить со вторым концом провода.
4. Приложить спаиваемые концы друг к другу , набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
5. В ряде случаев , лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Как припаять провода

К наушнику и штекеру

Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция – зачистка контактов на . Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику

Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

Основным инструментом при пайке является паяльник.

Их разновидностей множество и применяются они в зависимости от характера выполняемого пайкой соединения:

Наиболее распространенный вид этого инструмента , в котором нагрев стержня производится нагревательным элементом из нихрома. Как правило, эти приборы оснащены терморегуляторами, предотвращающими перегрев паяльника и перегорание спирали нагрева.

В качестве терморегулятора применяется обычно проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые имеют спираль из нихрома, которая намотана на диэлектрический материал и при нагревании передает тепло сердечнику. В этих изделиях в качестве сердечника обычно применяется медный стержень, поскольку медь имеет высокую теплопроводность.

Керамические

В качестве рабочего органа применяют наконечник из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы считаются наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборах возможен широкий диапазон регулировки температуры и мощности рабочего органа.

Индукционные

Нагрев наконечника производится через индукционную катушку. При прохождении через нее тока, на поверхности наконечника индуцируются вихревые токи, быстро производящие нагрев рабочего органа.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция производится плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники

Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в электросхему и при прохождении по нему тока мгновенно нагревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего наконечника производится в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые

Применяются как автономные приборы. Работа производится в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные

Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции

В продаже имеются два вида этих приборов:

1. Термовоздушные – нагрев зоны пайки производится потоком горячего воздуха с температурой до 300 о С, фокусируемого соплом паяльника. Давление создается либо крыльчаткой в корпусе паяльника (турбинные), либо компрессором (компрессорные).
2. Инфракрасные – в них нагрев осуществляется потоком инфракрасного излучения.

Паяльные станции применяются в тех случаях, когда паяльники с их медным или керамическим наконечником неудобны или вообще непригодны для работы. Это имеет место при работе с современными миниатюрными платами, в которых применяется SMD монтаж.

Припои

Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

1. Легкоплавкие с температурой плавления до 400 о С.
2. Тугоплавкие , у которых этот показатель выше 400 о С.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяются легкоплавкие металлы и их сплавы:

• олово;
• свинец;
• кадмий;
• сурьма;
• висмут;
• цинк;
• медь;

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основных операции: лужение и собственно пайку.

При нагревании во время пайки, неизбежно окисление поверхности соединяемых деталей, которое препятствует растеканию припоя по поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

Условное разделение флюсов – активные и пассивные. Активные флюсы способны в процессе эксплуатации разрушать место пайки. Поэтому, места спайки необходимо тщательно промывать водой. Для работы с электронными монтажами не применяются.

В качестве флюсов применяются:

1. Канифоль – переработанная смола хвойных деревьев, показатель качества – светлый тон.
2. Флюс спиртоканифольный – смесь канифоли (10-60 %) со спиртом, активно применяется в радиомонтаже.
3. Флюсы ЛТИ – смесь канифоли и спирта с добавлением триэтаноламина, применяется для пайки железа, меди, латуни и других металлов.
4. Паста паяльная из смеси флюса , олова и свинца с добавлением до 2% серебра, применяется в радиомонтаже.
5. Паяльный жир и паяльная кислота – применяются для пайки деталей из железа, активно снимая слой окисла с поверхности.
6. Бура – высокотемпературный флюс (температура плавления около 900 о С) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

В таблице приведены примеры исполнения приспособлений, на самом деле, эти изделия выпускается в неисчислимом количестве разновидностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
2. Выполнить скрутку , предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую печатную плату с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные провода, кабели, но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т.д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

Выбор паяльника и остальных инструментов

Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт. Также для работы с паяльником вам нужно приготовить:

Канифоль, флюс или паяльную кислоту.

Как подготовиться к пайке

Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться.
Для этого возьмите кусок ненужного провода без изоляции и разделите на 12 приблизительно равных частей по 2,5 см каждая. Используя пинцет, паяльник, припой и флюс, постарайтесь собрать из этих кусочков куб. Это будет хорошей тренировкой для обучения пайке. После того как конструкция готова, дайте ей остыть и проверьте, насколько крепко держаться все соединения. Если что-то отвалилось – перепаяйте.

Перед работой все места, где будет произведена пайка, необходимо залудить.

Важные правила пайки

Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут ПОС-40, ПОС-50, ПОС-61. Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

Вся работа по спаиванию проводов состоит из последовательных этапов:

Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием паяльной кислотой или канифолью.

Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса – его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

Слишком большое количество припоя может вызвать замыкание контактов.

Если взять слишком мало припоя на кончик паяльника – вы не сможете ничего спаять.

Если на паяльнике останется много нагара или флюса – пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

Теперь вы знаете, как припаять провод к проводу правильно.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Как припаять (прикрепить) проводок, если нет паяльника?

Обычно разорванный проводок можно вернуть в рабочее состояние, если просто соединить между собой два его конца в месте разрыва – по идее для электрического тока даже не обязательно, чтобы провод был единым целым и он будет течь, даже если проводки будут просто плотно прилегать друг к другу. Поэтому для возобновления рабочего состояния нашего устройства, достаточно просто, например, перекрутить проводки между собой (только при отключенном электроприборе, конечно. Для особой безопасности можно даже надеть резиновые перчатки), а потом обмотать место скрепления изолентой.

Если же спаять провода все-таки необходимо, то в отсутствие паяльника можно воспользоваться паяльной пастой.

Не имея паяльника можно крепко прикрепить проводок к проводку, чтобы его дальше использовать по назначению.

Никому не новость, что проводки можно скручивать руками, отключив их предварительно от электрической сети. Скрученные проводки надо хорошо заизолировать изоляционной лентой.

Но есть и лучшее решение. Скрученные в единое целое электрические кабеля (их место соединения) надо покрыть сверху расплавленной пластмассой. На рынке можно купить специальный пальчиковый пластмасс, который с помощью специального пистолета расплавляется и им обмазывают место скрутки. Этот пластмасс можно и спичкой разогреть или зажигалкой.

А еще можно в магазине электрических деталей купить соединитель для провода. Вставить в него с обеих сторон по проводку и зажать поджимными болтиками, а дальше заизолировать это соединение.

Существует, как минимум, несколько способов прикрепить проводок без паяльника. Вот только некоторые из них:

• с помощью изоленты
• использовать «горячий клей». Одним из преимуществ этого метода является то, что он не только склеивает, но и изолирует. Кстати, имейте в виду, что пистолеты с горячим клеем выпускают профессиональные и бытовые.
• с помощью «клипсы». Этот метод самый «слабый», но он идеально подходит в качестве временной спасительной меры.
• метод спрессовки. Самый действенный, но для его реализации понадобится приобрести специальные инструменты и некоторый опыт. В любом случае, в инструкции написано, как нужно работать этими инструментами.

Никак. Лично мне приходилось припаивать оторвавшийся «проводок» квадратным советским кипятильником, ну так сложились обстоятельства. Это было возможным, потому что конец оборванного повода и контактная площадка были щедро залужены, их оставалось только прогреть и соединить. Но это, по моему скромному мнению, никому в быту не нужный экстрим. Периодически приходилось спаивать провода зажигалкой, в вашем случае это не сработает, нужен навык и не везде получится припаять. Например провод к плате – не выйдет.

Вывод: такой симпатичной девушке, как на аватаре, проще найти парня с руками и паяльником, чем сам паяльник.

У моего отца был самодельный паяльник, который представлял собой медный брусок с заостренным концом (размером он был со спичечный коробок) на металлическом стержне, который заканчивался деревянной ручкой. Этот паяльник нагревался с помощью газовой плиты и неплохо паял провода. Но так как вам нужно запаять всего один проводок, то можно воспользоваться даже гвоздём, зажав его плоскогубцами и раскалив на огне.

Паяльник – это всего лишь электронагревательный элемент. Вы паяльник которыми паяли ведра и кастрюли видели?

Такие нагревались либо в печи, либо в огне паяльной лампы, либо на примусе. Вот и здесь так же можно поступить. Возьмите отвертку, нагрейте ее конец на газовой плите и припаивайте тем припоем, который есть. Если жалко отвертку, возьмите то, что не жалко.

VoltLand.ru

С помощью пайки соединяются детали на плате – это самый распространённый способ соединения двух элементов между собой. Но иногда случается так, что срочно необходимо произвести соединение проводов, а паяльника под рукой нет. Что же можно сделать в такой ситуации, особенно если нужно присоединить радиодеталь к плате? Именно на этот вопрос мы и постараемся сегодня ответить. Но прежде чем приступить к пайке, необходимо подготовить инструменты и произвести лужение.

Что может понадобиться для работы?

Чтобы паять без использования стандартного оборудования, понадобятся следующие предметы:

• оловянный припой;
• канифоль;
• паяльная паста;
• кусок ткани;
• источник огня;
• стальная ёмкость;
• плоскогубцы.

В зависимости от того, какой метод соединения без паяльника будет использоваться, эта комплектация меняется.

Метод лужения

Если требуется паять две детали, соединить их между собой, то предварительно на их поверхность нужно нанести припой. Это касается и проводов, и радиодеталей. Лужение необходимо для того, чтобы улучшить контактные свойства поверхностей соединяемых элементов. Для этого не обойтись без паяльника, которым и плавится припой, тем более, если нужно закрепить радиодеталь на плате. Но сегодня мы расскажем, как обойтись без него.

Чтобы сделать лужение без паяльника, потребуется небольшой металлический сосуд. Это может быть крышка для банки либо что-то аналогичное. В неё помещается припой. Не нужно класть большие куски. Туда же помещаются и куски канифоли. Припой лучше использовать из чистого олова, отлично подойдет ПОС60. После этого состав нагревается на газовой или электрической плите до полного плавления, и он может быть использован по назначению – им можно паять.

Таким образом можно быстро и легко облудить провода или контакты детали перед установкой их на плату. Для этого достаточно окунуть контакт в полученный состав, затем поводить проводом по деревянному бруску, чтобы припой разошёлся по всей его поверхности, или вытереть излишки тряпкой. Это самый простой способ лужения без паяльника.

Фольга, как метод пайки

Соединение пары контактов без паяльника можно осуществить, используя фольгу. Особенно хорошо этот метод применим к проводам. Для начала с них надо удалить изоляционный слой – около 30 мм, не больше. Затем проводится та же операция, что была описана выше, так проще всего паять. Но в данном случае с помощью разогретого припоя производится не лужение, а пайка. Если поблизости нет электрической или газовой плиты, то можно применять костер, свечу или другой источник огня.

Зачищенный от изоляции провод помещается в сосуд с расплавленным припоем, чтобы им покрылся весь оголенный конец. После этого провод вынимается, и с него быстро вытираются остатки припоя при помощи плотной ткани. Главное при этом – не обжечься. На поверхности остается только тонкий и ровный слой олова. Затем эта процедура проделывается и с другим проводом, после чего можно паять. Желательно их прижать чем-нибудь, например, плоскогубцами, но не сильно, только для того, чтобы произошло сцепление.

Если необходимо припаять или залудить какую-либо плоскую поверхность, то всё делается по-другому. На неё насыпается припой, предварительно наструганный ножом как можно мельче, и кладется маленький кусок канифоли. Деталь обратной стороной подносится к источнику огня. Когда припой начнет плавиться, его надо растереть металлическим предметом, ножом или фольгой. С помощью тряпки удаляется всё лишнее. А дальше начинаем паять, то есть всё делается так же, как было описано выше.

Пайка медных проводов

Чтобы соединить между собой медные провода сечением не более 0,75 мм без паяльника, можно пойти другим путем. Концы проводов предварительно залуживаются, после чего их обязательно надо скрутить между собой, они обматываются фольгой, которая предотвращает перегрев провода и повреждение изоляционного слоя. Место, которое нужно паять, разогревается до тех пор, пока припой не начнет плавиться. Нагрев в данном случае можно осуществить при помощи спичек или зажигалки. Тот припой, который использовался при лужении, расплавится и соединит между собой 2 конца. Когда он остынет, связь будет прочной, как при использовании паяльника.

Примерно так же делается, когда требуется припаять один контакт к середине провода. В данном случае конец наматывается на нужное место соединения, второй провод, к которому крепится первый, сгибается, а дальше всё проводится по стандартной схеме.

Альтернативный способ пайки с использованием фольги

Есть еще один метод, как быстро паять с применением фольги. Для этого из неё вырезается неширокая полоска размером с участок соединения. Из этого куска делается желоб, в который помещаются скрученные концы проводов. Лужение в данном случае необязательно. В этот желоб засыпается накрошенный припой и канифоль по всей длине соединения. Затем фольгу оборачивают (причем достаточно плотно) вокруг контактов так, чтобы из неё ничего не высыпалось, и разогревается до температуры плавления олова.

Чтобы прочно закрепить фольгу, можно использовать плоскогубцы. Когда припой начнет плавиться, подогрев прекращается. После того как соединение остынет, фольга снимается. В последующем лишний припой удаляется напильником или наждачной бумагой, и получается аккуратная и прочная связь.

Пайка деталей к платам

Такой процесс сложнее и серьезнее, чем методы, описанные выше, и без паяльника его проделать не так уж и просто, но вполне возможно. В данном случае, чтобы паять, понадобятся следующие инструменты:

• автогенная зажигалка;
• плоскогубцы;
• скрепка;
• кисточка;
• плоская отвертка.

Этого будет вполне достаточно. Но самый главный предмет, без которого такая пайка будет невозможна, – это паяльная паста. Таким методом к плате можно припаять не только провод, но даже радиодеталь.

Для начала надо зачистить участок на плате, в котором будет производиться соединение, с контакта провода снимается изоляция. Затем на плату наносится паста: для этого применяется кисточка. Участок пайки нагревается источникам огня. Таким образом происходит соединение, и как итог – удаётся спаять контакты. Вроде бы ничего сложного в этом процессе нет, но нагрев стоит производить осторожно, и желательно, чтобы пламя было направленным, поэтому рекомендуется использовать автогенную зажигалку. Провод или деталь нельзя держать руками – для этого подойдут плоскогубцы или пассатижи. Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка.

Как сделать самодельный прибор для пайки?

Еще один выход из ситуации, когда надо припаять элементы, а под рукой нет паяльника – сделать самодельное приспособление. Всё что понадобится для этого – медный кабель, не длиннее 10 см и с диаметром не менее 4 мм. Один его конец по углам стачивается так, чтобы получилась форма наконечника отвертки. На другом конце делается ручка – её можно соорудить из любого куска дерева. Для работы с таким устройством его надо разогреть на огне.

Также можно соорудить для него удобную подставку. Понадобится плоская ёмкость из металла для припоя и канифоли. Теперь можно спаять практически что угодно. Пайка должна производиться рядом с источником огня – это может быть даже уличный костер. Главное при работе с таким устройством – максимальная осторожность и аккуратность.

Главная » Электрика » Пайка проводов паяльником: как сделать правильно

Пайка проводов паяльником: как сделать правильно

Один из самых надежных способов соединения проводов – пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником – небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом – активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще – можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов – если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать – смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 – оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные – ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный – 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

• Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной – не очень важно

Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

Так надо затачивать жало паяльника

Пассатижи. Удерживать провода пальцами во время пайки сложно – медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их удерживать пассатижами. Только должны инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку – сталь тоже быстро нагревается.

Пассатижи – для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции – изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

• Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.
• Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать

Залуженные проводники складывают вместе, поправляя их пальцами – чтобы они плотно прилегали один к другому. Если пайка должна быть большой протяженности, можно сделать скрутку. Придерживая проводники, на жало берут припой, прижимают его к месту пайки, прикладывая некоторое усилие. При этом место пайки разогревается, начинает кипеть канифоль, припой растекается. Когда он покроет всю зону, затечет между проводниками, можно считать что пайка паяльником проводников закончена. Их еще некоторое время удерживают неподвижно – пока припой не остынет (для ускорения процесса на это место дуют).

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников – провод припаять можно к штекеру или к площадке на наушнике) и т.п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом – быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать – активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом – чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше – окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь – химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу – следующий проводник, поверх – третью шайбу и все фиксируют гайкой.

Алюминиевый и медный проводники паять нельзя

Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут. но болтовое – наиболее простое и надежное.

Провод к проводу: как припаять и чем

Каждому мужчине в жизни приходилось что-нибудь к чему-нибудь припаять. Температурное воздействие на детали для их последующего соединения считается чуть ли не самым верным способом присоединения. Считается, что паять достаточно просто, но нельзя не учитывать того факта, что для успешного проведения данной процедуры потребуется наличие определённых навыков и опыта.

Статья ниже позволит пользователям, которые не имеют должного опыта и умения, ознакомиться с процессом пайки проводов, а также поможет осуществить выбор паяльного устройства. Это тоже может вызвать определённые вопросы у человека, который будет паять впервые и просто-напросто не знает как правильно паять.

Как выбрать паяльник

Конечно, было бы идеально, если у пользователя в наличии есть паяльная станция, а не просто паяльник. Но не всегда есть возможность приобрести такое полезное устройство, да и паяльники вполне могут подойти для припаивания проводов.

Для начала рассмотрим что из себя представляет такое устройство, как паяльник. Паяльником называют устройство, которое применяется для пайки, используя температурное воздействие.

Паяльник рекомендуется выбирать с трёхнаправляющим заземляющим штекером. Преимущество такого прибора заключается в том, что он позволяет предотвратить рассеивание напряжения по пути прохождения тока. В принципе для человека, который не имеет опыта в паянии, подойдёт и паяльник с диапазоном от 15 до 30 Ватт, но следует помнить, что такого небольшого напряжения не хватит даже для того, чтобы припаять аудиопровода. Автолюбителям можно порекомендовать паяльники с мощностью 40 Ватт, так как такие приборы являются оптимальным вариантом для использования его в авто.

Паяльная станция

Выше в статье упоминалось такое устройство, как паяльная станция. Это очень интересный и продуктивный прибор, который обеспечивает автономность работы, так как подключается к источнику переменного тока и способен излучать мощность до 80 Ватт. Специалисты утверждают, что при использовании этого прибора для спаивания наблюдается определённая лёгкость, в отличие от использования простых паяльников.

Преимущества таких паяльных установок можно выразить отдельным списком:

• Возможность регулирования температуры практически до градуса;
• С помощью паяльной станции можно осуществить даже одни из самых трудных и сложных соединений из стали, нержавейки, алюминия и т.д.;
• Долговечность прибора;
• Возможность легко паять полипропиленовые трубы, а также пластик, так как контроль над температурой позволяет это сделать.

Но у данного устройства существуют и свои недостатки. Нельзя забывать о том, что для использования паяльной станции следует иметь хоть какой-то начальный навык и небольшой опыт, иначе могут возникнуть трудности и даже определённые риски. К тому же стоят паяльные станции довольно дорого, да и электроэнергии потребляют очень много. Пользователь обязательно должен взвесить все «за» и «против» перед приобретением паяльной установки, так как при всех имеющихся плюсах имеются и недостатки.

Как правильно припаивать?

После того как мы рассмотрели какие паяльники существуют, следует перейти к непосредственному акту паяния проводов. Но, для начала, нужно разобраться в составляющих самого процесса. Рассмотрим моменты, касающиеся особенностей паяния и тех вещей, которые понадобятся пользователю для осуществления припаивания проводов.

Чтобы припаять два провода, следует для начала залудить паяльник и провода. Дело в том, что если проигнорировать эту процедуру, прибор просто не будет паять, так что крайне рекомендуется это сделать. Кстати, если у пользователя имеется в наличие паяльная станция, а не паяльник, то лужение не потребуется.

Как залудить паяльник?

• Для лужения паяльника следует взять напильник и приложить плашмя к срезу жала паяльника. Нужно точить жало, пока оно не станет гладким, плоским и блестящим.
• Разогретое жало следует погрузить в канифоль, а затем и в припой (обычно это олово). Припой почти не будет прилипать к жалу, поэтому следует после вышеописанной процедуры приложить жало к дощечке природного происхождения. Следует помнить, что доска ДСП для таких целей не подходит.
• Следует повторять эти манипуляции с жалом (погружение в канифоль – олово – приложение к дощечке), пока оно не станет полностью серебристым от припоя, равномерно его покрывающего. Это и называется «лужением» паяльника. Залудить паяльник не так трудно, так что выполнить эту процедуру сможет любой пользователь, даже тот, который раньше с паянием дела вообще не имел.

Как залудить провод?

После того как пользователь залудил сам паяльник, ему требуется залудить и провод перед паянием.

Для начала надо снять изоляцию с провода. Снять надо именно настолько, чтобы в будущем хватило места для последующей пайки. Также следует контролировать процесс снятия изоляция, для того чтобы затем избежать коротких замыканий.

Конечно же, лудить провод намного проще. Дело в том, что под изоляцией у провода чистый металл, а не окисленный. Оголённый провод следует окунуть в уже упомянутую выше канифоль, приложив сверху него жало паяльника (предварительно разогретого). Затем следует вытащить провод из канифоли. после того как она начнёт плавиться и дымиться. Данная процедура нужна для того, чтобы расплавленная канифоль обволокла провод, а именно контактную его часть. Затем следует обогатить жало паяльника припоем, используя всё то же олово, то есть, коснувшись его, после чего нужно поднести жало к канифоли, облепившей провод.

Нельзя не упомянуть тот момент, что если провод будет медным и чистым, лужение произойдёт буквально сразу же. В том случае, если лужение не произошло с первого раза, требуется повторить процедуру, или же воспользоваться специальным веществом – паяльной пастой. которая является весьма действенным помощником в паяльном деле, учитывая тот факт, что с её помощью можно залудить даже железо.

Как правильно паять провод?

Для того чтобы спаять два провода особых усилий уже не потребуется. Возможно, самое трудное заключалось уже в процедуре лужения и одного провода и второго.

Сам процесс спаивания будет заключаться в том что надо будет просто поднести одну залуженную часть одного провода с залуженной частью другого. Затем к месту их контакта следует поднести раскалённое жало паяльника. которое предварительно должно было быть обогащено припоем. Припой должен хорошо и плотно обволакивать залуженные части припаиваемых проводов. Этому поспособствует канифоль, которая благотворно участвует и в этом процессе.

После того как провода оказались в расплавленном припое, следует постараться избежать любого шевеления, чтобы спаивание прошло успешно. Можно также слегка подуть на то место, где находится расплавленный припой, пока он из блестящего не станет тёмным, что будет свидетельством того, что пайка твердеет.

Вот, в принципе, и всё. Пользователь может гордиться проделанной работой, особенно в том случае, если это его первая пайка, и он сделал всё как надо, следуя вышеописанным советам.

Отпаять провода. кстати, тоже представляется возможным. Если вдруг пользователю понадобилось отпаять два провода, следует проделать ту же процедуру, только обратным методом. Нужно просто разогреть место пайки раскалённым жалом паяльника. Следует поднести жало к месту соединения проводов и расплавить затвердевший припой. После того как припой расплавится, то представить возможным просто разъединить спаянные ранее провода. Кстати, нельзя забывать, что во время распаивания жало паяльника также должно быть в канифоли.

Припаять провода не представляется чем-то трудным. Даже совсем неопытный пользователь сможет выполнить эту процедуру без каких-либо серьёзных проблем. Может показаться, что это не такая уж и лёгкая процедура, но в основном такие мысли появляются из-за необходимости проведения лужения жала паяльника и проводов. Сам процесс лужения совсем не сложен. но все эти манипуляции просто могут вымотать, особенно если пользователь совсем не имеет опыта.

Следует помнить, что выбор паяльника должен осуществляться в соответствии с потребностями пользователя. Нужно знать, что для разных операций потребуются приборы с разными мощностями. Как было указано выше, паяльники с диапазоном от 15 до 30 Ватт слишком слабые и могут быть использованы только в слабых и лёгких процедурах пайки. К тому же даже простая пайка проводов от аудио-аппаратуры для таких приборов окажется задачей непомерной. Рекомендуется пользоваться паяльниками, обладающими мощностью от 40 Ватт. Они являются оптимальными вариантами для любых пользователей.

Паяльные станции являются весьма неплохими и полезными устройствами, но они имеют ряд недостатков. Для их использования требуется наличие определённого опыт, они энергозатратны, да и стоят они весьма дорога. В качестве плюсов можно упомянуть их долговечность, а также возможность контролировать температуру вплоть до градуса.

Процедура лужения весьма важна в процессе паяния, так что пренебрегать ею не стоит и не рекомендуется. Лучше немного повозиться с канифолью и припоем, чем впоследствии довольствоваться некачественной пайкой.

Внимание, только СЕГОДНЯ!

linochek.ru

Как правильно паять: 3 вида паяльных инструментов

Перед тем как приступить к пайке, следует изучить теорию Пайка – это технологический процесс, который заключается в соединении двух металлических деталей припоем. Существует данный процесс уже много тысячелетий. Изначально его применяли для создания ювелирных изделий. Например, золото легко можно спаять серебряно-медным припоем, а серебро – медно-цинковым, а вот медные изделия легко спаивать сплавом из олова и свинца. Прошли годы, появились новые технологии, однако пайка ручным или импульсным паяльником актуальна и по сей день.

Современный рынок может предоставить огромный выбор различных паяльников. На сегодняшний день, существуют такие разновидности: молотковый, газовый и электронагревательный. Все они хороши и каждый из них применяется для разных целей.

Электронагревательными паяльниками пользуются 9 человек из 10. Они являются самыми востребованными и популярными. Их широко применяют в быту для устранения разных повреждений.

Выбирая прибор нужно обращать свое внимание на его мощность. Самой оптимальной мощностью является 20 – 40 Вт. Такой паяльник используют как новички, так и специалисты, которые занимаются ремонтом домашней электроники. Электронагревательные паяльники различают по его типу нагревательного элемента.

Виды электронагревательных паяльников:

• Керамический;
• Металлический спиральный;
• Импульсный.

При покупке паяльника стоит попросить у продавца сертификат, подтверждающий его качество

Импульсный тип является самым современным, его положительной чертой является быстрое нагревание и остывание прибора. Импульсным паяльником можно припаивать провода, платы и микросхемы. Паяльником можно паять даже целлофан или обложки для книг из полиэтиленовой пленки.

Учимся паять паяльником: подготовка и технология процесса

Научиться пользоваться паяльником с нуля в домашних условиях можно очень просто. Для этого нужно запастись терпением, необходимым инструментом и материалом, а уж затем приступать к тренировкам. Сам процесс паяния вовсе не сложный, сделав несколько попыток, вы станете уверенней и опытней. Так же можно просмотреть в интернете урок для начинающих, где вам предоставят полную информацию, как правильно паять и какой аппарат для этого выбрать.

Удачно выбранный инструмент – это залог правильной пайки. Разнообразие паяльников очень велико, поэтому чтобы выбрать нужный инструмент нужно знать, для чего он вам пригодиться. Паяльником можно паять не только провода, но и платы, различные микросхемы, электроприборы.

Новичков лучше всего тренировать на многожильных проводах или с большим сечением, которые можно найти в каждой квартире или доме. Взять, например, такие провода, которые предназначены для проводки, они более толстые и с ними легче работать. Прежде чем приступать к работе паяльником его сначала, нужно подготовить. Для этого нужно делать следующие действия: зачистить жало, произвести лужение канифолью и затем очистить поверхность под припой. Коробка с канифолью должна быть всегда рядом. После подготовительных работ можно приступать к самому процессу пайки.

Технология пайки:

• Включить прибор в электрическую сеть;
• Макнуть в канифоль;
• Места соединения покрыть припоем;
• Соединить изделия между собой.

Вот так мы и учимся паять. Таким образом припаять можно разные провода или кабеля, подобрав при этом необходимый припой. Самый распространенный из них – это сплав, в состав которого входит олово и свинец. Такой припой имеет форму проволоки, диаметр которой составляет 2,5 мм, он прекрасно подходит для паяния микросхем. А вот к алюминию прилипает только такой же припой.

Правильная пайка проводов: флюс и его разновидность

Почему нельзя запаять электропроводку, если она под напряжением? Те, кто хоть немного разбирается в электричестве, может легко ответить на этот вопрос. Если попытаться начать паять произойдет короткое замыкание, а это очень не безопасно. Поэтому пайка силовых проводов не возможна.

Флюс для пайки проводов можно купить в строительном или специализированном магазине

Прежде чем начать паять провода их нужно очистить от изоляции. Оголяемый участок провода может быть разной длины. Его величина может колебаться от 7 – 10 мм (проводка) до 10 – 15 см, если паяются наушники.

После того, как убрали изоляцию, провод нужно очистить от оксидной пленки. Для этого его очищают механически наждачной бумагой или же ацетилсалициловой кислотой. Спайка после этого будет более надежной. Если же провода эмалированные (лаковые), тогда их нужно обязательно зачистить флюсом. Флюс выбирается специальный, который подходит только для эмалированных проводов.

Разновидности флюсов:

• Самый распространенный ЛТИ-120;
• ПОС-40, 50, 60 паяют медь;
• ЦА-15, ЦО-12, П-250А паяют алюминий.

Затем провода нужно скрутить и припаять. Техника и схема скручивания может быть разной, например, тонкие провода можно обкрутить один вокруг другого. Вообще, припайка медных проводов самая легкая, а вот с алюминиевыми изделиями нужно повозиться. Самостоятельно можно спаять: наушники с микрофоном, удлинить шнур, предназначенный для электрогитары, соединить антенну с кабелем usb или же провести ремонт микрофонного кабеля и приступить к клавиатуре.

Как паять платы: делаем правильно

Самой сложной пайкой является работа с диодной лентой. К данной ленте можно приступать паять, только после многочисленных тренировок. Это очень ответственная работа, которая требует особого внимания и сосредоточенности. Самое первое, что нужно сделать – это подготовить поверхность, ее нужно очистить. Для этого нужен будет обыкновенный ацетон.

Если на схеме есть твердые отложения их нужно обязательно убрать специальным составом, который найдется в любом магазине электротехники. Самый хороший из них – это метил гидрат, он безопасен и имеет нейтральный запах.

Расположение контактов на плате нужно распознавать и по очереди паять. Сначала паяются меньшие детали (резистор), а уж затем большие (конденсатор, микрофон или транзистор). Такая очередность – это гарантия безопасности всех элементов.

Основы паяния платы:

• Подготовка;
• Размещение;
• Нагрев;
• Нанесение припоя;
• Удаление излишков.

Как припаять плату, должны знать уметь все мужчины. Зная, как выглядит плата и, что с ней делать, можно приступать к микросхеме. Отпаять ее сразу не получиться, нужен навык и опыт. Используя полученные знания, можно будет ремонтировать штекер, модем и даже радиатор.

Припайка проводов: причины некачественного припоя

Почему же не припаивается та или другая деталь, соединение разрывается, не держится? Этот вопрос задают многие, которые только начинают в этом деле. Что же может произойти, если все вроде бы делали правильно, однако что-то не выходит?

Процесс пайки – это очень ответственное и кропотливое дело. Чтобы все получилось правильно и надежно, нужно следовать четким инструкциям и выполнять все четко и последовательно.

Паять провода нужно при хорошем освещении

Если каким-то образом припой все же не липнет, нужно обязательно выяснить причину, почему это происходит, а затем устранить ее. Если произошел дефект паяного соединения, то этот процесс можно назвать, как холодная пайка.

Причины не удачного паяния:

• Количество флюса недостаточное;
• Перегрев инструмента;
• Недостаточное нагревание;
• Поверхность прибора не зачищена.

По всем этим причинам припой держаться не будет, контактных соединений не произойдет. Чтобы исправить все неполадки, нужно сначала зачистить поверхность паяльника наждачной бумагой или растворителем. Такая обработка удалит жировые отложения и пленку, вернет инструменту былое состояние. Затем его нужно залудить и прогреть, а вот только теперь приступать к пайке.

Как научиться паять паяльником (видео)

Паяльник сегодня является одним из самых широко применяемых приборов. Владеть им должен каждый хозяин дома или квартиры. С помощью него можно устранить обрыв проводов и контактов сломавшейся розетки, починить разные платы и микросхемы, спаять наушники и так далее. И неважно мастер вы или новичок, такой инструмент пригодится любому.

6watt.ru

Как паять паяльником, видео, фото инструкции

Паяльник используется для широкого спектра работ. С помощью паяльника можно отремонтировать наушники, подсоединить светодиодную ленту, чинить электроприборы, микросхемы и платы. Пайка с помощью паяльника проста и при внимательной подготовке не вызывает затруднений даже у того, кто никогда раньше не сталкивался с такой работой.
Содержание:

Выбор инструмента

Паяльник – инструмент с нагревательным элементом, используемый для соединения плавких материалов. По способу нагревания их разделяют на:

• электрические;
• термовоздушные;
• газовые;
• индукционные.

Паяльники: 1-Электрический, 2-Термовоздушный, 3-Газовый, 4-Индукционный

Для работы с электрическими схемами и SMD-платами применяют электрические паяльники. В среднем они обладают мощностью в 15-40 Ватт. С помощью приборов мощностью более 100 Вт спаивают большие детали: радиаторы, медные трубки разного диаметра и т.д. Большие молотковые паяльники мощностью до 550 Вт используются в различных сферах промышленности: машиностроение, металлургия и т.п.

На выбор того или иного инструмента влияет не только размер деталей, но и теплопроводность материала, из которого она сделана. Именно она определяет температуру нагрева, а, следовательно, и необходимую мощность. Так, например, медь может требовать большей температуры нагрева, чем стальная деталь аналогичного размера. Стоит отметить, что при пайке медных деталей может даже возникать ситуация, когда высокая теплопроводность приводит к распаиванию соединений, выполненных ранее.

Основным элементом прибора (напоминаю, что работаем мы в основном электрическим) является нагревательный стрежень. Он представляет собой медную трубку и намотанную на неё нихромовую спираль. С одной стороны стержня, спрятанной в рукоятку прибора, идет ток, а с другой – вставлено жало из накатанного медного прута. Наконечник жала затачивается под скос. Нагрев наконечника происходит за счет замыкания тока на нихромовой спирали.

Для электротехнических работ подойдет легкий инструмент компактных размеров с низкой теплоемкостью. Чтобы избежать рассеивания напряжения лучше выбрать модель, имеющую трех-направляющий штекер заземления. Для начинающего электротехника будет достаточно модели до 30 Вт. Если с помощью паяльника планируется ремонтировать автомобиль, то лучше обратиться 40-ваттным приборам – для быстрого соединения проводов любого типа на большой площади. Для комфортной работы паяльников в автомобиле продаются специальные насадки.

Многие мастера по ремонту электроники пользуются паяльной станцией. Такая конструкция включает в себя набор всех необходимых для паяльных работ инструментов: паяльник со сменными наконечниками, подставка, блок регулировки напряжения, термофен, очистители и оловоотсос.

Многих интересует вопрос, можно ли паять без паяльника. Да, можно, в данном случае припой и детали придется нагревать для лужения и спаивания на открытом огне. Это позволяет создавать более-менее качественные соединения, однако технология отличается меньшей безопасностью. Кроме того, у новичка, не обладающего достаточным опытом, могут возникнуть большие сложности при работе с такими материалами, как медь, алюминий или нержавейка.

Припои и флюсы

Перед тем как паять провода или электрические схемы необходимо выбрать подходящий припой. Для этой работы подходят оловянно-серебряные и оловянно-свинцовые припои, канифоль. Припои с содержанием свинца обеспечивают более высокое качество пайки, однако имеют недостаток, заключающийся во вредности этого металла. Оловом пользуются для пайки деталей и материалов, требующих сохранения безопасности для организма, например, посуды.

Маркировка припоев обозначает металлы, входящие в ее состав и их содержание. Так, к примеру, в состав припоя ПОС-40 входят олово и свинец (припой оловянно-свинцовый). Цифра 40 говорит о 40% содержании олова. Количество свинца в ПОС припоях влияет на цвет (становится темнее) и температуру плавления (повышается). Для электротехнических работ чаще всего применяют ПОС с содержанием олова от 30% до 61%, а также ПСР-2 и ПСР-2,5. В маркировке оловянно-серебряного ПСр-2,5 цифра обозначает, что 2,5±0,3% припоя составляет серебро.

Для зачистки поверхности под пайку от оксидов используется специальные смеси – флюсы. Они являются одними из самых важных факторов, влияющих на качество паяния. Флюс должен подбираться под свойства паяемого материала, быть достаточно сильным для разрушения оксидной пленки. Активные флюсы на основе кислоты запрещено использовать для пайки микросхем и плат, поскольку они вызывают коррозию и разрушают контакты, однако при работе с химически стойкими металлами без них не обойтись. Сегодня при пайке, как правило, пользуются паяльной кислотой (хлорид цинка), спирто-канифольным раствором ЛТИ-120 и бурой (для пайки таких металлов, как медь, чугун, сталь, латунь).

Если вы собираетесь паять наушники, колонки или контакты материнской платы, то в качестве флюса можно использовать канифоль. Однако не следует использовать ее для пайки элементов микросхемы и плат. И особое внимание обратите на следующее: нельзя использовать канифоль для музыкальных инструментов! Она сильно загрязняет место спайки.

Подготовка к работе

Безусловно, для того, чтобы стать мастером и выполнять пайку деталей любых сложностей, необходимо время и опыт. Однако для того, чтобы починить наушники, прикрепить светодиодную ленту или в домашних условиях поменять конденсаторы на компьютерной плате не нужно обладать особыми знаниями. Соблюдение инструкции и правил электротехнической безопасности позволят выполнить эти работы без затруднений.

Огромное значение для качества и эффективности пайки имеет состояние жала. Процесс ухода за ним называют лужением – процесс покрытия его поверхности тонким слоем припоя. Это делается для того чтобы медь, из которой изготовлен наконечник паяльника, не окислилась. Паяльник с окислившимся жалом плохо взаимодействует с припоем и обрабатываемым материалом. Каждый раз, перед тем как паять паяльником, следует проводить его подготовку. Сначала обрабатываем жало холодного паяльника напильником, или жесткой щеткой, очищая медь от грязи.

Чистка паяльника щеткой (можно использовать и напильник)

Затем, нагрев паяльник до рабочей температуры, нужно несколько раз поочередно коснуться им канифоли и затем припоя. Сплав должен равномерно покрыть рабочую часть.
Опускаем паяльник во флюс.

Ниже видео о том как залудить паяльник и приготовить его к работе. Пожалуй на видео даже лучше видно, чем на наших фотографиях, так что рекомендуем посмотреть.

Пайка плат и микросхем

Очень часто электрические паяльники используют для пайки печатных плат. Для этого подойдет специальный небольшой прибор средней мощности. Более подробно рекомендуем прочитать статью о выборе паяльников для плат и микросхем.

Ниже видео, которое наглядно описывает весь процесс: Такой способ пайки позволяет новичку без особых затруднений припаять к схеме радиатор, впаять кнопку на модем, светодиодную ленту (об этом более подробно будет ниже) или отремонтировать штекер.

Пайка проводов

Умение паять провода может пригодиться во многих ситуациях. Одним из самых подходящих примеров можно назвать вышедшие из-за перелома провода наушники. Для соединения проводов используют два основных способа:

1. Жилы накладываются друг на друга и спаиваются с помощью припоя.
2. Жилы проводов предварительно скручиваются между собой и потом лудятся с помощью припоя.

В обоих случаях используется канифоль. При необходимости очистки проводов применяется жидкий флюс, наносимый с помощью кисточки. Другие способы спайки проводов между собой основываются на двух основных, описанных выше, и представлены на следующем рисунке.

Способы спайки проводов между собой

Для пайки радиоэлементов без печатного монтажа прибегают к двум способам. Первый (нахлестный) является более быстрым, а второй (скрутка) обеспечивает большую надежность соединения.

Для того чтобы починить наушники лучше всего подойдет второй указанный способ (т.к. обеспечит большую прочность соединения). Порядок действий примерно следующий:

1. Найдите поврежденный участок провода и вырежьте его. Зачистите края проводов на достаточную длину. Для снятия изоляции лучше всего пользоваться нагретым паяльником, или плоским, не очень острым ножом.
2. Сложите провода друг с другом (по цветам) и залудите с помощью канифоли или смеси ФС-1.
3. Замотайте обработанное место изолентой.

Если провод поврежден у самого штекера или входа в наушники, необходимо будет разобрать корпус и припаять провода непосредственно к входным контактам.

Пайка светодиодной ленты

Сегодня светодиодную ленту активно используют для монтажа интерьерного освещения различной сложности. Она дает широкие дизайнерские возможности, имеет небольшие размеры и не уступает по рабочим характеристикам другим осветительным приборам.

Вне зависимости от размера и условий монтажа, ленту паяют по одинаковой инструкции:

1. Обрезав ленту до нужной длины, поверхность, на которую она должна крепиться, обезжиривают и высушивают.
2. Оторвав защитную пленку с обратной стороны, ленту приклеивают к монтажной поверхности.
3. После этого припаиваются провода на входных контактах, мелкие детали, диммеры, контроллеры. Во время работы нужно избегать перегрева ленты, это может привести к выходу диодов из строя.

Обратите внимание, спаивая две ленты! Плюс должен идти к плюсу, а минус к минусу!

Процесс припаивания изображен на фотографиях ниже:

Фиксируем светодиодную ленту (использовалась изолента)
Немного припоя на каждый контакт.
Припаиваем провода, соблюдая полярность.

Чтобы паять диодную ленту хорошо подходят паяльники мощностью до 40 Вт. Лучше всего использовать провода с сечением 0,75 мм. Красные припаиваются к плюсовому контакту, а черные – к минусовому.

Рулон светодиодной ленты.

Теперь о том, как паять светодиоды непосредственно на плату, чтобы создать светодиодную подсветку своими руками. Для этого понадобятся сами диоды, кусочек платы для них (можно купить в радиотехническом магазине) и паяльные принадлежности. Для очистки от окалины воспользуемся флюсом под алюминий, оловом – в качестве припоя.

1. Вставляем диоды в плату так, чтобы плюсовые контакты (длинные «лапки») были расположены с одной стороны, а минусовые – с другой. И загибаем контакты в стороны. Будьте внимательно – если хотя бы один диод будет подключен неправильно, всё сгорит.
2. Обработав «лапки» флюсом припаиваем их к плате.
3. Отрезаем лишнюю длину контактов с помощью кусачек. Зачищаем провода питания на длину, равную длине диодного ряда, прикладываем к соответствующим контактам и запаиваем.
4. Готово! Теперь можно проверять работу схемы, подключив провода к 12 В источнику питания.

Пайка алюминия

Кажется, что в том, как паять алюминий, нет никакой сложности. Ведь этот материал обладает высокой теплопроводностью и легко поддается обработке. Несмотря на это для обработки данного металла необходимо учитывать некоторые особенности.

Алюминий под воздействием высокой температуры очень быстро образует на поверхности окисные пленки, и поэтому для его пайки приходится использовать специальные флюсы и паяльные жала (покрытые сталью). И если обработка алюминиевых проводов практически не отличается от работы с другими металлами, то пайка плоских алюминиевых поверхностей – процесс гораздо более сложный. В первую очередь, вам понадобится паяльник мощностью в 60-100 Вт, для того чтобы хорошо прогревать большие детали.

1. Перед тем, как паять алюминий, его рабочая поверхность очищается от окалины наждачкой или напильником.
2. После ее обезжиривают бензином, ацетоном или другим растворителем. Затем место соединения необходимо смазать специальным флюсом.
3. Жало паяльника опускается в канифоль или нашатырный спирт до появления легкого дымка. Это очищает медь, из которой выполнен наконечник, от окисей других металлов.
4. Дальнейшие действия практически не отличаются от работы с другими материалами: жало смазывается в припое, после чего небольшое его количество переносится на место спаивания для залуживания. После этого наносится основной слой припоя.

Похожим образом паяют нержавейку – этот процесс тоже требует тщательной зачистки рабочей поверхности перед нанесением припоя.

Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом — быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно , но болтовое — наиболее простое и надежное.

Домашний умелец всегда держит в своем арсенале набор инструментов, одним из которых является паяльник. Пайка самый удобный способ своими руками припаять провод, отремонтировав бытовую технику, компьютер, другое электрооборудование. Однако может не оказаться под рукой паяльника или отключена электроэнергия, а потребность спаять становится необходимой. Поэтому существуют способы соединения металлических изделий в домашних условиях без паяльника.

Как сделать самодельный прибор для пайки?

Сделать паяльник можно из подручных средств в любом месте, квартире, доме, на природе, при ремонте автомобиля и т.д. Оптимальным решением станет сооружение прибора из медной проволоки диаметром сечения 4-5 мм. Тоньше проводок может прогореть, а толще будет нагреваться дольше, а работать с ним станет сложнее. По длине достаточно будет 10-15 см. С одной стороны конец затачивается или сплющивается, это место которой будет осуществляться спайка элементов. С другой стороны можно сделать деревянную ручку, чтобы не обжечь руки или воспользоваться плоскогубцами.

Второй составляющей успешного паяния является наличие открытого огня. Можно воспользоваться зажигалкой, костром, горелкой, бензиновой лампой, другими подручными средствами, с помощью которых будет нагреваться конец проволоки.

Необходимо соорудить подставку для пайки, которая должна быть надежно закреплена. Важно, чтобы очаг нагрева находился вблизи места работы, чтобы она была удобной, а самодельный паяльник не успевал остывать. Под руками необходимо подготовить плоскую емкость с припоем и канифолью. С помощью такого простого способа можно легко отремонтировать и запаять многие вещи, соединять микросхемы к плате.

Еще один доступный способ изготовления самодельного паяльника представлен на видео.

Необходимый инструмент

Вроде бы на первый взгляд припаять без паяльника кажется абсурдным занятием, но ничего удивительного нет, особенно если потребность пайки становится необходимой. Для того чтобы работа была продуктивной, а результат достигнутым, помимо самодельного паяльника необходимо вооружиться подручным инструментом:

• плоскогубцы. Лучше запастись обычными пассатижами и с узкими носиками;
• напильник, надфиль;
• наждачная бумага;
• нож, ножницы;
• кисть.

Этот инструмент есть у каждого домашнего мастера не только дома, но и может быть в автомобиле, что делает возможным проведение паяльных работ независимо от места нахождения. Помимо необходимости паяльника дома он может понадобиться для ремонта авто электрики. Тем самым паяльник своими руками становится незаменимым помощником независимо от места потребности.

Лужение без паяльника

Для улучшения контакта проводов, увеличения качества паяния используется предварительное нанесение припоя на места соединяемых элементов. Эта технология называется лужением, может проводиться также без использования паяльника. Для этого понадобиться небольшая емкость, в роли которой справиться любая металлическая крышка из-под банки.

Производится подготовка проводов, на которых снимается изоляция с концов, подвергаемых лужению. В емкость помещается канифоль и олово-свинцовый припой. Далее понадобится разогреть содержимое на огне. Оголенные и зачищенные концы провода опускаются в кипящую канифоль, а после на несколько секунд в массу олова. Вынув провода необходимо сразу с помощью мягкой ветоши удалить лишние части припоя, чтобы в результате процедуры остался тонкий, равномерный слой.

Если целью лужения является не проводка, а ремонт посуды или иных не стальных поверхностей, то емкость не подойдет. Работа осуществляется непосредственно на детали. Для этого на место обработки настругивается припой с канифолью и подвергается нагреванию с нижней части. После содержимое растирается, а излишки удаляются тряпкой. Рекомендуется для качественного получения результата обработать поверхность специальной кислотой. Теперь луженые детали готовы к пайке.

Пайка проводов без использования паяльника

Провода небольшого диаметра можно спаивать за счет уже имеющегося олова от лужения. Для этого концы скручиваются и подвергаются нагреву. Использовать можно любой источник пламени, даже обычную зажигалку или спички. В случае работы с сечением провода более 1 кв. мм. содержащегося слоя от лужения будет недостаточно, поэтому на поверхность спаиваемых частей после их скрутки наносится небольшое количество струганного припоя. Используется нагрев участка до момента, пока расплавленная масса заполнит все поры скрутки. Этот вариант удобен при работе с тонким проводом, таким как у наушников, зарядного устройства для телефона.

Элементарная пайка двух концов провода является распространенным случаем, но иногда есть необходимость соединения провода к середине другого или припаять провод без паяльника к плате. В первом случае зачищается от обмотки участок соединения. Присоединяемый провод наматывается в месте припоя и зажимается, чтобы создать плотную, надежную скрутку. Далее спаивание элементов производится по принципу работы соединения двух концов. Припой к поверхности желательно делать после предварительного лужения, это позволит упростить задачу соединения. Кусок провода прикладывается на место и посыпается сверху мелкими частичками припоя. Нагрев участка производится снизу детали до момента, пока олово не станет одним целым с проводом и поверхностью.

Пайка посуды или емкостей

Паяльник может понадобиться не только для качественного соединения проводов, но и для ремонта бытовой, садово-огородной посуды. Это могут быть кастрюли, ведра, в которых образовались небольшие отверстия. Чтобы их паять необходимо подготовить место припоя, обработав отверстие изнутри наждачной бумагой и кислотой. Далее снизу емкости устанавливается пластина, чтобы предотвратить утечку расплавленного припоя, который в мелко нарезанном виде вместе с канифолью насыпается изнутри в отверстие. Заканчивается пайка без паяльника нагреванием снизу места запаивания огнем до полного заполнения ремонтируемого участка. Проблематичным будет ремонт алюминиевой тары, для которой потребуется специальный припой. В его составе должен кроме олова присутствовать цинк, висмут или алюминий. Приготовление сплавов осуществляется с помощью перемешивания и нагрева до высокой температуры.

Пайка с использованием пасты

Решить проблему без наличия паяльника можно с помощью специальной пасты, которая приготавливается самостоятельно или приобретается в магазине в готовом виде. Уникальность паяльной пасты в том, что ее можно долгое время хранить, а при необходимости использовать, имея под рукой источник нагрева. Для приготовления понадобится несколько компонентов: соляная кислота, вода, цинк, олово. Все составляющие перемешиваются, а после происхождения реакции вода выпаривается, вследствие чего масса получается пастообразной. Сделать пайку не составит труда, используя пасту и добавляемые компоненты, которые позволят без паяльника провести требуемые работы. Поверхность или участок перед пайкой зачищается и на него намазывается паста. С помощью нагрева на огне паста расплавляется, образуя прочное, защищенное соединение. Для правильного соединения элементов и получения нужной консистенции можно подробно изучить соответствующие рекомендации и посмотреть видео.

Пайка фольгой

Существует быстрый способ пайки с использованием фольги, которая играет роль припоя. Удобство метода заключается в том, что фольга при расплавлении принимает аккуратную форму, не размазывается, не растекается. Можно использовать для припаивания контактов и проводов, для чего место соединения подготавливается, удаляется изоляция. Далее фольга накручивается и подвергается нагреванию, которое должно быть планомерным, чтобы материал постепенно расплавлялся. Используется зажигалка, свеча или иной источник небольшого пламени.

Отсутствие паяльника не является в итоге большой проблемой, чтобы отремонтировать электротехнику, компьютер, посуду и т. д. Необходимо только запастись нужным набором инструментов и компонентами для удачной и результативной пайки. Важно соблюдать технику безопасности, а также не допускать детей к месту работы, потому что пайка проводится с материалом высокой температуры.

Часто возникает ситуация, когда необходимо срочно отремонтировать электроприбор или проводку, а паяльника под рукой не оказалось, либо он неожиданно сломался. Возможно, в этот момент отсутствует электроэнергия.

Часто такая ситуация возникает в туристическом походе, на даче без энергоснабжения, или просто в пути за рулем автомобиля. Паять без паяльника можно, но совсем без специальных приспособлений не обойтись.

Используем пламя

Самый простой способ – локальный нагрев места соединения открытым пламенем, свечкой или зажигалкой. Температура плавления обычного припоя – 200-280 градусов. С этим значением легко справится любой источник горения.

Лучше всего для этих целей подходит так называемые турбо зажигалки, в которых пламя выходит под давлением, создавая мощный локальный участок нагрева. К тому же, такое пламя не закоптит место соединения проводов, и его можно направлять с высокой точностью.

Существуют компактные газовые горелки, которые вообще идеально подходят для таких работ. Если вы отправляетесь в поход, или на дачу – этот инструмент должен быть у вас под рукой.

ВАЖНО! Разумеется, при любом способе нагрева необходимо иметь флюс (или его заменитель) и собственно припой.

Припой для таких случаев лучше применять не тугоплавкий, например – ПОСВ33. Его температура плавления не превышает 150 градусов. Если под рукой не оказалось флюса – можно воспользоваться народным способом. Применить толченый аспирин.

Провод зачищается, обрабатывается флюсом, и разогревается пламенем. Непосредственно в зону нагрева помещается припой, в виде тонкой проволоки. Как только олово начнет плавиться – капля наносится на прогретую скрутку, а дальше пламенем добиваемся проникновения расплава по всему месту спайки.

Пайка без паяльника пламенем от спички или свечи сопровождается копотью, поэтому пользоваться таким способом следует лишь в крайнем случае. Хорошо для этих целей подходит спиртовка или таблетка сухого спирта.

Самодельный паяльник из свечки

Можно изготовить импровизированный паяльник из деревянного бруска и медной проволоки.

При работе с таким приспособлением копоть выводится из зоны работ. Разумеется, этот способ подойдет лишь для тонких проводов, поскольку КПД устройства низкое, и тепло будет рассеиваться по медной проволоке.

С помощью такого нехитрого устройства, можно без паяльника припаять провод к плате. Непосредственное воздействие открытого огня может вывести из строя остальные детали, или привести к отслоению дорожек платы, поэтому такой способ фактически незаменим при проведении экстремального ремонта.

Можно ли паять провода без флюса?

Имейте в виду, что наиболее распространенный припой – это канифольный сердечник, внутри него , одна или более жил с флюсом . Тип припоя , который используют водопроводчики, не имеет флюса , потому что они применяют флюс снаружи . Итак, вы можете припаять с этим припоем . Хороший припой стыков просто до не получается при работе без флюса .

Щелкните, чтобы увидеть полный ответ.

Впоследствии еще можно спросить, а нужен ли флюс для пайки проводов?

Флюс сердечник припой имеет флюс в центре припоя проволоки . Дополнительный флюс не нужен для большинства приложений, но использование дополнительного флюса все же может облегчить работу с припоем для некоторых задач. При выборе припоя с флюсом с сердечником важно использовать канифольный припой с сердечником для электрических применений.

Кроме того, что делает флюс при пайке? В качестве чистящих средств флюсы облегчают пайку , пайку и сварку , удаляя окисление с соединяемых металлов. Предотвращая образование оксидов металлов, флюс позволяет припою прилипать к чистой металлической поверхности, а не образовывать валики, как на окисленной поверхности.

Учитывая это, как паять провод без паяльника?

Сталь , проволока , отвертки, гвозди и гаечные ключи – все это потенциальные инструменты для вашей аварийной пайки .Просто нагрейте проволоку или другой стальной инструмент над открытым пламенем в течение 20-30 секунд, а затем приступайте к пайке , как обычно.

Почему мой припой не прилипает?

Классическая причина, по которой припой не прилипает к чему-то, заключается в том, что вы не нагреете . Прикоснитесь к нему каким-нибудь припоем , и он должен расплавиться почти мгновенно. Нанесите симпатичную каплю припоя на кончик утюга.Вдавите шарик припоя в металл, чтобы его припаяли .

Amazon.com: Комплект паяльника – паяльник с регулируемой температурой 60 Вт, проволока для пайки, подставка для пайки, кусачки, наконечники для пайки, демонтажный насос, пинцет, паяльная паста, термоусадочные трубки от Plusivo: инструменты и товары для дома

заявка	Этот цифровой клещевой измеритель может выполнять измерение переменного тока, переменного и постоянного напряжения, измерение низкого импеданса, измерение непрерывности / сопротивления / емкости, измерение температуры, частоты и рабочего цикла.	Этот цифровой клещи может выполнять измерение постоянного и переменного тока, измерения переменного и постоянного напряжения, измерения низкого импеданса, непрерывности / сопротивления / емкости, измерения температуры, частоты и рабочего цикла.	Этот стартовый комплект идеально подходит для новичков, которые хотят изучить основы электроники, а также для профессионалов, которым необходимы базовые электронные компоненты для своих продвинутых проектов.	Идеально подходит для частых перемещений, например, для проводки манипулятора робота.	Идеально подходит для минимального движения, например, для разводки макетов и макетных плат	Идеально подходит для минимального движения, например, для разводки макетов и макетных плат	Содержание	Цифровые клещи, мини-инструмент для зачистки проводов, мини-отвертки и изолента.	Цифровые клещи, мини-инструмент для зачистки проводов, мини-отвертки и изолента.	В этот комплект входят светодиоды, моторы, зуммеры, переключатели, фоторезисторы, транзисторы и т. Д.которые являются основными элементами электроники.	6 катушек скрученных проводов 20AWG, термоусадочные трубки, мини-инструмент для зачистки проводов и стяжки	6 катушек со сплошным сердечником 18AWG, термоусадочные трубки, мини-инструмент для зачистки проводов и стяжки	6 катушек со сплошным сердечником 20AWG, термоусадочные трубки, мини-инструмент для зачистки проводов и стяжки

Как отремонтировать наушники без пайки?

В наши дни не у всех есть паяльник.Но наушники есть практически на всех, а иногда и не на одну пару. И, как всем известно, любые наушники имеют свойство ломаться … И, как всегда, не вовремя. Итак, сегодня мы выберемся, и вы узнаете, как починить наушники без паяльника. Из инструментов вам понадобится только нож, зажигалка и скотч.

Единственная сложность, которая может возникнуть по пути, это то, что потребуется рабочий кабель AUX, который представляет собой кабель или разъем от других рабочих наушников с кусочком провода.Кабель AUX дешевле, чем покупать наушники, но микрофона в нем нет, так что если у вас есть гарнитура, придется смириться с тем, что в ней будут вырезаны микрофон и кнопки. Но как приятно при неработающих наушниках поют, а отсутствие кнопок это не опасно.

Сейчас есть вполне сносные провода от 0,5 $. Проволока, использованная в статье, стоила около доллара. Ну, я думаю, нож для бумаги, зажигалка и скотч, и так они есть у всех в доме.

1.Сначала отрежьте кабель AUX

Отрежьте 5-7 сантиметров от разъема, а лучше еще дальше. Вы не должны прерывать его. если напортачил, то исправить уже не будет. И лучше, когда разветвление находится подальше от разъема.

2. Снимите резиновую оболочку.

Удобнее всего надрезать оболочку, как на фото. Не нужно сильно нажимать на лезвие. Из-за изгиба сама оболочка будет расходиться.Проворачиваем проволоку, делая надрезы и, когда круг прошел, снимаем ножны. Главное не перерезать провода.

3. Очистить лак

Для усиления тонких медных проводов производители переплетают их нейлоновой нитью. А капрон, как известно, хорошо горит. Не исключено, кстати, что и лак пригорает. Поэтому на долю секунды поднесите конец проволоки в огонь. Он быстро мигает и слегка светится.При ожоге на него нужно подуть 1-1,5 сантиметра.

Лак и капрон оставляют небольшой остаток, который в большинстве случаев легко счищается ногтем. В итоге у нас отклеился от исправной проводки.

Главное не держать слишком долго проводку в огне, так как они могут просто сгореть и отвалиться.

4. Наконец дошли до наушников

Отрежьте им провод. Обычно провода наушников обрываются прямо на выходе из разъема, и чтобы надежно отрезать сломанную часть, отрежьте на 2-3 см выше разъема.Можно и выше – кому как нравится. Поднесите их к проводке и очистите от лака так же, как мы это сделали с кабелем AUX.

5. Определить какие провода скручивать

Провода в гарнитуре явно больше трех – их пять. Два провода отвечают за микрофон, а три – за наушники. Растрепанный золотой провод (земля) был намотан поверх тонкого белого микрофона.

Теперь перед нами невыполнимая задача – скрутить вместе необходимые провода.На самом деле все просто! Три провода AUX на три наушника.

Наиболее распространенные цвета:

● Земля – ​​золотой (желтый)

● Левый – синий (зеленый)

● Правый – красный

Но, как и любое другое правило, у него есть исключения, особенно для гарнитур . Например, бывает, что правый – зеленый, левый – синий, а красный – это микрофон или тоже есть смеси цветов. Но ЗОЛОТО всегда ЗЕМЛЯ. Смесь красок с золотом, в большинстве случаев тоже шлифованная.

Поэтому в первую очередь перекручиваем все золотые между собой. Теперь поочередно перекручиваем проводку отремонтированных наушников с проводкой кабеля AUX. Суть в том, что красную проводку разъема AUX-кабеля нужно скрутить с красной проводкой наушников и тогда правый наушник запоет. В вашем случае цвета могут отличаться и, возможно, красный нужно скрутить с синим или чем-то еще. Главное – золото на земле.

6.Изолируем проводку

Так как мы убрали лак с проводки, теперь у них нет изоляции. Если замкнуть скрутку между собой, то либо вы сделаете себе моно, либо отрубите один канал. Следовательно, необходимо изолировать их, чтобы не допустить смыкания между ними.

Сначала изолируем каждую скрутку отдельно. Помимо самой изоляции, он также укрепит суставы. Теперь соединяем все вместе широким скотчем, слоями в 3 – 4.Или 5 – дело вкуса.

7. Готово

Вот долгожданный результат всех наших усилий. Может, это выглядело как-то долго, но это совсем не так! На весь процесс хватит 15 минут. Главное понимать, что делаешь. И я надеюсь, что теперь вы понимаете, как починить наушники без паяльника.

Как паять соединители Mil-Spec

Пайка – это традиционный и наиболее экономичный метод заделки проводов.Процесс пайки включает плавление и охлаждение свинцового или оловянного сплава в припойные чашки для соединения проводника (сплошного или многожильного) с контактом. Соединители с заделкой под пайку рекомендуются для всех обычных и промышленных применений, требующих надежных сигнальных и силовых соединений. Основное преимущество пайки – ее доступность. В отличие от обжимных заделок, для которых требуются специальные инструменты, провода и паяные контакты практически любого размера можно заделать с помощью базового набора для пайки.

---

Основные инструкции по пайке разъема

Советы и приемы пайки

Не паяйте себя в угол

Для вставок высокой плотности рекомендуется начинать пайку снизу, продвигаясь вверх, работая слева направо . Это обеспечивает хорошую видимость при пайке.

Избегайте соединений холодной пайки

Соединение холодной пайки хрупкое и склонно к физическим повреждениям. Он также может иметь очень высокое электрическое сопротивление, что может повлиять на работу схемы или привести к ее полному выходу из строя.

Холодные паяные соединения возникают, когда температура чашки припоя отличается от температуры расплавленного припоя. Другая распространенная причина – перемещение провода до того, как припой полностью остынет.

По этой причине всегда нужно нагреть чашку припоя и позволить теплопередаче расплавить припой. Это гарантирует, что и чашка, и припой равномерно нагреваются и охлаждаются, образуя идеальное паяное соединение. Помните, что никогда не плавите припой непосредственно жало паяльника.

---

Используйте подходящее оборудование Комплект паяльной станции

Milnec представляет собой законченное решение для профессионального подключения каждого разъема серии Milnec PS или HS к многожильному или одножильному проводу.

Особенности и преимущества

• Диапазон температур 392–896 ° F (200–480 ° C)
• Регулируемый диск регулировки температуры с фиксатором / установочным винтом
• Стабильность температуры холостого хода ± 1,8 ° F (1,0 ° C)
• Керамический нагревательный элемент и датчик обеспечивают быстрый нагрев (30 секунд) и быстрое восстановление температуры среды
• 5 сменных наконечников, подходящих для паяных контактов разъема от №0 до №20

Как паять без паяльника в домашних условиях.Паяем паяльником в домашних условиях как паять гирлянды средствами

Часто возникает ситуация, когда необходимо срочно отремонтировать электроприбор или проводку, а паяльник не оказался в руке, либо он неожиданно сломался. Возможно, в данный момент нет электричества.

Часто такая ситуация возникает в туристическом походе, за городом без энергообеспечения или просто по дороге за рулем автомобиля. Паять можно без паяльника, но совсем без специальных приспособлений мало.

Используем пламя

Самый простой способ – это локальный обогрев места подключения открытым пламенем, свечой или зажигалкой. Температура плавления обычного припоя – 200-280 градусов. С таким значением легко справится любой источник возгорания.

Лучше всего для этих целей подходят так называемые турбо-зажигалки, в которых пламя идет под давлением, создавая мощный участок локального нагрева. К тому же такое пламя не закроет место подключения проводов, и его можно будет направить с высокой точностью.

Есть компактные газовые горелки, которые вообще идеально подходят для таких работ. Если вы идете в поход или на дачу – этот инструмент должен быть у вас под рукой.

ВАЖНО! Конечно, при любом способе нагрева необходимо наличие флюса (или его заменителя) и собственно припоя.

Припой для таких корпусов не лучше использовать огнеупорный, например – invoice33. Его температура плавления не превышает 150 градусов. Если под рукой не было флюса – можно пользоваться народным путем.Нанесите измельченный аспирин.

Проволока очищается, обрабатывается флюсом и нагревается пламенем. Непосредственно в зону нагрева помещается припой в виде тонкой проволоки. Как только олово начинает плавиться – капля наносится на нагретую скрутку, а затем пламя продвигает расплав по всему месту иглы.

Пайка без паяльника пламенем спички или свечи сопровождается успокаивающим действием, поэтому использовать ее следует только в крайнем случае.Хорошо для этих целей подойдет спиртовая или сухая спиртовая таблетка.

Паяльник самодельный

Из деревянного бруска и медной проволоки можно сделать самодельный паяльник.

При работе с таким устройством сажа поступает из рабочей зоны. Конечно, этот способ подходит только для тонких проводов, так как КПД устройства невысокий, и тепло будет рассеиваться через медный провод.

С помощью такого нехитрого приспособления можно отрезать провод без паяльника.Прямое воздействие открытого огня может привести к выходу оставшихся частей или к отслоению дорожек доски, поэтому этот метод действительно незаменим при экстремальном ремонте.

Иногда возникает вопрос, как паять без паяльника, ведь пайка – самый распространенный способ соединения мелких деталей в домашних условиях. Но что делать, когда нужно срочно подключить провода, а паяльник сломался.

Паяльная линейка – удобный и простой инструмент. Можно соединить небольшие изделия дома.

Паяльная линейка – простой и удобный инструмент. Как соединить с ним металлы, наверное, каждый. Но как паять без паяльника, когда нет электричества – это вопрос, над которым стоит подумать подробнее.

Ludi без паяльника

Лунетрация – это предварительное нанесение тонкого слоя припоя на поверхность соединяемых частей. Выполняется для улучшения электрического контакта и улучшения качества пайки.

Бревно можно сделать без паяльника. Для этого необходимо подготовить небольшую металлическую кортикулу. По размеру металлическая крышка банки лучше всего подходит из-под растворимого кофе. Небольшие кусочки оловянного припоя кладут в крышку (еще лучше – чистое олово) и канифоль.

Если нужно припаять провода, то с их концов сразу снимается изоляция на расстоянии примерно 20-30 мм. Емкость с припоем и канифолью нагревается перед плавлением припоя.В качестве обогревателя можно использовать электрическую плитку, свечу, огонь или любой источник открытого пламени. Оголенный конец проволоки погружают в расплавленную канифоль так, чтобы флюс покрыл всю поверхность. Затем обработанный участок проволоки помещают в расплав припоя на 2-3 с. После извлечения проволоки из расплава быстрым движением руки при помощи тряпочки снимается лишний припой. На поверхности проволоки должен быть тонкий равномерный слой олова.

Если необходимо вывесить участок плоской детали, то на ее поверхность заливается мелко пахнущий припой и небольшой кусочек канифоли.Пламя для нагрева делается снизу детали, под местом пайки. После плавления припой натирается стальным стержнем по поверхности. Лишнюю массу убираем тряпкой. При лужении стальной части канифоль не используется. Участок пайки тщательно обработан паяльной кислотой. Процесс изготовления меззаниума аналогичен.

Вернуться в категорию

Паяльные провода без паяльника

Вопрос, как паять без паяльника медные провода сечением до 0.75 мм², решается просто. Перечисленные концы проводов скручены между собой. Платформа пайки нагревается до сметания слоя припоя. В качестве обогревателя нужно использовать источник узконтролируемого пламени: свечу, зажигалку, спички. Припоя, нанесенного на поверхность в процессе лужения, должно хватить на.

Если нужно припаять провод к середине другого провода, то его конец следует обернуть вокруг места подключения (2-3 витка) или захватить это место, согнув провод на 180º.Сама пайка производится аналогично соединению концов проводов.

При пайке более крупных проводов массы олова в заманиваемом слое может не хватить для надежного соединения. В этом случае вы следуете из скрученной области, чтобы налить мелко натертый припой и нагрейте, пока он не расплавится и не заполнит зазоры в скручивании. Его можно паять без паяльника диаметром до 2 мм.

Иногда бывает необходимо припаять провод к ровной поверхности.Для этого предварительно закрывают конец провода и площадь поверхности (ограждения). Проволока прижимается к плоскости детали, и поверх зоны пайки насыпается припой с мелкими отверстиями. Нагревая снизу детали, обеспечивают плавление олова.

Вернуться в категорию

Особенности пайки в паз

Проволочные припои диаметром до 3 мм можно изготовить без паяльника с использованием проточки. Такой паз изготавливается из алюминиевой фольги толщиной около 0.8 мм. Пайка выполняется в следующем порядке. На концах подключенных проводов снимается изоляция на длине около 30 мм. Оголенные концы скручивают между собой или укладывают параллельно.

Фольга нарезается короткой полосой шириной, равной ширине составного участка, и изгибается в виде канавки, закрывая выбитые провода. В пазы равномерно засыпаны колотый припой и канифоль. Один из концов фольги плотно заворачивают вокруг участка, соединенного так, чтобы припой не выпадал.При работе используются проходы с тонкими насадками. Участок, покрытый фольгой, нагревают свечой, зажигалкой и т.п. Перед заливкой припоя. После застывания фольги массу снимают.

При необходимости лишний припой удаляется наждачной бумагой или супфилом.

Вернуться в категорию

Пайка посуды или емкости

Очень часто возникает необходимость вылить небольшое отверстие в кастрюле или ведре. В случае отверстия не более 6-7 мм пайку можно производить без паяльника.Для этого достаточно использовать припой POS60. Участок вокруг отверстия нужно аккуратно обработать наждачной бумагой внутри емкости, чтобы отверстие получилось конической формы (с расширением внутри емкости). Затем этот участок обрабатывают соляной или паяльной кислотой. В отверстие помещается небольшая тонкая пластинка для предотвращения утечки припоя. Изнутри емкости в отверстие закачивают измельченный припой и канифоль. Контейнер ставится на источник направленного огня. Расплавленный припой закрывает отверстие.

Если нужно намазать алюминиевую посуду, следует заранее приготовить специальный припой. По одному из рецептов можно использовать: олово и цинк в соотношении 4: 1; Олово и висмут в соотношении 30: 1 или олово и алюминий в соотношении 99: 1. Такие сплавы можно приготовить только при высоких температурах путем перемешивания расплава.

Вернуться в категорию

Припой пастой

Необходимые инструменты для пайки из зажима: 1 -Автогенная зажигалка, 2-Металлический зажим, 3-тапочки, 4-шлицевая отвертка.

Припой проволокой или радиометаллом без паяльника можно использовать паяльной пастой. Готовится такая паста своими руками. Для получения пасты «Тинол» в эмалированную емкость наливают 32 мл концентрированной соляной кислоты и смешивают с 12 мл воды. В жидкость вводят 8,1 г цинка, а после растворения остается 7,8 г олова. После окончания химической реакции вода испаряется с образованием пастообразной композиции. Дальнейшие операции проводить в фарфоровой посуде.В пасту добавляют в виде порошка 7,4 г свинца и 14,8 г олова, а также 10 мл глицерина, 7,5 г сухого двора, 29,6 г цинка в виде дуста и 9,4 г канифоли. Добавленные вещества предварительно подогревают и смешивают с порошком.

Пайка проводов или деталей выполняется в следующем порядке:

1. Участок пайки очищается.
2. Есть паста с кисточкой.
3. Место пайки нагревается на пламени спирта или свечи перед расплавлением пасты.

При пайке малогабаритных радиодеталей или тонкой медной проволоки можно использовать несколько другой состав: 7,4 г порошка свинца, 738 г – цинковой пыли, 14 мл глицерина, 4 г канифоли, 14,8 г олова в виде порошок. Пастообразное состояние достигается в основном двумя способами: смешиванием с глицерином или с раствором 10 г канифоли в 10 мл диэтилового эфира.

Skaika проста, поэтому многие могут сделать это даже один раз, не держа паяльник в руках. Но бывают такие моменты, когда этого устройства нет рядом, и нужно что-то припаять.Вот тут и встает дилемма, как паять без паяльника и можно ли провести подобную процедуру, не имея на складе необходимого инструмента или возможности его использовать.

Пайка Пайка

Много в жизни случалось моментов, когда обрывался или перекладывался провод заряда, наушников, блока питания от ноутбука или еще где-нибудь. Что мне делать в таком случае? Как помочь себе устранить неисправность хотя бы на время, пока не удастся решить проблему более рациональным и надежным способом?

Как оказалось, нет ничего невозможного.Убежать можно без паяльника. В самых непредсказуемых ситуациях всегда есть возможность решить проблему зараженными методами.

Необходимые устройства

Конечно, пайка паяльником подразумевает наличие самого примитивного инструмента и припоя. Хорошо, если есть другая канифоль или кислота, хотя на крайний случай как раз подойдет таблетка аспирина. Из инструментов можно выделить:

Все это вместе должно быть совершенно необязательным.Некоторые инструменты можно заменить тем, что есть под рукой. Вместо напильника разрешено брать нож И палочки нужной формы с успехом помогут заменить плоскогубцы. Здесь главное – включить фантазию.

Lunetration детали

Какую бы поверхность ни предлагали для пайки, ее необходимо подготовить, то есть залить. Это позволит надежно соединить детали между собой, а сам процесс сильно упростит. Для работы вам понадобится канифоль (или паяльная кислота) и олово.

Чтобы провести процесс тиннитуса, вам понадобится емкость, в которой будут плавиться припой и канифоль. В качестве него можно использовать крышку от железных банок, металлическую коробочку или что-то подобное с отверстием. Здесь с помощью напильника или наждачной бумаги натирают жестяную стружку. Ну а если есть припой оловянный и свинцовый – так с ним работает удобнее. Если это не так, вам придется использовать канифоль или кислоту.

С кислотой все ясно, достаточно просто погрузить в нее зачищенный край провода, а затем продолжить действие пайкой.С канифолью придется поступить так же, как и с банкой, только приобретать ее совсем необязательно. Его куски могут быть большими, так как температура плавления канифоли значительно ниже, чем у олова, поэтому даже большие куски успеют расплавиться до плавления металла.

Емкость следует держать над источником огня до полного расплавления олова. Далее оголенные или зачищенные концы проволоки помещают сначала в канифоль, а затем – в расплавленную олово. При удовлетворительном результате, то есть карнизная проволока хорошо покрыта слоем металла, емкость можно вернуть в сторону.

Если вам нужно разместить товар в плоской форме, то алгоритм действий будет немного другим. Вот небольшие стружки олова и канифоли, залитые прямо на поверхность детали. Далее идет нагрев этой детали. В результате расплавленное олово примет его равномерно. Излишки зачистить тряпкой или наждачной бумагой.

Не забывайте, что при работе с огнем железные детали будут нагреваться, поэтому их нужно брать плоскогубцами или тряпкой, чтобы не получить ожоги. Элементарные средства безопасности никто не отменял.

Проволока для пайки

Для разряда медных проводов малого сечения без паяльника никаких сложных действий не потребуется. Достаточно просто скрутить концы проводов между собой, после чего они согреются спичкой, зажигалкой или другим направленным пламенем. Припоя, который остался в волосках при вставании, достаточно, чтобы они соединились друг с другом. После этого важно не забыть утеплить участки штор изолентой, горячим клеем или другим доступным способом.

Точно так же можно паять и большего сечения (до 2 мм). Если припоя от антресоли не хватает, то оловянная стружка аккуратно укладывается на скрутку, после чего еще и прогревается припаянный участок. Когда олово расплавится и заполнит все пустоты между волосками проволоки, пайку можно будет прекратить. Но не нужно забывать о вредном месте для выставок.

Если нужно припаять провод к плоской детали или совместить две части плоской формы, то на приподнятом месте нужно насыпать измельченный припой, затем наложить проволоку и нагреть детали до полного плавления олова.В случае двух плоских деталей поднятую поверхность также покрывают кусочками олова, кладут еще одну плоскую деталь, сжимают их и нагревают.

Паз

Еще один интересный способ паять без паяльника. Для этого потребуется небольшой кусочек плотной фольги. Такой способ позволяет отбить довольно толстые провода сечением до 3 миллиметров. Интересен этот способ и тем, что не требует предварительного прибытия.

Для начала необходимо зачистить концы проводов примерно на 30 мм, детали шторки такелажируются скручивать вместе.Теперь из фольги вырезается небольшой прямоугольник, чтобы подготовленные кончики можно было полностью покрыть им. Проволока из фольги вкручивается в виде воронки, в которую засыпаются небольшие кусочки канифоли и оловянной стружки. Концы канавки закручиваются, чтобы не вылилось содержимое.

Теперь получившуюся конструкцию нужно нагреть до тех пор, пока банка и канифоль не растекутся. После этого остается только дождаться, когда вымощенные детали остынут. Остатки фольги удаляются, при необходимости обрабатывает расположение файла напильником, супфилом или наждачной бумагой.Этот метод идеально подходит, когда необходимо быстро и без инструментов припаять провода в полевых условиях.

Приготовление макаронных изделий

Можно паять без паяльника с паяльной пастой. Приготовить такой раствор можно не только провода и плоские элементы, но и некоторые радиовышки, а также припаять провод к плате без паяльника.

Для приготовления паяльной пасты вам понадобится 32 мл соляной кислоты, смешанной с 12 мл воды. В полученном решении 8.Добавляют 1 г цинка, а после растворения остается 7,8 г олова. Все это делается в стеклянной или эмалированной посуде. Когда реакция закончится, останется испариться вода, чтобы получилась пастообразная смесь.

Теперь в пасту нужно добавить 7,4 г свинца, 14,8 г олова, 10 мл глицерина, 7,5 г осушителя, 29,6 г порошка цинка и 9,4 г канифоли. Все компоненты необходимо предварительно прогреть и довести до пылевидного состояния.

Когда состав будет готов, его всегда можно нанести по предварительной записи.Хранить пасту желательно в плотно закрытой стеклянной таре. Паять как состав предельно просто:

Таким способом без паяльника в домашних условиях вполне можно паять практически любые детали и провода, однако процесс изготовления паяльной пасты может отпугнуть. Но есть гораздо более привлекательная альтернатива – паяльную пасту можно купить в готовом виде.

Для пайки очень мелких деталей и тонкой проводки предпочтительно делать паяльную пасту с немного другим составом.. В него будут входить следующие ингредиенты:

• 7,4 г свинцового порошка;
• 7,3 г цинка в пылевидном состоянии;
• 14 г глицерина;
• канифоль 4 г;
• оловянный порошок 14,8 г;
• 10 мл диэтилового эфира.

Все компоненты перемешиваются до пастообразного состояния. Вместо диэтилового эфира можно использовать 10 мл канифоли, растворенной в глицерине. С помощью этого инструмента можно припаять проволоку или деталь к плате.

Самодельный паяльный аппарат

Сделать паяльник можно из свечи или зажигалки. Правда, последнее брать лучше из хорошего термостойкого пластика, так как одноразовый китайский прибор и минут не проработает, а металлический прибор может сильно нагреться. Вам также понадобится кусок толстой медной проволоки диаметром от 3 до 5 миллиметров и немного тонкой проволоки для намотки к зажигалке.

Толстую проволоку необходимо полностью очистить от изоляции, после чего согнуть так, чтобы одна часть могла быть закрыта на зажигалку или свечу, а противоположный конец находился над пламенем для постоянного нагрева.Такое самодельное жало способно паять даже мелкие детали (вплоть до мельчайших резисторов). Правда, без жести и розиферов не обойтись. Чтобы работать было удобнее, рабочую зону жала предпочтительнее точить.

Альтернативные способы ремонта

Если обрыв провода и его нужно срочно восстановить хотя бы на короткое время, то есть более быстрые альтернативы. Правда, без пайки, но вполне способный помочь в экстренных ситуациях.

Так вот, токарный провод можно просто врезать в пробой и банально скручивать между собой.Важно не перепутать полярность, т.к. напряжение зарядного устройства постоянное. Заставить сиденья от скраба тоже не помешает.

Временно можно прикрепить провод с ровной поверхностью. Для этого достаточно прикрепить одну деталь к другой и залить расплавленным пластиком. Такого восстановления хватит, если аккуратно и недолго использовать полученное соединение.

Что бы ни случилось, всегда можно найти выход из сложившейся ситуации, если включить фантазию и воображение. Иногда ремонт устройства не поможет, но со временем его производительность на короткое время снизится.

При необходимости, в соединении нескольких частей, пайка является наиболее распространенным решением проблемы. Чтобы от чего-то убежать, в первую очередь, кажется, нужен сам паяльник. Однако это не совсем так, и если этого инструмента нет дома, знание того, как паять без паяльника, очень пригодится в повседневной жизни.

Ludi без паяльника

Паяльник удобен и прост в использовании с бытовой техникой, что поможет при необходимости соединять между собой металлы, мелкие изделия или шипованные доски.Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос, как паять без паяльника в домашних условиях.

Для того, чтобы качество посадки, а также электрический контакт на должном уровне, необходимо провести мезонин: нанести на поверхность металлов или деталей, которые будут запаиваться, небольшой слой припоя.

При выполнении этой процедуры можно обойтись без паяльника. Для хранения припоя вам понадобится какой-то металлический контейнер.Даже крышка вполне подходит для кофейных банок. В выбранную емкость следует поместить канифоль и кусочки жести, но можно использовать оловянно-свинцовый (Poshe 60). Как производится каротаж проводов без паяльника:

Если необходимо сделать антресоль из плоской части детали:

1. Толстые кусочки канифоли и припаять их на поверхность сайт.
2. Перенести источник огня под место, где находятся заключенный и канифоль, чтобы смесь расплавилась.
3. Расплавленный припой необходимо распределить по поверхности с помощью стальной трубки, стержня или чего-то подобного.
4. Удалите тряпкой излишки массы.

Если деталь стальная, то канифоль ее не использует. Сам процесс остается прежним, только с учетом использования, которым обрабатывается сайт.

Технологическая пайка

Массы припоя, который будет в любящем слое, может быть недостаточно для надежного соединения. Большие провода. На верхнюю часть скрученного участка стоит залить тертым припоем.Далее нагревается до тех пор, пока припой не расплавится и не будет заливать фрезы в скрутку.

В случае необходимости использования плоской поверхности в качестве участка поверхности конец проволоки проходит предварительно. Теперь конец провода и часть детали зажимают, а сверху насыпают тертый припой.

После этого снизу делают очаг, детали нагревают, расплавляют припой и пайку.

Использование желоба

Провода диаметром до трех миллиметров можно найти с канавкой, которая используется вместо паяльника.Желоб изготовлен из тонкой алюминиевой фольги. Сама пайка выглядит следующим образом:

Как закрыть отверстие

Иногда возникает необходимость зашить дырочку в какую-то емкость (в ведре, тазу или кастрюле). Если диаметр отверстия не превышает семи миллиметров, его можно залатать без использования паяльника. Понадобится поз-60. Производительность:

При необходимости закрыть тару из алюминия нужно заранее подготовить специальный припой.Это может быть одна из следующих смесей: цинк с оловом в соотношении; висмут с оловом 1/30; Алюминий с жестью 1/99. Эти сплавы производятся исключительно путем смешения при высоких температурах.

Паста своими руками

В качестве припоя хорошо подойдет хорошо сделанная паяльная паста. Для пайки без паяльника такой инструмент может быть незаменим. Для его получения производятся следующие манипуляции:

Сам процесс пайки не слишком отличается от варианта с обычным припоем.Для начала оформляется участок, который нужно искать, затем кисточкой мазается по нему паста. Требуется нагрев этого места, пока паста не растает.

При работе с тончайшими медными проводами или второстепенными радиодетали можно использовать несколько иной состав: свинцовый порошок 7,4 г; цинк в виде пыли 73,8 г; канифоль 4 г; Жестяная пудра 14,8гр. Состояние смеси пасты придают смешиванием всего этого с глицерином или раствором 10 мл диэтилового эфира, в котором 10 г канифоли.

Другая альтернатива

Общий механизм посадки двух металлов выглядит следующим образом: детали, которые необходимо соединить, прижимают друг к другу, затем обрабатывают флюс и зону пайки. Место пайки необходимо прогреть, чтобы температуры хватило для расплавления припоя и попадания его в участок между соединяемыми частями. Сплав необходимо подержать на площадке до его полного затвердевания. Весь этот процесс довольно прост как с паяльником, так и без него.В последнем случае главное найти альтернативный источник отопления, для которого не нужно электричество.

Для заделки обычного провода или простейших деталей при отсутствии паяльника есть возможность заменить его другими бытовыми инструментами, один из которых обязательно будет под рукой у Мастера:

• плоскогубцы;
• ножницы;
• тонкий пассатсай;
• футов;
• файл.

Понадобится источник огня, к которому хорошо подойдет лампа на спирте или спирте.

Припой Hoodar

При отсутствии электричества есть возможность сделать паяльник своими руками. Для его работы электричество вообще не понадобится. Во-первых, потребуется медная проволока с декадной катушкой или пруток диаметром пять миллиметров. После нужно найти ручку для будущего паяльника. Для него подойдет ветка дерева, которой можно придать необходимую округлую форму. Один конец проволоки прикреплен к этой ручке, а форма отвертки – к другому.

Сам паяльник готов, нагревается от любого источника открытого пламени. Процесс пайки самодельным инструментом практически не отличается от обычного паяльника с использованием электричества. Важно только найти для него термостойкую подставку, в которой прибор будет располагаться во время его нагрева.

Ринифол с припоем должен располагаться в плоской емкости, а процесс пайки деталей или проводов лучше проводить в доступной близости от источника нагрева паяльника.

Неважно, самодельный сарел или нет. Сам процесс пайки представляет собой соединение расплавленного металла двух других металлических элементов. Соединительный металл, который называется припоем, должен расплавиться, сцепиться с поверхностью деталей и заполнить пространство, разделяющее эти части.

Обычные припои выполнены в виде смешанной проволоки диаметром два миллиметра. Сплав, который используется в качестве припоя, может иметь разное содержание олова. Чем больше его содержится в припое, тем ниже будет температура плавления.Таким образом, марка припоя ПОС40 означает 40-процентное содержание в нем олова.

Его плавление происходит при температуре двести тридцать градусов по Цельсию, а Mark POS60, соответственно, содержит шестьдесят процентов олова от общей массы и плавится при ста восьмидесяти градусах.

Если добавить висмут в сплав и сплав олова, это еще больше снизит температуру плавления, которая возникает при использовании припоя марки, который плавится при ста тридцати градусах.В случае алюминиевых уплотнений необходимы специальные составы припоя, плавящиеся при температуре выше четырехсот градусов по Цельсию.

Пайка невозможна без очистки от оксидной пленки поверхности зоны соединения деталей. Для того, чтобы произвести чистку, вам понадобится флюс (вещество, не позволяющее образовываться оксидной пленке в процессе пайки). Канифоль обычно используется в качестве флюса, если нужно соединить провода или детали из меди. Очистить поверхности деталей можно с помощью пайки или других кислот (например, ортофосфорная кислота подойдет в случае пайки алюминия).

Современные размеры в виде проволоки содержат канифоль . Это позволяет производить пломбировку из меди без использования дополнительного флюса. Канифоль не поможет, если нужно производить оцинкованные или стальные изделия. В этой ситуации вам понадобится паяльная кислота. Для соединения друг с другом элементов из стали или нихрома можно использовать аспирин в качестве флюса.

Наушники Hybanka

Не у всех сегодня есть дома паяльник, чего не скажешь о наушниках, да и последние имеют свойство часто выходить из строя.Для того, чтобы исправить положение, вам понадобится рабочий разъем от других наушников с проводом или вспомогательным кабелем, а также обычная зажигалка, нож и скотч.

Процесс ремонта наушников завершен. Ведь вы должны проверить их на работоспособность. Все это занимает пятнадцать минут, но можно и быстрее, в зависимости от навыков. В этом примере видно, что для соединения двух проводов паяльник не обязательно.

Необходимость испарить что-либо дома часто возникает даже у людей, которые никогда не держали в руках специально предназначенный для такой задачи инструмент.Как решить мелкие проблемы, вроде порванной или разряженной проводки, без паяльника?

Как паять без паяльника – Простые способы разводки пайкой

Паяльник для соединения металлических деталей Желательно, но не обязательно. Чтобы обойтись без него, берем:

• контейнер металлический малый;
Припой
• , например, марки ПОС60, можно использовать чистое олово;
• канифоль.

• Подключаем провода: сначала зачищаем их, удаляя изоляцию на 2-3 см.
• Нагревание бака канифолью и оловом (например, на газовой плите или с помощью горелки).
• Концы провода без изоляции опускают в расплав канифоли (погружают так, чтобы состав полностью покрыл всю поверхность), а за ним – расплавленный металл. Желательно не накапливать лишнее олово или удалить его сразу после извлечения.
• Проволока медная диаметром до 0,75 мм², просто скрученная после луга.
• Далее “проблемный” участок снова нагревается, так что припой схватился.Нагреть его необходимо любым узкопрофильным инструментом: свечой, зажигалкой и т. Д.
• Если нужно соединить один отрезок провода с серединой другого, его оголенная часть наматывается вокруг места соединения, а после проводится пайка.

Как паять без паяльника детали и посуду

Для поднятия для последующей пайки части плоской поверхности на нее кладут небольшую оловянную стружку и немного канифоли. Внизу находится очаг возгорания, и когда припой плавится, он аккуратно натирает любую подходящую металлическую деталь (тоже можно удалить слишком много).При лужении стальной детали канифоль не используется (ее функции выполняет обработка паяльной кислотой). Для пайки алюминиевых изделий нужен специальный припой, состоящий из олова и свинца.

Пайка других корпусов без паяльника

Чуть более сложные случаи соединения деталей требуют особого подхода. Например:

• При работе с крупными многопроволочными проволоками (до 2 мм.) Обычной луженой жести для надежного шипа может не хватить.Сверху на скрутку следует залить измельченный припой и прогреть его до тех пор, пока частицы не расплавятся и не проникнут внутрь, заполнив малейшие зазоры.
• Чтобы припаять провод к деталям: Лудим поверхность обоих деталей. После прижатия провода к плоскости припой сверху отслаивается, а снизу нагревается до плавления.
• Пайка проводом до 3 мм: может выполняться без паяльника, с использованием желоба. Последний должен быть из алюминиевой фольги, толщина которой будет около 0.8 мм. Концы проводов скручиваются и загибаются параллельно, вокруг них размещается желоб, ширина которого не превышает размеров присоединяемого пространства. В нее заливается канифоль и припой, один конец фольги закручивается, чтобы не рассыпать компоненты. Нужный участок. Фольга под проводами нагревается до плавления, затем раскручивается и отделяется.

Другой распространенный способ пайки без паяльника – это использование так называемой «холодной сварки» или другой паяльной пасты, которую можно купить либо сделать вручную.

Пайка отменена, теперь мы используем «соединители с пайкой».

Если вы следите за мной в Твиттере, вы знаете, что в настоящее время я занимаюсь созданием силовой стены на 18 кВтч из использованных аккумуляторов для электросамокатов. Я знаю, странный прогиб. Прямо сейчас я живу в квартире, но когда-нибудь эта электрическая стена будет накапливать солнечную энергию для использования в автономном доме, в котором я мечтаю жить. Миллениал может мечтать, не так ли?

Десять лучших утилизированных аккумуляторов для скутеров, которые можно купить за деньги. Эван Роджерс

Но особенность этих переработанных аккумуляторов для скутеров заключается в том, что они дешевы не зря; они совсем не готовы к работе. Это полная противоположность Goal Zero 1500X, которую я сейчас проверяю. У каждой батареи есть фирменный разъем, который необходимо зачистить, а на его место нужно прикрепить стандартный разъем. Мне нужно проделать это с 40 батареями, так что это означает, что нужно выполнить крайне нетривиальную пайку.

ИЛИ ЭТО !?

Возможно, вы никогда раньше не паяли.Это нормально, потому что 1) я не занимаюсь пайкой с помощью шлюза (смеется) и 2) это действительно отстой, и я бы предпочел не делать этого. Видите ли, чтобы спаять два провода вместе, необходимо поддерживать обе стороны провода, пока вы протыкаете их паяльником. Для этого потребовалось бы три руки, и именно поэтому были изобретены такие вещи, как старинный гаджет «руки помощи».

Классика. Если знаешь, то знаешь.

Я мог бы напечатать альтернативу на 3D-принтере, но даже это действительно работает только для более длинных проводов, и в этом контексте мы говорим о 1.5 дюймов провода, за которым следует кирпич батареи. Так что мне нужно было что-то получше.

Введите соединитель «припаяйте и запломбируйте»

Вход может получить часть продаж, если вы покупаете продукт по ссылке в этой статье. Мы включаем только те продукты, которые были независимо отобраны редакцией Input.

Я обнаружил эти термоусадочные паяные соединения, путешествуя по Battery YouTube, и я не хрен вам, эти вещи меняют правила игры. Всю свою жизнь я боролся и обжигался, пытаясь спаять два провода (особенно большие).Как все это работает? Что ж, в теории вы просто вставляете оба конца и направляете тепловую пушку на соединение. Трубка снаружи сжимается, в то время как низкотемпературный припой в середине плавится, и все просто соединяется без образования дыма припоя (технически флюса). Кроме того, по обе стороны от низкотемпературного припоя есть клей, поэтому соединение механически усилено. Блестяще.

Здесь вы можете увидеть, как разъемы под пайку сначала сжимаются, затем оплавляются, а затем спаиваются.

На практике эти паяльные соединения не такие уж и волшебные, но они чертовски близки. У меня возникли проблемы с большими размерами (10-12 AWG) и самыми маленькими размерами (24-26 AWG). Для больших проводов требуется много тепла, чтобы довести толстые провода до температуры, необходимой для расплавления припоя на концах выводов, и это может привести к сгоранию части пластика разъема. То же самое и с небольшими проводами, но в данном случае это потому, что в дешевых проводах большого сечения почти всегда используется некачественная изоляция.Но осторожным движением вы можете смягчить и то, и другое, и если вы планируете заранее и добавите к суставу термоусадочную трубку, вы станете золотым.

К сожалению, эти паяные соединения подходят не для всего. Если бы я использовал эти батареи для чего-то, что требует намного большей силы тока и, соответственно, более толстых проводов, я бы распаял удивительно слабые провода самоката, которые заранее припаяны к батареям, и использовал бы что-то более мощное. Пайка проводов 10 AWG требует определенных навыков, а пайка их, не обжаривая плату, к которой вы пытаетесь их прикрепить, делает еще больше.

В конце концов, ничто не заменит хороший паяльник, и он просто лучше справляется с пайкой, но обнадеживает то, что его хлеб с маслом (просто соединение двух проводов вместе) был смягчен старым добрым человеческая изобретательность. Что ж, на самом деле ученые-материалисты, которые решили сжалиться над нами, самодельными плебеями, но, эй, давайте распространим похвалу, пока мы наслаждаемся своими необожженными пальцами.

Узнайте, как паять за 5 минут .. Все, что вам нужно знать о базовом… | пользователя S Shyam | Shyam Cortex

Пайка – один из важнейших навыков, необходимых для работы в мире электроники.

Пайка и электроника идут рука об руку, как соль и перец. И хотя можно изучать и создавать электронику без необходимости брать паяльник, вы скоро обнаружите, что с помощью этого простого навыка открывается целый новый мир.

• Я считаю, что пайка должна быть в арсенале каждого.

В этом посте мы остановимся на основах пайки в сквозные отверстия, также известной как пайка в сквозных отверстиях с покрытием (PTH) , обсудим инструменты , необходимые для , рассмотрим методы для правильной пайки и дадим Вы несколько советов и уловок, которые сделают починку любой части электроники легким делом .

Этот пост будет как для новичков, так и для экспертов. Если вы никогда раньше не прикасались к паяльнику или хотите немного освежиться, в этом посте найдется что-то для всех.

• Хорошая техника пайки не сложна и на самом деле невероятно проста. Чтобы овладеть искусством пайки, не нужны годы и годы практики. Вам просто нужны подходящие инструменты и знание очень простых методов. Качественная пайка – это несложно, и каждый может справиться с ней за несколько попыток.
  На самом деле плохо паять очень сложно. 🙂

«Искусство – это там, где работа встречается с любовью».

Припой, словом , можно использовать двумя разными способами.

1. Припой как существительное относится к сплаву (веществу, состоящему из двух или более металлов), который обычно представляет собой длинную тонкую проволоку в катушках или трубках.
2. Припой, как глагол, означает соединение двух металлических частей.

Итак, паяем припоем!

Сплавы свинца и олова широко использовались в прошлом и до сих пор доступны. Бессвинцовые припои находят все более широкое применение из-за негативного воздействия свинца на здоровье и окружающую среду.
Паяльная проволока разной толщины доступна для ручной пайки и с сердечниками, содержащими флюс.

Паяльная проволока в катушке.

Свинец против бессвинцового припоя

Припой состоял в основном из свинца (Pb), олова (Sn) и нескольких других металлов.
