Обогрев трубопроводов греющим кабелем, системы промышленного электрообогрева трубопроводов в Москве – ГК «ССТ»

Оборудование для обогрева трубопроводов

Греющие кабели

Электрический нагревательный кабель LLS(ЛЛС)
Макс. t°С 130 °С
Макс. t°С без нагрузки 180 °С
Диапазон t°С окружающей среды -60…+55 °С
Минимальная t°С монтажа -60 °С
Электропитание трехфазное до 660 В
Тепловыделение дo 50 Вт/м
Сечение нагревательной жилы 1. 5 мм2
3.0 мм2
6.0 мм2

Цена по запросу

Электрический нагревательный кабель СНФ
Макс. t°С 240 °С
Макс. t°С без нагрузки 260 °С
Диапазон t°С окружающей среды -60…+55 °С
Температура поддержания до 180 °С
Выпускается на рабочее напряжение
~220 и 380 В
Линейное тепловыделение до 40* Вт/м
Минимальный радиус изгиба 150 мм

Цена по запросу

Соединители

Соединитель СНФ МФ
Макс. t°С без нагрузки 240 °С
Диапазон t°С окружающей среды -60…+55 °С
Минимальная температура монтажа -60 °С
Максимальное сечение жилы до 10 мм2
Напряжение питания до 380 В
Степень защиты IP 66

Цена по запросу

Коробка соединительная РТВ 401
Климатическое исполнение УХЛ1
Степень пылевлагозащиты IP66
Температурная группа Т6
Рабочее напряжение до 550 В
Рабочий ток до 50 А
Габаритные размеры корпуса 122×120×90

Цена по запросу

Коробка соединительная РТВ 402
Климатическое исполнение УХЛ1
Степень пылевлагозащиты IP66
Температурная группа Т6
Рабочее напряжение до 550 В
Рабочий ток до 50 А
Габаритные размеры корпуса 122×120×90

Цена по запросу

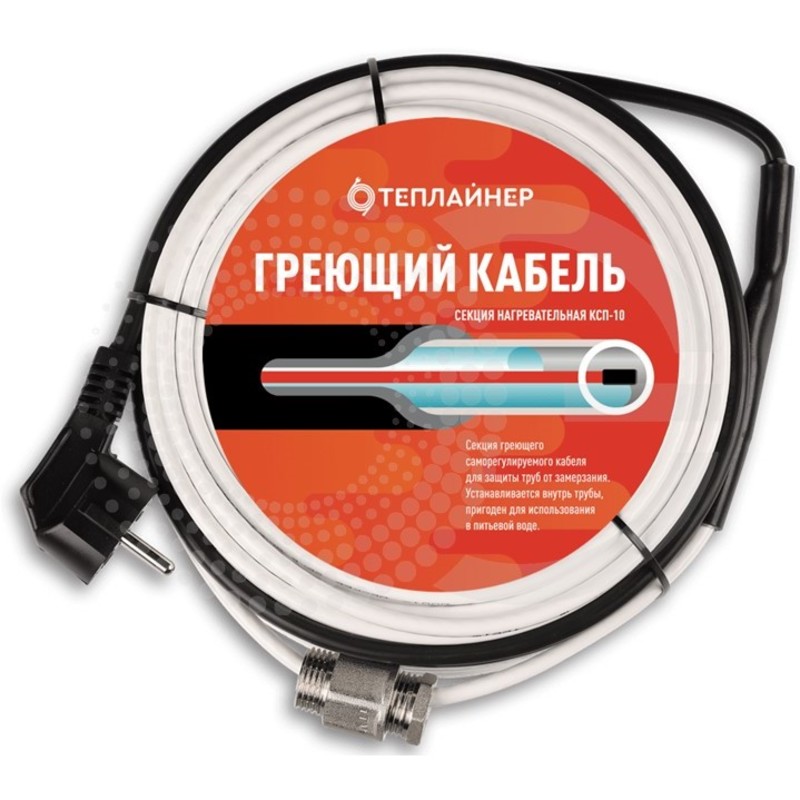

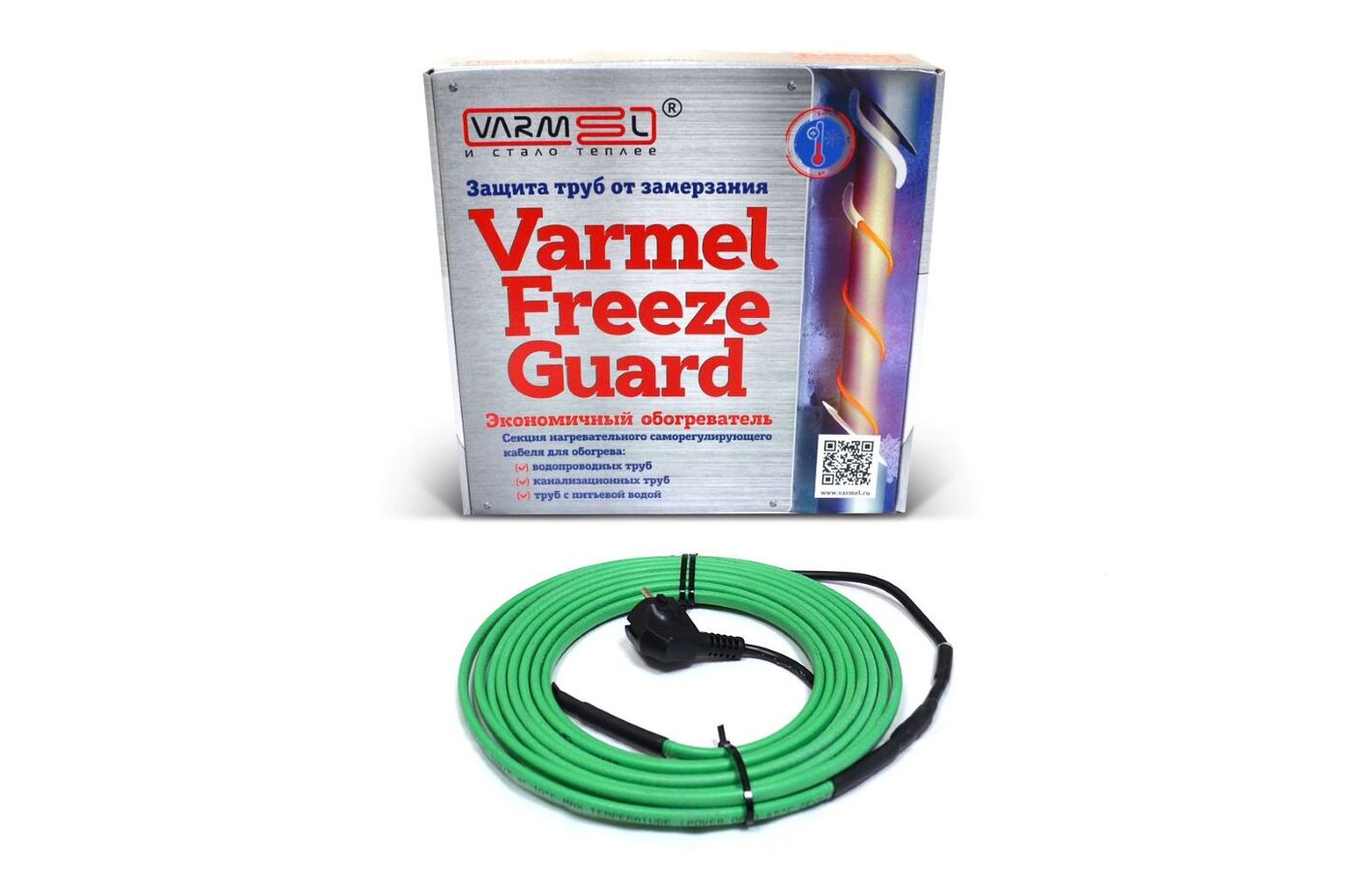

Саморегулирующийся греющий кабель для обогрева труб – нагревательный элемент, который прокладывается вдоль трубопровода и обеспечивает защиту от промерзания в холодное время года.

Назначение

При минусовых температурах жидкость в трубопроводах становится вязкой и полностью застывает, особенно на тех участках, где поток какое-то время находится в статическом состоянии. Это может приводить к механическим повреждениям, авариям, перебоям с подачей воды и других жидкостей. Восстановление даже небольшого отрезка трубы, разрушенного или забитого, обойдется гораздо дороже, чем установка греющего оборудования.

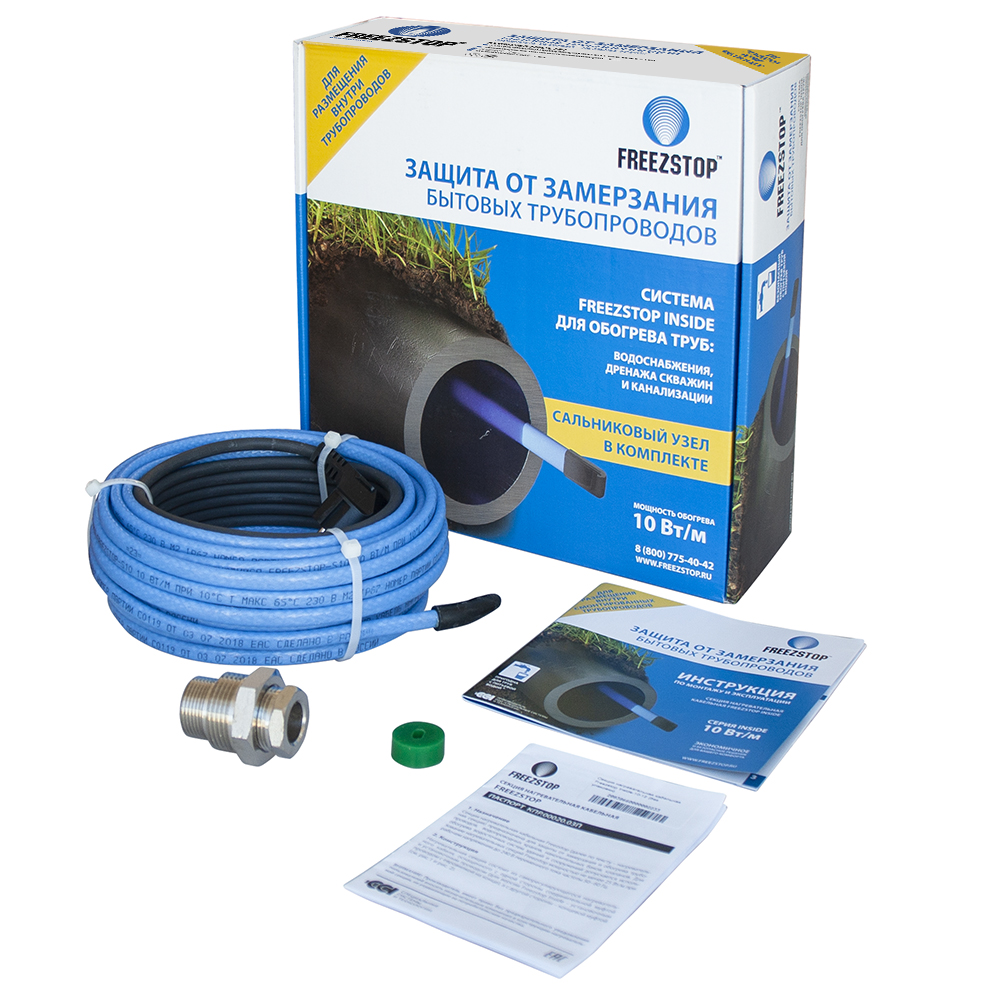

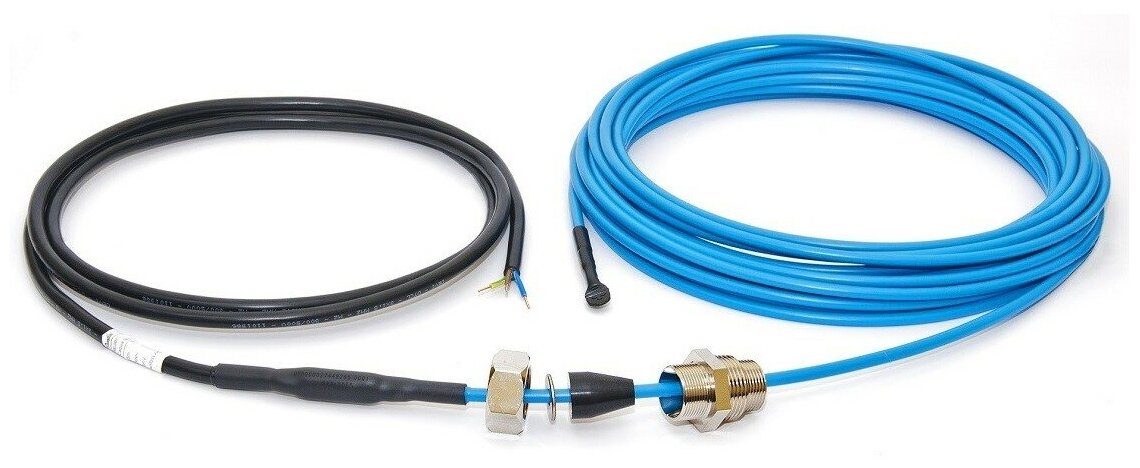

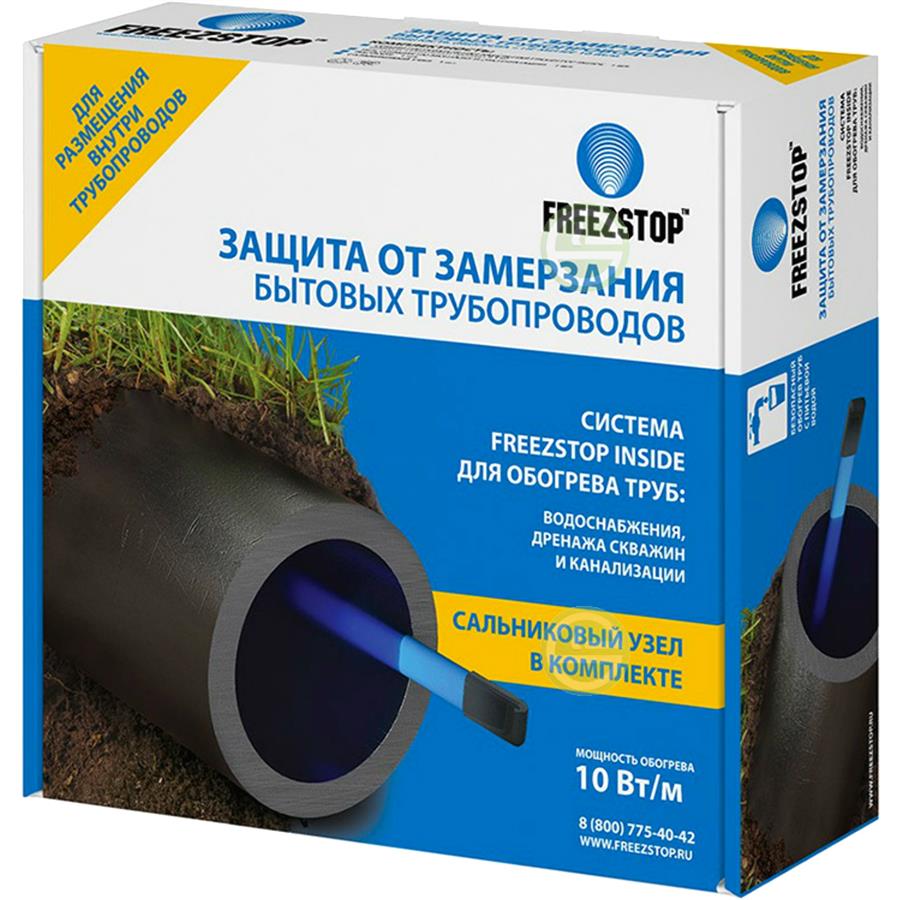

Кабель для внутреннего обогрева труб поддерживает нужную температуру внутри трубопровода, выполняя несколько задач одновременно:

  • Предотвращение замерзания и конденсации жидкостей. Это актуально для водопроводов, нефтепроводов, канализационных систем и других трубопроводов промышленного назначения. Кабель обеспечивает бесперебойное движение жидкостей по трубам в любое время года.
  • Компенсация теплопотерь. Кабель компенсирует теплопотери, возникающие в процессе транспортировки продукта. Благодаря этому температура жидкости/газа на входе и выходе полностью совпадает.
  • Технологический обогрев. Системы электрообогрева поддерживают температуру в нужном диапазоне, обеспечивая правильное протекание технологических процессов. При наличии теплопотерь выбирают кабели с запасом мощности.
  • Стартовый разогрев. В данном случае укладка нагревающего элемента осуществляется на активном отрезке трубы. Это обеспечивает бесперебойное движение жидкости по оставшейся части трубопровода.

Преимущества обогрева саморегулирующим кабелем

Почему стоит выбрать данную разновидность кабеля:

Подстройка под условия окружающей среды. В конструкцию электрической системы входит полупроводниковая матрица, сопротивление которой меняется в зависимости от внешних условий. Чем ниже опускается температура окружающей среды, тем выше становятся тепловыделение и сопротивление. Мощность кабеля на разных участках трубы неодинакова, т. к. обогрев происходит локально – там, где это действительно нужно.

  • Защита от перегрева. Монтаж кабелей можно осуществлять внахлест, не опасаясь того, что их перегрев приведет к нежелательным последствиям. Оборудование продолжит работать даже в том случае, если провод будет закрыт грязью, опавшими листьями и другим мусором.
  • Экономия электроэнергии. Провод выделяет тепло на тех участках трубы, которые действительно в этом нуждаются. Он превосходит резистивные кабельные устройства, т. к. тратит меньше электричества и не требует дорогостоящей эксплуатации.
  • Удобство нарезки. Если резистивный кабель обладает четко установленной длиной, то саморегулирующийся можно нарезать на подходящие отрезки прямо на месте монтажа. Это позволяет отказаться от сложных расчетов и дает дополнительную гибкость в случаях, когда планы не совпадают с реальной обстановкой.
  • Надежность. Кабели имеют защиту от внешних воздействий, исправно выполняют свои функции на протяжении 15 и более лет (при условии правильной прокладки).

Особенности обогрева разных типов трубопроводов

Каждый тип трубопровода имеет свои особенности обогрева.

Горячий водопровод

Водопроводные трубы имеют длину до 120 м и диаметр до 11 см. При работе с ними используются устройства мощностью от 25 до 40 Вт/м (цифры актуальны для средней полосы РФ). Для бытовых водопроводов небольшой длины и диаметра подходят изделия мощностью 9-20 Вт/м.

Канализация

При работе с канализационными трубами провод обычно прокладывается с внутренней поверхности. Для защиты от агрессивной среды используется специальная оболочка из фторполимера. Другие кабели эксплуатацию в таких условиях не выдерживают.

Промышленный трубопровод

Обогрев трубопроводов греющим кабелем – задача сложная, требующая учета всех нюансов и условий эксплуатации. В зависимости от потребностей заказчика может быть предложен провод с защитой от агрессивных сред, взрывов, пропарки и т. д.

Водостоки

Замерзание водостоков в холодное время года предотвращают провода, устойчивые к механическим воздействиям и ультрафиолетовому излучению.

Вас также может заинтересовать:

ТЕХНОЛОГИИ ЭЛЕКТРООБОГРЕВА ПОДВОДНЫХ ТРУБОПРОВОДОВ

Комплексное применение систем электрообогрева и теплоизоляционных материалов InWarm — основа энергоэффективности

Промышленный электрообогрев каталог 2016

Каталог продукции – системы промышленного обогрева


Кабельный обогрев трубопроводов – расчёт, проект, монтаж

Трубы, используемые при прокладке трубопроводов разного назначения, могут иметь разный диаметр, в том числе – довольно большой. Формально таковым считается диаметр, превышающий 530 мм, фактически большим можно назвать диаметр от 114 мм.

Для изготовления труб большого диаметра в наши дни используются:

  • сталь разных марок. Из неё выпускаются трубы для строительства магистральных трубопроводов, предназначенных для транспортировки нефти, газа, агрессивных и других сред;
  • полипропилен. Это материал постепенно вытесняет сталь, поскольку превосходит её по целому ряду характеристик. Трубопроводы из полипропилена имеют малую массу, поэтому с лёгкостью транспортируются. Стоимость их ниже, чем стоимость стальных труб, а вероятность возникновения коррозии полностью отсутствует.

В климатических условиях нашей страны актуален вопрос обогрева трубопроводов большого диаметра. Если его не решать, жидкости, транспортируемые по трубам, могут загустеть или замёрзнуть, что, в свою очередь:

  • осложнит или сделает невозможной их транспортировку;
  • может сделать их непригодными к использованию по назначению;
  • наконец, может привести к повреждению трубопровода.

Для обогрева трубопроводов малого диаметра нередко применяется резистивный кабель. Трубы, диаметр которого велик, предпочтительнее обогревать саморегулирующимся нагревательным кабелем, и тому есть свои причины.

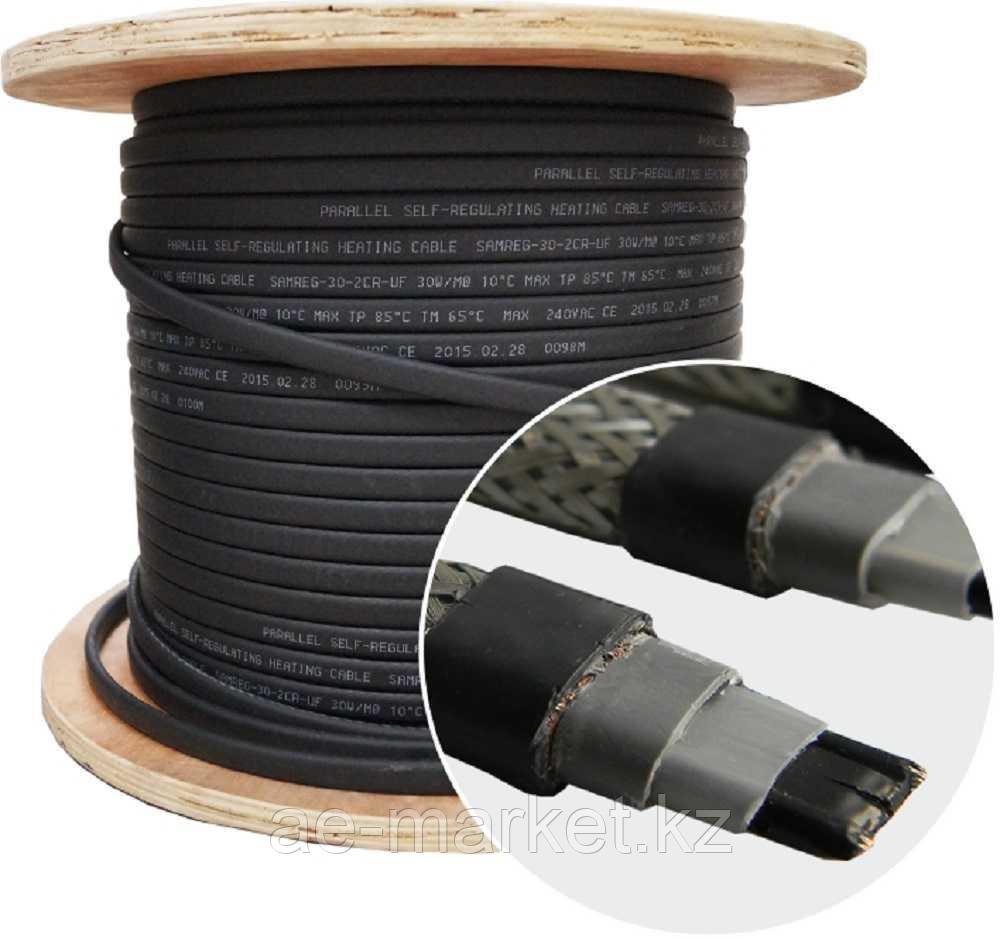

Строение, принцип действия и достоинства саморегулирующегося кабеля

Две жилы, проводящие электрический ток, располагаются параллельно друг другу. Они защищены полимерной изоляцией, которая не только предотвращает недопустимый контакт и защищает людей от поражения током, но выполняет и ещё одну важную функцию. В материал изоляции добавлен углерод, поэтому матрица между токопроводящими жилами имеет полупроводниковые свойства. Она работает следующим образом:

  • при понижении её температуры электрическое сопротивление матрицы увеличивается. Вместе с этим растёт тепловыделение при протекании тока;
  • при повышении температуры полимерного материала его сопротивление падает. Одновременно с этим снижается и тепловыделение.

Саморегулирующийся кабель прогревает только те участки трубы, которые в этом нуждаются. На участках с достаточно высокой температурой тепло не выделяется, благодаря чему обеспечивается экономия электроэнергии. Кроме того, автоматическая подстройка кабеля под внешние условия значительно повышает безопасность системы обогрева. Даже при перехлёсте кабеля он не будет перегреваться – а значит, не возникнет риск возгорания или взрыва.

Система управления

Обогрев трубопроводов с помощью кабеля осуществляется в автономном режиме. Это возможно благодаря использованию управляющих элементов, входящих в состав системы обогрева. В неё включаются:

  • температурные датчики, располагающиеся на разных участках трубы;
  • терморегуляторы (термостаты), ограничивающие температуру строго определённым диапазоном;
  • щит управления, предназначенный для включения и выключения системы и установки требуемых параметров её работы;
  • некоторые другие.

Система крепежа

На трубах малого диаметра кабель прокладывается продольно, его длина в этом случае равняется длине трубопровода. В случае с трубами большого диаметра этот способ неприемлем – он не обеспечивает должного прогрева трубопровода. На такие трубы саморегулирующийся нагревательный кабель навивается спиральным методом (выражаясь проще, «змейкой») с большим или меньшим шагом витков. Расход кабеля при этом, что вполне объяснимо, увеличивается, но вместе с этим повышается и эффективность системы обогрева.

Для фиксации кабеля на поверхности трубопровода чаще всего используется алюминиевый скотч. Снаружи система обогрева защищается термоизоляционным материалом для предотвращения потерь тепла.

Наши контакты:

+7 (812) 648-24-84 Санкт-Петербург;

+7 (495) 215-24-94 Москва;

8 (800) 555-32-84 бесплатно по России;

e-mail: info@obogrev-lux.ru

www.obogrev-lux.ru



Система антиобледенителя и обогрева труб, газо-, нефте-, водопроводов.

     По количеству трубопроводных сетей, транспортирующих нефть и газ, а так же водоводов и технологических трубопроводов, входящих в инфраструктуру различных производств, Россия занимает второе место в мире. Их преобладающая часть находится в регионах с холодным климатом, поэтому качественная система обогрева трубопроводов крайне важна для их стабильной работы при низких температурах окружающей среды.

     Современная индустрия представляет широкий спектр инженерных решений промышленного электрического обогрева трубопроводов различных типов, диаметра, разветвлённости и протяжённости. В этой сфере самыми надежными и экономичными на сегодня признаны две системы косвенного подогрева – нагревательные кабели и индукционный обогрев трубопроводов (СКИН – система).

Кабельный обогрев

     При решении задач обогрева нефте-, газо- и водопроводов диаметром 114-700 мм и длиной 100 – 6000 метров, высокую эффективность показали системы на базе саморегулирующегося кабеля. Кабельные системы саморегулирующегося типа выгодны, когда требуется периодический подогрев того или иного участка трубы без участия человека и каких-либо датчиков.

Для трубопроводов небольшого диаметра применяют резистивный кабель.

     В этом случае обогрев водопровода электрическим кабелем происходит по следующей схеме – система включается по сигналу датчика когда температура трубы становится меньше заданного оператором значения, а выключается по команде терморегулятора при достижении нужного уровня нагрева её поверхности.

Преимущества системы кабельного обогрева трубопроводов:

  • безопасность, экологичность, эффективность;
  • автоматизация рабочих процессов;
  • надёжная защита от перегрева;
  • простой монтаж;
  • быстрая окупаемость и экономичность эксплуатации.

Индукционный обогрев

     Наилучшим способом обеспечить обогрев промышленных трубопроводов длиной до 30 км и более, является система индукционного нагрева СКИН. В её основе лежит стальной трубопровод-спутник диаметром 20-60 мм с токоведущим кабелем внутри, который прикрепляется к наружной поверхности нагреваемой трубы по всей её длине и заземляется. Течение тока по кабелю нагревает трубопровод-спутник, который в свою очередь обогревает базовый объект. Подключение к электросети выполняется с одной стороны нагревателя.

Преимущества индукционной системы обогрева СКИН:

  • возможность осуществлять обогрев технологических трубопроводов практически любой протяжённости;
  • стабильность, пожаровзрывобезопасность, экологичность;
  • допускается монтаж под теплоизоляцию трубопровода;
  • для увеличения мощности обогрева на одном трубопроводе можно использовать несколько параллельных СКИН-систем;
  • возможно надземное, подземное и подводное исполнение.

Преимущества работы с нашей компанией.
Почему заказ работ по обогреву трубопроводов стоит доверить именно нам?





Выезд специалиста на объект бесплатный.

Портфолио:


Заполнение заявки на расчет и отправка в отдел проектирования “Обогрев Люкс” прямо сейчас







Компания “Обогрев Люкс”.

+7 812 648-24-84  +7 495 215-24-94  +7 800 555-32-84

info@obogrev-lux.ru



Кабельный обогрев труб – цены на монтаж системы обогрева в Москве

На территории нашей страны присутствует немало регионов с очень холодными зимами. Низкие температуры держатся по несколько месяцев, и это порой неблагоприятно сказывается на водопроводных трубах. Из-за промерзания они деформируются и разрушаются, что влечет за собой весьма неприятные последствия. Кабельный обогрев труб – прекрасное решение данной задачи, ведь он надежно защищает от воздействия холода.

Для чего нужен обогрев труб?

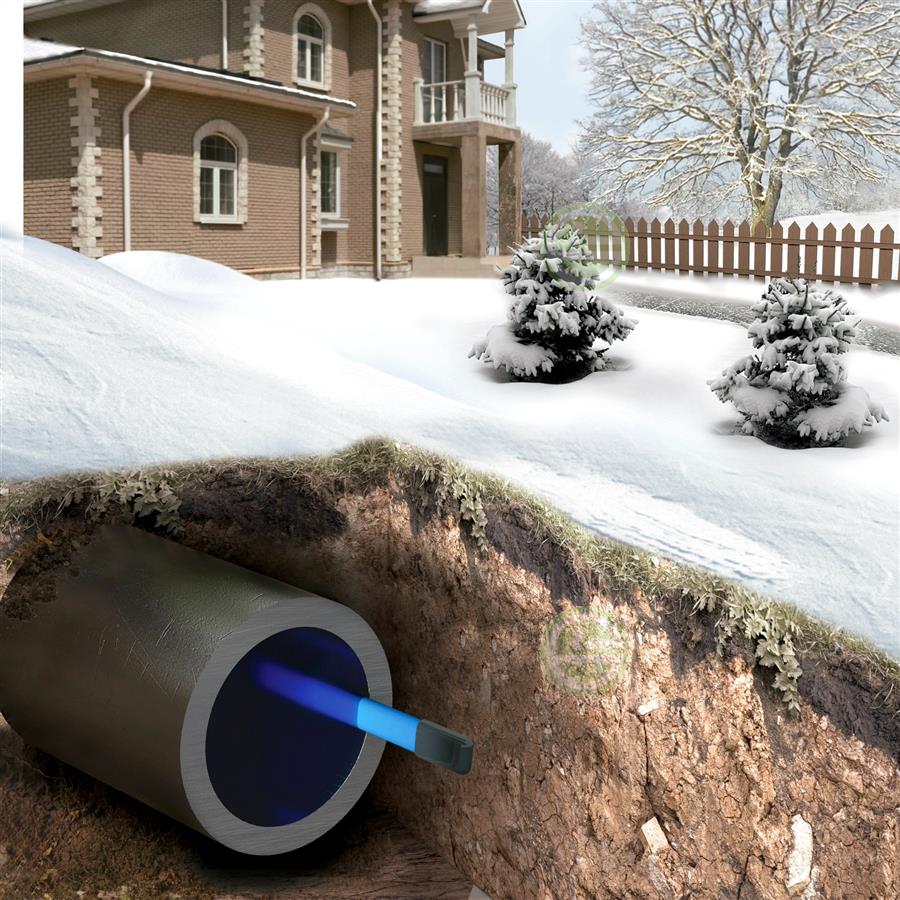

В нескольких ситуациях присутствует проблема угрозы замерзания трубопровода. Сюда относят следующие случаи:

  • недостаточное заглубление труб, вследствие чего они находятся выше уровня промерзания грунта;
  • отсутствие достаточного утепления трубопровода;
  • наличие открытых фрагментов, к примеру, участков скрепления внутренней канализации и наружной.

Если же речь идет об экстремально холодной зиме, то промерзнуть могут даже те трубы, которые уложены по всем правилам.

Кабельная система обогрева труб поддерживает положительную температуру. Это избавляет водопровод от вредного влияния низких температур, а также позволяет избежать застывания жидкости внутри трубы и разрушения материала, из которого изготовлены трубы.

Из чего состоит система

Система кабельного обогрева труб включает несколько важных элементов. Главная составляющая – это качественный греющий кабель. Кроме этого, для монтажа требуется наличие крепежей, силовых проводов, терморегуляторов, датчиков, муфт.

Различают кабели двух разновидностей: саморегулирующиеся и резистивные. Первый тип подразумевает, что температура может самостоятельно меняться на разных участках трубопровода, исходя из окружающих условий. Это позволяет обеспечить наиболее эффективный подогрев. Резистивные кабели имеют более простое устройство, они не регулируются самостоятельно. Кроме того, в отличие от саморегулирующихся кабелей, они поставляются отрезками фиксированной длины и не подразумевают возможности деления на отрезки требуемой длины.

Греющий кабель может быть проложен одним из трех способов:

  • параллельными линиями;
  • спиралью;
  • волнообразно.

Третий способ обычно применяется в ситуациях, когда кабель имеет большую длину, чем труба, а резать его нельзя.

Предложение от компании Стэллайт

Компания Стэллайт предлагает термокабельный обогрев трубопровода под ключ. Опытные специалисты проведут все необходимые замеры и быстро выполнят монтаж системы. Это позволит избежать всех проблем, связанных с воздействием низких температур на водопровод.

Одним из существенных преимуществ обращения в компанию являются демократичные цены на кабельный обогрев трубопроводов. Чтобы узнать точные цены на услуги, необходимо связаться со специалистами Стэллайт. Для этого можно позвонить по номеру телефона, указанном на сайте. Также есть возможность заполнить форму заявки на сайте и получить расчет стоимости.

Промышленный обогрев греющим кабелем Терм

Промышленный обогрев труб, резервуаров, помещений – основная специализация “Терм” с 1992 года. Мы имеем необходимые ресурсы и богатый опыт для решения задач любой сложности, любых масштабов. Наша компания обеспечила обогрев для таких крупных промышленных предприятий как Троицкая ГРЭС, Южноуральская ГРЭС-2, СУМЗ, Северский трубный завод, Уралэлектромедь и многих других в России.

С нами работать удобно, потому что мы не просто продаем греющий кабель, а  комплексно решаем задачи обогрева труб и помещений – мы продумываем систему автоматического управления системой кабельного обогрева трубопроводов, резервуаров, помещений, открытых площадок, обеспечиваем безупречное функционирование оборудования и системы в целом.

Все работы мы делаем под ключ – ведем объекты от проектирования до гарантийного и сервисного обслуживания.

Сервис – одно из важнейших преимуществ нашей компании, потому что на сегодняшний день компания «Терм» – крупнейший сервисный центр на Урале. Здесь обслуживаются не только собственные системы отопления, но и производится ремонт любого теплового оборудования. Нередко к нам обращаются с просьбами устранить последствия работы неграмотных специалистов и компаний-однодневок.

Что еще делает нашу компанию лидером рынка промышленного обогрева:

 — мы эксклюзивно продаем на Урале кабельные системы электрообогрева «ССТ» с 1995 года

 — имеем 6 патентов на различные электрические нагреватели

 — производим многоканальные микропроцессорные контроллеры «Терм» и шкафы управления на их основе

 — продаем различные электронагреватели через дилерскую сеть в регионе, сетевые магазины, фирменные магазины «Терм»

 — серийно выпускаем некоторые виды изделий (терморегуляторы для теплиц, контроллеры, плинтусные конвекторы)

 — имеем все необходимые для работы документы: СРО, лицензии, сертификаты

 — четырежды проходили процедуру добровольной сертификации своих услуг

 — имеем награды региональных выставок (дипломы и медали) за продвижение новых разработок.


Мы хорошо выполняем свою работу, постоянно развиваясь вместе с рынком!

Доверьте нам свои задачи промышленного обогрева – позвоните нашим специалистам по тел. (343) 33-66-166!

Эффективное комплексное решение задач отопления в многоквартирных домах:


Обогрев труб с помощью греющего кабеля

Обогрев труб

При эксплуатации трубопроводов и ёмкостей возникают два типа задач обогрева:

  1. Поддержание температуры.
    Теплоизоляция трубопровода или ёмкости не устраняет полностью теплопотери, и при определённых условиях температура рабочей жидкости (газа) может опуститься ниже допустимой, или вообще замёрзнуть. Для компенсации теплопотерь можно использовать кабельный обогрев.
  2. Разогрев жидкости.
    Для разогрева рабочей жидкости в трубе или ёмкости до требуемой температуры так же можно использовать нагревательный кабель.

Принцип электрического обогрева труб

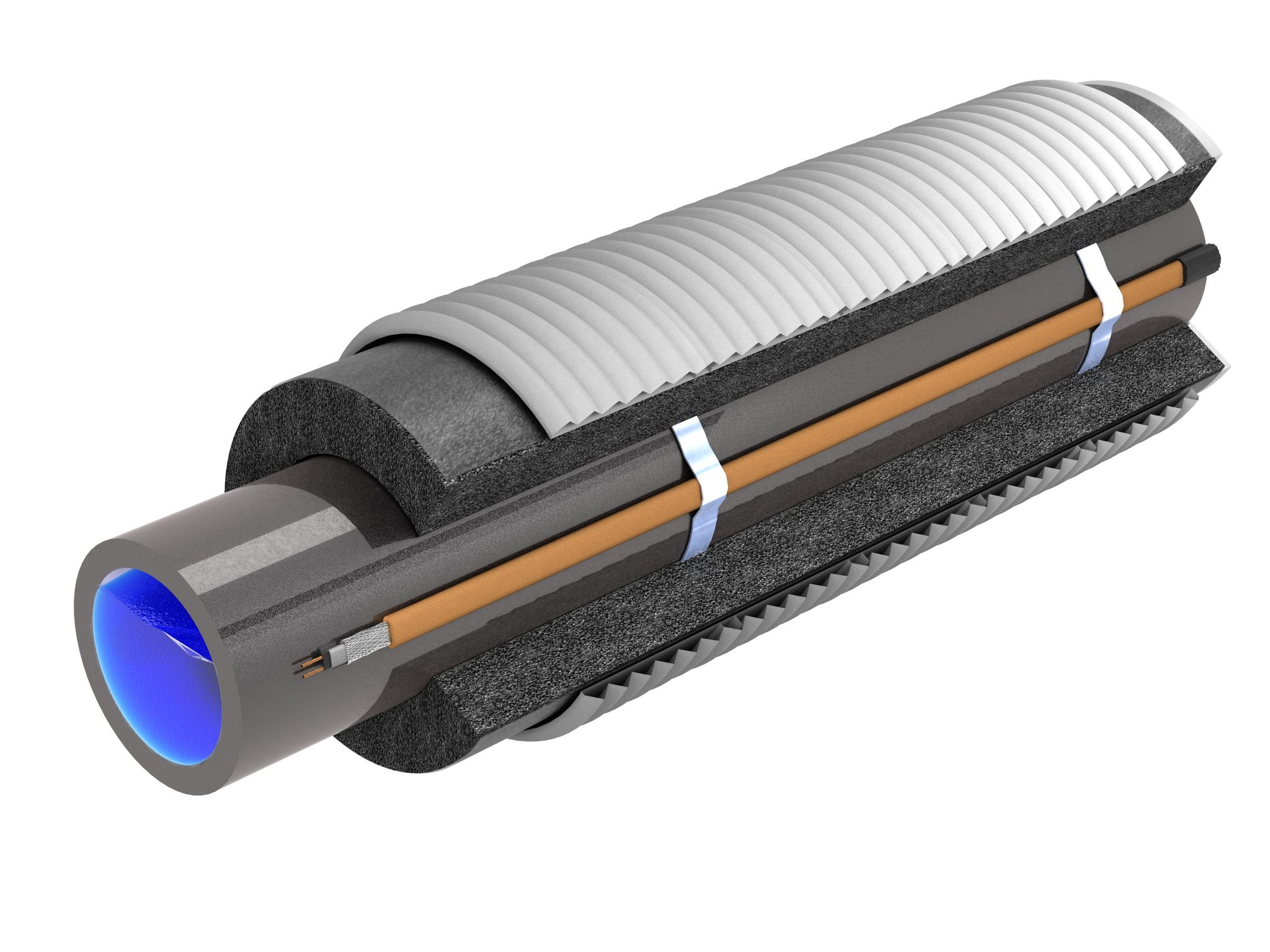

Для возмещения тепловых потерь вдоль трубопровода прокладывается нагревательный кабель, подобранный таким образом, что бы  погонная мощность тепловыделения была не меньше  потерь тепла на каждый погонный метр трубы. Выбранный кабель монтируется на трубе (или внутри нее), в нижней ее части. При использовании одного греющего контура – в положении 6 часов, при наличии 2-х контуров – в положении 10 и 4 часа (рис. 2).

В тех случаях, когда монтаж нагревательного кабеля в нижней части трубы невозможен, допускается использование альтернативных вариантов, например спиральное расположение кабеля (рис. 3). Однако такой способ менее технологичен, а потому не является предпочтительным. В сложных системах трубопроводов может быть задействовано несколько греющих контуров.

Поверх греющего кабеля крепится тепло- и гидроизоляция. Следует обратить особое внимание на надежность гидроизоляции, т.к. теплоизоляция не должна намокать или подвергаться механическому воздействию. Необходимо предусмотреть легкий доступ к таким элементам трубопроводов, как насосы, вентили и т.п.

Управление системой может осуществляться от простого выключателя или термостата, настроенного на необходимую температуру.

Последовательность проектирования систем обогрева труб и ёмкостей

  1. Определяющими параметрами для проектирования являются: необходимая температура жидкости,  минимальная эксплуатационная температура, предельные температуры материалов трубопровода и теплоизоляции, длина трубопроводов, химическая агрессивность среды и т.п. Сам процесс можно описать следующим алгоритмом:
  2. Определение тепловых потерь трубопроводов. Необходимо определить минимально возможную температуру окружающей среды и теплофизические характеристики используемых материалов (теплопроводность, теплоемкость, плотность и т.д.).
  3. Исходя из рабочей температуры среды, подбирается необходимый тип греющего кабеля (по максимальной рабочей температуре кабеля). Влияние на выбор оказывает так же агрессивность среды. Используемый в агрессивных средах греющий кабель должен иметь химически стойкую внешнюю изоляцию, при использовании кабеля во взрывоопасных зонах, необходим кабель во взрывоопасном исполнении.
  4. В соответствии с п. 1 определяется мощность, требуемая для обогрева погонного метра трубы, после чего  по каталогу (с учетом п. 2) выбирается нагревательный кабель с необходимой погонной мощностью.
  5. Рассчитывается необходимая длина греющего кабеля, мощность автоматов защиты и выполняется эскизный проект прокладки кабеля с учетом конструктивных особенностей конкретного трубопровода.



Схема промышленной системы обогрева трубопроводов

1. Шкаф управления
2. Силовой кабель
3. Монтажная коробка
4. нагревательный кабель
5. термопара с сигнальным кабелем

Определение тепловых потерь

Определение тепловых потерь для многослойной трубы (или емкости) с рабочей жидкостью, является классической задачей теплопроводности. Теплопотери через двухслойную цилиндрическую стенку на погонный метр вычисляются по формуле стационарного теплового потока :

Q = π (T– Tж)/(1/d1αж)+1,151/ λ1 lg (d2/d1)+1,151/λ2 lg (d3/d2)+1 /d3 αв,  Вт/м
λ коэффициенты теплопередачи слоев стенки, т.е. трубы и теплоизоляции
αж коэффициент теплоотдачи от жидкости к стенке
αв коэффициент теплоотдачи от стенки к воздуху

Коэффициент теплоотдачи является функцией температуры среды, механических и теплофизических параметров и может колебаться в значительных пределах (для жидкостей α = 200 … 7000).   Однако для большинства тепловых задач встречающихся в этой области данной составляющей можно пренебречь за её малостью.

Выбор нагревательного  кабеля

Для начала необходимо определить группу кабеля по максимально допустимой температуре. В соответствии с практикой, принятой в США существует три области применения, разбитые на классы.

Низкотемпературные ( как правило системы антизамерзания)
Используются низкотемпературные саморегулирующиеся, резистивные или зональные кабели
Максимальная рабочая температура 65oС
Пиковая температура (без нагрузки) 85oС
Средние температуры (трубопроводы с очисткой паром или с разогретыми теплоносителями)
Используются высокотемпратурные саморегулирующиеся, резистивные, зональные кабели, кабели с минеральной изоляцией
Максимальная рабочая температура 120oС
Пиковая температура (без нагрузки) 260o С
Высокотемпературные процессы
Используются кабели с минеральной изоляцией или ультравысокотемпературные резистивные кабели
Максимальная рабочая температура 400oС
Пиковая температура (без нагрузки) 600o С – 800oС

С учетом температурной группы кабеля и особенностей применения (механические или химические нагрузки, потребные длины контуров) выбираем марку кабеля, которая, как правило,  выпускается с несколькими мощностями. Например, кабель «CLT Nelson Limitrace» выпускается с погонной мощностью 9 Вт/м, 16 Вт/м или 26 Вт/м (при 10oС). Погонная мощность выбранного кабеля (при использовании нескольких контуров – суммарная погонная мощность) должна быть не менее величины тепловых потерь на метр погонный трубопровода.



Расчет укладки кабеля по трубопроводу

При расчете потребного количества кабеля необходимо вводить коэффициент на оформление элементов трубопроводов – вентилей, кронштейнов крепления и т.п. Поэтому длина контура при первичном расчете не должна превышать 75%  максимально допустимой длины. При линейной укладке в первом приближении можно считать, длину контура равной потребной длине обогрева, при спиральной укладке необходимо рассчитать длину с учётом шага укладки. На практике спиральная укладка на трубах используется довольно редко, так как она значительно сложнее, и как правило не даёт выигрыша по суммарной стоимости системы.

Необходимо принимать во внимание конструктивное решение элементов трубопроводов таких, как фланцы, изгибы, вентили, силовые кронштейны,  соединительные муфты кабеля, наличие которых увеличивает длину контура.

Укладка кабеля на трубопроводы и их элементы

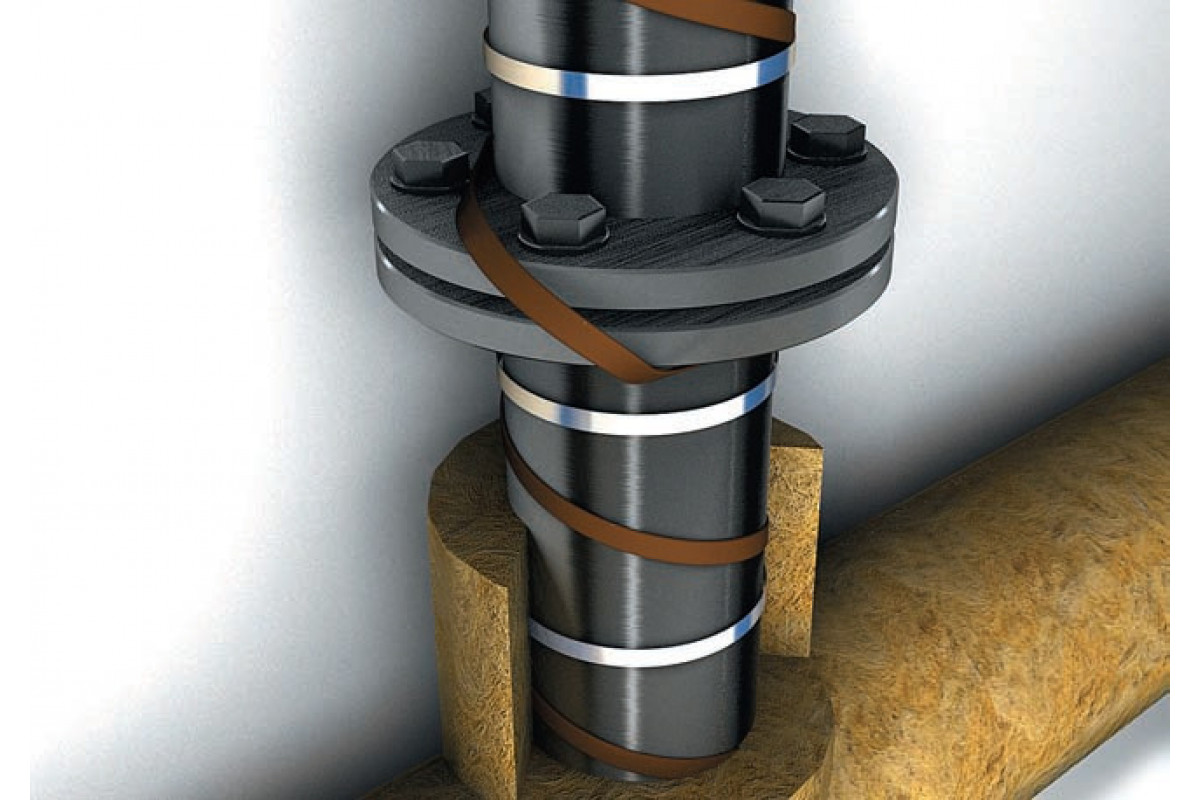

Крепление греющего кабеля к трубе осуществляется двумя способами. Использование стеклопластиковой ленты более предпочтительно ввиду простоты этого метода. Алюминиевую ленту рекомендуется использовать для крепления на пластиковых трубах, поскольку ее применение позволяет уменьшить теплоизоляционный эффект пластика, увеличить теплоотдачу при использовании саморегулирующегося кабеля и лучше распределить тепло по поверхности трубы. При использовании полимерной изоляции или труб с полимерным покрытием необходимо учитывать термостойкость материала, которая не должна соответствовать тепловыделению нагревательного кабеля.

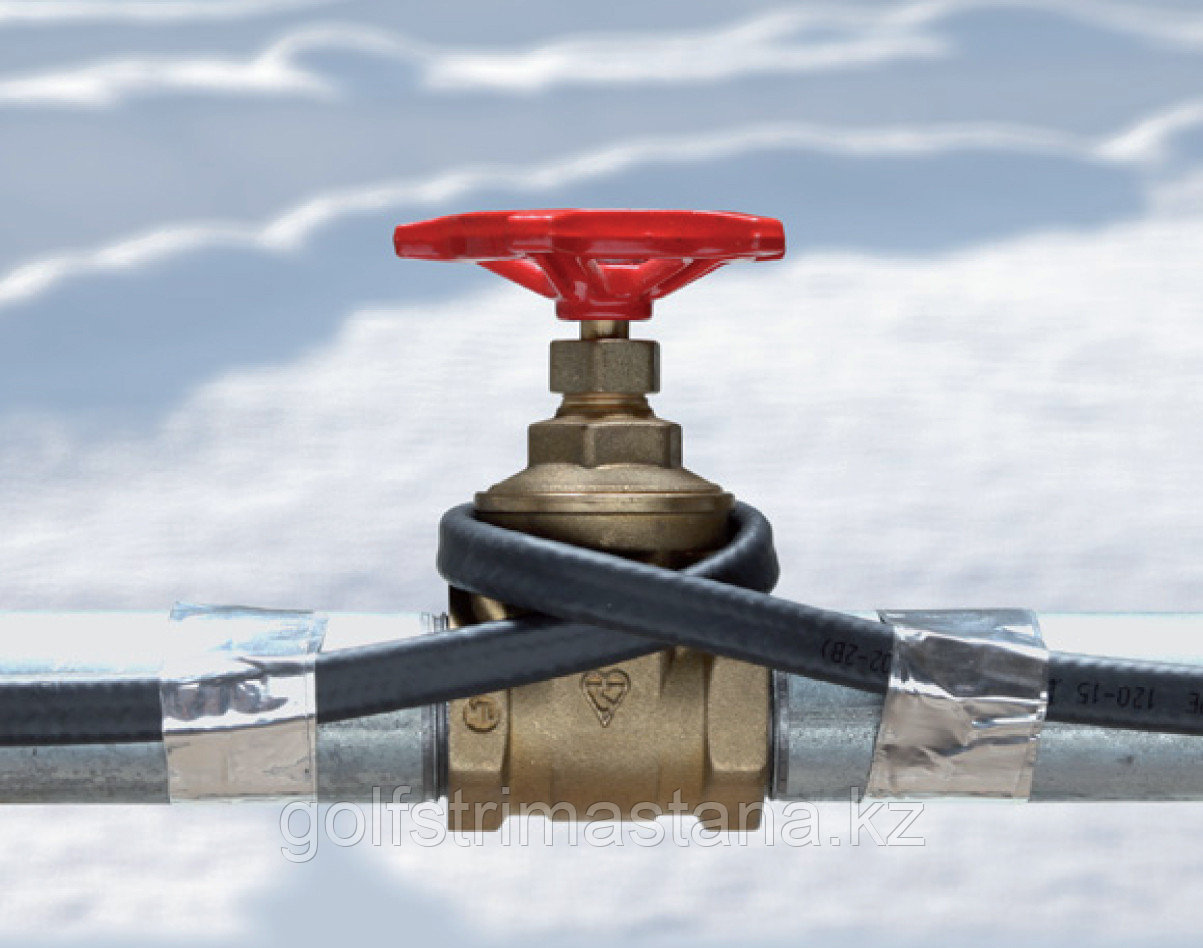

Арматура трубопровода требует специальных решений, т.к. большинство деталей и устройств являются либо дополнительными источниками тепловых потерь, либо элементами с перераспределением тепловых потоков.

Приведем несколько примеров.

  • Кронштейн крепления.
    Увеличивает потери тепла, поэтому рядом с ним необходимо сделать петлю из греющего кабеля.
  • Изгиб трубы.
    Греющий кабель проводится по внешнему (большему) радиусу.
  • Вентили.
    Источник дополнительных теплопотерь. Требуется укладка дополнительного количества кабеля

При укладке сложной системы может возникнуть необходимость наращивания длины контура. В месте соединения прогрев будет отсутствовать, поэтому перед соединительной муфтой необходимо сделать петлю.

Выбирая модель разветвителя или соединительной муфты, необходимо обращать внимание на ее пригодность для работы в конкретных условиях эксплуатации. Это связано с тем, что  производители часто разделяют области применения тех или иных конструкций на наружные элементы и элементы, используемые под теплоизоляцией.

Особенности обогрева пластиковых труб

При использовании труб из полимерных материалов необходимо учитывать два фактора.

  1. Материал, из которого изготовлена труба, должен выдерживать максимальную температуру кабеля без повреждений и потери работоспособности.
  2. Полимерный материал, как правило, является хорошим теплоизолятором, что ухудшает  прогрев трубы, и тепловыделение саморегулирующегося нагревательного кабеля. К пластиковой трубе кабель необходимо крепить алюминиевой лентой вдоль всей длины.

Особенности разогрева продуктов

При необходимости разогрева жидкости надо рассчитать количество тепла, необходимое для достижения нужной температуры. Для разогрева требуется значительно больше тепла, чем для поддержания температуры.

Разогрев большого количества теплоносителя за малый промежуток времени потребует высоких удельных мощностей, но часто в практике встречаются случаи, когда разогрев продукта нагревательным кабелем является наиболее эффективным способом.

Используемые нагревательные кабели и термостаты

Применяемые для обогрева труб решения сильно зависят от области, поскольку требования к надёжности и условия применения очень сильно отличаются в бытовом, строительном секторах и при промышленном обогреве.

Дачный вариант
Если Ваша задача – обогреть небольшую трубу на даче или коттедже, которая целиком проходит по воздуху, то Вам вполне подойдет комплект CEPG фирмы EASYHEAT. Комплект полностью готов к использованию, включает в себя термостат с фиксированными настройками ( включение при +3o, отключение при +13o) и даже вилку для подключения.

Необходимо правда учесть, что использование его имеет ряд ограничений, например он годится только для труб диаметром до 38 мм, его нельзя наматывать спиралью и т. д.

Если же комплект CEPG неприменим в вашем случае, то нужно использовать саморегулирующийся кабель NELSON CLT. В качестве управляющего термостата прекрасно подойдёт термостат EasyControl P10 встраиваемый в линию обогрева. Термостат дешёв и не требует регулировок, он автоматически включается при падении температуры на трубе ниже +3С..

Обогрев труб в жилом и коммерческом строительстве
Для задач защиты от замерзания труб с холодной водой, или другими продуктами с невысокой температурой мы рекомендуем ориентироваться на саморегулирующиеся нагревательные кабели NELSON CLT или кабели с постоянной резистивностью Thermopads CTL ZH. При возможности попадания химически активных веществ, необходимо использовать нагревательные кабели с внешней изоляцией из фторполимера такие как NELSON LT или Thermopads CTL ZH.

При необходимости прокладки нагревательного кабеля большими секциями используйте NELSON LLT. В случае, когда необходимо обогревать трубы по которым может идти горячий теплоноситель с температурой не выше 100С, вам подойдут нагревательные кабели NELSON QLT или Thermopads CTL PT.

Для управления системами обогрева в строительном секторе рекомендуется использовать термостаты OJ ETI 1551, монтируемые на DIN-рейку.

Промышленный обогрев
Пожалуйста проконсультируйтесь с нашими специалистами. Задачи обогрева трубопроводов могут иметь очень серёзные особенности, вляющие на применяемые решения..Мы выполним необходимые расчёты и подберём оптимальный для вас вариант.

Особенности использования нагревательного кабеля постоянной мощности Thermopads CTL
Кабели Thermopads CTL выполнены по промышленным стандартам и обеспечивают высокий уровень надёжности систем обогрева. Однако их цена значительно ниже цены саморегулирующегося кабеля.

Единственной серьёзной особенностью использования этого кбалея является то, что его, как и любой резистивный кбаель, нельзя перекхлёстывать. В точке перехлёхста возможен перегрев. Использовать этот тип кабеля лучше, начиная от длины обогреваемого участка в несколько метров. При длинах более 10 метров стоимость контура будет ощутимо ниже, чем в случае с саморегулирующимся кабелем. Ещё больше разница составит при решении задач в условиях высоких температур (до 260oС)

Если перед Вами стоит задача обогрева трубопровода, заполните пожалуйста опросный лист и отправьте его нам по электронной почте или факсу.

Рекомендации по подбору кабельного оборудования для обогрева трубопроводов.

Рекомендации по подбору кабельного оборудования требуемой мощности и длины для обогрева трубопроводов.

Рекомендации по подбору кабельного оборудования требуемой мощности и длины для обогрева трубопроводов, кранов и различных емкостей предназначены для ознакомления с продукцией компании Shtein GmBH и оказания помощи при выборе продукции.

Системы защиты трубопроводов от промерзания достаточно долговечны и не потребуют дополнительных вложений связанных с их ремонтом. Учитывая сезонность их применения и использование нагревательного элемента невысокой мощности, они являются достаточно экономичным способом защиты водопроводных коммуникаций вашего дома.

Как правило, кабельное оборудование для организации систем обогрева трубопроводных коммуникаций применяется для защиты трубопровода от промерзания в зимний период времени. В более редких случаях его используют в промышленности для поддержания постоянной температуры жидкости участвующей в технологическом процессе.

Для того что бы правильно выбрать кабельное оборудование для трубопроводов, кранов и различных емкостей необходимо определиться с требуемой мощностью нагревательного кабеля и длиной секции.

Рекомендации.

1. Расчет общей мощности греющего кабеля для подогрева труб зависит от многих факторов. К ним относится: материал трубопровода, его длина и диаметр, толщина применяемой теплоизоляции, температурные условия эксплуатации и т. д. При этом, основными параметрами, влияющими на расчет необходимой мощности, является расположение обогреваемого трубопровода, его размер, способ прокладки, толщина и качество наружной теплоизоляции.

В большинстве случаев для защиты от промерзания труб достаточно греющего кабеля с удельной мощностью от 10 Вт до 25 Вт на один метр трубопровода. При условии, что температура внешнего воздействия на трубопровод не опускается ниже отметки -30°C, такая мощность применима для всех видов трубопроводных коммуникаций, диаметр которых не превышает 50 мм при толщине теплоизоляционного слоя от 10 мм.

В случае если ваш трубопровод не соответствует вышеуказанным параметрам, для определения требуемой мощности нагревательного кабеля необходимо произвести расчет теплопотерь трубопровода при помощи следующей формулы: Q= 2 π х l х L х (t вн – t нар)/In(D/d) где:

Q – теплопотери, Вт;
π – константа 3,14;
l –  коэффициент теплопроводности теплоизоляции;
L – длина труб, м;
t вн – температура жидкости в трубопроводе;
t нар – температура внешнего воздействия на трубопровод;
D –диаметр трубопровода с теплоизоляцией;
d –диаметр трубопровода.

Для более легкого расчета Вы можете воспользоваться таблицей c калькулятором (скачать ), где необходимо внести соответствующие параметры и значения в графы зеленого цвета.

Если установка кабельного оборудования производится на трубопроводных линиях из пластика, рекомендуется использовать саморегулирующийся кабель серии MF с удельной мощностью 10 Ватт на метр.

2. Расчет длины кабельной секции напрямую зависит от длины обогреваемого трубопровода и способа его прокладки. Различают два способа монтажа нагревательного кабеля изнутри и снаружи трубопровода.

Кабельное оборудование устанавливаемое вовнутрь трубопровода должно отвечать специальным требованиям а именно: обладать жесткостью необходимой для размещения кабеля внутри трубы без загибов и перехлестов, изоляционное покрытие такого кабеля должно быть нейтральным к жидкости вступающей с ним в прямой контакт. К моделям отвечающим таким требованиям относится саморегулирующийся нагревательный кабель серии SWT MF

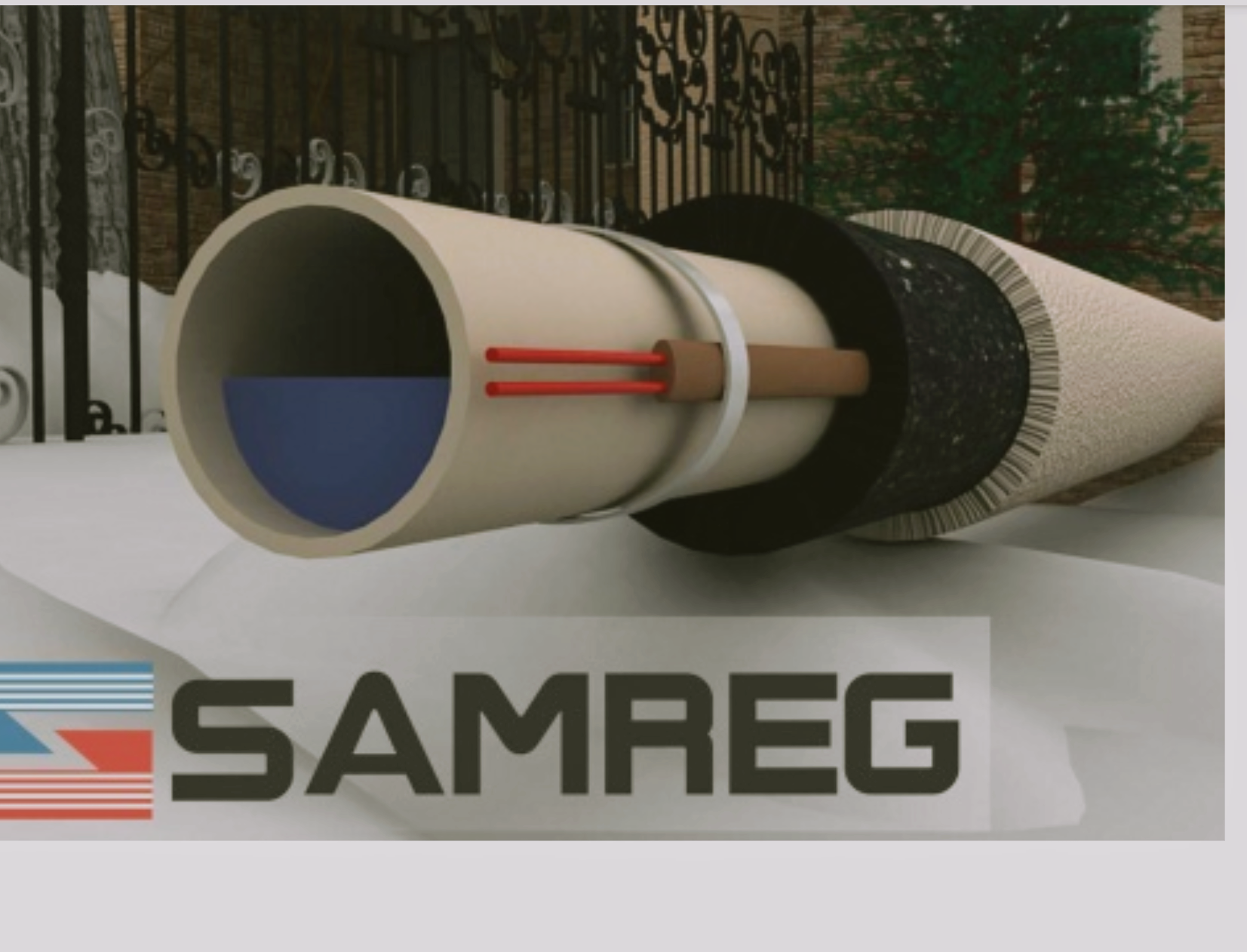

В свою очередь снаружи трубопровода греющий кабель может укладываться тремя способами:

 – в одну или несколько прямых ниток под трубопроводом вдоль всей его длины;
 – укладка кабеля по спирали по всей длине трубопровода;
 – укладка кабеля змейкой по всей длине трубопровода.

Первый способ укладки рекомендуется применять, если трубопровод расположен горизонтально. Количество нитей зависит от соотношения максимальной мощности греющего элемента и теплопотери трубопровода. В случаях, когда теплопотери меньше или равны мощности тепловыделения нагревательного кабеля достаточно установить одну нитку, в других случаях количество нитей определяется вышеуказанным соотношением.

Второй и третий вариант укладки применяется как с горизонтальным расположением трубы, так и вертикальным. При таком монтаже необходимо учесть, что расчетная длина требуемой кабельной секции увеличится на 15 – 30%.

В большей степени эффективность системы обогрева трубопроводных коммуникаций определяется установленной теплоизоляцией. Для сведения к минимуму теплопотери трубопровода рекомендуется использовать изоляционные материалы с минимальным коэффициентом теплопроводности. Для уменьшения энергозатрат системы, рекомендуем использовать терморегулирующие устройства.

Введение в кабельные системы обогрева

Общие приложения

  • Асфальтовые заводы
  • Химические заводы
  • Коррозионно-активные среды
  • Дренажи
  • Взрывоопасные среды
  • Предприятия пищевой промышленности
  • Защита от замерзания
  • Опасные места
  • Среднетемпературный регулятор
  • Мины
  • Нефтеперерабатывающие заводы
  • Трубопроводы
  • Целлюлозно-бумажные комбинаты
  • Аварийный душ
  • Суровый арктический холод
  • Спринклерные системы
  • Водопроводные линии/линии возврата конденсата

Кабели обогрева Tempco используются для противодействия эффекту рассеивания тепла от технологического трубопровода и оборудования через его изоляцию (при наличии таковой).Эти потери тепла приводят к падению температуры, что приводит к неприемлемым последствиям, таким как замерзание труб, снижение вязкости жидкости и т. д. Использование кабеля обогрева заменяет потери тепла, поддерживая желаемую температуру за счет применения требуемой мощности.

Существует две основные категории кабелей электрообогрева: кабели постоянной мощности и саморегулирующиеся/саморегулирующиеся кабели. Каждый тип кабеля обогревателя служит для различных целей.

1.Кабель постоянной мощности

Этот тип кабеля обогрева предназначен для обеспечения определенной мощности на погонный фут при определенном напряжении. Он всегда выдает расчетные ватты на фут, независимо от температуры поверхности или окружающей среды. Это означает, что в большинстве ситуаций нагревательный кабель постоянно перекачивает тепло в резервуар или трубу, которые обслуживаются или нагреваются. Если кабель обогревателя не подключен к какому-либо устройству управления, он может перегреться и перегореть.Это не только испортит кабель, но и может привести к повреждению всего, на чем он используется. Следовательно, кабель постоянной мощности должен каким-то образом контролироваться.



2. Саморегулирующийся/саморегулирующийся кабель

Этот кабель автоматически регулирует выходную мощность в зависимости от температуры поверхности и условий окружающей среды. Другими словами, чем жарче становятся условия, тем ниже становится выходная мощность. Эта характеристика позволяет использовать этот тип кабеля без устройства управления.Однако, если требуется определенная температура, необходимо использовать регулирующее устройство.



Примечание: Оба кабеля используются во всех отраслях промышленности. Именно требования пользователя определяют, какой дизайн использовать. В приложениях для обслуживания при более высоких температурах будут использоваться кабели постоянной мощности из-за более высоких максимальных температур воздействия, которые они допускают. В приложениях для поддержания более низких температур, таких как защита от замерзания, можно использовать саморегулирующийся кабель, хотя кабель постоянной мощности можно использовать так же эффективно, если он контролируется должным образом.



Часто задаваемые вопросы

Выбор подходящего кабеля зависит от многих переменных. Размер трубы, температура воздействия, условия окружающей среды, тип и толщина изоляции, температура обслуживания, скорость нагрева, скорость потока и тип используемого материала — все это играет роль в определении того, какой кабель лучше всего подходит для вашего приложения. Свяжитесь с Tempco, чтобы помочь вам сделать правильный выбор.

  • Каковы требования к металлической оплетке и внешней оболочке?

Металлическая оплетка требуется для всех кабелей электрообогрева, чтобы соответствовать нормам NEC для заземления.Оплетка обеспечивает механическую защиту, а также путь заземления с низким сопротивлением. Для саморегулирующихся кабелей, в дополнение к стандартной металлической оплетке, рекомендуется опциональная внешняя оболочка из термопластичного эластомера или фторполимера, если ожидается воздействие органических химикатов или коррозионных веществ.

  • Можно ли перерезать кабель в полевых условиях без изменения сопротивления?

Кабель Tempco с постоянной мощностью и самоограничением рассчитан на определенную мощность на фут в пределах определенной длины цепи.Все кабели постоянной мощности имеют модули, вырезанные из оболочки проводов шины, обнажая оголенный провод в чередующихся точках на заданной длине. Кабель рассчитан на определенную мощность в пределах этой длины цепи. Эти цепи проходят по всей длине катушки, подобно коротким отрезкам кабеля, проложенным последовательно, образуя один длинный кабель. Если цепь прерывается (обрезается), кабель не нагревается до следующего полного замыкания.

Используйте наши знания и заставьте наш опыт работать на вас.

Запрос котировок

Вы будете рады!!

Пожалуйста, подождите, пока мы соберем ваши результаты.

Кабель для отслеживания электрического тока на коже трубопровода

СИСТЕМА СЛЕЖЕНИЯ ЭЛЕКТРИЧЕСКОГО ТОКА ДЛЯ КОЖИ


Отслеживание электрического тока кожи трубопровода (нагрев) – это новый навык нагревания металлического трубопровода, который представляет собой новую технологию процесса обогрева трубопровода средней теплопередачи гигантского нефтехимического предприятия, аббревиатура SECT за рубежом. Преимуществом этой технологии нагрева являются: высокая эффективность, подходящая для обогрева и обогрева металлических труб различного расстояния; безопасный и надежный, длительный срок службы, простая установка и удобное обслуживание и т. д. Таким образом, он широко применяется для передачи по трубопроводу различных жидких веществ.
SECT – это аббревиатура от SKIN ELECTRIC CURRENT TRACING. Поскольку нам нужно много времени и много времени тратить на исследования SECT, скорость широкого применения низкая.С 1980-х годов будет применяться в Китае.


Предприятие следовало технической теории создания, представило передовое производственное оборудование и технологии Германии, прорвало традиционный ассортимент продуктов для отслеживания электрического тока кожи, зависит от резерва и практического применения электрических технологий за 25 лет, у нас есть разработка различных сплавов в оболочке электрические нагревательные кабели с кожным эффектом, такие как углеродные кабели, никель, хром, силиконовые кабели и т. д.Серийная длина одного кабеля составляет 1000 метров без каких-либо соединений, что может удовлетворить потребности в обогреве трубопроводов на коротких, средних и больших расстояниях из различных материалов. Он обладает уникальными характеристиками, такими как эффективная конструкция, длительный срок службы, высокая эффективность, механическая прочность, коррозионная стойкость. , защита от высоких температур, большая мощность.
Теперь мы предоставляем нашим клиентам самую качественную, безопасную и надежную систему обогрева нефтяных скважин и системы электрообогрева транспортных трубопроводов для наших клиентов в мире благодаря продуманному дизайну продукта и совершенной системе установки.

СИСТЕМА СЛЕЖЕНИЯ ЭЛЕКТРИЧЕСКОГО ТОКА ДЛЯ КОЖИ


Вся система электрообогрева с поверхностным эффектом в основном состоит из нагревательных труб для кожи и видов прядей или соединительных проволочных коробов. Труба для обогрева кожи состоит из среднечастотного, масляного трубопровода, среднечастотного кабеля и силиконовой углеродной трубки. Кабель для обогрева изготовлен из специального материала и технологического оборудования в соответствии с требованиями к техническому обслуживанию.С точки зрения различных методов отопления, мы разделили систему отопления на внутреннее отопление и внешнее отопление.

1) Метод внутреннего нагрева
Вставьте трубку для обогрева кожи в масляный трубопровод, затем трубка непосредственно нагревает среду в трубопроводе. Характеристикой является высокая эффективность нагрева, небольшие тепловые потери; возможность избежать внешних механических повреждений, длительный срок службы; Это устройство для переделки оригинального подземного трансмиссионного нефтепровода. Поскольку дешевая стоимость строительства, небольшая площадь пола даже не требует выкапывания всего первоначального трубопровода.Это не разрушит весь изоляционный слой трубопровода, нужно только открыть отверстие для прохода через трубу на двух концах трубопровода. Вставьте нагревательную трубку с эффектом кожи в трубопровод и хорошо загерметизируйте, затем откройте изоляцию. Высокоэффективный нагрев, температура до 60 градусов по Цельсию или выше, малая вязкость сырой нефти в трубопроводе.

изображение среднечастотного электрического нагревательного кабеля с кожным эффектом


2）Метод внешнего нагрева
Сварил кожух нагревательного кабеля с нижним внутренним слоем изоляции нефтепровода.Это означает, что кабель с поверхностным эффектом нагревает нефтепровод, а затем нагревает трубопровод термального масла, отслеживая среду внутри трубопровода. Отличительной чертой электрического нагревательного кабеля с поверхностным эффектом трубопровода является низкая стоимость обработки при установке нового трубопровода. Что касается преобразования старого трубопровода, стоимость строительства будет выше, а цикл строительства будет дольше. Приходится выкапывать весь нефтепровод, снимать высокий тепловой слой, приваренный к нефтепроводу, и переделывать слой обогрева.Крытая площадь больше, занимаемая площадь будет соответствовать длине трубопровода; сварной шов длиннее, чтобы быть уверенным в теплопроводности, поэтому трубка для обогрева кожи должна быть полностью сварена с нефтепроводом.
Например, как показано на рис.


Сравнение технических характеристик и производительности
1. Технологические особенности
1) сильная адаптивность, широкое применение
2) безопасный надежный, удобный в установке и обслуживании
3) Экономия энергии, высокоэффективное отопление
4) Возможно автоматическое управление
5）Нагревательный кабель с поверхностным эффектом может быть изготовлен на заводе или на месте в соответствии с требованиями.
6) Внедрение идеальной функции контроля температуры, замкнутый цикл цифровой температуры, функция защиты от короткого замыкания, функция защиты от перегрузки по току и функция защиты от обрыва цепи.
8）Мягкое включение и выключение: для минимизации воздействия на устройство и продления срока службы устройства.
9）Гибкий режим работы: цифровой дисплей, человек общается с машиной.
10) дизайн сетевой информатизации: реализовать удаленную беспроводную сигнализацию, управление и передачу данных.
2、 По сравнению с другим методом нагрева, как показано ниже:

НЕТ. Характеристика товара СЭТ отопление Электрокабель нагревательный Кабель MI нагревательный Обогрев паропровода Нагревательная лента с саморегулировкой температуры
1 Расстояние отслеживания длинный короткий длинный Короткий (низкая температура в конечной точке) короткий
2 Место блока питания несколько несколько еще — несколько
3 Отслеживание мощности большой маленький большой — маленький
4 Теплопроводный эффект хорошо Обычный хорошо нормальный нормальный
5 установка Непосредственно во внутреннюю часть трубопровода или приварить к внешней стенке трубопровода Обвязка или прорезь во внутренней стенке трубопровода Сквозной в трубопровод внутренний или бандаж Обвязка шпилят
6 Автоматическое управление удобно Много контрольных точек Много контрольных точек Нереализуемое Много контрольных точек
7 обслуживание удобно Не просто Не просто Удобно Не просто
8 Трассировка участка Не хорошо хорошо хорошо хорошо хорошо
9 Безопасный и надежный хорошо нормальный лучше хорошо нормальный
10 Стоимость строительства низкий выше низкий высокий выше
11 Эксплуатационные расходы дешевый дешевый дешевый дорого дешевый
12 Стоимость обслуживания дешевый дорого дорого дешевый Дорого
13 управлять удобно удобно удобно удобно удобно
14 Срок службы 20-30лет 3-10лет 5-15лет 3-8лет 3-8лет
15 Подпольный трубопровод хорошо нормальный хорошо хорошо хорошо

Китай производитель саморегулирующихся нагревательных кабелей, нагревательные маты постоянной мощности, напольные нагревательные маты поставщик

25-летний опыт сделал Wuhu Jiahong New Material co, Ltd крупнейшим производителем нагревательного кабеля в Азии. Только один имеет сертификат CE UL ETL TUV CSA в Aisa. И 10-летний поставщик homedepot, GE, Grainger.

Продукты включают нагревательный мат, нагревательный кабель, термостат и саморегулирующийся нагревательный кабель. Все продукты одобрены и проверены на 100%. Применяется только высококачественное сырье, основные материалы импортируются из Америки, Японии и Германии. Это сделало нашу продукцию отличного качества. Лучше, чем любые другие конкуренты в Китае.

25 лет гарантии на систему теплого пола, 10 лет гарантии на саморегулирующуюся систему отопления; Сделка и решить любую из ваших проблем в кратчайшие сроки

Кроме того, у нас есть новый кабель толщиной всего 2 мм.

Зачем выбирать компанию jiahong

1, Надежность: более 25 лет опыта производства и продаж электрических нагревательных кабелей

2, Сильные возможности в области НИОКР: Команда из 30+ профессиональных инженеров с 25-летним опытом

3 , Соответствует стандарту ISO9001 компанией France BV

4, Наличие склада площадью 2000 м2 для сокращения сроков поставки

5, 50 млн долларов США экспортной стоимости в 2021 году, ожидаемый ежегодный рост на 20–30 %

Продукт

1, Только использует высококачественное сырье, основные материалы, импортированные из Америки, Японии и Германии

2, строгая система контроля качества: продукция проверена на 100%

3, одобрения: UL, cULus, CSA, cETLus, TUV, CE, EAC, ATEX, IECEX, RoHS, EMF, NSF

4, одобрено всемирно известными компаниями: General Electric, Grainger Industrial и др.

Сервис (высококачественное обслуживание клиентов)

1, Предпродажа: Профессиональная и ответственная команда по продажам предоставляет комплексные решения для продуктов

2, Продажа: Отслеживание всего процесса

3, Послепродажное обслуживание: 25-летняя гарантия на систему подогрева пола , 10-летняя гарантия на саморегулирующуюся систему отопления; Сделка и решение любой из ваших проблем в кратчайшие сроки

Другие

1, Обеспечьте комплексное решение для отопления: Предложите полный спектр продуктов и примите индивидуальные продукты

2, Как производитель, Jiahong предлагает конкурентоспособные цены, более быструю доставку и OEM-решение

3, удобная доставка: близко к Шанхаю и порту Нинбо.

%PDF-1.4 % 11 0 объект > эндообъект внешняя ссылка 11 92 0000000016 00000 н 0000002526 00000 н 0000002639 00000 н 0000003249 00000 н 0000004078 00000 н 0000004624 00000 н 0000005076 00000 н 0000005507 00000 н 0000005767 00000 н 0000006245 00000 н 0000006357 00000 н 0000006969 00000 н 0000007448 00000 н 0000007882 00000 н 0000008423 00000 н 0000008609 00000 н 0000008890 00000 н 0000009356 00000 н 0000009611 00000 н 0000010203 00000 н 0000010474 00000 н 0000010922 00000 н 0000011032 00000 н 0000011650 00000 н 0000012478 00000 н 0000012964 00000 н 0000013076 00000 н 0000013367 00000 н 0000013824 00000 н 0000014566 00000 н 0000015171 00000 н 0000018466 00000 н 0000020944 00000 н 0000029364 00000 н 0000031891 00000 н 0000034123 00000 н 0001051699 00000 н 0002165536 00000 н 0002165563 00000 н 0002165634 00000 н 0002165706 00000 н 0002165819 00000 н 0002166149 00000 н 0002166221 00000 н 0002166550 00000 н 0002166622 00000 н 0002166952 00000 н 0002167024 00000 н 0002167356 00000 н 0002167428 00000 н 0002167758 00000 н 0002167830 00000 н 0002168161 00000 н 0002168233 00000 н 0002168566 00000 н 0002168638 00000 н 0002168969 00000 н 0002169041 00000 н 0002169372 00000 н 0002169444 00000 н 0002169775 00000 н 0002169847 00000 н 0002170177 00000 н 0002170249 00000 н 0002170579 00000 н 0002170651 00000 н 0002170982 00000 н 0002171054 00000 н 0002171386 00000 н 0002171458 00000 н 0002171790 00000 н 0002171862 00000 н 0002172193 00000 н 0002172265 00000 н 0002172595 00000 н 0002172667 00000 н 0002172996 00000 н 0002173068 00000 н 0002173399 00000 н 0002173471 00000 н 0002173799 00000 н 0002173871 00000 н 0002174204 00000 н 0002174276 00000 н 0002174610 00000 н 0002174682 00000 н 0002175014 00000 н 0002175086 00000 н 0002175415 00000 н 0002176076 00000 н 0002178176 00000 н 0000002136 00000 н трейлер ]>> startxref 0 %%EOF 102 0 объект>поток xb“`a`8p81EY8V14n

Нагревательная лента, нагревательные кабели, саморегулирующийся нагревательный кабель

Если вода или другие жидкости подвергаются воздействию условий замерзания в трубах или линиях, это может представлять огромный риск для безопасности или эксплуатации. Это может быть особой проблемой для определенных мест, особенно в суровые зимы. Но это также может быть критической проблемой в промышленных условиях, где требуется холод и минусовая температура. К счастью, нагревательная лента и нагревательные кабели обеспечивают очень эффективное решение.

Компания Allied Electronics может поставить саморегулирующийся нагревательный кабель, необходимый для устранения этого риска. В нашем ассортименте вы найдете варианты обогрева, предназначенные для работы в различных средах.Мы гордимся тем, что поставляем всем нашим клиентам нагревательную ленту высочайшего качества от проверенных и надежных брендов, поэтому вы можете с уверенностью заказывать онлайн уже сегодня.

Что такое нагревательная лента или нагревательный кабель?

«Тепловая лента» или «греющий кабель» — общепринятые термины, используемые для описания нагревательного кабеля (или ленты). Эти продукты используются для сохранения или повышения температуры внутри труб, шлангов и трубопроводов. Это помогает предотвратить замерзание воды или других жидкостей внутри. Они также используются для поддержания температуры трубы, если приложение требует постоянной температуры потока.

Тепловая лента или кабель включает электрический элемент, проходящий по всей длине. Используя электроэнергию, этот элемент затем будет создавать тепло, которое будет определять температуру сосуда.

В чем разница между нагревательной лентой и нагревательным кабелем?

Когда вы просматриваете наш ассортимент продуктов для обогрева, важно знать, что вам понадобится — нагревательная лента или нагревательный кабель. Функции обоих вариантов в целом одинаковы. Но есть некоторые ключевые отличия, которые могут повлиять на ваш выбор.

Тепловая лента

Как следует из названия, нагревательная лента для труб и трубопроводов имеет форму ленты. Он более плоский, и плотность его мощности измеряется в ваттах на квадратный дюйм. Эта физическая функция полезна, если вам нужно гибкое решение. В виде ленты его можно использовать в самых узких местах.

Во многих случаях вы будете использовать нагревательную ленту для труб меньшего диаметра. Лента с обогревом также может обеспечивать более высокую плотность мощности и постоянную выходную мощность — будь то 10 Вт или 15 Вт.Таким образом, нагревательная лента не может регулироваться сама по себе, и, вероятно, потребуется контроллер.

Хотя некоторые продукты обладают некоторой водостойкостью, нагревательная лента лучше подходит для использования внутри помещений.

Греющий кабель

Тепловые кабели состоят из термопластичного покрытия, которое содержит нагревательный элемент постоянной мощности или саморегулирующийся, а также два провода шины (активный и нейтральный). Поскольку к этим проводам подключена электрическая энергия, она нагревает элемент.

Благодаря доступным типам покрытия, постоянная мощность и саморегулирующийся нагревательный кабель обеспечивают безопасное и эффективное решение для наружного применения. Плотность мощности часто измеряется в ваттах на фут.

Подобно нагревательной ленте для труб, нагревательный кабель постоянной мощности не имеет возможности контролировать свою температуру и требует контроллера. Для сравнения, конструкция саморегулирующегося кабеля с обогревом гарантирует, что его температура не превысит определенного значения. Но ему все еще нужен контроллер для поддержания нужного уровня.

Где можно использовать нагревательную ленту и нагревательный кабель?

Для защиты от замерзания или поддержания определенной температуры действительно эффективным решением может стать нагревательная лента или нагревательный кабель.Эти продукты также можно использовать, если ваша работа или область применения связана с удалением уже скопившегося льда или снега. Это может произойти с водосточными желобами, на крышах и на других наружных поверхностях, таких как дороги и дорожки.

С точки зрения коммерческого применения это означает, что нагревательная лента и нагревательный кабель, безусловно, используются в различных секторах:

  • Медицинский и научный анализ или исследования
  • Производство нефти, природного газа и нефтехимии
  • Электроснабжение
  • Производство продуктов питания и напитков
  • Ремонт и техническое обслуживание автомобильных дорог

Почему стоит доверять Allied Electronics для нагревательных лент и кабелей?

Крайне важно, чтобы вы могли быть уверены в целостности и долговечности компонентов, которые вам нужны в любых коммерческих или промышленных условиях. Эффективная и надежная работа ваших машин и систем всегда является целью для экономии времени и денег.

Это означает, что ваши компоненты и аксессуары, такие как нагревательная лента или нагревательные кабели, должны быть готовы к работе.

В Allied Electronics мы стремимся поставлять только продукцию самого высокого качества. Именно поэтому мы работаем с самыми надежными брендами. И, как крупнейший авторизованный дистрибьютор компонентов в Северной Америке, вы можете полностью доверять тому, что мы предлагаем.

У вас есть два варианта, чтобы найти нагревательную ленту и кабели, которые вы ищете. Либо воспользуйтесь фильтрами на этой странице, чтобы уточнить поиск. Или перейдите напрямую и введите название или номер продукта в строку поиска. В любом случае Allied Electronics поможет вам найти именно то, за чем вы пришли к нам.

Мы также можем предложить дополнительную поддержку, если и когда она вам понадобится. Воспользуйтесь нашим бесплатным экспертным контент-центром, чтобы узнать, как максимально эффективно использовать наши продукты. Или вы можете связаться с нашей командой, чтобы получить ответы на любые вопросы, которые у вас могут возникнуть.Мы в Allied Electronics готовы помочь.

ProLine Radiant Heat – Скидки на оптовую торговлю трубами

Защита труб от замерзания и разрыва в холодные зимние месяцы может сэкономить предприятий и домовладельцев от ущерба, нанесенного водой на тысячи долларов. ПроЛайн Радиант предлагает лучшие в отрасли решения для трассировки труб, которые можно быстро и легко установить.

Системы обогрева труб ProLine Radiant используют саморегулирующийся параллельный контур нагрева. кабели для обеспечения наилучшего решения для базовых приложений защиты от замерзания.Кабель саморегулирующиеся характеристики означают, что при повышении температуры окружающей среды увеличивается электрическое сопротивление и уменьшается потребление электроэнергии, обеспечивая энергоэффективная работа. И кабель не перегреется и не перегорит – даже при соприкасаются или перекрываются.

Кроме того, из-за саморегулирующихся свойств термостат может не понадобиться. в некоторых приложениях. С опциональной внешней оболочкой нагревательный кабель устойчив к водные и неорганические химические вещества и защищены от истирания и ударных повреждений.То саморегулирующиеся свойства существуют по всей длине кабеля, что позволяет кабель для отслеживания труб для регулировки выходной мощности в зависимости от различных условий вдоль длина трубы. Свяжитесь с ProLine, чтобы узнать больше о возможностях защиты трубопровода от замерзания. в наличии ( 866.676.9276 ).

Саморегулирующийся нагревательный кабель

Саморегулирующийся нагревательный кабель ProLine HTM для обогрева труб оснащен передовой технологией что приводит к высокоэффективной и энергоэффективной работе.Кабель, указанный в списке UL, обеспечивает безопасный и надежный электрообогрев для защиты от замерзания или поддержания температуры труб, клапаны, фланцы и т. д. Подходит для использования на небольших пластиковых или металлических трубах и инструментах. трубы в жилых или легких коммерческих и подобных применениях.

Особенности нагревательного кабеля
Pipe Trace:

Энергоэффективность – Автоматически изменяет выходную мощность в ответ на изменения температуры трубы.

Простая установка – Может быть отрезана на месте до любой необходимой длины (до максимальной длины цепи), т.е. нет потерянного кабеля. Подключение к сети, сращивание, тройник и комплект торцевых уплотнений сокращают время установки.

Низкая стоимость – Меньше затрат на установку, чем у парового обогревателя; меньше затрат на техническое обслуживание и меньше времени простоя.

Безопасный/прочный – Не перегревается и не выгорает даже при касании или перекрытии.

Универсальность – Подходит для использования в неопасных, опасных и агрессивных средах.

Top Performance — сертификаты и требования, предъявляемые к кабелю для отслеживания труб ProLine обеспечить максимальную производительность и надежность.


Отслеживание коммерческих и промышленных труб

Крупные коммерческие и промышленные здания особенно подвержены разрушающему воздействию низких температур на трубопроводе.Часто промышленные объекты не отапливаются в течение всей зимы. месяцев, что повышает вероятность поломки труб, что может существенно повлиять на производительность и доход. Электрообогрев — самый надежный и доступный метод защиты труб от замерзания. доступны на рынке сегодня.

Индустрия гостеприимства зависит от правильно функционирующих и обслуживаемых трубопроводов. Перерыв в трубе может привести к потере клиентов и долгосрочному ущербу для общественного имиджа компании.Энергоэффективные системы отслеживания труб ProLine обеспечивают надежную защиту труб от замерзания, поддержание температуры и другие решения для обогрева, чтобы ваш бизнес мог сохранить своих клиентов и средства к существованию в целости.

Обогрев длинной линии

Коммерческие и промышленные объекты включают подогрев длинных трубопроводов для обеспечения надлежащего потока жидкости по трубопроводу на большие расстояния. Трубопровод вне отапливаемых помещений является наиболее восприимчивы к воздействию холода.Многие из тех же технологий, используемых в промышленности системы длинных труб используются в коммерческих целях.

ProLine Radiant включает бесплатное обучение по установке и квалифицированную поддержку по установке, а также ведущие в отрасли продукты и службы поддержки. Для получения более подробной информации или информации о ProLine Решения Radiant для отслеживания труб, свяжитесь с нами по адресу 866.676.9276 сегодня.

[PDF] Электрообогрев – Скачать PDF бесплатно

1 КОНСТРУКЦИЯ ТРУБОПРОВОДА Рис. 1.Более короткие и сложные трубопроводы на технологическом предприятии. Электрообогрев Neil Malone, Heat Tra. ..

| ПРОЕКТИРОВАНИЕ ТРУБОПРОВОДА | Рис. 1. Более короткие и сложные трубопроводы на технологическом предприятии.

g n ic art ta Electric he

sses uc is , K U , ec ereat T Neil Malone, Hing of Long Pipes. электрообогрев переменного тока tr

I

n Рассматривая электрообогрев длинных трубопроводов, мы должны сначала определить – что представляет собой длинный трубопровод? В сущности, это может быть истолковано как любая труба, имеющая длину больше, чем могут быть размещены (до сих пор) удобные, обрезанные по длине, параллельные датчики сопротивления.Такие линии должны проектироваться индивидуально, а системы обогрева должны быть изготовлены специально для этого трубопровода. Доступно несколько различных типов систем, тип которых обычно определяется в зависимости от длины трубы.

Длинные трубопроводы на заводских участках Промышленный электрообогрев (или электрообогрев), например, на нефтеперерабатывающих заводах, химических или электростанциях, включает внутризаводские трубопроводы и оборудование, а также соединительные трубопроводы между производственными участками. Однако системы, предлагаемые для внутризаводских и соединительных труб, значительно различаются.Внутризаводские трубопроводы обычно сложны и состоят из множества коротких отрезков трубы, соединенных вместе и снабженных клапанами для создания множества перестановок потока, что затрудняет контроль температуры — правильная конструкция часто требует отдельного термостата на каждом отрезке трубы, что может быть коммерчески недопустимым. . Разработаны системы, в которых везде, где это возможно, используются полупроводящие саморегулирующиеся нагревательные кабели, которые, как правило, по своей природе температуробезопасны. Это облегчает проблему контроля температуры, поскольку элементы управления используются для повышения энергоэффективности, а не для обеспечения температурной безопасности.

www.WorldPipelines.com

ПЕРЕПЕЧАТАНО ИЗ World Pipelines, СЕНТЯБРЬ 2009

Рис. 2. Соединительные трубопроводы.

По сравнению со сложными внутризаводскими трубопроводами соединительные линии от участка к участку обычно представляют собой простые одиночные трубы длиной, например, до 1 км. Они могут быть как статическими, так и проточными в зависимости от требований процесса. Это упрощает контроль температуры, часто с помощью одного устройства. К сожалению, до настоящего времени термостойкие саморегулирующиеся нагревательные кабели не подходили для соединительных линий, поскольку они подключаются к однофазному источнику питания, а их принцип параллельного сопротивления приводит к максимальной длине цепи, как правило, 100 м из-за напряжения. падение вдоль силовых проводников.Чтобы избежать необходимости обеспечивать точки электроснабжения вдоль маршрута трубопровода, были разработаны системы, в которых используются существующие источники питания на концах соединительной трубы. Они всегда имеют тип последовательного сопротивления, при этом каждый нагреватель разработан специально для отдельной трубы, которую необходимо отслеживать, и каждый нагреватель контролируется по температуре, часто для температурной безопасности, а также для энергоэффективности. Компания Heat Trace разработала трехфазный саморегулирующийся нагревательный кабель с длиной цепи до 750 м. Это означает, что линии длиной до 1,5 км между точками снабжения теперь можно обогревать с помощью саморегулирующихся обогревателей, обеспечивающих температурную безопасность, что устраняет необходимость в специально разработанных системах.

Более длинные трубопроводы к заводам

Рисунок 3. Перекачивающая линия. Области часто классифицируются как опасные, и нагреватели, обеспечивающие наибольшую степень безопасности, по своей природе безопасные по температуре. Обеспечение температурной безопасности посредством контроля температуры должно быть крайней мерой. В то время как в прошлом саморегулирующиеся нагреватели были ограничены по температуре, компания автора, Heat Trace Limited, разработала и производит саморегулирующиеся нагреватели, способные выдерживать температуры свыше 300 ˚C.Это означает, что теперь почти все системы электрообогрева на заводе могут быть реализованы с помощью термостойких саморегулирующихся нагревательных кабелей без необходимости использования универсальных типов, требующих контроля для обеспечения температурной безопасности.

ПЕРЕПЕЧАТАНО ИЗ World Pipelines, СЕНТЯБРЬ 2009

Нередки случаи, когда гораздо более длинные трубопроводы ведут к заводу, например, от причала загрузки/разгрузки до нефтеперерабатывающего завода или электростанции. Линия может использоваться только время от времени, например, при доставке мазута на электростанцию.Опять же, передаточные линии этого типа обычно представляют собой простые одиночные трубы длиной до 10 км с источниками питания только на концах труб. Контроль температуры прост, часто с помощью одного устройства управления. Участки трубопровода от 500 м до 2 км, как правило, могут быть наиболее экономичными при использовании трехжильного нагревателя сопротивления серии «Ярус» (Рисунок 4), в то время как для более длинных участков могут потребоваться три участка однопроводного нагревателя серии «Ярус» (Рисунок 5). . 10-километровая перекачивающая линия, как правило, включает 2 х 5-километровых «ярусных» отопительных контура, питаемых от завода и концов трубопровода, примыкающих к причалу. Для очень длинных трубопроводов системы Skin-Trace (как описано ниже) становятся приемлемым вариантом. Безубыточная длина трубы, при которой Skin-Trace становится наиболее экономичным решением, в некоторой степени зависит от местоположения и стоимости рабочей силы. Электрообогрев с использованием скин-эффекта является трудоемким и деликатным, поэтому квалифицированная рабочая сила в регионе с низкими затратами будет иметь более низкую точку безубыточности, чем в регионах с высокой стоимостью труда. Кроме того, от компании автора теперь доступны нагревательные системы серии «Longline», включающие в себя нагревательные проводники из специальных сплавов с низким сопротивлением, а не из обычной меди.Это может существенно снизить стоимость системы «Longline», теперь часто переключая баланс со Skin-Trace для других, кроме чрезвычайно длинных цепей.

www.WorldPipelines.com

Трубопроводы могут быть надземными или подземными. При заглублении обычно указывается теплоизоляция в виде предизолированных отрезков труб.

Рис. 4. Изображение HTS3F.

Трубопроводы для пересеченной местности Для трубопроводов большой протяженности, которые требуется обогревать, например, для транспортировки нефти, а иногда и для защиты воды от замерзания, часто требуется система электрообогрева на скин-эффекте для удовлетворения требований к электроснабжению может быть много километров друг от друга.Система включает нагревательную трубку из ферромагнитной стали, обычно диаметром 25 мм, прикрепленную к нагреваемой трубе, при этом нагревательная трубка содержит изолированный силовой проводник. Нагревательная трубка и проводник соединены друг с другом на одном конце и с питающим трансформатором на другом. Тепло вырабатывается за счет скин-эффекта и эффекта близости, в основном в нагревательной трубке. Ток концентрируется по направлению к внутренней оболочке трубки до такой степени, что потенциал на внешней оболочке фактически равен нулю. Размеры труб и проводников, длина и напряжение питания определяют мощность, вырабатываемую системой. Система имеет коэффициент мощности примерно 0,85, таким образом, ее эффективность составляет 15% по сравнению с другими системами для длинных трубопроводов. Изолированный провод втягивается в трубу через «вытяжные» коробки, которые привариваются к нагревательной трубе через определенные промежутки вдоль линии. Крайне важно, чтобы вся сварка труб и готовых изделий была герметичной и не содержала сварочных брызг, которые могут повредить изоляцию проводника во время операции протяжки. Следовательно, потребность в квалифицированной и опытной монтажной бригаде имеет первостепенное значение.Для подземных трубопроводов большой протяженности обычно используется предварительно изолированная система трубопроводов, а трубы собираются на месте перед заглублением. Кабели протягиваются через предварительно сформированные каналы, закрепленные на трубе.

Трубы для добычи нефтяных скважин Рис. 5. Изображение HTS1F.

Рисунок 6. Система следов кожи.

www.WorldPipelines.com

Нефтяные скважины обычно имеют проблемы с добычей, поскольку тяжелая сырая нефть вытекает из пласта через эксплуатационную трубу на поверхность. Горячее масло охлаждается по мере подъема до тех пор, пока его вязкость не увеличится, и, как правило, парафин откладывается на стенках трубы, что снижает производительность до тех пор, пока трубу не придется очищать. Были опробованы многочисленные «решения», такие как впрыск пара, обработка горячим маслом, химические добавки и электрообогрев. Усилия по электрообогреву включали саморегулирующиеся, последовательные датчики сопротивления и системы скин-эффекта. Недостаток пространства между трубкой и кольцом часто препятствует последнему. Серийные нагреватели постоянной мощности страдали от «эффекта дымохода», при котором выделяемое тепло поднимается вверх, в результате чего обогреватель нагревается все больше и больше к поверхности, создавая вероятность отказа.Ранние попытки с саморегулирующимися трассерами включали в себя сложную схему силовых кабелей. Ясно, что саморегулирование – это

ПЕРЕПЕЧАТАННЫЙ ИЗ World Pipelines СЕНТЯБРЬ 2009

Рисунок 7. Подземный трубопровод.

Рисунок 8. Нефтяная скважина.

желательная функция для системы обогрева «нефтяной скважины», так как исключается «эффект дымохода». Масло выходит из резервуара при температуре, при которой нагрев не требуется, однако по мере того, как масло поднимается и охлаждается, становится необходимым нагрев для предотвращения образования парафина и возможной блокировки.При использовании саморегулирующихся кабелей мощность, создаваемая трассером, минимальна ближе к нижней части нагреваемой части, где масло наиболее горячее. Тесный контакт нагревателя с трубой обеспечивает «саморегуляцию» кабеля. Однако не все тепло, выделяемое индикатором, передается в маслопровод. Кольцевое пространство неизолировано, и тепло, выделяемое открытой поверхностью кабеля, которая не соприкасается с трубой, будет генерировать потоки теплого воздуха, которые будут подниматься вверх, создавая «эффект дымохода».С саморегулирующимися кабелями это сведено к минимуму, так как снижается выход трассера на нижнем уровне трубы. Поднимаясь в кольцевом пространстве, теплый воздух уменьшает разницу температур между маслопроводом и наружной обшивкой, снижает потери тепла и способствует прогреву маслопровода вокруг других участков его поверхности. В отличие от последовательных кабелей постоянной мощности, саморегулирующиеся кабели регулируют свою выходную мощность в зависимости от условий, которым они подвергаются. Нефть будет пытаться охладиться по пути к поверхности, но тепло в кольцевом пространстве будет увеличиваться по направлению к поверхности из-за эффекта дымохода.Саморегулирующиеся кабели адаптируются к меняющимся условиям, не опасаясь перегрева или перегорания, как в некоторых обычных серийных системах. Как описано ранее, авторы компании разработали трехфазный саморегулирующийся нагревательный кабель с длиной цепи до 750 м, идеальной для большинства скважин. Как правило, нагреватель применяется только к самой верхней половине эксплуатационной трубы – сырой нефти дают остыть от пластовой температуры, скажем, до 60 ˚C, после чего температура повышается и поддерживается системой электрообогрева.Саморегулирующийся обогреватель типа «нефтяная скважина» снабжен сплошной алюминиевой внешней оболочкой, что обеспечивает чрезвычайно прочный и механически устойчивый, но легкий нагреватель. Его номинальная мощность 40 Вт/м позволяет поддерживать поток, предотвращая необходимость очистки парафина и дорогостоящие простои. И по сравнению с другими методами электрообогрева, это единственный метод, в котором используется стандартный нагревательный кабель, который можно нарезать по длине с рулонного материала. Так что теперь уже не нужны индивидуально разработанные и изготовленные системы обогрева, изготовленные специально для этого трубопровода.

Подводные трубопроводы

Рис. 9. Трехфазный саморегулирующийся нагреватель.

ПЕРЕПЕЧАТАНО ИЗ World Pipelines СЕНТЯБРЬ 2009

Подводным трубопроводом или выкидным трубопроводом обычно называют подводный трубопровод, транспортирующий нефть или газ из устья скважины либо на производственную платформу, либо на плавучее судно для добычи, хранения и отгрузки (FPSO). Это также может относиться к трубопроводу, по которому продукт доставляется с берега к точке погрузки/разгрузки танкера для передачи продукта из берегового хранилища на танкер для транспортировки или от танкера-заправщика на берег — например, мазута в электростанция.

www.WorldPipelines.com

Различия в требованиях к подводным трубопроводам варьируются от относительно коротких трубопроводов для загрузки/разгрузки танкеров до протяженных ответвлений на морском дне от нефтяных месторождений до производственной платформы. Глубина трубопровода также может варьироваться: от относительно мелководья, например, около 20–30 м для системы разгрузки танкеров, до глубоководных подводных применений с глубиной около 3000 м. Мелководные разгрузочные трубопроводы танкеров обычно могут Длина варьируется от 500 м до 5000 м и более.Как правило, они могут быть удовлетворены системами электрообогрева, аналогичными тем, которые используются на надземных длинных трубопроводах. Использование одного или нескольких нагревательных кабелей с последовательным сопротивлением, подключенных к герметичной, предварительно изолированной системе «труба в трубе», между концевым коллектором трубопровода (PLEM), расположенным на морском дне, и береговой врезкой в ​​существующую трубопроводную сеть. Трубопроводы, как правило, изготавливаются и монтируются на берегу и, в зависимости от длины трубопровода, могут быть либо перетащены на место с помощью специального оборудования, либо спущены на воду и отбуксированы на место, а затем погружены на морское дно.Поскольку танкер разгружается нечасто, обычно требуется установить достаточную мощность для нагрева трубопроводов до нужной температуры в течение нескольких часов до прибытия танкера. Из-за труднодоступности трубопровода по морскому дну часто назначаются резервные контуры отопления. Для глубоководных применений с глубиной воды около 3000 м и более необходимо было разработать сверхвысококачественные и надежные обогреваемые системы «труба в трубе». В этих системах обычно может использоваться несколько нагревательных кабелей, размещенных вокруг внутреннего выкидного трубопровода.При использовании обычных нагревателей процесс наматывания системы «труба в трубе» на трубоукладочное судно вызывал растяжение или сжатие нагревателей на трубе в зависимости от их положения на внутреннем выкидном трубопроводе. Когда трубопровод был размотан и уложен на морское дно, контакт между нагревателем и внутренней трубой был прерывистым, а теплообмен был очень плохим и ненадежным. Поэтому компания Heat Trace Ltd разработала нагревательный кабель нового типа, DUOFLEX LongLine, способный растягиваться и сжиматься на часть своей длины, но при этом возвращаться в исходное положение на трубе.Работая в тесном сотрудничестве с Technip UK, крупной компанией, занимающейся подводными услугами, совместная разработка позволила создать уникальную разматываемую обогреваемую систему «труба в трубе», способную изгибаться в разных направлениях. Это значительно улучшило контакт между нагревателем и выкидной линией и улучшило теплопередачу, что привело к очень эффективной и надежной системе отопления. На эту наматываемую обогреваемую систему «труба в трубе» были выданы совместные мировые патенты.

Резюме Ясно, что разработчик будет хотеть использовать безопасные по своей природе, удобные, нарезанные по длине трассеры везде, где это возможно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
