виды, технические характеристики. Статьи компании Поло-Электро

Кабель ВВГ — один из востребованных видов кабеля для распределения и передачи электроэнергии в условиях минимального напряжения в сети 220В/380В или 660В/1000В и частотой не менее 50 Гц в стационарных установках. Кабель представляет собой слияние одного  или нескольких электрических проводов под единой оболочкой из ПВХ. Сфера применения и прокладки напрямую зависит от характеристик кабеля ВВГ, цены и количества медных жил. Силовые провода этого типа устанавливают в жилых и офисных помещениях, заливают бетонным раствором, прокладывают в земляных траншеях, используют для подвода электричества к промышленным и жилым зданиям, в агрокомплексах и в сфере строительства.

Преимущества использования кабеля ВВГ:
  • эксплуатация при t° от +50 до -50
  • частота кабеля равна 50Гц номинально
  • максимальная влажность воздуха при +35° — 98%
  • максимально допустимый уровень нагрева — +70°
  • радиус изгиба кабеля в 1 жилу равен его 10 диаметрам, многожильного кабеля — 7,5
  • срок эксплуатации рассчитан на 30 лет, из которых 5 проходится на гарантийный срок



Кабель ВВГ. Технические характеристики

Силовой кабель производится в двух вариантах: одножильный и многожильный. Во втором случае количество жил может насчитывать до 5 токопроводящих проволок и 1 нулевую. Силовые жилы сделаны из медного сплава, а вся маркировка выполнена в соответствии со стандартами международной цветовой калибровки: нулевая жила обозначена нежно голубым или ярко синим цветом, а заземляющий элемент — насыщенным зелено-желтым.

Технические характеристики кабеля ВВГ напрямую зависят от:

  1. типа провода
  2. маркировки
  3. количества токопроводящих жил
  4. наличия нулевой или заземляющей жилы
  5. дополнительных параметров.

 В зависимости от типа и количества проволок внутри кабеля различаются и размеры. Минимальный диаметр принадлежит одножильному медному кабелю, а максимальный — пятижильному. Современный провод типа ВВГ производится в следующих размерах: 4х4, 3х2 5, 3х6,3х4, 4х4, 3х2,5, 2х2,5, 2х1,5.

Маркировка (или тип) силового кабеля

ВВГ согласно ГОСТу расшифровывается как «винил-винил-голый», что точным образом показывает на строение силового кабеля: чистые медные жилы заключены в двойную оболочку из поливинилхлорида.

Приставка «НГ» в названии кабеля означает «не горючий». Кабель ВВГ-НГ не подвержен горению и прокладывается в местах с повышенной вероятностью возгорания.

Добавочные буквы в названии ВВГНГ LS означают, что кабель устойчив к огню. Аббревиатура пошла от словосочетания  LowSmoke — низкий дым в буквальном переводе.

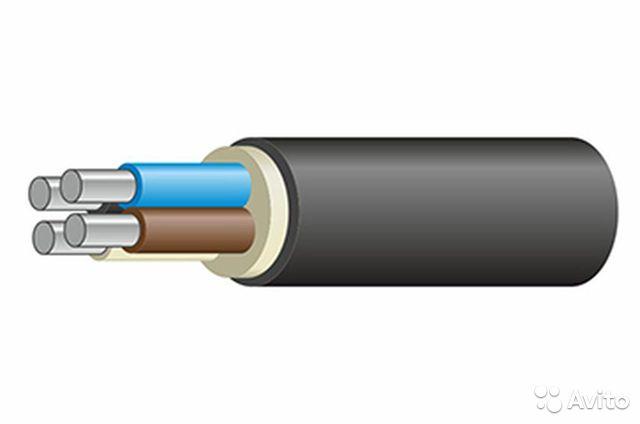

Если в сердечнике кабеля не медные жилы, а алюминиевые, то перед вами провод СИП. Он предназначен для распределения и передачи электроэнергии с сетевой мощностью от 220 (В) до 20 (кВ).



В каталоге интернет-магазина компании Поло-Электро вы можете найти широкий ассортимент силового кабеля с различными характеристиками, а также распределительные щиты различной конфигурации и прочие электротехнические товары. У нас вы всегда сможете найти необходимые инструменты и расходные материалы для монтажа новых и ремонта уже существующих световых сетей и электропроводки.

Кабель ВВГ: его параметры и технические характеристики | ASUTPP

Современный рынок электротехнических изделий пестрит продукцией из Китая и Кореи, из-за низкого качества которой впоследствии страдает потребитель. Особенно тяжело найти качественный и долговечный кабель как для силовых линий – розеток, так и для освещения. Но один вариант всё же существует – кабель ВВГ, который сочетает в себе приемлемую цену и достаточно длительный эксплуатационный срок.

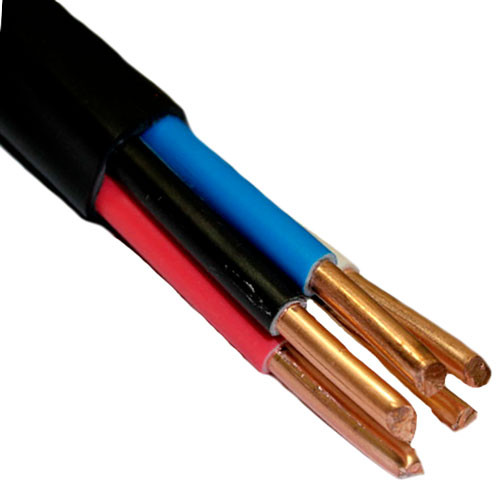

Рисунок 1: Количество жил и разные сечения кабеля ВВГ

Рисунок 1: Количество жил и разные сечения кабеля ВВГ

Расшифровка названия и технические характеристики

Перед тем как узнать технические характеристики кабеля, необходимо правильно расшифровать его название:

  • Отсутствие буквы «А» (алюминиевый) в начале краткой аббревиатуры, означает, что токоведущие жилы кабеля выполнены из меди. Что намного лучше, чем использование даже качественного алюминия.
  • Буква «В» означает, что основная изоляция самого кабеля выполнена из поливинилхлорида – практически негорючего и очень надёжного материала.
  • Вторая буква «В» говорит о поливинилхлоридной изоляции, но уже на самих токопроводящих жилах.
  • Буква в конце аббревиатуры – «Г», означает, что на кабеле нет брони.

После расшифровки названия можно переходить к техническим характеристикам, а именно:

  • ВВГ рассчитан на продолжительную работу при номинальном напряжении 660 В или 1 кВ. Поэтому стандартное напряжение сети – 220 В или 380 В, не только допустимо, но и считается наиболее приемлемым.
  • Рабочая частота – 50 Гц.
  • Кабель допускается использовать в широких температурных диапазонах: от -50 0С до + 50 0С. При этом максимальная температура краткосрочного нагрева не может превышать 80 0С, иначе токопроводящие жилы будут повреждены.
  • Прокладывать кабель разрешено при температуре окружающей среды не ниже -15 0С. Если данный показатель ниже, то кабель перед прокладкой следует прогреть.
  • Срок службы заявленный производителем: не менее 30 лет.
  • Срок хранения: в закрытом помещении – не более 10 лет, на открытом воздухе – не более 5 лет.
Рисунок 2: Технические характеристики ВВГ

Рисунок 2: Технические характеристики ВВГ

ВВГ за длительные годы эксплуатации зарекомендовал себя как надёжный и долговечный проводник электрического тока. Приобрести его можно за вполне разумную цену, и при этом хозяин дома или квартиры получает надёжный кабель с эксплуатационным сроком не менее 30 лет.

Где применяется и чем заменить?

В зависимости от сечения токопроводящих жил, кабель ВВГ применяется:

  • В силовых линиях, для подключения и работы розеток. Чаще всего, это трёхжильный кабель, сечением не менее 2,5 см2. Для подключения варочных поверхностей и духовых шкафов лучше всего использовать проводник сечением не меньше 4 см2.
  • В осветительных линиях. Для этих целей используют двухжильный ВВГ, сечением не более 1,5 см2. Меньшее сечение лучше устанавливать на слаботочные осветительные сети с пониженным напряжением.

ВВГ можно заменить практически идентичным ВВГнг, последние буквы которого означают негорючую изоляцию. Но цена ВВГнг немного выше, чем стандартного ВВГ.

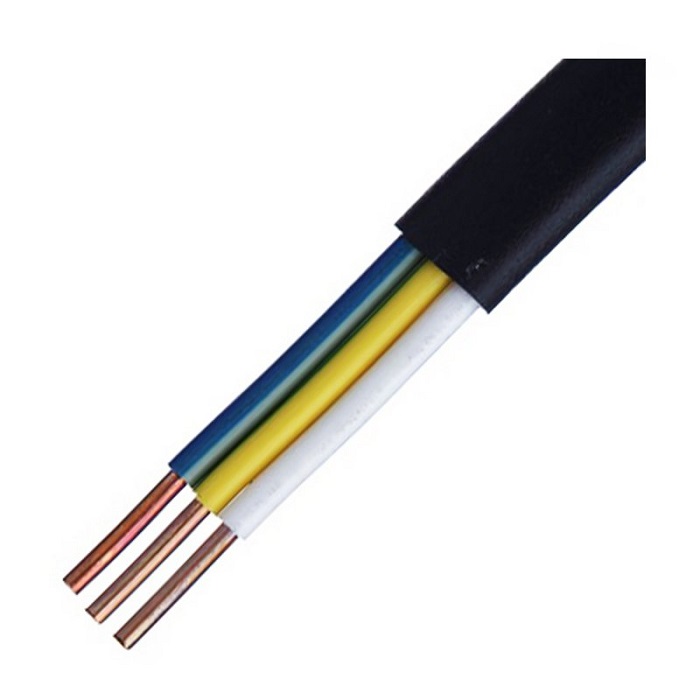

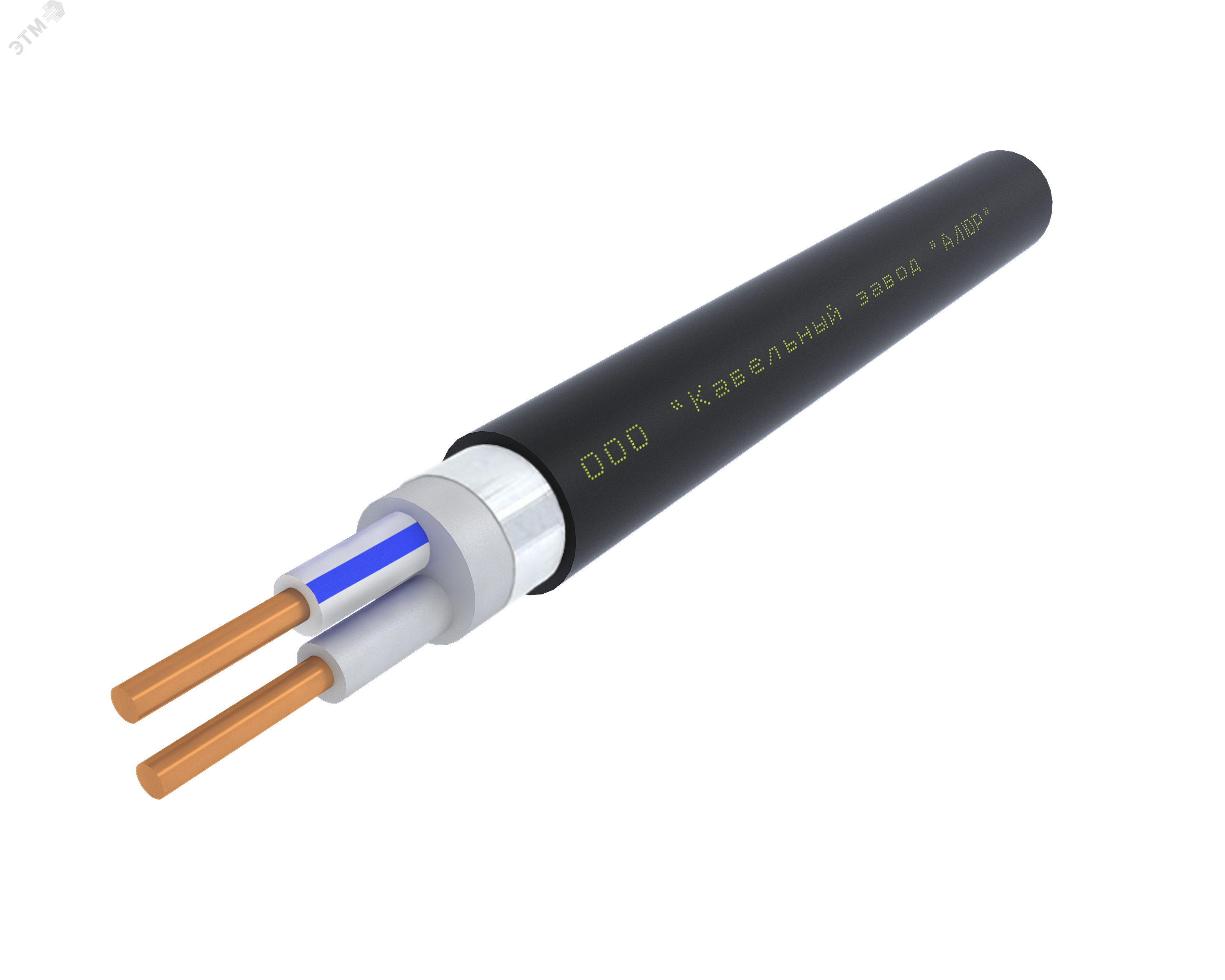

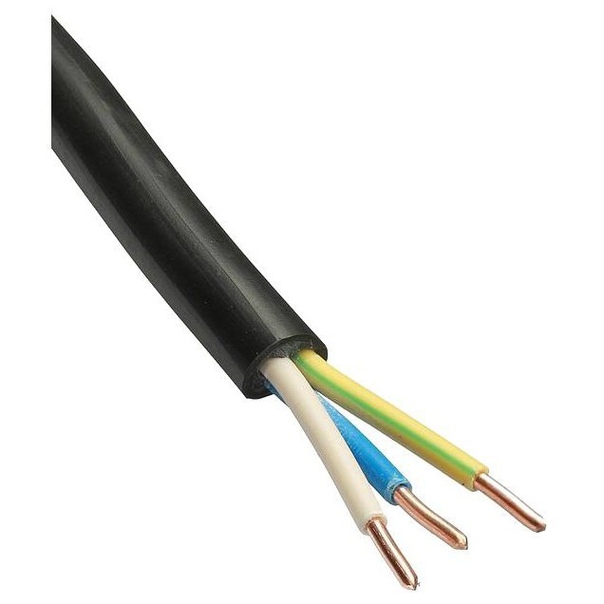

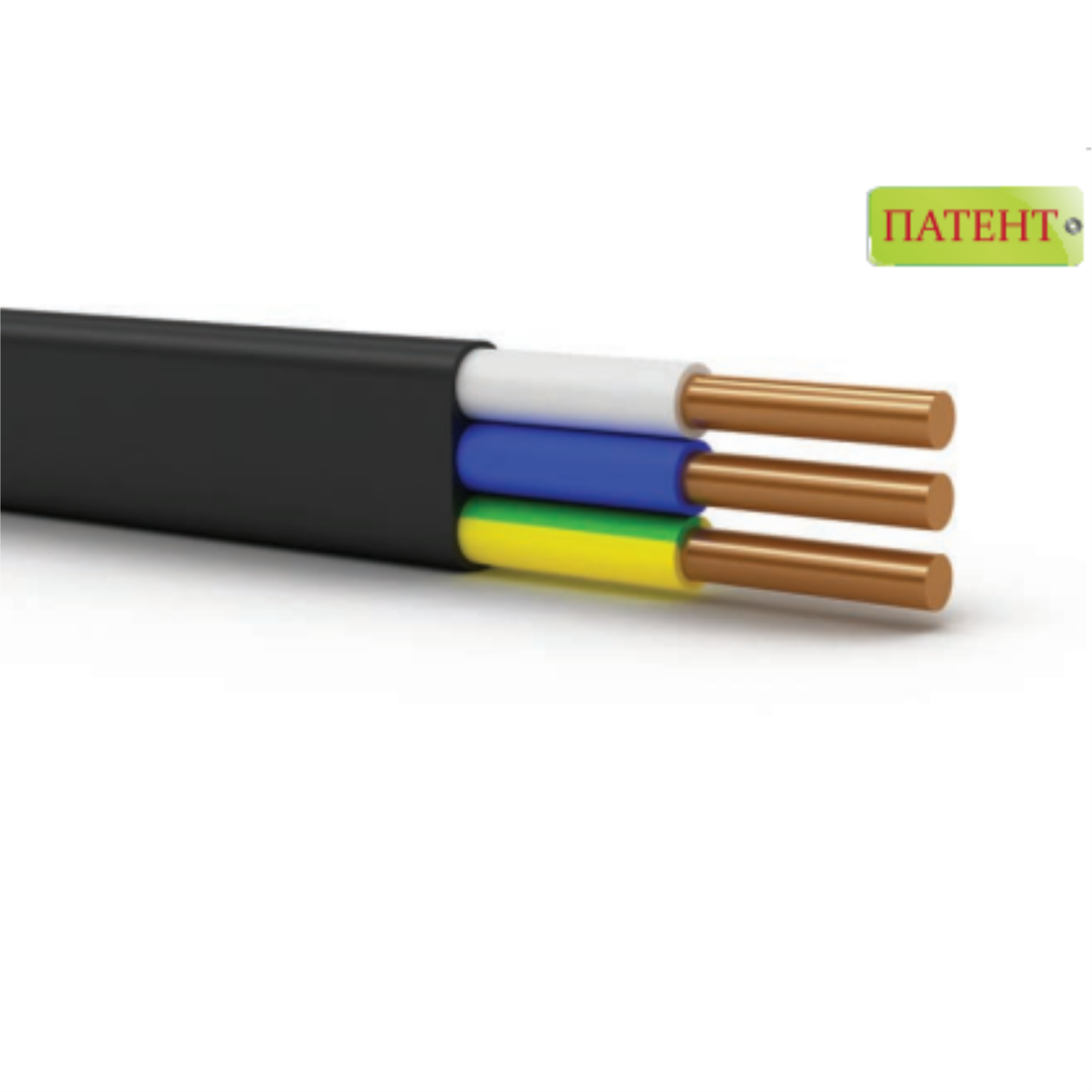

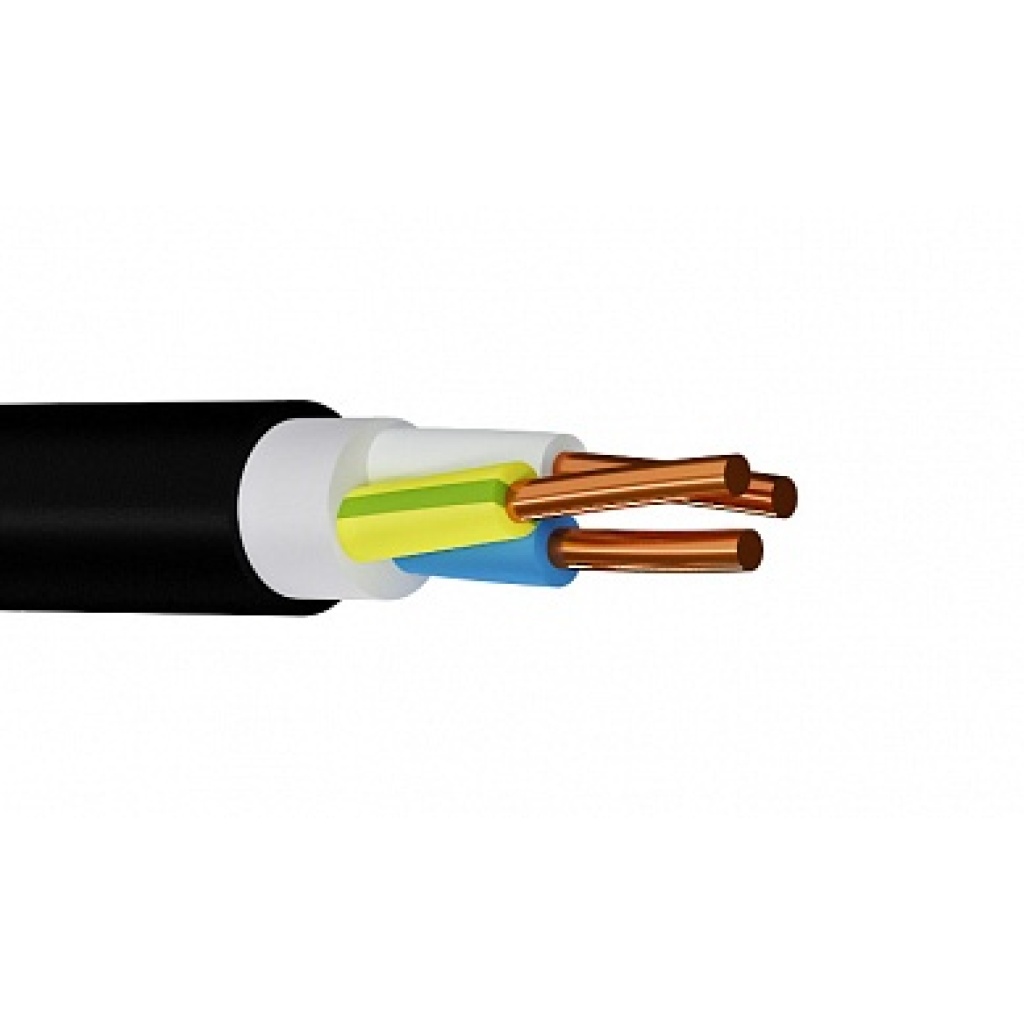

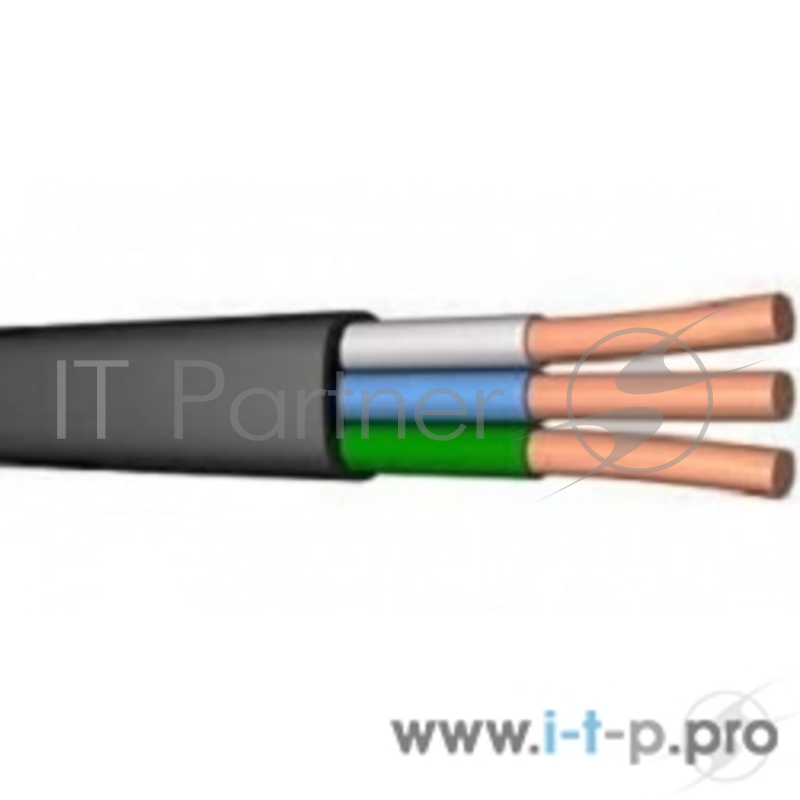

Рисунок 3: Пример стандартного кабеля ВВГ

Рисунок 3: Пример стандартного кабеля ВВГ

Основные разновидности

ВВГ также имеет несколько дополнительных разновидностей, среди которых:

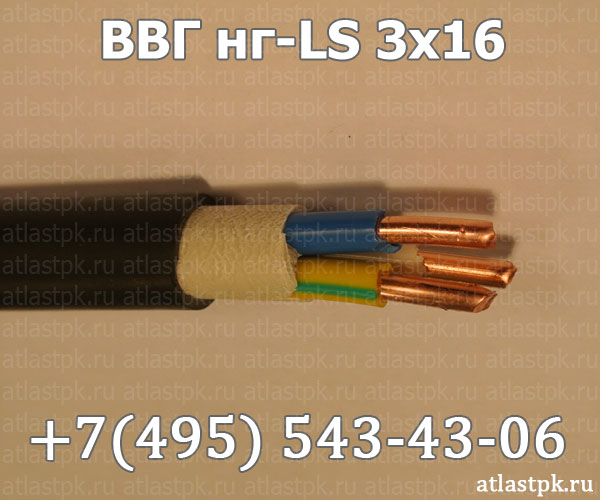

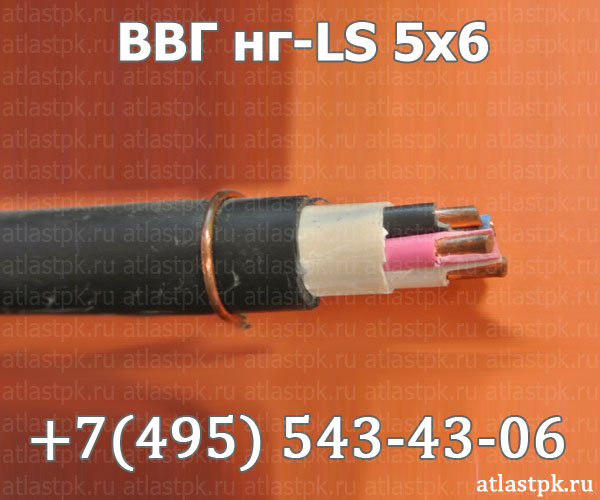

  • ВВГнг LS. Изоляция данного кабеля практически не горит, но медленно тлеет и при этом не выделяет вредного дыма.
  • ВВГнг LSLTx. Отличается от остальных кабелей минимальной токсичностью в дыме, который появляется при тлении изоляции.

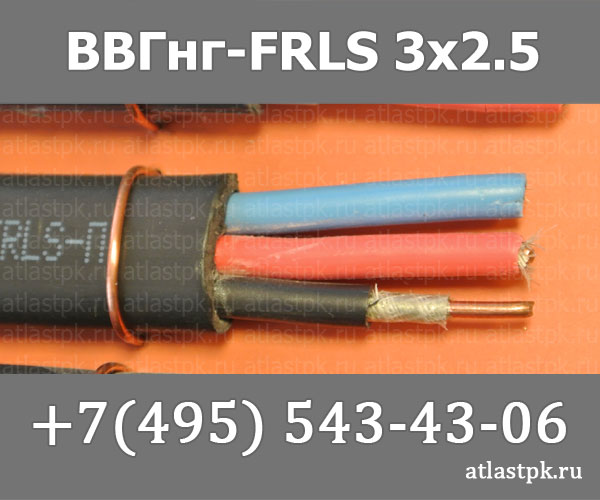

  • ВВГнг-FRLS. Кабель с некоторым содержанием слюды, поэтому может несколько часов выдерживать воздействие открытого пламени.

Также при электротехнических работах часто применяется ВВГп, который является кабелем плоской формы. При правильном креплении, такой проводник допускается прокладывать без гофры.

P.S. Дополнительно о данном кабеле вы можете почитать в моей статье.

Провод и кабель ВВГнг: цена, характеристики, применение

Количество
и сечение
жил, шт х кв.мм

Цена с НДС, р/м

Масса
кабеля,
кг/км

Наружный


диаметр,
мм

ВВГНГ-660 1 х 1,5



37

4,7

ВВГНГ-660 1 х 2,5



48

5,0

ВВГНГ-660 1 х 4

 17,00

67

5,7

ВВГНГ-660 1 х 6

 26,00

88

6,2

ВВГНГ-660 1 х 10

 34,00

136

7,4

ВВГНГ-660 1 х 16 ож

 59,00

214

9,2

ВВГНГ-660 1 х 25 ож

 79,00

315

10,8

ВВГНГ-660 1 х 35 ож

 119,00

410

11,8

ВВГНГ-660 1 х 50 ож

 151,00

539

13,2

ВВГНГ-660 2 х 1,5



67

7,1

ВВГНГ-660 2 х 2,5



89

7,8

ВВГНГ-660 2 х 4



142

9,8

ВВГНГ-660 2 х 6



186

10,8

ВВГНГ-660 2 х 10



285

13,2

ВВГНГ-660 2 х 16 ож



461

16,1

ВВГНГ-660 2 х 25 ож



703

19,6

ВВГНГ-660 2 х 35 ож



920

21,5

ВВГНГ-660 2 х 50 ож



1236

24,9

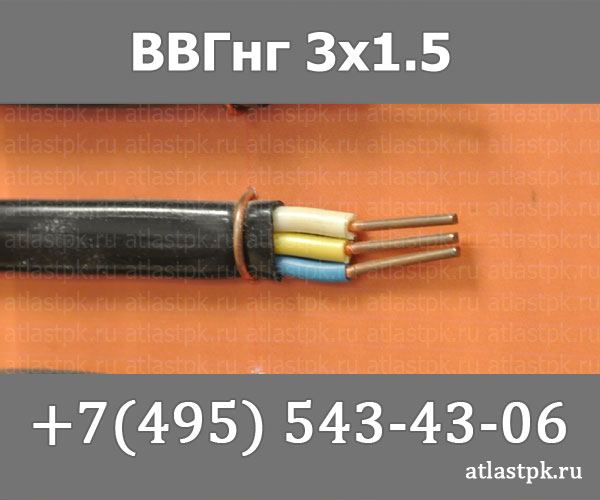

ВВГНГ-660 3 х 1,5



86

7,5

ВВГНГ-660 3 х 2,5



130

8,9

ВВГНГ-660 3 х 4



188

10,3

ВВГНГ-660 3 х 6

 36,00

251

11,4

ВВГНГ-660 3 х 10



392

14,0

ВВГНГ-660 3 х 16 ож



583

16,4

ВВГНГ-660 3 х 25 ож



898

20,1

ВВГНГ-660 3 х 35 ож



1181

22,3

ВВГНГ-660 3 х 50 ож



1590

25,8

ВВГНГ-660 3 х 2,5+1 х 1,5



153

9,6

ВВГНГ-660 3 х 4+1 х 2,5



220

11,2

ВВГНГ-660 3 х 6+1 х 4



301

12,4

ВВГНГ-660 3 х 10+1 х 6



458

14,8

ВВГНГ-660 3 х 16+1 х 10 ож



717

18,4

ВВГНГ-660 3 х 25+1 х 16 ож



1072

22,1

ВВГНГ-660 3 х 35+1 х 16 ож



1374

24,1

ВВГНГ-660 3 х 50+1 х 25 ож



1854

27,5

ВВГНГ-660 4 х 1,5

 19,00

107

8,1

ВВГНГ-660 4 х 2,5

 32,00

161

9,6

ВВГНГ-660 4 х 4

 51,00

236

11,2

ВВГНГ-660 4 х 6

 74,00

320

12,4

ВВГНГ-660 4 х 10

 125,00

503

15,3

ВВГНГ-660 4 х 16 ож

 195,00

771

18,4

ВВГНГ-660 4 х 25 ож

 323,00

1163

22,1

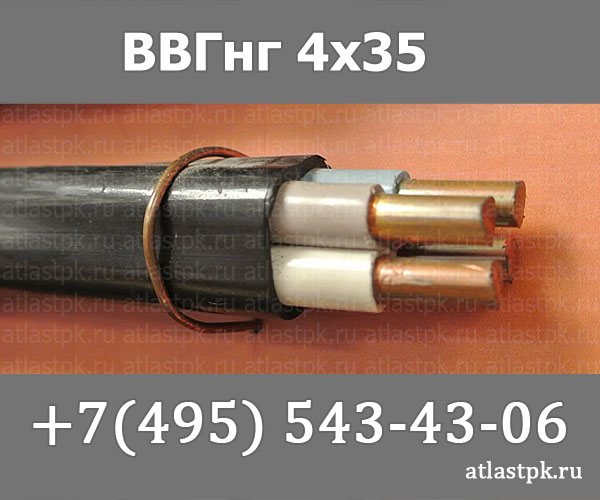

ВВГНГ-660 4 х 35 ож

 436,00

1560

24,9

ВВГНГ-660 4 х 50 ож

 597,00

2071

28,5

ВВГНГ-660 5 х 1,5

 23,00

146

9,4

ВВГНГ-660 5 х 2,5

 38,00

198

10,4

ВВГНГ-660 5 х 4

 61,00

293

12,3

ВВГНГ-660 5 х 6

 97,00

399

13,6

ВВГНГ-660 5 х 10

 158,00

631

16,8

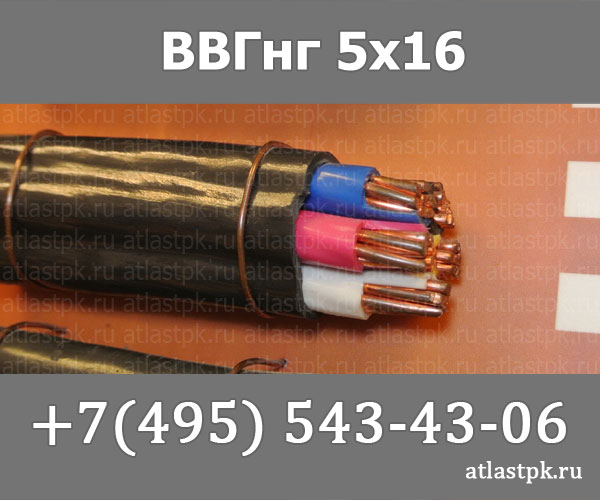

ВВГНГ-660 5 х 16 ож

 251,00

965

20,2

ВВГНГ-660 5 х 25 ож

 417,00

1485

24,8

ВВГНГ-660 5 х 35 ож

 531,00

1965

27,5

ВВГНГ-660 5 х 50 ож

 740,00

2614

31,4

Виды и характеристики кабеля ВВГ и сфера его применения

Кабель ВВГ является одним из наиболее популярных и востребованных разновидностей среди кабельно-проводниковой продукции, используемый в сфере энергетики, при электрификации жилых, промышленных и других объектов. Купить кабель ВВГ по доступным ценам можно на сайте компании expert-cable.ru.

Что это такое

Это кабель, который выпускается нескольких видов. Аббревиатура ВВГ имеет свою расшифровку, обозначающую ряд характеристик:

  • В – это материал, который использовался для изоляции жил. В данном случае им выступает ПВХ.
  • Вторая буква «В» — это материал, который использовался уже для изоляции всего кабеля. И в этом случае здесь в качестве изоляции выступает поливинилхлорид.
  • Г – говорит о том, что какой-то дополнительной защитной оболочки нет.
  • Если отсутствует буква «А», то сами жилы выполнены из меди.

У каждого провода в кабеле свой определенный цвет, что упрощает и ускоряет работу специалистов при соединении, разветвлении проводки, подключении оборудования и т. д.

Правда, не все производители окрашивают их в разные цвета, но в большинстве продукции, которая представлена на рынке, все именно так. Фазные провода имеют красную оболочку, провод для заземления – полосатый (желтый и зеленый).

Сами провода могут быть одно и многожильными. Есть отдельная категория – кабели ВВГнг. Они негорючие, поэтому могут использоваться в помещениях с повышенной пожароопасностью. Негорючие кабели также делятся на отдельные виды:

  • ВВГнг НF
  • ВВГнг-LSLТх
  • ВВГнг – frls
  • ВВГнг – ls

В зависимости от количества жил и их расположения, кабель может отличаться по форме сечения. Он может быть:

  • круглый
  • пятиугольный
  • треугольный
  • плоский

Сфера применения

Она достаточно обширная. Они могут использоваться на улице, внутри помещении, как в сухих, так и влажных. Допустима прокладка кабеля под землей. Но в этом случае обязательно дополнительно используется защита в виде специальной трубы.

Смотрите также:

Что такое силовой кабель и какие есть виды http://euroelectrica.ru/chto-takoe-silovoy-kabel-i-kakie-est-vidyi/.

Интересное по теме: Судовой кабель КМПВЭ – технические характеристики

Советы в статье “Виды и сфера применения кабельных лотков” здесь.

Она позволит защитить кабель от влаги и механических нагрузок. Если он прокладывается для бытовых нужд, его дополнительно защищают при помощи специального кабель-канала, гофры или металлического рукава. Использоваться кабель ВВГ может:

  • в жилых домах
  • на промышленных предприятиях
  • электростанциях
  • тоннелях
  • в различных осветительных приборах и не только.

Где купить

Для этого есть специализированные магазины. Но, сейчас быстрее, проще и выгоднее сделать заказ с доставкой в проверенном и надежном онлайн-магазине, который предоставляет официальные гарантии качества и выгодные цены.


Силовой кабель ВВГ. Конструкция, аналоги, применение и технические характеристики

Применение

Кабели АВВГ, ВВГ предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц.

Кабели применяются для прокладки одиночных линий в кабельных сооружениях и помещениях.

При групповой прокладке таких кабелей обязательно применение средств огнезащиты.

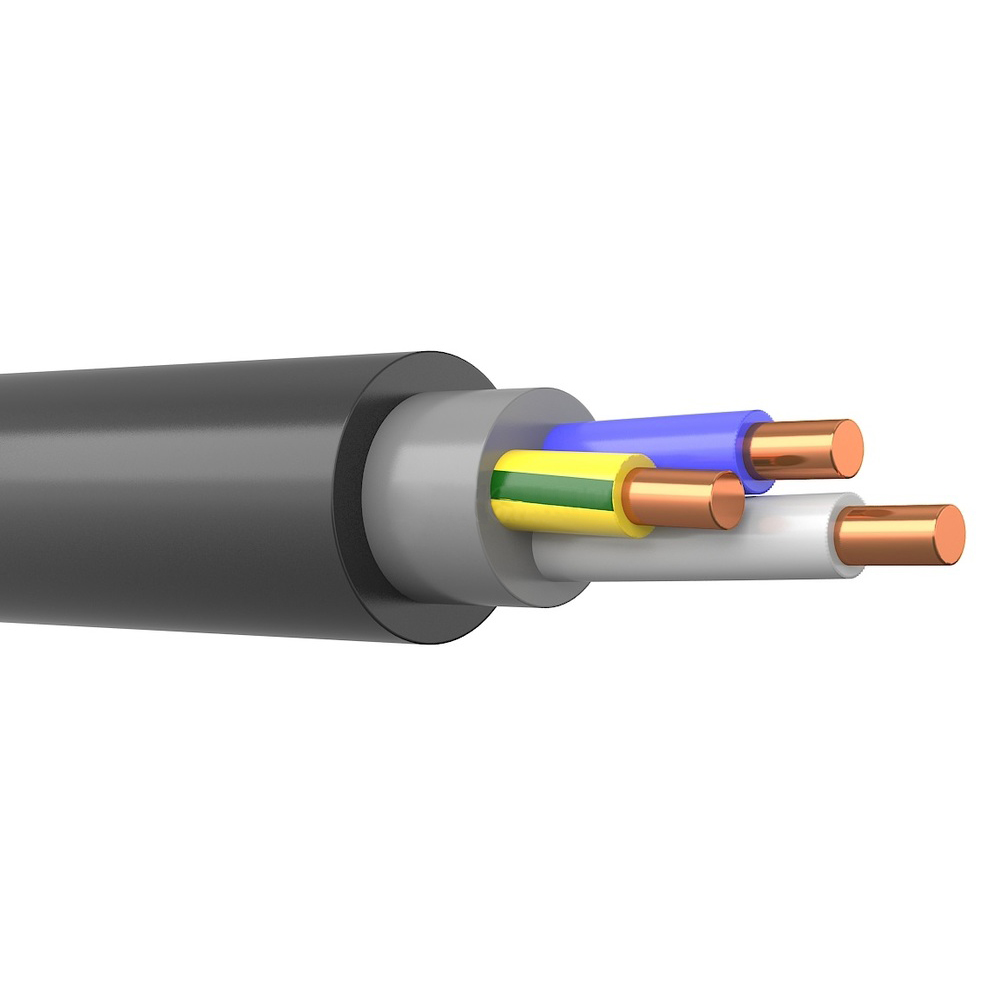

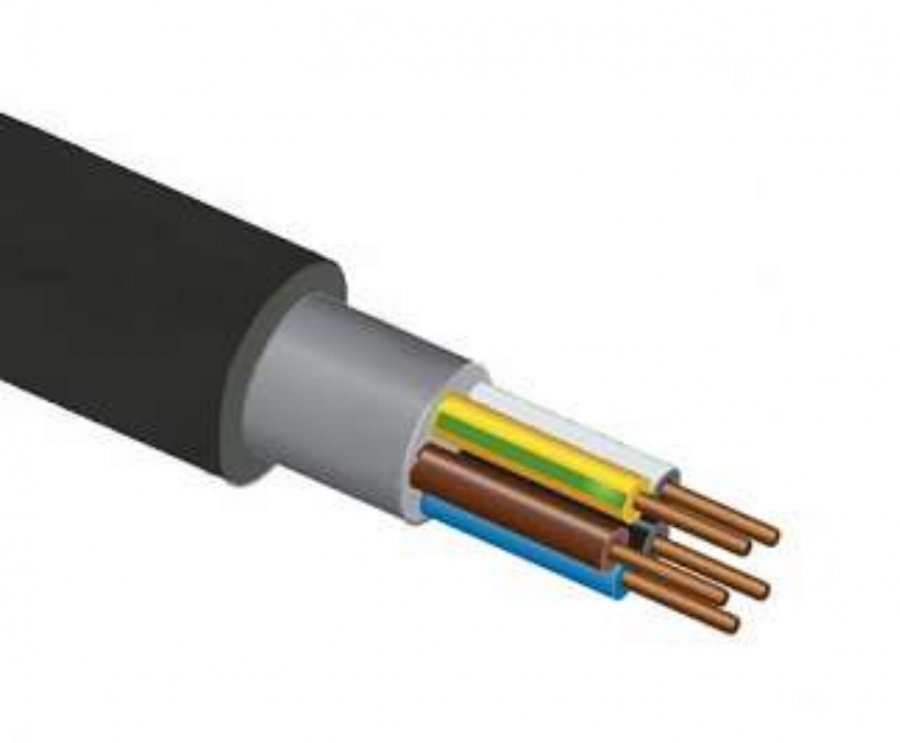

Конструкция

  1. Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77. Число жил: 1-5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
  2. Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — синего цвета.
  3. Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник. В кабелях марок АВВГ-П, ВВГ-П (плоское исполнение) две или три изолированных жилы уложены параллельно в одной плоскости.
  4. Внутренняя оболочка — из ПВХ пластиката. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из полипропилена или из ПВХ пластиката. Допускается изготавливать 5-и жильные кабели с секторными жилами без заполнения наружных промежутков между жилами.
  5. Наружная оболочка — из ПВХ пластиката. В кабелях с токопроводящими жилами сечением до 16 мм² включительно допускается накладывать наружную оболочку одновременно с заполнением наружных промежутков между жилами, при этом внутренняя оболочка не накладывается.

Аналоги

NYY, NAYY, NYY-J, NYY-O, NAYY-O, NY2Y, NAY2Y (DIN VDE 0271; DIN VDE 0276-603).

Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С
Строительная длина кабелей для  номин. сечений основных жил устанавливается при заказе
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С
Минимальный радиус изгиба при прокладке:
  • кабелей одножильных
  • кабелей многожильных

  • 10 наружных диаметров
  • 7,5 наружных диаметров
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы 30 лет

Кабель ВВГ: технические характеристики, расшифровка, сечение

Среди всех установочных кабелей для устройства электропроводки в жилых помещениях, кабель ВВГ пользуется наибольшим спросом.

Удачное соотношение цены и качества позволяет ему успешно конкурировать с зарубежными и российскими аналогами. Но прежде чем приобрести такой кабель, желательно более подробно ознакомиться с его основными характеристиками и токопроводящими сечениями.

Содержание статьи

Что обозначает маркировка ВВГ

АВВГ это унифицированная аббревиатура, которая обозначает, что кабель алюминиевый. Если отсутствует буква А, значит кабель медный. Остальные буквы обозначают следующее:

  1. Первая буква В – обозначает, что изоляция каждой токопроводящей жилы сердечника выполнена из поливинилхлорида.
  2. Вторая В обозначает, что наружная изоляция кабеля также состоит из ПВХ.
  3. Последняя буква обычно характеризует тип защитной брони. В данном случае такое обозначение означает, что бронирующая лента отсутствует.

Существующие разновидности такого кабеля имеют свои уникальные обозначения. Например, если к основному обозначению добавлены более мелкие буквы «нг«, то это может говорить о том, что кабель изготовлен в противопожарном исполнении, но применяется только в одиночной прокладке.

Если при горении кабеля практически не выделяется дым и газ, то к такому обозначению добавляются латинские буквы ls.

Фаза — черный, нулевой — синий, земля — желто-зеленая.

Некоторые виды кабелей имеют огнестойкую изоляцию, состоящую из двух лент ПВХ, в состав которых входит слюда. Они обозначаются приставкой hf. Некоторые разновидности имеют плоский проводник. К маркировке такого кабеля добавляется буква «п«. Раньше все кабеля имели стандартную цветовую маркировку, но сегодня часто производитель делает цвета на свое усмотрение. Однако заземляющий провод всегда желто-зеленый.

Основные параметры

Основные технические характеристики таких кабелей имеют следующие параметры:

  • Применяются для прокладки электрических сетей напряжением от 0.66 до 1кв и частотой 50 Гц.
  • Могут быть использованы при температуре окружающего воздуха от – 50 oС до + 50 oС. Длительная эксплуатация возможна при максимальной температуре +70 oС. Кратковременный перегрев в аварийном режиме допустим, но не более +80 oС.
  • Кабель можно прокладывать без подогрева при температуре не ниже —15 oС. При более низкой температуре он должен предварительно подогреваться.
  • Эксплуатироваться кабель может при относительной влажности воздуха не более 98% при температуре +35 oС.
  • Производство и эксплуатация таких кабелей регламентируется ГОСТ 15150. При этом существует тропическое исполнение, имеющее маркировку Т и умеренно—холодное, которое маркируется буквами УХЛ.
  • Кабельная линия при прокладке не может быть изогнута с радиусом менее 7.5 наружных диаметров сечения для многожильного и 10 для одножильного.
  • Производитель обеспечивает гарантийный срок эксплуатации в течение 5 лет. В целом эти кабеля могут эксплуатироваться не менее 30 лет.
  • Поставляется в барабанах длиной 450 м при диаметре до 16 мм2 и 300 м сечением 25—70 мм2. Если толщина кабеля более 90 мм2, то длина бобины не более 200 м.
  • Хранить кабель желательно в закрытом помещении. В этих условиях он может храниться в течение 10 лет. На открытом воздухе под навесом срок хранения не более 5 лет, а без навеса всего 2 года.

Основные технические параметры кабеля ВВГ приведены в таблицах:

Назначение и область применения

Кабель ВВГ предназначен для устройства электрических сетей в гражданских и промышленных зданиях и сооружениях. Отсутствие бронирующей защиты не позволяет использовать его для прокладки подземных электрических сетей.

Если кабель прокладывается по наружным конструкциям, то его защищают специальными металлическими или пластиковыми коробами. В деревянных домах для устройства электропроводки, кабель прокладывают в металлорукаве, пластиковой гофре, трубах или в коробе.

Как правильно подобрать сечение кабеля в зависимости от величины тока и напряжения в таблице ниже:

Если производится монтаж электрических кабельных линий с использованием кабеля ВВГ, то необходимо руководствоваться правилами электрической безопасности при монтаже электрических установок.

Понравилась статья? Поделиться с друзьями:

Кабели ВВГ. Технические характеристики и особенности моделей

Мало кто задумывается об особенностях кабельной продукции, проводя электропроводку в своем доме. Но для безопасности всех, кто находится внутри здания, нужно правильно и тщательно подобрать такие параметры, как количество жил и сечение. И эти показатели не ограничены. Особенно это касается такой продукции, как кабели ВВГ. Технические характеристики способны удивить любого пользователя.

Кабель силовой

ВВГ – что это такое?

В своей структуре любой силовой кабель ВВГ содержит медные жилы.Они используются для передачи электрической энергии. Номинальное напряжение этого кабеля может быть 1,0 кВт и 0,66 кВт. Кабели ВВГ, технические характеристики которых могут быть различными, часто используются в промышленных и жилых зданиях, в различных сферах жизнедеятельности.

Кабели

ВВГ часто применяются при прокладке домашней электросети, при подключении уличного освещения и бытовых электроприборов. Производители рекомендуют укладывать при температуре около минус пятнадцати градусов. Кроме того, надо позаботиться об использовании труб ПВХ или специальных кабельных каналов, если кабель ВВГ проложен в земле.Это необходимо для защиты от механических повреждений.

В чем преимущество этого кабеля? Кабели

ВВГ, технические характеристики которых определяются достаточно просто, считаются наиболее выгодным и безопасным решением для многих систем в современных зданиях. По сравнению с обычными проводами кабельная защита всегда имеет более высокие характеристики. Практически в каждом строящемся доме электропроводка сейчас прокладывается с использованием кабелей ВВГ. Даже небольших отрезков кабеля достаточно для работы с большими площадями.В паспортных данных можно посмотреть, на какую мощность устройство лучше в том или ином случае.

Кабель ВВГ и его структура

В составе любого кабеля ВВГ может быть четыре, две или три медные жилы. Кроме того, часто используются нулевые жилы или заземляющие провода. Кабели ВВГ, технические характеристики которых зависят от разных параметров, окрашиваются в разные цвета еще на этапе производства, чтобы было проще понять, куда и что подключать.

Например, синий или синий цвет означает нулевую проводимость.Заземление обозначается желто-зеленым цветом. Это нужно учитывать, чтобы построить проводку без проблем.

Некоторые особенности кабеля ВВГ

Большинство кабелей ВВГ используются для наружной прокладки, для этого они защищены очень качественной изоляцией. Этому применению способствуют и характеристики кабеля ВВГ. Такие кабели предназначены для эксплуатации в сетях, где напряжение не превышает 35 кВ. Жилы выполнены из мягкой медной проволоки, сами они имеют круглую форму.Если сечение жилы превышает 16 квадратных миллиметров, то она имеет многопроволочную конструкцию.

В общем случае можно использовать трехпроводную конструкцию, если сечение превышает 25 квадратных миллиметров.

Жила является основным элементом в такой конструкции, как кабель силовой медный ВВГ. Он тоже из жилы, но изолирован от всех остальных, для производства используются специальные материалы. Кроме того, можно встретить кабели, где пять, четыре, три или две жилы одновременно скручены вместе в сердечнике.

Версия с нулевой жилой предназначена для многожильных кабелей.

спецификации и области применения

Для передачи электроэнергии на расстояния наряду с воздушными линиями широко применяются силовые кабели. Что касается электроснабжения потребителей, расположенных в зданиях промышленных предприятий, а также выполнения электропроводки в жилых домах, то для этих целей широко применяются изолированные провода и кабельные линии. Одним из наиболее удачных видов таких проводов, который широко применяется в электрических сетях, является кабель ВВГ.

В общем случае силовой кабель представляет собой электрический провод большого сечения с одной или несколькими жилами. Каждая такая жила покрыта слоем изоляции, кроме того, все они заключены в защитную оболочку. Также в некоторых моделях для повышения их ТТХ могут использоваться щиты или броня.

В процессе эксплуатации силовые кабели пропускают через себя очень большие токи, поэтому изоляция их отдельных токонесущих жил друг от друга и от внешней среды производится с соблюдением самых высоких требований надежности.

Передача и распределение электроэнергии в маломощных бытовых электрических сетях осуществляется с использованием медных и алюминиевых электрических проводов, которые значительно уступают силовым кабелям по надежности и мощности, но являются более компактными, удобными в эксплуатации и дешевыми.

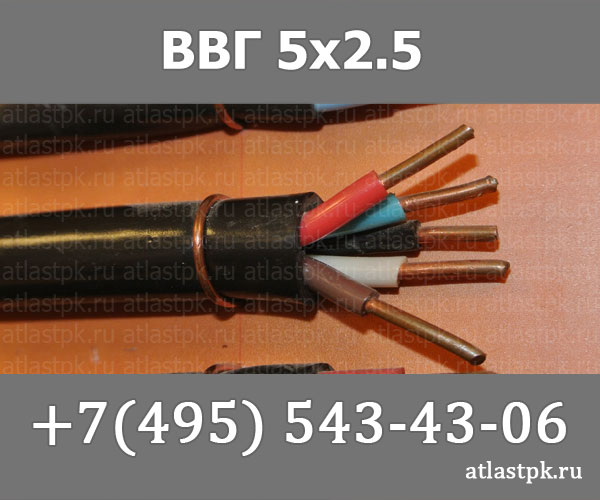

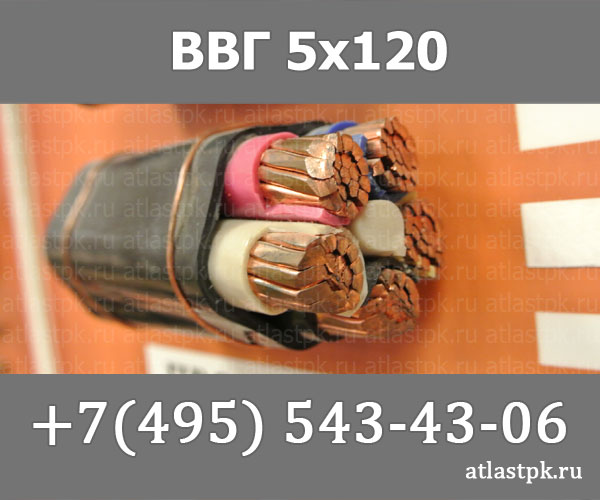

Характеристики кабелей ВВГ

Описание таких изделий целесообразно начинать с расшифровки их аббревиатур. Рассмотрим это на примере кабеля ВВГ 2х4. Кабель декодирующий ВВГ:

  • первая буква “В” соответствует поливинилхлоридной изоляции жил кабеля,
  • вторая “В” – ПВХ изоляция оболочки,
  • буква “Г” означает отсутствие защитных кожухов,
  • и цифры 2х4 – соответственно количество жил и их сечение.

Максимальная температура, при которой допустима длительная эксплуатация проводов марки ВВГ +50 С0, минимальная -50 С0. При этом максимально возможная температура их нагрева при перегрузке может достигать +80 С0, а при протекании тока короткого замыкания не более 4 с может быть повышена до +160 С0.

Продолжим знакомство с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией.Если число таких жил более 2, то все они могут иметь одинаковый диаметр, либо одна из жил, предназначенных для нулевого или заземляющего проводов, может иметь несколько меньшее сечение.

В качестве изоляционного материала при изготовлении кабелей ВВГ используется поливинилхлоридный пластикат или сокращенно ПВХ. Этот материал представляет собой разновидность пластика, который характеризуется высокими диэлектрическими свойствами, стойкостью к агрессивным химическим веществам и низкой горючестью.Имеются модели кабелей, изоляция которых выполнена из поливинилхлоридного пластиката, обладающего улучшенными свойствами:

  • Пониженной воспламеняемости (ВВГнг).
  • Пониженное дымо- и газовыделение.

Жилы могут изготавливаться в сплошном (однопроволочном) и многопроволочном исполнении. Кроме того, кабели ВВГ различают с круглым и секторным (сегментным) сечением медных жил.

Сечение каждой отдельной жилы зависит от их назначения и мощности питаемых потребителей.Линейка кабелей ВВГ включает модели с сечением жил от 1,5 до 240 мм2. В зависимости от диаметра и количества жил различается и вес кабеля ВВГ.

В зависимости от функционального назначения, необходимого сечения и места прокладки могут применяться кабели ВВГ различного диаметра, выполненные в разных вариантах: плоские, негорючие и др.

Возможны такие варианты маркировки:

  1. ВВГ. Универсальный вариант.
  2. АВВГ. С алюминиевыми жилами.
  3. ВВГнг. Негорючий.

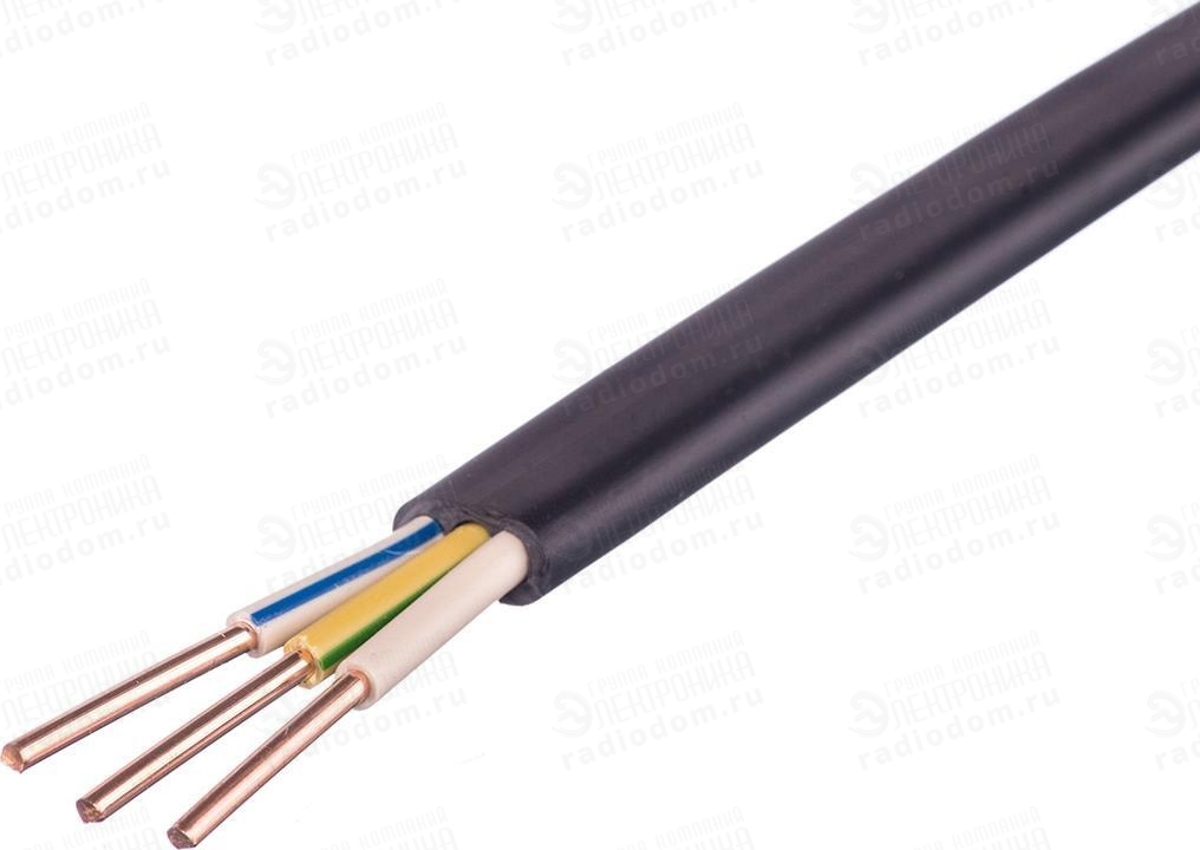

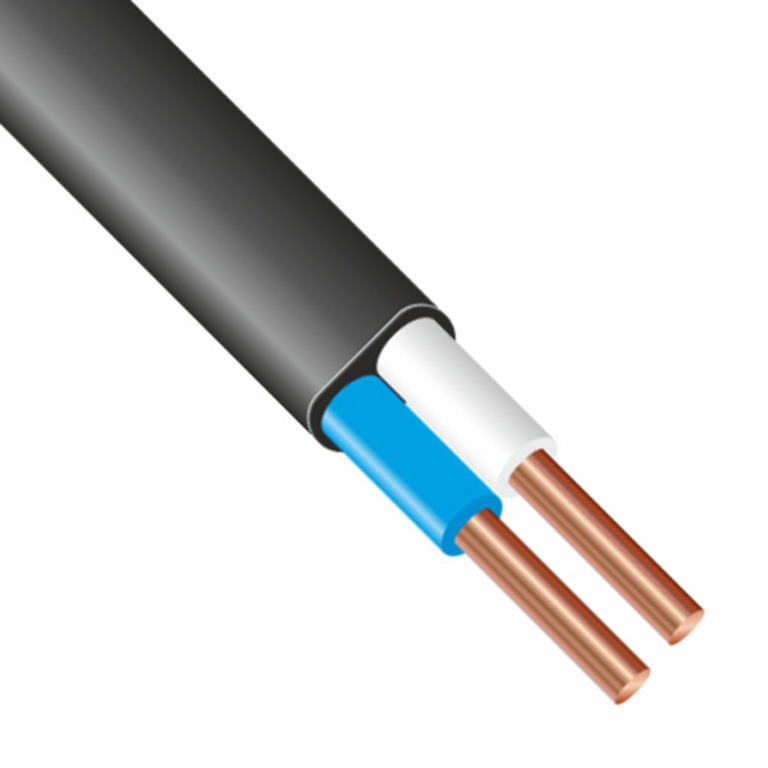

  4. ВВГ-П и ВВГнг-П. Плоский и, соответственно, негорючий плоский.
  5. ВВГз. Заполненный. Это означает, что между изолированными жилами имеется дополнительный диэлектрический наполнитель.

При прокладке любой кабельной линии возникает необходимость в изгибах и поворотах токонесущих проводов. Для обеспечения максимальной надежности и долговечности такой электрической сети необходимо придерживаться четко определенных требований по максимальному радиусу изгиба ее проводников.Для марки ВВГ этот параметр колеблется от 7,5 до 15 его диаметров.

Область применения

Кабель силовой ВВГ любого сечения предназначен для эксплуатации в электрических сетях напряжением 660 и 1000 В частотой 50 Гц. Основное назначение таких кабельных линий – питание мощных потребителей электроэнергии на предприятиях и промышленных объектах, однако они могут с успехом применяться и при монтаже бытовой электропроводки (например, ВВГ 2Х4 и ВВГ 3Х2. 5).

Изоляция этих изделий не допускает их прокладки в местах с агрессивным воздействием окружающей среды. Эти варианты прокладок включают:

  1. В грунт без использования специальных ящиков.
  2. В резервуарах. Хотя изоляционные характеристики таких проводов позволяют прокладывать их в местах с повышенной влажностью, они не предназначены для использования в воде.
  3. под слоем штукатурки. Так как внешняя изоляция силовых кабелей ВВГ выполнена из поливинилхлоридного пластиката и не имеет дополнительного защитного слоя, то при необходимости прокладки под штукатурку лучше использовать марку ВВГ-нг.

Несмотря на все положительные качества ПВХ-изоляции, ее существенным недостатком является плохая морозостойкость. Поэтому работы по прокладке таких линий нельзя проводить при температуре ниже -15 С0.

Преимущества кабелей ВВГ

Благодаря отличным техническим характеристикам кабели силовые марки ВВГ имеют следующие преимущества:

  1. Обеспечение высокого качества передаваемой электроэнергии. Главной задачей любой системы электропередачи является максимальное сохранение качества электрической энергии.Для этого проводники такой системы должны иметь такие технические характеристики, как низкое активное и реактивное сопротивления, а также качественную изоляцию. На сегодняшний день медь является одним из лучших материалов для использования в таких системах.
  2. Огнестойкость. Позволяет использовать провода данного типа в помещениях с повышенной пожароопасностью.
  3. Высокая прочность изоляции на растяжение. Он позволяет не только защитить электрическую сеть от возникновения коротких замыканий при непреднамеренном механическом воздействии на провода, но и обеспечивает удобство монтажа электропроводки, а также эксплуатацию электроприборов.Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
  4. Высокие диэлектрические свойства изоляции из ПВХ. Это позволяет изготавливать надежные и мощные кабели относительно небольшого диаметра. Согласно нормативным документам каждый медный силовой кабель ВВГ испытывается повышенным напряжением, величина которого в зависимости от номинального напряжения кабеля составляет 3 или 3,5 кВ.
  5. Влагостойкий. Хотя такие изделия не предназначены для прокладки в воде, их изоляция достаточно устойчива к воздействию влажной среды.Это позволяет использовать кабели данного типа в местах с повышенной влажностью (до 98%), к которым относятся ванные комнаты, туалеты, кухни, душевые и т.п.
  6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубы или кабельные направляющие, отличается исключительно высокой надежностью.
  7. Долгий срок службы. Согласно описанию спецификации, минимальный срок службы этого кабеля составляет 30 лет.
  8. Широкий модельный ряд.Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность значительно сэкономить средства при проектировании и монтаже электропроводки. Кроме того, возможность использования кабелей ВВГ-П (плоских) позволяет добиться максимального удобства при выполнении монтажных работ.
  9. Удобная цветовая и цифровая маркировка токоведущих жил.Фазный провод имеет белую, красную или коричневую изоляцию, нулевой — синий, а заземляющий — желтый с зеленой полосой.

Выбор кабеля ВВГ для электропроводки квартиры

Для подвода электричества к щитку на входе в квартиру, как правило, используется силовой кабель ВВГ 3Х6 (также может быть 3Х10 и 3Х16).
В отличие от проводов ПВА и ШВВП, часто применяемых для электропроводки, кабель медный ВВГ 2Х4 отвечает более высоким требованиям, так как предназначен и для применения в промышленности.Другими словами, ВВГ 2Х4 при равном сечении имеет больший максимально допустимый ток, более высокое качество изоляции и значительно хуже поддерживает горение. Кроме того, каждое такое изделие проходит производственные испытания, чего нельзя сказать о большинстве их бытовых аналогов. Что касается выбора типа и сечения кабеля для питания электроприборов, находящихся в самой квартире, то все зависит, в первую очередь, от их технических характеристик. Одной из самых распространенных является марка ВВГ 2Х4.

Таблица расчета мощности

При выборе кабеля необходимо знать, какова допустимая нагрузка каждого сечения провода. Суммируйте мощность всех потребителей на выбранной линии электропередачи, возьмите запас не менее 30% и выберите необходимое сечение кабеля в соответствии с таблицей.

Сечение проводника, кв. мм Медные жилы
220 В 380 В
Ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Недостатком кабелей ВВГ является их относительно высокая цена, поэтому их целесообразно использовать для подключения мощных потребителей электроэнергии, например, электроплит, варочных поверхностей или проточных водонагревателей.

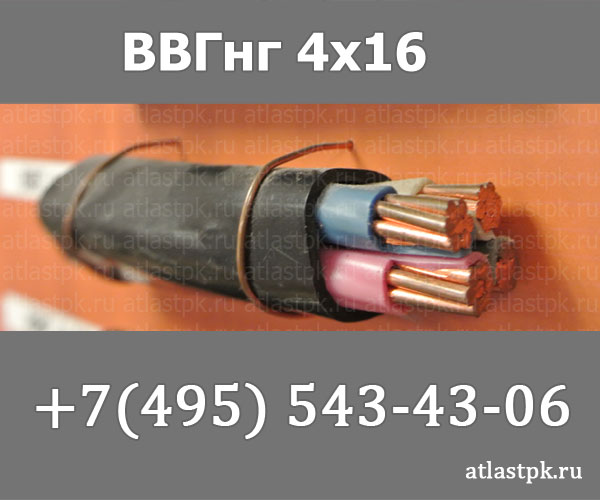

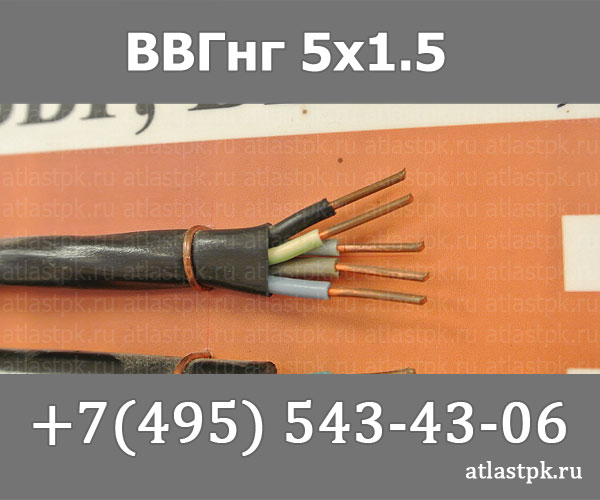

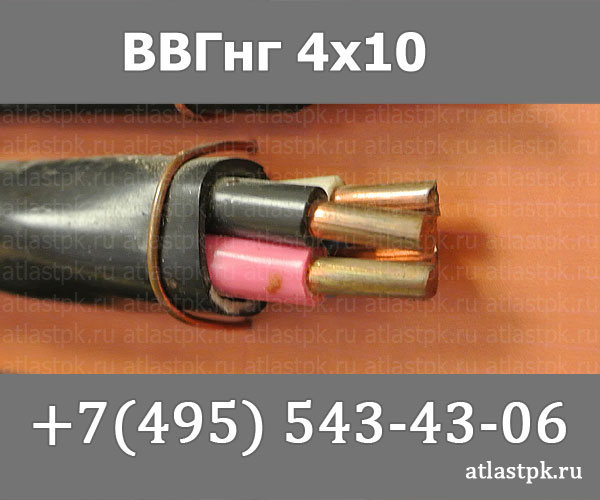

Кабель силовой ВВГнг – один из наиболее популярных видов проводов, применяемых для передачи и распределения электроэнергии в стационарных установках на номинальное
переменное напряжение 660 и 1000 В частотой 50 Гц. Кабель применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках. Силовой кабель ВВГнг при прокладке в пучках обеспечивает пожаробезопасность кабельных цепей.

Конструкция кабеля

Кабель силовой ВВГнг изготавливается как одножильный, так и многожильный.Проводники изготовлены из меди. Они могут быть однопроволочными или многопроволочными, круглыми или секторными, 1 или 2 класса (по ГОСТ 22483). Изоляция жил выполнена из ПВХ пластиката, наружная оболочка кабеля из ПВХ пластиката пониженной горючести, без защитного покрытия.

У двух-, трех-, четырех- и пятижильных силовых кабелей жилы скручены, у двухжильных силовых кабелей – жилы одного сечения, у трех-, четырех- и пятижильных – все жилы такой же секции или одна жила (земля или ноль) меньшего сечения. Для скрученных изолированных жил зазоры должны быть заполнены поливинилхлоридным компаундом, который наносится одновременно с оболочкой. Заполнение должно без повреждений отделяться от изоляции и оболочки кабеля.

Изолированные жилы кабеля ВВГнг имеют отличительную окраску: нулевые жилы выполнены в синей изоляции, заземляющие жилы – с желто-зеленой оболочкой. Цветовая маркировка силовых кабелей может быть сплошной или в виде продольной полосы шириной не менее 1 мм.Допускается также маркировать жилы цифрами, высота которых должна быть не менее мм, а расстояние между ними – не менее 35 мм. Технические и эксплуатационные характеристики Кабель силовой ВВГнг предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50°С до +50°С, относительной влажности воздуха до 98% (при температуре до 35°С). В рабочем режиме максимально длительно допустимая температура нагрева жил кабеля составляет +70°С, а в аварийном режиме или в режиме перегрузки ее значение может достигать +80°С (при продолжительности нагрева не более 8 часов в сутки). сутки и 1000 часов за весь срок службы).При коротком замыкании (до 4 с) максимально допустимая температура нагрева жил (до 4 с) +160°С.
Кабели силовые ВВГнг в течение 10 мин. выдерживать испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.

Электрическое сопротивление изоляции жилы при температуре 20°С сечением до 1,5 мм2 – 12 МОм/км, сечением 5-4,0 мм2 – 10 МОм/км, сечением из 6.0 мм2 – 9 МОм/км, сечением 10–240 мм2 – 7 МОм/км. Сопротивление изоляции при длительно допустимой температуре нагрева жил не менее 0,005 МОм/км. Максимальное рабочее напряжение электрической сети для силовых кабелей 0,66 кВ – 0,72 кВ, для кабелей 1 кВ – 1,2 кВ.

Прокладку и монтаж кабелей ВВГнг без предварительного подогрева осуществляют при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей –
10 Дн, многожильных – 7.5 Ду (Дн – наружный диаметр кабеля).

Строительная длина кабелей для участков главных жил:

  • 2,5 – 16 мм2 – 450 м;
  • 25 – 70 мм2 – 300 м;
  • 95 мм2 и выше – 200 м.

Гарантийный срок на кабель ВВГнг 5 лет, срок службы 30 лет.

Область применения

Кабель силовой ВВГнг на номинальное напряжение 0,66 кВ и 1 кВ применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также на открытом воздухе при наличии отсутствие опасности механических повреждений в процессе эксплуатации.Для прокладки в земле (траншее) этот тип кабеля не рекомендуется, но с успехом применяется в местах, подверженных вибрации. Силовые кабели ВВГнг предназначены для вертикальной, наклонной и горизонтальной прокладки.

Сегодня в сфере электротехники используются самые разные провода различного назначения. Среди них получил распространение силовой кабель ВВГнг LS, предназначенный для распределения или передачи электроэнергии в стационарных объектах. Благодаря своему диаметру, весу, напряжению и другим характеристикам он может быть установлен в бытовых и промышленных условиях.

Особенности

ВВГнг – кабель силовой наружной установки, предназначенный для питания:

  • мобильных устройств;
  • электроприборы стационарные.

ВВГнг ЛС (трос) универсален и может работать в различных условиях.

Основные характеристики:

  • Возможна прокладка шнура в местах с повышенной влажностью, например, в ванной комнате.
  • ВВГнг ЛС – кабель, который можно прокладывать на высоте, также успешно применяется при прокладке электрических сетей под землей или в шахте.
  • Обладает огнестойкостью, не распространяет горение и не дымит под воздействием открытого огня.
  • Технические условия провода позволяют эксплуатировать его на предприятиях нефтяной и химической промышленности.

Каждый тип кабеля этой серии имеет разные технические параметры. Например, допустимое рабочее напряжение должно быть не более 0,6 кВ, но в паспорте изделия, в зависимости от его типа, может быть указано, что оно работает с более высокими показателями. Срок службы ВВГнг ЛС и других типов этой серии составляет примерно 20 лет, но, как правило, производители заявляют гораздо больший срок службы.

Такой провод чаще всего используется в наиболее опасных условиях, где достаточно высока вероятность возгорания. Кабель имеет гибкую и достаточно прочную изоляцию, которую практически невозможно повредить. Кроме того, ВВГнг LS — это кабель, отличающийся тем, что на него не действует пар, влага и агрессивные газы.


Основные характеристики

Любой кабель ВВГнг, в том числе и серии ЛС, выполнен из меди и состоит из 1-5 токопроводящих жил (например, ВВГнг ЛС 3 х 2.Кабель 5 имеет 3 жилы сечением 2,5 мм), изоляцию ПВХ, термоленты, ленты крепления наружные и внутренние. Двухжильные модели часто используют для разводки в квартирах и домах. Размеры кабеля зависят от количества медных жил кабеля.

По ГОСТ минимальное сечение жилы 1,5 мм 2 , при этом сама проволока может быть значительно толще и иметь значительно большее сечение. Максимальное значение такого электрического кабеля составит 230 мм 2 .Размер рабочей нулевой жилы зависит от фазных проводников. Если основная токоведущая жила от 1,5 до 2,5 мм 2 , то сечение будет от 1,5 до 2,5 мм 2 . провода:

  • Б – внешняя изоляция состоит из поливинилхлоридного материала (ПВХ).
  • Б – изоляция жил кабеля выполнена из ПВХ.
  • G – голое силовое ядро.
  • НГ – негорючий материал в основе конструкции.

Условная маркировка дает краткое описание определенного типа кабеля, указывает его технические характеристики и другие свойства. Расшифровать аббревиатуру может помочь специалист в области электротехники или продавец-консультант в магазинах. Наличие дополнительных букв на этикетке укажет на определенные особенности продукта. Например, буквы АКВВГнг ЛС означают, что это контрольный кабель с алюминиевыми жилами и изоляцией из ПВХ.


Типы кабеля ВВГнг

Кабель этой серии делится на следующие типы:

  • АВВГнг ЛС – это аналог стандартного провода ВВГ, но отличается от него распределять ток. Начальная буква «А» указывает на то, что кабель алюминиевый, а не медный.
  • Такие же технические характеристики у ВВГнг ЛС (кабель ). Буквы LS означают малодымность (выкл.).
  • АВВГнг – кабель, наделенный характеристиками, аналогичными предыдущей модели, но не обладающий низким уровнем дымовыделения.Буквы НГ расшифровываются как не поддерживающие горение.
  • ВВГНД – Это кабель из ПВХ, оснащенный двойной изоляцией. В названии буква Д означает двойную.
  • ПВВГнг – плоский провод, жилы которого покрыты изоляцией из термосшитого полиэтилена. Не горит.
  • АКВВГнг ЛС – Кабель контрольный алюминиевый с поливинилхлоридной изоляцией, не способный к распространению огня и дыма.
  • Кабель марки

ВВГнг редко используется для обычной проводки.Как правило, применяется в местах повышенной опасности (в деревянных конструкциях, на производстве и т. д.).

Наиболее распространенными считаются трехжильные модели с трехфазным напряжением.

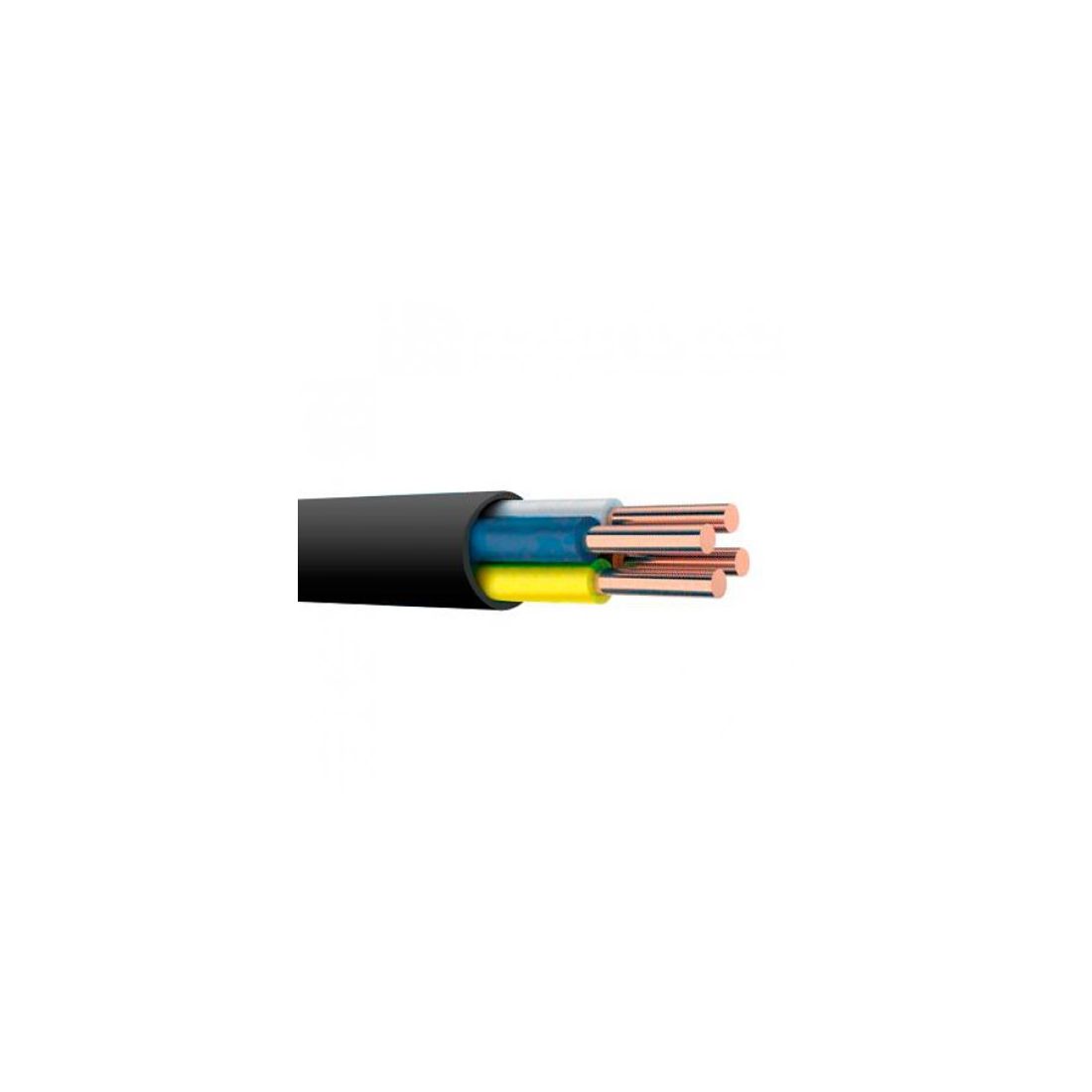

Характеристика провода ВВГнг LS

Кабель ВВГнг LS (ГОСТ 22483) имеет достаточно большой ассортимент. В зависимости от модели может иметь от 1 до 5 токопроводящих жил, которые могут быть однопроволочными или многопроволочными, иметь секторную или закругленную форму.

Кабель ВВГнг ЛС (цена зависит от многих параметров) применяется в стационарных установках для передачи и распределения электроэнергии и рассчитан на номинальное напряжение сети от 660 до 1000 В.

Диапазон рабочих температур от 30°С до +50°С.

Тип силового кабеля допускается использовать при температуре +35°С, при этом работа связи допустима при влажности воздуха до 98%. Возможна установка и прокладка коммуникаций без предварительного прогрева поверхности при температуре не ниже -15°С.

Монтажный радиус изгиба для одножильных изделий – 10 диаметров. Для многожильного кабеля – 7,5 диаметра.

Максимально допустимая температура окружающей среды, при которой может эксплуатироваться конструкция, составляет +70 °С.Эксплуатационные свойства сохраняются при нагреве жил до +400°С.

При правильном соблюдении всех норм и правил эксплуатации срок службы такого кабеля составляет около 20, а то и намного больше лет.


Кабель ВВГнг ЛС: цена

Стоимость метра провода ВВГнг любого типа зависит от многих факторов (от количества жил, их сечения и т.д.). Например, средняя цена кабеля ВВГнг LS 3x 2,5 составляет 31 рубль, ВВГнг LS 4 х 4 стоит 64 рубля, ВВГнг LS 5 х 50 – 970 рублей.

Кроме того, отечественная продукция стоит значительно дешевле импортной, при том же качестве.

Для равномерного распределения электрического тока между каждым потребителем необходимы специальные провода. Сегодня мы поговорим об особенностях и технических характеристиках кабеля ВВГнг LS. Благодаря своим вольтажным, массовым, диаметральным и другим характеристикам кабель ВВГнг ЛС и другие кабели серии ВВГнг могут быть проложены в производственных и бытовых условиях.

Кабель марки ВВГнг наружный , применяется для обеспечения питания:

  • электроприборы стационарные;
  • мобильные устройства

Провод ВВГнг и его тип ЛС в частности универсальны и способны работать в различных условиях. Основные характеристики LS и других типов такого кабеля следующие:

  • можно прокладывать шнур в местах повышенной влажности, например, в ванной комнате;
  • также прокладывается на высоте, поэтому такой кабель можно использовать при прокладке электрических сетей в шахте или под землей;
  • кабель огнестойкий, не способен распространять горение и не дымит под воздействием открытого огня;
  • Технические характеристики
  • позволяют использовать ВВГнг ЛС на предприятиях химической и нефтяной промышленности.

Каждый тип кабеля этой серии имеет различных технических параметров . Например, допустимый ток должен иметь напряжение до 0,6 Вольт максимум, однако в сертификате на кабель, в зависимости от типа, может быть указано, что он способен на большую производительность. Срок службы кабеля ВВГнг ЛС и других видов этой серии составляет около 20 лет, но чаще продавцы заявляют гораздо больший срок службы, если, конечно, безопасно пользоваться кабелем и каждый раз проверять свои коммуникации на предмет нарушения изоляции. несколько лет.

Чаще всего такой провод используется в достаточно опасных условиях, где очень высока вероятность возгорания. Он отличается гибкостью и прочной изоляцией, которую практически невозможно повредить. Отличительной особенностью ВВГнг ЛС и других кабелей рассматриваемой серии является то, что на них не действует не только влага, но и пары и агрессивные газы.

Характеристики и значение аббревиатуры ВВГнг

Любой кабель серии ВВГнг, в том числе такого типа, как LS, является силовым , изготовлен из меди , может иметь от одной до трех жил.Модели с двумя жилами очень распространены для разводки в домах или квартирах. Также количество используемых жил кабеля напрямую влияет на его габариты.

Любое электротехническое изделие серии ВВГ оснащено минимальным жилым сечением 1,5 квадратных миллиметра. Но сам кабель может быть большим и иметь гораздо большее сечение, в частности, до 230 квадратных миллиметров. Если кабель оснащен двумя жилами и более, то количество его секций составляет максимум 50 квадратных миллиметров.

Размер нулевой жилы напрямую зависит от основных токоведущих жил. Например, при токоведущей жиле размером от 1,5 до 2,5 нулевая будет иметь сечение 1,5 соответственно.

Аббревиатура ВВГнг расшифровывается как:

  • Б – виниловая оболочка;
  • Г – неизолированный кабель;
  • НГ – негорючий материал.

Соответственно, кабель имеет «голую» жилу, которая защищена двойной поливинилхлоридной изоляцией.Буквы А в названии нет, соответственно провод медный, как мы уже упоминали. А вот что означают последние в названии ВВГнг ЛС буквы ЛС, давайте тоже выясним, а также выясним, какие еще существуют виды кабеля.

Кабель марки ВВГнг, что означает ЛС

Кабели серии делятся на следующие типы:

Почти все типы кабеля ВВГнг очень редко используются для обычной проводки . Чаще всего их используют в местах повышенной безопасности, например, на производстве или в деревянных конструкциях.

Купить ВВГнг любого типа можно где угодно, стоимость метра провода зависит от того, сколько жил на нем и какое у них сечение. Наиболее распространены модели с тремя жилами на трехфазном напряжении.

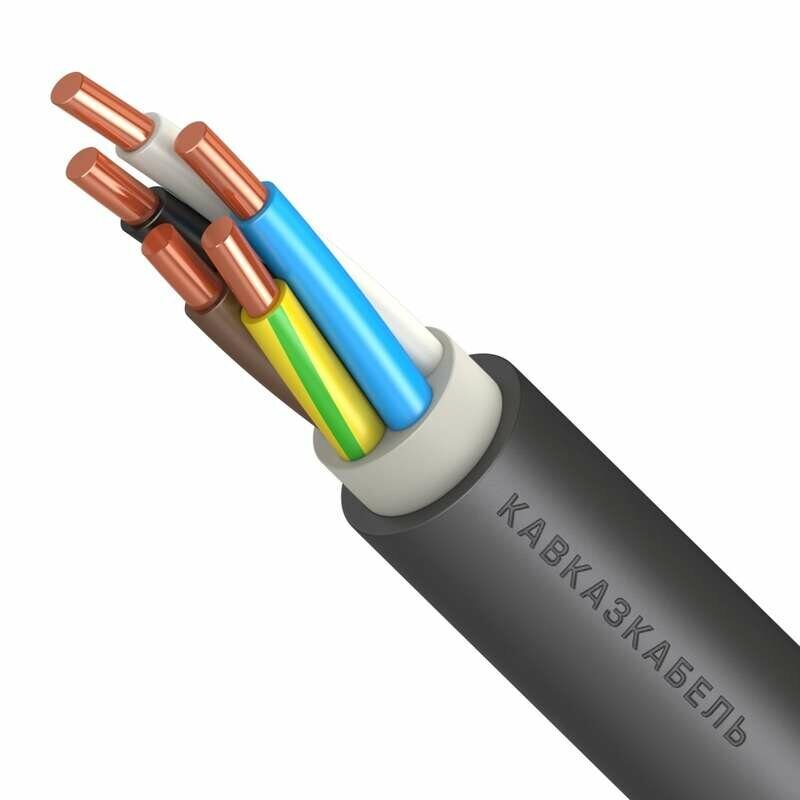

Обзор и характеристики провода ВВГнг ЛС

Провод типа ВВГнг ЛС комплектуется однопроволочными или многопроволочными жилами, имеющими круглую или секторную форму.

ВВГнг ЛС применяется для передачи и распределения электроэнергии в стационарных установках при номинальном напряжении переменного тока от 660 до 100 В с учетом частоты тока не более 50 Гц.ВВГнг ЛС может применяться для установки в общественных и производственных зданиях, где предъявляются повышенные требования пожарной безопасности. При этом не рекомендуется использовать его под землей без средств специальной защиты, например, металлорукава, благодаря которому оболочка провода не повреждается и максимально долго сохраняет свои характеристики.

Провода этой марки следует приобретать в проверенных торговых точках и при покупке убедиться, что товар соответствует всем требуемым нормам пожарной безопасности, и к нему прилагаются все сертификаты качества.

Итак, ключевые приложения ВВГнг ЛС изделия следующие:

  • передача и распределение электроэнергии в стационарных установках;
  • установка и применение на промышленных зданиях и высотных зданиях с повышенным классом безопасности;
  • Установка
  • на АЭС классов со 2 по 4 по классификации ОПБ-88/97;
  • использование в любых сухих и влажных помещениях;
  • воздушная прокладка.

Кроме того, провод ВВГнг ЛС можно использовать для групповой прокладки в специальных жгутах, чтобы он не распространял горение.С целью улучшения технических и эксплуатационных характеристик изделия возможно использование наполнителя из специального пожаробезопасного и самозатухающего пластиката на основе ПВХ. С его помощью пространство заполняется тонконесущими изолированными жилами и проводами внешней оболочки.

Электрооборудование

сегодня представлено на рынке в широком ассортименте. Среди такой продукции особой популярностью пользуется провод ВВГнг.

Тем, кто решил осуществить разводку низковольтных внутренних и наружных электрических сетей, опытные мастера рекомендуют использовать именно это токопроводящее оборудование.Информация о проводе ВВГнг и его технических характеристиках представлена ​​в данной статье.

Что такое продукт?

Провод ВВГнг – разновидность силового кабеля ВВГ, который применяется для подачи питания на оборудование внутри помещений, а также на наружные кабельные сооружения и электроприборы. Конструктивно кабель ВВГ (ГОСТ 16442-80) представлен одной или несколькими токопроводящими жилами, каждая из которых снабжена собственным изолирующим покрытием. В силовом кабеле жилы скручены между собой и содержат общую изолирующую оболочку.


Аббревиатура

Первая буква в токоведущей системе указывает на материал, из которого изготовлен сердечник. Если бы это был алюминий, то аббревиатура на этом проводе начиналась бы с буквы «А». Поскольку в марках ВВГ он отсутствует, значит, жилы всех изделий медные.

Буква «Б» указывает на материал, из которого изготовлено теплоизоляционное покрытие: винил (поливинилхлорид). Поскольку «Б» в аббревиатуре встречается дважды, это означает, что провод ВВГнг (ГОСТ 53762-2010) снабжен двойной виниловой изоляцией.Поливинилхлорид используется для изготовления обмотки провода и внешнего изоляционного слоя.

Наличие символа «Г» в обозначении свидетельствует о том, что кабель не содержит брони. Благодаря этому проволока имеет достаточную гибкость, но при этом не защищена от внешних механических воздействий.

Чем отличается провод ВВГнг от ВВГ?

При одиночной прокладке электропроводных изделий не воспламеняются. При прокладке ВВГнг вместе с другими проводами, во избежание возгорания кабеля, его обрабатывают специальным негорючим раствором.На это указывает обозначение «НГ». Для базового кабеля ВВГ предусмотрена обычная поливинилхлоридная изоляция, поэтому для него не характерно наличие самозатухающих и огнезащитных свойств.

Типы проводов

  • ВВГ. Базовая модель с обычной изоляцией из ПВХ. Провод может воспламениться при прокладывании вместе.
  • ВВГнг. Изоляционный слой оснащен специальными галогенными химическими элементами для предотвращения возгорания кабеля.
  • ВВГнг Ис. Провод снабжен изоляционной оболочкой из безгалогенного ПВХ.С помощью этого типа кабеля ВВГ осуществляется распределение и передача электрической энергии на оборудование, относящееся к аналогичному классу напряжения. Благодаря присущим ей техническим характеристикам в первую очередь используется в местах с особо высокой вероятностью возгорания. Провод в маркировке также дополнен обозначением (Low Smoke).
  • ВВГнг-фрлс. Слой изоляции этого провода также изготовлен из безгалогенных материалов. Кабель огнестойкий. При тлении пластиковой изоляции этого провода выделяется небольшое количество дыма.

жилы

Этот элемент является основой любого токопроводящего электротехнического изделия. Провод ВВГнг может содержать одну или несколько медных жил. Их количество варьируется от 1 до 5. Сколько жил в кабеле можно судить по его маркировке. Их количество обозначается самой первой цифрой. Например, провод ВВГнг 3х 2,5 снабжен тремя медными жилами. Конструктивно каждый из них может быть как отдельным медным проводом, так и несколькими, скрученными вместе.


Это также можно определить по маркировке.Обозначение «М» стоит на тех кабелях, которые содержат многопроволочные медные жилы. И наоборот, «0» имеется на изделиях с однопроволочной жилой.

Форма

В зависимости от способа укладки жил в проводе изделия ВВГнг могут быть:

  • Круглые. Кабели, содержащие жилы с малым сечением, имеют такую ​​форму. Круглые провода маркируются буквой «К».

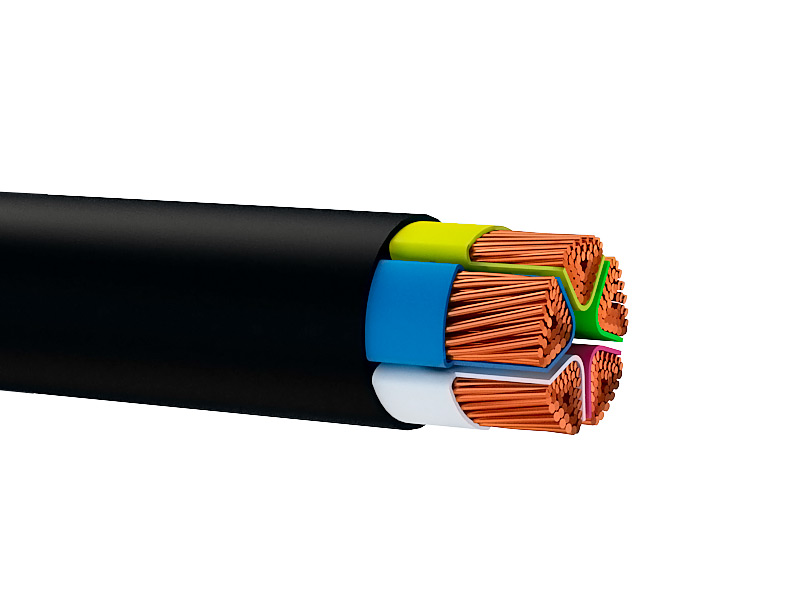

  • Сегментный, или секторальный. Каждой из жилок придается форма определенной части сектора круга.Такие провода обозначаются символом «С».
  • Квартира. В таких проводах жилы проложены по одной плоскости. Такая форма характерна для проводов с малым сечением.

сечение

В электротехнических изделиях ВВГнг этот параметр варьируется от 1,5 мм кв. до 50 мм кв. Количество секций указывается второй цифрой. Например, в проводе ВВГнг 3х2 5 жилы имеют сечение 2,5 мм2. Тем не менее, существуют и провода, сечение которых может быть 400 мм.кв. Однако эти кабели изготавливаются на заказ. Если параметр 4 мм квадратный, это не значит, что все пять жил провода ВВГнг имеют именно такое сечение. 2,5 кв. мм считается их оптимальным показателем, так как сечение нулевой жилы и заземляющей жилы обычно меньше.

Оборудование с большим показателем поперечного сечения имеет наилучшую проводимость. Проводимость измеряется как сопротивление проводника на тысячу метров длины. Например, кабель сечением 1.5 мм2. имеет сопротивление до 12 Ом, а изделие сечением 50 мм кв. – 0,39 Ом.


Провод можно эксплуатировать, если его сопротивление находится в пределах 7-12 Ом на протяжении тысячи метров. Показатель сопротивления измеряется при температуре не выше 20 градусов.

изоляционное покрытие

Толщина изоляции зависит от таких параметров провода, как его номинальное сечение и напряжение, на которое он рассчитан.При сечении кабеля 16 мм. кв. и напряжением не более 660В, толщина изоляционного покрытия 0,9 мм. Если этот провод будет эксплуатироваться при напряжении 2,5 кВ, то толщина изоляции должна быть 1 мм. Для провода ВВГнг 3х2 5 мм кв. при напряжении 0,66 кВ она не будет превышать 0,60 мм. Для работы на 1 кВ номинальная толщина изоляции составит 0,70 мм.

Напряжение

Перед эксплуатацией провод должен быть электрически испытан. Изделие, которое рассчитано на работу при напряжении 66 кВ, сначала испытывается в течение 10 минут при напряжении 3 кВ.Провод, рассчитанный на 1 кВ, должен выдерживать 3,5 кВ.

Гибкость

Согласно ГОСТ каждая проволока в зависимости от вида имеет определенные механические характеристики. Те изделия, в которых используются многопроволочные жилы, можно сгибать до радиуса 7,5 диаметра кабеля. Однопроволочные изделия легко гнутся до радиуса 10 диаметров.

Температура

Номинальная температура кабеля от -50 до +50 градусов. Оптимальная температура для монтажа проводов: – 15 градусов.Не рекомендуется работать с кабелем при более низких температурах. В противном случае, по мнению электриков, изделие рассыплется и даже может сломаться.

Описание провода ВВГнг 3х2,5

Изделие состоит из трех токопроводящих медных проводов. В качестве изолятора используется поливинилхлоридный пластик (ПВХ). Этот материал также используется в качестве обмотки. Провод при групповой прокладке не воспламеняется. Изделие не имеет защитной крышки.

Технические характеристики на 0,66 кВ

Данное токопроводящее изделие на указанное значение напряжения характеризуется следующими параметрами:

  • Номинальное сечение жилы 2.5 мм2.
  • Провод длиной в тысячу метров весит 135 кг.
  • В поперечном сечении диаметр 9,3 см.
  • Изоляционное покрытие жил имеет толщину 0,60 мм.
  • Многопроволочное изделие имеет минимальный радиус изгиба 7 см. Если сердечник содержит один провод, то радиус изгиба равен 93 мм.
  • Провод рассчитан на допустимую токовую нагрузку 37 А (в земле) и 28 А (в воздухе).
  • В случае короткого замыкания допустимым для провода считается 0,27 кА.
  • Показатель электрического сопротивления изоляционного слоя не превышает 10 МОм.

Характеристика провода на напряжение 1 кВ

При указанном значении напряжения ВВГнг 3х2,5 имеет следующие параметры:

  • Сечение жилы: 2,5 мм кв.
  • Провод длиной 1000 метров весит 144 кг.
  • Многожильное изделие характеризуется минимальным радиусом изгиба 0,73 см, а жила с одним проводом рассчитана на изгиб с радиусом 0.97 см.
  • Толщина изоляционного слоя 0,70 мм.
  • Показатель сопротивления электрической изоляции на 1 тыс. метров 10 МОм.

Проволока реализуется в скрученном виде, в барабанах. Их длина варьируется от 500 до 7200 метров.


Применение

Местом прокладки проводов ВВГнг могут быть:

  • Сухие и влажные помещения: тоннели, каналы, галереи, шахты, коллекторы, производственные помещения.
  • Частично затопленные сооружения, в которых отмечается слабая, средняя или сильная коррозионная активность.
  • Специальные кабельные стойки блоков и мостов.
  • Помещения в жилых и общественных зданиях.
  • Помещения пожароопасные.
  • Взрывоопасные зоны.

Заключение

Гарантийный срок эксплуатации провода не менее пяти лет. По мнению потребителей, ВВГнг можно использовать гораздо дольше. Востребованность этого токопроводящего изделия объясняется соотношением его высоких технических характеристик и относительно невысокой стоимости.

Китай AAC, ACSR, поставщик стальной проволоки с медным покрытием

Zhengzhou JINYUAN Wire and Cable Co., Ltd, как профессиональный производитель кабелей. Мы получили сертификаты ISO9001 и CE. Наши профессиональные и комплексные кабельные решения делают JYTOP Cables предпочтительным партнером для международных компаний по всему миру,

ПРОДУКТЫ И СТАНДАРТЫ и международный рынок:

1). Неизолированный проводник:

Цельноалюминиевый проводник (AAC),

Цельноалюминиевый проводник (AAAC),

Проводник из алюминиевого сплава, армированный сталью (ACSR),

Проводник из алюминиевого сплава, армированный сталью (AACSR),

Алюминиевый проводник Сталь с алюминиевым покрытием Усиленный (ACSR/AW),

Алюминиевый проводник Усиленный алюминиевый сплав (ACAR),

Алюминиевый проводник со стальной опорой (ACSS),

Алюминиевый проводник Сталь с алюминиевым покрытием (ACSR/AW)

Все медные проводники (ACC),

Стальная проволока с алюминиевым покрытием (ACS),

Стальная проволока с медным покрытием (CCS),

Алюминий с медным покрытием (CCA),

Оцинкованная стальная проволока (GSW),

Эмалированная проволока — эмалированная круглая Алюминиевая проволока и эмалированная круглая медный провод

2). Воздушный кабель:

Антенный кабель в комплекте (ABC).

Кабель из сшитого полиэтилена,

Гибкий кабель,

Одножильный кабель,

2-жильный кабель,

3-жильный кабель,

4-жильный кабель.

3). Строительные провода и кабели:

Кабель THHN/THWN

Кабель TW/THW

Провод с изоляцией из ПВХ,

Кабель с изоляцией из сшитого полиэтилена.

4. Силовой кабель:

Бронированный/небронированный Силовой кабель

Кабель AWA

Кабель SWA

Стандарты: IEC, ASTM, AS/NZ, SANS, BS, DIN, NF, JISC и т. д.

Мы можем удовлетворить особые требования клиентов и предоставить услуги OEM.

В основном зарубежный маркетинг: Юго-Восточная Азия, Ближний Восток, Африка, Южная Америка и т. д.

Мы будем признаны профессиональным производителем в кабельной промышленности благодаря постоянному улучшению качества нашей продукции и послепродажному обслуживанию. Мы можем предоставить вам надежное решение для кабельных проводов.

Веб-сайт компании: jytopcable.ru.made-in-china.com

Длительно допустимый ток кабеля: нагрузки, технология

При подаче напряжения на кабельные линии устанавливаются установленные токовые нагрузки.Требование правил технической эксплуатации связано с нагревом изоляции при длительных нагрузках. Если долговременно допустимый ток кабеля превысит предельное значение, он перегреется и разрушит изоляционный слой с последующим повреждением. Поэтому нагрузки выбирают так, чтобы исключить риск термического разрушения теплоизоляционного слоя.

Причина нагрева кабеля

Количество тепла, выделяющегося при работе кабеля, определяется по формуле:

– Q = I 2 Rn Вт/см, где I – ток нагрузки, А; n – количество ядер; R – сопротивление, Ом.

Из приведенного выражения следует, что чем выше ток, потребляемый на электроустановке, к которой подключен кабель, тем сильнее нагревается последняя. А мощность, выделяющаяся в жилах в виде тепла, находится в квадратичной зависимости от нагрузки.

Отвод тепла от работающего кабеля

Нагрев кабеля не будет постоянно расти в связи с тем, что тепло должно куда-то уходить. А его количество зависит от разницы между температурой кабеля и окружающей среды.В конце концов наступит баланс, и температура проводников станет постоянной.

Как рассчитать допустимую силу тока по температуре нагрева жил

Когда тепловыделение от нагрузки становится равным количеству теплоты, рассеиваемой кабелем, режим работы становится устойчивым:

– P = θ/ΣS = (t f – t Ср ) / (ΣS), где θ – разница между температурой ядра и среды, 0 С; t f – t Ср – разность температур, 0 С; ΣS — тепловое сопротивление кабеля.

Тепло будет отходить от кабеля тем больше, чем лучше проводимость среды. Длительно допустимый ток кабеля рассчитывается следующим образом: I доп = √ ((t доп – t Ср ) / (RnΣS)), где t доп – допустимая температура нагрева жил ( зависит от типа кабеля).

Условия теплопередачи

Наилучшая теплопередача происходит, когда кабель находится в воде. Если он уложен в грунт, то отвод тепла зависит от состава последнего и содержания в нем влаги.В расчетах удельное сопротивление грунта r=120 Ом-град/Вт, что соответствует песчано-глинистому грунту с влажностью 12-14 %. Для получения точных показаний важно знать состав грунта, так как сопротивление варьируется в широких пределах и встречается в таблицах. Его можно уменьшить изменением состава засыпки траншеи с кабелем и тщательной трамбовкой. Пористый песок и гравий имеют меньшую теплопроводность, чем глины. Поэтому засыпку кабеля производят глиной или суглинком, не содержащими шлака, мусора и камней.

Воздушный кабель плохо передает тепло. Еще хуже становится при прокладке в кабельных каналах, где есть дополнительные воздушные прослойки, взаимный нагрев соседних кабелей и сопротивление стен. Для таких случаев токовые нагрузки выбираются как можно более низкими.

Для обеспечения благоприятных температурных условий эксплуатации кабельной линии должны быть установлены допустимые токовые нагрузки для двух режимов: аварийного и длительного. В характеристиках кабелей указана также допустимая температура на короткое замыкание, которая для бумажной изоляции составляет 200 0 С, а для поливинилхлоридной – 120 0 С.

Длительно допустимый ток кабеля обратно пропорционален его тепловому сопротивлению и теплоемкости внешней среды.

Необходимо учитывать, что с течением времени проводимость изоляции кабеля увеличивается из-за высыхания. Сопротивление грунта составляет 70 % от общего значения и является определяющим фактором при расчете общей нагрузки.

Таблицы для определения допустимого тока

При ручном расчете довольно сложно определить долговременно допустимый ток кабеля.ПУЭ содержат специальные таблицы, где приведены его значения для разных условий эксплуатации. Ниже приведены расчетные данные максимально допустимых нагрузок для различных сечений медной жилы при ее температуре 90 0 С и окружающего воздуха 45 0 С.

С помощью кабелей, характеристики которых приведены в таблице, передают и распределяют электроэнергию в сетях постоянного и переменного напряжения и в стационарных установках. Они не выдерживают больших растягивающих усилий и прокладываются в земле, на открытом воздухе, в кабель-каналах.Длительно допустимая температура ядра 70 0 С, а при коротком замыкании – не более 160 0 С в течение 4 сек. В аварийном режиме допустимый нагрев проводников не превышает 80 0 С.

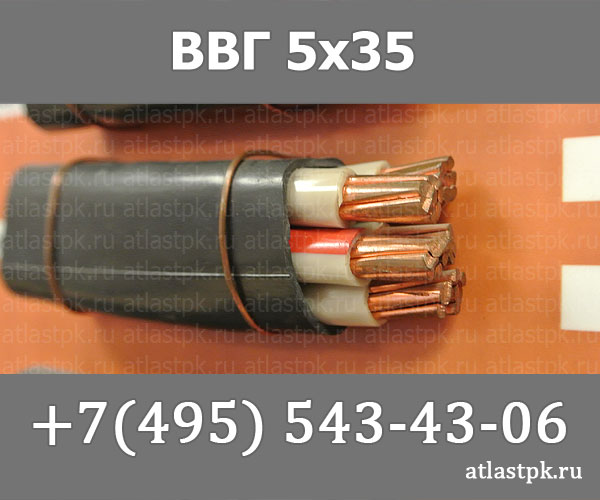

ВВГ

Марка

Исполнение

ВВГ

Токопроводящие жилы из меди Изоляция – ПВХ. Внешняя оболочка – ПВХ.

ABBG

Токопроводящие жилы из алюминия до 50 мм 2 .Изоляция – ПВХ. Внешняя оболочка – ПВХ.

АВБбШв

Токопроводящие жилы алюминиевые до 120 мм 2 . Изоляция – ПВХ. Броня – стальные битумные ленты.

Характеристики проводников варьируются в широких пределах, в зависимости от маркировки, количества жил и других параметров. Длительно допустимый ток кабеля ВВГ зависит от сечения, которое определяется количеством и типом жил.Например, максимальная площадь сечения одножильного кабеля составляет 240 мм 2 , а пятижильного — 50 мм 2 .

Длительно допустимый ток кабеля АВВГ также определяется сечением, которое будет несколько больше, чем у провода ВВГ, так как он изготовлен из алюминия. Допустимая рабочая и аварийная температура для обоих типов одинакова.

Кабель АВБбШв имеет особенность – его можно использовать во взрывоопасных и пожароопасных помещениях благодаря наличию двойной брони из стальной ленты.Широко распространен в строительстве. Длительно допустимый ток кабеля АВБбШВ, как и у предыдущих изделий, зависит от температуры, которая не должна превышать 75 0 С, что несколько выше. Он определяется по таблицам и зависит от сечения жил и способа укладки.

Заключение

Для проведения проводников с постоянной нагрузкой в ​​условиях перегрева необходимо по таблицам подобрать длительно допустимый ток кабеля и рассчитать теплоотдачу в окружающую среду. Неправильный подбор кабеля приведет к его перегреву и разрушению изоляционного слоя, что приведет к преждевременному выходу изделия из строя.

Назначение электрических кабелей. Виды проводов и кабелей для прокладки домашней электропроводки

В каждой из этих категорий представлено множество видов кабельно-проводниковой продукции, идентифицируемой специальной маркировкой. Конструктивно кабели и провода различают по габаритным параметрам токопроводящих жил и материалу, из которого они изготовлены, типу оболочки и внешнего защитного покрытия, конструкции брони (если она предусмотрена) и другим критериям, определяющим область применения. изделий и условий их эксплуатации.

Виды электрического кабеля и расшифровка их марок индивидуальны для каждой отдельной категории продукции.

Силовые кабели

Этот вид кабельной продукции используется для решения задач по транспортировке электроэнергии на малые и дальние расстояния. Важнейшими физическими параметрами силовых кабелей являются напряжение и токовая нагрузка (допустимая величина передаваемого тока).

Представляем некоторые марки силовых кабелей и области их применения:

Кабели и провода сигнализации

В данную категорию электрических кабелей и проводов включена кабельно-проводниковая продукция, предназначенная для построения систем пожарной и/или охранной сигнализации.Основная задача – передача электрических сигналов от аналоговых и цифровых датчиков дыма, движения, температуры и т.д.

Также кабели применяются для подачи питания на светозвуковые оповещатели, указатели поворотов (для быстрой эвакуации людей при пожаре), автоматические устройства пожаротушения и другие устройства. Важным отличием является их повышенная устойчивость к высоким температурам, что, в частности, является одним из основных требований при проектировании систем пожарной безопасности.

Распространенные типы электрических кабелей и их маркировка: ЦПСВВнг(а), ХВЭВнг(а) и др.

Тросы сигнализации и блокировки

Этот тип кабеля используется для управления электрическими механизмами, расположенными на открытом воздухе. Наиболее часто используются для прокладки по городским и федеральным железнодорожным путям для корректировки работы стрелок, сигнализаторов, светофоров. Также задействованы, например, для управления шлагбаумами на автомобильных стоянках.

Компания «Кабель.рф®» является одним из лидеров по продаже кабельной продукции и имеет склады, расположенные практически во всех регионах РФ.Проконсультировавшись со специалистами компании, вы сможете приобрести нужный вам бренд по выгодным ценам.

Капитальный ремонт квартиры обязательно включает замену электропроводки. Есть две основные причины для этого действия.

Первый возраст этой проводки. Как правило, капитальный или какой-либо серьезный ремонт проводят лет через 15-20 после прихода в квартиру. За это время даже правильно сделанная домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина – перепланировка и капитальный ремонт отдельных комнат с добавлением новых электроприборов. Разрезы и другие соединения новой проводки со старой крайне нежелательны. Из-за несжатия характеристик кабеля или материалов в нем.

Итак, вопрос, менять ли проводку, считается решенным, осталось разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире – 300 марок и 5000 разновидностей

С какой стороны тут начинать? Удары за головой человека вдали от электроблока.И есть достаточно, чтобы захватить. Потому что кабелей и проводов не просто много, их буквально не счесть, как Донова Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в обилии производителей и товаров.

Выбор провода для разводки по квартире, это вопрос не только стоимости ремонта. Гораздо важнее тот момент, что проводка должна обеспечивать «доставку» электричества в любой угол квартиры и быть безопасной, то есть не «кусать» ток. А также быть огнеупорным и надежным.

Внимание! В надежном слоне главное найти правильного электрика. Делать электрику и выбирать кабель для разводки в квартире должен специально обученный мастер! Который имеет допуск к электромонтажным работам и практический опыт.

Кратко расскажем о кабелях и проводах, их сечении, маркировке, материалах и типах. Объясняем, что подходит для домашней проводки, а что использовать нельзя.Чтобы вы были в курсе, чем занимается ваш электрик и зачем он.

Характеристики проводки и кабели, на которые следует обратить внимание при выборе

Сразу обсудим, что речь идет о бытовом силовом кабеле или проводе напряжением 220/380 В для передачи электротока в домашней сети. Все остальные виды отопления, телевизионные, компьютерные и прочие мы сейчас не рассматриваем.

Общий перечень характеристик выглядит так:

  • материал жил;
  • дизайн;
  • сечение
  • толщина изоляции корпуса;
  • толщина корпуса; маркировка
  • ;
  • цветов жил;
  • упаковка; сертификат
  • ;
  • состояние изделий.

1. Материал и конструкция

По составу жилы Кабельная продукция делится на медную и алюминиевую. Изделия из меди более надежны, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевыми равнопрофильными. Кроме того, медь меньше окисляется, более пластична, поэтому кабель дольше служит без потери свойств и характеристик.

Внимание! Проведение электропроводки в квартире Алюминиевый кабель запрещается согласно требованиям ПУЭ (правил устройства электроустановок).

По конструкции Выпускаются одножильные (одножильные) и многожильные (многоуровневые) кабели и провода. Одножильные разновидности более жесткие и негибкие, особенно при большом сечении проводника.

Отвечая на вопрос, «какой провод используется для разводки под штукатурку», можно сказать, что теоретически подходит одножильный и одножильный медный кабель. Штукатурка Создает дополнительную защиту для такого проводника. Но на самом деле никто не прокладывает домашний блок питания по однобатарейному проводу.

Многожильный одножильный кабель более мягкий и пластичный. Он хорошо переносит нищие, повороты и подходит как для открытой проводки, так и для скрытой под лепниной. Это трехжильное одноволокно теперь используют для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одной жилы, с проводами, в которых жила состоит из нескольких жил. Многовольтная кабельная продукция запрещена к стационарной прокладке в квартире из-за высокой пожароопасности.Подробнее о них читайте в блоке “Какие провода нельзя использовать для разводки по квартире”

2. Сечение кабеля для разводки по квартире

Измеряется в “Квадратах”, имеется ввиду квадратные миллиметры и показывает пропускную способность . У медного кабеля один «квадрат» пропускает 8-10 ампер тока, у алюминиевого всего 5 А. Для безопасной эксплуатации жилу следует выбирать с запасом пропускной способности, обеспечивающим нагрев провода в пределах допустимого значения или говоря проще, чтоб при нагрузке не “поплыл” утеплитель. Кроме того, при скрытой проводке следует учитывать, что она слабее охлаждается, а значит, сегмент сечения должен компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и рассчитать площадь сечения.

Еще я помню, что выбор кабеля для разводки по квартире всегда идет с округлением в большую сторону.Если в расчете получается 2,3 «квадрата», кабель выбирается двух с половиной, а не двух «квадратов».

В идеале сечение должно совпадать с маркировкой на бирке кабеля, но на самом деле оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не по сечению жилы. Если расхождения существенны, то это брак. Опытный электрик увидит это визуально, а вы сможете для интереса измерить диаметр жил и рассчитать сечение или помочь другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют брать кабель номиналом выше расчетного. Например, 4 “квадрата”, вместо 2,5, чтобы покрыть “недостачу” сечения, если такое получится. Но, тогда приходится рассчитывать по защите проводки и ставить правильные автоматы и УЗО.

Совет! Рекомендуем на электропроводку в квартире сечение медных проводов от 1,5 до 2,5 кв. мм. На розетки пустить две с половиной «квадрата» и полторы — на освещение.

3. Толщина активной изоляции

Каждая жила в многопроволочном или одножильном кабеле изолируется из поливинилхлоридного пластиката обыкновенного типа или пониженной горючести, также применяются полимеры и сшитый полиэтилен. Толщину изоляции регламентирует ГОСТ и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1,5 и 2,5 мм 2 толщина изоляционного слоя по стандарту – 0,6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть зазор толщин, куда изоляция должна «поместиться», чтобы проводка служила надежно и не было грохота при установке. Нарушил ли производитель технологию – без микрометра не определишь, если не бегать с кабелями каждый день. Поэтому, если рядом нет опытного электрика – покупайте только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка покрывает кабели сверху изолированного корпуса, фиксирует их и защищает.Изготавливается, как и тяжелый утеплитель, из ПВХ-пластика или полимера, но имеет большую толщину. У многожильных кабелей толщина составляет 1,8 мм, у одножильных — 1,4 мм. Также возможны отклонения в меньшую сторону, но незначительные.

Теплоизоляционная оболочка является обязательным элементом. На любой квартирный кабель, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на байде, а потом поверх него. Это обеспечивает безопасность людей и предохраняет самого проводника от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Он содержит всю необходимую информацию для выбора. Надпись печатается или выдавливается при изготовлении кабельной продукции. Оно должно быть четким, контрастным, хорошо читаемым.

В маркировке указывается:

  • Марка изделия (кабель или провод), в которой зашифрованы основные свойства и характеристики.
  • Наименование производителя.
  • Год выпуска.
  • Номер жил.
  • Раздел.
  • Номинальное напряжение.

Надпись наносится по всей длине жилы с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и производителя и пишут маркировку в виде ВВГнг(ОН)-0,66 кВ 3х1,5 или ВГ, ВЭГНГ Кабель 3х1 .5.

Расшифровывается как трехжильный медный кабель сечением 1.5 «Квадрат» (3х1,5), однопроволочное жильное исполнение (теплоноситель). Изоляция и оболочка из ПВХ пластиката (взрывоопасного), кабель гибкий (Г), негорючий (НГ). Номинальное напряжение 660 вольт.

Помните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия всегда ставится буква А, для меди буква не указывается, поэтому все кабели марок ВГ всех модификаций имеют медную жилу.

6.Окраска…

О цветах Нужно знать, что это либо сплошной цвет, либо полоса на оболочке вдоль всего кабеля шириной около миллиметра. Это стандарт. Все остальное, в виде мазков, пятен, полосок поперек – от лукавого. А это говорит о том, что кабель проложили непонятные люди в каком-то подвале.

В цветах жил есть таблица, которую знает любой опытный электрик. Расписано, каким оттенком обозначены основные жилы – фаза, ноль, заземление.Это сделано для удобства при установке, чтобы было видно куда подключать. Фазные и рабочие проводники могут отличаться по окраске, «земля» всегда «окрашивается» в желто-зеленый цвет.

7. Упаковка

Стандарт для всех видов – бухта или бочка. Бухты идут на продажу в магазины, барабаны наматывают для оптовиков, строителей и других крупных закупок. В любом случае к кабелю прилагается бирка с описанием.

Содержимое тега повторяет информацию надписи на оболочке с некоторыми дополнениями.Это указывает:

  • Название завода или товарный знак производителя
  • бренд (обозначение) продукты
  • ГОСТ или TU
  • Дата выпуска
  • Количество сегментов с их длиной
  • Baraban Номер
  • Вес проводника
  • Знак соответствия
  • клеймо ОТВ.

Если вы пришли купить кабель для разводки в квартиру на целую бухту 100 м, то вместе с ним получите и бирку. А вот если отрезать кусок, то этикетку не дадут, можно просто посмотреть.

8. Сертификат

Необходимо подтверждение качества кабеля. Обычно на продукцию имеется 2 документа – сертификат соответствия, отвечающий за срок годности кабеля как электромонтажного материала, и сертификат пожарной безопасности. Вы можете попросить их у продавца познакомиться. Документы должны быть заполнены гостем до кабеля и иметь срок действия, например, до конца текущего года. Как правило, в документации указывается (технические условия) по ГОСТу и для кабельной продукции равнозначно соответствию ГОСТ.

9. Состояние

Внешний вид провода питания. Обратите внимание на то, как выглядит кабель, ведь за этими крохами, крепкими попрошайками, компрессами скрывается внутренний брак. Вены могут разрываться и даже замыкаться друг на друге. Понятно, что поставить такой материал невозможно, поэтому не поленитесь осмотреть кабель в магазине, еще до оплаты при самостоятельной покупке.

Какой кабель нужен для разводки по квартире

Мы уже говорили, что для разводки по квартире «требуется» 2 сечения кабеля.

Для розеток нужно брать сечение 2,5 мм 2 т.к. включаемая нагрузка может достигать 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимальную мощность до 5,9 киловатт и ток до 27 ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идет с запасом от запланированной нагрузки на треть. К тому же кабель под штукатуркой слабее охлаждаемого и это тоже учитывается при выборе.

Для цепи освещения используется сечение 1,5 мм 2 . Нагрузка здесь значительно меньше, но даже если вы решите устроить подсветку в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку современные правила электробезопасности требуют заземления бытовых приборов и установки специальных розеток, то для прокладки используется тройной кабель. В котором, имеется рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует сайт интернет-магазина для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенное обозначение обозначает материалы, жилы, изоляцию, оболочку и гибкость, цифровое – число токопроводящих жил и их поперечное сечение.

Кабель ВВГ.

Самый обычный отечественный кабель для электродвижения в квартире. Имеет одножильные медные жилы, изоляцию и оболочку из ПВХ пластиката, применяется в помещениях с нормальной и повышенной влажностью.Рассчитан на напряжение до 660 вольт. Относится к гибким необработанным проводам питания. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная. Кабели

ВНГ выпускаются в нескольких модификациях:

  • ВГ – основной тип с виниловой изоляцией и оболочкой;
  • Вгглинг – провод силовой негорючий, изоляция жила саморезная, то есть на горение не распространяется;
  • WEGNG-LS – также имеет самоочищающийся негорючий утеплитель (НГ) и малошумную оболочку;
  • ФР-ЛС ВВГнг – кроме негорючего и малодымного, этот тип кабеля получил дополнительную огнезащиту из слюноотделительной ленты.

Все марки с приставкой НГ можно монтировать в балки, то есть прокладывать несколько кабельных линий в одной гофре, трубе или шурфе.

Для розеток Для переключателей
Vgging 3×2,5 WGG 3×1,5
ВВГнг-Лс 3х2,5 ВВГнг-Лс 3х1,5

Обычный ВВФ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымостойкая.А марка ФР-ЛС ВГнг относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит значительно дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует стандартам ЕС и гта станциям. По исполнению кабель ВВГнг на номинальное напряжение 660 В. изготавливается из одножильного кабеля NYM сечением 1,5-10 мм2 и многожильного сечением от 16 мм2. Ряд 2-5, изоляция и оболочка из ПВХ, герметичность обеспечивает заполнитель из каучука между изоляцией жил и оболочкой кабеля.

Внимание! В магазинах можно найти дешевые кабели с маркировкой NUM. Эта “опечатка” говорит о том, что вы копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели WDGG и NY имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Корпуса, изоляция, оболочка соответствуют ГОСТу, что делает кабель надежным.
  • Удобная установка и легкий разрез. Круглый кабель удобен в монтаже за счет отсутствия скручивания, его легче герметизировать при вводе.
  • Высокая огнестойкость и безопасность. Соответствие стандартам обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет укладывать балки, не опасаясь воспламенения от взаимного нагрева.
  • Самозаполняющийся и малодымный. Материал оболочки самоочищается и замедляет горение. А также обеспечивает слабый дым без опасных галогенов. Если защита работает с замедлением, то урон от огня будет минимальным.
  • Большой выбор опций В штампах по цене под любой бюджет.

Какой провод не подходит для разводки в квартире

И еще один важный момент. Мы понимаем, что для большинства «провод» и «кабель» являются синонимами.По сути, это разные виды кабельной продукции. Главное отличие, кабель всегда имеет очень прочную двухслойную изоляцию, причем первый слой поверх токопроводящих жилок, а второй закрывает весь пучок. Даже если в кабеле жил один, изоляция всегда двойная. Провод более слабой конструкции с легкой изоляцией.

Внимание! Делать электропроводку в квартире проводом, пусть даже многожильным или многоразводным – очень плохая идея.

Основной бедой проводов является их слабая стойкость к длительному нагреву при постоянной нагрузке и высоких запасах. Поэтому они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС.

Соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинителей. Количество жил 2-6, конструкция жилая, сечение 0,75-10 мм2. Рассчитан на номинальное напряжение 380 В.

Внимание! Не нужно брать провод ПВА для проводки по совету друзей или из сбережений.
  • Во-первых, ПВС имеет многовыводную конструкцию. Это значит, что все концы для соединения нужно вывести и обязательно пропаять. Это занимает много времени и требует качественной обработки жил и большого опыта у электрика.
  • Во-вторых, многоразводная конструкция жил является фактором повышенной пожароопасности. Такой провод греется сильнее, а потому изоляция прогорает быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВА нельзя прокладывать пучком как кабель. Только с расстоянием между нитями. То есть приклеивать стены к каждой линии отдельно.

Итак, экономия весьма сомнительная и символическая. Низкая цена провода будет “съедена дороговизной монтажа. Да и качество электромонтажа будет оставлять желать лучшего.

Провода ССВД и ПВВП

Шнуры или кабели монтажные с одно- и многоповодными медными жилами , Используется для подключения электрооборудования и бытовых приборов.Имеют короткий период эксплуатации, многожильный тип требует обработки конца и проведения пайки при установке. Для стационарной проводки не подходит из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещен к применению для электромонтажных работ с 2007 года в связи с его ненадежностью.

Хотя есть “умельцы” и среди заказчиков, и среди мира-электриков, которые им пользуются.Мотивируя это тем, что «он стоит во всех старых квартирах».

Но “граждане” забывают, что со времен СССР комплектация самодельного электрооборудования очень сильно изменилась и выросла его мощность. Поэтому ПУНП и запрещен – он маломощный, со слабой изоляцией и не держит современные нагрузки.

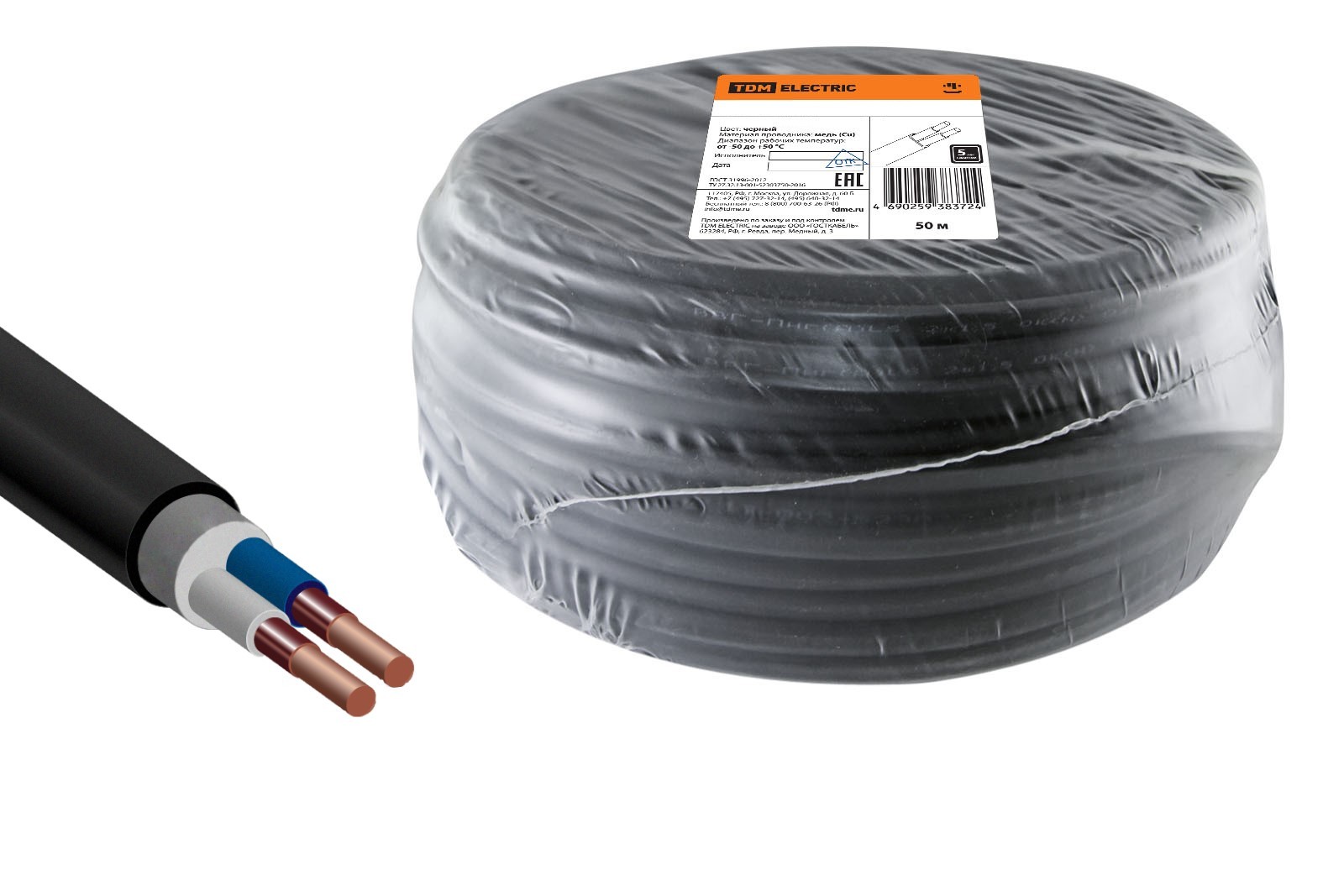

ФР-LS Кабель ВВГНА Кабель nYM

Сайт интернет-магазина предлагает только качественный кабель для разводки в квартире или доме. Полный перечень марок и типов в разделе:

Приходите и выбирайте свой кабель!

И задавайте любые вопросы.Смешно и наивно в первую очередь! Они самые правильные! Потому что лучше электриков смешать, чем пожарников, согласитесь?

Мы всегда ответим на вопросы и расскажем обо всех нетронутых тонкостях. Быстро подобрать комплектацию для устройства квартирной электропроводки от кабеля до розеток и выключателей. Мы учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

При развитии локальных сетей существует достаточно много типов кабелей, и все они являются результатом все более усложняющихся требований стандартов.Часть из них уже ушла в прошлое, а часть только начинает применяться и благодаря им имеет возможность сделать необходимую нам высокую скорость передачи данных.
В сегодняшней статье я расскажу об основных кабелях типов и соединителях , которые распределяются при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – Один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центральной жилы, заключенной в толстую изоляцию, медную или алюминиевую оплетку и внешней изолирующей оболочки: Для работы с коаксиальным кабелем используется несколько коаксиальных кабелей. разъемы разных типов :

Устанавливается на концах троса и служит для соединения с тройником и бочкообразным коннотором. . Это своего рода тройник, который используется для подключения компьютера к основной линии. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других служат для соединения двух концов магистрали. . С его помощью можно соединить оборванные концы магистрали или обслуживать часть кабеля, чтобы увеличить радиус сети и подключить дополнительные компьютеры и другие сетевые устройства. . Это своеобразная заглушка, которая блокирует дальнейшее распространение сигнала. Без него невозможно функционирование сети на основе коаксиального кабеля. Всего требуется два терминатора, один из которых должен быть заземлен.

Коаксиальный кабель достаточно чувствителен к электромагнитным наводкам. От его использования в локальных компьютерных сетях уже давно отказались.
Коаксиальный кабель стал в основном использоваться для передачи сигнала от спутниковых тарелок и других антенн. Вторую жизнь коаксиальный кабель получил в качестве основного проводника высокоскоростных сетей, в которых совмещена передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Скрученный пара

Витой пара В настоящее время является самым распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перекинутых медных изолированных жил. Типичный кабель содержит 8 проводников (4 пары), хотя доступны кабели с 4 проводниками (2 пары). Цвета внутренней изоляции жил строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленная медная оплетка или алюминиевая фольга вокруг витых пар, существует замкнутая витая пара :

Неэкранированная витая пара. ( UTP. , незащищенная витая пара). Кроме жил с собственной пластиковой защитой, не используются дополнительные оплётки и заземляющие провода: Фольгированная витая пара. ( F/UTP. , фольгированная витая пара). Все пары жил этого кабеля имеют общий экран из фольги: Экранированная витая пара. ( СТП. , защищенная витая пара). В кабеле этого типа каждая пара имеет свою экранирующую оплетку, а также присутствует у всех сетчатый экран: Screed Foild Twisted Pair ( S/FTP. , экранированная фольгой витая пара). Каждая пара этого кабеля находится в своей фольгированной оплетке, а все пары помещены в медный экран: Screened Foild Unshieded Twisted Pair , незащищенная экранированная витая пара). Характеризуется двойным экраном из медной и фольгированной оплетки:

Существует несколько категорий типов кабелей витой пары, которые маркируются от Cat1 до Cat7. . Чем выше категория, тем качественнее кабель и тем лучше у него показатели.В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей целесообразно использовать улучшенный кабель Cat5e. С полосой частот 125 МГц, которая лучше всего пропускает высокочастотные сигналы.

Для работы с кабелем витая пара использует разъем 8P8C (8 POSITION 8 Contact), называемый RJ-45. :

Волоконно-оптический кабель

Волоконно-оптический кабель – Самая современная среда передачи данных.Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптическому волокну чрезвычайно высока, и кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый . Основные отличия этих типов связаны с разными режимами прохождения световых лучей в кабеле.Для обжимного кабеля ВОЛС существует множество соединителей и соединителей различной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др.
Использование оптоволокна в локальных сетях ограничивается двумя факторами. Хотя сам оптический кабель относительно недорог, цены на адаптеры и другое оборудование для оптоволоконных сетей довольно высокие. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а дорогое оборудование требует дорогостоящего оборудования.Поэтому оптоволоконный кабель используется в основном для объединения больших сегментов сети, высокоскоростного доступа в Интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Электрические провода должны осуществлять передачу электрической энергии от источника к потребителю. Эти изделия должны долго выполнять свои задачи, быть надежными, не допускать неисправностей. К таким изделиям относятся кабели и провода. Они применяются практически в любой отрасли и быту человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, не допускающей его потери в этой цепи.Люди, не разбирающиеся в вопросах электротехники, не различают различные виды электрических проводов, относят все виды к одной категории.

Но это совершенно неправильно. Силовые провода используются в различных условиях работы, на разных магистралях, имеют много отличий в применении, по-разному устроены их строение, имеют конструктивные особенности. Линии электрических сетей могут состоять по своей протяженности как из воздушных проводов, так и из подземного кабеля.

Разветвление кабеля на воздушной линии выполняется для специальных целей, требуемых местными условиями.

Провода электрические
Провод имеет простейшую конструкцию, которую можно разделить на две части:
  1. Жилы из металла, предназначены для электрического тока.
  2. Изолирующий слой, защищающий камеру хранения от контакта с посторонним проводником во избежание несанкционированной утечки тока.

В качестве утеплителя также может выступать воздух, расположенный вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается неизолированным, а крепление проводов по ходу на несущих конструкциях (столбах) выполняется в виде изоляторов (стеклянных, керамических).

Корпуса токопроводящие изготавливаются из медных сплавов и меди, а также из алюминия. В настоящее время наиболее инновационным токопроводящим материалом является композитный алюминий. Он предназначен для лучшего использования свойств меди и алюминия.

Для выполнения специальных задач применяют жилы из стальных сплавов, а также нихром, серебро. В некоторых случаях золото используется для специального оборудования в жилах.

Особенности строения токопроводящих жил
Могли бы жить в виде:
  • Провод цельный (однорядный), имеющий определенную длину.
  • Свита из тончайших проводов (мультибиту) действующих параллельно.

Провода с одним проводом сделать намного проще. Имеют жесткую форму, применяются для подачи электрического тока с жестким креплением к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.

Жилы, состоящие из набора проводов, имеют очень гибкую форму, хорошо пропускают ток высокой частоты.

Виды проволоки

Часто проволокой называют изделие, в котором от проволоки отходят жилы.А вот электрические провода могут иметь несколько токоведущих, скрученных или сдвоенных, с тремя жилами и более.

Кабель электрический

Кабель имеет понятную структуру, рассчитан на надежную работу в условиях агрессивного действия негативных факторов окружающей среды.

Количество жил, проводящих ток, выбирается по условиям эксплуатации. Они между собой изолированы.

Трос может иметь вспомогательные элементы:
  • Оплетка защитная из стали, броневой брони или пластмассы.
  • Наполнитель.
  • Ядро.
  • Наружный экран.

Каждый элемент выполняет свои функции назначения при определенных условиях.

Электромонтерам необходимо знать основные группы, к которым относятся кабели и электроприводы:
  • Силовые, действующие в установках на любые напряжения.
  • Органы управления, передающие эти параметры различных систем.
  • Элементы управления используются для подачи сигналов и команд автоматически или вручную.
  • Связь для обмена сигналами на разных частотах.
В отдельную группу выделены Кабели скорости:
  • Излучающие применяются для подачи высокочастотных радиосигналов.
  • Отопление, преобразование электричества в тепло.
Токопроводящие жилы

Кабель жилой изготавливают по тем же правилам, что и жилы проводов, из различных материалов, с одной жилой или с несколькими жилами, защищают слоем изоляции. По гибкости конструкции тросы делятся на 7 групп.В группу №1 входят тросы, которые трудно согнуть, имеют монастед. Гибкая группа – №7. Кабели этой группы самые дорогие.

Провода электрические с многожильными гибкими жилами перед прокладкой оснащают специальными наконечниками в виде трубок (клемм). В случае разводки монолоновой трубки не устанавливается, так как не имеет смысла.

Оболочка

Выполняет функцию защиты жил и изоляции ее от повреждений окружающей среды, создает непроницаемость от влаги и других факторов, содержит несколько слоев экранирующих и армирующих элементов.

Корпус может состоять из:
  • Пластмассы.
  • Ткани.
  • Металл.
  • Армированная резина.
Материалы на основе пластмасс служат для:
  • Изоляционных жил и проводов с повышенными диэлектрическими характеристиками.
  • Формование рукава с высокой герметичностью, предохраняющего от повреждений и замыканий, с размещенными в нем структурными элементами.

Специальная кабельная бумага, пропитанная кабелями высокого напряжения до 35 кВ.Сшитый полиэтилен используется для формирования изоляционных свойств кабеля, работающего в электрических распределительных устройствах до 500 кВ, с повышенной надежностью и длительным сроком службы.

Для высоковольтных цепей до 500 кВ ранее выполнялись кабели, заполненные маслом. Они состояли из экранированных жил, вмонтированных внутрь герметичной полости, заполненной маслом. После того, как стал использоваться сшитый полиэтилен, строительство нефтяных кабелей стало неактуальным.

Условия безопасности
Кабельная продукция подвергается специальной оценке, в том числе:
  • Поведение кабеля в замкнутом состоянии в канале.
  • Может ли кабель выдерживать длительные перегрузки.
  • Поведение кабеля при открытом огне, возможность распространения огня во время пожара.
  • Наличие ядовитых веществ при горении.
Выход замыканий

Во время замыканий возникают высокие температуры, которые передаются по другим кабелям, расположенным рядом, нагревает их, может спровоцировать возгорание. В результате образуются газы, создающие повышенное давление, происходит герметичность кабельного канала.Далее в канал проникает воздух, обогащенный кислородом, развивается пожар.

Длительная перегрузка

Электрический ток большой величины нагревает металлические жилы и диэлектрический слой изоляции вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пламя огня.

Распространение огня

Оболочка из пластика и некоторых разновидностей полиэтилена может спровоцировать возгорание.Это дает возможность возникновения пожара. Большая опасность возникает в том случае, когда кабели расположены вертикально.

По распространенности горения провода электрические делятся на:
  • Рядовые.
  • Не способствующие продолжению горения в одиночной кладке: по горизонтали и по вертикали.
  • Не распространяющий пламя, из нескольких подушечек: горизонтальной и вертикальной.
  • Огнестойкий.
Выделение вредных веществ

Проводится реакция реакции кабеля на внешний пожар.Утеплитель может выделять вредные вещества просто при нагревании, не горя. Такие кабели нельзя применять в общественных местах.

Требования к кабелям
Для повышения надежности и безопасности эксплуатации кабели оцениваются по:
  • Огнестойкости.
  • Сопротивление теплоизоляции.
  • Способ обрезки концов.
  • Защита от влаги.
Шнур электрический

Конструкция шнура представляет собой изделие, находящееся между кабелем и изолированным проводом.Шнур изготовлен по специальной технологии для создания гибкости и длительной эксплуатации.

Шнур предназначен для создания соединения питающей сети с передвижной электросистемой. К бытовым приборам, оснащенным шнурами, относятся: чайники, утюги, лампы и др.

Маркировка
Для отличия электрические провода маркируются при следующих обстоятельствах:
  • На заводе при изготовлении.
  • При установке.
Маркировка включает:
  • Цветовая изоляция разметки.
  • Надписи на корпусе.
  • Этикетки и ярлыки.
Маркировка позволяет:
  • Узнать назначение и конструкцию кабеля.
  • Сделать анализ свойств.
  • Проведите оценку заявки.

Маркировка при эксплуатации дополняет имеющуюся информацию и выполняется надписями и бирками, на которых указываются схемы и пути прокладки кабеля, жилы между элементами. Маркировку можно дополнить электронными маркерами.Это позволяет определить кабель в многочисленном кластере кабелей.

Европейская маркировка

Обозначение проводов цветом

Изоляция проводов окрашивается по всей длине в один цвет, либо наносится цветная маркировка. Стандарт определяет порядок нанесения разметки определенными цветами.

Для зеленого и желтого цветов допускается только их сочетание на маркировке одной оболочки. Отдельная маркировка этими цветами запрещена.Эта цветовая маркировка служит для обозначения защищенных проводников.

Для выделения средних жил используется голубой цвет. Электрические провода фаз маркируются черным, серым и коричневым цветом.

Обозначение изоляции проводов буквами и цифрами

Такие способы маркировки определяют компоненты проводов и кабелей. Но у них нет полного перечня информации о проводах. Такую информацию следует искать в специальной литературе.

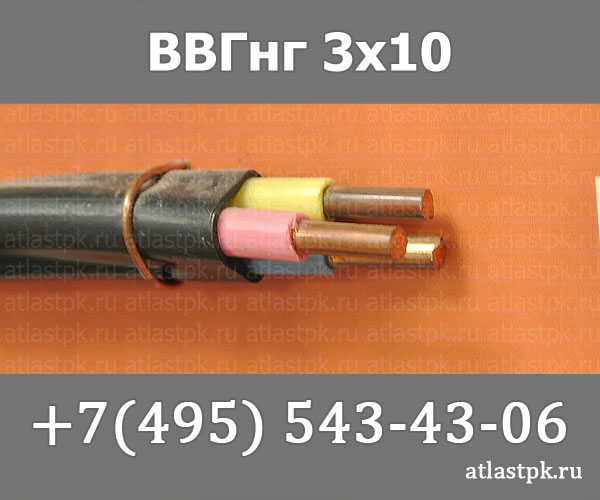

Расшифровка кабелей ВВГнг. Расшифровка и характеристики кабеля семейства ВВГ

Кабель марки

ВВГ-нг является представителем достаточно широкой группы токопроводящих изделий, используемых для электроснабжения производственных цехов и офисов, для прокладки в стенах, трубах и тоннелях, для уличного освещения. Любые электромонтажные работы при строительстве частного жилья или многоэтажных домов требуют использования именно этого вида материала. Кабель ВВГ-нг предназначен для прокладки в местах, где необходимо избегать возгорания.Он состоит из токопроводящих медных жил, заключенных в изолирующую оболочку и покрытых сверху общей пленкой. Все компоненты кабеля предназначены для продолжения доставки электроэнергии по назначению в случае пожара.

Типы кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает в себя несколько видов кабеля, различающихся по своим характеристикам. Для того чтобы различать каждую из них, была придумана маркировка, включающая информацию о составе токопроводящей нити и ее сечении, об изоляционной оболочке и ее свойствах, об особенностях кабеля.

Итак, аббревиатура ВВГ-нг означает:

  • Материал резьбы – медь (по умолчанию). Если резьба алюминиевая, то перед обозначением
  • ставится буква А (АБВГ).
  • ВВ – означает, что для изоляции медных жил и наружной оболочки кабеля
  • использовался поливинилхлоридный компаунд.
  • Г – означает “голый”. Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Такая защита присутствует в изделиях с большим сечением.
  • нг – означает «не воспламеняется», не распространяет горение при одиночном и групповом укладывании. Технология изготовления троса позволяет ограничить его возгорание. Такой кабель не горит в огне, а плавится.
В обозначении продукции могут использоваться и другие знаки:
  • ВВГ-нг-LS – кабель пониженного дымовыделения (LS)
  • ВВГ-нг-НФ – изоляция кабеля не содержит галогеносодержащих материалов (НФ)

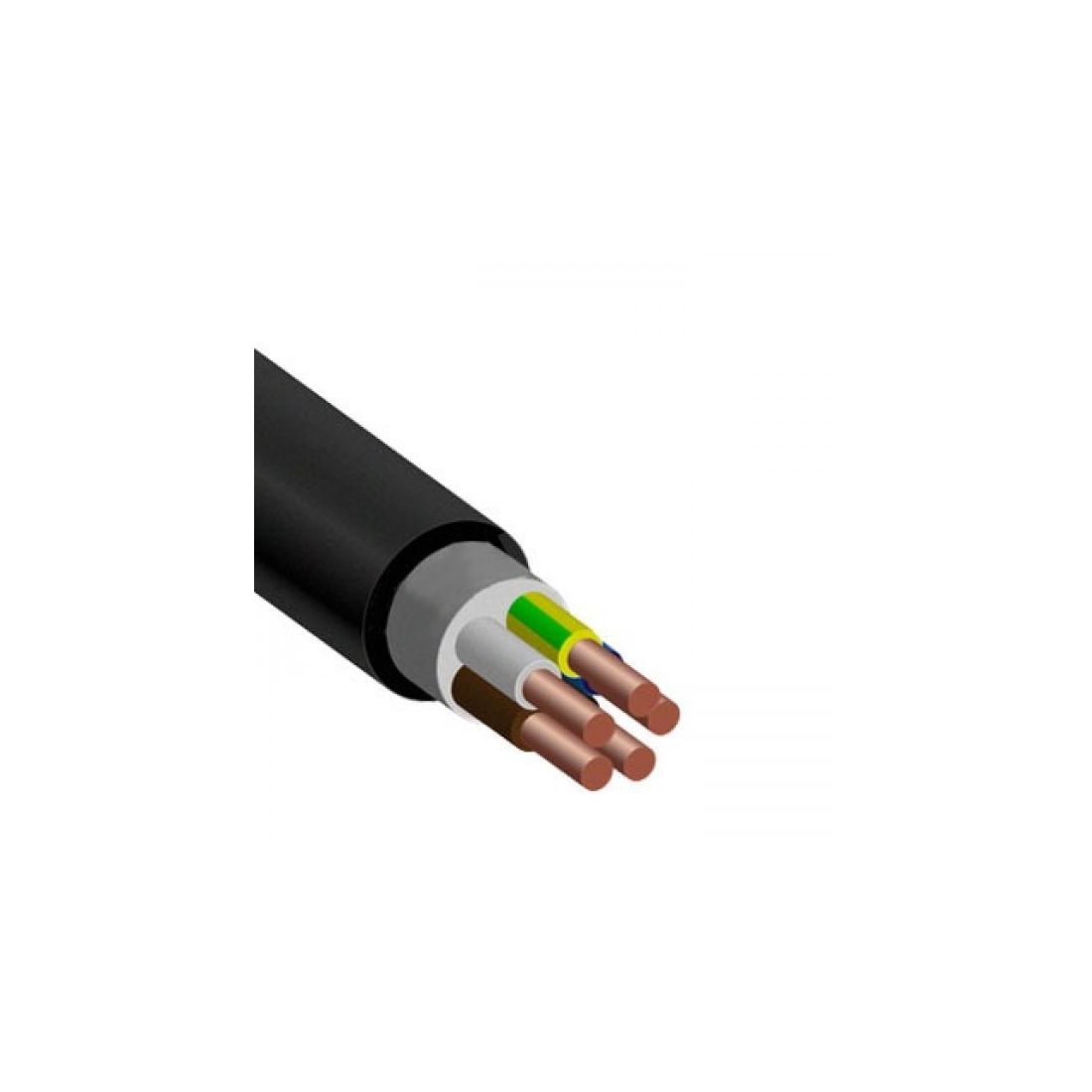

  • ВВГ-нг-П – кабель имеет плоскую форму и может использоваться для прокладки под штукатурку (П), огнестойкий

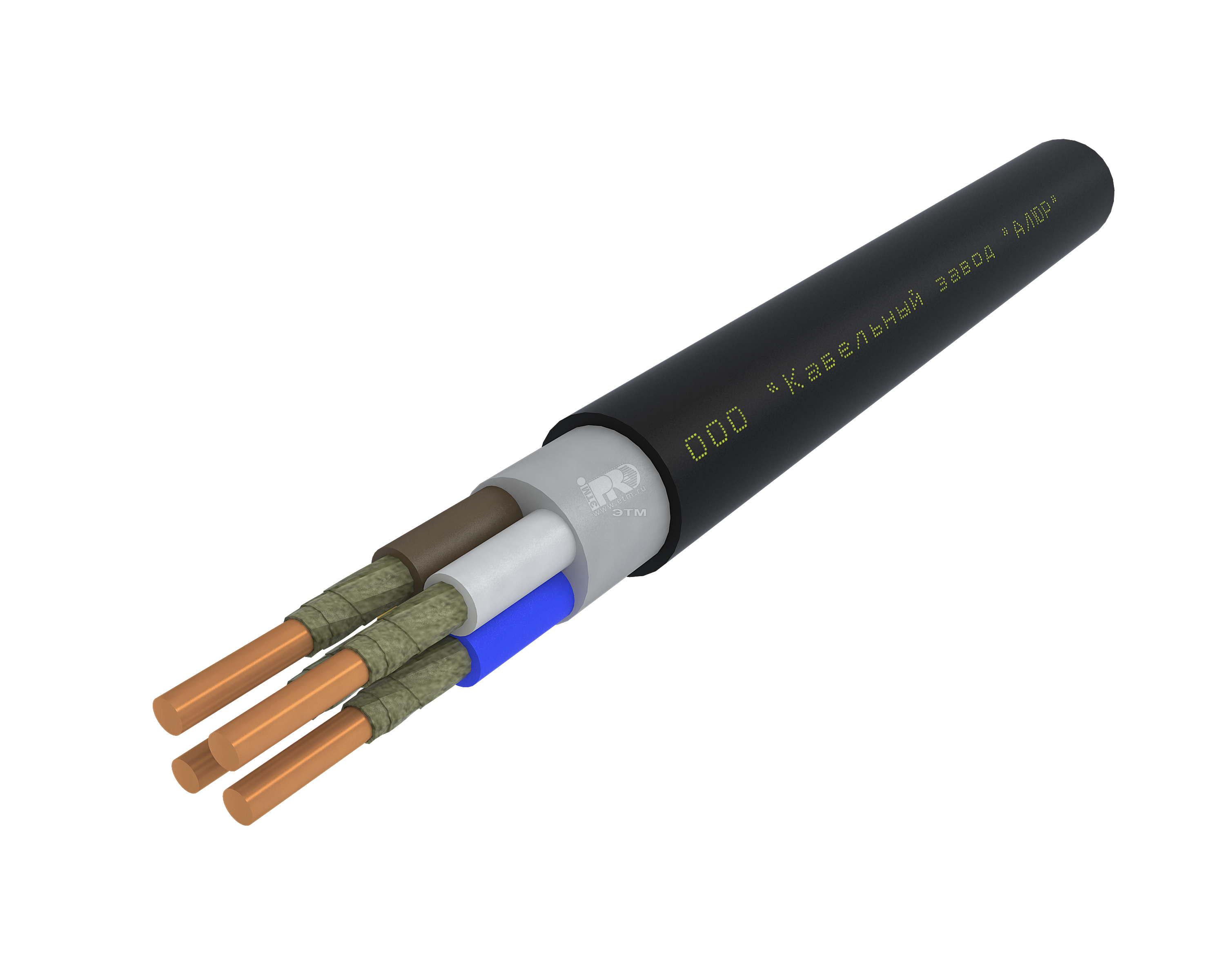

  • ВВГ-нг-FRLS – кабель огнестойкий (FRLS) и в случае пожара будет продолжать подавать электроэнергию в течение определенного времени (обычно 60-180 минут)

Наряду с буквенными обозначениями при маркировке кабеля используются цифры. Они отражают количество медных жил и площадь поперечного сечения одной жилы в квадратных миллиметрах:

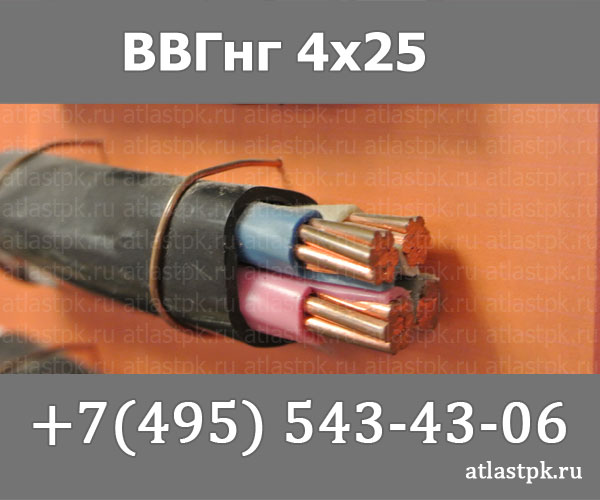

  • Маркировка ВВГ-нг-LS 3 х 50 + 1 х 25 означает, что кабель имеет две оболочки из пластификатора ПВХ (оболочка из медных нитей и общая наружная – ВВ), не имеет защиты (Г), имеет пониженная воспламеняемость (нг) и пониженное дымовыделение (LS). Количество медных жил 3 сечением 50 мм (3х50), и одна жила сечением 25 мм (1х25)

Рабочее напряжение кабеля также указано в маркировке.Указывается в киловаттах, например:

  • ВВГ-нг-LS 3 х 50 + 1 х 25 -1 рабочее напряжение данного кабеля 1 кВ (цифра 1 в маркировке)

Кабель ВВГ-нг — универсальное токопроводящее изделие, применяемое во влажных условиях и на высотах до 4300 метров. Температура нанесения колеблется от +50 до – 50°С, максимально допустимая влажность – 98% (при +40°С).

Для подключения любого электрооборудования на производстве или в быту необходим провод соответствующего сечения под предполагаемую нагрузку. Чаще всего используется кабель ВВГ, применение которого возможно в открытом и закрытом способе прокладки.

Данный кабель имеет несколько видов маркировки, расшифровка которых указывает на версию. Рассмотрим основные условности и технические характеристики, которыми обладает провод этой марки.

Типы кабеля

Начинающим электрикам будет полезно узнать, какие разновидности имеет провод марки ВВГ, и какова расшифровка маркировки:

  • Стандартный вариант ВВГ – двойная ПВХ изоляция, не имеющая дополнительные защитные характеристики;
  • Защитная обмотка провода марки ВВГнг выполнена из негорючего поливинилхлоридного материала;
  • Использование в качестве изоляции безгалогенного ПВХ придает кабелю ВВГ с дополнительной аббревиатурой нг-лс такое свойство, как бездымное плавление или горение.Рекомендуется для использования в общественных местах, где велика вероятность отравления человека;
  • Для прокладки в условиях повышенной пожароопасности предписано применение кабеля с маркировкой нг-фрлс. Электропроводка такого типа пожаробезопасна и не дымит при возгорании. Удушающие газы также не выделяются.

Данный тип провода применяется для открытой прокладки или в закрытых каналах в местах с повышенными требованиями пожарной безопасности.

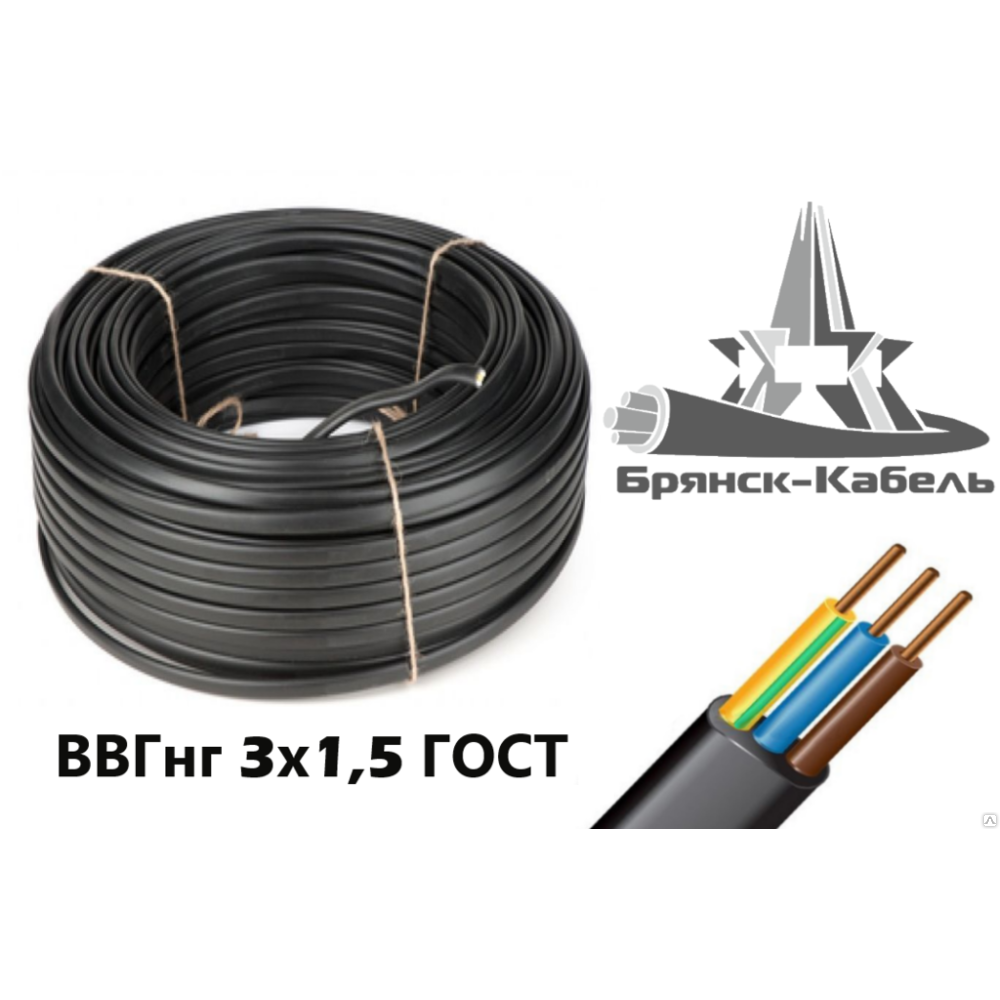

Чаще всего используется тип провода ВВГнг – технические характеристики и приемлемая цена делают этот вид электрокабеля оптимальным вариантом в любой сфере.Его можно использовать не только в деревянных постройках, но и во влажных условиях.

Обозначение маркировки кабеля

Теперь рассмотрим, что означает аббревиатура, которая наносится на кабель ВВГ. Легенда расшифровки позволяет легко определить все свойства и технические характеристики, которыми обладает этот провод.

Если жилы кабеля выполнены из алюминия, перед всеми обозначениями ставится буква (А). Для медных проводов дополнительное обозначение не применяется.

Материал изоляции токопроводящих жил имеет следующее обозначение:

  • П – изоляция из полимерных материалов;
  • Б – поливинилхлорид;
  • ПВ – материал на основе полиэтилена.

Расшифровка следующей буквы маркировки позволяет узнать, из чего изготовлена ​​оболочка кабеля:

  • В – наружная оболочка из ПВХ;
  • Шв – защитная оболочка в виде шланга;
  • П – провод с полимерной внешней изоляцией;
  • Шп – наружная изоляция из полиэтиленового рукава.

Также любой провод имеет буквенное обозначение степени защиты:

  • Б – бронированный;
  • Д – дополнительной защиты нет, кабель относится к категории гибких изделий.

Маркировка пожарной безопасности

Отдельно рассматривается маркировка, указывающая на категорию пожарной безопасности кабеля. Расшифровка этой аббревиатуры позволит вам определить, к какой группе относится провод и где его можно установить:

  • нг – данный провод не поддерживает открытое горение;
  • нг-лс – кабель с пониженным дымовыделением при плавке изоляционных материалов;
  • нг-вф – при плавлении проводки не происходит выделение газов, вызывающих коррозию;
  • нг-фрлс – проволока не поддерживает открытое горение, а при плавлении выделяет минимальное содержание дыма и газа;
  • ng-frhf — этот кабель обладает всеми защитными свойствами предыдущих видов проводки.

Внимание! Все изделия с маркировкой нг предназначены для групповой укладки. Провод без такой аббревиатуры предназначен для одиночной прокладки в закрытых пазах

Дополнительно следует отметить, что кабель ВВГ чаще всего имеет круглое сечение токопроводящих жил: он более удобен в использовании и подходит для широкого применения в быту или производстве. Иногда встречается кабель с дополнительной маркировкой в ​​виде маленькой буквы «р».Это означает, что проводники плоские. Как правило, такие проводники рассчитаны на большую мощность и используются в промышленности.

Основные характеристики

Теперь рассмотрим основные технические характеристики, которыми обладает электрический провод.

Конструкция

Основным критерием конструктивных особенностей кабеля является количество жил, по которым протекает ток. В зависимости от назначения этих жилок может быть от двух до пяти. Кроме того, жилы могут быть выполнены из одной (монолитной) проволоки или из нескольких скрученных между собой тонких проволок.

Изоляция каждой жилы выполнена в разной цветовой гамме, в соответствии с международными требованиями. При наличии заземлителя он обозначается разноцветной изоляцией и может иметь меньшее сечение.

Как уже отмечалось, наиболее популярен кабель с круглым сечением. Но также выпускаются изделия, имеющие секторную (сплющенную или овальную), а также плоскую форму токопроводящих жил.

Сечение проводника

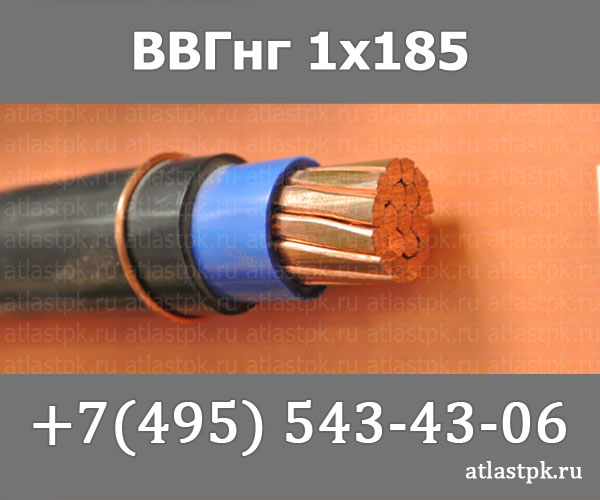

Сечение жил 1.5–240 мм 2 . Вот рекомендуемое сечение для бытовых нужд:

  • Для цепи освещения используется провод сечением 1,5 мм 2 ;
  • Для подключения розеток – не менее 2,5 мм 2 ;
  • При раздельном подключении мощных потребителей (котлов, электропечей) рекомендуется использовать кабель ВВГ с сечением жилы 4 мм2.

Внимание! Вес кабеля зависит от сечения жил, материала оплетки и степени брони.Вес 1 км проволоки берется за основу и варьируется от 28,5 кг до 10,25 тонн.

Эксплуатационные и технические характеристики

Рассмотрим основные показатели, которые присущи кабелю ВВГ:

  • Частота электрического тока: 50 Гц;
  • Допустимое напряжение – 220, 660 и 1000В;
  • Максимальная рабочая температура 70°С. Изоляция выдерживает кратковременный (4 секунды) нагрев до 250°С при коротком замыкании;
  • Условиями эксплуатации считаются температура от -50 до +50°С, относительная влажность – до 98%;
  • Сопротивление изоляции рассчитано для рабочей температуры 20°С и зависит от диаметра жил: при сечении 1.5 мм 2 , это 12 МОм/км. При сечении более 10 мм 2 расчетное сопротивление составит 0,005 МОм/км;
  • Срок службы кабеля 30 лет. Гарантия предоставляется на 5 лет, а при неправильном хранении провода сокращается до двух лет.

Правильно храните кабель на деревянных бобинах в закрытом помещении. При этом катушки могут быть как открытыми, так и закрытыми. При хранении бобин под навесом их накрывают деревянными щитками!

Способы прокладки

Существует два способа прокладки электропровода типа ВВГ: открытый и скрытый.

Открытый способ

Кабель ВВГ имеет технические характеристики, позволяющие осуществлять его открытую прокладку на негорючем основании (бетон, гипс, кирпич и другие материалы).

Также кабель прокладывается над землей: на столбах, опорах и т.п. В этом случае используется армирование стальной проволокой (называемой катанкой) для предотвращения его растяжения под собственным весом. Практикуется прокладка кабеля внутри металлической или гофрированной трубы.

Скрытый способ прокладки

Этот способ применяется в жилых помещениях.Оптимальный вариант – монтаж электропроводки до нанесения на стены слоя штукатурки. При уже оштукатуренных поверхностях требуется пробить канавки для укладки провода. При таком способе механические повреждения маловероятны.

Для скрытой электропроводки в деревянных или каркасных домах применяют гофрированные трубы, внутри которых размещается электропроводка. Это значительно повышает пожарную безопасность электропроводки и здания в целом.

Подземная прокладка

Запрещается прокладка кабеля ВВГ в земле без дополнительной защиты.В качестве защитных конструкций используются герметичные короба, эстакады, трубы и так далее.

В заключение скажем несколько слов о производителях, выпускающих данную продукцию. Практически каждый завод кабельной продукции выпускает провод марки ВВГ: он пользуется спросом. Электрики не жалуются на продукцию таких производителей, как «Москабель», «Энергокабель», «Севкабель». Также отметим, что чаще всего подделывают продукцию именно этих заводов, поэтому приобретайте электропровод в проверенных торговых точках.

Провод и кабель ВВГнг ЛС – вершина семейства кабельной продукции с аббревиатурой ВВГ, секрет его привилегии – приписка ЛС, что он обозначает и что скрывает, будет подробно разобрано в данной статье.

Дым в помещении считается важнейшим фактором, повышающим риск негативных последствий при пожаре. В случае пожара на промышленных объектах и ​​крупных общественных зданиях кабельные трассы становятся одним из основных источников дыма.Печальный опыт Останкинской телебашни, Манежа и других катастроф последнего десятилетия только подтвердил эту истину.

В настоящее время документы технического регламента строго регламентируют виды кабельной продукции, которые могут применяться для групповой прокладки внутри общественных и производственных помещений (ГОСТ Р 5315-2009). Здесь, кроме условия нераспространения горения (-нг), одним из обязательных требований было малое дымо- и газовыделение при горении или тлении кабеля.

Обозначение LS, порядок присвоения

Расшифровка ВВГнг ЛС следующая:

  • В начале маркировки нет буквы А, значит кабель медный;
  • Б – наружный изоляционный слой состоит из ПВХ-изоляции;
  • Б – изоляция жил выполнена из поливинилхлоридной изоляции;
  • нг – не распространяет горение при одиночной и групповой прокладке;
  • LS – L ow S дым (в переводе с англ. light smoke)

В файле ВВГнг (..) – маркировка LS, после категории через дефис ставится обозначение LS, что указывает на малое дымо- и газовыделение ( L ow S дым). Конечно, такой индекс можно присвоить кабелю, только в случае успешного прохождения теста по такому показателю. Стандартная методика испытаний на дымообразование при горении и тлении, описание установки и др. приведены в ГОСТ Р МЭК 61034-1(2)-2005.

Принцип испытания заключается в измерении прозрачности воздуха в кабельной камере до и после сжигания.Дым, образующийся в результате сгорания образца, снижает светопропускание объема, что фиксируется приборами. Результатом проверки будет отношение светопропускания до и после эксперимента, выраженное в процентах. В соответствии с ГОСТ Р 53769-2010 кабель считается успешно прошедшим испытание, если дым снизил прозрачность не более чем на 40 %. В этом случае производитель вправе поставить в маркировке индекс LS.

Изоляция кабелей с пониженным дымо- и газовыделением

Для производства кабеля ВВГнг LS требуются ПВХ-компаунды пониженной пожароопасности, при контакте с огнем не должны выделять большое количество дыма. Кроме того, требуется, чтобы дым был минимально токсичным (показатель токсичности не более 40 мг/м 3 по ГОСТ Р 53769-2010).

Задача сложная, но успешно решена подбором специальных добавок – антипирина и присадок. Сегодня эти соединения производятся как в России, так и за рубежом. Отечественные производители зарегистрировали несколько ТУ, например ТУ 2246-001-25795756-2009, и используют их для производства пластикатов, специализированных для изоляции жил, внутреннего заполнения и наружной оболочки (марки ППИ 30-30, ППВ-28, ППО30-35, соответственно).

Состав кабеля ВВГнг LS

Состав и расположение элементов кабеля ВВГнг(..) – LS ничем не отличается от его аналогов – кабелей с медными жилами, с поливинилхлоридной изоляцией и оболочкой по ГОСТ 53769-2010.Внешнее сходство хорошо видно на изображении, представленном в этом разделе.

ВВГнг(..) – кабель LS может быть круглым или плоским, максимальное количество жил – пять. Сами жилы могут быть однопроволочными или многопроволочными, круглыми или секторными. Номинальные значения площадей сечений выбирают из стандартного ряда, единого для всех.

Технические характеристики кабеля ВВГнг LS

Поскольку характеристики всего семейства кабелей с поливинилхлоридной изоляцией жил и оболочек нормированы одним и тем же стандартом ГОСТ 53769-2010, у разных производителей они различаются лишь в небольших пределах. Стандарт не вводит отдельные показатели для сечений и формы жил, толщины изоляции жил и оболочки, электрического сопротивления и другие для кабелей с поливинилхлоридной изоляцией с пониженным дымообразованием. Они поставляются со всем семейством компаундов ПВХ. Значения для изоляции из сшитого полиэтилена и т. д. указываются отдельно.

ГОСТ 53769-2010 предусматривает определенную разницу в минимальном пределе прочности при растяжении для изделий ЛС, она может быть меньше, чем у ВВГ, но не отличается от ВВГнг.Поэтому раздел «Технические характеристики кабеля ВВГнг ЛС» по общим характеристикам практически не отличается от одноименного раздела в статье Кабель ВВГ. Ознакомиться с общей характеристикой ВВГнг(..) – ЛС можно.

Применение кабеля ВВГнг(..) – LS

Кабели ВВГнг – LS, относящиеся к пожарной опасности классов Р1.8.2.1.2 и

А1.8.2.2.2 может применяться для групповой прокладки в жилых и общественных зданиях, внутренних и наружных кабельных сооружениях на промышленных предприятиях. Допускается использование кабеля на объектах атомной энергетики.

Другие варианты кабелей

  • – провод медный круглый с поливинилхлоридной изоляцией наружного и внутреннего слоев, имеет пониженное газо- и дымовыделение при горении при одиночной и групповой прокладке;
  • ВВГ-П – то же, что ВВГ, но плоское исполнение;
  • – провод медный круглый с поливинилхлоридной изоляцией наружного и внутреннего слоев, имеет пониженное газо- и дымовыделение при горении при одиночной прокладке;
  • ВВГнг-П – то же, что ВВГнг, но плоское исполнение;
  • ВВГнг-лс – провод медный круглый с поливинилхлоридной изоляцией наружного и внутреннего слоев, имеет пониженное газо- и дымовыделение при горении при одиночной и групповой прокладке;
  • ВВГнг-Плс – то же, что ВВГ-лс, но плоское исполнение;
  • ВВГнг-фрлс – провод медный круглый с поливинилхлоридной огнеупорной изоляцией наружного и внутреннего слоев, имеет пониженное газо- и дымовыделение при горении при одиночной и групповой прокладке;
  • ВВГнг-Пфрлс – то же, что и ВВГнг-фрлс, но плоское исполнение.


Который не распространяет горение. Если кратко, то расшифровка ВВГнг обозначает это свойство последними буквами «нг». Такой провод обычно используется для распределения или передачи электроэнергии. Благодаря этой особенности кабель ВВГнг 3х1,5 , отлично подходит для укладки в пучки. Его практически полная универсальность позволяет использовать его в различных климатических условиях – от морозного северного климата до жаркого тропического климата. Этот кабель чаще всего используется там, где высока пожароопасность — предприятия, где работают с взрывоопасными или легковоспламеняющимися компонентами.

ВВГнг(а) расшифровка

По маркировке мы можем понять, что это за кабель. «ВВГ» расшифровывается как «винил-винил-голый», тем самым указывая на то, что кабель имеет в своей структуре 2 слоя поливинилхлорида, при отсутствии какой-либо брони. В начале статьи было сказано о том, что означает “НГ”. «А», который обычно указывается в скобках, означает тип антипирена ГОСТ.

Даже при прокладке кабелей пучками, в случае пожара, горение не перекинется на другие провода.Обычные ВВГ таким свойством похвастаться не могут, кроме сольного монтажа. Одно небольшое уточнение: не путайте букву «а», которая ставится перед аббревиатурой — это означает, что провод алюминиевый. В нашем случае медь. Как видите, ничего сложного в запоминании расшифровки кабеля ВВГнг нет.

Методы укладки

Открытая прокладка. Исходя из технических характеристик, кабель можно прокладывать по конструкциям, а также по негорючим поверхностям.Это может быть бетон, кирпич, оштукатуренная поверхность и т. д. Предусматривается прокладка вдоль подвесных конструкций, например кабеля, но при этом необходимо исключить растяжение или провисание провода.

Защитная прокладка. Если существует значительная угроза механического повреждения провода, то необходимо предусмотреть защитный чехол, например:

  • труба;
  • кабель-канал
  • ;
  • Гофрированный рукав
  • ;
  • металлический шланг и др.

Скрытый. Укладка осуществляется под штукатурку, в пустоты или в специально сделанные борозды. В этом случае механические повреждения маловероятны, однако исключения составляют пустоты деревянных домов. В таких случаях монтаж необходимо производить в негорючих корпусах трубного типа.

В земле. Правилами не предусмотрена прокладка кабеля без специальной защиты, так как провод не имеет брони. Прокладку провода в таких случаях производят в герметичных футлярах (коробах) по пандусам и вантовым сооружениям.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
