Расчет веса кабеля | ГК КАМА
Общий вес:
0,00 кг нетто
(нажмите для обновления)
Марка кабеля:
Выберите марку кабеляАВВГ 2х2.5АВВГ 2х4АВВГ 2х6АВВГ 2х10АВВГ 2х16АВВГ 3х2.5АВВГ 3х4АВВГ 3х6АВВГ 3х10АВВГ 3х16АВВГ 3х4+1х2.5АВВГ 3х6+1х4АВВГ 3х10+1х6АВВГ 3х16+1х10АВВГ 3х25+1х16АВВГ 3х35+1х16АВВГ 3х50+1х25АВВГ 3х70+1х35АВВГ 3х95+1х50АВВГ 3х120+1х70АВВГ 3х150+1х70АВВГ 3х185+1х95АВВГ 3х240+1х120АВВГ 4х2.5АВВГ 4х4АВВГ 4х6АВВГ 4х10АВВГ 4х16АВВГ 4х25АВВГ 4х35АВВГ 4х50АВВГ 4х70АВВГ 4х95АВВГ 4х120АВВГ 4х150АВВГ 4х185АВВГ 4х240ВВГнг 1х1.5ВВГнг 1х2.5ВВГнг 1х4ВВГнг 1х6ВВГнг 1х10ВВГнг 1х16ВВГнг 1х25ВВГнг 1х35ВВГнг 1х50ВВГнг 1х70ВВГнг 1х95ВВГнг 1х120ВВГнг 1х150ВВГнг 1х185ВВГнг 1х240ВВГнг 1х300ВВГнг 3х1.5ВВГнг 3х2.5ВВГнг 3х4ВВГнг 3х6ВВГнг 3х10ВВГнг 3х16ВВГнг 3х25ВВГнг 3х35ВВГнг 3х50ВВГнг 3х70ВВГнг 3х95ВВГнг 3х120ВВГнг 3х150ВВГнг 3х185ВВГнг 3х240ВВГнг 4х1.5ВВГнг 4х2.5ВВГнг 4х4ВВГнг 4х6ВВГнг 4х10ВВГнг 4х16ВВГнг 4х25ВВГнг 4х35ВВГнг 4х50ВВГнг 4х70ВВГнг 4х95ВВГнг 4х120ВВГнг 4х150ВВГнг 4х185ВВГнг 4х240ВВГнг 5х1.
5ВВГнг-LS 4х2.5ВВГнг-LS 4х4ВВГнг-LS 4х6ВВГнг-LS 4х10ВВГнг-LS 4х16ВВГнг-LS 4х25ВВГнг-LS 4х35ВВГнг-LS 4х50ВВГнг-LS 4х70ВВГнг-LS 4х95ВВГнг-LS 4х120ВВГнг-LS 4х150ВВГнг-LS 4х185ВВГнг-LS 4х240ВВГнг-LS 5х1.5ВВГнг-LS 5х2.5ВВГнг-LS 5х4ВВГнг-LS 5х6ВВГнг-LS 5х10ВВГнг-LS 5х16ВВГнг-LS 5х25ВВГнг-LS 5х35ВВГнг-LS 5х50ВВГнг-LS 5х70ВВГнг-LS 5х95ВВГнг-LS 5х120ВВГнг-LS 5х150ВВГнг-LS 5х185ВВГнг-FRLS 1х16ВВГнг-FRLS 1х25ВВГнг-FRLS 1х35ВВГнг-FRLS 1х50ВВГнг-FRLS 1х70ВВГнг-FRLS 1х95ВВГнг-FRLS 1х120ВВГнг-FRLS 1х150ВВГнг-FRLS 1х185ВВГнг-FRLS 1х240ВВГнг-FRLS 2х1.5ВВГнг-FRLS 2х2.5ВВГнг-FRLS 2х4ВВГнг-FRLS 2х6ВВГнг-FRLS 3х1.5ВВГнг-FRLS 3х2.5ВВГнг-FRLS 3х4ВВГнг-FRLS 3х6ВВГнг-FRLS 3х10ВВГнг-FRLS 3х16ВВГнг-FRLS 4х1.5ВВГнг-FRLS 4х2.5ВВГнг-FRLS 4х4ВВГнг-FRLS 4х6ВВГнг-FRLS 4х10ВВГнг-FRLS 4х16ВВГнг-FRLS 4х25ВВГнг-FRLS 4х35ВВГнг-FRLS 4х50ВВГнг-FRLS 4х70ВВГнг-FRLS 4х95ВВГнг-FRLS 4х120ВВГнг-FRLS 4х150ВВГнг-FRLS 4х185ВВГнг-FRLS 5х1.5ВВГнг-FRLS 5х2.5ВВГнг-FRLS 5х4ВВГнг-FRLS 5х6ВВГнг-FRLS 5х10ВВГнг-FRLS 5х16ВВГнг-FRLS 5х25ВВГнг-FRLS 5х35ВВГнг-FRLS 5х50ВВГнг-FRLS 5х70ВВГнг-FRLS 5х95ВВГнг-FRLS 5х120ВВГнг-FRLS 5х150ВВГнг-FRLS 5х185КГ 1х10КГ 1х16КГ 1х25КГ 1х35КГ 1х50КГ 1х70КГ 1х95КГ 1х120КГ 1х150КГ 1х185КГ 1х240КГ 2х0.
5ВБбШ(в)нг 3х4ВБбШ(в)нг 3х6ВБбШ(в)нг 3х10ВБбШ(в)нг 3х16ВБбШ(в)нг 3х25ВБбШ(в)нг 4х2.5ВБбШ(в)нг 4х4ВБбШ(в)нг 4х6ВБбШ(в)нг 4х10ВБбШ(в)нг 4х16ВБбШ(в)нг 4х25ВБбШ(в)нг 4х35ВБбШ(в)нг 4х50ВБбШ(в)нг 4х70ВБбШ(в)нг 4х95ВБбШ(в)нг 4х120ВБбШ(в)нг 4х150ВБбШ(в)нг 4х185ВБбШ(в)нг 4х240ВБбШ(в)нг 5х 2.5ВБбШ(в)нг 5х4ВБбШ(в)нг 5х6ВБбШ(в)нг 5х10ВБбШ(в)нг 5х16ВБбШ(в)нг 5х25ВБбШ(в)нг 5х35ВБбШ(в)нг 5х50ВБбШ(в)нг 5х70ВБбШ(в)нг 5х95ВБбШ(в)нг 5х120ВБбШ(в)нг 5х150ВБбШ(в)нг-LS 3х1.5ВБбШ(в)нг-LS 3х2.5ВБбШ(в)нг-LS 3х 4ВБбШ(в)нг-LS 3х6ВБбШ(в)нг-LS 3х10ВБбШ(в)нг-LS 3х16ВБбШ(в)нг-LS 4х1.5ВБбШ(в)нг-LS 4х2.5ВБбШ(в)нг-LS 4х4ВБбШ(в)нг-LS 4х6ВБбШ(в)нг-LS 4х10ВБбШ(в)нг-LS 4х16ВБбШ(в)нг-LS 4х25ВБбШ(в)нг-LS 4х35ВБбШ(в)нг-LS 4х50ВБбШ(в)нг-LS 4х70ВБбШ(в)нг-LS 4х95ВБбШ(в)нг-LS 4х120ВБбШ(в)нг-LS 4х240ВБбШ(в)нг-LS 5х1.5ВБбШ(в)нг-LS 5х2.5ВБбШ(в)нг-LS 5х4ВБбШ(в)нг-LS 5х6ВБбШ(в)нг-LS 5х10ВБбШ(в)нг-LS 5х16ВБбШ(в)нг-LS 5х25ВБбШ(в)нг-LS 5х35ВБбШ(в)нг-LS 5х50ВБбШ(в)нг-LS 5х70ВБбШ(в)нг-LS 5х95ВБбШ(в)нг-LS 5х120NYM 2х1,5NYM 2х2,5NYM 3х1,5NYM 3х2,5NYM 3х4,0NYM 4х1,5NYM 4х2,5NYM 5х2,5NYM 5х4,0NYM 5х6,0NYM 5х10NYM 5х16NYM 5х25NYM 5х35ПВ-3 0,5ПВ-3 0,75ПВ-3 1ПВ-3 1,5ПВ-3 2,5ПВ-3 4ПВ-3 6ПВ-3 10ПВ-3 16ПВ-3 25ПВ-3 35ПВ-3 50ПВ-3 70ПВ-3 95ПВ-3 120ПВ-3 150ПВ-3 185ПВ-3 240ПВС 2х0.
Длина кабеля (м):
Тип барабана:
Без барабанаБарабан № 8Барабан № 10Барабан № 12Барабан № 14Барабан № 16Барабан № 17Барабан № 18Барабан № 20Барабан № 22
Количество барабанов (шт):
Вес:
0,00 кг нетто
| Наименование | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
| Кабель ВВГнг 1×1,5 | 41 кг | 46 кг |
| Кабель ВВГнг 1×2,5 | 52 кг | 57 кг |
| Кабель ВВГнг 1×4 | 72 кг | 80 кг |
| Кабель ВВГнг 1×6 | 93 кг | 102 кг |
| Кабель ВВГнг 1×10 | 143 кг | 146 кг |
| Кабель ВВГнг 1×16 | 229 кг | 234 кг |
| Кабель ВВГнг 1×25 | 327 кг | 332 кг |
| Кабель ВВГнг 1×35 | 424 кг | 430 кг |
| Кабель ВВГнг 1×50 | 557 кг | 564 кг |
| Кабель ВВГнг 1×70 | 773 кг | |
| Кабель ВВГнг 1×95 | 1037 кг | |
| Кабель ВВГнг 1×120 | 1290 кг | |
| Кабель ВВГнг 1×150 | 1608 кг | |
| Кабель ВВГнг 1×185 | 2010 кг | |
| Кабель ВВГнг 1×240 | 2593 кг | |
| Кабель ВВГнг 2×1,5 | 75 кг | 85 кг |
| Кабель ВВГнг 2×2,5 | 98 кг | 122 кг |
| Кабель ВВГнг 2×4 | 152 кг | 171 кг |
| Кабель ВВГнг 2×6 | 196 кг | 216 кг |
| Кабель ВВГнг 2×10 | 300 кг | 307 кг |
| Кабель ВВГнг 2×16 | 458 кг | |
| Кабель ВВГнг 2×25 | 668 кг | 679 кг |
| Кабель ВВГнг 2×35 | 867 кг | 879 кг |
| Кабель ВВГнг 2×50 | 1163 кг | 1177 кг |
| Кабель ВВГнг 2×70 | 1607 кг | |
| Кабель ВВГнг 2×95 | 2150 кг | |
| Кабель ВВГнг 3×1,5 | 96 кг | 122 кг |
| Кабель ВВГнг 3×2,5 | 142 кг | 156 кг |
| Кабель ВВГнг 3×4 | 200 кг | 224 кг |
| Кабель ВВГнг 3×6 | 263 кг | 289 кг |
| Кабель ВВГнг 3×10 | 411 кг | 421 кг |
| Кабель ВВГнг 3×16 | 628 кг | 638 кг |
| Кабель ВВГнг 3×25 | 939 кг | 954 кг |
| Кабель ВВГнг 3×35 | 1229 кг | 1246 кг |
| Кабель ВВГнг 3×50 | 1653 кг | 1672 кг |
| Кабель ВВГнг 3×1,5+1×1 | 127 кг | 143 кг |
| Кабель ВВГнг 3×2,5+1×1,5 | 166 кг | 183 кг |
| Кабель ВВГнг 3×4+1×2,5 | 235 кг | 260 кг |
| Кабель ВВГнг 3×6+1×4 | 315 кг | 347 кг |
| Кабель ВВГнг 3×10+1×6 | 479 кг | 499 кг |
| Кабель ВВГнг 3×16+1×10 | 761 кг | 773 кг |
| Кабель ВВГнг 3×25+1×16 | 1126 кг | 1145 кг |
| 1435 кг | 1455 кг | |
| Кабель ВВГнг 3×50+1×25 | 2006 кг | |
| Кабель ВВГнг 3×70+1×35 | 2710 кг | |
| Кабель ВВГнг 3×95+1×50 | 3667 кг | |
| Кабель ВВГнг 3×120+1×70 | 4598 кг | |
| Кабель ВВГнг 3×150+1×70 | 5460 кг | |
| Кабель ВВГнг 3×185+1×95 | 6829 кг | |
| Кабель ВВГнг 3×240+1×120 | 8785 кг | |
| Кабель ВВГнг 4×1,5 | 132 кг | 148 кг |
| Кабель ВВГнг 4×2,5 | 175 кг | 193 кг |
| Кабель ВВГнг 4×4 | 251 кг | 281 кг |
| Кабель ВВГнг 4×6 | 333 кг | 366 кг |
| Кабель ВВГнг 4×10 | 526 кг | 539 кг |
| Кабель ВВГнг 4×16 | 830 кг | 847 кг |
| Кабель ВВГнг 4×25 | 1217 кг | 1236 кг |
| Кабель ВВГнг 4×35 | 1625 кг | 1647 кг |
| Кабель ВВГнг 4×50 | 2153 кг | 2178 кг |
| Кабель ВВГнг 4×70 | 3058 кг | |
| Кабель ВВГнг 4×95 | 4143 кг | |
| Кабель ВВГнг 4×120 | 5109 кг | |
| Кабель ВВГнг 4×150 | 6248 кг | |
| Кабель ВВГнг 4×185 | 7709 кг | |
| Кабель ВВГнг 4×240 | 9998 кг | |
| Кабель ВВГнг 5×1,5 | 161 кг | 180 кг |
| Кабель ВВГнг 5×2,5 | 214 кг | 235 кг |
| Кабель ВВГнг 5×4 | 309 кг | 348 кг |
| Кабель ВВГнг 5×6 | 414 кг | 453 кг |
| Кабель ВВГнг 5×10 | 655 кг | 671 кг |
| Кабель ВВГнг 5×16 | 1037 кг | 1058 кг |
| Кабель ВВГнг 5×25 | 1553 кг | 1577 кг |
| Кабель ВВГнг 5×35 | 2043 кг | 2070 кг |
| Кабель ВВГнг 5×50 | 2723 кг | 2753 кг |
| Кабель ВВГнг 5×70 | 3850 кг | |
| Кабель ВВГнг 5×95 | 5142 кг | |
| Кабель ВВГнг 5×120 | 6397 кг | |
| Кабель ВВГнг 5×150 | 7946 кг | |
| Кабель ВВГнг 5×185 | 9647 кг | |
| Кабель ВВГнг 5×240 | 12275 кг |
Таблица веса: кабель силовой ВВГ. | ||
| Наименование | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
| Кабель ВВГ 1×1,5 | 39 кг | 44 кг |
| Кабель ВВГ 1×2,5 | 50 кг | 55 кг |
| Кабель ВВГ 1×4 | 70 кг | 78 кг |
| Кабель ВВГ 1×6 | 91 кг | 99 кг |
| Кабель ВВГ 1×10 | 140 кг | 143 кг |
| Кабель ВВГ 1×16 | 224 кг | 229 кг |
| Кабель ВВГ 1×25 | 321 кг | 327 кг |
| Кабель ВВГ 1×35 | 418 кг | 423 кг |
| Кабель ВВГ 1×50 | 550 кг | 556 кг |
| Кабель ВВГ 1×70 | 765 кг | |
| Кабель ВВГ 1×95 | 1028 кг | |
| Кабель ВВГ 1×120 | 1279 кг | |
| Кабель ВВГ 1×150 | 1595 кг | |
| Кабель ВВГ 1×185 | 1993 кг | |
| Кабель ВВГ 1×240 | 2573 кг | |
| Кабель ВВГ 1×300 | 3218 кг | |
| Кабель ВВГ 2×1,5 | 72 кг | 81 кг |
| Кабель ВВГ 2×2,5 | 94 кг | 117 кг |
| Кабель ВВГ 2×4 | 147 кг | 165 кг |
| Кабель ВВГ 2×6 | 191 кг | 210 кг |
| Кабель ВВГ 2×10 | 293 кг | 300 кг |
| Кабель ВВГ 2×16 | 442 кг | 449 кг |
| Кабель ВВГ 2×25 | 657 кг | 667 кг |
| Кабель ВВГ 2×35 | 854 кг | 865 кг |
| Кабель ВВГ 2×50 | 1146 кг | 1160 кг |
| Кабель ВВГ 2×70 | 1587 кг | |
| Кабель ВВГ 2×95 | 2127 кг | |
| Кабель ВВГ 2×120 | 2638 кг | |
| Кабель ВВГ 2×150 | 3288 кг | |
| Кабель ВВГ 2×2,5+1×1,5 | 128 кг | 141 кг |
| Кабель ВВГ 3×1,5 | 93 кг | 117 кг |
| Кабель ВВГ 3×2,5 | 137 кг | 151 кг |
| Кабель ВВГ 3×4 | 194 кг | 218 кг |
| Кабель ВВГ 3×6 | 257 кг | 282 кг |
| Кабель ВВГ 3×10 | 403 кг | 413 кг |
| Кабель ВВГ 3×16 | 619 кг | 628 кг |
| Кабель ВВГ 3×25 | 926 кг | 941 кг |
| Кабель ВВГ 3×35 | 1203 кг | 1232 кг |
| Кабель ВВГ 3×50 | 1635 кг | 1653 кг |
| Кабель ВВГ 3×1,5+1×1 | 123 кг | 138 кг |
| Кабель ВВГ 3×2,5+1×1,5 | 161 кг | 178 кг |
| Кабель ВВГ 3×4+1×2,5 | 229 кг | 253 кг |
| Кабель ВВГ 3×6+1×4 | 308 кг | 339 кг |
| Кабель ВВГ 3×10+1×6 | 471 кг | 490 кг |
| Кабель ВВГ 3×16+1×10 | 749 кг | 761 кг |
| Кабель ВВГ 3×25+1×16 | 1112 кг | 1130 кг |
| Кабель ВВГ 3×35+1×16 | 1418 кг | 1438 кг |
| Кабель ВВГ 3×50+1×25 | 1985 кг | |
| Кабель ВВГ 3×70+1×35 | 2687 кг | |
| Кабель ВВГ 3×95+1×50 | 3638 кг | |
| Кабель ВВГ 3×120+1×70 | 4568 кг | |
| Кабель ВВГ 3×150+1×70 | 5426 кг | |
| Кабель ВВГ 3×185+1×95 | 6789 кг | |
| Кабель ВВГ 3×240+1×120 | 8740 кг | |
| Кабель ВВГ 4×1,5 | 128 кг | 143 кг |
| Кабель ВВГ 4×2,5 | 170 кг | 187 кг |
| Кабель ВВГ 4×4 | 244 кг | 274 кг |
| Кабель ВВГ 4×6 | 326 кг | 358 кг |
| Кабель ВВГ 4×10 | 518 кг | 530 кг |
| Кабель ВВГ 4×16 | 818 кг | 835 кг |
| Кабель ВВГ 4×25 | 1203 кг | 1222 кг |
| Кабель ВВГ 4×35 | 1607 кг | 1629 кг |
| Кабель ВВГ 4×50 | 2133 кг | 2157 кг |
| Кабель ВВГ 4×70 | 3035 кг | |
| Кабель ВВГ 4×95 | 4114 кг | |
| Кабель ВВГ 4×120 | 5077 кг | |
| Кабель ВВГ 4×150 | 6214 кг | |
| Кабель ВВГ 4×185 | 7667 кг | |
| Кабель ВВГ 4×240 | 9952 кг | |
| Кабель ВВГ 5×1,5 | 156 кг | 175 кг |
| Кабель ВВГ 5×2,5 | 208 кг | 229 кг |
| Кабель ВВГ 5×4 | 302 кг | 340 кг |
| Кабель ВВГ 5×6 | 406 кг | 445 кг |
| Кабель ВВГ 5×10 | 646 кг | 661 кг |
| Кабель ВВГ 5×16 | 1024 кг | 1041 кг |
| Кабель ВВГ 5×25 | 1535 кг | 1559 кг |
| Кабель ВВГ 5×35 | 2019 кг | 2045 кг |
| Кабель ВВГ 5×50 | 2692 кг | 2722 кг |
| Кабель ВВГ 5×70 | 3812 кг | |
| Кабель ВВГ 5×95 | 5154 кг | |
| Кабель ВВГ 5×120 | 6389 кг | |
| Кабель ВВГ 5×150 | 8056 кг | |
Расчет веса кабеля по сечению и длине
Электромонтажники часто монтируют новые электрические линии и несущие конструкции, а также транспортируют большие объемы кабельной продукции.
Причем работать приходится с разными марками проводников. В их составе может быть как одна токопроводящая жила без изоляции или с ней, а может быть и дюжина жил, покрытых экраном или броней, а площадь их поперечного сечения может составлять от долей кв. мм до сотен. Поэтому во многих случаях нужно знать, как рассчитать вес кабеля или провода. Это особенно важно при большой протяженности линий и вертикальной прокладке.
Здесь есть два варианта как рассчитать вес:
- Сделать это вручную. Для этого воспользуйтесь таблицами, где указан вес конкретной марки кабельной продукции в килограммах на метр или на километр. Этот способ неудобен, если вы хотите быстро получить результат.
- Выполнить расчет веса кабеля по сечению и длине онлайн, используя специальный калькулятор.
Для этого вам сначала определите марку проводника – она может быть указана на наружном покрове, либо узнать по его структуре:
- Материал жил (алюминий или медь).
- Тип изоляции (винил, резина, фторопласт и т.
д.). - Количество жил и их сечение.
д.).Расчет в конечном итоге проводят по метражу и сечению жил, согласно справочным данным определяют массу конкретного отрезка линии.
Онлайн калькулятор, позволяющий рассчитать вес кабеля, предоставлен ниже:
| Марка кабеля | —————– Выберите марку кабеля —————ВВГнг 1х1.5ВВГнг 1х2.5ВВГнг 1х4ВВГнг 1х6ВВГнг 1х10ВВГнг 1х16ВВГнг 1х25ВВГнг 1х35ВВГнг 1х50ВВГнг 1х70ВВГнг 1х95ВВГнг 1х120ВВГнг 1х150ВВГнг 1х185ВВГнг 1х240ВВГнг 1х300ВВГнг 3х1.5ВВГнг 3х2.5ВВГнг 3х4ВВГнг 3х6ВВГнг 3х10ВВГнг 3х16ВВГнг 3х25ВВГнг 3х35ВВГнг 3х50ВВГнг 3х70ВВГнг 3х95ВВГнг 3х120ВВГнг 3х150ВВГнг 3х185ВВГнг 3х240ВВГнг 4х1.5ВВГнг 4х2.5ВВГнг 4х4ВВГнг 4х6ВВГнг 4х10ВВГнг 4х16ВВГнг 4х25ВВГнг 4х35ВВГнг 4х50ВВГнг 4х70ВВГнг 4х95ВВГнг 4х120ВВГнг 4х150ВВГнг 4х185ВВГнг 4х240ВВГнг 5х1.5ВВГнг 5х2.5ВВГнг 5х4ВВГнг 5х6ВВГнг 5х10ВВГнг 5х16ВВГнг 5х25ВВГнг 5х35ВВГнг 5х50ВВГнг 5х70ВВГнг 5х95ВВГнг 5х120ВВГнг 5х150ВВГнг 5х185ВВГнг 5х240ВВГ 3х1. 5ВВГ 3х2.5ВВГ 3х6ВВГ 3х10ВВГ 3х16ВВГ 3х25ВВГ 3х35ВВГ 3х50ВВГ 3х70ВВГ 3х95ВВГ 3х120ВВГ 3х150ВВГ 3х185ВВГ 3х240ВВГ 4х1.5ВВГ 4х2.5ВВГ 4х4ВВГ 4х6ВВГ 4х10ВВГ 4х16ВВГ 4х25ВВГ 4х35ВВГ 4х50ВВГ 4х70ВВГ 4х95ВВГ 4х120ВВГ 4х150ВВГ 4х185ВВГ 4х240ВВГ 5х1.5ВВГ 5х2.5ВВГ 5х4ВВГ 5х6ВВГ 5х10ВВГ 5х25ВВГнг-LS 1х1.5ВВГнг-LS 1х2.5ВВГнг-LS 1х4ВВГнг-LS 1х6ВВГнг-LS 1х10ВВГнг-LS 1х16ВВГнг-LS 1х25ВВГнг-LS 1х35ВВГнг-LS 1х50ВВГнг-LS 1х70ВВГнг-LS 1х95ВВГнг-LS 1х120ВВГнг-LS 1х150ВВГнг-LS 1х185ВВГнг-LS 1х240ВВГнг-LS 2х1.5ВВГнг-LS 2х2.5ВВГнг-LS 2х4ВВГнг-LS 2х6ВВГнг-LS 2х10ВВГнг-LS 2х16ВВГнг-LS 2х25ВВГнг-LS 2х35ВВГнг-LS 2х50ВВГнг-LS 2х70ВВГнг-LS 2х95ВВГнг-LS 2х120ВВГнг-LS 2х150ВВГнг-LS 2х185ВВГнг-LS 2х240ВВГнг-LS 3х1.5ВВГнг-LS 3х2.5ВВГнг-LS 3х4ВВГнг-LS 3х6ВВГнг-LS 3х10ВВГнг-LS 3х16ВВГнг-LS 3х25ВВГнг-LS 3х35ВВГнг-LS 3х50ВВГнг-LS 3х95ВВГнг-LS 3х120ВВГнг-LS 3х150ВВГнг-LS 3х185ВВГнг-LS 3х240ВВГнг-LS 4х1.5ВВГнг-LS 4х2.5ВВГнг-LS 4х4ВВГнг-LS 4х6ВВГнг-LS 4х10ВВГнг-LS 4х16ВВГнг-LS 4х25ВВГнг-LS 4х35ВВГнг-LS 4х50ВВГнг-LS 4х70ВВГнг-LS 4х95ВВГнг-LS 4х120ВВГнг-LS 4х150ВВГнг-LS 4х185ВВГнг-LS 4х240ВВГнг-LS 5х1. 5ВВГнг-LS 5х2.5ВВГнг-LS 5х4ВВГнг-LS 5х6ВВГнг-LS 5х10ВВГнг-LS 5х16ВВГнг-LS 5х25ВВГнг-LS 5х35ВВГнг-LS 5х50ВВГнг-LS 5х70ВВГнг-LS 5х95ВВГнг-LS 5х120ВВГнг-LS 5х150ВВГнг-LS 5х185ВВГнг-FRLS 1х16ВВГнг-FRLS 1х25ВВГнг-FRLS 1х35ВВГнг-FRLS 1х50ВВГнг-FRLS 1х70ВВГнг-FRLS 1х95ВВГнг-FRLS 1х120ВВГнг-FRLS 1х150ВВГнг-FRLS 1х185ВВГнг-FRLS 1х240ВВГнг-FRLS 2х1.5ВВГнг-FRLS 2х2.5ВВГнг-FRLS 2х4ВВГнг-FRLS 2х6ВВГнг-FRLS 3х1.5ВВГнг-FRLS 3х2.5ВВГнг-FRLS 3х4ВВГнг-FRLS 3х6ВВГнг-FRLS 3х10ВВГнг-FRLS 3х16ВВГнг-FRLS 4х1.5ВВГнг-FRLS 4х2.5ВВГнг-FRLS 4х4ВВГнг-FRLS 4х6ВВГнг-FRLS 4х10ВВГнг-FRLS 4х16ВВГнг-FRLS 4х25ВВГнг-FRLS 4х35ВВГнг-FRLS 4х50ВВГнг-FRLS 4х70ВВГнг-FRLS 4х95ВВГнг-FRLS 4х120ВВГнг-FRLS 4х150ВВГнг-FRLS 4х185ВВГнг-FRLS 5х1.5ВВГнг-FRLS 5х2.5ВВГнг-FRLS 5х4ВВГнг-FRLS 5х6ВВГнг-FRLS 5х10ВВГнг-FRLS 5х16ВВГнг-FRLS 5х25ВВГнг-FRLS 5х35ВВГнг-FRLS 5х50ВВГнг-FRLS 5х70ВВГнг-FRLS 5х95ВВГнг-FRLS 5х120ВВГнг-FRLS 5х150ВВГнг-FRLS 5х185КГ 1х10КГ 1х16КГ 1х25КГ 1х35КГ 1х50КГ 1х70КГ 1х95КГ 1х120КГ 1х150КГ 1х185КГ 1х240КГ 2х0.75КГ 2х1КГ 2х1. 5КГ 2х2.5КГ 2х4КГ 2х6КГ 2х10КГ 2х16КГ 2х25КГ 2х35КГ 2х50КГ 2х70КГ 2х95КГ 2х120КГ 2х150КГ 2х185КГ 2х240КГ 3х0.75КГ 3х1КГ 3х1.5КГ 3х1.5+1х1.5КГ 3х2.5КГ 3х2.5+1х1.5КГ 3х4КГ 3х4+1х2.5КГ 3х6КГ 3х6+1х4КГ 3х10КГ 3х10+1х6КГ 3х16+1х6КГ 3х25+1х10КГ 3х35+1х10КГ 3х50+1х16КГ 3х70+1х25КГ 3х95+1х35КГ 3х120+1х35КГ 3х150+1х50КГ 3х185+1х95КГ 4х1.5КГ 4х2.5КГ 4х4КГ 4х6КГ 4х10КГ 4х16КГ 4х25КГ 4х35КГ 4х50КГ 4х70КГ 4х95КГ 4х120КГ 4х150КГ 4х185КГ 5х1.5КГ 5х2.5КГ 5х4КГ 5х6КГ 5х10КГ 5х16КГ 5х25КГ 5х35КГ 5х50КГ 5х70КГ 5х95КГ 5х120КГ 5х150КГ 5х185ВБбШв 2х2.5ВБбШв 2х4ВБбШв 2х6ВБбШв 2х10ВБбШв 2х16ВБбШв 2х25ВБбШв 2х35ВБбШв 3х1.5ВБбШв 3х2.5ВБбШв 3х4ВБбШв 3х6ВБбШв 3х10ВБбШв 3х16ВБбШв 4х1.5ВБбШв 4х2.5ВБбШв 4х4ВБбШв 4х6ВБбШв 4х10ВБбШв 4х16ВБбШв 4х25ВБбШв 4х35ВБбШв 4х50ВБбШв 4х70ВБбШв 4х95ВБбШв 4х120ВБбШв 4х150ВБбШв 4х185ВБбШв 4х240ВБбШв 5х1.5ВБбШв 5х2.5ВБбШв 5х4ВБбШв 5х6ВБбШв 5х10ВБбШв 5х16ВБбШв 5х25ВБбШв 5х35ВБбШв 5х50ВБбШв 5х70ВБбШв 5х95ВБбШв 5х120ВБбШв 5х150ВБбШ(в)нг 2х6ВБбШ(в)нг 2х25ВБбШ(в)нг 3х1.5ВБбШ(в)нг 3х2.5ВБбШ(в)нг 3х4ВБбШ(в)нг 3х6ВБбШ(в)нг 3х10ВБбШ(в)нг 3х16ВБбШ(в)нг 3х25ВБбШ(в)нг 4х2. 5ВБбШ(в)нг 4х4ВБбШ(в)нг 4х6ВБбШ(в)нг 4х10ВБбШ(в)нг 4х16ВБбШ(в)нг 4х25ВБбШ(в)нг 4х35ВБбШ(в)нг 4х50ВБбШ(в)нг 4х70ВБбШ(в)нг 4х95ВБбШ(в)нг 4х120ВБбШ(в)нг 4х150ВБбШ(в)нг 4х185ВБбШ(в)нг 4х240ВБбШ(в)нг 5х 2.5ВБбШ(в)нг 5х4ВБбШ(в)нг 5х6ВБбШ(в)нг 5х10ВБбШ(в)нг 5х16ВБбШ(в)нг 5х25ВБбШ(в)нг 5х35ВБбШ(в)нг 5х50ВБбШ(в)нг 5х70ВБбШ(в)нг 5х95ВБбШ(в)нг 5х120ВБбШ(в)нг 5х150ВБбШ(в)нг-LS 3х1.5ВБбШ(в)нг-LS 3х2.5ВБбШ(в)нг-LS 3х 4ВБбШ(в)нг-LS 3х6ВБбШ(в)нг-LS 3х10ВБбШ(в)нг-LS 3х16ВБбШ(в)нг-LS 4х1.5ВБбШ(в)нг-LS 4х2.5ВБбШ(в)нг-LS 4х4ВБбШ(в)нг-LS 4х6ВБбШ(в)нг-LS 4х10ВБбШ(в)нг-LS 4х16ВБбШ(в)нг-LS 4х25ВБбШ(в)нг-LS 4х35ВБбШ(в)нг-LS 4х50ВБбШ(в)нг-LS 4х70ВБбШ(в)нг-LS 4х95ВБбШ(в)нг-LS 4х120ВБбШ(в)нг-LS 4х240ВБбШ(в)нг-LS 5х1.5ВБбШ(в)нг-LS 5х2.5ВБбШ(в)нг-LS 5х4ВБбШ(в)нг-LS 5х6ВБбШ(в)нг-LS 5х10ВБбШ(в)нг-LS 5х16ВБбШ(в)нг-LS 5х25ВБбШ(в)нг-LS 5х35ВБбШ(в)нг-LS 5х50ВБбШ(в)нг-LS 5х70ВБбШ(в)нг-LS 5х95ВБбШ(в)нг-LS 5х120NYM 2х1,5NYM 2х2,5NYM 3х1,5NYM 3х2,5NYM 3х4,0NYM 4х1,5NYM 4х2,5NYM 5х2,5NYM 5х4,0NYM 5х6,0NYM 5х10NYM 5х16NYM 5х25NYM 5х35ПВ-3 0,5ПВ-3 0,75ПВ-3 1ПВ-3 1,5ПВ-3 2,5ПВ-3 4ПВ-3 6ПВ-3 10ПВ-3 16ПВ-3 25ПВ-3 35ПВ-3 50ПВ-3 70ПВ-3 95ПВ-3 120ПВ-3 150ПВ-3 185ПВ-3 240 |
| Длина кабеля (м) | |
| Тип барабана | ———————— Без барабана ———————–Барабан № 8Барабан № 10Барабан № 12Барабан № 14Барабан № 16Барабан № 17Барабан № 18Барабан № 20Барабан № 22 |
| Общий вес 0,00 | |
Если стоит задача определить вес провода с барабаном, укажите этот пункт во вводных данных онлайн калькулятора.
При этом на барабане, в зависимости от его размеров, помещается определенное количество провода. Нельзя конкретно сказать сколько, это также зависит от площади поперечного сечения и количества жил.
В калькуляторе есть данные о множестве вариантов и сечений силовых кабелей или проводов. Для расчетов нужно выбрать соответствующий вариант, ввести длину изделия и указать нужно ли учитывать наличие барабана. Вы можете проверить результат, полученный онлайн, вручную. Ниже приведена формула для этого:
Как можно убедится, это не удобно и займет много времени. Таким образом можно по текущей массе определить и приблизительный остаток кабеля, но для этого есть другие, более достоверные способы.
Вес кабеля АСБ – таблица
Для проектных расчетов, а также при покупке и транспортировке важно знать вес кабеля АСБ. В таблице представлен вес АСБ в кг на 1 километр кабеля. Для расчета веса 1 метра, табличное значение достаточно разделить на 1000.
Обратите внимание, что вес АСБ различного напряжения будет отличаться. Чем выше напряжение, на которое рассчитан кабель, тем большая толщина и количество изоляционных материалов используется.
Для расчета транспортных габаритов, не забудьте к весу АСБ прибавить вес кабельного барабана, на который он намотан.
Таблица 1. Вес кабеля АСБ
| Число жил и сечение, мм2/напряжение | Расчетная масса кабеля, кг/км | ||
|---|---|---|---|
| 1 кВ | 6 кВ | 10 кВ | |
| 3х35 | 1787 | 2642 | 3235 |
| 3х50 | 2092 | 3010 | 3618 |
| 3х70 | 2520 | 3497 | 4142 |
| 3х95 | 3016 | 4048 | 4724 |
| 3х120 | 3563 | 4571 | 5283 |
| 3х150 | 4056 | 5112 | 5857 |
| 3х185 | 4739 | 5814 | 6588 |
| 3х240 | 5681 | 6722 | 7476 |
| 3х35+1х16 | 1967 | - | - |
| 3х50+1х25 | 2327 | - | - |
| 3х70+1х50 | 2790 | - | - |
| 3х95+1х50 | 3385 | - | - |
| 3х120+1х70 | 4011 | - | - |
| 3х150+1х70 | 4578 | - | - |
| 3х185+1х95 | 5297 | - | - |
| 4х35 | 2140 | - | - |
| 4х50 | 2556 | - | - |
| 4х70 | 3053 | - | - |
| 4х95 | 3669 | - | - |
| 4х120 | 4407 | - | - |
| Наименование | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
| Кабель ВВГнг 1×1,5 | 41 кг | 46 кг |
| Кабель ВВГнг 1×2,5 | 52 кг | 57 кг |
| Кабель ВВГнг 1×4 | 72 кг | 80 кг |
| Кабель ВВГнг 1×6 | 93 кг | 102 кг |
| Кабель ВВГнг 1×10 | 143 кг | 146 кг |
| Кабель ВВГнг 1×16 | 229 кг | 234 кг |
| Кабель ВВГнг 1×25 | 327 кг | 332 кг |
| Кабель ВВГнг 1×35 | 424 кг | 430 кг |
| Кабель ВВГнг 1×50 | 557 кг | 564 кг |
| Кабель ВВГнг 1×70 | 773 кг | |
| Кабель ВВГнг 1×95 | 1037 кг | |
| Кабель ВВГнг 1×120 | 1290 кг | |
| Кабель ВВГнг 1×150 | 1608 кг | |
| Кабель ВВГнг 1×185 | 2010 кг | |
| Кабель ВВГнг 1×240 | 2593 кг | |
| Кабель ВВГнг 2×1,5 | 75 кг | 85 кг |
| Кабель ВВГнг 2×2,5 | 98 кг | 122 кг |
| Кабель ВВГнг 2×4 | 152 кг | 171 кг |
| Кабель ВВГнг 2×6 | 196 кг | 216 кг |
| Кабель ВВГнг 2×10 | 300 кг | 307 кг |
| Кабель ВВГнг 2×16 | 451 кг | 458 кг |
| Кабель ВВГнг 2×25 | 668 кг | 679 кг |
| Кабель ВВГнг 2×35 | 867 кг | 879 кг |
| Кабель ВВГнг 2×50 | 1163 кг | 1177 кг |
| Кабель ВВГнг 2×70 | 1607 кг | |
| Кабель ВВГнг 2×95 | 2150 кг | |
| Кабель ВВГнг 3×1,5 | 96 кг | 122 кг |
| Кабель ВВГнг 3×2,5 | 142 кг | 156 кг |
| Кабель ВВГнг 3×4 | 200 кг | 224 кг |
| Кабель ВВГнг 3×6 | 263 кг | 289 кг |
| Кабель ВВГнг 3×10 | 411 кг | 421 кг |
| Кабель ВВГнг 3×16 | 628 кг | 638 кг |
| Кабель ВВГнг 3×25 | 939 кг | 954 кг |
| Кабель ВВГнг 3×35 | 1229 кг | 1246 кг |
| Кабель ВВГнг 3×50 | 1653 кг | 1672 кг |
| Кабель ВВГнг 3×1,5+1×1 | 127 кг | 143 кг |
| Кабель ВВГнг 3×2,5+1×1,5 | 166 кг | 183 кг |
| Кабель ВВГнг 3×4+1×2,5 | 235 кг | 260 кг |
| Кабель ВВГнг 3×6+1×4 | 315 кг | 347 кг |
| Кабель ВВГнг 3×10+1×6 | 479 кг | 499 кг |
| Кабель ВВГнг 3×16+1×10 | 761 кг | 773 кг |
| Кабель ВВГнг 3×25+1×16 | 1126 кг | 1145 кг |
| Кабель ВВГнг 3×35+1×16 | 1435 кг | 1455 кг |
| Кабель ВВГнг 3×50+1×25 | 2006 кг | |
| Кабель ВВГнг 3×70+1×35 | 2710 кг | |
| Кабель ВВГнг 3×95+1×50 | 3667 кг | |
| Кабель ВВГнг 3×120+1×70 | 4598 кг | |
| Кабель ВВГнг 3×150+1×70 | 5460 кг | |
| Кабель ВВГнг 3×185+1×95 | 6829 кг | |
| Кабель ВВГнг 3×240+1×120 | 8785 кг | |
| Кабель ВВГнг 4×1,5 | 132 кг | 148 кг |
| Кабель ВВГнг 4×2,5 | 175 кг | 193 кг |
| Кабель ВВГнг 4×4 | 251 кг | 281 кг |
| Кабель ВВГнг 4×6 | 333 кг | 366 кг |
| Кабель ВВГнг 4×10 | 526 кг | 539 кг |
| Кабель ВВГнг 4×16 | 830 кг | 847 кг |
| Кабель ВВГнг 4×25 | 1217 кг | 1236 кг |
| Кабель ВВГнг 4×35 | 1625 кг | 1647 кг |
| Кабель ВВГнг 4×50 | 2153 кг | 2178 кг |
| Кабель ВВГнг 4×70 | 3058 кг | |
| Кабель ВВГнг 4×95 | 4143 кг | |
| Кабель ВВГнг 4×120 | 5109 кг | |
| Кабель ВВГнг 4×150 | 6248 кг | |
| Кабель ВВГнг 4×185 | 7709 кг | |
| Кабель ВВГнг 4×240 | 9998 кг | |
| Кабель ВВГнг 5×1,5 | 161 кг | 180 кг |
| Кабель ВВГнг 5×2,5 | 214 кг | 235 кг |
| Кабель ВВГнг 5×4 | 309 кг | 348 кг |
| Кабель ВВГнг 5×6 | 414 кг | 453 кг |
| Кабель ВВГнг 5×10 | 655 кг | 671 кг |
| Кабель ВВГнг 5×16 | 1037 кг | 1058 кг |
| Кабель ВВГнг 5×25 | 1553 кг | 1577 кг |
| Кабель ВВГнг 5×35 | 2043 кг | 2070 кг |
| Кабель ВВГнг 5×50 | 2723 кг | 2753 кг |
| Кабель ВВГнг 5×70 | 3850 кг | |
| Кабель ВВГнг 5×95 | 5142 кг | |
| Кабель ВВГнг 5×120 | 6397 кг | |
| Кабель ВВГнг 5×150 | 7946 кг | |
| Кабель ВВГнг 5×185 | 9647 кг | |
| Кабель ВВГнг 5×240 | 12275 кг |
Таблица диаметров и веса кабеля
В таблицах представлен вес и диаметр кабелей.
В оглавлении указаны все типы кабелей, представленные на странице. Таблицы включают наиболее популярные изделия, если нужный тип отсутствует, то рекомендуем связаться с нашими менеджерами для консультации либо обратиться к производителю искомого изделия.
Оглавление:
- ВВГ и ВВГнг
- АВВГ и АВВГнг
- АВБВнг и ВБВнг
- АСБ, АСБГ, АСБл, АСБ2л, ЦАСБ, ЦАСБГ, ЦАСБл, ЦАСБ2л
- АВБбШв, АВБбШнг
- АВБбШв
- ЭВБВ, ЭВБВнг, ЭВБВк, ЭВБВкнг, ЭПвБВ, ЭПвБВнг
- АПвВГ, АПвВГнг
- АПвБбШв, АПвБбШнг
- ААШв, ААШнг, ЦААШв, ЦААШнг
- ААБл, ААБлГ, ААБ2л, ААБ2лШв, ААБнлГ, ЦААБл, ЦААБлГ, ЦААБ2л, ЦААБнлГ
- ПвБбШв, ПвБбШнг
- ПвБВнг
- ПвВГ, ПвВГнг
- СБ, СБл, СБ2л, СБГ, СБ2лГ, ЦСБ, ЦСБл, ЦСБ2л, ЦСБГ
Обозначения:
S – сектор, E – цельнотянутая жила, R – круг, ож – однопроволочная жила.

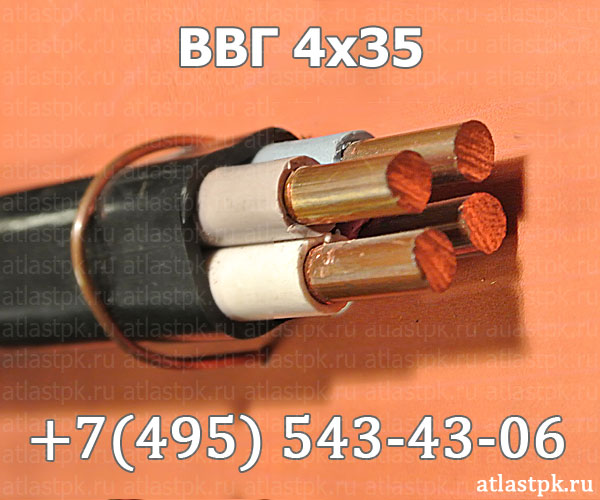

ВВГ и ВВГнг
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 1х1,5 | ож* RE* | 5,4 | 43 |
| 1х2,5 | 5,8 | 55 | |
| 1х4 | 6,6 | 78 | |
| 1х6 | 7,1 | 100 | |
| 1х10 | 7,9 | 143 | |
| 1х16 | 9,5 | 215 | |
| 1х25 | 11 | 316 | |
| 1х35 | 13 | 418 | |
| 1х50 | 13,5 | 554 | |
| 1х70 | RM | 16,5 | 797 |
| 1х95 | 19 | 1086 | |
| 1х120 | 20,7 | 1345 | |
| 1х150 | 22,6 | 1668 | |
| 1х185 | 24,8 | 2014 | |
| 1х240 | 27,6 | 2535 | |
| 2х2,5 | ож RE | 9,8 | 120 |
| 2х4 | 11,5 | 168 | |
| 2х6 | 12,5 | 212 | |
| 2х10 | 14,1 | 302 | |
| 2х16 | 16 | 425 | |
| 2х25 | 19,4 | 646 | |
| 3х2,5 | ож RE | 10,3 | 154 |
| 3х4 | 12,2 | 221 | |
| 3х6 | 13,2 | 285 | |
| 3х10 | 15 | 414 | |
| 3х16 | 16,9 | 594 | |
| 3х25 | 20,6 | 909 | |
| 3х35 | ож* SE* | 20,6 | 1216 |
| 3х50 | 23,8 | 1640 | |
| 3х70 | SM | 27,8 | 2325 |
| 3х95 | 31,5 | 3102 | |
| 3х120 | 34,5 | 3920 | |
| 3х150 | 37,2 | 4666 | |
| 3х185 | 41,6 | 5839 | |
| 3х2,5+1х1,5 | ож RE/RE | 11,2 | 181 |
| 3х4+1х2,5 | 12,8 | 256 | |
| 3х6+1х4 | 14,4 | 342 | |
| 3х10+1х6 | 16,4 | 492 | |
| 3х16+1х10 | 19 | 712 | |
| 3х25+1х16 | 22,7 | 1087 | |
| 3х35+1х16 | SE/RE* | 22,5 | 1410 |
| 3х50+1х25 | SE/RE* | 26,2 | 1937 |
| 3х70+1х35 | SM/SE* | 31 | 2786 |
| 3х95+1х50 | SM/SE* | 35,9 | 3756 |
| 3х120+1х70 | SM/SM | 39,7 | 4634 |
| 3х150+1х70 | SM/SM | 43 | 5677 |
| 4х2,5 | ож RE | 11,2 | 191 |
| 4х4 | 13,3 | 278 | |
| 4х6 | 14,4 | 361 | |
| 4х10 | 16,4 | 531 | |
| 4х16 | 19 | 768 | |
| 4х25 | 22,7 | 1178 | |
| 4х35 | ож* SE* | 25,4 | 1596 |
| 4х50 | 28,2 | 2370 | |
| 4х70 | SM | 31,7 | 3052 |
| 4х95 | 36,6 | 4184 | |
| 4х120 | 39,7 | 5127 |
АВВГ и АВВГнг
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 1х2,5 | ож* RE* | 5,8 | 40 |
| 1х4 | 6,7 | 55 | |
| 1х6 | 7,2 | 64 | |
| 1х10 | 7,9 | 82 | |
| 1х16 | 9,5 | 120 | |
| 1х25 | 11 | 163 | |
| 1х35 | 12 | 201 | |
| 1х50 | 13,5 | 260 | |
| 1х70 | 15 | 334 | |
| 1х95 | 19 | 493 | |
| 1х120 | 20,7 | 586 | |
| 1х150 | RM | 22,6 | 710 |
| 1х185 | 24,8 | 678 | |
| 1х240 | 27,6 | 1056 | |
| 2х2,5 | ож RE | 9,8 | 89 |
| 2х4 | 11,6 | 119 | |
| 2х6 | 12,6 | 141 | |
| 2х10 | 14,2 | 181 | |
| 2х16 | 15,8 | 228 | |
| 2х25 | 19,3 | 338 | |
| 3х2,5 | ож RE | 10,3 | 107 |
| 3х4 | 12,2 | 148 | |
| 3х6 | 13,2 | 178 | |
| 3х10 | 15 | 233 | |
| 3х16 | 17 | 305 | |
| 3х25 | 20,7 | 456 | |
| 3х35 | ож* SE* | 20,1 | 563 |
| 3х50 | 22,9 | 734 | |
| 3х70 | 26 | 966 | |
| 3х95 | 29,4 | 1258 | |
| 3х120 | 31,8 | 1507 | |
| 3х150 | 35 | 1829 | |
| 3х185 | 38,4 | 2224 | |
| 3х240 | 43,3 | 2834 | |
| 3х4+1х2,5 | ож* RE/RE* | 12,9 | 168 |
| 3х6+1х4 | 14,5 | 211 | |
| 3х10+1х6 | 16,5 | 275 | |
| 3х16+1х10 | 17,5 | 355 | |
| 3х25+1х16 | 21,3 | 527 | |
| 3х35+1х16 | ож* SE/RE* | 22,1 | 642 |
| 3х50+1х25 | 25,8 | 875 | |
| 3х70+1х35 | 28,7 | 1119 | |
| 3х95+1х50 | 32,6 | 1461 | |
| 3х120+1х70 | 36 | 1806 | |
| 3х150+1х50 | 38,3 | 2037 | |
| 3х150+1х70 | 38,7 | 2102 | |
| 3х185+1х50 | 41,8 | 2430 | |
| 3х185+1х95 | 42,6 | 2585 | |
| 3х240+1х120 | SE/SE* | 48,1 | 3326 |
| 4х2,5 | ож RE | 11,2 | 129 |
| 4х4 | 13,3 | 180 | |
| 4х6 | 14,5 | 219 | |
| 4х10 | 16,5 | 290 | |
| 4х16 | 19 | 400 | |
| 4х25 | 22,8 | 574 | |
| 4х35 | ож* SE* | 22,6 | 719 |
| 4х50 | 26,1 | 964 | |
| 4х70 | 29,2 | 1240 | |
| 4х95 | 33,1 | 1623 | |
| 4х120 | 36,4 | 1981 | |
| 4х150 | 39,6 | 2370 | |
| 4х185 | 43,4 | 2888 | |
| 4х240 | 49,2 | 3734 |
АВБВнг и ВБВнг
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 3х25 | ож (RE) | 35,8 | 1494 |
| 3х35 | ож* SE* | 34,7 | 1671 |
| 3х50 | 36,6 | 1881 | |
| 3х70 | 39,3 | 2270 | |
| 3х95 | 42,6 | 2608 | |
| 3х120 | 45 | 2947 | |
| 3х150 | 47,3 | 3312 | |
| 3х25 | ож (RE) | 35,8 | 1734 |
| 3х35 | ож* SE* | 34,8 | 2270 |
| 3х50 | 36,7 | 2750 | |
| 3х70 | SM | 41,1 | 3660 |
АСБ, АСБГ, АСБл, АСБ2л, ЦАСБ, ЦАСБГ, ЦАСБл, ЦАСБ2л
| Напряжение, U (Uo/U) кВ | Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|---|
| 1 (1/1) | 3×35 | ож* SE* | 28,2 | 1805 |
| 3×50 | 30,3 | 2091 | ||
| 3×70 | 33,1 | 2522 | ||
| 3×95 | 36,1 | 3026 | ||
| 3×120 | 39,3 | 3578 | ||
| 3×150 | 41,7 | 4177 | ||
| 3×185 | 45,2 | 4898 | ||
| 3×240 | 49,5 | 5895 | ||
| 3×35+1×16 | ож* SE/RE* | 30,1 | 2053 | |
| 3×50+1×25 | 32,8 | 2483 | ||
| 3×70+1×35 | 35,8 | 2985 | ||
| 3×95+1×50 | 39,3 | 3608 | ||
| 3×120+1×70 | 42,8 | 4273 | ||
| 3×150+1×70 | 45 | 4900 | ||
| 3×150+1×50 | 44,2 | 4757 | ||
| 3×185+1×50 | 47,6 | 5496 | ||
| 4×35 | ож* SE* | 31,6 | 2221 | |
| 4×50 | 34,1 | 2589 | ||
| 4×70 | 37,4 | 3129 | ||
| 4×95 | 41,3 | 3919 | ||
| 4×120 | 45,1 | 4648 | ||
| 4×150 | 48 | 5311 | ||
| 4×185 | 52,2 | 6306 | ||
| 4×240 | 57,1 | 7590 | ||
| 6 (6/6) | 3×35 | ож* SE* | 34,6 | 2575 |
| 3×50 | 36,4 | 2915 | ||
| 3×70 | 39,3 | 3395 | ||
| 3×95 | 42,3 | 3940 | ||
| 3×120 | 44,8 | 4459 | ||
| 3×150 | 47,2 | 5096 | ||
| 3×185 | 50,2 | 5813 | ||
| 3×240 | 54,4 | 6873 | ||
| 10 (10/10) | 3×35 | ож* SE* | 38,6 | 3150 |
| 3×50 | 40,5 | 3455 | ||
| 3×70 | 43,3 | 4018 | ||
| 3×95 | 46,3 | 4599 | ||
| 3×120 | 48,8 | 5153 | ||
| 3×150 | 51,2 | 5850 | ||
| 3×185 | 54,2 | 6597 | ||
| 3×240 | 58,2 | 7602 |
АВБбШв и АВБбШнг
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 1х50 | ож* RE* | 16,6 | 481 |
| 1х70 | 19,2 | 626 | |
| 1х95 | 22,2 | 821 | |
| 1х120 | 24,3 | 998 | |
| 1х150 | RM | 24,6 | 1030 |
| 1х185 | 26,6 | 1195 | |
| 1х240 | 31,7 | 1591 | |
| 1х300 | 33,9 | 1778 | |
| 1х400 | 37,5 | 2248 | |
| 1х500 | 40,6 | 2642 | |
| 1х625 | 44,3 | 3145 | |
| 1х800 | 53 | 4100 | |
| 2х4 | ож* RE* | 15,2 | 390 |
| 2х6 | 16,3 | 439 | |
| 2х10 | 17,8 | 526 | |
| 2х16 | 19,4 | 615 | |
| 2х25 | 22,6 | 669 | |
| 2х35 | 24,9 | 812 | |
| 2х50 | 27,9 | 989 | |
| 3х2,5 | ож RE | 14 | 329 |
| 3х4 | 16 | 420 | |
| 3х6 | 19,1 | 510 | |
| 3х10 | 20,9 | 594 | |
| 3х16 | 21,5 | 598 | |
| 3х25 | 25,2 | 807 | |
| 3х35 | ож* SE* | 24,2 | 881 |
| 3х50 | 27,4 | 1120 | |
| 3х70 | 30,1 | 1372 | |
| 3х95 | 33,5 | 1714 | |
| 3х120 | 36 | 2000 | |
| 3х150 | 39,2 | 2370 | |
| 3х185 | 42,6 | 2816 | |
| 3х240 | 47,9 | 3545 | |
| 3х4+1х2,5 | ож RE/RE | 15 | 362 |
| 3х6+1х4 | 20,4 | 563 | |
| 3х10+1х6 | 22,3 | 668 | |
| 3х16+1х10 | 22 | 655 | |
| 3х25+1х16 | 25,9 | 887 | |
| 3х35+1х16 | ож* SE/RE | 26,7 | 1016 |
| 3х50+1х25 | 29,9 | 1276 | |
| 3х70+1х35 | 32,9 | 1564 | |
| 3х95+1х50 | 37,2 | 2000 | |
| 3х120+1х70 | 40,1 | 2358 | |
| 3х150+1х50 | 42,5 | 2624 | |
| 3х150+1х70 | 42,9 | 2696 | |
| 3х185+1х50 | 46,3 | 3114 | |
| 3х185+1х95 | 47,2 | 3282 | |
| 3х240+1х120 | SE/SE* | 52,3 | 4061 |
| 4х2,5 | ож RE | 15 | 362 |
| 4х4 | 17,1 | 472 | |
| 4х6 | 20,4 | 569 | |
| 4х10 | 22,3 | 681 | |
| 4х16 | 23,2 | 702 | |
| 4х25 | 27,3 | 959 | |
| 4х35 | ож* SE* | 27,1 | 1100 |
| 4х50 | 30,3 | 1372 | |
| 4х70 | 33,3 | 1694 | |
| 4х95 | 37,6 | 2172 | |
| 4х120 | 40,5 | 2542 | |
| 4х150 | 43,7 | 2979 | |
| 4х185 | 48 | 3600 | |
| 4х240 | 53,3 | 4487 |
АВБбШв
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 1х240+2х1 | круглая много проволочная round stranded | 31,7 | 1591 |
| 1х300+2х1 | 33,9 | 1778 | |
| 1х400+2х1 | 37,4 | 2248 | |
| 1х500+2х1 | 40,6 | 2642 | |
| 1х625+2х1 | 44,3 | 3145 | |
| 1х800+2х1 | 53 | 4100 |
ЭВБВ, ЭВБВнг, ЭВБВк, ЭВБВкнг, ЭПвБВ, ЭПвБВнг
| Напряжение, U (Uo/U) кВ | Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|---|
| 1,2 | 3х16/10 | ож* RE* | 23,1 | 1321 |
| 3х25/10 | 26,8 | 1797 | ||
| 3х35/110 | RM | 28,9 | 2178 | |
| 3х50/10 | 32,2 | 2754 | ||
| 3х70/10 | 40,8 | 4346 | ||
| 3х95/10 | 44,6 | 5201 | ||
| 3х120/10 | 47,8 | 6105 | ||
| 6 | 3х16/10 | ож* RE* | 35,3 | 2320 |
| 3х25/10 | 37,7 | 2766 | ||
| 3х35/10 | RM | 39,8 | 3196 | |
| 3х50/10 | 42,2 | 3752 | ||
| 3х70/10 | 50,9 | 5585 | ||
| 3х95/10 | 53,8 | 6404 | ||
| 3х120/10 | 57 | 7431 |
АПвВГ и АПвВГнг
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 3х2,5 | ож RE | 12,8 | 173 |
| 3х4 | 13,9 | 203 | |
| 3х6 | 14,9 | 236 | |
| 3х10 | 16,6 | 296 | |
| 3х16 | 19 | 395 | |
| 3х25 | 22,4 | 538 | |
| 3х35 | ож* SE* | 21,7 | 624 |
| 3х50 | 24,5 | 800 | |
| 3х70 | 27,6 | 1033 | |
| 3х95 | 30,6 | 1306 | |
| 3х120 | 33,5 | 1579 | |
| 3х150 | 37,1 | 1924 | |
| 3х185 | 40,9 | 2346 | |
| 3х240 | 45,8 | 2967 | |
| 3х4+1х2,5 | ож RE/RE | 14,8 | 228 |
| 3х6+1х4 | 16 | 268 | |
| 3х10+1х6 | 17,9 | 338 | |
| 3х16+1х10 | 20,6 | 453 | |
| 3х25+1х16 | 23,9 | 632 | |
| 3х35+1х16 | ож* SE/RE* | 24,4 | 734 |
| 3х50+1х25 | 27,5 | 933 | |
| 3х70+1х35 | 30,6 | 1194 | |
| 3х95+1х50 | 34,5 | 1546 | |
| 3х120+1х70 | SE/SE* | 37,7 | 1885 |
| 3х150+1х50 | SE/RE* | 39,6 | 2119 |
| 3х150+1х70 | SE/SE* | 40,3 | 2186 |
| 3х185+1х50 | SE/RE* | 43 | 2531 |
| 3х185+1х95 | SE/SE* | 44,8 | 2730 |
| 4х2,5 | ож RE | 13,7 | 196 |
| 4х4 | 14,8 | 234 | |
| 4х6 | 16 | 274 | |
| 4х10 | 17,9 | 350 | |
| 4х16 | 20,6 | 471 | |
| 4х25 | 24,7 | 675 | |
| 4х35 | ож* SE* | 25,3 | 808 |
| 4х50 | 28,2 | 1012 | |
| 4х70 | 31,5 | 1310 | |
| 4х95 | 35,4 | 1700 | |
| 4х120 | 38,4 | 2050 | |
| 4х150 | 41,7 | 2454 | |
| 4х185 | 46,1 | 3037 |
АПвБбШв и АПвБбШнг
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 3х4 | ож RE | 16,7 | 400 |
| 3х6 | 17,8 | 449 | |
| 3х10 | 19,5 | 526 | |
| 3х16 | 21,5 | 635 | |
| 3х25 | 25,2 | 847 | |
| 3х35 | ож* SE* | 24,2 | 900 |
| 3х50 | 27 | 1112 | |
| 3х70 | 30,1 | 1387 | |
| 3х95 | 33 | 1700 | |
| 3х120 | 36,3 | 2046 | |
| 3х150 | 39,5 | 2404 | |
| 3х185 | 43,4 | 2877 | |
| 3х240 | 48,3 | 3557 | |
| 3х4+1х2,5 | ож RE/RE | 17,7 | 440 |
| 3х6+1х4 | 18,9 | 497 | |
| 3х10+1х6 | 20,8 | 585 | |
| 3х16+1х10 | 23 | 714 | |
| 3х25+1х16 | 26,4 | 936 | |
| 3х35+1х16 | ож* SE/RE* | 26,9 | 1045 |
| 3х50+1х25 | 30 | 1285 | |
| 3х70+1х35 | 33,1 | 1588 | |
| 3х95+1х50 | 37 | 1959 | |
| 3х120+1х70 | SE/SE* | 40,1 | 2385 |
| 3х150+1х50 | SE/RE* | 42,1 | 2646 |
| 3х150+1х70 | SE/SE* | 42,7 | 2722 |
| 3х185+1х50 | SE/RE* | 45,4 | 3103 |
| 3х185+1х95 | SE/SE* | 47 | 3325 |
| 4х4 | ож RE | 17,7 | 445 |
| 4х6 | 18,9 | 503 | |
| 4х10 | 20,8 | 598 | |
| 4х16 | 23 | 732 | |
| 4х25 | 27,1 | 990 | |
| 4х35 | ож* SE* | 27,7 | 1130 |
| 4х50 | 30,7 | 1374 | |
| 4х70 | 33,9 | 1715 | |
| 4х95 | 37,9 | 2158 | |
| 4х120 | 40,8 | 2547 | |
| 4х150 | 44,1 | 2996 | |
| 4х185 | 48,6 | 3637 |
ААШв, ААШнг, ЦААШв, ЦААШнг
| Напряжение, U (Uo/U) кВ | Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|---|
| 1 (1/1) | 3×35 | ож* SE* | 22,6 | 772 |
| 3×50 | 24,6 | 938 | ||
| 3×70 | 27,9 | 1224 | ||
| 3×95 | 30,8 | 1525 | ||
| 3×120 | 34 | 1860 | ||
| 3×150 | 36,8 | 2224 | ||
| 3×185 | 40,3 | 2679 | ||
| 3×240 | 44,6 | 3316 | ||
| 3×35+1×16 | ож* SE/RE* | 24,5 | 881 | |
| 3×50+1×25 | 27,2 | 1117 | ||
| 3×70+1×35 | 30,6 | 1423 | ||
| 3×95+1×50 | 34 | 1789 | ||
| 3×120+1×70 | 38 | 2238 | ||
| 3×150+1×70 | 40,1 | 2544 | ||
| 4×35 | ож* SE* | 26,4 | 1017 | |
| 4×50 | 29 | 1250 | ||
| 4×70 | 32,1 | 1571 | ||
| 4×95 | 36,4 | 2038 | ||
| 4×120 | 40,2 | 2487 | ||
| 4×150 | 43,1 | 2903 | ||
| 4×185 | 47,9 | 3591 | ||
| 4×240 | 52,9 | 4464 | ||
| 6 (6/6) | 3×35 | ож* SE* | 29,4 | 1200 |
| 3×50 | 31,3 | 1390 | ||
| 3×70 | 34,1 | 1675 | ||
| 3×95 | 37,4 | 2062 | ||
| 3×120 | 40 | 2386 | ||
| 3×150 | 42,3 | 2727 | ||
| 3×185 | 45,3 | 3189 | ||
| 3×240 | 50,1 | 4021 | ||
| 10 (10/10) | 3×35 | ож* SE* | 33,3 | 1475 |
| 3×50 | 35,6 | 1704 | ||
| 3×70 | 38,4 | 2032 | ||
| 3×95 | 41,4 | 2410 | ||
| 3×120 | 43,9 | 2757 | ||
| 3×150 | 46,8 | 3246 | ||
| 3×185 | 50 | 3756 | ||
| 3×240 | 54 | 4462 |
ААБл, ААБлГ, ААБ2л, ААБ2лШв, ААБнлГ, ЦААБл, ЦААБлГ, ЦААБ2л, ЦААБнлГ
| Напряжение, U (Uo/U) кВ | Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|---|
| 1 (1/1) | 3×35 | ож* SE* | 28,2 | 1330 |
| 3×50 | 30,3 | 1543 | ||
| 3×70 | 33,1 | 1870 | ||
| 3×95 | 36,1 | 2235 | ||
| 3×120 | 39,2 | 2632 | ||
| 3×150 | 41,7 | 3045 | ||
| 3×185 | 45,2 | 3586 | ||
| 3×240 | 49,4 | 4314 | ||
| 3×35+1×16 | ож* SE/RE* | 30,1 | 1483 | |
| 3×50+1×25 | 32,9 | 1784 | ||
| 3×70+1×35 | 35,8 | 2128 | ||
| 3×95+1×50 | 39,2 | 2569 | ||
| 3×120+1×70 | 42,8 | 3059 | ||
| 3×150+1×70 | 45 | 3447 | ||
| 4×35 | ож* SE* | 31,6 | 1627 | |
| 4×50 | 34,2 | 1899 | ||
| 4×70 | 37,4 | 2290 | ||
| 4×95 | 41,2 | 2809 | ||
| 4×120 | 45 | 3338 | ||
| 4×150 | 48 | 3839 | ||
| 4×185 | 52,3 | 4577 | ||
| 4×240 | 57,3 | 5553 | ||
| 6 (6/6) | 3×35 | ож* SE* | 34,6 | 1879 |
| 3×50 | 36,6 | 2111 | ||
| 3×70 | 39,3 | 2456 | ||
| 3×95 | 42,3 | 2874 | ||
| 3×120 | 44,8 | 3250 | ||
| 3×150 | 47,2 | 3666 | ||
| 3×185 | 50,2 | 4193 | ||
| 3×240 | 54,5 | 5073 | ||
| 10 (10/10) | 3×35 | ож* SE* | 38,5 | 2238 |
| 3×50 | 40,4 | 2477 | ||
| 3×70 | 43,3 | 2864 | ||
| 3×95 | 46,2 | 3306 | ||
| 3×120 | 48,7 | 3705 | ||
| 3×150 | 51,2 | 4230 | ||
| 3×185 | 54,4 | 4805 | ||
| 3×240 | 58,4 | 5594 |
ПвБбШв и ПвБбШнг
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 3×4 | ож RE | 16,7 | 471 |
| 3×6 | 17,7 | 554 | |
| 3×10 | 19,5 | 708 | |
| 3×16 | 21,4 | 924 | |
| 3х25 | 25,1 | 1301 | |
| 3х35 | ож* SE* | 24,2 | 1532 |
| 3х50 | 27 | 2075 | |
| 3х70 | SM | 31,9 | 2865 |
| 3х95 | 35,6 | 3606 | |
| 3х120 | 38,6 | 4473 | |
| 3×4+1×2,5 | ож RE/RE | 17,6 | 503 |
| 3×6+1×4 | 18,8 | 626 | |
| 3×10+1×6 | 20,7 | 803 | |
| 3×16+1×10 | 23 | 1125 | |
| 3×25+1×16 | 26,3 | 1425 | |
| 3×35+1×16 | ож* SE/RE* | 25,8 | 1739 |
| 3×50+1×25 | 28,3 | 2237 | |
| 4×4 | ож RE | 17,6 | 540 |
| 4×6 | 18,8 | 644 | |
| 4×10 | 20,7 | 840 | |
| 4×16 | 23 | 1117 | |
| 4х25 | 27 | 1618 | |
| 4х35 | ож* SE* | 27,7 | 1952 |
| 4х50 | 29,3 | 2471 | |
| 4х70 | SM | 32,6 | 3339 |
| 4х95 | 36,3 | 4362 | |
| 4х120 | 39,5 | 5369 |
ПвБВнг
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 3х10 | RE | 22,9 | 1050 |
| 3х16 | 24,9 | 1310 | |
| 3х25 | RM | 29,9 | 1820 |
| 3х35 | 32,4 | 2180 | |
| 3х50 | 36 | 2780 | |
| 3х70 | 39,5 | 3570 | |
| 3х95 | 45,4 | 4690 | |
| 3х120 | 49,2 | 5600 | |
| 4х10 | RE | 24,5 | 1220 |
| 3х16+1х10 | RE/RE | 26,7 | 1490 |
| 3х25+1х16 | RM/RE | 31,4 | 2060 |
| 3х35+1х16 | 33,2 | 2390 | |
| 3х50+1х25 | RM/RM | 37,8 | 3140 |
| 3х70+1х35 | 42,6 | 4130 | |
| 3х95+1х50 | 47,9 | 5280 | |
| 3х120+1х70 | 51,9 | 6420 |
ПвВГ и ПвВГнг
| Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|
| 3х2,5 | ож RE | 12,8 | 215 |
| 3х4 | 13,8 | 275 | |
| 3х6 | 14,9 | 343 | |
| 3х10 | 16,6 | 479 | |
| 3х16 | 19 | 684 | |
| 3х25 | 22,3 | 992 | |
| 3х35 | ож* SE* | 21,8 | 1254 |
| 3х50 | 24,5 | 1652 | |
| 3х70 | SM | 29,5 | 2379 |
| 3х95 | 32,7 | 3148 | |
| 3х120 | 36,1 | 4005 | |
| 3х4+1х2,5 | ож RE/RE | 14,8 | 292 |
| 3х6+1х4 | 15,9 | 399 | |
| 3х10+1х6 | 17,9 | 556 | |
| 3х16+1х10 | 20,5 | 864 | |
| 3х25+1х16 | 23,8 | 1120 | |
| 3х35+1х16 | ож* SE/RE* | 22,9 | 1420 |
| 3х50+1х25 | 25,8 | 1906 | |
| 4х2,5 | ож* RE* | 13,6 | 237 |
| 4х4 | 14,8 | 329 | |
| 4х6 | 15,9 | 417 | |
| 4х10 | 17,9 | 593 | |
| 4х16 | 20,5 | 856 | |
| 4х25 | 24,6 | 1302 | |
| 4х35 | 24,2 | 1640 | |
| 4х50 | 26,8 | 2125 |
СБ, СБл, СБ2л, СБГ, СБ2лГ, ЦСБ, ЦСБл, ЦСБ2л, ЦСБГ
| Напряжение, U (Uo/U) кВ | Число жил, номинальное сечение, мм2 | Форма сечения жилы | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
|---|---|---|---|---|
| 1 (1/1) | 3×35 | ож* SE* | 28,3 | 2438 |
| 3х50 | 30,3 | 2945 | ||
| 3х70 | SM | 34,9 | 4005 | |
| 3х95 | 38,3 | 5086 | ||
| 3х120 | 41,6 | 6133 | ||
| 3х150 | 44 | 7500 | ||
| 3х50+1х25 | SE/RE* | 32,4 | 3389 | |
| 3х70+1х35 | SM/SE* | 37,6 | 4693 | |
| 3х95+1х50 | SM/SE* | 41,7 | 6001 | |
| 3х120+1х70 | SM/SM | 46,3 | 7384 | |
| 3х150+1х70 | SM/SM | 48 | 8346 | |
| 6 (6/6) | 3×35 | ож* SE* | 34,6 | 3212 |
| 3х50 | 36,6 | 3779 | ||
| 3х70 | SM | 41,2 | 4963 | |
| 3х95 | 44,5 | 6057 | ||
| 3х120 | 47,1 | 7064 | ||
| 3х150 | 49,4 | 8274 | ||
| 10 (10/10) | 3×35 | ож* SE* | 38,6 | 3782 |
| 3х50 | 40,5 | 4309 | ||
| 3х70 | SM | 45,1 | 5547 | |
| 3х95 | 48,5 | 6732 | ||
| 3х120 | 51,1 | 7774 | ||
| 3х150 | 53,3 | 9057 |
Клетка Марси Смит MD-9010G — Запасная часть — 138-дюймовый кабель с скользящим грузом
Запасной трос для скользящей грузовой стойки для тренажера Marsy MD-9010G Smith:
MD-9010G — машина Смита, номер по каталогу 102 (кабель скользящей грузовой стойки 138 дюймов)
У вас все еще действует 2-летняя гарантия? Пожалуйста, запросите свою часть здесь: Нажмите здесь
Обратите внимание: продажи всех запасных частей являются окончательными.
Если вы не уверены, подойдет ли деталь к вашей модели, позвоните по номеру 1-800-999-8899 для получения разъяснений.
Этот продукт не предназначен для коммерческого использования.
Возвращает – Только товары, возвращенные в течение 30 дней с момента доставки, имеют право на возврат или обмен. – Перед отправкой возврата свяжитесь с MarcyPro, нажав на ссылку поддержки выше, чтобы получить подробные инструкции по возврату от представителя клиента. – Возвращаемый продукт должен быть приобретен непосредственно у MarcyPro.ком. – Возвращаемый товар должен быть в первоначальном состоянии, а все аксессуары должны быть включены и помещены в оригинальную упаковку. – Товары, доставленные покупателю в поврежденном состоянии, могут быть немедленно возвращены.
Все, что вам нужно сделать, это открыть тикет, используя ссылку поддержки выше, и один из наших представителей будет более чем счастлив помочь вам. получить тег обратного вызова – Если вы обнаружите, что деталь неисправна, вместо того, чтобы инициировать возврат, мы настоятельно рекомендуем связаться с нами, и мы будем более чем рады помочь вам как можно скорее получить исправную деталь.- Марси Про не принимает несанкционированные возвраты. Сюда входят любые товары, возвращенные без предварительного разговора с представителем по работе с клиентами. – Любые возвраты, которые подпадают под раскаяние покупателя, будут иметь комиссию за пополнение запасов в размере 15%, связанную с ними, и покупатель будет нести ответственность за расходы по доставке в обе стороны. Заказы, отправляемые грузовыми или автомобильными перевозками, могут быть доставлены в течение 14 рабочих дней.
По мере приближения даты доставки транспортная компания свяжется с вами по номеру телефона, который использовался для размещения этого заказа, чтобы назначить дату возврата.Транспортная компания может только доставить заказ на обочине. (Не относится к UPS / FedEx / USPS.)
Пожалуйста, не стесняйтесь обращаться к нам с любым вопросы, которые могут у вас возникнуть – Пн-Пт с 9:00 до 17:00 по телефону 1-800-999-8899
Ремонт кабеля для фитнеса: что не следует делать
В этом выпуске The HotWire “ Чего не делать !” мы рассмотрим некоторые благонамеренные, но ошибочные советы о том, куда обратиться, чтобы починить фитнес-кабель.Следующее взято с досок объявлений в Интернете. Имена изменены, чтобы защитить невиновных.
Обсуждение 1:
Вопрос
Здравствуйте. Я пытаюсь найти, как заменить сломанный кабель, я безуспешно посещал местные спортивные магазины и интернет-сайты.
Набор для домашнего спортзала устарел, поэтому найти запчасти для него сложнее.
Ответ
Лучше всего изготовить кабель самостоятельно.Если бы вы могли найти нужную деталь, это могло бы стоить вам 50 долларов. Но могу поспорить, что правильный человек в хозяйственном магазине может продать вам нужные детали примерно за 15 долларов и рассказать, как их собрать. Я знаю, что это может занять больше времени, но эти старые детали может быть невозможно найти.
Хотя вы можете найти очень недорогой кабель в местном хозяйственном магазине, вы также получите кабель низкого качества. Помните: не все авиационные кабели одинаковы. Loos & Company предлагает фитнес-кабель Exerflex Pro® только для этого применения, и он доступен для оборудования всех основных производителей и у многих ведущих дистрибьюторов запасных частей.
Обсуждение 2:
Вопрос:
У меня есть домашний тренажерный зал Precor старой модели, оснащенный тросами и весовым стеком.
Оторвалась часть резинового кожуха на одном из тросов (всего около 4 дюймов резинового кожуха). Что я могу положить на кабель, чтобы исправить это? Я не хочу, чтобы сам кабель сращивался. Я пробовал черную изоленту, но это не сработало. Кабели для замены больше не поставляются для этой машины. Любая помощь приветствуется.
Ответ 1
Я не знаю действенного способа ремонта изношенного внешнего покрытия кабеля, однако замена кабеля не представляет большой проблемы. Многие хозяйственные магазины могут сделать вам новый.
Ответ 2
Существует виниловый состав для захвата, который поставляется в баллончиках… продается в хозяйственных магазинах. Он используется для изготовления быстрых пластиковых ручек для плоскогубцев, молотков и т. д. Вы можете купить его и очень аккуратно нанести на трос последовательные слои.”
В ответ на первый ответ отсылаю к обсуждению выше. Что касается второго ответа: это просто страшно ! Трос самолета — это точно настроенный механизм, и на тренажерах он предназначен для того, чтобы принимать всю силу, создаваемую пользователем, и распределять ее по множеству проводов (точнее, по 133).
Самолетный трос, на который надевали куртку, говорит вам о том, что пора что-то менять. Что еще более важно, проволока, которая была открыта для шкива, утомляла и, несомненно, больше изнашивалась.Попытка отремонтировать оболочку только скрывает признаки усталости кабеля, но не продлевает срок его службы. Такая ситуация, когда продолжают использовать близкий к отказу кабель, очень опасна. Если вы видите это на своем оборудовании, немедленно обратитесь к профессионалу для его замены и обязательно используйте высококачественный кабель, такой как фитнес-кабель Exerflex Pro® от Loos & Company.
Если в путешествиях по Интернету вы столкнетесь с подобными сообщениями “Что не делать”, не стесняйтесь присылать их нам здесь, в LoosCo.ком. Если у вас есть какие-либо вопросы об уходе за авиационными тросами или о любых других деталях, связанных с проволочными рудными тросами, свяжитесь с менеджером по продукции, и мы обязательно дадим вам хорошо информированный профессиональный совет!
YORK ST Functional Angled Cable Crossover — серебристый 200-фунтовый грузовой стек x 2
Детали
Видео: YORK ST Functional Angled Cable Crossover — Silver 200-фунтовый грузовой стек x 2
STORK Functional Crossover Cable Серебристый 200-фунтовый грузовой стек x 2 Video
ST Функциональный перекрестный кабель — Серебристый 200-фунтовый грузовой стек x 2
Размеры: (Г) 36 дюймов x (Ш) 100 x (В) 92 дюйма
Полированная хромированная регулируемая тросовая стойка для максимальное разнообразие упражнений и плавная регулировка шкива.
С наклонными башнями, занимающими минимальную площадь.
Шкивы поворотные.
Перекладина для подтягиваний пронированным хватом.
Кабель авиационного качества с пределом прочности на разрыв 4200 фунтов.
Два стандартных весовых стека по 200 фунтов.
Также доступны прямые кроссоверы с блоками (#54016-белый, #55016-серебристый)
*Широкообразные тяги вниз, нижняя тяга и станция для трицепсов продаются отдельно
Ваш заказ очень много значит для нас, поэтому мы стремимся предоставить БЫСТРАЯ, БЕЗОПАСНАЯ, НАДЕЖНАЯ БЕСПЛАТНАЯ ДОСТАВКА услуги для всей нашей продукции.
Доставка обычно осуществляется с понедельника по пятницу, и вы можете найти варианты доставки для каждого товара на странице продукта, а также в корзине.
Для получения дополнительной информации ознакомьтесь с информацией о доставке.
Если вас интересуют расценки – Коммерческие цены и строительство спортзалов. Пожалуйста, свяжитесь с нами по электронной почте [email protected] или по телефону (757) 745-9831, чтобы узнать о скидках и расценках. Мы работаем напрямую с большими и малыми спортивными залами. Фитнес-студии – Каратэ – Помещения – Центры – Вертикальные рынки – Гостиницы – Местные – Государственные – Государственные учреждения – Контракты GSA – Центры содержания под стражей – Полицейские участки – Пожарные депо – Школы – Университеты – Центры для пожилых людей и МНОГОЕ ДРУГОЕ! .Все от демонтажа старого оборудования до установки нового оборудования.
Просмотрите нашу форму для консультации ниже и запланируйте бесплатную консультацию с одним из наших экспертов, чтобы поговорить о вашем тренажерном зале или просто задать нам вопросы.
Заполните нашу консультационную форму ЗДЕСЬ
Кредитное финансирование Paypal
0% процентная ставка при полной оплате в течение 6 месяцев. Чтобы подать заявку на кредитное финансирование PayPal на нашем веб-сайте, просто добавьте свои товары в корзину и оформите заказ, используя способ оплаты «Кредит PayPal». После этого ваша корзина и товары будут перенесены в раздел кредитного финансирования PayPal, после чего вы иметь возможность немедленно подать заявку и получить одобрение на финансирование товаров в вашей корзине.Финансирование через Paypal Credit очень похоже на финансирование с помощью Affirm. Мы рекомендуем использовать PayPal Credit для финансирования любых продуктов на нашем веб-сайте на сумму менее 1000 долларов США.
Affirm Financing
Affirm предлагает простое и фактическое финансирование для всех заказов. Мы рекомендуем использовать Affirm для финансирования любых заказов на сумму от 1000 до 100 000 долларов США на нашем сайте.
Чтобы подать заявку на подтверждение финансирования на нашем веб-сайте, просто добавьте свои товары в корзину и оформите заказ, используя способ оплаты «Подтверждение» ( Обязательно введите свой адрес электронной почты и платежный адрес Сначала на странице оформления заказа, чтобы включить вариант подтверждения подтверждения! ) После этого ваша корзина покупок и товары будут перемещены в раздел «Подтверждение финансирования», после чего вы сможете подать заявку и получить немедленное одобрение на финансирование товаров в вашей корзине.
Тросы — единственный тренажер, который вам нужен
Вы знаете сценарий: вы пришли в спортзал, а там народу больше, чем в магазине Apple в день выхода нового iPhone. Там нет места, и вам сказали пропустить машины, но есть одна часть комплекта, для которой стоит сделать исключение: кабельная машина.
Как скажет вам опытный личный тренер Фил Симс, этого приспособления из гирь и шкивов достаточно, чтобы эффективно перестроить вашу тренировку в трудную минуту.
Это с ума сошел
Мы знаем, что вы очень занятый человек, так почему бы не сэкономить несколько драгоценных минут во время тренировки, воспользовавшись канатной машиной? Встроенный весовой стек означает, что все, что вам нужно, находится в одном месте. Но разве свободные веса не более эффективны для наращивания мышечной массы? Абсолютно нет, говорит Симс: «Кабельный тренажер делает все то же, что и гантели. Назовите группу мышц или упражнение, которое вы можете выполнять со свободными весами, и вы сможете сделать то же самое на канатном тренажере». Это лучший способ провести эффективную тренировку, при которой самое большое расстояние, которое вам придется преодолеть, — это бутылка с водой.
Безопасно, не жалко
Для большинства мужчин единственная форма, о которой они беспокоятся, это та, которая позволяет им в первую очередь присоединиться к спортзалу. Поэтому неудивительно, что 90% травм в тренажерном зале происходят из-за гантелей и штанг, согласно исследованию, опубликованному в Американском журнале спортивной медицины .
Тем не менее, есть один тренажер, на котором легко поддерживать форму и избежать травм: как вы уже догадались, канатный тренажер. «Тросы намного более плавные и гладкие, чем свободные веса», — говорит Симс.«Использование серии шкивов означает, что у вас меньше шансов получить травму, поскольку вы не толкаете и не тянете напрямую против силы тяжести», — объясняет Симс. Это снижает нагрузку на суставы и делает подходы и повторения более безопасными.
Вы можете работать как хотите
Проще говоря: канатная машина — это универсальное средство для роста мышц, — говорит Симс. Вы нервный новичок, который хочет набраться уверенности и набрать мышечную массу? Кабели отвлекут вас от ненужного хрюканья тренажерного зала. Восстановление после травмы? Плавное движение шкива вернет вам форму без рецидивов.Хотите исправить мышечный дисбаланс? Кабельный станок является идеальной платформой для дополнительной работы по изоляции. Если у вас есть проблема, эта машина – ваше решение.
Единственная тренировка с кабельной цепью, которая вам нужна
Когда дело доходит до проволоки, вы можете не знать, как именно использовать эту жемчужину тренажерного зала. MH имеет ответ.
Реклама – продолжить чтение ниже
1 Кабельный кроссовер
Эта тренировка, разработанная Филом Симсом, сильно нагрузит верхнюю часть тела и сожжет жир за 20 минут.Сделайте 10-15 повторений в каждом упражнении без передышки, но дайте себе 2-минутный перерыв после сгибания рук на блоке. Завершите 3 раунда, чтобы набрать массу и сжечь.
Комплекты: 3
Количество повторений: 10-15
Прикрепите рукоятки стремени к высоким шкивам канатной машины для пересечения. Возьмите по одной в каждую руку – руки должны быть вытянуты с небольшим изгибом. Поставьте одну ногу немного вперед, напрягите корпус и потяните рукоятки вниз и поперек тела. Вернуться в исходное положение под контролем
2 Канатная тяга с одной рукой стоя
Комплекты: 3
Повторы: 10-15
Прикрепите одну ручку к тросу нижнего шкива и расположитесь в нескольких футах от машины.
Возьмите вес одной рукой и слегка согните ноги в коленях. Подтяните вес к телу, напрягая мышцы в середине спины. Медленно вернитесь в исходное положение.
3 Сгибание рук на бицепс с кабелем
Наборы: 3
Повторы: 10-15
Держите тросовую перекладину обратным хватом на ширине плеч. Используйте свои бицепсы, чтобы согнуть руки в локтях и поднять штангу к плечам.Опустите его обратно на бедра и повторите.
4 Отжимание каната на трицепс
Комплекты: 3
Повторы: 10-15
Прикрепите веревочную ручку к верхнему шкиву канатной станции. Держите локти прижатыми к бокам, возьмитесь за рукоять, напрягите корпус и опустите руки вниз, пока руки полностью не выпрямятся, затем вернитесь в исходное положение. Двигаться должны только ваши предплечья.
5 Боковой подъем троса
Комплекты: 3
Повторы: 10-15
Прикрепите ручку к самому нижнему шкиву и встаньте с одной стороны канатной машины.
Возьмитесь одной рукой за ручку, а другой за башню, чтобы собраться. Слегка согнув локоть, поднимите руку в сторону, пока локоть не окажется на уровне плеча. Опустите и повторите.
6 Сгибание троса с отягощением
Подходы: 3
Повторы: 10-15
Отдых: 2 мин.Не двигая бедрами, напрягите пресс, чтобы локти оказались на бедрах. Сделайте небольшую паузу, затем медленно вернитесь в исходное положение.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.
Реклама – продолжить чтение ниже
Канатные тренажеры по сравнению со свободными весами
Сравнение канатных тренажеров со свободными весами было предметом обсуждения как среди любителей фитнеса, так и среди профессионалов.
Эти два могут улучшить мышечное определение и силу, в то время как у каждого есть определенные преимущества, которых нет у другого. Оборудование для силовых тренировок, которое вы используете, может зависеть от ваших личных предпочтений и целей тренировки. По данным StraightHealth.com, лучшая программа будет использовать как тренажеры, так и свободные веса для каждой группы мышц. У них обоих есть свои сильные и слабые стороны, поэтому их интеграция даст вам лучшее из обоих миров.
Кабельные машины
Тросовые машины включают весовой стек, который соединен тросами с кулачками и шкивами и перемещается только в одном направлении.Если вы новичок в силовых тренировках или тренируетесь в одиночку, канатные тренажеры обеспечат хорошую тренировку. Они обеспечивают очень контролируемое движение и специально изолируют одну группу мышц за раз. Канатные тренажеры являются жизнеспособным вариантом для серьезных тренировок с отягощениями, но они необходимы для новичков, пожилых людей, спортсменов-любителей и для реабилитации после травм.
Кабельные машины: плюсы и минусы
Тросовые станки просты в использовании и обеспечивают правильную технику и форму.Вы можете изолировать одну мышцу за раз для интенсивной тренировки. Тренажеры обеспечивают плавное движение с правильной формой во всем диапазоне движения. Вы потратите меньше времени на настройку, смену и укладывание гирь. Травмирование себя менее вероятно при использовании машин. Достоинства машин порождают и недостатки. Канатные тренажеры изолируют мышцы, и в конечном итоге вы можете укрепить отдельные мышцы и ослабить другие мышцы. Машины регулируют, балансируют и поддерживают ваше тело, в результате чего более мелкие мышцы, которые обычно выполняют эти задачи в реальной жизни, часто не тренируются и не укрепляются.
Свободный вес
Упражнения со свободными весами обычно включают одну или две гантели, штангу, блины, медицинский мяч или гирю. Причина, по которой их называют свободными весами, заключается в том, что в них нет тросов, шкивов, штифтов или весовых стеков.
Правильная техника выполнения каждого упражнения — самая важная часть использования свободных весов.
Свободные веса: плюсы и минусы
Свободные веса экономически эффективны, потому что один набор гантелей можно использовать в самых разных упражнениях и планах тренировок.От вас потребуется подготовка к поднятию тяжестей, так как все тело, включая центральную нервную систему, должно быть задействовано для обеспечения баланса и зрительно-моторной координации. Muscle Monthly предполагает, что опытные тяжелоатлеты могут захотеть использовать больше свободных весов из-за их гибкости и использовать тренажер как часть своей рутины или для определенных упражнений. Использование свободных весов требует, чтобы вы использовали более одной группы мышц для каждого упражнения. Вы будете использовать контроль в своих движениях, и это важно, потому что это способствует кондиционированию ваших мышц.Самый большой недостаток использования свободного веса заключается в том, что вы подвергаетесь большему риску получения травмы.
Если вы работаете с плохой техникой, это может привести к дисбалансу при поднятии тяжестей, что может привести к травме. Чем больший вес вы используете на тренировках, тем более важным становится партнер по тренировкам или корректировщик.
Безопасность
Самым важным принципом любой программы обучения является безопасность. Убедитесь, что вы изучаете и практикуете правильную форму; это очень важно для эффективной тренировки.Вам нужно сконцентрироваться и сосредоточиться на том, что вы делаете. Всегда используйте зажимы для веса на конце штанги. Если сомневаетесь, используйте корректировщик. Помните, что никогда нельзя пренебрегать безопасностью.
Легкий коаксиальный кабель для аэрокосмической отрасли
Растущий спрос на легкие коаксиальные кабели для аэрокосмической отрасли
Перед инженерами аэрокосмической отрасли постоянно стоят задачи по разработке более легких самолетов. Экономия веса является главным приоритетом как для передовых, так и для модифицированных конструкций, чтобы снизить затраты на материалы и топливо при одновременном увеличении полезной нагрузки.
Одним из основных способов снижения веса самолета является установка легких тросов. Компания PIC Wire and Cable® разработала линейку легких кабелей, отвечающих отраслевым требованиям к технологиям снижения веса и требованиям к высокопроизводительным и надежным межсоединениям. RFMATES ULTRALITE является продолжением 50-омной радиочастотной коаксиальной кабельной линии RFMATES и разработан для обеспечения значительной экономии веса кабеля.
Кабели RFMATES ULTRALITE предлагают надежное решение для различных передовых электронных приложений:
- Связь: Satcom, Iridium, Cellular, VHF, UHF и HF
- Навигация: GPS, радиовысотомер, DME, VOR и маркерный маяк
- Предотвращение столкновений: ADS-B, TCAS, TAS, ACAS и Skywatch
RFMATES ULTRALITES Экономия веса кабеля для самолета
Семейство RFMATES ULTRALITE было быстро принято крупными OEM-производителями самолетов и авионики в ответ на растущий отраслевой спрос на кабели для снижения веса.
Эти легкие гибкие кабели обеспечивают значительную экономию веса по сравнению с кабелями конкурентов и кабелями RG:
- PIC Uh35107 на 81% легче, чем RG211
- PIC UH67163 на 80% легче, чем RG393 .
- PIC Uh54193 на 56% легче, чем RG142 .
| Коаксиальный кабель | Проводник | Вес кг/100 м (фунты/100 футов) | Потери на частоте 1,0 ГГц дБ/100 футов (дБ/100 м) | Радиус 6 дюймов (дБ/100 м) Изгиб кабеляОД дюймы (мм) | Эффективность экранирования (дБ) | ||
|---|---|---|---|---|---|---|---|
| Uh35107 | 8 AWG Твердый SPCCA | 12.0 (17,9) | 2,8 (9,2) | 2,50 (63,50) | 0,445 (11,303) | -110 | |
| UH32089 | UH32089 | 10 AWG SPUCCA | 7.2 (10.7) | 9.2 (10.7)3.5 (11.5) | 1.70 (43.18) | 0.345 (8.763) | -110 |
| UH67163 | 4 UH6716314 AWG SPUCCA | 3. 4 (5.1) | 3.4 (5.1) | 6.2 (20.3) | 1.20 (30.48) | 0.227 (5.766) | -110 |
| Uh54193 | 19 AWG Твердый SPCCS | 1.9 (2,9) | 10,4 (34,1) | 0,80 (20,32) | 0,152 (3,861) | -110 | |
| RG211 | |||||||
| RG211 | 4 AWG Solid BC | 64.1 (95,4) | 45 (14.8) | 3.60 (9144) | 0.730 (18.542) | -50 | |
| RG393 | 9034 RG39312 AWG Tranded SPC | 17.5 (26.4) | 9.5 (26.4)7.7 (25.2) | 1.95 (49.53) | 0,390 (9.906) | -75 | |
| RG142 | 19 AWG Твердый SPCCS | 4.3 (6,4) | 13,4 (44,0) | 1,00 (25,40) | 0,195 (4,953) | -75 |
Таблица 1: Сравнение кабелей RFMATES ULTRALITE и RG
Вес кабеля на вертолете снижен на 50 %
Ведущий производитель вертолетов обратился в PIC Wire & Cable с просьбой помочь найти решение, позволяющее уменьшить вес коаксиального кабеля на одном из своих планеров.
В каждом вертолете использовалось 809,1 фута коаксиального кабеля, и производителю пришлось сократить некоторые из 59.06 фунтов троса на планере. Чтобы уменьшить вес, кабели RFMATES ULTRALITE были установлены на корпусе самолета и весили всего 28,82 фунта. Выбор кабелей RFMATES ULTRALITE позволил снизить вес кабеля вертолета на 51 % и сэкономить 30,24 фунта.
Инновационная конструкция кабеля
1. Проводник
В моделяхUH67163, Uh35107 и Uh32089 используется проводник из посеребренного медно-алюминиевого сплава (SPCCA) для снижения веса. Проводники SPCCA на 69 % легче по сравнению с медными проводниками того же калибра.В зависимости от размера Uh54193 использует сталь с серебряным покрытием, плакированную медью. Стальные проводники на 11 % легче медных проводников того же калибра.
2. Диэлектрик
В кабелях RFMATES ULTRALITE используется диэлектрик из вспененного экструдированного политетрафторэтилена (ПТФЭ) или обернутый лентой тефлоновый диэлектрик.
Диэлектрики имеют высокую скорость распространения (VoP), что снижает вносимые потери в кабеле (дБ), сохраняя при этом прочный состав. Этот диэлектрик также снижает вес и повышает гибкость.
3. Внутренний экран
В кабеляхRFMATES ULTRALITE используется экран из посеребренной меди, намотанный спиралью. В этой конструкции эффективность экранирования -110 дБ такая же, как у полужесткого коаксиального кабеля (сплошная медная трубка), такого как RG405. Это значительно выше, чем стандартные -75 дБ для экранов с двойной оплеткой, используемых в кабелях RG, и -90 дБ для кабелей с экраном из фольги и внешней оплетки. Экран со спиральной обмоткой обеспечивает 100% покрытие по сравнению с плоскими плетеными экранами.Такая конструкция экрана повышает эффективность экранирования кабеля и снижает его потери в децибелах.
4. Внешняя оплетка
В кабелях RFMATES ULTRALITE используется наружная оплетка из посеребренного алюминиевого сплава (SPCCA). Эта оплетка предназначена для минимизации потерь в децибелах, а ее легкий материал способствует снижению веса.
5. Наружная оболочка
Оболочки RFMATES ULTRALITE изготовлены из высокотемпературного белого этилентетрафторэтилена (ЭТФЭ). Этот материал позволяет использовать и хранить кабели в условиях высокой температуры.Они химически стойкие, стойкие к истиранию и соответствуют требованиям FAA по воспламеняемости 14 CFR Part 25.869 (a)(4) Amdt 25-113, Приложение F, часть 1 (a)(3). Каждый кабель также маркируется лазером , что упрощает и ускоряет процесс маркировки.
Соединители RFMATES ULTRALITE
Семейство RFMATES ULTRALITE включает в себя множество подходящих разъемов, включая полную линейку радиочастотных разъемов типа M39012. Сопряжение кабелей и разъемов RFMATES ULTRALITE обеспечивает надежное решение для межсоединений за счет оптимизации электрических характеристик и снижения веса.Соединители также улучшают подключение, установку, техническое обслуживание и надежность. Чтобы обеспечить правильную установку и заделку на месте, для соединителей доступны наборы обжимных матриц.
Кроме того, PIC Wire & Cable предлагает полные сертифицированные кабельные сборки, чтобы упростить процесс установки.
Проверка надежности кабеля
Кабели и разъемы RFMATES ULTRALITE прошли тщательное тестирование EWIS. Наши испытания EWIS включают в себя: испытания на вибрацию, удар, тепловой удар, устойчивость к старению, воспламеняемость, задымление и токсичность в соответствии с Airbus ABD0031 и многие другие испытания, чтобы убедиться, что кабели и разъемы достаточно надежны для их тяжелых аэрокосмических и оборонных приложений.Испытание сосредоточенной нагрузкой в соответствии с MIL-T-81490 было проведено, чтобы продемонстрировать, что кабели RFMATES ULTRALITE имеют лучшее сопротивление сжатию по сравнению с кабелями аналогичного размера. Кроме того, линейка RFMATES ULTRALITE устойчива к скайдролу, соответствует требованиям RoHS, соответствует требованиям FAA по воспламеняемости 14 CFR, часть 25.869 (a)(4) Amdt 25-113, приложение, часть 1 (a)(3), и соответствует требованиям MIL-C- 17, если применимо.
Тесты EWIS и отчеты о квалификационных испытаниях доступны по запросу.
Различные типы канатных тренажёров в спортзале. Объяснение
Когда вы идёте в спортзал, у вас есть масса вариантов упражнений, доступных вам в каждой области спортзала.
В то время как все могут собираться вокруг кардиотренажеров и свободных весов, вы можете заметить, что большинство новичков пренебрегают одной частью оборудования: тросовыми тренажерами.
Изготовленные из стали и способные издавать громкий лязг, тросовые тренажеры, также известные как шкивные тренажеры, могут стать отличным дополнением к вашему режиму тренировок, хотя они немного пугают, если вы не знаете, как ими пользоваться.
Как только вы освоите их и узнаете, как внедрить тренировки с кабелями в свой режим тренировок, вы будете рады, что сделали это!
Вот руководство по различным типам канатных тренажёров, которые вы найдете в спортзалах, их функциям, способам их использования и многому другому.
Большинство тросовых тренажеров в тренажерных залах можно разделить на две категории:
- одинарный блок
- и двойной блок.
Одноблочные тренажеры оснащены одним кабелем, прикрепленным к весовому стеку — они идеально подходят для движений двумя руками, таких как отжимание трицепса или тяга лица через веревку.
В тренажерах с двойным шкивом два троса прикреплены к одному весовому стеку, что создает больший рычаг и облегчает нагрузку.Машины с двойным шкивом часто, но не всегда, имеют две рукоятки.
Вы также увидите две машины с одним шкивом, расположенные близко друг к другу, или одну большую машину с двумя отдельными весовыми блоками и шкивами. Они идеально подходят для комплексных упражнений, таких как разведение тросов или жим троса над головой.
Тренажеры для тяги верхнего блока и тренажеры для гребли на тросе сидя также считаются канатными тренажерами — они просто разработаны специально для одного типа упражнений.
Рассмотрим каждый тип более подробно.
Что такое канатные машины и зачем их использовать? (Преимущества)
Тросовый тренажер — это оборудование, используемое для силовых тренировок.
Он состоит из прямоугольной стальной рамы, а внутри вы найдете весовой стек, прикрепленный с помощью троса (отсюда и название).
Затем этот кабель прикрепляется к ручке — здесь есть множество насадок на выбор, от простых ручек до веревок и стержней — это то, чем вы управляете.
Почти любое упражнение, которое вы можете выполнять со штангой, гантелями или другими свободными весами, вы можете выполнять с сопротивлением троса.
Тросовые тренажеры и свободные веса отлично подходят для наращивания мышечной массы. Однако свободные веса дают вам больше разнообразия .
Канатные тренажеры позволяют выполнять очень специфические движения, которые необходимо выполнять для подъема веса, так что в каждом повторении вы четко прорабатываете определенную группу мышц.
Тренировки с канатными тренажерами имеют несколько преимуществ по сравнению с другими типами гирь.К ним относятся:
- Непрерывное напряжение: Важным компонентом наращивания мышц является постоянное напряжение тела. Канатные тренажеры заставляют ваши мышцы чувствовать себя более утомленными быстрее, что в конечном итоге полезно для больших результатов.
- Более безопасный диапазон движения: Кабельные тренажеры часто поставляются с инструкциями по их правильному использованию. Следуя этому, вы гарантируете, что двигаетесь в правильном направлении, и снижаете свои шансы получить травму, которая имеет большую вероятность со свободными весами.
- Изоляция: Когда люди идут в спортзал, у них обычно есть представление о том, над чем они хотят работать. Если вы хотите накачать грудь, руки или плечи, вы можете найти тренажеры для проработки нужных вам мышц.
Однако кабельные машины имеют некоторые недостатки и ограничения.
Со свободными весами вы действительно можете настроить вес, который вы поднимаете, до одного фунта.
Машины со шкивами обычно позволяют увеличивать вес примерно на 20 фунтов, что в сумме может достигать 300 фунтов.
Если вы хотите поднять больше, то вам не повезло — хотя вы всегда можете выбрать более сложный вариант угла наклона тела, чтобы увеличить сложность.
Однако для большинства людей кабельные машины сделают свою работу.
Одинарный и двойной шкивы: в чем разница?
Есть два типа тренажеров, с которыми вы обычно сталкиваетесь в тренажерном зале: одинарные и двойные.
В зависимости от того, какие типы упражнений вы хотите выполнять, вы можете выбрать другой для своих нужд.
Одинарный шкив Пример канатной машины с одним шкивом. Джордж Степанек, CC BY-SA 3.0, через Wikimedia CommonsКогда машина имеет только один шкив, она называется «машиной с одним шкивом».
Поскольку есть только одно колесо и один шкив, вам придется приложить всю силу силы.
Если вы хотите поднять 100 фунтов, то вам придется приложить полные 100 фунтов силы, чтобы переместить вес. Это приводит к более интенсивной тренировке мышц, на которые вы пытаетесь нацелиться.
Ханна Догерти, персональный тренер с сертификатами NASM и ACE, связанный с Fitter Living, объясняет, что система с одним блоком «сложнее, чем система с двумя блоками, поскольку вес, который вы видите на стеке, — это вес, который вы на самом деле поднимаете. . Упражнения, такие как подъемы плеч и косые скручивания, часто выполняются на системах с одним блоком».
Одноместный шкив Машины отлично подходят для:
- Tricep Pushdowns
- Веревка для лица тяги
- канаты бицепции
- кабель вертикальные ряды
- и более
Как следует из названия, тренажеры с двойным шкивом имеют два троса, которые помогают вам поднимать тяжести.
Хотя основным преимуществом этого является то, что вы можете поднять больший вес, недостатком является то, что вы получаете дополнительную помощь — двойной трос обеспечивает дополнительный рычаг.
Догерти продолжает объяснять недостаток этой машины, заявляя: «Системы с двумя шкивами позволяют поднимать больший вес на более короткое расстояние, чем машина с одним тросом.Какой бы вес ни был выбран с помощью штифта, вы поднимаете только его половину, что может ввести в заблуждение новичков».
Например, если вы поднимаете 100 фунтов на тренажёре с двойным блоком, ваши мышцы получают преимущество только при сопротивлении около 50 фунтов.
Вот почему некоторые люди путаются в своих результатах в упражнениях на тросах — кажется, что они могут поднимать больше или меньше в зависимости от того, на каком тренажере они работают!
Вероятным виновником является одиночный или двойной шкив.
Не путайте машины с двойным шкивом и комбинацию из двух машин с одним шкивом.
Во многих тренажерных залах есть комплексы, включающие два разных весовых стека, каждый с одним шкивом, которые можно использовать для таких движений, как: одна большая машина — иногда это две отдельные машины, расположенные близко друг к другу.
В этих случаях вес, выбранный для каждой стопки, напрямую соответствует величине сопротивления, которое вы почувствуете в каждой ручке.
Тяговые тренажёры и тяговые тренажеры сидя
В дополнение к стандартным тросовым и блочным тренажёрам, которые вы найдете в спортзале, вы также увидите несколько специальных тренажёров на тросовой основе.
В большинстве тренажерных залов есть два основных упражнения: тяга верхнего блока и тяга блока сидя.
Вертикальный тренажерВертикальный тренажер состоит из удобного сиденья с перекладиной над головой.
Вы берете перекладину и тянете ее вниз, имитируя подтягивание.
Выполняя это упражнение, вы обязательно заметите, как оно нагружает среднюю часть спины и бицепсы.
Это связано с тем, что тренажер имеет составные упражнения, требующие движения в двух разных суставах (а именно, в локтях и плечах).
Чтобы использовать эту машину правильно, вы должны убедиться, что ваши ноги твердо стоят на полу.
Возьмитесь за перекладину ладонями вниз и убедитесь, что ваши руки находятся примерно на ширине плеч.Потяните вниз, чтобы ваши плечи были параллельны земле.
Выдвиньте штангу и повторите процесс столько раз, сколько сможете, пока не оттолкнетесь грудью, чтобы вернуть штангу в исходное положение.
Есть множество других упражнений, которые вы можете выполнять на этой машине, чтобы изменить ситуацию.
Например, вы можете изменить расстояние, на котором ваши руки держат перекладину, чтобы они были дальше друг от друга. Вы также можете изменить положение рук, чтобы они были параллельны или супинированы.
Гребной тренажер для сидя Гребной тренажер для сидя повторяет движения, которые вы выполняете на гребном тренажере.
Вы тянете шнур на себя, позволяя проработать мышцы плеча и спины.
Седло расположено на некотором расстоянии от шкива.
Сначала вы оставляете руки вытянутыми, держа рукоятку на буксире. Затем вы подтягиваете его к груди, все время держа спину прямо.
Затем вы возвращаете рукоятку с полным натяжением до полного растяжения, повторяя столько раз, сколько сможете.
Сначала рекомендуется начинать с более легкого веса.
Вы хотите убедиться, что можете выполнять плавные движения, так как неправильное натяжение троса может привести к травме спины.
Как только вы освоитесь с меньшими весами, вы можете постепенно наращивать их.
Как и в случае с тягой для широчайших мышц, к гребному тренажеру можно добавить различные ручки и приспособления, включая узкие ручки, веревки или перекладины.
Подведение итогов
Тросовые тренажеры являются обычным явлением практически в каждом спортзале.
